MODE D'EMPLOI V-STAGE TD-12KX ROLAND

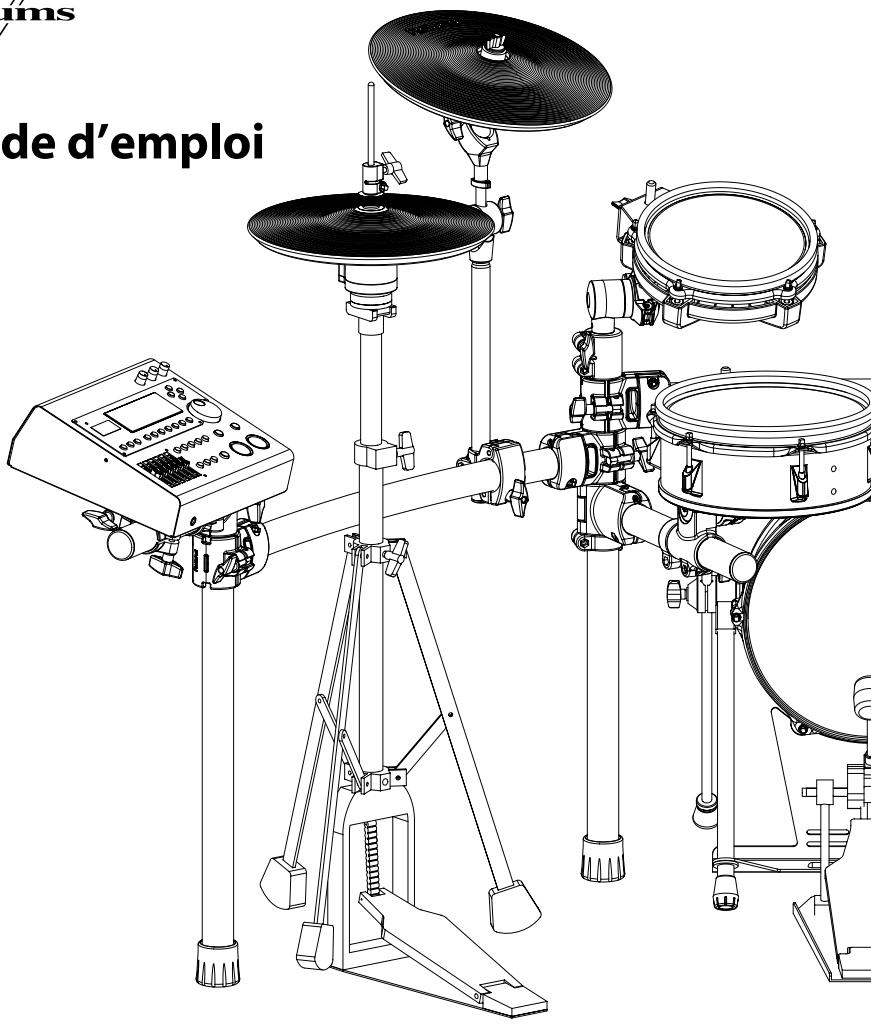

TD-12KX - Mode d'emploi

Instructions pour la prevention d'incendie, CHOC électrique ou blessure

A AVERTISSEMENT	Sert aux instructions destinés alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unit.
A PRUDENCE	Sert aux instructions destinés alerter l'utilisateur d'un risque de blessure ou de dommage mat riel en cas d'emploi incorrect de l'unit. * Les dommages mat riels se r f rent aux dommages ou autres effets n gatif s caus s au lieu d'utilisation et tous ses 1ments, ainsi qu'aux animaux domestiques.

A!	Le symbole △alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est d terminé par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des pr cautions g n rales, des mises en garde ou alertes vis- -vis d'un danger.
B!	Le symbole ⊙pr vient l'utilisateur des interdits. Ce qui ne doit sp cifiquement pas tre fait est indiqu dans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unit ne doit jamais tre d mont e.
C!	Le symbole ●alerte l'utilisateur de ce qui doit tre fait. Ce qui doit tre fait est indiqu par l'ic ne containue dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit tre d branch de la prise murale.

• N'ouvrez (et ne modifiez) pas le produit. (Une seule exception à cette règle est admise lorsque vous suivez des instructions spécifiques données dans ce mode d'emploi pour installer des options que l'utilisateur peut placer lui-même ; voyez p. 7, p. 8 et p. 11.)

• N'essayez pas de réparer ce produit ou d'en remplacer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland agréé (vous en trouverez la liste à la page "Information").

N'installez jamais le produit dans des endroits

• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur),

humides (salles de bain, toilettes, sur des sols ou supports mouillés),

exposés à de la vapeur ou de la fumée,

exposés au sel,

exposés aux précipitations,

poussiéreux ou sablonneux,

• soumis à de fortes vibrations.

Utilisez l'instrument uniquement avec un stand (série MDS) ou un support recommandé par Roland.

Lorsque vous utilisez l'instrument avec un stand (de la série MDS) recommandé par Roland, placez-le de façon à ce qu’il reste bien horizontal et stable. Si vous n’utilisez ni stand ni support, veillez à placer l’appareil dans un endroit offrant une surface bien horizontale et un soutien solide et stable.

Veillez à placer ce produit sur une surface plane afin de lui assurer une stabilité optimale. Évitez les supports qui vacillent ou les surfaces inclinées.

• Évitez que des objets (matériel inflammable, pièces de monnaie, trombones) ou des liquides (eau, limonades, etc.) ne pénètrent à l'intérieur de ce produit.

• Avec de jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

• Ne laissez pas tomber le produit.

Prudence

• Évitez que les cordons d'alimentation et les câbles ne s'emmêlent. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.

Prudence

• Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

Lorsque vous déplacez l'instrument, veuillez observer les précautions suivantes. Il faut au moins deux personnes pour soulever et déplacer l'instrument. Il doit être manié avec précaution et maintenu horizontal. Veillez à saisir fermement le produit afin d'éviter tout risque de blessures et d'endommagement de l'instrument en cas de chute.

Assurez-vous que les vis à serrage manuel et autres vis doivent ce produit au support ne sont pas desserrées. Resserrez-les si nécessaire. - Débranchez le cordon d'alimentation. - Débranchez tous les câbles reliant le produit à des périphériques.

• N'installez que des accessoires ou éléments recommandés par Roland sur le support de batterie. Ne dévissez que les vis spécifiées durant l'installation.

• Conservez les vis, les écrous et les rondelles éventuellement retirées ainsi que les vis, tilter, feutres et butoirs fournis en lieu sûr et hors de portée des enfants, pour éviter que ces derniers ne les avalent accidentellement.

• Assemblez le stand de batterie et le TD-12KX en veillant à ne pas vous coincer les doigts.

• Veillez à bien serrer toutes les fixations et vis après avoir monté le stand de batterie et installé les divers éléments. Prenez l'habitude de les vérifier (et de les desserrer si nécessaire) avant de jouer. Vous risquez de vous blesser si un élément dont les vis ou la fixation est mal serrée tombe.

Prudence

• N'exercez pas une pression excessive sur le capteur (ou sur le coussin du KD-120) situé sous le centre de la peau des KD-120, PD-105 et PD-85. Cela risque de l'endommager et d'empêcher une détention adéquate.

La nature des matériaux constituant le capteur des KD-120, PD-105 et PD-85 explique qu'un changement de température ambiant peut affecter la sensibilité du capteur.

• Sachez que si vous utilisez une batte en feutre pour le KD-120, vous risquez d'endommager la peau car les parties métalliques de la batte peuvent apparaître quand le feutre s'use. Pour la pédale de grosse caisse, nous recommandons l'utilisation de la batte fournie ou d'une batte plastique disponible dans le commerce.

Pour éviter que le KD-120 ne glisse ou ne se déplace durant le jeu, l'extrémité des béquilles est pointue. Manipulez-les avec précaution pour éviter de vous blesser.

• Vous pouvez utiliser des balais avec les PD-105 et PD-85. Utilisez toujours des balais en nylon. Des balais en métal risquent non seulement de griffer la peau mais présentent aussi un danger car la pointe des balais peut se prendre dans les mailles.

La partie en caoutchouc de l'anneau est sujette à l'usure (surtout si vous jouez souvent des rim shots) et doit être remplacée. Les rim shots risquent de ne pas produire le résultat escompté si le caoutchouc est usé. Remplacez alors le caoutchouc de l'anneau. Consultez le service après-vente Roland pour en savoir plus sur le remplacement du caoutchouc de l'anneau.

Pour la Californie (Proposition 65)

• N'exposez pas ce produit directement au soleil, ne le laissez pas près d'appareils irradiant de la chaleur, dans un véhicule fermé ou dans un endroit le soumettant à des températures extrêmes. Une chaleur excessive peut déformer ou décolorer l'instrument. Lors de variations de température et/ou d'humidité (suite à un changement d'endroit, p. ex.), de la condensation peut se former dans l'appareil, ce qui peut être source de dysfonctionnement ou de panne. Avant d'utiliser l'appareil, attendez quelques heures pour que la condensation s'évapore.
• Ne laissez pas trainer longtemps du caoutchouc, du vinyle ou des matières similaires sur ce produit. Cela risque de décolorer ou d'abîmer la finition.
• Selon la matière et la température de la surface sur laquelle vous déposez l'appareil, ses pieds en caoutchouc peuvent se décolorer ou laisser des traces sur la surface. Vous pouvez placer un morceau de feutre ou de tissu sous les pieds en caoutchouc pour y remodifier. Dans ce cas, veillez à ce que le produit ne glisse ou ne se déplace pas accidentellement.

Entretien

Pour le nettoyage quotidien, utilisez un linge doux et sec ou un linge légèrement humide. Pour ôter les saletés plus tenaces, utilisez un linge imbibé d'un détergent léger, non abrasif ; essuyez ensuite soigneusement l'appareil à l'aide d'un linge doux et sec. - N'utilise jamais de dissolvants, d'alcools ou de solvants de chaque sorte que ce soit, pour éviter toute décoloration et/ou déformation de l'instrument.

Précautions supplémentaires

• Maniez les curseurs, boutons et autres commandes avec un minimum d’attention ; faites aussi preuve de délicatesse avec les prises et connecteurs de ce produit. Une manipulation trop brute peut entraîner des dysfonctionnements.
• Évitez les coups ou les pressions trop fortes sur l'écran. Pour éviter de déranger votre entourage, essayez de respecter des niveaux sonores raisonnables. Vous pouvez également utiliser un casque, en particulier si vous jouez à des heures tardives.
• Cet instrument est conçu pour minimiser les bruits physiques produits lorsque vous jouez dessus. Cependant, comme les vibrations sonores peuvent être transmises par les sols et les murs de façon parfois inattendue, veillez à ne pas déranger vos voisins, surtout si vous avez des horaires inhabituels.
• Si vous devez transporter l'appareil, rangez-le dans son emballage d'origine (avec ses protections). Sinon, utilisez un emballage équivalent.
• La partie en caoutchouc de la surface de frappe est traitée par un agent préservateur pour conserver ses performances. Avec le passage du temps, cet agent préservateur peut apparaître à la surface sous forme de tache blanche ou révéler comment les pads ont été frappés durant les tests. Cela n'affecte nullement les performances ou les fonctions du produit que vous pouvez utiliser en toute confiance.

Tous droits réservés. Toute reproduction intégrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans l'autorisation écrite de ROLAND CORPORATION.

Roland, V-Drums, V-Stage, V-Hi-Hat et V-Cymbals sont des marques déposées ou des marques commerciales de Roland Corporation aux États-Unis et/ou dans d'autres pays.

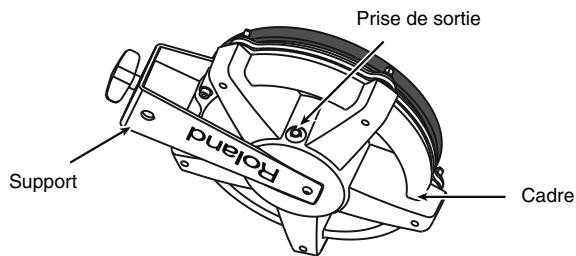

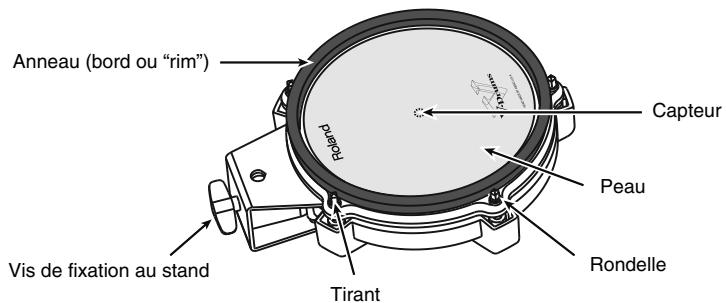

Vérifier le contenu de l'emballage

TD-12 (module de sons de percussion) x 1 VH-11 (V-Hi-Hat) x 1 KD-120 (V-Kick) x 1 PD-105 (V-Pad) x 2 (Snare, Tom 3) PD-85 (V-Pad) × 2 (Tom1, Tom2) CY-12R/C (V-Cymbal) x 2 Clé de serrage x 1 Mode d'emploi du TD-12KX (ce document) x 1 Mode d'emploi du VH-11 x 1

• La clé de serrage est emballée avec le VH-11.
• Le mode d'emploi du TD-12 est inclus dans l'emballage du TD-12.
• Cet ensemble ne comprend pas de pédale de grosse caisse ni de pied de charleston. Servez-vous d'une pédale de grosse caisse et d'un pied de charleston disponibles dans le commerce.

Mds-12x (stand de batterie)

Assemblez le support de batterie.

Pour en savoir plus, consultez le mode d'emploi du stand de batterie MDS-12X.

Précautions à observer lors du montage du stand

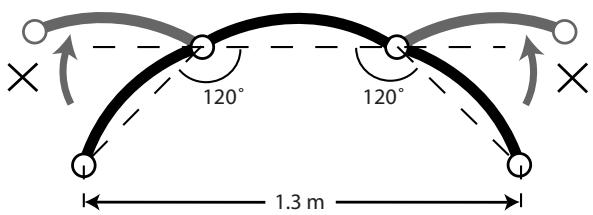

• N'écartez PAS les pieds du stand selon un angle supérieur à 120 degrés. La distance entre les extrémités des pieds gauche et droit ne peut PAS excéder 1,3m. Vous risquez d'endommager les câbles (se trouvant dans la tubulure) ; de plus, le stand risque de basculer.

• Ne desserrez PAS d'autres vis que les vis à serrage manuel sauf pour changer des éléments ou des câbles nécessitant une réparation.

Td-12 (module de percussion)

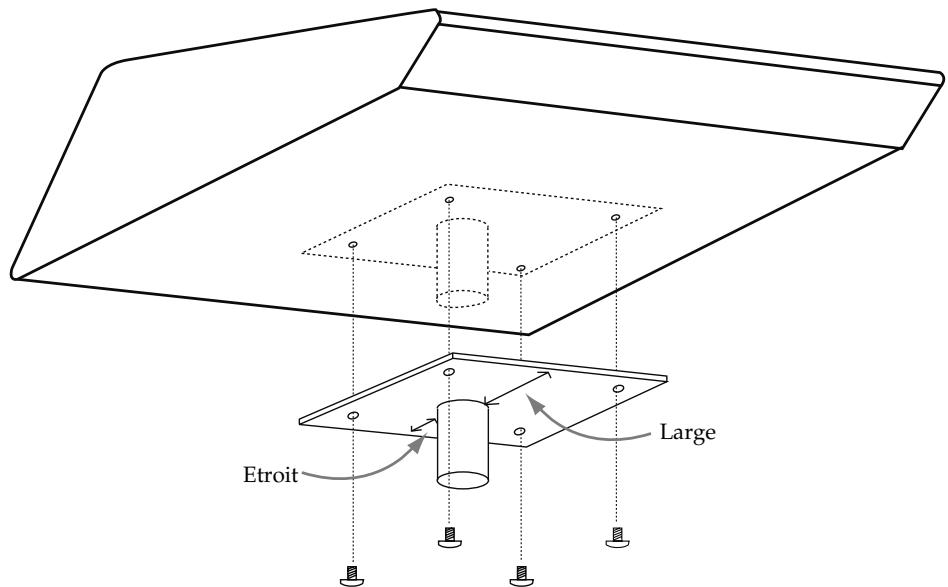

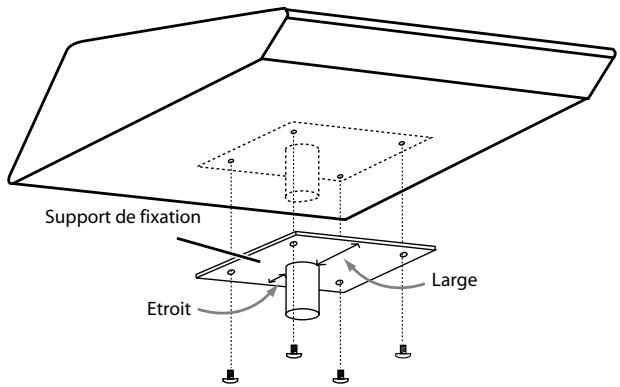

Attachez le support de fixation (livré avec le stand de batterie MDS-12X) au TD-12.

Servez-vous des vis du panneau inférieur pour attacher le support de fixation selon l'orientation indiquée dans le schéma.

• Pour attacher le support de fixation, dévissez et utilisez les quatre vis 12mm (M5 x 12) se trouvant sous le TD-12. D'autres vis risqueraient d'endommager le produit.
• Avant de retourner l'appareil, prenez des paquets de journaux ou magazines et placez-les sous les quatre coins de l'appareil afin d'éviter d'endommager les boutons et les commandes. Veillez également à orienter l'appareil de sorte à éviter d'endommager des boutons ou des commandes.
• Lorsque vous retournez l'appareil, maniez-le avec prudence pour éviter qu'il ne tombe ou bascule.

Vh-11 (v-hi-hat)

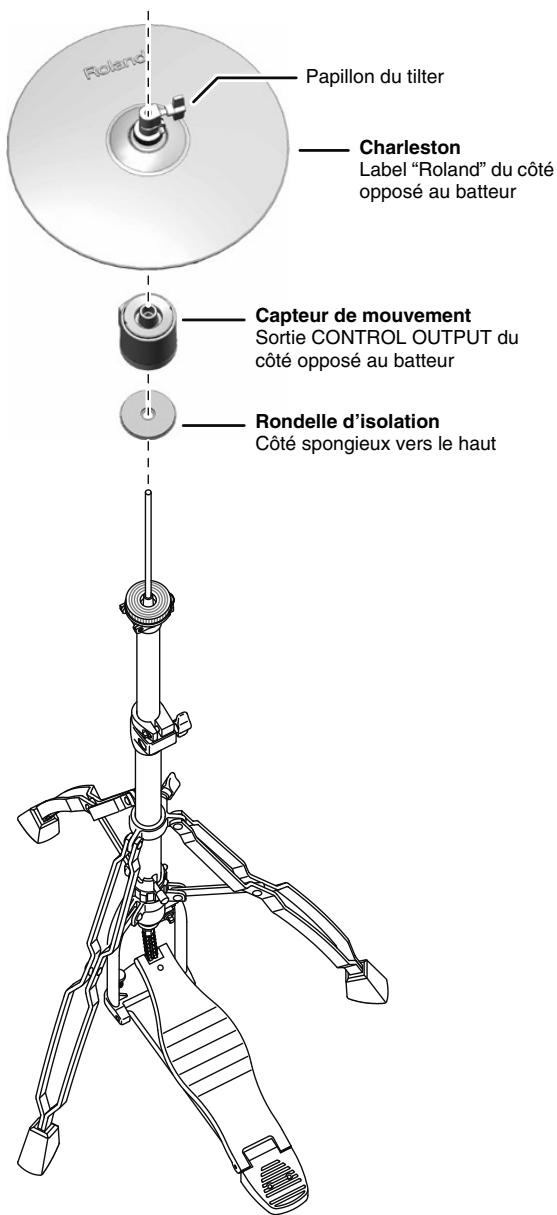

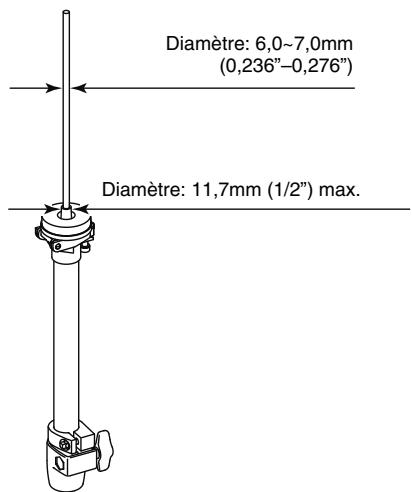

Montez le VH-11 sur un pied de charleston disponible dans le commerce.

Voyez le mode d'emploi du VH-11.

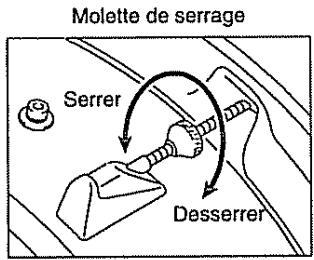

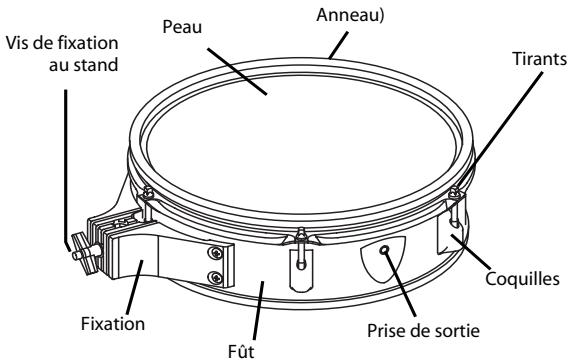

Réglage de la tension de la peau

Utilisez la clé de serrage fournie pour régler la tension. Généralement, la tension est bonne quand elle offre une réponse semblable à celle d'un instrument acoustique.

• Si vous frappez sur la peau quand elle n'est pas tendue, le fonctionnement risque d'être erratique et vous risquez d'endommager le capteur.

1. Vérifiez la tension de la peau.
2. Retirez la pédale du KD-120.

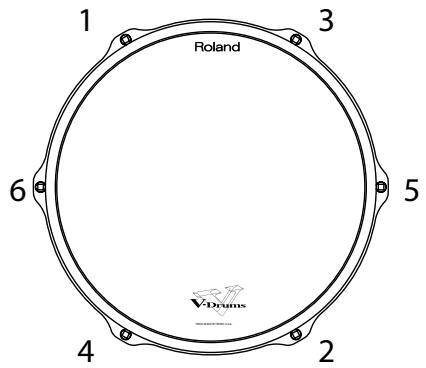

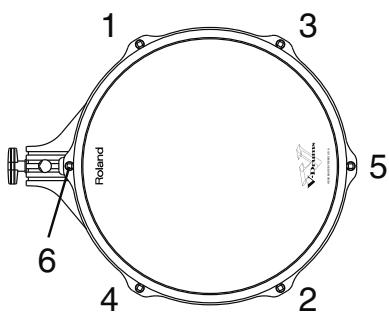

3. Réglez le tirant '1' dans le schéma ci-dessus. Tournez-le dans le sens des aiguilles d'une montre pour tendre la peau ou dans le sens inverse (légèrement) pour détendre la peau.
4. Si vous serrez entièrement un seul des tirants, vous créez une tension inégale de la peau est il est impossible d'obtenir une réponse correcte à la dynamique du jeu. Un tel réglage risque en plus d'être source de dysfonctionnements. Serrez chaque tirant petit à petit, en procédant successivement selon l'ordre indiqué dans l'illustration.
5. Réglez le tirant '2' en appliquant la même tension que pour le tirant '1'.
6. Réglez ensuite de la même manière les tirants '3' et '4' puis '5' et '6'.
7. Veillez à exercer une tension égale au niveau de chaque tirant et recommencez les étapes 5 et 6 si nécessaire.
8. AVEC le KD-120, le réglage de la tension ne change que la réponse de la peau et non la hauteur du son comme il le ferait sur un tambour acoustique. Pour modifier la hauteur, réglez les paramètres de son sur le TD-12. Pour en savoir plus, voyagez le mode d'emploi du TD-12.
9. La tension de la peu peut changer avec l'utilisation; il peut parfois être nécessaire de l'ajuster.
10. Montez la pédale sur le KD-120.

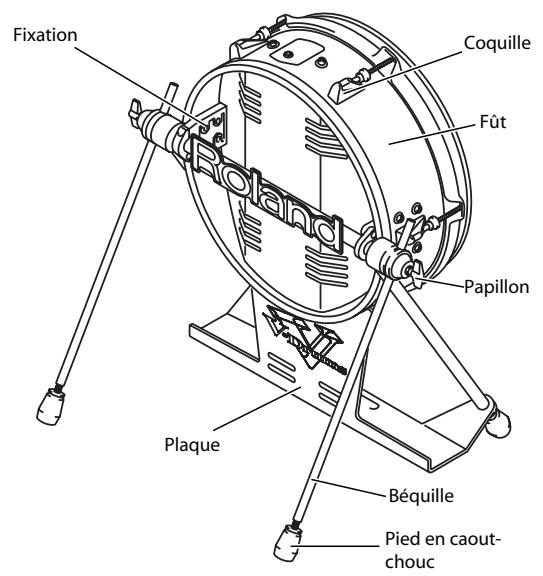

Assembler le kd-120

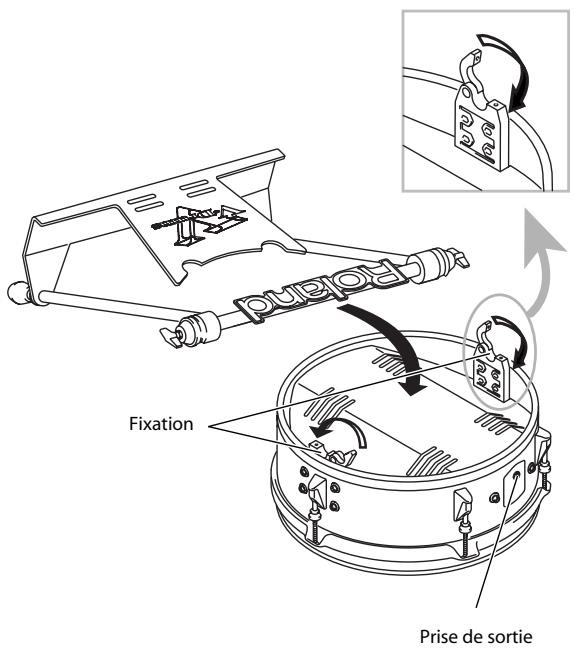

1. Couchez le pad KD-120 sur la peau, sur une surface plane (sol).
2. Utilisez la clé de serrage fournie pour desserrer et serrer les boulons des fixations à l’arrête du pad KD-120.

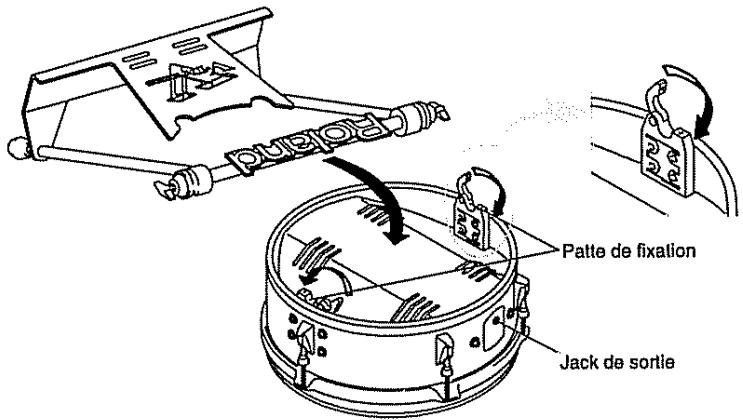

3. Montez le support sur les fixations en veillant à orienter la sortie du pad KD-120 vers le haut.

Utilisez les boulons que vous aviez retirés plus haut pour fixer le pad KD-120 au support et serrez les boulons avec la clé de serrage fournie.

• Ne vous coincez pas les doigts entre le pad du KD-120 et la plaque du support.
• Réglez les extrémités des béquilles selon le type de surface sur laquelle vous installez le KD-120.

Vous avez le choix entre les pointes pour une installation sur du tapis ou autres surfaces non rigides et les pieds en caoutchouc pour une installation sur un sol dur.

À la sortie d'usine, le support est réglé pour des béquilles avec les pieds en caoutchouc. Si vous utilisez les béquilles avec les pieds en caoutchouc, passez à l'étape 5 à la page suivante.

Réglages des pieds avec pointe

1. Desserrez l'écrou de la bequille.
2. Tournez le pied en caoutchouc de sorte à faire sortir la pointe du pied en ca longueur de la pointe selo lation et vos préférences.
3. Le bout de la pointe est acéré. Soyez prudent.

1. Serrez l'écrou pour maintenir le pied en caoutchouc en place et éviter qu'il ne se desserre.
2. Si vous jouez sur un sol dur, les pointes risquent d'en abimer la surface. Utilisez les pieds en caoutchouc.

Réglages des pieds en caoutchouc

1. Desserrez l'écrou de la bequille.
2. Tournez le pied en caoutchouc de sorte à rentrer la pointe dans le pied en caoutchouc.
3. Serrez l'écrou pour maintenir le pied en caoutchouc en place et éviter qu'il ne se desserre.

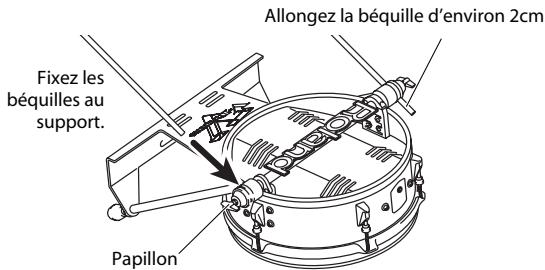

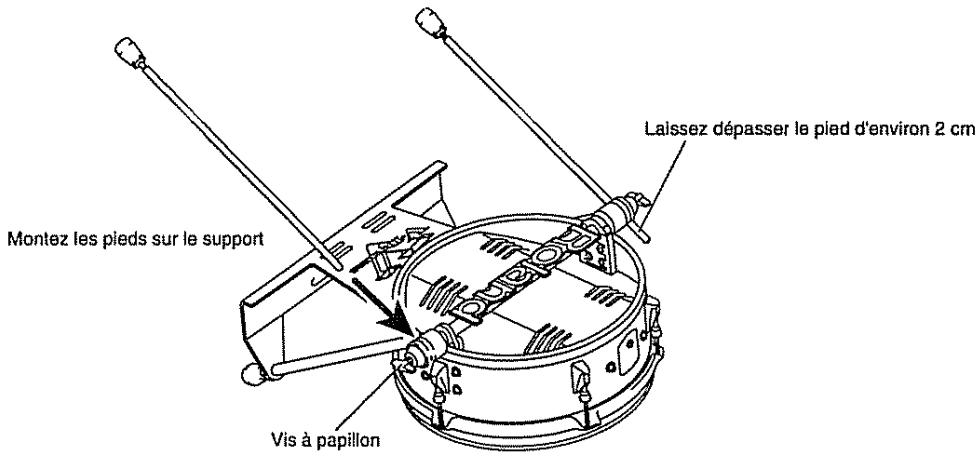

1. Serrez les papillons pour fixer les béquilles au support.

Installez les béquilles comme le montre l'illustration en laissant leur extrémité dépasser d'environ 2 cm.

1. Serrez les papillons pour fixer les béquilles à l'appui.
2. Relevez le KD-120 et placez-le sur ses quatre pieds et le support vertical.
3. Réglez l'angle de la surface de la peau pour qu'elle forme un angle droit avec le sol.

Utilisez la clé de serrage pour desserrer les boulons de la fixation que vous avez serrés à l'objet 3 et réglez l'angle du pad KD-120 pour que la surface de la peau forme un angle droit avec le sol.

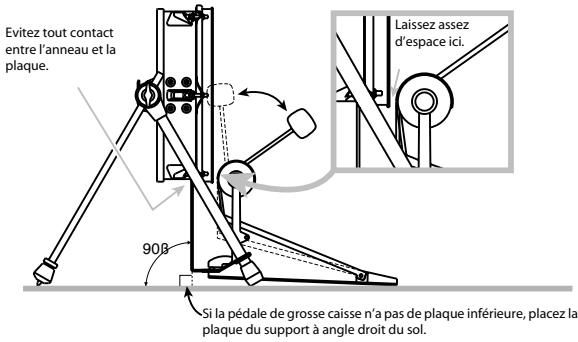

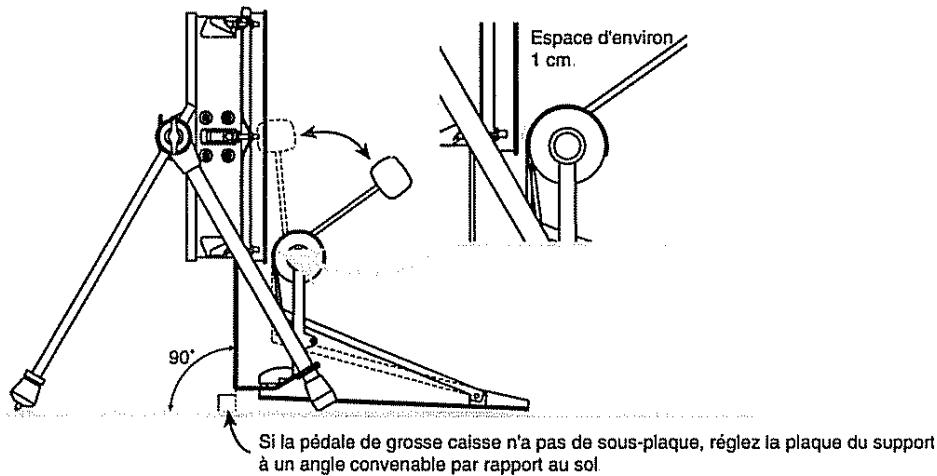

10. Montez la pédale sur le kd-120.

• Vérifiez qu'il reste environ 1cm d'espace entre les deux pour que la chaîne (ou la courroie) de la pédale de grosse caisse ne touche pas l'anneau du pad KD-120 durant le jeu. De plus, si la pédale de grosse caisse n'a pas de plaque inférieure, placez la plaque du support à angle droit du sol.

11. Ajustez les réglages si nécessaire et serrez les fixations du support pour attacher correctement le kd-120 sur le support.

Assurez-vous que les quatre béquilles du KD-120 et le talon de la pédale sont bien en contact avec le sol en desserrant les papillons du support et en réglant la longueur des béquilles.

• Si la pédale de grosse caisse n'a pas de plaque inférieure, placez la plaque du support à angle droit du sol.

12. Régler le point de frappe de la balle.

Normalement, le point de frappe de la batte doit se trouver au centre de la peau. Réglez-le pour que la batte frappe le coussin situé derrière la peau. Plus vous rapprochez le point de frappe du capteur, plus la sensibilité augmente. Réglez-le en fonction de vos préférences.

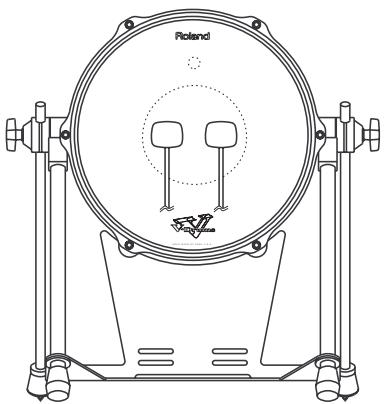

Utiliser une pédale double

Vous pouvez aussi utiliser une pédale double avec le KD-120. Réglez-la pour que les deux battes frappent la peau à égale distance de son centre.

Quand faut-il remplacer la peau?

La peau finit par s'user et doit alors être remplacée. Remplacez la peau dans les cas suivants:

• La surface de la peau est déchirée
• La peau reste distendue par endroits en dépit d'un bon réglage de la tension.

Remplacer la peau

N'exercez pas une pression excessive sur le capteur et le coussin situés sous la peau. Cela risque de l'endommager et d'empêcher une détection adéquate.

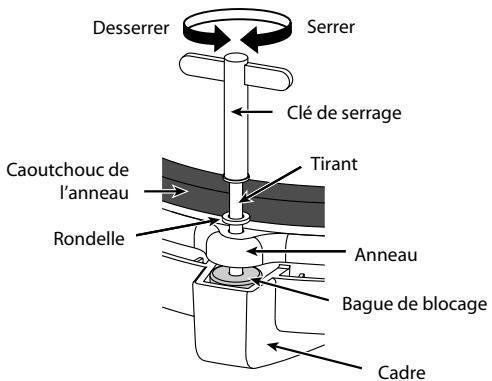

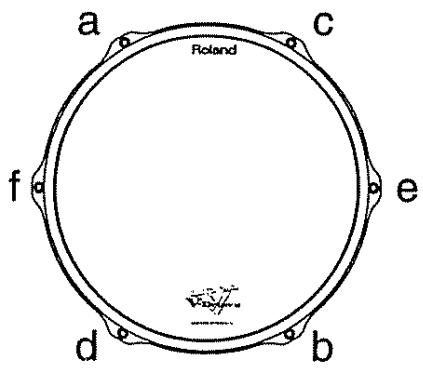

1. Retirez tous les tirants.

Desserrez chaque tirant progressivement en les tournant successivement dans le sens inverse des aiguilles d'une montre.

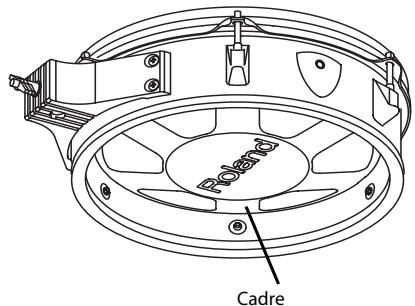

7. Régler la tension de la peau. voyez "réglage de la tension de la peau" (p. 6).

• Comme avec une pédale simple, utilisez la batte fournie ou une batte en plastique.

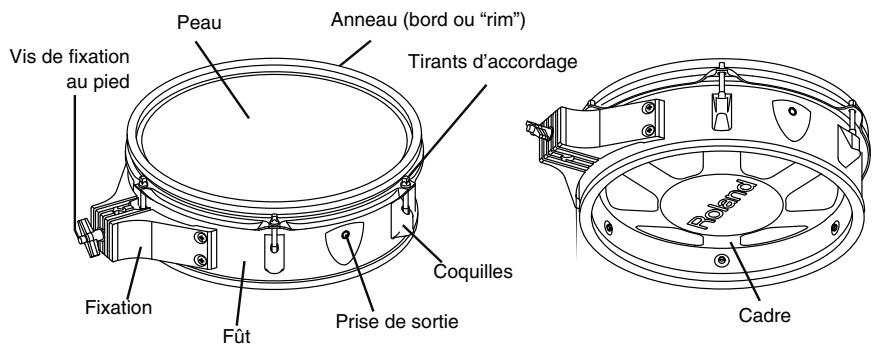

Réglage de la tension de la peau

Pour effectuer ce réglage, servez-vous de la clé de serrage fournie avec le VH-11.

Réglez la tension de la peau avant toute utilisation.

Généralement, la tension est bonne quand elle a une réponse aux frappes semblable à celle d'un instrument acoustique.

• Si vous frappez sur la peau quand elle n'est pas tendue, vous risquez d'endommager le capteur et la peau.
• Si vous n'effectuez pas les réglages nécessaires, vous risquez de rencontrer les problèmes suivants: Coupures du son (volume irrégulier) Volume trop bas (sensibilité réduite)

• Avec la PD-105, le réglage de la tension ne change que la réponse de la peau et non la hauteur du son comme il le ferait sur un tambour acoustique.
• La tension de la peau peut changer avec l'utilisation ; il peut parfois être nécessaire de l'ajuster.
• Une peau utilisée longtemps s'étire; même si vous la réglez en suivant la procédure décrite ci-dessous, il peut arriver que vous n'obteniez pas la même tension qu'à l'origine. Frappez la peau pour en vérifier la ↔ponse durant le réglage de tension.

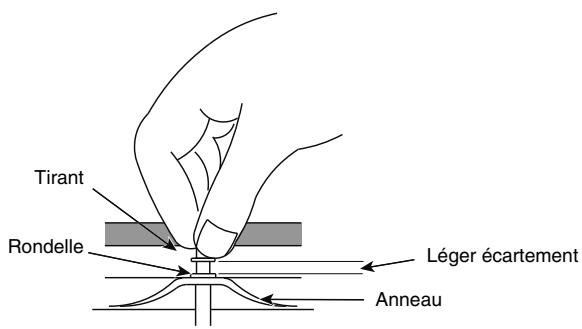

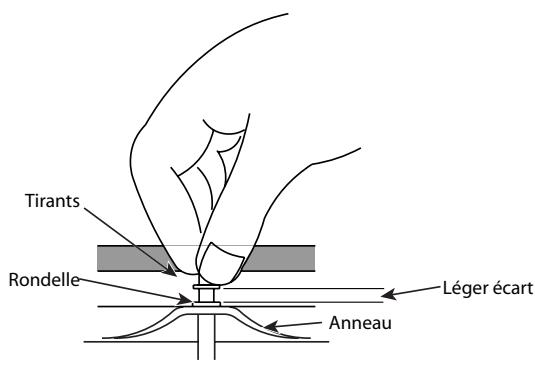

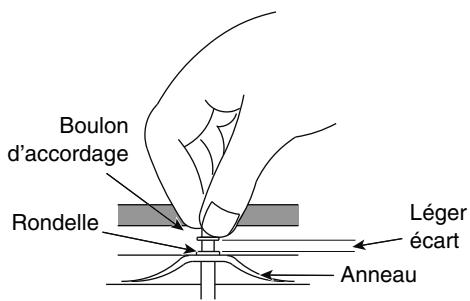

• Desserrez les boulons d'accordage de sorte à produire un léger écart.
• Serrez tous les boulons d'accordage à la main, aussi loin que possible.

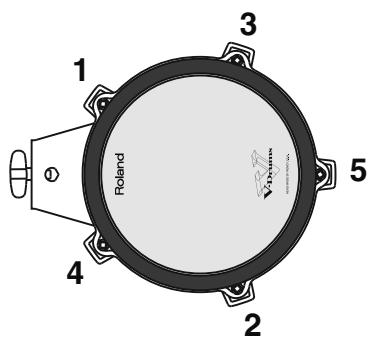

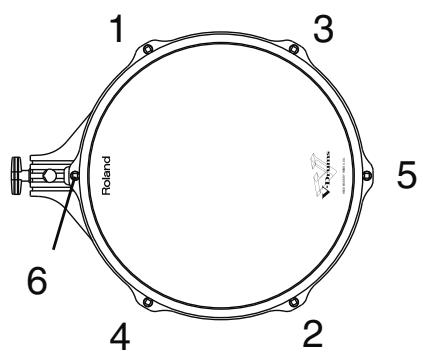

3. Servez-vous de la clé d'accordage et serrez chaque boulon de deux tours.

Serrez chaque boulon, un par un, en respectant l'ordre donné dans l'illustration.

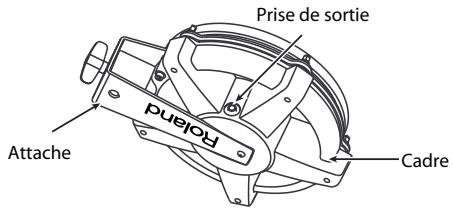

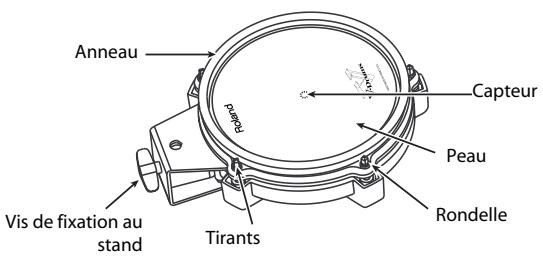

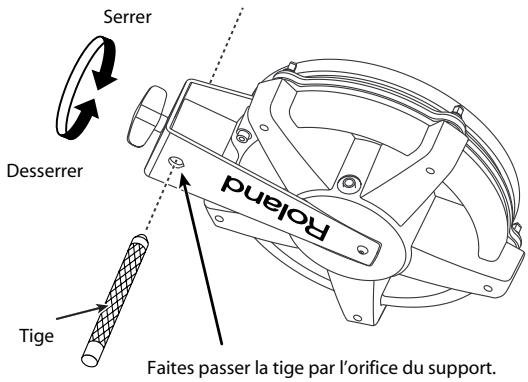

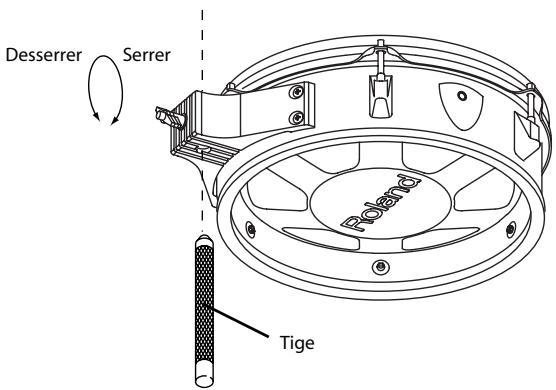

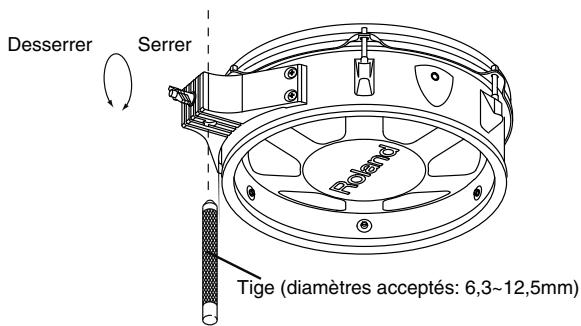

Fixer le pad au stand

Lorsque vous attachez le PD-105, serrez convenablement la vis de fixation au stand. S'il y a le moindre jeu, le pad peut tomber.

Réglage de la tension de la peau

Pour effectuer ce réglage, servez-vous de la clé de serrage fournie avec le VH-11.

Réglez la tension de la peau avant toute utilisation.

Généralement, la tension est bonne quand elle a une réponse aux frappes semblable à celle d'un instrument acoustique.

• Si vous frappez sur la peau quand elle n'est pas tendue, vous risquez d'endommager le capteur et la peau.
• Si vous n'effectuez pas les réglages nécessaires, vous risquez de rencontrer les problèmes suivants: Coupures du son (volume irrégulier) Volume trop bas (sensibilité réduite)

• Avec la PD-85, le réglage de la tension ne change que la réponse de la peau et non la hauteur du son comme il le ferait sur un tambour acoustique.
• La tension de la peau peut changer avec l'utilisation ; il peut parfois être nécessaire de l'ajuster.

1. Utilisez la clé de serrage fournie avec le vh-11 pour serrer les tirants.

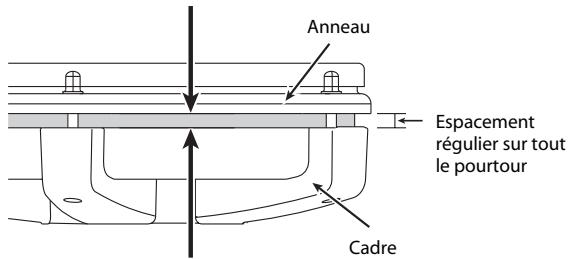

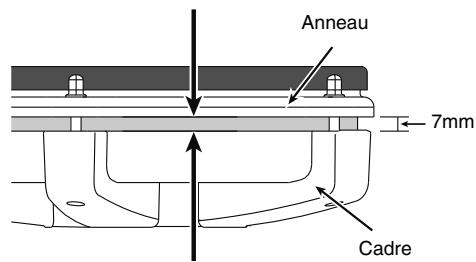

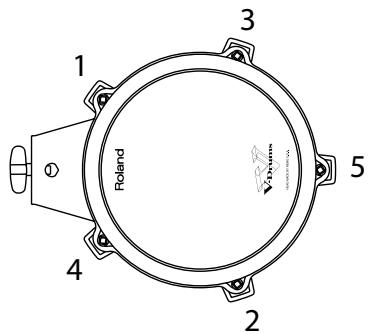

Serrez les tirants en conservant un espacement régulier entre le cadre et l'anneau sur tout le pourtour.

• L'installation comprend une bague de blocage (pour éviter tout desserrage) ; serrez donc convenablement le tirant.

Serrez chaque boulon, un par un, en respectant l'ordre indiqué dans l'illustration.

Ne serrez jamais complètement un seul tirant. Il serait alors impossible d'obtenir une tension régulière de la peau, ce qui entraînerait des problèmes tels que l'impossibilité de détecter la position de la frappe.

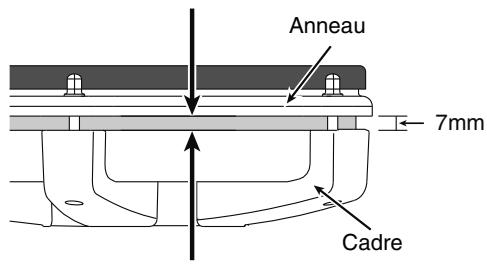

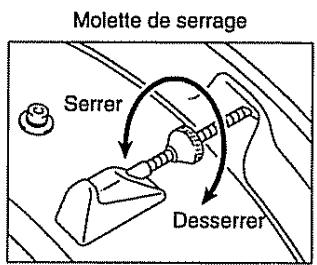

2. Tendez la peau régulièrement tout en vérifiant son rebond.

Normalement, une bonne tension correspond à celle d'un tambour acoustique.

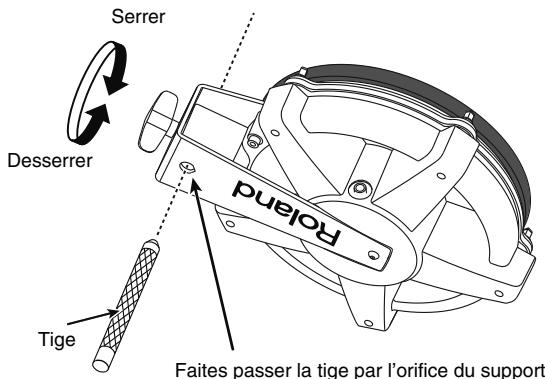

Fixer le pad au stand

Lorsque vous attachez le PD-85, serrez convenablement la vis de fixation au stand. S'il y a le moindre jeu, le pad peut tomber.

Quand faut-il remplacer la peau?

La peau finit par s'user et doit alors être remplacée.

Remplacez la peau dans les cas suivants:

• La surface de la peau est déchirée
• Les points de frappe ne sont plus détectés correctement en dépit d'un bon réglage de la tension de la peau.
• La peau reste distendue par endroits en dépit d'un bon réglage de la tension.

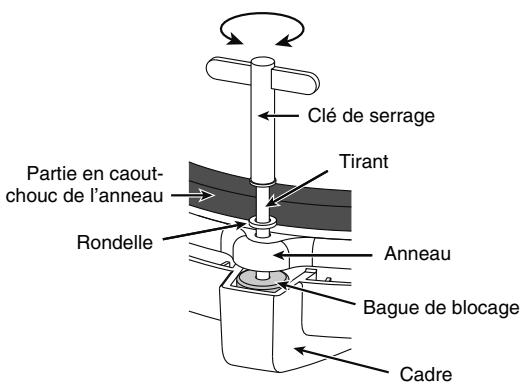

1. Démontez tous les tirants et rondelles.

• Maintenez du doigt la bague de blocage (voyez l'illustration) lorsque vous retirez les tirants pour éviter qu'elle ne sorte du cadre.

• Les bagues de blocage empêchent les tirants de tourner et de se desserrer sous l'effet des vibrations transmises par l'annexe quand vous jouez.

7. Regalez ensuite la tension de la peau (p. 10).

• Si vous serrez entièrement un seul des tirants, vous créez une tension inégale de la peau et il est impossible d'obtenir une réponse correcte à la dynamique du jeu. Un tel réglage risque en plus d'être source de dysfonctionnements. Serrez chaque boulon petit à petit, en procédant successivement selon l'ordre indiqué dans l'illustration.

Si une bague de blocage sort du cadre durant le changement de pêne, remettez-la en place en alignant ses quatre fentes avec les reliefs correspondants du cadre puis appuyez fermement sur la bague.

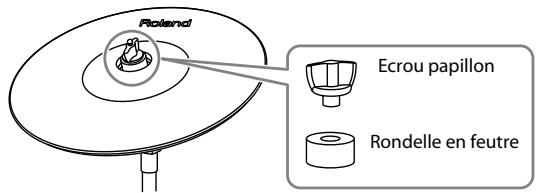

Ecroupapillon

Rondelle en feutre

Butoir

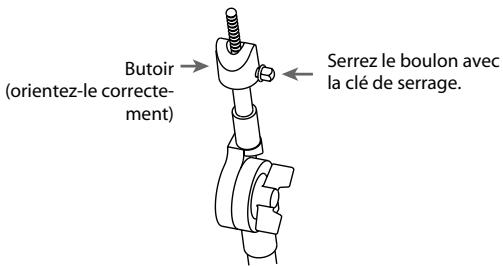

Attacher le pad v-cymbal sur une fixation de cymbale

1. Enlevez le papillon, le furet, le collier ou la rondeille fournis avec la fixation pied de cymbale.
2. Utilisez la clé de serrage fournie avec le VH-11 pour serrer le boulon du butoir.

Le butoir empêche la cymbale CY-12R/C de tourner et les câbles de s'enrouler ou de s'accrocher au pied.

1. Attachez la CY-12R/C en l'orientant de sorte à placer le boulon du côté opposé à celui des prises de sortie.

1. Serrez l'écrou papillon pour obtenir le mouvement voulu.

Utilisez la rondelle de filetage et l'écrou papillon fournis.

• Si le papillon est mal serré, il peut y avoir un double déclenchement.
• N'utilise pas le feutre ou la rondelle fournie avec la fixation de cymbale.

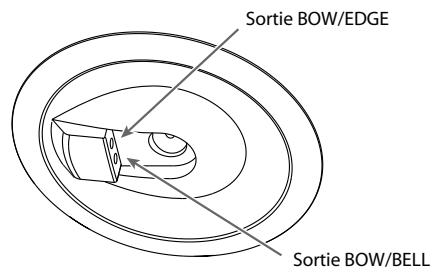

Connexion des pads et des cymbales

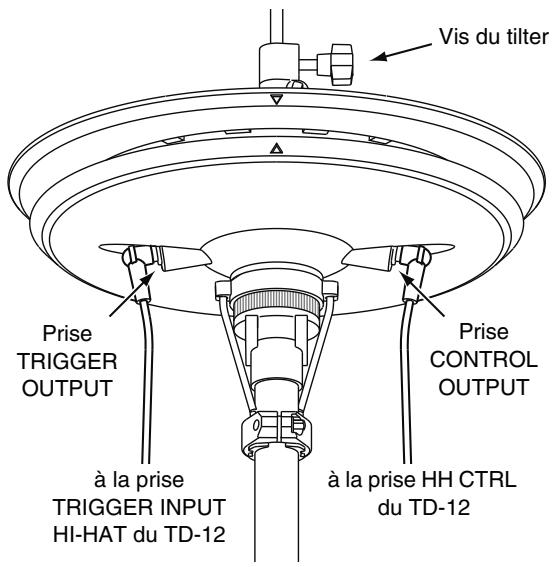

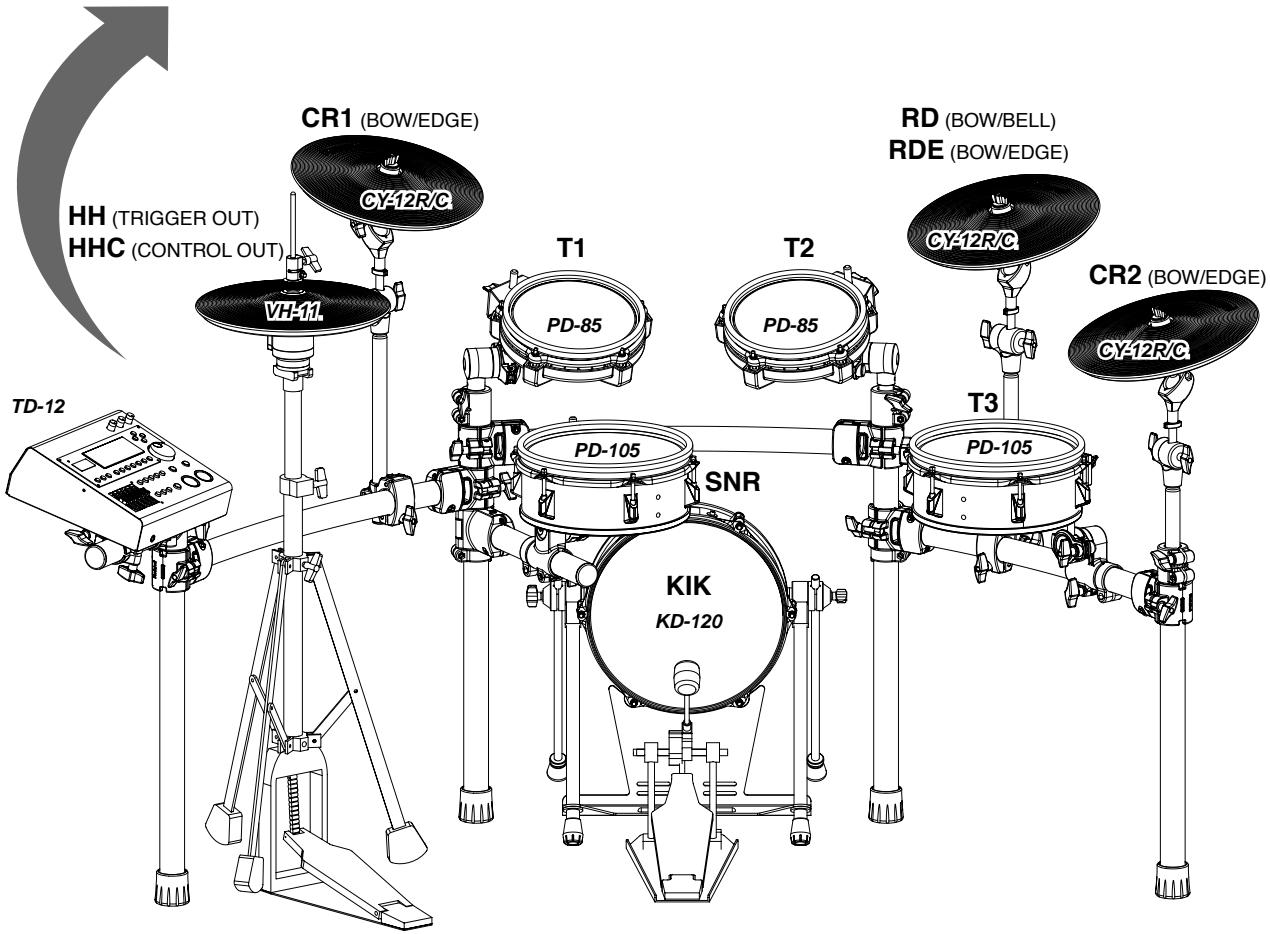

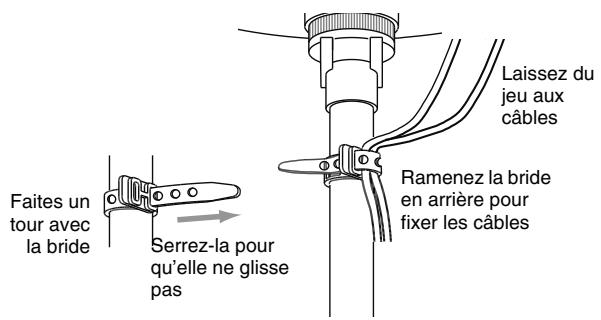

Utilisez les câbles intégrés du MDS-12X pour connecter les pads, les cymbales, le charleston et le pad de grosse caisse.

Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.

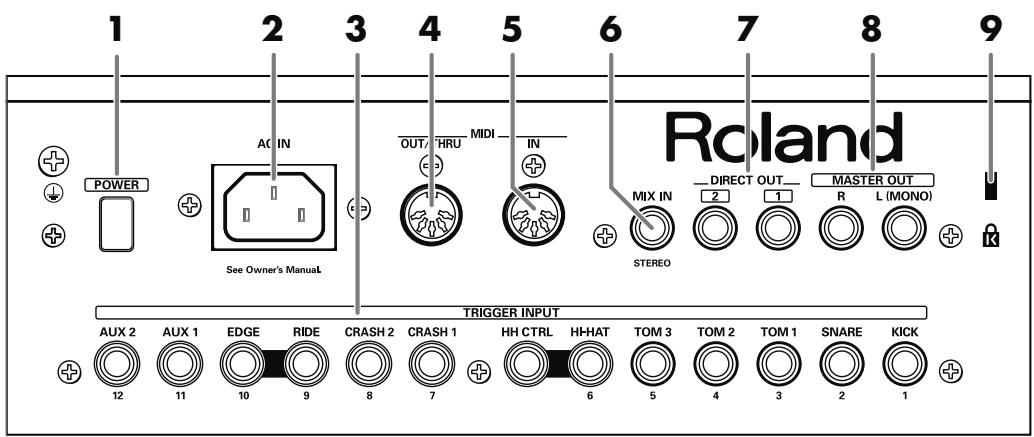

Panneau arrière du TD-12 Pour vous aider lors de la connexion des câbles, voyez les étiquettes se trouvant aux deux extrémités de chaque câble.

• Le charleston (HI-HAT) et la cymbale RIDE ont besoin de deux câbles chacun.

Voyez le mode d’emploi du TD-12 (p. 20 et p. 52).

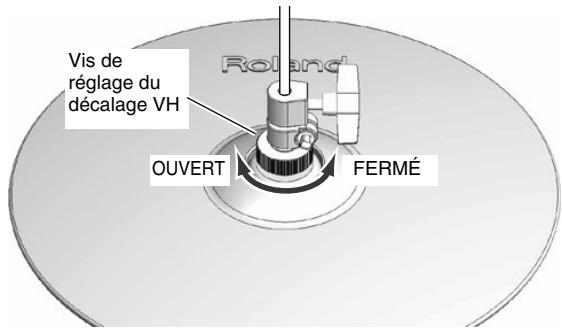

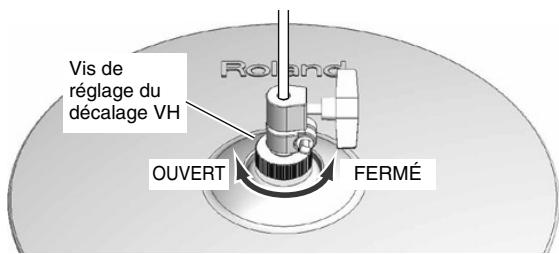

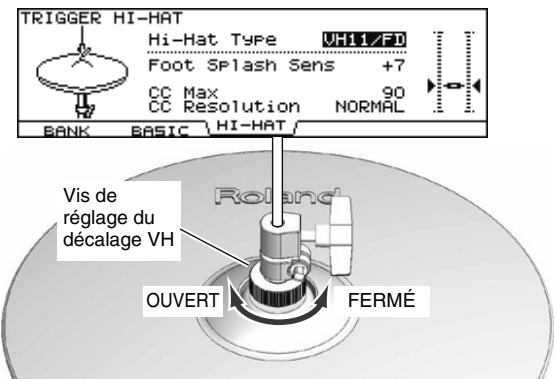

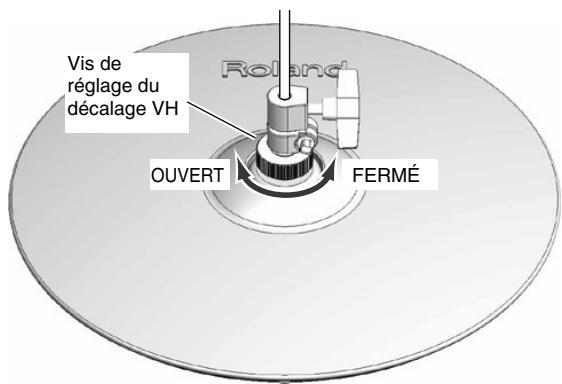

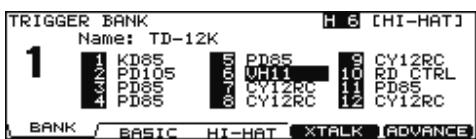

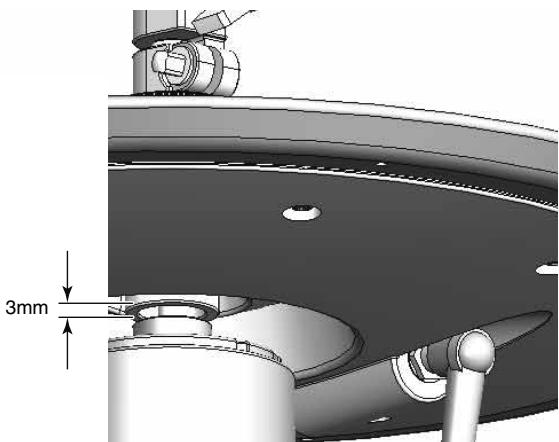

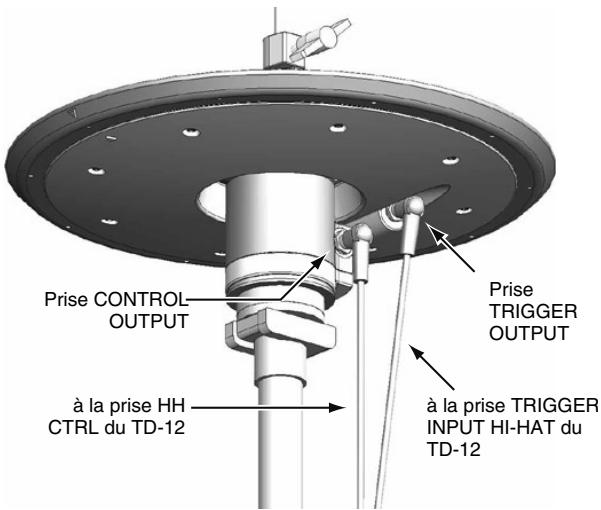

• Réglez le décalage du VH-11.

Voyez le mode d’emploi du VH-11 (p. 6).

• Evitez de tirer sur les câbles ou de les tendre excessivement.

Frappe sur l'anneau

Frappe sur l'anneau

Pour produire le son assigné à la peau, frappez uniquement la peau.

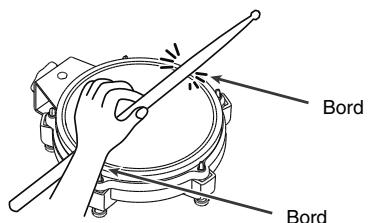

Pour produire un rim shot, frappez la peau ET l'anneau (rim) du pad simultanément.

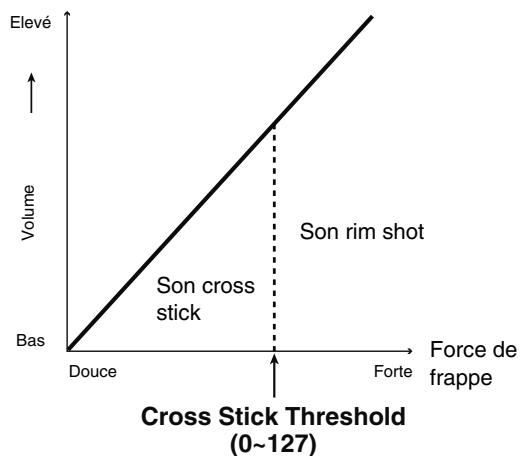

• Si une frappe sur la peau produit un son de bord (rim), diminuez la valeur "RimShot Adjust" sur le TD-12.
• Si par contre, vous avez du mal à produire un son de bord (rim), augmentez la valeur "RimShot Adjust".

Pour en savoir plus, consultez le mode d'emploi du TD-12 (p. 51).

Le son cross stick est parfois appelé "rim shot fermé".

Lorsque vous jouez un cross stick, vous entendez l'instrument assigné au bord.

Si vous jouez un cross stick sur le PD-105/85, veillez à ne frapper que l'anneau du pad. Si vous posez la main sur la peau (zone centrale) du pad, vous risquez de ne pas brokerir un bon son cross stick.

Balais

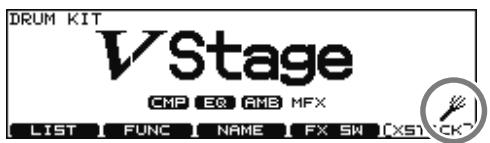

Vous pouvez produire un frottement de balais.

• Utilisez toujours des balais en nylon.

Les techniques de jeu cross stick et avec balais ne sont disponibles que sur la caisse claire, soit l'entrée de capteur 2 (SNARE).

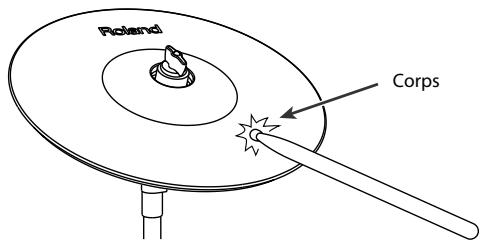

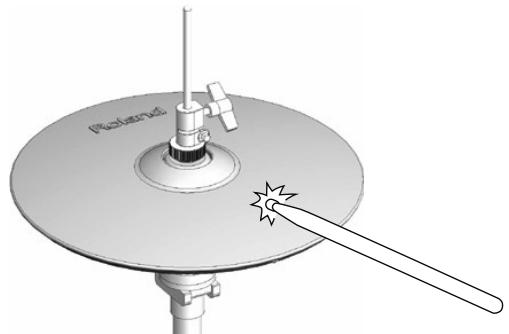

Frappe sur le corps (bow)

Cette méthode est la plus courante et consiste à frapper la surface de jeu de la cymbale. Cette technique produit le son côté peu ("Head") de l'entrée de capteur branchée.

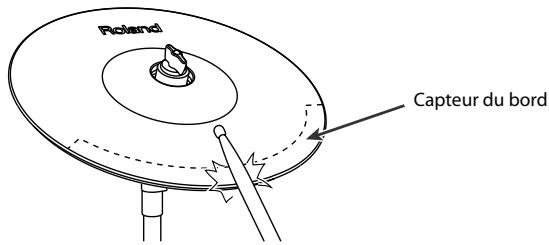

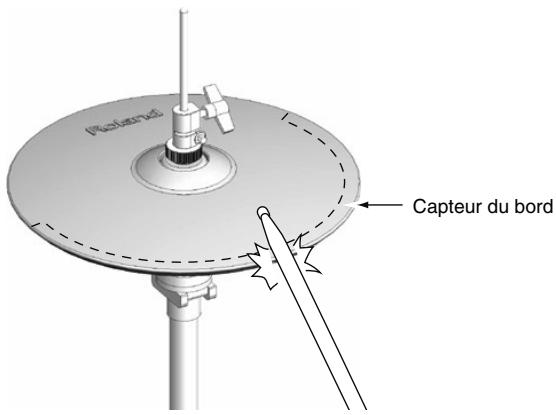

Frappe sur le bord (edge)

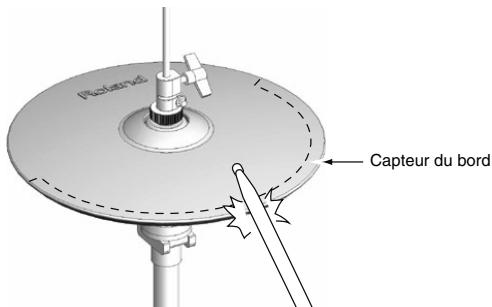

Frappez le bord de la cymbale avec le manche de la baguette. Cette technique produit le son "côté bord (rim)" de l'entrée de capteur.

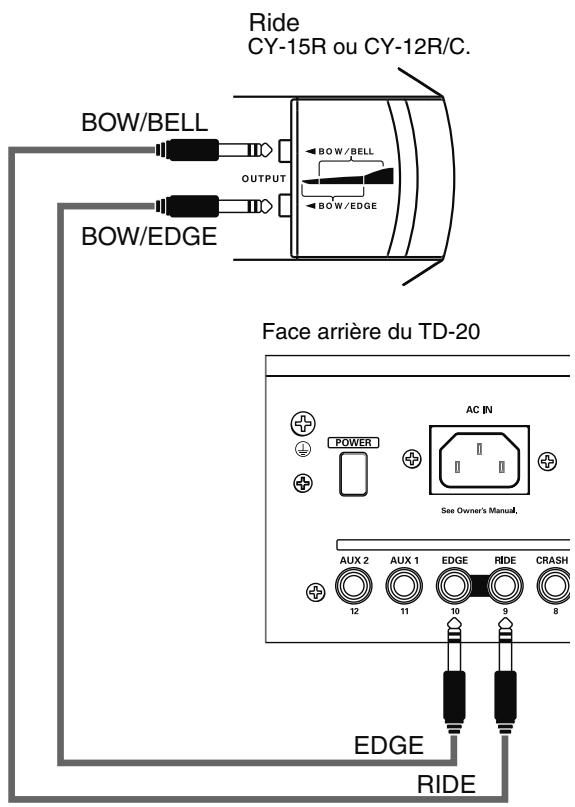

• Les frappes sur le bord sont reconnues quand vous branchez la sortie BOW/EDGE.

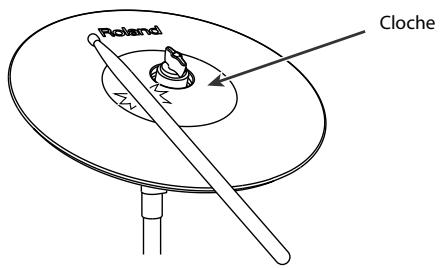

Frappe sur le dôme (bell)

Frappez le dôme de la cymbale. Cette technique produit le son côté bord ("rim") de l'entrée de capteur.

• Les frappes sur le dôme sont reconnues quand vous branchez la sortie BOW/BELL.
• Frappez le dôme assez fort avec le manche de la baguette.

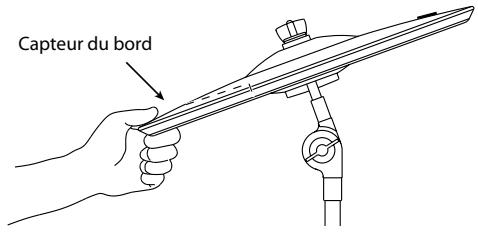

Étouffement

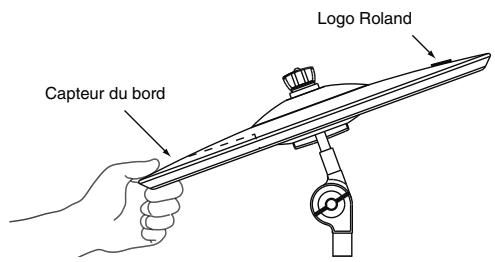

Si vous attrapez le bord de la cymbale de la main immédiatement après l'avoir frappée, vous étouffez le son de la cymbale. Prenez le capteur de bord dans la main comme indiqué dans l'illustration. Si vous serrez un endroit où il n'y a pas de capteur, le son n'est pas étouffé.

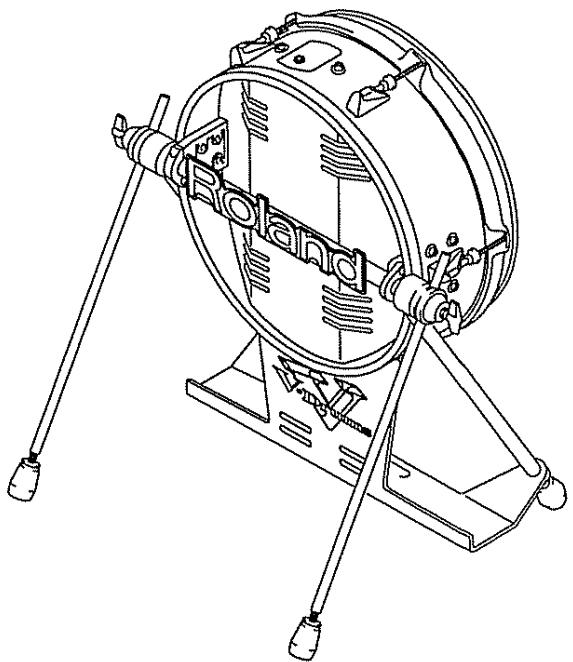

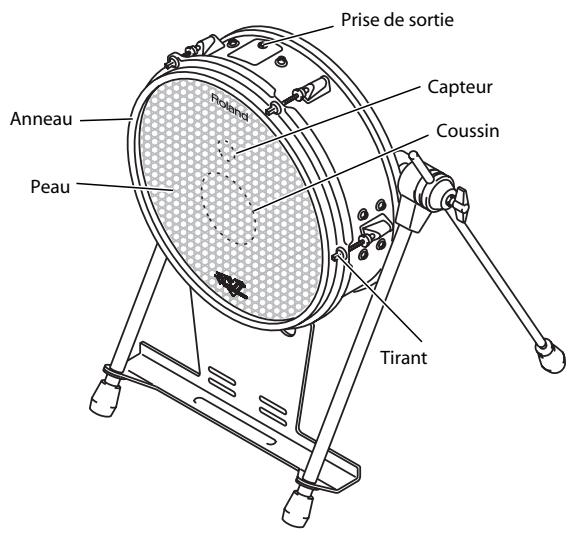

KD-120 (v-kick)

Taille du pad: 12"

Dimensions: 490(L) × 400(P) × 500(H) mm

Poids: 7,7kg

Accessoire: Batte

PD-105 (V-Pad)

Taille du pad: 10''

Capteurs: 2 (peau, anneau)

Dimensions: 280(L) × 360(P) × 112(H) mm

Poids: 2,3kg

PD-85 (v-pad)

Taille du pad: 8''

Capteurs: 2 (peau, anneau)

• En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable.

25 Rue Jules Hermann,

Chaudron-BP79 97491

Stèle Clotilde Cedex,

REUNION ISLAND

TEL: [phone]

T. O. M. S. Sound & Music (Pty) Ltd.

2 ASTRON ROAD DENVER

SOUTH AFRICA

TEL: [phone]

Paul Bothner(PTY)Ltd.

Permettez-nous d'abord de vous remercier d'avoir opté pour le module de percussion Roland TD-12.

Avant d'utiliser ce produit, veuillez lire attentivement les sections intitulées : "Consignes de sécurité" (p. 3) et "Remarques importantes" (p. 5). Ces sections donnent des informations importantes concernant l'utilisation appropriée du produit. En outre, pour maigrir correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement le mode d'emploi. Conservez ensuite le manuel à portée de main pour toute référence ultérieure.

ATTENTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

DO NOT REMOVE COVER (OR BACK).

L'éclair dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence à l'intérieur de l'appareil d'une tension électrique de force suffisante pour constituer un risque d'électrocution.

Le point d'exclamation d'instructions importantes dans la documentation accompagnant l'appareil pour l'emploi et l'entretien corrects de ce dernier.

ATTENTION - L'utilisation d'appareils électriques requiert certaines précautions élémentaires, dont les suivantes:

1. Lisez toutes les instructions.
2. Conservez ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes énoncées.
5. N'utilisez pas cet appareil à proximité d'eau.
6. Nettoyez l'appareil uniquement avec un chiffon sec.
7. Veillez à ne bloquer aucun orifice de ventilation de l'appareil. Respectez les consignes d'installation du fabricant.
8. N'installez pas cet appareil à proximité de sources de chauffage telles que des radiateurs, accumulateurs ou autres appareils générant de la chaleur (y compris des amplificateurs).
9. Ne modifies jamais la protection de la fiche secteur (broche polarisée ou broche de mise à la terre). Une fiche polarisée possède deux broches, dont une plus large que l'autre. Les fiches avec mise à la terre sont dotées de trois broches, dont une de mise à la terre. La broche plus large (ou la troisième broche) sert à assurer votre protection. Si la fiche ne correspond pas à votre prise secteur, consultez un électricien afin de faire remplaçer la prise obsoilète.
10. Veillez à ce qu'on ne risque pas de trébucher sur ni de pincer le cordon d'alimentation, plus particulièrement à la fiche du cordon, la prise secteur et au point de sortie de l'appareil.
11. Utilisez uniquement des fixations/accessoires du type spécifique par le constructeur.
12. En cas d'orage ou si vous comptez ne pas utiliser l'appareil durant une période prolongée, débranchez-le du secteur.
13. Confiez toute réparation à un technicien qualifié. Un entretien est notamment indispensable quand le cordon ou la fiche secteur sont endommagés, quand du liquide ou des objets ont pénétré dans ce produit, quand il a été exposé à la pluie ou à une humidité excessive, lorsque ce produit ne fonctionne plus correctement ou qu'il est tombé.

Pour le Royaume-Uni

WARNING: THIS APPARATUS MUST BE EARTHED

IMPORTANT: THE WIRES IN THIS MAINS LEAD ARE COLOURED IN ACCORDANCE WITH THE FOLLOWING CODE. GREEN-AND-YELLOW: EARTH, BLUE: NEUTRAL, BROWN: LIVE

A AVERTISSEMENT	Sert aux instructions destinées à alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unité.
A PRUDENCE	Sert aux instructions destinées à alerter l'utilisateur d'un risque de blessure ou de dommage matériel en cas d'emploi incorrect de l'unité. * Les dommages matériels se refèrement aux dommages ou autres effets négatifs causés au lieu d'utilisation et à tous ses éléments, ainsi qu'aux animaux domestiques.

A	Le symbole △alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est déterminée par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des précautions générales, des mises en garde ou alertes vis-à-vis d'un danger.
B	Le symbole ⊙ prévient l'utilisateur des interdits. Ce qui ne doit spécifiquement pas être fait est indiquédans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unité ne doit jamais être démontré.
C	Le symbole ●alerte l'utilisateur de ce qui doit être fait. Ce qui doit être fait est indiquédpar l'icone continues dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit être débranché de la prise murale.

• Avant d'utiliser ce produit, lisez les instructions données ci-dessous et dans le mode d'emploi.

Reliez le câble d'alimentation de ce produit à une prise de courant avec une borne de terre.

• N'ouvrez (et ne modifiez) pas le produit.

• N'essayez pas de réparer ce produit ou d'en remplacer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland agréé (vous en trouvrez la liste à la page "Information").

• Ne placez jamais ce produit dans des endroits :

• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur),

humides (salles de bain, toilettes, sur des sols ou supports mouillés), - à l'humidité ambiant elevée, exposés aux précipitations, poussiéreux, - soumis à de fortes vibrations.

• Veillez à placer ce produit sur une surface plane afin de lui assurer une stabilité optimale. Évitez les supports qui vacillent ou les surfaces inclinées.

• Branchez l'appareil à une prise de courant répondant aux spécifications énoncées dans le mode d'emploi ou imprimées sur l'appareil.

• Servez-vous exclusivement du cordon d'alimentation fourni. N'utilisez pas le cordon d'alimentation fourni avec un autre appareil.

• Evitez de tordre ou de plier excessivement le cordon d'alimentation ainsi que de placer des objets lourds dessus. Vous risquez de l'endommag
• Ce produit, utilisé seul ou avec un amplificateur et des enceintes ou un casque d'écoute, est en mesure de produire des signaux à des niveaux qui pourraient endommager l'ouïe de façon irréversible. Ne l'utilise donc pas trop longtemps à volume élevé ou incon

• Évitez que des objets (du matériel inflammable, de la monnaie, des trombones) ou des liquides (eau, limonades, etc.) ne pénètrent à l'intérieur de ce produit.

• e Roland le plus proche ou chez un distributeur Roland agréé (vous en trouvrez la liste à la page "Information") quand:
• le cordon d'alimentation ou la fiche est endommagé(e),
• il y a de la fumée ou une odeur inhabituelle des objets ou du liquide ont pénétré dans le produit
• le produit a été exposé à la pluie (ou a été mouillé d'une autre façon),
• le produit semble ne pas fonctionner normalement ou affiche un changement de performance marqué.
• Avec de jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

• Protégez ce produit contre tout coup ou impact important. (Ne le laissez pas tomber!)

• Ne partagez pas le cordon d'alimentation de ce produit avec une prise murale ayant un nombre excessif d'autres appareils. Soyez particulièrement vigilant avec des multiprises. La puissance totale utilisée par tous les appareils connectés ne doit jamais excéder la puissance (watts/ampères) de la rallonge. Une charge excessive peut augmenter la température du câble et, éventuellement, entraîner une fusion.

• Avant d'utiliser ce produit dans un pays étranger, contactez votre revendeur, le service de maintenance Roland le plus proche ou un distributeur Roland agréé (vous en trouvrez la liste à la page "information").

• Ne placez aucun récipient contenant de l'eau (un vase, par exemple) sur ce produit. Évitez en outre l'usage d'insecticides, de parfum, d'alcool, de vernis à ongles, d'atomiseurs ou sprays à proximité de ce produit. Essuyez rapidement tout liquide renversé sur ce produit avec un chiffon sec et doux.

Prudence

• Placez ce produit de sorte à lui assurer une ventilation appropriée.

• Saisissez toujours la fiche du cordon d'alimentation lors du branchement (débranchement) au secteur ou à ce produit.

• A intervalles réguliers, débranchez la prise secteur et frottez-la avec un chiffon sec pour enlever toute la poussière et autres saletés accumulées sur ses broches. Si ce produit ne va pas être utilisé durant une période prolongée, débranchez le cordon d'alimentation. Toute accumulation de poussière entre la prise murale et la fiche d'alimentation peut nuir à l'isolation et causer un incendie.

• Évitez que les cordons d'alimentation et les câbles ne s'emmêlent. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.

• Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

• Ne saisissez jamais le cordon secteur ni ses fiches avec des mains humides lorsque vous le branchez ou le débranchez d'une prise murale ou de l'instrument.

• Avant de déplacer ce produit, débranchez le cordon secteur de la prise de courant et déconnectez tous les câbles le reliant à des appareils périphériques.

• Avant de nettoyer ce produit, éteignez-le et débranchez le cordon secteur de la prise murale.

• S'il y a risque d'orage, débranchez le cordon d'alimentation de la prise murale.

• Si vous retirez les vis du dessous de l'appareil (p. 16), rangez-les immédiatement hors de portée des enfants afin qu'ils ne les avalent pas accidentellement.

Outre les informations des sections "Instructions importantes de sécurité" (p. 2) et "Consignes de sécurité" (p. 3), veuillez lire et suivre les conseils suivants:

Alimentation

• Ne connectez jamais ce produit à une prise murale d'un circuit auquel vous avez branché un appareil contenant un inverseur (frigo, machine à laver, four à micro-ondes ou climatisation), voire un moteur. Selon la façon dont l'appareil en question est utilisé, il peut en effet générer des parasites qui pourraient être enregistrés. Dans certains cas, les parasites pourraient même entraîner des dysfonctionnements. S'il vous est impossible d'utiliser une prise murale faisant partie d'un autre circuit, nous vous conseillons d'insérer un contrôle antiparasites entre ce produit et la prise murale.
• Avant de brancher ce produit à d'autres appareils, mettez-les tous hors tension. Le non-respect de cette précaution pourrait entraîner des dysfonctionnements et/ou l'endommagement de vos enceintes ou d'autres appareils.
• Bien que l'écran et les diodes s'éteignent quand vous mettez l'appareil hors tension avec son interrupteur POWER, cela ne signifie pas que ce produit soit complètement coupé de la source d'alimentation. Pour couper entièrement l'alimentation de l'appareil, mettez-le hors tension avec l'interrupteur POWER puis débranchez le cordon secteur de la prise de courant. Branchez donc ce produit à une prise de courant facile à atteindre et immédiatement accessible.

Emplacement

• L'usage de ce produit à proximité d'amplificateurs (ou de tout autre matériel contenant de grands transformateurs électriques) peut être source de bruit. Pour résoudre le problème, changez l'orientation de ce produit ou éloignez-le de la source d'interférence.
• Ce produit peut causer des interférences lors de la réception radio ou télévisée. Ne vous en servez pas à proximité de tels récepteurs.
• é de ce produit. Ce bruit peut survenir au début d'un appel (donné ou reçu) ou durant la conversation. Si vous avez des problèmes, éloignez le téléphone portable de ce produit ou coupez-le.
• Lorsque vous déplacez ce produit en le soumettant à une forte différence de température et/ou d'humidité, il peut y avoir formation de condensation à l'intérieur. Une évaporée.

Entretien

• Pour nettoyer ce produit, utilisez un chiffon sec et doux ou à la rigueur légèrement humidifié avec de l'eau. Pour enlever des saletés plus tenaces, servez-vous d'un détergent doux et non abrasif. Ensuite, essuyez soignement ce produit avec un chiffon doux et sec.
• N'utilisez jamais d'essence, de diluant, de solvant ou d'alcool d'aucune sorte pour éviter le risque de décoloration et/ou de déformation.

Réparations et données

• N'oubliez pas que toutes les données contenues dans ce produit sont perdues s'il doit subir une réparation. Sauvegardez donc toujours vos données importantes sur un autre appareil MIDI (un séquenceur, par exemple) ou notez-les sur papier (si possible). Durant les réparations, les techniciens tentent, dans la mesure du possible, d'éviter toute perte de données. Cependant, il peut se révéler impossible de récupérer des données dans certains cas (notamment lorsque les circuits touchant à la mémoire elle-même sont endommagés). Roland décline toute responsabilité concernant la perte de ces données.

Mémorisation des réglages

• Cet appareil contient une pile qui alimente les circuits de la mémoire lorsqu'elle alimentation principale est coupée. Lorsque cette pile faiblit, le message ci-dessous apparaît à l'écran. Lorsque ce message apparaît, faites remplacer la pile le plus rapidement possible pour éviter de perdre les données contenues dans la mémoire. Pour remplacer la pile, contactez votre revendeur, le service de maintenance Roland le plus proche ou un distributeur Roland agréé (vous en trouverez la liste à la page "Information").

Précautions supplémentaires

• N'oubliez jamais que le contenu de la mémoire peut être irrémédiablement perdu suite à un mauvais fonctionnement ou un mauvais maniement de ce produit. Pour vous prémunir contre un tel risque, nous vous conseillons de faire régulièrement des copies de secours des données importantes se trouvant dans la mémoire de l'appareil sur un autre appareil MIDI (un séquenceur, par exemple).
• Il peut malheureusement s'avérer impossible de récupérer les données stockées dans la mémoire de l'appareil ou d'un autre dispositif MIDI (tel qu'un séquenceur) une fois qu'elles ont été perdues. Roland Corporation décline toute responsabilité concernant les pertes de données.
• Maniez les curseurs, boutons et autres commandes avec un minimum d’attention ; faites aussi preuve de délicatesse avec les prises et connecteurs de ce produit. Un maniement trop brutal peut entraîner des dysfonctionnements.
• Évitez les coups ou les pressions trop fortes sur l'écran.
• Lorsque vous branchez/débranchez des câbles, prenez la fiche en main - jamais le câble. Vous évitez ainsi d'endommager le câble ou de provoquer des court-circuits.
• Ce produit dégage une faible quantité de chaleur durant son fonctionnement.
• Pour ne pas déranger vos voisins, maintenez le volume à un niveau raisonnable. Il peut parfois être préférable d'utiliser le casque (surtout la nuit).
• Comme les vibrations sonores peuvent être transmises par les sols et les murs de façon parfois inattendue, veillez à ne pas déranger vos voisins, surtout si vous avez des horaires inhabituels. Bien que les pads et les pédales soient conçus pour produire un minimum de bruit lorsque vous tapez dessus, les peaux en caoutchouc ont tendance à être plus bruyantes que les peaux maillées. Vous pouvez réduire considérablement le bruit indésirable des pads en utilisant des peaux maillées.
• Si vous devez À défaut, utilisez un emballage équivalent. Utilisez un câble Roland pour effectuer la connexion. Si vous utilisez un autre câble de connexion, notez les précautions suivantes.
• êmement bas voire inaudible. Pour en savoir plus sur les caractéristiques d'un câble, veuillez contacter son fabricant.

Présentation 13

Face avant. 13 Face arrière. 15

Installation de la batterie 16

Montage du TD-12 sur le stand 16 Connexion des pads et des pédales 17 Connexion d'un casque, de matériel audio, d'un ampli et autre matériel 18 Mise sous/tension 19

Connexion du charleston (VH-11) et réglage "VH Offset" 20

Brancher le charleston (Hi-Hat). 20 Régler le décalage (Offset) 20

Réglage de la tension des peaux maillées 21

Réglage de la tension de la peau du PD-105 21 Réglage de la tension de la peau du PD-85 21

Techniques de jeu 22

Pad (PD-105/PD-85). 22

Variations du rim shot 22 Jeu avec balais 22

Cymbale (CY-12R/C) 22

Jeu étouffé (choke) 23 Position de frappe 23

Charleston (VH-11/VH-12) 23

Commandes, fonctions et affichages 24

Sauvegarder vos réglages 24 Boutons, curseurs, molette et commandes 24 Curseur d'écran 24 Boutons de fonction (F1 ~ F5) 24 Changer les valeurs de paramètres 24 Sélection d'un pad sur le TD-12 25

Fonctions [PREVIEW] 25

Écouter des motifs 25 Activer/couper le métronome (Click) 25 Régler tempo. 26 Régler contraste de l'écran 26 Affichage dans la partie supérieure droite de l'écran 26 Curseurs (Group Faders) 26

Écouter un morceau de démonstration 27

Changer de kit de batterie 27 Régler la balance 27 Couper l'accompagnement ou la batterie 27 Activer/couper le métronome (Click) 27

Bon à savoir 28

Kits de batterie d'usine (Preset) 28

Utiliser les motifs pour écouter les sons d'un kit 28

Rétablir les réglages par défaut des kits de batterie modifiés 28

Rétablit tous les réglages d'usine 28

Rétablissement des réglages d'usine d'un seul kit 28

Lancer des motifs ("patterns") en frappant sur des pads (fonction Pad Pattern)....29

Arrêter la reproduction du motif 29

Couper la fonction Pad Pattern 29

Frapper un pad pour changer de kit de batterie (fonction Pad Switch) 29

Jouer avec des motifs 29

Choisir un motif 29

Couper une partie 29

Chapitre 1. réglages de KIT [KIT] 30

Sélection d'un kit de batterie 30

Sélection d'un kit de batterie dans la liste [F1 (LIST)] 31

Paramètres du kit [F2 (FUNC)] 31

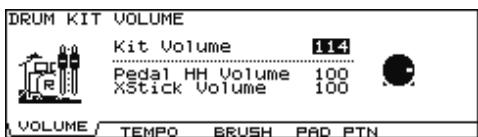

Régler le volume [F1 (VOLUME)] 31

Assigner un tempo à chaque kit [F2 (TEMPO)] 31

Jouer avec des balais [F3 (BRUSH)] 32

Couper la fonction Pad Pattern [F4 (PAD PTN)] 32

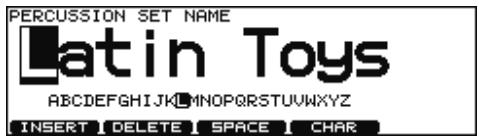

Nommer un kit de batterie [F3 (NAME)] 32

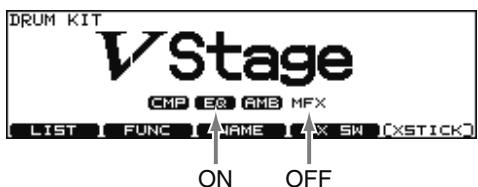

Commutateurs d'effets [F4 (FX SW)] 32

Chapitre 2. paramètres des instruments [INST] 33

Choisir un pad à éditer 33

Sélection en frappant sur un pad 33

Sélection avec les boutons 33

Verrouiller le pad edited (TRIG LOCK) [SHIFT] + [RIM] 33

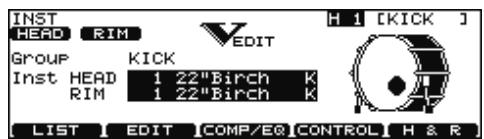

Assigner un instrument à un pad 33

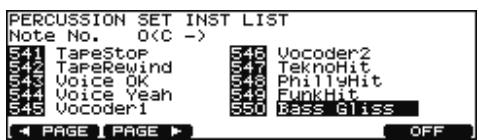

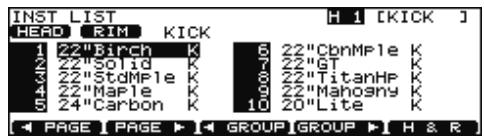

Sélection d'un instrument dans la liste [F1 (LIST)] 34

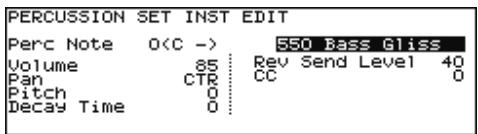

Éditer les sons de batterie [F2 (EDIT)] 34

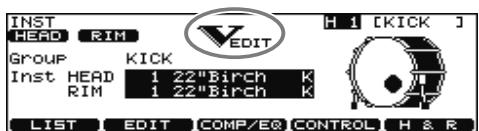

Éditer un kit de batterie acoustique (V-EDIT) 34

Éditeur d'autres instruments 34

Procédure d'édition 34

Utiliser la compression et l’égalisation [F3 (COMP/EQ)] 36

Utiliser les pads/la pédale comme contrôleurs [F4 (CONTROL)] 37

Lancer un motif en frappant un pad (Pad Pattern) [F1 (PATTERN)] 37

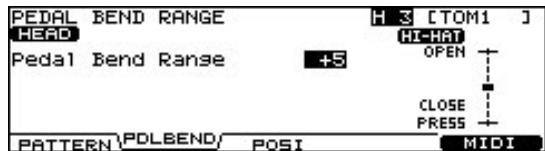

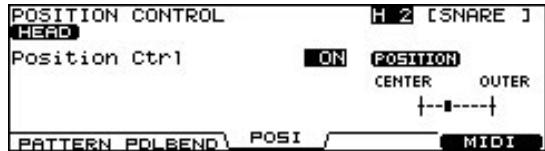

Changer la hauteur avec la pédale du charleston [F2 (PDLBEND)] 38

Réglages MIDI pour chaque pad [F3 (MIDI)] 38

Numéros de note MIDI transmis par le Charleston (Hi-Hat) [F4 (HH MIDI)] 38

Numéro de note MIDI transmis par Brush (balais)/Cross Stick [F5 (BR MIDI)] 38

Chapitre 4. réglages d'effets 40

Commutateurs d'effets [KIT]-[F4 (FX SW)] 40

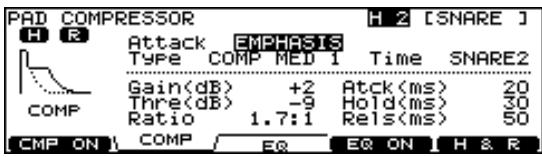

Utiliser la compression et l’égalisation [INST]-[F3 (COMP/EQ)] 40

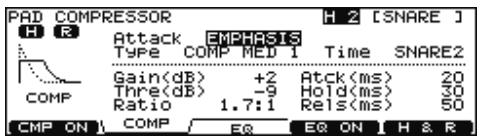

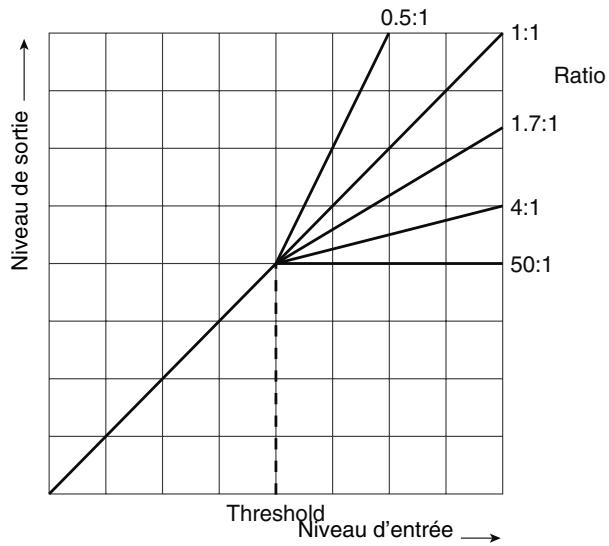

Compresseur (COMP) 41

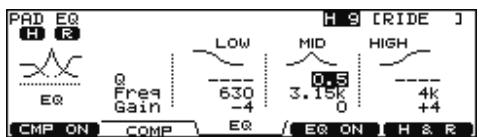

Égaliseur (EQ) 41

Effet [AMBIENCE] 42

Chapitre 5. paramètres de capteurs [trigger] 44

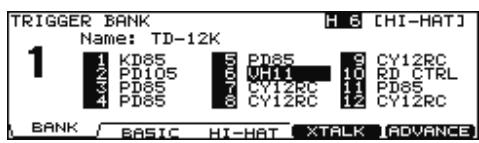

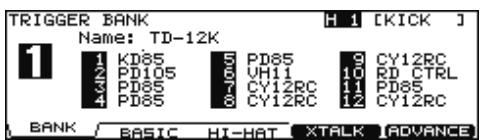

Sélection du type de pad [F1 (BANK)] 44

Correspondances entre les entrées de capteur/pads et les méthodes de jeu 44

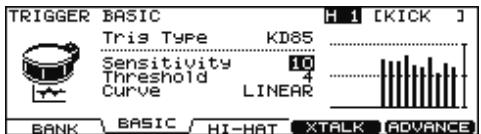

Régler la sensibilité des pads [F2 (BASIC)] 45

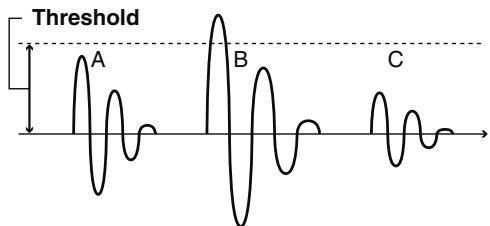

Sensibilité du pad 45 Niveau minimum du pad (Threshold) 45 Influence de la dynamique du jeu sur le volume (Velocity Curve) 45

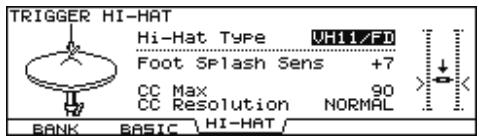

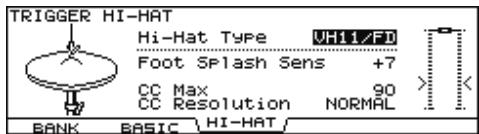

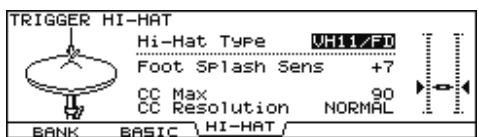

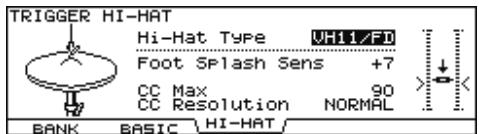

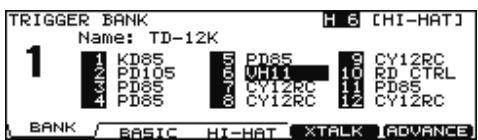

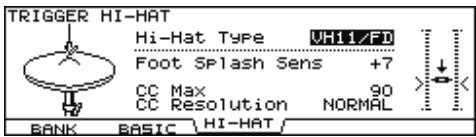

Réglage du Charleston [F3 (HI-HAT)]. 46

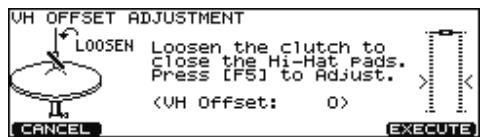

Brancher le VH-11 et régler le TD-12 47 Brancher le VH-12 et régler le TD-12 48 Brancher et régler la pédale de commande de charleston (série FD) 48

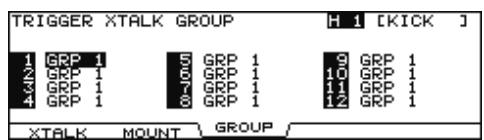

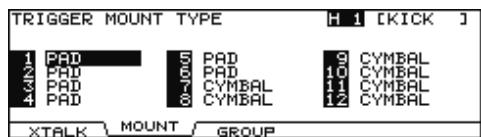

Éliminer la diaphonie entre les pads [F4 (XTALK)] 49

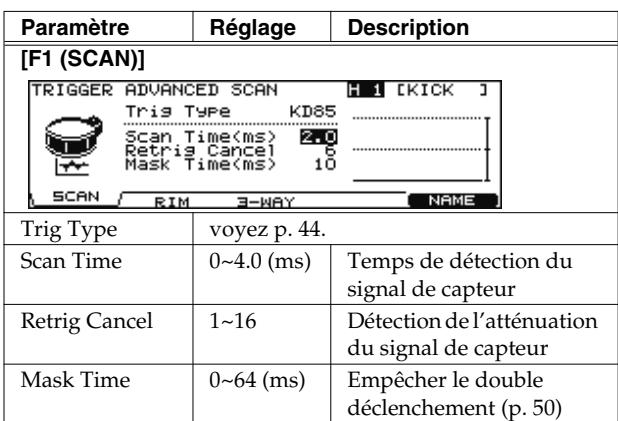

Paramètres avancés de capteur ([F5 (ADVANCE)]). 49

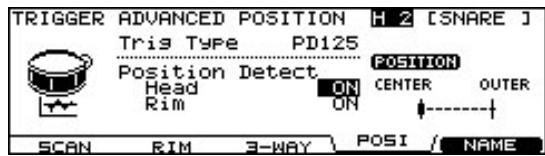

Temps de détention du signal de capteur (Scan Time) 50 Detection de l'atténuation du signal de capteur (Retrig Cancel) 50 Empêcher le double déclenchement (Mask Time) 50 Réponse dynamique du bord (Rim Gain) 51 Sensibilité du rim shot (Rim Shot Adjust) 51 Seuil du cross stick (XStick Threshold) 51 Tri-capteur: corps, dôme et bord (3Way Trigger) 52 Assigner un nom à une banque de capteurs [F5 (Name)] 52

Chapitre 6. séquenceur (reproduction) 53

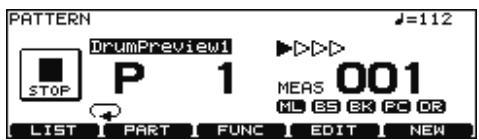

Opérations élémentaires 53 Sélectionner un motif [PATTERN] 54

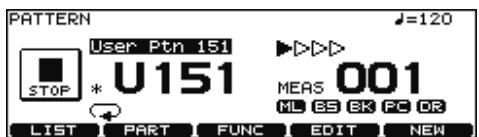

Page "PATTERN" 54

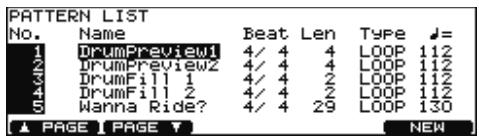

Sélection d'un motif dans une liste [F1 (LIST)] 54 Reproduction d'un motif [PLAY] 54

Réglage du tempo 55

Régler le tempo en le battant (Tap Tempo) 55 Synchronisation avec un appareil MIDI externe 55

Paramètres des parties [F2 (PART)] 56

Paramètres de la partie d'accompagnement [F1 (BACKING)] 56 Accord global 56 Paramètres de la partie de percussion [F2 (PERC)] 57 Paramètres du set de percussion 57 Réglages Volume/Pan pour chaque partie [F3 (MIXER)] 59 Réglages de réverbération pour les parties d'accompagnement [F3 (MIXER)]-[F4 (REVERB)]....59 Couper une partie [F5 (MUTE)] 60

Paramètres de motif [F3 (FUNC)] 60

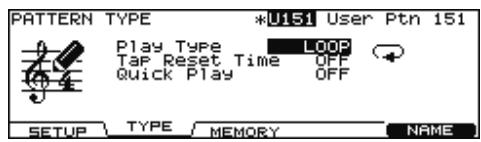

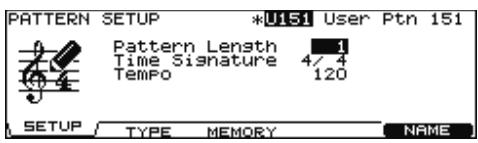

Métrique/Nombre de mesures/Tempo [F1 (SETUP)] 60 Sélection d'un type de reproduction [F2 (TYPE)] 61 Vérifier la capacité résiduelle de la mémoire interne du TD-12 [F3 (MEMORY)] 61 Nommer un motif ([F5 (NAME)]) 62

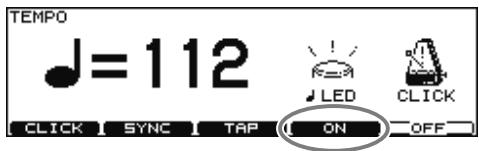

Lancer et arrêter le métronome (Click On/Off) 62 Utiliser un témoin comme indicateur de tempo 62 Réglage métronome 63

Chapitre 7. séquenceur (enregistrement/édition) 64

Enregistrer un motif [REC] 64

Enregistrement 64 Vérifier les sons et les phrases durant l'enregistrement (Rehearsal) 66

Éditer un motif [F4 (EDIT)] 67

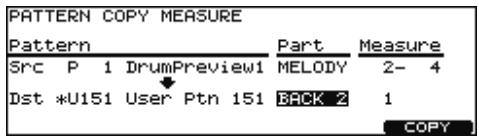

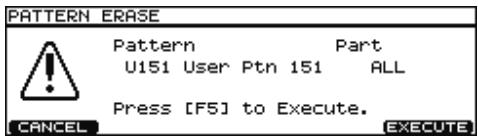

Copier un motif [F1 (COPY)] 67 Relier deux motifs [F2 (APPEND)] 68 Effacer un motif [F3 (ERASE)] 68 Supprimer un motif [F4 (DELETE)] 69

Chapitre 9. réglages globaux de la TD-12 [SETUP] 72

Paramètres MIDI et opérations [F1 (MIDI)] 72

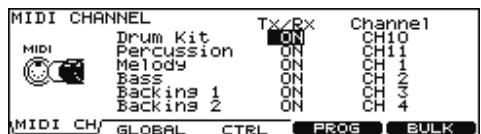

Réglage du canal MIDI pour chaque partie [F1 (MIDI CH)] 72 Réglages MIDI [F2 (GLOBAL)] 72 Messages MIDI affinant l'expressivité [F3 (CTRL)] 74 Changer de kit de batterie via MIDI (Program Change) [F4 (PROG)] 74 Transfert de blocs de données vers un appareil MIDI (Bulk Dump) [F5 (BULK)] 75

Sélectionner les sorties [F2 (OUTPUT)] 76

Sortie assignée aux instruments de batterie 76 Sortie pour les parties séquenceur, le métronome, les signaux de l'entrée MIX IN [F2 (OTHER)]....76

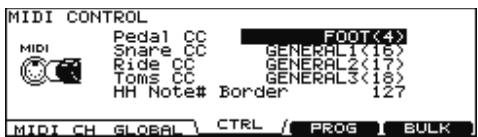

Régler les commutateurs au pied [F3 (CONTROL)] 76

Utiliser les pads comme commutateurs [F1 (PAD SW)] 76 Dynamique du bouton Preview [F2 (PREVIEW)] 77 Régler le contraste de l'écran [F3 (LCD)] 77 Vérifier la version système du TD-12 [F5 (VERSION)] 78.

Synchroniser des images avec le jeu du TD-12 [F4 (V-LINK)] 78

Qu'est-ce que l'V-LINK? 78 Exemples de connexion 78 Pilotage V-LINK 78

Rétablir les réglages d'usine [F5 (F RESET)] 79

Chapitre 10. chaine de kits [CHAIN] 80

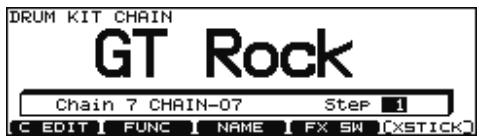

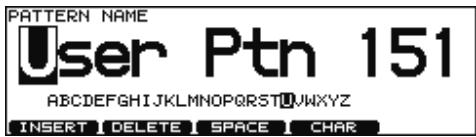

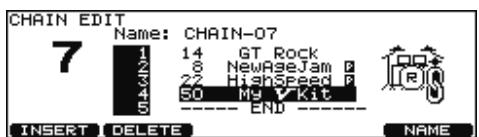

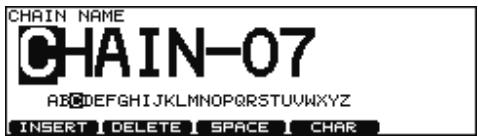

Créer une chaîne de kits de batterie 80 Nommer un kit de batterie [F5 (NAME)] 81 Jouer avec une chaîne de kits de batterie 81

Expression et qualité sonore des plus beaux instruments acoustiques

Le TD-12 intègre un nouveau générateur de sons, basé sur la technologie COSM et spécialement conçu pour la modélisation des sons de percussion. La dynamique, la position et l'intervalle de chaque frappe (p. 34) font l'objet d'une détection extrêmement précise afin de recréer toute la richesse d'expression et de dynamique des instruments acoustiques. Les pads PD-125, PD-105 et PD-85 offrent une sensation et une réponse dont le réalisme est propre aux peaux mailées. De plus, les sons changent selon l'endroit où vous frappez la peau ou selon la partie de la baguette utilisée pour les rim shots (p. 91).

• COSM (Composite Object Sound Modeling) est une technologie brevetée par Roland qui crée de nouveaux sons en combinant diverses techniques de modélisation sonore.
• La détection de la position de la frappe est disponible sur les caisses claires (peau/bord), sur les toms (bord) et sur les cymbales ride (corps).

560 Sons de percussion, 262 sons d'accompagnement

Le TD-12 propose un large éventail de sons de qualité exceptionnelle, couvrant tous les types de musique. Ce module restitue fidèlement toute la puissance et l'impact des sons de grosse caisse, de caisse claire et de toms. De subtiles réverbérations et un sustain riche sur les cymbales confèrent plus de présence à votre jeu. Le TD-12 propose bien sûr des sons de cymbales splash et chinoises, indispensables à l'heure actuelle (p. 88).

Interface faite pour le batteur

Vous apprécierez le fait de pouvoir créer votre son sur le TD-12 comme vous le feriez avec une batterie acoustique : en choisissant les peaux et en réglant leur tension, en optant ou non pour la sourdine etc. De plus, les paramètres sélectionnés sont affichés au moyen de graphiques et d'icônes pour en rendre le réglage plus simple et plus immédiat.

Utilisez jusqu'à douze pads simultanément

Avec sa capacité à gérer jusqu'à douze pads simultanément, le TD-12 fait bonne figure dans les grandes installations. De plus, le TD-12 vous permet de changer de kit de batterie avec les pads (Pad Switch; p. 76) et d'utiliser les pads pour lancer le jeu de motifs (Pad Pattern; p. 37): de quoi vous donner très grand...

Simulation de kits de batterie à tous les stades

Vous pouvez simuler les sons à tous les stades de la création de votre kit : commencez par sélectionner les sons de batterie de base puis ajoutez une certaine réverbération et des effets avant de procéder enfin au mixage des sons. Cette flexibilité vous sera aussi précieuse au studio que sur scène. Toujours plus puissant, la fonction V-Editing ne vous permet pas seulement de choisir les sons et d'en régler la sourdine mais vous offre des possibilités d'édition bien plus vastes : changement de la taille des cymbales, ajout de clous, réglage de la résonance du timbre de la caisse claire etc. (p. 34). Vous pouvez ensuite sauvegarder des ensembles de réglages sous forme de kits de batterie accessibles instantanément.

Compatible avec charlestons v-hi-hat

Si vous optez pour le charleston VH-11 en une seule pièce, vous retrouverez la sensation naturelle de l'instrument. Le charleston à deux pièces, le VH-12, vous permet en outre de changer le son en appuyant davantage sur la pédale quand le charleston est fermé (p. 23).

Profitez des balais

Le TD-12 peut être utilisé avec les pads PD-125, PD-105 et PD-85 acceptant les balais (en nylon exclusivement) (p. 32).

Effets sélectionnés pour batterie

Tous les instruments (peau et bord) assignés aux entrées de capteurs Trigger Input 1~12 peuvent bénéficier d'un égaliseur trois bandes et d'un compresseur (p. 40). Vous trouvez en outre des effets flanger, chorus, delay, phaser et autres multi-effets pouvant être appliqués à tout le kit (p. 42). Le TD-12 a également une fonction Ambience qui vous permet de déterminer "l'environnement" où vous jouez en réglant la taille de la pièce ou de la salle, le matériel des murs, la position du micro d'ambiance etc. (p. 42).

Fonctions pour la scène

Les curseurs de groupe sont facilement accessibles en façade et permettent de régler rapidement le volume durant le jeu (p. 26). Le TD-12 offre également des fonctions appréciables. Ainsi, vous pouvez charger les kits de batterie selon un ordre déterminé par une chaîne de kits (Drum Kit Chain, p. 80), les boutons + / - sont assez grands pour être actionnés avec une baguette, le son de métronome peut être envoyé au casque uniquement (p. 76) et vous disposez même d'une entrée audio pour l'écoute (MIX IN). La fonction MIX EDIT permet un réglage immédiat du volume ainsi que des niveaux d'envoi Ambience avec les curseurs de groupe (p. 39).

Séquenceur facile à utiliser

Rien de plus simple que d'enregistrer le jeu sur les pads, de reproduire des motifs et de régler le contrôle du charleston. Outre la batterie, des motifs complètent quatre parties d'accompagnement et de percussion vous permettant de jouer avec un "groupe" ; l'utilisation d'un clavier MIDI vous permet même de créer vos propres motifs d'accompagnement.

Fonctions de pointe pour le tempo

Un seul coup d'œil vous permet de vérifier le tempo préprogrammé des différents kits avant de donner le décompte (p. 62). Vous pouvez également régler le tempo du motif et du métronome en frappant les pads selon le rythme voulu (Tap Tempo; p. 55).

Potentialité d'un module MIDI

Le TD-12 comprend des sets de percussion transformant l'appareil en module rythmique dédié. Outre les douze types de sons de batterie pour les pads, l'assignation particulière des sons de percussion aux notes vous permet d'utiliser jusqu'à 128 sons d'instruments différents simultanément.

Fonction v-link

V-LINK (V-LINK) est une fonction qui permet de réunir musique et images. En branchant deux appareils compatibles V-LINK (ou plus) via MIDI, vous bénéficiez d'une vaste palette d'effets visuels liés aux éléments d'expression du jeu musical. En combinant le TD-12 et le DV-7PR d'Editrol, vous pouvez piloter les changements d'images (clips/palettes) sur le DV-7PR avec les pads (p. 78).

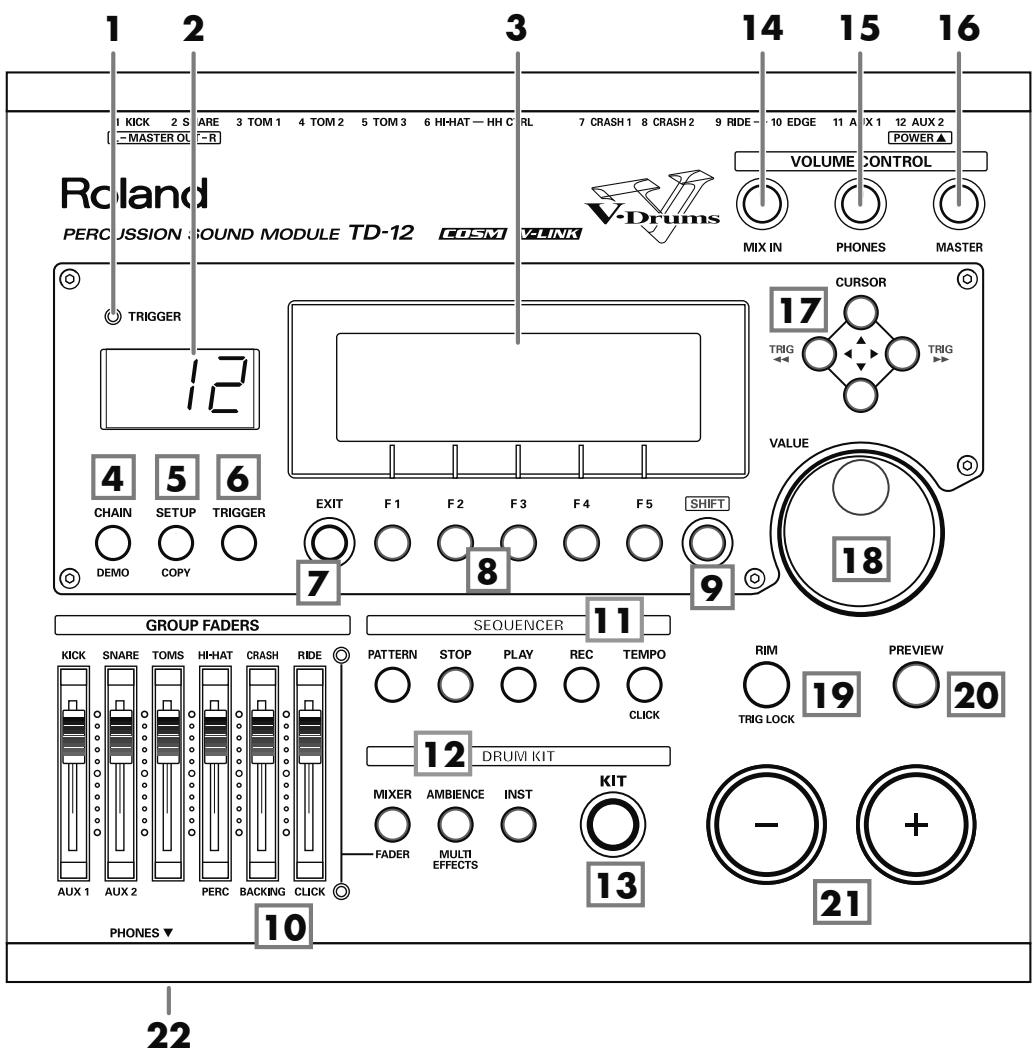

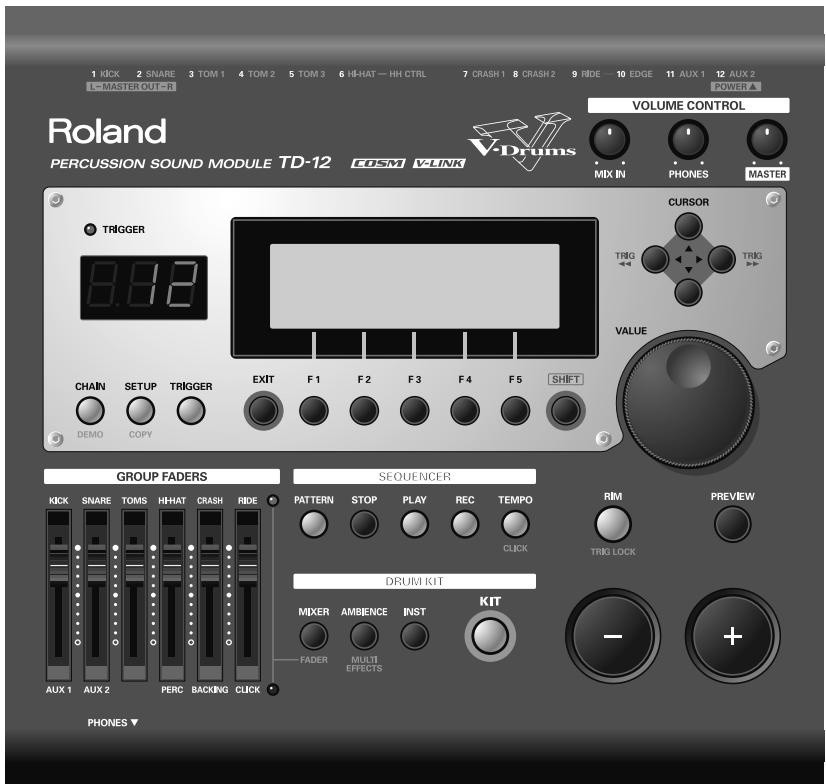

1. Témoin TRIGGER

Il s'allume chaque fois qu'un signal de déclenchement arrive d'un pad. Il contrôle la connexion du pad et facilite la personnalisation des paramètres de capteur.

2. Affichage LED

Affiche le numéro du kit de batterie sélectionné.

3. Écran graphique

Durant le jeu, cet écran affiche le nom du kit utilisé et d'autres informations. Pendant l'édition, il affiche des graphiques et des informations variant en fonction du mode d'édition choisi.

• Dans ce mode d'emploi, il sera simplement appelé "écran".

4. Bouton CHAIN

Une chaîne permet de définir une série personnelle de kits de batterie. Vous disposez de 16 chaînes complémentaires, chacune de 32 pas. Vous pouvez attribuer un nom aux chaînes (p. 80).

Permet d'accéder aux fonctions globales concernant l'ensemble du TD-12 tels que les paramètres MIDI etc. (p. 72).

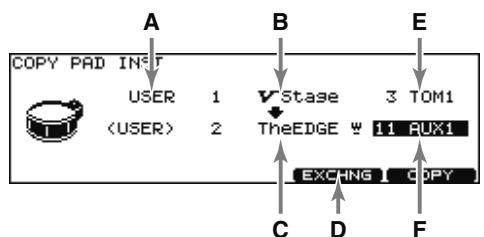

Vous pouvez copier un kit de batterie, un instrument ou d'autres réglages en appuyant simultanément sur ce bouton et le bouton SHIFT (p. 70).

6. Bouton trigger

Accès aux paramètres de déclenchement (p. 44).

7. Bouton EXIT

Appuyez sur ce bouton pour retourner à la page précédente. Des pressions successives vous ramènent à la page "DRUM KIT".

8. Boutons f1~f5 (boutons de fonction)

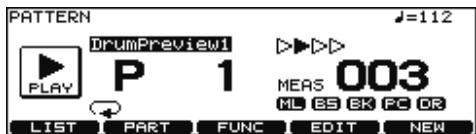

Ces boutons changent de fonction selon la page affichée à l'écran. La fonction de ces boutons est affichée dans la partie inférieure de l'écran (p. 24).

9. Bouton SHIFT

Utilisé en combinaison avec d'autres boutons. Son utilisation est expliquée dans le mode d'emploi.

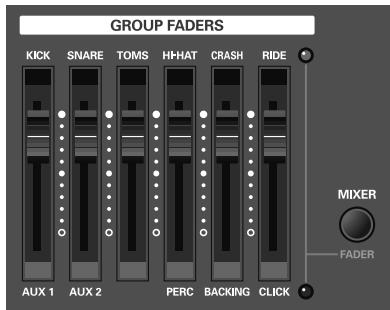

10. GROUP FADERS

Les curseurs sont commutables, ce qui vous permet de régler le volume de la grosse caisse, de la caisse claire, des toms, du charleston, des cymbales, de la percussion, des instruments d'accompagnement et du métronome (p. 26).

11. Sequencer

Ces boutons permettent d'accéder aux fonctions du séquenceur (enregistrement/reproduction de motifs, set de percussion) etc. (p. 53, p. 64).

Ces boutons affichent les pages d'écran permettant de créer ou d'éditer un kit de batterie (p. 33, p. 39, p. 40).

13. Bouton KIT

Une pression vous ramène à la page d'écran de base. Cela fonctionne aussi à partir de n'importe quel mode d'édition.

14. Commande MIX IN

Cette commande règle le niveau de la source audio branchée à la prise MIX IN. Ce signal est envoyé aux sorties MASTER OUT et/ou à la prise casque PHONES. Autres possibilités (p. 76).

15. Commande PHONES

Règle le volume du casque. La connexion d'un casque n'affecte pas le signal de sortie maître (comme sur d'autres appareils audio).

16. Commande MASTER

Règle le volume global de la sortie MASTER OUT.

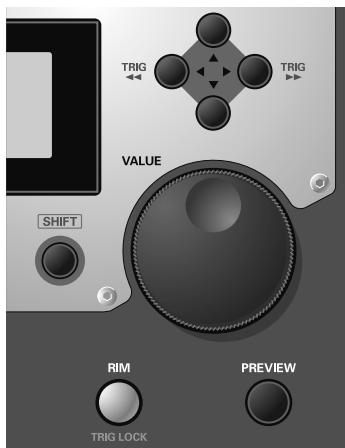

17. Boutons CURSOR (TRIG)

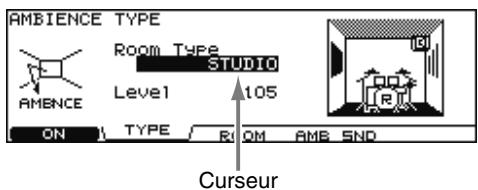

Utilisez ces boutons pour déplacer le curseur à l'écran (p. 24).

Vous pouvez désigner le pad (numéro de capteur) pour lequel vous pouvez faire des réglages en appuyant simultanément sur ce bouton et sur le bouton SHIFT. Vous pouvez aussi utiliser le bouton PREVIEW pour écouter le son assigné au pad sélectionné.

• Lorsque vous branchez un pad au TD-12, vous pouvez ensuite taper sur ce pad afin de le sélectionner et effectuer les réglages.

18. Molette VALUE

Cette molette fonctionne comme les boutons + et -. Utilisez-la pour faire rapidement des changements de valeur importants (p. 24).

19. Bouton RIM (TRIG LOCK)

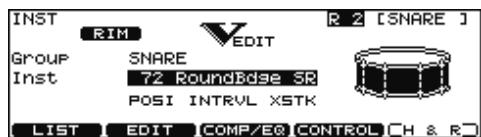

Appuyez sur ce bouton pour sélectionner le bord d'un pad. (Le bouton RIM s'allume, p. 25).

En appuyant simultanément sur ce bouton et le bouton SHIFT, vous pouvez verrouiller la page d'écran pour éviter de changer de page en frappant un autre pad par inadvertance durant l'édition d'un son (Trigger Lock; p. 33).

20. Bouton preview

Ce bouton permet d'écouter un son après sa sélection avec les boutons CURSOR (TRIG) ou après un coup sur un pad ou une pédale (p. 25).

21. Bouton +, bouton -

Ces boutons permettent de changer de kit de batterie ou de modifier des valeurs durant l'édition. Une pression sur le bouton "+" augmente la valeur et une pression sur le bouton "-" la diminue (p. 24). Vous pouvez aussi les actionner avec une baguette.

• Cependant, ne les frappez pas car cela pourrait provoquer des dysfonctionnements.

22. Prise PHONES

Vous pouvez y brancher un casque. Le branchement d'un casque ne coupe pas le signal des sorties MASTER OUT (p. 18).

1. Commutateur POWER

Mise sous/hors tension.

2. Connecteur secteur

Branchez le cordon d'alimentation fourni à cette prise.

• Pour en savoir plus sur la consommation, voyez p. 99.

Branchez l'appareil uniquement à une prise de courant correspondant aux spécifications individuelles sur la face inférieure de l'appareil.

3. Prises trigger INPUT

Branchez à ces prises les capteurs de pads, de grosse caisse ou les capteurs acoustiques. Avec des pads bi-capteurs (PD-125/105/85/8), des cymbales de la série CY et un charleston (VH-11/12), utilisez un câble stéréo (TRS) (p. 17).

4. Prise MIDI out/thru

Permet d'utiliser le TD-12 et les pads pour piloter lessons d'un module MIDI externe ou pour enregistrer/sauvegarder des données sur un séquenceur MIDI externe (pp. 72~75).

5. Prise MIDI IN

Permet de brancher une source MIDI externe (sequencer, contrôleur à pad(s) externe, clavier, ordinateur etc.) pour piloter les sons du TD-12 ou pour charger des données (pp. 72~75).

6. Prise MIX IN

Permet de brancher n'importe quelle source audio externe (p. 18). Ce signal audio est envoyé aux sorties MASTER OUT et/ou à la prise casque PHONES. Il existe d'autres possibilités d'acheminement du signal (p. 76).

7. Prises DIRECT OUT

Les sorties individuelles ont diverses fonctions. Le TD-12 offre de nombreuses possibilités. Voyez la page SETUP (p. 76).

8. Prises MASTER OUT

Reliez ces prises à votre ampli ou une installation audio. Pour une sortie mono, servez-vous de la prise MASTER OUT L (MONO).

9. Orifice pour cadenas (k)

À l'usage des surfaces de vente au détail. http://www.kensington.com/

1. Attachez le support de fixation (livré avec le stand optionnel de batterie) au td-12.

Servez-vous des vis du panneau inférieur pour attacher le support de fixation selon l'orientation indiquée dans le schéma.

• Utilisez EXCLUSIVEVEMENT les vis de 12mm (M5 x 12) du TD-12. D'autres vis risqueraient d'endommager l'appareil.

• Avant de retourner l'appareil, prenez des paquets de journaux ou magazines et placez-les sous les quatre coins de l'appareil afin d'éviter d'endommager les boutons et les commandes. Veillez également à orienter l'appareil de sorte à éviter d'endommager des boutons ou des commandes.
• Lorsque vous retournez l'appareil, maniez-le avec prudence pour éviter qu'il ne tombe ou bascule.

2. Attachez le td-12 et le support de fixation au stand de batterie (le mds-12 disponible en option, par exemple).

Voyez la documentation accompagnant le stand pour en savoir plus sur son montage et la fixation du TD-12.

Installez uniquement cet appareil avec un support recommandé par Roland.

Lorsque vous utilisez l'instrument avec un support recommandé par Roland, placez-le de façon à ce qu'il reste bien stable et horizontal. Si vous n'utilisez ni support ni stand, veillez à placer ce produit dans un endroit offrant une surface bien horizontale et un soutien solide et stable.

Le TD-12 est donc destiné à être utilisé exclusivement avec le support de la série MDS de Roland. L'utilisation de tout autre support pourrait entraîner une instabilité et provoquer d'éventuelles blessures en cas de chute.

Vouss pouvez utiliser l'attache tout usage APC-33 disponible en option pour monter le TD-12 sur un pied pour cymbale ou autre d'un diamètre de 10,5~28,6mm.

Connexion des pads et des pédales

Utilisez les câbles fournis pour connecter les pads, les cymbales, le charleston et le pad de grosse caisse.

• Si vous montez le TD-12 sur un stand MDS-12, servez-vous des câbles de connexion intégrés.

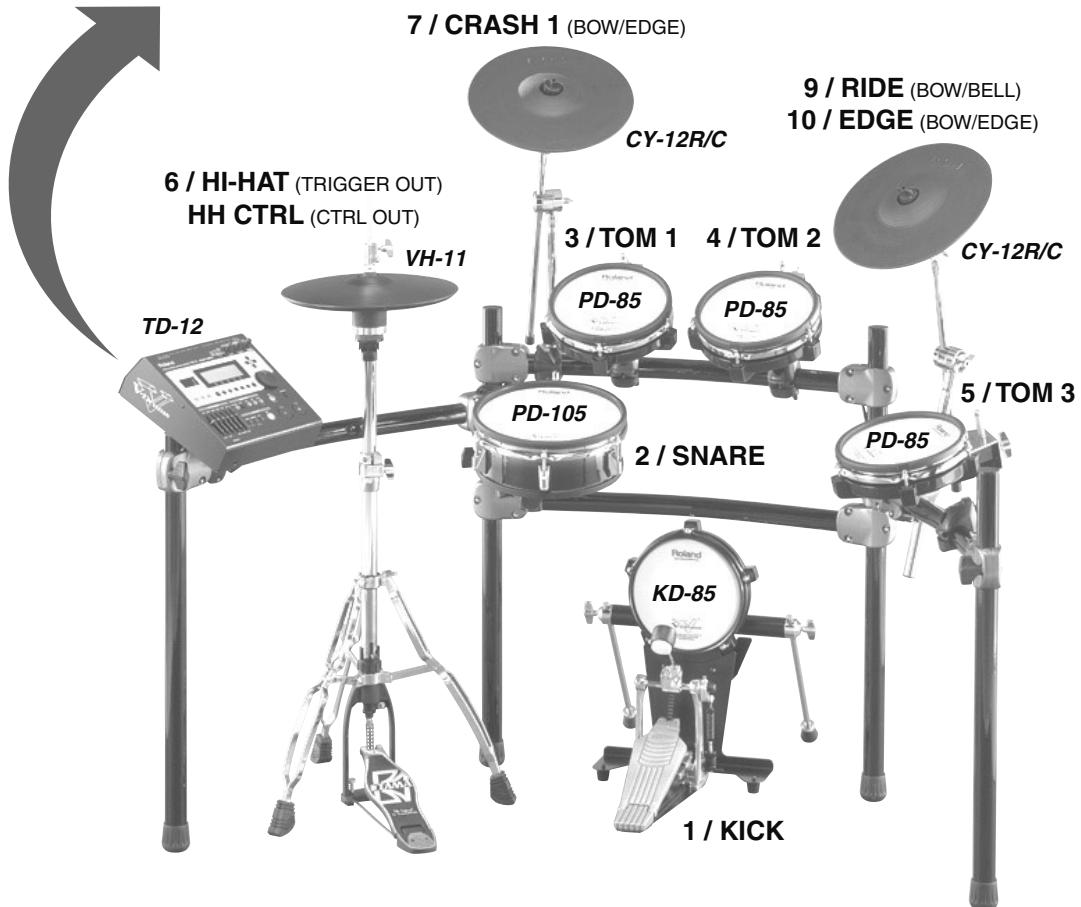

Exemple de configuration

Face arrière du TD-12

Connexion d'un casque, de matériel audio, d'un ampli et autre matériel

Face avant du TD-12

1. Mettez tous les appareils hors tension avant d'effectuer des connexions.
2. Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.
3. Reliez les prises MASTER OUT L (MONO) et R situées en façade à une installation audio ou à un amplificateur. Le casque DOIT être branché à la prise PHONES.
4. Branchez le cordon d'alimentation fourni à la prise AC IN.
5. Branchez l'autre extrémité du cordon d'alimentation à une prise secteur.

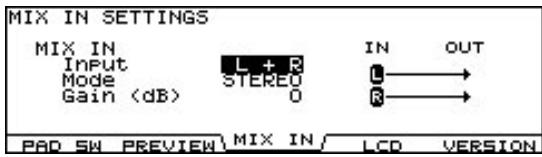

La prise MIX IN du TD-12 vous permet d'accompagner un CD ou d'autres sources audio.

• Pour régler le niveau du signal arrivant à l'entrée MIX IN, actionnez la commande [MIX IN] sur le TD-12.
• Le signal d'entrée de la prise MIX IN peut être envoyé aux sorties MASTER OUT, PHONES ou DIRECT OUT 1/2 (p. 76).
• Si vous utilisez des câbles contenant des résistances, il est possible que le niveau de l'appareil branché à l'entrée MIX IN soit trop faible. Dans ce cas, utilisez des câbles sans résistance, tels que les câbles Roland de la série PCS.

Mise sous/hors tension

• Une fois les connexions établies (p. 17, p. 18), mettez vos appareils sous tension en respectant l'ordre spécifique. Si vous modifiez cet ordre, vous risquez de provoquer des dysfonctionnements ou d'endommager certains éléments comme les haut-parleurs.

VOLUME CONTROL MIX IN

PHONES

MASTER

1. Tournez les commandes [MASTER] et [PHONES] à fond à gauche pour régler le volume au minimum ("0").
2. Baissez le volume sur l'ampli ou le système audio.
3. Mettez d'abord le TD-12 sous tension en actionnant le commutateur [POWER] en face arrêté.

POWER

Commutateur enforcé Sous tension

• Ce produit est doté d'un circuit de protection. Il faut attendre un bref laps de temps (quelques secondes) après la mise sous tension pour que le produit fonctionne normalement.

Précautions lors de la mise sous tension

Après la mise sous tension, ne frappez PAS les pads et n'actionnez PAS les pédales tant que le nom du kit de batterie (illustration suivante) n'est pas affiché à l'écran. Cela risque d'entraîner des problèmes de déclenchement.

1. Mettez l'ampli ou le système audio branché sous tension.
2. Tout en frappant un pad, tournez progressivement la commande [MASTER] (ou [PHONES]) vers la droite pour régler le volume.

Vous n'entendez rien lorsque vous frappez les pads ou actionnez les pédales?

Vérifiez les points ci-dessous.

Avec un ampli ou une installation audio

• L'ampli ou le système audio est-il correctement branché aux prises MASTER OUT du TD-12?
• L'entrée de l'ampli ou du système audio est-elle correctement branchée?
• Un des câbles de connexion pose-t-il problème?
• Le volume est-il réglé au minimum avec les curseurs [GROUP FADERS]?
• La commande [MASTER] est-elle tournée à fond à gauche?
• Les réglages de sélection d'entrée sont-ils corrects sur l'ampli ou le système audio?
• Avez-vous bien réglé le volume de l'ampli ou du système audio?

Avec le casque

• Avez-vous branché le casque à la prise PHONES?
• La commande [PHONES] est-elle tournée à fond à gauche?

Mise hors tension

1. Réglez le volume du TD-12 et d'éventuels appareils externes au minimum.
2. Mettez les appareils périphériques hors tension.
3. Mettez ensuite le TD-12 hors tension en actionnant le commutateur [POWER] en face arrêt.
4. Pour couper entièrement l'alimentation de l'appareil, mettez-le hors tension avec l'interrupteur POWER puis débranchez le cordon secteur de la prise de courant. Voyez Alimentation (p. 5).

Connexion du charleston (VH-11) et réglage "VH offset

Avec le charleston VH-12, il faut régler le paramètre "VH Offset".

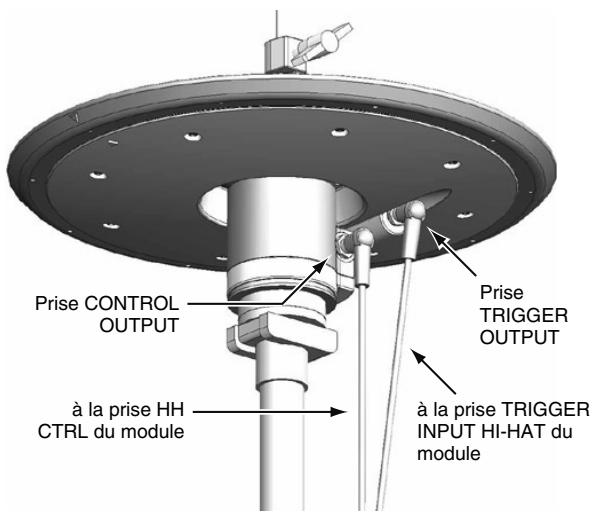

Brancher le charleston (Hi-Hat)

Régler le décalage (offset)

1. Vérifiez que le VH-11 et le TD-12 sont branchés correctement.
2. ÀpRES avoir vérifié que le charleston ne touche pas du tout le capteur de mouvement, mettez le TD-12 sous tension.
3. Il est impossible de régler le décalage correctement si le charleston touche le capteur de mouvement lors de la mise sous tension.

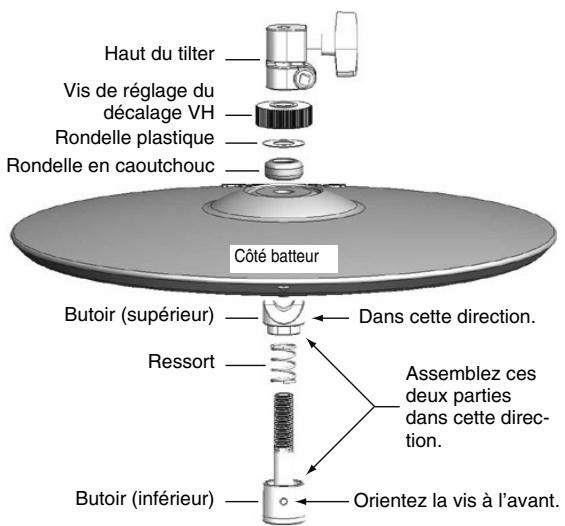

4. Desserrez le papillon du tilter et laissez le charleston reposer naturellement sur le capteur de mouvement.
5. Appuyez sur [TRIGGER]-[F1 (BANK)].

Le bouton [TRIGGER] s'allume et la page "TRIGGER BANK" apparaît.

1. Appuyez sur [CURSOR] pour amener le curseur sur le type de capteur (déclencheur) pour l'entrée TRIGGER INPUT 6.
2. Utilisez [+/-] ou [VALUE] pour sélectionner "VH11".

7. Appuyez sur [F3 (hi-hat)]

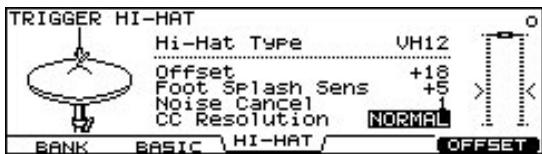

La page "TRIGGER HI-HAT" apparaît.

8. Vérifiez les réglages du td-12.

Paramètre	Réglage
Hi-Hat Type	VH11/FD
CC Max	90
CC Resolution	NORMAL

1. Tout en gardant un œil sur l'indicateur affiché du côté droit de l'écran du TD-12, réglez le décalage avec la vis de réglage du décalage VH du VH-11.

Réglez le décalage de sorte à afficher un symbole ↓ ↓ noir sur l'indicateur.

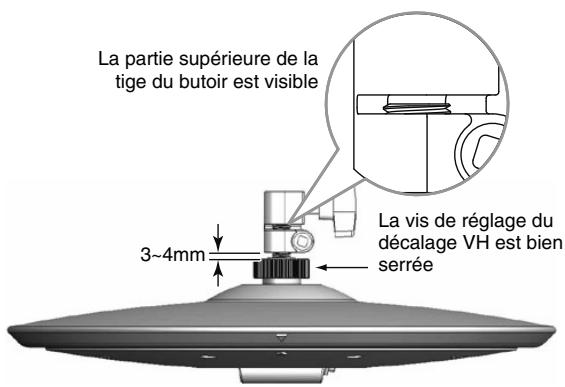

Vis de réglage du décalage VH

Si le son de charleston fermé est difficile à obtenir, tournez la vis de réglage du décalage VH en direction "CLOSE". Si le son de charleston ouvert est difficile à obtenir, tournez la vis de réglage du décalage en direction "OPEN".

Si le son est coupé quand vous frappez fort sur le charleston, tournez la vis de réglage du décalage VH en direction "OPEN".

Si nécessaire, effectuez d'autres réglages. Réglage du charleston [F3 (HI-HAT)] (p. 46)

Si vous n'effectuez pas correctement le réglage du VH-11, vous risquez de rencontrer des problèmes. Pour en savoir plus, consultez le mode d'emploi du VH-11.

Accordez les PEAUX avant de JOUER.

Pour régler la tension des peaux, servez-vous d'une clé d'accordage.

Comme pour un tambour acoustique, une tension précise et égale de la peau est indispensable pour un bon déclenchement.

Avec les PD-105/85, le réglage de la tension ne change que la réponse de la peau et non la hauteur du son comme il le ferait sur un tambour acoustique.

Réglage de la tension de la peau du pd-105

1. Desserrez les tirants de sorte à produire un léger écart.
2. Serrez tous les tirants à la main, aussi fort que possible.

1. Servez-vous de la clé d'accordage et serrez chaque tirant de deux tours.

Serrez chaque tirant, un par un, en respectant l'ordre donné dans l'illustration.

Réglage de la tension de la peau du pd-85

1. Utilisez la clé de serrage fournie pour serrer les tirants.

Serrez les tirants pour laisser un espace de 7mm environ entre le cadre et l'anneau.

• L'installation comprend une bague de blocage (pour éviter tout desserrage) ; serrez donc convenablement le tirant.

Une bande noire de 7 mm est imprimée au bord de cette page. Utilisez-la comme référence pour effectuer ce réglage.

Serrez chaque tirant, un par un, en respectant l'ordre donné dans l'illustration. Ne serrez jamais complètement un seul tirant. Il serait alors impossible d'obtenir une tension régulière de la peau, ce qui entraînerait des problèmes.

1. Peaufinez le réglage tout en testant la réponse de la peau.

Frappe sur la peau

Frappez uniquement la peau du pad. Avec certains sons de caisse claire, la position de la frappe change la nuance du son.

• Choisissez un instrument de la “Liste des instruments de batterie” (p. 88) dont le nom a l'extension “*P”.

Frappez simultanément la peau et le bord du pad.

Frappez uniquement le bord du pad.

Selon le son assigné au bord (rim), vous pouvez produire des rim shots et/ou des cross sticks.

• Choisissez un instrument de la liste d'instruments (p. 88) dont le nom a l'extension “*X”.
• Permet de jouer des cross sticks avec le kit de batterie (appuyez sur [KIT]-[F5 (XSTICK)] ; p. 32).
• Pour un cross stick, veillez à ne frapper que le bord du pad. Si vous posez la main sur la peau du pad, vous risquez de ne pas obtenir un bon son cross stick.

Variations du rim shot

Sur certaines caisses claires ou toms, la façon dont vous jouez le rim shot change la nuance du son.

Frappez simultanément la peau et le bord.

Rim shot fermé

Frappez simultanément la peau près du bord et le bord lui-même.

• Choisissez un instrument de la liste d'instruments (p. 88) dont le nom a l'extension "P".

Jeu avec balais

Vous pouvez produire un frottement de balais.

• Choisissez un instrument de la liste d'instruments (p. 88) dont le nom a l'extension "BRUSH".
• Réglez le kit de batterie pour pouvoir jouer avec des balais (appuyez sur [KIT]-[F2 (FUNC)]-[F3 (BRUSH)] ; Brush Switch=ON ; p. 32).

Utilisez toujours des balais en nylon. Des balais en métal risquent non seulement de griffer la peau mais présentent aussi un danger car la pointe des balais peut se prendre dans les mailles.

Frappe sur le corps

Cette méthode de jeu est la plus courante et consiste à frapper la cymbale dans sa partie centrale. Cette technique produit le son "côté peu (Head)" de l'entrée de capteur.

Frappe sur le bord

Frappez le bord de la cymbale avec le manche de la baguette. Lorsque vous jouez de la façon illustrée ici, vous entendez le son "Rim" de l'entrée correspondante.

Frappe sur le dôme

Frappez le dôme de la cymbale. Lorsque vous jouez de la façon illustrée ici, vous entendez le son "Rim" de l'entrée correspondante.

• Frappez le dôme assez fort avec le manche de la baguette.

Jeu étouffé (choke)

Si vous attrapez le bord de la cymbale de la main immédiatement après l'avoir frappée, vous étouffez le son de la cymbale. Prenez le capteur de bord dans la main comme indiqué dans l'illustration. Si vous serrez un endroit où il n'y a pas de capteur, le son n'est pas étouffé.

Position de frappe

Avec certains sons de cymbale ride, la position de la frappe change la nuance du son.

• Seule l'entrée TRIGGER INPUT 9 RIDE permet ce genre de détection.
• Choisissez un instrument de la liste d'instruments (p. 88) dont le nom a l'extension “*P”.

Ouvert/fermé

Le son du charleston change de façon régulière et continue pour passer du charleston ouvert au charleston fermé, selon le degré d'enforcement de la pédale.

Vous pouvez aussi produire un son de charleston fermé (la pédale est complètement enfoncée lorsque vous frappez le charley) ou un son splash (en frappant sur le charleston fermé puis en l'ouvrant immédiatement).

Pression (vh-12 unique)

Lorsque vous frappez sur le charleston fermé, vous pouvez modifier le son en accentuant la pression exercée sur la pédale.

Frappe sur le corps

Frappez le centre de la cymbale supérieure. Cette technique produit le son "côté peu (Head)" de l'entrée de capteur.

Frappe sur le bord

Frappez le bord de la cymbale supérieure avec le manche de la baguette. Lorsque vous jouez de la façon illustrée ici, vous entendez le son "Rim" de l'entrée correspondante.

• Ne frappez pas la cymbale inférieure ou la partie intérieure de la cymbale supérieure.

Opérations générales sur le TD-12.

Sauvegarder vos réglages

Chaque fois que vous changez une valeur en cours d'édition, la modification est automatiquement sauvegardée dans la mémoire du TD-12. Il n'y a pas de fonction spécifique pour la sauvegarde

Boutons, curseurs, molette et commandes

Les noms de boutons, curseurs, molette et commandes sont indiqués entre crochets [ ] comme [SETUP], par exemple.

Curseur d'écran

À l'écran, le curseur est indiqué par les caractères contrastés (clairs sur fond sombre) d'un paramètre pouvant être modifié. Lorsqu'il y a plusieurs paramètres ou possibilités à l'écran, utilisez les boutons [CURSOR] pour déplacer le curseur.

Boutons de fonction ([f1]~[f5])

Les boutons F1 ~ F5 sont des "boutons de fonction". La partie inférieure de l'écran affiche les fonctions assignées aux boutons F1 ~ F5. Si, par exemple, ce manuel mentionne [INST]-[F2 (EDIT)], appuyez sur [INST] puis sur F2 (en l'occurrence, "EDIT" est affiché au-dessus de F2 ).

Changer les valeurs des paramètres

Les boutons [+] et [-] (désignés dorénavant par [+/ - ]) et la molette [VALUE] servent à changer les valeurs des paramètres. Ces commandes ont chacune leurs avantages.

• Chaque pression sur [+] augmente la valeur. Chaque pression sur [-] diminue la valeur. Cela vous permet d'ajuster la valeur d'un paramètre pas à pas.
• Avec un paramètre on/off, [+] active le paramètre et [-] le coupe.
• Si vous maintenez le bouton [+] enfoncé et appuyez sur [-], la valeur augmente rapidement. Si vous maintenez le bouton [-] enfoncé et appuyez sur [+], la valeur diminue rapidement.

La molette permet d'effectuer rapidement d'importants changements de valeur. Maintenez [SHIFT] enfoncé tout en actionnant la molette [VALUE] pour accélérer encore le changement de la valeur.

Sélection d'un pad sur le td-12

• Maintenez [SHIFT] enfoncé et appuyez sur [CURSOR (gauche)]: Sélection du nombre de capteur précédent.
• Maintenez [SHIFT] enfoncé et appuyez sur [CURSOR (droite)]: Sélection du nombre de capteur suivant.

S'il s'agit d'un pad bi-capteur, [RIM] détermine si les réglages concernnent la peau ou le bord. Si [RIM] est allumé, le bord est sélectionné.

Vous pouvez maintenir [SHIFT] enforcé et appuyer sur [RIM] pour verrouiller le pad (capteur) en cours de réglage et éviter de changer de pad si vous en touchez un autre par inadvertance. [RIM] clignote quand un pad est verrouillé. Pour annuler verrouillage, maintenez [SHIFT] enforcé et appuyez de nouveau sur [RIM].

• Vous pouvez alterner entre la peau et le bord du pad en cours de réglage (même quand [RIM] clignote) en maintenant [SHIFT] enforcé et en appuyant sur [CURSOR (gauche/droite)].

En utilisant ces fonctions avec [PREVIEW], vous pouvez vous contenter du TD-12 pour effectuer les réglages.

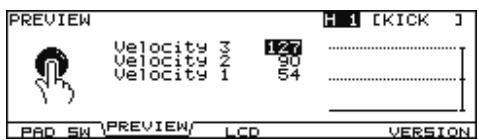

Régler la dynamique en écoutant le son

Vouaves lechioentre trois niveaux de dynamique (volume) que you pouvez selectionner successivement en maintainant [KIT] enforcé et en appuyant sur [PREVIEW].

Réglez les trois niveaux de dynamique en appuyant sur [SETUP]-[F3 (CONTROL)]-[F2 (PREVIEW)] (p. 77).

Écouter les sons alternatifs

Vous pouvez écouter les sons alternatifs comme ceux que vous obtenez en changeant la position de la frappe, la nuance du rimshot ou le son de charleston ferme en maintenant [SHIFT] enforcé et en appuyant sur [PREVIEW].

Entrées et sons alternatifs correspondants

INPUT		Effet
2 SNARE	Peau	Changement de son selon la position de frappe
	Bord	Nuance du rim shot
3 TOM 1~5 TOM 3	Bord	Nuance du rim shot
6 HI-HAT	Peau	Son de charleston fermé
	Bord	Son de charleston fermé
9 RIDE	Peau(corps)	Changement de son selon la position de frappe
11 AUX 1,12 AUX 2	Bord	Nuance du rim shot

Écouter des motifs

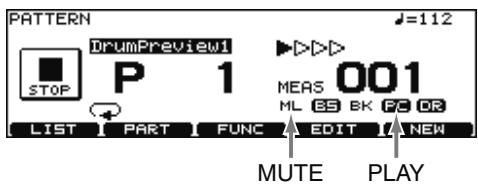

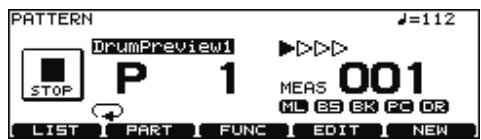

Appuyez sur [PATTERN]. La page principale du séquenceur apparaît. Appuyez sur [+ / - ] ou actionnez la molette [VALUE] à cette page pour sélectionner un motif (Pattern). Vous pouvez aussi appuyez sur [F1 (LIST)] pour sélectionner un motif.

Appuyez sur [PLAY] pour lancer la reproduction du motif. Appuyez sur [STOP] pour arrêter la reproduction. Appuyez de nouveau sur [STOP] pour retourner au début du motif.

Activer/couper le métronome (click)

Maintenez [SHIFT] enfoncé et appuyez sur [TEMPO] pour l’activer et le couper alternativement.

• Le témoin [TEMPO] peut aussi servir de métronome visuel (p. 62).

Régler le tempo

Pour régler le tempo du séquenceur et du métronome, appuyez sur [TEMPO] pour afficher la page "Tempo" puis utilisez les boutons [+ / - ] ou la molette [VALUE].

Régler le contraste de l'écran

Le contraste de l'écran peut varier en fonction de l'emplacement et de l'éclairage. Si nécessaire, ajustez-le: Maintenez le bouton [KIT] enfoncé et tournez la molette [VALUE].

Maintenez le bouton [KIT] enforcé et tournez la molette [VALUE].

• Vous pouvez aussi le régler à la page d'écran affichée en appuyant sur [SETUP]-[F3 (CONTROL)]-[F3 (LCD)] (p. 77).

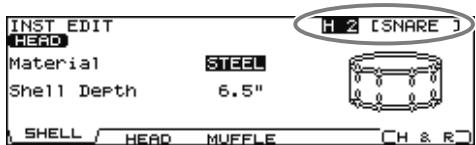

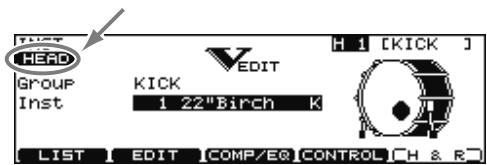

Affichage dans la partie supérieure droite de l'écran

De nombreuses pages d’édition exigent que vous frappiez un pad ou appuyiez sur le bouton [PREVIEW] pour accéder aux paramètres voulu.s. La partie supérieure droite de l’écran affiche le numéro et le nom de l’entrée de capteur du pad correspondant. La première lecture ("H" ou "R") désigne la peu (Head) ou le bord (Rim). ([RIM] s’allume lorsque vous jouez sur le bord).

Vous pouvez utiliser les boutons CURSOR (TRIG) et [PREVIEW] pour obtenir le même résultat. Lorsque les réglages de head et de bord peuvent être édités séparément, le paramètre suivant apparait.

Curseurs (group faders)

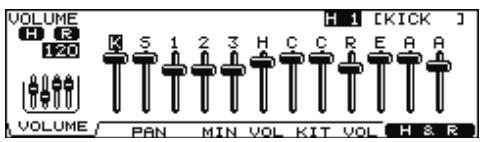

Servez-vous des curseurs [GROUP FADERS] pour régler le volume. Si vous appuyez sur le bouton [FADER], la fonction des curseurs change (voyez les tableaux ci-dessous). Un témoin s'allume dans le coin droit supérieur ou inférieur pour indiquer les signaux pilotés par les curseurs.

• Lorsque le témoin supérieur est allumé, les curseurs déterminent le volume des entrées de capteur suivantes.

KICK	1 KICK
SNARE	2 SNARE
TOMS	3 TOM 1, 4 TOM 2, 5 TOM 3
HI-HAT	6 HI-HAT
CRASH	7 CRASH 1, 8 CRASH 2
RIDE	9 RIDE, 10 EDGE

• Lorsque le témoin inférieur est allumé, les curseurs réglement le volume des entrées de capteur et des parties de séquenceur suivantes.

AUX 1	11 AUX 1
AUX 2	12 AUX 2
(Aucun)	-
PERC	Percussion (p. 57)
BACKING	Accompagnement (p. 56)
CLICK	Métronome (p. 62)

Exemple: réglage du volume de la caisse claire (Snare)

1. Appuyez sur [FADER] pour allumer le témoin supérieur.
2. Faites glisser le curseur GROUP FADERS [SNARE].

La position du curseur indique le volume de la caisse claire.

• Après une commutation avec [FADER], les positions des curseurs [GROUP FADERS] peuvent ne pas refléter le volume des signaux qui leur sont assignés. Après une commutation, actionnez les curseurs avant d'effectuer vos réglages.
• Cela ne change PAS la balance de chaque kit de batterie effectuée avec les réglages de mixage (p. 39).

La démonstration illustré l'expressivité et la qualité dessons du TD-12. La batterie a été enregistrée en temps réel sur séquenceur avec le TD-12.

1. Maintenez [SHIFT] enforcé et appuyez sur [CHAIN].

La page "DEMONSTRATION" apparait.

3. Appuyez sur [F5 (PLAY)]

La reproduction démarre et l'instrument joue les trois morceaux de démonstration en boucle.

Précaution concernant le volume

Durant la reproduction de la démo, tournez les commandes [MASTER] et [PHONES] vers la gauche pour diminuer le volume. Le volume peut effectivement être plus élevé durant la reproduction de la démo.

Morceaux de démonstration

• Tous droits réservés. Tout usage non autorisé de ce matériel à des fins autres que personnelles et privées est interdit par les lois en vigueur.
• Les données musicales ne sont pas envoyées à la prise MIDI OUT.

Changer de kit de batterie

Vous pouvez changer de kit de batterie pour écouter les morceaux de démonstration.

1. Appuyez sur [CURSOR (bas)] pour amener le curseur sur "Kit".
2. Utilisez les boutons [+/-] ou la molette [VALUE] pour sélectionner un kit de batterie.
3. Les morceaux de démonstration sont normalement joués avec les kits de batterie d'usine.

Régler la balance

Réglez le volume avec les curseurs [GROUP FADERS] (p. 26).

Couper l'accompagnement ou la batterie

Vous pouvez couper les parties de batterie des morceaux de démonstration.

Ce bouton permet de couper toute la piste de batterie.

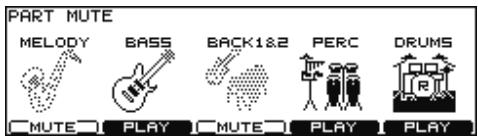

[F2 (backing)]

Vous pouvez couper l'accompagnement.

Activer/couper le métronome (click)

Vous pouvez activer le métronome durant la démonstration.

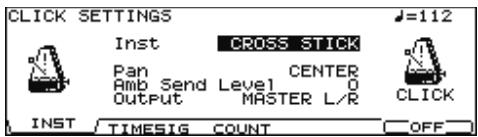

1. Choisissez d'abord le son et le mode d'utilisation du métronome (p. 63).
2. Maintenez [SHIFT] enfoncé et appuyez sur [CHAIN].

La page "DEMONSTRATION" apparait.

1. Maintenez le bouton [SHIFT] enfoncé et appuyez sur [TEMPO] pour activer/couper le métronome (Click) (p. 62).

Kits de batterie d'usine (preset)

Le TD-12 contient 50 kits de batterie d'usine. Ces kits de batterie sont appelés Preset Drum Kits.

Vous trouverez les caractéristiques des kits de batterie d'usine, les assignations de motifs aux pads et d'autres informations dans la "Kits de batterie préprogrammés" (p. 84). Parcourez cette liste pour choisir un kit.

Utiliser les motifs pour écouter les leçons d'un kit

Les motifs préprogrammés constituent un moyen pratique d'écouter les lessons d'un kit de batterie.

Sélectionnez les instruments du kit puis écoutez-les dans des motifs pour vérifier l'effet qu'ils produisent lorsqu'ils sont combinés (grosse caisse et caisse claire ou caisse claire et tom, par exemple).

No.	Nom	Utilisation
1	DrumPreview1	Vérifier lessons de grosse caisse,caisse claire et charleston.
2	DrumPreview2	Vérifier lessons de grosse caisse,caisse claire et cymbale ride.
3	DrumFill 1	Vérifier lessons de tom et decymbale crash.
4	DrumFill 2	Vérifier lessons de tom et decymbale crash.

• Vous pouvez utiliser les curseurs de groupe pour changer la balance et couper les sons dont vous n'avez pas besoin.

Rétablit tous les réglages d'usine

Vous pouvez rétablir les réglages d'usine du TD-12 (Factory Reset).

Toutes les données et réglages sauvegardés dans le TD-12 sont perdus après cette opération. Si vous y tenez, sauvegardez-les sur un appareil MIDI externe avant d'initialiser les réglages.

1. Appuyez sur [SETUP]-[F5 (F RESET)].

Le bouton [SETUP] s'allume et la page "FACTORY RESET" apparait.

1. Appuyez sur [F5 (RESET)].

L'écran affiche une demande de confirmation.

• Pour annuler l'opération, appuyez sur [F1 (CANCEL)]. Rien à corriger dans ce passage selon les règles données.
• Pour initialiser les réglages, appuyez sur [F5 (EXECUTE)]. .

Une fois l'initialisation terminée, la page "DRUM KIT" apparait.

Rétablissement des réglages d'usine d'un seul kit

Pour rétablir les réglages d'usine d'un kit de batterie dont vous avez modifié les paramètres et/ou les réglages d'effets, utilisez la fonction Copy (p. 70).

1. Maintenez [SHIFT] enfoncé et appuyez sur [SETUP].

Le bouton [SETUP] s'allume et la page "COPY" apparait.

1. Appuyez sur [F1 (KIT)].

A: type de source (PRESET ou USER)

B: source

C: destination

1. Utilisez les boutons [+/-] ou la molette [VALUE] pour sélectionner "PRESET" comme type de source pour la copie.
2. Utilisez les boutons [CURSOR], [+/-] ou la molette [VALUE] pour sélectionner la source et la destination de la copie.
3. Appuyez sur [F5 (COPY)].

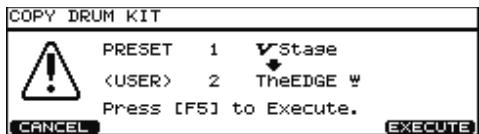

L'écran affiche une demande de confirmation. * Pour annuler l'opération, appuyez sur [F1 (CANCEL)]. 6. Appuyez sur [F5 (EXECUTE)] pour effectuer l'opération.

Lancer des motifs ("patterns") en frappant sur des pads (fonction pad pattern)

Vous pouvez préparer un motif à l'avance puis frapper un pad pour le lancer (appuyez sur [INST]-[F4 (CONTROL)]-[F1 (PATTERN)]; p. 37).

Certains kits de batterie d'usine font appel à cette fonction.

• Quand vous reproduisez des motifs issus d’enregistrements avec kits de batterie ou de morceaux de démonstration, les motifs assignés aux pads ne sont pas produits même si la fonction Pad Pattern est activée pour le kit de batterie sélectionné.
• Il est impossible d'enregistrer votre jeu avec la fonction Pad Pattern sur séquenceur.
• Avec Pad Pattern, la reproduction du motif ne commence que quand vous frappez le pad avec assez de force. Si vous frappez plus doucement sur le pad, vous n'entendez que le son assigné au pad et non le motif.

Arrêter la reproduction du motif

Appuyez sur [STOP].

Couper la fonction pad pattern

Vous sous-poussez la fonction Pad Pattern pour tout le kit sans devoir changer les réglages individuels de chaque pad. Réglez PadPtnMasterSw (appuyez sur [KIT]-[F2 (FUNC)]-[F4(PADPTN)]; p.32) sur "ALLPADS OFF".

Frapper un pad pour changer de kit de batterie (fonction pad switch)

Vous pouvez changer de kit de batterie et de motifs en frappant les pads branchés aux prises AUX 1 et AUX 2 (appuyez sur [SETUP]-[F3 (CONTROL)]-[F1 (PAD SW)]; p. 76).

Activer le cross stick

1. Appuyez sur [KIT].
2. Appuyez sur [F5 (XSTICK)].

Chaque pression sur le bouton active et coupe alternativement le son cross stick.

• Choisissez un instrument de la liste d'instruments (p. 88) dont le nom a l'extension “*X”.

Choisir un motif

1. Appuyez sur [PATTERN]. Le bouton [PATTERN] s'allume et la page "PATTERN" apparait.

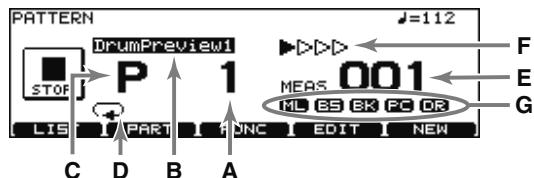

2. Utilisez [+ / - ] ou [VALUE] pour sélectionner un motif.
3. Appuyez sur [PLAY].

[PLAY] s'allume et la reproduction du motif commence.

Couper une partie

1. Appuyez sur [PATTERN]–[F2 (PART)]–[F5 (MUTE)].

La page "PART MUTE" apparait.

1. Appuyez sur F1 ~ F5 pour activer/couper chaque partie.

Un "kit de batterie (Drum Kit)" est un ensemble de réglages complétant l'assignation des sons aux différents pads, le type de charleston, les réglages d'effets etc.

Kit de batterie 1

Paramètres des pads

KICK

Head 1

Rim 1

SNARE

Head 2

Rim 2

TOM1

Head 3

Rim 3

TOM2

Head 4

Rim 4

TOM3

Head 5

Rim 5

HI-HAT

Head 6

Rim 6

CRASH1

Head 7

Rim 7

CRASH2

Head 8

Rim 8

RIDE

Head 9

Rim 9

EDGE

Head 10

Rim 10

AUX1

Head 11

Rim 11

AUX2

Head 12

Rim 12

Paramètres d'instrument

Ambiance/niveau d'envoi au multi-effet

Paramètres divers

Réglages Pad Pattern

Réglages de la fonction Pitch Control, réglages MIDI

Paramètres Ambience

Paramètres multi-effet

ON/OFF, Type, niveau de l'effet, etc.

Paramètres globaux du kit de batterie

Volume, nom du kit de batterie, réglages MIDI etc.

1. Appuyez sur [KIT]

Le bouton [KIT] s'allume et la page "DRUM KIT" apparait.

2. Utilisez les boutons [+/-] ou la molette [VALUE] pour désirer un kit de batterie.

IDEE

Vous pouvez programmer les pads pour effectuer des sélections (p. 76).

MEMO

Le numéro du kit de batterie sélectionné est toujours indiqué par l'affichage à diodes à gauche de l'écran.

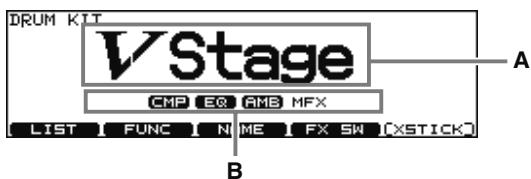

A: Nom du kit de batterie

Effets globaux du kit : activés ou coupés (p. 40)

MEMO

Une pression sur le bouton [KIT] vous ramène toujours à la page "DRUM KIT", quel que soit le mode d'édition du TD-12.

Sélection d'un kit de batterie dans la liste [F1 (LIST)]

Vous pouvez sélectionner un kit de batterie en affichant la liste des kits disponibles.

1. Appuyez sur [KIT]-[F1 (LIST)].

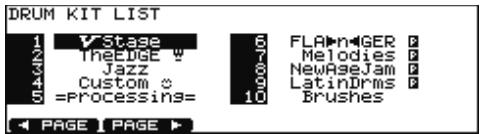

La page "DRUM KIT LIST" apparaît.

1. Utilisez [VALUE], [+/-] ou [CURSOR] pour choisir un kit de batterie.

Boutons de fonction

[F1 (<PAGE)]

Ce bouton vous fait passer à la page précédente de la liste.

[F2 (PAGE >)]

La page suivante de la liste s'affiche.

1. Appuyez sur [EXIT] (ou [KIT]) pour revenir à la page "DRUM KIT".

Paramètres du kit [F2 (FUNC)]

1. Appuyez sur [KIT]-[F2 (FUNC)].
2. Appuyez sur F1 ~ F4 et [CURSOR (haut/bas)] pour sélectionner un paramètre.
3. Utilisez [+/-] ou [VALUE] pour effectuer les réglages.

Régler le volume [F1 (volume)]

Paramètre	Réglage	Description
Kit Volume	0~127	Volume global du kit de batterie.
Pedal HH Volume	0~127	Volume de la fermeture du charleston par la pédale
XStick Volume	0~127	Volume du son “cross stick”.

Assigner un TEMPO à chaque kit [F2 (TEMPO)]

Chaque kit peut avoir son propre réglage de tempo.

Si vous régalez le paramètre Kit Tempo d'un kit sur "ON", le tempo que vous choisissez ici sera automatiquement d'application.

Paramètre	Réglage	Description
Kit Tempo	OFF, ON	OFF: pas de définition du tempo ON: définition du tempo
Tempo	20~260	tempoCHOISI

Si vous sélectionnez un kit dont le paramètre Kit Tempo est sur "ON", le tempo en cours est affiché dans le coin supérieur droit de l'écran.

Vérifier le tempo avant de donner le décompte

Configurez d'abord les kits de batterie pour chaque morceau et régalez les tempos à l'avance.

Si vous activez ("ON") l'indicateur Tempo (p. 62), vous pouvez vérifier le tempo chaque fois que vous changez de kit de batterie. Vous pouvez aussi vérifier le tempo avec le métronome.

Jouer avec des balais [F3 (BRUSH)]

Pour chaque kit, vous pouvez choisir entre des baguettes ou des balais.

Paramètre	Réglage	Description
Brush	OFF, ON	OFF: pour utiliser des baguettes
Switch		ON: pour utiliser des balais

• Choisissez un instrument de la liste d'instruments (p. 88) dont le nom a l'extension "BRUSH".

Lorsque Brush Switch est sur "ON", une icône de balai apparait à la page "DRUM KIT".

Couper la fonction PAD pattern [F4 (PAD PTN)]

Vous pouvez activer/couper la fonction Pad Pattern pour chaque kit de batterie.

Paramètre	Réglage et description
PadPtn Master Sw	ALL PADS OFF: Fonction Pad Pattern coupée ON: Fonction Pad Pattern activée

Nommer un kit de batterie [F3 (NAME)]

Le nom d'un kit peut contenir 12 caractères.

1. Appuyez sur [KIT]-[F3 (NAME)]. La page "DRUM KIT NAME" apparaît.
2. Appuyez sur [CURSOR (gauche/droite)] pour amener le curseur sur le caractère à changer.
3. Utilisez [VALUE], [+/-] ou [CURSOR (gauche/droite)] pour changer le caractère.

Boutons de fonction

[F1 (INSERT)]: Un espace vide est inséré à la position du curseur et les caractères suivants sont déplacés d'un cran vers la droite. [F2 (DELETE)]: Le caractère situé à la position du curseur est effacé et les caractères suivants sont déplacés d'un cran vers la gauche. [F3 (SPACE)]: Remplace le caractère situé à la position du curseur par un espace vide. [F4 (CHAR)]: Le caractère situé à la position du curseur alterne entre majuscules et minuscules ou entre chiffres et symboles.

Commutateurs d'effets [F4 (FX SW)]

Ces commutateurs permettent d'activer et de couper tous les effets individuels au sein d'un kit de batterie.

Voyez Commutateurs d'effets [KIT]-[F4 (FX SW)] (p. 40).

Chaque kit vous permet d'activer ou non le jeu "cross stick" en appuyant sur [F5 (XSTICK)] à la page "DRUM KIT".

Vous pouvez aussi utiliser les pads (p. 76).

• Son cross-stick produit

• Son cross-stick non produit

• Choisissez un instrument de la liste d'instruments (p. 88) dont le nom a l'extension “*X”.

Voici comment sélectionner et éditer des sons comme celui de la caisse claire et la grosse caisse.

Choisir un pad à éditer

Il y a deux façons principales de choisir le son à éditer.

1. Appuyez sur [INST]

Le bouton [INST] s'allume et la page "INST" apparait.

2. Frappez un pad.

La page contenant les paramètres du pad en question apparaît.

Pour sélectionner le son rim du pad, frappez le bord.

1. Appuyez sur [INST]

Le bouton [INST] s'allume et la page "INST" apparaît.

2. Appuyez sur [SHIFT] ou [CURSOR (gauche/droite)] pour sélectionner un numéro d'entrée de capteur.

Le numéro d'entrée de capteur est affiché dans la partie supérieure de l'écran.

3. Appuyez sur [RIM] pour sélectionner la peau ou le bord.

Peau: [RIM] est éteint.

Bord: [RIM] est allumé.

Lors de la réception d'un numéro de note MIDI (p. 38) correspondant à un pad, le pad est sélectionné et affiché à l'écran.

Verrouiller le pad édité (TRIG LOCK) [SHIFT] + [RIM]

Lorsque vous éditez un instrument, vous pouvez éviter de changer de page d'écran en frappant par inadvertance sur un autre pad.

1. Sélectionnez le pad à verrouiller.

La page contenant les paramètres du pad apparaît.

2. Maintenez [SHIFT] enfoncé et appuyez sur [RIM] pour que le témoin clignote.

Le pad choisi est alors verrouillé et il est impossible d'en choisir d'autres.

3. Maintenez [SHIFT] enfoncé et appuyez sur [RIM] pour que le témoin clignote.

• Vous pouvez changer le pad à verrouiller en utilisant les boutons même si [RIM] clignote.

Assigner un instrument à un pad

Tous les sons du TD-12 sont appelés "instruments" (INST).

1. Appuyez sur [INST]

Le bouton [INST] s'allume et la page "INST" apparait.

"Group": type d'instrument (Inst Group)

"Inst": nom de l'instrument (Inst Name)

2. Frappez un pad.

La page contenant les paramètres du pad en question apparaît.

5. Appuyez sur [EXIT] pour revenir à la page "DRUM KIT

Le bouton [F5 (H & R)] permet de choisir entre un réglage simultané ou individuel du son de la peau et du bord. Si vous optez pour un réglage simultané de la peau et du bord, le numéro d'instrument du bord a une unité en plus que celui de la peau.

Sélection d'un instrument dans la liste [F1 (LIST)]

Cette iste donne accès à tous les instruments disponibles.

1. Appuyez sur [INST]-[f1 (LIST)]

La page "INST LIST" apparaît.

2. Frappez un pad.

La page contenant les paramètres du pad en question apparaît.

Boutons de fonction

[F1 (<PAGE)]

Ce bouton vous fait passer à la page précédente de la liste.

[F2 (PAGE >)]

La page suivante de la liste s'affiche.

[F3 ( )]

Sélection du groupe d'instruments.

[F5 (H & R)]

Alterne entre un réglage simultané ou individuel du son de la peau et du bord.

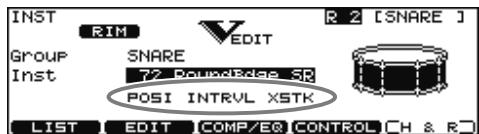

Affichage sous le nom de l'instrument

POSI: Instrument indiqué par un ^**P^ (p. 91)

Vous pouvez activer/couper l'effet en appuyant sur [F4 (CONTROL)] - [F3 (MIDI)] "Position Ctrl".

Cette fonction n'est disponible que pour certaines entrées (p. 44)

INTRVL: Instrument indiqué par un "*I'' (p. 91)

XSTK: Instrument indiqué par un ^**X^ (p. 91)

• Ces indications n'apparaissant que lorsque [F5 (H & R)] est coupé.

Les méthodes d'édition varient en fonction du type d'instrument.

Éditer un kit de batterie acoustique (V-EDIT)

L’édition V-EDIT permet de sélectionner un type de peau, la profondeur de fût, la sourdine etc. Veuillez voir les tableaux à la page suivante.

V-EDIT est disponible pour les groupes d'instruments "KICK", "SNARE", "TOM", "HI-HAT", "CRASH", "SPLASH", "CHINA" ou "RIDE".

L'icône suivante apparait pour désigner les instruments compatibles V-EDIT.

Éditeur d'autres instruments

Les autres instruments ne permettent de modifier que les paramètres "Pitch" (hauteur) et "Decay Time" (temps de chute).

Procédure d'édition

1. Appuyez sur [INST]-[F2 (EDIT)]. La page "INST EDIT" apparait.
2. Appuyez sur [INST]-[F2 (EDIT)]. La page "INST EDIT" apparait. Appuyez sur F1 ~ F3 et sur [CURSOR (haut/bas)] pour sélectionner un paramètre. Frappez sur [INST]-[F2 (EDIT)]. La page contenant les paramètres du pad en question apparaît.
3. Appuyez sur F1 ~ F3 et sur [CURSOR (haut/bas)] pour sélectionner un paramètre.
4. Utilisez [+ / - ] ou [VALUE] pour régler la valeur du paramètre.
5. Lorsque vous avez terminé, appuyez sur [EXIT] pour revenir à la page "INST".

KICK

Paramètre	Réglage
[F1 (SHELL)]
Shell Depth	NORMAL, DEEP1-2
[F2 (HEAD)]
Head Type	CLEAR, COATED, PINSTRIPPE
Head Tuning	-480-+480
[F3 (MUFFLE)]
Muffling	OFF, TAPE1-2, BLANKET, WEIGHT
Snare Buzz	OFF, ON

SNARE

Paramètre	Réglage
[F1 (SHELL)]
Material	WOOD, STEEL, BRASS
Shell Depth	1.0″–20.0″
[F2 (HEAD)]
Head Type	CLEAR, COATED, PINSTRIDE
Head Tuning	-480–+480
[F3 (MUFFLE)]
Muffling	OFF, TAPE1-2, DOUGHNUTS1-2
Strainer Adj.	OFF, LOOSE, MEDIUM, TIGHT

TOM

• PINSTRIPE est une marque déposée de Remo Inc., U.S.A..

HI-HAT

Paramètre	Réglage
[F1 (SIZE)]
Size	1"~40"
[F2 (FIXED)]
Fixed Hi-Hat	NORMAL, FIXED1-4

NORMAL: L'ouverture entre la cymbale inférieure et la cymbale supérieure est déterminée par la pédale. FIXED: L'ouverture est fixe.

Paramètre	Réglage
[F1 (SIZE)]
Size	1"~40"
[F2 (SIZZLE)]
Sizzle Type	OFF, RIVET
[F3 (SUSTAIN)]
Sustain	-31~+31

Autres instruments

Paramètre	Réglage
Pitch	-480~+480
Decay Time	-31~+31

Vous pouvez éditer les sons ("instruments") de la peau et du bord simultanément. Le bouton [F5 (H & R)] permet de choisir entre un réglage simultané ou individuel du son de la peau et du bord.

• Lorsque les instruments assignés à la peau et au bord ne font pas partie du même groupe d'instruments, vous êtes obligé de faire un réglage individuel même si [F5 (H & R)] est activé (ON).

Pour certains instruments, il peut arriver qu'au-delà d'un certain seuil, les changements de valeur deviennent sans effet.

Certains instruments ont des paramètres qui ne peuvent pas être édités. - SNARE: "Material" et "Strainer Adj".

Compresseur (COMP)

Un compresseur détermine l'enveloppe (changements de volume dans le temps) et modifie le caractère du son en fonction de la dynamique du jeu.

Égaliseur (EQ)

Vous disposez d'égaliseurs à trois bandes (aigu, médium et grave) pour parfaire le son.

Voyez "Utiliser la compression et l'égalisation [INST]-[F3 (COMP/EQ)]" (p. 40).

2. Frappez un pad.

La page contenant les paramètres du pad en question apparaît.

Vous pouvez faire votre choix avec [SHIFT] et [CURSOR (gauche/droite)].

5. Lorsque vous avez terminé, appuyez sur [EXIT] pour revenir à la page "INST

Paramètre	Réglage	Description
[F1 (PATTERN)]
PadPtn Master Sw	ALL OFF, ON	Voyez "Lancer un motif en frappant un pad (Pad Pat-tern) [F1 (PATTERN)]"(p. 37).
PadPtn	OFF, P 1~150, U 151~250
PadPtn Velocity	OFF, ON
Tap Ptn Mute Grp	OFF, 1~8
[F2 (PDLBEND)]
Pedal Bend Range	-24~0~+24	Voyez "Changer la hauteur avec la pédale du charles-ton [F2 (PDLBEND)]"(p. 38).
[F3 (MIDI)]
Tx Channel	CH1~CH16, GLOBAL	Voyez "Réglages MIDI pour chaque pad [F3 (MIDI)]"(p. 38).
Note No.	0 (C -)-127 (G9), OFF
Gate Time	0.1~8.0 (s)
Position Ctrl Sw	OFF, ON
[F4 (HH MIDI)]
Note No.	0 (C -)-127 (G9), OFF	Voyez "Numéro de note MIDI transmis par le char-leston (Hi-Hat) [F4 (HH MIDI)]"(p. 38).
Gate	0.1~8.0 (s)
[F5 (BR MIDI)]
Brush Note No.	0 (C -)-127 (G9), OFF	Voyez "Numéro de note MIDI transmis par Brush (balais)/Cross Stick [F5 (BR MIDI)]"(p. 38).
XStickNote No.	0 (C -)-127 (G9), OFF

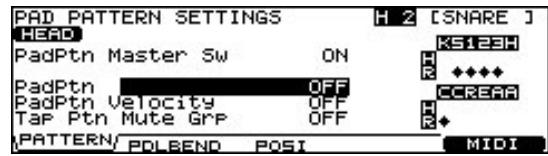

Lancer un motif en frappant un pad (pad pattern) [F1 (pattern)]

Cette fonction lance la reproduction d'un motif dès que vous frappez un pad. C'est un moyen très pratique d'exploiter les motifs sur scène.

Si vous avez assigné différents motifs à plusieurs pads, vous pouvez frapper un pad pendant la reproduction du premier motif pour remplacer ce motif par un autre.

• Quand vous reproduisez des motifs issus d’enregistrements avec kits de batterie ou de morceaux de démonstration, les motifs assignés aux pads ne sont pas produits même si la fonction Pad Pattern est activée pour le kit de batterie sélectionné.
• Il est impossible d'enregistrer votre jeu avec la fonction Pad Pattern sur séquenceur.

Vous pouvez activer/couper la fonction Pad Pattern pour chaque kit de batterie.

ALL OFF: La fonction Pad Pattern est coupée.

ON: La fonction Pad Pattern est activée.

Sélection du motif assigné au pad.

• Si tous les pads sont sur "OFF", l'icône NO PTN apparait.

OFF: Le motif est produit avec une dynamique prédéterminée, quelle que soit la force avec laquelle vous frappez sur le pad.

ON: Le motif est produit avec une dynamique variant en fonction de la force avec laquelle vous frappez sur le pad.

En mode de reproduction Tap (p. 61), si vous programmez le lancement d'un motif avant la fin de l'autre, ce paramètre permet soit d'arrêter le motif précédent au profit du nouveau, soit de superposer les deux.

Motifs ayant le même numéro

Le premier motif s'interrompt et le motif suivant prend la relève.

Motifs ayant différents numéros

Le premier motif continue jusqu'au bout et le motif suivant se superpose à lui.

Avec Pad Pattern, la reproduction du motif ne commence que quand vous frappez le pad avec assez de force.

Si vous frappez plus doucement sur le pad, vous n'entendez que le son assigné au pad et non le motif.

Changer la hauteur avec la pédale du charleston [F2 (pdlbend)]

Ce paramètre vous permet d'utiliser la pédale du charleston comme "Pitch Bend" pour changer la hauteur des sons assignés à n'importe quel poug bord.

La plage de changement de hauteur est spécifiée en demi-tons.

Pedal Bend Range: -24 ∼ 0 ∼ +24

• La fonction Pitch Control utilise la même commande de contrôle que la fonction d'ouverture/fermeture du charleston (réglage d'usine: "FOOT (4)"). Pour en savoir plus, voyez p. 73.

Réglages MIDI pour chaque pad [F3 (MIDI)]

Tx Channel: CH1-CH16, GLOBAL

Canal de transmission MIDI de chaque pad

GLOBAL: La transmission se fait sur le même canal que celui de la partie de batterie (p. 72).

Note No.: 0 (C-)~127 (G 9), OFF

OFF : Les messages de note ne sont pas transmis.

Ce paramètre peut être réglé pour les entrées de capteur SNARE (Head, Rim), TOM (Rim), RIDE (Bow) et AUX (Rim).

Il active ou coupe le changement du son en fonction de la position de la frappe ou de la nuance du rim shot.

SNARE (Head): Position de la frappe

Numéros de note MIDI transmis par le charleston (hi-hat) [F4 (HH MIDI)]

• Le paramètre HH Note# Border est nécessaire pour transmettre les changements entre charleston ouvert et fermé. Pour en savoir plus, voyez p. 74.

Open (Bow): Frappe sur le corps d'un charleston ouvert

Closed (Bow): Frappe sur le corps d'un charleston fermé

Open (Edge): Frappe sur le bord d'un charleston ouvert

Closed (Edge): Frappe sur le bord d'un charleston fermé

Pédale: Pédale de charleston (enfoncée)

Note No. : 0 (C-)~127 (G9), OFF

OFF: Les messages de note ne sont pas transmis.

Gâteau: 0.1~8.0 (s)

Voyez l'encadré.

Numéro de note MIDI transmis par brush (balais)/cross stick [F5 (BR MIDI)]

Brush Note No. : 0 (C-) ~ 127 (G9), OFF

OFF : Les messages de note ne sont pas transmis.

XStick Note No.: 0 (C-),~127 (G9), OFF

OFF : Les messages de note ne sont pas transmis.

Lorsque plusieurs pads ont le même numéro de note

Lorsqu’un numéro de note est assigné à plusieurs pads, l’instrument assigné au pad ayant le numéro d’entrée de capteur (TRIGGER INPUT) le plus bas résonne. Lorsque la peau (head) et le bord (rim) ont le même numéro de note, vous entendez l’instrument assigné à la peau.

Un astérisque (*) apparaît à droite du numéro de note des entrées TRIGGER INPUT qui restent inaudibles.

Le numéro de note "38 (D 2)" est assigné à la peau (head) et au bord (rim) de l'entrée TRIGGER INPUT 2 (SNARE) ainsi qu'à la peau de l'entrée TRIGGER INPUT 3 (TOM 1). À la réception du numéro de note "38", l'instrument assigné à la peau de l'entrée TRIGGER INPUT 2 (SNARE) résonne.

Les modules de percussion ne produisent normalement du son qu’en réponse à des messages de note enclenchée (Note On) et ignorent les messages de fin de note (Note Off). Cependant, certains modules ou échantillonneurs reçoivent les messages Note Off et y réagissent en coupant le son.

Si, par exemple, vous déclenchez une boucle sur un échantillonneur, le paramètre Gate Time est très important. Par défaut (réglages usine), le paramètre Gate Time est réglé au minimum.

Paramètres [MIXER]

Cette section permet de régler le volume, le panoramique, etc.

1. Appuyez sur [MIXER].

[MIXER] s'allume.

1. Utilisez les boutons F1 ~ F4 ou [CURSOR (haut/bas)] pour sélectionner le paramètre.
2. Utilisez les boutons [CURSOR (gauche/droite)] ou [RIM] pour sélectionner l'instrument à régler.

Vous soulevez aussi l'instrument en frappant sur un pad.

1. Utilisez [+/-], [VALUE] ou [CURSOR (haut/bas)] pour effectuer le réglage.

Paramètre	Réglage	Description
[F1 (VOLUME)]
Volume	0~127	Volume de chaque entrée de capteur.
[F2 (PAN)]
Pan	L15~CTR~R15	Position stéréo de chaque entrée de capteur.

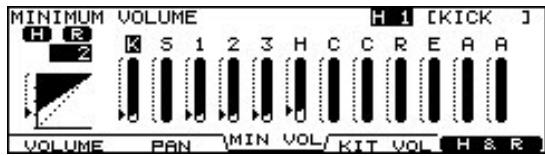

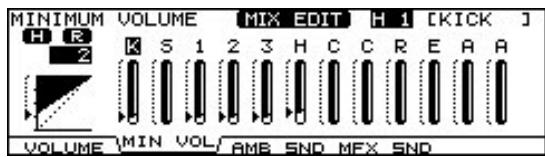

[F3 (MIN VOL)]
Minimum Volume	0~10	Volume minimum de cha-que entrée de capteur.(Cela permet de rétrécir la plage dynamique).
[F4 (KIT VOL)]
Kit Volume	0~127	Volume global du kit de bat-terie.
Pedal HH Volume	0~127	Volume de la fermeture du charleston par la pédale.
XStick Volume	0~127	Volume du son "cross stick".

• Le bouton [F5 (H & R)] aux pages de réglage [F1 (VOLUME)], [F2 (PAN)] ou [F3 (MIN VOL)] permet de désir entre un réglage simultané ou individuel du son de la peau et du bord.
• Appuyez sur [EXIT] pour revenir à la page "DRUM KIT".

Édition avec les curseurs (MIX EDIT)

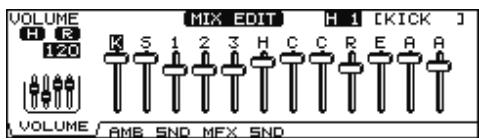

Vous pouvez utiliser les curseurs GROUP FADERS pour effectuer vos réglages.

1. Appuyez simultanément sur [INST] et sur [MIXER].

[MIXER] clignote.

Vous pouvez changer la fonction des curseurs en maintenant [SHIFT] enfoncé et en appuyant sur [MIXER].

Quand le témoins inférieur est allumé, vous pouvez régler le volume de AUX 1 et AUX2.

1. Appuyez sur F1 ~ F3 pour sélectionner un paramètre.
2. Actionnez le curseur correspondant à l'entrée TRIGGER INPUT que vous pouvez régler.
3. Vous pouvez aussi vous servir de [+/-], [VALUE] ou [CURSOR (haut/bas)].

Paramètre	Réglage	Description
[F1 (VOLUME)]
Volume	0~127	Volume de chaque entrée de capteur.
[F2 (AMB SND)]
AMB SEND LEVEL	0~127	Niveau d'envoi à l'effet Ambience de chaque entrée de capteur.
[F3 (MFX SND)]
MFX SEND LEVEL	0~127	Niveau d'envoi aux multi-effets de chaque entrée de capteur.

• Ces réglages sont toujours identiques pour les sons Head et Rim.
• Appuyez sur [EXIT] ou [FADER] pour revenir à la page "DRUM KIT".
• Appuyez sur [EXIT] ou [FADER], les positions des curseurs [GROUP FADERS] peuvent ne pas reflét

Commutateurs d'effets [kit]-[f4 (FX SW)]

Ces commutateurs permettent d'activer et de couper tous les effets individuels au sein d'un kit de batterie.

1. Appuyez sur [KIT]-[f4 (FX SW)]

Le bouton [KIT] s'allume et la page "EFFECTS SWITCH" apparaît.

2. Appuyez sur [f1]~[f4] pour activer ou couper les effets suivants.

F1 : Pad Compressor (*1)

F2 : Pad Equalizer (*1)

3. Appuyez sur [EXIT] pour revenir à la page "DRUM KIT

• L'état activé/coupé des effets est indiqué à la page "DRUM KIT".

• Tous les compresseurs et égaliseurs de pad sont activés et coupés simultanément.

Utiliser la compression et l'égalisation

Chaque son assigné à une entrée de capteur peut bénéficier d'un compresseur et d'un égaliseur individuel.

1. Appuyez sur [INST]-[f3 (comp/eq)]

[INST] s'allume.

Boutons de fonction

Affiche les paramètres du compresseur du pad.

[F3 (eq)]

Affiche les paramètres de l'égaliseur du pad.

5. Appuyez sur [F1] et/ou [F4] pour activer le compresseur et/ou l'égaliseur de chaque entrée.

F1 : Active/coque le compresseur de pad.

F4 : Active/coupe l'égaliseur de pad.

COMP/EQ est sur ON, EFFECTS SWITCH est sur ON.

L'effet est appliqué.

COMP/EQ est sur ON, EFFECTS SWITCH est sur OFF.

L'effet n'est pas appliqué.

COMP/EQ est sur OFF

L'effet n'est pas appliqué.

• Le bouton [F5 (H & R)] permet de basculer entre un réglage simultané ou individuel du son de la peau et du bord.

Il peut y avoir de la distorsion avec certains réglages.

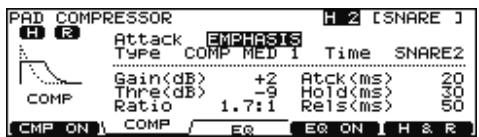

Compresseur (COMP)

Un compresseur détermine l'enveloppe (changements de volume dans le temps) et modifie le caractère du son en fonction de la dynamique du jeu.

Paramètre	Réglage	Description
Attack	EMPHASIS, CRUSH	EMPHASIS Sou lignée l'attaque du son. CRUSH Ecrase l'attaque.
Type	COMP SOFT 1~2, COMP MED 1~3, COMP HARD 1~2, LIMITER 1~2, EXPANDER 1~3	Modifie les valeurs Thre (seuil) et Ratio (taux).
Time	KICK 1~3, SNARE1~3, TOM 1~3, CYM 1~2, OTHER1~3	Modifie les valeurs Atck (attaque), Hold (maintien) et Rels (relâchement).
Gain	-15~+20 (dB)	Niveau de sortie du compresseur

Pour affiner le réglage, ajustez les paramètres repris ci-dessous.

Paramètre	Réglage	Description
Thre(Threshold)	-30~0 (dB)	Déterminé le niveau seuil auquel la com- pression commence.
Ratio	0.5:1~50:1	Taux de compression
Atck(Attack)	0~255 (ms)	Déterminé le délambda entre le moment où le volume atteint le niveau seuil et le déclenchement du compresseur.
Hold	2~9999 (ms)	Durée du maintainen de la compression.
Rels(Release)	2~9999 (ms)	Déterminé le délambda entre le moment où le volume descend sous le niveau seuil et la coupure du compresseur.

Comme le montre le schéma ci-dessous, ces paramètres déterminent la manière dont s'exerce la compression du niveau.

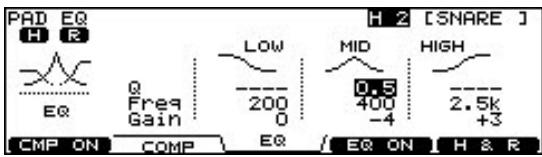

Égaliseur (EQ)

Vous disposez d'égaliseurs à trois bandes (aigu, médium et grave) pour parfaire le son.

Paramètre	Réglage	Description
Q	0.5~8.0 (uniquemont pour MID)	Largeur de la bande de fréquences. Une valeur Q plus élevé rétrécit la bande.
Freq (Frequency)	20~1k (LOW), 20~8k (MID), 1k~8k (HIGH)	Endroit où l'accentua-tion/atténuation a lieu.
Gain	-15~+15 (dB)	Taux d'accentuation/atténuation.

Effet [ambience]

Vous pouvez déterminer le type d'environnement dans lequel vous jouez et modifier le son en conséquence.

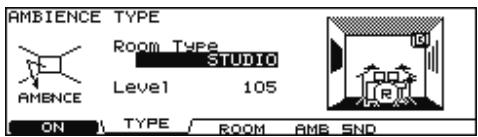

1. Appuyez sur [AMBIENCE]. [AMBIENCE] s'allume.
2. Appuyez sur F2 ~ F4 ou [CURSOR] pour sélectionner un paramètre.
3. Utilisez [+/-] ou [VALUE] pour régler la valeur du paramètre.
4. Appuyez sur F1 pour activer l'effet Ambience.

Paramètre	Réglage	Description
[F2 (TYPE)]
Room Type	BEACH, LIVING ROOM, BATH ROOM, STUDIO, GARAGE, LOCKER ROOM, THEATER, CAVE, GYMNASIUM, DOME STADIUM	Type d'environne-ment ("Ambience").
Level	0~127	Niveau Ambience total
[F3 (ROOM)]
Room Size	TINY, SMALL, MEDIUM, LARGE, HUGE	5 tailles disponibles
Wall Type	WOOD, PLAS-TER, GLASS	Matière des murs
Mic Position	LOW, HIGH	Position du micro d'ambiance
Room Shape	0-100	Taille de la salle
[F4 (AMB SND)]
Send Level	0~127	Niveau d'envoi à l'effet Ambience de chaque instrument.

• Le bouton [F5 (H & R)] à la page de réglage [F4 (AMB SND)] permet de choisir entre un réglage simultané ou individuel du son de la peau et du bord.

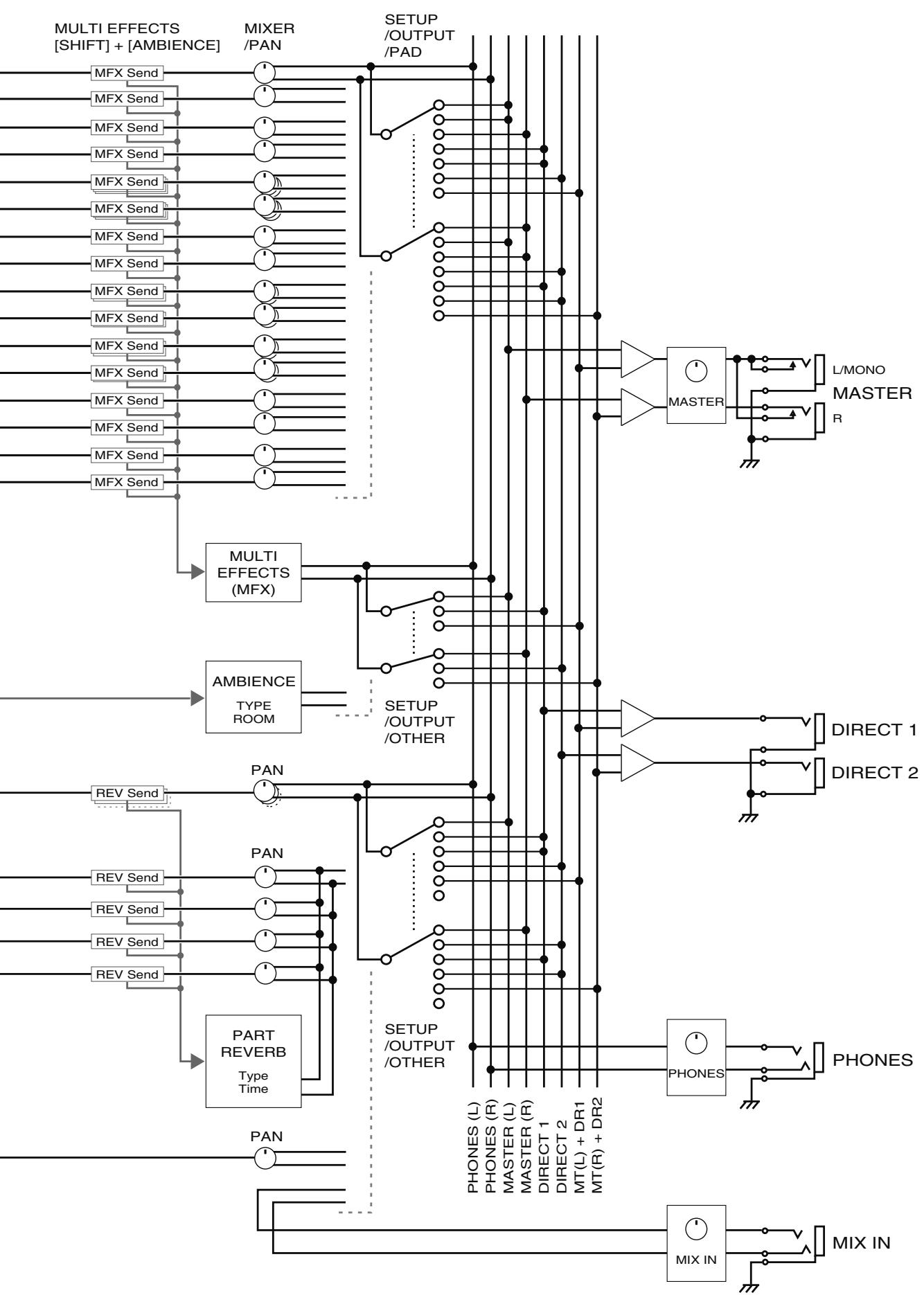

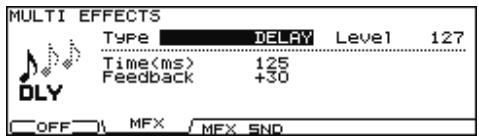

Multi-effets [SHIFT] + [ambience]

Le processeur multi-effets permet de personnaliser encore plus votre son et propose en outre diverses configurations de sortie.

1. Maintenez [SHIFT] enfoncé et appuyez sur [AMBIENCE]. [AMBIENCE] s'allume.
2. Appuyez sur F2, F3 ou [CURSOR] pour sélectionner un paramètre.
3. Utilisez [+/-] ou [VALUE] pour régler la valeur du paramètre.
4. Appuyez sur F1 pour activer le multi-effet.

Paramètre	Réglage	Description
[F2 (MFX)]
Type	DELAY, PANNING DELAY, FLANGER, PHASER, CHORUS	Type de multi-effet
Level	0~127	Niveau total de l'effet.
[F3 (MFX SND)]
Send Level	0~127	Niveau d'envoi à l'effet de cha-que instrument.

• Le bouton [F5 (H & R)] à la page de réglage [F3 (MFX SND)] permet de choisir entre un réglage simultané ou individuel du son de la peau et du bord.

Paramètres des multi-effets

Ajoute un signal retardé (Delay).

Paramètre	Réglage	Description
Time	0~1600 (ms)	Retard du signal delay.
Feedback	-98~98 (%)	Déterminé le niveau du signal delay réinjecté dans l'effet (valeur négative: inverse la phase).

Délai avec des échos à gauche et à droite

Paramètre	Réglage	Description
TimeL	0~1600 (ms)	Retard du signal delay.
TimeR
Level L	0~127	Niveau du signal delay.
Level R
Feedback	-98~98 (%)	Détermine le niveau du signal delay réinjecté dans l'effet (valeur négative: inverse la phase).

Flanger

Cet effet produit une résonance métallique qui monte et qui descend comme un avion à réaction décollant ou atterrissant.

Paramètre	Réglage	Description
Delay	0~15.0 (ms)	Retard du flanger
LFO Rate	1~128	Vitesse de modulation
Depth	0~127	Intensité de la modulation
Feedback	-98~98 (%)	Détermine le niveau du signal flanger réinjecté dans l'effet (valeur néga-tive: inverse la phase).
Phase	0~180	Diffusion du son

Un phaser ajoute un son déphasé par rapport au son original et produit une modulation ondulante.

Paramètre	Réglage	Description
Freq	100–8000 (Hz)	Détermine la fréquence à laquelle le son est modulé.
LFO Rate	1~128	Vitesse de modulation
Depth	0~127	Intensité de la modulation
Resonance	0~127	Volume du feedback (réinjection)

L'effet chorus rend le son plus riche et plus spacieux.

Paramètre	Réglage	Description
Delay	8.0~30.0 (ms)	Retard du chorus
LFO Rate	1~128	Vitesse de modulation
Depth	0~127	Intensité de la modulation
Phase	0~180	Diffusion du son

Sélection du type de pad [F1 (BANK)]

Pour que le TD-12 reçoive correctement les signaux envoyés par les pads, sélectionnez le type de capteur (le type de pad utilisé) pour chaque entrée de capteur.

Type de capteur (trigger type)

Un type de capteur est un groupe de paramètres de capteur dont les réglages sont optimisés pour un pad particulier. Des indications telles que "KD85", "PD85" ou "VH11" etc. correspondent à des groupes de paramètres. Lorsque vous sélectionnez un type de capteur pour un pad, les paramètres sont réglés au moins pour ce pad, ce qui évite tout problème de réglage durant le jeu. Si le résultat obtenu ne vous satisfait pas entièrement alors que vous avez sélectionné le bon type de capteur, affinez le réglage des divers paramètres pour le pad utilisé.

Banque de capteurs

Les banques de capteurs vous permettent de sauvegarder des séries de 15 réglages de capteur. Le grand numéro affiché à gauche de l'écran est le numéro de banque de capteurs (Trigger Bank). Amenez-y le curseur pour sélectionner une banque de capteurs.

1. Appuyez sur [trigger]-[f1 (BANK)]

Le bouton [TRIGGER] s'allume et la page "TRIGGER BANK" apparaît.

1. Utilisez [CURSOR (gauche)] pour amener le curseur sur le numéro de banque de capteurs.
2. Utilisez les boutons [+ / - ] ou [VALUE] pour sélectionner une banque de capteurs.
3. Appuyez sur [CURSOR (droite)] pour amener le curseur sur un type de capteur.
4. Frappez le pad à régler.

Le curseur se déplace sur le type de capteur du pad frappé.

Vous pouvez aussi effectuer la sélection avec les boutons [CURSOR] ou [TRIG SELECT].

6. Utilisez les boutons [+ / - ] ou la molette [VALUE] pour sélectionner le type de capteur.

Type de capteur	Modèle utilisé
PD125	PD-125
PD120	PD-120
PD105	PD-105
PD100	PD-100
PD80R	PD-85, PD-80R, PD-80
PD9	PD-9
PD8	PD-8
PD7	PD-7
PD6	PD-6
KD120	KD-120
KD80	KD-85, KD-80
KD8	KD-8
KD7	KD-7
CY15R	CY-15R
CY12RC	CY-12R/C
CY14C	CY-14C
CY8	CY-8
CY6	CY-6
CY12H	CY-12H
VH12	VH-12
VH11	VH-11
PAD1	Pour pad autre que Roland
PAD2
RT7K	RT-7K
RT5S	RT-5S
RT3T	RT-3T

• Une fois le type de capteur sélectionné, les paramètres de capteur sont automatiquement optimisés pour le pad en question (à l'exception des paramètres d'annulation de diaphonie). Réglez ce paramètre en fonction des besoins.
• Lorsque le paramètre 3Way Trigger (capteur à 3 voies, p. 52) est activé, "RD CTRL" apparait comme type de capteur pour l'entrée TRIGGER INPUT 10 EDGE. Il est impossible de le changer.

Correspondances entre les entrées de capteur/pads et les méthodes de jeu

Entrée de capteur	Pad maillé bi-capteur	Position de frappe	Nuance du rim shot
KICK	-	-	-
SNARE	o	o	o
TOM 1-3	o	-	o
HI-HAT	-	-	-
CRASH 1,2	-	-	-
RIDE	-	o	-
EDGE	-	-	-
AUX 1,2	o	-	o

• Leçons de frettements de balais (Brush Sweep) et cross stick ne sont disponibles que sur la caisse claire (SNARE).
• Chaque méthode de jeu peut être utilisée avec les instruments qui lui correspondent (p. 91).

Régler la sensibilité des pads [F2 (BASIC)]

Si vous utilisez des pads d'autres fabricants, régalez les paramètres suivants.

L'indicateur de dynamique à droite de l'écran affiche la force des seize dernières frappes en commençant par la plus récente.

1. Appuyez sur [trigger]-[f2 (BASIC)]

Le bouton [TRIGGER] s'allume et la page "TRIGGER BASIC" apparaît.

3. Frappez le pad à régler.

La page contenant les paramètres du pad en question apparaît.

Vous pouvez aussi effectuer la sélection avec [TRIG SELECT].

4. Utilisez [+/-] ou [VALUE] pour régler la valeur du paramètre.

Paramètre	Réglage	Description
Trig Type	Voyez p. 44.
Sensitivity	1~32	Sensibilité du pad
Threshold	0~31	Niveau minimum du pad
Curve	LINEAR, EXP1, EXP2, LOG1, LOG2, SPLINE, LOUD1, LOUD2	Influence de la dynamique du jeu sur le volume

Sensibilité du pad

Vous pouvez régler la sensibilité des pads en fonction de votre propre style de jeu.

Cela vous permet de contrôler le volume en fonction de la force exercée sur les pads.

Une sensibilité accrue produit des volumes plus élevés pour des frappes douces.

Une sensibilité réduite du pad produit des volumes moins élevés même lorsque vous jouez fort.

Niveau minimum du pad (threshold)

Avec ce paramètre, le capteur ne transmet que les signaux dépassant un certain niveau (puissance de frappe). Cela permet d'éviter qu'un pad ne résonne à cause des vibrations causées par d'autres pads.

Dans l'exemple suivant, vous entendrez le son B mais pas le son A ni le son C.

Avec une valeur élevée, vous n'entendez rien si vous frappez légèrement le pad. Augmentez progressivement la valeur "Threshold" tout en frappant sur le pad. Effectuez ensuite le réglage qui vous convient. Répétez les essais et arrêtez-vous lorsque vous avez trouvé le bon réglage.

Influence de la dynamique du jeu sur le volume (velocity curve)

Ce paramètre vous permet de déterminer la relation entre la force de frappe (Velocity) et les changements de volume.

Réglez cette courbe de sorte à obtenir une réponse aussi naturelle que possible.

Il s'agit du réglage standard. Cette "courbe" produit la correspondance la plus naturelle entre la force de frappe et les changements de volume.

Courbe: EXP1, EXP2

Par comparaison avec la courbe LINEAR, plus la force de frappe est importante, plus le changement de volume est marqué.

Force de frappe

Courbe : LOG1, LOG2

Par comparaison avec la courbe LINEAR, plus la frappe est douce, plus le changement de volume est marqué.

Curve: SPLINE

Des changements extrêmes se produisent en fonction de la force de frappe.

Force de frappe

Courbe : LOUD1, LOUD2

La réponse à la force de frappe est minime ; il est donc plus facile de garder un volume élevé. Si vous utilisez des capteurs de batterie, ces réglages permettent de maintenir des niveaux stables.

Réglage du charleston [F3 (hi-hat)]

1. Appuyez sur [TRIGGER]-[F3 (HI-HAT)].

Le bouton [TRIGGER] s'allume et la page "TRIGGER HIHAT" apparait.

1. Utilisez [CURSOR (haut/bas)] pour sélectionner un paramètre.
2. Utilisez [+/-] ou [VALUE] pour régler la valeur du paramètre.
3. Une fois le réglage terminé, appuyez sur [EXIT] pour revenir à la page "DRUM KIT".

Paramètre	Réglage	Description
Hi-Hat Ctrl Type	VH12, VH11/FD	Type de charleston VH12: VH-12 VH11/FD: VH-11, FD-8
Quand HH Ctrl Type est régé sur “VH12”
Offset	-100~+100	Ouverture du charleston. Plus la valeur est élevée, plus l'ouverture est importante. Après le réglage automatique (p. 48), vous pouvez affiner le réglage jusqu'à ce que vous obteniez le résultat oùyoulu.
Foot Splash Sens	-10~+10	Facilité d'action de la pédale pour jouer un splash.
Noise Cancel	1~3	Force nécessaire pour annuler le bruit de corps et de bord lorsque vous actionnez la pédale. Plus la valeur est élevée, plus il est difficile d'exclure le bruit indésirable.
Quand HH Ctrl Type est régé sur “VH11/FD”
Foot Splash Sens	-10~+10	Facilité d'action de la pédale pour jouer un splash.
CC Max	90, 127	Plage maximale des valeurs des commandes de contrôle (CC) transmises en effetçant complètement la pédale.
CC Resolution	NORMAL, HIGH	Résolution des données trans-mises par la pédale de charles-ton. (*1)

*1: Lorsque vous pilotez la hauteur avec la pédale de charleston (p. 38), les changements de hauteur sont réguliers si vous choisissez "High".

Effectuer les réglages du charleston

1. Vérifiez que le VH-11 et le TD-12 sont branchés correctement.
2. ÀpRES avoir vérifié que le charleston ne touche pas du tout le capteur de mouvement, mettez le TD-12 sous tension.
3. Il est impossible de régler le décalage correctement si le charleston touche le capteur de mouvement lors de la mise sous tension.
4. Desserrez le papillon du tilter et laissez le charleston reposer naturellement sur le capteur de mouvement.
5. Appuyez sur [TRIGGER]-[F1 (BANK)].

Le bouton [TRIGGER] s'allume et la page "TRIGGER BANK" apparaît.

1. Appuyez sur [CURSOR] pour amener le curseur sur le type de capteur pour l'entrée TRIGGER INPUT 6.
2. Utilisez [+/-] ou [VALUE] pour désigner "VH11".

7. Appuyez sur [F3 (hi-hat)]

La page "TRIGGER HI-HAT" apparaît.

8. Vérifiez les réglages du td-12.

Paramètre	Réglage
Hi-Hat Type	VH11/FD
CC Max	90
CC Resolution	NORMAL

1. Tout en gardant un œil sur l'indicateur affiché du côté droit de l'écran du TD-12, réglez le décalage avec la vis de réglage du décalage VH du VH-11.

Réglez le décalage de sorte à afficher un symbole ↓ ↓ noir sur l'indicateur.

Vis de réglage du décalage VH

Si le son de charleston fermé est difficile à obtenir, tournez la vis de réglage du décalage VH en direction "CLOSE". Si le son de charleston ouvert est difficile à obtenir, tournez la vis de réglage du décalage VH en direction "OPEN".

Si le son est coupé quand vous frappez fort sur le charleston, tournez la vis de réglage du décalage VH en direction "OPEN".

1. Si nécessaire, effectuez d'autres réglages (p. 46).

Régler le décalage (offset)

1. Appuyez sur [TRIGGER]-[F1 (BANK)].

Le bouton [TRIGGER] s'allume et la page "TRIGGER BANK" apparaît.

1. Appuyez sur [CURSOR] pour amener le curseur sur le type de capteur pour l'entrée TRIGGER INPUT 6.
2. Utilisez [+/-] ou [VALUE] pour désigner "VH12".
3. Appuyez sur [F3 (HI-HAT)].

La page "TRIGGER HI-HAT" apparait.

1. Réglez le paramètre Hi-Hat Type sur "VH12".
2. Appuyez sur [F5 (OFFSET)].

La page "VH OFFSET ADJUSTMENT" apparait.

1. Desserrez la vis du tilter de la cymbale supérieure et laissez-la reposer sur la cymbale inférieure.
2. Ne touchez PAS les cymbales ou la pédale du charleston.
3. Appuyez sur [F5 (EXECUTE)].

[TRIGGER] clignote et le paramètre "VH Offset" est automatiquement régélé.

Quand le réglage est terminé, le bouton [TRIGGER] cesse de clignoter et reste allumé; la page suivante apparait.

1. Si nécessaire, effectuez d'autres réglages (p. 46).

IDEE

Quand Hi-Hat Type est réglé sur "VH12", vous pouvez aussi effectuer cette opération en maintenant [KIT] enfoncé et en appuyant sur [TRIGGER] (p. 20).

Effectuer les réglages du charleston

1. Appuyez sur [TRIGGER]-[F3 (HI-HAT)]. Le bouton [TRIGGER] s'allume et la page "TRIGGER HI-HAT" apparaît.
2. Réglez le paramètre Hi-Hat Type sur "VH11/FD".
3. Si nécessaire, effectuez d'autres réglages (p. 46).

Éliminer la diaphonie entre les pads [F4 (XTALK)]

Lorsque deux pads sont montés sur le même stand, le fait de frapper l'un d'eux risque aussi de déclencher l'autre. (Ce phénomène est appelé diaphonie). Pour éliminer ce problème, réglez le paramètre Xtalk Cancel (annulation de diaphonie) pour le pad résonnant intempustivement.

Dans certains cas, vous pouvez éviter la diaphonie entre deux pads en les espaçant davantage.

1. Appuyez sur [TRIGGER] - [F1 (BANK)] - [F4 (XTALK)].
2. Utilisez les boutons F1 ~ F3 pour sélectionner un paramètre.
3. Frappez le pad à régler.

Le CURSOR se déplace sur le nombre d'entrée correspondant au pad frappé. Vous pouvez aussi effectuer la sélection avec les boutons [CURSOR] ou [TRIG SELECT].

1. Utilisez [+/-] ou [VALUE] pour régler la valeur du paramètre.
2. Une fois le réglage terminé, appuyez sur [EXIT] pour revenir à la page "DRUM KIT".

Déterminez le type de fixation du pad.

PAD: Fixation de pad

CYMBOL: Fixation de cymbale

L'annulation de la diaphonie concerne les pads régés sur le même numéro.

Exemple de diaphonie: vous frappez le pad de caisse claire et le tom 1 sonne aussi.

Assignez la caisse claire et le tom 1 au même groupe XTALK GROUP. Augmentez la valeur "XTALK CANCEL" pour le pad du tom 1. Le tom 1 sera ainsi moins sensible aux autres pads. Avec un réglage "OFF", la diaphonie n'est pas annulée.

• Si la valeur est trop élevée, vous risquez d'avoir un problème quand vous frappez simultanément deux pads : celui sur lequel vous avez tapé moins fort risque d'être inaudible. Soyez donc prudent et réglez ce paramètre sur la valeur minimum nécessaire pour éviter la diaphonie.

Paramètres avancés de capteur ([F5 (advance)])

Une fois le type de capteur (Trigger Type) sélectionné, les paramètres avancés de capteur (Trigger Advanced) sont automatiquement optimisés pour chaque pad (p. 44) et ne nécessitant aucun réglage sauf si vous rencontrez les problèmes évoqués dans les descriptions de ces paramètres.

1. Appuyez sur [TRIGGER]-[F1 (BANK)]-[F5 (ADVANCE)].
2. Appuyez sur F1 ~ F3 et sur [CURSOR (haut/bas)] pour sélectionner un paramètre.
3. Frappez le pad à régler.

La page contenant les paramètres du pad frappé apparait. Vous pouvez aussi effectuer la sélection avec [TRIG SELECT].

1. Utilisez [+/-] ou [VALUE] pour régler la valeur du paramètre.
2. Une fois le réglage terminé, appuyez sur [EXIT] pour revenir à la page "DRUM KIT".

Paramètre	Réglage	Description
[F2 (RIM)]
TRIGGER ADVANCED RIM TRIS Type PD105 Rim Gain RimShot Adjust 2.3 XStick Threshd 90 SCAN RIM 3-WAY NAME
Trig Type	voyez p. 44.
Rim Gain	0~3.2	Réponse dynamique du bord (rim ou edge) (p. 51)
RimShot Adjust	0~8.0	Sensibilité du rim shot (p. 51)
XStick Thrshld	0~127	Réponse du cross stick (p. 51)
[F3 (3-WAY)]
TRIGGER ADVANCED 3-WAY 3way Trigger (Ride & Edge) SCAN RIM 3-WAY NAME
3Way Trigger (Ride & Edge)	OFF, ON	Détection du jeu sur le corps, le dôme et le bord (p. 52)
[F5 (NAME)]Nom de la banque de capteurs (p. 52)

Temps de détection du signal de capteur (scan time)

Comme le temps nécessaire à la forme d'onde du signal du capteur pour atteindre son niveau maximum peut varier légèrement en fonction des caractéristiques des pads ou des micros pour batterie acoustique, des frappes de force identiques peuvent produire des volumes différents. Dans ce cas, vous pouvez régler le paramètre "Scan Time" pour que votre jeu soit détecté avec plus de précision.

Frappez le pad avec une force constante et augmentez progressivement la valeur Scan Time à partir de 0ms jusqu'à ce que le volume se stabilise au niveau le plus élevé. Avec ce réglage, essayez ensuite des frappes douces et des frappes fortes et assurez-vous que le volume change en conséquence.

• Plus la valeur est élevée, plus il faut du temps avant que le son ne soit produit. Choisissez donc la valeur la plus BASSE possible.

Détection de l'atténuation du signal de capteur (ret trig cancel)

Remarque importante si vous utilisez des capteurs pour batterie acoustique : Ces micros produisent parfois des formes d'onde modifiées qui peuvent générer des sons intempestifs au point A de l'illustration suivante (Retrigger).

Ce phénomène se produit surtout dans la chute de la forme d'onde. La fonction Retrig Cancel détecte ce genre de distorsion et empêche tout redéclenchement (retrIGGER).

En frappant de façon répétée sur le pad, augmentez la valeur "Retrig Cancel" jusqu'à ce qu'il n'y ait plus de redéclenchement.

• Si vous choisissez une valeur trop élevée pour empêcher le rédéclenchement, il risque d'y avoir des pertes de sons lorsque vous jouez rapidement (roulements etc.). Choisissez la valeur la plus BASSE possible tout en veillant à empêcher le rédéclenchement.

Vous pouvez éliminer ce problème de redéclenchement en définissant un temps de masquage (Mask Time). Mask Time empêche la détection de signaux de redéclenchement s'ils se produisent dans un laps de temps donné après le dernier signal de déclenchement. Retrigger Cancel détecte l'atténuation du signal de déclenchement et déclenche le son après avoir reconnu les signaux déclenchés par frappe sur la peau et éliminé les faux déclenchements.

Empêcher le double déclenchement (mask time)

Lorsque vous jouez de la grosse caisse, le maillet peut rebondir et frapper la peau une seconde fois (avec les batteries acoustiques, le maillet reste parfois contre la peau) ; cela provoque un double déclenchement (et produit deux sons au lieu d'un). Le paramètre Mask Time (temps de masquage) vous permet d’éviter ce problème. Lorsque vous frappez un pad, tous les déclenchements successifs se produisent au cours du laps de temps défini par "Mask Time" (0 64~ms) sont ignorés.

Mask Time: 0~64 (ms)

Réglez la valeur "Mask Time" tout en frappant sur le pad. Si vous utilisez la pédale de grosse caisse, essayez de faire rebondir le maillet pour qu'il frappe très rapidement une seconde fois la peau, puis augmentez la valeur "Mask Time" jusqu'à ce que le rebond ne génère plus de son.

• Cependant, si vous choisissez une valeur élevée, il sera difficile de jouer très rapidement. Optez donc pour une valeur aussi BASSE que possible.

Si vous entendez plusieurs sons lorsque vous frappez une fois la peau, faites appel à la fonction Retrig Cancel.

Réponse dynamique du bord (rim gain)

Lorsque vous utilisez un pad PD-125/120/105/85/80R, PD-9/8/7, CY, un charleston VH-12/11 ou un capteur pour batterie acoustique RT-5S, vous pouvez régler le rapport entre la force avec laquelle vous jouez sur le bord (Rim pour une peau et Edge pour une cymbale) et le volume qui en résulte.

Une valeur élevée permet au bord (Rim/Edge) de produire des volumes élevés pour des frappes douces. Une valeur faible produit des volumes moins élevés même lorsque vous jouez fort.

Sensibilité du rim shot (rim shot adjust)

Si vous utilisez un pad PD-125/120/105/85/80R ou un capteur acoustique RT-5S, vous pouvez régler la sensibilité du bord (rim) à la frappe.

Il peut arriver que vous entendiez un son rim lorsque vous frappez la peau avec force. Vous pouvez améliorer la situation en diminuant la valeur "RimShot Adjust".

• Si, par contre, la valeur est trop BASSE, vous risquez d'avoir des difficultés à produire un rim shot.

Seuil du cross stick (xstick threshold)

Avec un pad PD-125/120/105/85/80R ou un capteur RT-5S, vous pouvez déterminer le point de transition entre less cross stick et rim shot.

Xstick threshold: 0-127

Plus cette valeur est élevée, plus il sera facile de produire des sons cross stick. Avec une valeur "0", un jeu cross stick produit un son de rim shot ouvert.

• Si vous choisissez une valeur excessivement élevée, vous risquez d'entendre un cross stick lorsque vous jouez un rim shot ouvert.

Tri-capteur: corps, dôme et bord (3WAY Trigger)

Si vous utilisez la CY-15R ou la CY-12R/C pour la cymbale RIDE, vous bénéficiez de trois capteurs (corps, dôme et bord).

Effectuez les connexions comme illustré ci-dessous et activez le paramètre 3Way Trigger (ON).

Correspondances entre la technique de jeu et l'entrée de capteur

Technique	TD-12 TRIGGER INPUT
Frappe sur le corps	9 RIDE Head
Frappe sur le dôme	9 RIDE Rim
Frappe sur le bord	10 EDGE Rim

• Le son "Head" de l'entrée TRIGGER INPUT 10 EDGE n'est pas disponible.
• Lorsque le paramètre 3Way Trigger (capteur à 3 voies) est sur "ON", "RD CTRL" apparaît comme type de capteur pour l'entrée TRIGGER INPUT 10 EDGE. Il est impossible de le changer.

Assigner un nom à une banque de capteurs [F5 (name)]

Vous pouvez assigner un nom comptant jusqu'à 12 caractères aux banques de capteurs.

1. À la page "TRIGGER BANK", sélectionnez la banque de capteur à nommer.
2. [F5 (ADVANCE)]-[F5 (NAME)].

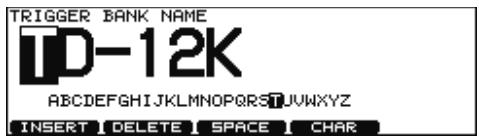

La page "TRIGGER BANK NAME" apparaît.

1. Appuyez sur [CURSOR (gauche/droite)] pour amener le curseur sur le caractère à changer.
2. Utilisez [VALUE], [+/-] ou [CURSOR (haut/bas)] pour changer le caractère.

Boutons de fonction

[F1 (INSERT)]

Insérez un espace à l'emplacement du curseur.

[F2 (DELETE)]

Efface le caractère à l'emplacement du curseur.

[F3 (SPACE)]

Remplace le caractère situé à la position du curseur par un espace vide.

[F4 (CHAR)]

Le caractère situé à la position du curseur alterne entre majuscules et minuscules ou entre chiffres et symboles.

1. Lorsque vous avez terminé, appuyez sur [EXIT].

Le séquenceur du TD-12 compte six parties. La partie de batterie (Drums) sert à enregistrer puis réproduire ce qui est joué sur les pads. À celle-ci s'ajoutent les parties de la mélodie (Melody), de la basse (Bass), des accompagnements 1 et 2 (Backing 1 et 2) ainsi que de la percussion.

L'ensemble de ces six parties est appelé motifs ou pattern.

Motifs préprogrammés (preset P1~150)

Il n'est pas possible de modifier les réglages des motifs préprogrammés (Preset). Vous pouvez les utiliser pour vos exercices ou pour un concert.

Motifs utilisateurs (user U151~250)

Utilisez ces mémoires de motifs comme vous le voulez. Vous pouvez enregistrer directement ce que vous jouez sur les pads ou sur un clavier MIDI externe en temps réel (p. 64). Les règles des motifs utilisateur sont sauvegardées automatiquement.

Utiliser les motifs préprogrammés (preset)

Vous pouvez vérifier divers réglages des motifs préprogrammés mais vous ne pouvez pas les changer. Il est impossible d'enregistrer un motif préprogrammé.

• Comme il est impossible d'enregistrer des données dans un motif préprogrammé, l'avertissement suivant apparait si vous appuyez sur [REC].

Si vous souhaitez modifier un motif préprogrammé ou l'utiliser comme base pour un motif personnel, copiez-le dans une mémoire utilisateur (p. 67).

Droits d'auteur des motifs préprogrammés

Les sons, les phrases et les motifs contenus dans ce produit sont des enregistrements protégés par un copyright. Par la présente, Roland donne aux acquéreurs de ce produit la permission d'utiliser les enregistrements contenus dans ce produit pour la création et l'enregistrement d'œuvres musicales originales à condition que les enregistrements contenus dans ce produit ne soient pas échantillonnés, téléchargés ou reenregistrés de toute manière que ce soit, en tout ou en partie, pour qu'il ne finisse quoi que ce soit ; la transmission de ces enregistrements, notamment, en tout ou en partie, via l'internet ou tout autre moyen numérique ou analogique de transmission et/ou la fabrication à des fins commerciales ou autres de séries d'échantillons, phrases ou motifs sur CD-ROM ou autres supports sont interdites. Les enregistrements contenus dans ce produit sont des œuvres originales de Roland Corporation. Roland n'est pas responsable de l'utilisation faite des enregistrements contenus dans ce produit et rejette toute responsabilité pour une éventuelle infraction des droits d'auteur d'un parti tiers découlant de l'utilisation des sons, phrases et motifs de ce produit.

Opérations élémentaires

Sélection des motifs. Ce bouton affiche la page principale du séquenceur.

Arrête la reproduction du motif. Si vous actionnez ce bouton quand le motif est à l'arrêt, vous tournez au début du motif.

Lance la reproduction du motif.

Passer mode d'attente d'enregistrement.

Règle le tempo (p. 55).

Si vous actionnez ce bouton quand le motif est à l'arrêt, vous tournez au début du motif.

Si vous actionnez ce bouton quand le motif est à l'arrêt, vous retournerez à la mesure précédente dans le motif.

Si vous actionnez ce bouton quand le motif est à l'arrêt, vous passez à la mesure suivante dans le motif.

Si vous actionnez ce bouton quand le motif est à l'arrêt, vous passez à la fin du motif.

• Vous ne pouvez pas utiliser les boutons [CURSOR] pendant la reproduction du motif.

1. Appuyez sur [pattern]

Le bouton [PATTERN] s'allume et la page "PATTERN" apparait.

2. Utilisez [+/-] ou [VALUE] pour sélectionner un motif.

• Si vous appuyez sur [F5 (NEW)], le motif vide ayant le numéro le plus bas est sélectionné.

A: Numéro de besoin Numéro du besoin sélectionné. B: Nom de besoin Nom du besoin sélectionné. C: Type de motif "P" désigne un motif preset (préprogrammé) et "U" un motif utilisé. Si vous choisissez un motif vide, un astérisque (*) apparait. D: Type de reproduction de motif (p. 61) E: Numéro de mesure La reproduction commence à partir de la mesure indiquée ici lorsque vous appuyez sur [PLAY]. F: Métrique G: État coupé/audible des parties (p. 60)

IDEE

Lorsque les réglages sont terminés, appuyez sur [PATTERN] pour afficher cette page. Cela évite d'écraser les données par inadvertance durant le jeu.

Sélection d'un motif dans une liste [F1 (LIST)]

Cette page affiche une liste de motifs et vous permet d'en sélectionner un.

Cette liste contient le numéro du motif, son nom, sa métrique, le nombre de mesures, le type de reproduction et son tempo.

1. Appuyez sur [pattern]-[f1 (LIST)]

La page "PATTERN LIST" apparaît.

Boutons de fonction

Ce bouton vous fait passer à la page précédente de la liste.

La page suivante de la liste s'affiche.

Le motif vide ayant le numéro le plus bas est sélectionné.

2. Appuyez sur [PLAY]

[PLAY] s'allume et la reproduction du motif commence.

3. Appuyez sur le bouton [STOP] pour arrêter la reproduction du motif.

[PLAY] s'éteint et vous retournez au début de la mesure en cours de reproduction à ce moment-là.

1. Appuyez sur [TEMPO]

Le bouton [TEMPO] s'allume et la page "TEMPO" apparait.

1. Utilisez [+/-] ou [VALUE] pour désirer le tempo.
2. Appuyez sur [EXIT] pour revenir à la page "DRUM KIT".

Régler le tempo en le battant (tap tempo)

Vous pouvez régler le tempo en frappant un pad ou le bouton [PREVIEW] plusieurs fois à intervalle d'une noire selon le tempo désiré.

1. Appuyez sur [TEMPO]

Le bouton [TEMPO] s'allume et la page "TEMPO" apparait.

2. Appuyez sur [F3 (TAP)]

La page "TAP TEMPO" apparait.

7. Appuyez sur [KIT] pour revenir à la page "DRUM KIT

1. Utilisez la touche [CURSOR (haut)] pour amener le curseur sur "Tap Switch".
2. Utilisez [+/-] ou [VALUE] pour régler ce paramètre sur "ON".
3. Appuyez sur [CURSOR (bas)] pour amener le curseur sur "Tap Pad".
4. Utilisez les boutons [+ / - ] ou la molette [VALUE] pour sélectionner le pad (ou le bouton [PREVIEW]) sur lequel vous pouvez taper le tempo.

Quand Tap Switch est sur "ON", le tempo est affiché dans le coin supérieur droit de l'écran.

Synchronisation avec un appareil MIDI externe

Cette section décrit les réglages permettant de synchroniser un séquenceur MIDI externe avec le séquenceur du TD-12. L'appareil en charge de la reproduction est appelé appareil "maître" et celui qui se synchronise sur la reproduction est "l'esclave".

1. Appuyez sur [TEMPO]

Le bouton [TEMPO] s'allume et la page "TEMPO" apparait.

2. Appuyez sur [F2 (SYNC)]

La page "TEMPO SYNC" apparait.

1. Utilisez [+ / - ] ou [VALUE] pour effectuer les réglages.
2. Appuyez sur [KIT] pour revenir à la page "DRUM KIT".

Paramètre	Réglage	Description
Sync Mode	INTERNAL, EXTERNAL, AUTO, REMOTE	Voyez ci-dessous.

Le tempo du TD-12 sera utilisé pour la reproduction et l'enregistrement. À la sortie d'usine, ce réglage est en vigueur.

Le séquenceur du TD-12 suit le tempo (horloge MIDI) de l'appareil externe.

Ce paramètre pratique combine les caractéristiques des paramètres INTERNAL et EXTERNAL. Si aucun signal de synchronisation n'est reçu, le tempo du TD-12 sert pour la reproduction et l'enregistrement. Lorsqu'un signal de synchronisation est envoyé par un appareil externe, le TD-12 se synchronise sur ce signal.

Le TD-12 obéit aux messages start/pause/stop reçus d'un appareil externe mais la reproduction se fait selon son propre tempo.

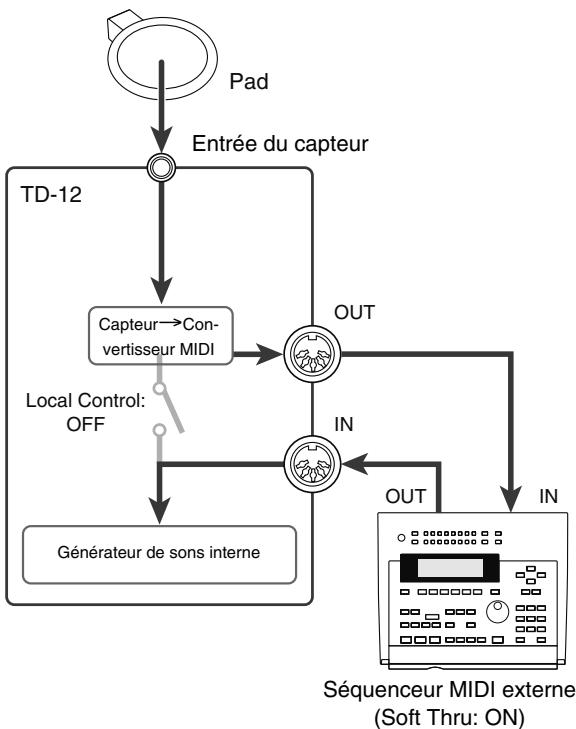

Synchronisation sur l'horloge d'un séquenceur externe

Dans ce cas, le TD-12 est asservi au séquenceur externe.

1. Reliez la prise MIDI IN du TD-12 à la prise MIDI OUT du séquenceur externe avec un câble MIDI.
2. Réglez Sync Mode sur "EXTERNAL".

3. Lancez la reproduction sur le séquenceur externe.

La reproduction synchronisée démarre.

Paramètres des parties [F2 (PART)]

Page "PATTERN PART" (pour motif, utiliser uniquement)

Paramètres de la partie d'accompagnement [F1 (backing)]

Voici comment sélectionner l'instrument utilisé pour les parties d’accompagnement, de mélodie et de basse (et non pour les parties de batterie et de percussion).

1. Appuyez sur [pattern]-[f2 (PART)]

La page "PATTERN PART" apparait.

2. Appuyez sur [F1 (backing)]

La page "MELODY (BASS, BACKING1, BACKING2) PART" apparait.

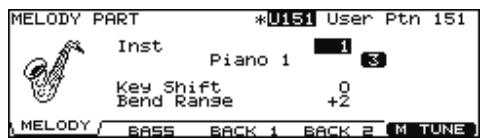

3. Appuyez sur [f1]~[f4] pour sélectionner la partie à régler.

F3 : Accompagnement 1

F4 : Accommodement 2

5. Utilisez [+/-] ou [VALUE] pour effectuer les réglages.

Paramètre	Réglage	Description
Inst	Voyez Instru-ments d'accom-pagnement (p. 94).	Instrumentchoisi pour la partie

Paramètre	Réglage	Description
Key Shift	-24~0~+24	Décale la hauteur globale par demi-tons.
Bend Range	0~+24	Changement de hauteur maxi-mum avec le pitch bend (en demi-tons).

Numéros d'instrument/noms d'instrument

Vous pouvez changer le son en changeant le numéro d'instrument. Un numéro d'instrument propose plusieurs variations portant chacune un nom différent.

Les numéros d'instrument correspondent aux numéros de programme (1~128).

Variations

Les variations proposent des sons légèrement différents pour un même numéro d'instrument. Le nombre de variations change selon le numéro d'instrument.

Nombre de variations

Accord global

Vous pouvez régler l'accord global pour les parties Melody, Bass, Backing 1 et Backing 2.

1. Appuyez sur [pattern]-[f2 (part)]-[f2 (backing)]-[f5 (m TUNE)]

La page "MASTER TUNE" apparait.

2. Utilisez les boutons [+ / - ] ou la molette [VALUE] pour effectuer les réglages.

Master Tune: 415.3~466.2Hz

• Pour ramener l'accord sur 440.0Hz, appuyez sur [F5 (440Hz)].

Choisir un set de percussion

Un groupe de différents instruments de percussion est appelé un set de percussion. Vous disposez de 8 sets de percussion contenant un instrument par nombre de note (128). Vous pouvez donc utiliser plusieurs instruments simultanément. Vous pouvez les editor et utiliser les effets des instruments d'accompagnement.

1. Appuyez sur [pattern]-[f2 (PART)]

La page "PATTERN PART" apparait.

2. Appuyez sur [F2 (PERC)]

La page "PERCUSSION PART" apparait.

Sets de percussion

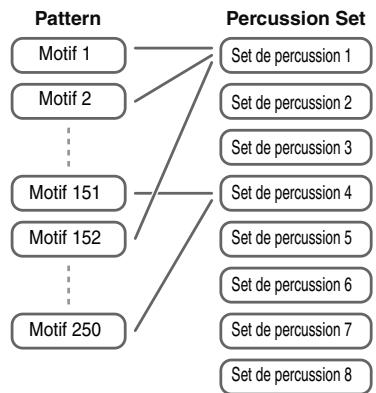

Le TD-12 dispose de huit sets de percussion.

Vous pouvez choisir le set de percussion utilisé pour chaque motif avec le paramètre Percussion Part du motif (appuyez sur [PATTERN]--[F2(PART)]--[F2(PERC)]).

Si vous changez les réglages d'instruments d'un set, les instruments changent aussi dans les motifs utilisant ce set.

• Les motifs préprogrammés utilisent les sets de percussion 1~5. Si vous changez les réglages du set de percussion, nous vous recommandons de copier le set de percussion en question dans le set 6 ou dans un autre set et de changer les réglages dans la copie.

Paramètres du set de percussion

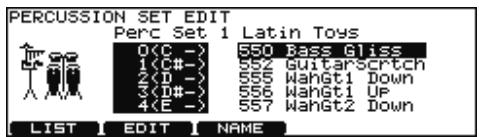

La page "PERCUSSION SET EDIT" apparait.

Choisir un instrument de percussion

Choisissez un instrument pour chaque numéro de note.

1. Appuyez sur [CURSOR (haut/bas)] pour sélectionner un numéro de note.
2. Utilisez [VALUE] ou [+/-] pour désigner l'instrument à assigner.

Vous pouvez écouter le son de l'instrument en appuyant sur [PREVIEW].

Sélection d'un instrument de percussion dans la liste [F1 (LIST)]

Cette iste donne accès à tous les instruments disponibles.

1. Appuyez sur [CURSOR (haut/bas)] pour sélectionner un numéro de note.
2. Appuyez sur [F1 (LIST)].

La page "PERCUSSION SET INST LIST" apparaît.

Boutons de fonction

[F1 (<PAGE)]

La page précédente de la liste s'affiche.

[F2 (PAGE >)]

La page suivante de la liste s'affiche.

[F5(OFF)]

Sélectionnez l'instrument #561 (OFF).

1. Appuyez sur [EXIT] pour revenir à la page "PERCUSSION SET EDIT".

Paramètres des différents instruments de percussion [F2 (EDIT)]

Vous pouvez régler le volume, la position stéréo, la hauteur, la chute etc. de chaque instrument de percussion.

1. Appuyez sur [F2 (EDIT)]

La page "PERCUSSION SET EDIT" apparait.

1. Appuyez sur [CURSOR] pour sélectionner un paramètre.
2. Utilisez [+ / - ] ou [VALUE] pour effectuer les réglages.

Paramètre	Réglage	Description
Perc Note	0 (C-)~127 (G 9)	Nombre de note à régler
(Inst)	Voyezliste des instruments de batterie (p. 88).	Instruments
Volume	0~127	-
Pan	L15~CTR~R15	Position stéroye
Pitch	-480~+480	-
Decay Time	-31~+31	-
Rev Send Level	0~127	Intensité de la réverbération
CC	0~127	Voyez ci-dessus.

Déterminez la façon dont un instrument qui change de son comme une caisse claire (selon la position de la frappe) ou le charleston (en fonction de la pédale).

1. Appuyez sur [EXIT] pour revenir à la page "PERCUSSION SET EDIT".

Nommer un set de percussion [F3 (NAME)]

Vous pouvez assigner un nom comptant jusqu'à 12 caractères aux sets de percussion.

1. Appuyez sur [F3 (NAME)].

La page "PERCUSSION SET NAME" apparait.

1. Appuyez sur [CURSOR (gauche/droite)] pour amener le curseur sur le caractère à changer.
2. Utilisez [VALUE], [+/-] ou [CURSOR (haut/bas)] pour changer le caractère.

Boutons de fonction

[F1 (INSERT)]

Insérez un espace à l'emplacement du curseur.

[F2 (DELETE)]

Efface le caractère à l'emplacement du curseur.

[F3 (SPACE)]

Remplace le caractère situé à la position du curseur par un espace vide.

[F4 (CHAR)]

Le caractère situé à la position du curseur alterne entre majuscules et minuscules ou entre chiffres et symboles.

1. Appuyez sur [EXIT] pour revenir à la page "PERCUSSION SET EDIT".

Réglages volume/pan pour chaque partie [F3 (MIXER)]

• La partie de batterie ne peut pas être réglée ici. Utilisez les paramètres MIXER (p. 39).
• Pour savoir comment régler la position stéréo et le volume de chaque instrument de percussion, voyez p. 57.

1. Appuyez sur [pattern]-[f2 (PART)]

La page "PATTERN PART" apparait.

2. Appuyez sur [F3 (MIXER)]

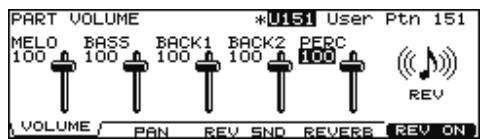

La page "PART VOLUME", "PART PAN" ou "PART REVERB SEND LEVEL" apparait.

5. Utilisez [+ / - ], [VALUE] ou [CURSOR (haut/bas)] pour décrire la valeur.

Paramètre	Réglage
[F1 (VOLUME)]
PART VOLUME	0–127
[F2 (PAN)]
PART PAN	L15-CTR-R15
[F3 (REV SND)]
PART REVERB SEND LEVEL	0–127

Réglages de réverbération pour les parties d'accompagnement [F3 (mixer)]-[f4 (REVERB)]

Vous pouvez déterminer l'intensité de la réverbération et du chorus pour chaque partie.

1. Appuyez sur [pattern]-[f2 (PART)]

La page "PATTERN PART" apparait.

2. Appuyez sur [F3 (mixer)]-[f4 (REVERB)]

La page "REVERB" apparait.

5. Appuyez sur [F5 (REV SW)] pour activer (on) et couper (OFF) le métronome.

Paramètre	Réglage	Description
REVERB
Type	ROOM1, ROOM2, STAGE1, STAGE2, HALL1, HALL2, DELAY, PAN-DELAY	Type de réverbération
Time	0~127	Durée de la réverb/temps de retard

Couper une partie [F5 (MUTE)]

Vous pouvez couper certaines parties d'un motif.

1. Appuyez sur [pattern]-[f2 (PART)]

La page "PATTERN PART" apparait.

2. Appuyez sur [F5 (MUTE)]

La page "PART MUTE" apparait.

3. Appuyez sur [f1]~[f5] pour activer/couper chaque partie.

F2 : Partie de basse

F3 : Accompagnement 1 + Accompagnement 2

4. Appuyez sur [pattern] pour revenir à la page "pattern".

• Vous pouvez voir les parties coupées à la page “PATTERNN”.

Paramètres de motif [F3 (FUNC)]

Vous pouvez régler divers paramètres pour les motifs utilisateur.

1. Appuyez sur [pattern]

La page "PATTERN PART" apparait.

2. Appuyez sur [F3 (func)]-[f1 (SETUP)]

La page "PATTERN SETUP" apparaît.

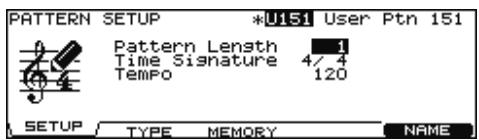

4. Utilisez [+/-] ou [VALUE] pour effectuer les réglages.

Paramètre	Réglage	Description
Pattern Length	1~999	Nombre de mesures
Time Signature	Numérique: 1~15Dénominator: 2, 4, 8,16	Métrique
Tempo	20~260	-

Réglez la métrique avant l'enregistrement. Il est impossible de désirer 1/8 et 1/16 3/16.

Sélection d'un type de reproduction [F2 (type)]

1. Appuyez sur [PATTERN].

La page "PATTERN PART" apparait.

1. Appuyez sur [F3 (FUNC)]-[F2 (TYPE)].

La page "PATTERN TYPE" apparaît.

1. Utilisez [CURSOR (haut/bas)] pour sélectionner un paramètre.
2. Utilisez [+/-] ou [VALUE] pour effectuer les réglages.

Paramètre	Réglage	Description
Play Type	LOOP, ONESHOT, TAP, VLINK	Voyez ci-dessous.
Tap Reset Time	OFF, 0.2~4.0
Quick Play	OFF, ON

Types de reproduction LOOP, oneshot, TAP et VLINK

Lorsque le motif a été produit jusqu'à la fin, la reproduction recommence à partir du début. Elle se poursuit jusqu'à ce que vous appuyiez sur [STOP].

Le mode Loop (boucle) est pratique pour les exercices ou la scène.

La reproduction s'arrête à la fin du motif.

Ce mode vient à point pour l'assignation de motifs aux pads (Pad Pattern, p. 37). Chaque fois que vous frappez le pad auquel le motif est assigné, la reproduction commence au début du motif.

Fonction supplémentaire pour les modes LOOP et oneshot

Quick Play: OFF, ON

Quick Play lance la reproduction du motif à partir de la première note (premier événement) même si, lors de l'enregistrement du motif, vous avez laissé une pause au début. Cela peut notamment arriver lorsque vous jouez et enregistrez librement, sans suivre le tempo.

En mode Pad Pattern (p. 37), la reproduction se fait successivement, chaque fois que vous frappez le pad. (Vous pouvez appuyer sur [PLAY] au lieu de frapper un pad). Si, par exemple, vous désisissez "TAP" pour un motif qui contient une mélodie et assignez ce motif à un pad, vous pouvez jouer successivement les notes de la mélodie en répétant les frappes sur le pad. Vous pouvez définir un intervalle de temps "Tap Reset Time" au-delà duquel le motif retourne automatiquement au début si vous n'avez pas frappé le pad. Vous pouvez aussi jouer de la basse avec la grosse caisse.

• Lorsque vous enregistrez en temps réel (p. 64) des motifs destinés à la reproduction en mode TAP, réglez la quantification (Quantize) (p. 66) avant l'enregistrement.

"TAP" spécial pour la fonction V-LINK (p. 78).

Vous pouvez changer les images chaque fois que vous frappez le pad (ou appuyez sur [PLAY]).

TAP et VLINK ne peuvent pas être sélectionnés sur un motif vide.

Fonction supplémentaire pour les modes TAP et VLINK

Vous pouvez définir un intervalle de temps au-delà duquel le motif retourne automatiquement au début si vous n'avez pas repris le pad. Cette fonction permet de définir cet intervalle de temps. Avec un réglage "OFF", cette fonction est coupée.

La force avec laquelle vous frappez sur le pad peut influencer la dynamique du motif (Pad Pattern Velocity). Voyez p. 37.

Vérifier la capacité résiduelle de la mémoire interne du td-12 [F3 (MEMORY)]

Vous pouvez vérifier la capacité résiduelle de la mémoire interne du TD-12.

Nommer un motif ([F5 (NAME)])

Vous pouvez assigner un nom comptant jusqu'à 12 caractères aux motifs.

1. Appuyez sur [pattern]–[f3 (func)]–[f5 (NAME)].

Le bouton [PATTERN] s'allume et la page "PATTERN NAME" apparait.

Boutons de fonction

[F1 (INSERT)]

Insère un espace à l'emplacement du curseur.

[F2 (DELETE)]

Efface le caractère à l'emplacement du curseur.

[F3 (SPACE)]

Remplace le caractère situé à la position du curseur par un espace vide.

[F4 (CHAR)]

Le caractère situé à la position du curseur alterne entre majuscules et minuscules ou entre chiffres et symboles.

Lancer et arrêter le métronome (click on/off)

1. Appuyez sur [TEMPO].

Le bouton [TEMPO] s'allume et la page "TEMPO" apparaît.

1. Appuyez sur F5 pour activer (ON) et couper (OFF) le métronome.

1. Appuyez sur [EXIT] pour revenir à la page "DRUM KIT".

Vous pouvez aussi activer/couper le métronome en maintenant [SHIFT] enfoncé et en appuyant sur [TEMPO].

Utiliser un femoin comme indicateur de tempo

Vous pouvez utiliser le témoin du bouton [TEMPO] comme métronome.

1. Appuyez sur [TEMPO].

Le bouton [TEMPO] s'allume et la page "TEMPO" apparait.

1. Appuyez sur F4 pour que le témoin [TEMPO] clignote (ON) ou s’éteigne (OFF).

1. Appuyez sur [EXIT] pour revenir à la page "DRUM KIT".

1. Appuyez sur [tempo]-[f1 (CLICK)]

La page "CLICK SETTINGS" apparaît.

3. Utilisez [+ / - ] ou [VALUE] pour effectuer les réglages.

Paramètre	Réglage	Description
[F1 (INST)]
Inst	Voyez à droite.	Son du métronome
Pan	L15~CENTER~R15	Position stéroy du métronome
Amb Send Level	0~127	Intensité de l'effet Ambience pour le métronome Ambience doit être activé (p. 42).
	Lorsque “----” est affché, ce niveau est automatique-ment régle sur “0” pour empêcher le son du métronome de “fuii” et de contaminer les autres sons.
Output	MASTER+PHONES,PHONES ONLY,DIRECT 5,DIRECT 6,DIRECT 5+6,DIRECT 7,DIRECT 8,DIRECT 7+8	Sortie assignée au métronomeVous pouvez aussi la sélectionner en appuyant sur [SETUP]-[F2 (OUT-PUT)]-[F2 (OTHER)] (p. 76).
[F2 (TIMESIG)]
Time Signature	Numérique: 0~13/Dénominateur: 2, 4, 8, 16	Lorsque le numérique est sur “0”,aucun accent n'est ajusté au premier temps.
Interval	1/2 (blanche), 3/8 (noire pointée),1/4 (noire), 1/8 (croche), 1/12 (troilet de croches), 1/16 (double croche)
[F3 (COUNT)]
Count InPlay	OFF, 1 MEAS,2 MEAS	Joue un décompte avant la reproduction.
Count InRec	OFF, 1 MEAS,2 MEAS	Joue un décompte avant l'enregistrement.
DuringPlay	OFF, ON	Le métronome jouedurantla reproduction de motif.
During Rec	OFF, ON	Le métronome jouedurantl'enregistrement.

Pour régler le volume du métronome, utilisez le curseur [GROUP FADERS]-[CLICK] (p. 26).

Sons de métronome

VOICE, CLICK, BEEP, METRONOME, CLAVES, WOOD BLOCK, STICKS, CROSS STICK, TRIANGLE, COWBELL, CONGA, TALKING DRUM, MARACAS, CABASA, CUICA, AGOGO, TAMBOURINE, SNAPS, 909 SNARE, 808 COWBELL

Enregistrer un motif [REC]

Vous pouvez enregistrer directement ce que vous jouez sur les pads ou sur un clavier MIDI externe en temps réel.

Les données enregistrées correspondent exactement à votre jeu, y compris les mouvements de la pédale de charleston et la détection de position de frappe.

Bien qu'il y ait 100 emplacements pour les motifs utilisateur, la mémoire disponible dépend du volume des données enregistrées dans le TD-12.

Vous pouvez vérifier la quantité de mémoire encore disponible en appuyant sur [PATTERN]-[F3 (FUNC)]-[F3 (MEMORY)].

Les données de jeu incluant les données de la pédale de charleston et de la détection de position de frappe consomment beaucoup de mémoire utilisateur.

Enregistrement

La procédure est semblable à l'enregistrement avec les pads ou un clavier MIDI.

1. Appuyez sur [pattern]

Le bouton [PATTERN] s'allume et la page "PATTERN" apparait.

2. Appuyez sur [F5 (NEW)]

Un motif vide est automatiquement sélectionné.

Si tous les motifs ont été utilisés, aucun motif n'est sélectionné. Effacez un motif dont vous n'avez plus besoin (p. 69) avant l'enregistrement.

• Vous pouvez aussi effectuer la sélection avec les boutons [+/-] ou [VALUE].

Choisir la métrique, le nombre de mesures et le tempo

La page "PATTERN SETUP" apparaît.

3. Utilisez [+/-] ou [VALUE] pour effectuer les règles.

Paramètre	Réglage
Pattern Length	1~999
Time Signature	Numérique: 1~15 Dénominator: 2, 4, 8, 16
Tempo	20~260

La métrique ne peut être réglée que pour un motif vide. Il est impossible de choisir 1/8 et 1 / 16 3 / 16

Si le mode d'enregistrement REC Mode (p. 66) est réglé sur "Replace", il est inutile de spécifier le nombre de mesures (Length) du motif. L'enregistrement se poursuit jusqu'à ce que vous appuyiez sur [STOP]; le nombre de mesures enregistrées est indiqué par le paramètre "LENGTH" (longueur).

Le métronome peut jouer un décompte avant l'enregistrement si vous appuyez sur [TEMPO]-[F1 (CLICK)]-[F3 (COUNT)] et si vous régalez le paramètre Count In Rec (p. 63).

Sélectionner un canal MIDI

Le canal de transmission de votre clavier doit correspondre au canal MIDI de la partie à enregistrer.

Chaque partie a son propre canal MIDI. À la sortie d'usine, les parties sont assignées aux canaux suivants:

Partie	Canal MIDI
Batterie	CH10
Percussion	CH11
Mélodie	CH1
Basse	CH2
Accompagnement (1)	CH3
Accompagnement (2)	CH4

Vous pouvez changer les canaux MIDI en appuyant sur [SETUP]-[F1 (MIDI)]-[F1 (MIDI CH)] (p. 72).

Pour enregistrer la partie de percussion avec les pads, appuyez sur [SETUP]-[F1 (MIDI)]-[F2 (GLOBAL)] et réglez Local Control sur "ON (PERC)" (p. 73).

Régler les paramètres des parties

Suivez la procédure décrite dans la section “Paramètres des parties [F2 (PART)]” (p. 56) pour régler les paramètres des parties.

Sélectionner la méthode d'enregistrement

[PLAY] clignote et [REC] s'allume.

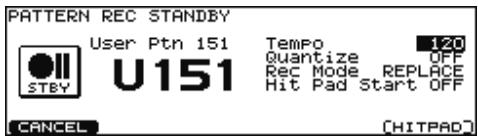

La page "PATTERN REC STANDBY" apparait et le métronome démarre.

3. Utilisez [+ / - ] ou [VALUE] pour effectuer les réglages.

Paramètre	Réglage	Description
Tempo	20~260	-
Quantize	croche~qua-druple cro-che, OFF	Voyez ci-dessous.
Rec Mode	LOOP ALL, LOOP 1-2, REPLACE	Voyez ci-dessous.
Hit Pad Start	OFF, ON	Avec un réglage “ON”, l'enregistrement démarre dès que vous frappez un pad en mode d'attente d'enregistrement (Rec Standby). [F5 (HITPAD)] active/coupe cette fonction. Cette fonction n'est disponible que quand Local Control (p. 73) est sur “ON (DRUM)”.

La quantification est une fonction qui corrige des erreurs de timing durant l'enregistrement. Choisissez la valeur de note avant l'enregistrement pour que tout ce que vous jouez soit automatiquement quantifié.

Cette valeur de note doit correspondre à la note la plus brève de la phrase. Avec un réglage "OFF", le motif est enregistré exactement comme vous le jouez.

• Si vous optez pour le type de reproduction Tap Playback pour écouter un motif que vous avez créé, assurez-vous d'abord que cette fonction n'est pas sur "OFF" puis quantifiez. Avec un réglage "OFF", la reproduction Tap Playback ne se fait pas correctement.

Rec mode

LOOP ALL: Le motif est répété en boucle et vous pouvez enregistrer en continu.

LOOP 1, LOOP 2: Enregistrement en boucle sur une ou deux mesures.

L'enregistrement se poursuit jusqu'à ce que vous appuyiez sur [STOP]. Les données enregistrées au préalable pour toutes les parties sont effacées.

Enregistrement

Le bouton [PLAY] cesse de clignoter et reste allumé ; la page “PATTERN RECORDING” apparait.

3. Appuyez sur [STOP] pour arrêter l'enregistrement.

[PLAY] et [REC] s'éteignent.

Vous pouvez attribuer un nom au motif enregistré (p. 62).

Vérifier les sons et les phrases durant l'enregistrement (rehearsal)

La fonction Rehearsal suspend momentanément l'enregistrement et vous permet de vous exercer avant de reprendre rapidement l'enregistrement.

2. En cours d'enregistrement, appuyez sur [REC]

Le bouton [REC] clignote et la page "REHEARSAL" apparait.

Les données provenant des pads ou du clavier ne peuvent pas être enregistrées.

3. Appuyez sur [REC] pour reprendre l'enregistrement.

[REC] s'allume.

Éditeur un motif [F4 (EDIT)]

Vous pouvez editor les motifs utilisateurs.

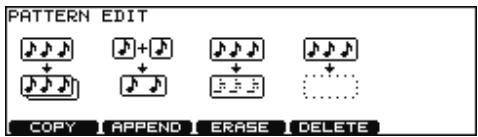

Page "PATTERN EDIT" (motif préprogrammé) Page "PATTERN EDIT" (motif utilisateur)

Copier un motif [F1 (COPY)]

Copiez le motif tel quel dans un motif utilisateur.

Vous pouvez copier quelques mesures d'un motif ou d'une partie. Dans ce cas, les réglages tels que le choix d'instrument et le volume des parties ne sont pas copiés.

1. Appuyez sur [pattern]–[f4 (EDIT)]

La page "PATTERN EDIT" apparait.

2. Appuyez sur [F1 (COPY)]

La page "COPY PATTERN" apparait.

3. Pour copier quelques mesures d'une partie, appuyez sur [F4 (measure)]

La page "COPY PATTERN MEASURE" apparait.

5. Utilisez [+/-] ou [VALUE] pour sélectionner le motif, la partie et les mesures.

	Motif	Partie	Mesures
Src	Motif source	Partie source	Mesures à copier (première-dernière mesure)
Dst	Motif de destination	Partie de destination	Première mesure de la destination

6. Appuyez sur [F5 (COPY)]

L'écran affiche une demande de confirmation.

7. Appuyez sur [F5 (execute)]

• Pour annuler l'opération, appuyez sur [F1 (CANCEL)].

• Si le nombre de mesures diffère dans les motifs source et de destination, le nombre de mesures du motif de destination risque d'augmenter ou de diminuer, selon le cas.
• Si vous choisissez "ALL" pour la partie source, vous ne pouvez choisir que "ALL" pour la partie de destination. De même, si vous choisissez un autre réglage que "ALL" pour la partie source, vous ne pouvez pas choisir "ALL" pour la partie de destination.
• Lorsque vous effectuez une copie entre des parties de batterie et des parties de percussion ou d'accompagnement, la copie se fait selon la correspondance établie préalablement entre les numéros de note et les pads. Seuls les numéros de note assignés aux pads sont copiés.

Pour en savoir plus sur les numérodes de note et les entrées de capteur, voyez "Sets de percussion préprogrammés" (p. 92).

Relier deux motifs [F2 (APPEND)]

Vous pouvez relier deux motifs pour n'en constituer qu'un seul. Le motif désigné comme "Dst" est le premier et le motif "Src" le second. Le nouveau motif est créé sous "Dst".

1. Appuyez sur [pattern]-[f4 (EDIT)]

La page "PATTERN EDIT" apparait.

2. Appuyez sur [F2 (APPEND)]

La page "APPEND PATTERN" apparait.

7. Appuyez sur [F5 (APPEND)]

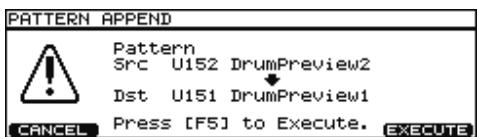

L'écran affiche une demande de confirmation.

8. Appuyez sur [F5 (execute)]

• Pour annuler l'opération, appuyez sur [F1 (CANCEL)].

Effacer un motif [F3 (ERASE)]

Voici comment effacer un motif. Les données de jeu sont effacées mais les réglages de métrique, de nombres de mesures etc. sont conservés.

Vous pouvez effacer une section du motif par mesures. La section effacée est constituée de mesures vides.

Bien que les données soient effacées, la longueur du motif (nombre de mesures) reste inchangée.

1. Appuyez sur [pattern]–[f4 (EDIT)]

La page "PATTERN EDIT" apparait.

2. Appuyez sur [F3 (ERASE)]

La page "ERASE PATTERN" apparait.

3. Pour effacer quelques mesures d'un motif ou une partie, appuyez sur [F4 (measure)]

La page "ERASE PATTERN MEASURE" apparait.

5. Utilisez [+/-] ou [VALUE] pour sélectionner le motif, la partie et les mesures.

Pattern	Part	Measure
Motif à effa-cer	Partie à effacer	Mesures à effacer (première-dernière mesure)

6. Appuyez sur [F5 (ERASE)]

L'écran affiche une demande de confirmation.

7. Appuyez sur [F5 (execute)]

• Pour annuler l'opération, appuyez sur [F1 (CANCEL)].

Supprimer un motif [F4 (DELETE)]

Cette fonction supprime les données de jeu, les réglages de métrique, de longueur, de parties et tous autres réglages afin de créer un motif vide.

Vous pouvez supprimer des mesures inutiles du motif puis relier les sections restantes.

• Les données de jeu suivant la section supprimée sont avancées (et la partie est raccourcie).
• Si la suppression a porté sur toutes les parties, le motif lui-même est raccourci.
• Si vous supprimez toutes les mesures de toutes les parties, vous obtenez un motif vide. Les paramètres tels que métrique et longueur de motif retrouvent leur valeur par défaut.

1. Appuyez sur [pattern]-[f4 (EDIT)]

La page "PATTERN EDIT" apparait.

2. Appuyez sur [F4 (DELETE)]

La page "DELETE PATTERN" apparait.

3. Pour supprimer quelques mesures d'un motif, appuyez sur [F4 (measure)]

La page "DELETE PATTERN MEASURE" apparait.

5. Utilisez [+/-] ou [VALUE] pour sélectionner le motif et les mesures.

Pattern	Measure
Motif à supprimer	Mesures à supprimer (première-dernière mesure)

6. Appuyez sur [F5 (DELETE)]

L'écran affiche une demande de confirmation.

7. Appuyez sur [F5 (execute)]

• Pour annuler l'opération, appuyez sur [F1 (CANCEL)].

Vous pouvez copier des batteries, des instruments etc. dans la destination de votre choix.

La copie écrase les données se trouvant dans la destination. Soyez donc prudent lors de cette opération.

1. Appuyez sur [COPY]

Le bouton [COPY] s'allume et la page "COPY" apparait.

2. Choisissez ce que vous voulez copier en appuyant sur [f1]~[f5].

[F1 (KIT)]: Kit de batterie

[F2 (INST)]: Instrument de batterie

[F4 (TRIG)]: Banque de capteurs

[F5 (CHAIN)]: Chaîne de kits de batterie

3. Utilisez [CURSOR], [+/-] ou [VALUE] pour sélectionner la source et la destination de la copie.

A: type de source (PRESET ou USER) B: source C: destination D: bouton d'échange

(ce paramètre apparait lorsque vous choisissez "USER" comme type de source).

E: pad source (ce paramètre apparait lorsque vous copiez un instrument de batterie). F: pad de destination (ce paramètre apparait lorsque vous copiez un instrument de batterie).

4. Appuyez sur [F4] ou [F5].

Le contenu de la source et celui de la destination sont échangés. (cette fonction est disponible lorsque vous choisissez "USER" comme type de source).

Les données de la destination sont remplacées par celles de la source.

L'écran affiche une demande de confirmation. (Exemple : copier un kit de batterie)

• Pour annuler l'opération, appuyez sur [F1 (EXIT)].

5. Appuyez sur [F5 (execute)] pour effectuer l'opération.

• "EXCHNG" est une fonction pratique pour changer l'ordre des données dans une série.
• Pour retrouver les réglages d'usine, sélectionnez "PRESET" comme type de source pour la copie.

Pour en savoir plus sur la copie de motifs, voyez p. 67.

Kit de batterie

Réglages des pads

Head

Rim

Réglages d'instrument

Mixage

Réglages d'effets

Réglages Pad Pattern etc.

Réglages Ambience

Réglages des multi-effets

Réglages globaux de kit de batterie

Set de percussion

Réglages de notes

Réglages d'instrument

Nom du set de percussion

Banque de capteurs

Réglages d'entrée

Trigger Type

Sensitivity Curve

Advanced Trigger

Réglages du charleston

Crosstalk Cancel

3-Way Trigger

Nom de la banque de capteurs

Chaîne de kits de batterie

Réglages Step

Réglages de kit de batterie

Nom de la chaîne de kits de batterie

Kits de batterie

Tous les réglages de kit de batterie sont copiés.

Réglages copés

Réglages de kit de batterie	Réglages glo-baux de kit de batterie	Volume, nom du kit de batterie, réglages MIDI etc.
	Réglages Ambience	On/Off, Performance Space, Wall Material, Effect Level, etc.
	Réglages multi-effets	On/Off, Effect Type, Effect Level, etc.
Réglages des pads	Réglages Ins-trument	Instrument, V-EDIT/EDIT, Volume, Pan et Other Mixer
	Réglages d'effets	Compresseur, égaliser, niveau d'envoi à l'effect Ambience/au multi-effet
	Paramètres divers	Réglages Pad Pattern Func-tion, Pitch Control Function, MIDI etc.

Instruments

Les réglages d'instrument comprennent les réglages pour la peau et le bord des pads.

Réglages copés

• Réglages d'instrument
• Réglages V-EDIT/EDIT
• Les réglages d'effets et de mixage ne sont pas copiés.

Sets de percussion

Tous les réglages de set de percussion sont copiés.

Réglages copés

Paramètres du set de percussion	Nom du set de percussion
Réglages de notes	Réglages d'instrument
	Réglages Volume, Pan, Effect, CC

Banque de capteurs (trigger bank)

Tous les réglages de banque de capteurs sont copiés.

Réglages copés

Réglages de la banque de capteurs	Réglages du charleston
	Réglages Crosstalk Cancel
	Réglages 3-Way Trigger
	Trigger Bank Name
Réglages d'entrée	Trigger Type
	Réglages Sensitivity, Curve
	Réglages Advanced Trigger

Chaîne de kits de batterie

Tous les réglages de kit de batterie sont copiés.

Réglages copés

• Nom de la chaîne de kits de batterie
• Réglages de kit de batterie

Page "SETUP"

Réglage du canal MIDI pour chaque partie [F1 (MIDI CH)]

Vous pouvez spécifier pour chaque partie le canal sur lequel le TD-12 reçoit et transmet des messages MIDI.

1. Appuyez sur [SETUP]

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

2. Appuyez sur [F1 (midi)]-[f1 (MIDI CH)]

La page "MIDI CHANNEL" apparait.

5. Utilisez [+/-] ou [VALUE] pour effectuer les réglages.

Paramètre	Réglage	Description
Tx/Rx	OFF, ON	Active (ON) ou coupe (OFF) la transmission et la réception de messages MIDI.
Channel	CH1~CH16	Canaux de transmission et de réception

• Vous pouvez superposer les parties de batterie et de percussion et les assigner au canal "CH10". Si un numéro de note assigné aux deux parties est reçu, seule la partie de batterie (à savoir l'instrument assigné au pad) sonne. Si, par contre, un autre numéro de note est reçu, c'est la partie de percussion qui produit cette note.
• Il est impossible de superposer d'autres parties et canaux MIDI.

1. Appuyez sur [SETUP]

Le bouton [SETUP] s'allume et la page "SETUP" apparait.

2. Appuyez sur [F1 (midi)]-[f2 (GLOBAL)]

La page "MIDI GLOBAL" apparaît.

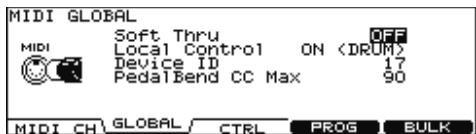

4. Utilisez [+/-] ou [VALUE] pour effectuer les réglages.

Paramètre	Réglage
Soft Thru	OFF, ON
Local Control	OFF, ON (DRUM), ON (PERC)
Device ID	1~32
V-LINK MIDI Ch	CH1~CH16
V-LINK Device ID	1~32, 128

Cette section explique comment utiliser le Roland SPD-20 (un contrôleur MIDI) avec les pads du TD-12 pour piloter les lessons internes ainsi que ceux d'un module externe.

Lorsque Soft Thru est sur "ON", les messages arrivant à la prise MIDI IN sont également retransmis via la prise MIDI OUT/THRU.

TD-12

Cette fonction est nécessaire pour piloter les sons d'un module externe et/ou enregistrer votre jeu sur un séquenceur MIDI externe SANS utiliser les sons internes du TD-12. Dans ce cas, coupez la fonction Local Control (OFF). Les signaux des pads sont directement envoyés à la prise MIDI OUT/THRU. Par défaut, la fonction Local Control du TD-12 est activée (ON).

Si vous effectuez les connexions suivantes et enregistrez avec le paramètre Local Control sur "ON", les notes sont renvoyées au TD-12 et ne sont pas produites convenablement.

Les données de jeu du pad sont envoyées à la partie de batterie. Il s'agit du réglage normal.

On (PERC):

Les données de jeu du pad sont envoyées à la partie de percussion et la batterie n'est pas disponible. Sélectionnez ce réglage exclusivement pour enregistrer la percussion avec les pads.

Lorsque Local Control est réglé sur "ON (PERC)", vous n'entendez pas de différence lorsque vous changez de kit de batterie puisque les kits ne peuvent pas être pilotés avec les pads.

Le réglage décrit ci-dessous n'est nécessaire que pour transmettre des données distinctes à plusieurs TD-12 simultanément. Ne changez ce réglage dans aucun autre cas. (En usine, le numéro Device ID a été réglé sur "17.")

• Si vous avez oublié le réglage Device ID utilisé lors d'un transfert de bloc de données MIDI (Bulk Dump), il est impossible de recharger ces données.

Imaginons que, pour le transfert de bloc de données (p. 75), le TD-12 ait le numéro Device ID "17". Le chargement de ces données dans le TD-12 ne peut pas se faire si le paramètre Device ID a un autre réglage que "17".

Device ID: 16

PedalBend CC max

Ce paramètre détermine la plage de valeurs de la commande de contrôle utilisée pour la fonction Pitch Control. Il est inutile de changer ce réglage si vous jouez ou enregistrez avec le TD-12 et les pads.

La fonction Pitch Control utilise la même commande de contrôle que la fonction d'ouverture/fermeture du charleston (réglage d'usine: "FOOT (4)"). Avec le réglage d'usine, Pitch Control utilise la plage de valeurs 0~90 pour changer la hauteur. Avec la valeur 90, la hauteur change jusqu'àu maximum choisi avec le paramètre Pedal Bend Range. Réglez PedalBend CC Max sur 127 uniquement si vous voulez utiliser un appareil MIDI externe pour changer la hauteur sur la plage de valeurs 0~127.

• Il est inutile de changer les réglages d'usine pour enregistrer le jeu avec le TD-12 sur un appareil MIDI externe et le produire avec cet appareil MIDI.
• Avec un réglage "127", le changement de hauteur s'arrête à la hauteur fixée avec Pedal Bend Range, même si vous continuez à enfoncer la pédale du charleston.

1. Appuyez sur [SETUP]

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

2. Appuyez sur [F1 (midi)]-[f3 (CTRL)].

La page "MIDI CONTROL" apparait.

4. Utilisez [+/-] ou [VALUE] pour effectuer les réglages.

Paramètre	Réglage	Description
Pedal CC	OFF, MODULATION(1), BREATH(2), FOOT(4), EXPRESSION(11), GENERAL1(16)-GENERAL4(19)	Commande de contrôle pour la transmission/réception de l'intensité à laquelle la pédale de charleston est actionné.
Snare CC		Commande de contrôle pour la transmission/réception de la position de frappe de la caisse claire, de la cymbale ride et des toms 1~4.
Ride CC
Toms CC
HH Note# Border	0~127	Voyez ci-dessous.

• Lorsqu'un numéro de commande de contrôle est assigné à plusieurs paramètres, un astérisque (*) apparait à droite du paramètre non disponible.

Il ne faut changer ce réglage que lorsque vous pilotez un module externe.

Le numéro de note transmis lorsque vous frappez le charleston change en fonction de la pression exercée sur la pédale. Le paramètre HH Note# Border vous permet de déterminer la position de la pédale à laquelle le numéro de note passe du charleston ouvert au charleston fermé.

En vérifier le numéro de note transmis par le TD-12 et la valeur de la commande de contrôle, effectuez le réglage pour

que le numéro de note change à la position voulue de la pédale.

Si, avec un charleston VH-11, vous voulez que ce numéro de note soit transmis alors que la pédale n'est pas tout à fait enfoncée, CHOISSEZ LA VALEUR 80, par exemple.

Si vous changez le réglage Hi-Hat Note Number Border, la reproduction du charleston d'un motif enregistré avec le séquenceur interne risque d'être différente de l'enregistrement original.

Changer de kit de batterie via MIDI (program change) [F4 (PROG)]

Chaque kit de batterie ou set de percussion a son propre numéro de programme.

1. Appuyez sur [SETUP]

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

2. Appuyez sur [F1 (midi)]-[f4 (PROG)]

La page "MIDI PROGRAM CHANGE (DRUM KIT)" ou "MIDI PROGRAM CHANGE (PERC SET)" apparaît.

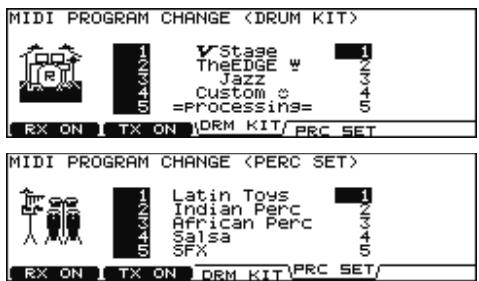

3. Appuyez sur [F3 (DRM KIT)], [F4 (PRC GRP)] et [CURSOR (haut/bas)] pour sélectionner le KIT de batterie ou le set de percussion voulu.

[F3 (DRM KIT)]: Kit de batterie

4. Utilisez [+/-] ou [VALUE] pour effectuer les règles.

Les kits de batterie/sets de percussion changent à la réception d'un numéro de programme venant d'un appareil MIDI externe.

Lorsque vous changez le kit de batterie/set de percussion du TD-12, vous transmettez le numéro de programme correspondant au kit ou set choisi.

Activé/couper la réception/transmission de numéros de programme

À la page "MIDI PROGRAM CHANGE (DRUM KIT)" ou "MIDI PROGRAM CHANGE (PERC SET)", appuyez sur F1 pour activer/couper la réception de nombres de programme et sur F2 pour activer/couper la transmission.

Sauvegarder les données

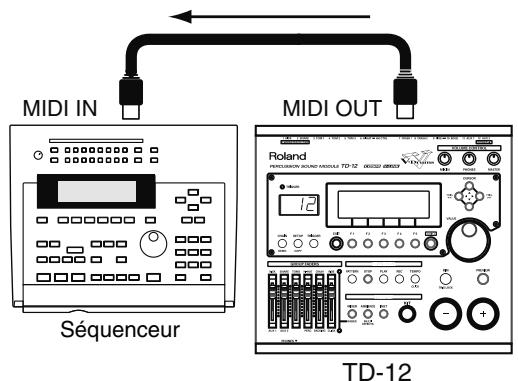

Pour transférer des données, utilisez le séquenceur externe comme vous le feriez pour enregistrer des données musicales et effectuez les opérations suivantes sur le TD-12.

2. Appuyez sur [SETUP]

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

3. Appuyez sur [F1 (midi)]-[f5 (BULK)]

La page "MIDI BULK DUMP" apparaît.

4. Utilisez [+ / - ], [VALUE] et [CURSOR (haut/bas)] pour sélectionner les données à transférer.

Données transférées	Description
ALL	Toutes les données: configuration (setup), kits de batterie, sets de percussion utilisateur, motifs utilisateurs.
SETUP	Réglages de capteurs, pads et autres (configuration).

Données transférées	Description
ALL DRUM KITS	Toutes les données des kits de bathe-rie 1~50.
1 DRUM KIT	Données du kit sélectionné unique-ment.
ALL TRIG BANKS	Tous les réglages des banques de capteurs 1~4.
1 TRIG BANK	Réglages de la banque de capteurs sélectionnée.
ALL PERC GROUPS	Toutes les données des sets de per-cussion 1~8.
1 PERC GROUP	Données du set sélectionné unique-ment.
ALL PATTERNS	Données des motifs utilisateur 151~250.

6. Appuyez sur [F5 (execute)] pour transférer les données.

• Pour arrêter le transfert, appuyez sur [F5 (STOP)].

7. Une fois le transfert terminé, la page suivante apparait.

Le transfert de blocs de données (Bulk Dump) est un type de message SysEx (exclusif du système). Veillez donc à utiliser une séquenceur MIDI externe capable d'enregistrer des messages SysEx. Vérifiez en outre que la réception de messages SysEx est bien activée sur le séquenceur.

Charger des données dans le td-12

Cette opération efface toutes les données se trouvant dans le TD-12. N'oubliez pas de faire les copies de secours (backup) nécessaires.

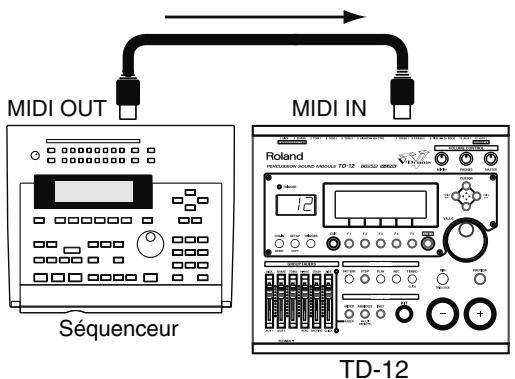

2. Appuyez sur "PLAY" sur le séquenceur externe pour transmettre les données au td-12.

Les données reçues sont mémorisées dans le TD-12.

Sélectionner les sorties [F2 (OUTPUT)]

Vous pouvez désigner ici la sortie assignée aux entrées TRIGGER INPUT, aux parties de séquenceur et aux signaux de l'entrée MIX IN.

1. Appuyez sur [SETUP]

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

3. Appuyez sur [CURSOR (gauche/droite)] pour sélectionner l'entrée de capteur (trigger INPUT)

Vous pouvez aussi la sélectionner en frappant le pad.

4. Utilisez [+/-] ou [VALUE] (haut/bas) pour sélectionner la sortie.

• Vous pouvez rétablir les réglages usine des sorties (MASTR L + R) en appuyant sur [F5 (DEFAULT)]-[F5 (EXECUTE)].

1. Appuyez sur [SETUP]

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

3. Appuyez sur [CURSOR (gauche/droite)] pour sélectionner la source.

AMB: Ambience

MFX: Multi-effets

BACK: Parties d'accompagnement du séquenceur

PERC: Partie de percussion du séquenceur

CLICK: Metronome

MIXIN: Signal arrivant à l'entrée MIX IN

4. Utilisez [+/-] ou [VALUE] (haut/bas) pour sélectionner la sortie.

• Vous pouvez rétablir les réglages usine de toutes les sorties (MASTR L+R et PHONES) en appuyant sur [F5 (DEFAULT)]-[F5 (EXECUTE)].

Schéma logique (p. 100)

Utiliser les pads comme commutateurs [F1 (PAD SW)]

Les pads branchés aux entrées TRIGGER INPUT 12 (AUX2) et/ou 11 (AUX1) peuvent servir à changer de kit de batterie et à lancer la reproduction de motifs.

2. Appuyez sur [SETUP]

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

3. Appuyez sur [F3 (control)]-[f1 (PAD SW)]

La page "PAD SWITCH" apparait.

1. Utilisez [+/-] ou [VALUE] pour désirer la fonction.
2. Si le curseur est sur "USER", servez-vous des boutons [CURSOR] pour l'amener sur "AUX1" ou "AUX2".
3. Utilisez [+/-] ou [VALUE] pour sélectionner les fonctions assignées aux côtés Head et Rim des entrées AUX 1 et AUX2.

Fonction	AUX1		AUX2
	Peau	Bord	Peau	Bord
OFF	OFF		OFF
KIT SELECT1	OFF		KIT# INC	KIT# DEC
KIT SELECT2	KIT# DEC		KIT# INC
CHAIN SELECT1	OFF		CHAIN # INC	CHAIN # DEC
CHAIN SELECT2	CHAIN# DEC		CHAIN# INC
PATTERN SELECT1	OFF		PTN# INC	PTN# DEC
PATTERN SELECT2	PTN# DEC		PTN# INC
USER	A sélectionner dans le tableau ci-des-sous.

OFF	Le pad ne sert pas de commutateur
KIT# INC	Sélectionne le kit suivant
KIT# DEC	Sélectionne le kit précédent
CHAIN# INC	Sélectionne la chaîne de kits suivante
CHAIN# DEC	Sélectionne la chaîne de kits précédent
PTN# INC	Sélectionne le motif suivant
PTN# DEC	Sélectionne le motif précédent
XSTICK SW	Active/ Coupe le son cross-stick (p. 32).

IDEE

• Si vous ne voulez pas entendre le son du pad servant de commutateur, appuyez sur [MIXER]-[F1 (VOLUME)] et réglez le niveau de l'entrée AUX2 et/ou AUX1 sur "0" (p. 39). Vous pouvez aussi appuyer sur [INST] et sélectionner "561 Off" pour AUX2 et/ou AUX1 (p. 33).
• Pour éviter de lancer la reproduction de motifs en frappant le pad, coupez Pad Pattern (OFF) (p. 37).
• Lorsque vous utilisez un commutateur au pied pour changer de kit au sein d'une chaîne (p. 80), FUNCTION doit être réglé sur "KIT SELECT 1" ou "KIT SELECT 2" ; appuyez de plus sur [CHAIN] pour allumer son témoin. (Les réglages de chaîne de kits de batterie doivent être effectués au préalable).

Dynamique du bouton preview [F2 (preview)]

Vous pouvez aussi utiliser le bouton [PREVIEW] pour écouter le son assigné à l'entrée sélectionnée. La procédure décrite ici vous permet de régler la dynamique (volume) du son produit par une pression sur [PREVIEW].

1. Appuyez sur [SETUP].

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

1. Appuyez sur [F3 (CONTROL)]-[F2 (PREVIEW)].

La page "PREVIEW" apparait.

1. Appuyez sur [CURSOR (haut/bas)] pour sélectionner la dynamique (Velocity) à régler.
2. Utilisez [+/-] ou [VALUE] pour effectuer les réglages.

IDEE

• Appuyez sur [PREVIEW] pour écouter les sons avec la dynamique (le volume) correspondant à la position du curseur.
• Si vous maintenez [KIT] enfoncé en appuyant sur [PREVIEW], vous pouvez passer par trois niveaux de dynamique différents réglés ici (p. 25).

Régler le contraste de l'écran [F3 (LCD)]

Le contraste de l'écran varie considérablement en fonction de l'emplacement du TD-12 et de l'éclairage de l'endroit. Réglez ce paramètre si le besoin s'en fait sentir.

1. Appuyez sur [SETUP].

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

1. Appuyez sur [F3 (CONTROL)]-[F3 (LCD)].

La page "LCD CONTRAST" apparait.

1. Effectuez le réglage avec les boutons [+/-] ou la molette [VALUE].
2. Vous pouvez aussi le régler en maintenant [KIT] enfoncé et en actionnant la molette [VALUE].

1. Appuyez sur [SETUP]

Le bouton [SETUP] s'allume et la page "SETUP" apparaît.

2. Appuyez sur [F3 (control)]-[f5 (version)]

La page "VERSION INFORMATION" apparait.

Qu'est-ce que l'v-link?

V-LINK (V-LINK) est une fonction qui permet d'exploiter simultanément de la musique et des images. En branchant deux appareils compatibles V-LINK (ou plus) via MIDI, vous bénéficiaz d'une vaste palette d'effets visuels liés aux éléments d'expression du jeu musical.

En combinant le TD-12 et le DV-7PR d'Edirol, vous pouvez déclencher les changements d'image (clips/palettes) sur le DV-7PR avec les pads du TD-12.

• Pour pouvoir exploiter les possibilités de la fonction V-LINK, procurez-vous un UIM-1X/UM-1SX Edirol (en option) afin de relier le TD-12 avec le DV-7PR Edirol.

Exemples de connexion

• Avant de brancher ce produit à d'autres appareils, mettez-les tous hors tension. Le non-respect de cette précaution pourrait entraîner des dysfonctionnements et/ou l'endommagement de vos enceintes ou d'autres appareils.

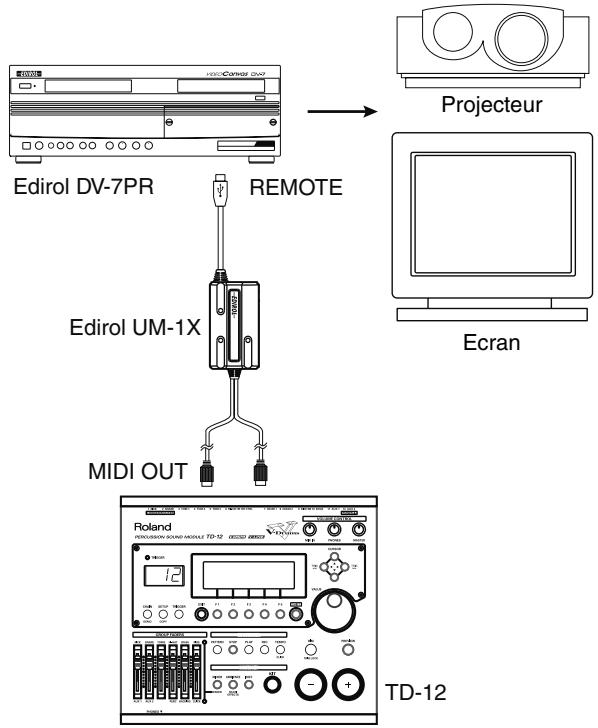

Reliez la prise MIDI OUT du TD-12 à la prise REMOTE du

DV-7PR en passant par une interface UM-1X.

1. Appuyez sur [setup]-[f4 (v-link)]

Le bouton [SETUP] s'allume et la page "V-LINK" apparaît.

2. Appuyez sur [F5 (v-link)] pour activer (on) et couper (OFF) la fonction v-link.

• Avant d'activer la fonction V-LINK, mettez le DV-7PR d'Edirol sous tension.

3. Appuyez sur [KIT] pour afficher la page "DRUM KIT

Quand la fonction V-LINK est activée, l'icône V-LINK apparaît à la page "DRUM KIT".

• La fonction V-LINK est toujours désactivée (OFF) à la mise sous tension du TD-12.

V-LINK MIDI ch (canal MIDI v-link)

Quand la fonction V-LINK est activée, les données de jeu enregistrées dans la partie d'accompagnement du séquenceur sont transmises sur ce canal.

• Par défaut (réglages d'usine), ce paramètre est réglé sur "CH16".

Réglez le paramètre Device ID (identité de l'appareil) pour qu'il ait le même numéro ID que le matériel vidéo piloté par le TD-12. Si ce numéro est réglé sur "128", vous pouvez piloter l'appareil vidéo quel que soit son numéro ID.

• À la sortie d'usine, ce paramètre est réglé sur "17".

Fonctions v-link pilotables

Lorsque vous lancez un motif en frappant un pad (Pad Pattern; p. 37), vous pouvez assigner les fonctions suivantes aux messages de note enregistrés dans les parties d'accompagnement du motif pour piloter le matériel vidéo compatible V-LINK.

• Les parties d'accompagnement sont les parties autres que les parties de batterie et de percussion du séquenceur interne.
• Réglez le type de reproduction (p. 61) du motif sur "V-LINK".

Fonction V-LINK		Messages MIDI transmis
Palette 1~20	Sélection d'une palette	Note enclen-chyée (*1)
Clip 1~28	Sélection d'un clip	Note enclen-chyée (*2)
Dissolve Time	Changer le temps de transition entre les clips	Note enclen-chyée (*2) (dyna-mique)

*1		*2
Palette	No. de note	Clip	No. de note
Palette 1	37 (C#2)	Clip 1	36 (C2)
Palette 2	39 (D#2)	Clip 2	38 (D2)
Palette 3	42 (F#2)	Clip 3	40 (E2)
Palette 4	44 (G#2)	Clip 4	41 (F2)
Palette 5	46 (A#2)	Clip 5	43 (G2)
Palette 6	49 (C#3)	Clip 6	45 (A2)
Palette 7	51 (D#3)	Clip 7	47 (B2)
Palette 8	54 (F#3)	Clip 8	48 (C3)
Palette 9	56 (G#3)	Clip 9	50 (D3)
Palette 10	58 (A#3)	Clip 10	52 (E3)
Palette 11	61 (C#4)	Clip 11	53 (F3)
Palette 12	63 (D#4)	Clip 12	55 (G3)
Palette 13	66 (F#4)	Clip 13	57 (A3)
Palette 14	68 (G#4)	Clip 14	59 (B3)
Palette 15	70 (A#4)	Clip 15	60 (C4)
Palette 16	73 (C#5)	Clip 16	62 (D4)
Palette 17	75 (D#5)	Clip 17	64 (E4)

*1		*2
Palette	No. de note	Clip	No. de note
Palette 18	78 (F#5)	Clip 18	65 (F4)
Palette 19	80 (G#5)	Clip 19	67 (G4)
Palette 20	82 (A#5)	Clip 20	69 (A4)
		Clip 21	71 (B4)
		Clip 22	72 (C5)
		Clip 23	74 (D5)
		Clip 24	76 (E5)
		Clip 25	77 (F5)
		Clip 26	79 (G5)
		Clip 27	81 (A5)
		Clip 28	83 (B5)

Le TD-12 n'est pas compatible avec le mode Dual Stream de l'Editrol DV-7PR.

Rétablir les réglages d'usine [F5 (f RESET)]

Vous pouvez rétablir les réglages d'usine du TD-12 (Factory Reset).

Toutes les données et réglages sauvegardés dans le TD-12 sont effacés. Utilisez la fonction Bulk Dump (p. 75) pour sauvegarder les données et réglages auxquels vous tenez sur un appareil MIDI externe.

1. Appuyez sur [setup]-[f5 (f RESET)]

Le bouton [SETUP] s'allume et la page "FACTORY RESET" apparait.

2. Appuyez sur [F5 (RESET)]

L'écran affiche une demande de confirmation.

• Pour annuler l'opération, appuyez sur [F1 (CANCEL)].

3. Appuyez sur [F5 (execute)]

Une fois l'initialisation terminée, la page "DRUM KIT" apparait.

• Après ce redémarrage aux réglages d'usine, les curseurs [GROUP FADERS] sont réglés sur le volume maximum, quelle que soit leur position.

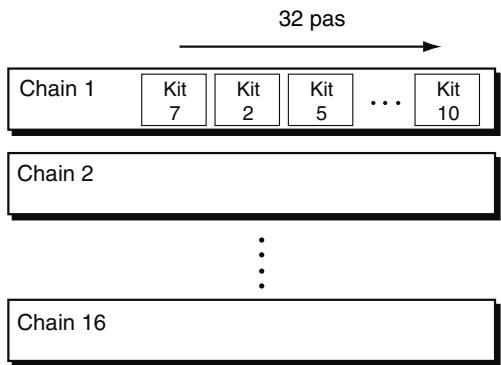

Une chaîne de kits de batterie vous permet de passer d'un kit à l'autre selon un ordre de votre choix, établi au préalable. Le TD-12 vous permet de créer et de sauvegarder jusqu'à 16 chaînes différentes comprenant 32 pas chacune.

1. Appuyez sur [CHAIN] pour activer la fonction drum kit CHAIN.

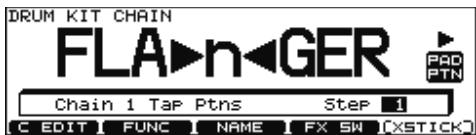

Le bouton [CHAIN] s'allume et la page "DRUM KIT CHAIN" apparaît.

2. Appuyez sur [F1 (EDIT)]

La page "CHAIN EDIT" apparaît.

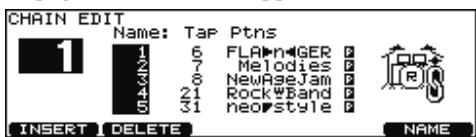

9. Appuyez sur [EXIT]

La page "DRUM KIT CHAIN" apparait.

Boutons de fonction

Un pas avec le même kit est inséré à la position du curseur et les pas suivants reculent d'une place.

Le pas à la position du curseur est supprimé et les passes suivantes avancent d'une place.

Vous pouvez attribuer un nom à une chaîne de kits de batterie

Nommer un kit de batterie [F5 (NAME)]

Le nom d'une chaîne peut contenir jusqu'à 12 caractères.

1. Sélectionnez la chaine de kits à nommer à la page "DRUM KIT CHAIN".
2. Appuyez sur [F1 (C EDIT)]-[F5 (NAME)]. La page "CHAIN NAME" apparait.
3. Appuyez sur [CURSOR (gauche/droite)] pour amener le curseur sur le caractère à changer.
4. Utilisez [VALUE], [+/-] ou [CURSOR (haut/bas)] pour changer le caractère.

Boutons de fonction

[F1 (INSERT)]

Un espace vide est inséré à la position du curseur et les caractères suivants sont déplacés d'un cran vers la droite.

[F2 (DELETE)]

Le caractère situé à la position du curseur est effacé et les caractères suivants sont déplacés d'un cran vers la gauche.

[F3 (SPACE)]

Remplace le caractère situé à la position du curseur par un espace vide.

[F4 (CHAR)]

Le caractère situé à la position du curseur alterne entre majuscules et minuscules ou entre chiffres et symboles.

1. Lorsque vous avez terminé, appuyez deux fois sur [EXIT] pour revenir à la page "DRUM KIT CHAIN".

Jouer avec une chaîne de kits de batterie

1. Appuyez sur [CHAIN] pour activer la fonction Drum Kit Chain.

[CHAIN] s'allume.

1. Utilisez les boutons [CURSOR (haut/bas)] pour sélectionner un numéro de la chaîne.
2. Utilisez les boutons [+ / - ] ou la molette [VALUE] pour charger le kit de chaque pas de la chaîne.
3. Quand vous avez fini de jouer, appuyez sur [CHAIN] ou [EXIT] pour couper la fonction Drum Kit Chain.

[CHAIN] s'éteint.

La fonction Pad Switch vous permet d'utiliser les pads pour charger des chaînes de kits. Pour en savoir plus, voyez "Utiliser les pads comme commutateurs [F1 (PAD SW)]" (p. 76).

Si les différences de volume entre les kits de batterie posent problème, appuyez sur [MIXER]-[F4 (KIT VOL)] et régalez le paramètre "Kit Volume" (volume global du kit).

Les chaînes de kits de batterie suivantes ont été préprogrammées en usine.

Cette section fournit une liste des messages (d'erreur et autres) pouvant apparaitre à l'écran du TD-12; elle explique la signification du message et comment y réagir.

Lorsque "ACCEPT" s'affiche au-dessus de F5 comme illustré ici, une pression sur ce bouton ferme la fenêtre.

Messages d'erreur

Message	Signification	Action
Backup Battery Low!	La pile interne du TD-12 (une pile qui permet de conserver les données dans la mémoire utilisé) est épuisée.	Contactez votre revendeur ou le centre de maintenance Roland le plus proche pour la remplacer.
Backup NG!	Les données containues dans la mémoire du TD-12 peuvent être corrompues. La pile interne du TD-12 (une pile qui permet de conserver les données dans la mémoire utilisé) est complètement vide; les données internes sont perdues.	Contactez votre revendeur ou le centre de maintenance Roland le plus proche pour la remplacer. Suivez les messages apparaissant à l'écran pour initiaïser l'appareil (Factory Reset, p. 79); cela vous permit d'utiliser l'appareil temporairement.
MIDI Communication Error!	Il est possible que l'alimentation de l'appareil MIDI branché à la prise MIDI IN du TD-12 ait été coupée.	Vérifiez l'alimentation de l'appareil MIDI branché.
System Error!	Le système interne connait un problème.	Contactez votre revendeur ou le centre de maintenance Roland le plus proche.
Measure Maximum!	Comme le nombre maximum de mesures pouvant être enregistrées dans un motif a été dépassé, il est impossible de poursuivre l'enregistrement ou l'édition impliquant l'ajout de mesures.	Effaceze les mesures superflues du motif en cours d'enregistrement ou d'édition (p. 69).
Data Overload!	Le motif contient trop de données et ne peut donc pas être transmis correctement via MIDI OUT.	Eliminez une partie contenant trop de données.
Not Enough Memory!	L'enregistrement ou l'édition du motif ne peut pas être effectué car la mémoire interne résiduelle est insuffisante.	Effacez des motifs dont vous n'vez plus besoin (p. 69).
BULK DUMP Checksum Error!	Un message SysEx (System Exclusive) a une valeur de somme de contrôle (Check Sum) incorrecte.	Corriguez la valeur Check Sum.
BULK DUMP Receive Address Error!	L'adresse de réception d'un message SysEx (System Exclusive) est incorrecte.	Corriguez l'adresse de réception.
BULK DUMP Receive Data Error!	Un message MIDI n'a pas été reçu correctement.	Si le même message d'erreur s'affiche à plusieurs reprises, le problème est dû aux messages MIDI transmis au TD-12.
BULK DUMP Receive Time Out!	Les messages SysEx reçus sont trop longs.	Raccourcissez les données.

Messages

Message	Signification	Action
BULK DUMP Receiving... Please Wait.	Réception de blocs de données en cours.	-
BULK DUMP Aborted!	Transfert de bloc de données interrompu.	-
Preset Pattern!	Il est impossible d'enregistrer/d'éditer un motif preset.	Copiez le motif dans un motif utilisateur.
Empty Pattern!	Ce motif ne contient pas de données; il ne peut pas être édité.	Choisissez un motif qui contient des données.
No Empty Pattern!	Il n'y a plus de motifs vides pour l'enregistrement.	Supprimez des motifs superflus (p. 69).
MIDI Offline!	Un cable MIDI est déconnecté (ou la communication avec l'appareil MIDI externe a été interrompu).	Assurez-vous que les câbles MIDI n'ont pas été débranchés ou abîmés.
MIDI Buffer Full!	Trop de messages MIDI sont arrivés simultanément et n'ont pas pu être traités correctement.	Vérifiez que l'appareil MIDI externe est correctement branché. Si le problème persististe, réduisez le volume des données MIDI transmis-ses au TD-12.
Power On Too Long. Please Turn Off!	L'appareil est resté trop longtemps sous tension.	Coupez l'alimentation du TD-12 puis remet-tez-le sous tension.
Auto Shutdown Completed. Please Turn Off!

No.	Nom du kit	Motif/pad	Description
1	V Stage		Kit V-Drums standard, idéal pour tester les possibilités d'édition.
2	TheEDGE		Kit Slash Metal créé avec égalisation, compression et Ambience.
3	Jazz		Son jazz combo. Vouces pouvez simuler le son de la batte restant contre la peau de larosse caisse.
4	Custom		Son serré et très brillant.
5	processing		Sons traités pour musique Dance et styles similaires.
6	FLA>n<GER*	Tap, 1Shot	Les accordès sont déclenchés par une frappe sur le bord de la cymbale Crash 1. Le bord de la caisse claire et du tom proposent un motif unique avec effet flanger.
7	Melodies*	Tap	Les motifs Tap assignés à la grossse caisse, à la caisse claire, au charleston, aux cymbales crash et ride vous permettent de produit un jeu d'ensemble.
8	NewAgeJam*	Tap, 1Shot	Les accordès sont déclenchés par une frappe sur le bord de la cymbale Crash 1; les phrases le sont par des frappes sur le bord des toms 1 et 2 et le dôme de la cymbale ride.
9	LatinDrms*	Loop	Motifs latinos joués sur le corps de la cymbale crash 1. Son rim shot de tom caractéristique.
10	Brushes		Kit idéal pour jeu de balais.
11	Fusion		Kit fusion serré.
12	Skanky		Son relachué, funky et naturellement live.
13	_/ Spark!_/		Sons avec une large plage de dynamique et une attaque rapide.
14	GT Rock		Son rock des années 80 sec (pas d'effet Ambience).
15	UrbanPop		Son brillant et pétillant, idéal pour la musique basée largement sur synthétiseurs.
16	JazzSizzle		Kit jazz avec cymbales à clous.
17	BigRock		Kit hard rock avec un son écais de grossse caisse et une caisse claire dominante.
18	RotoKit		Kit avec roto-grosse caisse et roto-toms.
19	UNIVERSE		Kit faisant très largement appel à l'effet Ambience.
20	Cognito*	Loop	Kit avec un son serré pour tous les styles funk. Divers sons de percussion sont assignés au bord des toms.
21	Rock Band*	Loop, Tap	La basse est jouée par la grossse caisse, les riffs de guitare, les accordds et les solos sur le bord et le corps de la cymbale crash ainsi que le bord des toms.
22	HighSpeed*	Loop	Kit conseillé pour styles musicaux rapides.
23	A.O.R*	Loop	Kit rock simple et sec.
24	ShortCut*	Loop	Kit de batterie et de bassé avecsons à chute brève.
25	JazzGig*	Loop	Kit Big Band avec effet Ambience brillant.
26	TEK MIX*	Loop	Kit avecsons électroniques divers.
27	Groover*	Loop	Kit funk avec un charleston fixe sur la peau du tom 2 et un cow bell sur son bord.
28	DoubleBass *	Loop	Grosse caisse double jouée avec la pédale du charleston. Son de charleston fixe assigné au bord du charleston.
29	PopReggae *	Loop	Kit de batterie reggae avec les timbales assignées aux toms.
30	Booth *	Loop	Kit de studio. Motifs 7/4 assignés au corps des cymbales Crash 1 et 2.
31	neo style *	Tap, 1Shot	Sons d'effets. Un motif Tap d'accords est assigné au bord de la cymbale crash 1 et les mo-tifs uniques (1shot) au bord des toms 1, 2 & 3.
32	Airtime		Kit à la sonorité épaissé avec de l'Ambience à revendre.
33	Zeppy		Simule un kit dans une salle de concert avec un léger retard venant des murs.
34	Drumline		Son de fanfare ou d'ensemble de tambours.
35	SlapBack		Kit avec delay multi-effet.
36	GatePumper		Cette batterie donne l'impression d'être dans une grande salle en bois.
37	Stadium		Kit avec une réverb de stade.
38	70s Record		Kit au son vintage des années 70.
39	90s Power		Son de boîte à rythmes des années 90.
40	BreakBeats		Son Lo-Fi.
41	TR-808		Kit de boîte à rythmes TR-808.
42	TR-909		Kit de boîte à rythmes TR-909.
43	Hexa[d]>drum		Son d'ancienne "batterie électrique".
44	Cosmosis		Combinaison de sons traités et électroniques.
45	OrchPerc *	Tap, 1Shot	Kit de percussion orchestral. Motifs de cordes Tap assignés au bord des toms 1, 2 & 3.
46	LatinToys *	Loop	Sons de percussion latino. Motif 6/4 joués sur le corps de la cymbale crash 1.
47	AfricanPerc*	Loop	Sons de percussion africains. Motif de xylophone sur le corps de la cymbale crash 1.
48	Tabla/Sitar*	Loop, Tap	Sons de percussion indiens. Sitar sur le corps de la cymbale crash 1 et le bord du tom 1.
49	Survivor		Son sidéral avec une Ambience impressionnante.
50	My VKit		Sert de kit de destination lors de la copie. Tous les paramètres ont leur réglage par défaut. EQ, Comp, Ambience et les effets sont coupés (OFF).

Motifs assignés aux pads

Loop: Loop: La reproduction en boucle (Loop) commence lorsque vous frappez le pad auquel le motif est assigné et s'arrête quand vous frappez de nouveau sur le pad.

Tap: Tap: Les accords ou mélos sont joués une fois à chaque frappe sur le pad auquel le motif est assigné.

One-Shot: La reproduction unique du motif commence lorsque vous frappez le pad auquel le motif est assigné.

• Les kits dont le nom est pourvu de l'icône "PADPTN" (▶) utilisent la fonction Pad Pattern (Loop, One-Shot, Tap).
• Pour arrêter un motif en boucle (Loop), refrappez le même pad ou appuyez sur le bouton [STOP] du TD-12.
• Pour couper tous les motifs assignés à un kit de batterie en une fois, réglez PadPtn Master SW sur OFF. Cette coupure des motifs se fait kit par kit.

Procédure: Appuyez sur [KIT]-[F2 (FUNC)]-[F4 (PAD PTN)] puis régalez PadPtn Master SW sur "ALL PADS OFF".

No.	Nom	Catégorie	T.S	Mes.	Tempo	Type
1	DrumPreview1	Drums	4/4	4	112	Loop
2	DrumPreview2	Drums	4/4	4	112	Loop
3	DrumFill 1	Drums	4/4	2	112	Loop
4	DrumFill 2	Drums	4/4	2	112	Loop
5	Wanna Ride?	Variety (Rock)	4/4	29	130	Loop
6	Early Flight	Variety (Pops)	4/4	20	90	Loop
7	Djembe'nBass	Variety (Fusion)	4/4	16	154	Loop
8	Walk Alone	Variety (Ballad)	4/4	22	110	Loop
9	2-Steppin'	Variety (Misc.)	4/4	16	130	Loop
10	12bar4/4Trip	Variety (Misc.)	4/4	12	160	Loop
11	Paris Nights	Variety (Pops)	4/4	8	116	Loop
12	Disco LIVES!	Variety (Funk/R&B)	4/4	8	135	Loop
13	Chillin'	Variety (Ballad)	4/4	4	120	Loop
14	Flitting	Variety (Misc.)	4/4	8	150	Loop
15	Salsa minor	Variety (Latin)	4/4	24	176	Loop
16	80's Rock	Rock	4/4	32	130	Loop
17	LittleDoggie	Rock	4/4	8	100	Loop
18	CrossOver110	Rock	4/4	16	110	Loop
19	Rockin'	Rock	4/4	16	110	Loop
20	Rockin' Hard	Rock	4/4	18	95	Loop
21	Shuffling'	Rock	4/4	26	140	Loop
22	Rockmay	Rock	4/4	8	100	Loop
23	Flee	Rock	4/4	4	120	Loop
24	ScaryHop	Rock	4/4	8	97	Loop
25	Grr-unge	Rock	4/4	4	111	Loop
26	Afterglow	Rock	4/4	4	112	Loop
27	Rain Dance	Pops	4/4	8	115	Loop
28	Party Time	Pops	4/4	8	102	Loop
29	Water Fall	Pops	4/4	4	80	Loop
30	Happy R&B	Pops	4/4	8	104	Loop
31	Holiday	Pops	4/4	8	111	Loop
32	Jammin'	Pops	4/4	8	113	Loop
33	Festival	Pops	6/4	4	164	Loop
34	Pop X	Pops	4/4	8	124	Loop
35	King Strut	Pops	4/4	4	84	Loop
36	Funky Strut	Funk/R&B	4/4	4	70	Loop
37	Blue Funk	Funk/R&B	4/4	8	105	Loop
38	The Chase	Funk/R&B	4/4	4	112	Loop
39	Space Funk	Funk/R&B	4/4	8	85	Loop
40	SmoothSchool	Funk/R&B	4/4	10	88	Loop
41	In the House	Funk/R&B	4/4	4	100	Loop
42	Brown Funk	Funk/R&B	4/4	18	130	Loop
43	Old Soul	Funk/R&B	4/4	8	114	Loop
44	Funk Hop	Funk/R&B	4/4	4	102	Loop
45	Night Groove	Funk/R&B	4/4	4	88	Loop
46	Smooth Sail	Funk/R&B	4/4	4	89	Loop
47	Thick Funk	Funk/R&B	4/4	12	102	Loop
48	7/4 Funk A	Funk/R&B	7/4	4	110	Loop
49	7/4 Funk B	Funk/R&B	7/4	4	110	Loop
50	NuFunkA 5/4	Funk/R&B	5/4	4	176	Loop

No.	Nom	Catégorie	T.S	Mes.	Tempo	Type
51	NuFunkB 4/4	Funk/R&B	4/4	4	176	Loop
52	Funk 5/4A	Funk/R&B	5/4	2	86	Loop
53	Funk 4/4B	Funk/R&B	4/4	4	86	Loop
54	Jupiter	Fusion	4/4	8	93	Loop
55	Mars	Fusion	4/4	4	70	Loop
56	Afro-Shuffle	Fusion	4/4	8	120	Loop
57	Night Bird	Fusion	4/4	20	78	Loop
58	Lite as Air	Fusion	4/4	16	85	Loop
59	Fun Times	Fusion	4/4	8	90	Loop
60	kool breeze	Fusion	4/4	8	105	Loop
61	LateNiteTalk	Fusion	4/4	16	95	Loop
62	Fast Track	Fusion	4/4	4	105	Loop
63	Bug Juice	Fusion	4/4	4	74	Loop
64	R&B Groove	Fusion	4/4	12	80	Loop
65	Smooth Grv	Fusion	4/4	19	73	Loop
66	Suspended	Fusion	4/4	18	95	Loop
67	Slow Fusion	Fusion	4/4	15	85	Loop
68	Jazz Swing	Jazz	4/4	48	208	Loop
69	Jazz Waltz	Jazz	3/4	40	110	Loop
70	Jazz Ballad	Jazz	4/4	36	110	Loop
71	6/8 Jazz	Jazz	6/8	26	101	Loop
72	Smooth Jazz	Jazz	4/4	20	183	Loop
73	Swing&Latin	Jazz	4/4	92	188	Loop
74	Aqua	Latin	4/4	26	105	Loop
75	LoungeLizard	Latin	4/4	8	110	Loop
76	Ocean	Latin	4/4	4	94	Loop
77	Salsa major	Latin	4/4	16	176	Loop
78	Latin 24	Latin	4/4	24	130	Loop
79	Afro Jazz	Latin	4/4	22	194	Loop
80	Latin Jazz	Latin	4/4	26	167	Loop
81	Songo	Latin	4/4	16	109	Loop
82	Blues Latin	Blues	4/4	12	55	Loop
83	Rockabilly	Blues	4/4	24	192	Loop
84	Sweet Reggae	Reggae	4/4	12	150	Loop
85	New Reggae	Reggae	4/4	4	116	Loop
86	Rastamon	Reggae	4/4	4	86	Loop
87	Ska-Daddle	Reggae	4/4	4	156	Loop
88	Fallout	Ballad	4/4	24	120	Loop
89	Just Chill	Ballad	4/4	8	92	Loop
90	6/8 Ballad	Ballad	6/8	21	50	Loop
91	Comin' Home	Country	4/4	8	123	Loop
92	Country Bldd	Country	4/4	8	102	Loop
93	Kyoto Tale	Misc.	4/4	16	100	Loop
94	La Riviera!	Misc.	4/4	2	170	Loop
95	THINK FAST	Misc.	4/4	8	170	Loop
96	Barrel House	Misc.	4/4	8	121	Loop
97	R 3 D 3	Misc.	4/4	12	120	Loop
98	Dopeness	Misc.	4/4	4	160	Loop
99	Romantico	Misc.	4/4	4	133	Loop
100	N'Sanity 101	Misc.	4/4	16	170	Loop
101	Toxic Change	Misc.	4/4	4	130	Loop
102	Alien Attack	Misc.	4/4	4	104	Loop
103	Prowl	Misc.	4/4	4	80	Loop
104	Guttn'	Misc.	4/4	4	68	Loop
105	BigBandBass	Perc & Bass	4/4	32	145	Loop
106	Latin Bass	Perc & Bass	4/4	8	120	Loop
107	Shuffle Bass	Perc & Bass	4/4	12	125	Loop
108	Fusion Bass	Perc & Bass	4/4	16	110	Loop
109	ShuffleFnkbS	Perc & Bass	4/4	16	100	Loop
110	Soul Funk Bs	Perc & Bass	4/4	16	140	Loop
111	2BeatAfro Lp	for Pad Pattern	4/4	2	102	Loop
112	Djembe Beat	for Pad Pattern	4/4	4	94	Loop
113	Latin Lp 6/4	for Pad Pattern	6/4	2	170	Loop
114	African Xylo	for Pad Pattern	4/4	2	100	Loop
115	Sitar Drone	for Pad Pattern	4/4	1	90	Loop
116	Rock Rhythm	for Pad Pattern	4/4	2	112	Loop
117	Rock Bass	for Pad Pattern	4/4	3	112	Tap
118	RockGt Chrds	for Pad Pattern	4/4	16	112	Tap
119	RockGt Lead1	for Pad Pattern	4/4	41	112	Tap
120	RockGt Lead2	for Pad Pattern	4/4	25	112	Tap
121	RockGt Lead3	for Pad Pattern	4/4	31	112	Tap
122	Jam Fretless	for Pad Pattern	4/4	8	120	Tap
123	Jam SynVibe	for Pad Pattern	4/4	36	120	Tap
124	Jam Vibes	for Pad Pattern	4/4	18	120	Tap
125	Jam Sweep	for Pad Pattern	4/4	32	120	Tap
126	Jam D/E	for Pad Pattern	4/4	4	120	1Shot
127	Roll Snr Rim	for Pad Pattern	2/4	1	168	1Shot
128	Roll Tom1Rim	for Pad Pattern	2/4	1	168	1Shot
129	Roll Tom2Rim	for Pad Pattern	2/4	1	168	1Shot
130	Roll Tom3Rim	for Pad Pattern	2/4	1	168	1Shot
131	AsianRoad	for Pad Pattern	4/4	16	168	Tap
132	Tune Bass	for Pad Pattern	4/4	3	120	Tap
133	Tune Chord	for Pad Pattern	4/4	8	120	Tap
134	Tune Alp A1	for Pad Pattern	4/4	4	120	Tap
135	Tune Alp A2	for Pad Pattern	4/4	4	120	Tap
136	Tune Alp B1	for Pad Pattern	4/4	1	120	Tap
137	Tune Alp B2	for Pad Pattern	4/4	2	120	Tap
138	Tune Alp C1	for Pad Pattern	4/4	1	120	Tap
139	Tune Alp C2	for Pad Pattern	4/4	2	120	Tap
140	Tune Ending	for Pad Pattern	4/4	2	120	Tap
141	Tune Alp Gm6	for Pad Pattern	4/4	28	120	Tap
142	8 Chords	for Pad Pattern	4/4	16	168	Tap
143	Applause	for Pad Pattern	4/4	2	116	1Shot
144	Samba Tap	for Pad Pattern	4/4	1	120	Tap
145	Sitar Rag	for Pad Pattern	4/4	17	100	Tap
146	OrchString1	for Pad Pattern	4/4	8	128	Tap
147	OrchString2	for Pad Pattern	4/4	8	128	Tap
148	OrchString3	for Pad Pattern	4/4	8	128	Tap
149	7 Notes	for V-LINK	4/4	7	128	VLink
150	12 Notes	for V-LINK	4/4	12	128	VLink

T. S: Métrique

Len: Nombre de mesures (longueur du motif)

Type: Type de reproduction (voir p. 61.)

Loop: Motif en boucle

Tap: Motif réactif à chaque frappe

1Shot: Motif joué une seule fois

VLink: Motif V-LINK

No. Nom

Remarque

No. Nom

Remarque

1 22"Birch K

2 22"Solid K

3 22"StdMple K

4 22"Maple K

5 24"Carbon K

6 22"CbnMple K

7 22"GT K

8 22"TitanHp K

9 22"Mahogny K

10 20"Lite K

11 22"RoseWd K

12 22"Oak K

13 Recording K

14 Recording K

15 Universal K

16 BigOpen K

17 JazzCombol K

18 JazzCombo2 K

19 Cannon K

20 Roto K

21 Booth K

22 Ballad K

23 Swing K

24 Heavy K

25 Can K

26 Fusion K

27 Latin K

28 Meat K

29 Pillow K

30 DryMed K

31 Dry K

32 Solid K

33 Reso K

34 Raw K

35 Vintage K

36 OldMple K

37 Hard K

38 BigLow K

39 Hybrid K

40 Gabbal K

41 Gabba2 K

42 Gabba3 K

43 Cartoon K

44 Chicken K

45 Jive K

46 RB K

47 Layered K

48 Lazy K

49 HardLow K

50 Alley K

51 DaFloor K

52 Croak K

53 Plastic K

54 Trip K

55Gokigen K

56 FX-Wah K

57 Lo-Fi K

58 Cosmic K

59 Hi-Q K

60 Analog1 K

61 Analog2 K

62 Analog3 K

63 Classelec K

64 Classelec2 K

65 Classelec3 K

66 Classelec4 K

67 Classelec5 K

68 Classelec6 K

69 TR808 Kick

70 TR909 Kick

72 RoundEdge SR

74 CoolyMple SR

76 70'sMetal SR

78 WoodBrass SR

80 13"Hole SR

82 Aluminum SR

84 Titanium SR

86 Skanky SR

88 30'sMaple SR

90 BrassPico SR

92 Booth SR

94 Studio SR

96 Ballad SR

98 Swing SR

08 HotRod SR

*P *I

*P *I *X

*P *I

*P *I *X

*P *I

*P *I *X

*P *I

*P *I *X

*P *I

*P *I *X

*P *I

*P *I *X

*P *I

*P *I *X

*P *I

*P *I *X

*P *I

*P *I *X

*P *I

*P *I *X

*I *X

*I *X

*I *X

*P *I

*I *X

*P *I *X

*P *I *X

*I *X

*I *X

*I *X

*I *X

*I *X

*I *X

*I *X

No. Nom

Remarque

109 Brush1 S BRUSH

110 Brush1 SR

111 Brush2 S *BRUSH

112 Brush2 SR

113 Basis S *X

114Chunk S *x

115 ClapTails *x

116 ClubDry S *x

117Dump S X

118 HopRim1 S *X

119 HopRim2 S *X

120 HopRim3 S *X

121 LzrGate S *X

122 Pick S *X

123 Planet S *X

124 RB S *X

125 2Step S *X

126 Lo-Fi S *X

127 Round XStik

128 Cooly XStik

129 70's XStik

130 WoodBr XStik

131 13" XStik

132 Alumi XStik

133 Titan XStik

134 Skanky XStik

135 30's XStik

136 Reggae XStik

137 Ballad XStik

138 Studio XStik

139 Swing XStik

140 Hard XStik

141 Maple XStik

147 TR808 Snare

148 TR808 SnareRim

149 TR909 Snare

150 TR909 SnareRim

151 12"Birch T1

152 12"Birch T1R *P

153 13"Birch T2

154 13"Birch T2R *P

155 16"Birch T3

156 16"Birch T3R *P

157 18"Birch T4

158 18"Birch T4R *P

159 12"GT T1

160 12"GT T1R *P

161 13"GT T2

162 13"GT T2R *P

163 16"GT T3

164 16"GT T3R *P

165 18"GT T4

166 18"GT T4R *P

167 10"Univ T1

168 10"Univ T1R *P

169 12"Univ T2

170 12"Univ T2R *P

171 14"Univ T3

172 14"Univ T3R *P

173 16"Univ T4

174 16"Univ T4R *P

175 12" Clasc T1

176 12"Clasc T1R *P

177 13" Classe T2

178 13"Clasc T2R *P

179 16" Classe T3

180 16"Clasc T3R *P

181 18"Clasc T4

182 18"Clasc T4R *P

183 12" Fiber T1

184 12"Fiber T1R *P

185 14"Fiber T2

186 14"Fiber T2R *P

187 16"Fiber T3

188 16"Fiber T3R *P

189 18"Fiber T4

190 18"Fiber T4R *P

191 12" Maple T1

192 12" Maple T1R *P

193 14" Maple T2

194 14"Maple T2R *P

195 16" Maple T3

196 16" Maple T3R *P

197 18" Maple T4

198 18" Maple T4R *P

199 12"Oak T1

200 12"Oak T1R *P

201 14"Oak T2

202 14"Oak T2R *P

203 16"Oak T3

204 16"Oak T3R *P

205 18"Oak T4

206 18" Oak T4R *P

207 8"Roto T1

208 8"Roto T1R

209 10"Roto T2

210 10"Roto T2R

211 12"Roto T3

212 12"Roto T3R

213 14"Roto T4

214 14"Roto T4R

215 16"Roto T5

216 16"Roto T6

217 18"Roto T7

218 18"Roto T8

219 18" RotoExLo1

220 18" RotoExLo2

221 Ballad T1

222 Ballad T2

223 Ballad T3

224 Ballad T4

225 Swing T1

226 Swing T2

227 Swing T3

228 Swing T4

229 Pop1 T1

230 Pop1 T2

231 Pop1 T3

232 Pop1 T4

233 Pop2 T1

234 Pop2 T2

235 Pop2 T3

236 Pop2 T4

237 Round T1

238 Round T2

239 Round T3

240 Round T4

241 80'sDry T1

242 80'sDry T2

243 80'sDry T3

244 80'sDry T4

245 90'sBig T1

246 90'sBig T2

247 90'sBig T3

248 90'sBig T4

249 90's Power T1

250 90's Power T2

251 90's Power T3

252 90's Power T4

253 OctaTom C Hi

254 OctaTom B

255 OctaTom A

256 OctaTom G

257 OctaTom F

258 OctaTom E

261 Mallet T1

262 Mallet T2

263 Mallet T3

264 Mallet T4

265 Brush T1

266 Brush T2

267 Brush T3

268 Brush T4

269 Classement T1

270 Classement T2

271 Classelec1 T3

272 Classement T4

273 ClasseEleC2 T1

274 ClasseEleC2 T2

275 Classelec2 T3

276 Classement T4

277 Classe Electrique T1

278 Classe Electrique T2

279 ClasseElectrique3 T3

280 Classe Electrique T4

281 Classeur Electrique T1

282 Classeur Electrique T2

283 ClasseElectrique3

284 Classe Electrique T4

285 TR808 T1

286 TR808 T2

287 TR808 T3

288 TR808. T4

289 TR909. T1

200 TR009. T3

201 TR909 T2 201

231 IR909 13 260 5400 74

292 TR909 T4

Hi-hat

293 14"P-HatHH

294 14"P-HatHHEg

295 13"Hatz HH

296 13"Hatz HHEg

297 14"Hatz HH

298 14"Hatz HHEq

299 14"Dark HH

300 14"Dark HH Eg

301 14"Edge HH

302 14"Edge HH

303 TriangleHH

304 HandCym HH

305 Brush HH

306 CR78 HH

307 TR808 HH

308 TR909 HH

309 Tekno HH

310 Elec HH

311 16"Dark CrBw

312 16"DarK CrEg *I

313 16"Thin CrBw

314 16"Thin Crég *I

315 16"PaperCrBw

316 16"PaperCrEg *I

317 16"FsPwrCrBw

318 16"FsPwrCrEq *I

319 18"PowerCrBw

320 18"PowerCrEq *I

321 18"Med CrBw

322 18"Med CrEq *I

323 19"NY CrBw

324 19"NY CrEg

325 18"Fast CrBw

326 18"Fast CrEg *I

327 18"Fast CrBl

328 Brush Cr

329 Brush Crég *I

330 Mallet Cr *I

331 6"SplashSpBw 332 6"SplashSpEg 333 8"Thin SpBw 334 8"Thin SpEg 335 8"Bell SpBw 336 8"Bell SpEg 337 8"Open SpBw 338 8"Open SpEg 339 10"Med SpBw 340 10"Med SpEg

341 12"PyBack 342 12"PyBackEq I 343 16"Swish 344 16"Swish Eq I 345 18"CB Lo 346 18"CB Low Eq I 347 20"U-China *I 348 China PyBack I 349 Crash PyBack *I

Détail des remarques

*P (Position):

Vous pouvez obtenir des variations du son selon l'endroit où vous frappez le pad. Pour les rims, les variations dépendent du degré d'ouverture du rim shot (de la distance de la frappe sur la peau par rapport au bord).

Intervalle:

Adapte l'attaque de la forme d'onde à la technique de jeu (roulements, frappes continues etc.).

X (XStick):

Quand la fonction Cross Stick est activée (ON), il est possible d'utiliser les techniques "Rim Shot" et "Cross Stick" sur le bord.

*BRUSH:

Peut être utilisé pour la technique "Brush Sweep" (frottement de balais).

Caisse claire et toms

La dernière lettre de chaque nom d'instrument indique s'il s'agit du son de peau (head) ou de bord (rim).

Example:

S: son de peu de la caisse claire (snare)

SR: son de bord (rim) de la caisse claire (snare)

T1: Son de pu du tom 1

T1R: son de bord (rim) du tom 1

Cymbales

La dernière lettre de chaque nom d'instrument indique s'il s'agit du son du corps (bow), du bord (edge) ou du dôme (bell).

Example:

HH: corps du charleston (hihat)

HH: bord du charleston (hihat)

CrBw: corps de la cymbale crash

CrEg: bord de la cymbale crash

Rd: corps de la cymbale ride

RdB1: dôme de la cymbale ride

RdEg: bord de la cymbale ride

• Remerciements particuliers à Spectrasonics.

Lorsque vous achetez un module de percussion TD-12 auprès d'un revendeur Roland autorisé, les sons qu'il contient vous sont cédés sous licence et non vendus par la Roland Corporation pour un usage commercial dans le cadre de productions de musique, de concerts publics, d'émissions etc.)

Vous pouvez utiliser tous ces sons pour des enregistrements commerciaux ou non commerciaux sans payer de droits de licence supplémentaires. Cependant, vous êtes tenu d'adhérer strictement aux règles suivantes pour tout enregistrement de musique utilisant des données du TD-12.

Toute reproduction ou copie des sons du TD-12, tels quels ou après reformatage, mixage, filtrage, traitement de synthèse ou autre, ou tout autre procédé d'édition, pour un usage dans un autre produit ou la revente est strictement interdite sans l'autorisation écrite et expresse de Roland. Tout acte de don, commerce, prêt, location, rediffusion, redistribution ou revente des sons du TD-12 est expressément interdit.

En clair : Faites preuve de créativité dans l'utilisation des sons du TD-12 et réserves-les exclusivement à votre usage personnel. NE LES COPIEZ PAS.

Set de percussion

Note No.	1. Latin Toys	2. Indian Perc	3. African Perc	4. Salsa	5. SFX	6-8. User	Drum Kit 1-50(Trigger Inputs)
C-1	0	Bass Gliss	Bass Gliss	Bass Gliss	Off	Off	-
	1	GuitarScratch	GuitarScratch	GuitarScratch	Off	Off	-
	2	WahGt1 Down	WahGt1 Down	WahGt1 Down	Off	Off	-
	3	WahGt1 Up	WahGt1 Up	WahGt1 Up	Off	Off	-
	4	WahGt2 Down	WahGt2 Down	WahGt2 Down	Off	Off	-
	5	WahGt2 Up	WahGt2 Up	WahGt2 Up	Off	Off	-
	6	CR78Guiro	CR78Guiro	CR78Guiro	Off	Off	-
	7	CR78Tamb	CR78Tamb	CR78Tamb	Off	Off	-
	8	TR808Clap	TR808Clap	TR808Clap	Off	Off	-
	9	TR808Cowbell	TR808Cowbell	TR808Cowbell	Off	Off	-
	10	TR808Maracas	TR808Maracas	TR808Maracas	Off	Off	-
	11	TR909Clap	TR909Clap	TR909Clap	Off	Off	-
C0	12	Hi-Q	Hi-Q	Hi-Q	Off	Off	-
	13	R8Slap	R8Slap	R8Slap	Off	Off	-
	14	Scratch2	Scratch2	Scratch2	Off	Off	-
	15	Scratch3	Scratch3	Scratch3	Off	Off	-
	16	Sticks	Sticks	Sticks	Off	Off	-
	17	Click	Click	Click	Off	Off	-
	18	MetroClick	MetroClick	MetroClick	Off	Off	-
	19	MetroBell	MetroBell	MetroBell	Off	Off	-
	20	Clap	Clap	Clap	Off	Off	-
	21	VibraSlap	VibraSlap	VibraSlap	Off	Off	-
	22	SquareBlock	TriangleCls	Cabasa	Bongo Hi	Off	-
	23	Off	Off	Off	Bongo HiSlap	Off	-
	24	Beep	Beep	Beep	Bongo Lo	Hi-Q	-
	25	Crotale	ThaiGong	Kalimba	Bongo LoSlap	Poa	-
	26	SquareBlock	Triangle	Cabasa	Cabasa	Pyon	-
	27	Conga Lo	Baya Ge	Triangle2	Conga HiMute	Picoon	-
	28	Conga LoMute	Baya Slide	Triangle2Cls	Conga HiSlap	Byon	-
	29	Guiro Short	TinyGong	VibraSlap	Conga Lo	Kyun	-
	30	Guiro Long	Gong	AfroStomp	Conga LoMute	Psyun	-
	31	Cuica Hi	PotDrum	Block Hi	Cajon Bass	Boom	-
	32	Cuica Lo	PotDrum Acc	Block Lo	Cajon Mute	SuperLow	-
	33	Cowbell Hi	Tambourine2	Tambourine2	Cajon Slap	TimeWarp1	-
	34	Cowbell Lo	Tambourine3	Tambourine3	Cowbell Hi	TimeWarp2	-
	35	Cowbell Mambo	PotDrum	Djembe Bass	Cowbell Lo	Transform1	-
	36	Cowbell Mute	Baya Ge	Djembe Bass	Cowbell Mambo	Transform2	-
	37	PandeiroSlap	Tabla Tin	Djembe Slap	CowbellMambo	Transform3	-
	38	PandeiroMute	Tabla Na	Djembe Tone	Pandeiro	Tekno FX1	-
	39	Conga LoMute	Baya Slide	PotDrum Acc	Surdo LoMute	Tekno FX2	-
	40	PandeiroSlap	Tabla Tin	Djembe Slap	PandeiroSlap	Tekno FX3	-
	41	Conga Lo	Baya Ge	PotDrum Mute	Surdo Lo	Ring FX	-
	42	Claves	TriangleCls	Caxixi	Maracas	Drop Out	-
	43	Conga Hi	Baya Gin	PotDrum	Surdo Hi	LaserGun	-
	44	Claves	TriangleCls	Caxixi	Shaker	Spiral	-
	45	Bongo Lo	Tabla Tun	TalkingDr	Timbale Lo	Emergency	-
	46	Claves	Triangle	Caxixi	Shaker	Wonderer	-
	47	Bongo LoSlap	FingerSnaps	TalkingDr Up	TimbalePaila	Click	-
	48	Bongo Hi	Tabla Ti	TalkingDr	Timbale Hi	Beep	-
	49	TriangleCls	Crotale	SleighBell	Guiro Short	Sticks	-
	50	Bongo HiSlap	Tabla Te	TalkingDr Up	Timbale HiRm	Sticks2	-
	51	SleighBell	ThaiGong	Kalimba	WhistleShort	MetroBell	-
	52	Agogo Lo	TreeChimes	Cowbell Lo	Cuica Lo	MetroClick	-
	53	Cowbell Hi	ThaiGong	Kalimba	VibraSlap	FingerSnaps	-
	54	Tambourinel	Tambourinel	Tambourinel	Agogo Hi	Clap	-
	55	Triangle	TreeChimes	TreeChimes	Guiro Long	R8Slap	-
	56	Cowbell Mute	Cowbell Mute	Cowbell Mute	Cabasa	Motor	-
	57	Agogo Hi	Crotale	Cowbell Hi	Cuica Hi	Engine	-
	58	Conga HiMute	Baya Ka	PotDrum Acc	Surdo HiMute	Glass	-
	59	TreeChimes	ThaiGong	Kalimba	Whistle	Burt	-

• Il est possible de sauvegarder 8 sets de percussion.
• Vous pouvez changer les instruments de chaque set de percussion.

Pour en savoir plus, voyagez vers "Paramètres du set de percussion" (p. 57).

Note No.	1. Latin Toys	2. Indian Perc	3. African Perc	4. Salsa	5. SFX	6-8. User	Kits de batterie 1-50(Entrées TRIGGER)
C4	60	Bongo Hi	Bongo Hi	Bongo Hi	Pandeiro	Boingl	-
	61	Bongo Lo	Bongo Lo	Bongo Lo	PandeiroMute	Boing2	-
	62	Conga Hi	Conga Hi	Conga Hi	PandeiroSlap	Bounce	-
	63	Conga HiSlap	Conga HiSlap	Conga HiSlap	Surdo Hi	VerbyHit	-
	64	Conga Lo	Conga Lo	Conga Lo	Surdo HiMute	AfroStomp	-
	65	Timbale Hi	Timbale Hi	Timbale Hi	Surdo Lo	Bomb!	-
	66	Timbale Lo	Timbale Lo	Timbale Lo	Surdo LoMute	TuningTom	-
	67	Agogo Hi	Agogo Hi	Agogo Hi	Whistle	ReverseCrash	-
	68	Agogo Lo	Agogo Lo	Agogo Lo	WhistleShort	ReverseChina	-
	69	Cabasa	Cabasa	Cabasa	VibraSlap	PhaseCrash	-
	70	Maracas	Maracas	Maracas	Tabla Na	PhaseRide	-
	71	WhistleShort	WhistleShort	WhistleShort	Tabla Te	Scratchl	-
	72	Whistle	Whistle	Whistle	Tabla Ti	Scratch2	-
	73	Guiro Short	Guiro Short	Guiro Short	Tabla Tin	Scratch3	-
	74	Guiro Long	Guiro Long	Guiro Long	Tabla Tun	Scratch4	-
	75	Claves	Claves	Claves	Baya Ge	TapeStop	-
	76	Block Hi	Block Hi	Block Hi	Baya Gin	TapeRewind	-
	77	Block Lo	Block Lo	Block Lo	Baya Ka	Voice OK	-
	78	Cuica Hi	Cuica Hi	Cuica Hi	Baya Slide	Voice Yeah	-
	79	Cuica Lo	Cuica Lo	Cuica Lo	PotDrum	Vocoder1	-
	80	TriangleCls	TriangleCls	TriangleCls	PotDrum Acc	Vocoder2	-
	81	Triangle	Triangle	Triangle	PotDrum Mute	TeknoHit	-
	82	Shaker	Shaker	Shaker	Djembe Tone	Philly Hit	-
	83	SleighBell	SleighBell	SleighBell	Djembe Slap	FunkHit	-
C6	84	BellTree	BellTree	BellTree	Djembe Bass	Bass Gliss	-
	85	Castanet	Castanet	Castanet	TalkingDr	Guitar Gliss	-
	86	Surdo LoMute	Surdo LoMute	Surdo LoMute	TalkingDr Up	GuitarScrch	-
	87	Surdo Lo	Surdo Lo	Surdo Lo	Castanet	CutGt Down	-
	88	Bongo HiSlap	Bongo HiSlap	Bongo HiSlap	WoodBlock	CutGt Up	-
	89	Bongo LoSlap	Bongo LoSlap	Bongo LoSlap	Timpani C	WahGt1 Down	-
	90	Conga HiMute	Conga HiMute	Conga HiMute	Timpani G	WahGt1 Up	-
	91	Conga LoMute	Conga LoMute	Conga LoMute	ConcertBD	WahGt2 Down	-
	92	PandeiroMute	PandeiroMute	PandeiroMute	ConcertBD Mt	WahGt2 Up	-
	93	Pandeiro	Pandeiro	Pandeiro	HandCymbal	Sine 440Hz	-
	94	PandeiroSlap	PandeiroSlap	PandeiroSlap	HandCymbalMt	For PadCheck	-
	95	TreeChimes	TreeChimes	TreeChimes	Triangle	Off	-
	96	Crotale	Crotale	Crotale	TriangleCls	Off	-
	97	Gong	Gong	Gong	Triangle2	Off	-
	98	Cajon Bass	Cajon Bass	Cajon Bass	Triangle2Cls	Off	-
	99	Cajon Mute	Cajon Mute	Cajon Mute	Crotale	Off	-
	100	Cajon Slap	Cajon Slap	Cajon Slap	BellTree	Off	-
	101	CowbellMambo	CowbellMambo	CowbellMambo	SleighBell	Off	-
	102	SquareBlock	SquareBlock	SquareBlock	TreeChimes	Off	-
	103	Caxixi	Caxixi	Caxixi	ThaiGong	Off	-
	104	Timbale HiRm	Timbale HiRm	Timbale HiRm	TinyGong	Off	-
	105	TimbalePaila	TimbalePaila	TimbalePaila	Gong	Off	-
	106	Cuica Acc	Cuica Acc	Cuica Acc	OrchestraHit	Off	-
	107	Surdo Hi	Surdo Hi	Surdo Hi	SnareRoll	Off	-
	108	Surdo HiMute	Surdo HiMute	Surdo HiMute	ConcertSnare	Off	-
	109	PotDrum	PotDrum	PotDrum	SteelDrum	Off	-
	110	PotDrum Acc	PotDrum Acc	PotDrum Acc	Celesta	Off	-
	111	PotDrum Mute	PotDrum Mute	PotDrum Mute	Glockenspiel	Off	-
	112	Djembe Tone	Djembe Tone	Djembe Tone	Kalimba	Off	-
	113	Djembe Slap	Djembe Slap	Djembe Slap	Marimba	Off	-
	114	Djembe Bass	Djembe Bass	Djembe Bass	TubularBell	Off	-
	115	TalkingDr	TalkingDr	TalkingDr	Vibraphone	Off	-
	116	TalkingDr Up	TalkingDr Up	TalkingDr	Xylophone	Off	-
	117	Tabla Na	Tabla Na	Tabla Na	CR78Cowbell	Off	-
	118	Tabla Te	Tabla Te	Tabla Te	CR78Guiro	Off	-
	119	Tabla Ti	Tabla Ti	Tabla Ti	CR78Maracas	Off	-
	120	Tabla Tun	Tabla Tun	Tabla Tun	CR78MtlBeat	Off	-
	121	Baya Ge	Baya Ge	Baya Ge	CR78Tamb	Off	-
	122	Baya Gin	Baya Gin	Baya Gin	TR808Clap	Off	-
	123	Baya Ka	Baya Ka	Baya Ka	TR808Claves	Off	-
	124	Baya Slide	Baya Slide	Baya Slide	TR808Cowbell	Off	-
	125	Tambourine2	ConcertBD	AfroStomp	TR808Maracas	Off	-
	126	6"SplazhSpEg	HandCymbal	HandCymbal	TR808XStick	Off	-
	127	Off	Off	Off	TR909Clap	Off	-

PC	CC0	Nom		VOIX
PIANO
1	0	PIANO	1	1
	8	PIANO	1W	2
	16	PIANO	1D	1
2	0	PIANO	2	1
	8	PIANO	2W	2
3	0	PIANO	3	1
	8	PIANO	3W	2
4	0	HONKY-TONK		2
	8	HONKY-TONK W		2

E. PIANO

5	0	E.PIANO 1	1
	8	DETUNED EP 1	2
	24	60'S E.PIANO	1
	64	FM+SA EP	2
	65	HARD RHODES	2
6	0	E.PIANO 2	2
	64	BRIGHT FM EP	2

CLAVI

7	0	HARPSICHORD	1
	8	COUPLED HPS.	2
	16	HARPSI.W	2
	24	HARPSI.O	2
8	0	CLAV.	1
	64	FUNK CLAV.	2

9	0	CELESTA	1
10	0	GLOCKENSPIEL	1
11	0	MUSIC BOX	1
12	0	VIBRAPHONE	1
	8	VIB.W	2
13	0	MARIMBA	1
14	0	XYLOPHONE	1
15	0	TUBULAR-BELL	1
	8	CHURCH BELL	1
	9	CARILLON	1
16	0	SANTUR	1

ORGAN

17	0	ORGAN 1	1
	8	DETUNED OR.1	2
	16	60'S ORGAN 1	1
	32	ORGAN 4	2
	64	SC88 ORGAN 4	1
	65	EVEN BAR	2
18	0	ORGAN 2	1
	8	DETUNED OR.2	2
	32	ORGAN 5	2

19	0	ORGAN 3	2
20	0	CHURCH ORG.1	1
	8	CHURCH ORG.2	2
	16	CHURCH ORG.3	2
21	0	REED ORGAN	1
22	0	ACCORDION FR	2
	8	ACCORDION IT	2
23	0	HARMONICA	1
24	0	BANDONEON	2

GUITAR

25	0	NYLON-STR.GT	1
26	0	STEEL-STR.GT	1
	8	12-STR.GT	2
	64	NYLON+STEEL	2
27	0	JAZZ GT.	1
	8	HAWAIIAN GT.	1
28	0	CLEAN GT.	1
	8	CHORUS GT.	2
29	0	MUTED GT.	1
	64	MUTED GT.2	2
	65	POP GT.	1
	66	FUNK GT.	1	*
	67	FUNK GT.2	1	*
30	0	OVERDRIVE GT	1
	64	FDBK.ODRV.GT	2
31	0	DISTORTIONGT	1
	8	FEEDBACK GT.	2
	64	HEAVY GT.	1
	65	FDBK. HVY.GT	2
	66	MUTED DIS.GT	1
	67	ROCK RHYTHM	2
32	0	GT.HARMONICS	1
	8	GT. FEEDBACK	1

VECOCITY SWITCH Les commutateurs de tonalité à la vitesse 116.

BASS

33	0	ACOUSTIC BS.	2
	64	ELCTRC.AC.BS	2
34	0	FINGERED BS.	1
	64	FUNK BASS	2
	65	REGGAE BASS	2
35	0	PICKED BS.	1
	64	MUTE PICKBS1	1
	65	MUTE PICKBS2	1
36	0	FRETLESS BS.	1
37	0	SLAP BASS 1	1
	64	SLAP BASS 3	1
	65	RESO SLAP	1
	66	SLAP BASS 4	1
38	0	SLAP BASS 2	1

SYN. BASS

39	0	SYNTH BASS 1	1
	1	SYNTHBASS101	1
	8	SYNTH BASS 3	1
	64	TB33 BS 1	1
	65	TB33 BS 2	1
	66	TB33 BS 3	1
40	0	SYNTH BASS 2	2
	16	RUBBER BASS	2
	64	SH101 BS 1	1
	65	SH101 BS 2	1
	66	SH101 BS 3	1
	67	MODULAR BASS	2

ORCHESTRA

41	0	VIOLIN	1
	8	SLOW VIOLIN	1
42	0	VIOLA	1
43	0	CELLO	1
44	0	CONTRABASS	1
45	0	TREMOLO STR	1
46	0	PIZZICATOSTR	1
47	0	HARP	1
48	0	TIMPANI	1

STRINGS

49	0	STRINGS	1
	8	ORCHESTRA	2
50	0	SLOW STRINGS	1
51	0	SYN.SIZES1	1
	8	SYN.SIZES3	2
	64	SYN.SIZES4	2
	65	OB STRINGS	2
52	0	SYN.SIZES2	2
53	0	CHOIR AAHS	1
	32	CHOIR AAHS 2	1
54	0	VOICE OOHS	1
55	0	SYNVOX	1
56	0	ORCHESTRAHIT	2

BRASS

57	0	TRUMPET	1
58	0	TROMBONE	1
	1	TROMBONE 2	2
59	0	TUBA	1
60	0	MUTEDTRUMPET	1
61	0	FRENCH HORN	2
	1	FR.HORN 2	2
62	0	BRASS 1	1
	8	BRASS 2	2

SYN. BRASS

63	0	SYNTH BRASS1	2
	8	SYNTH BRASS3	2
	16	ANALOGBRASS1	2
	64	SYNTH BRASS5	2
	65	POLY BRASS	2
	66	QUACK BRASS	2
	67	OCTAVE BRASS	2
64	0	SYNTH BRASS2	2
	8	SYNTH BRASS4	1
	16	ANALOGBRASS2	2
	64	SOFT BRASS	2
	65	VELO BRASS 1	2
	66	VELO BRASS 2	2

REED

65	0	SOPRANO SAX	1
66	0	ALTO SAX	1
67	0	TENOR SAX	1
68	0	BARITONE SAX	1
69	0	OBOE	1
70	0	ENGLISH HORN	1
71	0	BASSON	1
72	0	CLARINET	1

PIPE

73	0	PICCOLO	1
74	0	FLUTE	1
75	0	RECORDER	1
76	0	PAN FLUTE	1
77	0	BOTTLE BLOW	2
78	0	SHAKUHACHI	2
79	0	WHISTLE	1
80	0	OCARINA	1

SYN. LEAD

81	0	SQUARE WAVE	2
	1	SQUARE	1
	8	SINE WAVE	1
82	0	SAW WAVE	2
	1	SAW	1
	8	DOCTOR SOLO	2
	64	BIG LEAD	2
	65	WASPY SYNTH	2
83	0	SYN.CALLIOPE	2
84	0	CHIFFER LEAD	2
85	0	CHARANG	2
	64	DIST. LEAD 1	2
	65	DIST. LEAD 2	2
	66	FUNK LEAD	2
86	0	SOLO VOX	2
87	0	5TH SAW WAVE	2
	64	BIG FIVES	2
88	0	BASS & LEAD	2

64	BIG & RAW	2
65	FAT & PERKY	2

SYN. PAD

89	0	FANTASIA	2
90	0	WARM PAD	1
	64	THICK PAD	2
	65	HORN PAD	2
91	0	POLYSYNTH	2
	64	80'S POLYSYN	2
92	0	SPACE VOICE	1
93	0	BOWED GLASS	2
94	0	METAL PAD	2
	64	PANNER PAD	2
95	0	HALO PAD	2
96	0	SWEEP PAD	1
	64	POLAR PAD	1
	65	CONVERGE	1

SYN. SFX

97	0	ICE RAIN	2
98	0	SOUNDTRACK	2
	64	ANCESTRAL	2
	65	PROLOGUE	2
99	0	CRYSTAL	2
	1	SYN Mallet	1
100	0	ATMOSPHERE	2
101	0	BRIGHTNESS	2
102	0	GOBLIN	2
103	0	ECHO DROPS	1
	1	ECHO BELL	2
	2	ECHO PAN	2
	64	ECHO PAN 2	2
	65	BIG PANNER	2
	66	RESO PANNER	2
104	0	STAR theme	2

ETHNIC MISC

105	0	SITAR	1
	1	SITAR 2	2
106	0	BANJO	1
107	0	SHAMISEN	1
108	0	KOTO	1
	8	TAISHO KOTO	2
109	0	KALIMBA	1
110	0	BAGPIPE	1
111	0	FIDDLE	1
112	0	SHANAI	1

PERCUSSIVE

113	0	TINKLE	BELL	1
114	0	AGOGO		1
115	0	STEEL	DRUMS	1

116	0	WOODBLOCK	1
	8	CASTANETS	1
117	0	TAIKO	1
	8	CONCERT BD	1
118	0	MELO. TOM 1	1
	8	MELO. TOM 2	1
119	0	SYNTH DRUM	1
	8	808 TOM	1
	9	ELEC PERC.	1
120	0	REVERSE CYM.	1

GUITAR BASS FX

121	0	GT.FRETNOISE	1
	1	GT.CUT NOISE	1
	64	WAH BRUSH GT	1
	65	GT. SLIDE	1
	66	GT. SCRATCH	1
	67	BASS SLIDE	1

SFX

122	0	BREATH NOISE	1
	1	FL_KEYCLICK	1
123	0	SEASHORE	1
	1	RAIN	1
	2	THUNDER	1
	3	WIND	1
	5	BUBBLE	2
124	0	BIRD	2
	1	DOG	1
	3	BIRD 2	1
125	0	TELEPHONE 1	1
	1	TELEPHONE 2	1
	3	DOOR	1
	5	WIND CHIMES	2
126	0	HELICOPTER	1
	2	CAR-STOP	1
	9	BURST NOISE	2
	64	SPACE TRI.	1
127	0	APPLAUSE	2
	3	PUNCH	1
128	0	GUN SHOT	1
	2	LASERGUN	1
	3	EXPLOSION	2

PC: Numéro de programme (n° d'instrument)

CC0: Valeur de la commande de contrôle 0

VOIX: Nombre de voix

• La transmission de messages de sélection de banque CC32 de valeur "0" permet de changer d'instrument sur le TD-12 à partir de l'appareil MIDI externe.
• La valeur du message de sélection de banque CC32 transmise par le TD-12 est toujours “0”.

PERCUSSION SOUND MODULE (SOUND GENERATOR SECTION)

Date: Dec.17,2004

Model TD-12

Version : 1.00

MIDI Implementation Chart

Sons d'accompagnement 262

Châines de kits de batterie

116 chaînes (32 pas par chaîne)

Paramètres des instruments

V-EDIT (KICK):

Égaliseur pour chaque pad

Compresseur pour chaque pad

Réverbération (pour l'accompagnement)

Séquenceur

Motifs utilisateur:100

Motifs d'usine: 150

Parties: 6

Résolution: 192 pas par poussière

Méthode d'enregistrement: Temps réel

Capacité de mémoire : Environ 20.000 notes

Sons de métronome: 20 types

Écran

64 × 240 points (LCD graphique rétro-éclairé)

7 segments, 3 caractères (LED)

Témoin de capteur (LED)

Commandes

Curseurs: 6

Bouton Preview (dynamique: 3 niveaux)

Connectique

Prises TRIGGER INPUT x 12

Prise HI-HAT CONTROL (pour VH-11, VH-12 et FD-8)

Prises MASTER OUTPUT (L/MONO, R): jack 1/4''

Prises DIRECT OUTPUT (1,2): jack 1/4''

Prise pour casque: jack stéreo 1/4''

Prise MIX IN: jack stéréo 1/4''

Cordon d'alimentation

Options

Pédale du charleston (FD-8)

Stands (MDS-12BK, MDS-20BK)

Fixation et permettre pour cymbale (MDY-10U)

Fixation de pad (MDH-10U)

• Une publication distincte, "MIDI Implementation", est également disponible. Elle détaille de façon très complète l'opération MIDI disponible sur cet appareil. Si vous souhaitez z contacter le SAV Roland le plus proche ou un revendeur Roland agréé.
• En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable.

Schéma logique du TD-12

Symboles

+/- 14,24

Chiffre

3-WAY 50

Accompagnement 59, 94

Accorder 56

ADVANCE 49

Affichage LED 13

AMBSENDLEVEL 39

Amb Send Level 63

APPEND 68

Backing 59

Balais 32

BANK 44

BASIC 45

Bend Range 56

Bouton de fonction 24

BR MIDI 38

BRUSH 32

Brush 38

Brush Note No. 38

Brush Switch 32

BULK 75

BulkDump 75

Casque 18

CC Max 46

CC Resolution 46

CHAIN 13,80-81

Chaine 81

Channel 72

CHAR 32,62,81

Charleston 20,38

CHINA 36

Click 25,62-63,76

Instruments 63

Connexion 17, 78

Casque 18

Serie FD 48

VH-11 20,47

VH-12 48

Contraste de l'écran 26,77

CONTROL 37, 76

Copier 70

COPY 13,67,70

COUNT 63

Compte dans la partie 63

Compte dans Rec 63

CRASH 36

Cross Stick 38

Crossstick 22,32

CTRL 74

Curseur 24

CURSOR 14

Curve 45

CY-12R/C 22

Cymbale 22,36

Decay Time 36

Enregistrement 64-66

Enregistrement en temps réel 64

ERASE 68

Etouffement 23

EXCHNG 70

EXIT 14

F RESET 79

Réinitialisation usine 28,79

FADER 26

Fermé 22

FIXED 35

Fixed Hi-Hat 35

FootSplash Sens 46

Frappe sur la peau 22

Frappe sur le bord 22-23

Frappe sur le corps 22-23

Frappe sur le dôme 23

FUNC 31

FX SW 32

Gate 38

Gate Time 38

GLOBAL 72

GROUP FADERS 14,26,39

H & R 33, 39-40, 42

HEAD 35

Head Tuning 35

Head Type 35

HH MIDI 38

HH Note #74

HI-HAT 35

Instrument de batterie 88

Interval 63

Key Shift 56

KICK 35

KIT 14,30

Kit de batterie 30

Acoustique 34

Chaine 80

Nom 32

Nom de chaîne 81

Kit Tempo 31

KIT VOL 39

Kit Volume 31, 39

LCD 77

LIST 31,34,57

Local Control 73

LOOP 61,66

Mask Time 51

MASTER 14

MASTER OUT 15

Master Tuning 56

Material 35

MEMORY 61

Messages 83

Messages d'erreur 82

Méthode d'enregistrement 66

Métronome 25, 62

MFXSENDLEVEL 39

MIDI 38,72,96

Brush/Cross 38

Canal 65

CH 72

Numéro de note 38

Soft Thru 72

MIDI IN 15

MIDI OUT/THRU 15

MIN VOL 39

Minimum Volume 39

Mise sous/hors tension 19

MIXEDIT 39

MIX IN 14-15, 18, 76

MIXER 39,59

Morceau de démonstration 27

Motif 25, 54, 67

Motif préréglé 53

Motif utilisateur 53

MOUNT TYPE 49

MUFFLE 35

Muffling 35

NAMES 32,58,62,80-81

Noise Cancel 46

Note No. 38

Numéro de note 38, 92

Offset 20,46-48

ONESHOT 61

Output 63,76

Pad 17,21-22

Pattern 37

Type 44

PAD PTN 32

PAD SW 76

PadPtn 37

Master Sw 32

Velocity 37

Pan 39,63

Paramètres du kit 31

PART 56

PART PAN 59

PART REVERB SEND LEVEL 59

PART VOLUME 59

Partie 59

Pattern 54

PATTERNEDIT 67

Réglages d'usine 28, 79

Rehearsal 66

REPLACE 66

Dispositif contenant des piles au lithium

Pour l'Union Européenne

Ce produit répond aux normes de la directive européenne 89/336/EEC.

Pour les États-Unis

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Cette nouvelle version (1.1) apporte les changements suivants. Veuillez lire ce document en vous référant au mode d'emploi du TD-12.

Sommaire

• Nouveaux déclencheurs ('Types de déclenchement')
• Meilleure réponse du charleston Amélioration des fonctions 'V-Edit'
• Autres améliorations

Nouveaux déclencheurs ('trigger types')

De nouveaux types de déclencheurs ont été ajoutés pour faciliter les réglages. Voyez la liste ci-dessous. Il suffit désormais de sélectionner un type de déclencheur particulier pour que les différents paramètres "Trigger" (à l'exception de la suppression de diaphonie) adoptent automatiquement des réglages recommandés.

Liste des déclencheurs ('Trigger Types')

Meilleure réponse du charleston

La dynamique, la sensation de jeu et la réponse du charleston ont été améliorées en vue d'une utilisation des charlestons VH-12 et VH-11.

La dynamique du charleston fermé, les frappes sur le bord, les "splashes" et même le jeu sur le charleston semi-ouvert n'ont jamais été aussi naturels!

Avec le V-Hi-Hat VH-12, la pression du pied sur la pédale du charleston fermé génère de subtiles variations du son, comme avec un charleston acoustique.

Nouveau paramètre de détection de position

"Position Detect" a été ajouté aux paramètres "Trigger Advanced". Il vous permet d'activer ou de couper la détection de position.

Réglages: OFF, ON

Entrées permettant la détection de position de frappe: SNARE (Head, Rim), TOM (Rim), RIDE (Bow) et AUX (Rim).

• Si vous sélectionnez un déclencheur ou une entrée Trigger n'offrant pas de détention de position, "---" est affiché.

Accès: [TRIGGER] - [F5 (ADVANCE)] - [F4 (POSI)] - Sélection de pad

Divers

• Les réglages internes de certains déclencheurs relatifs à la suppression de la diaphonie ont été revus pour améliorer le jeu.
• Le contenu des banques de déclencheurs ("Trigger Bank") a été modifié et une banque pour la TD-12KX a été ajoutée.

Bank1	TD-12KX
Bank2	TD-12KX (Copie)
Bank3	TD-12V, TD-12K
Bank4	TD-20K

• L'ordre de la liste "Trigger Types" a également changé : elle commence maintenant par les déclencheurs de grosse caisse (KD).

Amélioration des fonctions 'v-edit

Vous trouvez ci-dessous les nouveaux paramètres "V-Edit" qui étendent considérablement les possibilités d'édition du TD-12.

Accès: [INST] - [F2 (EDIT)]

Kick

Paramètre	Réglage	Description
[F1 (SHELL)]
Beater Type	FELT, WOOD, PLASTIC	Type de batte
[F3 (MUFFLE)]
Snare Buzz	Off, 1–8	Des régles plus fins accen-tuent le réalisme de la réso-nance du timbre de la caisse claire.
[F4 (MIC)]
Mic Position	OUTSIDE2, OUTSIDE1, STANDARD, INSIDE1, INSIDE2	Emplacements du micro-phone

Snare

Paramètre	Réglage	Description
[F4 (MIC)]
Mic Position	OUTSIDE2, OUTSIDE1, STANDARD, INSIDE1, INSIDE2	Emplacements du micro- phone

Tom

Paramètre	Réglage	Description
[F3 (MUFFLE)]
Snare Buzz	Off, 1–8	Des réglages plus fins accen-tuent le réalisme de la réso-nance du timbre de la caisse claire.
[F4 (MIC)]
Mic Position	OUTSIDE2, OUTSIDE1, STANDARD, INSIDE1, INSIDE2	Emplacements du micro-phone

Hi-Hat

Paramètre	Réglage	Description
[F3 (TAMB)]
Add Tam-bourine	Off, ON	Permet d'ajouter du tam-bourin au charleston.
[F4 (MIC)]
Mic Position	OUTSIDE2, OUTSIDE1, STANDARD, INSIDE1, INSIDE2	Emplacements du micro-phone

Minimum volume pour chaque entrée de capteur

La fonction "MINIMUM VOLUME" bénéficia d'une meilleure résolution de dynamique et contribue à garder un niveau déterminé pour des pads spécifiques en fonction de votre style de jeu. Elle est particulièrement utile pour les "ghost notes".

Réglage: 0~15

Accès: [MIXER] - [F3 (MIN VOL)]

Réglez les paramètres "MINIMUM VOLUME" avec les curseurs de groupe ("MIX EDIT").

Accès: [INST] + [MIXER] - [F2 (MIN VOL)]

Prise MIX IN - nouveau routage audio

La prise MIX IN accepte un signal mono ou stéréo.

Exemple: Si les signaux audio envoyés à la prise MIX IN ont le métronome sur le canal droit et l'accompagnement sur le canal gauche, vous pouvez utiliser cette fonction pour mélanger les signaux.

Paramètre	Réglage	Description
Input	L+R	Les deux canaux
	L ONLY	Le canal gauche unique-ment
	R ONLY	Le canal droit uniquement
Mode	STEREO	1 entrée stéreo
	MONO	2 entrées mono
Gain	0, +6, +12	Réglage du niveau d'entrée

Accès: [SETUP] - [F3 (CONTROL)] - [F3 (MIX IN)]

Vérification des informations de déclencheur (TRIGGER MONITOR)

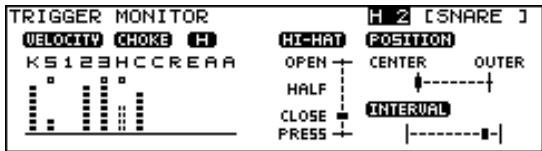

Vous pouvez vérifier visuellement la rapidité ("Velocity") de chaque capteur ainsi que l'ouverture et la fermeture du charleston, la détection de la position pour la caisse claire et la cymbale ride, et les capteurs RIM des entrées TOM et AUX. L'indicateur "Interval" indique les intervalles entre les frappes.

Accès : [SHIFT] + [TRIGGER]

CC resolution pour le v-hi-hat vh-12

Vous pouvez régler le paramètre "CC Resolution" pour le VH-12.

Le paramètre "CC Resolution" détermine la quantité (résolution) des données transmises par la pédale de charleston.

Réglage: NORMAL, HIGH (réglage initial: NORMAL)

Accès: [TRIGGER] - [F3 (HI-HAT)]

Vérification des réglages 'pad pattern

La page "PAD PATTERN SETTINGS" (ci-dessous) est accessible via [INST] - [F4 (CONTROL)] - [F1 (PATTERN)].

Elle permet de vérifier tous les réglages de pads à la fois.

Vérification de la position de la pédale et de la position de frappe

L'indicateur de position de la pédale du charleston est affiché à la page "PEDAL BEND RANGE".

Accès: [INST] - [F4 (CONTROL)] - [F2 (PDLBEND)]

• Quand vous utilisez le VH-11, l'indicateur de position se déplace entre "OPEN" et "CLOSE". Quand vous utilisez le VH-12, il se déplace entre "OPEN" et "PRESS".

Le paramètre "Position Control" dispose de sa propre page d'écran.

Accès: [INST] - [F4 (CONTROL)] - [F3 (POSI)]

Un indicateur de position a été ajouté à cette page.

Le paramètre "Position Ctrl" permet de générer des variations de timbres engendrées par la position de frappe ou la nuance du rim shot.

Initialisation des réglages 'v-edit' et 'ambience

• Pour rétablir un son tel qu'il était avant l'édition avec des paramètres "V-Edit", appuyez sur [SHIFT] et F4 à la page "INST" ou "INST EDIT".
• Pour initialiser les réglages "Ambience" ("Room Size", "Wall Type", "Mic Position" et "Room Shape"), appuyez sur [SHIFT] et F4 à la page "AMBIENCE ROOM".

Icône 'pad compressor' & 'pad EQ

L'icône de la page "PAD COMPRESSOR" change selon le réglage du paramètre "Attack".

Accès: [INST] - [F3 (COMP/EQ)] - [F2 (COMP)]

Page "PAD EQ

L'icône de la page "PAD EQ" change selon le réglage du paramètre "Mid Q".

Accès: [INST] - [F3 (COMP/EQ)] - [F3 (EQ)]

Compatibilité des données

La version 1.1 du TD-12 est compatible avec la version originale 1.0 du TD-12.

Vous pouvez donc charger des blocs de données MIDI de l'autre version du TD-12.

Comme certains types de déclencheurs ont été fusionnés, refaites les réglages "Trigger Types" si vous utilisez les pads suivants.

Vérification de la version du système

Accès: [SETUP] - [F3 (CONTROL)] - [F5 (VERSION)]

Mode d'emploi

Permettez-nous d'abord de vous remercier d'avoir opté pour le PD-125/PD-105 de Roland.

Avant d'utiliser ce produit, veuillez lire attentivement les sections intitulées : "Consignes de sécurité" à la p. 2 et "Remarques importantes" à la p. 3. Ces sections donnent des informations importantes concernant l'utilisation appropriée du produit. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement le mode d'emploi. Conservez ensuite le manuel à portée de main pour toute référence ultérieure.

Caractéristiques principales

• Pad de caisse claire/tom avec peau maillee offrant un comportement de jeu inédit et une réponse optimale.
• Le PD-125/105 dispose d'un capteur de peau et de bord (rim) pour une expressivité exceptionnelle.
• Pour exploiter au maximum les possibilités du PD-125/105, servez-vous du module de percussion TD-20.

Vous pouvez changer les nuances du son en fonction de la position de la frappe sur la peau et sur le bord.

De plus, vous pouvez jouer avec des balais (en nylon). N'utilisez PAS de balais métalliques!

AVANT de jouer sur les pads, réglez la TENSION de la peau en fonction de vos habitudes de jeu. La tension de la peau n'est PAS réglée à la sortie d'usine. Si vous ne réglez pas la tension, vous risquez d'endommager le capteur.

Instructions pour la prevention d'incendie, CHOC électrique ou blessure

Δ AVENTISSEMENT	Sert aux instructions destinées à alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unité.
Δ PRUDENCE	Sert aux instructions destinées à alerter l'utilisateur d'un risque de blessure ou de dommage matériel en cas d'emploi incorrect de l'unité. * Les dommages matériels se refèrement aux dommages ou autres effets négatifs causés au lieu d'utilisation et à tous ses éléments, ainsi qu'aux animaux domestiques.

▲	Le symbole ▲alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est déterminée par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des précautions générales, des mises en garde ou alertes vis-à-vis d'un danger.
◎	Le symbole ⊙ prévient l'utilisateur des interdits. Ce qui ne doit spécifquement pas être fait est indiquédans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unité ne doit jamais être démontee.
◎	Le symbole ●alerte l'utilisateur de ce qui doit êtrefait. Ce qui doit être fait est indiqué par l'icone contenue dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit être débranché de la prise murale.

• Avant d'utiliser ce produit, lisez les instructions données ci-dessous ainsi que le mode d'emploi.

N'ouvrez (et ne modifiez) pas ce produit.

• N'essayez pas de réparer ce produit ou d'en replacer des éléments (sauf si le manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland agréé (vous en trouvez la liste à la page "Information").

• Ne placez jamais ce produit dans des endroits :

• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur), humides (salles de bain, toilettes, sur des sols ou supports mouillés),
• à l'humidité ambiant elevée, exposés aux précipitations, poussiéreux,
• soumis à de fortes vibrations.

Utilisez ce produit uniquement avec un rack ou un support recommandé par Roland.

• Lorsque vous utilisez ce produit avec un rack ou un support recommendé par Roland, placez-le de façon à ce qu’il reste bien horizontal et stable. Si vous n’utilisez ni rack ni support, veillez à placer ce produit dans un endroit offrant une surface bien horizontale et un soutien solide et stable.

• Evitez que des objets (du matériel inflammable, de la monnaie, des trombones) ou des liquides (eau, limonades, etc.) ne pénètrent à l'intérieur de ce produit.

• Avec de jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

• Protégez ce produit contre tout coup ou impact important. (Ne le laissez pas tomber!)

Prudence

• Évitez que les cordons d'alimentation et les câbles ne s'emmêlent. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.

• Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

• Si vous retirez les vis de fixation du support, rangez-les immédiatement hors de portée des enfants pour qu'ils ne risquent pas de les avaler accidentellement.

Remarques importantes

Outre les informations de la section "Consignes de sécurité" à la p. 2, veuillez lire et suivre les conseils suivants:

Emplacement

• N'exposez pas ce produit directement au soleil, ne le laissez pas près d'appareils irradiant de la chaleur, dans un véhicule fermé ou dans un endroit le soumettant à des températures extrêmes. Une chaleur excessive peut déformer ou décroquer ce produit.
• Lorsque vous déplacez ce produit en le soumettant à une forte différence de température et/ou d'humidité, il peut y avoir formation de condensation à l'intérieur. Une utilisation de ce produit dans cet état peut entraîner des pannes ou des dommages. Avant d'utiliser ce produit, laissez-le reposer quelques heures jusqu'à ce que la condensation se soit évaporée.
• Ne laissez pas trainer longtemps du caoutchouc, du vinyle ou des matières similaires sur ce produit. Cela risque de décolorer ou d'abimer la finition.

Entretien

• Pour nettoyer ce produit, utilisez un chiffon sec et doux ou à la rigueur légèrement humidifié avec de l'eau. Pour enlever des saletés plus tenaces, servez-vous d'un détergent doux et non abrasif. Ensuite, essuyez soigneusement ce produit avec un chiffon doux et sec.
• N'utilisez jamais d'essence, de diluant, de solvant ou d'alcool d'aucune sorte pour éviter le risque de décoloration et/ou de déformation.

Précautions supplémentaires

• Maniez les curseurs, boutons et autres commandes avec un minimum d’attention ; faites aussi preuve de délicatesse avec les prises et connecteurs de ce produit. Un maniement trop brutal peut entraîner des dysfonctionnements.
• Lorsque vous branchez/débranchez des câbles, prenez la fiche en main - jamais le câble. Vous évitez ainsi d'endommager le câble ou de provoquer des court-circuits.
• Pour ne pas déranger vos voisins, maintenez le volume à un niveau raisonnable. Il peut parfois être préférable d'utiliser le casque (surtout quand vous jouez la nuit).
• Cet instrument est conçu pour minimiser les bruits physiques produits lorsque vous jouez dessus. Cependant, comme les vibrations sonores peuvent être transmises par les sols et les murs de façon parfois inattendue, veillez à ne pas déranger vos voisins surtout si vous avez des horaires inhabituels.
• Si vous devez transporter ce produit, emballez-le, si possible, dans son emballage d'origine (avec les protections). À défaut, utilisez un emballage équivalent.
• La caisse claire est montée sur un tripod. Lors de l'installation de la batterie, ouvre largement les pieds du tripod afin d’empêcher la caisse claire de basculer.

Nom des éléments

• L'illustration suivante montre le PD-125.
• La seule différence entre le PD-125 et le PD-105 est le diamètre.

Connexion au module

Utilisez un câble stéréo pour effectuer les connexions. Si vous vous servez d’un câble mono, vous ne pourrez pas produire des rim shots. Pour produire des rim shots, branchez le pad à une des entrées de capteur suivantes.

Entrées pouvant produire des rim shots sur les modules

TD-20	2 (SNARE), 3~6 (TOM 1~4), 12~15 (AUX 1~4)
TD-10	2 (SNARE)
TD-8	3 (SNARE)
TD-6V/6	2 (SNARE)

Montage sur un pied de caisse claire

Choisissez un pied de caisse claire conçu pour maintenir solidement un fût de 12'' (PD-125) ou de 10'' (PD-105).

Montage sur un pied de tom

Avant de monter le PD-125/105 sur un pied de tom, vérifiez son diamètre. (6,3~12,5mm)

Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les éléments avant d'effectuer les connexions.

Serrez convenablement la vis de fixation pour éviter tout bruit.

Réglage de la tension de la peau

Pour régler la tension des peaux, servez-vous d'une clé d'accordage.

REGLEZ LA TENSION DES PEAUX AVANT DE JOUER.

Comme pour un tambour acoustique, une tension précise et égale de la peau est indispensable pour un bon déclenchement.

Desserrez les tirants de sortie à produire un léger écart.

Serrez tous les tirants à la main, aussi fort que possible.

Servez-vous de la clé d'accordage et serrez chaque tirant de deux tours.

Serrez chaque tirant, un par un, en respectant l'ordre donné dans l'illustration.

Sensibilité à la position de frappe

Pour que la position de frappe soit correctement détectée, il faut un bon réglage de tension de la peau. (Les TD-20, TD-10 et TD-8 réagissent de façon différente. Voyez le mode d'emploi de votre module).

IDEE

Avec les PD-125/105, le réglage de la tension ne change que la réponse de la peau et non la hauteur du son comme il le ferait sur un tambour acoustique.

La tension de la peau peut changer avec le temps ; il peut parfois être nécessaire de l'ajuster.

Frappes sur la peau

Frappez uniquement la peau du pad. Avec certains sons de caisse claire, la position de la frappe change la nuance du son.

Frappez simultanément la peau et le bord du pad.

Frappez uniquement le bord du pad.

Selon le son assigné au bord (rim), vous pouvez produire des rim shots et/ou des cross sticks.

Variations du rim shot (avec le td-20 uniquement)

Sur certaines caisses claires ou toms, la façon dont vous jouez le rim shot change la nuance du son.

Rim shots normaux (rim shots ouverts)

Frappez simultanément la peau et le bord.

Rim shots fermés

Frappez simultanément la peau près du bord et le bord lui-même.

• Le mode d'emploi du TD-20 indique les compatibles avec cette technique.

Tableau de compatibilité des modules

	TD-20	TD-10, TD-8	TD-6V/6
Frappe sur la peau	o	o	o
Position de frappe	o	o	x
Rim shot	o	o	o
Nuance du rim shot	o	x	x
Cross stick	o	o	o

• Pour en savoir plus sur les réglages et les sons, consultez le mode d'emploi de votre module.

Pour un cross stick, veillez à ne frapper que le bord du pad. Si vous posez la main sur la peau du pad, vous risquez de ne pas broker un bon son cross stick.

Fiche technique

	PD-125 (12")	PD-105 (10")
Captor	2 (peau, bord)	2 (peau, bord)
Dimensions	330 (L) x 420 (P) x 112 (H) mm 13 (L) x 16-9/16 (P) x 4-7/16 (H) pouces	280 (L) x 360 (P) x 112 (H) mm 11-1/16 (L) x 14-3/16 (P) x 4-7/16 (H) pouces
Poids	2,8kg	2,3kg
Accessoires	Mode d'emploi	Mode d'emploi
Options	Peau maillée (MH-12)	Peau maillée (MH-10)
	Fixation de pad (MDH-10U) Stand (MDS-20/10/8C/6/3C)

• En vue d'améliorer le produit, les caractéristiques techniques et/ou l'aspect de cet appareil peuvent être modifiés sans avis préalable.

Information

En cas de problème, adressez-vous au service de maintenance Roland le plus proche ou au distributeur Roland agréé de votre pays; voyagez ci-dessous.

Al Fanny Trading Office 9, Ebn Hagar Al Askalyan Street, Ard El Golf, Heliopolis, Cairo 11341, EGYPT TEL:[phone]

Reunion

Maison FO-YAM Marcel 25 Rue Jules Hermann, Chaudron-BPT799471 Ste Clotilde Cedex, REUNION ISLAND TEL: [phone]

Félicitations et merci d'avoir opté pour le pad ROLAND PD-85.

Avant d'utiliser ce produit, veuillez lire attentivement les sections intitulées: "Consignes de sécurité" (p. 6) et "Remarques importantes" (p. 7). Ces sections donnent des informations importantes concernant l'utilisation appropriée du produit. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez le lire entièrement le mode d'emploi. Conservez ensuite le manuel à portée de main pour toute référence ultérieure.

AVANT de jouer sur les pads, réglez la TENSION de la peau en fonction de vos habitudes de jeu. La tension de la peau n'est PAS réglée à la sortie d'usine. Si vous ne réglez pas la tension, vous risquez d'endommager le capteur.

Contenu de l'emballage

PD-85 (le pad) Câble de connexion Clé de serrage Mode d'emploi (ce fascicule)

Caractéristiques

• Pad de caisse claire/tom avec peu maillee offrant un comport de jeu inédit et une réponse optimale.
• Pad compact de 8 pouces permettant une grande flexibilité lors du montage de la batterie.
• Vous pouvez produire des rim shots et des cross sticks.
• De plus, vous pouvez jouer avec des balais (en nylon).
• Des frappes sur différents endroits du pad produisent des variations sonores.

Réglage de la tension de la peau

Pour régler la tension de la peau, servez-vous de la clé de serrage fournie.

Réglez la tension de la peau avant usage.

Généralement, la tension est bonne quand elle a une réponse aux frappes semblable à celle d'un instrument acoustique.

Si vous frappez sur la peau quand elle n'est pas tendue, vous risquez d'endommager le capteur et la peau.

Si vous n'effectuez pas les réglages nécessaires, vous risquez de rencontrer les problèmes suivants:

Coupures du son (volume irrégulier) Volume trop bas (sensibilité réduite)

• Avec le PD-85, le réglage de la tension ne change que la réponse de la peau et non la hauteur du son comme il le ferait sur un tambour acoustique.
• La tension de la peau peut changer avec l'utilisation ; il peut parfois être nécessaire de l'ajuster.
• Une peau utilisée longtemps s'étire; avec le réglage de 7mm préconisé plus bas, il peut arriver que vous n'obteniez pas la même tension qu'à l'origine. Frappez la peau pour en vérifier la réponse durant le réglage de tension.

1. Utilisation de la clé de serrage fournie pour serrer les tirants.

Serrez les tirants pour laisser un espace de 7mm entre le cadre et l'anneau.

Une bande noire de 7mm est imprimée au bord de cette page. Utilisez-la comme référence pour effectuer ce réglage.

Serrez chaque tirant, un par un, en respectant l'ordre donné dans l'illustration. Ne serrez jamais complètement un tirant seul. Il serait alors impossible d'obtenir une tension régulière de la peau, ce qui entraînerait des problèmes.

1. Peaufinez le réglage tout en testant la réponse de la peau.

Fixer le pad au stand

Fixez le PD-85 à un support (série MDS).

Si vous fixez le PD-85 à un pied de tom disponible dans le commerce, vérifiez le diamètre de la tige. Si le diamètre n'est pas compatible, vous ne pourrez pas fixer le pad au pied.

Diamètres de tige compatibles: 8,5~11,5mm (3/8~1/2")

Connexion au module de percussion

Connexion à un module de percussion (TD-20, TD-12, TD-10, TD-8, TD-6V/6, TD-3, etc.).

Lorsque vous avez branché le module de percussion, veuillez consulter son mode d'emploi pour effectuer les réglages nécessaires.

• Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.
• Utilisez le câble stéréo fourni pour effectuer les connexions. Si vous utilisez un câble mono, vous ne pourrez pas utiliser les techniques de jeu rim shot et cross stick.
• Branchez la fiche en L du câble fourni au pad PD-85. La forme de la fiche évite toute traction au niveau du PD-85.

Module de per-cussion	Entrées pouvant déclen-cher des rim shots
TD-20	2 (SNARE), 3~6 (TOM 1~4), 12-15 (AUX 1-4)
TD-12	2 (SNARE), 3~5 (TOM 1~3), 11 (AUX 1), 12 (AUX 2)
TD-10	2 (SNARE)
TD-8	3 (SNARE)
TD-6V/6	2 (SNARE)
TD-3	SNARE

Frappes sur la peau

Frappez uniquement la peau du pad. Avec certains sons de caisse claire, la position de la frappe change la nuance du son.

Peau

Frappez simultanément la peau et le bord du pad.

Frappez uniquement le bord du pad.

Selon le son assigné au bord (rim), vous pouvez produire des rim shots et/ou des cross sticks.

• Pour un cross stick, veillez à ne frapper que le bord du pad. Si vous posez la main sur la peau du pad, vous risquez de ne pas obtenir un bon son cross stick.

Tableau de compatibilité des modules

	TD-20, TD-12, TD-10, TD-8	TD-6V/6, TD-3
Frappe sur la peau	o	o
Position de frappe	o	-
Rim shot	o	o
Cross stick	o	o

• Pour en savoir plus sur les réglages et lesons, voyez le mode d'emploi de votre module.

Si votre module le permet, la nuance du son change en fonction de la façon dont vous jouez les rim shots. Voyez le mode d'emploi de votre module.

Si une frappe sur la peau produit un son de bord (rim), diminuez la valeur “Rim Sens” (ou “RimShot Adjust”).

Si par contre, vous avez du mal à produire un son de bord (rim), augmentez la valeur “Rim Sens” (ou “RimShot Adjust”).

Quand faut-il remplacer la peau?

La peau finit par s'user et doit alors être remplacée. Remplacez la peau dans les cas suivants:

• La surface de la peau est déchirée
• La peau reste distendue par endroits en début d'un bon réglage de la tension.

Peau de rechange (option) : Peau maillee MH-8

1. Démontez tous les tirants et rondelles du pd-85.

Maintenez du doigt la bague de blocage (voyez l'illustration) lorsque vous retirez les tirants pour éviter qu'elle ne sorte du cadre.

• Les bagues de blocage empêchent les tirants de tourner et de se desserrer sous l'effet des vibrations transmises par l'anneau quand vous jouez.

2. Enlevez l'anneau.

1. Enlevez l'ancienne peau.
2. Placez la nouvelle peau sur le cadre.
3. Placez l'anneau sur la peau.
4. Glissez les tirants dans les rondelles, puis fixez-les à l'anneau et au cadre.
5. Réglez ensuite la tension de la peau. Voyez "Réglage de la tension de la peau" (p. 2).

Ne serrez jamais un tirant seul. Il serait alors impossible d'obtenir une tension régulière de la peau, ce qui entraînerait des problèmes.

Si une bague de blocage sort du cadre durant le changement de peau, remettez-la en place en alignant ses quatre fentes avec les reliefs correspondants du cadre puis appuyez fermement sur la bague.

PD-85 (v-pad)

Taille du pad: 8^

Capteurs: 2 (pel, bord)

Accessoires: Mode d'emploi, câble de connexion, clé de serrage

Options: Peau maillee (MH-8), fixation pour pad MDH-10U, stands de batterie MDS-3C, MDS-12BK, MDS-20BK

• En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiées sans avis préalable.

Instructions pour la prevention d'incendie, CHOC électrique ou blessure

ABBREVIATION AVERTISSEMENT	Sert aux instructions destinées à alerter l'utilitaire d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unité.
ABBREVIATION PRUDENCE	Sert aux instructions destinées à alerter l'utilitaire d'un risque de blessure ou de dommage matériel en cas d'emploi incorrect de l'unité. * Les domages matériels se référent aux dommages ou autres effets négatifs causés au lieu d'utilisation et à tous ses éléments, ainsi qu'aux animaux domestiques.

A	Le symbole △alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est déterminée par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des précautions générales, des mises en garde ou alertes vis-à-vis d'un danger.
B	Le symbole ⊙ prévient l'utilisateur des interdits. Ce qui ne doit spécifiquement pas être fait est indiquédans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unité ne doit jamais être démontré.
C	Le symbole ●alerte l'utilisateur de ce qui doit être fait. Ce qui doit être fait est indiquédpar l'icone continues dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit être débranché de la prise murale.

Avertissement

• Avant d'utiliser ce produit, lisez les instructions données ci-dessous et dans le mode d'emploi.

• N'ouvrez (et ne modifiez) pas le produit. (Une seule exception à cette règle est admise lorsque vous suivez des instructions spécifiques données dans ce mode d'emploi pour installer des options que l'utilisateur peut placer lui-même; voyez p. 5.)

• N'essayez pas de réparer ce produit ou d'en remplacer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland/agréé (vous en trouverez la liste à la page "Information").

• Ne placez jamais ce produit dans des endroits :

• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur), humides (salles de bain, toilettes, sur des sols ou supports mouillés),
• à l'humidité ambiant elevée, exposés aux précipitations, poussiéreux,
• soumis à de fortes vibrations.
• Installez uniquement cet appareil avec un support recommandé par Roland.

Avertissement

• Lorsque vous utilisez l'instrument avec un support recommandé par Roland, placez-le de façon à ce qu’il reste bien horizontal et stable. Si vous n’utilisez ni support ni stand, veillez à placer ce produit dans un endroit offrant une surface bien horizontale et un soutien solide et stable.

• Évitez que des objets (du matériel inflammable, de la monnaie, des trombones) ou des liquides (eau, limonades, etc.) ne pénètrent à l'intérieur de ce produit.

• Avec de jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

• Protégez ce produit contre tout coup ou impact important. (Ne le laissez pas tomber!)

Prudence

• Évitez que les cordons d'alimentation et les câbles ne s'emmêlent. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.

• Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

• Si vous nevez retirer les tirants, les rondeilles et/ou les bagues de blocage, gardez-les en lieu sûr et hors de portée des enfants, pour éviter que ces derniers ne les avalent accidentellement.

Prudence

Fixez le pad à un pied ou un stand en veillant à ne pas vous coincer les doigts.

• N'exercez pas une pression excessive sur le capteur situé au centre de la peau. Cela risque de l'endommager et d'empêcher une détention ajustée.

• Suite à la nature même des matériaux constituant le capteur, un changement de température ambiant peut affecter la sensibilité du capteur.

• Vous pouvez journé avec des balais sur le PD-85 s'il est branché à un module TD-20, TD-12, TD-10 ou TD-8. Si vous utilisez des balais, prenez des balais en nylon. Des balais en métal risquent non seulement de griffer la peau mais présentent aussi un danger car la pointe des balais peut se prendre dans les mailles.

Prudence

• À la sortie d'usine, la peau n'est pas tendue. N'oubliez donc pas de régler la tension de la peau avant usage. Si vous frappez sur la peau quand elle n'est pas tendue, vous risquez d'endommager le capteur et la peau.

• La partie en caoutchouc de l'anneau est sujette à l'usure (surtout si vous jouez souvent des rim shots) et doit être remplacée. Les rim shots risquent de ne pas produire le résultat escompté si le caoutchouc est usé. Remplacez alors le caoutchouc de l'anneau. Consultez le service après-vente Roland pour en savoir plus sur le remplacement du caoutchouc de l'anneau.

Remarques importantes

Outre les informations de la section "Consignes de sécurité" (p. 6), veuillez lire et suivre les conseils suivants:

Emplacement

• N'exposez pas ce produit directement au soleil, ne le laissez pas près d'appareils irradiant de la chaleur, dans un véhicule fermé ou dans un endroit le soumettant à des températures extrêmes. Une chaleur excessive peut déformer ou décolorer ce produit.
• Lorsque vous déplacez ce produit en le soumettant à une forte différence de température et/ou d'humidité, il peut y avoir formation de condensation à l'intérieur. Une utilisation de ce produit dans cet état peut entraîner des pannes ou des dommages. Avant d'utiliser ce produit, laissez-le reposer quelques heures jusqu'à ce que la condensation soit évaporée.
• Ne laissez pas trainer longtemps du caoutchouc, du vinyle ou des matières similaires sur ce produit. Cela risque de décolorer ou d'abimer la finition.

Entretien

• Pour nettoyer ce produit, utilisez un chiffon sec et doux ou à la rigueur légèrement humidifié avec de l'eau. Pour enlever des saletés plus tenaces, servez-vous d'un détergent doux et non abrasif. Ensuite, essuyez soigneusement ce produit avec un chiffon doux et sec.
• N'utilisez jamais d'essence, de diluant, de solvant ou d'alcool d'aucune sorte pour éviter le risque de décoloration et/ou de déformation.

Précautions supplémentaires

• Maniez les curseurs, boutons et autres commandes avec un minimum d’attention ; faites aussi preuve de délicatesse avec les prises et connecteurs de ce produit. Un maniement trop brutal peut entraîner des dysfonctionnements.
• Lorsque vous branchez/débranchez des câbles, prenez la fiche en main - jamais le câble. Vous évitez ainsi d'endommager le câble ou de provoquer des court-circuits.
• Pour ne pas déranger vos voisins, maintenez le volume à un niveau raisonnable. Il peut parfois être préférable d'utiliser le casque (surtout quand vous jouez la nuit).
• Cet instrument est conçu pour minimiser les bruits physiques produits lorsque vous jouez dessus. Cependant, comme les vibrations sonores peuvent être transmises par les sols et les murs de façon parfois inattendue, veillez à ne pas déranger vos voisins, surtout si vous avez des horaires inhabituels.
• Si vous devez transporter ce produit, emballez-le, si possible, dans son emballage d'origine (avec les protections). À défaut, utilisez un emballage équivalent.

Pour l'Union Européenne

Al Fanny Trading Office 9, Ebn Hagar A1 Askalany Street, Ard E1 Golf, Heliopolis, Cairo 11341, EGYPT TEL:[phone]

Reunion

Maison FO-YAM Marce 25 Rue Jules Hermann, Chaudron-BP79 97491 Ste Clotilde Cedex, REUNION ISLAND TEL: [phone]

That Other Music Shop(PTY)Ltd. 11 Melle St., Braamfontein, Johannesburg, SOUTH AFRICA TEL: [phone] FAX: [phone]

Paul Bothner(PTY)Ltd. 17 Werdmuller Centre, Main Road, Claremont 7708 SOUTH AFRICA

TEL: (021) 674

Roland Shanghai Electronics Co., Ltd. 5F. No.1500 Pingliang Road Shanghai 200090, CHINA TEL: [phone]

Roland Shanghai Electronics Co., Ltd. (BEIJING OFFICE)

10F. No. 18 3 Section Anhuaxili Chaoyang District Beijing 100011 CHINA TEL: [phone]

Roland Shanghai Electronics Co., Ltd.

(GUANGZHOU OFFICE) 2/F, No. 30 Si You Nan Er Jie Yi Xiang, Wu Yang Xin Cheng, Guangzhou S10600, CHINA TEL: [phone]

Tom Lee Music Co., Ltd. Service Division 22-32 Pun Shan Street, Tsuen Wan, New Territories, HONG KONG TEL: [phone]

Musique & Son Z. I. Les Mangles 97232 Le Lamartin Martinique F. W. I. TEL: [phone]

Gigamus SARI 10 Rte De La Folie 97200 Fort De France Martique F. W. I. TEL: [phone]

Casa Veerkamp, S. A. de C. V. Av. Toluca No. 323, Col. Olivar de los Padres 01780 México D. F. MEXICO TEL: [phone]

Bansbach Instrumentos Musicales Nicaragua Altamira D'Este Calle Principal de la Farmacia 5ta. Avenida 1 Cuadra al Lago. #503 Managua, Nicaragua TEL: [phone]

SUPRO MUNDIAL, S. A. Boulevard Andrews, Albrook, Panama City, REP. DE PANAMA TEL: [phone]

Audionet Distribuciones Musicales SAC Juan Fanning 530 Mirafores Lima - Peru TEL: [phone]

Nous souhaitons vous remercier d'avoir choisi le KD-120 de Roland

Avant d'utiliser cet appareil, il est nécessaire de lire attentivement les sections intitulées : "UTILISATION DE L'APPAREIL EN TOUTE SÉCURITÉ" (p. 2-3) et "NOTES IMPORTANTES" (p. 3). Elles apportent d'importantes informations sur l'utilisation correcte de l'appareil. De plus, afin de prendre connaissance des caractéristiques de votre nouvel appareil, nous vous conseillons de lire la totalité du mode d'emploi. Il est recommandé de conserver le manuel à portée de main.

TABLE des matières

Caractéristiques 4

Contenu du pack 4

Noms des éléments du KD-120 4

Configuration 5

Réglage de la peau 8

Remplacement de la peau 9

Caractéristiques techniques 10

Instructions concernant les risques d'incendie, l'electrocution ou les blessures

ATTENTION	Prévient l'utilisateur d'un danger de mort ou d'un risque de blessure grave en cas de mauvaise utilisation de l'appareil.
ATTENTION	Prévient l'utilisateur d'un risque de blessure ou de dommage matériel en cas de mauvaise utilisation. * Les dommages matériels font reférence aux dommages causés à l'habitat, aux meubles, ainsi qu'aux animaux domestiques.

Δ	Le symbole Δ prévient l'utilisateur d'instructions importantes. La signification du symbole est déterminée par le signe à l'intérieur du triangle. Le symbole ci-contre est utilisé pour prévenir les risques généraux ou indique un danger.
⓷	Le symbole Ⓒ prévient l'utilisateur des choses à ne jamais faire. La chose à ne pas faire est illustrée par le signe à l'intérieur du cercle. Le symbole ci-contre est utilisé pour signifier toute interdiction de démonter l'appareil.
⓹	Le symbole l prévient l'utilisateur des choses à faire. La chose à faire est illustrée par le signe à l'intérieur du cercle. Le symbole ci-contre signifie que la prise secteur doit être débranchée.

Attention

• Avant d'utiliser cet appareil, lisez attentivement les instructions ci-dessous et le mode d'emploi.

• N'ouvrez pas votre appareil et n'y apportez aucune modification (ne le faites que lorsque le manuel mentionné des instructions spécifiques d'installations d'options par l'utilisateur; voir p. 5).

• N'essayez pas de réparer l'appareil ou d'en remplacer des composants (sauf pour suivre des instructions spécifiques du manuel en ce sens). Pour toute assistance technique, adressez-vous à votre revendeur, au centre de maintenance Roland le plus proche ou à un distributeur/agree Roland (voir la liste de la page "Information")
• N'utilisez jamais l'appareil ou ne le placez jamais dans des lieux:

• Sujets à des températures extrêmes (ex : exposition directe au soleil dans un véhicule fermé, après un radiateur ou sur tout autre appareil générant de la chaleur) ; ou

Proches de sources d'eau (ex : baignoires, salles de bain ou sur un sol mouillé) ; ou Humides ; ou Poussiéreux ; ou - Sujets à de fortes vibrations

Attention

Assurez-vous que votre appareil est toujours placé de manière stable et horizontalement. Ne le placez jamais sur des supports susceptibles de basculer ou des surfaces inclinées.

• Ne laissez tomber aucun objet (matériaux inflammables, pièces de monnaie, etc.) ni aucun liquide (eau, limonades, etc.) à l'intérieur de l'appareil

• Dans les foyers où se trouvent des enfants en bas âge, un adulte doit toujours surveiller les enfants jusqu'à ce qu'ils soient à même de suivre les règles essentielles pour une utilisation de l'appareil en sécurité.

• Protégez l'appareil contre les impacts importants. (Ne le laissez pas tomorrow!)

Attention

• Évitez que les cordons et les câbles ne s'enroulent. Placez-les de sorte qu'ils soient hors d'atteinte des enfants.

• Ne marchez pas sur l'appareil et ne placez pas d'objets lourds dessus.

• N'appliquez pas de forces excessives sur le capteur et le pad d'amortissement situés sous la peau. Cela pourrait affecter la précision de la détection et l'endommager.

• Étant donné la nature des matériaux du capteur, les variations de température et d'humidité de la pièce sont susceptibles d'affecter sa sensibilité.

Attention

L'utilisation d'une batte en fer est susceptible d'endommager le fer. Utilisez la batte spéciale fournie ou une batte en plastique pour la pédale de grosse caisse.

• Assemblez le KD-120 avec soin afin d'éviter de vous pincer les doigts.
• Pour éviter que le KD-120 glisse ou se déplace pendant le jeu. Les extrémités des pieds du support sont en forme de pointe. Manipuez l'instrument avec soin pour ne pas vous blesser.

En complément des points abordés dans la section "UTILISEZ L'APPAREIL EN TOUTE SÉCURITÉ" de la page 2-3, veuillez lire et respecter les instructions suivantes:

Emplacement

• Évitez d'exposer l'appareil à la lumière du soleil, de le placer à proximité d'appareils générant de la chaleur, de le laisser dans un véhicule fermé ou de l'exposer de manière générale à des températures extrêmes. Une chaleur excessive peut déformer ou décrocher l'appareil.

Maintenance

• Pour l'entretien quotidien, essuyez l'appareil à l'aide d'un linge doux et sec ou d'un linge légèrement humidifié à l'eau. Pour enlever la saleté, utilisez un linge imbibé d'un détergeant doux et non abrasif. Assurez-vous ensuite de bien essuyer l'appareil avec un linge doux et sec.
• N'utilisez jamais de bénzine, de dissolvants, d'alcool ou de solvants d'aucune sorte pour éviter toute décoloration et/ou déformation.

Précautions supplémentaires

• Manipulez les connecteurs, les potentiomètres, curseurs et autres commandes de l'appareil avec précaution. Des manipulations brusques pourraient entraîner des dysfonctionnements.
• Lorsque vous connectez/deconnectez les cables, utilisez le connecteur lui-même. Ne tirez jamais sur le cable. Vous évitez ainsi de provoquer des court-circuits ou d'endommager les éléments internes des cables.

Caractéristiques

• Capteur de grosse caisse avec peau maillee pour une meilleure sensation de jeu et une frappe plus silencieuse. Le support à quatre pieds assure une excellente stabilité.
• Vous pouvez également jouer en utilisant une pédale double.

Contenu du pack

Pad KD-120

2 Pieds

Support

Batte

Clef de déserrage Cable de connexion Mode d'emploi

Cet ensemble ne comprend pas de pédale de grosse caisse. Utilisez le KD-120 avec une pédale de grosse caisse disponible sur le marché.

Noms des éléments du kd-120

fig/06

Assemblage du kd-120

1. Placez le Pad du KD-120 sur une surface plane (sol), la face de la peau vers le bas.
2. Utilisez la clé fournie pour dévisser et soulever les taquets des pattes de fixation situées à l'arête du Pad KD-120.
3. Placez le support sur les pattes de fixation de sorte que le jack de sortie du Pad KD-120 soit situé sur la partie supérieure.

Utilisez les taquets que vous avez soulevés pour fixer le Pad KD-120 au support. Serrez les taquets à l'aide de la clé de serrage fournie.

• Attention à ne pas vous coincer les doigts entre le Pad KD-120 et la plaque du support.
• Réglez les extrémités des pieds afin de les adapter à l'emplacement que vous avez choisi pour le KD-120.

Utilisez les pointes lorsqu vous installez l instrument sur de la moquette ou sur des surfaces soudies et les pieds en caoutchouc sur du parquet ou des surfaces dures.

À sa sortie d'usine, le support est réglé pour l'utilisation des pieds en caoutchouc. Si vous utilisez les pieds en caoutchouc, rendez-vous au point 5 de la page suivante.

Réglage des pointes

1. Dévissez le boulon de serrage.
2. Tournez le pied en caoutchouc pour que la pointe sorte du pied en caoutchouc. Réglez la longueur de la pointe afin de l'adapter au lieu d'installation.
3. L'extrémité de la pointe est liée. Manipulez-la avec soin.
4. Serrez le boulon de serrage pour fixer le pied en caoutchouc.
5. Les pointes risquent d'abimer les sols en surfaces dures. Utilisez alors les pieds en caoutchouc.

fig.08

Réglage des pieds en caoutchouc

1. Dévissez le boulon de serrage.
2. Tournez le pied en caoutchouc de sorte que la pointe ne dépasse pas.
3. Serrez le boulon de serrage pour fixer le pied en caoutchouc.

fig 09 fig 07

fig.10

1. Desserez les vis à papillon du support et montez les pieds sur le support. Installez les pieds de sorte que leur extrémité dépasse d'environ 2 cm (voir schéma).

1. Serrer les vis à papillon pour fixer les pieds au support.
2. Tournez le KD-120 et relevez le support et les quatre pieds.
3. Réglez l'angle de la surface de la peau par rapport au sol. Utilisez la clef de serrage foumie pour desserrer les vis de la patte de fixation (que vous avez serrés au point 3) et réglez l'angle de la surface de la peau du KD-120 par rapport au sol à votre convenance.
4. Installez la bâtte foumie sur votre pédale de grosse caisse
5. Montez la pédale de grosse caisse sur le KD-120.
6. Assurez-vous qu'il y a environ 1 cm d'espace entre les deux afin d'éviter que la chaîne de la pédale (ou sangle) ne touche le cercle de serrage du KD-120 durant le jeu. Si la pédale n'a pas de sous-plaque, règlez la plaque du support à un angle approprié par rapport au sol.

fig 11

1. Resserrez les pattes de fixation du support et effectuez les réglages nécessaires à une bonne fixation du KD-120 sur son support.

Assurez-vous que les quatre pieds du KD-120 et le talon de la pédale de grosse caisse sont bien fixés au sol : desserrez les vis à papillon du support et ajustez la longueur des pieds.

1. Réglez le point de frappe de la batte

Le point de frappe de la batte est généralement réglé pour atteindre le centre de la peau. Réglez le point de frappe de sorte qu'il ne dépasse pas le pad d'amortissement situé derrière la peau. Si vous approchez le point de frappe du capteur, la sensibilité augmente : effectuez un réglage précis à votre convenance.

Utilisation d'une pédale double

Le KD-120 vous permet également de jouer avec une pédale double de grosse caisse.

Réglez-la de sorte que les points de frappe des deux battes tombent à égale distance latérale du centre de la peau.

* Lorsque vous utilisez une pédale double, utilisez la batte fournie ou une batte en plastique (comme avec une pédale normale).

Connexion d'un module de sons de batterie (td-10/7/5, spd-20/11, etc.)

• Pour éviter d'endommager les haut-parleurs ou d'autres appareils, diminuez toujours le volume de tous les appareils lorsque vous effectuez des connexions.

Utilisez le câble fourni pour effectuer les connexions. Lorsque vous connectez un KD-120, utilisez le câble stéréo fourni. Reliez le connecteur en L du câble au KD-120. Cela évite d'endommager accidentellement le connecteur.

Module de sons de batterie Jacks de connexion

TD-10	1/KICK
TD-7	1/KICK
TD-5	1/KICK
SPD-20	TRIGGER INPUT 1
SPD-11	EXT INPUT 1

Lorsque vous avez effectué les connexions du KD-120 et du module de sons de batterie, reportez-vous au tableau des paramètres recommandés à la fin de ce manuel pour effectuer les réglages du module de sons.

Vous pouvez régler la tension de la pelure du KD-120

Réglage de la tension de la peau

Lors du réglage, utilisez la clé de serrage fournie ou la clé de serrage de votre batterie acoustique. En général, une tension produisant une réponse environ identique à celle d'une grosse caisse de batterie acoustique est appropriée.

• Une tension trop lâche de la peau entraîne non seulement une mauvaise utilisation de l'instrument mais peut également endommager le capteur.

fig 14

1. Vérifiez la tension actuelle de la peau.
2. Olez la pédale de grosse classe du KD-120.
3. Desserrez les molettes des vis de serrage
4. Reglez la vis 'a' du schéma ci-dessus. Tournez la vis vers la droite pour resserrer la tension de la poulie ou légèrement vers la gauche pour relâcher la tension
5. Si vous serrez au maximum une vis de serrage à un seul emplacement, vous provoquez une tension non homogène. Cela peut entraver le réglage de la sensibilité de frappe, voir entraîner une mauvaise utilisation de l'instrument. Serrez chaque vis de manière progressive tel que décrit ci-dessus
6. Réglez la vis de serrage 'b' à la même tension que la vis 'a'.
7. Réglez ensuite de la même manière les vis 'c' et 'd', puis 'e' et 'f'.
8. Assurez-vous que la tension de la peau est homogène. Répétez les étapes 5 et 6 si nécessaire.
9. Sur le KD-120, le réglage de la tension de la peau ne modifie que la sensibilité de la peau. Il n'affecte pas la hauteur du son comme sur une grosse caisse acoustique. Pour régler la hauteur, éditez les paramètres sonores du TD-10, TD-7, TD-5, SPD-11 ou SPD-20. Pour de plus amples détails, reportez-vous à leurs modes d'emploi respectifs.
10. La tension de la peau se relâche à mesure que l'instrument est utilisé, réglez-la de nouveau si nécessaire.
11. Serrez les molettes de serrage pour éviter que les vis ne se desserrent.
12. Montez la pédale de grosse caisse sur le KD-120.

Quand faut-il remplacer la peau ?

La peau est un élément extensible qui finit par s'abimer et qui doit être remplacé. Remplacez la peau dans les cas suivants :

La surface de la peau est abimée. - Des parties lâches demeurent même lorsque la tension de la peau est correctement réglée.

Peaux de remplacement (en option) : Mesh Head (MH-12)

Remplacement de la peau

Lorsque vous remplacez la peau, utilisez la clef de serrage fournie ou la clef de serrage de votre batterie acoustique.

1. Desserrer les molettes des vis de serrage.
2. Desserez toutes les vis de serrage du KD-120. Faibles le tour en desserrant progressivement chacune d'elles (en les tournant vers la gauche).
3. Otez le cercle de serrage.
4. Otez l'ancienne peau.
5. Placez la nouvelle peau sur le fut.
6. Placez le cercle de serrage sur la peau.
7. Serrez légèrement la vis 'a' du schéma ci-dessus en la tournant vers la droite. Puis appliquez le même serrage à la vis 'b'.
8. À présent, serrez légèrement la vis 'c' puis 'd'. Serrez la vis 'e' et 'f' de la même manière.
9. Réglez ensuite la tension de la peau. Reportez-vous au passage "Réglage de la tension de la tête" ci-dessus.
10. Si vous serrez complètement une vis de serrage à un seul emplacement, vous provoquez une tension non homogène. Cela peut entraver le réglage de la sensibilité de frappe, voire entraî .

KD-120 (12 pouces)

Taille du Pad : 12 pouces

Dimensions: 490 (l) x 400 (p) x 500 (h) mm

Poids: 7.7 kg

Accessoires: Mode d'emploi, Câble de connexion, Batte, Clé de serrage

• Dans l'intérêt de l'amélioration du produit, les caractéristiques et/ou apparences de cet instrument sont susceptibles d'être modifiées sans préavis.

Mode d'emploi

Permettez-nous d'abord de vous remercier d'avoir opté pour le charleston Roland VH-11.

Pour utiliser le VH-11, il faut effectuer des réglages sur le module auquel il est branché. Voyez p. 6 et p. 8.

Le pied du charleston n'est pas fourni. Pour en savoir plus sur les pieds compatibles, voyez p. 9.

Avant d'utiliser ce produit, veuillez lire attentivement les sections intitulées : “Consignes de sécurité” (p. 2) et “Remarques importantes” (p. 3). Ces sections donnent des informations importantes concernant l'utilisation appropriée du produit. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement le mode d'emploi. Conservez ensuite le manuel à portée de main pour toute référence ultérieure.

Instructions pour la prevention d'incendie, CHOC électrique ou blessure

A AVERTISSEMENT	Sert aux instructions destinées à alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unité.
A PRUDENCE	Sert aux instructions destinées à alerter l'utilisateur d'un risque de blessure ou de dommage matériel en cas d'emploi incorrect de l'unité. * Les dommages matériels se référent aux dommages ou autres effets négatifs causés au lieu d'utilisation et à tous ses éléments, ainsi qu'aux animaux domestiques.

Δ	Le symbole Δalerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est déterminée par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des précautions générales, des mises en garde ou alertes vis-à-vis d'un danger.
®	Le symbole ⊙ prévient l'utilisateur des interdits. Ce qui ne doit spécifiquement pas être fait est indiquédans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unité ne doit jamais être démontré.
♥	Le symbole ●alerte l'utilisateur de ce qui doit être fait. Ce qui doit être fait est indiquédpar l'icone continues dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit être débranché de la prise murale.

• Avant d'utiliser ce produit, lisez les instructions données ci-dessous et dans le mode d'emploi.
• N'ouvrez (et ne modifiez) pas le produit.

• N'essayez pas de réparer ce produit ou d'en remplacer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland/agréé (vous en trouverez la liste à la page "Information").

• Ne placez jamais ce produit dans des endroits :

• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur),

humides (salles de bain, toilettes, sur des sols ou supports mouillés), - à l'humidité ambiant elevée, exposés aux précipitations, poussiéreux, - soumis à de fortes vibrations.

• Veillez à placer ce produit sur une surface plane afin de lui assurer une stabilité optimale. Évitez les supports qui vacillent ou les surfaces inclinées.

• Évitez que des objets (du matériel inflammable, de la monnaie, des trombones) ou des liquides (eau, limonades, etc.) ne pénètrent à l'intérieur de ce produit.

Avertissement

• Avec de jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

• Protégez ce produit contre tout coup ou impact important. (Ne le laissez pas tomber!)

Prudence

• Évitez que les cordons d'alimentation et les câbles ne s'emmêlent. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.

• Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

• Installez le charleston exclusivement sur un pied qui satisfait aux spécifications données à la p. 9.

• Si vous nevez retirer des vis, gardez-les en lieu sûr et hors de portée des enfants, pour éviter que ces derniers ne les avalent accidentellement.

• Veillez à ne pas vous coincer les doigts et la main entre le charleston et le capteur de mouvement.

Outre les informations de la section "Consignes de sécurité" (p. 2), veuillez lire et suivre les conseils suivants:

Emplacement

• N'exposez pas ce produit directement au soleil, ne le laissez pas près d'appareils irradiant de la chaleur, dans un véhicule fermé ou dans un endroit le soumettant à des températures extrêmes. Une chaleur excessive peut déformer ou décolorer ce produit.
• Lorsque vous déplacez ce produit en le soumettant à une forte différence de température et/ou d'humidité, il peut y avoir formation de condensation à l'intérieur. Une utilisation de ce produit dans cet état peut entraîner des pannes ou des dommages. Avant d'utiliser ce produit, laissez-le reposer quelques heures jusqu'à ce que la condensation se soit évaporée.
• Ne laisses pas trainer longtemps du caoutchouc, du vinyle ou des matières similaires sur ce produit. Cela risque de décolorer ou d'abîmer la finition.

Entretien

• Pour nettoyer ce produit, utilisez un chiffon sec et doux ou à la rigueur légèrement humidifié avec de l'eau. Pour enlever des saletés plus tenaces, servez-vous d'un détergent doux et non abrasif. Ensuite, essuyez soigneusement ce produit avec un chiffon doux et sec.
• N'utilisez jamais d'essence, de diluant, de solvant ou d'alcool d'aucune sorte pour éviter le risque de décoloration et/ou de déformation.

Précautions supplémentaires

• Maniez les curseurs, boutons et autres commandes avec un minimum d’attention ; faites aussi preuve de délicatesse avec les prises et connecteurs de ce produit. Un maniement trop brutal peut entraîner des dysfonctionnements.
• Lorsque vous branchez/débranchez des câbles, prenez la fiche en main - jamais le câble. Vous évitez ainsi d'endommager le câble ou de provoquer des court-circuits.
• Pour ne pas déranger vos voisins, maintenez le volume à un niveau raisonnable. Il peut parfois être préférible d'utiliser le casque (surtout quand vous jouez la nuit).
• Cet instrument est conç être transmises par les sols et les murs de façon parfois inattendue, veillez à ne pas déranger vos voisins, surtout si vous avez des horaires inhabituels.
• Si vous devez transporter ce produit, emballez-le, si possible, dans son emballage d'origine (avec les protections). À défaut, utilisez un emballage équivalent.
• Le charleston est monté sur un tripod. Lors de l'installation de la batterie, ouvrez convenablement les pieds du tripod afin d’empêcher le charleston de basculer.
• La surface en caoutchouc du charleston peut blanchir mais cela n'a aucun impact sur son fonctionnement.
• N'enlevez et ne démontez pas le tilter spécial pour VH-11 du charleston.
• Si vous n'utilisez pas le charleston durant une période prolongée, rangez-le en position ouverte pour éviter toutefois la fatigue du capteur de mouvement.
• La partie indiquée par la flèche dans l'illustration ci-dessous contient des capteurs de haute précision. Veillez à ne pas lui faire subir des chocs excessifs et à ne rien laisser tomber dans l'orifice.

Capteur de mouvement

Toucher et sensation de jeu semblables à un charleston acoustique

Le VH-11 comporte une cymbale flottante, ce qui le rend compatible avec les pieds de charleston disponibles dans le commerce et procure la même sensation qu'un charleston acoustique : même rebond de la baguette et même mouvement de la cymbale quand vous la frappez ou actionnez la pédale.

Transition régulière entre leçons fermés et ouverts

Lorsque vous frappez le pad en ouvrant progressivement le charleston, le son s'ouvre régulièrement.

Splash avec la pédale

Vous pouvez jouer des splashes avec le pied en appuyant sur la pédale et en la relâchant immédiatement.

Sons ouverts rapidement

Si vous branchez le VH-11 à un TD-20/12, vous obtenez des changements de sons réalisistes en frappant le charleston fermé et en l'ouvrant immédiatement.

Double capteur

Avec des capteurs distincts pour le corps et le bord, vous obtenez des sons différents selon la position de la frappe (p. 9).

Mécanisme naturel

Vous pouvez régler le jeu de la pédale avec exactitude en modifiant la pression exercée et la tension du ressort du pied de charleston.

Et silencieux en plus!

La surface de frappe en caoutchouc étouffe le bruit.

Compatible avec des pieds de charleston disponibles dans le commerce (p. 9)

Compatibilité du VH-11

Module	Compatibilité
TD-20	Entitément compatible
TD-12	Entitément compatible
TD-10 + TDW-1	Compatible
TD-8	Compatible
TD-6V, TD-6	Compatible

Entièrement compatible: La transition du son ouvert au son fermé est plus naturelle.

Compatible:

Bien que vous puissiez contrôler l'ouverture et la fermeture, l'expression du charleston mi-ouvert diffère de celle obtenue avec le TD-20/12 qui est, lui, entièrement compatible.

Contenu de l'emballage

1. Enlevez le tilter fourni avec le pied du charles-ton de la tige de cymbale.

• N'utilisez pas le tilter fourni avec le pied du charleston.
• Il n'est pas nécessaire d'enlever le socle en fer (ou en caoutchouc) destiné à accueillir la cymbale inférieure.

2. Vérifiez que la tige de cymbale est solidement ancrée.

Pour savoir comment desserrer la tige de cymbale, voir la documentation accompagnant le pied.

• S'il y a du jeu au niveau de la tige de cymbale, le charleston risque d'être instable ; il peut alors trembler ou tourner et ne pas fonctionner convenablement.

3. Placez la rondelle d'isolation sur le pied de charleston en la glissant sur la tige de cymbale.

Le côté spongieux de la rondelle doit être orienté vers le haut.

4. Placez le capteur de mouvement sur la rondelle d'isolation en faisant passer la tige de cymbale par son orifice.

Orientez la prise CONTROL OUTPUT du côté opposé au batteur.

5. Placez le charleston sur le capteur en faisant passer la tige de la cymbale dans l'orifice du charleston.

Orientez le label "Roland" du côté opposé au batteur.

Connexion au module

• Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.
• Branchez la prise TRIGGER OUTPUT du VH-11 à la prise TRIGGER INPUT HI-HAT du module et la prise CONTROL OUTPUT du VH-11 à la prise HH CTRL du module.

• Utilisez des câbles stéreo (TRS) pour effectuer les connexions. Si vous vous servez de câbles mono, il est impossible de produire des frappes sur le bord.
• Attachez les câbles avec la bride tout en leur laissant un peu de jeu.

Réglage du décalage du vh-11 et du module td-12

Le décalage du VH-11 doit être réglé pour garantir l'expression optimale de l'ouverture et de la fermeture du charleston. Effectuez ce réglage après avoir branché le module.

Utilisation de la td-12

Cette section décrit la procédure de réglage pour utiliser le VH-11 avec un TD-12.

Vérifiez p. 8 si vous utilisez un autre module.

1. Vérifiez que le VH-11 et le TD-12 sont branchés correctement.
2. ÀpRES avoir vérifié que le charleston ne touche pas du tout le capteur de mouvement, mettez le TD-12 sous tension.
3. Il est impossible de régler le décalage correctement si le charleston touche le capteur de mouvement lors de la mise sous tension.
4. Desserrez le papillon du tilter et laissez le charleston reposer naturellement sur le capteur de mouvement.
5. Appuyez sur le bouton [TRIGGER] du TD-12 puis sur le bouton [F1 (BANK)].

La page "TRIGGER BANK" apparait.

1. Utilisez les boutons [CURSOR] pour amener le curseur sur le type de déclencheur (trigger) de l'entrée TRIGGER INPUT 6.
2. Utilisez les boutons [+/-] ou la molette [VALUE] pour sélectionner "VH11".

7. Appuyez sur le bouton [F3 (hi-hat)]

La page "TRIGGER HI-HAT" apparait.

8. Vérifiez les réglages du td-12.

Paramètre	Réglage
Hi-Hat Type	VH11/FD
CC Max	90
CC Resolution	NORMAL

9. Tout en gardant un œil sur l'indicateur affiché du côté droit de l'écran du td-12, réglez le décalage avec la vis de réglage du décalage VH du vh-11.

Réglez le décalage de sorte à afficher un symbole ↓ ↓ noir sur l'indicateur.

Vis de réglage du décalage VH

Si le son de charleston fermé est difficile à obtenir, tournez la vis de réglage du décalage VH en direction "FERMÉ". Si le son de charleston ouvert est difficile à obtenir, tournez la vis de réglage du décalage en direction "OUVERT".

Lessonspeuventetre coupésapresaunefrappepuissante surle charleston si la vis est tournée trop loin en direction“FERME".

Réglage du charleston

1. Réglez l'intervalle entre la partie métallique de la cymbale inférieure et la partie supérieure centrale du capteur sur environ 3mm puis serrez le papillon du tilter.

• Bien que l'intervalle puisse être réglé autrement pour faciliter le jeu, un intervalle trop étroit ou trop large risque de provoquer des dysfonctionnements entraînant des sonorités inattendues. Un intervalle de 3mm procure la sensation la plus naturelle avec le VH-11.

2. Changez la tension du ressort en réglant le pied du charleston

Pour savoir comment régler la tension, voir la documentation accompagnant le pied du charleston.

• Certains pieds ne permettent pas d'ajuster la tension.

Quand vous jouez, vérifie que le label "Roland" du charleston se trouve du côté du pied opposé à celui de la pédale (p. 5).

Avec le td-20

1. Vérifiez que le VH-11 et le TD-20 sont branchés correctement.
2. ÀpRES avoir vérifié que le charleston ne touche pas du tout le capteur de mouvement, mettez le TD-20 sous tension.
3. Il est impossible de régler le décalage correctement si le charleston touche le capteur de mouvement lors de la mise sous tension.
4. Desserrez le papillon du tilter et laissez le charleston reposer naturellement sur le capteur de mouvement.
5. Appuyez sur le bouton [TRIGGER] du TD-20.
6. Appuyez sur les boutons [F1 (BANK)], [F2 (BASIC)] et [F3 (HI-HAT)] et effectuez les réglages du TD-20.

Pour en savoir plus, consultez le mode d'emploi du TD-20.

Bouton	Paramètre	Réglage
[F1 (BANK)]	Trigger Type	VH12
[F2 (BASIC)]	Sensitivity	10
	Threshold	5
[F3 (HI-HAT)]	Hi-Hat Ctrl Type	FD
	CC Max	90
	CC Resolution	NORMAL

1. Réglez le décalage en tournant la vis de réglage du décalage VH du VH-11. Voyez le cadre ci-dessous.

Avec le td-10+tdw-1/td-8/td-6v/td-6

1. Vérifiez que le VH-11 et le module sont branchés correctement.
2. ÀpRES avoir vérifié que le charleston ne touche pas du tout le capteur de mouvement, mettez le module sous tension.
3. Il est impossible de régler le décalage correctement si le charleston touche le capteur de mouvement lors de la mise sous tension.
4. Desserrez le papillon du tilter et laissez le charleston reposer naturellement sur le capteur de mouvement.
5. Effectuez les réglages sur le module.

Pour en savoir davantage, veuillez consulter le manuel du module.

Paramètre	Réglage
	TD-10 + TDW-1	TD-8	TD-6V/6
Trigger Type	HH	CY1/PD7	Type CY
Sensitivity	6	10	10
Threshold	6	4	4
Curve	LINEAR	LINEAR	LINEAR
Scan Time	2.0	2.5	2.5
Retrigger Cancel	4	8	8
Mask Time	8	8	8
Xtalk Cancel	20	20	20
Mount Type	CymMount	-	-

1. Réglez le décalage en tournant la vis de réglage du décalage VH du VH-11. Voyez le cadre ci-dessous.

Consignes lors d'une utilisation avec le td-10+tdw-1, td-8 et td-6v/6

Ne mettez pas le module sous tension lorsque le charleston est fermé ; cela peut entraîner un dysfonctionnement. Vérifiez toujours que le charleston est ouvert avant la mise sous tension.

Réglage du décalage VH

• Poursuivez le réglage jusqu'à ce que la correspondance entre l'ouverture/fermeture du charleston et le changement de son vous convienne.
• Si le son de charleston fermé est difficile à obtenir, tournez la vis de réglage du décalage VH en direction "FERMÉ".

Si le son de charleston ouvert est difficile à obtenir,

Tournez la vis de réglage du décalage en direction "OUVERT".

Les sons peuvent être coupés après une frappe puissante sur le charleston si la vis est tournée trop loin en direction “OUVERT”.

Ouvert/fermé

Le son du charleston change de façon régulière et continue pour passer du charleston ouvert au charleston fermé, selon le degré d'enforcement de la pédale.

Vous pouvez aussi produire un son de charleston fermé (la pédale est complètement enfoncée lorsque vous frappez le charley) ou un son splash (en frappant sur le charleston fermé puis en l'ouvrant immédiatement).

Frappe sur le corps

Frappez la zone centrale du charleston. Cette technique produit le son "côté peu (Head)" de l'entrée de capteur.

Frappe sur le bord

Frappez le bord du charleston avec le manche de la baguette. Lorsque vous jouez de la façon illustrée ici, vous entendez le son "Rim" de l'entrée correspondante.

Orientez le label "Roland" du côté opposé au batteur (p. 5).

Fiche technique

Taille: 12"

Capteur: 2 (corps/bord)

Prises: Prise TRIGGER OUTPUT

Prise CONTROL OUTPUT

Dimensions: 314(L) × 314(P) × 154(H) mm

Poids: 1,7kg

Options: Mode d'emploi, câble de connexion, clé de serrage, bride, rondelle d'isolation

• En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable.

Avez-vous branché la sortie trigger OUTPUT à la prise HH CTRL du module?

Branchez la prise TRIGGER OUTPUT du VH-11 à la prise HI-HAT du module et la prise CONTROL OUTPUT à la prise HH CTRL du module (p. 6).

Utilisez-vous un câble mono?

Si vous utilisez un câble mono, le son ne change pas lorsque vous frappez le bord.

Utilisez un câble stéréo (TRS).

Frappez-vous la zone couverte par le capteur du bord?

Le capteur du bord du VH-11 se trouve juste devant vous (p. 9).

Orientez le label "Roland" du côté opposé au batteur (p. 5).

Difficulté de produire un "splash" avec le pied

Si vous utilisez le module TD-12/20, réglez le paramètre "Foot Splash Sens".

Si vous utilisez un module TD-10/8/6V/6 ou autre, réglez le décalage VH-11, le pied, le jeu du charleston et/ou la tension du dessort de la pédale jusqu'à ce que vous obteniez un bon splash.

Avez-vous réglé le décalage du vh-11?

Réglez le décalage en tournant la vis de réglage du décalage VH du VH-11 (p. 7, p. 8).

• Les sons peuvent être coupés après une frappe puissante sur le Charleston si la vis est tournée trop loin en direction "CLOSE".
• Le décalage peut changer légèrement quand vous jouez.
• Voiture pied peut nécessiter des réglages supplémentaires.

Avez-vous réglé le décalage du vh-11?

Réglez le décalage en tournant la vis de réglage du décalage VH du VH-11 (p. 7, p. 8).

• Le décalage du VH-11 doit être réglé pour garantir l'expression optimale de l'ouverture et de la fermeture du charleston. Poursuivez le réglage jusqu'à ce que la correspondance entre l'ouverture/fermeture du charleston et le changement de son vous convienne.
• Le décalage peut changer légèrement quand vous jouez.
• Voiture pied peut nécessiter des réglages supplémentaires.

Les réglages du module sont-ils corrects?

Si vous utilisez un TD-12 ou un TD-20, vérifiez les réglages du module.

• Si le module branché est un TD-12 → p. 7
• Si le module branché est un TD-20 → p. 8

Si vous utilisez un TD-10+TDW-1, TD-8 ou TD-6V/6, ne mettez pas le module sous tension lorsque le charleston est fermé; cela peut entraîner un dysfonctionnement.

Le réglage du type de capteur est-il correct?

Réglez les paramètres de capteur sur le module (p. 6, p. 8).

L'orientation du charleston est-elle correcte?

Orientez le label "Roland" du côté opposé au batteur (p. 5).

Utilisez-vous le tilter spécial vh-11?

Les tilters des pieds de charleston ont des formes différentes du tilter spécial pour VH-11; si vous utilisez ces tilters, les capteurs du VH-11 ne fonctionnent pas correctement. Utilisez donc le tilter spécialement conçu pour le VH-11.

Si le tilter est séparé du charleston par inadvertance, procédez comme suit pour les rassembler et attacher le tilter.

N'utilisez pas le tilter fourni avec le pied du charleston car le VH-11 nécessite une forme bien spécifique. Utilisez donc le tilter spécial pour VH-11.

• Orientez le butoir supérieur pour qu'il corresponde à l'encoche du charleston.

Charleston correctement assemblé

Al Fanny Trading Office

Maison FO - YAM Marcel

25 Rue Jules Hermann,

Chaudron-BP79 97491

Saint Clotilde Cedex,

REUNION ISLAND

TEL: [phone]
