SSM212 - Accessoire de projecteur Chief - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour projecteur
Marque	Chief
Modèle	SSM212
Capacité de charge maximale	22,7 kg (50 lb)
Compatibilité VESA	75x75 mm à 200x200 mm
Matériau	Acier à haute résistance
Dimensions du plateau	30,5 x 20,3 cm (12 x 8 po)
Dégagement mural	5,1 cm (2 po)
Inclinaison verticale	Jusqu'à 15°
Rotation horizontale	Jusqu'à 180°
Nivellement	Intégré, +/- 3°
Couleur	Noir
Fixation murale	Vis et chevilles incluses (béton ou bois)
Gestion des câbles	Passe-câbles intégré
Garantie	10 ans
Poids net	2,5 kg (5,5 lb)
Installation	Nécessite deux personnes, outils de base fournis
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Verrouillage de sécurité anti-vol optionnel
Pièces détachées	Disponibles sur le site Chief

FOIRE AUX QUESTIONS - SSM212 Chief

Quel poids maximum le support Chief SSM212 peut-il supporter ?

Le Chief SSM212 peut supporter jusqu'à 22,7 kg (50 lb), ce qui convient à la plupart des projecteurs standards.

Quelles sont les normes VESA compatibles avec ce support ?

Il est compatible avec les motifs VESA de 75x75 mm à 200x200 mm.

Comment installer le support mural ?

Fixez la plaque murale au mur à l'aide des vis et chevilles fournies, en vous assurant qu'elle est de niveau. Fixez ensuite les bras au projecteur, puis accrochez le projecteur sur la plaque.

Puis-je incliner ou faire pivoter le projecteur une fois installé ?

Oui, le support permet une inclinaison verticale de 15° et une rotation horizontale de 180°, pour un ajustement optimal de l'image.

Le support est-il livré avec des outils d'installation ?

Oui, il inclut les vis, chevilles et une clé Allen nécessaires. Un tournevis peut être requis pour certains projecteurs.

Comment nettoyer le support Chief SSM212 ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs.

Ce support est-il compatible avec les murs en placoplâtre ?

Oui, à condition d'utiliser les chevilles adaptées (incluses) pour cloison sèche. Pour une sécurité maximale, fixez de préférence sur un montant.

Puis-je utiliser un verrou de sécurité avec ce support ?

Oui, le SSM212 dispose d'un emplacement pour un cadenas de sécurité (non inclus) afin de protéger contre le vol.

Comment gérer les câbles avec ce support ?

Le support intègre un passe-câbles pour dissimuler les câbles le long du bras, offrant une installation propre.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Les pièces détachées sont disponibles sur le site officiel de Chief ou auprès de revendeurs agréés. Consultez la notice pour les références.

MODE D'EMPLOI SSM212 Chief

INSTALLATION INSTRUCTIONS

SSB-212, SSM-212, SLB-212 and SLM-212 Interface Brackets

SSB-212, SSM-212, SLB-212 and SLM-212 Interface Brackets are designed for use with Chief® Series Projector Mounts. See the specific installation instructions provided with the mount for additional installation information.

Unpack carton and verify kit contents. If any listed parts are missing, immediately contact a Chief Customer Service representative.

WARNING: IMPROPER INSTALLATION CAN LEAD TO EQUIPMENT FALLING CAUSING SERIOUS PERSONAL INJURY AND DAMAGE TO EQUIPMENT! DO NOT substitute hardware. Use only hardware supplied by manufacturer!

(1) Interface Bracket (4) Washer, Flat, M6
(4) 10-24 Thumb Nuts ** (4) Screw, Pan Head, M6 x 10mm
(1) All-Points Security Kit

**Only used when installing SLB/SSB interface brackets.

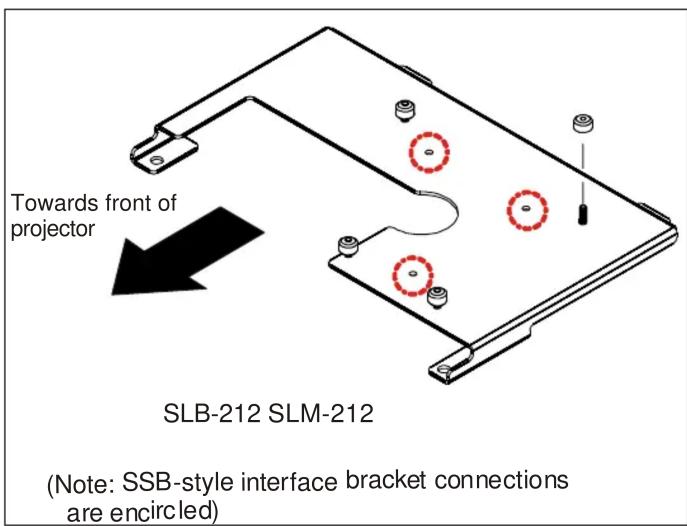

NOTE: Specific to SSB-style and SSM-style interface bracket installation, all appropriate screws come pre-installed as reflected in the encircled locations above. DO NOT attempt to substitute and USE ONLY this pre-installed hardware for SSB-style and SSM-style interface bracket installation.

Installation Instructions

WARNING: OVER TIGHTENING OF SCREWS CAN DAMAGE PARTS AND CAN LEAD TO SERIOUS PERSONAL INJURY AND DAMAGE TO EQUIPMENT! DO NOT over tighten screws when installing interface brackets.

NOTE: Step 1 is only required when installing an SLB/SSB interface bracket. If an SLM/SSM bracket is being installed, proceed to step 2.

1. Screw thumb screws onto 10-24 x 5/8" Phillips pan head screws. DO NOT fully tighten thumb screws at this time.
2. Turn projector upside down on a flat surface.
3. Place the interface bracket onto the bottom of the projector and align the holes in the bracket with the threaded inserts in the bottom of the projector.
4. Using the M6 x 10mm mounting screws and washers, position screws with washers into the mounting holes. Tighten all fasteners at this time, securing the bracket to the projector.

NOTE: Security screws can be substituted when mounting interface bracket to projector by using the parts and installation instructions in the All-Points Security Kit.

Chief® is a registered trademark of Milestone AV Technologies. All rights reserved.

Milestone AV Technologies, and its affiliated corporations and subsidiaries (collectively, "Milestone"), intend to make this manual accurate and complete. However, Milestone makes no claim that the information contained herein covers all details, conditions or variations, nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind. Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy, completeness or sufficiency of the information contained in this document.

CHIEF®

Our Mounts. Your Vision.

Chief Manufacturing, a products division of Milestone AV Technologies

8401 Eagle Creek Parkway, Savage, MN 55378

• P: 800.582.6480 / 952.894.6280 • F:877.894.6918 / 952.894.6918

8802-000276 RevB

©2009 Milestone AV Technologies,

a Duchossois Group Company

05/09
