V-CARD - Accessoire musical numérique ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte PC pour synthétiseur V-Synth/VariOS (modèle VC-1)
Marque	Roland
Modèle	V-CARD (VC-1)
Catégorie	Accessoire musical numérique
Compatibilité	V-Synth et VariOS (fente PC CARD)
Synthèse	LA (Linear Arithmetic) entièrement compatible D-50
Polyphonie	16 voix
Formes d'onde	128 PCM + 2 oscillateurs de synthétiseur
Mémoire utilisateur	8 banques internes (Int1~Int8), jusqu'à 512 patches
Mémoire préprogrammée	6 banques (Pre1~Pre6), 384 patches
Effets intégrés	Chorus, réverbération (32 types), égaliseur
Contrôleurs temps réel	D Beam, Time Trip Pad, joystick Pitch Bend/Modulation, commandes assignables OSC1/OSC2, COSM1/COSM2, TVA
Connectique	MIDI IN/OUT, USB (MIDI et stockage), sorties audio numériques optique/coaxiale, sorties MAIN OUT L/R, prise casque, 2 entrées pédale
Format carte	PC Card Type II (68 broches)
Alimentation	Alimentée par le V-Synth/VariOS via la fente PC CARD (pas d'alimentation externe)
Accessoires inclus	CD-ROM (système de secours et éditeur UniQuest VC-1), mode d'emploi, boîtier de transport
Sécurité	Ne pas ouvrir, ne pas insérer/retirer sous tension, éviter humidité, poussière, chocs et températures extrêmes
Entretien	Nettoyer avec un chiffon sec et doux, ne pas utiliser de solvants, garder les contacts propres
Poids estimé	Environ 50 g (carte PC standard)
Garantie	Se référer à la garantie du V-Synth/VariOS ou du revendeur

FOIRE AUX QUESTIONS - V-CARD ROLAND

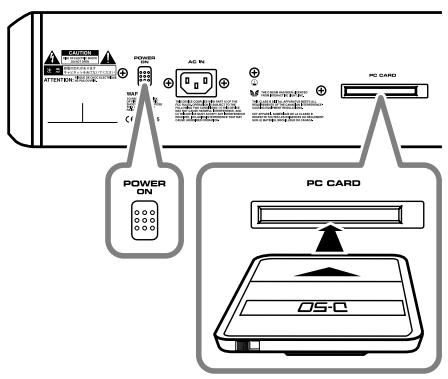

Comment insérer la carte VC-1 dans le V-Synth ?

Mettez le V-Synth hors tension. Insérez prudemment la carte VC-1 dans la fente PC CARD à l'arrière, contacts vers l'avant, jusqu'au bout. Ne forcez pas. Remettez sous tension ; la VC-1 est automatiquement chargée.

Comment charger les patches d'un D-50 original dans la VC-1 ?

Connectez la sortie MIDI du D-50 à l'entrée MIDI du V-Synth. Assurez-vous que le canal MIDI est identique sur les deux appareils (canal de base). Sur le D-50, effectuez un Bulk Dump (transfert de blocs de données). La VC-1 reçoit automatiquement les 64 patches dans la banque du patch sélectionné. Sauvegardez ensuite avec la fonction Bank Copy pour les conserver.

Comment sauvegarder un patch modifié ?

Après avoir édité un patch, appuyez sur le bouton MODE, touchez Write (ou PATCH WRITE). Sélectionnez la destination (banque et numéro) avec la molette VALUE. Vous pouvez renommer le patch. Confirmez avec OK. Le patch est sauvegardé dans la mémoire de la carte VC-1.

Que signifie l'affichage "EDITED" sur l'écran ?

Cela indique que le patch actuel a été modifié mais pas encore sauvegardé. Si vous changez de patch ou éteignez l'appareil, les modifications seront perdues. Sauvegardez le patch avec la fonction PATCH WRITE pour conserver vos réglages.

Comment réinitialiser la VC-1 aux réglages d'usine ?

Appuyez sur MODE, puis touchez Factory Reset. Confirmez avec OK. Attention : toutes les données utilisateur (patches internes) seront effacées et remplacées par les réglages d'origine. Sauvegardez vos données importantes avant cette opération.

Quelle est la différence entre les banques Pre et Int ?

Les banques Pre (Pre1~Pre6) contiennent les patches préprogrammés d'usine, non modifiables. Les banques Int (Int1~Int8) sont des zones utilisateur où vous pouvez sauvegarder vos propres patches. Les banques Int1~Int6 sont des copies des Pre correspondantes, tandis qu'Int7 et Int8 sont vides par défaut.

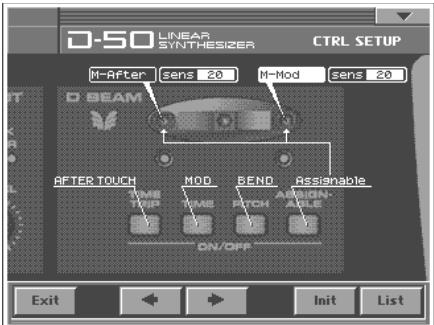

Comment utiliser le contrôleur D Beam ?

Activez le contrôleur D Beam en appuyant sur un des boutons TIME TRIP, TIME, PITCH ou ASSIGNABLE au-dessus du capteur. Puis déplacez votre main verticalement au-dessus du faisceau pour moduler le paramètre sélectionné (aftertouch, modulation, pitch bend ou paramètre assigné). Le voyant s'allume quand le D Beam est actif.

Comment connecter la VC-1 à un ordinateur ?

Connectez le port USB du V-Synth à un ordinateur. En mode USB Storage, le V-Synth apparaît comme un disque externe. Vous pouvez alors copier les fichiers système ou les patches. Utilisez également le mode USB MIDI pour échanger des messages MIDI avec un séquenceur ou l'éditeur UniQuest VC-1.

Quels sont les modes de clavier disponibles ?

Les modes sont : WHOLE (polyphonique 16 voix), DUAL (deux tons, 8 voix chacun), SPLIT (division du clavier entre Upper et Lower), SEP (pour contrôle MIDI externe), et leurs versions solo (monophoniques) : WHOL-S, DUAL-S, SPL-US, SPL-LS et SEP-S. Le réglage se fait dans la page PATCH TOP via le paramètre Key Mode.

Comment transférer des patches de la VC-1 vers un D-50/550 ?

Connectez la sortie MIDI du V-Synth à l'entrée MIDI du D-50. Assurez-vous que le canal MIDI est identique. Sur le D-50, activez la réception Bulk Load. Sur la VC-1, allez dans MODE > DATA TRANSFER > MIDI Bulk Dump, sélectionnez la banque source (Int1~Int8 ou Pre1~Pre6) et validez. Les 64 patches sont transférés. Veillez à désactiver la protection mémoire du D-50 avant le transfert.

MODE D'EMPLOI V-CARD ROLAND

Félicitations et merci d'avoir opté pour la carte D-50 pour le V-Synth/VariOS Roland, la VC-1. La VC-1 dessuscite le célibre D-50 de Roland dans le V-Synth/VariOS et réalise une superbe simulation matérielle.

Avant d'utiliser ce produit, veuilles dire attentivement les sections intitulées: "Consignes de sécurité" à la p. 2 et "Remarques importantes" à la p. 3. Ces sections donnent des informations importantes concernant l'utilisation appropriée du produit. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuilles dire entièrement le mode d'emploi. Conserve ensuite le manuel à portée de main pour toute.Reference ultérieure.

• Microsoft et Windows sont des marques déposées de Microsoft Corporation.
• Windows® a la dénomination officielle suivante: "Microsoft® Windows® operating system".
• Apple et Macintosh sont des marques déposées de Apple Computer, Inc.
• MacOS est une marque commerciale d'Apple Computer, Inc.
• Tous les noms de produits mentionnés dans ce document sont des marques commerciales ou déposées appartenant à leur détenteur respectif.

CONSIGNES DE SECURITE

INSTRUCTIONS POUR LA PREVENTION D'INCENDIE, CHOC ÉLECTRIQUE OU BLESSURE

A propos des symboles Avertissement et Précaution

A AVERTISSEMENT	Sert aux instructions destinées à alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unité.
A PRUDENCE	Sert aux instructions destinées à alerter l'utilisateur d'un risque de blessure ou de dommage matériel en cas d'emploi incorrect de l'unité. * Les dommages matériels se reférer aux dommages ou autres effets négatifs causés au lieu d'utilisation et à tous ses éléments, ainsi qu'aux animaux domestiques.

A propos des symboles

Δ	Le symbole Δalerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est déterminée par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des précautions générales, des mises en garde ou alertes vis-à-vis d'un danger.
⓹	Le symbole ⊙ prévient l'utilisateur des interdits. Ce qui ne doit spécifiquement pas être fait est indiquédans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unité ne doit jamais être démontré.
⓺	Le symbole Ⓒalerte l'utilisateur de ce qui doit être fait. Ce qui doit être fait est indiquédpar l'icone continues dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit être débranché de la prise murale.

OBSERVEZ TOUJOURS CE QUI SUIT

AVERTISSEMENT

• Avant d'utiliser ce produit, lisez les instructions données ci-dessous et dans le mode d'emploi.

• N'ouvrez (et ne modifiez) pas le produit.

• N'essayez pas de réparer ce produit ou d'en remplacer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland agréé (vous en trouverez la liste à la page "Information").

• Ne placez jamais ce produit dans des endroits:

• soumis à des températures extrêmes (en plein soleil dans un vehicule fermé, à proximé d'une conduite de chauffage, audessus de matériel générateur de chaleur),

humides (salles de bain, toiletes, sur des sols ou supports mouillés),
- à l'humidité ambiente elevée,
exposés aux précipitations,
poussiereux,
- soumis à de fortes vibrations.

AVENTISSEMENT

• Evitez que des objets (du matériel inflammable, de la monnaie, des trombones) ou des liquides (eau, limonades, etc.) ne penètrent à l'intérieur de ce produit.

• Avec de jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

• Protégez ce produit contre tout coup ou impact important. (Ne le laissez pas tomber!)

• N'insérez JAMAIS un CD-ROM dans un lecteur de CD audio conventionnel. Le son produit pourrait atteindre un niveau entrainant une perte d'audition irréversible. Les enceintes et/ou tout autre élément du système d'écoute risque(nt) d'être endommagé(es).

PRUDENCE

• Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

Outre les informations de la section "Consignes de sécurité" à la p. 2, veillez dire et suivre les conseils suivants:

Emplacement

• N'exposez pas ce produit directement au soleil, ne le laissez pas pres d'appareils irradian de la chaleur, dans un vehicule fermé ou dans un endroit le soumettant à des températures extrêmes. Une chaleur excessive peut déformer ou décorler ce produit.

Avant d'utiliser des cartes

Utiliser des cartes PC

• Insérez prudemment la carte PC jusqu'au bout: elle doit être correctement mise en place.

• Ne touchez jamais les contacts de la carte PC. Veillez également à ce qu'ils restent propres.

Maniement des CD-ROM

• Evitez de toucher ou de griffer la surface inférieure brillante (surface encodée) du disque. Les CD-ROM endommages ou sales peuvent ne pas être lus correctement. Nettoyez vos disques avec un produit de nettoyage pour CD disponible dans le commerce.

Sommaire

Consignes de sécurité 2

Remarques importantes 3

Introduction 6

Utilisation avec le V-Synth 9

Description 10

Ecouter les sons 15

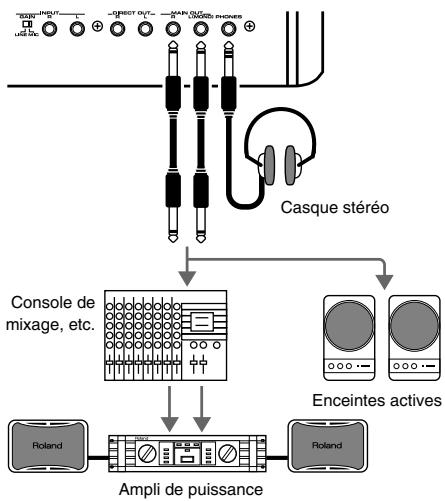

Mise sous tension. 15

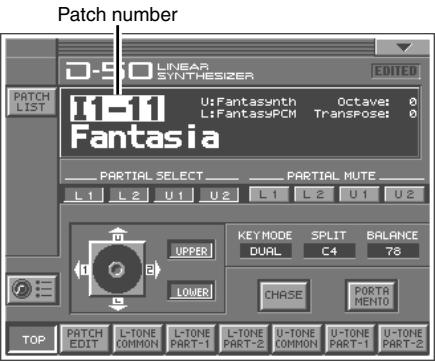

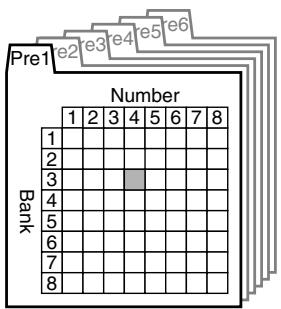

Selection de patches et production de sons 16

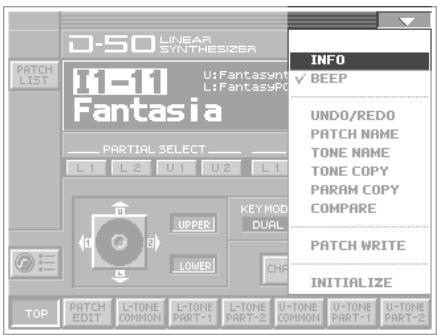

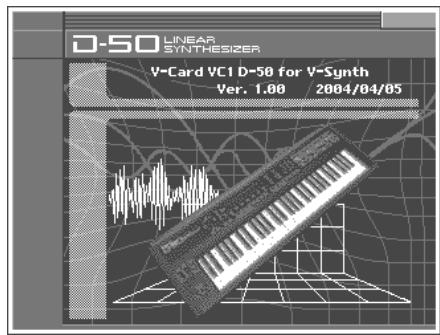

Affichage Info. 18

Ajouter des effets au son 19

Ajouter un effet avec le pad 19
Ajouter un effet avec le contrôleur D Beam 20

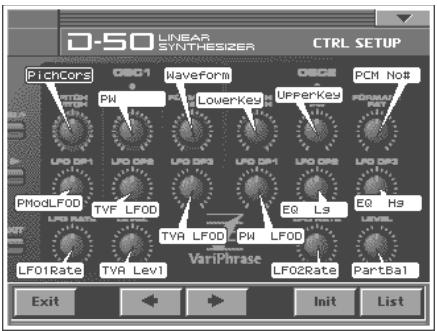

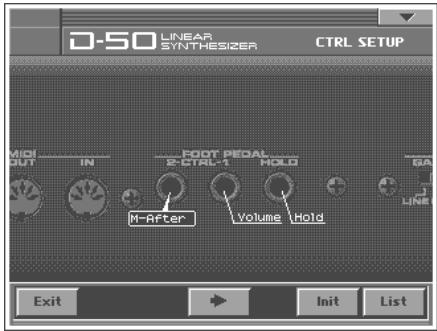

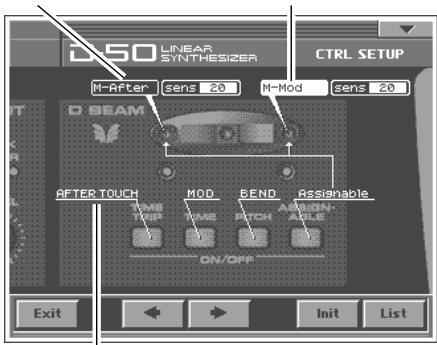

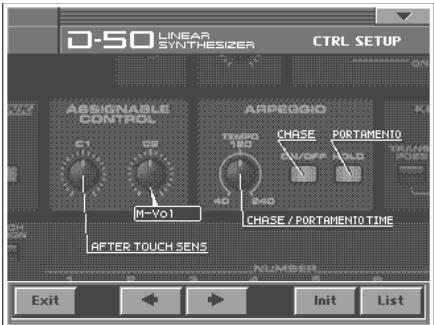

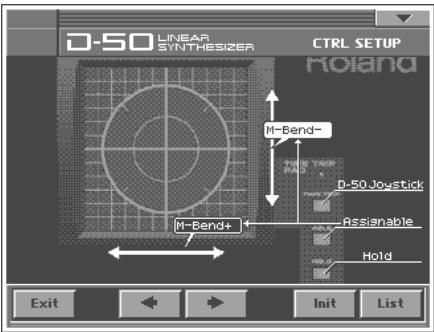

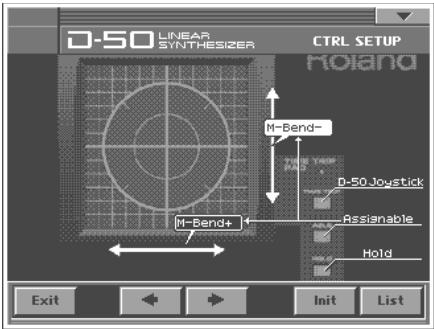

Assigner des parametes aux contrôleurs 21
Comment régler les facteurs de patch 26

Sauvegarder vos patches 33

Nommer un patch 33
Sauvegarden des patches 34
Initialisation des réglages (réglages d'usine) 35

Echanger des patches avec un D-50/550 36

Transférer les patches d'un D-50 à la VC-1. 36
Transférer les patches de la VC-1 à un D-50/550 40
Copier un type de réverbération 42

Survol de la VC-1 44

Structure de la mémoire 44
Concept de base d'un Tone 45
Structure des paramètres de Tone 48

Créer un Patch 50

Comment effectuer les réglages de patch 50
Fonctions utiles pour l'edition 51

Paramètres de Tone 57

Paramètres communs (Common) 57
Parametres de partiel 63

Réglages globaux de la VC-1 78

Réglage des paramètres système 78
Initialiser les réglages système 82

Connexion à un ordinateur via USB 83

Récupérer le système à partir du CD-ROM 83
Echanger des messages MIDI avec l'ordinateur 88

Utilisation avec le VariOS 89

Description 90

Menu du VariOS 93

Ecouter lessons 94

Mise sous tension. 94

Selection de patches et production de sons 95

Ajouter des effets au son. 98

Ajouter des effets avec des commandes 98

Commentreglerlesfacteursdepatch 99

Echanger des patches avec un D-50/550 101

Transférer les patches du D-50 à la VC-1 101

Transférer les patches de la VC-1 au D-50/550 104

Survol de la VC-1 107

Structure de la mémoire 107

Concept de base d'un Tone 108

Structure des paramètres de Tone 111

Créer un patch 113

Nommer un patch 113

Sauvegarder des patches 114

Initialiser les réglages d'un patch. 115

Initialisation des réglages (réglages d'usine) 115

Copier une banque de patches 116

Réglages globaux du VC-1 117

Réglage des paramètres système 117

Sauvegarden les réglages système 120

Initialiser les réglages système 120

Brancher notre ordinateur via USB. 121

Récupérer le système à partir du CD-ROM. 121

Echanger des messages MIDI avec l'ordinateur 124

Appendices 125

Mode de clavier 126

130

Patches préprogrammés (Preset) 130

Facteurs de patch 133

Paramètres de Tone 134

Parametres système 137

Formed'onde 138

Equipment MIDI 140

Fiche technique 150

Index 151

Vérifier le contenu de l'emballage

Cet emballage contient les éléments suivants. Lorsque vous ouvrez l'emballage, vérifie que tous les éléments s'y trouvent bien (✔). Si un élément devait manquer, veuillez contacter votre revendeur.

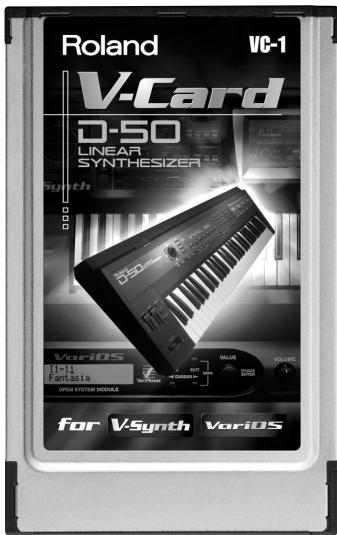

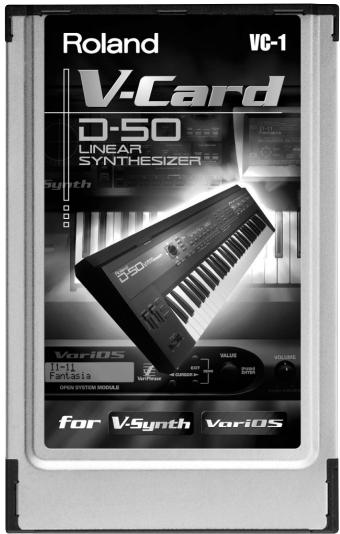

VC-1
VC-1 CD-ROM

Ce CD-ROM contient le logiciel de récapération du VC-1 et l'éditeur PC (UniQuest VC-1).

• Veuillez litre attentivement la convention de licence incluse avant d'ouvrir le boîtier du CD-ROM.

Convention de licence

Cette convention de licence vous permet d'utiliser des logiciels spécifiques dont les droits sont détenus par la Roland Corporation. Lisez la convention avant d'ouvrir le boîtier du CD-ROM.

Mode d'emploi de la carte VC-1

Il s'agit du manuel que vous tenez en main. Il explique comment brancher la carte VC-1 et la configurer; il déscrit les opérations élémentaires et propose des solutions aux problèmes que vous pourriez rencontres.

Caracteristiques principales

La VC-1 est une carte PC contenant le programme système du V-Synth/VariOS. Insérez la VC-1 dans la fente PC CARD du V-Synth/VariOS, mettez l'appareil sous tension et vous âtes prét. Le programme est automatiquement chargé de la VC-1 et transforme le V-Synth/VariOS en D-50!

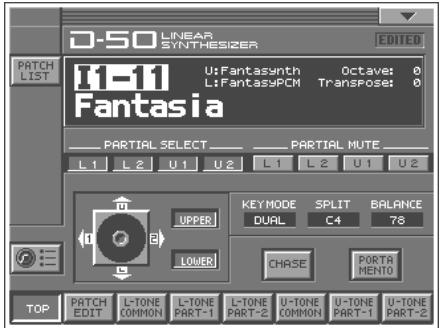

Simulation parfaite des sons du D-50!

La VC-1 contient les 64 patches préprogrammés du D-50, dont les fameux sons "Fantasia" et "Digital Native Dance". Elle propose également les bibliothèques de sons des D-50/D-550 PN-D50-01~04 (contenant 256 patches). Comme elle autorise les transferts de blocs de données MIDI, vous pouze utiliser la VC-1 pourisser vos propres sons, comme vous le fériez sur un D-50. Des algorithmes du générateur de sons à l'edition des paramètres, la simulation des sons du D-50 est extraordinaire! Elle reproduit même les infimes nuances produites lorsque vous jouez sur l'instrument.

Voutrouvrez en outre 64 nouveaux patches contenant des formes d'onde (28 types) d'une taille telle que le D-50 original aurait eté techniquement incapable de les proposer.

Quand la copie surpassse l'original...

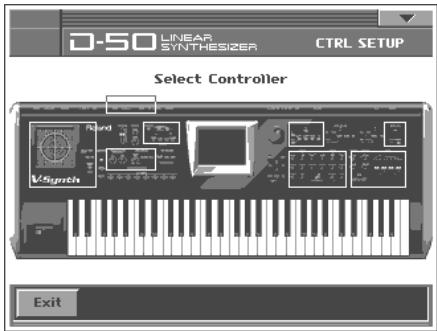

V-Synth:

Tous les paramètres du générateur de sons sont assignables à la vaste palette de commandes d'édition du V-Synth. Les paramètres peuvent également être écrites avec l'écran tactile, ce qui vous permet de concretiser immédiatement vos idées, même les plus fugaces. En outre, le pad Time Trip (tenant place de joystick), le contrôleur D-Beam, la commande assignable C2 ainsi que d'autres pilotent des paramètres de jeu pouvant transmettre des commandes de contrôle. Ces possibilités vous permettent d'exprimer toutes vosémotions. Qu'il s'agisse du prise de creator dessons ou du bonheur de jouer, la nouvelle génération va bien plus loin que l'ancienne.

VariOS:

Les commandes C1, C2 et C3 correspondent respectivement aux commandes Tone Balance, Reverb Balance et Portamento Time. De plus, vous pouvez installer l'encodeur UniQuest VC-1 sur votre ordinateur afin de pouvoir éoperator un très large évendant de paramètres de modules et de bénéficier de possibilités de création desons excédant considérablement celles du D-50 original.

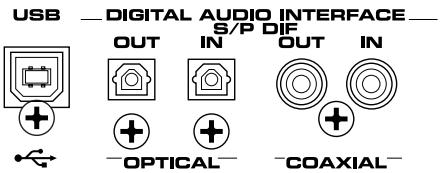

Synthé de légende et technologie de pointe!

Le traitement interne de pointe améliore considérablement la réponse et la plage dynamique entre le moment où vous enforcez une touche et celui où le son est produit. Le V-Synth ou le VariOS servant d'interface pour développle les sons, vous bénéficiaz de sorties numériques (optique/coaxiale). Vous disposez ainsi d'un synthé de légende doté d'une technologie de pointe, parfaitairement adapté aux studios d'enregistements actuels.

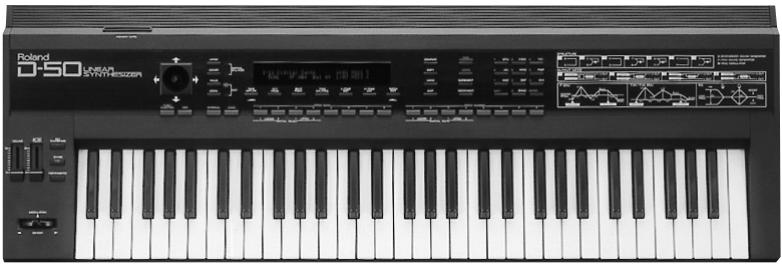

Un synthétiseur numérique: le D-50!

Le D-50, sorti en 1987, était le premier synthétiseur entierement numérique de Roland. Doté d'un générateur de son de format LA (Linear Arithmetic Synthesis) combinant des échantillons PCM et la synthèse soustractive, il a permis de produit des sons absolument inédits et a ouvert la voie à une créativité d'un genre nouveau. Le D-50 est un synthétiseur dont la renommée et l'importance historique font la fierté de Roland, la firme qui est à l'origine des synthétiseurs numériques.

Le D-550, également sorti en 1987, a réussi à proposer toute la puissance du moteur du D-50 dans un boîtier de deux unités de rack.

Plus de quinze ans après sa sortie, le D-50 continue à être utilisé par de nouveaux artistes dans le monde. D'innombrables bibliothèques disposent de kyrielles de patches originaux. Au fil des années, cependant, le clavier et les boutons finissent par s'user. Ce processus allait sonner le glas des sons du D-50.

Roland n'a pas cesser d'ouvoir de nouvelles perspectives au synthetiseur en réalisant une veritable revolution technologique. Cependant, nous souhaitons vous voir continuer à exploiter votre cher D-50 en toute tranquilillé. D'ou la VC-1 qui permet de transformer le -Synth/VariOS en D-50: non seulement elle vous libère de toute inquiétude concernant l'état de votre D-50 mais en plus, elle vous offre des possibilités allant bien au-delà de celles proposées par l'instrument original.

Nous espérons que vous prendrez plaisir à découvert et exploiter tout le potentiel que le D-50 a encore à offrir. Si vous n'avez jamais joué sur un D-50, nous vous recommendons vivement d'essayer ses fameuxsons vintage.

Consignes de sécurité 2

Ecouter les sons 15

Mise sous tension 15

Selection de patches et production de sons 16

Affichage Info. 18

Ajouter des effets au son 19

Ajouter un effet avec le pad 19

Ajouter un effet avec le contrôleur D Beam. 20

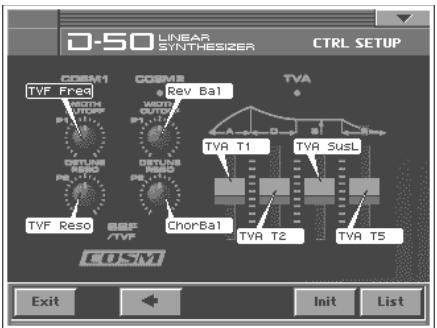

Assigner des paramètres aux contrôleurs 21

Comment régler les facteurs de patch 26

Paramètres communs à toutes les pages. 26

CONTROL 28

OUTPUT (Output Mode) 29

CHASE 31

TONE TUNE 32

MIDI. 32

Sauvegarder vos patches 33

Nommer un patch 33

Sauvegarderespatches 34

Initialisation des réglages (réglages d'usine) 35

Echanger des patches avec un D-50/ 550 36

Transférer les patches d'un D-50 à la VC-1. 36

Transférer des patches de la carte de mémoire dans le

D-50/550 37

Transférer les patches du D-50/550 à la VC-1.... 38

Sauvegarder les patches transférés avec la VC-1....39

Transférer les patches de la VC-1 à un D-50/550. 40

Copier un type de réverbération 42

Survol de la VC-1 44

Structure de la mémoire 44

Concept de base d'un Tone 45

Structure des paramètres de Tone 48

Créer un Patch 50

Comment effectuer les réglages de patch. 50

Fonctions utiles pour l'edition 51

Modifier une valeur. 51

Annuler une modification 51

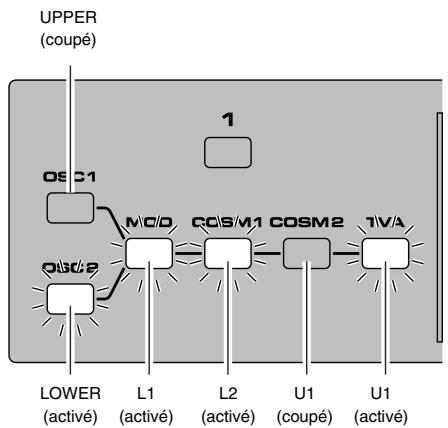

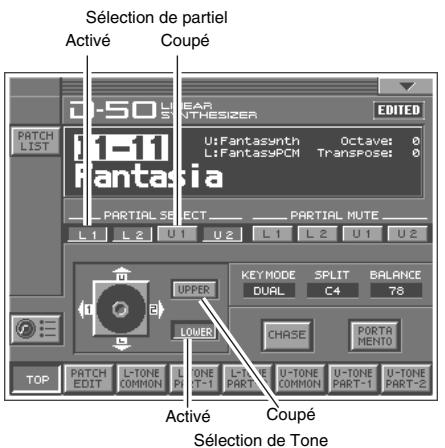

Editor avec les commandes en face avant (Partial Select) 52

Etouffer un partiel (Partial Mute) 52

Copier des réglages de Tone 53

Copier des réglages de paramètres 54

Ecouter le son avant 1'edition (Compare) 55

Initialiser les réglages d'un patch. 56

Paramètres de Tone 57

Paramètres communs (Common) 57

Structure 57

LFO (oscillator basse fréquence) 60

EQ/CHORUS (Egaliseur/Chorus) 61

Paramètres de partiel. 63

WG Waveform (forme d'onde WG) 64

WG PITCH 66

TVF (Time Variant Filter) 68

TVA (Time Variant Amplifier) 73

MOD (modulation) 76

Réglages globaux de la VC-1 78

Réglage des paramètres système 78

Initialiser les réglages système 82

Connexion à un ordinateur via USB .83

Récapérer le système à partir du CD-ROM 83

Selectionner le mode USB Storage du V-Synth 83

Brancher le V-Synth à un ordinateur via USB......84

Récupérer le système 86

Couper la connexion USB 86

Echanger des messages MIDI avec l'ordinateur 88

Lors de l'utilisation du V-Synth avec la VC-1, les fonctions des boutons et autres commandes du V-Synth ne correspondent plus nécessairement aux légendes imprimées sur la face avant du V-Synth. Il importe donc de vous familiariser avec les fonctions des commandes du V-Synth quand ce dernier est géré par la VC-1. Voyez cependant aussi le chapitre "Description des commandes" dans le mode d'emploi du V-Synth. Les commandes dont les fonctions changent sont reconnaissables au symbole VC-1.

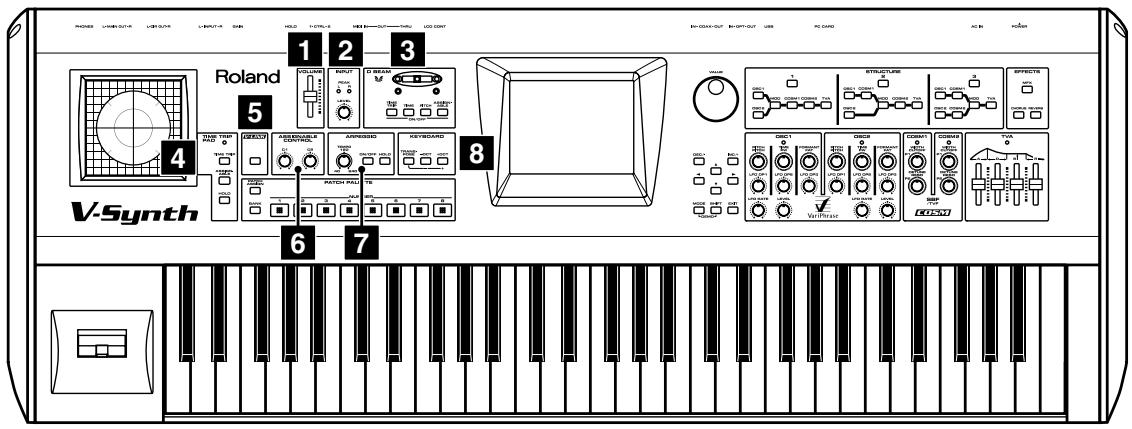

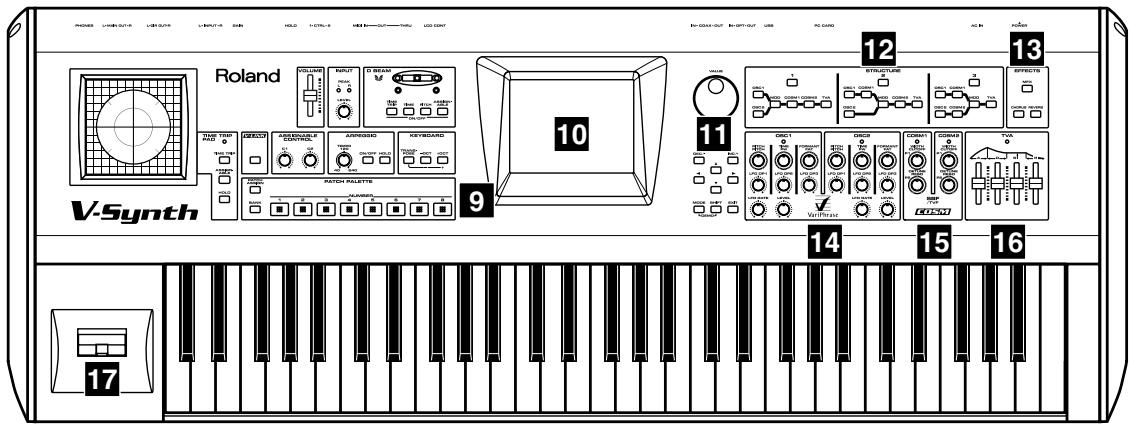

Face avant

1 Curseur VOLUME

Déterminé le volume global du signal envoyé aux sorties MAIN OUT et à la prise PHONES en face arrêtre. (p. 15)

2 INPUT

Non exploité par la VC-1.

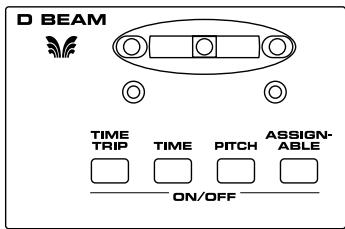

3 D BEAM

D'un simple mouvement de main, vous pouze changer le son et les effets de différentes façon.

• L'effect "Time Trip" n'est pas disponible. VC-1

Ecran	Fonction
Témoins (L, R)	Quand le contrôleur D BEAM est actif, ils s'allument chaque fois que vous bougez la main au-dessus du contrôleur.
[TIME TRIP]	Active/ coupe le contrôleur D BEAM. L'effect à piloter peut êtrecisioni en appuyant sur le bouton en question. (p. 20)
[TIME]
[PITCH]
[ASSIGNABLE]

TIME TRIP PAD

Voussoupiez influencerle sonde differentesfaçons en faisant glisservotremain sur cette surface.

• L'effect "Time Trip" n'est pas disponible. VC-1

Ecran	Fonction
Indicator	S'allume quand vous touchez le pad Time Trip.
[TIME TRIP]	Permet d'activer et de désactiver le pad Time Trip. Sécífiez l'aspect que vous souhaitez influencer en appuyant sur le bouton en question. (p. 19)
[ASSIGNABLE]
[HOLD]	Permet d'activer et de couper la fonction de maintainier pour le pad Time Trip.

5 V-LINK

PasexploitéparlaVC-1. VC-1

6 ASSIGNABLE CONTROL

Servez-vous en pour modifier le son en temps réel.

Ecran	Fonction
[C1]	Permet de régler la sensibilité à l'aftertouch (p. 79). VC-1
[C2]	Vous pouvez y assigner différentes fonctions du D-50 pour les contrôle en temps réel. (p. 22)

7 ARPEGGIO

Servez-vous en pour modifier le son en temps réel.

• La fonction arpégiateur n'est pas disponible. VC-1

Ecran	Fonction
[TEMPO]	Permet de régler la vitesse "Chase" (p. 31) ou celle du portamento (p. 28). VC-1
[ON/OFF]	Active/coupe la fonction "Chase". VC-1
[HOLD]	Active/coupe le portamento. VC-1

8 KEYBOARD

Permet de modifier la "tessiture" du clavier (la plage de notes pilotées).

Ecran	Fonction
[TRANSPOSE]	Modifie la hauteur du clavier par pas de demi-tons (sur une plage de -12~+12 demi-tons). Pour spécifique l'intervalle de transposition, maintenez [TRANSPOSE],enforcé pendant que vous appuyez sur [+OCT] ou [-OCT].
[-OCT], [+OCT]	[+OCT] et [-OCT] permettent d'augmenter ou de diminuier la hauteur du clavierpar pas d'octaves (sur une plage de -3~+3 octaves).

• Les modifications des réglages KEYBOARD sont temporaires: ils sont perdusès que vous mettez l'instrument hors tension. Vous pouvez cependant les sauvégarder au sein de la VC-1. (Réglage des paramètres système" (p. 78))

9 PATCH PALETTE

Permet de charger des "patches". VC-1

Ecran	Fonction
[NUMBER] (1~8)	Ces boutons permettent de charger des patches. VC-1
[BANK]	Pour sauter à une autre banque de la palette de patches, maintenez ce bouton,enforcé pendant que vous appuyez sur [NUMBER] (1~8).
[PATCH ASSIGN]	Pas exploité par la VC-1. VC-1

10 Ecran

Cet écran affiche des informations concernant les opérations en cours.

• Les explications données dans ce manuel sont illustrées par des saisies d'écran. Notez, cependant, que votre produit peut être pourvu d'une version plus récente du système (comprenant, par exemple, de nouveauxsons); dans ce cas, l'affichage sur votre écran peut diverger de la saisie d'écran du mode d'emploi.

11 Molette et boutons

Ecran	Fonction
Molette VALUE	Permet d'entrez des valeurs. Maintenez [SHIFT] enforcé tout en actionnant la molette VALUE pour changer la valeur par incrêments plus importants.
[DEC/-], [INC/+]	Permet d'entrez des valeurs. Si vous maintainez un bouton enforcé en appuyant sur l'autre, vous accélèze le changement de valeur. Si vous appuyez sur un de ces boutons enMAINANT [SHIFT] enforcé, la valeur change par incrêments plus importants. (p. 51)
[▲], [▼], [◇], [►]	Déplace le curseur vers le haut/bas/la gauche/la droite. (p. 51)
[MODE]	Permet de passer au menu de modes.
[SHIFT]	Ce bouton est utilisé avec d'autres boutons afin d'exécuter diverses fonctions.
[EXIT]	Effectue un retour à la page “PATCH TOP” ou ferme la fenêtre actuelle. Pour certaines pages, une pression sur ce bouton annule la fonction en cours d'exécution.

12 STRUCTURE

Permet de couper et d'activer différentes fonctions. Vc-1

13 EFFECTS

Ici, vous pouvez activer et couper les effets incorpores (chorus et réverb). Le bouton s'allume lorsque l'effect associé est actif.

Ecran	Fonction
[MFX]	Permet d'activer et de couper l'effet chorus pour le son UPPER. VC-1
[CHORUS]	Permet d'activer et de couper l'effet chorus pour le son LOWER. VC-1
[REVERB]	Active/coupe la réverb.

14 osc1, osc2

Voussousy assignerdifferentes fonctions du D-50 pour influencer le son en temps reel. (p. 23) VC-1

15 COSM1, COSM2

Vou puez y assigner differentes fonctions du D-50 pour influencer le son en temps reel. (p. 23) VC-1

15 TVA

Voussousy assignerdifferentes fonctions du D-50 pour influencer le son en temps reel. (p. 23) Vc-1

17 Levier Pitch Bend/Modulation

Permet de contrôle le pitch bend ou d'appliquer du vibrato.

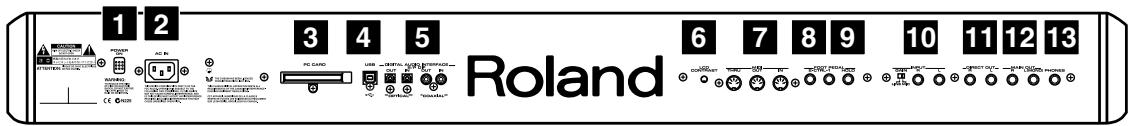

Face arrière

1 Commutateur POWER

Permet de mettre l'instrument sous/hors tension. (p. 15)

L'instrument est ALLUME lorsquel bouton est enforcé

L'instrument est ETEINT lorsque le bouton n'est pas enforcé.

2 Entrée d'alimentation

Branchez le cordon d'alimentation fourni à cette prise.

3 Fente PC CARD

C'est ici que vous doivent insérer la VC-1.

• Insérez prudemment la carte PC jusqu'àu bout: elle doit être correctement mise en place.
• Evitez de l'insérer ou de la retirerer tant que la VC-1 (le V-Synth) est sous tension.

4 Prise USB

Cette prise peut être reliée à un ordinateur et assure alors la transmission et la réception de données MIDI. (p. 83)

Ces prises transmettent ou recoivent des signaux audio numériques stéreo (IEC60958). Le signal de sortie est identique à celui envoyé aux prises MAIN OUT.

• "IEC60958" (ou "S/P DIF") est un format d'interface numérique utilisé par les apparèils audio numériques grand public.

6 Commande LCD CONTRAST

Permet de régler le contraste de l'écran.

Ces prises permettent de brancher d'autres apparéils MIDI (tehs qu'un D-50) afin d'échanger des données MIDI. (p. 83)

8 Prises CTRL 1/2 PEDAL

Vou puez brancher des pédales d'expression disponibles en option (EV-5, BOSS FS-5U, etc.) à ces prises.

Ecran	Fonction
CTRL 1 PEDAL	Permet de régler le volume.
CTRL 2 PEDAL	En assignant une fonction à cette pédale, vous pouvez vous en servir pour modifier le son. (p. 23)

9 Prise HOLD PEDAL

Voupsousybrancheruncommutateurau pied (serieDP,BOSSFS-5U,etc.)disponiblenoptionet l'utiliser commePEDaleforte.

10 Prises INPUT (L, R)

PasexploitedeparlaVC-1.

11 Prises DIRECT OUT (L, R)

PasexploitedeparlaVC-1.

Ces prises transmettent le signal audio stéreo à un mélangeur/amplificateur. Si l'ampli est mono, branchez-y la prise "L". (p. 15)

13 Prise PHONES

Cette prise permet de brancher un casque (disponible en option). (p. 15)

Mise sous tension

Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres péripériques, diminuez le volume et coupez l'alimentation de tous les apparêls avant d'effectuer les connexions.

1. Avant de réaliser la moindre connexion, assurez-vous que tout votre matériel est HORS tension.
2. Branchez le V-Synth à l'ampli/aux enceintes actives.

3. ÀpRES avoir correctement inséré la VC-1 dans la fente PC située en face arrière du V-Synth, appuyez sur le commutateur POWER.

4. Insérez prudemment la carte PC jusqu'au bout: elle doit être correctement mise en place.

5. Ce produit est doté d'un circuit de protection. Il faut attendre un bref laps de temps (quelques secondes) après la mise sous tension pour que le produit fonctionne normalement.
6. Réglez toujours le volume au minimum avant demettre ce produit sous tension. Mème lorsque le volume est au minimum, certains bruits peuvent êtreaudibles lors de la mise sous tension; c'est parfaitement normal et cela n'indique aucune dysfonctionnement.
7. Evitez derirer la carte (ou de l'insérer) tant que la VC-1 (le V-Synth) est sous tension.

1. Mettez l'ampli ou les enceintes actives branchées sous tension.

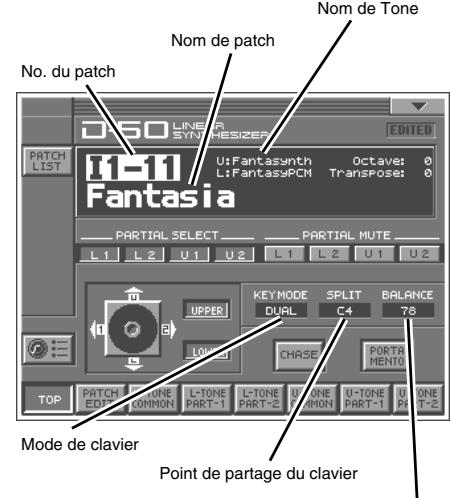

2. Attende que la VC-1 démarre. Si elle démarre normalement, une page d'écran ressemblant à la suivante apparait. L'écran affiche le patch selectionné.

Balance entre le volume du Tone Upper et du Tone Lower.

Sélection de patches et production de sons

La VC-1 propose une vaste palette de sons internes complenant notamment des sons individuels appelés patches.

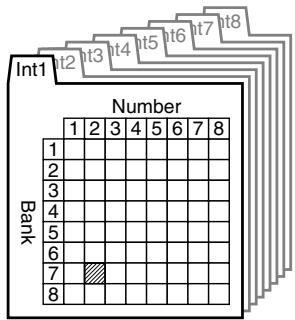

Un patch est identifié par une banque de patches (Pre1~6, Int1~8), une banque (1~8) et un numéro (1~8).

Banque de patches (Pre1~6)

Patch No.: P1~34

Banque de patches (Int1~8)

Patch No.: I1~72

Banques de patches	Patches inclus	Remplacement	Remarques
Pre1	D-50	Non	Patches préprogrammés originaux du D-50
Pre2	VC-1	Non	Nouveaux patches VC-1
Pre3	PN-D50-01	Non	Bibliothèque de sons du D-50/D-550
Pre4	PN-D50-02	Non	Bibliothèque de sons du D-50/D-550
Pre5	PN-D50-03	Non	Bibliothèque de sons du D-50/D-550
Pre6	PN-D50-04	Non	Bibliothèque de sons du D-50/D-550
Int1	Identique à Pre1	Oui	-
Int2	Identique à Pre2	Oui	-
Int3	Identique à Pre3	Oui	-
Int4	Identique à Pre4	Oui	-
Int5	Identique à Pre5	Oui	-
Int6	Identique à Pre6	Oui	-
Int7	(vide)	Oui	-
Int8	(vide)	Oui	-

Il y a trois façons de sélectionner un patch:

• Sélectionner des patches avec la molette VALUE
• Sélectionner des patches dans une liste
• Sélectionner des patches avec Patch Palette

Selectionner des patches avec la molette VALUE

1. Vérifiez que la page PATCH TOP est affichée. Si la page PATCH TOP —illustrée ci-contre—n'apparait pas, appuyez une ou deux fois sur [EXIT] pour afficher la page PATCH TOP.
2. Ecoutez le patch choisi en jouant sur le clavier. Pour changer de patch, touchez le numéro de patch pour le contraster et actionnez la molette VALUE ou les boutons [INC/+], [DEC-]. Si vous souhai-tez un changement plus rapide, appuyez sur [SHIFT] en effectuant ces opérations.

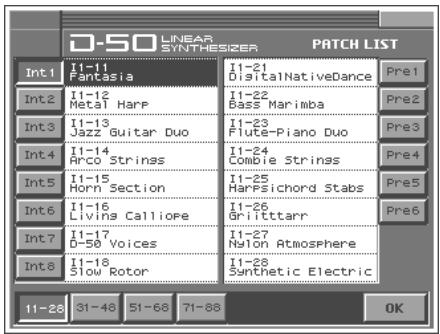

Sélectionner des patches dans une liste

Yououpouzeaussiselectionnerlepatchvouldansuneliste.

1. Vérifie que la page PATCH TOP est affichée. Si la page PATCH TOP n'est pas affichée, appuyez une ou deux fois sur [EXIT] pour afficher la page PATCH TOP.
2. Touchez la plage dans le coin supérieur gauche de l'écran. La fenêtre PATCH List apparait.
3. Sélectionnez un patch dans la liste. Actionnez la molette VALUE ou les boutons [INC/+], [DEC/-] pour sélectionner un patch. Vous pouze aussi spécifique le patch voulu le touchant à l'écran.
4. Pour visualiser les patches d'un numéro plus élevé, touchez une des plages <31-48><71-88> , situées dans la bas de l'écran. Pour changer de banque de patches, touchez les plages <Pre1><Pre6> , <Int1><Int8> , situées de part et d'autre de la liste.
5. Touchez <OK> . Le patch est selectionné et la fenêtre PATCH LIST se ferme.

Sélectionner des patches avec Patch Palette

Vou pouve selectionner un autre patch de la meme banque en appuyant simplement sur NUMBER [1]~[8].

1. Vérifiez que la page PATCH TOP est affichée.
2. Appuyez sur NUMBER [1]~[8] pour sélectionner un patch. Pour changer de banque au sein de la même banque de patches, maintenez [BANK] enforcé et appuyez sur NUMBER [1]~[8].

Affichage Info

1. Dans le coin supérieur droit de l'écran, touchez < > . Un menu dérouulant apparait.
2. Dans ce menu dérouulant, touchez . La fenêtre Information apparait.

1. Cette fenetre affiche l'information suivante.

Ver.: Version du programme de la VC-1

1. Pour quitter cet affichage, appuyez sur [EXIT] pour fermer la fenêtre.

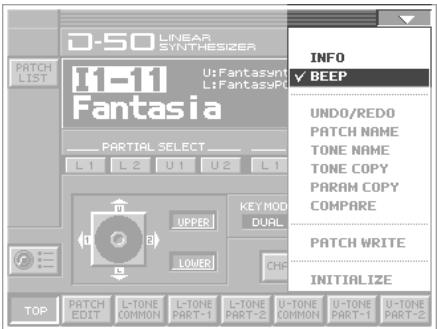

Activier/couper le bip

Voussoupiezactiver/couperlebipresonnantlorsqueyoustouchezuneplagereconnuea l'écran.A la sortie d'usine,le bip est activé.

1. Dans le coin supérieur droit de l'écran, touchez < > . Un menu dérouulant apparait.
2. Dans ce menu déroulant, touchez pour cocher (√) cette option. Lorsque "Beep" est coché, le bip est activé. Touchez une fois de plus pour effacer la coche et couper le bip.

Ajouter des effets au son

Les fonctions de contrôle du jeu (nous les appelons facteurs ou factors dans ce manuel) de chaque patch peuvent être éditees (modifiées) par la méthode suivante.

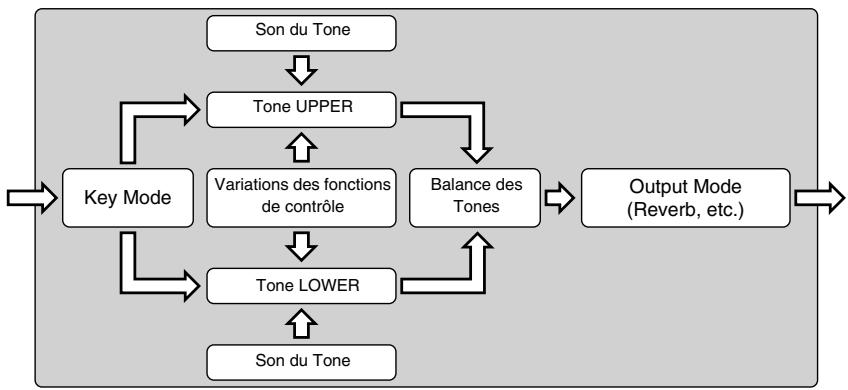

Un patch est constitué de plusieurs Factors, comme vous pouvez le voir ci-dessous.

Ajouter un effet avec le pad

Vous pouvez appliquer divers effets en touchant du doigt le pad Time Trip situé à gauche en face avant du V-Synth. Les réglages du pad Time Trip sont sauvegar-dés avec chaque patch. Cela signifie que vous pouvez creator des patches contenant les réglages du pad Time Trip que vous aimez.

1. Affichez la page PATCH TOP.
2. Choisissez la fonction que vous voulez piloter avec le pad Time Trip et appuyez sur le bouton TIME TRIP PAD pour cette fonction.

Bouton	Fonctions
[TIME TRIP]	Produit le même effet que le joystick du D-50 (balance entre les Tones ou les partiels).
[ASSIGNABLE]	Applique l'effectifs pour chaque patch. (Réglage CTRL, p. 26).
[HOLD]	Voues peuvent utiliser la fonction Hold pour maintainir le son lorsqu vous relâchez le pad.

1. Tout en jouant sur le clavier pour produit dessons, faites les mouvements suivants avec le doigt sur le pad Time Trip.

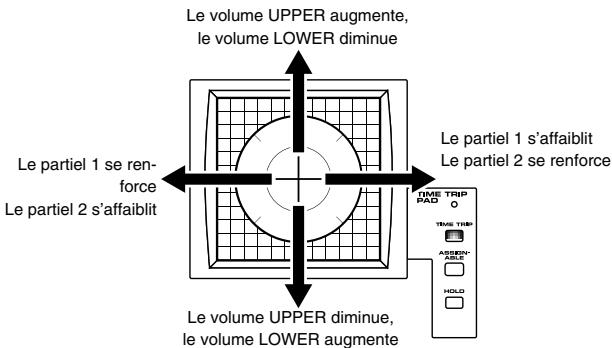

Si [TIME TRIP] est activé

Vou puez utiliser le pad Time Trip pour regler la balance entre les éléments suivants simultanement.

Balance entre le volume des deux partiels d'un des Tones (Upper ou Lower).
Balance entre le volume du Tone Upper et du Tone Lower.

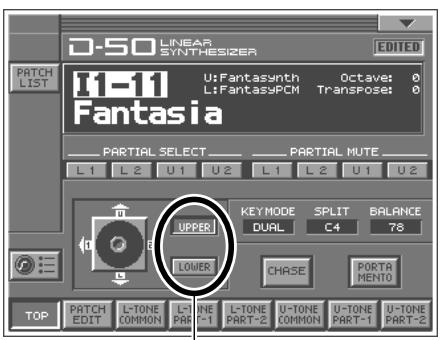

Pour sélectionner le Tone dont la balance des partiels doit être réglée, utilisez le bouton de seLECTION de Tone. Lorsque vous touchez le pad Time Trip, la balance change de la façon illustrée ci-dessous. Toute modification de la balance des partiels entraine des changements considérables du Tone et produit des effets marqués.

Bouton de sélection de Tone (activé: "enforcé")

Ajouter un effet avec le contrôleur D Beam

Pour actionner le contrôleur D Beam, il suffit de déplacer la main au-dessus du faisceau. Vous pouvez l'utiliser pour piloter divers effets, en fonction de son assignation. Vous pouvez aussi creator des effets spéciaux entrainant un changement instantané de son, impossible à réaliser avec une commande rotative ou le levier pitch bend. Les réglages du contrôleur D Beam sont sauvégardés avec chaque patch. Cela signifie que vous pouvez creator des patches contenant les réglages du contrôleur D Beam que vous aimez.

1. Affichez la page PATCH TOP.
2. Choisissez la fonction à piloter avec le contrôleur D Beam et appuyez sur le bouton D BEAM pour activer le contrôleur D Beam.

Boutons	Fonctions
[TIME TRIP]	Produit le même effet que lorsque vous appuyez plus fort encore sur une touche de clavier déjà enforcée (Aftertouch).
[TIME]	Produit l'effet obtenu en éloignant le levier de modulation de vous (Modulation).
[PITCH]	Produit l'effet obtenu en actionnant le levier de pitch bend vers la gauche et vers la droite (Pitch Bend).
[ASSIGNABLE]	Applique l'effet choisi pour chaque patch (“Comment régler les facteurs de patch” (p. 26)).

1. Tout en jouant sur le clavier pour produit dessons, faites des mouvements lents et verticaux avec la main au-dessus du contrôleur D Beam.
2. Pour couper le contrôleur D Beam, appuyez une fois de plus sur le bouton actionné à l'étape 2 afin d'éteindre son témoin.

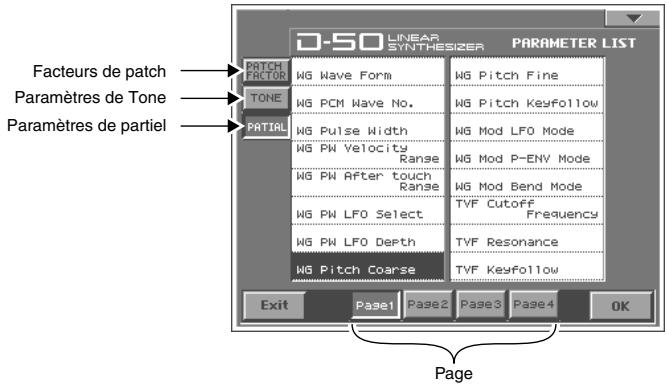

Assigner des paramètres aux contrôleurs

Vouss pouvez assigner divers facteurs de patch (p. 133), paramètres de Tone (p. 134) ou autres paramètres aux commandes du V-Synth tels que le pad Time Trip, le contrôleur D Beam et les sections OSC1/OSC2. Ces assignations constituent le Control Setup (configuration des commandes). Avec l'édition intuitive des sources sonores au moyen de commandes et de curses ainsi qu'avec l'expressivité renforcée offerte par le pad Time Trip, vous pouvez profiter du D-50 en allant bien au-delà des possibilités offertes par l'instrument original.

Commandes	Paramètres
TIME TRIP PAD, D BEAM, commande C2	Commandes de contrôle MIDI
OSC1, OSC2, COSM1, COSM2, TVA	Patch Factor (p. 133) Paramètres de Tone (p. 134) Paramètres de partiel (p. 135)

1. Affichez la page PATCH TOP.
2. Touchez dans la partie inférieure gauche de l'écran. La fenêtre CTRL SETUP apparait.
3. Touchez le pad Time Trip, le contrôleur D Beam ou toute autre commande à laquelle vous souhaitez assigner le paramètre. L'affichage correspondant à la commande apparait à l'écran. Les éléments de l'écran peuvent alors être utilisés comme suit.

Case de réglage. Sélectionne les paramètres

Curseur d'écran assignés aux boutons et aux commandes.

Soulignement. Indique le bouton et les fonctions.

1. Lorsque l'edition d'un paramètre exige que vous entriez une valeur, amenez le curseur sur la case de réglage du paramètre. Vous pouze alors régler la valeur avec la molette VALUE ou les boutons [INC/+] ou [DEC/-]. Les paramètres indiqués par CTRL peuvent être pilotés par une configuration spécifique (CTRL Setup). Pour en savoir plus sur chaque paramètre, voirz la page de référence indiquée. Les boutons d'écran ont les fonctions suivantes.

Boutons d'écran	Fonctions
,	Change les commandes devant être agrandies à l'écran.
List	Affiche les paramètres à assigner sous forme de liste.
Exit	Retourne à la page CTRL SET.
Init	Rétablit le réglage d'usine des paramètres assignés.

1. Quand vous avez fini vos réglages CTRL Setup, appuyez sur pour fermer la fenêtre CTRL Setup.

TIME TRIP PAD

ASSIGNABLE X

tableau 1 (p. 22)

ASSIGNABLE Y

tableau 1 (p. 22)

D BEAM

ASSIGNABLE L

tableau 1 (p. 22)

ASSIGNABLE R

tableau 1 (p. 22)

Sens L

0 20

Sens R

0 20

C2

C2

tableau 1 (p. 22)

tableau 1

You pouze piloteer les parametes suivants.

Ecran	Paramètres
Paramètre assignable - MIDI (p. 140)
M-Mod	Modulation MIDI
M-Vol	Volume MIDI
M-Hold	MIDI HOLD
M-After	MIDI Aftertouch
M-Bend+	MIDI Pitch Bend +
M-Bend-	MIDI Pitch Bend -

PEDAL2

PEDAL2 Off, ToneBal, M-After, M-Mod

Ecran	Fonctions
Off	La VC-1 n'est PAS pilotée.
ToneBal (Tone Balance)	Pilote la balance entre le volume du Tone Upper et du Tone Lower.
M-After (Aftertouch)	Pilote l'aftertouch.
M-Mod (Modulation)	Pilote le vibrato.

OSC1, OSC2

OSC1 PITCH	→ tableau 2 (p. 25)
OSC1 TIME	→ tableau 2 (p. 25)
OSC1 FORMANT	→ tableau 2 (p. 25)
OSC1 LFO DP1	→ tableau 2 (p. 25)
OSC1 LFO DP2	→ tableau 2 (p. 25)
OSC1 LFO DP3	→ tableau 2 (p. 25)
OSC1 LFO RATE	→ tableau 2 (p. 25)
OSC1 LEVEL	→ tableau 2 (p. 25)
OSC2 PITCH	→ tableau 2 (p. 25)
OSC2 TIME	→ tableau 2 (p. 25)
OSC2 FORMANT	→ tableau 2 (p. 25)
OSC2 LFO DP1	→ tableau 2 (p. 25)
OSC2 LFO DP2	→ tableau 2 (p. 25)
OSC2 LFO DP3	→ tableau 2 (p. 25)
OSC2 LFO RATE	→ tableau 2 (p. 25)
OSC2 LEVEL	→ tableau 2 (p. 25)

COSM1, COSM2

COSM1 WIDTH	→ tableau 2 (p. 25)
COSM1 DETUNE	→ tableau 2 (p. 25)
COSM2 WIDTH	→ tableau 2 (p. 25)
COSM2 DETUNE	→ tableau 2 (p. 25)
TVA Attack	→ tableau 2 (p. 25)
TVA Decay	→ tableau 2 (p. 25)
TVA Sustain	→ tableau 2 (p. 25)
TVA Release	→ tableau 2 (p. 25)

LIST (OSC1, OSC2, COSM1, COSM2 et TVA)

• Paramètres de Tone. La sélection de Tones (UPPER ou LOWER) se fait avec les boutons de sélection de Tone.
• Paramètres de partiels. La sélection de partiels (L1, L2, U1 ou U2) se fait avec les boutons de sélection de partiel.

Sélection des Tones ou des partiels concernés

Les partiels auxquels les paramètres de Tone assignés aux différentes commandes ou curseurs (OSC1, OSC2, COSM1, COSM2 et TVA) sont appliqués peuvent être sélectionnées avec les boutons de selection de Tone ou de sélection de partiel.

• Paramètres de Tone. La sélection de Tone (UPPER ou LOWER) se fait avec les boutons de sélection de Tone.
• Paramètres de partiels. La sélection de partiels (L1, L2, U1 ou U2) se fait avec les boutons de sélection de partiel.

• La sélection de Tone ou de partiel est sauvegardée si vous faites appel à la fonction Patch Write.

tableau 2

Yououpouze piloteer les parametes suivants.

Ecran	Paramètres
PATCH TOP (p. 26)
ToneBal	Balance des Tones
PATCH EDIT CONTROL (p. 28)
BendRang	Plage pitch bend
AftrPB	Plage pitch bend de l'aftecontact
PortTime	Durée du portamento
PortMode	Mode du portamento
PATCH EDIT OUTPUT (p. 29)
Rev Bal	Balance de réverbéra-tion
TotalVol	Volume total
PATCH EDIT CHASE (p. 31)
ChasLevl	Chase Level
ChasTime	Chase Time
PATCH EDIT TONE TUNE (p. 32)
LowerKey	Lower Tone Key Shift
UpperKey	Upper Tone Key Shift
LowerTun	Lower Tone Fine Tune
UpperTun	Upper Tone Fine Tune
TONE COMMON STRUCT (p. 57)
PartBal	Partial Balance
TONE COMMON P-ENV (p. 58)
PEnvVelo	P-ENV Velocity Range
PEnvTKF	P-ENV Time Keyfol-low
PEnvT1	P-ENV Time 1
PEnvT2	P-ENV Time 2
PEnvT3	P-ENV Time 3
PEnvT4	P-ENV Time 4
PEnvL0	P-ENV Level 0
PEnvL1	P-ENV Level 1
PEnvL2	P-ENV Level 2
PEnvSusL	P-ENV Sustain Level
PEnvEndL	P-ENV End Level
PModLFOD	P-Mod LFO Depth
PModLevr	P-Mod Lever
PModAfrt	P-Mod Aftertouch
TONE COMMON LFO (p. 60)
LFO1Wave	LFO-1 Waveform
LFO1Rate	LFO-1 Rate
LFO1Dely	LFO-1 Delay Time
LFO1Sync	LFO-1 Sync
LFO2Wave	LFO-2 Waveform
LFO2Rate	LFO-2 Rate
LFO2Dely	LFO-2 Delay Time
LFO2Sync	LFO-2 Sync
LFO3Wave	LFO-3 Waveform

Ecran	Paramètres
LFO3Rate	LFO-3 Rate
LFO3Dely	LFO-3 Delay Time
LFO3Sync	LFO-3 Sync
TONE COMMON EQ/CHORUS (p. 61)
EQ Lg	Low EQ Gain
EQ Hg	High EQ Gain
ChorRate	Chorus Rate
ChorDepth	Chorus Depth
ChorBal	Chorus Balance
TONE PARTIAL FORM (p. 64)
Waveform	WG Waveform
PCM No#	WG PCM Wave No.
PW	WG Pulse Width
PW Velo	WG PW Velocity Range
PW Aftr	WG PW Aftertouch Range
PW LFO	WG PW LFO Select
PW LFOD	WG PW LFO Depth
TONE PARTIAL PITCH (p. 66)
PichCors	WG Pitch Coarse
PichFine	WG Pitch Fine
PichKF	WG Pitch Keyfollow
PichLFO	WG Mod LFO Mode
PichENV	WG Mod P-ENV Mode
PichBend	WG Mod Bend Mode
TONE PARTIAL TVF (p. 68)
TVF Freq	TVF Cutoff Frequency
TVF Reso	TVF Resonance
TVF KF	TVF Keyfollow
TVF BP	TVF Bias Point/Dir
TVF Blvl	TVF Bias Level
TVFDpth	TVF ENV Depth
TVFVelo	TVF ENV Velocity Range
TVF DKF	TVF ENV Depth Key-follow
TVF TKF	TVF ENV Time Key-follow
TVF T1	TVF ENV Time 1
TVF T2	TVF ENV Time 2
TVF T3	TVF ENV Time 3
TVF T4	TVF ENV Time 4
TVF T5	TVF ENV Time 5
TVF L1	TVF ENV Level 1
TVF L2	TVF ENV Level 2
TVF L3	TVF ENV Level 3
TVF SusL	TVF ENV Sustain Level

Ecran	Paramètres
TVF EndL	TVF ENV End Level
TONE PARTIAL	TVA (p. 73)
TVA Levl	TVA Level
TVA Velo	TVA Velocity Range
TVA BP	TVA Bias Point/Dir
TVA Blvl	TVA Bias Level
TVA Velo	TVA ENV Velocity Folw
TVA TKF	TVA ENV Time Key-follow
TVA T1	TVA ENV Time 1
TVA T2	TVA ENV Time 2
TVA T3	TVA ENV Time 3
TVA T4	TVA ENV Time 4
TVA T5	TVA ENV Time 5
TVA L1	TVA ENV Level 1
TVA L2	TVA ENV Level 2
TVA L3	TVA ENV Level 3
TVA SusL	TVA ENV Sustain Level
TVA EndL	TVA ENV End Level
TONE PARTIAL MOD (p. 76)
TVF LFO	TVF Mod LFO Select
TVF LFOD	TVF Mod LFO Depth
TVF Aftr	TVF Mod Aftertouch Range
TVA LFO	TVA Mod LFO Select
TVA LFOD	TVA Mod LFO Depth
TVA Aftr	TVA Mod Aftertouch Range

Comment régler les facteurs de patch

L'écran affiche plusieurs facteurs simultanément. Si nécessaire, faites défiler l'affichage vers le haut ou vers le bas pour sélectionner le facteur à éditer (Paramètres de patch, p. 26).

1. Affichez la page PATCH TOP.
2. Touchez dans le bas de l'écran.
3. Touchez un des boutons à gauche de l'écran pour sélectionner la page d'edition voulue.

: Control Edit, Portamento Edit (p. 28)

: Output Mode (p. 29) : Chase Edit (p. 31) : Tone Tune (p. 32) : Fonctions MIDI (p. 32)  4. Lorsque l'edition d'un paramètre exige que vous entriez une valeur, amenez le curseur sur la case de réglage du paramètre. Vous pouvez alors régler la valeur avec la molette VALUE ou les boutons [INC/+] ou [DEC/-]. 5. Répétez les étapes 3~4 pour régler les facteurs du patch. 6. Si vous souhaitez conserver vos changements, sauvegardez-les (p. 34). Si vous ne souhaitez pas conserver les changements, appuyez sur [EXIT] pour retrouver la page PATCH TOP. Si vouseturnez à la page PATCH TOP sans sauvegarder les changements, "EDITED" s'affiche pour vous rappeler que les réglages du patch ont été modifiés. * Si vous coupez l'alimentation ou sélectionnez un autre patch alors que l'écran affiche un astérisque “ EDITED”, les changements apportés au patch sont perdus.

Paramètres communs à toutes les pages

UPPER/LOWER (boutons de sélection de Tone)

Vous pouvez désirir le Tone à piloter (Upper, Lower ou les deux) avec le pad Time Trip.

KEY MODE

Key Mode fait reférence à la façon dont les Tones Upper et Lower sont joués sur le clavier. Réglage: WHOLE, DUAL, SPLIT, SEP, WHOL-S, DUAL-S, SPL-US, SPL-LS, SEP-S

Ecran	Description
WHOLE	Le Tone Upper peut être polyphonique à 16 voix.
DUAL	Les Tones Upper et Lower sont produits par chaque touche avec une polyphonie à 8 voix.
SPLIT	Le mode Split partage le clavier en une section Upper et une section Lower et produit deux Tones différents avec une polyphonie à 8 voix. Cela signifie que la VC-1 fonctionne comme deux synthés à 8 voix. Le point de partage (ou Split Point, l'endroit où le clavier est divisé en deux sections) est affiché à côté de l'indication Key Mode.
SEP(Separate)	Ce mode est en vigueur lorsqu'un apparéil MIDI externe pilote la VC-1. ("Equi-pement MIDI" (p. 140))
WHOL-S(Whole Solo)	Le Tone Upper est monophonique.
DUAL-S(Dual Solo)	Les Tones Upper et Lower sont monophoniques.
SPL-US(Split Upper Solo)	Le Tone Upper est monophonique et le Tone Lower est polyphonique à 8 voix.
SPL-LS(Split Lower Solo)	Le Tone Lower est monophonique et le Tone Upper est polyphonique à 8 voix.
SEP-S(Separate Solo)	Ce mode est en vigueur lorsqu'un apparéil MIDI externe pilote la VC-1. ("Equi-pement MIDI" (p. 140))

SPLIT

Le point de partage peut être modifié comme suit. Réglage: C2~C7  (Do central)

BALANCE (Tone Balance) CTRL

You pouvez modifier la balance entre le volume du Tone Upper et du Tone Lower. Réglage: 0~100

CHASE (bouton Chase)

Active/curpe la fonction Chase. Touchez une fois le bouton pour activer la fonction et touchez-le de nouveau pour la couper. Réglage: OFF, ON

PORTAMENTO (bouton Portamento)

Active/curple le portamento. Le portamento est un glissement d'une note à une autre, une technique souvent utilisée par les violonistes. Touchez une fois le bouton pour activer la fonction et touchez-le de nouveau pour la couper. Réglage: OFF, ON

CONTROL

Les commandes de patch déterminent la façon dont les fonctions de contrôle affectent les Tones Upper et Lower.

Bend (plage pitch bend) CTRL

Déterminé la plage du changement de hauteur variable produit en bougeant le levier de pitch bend à gauche et à droite. La plage définie ici peut donner des résultats différents en fonction du réglage du Mode Bender du Tone (p. 67). Réglage: 0~12

AfterPB (Aftertouch, Pitch Bender) CTRL

Determine la sensibilité de l'aftertouch sur la hauteur. Des valeurs plus élevées augmentent la sensibilité. Une valeur négative diminue la hauteur tandis qu'une valeur positive l'augmente. Réglage: -12 +12

Hold (mode Hold)

Selectionne le Tone affecté par l'effet de la pédale de maintain. Lorsque Key Mode est régle sur Whole, la fonction Hold s'applique toujours, quel que soit le mode désisi. Réglage: U, L, UL

Ecran	Fonction
U	Concerne le Tone Upper.
L	Concerne le Tone Lower.
UL	Concerne les deux Tones.

Time (durée du portamento) CTRL

Déterminé la durée du portamento (le temps nécessaire pour glisser d'une note à l'autre). Des valeurs élevées allongent la durée du portamento. Réglage: 0~100

Mode (mode du portamento) CTRL

Sélectionne le Tone affecté par l'effet de portamento. Lorsque Key Mode est régé sur Whole, la fonction portamento s'applique toutes, quel que soit le mode choisi. Réglage: U, L, UL * Lorsque le portamento est activé, la réception d'un message Portamento ON/OFF venant d'un apparéil externe peut changer les réglages de portamento.

Ecran	Fonction
U	Concerne le Tone Upper.
L	Concerne le Tone Lower.
UL	Concerne les deux Tones.

OUTPUT (Output Mode)

Le mode de sortie déterminé la façon dont les Tones sont affectés par l'effet de réverbération ainsi que la manière dont les Tones seprésentent aux sorties. Un son réverbééré dans un environnement acoustique est constitué de trois parties. Vous entendez d'abord le signal direct émanant de la source. Ensuite viennent les premières réflexions résonnant une ou plusieurs fois des murs, du plafond et du sol. Et enfin vient le son réverbééré constitué d'innombrables réflexions renvoyées par l'environnement.

Mode (Output Mode)

Permet de selectionner un des quatre modes de sortie suivants: Réglage: 1~4

Ecran	Fonction
	La réverbération stéreo s'applique au mixage des Tones Upper et Lower et est envoyée en stéreo à la sortie.
	Le mixage des Tones Upper et Lower est pourvu de réverbération tandis que les signaux directs sont produits séparément pour Upper et Lower.
	Seul le Tone Upper est pourvu de réverbération. Les Tones Upper et Lower sont envoyés séparément aux sorties.
	Seul le Tone Lower est pourvu de réverbération. Les Tones Upper et Lower sont envoyés séparément aux sorties.

RevType (Type de réverbération)

Permet de sélectionn un des 32 types de réverbération. Réglage: 1~32

Ecran	Description
1	Small Hall
2	Medium Hall
3	Large Hall
4	Chapel
5	Box
6	Small Metal Room
7	Small Room
8	Medium Room
9	Medium Large Room
10	Large Room
11	Single Delay (102 ms)
12	Cross Delay (180 ms)
13	Cross Delay (224 ms)
14	Cross Delay(148-296 ms)
15	Short Gate (200 ms)
16	Long Gate (480 ms)

Ecran	Description
17	Bright Hall
18	Large Cave
19	Steel Pan
20	Delay (248 ms)
21	Delay (338 ms)
22	Cross Delay (157 ms)
23	Cross Delay (252 ms)
24	Cross Delay (274–137 ms)
25	Gate Reverb
26	Reverse Gate (360 ms)
27	Reverse Gate (480 ms)
28	Slap Back
29	Slap Back
30	Slap Back
31	Twisted Space
32	Space

* Les types de réverb 17~32 se trouvant dans des banques individuelles ne peuvent être sollicités que par les patches (64 patches) contenus dans cette banque. Vous pouvez copier n'importe quel type de réverb provenant d'une banque autre que les banques internes (de 1 à 32) dans une mémoire de réverb des banques internes (de 17 à 32).

Revbal (Balance de réverb) CTRL

Déterminé le niveau du signal d'effet (réverbération) et du signal direct. Réglage: 0~100

Ecran	Fonction
100	Le niveau du signal d'effet (réverb)= maximum et celui du signal direct= 0.
0	Le niveau du signal d'effet (réverb)= 0 et celui du signal direct= maximum.

Vol (Volume total) CTRL

Règle le volume des deux Tones et déterminé ainsi la différence de volume entre les patches. Réglage: 0~100

CHASE

La fonction Chase Play permet de produit le Tone Lower avec un léger retard par rapport au Tone Upper qui est joué sur le clavier. Cette fonction n'est disponible qu'en mode Dual ou Whole.

Mode (Mode Chase)

Déterminé la manière dont les Tones sont produits. Le nombre de répetitions du son retardé varie en fonction du réglage des paramètres Chase Level et Velocity. Réglage: UL, ULL, ULU  Lorsque Key Mode est régé sur "Dual"

Ecran		Fonction
UL	UPPER LOWER	Production du Tone Upper puis du Tone Lower.
ULL	UPPER LOWER→LOWER→LOWER→	Production du Tone Upper puis répétitions du Tone Lower.
ULU	UPPER UPPER→UPPER LOWER	Alternance entre le Tone Upper et le Tone Lower.

Lorsque Key Mode est regle sur "Whole"

Ecran		Fonction
UL	UPPER LOWER	Le Tone Upper est produit deux fois.
ULL	UPPER LOWER→LUMER→LUMER→	Répétitions du Tone Upper.
ULU	UPPER UPPER→LUMER→LUMER	Répétitions du Tone Upper.

Level (Niveau du son Chase) CTRL

Déterminé le niveau du son Chase. Réglage: 0~100

Time (Durée du son Chase) CTRL

Determine la durée du son Chase. Plus la valeur est élevé, plus la durée est longue. Réglage: 0~100

TONE TUNE

Vous pouvez régler séparément la hauteur relative des Tones Upper et Lower. Si vous décalez légèrement les deux hauteurs, vous obtenez un léger désaccord (effet Detune). D'autre part, si vous baissez la hauteur du Tone Upper et élevez celle du Tone Lower, vous pouvez obtenir une hauteur identique pour les deux Tones.

LKey (Transposition du Tone Lower) CTRL

Ce paramètre vous permet de changer la hauteur du Tone Lower par demi-tons. Réglage: -24 +24 ( ± 2 octaves)

UKey (Transposition du Tone Upper) CTRL

Ce paramètre vous permet de changer la hauteur du Tone Upper par demi-tons. Réglage: -24 +24 ( ± 2 octaves)

LTune (Accord fin du Tone Lower) CTRL

Ce paramètre vous permet d'accorder précisé la hauteur du son Lower. Réglage: -50 +50 (±1 quart de ton)

UTune (Accord fin du Tone Upper) CTRL

Ce paramètre vous permet d'accorder précisément la hauteur du son Upper. Réglage: -50 +50 ( ± 1 quart de ton)

MIDI

Voupez Change les reglages des fonctions MIDI faisant partie des facteurs de patch.

TxCH (Canal de transmission)

Le canal de transmission d'un patch peut avoir un numéro différent de celui du canal de base. Avec un réglage B, le numéro du canal est le même que celui du canal de base. Réglage: B, 1~16

TxPC (Numero de programme transmis)

Vous pouvez attribuer un numéro de programme à chaque patch. Avec le réglage OFF, le patch conserve le numéro de programme préprogrammé. Réglage: OFF, 1~100

TxBS (Numero de selection de banque) VC-1

Voupezchoisirun numero de selectionde banque MSB pour chaque patch (LSB = 0) .Avec unreglage OFF,le patch conserve le numero de selection de banque preprogramme. Réglage: OFF, 0~99

SepCH (Canal de réception en mode Separate)

Voupez choisir un canal de reception MIDI en mode Separate pour chaque patch. Avec un reglage OFF, le canal de reception selectionné pour les fonctions Systeme est utilisé (p. 81). Réglage: OFF, 1~16

Sauvegarder vos patches

Lorsque vous modifie les régles d'un patch, la page PATCH TOP affiche pour vous rappeler que le patch a eté edited. Si vous changez de patch ou coupe l'alimentation alors que est affché, vous perdez les changements apportés au patch. Pour conserver le patch dont vous avez modifié les régles, attribuée un nom au patch et sauvegardez-le.

Nommer un patch

Avant de sauvegarder le patch, il faut lui attribuer un nouveau nom. Pour editor un patch ou un Tone, faites d'abord appel à la fonction Name. - Un nom de patch peut containir jusqu'à 18 caractères. - Un nom de Tone peut containir jusqu'à 10 caractères. 1. Vérifiez que le patch à nommer est seLECTIONné. 2. Touchez < > dans le coin supérieur droit de l'écran. Un menu dérounant apparait. 3. Dans ce menu déroulant, touchez (ou ). La fenêtre d'attribution de nom apparait.  4. Touchez les boutons alphabetiques ou numériques pour entrer le nouveau nom dans la case d'entrée de texte. Les boutons d'écran ont les fonctions suivantes.

Boutons d'écran	Fonction
	Déplacez le curseur dans la case de texte pour atteindre la position voulue.
	Activez ce bouton pour obtenir des majuscules ou des symboles.
	Pour insérer un caractère à l'emplacement du curseur, appuyez sur ce bouton.
	Efface tous les caractères de la case de texte.
	Efface le caractère à l'emplacement du curseur.
	Efface le caractère précédant l'emplacement du curseur.

 * Vou puevez aussi changer la position du curseur avec les boutons [▲] jou [▶]. Appuyez sur [▲] pour transformer le caractère à l'emplacement du curseur en majuscule et sur [▼] pour le transformer en minuscule. 5. Quand vous avez fini d'enter le nom, touchez <0K> pour confirmer le nom du patch.

Sauvegarder des patches

Si vous mettez l'instrument hors tension ou si vous changez de son sans sauvegarder les changements effectuels, ceux-ci sont perdus. Pour conserver le son modifie, sauvegardez-le dans la VC-1 (PATCH WRITE). Lors de la sauvégarde, vous remplacez les anciennes données de la mémoire de destination par les nouvelles. Cependant, vous pouze récapérer les réglages d'usine en initialisant les paramètres avec la fonction Factory Reset. (p. 35) * Evitez derirer la carte VC-1 (ou de l'insérer) tant que le V-Synth est sous tension. Les patches ne peuvent pas etre sauvegardes sur d'autres cartes PC; seule la VC-1 peut les conserver. 1. Assurez-vous que le patch à sauvégarder est sélectionné. 2. Touchez < > dans le coin supérieur droit de l'écran. Un menu dérouulant apparait. 3. Dans ce menu déroulant, touchez . La fenêtre PACK WRITE apparait. 4. Tournez la molette VALUE pour sélectionner le patch de destination. - Si vous touchez , la fenêtre PATCH NAME apparaît pour vous permettre de changer le nom du patch. - En appuyant sur , vous pouvez vérifier le contenu du patch de destination. Cette fonction peut sauver des chefs d'oeuvre en passé d'être irréversiblement effacés.  5. Touchez pour activer cette fonction. Vous pouze alors écouter le patch se trouvant dans la destination可以选择 pour la sauvegarde. Jouez sur le clavier pour écouter le contenu du patch de destination et vérifie qu'il s'agit bien d'un patch que vous pouze effacer. * Lorsqu'il est écoute avec la fonction Compare, le patch peut avoir un son légrement différent. 6. Appuyez sur pour effectuer la sauvegarde.  Fonction Compare

Initialisation des réglages (réglages d'usine)

La fonction Factory Reset permet de retrouver tous les réglages d'usine de la VC-1. Si la carte VC-1 contient des données que vous avez programmées, celles-ci sont supprimées au profit des réglages d'usine quand vous faites appel à la fonction Factory Reset. Si vous voulez conserver ces données, sauvegardez-les en procédant comme décrit ci-dessous. - Transfrez-les dans un D-50 original (ou un apparéil MIDI externe) et sauvegardez-les (p. 40). - Transferez-les dans un PC avec la fonction V-Synth USB et sauvegardez-les (p. 83). 1. Appuyez sur [MODE]. La fenêtre MODE MENU apparait. 2. Touchez . La page "Factory Reset" apparait.   3. Touchez OK> 4. Pour initialiser les réglages avec Factory Reset, touchez . Une fois l'opération Factory Reset terminée, le message "Completed!!" apparait. Il est possible d'utiliser le MIDI pour importer 64 patches du D-50 sur la VC-1 (le V-Synth). Cette procEDURE s'appeille Bulk Load (chargement de blocs de données). Vous pouze ainsi recupérer vos (64) patches originaux programmes sur un D-50 et les utiliser avec la VC-1. Inversetment, you pouze aussi transférer via MIDI les patches edités avec la VC-1 à un D-50. Cette procedure s'appeille "Bulk Dump" (transfert de blocs de données). * Pour les procédures suivantes, vous aurez aussi besoin du mode d'emploi du D-50/550.

Transférer les patches d'un D-50 à la VC-1

- Les 64 patches charges du D-50 dans la VC-1 sont temporairement transférés dans la banque du patch actuèlement sélectionné.

Patch sélectionné	→	Banque de destination
I1-11:Fantasia	→	Int1-11~Int1-88
I6-88:Big Wave	→	Int6-11~Int6-88

- Les 64 patches de la banque de destination ne sont cependant pas perdus. Pour les récapérier, il suffit de couper et de rétabir l'alimentation. - Les 64 patches transférés sont perdus lorsque vous mettez l'instrument hors tension. Veillez donc à les sauvégarder au préalable ("Sauvegarder les patches transférés avec la VC-1" (p. 39)). - Les patches sauvégardés sur des cartes de mémoire utilisées avec le D-50/550 (M-256D) ne peuvent pas être transférés directement de ces cartes dans la VC-1. Il faut d'abord transférer les patches de la carte de mémoire (M-256D) dans le D-50/550 puis transférer ces données du D-50/550 dans la VC-1.  Effectuez les opérations suivantes. Transférer des patches de la carte de mémoire dans le D-50/550 (p. 37)  Transférer les patches du D-50/550 à la VC-1 (p. 38)  Sauvegarder les patches transférés avec la VC-1 (p. 39)

Transférer des patches de la carte de mémoire dans le D-50/550

Les 64 patches sauvégardés sur la carte de mémoire peuvent être chargés dans la mémoire interne du D-50/550.

Avec le D-50

 1. Insérez une carte de mémoire (M-256D) dans la fente du D-50. 2. Reglez la fonction Memory Protect du D-50 sur OFF. 2-1. Appuyez sur le bouton [TUNE/FUNCTION]. 2-2. Appuyez sur le bouton de sélection assigné à "Protect" et réglez ce paramètre sur OFF avec le joystick. Appuyez sur le bouton [DATA TRANSFER]. 4. Appuyez sur le bouton de selection affecté à "(Card -> Int)". 5. Appuyez sur le bouton [ENTER]. Au terme du transfert de données, l'écran affiche le message "Complete". 6. Remettez la fonction "Memory Protect" du D-50 sur On. 6-1. Appuyez sur le bouton [TUNE/FUNCTION]. 6-2. Appuyez sur le bouton de selection assigné à "Protect" et réglez ce paramètre sur ON avec le joystick.

AvecleD-550

 1. Insérez une carte de mémoire (M-256D) dans la fente du D-550. 2. Appuyez sur le bouton [DATA TRANS]. 3. Appuyez sur le bouton [ ] ou [ ] pour désirir " (Card -> Int)". 4. Appuyez sur le bouton [ENTER]. 5. Appuyez sur le bouton [WRITE] pour désactiver (OFF) momentarily la fonction "Memory Protect". 6. Appuyez à nouveau sur le bouton [ENTER]. Au terme du transfert de données, l'écran affiche le message "Complete".

Transférer les patches du D-50/550 à la VC-1

* Le transfert de données est impossible si le patch actuellement sélection fait partie d'une banque de patches préprogrammés (Pre1~Pre6). * Au terme de la réception, l'écran de la VC-1 ne change pas tout de suite. Cela s'explique par le fait que les données reçues attIRRissent dans la mémoire tampon (p. 44). Vous pouvez vérifier le résultat du transfert en changeant de patch avec la molette VALUE.

Avec le D-50

 1. Reliez la prise MIDI OUT du D-50 à la prise MIDI IN du V-Synth avec un cable MIDI. 2. Choisissez le même canal MIDI sur le D-50 et le V-Synth (le canal de base, p. 80). 3. Appuyez sur le bouton [DATA TRANSFER] du D-50. 4. Tout en appuyant sur le bouton [DATA TRANSFER] du D-50, Sélectionnez "B.Dump" avec le bouton de sélection. 5. Appuyez sur le bouton [ENTER] du D-50 pour lancer le transfert de données. Au terme du transfert de données, l'écran du D-50 affiche le message "Complete". 6. Appuyez sur le bouton [EXIT] du D-50 pour returner en mode Play.

AvecleD-550

 1. Reliez la prise MIDI OUT du D-550 à la prise MIDI IN du V-Synth avec un cable MIDI. 2. Choisissez le même canal MIDI sur le D-550 et le V-Synth (le canal de base, p. 80). 3. Appuyez sur le bouton [DATA TRANS] du D-550. 4. Sélectionnéz "(B.Dump)" avec les boutons [ ] ou [ ] du D-550. 5. Maintenez le bouton [DATA TRANS] enforcé et appuyez sur le bouton [ENTER] du D-550 pour lancer le transfert de données. Au terme du transfert de données, l'écran du D-550 affiche le message "Complete". 6. Appuyez sur le bouton [EXIT] du D-550 pour returner en mode Play.

Sauvegarder les patches transférés avec la VC-1

Les 64 patches transférés sont perdus lorsque vous mettez l'instrument hors tension. Veillez donc à les sauvégarder au préalable. 1. Appuyez ensuite sur le bouton [MODE] du V-Synth. La fenêtre MODE MENU apparait. 2. Touchez . La page "DATA TRANSFER" apparait.  3. Touchez dans la partie gauche de l'écran. La page "Bank Copy" apparait. 4. Lorsque l'edition d'un paramètre exige que vous entriez une valeur, amenez le curseur sur la case de réglage du paramètre. Vous pouvez alors régler la valeur avec la molette VALUE ou les boutons [INC/+] ou [DEC/-].

Source Bank

Sélectionne la banque source pour la sauvegarde. Réglage: P1~P6, I1~I8

Destination Bank

Sélectionne la banque d'arrivée pour la sauvegarde. Réglage: I1~I8  5. Touchez <OK> pour effectuer la sauvegarde. Pour annuler l'opération, appuyez sur <Cancel> .

Transférer les patches de la VC-1 à un D-50/550

Avec le D-50

 1. Reliez la prise MIDI OUT du V-Synth à la prise MIDI IN du D-50 avec un cable MIDI. 2. Choisissez le même canal MIDI sur le D-50 et le V-Synth (le canal de base, p. 80). 3. Reglez la fonction Memory Protect du D-50 sur OFF. 3-1. Appuyez sur le bouton [TUNE/FUNCTION]. 3-2. Appuyez sur le bouton de sélection assigné à "Protect" et réglez ce paramètre sur OFF avec le joystick. 4. Activez la réception de blocs de données (Bulk Load) sur le D-50. 4-1. Appuyez sur le bouton [DATA TRANSFER] du D-50. 4-2. Tout en appuyant sur le bouton [DATA TRANSFER] du D-50, Sélectionnez "(B.Load)" avec le bouton de sélection. 4-3. Appuyez sur le bouton ENTER] du D-50. 5. Reglez la fonction Exclusive Sw du V-Synth sur On. 5-1. Appuyez sur [MODE]. 5-2. Touchez . 5-3. Sélectionnez "Exclusive Sw" puis actionnez la molette VALUE du V-Synth pour régler ce paramètre sur On. 6. Appuyez sur le bouton [MODE] du V-Synth. La fenêtre MODE MENU apparait. 7. Touchez . La page "DATA TRANSFER" apparait. 8. Touchez dans la partie gauche de l'écran. La page "MIDI Bulk Dump" apparait. 9. Vous pouvez alors modifier la valeur avec la molette VALUE ou les boutons [INC/+] ou [DEC/-].

Source Bank

Sélection de la banque de patches de la VC-1 contenant les données à transférer dans le D-50. Réglage: I1~I8, P1~P6 10. Touchez <OK> . Le transfert de données commence. Pour annuler l'opération, appuyez sur <Cancel> .   11. Au terme du transfert de données, l'écran du D-50 affiche le message "Complete". 12. Appuyez sur le bouton [EXIT] du D-50 pour returner en mode Play.

Avec le D-550

 1. Reliez la prise MIDI OUT du V-Synth à la prise MIDI IN du D-550 avec un cable MIDI. 2. Choisissez le même canal MIDI sur le D-550 et le V-Synth (le canal de base, p. 80). 3. Reglez la fonction Memory Protect du D-550 sur OFF. 3-1. Appuyez sur le bouton [TUNE] du D-550. 3-2. Sélectionnez "Protect" avec les boutons [←] et [▶] et réglez ce paramètre sur OFF avec la molette [VALUE]. 4. Activez la reception de blocs de données (Bulk Load) sur le D-550. 4-1. Appuyez sur le bouton [DATA TRANS] du D-550. 4-2. Sélectionnez "(B.Load)" avec les boutons [←] ou [▶] du D-550 puis appuyez sur le bouton [ENTER] tout en maintainant le bouton [DATA TRANS] enforcé. 4-3. Appuyez à nouveau sur le bouton [ENTER]. 5. Reglez la fonction Exclusive Sw du V-Synth sur On. 5-1. Appuyez sur [MODE]. 5-2. Touchez . 5-3. Sélectionnez "Exclusive Sw" puis actionnez la molette VALUE du V-Synth pour régler ce paramètre sur On. 6. Appuyez sur le bouton [MODE] du V-Synth. La fenêtre MODE MENU apparait. 7. Touchez . La page "DATA TRANSFER" apparait.  8. Touchez dans la partie gauche de l'écran. La page "MIDI Bulk Dump" apparait. 9. Vous pouvez alors modifier la valeur avec la molette VALUE ou les boutons [INC/+] ou [DEC/-].

Source Bank

Sélection de la banque de patches de la VC-1 contenant les données à transférer dans le D-550. Réglage: I1~I8, P1~P6 10. Touchez . Le transfert de données commence. Pour annuler l'opération, appuyez sur .  11. Au terme du transfert de données, l'écran du D-550 affiche le message "Complete". 12. Appuyez sur le bouton [EXIT] du D-550 pour returner en mode Play.

Copier un type de réverbération

Outre les 64 patches, les banques de patches (Pre 1~6, Int 1~8) de la VC-1 contiennent également 16 types de réverbération (17~32). Chaque banque de patches contient différents types de réverb 17~32. Les types de réverb disponibles varient en fonction du patch sélectionné; voyagez ci-dessous. - Tous les types de réverb communs (1~16) peuvent être utilisés. - Les types de réverb 17~32 se trouvant dans des banques individuelles ne peuvent être sollicités que par les patches (64) containus dans cette banque. - Vous pouvez copier un type de réverb provenant d'une banque autre que les banques internes (de 1 à 32) dans un type de réverb des banques internes (de 17 à 32). - Cela vous permet, par exemple, d'utiliser le type de réverb 25 (Gate Reverb) de la banque de patches Pre 1 comme type de réverb 30 dans la banque de patches Int 1. * Les types de réverb (17~32) accompagnent les données de patches lorsque vous transférrez des patches du D-50 à la carte VC-1 (chargement) ou de la VC-1 au D-50 (transmission).   1. Appuyez sur le bouton [MODE] du VC-1. La fenêtre MODE MENU apparait. 2. Touchez . La page "DATA TRANSFER" apparait.  3. Touchez dans la partie gauche de l'écran. La page "REVERB COPY" apparait. 4. Vous pouvez alors modifier la valeur avec la molette VALUE ou les boutons [INC/+] ou [DEC/-].

Source Bank

Sélection de la banque de patches source du type de réverbération. Réglage: P1~P6, I1~I8 No. Sélection du type de réverbération source. Réglage:1~32

Destination Bank

Sélection de la banque de patches de destination du type de réverbération. Réglage: I1~I8 No. Sélection du type de réverbération de destination. Réglage: 17~32 5. Touchez OK>. Une demande de confirmation "Are You Sure?" apparait. Touchez pour copier le type de réverbération. Pour annuler l'opération, appuyez sur . Au terme de la copie, l'écran affiche le message "Complete".

Structure de la mémoire


1 Mémoire d'édition

Quand vous insérez la carte VC-1 dans la fente PC CARD du V-Synth, le programme système et les patches sont transférés de la VC-1 dans le V-Synth. Le système et les patches sont charges dans la mémoire d'édition. Le contenu de la mémoire d'édition est effacé lors de la mise hors tension du V-Synth. Si vous extrayez la VC-1 du V-Synth avant d'eteindre et de rallumer l'instrument, le V-Synth retrouve son état normal. De plus, les banques (contenant les données de 64 patches) transférées d'un D-50 (ou d'un autre apparéil MIDI) transient également par la mémoire d'édition. Les données transférées sont effacées à la mise hors tension; veillez donc à les sauvégarder au préalable sur la VC-1 (p. 34).

Zone temporaire

Les données de patch sélectionnées pour le jeu sont prises de la mémoire d'édition et placées dans une mémoire appelée zone temporaire. L'édition des Tones et des facteurs de patch s fait dans cette zone temporaire. Les données de patchéditées sont effacées à la mise hors tension; veillez donc à les sauvegarder au préalable sur la VC-1 (p. 34).

Concept de base d'un Tone

Tout au long de la programmation du D-50, les opérations restent simples et logiques. Imaginez le D-50 comme étant constitué de puissants synthétiseurs. Chacun de ces synthétiseurs hypothétiques pourrait fonctionner soit comme un synthétiseur analogique, soit comme un générateur de formes d'onde PCM. Toute combinaison de deux synthétiseurs peut produit de remarquables effets de modulation croisée.

1 Partiel

Imaginez la VC-1 (D-50) comme étant constituée de quatre puissants synthétiseurs. Chacun de ces synthétiseurs hypothétiques pourrait fonctionner comme un synthétiseur analogique ou un générateur de formes d'onde PCM. Ces "synthétiseurs" sont appelés partiels car ils sont bien plus qu'un simple synthétiseur. Ces partiels sont coupclés pour former un TONE. Un Tone peut donc résulter du mixage de deux partiels ou de leur interaction grâce à la modulation croisée de la synthèse LA.

Générateur de sons de synthétiseur

Le générateur de sons de synthétiseur fonctionne comme un synthétiseur de type analogique avec un oscillateur, un filtré, un amplificateur et deux enveloppes (ENV).

Générateur de formes d'onde PCM

Un générateur de formes d'onde PCM propose 128 formes d'onde PCM (échantillons).

Structure

La structure, un des paramètres communs, détermine le "synthétiseur" (un générateur de sons de synthétiseur ou un générateur de formes d'onde PCM) à utiliser pour les partiels 1 et 2. - Lessons des deux partiens (1 et 2) peuvent simplement etremixés comme illustré ici. Le mixage de deux partiens permet d'obtenir dessons plus riches. Cette technique est très efficace pour dessons de cordes ou d'orgue. - Le partiel 1 peut être mixé avec le signal des partiels 1 et 2 traité par un modulator en anneau ("Ring Modulator" (p. 47)).

3 Tone

Un Tone est constitué de deux partiels (les partiels 1 et 2) et d'un bloc commun. Certains paramètres communs s'appliquent aux deux partiels. "Structure" est un de ces paramètres commun. Il attribue un générateur de sons ou de formes d'onde à chaque partiel. Parmi les autres paramètres commun, il y a l'enveloppe de hauteur (ENV), trois modules LFO, l'égalisation, le chorus etc.

Ring Modulator

Le Ring Modulator multiplie deuxsons pour creer un son inhabituel et metallique contenant des harmoniques complexes. Il peut, par exemple, multiplier deux formes d'onde ( ① et ② ) pour creer la forme d'onde ③ .Cette technique est très efficace pour obtenir dessons metalliques.

4 Patch

Durant le jeu, vous pouvez changer de Patch; celui-ci est une combinaison de deux Tones (Upper et Lower), pourvus de réglages d'égalisation, de chorus et de réverbération. Ces autres paramètres sont appelés "facteurs" ou Factor.

Structure des paramètres de Tone

Selon les générateurs sélectionnés pour le bloc des partiels, les paramètres de Tone peuvent varier considérablement. Certains paramètres de Tone utilisés pour les générateurs de sons de synthétiseurs ne jouentaucun role pour les générateurs PCM. Avec une structure reposant sur la modulation en annexe (Ring Modulation),certains paramètres du partiel 2 adoptent automatiquement les réglages du partiel 1.

WG (générateur de formes d'onde)

Le WG (Wave Generator) déterminée la hauteur (Pitch) et la forme d'onde.

1 Pitch

Déterminé la hauteur de base d'un partiel (générateur de sons). La hauteur est un paramètre commun et est contrôleé par l'enveloppe de hauteur P-ENV et le LFO-1.

Waveform, numero de forme d'onde PCM

Sélectionne la forme d'onde de la source sonore. S'il s'agit d'un générateur de sons de synthétiseur, la forme d'onde peut être influencée par le paramètre Pulse Width.

3 Pulse Width

Modifie la forme d'onde de la source sonore. La largeur de pulsation est déterminée par n'importe quel LFO (= paramètre commun).

TVF (Time Variant Filter)

Ce filtré laïssse passer les harmoniques de basse fréquence et coupe les harmoniques de fréquence plus élevé. En changeant la fréquence de coupure et la résonance, vous modifiez la forme d'onde.

4 Cutoff Frequency (fréquence de coupure)

Determine la fréquence de coupure. La fréquence de coupure est influencée par l'enveloppe du filtré 8 TVF ENV et n'importe quel LFO (= paramètre commun).

5 Resonance

Accentue la fréquence de coupure; idéal pour dessons inhabituels ou électroniques.

TVA (Time Variant Amplifier)

Cet amplificateur variant dans le temps déterminé le volume du partiel.

6 Level

Déterminé le volume du son. Avec un générateur de sons de synthétiseur, le niveau (Level) peut être influencé par l'enveloppe du filtré 9 TVF ENV et le LFO (paramètre commun). Avec un générateur de for mes d'onde PCM, l'enveloppe de l'amplificateur 9 TVA ENV déterminé le niveau.

ENV (Générateur d'enveloppe)

Ce générateur définit la courbe de l'enveloppe déterminant la hauteur (pitch), le timbre et le volume de chaque partiel (générateur de sons).

7 P-ENV

Cette enveloppe (ENV) détermine la hauteur. Ce paramètre peut être régé simultanément pour les deux partiels.

8 TVF ENV

Cette enveloppe (ENV) détermine la fréquence de coupure et peut être régée séparément pour les deux partiels.

9 TVA ENV

Cette enveloppe (ENV) détermine le volume. Elle peut être réglée séparément pour les deux partiels.

LFO (Low Frequency Oscillator)

Cet oscillateur ne génère que des basses fréquences. Chacun des trois LFO peut être utilisé pour les deux partiels; ils permettent de créé des effets de vibrato, de grondement PWM (en modulant la largeur de pulsation) ou de tremolo. * Il existe trois LFO que vous pouvez assigner indépendamment aux paramètres des partiers permettant une modulation cyclique.

10 LFO-1

Peut influencer les paramètres 1 Pitch, 3 Pulse Width, 4 Cutoff Frequency ou 6 Level.

LFO-2

Peut influencer les paramètres 3 Pulse Width, 4 Cutoff Frequency ou 6 Level.

LFO-3

Peut influencer les paramètres 3 Pulse Width, 4 Cutoff Frequency ou 6 Level. La VC-1 vous offre un contrôle total sur une vaste gamme de paramètres. Un paramètre est un élément qui peut être régèle. Lorsque vous changez les valeurs des paramètres, vous faites de l'édition. Ce chapitre explique comment créé des patches et désrit les fonctions des paramètres de patch. Il y a deux façon de creer un son. - Editor un son existant. - Initialiser tous les paramètres d'un partiel puis l'éditer. (p. 56) * Si vous mettez l'instrument hors tension ou si vous changez de son sans sauvegarder les changements effectuels, ceux-ci sont perdus. Pour conserver le son modifie, sauvegardez-le. ( "Sauvegarder des patches" (p. 34))

Comment effectuer les réglages de patch

Chaque page d'écran affiche un certain nombre de facteurs de patch et de paramètres de Tone. 1. Affichez la page PATCH TOP et sélectionnez le patch dont vous poulez changer les réglages (p. 16). * Si vous voulez créé tous vos patches à partir de zéro au lieu de vous baser sur les patches disponibles, effectuez une initialisation (p. 56). 2. Les paramètres sont répartis dans plusieurs groupes d'édition. Touchez un des boutons dans le bas de l'écran pour sélectionner le groupe d'édition contenant les paramètres à régler.  3. Touchez un des boutons à gauche de l'écran pour sélectionner la page d'edition voulue. 4. Lorsque l'édition d'un paramètre exige que vous entriez une valeur, amenez le curseur sur la case de réglage du paramètre. Vous pouvez alors régler la valeur avec la molette VALUE ou les boutons [INC/+] ou [DEC/-]. Vous pouze aussi modifier une valeur par simple glissement sur l'écran tactile. 5. Répétez les étapes 2~4 pour achieving the patch. 6. Si vous souhaitez conserver vos changements, sauvegardez-les (p. 34). Si vous ne souhaitez pas conserver les changements, appuyez sur [EXIT] pour retrouver la page PATCH TOP. * Si vouseturnez à la page PACH TOP sans sauvegarder les changements, “EDITED” s'affiche pour vous rappeler que les réglages du patch ont été modifiés. Si vous coupez l'alimentation ou selectionnez un autre patch alors que l'écran affiche “EDITED”, les changements apportés au patch sont perdus.

Fonctions utiles pour l'edition

La VC-1 propose de nombreuses fonctions pour faciliter l'édition des patches.

Modifier une valeur

Pour éoperator une valeur, vous pouvez utiliser la molette VALUE ou les boutons [INC/+] et [DEC-]. A chaque page VC-1, vous pouvez selectionner un parametre avec le curseur et modifier la valeur. Chaque parametre dispose d'une certaine plage de réglage. Il est IMPOSSIBLE deCHOISIR une valeur inférieure à la valeur minimum ou supérieure à la valeur maximum.

Boutons de curseur

Appuyez sur [▲], [▼], [▲] ou [▲] (les boutons de curseur) pour déplacer le curseur.

Molette VALUE

- Tournez la molette VALUE dans le sens des aiguilles d'une montre pour augmenter la valeur et dans le sens inverse pour la diminuer. - Maintenez [SHIFT] enforcé en actionnant la molette VALUE pour augmenter les incréements et changer la valeur plus rapidement.

[ \text{[INC/+]} ] et [DEC/-]

- Appuyez sur [INC/+] pour augmenter la valeur selectionner et sur [DEC/-] pour la diminuier. - Maintenez le bouton enforcé pour effectuer un changement continu. - Pour augmenter la valeur plus rapidement, maintenez [INC/+] enforcé et appuyez sur [DEC/-]. Pour diminuer la valeur plus rapidement, maintenez [DEC/-] enforcé et appuyez sur [INC/+]. - Si vous maintainez [SHIFT] enforcé en utilisant les boutons [INC/+] ou [DEC/-], la valeur change par incréements plus importants.

Annuler une modification

La fonction Undo annule le changement de valeur et rétablit la valeur originale. Elle ne s'applique qu'au paramètre modifié en dernier lieu. 1. Dans le coin supérieur droit de l'écran, touchez < > . Un menu dérouulant apparait. 2. Dans ce menu déroulant, touchez .

Editor avec les commandes en face avant (Partial Select)

Voupez assigner divers parametes ( comme la résonance du filtre TVF ou le niveau TVA) aux commandes et curseurs situés à droite pour une édition directe et intuitive des parametes. Vous pouvez spécifique les partiels bénéficiant des paramètres de Tone assignés aux commandes ou curseurs à la page PATCH TOP ou avec STRUCTURE [1] à droite en face avant. Vous pouvez alors vous servir des commandes et des curseurs pour éoperator les paramètres de Tone du partiel dont le témoin est allumé.   * La sélection de partiel (Partial Select) est sauvegardée sur la VC-1 si vous faites appel à la fonction Patch Write (p. 34).

Etouffer un partiel (Partial Mute)

Durant l'édition d'un paramètre de partiel, vous pouvez écouffer n'importe quel son de partiel (Partial Mute). Sélectionnez les partiers àétouffer à la page PATCH TOP ou avec STRUCTURE [3]àdroite sur la face avant.Lorsque le témoin est étéint,le partiel est coupé;il est activé lorsquel témoin est allumé.   * Le réglage d'étouffement de partiel (Partial Mute) est sauvégâté sur la VC-1 si vous faites appel à la fonction Patch Write (p. 34).

Copier des réglages de Tone

Vou pouve copier un Tone d'un autre patch dans le patch selectionné (Tone Copy). 1. Vérifiez que la page PATCH TOP est affichée. 2. Touchez < > dans le coin supérieur droit de l'écran. Un menu dérouulant apparait. 3. Dans ce menu déroulant, touchez . La fenêtre TONE COPY apparait.  4. Touchez les boutons (cases à cocher) dans la partie gauche de l'écran pour sélectionner les éléments à copier () .

Ecran		Réglage
1	<Source>	I1-11~I8-88, P1-11~P6-88
2	<TONE>	Off, On (✓), UPPER, LOWER
	<PATCH FACTOR>	Off, On (✓)
	<CTRL SETUP>	Off, On (✓)

5. Touchez un bouton (case de réglage) dans la partie droite de l'écran pour sélectionner le Tone de destination.

Ecran		Réglage
3	<TONE>	UPPER, LOWER

6. Touchez pour effectuer la copie. Pour annuler l'opération, appuyez sur .

Copier des réglages de paramètres

Vouspouvez copier un groupe de paramètres de Tone au sein d'un patch (Parameter Copy). 1. Vérifiez que la page PATCH TOP est affichée. 2. Touchez < > dans le coin supérieur droit de l'écran. Un menu dérouulant apparait. 3. Dans ce menu déroulant, touchez . La fenêtre PARAM COPY apparait.  4. Touchez un bouton (case de réglage) dans la partie gauche de l'écran pour sélectionner l'élément à copier.

1 TONE (Tone source)

Selection du Tone à copier. Réglage: UPPER, LOWER

2 PARTIAL (Partiel source)

Sélection des paramètres de partiel à copier. Réglage: ALL, COMMON, PART-1, PART-2

Ecran	Fonction
	Tous les paramètres
	Paramètres communs
	Paramètres du partiel 1
	Paramètres du partiel 2


3 BLOCK (bloc source)

Si vous avez choisi PART-1 ou PART-2 sous 2, vous avez lechio parmi les blocs suivants. Réglage: ALL, WG, TVF, TVA

Ecran	Fonction
	Tous les paramètres
	Paramètres WG (p. 64)
	Paramètres TVF (p. 68)
	Paramètres TVA (p. 73)

5. Touchez un bouton (case de réglage) dans la partie droite de l'écran pour sélectionner le Tone de destination.

4 TONE (Tone de destination)

Selection du Tone recevant les données source. Réglage: UPPER, LOWER

PARTIAL (Partiel source)

Si vous avez choisi PART-1 ou PART-2 sous 2, selectionnez le bloc correspondant. Réglage: PART-1, PART-2 * Lorsque 2 est régèle sur Allou COMMON, le réglage 5 est ignore. 6. Touchez pour effectuer la copie. Pour annuler l'opération, appuyez sur .

Ecouter le son avant l'édition (Compare)

En cours d'edition, il peut arriver que vous souhaitiez réécouter le son original, tel qu'il était avant l'édition. La fonction Compare permet de charger le patch original sans effacer le son édité. 1. Dans le coin supérieur droit de l'écran, touchez < > . Un menu dérouulant apparait. 2. Dans ce menu dérouulant, touchez . La fenêtre PATCH COMPRETAPARAIT.   3. Touchez pour activer la fonction: vous entendez alors le son original en jouant sur le clavier. 4. Touchez une fois de plus pour couper la fonction et entendre le son édité. 5. Touchez <OK> pour revenir à la page "PATCH TOP".

Initialiser les réglages d'un patch

Initialiser signifie ramener les réglages du patch actué à ses valeurs par défaut. L'initialisation n' affecte que le patch se trouvant dans la zone-temporaire; les patches de la mémoire interne et de la mémoire d'édition ne sont pas concernés. Si vous souhaitez ramener tous les paramètres du VC-1 à leur valeur d'usine, faites appel à la fonction Factory Reset (p. 35). 1. Affichez la page PATCH TOP et Sélectionnez le patch à initialiser (p. 16). 2. Touchez < > dans le coin supérieur droit de l'écran. Un menu déroulant apparait. 3. Dans ce menu dérouulant, touchez . La fenêtre INITIALIZE apparait.  4. Touchez les boutons (cases à cocher) dans la partie gauche de l'écran pour selectionner les éléments à initiaiser () . : Sélection de tous les éléments. : Paramètres de facteur de patch. (p. 26) : Configuration des commandes. (p. 26) : Réglages des paramètres commun. (p. 57) : Reglages des paramètres du partiel 1. (p. 63) : Reglages des paramètres du partiel 2. (p. 63)  5. Touchez . L'initialisation est effectue puis vous retrouvrez la page PATCH TOP.

Paramètres communs (Common)

: (p. 57) < P - ENV> (p.58)

: (p. 60)

: (p. 61)

Structure

Struct (No. de structure) Vouaveslechoixparmi lesseptstructuressuivantes. Réglage: 1~7

Numéro		Partiel 1	Partiel 2	Combinaison de deux partiens
1	S S	S	S	Mélange des partiens 1 et 2.
2	S S F	S	S	Mélange du partiel 1 et de la modulation en anneau.
3	P S	P	S	Mélange des partiens 1 et 2.
4	P S F	P	S	Mélange du partiel 1 et de la modulation en anneau.
5	S P F	S	P	Mélange du partiel 1 et de la modulation en anneau.
6	P P	P	P	Mélange des partiens 1 et 2.
7	P P F	P	P	Mélange du partiel 1 et de la modulation en anneau.

S: Générateur de sons de synthétiseur P: Générateur de formes d'onde PCM, R: Ring Modulator Balance (Balance des partiels) VC-1 CTRL Règle la balance entre le volume du Tone Upper et du Tone Lower. Réglage: 0~99

P-ENV (Pitch Envelope)

P-ENV Edit (édition de l'enveloppe de hauteur)

Velo (Plage de toucher) CTRL

Déterminé l'effet maximum du toucher sur l'enveloppe de hauteur (P-ENV). Plus les valeurs sont élevées, plus la force avec laquelle vous jouvez sur le clavier a un impact sur l'enveloppe. Réglage: 0~2

TKF(Keyfollow(Time)) CTRL

Determine la durée de P-ENV en fonction de la touche actionné sur le clavier. Des valeurs élevées changent considérablement la durée. Réglage: 0~4

P-ENV Time Edit

La courbe de l'enveloppe est déterminée par des durées (Time) et des niveaux (Level).

T1 (Time 1) CTRL

Déterminé la durée séparant le point 0 (le moment où la touche est enforcée) du point 1. Réglage: 0~50

T2 (Time 2) CTRL

Determine la durée entre le point 1 et le point 2. Réglage: 0~50

T3 (Time 3) CTRL

Determine la durée entre le point 2 et le point 3. Réglage: 0~50

T4 (Time 4) CTRL

Determine la durée entre le moment où la touche est relachée et le point 4. Réglage: 0~50

P-ENV Level Edit

L0 (Level 0) CTRL

Determine la hauteur au moment où une touche est actionnée. Réglage: -50 +50

L1 (Level 1) CTRL

Determine la hauteur du point 1. Réglage: -50 +50

L2 (Level 2) CTRL

Determine la hauteur du point 2. Réglage: -50 +50

SusL (Sustain Level) CTRL

Determine la hauteur du point 3. Réglage: -50 +50

EndL (End Level) CTRL

Determine la hauteur du point 4. Réglage: -50 +50 * Si les niveaux (Level) de deux points adjacent ont des valeurssemblables, la durée séparant ces deux point peut être plus courte que le réglage choisi, voire nulle.   * La plage maximum de chaque niveau dépend de la plage de toucher (Velo) désisie pour P-ENV. (p. 58)

Réglage “Velo”	Niveau	Plage
0	+50	+1 octave
	-50	-1 octave
1	+50	+1,5 octaves
	-50	+1,5 octaves
2	+50	+2 octaves
	-50	+2 octaves

Pitch Mod (modulation de hauteur)

Selon le réglage du LFO pour la modulation WG (p. 67), le vibrato réglio ici peut être sans effet.

LFOD (LFO Depth) CTRL

Déterminé l'intensité du LFO-1 affectant la hauteur de la forme d'onde (WG). Des valeurs élevées accentuent l'effet. Réglage: 0~100

Lever (modulation avec levier pitch bend) CTRL

Déterminé la façon dont le levier pitch bend influence l'intensité du vibrato. Des valeurs élevées accentuant l'effet. Réglage: 0~100

After (modulation avec l'aftertouch) CTRL

Déterminé la façon dont l'aftertouch influence l'intensité du vibrato. Des valeurs élevées intensifient l'effet de vibrato. Réglage: 0~100

LFO (oscillateur BASSE fréquence)

Les paramètres des LFO-2 et LFO-3 peuvent être régés comme ceux du LFO-1, à l'exception de quelques uns.

Wave (forme d'onde du LFO) CTRL

Selectionne la forme d'onde du LFO. Réglage: TRI, SAW, SQU, RND

Affichage	Forme d'onde
TRI (triangu-laire)	√ √ √
SAW (dents de scie)	NNN
SQU (carrée)	√ √ √ √
RND (aléatoire)	La forme d'onde change de façon aléatoire.


Rate (Vitesse du LFO)

Règle la vitesse (réquence) du LFO. Des valeurs élevées augmentent la vitesse. Réglage: 0~100

Delay (temps de retard) CTRL

Déterminé le temps qu'il faut au LFO pour être perceptible lorsqu'une touche est enforcée. Des valeurs plus élevées allongent le retard. Réglage: 0~100

Sync CTRL

Déterminé le timing de l'oscillation du LFO de la manière suivante. Pour LFO-2 et LFO-3, KEY n'est pas disponible. Réglage: OFF, ON, KEY

Affichage	Description
OFF	Le LFO ne se synchronise pas avec le clavier.
ON	Lorsque vous enforcez une touche après avoir relâchéé les autres, le LFO commence la génération de formes d'onde à partir du début.
KEY	Le LFO commence la génération de formes d'onde à partir du début chaque fois que vous enforcez une nouvelle touche.

EQ/CHORUS (Egaliseur/Chorus)

EQ Edit (Réglage de l'égaliseur)

La section d'égalisation permet de modifier les fréquences caractéristiques du son. L'égaliseur dispose des paramètres suivants.

LowFreq (basses fréquences)

Permet de déterminer la plage de fréquences (dans le grave et le Médium) concernée par le réglage de gain. Réglage: 63, 75, 88, 105, 125, 150, 175, 210, 250, 300, 350, 420, 500, 600, 700, 840Hz

LowGain (gain du grave) CTRL

Déterminé le gain (accentuation/atténuation) des basses fréquences. Des valeurs positives (+) accentuent ces fréquences et des valeurs négatives (-) les attenuent. Réglage: -12~+12dB

HiFreq (hautes féquences)

Permet de déterminer la bande de fréquences (dans le Médium et l'aigu) concernée par le réglage de gain (accentuation/atténuation). Réglage: 250, 300, 350, 420, 500, 600, 700, 840Hz, 1.0, 1.2, 1.4, 1.7, 2.0, 2.4, 2.8, 3.4, 4.0, 4.8, 5.7, 6.7, 8.0, 9.5kHz

HiQ (largeur de bande) CTRL

Déterminé la largeur de la bande de fréquences concernée par le réglage de gain. Plus la valeur est élevée, plus la bande de fréquences est étroite. Réglage: 0.3, 0.5, 0.7, 1.5, 2.0, 3.0, 4.2, 6.0

HiGain (gain de I'aigu) CTRL

Déterminé le gain des hauteures fréquences. Des valeurs positives (+) accentuent ces fréquences et des valeurs négatives (-) les attenuent. Réglage: -12 +12dB

Chorus Edit

Type (type de chorus)

Vouaveslechoixparmi8effetschorusdebase. Réglage: 1~8

Affi- chage	Type
1	Chorus 1
2	Chorus 2
3	Flanger 1
4	Flanger 2
5	Feedback Chorus
6	Tremolo
7	Chorus Tremolo
8	Dimension


Rate (vitesse du chorus) CTRL

Règle la vitesse de l'effet chorus. Des valeurs élevées augmentent la vitesse. Réglage: 0~100

Depth (intensité du chorus) CTRL

Règle l'intensité de l'effet chorus. Des valeurs élevées accentuent l'effet. Réglage: 0~100

Balance (Balance du chorus) CTRL

Ce paramètre permet de régler l'équilibre entre le son avec chorus et celui sans chorus. Réglage: 0~100

Valeur	Balance
100	Seul le son avec chorus est audible
50	Son avec chorus = son sans chorus
0	Seul le son sans chorus est audible

Paramètres de partiel

Les paramètres disponibles varient selon la structure

Selon la structure (p. 57)voie, les paramètres disponibles peuvent varier. 1. Avec un partiel faisant appel au générateur de formes d'onde PCM, certains paramètres sont indisponibles. L'indication PCM apparaît pour les paramètres qui s'appliquent aux sons PCM. 2. Avec Ring Modulation, certains paramètres du partiel 2 adoptent automatiquement les réglages du partiel 1. Dans ce cas, les valeurs affichées à l'écran ne correspondent pas aux valeurs réelles. Ces paramètres portent l'indication Ring.

: (p.64) : (p.66) : (p.68) : (p.73) : (p.76)

WG Waveform (forme d'onde WG)

WG Waveform (générateur de forme d'onde)

Wave (forme d'onde) CTRL

Sélectionne la forme d'onde produit par le générateur de sons de synthétiseur Réglage: SQU, SAW

Affichage	Forme d'onde
SQU (carrée)
SAW (dents de scie)

 * Une forme d'onde en dents de scie est produit entraitant une forme d'onde carree par le filtre TVF;ILA signifie qu'au niveau du generateur (WG), toutes les formes d'onde sont carrees meme quand you optez pour la forme en dents de scie.

PCM (numéro de forme d'onde PCM) PCM CTRL

Vouaveslechoixentre127formedond'ondePCM（echantillons）(p.138). Réglage: 1~127

WG PW (largeur depulsation WG)


PW (Pulse Width) CTRL

Une forme d'onde carrée a exactement la même largeur dans le haut que dans le bas tandis qu'une forme d'onde avec pulsation a des largeurs différentes. Le rapport entre la largeur supérieure et la largeur inférieure est appelé "largeur de pulsation". La largeur de pulsation peut changer considérablement les harmoniques d'un son. Réglage: 0~100 * Si vous sélectionnez une forme d'onde en dents de scie sous WG Waveform, une largeur de pulsation de 50% augmente la hauteur d'une octave.

Velo (plage de toucher) CTRL

Déterminé l'impact du toucher sur la largeur de pulsation. Avec des valeurs négatives (-) , la largeur de pulsation diminue plus vous jouve fort sur le clavier tandis qu'avac des valeurs positives (+) , la largeur de pulsation augmente plus vous jouez fort. Réglage: -7 +7

After (plage d'aftertouch) CTRL

Déterminé l'impact de l'aftertouch sur la largeur de pulsation. Avec des valeurs négatives (-) , la largeur de pulsation diminue plus l'aftertouch est fort tandis qu'avac des valeurs positives (+) , la largeur de pulsation augmente plus l'aftertouch est fort. Réglage: -7 +7

LFO (selection du LFO) CTRL

La fonction "Pulse Width Modulation" (PWM) change périodiquement (module) la largeur de bande. Voussouvez désiré le LFO pour moduler la largeur de pulsation. Réglage: +1, -1, +2, -2, +3, -3

Affi-chage	LFO (Phase)
+1	LFO-1 (+)
-1	LFO-1 (-)
+2	LFO-2 (+)
-2	LFO-2 (-)
+3	LFO-3 (+)
-3	LFO-3 (-)


LFOD (intensité du LFO) CTRL

Determine l'intensité de la modulation PWM. Des valeurs élevées accentuent l'effet. Réglage: 0~100

WG PITCH

WG Pitch

Coars (hauteur approximative) PCM CTRL

Règle la hauteur de référence d'un partiel par demi-tons. Le do central (C4) sert de hauteur de référence. Réglage: C1~C7

Fine (hauteur précise) PCM CTRL

La hauteur de referencia peut être affinée avec un réglage au centième de demi-ton (±50 centières). Réglage: -50 +50

KF (Key Follow (variation par touches)) PCM CTRL

En général, le clavier d'un synthétiseur change d'un demi-ton à chaque touche. Ce paramètre permet de changer les rapportes de hauteur. La valeur可以选择 le nombre d'octaves étales sur 12 touches. Réglage: -1, -1/2, -1/4, 0, 1, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 5/4, 3/2, 2, s1, s2 * s1 ou s2 permettent d'étirer légèrement les octaves. s1: 1 cent plus haut qu'une octave. s2: 5 cents plus haut qu'une octave.

WG Mod (WG Modulation)


LFO (mode du LFO) PCM CTRL

Permet de selectionner un des quatre modes de vibrato. Réglage: OFF, (+), (-), A&L

Affi-chage	Description
OFF	Pas de vibrato.
(+)	Le vibrato est activé.
(-)	Le vibrato est activé mais inversé.
A&L	Seuls l'aftertouch et le levier pitch bend pro-duisent du vibrato.


ENV (mode P-ENV) PCM CTRL

Déterminée la façon dont la hauteur est déterminée par l'enveloppe de hauteur (P-ENV). Réglage: OFF, (+), (-)

Affi-chage	Description
OFF	Pas d'influence.
(+)	La hauteur change suivant la courbe P-ENV.
(-)	La hauteur change suivant la courbe P-ENV inversée.


Bend (levier pitch bend) PCM

Determine la façon dont le levier pitch bend change la hauteur. Réglage: OFF, KEY, NOM

Affi- chage	Description
OFF	Pas de changement de hauteur lorsque le levier est pousse vers la gauche ou la droite.
KF	La hauteur change sur la plage可以选择 avec les facteurs de patch et dépend de la touche actionnée sur le clavier (Keyfollow (WG)).
NOM	La hauteur change sur la plage可以选择 avec les facteurs de patch.

Exemples de modes Bend:

- Si la plage du levier pitch bend est réglée sur 12 (1 octave) et si le paramètre WG KF (Key Follow) est réglé sur 2, le changement de hauteur maximum produit en bougeant le levier est de deux octaves. - Quand le paramètre WG KF Keyfollow (Pitch) est sur zéro, le levier pitch bend ne change pas la haupteur.

TVF (Time Variant Filter)

TVF


Freq (fréquence de coupure) CTRL

Déterminé la fréquence de coupure du filtré TVF. Plus vous diminuez la valeur, plus les haute fréquences sont rabotées et plus la forme d'onde prend l'aspect d'une sinusouïde jusqu'à ce que le son finisse par s'éteindre. Réglage: 0~100

Reso (Resonance) CTRL

Accentue la fréquence de coupure. Lorsque la valeur augmente, certaines harmoniques sont accentuées et le son prend une coloration plus étrange, pluslectronique. Réglage: 0~30

KF(Keyfollow (Cutoff Point)) CTRL

La fonction Key Follow peut changer la fréquence de coupure en fonction de la touche actionnée sur le clavier. Comme pour la hauteur de la forme d'onde (WG Pitch), la valeur désisie représenté le nombre d'octaves étales sur 12 touches. Réglage: -1, -1/2, -1/4, 0, 1, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 5/4, 3/2, 2

BP (Bias Point) CTRL

Vous pouvez ajouter un changement supplémentaire, le niveau Bias, à la courbe Keyfollow et désir la plage d'application de ce niveau (direction Bias). La plage du clavier où le niveau Bias est appliqué est la plage Bias. Elle est déterminée par le point Bias (point de départ de la plage Bias) et la direction Bias (< ou >). Réglage: A1~>C7

Exemples d'affi- chage	Explication
>C4	Le niveau Bias est appliqué aux notes plus haute que le do central (C4).
<C4	Le niveau Bias est appliqué aux notes plus basses que le do central (C4).

BLevel (niveau Bias) CTRL

Vou puez regler le niveau Bias. Des valeurs positives (+) font monter la courbe tandis que des valeurs négatives (·) la font descendre. Réglage: -7 +7  Réglage Keyfollow La courbe représenté la valeur Keyfollow à laquelle s'ajoute le niveau Bias. TVF Keyfollow (fréquence de coupure):0 - Bias Direction: >C4

TVF ENV (Envelope TVF)

Depth (ENV Depth) CTRL

Déterminé l'intensité de la modulation de l'enveloppe du filtré (TVF ENV) qui change la fréquence de coupure du TVF. Des valeurs élevées accentuant l'effet. Réglage: 0~100

Velo (plage de toucher) CTRL

Déterminé l'impact du toucher sur l'enveloppe du filtré. Avec une valeur élevée, plus vous jouez fort, plus l'effet est prononcé. Réglage: 0~100

DKF(Keyfollow(Depth)) CTRL

Ce paramètre peut changer l'enveloppe du filtré (TVF ENV) en fonction de la touche actionnée sur le clavier. Des valeurs élevées changent considérablement l'enveloppe. Réglage: 0~4

TKF(Keyfollow(Time)) CTRL

Ce paramètre peut changer les temps de l'enveloppe du filtre (TVF ENV) en fonction de la touche actionnée sur le clavier. Une valeur élevée entraine un changement considérable. Réglage: 0~4

TVF ENV Time

La courbe de l'enveloppe est déterminée par des durées ou temps (Time) et des niveaux (Level).

T1 (Time 1) CTRL

Déterminé le temps nécessaire pour atteindre le point 1 à partir du moment où une touche est actionné. Réglage: 0~100

T2 (Time 2) CTRL

Déterminé le temps nécessaire pour passer du point 1 au point 2. Réglage: 0~100

T3 (Time 3) CTRL

Déterminé le temps nécessaire pour passer du point 2 au point 3. Réglage: 0~100

T4 (Time 4) CTRL

Déterminé le temps nécessaire pour passer du point 3 au point 4. Réglage: 0~100

T5 (Time 5) CTRL

Déterminé le temps nécessaire pour atteindre le point 5 à partir du moment où la touche est reliçée. Réglage: 0~100

TVF ENV Level

L1 (Level 1) CTRL Déterminé le niveau du point 1. Réglage: 0~100 L2 (Level 2) CTRL Determine le niveau du point 2. Réglage: 0~100 L3 (Level 3) CTRL Determine le niveau du point 3. Réglage: 0~100 SusL (Sustain Level) CTRL Determine le niveau du point 4. Réglage: 0~100 EndL (End Level) CTRL Pour diminuer le niveau après le relachement de la touche, reglez ce paramètre sur 0; pour augmenter le niveau, reglez-le sur 100. Réglage: 0, 100 * Le niveau final est conservé jusqu'à ce que vous relâchiez puis enfonciez de nouveau la touche. * Si les niveaux (Level) de deux points adjacent ont des valeurssemblables, la durée séparant ces deux point peut être plus courte que le réglage choisi, voire nulle.

TVA (Time Variant Amplifier)

TVA

Level PCM CTRL

Règle le volume d'un partiel. Des valeurs tropées peuvent entrainer de la distorsion. Le cas échéant, diminuez la valeur. Il peut arriver qu'avec Level régle sur zéro, le son ne soit pas complètement coupé si la courbe de l'enveloppe TVA ENV est élevé. Réglage: 0~100

Velo (plage de toucher) PCM CTRL

Déterminé l'impact du toucher sur le volume du son (l'enveloppe TVA). Des valeurs négatives (-) entraînant une diminution du volume lorsque vous jouez fort tandis que des valeurs positives (+) augmentent le volume lorsque vous jouez fort. Réglage: -50 +50

BP (Point Bias) PCM CTRL

Vous pouvez changer le volume global en ajoutant le niveau Bias au niveau choisi et définir la plage d'application de ce niveau (direction Bias). La plage Bias déterminé l'endetroit du clavier où le niveau Bias est appliqué. Elle est déterminée par le point Bias (point de départ de la plage Bias) et la direction Bias (< ou >). Réglage: A1~>C7

Exemples d'affi- chage	Explication
>C4	Le niveau Bias est appliqué aux notes plus haute que le do central (C4).
<C4	Le niveau Bias est appliqué aux notes plus basses que le do central (C4).

BLevel (Niveau Bias) PCM CTRL

You pouvez regler le niveau Bias. Des valeurs peu élevées rendent la courbe plus raide. Réglage: -12~0 Réglage du volume  - Point Bias: > C6

TVA ENV (enveloppe)

Velo (Velocity Follow (Time 1)) PCM CTRL

Déterminé l'impact du toucher sur le temps (Time) 1 de l'enveloppe d'amplification (TVA ENV). Avec une valeur élevée, la durée Time 1 raccourcit lorsque vous jouez fort. Réglage: 0~4

TKF(Keyfollow(Time)) PCM CTRL

Ce paramètre peut changer les temps de l'enveloppe d'amplification (TVA ENV) en fonction de la touche actionnée sur le clavier. Vous avez le choix parmi les valeurs 0 à 4. Une valeur élevée entraine un changement considérable.  Réglage: 0~4

TVA ENV Time

La courbe de l'enveloppe est déterminée par des durées ou temps (Time) et des niveaux (Level).

T1 (Time 1) PCM CTRL

Déterminé le temps nécessaire pour atteindre le point 1 à partir du moment où la touche est enforcée. Réglage: 0~100

T2 (Time 2) PCM CTRL

Déterminé le temps nécessaire pour passer du point 1 au point 2. Réglage: 0~100

T3 (Time 3) PCM CTRL

Déterminé le temps nécessaire pour passer du point 2 au point 3. Réglage: 0~100

T4 (Time 4

Déterminé le temps nécessaire pour passer du point 3 au point 4. Réglage: 0~100

T5 (Time 5) PCM CTRL

Déterminé le temps nécessaire pour atteindre le point 5 à partir du moment où la touche est reliçée. Réglage: 0~100

TVA ENV Level

L1 (Level 1) PCM CTRL

Determine le niveau du point 1. Réglage: 0~100

L2 (Level 2) PCM CTRL

Determine le niveau du point 2. Réglage: 0~100

L3 (Level 3) PCM CTRL

Determine le niveau du point 3. Réglage: 0~100

SusL (Sustain Level) PCM CTRL

Determine le niveau du point 4. Réglage: 0~100

EndL (End Level) PCM CTRL

Pour diminuer le niveau après le relâchement de la touche, réglez ce paramètre sur 0; pour augmenter le niveau, réglez-le sur 100. Réglage: 0, 100 * Le niveau final est maintainu jusqu'à ce que la touche soit relachée puis de nouveau enforcée (à condition d'avoir choisi la valeur 100). Cependant, lessons du générateur de formes d'onde PMC ne sont pas maintainenus, même si vous optez pour la valeur 100.   * Si les niveaux (Level) de deux points adjacent ont des valeurssemblables, la durée séparant ces deux point peut être plus courte que le réglage choisi, voire nulle.

MOD (modulation)

TVF MOD

LFO (selection du LFO) CTRL

Sélectionne le LFO qui change périodiquement la fréquence de coupure (et creé un effet de grondement). Réglage: +1, -1, +2, -2, +3, -3

Affi-chage	LFO (Phase)
+1	LFO-1 (+)
-1	LFO-1 (-)
+2	LFO-2 (+)
-2	LFO-2 (-)
+3	LFO-3 (+)
-3	LFO-3 (-)


LFOD (intensité du LFO) CTRL

Règle l'intensité du grondement. Des valeurs élevées accentuè l'effet. Réglage: 0~100

After (plage d'aftertouch) CTRL

Déterminé l'impact de l'aftertouch sur la fréquence de coupure. Des valeurs négatives (-) diminuent la fréquence de coupure pour un aftertouch prononcé tandis que des valeurs positives (+) l'augmentent. Réglage: -7 +7

TVA MOD

LFO (selection du LFO) PCM CTRL

Sélectionne le LFO qui change périodiquement le volume (effets tremolo). Réglage: +1, -1, +2, -2, +3, -3

Affi-chage	LFO (Phase)
+1	LFO-1 (+)
-1	LFO-1 (-)
+2	LFO-2 (+)
-2	LFO-2 (-)
+3	LFO-3 (+)
-3	LFO-3 (-)


LFOD (intensité du LFO) PCM CTRL

Règle l'intensité de l'effet trémolo. Des valeurs élevées accentuant l'effet. Réglage: 0~100

After (plage d'aftertouch) PCM CTRL

Déterminé l'impact de l'aftertouch sur le volume. Des valeurs négatives (-) diminuents le volume plus l'aftertouch est fort. Des valeurs positives (-) augmentent le volume plus l'aftertouch est fort. Réglage: -7 +7

Réglages globaux de la VC-1

Les paramètres concernant le fonctionnement global de la VC-1, tels que l'accord ou la réception des messages MIDI, sont appelés paramètres système. Cette section explique comment régler ces paramètres système et en déscrit les fonctions.

Réglage des paramètres système

1. Appuyez sur [MODE]. La fenêtre MODE MENU apparait. 2. Touchez . La page "SYSTEM" apparait.  3. Amenez le curseur sur le cadre de réglage du paramètre voulu. Effectuez le réglage avec la molette VALUE ou les boutons [INC/+] et [DEC/-]. 4. Répétez l' étape 3 pour effectuer les réglages système. 5. ÀpRES avoir régèle les paramètres système, touchez , situé dans la coin inférieur droit de l'écran.  * Les changements de réglages système sont temporaires: ils sont perdusès que vous mettez l'instrument hors tension. Pour conserver ces réglages, sauvegardez-les sur la VC-1. Lors de la sauvegarde, vous remplacez les anciennes données de la mémoire de destination par les nouvelles. Cependant, vous pouvez recuperer les réglages d'usine en initialisant les paramètres (Factory Reset, p. 35).

Sound Setting (réglages du son)

Master Tune

Règle l'accord global du VC-1. L'écran affiche la fréquence de la note A4 (La central). Réglage: 427~452Hz

Sound Character

Déterminé si les caractéristiques de sortie du son sont les mêmes que celles du D-50 (D-550) ou du V-Synth (V-Synth). Réglage: D-50, V-Synth

Digital Freq (fréquence d'échantillonnage)

Règla fréquence d'échantillonnage de la sortie numérique. Réglage: 44.1, 48, 96 kHz

Keyboard

Octave (Transposition par octave)

Transpose le clavier par octaves. Réglage: -3~3

Transpose

Transpose le clavier par demi-tons Réglage: -12 +12

KBD Sens (sensibilité du clavier)

Permet de régler la réponse du clavier. Réglage: LIGHT, MEDIUM, HEAVY

Affichage	Fonction
LIGHT	Clavier très sensible pour toucher léger
MEDIUM	Réglage standard
HEAVY	Simulation de piano acoustique

Aftertouch Sens

Determine la sensibilité de l'aftertouch. Des valeurs élevées rendent l'aftertouch plus facile à appliquer. Normalement, ce paramètre reste sur "50". Réglage: 0~100

Pedal Polarity (polarité de la pedale)

Hold (pédale de maintien)

Sélectionne la polarité de la pédale Hold. Le signal électrique produit par certaines pédales lorsqu'elles sont enforcées ou reliçées est inversé par rapport à celui d'autres pédales. Si vous pédale a un effet opposé à ce que vous attendiez, réglez ce paramètre sur "REVERSE". Si vous utilisez une pédale Roland (qui ne dispose pas de commutateur de polarité), réglez ce paramètre sur "STANDARD". Réglage: STANDARD, REVERSE

Pedal1, Pedal2 (pédale de contrôle 1, pédale de contrôle 2)

Sélectionne la polarité de la pédale. Le signal électrique produit par certaines pédales lorsqu'elles sont enforcées ou reliachées est inversé par rapport à celui d'autres pédales. Si vous pédale a un effet opsoé à ce que vous attendiez, réglez ce paramètre sur “REVERSE”. Si vous utilisez une pédale Roland (qui ne dispose pas de commutateur de polarité), réglez ce paramètre sur “STANDARD”. Réglage: STANDARD, REVERSE

MIDI

MIDI CH (canal MIDI)

Sélectionne le canal de base ou Basic Channel (le canal MIDI sur lequel la VC-1 reçoit et transmet des messages). Réglage: 1~16 * Vous pouvezCHOISIR un autre canal de transmission que le canal de base pour chaque patch (p. 32).

Control

Déterminé le mode de réception des messages MIDI venant d'un appareil externe. ("Mode de clavier" (p. 126)) Réglage: B.CH, G.CH, MdeOFF

Affichage	Fonction
B.CH (mode canal de base)	Lorsque la VC-1 est pilotée en mode Mono, elle recoit les messages de voix (sauf les événements de note et le pitch bend) de l'appareil externe sur le canal de base.
G.CH (mode canal global)	Lorsque la VC-1 est pilotée en mode Mono par un apparéil externe ayant un canal global (un numéro plus bas que le canal de base), elle peut revoir tous les messages de voix (sauf les événements de note et le pitch bend) sur le canal global.
MdeOFF (Messages Mode coupés)	Avec ce mode, la VC-1 ne recoit PAS les messages Mode de l' apparéil MIDI externe; le mode d'utilisation du clavier est celui choisi avec la VC-1.

SeparateCH (Canal de réception en mode Separate)

Si vous choisissez SEP (mode Separate) ou SEP-S (mode Separate Solo), les Tones Upper et Lower peuvent être pilotés sur différents canaux. Le Tone Lower est piloté par le canal de base et le Tone Upper par le canal de réception sélectionné ici. Le clavier du V-Synth ne peut piloter que le Tone Upper. Réglage: 1~16 * Vous pouvez désir pour chaque patch un autre canal de réception que le canal sélectionné ici (p. 32).

Local (Local On/Off)

Local OFF sépare la section clavier de la section synthétiseur au niveau de la VC-1. Les données de jeu sont transmises à la sortie MIDI OUT et la VC-1 ne produit AUCUN son. Par contre, les données de jeu arrivant via l'entrée MIDI IN peuvent piloter la section synthétiseur de la VC-1. Réglage: Off, On

Prog.C(Changement de programme: réception on/off)

Pour receiveoir ou transmettre des changements (numeros) de programme, reglez ce parametre sur On. Les numeros de programme ne sont transmis que lorsqu'un patch est selectionné avec les boutons du V-Synth ou lorsque le numero de programme à transmettre est modifié avec les commandes du V-Synth. Par consequent, un changement de patch occasionné par la reception d'un numero de programme venant d'un apparéil MIDI externe n'entraine pas de transmission de numero de programme. Réglage: Off, On * Vous pouvez attribuer aux divers patches un numéro de programme différent du numéro choisi ici (p. 32).

Exclusive (commutateur SysEx)

Pour receivevoir ou transmettre des messages SysEx ("System Exclusive", numéro ID Roland uniquement), réglez ce paramètre sur On, P-Dump ou TxEdit. Réglage: Off, On, P-Dump, TxEdit

Affi-chage	Fonction
On	Fonctionnement normal.
P-Dump	Les données du patch sélectionné sont transmises.
TxEEDIT	Les données des paramètres éditions sont transmises.

* Avec un réglage P-Dump, le patch sélectionné est transmis à un apparéil externe. Cependant, la sélection du patch ne peut pas être faite avec un commutateur au pied ou par réception d'un numéro de programme venant d'un apparéil MIDI externe.

Bank.S (Bank Select on/off)

Pour receivevoir ou transmettre des messages de selection de banque, reglez ce paramètre sur On. Réglage: Off, On

USB MIDI (USB MIDI on/off)

Pour échéanger des messages MIDI avec un séquenceur ou l'éditeur UNI QUEST via USB, réglez ce paramètre sur On. ("Echanger des messages MIDI avec l'ordinateur" (p. 88)) Réglage: Off, On

Initialiser les réglages système

Vou puevez ramener les parametes système à leur valeur d'usine ou à une valeur standard (Init). 1. Affichez la page System Edit. 2. Touchez dans le coin inférieur droit de l'écran. 3. Si les réglages d'usine doivent être en vigueur lors de la prochaine mise sous tension de la VC-1, touchez pour sauvegarder ces réglages.

Récupérer le système à partir du CD-ROM

Si, lorsque vous utilisez la VC-1 à partir d'un ordinateur, vous effacez (formatez) des dossiers ou des fichiers de la VC-1 ou si vous changez des noms de dossiers ou de fichiers, la VC-1 ne fonctionnera plus correctement. Dans ce cas, il suffit de recuperer le programme de la VC-1 se trouvant sur le CD-ROM fourni avec la VC-1. Procedez comme suit. "Selectionner le mode USB Storage du V-Synth" (p. 83)  "Brancher le V-Synth à un ordinateur via USB" (p. 84)  "Récapérer le système" (p. 86)  "Couper la connexion USB" (p. 86)

Sélectionner le mode USB Storage du V-Synth

1. Coupe l'alimentation de la VC-1 (V-Synth) puis retirez la carte VC-1 de la fente PC CARD. 2. Remettez le V-Synth sous tension. Attendeze que le V-Synth démarre normalement. 3. Appuyez sur [MODE] pour afficher la fenêtre V-Synth MODE MENU. 4. Touchez. La page "SYSTEM Com Master" apparait. 5. Dans la partie gauche de l'écran, touchez . La page "SYSTEM Com MIDI/USB" apparait. 6. Touchez . La fenêtre SYSTEM Com USB Setting apparait.   7. Touchez USB Mode . Le mode USB Storage est sélectionné. 8. Touchez .  9. Lorsque l'ajretissement WARNING apparait, touchez pour referrer la fenêtre. 10. Dans le coin inférieur droit de la page SYSTEM Com MIDI/USB, touchez pour sauvegarder les réglages du système.

Brancher le V-Synth à un ordinateur via USB

La procédure d'installation peut varier légèrement en fonction de votre système. Parmi les sections suivantes, lisez celle correspondant à votre système. "Windows XP/2000/Me/98" (p. 84) "Macintosh" (p. 85)

Windows XP/2000/Me/98

1. Vérifiez que l'alimentation de la VC-1 est coupée. 2. Faites demarrer l'ordinateur. 3. Branchez le V-Synth à l'ordinateur avec un cable USB. 4. Mettez le V-Synth sous tension. 5. Insérez la carte VC-1 dans la fente PC CARD en face arrêté du V-Synth. 6. Appuyez sur [MODE] pour afficher la fenêtre V-Synth MODE MENU. 7. Touchez. La page "USB Storage" apparait.  8. Touchez pour étabir la connexion avec l'ordinateur. Si c'est la première fois que vous utilisez la connexion USB, l'in-. stallation du pilote demarre. Une fenetre "Assistant Matériel detecté" s'affiche pres de la barre des tâches Windows. L'in-. stallation est complètement automatique. Attendez qu'elle se termine. 9. Lorsque l'installation est terminée, ouvre la fenêtre "Poste de travail" et vous verrez une nouvelle icône de lecteur (support).

Système d'exploitation	Icône
Windows 98/Me/2000	Disque amovible
Windows XP	VC-1

 Une fois le V-Synth connecté, vous pouvez récapérer les fichiers du système avec l'ordinateur (p. 86).

Macintosh

1. Vérifiez que l'alimentation de la V-Synth est coupée. 2. Faites démarrer l'ordinateur. 3. Branchez le V-Synth à l'ordinateur avec un cable USB. 4. Mettez le V-Synth sous tension. 5. Insérez la carte VC-1 dans la fente PC CARD en face arrêté du V-Synth. 6. Appuyez sur [MODE] pour afficher la fenêtre V-Synth MODE MENU. 7. Touchez. La page "USB Storage" apparait. 8. Touchez pour étabir la connexion avec l'ordinateur. 9. Àprou l'établissement de la connexion USB, une nouvelle icône de support apparait sur le bureau.  Une fois le V-Synth connecté, vous pouvez récapérer les fichiers du système avec l'ordinateur (p. 86).

Récupérer le système

1. Insérez le CD-ROM accompagnant la carte dans le lecteur de CD-ROM de l'ordinateur (PAS dans celui du V-Synth!). 2. Sur l'ordinateur, copiez le fichier SYRB1.BIN du CD-ROM dans le fichier SYRB1.BIN (à remplacer) de la VC-1. * N'effectuez pas les opérations suivantes tant que "Access" (le témoin d'accès) de la page "USB Storage" clignote. Vous risquez de planter l'ordinateur et d'endommager les fichiers du disque. - Ne déconnectez pas le cable USB. - Ne retirez pas la carte PC en cours d'accès. - Evitez de laisser l'ordinateur passer en voille, de le redémarrer ou de l'éteindre. - Ne coupez pas l'alimentation du V-Synth.

Couper la connexion USB

Après la récapération des données du système, foupez la connexion USB avant de débrancher le cable USB etmettre le V-Synth hors tension. 1. A la page USB Storage du V-Synth, assurez-vous que "Access" (le tímein d'accès) ne clignote pas. 2. Procedez comme suit pour "ejeter" la carte. 2-1. Windows 98/Me/2000/XP: Dans le "Poste de travail", cliquez avec le bouton droit sur l'icone "Disque amovible" et effectuez l'éjection. 2-2. Macintosh: Selectionnez l'icone VC-1 sur le bureau et selectionnez "Ejecter" dans le menu "Special" ou faites glisser l'icone dans la corbeille. L'icone disparaît du bureau et la connexion USB est coupée.  3. Appuyez sur [EXIT]. La page "USB Storage" se ferme. Voupez alors debrancher le cable USB ou couper l'alimentation du V-Synth en laissant le cable USB branché. * Si vous appuyez sur [EXIT] sans effectuer d'éjection sur l'ordinateur, une fenêtre d'ajretissement (WARNING) comme la suivante apparait. Ne touchez pour reférer la fenêtre que si vous n'étés pas en mesure d'effectuer l'éjection sur l'ordinateur.

Structure des fichiers de la VC-1

Vue sur ordinateur, la structure des fichiers de la VC-1 a l'aspect suivant. - Vous pouvez copier (archiver) ces fichiers sur le disque dur de l'ordinateur. - N'effectuez pas d'opération sur l'ordinateur qui effacerait (formaterait) ou renommerait ces dos-siers ou fichiers. Si la VC-1 ne fonctionne pas correctement, utilisez le CD-ROM fourni avec la VC-1 pour recupérer le système de la VC-1. Cette operation efface toutes les données sauvegardées sur la VC-1.

Echanger des messages MIDI avec l'ordinateur

Qu'est-ce que le pilote USB MIDI?

Le pilote USB MIDI est un logiciel qui transmet des données entre la VC-1 et le programme (sequenceur logiciel, éditeur UniQuest etc.) tournant sur l'ordinateur branché par USB. Le pilote USB MIDI transfère des données du programme à la VC-1 et de la VC-1 au programme.  Pour pouvoir utiliser la VC-1 en tant qu'élement USB MIDI à partir de l'ordinateur, il faut d'abord installer le pilote USB MIDI. Le pilote USB MIDI se trouve sur le "V-Synth Driver CD-ROM". (PAS sur le CD-ROM VC-1!) Pour pouvoir utiliser la connexion USB en mode MIDI, il faut installer le pilote du "V-Synth Driver CD-ROM" (fourni avec le V-Synth) sur l'ordinateur. Le pilote et la procédure d'installation varie en fonction du système ainsi que des logériels que vous utilisez. Veiliez donc à lire le fjichier "Readme" sur le CD-ROM avant l'installation.

Système d'exploitation	Dossier
Windows XP/2000	\Midi\Usb xp2k\Readme_e.htm
Windows Me/98	\Midi\Usb_me98\Readme_e.htm
Macintosh (OMS)	\OS_9\English\Readme_OMS-E.HTM
Macintosh (FreeMIDI)	\OS_9\English\Readme_FM-E.HTM
Mac OS X	\OS_X\Readme-E.HTM

* Vou pousse télécharger la version la plus récente du pilote USB-MIDI du site Roland: http://www.roland.com/products/en/VC-1/. Cette adresse peut changer sans avis préalable.

Description 90

Menu du VariOS 93

Ecouter lessons 94

Mise sous tension 94 Sélection de patches et production de sons 95 Routage des signaux du clavier MIDI 96 Réglage du canal de réception MIDI 97 Selection de patches avec la commande VALUE 97

Ajouter des effets au son 98

Ajouter des effets avec des commandes 98 Commentreglerlesfacteursdepatch. 99

Echanger des patches avec un D-50/550 101

Transférer les patches du D-50 à la VC-1 101 Transférer les patches de la VC-1 au D-50/550 104

Survol de la VC-1 107

Structure de la mémoire 107 Concept de base d'un Tone 108 Structure des paramètres de Tone 111

Créer un patch 113

Nommer un patch 113 Sauvegarder des patches 114 Initialiser les réglages d'un patch 115 Initialisation des réglages (réglages d'usine) 115 Copier une banque de patches 116

Réglages globaux du VC-1 117

Réglage des paramètres système 117 Sauvegarden les réglages système 120 Initialiser les réglages système 120

Brancher notre ordinateur via USB 121

Récupérer le système à partir du CD-ROM 121 Echanger des messages MIDI avec l'ordinateur 124 Lors de l'utilisation du VariOS avec la VC-1, les fonctions des boutons et autres commandes du VariOS ne correspondent plus nécessairement aux légendes imprimées sur la face avant du VariOS. Il importe donc de vous familiariser avec les fonctions des commandes du VariOS quand ce dernier est géré par la VC-1. Veuillez donc tire ce manuel ainsi que le chapitre "Description des commandes" dans le mode d'emploi du VariOS. Les commandes dont les fonctions changent sont reconnaissables au symbole VC-1.

Face avant


1 Fente PC CARD

C'est ici que vous nevez insérer la VC-1.

2 Commandes C1/C2/C3

Affichage	Fonction
C1 (PITCH)	Permet de modifier la balance entre le volume du Tone Upper et du Tone Lower. VC-1
C2 (TIME)	Détermine le niveau de la réverbération et du signal direct. VC-1
C3 (FORMANT)	Détermine la durée du portamento (le temps nécessaire pour glisser d'une note à l'autre). Si Portamento Switch (p. 99) est régé sur OFF, la commande C3 peut rester sans effet. VC-1

3 Témoins

Affichage	Fonction
MIDI	S'allume lorsqu'un message MIDI arrive.
TEMPO	Ne fonctionne PAS pour la VC-1. VC-1
PC	S'allume lorsque le mode MIDI du VariOS est sur "PC" (p. 119).
USB	S'allume lorsqu'il y a une connexion USB avec un ordinateur.

4 Ecran

Affiche diverses informations en fonction des opérations effectuees. * Les explications données dans ce manuel sont illustrées par des saisies d'écran. Notez cependant que votre système peut être doté d'une version plus récente du système (comprénant de nouveauxsons, par exemple); ce qui apparait à l'écran peut alors ne pas correspondre aux illustrations du manuel.

5 Bouton MENU

DonnecaccsexclusdiversesfonctionsduVariOS.

6 Bouton EXIT

Retourne à la page affichée précédemment. Selon le cas, ce bouton peut aussi faire fonction de bouton CANCEL (annulation).

7 Boutons CURSOR

Permettent de déplacer le curseur.

8 Commande VALUE

Tournez-la pour modifier une valeur. Une pression sur la commande VALUE a la même fonction que ENTER (confirmation). Si vous tournez la commande VALUE en la maintainant enforcée, la valeur change par incréements plus importants.

9 Commande VOLUME

Déterminé le volume global du signal envoyé aux sorties MAIN OUT et à la prise PHONES. En appuyant sur la commande VOLUME, vous pouvez écouter (preview) l'échantillon sélectionné.

10 Prise PHONES

Branchez un casque à cette prise. Utilisez un casque d'une impédance comprise entre 32 et 600

11 Commutateur POWER

Mise sous/hors tension du VariOS (p. 94). L'instrument est sous tension lorsque le bouton est enforcé et hors tension lorsque le bouton dessort. L'instrument est ALLUME lorsque le bouton est enforcé. L'instrument est COUPE lorsque le bouton dessort un peu.

Face arrière


1 Entrée d'alimentation

Branchez le cordon d'alimentation fourni à cette prise.

2 Borne de mise à la terre

Selon votre installation, il peut arriver que vous ayez une sensation désagréable ou l'impression que la surface de ce produit est rugueuse lorsque vous le touche ou lorsque vous touche un microphone qui y est branché ou les parties métalliques d'autres objets. Ce phénomène s'explique par une charge électrique infinitésimale, absolument inoffensive. Cependant, si ce phénomène vous inquiète, reliez la borne de terre (voyez l'illustration) à une terre externe. Lorsque vous metteze ce produit à la terre, vous pouvez entendre un léger bourdonnement; ici aussi cela dépend des caractéristiques de votre installation. Si vous ne savez pas comment effectuer cette connexion, contactez le service de maintenance Roland le plus proche ou un distributeur Roland agree (vous en trouverez la liste à la page "Information"). Endroits à éviter pour la connexion: Tuyaux d'eau (risque d'électrocution) Tuyaux de gaz (risque d'incendie ou d'explosion) Terre de lignes téléphoniques ou paratonnerre (ela peut etre dangereux en cas d'orage)

3 Prise USB

Utilizez un cable USB pour brancher le VariOS à l'ordinateur.

4 Prises MIDI

Branchez-y des appareils MIDI (p. 101). Utilisez des câbles MIDI (disponibles en option) pour effectuer ces connexions.

Affichage	Fonction
IN	Reçoit les messages MIDI d'un instrument externe.
OUT	Transmet les messages MIDI vers un instrument externe.

5 Prises DIGITAL OUT

Ces prises transmettent des signaux audio numériques (stéreo). Elles sont de deux types: optique et coaxial. Les réglages de sorties sont à effectuer à la page d'écran où vous spécifie le flux du signal. Vous pouvez utiliser les deux types de sortie simultanément: elles produit le même signal.

6 Prises INPUT

Non exploitées par la VC-1. VG-1

7 Prises OUTPUT

Branchez un ampli ou une console de mixage à ces prises.

Affichage	Fonction
DIRECT OUT	Ne fonctionne PAS pour la VC-1. VC-1
MAIN OUT	Transmettent des signaux audio en stéreo. Pour une connexion mono, servez-vous exclusivement de la prise L.

Des menus affichent un certain nombre de facteurs de patch et de paramètres. Ces menus sont repris cï-dessous.

Menu	Page
Menu1: Patch Setting (paramètres de patch)
1-1 Chase Switch	(p. 99)
1-2 Portament Switch	(p. 99)
1-3 Key Mode	(p. 99)
1-4 Split Point	(p. 100)
1-5 Partial Mute	(p. 100)
Menu2: MIDI Setting (paramètres MIDI)
2-1 MIDI CH	(p. 117)
2-2 Control	(p. 117)
2-3 Separate CH	(p. 118)
2-4 ProgramChange Sw	(p. 118)
2-5 Exclusive Sw	(p. 118)
2-6 BankSelect Sw	(p. 118)
Menu3: Utility
3-1 Patch Name	(p. 113)
3-2 Patch Initialize	(p. 115)
3-3 Bank Copy	(p. 116)
3-4 Bank Dump	(p. 104)
3-5 Factory Reset	(p. 115)
Menu4 System
4-1 Master Tune	(p. 119)
4-2 Sound Character	(p. 119)
4-3 MIDI Mode	(p. 119)
4-4 C1/C2/C3 Knob	(p. 119)
4-5 System Save	(p. 120)
4-6 System Initialize	(p. 120)
Menu5 Patch Write	(p. 114)
Menu6 Bank Save	(p. 104)

Mise sous tension

Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres péripériques, diminuez le volume et coupez l'alimentation de tous les apparêls avant d'effectuer les connexions. 1. Avant de réaliser la moindre connexion, assurez-vous que tout votre matériel est HORS tension. 2. Branchez le VariOS à l'ampli/aux enceintes actives. 3. Àprous avoir correctement inséré la VC-1 dans la fente PC située en face arrêté du VariOS, appuyez sur le commutateur POWER. * Insérez prudemment la carte PC jusqu'au bout: elle doit être correctement mise en place. * Ce produit est doté d'un circuit de protection. Il faut attendre un bref laps de temps (quelques secondes) après la mise sous tension pour que le produit fonctionne normalement. * Réglez toujours le volume au minimum avant demettre ce produit sous tension. Meme lorsque le volume est au minimum, certains bruits peuvent être audibles lors de la mise sous tension; c'est parfaitement normal et cela n'indique aucun dysfonctionnement. * Evitez de-retirer la carte (ou de l'insérer) tant que la VC-1 (le VariOS) est sous tension. 4. Mettez l'ampli ou les enceintes actives branchées sous tension. 5. Attende que la VC-1 démarre. Si elle démarre normalement, une page d'écran ressemblant à la suivante apparait. L'écran affiche le patch sélectionné.

Sélection de patches et production de sons

La VC-1 propose une vaste palette de sons internes complenant notamment des sons individuels appelés patches. Un patch est identifié par une banque de patches (Pre1~6, Int1~8), une banque (1~8) et un numéro (1~8).   Patch No.: P1~34   Patch No.: I1~72

Groupes de patches	Patches inclus	Remplacement	Remarques
Pre1	D-50	Non	Patches préprogrammés originaux du D-50
Pre2	VC-1	Non	Nouveaux patches VC-1
Pre3	PN-D50-01	Non	Bibliothèque de sons du D-50/D-550
Pre4	PN-D50-02	Non	Bibliothèque de sons du D-50/D-550
Pre5	PN-D50-03	Non	Bibliothèque de sons du D-50/D-550
Pre6	PN-D50-04	Non	Bibliothèque de sons du D-50/D-550
Int1	Identique à Pre1	Oui	-
Int2	Identique à Pre2	Oui	-
Int3	Identique à Pre3	Oui	-
Int4	Identique à Pre4	Oui	-
Int5	Identique à Pre5	Oui	-
Int6	Identique à Pre6	Oui	-
Int7	(vide)	Oui	-
Int8	(vide)	Oui	-

Procedez comme suit. "Routage des signaux du clavier MIDI", p. 96  "Réglage du canal de réception MIDI", p. 97  "Selection de patches avec la commande VALUE", p. 97

Routage des signaux du clavier MIDI

1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour sélectionner "MIDI Settings" et appuyez sur la commande [VALUE]. 3. Tournez la commande [VALUE] pour selectionner "MIDI Mode" et appuyez sur la commande [VALUE]. 4. Tournez la commande [VALUE] pour sélectionner un routage.

MIDI Mode

Déterminé le routage des signaux du clavier MIDI. En règle générale, le paramètre MIDI Mode devrait être sur "PC". Réglage: PC, Internal Menu4 System Menu4-3 MIDI Mode MIDI Mode PC

Affi-chage	Description	Routage
PC	Avec une connexion USB, les prises MIDI du VariOS font office d'interface USB MIDI (MIDI externe du VariOS Roland).	Ordinateur Sérieureur Uni-Quest (Editeur) IN OUT INOUT - MIDI externe du VariOS Géné-rateur de sons Varios
	Lorsqu'il n'y a pas de connexion USB (et lorsque l'ordi-nateur n'est pas sous tension), les prises MIDI du VariOS sont reliées directement au géné-rateur de sons.	Géné-rateur de sons Varios MIDI OUT MEDI IN MIDINIBH
Internal	Les prises MIDI du VariOS sont reliées directement au générateur de sons.	Ordinateur Sérieureur Uni-Quest (Editeur) IN OUT INOUT - MIDI externe du VariOS Géné-rateur de sons Varios MIDI OUT MIDI IN MIDINIBH

5. Appuyez sur le bouton [MENU] pour l'éteindre. * Le témoin "PC" en face avant du VariOS indique la sélection MIDI Mode. Lorsqu'il est allumé, le mode "PC" est en vigueur. Lorsqu'il est étéint, le mode "Internal" est en vigueur.

Réglage du canal de réception MIDI

Le VariOS reçoit les messages de note enclenchée et les commandes de contrôle sur le canal choisi ici. Si vous avez branché un clavier MIDI, reglez ce canal sur le même numero que le canal de transmission du clavier. 1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour sélectionner "MIDI Setting" et appuyez sur la commande [VALUE]. 3. Tournez la commande [VALUE] pour selectionner "MIDI CH" et appuyez sur la commande [VALUE]. 4. Tournez la commande [VALUE] pourCHOISIR le canal de reception (1~16). Menu2 MIDI Setting Menu2-1 MIDI CH

MIDI CH

Sélectionne le canal de base (le canal MIDI sur lequel la VC-1 reçoit et transmet des messages). Réglage: 1~16 MIDI CH 1 5. Appuyez sur le bouton [MENU] pour l'eteindre.

Sélection de patches avec la commande VALUE

1. Vérifiez que la page PATCH TOP est affichée. Si la page PATCH TOP n'est pas affichée, appuyez plusieurs fois sur [EXIT] pour afficher la page PATCH TOP. 2. Ecoutez le patch choisi en jouant sur le clavier. Pour changer de patch, tournez la commande [VALUE]. - Si vous souhaitez un changement plus rapide, maintenez la commande [VALUE] enforcée en effectuant ces opérations. - Utilisez les boutons [▲] et [▶] pour amener le curseur sur le paramètre à modifier. (Banque de patches ⇌ numéro)

Ajouter des effets au son

Les fonctions de commande du jeu (nous les appelons facteurs dans ce manuel) de chaque patch peuvent etre éditees (modifiées) par la procédure suivante. Un patch est constitué de plusieurs facteurs, comme vous pouvez le voir ci-dessous.

Ajouter des effets avec des commandes

En tournant les commandes [C1], [C2] et [C3] tout en jouant sur le clavier, vous pouvez piloter diverses fonctions assignées préalablement à ces commandes. * L'impact de ces fonctions sur le son varie selon les patches. Certains patches peuvent ne pas etre influencés.

Affichage	Description
C1 (PITCH)	Modifie la balance entre le volume du Tone Upper et du Tone Lower. VC-1
C2 (TIME)	Détermine le niveau de la réverbération et du signal direct. VC-1
C3 (FORMANT)	Détermine la durée du portamento (le temps nécessaire pour glisser d'une note à l'autre). Si Portamento Switch (p. 99) est régé sur OFF, C3, la commande peut rester sans effet. VC-1

Comment régler les facteurs de patch

L'écran affiche plusieurs facteurs simultanément. Si nécessaire, faites défiler l'affichage vers le haut ou vers le bas pour sélectionner le facteur à éditer. 1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour sélectionner "Patch Settings" et appuyez sur la commande [VALUE]. 3. Tournez la commande [VALUE] pour selectionner le facteur à éoperator puis appuyez sur la commande [VALUE]. 4. Spécifiez la valeur voulue en tournant la commande [VALUE] puis appuyez sur [EXIT]. 5. Répétez les étapes 3~4 pour régler les facteurs du patch. 6. Si vous souhaitez conserver vos changements, sauvegardez-les (p. 114). Si vous retournez à la page PATCH TOP sans sauvegarder les changements, < : > s'affiche à la page PATCH TOP pour vous rappeler que les réglages du patch ont été modifiés. * Si vous coupez l'alimentation ou sélectionnez un autre patch alors que l'écran affiche “< :>”, les changements apportés au patch sont perdus.

Chase Switch

Active/ coupe la fonction "Chase". La fonction Chase Play permet de produit le Tone Lower avec un léger retard par rapport au Tone Upper qui est joué sur le clavier. Cette fonction n'est disponible qu'en mode Dual ou Whole. Réglage: Off, On Chase Switch QFF

Portament Switch

Active/curpe le portamento. Le portamento est un glissement d'une note à une autre, une technique souvent utilisée par les violinistes. Réglage: Off, On Portament Switch OFF

Key Mode

Key Mode déterminée la façon dont les Tones Upper et Lower sont joués sur le clavier. Réglage: Whole, Dual, Split, Separate, Whole-S, Dual-S, Split-US, Split-LS, Separate-S Key Mode whole

Affichage	Description
Whole	Le Tone Upper peut être polyphonique à 16 voix.
Dual	Les Tones Upper et Lower sont produits par chaque touche avec une polyphonie à 8 voix.
Split	Le mode Split partage le clavier en une section Upper et une section Lower et produit deux Tones différents avec une polyphonie à 8 voix. Cela signifie que la VC-1 fonctionne comme deux synthés à 8 voix. Le point de partage (ou Split Point, l'endroit où le clavier est divisé en deux sections) est affchéé à l'écran.
Separate	Ce mode est en vigueur lorsqu'un apparéil MIDI externe pilote la VC-1. ("Equipement MIDI" (p. 140)).
Whole-S (Whole Solo)	Le Tone Upper est monophonique.
Dual-S (Dual Solo)	Les Tones Upper et Lower sont monophoniques.
Split-US (Split Upper Solo)	Le Tone Upper est monophonique et le Tone Lower est polyphonique à 8 voix.
Split-LS (Split Lower Solo)	Le Tone Lower est monophonique et le Tone Upper est polyphonique à 8 voix.
Separate-S (Separate Solo)	Ce mode est en vigueur lorsqu'un apparéil MIDI externe pilote la VC-1. ("Equipement MIDI" (p. 140)).

* Les paramètres Poly Mode et Mono Mode déterminent également la façon dont les Tones UPPER et LOWER sont produits.

Split Point

Le point de partage peut être modifié comme suit. Réglage: C2~C7  Split Point C3

Partial Mute

Durant l'édition d'un paramètre de partiel, vous pouvez étosuffer n'importe quel son de partiel. Réglage (côté gauche): L1, L2, U1, U2 Réglage (côté droit): Off, On Partial Mute L1 OH Il est possible d'utiliser MIDI pour importer 64 patches du D-50 sur la VC-1 (le VariOS). Cette procédure s'appeille "bulk load" (chargement de blocs de données). Vous pouze ainsi récapérer vos (64) patches originaux programmes sur un D-50 et les utiliser avec la VC-1. Inversement, vous pouvez aussi transférer via MIDI les patchesédités avec la VC-1 à un D-50/550. Cette procédure s'appeille "bulk dump" (transfert de blocs de données). * Pour les procédures suivantes, vous aurez besoin du mode d'emploi du D-50/550.

Transférer les patches du D-50 à la VC-1

- Les 64 patches charges du D-50 dans la VC-1 sont temporairement transférés dans la banque du patch actuèlement sélectionné.

Patch sélectionné	→	Banque de destination
I1-11:Fantasia	→	Int1-11~Int1-88
I6-88:Big Wave	→	Int6-11~Int6-88

- Les 64 patches de la banque de destination ne sont cependant pas perdus. Pour les récapérer, il suffit de couper l'alimentation et de la rétabir. - Les 64 patches transférés sont perdus lorsque vous mettez l'instrument hors tension. Veillez donc à les sauvégarder au préalable ("Sauvegarder les patches transférés avec la VC-1" (p. 104)). - Les patches sauvégardés sur des cartes de mémoire (M-256D) utilisées avec le D-50/550 ne peuvent pas être transférés directement de ces cartes dans la VC-1. Il faut d'abord transférer les patches de la carte de mémoire (M-256D) dans le D-50/550 puis transférer ces données du D-50/550 dans la VC-1.  Procedez comme suit. "Transférer le patch de la carte de mémoire dans le D-50/550", p. 102  "Transférer les patches du D-50/550 à la VC-1", p. 103  "Sauvegarder les patches transférés avec la VC-1", p. 104

Transférer le patch de la carte de mémoire dans le D-50/550

Avec le D-50

 1. Insérez une carte de mémoire (M-256D) dans la fente du D-50. 2. Reglez la fonction Memory Protect du D-50 sur OFF. 2-1. Appuyez sur le bouton [TUNE/FUNCTION]. 2-2. Appuyez sur le bouton de sélection assigné à "Protect" et réglez ce paramètre sur OFF avec le joystick. 3. Appuyez sur le bouton [DATA TRANSFER]. 4. Appuyez sur le bouton de selection affecté à "(Card -> Int)". 5. Appuyez sur le bouton [ENTER]. Au terme du transfert de données, l'écran affiche le message "Complete". 6. Reglez la fonction Memory Protect du D-50 sur On. 6-1. Appuyez sur le bouton [TUNE/FUNCTION]. 6-2. Appuyez sur le bouton de sélection assigné à "Protect" et réglez ce paramètre sur ON avec le joystick.

AvecleD-550

 1. Insérez une carte de mémoire (M-256D) dans la fente du D-550. 2. Appuyez sur le bouton [DATA TRANSFER]. 3. Utilisez le bouton [ ] ou [ ] pourCHOISIR "(Card->Int)". 4. Appuyez sur le bouton [ENTER]. 5. Appuyez sur le bouton [WRITE] pour désactiver (OFF) momentarily la fonction Memory Protect. 6. Appuyez à nouveau sur le bouton [ENTER]. Au terme du transfert de données, l'écran affiche le message "Complete".

Transférer les patches du D-50/550 à la VC-1

* Le transfert de données est impossible si un patch préprogramme (Pre1~Pre6) est sélectionné. * Au terme de la réception, l'affichage de la VC-1 ne change pas tout de suite. Cela s'explique par le fait que les données reçues attIRRissent dans la mémoire tampon (p. 107). Vous pouvez vérifier le résultat du transfert en changeant de patch avec la commande VALUE.

Avec le D-50

 1. Reliez la prise MIDI OUT du D-50 à la prise MIDI IN du VariOS avec un cable MIDI. 2. Choisissez le même canal MIDI sur le D-50 et le VariOS (le canal de base, p. 117). 3. Reglez la fonction MIDI Mode du VariOS sur Internal (p. 119). 4. Appuyez sur le bouton [DATA TRANSFER] du D-50. 5. Tout en appuyant sur le bouton [DATA TRANSFER] du D-50, Sélectionnez "B.Dump") avec le bouton de sélection. 6. Appuyez sur le bouton [ENTER] du D-50 pour lancer le transfert de données. Au terme du transfert de données, l'écran du D-50 affiche le message "Complete". 7. Appuyez sur le bouton [EXIT] du D-50 pour returner en mode Play.

AvecleD-550

 1. Reliez la prise MIDI OUT du D-550 à la prise MIDI IN du VariOS avec un cable MIDI. 2. Choisissez le même canal MIDI sur le D-550 et le VariOS (le canal de base, p. 117). 3. Reglez la fonction MIDI Mode du VariOS sur Internal (p. 119). 4. Appuyez sur le bouton [DATA TRANS] du D-550. 5. Sélectionnez "(B.Dump)" avec les boutons [ ] ou [ ] du D-550. 6. Maintenez le bouton [DATA TRANS] du D-550 enforcé et appuyez sur le bouton [ENTER] du D-550 pour lancer le transfert de données. Au terme du transfert de données, l'écran du D-550 affiche le message "Complete". 7. Appuyez sur le bouton [EXIT] du D-550 pour returner en mode Play.

Sauvegarder les patches transférés avec la VC-1

Les 64 patches transférés sont perdus lorsque vous mettez l'instrument hors tension. Veillez donc à les sauvégarder au préalable. 1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour sélectionner "Bank Save" et appuyez sur la commande [VALUE]. 3. L'écran affiche une demande de confirmation "Are You Sure?". Appuyez une fois de plus sur [VALUE] pour effectuer la sauve-garde. Une fois l'opération terminée, l'écran affiche le message "Completed!". Menu6 Bank Save Bank Save OK? (Push)

Transférer les patches de la VC-1 au D-50/550

Avec le D-50

 1. Reliez la prise MIDI OUT du VariOS à la prise MIDI IN du D-50 avec un cable MIDI. 2. Choisissez le même canal MIDI sur le D-50 et le VariOS (le canal de base, p. 117). 3. Reglez la fonction MIDI Mode du VariOS sur Internal (p. 119). 4. Reglez la fonction Memory Protect du D-50 sur OFF. 4-1. Appuyez sur le bouton [TUNE/FUNCTION]. 4-2. Appuyez sur le bouton de selection assigné à "Protect" et réglez ce paramètre sur OFF avec le joystick. 5. Activez la réception de blocs de données (Bulk Load) sur le D-50. 5-1. Appuyez sur le bouton [DATA TRANSFER] du D-50. 5-2. Tout en appuyant sur le bouton [DATA TRANSFER] du D-50, Sélectionnez "(B.Load)" avec le bouton de sélection. 5-3. Appuyez sur le bouton ENTER] du D-50. 6. Reglez le paramètre Exclusive Sw du VariOS sur On. 6-1. Appuyez sur le bouton [MENU] du VariOS pour l'allumer et afficher la page MENU. 6-2. Tournez la commande [VALUE] du VariOS pour sélectionner "MIDI Setting" puis appuyez sur la commande [VALUE]. Menu2 MIDI Setting 6-3. Tournez la commande [VALUE] du VariOS pour sélectionner "Exclusive Sw" puis appuyez sur la commande [VALUE]. 6-4. Tournez la commande [VALUE] du VariOS pourCHOISIR On. Exclusive 5w On 7. Appuyez sur le bouton [MENU] du VariOS pour l'allumer et afficher la page MENU. 8. Tournez la commande [VALUE] du VariOS pour sélectionner "Utility" puis appuyez sur la commande [VALUE]. 9. Tournez la commande [VALUE] du VariOS pour sélectionner "Bank Dump" puis appuyez sur la commande [VALUE]. 10. Tournez la commande [VALUE] du VariOS pour désirir la banque de patches source. Menu3 Utilit Menu-4 Bank Dmp

Select Bank

Sélection de la banque de patches de la VC-1 contenant les données à transférer dans le D-50. Réglage: I1~I8, P1~P6 Select Bank I i 11. Appuyez sur la commande [VALUE] et l'écran affiche une demande de confirmation: "Are You Sure?". Appuyez une fois de plus sur [VALUE] pour effectuer le transfert. 12. Au terme du transfert de données, l'écran du D-50 affiche le message "Complete". Are You Sure? DUMP OK? (Push) 13. Appuyez sur le bouton [EXIT] du D-50 pour returner en mode Play.

Avec le D-550

 1. Reliez la prise MIDI OUT du VariOS à la prise MIDI IN du D-550 avec un cable MIDI. 2. Choisissez le même canal MIDI sur le D-550 et le VariOS (le canal de base, p. 117). 3. Reglez la fonction MIDI Mode du VariOS sur Internal (p. 119). 4. Reglez la fonction Memory Protect du D-550 sur OFF. 4-1. Appuyez sur le bouton [TUNE]. 4-2. Sélectionnez "Protect" avec les boutons [▲] et [▶] et réglez ce paramètre sur OFF avec la commande [VALUE]. 5. Activez la réception de blocs de données (Bulk Load) sur le D-550. 5-1. Appuyez sur le bouton [DATA TRANS] du D-550. 5-2. Sélectionnez "(B.Load)" avec les boutons [←] ou [▶] du D-550 puis appuyez sur le bouton [ENTER] tout en maintainant le bouton [DATA TRANS] enforcé. 5-3. Appuyez à nouveau sur le bouton [ENTER]. 6. Reglez la fonction Exclusive Sw du VariOS sur On. 6-1. Appuyez sur le bouton [MENU] du VariOS pour l'allumer et afficher la page MENU. 6-2. Tournez la commande [VALUE] du VariOS pour selectionner "MIDI Setting" puis appuyez sur la commande [VALUE]. 6-3. Tournez la commande [VALUE] du VariOS pour selectionner "Exclusive Sw" puis appuyez sur la commande [VALUE]. 6-4. Tournez la commande [VALUE] du VariOS pourCHOISIR On. 7. Appuyez sur le bouton [MENU] du VariOS pour l'allumer et afficher la page MENU. 8. Tournez la commande [VALUE] du VariOS pour sélectionner "Utility" puis appuyez sur la commande [VALUE]. 9. Tournez la commande [VALUE] du VariOS pour selectionner "Bank Dump" puis appuyez sur la commande [VALUE]. 10. Tournez la commande [VALUE] du VariOS pour désirir la banque (groupe) de patches à sauvegarder.

Select Bank

Sélection de la banque de patches de la VC-1 contenant les données à transférer dans le D-550. Réglage: I1~I8, P1~P6 11. Appuyez sur la commande [VALUE] et l'écran affiche une demande de confirmation: "Are You Sure?". Appuyez une fois de plus sur [VALUE] pour effectuer le transfert. 12. Au terme du transfert de données, l'écran du D-550 affiche le message "Complete". 13. Appuyez sur le bouton [EXIT] du D-550 pour returner en mode Play. Menu2 MIDI Setting Exclusive 5w On Menu3 Utilit Menu-4 Bank Dmp Select Bank I1 Are You Sure? DUMP OK? (Push)

Structure de la mémoire


1 Mémoire d'édition

Quand vous insérez la carte VC-1 dans la fente PC CARD du VariOS, le programme système et les patches sont transférés de la VC-1 dans le VariOS. Le système et les patches sont charges dans la mémoire d'edition. Le contenu de la mémoire d'édition est effacé lors de la mise hors tension du VariOS. Si vous extrayez la VC-1 du VariOS avant d'éteindre et de rallumer l'instrument, le VariOS retrouve son état normal. De plus, les banques (contenant les données de 64 patches) transférées d'un D-50 (ou d'un autre apparéil MIDI) transient également par la mémoire d'édition. Les données transférées sont effacées à la mise hors tension; veillez donc à les sauvégarder au préalable sur la VC-1 (p. 114).

Zone temporaire

Les données de patch sélectionnées pour le jeu sont prise de la mémoire d'édition et placées dans une mémoire appelée zone temporaire. L'édition des Tones et des facteurs de patch s fait dans cette zone temporaire. Les données de patchéditées sont effacées à la mise hors tension; veiliez donc à les sauvégarder au préalable sur la VC-1 (p. 114).

Concept de base d'un Tone

Tout au long de la programmation du D-50, les opérations restent simples et logiques. Imaginez le D-50 comme étant constitué de puissants synthétiseurs. Chacun de ces synthétiseurs hypothétiques pourrait fonctionner comme un synthétiseur analogique ou avec des échantillons PCM. Toute combinaison de deux synthétiseurs peut produit de remarquables effets de modulation croisée.

1 Partiel

Imaginons que la VC-1 (D-50) dispose de quatre puissants synthétiseurs. Chacun de ces synthétiseurs hypothétiques pourrait fonctionner comme un synthétiseur analogique ou un synthétiseur à base de formes d'onde PCM. On les appelle donc des partiels car ils sont bien plus qu'un simple synthétiseur. Ces partiels sont assemblés en paires pour former un TONE. Un Tone peut donc résultat du mixage de deux partiels ou de leur interaction grâce à la modulation croisée de la synthèse LA.

Générateur de sons de synthétiseur

Le générateur de sons d'un synthétiseur fonctionne comme un synthétiseur de type analogique avec un oscillateur, un filtré, un amplificateur et deux enveloppes (ENV).

Générateur de formes d'onde PCM

Un générateur de sons PCM propose 128 formes d'onde PCM (échantillons).

Structure

La structure, un des paramètres communs, détermine le "synthétiseur" (un générateur de sons de synthétiseur ou un générateur de formes d'onde PCM) à utiliser pour les partiels 1 et 2. - Lessons des deux partiens (1 et 2) peuvent simplement etremixés comme illustré ici. Le mixage de deux partiens permet d'obtenir dessons plus riches. Cette technique est très efficace pour dessons de cordes ou d'orgue. - Le partiel 1 peut être mixé avec le signal des partiels 1 et 2 traité par un modulator en anneau. ("Ring Modulator" (p. 110)).

3 Tone

Un Tone est constitué de deux partiels (les partiels 1 et 2) et d'un bloc commun (Common). Certains paramètres communs s'appliquent aux deux partiels. "Structure" est un de ces paramètres commun. Il attribue un générateur de son à chaque partiel. Parmi les autres paramètres commun, il y a l'enveloppe de hauteur (ENV), trois modules LFO, l'égalisation, le chorus etc.

Ring Modulator

Le Ring Modulator multiplie deuxsons pour creer un son inhabituel et metallique contenant des harmoniques complexes. Il peut, par exemple, multiplier deux formes d'onde ( 1 et (2) pour creer la forme d'onde (3). Cette technique est très efficace pour obtenir dessons métalliques.

4 Patch

Pendant que vous jouez, vous pouvez changer de patch; celui-ci est une combinaison de deux Tones (Upper et Lower), pourvus de réglages d'égalisation, de chorus et de réverbération. Ces autres paramètres sont appelés "facteurs" ou Factor.

Structure des paramètres de Tone

Selon les générateurs sélectionnés pour le bloc des partiels, les paramètres de Tone peuvent varier considérablement. Certains paramètres de Tone utilisés pour les générateurs de sons de synthétiseurs ne jouentaucun role pour les générateurs PCM. Avec une structure reposant sur la modulation en anneau (Ring Modulation),certains paramètres du partiel 2 adoptent automatiquement les réglages du partiel 1.

WG (générateur de formes d'onde)

Le WG (Wave Generator) déterminé la hauteur et la forme d'onde.

1 Pitch

Déterminé la hauteur de base d'un partiel (générateur de sons). La hauteur est un paramètre commun et est contrôleé par l'enveloppe de hauteur P-ENV et le LFO-1.

Waveform, numero de forme d'onde PCM

Sélectionne la forme d'onde de la source sonore. S'il s'agit d'un générateur de sons de synthétiseur, la forme d'onde peut être influencée par le paramètre 3 Pulse Width.

3 Pulse Width

Modifie la forme d'onde de la source sonore. La largeur de pulsation est déterminée par n'importequel LFO (= paramètre commun).

TVF (Time Variant Filter)

Ce filtré laisseisser les harmoniques de bassé fréquence et coupe les harmoniques de fréquence plus élevée. En changeant le point de coupure et la résonance, vous modifie la forme d'onde.

4 Cutoff Frequency

Déterminé le point de coupure. La fréquence de coupure est influencée par l'enveloppe du filtré 8 TVF ENV et n'importe quel LFO (= paramètre commun).

5 Resonance

Accentue la fréquence de coupure; idéal pour dessons inhabituels ou électroniques.

TVA (Time Variant Amplifier)

Cet amplificateur variant dans le temps déterminé le volume du partiel.

6 Level

Déterminé le volume du son. Avec un générateur de sons de synthétiseur, le niveau (Level) peut être influencé par l'enveloppe du filtré, TVF ENV, et le LFO (paramètre commun). Avec un générateur de formes d'onde PCM, le paramètre TVA ENV déterminé le niveau.

ENV (Générateur d'enveloppe)

Ce générateur définit la courbe de l'enveloppe déterminant la hauteur (pitch), le timbre et le volume de chaque partiel (générateur de sons).

7 P-ENV

Cette enveloppe (ENV) détermine la hauteur. Ce paramètre peut être régé simulantément pour les deux partiels.

8 TVF ENV

Cette enveloppe (ENV) détermine la fréquence de coupure et peut être régé séparément pour les deux partiels.

9 TVA ENV

Cette enveloppe (ENV) détermine le volume. Elle peut être régée séparément pour les deux partiels.

LFO (Low Frequency Oscillator)

Cet oscillateur ne génère que des basses fréquences. Chacun des trois LFO peut être utilisé pour les deux partiels; ils permettent de creer des effets de vibrato, de grondement PWM (en modulant la largeur de pulsation) ou de trémolo. * Il existe trois LFO que vous pouvez assigner indépendamment aux paramètres des partiers pour obtenir une modulation cyclique.

10 LFO-1

Peut influencer les paramètres 1 Pitch, 3 Pulse Width, 4 Cutoff Frequency ou 6 Level.

LFO-2

Peut influencer les paramètres Pulse Width, Cutoff Frequency ou Level.

LFO-3

Peut influencer les paramètres Pulse Width, Cutoff Frequency ou Level. Lorsque vous modifiez les réglages d'un patch, la page PATCH TOP affiche <串> pour vous rappeler que le patch a été Edited. Si vous changez de patch ou coupe l'alimentation alors que <串> est affché, vous perdez les changements apportés au patch. Pour conserver le patch dont vous avez modifié les réglages, attribuez un nom au patch et sauvegardez-le.

Nommer un patch

Avant de sauvegarder le patch, il faut lui attribuer un nouveau nom. Pour éoperator un patch ou un Tone, faites d'abord appel à la fonction Name. - Un nom de patch peut containir jusqu'à 16 caractères. 1. Vérifiez que le patch à nommer est seLECTIONné. 2. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 3. Tournez la commande [VALUE] pour sélectionner "Utility" et appuyez sur la commande [VALUE]. 4. Tournez la commande [VALUE] pour sélectionner "Patch Name" et appuyez sur la commande [VALUE]. Menu3 Utility Menu3-1 Patch Name 5. Utilisez les boutons [ ] et [ ] pour amener le curseur à l'endetroit où vous pouze enter un caractère. 6. Tournez la commande [VALUE] pourCHOISIR le caractère.En enfoncant la commande [VALUE] tout en la tournant, vous pouvez alterner entre les espaces, les majuscules, les minuscules, les chiffres et les symboles. 7. Appuyez sur la commande [VALUE] et l'écran affiche une demande de confirmation: "Are You Sure?". Appuyez une fois de plus sur [VALUE] pour entériner le nom. Patch Name Fantastic Curseur Are You Sure? Rename OK?(Push) Si vous appuyez sur le bouton [EXIT], vous revenez à la page d'entrée du nom. A une page d'entrée de nom, vous pouze toujours appuyer sur [EXIT] pour annuler le changement de nom et revenir à la page précédente.

Sauvegarder des patches

Si vous mettez l'instrument hors tension ou si vous changez de son sans sauvegarder les changements effectuels, ceux-ci sont perdus. Pour conserver le son modifie, sauvegardez-le dans la VC-1 (PATCH WRITE). Lors de la sauvégarde, vous remplacez les anciennes données de la mémoire de destination par les nouvelles. Cependant, vous pouze récapérer les régles d'usine en initialisant les paramètres avec la fonction. ("Initialisation des régles (réglages d'usine)" (p. 115)). * Evitez derirer la carte VC-1 (ou de l'inserer) tant que le VariOS est sous tension. Les patches ne peuvent pas etre sauvegardés sur d'autres cartes PC; seule la VC-1 peut les sauvegarder. 1. Vérifiez que le patch à sauvegarder est sélectionné. 2. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 3. Tournez la commande [VALUE] pour sélectionner "Patch Write" et appuyez sur la commande [VALUE]. 4. Tournez la commande [VALUE] pour selectionner le patch de destination. Menu5 Patch Write write to: I1-11 Fantasia Curseur 5. Appuyez sur la commande [VALUE] et l'écran affiche une demande de confirmation: "Are You Sure?". Appuyez une fois de plus sur [VALUE] pour effectuer la sauvégarde. Are You Sure? Write OK? (Push)

Initialiser les réglages d'un patch

Initialiser signifie ramener les réglages du patch actué à ses valeurs par défaut. L'initialisation n' affecte que le patch se trouvant dans la zone-temporaire; les patches de la mémoire interne et de la mémoire d'édition ne sont pas concernés. Si vous souhaitez ramener tous les paramètres du VC-1 à leur valeur d'usine, faites appel à la fonction Factory Reset (p. 115). 1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour sélectionner "Utility" et appuyez sur la commande [VALUE]. 3. Tournez la commande [VALUE] pour sélectionner "Patch Initia-lize" et appuyez sur la commande [VALUE]. 4. L'écran affiche une demande de confirmation "OK?". Appuyez une fois de plus sur [VALUE] pour initialiser le patch. Menu3 Utility Menu3-2 Patch Initialize Initialize OK? (Push)

Initialisation des réglages (réglages d'usine)

La fonction Factory Reset permet de retrouver les réglages usine de tous les paramètres de la VC-1. Si la carte VC-1 contient des données que vous avez programmées, celles-ci sont supprimées au profit des réglages usine quand vous faites appel à la fonction Factory Reset. Si vous poulez conserver ces données, sauvegardez-les en procédant comme décrit ci-dessous. - Transmettez-les à un D-50 original (ou un apparéil MIDI externe) et sauvegardez-les (p. 104). 1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour sélectionner "Utility" et appuyez sur la commande [VALUE]. 3. Tournez la commande [VALUE] pour sélectionner "Factory Reset" et appuyez sur la commande [VALUE]. 4. Appuyez une fois de plus sur [VALUE] pour retrouver les réglages d'usine. Une fois l'opération terminée, l'écran affiche le message "Completed!". Menu3 Utility Menu3-5 Factory Reset Factory Reset OK? (Push)

Copier une banque de patches

Cette procédure permet de transférer les données de patch d'une des banques de patches de la VC-1 (Int1~Int8 ou Pre1~Pre6) dans une autre (Int1~Int8). 1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour sélectionner "Utility" et appuyez sur la commande [VALUE]. 3. Tournez la commande [VALUE] pour sélectionner "Bank Copy" et appuyez sur la commande [VALUE]. 4. Tournez la commande [VALUE] du VariOS pour désirir la banque de patches source puis appuyez sur la commande [VALUE]. Menu3 Utility Menu3-3 Bank Copy

Source Bank

Sélection de la banque de patches source. Réglage: I1~I8, P1~P6 5. Tournez la commande [VALUE] pour désirir la banque de patches de destination puis appuyez sur la commande [VALUE]. Select Source Bank I1

Dest. Bank

Sélection de la banque de patches de destination. Réglage: I1~I8 Select Dest. Bank I5 6. Appuyez sur la commande [VALUE] et l'écran affiche une demande de confirmation: "Are You Sure?". Appuyez une fois de plus sur [VALUE] pour effectuer la copie. Une fois l'opération terminée, l'écran affiche le message "Completed!". Are You Sure? Copy OK? (Push)

Réglages globaux du VC-1

Les paramètres concernant le fonctionnement global du VC-1, tels que l'accord ou la réception des messages MIDI, sont appelés paramètres système. Cette section explique comment régler ces paramètres système et en déscrit les fonctions.

Réglage des paramètres système

1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour sélectionner "MIDI Settings" ou "System" puis appuyez sur la commande [VALUE]. 3. Tournez la commande [VALUE] pour selectionner le facteur à éoperator puis appuyez sur la commande [VALUE]. 4. Tournez la commande [VALUE] pourCHOISIR une valeur. 5. Répétez les étapes 2~4 pour régler les paramètres système. 6. Avec avoir reglé les paramètres système, sauvegardez vos changements p. 120. * Les changements de réglages système sont temporaires: ils sont perdus des que vous mettez l'instrument hors tension. Pour conserver ces réglages, sauvegardez-les dans le VC-1. Menu2 MIDI Setting Menu4 System

MIDI

MIDI CH (Canal MIDI)

Sélectionne le canal de base (le canal MIDI sur lequel la VC-1 reçoit et transmet des messages). Réglage: 1~16 MIDI CH 1

Control

Déterminé le mode de réception des messages MIDI venant d'un apparéil externe. ("Mode de clavier" (p. 126)). Réglage: Basic CH, Global CH, Mode Message OFF Control Basic CH

Affichage	Fonction
Basic CH (canal de base)	Lorsque la VC-1 est pilotée en mode Mono, elle recoit les messages de voix (sauf les événements de note et le pitch bend) de l'appareil externe sur le canal de base.
Global CH (canal global)	Lorsque la VC-1 est pilotée en mode Mono par un apparéil externe ayant un canal global (un numéro plus bas que le canal de base), elle peut receivevoir tous les messages de voix (sauf les événements de note et le pitch bend) sur le canal global.
Mode Message OFF (Message de mode coupé)	Avec ce mode, la VC-1 ne recoit PAS les messages Mode de l' apparéil MIDI externe; le mode d'utilisation du clavier est celui choisi avec la VC-1.

Separate CH (Canal de réception en mode Separate)

Si vous choisissez SEP (mode Separate) ou SEP-S (mode Separate Solo), les Tones Upper et Lower peuvent être pilotés sur différents canaux. Le Tone Lower est piloté par le canal de base et le Tone Upper par le canal de réception sélectionné ici. Réglage: 1~16 Separate CH 2

ProgramChange Sw (Changements de programme (on/off))

Pour receivevoir ou transmettre des changements (numéros) de programme, réglez ce paramètre sur On. Les nombres de programme ne sont transmis que lorsqu'un patch est sélectionné avec les boutons du VariOS ou lorsque le nombre ProgramChange Su Off de programme à transmettre est modifié avec les commandes du VariOS. Par conséquent, un changement de patch occasionné par la réception d'un numéro de programme venant d'un apparéil MIDI externe n'entraine pas de transmission de numéro de programme. Réglage: OFF, ON

Exclusive Sw (SysEx on/off)

Pour receivevoir ou transmettre des messages SysEx (messages "System Exclusive" au numéro ID Roland uniquement), réglez ce paramètre sur On, P-Dump ou TxEdit. Réglage: OFF, ON, P-Dump, Tx Edit Exclusive 5w Off

Affi-chage	Fonction
On	Fonctionnement normal.
P-Dump	Les données du patch sélectionnè sont transmises.
TxEDIT	Les données des paramètresédités sont transmi-ses.

* Avec un réglage P-Dump, le patch sélectionné est transmis à un apparéil externe. Cependant, la sélection du patch ne peut pas être faite avec un commutateur au pied ou par réception d'un numéro de programme venant d'un apparéil MIDI externe.

BankSelect Sw (Bank Select on/off)

Pour receivevoir ou transmettre des messages de selection de banque, réglez ce paramètre sur On. Bank Select Sw Off Réglage: OFF, ON

System

Master Tune

Règle l'accord global de la VC-1. L'écran affiche la fréquence de la note A4 (La central). Réglage: 427~452Hz

Sound Character

Déterminé si les caractéristiques de sortie du son sont les mêmes que celles du D-50 ou du VariOS. Réglage: D-50, VariOS

MIDI Mode

Déterminé le routage des signaux du clavier MIDI. En rôle générale, le paramètre MIDI Mode devrait être sur "PC". Réglage: PC, Internal Master Tune 440Hz Sound Character D-50 MIDI Mode Fc

Affi-chage	Description
PC	Avec une connexion USB, les prises MIDI du VariOS font office d'interface USB MIDI (MIDI externe VariOS Roland).
	Lorsqu'il n'y a pas de connexion USB (et lorsque l'ordinateur n'est pas sous tension), les prises MIDI du VariOS sont reliées directement au générateur de sons.
Internal	Les prises MIDI du VariOS sont reliées directement au générateur de sons.

C1/C2/C3 Knob (commandes on/off) VC-1

Active/curpe le pilotage des commandes C1/C2/C3. C1/C2/C3 Knob Enable

Sauvegarder les réglages système

Les changements de réglages système sont temporaires: ils sont perdus des que vous mettez l'instrument hors tension. Pour conserver ces réglages, sauvegardez-les sur la VC-1. (System Save). 1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour selectionner "System" et appuyez sur la commande [VALUE]. 3. Tournez la commande [VALUE] pour sélectionner "System Save" et appuyez sur la commande [VALUE]. 4. L'écran affiche une demande de confirmation "Are You Sure?" Appuyez une fois de plus sur [VALUE] pour effectuer la sauvégarde. Menu4 System Menu4-5 System Save System Save OK? (Push)

Initialiser les réglages système

Voupez ramener les parametes syste m a leur valeur d'usine ou a une valeur standard (System Initiaize). 1. Appuyez sur le bouton [MENU] pour l'allumer et afficher la page MENU. 2. Tournez la commande [VALUE] pour sélectionner "System" puis appuyez sur la commande [VALUE]. 3. Tournez la commande [VALUE] pour sélectionner "SystemIniti-alyze" puis appuyez sur la commande [VALUE]. 4. L'écran affiche une demande de confirmation "Are You Sure?" Appuyez une fois de plus sur [VALUE] pour initiaiser le système. 5. Si les réglages d'usine doivent être en vigueur lors de la prochaine mise sous tension de la VC-1 (du VariOS), sauvegardez le système (System Save). Menu4 System Menu4-6 SystemInitialize SystemInitialize OK? (Push)

Récupérer le système à partir du CD-ROM

Si, lorsque vous utilisez la VC-1 à partir d'un ordinateur, vous effacez (formatez) des dossiers ou des fichiers de la VC-1, ou si vous changez des noms de dossiers ou de fichiers, la VC-1 ne fonctionnera plus correctement. Dans ce cas, il suffit de recuperer le programme de la VC-1 se trouvant sur le CD-ROM fourni avec la VC-1. Procedez comme suit. "Brancher le VariOS à un ordinateur via USB", p. 121  "Récapérer le système", p. 122  "Couper la connexion USB", p. 122

Brancher le VariOS à un ordinateur via USB

* Installez le pilote se trouvant sur le "VariOS Driver CD-ROM" (fourni avec le VariOS) sur l'ordinateur. 1. Vérifiez que l'alimentation de la VC-1 est coupée. 2. Branchez le VariOS et l'ordinateur avec un cable USB puis démarrez l'ordinateur. 3. Maintenez [MENU], [ ] et [VALUE] enfoncés et mettez le VariOS sous tension. 4. Insérez la VC-1 dans la fente PC CARD du VariOS. 5. La VC-1 insérée dans le VariOS est considérée comme un support par l'ordinateur et sera désignée par le nom affché dans le tableau ci-dessous.

Système d'exploitation	Nom
Windows 98, Me, 2000	Disque amovible
Windows XP, Macintosh	VC-1

Une fois le VariOS connecté, vous pouvez récapérer les fichiers du système avec l'ordinateur. (p. 122).

Récupérer le système

1. Insérez le CD-ROM accompagnant la carte dans le lecteur de CD-ROM de l'ordinateur (PAS dans celui du VariOS!). 2. Sur l'ordinateur, copiez le fichier VPI-01 for VariOS.BIN dans le fichier VPI-01 for VariOS.BIN (à rempla-cer) de la VC-1.

Couper la connexion USB

Après la récapération des données du système, coupez la connexion USB avant de débrancher le cable USB et demettre le VariOS hors tension. 1. Procedez comme suit pour "ejeter" la carte. 1-1. Dans la barre des tâches, double-cliquez sur l'icone d'éjection. Cliquez ensuite sur l' éléments indiquant la carte PC (le nom varie selon la version de Windows; voyagez ci-dessous) pour vous désolidariser de la carte.

Système d'exploitation	Nom du support du VariOS
Windows XP, 2000	Support de stockage haute capacité USB
Windows Me	Disque USB

1-2. Windows 98: Dans le "Poste de travail", cliquez avec le bouton croit sur l'icone "Disque amovible" et effectuez 1'ejction. 1-3. Macintosh: Selectionnez l'icone VC-1 sur le bureau et selectionnez "Ejecter" dans le menu "Special" ou faites glisser l'icone dans la corbeille. L'icone disparaît du bureau et la connexion USB est coupée. Voupez alors debrancher le cable USB ou couper l'alimentation du VariOS en laissant le cable USB branché.

Structure des fichiers de la VC-1

Vue sur ordinateur, la structure des fichiers de la VC-1 a l'aspect suivant. - Vous pouvez copier (archiver) ces fichiers sur le disque dur de l'ordinateur. - N'effectuez pas d'opération sur l'ordinateur qui effacerait (formaterait) ou renommerait ces dossiers ou fichiers. - Si la VC-1 ne fonctionne pas correctement, utilisez le CD-ROM fourni avec la VC-1 pour recupérer le système de la VC-1. Cette operation efface toutes les données sauvégardées sur la VC-1.

Echanger des messages MIDI avec l'ordinateur

Qu'est-ce que le pilote USB MIDI?

Le pilote USB MIDI est un calculi qui transmet des données entre la VC-1 et le programme (sequencerlogiciel,éditeur UniQuest etc.) tournant sur l'ordinateur branché par USB. Le pilote USB MIDI transfère des données du programme à la VC-1 et de la VC-1 au programme.  Pour pouvoir utiliser la VC-1 en tant que support USB MIDI à partir de l'ordinateur, il faut d'abord installer le pilote USB MIDI. Le pilote USB MIDI se trouve sur le "VariOS Driver CD-ROM". (PAS sur le CD-ROM VC-1!) Le pilote et la procédure d'installation varie en fonction du système ainsi que des logiciels que vous utilisez. Veiliez donc à lire le mode d'emploi du VariOS avant l'installation. * Vous pouvez télécharger la version la plus récente du pilote USB-MIDI du site Roland: http://www.roland.com/products/en/VC-1/. Cette adresse peut changer sans avis préalable.

Mode de clavier 126

Listedesons 130

Patches préprogrammés (Preset) 130 Facteurs de patch 133 Paramètres de Tone 134 Paramètres communs. 134 Paramètres de partiel 135 Paramètres système 137 Formed'onde. 138

Equipment MIDI 140

Fiche technique 150

Index 151

Les modes Poly et Mono déterminent également la façon dont les Tones Upper et Lower sont produits.

Mono Mode, Poly Mode

La VC-1 reconnaît les deux modes.

Nom	Fonction
Mode Poly	Permet de:gérer simultanément plus d'un message de note sur un canal.La VC-1 est polyphonique à 16 ou 8 voix (selon le patch utilisé). Vous pouvez donc utiliser le mode Poly lorsque la VC-1 est pilotée par un clavier ou un séquenceur.
Mode Mono	N'autorise qu'un message MIDI sur un canal. La VC-1 est polyphonique à 8 voix avec 8 canaux MIDI. Le mode Mono est idéal pour un synthétiseur guitare MIDI (GR-33, GR-20, etc.) qui a un mode Mono et qui transmet les messages de chaque corde sur un canal différent. En d'autres termes, le mode Mono permet de reproductive des sons de guitare sans gâcher les caractéristi-ques naturelles de l'instrument.

Selectionnez le mode Poly ou Mono en fonction du type de message de mode envoyé d'un dispositif MIDI externe. Quand la VC-1 recoit des messages de mode Mono, ces messages peuvent dorénavant être reçus par un groupe de canaux (= huit canaux MIDI consécutifs, le canal de base ayant le nombre le plus bas). * Le mode Mono de la VC-1 ne lui permet de receivevoir que les messages de note et de pitch bend sur les différents canaux; il n'est donc PAS possible de désirir un son différent pour chaque note.

Avec le V-Synth

Quand la VC-1 (le V-Synth) est pilotée par un apparéil MIDI externe, le mode de clavier choses pour chaque patch a une influence sur la façon dont les Tones sont produits ainsi que sur le routage des messages de pilotage comme illustré ci-dessous.

Key Mode	Mode Poly Message de mode coupé	Mode Mono
WHOLE	Upper Clavier O O O O O O O O O O O O O Clavier O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier
DUAL	Lower Upper Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier	Lower Upper Clavier Claux de réception (groupe)
DUAL-S (Dual Solo)	Lower Upper Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier	Lower Upper Clavier Claux de réception (groupe)
SPLIT	Lower Upper Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier
SPL-US (Split Upper Solo)	Lower Upper Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier Clavier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier CI Javier
SPL-LS (Split Lower Solo)	Lower Upper Clavier Clavier Clavier Clavier Clavier Clavier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier
SEP (Separate)	Lower Upper Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier	Lower Upper Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier
SEP-S (SEparate Solo)	Lower Upper Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl Javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javier Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javER Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl jave Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javr Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javer Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl jav R Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javr Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl jav.R Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javJ Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javF Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javL Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javP Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javT Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javR Cl javZ

: Changement de programme :Canal de base : Point de partage :Canal global :Nombre de voix : Canal de réception en mode Separate

Avec le VariOS

Quand la VC-1 (le VariOS) est pilotée par un apparéil MIDI externe, le mode de clavier choses pour chaque patch a une influence sur la façon dont les Tones sont produits ainsi que sur le routage des messages de pilotage comme illustré ci-dessous.

Key Mode	Mode Poly Message de mode coupé	Mode Mono
Whole	Upper Canal de réception	Upper Canaux de réception
Whole-S (Whole Solo)	Upper Canal de réception	Upper Canaux de réception
Dual	Lower Upper Canal de réception	Lower Upper Canaux de réception (groupe)
Dual-S (Dual Solo)	Lower Upper Canal de réception
Split	Lower Upper Canal de réception	Lower Upper Canaux de réception (groupe)
Split-US (Split Upper Solo)	Lower Upper Canal de réception
Split-LS (Split Lower Solo)	Lower Upper Canal de réception
Separate	Lower Upper Canal de réception	Lower Upper Canaux de réception (groupe)
Separate-S (Separate Solo)	Lower Upper Canal de réception	Lower Upper Canaux de réception (groupe)

: Changement de programme ^ : Point de partage :Nombre de voix :Canal de base :Canal global : Canal de réception en mode Separate

Patches préprogrammés (Preset)

P1 (Preset 1: Original D-50) P2 (Preset 2: New)

	No.1	2	3	4	5	6	7	8
BANK 1	Fantasia (D)	Metal Harp (D)	Jazz Guitar Duo (D)	Arco Strings (D)	Horn Section (D)	Living Cal- liope (D)	D-50 Voices (D)	Slow Rotor (D)
2	Digital Native Dance (D)	Bass Marimba (D)	Flute-Piano Duo (D)	Combie Strings (D)	Harpsichord Stabs (D)	Griitttarr (D)	Nylon Atmos- phere (D)	Synthetic Elec- tric (D)
3	Breathy Chif- fer (D)	Gamelan bell (D)	Slap Bass (D)	Pressure Me Strings (D)	Rich Brass (D)	Pipe Solo (D)	Soundtrack (D)	Cathedral Organ (D)
4	Shamus Theme (D)	Vibraphone (D)	Basin Strat Blues (S)	Pizzagogo (D)	Flutish Brass (D)	Pressure Me Lead (D)	Spacious Sweep (W)	Piano-Fifty (D)
5	Glass Voices (D)	Hollowed Harp (D)	Ethnic Session (D)	Jete Strings (D)	Stereo Poly- synth (D)	Tine Wave (D)	Syn-Harmo- nium (W)	Rock Organ (D)
6	Staccato Hea- ven (D)	Oriental Bells (D)	E-Bass and E- Piano (S)	Legato Strings (D)	JX Horns- Strings (D)	Shakuhachi (D)	Choir (D)	Picked Guitar Duo (D)
7	Nightmare (D)	Syn Marimba (D)	Slap Bass n Brass (S)	String Ensem- ble (D)	Velo-Brass (W)	Digital Cello (D)	OK Chorale (D)	Pianissimo (D)
8	Intruder FX (D)	Steel Pick (D)	Synth Bass (D)	Afterthought (D)	Bones (D)	Bottle Blower (D)	Future Pad (D)	PCM E-Piano (D)

	No.1	2	3	4	5	6	7	8
BANK 1	Brass Tacks(D)	A Bright Day(D)	Soft EPicenter(D)	Next Stop Nir-vana(D)	Pressure Dome(D)	Hard Whoo- ver(D)	Digital Clavi(D)	Chasing Game(D)
2	Stereo Rhodes(D)	FM Rhodes(D)	Curly Wurly(D)	End of the 7 Era(D)	Christmas Time(D)	Good Vibra- tions(D)	Fairy Ultra(D)	Thoughts(D)
3	Music Box(W)	Happy Toy(D)	Space Harp(D)	Wonder Drops(D)	Pluck the Pad(D)	Long Dream(D)	Late 80s Stack(D)	Gin Fizz(D)
4	Perc Piper(D)	Space Rays(D)	Tandonri Bells(D)	I saw the light(D)	Future is Behind(D)	Bow Street Runner(D)	Tension Sheet(D)	D1080 Pad(D)
5	Atmostrings(D)	Waving Strings(D)	Organic Strings(D)	Megatronic(D)	PhotonPha- sers(D)	Soft Whoever(D)	LA Supersaw(D)	Dance Choir(D)
6	Rusty Voices(D)	Solo X Press(D)	Daft Lead(W)	Back 2 Mono(D)	Mono Octa- bass(W)	Gated FM bass(D)	Acid Bass(W)	Rubber Bass(D)
7	Purr-Phunk(D)	Atmo Bass(D)	Zawco Brass(D)	D-50 Syn Brass(D)	Ambient Hit(D)	12str Guitar(D)	Darjiling(D)	Realistic Flute(D)
8	PiccoBello(D)	Qatsi Organ(D)	Sunken Cathe- dral(D)	Sorcerers Organ(D)	Voice of Elo- him(D)	Sun Safari(D)	Musique Con- crete(D)	Jurassic Breath(D)

P3 (Preset 3: PN-D50-01)

	No.1	2	3	4	5	6	7	8
BANK 1	Bouncing Bows (D)	Deep Analog Strings (D)	Psycho Strings (D)	Warm Strings (D)	Deep Strings Ensemble (D)	Symphony Strings (D)	Chase Strings Ensemble (D)	Baroque Strings (D)
2	Cello (D)	Viola (D)	Solo Violin (D)	Contra Bass (D)	Choir & Strings (D)	Harpsi Strings (D)	Horns & Strings (D)	Pulse Pad (D)
3	Classical Horn (D)	Fanfare (D)	Tuba (W)	Velo-Brass 2 (W)	Stab Brass (D)	Mallet Horns (D)	Slow Brass Sweep (D)	Slappin Brass (D)
4	Tenor Saxophone (D)	Alto Saxophone (D)	Soprano Saxophone (D)	E-Piano & Soprano (S)	Wild Blow (D)	Squeeze de Sax (W)	Harmonica (W)	Whistling Sol-diers (S)
5	Flute-Piccolo (D)	Oboe (D)	Bassoon (D)	Clarinet (D)	Ocarina (W)	Breathing Pipe (D)	Calliope (D)	Wabi Sabi (D)
6	Synth Lead 1 (D)	Synth Lead 2 (W)	Griittarr 2 (D)	5th Lead Synth (W)	Analog Solo (D)	Synth Lead 3 (W)	Gotham Low (W)	Taj Mahal (D)
7	Ham and Organ (D)	Slow Rotor 2 (D)	Slow to Fast Rotor (D)	Good & Old Days (W)	Percussive E-Organ (D)	Slap Bass & Organ (S)	Pipe Organ (W)	Weird Organ (D)
8	Star Peace Chorus (D)	Spacy Voice (D)	Thinful (D)	Vox Harmo-nium (D)	Android (D)	Nuns (D)	Pressure Pad (D)	Digital Sound (D)

P4 (Preset 4: PN-D50-02)

	No.1	2	3	4	5	6	7	8
BANK 1	Synthetic Piano 1(D)	Upright Pia-ner(D)	Loud Piano(D)	Tack Piano(D)	Synthetic Piano 2(W)	High Piano(D)	Two Part Invention(D)	Harpsichord Coupler(W)
2	Electric Piano(D)	Xmod Attack E-Piano(W)	Harmonic E-Piano(D)	Reluctant E-Piano(D)	Tines(D)	Old Clav(W)	Painful Clav(D)	Flanging Clav(D)
3	Guitar Frets(D)	Jazz Guitar(W)	Spanishart(D)	Acoustic Gui-tar Box(D)	Harp(W)	Koto(D)	Sitar(D)	Hawaiian Palms(S)
4	Marimba(D)	Xylophone(D)	Glockenspiel(W)	Jamaican Steel(D)	Perc AAAH(D)	Tremolo Brass Bells(D)	ISIS(D)	Xylo Gate(W)
5	Samba Drum & Agogo(S)	Drums Set 1(S)	Drums Set 2(S)	Percussion Set 1(S)	Gron Percus-sion(D)	Bell Tree(W)	Serregetti(D)	Bellocell(D)
6	Fingered Bass(D)	Slap Bass 2(D)	Slap It(D)	Picked Bass(D)	Fretless Bass(D)	Acoustic Bass(D)	Synth Bass 2(D)	Slap Bass & Syn Bass(S)
7	Stringz & Bellz(D)	Bright Wave(D)	Gotham Chords(D)	Wonderwave(D)	Gamelan Bells 2(D)	Ethnic Fifth(W)	Japanese Duo 1(S)	Japanese Duo 2(S)
8	AQUA(D)	Jet Wars(S)	Orchestra Hit(D)	Clock Factory(D)	Gunfire-Rico-chet(D)	Fast Forward(W)	Air Raid Siren(D)	Sweep Loop on C(D)

P5 (Preset 5: PN-D50-03)

	No.1	2	3	4	5	6	7	8
BANK 1	String Section (D)	Syn-Strings Hi (D)	Tension Strings (D)	Planetary Strings (D)	Symphony Orchestra (D)	Analog Syn-Strings (D)	Crescendo Strings (D)	Warm Strings Pad (D)
2	Vibrato Cello (D)	String Quartet (D)	Pizz Typewriter (D)	Strings Horn (D)	Strings Elec Piano (D)	High-Strings Oboe (D)	Cello-Viola Piccolo (D)	Bass-Piano Strings (D)
3	Powerful Brass (D)	Mute Trumpet (W)	Westerly Brass (D)	Flugel Horn (D)	Eye Brasspad (D)	Trumpetters (D)	Pressure 5th Horns (D)	Pianish Horns (D)
4	Baritone Saxophone (D)	Silver Saxophone (D)	Saxcessive Tones (D)	Synthesized Sax (W)	Growl Saxophone (D)	Sopranino Sax (D)	Xarmonica (W)	Happy Whist-ler (D)
5	Breathy Flute (D)	Bohemian (D)	Recorder (D)	Breeze Pipe (D)	Flutes Ensemble (D)	Woodwinds (S)	Pipe Bags (D)	Vibe n Clari-net (S)
6	Heavy Metal Lead (D)	Monophonic Lead (D)	Pulse Lead (W)	Squeeze Lead (D)	Energetical Lead (D)	Monotone Lead (D)	Harmonics Lead (D)	Metallic Lead (D)
7	Jazz Organ (D)	Huge Pipes (D)	Velocity Rotor (D)	Choral Organ (D)	Click Organ (D)	Solid Beat (D)	Wavy Motion (D)	Pressure Generator (D)
8	Whispy Vox (D)	Alpha Omega Ensemble (D)	Vox n Sawz (D)	4th Synth Vox (D)	Husky Voices (D)	Stereo Pano-rama (D)	Voyageur (D)	Glass Voice 2 (D)

P6 (Preset 6: PN-D50-04)

	No.1	2	3	4	5	6	7	8
BANK1	Perc E-Piano (D)	Ballad Piano Choir (D)	New Age Piano (D)	Xmod E-Piano (W)	Vividly Piano (D)	Air Piano (D)	Honky-Tonk Piano (D)	Antique harp- sichord (D)
2	Spanish Gui- tar (D)	Ringmod E- Guitar (D)	Gypsy Guitar (D)	Rock Guitar (D)	Harp Strings (D)	Dulcimer Voice (D)	Comdie Clav (D)	Stereo Clav (D)
3	Toys in the Attic (D)	Music Toybox (D)	Bells Har- mony (D)	Star Chime (D)	African Kalimba (D)	Okinawa Ses- sion (S)	Jamaican Sounds (D)	India (S)
4	Sweet Vibes (D)	Clear Bell Pad (W)	Marimbell (D)	Venetian Cafe (S)	Grand Canyon (S)	Funky Bed Trax (S)	Ohayashi (S)	Koto-Bamboo Flute (S)
5	Digital Atmosphere (W)	Polyphonic Synth (S)	Pad Combo (D)	Attack-Reso Synth (D)	Velo-Oct Pulse (D)	Perc Release (D)	Steam Synth Pad (D)	Zean-- - - (D)
6	Hopper Bass (D)	Electric Pick Bass (D)	Octave Synth Bass (D)	Natural Bass (D)	Glide Bass (D)	Funky Reso- Bass (D)	Steelblue Bass (D)	Funky Cutting (S)
7	Soundtrack n Hold (D)	Reso Release (D)	Ballet Voices U-L (D)	Press Pan sampl Hold (D)	Twilight Zone (D)	After Bend- Panning (D)	All Diminish Chord (D)	STAR-TREK Voices (D)
8	Marshy Zone (D)	Dense Forest (D)	F-1 Grand Prix (D)	Passing Sky (D)	Devildom (S)	Haunted Bells (D)	Vietnam FX (S)	Big Waves (D)

Facteurs de patch

Facteurs de patch		Réglage	Commentaire
PATCH TOP (p. 26)
Chase Switch	Chase Switch	OFF, ON
Portament Switch	Portamento Switch	OFF, ON
KEY MODE	Key Mode	WHOLE, DUAL, SPLIT, SEP, WHOL-S, DUAL-S, SPL-US, SPL-LS, SEP-S
SPLIT	Split Point	C2 - C7
BALANCE	Tone Balance	0 - 100		CTRL
CONTROL (p. 28)
Bend	Bender Range	0 - 12		CTRL
AfterPB	Aftertouch Bend Range	-12 - +12		CTRL
Hold	Hold Mode	U, L, UL
Time	Portamento Time	0 - 100		CTRL
Mode	Portamento Mode	U, L, UL		CTRL
OUTPUT (p. 29)
Mode	Output Mode	1 - 4
RevType	Reverb Type	1 - 32
Revbal	Reverb Balance	0 - 100		CTRL
Vol	Total Volume	0 - 100		CTRL
CHASE (p. 31)
Mode	Chase Mode	UL, ULL, ULU
Level	Chase Level	0 - 100		CTRL
Time	Chase Time	0 - 100		CTRL
TONE TUNE (p. 32)
LKey	L-Tone Key Shift	-24 - +24		CTRL
UKey	U-Tone Key Shift	-24 - +24		CTRL
Ltune	L-Tone Fine Tune	-50 - +50		CTRL
Utune	U-Tone Fine Tune	-50 - +50		CTRL
MIDI (p. 32)
TxCH	Transmit CH	B, 1 - 16
TxPC	Transmit Program Change	Off, 1 - 100
TxBS	Transmit Bank Select	Off, 0 - 99	Vc-1
SepCH	Separate Mode Receive CH	Off, 1 - 16

Paramètres de Tone

Paramètres communs

Paramètre			Réglage	Commentaire
Struct (p. 57)
Structure	Struct	Structure	1 - 7
Partial Balance	Balance	Partial Balance	0 - 99	VC-1	CTRL
P-ENV (p. 58)
P-ENV	Velo	Velocity Range	0 - 2		CTRL
	TKF	Time Keyfollow	0 - 4		CTRL
P-ENV Time	T1	Time1	0 - 50		CTRL
	T2	Time2	0 - 50		CTRL
	T3	Time3	0 - 50		CTRL
	T4	Time4	0 - 50		CTRL
P-ENV Level	L0	Level0	-50 - 50		CTRL
	L1	Level1	-50 - 50		CTRL
	L2	Level2	-50 - 50		CTRL
	SusL	Sustain Level	-50 - 50		CTRL
	EndL	End Level	-50 - 50		CTRL
Pitch Mod	LFOD	LFO Depth	0 - 100		CTRL
	Lever	Pitch Lever Modulation	0 - 100		CTRL
	Aftr	Pitch Aftertouch Modulation	0 - 100		CTRL
LFO (p. 60)
LFO-1	Wave	Waveform	TRI, SAW, SQU, RND		CTRL
	Rate	Rate	0 - 100		CTRL
	Delay	Delay Time	0 - 100		CTRL
	Sync	Sync.	Off, On, KEY		CTRL
LFO-2	Wave	Waveform	TRI, SAW, SQU, RND		CTRL
	Rate	Rate	0 - 100		CTRL
	Delay	Delay Time	0 - 100		CTRL
	Sync	Sync.	Off, On		CTRL
LFO-3	Wave	Waveform	TRI, SAW, SQU, RND		CTRL
	Rate	Rate	0 - 100		CTRL
	Delay	Delay Time	0 - 100		CTRL
	Sync	Sync.	Off, On		CTRL
EQ/Chorus (p. 61)
EQ	LowFreq	Low Frequency	63, 75, 88, 105, 125, 150, 175, 210, 250, 300, 350, 420, 500, 600, 700, 840
	LowGain	Low Gain	-12 – 12		CTRL
	HiFreq	High Frequency	250, 300, 350, 420, 500, 600, 700, 840, 1.0, 1.2, 1.4, 1.7, 2.0, 2.4, 2.8, 3.4, 4.0, 4.8, 5.7, 6.7, 8.0, 9.5
	HiQ	High Q	0.3, 0.5, 0.7, 1.0, 1.4, 2.0, 3.0, 4.2, 6.0		CTRL
	HiGain	High Gain	-12 – 12		CTRL
Chorus	Type	Chorus Type	1 – 8
	Rate	Chorus Rate	0 – 100		CTRL
	Depth	Chorus Depth	0 – 100		CTRL
	Balance	Chorus Balance	0 – 100		CTRL

Paramètres de partiel

Paramètre			Réglage	Commentaire
FORM (p. 64)
WG Form	Wave	Waveform	SQU, SAW		GTRL
	PCM	PCM Wave No.	1 - 127	PCM	GTRL
WG PW	PW	Pulse Width	0 - 100		GTRL
	Velo	Velocity Range	-7-+7		GTRL
	After	Aftertouch Range	-7-+7		GTRL
	LFO	LFO Select	+1, -1, +2, -2, +3, -3		GTRL
	LFOD	LFO Depth	0 - 100		GTRL
PITCH (p. 66)
WG Pitch	Coars	Coarse	C1 - C7	PCM	GTRL
	Fine	Fine	-50-50	PCM	GTRL
	KF	Keyfollow	-1, -1/2, -1/4, 0, 1, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 5/4, 3/2, 2, s1, s2	PCM	GTRL
WG Mod	LFO	LFO Mode	Off, (+), (-), A&L	PCM	GTRL
	ENV	P-ENV Mode	Off, (+), (-)	PCM	GTRL
	Bend	Bender Mode	Off, KEY, NOM	PCM	GTRL
TVF (p. 68)
TVF	Freq	Cutoff Frequency	0 - 100		GTRL
	Reso	Resonance	0 - 30		GTRL
	KF	Keyfollow	-1, -1/2, -1/4, 0, 1, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 5/4, 3/2, 2		GTRL
	BP	Bias Point/Bias Direction	<A1 - <C7, >A1 ->C7		GTRL
	BLevel	Bias Level	-7 - 7		GTRL
TVF ENV	Depth	Depth	0-100		CTRL
	Velo	Velocity Range	0-100		CTRL
	DKF	Depth Keyfollow	0-4		CTRL
	TKF	Time Keyfollow	0-4		CTRL
TVF ENV Time	T1	Time1	0-100		CTRL
	T2	Time2	0-100		CTRL
	T3	Time3	0-100		CTRL
	T4	Time4	0-100		CTRL
	T5	Time5	0-100		CTRL
TVF ENV Level	L1	Level1	0-100		CTRL
	L2	Level2	0-100		CTRL
	L3	Level3	0-100		CTRL
	SusL	Sustain Level	0-100		CTRL
	EndL	End Level	0,100		CTRL
TVA (p. 73)
TVA	Level	Level	0-100	PCM	CTRL
	Velo	Velocity Range	-50-50	PCM	CTRL
	BP	Bias Point/Bias Direction	<A1-<C7, >A1->C7	PCM	CTRL
	BLevel	Bias Level	-12-12	PCM	CTRL
TVA ENV	Velo	Velocity Follow	0-4	PCM	CTRL
	TKF	Time Keyfollow	0-4	PCM	CTRL
TVA ENV Time	T1	Time1	0-100	PCM	CTRL
	T2	Time2	0-100	PCM	CTRL
	T3	Time3	0-100	PCM	CTRL
	T4	Time4	0-100	PCM	CTRL
	T5	Time5	0-100	PCM	CTRL
TVA ENV Level	L1	Level1	0-100	PCM	CTRL
	L2	Level2	0-100	PCM	CTRL
	L3	Level3	0-100	PCM	CTRL
	SusL	Sustain Level	0-100	PCM	CTRL
	EndL	End Level	0,100	PCM	CTRL
MOD (p. 76)
TVF MOD	LFO	LFO Select	+1,-1,+2,-2,+3,-3		CTRL
	LFOD	LFO Depth	0-100		CTRL
	After	Aftertouch Range	-7-7		CTRL
TVA MOD	LFO	LFO Select	+1,-1,+2,-2,+3,-3	PCM	CTRL
	LFOD	LFO Depth	0-100	PCM	CTRL
	After	Aftertouch Range	-7-7	PCM	CTRL

Paramètres système

Paramètre		Réglage	Commentaire
Sound Setting (p. 79)
Master Tune	Master Tune	427 – 452 Hz			V-Synth	VariOS
Sound Character	Sound Character	D-50, V-Synth	VC-1		V-Synth
Digital Freq	Digital Output Frequency	44.1, 48, 96 kHz	VC-1		V-Synth
Keyboard (p. 79)
Octave	Octave	-3 – 3	VC-1		V-Synth
Transpose	Transpose	-12 – 12			V-Synth
KBD Sens	Keyboard Sens	LIGHT, MEDIUM, HEAVY	VC-1		V-Synth
Aftertouch SENS	Aftertouch Sens	0 – 100	VC-1	CTRL	V-Synth
Pedal Polarity (p. 80)
Hold	Hold Pedal	STANDARD, REVERSE	VC-1		V-Synth
Pedal1	Control Pedal 1	STANDARD, REVERSE	VC-1		V-Synth
Pedal2	Control Pedal 2	STANDARD, REVERSE	VC-1		V-Synth
MIDI (p. 80)
MIDICH	Basic CH	1 – 16			V-Synth	VariOS
Control	Control	B.CH, G.CH, MdeOff			V-Synth	VariOS
Separate CH	Separate Mode Receive CH	1 – 16			V-Synth	VariOS
Local	Local Switch	Off, On			V-Synth
Prog.C	Program Change Switch	Off, On			V-Synth	VariOS
Exclusive	Exclusive Switch	Off, On, P-Dump, TxEdit			V-Synth	VariOS
Bank.S	Bank Select Switch	Off, On	VC-1		V-Synth	VariOS
USB MIDI	USB MIDI Switch	Off, On			V-Synth
SYSTEM (p. 119)
Sound Character	Sound Character	D-50, VariOS	VC-1			VariOS
MIDI Mode	MIDI Mode	PC, Internal	VC-1			VariOS
C1/C2/C3 Knob	Knob Switch	Enable, Disable	VC-1			VariOS

Formed'onde

Oneshot

Numero	Affichage	Nom PCM
1	Marmba	Marimba
2	Vibes	Vibraphone
3	Xylo1	Xylophone 1
4	Xylo2	Xylophone 2
5	Log_Bs	Log bass
6	Hammer	Hammer
7	JpnDrm	Japanese Drum
8	Kaimba	Kalimba
9	Pluck	Pluck 1
10	Chink	Chink
11	Agogo	Agogo
12	3angle	Triangle
13	Bells	Bell's
14	Nails	Nail File
15	Pick	Pick
16	Lpiano	Low Piano
17	Mpiano	Mid Piano
18	Hpiano	High Piano
19	Harpsi	Harpsichord
20	Harp	Harp
21	Orgprc	Organ Percussion
22	Steel	Steel Strings
23	Nylon	Nylon Strings
24	Eguit1	Electric Guitar 1
25	Eguit2	Electric Guitar 2
26	Dirt	Dirty Guitar
27	P_Bass	Pick Bass
28	Pop	Pop Bass
29	Thump	Thump
30	Uprite	Upright Bass
31	Clarnt	Clarinet
32	Breath	Breath
33	Steam	Steamer
34	FluteH	High Flute
35	FluteL	Low Flute
36	Guiro	Guiro
37	IndFlt	Indian Flute
38	Harmo	Flute Harmonics
39	Lips1	Lips 1
40	Lips2	Lips 2

Numéro	Affichage	Nom PCM
41	Trump	Trumpet
42	Bones	Trombones
43	Contra	Contrabass
44	Cello	Cello
45	VioBow	Violin bow
46	Violins	Violins
47	Pizz	Pizzicart

Loop

Numero	Affichage	Nom PCM
48	Drawbr	Draw bars (Loop)
49	Horgan	High Organ (Loop)
50	Lorgan	Low Organ (Loop)
51	EP_lp2	Electric Piano (Loop 1)
52	EP_lp1	Electric Piano (Loop 2)
53	CLAVlp	Clavi (Loop)
54	HC_lp	Harpsichord (Loop)
55	EB_lp1	Electric Bass (Loop 1)
56	AB_lp	Acoustic Bass (Loop)
57	EB_lp2	Electric Bass (Loop 2)
58	EB_lp3	Electric Bass (Loop 3)
59	EG_lp	Electric Guitar (Loop)
60	CELLlp	CELLlp (Loop)
61	VIOLlp	Violin (Loop)
62	Reedlp	Lead (Loop)
63	SAXip1	Sax (Loop 1)
64	SAXlp2	Sax (Loop 2)
65	Aah_lp	Aah (Loop)
66	Ooh_lp	Ooh (Loop)
67	Manlp1	Male (Loop 1)
68	Spect1	Spectrum 1 (Loop)
69	Spect2	Spectrum 2 (Loop)
70	Spect3	Spectrum 3 (Loop)
71	Spect4	Spectrum 4 (Loop)
72	Spect5	Spectrum 5 (Loop)
73	Spect6	Spectrum 6 (Loop)
74	Spect7	Spectrum 7 (Loop)
75	Manlp2	Male (Loop 2)
76	Noise	Noise (Loop)

Loop (certains des sons 1~76 sont combinés et mis en boucle)

Numero	Affichage
77	Loop01
78	Loop02
79	Loop03
80	Loop04
81	Loop05
82	Loop06
83	Loop07
84	Loop08
85	Loop09
86	Loop10
87	Loop11
88	Loop12
89	Loop13
90	Loop14
91	Loop15
92	Loop16
93	Loop17
94	Loop18
95	Loop19
96	Loop20
97	Loop21
98	Loop22
99	Loop23
100	Loop24

Nouvelles formes d'onde

Numéro	Affichage	Nom PCM
101	Rhodes	Rhodes VC-1
102	Wurly	Wurly VC-1
103	FM EP	FM Electric Piano VC-1
104	M_Box	Music Box VC-1
105	Kalmb2	Kalimba 2 VC-1
106	StlGtr	Steel Guitar VC-1
107	Sitar	Sitar VC-1
108	FM Bs	FM Bass VC-1
109	MtlVox	Metal Voice VC-1
110	Hit	Hit VC-1
111	Sync	Sync VC-1
112	FMMod1	FM Modulation 1 VC-1
113	FMMod2	FM Modulation 2 VC-1
114	Lo3Saw	Low 3 Layered Saw VC-1
115	FatSaw	Fat Saw VC-1
116	FatSqr	Fat Square VC-1
117	FbkOSC	Feedback OSC VC-1
118	Phased	Phased Saw VC-1
119	TronSt	Tron Strings VC-1
120	F_Wine	Fine Wine VC-1
121	Fbkwav	Feedbackwave VC-1
122	AahMin	Aah Voice Minor VC-1
123	VoxChd	Voice Chord VC-1
124	Granu	Granular VC-1
125	Ringy	Ringy VC-1
126	Revs1	Reverse 1 VC-1
127	Revs2	Reverse 2 VC-1
128	RevVox	Reversed Voice VC-1

Modèle: VC-1 Date: 31 mars 2004 Version: 1.00

1. Data Transmission

■Channel Voice Messages

Note off (for V-Synth only)

Status 2nd byte 3rd byte 8nH kkH vvH n = MIDI channel number: 0H - FH (ch.1 - 16) kk = note number: 00H - 7FH (0 - 127) vv = note off velocity: 00H-7FH (0-127)

Note on (for V-Synth only)

Status 2nd byte 3rd byte 9nH kkH vvH n = MIDI channel number: 0H - FH (ch.1 - 16) kk = note number: 00H - 7FH (0 - 127) vv = note on velocity: 01H-7FH (1 - 127)

Control Change

Bank Select (Controller number 0, 32)

Status 2nd byte 3rd byte BnH 00H mmH BnH 20H lH n = MIDI channel number: 0H - FH (ch.1 - 16) mm, II = Bank number: 00 00H-7F 7FH (bank.1 - bank.16384) * Not transmitted when Bank Select Switch (SYSTEM MIDI) is OFF. * The Patches corresponding to each Bank Select are as follows.

BANK SELECT		PRO-GRAM NUMBER	BATCH BANK	PATCH NUMBER
MSB	LS B
007	000	001 - 064	Internal 1	11 - 88
	001	001 - 064	Internal 2	11 - 88
	002	001 - 064	Internal 3	11 - 88
	003	001 - 064	Internal 4	11 - 88
	004	001 - 064	Internal 5	11 - 88
	005	001 - 064	Internal 6	11 - 88
	006	001 - 064	Internal 7	11 - 88
	007	001 - 064	Internal 8	11 - 88
	008	001 - 064	Preset 1	11 - 88
	009	001 - 064	Preset 2	11 - 88
	010	001 - 064	Preset 3	11 - 88
	011	001 - 064	Preset 4	11 - 88
	012	001 - 064	Preset 5	11 - 88
	013	001 - 064	Preset 6	11 - 88

* The transmitted value of MSB can be changed by Tx Bank Select (Patch MIDI). * In that case the transmitted value of LSB is always 0.

Modulation (Controller number 1) (for V-Synth only)

Status 2nd byte 3rd byte BnH 01H vvH n = MIDI channel number: 0H - FH (ch.1 - 16) vv = Modulation depth: 00H - 7FH (0 - 127)

Volume (Controller number 7) (for V-Synth only)

Status 2nd byte 3rd byte BnH 07H vvH n = MIDI channel number: 0H - FH (ch.1 - 16) vv = Volume: 00H-7FH(0-127)

Hold 1 (Controller number 64) (for V-Synth only)

Status 2nd byte 3rd byte BnH 40H vvH n = MIDI channel number: 0H - FH (ch.1 - 16) vv = Control value: 00H - 7FH (0 - 127) 0-63 = OFF, 64-127 = ON

Portamento Switch (Controller number 65)

Status 2nd byte 3rd byte BnH 41H vvH n = MIDI channel number: 0H - FH (ch.1 - 16) vv = Control value: 00H - 7FH (0 - 127) 0-63 = OFF, 64-127 = ON

Program Change

Status 2nd byte CnH ppH n = MIDI channel number: 0H - FH (ch.1 - 16) pp = Program number: 00H - 3FH (prog.1 - prog.64) * Not transmitted when Program Change Switch (SYSTEM MIDI) is OFF.

- Channel Aftertouch (for V-Synth only)

Status 2nd byte DnH vvH n = MIDI channel number: 0H - FH (ch.1 - 16) vv = Aftertouch Value: 00H - 7FH (0 - 127)

Pitch Bender Change (for V-Synth only)

Status 2nd byte 3rd byte EnH 11H mmH n = MIDI channel number: 0H - FH (ch.1 - 16) mm, II = Pitch Bender value: 00 00H - 40 00H - 7F 7FH (-8192 - 0 - +8191)

■Channel Mode Messages

All Sounds Off (Controller number 120) (for VariOS only)

Status	2nd byte	3rd byte
BnH	78H	00H

n = MIDI channel number: 0H - FH (ch.1 - 16)

Reset All Controllers (Controller number 121) (for VariOS only)

Status	2nd byte	3rd byte
BnH	79H	00H

n = MIDI channel number: 0H - FH (ch.1 - 16)

OMNI OFF (Controller number 124) (for V-Synth only)

Status	2nd byte	3rd byte
BnH	7CH	00H

n = MIDI channel number: 0H - FH (ch.1 - 16)

POLY (Controller number 127) (for V-Synth only)

Status	2nd byte	3rd byte
BnH	7FH	00H

n = MIDI channel number: 0H - FH (ch.1 - 16)

System Realtime Messages

Active Sensing

Status FEH * This message is transmitted at intervals of approximately 250 msec.

System Exclusive Messages

Status

F0H	:System Exclusive
F7H	:EOX (End Of Exclusive)

Transmitted in the following three cases. 1. When Operating Bulk-Dump 2. If Exclusive of System MIDI is "P-Dump," this unit transmits all parameters in the patch when the patch is changed. 3. If Exclusive of System MIDI is "TxEdit," this unit transmits the parameter when the parameter is edited. Refer to Section 3 to see details.

2. Receive data

■Channel Voice Messages

Note off

Status	2nd byte	3rd byte
8nH	kkH	vvH
9nH	kkH	00H
n = MIDI channel number:		0H - FH (ch.1
kk = note number:		00H - 7FH (0 -
vv = note off velocity:		00H - 7FH (0 -

Note on

Status	2nd byte	3rd byte
9nH	kkH	vvH
n = MIDI channel number:		0H - FH (ch.1
kk = note number:		00H - 7FH (0-
vv = note on velocity:		01H - 7FH (1 -

Control Change

m	Bank Select (Controller number 0, 32)
Status	2nd byte	3rd byte
BnH	00H	mmH
BnH	20H	11H
n = MIDI channel number:		0H - FH (ch.1 - 16)
mm, ll = Bank number:		00 00H - 7F 7FH (bank.1 - bank.16384)

* Not received when the Bank Select Switch (SYSTEM MIDI) is OFF. * The Patches corresponding to each Bank Select are as follows.

BANK SELECT		PRO-GRAM NUMBER	BATCH BANK	PATCH NUMBER
MSB	LS B
087	000	001 - 064	Internal 1	11 - 88
	001	001 - 064	Internal 2	11 - 88
	002	001 - 064	Internal 3	11 - 88
	003	001 - 064	Internal 4	11 - 88
	004	001 - 064	Internal 5	11 - 88
	005	001 - 064	Internal 6	11 - 88
	006	001 - 064	Internal 7	11 - 88
	007	001 - 064	Internal 8	11 - 88
	008	001 - 064	Preset 1	11 - 88
	009	001 - 064	Preset 2	11 - 88
	010	001 - 064	Preset 3	11 - 88
	011	001 - 064	Preset 4	11 - 88
	012	001 - 064	Preset 5	11 - 88
	013	001 - 064	Preset 6	11 - 88

* The MSB value to be transmitted can be set individually for * each patch using Tx Bank Select (PATCH MIDI). * In this case, "0" is always output for the LSB.

Modulation (Controller number 1)

Status	2nd byte	3rd byte
BnH	01H	vvH
n = MIDI channel number:		0H - FH (ch.1
vv = Modulation depth:		00H - 7FH (0 -

Portamento Time (Controller number 5)

Status	2nd byte	3rd byte
BnH	05H	vvH
n = MIDI channel number:		0H - FH (ch.1 - 16)
vv = Portamento Time:		00H - 7FH (0 - 127)

Data Entry (Controller number 6, 38)

Status	2nd byte	3rd byte
BnH	06H	mmH
BnH	26H	IIH
n = MIDI channel number: 0H - FH (ch.1 - 16)
mm, ll = the value of the parameter specified by RPN/N
mm = MSB, ll = LSB

Volume (Controller number 7)

Status	2nd byte	3rd byte
BnH	07H	vvH
n = MIDI channel number:0H - FH (ch.1 - 16)
vv = Volume:	00H - 7FH (0 - 127)

Hold 1 (Controller number 64)

Status	2nd byte	3rd byte
BnH	40H	vvH
n = MIDI channel number:		0H - FH (ch.1 - 16)
vv = Control value:		00H - 7FH (0 - 127) 0-63 = OFF, 64-127 = ON

Portamento Switch (Controller number 65)

Status	2nd byte	3rd byte
BnH	41H	vvH
n = MIDI channel number:		0H - FH (ch.1 - 16)
vv = Control value:		00H - 7FH (0 - 127)
		0 - 63 = OFF, 64 - 127 = ON

RPN MSB/LSB (Controller number 100, 101)

Status	2nd byte	3rd byte
BnH	65H	mmH
BnH	64H	IIH

n = MIDI channel number: 0H - FH (ch.1 - 16) mm = upper byte (MSB) of parameter number specified by RPN II = lower byte (LSB) of parameter number specified by RPN

<>

Control Changes include RPN (Registered Parameter Numbers), which are extended. When using RPNs, first RPN (Controller numbers 100 and 101; they can be sent in any order) should be sent in order to select the parameter, then Data Entry (Controller numbers 6 and 38) should be sent to set the value. This device receives the following RPNs. RPN Data entry MSB, LSB MSB, LSB Notes

00H, 00H

mmH, lIIH

Pitch Bender Range mm: 00H - 0CH (0 - 12 semitones) ll: ignored (processed as 00H) Up to 1 octave can be specified in semitone steps.

00H, 01H mmH, IIH Fine Tuning mm,ll:0000H-4000H-7F7FH (-50-0-+50 cent)

Program Change

Status 2nd byte CnH ppH n = MIDI channel number: 0H - FH (ch.1 - 16) pp = Program number: 00H-3FH (prog.1-prog.64) * Not received when the Program Change Switch (SYSTEM MIDI) is OFF.

Channel Aftertouch

Status 2nd byte DnH vvH n = MIDI channel number: 0H - FH (ch.1 - 16) vv = Aftertouch Value: 00H - 7FH (0 - 127)

Pitch Bender Change

Status 2nd byte 3rd byte EnH 1IH mmH n = MIDI channel number: 0H - FH (ch.1 - 16) mm, ll = Pitch Bender value: 00 00H-40 00H-7F 7FH (-8192 - 0 - +8191)

■Channel Mode Messages

All Sounds Off (Controller number 120)

Status 2nd byte 3rd byte BnH 78H 00H n = MIDI channel number: 0H - FH (ch.1 - 16) * When this message is received, all notes currently sounding on the corresponding channel will be turned off.

Reset All Controllers (Controller number 121)

Status 2nd byte 3rd byte BnH 79H 00H n = MIDI channel number: 0H - FH (ch.1 - 16) * When this message is received, all controllers on the corresponding channel will be set to their reset values.

■MONO (Controller number 126)

Status 2nd byte 3rd byte BnH 7EH mmH n = MIDI channel number: 0H - FH (ch.1 - 16) mm = mono number: 00H - 10H (0 - 16) MONO mode, each message is recognized on the channel shown below.

Message	Control in MIDI function
	B.CH	G.CH
Note on/off	individual
Control Change	basic	Global
Mode Message	basic	Global
Program Change	basic	Global
Aftertouch	basic	Global
Pitch Bender Change	individual
Exclusive	basic	Global

* Global channel is equal to "basic channel - 1." And if basic channel is 1, global channel is 16.

POLY (Controller number 127) Status 2nd byte 3rd byte

Status 2nd byte 3rd byte BnH 7FH 00H n = MIDI channel number: 0H - FH (ch.1 - 16) * These Mode Messages (2nd byte = 123-127) are also recognized as All Sounds Off and Reset All Controllers.

System Realtime Message

Active Sensing

Status FEH * When Active Sensing is received, the unit will begin monitoring the intervals of all further messages. While monitoring, if the interval between messages exceeds 300 ms, the same processing will be carried out as when All Notes Off are received, and message interval monitoring will be halted.

System Exclusive Message

Status FOH :System Exclusive F7H :EOX (End Of Exclusive) Exclusive message can change either each parameter individually or all parameters, of a patch or tone. Refer to Section 3 to see details. * Not received when the Exclusive Switch (SYSTEM MIDI) is OFF.

3. Exclusive Communication

3.1 Message structure

All exclusive communications are based on following structure ( Roland Exclusive Format Type IV). Byte Description a F0H Exclusive status b 41H Roland ID# c dev Device-ID # = MIDI basic channel -1 d 14H Model-ID# (D-50) e xxH Command-ID # [faaH Address MSB] [] depend on Command-ID [g bbH Address] [h ccH Address LSB] [i ddH Data ] [ ] j sum Checksum k F7H EOX (End Of Exclusive) Summed value of the all bytes between Command-ID and EOX (f-j) must be 00H (7 bits). It doesn't include Command-ID and EOX.

3.2 Address mapping

Temporary area

Address Description [00-00-00] Upper Partial-1 temp-area [00-00-40] Upper Partial-2 temp-area [00-01-00] Upper Common temp-area [00-01-40] Lower Partial-1 temp-area [00-02-00] Lower Partial-2 temp-area [00-02-40] Lower Common temp-area [00-03-00] Patch temp-area

Work area

You can transmit/receive data in the currently selected patch bank using the following address. Address Description [02-00-00] Patch Memory 1-1 [02-03-40] Patch Memory 1-2 ： [03-5C-40] Patch Memory 8-8 [03-60-00] Reverb Data 17 [03-62-78] Reverb Data 18 ： [04-0C-08] Reverb Data 32 Each patch memory consists of the followings. Offset Description [00-00-00] Upper Partial-1 [00-00-40] Upper Partial-2 [00-01-00] Upper Common [00-01-40] Lower Partial-1 [00-02-00] Lower Partial-2 [00-02-40] Lower Common [00-03-00] Patch 3.3 Partial Parameter

Offset Address	Description
00H	0vvv vvv	WG Pitch	Coarse	0-72	C1, C#1...C7
01H	0vvv vvv	WG Pitch	Fine	0-100	-50..0..+50
02H	0vvv vvv	WG Pitch	Keyfollow	0-16	-1,-1/2,-1/4, 0, 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 5/4, 3/2, 2, s1, s2
03H	0vvv vvv	WG Modulation	LFO Mode	0-3	Off, (+), (-), A&L
04H	0vvv vvv	WG Modulation	P-ENV Mode	0-2	Off, (+), (-)
05H	0vvv vvv	WG Modulation	Bender Mode	0-2	Off, Keyfollow, Normal
06H	0vvv vvv	WG Waveform	Waveform	0-1	Square, Sawtooth
07H	0vvv vvv	WG Waveform	PCM Wave No.	0-127	1..128
08H	0vvv vvv	WG Pulse Width	Pulse Width	0-100	0..100
09H	0vvv vvv	WG Pulse Width	Velocity Range	0-14	-7..0..+7
0AH	0vvv vvv	WG Pulse Width	LFO Select	0-5	+1,-1, +2, -2, +3, -3
0BH	0vvv vvv	WG Pulse Width	LFO Depth	0-100	0..100
0CH	0vvv vvv	WG Pulse Width	Aftertouch Range	0-14	-7..0..+7
0DH	0vvv vvv	TVF	Cutoff Frequency	0-100	0..100
0EH	0vvv vvv	TVF	Resonance	0-30	0..30
0FH	0vvv vvv	TVF	Keyfollow	0-14	-1,-1/2,-1/4, 0, 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 5/4, 3/2, 2
10H	0vvv vvv	TVF	Bias Point/Bias Direction	0-63,64-127	<A1...>A1...>C7
11H	0vvv vvv	TVF	Bias Level	0-14	-7..0..+7
12H	0vvv vvv	TVF ENV	Depth	0-100	0..100
13H	0vvv vvv	TVF ENV	Velocity Range	0-100	0..100
14H	0vvv vvv	TVF ENV	Depth Keyfollow	0-4	0..4
15H	0vvv vvv	TVF ENV	Time Keyfollow	0-4	0..4
16H	0vvv vvv	TVF ENV Time	T1	0-100	0..100
17H	0vvv vvv	TVF ENV Time	T2	0-100	0..100
18H	0vvv vvv	TVF ENV Time	T3	0-100	0..100
19H	0vvv vvv	TVF ENV Time	T4	0-100	0..100
1AH	0vvv vvv	TVF ENV Time	T5	0-100	0..100
1BH	0vvv vvv	TVF ENV Level	L1	0-100	0..100
1CH	0vvv vvv	TVF ENV Level	L2	0-100	0..100
1DH	0vvv vvv	TVF ENV Level	L3	0-100	0..100
1EH	0vvv vvv	TVF ENV Level	Sustain Level	0-100	0..100
1FH	0vvv vvv	TVF ENV Level	End Level	0-1	0, 100
20H	0vvv vvv	TVF Modulation	LFO Select	0-5	+1,-1, +2,-2, +3,-3
21H	0vvv vvv	TVF Modulation	LFO Depth	0-100	0..100
22H	0vvv vvv	TVF Modulation	Aftertouch Range	0-14	-7..0..+7
23H	0vvv vvv	TVA	Level	0-100	0..100
24H	0vvv vvv	TVA	Velocity Range	0-100	-50..0..+50
25H	0vvv vvv	TVA	Bias Point/Bias Direction	0-63,64-127	<A1...>A1...>C7
26H	0vvv vvv	TVA	Bias Level	0-12	-12..0
27H	0vvv vvv	TVA ENV Time	T1	0-100	0..100
28H	0vvv vvv	TVA ENV Time	T2	0-100	0..100
29H	0vvv vvv	TVA ENV Time	T3	0-100	0..100
2AH	0vvv vvv	TVA ENV Time	T4	0-100	0..100
2BH	0vvv vvv	TVA ENV Time	T5	0-100	0..100
2CH	0vvv vvv	TVA ENV Level	L1	0-100	0..100
2DH	0vvv vvv	TVA ENV Level	L2	0-100	0..100
2EH	0vvv vvv	TVA ENV Level	L3	0-100	0..100
2FH	0vvv vvv	TVA ENV Level	Sustain Level	0-100	0..100
30H	0vvv vvv	TVA ENV Level	End Level	0-1	0, 100
31H	0vvv vvv	TVA ENV	Velocity Follow	0-4	0..4
32H	0vvv vvv	TVA ENV	Time Keyfollow	0-4	0..4
33H	0vvv vvv	TVA Modulation	LFO Select	0-5	+1,-1, +2,-2, +3,-3
34H	0vvv vvv	TVA Modulation	LFO Depth	0-100	0..100
35H	0vvv vvv	TVA Modulation	Aftertouch Range	0-14	-7..0..+7
36H	0vvv vvv	Extension		0-127
:	:	:	:	:
3FH	0vvv vvv	Extension		0-127

3.4 Common Parameter

Offset Address	Description
00H	0vvv vvvv	Tone Name	1	0-63	\(^\prime \prime A^{\prime \prime}Z^{\prime \prime},a^{\prime \prime}z^{\prime \prime},1^{\prime \prime}9^{\prime \prime},0^{\prime \prime},\prime^{\prime \prime}\)
:
:
09H	0vvv vvvv	Tone Name	10	0-63
0AH	0vvv vvvv	Structure	Structure	0-6	1..7
0BH	0vvv vvvv	P-ENV Edit	Velocity Range	0-2	0..2
0CH	0vvv vvvv	P-ENV Edit	Time Keyfollow	0-4	0..4
0DH	0vvv vvvv	P-ENV Time	T1	0-50	0..50
0EH	0vvv vvvv	P-ENV Time	T2	0-50	0..50
0FH	0vvv vvvv	P-ENV Time	T3	0-50	0..50
10H	0vvv vvvv	P-ENV Time	T4	0-50	0..50
11H	0vvv vvvv	P-ENV Level	L0	0-100	-50..0..+50
12H	0vvv vvvv	P-ENV Level	L1	0-100	-50..0..+50
13H	0vvv vvvv	P-ENV Level	L2	0-100	-50..0..+50
14H	0vvv vvvv	P-ENV	Sustain Level	0-100	-50..0..+50
15H	0vvv vvvv	P-ENV	End Level	0-100	-50..0..+50
16H	0vvv vvvv	Pitch Mod Edit	LFO Depth	0-100	0..100
17H	0vvv vvvv	Pitch Mod Edit	Pitch Lever Modulation	0-100	0..100
18H	0vvv vvvv	Pitch Mod Edit	Pitch Aftertouch Modulation	0-100	0..100
19H	0vvv vvvv	LFO-1	Waveform	0-3	Triangle, Sawtooth, Square, Random
1AH	0vvv vvvv	LFO-1	Rate	0-100	0..100
1BH	0vvv vvvv	LFO-1	Delay Time	0-100	0..100
1CH	0vvv vvvv	LFO-1	Sync.	0-2	Off, On, Key
1DH	0vvv vvvv	LFO-2	Waveform	0-3	Triangle, Sawtooth, Square, Random
1EH	0vvv vvvv	LFO-2	Rate	0-100	0..100
1FH	0vvv vvvv	LFO-2	Delay Time	0-100	0..100
20H	0vvv vvvv	LFO-2	Sync.	0-1	Off, On
21H	0vvv vvvv	LFO-3	Waveform	0-3	Triangle, Sawtooth, Square, Random
22H	0vvv vvvv	LFO-3	Rate	0-100	0..100
23H	0vvv vvvv	LFO-3	Delay Time	0-100	0..100
24H	0vvv vvvv	LFO-3	Sync.	0-1	Off, On
25H	0vvv vvvv	EQ Edit	Low Frequency	0-15	63, 75, 88, 105, 125, 150, 175, 210, 250, 300, 350, 420, 500, 600, 700, 840
26H	0vvv vvvv	EQ Edit	Low Gain	0-24	-12..0..+12
27H	0vvv vvvv	EQ Edit	High Frequency	0-21	250, 300, 350, 420, 500, 600, 700, 840, 1.0, 1.2, 1.4, 1.7, 2.0, 2.4, 2.8, 3.4, 4.0, 4.8, 5.7, 6.7, 8.0, 9.5
28H	0vvv vvvv	EQ Edit	High Q	0-8	0.3, 0.5, 0.7, 1.0, 1.4, 2.0, 3.0, 4.2, 6.0
29H	0vvv vvvv	EQ Edit	High Gain	0-24	-12..0..+12
2AH	0vvv vvvv	Chorus Edit	Chorus Type	0-7	1..8
2BH	0vvv vvvv	Chorus Edit	Chorus Rate	0-100	0..100
2CH	0vvv vvvv	Chorus Edit	Chorus Depth	0-100	0..100
2DH	0vvv vvvv	Chorus Edit	Chorus Balance	0-100	0..100
2EH	0vvv vvvv	Partial Mute		0-3	00, 01, 10, 11 (*1)
2FH	0vvv vvvv	Partial Balance		0-100	0..100
30H	0vvv vvvv	Extension		0-127
31H	0vvv vvvv	Extension		0-127
32H	0vvv vvvv	Extension		0-127
33H	0vvv vvvv	Extension		0-127
34H	0vvv vvvv	Extension		0-127
35H	0vvv vvvv	Extension		0-127
36H	0vvv vvvv	Extension		0-127
37H	0vvv vvvv	Extension		0-127
38H	0vvv vvvv	Extension		0-127
39H	0vvv vvvv	Extension		0-127
3AH	0vvv vvvv	Extension		0-127
3BH	0vvv vvvv	Extension		0-127
3CH	0vvv vvvv	Extension		0-127
3DH	0vvv vvvv	Extension		0-127
3EH	0vvv vvvv	Extension		0-127
3FH	0vvv vvvv	Extension		0-127

3.5 Patch Parameter

Offset Address	Description
00H	0vvv vvv	Patch Name	1	0-63	‘,‘A’-‘Z’,‘a’-‘z’,‘1’-‘9’,‘0’,‘’
:	:	:	:	:	:
:	:	:	:	:	:
11H	0vvv vvv	Patch Name	18	0-63	:
12H	0vvv vvv	Key Mode		0-8	Whole, Dual, Split, Separate, Whole-S, Dual-S, Split-US, Split-LS, Separate-S
13H	0vvv vvv	Split Point		0-60	C2, C#2...C7
14H	0vvv vvv	Portamento Mode		0-2	U, L, UL
15H	0vvv vvv	Hold Mode		0-2	U, L, UL
16H	0vvv vvv	U-Tone Key Shift		0-48	-24..0..+24
17H	0vvv vvv	L-Tone Key Shift		0-48	-24..0..+24
18H	0vvv vvv	U-Tone Fine Tune		0-100	-50..0..+50
19H	0vvv vvv	L-Tone Fine Tune		0-100	-50..0..+50
1AH	0vvv vvv	Bender Range		0-12	0..12
1BH	0vvv vvv	Aftertouch (Pitch Bender)		0-24	-12..0..+12
1CH	0vvv vvv	Portamento Time		0-100	0..100
1DH	0vvv vvv	Output Mode		0-3	1..4
1EH	0vvv vvv	Reverb Type		0-31	1..32 (17..32 Change Type)
1FH	0vvv vvv	Reverb Balance		0-100	0..100
20H	0vvv vvv	Total Volume		0-100	0..100
21H	0vvv vvv	Tone Balance		0-100	0..100
22H	0vvv vvv	Chase Mode		0-2	UL, ULL, ULU
23H	0vvv vvv	Chase Level		0-100	0..100
24H	0vvv vvv	Chase Time		0-100	0..100
25H	0vvv vvv	MIDI	Transmit CH	0-16	Basic, 1..16
26H	0vvv vvv	MIDI	Separate Mode Receive CH	0-16	Off, 1..16
27H	0vvv vvv	MIDI	Transmit Program Change	0-100	Off, 1..100
28H	0vvv vvv	Chase Switch		0-1	Off, On
29H	0vvv vvv	Portamento Switch		0-1	Off, On
2AH	0vvv vvv	Separate Switch		0-1	Off, On
2BH	0vvv vvv	MIDI	Transmit Bank Select	0-100	Off, 0..99
2CH	0vvv vvv	Tone Select		0-3	00, 01, 10, 11 (*2)
2DH	0vvv vvv	Partial Select		0-15	0000, 0001, 0010, 0011..1111 (*3)
2EH	0vvv vvv	Extension		0-127
2FH	0vvv vvv	Extension		0-127
30H	0vvv vvv	Extension		0-127
31H	0vvv vvv	Extension		0-127
32H	0vvv vvv	Extension		0-127
33H	0vvv vvv	Extension		0-127
34H	0vvv vvv	Extension		0-127
35H	0vvv vvv	Extension		0-127
36H	0vvv vvv	Extension		0-127
37H	0vvv vvv	Extension		0-127
38H	0vvv vvv	Extension		0-127
39H	0vvv vvv	Extension		0-127
3AH	0vvv vvv	Extension		0-127
3BH	0vvv vvv	Extension		0-127
3CH	0vvv vvv	Extension		0-127
3DH	0vvv vvv	Extension		0-127
3EH	0vvv vvv	Extension		0-127
3FH	0vvv vvv	Extension		0-127

3.6 Reverb Block

Offset Address	Description
00 00H	0000 aaaa	Reverb Data	1
00 01H	0000 bbbb	aaaa bbbb		0-255
00 02H	0000 aaaa	Reverb Data	2
00 03H	0000 bbbb	aaaa bbbb		0-255
:
:
02 76H	0000 aaaa	Reverb Data	188
02 77H	0000 bbbb	aaaa bbbb		0-255

376 bytes of data is mutually related, and each one has no meaning individually. * 1: table 1 (Common Parameter - Partial Mute)

BIN	DEC	Description
00B	0	Partial2 Off, Partial1 Off
01B	1	Partial2 Off, Partial1 On
10B	2	Partial2 On, Partial1 Off
11B	3	Partial2 On, Partial1 On

* 2: table 2 (Patch Parameter - Tone Select)

BIN	DEC	Description
00B	0	Upper Off, Lower Off
01B	1	Upper Off, Lower On
10B	2	Upper On, Lower Off
11B	3	Upper On, Lower On

* 3: table 3 (Patch Parameter - Partial Select)

BIN	DEC	Description
0000B	0	Upper Partial2 Off, Upper Partial1 Off, Lower Partial2 Off,Lower Partial1 Off
0001B	1	Upper Partial2 Off, Upper Partial1 Off, Lower Partial2 Off,Lower Partial1 On
0010B	2	Upper Partial2 Off, Upper Partial1 Off, Lower Partial2 On,Lower Partial1 Off
0011B	3	Upper Partial2 Off, Upper Partial1 Off, Lower Partial2 On,Lower Partial1 On
0100B	4	Upper Partial2 Off, Upper Partial1 On, Lower Partial2 Off,Lower Partial1 Off
0101B	5	Upper Partial2 Off, Upper Partial1 On, Lower Partial2 Off,Lower Partial1 On
0110B	6	Upper Partial2 Off, Upper Partial1 On, Lower Partial2 On,Lower Partial1 Off
0111B	7	Upper Partial2 Off, Upper Partial1 On, Lower Partial2 On,Lower Partial1 On
1000B	8	Upper Partial2 On, Upper Partial1 Off, Lower Partial2 Off,Lower Partial1 Off
1001B	9	Upper Partial2 On, Upper Partial1 Off, Lower Partial2 Off,Lower Partial1 On
1010B	10	Upper Partial2 On, Upper Partial1 Off, Lower Partial2 On,Lower Partial1 Off
1011B	11	Upper Partial2 On, Upper Partial1 Off, Lower Partial2 On,Lower Partial1 On
1100B	12	Upper Partial2 On, Upper Partial1 On, Lower Partial2 Off,Lower Partial1 Off
1101B	13	Upper Partial2 On, Upper Partial1 On, Lower Partial2 Off,Lower Partial1 On
1110B	14	Upper Partial2 On, Upper Partial1 On, Lower Partial2 On,Lower Partial1 Off
1111B	15	Upper Partial2 On, Upper Partial1 On, Lower Partial2 On,Lower Partial1 On

4. Supplementary Material - Decimal and Hexadecimal Table

(An "H" is appended to the end of numbers in hexadecimal notation.) In MIDI documentation, data values and addresses/sizes of Exclusive messages, etc. are expressed as hexadecimal values for each 7 bits. The following table shows how these correspond to decimal numbers.

D	H	D	H	D	H	D	H
0	00H	3/2	20H	6/4	40H	96	60H
1	01H	3/3	21H	6/5	41H	97	61H
2	02H	3/4	22H	6/6	42H	98	62H
3	03H	3/5	23H	6/7	43H	99	63H

D	H	D	H	D	H	D	H
4	04H	36	24H	68	44H	100	64H
5	05H	37	25H	69	45H	101	65H
6	06H	38	26H	70	46H	102	66H
7	07H	39	27H	71	47H	103	67H
8	08H	40	28H	72	48H	104	68H
9	09H	41	29H	73	49H	105	69H
10	0AH	42	2AH	74	4AH	106	6AH
11	0BH	43	2BH	75	4BH	107	6BH
12	0CH	44	2CH	76	4CH	108	6CH
13	0DH	45	2DH	77	4DH	109	6DH
14	0EH	46	2EH	78	4EH	110	6EH
15	0FH	47	2FH	79	4FH	111	6FH
16	10H	48	30H	80	50H	112	70H
17	11H	49	31H	81	51H	113	71H
18	12H	50	32H	82	52H	114	72H
19	13H	51	33H	83	53H	115	73H
20	14H	52	34H	84	54H	116	74H
21	15H	53	35H	85	55H	117	75H
22	16H	54	36H	86	56H	118	76H
23	17H	55	37H	87	57H	119	77H
24	18H	56	38H	88	58H	120	78H
25	19H	57	39H	89	59H	121	79H
26	1AH	58	3AH	90	5AH	122	7AH
27	1BH	59	3BH	91	5BH	123	7BH
28	1CH	60	3CH	92	5CH	124	7CH
29	1DH	61	3DH	93	5DH	125	7DH
30	1EH	62	3EH	94	5EH	126	7EH
31	1FH	63	3FH	95	5FH	127	7FH

D: decimal, H: hexadecimal

* Decimal values such as MIDI channel, bank select, and program change are listed as one greater than the values given in the above table. * A 7-bit byte can express data in the range of 128 steps. For data where greater precision is required, we must use two or more bytes. For example, two hexadecimal numbers aa bbH expressing two 7-bit bytes would indicate a value of aa x 128+bb. * In the case of values which have a + / - sign, 00H = -64 , 40H = + / - 0 , and 7FH = +63 , so that the decimal expression would be 64 less than the value given in the above chart. In the case of two types, 0000H = -8192 , 4000H = + / - 0 , and 7F7FH = +8191 . For example, if aa bbH were expressed as decimal, this would be aa bbH - 4000H = aa x 128+bb - 64 x 128. * Data marked "Use nibbled data" is expressed in hexadecimal in 4-bit units. A value expressed as a 2-byte nibble 0a0bH has the value of a x 16+b.

What is the decimal expression of 5AH?

From the preceding table, 5AH = 90

What is the decimal expression of the value 1234H given as hexadecimal for each 7 bits?

From the preceding table, since 12H = 18 and 34H = 52 18 × 128 + 52 = 2356

What is the decimal expression of the nibbled value 0A 03 09 0D?

From the preceding table, since 0AH = 10,03H = 3,09H = 9,0DH = 13 (10 × 16 + 3) × 16 + 9) × 16 + 13 = 41885

What is the nibbled expression of the decimal value 1258?

16) 1258 16) 78...10 16） 4.14 0 4 Since from the preceding table, 0 = 00H , 4 = 04H , 14 = 0EH , 10 = 0AH , the result is: 00 04 0E 0AH.

Function...		Transmitted	Recognized	Remarks
Basic Channel	Default Changed	1-16 1-16	1-16 1-16
Mode	Default Messages Altered	Mode 3 Omni Off, Poly ****	Mode 3 Mono, Poly, Omni Off Mode 1 → Mode 3 Mode 2 → Mode 4
Note Number:	True Voice	0-127 * 1 ****	0-127 12-108
Velocity	Note ON Note OFF	O * 1 X	O X
Aftertouch	Key's Ch's	X O * 1	X O
Pitch Bend		O	O
Control Change	0, 32 1 5 6, 38 7 64 65 100, 101	O * 2 O * 1 O * 1 X O * 1 O * 1 X	O * 2 O O * 3 O O O O * 3	Bank Select Modelation Portamento Time Data Entry Volume Hold 1 Portamento Switch RPN LSB, MSB
Program Change : True Number		O *2 ****	O 0-127 * 2	Program Number 1-64
System Exclusive		O *2	O * 2
System Common	: Song Pos : Song Sel : Tune	X X X	X X X
System Real Time	: Clock : Command	X X	X X
Aux Message	: All Sound Off : Reset all controllers : Local ON/OFF : Active Sensing : System Reset	O * 4 O * 4 X X O X	O O X X O X
Notes		* 1 Only V-Synth can be transmitted. * 2 Can be set to O or X manually, and memorized. * 3 RPN = Registered parameter control number. RPN#0: Pitch bend sensitivity RPN#1: Master fine tuning Parameter values are given by Fata Entry. * 4 Only VariOS can be transmitted.

Mode 1: OMNI ON, POLY Mode 2:OMNI ON, MONO O:Yes Mode 3: OMNI OFF, POLY Mode 4:OMNI OFF,MONO X:No

VC-1: V-Carte D-50 pour V-Synth/VariOS

Aspect Carte PC (68 broches, Type II) Générateur de sons Synthese LA (Linear Arithmetic) compatible D-50 Polyphonie 16 voix Formes d'onde Synthétiseur: 2 PCM: 128 Mémoire interne (utilisateur) Banques: 8 Patches: 512 Mémoire préprogrammée (Preset) Banques: 6 Patches: 384 Accessoires CD-ROM (système de secours pour la carte, Editeur "UniQuest VC-1") Boitier pour carte CONVENTION DE LICENCE POUR LOGICIEL ROLAND Mode d'emploi * En vue d'améliorer le produit, les caractéristiques techniques et/ou l'aspect de ce produit peuvent être modifiés sans avis préalable.

A

Accord 79 Accord fin du Tone Lower 32 Accord fin du Tone Upper 32 After 60, 65, 76-77 AfterPB 28 Aftertouch 28,65 Aftertouch Range 76-77 Aftertouch Sens 79 Annuler 51 ARPEGGIO 11 ASSIGNABLE CONTROL 11

B

B.CH 80 BALANCE 27 Balance 57,63 Balance des partiels 57 Bank Select on/off 81 Bank Select Switch 32, 118 Bank.S 81 BankSelect Sw 118 Banque 16,95 Banque de Patches 95 Banque de patches 16 Basic CH 118 Basic Channel 117 Basses fréquences 61 Beep 18 Bend 28,67 Bender Range 28 Bias Level 69, 73 Bias Point 69, 73 BLevel 69,73 Borne de mise à la terre 92 Boutons de curseur 51 BP 69,73 BulkDump 36,101 Bulk Load 36, 101

C

C1/C2/C3 90 C1/C2/C3 Knob 119 Canal de réception en mode Separate 32 Canal MIDI 117 Casque 91 CD-ROM 83,121 Changements de programme (on/off) 81 CHASE 27,31 Chase 31 Chase Level 31 Chase Switch 99 Chase Time 31 CHORUS 61 Chorus 61

Balance 63

Edit 62

Type 62

Coars 66 Commandede controlo 97 Common 46, 109 Compare 55 CONTROL 28 Control 80, 117 Control Setup 21 COSM1 13 COSM2 13 CTRL 1 PEDAL 14 CTRL 2 PEDAL 14 CURSOR 91 Cutoff Frequency 68

D

D BEAM 10 D Beam 20 Delay 61 Delay Time 61 Depth 63, 70 Dest. Bank 116 Destination Bank 39,43 DIGITAL AUDIO INTERFACE 14 Digital Freq 79 DIGITAL OUT 92 DIRECT OUT 14 DKF 70 DUAL 27 Dual 100 Dual Solo 27, 100 DUAL-S 27 Dual-S 100

E

Ecran 12,90 Edition 50 EFFECTS 13 Egaliseur 61 End Level 59, 72, 75 EndL 59,72,75 Entrée d'alimentation 14,92 ENV 49,67,112 ENV Depth 70 Envelope 74 Enveloppe 58 Enveloppe de hauteur 58 EQ 61 EQ Edit 61

Index

Exclusive 81 Exclusive Sw 118 Exclusive Switch 118 EXIT 91

F

Facteur 98 Factor 19,47,110 Factory Reset 35, 115 Fine 66 Formed'onde 64 Freq 68 Frequence d'échantillonnage 79

G

G.CH 80 Générateur de formes d'onde PCM 46, 109 Générateur de sons de synthétiseur 46, 109 Global CH 118 Grondement 76

H

HiFreq 62 HiGain 62 HiQ 62 Hold 28, 80 HOLD PEDAL 14

1

INFO 18 Init 82 Initialize 56, 115 INPUT 10,14,92

K

KBD Sens 79 KEY MODE 26 Key Mode 99 KEYBOARD 11 Keyfollow (Cutoff Point) 69 Keyfollow (Depth) 70 Keyfollow (Pitch) 66 Keyfollow (Time) 58,70,74 KF 66, 69 Knob 119

L

L0 59 L1 59,72,75 L2 59,72,75 L3 72, 75 LCD CONTRAST 14 Level 31, 73 Level 0 59 Level 1 59, 72, 75 Level 2 59,72,75 Level 3 72, 75 Lever 60 LFO 49,60-61,65,67,76-77,112

Formed'onde 60

LFO Depth 76-77 LFO Select 77 LFOD 60,65,76-77 LKey 32 Local 81 Local On/Off 81 LOWER 26 LowFreq 61 LowGain 61 LTune 32

M

MAIN OUT 14 MasterTune 79,119 MdeOFF 80 Memoire d'edition 44, 107 MENU 91 Messages Mode coupés 80 MIDI 32,80,117

Canal 80

Mode 96

Prises 14,92

MIDI CH 80,97,117 MIDI Mode 119 MOD 76 Mode 28-29,31 Mode canal de base 80 Mode canal global 80 Mode Hold 28 Mode Message OFF 118 Modulation 13,76 Mono Mode 100

N

Name 33,113 No. 43 No. du patch 17 Note enoncee 97 Numéro 16,95

0

Octave 79 OSC1 13 OSC2 13 Oscillateur basse fréquence 60 OUTPUT 29, 92 Output Mode 29

P

Pad Time Trip 19 Parameter Copy 54 Parametre 50 Partial Mute 52, 100 Partial Select 52 Partiel 45-46,108-109 Partiel, paramètres 63 Patch 47, 95, 110 PATCH PALETTE 12 Patch Palette 17 PATCHWRITE 34,114 Patches 16 PC CARD 14,90 PCM 48,64,111 Pedal Polarity 80 Pedal1 80 Pedal2 80 Pédale de contrôle 1 80 Pédale de contrôle 2 80 Pédale de maintien 80 P-ENV 58 P-ENV Edit 58 P-ENV Level Edit 59 P-ENV Time Edit 58 PHONES 14,91 Pitch 48, 111

Aftertouch Modulation 60

Coarse 66

Lever Modulation 60

Pitch Bend 13,67 Pitch Bender 28 Pitch Fine 66 Pitch Mod 60 Plage de toucher 58 Point de partage 27 Poly Mode 100 Portament Switch 99 PORTAMENTO 27 Portamento Mode 28 Portamento Time 28 POWER 14,91 Prog.C 81 Program Change Number 32 ProgramChange Sw 118 Pulse Width 48, 64, 111 PW 64

R

Rate 61 Reso 69 Resonance 69 Revbal 30 Reverb 29 Reverb Balance 30 Reverb Type 30 Réverbération, types 42 RevType 30 Ring Modulator 47, 110

s

Select Bank 105-106 Sensibilité du clavier 79 SEP 27 Separate 27, 100 Separate CH 118 Separate Solo 27, 100 SeparateCH 81 Separate-S 100 SepCH 32 SEP-S 27 Sound Character 79, 119 Sound Setting 79 Source Bank 39-40, 42-43, 116 SPLIT 27 Split 100 Split Lower Solo 27, 100 Split Point 100 Split Upper Solo 27, 100 Split-LS 100 Split-US 100 SPL-LS 27 SPL-US 27 Struct 57 STRUCTURE 13 Structure 46,57,109 Structure, numero 57 SusL 59,72,75 Sustain Level 59, 72, 75 Sync 61 SysEx, on/off 81 System 78,117 System Initialize 120 System Save 120 Systeme 119

T

T1 59,71,75 T2 59,71,75 T3 59,71,75 T4 59,71,75 T5 71,75 Témoins 90 Time 28,31 Time 1 59, 71, 75 Time 2 59, 71, 75 Time 3 59, 71, 75 Time 4 59,71 Time 5 71, 75 TIME TRIP PAD 11 Time Variant Amplifier 73 Time Variant Filter 68 TKF 58,70,74 Tone 46, 109 Tone Balance 27 Tone Copy 53 Tone Select 26 TONE TUNE 32 Total Volume 30 Toucher 65 Transmit Channel 32 Transpose 79

Index

Transposition du Tone Lower 32 Transposition du Tone Upper 32 Transposition par octave 79 Trémolo 77 TVA 13,49,73,112 TVA ENV 74 TVA ENV Level 75 TVA ENV Time 74 TVF 49,68,112 TVF ENV 70 TVF ENV Level 72 TVF ENV Time 71 TVF Envelope 70 TVF MOD 76 TxBS 32 TxCH 32 TxPC 32 Type 62

U

UKey 32 UNDO 51 UPPER 26 USB 14,83,92,121 USB MIDI 81 UTune 32

V

VALUE 51,91 Velo 58,65,70,73-74 Velocity Follow (Time 1) 74 Velocity Range 70, 73 Vitesse 62 V-LINK 11 Vol 30 VOLUME 10,91

W

Wave 60, 64 Waveform 48, 111 WG 48,111 WG Mod 67 WG PITCH 66 WG Waveform 64 WHOLE 27 Whole 100 Whole Solo 27, 100 Whole-S 100 WHOL-S 27

Z

Zone temporaire 44, 107

Information

En cas de problème, adressez-vous au service de maintenance Roland le plus proche ou au distributeur Roland agreeé de votre pays; voyagez ci-dessous.

EGYPT

Al Fanny Trading Office 9, EBN Hagar A1 Askalany Street ARD E1 Golf, Heliopolis, Cairo 11341, EGYPT TEL:[phone]

REUNION

Maison FO - YAM Marcel 25 Rue Jules Hermann, Chaudron-BP79 97491 Ste Clotilde Cedex REUNION ISLAND TEL: [phone]

SOUTH AFRICA

That Other Music Shop (PTY) Ltd. 11 Melle St., Braamfontein, Johannesbourg, SOUTH AFRICA P.O.Box 32918, Braamfontein 2017 Johannesbourg, SOUTH AFRICA TEL: [phone] Paul Bothner (PTY) Ltd. 17 Werdmuller Centre, Main Road, Claremont 7708 SOUTH AFRICA P.O.BOX 23032,Claremont 7735 SOUTH AFRICA TEL: [phone]

CHINA

Roland Shanghai Electronics Co., Ltd. 5F. No.1500 Pingliang Road Shanghai 200090, CHINA TEL: [phone] Roland Shanghai Electronics Co.,Ltd. (BEIJING OFFICE) 10F.No.18 Anhuaxili Chaoyang District, Beijing 100011 CHINA TEL: [phone] Roland Shanghai Electronics Co.,Ltd. (GUANGZHOU OFFICE) 2/F., No.30 Si You Nan Er Jie Yi Xiang, Wu Yang Xin Cheng Guangzhou 510600, CHINA Tel: [phone]

HONG KONG

Tom Lee Music Co., Ltd. Service Division 22-32 Pun Shan Street, Tsuen Wan, New Territories, HONG KONG TEL: [phone] Parsons Music Ltd. 8th Floor, Railway Plaza, 39 Chatham Road South, T.S.T. Kowloon, HONG KONG TEL:[phone]

INDIA

Rivera Digitec (India) Pvt. Ltd. 409, Nirman Kendra Mahalaxmi Flats Compound Off. Dr. Edwin Moses Road, Mumbai-400011, INDIA TEL: [phone]

INDONESIA

PT Citra IntiRama J1. Cideng Timur No. 15J-150 Jakarta Pusat INDONESIA TEL: [phone]

KOREA

Cosmos Corporation 1461-9,Seocho-Dong Seocho Ku, Seoul, KOREA TEL: [phone]

MALAYSIA

BENTLEY MUSIC SDN BHD 140 & 142, Jalan Bukit Bintang 55100 Kuala Lumpur, MALAYSIA TEL: [phone]

PHILIPPINES

G.A. Yupangco & Co. Inc. 339 Gil J. Puyat Avenue Makati, Metro Manila 1200, PHILIPPINES TEL: [phone]

SINGAPORE

Swee Lee Company 150 Sims Drive, SINGAPORE 387381 TEL: [phone]

CRISTOFORI MUSIC PTE LTD

Blk 3014, Bedok Industrial Park E, 02-2148,SINGAPORE 489980 TEL: [phone]

TAIWAN

ROLAND TAIWAN ENTERPRISE CO.,LTD. Room 5, 9fl. No.112 Chung Shan N.Road Sec.2, Taipei, TAIWAN, R.O.C. TEL: [phone]

THAILAND

Theera Music Co., Ltd. 330 Verng NakornKasem, Soi 2 Bangkok 10100, THAILAND TEL: [phone]

VIETNAM

Saigon Music Suite DP-8 40 Ba Huyen Thanh Quan Street Hochiminh City, VIETNAM Tel: [phone]  NEW ZEALAND

AUSTRALIA

Roland Corporation Australia Pty., Ltd. 38 Campbell Avenue Dee Why West. NSW 2099 AUSTRALIA TEL: [phone]

NEW ZEALAND

Roland Corporation Ltd. 32 Shaddock Street, Mount Eden Auckland, NEW ZEALAND TEL: [phone]  AMERICA

ARGENTINA

Instrumentos Musicales S.A. Av.Santa Fe 2055 (1123) Buenos Aires ARGENTINA TEL: [phone]

BRAZIL

Roland Brasil Ltda Rua San Jose,780 Sala B Parque Industrial San Jose Cotia - Sao Paulo - SP, BRAZIL TEL: [phone]

COSTA RICA

JUAN Bansbach Instrumentos Musicales Ave.1.Calle 11, Apartado 10237 San Jose, COSTA RICA TEL: [phone]

CHILE

Comercial Fancy II S.A. Rut.: 96.919.420-1 Nataniel Cox #739, 4th Floor Santiago - Centro, CHILE TEL: [phone]

EL SALVADOR

OMNI MUSIC 75 Avenida Norte y Final Alameda Juan Pablo II, Edificio No.4010 San Salvador, Mexico EL SALVADOR TEL:[phone]

MEXICO

Casa Veerkamp, s.a. de c.v. Av.Toluca No.323,Col.Olivar de los Padres 01780 Mexico D.F. MEXICO TEL: [phone]

PANAMA

SUPROMUNDIAL,S.A Boulevard Andrews, Albrook, Panama City, REP. DE PANAMA TEL: [phone]

PARAGUAY

Distribuidora De Instrumentos Musicales J.E. Oleary ESQ. Manduvira Asuncion PARAGUAY TEL: [phone]

URUGUAY

Todo Musica S.A. Francisco Acuna de Figueroa 1771 C.P.: 11.800 Montevideo, URUGUAY TEL: [phone]

VENEZUELA

Musicland Digital C.A. Av. Francisco de Miranda, Centro Parque de Cristal, Nivel C2 Local 20 Caracas VENEZUELA TEL: [phone]

AUSTRIA

Roland Austria GES.M.B.H. Siemensstrasse 4, P.O. Box 74 A-6063 RUM, AUSTRIA TEL: [phone]

BELGIUM/HOLLAND/

LUXEMBOURG

Roland Benelw Houtstraat 3, B-2260, Oevel (Westerlo) BELGIUM TEL: [phone]

CZECH REP.

K-AUDIO Kardasovska 626. CZ-198 00 Praha 9. CZECH REP. TEL: [phone]

DENMARK

Roland Scandinavia A/S Nordhavnsvej 7, Postbox 880 DK-2100 Copenhagen DENMARK TEL:[phone]

FRANCE

Roland France SA 4, Rue Paul Henri SPAAK, Parc de l'Esplanade, F 77 4 Thibault, Lagny Cedex FRANCE TEL:[phone]

FINLAND

Roland Scandinavia As, Filial Finland Elannontie 5 FIN-01510 Vantaa, FINLAND TEL: [phone]

GERMANY

Roland Elektronische Musikinstrumente HmbH. Oststrasse 96,22844 Norderstedt GERMANY TEL: [phone]

GREECE

STOLLAS S.A. Music Sound Light 155, New National Road Patras 26442, GREECE TEL: [phone]

HUNGARY

Roland East Europe Ltd. Warehouse Area DEPO' Pf.83 H-2046 Torokbalint, HUNGARY TEL: [phone]

IRELAND

Roland Ireland G2 Calmount Park, Calmonth Avenue, Dublin 1: Republic of IRELAND TEL: [phone]

ITALY

Roland Italy S. p. A. Viale delle Industrie 8 20020 Arese, Milano, ITALY TEL: [phone]

NORWAY

Roland Scandinavia Avd. Kontor Norge Lilleakerveien 2 Postboks 95 Lilleaker N-0216 Oslo NORWAY TEL:[phone]

POLAND

MX MUSIC SP.Z.O.O. UL.Gibraltarska 4 PL-03664 Warszawa POLAND TEL: [phone]

PORTUGAL

Tecnologias Musica e Audio, Roland Portugal, S.A. Cais Das Pedras, 8/9-1 Dto 4050-465 PORTO PORTUGAL FEDER TEL: [phone]

ROMA

FBS LINES Piata Libertatii 1, 535500 Gheorgheni, ROMANIA TEL: [phone]

RUSSIA

MuTek 3-Bogatyrskaya Str. 1.k.l 107 564 Moscow, RUSSIA TEL: [phone]

SPAIN

Roland Electronics de Espana, S. A Calle Bolivia 239,08020 Barcelona, SPAIN TEL: [phone]

SWEDEN

Roland Scandinavia A/S SWEDISH SALES OFFICE Danvik Center 28, 2 tr S-131 30 Nacka SWEDEN TEL: [phone]

SWITZERLAND

Roland (Switzerland) AG Landstrasse 5, Postfach, CH-4452 Itingen, SWITZERLAND TEL: [phone]

UKRAINE

TIC-TAC Mira Str. 19/108 P.O.Box 180 295400 Munkachevo, UKRAINE TEL: [phone]

UNITED KINGDOM

Roland (U.K.) Ltd. Atlantic Close, Swansea Enterprise Park, SWANSEA SA7 9FJ, UNITED KINGDOM TEL: [phone]

BAHRAIN

Moon Stores No.16, Bab Al Bahrain Avenue, P.O.Box 247, Manama 304, State of BAHRAIN TEL: 211 005

CYPRUS

Radex Sound Equipment Ltd. 17, Diagorou Street, Nicosia, CYPRUS TEL: [phone]

IRAN

MOCO, INC. No.41 Nike St., Dr.Shariyati Ave., Roberoye Cerahe Mirdamad Tehran, IRAN TEL: [phone]

ISRAEL

Halilit P. Greenspoon & Sons Ltd. 8 Retzif Ha'aliya Hashnya St. Tel-Aviv-Yafo ISRAEL TEL: [phone]

JORDAN

AMMAN Trading Agency 245 Prince Mohammad St., Amman 1118, JORDAN TEL: [phone]

KUWAIT

Easa Husain Al Yousifi Est. Abdullah Salem Street, Safat, KUWAIT TEL:[phone]

LEBANON

Chahine S.A.L. Gerge Zeidan St., Chahine Bldg., Achrafieh, P.O.Box: 16-5857 Beirut,LEBANON TEL: [phone]

QATAR

Al Emadi Co. (Badie Studio & Stores) P.O.Box 62DohaQATAR TEL: [phone]

SAUDI ARABIA

aDawliah Universal Electronics APL Corniche Road, Aldossary Bldg. 1st Floor, Alkhobar, SAUDI ARABIA P.O.Box 2154, Alkhobar 31952 SAUDI ARABIA TEL: [phone]

SYRIA

Technical Light & Sound Center Rawda, Abdul Qader Jazairi St. Bldg. No. 21, P.O.BOX 13520 Damascus, SYRIA TEL: [phone]

TURKEY

Ant Muzik Aletleri Ithalat Ve Ihracat Ltd Sti Siraseltiver Caddesi Siraseltiver Pasaji No:74/20 Taksim - Istanbul, TURKEY TEL: [phone]

U.A.E.

Zak Electronics & Musical Instruments Co. L.L.C. Zabeel Road, Al Sherooq Bldg. No.14, Grand Floor, Dubai, U.A.E. TEL: [phone]

CANADA

Roland Canada Music Ltd. (Head Office) 5480 Parkwood Way Richmond B.C.,V6V2M4CANADA TEL: [phone] Roland Canada Music Ltd. (Toronto Office) 170 Admiral Boulevard Mississauga On L5T 2N6 CANADA TEL: [phone]

U.S.A.

Roland Corporation U.S. 5100 S. Eastern Avenue Los Angeles, CA 90040-2938 U.S.A. TEL: [phone] As of April 1, 2004 (Roland)
