SC-8820 - Module de sonorisation ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de sonorisation (Sound Canvas)
Marque	Roland
Modèle	SC-8820
Dimensions	203 (L) x 159 (P) x 35 (H) mm
Poids	0,4 kg
Alimentation	DC 9V (adaptateur secteur fourni) ou alimentation par bus USB
Consommation	400 mA
Polyphonie	64 voix
Nombre de parties	32 (multitimbral) via USB/série, 16 via MIDI
Nombre de sons	1 608 sons + 63 kits rythmiques
Effets intégrés	Reverb (8 types), Chorus (8 types), Delay (10 types), Égaliseur 2 bandes, 64 effets par insertion
Connecteurs	MIDI IN/OUT, USB, Série, Entrée audio L/R, Sortie audio L/R, Prise casque
Compatibilité MIDI	General MIDI 1 & 2, GS Format, SC-55/88/88Pro/8820 Maps
Entretien et nettoyage	Essuyer avec un chiffon sec et doux, éviter solvants et alcool
Sécurité	Ne pas ouvrir, utiliser l'adaptateur fourni, éviter l'humidité, débrancher en cas d'orage
Accessoires fournis	Adaptateur secteur, CD-ROM (pilotes, manuel), mode d'emploi papier
Réparabilité	Pièces détachées et réparation par service agréé Roland
Informations générales	Module de la série Sound Canvas, idéal pour home studio et composition sur ordinateur

FOIRE AUX QUESTIONS - SC-8820 ROLAND

Comment connecter le SC-8820 à un ordinateur ?

Vous pouvez utiliser le connecteur USB, le connecteur série ou les connecteurs MIDI. Pour l'USB, installez le pilote fourni sur le CD-ROM et réglez le commutateur COMPUTER sur USB. Pour le série, sélectionnez PC ou Mac selon votre ordinateur. Le MIDI nécessite une interface MIDI et limite à 16 parties.

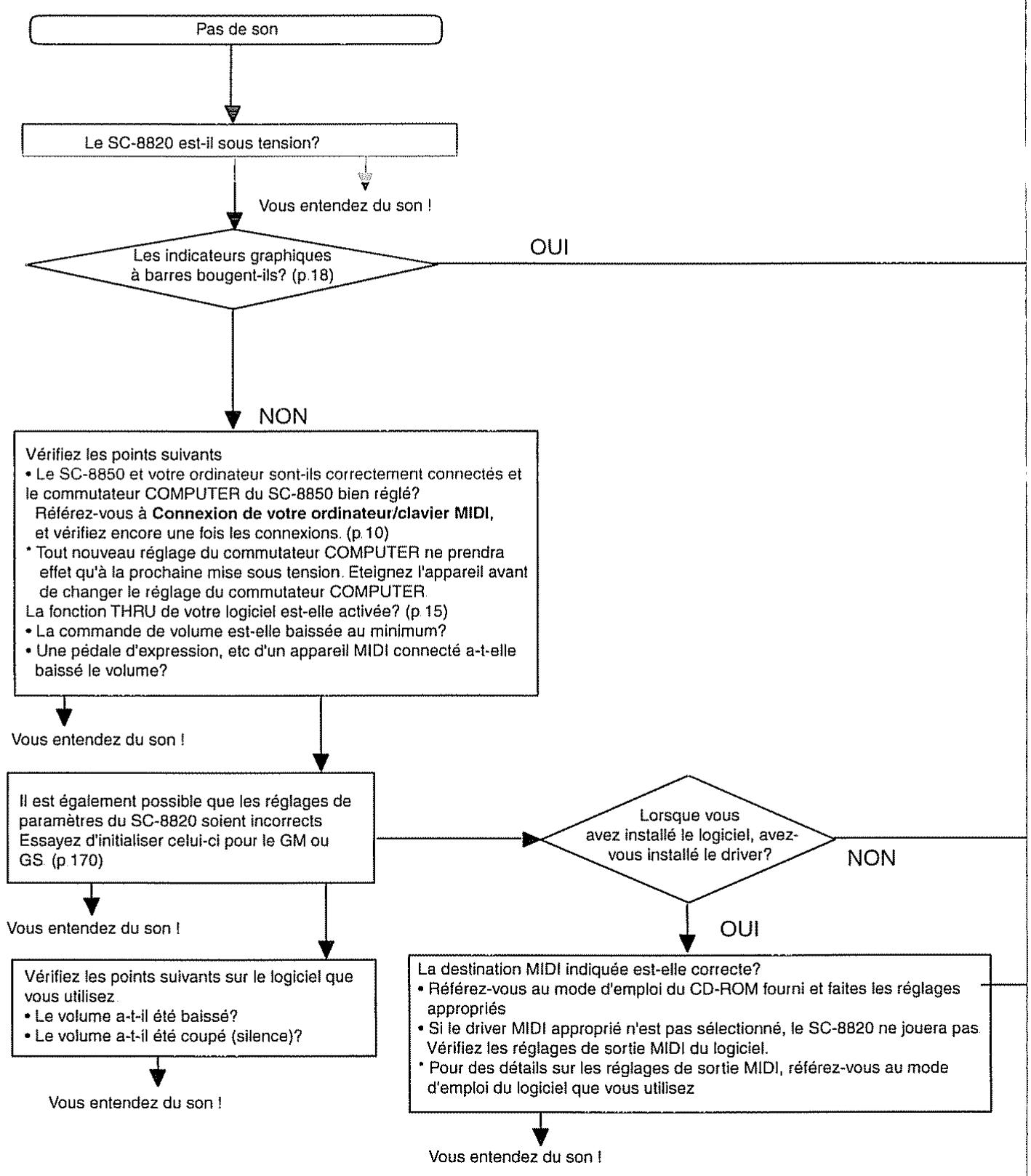

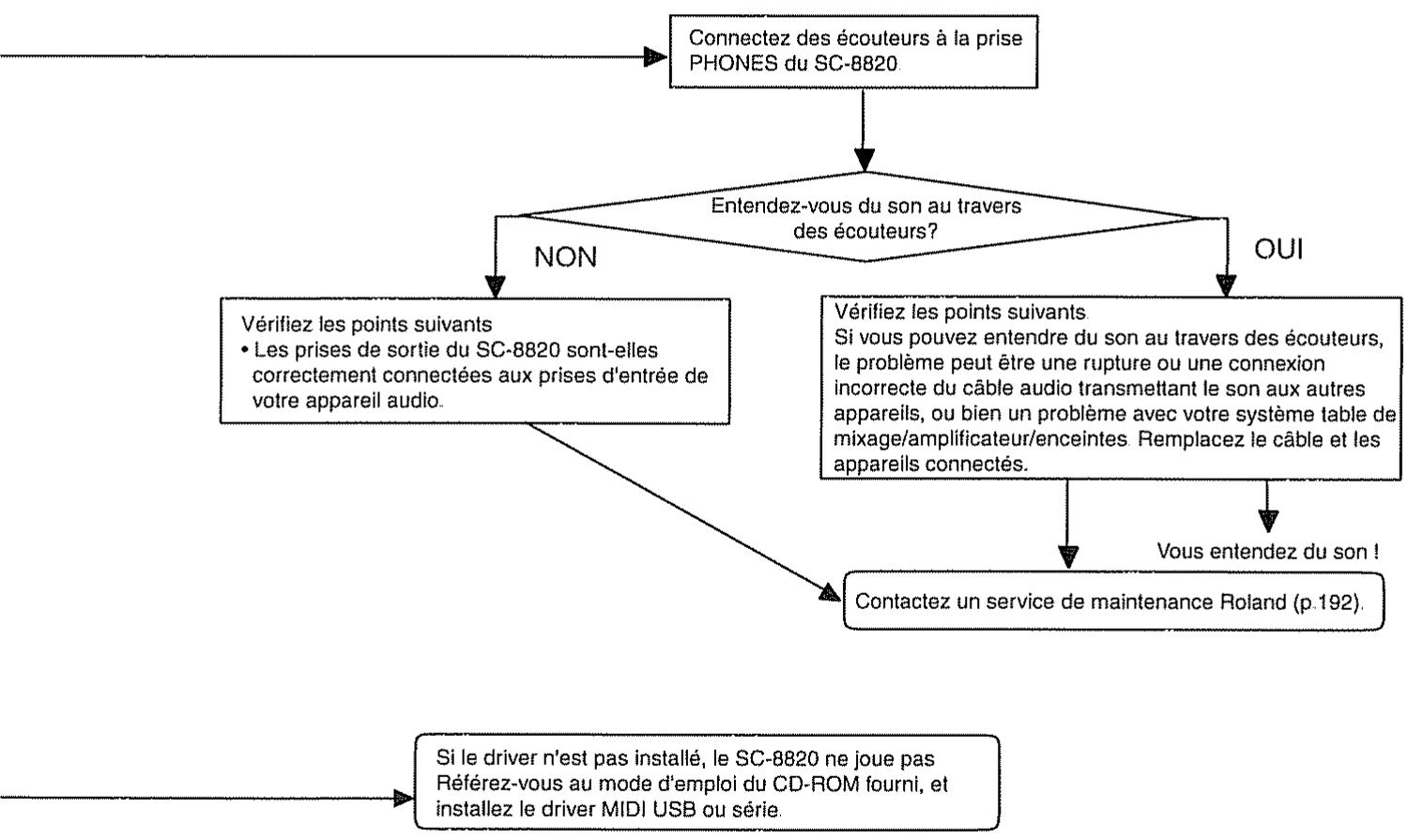

Que faire si je n’entends aucun son ?

Vérifiez d’abord que les indicateurs de niveau (PART A/B) s’allument lorsque vous jouez. S’ils sont allumés, le problème vient de l’amplification ou des écouteurs. Sinon, contrôlez la connexion MIDI et les réglages de canal. Assurez-vous que le volume général et les niveaux de parties ne sont pas à zéro.

Comment sélectionner un son spécifique pour une partie ?

Envoyez un message de sélection de banque (CC#00 pour le numéro de variation, CC#32 pour la map) suivi d’un changement de programme. Par exemple, pour le son « Piano3w » (variation 8, instrument 3), transmettez CC#00=8, CC#32=0, PC#=2. Reportez-vous à la liste des instruments p.107.

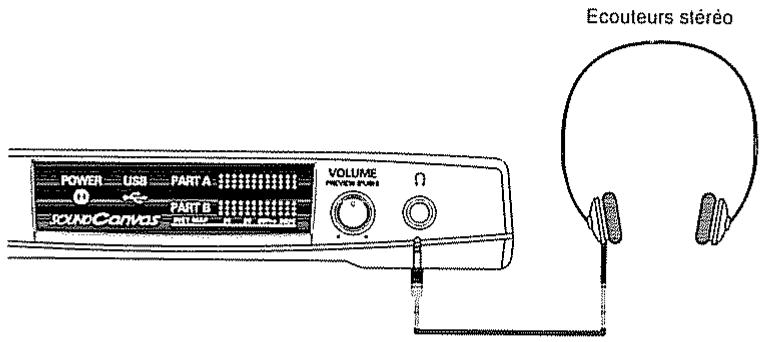

Puis-je utiliser des écouteurs avec le SC-8820 ?

Oui, branchez des écouteurs d’impédance 8 à 150 ohms sur la prise PHONES. Le son sort également par les prises de sortie audio même avec des écouteurs connectés.

Comment appliquer un effet à une seule partie ?

Utilisez les effets par insertion (EFX). Activez « PART EFX ASSIGN » pour la partie souhaitée. Un seul type d’effet par insertion peut être appliqué à la fois ; si plusieurs parties l’utilisent, elles seront mixées ensemble. Les niveaux d’envoi vers la réverb, le chorus et le delay sont réglables par partie.

Quelle est la différence entre les effets système et les effets par insertion ?

Les effets système (reverb, chorus, delay, égaliseur) s’appliquent à toutes les parties via des niveaux d’envoi. Les effets par insertion modifient directement le son d’une partie et offrent 64 types d’effets comme la distorsion ou le phaser. Vous choisissez pour chaque partie si l’effet par insertion est actif.

Comment réinitialiser le module aux réglages d’usine ?

Transmettez un message exclusif GS Reset (F0 41 10 42 12 00 00 7F 00 01 F7) ou utilisez la fonction « Factory Reset » depuis un logiciel séquenceur. Cela rétablit tous les paramètres, y compris les mappings de sons.

Puis-je utiliser le SC-8820 sans ordinateur ?

Oui, connectez simplement un clavier MIDI à la prise MIDI IN. Réglez le commutateur COMPUTER sur MIDI. Le module produira du son sur les parties A01 à A16 selon le canal MIDI du clavier. Vous pouvez également brancher une source audio externe sur les entrées audio.

Comment nettoyer le SC-8820 ?

Éteignez l’appareil et débranchez l’adaptateur. Essuyez avec un chiffon sec et doux. Pour les taches tenaces, utilisez un détergent doux non abrasif légèrement humidifié, puis essuyez avec un chiffon sec. N’utilisez jamais d’essence, diluant, solvant ou alcool.

Que faire si le module ne se met pas sous tension ou fonctionne mal ?

Vérifiez que l’adaptateur secteur est correctement branché et que la tension correspond. Si l’appareil ne s’allume pas, débranchez l’adaptateur et contactez un service technique agréé Roland. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI SC-8820 ROLAND

Avant d'utiliser cette unité, veuillez lire attentivement les sections intitulées : "CONSIGNES DE SECURITE" (p. 3), et "REMARQUES IMPORTANTES" (p. 5). Ces sections contiennent des informations importantes concernant le bon fonctionnement de l'appareil. De plus, pour vous assurer une bonne compréhension de chaque fonction offerte par votre nouvel appareil, ce mode d'emploi doit être lu dans sa totalité. Il doit ensuite être conservé à disposition pour référence ultérieure.

Instructions pour la prevention d'incendie, CHOC électrique ou blessure

AVERTISSEMENT	Sert aux instructions destinées à alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrect de l'unité.
PRECAUTION	Sert aux instructions destinées à alerter l'utilisateur d'un risque de blessure ou de dommage matériel en cas d'emploi incorrect de l'unité.* Les dommages matériels se référent aux dommages ou autres effets négatifs causés au lieu d'utilisation et à tous ses éléments, ainsi qu'aux animaux domestiques.

△	Le symbole △alerte l'utilisateur d'instructions importantes ou de mise en garde La signification du symbole est déterminée par ce que contient le triangle Dans le cas du symbole de gauche, il sert pour des précautions générales, des mises en garde ou alertes vis-à-vis d'un danger.
⊗	Le symbole ⊙prévient l'utilisateur des interdits. Ce qui ne doit spécifiquement pas être fait est indiquédans le cercle Dans le cas du symbole de gauche, cela signifie que l'unité ne doit jamais être démontré.
¶	Le symbole ♂alerte l'utilisateur de ce qui doit être fait. Ce qui doit être fait est indiquédar l'icône contenue dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit être débranché de la prise murale.

Avant d'utiliser cette unité, veillez à suivre les instructions ci-dessous et dans le mode d'emploi

N'ouvre pas l'unité (et n'accomplissez aucune modification interne) ni l'adaptateur secteur

• N'essayez pas de réparer l'unité, ni de replacer ses éléments internes (sauf si ce manuel vous donne des instructions spécifiques pour cela). Faites faire toute intervention par votre revendeur ou un service de maintenance qualifié.

• N'utilisez pas et ne stockez pas l'unité dans des lieux:

• Sujets à des températures extrêmes (comme au soleil dans un véhicule fermé, près d'un conduit de chauffage ou encore sur un appareil de chauffage)

Moites (salles de bains, buanderies, sur des sols mouillés)

Humides Poussiéreux Sujets à de hauts niveaux de vibration

Assurez-vous que l'appareil soit toujours placé sur un plan plat et stable. Ne le posez jamais sur un stand incliné et qui pourrait basculer.

• N'utilisez que l'adaptateur secteur fourni avec cette unité. Assurez-vous que la tension électrique de votre installation correspond bien à celle indiquée sur l'adaptateur. D'autres adaptateurs peuvent employer une polarité différente ou bien être conçus pour une autre tension et leur emploi pourrait causer des mauvais fonctionnements, des dommages ou des chocs électriques.

• Evitez d'endommager le cordon d'alimentation. Ne le tordez pas excessivement, ne marchez pas dessus, ne placez aucun objet lourd dessus, etc. Un cordon endommagé peut facilement venir la cause d'un choc ou d'un incendie. N'employez jamais un cordon après qu'il ait été endommagé.

• Cette unité, seule ou en combinaison avec un ampli et des écouteurs ou des enceintes, peut produire des niveaux sonores risquant d'entraîner une perte auditive permanente. Ne l'employez pas durant de longues périodes à fort niveau de volume ni à un niveau inconfortable. Si vous ressentez une perte auditive ou des bourdonnements d'oreille, cessez immédiatement toute utilisation et consultez un spécialiste de l'audition.

• Ne laissez aucun objet (élément inflammable, pièce, épingle, etc.) ou liquide d'aucune sorte (eau, soda, etc.) pénétrer dans l'unité.

• Immédiatement après l'extinction, débranchez l'adaptateur secteur de la prise et appelez immédiatement votre revendeur, un service de maintenance qualifié ou le distributeur Roland de votre pays quand :

L'adaptateur secteur ou le cordon d'alimentation a été endommagé, - Des objets se sont introduits dans l'unité ou du liquide s'est répandu dessus, L'unité a été exposée à la pluie (ou autre source d'humidité), L'unité ne semble pas fonctionner correctement.

• Dans les maisons où vivent de petits enfants, un adulte doit veiller à ce que l'enfant puisse suivre les règles d'emploi sans danger de l'unité.

• Protégez l'unité des chocs violents (ne la laissez pas tomber)

• Ne faites pas partager au cordon d'alimentation de l'unité une prise murale avec un nombre excessif d'autres unités. Soyez particulièrement attentif avec des multiprises. La puissance totale utilisée par tous les appareils connectés ne doit jamais excéder la puissance (watts/ampères) de la multiprise. Une demande excessive peut augmenter la température du câble et même entraîner une fusion.

• Avant d'utiliser l'unité dans un pays étranger, contactez votre revendeur ou un service de maintenance qualifié.

• Ne jamais utiliser un disque CD-ROM dans un lecteur de CD audio conventionnel. Le niveau sonore serait tel qu'il pourrait entrainer des pertes auditives définitives. Cela pourrait entrainer également des dommages aux enceintes et autres équipements.

• L'unité et l'adaptateur secteur doivent être placés de façon à ce que leurs positions n'interfèrent pas avec leur propre ventilation.

• Saisissez toujours la fiche ou le corps de l'adaptateur secteur lors du branchement au secteur ou à l'unité

Lorsque l'unité reste inutilisée pendant une longue période, déconnectez l'adaptateur secteur.

• Évitez de pincer cordons et câbles. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.

• Ne montez jamais sur l'unité et ne la surchargez d'aucun objet lourd.

• Ne saisissez jamais l'adaptateur secteur ni ses fiches avec des mains humides lorsque vous le branchez ou le débranchez d'une prise murale ou de ses unités.

• Avant de déplacer l'unité, débranchez l'adaptateur secteur de la prise murale et débranchez tous les câbles des autres appareils externes.

• Avant de nettoyer l'unité, éteignez-la et débranchez l'adaptateur secteur de la prise murale (P.18).

Si la foudre est annoncée dans la région, débranchez le cordon d'alimentation de la prise murale.

Remarques importantes

En plus des instructions données dans "INSTRUCTIONS DE SECURITE IMPORTANTES" et "CONSIGNES DE SECURITE" en page 3, veuillez lire et suivre ce qui suit:

Alimentation électrique

• N'utilisez pas cette unité sur un circuit d'alimentation servant déjà à un appareil générateur de parasites (tel qu'un moteur électrique ou un système variateur de lumière)
• L'adaptateur secteur peut commencer à générer de la chaleur après de longues heures d'utilisation consécutives. Ceci est normal.
• Avant de connecter cette unité à d'autres appareils, éteignez toutes les unités. Cela aidera à prévenir mauvais fonctionnements et/ou dommages causés aux enceintes et autres appareils.

Emplacement

Utiliser l'instrument près d'amplificateurs de puissance (ou autres équipements contenant de gros transformateurs électriques) peut induire des parasites ("ronflement"). Pour éliminer le problème, changer l'orientation de l'unité ou éloignez-la de la source d'interférences - Cet appareil peut interférer avec la réception de radios et de télévision. Ne l'utilisez donc pas à proximité de tels récepteurs - N'exposez pas l'unité directement au soleil, près d'appareils irradiant de la chaleur, dans un véhicule fermé, ou en aucune manière en un lieu la soumettant à des températures extrêmes. Une chaleur excessive peut déformer ou décolorer l'unité. - Pour éviter des possibles court-circuits, n'utilisez pas l'unité dans des zones humides, telles que des endroits exposés à la pluie.

Maintenance

• Pour le nettoyage quotidien, essuyez l'unité avec un chiffon sec et doux ou à la rigueur légerement humidifié avec de l'eau. Pour ôter les taches rebelles, utilisez un détergent léger et non abrasif. Ensuite, essuyez soigneusement l'unité avec un chiffon sec et doux.
• N'utilisez jamais d'essence, diluant, solvant ou alcool d'aucune sorte pour éviter le risque de décoloration et/ou déformation.

Précautions additionnelles

Utilisez avec soin les boutons et curseurs ou autres commandes de l'unité, ainsi que ses prises et connecteurs. Un maniement brutal peut entraîner des mauvais fonctionnements. - Quand vous connectez/déconnectez tous les câbles, saisissez les fiches elles-mêmes - ne tirez jamais sur le câble. De cette façon, vous évitez de causer des court-circuits et d'endommager les éléments internes du câble. - Pour éviter de gêner vos voisins, essayez de conserver le volume de l'unité à des niveaux raisonnables. Vous pouvez préférer utiliser des écouteurs, pour ne pas avoir à vous soucier de votre entourage (particulièrement lorsqu'il est tard la nuit). - Lorsque vous devez transporter l'unité, emballez-la, si possible dans le carton (y compris les protections) dans lequel elle est arrivée. Autrement, vous devrez utiliser des matériaux d'emballage équivalents. Utilisez un câble Roland pour faire les connexions. Si vous utilisez un câble d'un autre fabricant, veuillez prendre les précautions suivantes.

• Ces câbles de connexion contiennent une résistance. N'utilisez pas de tels câbles pour cette unité. L'utilisation de tels câbles pourrait entraîner un son trop bas ou inaudible. Pour plus d'informations sur les caractéristiques des câbles, consultez leur fabricant.

Maniement des cd-rom

• Évitez de toucher ou de rayer la surface brillante (encodée) du disque. Des dommages ou de la poussière peuvent entraîner un mauvais fonctionnement et donc une mauvaise lecture. Gardez vos disques propres à l'aide d'un nettoyant spécifique disponible dans le commerce.

Compatibilité avec le format general MIDI 1/general MIDI 2/format GS

Cet appareil est un module de sons compatible avec les normes General MIDI 1 et 2. Il peut servir à reproduire toute donnée de morceau (sequence General MIDI) portant le logo General MIDI. Cet appareil est également compatible avec le format GS Roland. Il peut servir à reproduire toute donnée de morceau portant le logo GS

MULTITIMBRAL32 PARTIES/64 Voix

Le SC-8820 est un module de sons multitimbral à 32 parties et 64 voix. Cette seule unité peut produire les sons d'un grand orchestre. C'est un module de sons idéal à utiliser en association avec des ordinateurs ou des séquenceurs.

• Ces performances ne sont possibles que lorsque le connecteur USB ou un connecteur série est utilisé. Lorsque les connecteurs MIDI sont employés, un maximum de 16 parties est disponible.

Sonorités de haute qualité

Une collection polyvalente et de haute qualité de 1608 sons et 63 kits rhythmiques est disponible. Elle comprend les mêmes sons que les SC-55/55mkll, SC-88 et SC-88Pro, pour que vous puissiez bénéficier de données de jeu existantes ou de données musicales disponibles dans le commerce (*1) (p 25)

Plus encore, les lessons qui ont été ajoutés au SC-8820 sont organisés d'une façon compatible avec le haut-de-gamme SC-8850. Cela signifie que les données musicales produites pour le SC-8850 peuvent être reproduites en utilisant essentiellement la même instrumentation (*2)

L'interprétation peut légèrement différer selon les données. Bien que l'arrangement des sons du SC-8850 et celui du SC-8820 soient identiques, des différences de données de forme d'onde, le nombre de voix employées par chaque son et la polyphonie maximale de chaque appareil peuvent entraîner une reproduction légèrement différente.

Une panoplie complète d'effets

Les effets fournis par le SC-8820 comprennent 64 effets par insertion, qui peuvent s'appliquer à des parties spécifiques; 8 types de reverb, 8 types de chorus, 10 types de delay, et une égalisation 2 bandes. De plus, vous pouvez ajuster les paramètres de chaque de ces effets pour modifier le son à votre goût. (p.40, p.47)

Sonorités personnelles (User)

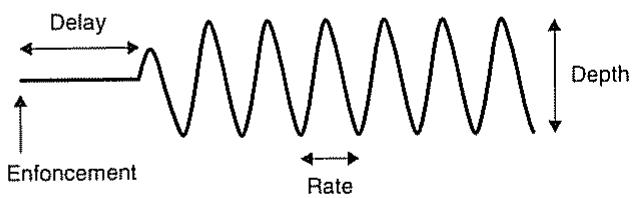

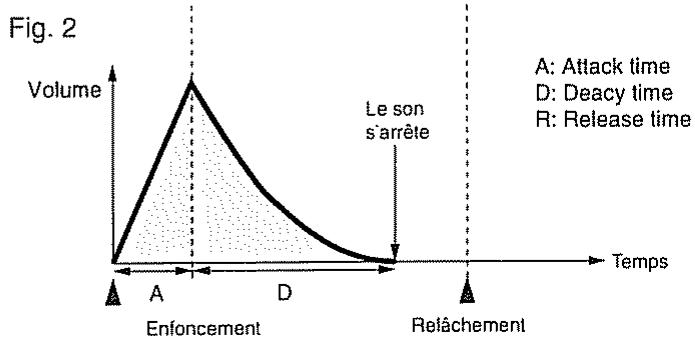

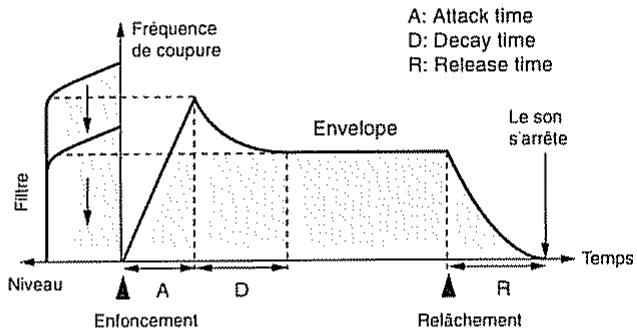

En éditant les paramètres de son tels que vibrato, filtré et enveloppe, vous pouvez modifier les sons à votre goût.

Connecteur USB en standard

Un connecteur USB et un connecteur série sont disponibles pour une connexion directe à un ordinateur Macintosh Apple ou PC. En utilisant un logiciel séquenceur, vous pouvez faire reproductive et éoperator des données de morceau. (p.10, p.12) Une prise alimentation secteur est également fournie, ce qui vous permet une configuration simple sans adaptateur secteur.

• Selon les conditions d'alimentation de votre ordinateur ou de votre boîtier USB, le SC-8820 peut ne pas fonctionner correctement avec l'alimentation fournie par le bus de connexion. Si c'est le cas, veillez à utiliser l'adaptateur secteur.

Connexion avec d'autres appareils

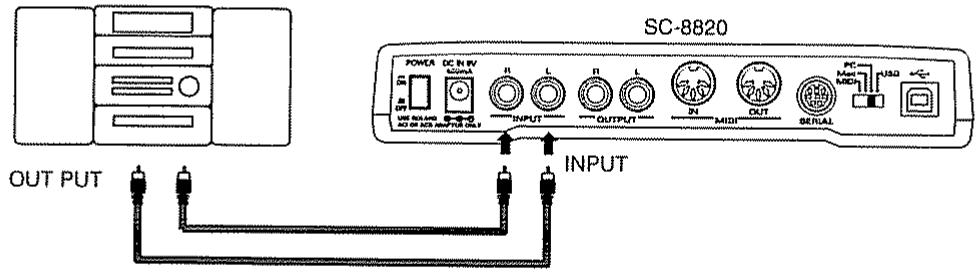

Des prises d'entrée audio avec réglage du niveau d'entrée vous permettent de connecter une autre source sonore et de produire ses sons mixés à ceux du SC-8820 par les prises de sortie audio. (p.16)

Le SC-8820 n'a que le nombre minimal de boutons et commandes nécessaires à son fonctionnement. Cela signifie que pour accomplir des procédures telles que la sélection des sons, il vous faudra vous connecter à un ordinateur ou un clavier avec interface MIDI. Egalement, il vous faudra des écouteurs ou un système d'amplification stéréo pour écouter les sons.

GM (general MIDI)

Le système General MIDI est un ensemble de recommandations qui cherchent à dépasser les limitations des concepts propriétaires et à standardiser les possibilités MIDI des appareils générateurs de sons. Les appareils MIDI et les fichiers musicaux qui satisfont au standard General MIDI portent le logo General MIDI ( ).

Les fichiers MIDI portant le logo General MIDI peuvent être produits sur toute unité génératrice de sons General MIDI avec pratiquement le même résultat.

Les recommandations du General MIDI 2 (1) avec compatibilité ascendante, commencent là où s'arrêtent celles du General MIDI d'origine, offrant encore plus de possibilités d'expression et encore plus de compatibilité.

Les problèmes encore non résolus par les recommandations du General MIDI d'origine, tels que la façon dont les sons seront édités, et les effets traités ont maintenant été précisément définis. Plus encore, les sons disponibles ont été étendus. Les générateurs de sons compatibles General MIDI 2 sont capables de réproduire fiablement des fichiers musicaux qui portent aussi bien le logo General MIDI que le logo General MIDI 2. Dans certains cas, la forme conventionnelle du General MIDI, qui ne dispose pas des nouvelles améliorations, est appelée General MIDI 1 pour la désigner du General MIDI 2.

Format GS

Le format GS (G) est un ensemble de caractéristiques fixées par Roland pour standardiser les performances des appareils générateurs de sons. En plus de fournir un support pour tous les appareils déjà définis par le système General MIDI, le format GS, hautement compatible, offre en plus un nombre plus élevé de sons et décrit de nombreux détails pour un plus grand nombre de fonctions supplémentaires dont des effets tels que reverb et chorus.

Conçu pour le futur, le format GS peut d'ores et déjà inclure de nouveaux sons et accepter de nouvelles fonctions matérielles lorsqu'elles sont disponibles.

• GS ® est une marque déposée de Roland Corporation.
• Microsoft, Windows, et Windows NT sont des marques déposées de Microsoft Corporation
• Apple est une marque déposée d'Apple Computer, Inc
• Macintosh est une marque déposée d'Apple Computer, Inc.
• PC-9800 est une marque déposée de NEC Corporation.
• Tous les noms de produits mentionnés dans ce document sont des marques déposées et enregistrées de leurs propriétaires respectifs

Sommaire

CONSIGNES DE SÉCURITÉ 3

REMARQUES IMPORTANTES. 5

Fonctions principales 6

Description externe 9

Face avant 9

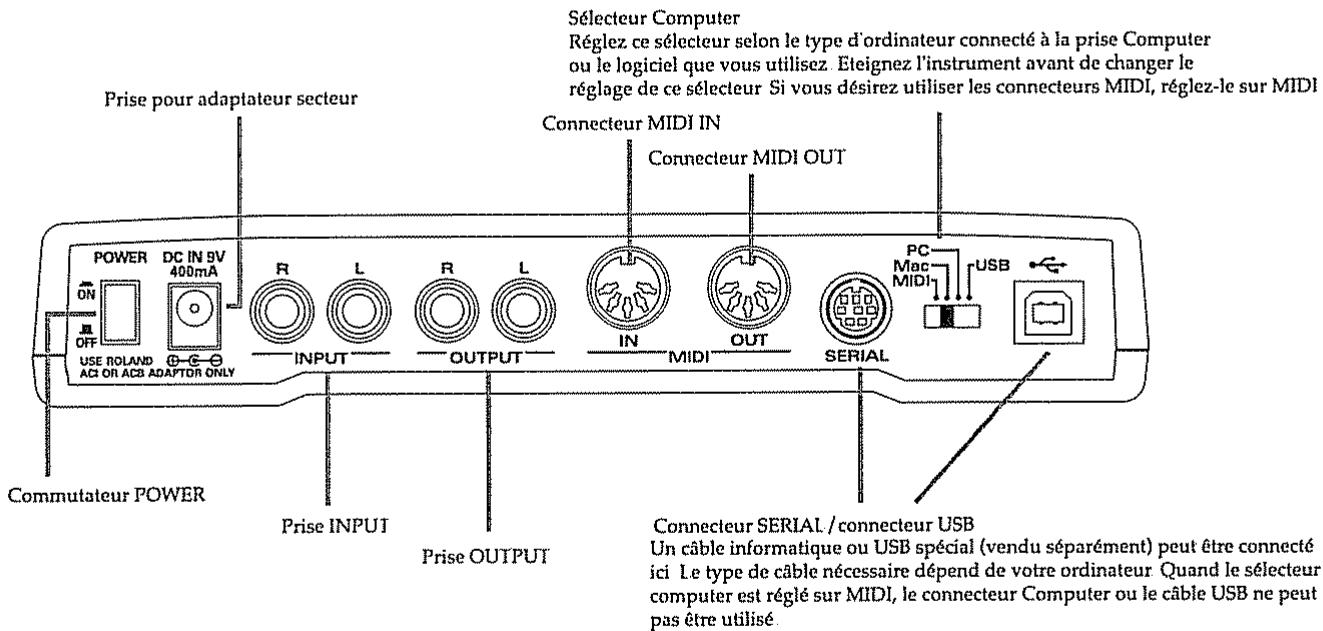

Face arriere 9

Connexion à un ordinateur 10

Connexion d'un ordinateur via le connecteur USB 10

Connexion d'un ordinateur via le connecteur série. 12

Connexion à un ordinateur via les connecteurs MIDI 13

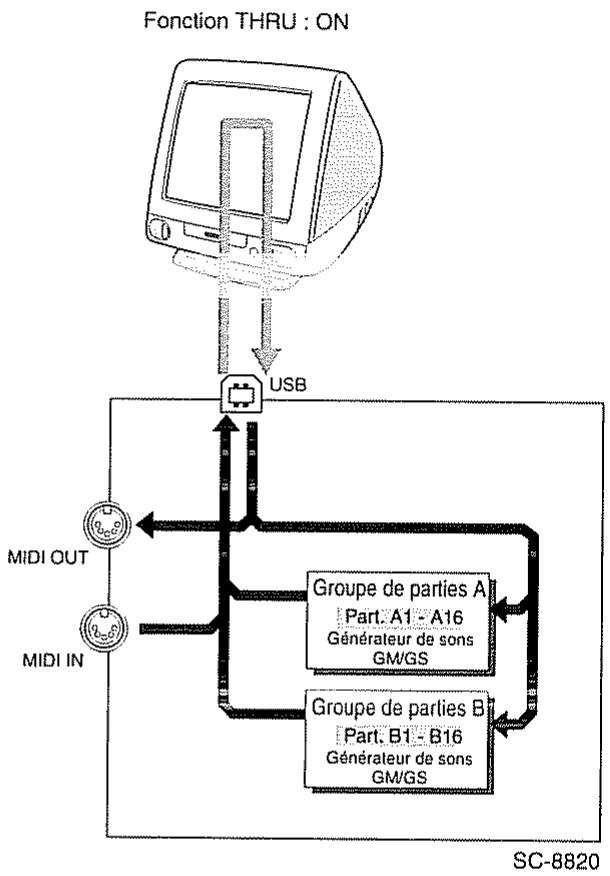

Comment les messages MIDI sont échangés avec un ordinateur 14

Entendez-vous du son ? 15

Connexion d'un clavier MIDI 17

Faire les connexions 17

Mise sous et hors tension (commutation ON/OFF) 18

Entendez-vous du son? 18

Connexion d'une autre source MIDI au sc-8820 19

Faire les connexions. 19

Changement du son de chaque partie 20

Types de partie 20

Quelle MIDI IN sera utilisée pour chaque partie ? 20

Sélection des sons de base (partie normale) 21

Emploi de messages MIDI pour sélectionner les instruments depuis d'autres appareils ou un logiciel séquenceur 22

Sélection d'un kit rythmique (partie rythmique ou Drum Part) 24

Emploi de messages MIDI pour sélectionner les kits rythmiques depuis d'autres appareils ou un logiciel séquenceur 25

Sélection des mêmes sons que pour le SC-88Pro/SC-88/SC-55 25

Sons avec legato 26

Relation entre nombre de voix et nombre de notes simultanément jouables 26

Paramètres de partie pour le jeu 27

Ce que fait chaque paramètre 27

Paramètres de partie pour l'édition de son... 33

Ce que fait chaque paramètre 33

Paramètres communs pour toutes les parties 36

Ce que fait chaque paramètre 36

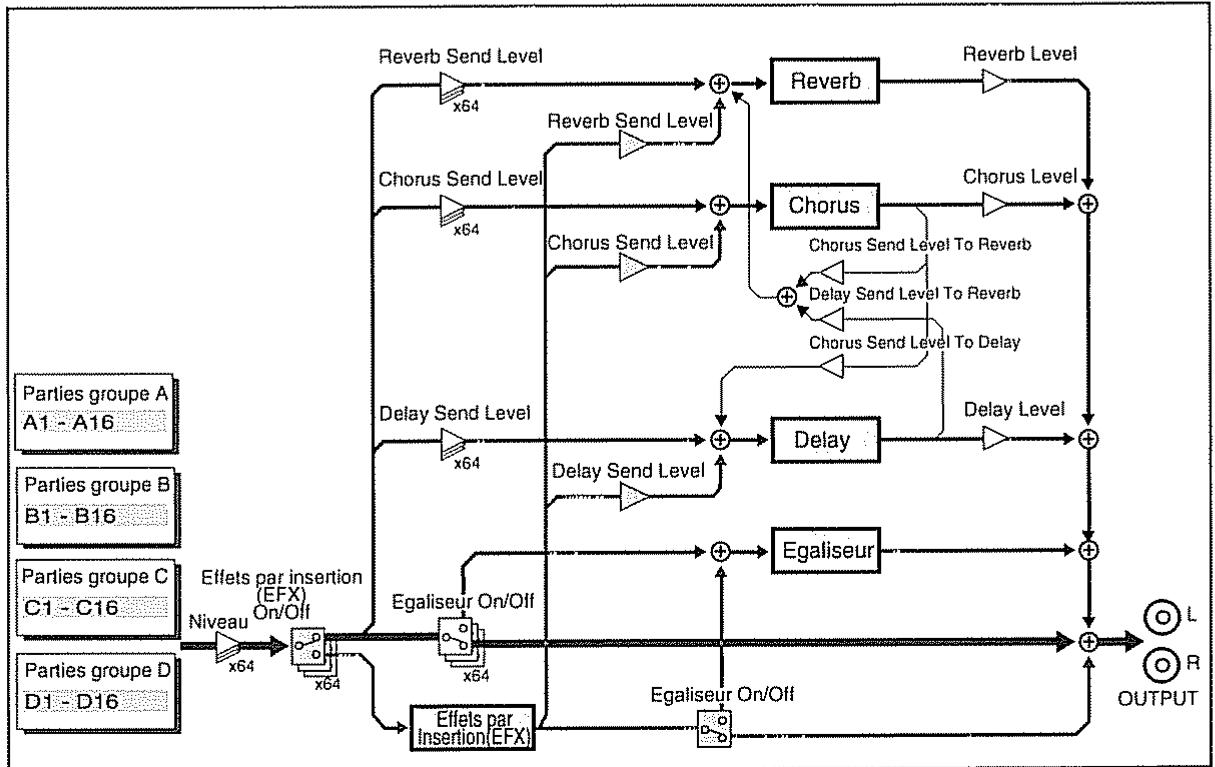

Effets de système 39

Effets par insertion (EFX) 39

Effets de système 40

Paramètres de réverb et leurs fonctions 40

Paramètres de chœur et leurs fonctions 42

Paramètres de délai et leurs fonctions 44

Paramètres d'égalisation 46

Effets par insertion 47

Paramètres d'effet par insertion et leurs fonctions 47

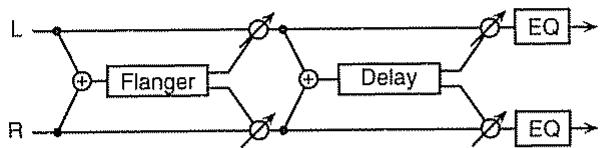

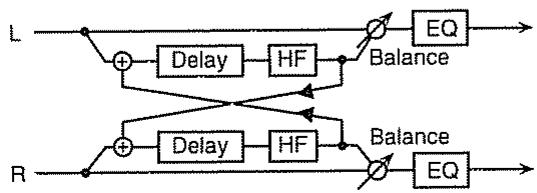

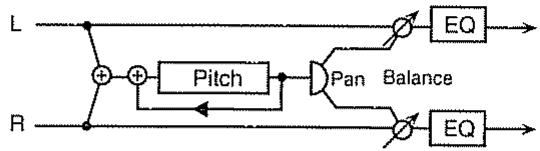

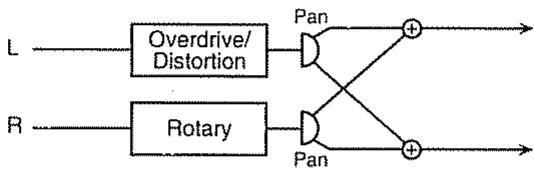

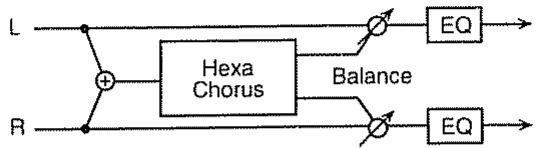

Types d'effets par insertion 48

Mauvais fonctionnement 89

Qu'est-ce que le MIDI? 95

Qu'est-ce que le General MIDI 2? 96

Messages MIDI qui peuvent être reçus par le SC-8820 98

Schémas de câblage pour ordinateur 106

Liste des Instruments 107

Liste des kits rythmiques 127

Liste des Instruments GM2 153

Liste des kits rythmiques GM 2 155

Liste des effets par insertion 156

Tableau de conversion des valeurs des paramètres d'effets 164

Équipement MIDI 166

Caractéristiques. 186

Procédures via MIDI 190

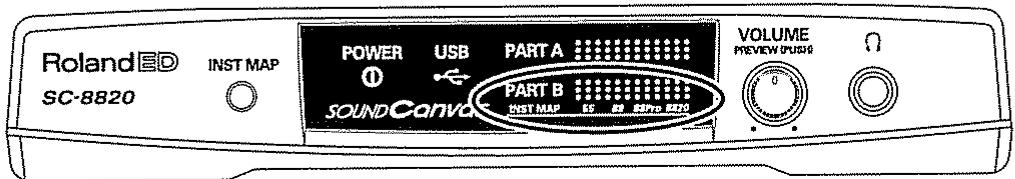

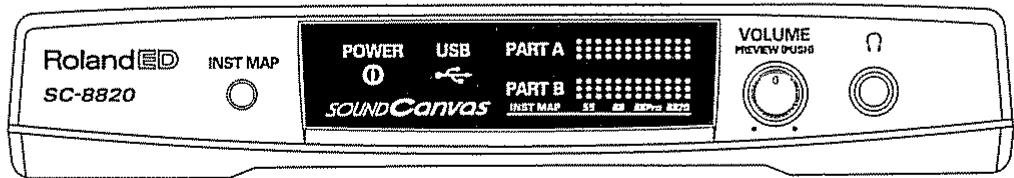

Face avant

La configuration sonore changera chaque fois que vous presserez ce boulon

Connexion à un ordinateur

Il y a trois façons de connecter le SC-8820 à votre ordinateur; en employant le connecteur USB, les connecteurs MIDI ou le connecteur série. Vous pouvez utiliser jusqu'à 32 parties si vous utilisez les connecteurs USB ou série, et jusqu'à 16 parties si vous utilisez les connecteurs MIDI. Si vous utilisez les connecteurs MIDI, vous devrez vous doter d'une carte interface pour ordinateur (adaptateur) ayant des connecteurs MIDI (telle que la Super MPU II Roland, etc.). Si vous utilisez les connecteurs USB ou série, vous pouvez utiliser un cable spécial pour relier directement le SC-8820 à l'ordinateur, mais votre logiciel doit être capable de correspondre avec le port USB ou le port série. (Référez-vous à "Comment sont échangés les messages MIDI avec un ordinateur", p 14)

Connexion d'un ordinateur via le connecteur USB

USB signifie "Universal Serial Bus" (bus série universel), et c'est une nouvelle interface utilisée pour connecter différents périphériques à un ordinateur. L'USB vous permet d'utiliser un simple câble USB pour relier différents périphériques, et autorise le transfert plus rapide des données par rapport aux anciennes portes série. De plus, les appareils périphériques peuvent être connectés ou déconnectés à chaud (alors qu'ils sont sous tension) et l'ordinateur les détecte automatiquement (pour certains périphériques, des réglages ou autres procédures peuvent être nécessaires).

Le SC-8820 est alimenté par son adaptateur secteur, mais accepte également l'alimentation par son bus de connexion. L'alimentation peut être fournie simplement par connexion d'un câble USB pour que l'adaptateur secteur ne soit plus nécessaire. Avant de déconnecter l'adaptateur secteur, veuillez régler le commutateur Power sur OFF.

• Pour l'utilisation la plus stable, nous vous recommandons d'utiliser l'appareil avec l'adaptateur secteur connecté.

Pour prévenir les mauvais fonctionnements et/ou dommages causés aux enceintes et autres appareils, baissez toujours le volume et éteignez tous les appareils avant de faire toute connexion.

Lorsque vous connectez votre ordinateur au SC-8820 via un câble USB, il n'est pas nécessaire d'éteindre votre ordinateur.

Selon les conditions d'alimentation de votre ordinateur ou de votre boîtier USB, le SC-8820 peut ne pas fonctionner correctement avec l'alimentation fournie par le bus de connexion. Si c'est le cas, veuillez utiliser l'adaptateur secteur.

Éteignez le SC-8820 et reglez le commutateur COMPUTER sur [USB]

• En cas de fonctionnement avec alimentation par le bus de connexion, le SC-8820 utilisera le réglage USB quel que soit la position du sélection informatique

2 Connectez le câble USB au connecteur USB ou port USB de votre ordinateur. 3 Connectez l'autre extrémité du câble USB au connecteur du SC-8820

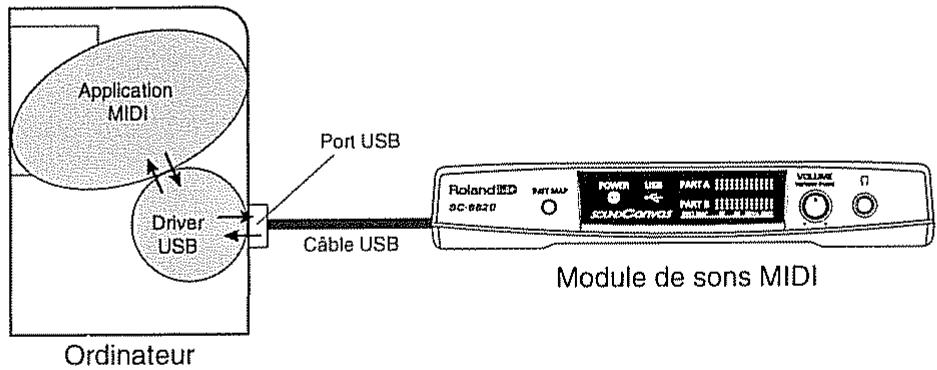

Installation du driver USB

Pour connecter votre ordinateur au SC-8820 via un cable USB, vous devez d'abord installer le "driver" ou gestionnaire USB (driver MIDI). Le driver USB se trouve dans le CD-Rom fourni. Le driver USB est un logiciel qui transfère les données entre votre application (logiciel séquenceur, etc.) et le SC-8820 lorsque votre ordinateur est connecté via un cable USB au SC-8820. Le driver USB transmet les données de l'application au SC-8820 et transmet les messages MIDI du SC-8820 à l'application.

Pour des détails sur l'installation du driver USB, réferez-vous au livre concernant la bibliothèque logiciels pour SC-8820.

Précautions lors de l'emploi d'une connexion USB

Même si le connecteur USB du SC-8820 est relié à votre ordinateur, il ne fonctionnera pas correctement si le driver ne vient pas "épauler" votre ordinateur. Veillez à utiliser un ordinateur pour lequel le fonctionnement du driver USB a été vérifié.

Eteignez l'appareil avant de changer le réglage du commutateur COMPUTER. Le réglage de ce commutateur prend effet à la prochaine mise sous tension.

Lorsque vous connectez le SC-8820 et le PC via un câble USB, vous ne pouvez utiliser que des machines compatibles Windows 98.

Vous pouvez avoir à faire différents réglages sur votre ordinateur, aussi lisez soigneusement le mode d'emploi de votre logiciel et faites les réglages appropriés avant utilisation.

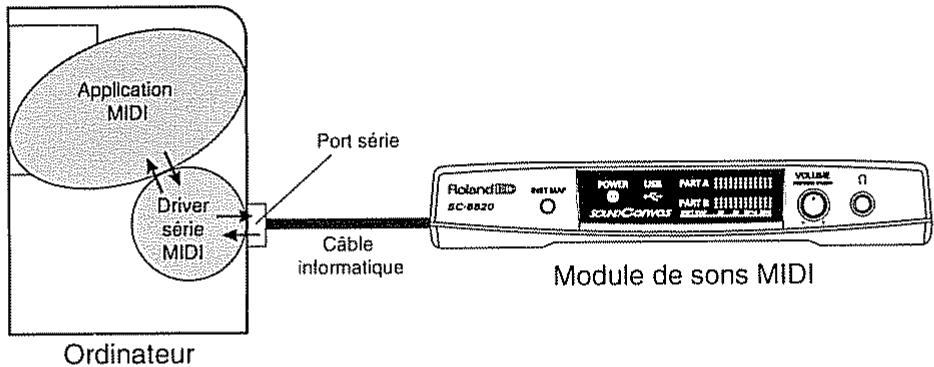

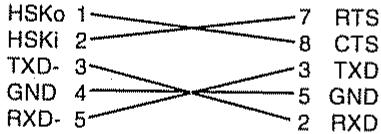

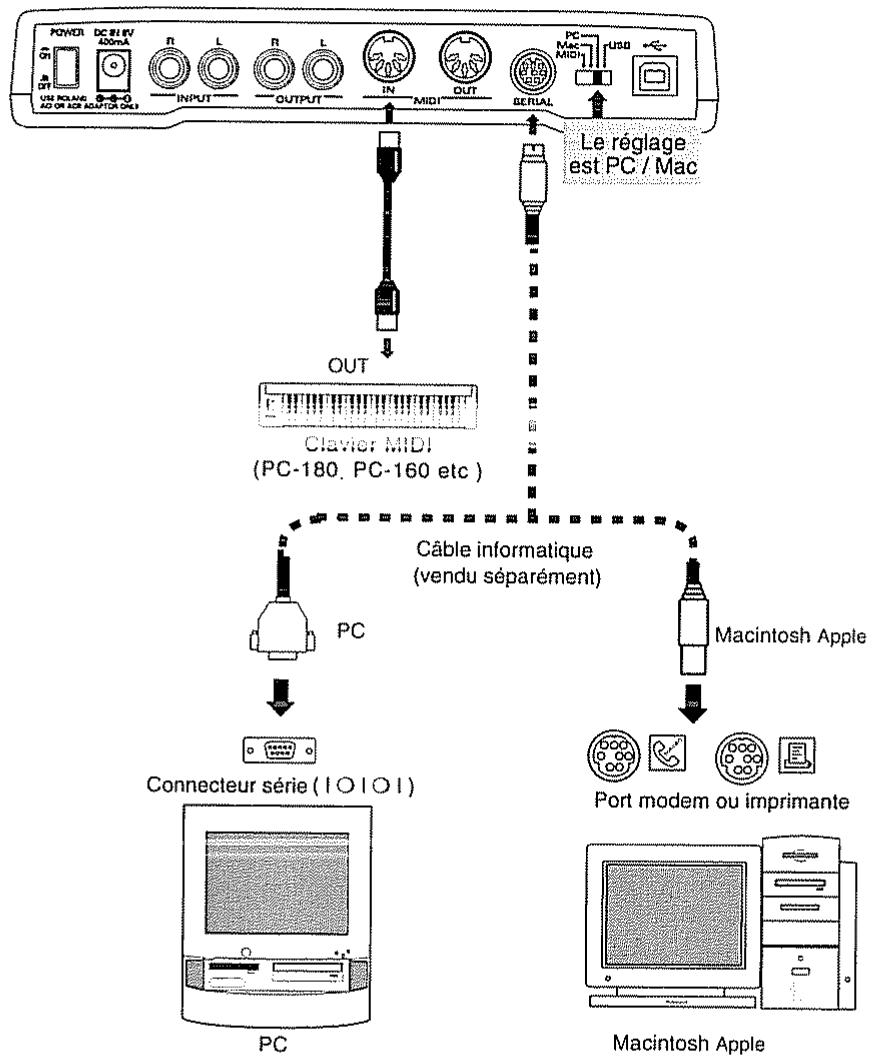

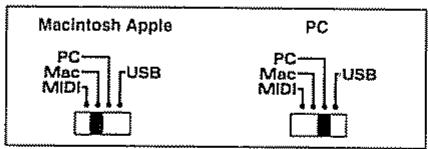

Connexion d'un ordinateur via le connecteur série

Eteignez le SC-8820, et régalez le commutateur COMPUTER qui est situé à l'arrière du SC-8820.

Sélectionnez la position "Mac" si vous utilisez un ordinateur Macintosh Apple ou sélectionnez la position "PC" si vous utilisez un PC.

Le taux de transfert pour PC est de 38.4 Kbps.

• Ne peut pas être utilisé avec les ordinateurs dont le taux de transfert ne serait que 31 25 Kbps

Connectez le câble informatique au port série PC ou port modem ou imprimante (ordinateur Apple Macintosh) à l'extrémité de votre ordinateur.

Pour prévenir les mauvais fonctionnements et/ou dommages causés aux enceintes et autres appareils, baissez toujours le volume et éteignez tous les appareils avant de faire toute connexion.

Si vous utilisez le connecteur série pour faire les connexions, vous devez également connecter l'adaptateur secteur.

Eteignez l'appareil avant de changer le réglage du commutateur COMPUTER. Le réglage de ce commutateur prend effet à la prochaine mise sous tension.

Sachez que le réglage approprié du commutateur COMPUTER peut différer selon le type d'ordinateur.

Vous devrez disposer d'un câble informatique (vendu séparément) approprié à l'ordinateur que vous utilisez. Référez-vous aux schémas de connexion des câbles informatiques (p.106)

Connectez l'autre extrémité du câble informatique au connecteur série du SC-8820.

Installation du driver MIDI série

Pour connecter votre ordinateur au SC-8820 via un cable informatique, vous devez d'abord installer le driver MIDI série (driver MIDI ou gestionnaire MIDI). Le driver MIDI série est contenu dans le CD-Rom fourni.

Le driver MIDI est un logiciel qui transfère les données entre votre application (logiciel séquenceur, etc.) et le SC-8820 lorsque votre ordinateur est connecté via un cable informatique au SC-8820.

Le driver MIDI transmet les données de l'application au SC-8820 et transmet les messages MIDI du SC-8820 à l'application.

Pour des détails sur l'installation du driver MIDI, référez-vous au livre concernant la bibliothèque logiciels pour SC-8820.

Connexion à un ordinateur via les connecteurs MIDI

Si vous utilisez le connecteur MIDI, vous devez vous doter d'une carte interface informatique (adaptateur) ayant des connecteurs MIDI (telle que la Super-MPU II Roland, etc)

• Réglez le commutateur COMPUTER situé à l'arrière du SC-8820 sur MIDI. Si vous utilisez des câbles MIDI, le SC-8820 sera limité à un maximum de 16 parties. Si vous désirez utiliser plus de 16 parties, utilisez soit un câble USB, soit un câble informatique série.

Vous pouvez avoir à faire différents réglages sur votre ordinateur, aussi lisez soigneusement le mode d'emploi de votre logiciel et faites les réglages appropriés avant utilisation.

Si vous utilisez le connecteur série pour faire les connexions, vous devez également connecter l'adaptateur secteur.

Pour prévenir les mauvais fonctionnements et/ou dommages causés aux enceintes et autres appareils, baissez toujours le volume et éteignez tous les appareils avant de faire toute connexion.

Éteignez l'appareil avant de changer le réglage du commutateur COMPUTER. Le réglage de ce commutateur prend effet à la prochaine mise sous tension.

Comment les messages MIDI sont échangés avec un ordinateur

Selon le réglage du commutateur COMPUTER, le flux des données MIDI diffère comme suit

Quand le commutateur COMPUTER est réglé sur USB

Le nombre de parties du générateur de sons qui peuvent être pilotées à l'aide du connecteur USB ou du connecteur série dépendra du logiciel que vous utiliserez. Cela signifie que si vous utilisez le connecteur USB ou le connecteur série, vous ne pouvez pas pour autant nécessairement être capable de contrôler 32 parties. Lisez attentivement le mode d'emploi de votre logiciel.

Quand le commutateur COMPUTER est réglé sur SERIAL (PC ou Mac)

La fonction thru du logiciel de votre ordinateur

Pour que les données reçues en MIDI IN puissent être envoyées à la section générateur de sons, la fonction Thru du logiciel de votre ordinateur doit être activée (reglage) sur On. Quand la fonction Thru est activée, les données reçues en MIDI IN passent au travers de l'ordinateur et sont reproduites par la section du générateur de sons.

Entendez-vous du son?

Si le SC-8820 est connecté à votre ordinateur mais que vous n'entendez aucun son, cela peut être dû à toute une variété de raisons. Un arbre de décisions logiques vous est fourni pour vous aider à déterminer la cause du problème. Dans le chapitre "Appendices", veuillez-vous référer à "Pas de son" (p 90).

Pour des détails sur la façon d'activer la fonction Thru, veuillez-vous référer au mode d'emploi du calculi que vous utilisez.

Connexion d'écouteurs

Utilisez des écouteurs d'une impédance de 8 - 150 ohms. Le son sera produit par les prises de sortie audio même si des écouteurs sont connectés.

Connexion des prises d'entrée audio

Vous pouvez connecter les prises de sortie audio d'autres sources sonores MIDI ou non à ces prises. Le signal audio qui est reçu ici sera mélangé avec le son du SC-8820 lui-même et produit par les prises de sortie audio.

Audio (Carte de sons, lecteur de CD, etc.)

Même avec des écouteurs connectés, la sortie se fait toujours par les prises de sortie audio (cette sortie n'est pas neutralisée).

Pour régler le niveau d'entrée audio, faites les réglages sur votre appareil audio.

Faire les connexions

Cette section explique comment connecter cet appareil à un clavier MIDI pour faire jouer les sons. Si vous désirez connecter un séquenceur ou ordinateur personnel à cet appareil, référez-vous en p. 10.

Réglez le commutateur COMPUTER situé à l'arrière de l'appareil sur MIDI

Enceintes amplifiées, etc. Ensemble stereo, etc.

Pour prévenir les mauvais fonctionnements et/ou dommages causés aux enceintes et autres appareils, baissez toujours le volume et éteignez tous les appareils avant de faire toute connexion.

Le nouveau réglage du sélecteur informatique prendra effet lorsque l'appareil sera rallumé. Eteignez-le donc avant de changer le réglage du sélecteur informatique.

Veillez à bien faire correspondre les prises de sortie L/R (gauche/droite) du SC-8820 avec les prises d'entrée L/R de votre équipement audio. Si vous les inversez, les sons seront produits avec un champ sonore stéréo inversé également.

Mise sous/hors tension (commutation on/off)

Une fois les connexions terminées, mettez sous tension vos différents appareils dans l'ordre spécifique.

Ici, nous expliquerons comment connecter le SC-8820 à un système de reproduction audio (chaîne stéréo ou enceintes amplifiées). Si vous utilisez les écouteurs, vous pouvez sauter les explications concernant le fonctionnement de votre système de reproduction audio.

Mise sous tension

Avant de mesurer sous tension, baissez le volume du SC-8820 et des appareils de reproduction audio (votre système ampli/enceintes). 2 Poussez le commutateur POWER pour permettre sous tension le SC-8820. 3 Mettez sous tension votre système audio. 4 Réglez le volume de chaque appareil à un niveau approprié.

Entendez-vous du son?

Après avoir fait les connexions comme expliqué dans "Faire les connexions", mettez sous tension et montez progressivement le volume tout en jouant au clavier.

Les indicateurs de niveau de cette unité s'allument-ils? S'ils s'allument, c'est que

L'appareil reçoit correctement les messages MIDI. L'unité produit une note lorsque la commande [VOLUME] est pressée (fonction de contrôle auditif ou PREVIEW). Si le fait de jour sur votre clavier ne produit aucun son, vous pouvez utiliser cette fonction pour voir si le volume de l'amplificateur et les connexions avec les enceintes sont corrects. Si l'indicateur de niveau de cette unité ne s'allume pas, c'est que les messages MIDI ne sont pas reçus de votre clavier MIDI. Contrôlez les réglages de votre clavier MIDI et les connexions par câbles MIDI.

Mise hors tension (extinction)

1 Avant de mesurer hors tension, baissez le volume du SC-8820 et des appareils de reproduction audio (voiture système ampli/enceintes). 2 Eteignez les appareils audio, puis éteignez le SC-8820.

En mettant sous tension dans le mauvais ordre, vous risquez d'entraîner des dommages et/ou un mauvais fonctionnement aux enceintes ou autres appareils.

Lorsque vous connectez le SC-8820 à la vie système d'amplification, des volumes excessifs peuvent endommager vos enceintes. Sachez que les enceintes utilisées dans les systèmes stéreo domestiques sont plus sensibles aux hauts niveaux de volume que les haut-parleurs prévus pour les instruments de musique.

Cette unité est dotée d'un circuit de protection. Un bref intervalle (quelques secondes) après la mise sous tension est nécessaire avant qu'elle ne fonctionne normalement.

Avec les réglages d'usine, cet appareil produit du son en réponse à des messages transmis sur tout canal de 1 à 16, quel que soit le canal de transmission de votre clavier (p.96). Cela est dû au fait que chaque partie est assignée au numéro de canal MIDI correspondant.

Faire les connexions

Utilisez un câble MIDI (vendu séparément) pour relier le connecteur MIDI OUT du SC-8820 au connecteur MIDI de l'autre source sonore MIDI

Quand le commutateur COMPUTER est réglé sur [SERIAL (PC, Mac)] ou [USB]

Quand le commutateur COMPUTER est regle sur [MIDI] * Si vous connectez l'unité avec un cable MID1, vous ne pouvez pas utiliser la partie B

Les messages MIDI seront transmis par la prise MIDI OUT à destination de l'appareil connecté. Si vous réglez la sortie des pistes de votre logiciel séquenceur sur MIDI OUT, l'interprétation sera transmise par la prise MIDI OUT sans être jouée par le SC-8820, vous autorisant à produire une interprétation conjointe avec un module de sons différent (il n'est pas possible pour les données d'une même piste d'être simultanément envoyées au SC-8820 et en prise MIDI OUT).

Sachez que lorsque le commutateur COMPUTER situé à l'arrière du SC-8820 est réglé sur MIDI, les données ne sont plus échangées via les connecteurs USB ou série.

Parties et sons

Le SC-8820 peut produire 32 sons différents simultanément (uniquement en cas d'utilisation avec le connecteur USB ou le connecteur série). Un instrument tel que le SC-8820, qui peut simultanément produire de nombreux sons à partir d'une même unité est appelé générateur de sons multitimbral. Un timbre est une sonorité instrumentale. Pouvoir simultanément produire 32 sons signifie que vous pouvez utiliser 32 instruments différents simultanément. En d'autres termes, vous pouvez maker un ensemble orchestral de 32 parties musicales. Dans le SC-8820, le son sélectionné pour chaque partie est appelé un Instrument. (Liste des Instruments, p 107). Vous pouvez assigner les sons voulus à chacune des 32 parties pour isser votre propre orchestre.

Types de parties

Le SC-8820 a 32 parties. Les parties sont classées en Groupe A (A01-A16), Groupe B (B01-B16) avec 16 parties dans chaque groupe. Il y a deux types de parties : les parties normales et les parties rhythmiques (Drum). Cette différence s'exprime par le mode de partie. Les parties normales sont utilisées pour jouer des mélos ou des lignes de basse. Les parties rhythmiques sont utilisées pour jouer les instruments de percussion.

Avec les réglages initiaux (à la mise sous tension, chaque partie est réglée sur le mode de partie suivant)

Parties normales: A01-A09, A11-A16, B01-B09, B11-B16 Parties rythmique: A10, B10

Quelle MIDI IN sera utilisée par chaque partie?

Lorsque vous faites jouer le SC-8820 via son connecteur MIDI, le groupe A correspond à l'entrée MIDI IN. Normalement, la prise MIDI IN sert à faire jouer les parties A01 à A16.

Avec les réglages d'usine, le groupe A correspond au connecteur MIDI IN du SC-8820. En d'autres termes, les messages MIDI reçus en MIDI IN sont envoyés aux parties du groupe A. Par exemple, les messages MIDI de canal 5 reçus en MIDI IN feront jouer la partie 5 du groupe A (A05) (avec les réglages d'usine)

Il n'est pas possible de faire jouer les parties du groupe B lorsque vous utilisez le connecteur MIDI IN pour faire jouer le SC-8820.

Vous pouvez changer les réglages de mode partie. Pour plus d'informations, réferez-vous à Mode de partie (Part Mode) (p.28).

Comment utiliser la liste des instruments

Les sons (Instruments) contenus dans le SC-8820 sont disponibles dans la Liste des Instruments (p 107). Chaque son (Instrument) du SC-8820 possède deux numéros : un numéro d'Instrument et un numéro de Variation. Lessons avec Variation numéro 000 sont les sons primaires (Capital) et les sons avec des numéros autres que 000 sont des Variations.

Dans la Liste des Instruments, vous pouvez contrôler à la fois le numéro d'Instrument et le numéro de Variation

CC00	PC	SC-8820 Map	Voices		SC-88Pro Map	Voices		SC-88 Map	Voices		SC-55 Map	Voices
000	093	Bowed Glass	2	[Pro]	Bowed Glass	2	[88]	Bowed Glass	2	[55]	Bowed Glass	2
001		SoftBellPad	2	[Pro]	SoftBellPad	2		......	2		......
002		JP8 Sqr Pad	2	[Pro]	JP8 Sqr Pad	2		......	2		......
003		7thBellPad	2	[Pro]	7thBellPad	2		......	2		......
004		Steel Glass	2		......			......			......
005		Bottle Stack	2		......			......			......

CC00 Numéro de Variation (valeur du contrôleur numéro 00) Leçons primaires avec Variation numéro 0 sont en gras PG Numéro d'Instrument (numéro de programme)

SC-8820 Mappage des sons du SC-8820

SC-88Pro Map sons du SC-88Pro

SC-88 Map des sons du SC-88

SC-55 Sons du SC-55

pas de son pour ce numéro de Variation

Voix nombre de voix utilisées par un Instrument

Remarque : sons autorisant le legato

Remarque [Pro] même son que la configuration SC-88Pro

Remarque [88] même son que la configuration SC-88

Remarque [55] même son que la configuration SC-55

Remarque : sons de percussion qui ne peuvent pas être joués mélodiquement.

Voix (p.26)

Sons autorisant le legato (p.26)

Emploi de messages MIDI pour sélectionner les instruments depuis autres applications ou un logiciel séquenceur

Vous pouvez utiliser un logiciel séquenceur sur votre ordinateur pour sélectionner les sons du SC-8820. Vous pouvez spécifier les sons en programmant un numéro de Variation et un numéro d'Instrument (p 21) dans votre logiciel séquenceur, mais selon votre logiciel, la façon dont les numéros sont affichés peut différer, aussi soyez-en averti. Dans le SC-8820, les numéros de Variation commencent à 0, et les numéros d'Instrument commencent à 1. Les numéros de Variation correspondent aux numéros de banques MIDI, et les numéros d'Instrument correspondent aux numéros de programmes MIDI.

Lorsque vous créez les messages MIDI dans un programme séquenceur et les transmettez, utilisez la procédure suivante.

Valeur du contrôleur 0 :

Numéro de banque MIDI (octet fort) (Numéro de Variation du SC-8820)

[2] Valeur du contrôleur 32:

Numéro de banque MIDI (octet faible) (0: réglage de configuration de la façade, 1: SC-55 map, 2: SC-88 map, 3: SC-88Pro map, 4: SC-8820 map)

Valeur de changement de programme :

Numéro de programme MIDI (le numéro d'Instrument du SC-8820)

• Pour des détails, réferez-vous à la section suivante sur l'octet faible de sélection de banque

[1] et [2] sont des messages de sélection de banque. Les messages de sélection de banque sont un certain type de messages de contrôleur (p.99), et le processus de sélection de banque sera suspendu jusqu'à réception d'un message de changement de programme.

Par exemple, si vous désirez sélectionner l'Instrument (Piano3w) ayant le numéro de Variation 8, le numéro d'Instrument 3, vous devez transmettre les données suivantes au SC-8820 (exprimées en notation décimale)

Valeur du contrôleur 0: 008 (numéro de banque (octet fort) 8; numéro de Variation 8) Valeur du contrôleur 32: 0 Valeur de chang. de prog.: 002 (programme numéro 3: numéro d'Instrument 3)

Les numéros de banque MIDI sont exprimés en deux parties, un octet fort (MSB) et un octet faible (LSB).

Chacun peut désigner une valeur de 0 à 127, ce qui vous permet un choix parmi un total de 128 × 128 = 16384 banques. La partie brute du numéro de banque correspond au numéro de Variation du SC-8820. La partie faible permet une commutation entre les configurations SC-55, SC-88, SC-88Pro, et SC-8820 (Equipement MIDI, 166).

Si vous spécifiez un numéro d'Instrument que ne possède pas le SC-8820, le son ne changera pas. Référez-vous à la liste des Instruments en p.107 pour faire votre sélection de son.

Notez que les données réellement transmises sous forme de nombres de programme sont inférieures d'une unité aux nombres de programme réellement demandés.

Octet de poids faible de sélection de banque (bank select LSB)

Le SC-8820 t'aide la partie faible du message de selection de banque LSB comme suit (p 99)

Octet de poids faible (Least significant byte ou LSB)

0

Les régages INST MAP (configuration des sons) faits depuis le façade du SC-8820 sont employés. Si l'indicateur de INST MAP s'allume pour indiquer "55", c'est la configuration SC-55 qui est sélectionnée, "88" indique la configuration SC-88 qui est sélectionnée, "88Pro" indique la configuration SC-88Pro et "8820" indique la configuration SC-8820.

1 La configuration SC-55 est sélectionnée 2 La configuration SC-88 est sélectionnée. 3 La configuration SC-88Pro est sélectionnée. 4 La configuration SC-8820 est sélectionnée

Fonctionnement via MIDI

Comment changer le son d'une partie à l'aide de messages MIDI

Réglage du son de la partie 2 sur le son 017 Organ 1 (Variation 000) en configuration SC-88

Canal. MIDI = 02

CC#00 000 Sélectionnez la Variation numéro 000

CC#32 002 Sélectionnez la configuration SC-88

PG# 016 Sélectionnez l'instrument numéro 017

Fonctionnement via MIDI

Comment changer la Variation d'une partie par messages MIDI

Réglage du son de la partie 1 sur le son 006 Detuned EP3 (Variation 009) en configuration SC-8820

Can. MIDI = 01

CC#00 009 Sélectionne la Variation numéro 009

CC#32 004 Sélectionnez la configuration SC-8820

PG# 005 Sélectionnez l'instrument numéro 006

Fonctionnement via MIDI

Comment changer la configuration sonore et la Variation d'une partie par messages MIDI

Réglage du son de la partie 3 sur 039 Acid Bass (Variation 008) en configuration SC-88Pro

Can. MIDI = 03

CC#00 008 Sélectionnez la Variation numéro 008

CC#32 003 Sélectionne la configuration SC-88Pro

PG# 038 Sélectionnez l'instrument numéro 039

Comment utiliser la liste des kits rythmiques

Chaque son rythmique (Instrument rythmique) est assigné à une note différente dans un kit rythmique. Les kits rythmiques du SC-8820 sont disponibles dans la Liste des kits rythmiques (p. 127), qui vous indique le nombre et le nom de chaque son dans chaque kit rythmique.

La page 128 et les suivantes vous fournissent les listes des kits de SC-8820, SC-88, SC-88Pro, et SC-55, indiquant le numéro et le nom de chaque son.

PC Numéro de kit rythmique (numéro de programme)

Touches Numéro de note

Même de percussion que pour le kit STANDARD 1 (PC1).

Pas de son

Modèle de percussion que pour le SC-88Pro

[88] Même de percussion que pour le SC-88

[55] Même de percussion que pour le SC-55

Un son de percussion portant le même numéro EXC ne pourrait être produit simultanément (exclusion).

• Tone nécessitant l'emploi de deux voix

Emploi de messages MIDI pour sélectionner les kits rhythmiques depuis d'autres appareils ou un logiciel séquenceur

Vous pouvez sélectionner les kits rhythmiques par transmission de messages MIDI depuis un programme séquenceur, de la même façon que vous pouvez sélectionner des Instruments Lorsqu'un message de changement de programme est reçu, le kit rhythmique change. Transmettez un message de changement de programme sur le canal utilisé pour la réception par la partie rhythmique. Avec les réglages d'usine, la partie 10 est la partie rhythmique (canal MIDI de réception : 10). Dans le SC-8820, les numéros de kits rhythmiques (affichés sous INST.) correspondent au nombre de programme (p.127).

Réglez les nombres de note des données rhythmiques reproduites pour qu'ils correspondent aux nombres de note du kit rhythmique de SC-8820 que vous utilisez (p.128).

Nom et numéro du kit rythmique (Numéro de programme)

Fonctionnement via MIDI

Comment changer le kit rythmique d'une partie à l'aide de messages MIDI Réglage de la partie 10 sur le kit 013 ROOM L/R de la configuration SC-8820

Can. MIDI = 10

CC#00 000 Sélectionnez la Variation numéro 000

CC#32 004 Sélectionnez la configuration SC-8820

PC# 013 Sélectionnez le numéro d'Instrument 013

Sélection des mêmes sons que pour le sc-88pro/sc-88/sc-55

Le SC-8820 a quatre configurations : une configuration SC-8820 (SC-8820 map) qui contient ses sessions d'origine, une de type SC-88Pto (SC-88Pto map) qui contient les mêmes sons que le SC-88Pto, une de type SC-88 (SC-88 map), qui contient les mêmes sons que le SC-88, et une de type SC-55 (SC-55 map), qui contient quasiment les mêmes sons que le SC-55/SC-55mkII Si vous désirez utiliser les mêmes sons qu'avec un SC-88Pto, SC-88, ou SC-55, changez la configuration.

• La configuration sonore changera pour les parties du bloc A comme celles du bloc B.

Chaque fois que vous pressez [INST MAP], les configurations SC-8820, SC-88Pro, SC-88, et SC-55 sont sélectionnées successivement, et l'indicateur Inst Map correspondant s'allume.

Après avoir fait le changement, attendez un court instant, et l'indicateur de configuration sonore (Inst Map) reviendra à l'affichage du niveau des parties du groupe B.

Sons avec legato

Le SC-8820 dispose des sons autorisant le legato, qui sont parfaitement adaptés au jeu legato et qui peuvent de façon réaliste simuler cette technique de jeu. Pour comprendre cette fonction, considérez la façon dont la plupart des instruments à cordes produisent du son. Habituellement, un bref son d'attaque est entendu juste à l'instant où la corde entre en vibration. Ensuite, un son beaucoup plus feutré, sans attaque, se poursuit tout le long de la vibration de la corde. Lessons avec legato simulent cette caractéristique des sons à cordes d'avoir une portion d'attaque variable en activant ou non certaines voix spécifiques dans un instrument en fonction de la façon dont le clavier est joué.

Essayez l'un de ces sons pour écouter comment il fonctionne. Si vous utilisez un clavier, jouez une note et gardez la touche enfoncée pendant que vous jouez une autre note. Vous entendrez une portion d'attaque distincte pour la première note jouée, alors que la seconde ne contiendra quasiment aucune composante d'attaque et sonnera de façon bien moins tranchée.

Si vous désirez faire jouer la portion d'attaque chaque fois, relâchez simplement une touche avant de jouer la suivante.

Relation entre nombre de voix et nombre de notes simultanément jouables

Lessons du SC-8820 sont constitués d'unités appelées voix. Il ya une limite au nombre maximal de voix qui peuvent être produites simultanément, et dans le cas du SC-8820, ce sont 64 voix simultanées qui peuvent être utilisées. Certains sons (Instruments) utilisent une voix et d'autres en utilisent deux (Liste des Instruments, p.107). La raison principale pour que certains sons utilisent deux voix est de permettre des timbres différents d'être produits en fonction de la dynamique de jeu, ou de produire des riches textures en mélangeant des sons multiples. Si plus de 64 voix sont demandées simultanément, les notes demandées dernièrement ont priorité, prenant la place de celles qui sont en cours, les plus anciennes disparaisant les premières. Si vous n'utilisez que des sons à une voix, vous pouvez jouer 64 notes simultanément ; mais si certains des sons utilisent deux voix, vous ne pourrez pas obtenir 64 notes simultanées. Même si un message Note Off MIDI (relachement de note, p.99) est reçu, les voix restent utilisées tant que le son est entendu. Gardez cela à l'esprit lorsque vous utilisez des sons dont le temps de disparition est long (p.35).

La commande Legato ne peut pas être commutée On/Off Instrument par Instrument. Vous pouvez désirer éditer un Instrument pour l'adapter à l'utilisation que vous désirez en faire.

Si des données de morceau créées pour une reproduction avec 128 voix sont reproduites sur un module de sons avec moins de voix, certaines notes disparaîtront et le résultat musical peut ne pas être celui souhaité. Le SC-8820, le SC-88Pro et le SC-88 possèdent 64 voix, le SC-55 24 voix et le SC-55mkII 28 voix.

Paramètres

Dans ce chapitre, nous fournirons une description générale de chacun des paramètres. Un "paramètre" est un élément qui affecte le son. Le processus de modification des valeurs d'un paramètre est appelé "édition". Bien qu'il ne soit pas possible de modifier les valeurs des paramètres directement depuis le SC-8820, vous pouvez faire ces modifications à l'aide des fonctions d'édition de votre logiciel ou séquenceur informatique.

Paramètres de partie pour le jeu

Ces paramètres déterminent comment chaque partie se comporte à la réception d'un message MIDI. La façon dont le son change en réponse à des messages tels que dynamique, pitch bend, modulation et aftertouch sera déterminée par le réglage de ces paramètres.

Ce que fait chaque paramètre

Les paramètres suivants déterminent comment chaque partie se comporte à la réception d'un message MIDI.

□REVERBSENDLEVEL(Niveau d'envoiàla reverb) 0-40-127

Déterminez le niveau d'envoi à la reverb de chaque instrument.

Niveau d'envoi au chorus (CHORUS SEND LEVEL) 0-127

Déterminez le niveau d'envoi au chorus de chaque instrument

DELAY SEND LEVEL (Niveau d'envoi au delay) 0-127

déterminé le niveau d'envoi au delay de chaque instrument

EQ ON/OFF (Égaliseur de la partie) Off/On

La commutation On/Off de l'égaliseur peut se faire pour chaque partie. L'égaliseur de la partie peut être activé et s'appliquer au son de la partie. Il peut être désactivé et ne pas s'appliquer. Avec les réglages d'usine, le gain de l'égaliseur est à 0. Cela signifie que l'égaliseur n'a pas d'effet même si on l'active.

PART EFX ASSIGN (Effets par insertion) Off/On

Commute On/Off les effets par insertion.

PART LEVEL (niveau de partie) 0-100-127

Ce paramètre ajuste le volume individuel d'une partie. Quand la valeur affichée augmente, le volume augmente. Le niveau de volume de base de la totalité du SC-8820 est ajusté par le bouton [VOLUME]. Si celui-ci est en position minimale, il n'y aura pas de son, même si vous augmentez la valeur de LEVEL.

PARTIE PANPOT Rnd, L63-0-R63

Le panoramique se réfère à la position dans le champ stéréo. Par exemple, vous pouvez placer la batterie et la basse au centre, la guitare à droite et le clavier à gauche (si vous écoutez le SC-8820 en mono, les réglages de panoramique n'ont pas d'effet). Plus un numéro précédé de L est élevé, et plus le son va vers la gauche (L pour left ou gauche) et plus un numéro de R est élevé, plus le son se déplace vers la droite (R pour right ou droite). Pour placer le son au centre, réglez cette valeur à 0. Si vous continuez à presser PAN [ ] quand vous faites le réglage de chaque partie, Rnd (random ou aléatoire) sera sélectionné, et chaque note sera placée en une nouvelle position stéréo de façon aléatoire.

Pour la procédure permettant de commuter On/Off l'égaliseur de chaque partie à l'aide de messages MIDI, référez-vous en p.37

Pour des détails sur les effets par insertion, référez-vous à "Effets par insertion (EFX)" (p.39) et aux effets par insertion" (p.47).

Dans le cas d'un kit rythmique, la position panoramique a été fixée pour chaque instrument de percussion. Ajuster le panoramique d'un kit rythmique entraînera un déplacement relatif et global vers la gauche ou la droite.

Pour certains instruments, un peu de son peut être entendu par l'enceinte opposée même si le panormaique a été réglé à fond d'un côté ou de l'autre.

Rx. CHANNEL (Canal MIDI de réception)

Déterminez le canal MIDI qui sera assigné à chaque partie. Les parties réglées sur OFF ignoreront tous les messages MIDI autres que les messages exclusifs de système, ce qui signifie qu'elles ne produiront pas de son.

PART MODE (Mode de partie)

Normal/Drum1/Drum2

Pour les parties qui reproduisent des sonorités instrumentales conventionnelles, Sélectionnez Normal (mode normal) Pour les parties qui doivent jouer des sons de percussion ou de batterie, Sélectionnez Drum 1 ou Drum 2. Ces parties rythmiques font jouer une sonorité différente (Instrument) pour chaque numéro de note MIDI (p.99). En d'autres termes, une seule partie peut produire de nombreux sons d'instruments de percussion différents (Liste de kits rythmiques, p.127).

Chaque partie 1-16 peut servir soit pour des sons normaux (partie normal) soit pour un kit rythmique (partie rythmique).

Le mode d'une partie rythmique peut être au besoin Drum 1 ou Drum 2. Comme le même kit rythmique sera automatiquement sélectionné pour les parties ayant le même mode de partie, cela signifie que vous pouvez utiliser deux types de kits rythmiques simultanément. Par exemple, si vous reglez le mode de la partie 10 et de la partie 11 respectivement sur Drum 1 et Drum 2, vous pouvez désoir le kit STANDARD1 pour la partie 10 et le kit JAZZ pour la partie 11. Si les deux parties 10 et 11 étaient réglées sur Drum 1, sélectionner STANDARD1 pour la partie 10 entraînera automatiquement la sélection STANDARD1 pour la partie 11.

MONO/POLY MODE (Mono/Poly Mode)

Mono/Poly

Si une partie est réglée sur mono (Mode Mono), elle ne jouera qu'une seule note à la fois. C'est efficace pour des parties qui doivent jouer un instrument naturellement monophonique tel que la trompette ou le saxophone. Sélectionnez poly (Mode Poly) pour les parties qui doivent jouer des accords.

PITCH KEY SHIFT

-24-±0-+24

Key Shift ajuste la hauteur du son par paliers d'un demi-ton. Par exemple, si vous faites reproductive des données de morceau par un programme séquenceur, vous pouvez utiliser le paramètre Key Shift pour transposer la tonalité du morceau sans changer les réglages du séquenceur. Ou bien, si vous chantez conjointement à des données de séquence, vous pouvez ajuster Key Shift pour transposer le morceau dans la tonalité la plus adaptée à votre voix. Quand la valeur affichée augmente (diminue) d'un palier, la hauteur monte (baisse) d'un demi-ton. Cela signifie que 12 paliers correspondent à une octave. Avec un réglage à 0, la hauteur ne sera pas affectée.

PITCH FINE TUNE

-100.0 - 0.0 + 100.0 cents

Utilisez ce paramètre lorsque vous désirez faire des réglages fins de l'accord d'une partie. Des réglages positifs (+) feront monter la hauteur et des réglages négatifs (-) la feront baisser. Si deux parties ou plus sont régées sur le même canal MIDI et le même son, vous pouvez faire des réglages d'accord fin (Fine Tune) différents pour apporter plus de profondeur et d'amplitude au son.

BEND PITCH CONTROL

± 0 - + 2 - + 24

Ce paramètre spécifie la façon dont le son changera lorsque des messages de pitch bend seront reçus. Avec les réglages d'usine, ce paramètre modifie la hauteur. Un réglage de 12 entraîne un changement d'une octave et un réglage de 24, un changement de deux octaves. Avec un réglage de 0, il n'y a pas de changement de hauteur.

• Bend Range est le même paramètre que Bnd Range obtenu en pressant [BEND] ([F3]) (p. 31). Quel que soit le paramètre réglé, c'est le dernier réglage effectué qui est valide.

Pour la procédure de changement de mode de partie à l'aide de messages MIDI, référéz-vous en p.40.

Pour une partie rythmique, changer le réglage du mode Mono/Poly n'affectera pas le son.

Même si vous ajustez la transposition pour toutes les parties, la hauteur d'une partie rythmique n'est pas affectée.

Pour transposer la hauteur de toutes les parties, utilisez M. Key Shift. (p.37)

Pour ajuster la hauteur de toutes les parties, utilisez le paramètre d'accord général (Master Tune) (p.36).

Pour certains sons, la hauteur peut ne pas s'élever autant que spécifiée par le réglage Range.

MOD LFO1 PITCH DEPTH (Amplitude de modulation) 0-10-127

Ce paramètre applique du vibrato au son lorsque des messages sont reçus. Des valeurs plus élevées accentuent l'effet de modulation.

• Mod Depth est le même paramètre que Mod LFO Pitch obtenu en pressant {MOD} ([F2]) (p 31). Quel que soit le paramètre réglé, c'est le dernier réglage effectué qui est valide.

□ VELOCITY SENSE DEPTH (Amplitude de sensibilité à la dynamique) 0-64-127 □ VELOCITY SENSE OFFSET (Décalage de sensibilité à la dynamique) 0-64-127

La force avec laquelle vous enforcez une touche sur un clavier MIDI est transmise sous forme de données MIDI de dynamique (Velocity). Les notes jouées fort auront une valeur de dynamique plus élevée. Les paramètres Velo Depth et Velo Offset déterminent la relation entre la force de jeu sur le clavier et la puissance sonore qui en résulte.

Si vous augmentez le paramètre Velo Depth, de petites différences de dynamique de jeu entraîneront de plus grandes différences de puissance de son (fig. 3). Si Velo Depth est diminué, même de grandes différences de dynamique de jeu n'entraîneront qu'une faible différence de puissance sonore (fig. 2).

Si Velo Offset est réglé plus haut que 64, même les notes jouées doucement (c'est-à-dire celles ayant une faible dynamique) seront produites avec force (fig 5). Si Velo Offset est réglé plus bas que 64, même les notes jouées fort (c'est-à-dire des notes à forte dynamique) sonneront doucement (fig.4).

Pour certains réglages, il peut ne pas y avoir de son. Si c'est le cas, augmentez Velo Depth ou Velo Offset.

KEYBOARD RANGE LOW (Limite inférieure du clavier) C-1-G9 KEYBOARD RANGE HIGH (Limite supérieure du clavier) C-1-G9

Les paramètres Key Range (tessiture de jeu) déterminent la plage de notes dans laquelle l'instrument jouera. Keyboard Range Low (la note la plus basse) et

Keyboard Range High (la note la plus haute) déterminera la plage de notes qui jouera. Ces valeurs sont affichées sous forme de noms de note. Vous pouvez spécifier une valeur entre C-1 (do-1) et G9 (sol9) (0-127), le do Médian étant C4 (60)

Par exemple, si vous assignez deux parties au même canal MIDI et réglez la tessiture de jeu d'une sur C-1-B3 et celle de l'autre sur C4-G9, alors vous pouvez assigner différents sons aux deux parties et faire jouer deux sons différents de part et d'autre de C4. Ou bien, vous pouvez régler les tessitures de jeu des deux parties pour qu'elles se superposent et ainsi coupler deux sons.

CC1 CONTROLLER NUMBER (Numéro de contrôle CC1) 0-16-95

Déterminez le numéro de contrôle qui pilotera les paramètres CC1 (p 32) via MIDI. Par exemple, si vous réglez CC1 C Number sur 16, la valeur d'un message de commande MIDI numéro 16 affectera le son comme spécifique par les réglages du paramètre CC1.

■ MODIFY

• Pour des détails sur les paramètres du groupe MODIFY, réferez-vous au chapitre Fonction de chaque paramètre (p 34)

SCALE TUNING C-B

□SCALE TUNING C-B -64-±0-+63

Le paramètre Scale Tuning (tempérament) est un paramètre qui permet les réglages fins de la hauteur de chaque note qui constitue l'octave. Ces réglages se font sur une octave et agissent simultanément sur la hauteur de toutes les notes équivalentes à toutes les octaves. En utilisant le paramètre Scale Tuning, vous pouvez obtenir différents tempéraments autres que le tempérament égal. Ici, nous vous donnerons trois exemples de réglages

Cet accord divise l'octave en douze parties égales, et c'est la méthode d'accord la plus fréquemment utilisée en musique occidentale. Le réglage par défaut de la fonction Scale Tuning du SC-8820 correspond au tempérament égal.

Sachez que si la limite haute de tessiture (High) est réglée sur un nom de note plus grave que la limite basse (Low), il n'y aura pas de son.

Intonation juste (avec do en tonique)

Par rapport au tempérament égal, les triades principales seront de façon pure avec ce tempérament. Toutefois, cet effet n'est obtenu que dans une seule tonalité et les triades deviennent ambiguës si vous transposez. Ici, c'est un exemple de réglage pour une tonique de do.

Gamme de type arabe

Une variété de tempérament ethnique peut être obtenue en utilisant la fonction Scale Tuning. Voici des réglages pour un accord typique des gâmes de style arabe.

Exemples de réglages (les valeurs sont exprimées en centièmes)

Nom de note	Tempérament égal	Intonation juste (do en tonique)	Gamage de type arabe
C	0	0	-6
C#	0	-8	+45
D	0	+4	-2
D#	0	+16	-12
E	0	-14	-51
F	0	-2	-8
F#	0	-10	+43
G	0	+2	-4
G#	0	+14	+47
A	0	-16	0
A#	0	+14	-10
B	0	-12	-49

MOD/BEND/CAF/CC1

Ce qui suit explique les deux parties qui constituent un nom de paramètre.

Lorsque vous déplacez le levier de modulation ou la molette de modulation d'un clavier MIDI, des messages de modulation sont transmis, modifiant le son. Les paramètres Mod spécifient la façon dont le son changera à la réception de ces messages. Avec les réglages d'usine, du vibrato s'applique au son.

BEND-(Bend-)

Lorsque vous déplacez le levier de pitch bend ou la molette de pitch d'un clavier MIDI, des messages de pitch bend sont transmis, modifiant le son. Les paramètres Bend ~ parameters spécifique la façon dont le son changera à réception de ces messages. Avec les réglages d'usine, c'est la hauteur qui est modifiée.

CAr (Aftertouch par canal ou Pression par canal )

Certains claviers MIDI transmettent des messages appelés aftertouch lorsqu'une pression est appliquée au clavier après enforcement d'une touche. L'aftertouch par canal (également connu sous le nom pression par canal) ne transmet qu'une valeur même si plusieurs notes sont pressées. Lorsqu'un générateur de sons reçoit ce message, il peut modifier ses sonorités de différentes façons. Les paramètres CAf spécifient la façon dont le son changera à réception de ces messages. Avec les réglages d'usine, aucun changement ne se produit lorsque ces messages sont reçus.

• Vérifiez si votre clavier MIDI peut transmettre de tels messages

CC1-

Certains claviers MIDI permettent à des numéros de contrôleurs d'être associés aux curseurs. Lorsque ces curseurs sont déplacés, les messages du numéro de contrôleur spécifique sont transmis, entraînant une modification du son. Les paramètres CC1~ spécifient la façon dont le son changera lorsque des messages du numéro de contrôleur correspondant sont reçus.

Utilisez d'abord le paramètre CC1 Controller Number (p.30) pour sélectionner le numéro de contrôleur que vous assignez.

• Lorsque ces réglages sont à 0, il n'y a pas d'effet

PITCH CONTROL -24+24 (Bend Range est limité à + / - 0 à +24)

Ces paramètres spécifiques définissent le changement maximal de hauteur obtenu lorsque le message correspondant est reçu. Un réglage de 12 entraîne un changement d'une octave et un réglage de 24 un changement de deux octaves. Avec un réglage de 0, il n'y a pas de changement de hauteur.

TVF CUTOFF CONTROL (Fréquence de coupure)-64-+63

Ces paramètres spécifiques concernent la fréquence de coupure qui changera à la réception du message correspondant. Des valeurs plus élevées entraînent une montée de la fréquence de coupure. Des réglages positifs (+) rendent le son plus brillant, et des réglages négatifs (-) le rendent plus feutré.

2-Amplitude Control~Amplitude-64-+63

Ces paramètres spécifiques la façon dont le son changera à réception du message correspondant. Des valeurs plus élevées entrainent une plus grande augmentation de volume.

□LFO RATECONTROL -64-+63

Ces paramètres spécifient la façon dont la fréquence du LFO changera à réception du message correspondant, ajustant la vitesse à laquelle le son est modulé ou varié. Des valeurs plus élevées accélèrent la modulation ou la variation.

Ces paramètres spécifient la façon dont l'amplitude de l'effet vibrato (modulation cyclique de hauteur) changera à réception du message correspondant. Des valeurs plus élevées augmentent l'effet modulation.

□LFO TVF DEPTH 0-127

Ces paramètres spécifiques la façon dont l'amplitude de l'effet de balayage du filtré (modulation cyclique du timbre) changera à réception du message correspondant. Des valeurs plus élevées accentuent l'effet.

LFO TVA DEPTH 0-127

Ces paramètres spécifiques la façon dont l'amplitude de l'effet tremolo (modulation cyclique de volume) changera à réception du message correspondant. Des valeurs plus élevées accentuent l'effet tremolo.

U. INST

Pour des détails sur les paramètres du groupe U. INST, référez-vous au chapitre Fonction de chaque paramètre (p. 65).

Pour certains sons, la hauteur peut ne pas être aussi importante que spécifiée par le réglage Range.

Paramètres de partie pour l'édition de son

Dans le SC-8820, vous pouvez modifier les valeurs de toute une variété de paramètres pour créer le son le plus adapté à votre jeu. Les paramètres sonores affectent le volume, le timbre et la hauteur du son.

Fonction de chaque paramètre

Sur le SC-8820, les valeurs des paramètres sont régler pour chaque partie. En d'autres termes, les valeurs de paramètre appartiennent aux parties et pas aux sons (Instruments). Par exemple, si vous reglez Vibrato Rate (vitesse du vibrato) sur +20 et changez de son pour la partie, cette valeur de vibrato s'appliquera au nouveau son sélectionné (et non pas la valeur initiale de ±0). De cette façon, les paramètres appartenant aux parties sont appelés paramètres de partie.

Vibrato

Le vibrato est un effet créé par modulation de la hauteur. Appliquer du vibrato rend le son plus expressif.

Vib Rate (Vitesse du vibrato)

- 6 4 - 0 - + 6 3

Ce paramètre ajuste la vitesse (fréquence) de la modulation de hauteur. Des réglages positifs (+) accélèrent la modulation de hauteur et les réglages négatifs (-) la ralentissent.

Vib Depth (Amplitude du vibrato)

- 6 4 - 0 - + 6 3

Ce paramètre ajuste l'amplitude de la modulation de hauteur. Des réglages positifs (+) rendent la modulation de hauteur plus profonde et des réglages négatifs (-) la rendent plus modérée.

- 6 4 - 0 - + 6 3

Ce paramètre ajuste le temps nécessaire à l'effet vibrato pour commencer. Des réglages positifs (+) augmentent le temps qui s'écoule avant que le vibrato ne commence et des réglages négatifs le diminuent.

Filtre

En modifiant les réglages de filtré (Filter), vous pouvez modifier le timbre du son. Les types de filtré du SC-8820 sont appelés "low pass filter" (filtré passe-bas) et ne laissent passer que les fréquences inférieures à une fréquence spécifique. Cette fréquence est appelée la fréquence de coupure (Cutoff Frequency). En modifiant le réglage de la fréquence de coupure, vous pouvez rendre le son plus brillant ou plus feutré. La fréquence de coupure peut changer au cours du temps, en étant pilotée par l'enveloppe. En ajustant les réglages de filtré et d'enveloppe, vous pouvez créer des sons qui évoluent et ont de l'expression.

Des réglages positifs de Cutoff Freq font monter la fréquence de coupure. Des réglages négatifs l'abaisent. Quand vous réglez ce paramètre sur une valeur positive plus élevée, plus d'harmoniques sont autorisées à passer, et le son devient plus dur (plus brillant). Plus cette valeur est réglée en direction négative et moins d'harmoniques sont autorisées à passer, ce qui rend le son plus doux (plus feutré).

-64-0--+63

Quand la valeur Resonance est augmentée, les harmoniques proches de la fréquence de coupure sont accentuées, créant un son à fort caractère.

Pour certains sons, des réglages positifs (+) de Cutoff Freq n'entraineront pas de changements notables du son.

Pour certains sons, des réglages (-) de Resonance n'entraineront aucune changement notable du son.

Enveloppe

Le volume d'un instrument change au cours du temps, du moment où la note commence à jouer jusqu'à sa disparition. Ce changement peut être représenté graphiquement comme dans le schéma suivant. Cette forme est propre à chaque instrument, et c'est un facteur important pour déterminer comment nous distinguons les sons que nous entendons. Cette forme est appelée "enveloppe". Les enveloppes des sonorités d'instruments de musique peuvent changer selon la façon dont l'instrument est joué. Par exemple, si une trompette est jouée puissamment et brutalement, l'attaque sera rapide et le son tranchant. Mais si une trompette est jouée doucement et légèrement, l'attaque sera plus douce. Pour ajuster l'attaque d'un son, nous pouvons modifier la durée d'attaque de l'enveloppe. En modifiant les valeurs de l'enveloppe, nous pouvons simuler les caractéristiques de nombreux instruments différents.

La forme d'enveloppe créée ainsi affectera également la façon dont changera la fréquence de coupure. Si celle-ci a été abaissée, elle montera avec l'enveloppe et chutera avec elle.

Attack Time (Durée d'attaque) -64-0-+63

Ce paramètre ajuste la rapidité de début du son.

Délai de décrochage -64-0--+63

Ce paramètre ajuste le temps nécessaire au son pour chuter du plus haut point de l'attaque jusqu'au niveau de maintaini (sustain).

Release Time -64-0-+63

Ce paramètre ajuste le temps nécessaire au son pour disparaître une fois que la touche a été relâchée. La fréquence de coupure chutera de façon concorde.

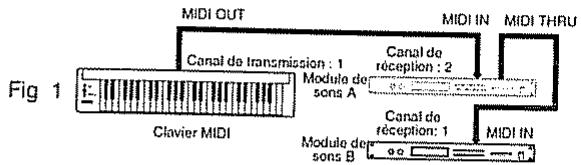

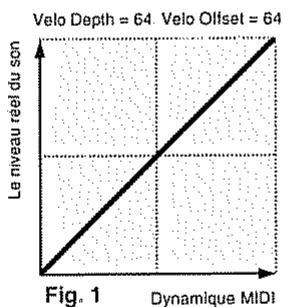

Fig. 1

Certains sons ont un niveau de maintien de 0 (Fig.2). Leçons de piano et de guitare sont de cette catégorie.

Pour certains sons, modifier les différents réglages de durée de l'enveloppe n'entraînera pas de changement notable du son

Paramètres communs à toutes les parties

Voici comment faire les réglages des paramètres qui sont communs à toutes les parties.

Ce que fait chaque paramètre

Les réglages des paramètres suivants s'appliquent à toutes les parties.

MASTER Volume (niveau général) 0-127

Ce paramètre ajusté le volume de toutes les parties. Quand la valeur affichée augmente, le volume augmente. Le niveau de volume de base de la totalité du SC-8820 est ajusté par le bouton [VOLUVE]. Si celui-ci est en position minimale, il n'y aura pas de son, même si vous augmentez la valeur de LEVEL.

MASTER PAN (panoramique général) L63-0-R63

Ce paramètre fixe le panoramique (position stéreo) pour toutes les parties (si vous écoutez le SC-8820 en mono, les réglages de panoramique n'ont pas d'effet). Quand on augmente une valeur précédée de L (left ou gauche), le son se déplace plus à gauche et quand on augmente une valeur précédée de R (right ou droite), le son se déplace plus à droite. Pour placer un son au centre, règlez la valeur de Pan sur 0

Key Shift ajuste la hauteur du son par paliers d'un demi-ton. Par exemple, si vous faites reproductive des données de morceau par un programme séquenceur, vous pouvez utiliser le paramètre Key Shift pour transposer la tonalité du morceau sans changer les réglages du séquenceur. Ou bien, si vous chantez conjointement à des données de séquence, vous pouvez ajuster Key Shift pour transposer le morceau dans la tonalité la plus adaptée à votre voix. Quand la valeur affichée augmente (diminue) d'un palier, la hauteur monte (baisse) d'un demi-ton. Cela signifie que 12 paliers correspondent à une octave. Avec un réglage à 0, la hauteur ne sera pas affectée.

MASTER TUNE (accord général) 4153-440.0-466.2hz

Lorsque vous jouez dans un orchestre avec d'autres instruments, ou lorsque vous avez besoin de régler le SC-8820 pour que sa hauteur corresponde à celle d'un autre instrument, ajustez le réglage Master Tune (accord général) dans une plage allant de 415 3 à 466.2 Hz. La valeur affichée (par exemple 440.0Hz ) indique la fréquence de la note A4 (note numéro 69 ou la4).

Pour certains Instruments, un peu de son peut être entendu du haut-parleur opposé même si le panormaque a été réglé à fond à gauche ou à droite.

Même si vous ajustez Key Shift pour toutes les parties, la hauteur de la partie rythmique ne sera pas affectée.

Pour ajuster la hauteur d'une seule partie, utilisez Key Shift (p.28).

Fonctionnement via MIDI

Comment changer le niveau d'une partie à l'aide de messages MIDI

Réglage sur 110 du niveau de la partie 1

Fonctionnement via MIDI

Comment changer le panoramaque d'une partie à l'aide de messages MIDI

Réglage sur L30 du télécommande de la partie 2

$$ \text {C a n} \quad \mathrm {M I D I} = \quad 0 2 $$

$$ C C n ^ {\circ} 1 0 \quad 3 4 $$

Comme L63 correspond à l'extrême gauche, 0 au centre et R63 à l'extrême droite, le calcul se fait ainsi : 64 - 30 = 34

Fonctionnement via MIDI

Comment régler sur Random (aléatoire) le panoramaque d'une partie à l'aide de messages MIDI

Réglage du Random du panorama de la partie 1

Si vous réglez le panoramique pour qu'il soit aléatoire, vous ne pouvez pas utiliser de messages de changement de contrôleurs tels que dans l'exemple ci-dessus. Transmettez le message exclusif suivant:

Fonctionnement via MIDI

Pour désactiver l'égaliseur d'une partie à l'aide de messages MIDI, transmettez le message exclusif suivant.

adresse donnée somme de vérification

F0 41 10 42 12 [40 4x 20] [..] [..] F7

Adresse: 40 4x 20 (ON/OFF)

x: Numéro de la partie

Donnée 00-01

Checksum: Référez-vous à "Comment calculer la somme de vérification" (p. 184)

Réglage sur off de l'égaliseur de la partie 3

Transmettez le message exclusif suivant

Si vous désirez régler l'égaliseur sur On, changez la valeur de la donnée en 01 et le checksum en conséquence.

Référez-vous également à l'équipement MIDI (p.179).

Dans l'équipement MIDI, le nombre de partie est décrit comme nombre de bloc. Pour la correspondance entre nombres de parties et nombres de blocs, référez-vous à p.176.

Avec les réglages d'usine, l'égaliseur de chaque partie est réglé sur On.

Fonctionnement via MIDI

Pour faire passer une partie normale au statut de partie rythmique par messages MIDI, transmettez le message exclusif suivant.

adresse donnée checksum ou octet de vérification

F041104212[401x15]F7

Adresse: 401x15 (utilisation pour partie rythmique)

x: Numéro de partie

Donnée: 00-02

Checksum: Référez-vous à "Comment calculer la somme de vérification" (p.184).

Réglage du mode de la partie 11 sur DRUM2

Transmettez le message exclusif suivant

adresse donnée

F041104212[401A15][02][0F]F7

Pour sélectionner un kit rythmique après avoir déterminé le mode de partie, transmettez un message de changement de programme à la partie 11.

Référez-vous également à l'équipement MIDI (p. 238).

Effets

Les effets du SC-8820 peuvent être répartis entre effets de système (p 40) et effets par insertion (p 47). Comme effets de système, le SC-8820 propose 8 types de reverb pour ajouter de la réverbération, 8 types de chorus pour apporter de la profondeur, 10 types de delay pour des effets de type écho, et un égaliseur 2 bandes pour modifier les caractéristiques tonales par amplification ou atténuation de certaines plages de fréquences du son. Comme effets par insertion, le SC-8820 propose 64 types d'effets divers, qui vous permettent d'apporter distorsion ou modulation au son, ou même de combiner plusieurs effets. Les effets de système et les effets par insertion différent non seulement par leur type, mais également en ce qui concerne le routage de la sortie du son d'effet.

Effets de système

Dans les effets de système, les effets reverb/choirs/delay prennent un peu du son de chaque partie pour créer un nouveau son avec effet (réverbéré, etc.) puis l'ajoutent au son d'origine. Pour ces effets, vous pouvez spécifier la quantité de son de chaque partie qui est envoyée à l'unité d'effet (niveau d'envoi ou Send Level). Des réglages plus élevés augmentent le niveau du signal envoyé à l'unité d'effet, entraînant une production plus forte du son d'effet. Le résultat est que l'effet devient plus accentué. En ce qui concerne l'égaliseur, à l'opposé, vous pouvez déterminer si le son de la partie passera ou non au travers de l'égaliseur; c'est-à-dire que vous pouvez faire un réglage On/Off de modification du son par l'égaliseur.

Effets par insertion (EFX)

Les effets par insertion sont des effets qui modifient le son lui-même et qui peuvent lui donner un caractère totalement différent. Le SC-8820 offre 64 types d'effets. Comme indiqué dans le schéma ci-dessous, vous pouvez sélectionner un effet par insertion et désir pour chaque partie si le son sera ou non traité au travers de l'effet. Comme un seul type d'effet par insertion peut être appliqué à la fois, l'activer pour deux parties ou plus entraînera le mixage de ces parties. Si un effet de système est appliqué à une partie pour laquelle l'effet par insertion est activé, le niveau d'envoi à l'effet par insertion sera utilisé à la place du niveau d'envoi de la partie elle-même (p 47).

Il n'est pas possible de modifier des réglages d'effet directement depuis le SC-8820. Toutefois, vous pouvez imposer les réglages d'effet en utilisant les fonctions d'édition de votre logiciel ou séquenceur informatique en transmettant les données au SC-8820.

Effets de système

Les effets de système du SC-8820 comprennent 8 types de reverb et chorus et 10 types de delay. De plus, pour chacun de ces effets, vous pouvez spécifier des valeurs de paramètres tels que caractère, amplitude, vitesse et temps. Pour ces effets, vous pouvez déterminer le niveau général pour toutes les parties, ainsi que les niveaux individuels pour chaque partie.

La reverb est un effet qui ajoute de la réverbération à un son, comme vous le ressentez dans une salle de concert.

Le chorus élargit l'image spatiale d'un son, lui apportant profondeur et richesse.

Le delay crée des échos. Il est également possible de donner de la profondeur et de l'amplitude à un son en ajoutant un delay très court au son d'origine

Égaliseur

Un égaliseur vous permet d'amplifier ou d'atténuer des plages de fréquences spécifiques d'un son pour ajuster son timbre. Le SC-8820 a un égaliseur 2 bandes (plage haute, plage basse). Pour chaque plage, haute et basse, vous pouvez spécifier la fréquence et la valeur d'amplification ou d'atténuation (gain).

Paramètres de reverb et leurs fonctions

REVERB MACRO (type de reverb)

Vous pouvez choisir parmi 8 types de reverb.

Room1 Room2 Room3

Ces reverb simulent la réverbération d'une pièce. Ils offrent une réverbération spacieuse et bien définie.

Hall1 Hall2

Ces reverb simulent la réverbération d'une salle de concert. Ils donnent une réverbération plus profonde que les reverb Room

Plate

Simule la réverbération à plaques (un appareil de studio utilisant une plaque métallique)

Delay

C'est un retard conventionnel qui produit des effets d'écho

Panning Delay

C'est un retard spécial dans lequel plusieurs retards se déplacent entre gauche et droite. C'est un effet efficace lorsque vous écoutez en stéréo.

■ REVERB LEVEL (Niveau de reverb) 0-64-127

Ce paramètre détermine la quantité de son réverbéré. Des valeurs plus élevées donnent une réverbération plus présente.

■ REVERB CHARACTER (Macro-réglage de reverb) 0-4-7

Ce paramètre sélectionne le type de reverb. 0-5 sont des effets reverb et 6 et 7 des effets delay.

■ REVERB PRE-LPF (Pré-filtrage salle-bas pour la reverb) 0-7

Un filtre passe-bas peut être appliqué au son arrivant dans la reverb pour couper les hautes fréquences. Des valeurs plus élevées couperont plus les hautes fréquences,

Pour les réglages de chaque partie, il faut utiliser le niveau d'envoi.

Pour la procédure de réglage On/Off de l'égaliseur, réferez-vous à EQ ON/OFF (p.27)

Lorsque vous changez le type de reverb, les valeurs de paramètres suivantes changent de façon automatique. Pour des détails, reportez-vous à "A propos du type de reverb" (p.81).

Pour appliquer de la reverb à une partie, vous devez le niveau d'envoi pour la partie. (p.27)

entraînant une réverbération plus feutrée.

REVERB TIME (durée de REVERB)

0-64-127

Ce paramètre détermine le temps de la réverbération. Des valeurs plus élevées donnent une réverbération plus longue.

REVERB DELAY feedback (ré-injection dans le DELAY)

0-127

Ce paramètre sert lorsque le paramètre rev Character est réglé sur 6 ou 7, ou lorsque le type de reverb est réglé sur Delay ou Panning Delay (Rev Chaiac 6,7) Il détermine la façon dont le delay se répétera. Des valeurs plus élevées donnent plus de répétitions.

REVERB Predelay TIME (pré-retard)

0-127 ms

Ce paramètre détermine le temps de retard de l'apparition du son réverbéré. Des valeurs plus élevées donnent un pré-retard plus long, simulant un espace de réverbération plus grand.

Lorsque vous changez le type de reverb, les six paramètres de reverb (y compris Reverb Character) sont systématiquement modifiés pour prendre leurs valeurs optimales. Plutôt que de régler indépendamment chaque paramètre de reverb, il est plus facile de d'abord déterminer le type de reverb (représenté dans l'équipement MIDI p.174), puis de modifier seulement les paramètres qu'il nécessite. Dans le cas particulier d'emploi des messages exclusifs, cette méthode de réglage minimisera la quantité de données à émettre.

	Room1	Room2	Room3	Hall1	Hall2	Plate	Delay	PanDelay
Rev Level	64	64	64	64	64	64	64	64
Rev Character	0	1	2	3	4	5	6	7
Rev Pre-LPF	3	4	0	4	0	0	0	0
Rev Time	80	56	64	72	64	88	32	64
Rev Dly Fb	0	0	0	0	0	0	40	32
Rev PreDlyTm	0	0	0	0	0	0	0	0

Fonctionnement via MIDI

Pour changer le type de reverb par messages exclusifs, transmettez le message exclusif suivant.

DELAY:

adresse donnée octet de vérification

F041104212[400130]F7

Adresse: 40 01 30 (REVERB MACRO)

Donnée: 00-07

Checksum: Référez-vous à "Comment calculer la somme de vérification" (p. 245)

Réglage du type de reverb sur room 3

Transmettez le message exclusif suivant

Référez-vous également à l'équipement MIDI (p. 174).

Paramètres de chorus et leurs fonctions

CHORUS MACRO (Type de chorus)

Vous pouvez choisir parmi 8 types de chorus

Chorus1 Chorus2 Chorus3 Chorus4

Ce sont des effets de chorus conventionnels qui apportent espace et profondeur au son.

Feedback Chorus

C'est un chorus avec un effet de type flanger et un son doux.

Flanger

C'est un effet comparable au décollage et à l'atterrissage d'un avion à réaction.

Short Delay

C'est un délai avec un court temps de retard

Short Delay (FB)

C'est un retard court avec de nombreuses répétitions

Niveau de chorus (CHORUS LEVEL) 0-64-127

Ce paramètre détermine la quantité de son de chorus

CHORUS PRE-LPF (Pré-filtrage passage-bas pour le chorus) 0-7

Un filtre passe-bas peut être appliqué au son arrivant dans le chorus pour couper les hautes fréquences. Des valeurs plus élevées couperont plus les hautes fréquences, entraînant un son de chorus plus feutré.

CHORUS FEEDBACK (Ré-injection dans le chorus) 0-8-127

Ce paramètre détermine le niveau de ré-injection du son de chorus (feedback) dans le chorus. En utilisant le feedback, un son de chorus dense peut être créé. Des valeurs élevées doivent un haut niveau de ré-injection.

CHORUS DELAY (Temps de retard du chorus) 0-80-127

Ce paramètre détermine le temps de retard de l'effet chorus

CHORUS RATE (Vitesse du chorus) 0-3-127

Ce paramètre règle la vitesse (fréquence) à laquelle le son de chorus est modulé. Des valeurs plus hautes doivent une modulation plus rapide

CHORUS DEPTH (Amplitude du chorus) 0-19-127

Ce paramètre détermine l'amplitude de modulation du son de chorus. De hautes valeurs doivent une modulation plus profonde.

CHORUS SEND LEVEL TO REVERB (Niveau d'envoi du chorus à la reverb)

0-127

Ce paramètre fixe la quantité de chorus envoyé à la reverb. De hautes valeurs donnent un envoi plus important.

CHORUS SEND LEVEL TO DELAY (Niveau d'envoi du chorus au delay)

0-127

Ce paramètre fixe la quantité de chorus envoyé au delay. De hautes valeurs donnent un envoi plus important.

Lorsque vous changez le type de chorus, les valeurs de paramètres suivantes changent de façon automatique. Pour des détails, reportez-vous à "A propos du type de chorus" (p.83).

Pour appliquer l'effet chorus à une partie, vous devez régler le niveau d'envoi pour cette partie. (p.27)

Lorsque vous changez le type de chorus, les huit paramètres de chorus sont systématiquement modifiés pour prendre leurs valeurs optimales. Plutôt que de régler indépendamment chaque paramètre de chorus, il est plus facile de d'abord déterminer le type de chorus (représenté dans l'équipement MIDI p 175), puis de modifier seulement les paramètres qu'il nécessite. Dans le cas particulier d'emploi des messages exclusifs, cette méthode de réglage minimisera la quantité de données à émettre.

	Chorus1	Chorus2	Chorus3	Chorus4	FbChorus	Flanger	SDelay	SDelayFb
Cho Level	64	64	64	64	64	64	64	64
Cho Pre-LPF	0	0	0	0	0	0	0	0
Cho Feedback	0	5	8	16	64	112	0	80
Cho Delay	112	80	80	64	127	127	127	127
Cho Rate	3	9	3	9	2	1	0	0
Cho Depth	5	19	19	16	24	5	127	127
Cho To Rev	0	0	0	0	0	0	0	0
Cho To Dly	0	0	0	0	0	0	0	0

Fonctionnement via MIDI

Pour changer le type de chorus par messages exclusifs, transmettez le message exclusif suivant

DELAY:

adresse donnée checksum

F041104212[400138][...]F7

Adresse: 40 01 38 (CHORUS MACRO)

Donnée: 00-07

Checksum: Référez-vous à "Comment calculer la somme de vérification" (p. 184)

Réglage du type de chorus sur CHORUS4

Transmettez le message exclusif suivant.

Référez-vous également à

Paramètres de delay et leurs fonctions

Vous pouvezCHOISIRparmi10typesde delay.

Delay1

Delay2

Delay3

Ce sont des delays conventionnels. Delay 1, Delay 2 et Delay 3 ont des durées de retard progressivement plus grandes.

Delay4

C'est un delay avec un temps de retard assez court.

Pan Delay1

Pan Delay2

Pan Delay3

Le son retardé se déplace entre gauche et droite. C'est efficace en cas d'écoute en stéreo. Pan Delay 1, Pan Delay 2 et Pan Delay 3 ont des durées de retard progressivement plus grandes.

Pan Delay4

C'est un delay plutôt court avec un son retardé se déplaçant entre gauche et droite. C'est efficace en cas d'écoute en stéréo.

Dly Io Rev

La reverb est ajoutée au son retardé se déplaçant entre gauche et droite. C'est efficace en cas d'écoute en stéréo.

PanRepeat

Le son de delay se déplace entre gauche et droite mais la localisation est différente selon le type de delay. C'est sensible lorsque vous l'écoutez en stéréo.

DELAY LEVEL (Niveau du delay)

0-64-127

Règle le volume des trois delay (central, gauche et droit). Des valeurs élevées donnent un delay général plus fort.

Un filtre passe-bas peut s'appliquer au son reçu par le delay pour couper des hautes fréquences. Des valeurs élevées coupent plus de hautes fréquences, ce qui donne un delay plus feutré.

DELAY TIME CENTER (Delay Time Center)

0.1ms-340ms-1.0s

L'effet delay du SC-8820 permet de déterminer trois durées de retard : pour le centre, la gauche et la droite (si vous écoutez en stéreo). Ce paramètre fixe le temps de retard du delay central.

Ce paramètre détermine le temps de retard du delay gauche sous forme d'un pourcentage du delay central (jusqu'à un maximum de 1 seconde).

DELAY TIME RATIO RIGHT (Delay Time Ratio Right)

4%-500%

Ce paramètre détermine le temps de retard du delay droit sous forme d'un pourcentage du delay central (jusqu'à un maximum de 1 seconde).

DELAY LEVEL CENTER (Delay Level Center)

0-127

Ce paramètre règle le volume du delay central. De hautes valeurs donnent un delay central plus fort.

Ce paramètre fixe le volume du delay gauche. De hautes valeurs donnent un delay gauche plus fort.

DELAY LEVEL RIGHT (Delay Level Right)

0-127

Ce paramètre fixe le volume du delay droit. De hautes valeurs donnent un delay droit plus fort.

DELAY FEEDBACK (Delay Feedback)

-64+16+63

Ce paramètre affine le nombre de répétitions du delay. Avec une valeur de 0, le delay n'a pas de répétition. Avec de hautes valeurs, il y aura plus de répétitions.

Lorsque vous changez le type de delay, les valeurs de paramètres suivantes changent de façon automatique. Pour des détails, reportez-vous à "A propos du type de delay" (p.45).

Pour appliquer l'effet delay à une partie, vous devez régler le niveau d'envoi pour cette partie. (p.27)

Avec des valeurs négatives (-), le delay central sera ré-injecté avec une phase inversée. Les valeurs négatives sont efficaces avec de courts temps de retard.

Ce paramètre détermine la quantité de son retardé envoyé à la reverb. Des valeurs plus hautes donnent une quantité plus importante de son envoyé à la reverb.

Lorsque vous changez le type de chorus, les dix paramètres de delay sont systématiquement modifiés pour prendre leurs valeurs optimales. Plutôt que de régler indépendamment chaque paramètre de delay, il est plus facile de d'abord déterminer le type de delay (représenté dans l'équipement MIDI p 175), puis de modifier seulement les paramètres qu'il nécessite. Dans le cas particulier d'emploi des messages exclusifs, cette méthode de réglage minimisera la quantité de données à émettre.

Fonctionnement via MIDI

Pour changer le type de delay par messages exclusifs, transmettez le message exclusif suivant

DELAY:

adresse donnée octet de vérification

F041104212[400150]F7

Adresse: 40 01 50 (DELAY MACRO)

Data: 00-09

Checksum: Référez-vous à "Comment calculer la somme de vérification" (p. 184).

Réglage du type de delay sur delay 3

Transmettez le message exclusif suivant

Référez-vous également à

L'équipement MIDI (p.175).

Paramètres d'égalisation

EQ LOW FREQ (fréquence basse d'égalisation) 200/400 Hz EQ LOW GAIN (gain des fréquences basses) -12-0--+12 dB EQ HIGH FREQ (fréquence haute d'égalisation) 3/6 kHz

Ces paramètres déterminent les zones de fréquence qui seront amplifiées ou atténuées par l'égaliseur. EQ HIGH GAIN (gain des fréquences aigües) -12-0--+12 dB

Déterminent l'intensité d'amplification ou d'atténuation (gain) de la plage des haute fréquences (High ou H) ou de la plage des basses fréquences (Low ou L). Des valeurs positives (+) auront une amplification et des réglages négatifs (-) une atténuation.

Fonctionnement via MIDI

Pour changer le gain des basses fréquences de l'égaliseur à l'aide de messages MIDI, transmettez le message exclusif suivant

adresse donnée octet de vérification

F041104212[400201]F7

Adresse: EQ LOW GAIN

Donnée: 34H-40H-4CH (-12-0-+12dB)

Checksum: Référez-vous à "Comment calculer la somme de vérification" (p.184).

Réglage du paramètre equalizer low gain sur +6

Transmettez le message exclusif suivant

adresse donnee

F041104212[400201][46][77]F7

Les réglages de gain d'égaliseur sont communs à toutes les parties. Ils ne peuvent être régés indépendamment pour chaque partie.

Avec un réglage de gain égal à 0, l'égaliseur n'a pas d'effet.

Référez-vous également à l'équipement MIDI (p. 175).

Effets par insertion

Le SC-8820 propose 64 types d'effets par insertion. Comme des paramètres appropriés sont fournis pour chaque effet, vous pouvez effectuer des réglages fins du son de qualité professionnelle.

• Pour des détails sur les effets de système et les effets par insertion, et sur la structure d'effet du SC-88ST Pro, référez-vous à la page 39

Les effets par insertion peuvent être appliqués individuellement à chaque partie

Paramètres d'effets par insertion et leurs fonctions

EFX TYPE (type d'effet) 0-64

Determinez le type d'effet par insertion. Pour des détails à propos des types d'effet, référez-vous à p.48.

EFX PARAMETER (paramètres d'effet)

Si vous changez le type d'effet (EFX), les paramètres du nouvel effet s'affichent. Pour des détails à propos des paramètres d'effet, réferez-vous à p. 48

EFXSENDLEVELTOREVERB 0-40-127

Ajustez le niveau d'envoi du son à la reverb après passage au travers de l'effet par insertion

■ EFX SEND LEVEL TO CHORUS 0-127

Ajuste le niveau d'envoi du son au chorus après passage au travers de l'effet par insertion.

Ajuste le niveau d'envoi du son au delay après passage au travers de l'effet par insertion.

Réglages de panoramicque en cas d'utilisation des effets par insertion

Que le réglage de panormaque soit actif ou non changera selon que l'effet par insertion est stéréo ou mono. Si un effet par insertion mono est activé, les réglages de panormaque de partie (p 27) et de panormaque général (p 36) seront ignorés.

02: Spectrum, 35: OD → Chorus, etc.

Dans le cas d'effet par insertion stéreo, toutefois, les réglages de panoramicique de partie (p. 27) et de panoramicique général (p. 36) seront efficaces lorsqu'effet par insertion sera actif.

Le schéma synoptique de chaque effet indique s'il est mono ou stéreo. Les effets ayant des trajets de signaux indépendants, de l'entrée à la sortie, pour L et R sont stéreo. Les autres sont mono.

Réglages des effets de système en cas d'utilisation des effets par insertion

Si un effet par insertion est activé pour deux parties ou plus, ces parties seront mélangées, et les réglages communs s'appliqueront à toutes ces parties. Il ne sera pas possible de régler indépendamment reverb/chorus/delay/égaliseur pour ces parties (référez-vous au schéma en page 39).

Pour les parties dont l'effet par insertion est désactivé, les réglages d'effet de système peuvent être faits indépendamment pour chacune.

Il faut un certain temps avant que le son ne puisse être entendu après que vous ayez changé un effet par insertion. Quand 00 : Thru est sélectionné, aucun effet par insertion n'est appliqué.

Les réglages d'effets de système ne peuvent pas être faits indépendamment pour une partie qui utilise un effet par insertion. Si un effet de système est appliqué, le niveau sera commun à toutes les parties pour lesquelles l'effet par insertion est activé, et ne pourrait être régler indépendamment pour chaque partie.

Types d'effets par insertion

Les types d'effets peuvent être globalement regroupés dans les catégories suivantes.

Effets qui modifient la couleur tonale (type contrôle) (1-4)

Effets qui apportent une distorsion au son (type distorsion) (5-6)

Effets qui modulent le son (type modulation) (7-13)

Effets qui affectent le niveau (type compresseur) (14-15)

Effets qui élargissent le son (type chorus) (16-20)

Effets qui ajoutent de la réverbération au son (type delay/reverb) (21-28)

Effets qui modifient la hauteur (type pitch shifter) (29-30)

Autres (31-34)

Effets qui connectent deux types d'effets en série (série 2) (35-46)

Effets qui connectent trois types d'effets ou plus en série (série 3/série 4/série 5) (47-55)

Effets qui connectent deux types d'effets en parallèle (parallèle 2) (56-64)

Dans les explications qui suivent, les valeurs hexadécimales utilisées pour effectuer des réglages via messages exclusifs sont données sur la même ligne et à la suite du type d'effet. Le numéro du paramètre est donné sous forme décimale sur la même ligne et à la suite du paramètre d'effet. Utilisez ces valeurs lorsque vous utilisez des messages exclusifs pour régler les paramètres. Pour des détails sur les messages exclusifs, réferez-vous aux pages 86, 173.

01: Stereo-EQ

[01H, 00H]

Cela signifie que la valeur pour l'adresse 40H 03H 00H est MSB:01H, LSB:00H.

Low Freq

200/40

[1] indique que c'est le premier paramètre

(40 03 03) indique que c'est l'adresse pour le paramètre [1]

Par exemple, si vous désirez régler le type d'effet sur 01: Stereo-EQ (égaliseur stéreo) et régler Low Freq (low frequency) sur 400, transmettez le message exclusif suivant

1. Régalez le type d'effet sur 1: Stereo-EQ

F04110421240030001003C F7

adresse Valeur régée pou

pour EFX Stereo EQ

1. Sélectionnez Low Freq

F0411042124003030139F7

Adresse valeur pour sélectionner correspondante à [1] +400

• Consultez la liste d'effets par insertion en page 156 pour connaître la correspondance des paramètres et des valeurs
• Voir page 176 pour la correspondance entre numéros de paramètre et adresses
• Les paramètres ayant le symbole + ou # vous permettent de modifier leur valeur à l'aide d'un contrôleur spécifique, tel que le levier de pitch bend et des curseurs, ou à l'aide de messages de changement de contrôleur (p 176)

00: Thru [OOH, 00H]

Aucun effet n'est appliqué. Quand un message GM System On ou GS Reset (p 152) est reçu, 00 Thru sera sélectionné comme effet par insertion

Effets qui modifient la couleur tonale (type filtré)

01: Stereo-EQ (Égaliseur stéréo) [01H, 00H]

C'est un égaliseur 4 bandes stéréo (basse, Médium x 2, aigüe)

Sélectionne la fréquence (200 Hz/400 Hz) à partir de laquelle la plage des basses fréquences sera ajustée.

Low Gain 12-+12 [2 (40 03 04)]

Spécifie le gain des basses fréquences

Sélectionne la fréquence (4kHz/8kHz) à partir de laquelle la plage des hautes fréquences sera ajustée

Hi Gain -12-+12 [4 (40 03 06)]

Spécifiez le gain des hautes fréquences

Ajustez la fréquence de Mid 1 (première des plages médium).

M1Q (Mid 1 Q) 0.5/1.0/2.0/4.0/9.0 [6(400308)]

Ce paramètre règle la largeur de la bande qui sera affectée par le réglage de gain autour de la fréquence déterminée par M1 Freq. Des valeurs plus élevées de Q donnent un effet sur une bande plus étroite.

Détermine le gain pour la bande de fréquences spécifiée par M1 Freq et M1 Q.

Ajuste la fréquence de Mid 2 (seconde des plages Médium)

M2Q (Mid 2Q) 0.5/1.0/2.0/4.0/9.0 [9(4003OB)]

Ce paramètre règle la largeur de la bande qui sera affectée par le réglage de gain autour de la fréquence déterminée par M2 Freq. Des valeurs plus élevées de Q donnent un effet sur une bande plus étroite.

Détermine le gain pour la bande de fréquences spécifiée par M2 Freq et M2 Q.

Déterminez le niveau de sortie

Spectrum est un type de filtré qui modifie le timbre en amplifiant ou atténuant le niveau de fréquences spécifiques. Il est similaire à un égaliseur, mais possède 8 fréquences fixes aux emplacements les plus importants pour ajouter du caractère au son.

Ajuste le niveau à 250Hz

Band 2 (Band 2 Gain) -12-+12 [2 (40 03 04)]

Ajuste le niveau à 500Hz

Ajuste le niveau à 1000 Hz

Band 4 (Band 4 Gain) -12-+12 [4 (40 03 06)]

Ajustez le niveau à 1250 Hz.

Band 5 (Band 5 Gain) -12-+12 [5 (40 03 07)]

Ajustez le niveau à 2000 Hz.

Band 6 (Band 6 Gain) -12-+12 [6 (40 03 08)]

Ajuste le niveau à 3150 Hz

Ajuste le niveau à 4000 Hz.

Ajuste la largeur des bandes de fréquences dont le gain sera modifié (largeur commune à toutes les bandes). Des réglages plus élevés rendront les bandes de fréquences plus étroites.

+Pan (Output Pan) L63-0-R63 [19 (40 03 15)]

Déterminé la position stéréo du son produit L63 correspond à l'extrême gauche, 0 au centre, et R63 à l'extrême droite.

Déterminez le niveau de sortie

03: Enhancer

[01H, 02H]

L'enhancer contrôle la structure harmonique des hautes fréquences, ajustant brillance et éclat au son

+Sensibilité (Sensitivity)

0-127 [1 (40 03 03)]

Determine la sensibilité de l'effet enhancer

Mix (Niveau de Mix)

0-127 [2 (40 03 04)]

Déterminez le rapport entre les harmoniques générées par l'enhancer et le son direct

Low Gain

-12-+12[17(400313)]

Ajuste le gain de la plage des basses fréquences.

Hi Gain (High Gain)

-12+12[18(400314)]

Ajuste le gain de la plage des hautes fréquences

Détermine le niveau de sortie.

04: Humanizer

[01H, 03H]

Ajoute un timbre de voyage au son, le rendant similaire à une voix humaine.

Drive

0-127 [1 (40 03 03)]

Ajuste l'amplitude de la distorsion.

Sélectionne la voyelle.

Accel

0-15 [4 (40 03 06)]

Déterminez le temps nécessaire au son pour passer à la moyenne. Des valeurs plus petites entraînent une durée plus grande.

Low Gain

-12+12[17(400313)]

Ajustez le gain de la plage des basses fréquences.

Hi Gain (High Gain)

-12→12[18(400314)]

Ajustez le gain de la plage des hautes fréquences.

Pan (Output Pan)

Déterminé la position stéréo du son produit. L63 correspond à l'extrême gauche, 0 au centre, et R63 à l'extrême droite.

Détermine le niveau de sortie.

Effets qui déforment le son (type distortion)

05: Overdrive

[01H, 10H]

Cet effet produit une distorsion douce et naturelle telle que celle obtenue par un ampli à lampes.

+Drive

0-127 [1 (40 03 03)]

Ajustez l'amplitude de la distorsion.

Sélectionne le type d'ampli guitare.

Small: ampli compact

BltIn: ampli intégré

2-Stk: grand ampli deux corps

3-Stk: grand ampli trois corps

Amp Sw (Amp Switch)

Commute On ou Off le paramètre Amp Type

Low Gain

-12+12[17(400313)]

Ajuste le gain de la plage des basses fréquences

Hi Gain (High Gain)

-12→12 [18 (40 03 14)]

Ajustez le gain de la plage des hautes fréquences

Pan (Output Pan)

Déterminé la position stéréo du son produit L63 correspond à l'extrême gauche, 0 au centre, et R63 à l'extrême droite.

Déterminez le niveau de sortie

06: Distortion

[01H, 11H]

Cet effet produit une distorsion plus intense que l'Overdrive

+Drive

0-127 [1 (40 03 03)]

Ajuste l'amplitude de la distorsion.

Sélectionne le type d'ampli guitare

Small: ampli compact

BltIn: ampli intégré

2-Stk: grand ampli deux corps

3-Stk: grand ampli trois corps

Commutez On ou Off le paramètre Amp Type.

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences.

Ajuste le gain de la plage des hautes fréquences

Pan (Output Pan) L63-0-R63 [19 (40 03 15)]

Détermine la position stéréo du son produit 1.63

correspond à l'extrême gauche, 0 au centre, et R63 a

l'extrême droite

Déterminez le niveau de sortie.

Effets qui modulent le son (type modulation)

Un phasei ajoute un son en phase décalée au son d'origine, produisant une modulation tournante qui crée une sensation d'espace et de profondeur.

+Manuel 100-8.0k [1 (40 03 03)]

Determine la fréquence de base à partir de laquelle le son sera modulé.

Fréquence 0.05-10.0 [2 (40 03 04)]

Determine la fréquence (période) de modulation

Profondeur 0-127 [3 (40 03 05)]

Déterminez l'amplitude de la modulation.

Ajustez l'intensité d'accentuation ajoutée à la plage de fréquences entourant la fréquence de base déterminée par le réglage du paramètre Manual.

Mix (Mix Level) 0-127 [5 (40 03 07)]

Ajustez le rapport de mixage entre le son à phase décalée et le son direct

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences

Ajusté le gain de la plage des hautes fréquences

Déterminez le niveau de sortie

08: Auto Wah [01H, 21H]

L'auto-wah change cycliquement la fréquence du filtre pour créer un changement cyclique du son.

Sélectionne le type de filtrage.

LPF: l'effet s'appliquera sur une large plage de fréquences. BPF: l'effet s'applique sur une étroite plage de fréquences.

Ajustez la sensibilité avec laquelle le filtrage est piloté. Si cette valeur est augmentée, la fréquence du filtrage change plus radicalement en réponse au niveau d'entrée.

+Manual 0-127 [3 (40 03 05)]

Déterminez la fréquence centrale à partir de laquelle l'effet s'applique.

Peak 0-127 [4 (40 03 06)]

Ajuste l'intensité de l'effet wah-wah qui se produit à proximité de la fréquence centrale. Des réglages plus bas font s'appliquer l'effet à une plus large plage autour de la fréquence centrale. Des réglages plus élevés font

s'appliquer l'effet sur une plage plus étroite. Dans le cas de LPF, diminuer la valeur donnera un plus petit changement de l'effet.

Rapport 0.05-10.0 [5 (40 03 07)]

Ajustez la fréquence (période) de modulation

Profondeur 0-127 [6 (40 03 08)]

Determine l'amplitude de modulation.

Règle la direction à laquelle la fréquence changera lorsqu'elle sera modulée. Avec un réglage Up, le filtre montera vers une plus haute fréquence. Avec un réglage Down, il baissera vers une plus BASSE fréquence.

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain des basses fréquences pour EQ.

Ajuste le gain des hautes fréquences pour EQ.

Pan (Output Pan) L63-0-R63 [19 (40 03 15)]

Déterminé la position stéréo du son produit L63 correspond à l'extrême gauche, 0 au centre, et R63 à l'extrême droite.

Déterminez le niveau de sortie.

09: Rotary

[01H, 22H]

L'effet Rotary simule le son de cubines rotatives classiques. Comme les mouvements des moteurs de graves et d'aigus peuvent se régler indépendamment, la modulation caractéristique de ces enceintes peut être fidèlement reproduite. Principalement destiné aux orgues électriques.

Réglez la vitesse lente (Slow) du rotor des basses fréquences

Règle la vitesse rapide (Fast) du rotor des basses fréquences

Ajusté le temps nécessaire au rotor des basses fréquences pour atteindre la vitesse demandée quand on change sa vitesse. Des valeurs basses donnent un temps plus long.

Ajustez le volume du rotor des basses fréquences

Règle la vitesse lente (Slow) du rotor des hautes fréquences.

Régle la vitesse rapide (Fast) du rotor des haute fréquences

Ajustez le temps nécessaire au rotor des hautes fréquences pour atteindre la vitesse demandée quand on change sa vitesse. Des valeurs basses donnent un temps plus long.

Ajusté le volume du rotor des hautes fréquences.

Change simultanément la vitesse de rotation des rotors des basses et hautes fréquences

Slow: Ralentit la rotation jusqu'à la vitesse spécifiée (valeurs des paramètres Low Slow et Hi Slow)

Fast: Accélère la rotation jusqu'à la vitesse spécifiée (valeurs des paramètres Low Fast et Hi Fast)

Low Gain

-12--+12[17(400313)]

Ajuste le gain des basses fréquences pour EQ.

Ajuste le gain des hautes fréquences pour EQ

Déterminez le niveau de sortie

10: Stereo Flanger

[01H, 23H]

C'est un flanger stéréo. Il produit une résonance métallique qui monte et descend comme celle d'un avion à réaction au décollage et à l'atterrissage. Un filtre est fourni, permettant de façonner le timbre du son de flanger.

Sélectionne le type du filtré.

Off: pas de filtre

LPF: coupe les fréquences au-dessus de la fréquence de coupure

HPF: coupe les fréquences en-dessous de la fréquence de coupure

Détermine la fréquence de base du filtrage

Règle le temps qui sépare le début du son direct de celui du son Trait traité

+ Rate 0.05-10.0 [4 (40 03 06)]

Ajustez la vitesse de modulation

Profondeur 0-127 [5 (40 03 07)]

Ajuste l'amplitude de modulation

Ajuste le pourcentage (%) de sonTraits ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Règle l'équilibre de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Ajuste le gain de la plage des basses fréquences.

Ajuste le gain de la plage des hautes fréquences

Déterminez le niveau de sortie.

11: Étape Flanger

[01H, 24H]

Step Flanger est un effet dans lequel la hauteur du flanger change par paliers.

Règle le temps qui sépare le début du son direct de celui du son Trait traité.

Règle 0.05-10.0 [2 (40 03 04)]

Ajustez la vitesse de modulation.

Profondeur 0-127 [3 (40 03 05)]

Ajuste l'amplitude de modulation.

+Feedback (Feedback Level) -98%→+98% [4 (40 03 06)]

Ajusté le pourcentage (%) de son traité ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Ajustez la fréquence des changements de hauteur

Règle la balance de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences.

Ajustez le gain de la plage des hautes fréquences.

Déterminez le niveau de sortie

12: Tremolo

[01H, 25H]

Le tremolo module cycliquement le volume pour ajouter un effet tremolo au son.

Déterminez le type de modulation (sa forme d'onde).

Tri: le son sera modulé comme une onde triangulaire

Sqr: le son sera modulé comme une onde carrée

Sin: le son sera modulé comme une onde sinusoidale.

Saw1,2: le son sera modulé comme une onde en dents de scie. Les "dents" de Saw1 et Saw2 pointent dans des directions opposées.

Ajustez la vitesse de modulation

Mod Depth (Modulation Depth) 0--127 [3 (40 03 05)]

Ajuste l'amplitude de modulation.

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences

Ajustez le gain de la plage des hautes fréquences.

Déterminez le niveau de sortie

13: Auto Pan

[01H, 26H]

Auto Pan module cycliquement la position stéréo du son.

Déterminez le type de modulation (sa forme d'onde).

Tri: le son sera modulé comme une onde triangulaire.

S7: le son sera modulé comme une onde carrée.

Sin: le son sera modulé comme une onde sinusoidale.

Saw1,2: le son sera modulé comme une onde en dents de scie. Les "dents" de Saw1 et Saw2 pointent dans des directions opposées.

Ajuste la vitesse de modulation

0-127 [3 (40 03 05)]

Ajuste l'amplitude de modulation.

Low Gain

-12--+12[17(400313)]

Ajuste le gain de la plage des basses fréquences.

-12+12[18(400314)]

Ajustez le gain de la plage des hautes fréquences

Déterminez le niveau de sortie.

Effets qui affectent le niveau (type compressor)

14: Compressor

[01H, 30H]

Le compresseur est un effet qui "gomme" les hauts niveaux et amplifie les bas niveaux, adoucissant les irrégularités de volume.

Attack

0-127 [1 (40 03 03)]

Determine la durée d'attaque du son sortant.

Sustain

0-127 [2 (40 03 04)]

Déterminez le temps à partir duquel les sons de bas niveau seront amplifiés jusqu'à l'obtention du volume désiré.

Augmenter la valeur diminuera le temps. Quand cette valeur est modifiée, le niveau change également.

Post gain

Ajuste le gain de sortie

-12→12[17(400313)]

Ajustez le gain de la plage des basses fréquences

-12--+12[18(400314)]

Ajustez le gain de la plage des hautes fréquences

Déterminé la position stéréo du son produit. L63 correspond à l'extrême gauche, 0 au centre, et R63 à l'extrême droit.

Détermine le niveau de sortie

15: Limiter

[01H,31H]

Un limiteur compresse les signaux dépassant un certain niveau de volume, prévenant ainsi toute distorsion.

Déterminez le volume à partir duquel la compression commence.

Ratio (compression ratio)

1/1.5,1/2,1/4,1/100 [2 (40 03 04)]

Ajuste le rapport de compression pour les signaux supérieurs au niveau seuil (Threshold Level). 1/100 est le plus haut rapport de compression, et les niveaux de sortie diminuent.

Ajuste le temps qu'il faut à la compression pour ne plus s'appliquer une fois que le volume a chuté au-dessous du niveau seuil.

Post gain

0 / +6 / +12 / +18 [4 (40 03 06)]

Ajuste le gain de sortie

-12+12[17(400313)]

Ajustez le gain de la plage des basses fréquences.

-12--+12[18(400314)]

Ajustez le gain de la plage des hautes fréquences

Déterminé la position stéréo du son produit. L63 correspond à l'extrême gauche, 0 au centre, et R63 à l'extrême droite.

Déterminez le niveau de sortie.

Effets qui élargissent le son (type chorus)

16: Hexa Chorus

[01H, 40H]

Hexa-chorus est un chorus à six phases qui apporte richesse et ampleur au son (six sons de chorus avec des temps de retard différents sont superposés).

Règle le temps qui sépare le début du son direct de celui du son traité.

+Rate

0.05-10.0 [2 (40 03 04)]

Ajustez la vitesse de modulation.

Profondeur 0-127 [3 (40 03 05)]

Ajustez l'amplitude de modulation.

Le pré-retard détermine le temps qui sépare le début du son direct et celui du son retardé. Sa déviation détermine les différences de pré-retard entre les différents sons de chorus.

Depth Dev (Depth Deviation) -20-+20 [5 (40 03 07)]

Détermine la différence d'amplitude de modulation entre chaque son de chorus.

Déterminez la différence d'emplacement stéreo entre les différents sons de chorus. Avec un réglage de 0, tous les sons de chorus sont au centre. Avec un réglage de 20, tous les sons de chorus sont à intervalle de 30 degrés par rapport au centre.

Règle le balancement de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences.

Ajuste le gain de la plage des hautes fréquences

Déterminez le niveau de sortie

17: Tremolo Chorus

[01H, 41H]

C'est un effet chorus avec tremolo (modulation cyclique de volume).

Déterminez le temps qui sépare le début du son direct de celui du son retardé.

Cho Rate (Chorus Rate) 0.05-10.0 [2 (40 03 04)]

Determine la vitesse de modulation de l'effet chorus.

Cho Depth (Chorus Depth) 0-127 [3 (40 03 05)]

Ajuste l'amplitude de modulation de l'effet chorus

Ajuste l'amplitude du son de trémolo

+Trem Rate (Tremolo Rate) 0.05-10.0 [5 (40 03 07)]

Détermine la vitesse de modulation de l'effet tremolo.

Détermine la répartition spatiale de l'effet tremolo

Règle balancé de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet)

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences.

Ajustez le gain de la plage des hautes fréquences

Détermine le niveau de sortie

18: Stereo Chorus

[01H, 42H]

C'est un chorus stéréo. Un filtré vous permet de façonner le timbre du son de chorus.

Sélectionnez le type de filtré

Off: pas de filtrage

LPF: coupe les fréquences au-dessus de la fréquence de coupure

HPI: coupe les fréquences au-dessous de la fréquence de coupure

Ajuste la fréquence centrale du filtre pour le son de chorus

Détermine le temps qui sépare le début du son direct de celui du son retardé.

+Rate

0.05-10.0 [4 (40 03 06)]

Determine la vitesse de modulation

Depth

0-127 [5 (40 03 07)]

Ajuste l'amplitude de modulation

Phase

0-180[7(400309)]

Determine la dispersion spatiale du son.

Balance (Effet Balance)

D>0E-D0< E [16 (40 03 12)]

Règle balancé de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain

-12--+12[17(400313)]

Ajuste le gain de la plage des basses fréquences.

Hi Gain (High Gain)

-12+12[18(400314)]

Ajuste le gain de la plage des hautes fréquences

Détermine le niveau de sortie.

19: SpaceD

[01H, 43H]

Space-D est un chorus multiple qui applique une modulation en deux phases en stéréo. Il ne donne pas d'impression de modulation mais produit un effet de chorus transparent.

Déterminez le temps qui sépare le début du son direct de celui du son retardé

+Rate

0.05-10.0[2(400304)]

Determine la vitesse de modulation.

Depth

0-127 [3 (40 03 05)]

Ajuste l'amplitude de modulation

Phase

0-180 [4 (40 03 06)]

Détermine la dispersion spatiale du son

Règle la balance de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain

-12+12[17(400313)]

Ajustez le gain de la plage des basses fréquences

Hi Gain (High Gain)

-12→12[18(400314)]

Ajustez le gain de la plage des hautes fréquences

Déterminez le niveau de sortie.

20:3D Chorus

[01H, 44H]

Cet effet applique un effet 3D au son de chorus. Le son de chorus sera positionné à gauche et à droite.

Déterminez le temps qui sépare le début du son direct de celui du son retardé.

+Cho Rate (Chorus Rate)

0.05-10.0 [2 (40 03 04)]

Determine la vitesse de mod

ndel'effetchorus

Chorus Depth (Profondeur du Chorus)

0-127 [3 (40 03 05)]

Ajuste l'amplitude de modulation de l'effet chorus

Déterminez la méthode utilisée pour écouter le son produit par les prises OUTPUT. L'effet 3D optimal sera obtenu si vous sélectionnez Speaker pour écouter avec des enceintes ou Phones pour écouter avec un casque (p.84).

Règle la balance de volume entre le son direct et le son avec effet

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences.

Ajusté le gain de la plage des hautes fréquences

Déterminez le niveau de sortie

Effets qui ajoutent de la réverbération au son (type delay/reverb)

C'est un delay (retard) stéréo

Quand le mode de ré-injection (Feedback) est Norm:

Quand le mode de ré-injection (Feedback) est Cross:

Determine le temps qui sépare le son d'origine du son retardé gauche.

Détermine le temps qui sépare le son d'origine du son retardé droit.

Déterminé le pourcentage (%) du son traité ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la façon dont le son traité est ré-injecté dans l'effet.

Norm: Le son retardé gauche est ré-injecté dans le retard gauche et le son retardé droit dans le droit.

Cross: Le son retardé gauche est ré-injecté dans le retard droit et le son retardé droit dans le gauche.

Déterminez la phase du son retardé gauche

Norm: phase inchangée.

Invert: phase inversée.

Déterminez la phase du son retardé droit

Norm: phase inchangée

Invert: phase inversée

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

Régule la balance de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences

Ajustez le gain de la plage des hautes fréquences

Déterminez le niveau de sortie

Cet effet ajoute une modulation au son retardé, produit un effet similaire à un flanger.

Quand le mode de ré-injection (Feedback) est Norm:

Quand le mode de ré-injection (Feedback) est Cross:

Déterminez le temps qui sépare le son d'origine du son retardé gauche.

Déterminé le temps qui sépare le son d'origine du son retardé droit.

Déterminé le pourcentage (%) du son traité ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la façon dont le son traité est ré-injecté dans l'effet.

Norm: Le son retardé gauche est ré-injecté dans le retard gauche et le son retardé droit dans le droit.

Cross: Le son retardé gauche est ré-injecté dans le retard droit et le son retardé droit dans le gauche.

+Mod Rate (Modulation Rate) 0.05--10.0 [5 (40 03 07)]

Determine la vitesse de modulation

Mod Depth (Modulation Depth) 0-127 [6 (40 03 08)]

Ajuste l'amplitude de modulation.

Déterminez la dispersion spatiale du son.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, régalez ce paramètre sur Bypass.

Régler la balance de volume entre le son direct et le son avec effet

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences.

Ajustez le gain de la plage des hautes fréquences

Déterminez le niveau de sortie.

Le Triple Tap Delay est un effet qui produit trois sons retardés : au centre, à gauche et à droite.

Détermine le temps qui sépare le son d'origine du son retardé central.

Détermine le temps qui sépare le son d'origine du son retardé gauche

Détermine le temps qui sépare le son d'origine du son retardé droit.

+Feedback (Feedback Level) -98%→+98% [4 (40 03 06)]

Déterminez le pourcentage (%) du son traité central ré-injecté à l'entrée de l'effet. Des réglages négatifs (-) le ré-injectent avec une phase inversée.

Règle le volume du son retardé central.

Régle le volume du son retardé gauche.

Réglez le volume du son retardé droit.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet central sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

Règle l'équilibre de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences

Ajuste le gain de la plage des hautes fréquences

Détermine le niveau de sortie.

Quadruple Tap Delay produit quatre sons retardés

Déterminez le temps qui sépare le son d'origine du son retardé 1.

Détermine le temps qui sépare le son d'origine du son retardé 2

Déterminez le temps qui sépare le son d'origine du son retardé 3.

Détermine le temps qui sépare le son d'origine du son retardé 4.

Ajuste le volume du son retardé 1.

Ajuste le volume du son retardé 2.

Ajuster le volume du son retardé 3

Ajustez le volume du son retardé 4.

+Feedback (Feedback Level) -98%--+98% [9 (40 03 0B)]

Déterminez le pourcentage (%) du son traité central ré-injecté à l'entrée de l'effet 1. Des réglages négatifs (-) le ré-injectent avec une phase inversée.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet 1 sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

Règle l'équilibre de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences

Ajuste le gain de la plage des hautes fréquences

Déterminez le niveau de sorte.

Cet effet vous permet d'utiliser une commande préalablement déterminée en page EFX C. (p 130) pour piloter en temps réel hauteur et retard. L'allongement du retard abaisse la hauteur, son raccourcissement ayant l'effet inverse.

Déterminez le temps qui sépare le son d'origine du son retardé.

Déterminé le temps nécessaire pour que le retard parte de sa valeur actuelle à cette nouvelle demandée. La vitesse du changement de retard affecte directement celle du changement de hauteur.

Déterminé le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

EFX Pan (Effect Output Pan) L63-0-R63 [5 (40 03 07)]

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Règle balancé de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences.

Ajustez le gain de la plage des hautes fréquences

Déterminez le niveau de sortie

26: Reverb

[01H, 55H]

L'effet reverb ajoute de la réverbération au son, simulant un espace acoustique

Type (ReverbType)

Déterminez le type de reverb

Room 1: reverb dense avec chute courte

Room 2: reverb diffuse avec chute courte

Stage 1: reverb avec fortes réflexions tardives

Stage 2: reverb avec fortes réflexions précoces

Hall 1: reverb avec réflexions claires

Hall 2: reverb avec réflexions riches

Déterminez le temps qui sépare le début du son direct de celui du moment où la réverbération est entendue.

Ajusté la durée de la réverbération

Ajustez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Plus basse est cette fréquence, plus nombreuses sont les hautes fréquences coupées, donnant une réverbération plus douce et plus feutrée. Si vous ne désirez pas couper les hautes fréquences du signal réinjecté, réglez ce paramètre sur Bypass.

Règlez l'équilibre de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Ajuste le gain de la plage des basses fréquences

Ajuste le gain de la plage des hautes fréquences

Déterminez le niveau de sortie.

27: Gate Reverb

[01H, 56H]

C'est un type de reverb particulier dans lequel le son réverbéré est artificiellement coupé avant la fin de la chute

Sweep1: le son réverbéré se déplace de la droite vers la gauche

Sweep2: le son réverbéré se déplace de la gauche vers la droite

Détermine le temps qui sépare le début du son direct de celui du moment où la reverb est entendue

Déterminez la longueur du son réverbéré.

Régler la balance de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet)

Ajuste le gain de la plage des basses fréquences

Ajuste le gain de la plage des hautes fréquences

Déterminez le niveau de sortie.

28:3D Delay

[01H, 57H]

Applique un effet 3D au son de delay. Le son de delay sera positionné à gauche et à droite.

Déterminez le temps qui sépare le début du son direct de celui du son retardé central

Déterminé le temps qui sépare le début du son direct de celui du son retardé gauche.

Déterminé le temps qui sépare le début du son direct de celui du son retardé droit.

+Feedback (Delay Feedback) -98%→+98% [4 (40 03 06)]

Déterminez le pourcentage (%) du son ré-injecté à l'entrée du delay central. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Ajusté le volume du son retardé central

Ajustez le volume du son retardé gauche

Ajustez le volume du son retardé droit.

Déterminez le pourcentage (%) du son ré-injecté à l'entrée du delay central. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la méthode utilisée pour écouter le son produit par les prises OUTPUT. L'effet 3D optimal sera obtenu si vous sélectionnez Speaker pour écouter avec des enceintes ou Phones pour écouter avec un casque (p 84).

Balance (Effect Balance) D>0E--D0< E [16 (40 03 12)]

Règlez le balancé de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences.

Ajuste le gain de la plage des hautes fréquences.

Détermine le niveau de sortie.

Effets qui modifient la hauteur (type pitch shifter)

Un pitch shifter transpose le signal d'origine. Ce pitch shifter est en fait double et peut ajouter deux transpositions au signal d'origine.

+Coarse 1 (Coarse Pitch 1) -24-0-12 [1 (40 03 03)]

Ajusté la hauteur de transposition 1 en demi-tons (-2--1 octaves).

Fine 1 (Fine Pitch 1) -100-0-+100 [2 (40 03 04)]

Affine la hauteur de transposition 1 par paliers de 2 centièmes (-100 - +100 centièmes).

Détermine le temps qui sépare le début du son direct de celui du son transposed 1.

EFX Pan 1 (Effect Output Pan 1) L63-0-R63 [4 (40 03 06)]

Déterminez la position stéréo du son transposé 1. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Coarse 2 (Coarse Pitch 2) -24-0+12 [5 (40 03 07)]

Ajustez la hauteur de transposition 2 en demi-tons (-2-+1 octaves)

Fine 2 (Fine Pitch 2) -100-0-+100 [6 (40 03 08)]

Affine la hauteur de transposition 2 par paliers de 2 centièmes (-100-+100 centièmes).

Détermine le temps qui sépare le début du son direct de celui du son transposed 2.

EFX Pan 2 (Effect Output Pan 2) L63-0-R63 [8 (40 03 0A)]

Détermine la position stéréo du son transposé 2. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Des réglages élevés donnent une réponse plus lente mais plus stable.

Ajuste la balance de volume entre le son transposé 1 et le son transposé 2.

Règle la balance de volume entre le son direct et le son avec effet. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Ajuste le gain de la plage des basses fréquences

Ajuste le gain de la plage des hautes fréquences

Détermine le niveau de sortie.

30: Fb P. Shifter (Feedback Pitch Shifter) [01H, 61H]

Ce pitch shifter permit au son transposé d’être ré-injecté dans l'effet.

+P. Coarse (Coarse Pitch) -24-0-+12 [1 (40 03 03)]

Ajuste la hauteur de transposition en demi-tons (-2--+1 octaves).

P. Fine (Fine Pitch) -100-0-+100 [2 (40 03 04)]

Affine la hauteur de transposition par paliers de 2 centièmes (-100-+100 centièmes)

Détermine le pourcentage (%) du sonTraits ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez le temps qui sépare le début du son direct de celui du son transposé.

Mode (Pitch Shifter Mode) 1-5 [5 (40 03 07)]

Des réglages élevés donnent une réponse plus lente mais plus stable

EFX Pan (Effect Output Pan) L63-0-R63 [6 (40 03 08)]

Détermine la position stéréo du son transposé. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Règle la balance de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences

Ajuste le gain de la plage des hautes fréquences

Détermine le niveau de sortie

Autres

3D Auto [01H, 70H]

L'effet 3D Auto applique une rotation à la localisation du son.

Azimuth 180/L168-0-R168 [1 (40 03 03)]

Déterminez l'emplacement auquel le son s'arrêtera quand l'effet s'arrête.

Un réglage de 0 place le son au centre

+Speed 0.05-10.0 [2 (40 03 04)]

Determine la vitesse de rotation.

Clockwise -/+ [3 (40 03 05)]

Détermine le sens de la rotation. Un réglage de "-" correspond au sens contraire des aiguilles d'une montre et un réglage de "+" au sens des aiguilles d'une montre.

Stoppe ou redémarre la rotation. Quand l'effet est On, le son tournera. Quand il est Off, la rotation s'arrête à l'emplacement fixé par le paramètre Azimuth.

Déterminez la méthode utilisée pour écouter le son produit par les prises OUTPUT. L'effet 3D optimal sera obtenu si vous sélectionnez Speaker pour écouter avec des enceintes ou Phones pour écouter avec des écouteurs (p.84).

Déterminez le niveau de sortie.

32:3D Manual

[01H, 71H]

Cela place l'effet 3D à l'emplacement désiré

+Azimuth

180/L168-0-R168[1(400303)]

Déterminez l'emplacement. Un réglage de 0 positionne le son au centre.

Output (Mode de sortie)

Déterminez la méthode utilisée pour écouter le son produit par les prises OUTPUT. L'effet 3D optimal sera obtenu si vous sélectionnez Speaker pour écouter avec des enceintes ou Phones pour écouter avec des écouteurs (p.84).

Détermine le niveau de sortie.

33: Lo-Fi 1

[01H, 72H]

Lo-Fi 1 est un effet qui dégrade intentionnellement la qualité du son.

Détermine le type de filtrage qui sera appliqué avant que le son ne passe à travers l'effet.

Lo-Fi Type

1-9 [2 (40 03 04)]

Dégrade la qualité du son. Plus la valeur est élevée, plus le son deviendra pauvre.

Détermine le type de filtrage qui sera appliqué après que le son soit passé à travers l'effet.

+Balance (Effet Balance)

D>0E-D0<C [16 (40 03 12)]

Règle la balance de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain

-12--+12[17(400313)]

Ajuste le gain de la plage des basses fréquences.

Hi Gain (High Gain)

-12+12 [18 (40 03 14)]

Ajustez le gain de la plage des hautes fréquences.

Pan (Output Pan)

Déterminé la position stéréo du son de sortie. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Déterminez le niveau de sortie

34: Lo-Fi 2

[01H, 73H]

Lo-Fi 2 est un effet qui dégrade intentionnellement la qualité du son, permettant à toute une variété de bruits d'être ajoutés.

• Si les réglages R Detune (Radio Detune), W/P Level (White/Pink Noise Level), Disc Nz Lev (Disc Noise Level), ou Hum Level sont augmentés, il y aura du bruit même s'il n'y a pas de son entrant.

Lo-Fi Type

1-6 [1 (40 03 03)]

Dégrade la qualité du son. Plus la valeur est élevée, plus le son deviendra pauvre.

Fil Type (Filter Type)

Déterminez le type de filtrage qui sera appliqué après que le son soit passé à travers l'effet.

Déterminez la fréquence de coupure du filtre qui sera appliquée après que le son soit passé à travers l'effet.

R. Déture (Radio Déture)

0-127 [4 (40 03 06)]

Cet effet simule le son de la recherche d'une station sur une radio. Quand cette valeur est augmentée, le son devient de plus en plus éloigné.

Détermine le volume du bruit de radio.

Sélectionne soit un bruit blanc, soit un bruit rose.

Détermine la fréquence de coupure du filtre passe-bas qui sera appliqué au bruit blanc ou au bruit rose.

Détermine le volume de l'effet.

Disc Type (Disc Noise Type) LP/EP/SP/RND [9 (40 03 0B)]

Sélectionne le type de bruit d'enregistrement. La fréquence à laquelle le bruit sera entendu dépendra du type sélectionné.

Disc LPF (Disc Noise LPF)

Détermine la fréquence de coupure du filtre passe-bas appliqué à l'effet.

Détermine le volume de l'effet.

Sélectionne le type de bruit de fond.

Détermine la fréquence de coupure du filtre passe-bas appliqué au bruit de fond.

Déterminez le volume du bruit de fond

M/S (Mono/Stereo Switch) Mono/Stereo [15 (40 03 11)]

Détermine si le son d'effet sera mono ou stéréo.

Règle la balance de volume entre le son direct et le son avec effet

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet)

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences

Ajuste le gain de la plage des hautes fréquences.

Pan (Output Pan) L63-0-R63 [19 (40 03 15)]

Détermine la position stéréo du son de sortie. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droit.

Détermine le niveau de sortie.

Effets qui connectent deux types d'effets en série (série 2)

35: OD → Chorus (Overdrive → Chorus) [02H, 00H]

Cet effet connecte un overdrive et un chorus en série.

Déterminez le degré de distorsion. Le volume changera avec le degré de distorsion.

+OD Pan (Overdrive Drive Output Pan)

1.63-0-R63[2(400304)]

Détermine la position stéréo du son avec distorsion. L63 est l'extrême gauche, 0 le centre et R63 l'extrême droite.

Sélectionne le type d'ampli guitare.

Small: ampli compact BlkIn: ampli intégré 2-Stk: grand ampli deux corps 3-Stk: grand ampli trois corps

Déterminez le temps qui sépare le début du son direct de celui du son de chorus.

Déterminez la vitesse de modulation de l'effet chorus.

Ajuste la balance entre le son saturé qui sera envoyé au chorus et le son saturé non envoyé au chorus. Avec un réglage de D>0E, seul le son saturé sera entendu et avec un réglage de D0< E, seul le son saturé envoyé au chorus sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences

Ajusté le gain de la plage des hautes fréquences

Level (Output Level) 0--127 [20 (40 03 16)]

Déterminez le niveau de sortie.

36: OD → Flanger (Overdrive → Flanger) [02H, 01H]

Cet effet connecte un overdrive et un flanger en série

Détermine le degré de distorsion. Le volume changera avec le degré de distorsion.

L63-0-R63 [2 (40 03 04)]

Détermine la position stéréo du son avec distorsion L63 est l'extrême gauche, 0 le centre et R63 l'extrême droite.

Sélectionne le type d'ampli guitare.

Small: ampli compact

BltIn: ampli intégré

2-Stk: grand ampli deux corps

3-Stk: grand ampli trois corps

Détermine le temps qui sépare le début du son direct de celui du son traité.

Ajuste la vitesse de modulation de l'effet flanger.

Ajustez l'amplitude de modulation de l'effet flanger.

Déterminez le pourcentage (%) du son traité ré-injecté à

l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

FL bal (flanger balance) d>0e-d0< e [10 (40 03 0C)]

Ajuste la balance entre le son saturé qui sera envoyé au flanger et le son saturé non envoyé au flanger. Avec un réglage de D>0E, seul le son saturé sera entendu et avec un réglage de D0< E, seul le son saturé envoyé au flanger sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences.

Ajustez le gain de la plage des hautes fréquences.

Déterminez le niveau de sortie

37: OD → Delay (Overdrive → Delay) [02H, 02H]

Cet effet connecte un overdrive et un delay en série.

Déterminez le degré de distorsion. Le volume changera avec le degré de distorsion.

L63-0-R63 [2 (40 03 04)]

Détermine la position stéréo du son avec distorsion. L63 est l'extrême gauche, 0 le centre et R63 l'extrême droite.

Sélectionne le type d'ampli guitare

Small: ampli compact BlitIn: ampli intégré 2-Stk: grand ampli deux corps 3-Stk: grand ampli trois corps

Déterminez le temps qui sépare le début du son direct de celui du son traité.

Déterminez le pourcentage (%) du son traité ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, régalez ce paramètre sur Bypass.

Ajustez la balance entre le son saturé qui sera envoyé au delay et le son saturé non envoyé au delay. Avec un réglage de D>0E, seul le son saturé sera entendu et avec un réglage de D0< E, seul le son saturé envoyé au delay sera entendu. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Ajustez le gain de la plage des basses fréquences

Ajusté le gain de la plage des hautes fréquences

Déterminez le niveau de sortie

38: DS → Chorus (Distortion → Chorus) [02H, 03H]

Cet effet connecte une distorsion et un chorus en série

Déterminez le degré de distorsion. Le volume changera avec le degré de distorsion.

+DS Pan (Distortion Output Pan) L63-0-R63 [2 (40 03 04)]

Détermine la position stéréo du son avec distorsion. L63 est l'extrême gauche, 0 le centre et R63 l'extrême droit.

Sélectionne le type d'ampli guitare.

Détermine le temps qui sépare le début du son direct de celui du son de chorus.

Determine la vitesse de modulation de l'effet chorus

Determine l'amplitude de modulation de l'effet chorus

Ajuste la balance entre le son saturé qui sera envoyé au chorus et le son saturé non envoyé au chorus. Avec un réglage de D>0E, seul le son saturé sera entendu et avec un réglage de D0< E, seul le son saturé envoyé au chorus sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences

Ajuste le gain de la plage des hautes fréquences

Déterminez le niveau de sortie

39: DS → Flanger (Distortion → Flanger) [02H, 04H]

Cet effet connecte une distorsion et un flanger en série

Déterminez le degré de distorsion. Le volume changera avec le degré de distorsion.

+DS Pan (Distortion Output Pan) L63-0-R63 [2 (40 03 04)]

Détermine la position stéréo du son avec distorsion. L63 est l'extrême gauche, 0 le centre et R63 l'extrême droite.

Sélectionne le type d'ampli guitare.

Small: ampli compact BlkIn: ampli intégré 2-Stk: grand ampli deux corps 3-Stk: grand ampli trois corps

Détermine le temps qui sépare le début du son direct de celui du son traité.

Ajuste la vitesse de modulation de l'effet flanger.

FL Depth (Flanger Depth) 0-127 [8 (40 03 0A)]

Ajuste l'amplitude de modulation de l'effet flanger

Détermine le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

FL Bal (Flanger Balance) D>0E-D0<E [10 (40 03 0C)]

Ajuste la balance entre le son saturé qui sera envoyé au flanger et le son saturé non envoyé au flanger. Avec un réglage de D>0E, seul le son saturé sera entendu et avec un réglage de D0< E, seul le son saturé envoyé au flanger sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences

Ajustez le gain de la plage des hautes fréquences

Déterminez le niveau de sortie.

Cet effet connecte une distorsion et un delay en série.

Déterminez le degré de distorsion. Le volume changera avec le degré de distorsion.

+DS Pan (Distortion Output Pan) L63-0-R63 [2 (40 03 04)]

Détermine la position stéréo du son avec distorsion. L63 est l'extrême gauche, 0 le centre et R63 l'extrême droite.

DS Amp (Distortion Amp Simulator Type)

Sélectionne le type d'ampli guitare

Small: ampli compact

BltIn: ampli intégré

2-Stk: grand ampli deux corps

3-Stk: grand ampli trois corps

Déterminez le temps qui sépare le début du son direct de celui du sonTraitsé.

Déterminé le pourcentage (%) du son trait ré-injecté à l'entrée de l'effect. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

Ajustez la balance entre le son saturé qui sera envoyé au delay et le son saturé non envoyé au delay. Avec un réglage de D>0E, seul le son saturé sera entendu et avec un réglage de D0< E, seul le son saturé envoyé au delay sera entendu. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajustez le gain de la plage des basses fréquences.

Ajusté le gain de la plage des hautes fréquences.

Déterminez le niveau de sortie.

41: EH → Chorus (Enhancer → Chorus) [02H, 06H]

Cet effet connecte un enhancer et un chorus en série.

Déterminez la sensibilité de l'enhancer

EH Mix (Enhancer Mix Level) 0-127 [2 (40 03 04)]

Déterminez le rapport entre les harmoniques générées par l'enhancer et le son direct.

Déterminé le temps qui sépare le début du son direct de celui du son de chorus.

Détermine la vitesse de modulation de l'effet chorus

Détermine l'amplitude de modulation de l'effet chorus.

Ajuste la balance entre le son saturé qui sera envoyé au chorus et le son saturé non envoyé au chorus. Avec un réglage de D>0E, seul le son saturé sera entendu et avec un réglage de D0< E, seul le son saturé envoyé au chorus sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences.

Ajuste le gain de la plage des hautes fréquences

Déterminez le niveau de sortie

42: EH → Flanger (Enhancer → Flanger) [02H, 07H]

Cet effet connecte un enhancer et un flanger en série

Déterminez la sensibilité de l'enhancer.

EH Mix (Enhancer Mix Level) 0-127 [2 (40 03 04)]

Déterminé le rapport entre les harmoniques générées par l'enhancer et le son direct

Déterminé le temps qui sépare le début du son direct de celui du son Trait traité.

Ajuste la vitesse de modulation de l'effet flanger

FL Depth (Flanger Depth) 0-127 [8 (40 03 0A)]

Ajuste l'amplitude de modulation de l'effet flanger.

Détermine le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

FL Bal (Flanger Balance) D>0E-D0<E [10 (40 03 0C)]

Ajuste la balance entre le son saturé qui sera envoyé au flanger et le son saturé non envoyé au flanger. Avec un réglage de D>0E, seul le son saturé sera entendu et avec un réglage de D0< E, seul le son saturé envoyé au flanger sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences.

Ajuste le gain de la plage des hautes fréquences.

Détermine le niveau de sortie.

43: EH→Delay(Enhancer→Delay) [02H,08H]

Cet effet connecte un enhancer et un delay en série.

Déterminez la sensibilité de l'enhancer

EH Mix (Enhancer Mix Level) 0-127 [2 (40 03 04)]

Déterminez le rapport entre les harmoniques générées par l'enhancer et le son direct

Delay Time (Delay Time) 0-500ms [6 (40 03 08)]

Détermine le temps qui sépare le début du son direct de celui du sonTraitsé.

Déterminé le pourcentage (%) du son trait ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

Ajustez la balance entre le son saturé qui sera envoyé au delay et le son saturé non envoyé au delay. Avec un réglage de D>0E, seul le son saturé sera entendu et avec un réglage de D0< E, seul le son saturé envoyé au delay sera entendu. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences.

Ajuste le gain de la plage des hautes fréquences

Détermine le niveau de sortie.

Cet effet connecte un chorus et un delay en série

Déterminez le temps qui sépare le début du son direct de celui du son retardé.

Cho Rate (Chorus Rate) 0.05-10.0 [2 (40 03 04)]

Determine la vitesse de modulation de l'effet chorus.

Cho Depth (Chorus Depth) 0-127 [3 (40 03 05)]

Determine l'amplitude de modulation de l'effet chorus

+Cho Bal (Chorus Balance) D>0E-D0<E [5 (40 03 07)]

Ajuste la balance entre le son qui sera envoyé au chorus et le son non envoyé au chorus. Avec un réglage de D>0E, seul le son direct sera entendu et avec un réglage de D0< E, seul le son avec chorus sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet)

Dly Time (Delay Time) 0-500ms [6 (40 03 08)]

Détermine le temps qui sépare le son d'origine du son retardé.

Déterminé le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

Ajustez la balance entre le son qui sera envoyé au delay et le son saturé non envoyé au delay. Avec un réglage de D>0E, seul le son de chorus sera entendu et avec un réglage de D0< E, seul le son de chorus envoyé au delay sera entendu. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences

Ajuste le gain de la plage des hautes fréquences.

Détermine le niveau de sortie.

Cet effet connecte un flanger et un delay

Déterminez le temps qui sépare le début du son direct de celui du son Trait treat

FL Rate (Flanger Rate) 0.05-10.0 [2 (40 03 04)]

Ajustez la vitesse de modulation

FL Depth (Flanger Depth) 0-127 [3 (40 03 05)]

Ajustez l'amplitude de modulation.

Déterminez le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

FL Bal (Flanger Balance) D>0E-D0<E [5 (40 03 07)]

Ajuste la balance entre le son qui sera envoyé au flanger et le son non envoyé au flanger. Avec un réglage de D>0E, seul le son direct sera entendu et avec un réglage de D0< E, seul le son avec flanger sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Dly Time (Delay Time) 0-500ms [6 (40 03 08)]

Determine le temps qui sépare le son d'origine du son retardé.

Déterminez le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

Ajustez la balance entre le son qui sera envoyé au delay et le son saturé non envoyé au delay. Avec un réglage de D>0E, seul le son de flanger sera entendu et avec un réglage de D0<E, seul le son de flanger envoyé au delay sera entendu. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences.

Ajuste le gain de la plage des hautes fréquences

Détermine le niveau de sortie.

46: Cho → Flanger (Chorus → Flanger) [02H, 0BH]

Cet effet connecte un chorus et un flanger en série.

Déterminez le temps qui sépare le début du son direct de celui du son retardé.

Cho Rate (Chorus Rate) 0.05-10.0 [2 (40 03 04)]

Determine la vitesse de modulation de l'effet chorus.

Cho Depth (Chorus Depth) 0-127 [3 (40 03 05)]

Déterminez l'amplitude de modulation de l'effet chorus.

+Cho Bal (Chorus Balance) D>0E-D0<E [5 (40 03 07)]

Ajuste la balance entre le son qui sera envoyé au chorus et le son non envoyé au chorus. Avec un réglage de D>0E, seul le son direct sera entendu et avec un réglage de D0< E, seul le son avec chorus sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Déterminez le temps qui sépare le début du son direct de celui du son traité.

Ajustez la vitesse de modulation de l'effet flanger.

FL Depth (Flanger Depth) 0-127 [8 (40 03 0A)]

Ajuste l'amplitude de modulation de l'effet flanger

Détermine le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée

FL Bal (Flanger Balance) D>0E-D0<E [10 (40 03 0C)]

Ajuste la balance entre le son qui sera envoyé au flanger et le son non envoyé au flanger. Avec un réglage de D>0E, seul le son de chorus sera entendu et avec un réglage de D0< E, seul le son de chorus envoyé au flanger sera entendu.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet)

Low Gain -12-+12 [17 (40 03 13)]

Ajuste le gain de la plage des basses fréquences.

Ajuste le gain de la plage des hautes fréquences

Détermine le niveau de sortie.

Effets qui connectent trois types ou plus d'effet en série (série 3/série 4/série 5)

Connecte un overdrive (OD), un égaliseur 3 bandes (EQ), et un effet Rotary (RT) en série

+OD Drive 0-127 [1 (40 03 03)]

Détermine le degré de saturation. Le volume changera avec le degré de saturation.

Spécifie le gain des basses fréquences.

EQ M Fq (EQ Mid Frequency) 200-6.3k [4 (40 03 06)]

Règle la fréquence centrale pour la plage des Médium

EQMQ (EQMidQ) 0.5/1.0/2.0/4.0/9.0 [5 (400307)]

Ce paramètre ajuste la largeur de la bande qui sera affectée par le réglage gain autour de la fréquence fixée par EQ M Fq. Des valeurs plus élevées donnent un effet sur une zone plus étroite.

Détermine le gain pour la zone de fréquences spécifiée par les deux paramètres EQ M Fq et EQ M Q.

Sélectique le gain des haute fréquences

- RT (rotary)

Règle la vitesse lente (Slow) du rotor des basses fréquences.

Régle la vitesse rapide (Fast) du rotor des basses fréquences

Détermine le temps nécessaire au rotor des basses fréquences pour atteindre la vitesse demandée quand on change sa vitesse. Des valeurs basses donnent un temps plus long.

Détermine le volume du rotor des basses fréquences

Règle la vitesse lente (Slow) du rotor des hautes fréquences.

Règle la vitesse rapide (Fast) du rotor des hautes fréquences.

Détermine le temps nécessaire au rotor des hautes fréquences pour atteindre la vitesse demandée quand on change sa vitesse. Des valeurs basses donnent un temps plus long.

Déterminé le volume du rotor des hautes fréquences.

Change simultanément la vitesse de rotation des rotors de basses et hautes fréquences.

Slow: Ralentit la rotation jusqu'à la vitesse spécifique (valeurs des paramètres RT L Slow /RT H Slow).

Fast: Accélère la rotation jusqu'à la vitesse spécifique (valeurs des paramètres RT L Fast /RT H Fast).

Déterminez le niveau de sortie

Guitar Multi 1 connecte un compresseur (Cmp), un overdrive ou distorsion (OD), un chorus ou flanger (CF), et un delay en série

Cmp Atck (Compressor Attack) 0-127 [1 (40 03 03)]

Determine le temps d'attaque du son entrant.

Déterminez le temps à partir duquel les sons de bas niveau seront amplifiés jusqu'à l'obtention du volume désiré.

Augmenter la valeur diminuera le temps. Quand cette valeur est modifiée, le niveau change également.

Détermine le niveau du son du compresseur.

Commute le compresseur on/off.

Sélectionne soit l'overdrive soit la distorsion.

+OD Drive 0-127 [6 (40 03 08)]

Détermine le degré de saturation. Le volume changera avec le degré de saturation.

Sélectionne le type d'ampli guitare.

Small: ampli compact

BltIn: ampli intégré

2-Stk: grand ampli deux corps

3-Stk: grand ampli trois corps

Spécifie le gain des basses fréquences

Spécifie le gain des hautes fréquences

Sélectionne soit le chorus soit le flanger

CF Rate 0.05-6.40 [13 (40 03 OF)]

Règle la vitesse de la modulation

CF Depth 0-127 [14 (40 03 10)]

Règle l'amplitude de la modulation

CF Fb (CF Feedback) -98% +98% [15 (40 03 11)]

Déterminez le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée. Dans le cas du chorus, ce paramètre n'a pas d'effet.

CF Mix 0-127 [16 (40 03 12)]

Determine le volume du son de chorus ou de flanger.

Déterminez le temps qui sépare le son d'origine du son retardé.

Détermine le pourcentage (%) du son traité ré-injecté à l'entrée de l'effet

Détermine le volume du son de delay

Détermine le niveau de sortie

49: GTR Multi 2 (Guitar Multi 2) [04H, 01H]

Guitar Multi 2 connecte un compresseur (Cmp), un overdrive ou distorsion (OD), un égaliseur (EQ), et un chorus ou flanger (CF) en série.

Cmp Atck (Compressor Attack) 0-127 [1 (40 03 03)]

Determine le temps d'attaque du son entrant.

Détermine le temps à partir duquel les sons de bas niveau seront amplifiés jusqu'à obtention du volume désiré.

Augmenter la valeur diminuera le temps. Quand cette valeur est modifiée, le niveau change également.

Détermine le niveau du son du compresseur

Commute le compresseur on/off

Sélectionne soit l'overdrive soit la distorsion.

+OD Drive (OD Drive) 0-127 [6 (40 03 08)]

Détermine le degré de saturation. Le volume changera avec le degré de saturation.

Sélectionne le type d'ampli guitare.

Small: ampli compact BlitIn: ampli intégré 2-Stk: grand ampli deux corps 3-Stk: grand ampli trois corps

Spécifie le gain des basses fréquences

Règle la fréquence centrale pour la plage des mediums

EQMQ (EQMidQ) 0.5/1.0/2.0/4.0/9.0 [12 (4003OE)]

Ce paramètre ajuste la largeur de la bande qui sera affectée par le réglage gain autour de la fréquence fixée par EQ M Fq. Des valeurs plus élevées donnent un effet sur une zone plus étroite.

Détermine le gain pour la zone de fréquences spécifiée par les deux paramètres EQ M Fq et EQ M Q.

Sélectique le gain des haute fréquences

CF Sel (CF Select) Chorus/Flanger [15 (40 03 11)]

Sélectionne soit le chorus soit le flanger

CF Rate 0.05-6.40 [16 (40 03 12)]

Règle vitesse de la modulation.

CF Depth 0-127 [17 (40 03 13)]

Règle l'amplitude de la modulation.

CF Fb (CF Feedback) -98%—+98% [18 (40 03 14)]

Détermine le pourcentage (%) du sonTraits ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

• Dans le cas du chorus, ce paramètre n'a pas d'effet.

CF Mix (CF Mix) 0-127 [19 (40 03 15)]

Détermine le volume du son de chorus ou de flanger.

Détermine le niveau de sortie

50: GTR Multi 3 (Guitar Multi 3) [04H, 02H]

Guitar Multi 3 connecte Wah (Wah), Overdrive ou Distortion (OD), Chorus ou Flanger (CF), et Delay (Dly) en série

Déterminez le type de filtrage.

L. PF: L'effet s'applique sur une large plage de fréquences. BPF: L'effet s'appliquera sur une étroite plage de fréquences.

+Wah Man (Wah Manual) 0-127 [2 (40 03 04)]

Déterminez la fréquence centrale à partir de laquelle l'effet s'applique.

Ajuste l'intensité de l'effet wah-wah qui se produit à proximité de la fréquence centrale. Des réglages plus bas font s'appliquer l'effet à une plus large plage autour de la fréquence centrale. Des réglages plus élevés font s'appliquer l'effet sur une plage plus étroite.

Sélectionne soit l'overdrive soit la distorsion

Détermine le degré de saturation. Le volume changera avec le degré de saturation.

Sélectionne le type d'ampli guitare.

Small: ampli compact BlitIn: ampli intégré 2-Stk: grand ampli deux corps 3-Stk: grand ampli trois corps

Spécifie le gain des basses fréquences.

Spécifie le gain des hautes fréquences

Sélectionne soit le chorus soit le flanger

CF Rate 0.05-6.40 [13 (40 03 0F)]

Règle la vitesse de la modulation.

CF Depth 0-127 [14 (40 03 10)]

Règle l'amplitude de la modulation

CF Fb (CF Feedback) -98%—+98% [15 (40 03 11)]

Déterminez le pourcentage (%) du sonTraits ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

• Dans le cas du chorus, ce paramètre n'a pas d'effet.

CF Mix 0-127 [16 (40 03 12)]

Determine le volume du son de chorus ou de flanger.

Déterminez le temps qui sépare le son d'origine du son retardé.

Déterminé la quantité du sonTraits ré-injecté à l'entrée de l'effet.

Dly Mix (Delay Mix) 0--127 [19 (40 03 15)]

Détermine le volume du son de delay.

Détermine le niveau de sortie

Déterminez le temps d'attaque du son entrant.

Détermine le temps à partir duquel les sons de bas niveau seront amplifiés jusqu'à obtention du volume désiré.

Augmenter la valeur diminuera le temps. Quand cette valeur est modifiée, le niveau change également.

Détermine le niveau du son

Commute le compresseur on/off.

EQ (Egaliseur)

EQ L. Gain (EQ Low Gain) -12/+12 [5 (40 03 07)]

Spécifie le gain des basses fréquences.

EQ M Fq (EQ Mid Frequency) 200-6.3k [6 (40 03 08)]

Règle la fréquence centrale pour la plage des Médium

EQMQ (EQMidQ) 0.5/1.0/2.0/4.0/9.0 [7 (400309)]

Ce paramètre ajuste la largeur de la bande qui sera affectée par le réglage gain autour de la fréquence fixée par EQ M Fq. Des valeurs plus élevées donnent un effet sur une zone plus étroite.

Determine le gain pour la zone de fréquences spécifiée par les deux paramètres EQ M Fq et EQ M Q.

Spécifie le gain des hautes fréquences

Sélectionne soit le chorus soit le flanger

CF Rate 0.05-6.40 [11 (40 03 0D)]

Réglez la vitesse de la modulation

CF Depth 0-127 [12 (40 03 0E)]

Règle l'amplitude de la modulation.

Détermine le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

• Dans le cas du chorus, ce paramètre n'a pas d'effet.

+CF Mix (CF Mix) 0-127 [14 (40 03 10)]

Determine le volume du son de chorus ou de flanger.

Déterminez le temps qui sépare le son d'origine du son retardé

Déterminé la quantité du son traité ré-injecté à l'entrée de l'effet.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass

Dly Mix (Delay Mix) 0-127 [18 (40 03 14)]

Détermine le volume du son de delay

Détermine le niveau de sortie

Détermine le type de filtrage.

LPF: L'effet s'appliquera sur une large plage de fréquences.

BPF: L'effet s'appliquera sur une étroite plage de fréquences.

+AW Man (Auto-wah Manual) 0-127 [2 (40 03 04)]

Déterminez la fréquence centrale à partir de laquelle l'effet s'applique.

Ajuste l'intensité de l'effet wah-wah qui se produit à proximité de la fréquence centrale. Des réglages plus bas font s'appliquer l'effet à une plus large plage autour de la fréquence centrale. Des réglages plus élevés font s'appliquer l'effet sur une plage plus étroite.

AW Rate (Auto-wah Rate) 0.05-6.40 [4 (40 03 06)]

Determine la vitesse de la modulation

AW Depth (Auto-wah Depth) 0-127 [5 (40 03 07)]

Déterminez l'amplitude de la modulation

AW Sw (Auto-wah Switch) Off/On [6 (40 03 08)]

Commute Auto-wah on/off

EQ (Egaliseur)

Spécifie le gain des basses fréquences

Régle la fréquence centrale pour la plage des Médium.

EQMQ (EQMidQ) 0.5/1.0/2.0/4.0/9.0 [9 (4003OB)]

Ce paramètre ajuste la largeur de la bande qui sera affectée par le réglage gain autour de la fréquence fixée par EQ M Fq. Des valeurs plus élevées donnent un effet sur une zone plus étroite.

Détermine le gain pour la zone de fréquences spécifiée par les deux paramètres EQ M Fq et EQ M Q.

Spécifie le gain des hautes fréquences.

Sélectionne soit le chorus soit le flanger.

CF Rate 0.05-6.40 [13 (40 03 0F)]

Règle la vitesse de la modulation

CF Depth 0-127 [14 (40 03 10)]

Règle l'amplitude de la modulation.

CF Fb (CF Feedback) -98% +98% [15 (40 03 11)]

Détermine le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

• Dans le cas du chorus, ce paramètre n'a pas d'effet.

CF Mix 0-127 [16 (40 03 12)]

Determine le volume du son de chorus ou de flanger.

Determine le temps qui sépare le son d'origine du son retardé.

Détermine le pourcentage (%) du son traité ré-injecté à l'entrée de l'effet

Determine le volume du son de delay.

Determine le niveau de sortie.

53: Bass Multi [04H, 05H]

Bass Multi connecte un Compresseur (Cmp), Overdrive ou Distortion (OD), Equalizer (EQ), et Chorus ou Flanger (CF) en série

Cmp Atck (Compresseur Attack) 0-127 [1 (40 03 03)]

Determine le temps d'attaque du son entnant.

Déterminez le temps à partir duquel les sons de bas niveau seront amplifiés jusqu'à l'obtention du volume désiré.

Augmenter la valeur diminuera le temps. Quand cette valeur est modifiée, le niveau change également.

Déterminez le niveau du son.

Commute le compresseur on/off

Sélectionne soit l'overdrive soit la distorsion

+OD Drive (OD Drive) 0-127 [6 (40 03 08)]

Détermine le degré de saturation. Le volume changera avec le degré de saturation.

Sélectionne le type d'ampli guitare.

Small: ampli compact

BltIn: ampli intégré

2-Stk: grand ampli deux corps

3-Stk: grand ampli trois corps

Spécifie le gain des basses fréquences

Règle fréquence centrale pour la plage des mediums

EQMQ (EQMidQ) 0.5/1.0/2.0/4.0/9.0 [12 (4003OE)]

Ce paramètre ajuste la largeur de la bande qui sera affectée par le réglage gain autour de la fréquence fixée par EQ M Fq. Des valeurs plus élevées donnent un effet sur une zone plus étroite.

Détermine le gain pour la zone de fréquences spécifiée par les deux paramètres EQ M Fq et EQ M Q.

Spécifie le gain des hautes fréquences

CF Sel (CF Select) Chorus/Flanger [15 (40 03 11)]

Sélectionne soit le chorus soit le flanger.

CF Rate 0.05-6.40 [16 (40 03 12)]

Règle vitesse de la modulation

CF Depth 0-127 [17 (40 03 13)]

Règle l'amplitude de la modulation

CF Fb (CF Feedback) -98%--+98% [18 (40 03 14)]

Détermine le pourcentage (%) du sonTraits ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

• Dans le cas du chorus, ce paramètre n'a pas d'effet.

CF Mix (CF Mix) 0-127 [19 (40 03 15)]

Détermine le volume du son de chorus ou de flanger.

Détermine le niveau de sortie

54: Rhodes Multi [04H, 06H]

Rhodes Multi connecte des effets Enhancer (EH), Phaser (PH), Chorus ou Flanger (CF), et Tremolo ou Pan (TP) en série.

Déterminez la sensibilité de l'enhancer.

EH Mix (Enhancer Mix Level) 0-127 [2 (40 03 04)]

Déterminez le rapport entre les harmoniques générées par l'enhancer et le son direct

PH (phaser)

PH Man (Phaser Manual) 100-8.0k [3 (40 03 05)]

Ajustez la fréquence de base depuis laquelle le son sera modulé

PH Rate (Phaser Rate) 0.05-6.40 [4 (40 03 06)]

Determine la fréquence (période) de modulation

PH Depth (Phaser Depth) 0-127 [5 (40 03 07)]

Determine l'amplitude de modulation

Ajuste l'intensité d'accentuation ajoutée à la plage de fréquences entourant la fréquence de base déterminée par le réglage du paramètre.

PH Mix (Phaser Mix) 0-127 [7 (40 03 09)]

Ajustez le rapport de mixage entre son à phase décalée et son direct.

Sélectionne soit le chorus soit le flanger.

CF LPF (CF Low Pass Filter) 250-6.3k/Bypass [9 (40 03 0B)]

Coupe la plage des hautes fréquences du son de chorus ou flanger.

Détermine le temps qui sépare le début du son direct de celui du son de chorus.

CF Rate 0.05-6.40 [11 (40 03 0D)]

Règle vitesse de la modulation

CF Depth 0-127 [12 (40 03 0E)]

Règle l'amplitude de la modulation.

Détermine le pourcentage (%) du sonTraits ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

• Dans le cas du chorus, ce paramètre n'a pas d'effet

CF Mix 0-127 [14 (40 03 10)]

Déterminez le volume du son de chorus ou de flanger.

- TP (tremolo/pan)

Sélectionne soit le tremolo soit le panoramique.

Determine le type de modulation (sa forme d'onde).

Iri: le son sera modulé comme une onde triangulaire.

Sqr: le son sera modulé comme une onde carrée

Sin: le son sera modulé comme une onde sinusoidale

Saw1,2: le son sera modulé comme une onde en dents de scie.

Les dents de Saw1 et Saw2 pointent en des directions opposées

+TP Mod RT (TP Modulation Rate) 0.05-6.40 [17 (40 03 13)]

Ajuste la vitesse de modulation

TP Mod Dep (TP Modulation Depth) 0-127 [18 (40 03 14)]

Déterminez l'amplitude de modulation.

Commute on/off le tremolo ou le panoramicque.

Détermine le niveau de sortie

Connecte les effets Ring Modulator (RM), Equalizer (EQ), Pitch Shifter (PS), Phaser (PH) et Delay (Dly) en série. Le modulateur en anneau est un effet qui applique une modulation ample au son entrant, produit un son de cloche.

• RM (Modulateur en anneau)

Déterminez la fréquence à laquelle la modulation est appliquée.

Ajuste la balance entre le son direct et le son avec effet. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

EQ (Egaliseur)

Sélectique le gain des basses fréquences

EQ M Fq (EQ Mid Frequency) 200-6.3k [4 (40 03 06)]

Règle la fréquence centrale pour la plage des Médium

EQMQ (EQMidQ) 0.5/1.0/2.0/4.0/9.0 [5 (400307)]

Ce paramètre ajuste la largeur de la bande qui sera affectée par le réglage gain autour de la fréquence fixée par EQ M Fq. Des valeurs plus élevées donnent un effet sur une zone plus étroite.

Détermine le gain pour la zone de fréquences spécifiée par les deux paramètres EQ M Fq et EQ M Q.

Spécifie le gain des hautes fréquences

PS (pitch shifter)

PS Coarse (PS Coarse Pitch) -24-0→12 [8 (40 03 0A)]

Ajusté la hauteur de transposition en demi-tons (-2--1 octaves).

PS Fine (PS Fine Pitch) -100-0→100 [9 (40 03 0B)]

Affine la hauteur de transposition par paliers de 2 centièmes (-100-+100 centièmes)

PS Mode (PS Shifter Mode) 1-5 [10 (40 03 0C)]

Des réglages élevés donnent une réponse plus lente mais plus stable.

PS Balance D>0E-D0< E [11 (40 03 0D)]

Ajustez la balance de volume entre le son direct et le son avec effet.

"D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

PH (phaser)

PH Man (Phaser Manual) 100-8.0k [12 (40 03 0E)]

Ajustez la fréquence centrale depuis laquelle le son sera modulé.

Détermine la fréquence (période) de modulation.

PH Depth (Phaser Depth) 0-127 [14 (40 03 10)]

Determine l'amplitude de modulation.

Ajuste l'intensité d'accentuation ajoutée à la plage de fréquences entourant la fréquence de base déterminée par le réglage du paramètre PH Man.

PH Mix (Phaser Mix) 0-127 [16 (40 03 12)]

Ajustez le rapport de mixage entre son à phase décalée et son direct.

Déterminez le temps qui sépare le son d'origine du son retardé.

Détermine le pourcentage (%) du son traité ré-injecté à l'entrée de l'effet

Déterminez le volume du son de delay.

Détermine le niveau de sortie.

Effets qui connectent deux types en parallèle (parallel 2)

Les effets dans lesquels deux effets sont connectés en parallèle vous permettent d'appliquer des effets différents à L et à R

En utilisant les effets en parallèle pour le son de deux parties, vous pouvez obtenir le même résultat que si deux unités d'effet étaient utilisées.

Par exemple, vous pouvez choisir un son de guitare pour la partie 1 et son d'orgue pour la partie 2. Puis regalez le panoramique de la partie 1 sur L63 (extreme gauche), et R63 (extreme droite) pour la partie 2. Appliquez l'effet 60: OD/

Rotary aux deux parties 1 et 2. En faisant les réglages appropriés pour les paramètres d'effet OD Pan et RT Pan, vous pouvez appliquer de l'overdrive au son de guitare et un effet rotatif au son d'orgue, vous permettant effectivement d'utiliser des effets séparés en même temps.

Cet effet connecte un chorus et un delay en parallèle.

Déterminez le temps qui sépare le début du son direct de celui du son retardé.

Cho Rate (Chorus Rate) 0.05-10.0 [2 (40 03 04)]

Déterminez la vitesse de modulation de l'effet chorus

Cho Depth (Chorus Depth) 0-127 [3 (40 03 05)]

Determine l'amplitude de modulation de l'effet chorus.

+Cho Bal (Chorus Balance) D>0E-D0< E [5 (40 03 07)]

Ajustez la balance entre le son direct et le son avec effet "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet)

Choix Pan (Chorus Output Pan) L63-0-R63 [16 (40 03 12)]

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajustez le volume du son avec chorus

Delay Time (Delay Time) 0-500ms [6 (40 03 08)]

Détermine le temps qui sépare le son d'origine du son retardé.

Déterminé le pourcentage (%) du sonTraits ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

Ajuste la balance entre le son direct et le son avec effet. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajuste le volume du son avec delay.

Détermine le niveau de sortie

Cet effet connecte un flanger et un delay en parallèle

Déterminez le temps qui sépare le début du son direct de celui du son Trait treat.

FL Rate (Flanger Rate) 0.05-10.0 [2 (40 03 04)]

Ajustez la vitesse de modulation

FL Depth (Flanger Depth) 0-127 [3 (40 03 05)]

Ajuste l'amplitude de modulation.

Détermine le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

+FL Bal (Flanger Balance) D>0 E-D0< E [5 (40 03 07)]

Ajuste la balance entre le son direct et le son avec effet. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

FL Pan (Flanger Output Pan) L63-0-R63 [16 (40 03 12)]

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajuste le volume du son avec flanger.

Delay Time (Delay Time) 0-500ms [6 (40 03 08)]

Détermine le temps qui sépare le son d'origine du son retardé.

Déterminé le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

Déterminez la fréquence au-dessus de laquelle le son injecté dans l'effet sera coupé. Si vous ne désirez pas que le son soit coupé, réglez ce paramètre sur Bypass.

Ajustez la balance entre le son direct et le son avec effet. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajuste le volume du son avec delay.

Déterminez le niveau de sortie.

58: Cho/Flanger (Chorus/Flanger)

[11H, 02H]

Cet effet connecte un chorus et un flanger en parallèle.

Déterminez le temps qui sépare le début du son direct de celui du son retardé.

Cho Rate (Chorus Rate) 0.05-10.0 [2 (40 03 04)]

Determine la vitesse de modulation de l'effet chorus.

Cho Depth (Chorus Depth) 0-127 [3 (40 03 05)]

Determine l'amplitude de modulation de l'effet chorus.

+Cho Bal (Chorus Balance) D>0E-D0< E [5 (40 03 07)]

Ajustez la balance entre le son direct et le son avec effet. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

Choix Pan (Chorus Output Pan) L63-0-R63 [16 (40 03 12)]

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajuste le volume du son avec chorus.

Détermine le temps qui sépare le début du son direct de celui du son Traités.

Ajustez la vitesse de modulation

FL Depth (Flanger Depth) 0-127 [8 (40 03 0A)]

Ajuste l'amplitude de modulation

Détermine le pourcentage (%) du son ré-injecté à l'entrée de l'effet. Des valeurs négatives (-) le ré-injectent avec une phase inversée.

FL Bal (Flanger Balance) D>0 E-D0< E [10 (40 03 0C)]

Ajuste la balance entre le son direct et le son avec effet. "D" ou "E" dans l'afficheur signifie respectivement des valeurs de 100 pour D (son direct) ou E (son avec effet).

FL Pan (Flanger Output Pan) L63-0-R63 [18 (40 03 14)]

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajustez le volume du son avec flanger

Déterminez le niveau de sortie

59: OD1/OD2 (Overdrive/Distortion 1, 2) [11H, 03H]

Cet effet connecte deux unités d'effet en parallèle, chacune vous permettant de sélectionner Overdrive ou Distortion.

• OD1 (overdrive/distortion 1)

Sélectionne soit l'overdrive soit la distorsion pour l'ensemble.

+OD1 Drive (OD1 Drive) 0-127 [2 (40 03 04)]

Déterminez le degré de saturation pour l'ensemble 1. Le volume changera avec le degré de saturation.

OD1 Amp (OD1 Amp Simulator Type)

Sélectionne le type d'ampli guitare pour l'ensemble 1.

Small: ampli compact

BltIn: ampli intégré

2-Stk: grand ampli deux corps

3-Stk: grand ampli trois corps

OD1 Amp Sw (OD1 Amp Switch) Off/On [4 (40 03 06)]

Commute On ou Off OD1 Amp

OD1 Pan (OD1 Output Pan) L63-0-R63 [16 (40 03 12)]

Déterminez la position stéréo du son pour l'ensemble 1. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

OD1 Level 0-127 [17 (40 03 13)]

Ajuste le volume du son avec effet pour l'ensemble1

• OD2 (overdrive/distortion 2)

Sélectionne soit l'overdrive soit la distorsion pour l'ensemble 2.

Détermine le degré de saturation pour l'ensemble 2. Le volume changera avec le degré de saturation.

OD2 Amp (OD2 Amp Simulator Type) Small/BitIn/2-Stk/3-Stk [8 (40 03 0A)]

Sélectionne le type d'ampli guitare pour l'ensemble 2.

Small: ampli compact BlitIn: ampli intégré 2-Stk: grand ampli deux corps 3-Stk: grand ampli trois corps

Déterminez la position stéréo du son pour l'ensemble 2. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

OD2 Level 0-127 [19 (40 03 15)]

Détermine le niveau de sortie.

Connecte une Overdrive ou Distortion en parallèle avec l'effet Rotary.

Sélectionne soit l'overdrive soit la distorsion pour

Détermine le degré de saturation. Le volume changera avec le degré de saturation.

Sélectionne le type d'ampli guitare.

Small: ampli compact BlitIn: ampli intégré 2-Stk: grand ampli deux corps 3-Stk: grand ampli trois corps

Determine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

OD Level 0-127 [17 (40 03 13)]

Ajustez le volume du son avec effet.

- RT (rotary)

Règle la vitesse lente (Slow) du rotor des basses fréquences.

Règle la vitesse rapide (Fast) du rotor des basses fréquences.

Détermine le temps nécessaire au rotor des basses fréquences pour atteindre la vitesse demandée quand on change sa vitesse. Des valeurs basses donnent un temps plus long.

Determine le volume du rotor des basses fréquences.

Règle la vitesse lente (Slow) du rotor des haute fréquences

Règle la vitesse rapide (Fast) du rotor des hauteurs fréquences.

Détermine le temps nécessaire au rotor des hauteurs fréquences pour atteindre la vitesse demandée quand on change sa vitesse. Des valeurs basses donnent un temps plus long.

Déterminé le volume du rotor des hauteurs fréquences.

Change simultanément la vitesse de rotation des rotors de basses et hautes fréquences.

Slow: Ralentit la rotation jusqu'à la vitesse spécifiée (valeurs des paramètres RT L. Slow /RT H Slow).

Fast: Accélère la rotation jusqu'à la vitesse spécifiée (valeurs des paramètres RT L. Fast /RT H Fast)

RT Pan (RT Output Pan)

L63-0-R63 [18 (40 03 14)]

Déterminez la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

RT Level

0-127 [19 (40 03 15)]

Ajustez le volume du son avec effet.

Détermine le niveau de sortie.

Connecte une Overdrive ou Distortion en parallèle avec l'effet phaser.

Sélectionne soit l'overdrive soit la distorsion pour.

Détermine le degré de saturation. Le volume changera avec le degré de saturation.

Sélectionne le type d'ampli guitare.

Small: ampli compact

Déterminez la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

OD Level

0-127 [17 (40 03 13)]

Ajustez le volume du son avec effet.

PH (phaser)

PH Man (Phaser Manual)

100-8.0k [6 (40 03 08)]

Ajustez la fréquence de base depuis laquelle le son sera modulé.

Déterminez la fréquence (période) de modulation.

PH Depth (Phaser Depth)

0-127 [8 (40 03 0A)]

Détermine l'amplitude de modulation

Ajustez l'intensité d'accentuation ajoutée à la plage de fréquences entourant la fréquence de base déterminée par le réglage du paramètre PH Man.

Ajuste le rapport de mixage entre son à phase décalée et son direct.

PH Pan (Phaser Output Pan)

L63-0-R63 [18 (40 03 14)]

Determine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

PH Level

0-127 [19 (40 03 15)]

Ajuste le volume du son avec effet

Détermine le niveau de sortie.

62: OD/Auto Wah (Overdrive/Distortion, Auto-wah)[11H, 06H]

Connecte une Overdrive ou Distortion en parallèle avec l'effet Auto-wah.

Sélectionne soit l'overdrive soit la distorsion.

Détermine le degré de saturation. Le volume changera avec le degré de saturation.

Sélectionne le type d'ampli guitare.

Small: ampli compact

BltIn: ampli intégré

2-Stk: grand ampli deux corps

3-Stk: grand ampli trois corps

Déterminez la position stéréo du son.. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

OD Level 0-127 [17 (40 03 13)]

Ajustez le volume du son avec effet

AW Filter (Auto-wah Filter Type) LPF/BPF [6 (40 03 08)]

Déterminez le type de filtrage

LPF: L'effet s'appliquera sur une large plage de fréquences.

BPF: L'effet s'appliquera sur une étroite plage de fréquences

AW Sens (Auto-wah Sensitivity) 0-127 [7 (40 03 09)]

Ajuste la sensibilité avec laquelle le filtré est piloté. Si cette valeur est augmentée, la fréquence du filtré change plus radicalement en réponse au niveau d'entrée.

AW Man (Auto-wah Manual) 0-127 [8 (40 03 0A)]

Déterminez la fréquence centrale à partir de laquelle l'effet s'applique

AW Peak (Auto-wah Peak) 0-127 [9 (40 03 0B)]

Ajuste l'intensité de l'effet wah-wah qui se produit à proximité de la fréquence centrale. Des réglages plus bas font s'appliquer l'effet à une plus large plage autour de la fréquence centrale. Des réglages plus élevés font s'appliquer l'effet sur une plage plus étroite.

AW Rate (Auto-wah Rate) 0.05--10.0 [10 (40 03 0C)]

Determine la fréquence (période) de modulation.

AW Depth (Auto-wah Depth) 0-127 [11 (40 03 0D)]

Determine l'amplitude de modulation

Déterminez la direction dans laquelle la fréquence changera lorsque le filtre sera modulé. Avec un réglage Up, le filtre montera vers une plus haute fréquence. Avec un réglage Down, il baissera vers une plus basse fréquence.

AW Pan (Auto-wah Output Pan) L63-0-R63 [18 (40 03 14)]

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajustez le volume du son avec effet.

Déterminez le niveau de sortie.

Connecte un effet Phaser en parallèle avec un effet Rotary

PH (phaser)

PH Man (Phaser Manual) 100-8.0k [1 (40 03 03)]

Ajustez la fréquence de base depuis laquelle le son sera modulé.

Déterminez la fréquence (période) de modulation

PH Depth (Phaser Depth) 0-127 [3 (40 03 05)]

Determine l'amplitude de modulation.

Ajuste l'intensité d'accentuation ajoutée à la plage de fréquences entourant la fréquence de base déterminée par le réglage du paramètre PH Man.

PH Mix (Phaser Mix Level) 0-127 [5 (40 03 07)]

Ajuste le rapport de mixage entre son à phase décalée et son direct.

PH Pan (Phaser Output Pan) L63-0-R63 [16 (40 03 12)]

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajuste le volume du son avec effet.

Règle la vitesse lente (Slow) du rotor des basses fréquences

Régle la vitesse rapide (Fast) du rotor des basses fréquences.

Détermine le temps nécessaire au rotor des basses fréquences pour atteindre la vitesse demandée quand on change sa vitesse. Des valeurs basses donnent un temps plus long.

Détermine le volume du rotor des basses fréquences.

Règle la vitesse lente (Slow) du rotor des hautes fréquences

Règle la vitesse rapide (Fast) du rotor des hautes fréquences.

Détermine le temps nécessaire au rotor des hautes fréquences pour atteindre la vitesse demandée quand on change sa vitesse. Des valeurs basses donnent un temps plus long.

Détermine le volume du rotor des hautes fréquences.

Déterminer la dispersion spatiale du son.

RT speed

Change simultanément la vitesse de rotation des rotors de basses et hautes fréquences.

Slow: Ralentit la rotation jusqu'à la vitesse spécifique (valeurs des paramètres RT L Slow /RT H Slow).

Fast: Accélère la rotation jusqu'à la vitesse spécifique (valeurs des paramètres RT L Fast /RT H Fast).

RT Pan (RT Output Pan) L63-0-R63 [18 (40 03 14)]

Determine la position stéréo du son L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

RT Level

0-127 [19 (40 03 15)]

Ajustez le volume du son avec effet.

Déterminez le niveau de sortie

64: PH/Auto Wah (Phaser, Auto-wah) [11H, 08H]

Connecte un effet phaser et un effet Auto-wah en parallèle.

PH (phaser)

PH Man (Phaser Manual) 100-8.0k [1 (40 03 03)]

Ajustez la fréquence de base depuis laquelle le son sera modulé.

Déterminez la fréquence (période) de modulation

PH Depth (Phaser Depth) 0-127 [3 (40 03 05)]

Determine l'amplitude de modulation.

Ajuste l'intensité d'accentuation ajoutée à la plage de fréquences entourant la fréquence de base déterminée par le réglage du paramètre PH Man.

PH Mix (Phaser Mix Level) 0-127 [5 (40 03 07)]

Ajustez le rapport de mixage entre son à phase décalée et son direct.

PH Pan (Phaser Output Pan) L63-0-R63 [16 (40 03 12)]

Déterminez la position stéréo du son : L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajustez le volume du son avec effet.

AW Filter (Auto-wah Filter Type) LPF/BPF [6 (40 03 08)] Détermine le type de contrôle

LPF: L'effet s'appliquera sur une large plage de fréquences

BPF: L'effet s'appliquera sur une étroite plage de fréquences.

AW Sens (Auto-wah Sensitivity) 0-127 [7 (40 03 09)]

Ajuste la sensibilité avec laquelle le filtré est piloté. Si cette valeur est augmentée, la fréquence du filtré change plus radicalement en réponse au niveau d'entrée.

AW Man (Auto-wah Manual) 0-127 [8 (40 03 0A)]

Déterminez la fréquence centrale à partir de laquelle l'effet s'applique.

AW Peak (Auto-wah Peak) 0-127 [9 (40 03 0B)]

Ajuste l'intensité de l'effet wah-wah qui se produit à proximité de la fréquence centrale. Des réglages plus bas font s'appliquer l'effet à une plus large plage autour de la fréquence centrale. Des réglages plus élevés font s'appliquer l'effet sur une plage plus étroite.

AW Rate (Auto-wah Rate) 0.05-10.0 [10 (40 03 OC)]

Determine la fréquence (période) de modulation

AW Depth (Auto-wah Depth) 0-127 [11 (40 03 0D)]

Détermine l'amplitude de modulation.

Déterminez la direction dans laquelle la fréquence changera lorsqu'elle est filtered modulée. Avec un réglage Up, le filtrer montera vers une plus haute fréquence. Avec un réglage Down, il baissera vers une plus basse fréquence.

AW Pan (Auto-wah Output Pan) L63-0-R63 [18 (40 03 14)]

Détermine la position stéréo du son. L63 est l'extrême gauche, 0 le centre, et R63 l'extrême droite.

Ajuste le volume du son avec effet.

Détermine le niveau de sortie

Utilisation des effets 3D

Les quatre effets 3D suivants utilisent la technologie RSS (Roland Sound Space) afin de créer une sensation d'espace qui ne peut pas être produite par les chorus, reverb, etc.

20: 3D Chorus 28: 3D Delay 31: 3D Auto 32: 3D Manual

Lorsque vous utilisez ces effets, nous vous recommandons de placer vos enceintes comme suit. Egalement, assurez-vous que les haut-parleurs sont à une distance suffisante des murs.

Si les haut-parleurs gauche et droit sont trop éloignés ou si il y a trop de réverbération, l'effet 3D ne pourrait pas être optimal.

Chacun de ces effets possède un paramètre Out (Output Mode). Si le son provenant des prises OUTPUT est entendu à travers les haut-parleurs, alors réglez ce paramètre sur Speaker. Si le son est entendu au travers d'écouteurs, réglez ce paramètre sur Phones. Cela rendra l'effet 3D optimal. Ce qui ne serait pas le cas si ce paramètre n'est pas réglé correctement.

fig 9-72ce

Fonctionnement via MIDI

Pour faire s'appliquer un effet par insertion à une certaine partie par le biais de messages MIDI, transmettez les messages exclusifs suivants les uns après les autres

adresse

connée

octet de vérification

1. F0 41 10 42 12 [40 03 00] [..] [..] F7
2. F0 41 10 42 12 [40 03 03] [..] [..] F7

[40 03 20]

1. F0 41 10 42 12 [40 4x 22] [..] [..] F7

Adresse 1: EFX TYPE

Données 1: Utilisez les deux valeurs MSB et LSB pour spécifier le type d'effet. Pour des détails sur les types d'effet, reférez-vous à "Types d'effet par insertion" (p.48) et "Liste des effets par insertion" (p156)

Adresse 2: EFX PARAMETER 1 (-20)

Pour des détails sur les paramètres, référez-vous à "Types d'effet par insertion" (p.48) et "Liste des effets par insertion" (p.156)

Données 2: Spécifie la valeur du paramètre dans la plage 00 - 7F (0 - 127)

Checksum: Référez-vous à "Comment calculer la somme de vérification" (p. 184)

x: Numéro de partie (dans l'équipement MIDI, le numéro de partie est décrit comme numéro de bloc. Pour en savoir plus sur la correspondance entre numéro de partie et numéro de blocs, réferez-vous en p.176).

Données 3: 00-01

Application de l'effet par insertion 06: Distortion à la partie 1

Transmettez les messages exclusifs suivants tour à tour.

D'abord, réglez le type d'effet sur 06: Distortion en transmettant EFX TYPE

fig 9-72ee

Ensuite, réglez le paramètre d'effet Drive sur 127 en transmettant EFX PARAMETER 1.

fig 9-72fe

Enfin, activez l'effet pour la partie 1 en transmettant PART EFX ASSIGN

fig 9-72de

Référez-vous également à l'équipement MIDI (p.176).

Pour des détails sur les notations décimales et hexadécimales, référez-vous au tableau de conversion décimales/hexadécimales (p.183).

Pour des détails sur les types d'effet, référez-vous à "Types d'effet par insertion" (p.48) et "Liste des effets par insertion" (p.156).

Pour des détails sur la somme de vérification, référez-vous à "Comment calculer la somme de vérification" (p.184) et en ce qui concerne les notations décimales et hexadécimales, référez-vous au tableau de conversion décimales/hexadécimales (p.183).

Exemples d'emploi des contrôleurs d'effet

Voici quelques exemples de la façon dont les contrôleurs d'effet peuvent être utilisés

Dans ces exemples, les messages MIDI servent à modifier les réglages

Les valeurs hexadécimales dans les sections < Réglages> correspondant aux messages exclusifs et les valeurs hexadécimales dans les sections < Modifier la valeur> correspondant aux messages de changement de contrôleur. Les messages exclusifs sont disponibles avec un nombre d'identification d'unité (Device ID) égal à 17 (10H) (le réglage d'usine). Après avoir fait les réglages de la section < Réglages>, les messages de changement de contrôleur décrits dans < Modifier la valeur> peuvent être transmis pour modifier les paramètres avec la valeur désirée. Pour la correspondance entre valeurs hexadécimales et valeurs de paramètres, référez-vous à la page 173.

■ Emploi du contrôleur 16 pour modifier la valeur de Drive de 06: Distortion

< Reglages>

1 Activez EFX (adresse: 40H 41H 22H) pour la partie 1.

F041104212404122015C F7

2 Reglez le type d'effet sur 6: Distortion (valeur : 0111 1111)

F04110421240030001112BF7

3 Réglement du paramètre Drive (adresse : 40H 03H 03H) sur 0 (00H).

F041104212400303003A F7

4 Réglez Effect Control Source 1 (adresse: 40H 03H 1BH) sur CC16 (10H)

F04110421240031B1012F7

5 Réglez Effect Control Depth 1 (adresse: 40H 03H 1CH) sur +100% (7FH)

F04110421240031CZF22F7

Modifier la valeur

CC#16 0 Drive → 0

1 Drive → 1

126 Drive → 126

127 Drive → 127

Employe du contrôleur 16 pour modifier la valeur de Speed de 9: Rotary

Activez EFX (adresse: 40H 41H 22H) pour la partie 1.

F041104212404122015C F7

2. Réglez le type d'effet sur 9: Rotary (valeur: 01H 22H)

F04110421240030001221A F7

3 Réglez Speed (adresse: 40H 03H 0DH) sur Slow (00H).

F04110421240030D0030F7

4 Réglez Effect Control Source 1 (adresse: 40H 03H 1BH) sur CC16 (10H).

F04110421240031B1012F7

5 Réglez Effect Control Depth 1 (adresse: 40H 03H 1CH) sur +100% (7FH).

Modifier les valeurs

Comme le paramètre Speed n'a que deux valeurs possibles, Slow et Fast, la moitié inférieure de la plage de réglage (0-63) sélectionnera Slow, et la moitié supérieure (64-

127) sélectionnera Fast

CC#16 0 Speed → Slow

63 Speed Slow

64 Speed Fast

127 Speed → Fast

Emploi du contrôleur 16 pour modifier la valeur du paramètre Wah Man de 50: GTR

MULTI3

1 Activez EFX pour la partie 1. F0 41 10 42 12 40 41 22 01 5C F7 2 Réglez le type d'effet sur 50: GTR Multi 3 (valeur: 04H 02H) F0 41 10 42 12 40 03 00 04 02 37 F7 3 Réglez Wah Man (adresse: 40H 03H 04H) sur 0 (00H). F0 41 10 42 12 40 03 04 00 39 F7 4 Réglez Effect Control Source 1 (adresse: 40H 03H 1BH) sur CC16 (10H) F0 41 10 42 12 40 03 1B 10 12 F7 5 Réglez Effect Control Depth 1 (adresse: 40H 03H 1CH) sur +100% (7FH) F0 41 10 42 12 40 03 1C 7F 22 F7

Modifier la valeur

CC#16	0	Wah Man → 0
	1	Wah Man → 1
	:
	126	Wah Man → 126
	127	Wah Man → 127

■ Emploi du contrôleur 17 pour modifier la valeur du paramètre Feedback de 10: Stereo Flanger

Exemple 1: Quand Effect Control Depth est réglé sur +100 < Réglages>

1 Activez EFX pour la partie 1. F0 41 10 42 12 40 41 22 01 5C F7 2 Reglez le type d'effet sur 10: Stereo Flanger (valeur: 01H 23H) F0 41 10 42 12 40 03 00 01 23 19 F7 3 Reglez Feedback (adresse: 40H 03H 08H) sur -98% (00H). F0 41 10 42 12 40 03 08 00 35 F7 4 Reglez Effect Control Source 2 (adresse: 40H 03H 1DH) sur CC17 (11H). F0 41 10 42 12 40 03 1D 11 0F F7 5 Reglez Effect Control Depth 2 (adresse: 40H 03H 1EH) sur +100% (7FH). F0 41 10 42 12 40 03 1E 7F 20 F7 < Modifier la valeur > Le paramètre Feedback varie par paliers de 2%, avec 64 au centre.

CC#17	0	Feedback →	-98%
	:		:
	15	Feedback →	-98%
	16	Feedback →	-96%
	:		:
	62	Feedback →	-4%
	63	Feedback →	-2%
	64	Feedback →	+/-0%
	65	Feedback →	+2%
	66	Feedback →	+4%
	:		:
	112	Feedback →	+96%
	113	Feedback →	+98%

Pour des détails sur les notations décimales et hexadécimales, référez-vous au tableau de conversion décimales/hexadécimales (p. 164).

■ Emploi du contrôleur 17 pour modifier la valeur du paramètre Feedback de 10 : Stereo Flanger

Example 2: Quand Effect Control Depth est réglée sur -100

<Réglages>

1. Activez EFX pour la partie 1.

F041 1042 12404122015C F7

2 Réglez le type d'effet sur 10: Stereo Flanger (valeur: 01H 23H)

F041104212400300012319 F7

3 Réglez Feedback (adresse: 40H 03H 08H) sur +98% (7FH)

F0411042124003087F36F7

4 Réglez Effect Control Source 2 (adresse: 40H 03H 1DH) sur CC17 (11H)

F041 1042 124003 1D 11 OF F7

5 Réglez Effect Control Depth 2 (adresse: 40H 03H 1EH) sur -100% (0UH)

F04110421240031E001F F7

< Modifier la valeur >

Le paramètre Feedback change par paliers de 2% avec 40H comme centre. Comme Effect

Control Depth est réglé sur -100%, augmenter les valeurs de commande fera diminuer la

valeur du paramètre Feedback

Mauvais fonctionnement

Si le SC-8820 ne fonctionne pas de la façon espérée, vérifiez d'abord les points suivants. Si cela ne résout pas le problème, contactez votre revendeur ou le service de maintenance Roland le plus proche (liste donnée en fin de ce manuel).

Impossible de mettre sous tension

L'adaptateur secteur est-il correctement branché dans une prise murale et dans le SC-8820 ?

Pas de fonctionnement avec l'alimentation du bus USB

Selon la façon dont l'alimentation est fournie au connecteur USB de votre ordinateur, le SC-8820 peut ne pas pouvoir fonctionner avec ce type d'alimentation. Si c'est le cas, utilisez-le avec l'adaptateur secteur connecté.

Le niveau de volume de l'instrument connecté aux prises audio d'entrée/sorting est trop faible.

Utilisez-vous un câble de connexion contenant une résistance ? Utilisez un câble de connexion qui ne contient pas de résistance.

Une partie spécifique reste muette

Le niveau de volume de la partie est-il abaissé? (p 177) Le canal MIDI de réception de la partie correspond-il au canal MIDI de transmission de l'appareil MIDI connecté? (p 95)

Pas de son lorsque vous pressez la commande [VOLUME]

Assurez-vous que le niveau de la partie n'a pas été abaissé.

Une zone spécifique du clavier du produitcun son

Le réglage de tessiture de clavier (Keyboard Range) a-t-il été fait? (p 30)

Impossible de sélectionner le son désiré

• Envoyez-vous un numéro de changement de programme incorrect? (p.22) Avez-vous réglé le SC-8820 sur la configuration sonore SC-55, SC-88, ou SC-88Pro? (p 25)

Pas de son

Si vous n'entendez aucun son, la raison est souvent plus complexe et peut avoir plus de causes potentielles que la plupart des autres problèmes. Toutefois, dans la plupart des cas, le problème est dû à des connexions incorrectes entre appareils, ou à des réglages incorrects de drivers (gestionnaires) ou de logiciels.

Comment dire l'arbre de décisions logiques

Lisez à la suite, en suivant les instructions. Répondez aux questions.

Est-ce que USB est active?

Activez USB sur votre ordinateur.

Si un appareil inconnu n'est pas détecté lors de la première connexion du SC-8820 à votre ordinateur via un câble USB, il est possible que l'interface USB elle-même soit désactivée. Utilisez la procédure ci-dessous pour vérifier si l'interface USB est activée.

1. Cliquez sur le bouton [Démarrage] de Windows et choisissez dans [Paramètres], l'option [Panneau de configuration]. Dans [Panneau de configuration], double-cliquez sur l'icône [Système]. 2. Cliquez sur l'onglet [Gestionnaire de périphériques] et assurez-vous qu'il n'y a pas de symboles jaunes "!" ou "x" à côté de [Contrôleur du bus série universel] ou [USB Root Hub].

Si un symbole jaune "!" ou "x" est affiché, l'USB est actuellement désactivée

Référez-vous au mode d'emploi de votre ordinateur et activez USB.

Un appareil inconnu a-t-il été pris en compte?

Si l'installation du driver USB du SC-8820 est interrompue pour une quelconque raison (telle que le débranchement d'un câble), un appareil inconnu peut alors être référencé dans l'ordinateur et il peut ne plus être possible d'installer à nouveau le driver. Si cela se produit, utilisez la procédure suivante pour supprimer l'appareil inconnu et installez le driver à nouveau.

1 Cliquez sur le bouton [Démarrage] de Windows et choisissez dans [Paramètres], l'option [Panneau de configuration]. Dans [Panneau de configuration], double-cliquez sur l'icône [Système]. 2 Cliquez sur l'onglet [Gestionnaire de périphériques], et avec [Afficher les périphériques par type] sélection, assurez-vous qu'il n'y a pas d'autres appareils. Si c'est le cas, double-cliquez dessus et s'il y a un quelconque appareil inconnu, cliquez pour sélectionner puis cliquez sur le bouton [Supprimer] pour le supprimer. 3 Déconnectez le câble USB du SC-8820, et reconnectez-le. Si l'ordinateur reconnaît le SC-8820, accomplissez l'installation du driver depuis le début.

Le sc-8820 a-t-il été reconnu?

Déconnectez le câble USB et reconnectez-le

Il est possible que l'ordinateur n'ait pas pu reconnaître ou initiaiser le SC-8820

Laissez le cable USB connecté au SC-8820, et relancez Windows. Si la connexion ne s'effectue toujours pas, quittez Windows, et éteignez votre ordinateur. Ensuite rallumez votre ordinateur et relancez Windows.

Si vous utilisez un bus de connexion pour l'alimentation, déconnectez le cable USB, connectez l'adaptateur secteur et reconnectez le cable USB.

Le son souffre de distorsion

• Un effet appliquant la distorsion s'exerce-t-il sur le son? (p.50)
• Si c'est un son d'une partie spécifique qui souffre de distorsion, baissez le niveau de volume de cette partie (p.177).
• Si tous les sons souffrent de distorsion, baissez le niveau de volume général de toutes les parties (p.36).

La hauteur est incorrecte

La hauteur d'une partie spécifique ou de toutes les parties est-elle incorrecte? (p. 36, p. 28) • Le réglage Fine Tune a-t-il été fait pour une partie spécifique? (p. 28) - Un message MIDI de pitch bend a-t-il été reçu pour changer la hauteur?

Le son ne s'arrête plus

Avec certains programmes séquenceurs, le son peut se poursuivre si vous changez de piste d'enregistrement tout en jouant au clavier.

Le son est erroné

Avez-vous sélectionné un autre son après avoir modifié les réglages de paramètres sonores (filtre, etc.)?

Ramenez tous les réglages de paramètres sonores à une valeur 0. (p. 33)

À l'occasion, vous pouvez constater que des réglages de paramètres de SC-8820 sont erronés.

Pour remédier à de telles situations, initialisez l'unité au format GS (p. 170)

• Si vous jouez plus de 64 voix simultanément, les lessons seront interrompus. (p.26)

Impossible de reproduire plus de 16 parties

• Le SC-8820 ne peut reproduire plus de 16 parties que lorsqu'il est connecté via le connecteur USB ou le connecteur série.

Quand le SC-8820 est connecté via les prises MIDI, il peut produire un maximum de 16 parties.

Les messages exclusifs ne sont pas reçus

• Le numéro d'identification d'unité (Device ID) (17) du message exclusif transmis correspond-il à celui du SC-8820?

Le sc-8820 ne transmet pas les données MIDI

Si vous désirez transmettre les données de cette unité via le connecteur USB ou le connecteur série, réglez le commutateur COMPUTER sur USB, PC ou Mac, selon votre ordinateur. (p.10, p.12) - Quand le commutateur COMPUTER du SC-8820 est réglé sur MIDI, le SC-8820 ne transmet plus les données par le connecteur USB, ni le connecteur série.

• Les données musicales reçues par le connecteur USB ou le connecteur série du SC-8820 sont transmises par la prise MIDI OUT.

Faites les réglages corrects sur votre logiciel séquenceur et driver.

Lorsqu'on utilise un effet par insertion, le panoramic d'une partie n'a pas d'effet — le son est situé au centre

• Selon l'algorithme, ILAe peut ne pas avoir d'effet.

Les effets par insertion sont conçus pour être insérés après le panoramique de partie. Utilisez le panoramique des effets par insertion.

Même si le SC-8820 est initialisé en General MIDI/GS, les réglages des paramètres de système ne sont pas affectés.

Je veux appliquer du delay à une partie rythmique, mais je ne peux pas

• Avec les réglages initiaux, le niveau d'envoi au delay (Delay Send Level) de tous les Instruments rythmiques est réglé à 0.

Réglez le niveau d'envoi au delay pour chaque Instrument (p.177)

Comme le réglage initial du niveau de delay pour la partie rythmique est également de 0, montez le niveau de delay. (p.27)

Quand j'active un effet par insertion, les réglages des effets de système (reverb, etc.) sont tous initialisés

Lorsque vous activez un effet par insertion, il n'est plus possible d'utiliser les changements de contrôleurs pour régler le niveau d'envoi aux effets de système.

Cela signifie que lorsque vous activez un effet par insertion, vous devez utiliser une méthode différente pour envoyer le signal aux effets de système. Vous pouvez régler le niveau d'envoi (commun avec l'effet par insertion) à l'effet de système quand EFX TO Rev (Cho, Dly) (p.47, p.176) est utilisé pour activer l'effet par insertion (EFX ON).

Y-a-t-il une façon d'automatiser l'initialisation à chaque fois?

• Avec les réglages d'usine, le SC-8820 démarre par une ré-initialisation GS à la mise sous tension. Si un message exclusif qui transmet une initialisation GS (GS Reset) est présent au début d'un morceau, le SC-8820 s'initialise automatiquement au début de ce morceau.

Je ne peux journer que 16 parties quand l'appareil est connecté via un câble informatique

Le Mapper MIDI Windows ne supporte généralement que 16 parties.

Si vous désirez utiliser plus de 16 parties, vous aurez besoin d'un logiciel ayant des connexions MIDI pour deux ports.

Comme le transfert par bulk dump représente trop de données, est-il possible de ne transmettre que des données d'un paramètre spécifique à l'ordinateur (sequenceur)?

• En plus de la fonction bulk dump qui transmet les paramètres de façon globale, le SC-8820 vous permet de transmettre individuellement les données de certains paramètres. Vous pouvez utiliser cette possibilité de transmission individuelle de données pour ne transmettre que les données désirées.

Le fait de transmettre les données individuellement ne nécessite pas de connaître précisément le format des messages exclusifs, et c'est une méthode efficace pour créer des données (p.173).

Le niveau de volume de l'instrument connecté en prise d'entrée audio est trop faible

• Utilisez-vous un cable de connexion contenant une résistance?

Utilisez un câble de connexion sans résistance.

Qu'est-ce que le MIDI?

Le MIDI signifie Musical Instrument Digital Interface (interface numérique pour instrument de musique). Les appareils MIDI peuvent transmettre des données concernant la musique telles que des données de jeu ou de sélection de son. Comme le MIDI est un standard mondial, les données peuvent s'envoyer et se recevoir même entre appareils de modèles et de fabricants différents. Dans le standard MIDI, les données décrivant une action de jeu telle que "jeu d'une note" ou "pression d'une pédale" sont transmises comme messages MIDI.

Tant que vous n'utilisez le SC-8820 que pour faire reproduire les données musicales du commerce ou pour fournir la partie sonore d'un logiciel de jeu, il n'est pas nécessaire de connaître le MIDI. Suivez simplement les instructions fournies dans le manuel de votre appareil ou logiciel de reproduction sociale.

L'explication suivante vous aidera à exploiter efficacement le MIDI avec le SC-8820

Comment sont transmis/reçus les messages MIDI

D'abord, nous expliquons brièvement comment les messages MIDI sont transmis et reçus

Connecteurs

Les messages sont transmis et reçus grâce à deux types de connecteurs sur le SC-8820. Branchez des câbles MIDI à ces prises d'une façon appropriée à votre configuration.

MIDI IN: Ce connecteur reçoit les messages d'un autre appareil MIDI

MIDI OUT: Ce connecteur transmet les messages du SC-8820.

Canaux MIDI et modules de sons multitimbraux

Le MIDI transmet une grande variété de données de jeu au travers d'un seul cable MIDI, et cela grâce aux canaux MIDI. Les canaux MIDI permettent d'identifier des données au milieu d'une grande quantité de données. Le concept est similaire à celui des canaux de télévision. En changeant le canal d'un récepteur de télévision, vous pouvez voir les programmes de différentes stations. En réglant le canal du récepteur pour qu'il corresponde à celui de l'émetteur, vous ne recevez que le programme que vous désirez voir. De la même façon, le MIDI permet de ne recevoir des données que lorsque le canal du récepteur correspond à celui de l'émetteur.

Le SC-8820 n'est pas équipè d'un connecteur MIDI THRU.

Le MIDI utilise 16 canaux, numérotés 1 - 16. Les données musicales sont reçues quand le canal de transmission de l'appareil émetteur correspond au canal de réception de l'appareil récepteur. Si vous faites les réglages de canaux MIDI suivants, seule la source sonore B jouera quand vous jouerez au clavier, et la source sonore A sera muette. En effet, le canal de la source sonore B correspond au canal MIDI du clavier, mais le canal de la source sonore A ne correspond pas (Fig. 1). À l'opposé, si vous réglez le canal du clavier pour qu'il corresponde à celui de la source sonore A, cette dernière jouera (Fig. 2).

Comme le SC-8820 a deux prises MIDI IN, il peut recevoir un total de 16 canaux simultanément. Avec 16 canaux, vous pouvez faire des orchestrations à 16 parties. Les sources sonores telles que le SC-8820, capables de faire jouer simultanément plusieurs parties, sont appelées modules de sons multitimbraux. Timbre est un mot signifiant «son». Le SC-8820 a deux types de parties : normale et rythmique (p 28). Les parties normales servent aux lignes mélodiques ou de basse. Sur les sources sonores GM/GS, la partie rythmique utilise le canal 10.

Qu'est-ce que le general MIDI 2?

Le General MIDI 2 est un ensemble de caractéristiques recommandées fournissant des définitions détaillées pour des fonctionnalités telles que l'édition de son et les effets, fonctionnalités non encore définies dans le General MIDI 1 (*), et qui doivent la gamme desons à un plus haut degré d'expression de jeu et de compatibilité.

• Le General MIDI1 a été définie en 1991 comme une pratique recommendable parmi les caractéristiques MIDI, afin de fournir un standard pour les fonctionnalités MIDI des modules desons qui atteindreait ainsi un certain type de compatibilité entre fabricants Il définit les caractéristiques de base d'un module desons telles que le nombre de partie, la polyphonie et l'organisation dessons

Principales différences entre General MIDI 2 et format GS (sc-8820)

• Message d'initialisation pour les paramètres de source sonore

[GS]

GS Reset

F04110421240007F0041F7

[General MIDI 2]

GM2 System On

F07E7F0903F7

• Sélection sonore

[GS]

Utilise le MSB de sélection de banque et le changement de programme.

Le LSB de sélection de banque sert à changer la configuration sonore.

00H: spécifie la configuration instrumentale (INSTI MAP)

01H : configuration SC-55

02H : configuration SC-88

03H: configuration SC-88Pro

04H : configuration SC-8820

Pour régler une autre partie que la partie 10 comme partie rythmique, utilisez un message exclusif. (p 38)

Réglage de la partie 11 en partie rythmique (Room). F0 41 10 42 12 40 1A 15 02 0F F7

Can. MIDI = 11

CC#00 000

CC#32 4

PG# 009

[General MIDI 2] Utilise le LSB de sélection de banque et le changement de programme.

Le MSB de sélection de banque vaut 121. Utilisez 120 pour un réglage en tant que partie rythmique.

Réglage de la partie 11 en partie rythmique (Room).

Can. MlDl = 11

CC#00 120

CC#32 0

PG 009

• La configuration sonore du General M1D1 2 differe de celle du format GS. Le SC-8820 fonctionne normalement au format GS, mais si un message d'activation GM2 (GM2 System On) est reçu, il passé en mode General M1D1 2. et utilise la configuration sonore spéciale de ce mode Dans ce statut, il n'est pas possible de selectionner lessons propres au SC-8820.

Élément nouvellement défini dans le general MIDI 2

• Polyphonie 32 (General MIDI 1:24)
• Nombre de sons 256 sons / 9 kits rythmiques (General MIDI 1:128 sons / 1 kit rythmique)
• Messages qui doivent être reçus (L'astérisque ceux ajoutés par General MIDI 2)

Note ON/OFF

Program Change (changement de programme)

Control Change (changement de contrôleur)

Bank Select (sélection de banque) (Contrôleurs 0 & 32)

Modulation Depth (amplitude de modulation) (contrôleur 1)

Portamento Time* (temps de portamento) (contrôleur 5)

Channel Volume (volume de canal) (contrôleur 7)

Pan (panoramique) (contrôleur 10)

Expression (contrôleur 11)

Hold 1 (sustain) (contrôleur 64)

Portamento ON/OFF* (contrôleur 65)

Sostenuto* (contrôleur 66)

Soft* (sourdine) (contrôleur 67)

Harmonic Content* (contenu harmonique) (contrôleur 71)

Release Time* (temps de relâchement) (contrôleur 72)

Attack Time* (temps d'attaque) (contrôleur 73)

Brightness* (brillance) (contrôleur 74)

Decay Time* (temps de chute) (contrôleur 75)

Vibrato Rate* (vitesse de vibrato) (contrôleur 76)

Vibrato Depth* (amplitude de vibrato) (contrôleur 77)

Vibrato Delay* (retard de vibrato) (contrôleur 78)

Reverb Send Level* (niv. d'envoi à la reverb) (contrôleur 91)

Chorus Send Level* (niv. d'envoi au chorus) (contrôleur 93)

Data Entry (entrée de données) (contrôleurs 6 & 38)

LSB/MSB de NRPN (contrôleurs 100 & 101)

RPN

Sensibilité au pitch bend

Modulation Sensitivity* (sensibilité de modulation)

RPN Null (annulation de RPN)

Message de mode par canal

All Sound Off (arrêt de tous les sons)

Reset All Controllers (initialisation de tous les contrôleurs)

All Notes OFF (arrêt de toutes les notes)

Mono Mode ON* (activation du mode Mono)

Poly Mode ON* (activation du mode Poly)

Pitch Bend

Channel Pressure (Pression par canal)

GM System Message (message de système GM)

GM2 System ON*

GM1 System ON

GM System OFF

Messages exclusifs universels

Master Volume* (volume général)

Master Fine Tuning* (accord fin général)

Master Coarse Tuning* (accord grossier général)

Reverb Parameters* (paramètres de reverb)

Reverb Time* (durée de reverb)

Chorus Parameters* (paramètres de chorus)

Chorus Type* (type de chorus)

Modulation Rate* (vitesse de modulation)

Modulation Depth* (amplitude de modulation)

Feedback* (ré-injection)

Niveau d'envoi à la reverb*

Controller Settings* (réglages de contrôleur)

Pression par canal*

Control Change* (changement de contrôleur)

Tempérament/réglage par octave

Commande asservie au clavier*

Level* (niveau)

Pan* (panoramique)

Reverb Send Level* (niveau d'envoi à la reverb)

Chorus Send Level* (niveau d'envoi au chorus)

Active Sensing (test de liaison)

Messages MIDI qui peuvent être reçus par le sc-8820

Le MIDI utilise différents types de messages pour transmettre des données de jeu musical, et il y a un grand nombre de messages MIDI. Par exemple, l'information indiquant "quelle touche a été jouée et avec quelle force" est transmise comme un message de note. La façon dont un appareil répond à la réception d'un certain type de message MIDI (c'est-à-dire la façon dont le son est produit, etc.) dépendra des caractéristiques de cet appareil. Cela signifie que si l'appareil n'est pas capable d'accomplir la fonction demandée par le message reçu, le résultat musical ne sera pas celui escompté.

Les principaux types de messages MIDI reçus par le SC-8820 sont les suivants.

• Les messages MIDI dont la réception est imposée par le General MIDI 1 sont marqués d'un symbole ☆

Messages de note ☆

Ces messages véhiculent les notes jouées au clavier. Ils comprennent les informations suivantes

N° de note : un numéro indiquant la note (touche) enfoncée ou relâchée

Note on: donnée indiquant la note (touche) enforcée

Note off : donnée indiquant la note (touche) relâchée

Dynamique : une valeur indiquant avec quelle force la touche a été pressée. Les numéros de note sont de 0 à 127, ils indiquent la position de la touche sur le clavier, le do médian (do4 ou C4) ayant le numéro 60

Sert à la transmission de messages concernant les mouvements de la molette (ou du levier) de pitch bend habituellement trouvée sur les synthétiseurs. Les commandes de pitch bend neuent faire changer de façon progressive et continue la hauteur d'une hauteur sur une grande tessiture.

Changement de programme ☆

Ces messages seront à sélectionner les sons. Lessons se sélectionnent par des numéros de programme de 1 à 128. Sur le SC-8820, ces messages sélectionneront les sons (Instruments). En employant des messages de sélection de banque (qui sont du type messages de changement de contrôle), une variété de sons encore plus grande peut être appelée (p.22).

Changement de contrôle ☆

Ces messages commandent des paramètres tels que modulation et panoramique. Leur fonction est déterminée par leur numéro de contrôleur.

Sélection de banque (contrôleur numéro 0/32)

Le son est changé quand vous utilisez un message de changement de programme. Le son est sélectionné avec un message de changement de programme après sélection d'un message de sélection de banque. Le son ne changera pas quand seul un message de sélection de banque est reçu.

Modulation (contrôleur numéro 1) ☆

Ce message commande le vibrato

Volume (contrôleur numéro 7) ☆

Ce message commande le volume d'une partie. Quand ce message est reçu, le volume de la partie change.

Expression (contrôleur numéro 11) ☆

Ce message véhicule les changements de volume. Il peut servir à ajouter de l'expression durant un morceau.

Emploi du volume et de l'expression

Il est pratique d'utiliser les contrôleurs Volume et Expression de façon distincte, comme suit.

Volume: Ajuste la balance de volume entre les parties.

Expression: Crée des changements de volume durante un morceau (crescendo, decrescendo)

La raison de cette différenciation est que si vous n'utilisez que des messages de volume pour créer des changements de volume en cours de morceau, vous aurez à modifier toutes les données de volume d'un morceau si vous décidez ultérieurement de changer la balance de volume entre les parties. Toutefois, si vous

Dans certains séquenceurs MIDI, les données de changement de contrôle situées exactement au même instant (sur le même pas) sont transmises par ordre ascendant de numéro de contrôle. Si vous utilisez ce type de séquenceur MIDI, vous devez ajuster l'instant de déclenchement des données de sélection de banque pour qu'elles soient transmises selon l'ordre correct : sélection de banque puis changement de programme.

Le volume d’une partie sera affecté à la fois par les messages de Volume (contrôleur 7) et par les messages d’expression (contrôleur 11). Si une valeur de 0 est reçue par l’un de ces messages, le volume de la partie sera 0 et il ne montera pas même si l’autre message est envoyé avec une valeur plus élevée. Prenez-y garde.

n'utilise le volume qu'une fois en début de morceau et uniquement l'expression au cours du morceau, il vous sera possible d'ajuster le volume entre parties pour la totalité du morceau en modifiant simplement les données de volume au début de ce morceau, tandis que les données de changement de dynamique en cours de morceau resteront telles quelles. C'est très pratique lorsque, par exemple, vous décidez de faire les changements de balance entre le piano et la basse quand le morceau est quasiment terminé.

Pan (panoramaque) (contrôleur numéro 10) ☆

Ce message commande la position stéréo d'une partie (p 27)

Ce message véhicule les mouvements d’enfoncement/relâchement de la pédale de sustain, entraînant le maintien des notes actuellement produites. Quand un message Hold On est reçu, les notes seront maintenues. Dans le cas d’instruments dont le son chute progressivement tels que le piano, le son baissera graduellement jusqu’à ce qu’un message Hold Off soit reçu. Dans le cas d’instruments maintenus tels qu’un orgue, le son se maintiendra jusqu’à réception d’un message Hold Off.

Sostenuto (contrôleur numéro 66)

La pédale sostenuto d'un piano ne maintient que les notes qui sont en cours de production quand la pédale est enfoncée. Le message Sostenuto véhicule les mouvements de cette pédale. Quand Sostenuto On est reçu, seules les notes produites à ce moment sont maintenues. Dans le cas d'instruments dont le son chute progressivement tels que le piano, le son baissera graduellement jusqu'à ce qu'un message Sostenuto Off soit reçu. Dans le cas d'instruments tenus tels qu'un orgue, le son se maintiendra jusqu'à réception d'un message Sostenuto Off.

Soft (sourdine) (contrôleur numéro 67)

La pédale de sourdine adoucit le son tant que la pédale est pressée. Le message Soft véhicule les mouvements de cette pédale. Quand Soft On est reçu, la fréquence de coupure est abaissée, donnant un son plus feutré. Quand Soft Off est reçu, le son d'origine revient.

Niveau d'envoi à la reverb (contrôleur numéro 91)

Ce message ajoute un effet reverb à la partie. (Reverb Level p.40)

Chorus send level (niveau d'envoi au chorus) (contrôleur numéro 93)

Ce message ajoute un effet chorus à la partie. (Chorus Level (Niveau d'effet chorus p.42)

Ce message ajoute un effet delay à la partie (Delay Level p.44)

Contrôleur de portamento (contrôleur numéro 84)

Le Portamento est un effet qui crée un changement de hauteur progressif entre une note et celle qui la précède. Quand un message Portamento est reçu, l'effet portamento est réglé on ou off. La durée de Portamento gère la vitesse du changement de hauteur. La commande de Portamento fixe le numéro de note source (la note d'où part la hauteur pour rejoindre celle de la note actuellement jouée).

LSB, MSB de RPN (contrôleurs numéro 100 & 101) ☆

Comme la fonction des RPN (paramètres à numéro référencé) est définie dans la norme MIDI, ce message peut être échangé entre appareils de types différents. Les messages MSB et LSB de RPN déterminent le paramètre à modifier, et ensuite les messages d'entrée de données servent à fixer la valeur de ce paramètre. Les RPN permettent de régler la sensibilité au Pitch Bend, l'accord grossier et l'accord fin.

LSB, MSB de NRPN (contrôleurs numéro 98 & 99)

Les messages de NRPN (paramètres à numéro non lié référencé) servent à modifier la valeur de paramètres propres à un appareil. Les messages MSB et LSB de NRPN déterminent le paramètre à modifier, et ensuite les messages d'entrée de données servent à fixer la valeur de ce paramètre. Comme le format GS définit la fonction de plusieurs messages NRPN, les programmes compatibles GS peuvent utiliser les messages NRPN des paramètres de son tels que vibrato, fréquence de coupure, résonance, et enveloppe.

Aftertouch (pression par canal uniquement ☆)

L'aftertouch est un message véhiculant la pression appliquée à une touche après son enforcement, cette information pouvant servir à piloter différents aspects du son. Il y a deux types de messages d'aftertouch, l'aftertouch (pression) polyphonique qui est transmis indépendamment pour chaque touche, et l'aftertouch (pression) par canal qui est transmis sous forme d'une valeur affectant identiquement toutes les notes d'un même canal MIDI.

Ce message coupe le son de toutes les notes en cours. Le son du canal spécifique sera donc «forcé» à l'arrêt.

Ce message déclenche l'envoi d'un message Note Off à chaque note actuellement en service sur le canal spécifique. Toutefois, si Hold 1 (sustain) ou Sostenuto est actuellement sur On, le son se poursuit jusqu'à ce que ces commandes passent sur Off.

Les valeurs modifiées par messages RPN ne seront pas initialisées même après réception de messages de changement de programme etc. pour sélectionner d'autres sons

Après réception d'un message d'initialisation GS (GS Reset), les messages NRPN sont reçus.

Pour des détails sur la façon d'utiliser les NRPN avec les modules de sons GS, référez-vous à Emploi des NRPN avec les modules de sons GS (p.104).

Avec les réglages d'usine, le SC-8820 ne réagit pas aux messages d'aftertouch. Pour que ces derniers aient une action, vous devez régler les paramètres relatifs à l'aftertouch (p.32).

Ce message ramène les contrôleurs à leur valeur d'origine. Les valeurs initiales suivantes sont retrouvées pour le canal spécifique.

Contrôleur	Valeur initiale
Pitch Bend	0 (centre)
Polyphonic Key Pressure	0 (minimum)
Channel Pressure	0 (minimum)
Modulation	0 (minimum)
Expression	127 (maximum)
Hold	0 (off)
Portamento	0 (off)
Soft	0 (off)
Sostenuto	0 (off)
RPN	non régle
NRPN	non régle

Ce message sert à tester les connexions MIDI, à la recherche d'un cable débranché ou déterminé. Le SC-8820 transmet les messages d'Active Sensing par sa MIDI OUI à intervalles spécifiques. Une fois qu'un message d'Active Sensing a été reçu en MIDI IN, le contrôle d'Active Sensing commence, et si à un moment quelconque aucun message d'Active Sensing n'est reçu dans un intervalle de 420 msec, l'appareil en conclus que le cable a été déconnecté. Dans ce cas, toutes les notes en cours sont coupées, la même procédure que si un message d'initialisation des contrôleurs avait été reçu est executée, et le contrôle d'Active Sensing s'arrête.

Messages exclusifs

Les messages exclusifs servent à gérer des fonctions exclusives d'un appareil spécifique. Bien que les messages exclusifs universels puissent servir entre appareils de fabricants différents, la plupart des messages exclusifs ne peuvent pas servir entre appareils de modèles différents et à fortiori de fabricants différents.

Pour identifier l'appareil auquel est destiné un message exclusif, les messages exclusifs Roland contiennent des identifiants de fabricant, d'unité et de modèle. Le numéro d'identification de fabricant du SC-8820 est le 41H, d'appareil le 10H et de modèle le 42H.

(Message exclusif universel)

Quand un message d'activation GM1 (GM1 System On) est reçu, l'instrument est ramné aux réglages General MIDI de base. Les messages NRPN de sélection de banque ne sont ensuite plus reçus. Au début des données de morceau portant le logo GM se trouve un message GM System On. Cela signifie que si vous faites reproductive les données depuis leur début, le générateur de sons sera automatiquement initialisé et ramné aux réglages GM de base.

(Message exclusif universel)

Quand un message GM2 System On est reçu, le SC-8820 est ramené aux réglages General MIDI 2 de base. Référez-vous à p.96

Les valeurs de paramètres qui ont été modifiées par RPN ou NRPN ne changeront pas même si un message d'initialisation des contrôleurs est reçu.

GS Reset

(Format GS)

Quand un message d'activation GS (GS Reset) est reçu, l'instrument est ramené aux réglages GS de base. Les messages NRPN spécifiés dans le format GS peuvent alors être reçus. Au début des données de morceau portant le logo GS se trouve un message GS Reset. Cela signifie que si vous faites reproduire les données depuis leur début, le générateur de sons sera automatiquement initialisé et ramené aux réglages GS de base.

Master volume (volume général)

(MESSAGES EXCLUSIFS UNIVERSELS)

C' est un message exclusif commun à tous les appareils MIDI, qui pilote le volume général de toutes les parties

Autres messages exclusifs

Le SC-8820 peut recevoir des messages exclusifs de format GS (identifiant de modèle 42H) communs à tous les générateurs de sons GS. Les messages exclusifs permettent de stocker les réglages du SC-8820 ou de faire des réglages précis des paramètres. Pour des détails sur les messages exclusifs transmis et reçus par le SC-8820, référez-vous à l'explication fournie en p.169 et suivantes.

Emploi des NRPN avec les modules de sons GS

Parmi les différents types de contrôleurs, souvent appelés changements de contrôleur ou CC, se trouve une gamme étendue de contrôleurs appelés NRPN (numéro de paramètre non référencé). Les NRPN peuvent servir avec les modules de sons GS à modifier différents paramètres sonores tels que ceux concernant vibrato, filtres et enveloppées. Il y a des avantages spécifiques à employer les changements de contrôleur que les messages exclusifs pour modifier les sons. Ils ne sont pas compliqués, simples à manier et ne nécessitant pas de grandes quantités de données (p. 99, 166). De tels messages de contrôleur comprennent un numéro (le numéro de contrôleur) qui spécifie le type de fonction qui sera pilotée.

Les caractéristiques MIDI ne définissent aucune fonction spécifique qui puisse être régée par NRPN. Cela est du au fait que les NRPN sont destinés à servir comme une gamme polyvalente de contrôleurs qui peuvent être assignés à n'importe quel paramètre utile dans un appareil précis pour obtenir les changements désirés dans cessons, ou améliorer ces possibilités d'expression. À l'opposé, il y a un autre type de contrôleurs étendus appelés RPN (numéro de paramètre référencé). Comme leur nom le suggère, les fonctions RPN sont toutes définies (référencées) dans les caractéristiques MIDI (p. 168). Quand vous utilisez un NRPN, la fonction (le paramètre sonore) mise en jeu doit être spécifiée par le biais de valeurs numériques identifiées par la commande numéro 99 (MSB ou octet de poids fort de NRPN) et la commande numéro 98 (LSB ou octet de poids faible de NRPN). Ensuite, en envoyant la valeur appropriée avec le contrôleur numéro 6 (Data Entry ou entrée de données), le changement du paramètre sonore préalablement spécifié est accompli. Notez qu'à la place de la notation hexadécimale utilisée dans "Équivalence MIDI" (p. 168), les chiffres pour les combinaisons de valeur des NRPN qui apparaissent dans le tableau ci-dessous ont tous été convertis en décimales.

NRPN MSB	NRPN LSB	Plage	Fonction
1	8	0-64-127	Vitesse du vibrato *1 (p.33)
1	9	0-64-127	Amplitude du vibrato *1 (p.33)
1	10	0-64-127	Retard du vibrato *1 (p.33)
1	32	0-64-127	Fréquence de coupure du TVF *1 (p.34)
1	33	0-64-127	Résonance du TVF *1 (p.34)
1	99	0-64-127	TVF&TVA : durée d'attaque de l'enveloppe *1 (p.35)
1	100	0-64-127	TVF&TVA : temps de chute de l'enveloppe *1 (p.35)
1	102	0-64-127	TVF&TVA : temps de relâchement de l'enveloppe *1 (p.35)
24	rr	0-64-127	Instrument rhytmique : Accord grossier *1 Modifie la hauteur d'un instrument de percussion dans la partie rhytmique.
26	rr	0-127	Instrument rhytmique : Niveau du TVA Modifie le volume d'un instrument de percussion dans la partie rhytmique.
28	rr	0,1-64-127	Instrument rhytmique : Panoramaique Modifie le panoramicique d'un instrument de percussion dans la partie rhytmique. Un réglage 0 donne un panoramicique aléatoire, alors que 1 sélectionne la position extrème gauche, 64 la position centrale et 127 la position extrème droite.
29	rr	0-127	Instrument rhytmique : Niveau d'envoi à la reverb Déterminé l'amplitude de reverb pour un instrument de percussion de la partie rhytmique.
30	rr	0-127	Instrument rhytmique : Niveau d'envoi au chorus Déterminé l'amplitude de chorus pour un instrument de percussion de la partie rhytmique.
31	rr	0-127	Instrument rhytmique : Niveau d'envoi au delay Déterminé l'intensité de delay pour un instrument de percussion de la partie rhytmique (SC-88/SC-88 Pro/SC-8820 uniquement)

Par exemple, considérons que vous désiriez modifier la fréquence de coupure du TVF. D'abord, vous devez préciser que c'est la fréquence de coupure du TVF que vous désirez piloter en envoyant la combinaison NRPN MSB et NRPN LSB appropriée. La valeur du contrôleur numéro 99 correspond au MSB et celle du contrôleur numéro 98 au LSB. Aussi, vous devez transmettre ces valeurs

Contrôleur No 99:1

Contrôleur No. 98:32

Le SC-8820 a été ainsi informé que c'est la fréquence de coupure du TVF que vous allez changer. Pour poursuivre et faire réellement le changement, vous devez alors utiliser le message de contrôleur pour l'entrée de données (Data Entry) pour fixer la nouvelle valeur (xx) voulue pour la fréquence de coupure du TVF. Par conséquent, vous devez envoyer:

Suite à la transmission des trois valeurs de contrôleur précédentes, la fréquence de coupure du IVF est modifiée et le timbre du son sélectionné pour cette partie sonne différemment.

Après avoir modifié des paramètres de son à l'aide d'un NRPN, nous vous recommandons de prendre l'habitude d'envoyer un message de fin de commande par envoi des valeurs RPN ci-dessous. Cela indiquera au SC-8820 que vous avez fini de travailler avec le paramètre qui a été spécifique, et cela interrompra son attente pour toute autre nouvelle valeur pour ce paramètre. (Cela annule la demande de changement pour un NRPN ou RPN spécifique). De cette façon, vous évitez tout changement intempestif si des valeurs d'entrée de données étaient involontairement envoyées par la suite.

Pour la valeur NRPN LSB, vous devez fournir la valeur qui correspond au numéro de note de l'instrument de percussion précis auquel vous vous adressez. Ces nombres peuvent être trouvés dans la liste des kits rythmiques (p. 187).

Par exemple, considérons que vous désirez régler le bongo aigu (High Bongo) pour qu'aucune reverb ne s'applique à lui. Cet instrument est assigné à la note 60 (do Médian) et est contenu dans le kit rythmique Standard Set 1.

Pour accomplir cela, vous devrez transmettre ces valeurs :

Commande No. 99: 29

Commande No.98:60

Commande No. 6: 0

Notez que ces messages MIDI doivent être envoyés dans l'ordre ci-dessus.

Les paramètres marqués d'un *1 dans le tableau de gauche peuvent être modifiés de façon relative, la valeur 0 étant la valeur par défaut. Selon le son spécifique sur lequel vous travailliez, le type de changement possible différera. Dans certains cas, vous pouvez même ne pouvoir apporter aucun changement. De plus, la plage de changement variera également.

Veuillez à consulter le manuel fourni avec votre équipement ou logiciel pour des détails sur la façon de correctement programmer et transmettre des messages de changement de commande. Notez toutefois que certains appareils ne vous permettront de travailler qu'avec un nombre limité de numéros de commande. Assurez-vous que vous suivez toujours l'ordre donné ci-dessus lorsque vous transmettez les données RPN, NRPN et entrée de données. Veillez, comme vous insérerez plusieurs messages MIDI au même instant (ou très proches les uns des autres), à contrôler le résultat, car avec certains types de logiciels musicaux, les messages peuvent parfois être envoyés dans un ordre différent de celui originellement voulu. Pour éviter des problèmes, laissez tous un espace entre deux messages adjacents (au moins un clc ou coup d'horloge pour une résolution de 96 TPQN et 5 clcs pour 480 TPQN).

Fonctionnement via MIDI

Comment changer la valeur de la fréquence de coupure d'une partie

Réglage de la fréquence de coupure de la partie 3 sur -25

Can. MIDI = 03

CC#99

Fréquence de coupure

CC#98

Fréquence de coupure

CC#06

Comme 64 équivaut à 0, donc: 64 - 25 = 39

Fonctionnement via midi

Comment changer la hauteur d'un instrument rythmique

Transposition 5 demi-tons au-dessus (+5) de la note numéro 48 du kit rythmique de la partie 10

Can MIDI = 10

CC#99

Accord grossier d'instrument rythmique

CC#98

Numéro de note

CC#06

69 Comme 64 correspond à la hauteur d'origine, nous obtenons : 64 + 5 = 69.

Toute valeur qui était imposée par le biais d'un NRPN ne sera pas initialisée même après changement de son suite à réception d'un message de changement de programme. Les règles qui ont été faites par NRPN ne peuvent être initialisées que par envoi d'un message d'initialisation GS (p.170).

TPQN: Ticks Per Quarter Note ou ticks par noire.

Après réception d'un message d'initialisation GS (GS Reset), les messages NRPN sont reçus.

Pour Apple Macintosh (vendu séparation : RSC-15APL)

Pour IBM PC/AT (9-broches) (vendu séparation : RSC-15AT)

mini DIN, 8-broches, mâle

mini DIN, 8-broches, male D-sub, 9-broches, femelle

D-sub, 9-broches, femelle

Pour IBM PC/AT (25-broches)

Percussions chromatiques

CC00	PG	Config SC-8820	Voix		Config SC-89Pro	Voix		Config. SC-88	Voix		Config. SC-55	Voix
000	009	Celesta	1	[Pro]	Celesta	1	[88]	Celesta	1	[55]	Celesta	1
001		Pop Celesta	2	[Pro]	Pop Celesta	2		......			......
000	010	Glockenspiel	1	[Pro]	Glockenspiel	1	[88]	Glockenspiel	1		Glockenspl	1
000	011	Music Box	1	[Pro]	Music Box	1	[88]	Music Box	1		Music Box	1
001		Music Box 2	2					......			......
008		St Music Box	2					......			......
000	012	Vibraphone	1	[Pro]	Vibraphone	1		Vibraphone	1		Vibraphone	1
001		Pop Vibe	2	[Pro]	Pop Vibe	2		Hard Vibe	2		......
008		Vibraphone w	1	[Pro]	Vibraphone w	1		Vib w	1	[55]	Vib w	1
009		Vibraphones	2	[Pro]	Vibraphones	2		......			......
000	013	Marimba	1	[Pro]	Marimba	1	[88]	Marimba	1		Marimba	1
008		Marimba w	1	[Pro]	Marimba w	1	[88]	Marimba w	1		Marimba w	1
016		Barafon	1	[Pro]	Barafon	1	[88]	Barafon	1		......
017		Barafon 2	1	[Pro]	Barafon 2	1	[88]	Barafon 2	1		......
024		Log drum	1	[Pro]	Log drum	1	[88]	Log drum	1		......
000	014	Xylophone	1	[Pro]	Xylophone	1	[88]	Xylophone	1		Xylophone	1
008		Xylophone w	1		......			......			......
000	015	Tubular-bell	1	[Pro]	Tubular-bell	1	[88]	Tubularbell	1	[55]	Tubularbell	1
008		Church Bell	1	[Pro]	Church Bell	1	[88]	Church Bell	1	[55]	Church Bell	1
009		Carillon	1	[Pro]	Carillon	1	[88]	Carillon	1	[55]	Carillon	1
010		Church Bell2	2		......			......			......
016		Tubularbelhw	1		......			......			......
000	016	Santur	1	[Pro]	Santur	1	[88]	Santur	1	[55]	Santur	1
001		Santur 2	2	[Pro]	Santur 2	2	[88]	Santur 2	2		......
002		Santur 3	2		......			......			......
008		Cimbalom	2	[Pro]	Cimbalom	2	[88]	Cimbalom	2		......
016		Zither 1	1	[Pro]	Zither 1	1		......			......
017		Zither 2	2	[Pro]	Zither 2	2		......			......
024		Dulcimer	2	[Pro]	Dulcimer	2		......			......

Orgues

CC00	PG	Config. SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	017	Organ 1	2	[Pro]	Organ 1	2		Organ 1	1		Organ 1	1
001		Organ 101	2	[Pro]	Organ 101	2		Organ 101	2		-----
002		Ful Organ 1	2					-----			-----
003		Ful Organ 2	2					-----			-----
004		Ful Organ 3	2					-----			-----
005		Ful Organ 4	2					-----			-----
006		Ful Organ 5	2					-----			-----
007		Ful Organ 6	2					-----			-----
008		Trem Organ	2	[Pro]	Trem Organ	2		DetunedOr 1	2		Detuned Or 1	2
009		Organ o	2	[Pro]	Organ o	2		Organ 109	2		-----
010		Ful Organ 7	2					-----			-----
011		Ful Organ 8	2					-----			-----
012		Ful Organ 9	2					-----			-----
016		60's Organ 1	1	[Pro]	60's Organ 1	1		60'sOrgan 1	1		60's Organ 1	1
017		60's Organ 2	1	[Pro]	60's Organ 2	1		60'sOrgan 2	1		-----
018		60's Organ 3	1	[Pro]	60's Organ 3	1		60'sOrgan 3	1		-----
019		Farl Organ	1	[Pro]	Farl Organ	1		-----			-----
024		Cheese Organ	1	[Pro]	Cheese Organ	1	[88]	CheeseOrgan	1		-----
025		D-50 Organ	2	[Pro]	D-50 Organ	2		-----			-----
026		JUNO Organ	2	[Pro]	JUNO Organ	2		-----			-----
027		Hybrid Organ	2	[Pro]	Hybrid Organ	2		-----			-----
028		VS Organ	2	[Pro]	VS Organ	2		-----			-----
029		Digi Church	2	[Pro]	Digi Church	2		-----			-----
030		JX-8P Organ	2					-----			-----
031		FM Organ	2					-----			-----
032		70's E.Organ	2	[Pro]	70's E.Organ	2		Organ 4	1		Organ 4	2
033		Even Bar	2	[Pro]	Even Bar	2	[88]	Even Bar	2		-----
040		Organ Bass	1	[Pro]	Organ Bass	1	[88]	Organ Bass	1		-----
048		Sih Organ	2	[Pro]	Sih Organ	2		-----			-----
000	018	Organ 2	2	[Pro]	Organ 2	2		Organ 2	1		Organ 2	1
001		Jazz Organ	2	[Pro]	Jazz Organ	2		Organ 201	2		-----
002		E Organ 16+2	2	[Pro]	E Organ 16+2	2		-----			-----
003		Jazz Organ 2	2					-----			-----
004		Jazz Organ 3	2					-----			-----
005		Jazz Organ 4	2					-----			-----
006		Jazz Organ 5	2					-----			-----
007		Jazz Organ 6	2					-----			-----
008		Chorus Or 2	2	[Pro]	Chorus Or 2	2		DetunedOr 2	2		Detuned Or 2	2
009		Octave Organ	2	[Pro]	Octave Organ	2		-----			-----
032		Perc Organ	2	[Pro]	Perc Organ	2		Organ 5	2		Organ 5	2
033		Perc Organ 2	2					-----			-----
034		Perc Organ 3	2					-----			-----
035		Perc Organ 4	2					-----			-----
000	019	Organ 3	2	[Pro]	Organ 3	2	[88]	Organ 3	2	[55]	Organ 3	2
008		Rotary Org	1	[Pro]	Rotary Org	1	[88]	Rotary Org	1		-----
016		Rotary Org S	1	[Pro]	Rotary Org S	1	[88]	RotaryOrg S	1		-----
017		Rock Organ 1	2	[Pro]	Rock Organ 1	2		-----			-----
018		Rock Organ 2	2	[Pro]	Rock Organ 2	2		-----			-----
024		Rotary Org F	1	[Pro]	Rotary Org F	1	[88]	RotaryOrg F	1		-----
000	020	Church Org 1	1	[Pro]	Church Org 1	1	[88]	ChurchOrg 1	1		Church Org1	1
008		Church Org 2	2	[Pro]	Church Org 2	2	[88]	ChurchOrg 2	2		Church Org2	2
016		Church Org 3	2	[Pro]	Church Org 3	2	[68]	ChurchOrg 3	2		Church Org3	2
024		Organ Flute	1	[Pro]	Organ Flute	1	[88]	Organ Flute	1		-----
032		Trem Flute	2	[Pro]	Trem Flute	2	[88]	Trem Flute	2		-----
033		Theater Org	2	[Pro]	Theater Org	2		-----			-----
000	021	Reed Organ	1	[Pro]	Reed Organ	1	[88]	Reed Organ	1	[55]	Reed Organ	1
008		Wind Organ	2	[Pro]	Wind Organ	2		-----			-----
016		Puf Organ	2					-----			-----
000	022	Accordion Fr	1	[Pro]	Accordion Fr	1		AccordionFr	1		Accordion F	2
008		Accordion II	1	[Pro]	Accordion II	1		AccordionII	2		Accordion I	2
009		Dist Accord	2	[Pro]	Dist Accord	2		-----			-----
016		Cho Accord	2	[Pro]	Cho. Accord	2		-----			-----
024		Hard Accord	2	[Pro]	Hard Accord	2		-----			-----
025		Soft Accord	2	[Pro]	Soft Accord	2		-----			-----
000	023	Harmonica	1	[Pro]	Harmonica	1		Harmonica	1		Harmonica	1
001		Harmonica 2	1	[Pro]	Harmonica 2	1		Harmonica 2	2		-----
008		B Harp Basic	1					-----			-----
009		B Harp Suppl	1					-----			-----
000	024	Bandoneon	2	[Pro]	Bandoneon	2		Bandoneon	1		Bandoneon	2
008		Bandoneon 2	2	[Pro]	Bandoneon 2	2		-----			-----
016		Bandoneon 3	2	[Pro]	Bandoneon 3	2		-----			-----

Guitares

CC00	PG	Config SC-8850	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	025	Nylon-str Gt	2	[Pro]	Nylon-str. Gt	2		Nylonstr. Gt	1		Nylon Gt	1
008		Ukulele	1	[Pro]	Ukulele	1	[88]	Ukulele	1		Ukulele	1
016		Nylon Gt o	2	[Pro]	Nylon Gt o	2		Nylon Gt o	2		Nylon Gt o	2
024		Velo Harmnix	1	[Pro]	Velo Harmnix	1	[88]	VeloHarmnix	1		......
032		Nylon Gt.2	1	[Pro]	Nylon Gt.2	1		Nylon Gt.2	1		Nylon Gt.2	1
040		Lequint Gt	1	[Pro]	Lequint Gt	1	[68]	Lequint Gt	1		......
000	026	Steel-str Gl	1	[Pro]	Steel-str. Gt	1		Steelstr. Gt	1		Steel Gt	1
008		12-str Gt	2	[Pro]	12-str Gl	2		12-str Gl	2		12-str Gl	2
009		Nylon+Steel	2	[Pro]	Nylon+Steel	2		Nylon+Steel	2		......
010		Atk Steel Gt	2		......
016		Mandolin	2	[Pro]	Mandolin	2	[88]	Mandolin	2		Mandolin	1
017		Mandolin 2	2	[Pro]	Mandolin 2	2
018		MandolinTrem	2	[Pro]	MandolinTrem	2
032		Steel Gt.2	1	[Pro]	Steel Gt 2	1	[88]	Steel Gt 2	1		......
033		Steel + Body	2		......
000	027	Jazz Gl.	1	[Pro]	Jazz Gl.	1		Jazz Gl.	1	[55]	Jazz Gl.	1
001		Mellow Gl	2	[Pro]	Mellow Gl	2	[88]	Mellow Gl	2		......
005		Pedal Steel	1	[Pro]	Pedal Steel	1	[68]	Pedal Steel	1		Howaran Gl	1
000	028	Clean Gl.	1	[Pro]	Clean Gl.	1		Clean Gl.	1		Clean Gl.	1
001		Clean Half	1	[Pro]	Clean Half	1
002		Open Hard 1	2	[Pro]	Open Hard 1	2
003		Open Hard 2	1	[Pro]	Open Hard 2	1
004		JC Clean Gl	1	[Pro]	JC Clean Gl	1
005		Atk CleanGt	2		......
008		Chorus Gl	2	[Pro]	Chorus Gl	2		Chorus Gl	2		Chorus Gl	2
009		JC Chorus Gl	2	[Pro]	JC Chorus Gl	2
016		TC FrontPick	1	[Pro]	TC FrontPick	1
017		TC Rear Pick	1	[Pro]	TC Rear Pick	1
018		TC Clean II	2	[Pro]	TC Clean II	2
019		TC Clean 2:	2	[Pro]	TC Clean 2:	2
020		LP Rear Pick	1
021		LP Rear 2	2
022		LP RearAttack	2
023		Mid Tone GTR	1
024		Chung Ruan	1
025		Chung Ruan 2	2
000	029	Muted Gl	1	[Pro]	Muted Gl	1		Muted Gl	1		Muted Gl.	1
001		Muted Dis Gl	1	[Pro]	Muted Dis Gl	1	[88]	MutedDis Gl	1		......
002		TC Muted Gl	2	[Pro]	TC Muted Gl	2
008		Funk Pop	1	[Pro]	Funk Pop	1	[88]	Funk Pop	1		Funk Gl.	1
016		Funk Gl.2	1	[Pro]	Funk Gl.2	1	[88]	Funk Gl.2	1		Funk Gl.2	1
024		Jazz Man	2		......
000	030	Overdrive Gl	2	[Pro]	Overdrive Gl	2		OverdriveGl	1		OverdriveGl	1
001		Overdrive 2	2	[Pro]	Overdrive 2	2
002		Overdrive 3	2	[Pro]	Overdrive 3	2
003		More Drive	2	[Pro]	More Drive	2
004		Guitar Pinch	1
005		Attack Drive	2
008		LP OverDvGl	2	[Pro]	LP OverDvGl	2
009		LP OverDv:	2	[Pro]	LP OverDv:	2
010		LP Half Dv	2
011		LP Half Dv2	2
012		LP Chorus	2
000	031	DistortionGt	2	[Pro]	DistortionGt	2		DistortionGt	1		Dist Gt	1
001		Dist Gl2:	2	[Pro]	Dist Gl2:	2		Dist Gl2	2		......
002		Dazed Guitar	2	[Pro]	Dazed Guitar	2	[88]	Dazed Guitar	2		......
003		Distortion:	2	[Pro]	Distortion:	2
004		Dist Fast:	2	[Pro]	Dist Fast:	2
005		Attack Dist	2
008		Feedback Gl.	2	[Pro]	Feedback Gl.	2	[88]	Feedback Gl.	2		Feedback Gl.	2
009		Feedback Gl2	2	[Pro]	Feedback Gl2	2	[88]	Feedback Gl2	2		......
016		Power Guitar	2	[Pro]	Power Guitar	2	[88]	Power Guitar	2		......
017		Power Gl 2	2	[Pro]	Power Gl 2	2		Power Gl 2	2		......
018		5th Dist	2	[Pro]	5th Dist	2	[88]	5th Dist	2		......
024		Rock Rhythm	2	[Pro]	Rock Rhythm	2	[88]	Rock Rhythm	2		......
025		Rock Rhythm2	2	[Pro]	Rock Rhythm2	2	[88]	RockRhythm2	2		......
026		Dist Rlm GTR	1
000	032	Gl Harmonics	1	[Pro]	Gl Harmonics	1	[88]	Gl Harmonix	1	[55]	Gl Harmonix	1
008		Gl Feedback	1	[Pro]	Gl Feedback	1	[88]	Gl Feedback	1	[55]	Gl Feedback	1
009		Gl Feedback2	2	[Pro]	Gl Feedback2	2
016		Ac.Gl Harmx	1	[Pro]	Ac.Gt Harmx	1	[88]	Ac Gl Harmx	1		......
024		E.Bass Harm.	1	[Pro]	E.Bass Harm.	1

Basses

CC00	PG	Config SC-8B50	Voix		Config SC-8BPro	Voix		Config SC-8B	Voix		Config SC-55	Voix
000	033	Acoustic Bs	1		Acoustic Bs	1		Acoustic Bs	2		Acoustic Bs	1
001		Rockabilly	2	[Pro]	Rockabilly	2		......			......
008		Wild A Bass	2	[Pro]	Wild A Bass	2		......			......
009		Atk A Bass	2					......			......
016		Bass + OHH	2	[Pro]	Bass + OHH	2		......			......
000	034	Fingered Bs	1	[Pro]	Fingered Bs	1		Fingered Bs	1		Fingered Bs	1
001		Fingered Bs2	2	[Pro]	Fingered Bs2	2		FingeredBs2	2		......
002		Jazz Bass	1	[Pro]	Jazz Bass	1	[68]	Jazz Bass	1		......
003		Jazz Bass 2	2	[Pro]	Jazz Bass 2	2		......			......
004		Rock Bass	2	[Pro]	Rock Bass	2		......			......
005		Heart Bass	1		......			......			......
006		AttackFinger	2		......			......			......
007		Finger Slap	2		......			......			......
008		ChorusJazzBs	2	[Pro]	ChorusJazzBs	2		......			......
016		F Bass/Harm	1	[Pro]	F Bass/Harm	1		......			......
000	035	Picked Bass	1	[Pro]	Picked Bass	1		Picked Bass	1		Picked Bass	1
001		Picked Bass2	2	[Pro]	Picked Bass2	2		......			......
002		Picked Bass3	2	[Pro]	Picked Bass3	2		......			......
003		Picked Bass4	2	[Pro]	Picked Bass4	2		......			......
004		Double Pick	2		......			......			......
008		Muted PickBs	1	[Pro]	Muted PickBs	1		MutePickBs	1		......
016		P Bass/Harm	1	[Pro]	P Bass/Harm	1		......			......
000	036	Fretless Bs	1	[Pro]	Fretless Bs	1	[68]	Fretless Bs	1		Fretless Bs	1
001		Fretless Bs2	2	[Pro]	Fretless Bs2	2		FretlessBs2	2		......
002		Fretless Bs3	2	[Pro]	Fretless Bs3	2	[68]	FretlessBs3	2		......
003		Fretless Bs4	2	[Pro]	Fretless Bs4	2	[68]	FretlessBs4	2		......
004		Syn Fretless	2	[Pro]	Syn Fretless	2	[68]	SynFretless	2		......
005		Mr. Smooth	2	[Pro]	Mr Smooth	2	[68]	Mr Smooth	2		......
008		Wood+FlessBs	2	[Pro]	Wood+FlessBs	2		......			......
000	037	Slap Bass 1	1	[Pro]	Slap Bass 1	1	[68]	Slap Bass 1	1		Slap Bass 1	1
001		Slap Pop	1	[Pro]	Slap Pop	1		......			......
008		Reso Slap	1	[Pro]	Reso Slap	1	[68]	Reso Slap	1		......
009		Unison Slap	2	[Pro]	Unison Slap	2		......			......
000	038	Slap Bass 2	2	[Pro]	Slap Bass 2	2	[68]	Slap Bass 2	2		Slap Bass 2	1
001		Slap Bass 3	2		......			......			......
008		FM Slap	2	[Pro]	FM Slap	2		......			......
000	039	Synth Bass 1	2	[Pro]	Synth Bass 1	2	[68]	Synth Bass 1	2		Syn Bass 1	1
001		SynthBass101	1	[Pro]	SynthBass101	1	[68]	SynBass101	1	[55]	Syn Bass101	1
002		CS Bass	2	[Pro]	CS Bass	2		......			......
003		JP-4 Bass	1	[Pro]	JP-4 Bass	1		......			......
004		JP-8 Bass	2	[Pro]	JP-8 Bass	2		......			......
005		PS Bass	1	[Pro]	PS Bass	1		......			......
006		JPMG Bass	2	[Pro]	JPMG Bass	2		......			......
008		Acid Bass	1	[Pro]	Acid Bass	1	[68]	Acid Bass	1		Syn Bass 3	1
009		TB303 Bass	1	[Pro]	TB303 Bass	1	[68]	TB303 Bass	1		......
010		Tekno Bass	2	[Pro]	Tekno Bass	2	[68]	Tekno Bass	2		......
011		TB303 Bass 2	1	[Pro]	TB303 Bass 2	1		......			......
012		Kicked TB303	2	[Pro]	Kicked TB303	2		......			......
013		TB303 Saw Bs	1	[Pro]	TB303 Saw Bs	1		......			......
014		Rubber303 Bs	1	[Pro]	Rubber303 Bs	1		......			......
015		Reso 303 Bs	1	[Pro]	Reso 303 Bs	1		......			......
016		Reso SH Bass	1	[Pro]	Reso SH Bass	1	[68]	Reso SHBass	1		......
017		TB303 Sqr Bs	1	[Pro]	TB303 Sqr Bs	1		......			......
018		TB303 DistBs	1	[Pro]	TB303 DistBs	1		......			......
019		Clavi Bass	2		......			......			......
020		Hammer	2		......			......			......
021		Jungle Bass	1		......			......			......
022		Square Bass	2		......			......			......
023		Square Bass2	2		......			......			......
024		Arpeggio Bs	1	[Pro]	Arpeggio Bs	1		......			......
032		Hit&Saw Bass	2		......			......			......
033		Ring Bass	2		......			......			......
034		AkSineBass	2		......			......			......
035		OB sine Bass	2		......			......			......
036		Auxiliary Bs	2		......			......			......
040		303SqDistBs	1		......			......			......
041		303SqDistBs2	2		......			......			......
042		303SqDistBs3	1		......			......			......
043		303Sq Rev	1		......			......			......
044		TeeBee	1		......			......			......
CC00	PG	Config. SC-8B20	Voix		Config. SC-8BPro Voix			Config. SC-8B Voix			Config. SC-55 Voix
000	040	Synth Bass 2	2	[Pro]	Synth Bass 2	2	[68]	Synth Bass 2	2		Syn Bass 2	2
001		SynthBass201	2	[Pro]	SynthBass201	2	[68]	SynBass201	2		......
002		Modular Bass	2	[Pro]	Modular Bass	2	[68]	Modular Bass	2		......
003		Seq Bass	2	[Pro]	Seq Bass	2	[68]	Seq Bass	2		......
004		MG Bass	1	[Pro]	MG Bass	1		......			......
005		Mg Oct Bass1	2	[Pro]	Mg Oct Bass1	2		......			......
006		MG Oct Bass2	2	[Pro]	MG Oct Bass2	2		......			......

: numéro de programme (Numéro d'Instrument)

valeur du contrôleur 0

(N° de banque, N° de variation)

: sons avec legato

Voix : Nombre de voix utilisées par l'instrument

Remarque [Pro]: Mêmes sons que la configuration SC-88Pro

Remarque [88] : Même si la configuration SC-88

Remarque [55] : Mêmes sons que la configuration SC-55

Remarque : un son de percussion qui ne peut pas être joué (1)

mécaniquement Autiliser près de C- (doi note n° 60)

007	MG Blip Bs:	2	[Pro]	MG Blip Bs:	2		......			......
008	Beef FM Bass	2	[Pro]	Beef FM Bass	2	[88]	Beef FMBass	2		Syn Bass 4	2
009	Dly Bass	2	[Pro]	Dly Bass	2		X Wire Bass	2
010	X Wire Bass	2	[Pro]	X Wire Bass	2	[88]	......			......
011	WireStr Bass	2	[Pro]	WireStr Bass	2		......			......
012	Blip Bass :	2	[Pro]	Elip Bass :	2		......			......
013	RubberBass 1	2	[Pro]	RubberBass 1	2		......			......
014	Syn Bell Bs	2					......			......
015	Odd Bass	2		......			......			......
016	RubberBass 2	2	[Pro]	RubberBass 2	2		Rubber Bass	2	[55]	Rubber Bass	2
017	SH101 Bass 1	1	[Pro]	SH101 Bass 1	1	[88]	SH101Bass 1	1		......
018	SH101 Bass 2	1	[Pro]	SH101 Bass 2	1	[88]	SH101Bass 2	1		......
019	Smooth Bass	2	[Pro]	Smooth Bass	2	[88]	Smooth Bass	2		......
020	SH101 Bass 3	1	[Pro]	SH101 Bass 3	1		......			......
021	Spike Bass	1	[Pro]	Spike Bass	1		......			......
022	House Bass:	2	[Pro]	House Bass:	2		......			......
023	KG Bass	2	[Pro]	KG Bass	2		......			......
024	Sync Bass	2	[Pro]	Sync Bass	2		......			......
025	MG 5th Bass	2	[Pro]	MG 5th Bass	2		......			......
026	RND Bass	2	[Pro]	RND Bass	2		......			......
027	WowMG Bass	2	[Pro]	WowMG Bass	2		......			......
028	Bubble Bass	2	[Pro]	Bubble Bass	2		......			......
029	Attack Pulse	1					......			......
030	Sync Bases 2	2					......			......
031	Pulse Mix Bs	2					......			......
032	MG Dist Bass	2					......			......
033	Seq Bass 2	2					......			......
034	3rd Bass	2					......			......
035	MG Oct Bass	2					......			......
036	SlowEnvBass	2					......			......
037	Mild Bass	2					......			......
038	DistEnvBass	2					......			......
039	MG LightBass	2					......			......
040	DistSynBass	2					......			......
041	Rise Bass	2					......			......
042	Cyber Bass	2					......			......

Cordes/orchestre

CC00	PG	Config SC-8820	Volx		Config SC-88Pro	Volx		Config SC-88	Volx		Config SC-55	Volx
000	041	Violin :	2	[Pro]	Violin :	2		Violin	1		Violin	1
001		Violin Atk :	2	[Pro]	Violin Atk :	2		......			......
008		Slow Violin	1	[Pro]	Slow Violin	1		Slow Violin	1		Slow Violin	1
000	042	Viola :	2	[Pro]	Viola :	2		Viola	1		Viola	1
001		Viola Atk :	2	[Pro]	Viola Atk :	2		......			......
000	043	Cello :	2		Cello :	2		Cello	1		Cello	1
001		Cello Atk :	2		Cello Atk :	2		......			......
000	044	Contrabass	1		Contrabass	1		Contrabass	1		Contrabass	1
000	045	Tremolo Str	1	[Pro]	Tremolo Str	1	[88]	Tremolo Str	1		Tremolo Str	1
002		Trem Str St	2		......			......			......
008		Slow Tremolo	1	[Pro]	Slow Tremolo	1	[88]	SlowTremolo	1		......
009		Suspense Str	2	[Pro]	Suspense Str	2	[88]	SuspenseStr	2		......
010		SuspenseStr2	2		......			......			......
000	046	PizzicatoStr	1	[Pro]	PizzicatoStr	1	[88]	Pizz Str.	1		Pizzicato	1
001		Vcs&Cbs Pizz	2	[Pro]	Vcs&Cbs Pizz	2		......			......
002		Chamber Pizz	2	[Pro]	Chamber Pizz	2		......			......
003		St Pizzicato	2	[Pro]	St Pizzicato	2		......			......
008		Solo Pizz	1	[Pro]	Solo Pizz	1		......			......
016		Solo Spic.	1	[Pro]	Solo Spic	1		......			......
017		StringsSpic	2		......			......			......
000	047	Harp	1	[Pro]	Harp	1	[88]	Harp	1		Harp	1
001		Harp&Strings	2		......			......			......
002		Harp St.	2		......			......			......
008		Uillean Harp	2		......			......			......
016		Synth Harp	1	[Pro]	Synth Harp	1		......			......
024		Yang Qin	2		......			......			......
025		Yang Qin 2	2		......			......			......
026		SynthYangQin	2		......			......			......
000	048	Timpani	1	[Pro]	Timpani	1	[88]	Timpani	1		Timpani	1

Ensembles

CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	049	Strings :	2	[Pro]	Strings :	2		Strings	1		Strings	1
001		Bright Str.	1	[Pro]	Bright Str.	1		Strings 2	1		......
002		ChamberStr :	2	[Pro]	ChamberStr :	2		......			......
003		Cello sect	1	[Pro]	Cello sect	1		......			......
004		Bright Str 2	2		......			......			......
005		Bright Str 3	2		......			......			......
006		Quad Strings	2		......			......			......
007		Mild Strings	2		......			......			......
008		Orchestra	2	[Pro]	Orchestra	2		Orchestra	2		Orchestra	2
009		Orchestra 2	2	[Pro]	Orchestra 2	2		Orchestra 2	2		......
010		Tremolo Orch	2	[Pro]	Tremolo Orch	2	[88]	TremoloOrch	2		......
011		Choir Str	2	[Pro]	Choir Str	2		Choir Str	2		......
012		Strings+Horn	2	[Pro]	Strings+Horn	2		......			......
013		Str +Flute	2		......			......			......
014		Choir Str 2	2		......			......			......
015		Choir Str 3	2		......			......			......
016		St Strings	2	[Pro]	St Strings	2		St Strings	2		......
017		St Strings 2	2		......			......			......
018		St Strings 3	2		......			......			......
019		Orchestra 3	2		......			......			......
020		Orchestra 4	2		......			......			......
024		Velo Strings	2	[Pro]	Velo Strings	2	[88]	VeloStrings	2		......
032		Oct Strings1	2	[Pro]	Oct Strings1	2		......			......
033		Oct Strings2	2	[Pro]	Oct Strings2	2		......			......
034		ContraBsSect	2		......			......			......
040		60s Strings	2		......			......			......
000	050	Slow Strings	1	[Pro]	Slow Strings	1		SlowStrings	1		SlowStrings	1
001		SlowStrings2	1	[Pro]	SlowStrings2	1		Slow Str 2	1		......
002		SlowStrings3	2		......			......			......
008		Legato Str	2	[Pro]	Legato Str	2	[88]	Legato Str	2		......
009		Warm Strings	2	[Pro]	Warm Strings	2	[88]	WarmStrings	2		......
010		St Slow Str	2	[Pro]	St Slow Str	2		St SlowStr	2		......
011		St Slow Str2	2		......			......			......
012		S Str+Choir	2		......			......			......
013		S Str+Choir2	2		......			......			......
000	051	Syn Strings1	2	[Pro]	Syn Strings1	2		SynStrings1	2		SynStrings1	1
001		OB Strings	2	[Pro]	OB Strings	2		OB Strings	2		......
002		StackStrings	2	[Pro]	StackStrings	2		......			......
003		JP Strings	2	[Pro]	JP Strings	2		......			......
004		Chorus Str	2		......			......			......
008		Syn Strings3	2	[Pro]	Syn Strings3	2	[88]	SynStrings3	2	[55]	SynStrings3	2
009		Syn Strings4	2	[Pro]	Syn Strings4	2		......			......
010		Syn Strings5	2		......			......			......
011		Syn Strings7	2		......			......			......
012		LoFi Strings	2		......			......			......
016		High Strings	2	[Pro]	High Strings	2		......			......
017		Hybrid Str	2	[Pro]	Hybrid Str	2		......			......
024		Tron Strings	2	[Pro]	Tron Strings	2		......			......
025		Noiz Strings	2	[Pro]	Noiz Strings	2		......			......
000	052	Syn Strings2	2	[Pro]	Syn Strings2	2	[88]	SynStrings2	2	[55]	SynStrings2	2
001		Syn Strings5	2	[Pro]	Syn Strings5	2		......			......
002		JUNO Strings	2	[Pro]	JUNO Strings	2		......			......
003		FilteredOrch	2		......			......			......
004		JP Saw Str	2		......			......			......
005		Hybrid Str 2	2		......			......			......
006		DistStrings	2		......			......			......
007		JUNOFullStr	2		......			......			......
008		Air Strings	2	[Pro]	Air Strings	2		......			......
009		Atk Syn Str	2		......			......			......
010		StraightStr	2		......			......			......
000	053	Choir Aahs	1	[Pro]	Chair Aahs	1		Chair Aahs	1		Chair Aahs	1
008		St ChoirAahs	2	[Pro]	St ChoirAahs	2		St Choir	2		......
009		Melted Choir	2	[Pro]	Melted Choir	2		Mello Choir	2		......
010		Church Choir	2	[Pro]	Church Choir	2		......			......
011		Boys Choir 1	1		......			......			......
012		Boys Choir 2	2		......			......			......
013		St BoysChoir 2	2		......			......			......
014		Rich Choir	2		......			......			......
016		Choir Hahs	1	[Pro]	Chair Hahs	1		......			......
024		Chorus Lahs	1	[Pro]	Chorus Lahs	1		......			......
032		Chorus Aahs	2	[Pro]	Chorus Aahs	2		ChairAahs 2	1	[55]	Choir Aahs2	1
033		Male Aah+Str	2	[Pro]	Male Aah+Str	2		......			......
CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	054	Voice Oohs	1		Voice Oohs	1	[88]	Voice Oohs	1	[55]	Voice Oohs	1
001		Chorus Oohs	2		......			......			......
002		Voice Oohs 2	2		......			......			......
003		Chorus Oohs2	2		......			......			......
004		OohsCodeMaj7	1		......			......			......
005		OohsCodeSus4	1		......			......			......

: numéro de programme (Numéro d'instrument)

CC00

valeur du contrôleur 0

(N° de banque, N° de variation)

: sons avec télécommande

Voix

: Nombre de voix utilisées par l'instrument

Remarque [Pro]: Mêmes sons que la configuration SC-88Pro

Remarque [88] : Mêmes sons que la configuration SC-88

Remarque [55] : Même sans que la configuration SC-55

Remarque : un son de percussion qui ne peut pas être joué

mélodiquement A utiliser après de C4 (doi:10 note n° 60)

006	Jazz Scal	1	......
008	Voice Dachs	1	[Pro]	Voice Dachs	1
009	JzVoice Dat	1
010	JzVoice Bap	1
011	JzVoice Dow	1
012	JzVoice Thum	1
016	VoiceLah Fem	1
017	ChorusLahFem	2
018	VoiceLuh Fem	1
019	ChorusLuhFem	2
020	VoiceLan Fem	1
021	ChorusLanFem	2
022	VoiceAah Fem	1
023	VoiceLuh Fem	1
024	Fem Lah&Lan	1
032	VoiceWah Mal	1
033	ChorusWahMal	2
034	VoiceWoh Mal	1
035	ChorusWohMal	2
036	VoiceAah Mal	1
037	VoiceOah Mal	1
040	Humming	2
006 055	SynVox	1	[Pro]	SynVox	1	[88]	SynVox	1	[55]
001	SynVox 2	2
002	SynVox 3	2
008	Syn Voice	2	[Pro]	Syn Voice	2	[88]	Syn Voice	2
009	Silent Night	2	[Pro]	Silent Night	2
010	Syn Voice 2	2
016	VP330 Choir	1	[Pro]	VP330 Choir	1
017	Vinyl Choir	2	[Pro]	Vinyl Choir	2
018	JXBP Vox	2
019	Analog Voice	1
000 056	OrchestraHit	2	[Pro]	OrchestraHit	2	[88]	Orch Hit	2	Orchest Hit
001	Bass Hit	2
002	6th Hit	2
003	Euro Hit	2
008	Impact Hit	2	[Pro]	Impact Hit	2	[88]	Impact Hit	2
009	Philly Hit	2	[Pro]	Philly Hit	2	[88]	Philly Hit	2
010	Double Hit	2	[Pro]	Double Hit	2	[88]	Double Hit	2
011	Perc Hit	1	[Pro]	Perc Hit	1
012	Shock Wave	2	[Pro]	Shock Wave	2
013	Bounce Hit	1
014	Drill Hit	1
015	Thrill Hit	1
016	Lo Fi Rave	2	[Pro]	Lo Fi Rave	2	[88]	Lo Fi Rave	2
017	Techno Hit	1	[Pro]	Techno Hit	1
018	Dist Hit	1	[Pro]	Dist Hit	1
019	Bam Hit	1	[Pro]	Bam Hit	1
020	Bit Hit	1	[Pro]	Bit Hit	1
021	Bim Hit	1	[Pro]	Bim Hit	1
022	Technorg Hit	1	[Pro]	Technorg Hit	1
023	Rave Hit	2	[Pro]	Rave Hit	2
024	Strings Hit	2	[Pro]	Strings Hit	2
025	Stack Hit	2	[Pro]	Stack Hit	2
026	Industry Hit	1
027	Clap Hit	1

Cuivres

CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	057	Trumpet	1	[Pro]	Trumpet	1		Trumpet	1		Trumpet	1
001		Trumpet 2	1	[Pro]	Trumpet 2	1	[88]	Trumpet 2	1		......
002		Trumpet :	1	[Pro]	Trumpet :	1		......			......
003		Dark Trumpet	1		......			......			......
004		Trumpet & Nz	2		......			......			......
008		Flugel Horn	1	[Pro]	Flugel Horn	1	[88]	Flugel Horn	1		......
016		4th Trumpets	2	[Pro]	4th Trumpets	2		......			......
024		Bright Tp.	2	[Pro]	Bright Tp	2		Bright Tp.	2		......
025		Warm Tp	2	[Pro]	Warm Tp	2	[88]	Warm Tp	2		......
026		Warm Tp 2	2		......			......			......
027		Twin Tp	2		......			......			......
032		Syn Trumpet	1	[Pro]	Syn Trumpet	1		......			......
000	058	Trombone	1	[Pro]	Trombone	1		Trombone	1		Trombone	1
001		Trombone 2	1	[Pro]	Trombone 2	1		Trombone 2	2	[55]	Trombone 2	2
002		Twin bones	2	[Pro]	Twin bones	2		......			......
003		Bones & Tuba	2		......			......			......
004		Bright Tb	1		......			......			......
008		Bs Trombone	1	[Pro]	Bs Trombone	1		......			......
016		Euphonium	2		......			......			......
000	059	Tuba	1	[Pro]	Tuba	1	[88]	Tuba	1		Tuba	1
001		Tuba 2	1	[Pro]	Tuba 2	1	[88]	Tuba 2	1		......
008		Tuba + Horn	2		......			......			......
000	060	MutedTrumpet	1	[Pro]	Muted Trumpet	1	[88]	Muted Tp.	1		MuteTrumpet	1
001		Cup Mute Tp	1		......			......			......
002		MuteTrumpet2	1		......			......			......
003		MuteTrumpet3	2		......			......			......
008		Muted Horns	1	[Pro]	Muted Horns	1		......			......
000	061	French Horns	1	[Pro]	French Horns	1	[88]	French Horns	1		French Horn	2
001		Fr Horn 2	2	[Pro]	Fr Horn 2	2	[88]	Fr Horn 2	2	[55]	Fr Horn 2	2
002		Horn + Orche	2	[Pro]	Horn + Orche	2		......			......
003		Wide FreHms	2	[Pro]	Wide FreHms	2		......			......
008		F Hm Slow:	1	[Pro]	F Hm Slow:	1		Fr HornSolo	1		......
009		Dual Homs	2	[Pro]	Dual Homs	2		......			......
016		Synth Horn	2	[Pro]	Synth Horn	2		Hom Orch	2		......
024		F Horn Rip	1	[Pro]	F Horn Rip	1		......			......
000	062	Brass 1	2	[Pro]	Brass 1	2		Brass 1	1	[55]	Brass 1	1
001		Brass If	1	[Pro]	Brass If	1		......			......
002		Bones Sect	1	[Pro]	Bones Sect	1		......			......
003		St Brass II	2		......			......			......
004		Quad Brass1	2		......			......			......
005		Quad Brass2	2		......			......			......
008		Brass 2	2	[Pro]	Brass 2	2		Brass 2	2		Brass 2	2
009		Brass 3	2	[Pro]	Brass 3	2		......			......
010		Brass szl	2	[Pro]	Brass szl	2		......			......
012		Brass szl 2	2		......			......			......
014		FatPop Brass	2		......			......			......
016		Brass Fall	1	[Pro]	Brass Fall	1	[88]	Brass Fall	1		......
017		Trumpet Fall	1	[Pro]	Trumpet Fall	1		......			......
024		Octave Brass	2	[Pro]	Octave Brass	2		......			......
025		Brass + Reed	2	[Pro]	Brass + Reed	2		......			......
026		Fat + Reed	2		......			......			......
032		Orch Brass	2		......			......			......
033		Orch Brass 2	2		......			......			......
035		St FatPopBrs	2		......			......			......
036		St Orch Brs	2		......			......			......
037		St Orch Brs2	2		......			......			......
038		St Orch Brs3	2		......			......			......
000	063	Synth Brass1	2	[Pro]	Synth Brass1	2		Synth Brass1	2		Syn Brass 1	2
001		JUNO Brass	2	[Pro]	JUNO Brass	2		Poly Brass	2		......
002		Stack Brass	2	[Pro]	Stack Brass	2		......			......
003		SH-5 Brass	2	[Pro]	SH-5 Brass	2		......			......
004		MKS Brass	2	[Pro]	MKS Brass	2		......			......
005		Jump Brass	1		......			......			......
008		Pro Brass	2	[Pro]	Pro Brass	2		Syn Brass 3	2	[55]	Syn Brass 3	2
009		P5 Brass	2	[Pro]	P5 Brass	2		Quack Brass	2		......
010		OrchSynBrass	2		......			......			......
016		Oct SynBrass	2	[Pro]	Oct SynBrass	2		OctaveBrass	2		Analog Brs1	2
017		Hybrid Brass	2	[Pro]	Hybrid Brass	2		......			......
018		OctSynBrass2	2		......			......			......
019		BPF Brass	2		......			......			......
CC00	PG	Config SC-8820	Voix		Config SC-88Pro Voix			Config SC-88 Voix			Config SC-55 Voix
000	064	Synth Brass2	2	[Pro]	Synth Brass 2	2		Syn Brass 2	2	[55]	Syn Brass 2	2
001		Soft Brass	2	[Pro]	Soft Brass	2		Soft Brass	2		......
002		Warm Brass	2	[Pro]	Warm Brass	2		......			......
003		Synth Brass3	2		......			......			......
004		Sync Brass	2		......			......			......
005		Fat SynBrass2	2		......			......			......
006		DeepSynBrass	2		......			......			......

PG : numéro de programme (Numéro d'Instrument) CSG

CC00 : valeur du contrôleur 0

(N° de banque, N° de variation)

: sons avec legato

Voix : Nombre de voix utilisées par Instrument

Remarque [Pro]: Mêmes sons que la configuration SC-88Pro

Remarq [88] : Mêmes sons que la configuration SC-88.

Remarque [55] : Mêmes sons que la configuration SC-55

Remarque : un son de percussion qui ne peut pas être joué

méthodiquement utiliser près de CJ (doit : note n° 60)

Anches

009	SynBrass slz	1	[Pro]	SynBrass slz	1		Syn Brass 4	1	[55]	Syn Brass 4	1
009	OB Brass	2	[Pro]	OB Brass	2		......			......
010	Reso Brass	2	[Pro]	Reso Brass	2		......			......
011	DistSqBrass	2		......			......			......
012	JP6000SawBrs	2		......			......			......
016	Velo Brass 1	2	[Pro]	Velo Brass 1	2	[88]	VeloBrass 1	2		Analog Brs2	2
017	Transbrass	2	[Pro]	Transbrass	2		VeloBrass 2	2		......

CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	065	Soprano Sax	1	[Pro]	Soprano Sax	1		Soprano Sax	1		Soprano Sax	1
008		Soprano Exp	1	[Pro]	Soprano Exp	1		......			......
000	066	Alto Sax	1	[Pro]	Alto Sax	1		Alto Sax	1		Alto Sax	1
008		AltoSax Exp	1	[Pro]	AltoSax Exp	1		Hyper Alto	1		......
009		Grow Sax	1	[Pro]	Grow Sax	1		......			......
016		AltoSax + Tp	2	[Pro]	AltoSax + Tp	2		......			......
017		Sax Section	2		......			......			......
000	067	Tenor Sax	2	[Pro]	Tenor Sax	2		Tenor Sax	2		Tenor Sax	1
001		Tenor Sax	2	[Pro]	Tenor Sax	2		......			......
008		Breathy fin	1	[Pro]	Breathy fin	1		Breathy Fin	1		......
009		St Tenor Sax	2	[Pro]	St Tenor Sax	2		......			......
000	068	Baritone Sax	2	[Pro]	Baritone Sax	2		Baritone Sax	1		BaritoneSax	1
001		Bari Sax :	2	[Pro]	Bari Sax :	2		......			......
008		Bari & Tenor	2		......			......			......
000	069	Oboe	1	[Pro]	Oboe	1		Oboe	1		Oboe	1
008		Oboe Exp	1	[Pro]	Oboe Exp.	1		......			......
016		Multi Reed	1	[Pro]	Multi Reed	1		......			......
000	070	English Horn	1	[Pro]	English Horn	1	[88]	English Horn	1		English Horn	1
000	071	Bassoon	1	[Pro]	Bassoon	1	[88]	Bassoon	1		Bassoon	1
000	072	Clarinet	1	[Pro]	Clarinet	1		Clarinet	1		Clarinet	1
008		Bs Clarinet	1	[Pro]	Bs Clarinet	1	[88]	Bs Clarinet	1		......
016		Multi Wind	1	[Pro]	Multi Wind	1		......			......
017		Quad Wind	2		......			......			......

Tuyaux

CC00	PG	Config. SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	073	Piccolo	1	[Pro]	Piccolo	1	[88]	Piccolo	1		Piccolo	1
001		Piccolo :	1	[Pro]	Piccolo :	1		......			......
008		Nay	2	[Pro]	Nay	2		......			......
009		Nay Tremolo	2	[Pro]	Nay Tremolo	2		......			......
016		Di	2	[Pro]	Di	2		......			......
000	074	Flute	1	[Pro]	Flute	1	[88]	Flute	1		Flute	1
001		Flute 2 :	1	[Pro]	Flute 2 :	1		......			......
002		Flute Exp	1	[Pro]	Flute Exp.	1		......			......
003		Flit Travelso	2	[Pro]	Flit Travelso	2		......			......
008		Flute + Vin	2	[Pro]	Flute + Vin	2		......			......
009		Pipe & Reed	2		......			......			......
016		Tron Flute	1	[Pro]	Tron Flute	1		......			......
017		Indian Flute	1		......			......			......
000	075	Recorder	1	[Pro]	Recorder	1	[88]	Recorder	1	[55]	Recorder	1
000	076	Pan Flute	2	[Pro]	Pan Flute	2	[88]	Pan Flute	2		Pan Flute	1
008		Kawala	2	[Pro]	Kawala	2	[88]	Kawala	2		......
016		Zampona	2	[Pro]	Zampona	2		......			......
017		Zampona Alk	1	[Pro]	Zampona Alk	1		......			......
024		Tin Whistle	1		......			......			......
025		TinWhistle Nm	1		......			......			......
026		TinWhistle Or	1		......			......			......
000	077	Bottle Blow	2	[Pro]	Bottle Blow	2	[88]	Bottle Blow	2		Bottle Blow	2
000	078	Shakuhachi	2	[Pro]	Shakuhachi	2	[88]	Shakuhachi	2	[55]	Shakuhachi	2
001		Shakuhachi:	2	[Pro]	Shakuhachi:	2		......			......
000	079	Whistle	1	[Pro]	Whistle	1	[88]	Whistle	1	[55]	Whistle	1
001		Whistle 2	2	[Pro]	Whistle 2	2		......			......
000	080	Ocarina	1	[Pro]	Ocarina	1	[88]	Ocarina	1	[55]	Ocarina	1

Chœurs synthétiques

CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	081	Square Wave	2	[Pro]	Square Wave	2		Square Wave	2	[55]	Square Wave	2
001		MG Square	1	[Pro]	MG Square	1		Square	1	[55]	Square	1
002		Hollow Mini	1	[Pro]	Hollow Mini	1	[88]	Hollow Mini	1		......
003		Mellow FM	2	[Pro]	Mellow FM	2	[88]	Mellow FM	2		......
004		CC Solo	2	[Pro]	CC Solo	2	[88]	CC Solo	2		......
005		Shmoog	2	[Pro]	Shmoog	2	[88]	Shmoog	2		......
006		LM Square	2	[Pro]	LM Square	2	[88]	LM Square	2		......
007		JP8000 TWM	2								......
008		2600 Sine	1	[Pro]	2600 Sine	1		Sine Wave	1	[55]	Sine Wave	1
009		Sine Lead	1	[Pro]	Sine Lead	1					......
010		KG Lead	1	[Pro]	KG Lead	1					......
011		Twin Sine	2								......
016		P5 Square	1	[Pro]	P5 Square	1					......
017		OB Square	1	[Pro]	OB Square	1					......
018		JP-8 Square	1	[Pro]	JP-8 Square	1					......
019		Dist Square	1								......
020		303SquarDst1	1								......
021		303SquarDst2	1								......
022		303 Mix Sqr	2								......
023		Dual Sqr&Saw	2								......
024		Pulse Lead	2	[Pro]	Pulse Lead	2					......
025		JP8 PulseLd1	2	[Pro]	JP8 PulseLd1	2					......
026		JP8 PulseLd2	1	[Pro]	JP8 PulseLd2	1					......
027		MG Reso Pls	1	[Pro]	MG Reso. Pls	1					......
028		JP8 PulseLd3	2								......
029		260RingLead	2								......
030		303DistLead	2								......
031		JP8000DistLd	2								......
032		HipHop SinLd	1								......
033		HipHop SqrLd	1								......
034		HipHop PIsLd	1								......
035		Flux Pulse	2								......
CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	082	Saw Wave	2	[Pro]	Saw Wave	2		Saw Wave	2	[55]	Saw Wave	2
001		OB2 Saw	1	[Pro]	OB2 Saw	1		Saw	1	[55]	Saw	1
002		Pulse Saw	2	[Pro]	Pulse Saw	2	[88]	Pulse Saw	2		......
003		Feline GR	2	[Pro]	Feline GR	2	[88]	Feline GR	2		......
004		Big Lead	2	[Pro]	Big Lead	2	[88]	Big Lead	2		......
005		Velo Lead	2	[Pro]	Velo Lead	2	[88]	Velo Lead	2		......
006		GR-300	2	[Pro]	GR-300	2	[88]	GR-300	2		......
007		LA Saw	1	[Pro]	LA Saw	1	[88]	LA Saw	1		......
008		Doctor Solo	2	[Pro]	Doctor Solo	2	[88]	Doctor Solo	2	[55]	Doctor Solo	2
009		Fat Saw Lead	2	[Pro]	Fat Saw Lead	2					......
010		JP8000 Saw	1								......
011		D-50 Fat Saw	2	[Pro]	D-50 Fat Saw	2					......

: numéro de programme (Numéro d'Instrument)

valeur du contrôleur 0

(N° de banque, N° de variation)

: sons avec legato

: Nombre de voix utilisées par l'instrument

Remarq [Pro]: Mêmes sons que la configuration SC-88Pro

Remarq [88] : Mêmes sons que la configuration ?

Remarque [55]: Mêmes sens que la configuration SC-55

Remarque : un son de percussion qui ne peut pas être joué

méloquement à utiliser près de C4 (doi: note n° 60)

012	OB DoubleSaw	2	......
013	JP DoubleSaw	2	......
014	FatSawLead 2	2	......
015	JP SuperSaw	2	......
016	Waspy Synth	2	[Pro]	Waspy Synth	2	[88]	Waspy Synth	2	......
017	PM Lead	1	[Pro]	PM Lead	1
018	CS Saw Lead	1	[Pro]	CS Saw Lead	1
024	MG Saw 1	1	[Pro]	MG Saw 1	1
025	MG Saw 2	1	[Pro]	MG Saw 2	1
026	OB Saw 1	1	[Pro]	OB Saw 1	1
027	OB Saw 2	1	[Pro]	OB Saw 2	1
028	D-50 Saw	1	[Pro]	D-50 Saw	1
029	SH-101 Saw	1	[Pro]	SH-101 Saw	1
030	CS Saw	1	[Pro]	CS Saw	1
031	MG Saw Lead	1	[Pro]	MG Saw Lead	1
032	OB Saw Lead	1	[Pro]	OB Saw Lead	1
033	P5 Saw Lead	2	[Pro]	P5 Saw Lead	2
034	MG unison	2	[Pro]	MG unison	2
035	Oct Saw Lead	2	[Pro]	Oct Saw Lead	2
036	Natural Lead	2
040	SequenceSaw1	2		SequenceSaw1	2
041	SequenceSaw2	1	[Pro]	SequenceSaw2	1
042	Rees Sow	1	[Pro]	Rees Sow	1
043	Cheese Sow 1	1	[Pro]	Cheese Sow 1	1
044	Cheese Saw 2	1	[Pro]	Cheese Saw 2	1
045	Rhythmic Saw	2	[Pro]	Rhythmic Saw	2
046	SequencedSaw	2
047	Techno Saw	2
000	083	Syn Calliope	2	[Pro]	Syn Calliope	2	[88]	SynCalliope	2
001	Vent Synth	2	[Pro]	Vent Synth	2	[88]	Vent Synth	2	......
002	Pure PanLead	2	[Pro]	Pure PanLead	2	[88]	PurePanLead	2	......
008	LM Pure Lead	2
009	LM Blow Lead	2
000	084	Chiffer Lead	2	[Pro]	Chiffer Lead	2	[88]	ChifferLead	2
001	TB Lead	2	[Pro]	TB Lead	2
002	Hybrid Lead	2
003	Unison SqLd	2
004	FatSolo Lead	2
005	ForcefulLead	2
006	Oct UnisonLd	2
007	Unison SawLd	2
008	Mad Lead	2	[Pro]	Mad Lead	2
009	CrowdingLead	2
010	Double Sqr	2
000	085	Charang	2	[Pro]	Charang	2	[88]	Charang	2
001	Wire Lead	2
002	FB Charang	2
003	Fat GR Lead	2
004	Windy GR Ld	2
005	Mellow GR Ld	2
006	GR & Pulse	2
008	Dist. Lead	2	[Pro]	Dist. Lead	2	[88]	Dist. Lead	2	......
009	Acid Guitar1	2	[Pro]	Acid Guitar1	2
010	Acid Guitar2	2	[Pro]	Acid Guitar2	2
011	Dance Dist.Gt	2
012	DanceDist.Gt2	2
016	P5 Sync Lead	1	[Pro]	P5 Sync Lead	1
017	Fat SyncLead	2	[Pro]	Fat Sync Lead	2
018	Rock Lead	2	[Pro]	Rock Lead	2
019	5th DecaSync	2	[Pro]	5th DecaSync	2
020	Dirty Sync	1	[Pro]	Dirty Sync	1
021	DualSyncLead	2
022	LA Brass Ld	2
024	JUNO Sub Osc	1	[Pro]	JUNO Sub Osc	1
025	2600 Sub Osc	1
026	JP8000Fd Osc	1

Pads synthétiques, etc

CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	089	Fantasia	2	[Pro]	Fantasia	2	[88]	Fantasia	2	[55]	Fantasia	2
001		Fantasia 2	2	[Pro]	Fantasia 2	2	[88]	Fantasia 2	2
002		New Age Pad	2	[Pro]	New Age Pad	2
003		Bell Heaven	2	[Pro]	Bell Heaven	2
004		Fantasia 3	2
005		Fantasia 4	2
006		Aller D!	2
007		260HarmPad	2
000	090	Warm Pad	1	[Pro]	Warm Pad	1	[88]	Warm Pad	1	[55]	Warm Pad	1
001		Thick Matrix	2	[Pro]	Thick Matrix	2		Thick Pad	2
002		Horn Pad	2	[Pro]	Horn Pad	2	[88]	Horn Pad	2
003		Rotary String	2	[Pro]	Rotary String	2	[88]	RotaryString	2
004		OB Soft Pad	2	[Pro]	OB Soft Pad	2		Soft Pad	2
005		Sine Pad	2
006		OB Soft Pad2	2
008		Octave Pad	2	[Pro]	Octave Pad	2
009		Stack Pad	2	[Pro]	Stack Pad	2
010		Human Pad	2
011		Sync Brs.Pad	2
012		Oct.PWM Pad	2
013		JP Solt Pad	2
000	091	Polysynth	2	[Pro]	Polysynth	2	[88]	Polysynth	2	[55]	Polysynth	2
001		80's PolySyn	2	[Pro]	80's PolySyn	2	[88]	80'sPolySyn	2
002		Polysynth 2	2	[Pro]	Polysynth 2	2
003		Poly King	2	[Pro]	Poly King	2
004		Super Poly	2
008		Power Stack	2	[Pro]	Power Stack	2
009		Octave Stack	2	[Pro]	Octave Stack	2
010		Reso Stack	1	[Pro]	Reso Stack	1
011		Techno Stack	2	[Pro]	Techno Stack	2
012		Pulse Stack	2
013		TwinOct Rave	2
014		Oct Rave	2
015		Happy Synth	2
016		ForwardSweep	2
017		ReverseSweep	2
024		Minor Rave	2
000	092	Space Voice	1	[Pro]	Space Voice	1	[88]	Space Voice	1	[55]	Space Voice	1
001		Heaven II	2	[Pro]	Heaven II	2	[88]	Heaven II	2
002		SC Heaven	2	[Pro]	SC Heaven	2
003		Itopia	2
004		Water Space	2
005		Cold Space	2
006		Noise Peaker	1
007		Bamboo Hit	1
008		Cosmic Voice	2	[Pro]	Cosmic Voice	2
009		Auh Vox	1	[Pro]	Auh Vox	1
010		AuhAuh	2	[Pro]	AuhAuh	2
011		Vocorderman	2	[Pro]	Vocorderman	2
012		Holy Voices	2
CC00	PG	Config. SC-8820	Voix		Config. SC-88Pro	Voix		Config. SC-88	Voix		Config. SC-55	Voix
000	093	Bowed Glass	2	[Pro]	Bowed Glass	2	[88]	Bowed Glass	2	[55]	Bowed Glass	2
001		SoftBallPad	2	[Pro]	SoftBallPad	2
002		JP8 Sqr Pad	2	[Pro]	JP8 Sqr Pad	2
003		7thBellPad	2	[Pro]	7thBellPad	2
004		Steel Glass	2
005		Bottle Stack	2
000	094	Metal Pad	2	[Pro]	Metal Pad	2	[88]	Metal Pad	2	[55]	Metal Pad	2
001		Time Pad	2	[Pro]	Time Pad	2	[88]	Time Pad	2
002		Panner Pad	2	[Pro]	Panner Pad	2	[88]	Panner Pad	2
003		Steel Pad	2
004		Special Rave	2
005		Metal Pad 2	2
000	095	Halo Pad	2	[Pro]	Halo Pad	2	[88]	Halo Pad	2	[55]	Halo Pad	2
001		Vox Pad	2	[Pro]	Vox Pad	2
002		Vox Sweep	2	[Pro]	Vox Sweep	2
008		Horror Pad	2	[Pro]	Horror Pad	2
009		SynVox Pad	2
010		SynVox Pad 2	2
011		Breath&Rise	2
012		Tears Voices	2

PG :numéro de programme (numéro d'Instrument)

CC00 : valeur du contrôleur 0 (N° de banque, N° de variation)

: :sons avec legato

Voix :Nombre de voix utilisées par l'Instrument

Remarq [Pro] :Memes sons que la configuration SC-88Pro

Remarq [88] :Memes sons que la configuration SC-88

Remarq [55] :Memes sons que la configuration SC-55

Remarq + :un son de percussion qui ne peut pas être joué mélodiquement A utiliser prés de C4 (doi, note n° 60)

000	096	Sweep Pad	1	[Pro]	Sweep Pad	1	[88]	Sweep Pad	1	[55]	Sweep Pad	1
001		Polar Pad	1	[Pro]	Polar Pad	1	[86]	Polar Pad	1		......
002		Ambient BPF	2		......			......			......
003		Sync Pad	2		......			......			......
004		Warriors	2		......			......			......
008		Converge	1	[Pro]	Converge	1	[88]	Converge	1		......
009		Shwimmer	2	[Pro]	Shwimmer	2	[88]	Shwimmer	2		......
010		Celestial Pd	2	[Pro]	Celestial Pd	2	[88]	CelestialPd	2		......
011		Bag Sweep	2	[Pro]	Bag Sweep	2		......			......
012		Sweep Pipe	2		......			......			......
013		Sweep Stack	2		......			......			......
014		Deep Sweep	2		......			......			......
015		Stray Pad	2		......			......			......

Effets spéciaux synthétiques

CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	097	Ice Rain	2	[Pro]	Ice Rain	2	[88]	Ice Rain	2	[55]	Ice Rain	2
001		Harmo Rain	2	[Pro]	Harmo Rain	2	[88]	Harmo Rain	2
002		African wood	2	[Pro]	African wood	2	[88]	African Wood	2
003		Ankung Pad	2	[Pro]	Ankung Pad	2
004		Taitie Pad	2	[Pro]	Taitie Pad	2
005		Saw Impulse	2
006		Strange Str	2
007		FastFWD Pad	2
008		Clavi Pad	2	[Pro]	Clavi Pad	2	[88]	Clavi Pad	2
009		EP Pad	2
010		Tambra Pad	2
011		CP Pad	2
000	098	Soundtrack	2	[Pro]	Soundtrack	2	[88]	Soundtrack	2	[55]	Soundtrack	2
001		Ancestral	2	[Pro]	Ancestral	2	[88]	Ancestral	2
002		Prologue	2	[Pro]	Prologue	2	[88]	Prologue	2
003		Prologue 2	2	[Pro]	Prologue 2	2
004		Hols Strings	2	[Pro]	Hols Strings	2
005		HistoryWave	2
008		Rave	2	[Pro]	Rave	2	[88]	Rave	2
000	099	Crystal	2	[Pro]	Crystal	2	[88]	Crystal	2	[55]	Crystal	2
001		Syn Mallet	1	[Pro]	Syn Mallet	1	[88]	Syn Mallet	1	[55]	Syn Mallet	1
002		Soft Crystal	2	[Pro]	Soft Crystal	2	[88]	SoftCrystal	2
003		Round Glock	2	[Pro]	Round Glock	2	[88]	Round Glock	2
004		Loud Glock	2	[Pro]	Loud Glock	2	[88]	Loud Glock	2
005		GlockenChime	2	[Pro]	GlockenChime	2	[88]	GlocknChime	2
006		Clear Bells	2	[Pro]	Clear Bells	2	[88]	Clear Bells	2
007		ChristmasBel	2	[Pro]	ChristmasBel	2	[88]	X'mas Bell	2
008		Vibra Bells	2	[Pro]	Vibra Bells	2	[88]	Vibra Bells	2
009		Digi Bells	2	[Pro]	Digi Bells	2	[88]	Digi Bells	2
010		Music Bell	2	[Pro]	Music Bell	2
011		Analog Bell	1	[Pro]	Analog Bell	1
012		Blow Bell	2
013		Hyper Bell	2
016		Choral Bells	2	[Pro]	Choral Bells	2	[88]	ChoralBells	2
017		Air Bells	2	[Pro]	Air Bells	2	[88]	Air Bells	2
018		Bell Harp	2	[Pro]	Bell Harp	2	[88]	Bell Harp	2
019		Gamelimba	2	[Pro]	Gamelimba	2	[88]	Gamelimba	2
020		JUNO Bell	2	[Pro]	JUNO Bell	2
021		JP Bell	2
022		Pizz Bell	2
023		Bottom Bell	2
CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	100	Atmosphere	2	[Pro]	Atmosphere	2	[88]	Atmosphere	2	[55]	Atmosphere	2
001		Warm Atmos	2	[Pro]	Warm Atmos	2	[88]	Warm Atmos	2
002		Nylon Harp	2	[Pro]	Nylon Harp	2	[88]	Nylon Harp	2
003		Harpvox	2	[Pro]	Harpvox	2	[88]	Harpvox	2
004		HollowReleas	2	[Pro]	HollowReleas	2	[88]	HollowReles	2
005		Nylon+Rhodes	2	[Pro]	Nylon+Rhodes	2	[88]	NylonRhodes	2
006		Ambient Pad	2	[Pro]	Ambient Pad	2	[88]	Ambient Pad	2
007		Invisible	2	[Pro]	Invisible	2
008		Pulse Key	2	[Pro]	Pulse Key	2
009		Noise Piano	2	[Pro]	Noise Piano	2
010		Heaven Atmos	2
011		Tambra Atmos	2
000	101	Brightness	2	[Pro]	Brightness	2	[88]	Brightness	2	[55]	Brightness	2
001		Shining Star	2	[Pro]	Shining Star	2
002		OB Stab	1	[Pro]	OB Stab	1
003		Brass Star	2
004		Choir Stab	2
005		D-50 Retour	2
006		SouthernWind	2
007		SymbolicBell	2
008		Org Bell	2	[Pro]	Org Bell	2
000	102	Goblin	2	[Pro]	Goblin	2	[88]	Goblin	2	[55]	Goblin	2

001	Goblinson	2	[Pro]	Goblinson	2	[88]	Goblinson	2
002	50's Sci-Fi	2	[Pro]	50's Sci-Fi	2	[88]	50's Sci-Fi	2
003	Abduction	2	[Pro]	Abduction	2		......
004	Auhbient	2	[Pro]	Auhbient	2		......
005	LFO Pad	2	[Pro]	LFO Pad	2		......
006	Random Srl	2	[Pro]	Random Srl	2		......
007	Random Pad	2	[Pro]	Random Pad	2		......
008	LowBirds Pad	2	[Pro]	LowBirds Pad	2		......
009	Falling Down	2	[Pro]	Falling Down	2		......
010	LFO RAVE	2	[Pro]	LFO RAVE	2		......
011	LFO Horror	2	[Pro]	LFO Horror	2		......
012	LFO Techno	2	[Pro]	LFO Techno	2		......
013	Alternative	2	[Pro]	Alternative	2		......
014	UFO FX	2	[Pro]	UFO FX	2		......
015	Gargle Man	1	[Pro]	Gargle Man	1		......
016	Sweep FX	1	[Pro]	Sweep FX	1		......
017	LM Has Come	2					......
018	FallinInsect	2					......
019	LFO Oct Rave	2					......
020	Just Before	2					......
021	RND FI Chord	2					......
022	RandomEnding	2					......
023	Random Sine	2					......
024	EatingFilter	2					......
025	Noise&SawHit	2					......
026	Pour Magic	2					......
027	DancingDrill	2					......
028	Dirty Stack	2					......
029	Big Blue	2					......
030	Static Hill	2					......
031	All Mod FX	2					......
032	Acid Copler	2					......
000	103	Echo Drops	1	[Pro]	Echo Drops	1	[88]	Echo Drops	1	[55]
001		Echo Bell	2	[Pro]	Echo Bell	2	[88]	Echo Bell	2	[55]
002		Echo Pan	2	[Pro]	Echo Pan	2	[88]	Echo Pan	2	[55]
003		Echo Pan 2	2	[Pro]	Echo Pan 2	2	[88]	Echo Pan 2	2	......
004		Big Panner	2	[Pro]	Big Panner	2	[88]	Big Panner	2	......
005		Reso Panner	2	[Pro]	Reso Panner	2	[88]	Reso Panner	2	......
006		Water Piano	2	[Pro]	Water Piano	2	[88]	Water Piano	2	......
007		Echo SynBass	2				......
008		Pan Sequence	2	[Pro]	Pan Sequence	2		......
009		Aqua	2	[Pro]	Aqua	2		......
010		Panning Lead	2
011		PanningBrass	2
000	104	Star Theme	2	[Pro]	Star Theme	2	[88]	Star Theme	2	[55]
001		Star Theme 2	2	[Pro]	Star Theme 2	2	[88]	StarTheme 2	2	......
002		Star Mind	2					......
003		Star Dusl	2					......
004		Rep France	2					......
005		Etherality	2					......
006		Mystic Pad	2					......
008		Dream Pad	2	[Pro]	Dream Pad	2		......
009		Silky Pad	2	[Pro]	Silky Pad	2		......
010		Dream Pad 2	2					......
011		Silky Pad 2	2					......
016		New Century	1	[Pro]	New Century	1		......
017		7th Almos	2	[Pro]	7th Almos	2		......
018		Galaxy Way	2	[Pro]	Galaxy Way	2		......
019		Rising OSC.	2					......

Ethniques, etc

CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	105	Sitar	1	[Pro]	Sitar	1	[88]	Sitar	1	[55]	Sitar	1
001		Sitar 2	2	[Pro]	Sitar 2	2	[88]	Sitar 2	2	[55]	Sitar 2	2
002		Detune Sitar	2	[Pro]	Detune Sitar	2	[88]	Detune Sitar	2
003		Sitar 3	2	[Pro]	Sitar 3	2
004		Sitar/Drone	1
005		Sitar 4	2
008		Tambra	1	[Pro]	Tambra	1	[88]	Tambra	1
016		Tamboura	2	[Pro]	Tamboura	2	[88]	Tamboura	2
000	106	Banjo	1	[Pro]	Banjo	1	[88]	Banjo	1		Banjo	1
001		Muted Banjo	1	[Pro]	Muted Banjo	1	[88]	Muted Banjo	1
008		Rabab	2	[Pro]	Rabab	2	[88]	Rabab	2
009		San Xian	2	[Pro]	San Xian	2
016		Gopichant	2	[Pro]	Gopichant	2	[88]	Gopichant	2
024		Oud	2	[Pro]	Oud	2	[88]	Oud	2
028		Oud+Strings	2	[Pro]	Oud+Strings	2
032		Pi Pa	1	[Pro]	Pi Pa	1
000	107	Shamisen	1	[Pro]	Shamisen	1	[88]	Shamisen	1	[55]	Shamisen	1
001		Tsuguru	2	[Pro]	Tsuguru	2	[88]	Tsuguru	2
008		Syn Shamisen	2	[Pro]	Syn Shamisen	2
000	108	Koto	2	[Pro]	Koto	2		Koto	1	[55]	Koto	1
001		Gu Zheng	2	[Pro]	Gu Zheng	2
008		Taisho Koto	1	[Pro]	Taisho Koto	1	[88]	Taisho Koto	1		Taisho Koto	2
016		Kanoon	2	[Pro]	Kanoon	2	[88]	Kanoon	2
019		Kanoon+Choir	2	[Pro]	Kanoon+Choir	2
024		Oct Harp	1	[Pro]	Oct Harp	1
000	109	Kalimba	1	[Pro]	Kalimba	1		Kalimba	1		Kalimba	1
008		Sanza	2	[Pro]	Sanza	2
009		Bodhran	1
010		Bodhran Mule	1
000	110	Bagpipe	1	[Pro]	Bagpipe	1	[88]	Bagpipe	1		Bagpipe	1
008		Didgeridoo	1	[Pro]	Didgeridoo	1	+
009		Uillean Pipe	1
010		UilinPipe Nm	1
011		UilInPipe Or	1
000	111	Fiddle	1	[Pro]	Fiddle	1	[88]	Fiddle	1	[55]	Fiddle	1
008		Er Hu	1	[Pro]	Er Hu	1
009		Gao Hu	1	[Pro]	Gao Hu	1
000	112	Shanai	1	[Pro]	Shanai	1	[88]	Shanai	1	[55]	Shanai	1
001		Shanai 2	1	[Pro]	Shanai 2	1	[88]	Shanai 2	1
008		Pungi	1	[Pro]	Pungi	1	[88]	Pungi	1
016		Hichiriki	2	[Pro]	Hichiriki	2	[88]	Hichiriki	2
024		Mizmar	1	[Pro]	Mizmar	1
032		Suana 1	1	[Pro]	Suana 1	1
033		Suana 2	1	[Pro]	Suana 2	1

Percussions

CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	113	Tinkle Bell	1	[Pro]	Tinkle Bell	1	[88]	Tinkle Bell	1	[55]	Tinkle Bell	1
008		Bonang	1	[Pro]	Bonang	1	[88]	Bonang	1
009		Gender	1	[Pro]	Gender	1	[88]	Gender	1
010		Gamelan Gong	1	[Pro]	Gamelan Gong	1	[88]	GamelanGong	1
011		St Gamelan	2	[Pro]	SI Gamelan	2	[88]	St Gamelan	2
012		Jang Gu	2	[Pro]	Jang Gu	2
013		Jegogan	2
014		Jublag	1
015		Pemada	1
016		RAMA Cymbal	1	[Pro]	RAMA Cymbal	1	[88]	RAMA Cymbal	1
017		Kajar	1
018		Kelontuk	1
019		Kelontuk Mt	1
020		Kelontuk Sid	1
021		Kopyak Op	1	+	......
022		Kopyak Mt	1	+	......
023		Ceng Ceng	2	+	......
024		Reyoung	2
025		Kempur	2
032		Jngl Crash	1	+	......
040		Crash Menu	1
041		RideCym Menu	1
042		RideBellMenu	1
CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	114	Agogo	1	[Pro]	Agogo	1	[88]	Agogo	1		Agogo	1
008		Atarigane	1	[Pro]	Atarigane	1	[88]	Atarigane	1
016		Tambourine	1	[Pro] +	Tambourine	1	+	......

000 001	115	Steel Drums Island Mlt	1 [Pro] 2	[Pro]	Steel Drums Island Mlt	1 [88]	Steel Drums 1	1 [55]	Steel Drums 1	1
000	116	Woodblock	1 [Pro] +	Woodblock	1 [88] +	Woodblock	1 [55] +	Woodblock	1	+
008		Castanets	1 [Pro] +	Castanets	1 [88] +	Castanets	1 [55] +	Castanets	1	+
016		Anglung	1 [Pro]	Anglung	1
017		Angkl Rhythm	2 [Pro]	Angkl Rhythm	2
024		Finger Snaps	1 [Pro] +	Finger Snaps	1	+
032		909 HandClap	1 [Pro] +	909 HandClap	1	+
040		HandClapMenu	1
000	117	Taiko	1 [Pro] +	Talko	1 [88] +	Talko	1 [55] +	Talko	1	+
001		Small Taiko	1 [Pro] +	Small Taiko	1	+
008		Concert BD	1 [Pro] +	Concert BD	1 [88] +	Concert BD	1 [55] +	Concert BD	1	+
009		ConcertBD Ml	1	+
016		Jungle BD	1 [Pro] +	Jungle BD	1	+
017		Techno BD	1 [Pro] +	Techno BD	1	+
018		Bounce	1 [Pro] +	Bounce	1	+
024		KendangWadon	1	+
025		Babarongan	1	+
026		Pelegongan	1	+
027		Dholak 1	1	+
028		Dholak 2	1	+
032		Jngl BD Roll	1	+
040		Kick Menu 1	1
041		Kick Menu 2	1
042		Kick Menu 3	1
043		Kick Menu 4	1
000	118	Melo. Tom 1	1 [Pro] +	Melo Tom 1	1 [88] +	Melo. Tom 1	1 [55] +	Melo. Tom 1	1	+
001		Real Tom	2 [Pro] +	Real Tom	2 [88] +	Real Tom	2	+
002		Real Tom 2	2	+
003		Jazz Tom	2	+
004		Brush Tom	2	+
008		Melo Tom 2	1 [Pro] +	Melo Tom 2	1 [88] +	Melo Tom 2	1 [55] +	Melo. Tom 2	1	+
009		Rock Tom	2 [Pro] +	Rock Tom	2 [88] +	Rock Tom	2	+
016		Rash SD	1 [Pro] +	Rash SD	1	+
017		House SD	1 [Pro] +	House SD	1	+
018		Jungle SD	1 [Pro] +	Jungle SD	1	+
019		909 SD	1 [Pro] +	909 SD	1	+
024		Jngl SD Roll	1	+
040		SD Menu 1	1
041		SD Menu 2	1
042		SD Menu 3	1
043		SD Menu 4	1
044		SD Menu 5	1
000	119	Synth Drum	1 [Pro] +	Synth Drum	1 [88] +	Synth Drum	1 [55] +	Synth Drum	1	+
008		808 Tom	2 [Pro] +	808 Tom	2 [88] +	808 Tom	2	+	808 Tom	1
009		Elec Perc	1 [Pro] +	Elec Perc	1 [88] +	Elec Perc	1 [55] +	Elec Perc	1	+
010		Sine Perc	1 [Pro]	Sine Perc	1
011		606 Tom	1 [Pro] +	606 Tom	1	+
012		909 Tom	1 [Pro] +	909 Tom	1	+
013		606 Disl Tom	1	+
000	120	Reverse Cym.	1 [Pro] +	Reverse Cym.	1 [88] +	Reverse Cym.	1 [55] +	Reverse Cym.	1	+
001		Reverse Cym2	1 [Pro] +	Reverse Cym2	1 [88] +	Reverse Cym2	1	+
002		Reverse Cym3	1 [Pro] +	Reverse Cym3	1	+
003		Reverse Cym4	2	+
008		Rev Snare 1	1 [Pro] +	Rev Snare 1	1 [88] +	Rev Snare 1	1	+
009		Rev Snare 2	1 [Pro] +	Rev Snare 2	1 [88] +	Rev Snare 2	1	+
016		Rev Kick 1	1 [Pro] +	Rev Kick 1	1 [88] +	Rev Kick 1	1	+
017		Rev ConBD	1 [Pro] +	Rev ConBD	1 [88] +	Rev ConBD	1	+
024		Rev Tom 1	1 [Pro] +	Rev Tom 1	1 [88] +	Rev Tom 1	1	+
025		Rev Tom 2	1 [Pro] +	Rev Tom 2	1 [88] +	Rev Tom 2	1	+
026		Rev Tom 3	1	+
027		Rev Tom 4	1	+
040		Rev SD Menu1	1
041		Rev SD Menu2	1
042		Rev SD Menu3	1
043		Rev BD Menu1	1
044		Rev BD Menu2	1
045		Rev BD Menu3	1
046		Rev ClapMenu1	1

Effets spéciaux

CC00	PG	Config SC-8820	Voix		Config SC-88Pro	Voix		Config SC-88	Voix		Config SC-55	Voix
000	121	Gt FretNoise	1	[Pro]	Gt FretNoise	1	[88]	Gt FretNoiz	1	[55]	Gt FretNoiz	1
001		Gt Cut Noise	1	[Pro] +	Gt Cut Noise	1	[88] +	Gt Cut Noise	1	[55] +	Gt Cut Noise	1	+
002		String Slap	1	[Pro] +	String Slap	1	[88] +	String Slap	1	[55] +	String Slap	1	+
003		Gt CutNoise2	1	[Pro] +	Gt CutNoise2	1	[88] +	Gt CutNz 2	1	+	......
004		Dist CutNoiz	1	[Pro] +	Dist CutNoiz	1	[88] +	Dist CutNz	1	+	......
005		Bass Slide	1	[Pro] +	Bass Slide	1	[88] +	Bass Slide	1	+	......
006		Pick Scrap	1	[Pro] +	Pick Scrap	1	[88] +	Pick Scrap	1	+	......
008		Gt FX Menu	1	[Pro]	Gt FX Menu	1					......
009		Bartok Pizz	1	[Pro]	Bartok Pizz	1					......
010		Guitar Slap	1	[Pro] +	Guitar Slap	1	+				......
011		Chord Stroke	1	[Pro]	Chord Stroke	1					......
012		Biwa Stroke	1	[Pro] +	Biwa Stroke	1	+				......
013		Biwa Tremolo	1	[Pro] +	Biwa Tremolo	1	+				......
016		A Bs Nz Menu	1								......
017		D Gt Nz Menu	1								......
018		E Gt NzMenu1	1								......
019		E Gt NzMenu2	1								......
020		G StrokeMenu	1								......
021		Gt SldeMenu	1								......
022		A Bs Mute Nz	1	+							......
023		A Bs TouchNz	1	+							......
024		A Bs AttackNz	1	+							......
025		TC Up Nz	1	+							......
026		TC DownMl Nz	1	+							......
027		TC UpMl Nz	1	+							......
028		TC Down Nz	1	+							......
029		DstGT Up Nz	1	+							......
030		DstGT DwnNz1	1	+							......
031		DstGT DwnNz2	1	+							......
032		DstGT MuteNz	1	+							......
034		Gt StrokeNz5	1	+							......
035		StiGI SldNz1	1	+							......
036		StiGI SldNz2	1	+							......
037		StiGI SldNz3	1	+							......
038		StiGI SldNz4	1	+							......
039		Gt StrokeNz1	1	+							......
040		Gt StrokeNz2	1	+							......
041		Gt StrokeNz3	1	+							......
042		Gt StrokeNz4	1	+							......
000	122	Breath Noise	1	[Pro]	Breath Noise	1	[88]	BreathNoise	1	[55]	BreathNoise	1
001		FI Key Click	1	[Pro] +	FI Key Click	1	[88] +	FI KeyClick	1	[55] +	FI KeyClick	1	+
002		Brth Nz Menu	1								......
003		FI Breath 1	1	+							......
004		FI Breath 2	1	+							......
005		FI Breath 3	1	+							......
006		Vox Breath 1	1	+							......
007		Vox Breath 2	1	+							......
008		Trombone Nz	1	+							......
009		Trumpet Nz	1	+							......
000	123	Seashore	1	[Pro] +	Seashore	1	[88] +	Seashore	1	[55] +	Seashore	1	+
001		Rain	1	[Pro] +	Rain	1	[88] +	Rain	1	[55] +	Rain	1	+
002		Thunder	1	[Pro] +	Thunder	1	[88] +	Thunder	1	[55] +	Thunder	1	+
003		Wind	1	[Pro] +	Wind	1	[88] +	Wind	1	[55] +	Wind	1	+
004		Stream	2	[Pro] +	Stream	2	[88] +	Stream	2	[55] +	Stream	2	+
005		Bubble	2	[Pro] +	Bubble	2	[88] +	Bubble	2	[55] +	Bubble	2	+
006		Wind 2	1	[Pro] +	Wind 2	1	+				......
007		Cricket	1	+							......
016		Pink Noise	1	[Pro]	Pink Noise	1					......
017		White Noise	1	[Pro]	White Noise	1					......
000	124	Bird	2	[Pro] +	Bird	2	[88] +	Bird	2	[55] +	Bird	2	+
001		Dog	1	[Pro] +	Dog	1	[88] +	Dog	1	[55] +	Dog	1	+
002		Horse-Gallop	1	[Pro] +	Horse-Gallop	1	[88] +	HorseGallop	1	[55] +	HorseGallop	1	+
003		Bird 2	1	[Pro] +	Bird 2	1	[88] +	Bird 2	1	[55] +	Bird 2	1	+
004		Kitty	1	[Pro] +	Kitty	1	[88] +	Kitty	1	+
005		Growl	1	[Pro] +	Growl	1	[88] +	Growl	1	+
006		Growl 2	1	+							......
007		Fancy Animal	1	+							......
008		Seal	1	+							......
SC00	PG	Config SC-8820	Voix		Config SC-88Pro Voix			Config SC-88 Voix			Config SC-55 Voix
000	125	Telephone 1	1	[Pro] +	Telephone 1	1	[88] +	Telephone 1	1	[55] +	Telephone 1	1	+
001		Telephone 2	1	[Pro] +	Telephone 2	1	[88] +	Telephone 2	1	[55] +	Telephone 2	1	+
002		DoorCreaking	1	[Pro] +	DoorCreaking	1	[88] +	Creaking	1	[55] +	Creaking	1	+
003		Door	1	[Pro] +	Door	1	[88] +	Door	1	[55] +	Door	1	+
004		Scratch	1	[Pro] +	Scratch	1	[88] +	Scratch	1	[55] +	Scratch	1	+
005		Wind Chimes	2	[Pro] +	Wind Chimes	2	[88] +	Wind Chimes	2	[55] +	Wind Chimes	2	+
007		Scratch 2	1	[Pro] +	Scratch 2	1	[88] +	Scratch 2	1	+
008		ScratchKey	2	[Pro] +	ScratchKey	2	+				......
009		TapeRewind	1	[Pro] +	TapeRewind	1	+				......
010		Phono Noise	1	[Pro] +	Phono Noise	1	+				......
011		MC-500 Beep	1	[Pro] +	MC-500 Beep	1					......

012	Scratch 3	1	+	......			......
013	Scratch 4	1	+	......			......
014	Scratch 5	1	+	......			......
015	Scratch 6	1	+	......			......
016	Scratch 7	1	+	......			......
000	125	Helicopter	1	[Pro] +	Helicopter	1	[88] +	Helicopter	1	[55] +
001	Car-Engine	1	[Pro] +	Car-Engine	1	[88] +	Car-Engine	1	[55] +	Car-Engine
002	Car-Stop	1	[Pro] +	Car-Stop	1	[88] +	Car-Stop	1	[55] +	Car-Stop
003	Car-Pass	1	[Pro] +	Car-Pass	1	[88] +	Car-Pass	1	[55] +	Car-Pass
004	Car-Crash	2	[Pro] +	Car-Crash	2	[88] +	Car-Crash	2	[55] +	Car-Crash
005	Siren	1	[Pro] +	Siren	1	[88] +	Siren	1	[55] +	Siren
006	Train	1	[Pro] +	Train	1	[88] +	Train	1	[55] +	Train
007	Jetplane	2	[Pro] +	Jetplane	2	[88] +	Jetplane	2	[55] +	Jetplane
008	Starship	2	[Pro] +	Starship	2	[88] +	Starship	2	[55] +	Starship
009	Burst Noise	2	[Pro] +	Burst Noise	2	[88] +	Burst Noise	2	[55] +	Burst Noise
010	Calculating	2	[Pro] +	Calculating	2	+	......
011	Perc Bang	2	[Pro] +	Perc Bang	2	+	......
012	Burner	2	+	......			......
013	Glass & Glam	1	+	......			......
014	Ice Ring	1	+	......			......
015	Over Blow	2	+	......			......
016	Crack Bottle	1	+	......			......
017	Pour Bottle	1	+	......			......
018	Soda	1	+	......			......
019	Open CD Tray	1	+	......			......
020	Audio Switch	1	+	......			......
021	Key Typing	1	+	......			......
022	SL 1	1	+	......			......
023	SL 2	1	+	......			......
024	Car Engine 2	1	+	......			......
025	Car Horn	1	+	......			......
026	Boeeneen	1	+	......			......
027	R Crossing	1	+	......			......
028	Compressor	1	+	......			......
029	Sword Booml	1	+	......			......
030	Sword Cross	1	+	......			......
031	Stabl 1	1	+	......			......
032	Stabl 2	1	+	......			......
000	127	Applause	2	[Pro] +	Applause	2	[88] +	Applause	2	[55] +
001	Laughing	1	[Pro] +	Laughing	1	[88] +	Laughing	1	[55] +	Laughing
002	Screaming	1	[Pro] +	Screaming	1	[88] +	Screaming	1	[55] +	Screaming
003	Punch	1	[Pro] +	Punch	1	[88] +	Punch	1	[55] +	Punch
004	Heart Beat	1	[Pro] +	Heart Beat	1	[88] +	Heart Beat	1	[55] +	Heart Beat
005	Footsteps	1	[Pro] +	Footsteps	1	[88] +	Footsteps	1	[55] +	Footsteps
006	Applause 2	2	[Pro] +	Applause 2	2	[88] +	Applause 2	2	+	......
007	Small Club	2	[Pro] +	Small Club	2	+	......
008	ApplauseWave	2	[Pro] +	ApplauseWave	2	+	......
009	BabyLaughing	1	+	......			......
016	Voice One	1	[Pro] +	Voice One	1	+	......
017	Voice Two	1	[Pro] +	Voice Two	1	+	......
018	Voice Three	1	[Pro] +	Voice Three	1	+	......
019	Voice Tah	1	[Pro] +	Voice Tah	1	+	......
020	Voice Whey	1	[Pro] +	Voice Whey	1	+	......
022	Voice Kikit	1	+	......			......
023	Voice ComeOn	1	+	......			......
024	Voice Aou	1	+	......			......
025	Voice Oou	1	+	......			......
026	Voice Hie	1	+	......			......
000	128	Gun Shot	1	[Pro] +	Gun Shot	1	[88] +	Gun Shot	1	[55] +
001	Machine Gun	1	[Pro] +	Machine Gun	1	[88] +	Machine Gun	1	[55] +	Machine Gun
002	Lasergun	1	[Pro] +	Lasergun	1	[88] +	Lasergun	1	[55] +	Lasergun
003	Expllosion	2	[Pro] +	Expllosion	2	[88] +	Expllosion	2	[55] +	Expllosion
004	Eruption	1	[Pro] +	Eruption	1	+	......
005	Big Shot	2	[Pro] +	Big Shot	2	+	......
006	Expllosion 2	2	+	......			......

Configuration SC-55 (configuration sonore CM-64)

CM-64 (PCM)

PG	CC00	Instrument	Voix
001	126	Piano 2	1
002	126	Piano 2	1
003	126	Piano 2	1
004	126	Honky-tonk	2
005	126	Piano 1	1
006	126	Piano 2	1
007	126	Piano 2	1
008	126	E Piano 1	1
009	126	Detuned EP1	2
010	126	E.Piano 2	1
011	126	Steel Gt.	1
012	126	Steel Gt	1
013	126	12-str Gt	2
014	126	Funk Gt.	1
015	126	Muted Gt.	1
016	126	Slap Bass 1	1
017	126	Slap Bass 1	1
018	126	Slap Bass 1	1
019	126	Slap Bass 1	1
020	126	Slap Bass 2	1
021	126	Slap Bass 2	1
022	126	Slap Bass 2	1
023	126	Slap Bass 2	1
024	126	Fingered Bs	1
025	126	Fingered Bs	1
026	126	Picked Bass	1
027	126	Picked Bass	1
028	126	Fretless Bs	1
029	126	Acoustic Bs	1
030	126	Choir Aahs	1
031	126	Choir Aahs	1
032	126	Choir Aahs	1
033	126	Choir Aahs	1
034	126	SlowStrings	1
035	126	Strings	1
036	126	SynStrings3	2
037	126	SynStrings3	2
038	126	Organ 1	1
039	126	Organ 1	1
040	126	Organ 1	1
041	126	Organ 2	1
042	126	Organ 1	1
043	126	Organ 1	1
044	126	Organ 2	1
045	126	Organ 2	1
046	126	Organ 2	1
047	126	Trumpet	1
048	126	Trumpet	1
049	126	Trombone	1
050	126	Trombone	1
051	126	Trombone	1
052	126	Trombone	1
053	126	Trombone	1
054	126	Trombone	1
055	126	Alto Sax	1
056	126	Tenor Sax	1
057	126	BaritoneSax	1
058	126	Alto Sax	1
059	126	Brass 1	1
060	126	Brass 1	1
061	126	Brass 2	2
062	126	Brass 2	2
063	126	Brass 1	1
064	126	Orchest Hit	2

CM-64 (LA)

PG	CC00	Instrument	Voix
001	127	Acou Piano1	1
002	127	Acou Piano2	1
003	127	Acou Piano3	1
004	127	Elec Piano1	1
005	127	Elec Piano2	1
006	127	Elec Piano3	1
007	127	Elec Piano4	1
008	127	Honkytonk	2
009	127	Elec Org 1	1
010	127	Elec Org 2	2
011	127	Elec Org 3	1
012	127	Elec Org 4	1
013	127	Pipe Org 1	2
014	127	Pipe Org 2	2
015	127	Pipe Org 3	2
016	127	Accordion	2
017	127	Harpsi 1	1
018	127	Harpsi 2	2
019	127	Harpsi 3	1
020	127	Clavi 1	1
021	127	Clavi 2	1
022	127	Clavi 3	1
023	127	Celesta 1	1
024	127	Celesta 2	1
025	127	Syn Brass 1	2
026	127	Syn Brass 2	2
027	127	Syn Brass 3	2
028	127	Syn Brass 4	2
029	127	Syn Bass 1	1
030	127	Syn Bass 2	2
031	127	Syn Bass 3	2
032	127	Syn Bass 4	1
033	127	Fantasy	2
034	127	Harmo Pan	2
035	127	Chorale	1
036	127	Glasses	2
037	127	Soundtrack	2
038	127	Atmosphere	2
039	127	Warm Bell	2
040	127	Funny Vox	1
041	127	Echo Bell	2
042	127	Ice Rain	2
043	127	Oboe 2001	2
044	127	Echo Pan	2
045	127	Doctor Solo	2
046	127	School Daze	1
047	127	Bellsinger	1
048	127	Square Wave	2
049	127	Str Sect 1	1
050	127	Str Sect 2	1
051	127	Str Sect 3	1
052	127	Pizzicato	1
053	127	Violin 1	1
054	127	Violin 2	1
055	127	Cello 1	1
056	127	Cello 2	1
057	127	Contrabass	1
058	127	Harp 1	1
059	127	Harp 2	1
060	127	Guitar 1	1
061	127	Guitar 2	1
062	127	Elec Gtr 1	1
063	127	Elec Gtr 2	1
064	127	Sitar	2

PG	CC00	Instrument	Voix
065	127	Acou Bass 1	1
066	127	Acou Bass 2	1
067	127	Elec Bass 1	1
068	127	Elec Bass 2	1
069	127	Slap Bass 1	1
070	127	Slap Bass 2	1
071	127	Fretless 1	1
072	127	Fretless 2	1
073	127	Flute 1	1
074	127	Flute 2	1
075	127	Piccolo 1	1
076	127	Piccolo 2	2
077	127	Recorder	1
078	127	Pan Pipes	1
079	127	Sax 1	1
080	127	Sax 2	1
081	127	Sax 3	1
082	127	Sax 4	1
083	127	Clarinet 1	1
084	127	Clarinet 2	1
085	127	Oboe	1
086	127	Engl Horn	1
087	127	Bassoon	1
088	127	Harmonica	1
089	127	Trumpet 1	1
090	127	Trumpet 2	1
091	127	Trombone 1	2
092	127	Trombone 2	2
093	127	Fr Horn 1	2
094	127	Fr Horn 2	2
095	127	Tuba	1
096	127	Brs Sect 1	1
097	127	Brs Sect 2	2
098	127	Vibe 1	1
099	127	Vibe 2	1
100	127	Syn Mallet	1
101	127	Windbell	2
102	127	Glock	1
103	127	Tube Bell	1
104	127	Xylophone	1
105	127	Marimba	1
106	127	Koto	1
107	127	Sho	2
108	127	Shakuhachi	2
109	127	Whistle 1	2
110	127	Whistle 2	1
111	127	Bottleblow	2
112	127	Breathpipe	1
113	127	Timpani	1
114	127	Melodic Tom	1
115	127	Deep Snare	1 +
116	127	Elec Perc 1	1 +
117	127	Elec Perc 2	1 +
118	127	Taiko	1 +
119	127	Taiko Rim	1
120	127	Cymbal	1
121	127	Castanets	1 +
122	127	Triangle	1 +
123	127	Orche Hit	1
124	127	Telephone	1 +
125	127	Bird Tweet	1 +
126	127	OneNote Jam	1 +
127	127	Water Bell	2
128	127	Jungle Tune	2

Liste des kits rythmiques

Les kits rythmiques de cette unité sont organisés comme suit.

La configuration SC-8820 comprend 37 types, la configuration SC-88Pro comprend 25 types, la configuration SC-88 comprend 14 types et la configuration SC-55 comprend 10 types.

PG : Numéro de programme (numéro de kit rythmique)

[88] : identique au SC-88

[Pro] : identique au SC-88Pro

• Lessons de kits rhytmiques tels que STANDARD L/R et STANDARD 3 qui ont le suffixe "RND" (t er une interprétation aux accents plus naturels — même si tous les messages de note pour des instruments de percussion sont envoyés avec une absolue précision, de subtilles fluctuations s'appliqueront pour que l'interprétation semble moins mécanique. Notez toutefois que vous ne pouvez pas toujours obtenir l'effet désiré, selon les circonstances.
• À propos des notes 0-21 et 95-127, référez-vous p. 136

Kit rythmique SC-8820 (1)

• À propos des notes 0-21 et 95-127, référez-vous en p. 137

Kit rythmique SC-8820 (2)

• A propos des notes 0-21, et 95-127, référez-vous en p 137, p 138

Kit rythmique SC-8820 (3)

Kit rythmique SC-8820 (4) * A propos des notes 0-21, et 95-127, référez-vous en p 138

Kit rythmique SC-8820 (5)

• À propos des notes 0-21, et 95-127. Référez-vous en p 139

Kit rythmique SC-8820 (6) * A propos des notes 0-21 et 95-127, référez-vous à la page 139.

	PC 52 KICK & SNARE 2	PC 53 ASIA	PC 54 CYMBAL&CLAPS	[Pro]	PC 55 GAMELAN 1	PC 56 GAMELAN 2
23	...	...	...	...	...	...
24	...	...	...	...	...	...
25	[Pro] CR-78 Kick 1	Gamelan Gong 1	...	...	...	...
26	[Pro] CR-78 Kick 2	Gamelan Gong 2	...	...	...	...
27	[Pro] TR-606 Kick	Gamelan Gong 3	...	...	...	...
28	[Pro] TR-707 Kick	Gamelan Gong 4	...	...	...	...
29	[Pro] TR-808 Kick 1	Gamelan Gong 5	...	...	...	...
30	[Pro] TR-909 Kick 1	Gamelan Gong 6	...	...	...	...
31	[Pro] TR-909 Kick 2	Gamelan Gong 7	...	...	...	...
32	[Pro] Hip-Hop Kick 2	Gamelan Gong 8	Reverse Open Hi-Hat	...	...	...
33	[Pro] Hip-Hop Kick 1	Gamelan Gong 9	Reverse Closed Hi-Hat 1	...	...	...
34	[Pro] Jungle Kick 2	Gamelan Gong 10	Reverse Closed Hi-Hat 2	...	...	...
35	[Pro] Jungle Kick 1	Gender 1	Jungle Hi-Hat	[EXC1]	...	...
36	[Pro] Techno Kick 2	Gender 2	[55] Closed Hi-Hat	[EXC1]	Kendang Wadon	Kendang Wadon
37	[Pro] Techno Kick 1	Gender 3	[88] Closed Hi-Hat 2	[EXC1]	Kendang Lanang	Kendang Lanang
38	[Pro] Standard 1 Kick 2	Gender 4	[88] Closed Hi-Hat 3	[EXC1]	Bebarongan	Bebarongan
39	[Pro] Standard 1 Kick 1	Gender 5	Closed Hi-Hat 4	[EXC1]	Pelegongan	Pelegongan
40	Standard 1 Kick 2	Bonang 1	Closed Hi-Hat	[EXC1]	Kelontuk	[EXC1]
41	Standard 1 Kick 1	Bonang 2	TR-707 Closed Hi-Hat	[EXC1]	Kelontuk Mule	[EXC1]
42	Brush Kick 2	Bonang 3	TR-606 Closed Hi-Hat	[EXC1]	Kelontuk Side	[EXC1]
43	Brush Kick 1	Bonang 4	[88] TR-808 Closed Hi-Hat	[EXC1]	Gamelan Gong Wadon	Gamelan Gong Wadon
44	Jazz Kick 2	Bonang 5	TR-808 Closed Hi-Hat	[EXC1]	Gamelan Gong Lanang	Gamelan Gong Lanang
45	Jazz Kick 1	Rama Cymbal Low	CR-78 Closed Hi-Hat	[EXC1]	Ceng-Ceng	Ceng-Ceng
46	Hip-Hop Kick 2	Rama Cymbal High	[55] Pedal Hi-Hat	[EXC1]	Kopyak Open	Kopyak Open
47	Hip-Hop Kick 1	Sagai Open	[EXC7]	[EXC1]	Kopyak Mule	[EXC2]
48	Concert BD 1 Mute	[EXC1] Sagai Closed	[EXC7]	[EXC1]	Kajar	Kajar
49	[55] Concert BD 1	Jaws Harp	Hail-Open Hi-Hat 1	[EXC1]	Kempur	Kempur
50	Room Kick 2	Wadaiko	Hail-Open Hi-Hat 2	[EXC1]	Jegogan	Jegogan
51	Room Kick 1	Wadaiko Rim	[55] Open Hi-Hat	[EXC1]	Jegogan	Jegogan
52	Jungle Kick 2	Small Taiko	[88] Open Hi-Hat 2	[EXC1]	Jegogan	Jegogan
53	Jungle Kick 1	Shimetaiko	[88] Open Hi-Hat 3	[EXC1]	Jegogan	Jegogan
54	Jungle Kick Roll	Atariange	Open Hi-Hat 2	[EXC1]	Jegogan	Jegogan
55	Fat Kick	Hyoushigi	TR-909 Open Hi-Hat	[EXC1]	Jublag	Jublag
56	Dance Kick	Ohkawa	TR-707 Open Hi-Hat	[EXC1]	Jublag	Jublag
57	TR-808 Kick	High Kotsuzumi	TR-606 Open Hi-Hat	[EXC1]	Jublag	Jublag
58	TR-909 Kick 2	Low Kotsuzumi	[88] TR-808 Open Hi-Hat	[EXC1]	Jublag	Jublag
59	TR-909 Kick 1	Yypo Dude	TR-808 Open Hi-Hat	[EXC1]	Jublag	Jublag
60	Standard 1 Snare 1	Buk	CR-78 Open Hi-Hat	[EXC1]	Penyahah	Penyahah
61	Standard 1 Snare 2	Buk Rim	Crash Cymbal 1	[EXC3]	Penyahah	Penyahah
62	[88] Standard 2 Snare 1	Gengari p	[EXC1] Crash Cymbal 2	[EXC4]	Penyahah	Penyahah
63	[88] Standard 2 Snare 2	Gengari Mute Low	Crash Cymbal 3	...	Penyahah	Penyahah
64	[55] Tight Snare	Gengari I	[EXC2] Brush Crash Cymbal	...	Penyahah	Penyahah
65	[55] Coner Snare	Gengari Mute High	[EXC2] Hard Crash Cymbal	*	Penyahah	Penyahah
66	Jazz Snare 1	Gengari Samil	TR-909 Crash Cymbal	...	Penyahah	Penyahah
67	Jazz Snare 2	Jang-Gu Che	TR-808 Crash Cymbal	Pemade	Pemade	Pemade
68	Room Snare 1	Jang-Gu Kun	Mute Crash Cymbal 1	[EXC3]	Pemade	Pemade
69	Room Snare 2	Jang-Gu Rim	Mute Crash Cymbal 2	[EXC4]	Pemade	Pemade
70	LoFi Snare 1	Jing p	[EXC3] Reverse Crash Cymbal 1	Pemade	Pemade	Pemade
71	LoFi Snare 2	Jing I	[EXC3] Reverse Crash Cymbal 2	Pemade	Pemade	Pemade
72	LoFi Gated Snare	Jing Mute	[EXC3] Reverse Crash Cymbal 3	Pemade	Pemade	Pemade
73	LoFi Snare Rim	Asian Gong	Reverse TR-909 Crash Cymbal	Pemade	Pemade	Pemade
74	[88] Dance Snare 2	Big Gong	[55] Splash Cymbal	Pemade	Pemade	Pemade
75	HipHop Snare 1	Small Gong	Splash Cymbal	Pemade	Pemade	Pemade
76	HipHop Snare 2	Pai Ban	[88] Ride Bell	Pemade	Pemade	Pemade
77	Dance Snare	Ban Gu	[88] Brush Ride Bell	Reyong	Reyong	Reyong
78	TR-606 Snare 2	Tang Gu	[EXC4] Ride Cymbal 1	Reyong	Reyong	Reyong
79	Techno Snare	Tang Gu Mule	[88] Ride Cymbal 2	Reyong	Reyong	Reyong
80	House Snare	Shou Luo	[88] Brush Ride Cymbal	Reyong	Reyong	Reyong
81	Rock Snare Dry	Bend Gong	Ride Cymbal Low Inner	Reyong	Reyong	Reyong
82	Jungle Snare	Hu Yin Luo Low	Ride Cymbal Mid Inner	Reyong	Reyong	Reyong
83	Jungle Snare Roll	Hu Yin Luo Mid	[EXC5] Ride Cymbal High Inner	Reyong	Reyong	Reyong
84	[88] Brush Tap 1	Hu Yin Luo Mid 2	[EXC5] Ride Cymbal Low Edge	Reyong	Reyong	Reyong
85	[88] Brush Tap 2	Hu Yin Luo High	[EXC6] Ride Cymbal Mid Edge	Reyong	Reyong	Reyong
86	Brush Tap 2	Hu Yin Luo High 2	[EXC6] Ride Cymbal High Edge	Reyong	Reyong	Reyong
87	Brush Slap 2	Nao Bo	TR-606 Ride Cymbal	Reyong	Reyong	Reyong
88	Brush Slap 3	Xiao Bo	TR-808 Ride Cymbal	Reyong	Reyong	Reyong
89	[88] Brush Swirl 1	Dholak 1	Chinese Cymbal	...	...
90	[88] Brush Swirl 2	Dholak 2	Chinese Cymbal 2	...	...
91	[88] Brush Long Swirl	...	[55] Hand Clap	...	...
92	[Pro] Standard 1 Snare 1	...	[88] Hand Clap 2	...	...
93	[Pro] Standard 1 Snare 2	...	[88] Hand Clap 2	...	...
94	[Pro] Standard 1 Snare 3	...	Hand Clap	...	...
95	[Pro] Rap Snare	...	Hand Clap 2	...	...
96	[Pro] Hip-Hop Snare 2	...	TR-707 Hand Clap	...	...

Kit rythmique SC-8820 (7)

• A propos des notes 0-21, et 95-127, référez-vous p. 139, p. 140

Kit rythmique SC-8820 (8)

Kit rythmique SC-8820 (9)

• Les notes 0-21 et 95-127 se présentent comme suit

	PC1 STANDARD 1	PC2 STANDARD 2	[Pro]
		PC17 POWER	PC3 STANDARD L/R	PC9 ROOM	PC10 HIP HOP
C-1	[88] Standard 1 Kick 1	←	←	←	[88] Electric Kick 2
	[66] Standard 1 Kick 2	←	←	←	[88] Electric Kick 1	*
2	[88] Standard 2 Kick 1	←	←	←	[Pro] CR-78 Kick 1
3	[88] Standard 2 Kick 2	←	←	←	[Pro] CR-78 Kick 2
4	[55] Kick Drum 1	←	←	←	[Pro] TR-606 Kick 1
5	[55] Kick Drum 2	←	←	←	[Pro] TR-707 Kick 1
6	[88] Jazz Kick 1	←	←	←	[55] TR-808 Kick
7	[88] Jazz Kick 2	←	←	←	[88] TR-808 Kick
8	[88] Room Kick 1	←	←	←	[Pro] TR-808 Kick 2
9	[88] Room Kick 2	←	←	←	[88] TR-909 Kick
10	[88] Power Kick 1	←	←	←	[88] Dance Kick
11	[88] Power Kick 2	←	←	←	[Pro] Hip-Hop Kick 2
12	[88] Electric Kick 2	←	←	←	[Pro] TR-909 Kick 1	*
13	[88] Electric Kick 1	←	←	←	[Pro] Hip-Hop Kick 3
14	[66] TR-808 Kick	←	←	←	[Pro] Jungle Kick 1
15	[66] TR-Sug Kick	←	←	←	[Pro] techno Kick 1
16	[88] Dance Kick	←	←	←	[Pro] Bounce Kick
17	[Pro] Voice One	←	←	←	←
18	[Pro] Voice Two	←	←	←	←
19	[Pro] Voice Three	←	←	←	←
20	Room Kick 2	←	←	Standard 1 Kick 2	*	Jungle Kick 2
21	Room Kick 1	←	←	Standard 1 Kick 1	*	Jungle Kick 1
	:	:	:	:	:
	:	:	:	:	:
95	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	Room Snare 1	←	[L] Standard Kick 2	*	Standard 1 Snare 1	*
	Room Snare 2	←	[L] Standard Kick 1	*	Standard 1 Snare 2	*
96	[88] Standard 1 Snare 1	←	[L] Standard Crash Cymbal	*	←	[Pro] Techno Hit
97	[88] Standard 1 Snare 2	←	[L] Standard Snare 1	*	←	[Pro] Philly Hit
98	[88] Standard 2 Snare 1	←	[L] Standard Ride Cymbal	←	←	[Pro] Impact Hit
100	[88] Standard 2 Snare 2	←	[L] Standard Snare 2	←	←	[Pro] Lo-Fi Rave
101	[55] Snare Drum 2	←	[L] Standard Low Tom	←	←	[Pro] Bam Hit
102	[Pro] Standard 1 Snare 1	←	[L] Standard Closed Hi-Hat	[EXC8]	←	[Pro] Bir Hit
103	[Pro] Standard 1 Snare 2	←	[L] Standard Mid Tom	←	←	[Pro] Tape Rewind
104	[Pro] Standard 1 Snare 3	←	[L] Standard Ride Bell	←	←	[Pro] Phonograph Noise
105	[88] Jazz Snare 1	←	[L] Standard High Tom	←	←	[88] Power Snare 1
106	[88] Jazz Snare 2	←	[L] Standard Open Hi-Hat	[EXC8]	←	[88] Dance Snare 1
107	[88] Room Snare 1	←	[R] Standard Kick 2	←	←	[88] Dance Snare 2
108	[88] Room Snare 2	←	[R] Standard Kick 1	←	←	[88] disco Snare
109	[88] Power Snare 1	←	[R] Standard Crash Cymbal	←	←	[88] Electric Snare 2
110	[88] Power Snare 2	←	[R] Standard Snare 1	←	←	[55] Electric Snare
111	[55] Gated Snare	←	[R] Standard Ride Cymbal	←	←	[88] Electric Snare 3
112	[88] Dance Snare 1	←	[R] Standard Snare 2	←	←	[Pro] TR-606 Snare 2
113	[88] Dance Snare 2	←	[R] Standard Low Tom	←	←	[Pro] TR-707 Snare 1
114	[88] Disco Snare	←	[R] Standard Closed Hi-Hat	[EXC9]	←	[88] TR-808 Snare 2
115	[88] Electric Snare 2	←	[R] Standard Mid Tom	←	←	[88] TR-808 Snare 1
116	[55] Electric Snare	←	[R] Standard Ride Ball	←	←	[Pro] TR-808 Snare 2
117	[88] Electric Snare 3	←	[R] Standard High Tom	←	←	[88] TR-909 Snare 1
118	[Pro] TR-707 Snare 1	←	[R] Standard Open Hi-Hat	[EXC9]	←	[88] TR-909 Snare 2
119	[88] TR-808 Snare 1	←	←	←	←	[Pro] TR-909 Snare 1
120	[88] TR-808 Snare 2	←	←	←	←	[Pro] TR-909 Snare 2
121	[88] TR-909 Snare 1	←	←	←	←	[Pro] Rap Snare
122	[88] TR-909 Snare 2	←	←	←	←	[Pro] Jungle Snare
123	[Pro] Rap Snare	←	←	←	←	[Pro] House Snare 1
124	[Pro] Jungle Snare 1	←	←	←	←	[68] House Snare
125	[Pro] House Snare 1	←	←	←	←	[Pro] House Snare 2
126	[88] House Snare	←	←	←	←	[Pro] Voice Tah
127	[Pro] House Snare 2	←	←	←	←	[68] Slappy

Kit rythmique SC-8820 (10)

• Les notes 0-21 et 95-127 se présentent comme suit

	PC 11JUNGLE	PC 12TECHNO	PC 13ROOM L/R	PC 14HOUSE	PC 25ELECTRONIC [Pro]PC 26TR-808	[Pro]
C-1	[88] Electric Kick 2	[88] Electric Kick 2	...	[88] Electric Kick 2	[88] Electric Kick 2
	[88] Electric Kick 1	[88] Electric Kick 1	...	[88] Electric Kick 1	[88] Electric Kick 1
2	[Pro] CR-78 Kick 1	[Pro] CR-78 Kick 1	...	[Pro] CR-78 Kick 1	CR-78 Kick 1
3	[Pro] CR-78 Kick 2	[Pro] CR-78 Kick 2	...	[Pro] CR-78 Kick 2	CR-78 Kick 2
4	[Pro] TR-606 Kick1	[Pro] TR-606 Kick1	...	[Pro] TR-606 Kick1	TR-606 Kick1
5	[Pro] TR-707 Kick 1	[Pro] TR-707 Kick 1	...	[Pro] TR-707 Kick 1	TR-707 Kick 1
6	[55] TR-808 Kick	[55] TR-808 Kick	...	[55] TR-808 Kick	[55] TR-808 Kick
7	[88] TR-808 Kick	[88] TR-808 Kick	...	[88] TR-808 Kick	[88] TR-808 Kick
8	[Pro] TR-808 Kick 2	[Pro] TR-808 Kick 2	...	[Pro] TR-808 Kick 2	TR-808 Kick 2
9	[88] TR-909 Kick	[88] TR-909 Kick	...	[88] TR-909 Kick	[88] TR-909 Kick
10	[88] Dance Kick	[88] Dance Kick	...	[88] Dance Kick	[88] Dance Kick
11	[Pro] Hip-Hop Kick 2	[Pro] Hip-Hop Kick 2	...	[Pro] Hip-Hop Kick 2	Hip-Hop Kick 2
12	[Pro] TR-909 Kick 1	[Pro] TR-909 Kick 1	...	[Pro] TR-909 Kick 1	TR-909 Kick 1
13	[Pro] Hip-Hop Kick 3	[Pro] Hip-Hop Kick 3	...	[Pro] Hip-Hop Kick 3	Hip-Hop Kick 3
14	[Pro] Jungle Kick 1	[Pro] Jungle Kick 1	...	[Pro] Jungle Kick 1	Jungle Kick 1
15	[Pro] Techno Kick 1	[Pro] Techno Kick 1	...	[Pro] Techno Kick 1	Techno Kick 1
16	[Pro] Bounce Kick	[Pro] Bounce Kick	...	[Pro] Bounce Kick	Bounce Kick
17	<--	<--	<--	<--	<--
18	<--	<--	<--	<--	<--
19	<--	<--	<--	<--	<--
20	HipHop Kick 2	TR-909 Kick 2	...	Fat Kick	...
21	HipHop Kick 1	Fat Kick	...	Dance Kick	...
	:	:	:	:	:
	:	:	:	:	:
95	:	:	:	:	:
	Rock Snare Dry	HipHop Snare 1	[L] Room Kick 2	LoFi Snare 2	...
96	LoFi Snare 1	HipHop Snare 2	[L] Room Kick 1	Jungle Snare	...
97	[Pro] Techno Hit	[Pro] Techno Hit	[L] Room Crash Cymbal	[Pro] Techno Hit	Techno Hit
98	[Pro] Philly Hit	[Pro] Philly Hit	[L] Room Snare 1	[Pro] Philly Hit	Philly Hit
99	[Pro] Impact Hit	[Pro] Impact Hit	[L] Room Ride Cymbal	[Pro] Impact Hit	Impact Hit
100	[Pro] Lo-Fi Rave	[Pro] Lo-Fi Rave	[L] Room Snare 2	[Pro] Lo-Fi Rave	Lo-Fi Rave
101	[Pro] Bam Hit	[Pro] Bam Hit	[L] Room Low Tom	[Pro] Bam Hit	Bam Hit
102	[Pro] Bim Hit	[Pro] Bim Hit	[L] Room Closed Hi-Hat	[Pro] Bim Hit	Bim Hit
103	[Pro] Tape Rewind	[Pro] Tape Rewind	[L] Room Mid Tom	[Pro] Tape Rewind	Tape Rewind
104	[Pro] Phonograph Noise	[Pro] Phonograph Noise	[L] Room Ride Beall	[Pro] Phonograph Noise	Phonograph Noise
105	[88] Power Snare 1	[88] Power Snare 1	[L] Room High Tom	[88] Power Snare 1	[88] Power Snare 1
106	[88] Dance Snare 1	[88] Dance Snare 1	[L] Room Open Hi-Hat	[EXC8]	[88] Dance Snare 1
107	[88] Dance Snare 2	[88] Dance Snare 2	[R] Room Kick 2	[88] Dance Snare 2	[88] Dance Snare 2
108	[Pro] Disco Snare	[88] Disco Snare	[R] Room Kick 1	[88] Disco Snare	[88] Disco Snare
109	[88] Electric Snare 2	[88] Electric Snare 2	[R] Room Crash Cymbal	[88] Electric Snare 2	[88] Electric Snare 2
110	[55] Electric Snare	[55] Electric Snare	[R] Room Snare 1	[55] Electric Snare	[55] Electric Snare
111	[88] Electric Snare 3	[88] Electric Snare 3	[R] Room Ride Cymbal	[88] Electric Snare 3	[88] Electric Snare 3
112	[Pro] TR-606 Snare 2	[Pro] TR-606 Snare 2	[R] Room Snare 2	[Pro] TR-606 Snare 2	TR-606 Snare 2
113	[Pro] TR-707 Snare 1	[Pro] TR-707 Snare 1	[R] Room Low Tom	[Pro] TR-707 Snare 1	TR-707 Snare 1
114	[88] TR-808 Snare 2	[88] TR-808 Snare 2	[R] Room Closed Hi-Hat	[EXC9]	[88] TR-808 Snare 2
115	[88] TR-808 Snare 1	[88] TR-808 Snare 1	[R] Room Mid Tom	[88] TR-808 Snare 1	[88] TR-808 Snare 1
116	[Pro] TR-808 Snare 2	[Pro] TR-808 Snare 2	[R] Room Ride Bell	[Pro] TR-808 Snare 2	TR-808 Snare 2
117	[88] TR-909 Snare 1	[88] TR-909 Snare 1	[R] Room High Tom	[88] TR-909 Snare 1	[88] TR-909 Snare 1
118	[88] TR-909 Snare 2	[88] TR-909 Snare 2	[R] Room Open Hi-Hat	[EXC9]	[88] TR-909 Snare 2
119	[Pro] TR-909 Snare 1	[Pro] TR-909 Snare 1	...	[Pro] TR-909 Snare 1	TR-909 Snare 1
120	[Pro] TR-909 Snare 2	[Pro] TR-909 Snare 2	...	[Pro] TR-909 Snare 2	TR-909 Snare 2
121	[Pro] Rap Snare	[Pro] Rap Snare	...	[Pro] Rap Snare	Rap Snare
122	[Pro] Jungle Snare	[Pro] Jungle Snare	...	[Pro] Jungle Snare	Jungle Snare
123	[Pro] House Snare 1	[Pro] House Snare 1	...	[Pro] House Snare 1	House Snare 1
124	[88] House Snare	[88] House Snare	...	[88] House Snare	[88] House Snare
125	[Pro] House Snare 2	[Pro] House Snare 2	...	[Pro] House Snare 2	House Snare 2
126	[Pro] Voice Tah	[Pro] Voice Tah	...	[Pro] Voice Tah	Voice Tah
127	[88] Slappy	[88] Slappy	...	[88] Slappy	[88] Slappy

Kit rythmique SC-8820 (11)

• Les notes 0-21 et 95-127 sprésentent comme suit

	PC 28
	PC 26
	CR-78	[ Pro ]
	PC 29
	TR-606	[ Pro ]
	PC 30
	TR-707	[ Pro ]
PC 27	PC 31	PC 33	PC 34	PC 41
DANCE	TR-909	[ Pro ] JAZZ	JAZZ L/R	BRUSH	[ Pro ]
0	[88] Electric Kick 2	[88] Electric Kick 2	←	←	←
2	[88] Electric Kick 1	[88] Electric Kick 1	←	←	←
3	[Pro] CR-78 Kick 1	CR-78 Kick 1	←	←	←
4	[Pro] CR-78 Kick 2	CR-78 Kick 2	←	←	←
5	[Pro] TR-606 Kick 1	TR-606 Kick 1	←	←	←
6	TR-707 Kick 1	TR-707 Kick 1	←	←	←
7	[55] TR-808 Kick	[55] TR-808 Kick	←	←	←
8	[88] TR-808 Kick	[88] TR-808 Kick	←	←	←
9	TR-808 Kick 2	TR-808 Kick 2	←	←	←
10	[88] TR-909 Kick	[88] TR-909 Kick	←	←	←
11	[88] Dance Kick	[88] Dance Kick	←	←	←
12	[Pro] Hip-Hop Kick 2	Hip-Hop Kick 2	←	←	←
13	[Pro] TR-909 Kick 1	TR-909 Kick 1	←	←	←
14	[Pro] Hip-Hop Kick 3	Hip-Hop Kick 3	←	←	←
15	[Pro] Jungle Kick 1	Jungle Kick 1	←	←	←
16	[Pro] Techno Kick 1	Techno Kick 1	←	←	←
17	[Pro] Bounce Kick	Bounce Kick	←	←	←
18	←	←	←	←	←
19	←	←	←	←	←
20	TR-909 Kick 2	...	Brush Kick 2	...	...
21	TR-909 Kick 1	...	Brush Kick 1	...	...
:	:	:	:	:	:
:	:	:	:	:	:
95	:	:	:	:	:
96	Hip-Hop Snare 1	...	...	[L] Jazz Kick 2	...
97	Hip-Hop Snare 2	...	...	[L] Jazz Kick 1	...
98	[Pro] Techno Hit	Techno Hit	...	[L] Jazz Crash Cymbal	...
99	[Pro] Philly Hit	Philly Hit	Brush Tap 2	[L] Jazz Snare 1	...
100	[Pro] Impact Hit	Impact Hit	Brush Slap 2	[L] Jazz Ride Cymbal	...
101	[Pro] Lo-Fi Rave	Lo-Fi Rave	[88] Brush Tap 1	[L] Jazz Snare 2	[88] Brush Tap 1
102	[Pro] Bam Hit	Bam Hit	[88] Brush Tap 2	[L] Jazz Low Tom	[88] Brush Tap 2
103	[Pro] Bam Hit	Bim Hit	[88] Brush Slip 1	[L] Jazz Closed Hi-Hat	[EXC8] [88] Brush Slip 1
104	[Pro] Tape Rewind	Tape Rewind	[88] Brush Slip 2	[L] Jazz Mid Tom	[88] Brush Slip 2
105	[Pro] Phonograph Noise	Phonograph Noise	[88] Brush Slip 3	[L] Jazz Ride Bell	[88] Brush Slip 3
106	[88] Power Snare 1	[88] Power Snare 1	[88] Brush Swirl 1	[L] Jazz High Tom	[88] Brush Swirl 1
107	[88] Dance Snare 1	[88] Dance Snare 1	[88] Brush Swirl 2	[L] Jazz Open Hi-Hat	[EXC8] [88] Brush Swirl 2
108	[88] Dance Snare 2	[88] Dance Snare 2	[88] Brush Long Swirl	[R] Jazz Kick 2	[88] Brush Long Swirl
109	[88] Dance Snare 2	[88] Dance Snare 2	[88] Jazz Snare 1	[R] Jazz Kick 1	[88] Jazz Snare 1
110	[55] Electric Snare 1	[55] Electric Snare 1	[88] Standard 1 Snare1	[R] Jazz Snare 1	[88] Standard 1 Snare1
111	[88] Electric Snare 3	[88] Electric Snare 3	[88] Standard 1 Snare2	[R] Jazz Ride Cymbal	[88] Standard 1 Snare2
112	[Pro] TR-606 Snare 2	TR-606 Snare 2	[88] Standard 2 Snare1	[R] Jazz Snare 2	[88] Standard 2 Snare1
113	[Pro] TR-707 Snare 1	TR-707 Snare 1	[88] Standard 2 Snare2	[R] Jazz Low Tom	[88] Standard 2 Snare2
114	[88] TR-808 Snare 2	[88] TR-808 Snare 2	[55] Snare Drum 2	[R] Jazz Closed Hi-Hat	[EXC9] [55] Snare Drum 2
115	[88] TR-808 Snare 1	[88] TR-808 Snare 1	[Pro] Standard 1 Snare 1	[R] Jazz Mid Tom	Standard 1 Snare 1
116	[Pro] TR-808 Snare 2	TR-808 Snare 2	[Pro] Standard 1 Snare 2	[R] Jazz Ride Bell	Standard 1 Snare 2
117	[88] TR-909 Snare 1	[88] TR-909 Snare 1	[Pro] Standard 1 Snare 3	[R] Jazz High Tom	Standard 1 Snare 3
118	[88] TR-909 Snare 2	[88] TR-909 Snare 2	[88] Room Snare 1	[R] Jazz Open Hi-Hat	[EXC9] [88] Room Snare 1
119	[Pro] TR-909 Snare 1	TR-909 Snare 1	[88] Room Snare 2	...	[88] Room Snare 2
120	[Pro] TR-909 Snare 2	TR-909 Snare 2	[88] Power Snare 1	...	[88] Power Snare 1
121	[Pro] Rap Snare	Rap Snare	[88] Power Snare 2	...	[88] Power Snare 2
122	[Pro] Jungle Snare	Jungle Snare	[88] Gated Snare	...	[88] Gated Snare
123	[Pro] House Snare 1	House Snare 1	[88] Dance Snare 1	...	[88] Dance Snare 1
124	[88] House Snare	[88] House Snare	[88] Dance Snare 2	...	[88] Dance Snare 2
125	[Pro] House Snare 2	House Snare 2	[88] disco Snare	...	[88] disco Snare
126	[Pro] Voice Tah	Voice Tah	[88] Electric Snare 2	...	[88] Electric Snare 2
127	[88] Slappy	[88] Slappy	[88] Electric Snare 3	...	[88] Electric Snare 3

• Les notes 0-21 et 95-127 sprésentent comme suit

Kit rythmique SC-8820 (12)

	PC 42BRUSH 2	PC 43BRUSH 2 L/R	PC 49ORCHESTRA	PC 50ETHNIC	PC 51KICK & SNAREPC 52KICK & SNARE 2
0	<-	-	<-	-	-
1	<-	-	<-	-	-
2	<-	-	<-	-	-
3	<-	-	<-	-	-
4	<-	-	<-	-	-
5	<-	-	<-	-	-
6	<-	-	<-	-	-
7	<-	-	<-	-	-
8	<-	-	<-	-	-
9	<-	-	<-	-	-
10	<-	-	<-	-	-
11	<-	-	<-	-	-
12	<-	-	<-	-	-
13	<-	-	<-	-	-
14	<-	-	<-	-	-
15	<-	-	<-	-	-
16	<-	-	<-	-	-
17	<-	-	<-	-	-
18	<-	-	<-	-	-
19	<-	-	<-	-	-
20	Jazz Kick 2	-	-	-	-
21	Jazz Kick 1	-	-	-	-
	:	:	:	:	:
	:	:	:	:	:
95	:	:	:	:	:
	-	[L] Brush Kick 2	-	Cabasa Up	[Pro] Rap Snare
96	-	[L] Brush Kick 1	-	Cabasa Down	[Pro] Hip-Hop Snare 2
97	-	[L] Brush Crash Cymbal	Applause 2	Claves	[Pro] Jungle Snare 1
98	Jazz Snare 1	[L] Brush Tap 2	Small Club 1	High Wood Block	[Pro] Jungle Snare 2
99	Jazz Snare 2	[L] Brush Ride Cymbal	[55] Timpani D#	Low Wood Block	[Pro] Techno Snare 1
100	[88] Brush Tap 1	[L] Brush Slap 2	[55] Timpani E	-	[Pro] Techno Snare 2
101	[88] Brush Tap 2	[L] Brush Low Tom	[55] Timpani F	-	[Pro] House Snare 2
102	[88] Brush Slap 1	[L] Brush Closed Hi-Hat [EXC8]	[55] Timpani F#	-	[Pro] CR-78 Snare 1
103	[88] Brush Slap 2	[L] Brush Mid Tom	[55] Timpani G	-	[Pro] CR-78 Snare 2
104	[88] Brush Slap 3	[L] Brush Ride Bell	[55] Timpani G#	-	[Pro] TR-606 Snare 1
105	[88] Brush Swirl 1	[L] Brush High Tom	[55] Timpani A	-	[Pro] TR-606 Snare 2
106	[88] Brush Swirl 2	[L] Brush Open Hi-Hat [EXC8]	[55] Timpani A#	-	[Pro] TR-707 Snare 1
107	[88] Brush Long Swirl	[R] Brush Kick 2	[55] Timpani B	-	[Pro] TR-707 Snare 2
108	[88] Jazz Snare 1	[R] Brush Kick 1	[55] Timpani c	-	[Pro] Standard 3 Snare 2
109	[88] Jazz Snare 2	[R] Brush Crash Cymbal	[55] Timpani cl#	-	[Pro] TR-808 Snare 2
110	[88] Standard 1 Snare1	[R] Brush Tap 2	[55] Timpani d	-	[Pro] TR-909 Snare 1
111	[88] Standard 1 Snare2	[R] Brush Ride Cymbal	[55] Timpani d#	-	[Pro] TR-909 Snare 2
112	[88] Standard 2 Snare1	[R] Brush Slap 2	[55] Timpani e	-	-
113	[88] Standard 2 Snare2	[R] Brush Low Tom	[55] Timpani f	-	-
114	[55] Snare Drum 2	[R] Brush Closed Hi-Hat [EXC9]	-	-	-
115	[Pro] Standard 1 Snare 1	[R] Brush Mid Tom	-	-	-
116	[Pro] Standard 1 Snare 2	[R] Brush Ride Bell	-	-	-
117	[Pro] Standard 1 Snare 3	[R] Brush High Tom	-	-	-
118	[88] Room Snare 1	[R] Brush Open Hi-Hat [EXC9]	-	-	-
119	[88] Room Snare 2	-	-	-	-
120	[88] Power Snare 1	-	-	-	-
121	[88] Power Snare 2	-	-	-	-
122	[88] Gated Snare	-	-	-	-
123	[88] Dance Snare 1	-	-	-	-
124	[88] Dance Snare 2	-	-	-	-
125	[88] Disco Snare	-	-	-	-
126	[88] Electric Snare 2	-	-	-	-
127	[88] Electric Snare 3	-	-	-	-

Kit rythmique SC-8820 (13)

• Les notes 0-21 et 95-127 se présentent comme suit

	PC 57 SFX	PC 60 [ Pro ]	RHYTHM FX 3
0	...	...
1	...	...
2	...	...
3	...	...
4	...	...
5	...	...
6	...	...
7	...	...
8	...	...
9	...	...
10	...	...
11	...	...
12	...	...
13	...	...
14	...	...
15	...	...
16	...	...
17	...	Reverse Bass Mute Noise
18	...	Reverse Bass Touch Noise
19	...	Reverse Bass Attack Noise
20	...	Reverse Clean Guilar Cut Noise Up
21	MC-500 Beep 1	Reverse Clean Guilar Cut Noise Down
	:	:
	:	:
95	Big Shot	* Reverse Clap Hit
96	Percussion Bang	* Reverse Boogieen
97	...	Reverse Bounce
98	...	Reverse CD Tray
99	...	Reverse Drill
100	...	Reverse Glass Slir
101	...	Reverse Ice Ring
102	...	Reverse Industry Hit
103	...	Reverse Scratch 4
104	...	Reverse Scratch 5
105	...	Reverse Scratch 6
106	...	Reverse Scratch 7
107	...	Reverse Seal
108	...	Reverse Stabi 1
109	...	Reverse Stabi 2
110	...	Reverse Sword Boom
111	...	Reverse Sword Cross
112	...	Reverse Thrill Hill
113	...	Reverse Audio Switch
114	...	Reverse Keyboard Typing 1
115	...	Reverse Keyboard Typing 2
116	...	Reverse Keyboard Typing 3
117	...	Reverse Keyboard Typing 4
118	...	Reverse Keyboard Typing 5
119	...	Reverse Keyboard Typing 6
120	...	...
121	...	...
122	...	...
123	...	...
124	...	...
125	...	...
126	...	...
127	...	...

Kit rythmique SC-88Pro (1) * A propos des notes 0-19 et 97-127, référez-vous à la page 147

Kit rythmique sc-88pro (2)

• À propos des notes 0-19 et 97-127, référez-vous en p. 147

Kit rythmique SC-88Pro (3) * A propos des notes 0-19 et 97-127, référez-vous à la page 147

	PC 27DANCE		PC 28CR-78		PC 29TR-606		PC 30TR-707
C1	<-	<-	<-	<-	<-	<-	<-	<-
	<-	<-	<-	<-	<-	<-	<-	<-
	<-	<-	<-	<-	<-	<-	<-	<-
	<-	<-	<-	<-	<-	<-	<-	<-
	Finger Snap 2	<-	<-	<-	<-	<-	<-	<-
	<-	<-	<-	<-	<-	<-	<-	<-
	<-	<-	<-	<-	<-	<-	<-	<-
	Scratch Push 2	[EXC7]	Scratch Push 2	[EXC7]	Scratch Push 2	[EXC7]	Scratch Push 2	[EXC7]
	Scratch Pull 2	[EXC7]	Scratch Pull 2	[EXC7]	Scratch Pull 2	[EXC7]	Scratch Pull 2	[EXC7]
C2	<-	<-	<-	<-	<-	<-	<-	<-
	30	<	<	<	<	<	<	<
	32	<-	<-	<-	<-	<-	<-	<-
	34	<-	<-	<-	<-	<-	<-	<-
	TR-909 Comp Kick	CR-78 Kick 2		CR-78 Kick 2		TR-707 Kick 2
	Electric Kick 2	CR-78 Kick 1		TR-606 Kick 1		TR-707 Kick 1
	37	<	CR-78 Rim Shot	CR-78 Rim Shot		TR-707 Rim Shot
	House Snare	CR-78 Snare 1		TR-606 Snare 1		TR-707 Snare 1
	39	<	TR-707 Hand Clap	TR-707 Hand Clap		TR-707 Hand Clap
	Dance Snare 2	CR-78 Snare 2		TR-606 Snare 2		TR-707 Snare 2
	Electric Low Tom 2	CR-78 Low Tom 2		TR-606 Low Tom 2		TR-707 Low Tom 2
	CR-78 Closed Hi-Hal	[EXC1]	CR-78 Closed Hi-Hal	[EXC1]	TR-606 Closed Hi-Hal	[EXC1]	TR-707 Closed Hi-Hal	[EXC1]
	Electric Low Tom 1	*	CR-78 Low Tom 1	*	TR-606 Low Tom 1	*	TR-707 Low Tom 1	*
	TR-808 Closed Hi-Hal 2	[EXC1]	TR-606 Closed Hi-Hal	[EXC1]	TR-606 Closed Hi-Hal	[EXC1]	TR-707 Closed Hi-Hal	[EXC1]
	Electric Mid Tom 2	*	CR-78 Mid Tom 2	*	TR-606 Mid Tom 2	*	TR-707 Mid Tom 2	*
	CR-78 Open Hi-Hal	[EXC1]	CR-78 Open Hi-Hal	[EXC1]	TR-606 Open Hi-Hal	[EXC1]	TR-707 Open Hi-Hal	[EXC1]
	Electric Mid Tom 1	*	CR-78 Mid Tom 1	*	TR-606 Mid Tom 1	*	TR-707 Mid Tom 1	*
	Electric High Tom 2	*	CR-78 High Tom 2	*	TR-606 High Tom 2	*	TR-707 High Tom 2	*
	TR-808 Crash Cymbal	TR-808 Crash Cymbal		TR-606 Crash Cymbal		TR-909 Crash Cymbal
	Electric High Tom 1	*	CR-78 High Tom 1	*	TR-606 High Tom 1	*	TR-707 High Tom 1	*
	TR-606 Ride Cymbal	TR-606 Ride Cymbal		TR-606 Ride Cymbal		TR-909 Ride Cymbal
	Reverse Cymbal	<-		<-		<-
	<	<-		<-		<-
	Shake Tambourine	CR-78 Tambourine		CR-78 Tambourine		Tambourine 2
	<	<-		<-		<-
	TR-808 Cowbell	CR-78 Cowbell		CR-78 Cowbell		TR-808 Cowbell
	<	TR-909 Crash Cymbal		TR-909 Crash Cymbal		<
	<	<-		<-		<
	Ride Cymbal Edge	Ride Cymbal Edge		Rida Cymbal Edge		Rida Cymbal Edge
	<	CR-78 High Bongo		CR-78 High Bongo		<
	<	CR-78 Low Bongo		CR-78 Low Bongo		<
	<	TR-808 High Congo		TR-808 High Congo		<
	<	TR-808 Mute Congo		TR-808 Mute Congo		<
	<	TR-808 Low Congo		TR-808 Low Congo		<
	<	<-		<-		<
	<	<-		<-		<
	<	<-		<-		<
	<	<-		<-		<
	<	<-		<-		<
	<	<-		<-		<
	<	<-		<-		<
	<	<-		<-
	<	<-		<-
	<	<-		<-
	<	<-		<-
	<	<-		<-
	<	<-		<-
	<	<-		<-
	<	<-		<-
	<	<-
	<	<-
	<	<-
	<	<-
	<	<-
	<	<-
	<	<-
	<	<-
	<	<-

Kit rythmique sc-88Pro (4)

• À propos des notes 0-19 et 97-127, référez-vous en p. 147

	PC 31TR-909		PC 33JAZZ		PC 41BRUSH		PC 49ORCHESTRA
	23	<-	<-		<-		<-
	24	<-	<-		<-		<-
	25	<-	<-		<-		<-
	26	<-	Finger Snap 2		Finger Snap 2		Finger Snap
	27	<-	<-		<-		Closed Hi-Hat 2	[EXC1]
	28	<-	<-		<-		Pedal Hi-Hat	[EXC1]
	30	Scratch Push 2	[EXC7]	<-	<-		Open Hi-Hat 2	[EXC1]
		Scratch Pull 2	[EXC7]	<-	<-		Ride Cymbal 1
	31	<-	<-		<-		<-
	32	<-	<-		<-		<-
	33	<-	<-		<-		<-
	34	<-	<-		<-		<-
	35	TR-909 Kick 2	Jazz Kick 2		Jazz Kick 2		Jazz Kick 1
	36	TR-909 Kick 1	Jazz Kick 1		Jazz Kick 1		Concert BD 1
	37	TR-909 Roll	<-		<-		<-
	38	TR-909 Snare 1	Jazz Snare 1		Brush Tap 1		Concert SD
	39	<-	Hand Clap 2		Brush Slap 1		Castanets
	40	TR-909 Snare2	Jazz Snare 2		Brush Swirl 1		Concert SD
	41	TR-909 Low Tom 2	<-		Brush Low Tom 2		Timpani F
	42	TR-707 Closed Hi-Hat	[EXC1]	Closed Hi-Hat 2	[EXC1]	Brush Closed Hi-Hat	[EXC1]	Timpani F#
	43	TR-909 Low Tom 1	<-		Brush Low Tom 1		Timpani G
	44	TR-707 Closed Hi-Hat	[EXC1]	Pedal Hi-Hat	[EXC1]	Pedal Hi-Hat	[EXC1]	Timpani G#
	45	TR-909 Mid Tom 2	<-		Brush Mid Tom 2		Timpani A
	46	TR-909 Open Hi-Hat	[EXC1]	Open Hi-Hat 2	[EXC1]	Brush Open Hi-Hat	[EXC1]	Timpani A#
	47	TR-909 Mid Tom 1	<-		Brush Mid Tom 1		Timpani B
	48	TR-909 High Tom 2	<-		Brush High Tom 2		Timpani c
	49	TR-909 Crash Cymbal	<-		Brush Crash Cymbal		Timpani c#
	50	TR-909 High Tom 1	<-		Brush High Tom 1		Timpani d
	51	TR-909 Ride Cymbal	*	Ride Cymbal Inner	Ride Cymbal Inner		Timpani d#
	52	<-	<-		<-		Timpani e
	53	<-	<-		Brush Ride Bell		Timpani f
	54	Tambourine 2	<-		<-		<-
	55	<-	<-		<-		<-
	56	TR-808 Cowbell	<-		<-		Concert Cymbal 2
	58	<-	<-		<-		<-
	59	Ride Cymbal Edge	Ride Cymbal Edge		Ride Cymbal Edge		Concert Cymbal 1
	60	<-	<-		<-		<-
	61	<-	<-		<-		<-
	62	<-	<-		<-		<-
	63	<-	<-		<-		<-
	64	<-	<-		<-		<-
	65	<-	<-		<-		<-
	66	<-	<-		<-		<-
	67	<-	<-		<-		<-
	68	<-	<-		<-		<-
	69	<-	<-		<-		<-
	70	TR-808 Maracas	<-		<-		<-
	71	<-	<-		<-		<-
	72	<-	<-		<-		<-
	73	<-	<-		<-		<-
	74	CR-78 Guiro	[EXC3]	<-	<-		<-
	75	TR-808 Claves	<-		<-		<-
	76	<-	<-		<-		<-
	77	<-	<-		<-		<-
	78	High Hoo	[EXC4]	<-	<-		<-
	79	Low Hoo	[EXC4]	<-	<-		<-
	80	Mute Triangle	<-		<-		<-
	81	Open Triangle	<-		<-		<-
	82	TR-626 Shaker	<-		<-		<-
	83	<-	<-		<-		<-
	84	<-	<-		<-		<-
	85	<-	<-		<-		<-
	86	<-	<-		<-		<-
87	<-	<-		<-		<-
88	<-	Applause	*	Applause	*	Applause	*
89	...	...		...		...
90	...	...		...		...
91	...	...		...		...
92	...	...		...		...
93	...	...		...		...
94	...	...		...		...
95	...	...		...		...
96	...	...		...		...

• À propos des notes 0-19 et 97-127, référez-vous p. 147

Kit rythmique SC-88Pro (5)

[88] : Comme les sons de percussion du SC-88

numéro ne seront pas entendus ensemble

PC: Numéro de programme (numéro de kit)

rythmique)

Comme lessons de percussion de

STANDARD1[PC1]

---: Pas de son

: Sons créés avec 2 voix

Kit rythmique sc-88Pro (7)

• Les notes 0-19 et 97-127 se présentent comme suit

	PC 10 Hip-Hop
	PC 11 JUNGLE
	PC 12 TECHNO
	PC 25 ELECTRONIC
	PC 26 TR-808
PC 1 STANDARD 1	PC 27 DANCE
PC 2 STANDARD 2	PC 28 CR-78
PC 3 STANDARD 3	PC 29 TR-606
PC 9 ROOM	PC 30 TR-707	PC 33 JAZZ
PC 17 POWER	PC 31 TR-909	PC 41 BRUSH	PC 49 ORCHESTRA	PC 51 KICK & SNARE
0	[88] Standard 1 Kick 1	[88] Electric Kick 2	<--	<--	<--
1	[88] Standard 1 Kick 2	[88] Electric Kick 1	<--	<--	<--
2	[88] Standard 2 Kick 1	CR-78 Kick 1	<--	<--	<--
3	[88] Standard 2 Kick 2	CR-78 Kick 2	<--	<--	<--
4	[55] Kick Drum 1	TR-606 Kick 1	<--	<--	<--
5	[55] Kick Drum 2	TR-707 Kick 1	<--	<--	<--
6	[88] Jazz Kick 1	[55] TR-808 Kick	<--	<--	<--
7	[88] Jazz Kick 2	[88] TR-808 Kick	<--	<--	<--
8	[88] Room Kick 1	TR-808 Kick 2	<--	<--	<--
9	[88] Room Kick 2	[88] TR-909 Kick	<--	<--	<--
10	[88] Power Kick 1	[88] Dance Kick	<--	<--	<--
11	[88] Power Kick 2	Hip-Hop Kick 2	<--	<--	<--
12	[88] Electric Kick 2	TR-909 Kick 1	<--	<--	<--
13	[88] Electric Kick 1	Hip-Hop Kick 3	<--	<--	<--
14	[88] TR-808 Kick	Jungle Kick 1	<--	<--	<--
15	[88] TR-909 Kick	Techno Kick 1	<--	<--	<--
16	[88] Dance Kick	Bounce Kick	<--	<--	<--
17	Voice One	<--	<--	<--	<--
18	Voice Two	<--	<--	<--	<--
19	Voice Three	<--	<--	<--	<--
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	.	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	:	:	:	:	:
	97	[88] Standard 1 Snare1	Techno Hit	...	Applause 2 * Jungle Snare 1
	[88] Standard 1 Snare 2	Philly Hit	* ...	Small Club 1 * Jungle Snare 2
	[88] Standard 2 Snare 1	Impact Hit	* ...	[55] Timpani D# Techno Snare 1
	[88] Standard 2 Snare 2	Lo-Fi Rave	* [88] Brush Tap 1	[55] Timpani E * Techno Snare 2
	[55] Snare Drum 2	Bam Hit	[88] Brush Tap 2	[55] Timpani F * House Snare 2
	Standard 1 Snare 1	Bim Hit	[88] Brush Slap 1	[55] Timpani F# CR-78 Snare 1
	Standard 1 Snare 2	Tape Rewind	[88] Brush Slap 2	[55] Timpani G * CR-78 Snare 2
	Standard 1 Snare 3	Phonograph Noise	[88] Brush Slap 3	[55] Timpani G# TR-606 Snare 1
	[88] Jazz Snare 1	[88] Power Snare 1	[88] Brush Swirl 1	[55] Timpani A * TR-606 Snare 2
	[88] Jazz Snare 2	[88] Dance Snare 1	[88] Brush Swirl 2	[55] Timpani A# TR-707 Snare 1
	[88] Room Snare 1	[88] Dance Snare 2	[88] Brush Long Swirl	[55] Timpani B * TR-707 Snare 2
	[88] Room Snare 2	[88] disco Snare	[88] Jazz Snare 1	[55] Timpani c * Standard 3 Snare 2
	[88] Power Snare 1	[88] Electric Snare 2	[88] Jazz Snare 2	[55] Timpani c# TR-808 Snare 2
	[88] Power Snare 2	[55] Electric Snare	[88] Standard 1 Snare1	[55] Timpani d * TR-909 Snare 1
	[55] Gated Snare	[88] Electric Snare 3	* [88] Standard 1 Snare2	[55] Timpani d# TR-909 Snare 2
	[88] Dance Snare 1	TR-606 Snare 2	[88] Standard 2 Snare1	[55] Timpani e *
	[88] Dance Snare 2	TR-707 Snare 1	[88] Standard 2 Snare2	[55] Timpani f *
	[88] Disco Snare	[88] TR-808 Snare 2	[55] Snare Drum 2	*
	[88] Electric Snare 2	[88] TR-808 Snare 1	* Standard 1 Snare 1	*
	[55] Electric Snare	TR-808 Snare 2	Standard 1 Snare 2	*
	[88] Electric Snare 3	* [88] TR-909 Snare 1	Standard 1 Snare 3	*
	TR-707 Snare 1	[88] TR-909 Snare 2	* [88] Room Snare 1	*
	[88] TR-808 Snare 1	TR-909 Snare 1	[88] Room Snare 2	*
	[88] TR-808 Snare 2	* TR-909 Snare 2	[88] Power Snare 1	*
	[88] TR-909 Snare 1	Rap Snare	[88] Power Snare 2	*
	[88] TR-909 Snare 2	Jungle Snare	[88] Gated Snare	*
	[123] Rap Snare	House Snare 1	[88] Dance Snare 1	*
	Jungle Snare 1	[88] House Snare	* [88] Dance Snare 2	*
	House Snare 1	House Snare 2	[88] disco Snare	*
	[126] House Snare	Voice Tah	[88] Electric Snare 2	*
	House Snare 2	[88] Slappy	* [88] Electric Snare 3	*
	House Snare 3	* [88] Standard 3	* [88] Standard 3	*

Kit rythmique SC-88 (1)

	PC 1 STANDARD 1	PC 2 STANDARD 2	PC 9 ROOM	PC 17 POWER	PC 25 ELECTRONIC
C2	Snare Roll	←	←	←	←
	Finger Snap	←	←	←	←
	High Q	←	←	←	←
	Slap	←	←	←	←
	Scratch Push	[EXC7]	←	←	Scratch Push2 [EXC7]
	Scratch Pull	[EXC7]	←	←	Scratch Pull2 [EXC7]
	Sticks	←	←	←	←
	Square Click	←	←	←	←
	Melronome Click	←	←	←	←
	Melronome Bell	←	←	←	←
	Standard 1 Kick 2	Standard 2 Kick 2	Room Kick 2	Power Kick 2	Electric Kick 2
	Standard 1 Kick 1	Standard 2 Kick 1	Room Kick 1	Power Kick 1	Electric Kick 1
	Side Stick	←	←	←	←
	Standard 1 Snare 1	Standard 2 Snare 1	Room Snare 1	Power Snare 1	Electric Snare 1
	Hand Clap	←	←	←	←
	Standard 1 Snare 2	Standard 2 Snare 2	Room Snare 2	Power Snare 2	Electric Snare 2
	Low Tom2	←	Room Low Tom2	Power Low Tom2	* Electric Low Tom2
	Closed Hi-hat1	[EXC1] Closed Hi-hat2	[EXC1] Closed Hi-hat3	[EXC1] Closed Hi-hat3	[EXC1] Closed Hi-hat2
	Low Tom1	←	Room Low Tom1	Power Low Tom1	* Electric Low Tom1
	Pedal Hi-hat	[EXC1]	←	←	←
	Mid Tom2	←	Room Mid Tom2	Power Mid Tom2	* Electric Mid Tom2
	Open Hi-hat1	[EXC1] Open Hi-hat2	[EXC1] Open Hi-hat3	[EXC1] Open Hi-hat3	[EXC1] Open Hi-hat2
	Mid Tom1	←	Room Mid Tom1	Power Mid Tom1	* Electric Mid Tom1
	High Tom2	←	Room Hi Tom2	Power Hi Tom2	* Electric Hi Tom2
	Crash Cymbal1	←	←	←	←
	High Tom1	←	Room Hi Tom1	Power Hi Tom1	* Electric Hi Tom1
	Ride Cymbal1	←	←	←	←
	Chinese Cymbal	←	←	←	Reverse Cymbal
	Ride Bell	←	←	←	←
	Tambourine	←	←	←	←
	Splash Cymbal	←	←	←	←
	Cowbell	←	←	←	←
	Crash Cymbal2	←	←	←	←
	Vibra-slap	←	←	←	←
	Ride Cymbal2	←	←	←	←
	High Bongo	←	←	←	←
	Low Bongo	←	←	←	←
	Mute High Conga	←	←	←	←
	Open High Conga	←	←	←	←
	Low Conga	←	←	←	←
	High Timbale	←	←	←	←
	Low Timbale	←	←	←	←
	High Agogo	←	←	←	←
	Low Agogo	←	←	←	←
	Cabasa	←	←	←	←
	Maracas	←	←	←	←
	Short Hi Whistle	[EXC2]	←	←	←
	Long Low Whistle	[EXC2]	←	←	←
	Short Guiro	[EXC3]	←	←	←
	Long Guiro	[EXC3]	←	←	←
	Claves	←	←	←	←
	High Wood Block	←	←	←	←
	Low Wood Block	←	←	←	←
	Mute Cuica	[EXC4]	←	←	←
	Open Cuica	[EXC4]	←	←	←
	Mute Triangle	[EXC5]	←	←	←
	Open Triangle	[EXC5]	←	←	←
	Shaker	←	←	←	←
	Jingle Bell	←	←	←	←
	Bell Tree	Bar Chimes	←	←	←
	Castanels	←	←	←	←
	Mute Surdo	[EXC6]	←	←	←
	Open Surdo	[EXC6]	←	←	←
	----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	---	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
----	----	----	----	----
---	----	----	----	----

Kit rythmique SC-88 (2)

Kit rythmique SC-88 (3)

	PC 50ETHNIC	PC 51KICK&SNAIRE	PC 57SFX	PC 56RHYTHM FX
26	Finger Snap	----	----	----
	Tambourine	----	----	----
27	Castanels	----	----	----
	Crash Cymbal1	----	----	----
29	Snare Roll	----	----	----
30	Concert Snare Drum	----	----	----
31	Concert Cymbal	----	Scratch Push2	[EXC1]----
32	Concert BD1	----	Scratch Pull2	[EXC1]----
33	Jingle Bell	----	Cutting Noise 2 Up	----
34	Bell Tree	----	Cutting Noise 2 Down	----
35	Bar Chimes	----	Distortion Guitar Cutting Noise Up	----
36	Wadaiko	----	Distortion Guitar Cutting Noise Down	Reverse Kick 1
37	Wadaiko Rim	----	Bass Slide	Reverse Concert BD 1
38	Shime Talko	----	Pick Scrape	Reverse Power Kick 1
39	Atarigane	----	High O	Reverse Electric Kick 1
40	Hycarchigh	Standard 1 Kick 1	Slap	Reverse Slap 1
41	Chiknana	Standard 1 Kick 2	Scratch Push	[EXC7]Reverse Slap 2
42	High Kotsuzumi	Standard 2 Kick 1	Scratch Pull	[EXC7]Reverse Standard set1 Slap 1
43	Low Kotsuzumi	Standard 2 Kick 2	Sticks	Reverse Tight Slare
44	Ban Gu	Kick 1	Square Click	Reverse Dance Slare
45	Big Gong	Kick 2	Melronome Click	Reverse 808 Slare
46	Small Gong	Soft Kick	Melronome Bell	Reverse Tom1
47	Bend Gong	Jazz Kick 1	Guitar Fret Noise	Reverse Tom2
48	Thai Gong	Jazz Kick 2	Guitar Cutting Noise Up	Reverse Sticks
49	Rama Cymbal	Concert BD	Guitar Cutting Noise Down	Reverse Slap
50	Gamelan Gong	Room Kick 1	Siring Slap of Double Bass	Reverse Cymbal1
51	Udo Short [EXC1]	Room Kick 2	FI-Key Click	Reverse Cymbal2
52	Udo Long [EXC1]	Power Kick 1	Laughing	Reverse Open Hi-hat
53	Udo Slap	Power Kick 2	Scream	Reverse Ride Cymbal
54	Bendir	Electric Kick 2	Punch	Reverse CR-78 OHH
55	Req Durn	Electric Kick 1	Heart Beat	Reverse Closed Hi-hat
56	Req Tik	Electric Kick	Footsteps1	Reverse Gong
57	Tabla Te	808 Bass Drum	Footsteps2	Reverse Bell Tree
58	Tabla Na	900 Bass Drum	Applause	Reverse Guiro
59	Tabla Tun	Dance Kick	Door Creaking	Reverse Bendir
60	Tabla Ge	Standard 1 Snare 1	Door	Reverse Gun Shot
61	Tabla Ge Hi	Standard 1 Snare 2	Scratch	Reverse Scratch
62	Talking Drum	Standard 2 Snare 1	Wind Chimes	Reverse Laser
63	Bend Talking Drum	Standard 2 Snare 2	Car-Engine	Key Click
64	Caxixi	Tight Snare	Car-Slop	Tekno Thip
65	Djembe	Concert Snare	Car-Pass	Pop Drop
66	Djembe Rim	Jazz Snare 1	Car-Crash	Woody Slap
67	Timbales Low	Jazz Snare 2	Siren	Distortion Kick
68	Timbales Paila	Room Snare 1	Train	Syn.Drop
69	Timbales High	Room Snare 2	Jeilplane	Reverse High Q
70	Cowbell	Power Snare 1	Helicopter	Pipe
71	Hi Bongo	Power Snare 2	Starship	Ice Block
72	Low Bongo	Gated Snare	Gun Shot	Digital Tambourine
73	Mute Hi Conga	Dance Snare 1	Machine Gun	Alias
74	Open Hi Conga	Dance Snare 2	Lasergun	Modulated Bell
75	Mute Low Conga	Disco Snare	Explosion	Spark
76	Conga Slap	Electric Snare2	Dog	Metallic Percussion
77	Open Low Conga	House Snare	Horse-Gallop	Velocity Noise FX
78	Conga Slide	Electric Snare 1	Birds	Stereo Noise Clap
79	Mute Pandiero	Electric Snare 3	Rain	Swish
80	Open Pandiero	808 Snare 1	Thunder	Slappy
81	Open Surdo [EXC2]	808 Snare 2	Wind	Voice Ou
82	Mute Surdo [EXC2]	909 Snare 1	Seashore	Voice Au
83	Tamborim	909 Snare 2	Stream	Hoo
84	High Agogo	Brush Tap1	Bubble	Tape Stop1
85	Low Agogo	Brush Tap2	Kitty	Tape Stop2
86	Shaker	Brush Slap1	Bird2	Missile
87	High Whistle [EXC3]	Brush Slap2	Growl	Space Bird
88	Low Whistle [EXC3]	Brush Slap3	Applause2	Flying Monster
89	Mute Cuica [EXC4]	Brush Swirl1	Telephone1	----
90	Open Cuica [EXC4]	Brush Swirl2	Telephone2	----
91	Mute Triangle [EXC5]	Brush Long Swirl	----	----
92	Open Triangle [EXC5]	----	----	----
93	Short Guiro [EXC6]	----	----	----
94	Long Guiro [EXC6]	----	----	----
95	Cabasa Up	----	----	----
96	Cabasa Down	----	----	----
97	Claves	----	----	----
98	High Wood Block	----	----	----
99	Low Wood Block	----	----	----

Kit rythmique SC-55 (1)

	PC 1 / PC 33STANDARD / JAZZ	PC 9ROOM	PC 17POWER	PC 25ELECTRONIC	PC 26TR-B08	PC 41BRUSH	PC 49ORCHESTRA
25	----	----	----	----	----	----	----
26	----	----	----	----	----	----	----
27	High O	<	<	<	<	<	Closed Hi-hat [EXC1]
28	Slap	<	<	<	<	<	Pedal Hi-hat [EXC1]
29	Scratch Push	<	<	<	<	<	Open Hi-hat [EXC1]
30	Scratch Pull	<	<	<	<	<	Ride Cymbal1
31	Sticks	<	<	<	<	<	<
32	Square Click	<	<	<	<	<	<
33	Matronome Click	<	<	<	<	<	<
34	Metronome Bell	<	<	<	<	<	<
35	Kick Drum2 / Jazz BD2	<	<	<	<	Jazz BD2	Concert BD2
36	Kick Drum1 / Jazz BD1	<	MONDO Kick	Elec BD	808 Bass Drum	Jazz BD1	Concert BD1
37	Side Stick	<	<	<	808 Film Shot	<	<
38	Snare Drum1	<	Gated SD	Elec SD	808 Snare Drum	Brush Tap	Concert SD
39	Hand Clap	<	<	<	<	Brush Slap	Castanels
40	Snare Drum2	<	<	Gated SD	<	Brash Swirl	Concert SD
41	Low Tom2	Room Low Tom2	Room Low Tom2	Elec Low Tom2	808 Low Tom2	<	Timpani F
42	Closed Hi-hat [EXC1]	<	<	<	808 CHH [EXC1]	<	Timpani Fi#
43	Low Tom1	Room Low Tom1	Room Low Tom1	Elec Low Tom1	808 Low Tom1	<	Timpani G
44	Pedal Hi-hat [EXC1]	<	<	<	808 CHH [EXC1]	<	Timpani Gi#
45	Mid Tom2	Room Mid Tom2	Room Mid Tom2	Elec Mid Tom2	808 Mid Tom2	<	Timpani A
46	Open Hi-hat [EXC1]	<	<	<	808 OHH [EXC1]	<	Timpani Ai#
47	Mid Tom1	Room Mid Tom1	Room Mid Tom1	Elec Mid Tom1	808 Mid Tom1	<	Timpani B
48	High Tom2	Room Hi Tom2	Room Hi Tom2	Elec Hi Tom2	808 Hi Tom2	<	Timpani c#
49	Crash Cymbal1	<	<	<	808 Cymbal	<	Timpani ci#
50	High Tom1	Room Hi Tom1	Room Hi Tom1	Elec Hi Tom1	808 Hi Tom1	<	Timpani d
51	Ride Cymbal1	<	<	<	<	<	Timpani di#
52	Chinese Cymbal	<	<	Reverse Cymbal	<	<	Timpani e
53	Ride Bell	<	<	<	<	<	Timpani f
54	Tambourine	<	<	<	<	<	<
55	Splash Cymbal	<	<	<	<	<	<
56	Cowbell	<	<	<	808 Cowbell	<	<
57	Crash Cymbal2	<	<	<	<	<	Concert Cymbal2
58	Vibra-slap	<	<	<	<	<	<
59	Ride Cymbal2	<	<	<	<	<	Concert Cymbal1
60	High Bongo	<	<	<	<	<	<
61	Low Bongo	<	<	<	<	<	<
62	Mute High Conga	<	<	<	808 High Conga	<	<
63	Open High Conga	<	<	<	808 Mid Conga	<	<
64	Low Conga	<	<	<	808 Low Conga	<	<
65	High Timbale	<	<	<	<	<	<
66	Low Timbale	<	<	<	<	<	<
67	High Agogo	<	<	<	<	<	<
68	Low Agogo	<	<	<	<	<	<
69	Cabasa	<	<	<	<	<	<
70	Maracas	<	<	<	808 Maracas	<	<
71	Short Hi Whistle [EXC2]	<	<	<	<	<	<
72	Long Low Whistle [EXC2]	<	<	<	<	<	<
73	Short Guiro	<	<	<	<	<	<
74	Long Guiro	<	<	<	<	<	<
75	Claves	<	<	<	808 Claves	<	<
76	High Wood Block	<	<	<	<	<	<
77	Low Wood Block	<	<	<	<	<	<
78	Mute Cuica [EXC4]	<	<	<	<	<	<
79	Open Cuica [EXC4]	<	<	<	<	<	<
80	Mute Triangle [EXC5]	<	<	<	<	<	<
81	Open Triangle [EXC5]	<	<	<	<	<	<
82	Shaker	<	<	<	<	<	<
83	Jingle Bell	<	<	<	<	<	<
84	Bell Tree	<	<	<	<	<	<
85	Castanels	<	<	<	<	<	<
86	Mute Surdo [EXC6]	<	<	<	<	<	<
87	Open Surdo [EXC6]	<	<	<	<	<	<
88	----	----	----	----	----	----	Applause
89	----	----	----	----	----	----	----
90	----	----	----	----	----	----	----
91	----	----	----	----	----	----	----
92	----	----	----	----	----	----	----
93	----	----	----	----	----	----	----
94	----	----	----	----	----	----	----
95	----	----	----	----	----	----	----
96	----	----	----	----	----	----	----
97	----	----	----	----	----	----	----
98	----	----	----	----	----	----	----
99	----	----	----	----	----	----	----

Kit rythmique sc-55 (2)

PC 57		PC 126
SFX		CM-64/32L
C35	----	CM Kick Drum
C36	----	CM Kick Drum
C37	----	CM Rim Shot
C38	----	CM Snare Drum
C39	High Q	CM Hand Clap
C40	Slap	CM Electronic Snare Drum
C41	Scratch Push	[EXC7] CM Acoustic Low Tom
C42	Scratch Pull	[EXC7] CM Closed High Hat	[EXC1]
C43	Sticks	CM Acoustic Low Tom
C44	Square Click	CM Open Hi-Hat2
C45	Metronome Click	CM Acoustic Middle Tom
C46	Metronome Bell	CM Open Hi-Hat1	[EXC1]
C47	Guitar Fret Noise	CM M. Tom Acoustic Middle Tom
C48	Guitar cutting noise/up	CM Acoustic High Tom
C49	Guitar cutting noise/down	CM Crash Cymbal
C50	String slap of double bass	CM Acoustic High Tom
C51	Fl Key Click	CM Ride Cymbal
C52	Laughing	----
C53	Scream	----
C54	Punch	CM Tambourine
C55	Heart Beat	----
C56	Footsteps1	CM Cowbell
C57	Footsteps2	----
C58	Applause	----
C59	Door Creaking	----
C60	Door	CM High Bongo
C61	Scratch	CM Low Bongo
C62	Wind Chimes	CM Mute High Conga
C63	Car-Engine	CM High Conga
C64	Car-Stop	CM Low Conga
C65	Car-Pass	CM High Timbale
C66	Car-Crash	CM Low Timbale
C67	Siren	CM High Agogo
C68	Train	CM Low Agogo
C69	Jetplane	CM Cabasa
C70	Helicopter	CM Maracas
C71	Starship	CM Short Whistle
C72	Gun Sho1	CM Long Whistle
C73	Machine Gun	CM Vibrato Slap
C74	Lasergun	----
C75	Explosion	CM Claves
C76	Dog	Laughing
C77	Horse-Gallop	Scream
C78	Birds	Punch
C79	Rain	Heart Beat
C80	Thunder	Footsteps1
C81	Wind	Footsteps2
C82	Seashore	Applause	*
C83	Stream	Creaking
C84	Bubble	Door
C85	----	Scratch
C86	----	Wind Chimes	*
C87	----	Car-Engine
C88	----	Car-Stop
C89	----	Car-Pass
C90	----	Car-Crash	*
C91	----	Siren
C92	----	Train
C93	----	Jelplane	*
C94	----	Helicopter
C95	----	Starship	*
C96	----	Gun Sho1
C97	----	Machine Gun
C98	----	Lasergun
C99	----	Explosion	*
100	----	Dog
101	----	Horse-Gallop
102	----	Birds	*
103	----	Rain	*
104	----	Thunder
105	----	Wind
106	----	SeaShore
107	----	Stream	*
108	----	Bubble	*

Liste des instruments GM2

Le SC-8820 utilise la configuration sonore General MIDI 2 Sound à réception d'un message de ré-initialisation General MIDI 2 (GM2 System On).

PG	CC32	Nom du son	V oix
Pianos
1	0	Piano 1	1
	1	Piano 1w	1
	2	European Pf	1
2	0	Piano 2	2
	1	Piano 2w	2
3	0	Piano 3	2
	1	Piano 3w	2
4	0	Honky-tonk	2
	1	Honky-tonk 2	2
5	0	E Piano 1	1
	1	St Soft EP	2
	2	FM+SA EP	2
	3	Wurly	2
6	0	E Piano 2	2
	1	Detuned EP 2	2
	2	St FM EP	2
	3	EP Legend	2
	4	EP Phase	2
7	0	Harpsichord	1
	1	Coupled Hps	2
	2	Harpsi w	1
	3	Harpsi o	2
8	0	Clav	1
	1	Pulse Clav	1

Percussions chromatiques

9	0	Celesta	1
10	0	Glockenspiel	1
11	0	Music Box	1
12	0	Vibraphone	1
	1	Vibraphone w	1
13	0	Marimba	1
	1	Marimba w	1
14	0	Xylophone	1
15	0	Tubular-bell	1
	1	Church Bell	1
	2	Carillon	1
16	0	Santur	1

Orgues

Le kit électrique GM 2 correspond à celui du SC-8820 comme suit

PG	GM2 (Nom)	SC-8820 (Nom)
1	STANDARD	STANDARD 1
9	ROOM	ROOM
17	POWER	POWER
25	ELECTRONIC	ELECTRONIC
26	ANALOG	TR-808
33	JAZZ	JAZZ
41	BRUSH	BRUSH
49	ORCHESTRA	ORCHESIRA
57	SFX	SFX

Liste des effets par insertion

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
01: Stereo-EQ			01 00
Low Freq	200/400	00/01	03
• La colonne MSB/LSB donne la portion ** suivante du message exclusif (notation hexadécimale) (p 176)Pour le type d'effet (Section de donnéé)F0 41 unt 42 12 40 03 00 *** checksum F7Pour le paramètre d'effet (partie LSB de l'adresse)F0 41 unt 42 12 40 03 ** donnae checksum F7(unt = numéro d'unité)
• Les paramétres ayant un + devant leur nom peuvent être modifiés par le contrôleur d'effet 1 (EFX C Src1) (p 176)
• Les paramétres ayant un # devant leur nom peuvent être modifiés par le contrôleur d'effet 2 (EFX C Src2) (p 176)
• Les valeurs indiquées en gras dans la colonne Valeur de réglage sont les valeurs par défaut des paramétres
• La correspondance entre les valeurs de réglage et les valeurs hexadécimales pour les éléments de la colonne VALUE indiqués par “*” est donnée dans le "Tableau de conversion des valeurs des paramétres d'effet" (p 164)
*1: Pre Delay Time	*6: Rate 1	*11: LPF
*2: Delay Time 1	*7: Rate 2	*12: Manual
*3: Delay Time 2	*8: HF Damp	*13: Azimuth
*4: Delay Time 3	*9: Cutoff Freq	*14: Accl
*5: Delay Time 4	*10: EQ Freq

Effets qui modifient la couleur tonale (type filtré)

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
00: Thru			00	00
01: Stereo-EQ			01	00
Low Freq	200/400	00/01		03
Low Gain	-12+5+12	34-4C		04
Hi Freq	4k/8k	00/01		05
Hi Gain	-12+12	34-4C		06
M1 Freq	200-1.6k-6 3k	*10		07
M1 Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04		08
M1 Gain	-12+8+12	34-4C		09
M2 Freq	200-1k-6 3k	*10		0A
M2 Q	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04		0B
M2 Gain	-12-8+12	34-4C		0C
+ Level	0-127	00-7F		16
02: Spectrum			01	01
Band 1	-12-4+12	34-4C		03
Band 2	-12+1+12	34-4C		04
Band 3	-12+3+12	34-4C		05
Band 4	-12+6+12	34-4C		06
Band 5	-12+2+12	34-4C		07
Band 6	-12-1+12	34-4C		08
Band 7	-12-4+12	34-4C		09
Band 8	-12-5+12	34-4C		0A
Width	0.5/1.0/2.0/4.0/9.0	00/01/02/03/04		0B
+ Pan	L63-0-R63	00-7F		15
# Level	0-127	00-7F		16

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
03: Enhancer			01 02
+ Sens	0-64-127	00-7F		03
# Mix	0-127	00-7F		04
Low Gain	-12-+3-+12	34-4C		13
Hi Gain	-12-0-+12	34-4C		14
Level	0-127	00-7F		16
04: Humanizer			01 03
Drive	0-48-127	00-7F		03
Drive Sw	Off/On	00/01		04
+ Vowel	a/i/u/c/o	00/01/02/03/04		05
Accel	0-15	*14		06
Low Gain	-12-0-+12	34-4C		13
Hi Gain	-12-0-+12	34-4C		14
Pan	L63-0-R63	00-7F		15
# Level	0-127	00-7F		16

Effets qui déforment le son (type distorsion)

05: Overdrive		01	10
+ Drive	0-48-127	00-7F	03
Amp Type	Small/Bltln/2-Stk/3-Stk	00/01/02/03	04
Amp Sw	Off/On	00/01	05
Low Gain	-12-0-+12	34-4C	13
Hi Gain	-12-0-+12	34-4C	14
# Pan	L63-0-R63	00-7F	15
Level	0-96-127	00-7F	16
06: Distortion		01	11
+ Drive	0-76-127	00-7F	03
Amp Type	Small/Bltln/2-Stk/3-Stk	00/01/02/03	04
Amp Sw	Off/On	00/01	05
Low Gain	-12-0-+12	34-4C	13
Hi Gain	-11-8-+12	34-4C	14
# Pan	L63-0-R63	00-7F	15
Level	0-84-127	00-7F	16

Effets qui modulent le son (type modulation)

07:Phaser			01	20
+ Manual	100-620-8k	*12		03
# Rate	0.05-0.85-10.0	*6		04
Depth	0-64-127	00-7F		05
Reso	0-16-127	00-7F		06
Mix	0-127	00-7F		07
Low Gain	-12-0-+12	34-4C		13
Hi Gain	-12-0-+12	34-4C		14
Level	0-104-127	00-7F		16
08:Auto Wah			01	21
Fil Type	LPF/BPF	00/01		03
Sens	0-127	00-7F		04
+ Manual	0-68-127	00-7F		05
Peak	0-62-127	00-7F		06
# Rate	0 05-2.05-10 0	*6		07
Depth	0-72-127	00-7F		08
Polarity	Down/Up	00/01		09
Low Gain	-12-0-+12	34-4C		13
Hi Gain	-12-0-+12	34-4C		14
Pan	L63-0-R63	00-7F		15
Level	0-96-127	00-7F		16
Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
09: Rotary			01	22
Low Slow	0.05-0.35-10 0	*6		03
Low Fast	0.05-6.40-10 0	*6		04
Low Accl	0-3-15	*14		05
Low Level	0-127	00-7F		06
Hi Slow	0.05-0.90-10 0	*6		07
Hi Fast	0.05-7.50-10 0	*6		08
Hi Accl	0-11-15	*14		09
Hi Level	0-64-127	00-7F		0A
Separate	0-96-127	00-7F		0B
+ Speed	Slow/Fast	00/7F		0D
Low Gain	-12-0-12	34-4C		13
Hi Gain	-12-0-12	34-4C		14
# Level	0-127	00-7F		16

10: Stereo Flanger			01	23
Pre Filter	Off/LPF/HPF	00/01/02		03
Cutoff	250-8k	*9		04
Pre Dly	0-1 6ms-100ms	*1		05
+ Rate	0.05-0.60-100	*6		06
Depth	0-24-127	00-7F		07
# Feedback	-98%+-80%+-98%	0F-71		08
Phase	0-180	00-5A		09
Balance	D>0E-D=E-D 0< E	00-7F		12
Low Gain	-12-0-12	34-4C		13
Hi Gain	-12-0-12	34-4C		14
Level	0-104-127	00-7F		16

11: Step Flanger			01	24
Pre Dly	0-1 0ms-100ms	*1		03
Rate	0.05-0.30-10.0	*6		04
Depth	0-95-127	00-7F		05
+ Feedback	-98%--+30%+98%	0F-71		06
Phase	0-180	00-5A		07
# Step Rate	0.05-2.75-10.0	*6		08
Balance	D> 0E-D=E-D 0< E	00-7F		12
Low Gain	-12-0+12	34-4C		13
Hi Gain	-12-0+12	34-4C		14
Level	0-96-127	00-7F		16

12: Tremolo			01	25
Mod Wave	Tri/Sqr/Sin/Saw1/Saw2	00/01/02/03/04		03
+ Mod Rate	0.05-3.05-10.0	*6		04
# Mod Depth	0-96-127	00-7F		05
Low Gain	-12-0-+12	34-4C		13
Hi Gain	-12-0-+12	34-4C		14
Level	0-127	00-7F		16

13: Auto Pan			01	26
Mod Wave	Tri/Sqr/Sin/Saw1/Saw2	00/01/02/03/04		03
+ Mod Rate	0.05-3.05-10.0	*6		04
# Mod Depth	0-96-127	00-7F		05
Low Gain	-12-0-+12	34-4C		13
Hi Gain	-12-0-+12	34-4C		14
Level	0-127	00-7F		16

Effets qui affectent le niveau (type compresseur)

14: Compressor
Attack	0-72-127	00-7F	03
Sustain	0-100-127	00-7F	04
Post Gain	0/+6/+12/+18	00/01/02/03	05
Low Gain	-12-0+12	34-4C	13
Hi Gain	-12-0+12	34-4C	14
+ Pan	L63-0-R63	00-7F	15
# Level	0-104-127	00-7F	16

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
15: Limiter			01	31
Threshold	0-85-127	00-7F		03
Ratio	1/1 5.1/2.1/4.1/100	00/01/02/03		04
Release	0-16-127	00-7F		05
Post Gain	0/+6/+12/+18	00/01/02/03		06
Low Gain	-12-0--+12	34-4C		13
Hi Gain	-12-0--+12	34-4C		14
+ Pan	L.63-0-R63	00-7F		15
# Level	0-127	00-7F		16

Effets qui élargissent le son (type chorus)

16: Hexa Chorus			01	40
Pre Dly	0-2.4ms-100ms	*1		03
+ Rate	0 05-0.45-10 0	*6		04
Depth	0-127	00-7F		05
Pre Dly Dev	0-5-20	00-14		06
Depth Dev	-20→2→20	2C-54		07
Pan Dev	0-16-20	00-14		08
# Balance	D> 0E-D=E-D 0< E	00-7F		12
Low Gain	-12-0→12	34-4C		13
Hi Gain	-12-0→12	34-4C		14
Level	0-112-127	00-7F		16

17: Tremolo Chorus			01	41
Pre Dly	0-1.6ms-100ms	*1		03
Cho Rate	0.05-0 45-10.0	*6		04
Cho Depth	0-40-127	00-7F		05
Trem Phase	0-80-180	00-5A		06
+ Trem Rate	0.05-3 05-10.0	*6		07
Trem Sep	0-96-127	00-7F		08
# Balance	D>0E-D 0< E	00-7F		12
Low Gain	-12-0-+12	34-4C		13
Hi Gain	-12-0-+12	34-4C		14
Level	0-127	00-7F		16

18: Stereo Chorus			01	42
Pre Filter	Off/LPF/HPF	00/01/02		03
Cutoff	250-8k	*9		04
Pre Dly	0-1.0ms-100ms	*1		05
+ Rate	0 05-0.45-10 0	*6		06
Depth	0-111-127	00-7F		07
Phase	0-180	00-5A		09
# Balance	D> 0E-D=E-D 0< E	00-7F		12
Low Gain	-12-0-+12	34-4C		13
Hi Gain	-12-0-+12	34-4C		14
Level	0-104-127	00-7F		16

19: Space D
Pre Dly	0-3 2ms-100ms	*1	03
+ Rate	0 05-0.45-10 0	*6	04
Depth	0-127	00-7F	05
Phase	0-180	00-5A	06
# Balance	D>0E-D=E-D 0<E	00-7F	12
Low Gain	-12-0+12	34-4C	13
Hi Gain	-12-0+12	34-4C	14
Level	0-96-127	00-7F	16

20:3D Chorus			01	44
Pre Dly	0-1.0ms-100ms	*1		03
+ Cho Rate	0.05-0.45-10.0	*6		04
Cho Depth	0-72-127	00-7F		05
Out	Speaker/Phones	00/01		11
# Balance	D>0E-D=E-D 0< E	00-7F		12
Low Gain	-12-0→12	34-4C		13
Hi Gain	-12-0→12	34-4C		14
Level	0-80-127	00-7F		16

Effets qui réfléchissent le son (type delay/reverb)

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
21: Stereo Delay			01	50
Dly Tm I	0-150ms-500ms	*4		03
Dly Tm R	0-300ms-500ms	*4		04
+ Feedback	-98%+-48%+-98%	0F-71		05
Fb Mode	Norm/Cross	00/01		06
Phase I	Norm/Invert	00/01		07
Phase R	Norm/Invert	00/01		08
HF Damp	315-8k/Bypass	*8		0A
# Balance	D> 0E-D>74E-D 0< E	00-7F		12
Low Gain	-12-0--+12	34-4C		13
Hi Gain	-12-0--+12	34-4C		14
Level	0-127	00-7F		16

22: Mod Delay			01	51
Dly Tm L	0-40ms-500ms	*4		03
Dly Tm R	0-220ms-500ms	*4		04
Feedback	-98%+48%-+96%	0r-71		05
Fb Mode	Norm/Cross	00/01		06
+ Mod Rate	0 05-0.65-10 0	*6		07
Mod Depth	0-21-127	00-7F		08
Mod Phase	0-180	00-5A		09
HF Damp	315-8k/Bypass	*8		0A
# Balance	D>0E-D>61E-D 0< E	00-7F		12
Low Gain	-12-0+12	34-4C		13
Hi Gain	-12-0+12	34-4C		14
Level	0-127	00-7F		16

23:3 Tap Delay			01	52
Dly Tm C	200ms-300ms-990ms/1sec	*2		03
Dly Tm L	200ms-200ms-990ms/1sec	*2		04
Dly Tm R	200ms-235ms-990ms/1sec	*2		05
+ Feedback	-98%--+32%--+98%	(0F--7I)		06
Dly Lev C	0-127	00-7F		07
Dly Lev L	0-127	00-7F		08
Dly Lev R	0-127	00-7F		09
HF Damp	315-8k/Bypass	*8		0A
# Balance	D> 0E-D>74E-D 0< E	00-7F		12
Low Gain	-12-0--+12	34-4C		13
Hi Gain	-12-0--+12	34-4C		14
Level	0-127	00-7F		16

24 : 4 Tap Delay			01	53
Dly Tm 1	200ms-500ms-990ms/1sec	*2		03
Dly Tm 2	200ms-300ms-990ms/1sec	*2		04
Dly Tm 3	200ms-400ms-990ms/1sec	*2		05
Dly Tm 4	200ms-200ms-990ms/1sec	*2		06
Dly Lev 1	0-127	00-7F		07
Dly Lev 2	0-127	00-7F		08
Dly Lev 3	0-127	00-7F		09
Dly Lev 4	0-127	00-7F		0A
+ Feedback	-98%→+32%→+98%	0F-71		0B
HF Damp	315-8k/Bypass	*8		0C
# Balance	D> 0E-D>74E-D 0< E	00-7F		12
Low Gain	-12-0--+12	34-4C		13
Hi Gain	-12-0--+12	34-4C		14
Level	0-127	00-7F		16

25: Tm Ctrl Delay			01	54
+ Dly Time	200ms-500ms-990ms/1sec	*3		03
Accel	0-10-15	*14		04
# Feedback	-98%~+32%~+98%	0F-71		05
HF Damp	315-8k/Bypass	*8		06
EFX Pan	L63-0-R63	00-7F		07
Balance	D> 0E-D>74E-D 0< E	00-7F		12
Low Gain	-12-0~+12	34-4C		13
Hi Gain	-12-0~+12	34-4C		14
Level	0-127	00-7F		16

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
26: Reverb			01 55
Type	Room1/2/Stage1/2/Hall1/200/01/02/03/04/05		03
Pre Dly	0-74ms-100ms	*1	04
+ Time	0-120-127	00-7F	05
HF Damp	315-6.3k-8k/Bypass	*8	06
# Balance	D>0E-D=E-D 0< E	00-7F	12
Low Gain	-12-0-12	34-4C	13
Hi Gain	-12-0-12	34-4C	14
Level	0-127	00-7F	16
27: Gate Reverb			01 56
Type	Norm/Reverse/Sweep1/2	00/01/02/03	03
Pre Dly	0-0.5ms-100ms	*1	04
Gate Time	0-65ms-500ms	00-63	05
+ Balance	D>0E-D>65E-D 0< E	00-7F	12
Low Gain	-12-0-12	34-4C	13
Hi Gain	-12-3-12	34-4C	14
# Level	0-112-127	00-7F	lu
28: 3D Delay			01 57
Dly Tm C	0-300ms-500ms	*4	03
Dly Tm L	0-200ms-500ms	*4	04
Dly Tm R	0-240ms-500ms	*4	05
+ Feedback	-98%→+32%→+98%	0F-71	06
Dly Lev C	0-40-127	00-7F	07
Dly Lev L	0-64-127	00-7F	08
Dly Lev R	0-64-127	00-7F	09
HF Damp	315-8k/Bypass	*8	0A
Out	Speaker/Phones	00/01	11
# Balance	D>0E-D>74E-D 0< E	00-7F	12
Low Gain	-12-0-12	34-4C	13
Hi Gain	-12-0-12	34-4C	14
Level	0-127	00-7F	16

Effets qui modifient la hauteur (type pitch shifter)

29 : 2 Pitch Shifter			01	60
+ Coarse 1	-24-+7-+12	28-4C		03
Fine 1	-100-4-+100	0E-72		04
Pre Dly 1	0-100ms	*1		05
EFX Pan 1	L63-0-R63	00-7F		06
# Coarse 2	-24--5-+12	28-4C		07
Fine 2	-100-+4-+100	0E-72		08
Pre Dly 2	0-100ms	*1		09
EFX Pan 2	L63-0-R63	00-7F		0A
Shift Mode	1-3-5	00-04		0B
L Bal	A>0B-A=B-A 0<B	00-7F		0C
Balance	D>0E-D>74E-D 0<B	00-7F		12
Low Gain	-12-0-+12	34-4C		13
Hi Gain	-12-0-+12	34-4C		14
Level	0-95-127	00-7F		16

30: Fb P.Shifter			01	61
+ P Coarse	-24→7→12	28-4C		03
P Fine	-100-0→100	0E-72		04
# Feedback	-98%→+40%→+98%	0F-71		05
Pre Dly	0-45ms-100ms	*1		06
Mode	1-3-5	00-04		07
EFX Pan	L.63-0-R63	00-7F		08
Balance	D> 0E-D=E-D 0< E	00-7F		12
Low Gain	-12-0→12	34-4C		13
Hi Gain	-12--6→12	34-4C		14
Level	0-127	00-7F		16

Autres

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
31: 3D Auto			01 70
Azimuth	180/L 168-0-R168	*13
+ Speed	0.05-1.30-10 0	*6
Clockwise	-/+	00/01
# Turn	Off/ On	00/01
Out	Speaker/Phones	00/01
Level	0-127	00-7F
32: 3D Manual			01 71
+ Azimuth	180/L 168-0-R168	*13
Out	Speaker/Phones	00/01
# Level	0-127	00-7F
33: Lo-Fi 1			01 72
Pre Filter	1-2-6	00-05
Lo-Fi Type	1-6-9	00-08
Post Filter	1-2-6	00-05
+ Balance	D>0E-D 0< E	00-7F
Low Gain	-12-0-+12	34-4C
Hi Gain	-12-0-+12	34-4C
# Pan	L63-0-R63	00-7F
Level	0-127	00-7F
34: Lo-Fi 2			01 73
Lo-Fi Type	1-2-6	00-05
Fil Type	Off/LPF/HPF	00/01/02
Cutoff	250-630-8k	*9
+ R Detune	0-127	00-7F
R Nz Lev	0-64-127	00-7F
W/P Sel	White/Pink	00/01
W/P LPF	250-6 3k/Bypass	*11
W/P Level	0-127	00-7F
Disc Type	LP/EP/SP/RND	00/01/02/03
Disc LPF	250-6 3k/Bypass	*11
Disc Nz Lev	0-127	00-7F
Hum Type	50Hz/60Hz	00/01
Hum LPF	250-6 3k/Bypass	*11
Hum Level	0-127	00-7F
M/S	Mono/Stereo	00-01
# Balance	D>0E-D 0< E	00-7F
Low Gain	-12-0-+12	34-4C
Hi Gain	-12-0-+12	34-4C
Pan(Mono)	1.63-0-R63	00-7F
Level	0-127	00-7F

Effets qui connectent deux types d'effet en série (série 2)

35: OD → Chorus
OD Drive	0-48-127	00-7F	03
+ OD Pan	L63-0-R63	00-7F	04
OD Amp	Small/BitIn/2-Stk/3-Stk	00/01/02/03	05
OD Amp Sw	Off/On	00/01	06
Cho Dly	0-1.0ms-100ms	*1	08
Cho Rate	0 05-0.45-10.0	*6	09
Cho Depth	0-72-127	00-7F	0A
# Cho Bal	D>0E-D=E-D 0< E	00-7F	0C
Low Gain	-12-0→12	34-4C	13
Hi Gain	-12-0→12	34-4C	14
Level	0-80-127	00-7F	16

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
36: OD→Flanger			02 01
OD Drive	0-48-127	00-7F
+ OD Pan	L63-0-R63	00-7F
OD Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03
OD Amp Sw	Off/On	00/01
FL Dly	0-1.6ms-100ms	*1
FL Rate	0 05-0.60-10 0	*6
FL Depth	0-40-127	00-7F
FI Fb	-98%~+80%~+98%	0F-71
# FL Bal	D>0E-D>49E-D 0< E	00-7F
Low Gain	-12-0~+12	34-4C
Hi Gain	-12-0~+12	34-4C
Level	0-80-127	00-7F
37: OD→Delay			02 02
OD Drive	0-48-127	00-7F
+ OD Pan	L63-0-R63	00-7F
OD Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03
OD Amp Sw	Off/On	00/01
Dly Time	0-250ms-500ms	*4
Dly Fb	-98%~+32%~+98%	0F-71
Dly HF	315-8k/Bypass	*8
# Dly Bal	D>0E-D>74E-D 0< E	00-7F
Low Gain	-12-0~+12	34-4C
Hi Gain	-12-0~+12	34-4C
Level	0-80-127	00-7F
38: DS→Chorus			02 03
DS Drive	0-48-127	00-7F
+ DS Pan	L63-0-R63	00-7F
DS Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03
DS Amp Sw	Off/On	00/01
Cho Dly	0-1.0ms-100ms	*1
Cho Rate	0 05-0.45-10 0	*6
Cho Depth	0-72-127	00-7F
# Cho Bal	D>0E-D=E-D 0< E	00-7F
Low Gain	-12-0~+12	34-4C
Hi Gain	-12-0~+12	34-4C
Level	0-72-127	00-7F
39: DS→Flanger			02 04
DS Drive	0-48-127	00-7F
+ DS Pan	L63-0-R63	00-7F
DS Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03
DS Amp Sw	Off/On	00/01
FI Dly	0-1.1ms-100ms	*1
FI Rate	0 05-0.60-10 0	*6
FI Depth	0-24-127	00-7F
FI Fb	-98%~+80%~+98%	0F-71
# FI Bal	D>0E-D>49E-D 0< E	00-7F
Low Gain	-12-0~+12	34-4C
Hi Gain	-12-0~+12	34-4C
Level	0-72-127	00-7F
40: DS→Delay			02 05
DS Drive	0-48-127	00-7F
+ DS Pan	L63-0-R63	00-7F
DS Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03
DS Amp Sw	Off/On	00/01
Dly Time	0-250ms-500ms	*4
Dly Fb	-98%~+32%~+98%	0F-71
Dly HF	315-8k/Bypass	*8
# Dly Bal	D>0E-D>74 E-D 0< E	00-7F
Low Gain	-12-0~+12	34-4C
Hi Gain	-12-0~+12	34-4C
Level	0-72-127	00-7F
41: EH → Chorus			02 06
+ EH Sens	0-64-127	00-7F
EH Mix	0-127	00-7F
Cho Dly	0-14ms-100ms	*1
Cho Rate	0 05-0 45-10 0	*6
Cho Depth	0-101-127	00-7F
# Cho Bal	D> 0E-D=E-D 0< E	00-7F
Low Gain	-12-0→12	34-4C
Hi Gain	-12-0→12	34-4C
Level	0-80-127	00-7F
42: EH → Flanger			02 07
+ EH Sens	0-64-127	00-7F
EH Mix	0-127	00-7F
FL Dly	0-1.6ms-100ms	*1
FL Rate	0 05-0.60-10 0	*6
FL Depth	0-24-127	00-7F
FL Fb	-98%→+80%→+98%.	0F-71
# FL Bal	D> 0E-D>74E-D 0< E	00-7F
Low Gain	-12-0→12	34-4C
Hi Gain	-12-0→12	34-4C
Level	0-96-127	00-7F
43: EH → Delay			02 08
+ EH Sens	0-64-127	00-7F
EH Mix	0-127	00-7F
Dly Time	0-250ms-500ms	*4
Dly Fb	-98%→+32%→+98%	0F-71
Dly HF	315-8k/Bypass	*8
# Dly Bal	D> 0E-D>74E-D 0< E	00-7F
Low Gain	-12-0→12	34-4C
Hi Gain	-12-0→12	34-4C
Level	0-88-127	00-7F
44: Cho → Delay			02 09
Cho Dly	0-1.0ms-100ms	*1
Cho Rate	0 05-0.50-10.0	*6
Cho Depth	0-120-127	00-7F
+ Cho Bal	D> 0E-D=E-D 0< E	00-7F
Dly Time	0-250ms-500ms	*4
Dly Fb	-98%→+32%→+98%	0F-71
Dly HF	315-8k/Bypass	*8
# Dly Bal	D> 0E-D>74E-D 0< e	00-7F
Low Gain	-12-0→12	34-4C
Hi Gain	-12-0→12	34-4C
Level	0-127	00-7F
45: FL → Delay			02 0A
FL Dly	0-1.6ms-100ms	*1
FL Rate	0 05-0.60-10.0	*6
FL Depth	0-24-127	00-7F
+ FL Fb	-98%→+80%→+98%	0F-71
FL Bal	D> 0E-D=E-D 0< E	00-7F
Dly Time	0-250ms-500ms	*4
Dly Fb	-98%→+32%→+98%	0F-71
Dly HF	315-8k/Bypass	*8
# Dly Bal	\( D > 0E - D > 74E - D 0 < E \)	00-7F
Low Gain	-12-0→12	34-4C
Hi Gain	-12-0→12	34-4C
Level	0-127	00-7F

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
46: Cho→Flanger			02	08
Cho Dly	0-1 0ms-100ms	*1		03
Cho Rate	0 05-0.45-10 0	*6		04
Cho Depth	0-120-127	00-7F		05
+ Cho Bal	D> 0E-D=E-D 0< E	00-7F		07
FL Dly	0-1 6ms-100ms	*1		08
FL Rate	0 05-0.60-10 0	*6		09
FL Depth	0-24-127	00-7F		0A
FL Fb	-98%→+80%→+98%	0F-71		0B
# FL Bal	D> 0E-D=E-D 0< E	00-7F		0C
Low Gain	-12-0→+12	34-4C		13
Hi Gain	-12-0→+12	34-4C		14
Level	0-112-127	00-7F		16

47: Rotary Multi
OD Drive	0-13-127	00-7F	03 00
OD Sw	Off/On	00/01	04
EQ L Gain	-12-0--+12	34-4C	05
EQ M Fq	200-1.6k-6 3k	*10	06
EQ M Q	0.5/1 0/2 0/4 0/9 0	00/01/02/03/04	07
EQ M Gain	-12-0--+12	34-4C	08
EQ H Gain	-12-0--+12	34-4C	09
RI L Slow	0.05-0.35-10 0	*6	0A
RI L Fast	0.05-6.40-10 0	*6	0B
RT Lo Accl	0-3-15	*14	0C
RI Lo Lev	0-127	00-7F	0D
RI H Slow	0.05-0.90-10 0	*6	0E
RI H Fast	0.05-7.50-10 0	*6	0F
RT Hi Accl	0-11-15	*14	10
RT Hi Lev	0-64-127	00-7F	11
RT Sept	0-96-127	00-7F	12
# RT Speed	Slow/Fast	00/7F	13
Level	0-96-127	00-7F	16
48: GTR Multi 1			04 00
Cmp Atck	0-100-127	00-7F	03
Cmp Sus	0-80-127	00-7F	04
Cmp Level	0-100-127	00-7F	05
Cmp Sw	Off/On	00/01	06
OD Sel	Odrv/Dist	00/01	07
+ OD Drive	0-80-127	00-7F	08
OD Amp	Small/Bltin/2-Stk/3-Stk	00/01/02/03	09
OD Amp Sw	Off/On	00/01	0A
OD L Gain	-12--+5--+12	34-4C	0B
OD H Gain	-12--+10--+12	34-4C	0C
OD Sw	Off/On	00/01	0D
CF Sel	Chorus/Flangr	00/01	0E
CF Rate	0.05-0.45-6 40	*7	0F
CF Depth	0-30-127	00-7F	10
CF Fb	-98%--+76%--+98%	0F-71	11
CF Mix	0-40-127	00-7F	12
Dly Time	0-300ms-635ms	*5	13
Dly Fb	0-34-127	00-7F	14
# Dly Mix	0-15-127	00-7F	15
Level	0-110-127	00-7F	16
Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
49: GTR Multi 2			04	01
Cmp Atck	0-70-127	00-7F		03
Cmp Sus	0-127	00-7F		04
Cmp Level	0-90-127	00-7F		05
Cmp Sw	Off/On	00/01		06
OD Sel	Odrv/Dist	00/01		07
+ OD Drive	0-80-127	00-7F		08
OD Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03		09
OD Amp Sw	Off/On	00/01		0A
OD Sw	Off/On	00/01		0B
EQ L Gain	-12→+12	34-4C		0C
EQ M Fq	200-1k-6 3k	*10		0D
EQ M Q	0.5/1 0/2 0/4 0/9 0	00/01/02/03/04		0E
EQ M Gain	-12→+5→+12	34-4C		0F
EQ H Gain	-12→-10→+12	34-4C		10
CF Sel	Chorus/Flangr	00/01		11
CF Rate	0.05-0.45-6.40	*7		12
CF Depth	0-96-127	00-7F		13
CF Fb	-98%→+76%→+98%	0F-71		14
# CF Mix	0-127	00-7F		15
Level	0-80-127	00-7F		16

50: GTR Multi 3			04	02
Wah Fil	LPF/BPF	00/01		03
+ Wah Man	0-60-127	00-7F		04
Wah Peak	0-10-127	00-7F		05
Wah Sw	Off/On	00/01		06
OD Sel	Odrv/Dist	00/01		07
# OD Drive	0-80-127	00-7F		08
OD Amp	Small/Bltin/2-Stk/3-Stk	00/01/02/03		09
OD Amp Sw	Off/On	00/01		0A
OD L Gain	-12-0-+12	34-4C		0B
OD H Gain	-12-0-+12	34-4C		0C
OD Sw	Off/On	00/01		0D
CF Sel	Chorus/Flangr	00/01		0E
CF Rate	0 05-0.45-6.40	*7		0F
CF Depth	0-127	00-7F		10
CF Fb	-98%--+50%--+98%	0F-71		11
CF Mix	0-50-127	00-7F		12
Dly Time	0-160ms-635ms	*5		13
Dly Fb	0-64-127	00-7F		14
Dly Mix	0-30-127	00-7F		15
l.level	0-88-127	00-7F		16

51: Clean Gt Multi 1
Cmp Atck	0-50-127	00-7F	03
Cmp Sus	0-127	00-7F	04
Cmp Level	0-75-127	00-7F	05
Cmp Sw	Off/On	00/01	06
EQ L Gain	-12--+12	34-4C	07
EQ M Fq	200-6 3k	*10	08
EQ M Q	0 5/1 0/2.0/4.0/9 0	00/01/02/03/04	09
EQ M Gain	-12+-5--+12	34-4C	0A
EQ H Gain	-12+-12	34-4C	0B
CF Sel	Chorus/Flangr	00/01	0C
CF Rate	0 05-0.45-6 40	*7	0D
CF Depth	0-40-127	00-7F	0E
CF Fb	-98%→30%→+98%	0F--71	0F
+ CF Mix	0-100-127	00-7F	10
Dly Time	0-120ms-635ms	*5	11
Dly Fb	0-40-127	00-7F	12
Dly HF	315-8k/Bypass	*8	13
# Dly Mix	0-30-127	00-7F	14
Level	0-95-127	00-7F	16

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
52: Clean Gt Multi2			04	04
AW Filter	LPF/BPF	00/01		03
+ AW Man	0-55-127	00-7F		04
AW Peak	0-40-127	00-7F		05
AW Rate	0 05-1.50-6.40	*7		06
AW Depth	0-80-127	00-7F		07
AW Sw	Off/On	00/01		08
EQ L Gain	-12-+12	34-IC		09
EQ M Fq	200-1.6k-6.3k	*10		0A
EQ M Q	0.5/1 0/2 0/4 0/9 0	00/01/02/03/04		0B
EQ M Gain	-12-0-+12	34-4C		0C
EQ H Gain	-12-0-+12	34-4C		0D
CF Sel	Chorus/Flangr	00/01		0E
CF Rate	0 05-0.45-6.40	*7		0F
CF Depth	0-20-127	00-7F		10
CF Fb	-98%--+76%--+98%	0F--71		11
CF Mix	0-100-127	00-7F		12
Dly Time	0-30ms-635ms	*5		13
Dly Fb	0-15-127	00-7F		14
# Dly Mix	0-80-127	00-7F		15
Level	0-76-127	00-7F		16

53: Bass Multi		04	05
Cmp Atck	0-72-127	00-7F	03
Cmp Sus	0-100-127	00-7F	04
Cmp Level	0-75-127	00-7F	05
Cmp Sw	Off/On	00/01	06
OD Sel	Odrv/Dist	00/01	07
+ OD Drive	0-48-127	00-7F	08
OD Amp	Small/BitIn/2-Stk	00/01/02	09
OD Amp Sw	Off/On	00/01	0A
OD Sw	Off/On	00/01	0B
EQ I. Gain	-12+-2+-12	34-4C	0C
EQ M Fq	200-1.6k-6 3k	*10	0D
EQ M Q	0.5/1.0/2 0/4 0/9 0	00/01/02/03/04	0E
EQ M Gain	-12+-4+-12	34-4C	0F
EQ H Gain	-12-0+-12	34-4C	10
CF Sel	Chorus/Flangr	00/01	11
CF Rate	0.05-0 30-6 40	*7	12
CF Depth	0-20-127	00-7F	13
CF Fb	-98%--+76%--+98%	0F-71	14
# CF Mix	0-64-127	00-7F	15
Level	0-76-127	00-7F	16

54 : Rhodes Multi			04	06
EH Sens	0-64-127	00-7F		03
EH Mix	0-64-127	00-7F		04
PH Man	100-620-8k	*12		05
PH Rate	0 05-0 85-6 40	*7		06
PH Depth	0-32-127	00-7F		07
PH Reso	0-16-127	00-7F		08
PH Mix	0-64-127	00-7F		09
CF Sel	Chorus/Flangr	00/01		0A
CF LPF	250-6 3k/Bypass	*11		0B
CF Dly	0-1 0ms-100ms	*1		0C
CF Rate	0 05-0 45-6 40	*7		0D
CF Depth	0-64-127	00-7F		0E
CF Fb	-98%+80%+98%	0F-71		0F
CF Mix	0-127	00-7F		10
TP Sel	Irem/Pan	00/01		11
TP Mod WV	Tri/Sqr/Sin/Saw1/Saw2	00/01/02/03/04		12
+ TP Mod RT	0 05-3 05-6 40	*7		13
# IP Mod Dep	0-64-127	00-7F		14
IP Sw	Off/On	00/01		15
Level	0-127	00-7F		16

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
55: Keyboard Multi			05 00
+ RM Mod Freq	0-50-127	00-7F
# RM Bal	D>0E-D>30E-D 0< E	00-7F
EQ L Gain	-12→3→12	34-4C
EQ M Fq	200-6 3k	*10
EQ M Q	0.5/1 0/2.0/4 0/9 0	00/01/02/03/04
EQ M Gain	-12→5→12	34-4C
EQ H Gain	-12→3→12	34-4C
PS Coarse	-24→7→12	28-4C
PS Fine	-100-0→100	0E-72
PS Mode	1-5	00-04
PS Bal	D>0E-D>60E-D 0< E	00-7F
PH Man	100-620-8k	*12
PH Rate	0 05-0.45-6.40	*7
PH Depth	0-90-127	00-7F
PH Reso	0-80-127	00-7F
PH Mix	0-75-127	00-7F
Dly Time	0-100ms-0.5ms	*5
Dly f b	0-64-127	00-7F
Dly Mix	0-40-127	00-7F
Level	0-96-127	00-7F

Effets qui connectent deux types d'effets en parallèle (parallèle 2)

56: Cho / Delay			11	00
Cho Dly	0-1.0ms-100ms	*1		03
Cho Rate	0 05-0.45-10.0	*6		04
Cho Depth	0-120-127	00-7F		05
+ Cho Bal	D> 0E-D=E-D 0< E	00-7F		07
Cho Pan	L63-0-R63	00-7F		12
Cho Level	0-127	00-7F		13
Dly Time	0-250ms-500ms	*4		08
Dly Fb	-98%→+32%→+98%	0F-71		09
Dly HF	315-8k/Bypass	*8		0A
# Dly Bal	D> 0E-D>61E-D 0< E	00-7F		0C
Dly Pan	L63-0-R63	00-7F		14
Dly Level	0-127	00-7F		15
Level	0-96-127	00-7F		16
57: FL / Delay			11	01
FL Dly	0-1.6ms-100ms	*1		03
FL Rate	0 05-0.60-10.0	*6		04
FL Depth	0-24-127	00-7F		05
FL Fb	-98%→+80%→+98%	0F-71		06
+ FL Bal	D> 0E-D=E-D 0< E	00-7F		07
FL Pan	L63-0-R63	00-7F		12
FL Level	0-127	00-7F		13
Dly Time	0-250ms-500ms	*4		08
Dly Fb	-98%→+32%→+98%	0F-71		09
Dly HF	315-8k/Bypass	*8		0A
Dly Bal	D> 0E-D>74E-D 0< E	00-7F		0C
Dly Pan	L63-0-R63	00-7F		14
Dly Level	0-127	00-7F		15
Level	0-96-127	00-7F		16
58: Cho / Flanger			11	02
Cho Dly	0-1.6ms-100ms	*1		03
Cho Rate	0 05-0.45-10.0	*6		04
Cho Depth	0-120-127	00-7F		05
+ Cho Bal	D> 0E-D=E-D 0< E	00-7F		07
Cho Pan		00-7F		12
Cho Level	0-127	00-7F		13
FL Dly	0-1.6ms-100ms	*1		08
FL Rate	0.05-0.60-10 0	*6		09
FL Depth	0-24-127	00-7F		0A
FL Fb	-98%→+80%→+98%	0F-71		0B
# FL Bal	D> 0E-D=E-D 0< E	00-7F		0C
FL Pan	L63-0-R63	00-7F		14
FL Level	0-127	00-7F		15
Level	0-88 -127	00-7F		16

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
59: OD1 / OD2			11 03
OD1 Sel	Odrv/Dist	00/01		03
+ OD1 Drive	0-48-127	00-7F		04
OD1 Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03		05
OD1 Amp Sw	Off/On	00/01		06
OD1 Pan	L63-0-R63	00-7F		12
OD1 Level	0-96-127	00-7F		13
OD2 Sel	Odrv/Dist	00/01		08
# OD2 Drive	0-76-127	00-7F		09
OD2 Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03		0A
OD2 Amp Sw	Off/On	00/01		0B
OD2 Pan	L63-0-R63	00-7F		14
OD2 Level	0-84-127	00-7F		15
Level	0-127	00-7F		16

60: OD / Rotary			11	04
OD Sel	Odrv/Dist	00/01		03
- OD Drive	0-48-127	00-7F		04
OD Amp	Small, 8bit, 2-Sk, 3-Sk	00/01/02/03		05
OD Amp Sw	Off/On	00/01		06
OD Pan	L63-0-R63	00-7F		12
OD Level	0-96-127	00-7F		13
RT L Slow	0 05-0 35-10 0	*6		08
RT L Fast	0 05-6.40 -10 0	*6		09
RT Lo Accl	0-3-15	*14		0A
RT Lo Lev	0-127	00-7F		0B
RT H Slow	0 05-0.90-10 0	*6		0C
RT H Fast	0 05-7.50-10 0	*6		0D
RT Hi Accl	0-11-15	*14		0E
RT Hi Lev	0-64-127	00-7F		0F
RT Sept	0-96-127	00-7F		10
# RT Speed	Slow/Fast	00/7F		11
RT Pan	L63-0-R63	00-7F		14
RT Level	0-127	00-7F		15
Level	0-127	00-7F		16

61: OD / Phaser			11	05
OD Sel	Odrv/Dist	00/01		03
+ OD Drive	0-48-127	00-7F		04
OD Amp	Smal/BltIn/ 2-Stk/3-Stk	00/01/02/03		05
OD Amp Sw	Off/On	00/01		06
OD Pan	L63-0-R63	00-7F		12
OD Level	0-96-127	00-7F		13
PH Man	100-620 -8k	*12		08
# PH Rate	0.05-0.85-10 0	*6		09
PH Depth	0-64-127	00-7F		0A
PH Reso	0-16-127	00-7F		0B
PH Mix	0-127	00-7F		0C
PH Pan	L63-0-R63	00-7F		14
PH Level	0-127	00-7F		15
Level	0-127	00-7F		16

62: OD / AutoWah			11	06
OD Sel	Odrv/Dist	00/01		03
+ OD Drive	0-48-127	00-7F		04
OD Amp	Small/BltIn/2-Stk/3-Stk	00/01/02/03		05
OD Amp Sw	Off/On	00/01		06
OD Pan	L63-0-R63	00-7F		12
OD Level	0-96-127	00-7F		13
AW Filter	LPF/BPF	00/01		08
AW Sens	0-127	00-7F		09
# AW Man	0-68-127	00-7F		0A
AW Peak	0-62-127	00-7F		0B
AW Rate	0.05-2.05-10.0	*6		0C
AW Depth	0-72-127	00-7F		0D
AW Pol	Down/Up	00/01		0E
AW Pan	L63-0-R63	00-7F		14
AW Level	0-127	00-7F		15
Level	0-127	00-7F		16

Paramètre	Valeur de réglage	Valeur (Hex.)	MSB/LSB (H)
63: PH / Rotary			11 07
PH Man	100-620-8k	*12
+ PH Rate	0.05-0.85-100	*6
PH Depth	0-64-127	00-7F
PH Reso	0-16-127	00-7F
PH Mix	0-127	00-7F
PH Pan	L63-0-R63	00-7F
PH Level	0-127	00-7F
RT L Slow	0.05-0.35-100	*6
RT L Fast	0.05-6.40-100	*6
RT Lo Accl	0-3-15	*14
RT Lo Lev	0-127	00-7F
RT H Slow	0.05-0.90-100	*6
RT H Fast	0.05-7.50-100	*6
RT Hi Accl	0-11-15	*14
RT Hi Lev	0-64-127	00-7F
RT Sept	0-96-127	00-7F
# RT Speed	Slow/Fast	00/7F
RT Pan	L63-0-R63	00-7F
RT Level	0-127	00-7F
Level	0-127	00-7F
64: PH / AutoWah			11 08
PH Man	100-620-8k	*12
+ PH Rate	0.05-0.85-100	*6
PH Depth	0-64-127	00-7F
PH Reso	0-16-127	00-7F
PH Mix	0-127
PH Pan	L63-0-R63	00-7F
PH Level	0-127	00-7F
AW Filter	LPF/BPF	00/01
AW Sens	0-127	00-7F
# AW Man	0-68-127	00-7F
AW Peak	0-62-127	00-7F
AW Rate	0.05-2.05-100	*6
AW Depth	0-72-127	00-7F
AW Pol	Down/Up	00/01
AW Pan	L63-0-R63	00-7F
AW Level	0-127	00-7F
Level	0-127	00-7F

Tableau de conversion des valeurs des paramètres d'effet

C'est un tableau de conversion entre valeur hexadécimale et réglage réel pour chaque paramètre. Ces paramètres sont utilisés pour les types d'effet suivants.

1. Pre Delay Time

10: Stereo Flanger

11: Step Flanger

16: Hexa Chorus

17: Tremolo Chorus

18: Stereo Chorus

19: Space-D

20:3D Cho

26: Reverb

27: Gate Reverb

29: 2 Pitch Shifter

30: FB P Shifter

B5: OD Chorus

B6: OD → Flanger

B: DS·Chorus

BDS-Flange1

Si Eri Chorus

42: EH → Flange

44: Cho

15: FL → Delay

36: Cho - Flanger

64: Rhodes Multi

66: Cho/Delay

67: FL/Delay

58: Cho/Flanger

1. Delay Time1

23:3 Tap Delay

24: 4 Tap Delay

1. Delay Time2

25: Tm Ctrl Delay

1. Delay Time3

21: Delay Stereo

22: Mod Delay

28:3D Delay

37: OD Delay

40: DS Delay

43: EH Delay

4: Ch0 Delay

45: FL·Delay

56: Cno/Delay

57: FL/Delay

1. Delay Time4

48: GTR Multi 1

50: GTR Multi 3

Le SC-8820 ajoute encore plus de fonctionnalités et de paramètres au SC-88Pro, qui était lui-même une extension du module de sons au format GS. Ces fonctions et paramètres sont identifiés par le symbole [6820]. Si des messages MldI ayant le symbole [8820] sont transmis à un autre générateur de sons au format GS ou au SC-88Pro, ces messages ne sont pas reconnus.

Messages de voix par canal

Statut	Deuxieme octet	Troisieme octet
8nH	kkH	vvH
9nH	kkH	00H

n = np de canal MIDI: 0H-FH (Canal 1-16)

kk=n² de note: 00H-7FH(0-127)

vv = dynamique: 00H-7FH(0-127)

Pour les parties rythmiques, ces messages sont reçus quand Rx NOTE OFF = ON pour chaque instrument. Les valeurs de dynamique du paramètre Note Off sont ignorées.

Statut	Deuxième octet	Troisésème octet
9nH	kkH	vvH

n° de canal MIDI: 0H-FH (Canal 1-16)

kk = n° de note: 00H - 7FH (0 - 127)

vv = dynamique: 01H-7FH (1-127)

• Ignoré quand Rx NOTEMESSAGE = OFF (Valeur initiale = ON) Pour les parties rythmiques, ces messages ne sont pas reçus quand Rx NOTE ON ≈ OFF pour chaque Instrument

• Pression polyphonique (aftertouch)

Statut	Deuxième octet	Troisième octet
AnH	kkH	kkH

n = n° de canal MIDI: 0H-FH (Canal 1-16)

kk = n° de note: 00H-7FH (0-127)

pv = pression: 00H-7FH(0-127)

• Ignoré quand Rx POLY PRESSURE (PAf) = OFF (Valeur initiale = ON) L'effet obtenu est déterminé par messages exclusifs. Avec les réglages initiaux, il n'y aura pas d'effet.

Changement de contrôleur

Quand Rx CONTROL CHANGE = OFF, tous les messages de changement de contrôleur exceptés les messages de mode par canal sont ignorés. - La valeur spécifique par un message de changement de contrôle ne sera pas annulée, même par un message de changement de programme, etc.

Statut Deuxième octet Troisième octet

BnH 00H mmH

BnH 20H H

n = n° de canal MIDI: 0H-FH (Canal 1-16)

mm = N° de banque (MSB): 00H-7FH (N° de variation GS 0-127). Val initiale = 00H

II = N° de banque (LSB): 00H-04H (MAP). Val initiale = 00H

Ignore quand Rx BANK SELECT = OFF - "Rx BANK SELECT" est réglé sur OFF quand "GM1 System On" est reçu et les messages de sélection de banque sont ignorés. Rx BANK SELECT est réglé sur ON quand GM2 System On est reçu - Rx BANK SELECT est réglé sur ON à la mise sous tension ou par réception d'un 'GS Reset' (réinitialisation GS) - Quand Rx BANK SELECT LSB = OFF, le LSB (04H) de numéro de banque sera considéré comme valeur 00H quelle que soit la valeur reçue. Toutefois, lorsqu vous envoyez des messages de sélection de banque, vous devez envoyer quand même MSB (04H) et LSB (04H, la valeur étant 00H) ensemble. La sélection de banque est suspendue jusqu'à la réception d'un message de changement de programme. Le numéro de variation du format GS est la valeur du MSB (octet de poids fort ou Most Significant Byte) de sélection de banque (contrôleur numéro 0) exprimé en décimal.

Modèle SC-8820 Version 1.00 '99.10

Le SC-8820 reconnaît le LSB de sélection de banque (contrôleur numéro 32) comme un drapeau pour alterner entre les différents ensembles de Tones (SC-55MAP, SC-88MAP, SC-88ProMAP, et SC-8820MAP). Avec un LSB de sélection de banque à 00H, l'ensemble sélectionné par le bouton INST MAP de la façade sera effectif. Avec un LSB à 01H, SC-55MAP sera sélectionné. Avec un LSB à 02H, ce sera le SC-88MAP. Avec un LSB à 03H, SC-88ProMAP, et avec un LSB à 04H, SC-8820MAP. - Certains autres appareils GS ne reconnaissent pas le LSB de sélection de banque (contrôleur numéro 32).

Modulation (contrôleur numéro 1)

Statut	Deuxième octet	Troisième octet
BnH	01H	vvH

n = n° de canal MIDI : 0H - FH (Canal 1 - 16) vv = amplitude de modulation : 00H-7FH (0-127)

• Ignoré quand Rx. MODULATION = OFF (Valeur initiale = ON) L'effet obtenu est déterminé par messages exclusifs. Avec les réglages initiaux, c'est une amplitude de modulation de hauteur

Durée de portamento (contrôleur numéro 5)

Statut	Deuxieme octet	Troisième octet
BnH	05H	vvH

n = n° de canal MIDI : 0H - FH (Canal 1 - 16) vv - durée de portamento : 00H - 7FH (0-127). Val initiale = 00H (0)

• Détermine la vitesse du changement de hauteur quand le portamento est activé ou quand le contrôleur Portamento est utilisé. La valeur 0 donne le changement le plus rapide.

O Entrée de données (contrôleurs numéro 6, 38)

Statut	Deuxième octet	Troisième octet
BnH	06H	mmH
BnH	26H	11H

n = n° de canal MIDI : 0H - FH (Canal 1-16)

mm II = valeur du paramètre spécifique par RPN/NRPN

mm=MSB, II=LSB

Volume (contrôleur numéro 7)

Statut	Deuxieme octet	Troisieme octet
BnH	07H	vvH

n = n° de canal MIDI: 0H-FH (Canal 1-16) vv = V oH-7FH (0-127). Valeur initiale = 64H (100)

• Les messages de volume sont utilisés pour régler la balance de volume de chaque partie
• Ignoré quand Rx VOLUME = OFF (Valeur initiale = ON)

Statut	Dauxième octet	Troisisème octet
BnH	0AH	vvH

n = n° de canal M1D!: 0H - FH (Canal 1 - 16) vv = panoramicique: 00H - 40H - 7FH (Gauge - Centre - Droite) Valeur initiale = 40H (Centre)

• Pour les parties rhythmiques, c'est un réglage relatif du panoramicque de chaque Instrument * Ignoré quand Rx PANPOT = OFF (Valeur initiale = ON)

Expression (contrôleur numéro 11)

Statut	Deuxième octel	Troisième octet
BnH	0BH	vvH

n = n° de canal MIDI : 0H - 7H (Canal 1-16) vv = Expression : 00H - 7FH (0 - 127), Valeur initiale = 7FH (127)

Déterminent le volume d'une partie. Ils peuvent être utilisés indépendamment des messages de volume. Les messages d'expression sont utilisés pour modifier l'expression dans une interprétation, par exemple les mouvements de la pédale d'expression, crescendo et décrescendo. • Ignoré quand Rx EXPRESSION = OFF (Valeur initiale = ON)

Ohold 1 (sustain) (contrôleur numéro 64)

Statut	Deuxième octet	Troisième octet
BnH	40H	vvH

n = n° de canal MIDf:	0H - FH (Canal 1 - 16)
vv = valeur:	00H - 7FH (0 - 127)

• Ignoré quand Rx HOI. D1 = OFF (Valeur initiale = ON)

-Portamento (contrôleur numéro 65)

Status

BnH

Densiemectel

41H

Troisième octave

VWl

n = n° de canal MIDI:

n = n^ de canal MIDI:

FH-FH (Canal 1-16)

00H-7FH (0-127) 0-63=OFF. 64-127=ON

• Ignoré quand Rx PORTAMENTO = OFF (Valeur initiale = ON)

Osostenuto (contrôleur numéro 66)

Statist

BnH

Deuxieme octet

42H

Troisième octet

n = n^ de canal MIDI :

n = n^ de canal MIDI:

OH-FH (Canal 1-16)

00H-7FH0-1270-63=OFF.64-127=ON

• Ignoré quand Rx SOSTENUTO = OFF (Valeur initiale ON)

Osourdine(contrôleur numéro 67)

Statut

BnH

Deuxieme octet

Trois positions en octet

n = n^a de canal MIDI:

= ^a de canal MIDI:

0H-FH (Canal 1-16)

00H-7FH (0-127) 0-63=OFF. 64-127=ON

• Ignoré quand Rx. SOFT = OFF (Valeur initiale ON)

O resonance du filtre (timbre/intensité harmonique) (contrôleur numero 71)

Statut

BnH

Deuxieme eret

47H

Troisième octet

n = n' de canal MIDI:

vv = valeur (changement relatif):

00H-FH (Canal 1-16)

00H-7FH (-64-0-+63).

Valeur initiale = 40H (pas de changement)

[8820]

Durée de relâchement (contrôleur numéro 72)

Statut

BnH

Deuxieme octel

48H

Trois octets

n = n^ de canal MIDI :

vv = valeur (changement relatif):

00H-FH (Canal 1-16)

00H-7FH (-64-0-+63).

Valeur initiale = 40H (pas de changement)

[8820]

Durée d'attaque (contrôleur numéro 73)

Statut

BnH

Deuxieme estel

49H

Troisième octet

n = n^ de canal MIDI :

yy = valeur (changement relatif):

0H-FH (Canal 1-16)

00H-7FH (-64-1+63).

Valeur initiale = 40H (pas de changement)

[8820]

Coupure (contrôleur numéro 74)

Statut

BnH

Douxie octel

4AH

Troisième ectel

n = n° de canal MIDL :

vv = valeur (changement relatif):

0H-FH (Canal 1-16)

00H-7FH (-64-0-+63).

Valeur initiale = 40H (pas de changement)

[8820]

Temps de chute (contrôleur numéro 75)

Stut

BnH

Deuxieme octet

4B1

Troisième télé

n = n° de canal Midil:

vv = valeur (changement relatif):

0H-FH (Canal 1-16)

00H-7F1-(-64-0-+63).

Valeur initiale = 40H (pas de changement)

[8820]

Vitesse du vibrato (contrôleur numéro 76)

Statut

BnH

Deuxieme octet

4CH

Troisième octet

n = n^ de canal MIDl:

vv = valeur (changement relatif):

0H-FH (Canal 1-16)

00H-7FH (-64-0+63),

Valeur initiale = 40H (pas de changement)

Amplitude du vibrato (contrôleur numéro 77)

[8820]

Statut

Deuxieme ectet

Troisième octet

BnH

4DH

n = n° de canal MlDi:

OH-FH (Canal 1-16)

vv = valeur (changement relatif):

00H-7FH (-64-0+63).

Valeur initiale = 40H (pas de changement)

[8820]

Statut

Deuxieme octet

Troisième octet!

BnH

n = n^c de canal MDi :

OH-FH (Canal 1-16)

vv = valeur (changement relatif):

00H-7FH (-64-0-+63).

Valeur initiale = -10H (pas de changement)

Commande de portamento (contrôleur numéro 84)

Statist

Duxiemeierel

Troisième effet

BnH

kkH

n = n^ de canal MIDI :

OH-FH (Canal 1-16)

• Un message Note-On reçu immédiatement après un message de commande de portamento déclenchera un changement progressif de hauteur. depuis la hauteur de la note source
• Si la note correspondant au numéro de note source est déjà en cours de production, elle se poursuit (legato) et passe progressivement. quand le nouveau message Note-On est reçu à la hauteur demandée par ce message.
• La vitesse du changement de hauteur provoquée par la commande de portamento est déterminée par le paramètre Portamento Time (durée du portamento)

MIDI

Description

Résultat

903C40

Enfoncement de doi

do4 joué

B0543C

Commande depuis do4

pas de changement

904040

Enfoncement de mi

glissement de doi à mi

80 3C-10

Relâchement de do4

pas de changement

504040

Reliure du mi4

mid sarréle

MIDI

Description

Résultat

B0543C

Commande depuis do-4

pas de changement

904040

Enfoncement de mi

mid est joue avec

804040

Relâchement de mi4

mid sarrele

Effet 1 (niveau d'envoi à la reverb) (contrôleur numéro 91)

Statut

Deuxieme.

Troisisme ecte

BnH

5BH

VvH

n = n^r de canal MIDl:

OH-FH (Canal 1-16)

valeur de contrôleur:

00H-7FH (0-127). Valeur initiale = 28H (40)

• Ce message détermine le niveau d'envoi de chaque partie à la reverb

O effet 3 (niveau d'envol au crocus) (contrôleur numéro 93)

Statud

Deuxieme ectet

Troisième effet

SDH

n = n° de canal MIDl:

OH-FH (Canal 1-16)

yy = valeur du contrôleur;

00H-7FH (0-127). Valeur initiale = 28H (40)

• Ce message détermine le niveau d'envoi de chaque partie au chorus

Statist

Deuxieme esté

Troisième octave

BnH

5EH

n = n° de canal MIDI:

OH-FH (Canal 1-16)

vv = valeur de contrôleur:

00H-7FH (0-127). Valeur initiale = 28H (40)

• Ce message détermine le niveau d'envoi de chaque partie au delay Certains autres appareils GS peuvent ne pas reconnaître ce message

ONRPN MSB/LSB (contrôleurs 98, 99)

Statul	Deuxième octet	Troisième octet
BnH	63H	mmH
BnH	62H	lH

n = n° de canal MIDI : 0H - FH (Canal 1-16)

mm = octet fort (MSB) du numéro de paramètre spécifique par NRPN II = octet faible (LSB) du numéro de paramètre spécifique par NRPN

• Rx NRPN est ramené sur OFF à la mise sous tension ou à la réception de 'GM1 System On' ou 'GM2 System On.' et les messages NRPN seront ignorés. Le message NRPN sera reçu quand Rx NRPN = ON, ou par réception de 'GS RESET'.
• La valeur déterminée par NRPN ne sera pas initialisée même si un changement de programme ou une initialisation des contrôleurs est reçu

Le message de NRPN (Non Registered Parameter Number ou numéro de paramètre non référencé) étend la phase des contrôleurs utilisables sur le SC-8820. Les messages NRPN peuvent être utilisés pour modifier les paramètres de son, etc. Pour utiliser ces messages, vous devez d'abord envoyer des messages NRPN MSB et NRPN LSB (contrôleurs numéros 98 et 99, l'ordre n'a pas d'importance) pour déterminer le paramètre à modifier, puis utiliser les messages d'entrée de données (contrôleur numéro 6) pour spécifier la valeur du paramètre déterminé. Une fois qu'un paramètre NRPN a été spécifié, toutes les messages d'entrée de données régissent sur ce calcul affecté en la valeur de ce paramètre. Pour éviter des erreurs, il est recommandé d'envoyer une annulation de RPN (RPN Null) (7FH 7FH). Référez-vous à la section 5 Renseignements complémentaires - Exemples de messages MIDI en p. 183. Dans le SC-8820, le LSB d'entrée de donnée (contrôleur numéro 38) de NRPN est ignoré, aussi, il n'y a pas de problème pour envoyer uniquement un MSB d'entrée de donnée (contrôleur numéro 6).

Dans le SC-8820, les NRPN peuvent être utilisés pour modifier les paramètres suivants.

nr. numéro de note (instrument rythmique)

NRPN	Entrée de donnée
MSB.LSB	MSB	Fonction et plage
01H 08H	mmH	Vitesse du vibrato (changement relatif) mm: 00H - 40H - 7FH (-64 - 0 - +63)
01H 09H	mmH	Amplitude du vibrato (changement relatif) mm: 00H - 40H - 7FH (-64 - 0 - +63)
01H 0AH	mmH	Retard du vibrato (changement relatif) mm: 00H - 40H - 7FH (-64 - 0 - +63)
01H 20H	mmH	Fréquence de coupure du TVF (changement relatif) mm: 00H - 40H - 7FH (-64 - 0 - +63)
01H 21H	mmH	Résonance du TVF changement relatif) mm: 00H - 40H - 7FH (-64 - 0 - +63)
01H 63H	mmH	Aattaque de l'enveloppe du TVF&TVA (changement relatif) mm: 00H - 40H - 7FH (-64 - 0 - +63)
01H 64H	mmH	Chute de l'enveloppe du TVF&TVA (changement relatif) mm: 00H - 40H - 7FH (-64 - 0 - +63)
01H 66H	mmH	Relâchement de l'enveloppe de TVF&TVA (changement relatif) mm: 00H - 40H - 7FH (-64 - 0 - +63)
18H rrH	mmH	Accord grossier d'instrument rhythmique (changement relatif) mm: 00H - 40H - 7FH (-64 - 0 - +63 demi-tons)
1AH rrH	mmH	Niveau de TVA d'un instrument rylumique (changement absolu) mm: 00H - 7FH (0 - max)
1CH rrH	mmH	Panoramaque d'un instrument rhythmique (changement absolu) mm: 00H. 01H - 40H - 7FH (random, left - center - right)
1DH rrH	mmH	Niveau d'envoi à la reverb d'un instrument rhythmique (changement absolu) mm: 00H - 7FH (0 - max)
1EH rrH	mmH	Niveau d'envoi au chorus d'un instrument rhythmique (changement absolu) mm: 00H - 7FH (0 - max)
1FH rrH	mmH	Niveau d'envoi au delay d'un instrument rhythmique (changement absolu) mm: 00H - 7FH (0 - max)

Les paramètres dits à changement relatif changent par rapport à la valeur preset (40H). Même entre appareils GS différents, les paramètres à "changement relatif" peuvent parfois différer quant à la façon dont le son change ou dans la plage de variation des valeurs. * Les paramètres dits à "changement absolu" sont régés de façon absolue, quelles que soient la valeur preset. Il n'est pas possible d'utiliser simultanément pour un même instrument rythmique le

niveau d'envoi au chorus et le niveau d'envoi au delay

Le LSB d'entrée de donnée (IIH) est ignoré

ORPN MSB/LSB (contrôleur numéro 100, 101)

Status	Dequalisme octet	Troisisme octet
BnH	65H	mmH
BnH	64H	1H

n° de canal MFDL: 0H-FH (Canal 1-16)

m = octet fort (MSB) du numéro de paramètre spécifique par RPN

II = octet faible (LSB) du numéro de paramètre spécifique par RPN

Ignore quand Rx RPN = OFF. La valeur déterminée par RPN ne sera pas initialisée même si un changement de programme ou une initialisation des contrôleurs est reçu.

Le message de RPN (Registered Parameter Number ou numéro de paramètre lié) étend la plage des changements de contrôle, et chaque fonction d'un RPN est décrite par le MIDI standard

Pour utiliser ces messages, vous nevez d'abord envoyer des messages RPN MSB et RPN LSB (et rêts) dans 100 et 110 (et 130 et 140 m). Baudy pour déterminer le paramètre a modifier par utilise les messages d'entree de données (contrôleur numero) ou pour spécifier la valeur du parametre déterminé. Une fois qu'un paramètre RPN a ete spocifie, tous les messages d'entree de données reus sur ce canal affereront la valeur de ce paramètre. Pour évditer des erreurs, il est recommended en envoyer une annulation de RPN (RPN Null) (7FH 7FH). Référez-vous à la section 5 Renseignements complémentaires - Exemples de messages MIDI en p 183.

Dans le SC-8820, les RPN peuvent être utilisées pour modifier les paramètres suivants

RPN Entrée de données

MSB.LSB	MSB.	LSB	Explication
00H 00H	mmH	---	Sensibilité au pitch bend mm: 00H - 18H (0 - 24 demi-ton) Valeur initiale = 02H (2 demi-ton) II: ignore (traité comme 00H)
			jusqu'à 2 octaves par paliers d'un demi-ton
00H 01H	mmH	IIIH	Accord général fin mm. II: 00 00H - 40 00H - 7F 7FH (-100 - 0 - +99 99 centièmes). Valeur initiale = 40 00H (+/- 0 centième)

Référez-vous à 5 Renseignements complémentaires. À propos de l'accord (p 181)

00H 02H	mmH	—	Accod général grossier mm: 28H - 40H - 58H (-24 - 0 - +24 demi-tons). Valeur initiale = 40H (+/-0 demi-ton) II: ignore (traité comme 00H)
00H 05H	mmH	IIH	Amplitude de la modulation mm: 00H - 01H (0 - 4 demi-tons) II: 00H - 7FH (0 - 100 centièmes) 100/128 Centième/Valeur
7FH 7FH	—	—	RPN null Annule toute sélection de RPN et NRPN Les messages d'entrée de donnée après un RPN Null sont ignorés Les réglages déjà faits ne changent pas mm II: ignore

Statut deuxième octet

CnH ppH

n = n^0 de canal MIDI:

PP = n° de programme:

0H-FH (Canal 1-16)

00H-7FH (prog1-prog128)

• Ignoré quand Rx PROGRAM CHANGE = OFF (Valeur initiale = ON)
• À propre réception d'un message de changement de programme, le nouveau son se fera entendre pour le message Note-On suivant. Les voix déjà en cours lors de la réception du changement de programme ne seront pas affectées. Pour les parties rythmiques,

Statut du deuxième octet

DnH vvH

n = n° de canal MIDI:

OH-FH (Canal 1-16)

vv = v auleur;

00H-7FH(0-127)

• Ignoré quand Rx CH PRESSURE (CAf) = OFF (Valeur initiale : ON) L'effet résultant est déterminé par messages exclusifs. Avec les réglages initiaux, il n'y a pas d'effet.

Statut	Deuxième octet	Troisième octet
EnH	1H	mmH

n = n° de canal M1Dl:	0H - FH (Canal 1 - 16)
mm. II = valeur:	00 00H - 40 00H - 7F 7FH (-8192 - 0 - +8191)

• Ignoré quand Rx PITCH BEND = OFF (Valeur initiale = ON)
• L'effet resultant est déterminé par messages exclusifs. Avec les réglages initiaux, l'effet est le Pitch Bend

Messages de mode par canal

Statut	Dauxième octet	Troisième octet
BnH	78H	00H

n = n° de canal MIDI : 0H - FH (Canal 1 - 16) - Quand ce message est reçu, toutes les notes actuellement produites sur le canal correspondant seront coupées immédiatement

Statut	Deuxieme ocet	Troisieme ocet
BnH	79H	00H

n = n° de canal MIDI: 0H - FH (Canal 1 - 16) - Quand ce message est reçu, les contrôleurs suivants sont ramenés à leurs valeurs initiales. contrôleur Valeur initiale Pitch Bend +/-0 (centre) Pression polyphonique 0 (off) Pression par canal 0 (off) Modulation 0 (off) Expression 127 (max) Hold 1 0 (off) Portamento 0 (off) Sostenuto 0 (off) Sounding 0 (off) RPN non fixé: le réglage préalable ne change pas NRPN non fixé; le réglage préalable ne change pas

Statut Deuxième octet Troisième octet

BnH 7BH 00H

n = numéro de canal MIDI : 0H-FH (Canal 1-16)

• Quand All Notes Off est reçu, toutes les notes en cours sur le canal correspondant sont relâchées. Toutefois, si Hold 1 ou Sostenuto est activé, le son se poursuivra jusqu'à ce que ces fonctions soient réglées sur OFF

OMNI OFF (contrôleur numéro 124)

n = numéro de canal MIDI: OMNI OFF (Canal 1-16) Le même traitement que si All Notes Off était reçu s'accompagne

• OMNI on (contrôleur numéro 125)

Second octet Troisième octet

BnH 7DH 00H

n=n° de canal MID1: OH-FH (Canai 1-16)

n = n° de canal MIDI: OH - FIH (Canal 1 - 16)

• Le même traitement que si All Notes Off était reçu s'accomplit. OMNI ON n'est pas activé.

MONO (contrôleur numéro 126)

Second octet Troisième octet

BnH 7EH mmH

n = n° de canal MIDI : 0H-FH (Canal 1-16)

Le même traitement que si All Sounds Off et All Notes Off était reçu s'accompagne et le canal correspondant est réglé sur Mode 4 (M = 1) quel que soit la valeur de mm

Statut Deuxième octet Troisième octet

7FH 00H

n = n° de canal MIDI : 0H - FH (Canal 1 - 16)

Le même traitement que si All Sounds Off et All Notes Off était reçu s'accomplit et le canal correspondant est réglé sur Mode 3

Messages de système en temps réel active sensing

Status

FEH

• Quand un message d'Active Sensing est reçu, 1 instrument calcule ensuite 1 intervalle séparant les messages suivants. Si cet intervalle excède 420 msec, l'instrument agit alors comme si des messages All Sounds Off, All Notes Off et Reset All Controllers étaient reçus et le calcul d'intervalle cesse.

Messages exclusifs

Statut des Octets de données

2H. ddH. eeF7H

F0H: Statut exclusif

ID number: un numéro d'identification (identification du fabricant) pour indiquer de quel fabricant provient ce message exclusif. Le numéro d'identification de fabricant de Roland est 41H.

Les nombres d'identification 7EH et 7FH sont des extensions du standard MIDI ; messages universels autres qu'en temps réel (7EH) et messages universels en temps réel (7FH)

7EH = data: 00H-7FH(0-127)

F7H: EOX (End Of eXclusive ou fin de message exclusif)

Les messages exclusifs reçus par le SC-8820 sont : messages relatifs aux réglages de mode, les messages exclusifs universels en temps réel, les demandes de données (RQ1) et les envois de données (DT1).

- Messages exclusifs relatifs aux réglages de mode

Les messages servent à initialiser un appareil en mode GS ou GM ou à changer le mode de fonctionnement. Quand vous créez des données de jeu, un message "GM1 System On" sera inséré au début d'une série General MIDI 1. Un message "GM2 System On" au début d'une série General MIDI 2 et un message "GS Reset" au début de données musicales GS. Chaque morceau ne doit contenir qu'un seul message de mode, approprié au type de données (n'insérez pas plusieurs messages de mode dans un même morceau).

“GM System On” utilise le format de message universel autre qu'en temps réel. “GS Reset” utilise le format de message exclusif Roland. “Data Set 1 (DT1)”

OGM1 system on

C'est un message de commande qui ramène les réglages internes de 1 unité au statut initial General MIDI niveau 1. À la réception de ce message, le SC-8820 sera automatiquement bien configuré pour correctement reproduire une série General MIDI.

Statut	Octets de donnée	Statut
F0H	7EH, 7FH, 09H, 01H	F7H
Octet	Explication
F0H	Statut exclusif
7EH	N° d'identification (message universel autre qu'en temps réel)
7FH	Identification et l'identité Blancat
F0H	Sous-identifiant et l'Measure General MID1
01H	Sous-identifiable n°2 (General MID1 1 On)
F7H	EOX (End Of eXclusive ou fin de message exclusif)

• Quand ce message est reçu. Rx BANK SELECT se règle sur OFF et Rx NRPN sur OFF. Il doit y avoir un intervalle d'au moins 50 msec entre ce message et le suivant.

OGM2 System On
Statut	Octets de données	Statut
F0H	7EH 7FH 09H 03H	F7H
Octet	Explication
F0H	Statut exclusif
7EH	N° d'identification (message universel autre qu'en temps réel)
7FH	Identification d'unité (Broadcast)
09H	Sous-identifiant n°1 (Message General MIDI)
03H	Sous-identifiant n°2 (General MIDI 2 On)
F7H:	EOX (End Of Exclusive ou fin de message exclusif)

• Quand ce message est reçu, le SC-8820 peut receivevoir les messages spécifique par le General MID1 2, et donc peut utiliser les ensembles de sons General MID1 2

OGM system off [8820]

"OGM System Off" est un message de commande qui ramène le statut interne du SC-8820 du statut GM au statut initial. Le SC-8820 se réinitialisera au statut GS par défaut.

Statut	Octets de donnée	Statut
F0H	7EH,7F,09H,02H	F7H
Octet	Explication
F0H	Statut exclusif
7EH	N° d'identification (message universel)
7FH	Identification d'unité (Broadcast)
09H	Sous-identifiant n°1 (Message General)
02H	Sous-identifiant n°2 (General MIDI Off.)
F7H:	EOX (End Of eXclusive ou fin de messa)

• Quand ce message est reçu, le SC-8820 se réinitialisera au statut GS par défaut

GS Reset est un message de commande qui ramène les réglages internes de l'instrument au statut initial GS. Ce message apparait au début des données musicales GS, et un instrument GS qui reçoit ce message sera automatiquement bien configuré pour reproduire des données musicales GS.

Statut	Octets de donnée	Statut
F0H	41H. dev. 42H. 12H. 40H. 00H. 7FH. 00H. 41H		F7H
Octet	Explication
F0H	Statut exclusif
41H	Nombre d'identification (Roland)
dev	Identification d'unité (dev: 00H - 1FH (1 - 32), valeur initiale = 10H (17))
42H	Identification de modele (GS)
12H	Identification de commande (DT1)
40H	Adresse (MSB)
00H	Adresse
7FH	Adresse (LSB)
00H	Donnée (GS reset)
41H	Checksum
F7H	EOX (End Of eXclusis ou fin de message excludif

• Il doit y avoir un intervalle d'au moins 50 msec entre ce message et le suivant.

Statut	Octets de donnée	Statut
F0H	7FH, 7FH, 04H, 01H, 1H, mmH	F7H
Octel	Explication
F0H	Statut exclusif
7FH	N° d'identification (message universel en temps n°
7FH	Identification d'unité (Broadcast)
09H	Sous-identifiant n°1 (messages de commande d'aj
01H	Sous-identifiant n°2 (Master Volume)
1H	Master Volume (octet faible)
mmH	Master Volume (octet fort)
F71I:	EOX (End Of eXclusive ou fin de message exclusive

Le LSB (IIH) de Master Volume est traité comme 00H

Statut	Octets de donnée	Statut
F0H	7FH,7FH,04H,03H,11H, mmH	F7H
Octet	Esplication
F0H	Statut exclusif
7FH	N° d'identification (message universel en temps réel)
7FH	Identification d'unité (Broadcast)
09H	Sous-identifiant n°1 (messages de commande d'appareil
03H	Sous-identifiant n°2 (Master Fine Tuning)
11H	Master Fine Tuning (LSB)
mmH	Master Fine Tuning (MSB)
F7H:	EOX (End Of eXclusive ou fin de message exclusif)

Statut	Octets de donnée	Statut
F0H	7FH,7FH,04H,04H,11H, mmH	F7
Octet	Explication
F0H	Statut exclusif
7FH	N° d'identification (message universel en temps réel)
7FH	Identification d'unité (Broadcast)
09H	Sous-identifiant n°1 (messages de commande d'appareil)
04H	Sous-identifiant n°2 (Master Coarse Tuning)
11H	Master Coarse Tuning (LSB)
mmH	Master Coarse Tuning (MSB)
F7H:	EOX (End Of eXclusive ou fin de message exclusif)

IIH: ignoré (traité 00H)

mmH: 28H-40H-58H(-24-0-+24[demi-tons])

Commande globale de paramètres

Les paramètres de Global Parameter Control sont nouvellement créés pour General MIDI.

Statut Octets de données Statut

F0H 7FH.7FH.04H.05H.01H.01H.01H.01H. ppH. vvH F7H

Octet Explication

F01 Statut exclusif

7FH N° d'identification (message universel en temps réel)

7FH Identification d'unité (Broadcast)

09H Sous-identifiant n°1 (messages de commande d'appareil)

05H Sous-identifiant n°2 (Global Parameter Control)

vH Valeur du paramètre

F7H: EOX (End Of eXclusive ou fin de message exclusive)

pp = 0 Type de reverb

vv = 01H Pièce moyenne (Room2)

vv = 02H Grande pièce (Room3)

vv = 03H Hall moyen (Hall1)

vv = 08H reverb à plaque (Piste)

Le SC-8820 affiche le type de reverb comme indiqué entre parentheses

pp=1

Durée de reverb

VV = 00H - 7FH 0-127

0-127

OChorus parameters (paramètres de chorus) [8820]

Status Data byte Status

7FH Identification d'unité (Broadcast)

09H1 Sous-identifiant n°1 (messages de commande d'appareil)

05H Sous-identifiant n2 (Global Parameter Control)

VvH Valeur du paramètre

F7H: EOX (End Of eXclusive ou fin de message exclusive)

p=0 Type de chorus

v=0 Chorus1

vva1 Chorus2

vv=2 Chorus3

v-3 Chorus4

vF Chorus

vv=5 Flanger

p. 1 Mod Rate vy = 00H - 7FH 0-127

pp=2 Mod Depth

VV = 00H - 7FH 0-127

pp=3 Feedback

VV = 00H - 7FH 0-127

pp=4 Send To Reverb

v=00H-7FH 0-127

Statut Octets de données Statut

F0H 7TH, 7FH, 09H, 01H, 0nH, ppH, rRrH, F7H

Octet Explication

F0H Statut exclusif

7FH N° d'identification (message universel en temps réel)

7FH Identification d'unité (Broadcast)

09H Sous-identifiant n°1 (messages de commande d'appareil)

01H Sous-identifiant n°2 (Channel Pressure)

0nH Canal MIDI (00-0F)

ppH Parametre

rH Plage de valeurs

F7H: EOX (End Of eXclusive ou fin de message exclusive)

pp=0 Hanceur

rr=28H-58H -24+24{demi-tons}

pp=1 Filtrage coupure

rr=00H-7FH -9600-+9450 [centièmes]

pp=2 Amplitude

rr=00H-7FH 0-200%

pp=3 Hauteur du LFO

rr=00H-7FH 0-600 [centièmes]

pp=4 LFO Filter Depth

rr = 00H - 7FH 0 - 2400 [centièmes]

pp=5 1. FO Amplitude Depth

rr=00H-7FH 0-100%

Plage de valeurs

EOX (End Of eXclusive ou fin de message exclusif)

pp=0 Pitch Control

rr=28H-58H -24-+24[demi-tons]

pp-1 Filter Cutoff Control

rr=00H-7FH -9600-+9450[centièmes]

pp=2 Amplitude Control

rr=00H-7FH 0-200%

pp=3 LFO Pitch Depth

rr=00H-7FH 0-600 [centièmes]

pp=1 I. FO Filter Depth

rr=00H-7FH 0-2400{centièmes}

pp=5 LFO Amplitude Depth

rr=00H-7FH 0-100%

[8820]

Tempérament Réglage par octave

Statut	Octets.de.donation	Statut
FOH	7EH 7FH 08H 08H ffH,ggH hhH sshH	F7

Explication de l'octet

FOH Statut exclusif

7F1 Numéro d'identification (message universel en temps réel)

7F1 Identification d'unité (Broadcast)

09H Sous-identifiant 1 (MIDI Tuning Standard)

08H Sous-identifiant 2 (scale/oclave tuning 1-byte form)

H Canal/Option octet 1

bit 2 à 6 = non défini

Octet de canal 2

bits 0 à 6 = canal 8 à 14

HhH Octet de canal 3

bits 0 à 6 = canal 1 à 7

40H = 0 [centièmes] (tempérament égal)

7FH- = +63 [centièmes]

Commande asservie au clavier

Statut	Octets de données	Statut
F0H	7FH,7FH,0AH,01H,0nH,kkH,nnH vvH	F7H

Explication de l'octet

f01 Statut exclusif

7FH N° d'identification (message universel en temps réel)

99H Sous-identifiant 1 (commande asservie au clavier)

01H Sous-identifiant 2 (contrôleur)

0nH Canal MIDI (00-0F)

Numéro de note

Numéro de contrôle

vvH Valeur

F7H: EOX (End Of eXclusive ou fin de message exclusive)

n=07H Niveau

nV = 00H - 7FH 0 - 200% (Relatif)

nn=0AH Pan

vv = 00H - 7FH Left-Right (Absolu)

nn=5BH En voilà la reverb

vv = 00H - 7FH 0-127 (Absolute)

nn=5D En voilà au chorus

v = 00H - 7FH 0-127 (Absolute)

• Ce paramètre n'affecte que les Instruments rythmiques

- Messages exclusifs autres qu'en temps réel

Statut	Octets de donnée	Statut
F0H	7EH, dev. 06H, 01H	F7H

Explication de l'octet

F0H Statut exclusif

7EH N° d'identification (message universel en temps réel)

dev Identification d'unité (dev: 00H - 1FH (1 - 32).

valeur initiale 10H (17)

06H Sous-identifiant 1 (Information)

01H Sous-identifiant 2 (demanded identification)

F7H: EOX (End Of eXclusive ou fin de message exclusif)

Transmission de données

Le SC-8820 peut utiliser les messages exclusifs pour transmettre ses réglages à d'autres appareils. Il y a deux types de transmission de données : la transmission individuelle de paramètre (page 173), par laquelle les paramètres sont transmis un à un, et la transmission Dump (page 181), par laquelle une grande quantité de données est transmise d'un coup. Le message exclusif utilisé pour transmettre des données au format GS à un identifiant de méthode égal à 12H et une identificat ié d'unité de 10H (le SC-8820 vous permet de changer le réglage de nombre d'unité)

Ce message demande à l'appareil récepteur de transmettre des données. L'adresse et la taille déterminent le type et la quantité des données à transmettre. Il y a deux types de demande : la demande de paramètre individuel et la demande Bulk Dump qui réclame une grande quantité de données en une fois. Dans les deux cas, le message 'Data Request i (RQI)' est utilisé. L'adresse et la taille inclus dans le message déterminent le type et la quantité de données.

Pour la demande de paramètre individuel, réferez-vous à "Section 3 Transmission de paramètre individuel" (p 173)

Pour la demande Bulk Dump, réferez-vous à « 4 Bulk Dump (p 181) ». Quand un message Data Request est reçu, si l'appareil est prêt à transmettre des données et si 1 désresse et laaille sont appropriables, les données demandées seront transmises sous la loi du travail.

41H Identifiant de fabricant (Roland)

Identification d'unité (dev: 00H - 1FH Valeur initiale = 10H(17))

42H Identifiant de modèle (GS)

11H Identification de contrôleur (RQI)

aaH Adresse MSB: octet fort de l'adresse de depart des données

bbH Adresse: octet median de l'adresse de depart des données

ccH Adresse LSB: octet faible de l'adresse de départ des données

TssI TailleMSB

tH Taille

uuH Taille LSB

sum Checksum

F711: EOX (End Of eXclusive ou fin de message exclusive)

La quantité de données qui peuvent être transmises en une fois dépendra du type de données, et les données ne peuvent être reçues que depuis l'adresse et la taille spécifiées. Référez-vous aux adresses et tailles en Section 3 (p 173). Pour le checksum (octet de vérification), consultez la Section 5 (p 184).

C'est le message qui accomplit réellement la transmission de données, et sert donc quand vous désirez transmettre des données

Statut	Octets de donnée	Statut
F0H	41H, dev. 42H, 12H aHaH, bbH, ccH, ddH, eeh sum	F7H

Explication de l'octet

F0H Statut exclusif

41H Identifiant de fabricant (Roland)

Identification d'unité (00H-1FH, Valeur initiale = 10H(17))

42H Identifiant de modèle (GS)

12H Identification de contrôleur (DT1)

aàHi Adresse MSB: octet fort de l'adresse de départ des données

bbH Adresse: octet médian de l'adresse de départ des données

ccH Adresse LSB: octet faible de la de depart des données

ddH Donnée: les réelles données à transmettre Plusieurs octets de données sont transmis en commençant au niveau de l'adresse

Ces données

sum Checksum

F7H: EOX (End Of eXclusive ou fin de message exclusive)

La quantité de données qui peuvent être transmises en une fois dépendra du type de données, et les données ne peuvent être reçues que depuis 1 adresse et la taille spécifiée. Référez-vous aux adresses et tailles en Section 3 (p 173). - Les données dépassant 128 octets doivent être divisées en paquets de 128 octets ou moins. Si Data Set 1 est transmis correctement, il doit y avoir un intervalle d'au moins 40 ms entre deux paquets successifs. Pour le checksum (octet de vérification), consultez la Section 5 (p 184).

Messages de système en temps réel

Statut FEH

• Sera transmis régulièrement à intervalles de 250ms

Messages exclusifs du système

Quand un message approprié de "Identity Request" et de "Data Request 1 (RQ1)" un besoin les données internes demandées sont transmises

Statut Octets de données Statut F0H 7EH, dev.06H.02H.41H.42H.00H.00H.06H. ssH. ssH. ssH. ssH F7H

Explication de l'octet

FOH Statut exclusif

7EH Numéro d'identification (message universel autre qu'en temps réel)

Dév Identification d'unité (utilisez le même que pour Roland)

06H Sous-identifiant 1 Information générale)

02H Sous-identifiant 2 (Identity Reply)

41H Numéro d'identification (Roland)

42H Code famille de produits (LSB)

00H Code famille de produits (MSB)

00H Code de numéro de famille de produits (LSB)

06H Code de numéro de famille de produits (MSB)

ssH Version logiciel

ssH Version logiciel

ssH Version logiciel

SSH Version logiciel

F7H: EOX (End Of eXclusive ou fin de message exclusive)

Statut Octets de données Statut F0H 41H dev 42H 12H aH bB H cch ddH eeH-sum F7H

Explication de l'octet

FOH Statut exclusif

41H Identifiant de fabricant (Roland)

Identification d'unité (dev: 00H - 1FH Valeur initiale = 10H(17))

42H Identifiant de modèle (GS)

12H Identification de contrôleur (DT1)

alH Adresse MSB: octet fort de l'adresse de départ des données

bbH Adresse: octet médian de l'adresse de départ des données

ccf1 Adresse LSB: octet faible de l'adresse de départ des données

ddH Donnée: les réelles données à transmettre. Plusieurs octets de données sont transmis en commençant au niveau de l'adresse

: eeH Donnée sum Checksum F7H: EOX (End Of eXclusive ou fin de message exclusive)

• La quantité de données qui peuvent être transmises en une fois dépendra du type de données, et les données ne peuvent être reçues que depuis l'adresse et la taille spécifiées. Référez-vous aux adresses et tailles en Section 3 (p. 173).
• Les données dépassant 128 octets doivent être divisées en paquets de 128 octets ou moins. Si Data Set 1" est transmis correctement, il doit y avoir un intervalle d'au moins 40 ms entre deux paquets successifs. Pour le checksum (octet de vérification), consultez la Section 5 (p. 184).

3. Transmission de paramètre individuel

(Identification de module = 15H or · 42H )

La transmission individuelle de paramètre transmet (ou demande) les données d'un paramètre sous forme de message exclusif (un paquet de F0 F7). En transmission individuelle de paramètre, vous devez utiliser l'adresse et la taille données dans le Tableau des adresses de paramètre. Les adresses marquées d'un " ne peuvent pas servir d'adresse de départ.

Tableau des blocs d'adresse

Le tableau des adresses pour la transmission individuelle de paramètre est le suivant :

<Identification de modèle = 45H>

<Identification de modèle = 42H

Tableau des adresses de paramètres

Le tableau indique l'adresse, la taille, les données, les paramètres, descriptions et valeurs par défaut des paramètres qui peuvent être transférés à l'aide de «Request data 1 (RQ1)» et «Data set 1 (DT1)». Tous les nombres sont indiqués en hexadécimales 7 octets. Les chiffres dans la colonne explicative sont disponibles en notation décimale. Les paramètres pour le modèle identification = 45H sont en rapport avec LCD Display

Paramètres de système

Les paramètres affectant la totalité de l'instrument, comme par exemple la façon dont les deux prises MIDI IN fonctionnent sont appelés paramètres de système

Adresse (H)	Taille (H)	Donnée (H)	Paramètre	Description	Par défaut (H)	Description
00 00 7F	00 00 01	00 - 01	SYSTEM MODE SET	00	MODE-1
				00: MODE-1 (mode module simple)
				(Rx only)
* Quand la valeur 00 est reçue, c'est le même processus que quand un message d'initialisation GS est reçu. Les autres valeurs sont ignorées
CHANNEL MSG RX PORT
00 01 00	00 00 01	00 - 03	BLOCK00	PORT A - D	00	PORT A
:	:	:	:	:	:
00 01 0F	00 00 01	00 - 03	BLOCK0F	PORT A - D	00	PORT A
00 01 10	00 00 01	00 - 03	BLOCK10	PORT A - D	01	PORT B
:	:	:	:	:	:
00 01 1F	00 00 01	00 - 03	BLOCK1F	PORT A - D	01	PORT B
00 01 20	00 00 01	00 - 03	BLOCK2F	PORT A - D	02	PORT C [8820]
:	:	:	:	:	:
00 01 2F	00 00 01	00 - 03	BLOCK2F	PORT A - D	02	PORT C [8820]
00 01 30	00 00 01	00 - 03	BLOCK30	PORT A - D	03	PORT D [8820]
:	:	:	:	:	:
00 01 3F	00 00 01	00 - 03	BLOCK3F	PORT A - D	03	PORT D [8820]

Vous pouvez modifier le port MIDI récepteur des messages par canal pour chaque BLOC. Nous vous suggérons de normalement utiliser le PORT A pour BLOCK00 - 0F, PORT B pour BLOCK10 - 1F, PORT C pour BLOCK20 - 2F et PORT D pour BLOCK30 - 3F. Dans ce cas, il n'est pas nécessaire de changer le réglage. Référez-vous à la page 176 pour des détails sur chaque BLOC.

Paramètres de patch

Les paramètres communs à toutes les parties du module sont appelés paramètres communs de patch.

Adresse (H)	Taille (H)	Donnée (H)	Paramètre	Description	Par défaut (H)	Description
40 00 00	00 00 04	0018 - 07E8	MASTER TUNE	-100.0 - +100 0 [cents]	00 04 00 00	0 [centièmes]
40 00 01#				Use nibblized data
40 00 02#
40 00 03#
* Rétéréz-vous en section 5 Informations supplémentaires, A propos de l'accord (page 18-1)
40 00 04	00 00 01	00 - 7F	MASTER VOLUME	0 - 127 (= F0 7F 7F 04 01 00 vv F7)	7F	127
40 00 05	00 00 01	28 - 58	MASTER KEY-SHIFT	-24 - +24 [semitones]	40	0 [demi-tons]
40 00 06	00 00 01	01 - 7F	MASTER PAN	-63 (LEFT) - +63 (RIGHT)	40	0 (CENTRE)
40 00 7F	00 00 01	00	MODE SET	00 = GS Reset (Réception seulement)
40 01 00	00 00 10	20 - 7F	PATCH NAME	16 caractères ASCII
40 01 : #
40 01 OF#
40 01 30	00 00 01	00 - 07	REVERB MACRO	00: Room 1	04	Hall 2
				01: Room 2
				02: Room 3
				03: Hall 1
				04: Hall 2
				05: Plate
				06: Delay
				07: Panning Delay
40 01 31	00 00 01	00 - 07	REVERB CHARACTER	0 - 7	04	4
40 01 32	00 00 01	00 - 07	REVERB PRE-L PF	0 - 7	00	0
40 01 33	00 00 01	00 - 7F	REVERB LEVEL	0 - 127	40	64
40 01 34	00 00 01	00 - 7F	REVERB TIME	0 - 127	40	64
40 01 35	00 00 01	00 - 7F	REVERB DELAY FEEDBACK	0 - 127	00	0
40 01 37	00 00 01	00 - 7F	REVERB PREDEL AY TIME	0 - 127 [ms]	00	0

REVERB MACRO est un paramètre macroscopique qui permet un réglage global des paramètres de reverb. Quand vous sélectionnez le type de reverb avec REVERB MACRO, chaque paramètre de reverb est ramené à sa valeur la plus ajustée. REVERB CHARACTER est un paramètre qui change l'algorithm de réverbération. La valeur de REVERB CHARACTER correspond à REVERB MACRO du même numéro.

Adresse (H)	Taille (H)	Donnée (H)	Paramètre	Description	Par défaut (H)	Description
40 01 38	00 00 01	00 - 07	CHORUS MACRO	00: Chorus 1	02	Chorus 3
				01: Chorus 2
				02: Chorus 3
				03: Chorus 4
				04: Feedback Chorus
				05: Flanger
				06: Short Delay
				07: Short Delay(FB)
40 01 39	00 00 01	00 - 07	CHORUS PRE-L PF	0-7	00	0
40 01 3A	00 00 01	00 - 7F	CHORUS LEVEL	0-127	40	64
40 01 3B	00 00 01	00 - 7F	CHORUS FEEDBACK	0-127	08	8
40 01 3C	00 00 01	00 - 7F	CHORUS DELAY	0-127	50	80
40 01 3D	00 00 01	00 - 7F	CHORUS RATE	0-127	03	3
40 01 3E	00 00 01	00 - 7F	CHORUS DEPTH	0-127	13	19
40 01 3F	00 00 01	00 - 7F	CHORUS SEND LEVEL TO REVERB	0-127	00	0
40 01 40	00 00 01	00 - 7F	CHORUS SEND LEVEL TO DELAY	0-127	00	0

• CHORUS MACRO est un paramètre macroscopique qui permet le réglage global des paramètres de chorus. Quand vous utilisez CHORUS MACRO pour sélectionner le type de chorus, chaque paramètre de chorus est ramené à sa valeur la plus adaptée

40 01 50	00 00 01	00 - 09	DELAY MACRO	00: Delay 101: Delay 202: Delay 303: Delay 404: Pan Delay 105: Pan Delay 206: Pan Delay 307: Pan Delay 408: Delay to Reverb09: Pan Repeat	00	Delay1
40 01 51	00 00 01	00 - 07	DELAY PRE-LPF	0 - 7	00	0
40 01 52	00 00 01	01 - 73	DELAY TIME CENTER	0 1 ms - 1 sec	61	340
40 01 53	00 00 01	01 - 78	DELAY TIME RATIO I LEFT	4 - 500%	01	4
40 01 54	00 00 01	01 - 78	DELAY TIME RATIO RIGHT	4 - 500%	01	4
40 01 55	00 00 01	00 - 7F	DELAY LEVEL CENTER	0 - 127	7F	127
40 01 56	00 00 01	00 - 7F	DELAY LEVEL I EFT	0 - 127	00	0
40 01 57	00 00 01	00 - 7F	DELAY LEVEL RIGHT	0 - 127	00	0
40 01 58	00 00 01	00 - 7F	DELAY LEVEL	0 - 127	-10	64
40 01 59	00 00 01	00 - 7F	DELAY FEEDBACK	-64 - +63	50	+16
40 01 5A	00 00 01	00 - 7F	DELAY SENDLEVEL TO REVERB	0 - 127	00	0

• DELAY delay. Quand vous utilisez DELAY MACRO pour sélectionner le type de delay, chaque paramètre de delay est ramené à sa valeur la plus ajustée. La relation entre la valeur DELAY TIME CENTER et le réel temps de retard est la suivante.

DELAY TIME	Durée [ms]	Résolution [ms]
01 - 14	0.1 - 2.0	0.1
14 - 23	2.0 - 5.0	0.2
23 - 2D	5.0 - 10.0	0.5
2D - 37	10.0 - 20.0	1.0
37 - 46	20.0 - 50.0	2.0
46 - 50	50.0 - 100.0	5.0
50 - 5A	100.0 - 200.0	10.0
5A - 69	200.0 - 500.0	20.0
69 - 73	500.0 - 1000.0	50.0

• DELAY TIME RATIO LEFT et DELAY TIME RATIO RIGHT déterminent le rapport en relation avec DELAY TIME CENTER. La résolution est de 100/24(‰)

40 02 00	00 00 01	00 - 01	EQ LOW FREQ	\( {200}\mathrm{\;{Hz}},{400}\mathrm{\;{Hz}} \)	00	\( {200}\mathrm{{Hz}} \)
40 02 01	00 00 01	34 – 4C	EQ LOW GAIN	\( - {12} - + {12}\mathrm{\;{dB}} \)	40	0
40 02 02	00 00 01	00 - 01	EQ HIGH FREQ	\( 3\mathrm{{kHz}} - 6\mathrm{{kHz}} \)	00	\( 3\mathrm{{kHz}} \)
40 02 03	00 00 01	34 – 4C	EQ HIGH GAIN	\( - {12} - + {12}\mathrm{\;{dB}} \)	40	0

Adresse (H)	Taille (H)	Donnée (H)	Paramètre	Par défaut (H)	Description
-40 03 00	00 00 02	00 - 7F	EFX TYPE	00 00	00: Thru
-40 03 01#
-40 03 03	00 00 01	00 - 7F	EFX PARAMETER 1
-40 03 04	00 00 01	00 - 7F	EFX PARAMETER 2
-40 03 05	00 00 01	00 - 7F	EFX PARAMETER 3
-40 03 06	00 00 01	00 - 7F	EFX PARAMETER 4
-40 03 07	00 00 01	00 - 7F	EFX PARAMETER 5
-40 03 08	00 00 01	00 - 7F	EFX PARAMETER 6
-40 03 09	00 00 01	00 - 7F	EFX PARAMETER 7
-40 03 0A	00 00 01	00 - 7F	EFX PARAMETER 8
-40 03 0B	00 00 01	00 - 7F	EFX PARAMETER 9
-40 03 0C	00 00 01	00 - 7F	EFX PARAMETER 10
-40 03 0D	00 00 01	00 - 7F	EFX PARAMETER 11
-40 03 0E	00 00 01	00 - 7F	EFX PARAMETER 12
-40 03 0F	00 00 01	00 - 7F	EFX PARAMETER 13
-40 03 10	00 00 01	00 - 7F	EFX PARAMETER 14
-40 03 11	00 00 01	00 - 7F	EFX PARAMETER 15
-40 03 12	00 00 01	00 - 7F	EFX PARAMETER 16
-40 03 13	00 00 01	00 - 7F	EFX PARAMETER 17
-40 03 14	00 00 01	00 - 7F	EFX PARAMETER 18
-40 03 15	00 00 01	00 - 7F	EFX PARAMETER 19
-40 03 16	00 00 01	00 - 7F	EFX PARAMETER 20

Pour EFX TYPE et EFX PARAMETER veuillez vous référer aux pages 48, 156

Adresse (H)	Taille (H)	Donnée (H)	Paramètre		Par défaut (H)	Description
-40 03 17	00 00 01	00 - 7F	EFX SEND LEVEL TO REVERB	0-127	28	40
-40 03 18	00 00 01	00 - 7F	EFX SEND LEVEL TO CHORUS	0-127	00	0
-40 03 19	00 00 01	00 - 7F	EFX SEND LEVEL TO DELAY	0-127	00	0
-40 03 1B	00 00 01	00 - 7F	EFX CONTROL SOURCE1	Off, CC1-95, CAF, Bend	00	Off
-40 03 1C	00 00 01	00 - 7F	EFX CONTROL Depth1	-100 - 0 - +100 [%]	40	0 [%]
-40 03 1D	00 00 01	00 - 7F	EFX CONTROL SOURCE2	Off, CC1 - 95, CAF, Bend	00	Off
-40 03 1E	00 00 01	00 - 7F	EFX CONTROL Depth2	-100 - 0 - +100 [%]	40	0 [%]
-40 03 1F	00 00 01	00 - 7F	EFX SEND EQ SWITCH	OFF/ON	01	ON

EFX TYPE est un paramètre de macro qui règle les différents paramètres d'effet par insertion comme un groupe. Quand vous utilisez EFX TYPE pour sélectionner un type d'effet par insertion, chaque paramètre d'effet sera réglé à sa valeur la plus ajustée.

Le SC-8820 a 16 parties en groupe A. 16 parties en groupe B. 16 parties en groupe C et 16 parties en groupe D Les paramétres qui peuvent se régler indépendamment pour chaque Partie sont appelés paramétrres de Patch par Partie Si you utilisez des messages exclusifs pour regler les parametres de Patch par Partie, specifiez I adressse par numero de bloc platot que par numero de Partie (normalement le meme numero que celui de canal MIDI) I numero de bloc peut etre choisi parmi les 16 blocs, de O(H) a F(H) Pour chooseir une Partie du Groupe A. utilisez the numero de bloc correspondant la Partie et specifiez une adresse 40^ via le PORT A (normalement MIDI IN A) Pour chooseir une Partie du Groupe B. utilisez the numero de bloc correspondant la Partie et specifiez une adresse 40^ via lePORT B (normalemt MIDIN 2)

La relation entre numéro de partie et numéro de bloc est la suivante

x N° de bloc (0 - F).	Partie 1	(canal MIDI par défaut = 1)x=1
	Partie 2	(canal MIDI par défaut = 2)x=2
	:	: :
	Partie 9	(canal MIDI par défaut = 9)x=9
	Partie10	(canal MIDI par défaut =10)x=0
	Partie 11	(canal MIDI par défaut =11)x=A
	Partie 12	(canal MIDI par défaut =12)x=B
	:	: :
	Partie 16	(canal MIDI par défaut =16)x=F

n. ° de canal MIDI (0-F) du bloc Dans la configuration suivante, les numérores des changements de contrôle sont indiqués avec CC#

Adresse (H)	Taille (H)	Donnée (H)	Paramètre		Par défaut (H)	Description
40 1x 00	00 00 02	00 - 7F	TONE NUMBER	CC#00 VALUE 0 - 127	00	0
40 1x 01#		00 - 7F		P C VALUE 1 - 128	00	1
40 1x 02	00 00 01	00 - 10	Rx CHANNEL	1 - 16. OFF	Identique au numéro de partie
40 1x 03	00 00 01	00 - 01	Rx PITCH BEND	OFF/ON	01	ON
40 1x 04	00 00 01	00 - 01	Rx CH PRESSURE(CAf)	OFF/ON	01	ON
40 1x 05	00 00 01	00 - 01	Rx PROGRAM CHANGE	OFF/ON	01	ON
40 1x 06	00 00 01	00 - 01	Rx CONTROL CHANGE	OFF/ON	01	ON
40 1x 07	00 00 01	00 - 01	Rx POLY PRESSURE(PAf)	OFF/ON	01	ON
40 1x 08	00 00 01	00 - 01	Rx NOTEMESSAGE	OFF/ON	01	ON
40 1x 09	00 00 01	00 - 01	Rx RPN	OFF/ON	01	ON
40 1x 0A	00 00 01	00 - 01	Rx NRPN	OFF/ON	00 (01*)	OFF (ON*)

Quand GM1 System On ou GM2 System On est reçu, Rx NRPN se règle sur OFF. Quand GS Reset est reçu, il se règle sur ON.

Adresse (H)	Taille (H)	Donnée (H)	Paramètre			Par défaut (H)	Description
40 1x 0B	00 00 01	00 - 01	Rx MODULATION	OFF/ON	01	ON
40 1x 0C	00 00 01	00 - 01	Rx VOLUME	OFF/ON	01	ON
40 1x 0D	00 00 01	00 - 01	Rx PANPOT	OFF/ON	01	ON
40 1x 0E	00 00 01	00 - 01	Rx EXPRESSION	OFF/ON	01	ON
40 1x 0F	00 00 01	00 - 01	Rx HOLD1	OFF/ON	01	ON
40 1x 10	00 00 01	00 - 01	Rx PORTAMENTO	OFF/ON	01	ON
40 1x 11	00 00 01	00 - 01	Rx SOSTENUTO	OFF/ON	01	ON
40 1x 12	00 00 01	00 - 01	Rx SOFT	OFF/ON	01	ON
40 1x 13	00 00 01	00 - 01	MONO/POLY MODE	Mono/Poly (=CC# 126 01/CC# 127 00)	01	Poly
40 1x 14	00 00 01	00 - 02	ASSIGN MODE	0 = SINGLE	SC-6820/SC-88Pro/SC-88 MAP
				1 = LIMITED-MULTI	01	LIMITED-MULTI
				2 = FULL-MULTI	SC-55 MAP
					00 at x=0	SINGLE (Partie rythmique)
					01 at x≠0	LIMITED-MULTI (P normale)

Single : si la même note est jouée plusieurs fois à la suite. la note précédente sera coupée et la note nouvellement jouée sonnera 1 LimitedMulti, si la meme note est quie plusieis fo a la suite, la note precedente continuera a jouer un certain tems apres que la note nvellement soit joue (reglage par defaut) FulldMulti si la même note est inuée plusieurs fois à la suite. la note precedente continuera à journer jusqu'à son extinction naturelle après que la note nouvellement soit jouée (réglage par défaut) ASSIGN MODEF est la parametre qui détermine l'assignation des voix quand dessons se superposent à des numeros de note identiques sur le même canal Il doit être initiaisé pour un mode le plus adapté à la partie

• Ce paramètre détermine la configuration rythmique de la partie choisie comme partie rythmique. Le SC-8820 peut simultanément (dans différentes parties) utiliser jusqu'à deux configurations rythmiques (MAP1, MAP2). Avec les réglages initiaux, la partie 10 (MIDI CH=10, x=0) est réalisée sur MAP1 (1), et les autres parties comme parties normales (OFF(0)).

Adresse (H)	Taille (H)	Donnée (H)	Paramètre		Par défaut (H)	Description
40 1x 16	00 00 01	28 - 58	PITCH KEY SHIFT	-24 - +24 [semitones]	40	0 [semitones]
40 1x 17	00 00 02	08 - F8	PITCH OFFSET FINE	-12.0 - +12.0 [Hz]	08 00	0 [Hz]
40 1x 18#				Use nibblized data

• PITCH OFFSET FINE you permit d'alterer, avec une frquence specifique. la hauteur de la note joue ce parametre differe d'un parametre conventionnel d'accord fin (RPN #1) par la quantite d'alteration qui sera identique quelle que soit la note joue (en Hertz) Quand you utilisez plusieurs parties. chacune d'entre elle se verra assignee un reglage different pour le parametre PITCH OFFSET FINA un numero de note identique. ce qui you donneur un effet Celeste

40 1x 19	00 00 01	00 - 7F	PART LEVEL	0 - 127(=CC# 7)	64	100
40 1x 1A	00 00 01	00 - 7F	VELOCITY SENSE DEPTH	0 - 127	40	64
40 1x 1B	00 00 01	00 - 7F	VELOCITY SENSE OFFSET	0 - 127	40	64
40 1x 1C	00 00 01	00 - 7F	PART PANPOT	-64 (RANDOM).	40	0 (CENTER)
				-63 (LEFT) - +63 (RIGHT)(=CC# 10, excepté RANDOM)
40 1x 1D	00 00 01	00 - 7F	KEYBOARD RANGE LOW	(C-1) - (G9)	00	C-1
40 1x 1E	00 00 01	00 - 7F	KEYBOARD RANGE HIGH	(C-1) - (G9)	7F	G 9
40 1x 1F	00 00 01	00 - 5F	CC1 CONTROLLER NUMBER	0 - 95	10	16
40 1x 20	00 00 01	00 - 5F	CC2 CONTROLLER NUMBER	0 - 95	11	17
40 1x 21	00 00 01	00 - 7F	CHORUS SEND LEVEL	0 - 127(=CC# 93)	00	0
40 1x 22	00 00 01	00 - 7F	REVERB SEND LEVEL	0 - 127(=CC# 91)	28	40
40 1x 23	00 00 01	00 - 01	Rx BANK SELECT	OFF/ON	01(00*)	ON(OFF*)

• Quand "GM1 System On" est reçu, Rx BANK SELECT est réglé sur OFF. Quand GS RESET ou GM2 System On est reçu, Rx BANK SELECT sera réglé sur ON.

40 1x 24	00 00 01	00 - 01	RX BANK SELECT LSB	OFF/ON	01	ON
* Quand le LSB de RX BANK SELECT = OFF. LSB de selection de banque (Bn 20 11) sera traité comme 00H qu'elle que soit sa valeur
40 1x 2A	00 00 02	00 00 - 40 00 - 7F 7F	PITCH FINE TUNE	-100 - 0 -- +100 [cents] (= RPN#1)	40 00	0
40 1x 2B#
40 1x 2C	00 00 01	00 - 7F	DELAY SEND LEVEL	0-127 (=CC# 94)	00	0
40 1x 30	00 00 01	00 - 7F	TONE MODIFY1	-64 - +63 (=NRPN# 8/CC#76)	40	0
40 1x 31	00 00 01	00 - 7F	Vibrato Rate	-64 - +63 (=NRPN# 9/CC#77)	40	0
40 1x 32	00 00 01	00 - 7F	TONE MODIFY2	-64 - +63 (=NRPN# 32/CC#74)	40	0
			TVF Cutoff Freq
Adresse (H)	Taille (H)	Donnée (H)	Paramètre		Par défaut (H)	Description
40 1x 33	00 00 01	00 - 7F	TONE MODIFY4	-64 - +63	40	0
			TVF Resonance	(=NRPN# 33/CC#71)
40 1x 34	00 00 01	00 - 7F	TONE MODIFY5	-64 - +63	40	0
			TVF&TVA Env attack	(=NRPN# 99/CC#73)
40 1x 35	00 00 01	00 - 7F	TONE MODIFY6	-64 - +63	40	0
			TVF&TVA Env decay	(=NRPN# 100/CC#75)
40 1x 36	00 00 01	00 - 7F	TONE MODIFY7	-64 - +63	40	0
			TVF&TVA Env release	(=NRPN# 102/CC#72)
40 1x 37	00 00 01	00 - 7F	TONE MODIFY8	-64 - +63	40	0
			Vibrato Delay	(=NRPN# 10/CC#78)
40 1x 40	00 00 0C	00 - 7F	SCALE TUNING C	-64 - +63 [cents]	40	0 [cents]
40 1x 41#		00 - 7F	SCALE TUNING C#	-64 - +63 [cents]	40	0 [cents]
40 1x 42#		00 - 7F	SCALE TUNING D	-64 - +63 [cents]	40	0 [cents]
40 1x 43#		00 - 7F	SCALE TUNING D#	-64 - +63 [cents]	40	0 [cents]
40 1x 44#		00 - 7F	SCALE TUNING E	-64 - +63 [cents]	40	0 [cents]
40 1x 45#		00 - 7F	SCALE TUNING F	-64 - +63 [cents]	40	0 [cents]
40 1x 46#		00 - 7F	SCALE TUNING F#	-64 - +63 [cents]	40	0 [cents]
40 1x 47#		00 - 7F	SCALE TUNING G	-64 - +63 [cents]	40	0 [cents]
40 1x 48#		00 - 7F	SCALE TUNING G#	-64 - +63 [cents]	40	0 [cents]
40 1x 49#		00 - 7F	SCALE TUNING A	-64 - +63 [cents]	40	0 [cents]
40 1x 4A#		00 - 7F	SCALE TUNING A#	-64 - +63 [cents]	40	0 [cents]
40 1x 4B#		00 - 7F	SCALE TUNING B	-64 - +63 [cents]	40	0 [cents]

SCALE TUNING est une fonction qui permet d'effectuer des réglages fins de la hauteur de chaque note dans l'octave. La hauteur de chaque note identifiée dans toutes les octaves changera simultanément. Un réglage de + / - 0 cents (centième) (40H) correspond au tempérament égal (p 184)

40 2x 00	00 00 01	28 - 58	MOD PITCH CONTROL	-24 - +24 [semitones]	40	0 [semitones]
40 2x 01	00 00 01	00 - 7F	MOD TVF CUTOFF CONTROL	-9600 - +9600 [cents]	40	0 [cents]
40 2x 02	00 00 01	00 - 7F	MOD AMPLITUDE CONTROL	-100 0 - +100 0 [%]	40	0 [%]
40 2x 03	00 00 01	00 - 7F	MOD LFO1 RATE CONTROL	-10 0 - +10 0 [Hz]	40	0 [Hz]
40 2x 04	00 00 01	00 - 7F	MOD LFO1 PITCH DEPTH	0 - 600 [cents]	0A	10 [cents]
40 2x 05	00 00 01	00 - 7F	MOD LFO1 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 06	00 00 01	00 - 7F	MOD LFO1 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x 07	00 00 01	00 - 7F	MOD LFO2 RATE CONTROL	-10 0 - +10 0 [Hz]	40	0 [Hz]
40 2x 08	00 00 01	00 - 7F	MOD LFO2 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x 09	00 00 01	00 - 7F	MOD LFO2 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 0A	00 00 01	00 - 7F	MOD LFO2 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x 10	00 00 01	40 - 58	BEND PITCH CONTROL	0 - 24 [semitones]	42	2 [semitones]
40 2x 11	00 00 01	00 - 7F	BEND TVF CUTOFF CONTROL	-9600 - +9600 [cents]	40	0 [cents]
40 2x 12	00 00 01	00 - 7F	BEND AMPLITUDE CONTROL	-100 0 - +100 0 [%]	40	0 [%]
40 2x 13	00 00 01	00 - 7F	BEND LFO1 RATE CONTROL	-10 0 - +10 0 [Hz]	40	0 [Hz]
40 2x 14	00 00 01	00 - 7F	BEND LFO1 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x 15	00 00 01	00 - 7F	BEND LFO1 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 16	00 00 01	00 - 7F	BEND LFO1 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x 17	00 00 01	00 - 7F	BEND LFO2 RATE CONTROL	-10 0 - +10 0 [Hz]	40	0 [Hz]
40 2x 18	00 00 01	00 - 7F	BEND LFO2 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x 19	00 00 01	00 - 7F	BEND LFO2 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 1A	00 00 01	00 - 7F	BEND LFO2 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x 20	00 00 01	28 - 58	CAI PITCH CONTROL	-24 - +24 [semitones]	40	0 [semitones]
40 2x 21	00 00 01	00 - 7F	CAI TVF CUTOFF CONTROL	-9600 - +9600 [cents]	40	0 [cents]
40 2x 22	00 00 01	00 - 7F	CAI AMPLITUDE CONTROL	-100 0 - +100 0 [%]	40	0 [%]
40 2x 23	00 00 01	00 - 7F	CAI LFO1 RATE CONTROL	-10 0 - +10 0 [Hz]	40	0 [Hz]
40 2x 24	00 00 01	00 - 7F	CAI LFO1 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x 25	00 00 01	00 - 7F	CAI LFO1 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 26	00 00 01	00 - 7F	CAI LFO1 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x 27	00 00 01	00 - 7F	CAI LFO2 RATE CONTROL	-10 0 - +10 0 [Hz]	40	0 [Hz]
40 2x 28	00 00 01	00 - 7F	CAI LFO2 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x 29	00 00 01	00 - 7F	CAI LFO2 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 2A	00 00 01	00 - 7F	CAI LFO2 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x 30	00 00 01	28 - 58	PAF PITCH CONTROL	-24 - +24 [semitones]	40	0 [semitones]
40 2x 31	00 00 01	00 - 7F	PAF TVF CUTOFF CONTROL	-9600 - +9600 [cents]	40	0 [cents]
40 2x 32	00 00 01	00 - 7F	PAF AMPLITUDE CONTROL	-100 0 - +100 0 [%]	40	0 [%]
40 2x 33	00 00 01	00 - 7F	PAF LFO1 RATE CONTROL	-10 0 - +10 0 [Hz]	40	0 [Hz]
40 2x 34	00 00 01	00 - 7F	PAF LFO1 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x 35	00 00 01	00 - 7F	PAF LFO1 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 36	00 00 01	00 - 7F	PAF LFO1 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x 37	00 00 01	00 - 7F	PAF LFO2 RATE CONTROL	-10 0 - +10 0 [Hz]	40	0 [Hz]
40 2x 38	00 00 01	00 - 7F	PAF LFO2 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x 39	00 00 01	00 - 7F	PAF LFO2 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 3A	00 00 01	00 - 7F	PAF LFO2 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x 40	00 00 01	28 - 58	CC1 PITCH CONTROL	-24 - +24 [semitones]	40	0 [semitones]
40 2x +11	00 00 01	00 - 7F	CC1 TVF CUTOFF CONTROL	-9600 - +9600 [cents]	40	0 [cents]
Adresse (H)	Taille (H)	Donnée (H)	Paramètre		Par défaut (H)	Description
40 2x -42	00 00 01	00 - 7F	CC1 AMPLITUDE CONTROL	-100 0 - +100 0 [%]	40	0 [%]
40 2x -43	00 00 01	00 - 7F	CC1 LFO1 RATE CONTROL	-10 0 - +10.0 [Hz]	40	0 [Hz]
40 2x -44	00 00 01	00 - 7F	CC1 LFO1 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x -45	00 00 01	00 - 7F	CC1 LFO1 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x -46	00 00 01	00 - 7F	CC1 LFO1 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x -47	00 00 01	00 - 7F	CC1 LFO2 RATE CONTROL	-10.0 - +10.0 [Hz]	40	0 [Hz]
40 2x -48	00 00 01	00 - 7F	CC1 LFO2 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x -49	00 00 01	00 - 7F	CC1 LFO2 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x -4A	00 00 01	00 - 7F	CC1 LFO2 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
40 2x 50	00 00 01	28 - 56	CC2 PITCH CONTROL	-24 - +24 [semitones]	40	0 [semitones]
40 2x 51	00 00 01	00 - 7F	CC2 TVF CUTOFF CONTROL	-9600 - +9600 [cents]	40	0 [cents]
40 2x 52	00 00 01	00 - 7F	CC2 AMPLITUDE CONTROL	-100.0 - +100 0 [%]	40	0 [%]
40 2x 53	00 00 01	00 - 7F	CC2 LFO1 RATE CONTROL	-10 0 - +10.0 [Hz]	40	0 [Hz]
40 2x 54	00 00 01	00 - 7F	CC2 LFO1 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x 55	00 00 01	00 - 7F	CC2 LFO1 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 56	00 00 01	00 - 7F	CC2 LFO1 TVA DEPTH	0 - 100.0 [%]	00	0 [%]
40 2x 57	00 00 01	00 - 7F	CC2 LFO2 RATE CONTROL	-10.0 - +10.0 [Hz]	40	0 [Hz]
40 2x 58	00 00 01	00 - 7F	CC2 LFO2 PITCH DEPTH	0 - 600 [cents]	00	0 [cents]
40 2x 59	00 00 01	00 - 7F	CC2 LFO2 TVF DEPTH	0 - 2400 [cents]	00	0 [cents]
40 2x 5A	00 00 01	00 - 7F	CC2 LFO2 TVA DEPTH	0 - 100 0 [%]	00	0 [%]
Vou ne pouvez pas toujours Obtir l'effet désiré en modifiçant les paramètres LFO 1 et LFO 2
40 4x 00	00 00 01	00 - 04	TONE MAP NUMBER (= CC#32 : Bank number LSB)	MAP 0 - 4	00
				00: SELECTED
				01: SC-55 MAP
				02: SC-88 MAP
				03: SC-88Pro MAP
				04: SC-8820 MAP
Quand "GS Reset" est reçu, ce sera 00: SELECTED
40 4x 01	00 00 01	01 - 04	TONE MAP-0 NUMBER	01: SC-55 MAP	(04)
				02: SC-88 MAP
				03: SC-88Pro MAP
				04: SC-8820 MAP
Cela détermine une configuration quand TONE MAP NUMBER est 00.
40 4x 20	00 00 01	00 - 01	EQ ON/OFF	OFF/ON	01	ON
Cela commute on/off l'égaliser
40 4x 21	00 00 01	00 - 03	OUTPUT ASSIGN	00: OUTPUT-1	00	OUTPUT-1
				01: OUTPUT-2
				02: OUTPUT-2L
				03: OUTPUT-2R
40 4x 22	00 00 01	00 - 01	PART EFX ASSIGN	00: BYPASS	00	BYPASS
				01:EFX

Paramètres de kits rythmiques

m: N° de configuration (0 = MAP1, 1 = MAP2)

rr: N° de note de partie rythmique (00H-7FH: 0-127)

Adresse (H)	TaNille (H)	Donnée (H)	Paramètre	Description
41 m0 00| #	00 00 0C	20 - 7F	DRUM MAP NAME	Caractère ASCII
41 m0 0B#
41 m1 rr	00 00 01	00 - 7F	PLAY NOTE NUMBER	Pitch coarse
41 m2 rr	00 00 01	00 - 7F	LEVEL	TVA level(=NRPN# 26)
41 m3 rr	00 00 01	00 - 7F	ASSIGN GROUP NUMBER	Non. 1 - 127
41 m4 rr	00 00 01	00 - 7F	PANPOT	-64 (RANDOM).-63 (LEFT) - +63 (RIGHT)(=NRPN# 28, excepté RANDOM)
41 m5 rr	00 00 01	00 - 7F	REVERB SEND LEVEL	00 - 1.0Multiplicitateur du niv d'envoi à la reverb(=NRPN# 29)
41 m6 rr	00 00 01	00 - 7F	CHORUS SEND LEVEL	00 - 1.0Multiplicitateur du niv d'envoi au chorus(=NRPN# 30)
41 m7 rr	00 00 01	00 - 01	Rx NOTE OFF	OFF/ON
41 m8 rr	00 00 01	00 - 01	Rx NOTE ON	OFF/ON
41 m9 rr	00 00 01	00 - 7F	DEL AY SEND LEVEL	00 - 1.0Multiplicitateur du niv d'envoi au delay(=NRPN# 31)

• Quand l'ensemble rythmique est changé, les valeurs RHYTHM SETUP PARAMETER sont toutes initialisées
• Il n'est pas possible d'utiliser à la fois Chorus Send Level et Delay Send Level pour un seul Instrument rhythmique

Veuillez modifier les paramètres des sons du SC-8820 à votre goût et sauvegarder vos nouveaux réglages dans les variations numéro 64 et 65 des configurations SC-8820 /SC-88Pro /SC-88 (p 67) Un son sauvegardé de cette façon est appelé Tone User Vous pouvez sauvegarder 256 sons de cette façon Les paramètres que vous pouvez régler sont le vibrato, le filtre et l'enveloppe

b: numéro de banque (0H = N° de Variation GS 64. 1H = N° de Variation GS 65) pp: numéro de programme (00 - 7F: 1 - 128)

Adresse (H)	Taille (H)	Donnée (H)	Paramètre	Description	Valeur par défaut (H)	Description
20 b0 pp	00 00 01	01 - 04	SOURCE TONE# (MAP)	---
20 b1 pp	00 00 01	00 - 7F	(CC#00 : Bank number MSB)	---
20 b2 pp	00 00 01	00 - 7F	(PG# : Program number)	---
20 b3 pp	00 00 01	00 - 7F	USER INST MODIFY1-2	-64 - +63	40	0
			Vibrato Rate
20 b4 pp	00 00 01	00 - 7F	USER INST MODIFY2-2	-64 - +63	40	0
			Vibrato Depth
20 b5 pp	00 00 01	00 - 7F	USER INST MODIFY3-2	-64 - +63	40	0
			TVF Cutoff Freq
20 b6 pp	00 00 01	00 - 7F	USER INST MODIFY4-2	-64 - +63	40	0
			TVF Resonance
20 b7 pp	00 00 01	00 - 7F	USER INST MODIFY5-2	-64 - +63	40	0
			TVE&TVA Env acc
20 b8 pp	00 00 01	00 - 7F	USER INST MODIFY6-2	-64 - +63	40	0
			TVF&TVA Env decay
20 b9 pp	00 00 01	00 - 7F	USER INST MODIFY7-2	-64 - +63	40	0
			TVF&TVA Env release
20 bA pp	00 00 01	00 - 7F	USER INST MODIFY8-2	-64 - +63	40	0
			Vibrato Delay

Kit rythmique user

Veuillez modifier les paramètres d'Instrument rythmique à valeur guise et sauvegarder ces données comme Kit rythmique User. Vous pouvez sauvegarder jusqu'à deux kits rythmiques et comme chacun d'eux contient 128 sons instrumentaux, cela fait au total 256 sons. Vous pouvez également nommer ces kits rythmiques. Les kits rythmiques User sont stockés dans les kits rythmiques numéro 64 et 65 des configurations SC-8820/SC-88Pro/SC-88.

d: N° de kit rythmique (0H = N° de kit rythmique User 65. 1H = N° de kit rythmique User 66) rr: N° de note de la partie rythmique (00 - 7F: 0-127)

Adresse (H)	Taille (H)	Donnée (H)	Paramètre	Description
21 d0 00	00 00 0C	20 - 7F	USER DRUM SET NAME	32 - 127(ASCII 12 caractères)
:
21 d0 0B#
21 d1 rr	00 00 01	00 - 7F	PLAY NOTE	0 - 127
21 d2 rr	00 00 01	00 - 7F	LEVEL	0 - 127
21 d3 rr	00 00 01	00 - 7F	ASSIGN GROUP	0 - 127
21 d4 rr	00 00 01	00 - 7F	PAN	0 - 127
21 d5 rr	00 00 01	00 - 7F	REVERB SEND LEVEL	0 - 127
21 d6 rr	00 00 01	00 - 7F	CHORUS SEND LEVEL	0 - 127
21 d7 rr	00 00 01	00 - 01	RX NOTE OFF	OFF/ON
21 d8 rr	00 00 01	00 - 01	RX NOTE ON	OFF/ON
21 d9 rr	00 00 01	00 - 7F	DELAY SEND LEVEL	0 - 127
21 dA rr	00 00 01	01 - 04	SOURCE DRUM SET# (MAP)	1 - 4
21 dB rr	00 00 01	00 - 7F	(PG#: Program number)	0 - 127
21 dC rr	00 00 01	00 - 7F	SOURCE NOTE NUMBER	0 - 127

Sur le SC-8820, ces réglages seront perdus à l'extinction de l'appareil

La procédure Bulk Dump vous permet de transférer d'un coup une grande quantité de données, et elle est utile pour stocker les réglages de la totalité de 1 instrument dans un ordinateur ou séquenceur. Pour que le SC-8620 accomplisse une transmission Bulk Dump, envoyez-lui un message de demande de Bulk Dump ou Bulk Dump Request. Ce message utilise le format de demande de données "Data Request 1" (RQ1), mais contrairement à la transmission individuelle de paramètre, la "taille" spécifiée par le message ne se réfère pas à la taille des données mais à leur contenu.

Pour connaître la correspondance taille/paramètre, voir ci-dessous. Quand le SC-8820 reçoit une demande de Bulk Dump, il transmet un Bulk Dump selon le format ci-après.

Le SC-8820 peut aussi transmettre une liste de sessions internes. Cette fonction peut servir à afficher la liste des sons sur un ordinateur.

Transfert (dump) de paramètres

C'est une commande qui donne un jeu de données de paramètres et utilise le format 'Data Request 1 (RQ1)' La taille spécifique le contenu des données demandées

Adresse : OC 00 00

Taille :	00 00 00: ALL	tous les paramètres
	00 00 01: ALL 1	à utiliser quand USER TONE BANK ou USER DRUM SET ne sont pas utilisés
	00 00 02: ALL 2	à utiliser quand USER TONE BANK. USER DRUM SET et DRUM SETUPn sont pas modifiés
	00 00 10: 16-part GS 1	à utiliser quand 16 parties seulement sont utilisées
	00 00 11: 16-part GS 2	à utiliser quand 16 parties seulement sont utilisées et que DRUM SETUP n'est pas modifié
	00 01 00: USER TONE BANK (AL1.)	démande un transfert de toutes les données使用者 USER TONE BANK
	00 01 40: USER TONE BANK #64	démande un transfert des données使用者 USER TONE BANK #64 (128 sons)
	00 01 41: USER TONE BANK #65	démande un transfert des données使用者 USER TONE BANK #65 (128 sons)
	00 02 00: USER DRUM SET (AL1.)	démande un transfert de toutes les données使用者 USER DRUM SET
	00 02 40: USER DRUM SET #65	démande un transfert des données使用者 DRUM SET #65
	00 02 41: USER DRUM SET #66	démande un transfert des données使用者 DRUM SET #66

Exemple) Demande de données pour tous les paramètres : F0-41 dev 42 11 0C 00 00 00 00 00 74 F7

normalement. utiliser A. L. (00 00 00) donne une plus grande sécurité, mais la quantité de données est très importante, et la transmission nécessite environ 20 secondes. Pour réduire la durée de transmission et le volume de données, nous vous suggérons de ne transférer que les données nécessaires. La façade vous permet de faire les Dumps A. L. ALL. 1. 16-part GS 1. 16-part GS 2. USER TONE BANK (ALL). USER DRUM SET (A. L.)

Quand le SC-6820 reçoit une demande de transfert (Dump) de paramètres, ou quand cette transmission est demandée depuis la façade, les données suivantes sont transmises au format "Data Set 1".

Adresse

Description

Nombre de paquels

16 parties

USER TONE BANK

USER DRUMSET

ALL

ALL1

ALL2

GS1

GS2

ALL

#64

#65

ALL

#65

#66

08 00 00 - 08 01 7F

SETUP

2

○

○

○

○

○

28 00 00 - 28 0A 7F

USER TONE BANK #64

11

○

○

○

28 10 00 - 28 1A 7F

USER TONE BANK #65

11

○

○

○

29 00 00 - 29 0B 0F

USER DRUM SET #65

12

○

○

○

29 10 00 - 29 1B 0F

USER DRUM SET #66

12

○

○

○

48 1D 10 - 48 26 0F

PATCH EXTENSION A

9

○

○

○

○

○

48 00 00 - 48 1D 0F

SYSTEM/PATCH A

30

○

○

○

○

○

49 00 00 - 49 1F 7F

DRUM SETUP A

32

○

○

○

58 1D 10 - 58 26 0F

PATCH EXTENSION B

9

○

○

○

58 00 00 - 58 1D 0F

SYSTEM/PATCH B

30

○

○

○

59 00 00 - 59 1F 7F

DRUM SETUP B

32

○

○

68 1D 10 - 68 26 0F

PATCH EXTENSION C

9

○

○

○

68 00 00 - 68 1D 0F

SYSTEM/PATCH C

30

○

○

○

69 00 00 - 69 1F 7F

DRUM SETUP C

32

○

○

78 1D 10 - 78 26 0F

PATCH EXTENSION D

9

○

○

○

78 00 00 - 78 1D 0F

SYSTEM/PATCH D

30

○

○

○

79 00 00 - 79 1F 7F

DRUM SETUP D

32

○

○

• Quand les données envoyées par le SC-8820 sont rechargées dans le SC-8820, sachez que les données peuvent ne pas être correctement chargées si l'ordre de transmission des paquets est modifié, si l'intervalle séparant les paquets est changé, ou si d'autres messages sont insérées entre les paquets. Les données de transfert du SC-6820 comprennent des données pour appareils compatibles GS et ces données sont compatibles dans les deux sens. Toutefois, en fonction des règles des nouveaux paramètres du SC-6820, le résultat musical peut différer. Si le SC-8820 ne fonctionne pas correctement avec les données de Bulk Dump d'un autre appareil compatible GS, initialisez le SC-8820 avant de renvoyer les données.

Demande de transfert de liste (réception uniquement)

Cette commande demande le transfert (bulk dump) d'une liste de sous-preset (Instruments) de la mémoire interne, et utilise le format «Data Request 1 (RQ1)». La taille spécifique du contenu des données demandées

Adresse : 0C 00 01

Titre: 00000: All

00 00 01: SC-55 MAP

000002: SC-68MAP

Quand une demande de transfert de liste d'instruments est reçue, ou quand une procédure de transfert est initiée depuis la façon, les noms de sons de la configuration spécifique seront transmis en continu au format donné ci-dessous. Pour lequel 20 octets servent à chaque nom de son. 1. L'adresse des données transmises est 0C 0001 pour tous les paquets.

Fermé de transfert

0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
CC0	MAP	PC	00	Nom du son (12 caractères ASCII)

CC0: N° de variation

MAP: N° de MAP 01 = SC-55 MAP. 02 = SC-88 MAP. 03 = SC-88Pro MAP. 04 = SC

8620 MAP

PC : Numéro de programme

- Transfert (dump) de liste de kits rythmiques

Cette commande demande le transfert (bulk dump) d'une liste des kits preset (kits rythmiques) de la mémoire interne, et utilise le format «Data Request 1 (RQ1)». La taille spécifique du contenu des données demandées.

Adresse : 0C 00 02

Titre: 00000: ALL

00 00 01: SC-55 MAP

00002: SC-88MAP

Quand une commande de transfert de liste de kits est reçue, ou quand une procédure de transfert est initiée depuis la façade, les noms de kits de la configuration spécifiée seront transmis en continu au format donné ci-dessous. Pour lequel 16 octets servent à chaque nom de son. L'adresse des données transmises est 0C 00 02 pour tous les paquets.

Format de transfert :

0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
00	MAP	PC	00	Nom du kit rhytmique (12 caraclères ASCII)

MAP: N° de Map 01 = SC-55 MAP, 02 = SC-88 MAP, 03 = SC-88Pro MAP

04 = SC-8820 MAP

PC: Numéro de programme

- Transfert (dump) de liste des sons rythmiques

Cette commande demande le transfert (bulk dump) d'une liste de sons rythmiques preset de la mémoire interne et utilise le format "Data Request 1 (RQ1)." La taille spécifique du contenu des données demandées.

Adresse : 0C 00 03

Titre: 00000 ALU

00 00 01 SC-55 MAP

00 00 02 SC-88 MAP

Quand une commande de transfert de liste d'instruments rythmiques est reçue, ou quand une procédure de transfert est initiée depuis la façade, les noms d'instruments rythmiques du kit spécifique seront transmis en continu au format donné ci-dessous, pour lequel 20 octets seront à chaque nom de son. L'adresse des données transmises est 0C (0) 03 pour tous les paquets.

Format de transfert:

00

MAP

PC

KEY

Nom du son rhytmique (12 caractères ASCII)

MAP: N° de Map 01 = SC-55 MAP, 02 = SC-88 MAP, 03 = SC-88Pro MAP, 04 = SC-8820 MAP

N° de programme

KEY: N^ de note

O demande de transfert d'effets par insertion (réception uniquement)

Cette commande demande le transfert (bulk dump) d'une liste des effets par insertion de la mémoire interne, et utilise le format "Data Request 1 (RQI)" La taille spécifique du contenu des données demandées.

Adresse : OC 00 04

Taille: 00 00 00: ALL

Quand une demande de transfert de liste d'effets par insertion est reçue, ou quand une procédure de transfert est initiaée depuis la façade, les noms des effets de la liste seront transmis en continu au format donné ci-dessous. Pour lequel 20 octets servent à chaque nom de son 1. L'adresse des données transmises est 0C 00 04 pour tous les paquets.

Format de transfert:

0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F	10	11	12	13
MSB	LSB	00	00

MSB: Catégorie

LSB: Type

Tableau de conversion décimal/hexadecimal

(Les valeurs hexadécimales sont suivies d'un "H")

Dans la documentation MIDI, les valeurs de données et d'adresse/taille pour les messages exclusifs, etc., sont exprimées en hexadecimal sur 7 bits.

Le tableau suivant donne la correspondance avec les valeurs décimales

Dec	Hex	Dec	Hex	Dec	Hex	Dec	Hex
0	00H	32	20H	64	40H	96	60H
1	01H	33	21H	65	41H	97	61H
2	02H	34	22H	66	42H	98	62H
3	03H	35	23H	67	43H	99	63H
4	04H	36	24H	68	44H	100	64H
5	05H	37	25H	69	45H	101	65H
6	06H	38	26H	70	46H	102	66H
7	07H	39	27H	71	47H	103	67H
8	08H	40	28H	72	48H	104	68H
9	09H	41	29H	73	49H	105	69H
10	0AH	42	2AH	74	4AH	106	6AH
11	0BH	43	2BH	75	4BH	107	6BH
12	0CH	44	2CH	76	4CH	108	6CH
13	0DH	45	2DH	77	4DH	109	6DH
14	0EH	46	2EH	78	4EH	110	6EH
15	0FH	47	2FH	79	4FH	111	6FH
16	10H	48	30H	80	50H	112	70H
17	11H	49	31H	81	51H	113	71H
18	12H	50	32H	82	52H	114	72H
19	13H	51	33H	83	53H	115	73H
20	14H	52	34H	84	54H	116	74H
21	15H	53	35H	85	55H	117	75H
22	16H	54	36H	86	56H	118	76H
23	17H	55	37H	87	57H	119	77H
24	18H	56	38H	88	58H	120	78H
25	19H	57	39H	89	59H	121	79H
26	1AH	58	3AH	90	5AH	122	7AH
27	1BH	59	3BH	91	5BH	123	7BH
28	1CH	60	3CH	92	5CH	124	7CH
29	1DH	61	3DH	93	5DH	125	7DH
30	1EH	62	3EH	94	5EH	126	7EH
31	1FH	63	3FH	95	5FH	127	7FH

les valeurs décimales telles que canal MIDI, de banque et changement de programme sont référencées avec une valeur majorée de 1 par rapport au tableau ci-dessus - Les 7 bits utilisés dans l'octet peuvent déterminer 128 paliers. Pour des données nécessitant une plus grande précision, il faut utiliser deux octets ou plus. Par exemple, deux valeurs hexadécimales à bbH exprimant deux octets (2x7 bits) correspondant à une valeur de àa x 128 + bb - Dans le cas de valeurs avec un signe ±, 00H = -64, 40H = ± 0, et 7FH = +63, aussi l'expression décimale sera inférieure de 64 à la valeur donnée dans le tableau ci-dessus. Dans le cas des deux types, 0000H = -8192, 4000H = ± 0, et 7F7FH = +8191. Par exemple, si aa bbH est exprimée en décimal, cela donne aa bbH - 4000H = aa × 128 + bb - 64 × 128. Les données dites en demi-octet ("nibbles") sont exprimées en hexadecimal sur 4-bits. Une valeur exprimée en nibbles sur 2 octets 0a 0bH a la valeur a × 16 + b

Quelle est l'expression décimale de 5AH?

D'après le tableau, 5AH = 90

Quelle est l'expression décimale de 12 34H considérant qu'il s'agit d'une valeur exprimée en hexadecimal sur 7 bits?

D'après le tableau, comme 12H = 18 et 34H = 52

18 × 128 + 52 = 2356

Quelle est l'expression décimale de la valeur en nibbles 0A 03 09 0D?

D'après le tableau, comme 0AH = 10, 03H = 3, 09H = 9, 0DH = 13

(10 × 16 + 3) × 16 + 9 × 16 + 13 = 41885

Quelle est l'expression en nibbles de la valeur décimale 12587

161.1258

16) 78 10

16) 4 14

D'après le tableau. 0 = 00H. 4 = 04H. 14 = 0EH. 10 = 0AH. la réponse est 00 04 0E 0AH

923E5F

9n est le statut Note On, et n'est le numéro de canal MIDI. Comme 2H = 2.3EH = 62 et 5FH = 95. c'est un message Note-on sur le canal MIDI 3, de numéro de note 62 (le nom de note est r64), et la dynamique de 95.

CE 49

CNH est le statut de changement de programme et n'est pas le nombre de canal MIDI. Comme EH = 14 et 49H = 73, c'est un message de changement de programme sur le canal MIDI 15 pour le programme 74 (Flute en GS).

EA 0028

EnH est le statut de changement de Pitch Bend. et n est le numéro de canal MIDI. Le deuxième octet (00H = 0) est le LSB et le 3ème (28H = 40) le MSB, mais la valeur de Pitch Bend est une valeur avec signe (±) pour laquelle 4000H (= 64 × 128 + 0 = 8192) vaut 0, aussi cette valeur de Pitch Bend est-elle:

2800H-4000H=40x128+0-(64x128+0)=5120-8192=-3072

Si la sensibilité au Pitch Bend est réglée à 2 demi-tons, -8192 (00 00H) donne un changement de hauteur de -200 centièmes, aussi dans ce cas -200 × (-3072) ÷ (-8192) = -75 centièmes du Pitch Bend s'acquiert au canal M1D1 11

B3 64006500060C2600647F657F

BnH est le statut de changement de contrôle. et n'est le numéro de canal MIDI. Le deuxième octet est le numéro de contrôle. et le troisième la valeur. Dans le cas où deux messages consécutifs (ou plus) ont le même statut, le MIDI a prévu une simplification nommée "running status" (statut en cours) qui évite la répétition de l'octet de statut pour les messages suivants. Par conséquent, les messages ci-dessus ont la signification suivante.

B3 6400 Canal MIDI 4. octet faible de RPN: 00H

(B3) 6500 Canal MIDI 4, octet fort de RPN: 00H

(B3) 06 0C Canal MIDI-4, octet fort de la valeur: 0CH

(B3) 2600 Canal MIDI-4, octet faible de la valeur: 00H

(B3) 647F Canal MIDI 4. octet faible de RPN : 7FH

(B3) 657F Canal MIDI4. octet fort de RPN:7FH

En d'autres termes, les messages ci-dessus fixent une valeur de 0C 00H pour le RPN 00 00H sur le canal 4, puis ramènent le RPN à 7F 7FH

Le RPN 00 00H est la sensibilité au Pitch Bend, et le MSB donne la valeur en demi-tons, aussi une valeur 0CH = 12 fixe-t-elle la variation de hauteur maximal ± 12 demi-tons (1 octave) (Sur les générateurs de sons GS, le LSB du paramètre Pitch Bend Sensitivity est ignoré, mais il devait quand même être transmis (avec une valeur de 0) ce qui fait que la procédure sera correcte qu'on soit l'appareil.)

Une fois le numéro de RPN ou NRPN spécifique, tous les messages d'entrée de donnée sur le même canal MIDI seront pris en compte, aussi est-il préférable après transmission de la valeur voulue d'envoyer un message 7F 7F d'annulation de besoin de RPN. Cela explique la présence de (B3) 64 7F (B3) 65 7F à la fin.

Il n'est pas souhaitable que des données de jeu (telles que les données Standard MIDI File) contiennent de nombreuses données avec statut omis comme dans En effet, si la reproduction est interrompue en cours et suivie d'une avance ou d'un retard rapide, le séquenceur peut ne pas être capable de transmettre le statut correct. et la source sonore interprétera mal les données Veillez à donner un statut à chaque élément

Il est aussi nécessaire que le réglage de RPN ou NRPN et celui de valeur soient faits dans le bon ordre. Sur certains séquenceurs, les événements placés sur le même coup d'horloge ou «clic» (voire sur deux clics consécutifs) peuvent être émis dans un ordre différent de celui de leur réception. Pour cette raison, il est préféable de légèrement espacer les événements (d'environ 1 clic pour TPQN=96, et 5 clics pour TPQN=460)

Ticks Per Quarter Note ou «clics par noire»

• Exemple de message exclusif et calcul du checksum

Les messages exclusifs Roland (RQ1, DT1) sont transmis avec un octet de vérification (checksum) à la fin (avant F7) pour vérifier que le message a été correctement reçu. La valeur de checksum est déterminée par l'adresse et les données (ou la taille) du message exclusif transmis.

Comment calculer le (les nombres hexadécimaux sont indiqués par "h")

Le checksum est une valeur dérivée de l'addition de l'adresse et des données puis de l'inversion des 7 bits faibles

Voici un exemple de calcul de checksum. Nous considérerons que dans le message exclusif que nous transmettons, l'adresse est aa bb cc et les données ou la taille dd ec ff.

aa+bb+cc+dd+ee+ff=total

total ÷ 128 = quotient reste

128 - reste = checksum

Réglage de REVERB MACRO sur ROOM 3

Comme dans le tableau d'adressage des paramètres (p 235), l'adresse de REVERB MACRO est 40 01 30H, et ROOM 3 est une valeur de 02H. Donc.

F0	41	10	42	12	40 01 30	02	??	F7
(1)	(2)	(3)	(4)	(5)	adresse	donnée	checksum	(6)

: iputct, hnt

(4) Modèle (GS)

(3)Fibrescent (Rohlf)

(5)Commande (DT1).

6 Unit 071

(6) Find exclusive

Maintenant, calculons le checksum

[ 40\mathrm{H} + 01\mathrm{H} + 30\mathrm{H} + 02\mathrm{H} = 64 + 1 + 48 + 2 = 115 \text{(total)} ]

115 (total) ÷ 128 = 0 (quotient) 115 (reste)

[ checksum = 128 - 115 (reste) = 13 = 0DH ]

Cela signifie que F0 41 10 42 12 40 01 30 02 0D F7 est le message à transmettre

Demande de transmission du paramètre L'LEVEL pour la note 75 du kit rythmique 1 (D#5; Claves)

La valeur hexadécimale de NOTE NUMBER 75 (D#5) est 4BH

Comme dans le tableau d'adressage des paramètres l'adresse de LEVEL de NOTE NUMBER 75 (D#5; Claves) dans DRUM MAP 1 est 41 02 4BH et à une tilde de 00 00 01H

Done.

F0	41	10	42	11	41 02 4B	60 00 01	??	F7
(1)	(2)	(3)	(4)	(5)	adresse	taillie	checksum	(6)

(1) Statut exclusif

(4) Modèle (GS).

(2) Fabricant (Roland).

(5) Commande (RQ1).

(3) Unité (17).

(6) Find exclusive

Maintenant, calculons le checksum

41H+02H+48H+00H+00H+01H=65+2+75+0+0+1≈143(total)

143 (total) ÷ 128 = 1 (quotient) 15 (reste)

[ checksum = 128 - 15 (reste) = 113 = 71H ]

Cela signifie que F0 41 10 42 11 41 02 4B 00 00 01 71 F7 est le message à transmettre

Réglement de REVERB LEVEL sur 12

Comme dans le tableau d'adressage des paramètres (p. 235), l'adresse de REVERB LÉVEL est 40 01 33H, et la valeur du paramètre est 0CH donc.

F0	41	10	42	12	40 01 33	fC	??	F7
(1)	(2)	(3)	(4)	(5)	adrese	donnée	checksum	(6)

(1) Statut exclusif (2) Fabricant (Roland).

(4) Modèle (GS). (5) Commande (DT1).

(3)Unité (17)

(6) Find exclusive

Maintenant, calculons le checksum

40H+01H+33H+0CH=6J+1+51+12=128(total)

Dans ce cas toutefois, la valeur du checksum devra être 00H et non 80H. Vous devrez utiliser 00H si le reste est égal à 0.

Cela signifie que F0 41 10 42 12 40 01 33 0C 00 F7 est le message à transmettre

En MIDI, les parties sont individuellement accordées par envoi de RPN 1 (accord général fin) sur le canal MIDI approprié

En MIDI, la totalité de l'appareil s'accorde par envoi d'un RPN 1 sur tous les canaux ou par envoi d'un message exclusif d'accord général (MASTER TUNE, adresse: 40 00 00-1)

Le RPN 1 permet un accord avec une précision de 0.012 centièmes (pour être précis 100/8192 centièmes), et le message exclusif d'accord général (MASTER TUNE) à une précision de 0.1 centième (de demi-ton)

Les valeurs de RPN 1 (accord général fin) et d'accord général par système exclusif s'ajoutent pour déterminer la réelle hauteur produite par chaque partie

Les valeurs d'accord fréquemment utilisées sont données dans le tableau suivant à titre de référence. Les valeurs sont en hexadécimal (déclarées entre parenthèses)

Hx à 1a4	cent	RPH #1	Sys Ex 40 00 00
445 0	+19 56	4C 43 (+1603)	00 04 0C 04 (+196)
444 0	+15 67	4A 03 (+1283)	00 04 09 0D (+157)
443 0	+11 76	47 44 (+ 964)	00 04 07 06 (+118)
442 0	+ 7 85	45 03 (+ 643)	00 04 04 0F (+ 79)
441 0	+ 3 93	42 42 (+ 322)	00 04 02 07 (+ 39)
446 0	- 5	46 06 - 5 1	00 04 06 0E (- 03)
439 0	- 3 94	50 3D - 323	00 03 0B 0B (- 39)
438 0	- 7 89	3A 7A (- 646)	00 03 0B 01 (- 79)

Réglage de l'accord du canal M13 sur la4 = 442 0Hz Envoyez le RPN 1 sur le canal M13 Dans le tableau, la valeur est 45 03H

B2	64 00	Canal MIDI 3, octet faible de RPN:00H
(B2)	65 01	Canal MIDI 3, octet fort de RPN:01H
(B2)	06 45	Canal MIDI 3, octet fort de valeur:45H
(B2)	26 03	Canal MIDI 3, octet faible de valeur:03H
(B2)	64 7F	Canal MIDI 3, octet fort de RPN:7FH
(B2)	65 7F	Canal MIDI 3, octet faible de RPN:7FH

- Fonction scale tunbe ou tempérament (adresse : 40 1X 40)

Scale Tune est une fonction qui apporte des légers ajustements à la hauteur de chaque note de la gamme do (C) - si (B). Les réglages se font pour une octave et se répercutent sur toutes les octaves. En faisant des réglages de Scale Tune, vous pouvez obtenir des tempéraments autres que le tempérament égal standard. Ici, nous vous donnons trois types de réglages à titre d'exemple.

Temperament égal

Ce tempérament divise l'octave en douze intervalles égaux, et c'est le tempérament le plus fréquemment utilisé à ce jour, notamment en musique occidentale. Initialement, la fonction Scale Tune de cet instrument est régée pour un tempérament égal.

Les triades primaires seront beaucoup plus joliment dans ce tempérament. Toutefois, ce n'est valable qu'en une tonalité et les accords seront dissonnants si vous jouez dans une autre tonalité. Les réglages faits ici sont pour une tonalité de do.

La fonction Scale Tune vous permet de vous accorder pour différents styles de musiques ethniques. Voici une des gimes arabes

Exemples de réglages

Note	Temp_égal	Temp_juste (tonique en.do)	Gamma arabe
C	0	0	-6
C#	0	-8	+45
D	0	+4	-2
D#	0	+16	-12
E	0	-14	-51
F	0	-2	-8
F#	0	-10	+43
G	0	+2	-4
G#	0	+14	+47
A	0	-16	0
A#	0	+14	-10
B	0	-12	-49

Les valeurs de ce tableau sont en centièmes. Convertissez-les en hexadécimales (p. 239) et transmettez-les sous forme de messages exclusifs.

Par exemple, pour régler le tempérament de la partie 1 en gamme arabe, transmettez les données suivantes

F041042124011403A6D3E310D386B3C6F40360F50F7

SOUND Canvas

Modèle SC-8820

Date:1999.10

Version:1.00

Tableau d'équipement MIDI

Fonction...		Transmis	Reconnu	Remarques
Canal de base	Par défaut Modifié	X	1-16	Peut être méorisé à l'extinction.
		X	1-16
Mode	Par défaut Messages Modifié	X	Mode 3	*2
		X	Mode 3, 4 (M = 1)
		......
Numéro de note :	Réallement jouées	X	0-127
		......	0-127
Dyamique	Enforcement Relâchément	X	O
		X	X
After Touch	Polyphonique Par canal	X	O	*1
		X	O	*1
Pitch Bend		X	O	*1
Changement de contrôleur	0, 32	X	O	*1
	1	X	O	*1
	5	X	O	*1
	6, 38	X	O	*1
	7	X	O	*1
	10	X	O	*1
	11	X	O	*1
	64	X	O	*1
	65	X	O	*1
	66	X	O	*1
	67	X	O	*1
	84	X	O	*1
	91	X	O	*1
	93	X	O	*1
	94	X	O	*1
	98, 99	X	X	*1
	100, 101	X	O	*1
Changement de prog. : N° réels		X	O	*1
		......	0-127	N° de prog. 1-128
Système exclusif		O	O	*1
Système commun :	Pos ds morceau Sél. de morc. Accord	X	X
		X	X
		X	X
Système tempes réel :	Horloges Commandes	X	X
		X	X
Messages auxiliaires :	All Sound Off Reset All Controllers Local ON/OFF All Notes Off Active Sensing System Reset	X	O (120, 126, 127)
		X	O
		X	X
		X	O (123-125)
		O	O
		X	X
Notes		*1 O X est sélectionnable. *2 Reconnu comme M=1 même si M≠1.

Modèle: sound canvas SC-8820

(General MIDI/GS format)

Nombre de parties

64 (voices)

Mémoire interne

Configurations sonores: 4 (SC-8850, SC-88Pro, SC-88, SC-55)

Sons Présent: 1608

Kits rythmiques: 63

Reverb (8 types)

Chorism (S. types)

Délai (10 types)

Égaliseur 2 bandes

Effets par insertion (64 types)

Indicateurs

Indicateur POWER

Indicateur USB

Indicateur de niveaux (PART A, PART B)

Connecteurs

Connecteurs MIDI (IN 1, OUT 1)

Prise d'entrée audio (L, R)

Prise de sortie audio (L, R)

Prise pour écouteurs

Connecteur USB

Connecteur Serial

Alimentation électrique

CC 9V (adaptateur secteur)

Intensité électrique

400 mA

203 (L) x 159 (P) x 35 (H) mm

Poids

0,4 kg

Mode d'emploi

CD-ROM

• Dans l'intérêt du développement de ce produit, les caractéristiques et/ou apparence sont soumises à modification sans préavis

Chiffres

2 Pitch Shifter 61 3 Tap Delay 58 3D Auto 62 3D Chorus 56 3D Delay 61 3D effects 84 3D Manual 63 4 Tap Delay 59

Active Sensing 102 Adaptateur secteur (prise) 9 Afficheur 9 Aftertouch 32,101 Aftertouch par canal 32 All Notes Off 101 All Sounds Off 101 Amplitude 32 AMPLITUDE CONTROL 32 Arabe (gamme de type) 31 Attack Time 35 Audio (pride d'entrée) 16 Auto Pan 54 Auto Wah 51 Autre source sonore MIDI 19

Banque (sélection de) 99 Bass Multi 75 Bend 31,99 BEND PITCH CONTROL 28 BulkDump(demande) 181

Cable informatique 106 Caf 32 CC1 32 CC1 (numéro de contrôle) 30 Changement de contrôle 99 Changement de programme 99 Cho Delay 69 Cho Flanger 70 Cho/Delay 78 Cho/Flanger 79 Chorus 40,55 Chorus (paramètres) 42 CHORUS DELAY 42 Chorus Delay Time 42 Chorus Depth 42 Chorus Feedback 42 Chorus Level 42 Chorus Macro 42-43 Chorus Pre-LPF 42 Chorus Rate 42 Chorus Send Level 27, 100 Chorus Send Level To Delay 42 Chorus Send Level To Reverb 42 Chorus1 42 Chorus2 42 Chorus3 42 Chorus4 42 Clean Gt Multi1 74

Clean Gt Multi2 74 Compresseur 54 COMPUTER switch 9,11-13,17,19 Connection 10, 12-13, 16-17, 19 Cutoff Freq 34

Decay Time 35 Decimale 183 Delay 40 Delay (paramètres) 44 Delay Feedback 44 Delay Level 44 Delay Level Center 44 Delay Level Left 44 Delay Level Right 44 Delay Macro 44-45 Delay Pre-LPF 44 Delay Send Level 27, 100 Delay Send Level To Reverb 45 Delay Time Center 44 Delay Time Ratio Left 44 Delay Time Ratio Right 44 delay/reverb 57 Delay1 44 Delay2 44 Delay3 44 Delay4 44 Distorsion 50 Dly To Rev 44 Donnée (entrée de) 101 DS→Chorus 66 DS→Delay 67 DS→Flanger 66 Dynamique 99

Ecouteurs 16 EDIT 27 EFFECT 27 Effet (paramètres d') 48 Effet (types d') 48 Effects 39 EFX 39 EFXPARAMETER 47,85 EFXSENDLEVELTOCHORUS 47 EFXSENDLEVELTODELAY 47 EFXSENDLEVELTOREVERB 47 EFX TYPE 47,85 EH Chorus 67 EH Delay 68 EH Flanger 68 Enhancer 50 Enveloppe 35 EQ HIGH FREQ 46 EQ HIGH GAIN 46 EQ LOW FREQ 46 EQ LOW GAIN 46 EQ ON/OFF 27 Egal (tempérament) 31 Equalizer (égaliseur) High Frequency 46 High Gain 46

Low Frequency 46

Low Gain 46

Paramètres 46

Exclusifs (messages) 102

Expression 99

Fb P Shifter 62

Feedback Chorus 42

Filtre 34,49

FL → Delay 69

FL/Delay 79

Flanger 42

Fréquence de coupure 32, 34

Gate Reverb 60 GM (General MIDI) 7 GM2 (General MHD1 2) 7 GM 2 (Liste des instruments) 153 GM1 System On 102 GM2 System On 102 GS (format) 7 GS Reset 103 GIR Multi 1 71 GTR Multi 2 72 GTR Multi 3 73

Hall1 40 Hall2 40 Hauteur 28,31,36 Hexa Chorus 55 Hexadécimales 183 Hold 100 Humanizer 50

INPUT (prise) 9 Effects par insertion Effets 27,39 156 Paramètres 47 Instrument 20 Instruments (Liste) 21, 107 INSTRUMENT MAP (bouton) 9 Instrument rythmique Chorus Send Level 104 Delay Send Level 104 Pan 104 Pitch Coarse 104 Reverb Send Level 104 IVA Level 104 Interface 10 interface (carte) 10

Juste (Intonation) (tonique en do) 31

Keyboard Multi 77 Keyboard Range High 30 Keyboard Range Low 30 Kits rythmiques (liste) 24

Legato (sons avec) 26 LF1 PITCH DEPTH 32 LFO RATE CONTROL 32 LFO IVA DEPTH 32 LFO IVF DEPTH 32 Limiteur 54 Lo-Fi 1 63 Lo-Fi 2 63 LSB 22-23

Master Key Shift 36 Master Pan 36 Master Tune 36 Master Volume 36, 103 Mauvais fonctionnement 89 MIDI 95 MIDI (numéros de banque) 22 MIDI (canaux) 95 MIDI (connecteurs) 13 MIDI (équipement) 166 MIDI (tableau d'équipement) 185 MIDI IN (connecteur) 9 MIDI (clavier) 17 MIDI OUT (connecteur) 9 MIDI Thru 15 Mod 31 Mod Delay 57 MOD LFO1 PITCH DEPTH 28 MODIFY 31 Modulation 31, 51, 99 Modulation (amplitude) 28 Mono 28 Mono Mode 28 Mono/Poly (Mode) 28 MSB 22 Multitimbral (générateur de sons) 20 Multitimbral (module de sons) 95

Note messages 99 Note (numéro de) 99 Note off 99 Note on 99 Notes 26 Notes simultanément produisibles 26 NRPN 101, 104, 168 NRPNLSB, MSB 101 null (annulation) 105

octave 28,31,36 OD Chorus 64 OD Delay 65 OD Flanger 65 OD/Auto Wah 82 OD/Phaser 81 OD/Rotary 80 OD1/OD2 80 OUTPUT jack 9 Ordinateur 10 Overdrive 50

Panneau amical 36,100

Pan Delay1 44

Pan Delay2 44

Pan Delay3 44

Pan Delay4 44

Panning Delay 40

PanRepeat 44

PART EFX ASSIGN 27

PART LEVEL 27

PART PANPOT 27

Partie 20

Partie (égaliseur) 27

Partie (indicateur de niveaux) 9, 18

Partie (mode de) 20

Partie 37

Parties normales 20

Paramètres rythmiques 24

Parties rythmiques 20

PH/Auto Wah 83

PH/Rotary 83

Phaser 51

PHONES (prises) 9

Portamento (durée de) 100

POWER (indicateur) 9

Power Off 18

Power On 18

POWER (commutateur) 9

Pression par canal 101

Prévisualisation (Fonction) 18

UINST 32 USB 10 USB (Indicateur de connexion) 9 USB (Connecteur) 9-10 USB Driver 11 USEFORRHYTHMPART 28

VELOCITY SENSE DEPTH 29 VELOCITY SENSE OFFSET 29 Velocity Sensitivity Depth 29 Velocity Sensitivity Offset 29 Vib Delay 33 Vib Depth 33 Vib Rate 33 Vibrato 33 Vibrato Delay 33, 104 Vibrato Depth 33, 104 Vibrato Rate 33, 104 Voix 21, 26 Volume 99 VOLUME (potentiomètre) 9

Procédures via MIDI

Appliquer un effet par insertion à une certaine partie 85 Changer une partie normale en partie rythmique 38 Changer le type de chorus 43 Changer le type de delay 45 Changer le kit rythmique d'une partie 25 Changer le gain des basses fréquences de l'égaliseur 46 Changer le niveau d'une partie 37 Changer la configuration sonore et la variation d'une partie 23 Changer le panaramique d'une partie 37 Régler sur Random le panaramique d'une partie 37 Changer la hauteur d'un instrument rythmique 105 Changer le type de reverb 41 Changer le son d'une partie 23 Changer la valeur de la fréquence de coupure d'une partie 105 Changer le son de variation d'une partie 23 Désactiver l'égaliseur d'une partie 37

Ce produit se conforme aux recommandations de la directive européenne 89/336/EEC.

Pour l'Europe

CLASS B

Cet appareil numérique ne dépasse pas les limites de la classe B au niveau des émissions de bruits radioélectriques

fixés dans le Règlement des signaux parasites par le ministère canadien des Communications

Pour le Canada
