MODE D'EMPLOI INSTAT 868-repS Eberle

Bedienungs- und Installationsanleitung

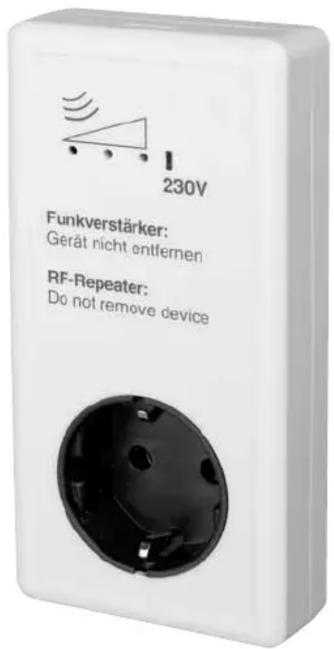

Steckdosen-Funkrepeater INSTAT 868-repS

1 Verwendung

Funkrepeater für INSTAT 868 r... (Funk-Thermostat).

• zur Reichweitenvergrößerung zwischen INSTAT 868-r... Funk-Thermostaten und INSTAT 868-a... Funk-Empfängern.
• Verbesserung der Übertragungssicherheit bei schwierigen Umgebungsbedingungen.

2 Merkmale

• Verstärkt das Funksignal von INSTAT 868-r. Funk-Thermostaten
• 2 Repeater können in Serie verwendet werden.
• Der Repeater bindet sich automatisch in vorhandene Verbindungen des INSTAT 868 Systems ein.
• Nur ein Repeater für mehrere Verbindungen nötig.
• Arbeitet vollautomatisch, ohne Eingriff des Benutzers
• Anzeige der empfangenen Signalqualität über 3 LEDs
• Anzeige ob Betriebsspannung vorhanden ist
• Kann direkt in eine „SchuKo“–Steckdose gesteckt werden
• Steckdose kann weiterhin verwendet werden.

3 Funktionsbeschreibung

Der INSTAT 868-repS ist ein Signalverstärker für Funksignale. Der Repeater verstärkt vollautomatisch die empfangenen Signale der INSTAT 868-r Sender.

Nur Signale der INSTAT 868-r... Sender werden verstärkt.

3.1 Funktion der Lampen

Lampe 230V Betriebsspannung vorhanden

Keine Lampe kein oder sehr geringes Signal (nicht genug zum Verstärken)

Lampe 1 geringes Signal

Lampe 2 gutes Signal

Lampe 3 sehr gutes Signal

3.2 Installation

Repeater in eine Steckdose stecken.

Die Lampe zeigt vorhandene Betriebs- 230V spannung.

3 Lampen zeigen die empfangene Signalstärke.

Der Repeater verstärkt nun vollautomatisch die empfangenen Signale der INSTAT 868-r Sender.

Es sind keine weiteren Aktivitäten des Benutzers nötig.

Die Steckdose kann weiterhin verwendet werden.

3.3 Ort der Anbringung

Der Repeater muss in geeigneter Entfernung zum Sender montiert werden.

Die richtige Distanz ist gegeben wenn Lampe 2 oder 3 leuchtet.

Hinweis: Maximal 2 Repeater können in Serie verwendet werden. Z.B. wenn die normale Übertragungsreichweite 30m beträgt, kann mit 2 Repeatern diese Distanz auf bis zu 90m erhöht werden.

3.4 Test der Funktion

Wenn Lampe 2 oder 3 leuchtet, arbeitet das Gerät korrekt.

Die Lampen sind nur aktiv, wenn ein Signal empfangen wird. Wenn nur ein Sender vorhanden ist, werden Signale nur alle 10 Minuten für einen kurzen Zeitraum übertragen.

Funkübertragung auslösen:

Die Temperatur am Sender auf den maximalen Wert stellen, nach wenigen Sekunden wird eine Übertragung ausgelöst. Für eine weitere Übertragung die Temperatur auf den minimalen Wert stellen.

Dies funktioniert bei allen Sendern.

Hinweis: Nach dem Test die Temperatur wieder auf den ursprünglichen Wert zurückstellen.

Spezielle Aktionen um eine Übertragung auszulösen: INSTAT 868-r: Funktion Ein/Aus.... per Hand (siehe dort 5.8)

INSTAT 868-r1: Reset Taste (unter Deckel) drücken (siehe dort 5.1)

4 Technische Daten

Typ INSTAT 868-repS

Bestellnummer	0536 90...
Betriebsspannung	230 V~ (195 ... 253 V)
	50/60 Hz

Steckdose max 16 A

Verlustleistung < 1.5 W

Betriebstemperatur

0 ... +40°C(ohne Betaung)

Lagertemperatur -20 ... +60°C

Antenne

intern

Trägerfrequenz 868,95 MHz

Software Klasse

A

Verschmutzungsgrad 2

Bemessungs-Stoßspannung

2,5 kV

Temperatur der

Kugeldruckprüfung

75°C

Spannung für EMV

Störaussendungsprüfungen 230V

Schutzart IP 20

Schutzklasse

II

Gewicht \~140 g

5 Prinzipdarstellungen

Dieser Funksender darf in allen EU und EFTA-Staaten betrieben werden.

Hiermit erklärt der Hersteller, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EG befindet.

Die Konformitätserklärung kann unter „www.funk868MHz.de“ eingesehen werden.

CE

Achtung!

Dieses in die Anschlussleitung eingeschleifte elektronische Gerät dient der Steuerung von Temperaturreglern ausschließlich in trockenen und geschlossenen Räumen, mit üblicher Umgebung. Dieses Gerät entspricht der DIN EN 60730, es arbeitet nach der Wirkungsweise Typ 1.

Operating and Installation GB Instructions

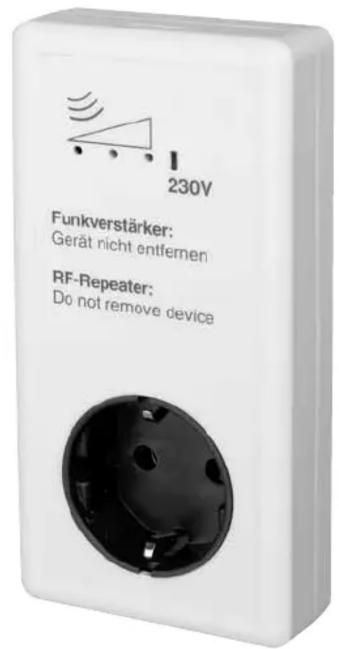

Plug in RF Repeater INSTAT 868-repS

1 Use

Radio Frequency Repeater for INSTAT 868 r... (Room temperature controller).

• Increases the distance of radio transmission between INSTAT 868-r... RF-thermostats and INSTAT 868-a... receivers.
• Improves the received signal quality of a receiver.

2 Features

• Amplifies the radio signal of INSTAT 868-r.. thermostats
  • 2 Repeater can be used in sequence
• The repeater inserts it self automatically into already existing radio links of the INSTAT 868 system.
• Only one repeater for many existing radio links
  • Automatic working without any action from user
• Indication of received signal strength via 3 LEDs
• Indication of available mains power
• Can be directly inserted into a "SchuKo" socket outlet
• Mains plug can be used furthermore

3 Functional description

The INSTAT 868-repS is an amplifier for RF signals.

The repeater repeats the received signals automatically.

Only signals from INSTAT 868 transmitters will be amplified.

3.1 Function of the Lamps

3.2 Installation

Plug the repeater in a socket outlet.

The Lamp will light up indicating that there 230V is mains power on the socket.

3 Lamps are indicating the received signal strength.

The repeater now repeats the received signals automatically.

There is no user action needed to add the device into existing radio links.

The socket outlet of the device can be used furthermore.

3.3 Location

The Repeater should be located in a proper distance from the transmitter

The right distance will be reached when lamps 2 or 3 are active.

Note: maximum 2 repeaters can work in sequence. E.g. if the normal transmission distance in the environment will be 30m, with the repeater this distance can be extended up to 90 m.

3.4 Testing the function

When lamps 2 or 3 are active, the device is working properly.

The lamps are only active, if there is a radio signal. If there is only one transmitter this will happen only all 10 minutes for a short period of time.

To force radio transmission:

Turn the temperature on the transmitter to maximum value after some seconds there will be a transmission. After having done this turn the temperature to minimum value for activating the next transmission.

This is working on all transmitters.

Note: After having finished the test set the temperature to the original value.

Specific actions to force transmission

INSTAT 868-r: Manually switching on/off the output (see there 6.12)

INSTAT 868-r1: press Reset (below cover, see there 5.1)

4 Technical data

Order type INSTAT 868-repS

Order No. 0536 90...

Operating voltage 230 V\~ (195 to 253 V) 50/60 Hz

Socket outlet max 16 A

Power consumption < 1.5 W

Operating temperature 0 to +40°C (no condensation)

Storage temperature 20 to +60°C

Antenna internal

Carrier frequency 868,95 MHz

Software class A

Degree of pollution 2

Shock load voltage 2,5 KV

Ball test temperature

pressure limit 75°C

Voltage and current for

EMC electromagnetic

capacity tests 230 V

Degree of protection IP 20

Class of protection II

Weight \~ 140 g

5 Working Principles

Distance 2 x D

Diagram showing four white electronic devices with sound waves, connected by a line (no text or symbols)

Distance 3 x D

This repeater can be used in all EU and EFTA countries.

The manufacturer herewith declares that the device complies with the basic requirements and all other relevant regulations of the R&TTE 1999/5/EG directive. The declaration of conformity can be downloaded from www.funk868MHz.de".

CE

Caution!

This electronic device, which is looped into the connection lead, is intended for temperature control in dry and closed rooms only.

This device confirms to EN 60730, it works according operating principle 1.

Montage instructie

RF Repeater INSTAT 868-repS

1 Toepassing

RF Repeater voor Instat 868 r...(ruimte temperatuur regeling)

• verhoogd de afstand van het signaal tussen Instat 868-r.. thermostaat en de Instat 868-a... ontvangers
• verbetert het ontvangen signaal van een ontvanger.

2 Eigenschappen

• versterkt het signaal van de Instat 868-r... thermostaten
• 2 repeaters kunnen in serie geplaatst worden
• de repeater plaatst zichzelf automatisch in het bestaande signaal
• 1 repeater kan gebruikt worden voor meerdere radiosignalen
• werkt automatisch zonder tussenkomst gebruiker
• indicatie van ontvangen signaal door middel van 3 led's
• indicatie van bedrijfs spanning.
• kan direct in een wandcontact schakeldoos geplaatst worden
• stopcontact kan verder gewoon gebruikt worden

3 Functiebeschrijving

De Instat 868-rep is een versterker voor RF signalen. De repeater versterkt het signaal automatisch. Alleen signalen van de Instat 868 zenders worden versterkt.

3.1 Functies van de lampen

lamp bedrijfs spanning aanwezig 230V

geen lamp geen of niet voldoende • • • • signaal (niet voldoende voor versterken)

lamp 1 laag signaal

lamp 2 goed signaal

lamp 3 zeer goed signaal

3.2 Installatie

steek de repeater in een stopcontact.

de lamp

gaat automatisch aan wanneer er 230V 230V aanwezig is.

3 lampen

geven de sterkte van het signaal aan.

Der Repeater verstärkt nun vollautomatisch die empfangenen Signale der INSTAT 868-r Sender.

De repeater ontvangt nu de signalen automatisch. Verder is van de gebruiker geen actie meer nodig. stopcontact kan verder gewoon gebruikt worden.

3.3 Locatie

De repeater moet in een redelijke nabijheid van de zender geplaatst worden. De juiste afstand is bereikt wanneer de lampen 2 en 3 actief zijn.

Noot: Maximaal 2 repeaters kunnen in serie werken. Wanneer men uitgaat van een normaal zendbereik van 30 meter, wordt dit door gebruik van een repeater versterkt tot 90 meter.

3.4 Testen van de repeater

Wanneer lamp 2 en 3 actief zijn, werkt de repeater conform specificaties. De lampen zijn alleen dan actief bij actief signaal. Wanneer alleen een zender actief is, zal de repeater iedere 10 minuten een actief led signaal geven.

Verbinding bewerkstelligen:

Draai op een thermostaat de temperatuurknop naar maximaal (30°C) om het signaal tot stand te brengen. Na enkele seconden is het signaal tot stand gebracht. Hierna de temperatuurknop weer naar minimaal draaien (5°C). Deze handelwijze is geldig voor alle thermostaten.

Noot: Vergeet niet de temperatuur weer in de oorspronkelijke staat terug te zetten.

INSTAT 868-r: Handmatig schakelen van aan/uit uitgang (zie de beschrijving van deze regelaar onder punt 6.12)

INSTAT 868-r1: Druk RESET (onder afdekkapje voorzijde, zie beschrijving van de regelaar onder punt 5.1)

4 Technische Daten

Type INSTAT 868-repS

Artikelnummer	0536 90...
Bedrijfsspanning	230 V~ (195 ... 253 V)50/60 Hz
Contactdoos	max 16 A
Vermogenverbruik	< 1.5 W
Bedrijfstemperatuur	0 ... +40°C(ohne Betauung)
Opslagtemperatuur	-20 ... +60°C
Antenne	intern
Frequency	868,95 MHz
Software klasse	A
Mate van vervuiling	2
Gemeten spanning	2,5 kV
Temperatuur vankogeldrukmeting	75°C
Spanning/Stroom voorEMV storingscontrole	230V
Beschermingsklasse	IP 20
Klasse van bescherming	II (zie attentie 1)
Gewicht	~140 g

5 Voorbeelden

Deze repeater kan gebruikt worden in alle EU en EFTA landen.

De leverancier verklaart hierbij dat de repeater voldoet aan alle reglementen van de R&TTE 1999/5/EG richtlijnen.

De declaratie van conformity kan op www.funk868MHz.de gedownload worden.

CE

Attentie!

Deze onafhankelijk te monteren repeater, is alleen bedoeld voor temperatuurregeling in droge en gesloten ruimten in normale omgeving. Het apparaat werkt volgens werkingswijze 1 (EN60730).
