KT200S - Thermostat ELRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat programmable
Marque	ELRO
Modèle	KT200S
Dimensions	120 x 80 x 25 mm
Poids	150 g
Alimentation	2 piles AA 1,5 V
Affichage	Écran LCD
Plage de température	5 °C à 35 °C
Précision	±0,5 °C
Programmation	7 jours, 4 périodes par jour
Fonctions principales	Confort, économique, hors gel, vacances
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Indicateur de batterie faible, verrouillage enfant
Pièces détachées	Piles, support mural
Réparabilité	Remplacement des piles par l'utilisateur
Informations générales	Utilisation intérieure, compatible chauffage électrique, gaz ou fioul

FOIRE AUX QUESTIONS - KT200S ELRO

Comment régler la température sur le thermostat KT200S ?

Utilisez les touches + et - pour ajuster la température. La température souhaitée clignote à l'écran. Appuyez sur OK pour confirmer.

Comment programmer les horaires de chauffage ?

Appuyez sur la touche PROG pour entrer en mode programmation. Sélectionnez le jour, puis réglez les périodes (réveil, départ, retour, nuit) avec les heures et températures souhaitées.

Comment remplacer les piles du thermostat ?

Retirez le thermostat de son support mural en tirant doucement. Ouvrez le compartiment à piles à l'arrière et insérez deux piles AA neuves en respectant la polarité. Replacez le thermostat.

Que faire si l'écran du thermostat reste vide ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas déchargées. Si le problème persiste, réinitialisez l'appareil en retirant les piles pendant 30 secondes.

Comment activer le mode hors gel sur le KT200S ?

Appuyez sur la touche MODE jusqu'à ce que l'icône de flocon de neige apparaisse à l'écran. Le thermostat maintiendra une température minimale d'environ 5 °C pour éviter le gel.

Comment réinitialiser le thermostat aux paramètres d'usine ?

Maintenez les touches + et - enfoncées simultanément pendant 5 secondes. L'écran clignote et l'appareil revient aux réglages par défaut.

Comment verrouiller le clavier pour éviter les modifications ?

Appuyez simultanément sur les touches PROG et OK pendant 3 secondes. Un symbole de cadenas apparaît à l'écran. Répétez l'opération pour déverrouiller.

Le thermostat ne répond pas aux touches, que faire ?

Assurez-vous que le verrouillage enfant n'est pas activé. Si ce n'est pas le cas, retirez les piles pendant 10 secondes pour réinitialiser l'appareil. Si le problème persiste, vérifiez les piles.

Quelle est la précision du thermostat KT200S ?

Le thermostat a une précision de ±0,5 °C, garantissant un contrôle précis de la température ambiante.

Comment installer le thermostat au mur ?

Fixez le support mural à l'aide de vis (incluses) sur un mur propre et sec. Connectez les fils (si nécessaire) selon le schéma de la notice. Enclenchez le thermostat sur le support jusqu'au déclic.

MODE D'EMPLOI KT200S ELRO

Puissance nominale : 230V 50Hz

: Charge de résistance 8A

Portée thermique : Portée de la mesure des

temperatures: 0°C à 35°C Parte de la configuration des

: Portée de la configuration des

temperatures: 5°C to 30°C

Alimentation

: 2 x piles AA Alcaline.

10. RESOLUTION DE PROBLEMES

Pas d'affichage:

- Piles vides:

- Piles mal installées (polarité)

La chaudière ne s'allume pas, la roue tourne:

- Mauvaise catégorie de piles, n'utiliser que des

piles alkalines,

- Piles presque vides

- Connexion disjointe par la connexion couronne

- Chaudière mal connectée

Le Thermostat ne s'allume pas, la roue ne tourne pas:

- La température est réglée trop bas

- Le programme n'est pas réglé manuellement ni

ajusté

- L'allumage est sur Off

La température ne peut pas être bien réglée:

- Le thermostat est placé trop près d'un radiateur

ou d'une fenêtre.

- Régler sur un cran plus petit.

11. NETTOYAGE

Les éléments ne sont pas protégés. L'appareil ne doit donc pas être ouvert. Ne nettoyer que l'extérieur avec un chiffon doux et sec. Avant de nettoyer, débrancher les appareils.

Ne pas utiliser de produits au phénol tels que le benzène, l'alcool ou autres produits de ce type, agressif pour les surfaces des appareils. Par ailleurs, les vapeurs sont dangereuses pour la santé et inflammables. Ne pas utiliser d'outils pointus tels que tournevis, brosses en métal ou autres.

KT200TS

Pour connecter le thermostat, ouvrir le thermostat à l'endroit du bornier. Le bornier est ultra protégé, voir l'étiquette sur le boîtier. Le thermostat correspond à presque tous les systèmes de chauffage, il contient un relais d'au maximum 220 Volt\~ 50/60Hz 8 Ampères.

Le thermostat d'intérieur peut être connecté sur presque tous les systèmes de chauffage double ou triple fils (ainsi que les chauffage de quartier). Le thermostat comprend trois prises. Le contact au milieu est le contact principal avec les lettres COM. Ce contact doit toujours être connecté. Le contact de gauche avec les lettres NO est ouvert en état de veille (normalement ouvert). Le contact de droite avec les lettres NC est fermé en état de veille (normalement fermé). Les deux connexions les plus courantes sont expliquées ci-dessous.

Avertissement:

Couper le courant de la chaudière avant de commencer la connexion du thermostat, en cas de doute, toujours contacter l'installateur de la chaudière.

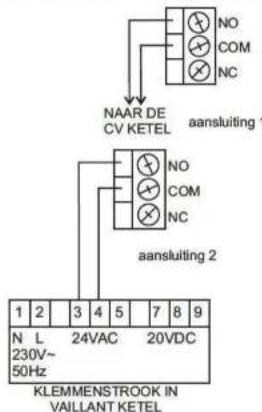

Connexion 1

Le thermostat courant est connecté avec deux fils, lesquels doivent être connectés au COM et au NO. Il n'y a pas de différence entre les deux fils. Connexion 2

Une autre connexion fréquemment utilisée est celle à trois fils d'une chaudière Vaillant. Pour la connexion trois-fils, faire une connexion deux fils. Pour cela, changer une pièce du bornier de la chaudière. Le diagramme ci-contre est une connexion de chaudière Vaillant. Une résistance potentielle de 4 à 5 doit être obtenue. Rien ne doit être connecté sur No.5. Vérifier les connexions de la chaudière.

8. INSTALLATION DES PILES

Installer les piles comme indiqué sur le boîtier. Vérifier les polarités + et des piles. N'utiliser que des piles

ALKALINE sur le KT200TS, de type "AA" (penlite) 1,5volt. Le thermostat ne fonctionnera pas correctement avec d'autres piles.

Indicateur puissance des piles

Lorsque l'indicateur s'allume (à gauche), remplacer les piles aussitôt que possible. N'utiliser que des piles ALKALINE (vérifier sur les piles).

f. Le retardateur de chauffage activé/désactivé, dLY s'affiche en bas, oF ou ON au milieu et sélectionnez le bouton correspondant sur la gauche, CHAUD s'affiche sur la droite.

Appuyer sur SET six fois pour entrer dans le réglage "dLY".

1) Appuyez sur le bouton pour sélectionner la fermeture of (OFF) ou oN. La fermeture active 5 minutes d'attente entre chaque cycle de chauffage.
2) Appuyez sur CONFIGURATION pour enregistrer la configuration et entrer dans la configuration de la fonction suivante.
3) Appuyez sur OK pour enregistrer la configuration et retourner à l'affichage normal.
g. Le réglage des Températures affichées. TPAd s'affiche en bas, la température de la pièce en haut à droite et la valeur du réglage et son réglage en bas à droite. HI(high) -Haut- ou Lo(low) Bas- au milieu.

Appuyer sur SET sept fois pour entrer dans le réglage "Tpad".

1) Appuyez sur le MOB (AY 2018) (EST) bouton réglage pour régler les Températures affichées. La portée du réglage est de 2.5°C pour le plus bas et de 2.5°C pour le plus haut. Le thermostat a été précisément calibré à l'usine mais vous avez une option pour changer l'affichage des températures de la pièce qui peuvent correspondre à votre ancien thermostat.
2) Appuyez sur CONFIGURATION pour enregistrer la configuration et entrer dans la configuration de la fonction suivante.
3) Appuyez sur OK pour enregistrer la configuration et retourner à l'affichage normal.

6. DÉMARRAGE MAINTIEN (HOLD) SIMPLE ET ARRÊT.

a. Démarrage Maintien (HOLD) simple, appuyez sur HOLD sous l'affichage pour démarrer. HOLD s'affiche en haut. Appuyez sur le réglage ▲ ou ▼ pour régler la configuration du Maintien Temporaire des températures Chaud et Froid pour régler la température de maintien. Ce réglage de température sera maintenu jusqu'à ce qu'il s'arrête.
b. Arrêt Maintien (HOLD) simple, appuyez sur HOLD sous l'affichage pour arrêter. HOLD disparaît du haut.

1. Alarme piles faibles, quand les piles sont faibles, LOWBTY s'affiche et clignote en haut. Vous devez remplacer les piles.

d. Le rétro éclairage activé/désactivé, le bouton LIT s'affiche en bas, oF ou ON au milieu et sélectionnez le bouton correspondant sur la gauche.

1) Appuyer sur MONDAY EVEN NIGHT SET quatre fois pour entrer dans le réglage BLIT. (ON 5 secondes après chaque appel de la touche).
2) Appuyez sur CONFIGURATION pour enregistrer la configuration et entrer dans la configuration de la fonction suivante.
3) Appuyez sur OK pour enregistrer la configuration et retourner à l'affichage normal.

e. Démarrage matinal (Gestion de l'énergie) activé/désactivé, ELST s'affiche en bas, of ou ON au milieu et sélectionnez le bouton MOAN PAR correspondant sur la gauche.

Appuyer sur SET cinq fois pour entrer dans le réglage "ELST".

1) Appuyez sur le bouton pour sélectionner le démarrage matinal of(OFF) ou oN. Cette fonction enclenche le thermostat pour le chauffage ou la climatisation matinale pour que le bâtiment atteigne la température programmée à l'heure définie par vous-même. Le chauffage ou la climatisation commencera 5 minutes plus tôt pour chaque 1°F de température requis pour atteindre le point défini.
2) Appuyez sur CONFIGURATION pour enregistrer la configuration et entrer dans la configuration de la fonction suivante.
3) Appuyez sur OK pour enregistrer la configuration et retourner à l'affichage normal.

Pour annuler l'utilisation du programme préréglé (HD), entrez dans la

configuration de la fonction et la configuration de l'utilisation d'un programme préréglé (HD) pour changer l'heure sur 0 pour annuler.

b. Configuration pour les Vacances, VC s'affiche au milieu, la configuration du Chaud et du Froid s'affiche sur le côté droit. Les jours de vacances et son réglage s'affiche en bas.
1) Appuyez sur le réglage ou pour régler les jours de vacances. Chaque étape correspond à 1 jour. La fourchette du temps est comprise entre 0 et 99 jours.
2) Appuyez sur le réglage ou pour régler la configuration de la température du Chaud et du Froid.
3) Appuyez sur CONFIGURATION pour enregistrer la configuration et entrer dans la configuration de la fonction suivante.
4) Appuyez sur OK pour enregistrer la configuration et retourner à l'affichage normal. Le symbole HOLD (Maintien) s'affiche en haut jusqu'à ce que les Vacances se terminent.
5) Pour annuler la configuration des Vacances, entrez dans la configuration de la fonction et appuyer sur "SET" deux fois pour changer le jour sur 0 pour tout annuler. Appuyer sur ▶ une ou plusieurs fois pour sortir du réglage, puis appuyer sur OK.

c. Le différentiel du cycle des températures Chaud / Froid (Réglage SPAN), CYCL s'affiche en bas, 1 ou 2 au milieu et sélectionnez le bouton correspondant sur la gauche. Appuyer sur SET trois fois pour entrer dans le réglage "CYCL".

1) Appuyez sur le bouton 1'C ou 2'C.
2) Appuyez sur CONFIGURATION pour enregistrer la configuration et entrer dans la configuration de la fonction suivante.
3) Appuyez sur OK pour enregistrer la configuration et retourner à l'affichage normal.

b. Quand vous avez terminé la sélection. Appuyez sur PROG pour entrer dans la grille de programmation:
1). Appuyez sur les partir du MATIN. 4 périodes de la journée et son réglage réglez pour sélectionner à
2). Appuyez directement sur le réglage ☐ ou ☑ pour sélectionner l'heure du début de cette période. Appuyez sur le plus ou moins de la Configuration de Chaud ou de Froid pour régler la configuration de la température sur ☐ ou sur ☑.
3). Appuyez sur les MOEN DAY EVEN NIGHT 4 périodes de la journée et son réglage pour sélectionner une autre période et répétez l'étape 2) pour régler.
4). Répétez les étapes 1) à 3) pour terminer la configuration du programme.

d. Quand vous avez terminé la configuration de la programmation des jours. Appuyez sur PROG pour commencer la configuration de la programmation d'autres jours.
e. Appuyez sur OK sous l'affichage pour sauvegarder la configuration du programme et retourner à l'affichage normal.

5. CONFIGURATION DES FONCTIONS

a. Appuyez sur CONFIGURATION sous l'affichage pour entrer, le symbole CONFIGURATION s'affiche en haut. La première configuration est le Maintien Temporaire (Temporary Hold), Utilisation d'un programme préréglé (HD). Hd s'affiche au milieu, la configuration du Chaud et Froid s'affiche sur le côté droit. L'heure du Maintien Temporaire et son réglage s'affichent en bas.
1) Appuyez sur le réglage ou pour régler l'heure du Maintien Temporaire. Chaque étape correspond à 15 minutes. La fourchette de l'heure est comprise entre 0 et 24 heures.
2) Appuyez sur le réglage ▲ ou ▼ pour régler la configuration du Maintien Temporaire des températures Chaud et Froid.
3) Appuyez sur CONFIGURATION pour enregistrer la configuration et entrer dans la configuration de la fonction suivante.
4) Appuyez sur OK pour enregistrer la configuration et retourner à l'affichage normal. Le symbole HOLD (Maintien) s'affiche en haut jusqu'à ce que le Maintien Temporaire se termine.

2. SÉLECTION DU SYSTÈME CHAUD / OFF / FROID ET RÉGLAGE DE LA CONFIGURATION DE LA TEMPÉRATURE

a. Configuration du Système, appuyez sur SYSTÈME sous l'affichage pour sélectionner CHAUD, OFF, FROID. Appuyez sur OK sous l'affichage pour confirmer la Configuration et retourner à l'affichage normal.
b. Le réglage de la Configuration de la température: appuyez sur le plus ou moins de la Configuration de Chaud ou de Froid pour régler directement lorsque le système est en mode chaud ou froid.

3. CONFIGURATION DE L'HORLOGE ET DU JOUR DE LA SEMAINE

Appuyez sur HEURE sous l'affichage pour entrer, le symbole de la Configuration de l'heure s'affichera en haut. Le réglage de l'horloge et du jour de la semaine s'affichera à côté de l'horloge et du jour de la semaine.
a. Configuration du jour de la semaine: appuyez directement sur le réglage ou du jour de la semaine pour régler.
b. Configuration de l'horloge: appuyez directement sur le réglage ▼ ou ▶ de l'horloge pour régler.
c. Appuyez sur OK sous l'affichage pour retourner à l'affichage normal.

4. CONFIGURATION DU PROGRAMME (GRILLE DE PROGRAMME)

Appuyez sur PROG sous l'affichage pour entrer, le symbole de la configuration du PROG s'affiche en haut.
a. La première chose est de sélectionner le jour pour la programmation. Appuyez directement sur le réglage ou du jour de la semaine pour choisir le jour désiré.

Appuyez sur le bouton 📂 pour afficher le jour de la semaine sélectionné. Le jour sélectionné est celui qui ne clignote pas.

Vous pouvez appuyer sur le réglage ou du jour de la semaine pour choisir les autres jours où vous souhaitez utiliser le même programme et appuyez sur le bouton pour sélectionner moins de 7 jours.

Ces jours sélectionnés utiliseront le même programme. Remarque: vous devez sélectionner au moins 1 jour, sinon vous ne pourrez pas entrer dans la prochaine étape de la programmation.

7. WIRING

(10) Température de la pièce

(10) Température de la pièce (11) Configuration de la température sur froid

(12) Configuration de la température sur chaud

(13) Réolage de la Configuration du chaud

(14) Réglage de la Configuration du froid

(15) Réglage des jours de la semaine

(15) Réglage des jours de (16) Réglage de l'horloge

(10) Réglage de Monoge (17) 4 périodes de la journée et réglage

(18) Symbole de Sortie du Système

(19) Symbole piles faibles

(20) Symbole de la Configuration de l'Heure

(21) Symbole de la Configuration du Programme

a. La température de la pièce s'affiche au milieu.

b. La Configuration de la température sur chaud ou froid s'affiche sur le côté droit quand le système est sur chaud ou sur froid.

c. L'horloge et le jour de la semaine s'affichent en bas de l'écran.

d.4 périodes de la journée, MATIN, JOURNÉE, SOIR, NUIT s'affichent sur le côté gauche

de la température de la pièce.

e. Symbole de Sortie du Système s'affiche lorsque le système est en sortie.
