GK-3B - Capteur MIDI pour basse ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur MIDI hexaphonique pour basse
Marque	Roland
Modèle	GK-3B
Dimensions	Non spécifié dans le manuel
Poids	70 g (unité de contrôle)
Alimentation	Par câble GK depuis l'unité GK compatible (pas de piles)
Contrôles	Volume GK, sélecteur de source, sélecteurs DOWN/S1 et UP/S2
Connecteurs	Connecteur GK (13 broches), jack d'entrée micro guitare standard 6,35 mm
Témoin d'activité	Témoin d'alimentation (s'allume lorsque l'unité GK est sous tension)
Nombre de capteurs	6 (hexaphonique), écartement réglable de 16 à 19 mm
Méthodes de fixation du capteur	Adhésif double-face ou vissage
Méthodes de fixation de l'unité de contrôle	Avec support (par bouton de bretelle) ou adhésif double-face + vis
Accessoires fournis	Câble guitare court, adhésifs double-face, supports, vis, ressorts, cales, gabarit d'espacement (1,5 mm), tournevis, serre-fils, clé Allen
Compatibilité	Basses 4, 5 et 6 cordes ; modules GK Roland (GR-20, V-Bass, etc.)
Entretien	Nettoyage avec chiffon doux et sec ou légèrement humidifié ; éviter solvants, alcool ou essence
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité ou températures extrêmes, éviter chocs, tenir hors de portée des enfants
Réparabilité	Confier toute réparation à un centre agréé Roland ; modification non autorisée interdite
Garantie	Garantie contre défauts matériels et de fabrication ; Roland décline responsabilité pour dommages lors de l'installation
Informations générales	Fabriqué conformément à la directive européenne 89/336/EEC ; Copyright © 2004 Roland Corporation

FOIRE AUX QUESTIONS - GK-3B ROLAND

Comment fixer le capteur hexaphonique GK-3B sur ma basse ?

Le GK-3B peut être fixé de deux manières : par adhésif double-face (simple, pour tables plates) ou par vissage (permet un réglage fin). Suivez les instructions précises dans le manuel, pages 9 à 13.

Quel type d'alimentation nécessite le GK-3B ?

L'alimentation est fournie par l'unité GK compatible via le câble GK. Aucune pile ou adaptateur secteur n'est requis. Le témoin d'activité s'allume lorsque l'unité GK est sous tension.

Puis-je installer le GK-3B sur une basse 6 cordes ?

Oui, le GK-3B est compatible avec les basses 4, 5 et 6 cordes. L'écartement des capteurs est réglable de 16 à 19 mm pour s'adapter à différents espacements de cordes.

Comment régler la hauteur du capteur par rapport aux cordes ?

La distance idéale est d'environ 1,5 mm lorsque la corde est jouée à la dernière frette. Utilisez le gabarit d'espacement fourni (1,5 mm) pour vérifier. Ajustez avec les cales de compensation (épaisseurs A, B, C).

Le GK-3B fonctionne-t-il avec tous les modules GK Roland ?

Oui, le GK-3B est conçu pour fonctionner avec les modules compatibles GK comme le GR-20 ou le V-Bass. Les sélecteurs S1/S2 et le sélecteur de source contrôlent les fonctions de l'unité connectée.

Que faire si le câble du capteur est trop long ?

Vous pouvez enrouler l'excédent de câble dans le logement prévu à l'arrière de l'unité de contrôle, comme indiqué dans le manuel (page 13).

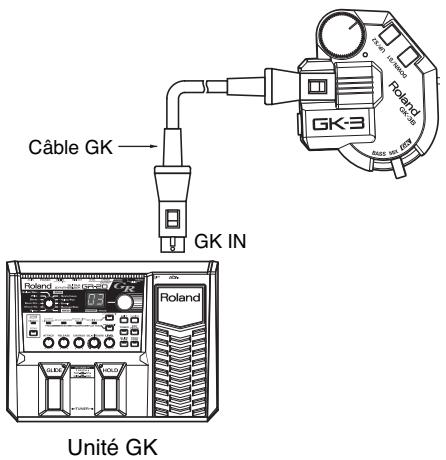

Comment brancher le GK-3B à mon module GK ?

Utilisez exclusivement un câble GK (fourni avec le module ou en option) pour relier le connecteur GK du module au connecteur GK du GK-3B. Branchez également le jack de la basse à l'entrée micro du GK-3B avec le câble guitare court fourni.

Puis-je fixer l'unité de contrôle sans percer ma basse ?

Oui, en utilisant le support fourni qui se fixe via le bouton de bretelle (sans perçage). Vous pouvez également utiliser uniquement l'adhésif double-face, mais cela est recommandé seulement à titre temporaire car l'adhésif peut perdre son efficacité avec le temps.

Quels accessoires sont inclus avec le GK-3B ?

Le GK-3B est livré avec : câble guitare court, adhésifs double-face (types A et B), supports (A, B, C), vis, ressorts, cales de compensation, gabarit d'espacement, tournevis, clé Allen, serre-fils et mode d'emploi.

Que faire si le capteur ne fonctionne pas correctement après installation ?

Vérifiez d'abord que le câble GK est correctement branché et que l'unité GK est sous tension. Assurez-vous que la hauteur du capteur est bien réglée (1,5 mm) et que les cordes ne touchent pas le capteur. Si le problème persiste, consultez le mode d'emploi ou contactez un centre de maintenance agréé Roland.

MODE D'EMPLOI GK-3B ROLAND

Nous vous remercions d'avoir acheté le capteur hexophonique Roland GK-3.

Avant d'installer cet appareil, lisez attentivement les chapitres:

• RÈGLES DE SÉCURITÉ (pages 2 et 3)
• NOTES IMPORTANTES (page 3)

Ces pages rassemblent des informations essentielles permettant une mise en œuvre correcte de l'appareil.

De plus, afin de pouvoir tirer parti de ses nombreuses fonctionnalités, nous vous conseillons de lire attentivement et préalablement l'ensemble de ce manuel. Conservez-le en lieu sûr afin de pouvoir vous y reporter ultérieurement.

Copyright © 2004 Roland CORPORATION. Tous droits réservés.

La reproduction de tout ou partie de ce manuel sous quelle forme que ce soit est strictement interdite sans l'accord préalable de Roland CORPORATION.

Instructions pour EVITER tout RISQUE d'incendie, d'électrocution ou de blessure

Δ AVERTISSEMENT	Signale des instructions avertissant l'utilisateur d'un risque de mort ou de blessures graves si l'appareil n'est pas utilisé correctement.
Δ ATTENTION	Signale des instructions avertissant l'utilisateur d'un risque de blessures ou de dommages matériels si l'appareil n'est pas utilisé correctement.* « Dommages matériels » fait ↔reference aux dommages ou aux conséquences sur les bâtiments et le mobilier ainsi qu'aux animaux domestiques ou de compagnie.

A	Le symbole △signale des instructions ou des avertissements importants dont le sens précis est fourni par l'icine situé au centre du triangle. Dans le cas ci-contre, il s'agit de précautions ou d'advertissements
B	Le symbole◎signale des éléments qui ne doivent pas être enlevés ou ne doivent pas être touchés. Leur nature est indiquée par l'icine situé au centre du cercle. Dans le cas ci-contre, il signale que l'apparèil ne doit pas être démontré.
C	Le symbole ●signale des éléments qui doivent être manipulés ou mobilisés. Leur nature est indiquée par l'icine situé au centre du cercle. Dans le cas ci-contre, il signale que le cordon d'alimentation doit être débranché de la prise secteur.

Avertissement

• Avant d'utiliser cet appareil, lisez les instructions ci-dessous et le reste du mode d'emploi. N'ouvrez en aucun cas l'appareil et n'y effectuez aucune modification.
• Ne tentez pas de réparer l'appareil et n'y faites aucune modification (sauf dans le cas où le manuel vous donne des instructions spécifiques dans ce sens). Adressez-vous à votre centre de maintenance/agréé pour toute réparation ou modification (voir page « Information »).
• N'utilisez et n'entreposez pas l'appareil dans des endroits :
• soumis à des températures extrêmes (rayonnement direct du soleil, système de chauffage), humides (salles de bains etc.) mouillés exposés à la pluie poussiéreux
• soumis à un fort niveau de vibrations.

Avertissement

Veillez à ce qu'aucun objet (matériaux inflammables, trombones, épingles) ni aucun liquide quel qu'il soit (eau, sodas) ne pénétre dans l'appareil.

• Vous devez immédiatement débrancher votre appare
• présence de fumées ou d'une odeur inhabituelle, des objets ou des liquides sont tombés ou ont été introduits dans l'appareil
• l'appareil a été exposé à la pluie
• l'appareil ne semble pas fonctionner normalement ou présente des performances dégradées.

• En présence de jeunes enfants, un adulte doit pouvoir assurer une surveillance aussi longtemps que l'enfant n'est pas capable de se servir de l'appareil en toute sécurité.

• Protégez l'appareil des chocs violents (Ne le laissez pas tomber!)

Attention

• Évitez de pincer ou de coincer les connecteurs reliés à cet appareil. Tenez-les hors de portée des enfants.
• Ne montez jamais sur l'appareil. Ne déposez pas non plus d'objets lourds dessus.
• Avant de déplacer l'appareil, débranchez toute connexion à une unité externe quelconque.
• En cas de déinstallation, veillez à ranger tous les éléments en lieu sûr et hors de portée des enfants pour éviter toute ingestion accidentelle.

NOTES importantes

En plus des recommandations contenues dans le chapitre « RÉGLES DE SECURITÉ », nous vous demandons de lire attentivement et de respecter ce qui suit:

Alimentation

• Avant tout branchement, assurez-vous que tous les éléments du système sont bien hors-tension. Vous éviterez ainsi tout risque de dommage aux haut-parleurs et autres appareils.

Positionnement

L'utilisation de cet appareil près d'amplificateurs (ou d'appareils comptant de grosses alimentations) peut induire du souffle. Dans ce cas, essayez de changer son orientation ou éloignez-le de la source d'interférence. - L'utilisation de téléphones cellulaires ou de communications sans fil à proximité de cet appareil peut induire des bruits parasites, que ce soit à l'établissement de la communication ou pendant la conversation. Dans ce cas, éloignez la source d'interférence ou éteignez-la. - N'exposez pas cet appareil au rayonnement direct du soleil ou à une source de chaleur importante sous peine de le déformer ou d'alterer son aspect extérieur.

• En cas de déplacement entre lieux de température et d'humidité très différentes, de la condensation peut se produire dans l'appareil, susceptible d'entraîner divers dysfonctionnements. Après un tel déplacement et avant d'utiliser l'appareil, attendez plusieurs heures afin que la condensation se soit complètement évaporée.

Maintenance

• Nettoyez l'appareil à l'aide d'un chiffon doux et sec ou légèrement humidifié. Dans le cas de taches tenaces, utilisez un chiffon imbibé d'un détergent dilué et non abrasif. Essuyez-le ensuite soignement avec un chiffon doux et sec.
• N'utilisez en aucun cas de produits à base d'essence, alcoolisés ou de solvants qui pourraient ALTERER l'esthétique de l'appareil.

Précautions supplémentaires

• Manipulez les divers boutons de l'appareil avec modération et procédez de même pour ce qui concerne les prises et les connecteurs. Un excès de brutalité peut endommager irrémédiablement les divers éléments.
• Lors du branchement ou du débranchement des câbles, saisissez-les par le connecteur lui-même et ne tirez jamais sur le câble. Vous évitez ainsi de provoquer des courts-circuits ou d'endommager les éléments internes du connecteur.
• Afin d'éviter de gêner vos voisins, utilisez vos appareils à un volume raisonnable. Si besoin, utilisez un casque pour vous isoler, plus particulièrement aux heures tardives.
• Pour transporter l'appareil, utilisez de préférence l'emballage et les éléments du conditionnement d'origine. Sinon, procurez-vous un emballage équivalent.
• Utilisé de préférence un cable Roland pour réaliser une connexion. En cas d'utilisation d'un autre cable, notez le point suivant:
• Certains câbles contiennent des résistances. N'utilisez pas de tels câbles avec cet appareil : le niveau sonore serait extrêm âble donné, adressez-vous à son constructeur.

RÈGLES DE SÉCURITÉ 2

NOTES IMPORTANTES 3

Fixation du GK-3B à la basse 6

Précautions à prendre avant l'installation. 6

Réglage du capteur hexaphonique. 8

Fixation du capteur hexaphonique. 9

Fixation du capteur à l'aide d'adhésif double-face. 9

Fixation du capteur par vissage.....12

Fixation de l'unité de contrôle.13

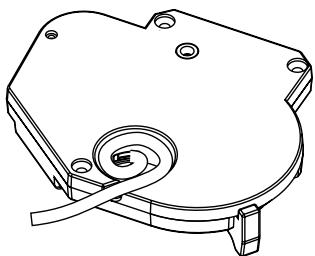

Réglage de la longueur du câble du capteur. 13

Fixation avec le support. 14

Fixation à l'aide d'adhésif double-face et d'une vis. 18

Caractéristiques 21

Le GK-3B est un capteur hexaphonique spécial qui s'installe sur une guitare ordinaire et permet de l'utiliser pour jouer les sons des systèmes pour guitares compatibles (GR-20 ou V-Bass Roland, etc.).

• Ce produit est compatible même avec les basses six cordes grâce à ses six capteurs indépendants. L'écartement entre les capteurs est réglable de 16 à 19 mm, ce qui rend ce produit compatible avec nombre de basses différentes. Le GK-3B est fourni avec une large palette d'accessoires et de systèmes de fixation qui permettent de l'adapter de la manière la plus élégante et la plus sûre à une grande variété de modèles de basses.
• Ses sélecteurs permettent de contrôler la plupart des fonctions des appareils compatibles GK qui peuvent lui être reliés.

Garantie GK-3B

Roland garantit le GK-3B (et tous les éléments qui le composent) contre tout défaut matériel ou de fabrication. Adressez-vous à votre centre de maintenance agréé le plus proche en cas de besoin.

Roland ne peut, par contre, en aucun cas être tenu pour responsable d'éventuels dommages résultant de vos tentatives d'installation ou de désinstallation du GK-3B sur votre guitare. Si vous ne pensez pas avoir les compétences nécessaires pour installer correctement le capteur ou son unité de contrôle (en particulier si des percements sont nécessaires), adressez-vous à votre revendeur ou au centre de maintenance agréé le plus proche.

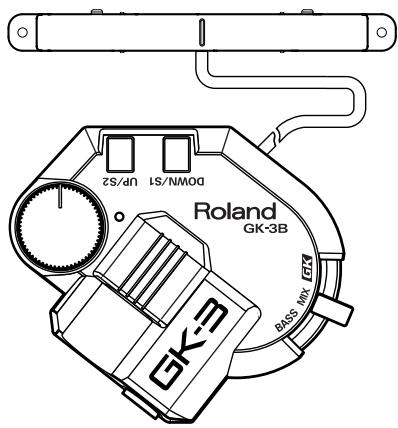

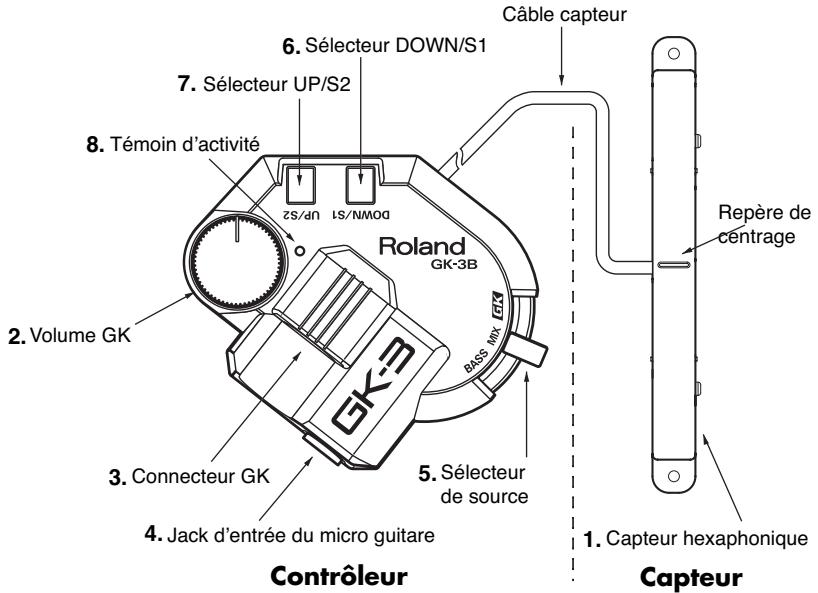

1. Capteur hexaphonique

Ce capteur détecte les vibrations des cordes de la basse. Il se fixe entre le chevalet et le micro le plus proche.

2. Volume GK

Contrôle le volume de l'unité GK reliée au capteur.

• Certaines unités compatibles GK permettent aussi de désactiver la fonction liée au Volume GK. Pour plus de détails, reportez-vous au mode d'emploi de l'appareil concerné.

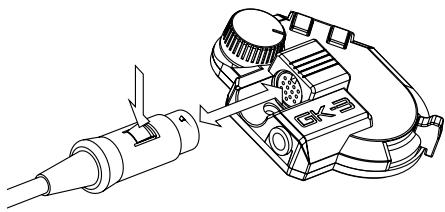

3. Connecteur GK

Permet le branchement de l'unité GK.

4. Jack d'entrée du micro guitare

Ce jack permet de ramener le signal du micro normal de la guitare dans le GK-3B.

Effectuez le branchement avec le jack standard fourni avec le GK-3B.

5. Sélecteur de source

Permet de passer du son de l'unité GK au son de basse normal.

• Le changement de fonction du volume GK modifie également le fonctionnement de ce sélecteur. Reportez-vous au mode d'emploi de l'appareil concerné.

7. Sélecteur UP/S2

La fonction des sélecteurs S1 et S2 varie selon le type d'unité GK reliée au capteur.

Reportez-vous au mode d'emploi de l'appareil concerné.

8. Témoin d'activité

Signale que le GK-3B est alimenté. Cette alimentation est fournie par l'appareil compatible branché sur le GK3B par le cable GK. Il n'y a besoin d'aucune autre source d'énergie, ni piles ni alimentation externe.

Le GK-3B peut être fixé et utilisé sur n'importe quelle assise traditionnelle. Lisez attentivement les précautions ci-après avant de procéder à son installation.

Précautions à prendre avant l'installation

• N'utilisez pas le GK-3B avec des basses à cordes doublées ou profondément modifiées, des basses « piccolo » ou autres basses représentant une configuration inhabituelle ou personnalisée, ou encore avec des basses à cordes nylon ne comptant pas d'âme métallique. Ce capteur ne donnera pas de bons résultats avec de tels instruments.
• Procédez à tous les réglages propres de la basse (manche, hauteur des cordes etc.) avant d'installer le GK-3B.
• Dans la mesure du possible, effectuez une présentation préalable du capteur hexophonique et du module de contrôle sur la basse avant de les fixer définitivement, et vérifiez que cette installation ne pose aucun problème matériel.
• Si vous choisissez de procéder par vissage pour la fixation de l'unité de contrôle, nous vous conseillons d'utiliser dans un premier temps le support spécifique pour confirmer que son positionnement ne pose aucun problème pour jouer et de n'effectuer le vissage qu'ensuite.
• Si vous n'utilisiez que l'adhésif double-face pour fixer l'unité de contrôle, les chocs provoqués par l'utilisation normale de l'instrument sur une longue durée amèneraient une dépréciation de cet adhésif et une désolidarisation de l'unité. Son retrait tardif pourrait également ne pas être possible sans endommager la finition de l'instrument. Cet adhésif n'est en fait destiné qu'à une utilisation-temporaire, dans le but de déterminer la position optimale de l'unité de contrôle.
• Sur certaines basses, l'espace libre entre le chevalet et le premier micro peut être trop faible pour permettre l'installation du capteur hexaphonique. Il peut alors être nécessaire de procéder à une modification de l'instrument en éloignant le micro du chevalet. Adressez-vous à votre revendeur pour ce type d'intervention.
• Lors du placement du GK-3B sur la basse, orientez-le de sorte qu'aucuns boutons ou contrôles ne puissent être endommagés, et manipulez-le avec précaution afin de ne pas le faire tomber ni qu'il puisse être choqué ou piétiné par mégarde.

Vérifiez la présence dans l'emballage des éléments d'installation du GK-3B suivants :

Vis tête plate 3x16 mm

x1 (fixation du contrôleur)

Vis à bois 3x20 mm

x2 (fixation du capteur hexaphonique)

Ressort

x2 (fixation du capteur hexaphonique)

Adhésif double-face A

x3 (fixation du contrôleur)

Adhésif double-face B

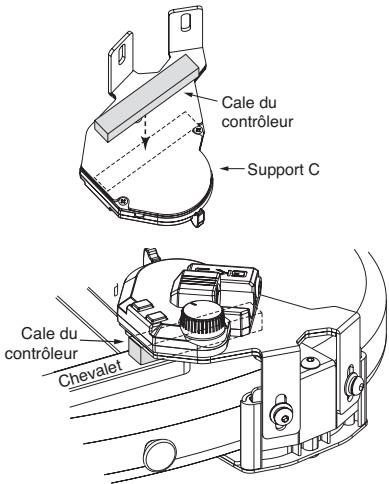

Cale du contrôleur

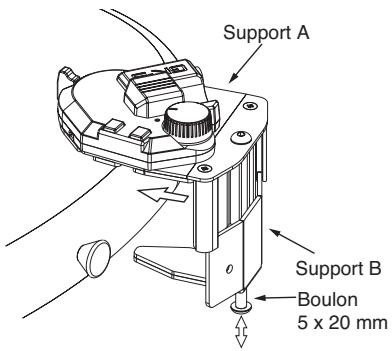

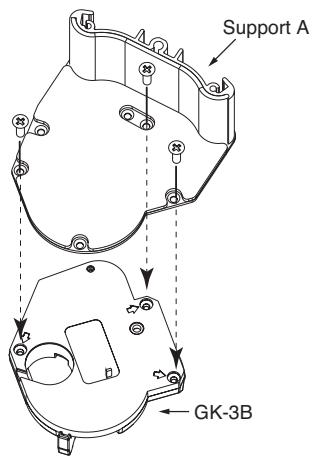

Support A

Cable guitare standard

Cales de compensation

Entreose A

Entretoise B

Support B

Clé BTR (Allen)

Boulon 5 × 20 ~mm

x1 (fixation du support B)

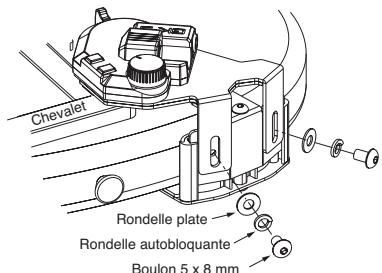

Boulon 5 × 8 mm

x2 (fixation du support C)

Rondelle autobloquante

x2 (fixation du support C)

Rondelle plate

x2 (fixation du support C)

Gabarit d'espacement

Crocket serre-fil X2

Tournevis

Réglage du capteur hexophonique

Comme l'espacement des cordes varie selon les modèles de basses, l'écart entre chaque module du capteur doit être ajusté afin de correspondre aux particularités de chaque basse. Si ce réglage est imprécis, le module compatible GK pilot ne fournira pas tout son potentiel, ou ne fonctionnera pas correctement. Veillez à procéder à ces réglages avec précision.

1. Mesurez la distance entre les cordes de votre basse.

Pour déterminer la distance entre chaque corde, vous pouvez mesurer la distance entre les cordes 1 et 4 (ou 5 ou 6 selon votre modèle) à l'endroit où vous comptez installer le capteur (p.9 à p.12), et divisez-la par votre nombre de cordes moins 1 (ex.: dans le cas d'une basse 4 cordes, divisez par 3).

Exemple : une distance de 57mm, 57 divisé par (4 - 1) = 19mm

Une mesure de 16, 17, 18, et 19mm est imprimée sur le carton du GK-3B. Placée sur votre arche, elle peut vous aider à déterminer cet écartement.

2. Desserrez les vis à l'aide du tournevis inclus, placez les repères dans la position correspondant à la distance entre les cordes, et reisserrez les vis.

• Prenez garde de ne pas visser exagérément.

• Ce réglage est à effectuer soignement de sorte que les 2 côtes des repères soient en même position.
• Déplacez ces repères avec précaution et sans force excessive, particulièrement lors de la manipulation de leurs extrémités.

Fixation du capteur

Deux solutions sont proposées pour la fixation du capteur hexophonique.

Fixation à l'aide d'adhésif double face (p. 9)

C'est la solution la plus simple pour la fixation sur des bases à table plate.

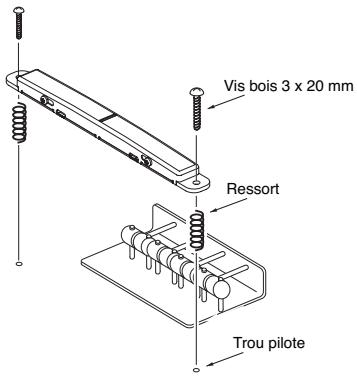

Fixation par vissage (p. 12)

Cette méthode permet un ajustement fin des capteurs ultérieurement, mais est parfois difficile à mettre en œuvre.

• Évitez toute tension excessive du câble reliant le capteur et l'unité de contrôle sous peine de l'endommager.
• Ne tordez pas le capteur hexaphonique et manipulez-le avec soin.

Pour UNEASSE4 cordes:

Fixez le capteur en respectant les positions suivantes : le repère central entre la corde 2 (Ré) et 3 (La), le repère de 2e corde juste sous la corde 1 (Sol), et le repère de 5e corde juste sous la corde 4 (Mi).

(Vue du dessus)

(Vue du manche) * Selon le module compatible GK utilisé, il est possible d'installer le capteur avec le repère central entre les cordes 1 et 2, ou entre les cordes 3 et 4. Reportez-vous au mode d'emploi de votre module compatible GK.

Pour une basse 5 cordes:

Fixez le capteur en respectant les positions suivantes : le repère central entre la corde 2 (Ré) et 3 (La), le repère de 2e corde juste sous la corde 1 (Sol), et le repère de 5e corde juste sous la corde 4 (Mi).

* Selon le module compatible GK utilisé, il est possible d'installer le capteur avec le repère central entre les cordes 3 et 4. Reportez-vous au mode d'emploi de votre module compatible GK.

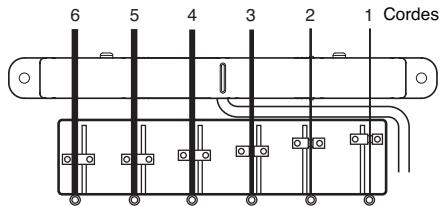

Pour UNEASSE6 cordes:

Fixez le capteur en respectant les positions suivantes : le repère central entre la corde 3 (Re) et 4 (La), le repère de 2e corde juste sous la corde 2 (Sol), et le repère de 5e corde juste sous la corde 5 (Mi).

• Veillez à ce que le capteur hexaphonique soit orienté dans le bon sens : le câble du micro doit sortir du côté du chevalet.
• Dans le cas d'une installation sur une basse inversée pour gaucher, orientez le capteur de sorte que le câble soit en direction du manche.

* Installez le capteur près du chevalet. Quelle que soit la basse, ne positionnez pas le capteur à plus de 50 mm du chevalet.

Quand vous avez déterminé le positionnement du capteur, repérez-le à l'aide d'un trait de crayon, d'un adhésif ou de tout autre moyen approprié.

2. Vérifié que la courbure du manche et la hauteur des cordes sont bien régliées et accordez la basse.

À ce stade, tous les réglages de courbure du manche et de hauteurs des cordes doivent être effectués.

• Des modifications de hauteur des cordes après installation du GK-3B peuvent modifier l'espace entre le capteur et les cordes et jour sur la sensibilité.

3. Régalez la hauteur des capteurs.

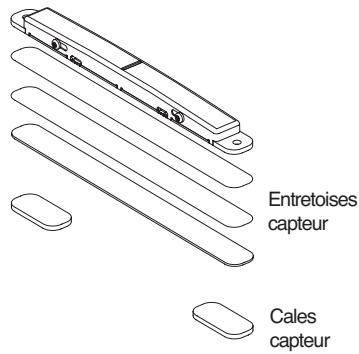

Insérez les entreprises fournies sous le capteur jusqu'à ce qu'il soit à la bonne hauteur (ne retirez pas encore la protection de l'adhésif).

Trois types sont proposés: « A » (3 mm), « B » (1 mm) et « C » (0,25 mm). Associez-les pour atteindre la bonne hauteur.

• La hauteur des capteurs doit être réglée de manière à ce que la distance entre le capteur et la corde soit d'environ 1,5 mm quand cette corde est jouée sur la barrette la plus aiguë. Vérifiez cette distance à l'aide du gabarit d'espacement (1,5 mm) et reprenez si besoin le réglage de hauteur (p. 12).
• Si, frettes au plus haut, la hauteur respective des premières et dernière cordes diffère de beaucoup, vous pouvez compenser en ajoutant des entreprises de demi ou de tiers de longueur jusqu'à ce que l'espacement soit identique de part et d'autre.
• Pour les basses à table bombée, insérrez des cales de compensation sous les entreprises.

• Utilisez si besoin plusieurs cales superposées pour obtenir l'épaisseur nécessaire.
• Les entreprises et les cales de compensation sont fixées sur la base par un adhésif double face. Quand vous effectuez la fixation définitive, tenez compte d'une réduction de 0,1 mm due à l'ablation du film de protection de l'adhésif (à multiplier par le nombre d'épaisseurs) et augmentez légèrement la hauteur pour compenser.

5. Retirez le film de protection des entreprises et des cales de compensation et fixez-les ensemble et avec précaution sur la dalle.

• À propos assemblage et fixation de ces éléments, exercez une pression pour assurer leur adhérence.
• Au préalable, nettoyez l'emplacement du double-face de toutes poussières ou saletés qui pourraient ALTERER son adherence.

6. Remontez les cordes et réaccordez la basse, puis vérifiez à nouveau la hauteur du capteur.

Utilisez le gabarit d'espacement pour vérifier que la distance entre le capteur et les cordes est d'environ 1,5mm quand les première et dernière cordes sont jouées sur la dernière barrette et vérifiez que les cordes ne touchent pas le micro quand vous jouez.

Puis fixez le serre-fil près du chevalet et logez-y le câble du capteur de sorte qu'il ne se relève pas et ne touche pas les cordes.

7. Si la hauteur du capteur n'est pas bonne, suivez les étapes ci-après:

1) Examinez attentivement la position du capteur en place et ajoutez les entreprises nécessaires s'il est trop bas ou retirez-en s'il est trop haut. 2) Enlevez les cordes de la basse. 3) Retirez le capteur hexophonique de la basse.

Manipulez le capteur avec prudence : le tordre ou simplement le courber serait susceptible d'en rompre les éléments. Insérez une lame fine et plate (couteau de table ou canif) sous le capteur de la corde inférieure, puis décollez-le doucement vers l'avant.

4) Après extraction, retirez doucement l'adhésif double-face résiduel à sa partie inférieure. 5) Reprenez le réglage de hauteur du capteur. Si vous avez besoin d'ajouter une entretoise, supprimez d'abord tout adhésif double-face de la surface supérieure des entretoises en place puis ajoutez votre nouvel élément. Si vous avez besoin d'en retarder un, retirez également toute trace d'adhésif double-face de la face supérieure après retrait de l'élément d'entretoise. 6) Fixez deux adhésifs double-face (modèle B) sous le capteur.

7) Fixez le capteur sur la partie supérieure de la pile d'entretoises collée à la basse. 8) Remontez les cordes et accordez-les, puis vérifiez à nouveau la hauteur du capteur hexaphonique.

• Vous aurez encore à régler la sensibilité du capteur après l'avoir branché sur votre unité GK. En cas d'impossibilité de réduire électroniquement une sensibilité globalement trop forte, vous pourrez être amené à réintervenir sur la distance entre capteur et cordes et à l'augmenter pour réduire la sensibilité. Reprenez alors les étapes 1 à 8 dans le but de réduire légèrement l'épaisseur des entretoises.

Utilisation du gabarit d'espacement

La hauteur du capteur hexaphonique doit être réglée de manière à ce que l'espace entre chaque corde et le son capteur soit de 1,5mm quand la corde est jouée sur la dernière barrette.

Le gabarit d'espacement livré avec le GK-3B est calibré à 1,5mm. Placez-le entre capteur et corde comme indiqué sur ce schéma et procédez au réglage de hauteur.

Fixation du capteur par vissage

Les étapes concernant le choix de la position du capteur hexaphonique et sa hauteur sont les mêmes que pour l'installation à l'aide d'adhésif double-face.

Reportez-vous à "Fixation du capteur à l'aide d'adhésif double-face" (p. 9).

• Dans le cas d'une installation du GK-3B par vissage, la hauteur entre les cordes et la caisse, au niveau du capteur, ne doit pas être inférieure à 15,5 mm.
• Déterminez la position de fixation du capteur. Quand cela est fait, marquez la position des trous de fixation sur la caisse de la basse à chaque extrémité du capteur.
• Retirez les cordes de la basse.
• Utilisez une perceuse fine ou tout autre moyen approprié pour créer des trous pilotes devant servir au vissage.
• Si ces trouss pilotes ne sont pas bien positionnés, le capteur ne le sera pas non plus. Effectuez ces percements avec un maximum de précautions.
• Ces trous pilotes doivent avoir environ 2 mm de diamètre.
• Choisissez un diamètre légersement supérieur à 2 mm si le corps de la basse est constitué d'un matériel particulièrement dur.
• Positionnez les ressorts entre les trous pilotes et le capteur comme indiqué sur le schéma ci-dessous, et serrez les vis prévues à cet effet.

6. Régalez la hauteur du capteur.

• Cette hauteur doit être ajustée de manière à ce que la distance entre le capteur et les cordes soit d'environ 1,5 mm quand la première et la dernière corde sont jouées sur la barrette la plus haute. Vérifiez cet intervalle avec le gabarit fournit (1,5 mm).
• électroniquement une sensibilité globalement trop forte, vous pourrez être amené à réintervenir sur la distance entre capteur et cordes et à l'augmenter pour réduire la sensibilité; tentez alors de réduire légèrement la hauteur du capteur et d'en constater l'incidence.
• Si les ressorts sont trop longs, utilisez une pince à métaux pour les ramener à la bonne taille.

Fixation de l'unité de contrôle

Deux modes de fixation vous sont proposés.

Fixation de l'unité de contrôle à l'aide de son support (p. 14)

Avec cette méthode, le support est maintenu en place par le bouton de fixation de la bretelle de la lase. L'installation est donc simplifiée au maximum et aucune modification de la lase n'est nécessaire.

Fixation de l'unité de contrôle à l'aide d'adhésif double-face et d'une vis (p. 18)

Cette méthode permet un plus grand besoin dans les positions de fixation et de réduire l'encombrement et l'épaisseur du capteur en n'utilisant pas le support. Cette méthode reste parfois difficile à mettre en œuvre.

Réglage de la longueur du câble du capteur

Présentez l'unité de contrôle à l'endroit où il doit être fixé sur la base pour déterminer la longueur du câble. S'il est trop long, vous pouvez l'enrouler dans le logement prévu à cet effet à l'arrête de l'appareil.

Fixation de l'unité de contrôle avec le support

Consultez les méthodes de montage grâce aux exemples illustrés ci-dessous et choisissez la solution la plus appropriée à votre base.

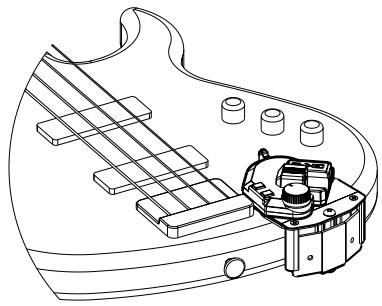

Exemple 1) montage sur la table de la basse

Cette méthode est recommandée aux basses disposant sur leur table de l'espace suffisant au montage de l'unité de contrôle (p. 15).

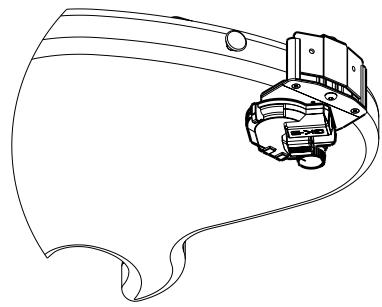

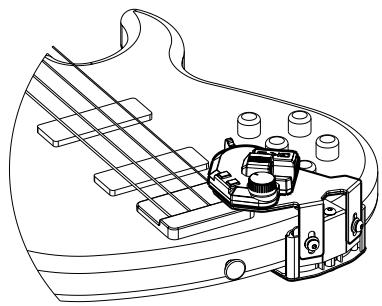

Exemple 2) montage sur le chevalet

Si l'espace sur la table structor sur le chevalet (p. 16).

Example 3) Montage sous la table de la Basse Si l'espace sur le dessus classer sous la table de la basse (p. 17).

Montage sur la table de la basse

1. Retirez les trois vis de la partie inférieure de l'unité de contrôle et fixez le GK-3B sur le support « A »

• Le support A a six trous de fixation. Assurez-vous d'une fixation correcte comme montré sur l'illustration.
• Placez le support « B » de manière à ce que le corps de la basse soit en sandwich entre les deux supports.
• Vérifiez que le support A est bien plaqué contre la surface du corps de la basse.

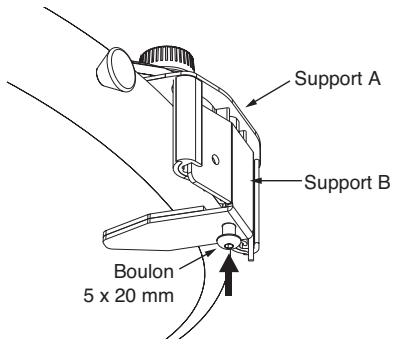

1. Resserrez les supports "A" et "B" à l'aide de la vis (5 x 20 mm).

Montage sur le chevalet

1. Placez les supports « A » et « B » de manière à ce que le corps de la machine soit pris en sandwich entre les deux supports.
2. Le support A est placé sur l'arrière de la basse.
3. Vérifiez que le support A est bien plaqué contre la surface de la table de la basse.

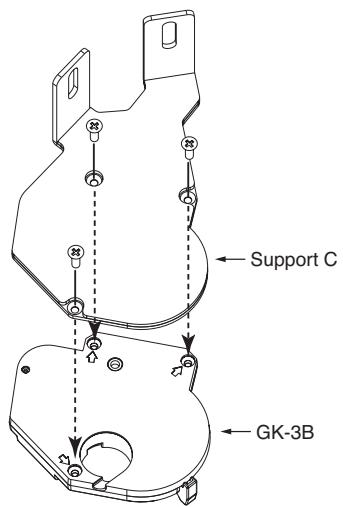

2. Retirez les 3 vis situées sous l'unité de contrôle, puis fixez le GK-3B au support "C."

1. Fixez le support "C" (contenant l'unité de contrôle) au support "B" à l'aide de la rondelle plate, la rondelle autobloquante et la vis (5 mm x 8 mm).

• Si le support "C" est en contact avec les cordes et génère le jeu, placez la fixation du contrôleur sur le support "C" de façon à l'éloigner de l'instrument pour éviter qu'il puisse toucher les cordes.
• Avant tout, insérez la fixation du contrôleur entre la basse et le support, et désignez une position telle qu'aucune vibration des cordes ne puisse être altérée. Cela vérifié, vous pouvez fixer l'élément.

Montage à l'arrière de la table de la basse

1. Retirez les trois vis de la partie inférieure de l'unité de contrôle et fixez le GK-3B sur le support « A »

* Le support A a six trous de fixation. Assurez-vous d'une fixation correcte comme montré sur l'illustration.

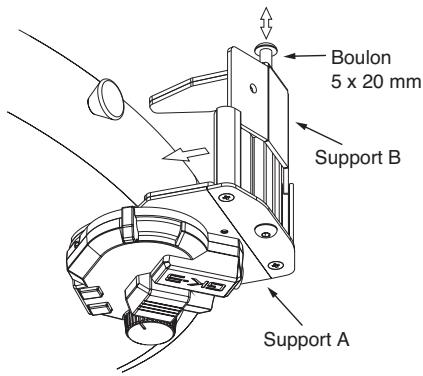

1. Placez le support « B » de manière à ce que le corps de la basse soit en sandwich entre les deux supports.
2. Vérifiez que le support A est bien plaqué contre la surface du corps de la basse.

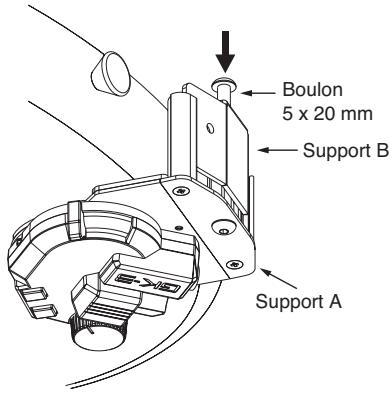

1. Resserrez les supports "A" et "B" à l'aide de la vis (5 x 20 mm).

Fixation à l'aide d'adhésif double-face et d'une vis

1. Présentez l'unité de contrôle dans la position appropriée sur le corps de la basse et déterminez les points de fixation. Tenez compte pour cela des points suivants:
2. Choisissez une surface plane.
3. Choisissez une position qui n'interfère pas avec votre manière de jouer.
4. Choisissez une position qui permette d'agir confortablement sur le selector de source, les selecteurs S1 et S2 ou les autres contrôles.
5. Veillez à ne pas créer de tension inutile sur le jack de raccordement, le capteur hexophonique ou les connecteurs GK.
6. Vérifiez que les connecteurs branchés sur la prise GK et sur le jack standard ne dépassent pas de l'instrument, ce qui serait susceptible d'induire des contraintes excessives et de les endommager.
7. La position de l'unité de contrôle étant déterminée, percez un trou pilote dans le corps de la basse au niveau du trou de fixation du contrôleur.
8. Le diamètre de ce trou est d'environ 2 mm.
9. Vérifiez l'absence de tout problème et de tout conflit avant de pincer ce trou pilote.

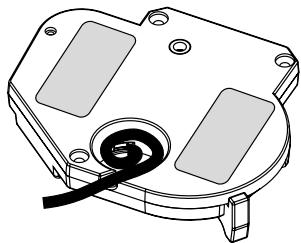

10. Après avoir fixé deux éléments d'adhésif double-face « A » sous l'unité de contrôle, fixez celle-ci sur la base.

1. Terminez la fixation par la mise en place de la vis tête plate (3 x 16 mm) fournie.

Insérez la vis à tête plate (3x16 mm) dans ce trou.

• Si vous préférez ne pas faire de trou dans votre basse, vous pouvez vous contenter d'une fixation par l'adhésif de l'unité de contrôle. Dans ce cas, vous devez accepter qu'une utilisation un peu expressive de l'instrument ou sur une longue durée peut arriver à endommager l'adhésif et entraîner un déplacement ou une désolidarisation du GK-3B. Par ailleurs, si la finition de votre basse n'est pas d'excellente qualité, vous pourrez découvrir à cette occasion qu'elle peut se retrouver enlevée avec l'adhésif.

Branchement du gk-3b

• Pour éviter d'endommager vos enceintes et votre matériel, veillez à réduire le volume au minimum et à éteindre tous vos appareils avant d'effectuer vos branchements.
• Quand tous vos appareils seront branchés, mettez vos appareils sous tension dans l'ordre indiqué.

Un ordre différent pourrait créer des dysfonctionnements et endommager vos enceintes ou votre matériel.

Reliez alors le connecteur GK de l'unité GK au GK-3B à l'aide du câble spécifique.

Réaliserez ce branchement exclusivement à l'aide d'un câble GK (fourni avec l'unité compatible GK Roland ou vendu en accessoire optionnel Roland).

Tout autre cable serait susceptible d'endommager votre matériel ou de créer des dysfonctionnements.

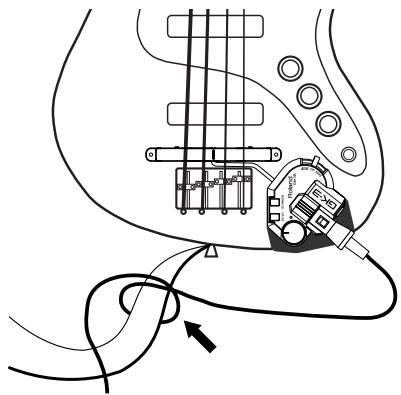

• Le câble GK est de type « à verrouillage ». Pour le débrancher, ne tirez pas dessus et ne forcez pas exagérément : appuyez simplement sur le bouton de déverrouillage et retirez le câble du connecteur en le maintenant enfoncé avec le pouce.

• Avant de commencer à jouer, prenez soin d'enrouler le câble autour de la bretelle de la basse pour éviter toute contrainte excessive au niveau des connecteurs ou de la fixation du GK-3B.

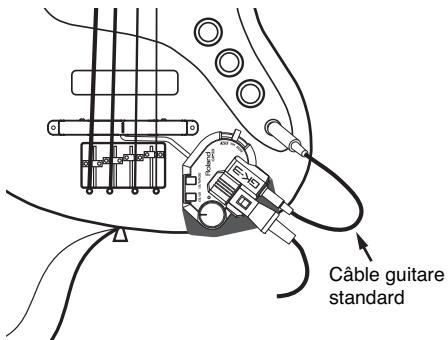

2. Utilisez le cordon guitare standard court pour relier la sortie jack normale de la basse à l'entrée « micro » normale du gk-3b.

• Effectuez ce branchement à l'aide du câble guitare standard fourni ou tout autre câble équivalent du commerce.

Notez que l'utilisation d'un câble doté d'une résistance peut entraîner une réduction sensible du volume normal de votre basse.

• Cette connexion est nécessaire non seulement pour jouer le son « clair » normal de la basse (en association avec le son de synthèse) mais également pour assurer la mise à la masse de la basse et du GK-3B. Même si vous ne pouvez pas utiliser le son « clair », vous devez donc effectuer ce branchement pour l'intérêt qu'il présente en termes de réduction de bruit.

3. Mettez sous tension l'unité GK reliée à la basse.

Le témoin d'alimentation de l'unité de contrôle s'allume. En jouant sur la basse, vous devez désormais entendre le son de l'unité GK.

• âble GK approprié et que l'unité GK est sous tension.
• Veillez à ce que le volume soit toujours au minimum avant toute mise sous tension.

Même dans ce cas, des bruits de rupture peuvent apparaître à la mise sous tension, ce qui ne traduit aucun dysfonctionnement.

- Contrôles

Volume GK

Sélecteur DOWN/S1

Sélecteur UP/S2

Sélecteur de source

Témoin

Témoin d'alimentation

Connecteurs

Connecteur GK

Jack guitare standard

Poids

70g

Accessoires

Cable guitare (court)

Accessoires de montage

Mode d'emploi

Options

Cables GK: GKC-3, GKC-5, GKC-10

Boîte parallèle GK: GKP-4

Sélecteur d'unité : US-20

- Dimensions

* Dans l'intérêt de l'amélioration de ce produit, toutes ses caractéristiques et son appearance sont sujettes à modification sans autre préavis.

C E

Ce produit est conforme aux spécifications de la directive européenne 89/336/EEC.

Pour la Communauté Européenne

Information

Pour toute opération de maintenance, adressez-vous à votre centre de maintenance agréé le plus proche ou au distributeur dont vous dépendez dans la liste ci-dessous.

Al Fanny Trading Office

Maison FO - YAM Marcel

25 Rue Jules Hermann,

Chaudron-BP79 97491

Saint Clotilde Cedex,

REUNION ISLAND

TEL: (0262) 21
