MODE D'EMPLOI FW530C PHILIPS
PHILIPS
FW 530C
FW 535C
FW 570C Mini HiFi System
Instructions for use
Mode d'emploi
Instrucciones de manejo
Bedienungsanleitung
Gebruiksaanwijzing
Istruzioni per l'uso
Brugsanvisning
Bruksanvisning
Käyttöohje
Manual de utilização
Οδηγίες χρήσεως
PHILIPS
FW530C
FW570C
Important notes for users in the U.K.
Mains plug
This apparatus is fitted with an approved 13 Amp plug. To change a fuse in this type of plug proceed as follows:
1 Remove fuse cover and fuse
2 Fix new fuse which should be a BS1362 5 Amp, A S T.A. or BSI approved type.
3 Refit the fuse cover.
If the fitted plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place
If the mains plug contains a fuse, this should have a value of 5 Amp. If a plug without a fuse is used, the fuse at the distribution board should not be greater than 5 Amp.
Note: The severed plug must be disposed of to avoid a possible shock hazard should it be inserted into a 13 Amp socket elsewhere
How to connect a plug
The wires in the mains lead are coloured with the following code: blue = neutral (N), brown = live (L).
As these colours may not correspond with the colour markings identifying the terminals in your plug, proceed as follows:
- Connect the blue wire to the terminal marked N or coloured black
- Connect the brown wire to the terminal marked L or coloured red.
- Do not connect either wire to the earth terminal in the plug, marked E (or 12 ) or coloured green (or green and yellow)
Before replacing the plug cover, make certain that the cord grip is clamped over the sheath of the lead - not simply over the two wires.
Copyright in the U.K.
Recording and playback of material may require consent. See Copyright Act 1956 and The Performer's Protection Acts 1958 to 1972
Italia
Si dichiara che l'apparecchio FW530C, FW535C, FW570C Philips risponde alle prescrizioni dell'art. 2, comma 1 del D M 28 Agosto 1995 n. 548.
Fatto a Eindhoven, il 26/01/1998
Philips Sound & Vision
Philips, Glaslaan 2, SFF 10
5616 JB Eindhoven, The Netherlands
Norge
Typeskilt finnes på apparatens underside.
Observer: Nettbryteren er sekundert innkoplet. Den innebygde netdelen er derfor ikke frakoplet nettet så lenge apparatet er tilsluttet nettkontakten.
For a redusere faren for brann eller elektrisk stot, skal apparatet ikke utsettes for regn eller fuktighet.
INDEX
English 6
Français 28
Español 52
Deutsch 74
Nederlands 96
Italiano 118
Svenska 140
Dansk 162
Suomi 184
Português ....206
∂λληνικά 228
[Unreadable]
Français
Español
Deutsch
Nederlands
Hillano
Svenska
D
SUDER
Portugues
dualyana
CLASS 1
LASER PRODUCT
INHOUDSOPGAVE
Pagina
Nederlands
Algemene informatie 97
Veiligheidsvoorschriften 97
Voorbereiding 98-99
Bedieningstoetsen 100–101
Bedienen van het systeem.... 102-103
CD 104-106
Tuner 107-109
Cassette.... 110-111
Aux 111
Opnemen 112-113
Klok / Timer.... 113-114
Specificaties 115
Onderhoud 116
Verhelpen van storingen 116–117
Batterijen niet weggooien,
maar inleveren als KCA.
VEILIGHEIDSVOORSCHRIFTEN
- Het typeplaatje (met het serienummer) zit op de achterkant van het systeem.
- Opnemen is slechts geoorloofd als geen inbreuk wordt gemaakt op auteursrechten.
- Dit apparaat voldoet aan de radioontstoringseisen van de Europese Unie.
Met het oog op het milieu
Wij hebben alle overbodig verpakkingsmateriaal weggelaten en ervoor gezorgd dat de verpakking gemakkelijk in drie materialen te scheiden is: karton (doos), polystyreenschuim (buffer) en polyethyleen (zakken, plasticfolie).
Uw systeem bestaat uit materialen die door een gespecialiseerd bedrijf gerecycleerd en hergebruikt kunnen worden. Informeer waar u verpakkingsmateriaal, lege batterijen en oude apparatuur kunt inleveren.
Accessoires (Bijgeleverd)
- Afstandsbediening
- Batterijen (2 x type AAA) voor de afstandsbediening
- AM-raamantenne
- FM-draadantenne
- Netsnoer
- Surround-luidsprekers Philips SS-15R (enkel voor model FW535C)
Veiligheidsvoorschriften
- Controleer voor u het systeem aansluit of de netspanning op het typeplaatje (of de netspanning die naast de netspanningskiezer staat) overeenkomt met de plaatselijke netspanning. Is dit niet het geval, neem dan contact op met uw leverancier. Het typeplaatje zit op de achterkant van het systeem.
- Verplaats het systeem niet meer als het eenmaal aanstaat.
- Zet het systeem op een stevige ondergrond (bijvoorbeeld een kast).
- Zet het systeem op een plaats waar er voldoende ventilatie mogelijk is om oververhitting van het systeem te voorkomen.
- Houd het systeem uit de buurt vocht, regen, zand of verwarmingsapparatuur.
- Probeer in geen geval zelf het systeem te repareren want dan vervalt de garantie!
- Als u het systeem vanuit de kou in een warme ruimte brengt, of als u het in een vochtige kamer plaatst dan kan de lens van de cd-speler binnenin het systeem beslaan. In zo'n geval kan de cd-speler niet normaal functioneren. Laat het systeem ongeveer een uur aanstaan zonder cd erin totdat het afspelen van een cd weer normaal mogelijk is.
- Door elektrostatische ontlading kunnen onverwacht problemen ontstaan. Probeer deze te verhelpen door de stekker van het netsnoer uit het stopcontact te halen en enkele seconden later weer aan te sluiten.
- Haal de stekker van het netsnoer uit het stopcontact als u de netvoeding helemaal uit wilt schakelen.
VOORBEREIDING
Aansluitingen op de achterkant
VOORBEREIDING
(A) AM-antenneaansluiting
Sluit de bijgeleverde raamantenne aan op de aansluitbus AM AERIAL. Plaats de AM-raamantenne zo ver mogelijk van het systeem en verplaats de antenne tot de ontvangst optimaal is.
⑧ FM-draadantenneaansluiting
Sluit de bijgeleverde FM-draadantenne aan op de aansluitbus FM 75 Ω. Verplaats de FM-draadantenne tot de ontvangst optimaal is.
Buitenantenne
U kunt de FM-stereo-entvangst verbeteren door een FM-buitenantenne aan te sluiten op de aansluitbus FM AERIAL 75 Ω met behulp van een 75 Ω-coaxkabel.

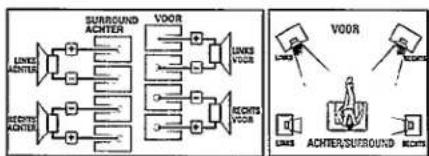

© Luidsprekeraansluitingen
- Sluit de rechterluidspreker aan op de aansluitklem R voor de voorluidsprekers, met de rode draad op de + en de zwarte draad op de
- Sluit de linkerluidspreker aan op de aansluitklem L voor de voorluidsprekers, met de rode draad op de + en de zwarte draad op de —.
- Zet het afgestripte uiteinde van de kabel vast in de klem zoals hieronder aangegeven.
(C1) Surround-achterluidsprekersaansluiting (enkel voor model FW535C)
Sluit de bijgeleverde surround-luidsprekers (model SS-15R) aan om het surround-effect te versterken. De surround-luidspreker moet op oorhoogte geplaatst worden of aan de muur achterin de kamer gemonteerd worden.
⑭ Aansluiten van andere apparaten op uw systeem
Op de AUX IN-aansluitbussen op de achterkant van het systeem kunt u de linker- en rechteraudio-uitgang van een tv, een videorecorder, een laserdiskspeler of een DVD-speler aansluiten.
⑤ Subwoofer Out-aansluiting
Op de aansluitbus SUBWOOFER OUT kunt u ofwel een aparte actieve subwoofer ofwel een aparte draadloze actieve subwoofer aansluiten. Voor het draadloze systeem wordt gebruik gemaakt van een radiofrequentiezender. De subwoofer geeft enkel de lage tonen weer (bijvoorbeeld explosies, gevechtsgeluiden van ruimteschepen enz). Volg in elk geval de gebruiksaanwijzing die bij de subwoofer zit.
F Line Out (aanwezig)
Het is mogelijk om extra actieve voorluidsprekers verder van het systeem af te plaatsen (bijvoorbeeld in een andere ruimte). U heeft dan geen ongemak van lange kabels door het huis. U kunt zoveel draadloze luidsprekers plaatsen als u wilt op voorwaarde dat ze op dezelfde radiofrequentie werken. Sluit de draadloze radiofrequentiezender aan op de LINE OUT-uitgangen. Plaats de actieve luidsprekers op de gewenste plek. Volg in elk geval de gebruiksaanwijzing die bij de actieve
luidsprekers zit.
Opmerking:
- De beschikbaarheid van draadloze zenders en de bijbehorende apparatuur is afhankelijk van de goedkeuring van de plaatselijke autoriteiten. Gelieve u te richten tot de respectieve plaatselijke autoriteit die verantwoordelijk is voor de veiligheid of de goedkeuring.
© AC-netaansluiting
Verbind nadat alle andere aansluitingen gemaakt zijn, het netsnoer met de AC-netingang op het systeem en stop de stekker in het stopcontact.
Plaatsen van de batterijen in de afstandsbediening
- Plaats de batterijen (type R03 of AAA) in de afstandsbediening zoals aangegeven in het batterijvak.
- Verwijder de batterijen als ze leeg zijn of als u ze langere tijd niet zult gebruiken om te voorkomen dat ze gaan lekken afstandsbediening beschadigen batterijen vervangt altijd batteri AAA.
Opmerkingen voor de afstandsbediening:
- Kies eerst het apparaat dat u wilt bedienen door op de bijbehorende bronkeuzetoets op de afstandsbediening te drukken (bijvoorbeeld CD, TUNER, TAPE 1/2 of AUX).
- Kies vervolgens de gewenste functie (PLAY, NEXT enz.)

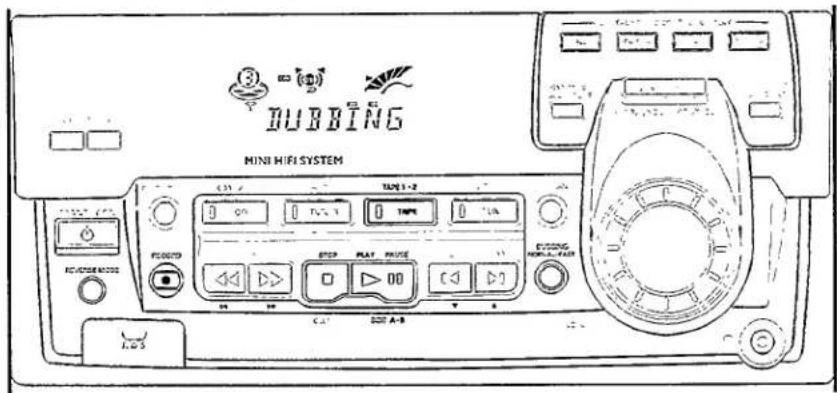

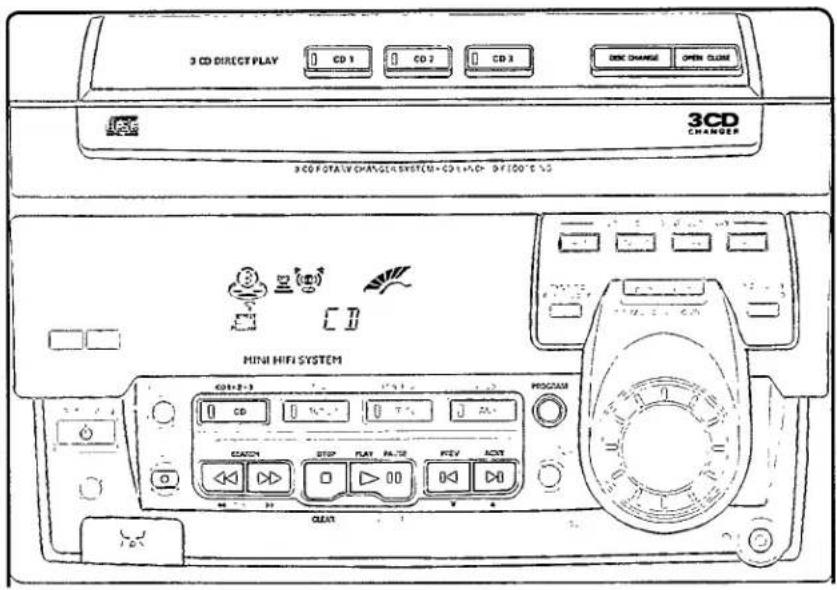

BEDIENINGSTOETSEN
Nordards
BEDIENINGSTOETSEN
Bedieningstoetsen op het systeem en de afstandsbediening
1 STANDBY·ON
- om het systeem aan of stand-by te zetten.
- om automatisch radiozenders op te slaan door gedurende 2 seconden ingedrukt te houden (enkel vanuit stand-by of demonstratieprogramma).
2 RECORD
- om het opnemen op deck 2 te starten.
3 REVERSE MODE
- om een andere manier van afspelen te kiezen; enkel bij deck 2.
4 CLOCK-TIMER
- om de tijd weer te geven en om de klok of timer in te stellen.
5 NEWS
- om op een vastgestelde tijd automatisch over te schakelen op een nieuwsuitzending.
6 RDS
- om het soort van RDS-informatie te kiezen
7 BRONKEUZE: om te kiezen tussen :
CD (CD 1•2•3) ..... cm de cd-speler te bedienen. Als de cd-speler stilstaat: om de cd-lade (1, 2 of 3) te kiezen.
TUNER (BAND) ..... om de tuner te bedienen. Als u de tuner gekozen heeft: om het golfgebied (FM, MW of LW) te kiezen.
TAPE (TAPE 1•2) ..... om het cassettedeck te bedienen. Als het cassette-deck stilstaat: om het cassette-deck (deck 1 of 2) te kiezen.
AUX (VIDEO) ...... om het apparaat dat aangesloten is op AUX IN te bedienen (bijvoorbeeld het geluidskanaal van een DVD-
speler, tv, laserdiskspeler of videorecorder).
8 DISPLAY
- voor informatie over wat het systeem doet.
9 CD-lade
10 3 CD DIRECT PLAY
- om het afspelen te starten met één van de cd's in de cd-lade.
11 DISC CHANGE
- om cd's te verwisselen.
12 OPEN•CLOSE
- om de cd-lade te openen of te sluiten.
13 DYNAMIC BASS BOOST (DBB)
- om de verschillende basversterkingsniveaus te kiezen (Beat, Punch, Blast).
14 DIGITAL SOUND CONTROL-BEDIENINGSDIS-PLAY
- geeft de gekozen DSC-instelling weer.
15 DIGITAL SOUND CONTROL (DSC)
- om het gewenste klankeffect te kiezen: OPTIMAL, JAZZ, CLASSIC, ROCK of TECHNO.
16 INCREDIBLE SURROUND
- om het surround-effect aan en uit te zetten.
17 PROGRAM
- om bij de cd-speler cd-nummers te programmeren of bij de tuner zenders te programmeren.
18 VOLUME
- om het volume in te stellen.
19 HOOFDTELEFOON
- aansluitbus voor een hoofdtelefoon.
20 DUBBING
- om een cassette met normale snelheid of versneld te kopieren.
21 PER APPARAAT VERSCHILLEND
◀◀ SEARCH ▶▶ (◀◀ TUNING ▶▶)
bij CD ...... om een vorige/volgende passage te
zoeken.
bij TUNER ..... om af te stemmen op een lagere of hogere radiofrequentie.
bij TAPE ...... om de cassette versneld terug of vooruit te spoelen; enkel bij deck 2.
STOP ■ (CLEAR)
bij CD ...... om het afspelen van een cd te beëindigen en om een programma te wissen.
bij TUNER .... om het programmeren te beëindigen.
bij TAPE ...... om het afspelen of opnemen te beëindigen.
PLAY ▶ / PAUSE II (SIDE A•B)
bij CD ...... om het afspelen te starten of te onderbreken.
bij TAPE ...... om het afspelen te starten. Bij het afspelen op deck 2: om de andere kant van de cassette te kiezen.
PREV ◀ / NEXT ▶ (▼ PRESET ▲)
bij CD ...... om naar het begin van het huidige of van een vorig/volgend nummer te gaan.
bij TUNER ..... om een geprogrammeerde zender te kiezen.
22 OPEN
- om cassettedeck 2 te openen.
23 CASSETTEDECK 2
24 CASSETTEDECK 1
25 OPEN
- om cassettedeck 1 te openen.
26 REPEAT
- om een nummer van een cd te herhalen.
27 SHUFFLE
- om alle nummers van alle aanwezige cd's in willekeurige volgorde af te spelen.
28
- om het systeem stand-by te zetten.
BEDIENEN VAN HET SYSTEEM
Belangrijk:
Zorg ervoor dat u alle voorbereidingen uitgevoerd heeft voor u begint met het bedienen van het systeem.
Demonstratieprogramma
Het systeem beschikt over een demonstratieprogramma dat u de verschillende mogelijkheden van het systeem laat zien. Zodra de stekker in het stopcontact gestoken wordt dan gaat het demonstratieprogramma automatisch van start.
Opmerkingen:
- Als u tijdens het demonstratieprogramma op één van de bronkeuzetoetsen drukt (of op de stand-by-toets) dan schakelt het systeem over op het gekozen apparaat (of stand-by).
- Wordt het systeem stand-by geschakeld dan begint het demonstratieprogramma 5 seconden later opnieuw.
Uitschakelen van het demonstratieprogramma
- Houd STOP ■ (enkel op het systeem) gedurende 3 seconden ingedrukt om het demonstratieprogramma uit te schakelen.
- Het demonstratieprogramma wordt defenitief uitgeschakeld.
Easy Set (enkel vanuit stand-by of demonstratieprogramma)
De EASY SET-functie biedt u de mogelijkheid om alle beschikbare radiozenders en RDS-zenders van een bepaald golfgebied (FM•MW•LW) automatisch op te slaan (zie Easy Set in het hoofdstuk TUNER).
Aanzetten van het systeem
- Druk op STANDBY•ON (enkel op het systeem), CD, TUNER, TAPE of AUX.
U kunt het systeem ook aanzetten door op één van de 3 CD DIRECT PLAY-toetsen te drukken.
Stand-by zetten van het systeem
• Druk opnieuv op STANDBY•ON.
Kiezen van een geluidsbron
- Druk op de gewenste bronkeuzetoets: CD, TUNER, TAPE of AUX.
→ In het display verschijnt de gekozen geluidsbron
Opmerking:
- Als u een ander apparaat valt kiezen, controleer dan of de linker- en rechteraudio-uitgang van het apparaat (bijvoorbeeld tv, videorecorder, laserdiskspeler of DVD-speler) aangesloten zijn op de AUX IN-ingangen
BEDIENEN VAN HET SYSTEEM
Instellen van de klank
INSTELLEN VAN HET VOLUME
Stel VOLUME in om het volume hoger of lager te zetten.
'In stilte' luisteren
Sluit de stekker van de hoofdtelefoon aan op de uitgang
op de voorkant van het systeem. De luidsprekers
worden dan uitgeschakeld.
INCREDIBLE SURROUND – ruimtelijk surround-effect
Het stereogeluid wordt normaal gezien bepaald door de afstand tussen de voorluidsprekers. Als de Incredible Surround-functie ingeschakeld is dan wordt de virtuele afstand tussen de voorluidsprekers vergroot zodat er een enorm ruimtelijk en allesomvattend stereo-effect ontstaat.
- Druk op INCREDIBLE SURROUND om het klankeffect aan te zetten.
→ De INCREDIBLE SURROUND-toets wordt verlicht.
→ In het display verschijnt de melding "IS".
Uitzetten van Incredible Surround
• Druk opnieuw op INCREDIBLE SURROUND.
→ De verlichting van de INCREDIBLE SURROUND-
toets gaat uit.
→ In het display verschijnt de melding "IS OFF".
DIGITAL SOUND CONTROL (DSC) – digitale klankregeling
Met de DSC-functie kunt u genieten van speciale klankeffecten met de bijbehorende voorgeprogrammeerde equalizer-instelling om een bepaald type muziek optimaal weer te geven.
- Druk op DIGITAL SOUND CONTROL (DSC) om te kiezen tussen OPTIMAL, JAZZ, CLASSIC, ROCK of TECHNO.
→ Het bijbehorende Digital Sound Control-bedienings-display gaat aan. Bij OPTIMAL gaat het DSC-bedieningsdisplay niet aan.
→ In het display verschijnt "OPTIMAL, JAZZ, CLASSIC, ROCK of TECHNO".
Automatisch kiezen van de DSC-DBB-instelling
Voor elke DSC-instelling wordt automatisch de meest geschikte DBB-instelling gekozen. U kunt echter ook handmatig de DBB-instelling kiezen die het beste past voor uw luisteromgeving.
| DSC Selection | DBB Selection |
| Optimal | ←→ | Punch |
| Jazz | ←→ | Punch |
| Classic | ←→ | Beat |
| Rock | ←→ | Blast |
| Techno | ←→ | Blast |
DYNAMIC BASS BOOST (DBB) – basversterking Met de DBB-functie worden de lage tonen versterkt.
- Druk kort op DBB om de verschillende basversterkingsniveaus te kiezen.
→ De DBB-toets wordt verlicht.
→ In het display verschijnt "BCRT, PUNCH of BLAST".
Uitzetten van de DBB-functie
- Druk kort op de DBB-toets tot de verlichting van de toets uitgaat.
→ In het display verschijnt de melding "DBB OFF".
Opmerking:
- Sommige cd's of cassettes zijn met een grote dynamiek opgenomen. Er kan dan vervorming optreden als het volume hard staat. Als dit gebeurt dan kunt u het beste de Incredible Surround-functie uitzetten, het DBB-niveau lager instellen of het volume zachter zetten.
CD
Nederlands
Waarschuwing!
1) Dit apparaat is geschikt voor gewone cd's. Gebruik geen accessoires zoals een cd-adapterring of cd-folie enzovoort; deze kunnen het cd-mechanisme beschadigen.
2) Leg niet meer dan één cd in elk cd-vak.
3) Houd het systeem niet ondersteboven en voorkom stoten als er cd's in zitten want dan kan het mechanisme vastlopen.
U kunt in het totaal drie cd's in de cd-wisselaar plaatsen en ze achter elkaar afspelen zonder onderbrekingen.
Plaatsen van cd's in de wisselaar
1 Druk op CD om de cd-speler te kuezen
2 Druk op OPEN•CLOSE
→ De cd-lade komt naar voren.
3 Leg een cd met de bedrukte kant naar boven in het rechtervak.
• In het linkervak kunt u de tweede cd leggen
- Druk op de DISC CHANGE-toets om de derde cd te plaatsen.
→ De cd-lade draait tot het lege cd-vak rechts staat zodat ook daarin een cd gelegd kan worden
→ Het afspelen begint altijd met de cd in het rechtervak.
4 Druk op OPEN•CLOSE om de cd-lade te sluiten
→ In het display verschijnen het totale aantal
nummers en de speelduur van de als laatste
gekozen cd.
CD
3 CD Direct Play
- U kunt het afspelen van een cd meteen starten door op één van de 3 CD DIRECT PLAY-toetsen (1 - 3) te drukken. De cd-speler stopt automatisch aan het einde van de gekozen cd.
→ Als de toets verlicht is dan betekent dit dat er een cd in het cd-vak zit.
Afspelen van een cd
1 Druk op PLAY ▶ om het afspelen te starten.
→ In het display verschijnen het cd-vak, het volgnummer en de verstreken speelduur van het nummer dat speelt.
→ De indicator op de bijbehorende 3 CD DIRECT PLAYtoets begint te knipperen.
- Druk op PAUSE II om het afspelen te onderbreken.
→ De speelduur knippert.
- Druk nogmaals op PLAY ▶ om verder te gaan met afspelen.
2 Druk op STOP ■ om het afspelen te beeindigen.
Opmerking:
- Alle aanwezige cd's worden eenmaal afgespeeld en daarna stopt de speler. Als na het beëindigen van het afspelen 15 minuten lang geen enkele toets ingedrukt wordt dan gaat het systeem automatisch stand-by.
Vervangen van cd's
U kunt een andere cd in de 2 buitenste vakken plaatsen terwijl de cd in het derde vak aan het spelen is of terwijl de speler stilstaat.
1 Druk op DISC CHANGE.
→ De cd-lade komt naar voren.
2 Plaats een andere cd in het linker- en rechter-cd-vak.
- Drukt u nogmaals op DISC CHANGE tijdens het afspelen dan wordt het afspelen van de cd beëindigd.
→ De cd-lade begint te draaien tot het binnenste vak aan de rechterkant staat zodat u ook in dit vak een andere cd kunt plaatsen.
3 Druk op OPEN•CLOSE om de cd-lade te sluiten.
Kiezen van een bepaald cd-nummer
Kiezen van een bepaald cd-nummer terwijl de speler stilstaat
1 Druk op PREV ◀ of NEXT ► tot het gewenste nummer in het display verschijnt.
2 Druk op PLAY ▶ om het afspelen te starten.
→ In het display verschijnen het gekozen cd-nummer en de verstreken speelduur.
Kiezen van een bepaald nummer tijdens het spelen
1 Druk op PREV ◀ of NEXT ►I tot het gewenste nummer in het display verschijnt.
→ In het display verschijnen het gekozen cd-nummer en de verstreken speelduur.
- Als u eenmaal op PREV ◀ drukt dan gaat de speler terug naar het begin van het nummer dat speelt en begint opnieuw.
Zoeken van een bepaalde passage tijdens het spelen
- Houd ◀◀ of ▶▶ ingedrukt tot u de gewenste passage gevonden heeft.
→ Het geluid wordt zachter gezet.
- Wanneer u ◀◀ of ▶▶ loslaat dan gaat het afspelen op de normale manier verder.
Programmeren van nummers
Wanneer de cd-speler stilstaat kunt u de nummers van de cd die in het systeem zit programmeren. In het display verschijnt dan het totale aantal nummers die u in het programma opgeslagen heeft. Er kunnen in het totaal 40 nummers in elke volgorde in het geheugen opgeslagen worden. Heeft u reeds 40 nummers opgeslagen en probeert u nog een nummer te programmeren dan verschijnt in het display "PROGRAM FULL" (programma vol).
1 Leg de gewenste cd's in de cd-vakken.
2 Druk op PROGRAM om te beginnen met programmeren.
→ In het display knippert het woord PROGRAM (programmeren).
3 Druk op de gewenste CD-toets (CD 1•2•3) om de bijbehorende cd te kiezen.
4 Druk op PREV ◀ of NEXT ▶ om het gewenste nummer te kiezen.
5 Druk op PROGRAM om het nummer op te slaan.
- Herhaal stap 3 tot 5 om nog meer nummers en cd's te programmeren.
CD
6 Druk eenmaal op STOP ■ om het programmeren te beëindigen.
→ In het display verschijnen het totale aantal geprogrammeerde nummers en de totale speelduur.
Opmerkingen:
- Als de totale speelduur hoger is dan '99:53" of als één van de geprogrammeerde nummers een volgnummer heeft hoger dan 30 dan verschijnt in het display "---:" in plaats van de totale speelduur.
- Als tijdens het programmeren gedurende 20 seconden geen enkele toets ingedrukt wordt dan wordt het programmeren automatisch beëindigd.
Afspelen van het programma
1 Druk op PLAY ▶ om het afspelen van het programma te starten.
→ In het display verschijnt de melding "PLRY PROGRAM" (afspelen programma).
→ In het display verschijnen het volgnummer en de verstreken speelduur van het nummer dat speelt.
- Als u op REPEAT drukt terwijl het programma afgespeeld wordt dan wordt het huidige nummer telkens opnieuw herhaald.
→ In het display verschijnen de woorden REPEAT en PROGRAM.
2 Druk op STOP ■ om het afspelen van het programma te beeindigen.
Opmerking:
- Als u op één van de 3 CD DIRECT PLAY-toetsen drukt dan wordt de gekozen cd of het gekozen nummer afgespeeld en wordt het opgeslagen programma tijdelijk genegeerd. Het woord PROGRAM verdwijnt dan ook tijdelijk uit het display en verschijnt opnieuw als het afspelen van de gekozen cd beeindigd is.
Controleren van het programma
U kunt het programma alleen controleren als de speler stilstaat.
- Druk verschillende keren op PREV ◀ of NEXT ▶ om de geprogrammeerde nummers te controleren.
- Druk op STOP ■ om het controleren te beëindigen.
Wissen van het programma
(tenvijl de speler stilstaat)
- Druk op CLEAR op het systeem.
→ In het display verschijnt "PROGRAM CLEARED" (programma gewist).
Opmerking:
- Het programma wordt ook gewist als de netvoeding uitgeschakeld wordt (stekker uit het stopcontact). Als u de cd-lade opent dan worden de nummers van de cd's die in de 2 buitenste vakken liggen gewist en verschijnt eenmaal in het display "CLERRED" (gewist).
Shuffle – afspelen in willekeurige
volgorde (enkel via de afstandsbediening)
Alle nummers van alle aanwezige cd's worden in willekeurige volgorde afgespeeld. U kunt deze functie ook gebruiken bij het programmeren.
Om alle nummers van alle cd's in willekeurige volgorde af te spelen
1 Druk op SHUFFLE.
→ In het display verschijnt "SHUFFLE" (herindelen).
→ In het display verschijnen het woord SHUFFLE en de cd en het nummer die willekeurig gekozen zijn.
- De nummers van de verschillende cd's worden nu in willekeurige volgorde afgespeeld tot u op STOP ■ drukt.
- Als u op REPEAT drukt terwijl de shuffle - functie ingeschakeld is dan wordt het huidige nummer telkens opnieuw herhaald.
In het display verschijnen de woorden REPEAT en SHUFFLE.
2 Druk opnieuv op SHUFFLE om op de normale manier verder te gaan met afspelen
→ Het woord SHUFFLE verdwijnt uit het display
Opmerking:
- Alle aanvezige cd's worden eenmaal afgespeeld en daarna stopt de speler.
Repeat – herhalen
(enkel via de afstandsbediening)
Het nummer dat speelt wordt telkens opnieuw herhaald.
1 Druk op REPEAT tijdens het afspelen
→ In het display verschijnt "REPERT TRACK" (herhaal nummer).
→ In het display verschijnen het woord REPEAT (herhalen) en het gekozen nummer.
- Het nummer wordt telkens opnieuw herhaald tot u op STOP ■ drukt.
2 Druk nogmaals op REPEAT om op de normale manier verder te gaan met afspelen.
→ Het woord REPEAT verdwijnt uit het display.
TUNER
Easy Set (enkel vanuit stand-by of demonstratieprogramma)
De EASY SET-functie biedt u de mogelijkheid om alle beschikbare radiozenders en RDS-zenders van een bepaald golfgebied (FM•MW•LW) automatisch op te slaan.
1 Houd STANDBY•ON (enkel op het systeem) gedurende 2 seconden ingedrukt.
→ In het display verschijnt "EASY SET" gevolgd door "TUNER".
→ De EASY SET-functie begint met het laatst gekozen golfgebied.
→ Alle beschikbare zenders met een voldoende sterk signaal worden opgeslagen tot alle 40 plaatsen in het geheugen gebruikt zijn.
2 Het systeem gaat nogmaals op zoek naar de eerste beschikbare RDS-zender om de RDS-tijd automatisch in te stellen.
- Tijdens het zoeken naar een RDS-zender;
→ In het display verschijnt "SEARCH RDS STATION" (op zoek naar een RDS-zender). Als er geen RDS-zender beschikbaar is dan wordt het zoeken automatisch beëindigd.
→ Nadat een zender gevonden is, verschijnt in het display "ERSY SET" gevolgd door "TIME"(tijd).
• Tijdens het zoeken naar de RDS-tijd;
→ In het display verschijnt "SEARCH RDS TIME" (op zoek naar de RDS-tijd).
→ Als de RDS-tijd ontvangen is dan verschijnt in het display "RDS TIME" (RDS-tijd). De huidige tijd blijft 2 seconden in het display staan en wordt automatisch opgeslagen.
Opmerkingen:
- Als u gebruik maakt van de EASY SET-functie dan worden alle eerder geprogrammeerde zenders uit het geheugen gewist.
- Als de EASY SET-functie klaar is dan verschijnt in het display de zender die als laatste geprogrammeerd is of de eerste beschikbare RDS-zender.
- Als een RDS-zender niet binnen 90 seconden de RDS-tijd uitstuart dan wordt het zoeken automatisch beëindigd en verschijnt in het display "NO RDS TIME" (geen RDS-tijd).
Afstemmen op een radiozender
1 Druk op TUNER om de tuner te kiezen.
→ In het display verschijnt "TUNER".
→ In het display verschijnen het zendernummer, de frequentie en het golfgebied.
2 Druk opnieuw op TUNER (BAND) om het gewenste golfgebied te kiezen : FM, MW of LW.
3 Houd TUNING ◀◀ of ▶▶ langer dan één seconde ingedrukt en laat dan los.
→ In het display verschijnt "SEARCH" (zoeken) totdat een zender van voldoende sterkte gevonden is.
- Herhaal deze stap tot u de gewenste zender gevonden heeft.
- Als u af wilt stemmen op een zwakke zender, druk dan kort op TUNING ◀◀ of ▶▶ totdat in het display de juiste frequentie verschijnt en/of totdat de ontvangst optimaal is.
TUNER
Programmeren van radiozenders
U kunt in het totaal 40 zenders in het geheugen opslaan. Wanneer u afstemt op een geprogrammeerde zender dan verschijnt naast de frequentie in het display het zendernummer.
Automatisch programmeren
1 Druk op TUNER.
2 Druk opnieuw op TUNER (BAND) om het gewenste golfgebred te kiezen : FM, MW of LW.
3 Houd PROGRAM langer dan een seconde ingedrukt.
→ In het display begint het woord PROGRAM
(programmeren) te knipperen en verschijnt 'RUTO'
→ Elke beschikbare zender van het gekozen golfgebied wordt nu automatisch opgeslagen. De frequentie en het zendernummer blijven kort in het display staan.
→ Het zoeken wordt beeindigd als alle beschikbare zenders opgeslagen zijn of als alle 40 plaatsen in het geheugen gebruikt zijn.
→ Het systeem blijft afgestemd staan op de zender die als laatste opgeslagen werd.
- Herhaal de bovenstaande stappen om ook zenders van een ander golfgebied te programmeren. Let erop dat u eerst het eerstvolgende beschikbare nummer intoets voor u verder gaat. Doet u dit niet dan kunnen bepaalde geprogrammeerde zenders gewist worden.
Opmerkingen:
- U kunt het automatisch programmeren afbreken door op PROGRAM of STOP ■ te drukken.
- Als u een aantal bestaande geprogrammeerde zenders wilt bewaren, bijvoorbeeld de nummers 1 - 9, kies dan eerst zender 10 voor u begint met het automatisch programmeren. Nu worden alleen de nummers 10 tot 40 geprogrammeerd.
Handmatig programmeren
1 Druk op TUNER.
2 Druk opnieuw op TUNER (BAND) om het gewenste golfgebied te kiezen : FM, MW of LW.
3 Houd PROGRAM korter dan één seconde ingedrukt.
→ In het display beginnen het woord PROGRAM (programmeren), de frequentie en het zender-nummer te knipperen.
→ De eerstvolgende nummer dat beschikbaar is verschijnt in het display.
4 Druk op TUNING ◀◀ of ▶▶ om af te stemmen op de gewenste frequentie.
- Als alle 40 zenders opgeslagen zijn, verschijnt er geen nummer in het display.
- In het display verschijnt de melding "PROGRAM FULL" (programma vol).
- Als u de radiozender onder een ander nummer wilt programmeren, druk dan op PRESET ▼ of ▲ om het gewenste nummer te kiezen.
5 Druk opnieuw op PROGRAM.
- Het woord PROGRAM stopt met knipperen en de zender wordt opgeslagen.
- Herhaal de bovenstaande stappen om nog meer zenders op te slaan.
Opmerkingen:
- U kunt het handmatig programmeren afbreken door op STOP ■ te drukken.
- Als tijdens het programmeren gedurende 20 seconden geen enkele toets ingedrukt wordt dan wordt het programmeren automatisch beëindigd.
Afstemmen op een geprogrammeerde zender
- Druk op PRESET ▼ of ▲ om het gevenste zende-
rummer te kiezen
→ Het zendernummer, de frequentie en het golfgebied verschijnen in het display.
Ontvangen van een RDS-zender
RDS (Radio Data System) is een systeem dat aan FM-zenders de mogelijkheid biedt om extra informatie mee te sturen met het normale FM-radiosignaal. Deze extra informatie kan zijn:
- NAAM VAN DE ZENDER: De naam van de zender verschijnt in het display.
- FREQUENTIE: De frequentie van de zender verschijnt in het display
- PROGRAMMATYPE: De volgende programmatypes worden onderscheiden en worden door uw tuner herkend. Nevs (nieuws), Affairs (zaken), Info, Sport, Educate (opvoeding), Drama, Culture (cultuur), Science (wetenschap), Varied (gevarieerd), Pop M (popmuziek), Rock M (rockmuziek), M.O R (middle of the road-muziek), Light M (lichte muziek), Classics (klassie e muziek), Other M (overige muziek), No type (geen van deze types)
- RADIOTEKST (RT): In het display verschrijnen tekstboodschappen.
Als u afgestemd heeft op een RDS-zender, dan verschijnen in het display het RDS-symbol (24) en de naam van de zender:
TUNER
- Als de naam van de zender beschikbaar is, dan verschijnt deze normaal gezien in het display. Door herhaaldelijk op de RDS-toets te drukken kunt u de soort van informatie in het display wijzigen:
→ In het display verschijnt achtereenvolgens:
NARM VAN DE ZENDER → FREQUENTIC
→ PROGRAMMATYPE → RADIOTEKST →
NARM VAN DE ZENDER ...
Opmerking:
- Als u op de RDS-toets drukt en in het display verschijnt "NO RDS" (geen RDS), dan betekent dit dat de zender waarop u afgestemd heeft geen RDS-signaal uitzendt of dat het geen RDS-zender is.
Do RDS-tijd
Er zijn RDS-zenders die om de minuut de juiste tijd doorgeven.
Instellen van de klok met het RDS-signaal:
1 Druk op CLOCK•TIMER.
→ In het display verschijnt “- - - -” of de huidige tijd.
2 Druk op nogmaals op CLOCK•TIMER om de tijd in te stellen.
→ "00·00" of de huidige tijd begint te knipperen.
3 Druk op RDS
→ In het display verschijnt de melding "SEARCH RDS TIME" (op zoek naar de RDS-tijd).
- Als de zender de tijd niet meestuurt met het RDS-signaal dan verschijnt in het display "NO RDS TIME" (geen RDS-tijd).
→ Als de RDS-tijd ontvangen is dan verschijnt in het display "RDS TIME" (RDS-tijd). De huidige tijd blijft 2 seconden in het display staan en wordt automatisch opgeslagen.
Nieuws (enkel bij zenders met RDS)
U kunt de nieuwsfunctie inschakelen vanuit stand-by of terwijl één van de apparaten, behalve de tuner, aanstaat. Als het programmatype News (nieuws) herkend wordt bij een RDS-zender dan wordt de tuner automatisch aangezet.
Inschakelen van de nieuwsfunctie 1 Druk op NEWS.
- In het display verschijnen het woord NEWS (nieuws) en de melding "NEWS ON" (nieuwsfunctie aan).
- Het systeem gaat op zoek naar de eerste beschikbare RDS-zender en wacht tot het programmatype News (nieuws) beschikbaar wordt. Tijdens het zoeken naar het programmatype News:
→ Als de nieuwsfunctie ingeschakeld werd vanuit stand-by of vanuit het demonstratieprogramma dan verschijnt in het display "WAITING FOR NEWS" (wacht op nieuws).
→ Als de nieuwsfunctie ingeschakeld werd terwijl de cd-speler, het cassettedeck of het apparaat aangesloten op AUX aanstond dan blijft dat apparaat gewoon aanstaan.
→ Als na het zoeken geen RDS-zender gevonden is dan wordt de nieuwsfunctie uitgeschakeld. In het display verschijnt dan "NO RDS NEWS" (geen RDS-nieuws) en het woord NEWS verdwijnt uit het display.
- Wanneer een nieuwuitzending gevonden wordt dan schakelt het systeem de tuner aan.
→ Het woord NEWS begint te knipperen.
- Na de nieuwsuitzending wordt weer overgeschakeld op het apparaat dat eerst aanstond.
→ Het woord NEWS verdwijnt uit het display.
Uitschakelen van de nieuwsfunctie
• Druk opnieuw op NEWS.
- Het woord NEWS verdwijnt en in het display verschijnt "NEWS OFF" (nieuwfunctie uit).
→ Het apparaat dat als laatste gekozen was, gaat weer aan.
Opmerkingen:
- Tijdens een nieuwuitzending kunt u op elke beschikbare bronkeuzetoets drukken om de nieuwsfunctie uit te schakelen en het bijbehorende apparaat te kiezen.
- De nieuwfunctie werkt slechts één keer nadat deze ingeschakeld werd.
- Als de nieuwsfunctie ingeschakeld wordt vanuit stand-by of vanuit het demonstratieprogramma dan schakelt het systeem over op de tuner en wordt het geluid uitgeschakeld tot er een nieuwuitzending begint.
CASSETTE
Hodarads
Plaatsen van een cassette
- Druk op OPEN.
- Het cassettevak gaat open.
- Plaats de cassette met de open kant naar beneden en de volle spoel links.
- Sluit het cassettevak.
Afspelen van een cassette
1 Druk op TAPE om het cassettedeck te kiezen.
→ In het display verschijnt "TAPE 1" of "TAPE 2".
- Druk nogmaals op TAPE om het cassettedeck 1 of cassettedeck 2 te kiezen.
2. Plaats de cassette in het gekozen cassettedeck.
3 Druk op PLAY ▶ om het afspelen te starten.
3a (Enkel voor cassettedeck 2)
Druk op SIDE A•B om te kiezen tussen het afspelen van kant A of B.
→ In het display verschijnt het woord ◀ (voorkant) of ▶ (achterkant) afhankelijk van de gekozen kant.
3b (Enkel voor cassettedeck 2)
Druk op REVERSE MODE om de manier van afspelen te kiezen (zie 'Automatische bandomkeer')
4 Druk op STOP ■ om het afspelen te beeindigen
Opmerkingen:
- Wilt u de andere cassettekant kiezen voor het afspelen begint, gebruik dan de SIDE-toets op de afstandsbediening.
- Aan het einde van de cassette wordt het systeem automatisch stand-by geschakeld als gedurende 15 minuten geen enkele toets ingedrukt wordt.
CASSETTE
AUX
Automatische bandomkeer
(enkel bij cassettedeck 2)
- Druk op REVERSE MODE om de verschillende manieren van afspelen te kiezen.
- opnemen op of afspelen van één kant van de cassette. De cassette stopt na één kant.
...... opnemen op of afspelen van beide kanten van de cassette. Daarna stopt de cassette.
..... continu afspelen van beide kanten van de cassette met een maximum van 20 keer per kant of tot u op STOP ■ drukt.
Versneld terug-/vooruitspoelen
(enkel bij cassettedeck 2)
Als het cassettedeck stilstaat
1 U kunt de cassette versneld terug- of vooruitspoelen met de toetsen ◀◆ of ▶◆.
→ In het display verschijnt "«« of »»" afhankelijk van de gekozen toets.
→ Het spoelen wordt automatisch beëindigd aan het eind van de cassette.
2 Druk op STOP ■ om het snelspoelen te beëindigen.
Tijdens het afspelen
- Houd ◀◀ of ▶▶ ingedrukt tot u de gewenste passage heeft bereikt.
→ Tijdens het zoeken wordt het geluid zachter gezet.
→ Wanneer u ◀◀ of ▶▶ loslaat, wordt de cassette verder afgespeeld.
Opmerkingen:
- Tijdens het terug- of vooruitspoelen van de cassette, u kunt ook tegelijk een ander apparaat kiezen (bijvoorbeeld CD, TUNER of AUX).
- Controleer of de band van de cassette goed strak zit en span die indien nodig aan met een potlood. Als de band niet strak zit kan deze vast komen te zitten in het mechanisme of breken.
- De band van C-120-cassettes is erg dun en kan gemakkelijk vervormd of beschadigd worden. Het is dan ook beter ze niet te gebruiken in dit systeem.
- Bewaar de cassettes op kamertemperatuur en houd ze uit de buurt van magnetische velden (bijvoorbeeld transformators, tv's of luidsprekers).
Kiezen van andere apparaten
Als u de audio-uitgangen van een extern apparaat (tv, videorecorder, laserdiskspeler of DVD-speler) aangesloten heeft op de AUX IN-aansluitingen dan kunt u het geluid van dat apparaat via uv systeem horen.
- Druk op AUX om het externe apparaat te kiezen.
→ In het display verschijnt "RUK".
Opmerking:
- U kunt ook gebruik maken van alle geluidsinstellingen (bijvoorbeeld DSC, DBB, enz.).
OPNEMEN
Opmerkingen:
- Gebruik voor het opnemen enkel NORMAL-cassettes (IEC-type I) of CHROME-cassettes (IEC-type II).
- Aan het begin en einde van de cassette zit een stukje aanloopband. Daardoor wordt op het begin en op het einde van de cassette gedurende zes tot zeven seconden niets opgenomen.
- Het opnameniveau wordt automatisch ingesteld, ongeacht de volume-, DBB- of Incredible Surround.
- Om te voorkomen dat u per ongeluk een cassette wist kunt u het lipje op de linkerbovenhoek van de cassette uitbreken.
- Als in het display "CHECK TRAPC" (controleer cassette) verschijnt dan is het beveiligingslipje uitgebroken. Plak dan een stukje plakband over de opening. Let erop dat u de detectieopening voor CrO₂-cassettes niet bedekt met plakband.
Opnemen van een ander apparaat
(enkel met cassettedeck 2)
1 Druk op TAPE om cassettedeck 2 te kiezen.
2 Plaats een lege cassette in cassettedeck 2 met de open kant naar beneden.
3 Druk op SIDE op de afstandsbediening om de cassettekant te kiezen waarop u wilt opnemen.
→ Afhankelijk van de gekozen kant verschijnt in het display het woord ◀ (voorkant) of ▶ (achterkant)
4 Druk op REVERSE MODE om de manier van afspelen te kiezen ( 1 of 2 ).
5 Druk op CD, TUNER of AUX.
- Start het afspelen op het gekozen apparaat.
6 Druk op RECORD om te beginnen met opnemen → De melding REC (opnemen) begint te knipperen.
7 Druk op STOP ■ om het opnemen te beeindigen.
Opmerkingen:
- Tijdens het opnemen kunt u alleen = of = kiezen.
- Tijdens het opnemen is het niet mogelijk om naar een ander apparaat te luisteren
Kopiëren van cassettes
(van deck 1 naar deck 2)
1 Druk op TAPE om cassettedeck 2 te kiezen
2. Plaats een bespeelde cassette in cassettedeck 1 en een lege cassette in cassettedeck 2.
→ Let erop dat bij de cassette in deck 1 de volle spoel links zit.
3 Druk op SIDE op de afstandsbediening indien u de cassettekant wenst te vijzigen
4 Druk eenmaal op DUBBING voor een normale kopieersnelheid of tweemaal (binnen 2 seconden) voor versneld kopieren.
In het display verschijnt "NORMAL" (normale snelheid) of "TRST" (verhoogde snelheid) gevolgd door "BUBBING" (kopteren)
→ Bij versneld kopieren verschijnt in het display; HSD (High Speed Dubbing).
- Het kopieren start onmiddellijk.
→ De melding REC begint te knipperen.
5 Druk op STOP ■ om het lopieren te beeindigen
Opmerkingen.
- Draai aan het einde van kant A de cassettes om naar kant B en herhaal de voorgaande stappen
- Het kopieren van cassettes is enkel mogelijk van cassettedeck 1 naar cassettedeck 2.
- Voor een goede kopie moet u cassettes met een zelfde speelduur gebruiken.
OPNEMEN
KLOK
- Tijdens het kopiëren met verhoogde snelheid wordt het geluid zacht gezet.
- Tijdens het kopieren is het mogelijk om naar een ander apparaat te luisteren.
Synchroon starten bij opnemen van een cd
1 Plaats een lege cassette in cassettedeck 2 en een cd in de cd-lade.
2 Druk op CD om de cd-speler te kiezen.
- U kunt de volgorde waarin u de nummers wilt opnemen programmeren (zie Programmeren van nummers). Doet u dit niet dan worden de nummers opgenomen in dezelfde volgorde als op de cd.
3 Druk op RECORD om de opname te starten.
→ De melding REC begint te knipperen.
- De cd'speler begint onmiddellijk te spelen.
4 Druk op STOP ■ om de opname te beëindigen.
Opnemen met één druk op de knop
- Opnemen met één druk op de knop: zodra u op RECORD drukt, wordt het apparaat dat u gekozen heeft opgenomen op cassettedeck 2.
1 Plaats een lege cassette in cassettedeck 2.
2 Druk op RECORD om te beginnen met opnemen.
→ De melding REC begint te knipperen.
3 Druk op STOP ■ om de opname te beeindigen.
Opmerking:
- Als u TAPE (cassettedeck) gekozen heeft en vervolgens op RECORD drukt dan verschijnt in het display "SELECT OTHER SOURCE" (kies andere geluidsbron). Opnemen met één druk op de knop is niet mogelijk bij het cassettedeck.
Lezen van de klok
U kunt de klok aflezen (mits die ingesteld staat) vanuit stand-by of terwijl het systeem aanstaat. De tijd verschijnt gedurende zeven seconden in het display.
• Druk kort op CLOCK•TIMER.
→ In het display verschijnt "10:25" (de huidige tijd).
→ Is de klok niet ingesteld dan verschijnt "---".
Instellen van de klok
Deze klok heeft een 24-uurssysteem bijvoorbeeld 00:00 of 23:59. Voor u de klok instelt moet u ervoor zorgen dat de tijd in het display weergegeven wordt.
1 Druk op CLOCK•TIMER om de tijd weer te geven.
→ "00:00" of de huidige tijd begint te knipperen.
→ "◀◀,▶▶, |◀, ▶|, ■" beginnen te branden.
2 Stel het uur in met ◀◀ of ▶▶.
3 Stel de minuten in met ◀ of ►l.
4 Druk opnieuw op CLOCK•TIMER om de ingestelde tijd vast te leggen.
→ De klok begint te lopen.
- Druk op STOP ■ om het instellen van de klok te beeindigen.
Opmerkingen:
- Als tijdens het instellen van de klok gedurende 90 seconden geen enkele toets ingedrukt wordt dan wordt het instellen automatisch beeindigd.
- In geval van stroomonderbreking wordt de ingestelde tijd gewist.
- Om de klok in te stellen met het RDS-tijdssignaal, zie 'Ontvangen van een RDS-zender' in het hoofdstuk TUNER.
TIMER
Instellen van de timer
- De cd-speler, tuner of cassettedeck 1 kunnen op een ingestelde tijd automatisch aangezet worden. Zo kan het systeem als wekker dienen. Als u gedurende een half uur na de ingestelde tijd geen enkele toets indrukt, wordt het systeem weer stand-by gezet.
- Controleer of de klok juist staat voor u de timer instelt.
- Telkens u de timer wilt gebruiken moet u deze opnieuw instellen of inschakelen.
- Als het systeem met de timer aangezet wordt dan staat het volume even hard als toen u het voor het laatst uitzette.
1 Houd CLOCK•TIMER langer dan 2 seconden ingedrukt om de timer te kiezen.
→ "ON 00:00" (aan om 00:00) of de laatste timerinstelling begint te knipperen.
→ Het apparaat dat het laatst voor de timer gekozen werd, is verlicht terwijl de andere apparaten knipperen.
→ "◀◀,▶▶,◀,▶▶,■" beginnen te branden.
2 Druk op CD, TUNER of TAPE om het gewenste apparaat te kiezen.
- Zorg ervoor dat er een cd in de cd-lade zit of een cassette in cassettedeck 1 voor u de cd-speler respectievelijk het cassettedeck kiest.
3 Druk op ◀◀ of ▶▶ om het uur in te stellen van de tijd waarop de timer moet starten.
4 Druk op ◀ of ▶l om de minuten in te stellen van de tijd waarop de timer moet starten.
5 Druk op CLOCK•TIMER om de starttijd en het gekozen apparaat vast te leggen.
→ De TIMER is nu ingeschakeld.
→ Het woord TIMER blijft branden in het display.
- Druk op STOP ■ om het instellen van de timer te beeindigen.
- Op de ingestelde tijd zet de timer het gekozen apparaat aan.
→ Het gekozen apparaat gaat aan.
→ Het woord TIMER verdwijnt uit het display.
Opmerkingen:
- Als tijdens het instellen van de timer gedurende 90 seconden geen enkele toets ingedrukt wordt dan wordt het instellen automatisch beeindigd.
- Als u TUNER gekozen heeft dan wordt de zender waar u het laatst op afgestemd heeft aangezet.
- Als u CD gekozen heeft dan wordt het eerste nummer van de cd die u als laatste gekozen heeft afgespeeld. Als in geen enkel cd-vak een cd ligt dan wordt in plaats van de cd-speler de tuner gekozen.
- Als u TAPE 1 gekozen heeft en de ingestelde tijd wordt bereikt terwijl u aan het kopieren bent dan wordt in plaats van het cassettedeck de tuner gekozen.
Opnieuw inschakelen van de timer (voor dezelfde tijd)
1 Houd CLOCK•TIMER langer dan 2 seconden ingedrukt.
2 Druk nogmaals op CLOCK•TIMER om de starttijd en het gekozen apparaat op te slaan.
SPECIFICATIES
Specifications
VERSTERKER
Uitgangsvermogen
FW530C 2 x 100 W MPO / 2 x 50 W RMS, 6 Ω, 1 kHz, THD 10%
FW535C 2 x 100 W MPO / 2 x 50 W RMS, 6 Ω, 1 kHz, THD 10%
Surround-kanaal 15 W MPO / 7 W RMS
FW570C 2 x 200 W MPO / 2 x 100 W RMS, 6 Ω, 1 kHz, THD 10%
Signaal/ruisverhouding ≥75 dBA (IEC)
Frequentiebereik 60 - 16,000 Hz, ±3dB
Ingangsgevoeligheid
Aux In 350 mV
Uitgangen
Luidsprekers (links/rechts) ≥6Ω
Surround-luidspreker (enkel voor model FW535C) ≥ 6 Ω
Hoofdtelefoon 32 Ω - 1000 Ω
Line Out 500 mV
Subwoofer Out 1.5 V
CD-SPELER
Aantal programmeerbare nummers 40
Frequentiebereik 40 - 20,000 Hz
Signaal/ruisverhouding ≥ 80 dBA
Kanaalscheiding ≥ 60 dB (1 kHz)
Totale harmonische vervorming .... <0,003%
TUNER
FM-bereik 87,5 - 108 MHz
MW-bereik 531 - 1602 kHz
LW-bereik 153 - 279 kHz
Aantal programmeerbare zenders 40
Antennes FM 75 Ω-draadantenne
AM......raamantenne
CASSETTEDECKS
Frequentiebereik
CrO_2 -cassettes (type II)....80-14,000 Hz (8 dB)
NORMAL-cassettes (type I) ..... 80 - 12,500 Hz (8 dB)
Signaal/ruisverhouding
CrO_2 -cassettes (type II). ≥ 52 dBA
NORMAL-cassettes (type I) ≥ 48 dBA
Jengel .... ≤0,4% DIN
LUIDSPREKERS (FW530C en FW535C)
Voor links/Rechts
Systeem 3-weg; 4 baspoorten
Impedantie 6Ω
Woofer (lage tonen) 1 x 5,5"
Tweeter (hoge tonen) 1 x 2,5"
Tweeter (hoge tonen) 1 x 1° polydome
Afmetingen (b x h x d) 240 x 310 x 320 mm
Gewicht 3,9 kg per stuk
LUIDSPREKERS (FW570C)
Voor links/Rechts
Systeem 4-weg; 2 baspoorten +
1 G-baspoort
Impedantie 6Ω
Woofer (lage tonen) 1 x 6,5"; G-cone
Tweeter (hoge tonen).... 1 x 2,5";
Gradually Cooled Ferro-Fluid
Tweeter (hoge tonen) 2 x 1" polydome
Afmetingen (b x h x d) 260 x 315 x 310 mm
Gewicht 4,6 kg per stuk
SURROUND-LUIDSPREKERS (SS-15R)
Systeem closed sattelite
Impedantie 6Ω
Luidspreker 1 x 3" breedband
Afmetingen (b x h x d) 224 x 98 x 224 mm
Gewicht 0,76 kg per stuk
ALGEMENE GEGEVENS
Materiaal/afwerking ...... polystyreen/metaal
Netspanning 220 - 240 V / 50 Hz
Stroomverbruik
FW530C Aan 75 W
Stand-by ≤11 W
FW535C Aan 75 W
Stand-by ≤11 W
FW570C Aan 140 W
Stand-by ≤15 W
Afmetingen
FW530C 265×310×380mm
FW535C 265×310×380mm
FW570C 265×310×380mm
Gewicht (zonder luidsprekers)
FW530C 7,5 kg
FW535C 7,5 kg
FW570C 9,0 kg
Wijzigingen voorbehouden.
ONDERHOUD
Onderhoud
Schoonmaken van het systeem
- Gebruik een zachte doek die u vochtig maakt met een zacht schoonmaakmiddel. Gebruik geen schoonmaakmiddelen die alcohol, spiritus, ammonia of bijtende middelen bevatten
Schoonmaken van de cd's
- Als een cd vuil geworden is, maak die dan schoon met een poetsdoek. Wrijf de cd vanuit het midden schoon.
- Gebruik geen oplosmiddelen zoals benzine, verdunner, reinigers die in de handel verkrijgbaar zijn of antistatische sprays die bedoeld zijn voor analoge platen.
Schoonmaken van de CD-lens
- Na langdurig gebruik kan zich vuil en stof verzamelen op de cd-lens. Voor een goede afspeelkwaliteit dient de lens schoongemaakt te worden met Philips-lensreiniger of met een ander reinigingsmiddel dat in de handel verkrijgbaar is. Volg de aanwijzingen die bij de lensreiniger zitten.
Schoonmaken van de kop(pen) en de bandgeleiders
- Voor een goede opname- en afspeelkwaliteit moet u de koppen, de toonas(sen) en de aandrukrol(len) telkens na ongeveer 50 uur gebruik schoonmaken.
- Gebruik een wattenstaafje met een beetje reinigingsvloeistof of alcohol.
- U kunt de koppen ook schoonmaken door een schoonmaakcassette eenmaal af te spelen.
Demagnetiseren van de koppen
- Gebruik een demagnetiseercassette die u bij uw leverancier kunt verkrijgen.
VERHELPEN VAN STORINGEN
Waarschuwing! Probeer in geen geval zelf het systeem te repareren want dan vervalt de garantie.
- Als zich een probleem voordoet, controleer dan eerst de punten op de onderstaande lijst voor u het systeem in reparatie geeft.
- Kunt u het probleem niet oplossen aan de hand van deze aanwijzingen, raadpleeg dan uw leverancier of serviceorganisatie.
Bediening van de cd-speler
In het display staat "NO DISC" (geen cd).
- De cd ligt ondersteboven in de lade.
→ Leg de cd met de bedrukte kant naar boven.
- De lens is beslagen.
→ Wacht tot de lens geacclimatiseerd is.
- Er ligt geen cd in de cd-lade.
→ Leg er een cd in.
- Er zit vuil of krassen op de cd of de cd is vervormd.
→ Gebruik een andere cd of maak de cd schoon.
• Er zit vuil of stof op de cd-lens.
→ Zie hoofdstuk Onderhoud.
Radio-ontvangst
Slechte ontvangst.
- Het signaal is te zwak.
→ Richt de antenne.
- De stereosysteem staat te dicht bij een tv of videorecorder.
→ Zet het stereosysteem verder van de tv of videorecorder af.
→ Sluit een buitenantenne aan voor een betere ontvangst
In het display staat "NO RDS TEXT" (geen RDS-tekst).
- Er zijn geen RDS-tekstboodschappen beschitbaar
→ Stem af op een andere RDS-zender
Bediening van het cassettedeck
In het display staat "RECORDING ACTIVE" (aan het opnemen).
- Het cassettedeck is bezig met opnemen
→ Beëindig de opname of wacht tot die klaar is.
In het display staat "TAPE BUBBING ONLY" (enkel kopieren cassettes).
- Kopieren kan enkel als het cassettedeck gekozen is
→ Kies het cassettedeck.
Opnemen en afspelen lukt niet, of verzwakt geluid.
• Vuil op de koppen, toonassen of aandrukrollen.
→ Zie hoofdstuk 'Schoonmaken van de kappen en bandgeleiders'.
- De opname/weergavekop is magnetisch geworden.
→ Gebruik een demagnetiseercassette
VERHELPEN VAN STORINGEN
Algemeen
Het systeem reageert niet als er een toets ingedrukt wordt.
• Electrostatische ontlading.
→ Druk op STANDBY•ON om het systeem uit te zetten, haal de stekker uit het stopcontact, steek het er daarna weer in en zet het systeem weer aan.
Geen of bijna geen geluid.
- Het volume staat te zacht.
→ Stel het volume in.
- De hoofdtelefoon is aangesloten.
→ Maak de hoofdtelefoon los.
- De luidsprekers zijn verkeerd of niet aangesloten.
→ Controleer of de luidsprekers goed aangesloten zijn.
→ Controleer of de afgestripte luidsprekerkabel in de klem zit.
Linker- en rechterkanaal zijn verwisseld.
- De luidsprekers zijn verkeerd aangesloten.
→ Controleer de aansluitingen en de plaats van de luidsprekers.
Er zijn to weinig lage tonen of het lijkt alsof de ruimtelijke plaatsing van de muziekinstrumenten niet klopt.
- De luidsprekers zijn verkeerd aangesloten.
→ Controleer of de luidsprekers in fase aangesloten zijn; rode/zwarte draden aan rode/zwarte klemmen.
Het systeem reageert niet op de afstandsbediening.
- U heeft het verkeerde apparaat gekozen.
→ Kies het juiste apparaat (CD, TUNER enz.) voor u op een andere toets drukt (PLAY, PREV/NEXT enz.).
- U zit te ver van het systeem af.
→ Ga dichter bij het systeem zitten.
- De batterijen zitten verkeerd in de afstandsbediening.
→ Let bij het plaatsen van de batterijen op de aangegeven polariteit (+ en -).
- De batterijen zijn leeg.
→ Vervang de batterijen.
De timer werkt niet.
- De timer is niet ingeschakeld.
→ Druk op CLOCK•TIMER op het systeem om de timer in te schakelen.
- Het systeem is aan het kopieren/opnemen.
→ Beëindig het kopieren/opnemen.
- Het demonstratieprogramma is bezig.
→ Houd STOP ■ gedurende 3 seconden ingedrukt om het demonstratieprogramma te beeindigen.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- 90.
(2) 用 ( \mathrm{H}_2\mathrm{O} ) 和 ( \mathrm{H}_3\mathrm{O} ) 的体积为 ( \mathrm{H}_2\mathrm{O} )，即 ( \mathrm{H}_2\mathrm{O} ) 的体积，( \mathrm{H}_3\mathrm{O} ) 的体积，( \mathrm{H}_4\mathrm{O} ) 的体积，( \mathrm{H}_5\mathrm{O} ) 的体积，( \mathrm{H}_6\mathrm{O} ) 的体积，( \mathrm{H}_7\mathrm{O} ) 的体积，( \mathrm{H}_8\mathrm{O} ) 的体积，( \mathrm{H}_9\mathrm{O} ) 的体积，( \mathrm{H}_{10}\mathrm{O} ) 的体积，( \mathrm{H}_{11}\mathrm{O} ) 的体积，( \mathrm{H}_{12}\mathrm{O} ) 的体积，( \mathrm{H}_{13}\mathrm{O} ) 的体积，( \mathrm{H}_{14}\mathrm{O} ) 的体积，( \mathrm{H}_{15}\mathrm{O} ) 的体积，( \mathrm{H}_{16}\mathrm{O} ) 的体积，( \mathrm{H}_{17}\mathrm{O} ) 的体积，( \mathrm{H}_{18}\mathrm{O} ) 的体积，( \mathrm{H}_{19}\mathrm{O} ) 的体积，( \mathrm{H}_{20}\mathrm{O} ) 的体积，( \mathrm{H}_{21}\mathrm{O} ) 的体积，( \mathrm{H}_{22}\mathrm{O} ) 的体积，( \mathrm{H}_{23}\mathrm{O} ) 的体积，( \mathrm{H}_{24}\mathrm{O} ) 的体积，( \mathrm{H}_{25}\mathrm{O} ) 的体积，( \mathrm{H}_{26}\mathrm{O} ) 的体积，( \mathrm{H}_{27}\mathrm{O} ) 的体积，( \mathrm{H}_{28}\mathrm{O} ) 的体积，( \mathrm{H}_{29}\mathrm{O} ) 的体积，( \mathrm{H}_{30}\mathrm{O} ) 的体积，( \mathrm{H}_{31}\mathrm{O} ) 的体积，( \mathrm{H}_{32}\mathrm{O} ) 的体积，( \mathrm{H}_{33}\mathrm{O} ) 的体积，( \mathrm{H}_{34}\mathrm{O} ) 的体积，( \mathrm{H}_{35}\mathrm{O} ) 的体积，( \mathrm{H}_{36}\mathrm{O} ) 的体积，( \mathrm{H}_{37}\mathrm{O} ) 的体积，( \mathrm{H}_{38}\mathrm{O} ) 的体积，( \mathrm{H}_{39}\mathrm{O} ) 的体积，( \mathrm{H}_{40}\mathrm{O} ) 的体积，( \mathrm{H}_{41}\mathrm{O} ) 的体积，( \mathrm{H}_{42}\mathrm{O} ) 的体积，( \mathrm{H}_{43}\mathrm{O} ) 的体积，( \mathrm{H}_{44}\mathrm{O} ) 的体积，( \mathrm{H}_{45}\mathrm{O} ) 的体积，( \mathrm{H}_{46}\mathrm{O} ) 的体积，( \mathrm{H}_{47}\mathrm{O} ) 的体积，( \mathrm{H}_{48}\mathrm{O} ) 的体积，( \mathrm{H}_{49}\mathrm{O} ) 的体积，( \mathrm{H}_{50}\mathrm{O} ) 的体积，( \mathrm{H}_{51}\mathrm{O} ) 的体积，( \mathrm{H}_{52}\mathrm{O} ) 的体积，( \mathrm{H}_{53}\mathrm{O} ) 的体积，( \mathrm{H}_{54}\mathrm{O} ) 的体积，( \mathrm{H}_{55}\mathrm{O} ) 的体积，( \mathrm{H}_{56}\mathrm{O} ) 的体积，( \mathrm{H}_{57}\mathrm{O} ) 的体积，( \mathrm{H}_{58}\mathrm{O} ) 的体积，( \mathrm{H}_{59}\mathrm{O} ) 的体积，( \mathrm{H}_{60}\mathrm{O} ) 的体积，( \mathrm{H}_{61}\mathrm{O} ) 的体积，( \mathrm{H}_{62}\mathrm{O} ) 的体积，( \mathrm{H}_{63}\mathrm{O} ) 的体积，( \mathrm{H}_{64}\mathrm{O} ) 的体积，( \mathrm{H}_{65}\mathrm{O} ) 的体积，( \mathrm{H}_{66}\mathrm{O} ) 的体积，( \mathrm{H}_{67}\mathrm{O} ) 的体积，( \mathrm{H}_{68}\mathrm{O} ) 的体积，( \mathrm{H}_{69}\mathrm{O} ) 的体积，( H_{60000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
The Ground Truth image displays a single, solid horizontal line. According to Rule 2 (UNDERSCORE & LINE RULES), this is a stylistic or background line, not a placeholder underscore. Therefore, the OCR result must ignore it and output nothing or only meaningful text. The provided OCR content is "____", which consists of four underscores. This is an incorrect interpretation of the line as a placeholder, violating the rule that stylistic lines must be ignored. The OCR has hallucinated underscores where none should exist based on the GT's visual context. Hence, the OCR result is inconsistent with the Ground Truth.
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
- 2017年1月1日，公司召开2017年第一次临时股东大会，并通知全体董事。
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
[Non-Text]
"Meet PHILIPS at the internet http://www.philips.com"
FW 530C
FW 535C
FW 570C
3139 116 17802
JP-9861/22-11
