Type d'appareil	Enceinte bi-amplifiée active
Technologie d'amplification	Bi-amplification avec amplis DC séparés
Réponse en fréquence	Non précisé
Résolution audio	24 bits / 192 kHz
Entrée analogique	Symétrique XLR et jack 1/4" TRS
Entrée numérique	Coaxiale et optique, format AES/EBU professionnel
Woofer	Oui, avec blindage magnétique
Tweeter	Oui, avec blindage magnétique
Blindage magnétique	Oui, pour placement à côté d'écrans cathodiques
Amplificateur woofer	Amplificateur dédié
Amplificateur tweeter	Amplificateur dédié
Utilisation recommandée	Moniteur de studio
Connectique	Entrées analogiques et numériques
Qualité sonore	Optimisée pour basses et hautes fréquences
Poids	Non précisé

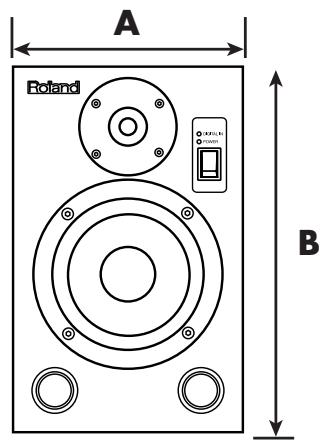

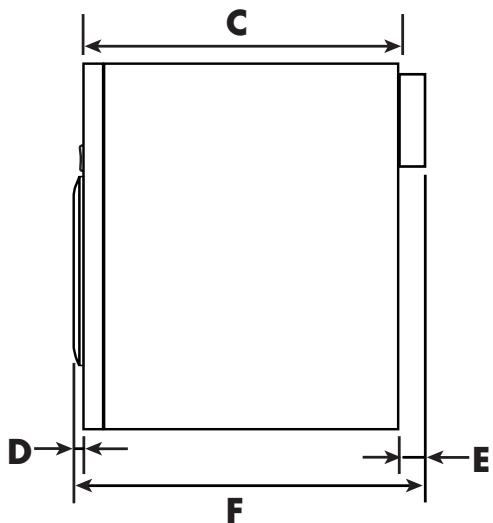

Dimensions	Non précisé
Alimentation	Non précisé
Couleur	Non précisé

FOIRE AUX QUESTIONS - DS-5 ROLAND

Comment installer le ROLAND DS-5 sur mon ordinateur ?

Pour installer le ROLAND DS-5, téléchargez les derniers pilotes disponibles sur le site officiel de ROLAND, puis suivez les instructions d'installation fournies dans le manuel d'utilisation.

Que faire si le ROLAND DS-5 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Comment résoudre les problèmes de son sur le ROLAND DS-5 ?

Vérifiez que les niveaux de volume sont correctement réglés et que les câbles audio sont correctement connectés. Testez également avec d'autres appareils audio pour isoler le problème.

Le ROLAND DS-5 est-il compatible avec mon logiciel de musique ?

Le ROLAND DS-5 est compatible avec la majorité des logiciels de musique. Vérifiez les spécifications de votre logiciel pour confirmer la compatibilité.

Comment réinitialiser le ROLAND DS-5 aux réglages d'usine ?

Pour réinitialiser le ROLAND DS-5, maintenez enfoncé le bouton 'Reset' pendant environ 10 secondes, ou suivez les instructions dans le manuel d'utilisation.

Que faire si le ROLAND DS-5 ne se connecte pas via USB ?

Assurez-vous que le câble USB est en bon état et qu'il est bien connecté. Essayez de connecter le DS-5 à un autre port USB ou à un autre ordinateur pour vérifier si le problème persiste.

Comment mettre à jour le firmware du ROLAND DS-5 ?

Téléchargez la dernière version du firmware sur le site officiel de ROLAND et suivez les instructions fournies pour effectuer la mise à jour.

Quels accessoires sont recommandés pour le ROLAND DS-5 ?

Il est recommandé d'utiliser des câbles audio de bonne qualité, un support pour instrument et éventuellement un étui de transport pour protéger votre appareil.

Où puis-je trouver le manuel d'utilisation du ROLAND DS-5 ?

Le manuel d'utilisation est disponible au format PDF sur le site officiel de ROLAND dans la section support ou téléchargement.

MODE D'EMPLOI DS-5 ROLAND

Nos you remercions d'avoir opté pour le moniteur bi-amplifie Roland DS-8/7/5.

Avant d'utiliser ce produit, veuillez lore attentivement les sections intitulées: "Instructions importantes de sécurité" à la p. 3, "Consignes de sécurité" à la p. 4 et "Remarques importantes" à la p. 5. Ces sections donnent des informations importantes concernant l'utilisation appropriée du produit. En outre, pour maigriser correctement chaque fonction de votre nouvelle acquisition, veuillez lore entièrement le mode d'emploi. Conservez ensuite le manuel à portée de main pour toute référence ultérieure.

Caracteristiques principales

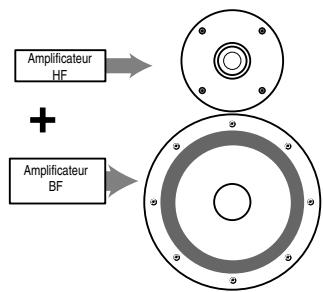

- En quête d'une qualité sonore exceptionnelle

La conception bi-amplifiée à deux voies du moniteur actif DS-8/7/5 permet d'obtenir un son de qualité optimale.

Le woofer et le tweeteter en dôme se servent d'un amplificateur distinct pour les basses et les haute fréquences, garantissant ainsi une remarquable qualité sonore.

Les DS-8/7 sont même dotés d'amplis de puissance DC complètement séparés afin d'atteindre une qualité inégalée.

- Entrée analogue

Outre une prise d'entrée symétrique XLR, le moniteur est également doté d'un jack 1/4'' TRS offrant une entrée symétrique ou asymétrique. Une connectique à toute épréuve!

- Entre numérique

Les entrées numériques (coaxiale et optique) acceptent des données audio numériques d'une résolution de 24 bits et d'une fréquence d'échantillonnage pouvant aller jusqu'à 192kHz . A celles-ci s'ajoute une entrée numérique de format audio AES/EBU professionnel.

Les signaux d'entrée numériques sont fidèlement reprouits grâce à un convertisseur N/A 24 bits qui évite tout bruit ou perte de qualité.

Une exploitation sélective des possibilités analogiques et numériques vous permet d'utiliser les moniteurs pour de nombreuses applications, avec un large évientail de matériel.

- Woofer et tweeter à blindage magnétique

Ce blinding vous permet de placer les enceintes à côté d'écrans cathodiques.

Ce produit répond aux normes de la directive européen 89/336/EEC.

-Pour l'Union Européenne

Pour les Etats-Unis

FEDERAL COMMUNICATIONS COMMISSION RADIO FREQUENCY INTERFERENCE STATEMENT

Cet appeareil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRI

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.

DO NOT REMOVE COVER (OR BACK).

L'éclair dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence à l'intérieur de l'appareil d'une tension électrique de force suffisante pour constituer un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilitaire de la présence d'instructions importantes dans la documentation accompagnant l'âpeeil pour l'emploi et l'entretien corrects de ce dernier.

ATTENTION - L'utilisation d'appareils électriques requiert certaines précautions élémentaires, dont les suivantes:

1. Lisez toutes les instructions.
2. Conservez ces instructions.
3. Respectez tous les averissements.
4. Suivez toutes les consignes énoncées.
5. N'utilisez pas cet apparéil à proximé d'eau.
6. Nettoyez l'appareil uniquement avec un chiffon sec.
7. Veillez à ne bloquer aucun orifice de ventilation de l'appareil. Respectez les consignes d'installation du fabricant.
8. N'installez pas cet apparéil à proximité de sources de chauffage telles que des radiateurs, accumulateurs ou autres apparéils générant de la chaleur (y compris des amplificateurs).

9. Ne modifies jamais la protection de la fiche secteur (broche polarisée ou broche de mise à la terre). Une fiche polarisée possède deux broches, dont une plus large que l'autre. Les fiches avec mise à la terre sont dotées de trois broches, dont une de mise à la terre. La broche plus large (ou la troisième broche) sert à assurer votre protection. Si la fiche ne correspond pas à votre prise secteur, consultez un électricien afin de faire remplaçer la prise en question.

10. Veillez à ce qu'on ne risque pas de trébucher sur ni de pincer le cordon d'alimentation, plus particulièrement à la fiche du cordon, la prise secteur et au point de sortie de l'appareil.

11. Utilisez uniquement des fixations/accessoires du type spécifique par le constructeur.
12. N'utilisez jamais l'appareil avec un chariot, stand, pied, support ni table, sauf du type spécifique par le constructeur ou livre avec l'appareil. Déplacez le chariot avec prudence pour éviter une chute de l'appareil.
13. En cas d'orage ou si vous comptez ne pas utiliser l'appareil durant une période prolongée, débranchez-le du secteur.
14. Confiez toute réparation à un technicien qualifié. Un entretien est notamment indispensable quand le cordon ou la fiche secteur sont endommages, quand du liquide ou des objets ont PENtré dans l'appareil, quand il a été exposé à la pluie ou à une humidité excessive, lorsqu'el'appareil ne fonctionne plus correctement ou qu'il est tombé.

Pour le Royaume Uni

WARNING: THIS APPARATUS MUST BE EARTHED

A propos des symboles Avertissement et Précaution

A AVERTISSEMENT	Sert aux instructions destinées à alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unité.
A PRUDENCE	Sert aux instructions destinées à alerter l'utilisateur d'un risque de blessure ou de dommage matériel en cas d'emploi incorrect de l'unité. * Les dommages matériels se référent aux dommages ou autres effets négatifs causés au lieu d'utilisation et à tous ses éléments, ainsi qu'aux animaux domestiques.

A propos des symboles

A	Le symbole △alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est déterminée par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des précautions générales, des mises en garde ou alertes vis-à-vis d'un danger.
B	Le symbole ⊙prévient l'utilisateur des interdits. Ce qui ne doit spécifiquement pas être fait est indiquédans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unité ne doit jamais être démontee.
C	Le symbole ●alerte l'utilisateur de ce qui doit être fait. Ce qui doit être fait est indiquédpar l'icone contenu dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit être débranché de la prise murale.

OBSERVEZ TOUJOURS CE QUI SUIT

AVERTISSEMENT

• Avant d'utiliser ce produit, lisez les instructions données ci-dessous et dans le mode d'emploi.

• N'ouvrez (et ne modifiez) pas le produit.

• N'essayez pas de réparer ce produit ou d'en remplacer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland agréé (vous en trouverez la liste à la page "Information").

• Ne placez jamais ce produit dans des endroits:

• soumis à des températures extrêmes (en plein soleil dans un vehicule fermé, à proximate d'une conduite de chauffage, au-dessus de matériel générateur de chaleur),
  humides (salles de bain, toiletes, sur des sols ou supports mouillés),
• à l'humidité ambiente elevée,
  exposés aux précipitations,
  poussiereux,
• soumis à de fortes vibrations.

Veillez à placer ce produit sur une surface plane afin de lui assurer une stabilité optime. Evitez les supports qui vacillent ou les surfaces inclinées.

• Branchez le produit à une prise de courant repondant aux specifications énoncées dans le mode d'emploi ou indiquées à l'arrête du produit.

• Servez-vous exclusivement du cordon d'alimentation fourni. N'utilise pas le cordon d'alimentation fourni avec un autre apparéil.

• Evitez de tordre ou de plier excessively-ment le cordon d'alimentation ainsi que de placer des objets lourds dessus. Vous risquez de I'endommager, ce qui provoquerait des courts-circuits et couperait I'alimentation de certains elements. Un cordon endommagé peut provoquer une electrocution ou un incendie!

• Ce produit, utilisé seul ou avec un amplificateur et des enceintes ou un casque d'écoute, est en mesure de produit des signaux à des niveaux qui pourrait endommager l'ouie de façon irréversible. Ne l'utilisez donc pas trop longtemps à volume élevé ou incomfortable. Si vous pensez avoir endommagé votre ouie ou si vos oreilles bourdonnent, arrêtez immédiatement l'écoute et consultez un spécialiste.

• Evitez que des objets (du matériel inflammable, de la monnaie, des trombones) ou des liquides (eau, limonades, etc.) ne penènt à l'intérieur de ce produit.

• Coupe immediatement l'alimentation de l'appareil, débranchez le cordon d'alimentation de la prise et ramenez l'appareil chez votre revendeur, au service après ventse Roland le plus proche ou chez un distributeur Roland/agree (vous en trouvezez la liste à la page "Information") quand:
• le cordon d'alimentation ou la fiche est endomagé(e),
• il y a de la fumée ou une odeur inhabituelle
  des objets ou du liquide ont pénétré dans l'appareil
• le produit a été exposé à la pluie (ou a été mouillé d'une autre façon),
• le produit semble ne pas fonctionner normalement ou affiche un changement de performance marqué.

Avec de jeunes enfants, la presence d'un adulte est indispensable jusqu'à ce que I'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

• Protégéz ce produit contre tout coup ou impact important. (Ne le laissez pas tomber!)
• Ne faites pas/partager au cordon d'alienation de ce produit une prise murale avec un nombre excessif d'autres apparéils. Soyez particulièrement vigilant avec des multiprises. La puissance totale utilisée par tous les apparéils connectés ne doit jamais exceeder la puissance (watts/amperes) de la rallonge. Une charge excessive peut augmenter la température du cable et, éventuellement, entraîner une fusion.
• Avant d'utiliser ce produit dans un pays étranger, contactez votre reven-deur, le service de maintenance Roland le plus proche ou un distributeur Roland/agree (vous en trouvez la liste à la page "Information").
• Ne placezeldom réciplient contenant de l'eau (un vase, par exemple) sur ce produit. Evitez en outre l'usage d'insecticiques, de parfum, d'alcool, de vernis à ongles, d'atomiseurs ou sprays à proximite de ce produit. Essuyezrapidement tout liquide renversé sur ce produit avec un chiffon sec et doux.

PRUDENCE

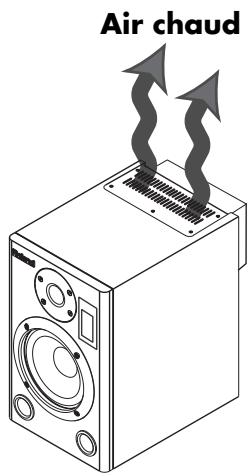

• Placece ce produit de sorte à lui assurer une ventilation appropriée.

Saisissez toujours la fiche du cordon d'alimentation lors du branchement (débranchement) au secteur ou à ce produit.

• A intervalles réguliers, débranchez la prise secteur et frottez-la avec un chiffon sec pour enlever toute la poussière et autres saletés accumulées sur ses broches. Si ce produit ne va pas été utilisé durant une période prolongée, débranché cordon d'alimentation. Toute accumulati poussière entre la prise murale et la fiche mention peut nuir à l'isolement et caus incendie.

• Evitez que les cordons d'alimentation et les cables ne s'emmèlent. De plus, tous les cordons et cables doivent être placés hors de portée des enfants.

• Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

• Ne saisissez jamais le cordon secteur ni ses fiches avec des mains humides lorsque vous le branchez ou débranchez d'une prise murale ou de l'instrument.

• Avant de déplacer ce produit, débranchez le cordon secteur de la prise de courant et déconnectez tous les cables le reliant à des apparueils périphérique.

• Avant de nettoyer ce produit, éteignez-le et débranchez le cordon secteur de la prise murale.

• S'il y a risque d'orage, débranche le cordon d'alimentation de la prise murale.

• La partie supérieure de ce produit peutchauffer considérablement; voirlez à nepas vous brûler.

Remarques importantes

Outre les informations des sections "Instructions importantes de sécurité" à la p. 3 et "Consignes de sécurité" à la page 4, veuillez dire et suivre les conseils suivants:

Alimentation

• Ne connectez jamais ce produit à une prise murale d'un circuit auquel vous avez branché un apparéil contenant un inverseur (frigo, machine à lessiver, four à micro-ondes ou climatisation), voirer un moteur. Selon la façon dont l' apparéil en question est utilisé, il peut en effet générer des parasites qui pourrait être enregistrés. Dans certains cas, les parasites pouraient même entraîner des dysfonctionnements. S'il vous est impossible d'utiliser une prise murale faisant partie d'un autre circuit, nous vous conseillons d'insérer un filtré antiparasites entre ce produit et la prise murale.
• Avant de brancher ce produit à d'autres appareils, mettez-les tous hors tension. Le non-respect de cette précaution pourrait entraîner des dysfonctionnements et/ou l'endommagement de vos enceintes ou d'autres appareils.
• Bien que les diodes s'éteignent quand vous mettez l'appareil hors tension avec son interrupteur POWER, ce produit reste branché au secteur. Pour couper entièrement l'alimentation de l'appareil, mettez-le hors tension avec l'interrupteur POWER puis débranchez le cordon secteur de la prise de courant. Branchez donc ce produit à une prise de courant d'accès aisé.

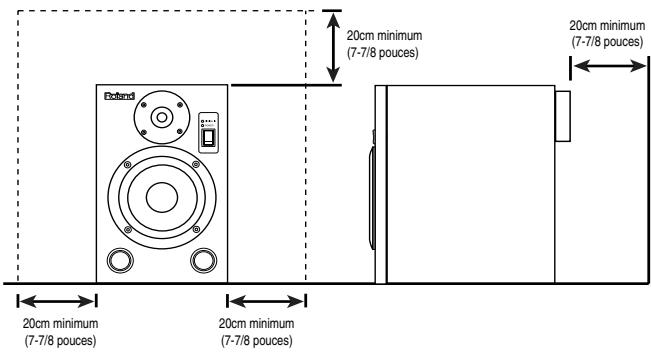

Emplacement

• L'usage de ce produit à proximé d'amplificateurs (ou de tout autre matériel contenant de grands transformateurs électriques) peut être source de bruit. Pour résoudre le problème, changez l'orientation de ce produit ou éloignez-le de la source d'interférence.
• Ce produit peut cause des interférences lors de la réception radio ou télévisée. Ne vous en servez pas à proximité de tels récepteurs.
• Il peut y avoir du bruit si vous utilisez des moyens de communication sans fil (tel qu'un téléphone mobile) à proximite de ce produit. Ce bruit peut survenir au début d'un appel (donné ou reçu) ou durant la conversation. Si vous avez des problèmes, éloignez le téléphone portable de ce produit ou coupe-ile.
• N'exposez pas ce produit directement au soleil, ne le laissez pas pres d'appareils irradian de la chaleur, dans un vehicule fermé ou dans un endroit le soumettant à des températures extrêmes. Evitez également de laisser des sources d'éclairage (telles qu'une lampe de piano) trop longtemps trop pres de ce produit. Evitez aussi l'exposition prolongée à la lumière de projecteurs puissants. Une chaleur excessive peut déformer ou décorler ce produit.
• Lorsque vous déplaceze ce produit en le soumettant à une forte différence de température et/ou d'humidité, il peut y avoir formation de condensation à l'intérieur. Une utilisation de ce produit dans cet état peut entraîner des pannes ou des dommages. Avant d'utiliser ce produit, laissez-le reposer quelques heures jusqu'à ce que la condensation se soit evaporée.
• Ne laissez pas trainer longtemps du caoutchouc, du vinyle ou des matieres similaires sur ce produit. Cela risque de décorer ou d'abîmer la finition.
• Ne collez pas d'autocollants, de décalcomanes ou autres sur ce produit. Vous risqueriez d'endommager la finition lors du retrait de ces autocollants, etc.

Entretien

• Pour nettoyer ce produit, utilisez un chiffon sec et doux ou, évèn-tuellesment, un chiffon légèrement humide. Essuyez toute la surface en exerçant une force égale et en suivant les lignes du bois. Si vous frottez trop fort un endroit particulier, vous risquez d'endommager la finition.
• N'utilisez jamais d'essence, de diluant, de solvant ou d'alcool d'aucune sorte pour éviter le risque de décoloration et/ou de déformation.

Précautions supplémentaires

• Maniez les curseurs, boutons et autres commandes avec un minimum d'attention; faites aussi preuve de délicatesses avec les prises et connecteurs de ce produit. Un maniement trop brutal peut entraîner des dysfonctionnements.
• Lorsque vous branchez/debranche des cables, prenez la fiche en main - jamais le cable. Vous évitez ainsi d'endommager le cable ou de provoquer des court-circuits.
• Ce produit dégage une faible quantité de chaleur durant son fonctionnement.
• Pour ne pas déranger vos voisins, maintenez le volume à un niveau raisonnable (surtout si vous étés noctambule).
• Si vous nevez transporter ce produit, emballez-le, si possible, dans son emballage d'origine (avec les protections). A defaulted, utilisez un emballage équivalent.

• Utilisez un cable Roland pour effectuer la connexion. Si vous utilisez un autre cable de connexion, notez les précautions suivantes.

• Certains cables de connexion contiennent des résistances. Ne vous servez pas de cables contenant des résistances pour connecter ce produit. De tels cables engendrent un volume extrémenant bas voire inaudible. Pour en savoir plus sur les caractéristiques d'un cable, veuillez contacter son fabricant.

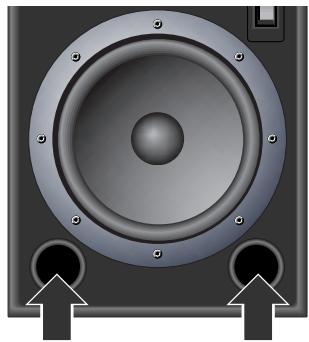

• Evitez d'insérer les doigts dans les orifices bass reflex lorsqu'you transportez ou maniez ce produit. Vous risquez de vous coincer les doigts.

Avant

Interrupteur

Mise sous/hors tension.

Tweeter

• Ne touchez pas le diaphragme.

Woofer

Ne touchez pas la membrane du hautparleur.

Ces conduits reproduisent des signaux de fréquences

graves et riches.

Témoin d'entrée numérique

Ce témoin s'allume quand il y a réception de signaux numériques.

Branchez l'appareil numérique source, réglez le sélecteur d'entrée sur DIGITAL INPUT et le sélecteur d'entrée numérique sur le type d'entrée auquel l'appareil externe est branché (coaxiale, optique ou XLR (AES/EBU)).

• Si l'appareil numérique source n'est pas sous tension, le témoin d'entrée numérique reste étant.

Témoin de mise sous tension

S'allume lorsquelmoniteur est sous tension.

Avant la mise sous/hors tension, diminuez le volume du moniteur et des périhériques.

Ce produit est doté d'un circuit de protection. Il faut attendre un bref laps de temps (quelques secondes) après la mise sous tension pour que le produit fonctionne normalement.

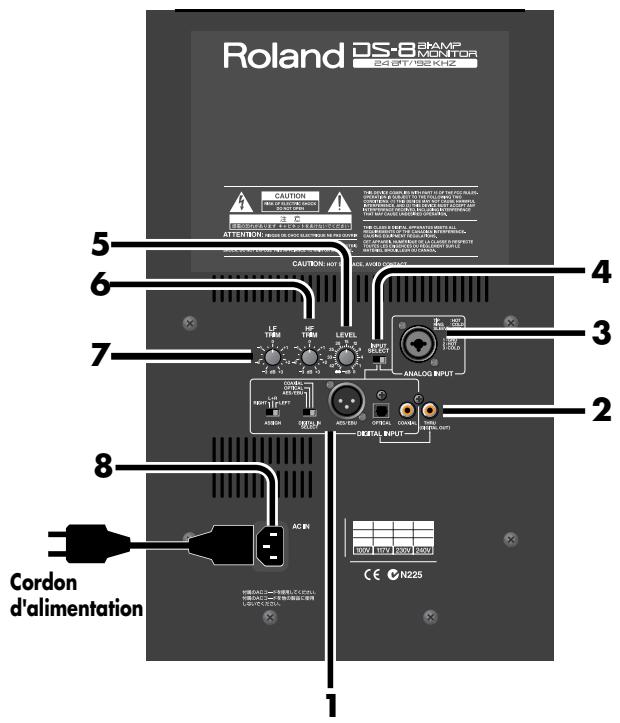

Arrière

1 Entre numérique

Prise coaxiale (entree numérique)

Cette entree numerie propose un connecteur pour cable coaxial.

Elle ne peut pas être utilisée pour des signaux audio analogiques (aucun son n'est produit).

Prise optique (entree numérique)

Cette entrée numérique propose un connecteur pour cable à fibre optique. Utilisez un cable optique pour matériel audio, disponible dans le commerce, pour effectuer la connexion.

Entree XLR (numérique)

Cette entrée permet d'accueiller des signaux numériques au format audio numérique professionnel AES/EBU.

Elle ne peut pas être utilisée pour des signaux audio analogiques (aucun son n'est produit).

Sélecteur d'entrée numérique

Ce sélecteur permet de sélectionner l'entrée: AES/EBU, Optical ou Coaxial. Sélectionnez le connecteur en fonction du signal d'entrée.

Sélecteur d'assignation

Ce sélecteur assigns one position stéreo au signal numérique. Vous avez le besoin entre les positions "Right" (droite), "L+R" (G + D) ou "Left" (gauche) lorsque vous utilisez deux moni-teurs DS-8/7/5 pour Broker un son stéreo (avec des signaux numériques).

Faites votrechoix en fonction de leur installation.

Avec le DS-8/7/5, il n'y a pas de différence entre gauche (L) et droite (R).

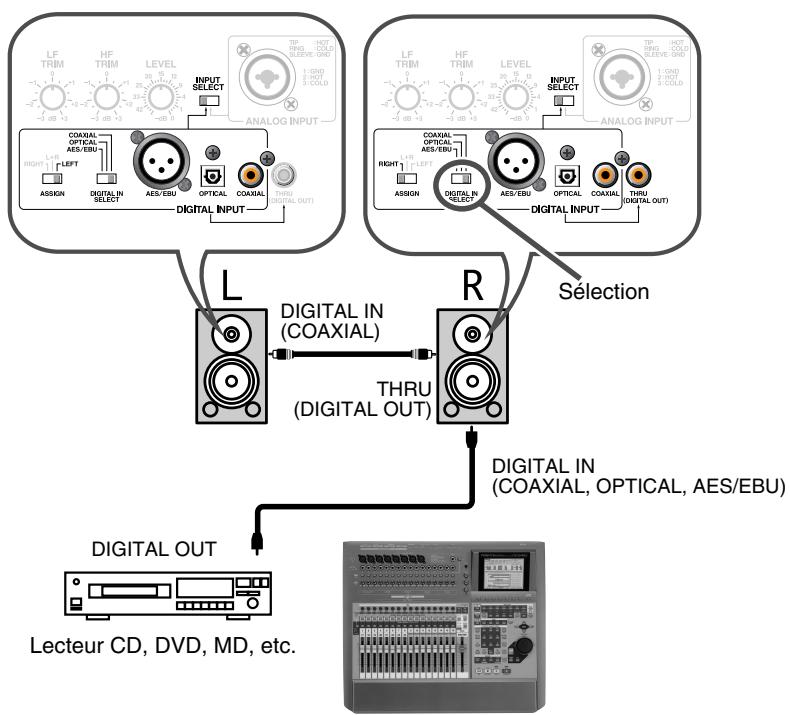

Lorsque vous utilisez les entrées numériques de deux moniteurs DS-8/7/5 pour obtenir un son stéreo, le signal numérique peut être envoyé à gauche (L) ou à droite (R).

2 Prise Thru (Digital Out)

Si vous reliez plusieurs moniteurs DS-8/7/5 dans le domaine numérique, cette prise permet d'envoyer les signaux au deuxieme moniteur DS-8/7/5.

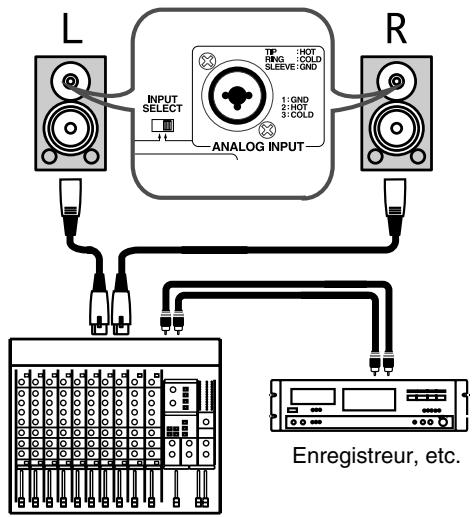

Voyez Exemples de connexion (p. 8).

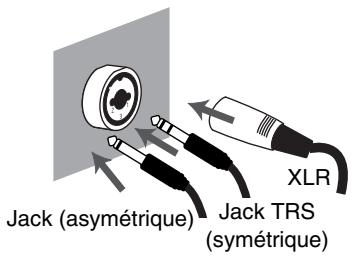

3 Entre analogue

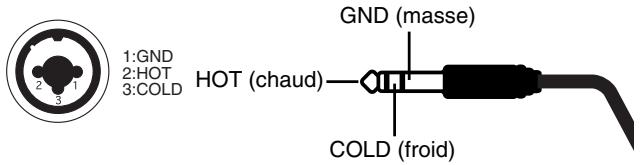

Entree XLR/TRS (analogue)

Cette prise permet de brancher des fiches XLR ou TRS.

Vouspouvezconneterdes sourcessymétriques et asymétriques.

Ce produit est doté d'entrées (XLR/TRS) symétriques. Les schémas de câblage de ces prises et fiches sont illustrés CIDessous. Avant d'effectuer les connexions, vérifie les schémas de câblage des périphériques à brancher.

4 Sélecteur d'entrée

Permet deCHOISIR entre une entree numerie ou analogique.
Effectuezvoirechoixenfonctiondu signalreçu.

5 Commande Level

Permet de régler le niveau d'entrée. Tournez la commande dans le sens des aiguilles d'une montre pour augmenter le volume des haut-parleurs.

6 Commande HF Trim

Ajuste la qualité sonore de l'aigu.

Cette commande règle le niveau de sortie du tweeter.

(± 3dB au-dessus de la fréquence de transition)

7 Commande LF Trim

Ajuste la qualité sonore du grave.

(80Hz, ± 3dB)

Les commandes LF Trim et HF Trim du DS-8/7/5 sont conçues pour corriger la qualité du champ sonore. Servez-vous en pour effectuer des réglages fins en fonction des conditions d'utilisation.

8 Entrée d'alimentation

Branchez le cordon d'alimentation fourni à cette prise. Bran- chez-le fermement pour éviter toute déconnexion accident- telle.

Examples de connexion

Utiliser deux moniteurs DS- 8/7/5 pour un son sté reproduction

Exemple de connexion analogue

Console de mixage, etc.

Exemple de connexion numérique

VS-2480DVD/CD, VS-2400CD, VS-2000CD,etc

Astuces pour une reproduction de qualité

• Soyez très attentif à l'emplacement. Pour exploiter à fond la restitution du grave de ce produit, nous vous conseillons de le placer sur un support dur et solide.
• Si vous utilisez des connexions numériques, reglez la commande LEVEL de ce produit au minimum et augmentez le niveau de sortie de l'appareil source. Vous profitez ainsi du nombre total de bits du signal numérique, ce qui optimise la qualité audio.

Remarques importantes concernant l'emplacement

• Durant l'installation et le transport, veillez à ne endommager les éléments vibrants (la membrane du haut-parleur et le diaphragme).
• Placez le moniteur en veillant à ne pas obstruer les orifices de ventilation. En outre, le moniteur ne peut pas toucher de rideaux ou d'autres tissus.
• Le refroidissement se fait correctement lorsque l'appareil est placé dans la position illustrée ci-dessous. Ne couche pas le moniteur sur le côté et ne le placez pas à l'envers.

• Lorsque ce produit fonctionne, la partie supérieure chauffe. Ne la touchez pas.
• Ne déposez rien sur le produit.
• Lorsqu'il fonctionne, ce produit doit se couver à une distance minimale de 20cm (7-7/8 pouces) de toute paroi.

• Consultez aussi la section "Emplacement" sous Remarques importantes (p. 5).

Précautions lors des connexions et de la mise sous tension

• Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les apparèils avant d'effectuer les connexions.

• Lorsque les connexions sont établies, mettez vos apparreils sous tension en respectant l'ordre spécifique. Si vous modifiez cet ordre, vous risquez de provoquer des dysfonctionsements ou d'endommager certains éléments comme les enceintes. (Pour la mise hors tension, inversez cette procédure).

• Mettez sous tension les apparèils branchés au DS-8/7/5.

• Mettez le DS-8/7/5 sous tension.

• Ce produit est doté d'un circuit de protection. Il faut attendre un bref laps de temps (quelques secondes) après la mise sous tension pour que le produit fonctionne normalement.

• Si vous utilisez des cables contenant des résistances, il se pourrait que le volume des apparèils connectés aux entrées (analogiques) soit trop bas. Dans ce cas, utilisez des cables sans résistance, tels que les cables Roland de la série PCS.

Dépannage

Si vous n'entendez rien ou si le produit ne fonctionne pas selon vos attentes, commencez par vérifier les points suivants. Si cela ne résout pas votre problème, contactez le centre SAV Roland le plus proche ou un distributeur Roland/agréé.

Il n'y a pas de son

• Voyez si la commande de niveau d'entrée (Input Level) n'est pas tournée à fond vers la gauche.
• Vérifiez si le sélection d'entrée (Input Select) est bien régle sur le type de connecteur où le signal arrive (numérique ou analogique).
• Vérifiez si le sélection d'entrée numérique (Digital In Select) est bien règlo sur le connecteur où le signal arrive (AES/EBU, optique ou coaxial).
• Envoyez un signal numérique aux entrées numériques. Vous n'entendez rien si vous y envoyez un signal analogique.

Le niveau du signal arrivant à l'entrée ANALOG INPUT est trop faible.

Utilisez-vous un cable contenant une résistance? Servez-vous d'un cable qui ne contient pas de résistance.

Lors de la réception d'un signal numé- rique, l'image stéreo est inversée ou peu naturelle, ou la sortie ne semble pas stéreo

• Vérifiez le réglage du/selecteur Assign (Right, L+R ou Left). Le DS-8/7/5 a une structure identique pour les moniteurs de droite et de gauche et ne fait aucune distinction entre la droite et la gauche. Pour receivevoir un signal numérique, règlez le/selecteur Assign sur L ou R en fonction de votre installation.

Dimensions

* Cordon d'alimentation non compris.

	DS-8	DS-7	DS-5
A	254mm (10")	209mm (8-1/4")	184mm (7-1/4")
B	406mm (16")	336mm (13-1/4")	295mm (11-5/8")
C	317,5mm (12-1/2")	262mm (10-3/8")	228,6mm (9")
D	7,5mm (5/16")	7,5mm (5/16")	7mm (5/16")
E	42mm (1-11/16")	37mm (1-1/2")	32mm (1-5/16")
F	367mm (14-1/2")	306,5mm (12-1/8")	267,6mm (10-9/16")

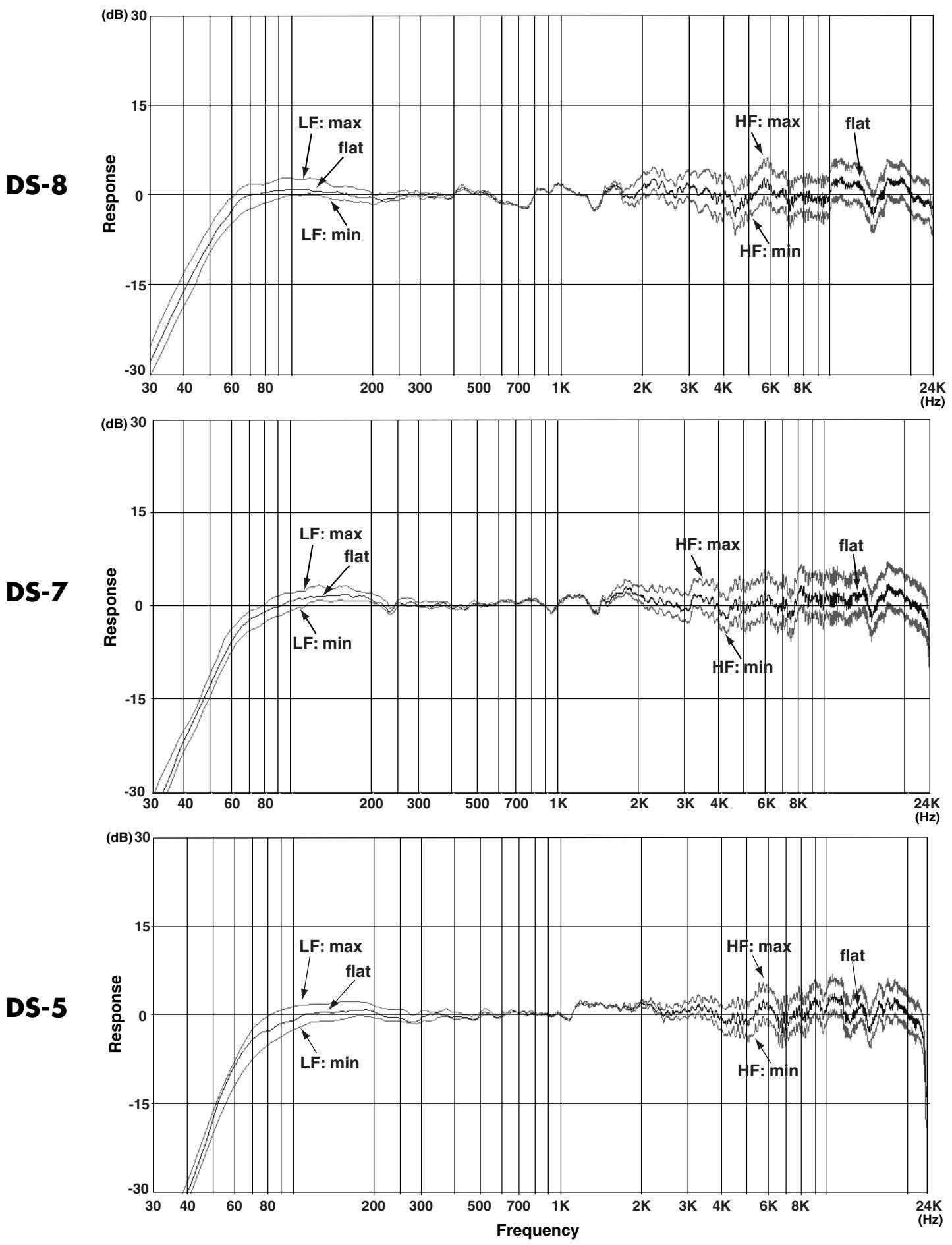

Réponse en fréquence

	DS-8	DS-7	DS-5
Système	Monitour bi-amplifié à 2 voies
Baffle	Bass reflex
Enceinte	3/4" MDF (Baffle: 1" MDF)	5/8" MDF (Baffle: 3/4" MDF)	1/2" MDF (Baffle: 5/8" MDF)
Woofer	Membrane polypropylène de 200mm (8") ; blindage magnétique	Membrane polypropylène de 160mm (6-1/2") ; blindage magnétique	Membrane polypropylène de 130mm (5-1/4") ; blindage magnétique
Tweeter	Dôme souple de 25mm (1") ; blindage magnétique	Dôme souple de 19mm (3/4") ; blindage magnétique	Dôme souple de 19mm (3/4") ; blindage magnétique
Réponse en fréquence	58Hz~24kHz (±3dB)	68Hz~23kHz (±3dB)	78Hz~23kHz (±3dB)
Fréquence de transition	2,3kHz (active de 4ème ordre)	2,7kHz (active de 4ème ordre)	3,3kHz (active de 4ème ordre)
Puisance de l'ampli du grave	80W	40W	30W
Puisance de l'ampli de l'aigu	40W	20W	15W
Entrée analogique Sensibilité d'entrée	0dBu (0,775 Vrms)
Impédance d'entrée	20kΩ (symétrique/asymétrique)
Entrée numérique Format	Conforme aux normes AES/EBU et IEC60958
Fréquence d'échan-tillonnage	32kHz~192kHz (automatiquement) (de-emphasis: OFF)
Longueur de mot	24 bits
Convertisseur N/A	24 bits
Commandes	Commande LEVELCommande LF TRIMCommande HF TRIMINPUT SELECT SW (Analog In/Digital In)ASSIGN SW (Right/L+R/Left)DIGITAL INPUT SELECT SW (AES/EBU/Optical/Coaxial)POWER SW
Témoins	POWERDIGITAL IN
Connecteurs	ANALOG INPUT (XLR/jack 1/4" TRS)DIGITAL INPUT (XLR)DIGITAL INPUT (optique)DIGITAL INPUT (coaxial)DIGITAL THRU OUT (coaxial)
Alimentation	Secteur 117V, 220V, 230V ou 240V (50/60Hz)
Consommation	125W	75W	55W
Dimensions	254 (L) x 367 (P) x 406 (H) mm10 (L) x 14-1/2 (P) x 16 (H) pouces	209 (L) x 306,5 (P) x 336 (H) mm8-1/4 (L) x 12-1/8 (P) x 13-1/4 (H)pouces	184 (L) x 267,6 (P) x 295 (H) mm7-1/4 (L) x 10-9/16 (P) x 11-5/8 (H)pouces
Poids	17,2kg	9,7kg	7,2kg
Accessoires	Mode d'emploi, cordon d'alimentation

• En vue d'améliorer le produit, les caractéristiques techniques et/ou l'aspect de ce produit peuvent être modifiés sans avis préalable.
