Type de produit Autoradio
Marque Daewoo
Modèle AKF 4085
Dimensions (L x H x P) 180 x 50 x 155 mm (standard 1-DIN)
Poids Environ 1 kg
Alimentation 12 V CC (batterie véhicule)
Puissance de sortie 4 x 40 W max
Tuner AM/FM, syntonisation numérique
RDS Oui (Radio Data System)
Lecteur CD Oui, compatible CD-R/RW
Entrée AUX Oui, prise jack 3.5 mm
Connectique Connecteur ISO, antenne, haut-parleurs
Fonctions principales Radio, CD, AUX, horloge, égaliseur préréglé
Entretien et nettoyage Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs
Sécurité Face avant amovible pour dissuader le vol
Pièces détachées et réparabilité Pièces disponibles : face avant, connecteurs, fusible. Réparation possible par un professionnel
Informations générales Notice d'utilisation disponible au format PDF. Garantie constructeur 2 ans.

FOIRE AUX QUESTIONS - AKF 4085 DAEWOO

Comment régler l'horloge sur le Daewoo AKF 4085 ?
Maintenez enfoncé le bouton CLK (ou DISP) jusqu'à ce que l'heure clignote. Utilisez les touches + et - pour régler les heures, puis appuyez à nouveau pour passer aux minutes. Confirmez en appuyant sur CLK.
Comment brancher un appareil externe sur l'entrée AUX ?
Utilisez un câble jack 3.5 mm mâle-mâle. Branchez-le à la prise AUX IN située à l'avant de l'autoradio. Sélectionnez la source AUX en appuyant plusieurs fois sur le bouton SRC.
Que faire si l'autoradio ne s'allume pas ?
Vérifiez d'abord le fusible de l'autoradio (souvent 10A ou 15A) ainsi que le fusible de la prise allume-cigare. Assurez-vous que le câblage est correct (borne +12V après contact, masse). Si nécessaire, consultez la notice.
Comment retirer la face avant ?
Appuyez sur le bouton de déverrouillage (souvent marqué RELEASE ou une icône de cadenas) situé à gauche ou à droite de la face. Tirez délicatement vers vous. Rangez-la dans son étui de protection.
L'autoradio affiche 'ERROR' ou ne lit pas les CD.
Nettoyez le CD avec un chiffon doux (radialement). Vérifiez qu'il n'est pas rayé. Si le problème persiste, essayez un autre CD. Un 'ERROR' peut aussi indiquer un problème de mécanisme ; dans ce cas, contactez un service après-vente.
Comment mémoriser une station de radio ?
Syntonisez la station souhaitée, puis maintenez enfoncé un des boutons de présélection (1 à 6) jusqu'à entendre un bip. La station est mémorisée. Répétez pour les autres.
Le son est faible ou distordu, que faire ?
Vérifiez les réglages de l'égaliseur (basses, aigus). Assurez-vous que le volume n'est pas trop élevé. Contrôlez les connexions des haut-parleurs et leur impédance (généralement 4 ohms minimum).
Puis-je utiliser des enceintes supplémentaires ?
Oui, l'autoradio est compatible avec 4 haut-parleurs (2 avant, 2 arrière) d'impédance 4 à 8 ohms. Ne dépassez pas la puissance maximale (4 x 40 W) pour éviter d'endommager l'appareil.
Comment réinitialiser l'autoradio ?
Retirez la face avant, puis appuyez sur le bouton RESET (souvent un petit trou à l'avant) avec un trombone ou un objet fin. Cela effacera les réglages et mémorisations.
Où trouver la notice complète du Daewoo AKF 4085 ?
La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction par email.

Questions des utilisateurs sur AKF 4085 DAEWOO

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice AKF 4085 - DAEWOO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AKF 4085 de la marque DAEWOO.

MODE D'EMPLOI AKF 4085 DAEWOO

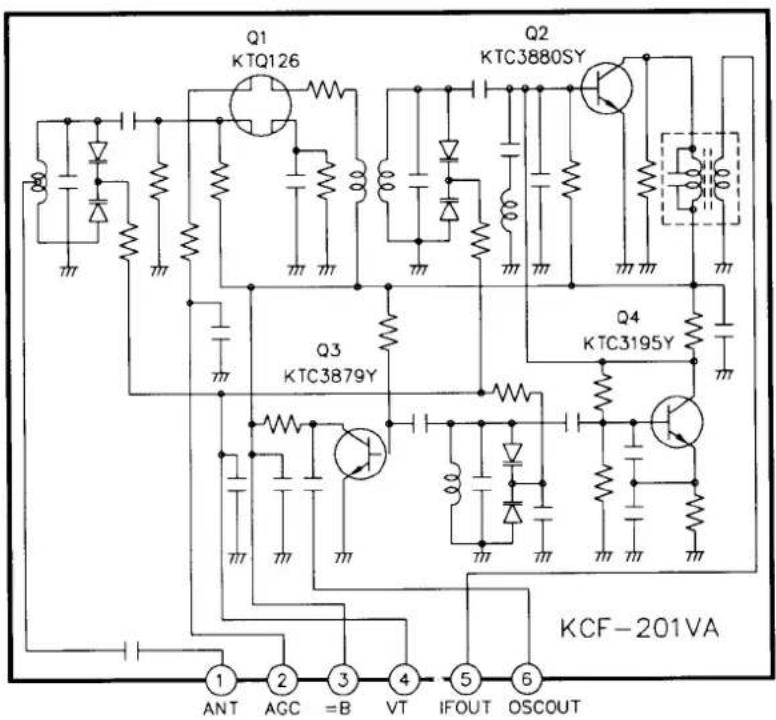

■ KCF-201VA (FM FRONT-END) : TU001
Q1 KTQ126 Q2 KTC3880SY Q3 KTC3879Y Q4 KTC3195Y KCF-201VA 1 2 3 4 5 6 ANT AGC =B VT IFOUT OSCOUT

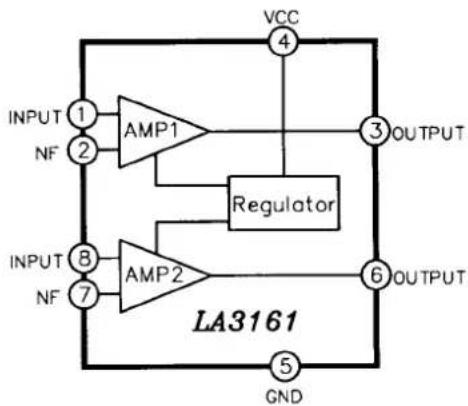

■ LA3161 (TAPE PRE-AMP) : IC301
DAEWOO AKF 4085 - 2


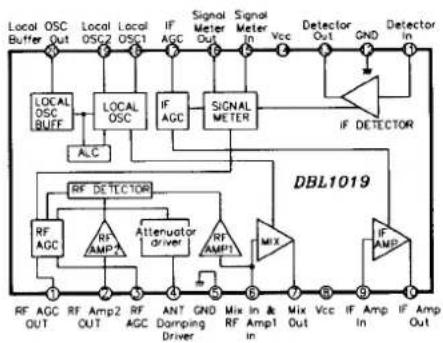

■ DBL1019 (AM TUNER) : IC201
20 11 DBL1019 1 10


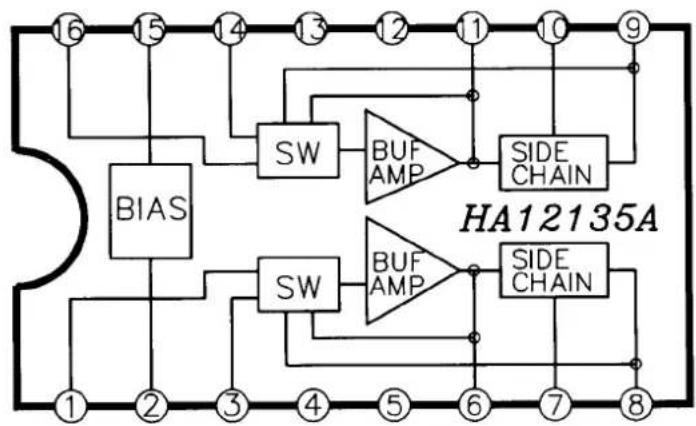

■ HA12135 (DOLBY IC) : IC002
DAEWOO AKF 4085 - 6

HA12135A BIAIS SW BUF AMP SIDE CHAIN SW BUF AMP SIDE CHAIN

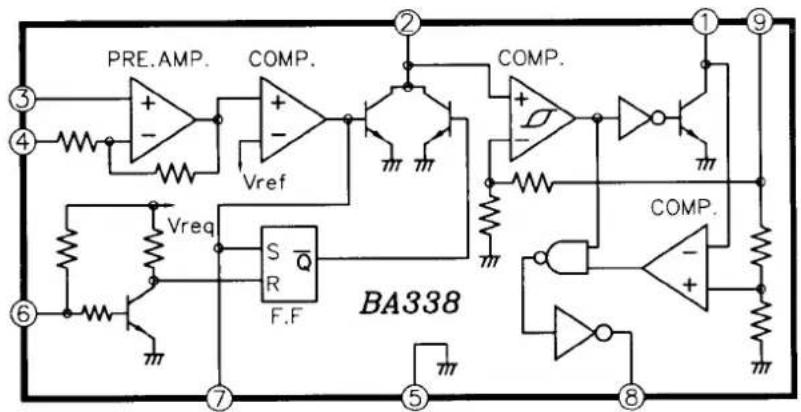

■ BA338 (AMS IC) : IC001
BA338 1 9

PRE.AMP. COMP. Vref Vreq S Q R F.F BA338 ② ① ⑨ ⑤ ⑧

■ LA1862M (IF+N.C+MPX) : IC101
DAEWOO AKF 4085 - 10

■ TDA7394 (POWER AMP) : IC302
DAEWOO AKF 4085 - 12
