DIF-AT - Système de traitement de signal ROLAND - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DIF-AT ROLAND au format PDF.
| Type de produit | Boîtier d'interface ADAT / TASCAM pour échange audio-numérique 8 canaux |
| Marque | Roland |
| Modèle | DIF-AT |
| Dimensions (L x P x H) | 138 x 197 x 43 mm |
| Poids | 0,6 kg |
| Alimentation | Fournie par l'appareil compatible RMDB2 via le câble RMDB2 (inclus) |
| Consommation électrique | Alimenté par le port RMDB2, pas de consommation propre spécifiée |
| Fonctions principales | Échange de 8 canaux audio-numériques entre appareil RMDB2 et ADAT ou TASCAM DA ; synchronisation et contrôle (play/stop) entre les appareils |
| Connecteurs | 1 x RMDB2 (alimentation + données), 1 x ADAT Digital optique (entrée/sortie), 1 x ADAT SYNC, 1 x TASCAM TDIF-1, 1 x TASCAM SYNC |
| Témoins lumineux | ADAT, TASCAM, POWER (alimentation) |
| Fréquence d'échantillonnage supportée | 44,1 kHz et 48 kHz (selon appareil connecté) |
| Compatibilité | Appareils compatibles RMDB2 (VM-3100Pro, VM-7100, VM-7200) ; enregistreurs ADAT (Alesis) ; enregistreurs TASCAM DA-98/88/38 |
| Entretien et nettoyage | Chiffon doux et sec ou légèrement humidifié ; ne pas utiliser de solvants, essence ou alcool |
| Précautions de sécurité | Ne pas ouvrir ni modifier ; éviter températures extrêmes, humidité, poussière, chocs ; débrancher avant déplacement ; tenir hors de portée des enfants |
| Accessoires inclus | Câble RMDB2 (1 m), mode d'emploi |
| Réparabilité / Service après-vente | Contacter un centre de maintenance agréé Roland ou le distributeur local (liste en fin de notice) |
| Informations générales | Conforme à la directive européenne 89/336/EEC ; classe B FCC ; utilisation en intérieur uniquement |
FOIRE AUX QUESTIONS - DIF-AT ROLAND
Questions des utilisateurs sur DIF-AT ROLAND
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de traitement de signal au format PDF gratuitement ! Retrouvez votre notice DIF-AT - ROLAND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DIF-AT de la marque ROLAND.
MODE D'EMPLOI DIF-AT ROLAND
Avant d'installer cet appareil, lisez attentivement les chapitres «RÈGLES DE SÉCURITÉ» et « REMARQUES IMPORTANTES (p.2, p.5), qui rassemblent des informations essentielles permettant une mise en œuvre correcte de l'appareil. De plus, afin de pouvoir tirer parti des nombreuses fonctionnalités de votre nouvelle acquisition, nous vous conseillons de lire attentivement et préalablement l'ensemble de ce manuel. Conservez-le en lieu sûr afin de pouvoir vous y reporter ultérieurement en cas de besoin.
Fonctionnalités
- Cet appareil permet d'échanger jusqu'à 8 canaux audio-numériques entre un appareil compatible RMDB2 et un enregistreur numérique multipiste sur bande du type Alesis ADAT ou TEAC DA-98/88/38. Il permet également de synchroniser un appareil compatible RMDB2 avec ces mêmes enregistreurs numériques.
* adat® (adat®) est une marque déposée de Alesis Corporation.
* TASCAM® (TASCAM TEAC Professional Division) est une marque déposée de TEAC Corporation.
* Tous les noms de produits cités dans ce document sont la propriété de leurs ayants-droits respectifs.
Copyright © 1999 ROLAND CORPORATION
Tous droits réservés. La reproduction de tout ou partie de ce manuel, sous quelque forme que ce soit, est strictement interdite sans l'accord préalable de ROLAND CORPORATION.
Site internet Roland international : www.rolandcorp.com/ Site internet Roland pour les États-Unis : www.rolandus.com/
CONSIGNES D'UTILISATION
INSTRUCTIONS POUR ÉVITER TOUT RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE
À propos des mentions ⚠️ AVERTISSEMENT et ⚠️ ATTENTION
| ⚠AVERTISSEMENT | Signale des instructions avertissant l’utilisateur d’un risque de mort ou de blessures graves si l’appareil n’est pas utilis correctement. |
| ⚠ATTENTION | Signale des instructions avertissant l’utilisateur d’un risque de blessures ou de dommages mat riels si l’appareil n’est pas utilis correctement* ‘Dommages mat riels” fait r f rence aux dommages ou aux cons quences sur les b timents et le mobilier ainsi qu’aux animaux domestiques ou de compagnie. |
À propos des symboles
| Le symbole △signale des instructions ou des avertissement importants dont le sens pr cis est fourni par l’ic ne situ au centre du triangle. Dans le cas ci-contre, il s’agit de pr cautions ou d’avertissements g n raux et de mises en garde contre un danger. | |
| Le symbole ⊙signale des 1 ments qui ne doivent pas tre enlev s ou ne doivent pas tre touch s. Leur nature est indiqu e par l’ic ne situ au centre du cercle. Dans le cas ci-contre, il signale que l’appareil ne doit pas tre d mont . | |
| Le symbole ● signale des 1 ments qui doivent tre manipul s ou mobilis s. Leur nature est indiqu e par l’ic ne situ au centre du cercle. Dans le cas ci-contre, il signale que le cordon d’alimentation doit tre d branch de la prise secteur. |
OBSERVEZ SCRUPULEUSEMENT LES INSTRUCTIONS SUIVANTES
! AVERTISSEMENT
- Avant d'utiliser cet appareil, lisez les instructions ci-dessous et le reste du mode d'emploi.
- N'ouvrez en aucun cas l'appareil et n'y effectuez aucune modification.
- N'essayez pas de réparer vous-même l'appareil ou de remplacer des éléments internes (sauf dans le cas où le manuel donne des instructions spécifiques dans ce sens). Adressez-vous uniquement à un centre de maintenance agréé Roland ou au distributeur dont vous dépendez et dont la liste se trouve en dernière page.
- N'installez jamais l'appareil dans des endroits :
- soumis à des températures extrêmes (par exemple dans un véhicule immobilisé en plein soleil, près d'une bouche ou d'un générateur de chaleur etc),
- humides (salles de bains, sols mouillés, locaux techniques),
- exposés à la pluie et aux intempéries
• sales ou poussiéreux - soumis à un degré élevé de vibrations.
- N'installez l'appareil que sur des surfaces planes et stables. Évitez les plans inclinés ou les supports instables qui pourraient le faire glisser ou tomber.
- Veillez à ce qu'aucun objet ou liquide ne puisse être introduit dans l'appareil (matériaux inflammables, objets métalliques, boissons diverses etc.).
- Éteignez immédiatement votre appareil et faites le réviser au plus tôt par un centre de maintenance agréé ou en vous adressant à votre distributeur local dans les cas suivants :
- Des objets ou des liquides sont tombés ou ont été introduits dans l'appareil.
- L'appareil a été exposé à la pluie ou a été mouillé accidentellement.
- L'appareil ne semble pas fonctionner normalement ou présente des performances dégradées.
- En présence de jeunes enfants, un adulte doit pouvoir assurer une surveillance aussi longtemps que l'enfant n'est pas capable de se servir de l'appareil en toute sécurité.
- Protégez l'appareil des chocs violents. (Ne le laissez pas tomber!)
! ATTENTION
- Évitez de pincer ou de coincer les connecteurs reliés à cet appareil. Tenez-les hors de portée des enfants.
- Ne montez jamais sur l'appareil. Ne déposez pas non plus d'objets lourds dessus.
- Avant de déplacer l'appareil, débranchez toutes les connexions menant à d'autres éléments du système.
Pour les pays de la Communauté européenne
Cet appareil est conforme à la directive européenne 89/336/EEC.
Pour les États-Unis
COMMISSION FÉDÉRALE DES COMMUNICATIONS RAPPORT SUR LES INTERFÉRENCES RADIO
Cet appareil a été testé et correspond aux limites de la classe B des appareils numériques, en conformité avec le chapitre 15 des règles de la FCC. Ces limites sont destinées à procurer une protection satisfaisante contre les interférences radio dans les installations résidentielles. Cet appareil génère, utilise et peut émettre des ondes radioélectriques et peut aussi, quand il n'est pas installé de manière convenable, occasionner des interférences dans les communications radio. Nous ne garantissons en aucun cas qu'il ne puisse jamais provoquer d'interférences dans une installation spécifique. Si un tel cas intervenait et que cet appareil perturbe la réception radio ou TV, ce qui peut être confirmé par l'extinction et la remise sous tension de l'appareil, nous vous conseillons d'essayer une des mesures qui suivent :
- Réorientez ou repositionnez l'antenne de réception.
– Éloignez l'appareil du tuner radio ou TV. - Branchez l'appareil sur un circuit électrique différent de celui qui alimente le tuner radio ou TV.
- En cas d'échec, adressez-vous à un revendeur ou à un technicien compétent.
Toute modification ou changement du système peut invalider le droit d' l'utilisateur à utiliser l'appareil. Cet appareil doit être relié aux autres à l'aide de câble blindés pour entrer dans les limites de la classe B de la FCC.
Pour le Canada
NOTICE
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
Sommaire
Fonctionnalités ....1
CONSIGNES D'UTILISATIONS....2
Sommaire....4
Remarques importantes....5
Alimentation....5
Positionnement ....5
Entretien....5
Précautions supplémentaires....5
Faces avant et arrière....6
Face avant....6
Face arrière....6
Branchements 7
Connexion d’un appareil compatible RMDB2 et d’un ADAT ......7
Contrôle d'un appareil compatible RMDB2 depuis un ADAT......7
Contrôle d'un ADAT depuis un appareil RMDB2 8
Connexion d'un appareil compatible RMDB2 et d'un TASCAM DA ....8
Contrôle d'un TASCAM DA depuis un appareil RMDB2 ....8
Mise sous et hors tension.... 10
Mise sous tension....10
Mise hors-tension....10
Utilisation....11
Associé à un ADAT et à un appareil compatible RMDB2....11
Échange de 8 canaux de signaux audio....11
Émission et réception des commandes....11
Associé à un TASCAM DA et à un appareil compatible RMDB2 ......12
Échange de 8 canaux de signaux audio....12
Émission et réception des commandes....12
Utilisation avec la VM-3100Pro.... 13
VM-3100Pro + DIF-AT + ADAT de première génération (noir)....13
Synchronisation en esclave pour les ADAT de première génération ...... 13
Restrictions 13
VM-3100Pro + DIF-AT + ADAT XT/LT20/XT20/M20....14
VM-3100Pro + DIF-AT + TASCAM DA-98/DA-88/DA-38 14
Restrictions 14
Caractéristiques.... 15
REMARQUES IMPORTANTES
En plus des recommandations contenues dans le chapitre «Consignes d'utilisation», page 2, nous vous demandons de lire attentivement et de respecter ce qui suit :
■ Alimentation
- Avant tout branchement assurez-vous que tous les éléments du système sont bien hors-tension. Vous éviterez ainsi tout risque de dommages aux haut-parleurs et aux autres appareils.
■ Positionnement
- L'utilisation de cet appareil près d'amplificateurs (ou d'appareils comportant de grosses alimentations) peut induire du souffle. Dans ce cas essayez de changer son orientation ou éloignez-le de la source d'interférence.
- Cet appareil peut interférer avec la réception d'émissions radio-TV. Ne l'utilisez pas à proximité de tels récepteurs.
- N'installez pas l'appareil à proximité de sources de chaleur intenses, ni dans un véhicule immobilisé au soleil ou dans toute autre condition de températures extrêmes. Toute chauffe exagérée pourrait décolorer ou déformer son revêtement.
- Pour éviter tout court-circuit, ne le soumettez pas à la pluie, à l'humidité ou à des projection d'eau.
Entretien
- Nettoyez l'appareil à l'aide d'un chiffon doux et sec ou légèrement humidifié. Pour les taches tenaces, utilisez un chiffon imbibé d'eau savonneuse, puis séchez-le à l'aide d'un chiffon sec.
- N'utilisez en aucun cas de produits à base d'essence, alcoolisés ou de solvants qui pourraient altérer l'esthétique de l'appareil.
■ Précautions supplémentaires
- Manipulez les divers boutons, sélecteurs ou atténuateurs de votre appareil avec modération, et procédez de même pour ce qui concerne les prises et connecteurs.
- Lors du branchement ou du débranchement des câbles, saissez-les par la prise elle-même et ne tirez jamais sur le câble. Vous éviterez ainsi de provoquer des court-circuits ou d'endommager les éléments internes du connecteur.
- Pour transporter l'appareil utilisez de préférence l'emballage et les éléments de conditionnement d'origine. Sinon, procurez-vous un emballage équivalent.
Faces avant et arrière

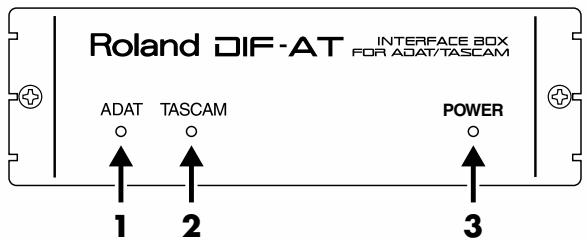

Face avant
1 Témoin ADAT
Ce témoin est allumé quand un ADAT Alesis et un appareil compatible RMDB2 sont connectés au DIF-AT et sont sous tension.
2 Témoin TASCAM
Ce témoin est allumé quand un TASCAM DA-98, DA-88, ou DA-38 et un appareil compatible RMDB2 sont connectés au DIF-AT et sont sous tension.
3 Témoin de mise sous tension (POWER)
Ce témoin est allumé quand le DIF-AT est sous tension.

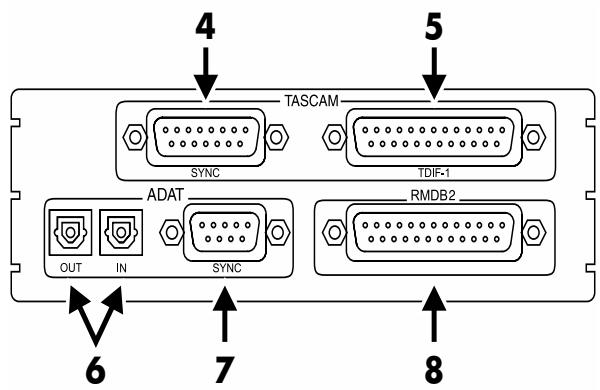

Face arrière
4 Connecteur TASCAM SYNC
Permet d'envoyer et de recevoir des commandes de contrôle entre le DIF-AT et un DA-98/88/38. Utilise le câble spécial du DA-98/88/38.
5 Connecteur TASCAM TDIF-1
Permet l'entrée et la sortie des signaux audionumériques sur 8 canaux entre le DIF-AT et un DA-98/88/38. Utilise le câble spécial de duplication du DA-98/88/38.
6 Entrée/sortie ADAT Digital (Optique)
Permet l'entrée et la sortie des signaux audionumériques sur 8 canaux entre le DIF-AT et un ADAT. Utilise le câble fibre optique spécial de l'ADAT.
7 Connecteur ADAT SYNC
Permet d'envoyer et de recevoir des commandes de contrôle et un signal de synchronisation entre le DIF-AT et un ADAT. Utilise le câble spécial de l'ADAT.
8 Connecteur RMDB2
Permet d'envoyer et de recevoir des commandes de contrôle et un signal de synchronisation ainsi que l'entrée et la sortie de signaux audionumériques sur 8 canaux entre le DIF-AT et un appareil compatible RMDB2 (VM-3100Pro, VM-7100, VM-7200 Roland ; etc.). Le DIF-AT est également alimenté par ce connecteur.
Pour relier les connecteurs RMDB2 vous devez utiliser exclusivement le câble fourni avec le DIF-AT, ou des câbles conformes au standard RMDB2. Des câbles d'un autre type, et en particulier des câbles SCSI standards pourraient endommager vos appareils.
Branchements
Connexion d'un appareil compatible RMDB2 et d'un ADAT

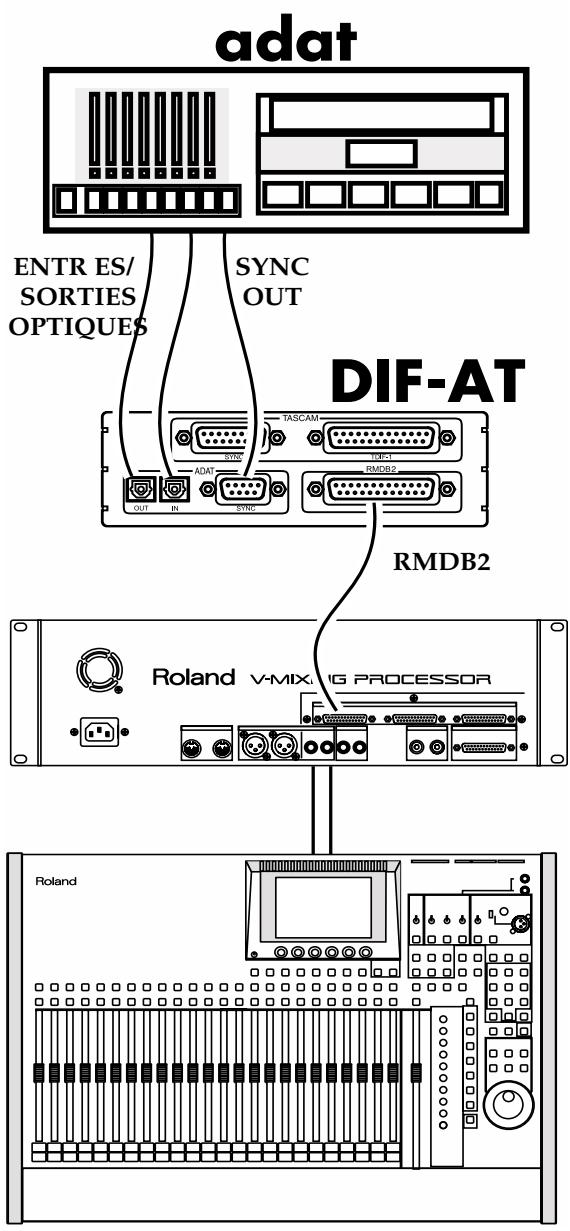

■ Contrôle d'un appareil compatible RMDB2 depuis un ADAT
Branchez les appareils comme indiqué ci-dessous et paramétrez l'appareil compatible RMDB2. Reportez-vous pour cela à son mode d'emploi.
Pour éviter d'endommager vos enceintes ou vos appareils, réduisez le volume et mettez-les tous hors-tension avant d'effectuer vos branchements.
Si vous utilisez les connexions à fibre optique, veillez à bien mettre le cache que vous retirez du connecteur hors de portée des enfants.
Pour le branchement des connecteurs RMDB2 utilisez exclusivement le câble fourni avec le DIF-AT, ou des câbles au standard RMDB2. D'autres types de câbles, en particulier SCSI, pourraient endommager vos appareils.
Les pistes audio 1 à 8 de l'ADAT correspondent aux entrées/sorties 1 à 8 du connecteur RMDB2 du DIF-AT.
Branchements

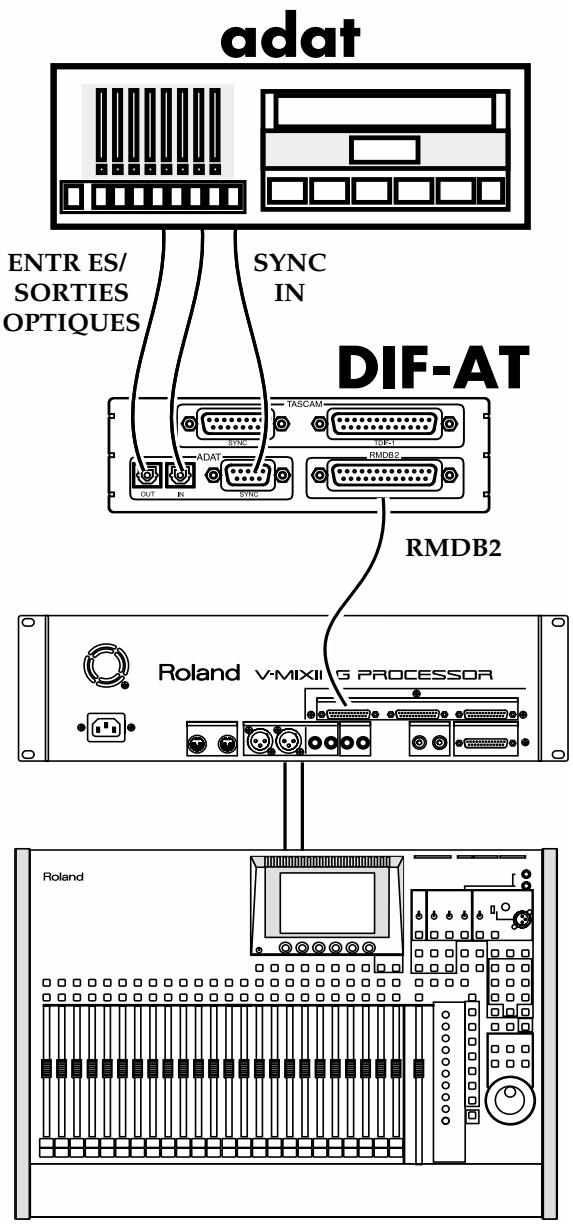

■ Contrôle d'un ADAT depuis un appareil RMDB2
Branchez les appareils comme indiqué ci-dessous et paramétrez l'appareil compatible RMDB2. Reportez-vous pour cela à son mode d'emploi.

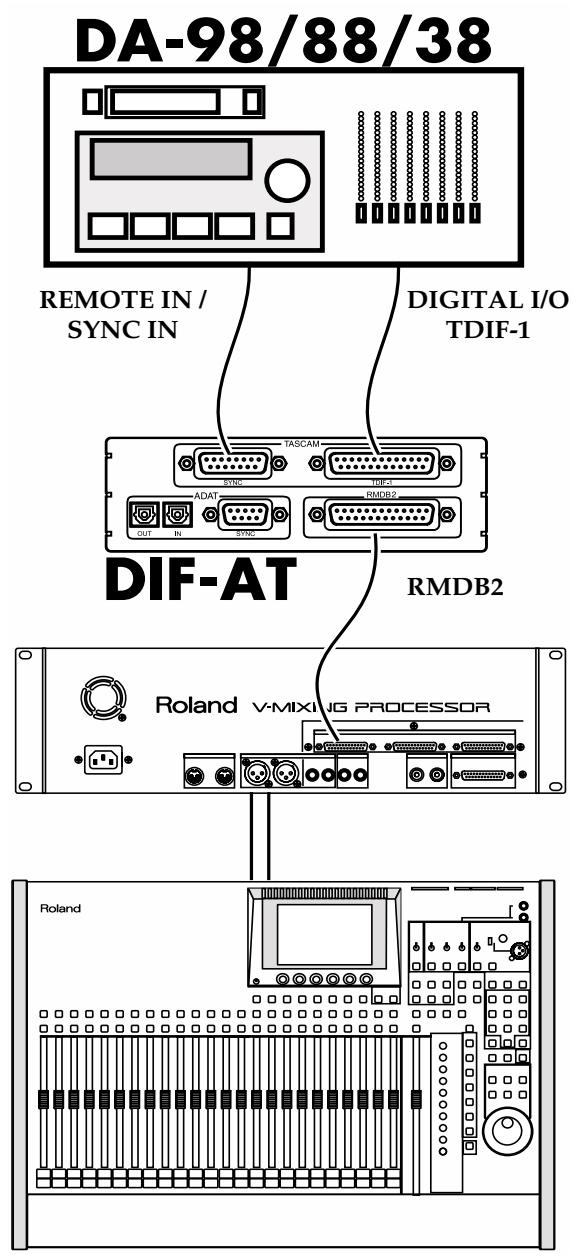

Connexion d'un appareil compatible RMDB2 et d'un TASCAM DA
■ Contrôle d'un TASCAM DA depuis un appareil RMDB2
1
Branchez vos appareils comme indiqué ci-dessous et paramétrez l'appareil compatible RMDB2 en fonction des indications données par son mode d'emploi.
Réglez le numéro d'identification (device ID) de l'appareil compatible RMDB2 sur une valeur différente de zéro. Pour plus d'informations à ce sujet, reportez-vous au mode d'emploi de l'appareil concerné.
3
Réglez le numéro d'idendification (machine ID) du TASCAM DA relié au DIF-AT sur 0 (zéro).
Les appareils TASCAM DA n'émettent pas de commande de positionnement. Vous ne pouvez donc pas commander d'élément compatible RMDB2 à partir de cet appareil.
MEMO
Les pistes audio 1 à 8 du TASCAM DA correspondent aux entrées/sorties numériques 1 à 8 du connecteur RMDB2 du DIF-AT.
Mise sous et hors tension
Mise sous tension
Avant de mettre sous tension les différents éléments de votre système vérifiez à nouveau toutes vos connexions.
1 Allumez l'appareil compatible RMDB2 en premier. Le DIF-AT étant alimenté via le câble RMDB2, son témoin de mise sous tension passe à l'orange.
2 Allumez ensuite l'ADAT ou le TASCAM DA. Le DIF-AT vérifie la connexion avec cet appareil (et son type), et le témoin correspondant s'allume en vert.
3 Allumez enfin les autres éléments du système.
Mise hors tension
1 Éteignez votre équipement audio.
2 Éteignez ensuite l'ADAT ou le TASCAM DA.
3 Éteignez enfin l'appareil compatible RMDB2. L'alimentation du DIF-AT (via le câble RMDB2) cesse et son témoin de mise sous tension s'éteint.
NOTE
Quand toutes les connexions ont été vérifiées, allumez vos appareils dans l'ordre spécifié. Un ordre différent pourrait endommager aussi bien vos enceintes que les autres éléments du système.
NOTE
Veillez à bien mettre le volume au minimum sur votre système audio avant d'allumer vos appareils. Un bruit de contact peut malgré tout être entendu à la mise sous tension, qui n'indique aucun dysfonctionnement.
Utilisation
Associé à un ADAT et à un appareil compatible RMDB2
■ Échange de 8 canaux de signaux audio
1 Insérez une bande dans l'ADAT.
2 Paramétrez l'appareil compatible RMDB2. Reportez-vous pour cela aux instructions fournies dans son mode d'emploi (Roland VM-7200, etc.).
3 Appuyez sur le bouton [DIGITAL IN] de l'ADAT.
4 Appuyez sur le bouton [TRACK ENABLE] de la piste choisie. Ses témoins RECORD et INPUT clignotent et vous pouvez entendre le signal de l'appareil compatible RMDB2 à travers l'ADAT.
■ Émission et réception de commandes
Contrôle de l'appareil compatible RMDB2 par l'ADAT
1 Insérez une bande dans l'ADAT.
2 Paramétrez l'appareil compatible RMDB2. Reportez-vous pour cela aux instructions fournies dans son mode d'emploi.
3 En appuyant sur le bouton [PLAY] de l'ADAT vous mettez en lecture aussi bien l'ADAT que l'appareil compatible RMDB2.
Contrôle de l'ADAT par l'appareil compatible RMDB2
1 Insérez une bande dans l'ADAT.
2 Paramétrez l'appareil compatible RMDB2. Reportez-vous pour cela aux instructions fournies dans son mode d'emploi (Roland VM-7200, etc.).
3 En appuyant sur la commande de lecture de l'appareil compatible RMDB2, vous mettez en lecture aussi bien cet appareil que l'ADAT.
MEMO
L'appui sur [STOP] arrête aussi bien l'ADAT que l'appareil compatible RMDB2.
MEMO
L'envoi d'une commande Stop arrête simultanément les deux appareils.
Associé à un TASCAM et à un appareil compatible RMDB2
■ Échange de 8 canaux de signaux audio
Émission de signaux audio du TASCAM DA vers l'appareil compatible RMDB2
1
Insérez une bande dans le TASCAM DA.
2
Paramétrez l'appareil compatible RMDB2. Reportez-vous pour cela aux instructions fournies dans sa documentation (Roland VM-7200, etc.).
3
Mettez le TASCAM DA en lecture.
La bande doit être formatée.
Émission de signaux audio depuis l'appareil compatible RMDB2 vers le TASCAM DA
1
Insérez une bande dans le TASCAM DA.
2
Paramétrez l'appareil compatible RMDB2. Reportez-vous pour cela aux instructions fournies dans sa documentation.
3
Appuyez sur le bouton [DIGITAL IN] du TASCAM DA.
4
Appuyez sur le bouton [RECORD FUNCTION] de la piste choisie. Son témoin clignote et vous pouvez entendre le son de l'appareil compatible RMDB2 à travers le TASCAM DA.
■ Émission et réception de commandes
Contrôle du TASCAM DA par un appareil compatible RMDB2
1
Insérez une bande dans le TASCAM DA.
2
Paramétrez l'appareil compatible RMDB2. Reportez-vous pour cela aux instructions fournies dans sa documentation.
Les TASCAM DA n'envoyant pas de commande de positionnement, ils ne peuvent pas contrôler réciproquement les appareils RMDB2.
Utilisation avec la VM-3100Pro
La VM-3100Pro travaille à une fréquence d'échantillonnage fixe de 44,1 kHz. Quand vous connectez un ADAT ou un TASCAM DA sur l'entrée RMDB2 d'une VM-3100Pro (via un DIF-AT), vous devez donc veiller aux points suivants :
VM-3100Pro + DIF-AT + ADAT de première génération (noir)
Utilisé seul, l'ADAT travaille à 48,0 kHz, mais quand il est paramétré pour être synchronisé avec une source numérique externe (en esclave), l'enregistrement et la lecture à 44,1 kHz sont alors possibles. Pour relier une VM-3100Pro à un ADAT de première génération, vous devez donc le placer en esclave.
■ Synchronisation en esclave pour un ADAT de première génération
Réglez la source d'horloge d'échantillonnage de l'ADAT sur DIGITAL IN.
1
Appuyez simultanément sur les boutons [SET LOCATE] et [DIGITAL IN] de l'ADAT. Chaque pression fait alterner entre INT (internal) et DIG (ADAT OPTICAL). Choisissez DIG.
2
Appuyez sur [DIGITAL IN] pour activer ADAT OPTICAL.
■ Restrictions
- Si une bande enregistrée à une fréquence d'échantillonnage de 48 kHz (ou sur un ADAT de première génération utilisé seul) était rejouée sur un ADAT branché sur une VM-3100Pro, l'enregistrement serait entendu à 44,1 kHz, c'est-à-dire plus bas. Il vaut donc mieux, dans ce cas, relier l'ADAT aux entrées/sorties analogiques de la VM-3100Pro, sans passer par le DIF-AT.
- Si une bande enregistrée par un ADAT relié à une VM-3100Pro (donc à une fréquence de 44,1 kHz) était rejouée sur un ADAT de première génération utilisé seul, elle serait lue à 48 kHz, c'est-à-dire plus haut. Vous devez dans ce cas utiliser un contrôleur ADAT Alesis BRC (ou équivalent) pour forcer la lecture avec une fréquence d'échantillonnage de 44,1 kHz.
MEMO
Pour plus de détails sur le réglage de l'horloge d'échantillonnage de l'ADAT, reportez-vous à son mode d'emploi.
Utilisation avec la VM-3100Pro
- Le compteur d'un ADAT de première génération relié à une VM-3100Pro continue de compter les échantillons sur la base d'une fréquence de 48,0 kHz. L'affichage du temps sur l'ADAT est donc erroné et décalé par rapport au time code affiché sur la VM-3100 Pro. Seul l'affichage de la VM-3100Pro donne alors le code temporel exact.
VM-3100Pro + DIF-AT + ADAT XT/LT20/XT20/M20
VM-3100Pro + DIF-AT + TASCAM DA-98/DA-88/DA-38
Les enregistreurs ci-dessous vous permettent de choisir entre les fréquences 44,1 kHz et 48,0 kHz. Quand ils sont connectés à une VM-3100Pro ils ne doivent être utilisés qu'à 44,1 kHz.
■ Restrictions
- Quand une bande enregistrée à 48,0 kHz est relue sur un de ces appareils relié à une VM-3100Pro, l'écoute se fait à 44,1 kHz, et le morceau est désaccordé (vers le bas). Dans ce cas, reliez votre enregistreur aux entrées/sorties analogiques de la VM-3100Pro, sans passer par le DIF-AT.
| LectureEnregistrement | (1) | (2) | (3) | (4) | (5) | (6) |
| (1) VM-3100 Pro+ DIF-AT+ ADAT première gén. | Oui | Non | Oui | Non | --- | --- |
| (2) ADAT première gén.(seul) | Non | Oui | Non | Oui | --- | --- |
| (3) VM-3100 Pro+ DIF-AT+ A-DAT(44,1kHz) | Oui | Non | Oui | Oui | --- | --- |
| (4) ADAT seul (44,1kHz) | Oui | Non | Oui | Oui | --- | --- |
| (5) VM-3100 Pro+ DIF-AT+ DA-98/88/38(44,1kHz) | --- | --- | --- | --- | Oui | Oui |
| (6) DA-98/88/38 seul(44,1kHz) | --- | --- | --- | --- | Oui | Oui |
MEMO
Pour plus d'information sur le formatage des bandes, reportez-vous au mode d'emploi de l'ADAT.
Caractéristiques
DIF-AT : Boîtier d'interface ADAT/TASCAM
Témoins
Fournie par l'appareil relié (VM-7100, VM-7200, VM-3100Pro, etc., via le câble RMDB2)
Dimensions
138 (L) x 197 (P) x 43 (H) mm
Poids
0,6 kg
Accessoires
Câble RMDB2 (1 m)
Mode d'emploi
NOTE
Dans un souci constant d'amélioration, les caractéristiques et/ou l'apparence de cet appareil peuvent être sujets à modifications sans préavis.
Informations
Lorsque vous avez besoin d'un service après-vente, appelez le centre technique ou le revendeur agréé Roland le plus proche, figurant dans la liste ci-dessous.
ARGENTINA
Instrumentos Musicales S.A.
Maison FO - YAM Marcel
25 Rue Jules MermanZL
Chaudron - BP79 9749
Ste Clotilde REUNION
TEL: 28 29 16
