CUBE-30 BASS - Amplificateur de basse ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de basse à DSP
Puissance de sortie	30 Watts
Haut-parleur	Large bande coaxial 2-voies de 25 cm (10 pouces)
Modélisation COSM	7 types d'amplis (OCTAVE BASS, FLIP TOP, B MAN, T.E, BASS 360, SESSION, CONCERT 810)
Égaliseur	3 bandes (BASS, MIDDLE, TREBLE)
Fonction Shape	Modifie la réponse en fréquence selon le type d'ampli
Effets intégrés	Compression, EFX (Chorus, Flanger, T-WAH), Delay/Reverb
Entrées	INPUT (Jack 6,35 mm), AUX IN (Jack stéréo 6,35 mm)
Sorties	RECORDING OUT / PHONES (Jack 6,35 mm)

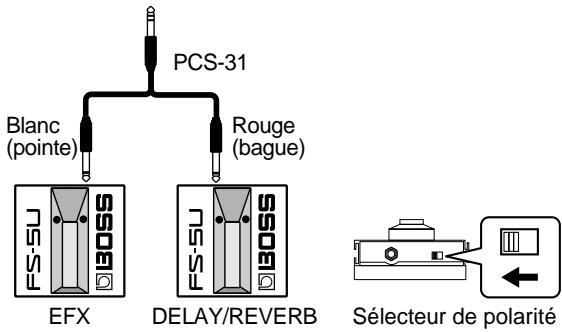

Pédale optionnelle	BOSS FS-5U pour activation/désactivation des effets
Consommation électrique	34 Watts
Dimensions (L x P x H)	380 x 300 x 385 mm
Poids	12 kg
Alimentation	Secteur (cordon d'alimentation fourni)
Entretien et nettoyage	Chiffon doux et sec ou légèrement humide ; éviter solvants
Sécurité	Circuit de protection ; ne pas ouvrir ; confier réparations à un technicien qualifié
Accessoires fournis	Mode d'emploi
Technologies	FFP (Feed Forward Processing) et COSM (Composite Object Sound Modeling)
Réparabilité	Centre SAV Roland ou distributeur agréé

FOIRE AUX QUESTIONS - CUBE-30 BASS ROLAND

Comment brancher ma basse sur le CUBE-30 BASS ?

Utilisez un câble jack 6,35 mm non résistif. Branchez-le sur l'entrée INPUT (repère 1). Assurez-vous que le volume est au minimum avant de mettre l'ampli sous tension.

Quels effets sont disponibles ?

L'ampli intègre une compression, des effets EFX (Chorus, Flanger, T-WAH) et un Delay/Reverb. Utilisez les boutons correspondants pour les régler.

Puis-je utiliser un casque ?

Oui, branchez votre casque sur la sortie RECORDING OUT / PHONES (Jack 6,35 mm). Le son du haut-parleur est alors coupé automatiquement.

Comment enregistrer mon jeu ?

Utilisez la sortie RECORDING OUT (Jack 6,35 mm mono) pour envoyer le signal vers un enregistreur ou une interface audio. Le niveau dépend de la position du bouton VOLUME.

Que signifient les différents types d'amplis (TYPE) ?

Le sélecteur TYPE propose 7 modélisations COSM : OCTAVE BASS (son à l'octave inférieure), FLIP TOP (Ampeg B-15), B MAN (Fender Bassman), T.E (Trace Elliot), BASS 360 (Acoustic 360), SESSION (SWR) et CONCERT 810 (Ampeg SVT). Chacun a un son caractéristique.

Comment utiliser la fonction Shape ?

Appuyez sur la touche SHAPE pour modifier la réponse en fréquence selon le type d'ampli sélectionné. Par exemple, sur FLIP TOP, elle ajoute des aigus ; sur B MAN, elle épaissit les médiums.

Que faire si le son se coupe soudainement ?

C'est normal : le circuit de protection s'active en cas de signal excessif ou de température élevée. Réduisez le volume ou attendez que l'ampli refroidisse.

Puis-je brancher un lecteur CD ?

Oui, connectez un lecteur CD ou autre source audio à l'entrée AUX IN (Jack stéréo 6,35 mm). Réglez le volume sur l'appareil connecté.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec ou légèrement humide. Pour les saletés tenaces, un détergent doux non abrasif. N'utilisez jamais d'essence, d'alcool ou de solvants.

Où puis-je faire réparer mon CUBE-30 BASS ?

Confiez toute réparation à un centre SAV Roland ou à un distributeur agréé. N'ouvrez jamais l'appareil vous-même : risque d'électrocution.

MODE D'EMPLOI CUBE-30 BASS ROLAND

Nous tenons à vous remercier d'avoir besoin de l'amplificateur pour guitare bass Roland CUBE-30 BASS.

Avant d'utiliser cet amplificateur, lisez les sections :

• CONSIGNES DE SECURITE IMPORTANTES (p. 2) PRECAUTIONS D'UTILISATION (p. 3-4) NOTES IMPORTANTES (p. 4)

Ces sections contiennent des informations importantes relatives à l'utilisation correcte de l'amplificateur. De plus, afin de maîtriser toutes les fonctions de cet appareil, lisez le mode d'emploi dans sa totalité. Conservez le mode d'emploi pour toute consultation ultérieure.

Cet amplificateur dispose d'un circuit de protection.

Ce circuit protège l'amplificateur en présence d'un signal d'entrée excessif appliqué pendant une période étendue, lorsque la température ambiantе est trop élevée. Il se peut que le son soit coupé lorsque le circuit de protection s'active.

Lisez le mode d'emploi avec soin pour assurer une utilisation correcte.

Caractéristiques principales

• Cet amplificateur à DSP a été conçu sur la technologie FFP Roland, et offre une puissance de 30 Watts. Il est équipé d'un haut-parleur large bande coaxial 2-voies de 25 cm (10 pouces).
• L'amplificateur offre un total de sept modèles d'amplificateurs COSM, dont six des amplificateurs basse les plus célèbres et d'un son original qui mélange le son de la basse avec un son transposé à l'octave inférieure.
• En plus de son égaliseur 3 bandes simple d'utilisation, cet amplificateur dispose d'une fonction "Shape" vous permettant de créer des sons riches et variés.
• L'amplificateur est équipé de trois systèmes d'effets pour basse, dont la "COMPRESSION", un système "EFX" avec CHORUS, FLANGER, un effet T-WAH, et un "DELAY/REVERB".
• Le Jack RECORDING OUT offre un moyen pratique d'enregistrer facilement et peut être utilisé comme sortie casque.
• Le Jack d'entrée Auxiliaire permet la connexion d'un lecteur de CD à un autre.

FFP (Feed Forward Processing): Technologie permettant d'optimiser les performances des caractéristiques de l'amplificateur, des haut-parleurs, et du baffle en fonction des signaux d'entrée, selon les résultats d'analyses de fonctionnement et de réponse de chaque section composant l'amplificateur.

COSM (Composite Object Sound Modeling): Technologie de modélisation sonore novatrice et puissante créée par Roland. La modélisation COSM analyse les facteurs constitutifs du son original (caractéristiques électriques, physiques, etc., du module) et crée un module numérique reproduisant le même son.

• Tous les noms de produits mentionnés dans ce document sont des marques déposées par leur propriétaire respectif.

ATTENTION: POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS OUVRIR L'APPAREIL. AUCUNE PIECE INTERNE N'EST REPARABLE PAR L'UTILISATEUR. TOUTES LES RÉPARATIONS DOIVENT ÉTRE CONFIEES À UN TECHNIÇIEN QUALIFIÉ.

Le symbole de l'éclair situé à l'intérieur d'un triangle équilatéral signale à l'utilisateur la présence, à l'intérieur de l'appareil, de tension non isolée dont la magnitude est susceptible de provoquer un risque d'électrocution et d'incendie.

Le symbole du point d'exclamation situé à l'intérieur d'un triangle équilatéral indique à l'utilisateur la présence de consignes d'utilisation ou de sécurité à respecter.

CONSIGNES VISANT À ÉVITER TOUT RISQUE D'ÉLECTROCUTION, D'INCENDIE ET DE BLESSURE

Consignes de sécurité à respecter conserver ces consignes

ATTENTION - Veuillez toujours respecter les consignes suivantes lors de l'utilisation d'un appareil électrique :

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Ne négligez aucun avertissement
4. Respectez toutes les consignes.
5. N'utilise pas cet appareil à proximité de liquides (eau).
6. Nettoyez l'appareil avec un chiffon humide.
7. N'obstruez pas les ouies de ventilation. Installez l'appareil conformément aux instructions du fabricant.
8. Éloignez l'appareil de toute source de chaleur comme les radiateurs, les poêles ou tout autre appareil (amplificateurs, par exemple) générant de la chaleur.
9. Ne désactiverEZ jamais le plot de terre de la fiche secteur. Un fiche de terre est pourvue de deux plots de signal ainsi que d'un plot de terre. Si aucune des prises secteur de votre domicile n'accepte la fiche de terre de l'appareil, veuillez faire installer une prise adaptee par un electricien.
10. Protége oin des fiches du cordon d'alimentation et de l'embase secteur de l'appare.
11. Utilisez exclusivement les accessoires de fixation préconisés par le fabricant.
12. N'utilisez jamais de stands, de pieds ou de supports autres que ceux spécifiés par le fabricant ou vendus avec l'appareil. Si l'appareil est monté sur pied, transportez l'ensemble avec soin afin d'éviter qu'il ne se renverse.
13. Débranchez l'appareil de la prise secteur par temps d'orage ou en cas de non utilisation prolongée.
14. Confiez l'appareil à un technicien qualifié dans les cas suivants : l'appareil (ou le cordon secteur) est endommagé, du liquide ou des objets se sont infiltrés dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil est tombé ou montre des signes de dysfonctionnement.

For the U. K.

Messages d'avertissement

ATTENTION	Signale des risques de blessures graves voire de danger de mort si les consignes de sécurité ne sont pas respectées.
ATTENTION	Signale des risques de blessures graves ou de dégât satures matériels qui peuvent survenir si les consignes de sécurité ne sont pas respectées. * Par dégât, on entend endomma-gement de l'appareil lui-même mais également endommagement du foyer et des meubles de l'utilisateur ou blessure des animaux domestiques.

Précisions sur les symboles

1!	Le symbole △ doit alerter l'utilisateur sur des consignes de sécurité ou des averissements à respecter. La chose à laquelle il faut faire attention est représentée par le symbole à l'intérieur du triangle. Ici, ce triangle vous souligne un danger évientuel.
2!	Le symbole ∑ sou ligne des actions à proscire (à ne jamais faire). La chose à ne pas faire vous est signalée par le symbole situé à l'intérieur du cercle barré. Ici, il est indiqué de ne jamais ouvrir l'appareil.
3!	Le symbole ● indique à l'utilisateur les actions à effectuer. La chose à effectuer est précisé par le symbole situé à l'intérieur du cercle noir. Ici, il est indiqué de toujours-retirer le cordon d'alimentation de la prise secteur par sa fiche.

Attention

• Avant d'utiliser cet appareil, veillez à suivre les instructions ci-dessous, ainsi que la totalité du mode d'emploi.

• Ne pas ouvrir l'appareil ni effectuer de modifications internes.

• Ne pas réparer l'appareil ou en remplaçer des pièces (sauf si cela est expressément indiqué dans le mode d'emploi). Confiez toutes les réparations à votre centre SAV Roland ou un distributeur Roland/agréé (voir liste en page "Information").

• Ne jamais utiliser l'appareil dans les conditions suivantes :
• Températures extrêmes (lumière directe du soleil dans un véhicule clos, proximité d'un radiateur ou d'une source de chaleur, etc.).
• Humidité (salle de bain, baignoire, sol humide, etc.)
• Présence de liquides Pluie Poussière
• Forts niveaux de vibration.

• Veillez à placer l'appareil sur une surface horizontalement et stable. Ne jamais le placer sur des pieds, une surface inclinée ou instable.

• L'appareil doit être branché exclusivement à une alimentation du type indiqué dans le mode d'emploi ainsi que sur l'appareil.

• Ne pas tordre ou plier le cordon d'alimentation. Ne pas placer d'objets lourds dessus. Cela pourrait endommager le cordon ainsi que des éléments internes ou provoquer des court-circuits. Les cordons endommagés doivent être remplacés. Ils présentent des risques d'incendie et d'électrocution.

• Cet appareil, utilisé seul ou avec un amplificateur et des enceintes ou un casque, peut délivrer des niveaux sonores susceptibles de provoquer des pertes d'audition irrémédiables. Ne l'utilisez pas de manière prolongée à niveau élevé ou inconfortable. En cas de trouble de l'audition ou de bourdonnements d'oreilles, cessez immédiatement d'utiliser l'appareil et consultez un spécialiste.

Veillez à ce qu'aucun objet (matériau inflammable, pièce de monnaie, épingle, trombone, etc.), ni liquide de toute sorte (eau, soda, etc.) ne s'infiltre dans l'appareil.

Mettez immédiatement l'appareil hors tension, débranchez-le du secteur, puis contactez le centre SAV Roland le plus proche ou un distributeur Roland agréé (voir page "Information") si :

• la fiche ou le cordon secteur sont endommagés.
• si de la fumée ou une odeur inhabituelle apparait.
• du liquide ou des objets se sont infiltrés dans l'appareil.
• l'appareil a été exposé à la pluie (ou est humide).
• l'appareil montre des signes de dysfonctionnement ou une baisse de ses performances.
• Dans les menages avec enfants en bas âge, un adulte doit surveiller les enfants jusqu'à ce qu'ils soient capables d'observer toutes les consignes de sécurité relatives à l'utilisation de l'ordinateil.

• Protégez l'appareil des chocs importants (ne le faites pas tomber!)

• Ne pas partager la source d'alimentation secteur de l'appareil avec un nombre trop important d'appareils. Soyez particulièrement vigilants lorsque vous utilisez des rallonges : la puissance totale utilisée par tous les appareils connectés ne doit pas dépasser la puissance nominale (Watts/Ampères) de la rallonge. Les charges excessives risquent de faire fondre l'isolation du cordon.

• Avant d'utiliser l'appareil dans un pays étranger, consultez votre revendeur, le centre Roland le plus proche ou un distributeur/agréé Roland (voir liste de la page "Information")

• Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer l'appareil à la pluie ou à l'humidité. Ne pas placer d'objet contenant un liquide sur l'appareil (vase, verre, etc.).

• Placez l'appareil de façon à ce que sa bonne ventilation ne soit pas perturbée.

• Branchez et retirez toujours le cordon secteur par sa fiche. Ne tirez jamais sur le câble.

• L'accumulation de poussière entre la fiche secteur et la prise de courant peut entraîner une perte d'isolement et un risque d'incendie. Nettoyez régulièrement cette partie avec un chiffon sec. Débranchez derniers le cordon secteur de la prise de courant en cas de non utilisation prolongée de l'appareil.

Veillez à ce que les cordons et les câbles ne s'emmêlent pas. De même, veillez à ce qu'ils restent hors de portée des enfants.

• Veillez à ce que l'appareil ne soit pas piétiné, ni écrasé par des objets lourds.

• Ne manipulez jamais le cordon secteur ou ses fiches lorsque vous avez les mains mouillées ou humides.

• Avant de déplacer l'appareil, débranchez toujours son cordon d'alimentation de la prise secteur et déconnectez tous les appareils externes qui y sont reliés.

• Placez toujours l'appareil hors tension, puis débranchez-le du secteur avant de le nettoyer.

• Par temps d'orage, débranchez le cordon d'alimentation de la prise secteur.

NOTES importantes

En plus des éléments de la section “CONSIGNES DE SÉCURITÉ IMPORTANTES” et “CONSIGNES DE SÉCURITÉ” des pages 2, 3 et 4, lisez et respectez les consignes suivantes :

Alimentation

• Ne reliez pas l'appareil sur le même circuit d'alimentation qu'un appareil générant du bruit de fond (moteur électrique ou système d'éclairage à gradateur).
• Avant de procéder aux interconnexions, placez tous les appareils hors tension afin d'éviter tout dysfonctionnement et/ou d'endommager ces appareils et les enceintes.
• Bien que le témoin lumineux de mise sous tension soit éteint, cela ne signifie pas que l'appareil ne soit pas connecté au secteur. Pour complètement déconnecter l'appareil du secteur, placez l'interrupteur sur Off puis retirez la fiche du secteur. Pour cette raison, assurez-vous que l'appareil est connecté à une prise secteur facilement accessible.

Emplacement

• La proximité d'amplificateurs de puissance (ou de tout appareil équipé de grands transformateurs de puissance) peut induire du renflement. Pour résoudre ce problème, réorientez l'appareil ou éloignez-le de la source des interférences.
• Cet appareil peut interférer dans la réception radio et télévision. Ne l'utilise pas à proximité de récepteurs de ce type.
• En présence d'appareils de communication sans fil (téléphones portables), il est possible que des interférences apparaissent. Ces interférences peuvent survenir lors de l'appel ou de la réception d'appels ou lors des conversations. Dans ce cas, éloignez le téléphone portable de l'appareil ou placez-le hors tension.
• Ne pas exposer l'appareil à la lumière directe du soleil, éloignez-le de toute source de chaleur, ne le laissez jamais dans un véhicule clos ou sujet à des températures extrêmes. Des températures excessives risquent de déformer ou de décorner le boîtier de l'appareil.
• Lors des variations de température et/ou d'humidité, il se peut que de la condensation se forme à l'intérieur de l'appareil, ce qui peut être source de dysfonctionnement. Si vous transportez l'appareil, attendez quelques heures avant de l'utiliser pour que la condensation s'évapore complètement.
• Veillez à ce qu'aucun matériel de type caoutchouc ou vinyle ne reste trop longtemps sur l'appareil car ils peuvent attaquer le revêtement de l'appareil.
• Ne posez pas d'autocollants ou de décalcomanes sur l'instrument. La finition de l'appareil pourrait en être endommagée.

Entretien

Pour le nettoyage régulier, servez-vous d'un chiffon doux et sec ou légèrement humide. Contre la saleté tenace, utilisez un chiffon imbibé de détergent doux non abrasif. Ensuite, essuyez parfaitement l'appareil à l'aide d'un chiffon doux et sec. - N'utilisez jamais d'essence, de dissolvants, d'alcool ou de solvants d'aucune sorte pour éviter tout risque de décoloration et/ou de déformation de l'appareil.

Précautions supplémentaires

• Manipulez les boutons, curseurs et autres commandes ainsi que les connecteurs de l'appareil avec précaution sous peine d'entraîner des dysfonctionnements.
• Lorsque vous connectez/deconnectez les cables, saisissez les connecteurs eux-mêmes ; ne tirez jamais sur le cordon. Vous évitez ainsi d'endommager les éléments internes des cables et les risques de court-circuit. L'appareil émet une petite quantité de chaleur durant son fonctionnement. C'est un phénomène tout à fait normal.
• Pour ne pas déranger votre entourage, veillez à utiliser un volume sonore raisonnable. Vous pouvez également utiliser un casque pour ne déranger personne, en particulier la nuit.
• Transportez toujours l'appareil dans son emballage d'origine (sans oublier les matérielles de remboursement) ou dans un emballage équivalent.
• Utilisez un câble Roland pour effectuer la connexion. Si vous utilisez un câble différent, observez les précautions suivantes:
• Certains câbles de connexion sont pourvus de résistances. Ne reliez jamais de câbles de ce type à l'appareil. En effet, le niveau sonore serait alors extrêmement faible voire inaudible. Vous pouvez connaître les caractéristiques des câbles auprès de leur fabricant.
• Pour éviter tout dommage aux haut-parleurs ou autres équipements, placez le volume au minimum et placez tous les équipements hors tension avant toute connexion.
• Si vous utilisez des câbles résistifs, le niveau sonore sera très faible (Jacks INPUT et AUX IN). Dans ce cas, utilisez des câbles non résistifs, tels que ceux de la gamme Roland PCS.
• Une fois les connexions réalisées, placez vos équipements sous tension dans l'ordre spécifique. En plaçant vos appareils sous tension dans le mauvais ordre, vous risquez d'endommager vos haut-parleurs/enceintes ou tout autre appareil.

Mise sous tension :

Placez le CUBE-30 BASS sous tension en dernier.

Mise hors tension :

Placez le CUBE-30 BASS hors tension en premier.

• Veillez toujours à ce que le volume soit au minimum avant de placer l'amplificateur sous tension. Même avec le volume au minimum, vous risquez d'entendre des bruits lors de la mise sous tension — ici est tout à fait normal.
• Enroulez le cordon secteur autour de son support lors du transport de l'appareil ou lorsque vous ne l'utilisez pas.

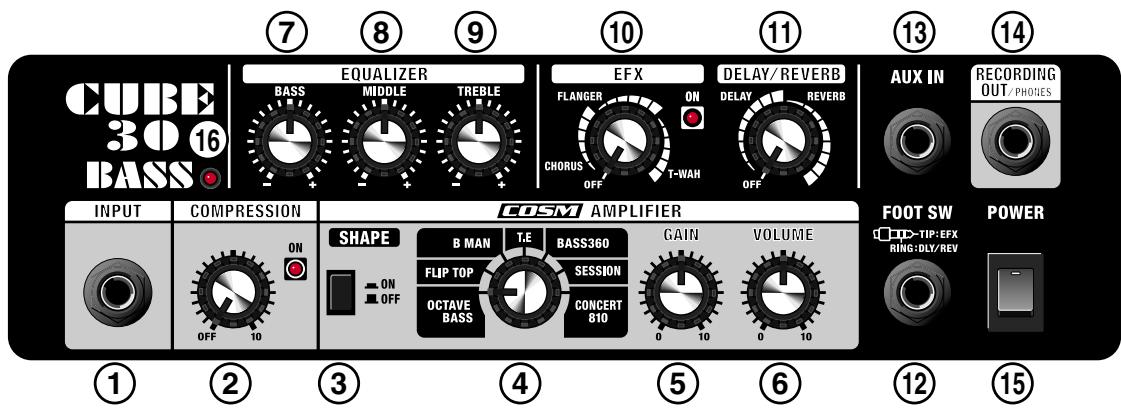

Permet la connexion de votre basse.

2. Bouton compression

Cet effet permet d'atténuer les signaux trop élevés en remontant les signaux d'entrée faibles.

Tournez le bouton vers la droite pour augmenter la compression.

Lorsque la compression est active, le témoin ON s'allume; le témoin est éteint lorsque l'effet n'est pas actif.

3. Touche SHAPE

Cet effet modifie la réponse en fréquence de l'amplificateur COSM. L'effet obtenu dépend de l'amplificateur sélectionné par le sélecteur Type (4).

4. Sélecteur type

Vous pouvez sélectionner l'un des sept types d'amplificateurs :

L'amplificateur original crée un son d'une octave au-dessous du signal d'entrée et le mélange avec le son d'entrée pour obtenir un son plus dense.

SHAPE> Apporte plus d'aigus au son de l'octave inférieure.

• Cette fonction peut ne pas être efficace sur les accords. Par exemple, il se peut que les sons ne soient pas produits, ou produits avec une mauvaise transposition à l'octave inférieure. Utilisez des notes séparées.

Modélise l'Ampeg B-15 (1 x 15 pouces). Cet amplificateur a été utilisé sur la plupart des morceaux de la Motown. Le son est gras, avec une atténuation des mediums fournie par l'enceinte.

SHAPE> Améliore les nuances en jeu en Picking.

Modélise le Fender Bassman 100 (4 x 10 pouces).

Cet amplificateur a été très prisé lors de l'invention des basses électriques. Il offre la sonorité des amplis à lampes — l'accentuation de la distorsion fournit un son légèrement plus épais.

SHAPE> Offre un son plus épais dans les mediums.

Modélise le Trace Elliot AH600SMX + 1048 (4 x 10 pouces) + 1518 (1 x 15 pouces). Cet ampli a largement été utilisé par les groupes Rock des années '80. Sa bande passante étendue, son attaque claire et d'autres particularités en font un très bon amplificateur pour tout type de situations.

SHAPE Offre une attaque accrue.

BASS360

Modélise l'amplificateur Acoustic 360 (1 x 18 pouces). Cet ampli a été utilisé dans les années '70 non seulement par les bassistes de Jazz, mais aussi en Funk et en Hard Rock. Les graves sont chauds avec des mediums précis, même en jeu aux doigts.

SHAPE> Offre plus de nuance pour le jeu aux doigts.

Modélise le SWR SM-400 + Goliath (4 x 10 pouces) + Big Ben (1 x 18 pouces). Cet ampli équipé d'un Tweeter est significatif du son "L. A. Sound" des années '80. Il offre une large palette sonore avec un très bon équilibre entre les graves et les aigus. Le son est clair et ouvert.

SHAPE> Offre un son avec atténuation des mediums.

Concert 810

Modélise l'Ampeg SVT + 810E (8 x 10 pouces).

Cet ampli personifie le son Rock, grâce à l'association de sections de sortie à lampes de forte puissance et d'enceintes de fort volume. La pression sonore dans les basses fréquences est impressionnante.

SHAPE> Ajoute du corps dans les basses fréquences.

• Tous les noms de produits mentionnés sont des marques déposées par leur propriétaire et sont indépendants de Roland Corporation. Dans ce mode d'emploi, ces noms sont utilisés pour vous donner une idée du son modélisé par la technologie de modélisation, COSM.

5. Bouton GAIN

Déterminez le niveau d'entrée du préamplificateur.

Tournez vers la droite pour augmenter le gain.

Un gain élevé vous permet d'obtenir de la saturation.

Réglez au maximum avant saturation pour obtenir le meilleur rapport signal/bruit.

6. Bouton volume

Règle le volume général.

7. Bouton BASS

Modifie la réponse dans les graves.

8. Bouton MIDDLE

Modifie la réponse dans les médiums.

9. Bouton TREBLE

Modifie la réponse dans les aigus.

10. Bouton EFX (effets)

Placez ce bouton sur Chorus, Flanger, ou T-wah pour sélectionner l'effet souhaité. Tournez le bouton pour doser l'effet appliqué.

Le témoin ON s'allume lorsque les effets sont actifs. Vous pouvez activer les effets au pied par une pédale optionnelle (BOSS FS-5U).

• La sénégraphie autour du bouton pour les effets CHORUS, FLANGER et T-WAH sort de repère. Jugez à l'écoute du résultat obtenu.

Un son légèrement désaccordé est ajouté au son d'entrée, créant un son large et voluptueux. Tournez vers la droite pour augmenter la vitesse et la profondeur du Chorus.

Flanger

Cet effet crée une sensation de son qui tourne dans l'espace. Tournez vers la droite pour augmenter la vitesse et la profondeur du Flanger.

La réponse en fréquence du filtrage varie avec le niveau d'entrée, produisant des variations sonores uniques. Tournez vers la droite pour augmenter la sensibilité au niveau d'entrée. Reglez

pour optimiser l'effet en fonction du niveau de sortie de votre basse.

11. Bouton delay/reverb

Tournez le bouton pour sélectionner DELAY ou REVERB. Tournez pour doser l'effet appliqué au son.

• La sénégraphie autour du bouton pour les effets DELAY, REVERB sort de repère. Jugez à l'écoute du résultat obtenu.

Tournez le bouton pour modifier le temps de retard.

Tournez le bouton pour régler le niveau de la réverbération.

Vous pouvez utiliser des pédales (BOSS FS-5U) et un cable optionnel (PCS-31) pour activer/désactiver les effets EFX et pour activer/désactiver les effets de DELAY/REVERB.

• Lorsqu'une seule pédale est utilisée, elle permet d'activer/désactiver les effets EFX.

13. Jack aux IN

Permet la connexion d'un lecteur de CD ou de tout autre appareil lorsque vous souhaitez accompagner un morceau à la basse. Cette embase accepte un Jack 6,35 mm stéréo. Les sorties haut-parleur et RECORDING OUT/PHONES sont mono.

• Réglez le niveau de sortie sur l'appareil connecté.

Utilisation en recording OUT

Utilisez un Jack mono 6,35mm

Le niveau de la sortie RECORDING OUT varie avec la position du bouton VOLUME sur une plage indiquée par l'illustration ci-dessus.

Utilisation pour l'écoute au casque

Connectez le casque à ce Jack.

• Le son du haut-parleur est coupé lorsque le Jack RECORDING OUT/PHONES est utilisé.

15. Interrupteur secteur POWER

Place l'amplificateur sous/hors tension.

• L'amplificateur est équipé d'un circuit de protection. La mise sous tension est effective après une temporisation de quelques secondes.

16. Témoin de mise sous tension

Ce témoin s'allume lorsque l'amplificateur est sous tension.

Puissance de sortie

30 Watts

Niveau nominal d'entrée (1 kHz)

INPUT: -20 dBu

AUX IN: -10 dBu

Haut-parleurs

Interrupteur secteur POWER

Bouton COMPRESSION

Touche SHAPE

Bouton TYPE (OCTAVE BASS, FLIP TOP, B MAN, T. E, BASS 360, SESSION, CONCERT 810)

Bouton GAIN

Bouton VOLUME

Bouton BASS

Bouton MIDDLE

Bouton TREBLE

Bouton EFX (CHORUS, FLANGER, T-WAH)

Bouton DELAY/REVERB

Témoins

Mise sous tension

COMPRESSION

EFX

Consommation électrique

34 Watts

Dimensions

380 (L) x 300 (P) x 385 (H) mm

Poids

12kg

Accessoires

Mode d'emploi

Options

Pédale FS-5U (BOSS)

Cable de connexion PCS-31

• 0 dBU = 0,775 Veff.
• Dans le but d'améliorer le produit, les caractéristiques et/ou l'apparence peuvent changer sans préavis.

Ce produit est conforme aux recommandations des directives européennes EMC 89/336/EEC et LVD 73/23/EEC.

Pays de la CEE

For the USA

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
