Type de produit	Hotte aspirante
Marque	FAGOR
Modèle	9CFV92X
Version d'installation	Recyclage ou évacuation extérieure
Alimentation	Électrique
Nombre de vitesses moteur	3 vitesses
Éclairage	Lampe à incandescence (remplaçable)
Filtres	Filtres à graisse métalliques lavables, filtre à charbon actif (version recyclage)
Distance minimale au plan de cuisson	65 cm
Diamètre de conduit d'évacuation conseillé	150 mm
Entretien des filtres à graisse	Nettoyage tous les 2 mois avec lessive neutre
Remplacement filtre à charbon	Tous les 6 mois environ
Nettoyage extérieur	Chiffon humide avec détergent neutre
Sécurité	Mise à la terre obligatoire si symbole présent, arrêt automatique non mentionné
Pièces détachées	Utiliser des pièces d'origine certifiées
Service après-vente	Contacter un professionnel qualifié dépositaire de la marque
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - 9CFV92X FAGOR

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les consignes d'installation du plan de cuisson indiquent une plus grande distance, il faut en tenir compte.

Comment installer la hotte en version recyclage ?

Pour la version recyclage, utilisez les filtres à charbons et un déflecteur placé dans la partie haute du conduit permettant la circulation de l'air dans le local (Fig. 1A). L'air et les vapeurs sont épurés par les filtres à charbons et remis en circulation à travers les grilles latérales d'aération du tuyau.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être lavés avec une lessive neutre. Pour les enlever, à l'aide de la poignée, poussez l'arrêt vers l'intérieur et tirez le filtre vers le bas (Fig. 3). Remplacez-les périodiquement, au moins tous les deux mois.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé en fonction de l'utilisation, en moyenne tous les 6 mois. Pour le sortir, poussez le loquet de blocage vers l'intérieur (Fig. 12) et tournez le filtre vers le bas pour dégager les languettes.

Que faire si la hotte ne fonctionne pas ?

Vérifiez qu'il n'y a pas de coupure de courant et qu'une vitesse a été effectivement sélectionnée. Consultez le tableau des anomalies de fonctionnement dans la notice pour d'autres symptômes.

Comment remplacer l'ampoule ?

Pour remplacer les lampes à incandescence, retirez le plafonnier en exerçant une légère pression sur les 2 blocages et en poussant le plafonnier vers le bas (Fig. 14). Dévisser la lampe et la remplacer par une lampe du même type.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, il est important de ne pas utiliser la hotte sans les filtres cassettes. Les filtres à graisse protègent l'appareil des dépôts de graisse et assurent son bon fonctionnement.

Quelle est la procédure de fixation murale ?

Utilisez le gabarit de perçage spécial pour faire les trous dans le mur. Fixez le support métallique au mur avec vis et chevilles fournies. Accrochez la hotte au support, réglez horizontalement et en hauteur avec les vis de réglage, puis fixez définitivement avec 2 autres vis.

Comment régler la hauteur de la hotte ?

Pour régler la hauteur, agissez sur les vis de réglage (V) fournies en équipement. Après avoir réglé, fixez définitivement la hotte à l'aide de 2 autres vis (M).

Que faire en cas de panne ?

Les interventions sur l'appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de l'appel, mentionnez la référence complète (modèle, type, numéro de série) figurant sur la plaque signalétique.

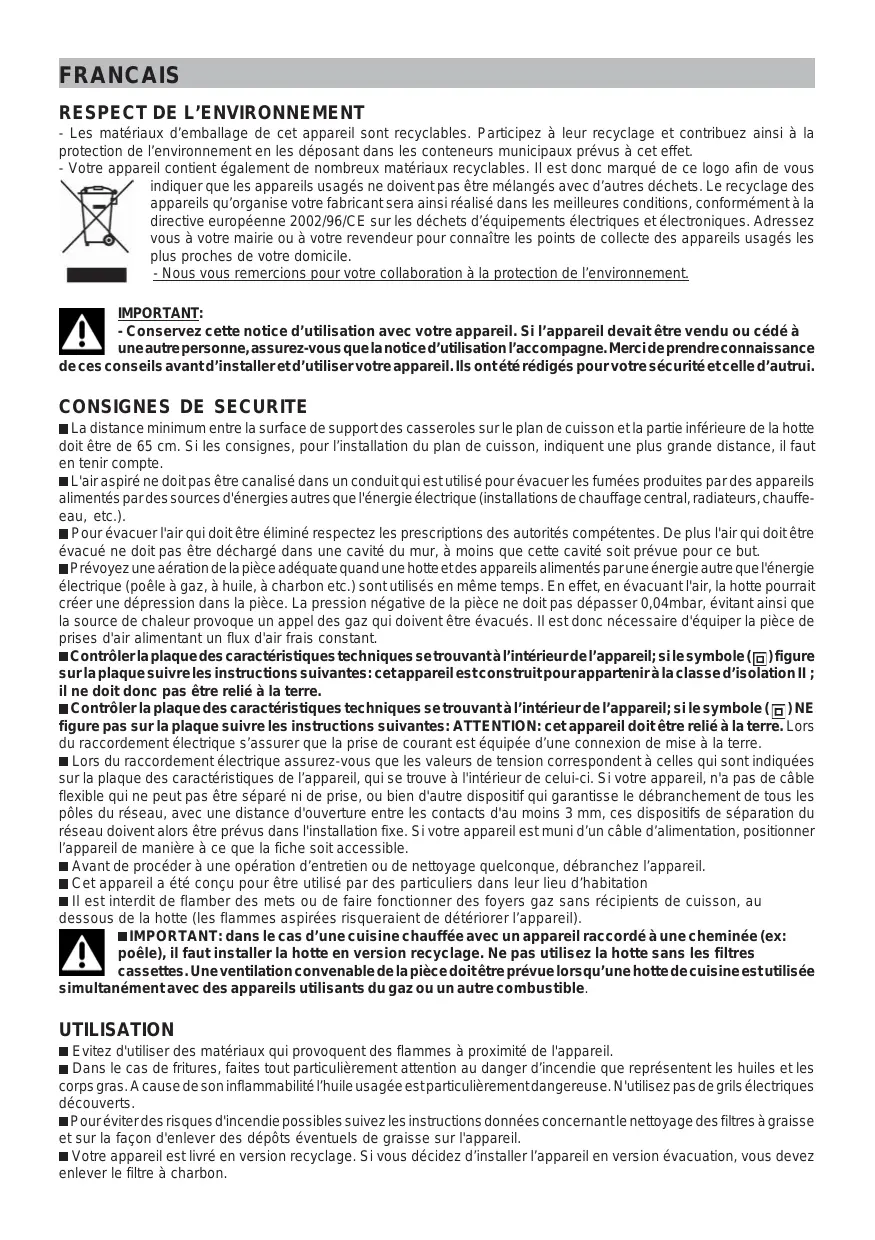

MODE D'EMPLOI 9CFV92X FAGOR

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appare eils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise leur fabricant sera ainsi réalisé dans les conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Important:

• Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance

de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour toute sécurité et celle d'autrui.

Consignes de sécurité

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tener compte. L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffeau, etc.). Pour evacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être evacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but. ■ Prévoyez une aération de la pièce ajusté quand une hotte et des apparèils alimentés par une énergie autre que l'énergie électrique (poèle à gaz, à hülle, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait creer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant. Contralr la plaque des caractéristiques techniques se trouvant a l'intérieur de l'appareil; sile symbole (fig) figure sur la plaque suivre les instructions suivantes: cet appeareil est construit pour appartenir à la classed'iso1ation II; il ne doit donc pas etre relié à la terre. Contrer la plaque des caractéristiques techniques se trouvant à l'intérieur de l'apparéil; si le symbole (®) NE figure pas sur la plaque suivant les instructions suivantes: ATTENTION: cet appeareil doit être relié à la terre. Lors du raccordement électrique s'assurer que la prise de courant est équipee d'une connexion de mise à la terre. ■ Lors du raccordement électrique assurez-vous que les valeurs de tension correspondant à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si vous appareil, n'a pas de cable flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être précués dans l'installation fixe. Si vous appareil est muni d'un cable d'alimentation, positionner l'applieil de manière à ce que la fiche soit accessible. Avant de proceser à une opération d'entretien ou de nettoyage quelconque, debranchez l'appareil. Cet appeareil a ete concu pour etre utilise par des particuliers dans leur lieu d'habitation Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

■IMPORTANT: dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex: poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée en même temps avec des appareils utilisant du gaz ou un autre combustible.

Utilisation

Évitez d'utiliser des matériaux qui provoquent des flammes à proximité de l'appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. À cause de son inflammabilité, l'huile usagée est particulièrement dangereuse. N'utilisez pas de grils électriques découverts. Pour éviter des risques d'incendie possibles, suivez les instructions données concernant le nettoyage des filtres à GRAISSE et sur la façon d'enlever des dépôts éventuels de graisse sur l'appareil. ■ Notre appareil est livré en version recyclage. Si vous décidez d'installer l'appareil en version évacuation, vous devez enlever le filtre à charbon.

Description

L'appareil peut être en version recyclage ou en version évacuation.

Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épurgés par les filtres à charbons et remis en circulation à travers les grilles latérales d'aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbons et un déflecteur placé dans la partie haute du conduit permettant la circulation de l'air dans le local (Fig. 1A). Dans la version évacuation (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbons.

Installation

Avant de procéder aux opérations de montage, pour manœuvrer plus aisément l'appareil, démontez les filtres à GRAISE : à l'aide de la poignée, poussez l'arrêt vers l'intérieur et tirez le filtre vers le bas (Fig. 3).

Fixation murale (Fig. 4): En utilisant le gabarit de perçage spécial, faites les trous dans le mur. Comme indiqué au chapitre «Attention», ne pas ouvrir que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650 mm. Fixer le support métallique (B) au mur à l'aide des vis et des chevilles (support, vis et chevilles sont fournis en équipement). Utiliser les deux petits triangles découverts sur le support afin de le placer exactement le long de l'axe vertical de la hotte. Ensuite, accrocher la hotte au support. Régler la position horizontalement de l'appareil en déplaçant la hotte vers la droite ou vers la gauche suivant les exigences d'alignement des meubles suspendus. S'il faut aussi régler la hotte en hauteur, agir sur les vis (V) de réglage (fournies en équipement). Après avoir régulé, fixer définitivement la hotte à l'aide de 2 autres vis (M): tracer sur le mur l'emplacement des 2 trous à percer, décrocher la hotte et percer les trous (diamètre 8mm); ensuite utiliser les chevilles et les vis fournies en équipement pour la fixation définitive.

Fixation avec panneau arrête (Fig. 5) : Le panneau arrête sera placé contre le mur, dans la partie supérieure de la table de cuisson. Appuyez le bord inférieur du panneau derrière la table de cuisson et ancrez le bord supérieur au mur par les deux trous prévus dans le panneau, en y introduisant les vis et les chevilles fournies (A). La fixation de l'appareil au panneau arrête a lieu de la même façon que la fixation murale, en utilisant le support métallique fourni en équipement (B), ainsi que les vis et les chevilles fournies avec le panneau.

Fixation des tuyaux télescopiques:

Conditions essentielles pour le montage: - Prévoyez l'alimentation électrique à l'intérieur du tuyau téléscopique. - Si l'appareil doit être installé en version évacuation, prévoyez le trou d'évacuation de l'air. Pour obtenir des conditions optimales, vous devez, pour ce qui concerne la version évacuation, employer un tuyau d'évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser ), soit fait d'une matière approuvée par la loi (qui peut varier selon les États), partie interne le plus lisse possible. De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).

Réglez la largeur de l'étrier du support (W) du tuyau télescopique au moyen des vis A indiquées dans la Fig. 6. Puis fixez-le successivement au plafond, au moyen des chevilles et des vis qui vous sont fournies, en faisant de sorte qu'il soit dans l'axe de votre hotte. Pour la version recyclage, les grilles d'évacuation de l'air doivent être positionnées dans la partie haute (Fig. 7). Pour la version évacuation, retournez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soient dans la partie du bas (Fig. 8).

Version évacuation: Raccordez la bride de la hotte au trou d'évacuation sur le mur/plafond, au moyen d'un tuyau flexible.

Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

Installer les tuyaux télescopiques en les appuyant

Version recyclage: Fixer le déflecteur au tuyau supérieur à l'aide des 4 vis (fournies en équipement) - Fig. 10; raccorder un tuyau souple, de 125 de diamètre, au déflecteur. Monter la réduction (en équipement) sur la hotte en face du point de sortie de l'air (Fig. 11). Prendre les 2 tuyaux téléscopiques assemblés et les poser Soulever le tuyau inférieur, en le bloquant avec un ruban adhésif et raccorder le tuyau souple à la réduction de la hotte. Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. Redescendre le tuyau inférieur en le posant sur la hotte.

Installer le filtre à charbon en enfilant les 2 languettes du filtre dans le logement prévu à cet effet (Fig. 12) et en le faisant tourner vers le haut.

Commandes de la fig. 13:

Touche A: touche d'éclairage.

Touche B: touche ON/OFF moteur 1ère vitesse.

Touche C: touche 2e vitesse.

Touche D: touche 3e vitesse.

E: voyant lumineux de fonctionnement du moteur.

Entretien et nettoyage

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.

L’élimination d’éventuels dépôts de graisse sur l’appareil doit être effectuée en fonction de l’utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d’utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils peints, utiliser un chiffon mouillé avec de l’eau tiède et un détergent neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton, il est conseillé d’utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l’intérieur de l’appareil, utiliser un chiffon (ou un pinceau) imbibé d’alcool dénaturé.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

Préter une attention particulière aux filtres à GRAISSÉ: les filtres à GRAISSÉ doivent être remplacés périodiquement, en fonction de l'utilisation (au moins tous les deux mois). Pour enlever le filtre: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3). Laver les filtres avec une lessive neutre.

Remplacer le filtre à charbons: si l'on utilise l'appareil en version recyclage, il faut remplacer le filtre à CHARBONS : pour les sortir, pousser le loquet de blocage vers l'intérieur (Fig. 12) et tourner le filtre vers le bas de manière à dégager les 2 languettes de leur logement. Remplacer le filtre à CHARBONS en fonction de l'utilisation, en moyenne tous les 6 mois.

Eclairage:

Pour remplacer les lampes à incandescence, retirer le plafonnier : exercer une légère pression sur les 2 blocages et en même temps pousser le plafonnier vers le bas (Fig. 14). Dévisser la lampe et la replacer par une lampe du même type.

Anomalies de fonctionnement

SYMPTOMES SOLUTIONS

La hotte ne fonctionne pas...	Vérifiez que: • il n'y apas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s'est pas enclenché.

Service après-vente et relations consommateurs interventions

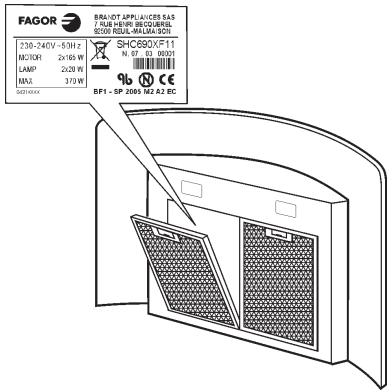

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique.

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
