Type de produit	Chauffe-eau électrique
Marque	FAGOR
Modèle	FBG-50A
Capacité	50 litres
Puissance	3000 W
Alimentation	230 V ~
Consommation d'entretien	0,77 kWh/24h à 65°C
Poids	19,5 kg
Matériau de la cuve	Acier émaillé
Température maximale	65-70 °C (réglage thermostat)
Protection hydraulique	Soupape de sécurité 7 bars
Groupe de sécurité	NF D 36-401 (non fourni)
Installation	Murale, fixation par 4 boulons M10
Raccordement hydraulique	Avec manchons diélectriques
Mise à la terre	Obligatoire
Dispositif de coupure	Interrupteur omnipolaire 3 mm
Protection électrique	Disjoncteur différentiel 30 mA
Pièces remplaçables	Thermostat, éléments chauffants
Garantie cuve	5 ans (modèles TGE, vérifier selon modèle)
Utilisation	Eau sanitaire uniquement

FOIRE AUX QUESTIONS - FBG-50A FAGOR

Quelle est la capacité du chauffe-eau FAGOR FBG-50A ?

La capacité est de 50 litres.

Quelle puissance électrique nécessite cet appareil ?

Il nécessite une alimentation de 230 V ~ et une puissance de 3000 W.

Comment installer le groupe de sécurité ?

Le groupe de sécurité, conforme à la norme NF D 36-401, doit être monté sur l'entrée d'eau froide, avec un raccord intermédiaire en fonte ou acier, et raccordé à une évacuation en garde d'air.

Pourquoi de l'eau s'écoule-t-elle par la soupape de sécurité ?

C'est normal : lors de la chauffe, l'eau se dilate et la soupape libère l'excès de pression pour maintenir la cuve en dessous de 7 bars. Cet écoulement peut représenter jusqu'à 3% de la capacité.

Quel entretien périodique est recommandé ?

Il faut manœuvrer la soupape de sécurité 2 fois par mois pour éviter qu'elle ne se bloque, et vidanger l'appareil si le local est exposé au gel ou pour un détartrage.

Comment vidanger le chauffe-eau ?

Coupez le courant électrique, fermez l'arrivée d'eau froide, ouvrez un robinet d'eau chaude, puis ouvrez la soupape de vidange.

Que faire si l'eau ne chauffe pas ?

Vérifiez l'alimentation électrique, le thermostat (butée maxi 65-70°C) et l'état de la résistance. Si le problème persiste, coupez le courant et contactez un installateur.

Quelles sont les conditions de garantie ?

La garantie constructeur couvre les défauts de fabrication. Elle est conditionnée à une installation conforme aux normes (NFC 73-200, NF C 15-100) et à l'utilisation de pièces d'origine. La cuve est garantie 5 ans sur les modèles TGE.

L'appareil peut-il être installé dans un local non chauffé ?

Non, il doit être à l'abri du gel. En cas de risque de gel, vidangez complètement l'appareil et coupez l'alimentation.

Quels sont les gestes de sécurité à respecter ?

Ne jamais mettre sous tension sans eau. Utilisez un disjoncteur différentiel 30 mA et un interrupteur omnipolaire avec ouverture de contact 3 mm. La mise à la terre est obligatoire.

MODE D'EMPLOI FBG-50A FAGOR

Cuve Acier Revêtement Email

CHARACTERISTIQUES DES CHAUFFE-EAU

MODELES		CAPACITÉS(1)	PUISSANCE (W)230 V ~	CONSOMMATIOND'ENTRETIEN(Kw/24 h. a 65°C)													POIDS	CLASSE DEPROTECTION	NFCATÉGORIE
					A	B	C	D	E	F	G	H	I	J	K	L
VERTICAUXMURRAUXNTP	75	1.200		0,93	230	175	-	738	440	280	250	500	522	-	752	-	27		-
	100	1.500		1,09	230	175	-	917	440	435	250	500	522	-	931	-	32,5		B
	150	1.800		1,51	230	175	-	1.295	440	790	250	500	522	-	1.269	-	43,5		B
	200	2.400		1,80	230	175	-	1.583	440	790	250	500	522	-	1.597	-	55		B
	200	-	3.000	2,00	-	-	-	-	-	-	-	560	-	-	-	1.300	42		B
	250	-	3.000	2,44	-	-	-	-	-	-	-	560	-	-	-	1.540	64		B
	300	-	3.000	2,85	-	-	-	-	-	-	-	560	-	-	-	1.800	77		B
VERTICAUMURRAUXNTP-T	200	-	2.400	1,80	230	175	-	1.583	440	790	250	500	522	-	1.587	-	55		-
	100	1.500		1,35	230	175	-	917	440	435	250	500	522	-	931	-	32,5		-
	150	1.800		1,93	230	175	-	1.255	440	790	250	500	522	-	1.269	-	43,5		-
	200	2.400		2,06	230	175	-	1.583	440	790	250	500	522	-	1.597	-	55		-
	5RBF	30	1.200		160	120	-	598	340	235	155	380	395	-	604	-	14,5
	50	1.200		0,77	160	120	-	812	340	435	200	380	395	-	817	-	19,5
VERTICAUMURRAUXSTHERMO GAINEE	75	1.200		0,93	230	175	-	738	440	280	250	500	522	-	752	-	28		B
	100	1.600		1,09	230	175	-	917	440	435	250	500	522	-	931	-	32,5		B
	150	1.800		1,51	230	175	-	1.255	440	790	250	500	522	-	1.269	-	43,5		B
	200	2.400		1,80	230	175	-	1.583	440	790	250	500	522	-	1.977	-	55		B
	75	1.200		0,93	230	175	-	738	440	280	250	500	522	-	752	-	28		C
	100	1.600		1,09	230	175	-	917	440	435	250	500	522	-	931	-	32,5		C
	150	1.800		1,51	230	175	-	1.255	440	790	250	500	522	-	1.269	-	43,5		C
	200	2.400		1,80	230	175	-	1.583	440	790	250	500	522	-	1.597	-	55		C
	TGE	1.200		2,00	-	-	-	-	-	-	-	560	-	-	-	1.300	42		B
	200	-	3.000	2,00	-	-	-	-	-	-	-	560	-	-	-	1.540	64		B
	250	-	3.000	2,44	-	-	-	-	-	-	-	560	-	-	-	1.800	77		B
	300	-	3.000	2,85	-	-	-	-	-	-	-	560	-	-	-	1.9,5
	5FBGA	50	3.000		160	120	-	812	340	435	200	380	395	-	817	-	19,5
	75	1.600		0,93	230	175	-	738	440	280	250	500	522	-	752	-	28
	100	1.600		1,09	230	175	-	917	440	435	250	500	522	-	931	-	33,5
	150	1.800		1,51	230	175	-	1.255	440	790	250	500	522	-	1.269	-	43,5
	200	2.400		1,80	230	175	-	1.583	440	790	250	500	522	-	1.597	-	55
	100	1.600		1,09	230	175	-	917	440	435	250	500	522	-	931	-	33,5
	150	1.800		1,51	230	175	-
	200	2.400		1,80	230	175	-
	5RME	1.200
	100	1.600
	150	1.800
	200	2.400
	CRVILIGNECBFT10151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151511515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151516666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666.

SCHEMA DIMENSIONS

H E A VERTICAUX

D G F K HORIZONTAUX

H L E F K 62.5 VERTICAUX SUR SOCLE

H E F K VERTICAUX 5RB-F / 5FBG-A

FIXATION CHAUFFE-EAU DE 10L., 15L. FIXATION POUR SUPPORT AU MUR

POSE POUR ENCLAYER CBS-F1

CURVILIGNE 10 L., 15 L.

Important

Avant l'installation, veuillez lire attentivement les instructions de ce livre. Leur non-observation peut vous priver du bénéfice de la garantie.

1. Mise en place du chauffe-eau

Le plus près possible du lieu d'utilisation, à l'abri du gel et des intempéries, et permettant un démontage ais du corps de chauffe (500 mm mini entre le capot électrique et la paroi située en face de ce dernier).

La fixation au mur se fera par 4 boulons M10 préalablement scellés.

Le support et les dispositifs de fixation doivent supporter un poids correspondant à deux fois la capacité en litre de l'appareil. Tous les points de fixation prévus par le fabricant doivent être utilisés.

Le montage du chauffe-eau doit être conforme aux prescriptions du DTU 60-1.

Les chauffe-eau verticaux muraux de 75 à 200 l peuvent être montés sur trépied quand la paroi n'est pas suffisamment solide pour les supporters, l'appareil devant toutefois être fixé au mur conformément à la norme NFC 73200 et 73222.

Prévoir un bac de détention avec un écoulement à l'égoût si le chauffe-eau est installé au-dessus de locaux habités (combles par exemple).

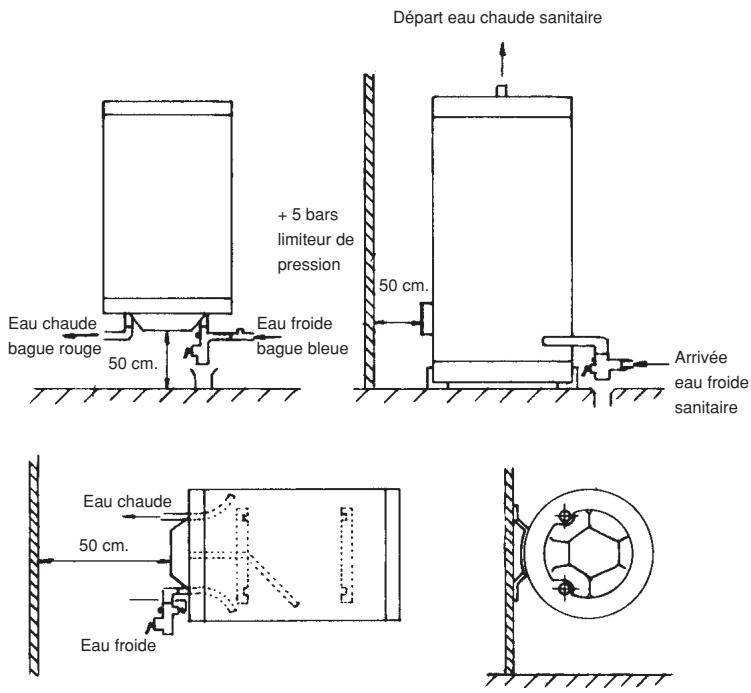

2. Raccordement hydraulique (voir schéma ci-contre)

Note à l'attention de l'installateur : Il faut impérativement installer des manchons diélectriques sur les tubes d’entrée et de sortie d’eau pour protéger l’appareil de tout courant vagabond. Utiliser pour ce faire un ruban de teflon.

Un chauffe-eau installé sous pression doit obligatoirement être équipé d'un groupe de sécurité.

Ce groupe non fourni par FAGOR ELECTROMENAGER, S. A. sera obligatoirement conforme à la norme NF D 36-401 et situé le plus pres possible de l'appareil.

Pour une pression nominale du réseau supérieure à 5 bars, prévoir le montage d'un détendeur en du groupe.

Le montage du groupe est réalisé directement sur le tube entrée eau froide du chauffe-eau avec un raccord intermédiaire en fonte ou acier ou celui fourni avec le chauffe-eau, l'étanchéité étant assurée sur les fillets. Il se trouvera en position verticale sur tous les modèles.

La vidange du groupe doit être raccordée à un circuit d'évacuation par l'intermédiaire d'un dispositif assurant une garde d'air. Pendant les périodes de chauffe, l'eau contenue dans la cuve va se dilater et la soupape de sécurité en laissera échapper une partie afin que la pression interne de la cuve ne dépasse pas 7 bars.

Ne pas obturer l'orifice d'écoulement de la soupape ; raccorder l'évacuation de la soupape aux eaux usées.

Cet écoulement est normal et peut représenter 3% de la capacité de l'appareil.

Avant de raccorder le chauffe-eau au circuit d'alimentation d'eau froide, laisser couler un certain temps, afin de le nettoyer de tous déchets qui pourraient endommager ou perturber le fonctionnement du groupe de sécurité.

Veiller à ne pas intervenir sur les raccordements eau chaude, eau froide.

Vérifier l'absence de fuites.

Pour les appareils fonctionnant à la pression atmosphérique, utiliser toujours la robinetterie spécifique fournie par le constructeur.

3. Branchement électrique

Effectuer les raccordements en respectant les schémas et prescriptions du fabricant. Veiller tout particulièrement à ne pas neutraliser le thermostat.

Dans tous les cas, respecter les réglementations en vigueur.

L'installation doit être pourvue d'un interrupteur omnipolaire avec une distance d'ouverture de contact de 3mm. Le circuit doit être protégé par des fusibles calibrés selon la puissance du chauffe-eau.

• La mise à la terre est obligatoire. Une borne repère est prévue à cet effet.

La ligne d'alimentation du chauffe-eau doit composer un dispositif de coupure omnipolaire, la distance d'ouverture des contacts doit être d'au moins 3 mm. L'alimentation du chauffe-eau doit être faite suivant les règles de l'art et conformément à la NF C 15 100. Les connexions sont établies suivant les schémas joints à l'appareil et la tension indiquée sur la plaque signalétique.

S'assurer de la présence en amont d'une protection électrique de l'appareil et de l'utilisateur (présence d'un disjoncteur différentiel 30mA).

Vérifier le bon serrage des connexions.

S'assurer que les parties sous tension restent inaccessibles (présence des capots dans leur état d'origine). Les passages de câbles doivent être adaptés aux diamètres de ceux-ci.

4. Mise en service

• Remplir le chauffe-eau en ayant auparavant ouvert les robinets d'eau chaude afin de purger l'air se trouvant dans toutes les tuyauteries.
• Verifier que:
• les bornes de raccordement électriques sont fortement serrées
• les caractéristiques de branchement sont bien conformes à celles du secteur;
• le raccordement à la terre est bien effectué
• le robinet de vidange du groupe de sécurité fonctionne bien;
• le joint de porte de visite est bien étanché, resserrer raisonnablement si nécessaire;
• le thermostat est en butée maxi (65/70 °C), ne pas forcer la butée sous peine d'incident;
• le chauffe-eau fonctionne bien après la première mise en température.

NE JAMAIS METTRE le chauffe-eau sous tension sans eau.

Cet appareil est destiné exclusivement à chauffer de l'eau sanitaire, à l'exclusion de tout autre fluide.

Notre garantie, en cas d'accident, ne s'appliquerait si l'installation est strictement réalisée selon les règles de l'art et les normes en vigueur. Pendant la chauffe et suivant la qualité de l'eau, le chauffe-eau peut émettre un bruit anormal à celui d'une bouilloire, ce bruit est normal et ne traduit aucun défaut de l'appareil. Si un stockage prolongé d'un chauffe-eau à résistance sur stéatite et thermogainée en atmosphère humide (chantier, cave) n'a pas pu être évité, il faut impérativement, avant la mise en service, d'assécher l'intérieur du fourneau.

5. Conseils à l'usager, recommandations d'entretien

• Pour desserrer la porte de visite ou pour régler la température de l'eau:

a) Couper le courant électrique b) Déposer le capot de protection

• Pour vidanger le chauffe-eau (opération nécessaire pour le détartrage ou si ce dernier doit rester sans fonctionner dans un local soumis au gel) :

a) Couper le courant électrique c) Ouvrir un robinet d'eau chaude

b) Fermer l'arrivée d'eau froide d) Ouvrir la soupape de vidange

Sassure périodique du bon fonctionnement de l'organe de sécurité hydraulique, selon les préconisations du fabricant. Toute intervention doit être réalisée, appareil hors tension. - Pour un bon fonctionnement et une bonne protection du chauffe-eau, MANOEUVRER RAPIDEMENT LA SOUPAPE DE SECURITE 2 FOIS PAR MOIS - En cas d'anomalie: absence de chauffe ou dégagement de vapeur à l'ouverture d'un robinet d'eau par exemple, couper le courant et prévenir notre installateur. - En cas d'absence prolongée, couper l'alimentation du chauffe-eau en eau et en électricité.

Veiller à ne pas mettre sous tension l'appareil vide.

6. Remplacement éventuel d'éléments constitutifs

Le remplacement d'un élément chauffant blindé nécessite la vidange du chauffe-eau, dans ce cas le remplacement du joint est nécessaire.

Les pièces pouvant être remplacées sont :

• lethermostat
• les éléments chauffants

Pour toute commande, préciser le type du chauffe-eau, sa capacité, le type d'équipement (mono ou T. C.), pour les résistances "blindées" ou "stéatite" ou "thermogainée" et la date de fabrication du chauffe-eau (voir certificat de garantie).

Note: Toute modification de l'appareil est interdite. Tout remplacement de composants doit être effectué par un professionnel avec des pièces d'origine constructeurs.

En cas d'usure de l'ergot pour verrouillage du capot sur chauffe-eau Vert et Horiz, le capot doit être fixé sur les appareils par vis en utilisant les trous prévus à cet effet.

Pour des raisons sanitaires, l'eau chaude doit être stockée à une température élevée. Cette température peut provoquer des brûlures. Veiller à prendre les précautions d'usage nécessaires pour éviter tout accident aux points d'utilisation. En cas de non-utilisation prolongée de l'appareil, évacuer la capacité nominale d'eau.

8. Fin de vie

Avant démontage de l'appareil, mettre celui-ci hors tension et procéder à sa vidange.

La combustion de certains composants peut dégager des gaz toxiques, ne pas incinerer l'appareil.

Certificat de garantie

Zone Industrielle de Jalday 64501 Saint-Jean-de-Luz Cedex

1. (35) 26-33-48

Le chauffe-eau que vous venez d'acquérir a fait l'objet de notre part des soins et contrôles les plus attentifs, ce qui le garantit contre tout vice de fabrication. Validité.- Pour bénéficier de cette garantie, nous recommandons au Client de le présenter certificat, afin de pouvoir le présenter en cas de réclamation. Le retour de le présent certificat afin de pouvoir le présenter en cas de réclamation. Le retour de la pièce défectueuse sera aussi exigé. Voir les conditions d'application de la garantie.

Conditions d'application de la garantie du constructeur

1) Notre garantie s'exerce par échange ou fourniture gratuite à un Distributeur ou Installateur des ensembles ou des pièces, reconnues, défectueuses par le Service, sauf à l'évaluation des frais de main-d'œuvre.

pôle de mise en œuvre, à raison de toute indemnité et prolongation de garantie. Les frais ou délais dus à une installation défectueuse (gel, groupe sécurité non raccordé à l'évacuation des eaux usées)

absence de bac de retention, par exemple) ou à des difficultés d'accès ne peuvent en aucun cas être imputés à FAGOR ELECTROMENAGE.

2) LIMITES DE GARANTIE

Sont exclus de ces garanties les appareils ayant eu des déteriorations dues à:

des conditions d'installation non conformes

• positionnement dans un endroit soumis au gel ou aux intempéries

alimentation avec une eau présentant des critères d'agressive particulièrement anormaux (voir DTIL Plomberie)

annulation avec une eau présentant des critères d'agressive particulièrement anormaux (voir D10 Hombe 60 L, additif 4) ou très calcaire

---

• mise à la terre incorrecte
• sur tension importante
• portion de câble de répondement insuffisants

---

suppression due à l'absence, à l'insuffisance, au mauvais fonctionnement ou au montage incorrect du groupe de

sécurité neuf et conforme à la norme NF D 36-401 (voir notice d'installation).

• surpression due à la modification du règlement des organes de sécurité après violation ou plombage. correction des filtres d'acte et de cinq ans d'au reconditionnement hydrodique défecatoire (dont est dire
• corrosion des filtres et d'entrée et de sortie d'eau due à un raccordement hydraulique defectu

fer-cuivre). Prévoir manchons fonte ou acier ou celui tourni avec le chauffe-eau.

• une mise en route détectueuse
• mise sous tension de l'appareil sans remplissage préalable (chauffe à sec).
• alimentation avec une tension non appropriée.
• un entretien défectueux
• présence de tartre au niveau des éléments chauffants et des organes de sécurité.

---

• carrosserie soumise à des agressions extérieures.

3) RECOMMANDATIONS L'utilisation d'un adoucisseur n'entraine pas de dérogation à notre garantie sous réserve qu'il soit entretenu régulièrement

L'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie sous réserve qu'il soit entretenu régulièrement et que son réglage respecte les valeurs portées au D. T. U. 60 I. Additif 4, en particulier pH supérieur ou égal à 7, et un "pH" supérieur ou égal à 7.6.

4) Les dispositions du présent bon de garantie ne sont pas exclusives du besoin au profit de l'acheteur de la garantie

4) Les dispositions du présent bon de garantie ne sont pas exclusives du besoin au profit de l'acheteur, de la garantie légale pour défauts et vices, espécés qui s'appliquent en tout état de cause dans les conditions des articles 164 et suivants.

du Code Civil.

5) Sur les modèles TGE FAGOB garantit pendant 5 ans la cuve de chauffe-eau à partir de la date d'achat. En cas de

3) Sur les modèles TGE, FAGOR 'endommagement de la cuve au cours de la période de garantie, l'appareil complet sera remplacé.

Information pour la correcte gestion des déchets d'appareils électriques et électroniques

Si possible, sauf si c'est confié aux centres spécifiques de collecte, agréés par les administrations locales, ou aux prestataires qui facilitent ce service.

L'élimination se sépare d'un déclôt d'électron générate permet d'éviter d'événuelles conséquences négatives pour l'environnement et la constaté dérivés d'une élimination inédéquival, tout en facilitant le tri et la réselection des matériels qu'il contient

avec la considérable économie d'énergie et de ressources que cela implique.

Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus est apposé sur le produit

Pour davantage d information, contacter les autorités locales ou leur revendeur.

Pour davantage d'information, contacter les autorités locales ou leur revendeur.

Conditions d'exploitation de la croissance du constructeur

1) Notre garantie s'exerce par échange ou fourniture gratuite à notre Distributeur ou Installateur des ensembles ou des pièces reconnus défectueux par nos Services Techniques, à l'exclusion des frais de main

Les frais ou dégâts dus à une installation défectueuse (gel, groupe sécurité non raccordé à l'évacuation des eaux usées,

absence de bac de détention, par exemple) ou a des difficultes d'acces ne peuvent en aucui cas etre imputes a FAGOR ELECTROMENAGER

Sont exclus de ces garanties les appareils ayant eu des déteriorations dues à:

des conditions d'installation non conformes

positionnement dans un endroit soumis au gel ou aux intempéries alimentation avec une eau partiellement anémique /vour DTU Plomberie

60 I. additif 4) ou très calcaire.

---

un malvaux branchement électrique non conforme aux normes 0-15-100 et 075-220 miné à la terre incorporet.

• mise à la terre incorrecte
• sur tension importante
• portion de câble de repondiment insufficients

---

ELE DE L'APPAREIL:

sécurité neuf et conforme à la norme NF D 36-401 (voir notice d'installation).

suppression due à une modification du règlement des organes de sécurité après violence du pliage. correction des filtres d'entrée et de sortie d'eau due à un enregistrement hydraulique defectueux (contact direct

fer-cuivre). Prévoir manchons fonte ou acier ou celui tourni avec le chauffe-eau.

• une mise en route détectueuse
• mise sous tension de l'appareil sans remplissage préalable (chauffe à sec).
• alimentation avec une tension non appropriée.
• un entretien défectoraux
• équipements ou accessoires démontés ou modifiés sur place
• carrosserie soumise à des agressions extérieures.

3) RECOMMANDATIONS L'utilisation d'un adoussieur n'entraîne pas de dérogation à notre garantie sous réserve qu'il soit entretenu réguilièrement

et que son réglage respecte les valeurs portées au D. T. U.60 I. Additif 4, en particulier Th supérieur ou égal à F, et un "Ph" supérieurs ou égal à 7.6.

4) Les dispositions du présent bon de garantie ne sont pas exclusives du besoin au profit de l'acheteur de la garantie

4) Les dispositions du présent bon de garantie ne sont pas exclusives du besoin au profit de l'acheteur, de la garantie légale pour défauts et vices, espécés qui s'appliquent en tout état de cause dans les conditions des articles 164 et suivants.

du Code Civil.

3) Sur les mousse TGE, FAGOR garantit pendant 5 ans la cuve de chauffe-eau à partir de la date d'achat. En cas d'endommagement de la cuve au cours de la période de garantie, l'appareil complet sera remplacé.
