UD8400UBL - Vidéoprojecteur MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vidéoprojecteur DLP
Marque	MITSUBISHI
Modèle	UD8400UBL
Résolution native	WUXGA 1920 x 1200
Luminosité	7000 lumens
Contraste	2000:1
Technologie d'affichage	DLP Dark Chip 2™
Système de lampe	Double lampe avec relais automatique
Durée de vie de la lampe	Jusqu'à 4000 h (mode normal simple lampe), 8000 h (mode bas double)
Correction trapézoïdale	Verticale ±40°, Horizontale ±25°
Bruit de fonctionnement	28 dBA (mode éco)
Dimensions (L x H x P)	490 x 201 x 421 mm
Poids	16 kg
Alimentation	AC 100-240 V, 50/60 Hz
Connectivité	HDMI, DVI-D, VGA, BNC, 3G-SDI, RJ45, RS232
Fonctions spéciales	Edge Blending, Color Matching, Correction de surface courbe, Super Résolution, Projection à 360°
Entretien	Filtre autonettoyant, accès latéral à la lampe
Sécurité	Verrouillage par mot de passe, obturateur mécanique
Accessoires fournis	Télécommande, câbles, cache-objectif, capot cache-câble
Options	Objectifs interchangeables, roue colorimétrique optionnelle

FOIRE AUX QUESTIONS - UD8400UBL MITSUBISHI

Comment installer le projecteur au plafond ?

Utilisez un support de fixation adapté au poids de 16 kg. Percez les trous aux emplacements prévus sous le projecteur (profondeur max 10 mm). Fixez solidement et branchez les câbles. Le capot cache-câble permet une intégration discrète.

Comment remplacer la lampe ?

Éteignez le projecteur et débranchez-le. Attendez que la lampe refroidisse. Ouvrez le panneau d'accès latéral, déverrouillez le module lampe et remplacez-le par une lampe VLT-XD8000LP. Refermez et réinitialisez le compteur horaire.

Comment connecter plusieurs projecteurs pour un mur d'images ?

Utilisez les fonctions Edge Blending et Color Matching. Connectez chaque projecteur en réseau via RJ45 et utilisez le logiciel Crestron ou PJLink pour synchroniser les réglages de luminosité et de couleur.

Que signifie le mode veille à 0,3 W ?

Le projecteur consomme moins de 0,3 W en veille. Notez que les fonctions LAN, RS232 et télécommande sont alors inactives. Ce mode réduit la consommation électrique et respecte l'environnement.

Comment nettoyer le filtre à air ?

Le filtre est autonettoyant grâce à un système de brosse intégré. Aucune intervention manuelle n'est nécessaire. En cas d'encrassement excessif, vous pouvez dépoussiérer l'extérieur avec un chiffon doux.

Puis-je utiliser le projecteur en extérieur ?

Oui, mais pas en mode haute altitude (2000-2700 m) et évitez l'exposition directe à la pluie ou au soleil. La projection à 360° permet de l'orienter dans toutes les positions, mais nécessite un environnement sec et tempéré.

Quels câbles sont nécessaires pour une connexion HDMI ?

Un câble HDMI standard (HDMI 1.3 avec deep color). Branchez-le sur l'entrée HDMI du projecteur. Pour une transmission longue distance, utilisez un répéteur ou un câble actif.

Comment accéder aux réglages avancés ?

Appuyez sur le bouton Menu de la télécommande ou du panneau de commande. Utilisez les touches fléchées pour naviguer. Les réglages avancés incluent la correction géométrique, la super résolution et les paramètres réseau.

Quelle est la distance de projection pour un écran de 100 pouces ?

Avec l'objectif standard (1,7-2,4:1), pour un écran de 100 pouces (diagonale), la distance est d'environ 3,4 à 4,8 mètres. Utilisez le calculateur en ligne sur www.vis.mitsubishielectric.fr pour plus de précision.

Que faire si l'image est déformée ?

Utilisez la correction trapézoïdale (verticale ±40°, horizontale ±25°) ou la correction sur surfaces courbes. Si la déformation persiste, vérifiez l'angle du projecteur et réglez le zoom et le lens shift motorisés.

MODE D'EMPLOI UD8400UBL MITSUBISHI

Vélo projection haute luminosité

Qualité d'image, fonctionnalité, fiabilité :

L'état de l'art par Mitsubishi Electric

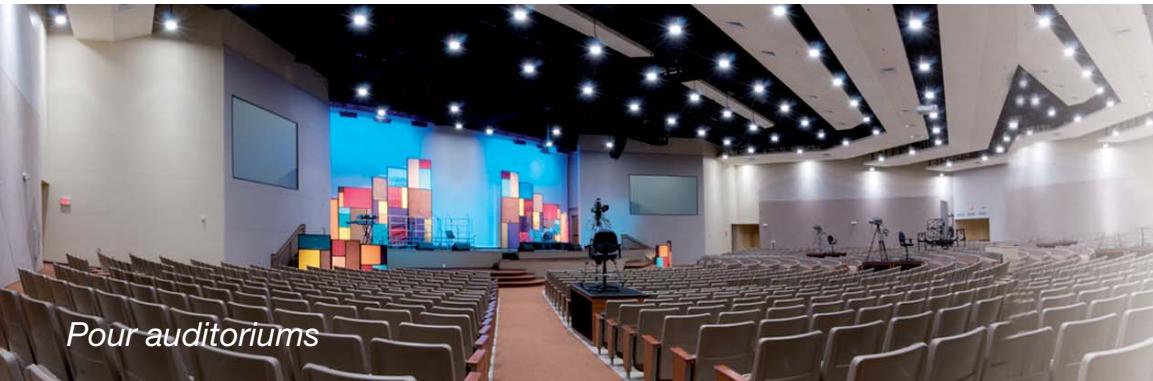

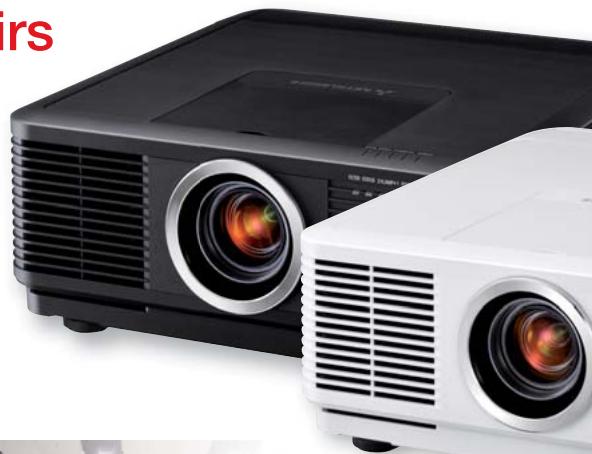

Pour l'entreprise, l'éducation et les loisirs

Lors de présentations magistrales pour des séminaires ou dans de larges auditoriums très lumineux, l'impact de la présentation dépend également de la performance du projecteur utilisé. Afin de garantir cette prestation, les projecteurs Mitsubishi Electric sont équipés de la technologie DLP qui produit des images haute définition avec des niveaux de contraste élevés et une luminosité supérieure. Construits dans une optique de longévité, de facilité d'installation et de maintenance, leur entretien est réduit au minimum. Les deux modèles sont équipés d'un système double lampe qui permet des projections en continu sur de longues périodes tout en garantissant une extrême fiabilité. Ces projecteurs sont conçus avec un niveau de performance élevé pour des produits d'installation.

Fonctionnement ultra-silencieux 28 dba

Le bruit de ventilation peut être un élément génant lors des présentations ou des vidéoconférences. Les projecteurs XD8100U, WD8200U, UD8350U et UD8400U fonctionnent avec un niveau de bruit extrêmement bas pour la catégorie, seulement 28 dBA (utilisation mono lampe et en mode bas). Les présentations peuvent ainsi être réalisées sans être perturbées par un fond sonore.

Natural color matrix (NCM)

En plus des couleurs conventionnelles : Rouge (R) Vert (G) Bleu (B), les couleurs intermédiaires Jaune (Y), Magenta (M) et Cyan (C) peuvent être contrôlées indépendamment. L'accentuation de certaines couleurs en fonction de la nécessité apporte à l'image des teintes dynamiques au plus près des couleurs naturelles.

Correction de keystone

La distorsion trapézoidale provoquée par un positionnement du projecteur décalé par rapport au centre de l'image peut être corrigée en mode vertical et horizontal.

- Correction pierre angulaire

Un algorithme de conversion de pixel est utilisé pour corriger la distorsion trapézoidale et diagonale qui provoque des images obliques afin d'en assurer la parfaite quadrature.

Correction sur surfaces courbes

Ces projecteurs sont équipés d'une fonction qui permet de corriger la distorsion relative à une projection sur des surfaces concaves ou convexes. Cette fonction avancée est utilisée lorsque l'on doit projeter une image sur des piliers ou d'autres surfaces pour lesquelles la surface n'est pas plane.

Edge blending et color matching

L'Edge Blending est une fonction permettant de joindre les bords de 2 ou plusieurs images en ajustant la luminosité de chacune lorsqu'on utilise plusieurs projecteurs

Dans le but de réaliser une seule image.

(Chaque image composant l'image projetée doit être préalablement élaborée)

Fonction Edge Blending Avec Edge Blending

Chevauchement apparent Sans Edge Blending

La fonction Color Matching permet de corriger les différences colorimétriques qu'il pourrait y avoir entre plusieurs projecteurs utilisés dans la formation d'un mur d'images. Cette fonction permet d'homogénéiser la colorimétrie de l'ensemble de l'image.

Les projecteurs XD8100U/WD8200U/UD8350U/UD8400U ont été conçus pour s'adapter de façon discrète aux installations plafond en utilisant une couleur de châssis dans les tons blancs. De plus, un capot cache cable détachable est fourni avec les projecteurs pour permettre une intégration haut de gamme sans câbles apparents.

Capot cache câble

Roue couleur interchangeable option

Mitsubishi offre la possibilité de modifier la roue colorimétrique des projecteurs de façon simple. La roue intégrée au projecteur permet d'accentuer la puissance lumineuse de ce dernier. La roue optionnelle a pour vocation d'améliorer la reproduction colorimétrique.

Projection à 360°

Les images peuvent être projetées en positionnant le projecteur sur un axe vertical* ce qui permet d'effectuer des projections au plafond ou au sol.

Les applications deviennent illimitées. *sauf en mode haute altitude.

Identification des télécommandes

Jusqu'à 64 projecteurs peuvent être pilotés par la télécommande grâce à la fonction identification (ID). Ainsi, lors d'installations multiples, chaque télécommande est associée à son propre projecteur et ne perturbe pas le projecteur voisin.

Contrôle à distance des projecteurs

Le pilotage des projecteurs peut être effectué au travers de la télécommande sans fil avec une portée allant jusqu'à 30 mètres (positionnement en face des capteurs). Pour des besoins déportés jusqu'à 100 mètres, la télécommande peut accueillir une liaison filaire au travers d'un câble équipé de prise jack 3,5 (non fourni). Cette possibilité permet d'utiliser les projecteurs XD8100/WD8200/UD8350U/UD8400U dans des installations complexes où l'accès au projecteur n'est pas aisé.

Connectivité réseau

Les projecteurs sont équipés de connecteurs RJ45 pour des commandes à distance. De plus, lors de l'utilisation avec les logiciels Crestron®, le contrôle de 250 projecteurs est possible (affichage des messages, allumage/ extinction, contrôle de)

La lampe) avec le système RoomViewTM/e-controlTM. Ces projecteurs sont également équipés du système AMX Device Discovery pour une gestion simplifiée et une compatibilité avec PJLinkTM.

*PJLink™ est une marque déposée

Mode veille inférieur à 0,3w*

Le mode veille du projecteur affiche une consommation électrique inférieure à 0,3W permettant ainsi des économies de fonctionnement et contribuant au respect de l'environnement cher à la marque.

Lorsque le projecteur est en mode veille, les fonctions LAN, RS232, et télécommande 1 sont inactives.

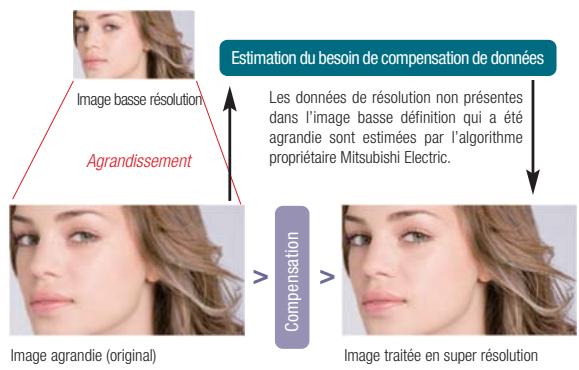

Super résolution

Grâce à l'utilisation d'un algorithme innovant de traitement de l'image issu des laboratoires Mitsubishi Electric, les éléments flous de l'image sont analysés et immédiatement compensés. Cette technologie calcule le manque d'information dérivée par le signal de base et corrige la qualité de cette-ci.

Le résultat est une reproduction claire des images, notamment pour les détails fins des portraits.

Pour salles de conférence, salles de direction

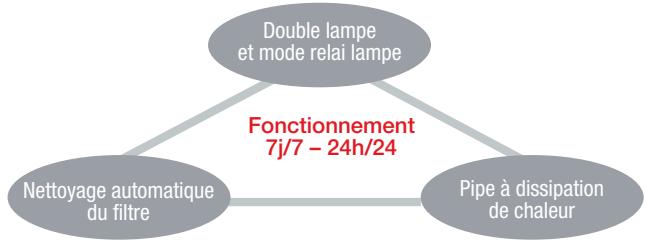

Pérennité et fiabilité – utilisation intensive en toute confiance

Le système double lampe et la fonction relai lampe permettant une utilisation en continu du projecteur sans risque de perte subite de l'image. Le système de refroidissement extrêmement performant par pipe à dissipation de chaleur appuyé par un filtre anti-poussière permanent et auto nettoyant, issus du savoir-faire de Mitsubishi Electric en climatisation, permettent une utilisation des projecteurs XD8100U, WD8200U, XD8350U et UD8400U en toute sérénité lors de projections intensives comme l'affichage sur lieux publics.

Mode relai lampe

Le système double lampe offre de nombreux avantages. En alternant l'utilisation des lampes lors de projections en continu ou longue durée, chaque lampe est moins sollicitée et sa durée de vie optimisée. De plus, si l'une des lampes venait à s'arrêter, un relais automatique serait fait avec la deuxième lampe, permettant ainsi de poursuivre la projection sans interruption.

Filtre automatique autonettoyant

Un système éprouvé par Mitsubishi Electric dans ses purificateurs d'air et les climatiseurs a été utilisé dans la conception de ces projecteurs. Il s'agit d'un filtre maille et d'une brosse de nettoyage automatique du filtre. Ce système prémunit automatiquement l'accumulation de poussière dans les parties essentielles.

du projecteur comme le radiateur du système de pipe à dissipation de chaleur ou encore le composant à micro-miroirs (DMD).

Cette fonction essentielle assure une grande pérennité aux projecteurs XD8100U / WD8200U / UD8350U / UD8400U.

Système de refroidissement “pipe à dissipation de chaleur

Comparé aux systèmes de refroidissement liquide, le système Mitsubishi de pipe à dissipation de chaleur offre une structure simple qui ne nécessite pas d'alimentation électrique, permettant une économie d'énergie, la minimisation des risques de panne et un design bien plus compact. Ce système extrêmement fiable ajoute un silence de fonctionnement particulièrement appréciable.

Durée de vie de lampe de 4000 h

Concus avec un système avancé de contrôle de la température de la lampe, les XD8100U, WD8200U UD8350U et UD8400U peuvent atteindre une durée de vie de lampe allant jusqu'à 4000 H ce qui démeure exceptionnel pour des projecteurs proposant cette luminosité.

Cette durée de vie optimise de façon notable les fréquences de remplacement, donc les coûts d'utilisation.

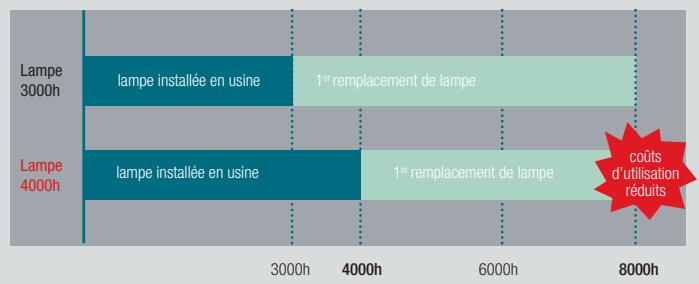

Comparaison des durées de vie des lampes

La durée de vie de la lampe est une estimation fondée sur des fonctionnements constatés de façon régulière par le constructeur. Elle n'engage pas le constructeur sur la garantie des lampes. La lampe s'arrête automatiquement dès qu'elle aura atteint les temps maximum d'utilisation spécifique. La durée de vie peut être altérée par des environnements hostiles, des conditions climatiques inadaptées et un mauvais entretien ainsi que par le non-respect des procédures de maintenance.

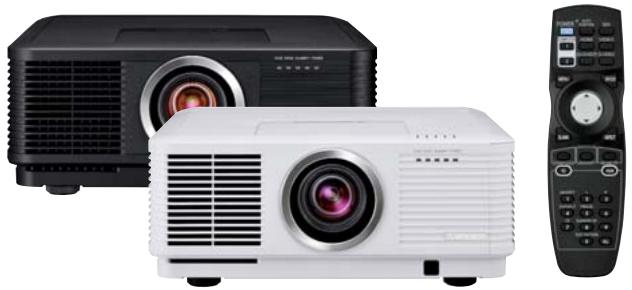

Haute luminosité: 7000 lm*

Les XD8100U, UD8350U et UD8400U offrent une luminosité de 7000 lumens. Ce niveau de luminosité permet d'afficher des images claires devant de grandes assemblées.

*WD8200U : 6500 lm

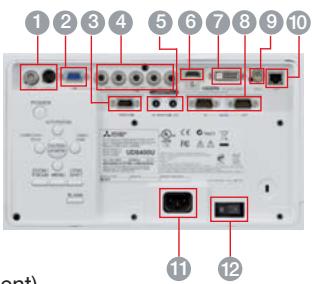

Connecteurs d'entrée / sortie

1 - Entrées Video/S-video 2 - Entrée PC1 3 - Connecteur télécommande 1 (DB9) 4 - Entrée Video composantes et PC sur BNC 5 - Entrée/Sortie télécommande 2 (Jack 3,5)

6 - Entrée HDMI 7 - Entrée DVI-D avec HDCP (24 pin) 8 - Entrée/sortie RS232 9 - Entrée 3G-SDI (UD8400U seulement) 10 - Prise LAN (RJ45) 11 - Connecteur secteur 12 - Interrupteur secteur

Options

Optiques optionnelles, montage baiónnette ou bonnette additionnelle

OL-XD2000FR	OL-XD2000SZ	OL-XD2000LZ
Optique de rétroprojection	Bonnette grand angle	Bonnette semi
0,8:1	1,3-1,9:1	2,2-2,9:1

OL-XD2000TZ	OL-XD8100UZ	CW-FC2
Optique fond de salle	Optique longue focale	Roue colorimétrique 6 segments
2,4-4,8:1	4,7-9:1	Amélioration rendu colorimétrique

Pour tout calcul précis, veuillez vous rendre sur www.vis.mitsubishielectric.fr, calculateur de distances

Caractéristiques

MODELES	WD8200U/UBL	UD8350U/UBL UD8400U/UBL	XD8100U/UBL
Technologie*	Composant DMD 0,65", 12° LVDS Dark chip 2TM avec DDP3020		Composant DMD 0,7", 12° LVDS Dark chip 2TM avec DDP3020
Résolution	1280 x 800 (1 024 000 pixels)	1920 x 1200 (2 304 000 pixels)	1024 x 768 (786 432 pixels)
Contraste	2000 : 1
Luminosité	6500 lm	7000 lm
Optique	f = 24,5-33,1 mm, F = 2.0-2.4,
Taille d'image	40"- 300 "
Ratio de projection*	1.7 - 2.4 : 1
Lampe*	Double/simple	Mode lampe	Heures
	Double	Normal	2000 hrs
	Double	Bas	4000 hrs
	Simple	Normal	4000 hrs
	Double	Bas	8000 hrs
Compatibilité PC*	VGA 640x480 (étendu), WUXGA 1920 x 1200(compressé), (réel) WXGA 1280 x 800	VGA 640x480 (étendu), WUXGA 1920 x 1200 (réel)	VGA 640x480 (étendu), WUXGA 1920 x 1200(compressé), (reel) XGA 1024 x 768
Compatibilité videoe	NTSC/NTSC 4.43/PAL (incluant PAL-M,N)/ SECAM/PAL60 Composantes videoe : 480i/p (525i/p), 576i/p (625i/p), 720p (750p 50/60 Hz), 1080i (1125i 50/60Hz), 1080p (1125p 50/60 Hz), SCART (RGB + 1V sync seulement sur mini D-sub15)
Entrées PC	RGB mini D-sub 15x 1, 5 BNC, DVI-D avec HDCP
Entrées videoe	BNC x 1 , S video x 1 , HDMI (1.3 avec deep color), 3G-SDI sur BNC (UD8400U)
Sorties	Sortie télécommande (jack 3,5), sortie RS232
Port de communication	RS232C x 1, Dsub 9 pour télécommande, RJ45
Bruit de ventilation	28 dba (en mode éco)
Dimensions	490 x 201 x 421 mm
Poids	16 Kg
Alimentation	AC 100-240 v , 50/60 Hz
Accessoires fournis	Télécommande avec pile, cable d' alimentation de 2,9m x 1, cable VGA de 1,8 m, 1 cable RS232 1,8 m, x 1, manuel utiliseur sur CD ROM, guide de démarrage rapide x 1, cache objectif x 1, capot cache Cable x 1
Accessoires optionnels	5 optiques, roue couleur CW-FC2, lampe VLT-XD8000LP

Le ratio de projection est une donnée non linéaire. Pour affiner les calculs, utiliser le calculateur d'écran PJCalc disponible sur www.vis.mitsubishilectric.fr. Conforme aux normes ISO21118 - 2005. XGA, SXGA et SVGA sont des marques déposées de IBM Corporation. Tous les noms de marques et les noms de produits sont enregistrés par leurs propriétaires. La durée de vie des lampes est une estimation basée sur les tests constructeur. Elle n'engage en rien la garantie de celle-ci et est dépendante de l'observation des conditions d'utilisation décrites dans le manuel.

Dimensions

Vue de dessus

Vue de dessous Trous pour suspension plafond (4) profondeur max 10

Vue de face

Vue de côté

Points forts

• Fonction Edge Blending
• Correction géométrie de l'image Super resolution

(traitement 4:2:2 de l'image)

Mode relai de la lampe Color Matching - Réglage couleur (technologie Brilliant ColorTM) - PJ Link - Projector View - Compatibilité AMX - Compatibilité CRESTRON

Visual PA Compensation longueur de câble (DVI-D) - Zoom et Lens shift motorisés PinP (XD8100) - Split image (WD8200 UD8400) - Capture d’écran - Mode sRGB - Capot cache câbles - Optique centrée - Correction de keystone manuel V+40°, H+25° - Doubleur de ligne - Filtre en peigne 3D Y/C

• Zoom numérique dans l'image
• Accès par mot de passe
• Accès lampe sur le côté Modulation de l'alimentation de la lampe
• Extinction directe
• Filtre permanent
• Shutter mécanique Mire de tests Mode haute altitude (2000 à 2700 m)
• Projection à
• 5 optiques interchangeables
• Entre 3G-SDI (UD8400U)
