Type de produit	Moniteur LCD 15 pouces
Marque	Iiyama
Modèle	T1531SR-B3
Taille de l'écran	15 pouces (38,1 cm)
Résolution native	1024 x 768 (XGA)
Rapport d'aspect	4:3
Luminosité	250 cd/m²
Contraste	500:1
Temps de réponse	16 ms
Angles de vision (H/V)	160° / 150°
Connecteurs d'entrée	1x VGA (D-Sub 15 broches)
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique (typique)	25 W
Consommation en veille	Moins de 1 W
Dimensions avec socle (LxHxP)	340 x 320 x 180 mm
Poids net	3,5 kg
Couleur	Noir
Fonctions OSD	Luminosité, contraste, position, phase, horloge, langue, verrouillage
Entretien	Nettoyer avec un chiffon doux et sec ; éviter produits abrasifs
Sécurité	Ne pas ouvrir le boîtier ; éviter l'humidité
Pièces détachées	Utiliser uniquement des pièces agréées Iiyama
Réparabilité	Réparation par personnel qualifié uniquement
Homologations	CE, RoHS

FOIRE AUX QUESTIONS - T1531SR-B3 IIYAMA

Comment connecter mon moniteur Iiyama T1531SR-B3 à mon ordinateur ?

Utilisez le câble VGA fourni. Branchez une extrémité sur le port VGA du moniteur et l'autre sur la sortie VGA de votre ordinateur. Serrez les vis. Allumez le moniteur puis l'ordinateur. Si nécessaire, sélectionnez l'entrée VGA dans l'OSD.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez d'abord que le câble d'alimentation est bien branché et que le voyant du moniteur est allumé. Assurez-vous que le câble VGA est correctement connecté aux deux extrémités. Testez avec une autre source ou un autre câble. Si le problème persiste, contactez le support technique.

Comment ajuster les paramètres d'affichage (luminosité, contraste) ?

Appuyez sur le bouton 'Menu' du moniteur pour ouvrir l'OSD. Utilisez les touches fléchées pour naviguer vers 'Brightness' ou 'Contrast'. Ajustez avec les touches '+' et '-'. Appuyez sur 'Menu' pour confirmer et quitter.

Quel est le meilleur moyen de nettoyer l'écran ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon en microfibre doux et sec. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau distillée. N'utilisez jamais de solvants, alcool ou produits abrasifs.

Quelle est la résolution maximale supportée par ce moniteur ?

La résolution native est de 1024 x 768 pixels (XGA). Il peut également afficher des résolutions inférieures par mise à l'échelle. Pour une qualité optimale, réglez votre ordinateur sur 1024 x 768.

Le moniteur ne s'allume pas, que vérifier ?

Assurez-vous que le câble d'alimentation est correctement branché sur le moniteur et sur une prise électrique fonctionnelle. Vérifiez si le voyant d'alimentation s'allume. Testez une autre prise ou un autre câble. Si le voyant reste éteint, le moniteur peut être défectueux.

Comment activer le mode économie d'énergie ?

Ce moniteur respecte les normes Energy Star. Le mode veille s'active automatiquement lorsqu'aucun signal vidéo n'est détecté. Vous pouvez également configurer les paramètres de gestion d'alimentation de votre ordinateur.

Puis-je utiliser un adaptateur VGA vers HDMI avec ce moniteur ?

Oui, un adaptateur passif VGA vers HDMI peut être utilisé, mais il nécessite une source HDMI compatible. Notez que le signal reste analogique, la qualité dépend de l'adaptateur. Privilégiez une connexion directe VGA si possible.

L'image est floue, comment y remédier ?

Vérifiez que la résolution de votre ordinateur est réglée sur 1024 x 768. Utilisez la fonction 'Auto' ou 'Auto Adjust' dans l'OSD pour calibrer automatiquement l'image. Si le flou persiste, ajustez manuellement les réglages 'Phase' et 'Horloge'.

Comment verrouiller les touches du moniteur pour éviter des réglages accidentels ?

Appuyez et maintenez enfoncé le bouton 'Menu' pendant environ 10 secondes jusqu'à ce qu'un message 'Key Lock' apparaisse. Pour déverrouiller, répétez la même action. Les réglages OSD seront alors protégés.

MODE D'EMPLOI T1531SR-B3 IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

FRANÇAIS

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2004/108/CE, aux directives EMC, les basses tensions 2006/95/CE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

POUR VOTRE SECURITE

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.

SERVICE CLIENT

NOTEZ

■ Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTIS- SEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

NOTEZ

■ Pour protéger la surface de l'écran tactile, ne pas gratter ou frotter l'écran avec un objet dur.
■ Ne jamais utiliser de solvants suivants. Ceux-ci peuvent endommager le boîtier et la surface de l'écran tactile : Nettoyant abrasif, cire, solvant.
■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

ECRAN

La surface de l'écran tactile peut être nettoyée avec un chiffon doux et propre, humidifié avec un nettoyant doux pour laver les vitres ou avec un mélange d'eau et d'alcool isopropylique dans la proportion 50/50.

TACTILE

AVANT D'UTILISER LE MONITEUR

FONCTIOS

Résolutions prises en charge jusqu'à 1024 × 768 : ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR
Résolutions prises en charge jusqu'à 1280 × 1024 : ProLite T1731SR / ProLite T1731SAW / ProLite T1931SR / ProLite T1931SAW
Contraste élevé 500:1 (Typique) / Luminosité 200cd/m² (Typique: Avec Ecran tactile) : ProLite T1531SR / ProLite T1532SR
Contraste élevé 500:1 (Typique) / Luminosité 230cd/m² (Typique: Avec Ecran tactile) : ProLite T1531SAW
Contraste élevé 700:1 (Typique) / Luminosité 280cd/m² (Typique: Avec Ecran tactile) : ProLite T1531SR-B3 / ProLite T1532SR-B3
Contraste élevé 700:1 (Typique) / Luminosité 320cd/m² (Typique: Avec Ecran tactile) : ProLite T1531SAW-B3
Contraste élevé 1000:1 (Typique) / Luminosité 200cd/m² (Typique: Avec Ecran tactile) : ProLite T1731SR / ProLite T1931SR
Contraste élevé 1000:1 (Typique) / Luminosité 230cd/m² (Typique: Avec Ecran tactile) : ProLite T1731SAW / ProLite T1931SAW
Lissage numérique des caractères
◆ Confi guration automatique
◆ Haut-parleurs stéréo 2 haut-parleurs stéréo 1 W
◆ Conforme au Plug & Play VESA DDC2B Conforme à Windows ^® XP/Vista/7/8/8.1/10
- Économie d'énergie (conforme à VESA DPMS)
Conforme au standard de montage VESA (100 mm x 100 mm)
- Trou clé pour verrouillage de sécurité
Conforme au standard de IP54 (Seulement la face avant)

■ Environnement tactile sous Windows 8 / 8.1 / 10

Les applications tactiles de base peuvent fonctionner sous Windows 8 / 8.1 / 10. Cependant, leur fonctionnement et performance ne peuvent pas être garantis étant donné certaines limites qui sont déjà confirmées. Nous vous prions de prendre note de ces limitations.

■ Lorsque vous mettrez à jour de Windows 8 / 8.1 vers Windows 10

Vous devez démarrer un programme spécifi que.

Merci de contacter votre revendeur ou bien la Hot Line IIYAMA.

■ Lorsque vous utilisez Windows 10

Merci d'installer le même pilote que pour Windows 7 que vous trouverez dans le CD des pilotes tactiles fourni.

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

■ Câble d'alimentation*1
■ Câble RS-232C
■ Vis (M3x6mm)
■ Guide de sécurité
■ Câble de signal VGA(D-sub) ■ Câble DVI-D
Câble USB
■ CD Rom des Pilotes de la Dalle Tactile(CD-ROM) ^*2
■ Guide de démarrage rapide

ATTENTION

*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

^*2 Ce CD-ROM contient le Pilote de l'écran tactile. Installer le Disque de l'Ecran Tactile après avoir connecté votre micro ordinateur au moniteur en utilisant le câble RS-232C ou le câble USB. Pour plus d'informations voir le fichier « Readme » se trouvant sur le disque « Touch Panel Driver ».

REMARQUES PARTICULIERES SUR LES DALLES TACTILES

Des dégâts permanents peuvent apparaîtrent si vous utilisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile.

Ceci entrainera un refus systématique de prise sous garantie.

Nous recommandons d' utiliser un stylet en plastique (bout d' un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt.

MONTAGE MURAL

AVERTIS- SEMENT

Quand vous faites du montage mural, tenant compte de l'épaisseur de la base de montage, serrer la vis M4 avec un tournevis équipé d'une longueur de 8 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l'intérieur du moniteur.

ÉQUIPEMENT INTÉGRÉ

AVERTIS- SEMENT

Ce produit n'a pas été conçu pour être utilisé dans un environnement à haute température.

Si le produit est placé dans un boitier externe, vous devez assurer une ventilation suffisante pour maintenir la température adéquate à la spécification du produit.

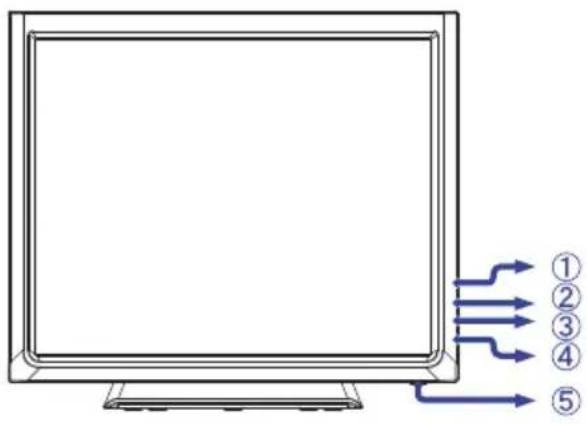

COMMANDES ET CONNECTEURS

① Touche Menu (☐)
② Touche Défi lement haut / Luminosité (△)
③ Touche Défi lement bas / Mute (▽)
④ Touche Sélection / Auto (←)
⑤ Commutateur d'alimentation ( ⏻ )
⑥ Trou clé pour verrouillage de sécurité

NOTE Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑦ Haut-parleurs
⑧ Connecteur Câble USB
⑨ Connecteur Câble RS-232C
⑩ Connecteur audio
⑪ Connecteur de VGA(D-sub) mini 15 broches
⑫ Connecteur de DVI-D 24 broches
⑬ Connecteur d'alimentation secteur

[ Montage et démontage du cache-câble ]

• Démontage

① Appuyez et tirez le cache-câble pour le retirer.

- Montage

① Replacez le cache câbles.
② Fixez le cache-câble au moniteur avec les vis fournies.

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Brancher l'ordinateur au moniteur à l'aide du câble de RS-232C ou le câble USB.
④ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio.
⑤ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑥ Allumez votre écran et votre ordinateur.

NOTE

■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

■ Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis.

■ S'assurer que les connecteurs du câble de signal sont correctement serrés.

■ Ne connectez pas le câble RS-232C et le câble USB en même temps au micro ordinateur. Le système ne peut pas utiliser les 2 modes simultanément.

[Exemple de connexion]

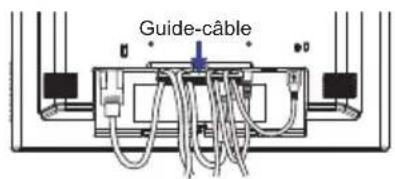

[Réunir les câbles]

① Passez les câbles au travers des trous et via le passage des câbles.
② Réunir les câbles à l'arrière du pied.

MISE EN ROUTE DE L'ORDINATEUR

■ Fréquences du signal

Passez aux fréquences souhaités détails à la page 32 "FRÉQUENCES DE SYNCHRONISATION".

■ Plug & Play Windows XP/Vista/7/8/8.1/10

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows XP/Vista/7/8/8.1/10. Le fi chier d'information pour les moniteurs iiyama sous Windows XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet:

http://www.iiyama.com

NOTE

■ Pour plus d'informations sur le téléchargement du pilote pour votre moniteur r'écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.
■ Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

■ Procédure pour allumer l'équipement (ON)

Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

■ Logiciel du Pilote de l'écran tactile

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer quand vous allumez votre micro ordinateur en appuyant sur l'écran tactile.

Le Logiciel du Pilote de l'écran tactile peut ne pas démarrer suivant le mode d'économie d'énergie dépendant du BIOS de votre ordinateur. Dans ce cas, veuillez désactiver la fonction d'économie d'énergie.

AJUSTEMENT DEL'ANGLE DE VISION

■ Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le socle pour ne pas renverser le moniteur lorsque vous modifi ez son orientation.
■ Vous pouvez régler l'angle du moniteur jusqu'à 90 degrés vers le haut et 5 degrés vers le bas.

NOTE

■ Ne pas toucher l'écran d'affi chage au changement d'angle. Cela pourrait endommager ou casser l'écran.
■ Une attention particulière est recquise afi n de ne pas vous coincer un doigt ou une main lors du changement d'angle.

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 32 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 15, AJUSTEMENTS DE L'ÉCRAN.

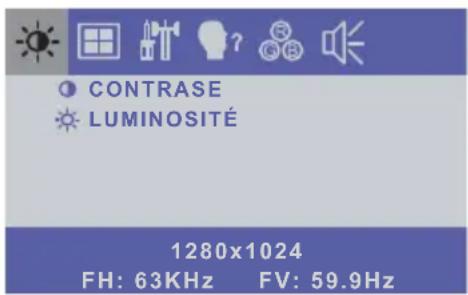

① Appuyez la touche pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches △/▽.

② Sélectionnez la page de menu où se trouve l'icône de l'ajustement désiré. Utilisez ensuite les touches ← pour mettre en surbrillance l'icône du réglage souhaité.
③ Utilisez ensuite les touches △ ∨ pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

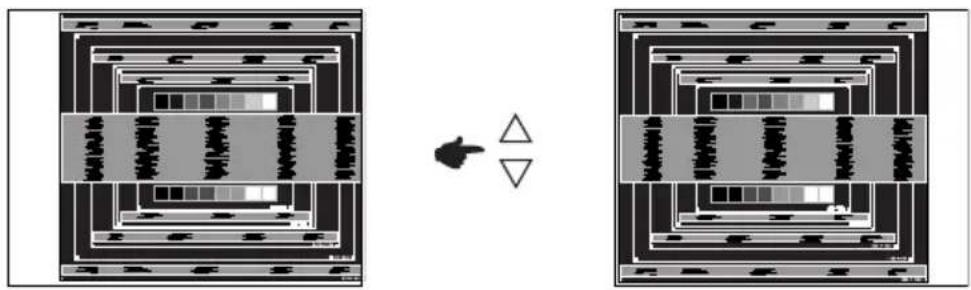

Par exemple, pour corriger la position verticale, sélectionnez l'élément Configuration du Menu. Puis, sélectionnez POSITION-V en utilisant les ↕ touches .

Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez la touche pour finir et les modifications sont enregistrées en mémoire.

NOTE

■ Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défi ni pour l'OSD DELAI D' INACTIVITE.
■ Vous pouvez également utiliser la touche ← pour retourner au Menu précédent et fermer la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
■ Les ajustements pour POSITION-H/V, DIMENSION-H et AMENDE sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

MENU DES PARAMÈTRES DE RÉGLAGE

CONTRASE LUMINOSITÉ

1280x1024 FH: 63KHz FV: 59.9Hz

Ajustement Probleme	/ Option	Touche correspondante
CONTRASTE CONTRAST	Trop terne Trop intense
LUMINOSITÉ* BRIGHTNESS Direct	Trop sombre Trop clair

* Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

● LUMINOSITÉ : Appuyez la touche △ lorsque le Menu n'est pas affiché.

Direct

● MODE VERROUILLAGE :

Appuyez sur le bouton 📁 pour afficher le menu OSD, puis, ré-appuyez pour le désactiver. Ensuite, appuyez sur l'interrupteur d'alimentation et le bouton 📁 en même temps.

* Le menu OSD ne s'affiche pas lorsque l'OSD est bloqué. Appuyez une nouvelle fois et tout en maintenant le bouton ☐, appuyez en même temps sur le bouton principal d'allumage de votre moniteur. Ensuite, le Menu OSD est affi ché.

Ajustement Probleme	/ Option
POWER		LOCK Le bouton d'alimentation est verouillé.
		UNLOCK Le bouton d'alimentation est deverouillé.
OSD		LOCK Le Menu OSD est verouillé.
		UNLOCK Le Menu OSD est deverouillé.

- Désactivation de la fonction « TACTILE »

ON: Appuyez et maintenez simultanément les touches ☐ et ⇔ lorsque le menu ne s'affiche pas; le massage « FONCTION TACTILE DÉSACTIVÉE » apparaîtra dans le coin supérieur droit de votre écran.

OFF: Appuyez et maintenez simultanément les touches et pendant environ 5 secondes lorsque le menu ne s'affiche pas, jusqu'à ce que le message « FONCTION TACTILE DÉSACTIVÉE » disparaisse.

10 UTILISATION DU MONITEUR

Entrée analogique seulement.
Ajustement Probleme	Option Touche correspondante
AUTO AJUSTZ *1 AUTO ADJUST Direct	Ajustement de POSITION-H/V, DIMENSION-H et AMENDE automatiquement.
POSITION-H H-POSITION
POSITION-V V-POSITION
DIMENSION-H *2 H-SIZE
AMENDE *2 FINE	Pour corriger le scintillement des caractères ou des lignes

*1 Pour les meilleurs résultats, utilisez Autoréglage avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 15.

*² Se reporter à la section AJUSTEMENTS DE L'ECRAN page 15.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

- AUTO AJUSTZ : Appuyez la touche ↩ lorsque le Menu n'est pas affiché.

Ajustement Probleme	Option	Touche correspondante
OSD POSITION-HOSD H-POSITION	OSD trop à gaucheOSD trop à droite
OSD POSITION-VOSD V-POSITION	OSD trop basseOSD trop haute
OSD DELAI D'INACTIVITEOSD TIMEOUT	Vous pouvez régler la durée d'affi chage de l'OSD entre 5 et 60 secondes.
RESTAURATION RESET	Les données préréglées à l'usine sont restaurées.
ENTREE CHOISI INPUT SELECTDirect	AUTO	Rechercher une source d'entrée disponible et sélectionner automatiquement.
	VGA	Sélectionnez l'entrée analogique.
	DVI	Sélectionnez l'entrée numérique.
NOTEZ Toutefois il sera automatiquement choisi quand juste une source emploie.La source d'entrée est fixe, non choisie automatiquement si VGA et DVI qui sont choisis.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

- ENTREE CHOISI : Appuyez la touche pendant environ 3 secondes successivement lorsque le

Menu n'est pas affi ché. Lorsque les entrées de signal VGA et DVI

sont raccordées à une source de signal, vous pouvez basculer entre eux en

appuyant successivement sur le bouton

	■ ENGLISH ■ ESPAÑOL
	■ FRANÇAIS ■ 日本語
	■ DEUTSCH ■ 繁体字
	■ ITALIANO ■ 简体字
Ajustement Probleme	Option Touche correspondante
? OSD LANGUE OSD LANGUAGE	ENGLISH	Anglais	ESPAÑOL	espagnol
	FRANÇAIS	Français	日本語	Japonais
	DEUTSCH	Allemand	繁体字	Chinois Traditionnel
	ITALIANO Italien		简体字	Chinois simplifi é

9300
6500
5500
7500
UTIL

TEMP. COULEUR COLOR TEMP.

Option

Touche correspondante

Blanc bleuâtre9300
Blanc rougeâtre
Blanc verdâtre
Blanc jaunâtre
Rouge
Vert
Blou

Ajustement Probleme	Option	Touche correspondante
VOLUME VOLUME	Trop faible Trop fort
SOURDINE MUTE Direct	ON	Désactive le son temporairement.
	OFF	Retourne le volume sonore au niveau précédent.

Direct

Lous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

- SOURDINE : Appuyez la touche ▽ lorsque le Menu n'est pas affiché.

: SOURDINE ON

: SOURDINE OFF

AJUSTEMENTS DE L'ÉCRAN

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.

■ Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimaliser le scintillement et ajuster la netteté afin d'adapter l'affichage au type d'ordinateur que vous utilisez.
■ ProLite T1531 / ProLite T1532 série : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1024 x 768, mais ne peut pas afficher les meilleurs résultats à moins de 1024 x 768 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale.
■ ProLite T1731 / ProLite T1931 série : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1280 x 1024, mais ne peut pas afficher les meilleurs résultats à moins de 1280 x 1024 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale.
■ L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée, ce qui est dû au processus de l'élargissement de l'écran.
Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur plutôt qu'avec les logiciels ou les outils de l'ordinateur.
■ Procédez aux ajustements après au moins 30 minutes de travail du moniteur.
■ Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisée.
■ L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la POSITION, de la DIMENSION-H et l'AMENDE, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadrée correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment effectuer les réglages sous Windows® OS.

① Affi chez l'image à la résolution optimale.
② Ouvrez le Test.bmp (mire d'ajustement de l'écran) comme papier peint.

NOTE

■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est conçu pour une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous utilisez Microsoft PLUS! 95/98, annulez le paramètre « Etirer le papier peint du bureau à la taille de l'écran ».

[Mire d'ajustement]

③ Appuyez sur la touche ←. (AUTO AJUSTZ)
④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsque l'écran est flou ou scintille, ou bien l'image n'est pas cadrée correctement après un ajustement automatique.
⑤ Ajustez la POSITION-V de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

⑥ 1) Ajustez la POSITION-H de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

2) Etirez le côté droit de l'écran vers le bord droit de l'écran en réglant la DIMENSION-H.

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant l'ajustement de la DIMENSION-H, revenez aux étapes 1) et 2).
■ Une autre manière de faire le réglage de la DIMENSION-H est d'ajuster les motifs zébrés verticaux de la mire.
■ L'image peut scintiller pendant l'ajustement de la DIMENSION-H, la POSITION-H et la POSITION-V.
■ Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la DIMENSION-H, répétez les étapes à partir de l'étape ③.

⑦ Ajustez l'AMENDE e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d'ajustement.

En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, répétez les étapes ⑥ et ⑦ car l'ajustement de la DIMENSION-H peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60 Hz) et reprenez les réglages à partir de l'étape ③.
■ Réglez la POSITION- H si la position horizontale s'est déplacée pendant le réglage de l'AMENDE.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la DIMENSION-H et de l'AMENDE.

Une fois les réglages terminés, remettez votre papier peint favori.

SYSTÈME D'ÉCONOMIE D'ÉNERGIE

Le système d'économie d'énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette confi guration.

■ Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 2W ou 3W*. L'écran devient noir. À partir du mode économie d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

* ProLite T1531SR / ProLite T1731SR / ProLite T1931SR / ProLite T1532SR : 2W ProLite T1531SAW / ProLite T1731SAW / ProLite T1931SAW : 3W

NOTE

■ Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ÉCONOMIE D'ÉNERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affi che pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème Contrôle

① L’imagen’apparaît □ Le câble d’alimentation est-il correctement branché ?
pas.
□ L'interrupteur marche-arrêt est-il sur ON ?
□ Vérifi er à l'aide d'un autre appareil que la prise secteur fonctionne.
□ Si l'économiseur d'écran est activé, toucher la souris ou l'écran.
□ Augmenter le Contraste et/ou la Luminosite.
□ L'ordinateur est-il allumé ?
□ Le câble de signal est-il correctement ranché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
□ Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.

② L'écran n'est pas □ Le câble de signal est-il correctement branché ?

synchronisé.

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

□ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?

③ L'écran n'est pas□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de centré. valeurs du moniteur ?

④ L'écran est trop □ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs lumineux ou trop dumoniteur ? sombre.

⑤ L'écran tremble. □ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

⑥ Pas de son. □ L'équipement audio (Ordinateur etc.) est en marche.

□ Le câble audio est connecté correctement.

□ Augmentez le volume.

□ Le Muet est OFF.

□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

Problème Contrôle

⑦ Le son est trop□Le niveau de sortie de l'équipement audio est dans les spécifications du fort ou trop faible. moniteur.

⑧ L'audition d'un □ Le câble audio est connecté correctement. bruit parasite.

⑨ L'écran tactile ne □Avez-vous verifié que le câble USB ou RS-232C est bien connecté à sa répond pas. fi che ?

□Avez-vous verifi é que le pilote est bien installé ?

⑩ Aucune action au □Avez-vous verifié que la fonction de calibration a été installée toucher (pas de changement de position) convenablement?

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur.

Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

CARACTÉRISTIQUES TECHNIQUES : ProLite T1531SR

Modèle		ProLite T1531SR-B1 / ProLite T1531SR-W1	ProLite T1531SR-B1 A / ProLite T1531SR-W1 A
Ecran Tactile	Système d'affi chage	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-refl et80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		15"
Panneau LCD	Système d'affi chage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	250cd/m2 (Typique: Sans écran tactile),200cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	500 : 1 (Typique)
	Angle de vue Horizontal: 140 degrés, Vertical: 125 degrés (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affi chées Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-60,2 kHz, Verticale : 56-75 Hz
Résolution maximale 1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*1		20W typique	16W typique
		Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net 351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (L×H×P)4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.

*2 Conforme au standard de IP54 : Seulement la face avant

Modèle		ProLite T1531SR-B3 / ProLite T1531SR-W3
EcranTactile	Système d'affi chage	Film de technologie type 'Résistive'
	Surface traitant la transmission de la lumière	traitement anti-refl et80%
	Système deCommunication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		15"
PanneauLCD	Système d'affi chage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	350cd/m2 (Typique: Sans écran tactile),280cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	700 : 1 (Typique)
	Angle de vue Horizontal: 140 degrés, Vertical: 125 degrés (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affi chées 16,2 millions
Fréquence de synchronisation		Horizontale : 31,5-60,2 kHz, Verticale : 56-75 Hz
Résolution maximale 1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*1		20W typique
		Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net 351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (L×H×P)4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions defonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.
*² Conforme au standard de IP54 : Seulement la face avant

CARACTÉRISTIQUES TECHNIQUES : ProLite T1531SAW

Modèle		ProLite T1531SAW-B1 / ProLite T1531SAW-W1	ProLite T1531SAW-B1 A / ProLite T1531SAW-W1 A
Ecran Tactile	Système d'affi chage	Onde acoustique de surface
	Surface traitant la transmission de la lumière	traitement anti-refl et92%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		15"
Panneau LCD	Système d'affi chage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	250cd/m2 (Typique: Sans écran tactile),230cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	500 : 1 (Typique)
	Angle de vue Horizontal: 140 degrés, Vertical: 125 degrés (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affi chées Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-60,2 kHz, Verticale : 56-75 Hz
Résolution maximale 1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*1		20W typique	16W typique
		Mode d'économie d'énergie : 3 W maximum
Dimensions / Poids net 351,0		× 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (L×H×P)4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.
*2 Conforme au standard de IP54 : Seulement la face avant

Modèle		ProLite T1531SAW-B3 / ProLite T1531SAW-W3
Ecran Tactile	Système d'affi chage	Onde acoustique de surface
	Surface traitant la transmission de la lumière	traitement anti-refl et92%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		15"
Panneau LCD	Système d'affi chage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	350cd/m2 (Typique: Sans écran tactile),320cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	700 : 1 (Typique)
	Angle de vue Horizontal: 140 degrés, Vertical: 125 degrés (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affi chées 16,2 millions
Fréquence de synchronisation		Horizontale : 31,5-60,2 kHz, Verticale : 56-75 Hz
Résolution maximale 1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*1		20W typique
		Mode d'économie d'énergie : 3 W maximum
Dimensions / Poids net 351,0		× 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (L×H×P)4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.

*2 Conforme au standard de IP54 : Seulement la face avant

CARACTÉRISTIQUES TECHNIQUES : ProLite T1532SR

Modèle		ProLite T1532SR-B1 / ProLite T1532SR-W1	ProLite T1532SR-B1 A / ProLite T1532SR-W1 A
Ecran Tactile	Système d'affi chage	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-refl et80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		15"
Panneau LCD	Système d'affi chage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	250cd/m2 (Typique: Sans écran tactile),200cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	500 : 1 (Typique)
	Angle de vue Horizontal: 140 degrés, Vertical: 125 degrés (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affi chées Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-60,2 kHz, Verticale : 56-75 Hz
Résolution maximale 1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*1		20W typique	16W typique
		Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net 351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (L×H×P)4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.
^*2 Conforme au standard de IP54 : Seulement la face avant

Modèle		ProLite T1532SR-B3 / ProLite T1532SR-W3
Ecran Tactile	Système d'affi chage	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-refl et80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		15"
Panneau LCD	Système d'affi chage	a-Si TFT matrice active
	Taille	Diagonale: 15" (38cm)
	Taille du point	0,297 mm H × 0,297 mm V
	Luminosité	350cd/m2 (Typique: Sans écran tactile),280cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	700 : 1 (Typique)
	Angle de vue Horizontal: 140 degrés, Vertical: 125 degrés (Typique)
	Temps de réponse	8ms (Noir, blanc, noir, Typique)
Couleurs affi chées 16,2 millions
Fréquence de synchronisation		Horizontale : 31,5-60,2 kHz, Verticale : 56-75 Hz
Résolution maximale 1024 × 768, 0,8 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*1		20W typique
		Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net 351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (L×H×P)4,8kg / 10,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.

*2 Conforme au standard de IP54 : Seulement la face avant

CARACTÉRISTIQUES TECHNIQUES : ProLite T1731SR

Ecran Tactile	Système d'affi chage	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-refl et80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		17"
Panneau LCD	Système d'affi chage	a-Si TFT matrice active
	Taille	Diagonale: 17" (43cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	250cd/m2 (Typique: Sans écran tactile),200cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	1000 : 1 (Typique)
	Angle de vue Horizontal: 170 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affi chées Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale 1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 338,0 mm L × 270,0 mm H / 13,3" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*1		20W typique, Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net 387,0 × 342,0 × 201,0mm / 15,2 × 13,5 × 7,9 " (L×H×P)5,8kg / 12,8lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.

*2 Conforme au standard de IP54 : Seulement la face avant

CARACTÉRISTIQUES TECHNIQUES : ProLite T1731SAW

Ecran Tactile	Système d'affi chage	Onde acoustique de surface
	Surface traitant la transmission de la lumière	traitement anti-refl et92%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		17"
Panneau LCD	Système d'affi chage	a-Si TFT matrice active
		Diagonale: 17" (43cm)Taille
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	250cd/m2 (Typique: Sans écran tactile),230cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	1000 : 1 (Typique)
	Angle de vue Horizontal: 170 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affi chées Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale 1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 338,0 mm L × 270,0 mm H / 13,3" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*1		20W typique, Mode d'économie d'énergie : 3 W maximum
Dimensions / Poids net 387,0 × 342,0 × 201,0mm / 15,2 × 13,5 × 7,9" (L×H×P)5,8kg / 12,8lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.
*2 Conforme au standard de IP54 : Seulement la face avant

CARACTÉRISTIQUES TECHNIQUES : ProLite T1931SR

Ecran Tactile	Système d'affi chage	Film de technologie type ‘Résistive’
	Surface traitant la transmission de la lumière	traitement anti-refl et 80%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		19"
Panneau LCD	Système d'affi chage	a-Si TFT matrice active
	Taille	Diagonale: 19" (48cm)
	Taille du point	0,294 mm H × 0,294 mm V
	Luminosité	250cd/m2 (Typique: Sans écran tactile), 200cd/m2 (Typique: Avec Ecran tactile)
	Rapport de contraste	1000 : 1 (Typique)
	Angle de vue Horizontal: 170 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affi chées Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale 1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 376,0 mm L × 301,0 mm H / 14,8" L × 11,9" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée*1		20W typique, Mode d'économie d'énergie : 2 W maximum
Dimensions / Poids net 432,0 × 390,0 × 218,0mm / 17,0 × 15,4 × 8,6" (L×H×P)6,6kg / 14,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.
*2 Conforme au standard de IP54 : Seulement la face avant

CARACTÉRISTIQUES TECHNIQUES : ProLite T1931SAW

Ecran Tactile	Système d'affi chage	Onde acoustique de surface
	Surface traitant la transmission de la lumière	traitement anti-refl et 92%
	Système de Communication	Transfert par sortie série USB ou transfert par sortie série RS-232C
Catégorie de taille		19"
Panneau LCD	Système d'affi chage	a-Si TFT matrice active
	Taille	Diagonale: 19" (48cm)
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	250cd/m ^2 (Typique: Sans écran tactile), 230cd/m ^2 (Typique: Avec Ecran tactile)
	Rapport de contraste	1000 : 1 (Typique)
	Angle de vue Horizontal: 170 degrés, Vertical: 160 degrés (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affi chées Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,5-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale 1280 × 1024, 1,3 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches
Plug & Play VESA DDC2B		TM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 376,0 mm L × 301,0 mm H / 14,8" L × 11,9" H
Alimentation		100-240 VAC, 50/60 Hz, 1 A
Puissance absorbée ^*1		20W typique, Mode d'économie d'énergie : 3 W maximum
Dimensions / Poids net 432,0 × 390,0 × 218,0mm / 17,0 × 15,4 × 8,6" (L×H×P)6,6kg / 14,6lbs
Angle d'inclinaison		Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 0 à 40°C / 32 à 104°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation
Homologation		CB, CE, TÜV-Bauart, CU, cULus, IP54 ^2

NOTE

*1 Périphériques USB/ l'équipement audio ne sont pas connectés.
*2 Conforme au standard de IP54 : Seulement la face avant

DIMENSIONS : ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR
