Type de produit	Cheminée encastrable
Marque	INVICTA
Modèle	SYMPHONIE VERTICAL 6563-44
Puissance nominale	14 kW
Rendement	78 %
Taux de CO	0.15 %
Classement Flamme verte	5 étoiles
Température des fumées	370 °C
Mode de fonctionnement	Continu et Intermittent
Combustible recommandé	Bois (bûches de 33 cm, longueur maxi 55 cm)
Débit massique des fumées	11.4 g/s
Masse de l'appareil	137 kg
Diamètre de raccordement fumée	200 mm
Dimensions de la porte	Hauteur 600 mm, Largeur 800 mm
Vision du feu	Hauteur 385 mm, Largeur 580 mm
Section d'entrée d'air frais	8 dm²
Distance latérale aux matériaux combustibles	8 cm (dont 5 cm d'isolant)
Distance au fond aux matériaux combustibles	13 cm (dont 5 cm d'isolant)
Isolant recommandé	Laine de roche épaisseur 50 mm, conductivité maxi 0.04 W/m°C, face aluminium côté foyer
Dépression du conduit de fumée	6 à 12 Pa
Pièces détachées disponibles	48 références (socle, grille, façade, porte, vitre, etc.)
Entretien	Nettoyage régulier, vérification des joints, ramonage annuel
Sécurité	Surfaces chaudes, ne pas surcharger, utiliser uniquement les combustibles recommandés

FOIRE AUX QUESTIONS - SYMPHONIE VERTICAL 6563-44 INVICTA

Quel type de bois utiliser dans le SYMPHONIE VERTICAL 6563-44 ?

Utilisez du bois sec (humidité inférieure à 20 %) avec un séchage d'au moins 2 ans. Les essences recommandées sont le hêtre, le charme et le chêne. Le sapin et les résineux sont interdits. La longueur maxi des bûches est de 55 cm, idéalement 33 cm.

Quelle est la puissance nominale et comment l'atteindre ?

La puissance nominale est de 14 kW. Elle est obtenue sous un tirage de 12 Pa avec une charge de 3,5 kg de bois (2 demi-bûches de bois dur) renouvelée toutes les 45 minutes, avec le réglage d'allure à environ 30 % d'ouverture.

Comment régler l'arrivée d'air ?

L'appareil dispose de deux registres : le registre de réglage d'allure (pour moduler entre allure normale et combustion lente) et le registre d'allumage (ouvert à fond pour l'allumage uniquement, ne pas maintenir plus de 30 minutes). Utilisez la main froide fournie pour manipuler les organes chauds.

Quelles sont les distances de sécurité à respecter ?

Les distances minimales par rapport aux matériaux combustibles sont : 8 cm latéralement (dont 5 cm d'isolant) et 13 cm au fond (dont 5 cm d'isolant). L'isolant doit être de la laine de roche de 5 cm d'épaisseur, conductivité maxi 0.04 W/m°C, face aluminium côté foyer.

Comment entretenir l'appareil ?

Nettoyez régulièrement le foyer et le cendrier. Vérifiez l'état des joints (notamment le joint de porte). Faites ramoner le conduit annuellement. Après une longue période d'arrêt, vérifiez l'absence d'obstruction avant rallumage. Un technicien compétent peut changer les pièces usées.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte de rechargement, puis fermez toutes les arrivées d'air (primaire et secondaire). Appelez les pompiers au 18. Ne tentez pas d'éteindre avec de l'eau.

Puis-je utiliser l'appareil comme incinérateur ?

Non, il est interdit d'utiliser l'appareil comme incinérateur. N'utilisez que les combustibles recommandés (bois sec) et ne mettez jamais de charges de bois dépassant la moitié de la hauteur de la chambre de combustion.

Quelle est la dépression nécessaire dans le conduit de fumée ?

La dépression doit être comprise entre 6 et 12 Pascals. Un modérateur de tirage est souvent nécessaire pour réguler le tirage. Vérifiez avec un manomètre en chauffe.

Comment remplacer la vitre ?

La vitre (référence AX126876) est maintenue par 4 attaches (AS 700262) et 4 vis (AV 8644080). Dévissez les attaches, retirez la vitre usée et installez la neuve. Assurez-vous que le joint de vitre est en bon état. Consultez la notice pour plus de détails.

Où trouver les pièces détachées ?

La notice liste 48 références de pièces détachées, incluant le socle (FB60700130), la grille foyère (FB60700139), la façade (FB60700644), la porte (FB60700648), etc. Contactez votre revendeur ou le service après-vente INVICTA avec la référence de la pièce.

MODE D'EMPLOI SYMPHONIE VERTICAL 6563-44 INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil.

Caractéristiques suivant EN 13229 :

Puisance nominale	14 kW
Rendement	78 %
Taux de CO%	0.15 %
Classement Flamme verte	★★★★★
T° fumées	370 °C
Mode de fonctionnement	Continu et Intermittent
Combustible推薦é	Bois / bûches de 33 cm (longueur maxi des bûches 55cm)
Débit massique des fumées	11.4 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralément : 8 cm (dont 5 cm d'isolant)
	Au fond : 13 cm (dont 5cm d'isolant)
(caracteristique de l'isolant: laine de roche épaisseeur 5 cm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	137 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 200 mm

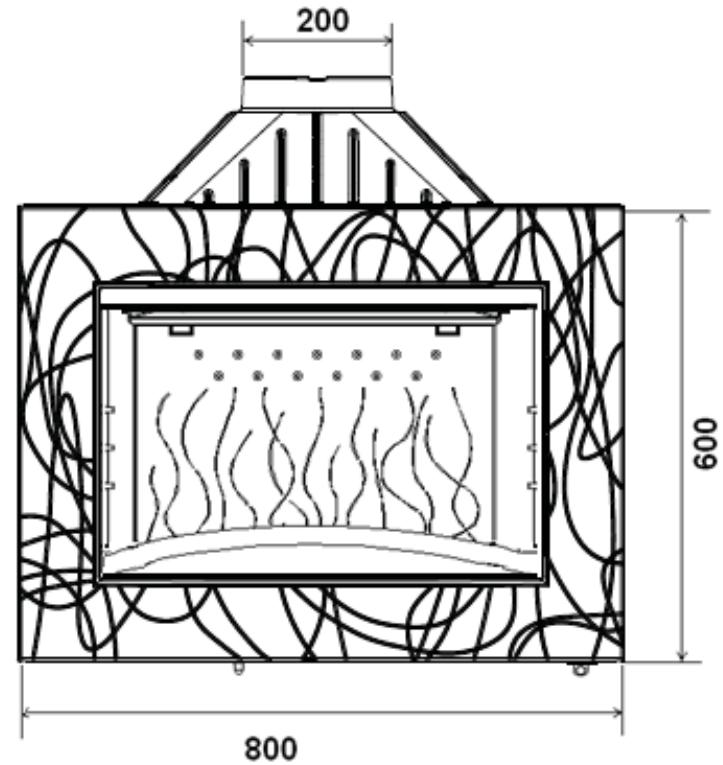

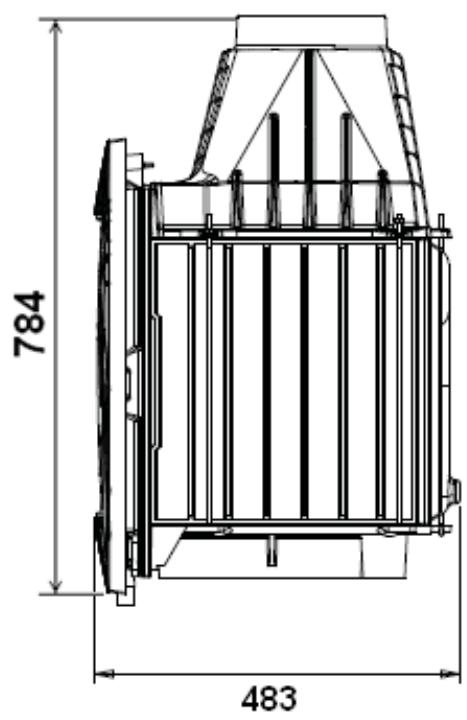

Encombrement du foyer	Voir schéma ci-dessus
Dimensions de la porte	h 600 mm	lg 800 mm
Vision du feu	h 385 mm	lg 580 mm
Plaque signalétique	rivétée à l'arrêté du cendrier

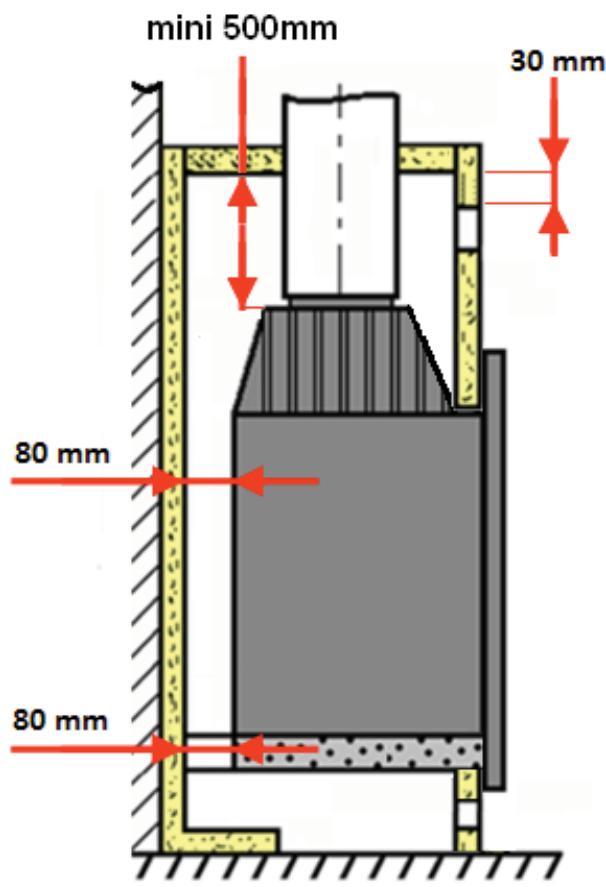

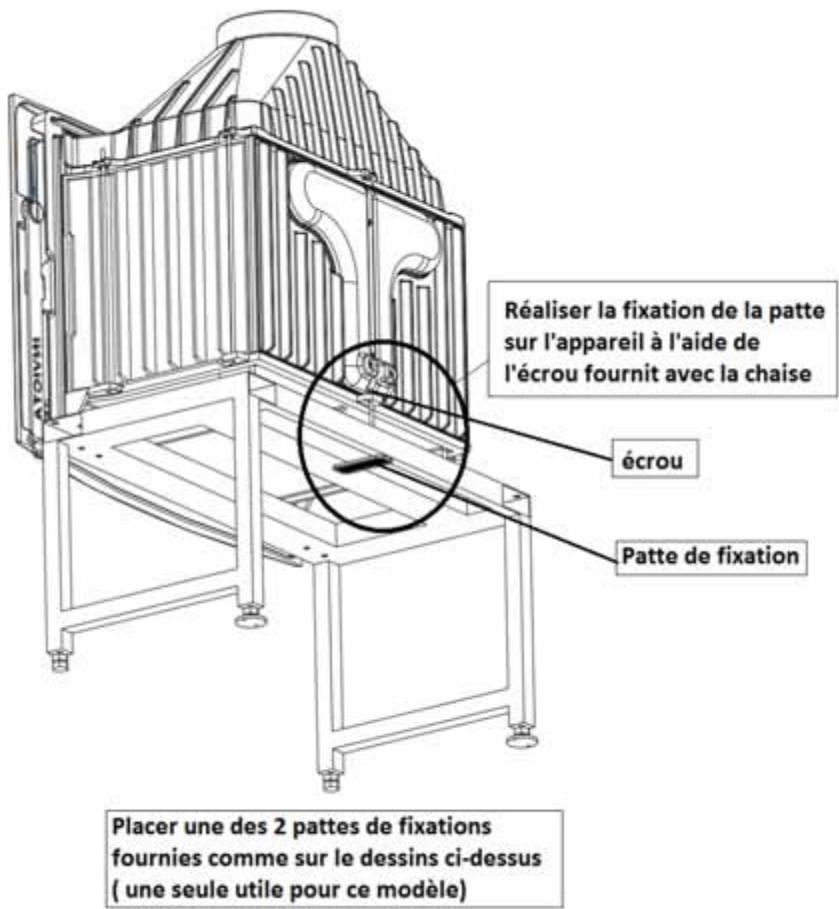

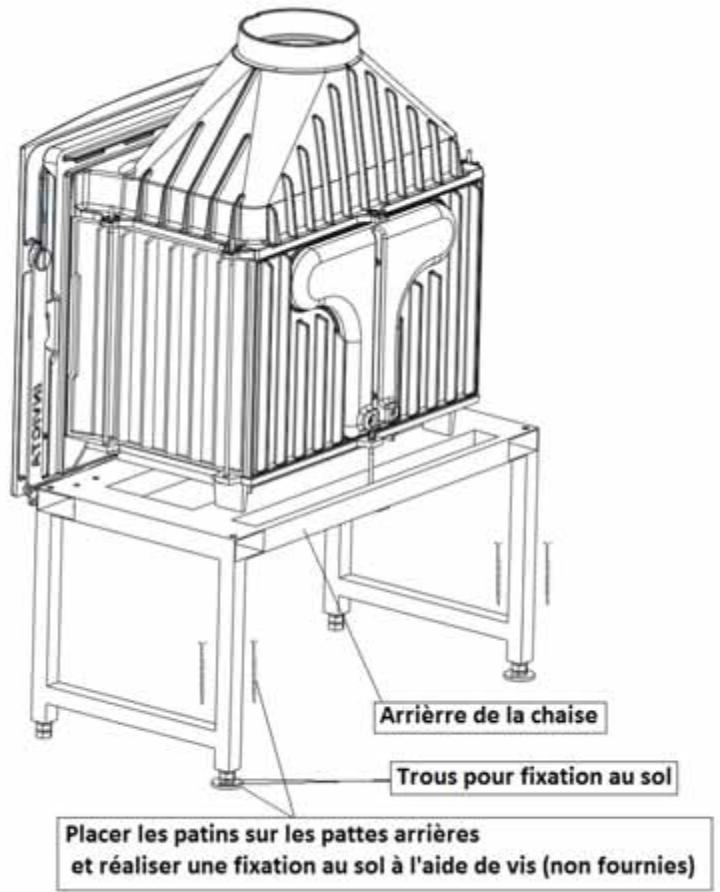

Instructions pour l'encastrement de l'appareil.

Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffer » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissant l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.

Prévoir impérativement une trappe d'accès pour la maintenance du ventilateur.

Section de l'entrée d'air frais: 8 dm²

laine de roche épaisseur 50 mm conductivité maxi 0.04W/m°C avec face aluminium côté foyer.

béton

parois et sol de la cheminée

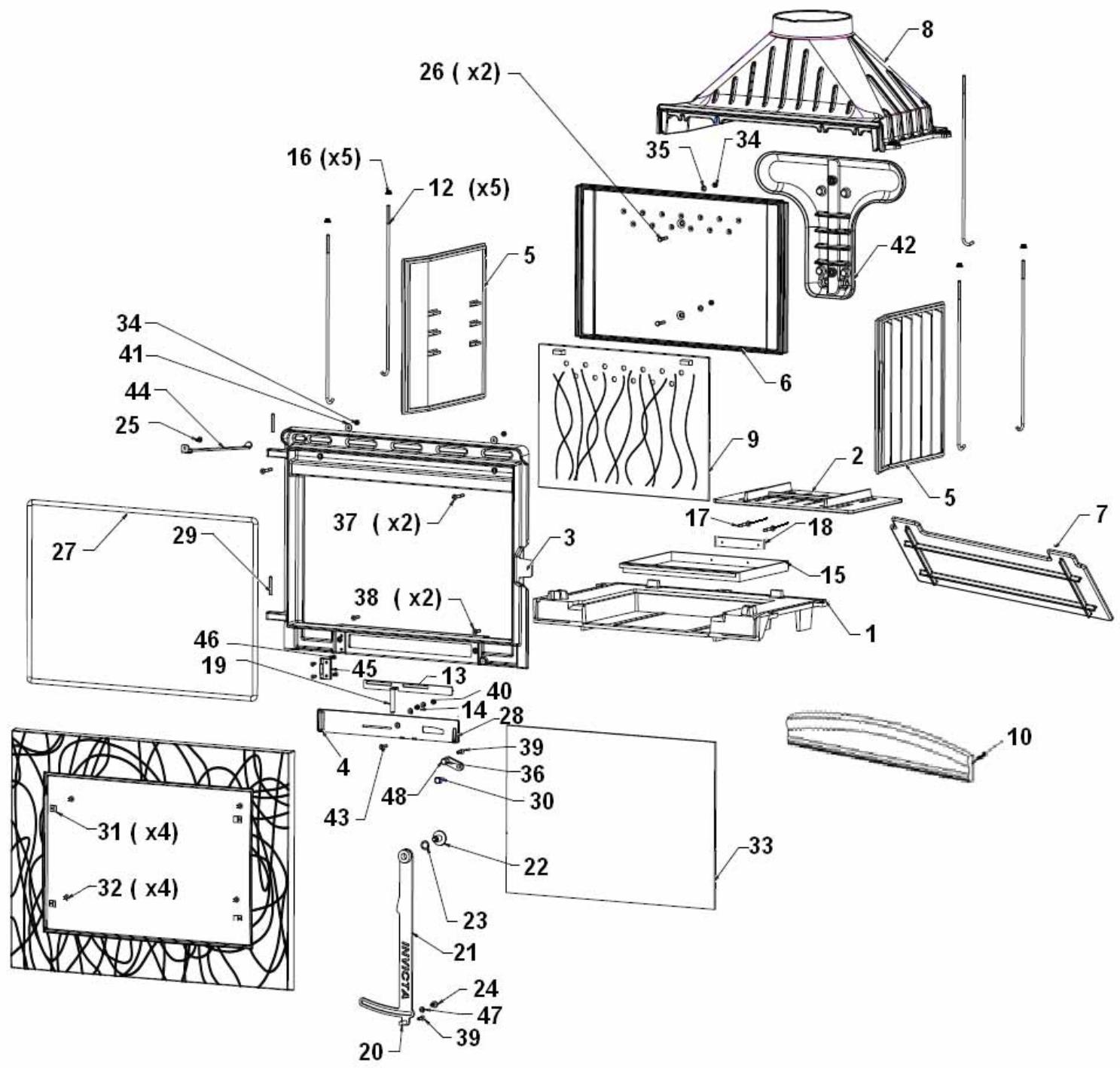

Repère	Nbr	DESIGNATION	Référence
1	1	Socle	FB60700130
2	1	Grille foyère	FB60700139
3	1	Façade	FB60700644
4	1	Façade dendrier	FB60700645
5	2	Côté réversible	FB60700104
6	1	Fond arrêté	FB60700658
7	1	Déflecteur	FB60800158
8	1	Avaloir	FB60700828
9	1	Taque invicta	FB60700657
10	1	Chenet invicta	FB60700440
11	1	Porte symphonie	FB60700648
12	5	Tirant de 6 x 425	AS700256
13	1	Registre primaire	AT700109
14	1	Ressort	AS700230
15	1	Tiroir dendrier	AT700111
16	5	Ecrous embases M6	AV7220060
17	2	Rivet 3 x8	AV 5203080
18	1	Plaque signalétique	PS6583 44
19	1	Bouton inox 65mm	AS700102
20	1	Bouton inox de poignée	AS750120B
21	1	Poignée	AT750120D
22	1	Vis décolletée de poignée	AS750122
23	1	Rondelle ressort Ø 16	AV4170171
24	1	Vis décolletée de glissière porte	AS750124
25	1	Vis FHC M6x10mm	AV8636100
26	2	Vis H M6x30mm	AV8406300
27	1	Joint de porte D12mm	AI303012
28	1	Joint de façade dendrier D5	AI 303005
29	2	Axe de porte, goupille cannelée 6x 40	AV 6306400
30	1	Vis décolletée de loquet	AS750251
31	4	Attaché de vitre	AS 700262
32	4	Vis tête cylindrique de 4 x8	AV 8644080
33	1	Vitre 597 x419	AX126876
34	4	Ecrou h Ø 6	AV 7100060
35	4	Rondelle Ø 6	AV 4100060
36	1	Loquet de dendrier	FB60750814
37	2	Vis fhc M6x40	AV8636400
38	2	Vis fhc M6x20	AV8636200
39	2	Vis fhc tuflock M6x16	AV8636169
40	1	Ecrou M6 borgne	AV7140060
41	2	Rondelle large de 6	AV4110060
42	1	collecteur	FB800152
43	1	Vis ff M6 x25	AV8606250
44	1	Butée de porte	AT700126
45	1	Charnière	AS610120A
46	4	Vis fhc M5x10	AV8635100
47	1	Rondelle laiton	AV4100085
48	1	Bouton bakélite	AV1113401

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.

Conseils d'installation

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

Conseils d'utilisation

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de séchage (Hêtre, Charme, Chêne - le sapin et les résineux sont interdits).

Le tiroir cendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.

• Allumage: Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d'allumage, mais en maintenant toujours l'appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil.
• Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3.5kg, sous forme de 2 demies buches de bois dur (soit une buche fendue en deux partie), renouvelée toutes les 45 minutes, avec le réglage d'allure légèrement entrouvert (environ 30% : voir schéma ci après). Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4.5kg constituée de 1 buche de bois dur non fendues de grand diamètre (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement continu en allure lente, rundout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

Alterner les périodes de ralenti par des retours en fonctionnement à allure normale. Privilégier une utilisation avec de petites charges.

Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des bûches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totally prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.

Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.

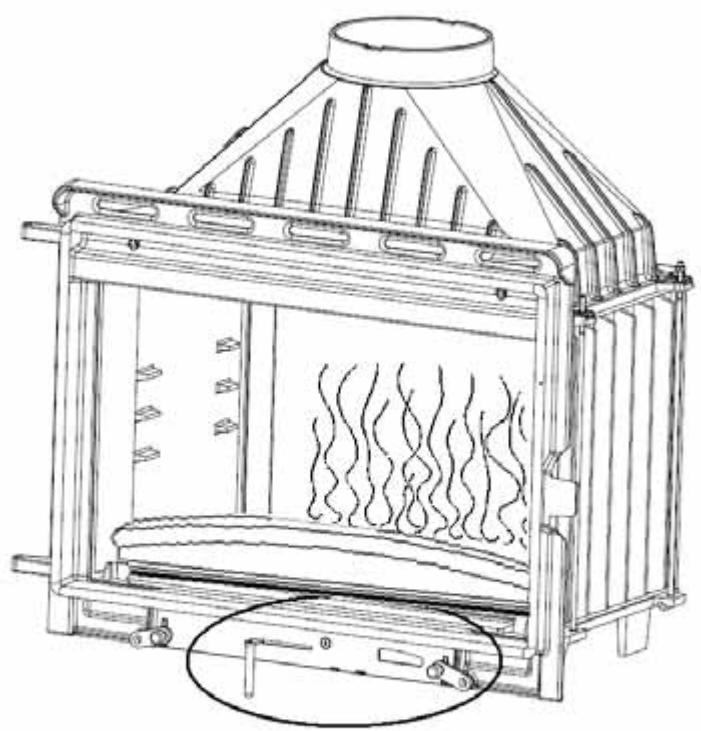

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

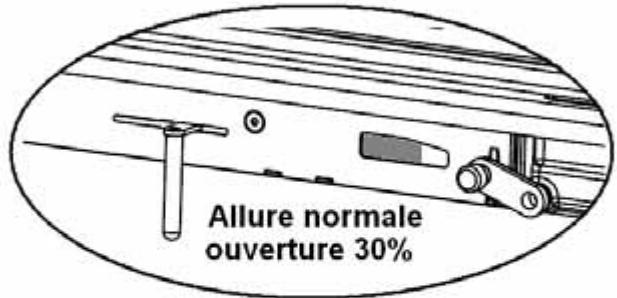

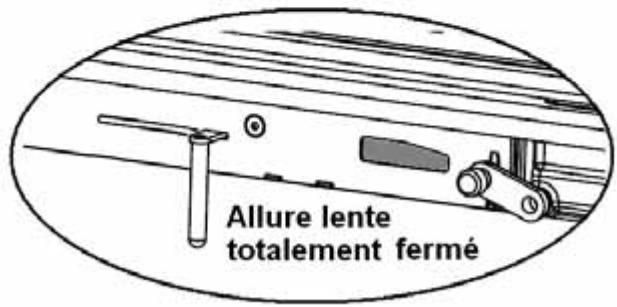

• Registre de réglage d'allure : ce registre est utilisé pour moduler l'allure de l'appareil entre “allure normale” et la "combustion lente". Une fois l'appareil allumé, ne pas aller au-delà de la position "allure normale" correspondant à une ouverture de 30 %.

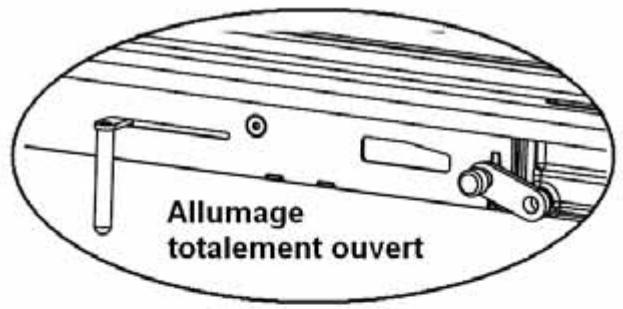

• Registre d'allumage : L'action sur le registre de réglage d'allure, au-delà de la position "allure normale" permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.

Conseils d'entretien

Après une longue période d'arrêt, vérifier l'absence d'obstruction du conduit avant un rallumage.

À l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

• nettoiera complètement l'appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avaloir et maintenu vers le bas sur le fond.
• procédera si nécessaire au changement des composants usés (joint de porte notamment)

Sécurité

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attention aux brûlures !! Eviter d'installer le poèle dans un endroit où il y a beaucoup de passages. Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
