LH4664S-B1 - Moniteur IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur professionnel grand format
Marque	Iiyama
Modèle	LH4664S-B1
Taille d'écran	46 pouces (117 cm)
Résolution native	1920 x 1080 (Full HD)
Luminosité	500 cd/m²
Contraste	4000:1
Angle de vision	178° horizontal / 178° vertical
Entrées vidéo	HDMI, DisplayPort, DVI-D, VGA
Entrée audio	Prise casque 3,5 mm
Haut-parleurs intégrés	2 x 10 W
Dimensions (avec support)	105,4 x 64,5 x 24,5 cm
Poids (avec support)	25,5 kg
Alimentation électrique	100-240 V AC, 50/60 Hz
Consommation (typique)	120 W
Consommation (veille)	Moins de 0,5 W
Fonctions principales	Affichage d'informations, signalétique numérique, vidéos promotionnelles
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Verrou Kensington, support mural VESA 400 x 400 mm
Pièces détachées et réparabilité	Alimentation externe disponible en pièce détachée
Informations générales	Utilisation en intérieur, orientation portrait/paysage

FOIRE AUX QUESTIONS - LH4664S-B1 IIYAMA

Comment allumer et éteindre le moniteur Iiyama LH4664S-B1 ?

Utilisez le bouton marche/arrêt situé sur le panneau arrière ou latéral du moniteur. Appuyez une fois pour allumer, maintenez enfoncé quelques secondes pour éteindre.

Quelles sont les résolutions supportées par le LH4664S-B1 ?

Le moniteur prend en charge la résolution native Full HD (1920x1080) ainsi que les résolutions inférieures comme 1366x768, 1280x720, etc. via les entrées HDMI, DisplayPort, DVI-D et VGA.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux, non pelucheux et légèrement humide (eau claire). Ne pulvérisez pas de liquide directement sur l'écran. Évitez tout produit contenant de l'alcool, de l'ammoniaque ou des abrasifs.

Puis-je monter le LH4664S-B1 au mur ?

Oui, le moniteur est compatible avec un support mural VESA 400x400 mm. Utilisez des vis adaptées à la charge (25,5 kg) et assurez-vous que le mur supporte le poids.

Que faire si l'écran reste noir alors que le voyant est allumé ?

Vérifiez que la source d'entrée est correctement sélectionnée (bouton Source sur la télécommande ou le panneau). Testez avec un autre câble ou une autre source. Si le problème persiste, contactez le support Iiyama.

Comment régler la luminosité et le contraste ?

Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton Menu du panneau ou de la télécommande. Utilisez les flèches pour naviguer vers les réglages de luminosité et contraste, puis ajustez selon vos préférences.

Le moniteur émet un sifflement, est-ce normal ?

Un léger sifflement peut provenir du rétroéclairage LED ou de l'alimentation. Si le bruit devient fort ou intermittent, débranchez l'appareil et contactez le service après-vente.

Comment mettre à jour le firmware du LH4664S-B1 ?

Iiyama fournit rarement des mises à jour firmware. Consultez le site officiel support.iiyama.com pour votre modèle. S'il existe une mise à jour, suivez les instructions fournies (généralement via clé USB).

Puis-je utiliser le moniteur en orientation portrait ?

Oui, le LH4664S-B1 peut être pivoté en mode portrait. Assurez-vous que le support ou le bras mural le permet. Dans les réglages OSD, vous pouvez également faire pivoter l'image si nécessaire.

Où trouver le numéro de série et la date de fabrication ?

Le numéro de série et la date de fabrication se trouvent sur une étiquette collée à l'arrière du moniteur. Ces informations sont nécessaires pour toute demande de support ou de garantie.

MODE D'EMPLOI LH4664S-B1 IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

FRANÇAIS

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE et directives RoHS 2011/65/UE.

ATTENTION

Ce produit est de type 'A'. Dans le cadre d'une utilisation dans un environnement domestique, ce produit peut créer des interférences. Il est conseillé à l'utilisateur de prendre les mesures nécessaires.

COMMANDES ET CONNECTEURS : MONITEUR ....8

INSTALLATION ....10

COMMANDES ET CONNECTEURS : télécommande .....12

PRÉPARATION DE LA TÉLÉCOMMANDE ....13

OPERATION BASIC 14

CONNEXION DE VOTRE MONITEUR ....17

MISE EN ROUTE DE L'ORDINATEUR ....19

UTILISATION DU MONITEUR ....21

MENU DES PARAMÈTRES DE RÉGLAGE....23

AJUSTEMENTS DE L'ÉCRAN ....31

SYSTÈME D'ÉCONOMIE D'ÉNERGIE ....34

DEPANNAGE 35

INFORMATIONS DE RECYCLAGE ....36

ANNEXE 37

CARACTÉRISTIQUES TECHNIQUES : ......37

ProLite TH4664MIS-B1 / ProLite TH4664MIS-B1AG ....37

CARACTÉRISTIQUES TECHNIQUES : ......38

ProLite TH4664MIS-B2 / ProLite TH4664MIS-B2AG ....38

CARACTÉRISTIQUES TECHNIQUES : ProLite LH4664S ......39

DIMENSIONS : ProLite TH4664MIS-B1 / ProLite TH4664MIS-B1AG.40

DIMENSIONS : ProLite TH4664MIS-B2 / ProLite TH4664MIS-B2AG40

DIMENSIONS : ProLite LH4664S ....41

FRÉQUENCES DE SYNCHRONISATION ....42

Tableau d'écran PAP 43

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afi n d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffi sante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis seront obstruées et il y aura risque de surchauff e du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afi n d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffi samment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifi quement conçu pour une utilisation 24/7 dans n'importe quel environnement. (nous vous recommandons de l'utiliser 18h/jour)

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

■ Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
• La luminosité peut être légèrement inégale selon la confi guration de bureau utilisée.
• En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affi chage, si la même image a été affi chée pendant des heures. Dans ce cas, l'affi chage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.

■ Les écrans large format n'ont pas été conçus pour une utilisation en extérieur.
■ Les écrans large format n'ont pas été conçus pour une utilisation en position horizontale.
Si vous utilisez un câble plus long que le câble fourni, la qualité d'image n'est pas garantie. La fonction tactile n'est pas garantie avec la longueur du câble USB au-delà de 3m.

CONSEILS D'UTILISATION

Ce produit est conçu pour une utilisation optimale de 18 heures par jour

L'affi chage est compatible pour une utilisation à plat, avec en mode Paysage ou Portrait.

PERSISTANCE D'IMAGE / IMAGE FIGÉE

Il faut être conscient que tous les écrans LCD peuvent être aff ectés par un eff et de rémanence ou autrement appelé : « persistance d'image ». Une image résiduelle apparait sur l'écran lorsque les images statiques sont affichées pendant longtemps. La persistance de l'image n'est pas permanente, mais il faut essayer d'éviter un affi chage pendant une longue durée.

Pour éviter les persistances d'image, éteignez le moniteur jusqu'à la disparition de la dernière image affi chée. Si une image était affi chée depuis plus d'une heure, il est probable qu'il y ait une image « fantôme » ; vous devez alors éteindre le moniteur pendant une heure pour faire disparaître l'image résiduelle.

Pour tous les produits LFD, iiyama recommande d'affi cher les images en mouvement et utiliser un économiseur d'écran se déplaçant à intervalles réguliers chaque fois que l'écran est en veille. Vous pouvez également éteindre le moniteur lorsqu'il ne sert pas pour une prévention.

Il y a également d'autres possibilités pour réduire le risque de persistance de l'image comme la fonction de FAN-(si disponible), rétro-éclairage faible et les paramètres de faible luminosité.

POUR UNE UTILISATION PROLONGÉE COMME AFFICHAGE PUBLIC

■ Image fi gée sur l'écran LCD

Quand une image statique est affi chée pendant une longue durée, les traces de charge électriques peuvent rester près des électrodes à l'intérieur du LCD et de ce fait, une persistance d'image (fantôme) peut apparaître.

La persistance d'image n'est pas une caractéristique permanente.

■ Recommendations

Pour éviter une image fi gée et promouvoir l'allongement de l'espérance de vie de votre écran, nous recommandons ce qui suit :

1. Évitez les images statiques affichées pendant de longues périodes - changer les images statiques en boucle continue.
2. Éteignez le moniteur lorsqu'il ne sert pas avec la télécommande ou en utilisant le mode d'économie d'énergie / fonction de gestion.
3. Lorsque le moniteur est installé dans un environnement de température ambiante élevée ou dans un emplacement fermé, utilisez le ventilateur, un économiseur d'écran et les fonctions de faible luminosité.
4. Une ventilation convenable est requise pour toute installation de moniteur – un système de climatisation automatique pourrait être requis dans certains cas.
5. Nous recommandons fortement l'utilisation d'un refroidissement actif avec des ventilateurs pour des durées de fonctionnement longues ou des environnements de températures ambiantes élevées.

SERVICE CLIENT

NOTEZ

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTIS- SEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

ATTENTION

■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

NOTEZ

■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afi n de ne pas endommager le panneau LCD.
■ L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant Essence Nettoyants brasifs

Nettoyants en atomiseur Cire Solvants acides ou alcalins

■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER

Eliminer les tâches à l'aide d'un chiff on légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiff on sec et propre.

ECRAN LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

AVANT D'UTILISER LE MONITEUR

FONCTIOS

◆ Résolutions prises en charge jusqu'à 1920 × 1080
Contraste élevé 4000:1 (Typique: sans écran tactile) / Luminosité 500cd/m² (Typique: sans écran tactile)
Lissage numérique des caractères
◆ Configuration automatique
◆ Haut-parleurs stéréo 2 haut-parleurs stéréo 12 W
Conforme au Plug & Play VESA DDC2B Conforme à Windows ^® XP/Vista/7/8/8,1/10
- Économie d'énergie (conforme à VESA DPMS)
Conforme au standard de montage VESA (400 mm x 200 mm)
Verre avec revêtement anti-refl ets : ProLite TH4664MIS-B1AG / ProLite TH4664MIS-B2AG

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

■ Câble d'alimentation*1
■ Câble de signal VGA(D-sub)
■ Câble de signal DVI-D
■ Câble de USB*²
■ télécommande
■ Stylet Tactile ^2
■ Autocollant avec logo iiyama
■ Guide de sécurité
■ Guide de démarrage rapide

ATTENTION

*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

*2 Accessoire pour ProLite TH4664MIS.

DEBALLAGE

① Avant de déballer votre moniteur, préparez une surface stable, équilibrée et propre à proximité d'une prise murale. Posez la boîte avec le moniteur LCD en position verticale et ouvrez la partie supérieure de la boite ; ensuite, retirez les coussins de protection supérieurs.
② Retirez les poignées du carton.
③ Retirez le coussin de protection supérieur et enlevez le sachet avec accessoires et le moniteur.

ATTENTION

Il faut au moins deux personnes pour déplacer le moniteur. Sinon, il risque de tomber et de vous blesser sérieusement.

Lors du déménagement / transport du moniteur, veuillez le tenir par les poignées du carton.

Des dégâts permanents peuvent apparaître si vous utilisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile.

Ceci entrainera un refus systématique de prise sous garantie.

Nous recommandons d'utiliser un stylet en plastique (bout d'un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt.

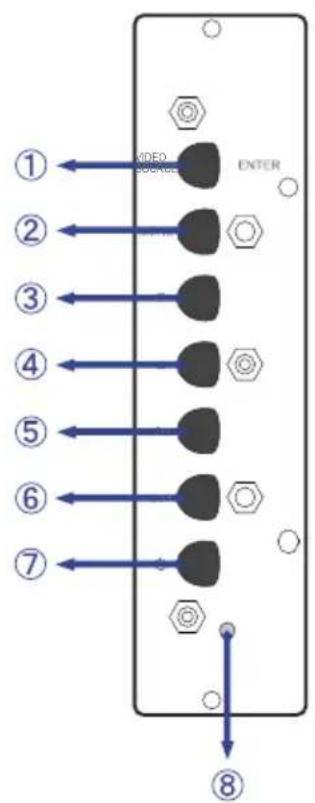

COMMANDES ET CONNECTEURS : MONITEUR

1	ENTER/SOURCE Entrer / Touche Entrée
2	MENU Touche Menu
3	▼ Bouton « En bas »
4	▲ Bouton « En haut »
5	◀ / - Bouton « A gauche » / -
6	▶ / + Bouton « A droite » / +
7	● Bouton d'alimentation

8	Voyant d'alimentation	Vert Fonctionnement normal
		Rouge	Clignotant : Économie d'énergie (Économie d'énergie : Faible)Allumée : Si les boutons du panneau avant et celui de l'arrière, sont éteints. (Économie d'énergie : Élevée)
		Non	Mise hors tensionMoniteur sous tension, fonction « Front LED OFF »activée via le menu OSD.
9	Remote Sensor Capteur de réception
10	Ambient Light Sensor		Détecte les conditions d'éclairage ambiant autour de l'écran et ajuste la luminosité de l'écran automatiquement lorsque la fonction Capteur de lumière ambiante est activée.


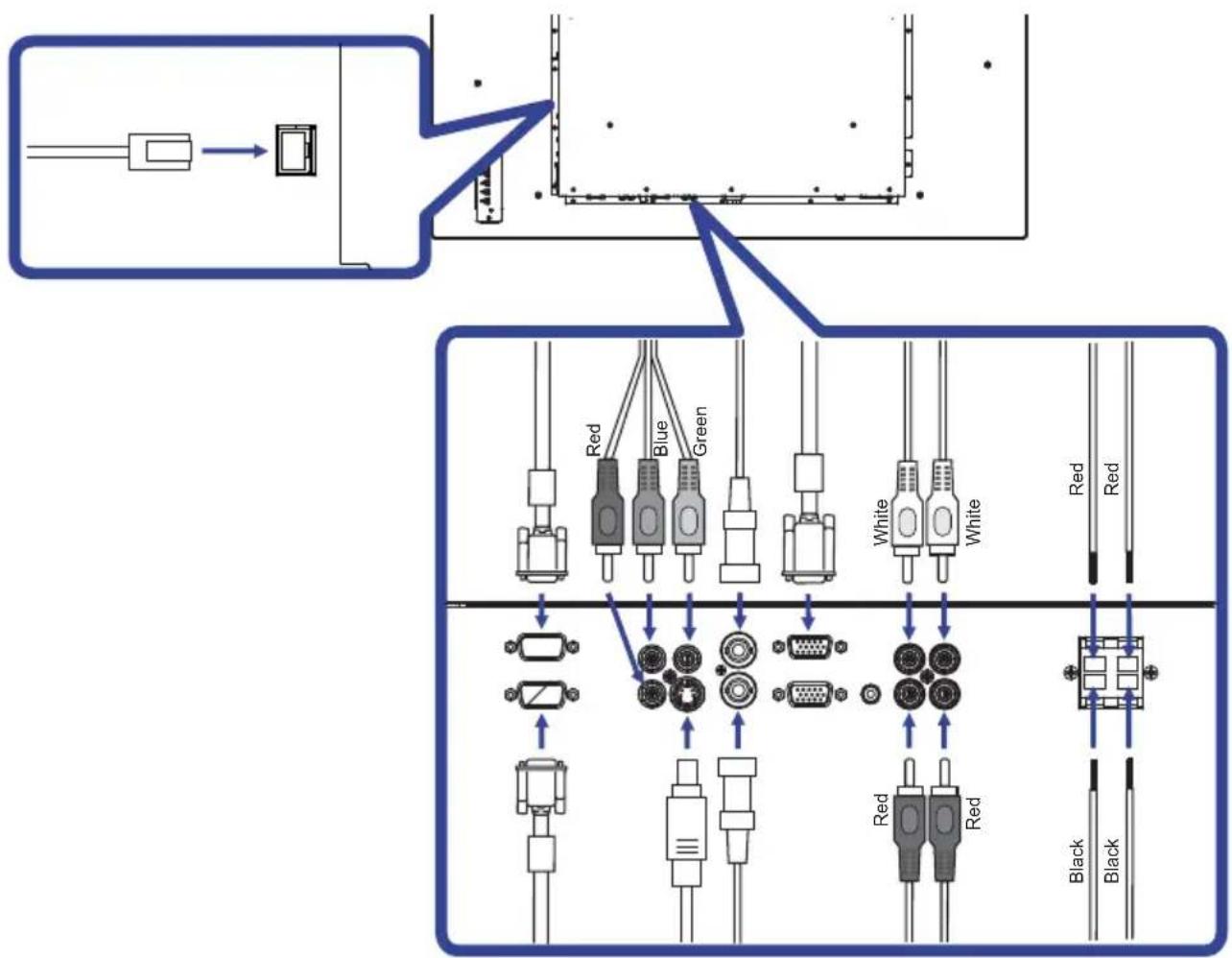

11	RS232C OUT D-SUB 9pin		Connecteur de RS232C
12	RS232C IN D-SUB 9pin		Connecteur de RS232C
13	COMPONENTVIDEO (VIDEO IN)	RCA G/B/R Connecteur de composant vidéo
14	S-Video Mini Din 4pin		Connecteur de S-Video
15	AV OUT BNC		Connecteur de Video
16	AV IN BNC		Connecteur de Video
17	VGA OUT VGA(D-sub) mini 15pin Connecteur de VGA(D-sub) mini 15 broches
18	VGA IN VGA(D-sub) mini 15pin Connecteur de VGA(D-sub) mini 15 broches
19	AUDIO IN1 (PC Audio In) Mini Jack		Connecteur audio
20	AUDIO IN2 RCA L/R		Connecteur audio
21	AUDIO OUT RCA L/R		Connecteur de sortie audio
22	SPEAKERS OUT Jack Connecteur de haut-parleurs externes
23	USB* USB Connecteur USB tactile
24	AC SWITCHI(ON) / ○ (OFF)	MAIN POWER	Interrupteur secteur
25	AC IN	AC-INLET Connecteur d'alimentation secteur (AC-IN)
26	AC OUT	AC-OUTLET	Connecteur d'alimentation secteur (AC-OUT)
27	SPEAKERS		haut-parleurs
28	RJ45	RJ45 Connecteur de RJ45
29	DisplayPort (DP)	DisplayPort	Connecteur de DisplayPort
30	HDMI HDMI		Connecteur de HDMI
31	DVI	DVI-D 24pin	Connecteur de DVI-D 24 broches

* Disponible pour ProLite TH4664MIS uniquement.

INSTALLATION

ATTENTION

■ Suivez les instructions du manuel pour le type de montage que vous avez sélectionné. Confi ez toute réparation au personnel qualifié.
■ Déplacement de l'écran nécessite au moins deux personnes.
■ Avant d'installer, assurez-vous que le mur est assez solide pour supporter le poids de l'écran et les accessoires de montage.

[MONTAGE MURAL]

AVERTIS- SEMENT

Quand vous faites du montage mural, tenant compte de l'épaisseur de la base de montage, serrer la vis M6 avec un tournevis équipé d'une longueur de 10 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l'intérieur du moniteur.

[NOTICE D'INSTALLATION] *Disponible pour ProLite TH4664MIS uniquement.

Le kit tactile de ce moniteur est de type « optique » et utilise donc une source infra-rouge ainsi que des capteurs, pour détecter les mouvements.

Notez bien que la lumière ambiante qui contiendrait des lumières infra-rouges peut perturber les performances et les opérations tactiles.

SVP, installez-le avec précaution afi n de vous assurer les meilleures performances.

Lumière intensive / lumière focalisée / Spot directionnel / grand champ lumineux / luminosité directe du soleil / Luminosité indirecte du soleil via une fenêtre et/ou la vitre d'une porte / Ne pas installer le moniteur directement sous la source lumineuse.

[ROTATION DE L' IMAGE]

Il a été conçu pour être utilisé dans les deux modes d'affi chage.

COMMANDES ET CONNECTEURS : TÉLÉCOMMANDE

1	ON/OFF Allume et éteint le moniteur.
2	INPUT Sélectionne la source.
3	Number (1-9) / Input source	Fonctionne comme touches numériques lorsque le menu est affi ché.Fonctionne comme touches de source d'entrée lorsque le menu n'est pas affi ché.Le HDMI-2, SDI et les fonctions multimédia ne sont pas disponibles avec ce moniteur.
4	EXIT	Retourner au menu précédent ou fermer le menu OSD.
5	▲▼◀▶	Navigation dans les sous-menus et les réglages.▲: Bouton « En haut »▼: Bouton « En bas »,◀: Bouton « A gauche »▶: Bouton « A droite »◀ (VOLUME-): Baisser le volume.▶ (VOLUME+): Augmenter le volume.
	ENTER	Confirmer votre sélection ou enregistrer les modifi cations.
6	INFO	Fournit les informations sur la source de signal et la résolution.
7	MENU	Ouvre le menu OSD. Lorsque le menu OSD est déjà ouvert, en appuyant sur cette touche vous sélectionnerez le sous-menu précédent.
8	Number (0)/ MUTE	Fonctionne comme touches numériques lorsque le menu est affi ché.Active ou désactive la fonction de sourdine lorsque le menu n'est pas affi ché.
9	MULTI-MEDIA Non disponible pour ce modèle.

PRÉPARATION DE LA TÉLÉCOMMANDE

Pour utiliser la télécommande, insérez deux piles sèches.

ATTENTION

Ne pas utilisez d'autres piles que celles spécifiés dans ce manuel pour la télécommande. Ne pas insérer une pile veille et neuve ensemble dans la télécommande.

Assurez-vous du bon positionnement des piles “+” et “−” comme indiquer dans le boîtier. La détérioration des piles ou l’électrolyte provenant de ces piles peut causer des tâches, feu ou blessure.

① Glissez et retirez le couvercle des batteries dans le sens de la fl èche.

② Alignez et insérez deux piles AAA en suivant les indications PLUS et MINUS (comme indiqué sur la télécommande). Batterie sec x 2 (Non fournis)

③ Posez le couvercle des batteries dans le sens de la fl èche et remettez le en place.

■ Remplacez les piles avec des nouvelles quand la télécommande ne fonctionne pas proche du moniteur. Utilisez des piles sèches AAA.
■ Utilisez la télécommande en la pointant sur le Sensor du monitor.
■ D'autres télécommandes du marché ne fonctionneront pas avec ce moniteur. Utilisez uniquement la télécommande fournie.
■ Les piles usagées doivent être déposées selon la réglementation de collectes et de gestion en vigueur.

OPERATION BASIC

■ Mise en marche du moniteur

Le moniteur est allumé (ON) et le voyant d'alimentation devient Vert quand vous appuyez sur bouton d'allumage sur le moniteur ou sur la télécommande. Le moniteur est éteint (OFF) lorsque vous appuyez sur le bouton « Power » du moniteur ou avec la télécommande.

Appuyez une nouvelle fois sur « ON » pour rallumer le moniteur.

NOTEZ

Même quand vous utilisez le mode gestion de l'alimentation à distance ou en éteignant le bouton d'allumage, le moniteur ne consommera qu'un minimum d'électricité. Il est recommandé de débrancher le câble d'alimentation de la prise murale quand le moniteur n'est pas utilisé, durant la nuit, pour éviter une consommation d'énergie inutile.

[Moniteur]

■ Affi chage du Menu de Réglage

La page Menu s'affi che sur le moniteur quand vous appuyez sur la touché MENU du moniteur ou sur la télécommande. La page Menu disparaît en appuyant sur la touche EXIT de la télécommande.

[Télécommande][Moniteur]

■ Déplacement du Curseur verticalement

Sélectionnez le réglage en appuyant sur la touche ▲ (Haut/Bas) quand la page « MENU » est affi chée sur le moniteur.

[Moniteur]

■ Déplacement du Curseur horizontalement

Sélectionnez les réglages ou faites cet ajustement en appuyant sur la touche ◀ / ▶ (Gauche/Droite) quand la page « MENU » est affi chée sur le moniteur.

[Moniteur]

■ Ajustement du son/volume

Appuyez sur la touché ◀/▶ de votre télécommande ou ajustez le volume du son quand la page Menu ne s'affi che pas sur le moniteur.

[Télécommande][Moniteur]

■ Sélection du signal vidéo d'Entrée

Ceci est active quand vous appuyez successivement sur la touche « SOURCE » du moniteur ou sur la touche « INPUT Signal » (Signal d'Entrée) de la télécommande comme suit :

[Télécommande][Moniteur]

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Connectez l'ordinateur au moniteur avec le câble USB. *
④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran (Interrupteur secteur et Commutateur d'alimentation) et votre ordinateur.

NOTEZ

■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis.
■ S'assurer que les connecteurs du câble de signal sont correctement serrés.
■ Une fois le câble USB connecté, patientez quelques instants et la fonction tactile sera prête à être utilisée. Cette fonction peut être activée soit par le stylet, soit au doigt soit par tout autre pointeur.*

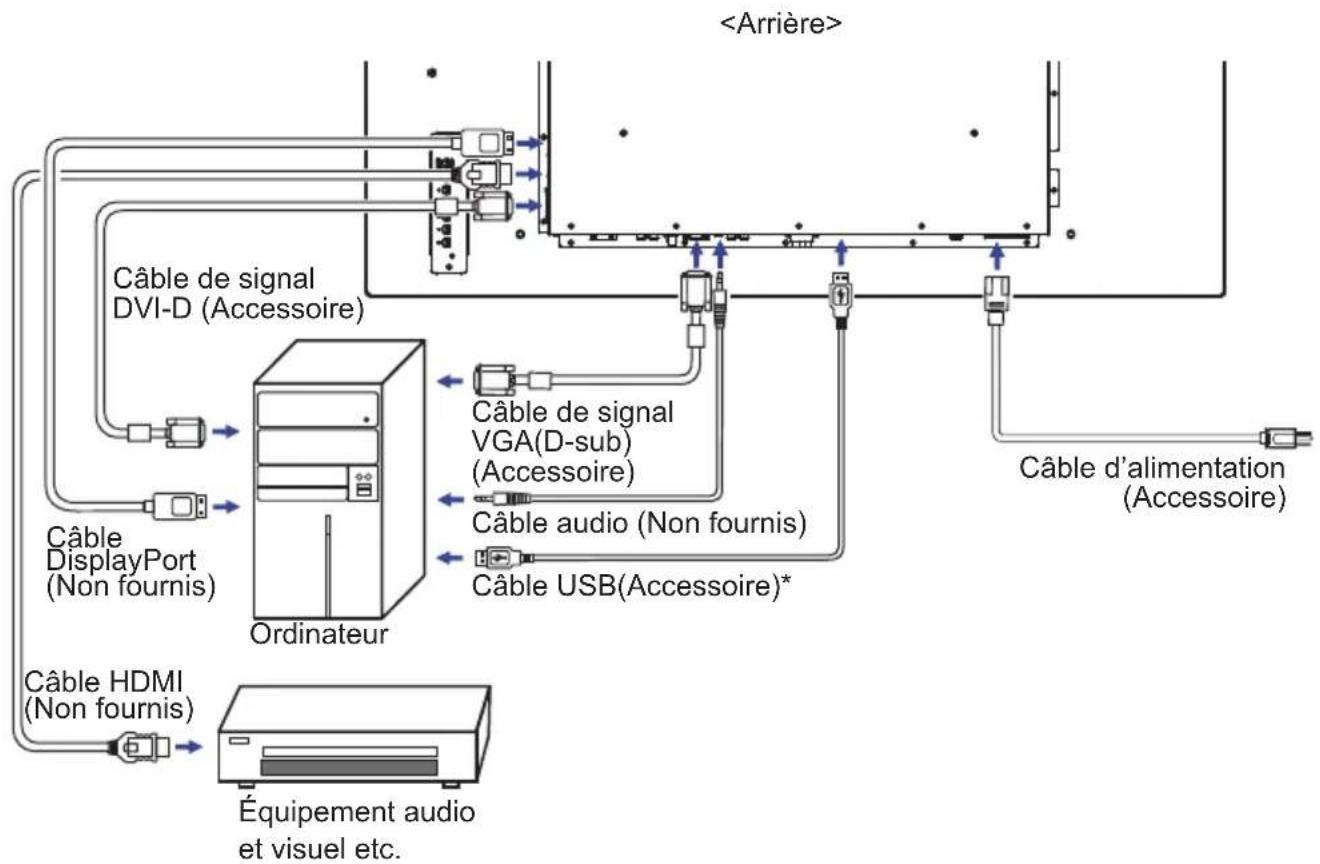

[Exemple de connexion]

* Disponible pour ProLite TH4664MIS uniquement.

[ Exemple de connexion avec le périphérique ]

ATTENTION

Eteindre en appuyant sur l'interrupteur et débranchez le moniteur et les périphériques avant connexion pour éviter tout choc électrique ou dommage.

NOTEZ

■ Référez-vous sur le manuel utilisateur du périphérique en même temps.
■ Assurez-vous d'avoir les câbles nécessaire comme requis.

MISE EN ROUTE DE L'ORDINATEUR

■ Fréquences du signal

Passez aux fréquences souhaités détails à la page 42 "FRÉQUENCES DE SYNCHRONISATION".

■ Plug & Play Windows XP/Vista/7/8/8,1/10

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows XP/Vista/7/8/8,1/10. Le fi chier d'information pour les moniteurs iiyama sous Windows XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

NOTEZ

■ Pour plus d'informations sur le téléchargement du pilote pour votre moniteur r'écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.
■ Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

■ Procédure pour allumer l'équipement (ON)

Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

■ MULTI-TOUCH :

ProLite TH4664MIS-B1 / ProLite TH4664MIS-B1AG / ProLite TH4664MIS-B2 / ProLite TH4664MIS-B2AG

Ce moniteur est conforme à la norme VESA DDC2B d'. (Compatible Plug & Play)

La fonction Multi-Touch fonctionne sur Windows7/8/8,1/10 en connectant le moniteur à un ordinateur compatible DDC2B avec le câble USB fourni.

■ Systèmes d'exploitation compatibles tactile :

ProLite TH4664MIS-B1 / ProLite TH4664MIS-B1AG

Microsoft Windows XP (64 bit et 32 bit)

Microsoft Windows Vista (64 bit et 32 bit)

Microsoft Windows 7 (64 bit et 32 bit)

Microsoft Windows 8/8,1 (64 bit et 32 bit)

Microsoft Windows 10 (64 bit et 32 bit)

Mac OS X V10.4 et versions suivantes

Linux (2,6x) et versions suivantes

Pas compatible avec Windows 2000 et version antérieures de Windows.

	Windows10	Windows8/8,1*6	Windows7*5	Windows7*4	Vista XP Mac OSX Linux
Fonctions de souris par défaut*1	○	○	○	○	○	○	○	○
Appuyez sur le Numérisateur*2	○	○	○	○	○	×	×	×
Tactilement avec Windows*3	○*7	○	○	×	×	×	×	×

*1 Fonctions de souris par défaut (Click, déplacement, double click et click-droit)
*2 Appuyez sur le Numérisateur (Click, déplacement et sélection, double click, click droit et aperçu visuel)
*3 Numériser tactilement avec Windows 7
*4 Windows 7 - Starter et Home Basic version
*5 Windows 7 - Home Premium, Professional, Enterprise et Ultimate versions
*6 Windows 8/8,1 need non-OEM version for support multi-touch
*7 Pas compatible avec Windows 10 Pad Gesture

ProLite TH4664MIS-B2 / ProLite TH4664MIS-B2AG

Microsoft Windows 2000 (64 bit et 32 bit)

Microsoft Windows XP (64 bit et 32 bit)

Microsoft Windows Vista (64 bit et 32 bit)

Microsoft Windows 7 (64 bit et 32 bit)

Microsoft Windows 8/8,1 (64 bit et 32 bit)

Microsoft Windows 10 (64 bit et 32 bit)

Mac OS X Version HID 10,6,4 et plus récente pour le single touch

Linux Version 3,0 et plus récente - besoin de patch pour le multi-touch

Version HID 3,5 et plus récente pour le multi-touch

Pas compatible avec Windows version antérieures de Windows.

	Windows10	Windows8/8,1*6	Windows7*5	Windows7*4	Vista	XP 2	2000 Mac OSX Linux
Fonctions de souris par défaut4	○	○	○	○	○	○	○	○	○
Appuyez sur le Numérisateur2	○	○	○	○	○	×	×	×	×
Tactilement avec Windows*3	○*7	○	○	×	×	×	×	×	×

*1 Fonctions de souris par défaut (Click, déplacement, double click et click-droit)
* Appuyez sur le Numérisateur (Click, déplacement et sélection, double click, click droit et aperçu visuel)
*3 Numériser tactilement avec Windows 7
*4 Windows 7 - Starter et Home Basic version
*5 Windows 7 - Home Premium, Professional, Enterprise et Ultimate versions
*6 Windows 8 / 8,1 - besoin de la version non-OEM pour un support multi-touch
*7 Pas compatible avec Windows 10 Pad Gesture

UTILISATION DU MONITEUR

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 42 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 31, AJUSTEMENTS DE L'ÉCRAN.

① Appuyez la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ▲ / ▼

② Sélectionnez l'ajustement que vous voulez faire dans le menu. Appuyez sur la touche ▶ ou ENTER et accédez a la page du menu. Ensuite, utilisez les touches ▲ / ▼ pour sélectionner l'option de réglage souhaitée.
③ Appuyez la touche ▶ ou ENTER à nouveau. Utilisez ensuite les touches ◀ / ▶ pour eff ectuer les ajustements ou réglages appropriés.
④ Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'élément Configuration "Écran" du Menu. Sélectionnez "Ajuster l'écran" de l'image en utilisant les touches ▲ / ▼ Appuyez la touche ▶ ou ENTER à nouveau. Puis, sélectionnez Position V. en utilisant les touches ▲ / ▼ Utilisez ensuite les touches ◀ / ▶ pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous eff ectuez l'opération.

Appuyez la touche EXIT pour fi nir et les modifi cations sont enregistrées en mémoire.

NOTEZ

■ Vous pouvez également utiliser la touche MENU/EXIT pour retourner au Menu précédent et fermer la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
■ Les ajustements pour Position de l'image, Freqence d'horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

[MODE VERROUILLAGE]

• Bouton de Panneau de contrôle: * Disponible pour Panneau de contrôle uniquement.
  Appuyez et maintenez les touches ◀ / ▶ pendant environ 5 secondes lorsque le menu n'est pas affi ché pour verrouiller / déverrouiller le panneau de confi guration.

- Bouton de contrôle à distance: * Disponible pour Panneau de contrôle uniquement.

Appuyez et maintenez les touches Menu et ▶ pendant environ 5 secondes lorsque le menu n'est pas affi ché pour verrouiller / déverrouiller la fonction de contrôle à distance.

- Bouton de Panneau de contrôle et Bouton de contrôle à distance:

* Disponible pour Télécommande uniquement.

Appuyez et maintenez enfoncé le bouton ▼ pendant environ 5 secondes, puis appuyez sur la touche ENTRER lorsque le menu n'est pas affi ché, pour verrouiller / déverrouiller la fonction de verrouillage de Panneau de contrôle et de contrôle à distance.

Direct

* Disponible pour Télécommande uniquement.

• Réinitialiser Paramètre de contrôle :
  Appuyez la touche INFO pendant 5 secondes successivement lorsque le Menu n'est pas affi ché.

● Figer Fonction:

Appuyez sur la touche ▼, puis appuyez sur la touche 0 lorsque le menu n'est pas affi ché. Appuyer sur la touche ▼, puis appuyez sur la touche 0 successivement pour commuter entre ON / OFF.

MENU DES PARAMÈTRES DE RÉGLAGE

Image Picture

Ajustement Probleme	/ Option Touche correspondante
Mode d'imagePicture Mode	Vif	Pour l'affi chage d'images de paysage en extérieur.
	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Personnalisé	Affi che une image fi xée par l'ajustement des paramètres d'image.
	Cinéma	Pour l'environnement de fi lm et de vidéo.
Rétroéclairage*3Backlight	La luminosité du back-light (Retro éclairage) est réduite.
ContrasteContrast	Trop terneTrop intense
Luminosité*1Brightness	Trop sombreTrop clair
Chroma*2Chroma	Trop paleTrop coloré
Phase*5Phase	ViolâtreVerdâtre
NettetéSharpness	Trop douxTrop agressif
Temp de couleurColor Temp.	Froid (Blanc bleuâtre)		Rouge	Trop faibleTrop fort
	Neutre (Blanc verdâtre)		Vert
	Chaud (Blanc rougeâtre)		Bleu
	Personnalisé		Réinitialiser
Réduction du bruitNoise Reduction	Arrêt	La Réduction du bruit est arrêt.
	Faible	Faible possibilité de réduire les parasites électriques causés par différents périphériques.
	Moyenne	Bruit électronique de l'image causé par différents lecteurs multimédia est réduit au dessus du volume Faible.
	Élevée	Bruit électronique de l'image causé par différents lecteurs multimédia est réduit au dessus du volume Moyenne.
Mode film*4Film Mode	Auto	Optimise automatiquement l'affi chage du moniteur par détection du contenu de l'image.
	Arrêt	La Mode film est arrêt.

Image Picture
Ajustement Probleme	Option	Touche correspondante
Réinitialiser Reset	Annuler	Retourne au Menu.
	OK	Remise à zéro des paramètres de l'image.

*1 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux.
*2 Seulement entrées AV, S-Video, YPbPr, HDMI(Video) et DisplayPort(Video).
*3 Rétroéclairage est désactivé lorsque le Capteur lum. ambiante est activé.
*4 Mode fi Im est désactivé lorsque le PAP est activé.
*5 Seulement entrée AV(NTSC).

SonSound
Ajustement Problème	/ Option Touche correspondante
Mode son*1Sound Mode		Dynamique Augmente les basses et les aigus.
		Standard Réglages neutres.
		Personnalisé Retour aux réglages d’usine.
Aigus*2Treble		Trop faibleTrop fort
Graves*2Bass		Trop faibleTrop fort
Balance*1Balance		Augmentation du volume du haut-parleur gauche.Augmentation du volume du haut-parleur droit.
Surround*1Surround		Marche La Surround est marche.
		Arrêt La Surround est arrêt.
Haut-parleurSpeaker		Sortie audio Sélectionnez le Line-out.
		Externe Sélectionnez le haut-parleur externe.
		Interne Sélectionnez le haut-parleur interne.
Source audioAudio Source		Audio1 Sélectionnez la Audio1 l’entrée.
		Audio2 Sélectionnez la Audio2 l’entrée.
		HDMI Sélectionnez la HDMI l’entrée.
		DisplayPort Sélectionnez la DisplayPort l’entrée.
RéinitialiserReset		Annuler Retourne au Menu.
		OK Remise à zéro des paramètres de l’son.

*1 Le mode Son, Balance et Surround sont désactivés quand la sortie son (Haut-parleur) est activée.

*2 Aigus et Graves sont désactivés quand la Sortie audio (Haut-parleur) ou Personnalisé (Mode son) est activée.

ÉcranOption
Ajustement Probleme / Option Touche correspondante
Paramètre PAP*1PAP Setting		PAP	Arrêt	La PAP est arrêt.
			PIP	Affi chage de l'écran secondaire dans l'écran principal
			PBP	Affi chage côte à côte de 2 images sur l'écran.
		Image active	Principal	Sélection de l'image principale.
			Secondaire	Sélection de l'image secondaire.
			Gauche	Sélection de l'image gauche.
			Droite	Sélection de l'image droite.
			Échanger	Passage de l'écran principal/écran secondaire ou de l'écran gauche/droite.
		Taille d'image	Grande	Augmentation de la taille d'affi chage de l'écran secondaire.
			Petite	Réduction de la taille d'affi chage de l'écran secondaire
		Position de l'image*PIP seulement	Sup. gauche	Déplacement vers le haut et à gauche de l'écran secondaire.
			Sup. droite	Déplacement vers le haut et à droite de l'écran secondaire.
			Inf. gauche	Déplacement vers le bas et à gauche de l'écran secondaire.
			Inf. droite	Déplacement vers le bas et à droite de l'écran secondaire.
Mur d'affi chage*Display Wall		Moniteurs H.	Défi nit le nombre d'écrans d'affi chage utilisés dans la position horizontale.
		Position H.	Défi nit la position horizontale de la matrice pour l'affi chage mura.
		Moniteurs V.	Défi nit le nombre d'écrans d'affi chage utilisés en position verticale.
		Position V.	Défi nit la position verticale de la matrice pour l'affi chage mural.
		Comp. de cadre	Marche	Ajuste les images près des bords pour optimiser l'affi chage à travers le mur d'affi chage.
			Arrêt	Retourne au Menu.
		DEL	Marche	La DEL est marche.
			Arrêt	La DEL est arrêt.
		Délai sous tension	Marche	Tous les moniteurs du mur d'écran s'allumeront aléatoirement entre 10 secondes.
			Arrêt	La Délai sous tension est arrêt.

*1 PAP = Image et l'image (Incrustation d'image) :

vec cette fonction, vous pouvez affi cher deux images diff rérentes.

Pour les détails sur le fonctionnement de la fonction PAP, voir page 43 «Tableau de support sur l'écran PAP».

*² La meilleure performance recommandée est 2x2.

Si l'affi chage en « mur d'images » est plus que 3x3, nous suggérons l'utilisation d'un séparateur vidéo. Avec les entrées VGA, RS232C et AV vous pouvez faire une connexion en série.

ÉcranOption
Ajustement Probleme / Option Touche correspondante
FormatAspect	Zoom large*3	Agrandissement pour affi chage plein écran avec le minimum de distorsion.
	Zoom*3	Agrandissement de l'image tout en gardant le même ratio d'aspect.
	Plein*3	Agrandissement horizontal de l'image pour un affi chage plein écran lorsque la source de l'image est de 4:3 (défi nition standard). Quand la source de l'image est en 16:9 (Haute Défi nition), elle sera affi chée en 16:9.
	4:3*3	Affi chage des images au format 4:3.
	Plein1*4	Agrandissement vertical de l'image en plein écran en gardant le même ratio. Une bande noire peut apparaître autour de l'image.
	Plein2*4	Agrandissement de l'image pour un affi chage en plein écran
	Réel*4	Affi chage de l'écran point par point.
Ajuster l'écran*5Adjust Screen	Ajustement auto*6	Annuler	Retourne au Menu.
		OK	Ajustement de Position de l'image, Fréquence d'horloge et Phase automatiquement.
	Phase	Pour corriger le scintillement des caractères ou des lignes.
	Fréquence d'horloge	Trop étroiteTrop large
	Position H.	Trop à gaucheTrop à droite
	Position V.	Trop basseTrop haute
FigerFreeze	Marche	Fige l'image affi chée.
	Arrêt	La Figer est arrêt.
Fonction tactile*7Touch Feature	Marche	Pour améliorer le fonctionnement de l'OSD, puis estomper en gris les fonctions suivantes: Format, PIP, Fréquence d'horloge, Phase, Position H, Position V et Mur d'affi chage
	Arrêt	Retourne au Menu.

*3 Entrées AV, S-Viséo, YPbPr, HDMI(Video) et DisplayPort(Video) uniquement.

*4 Entrées VGA, DVI, HDMI(PC) et DisplayPort(PC) uniquement.

*5 Entrée VGA uniquement.

*6 Pour les meilleurs résultats, utilisez Réglage automatique avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 31.

*7 Disponible pour ProLite TH4664MIS uniquement.

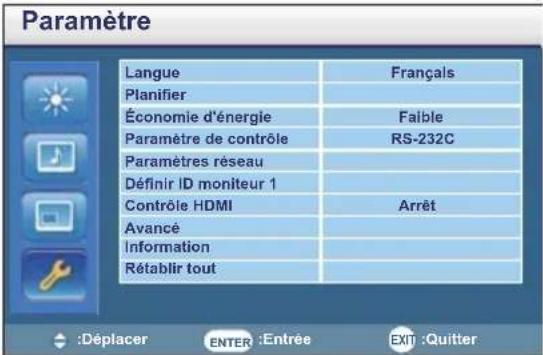

Paramètre Setting
Ajustement Problème	/ Option Touche correspondante
Langue Language	English	Anglais		Polski Polonais
	Français Français			Русский	Russe
		Espagnole España		Čleština	Tchèque
	Deutsch	Allemand			ItalienItaliano
		Néerlandais Nederland			Japonais
Planifi er Schedule	Date et heure	Défi nit la date et l'heure. Année/Mois/Jour/Heure/Minute/Heare avancée Affi che la date et l'heure actuelles. Défi nir date/Défi nir heure
	Affi chage horloge	Marche	Affi chage de l'heure a été réglé.
		Arrêt	La Affi chage horloge est arrêt.
	Entrée	Sélectionner une source d'entrée à affi cher automatiquement lors du prochain démarrage. Default/AV/S-Video/YPbPr/VGA/DVI/HDMI/DisplayPort
	Minuteur marche/arrêt	Sélectionner quand le moniteur doit s'allumer ou s'éteindre. An/Aus/Täglich/Mo/Di/Mi/Do/Fr/Sa/So
Économie d'énergie Power Save	Faible	Tous les types de source peuvent activer la mise en veille et éveiller l'affi chage.
	Élevée	Tous les types de source peuvent activer la mise en veille, mais seul le signal analogique (VGA) peut rallumer l'écran, ou vous devez appuyer sur le bouton d'allumage pour rallumer l'écran quand une autre source est connectée.
	Arrêt	La Energiesparen est arrêt.
Paramètre de contrôle Control Setting	RS-232C	Choisir l'entrée RS-232C vers le terminal pour contrôler l'écran.
	Réseau	Choisir une entrée LAN du terminal pour contrôler l'écran.
	Relais IR	Le choisir lorsque plusieurs écrans sont connectés via des câbles RS-232C. Principal/Secondaire
Paramètres réseau Network Settings	DHCP	Annuler		Retourne au Menu.
		Exécuter		Si vous êtes en environnement HDCP, une fois exécutée, l'adresse IP, le masque de sous-réseau, la passerelle par défaut, la DNS primaire et la DNS Secondaire seront affi chés.
	Manuell	Si vous n'êtes pas en environnement HDCP, contactez votre Administrateur Réseau pour plus d'informations sur l'adresse IP, le masque de sous-réseau, la passerelle par défaut, la DNS primaire et la DNS secondaire, et entrez ces informations.

ParamètreSetting
Ajustement Probleme / Option Touche correspondante
Défi nir ID moniteurSet Monitor ID	Identifi ez le moniteur.1-98
Contrôle HDMIHDMI Control	Marche	Contrôle l'appareil HDMI CEC connecté et affi che via une télécommande.
	Arrêt La Contrôle HDMI est arrêt.
AvancéAdvanced	Rechercheauto	Marche	Détection automatique des sources d'entrées disponibles.
		Arrêt	Retourne au Menu.
	Ajustement auto*1	Marche	Ajustement de Position de l'image, Fréquence d'horloge et Phase automatiquement.
		Arrêt	Retourne au Menu.
	Surbalayage*2	Marche	Active l'Overscan pour occulter quelques bruits d'image lors d'entrée Vidéo.
		Arrêt	La Surbalayage est arrêt.
	Signal RVB	PC	Signal d'un PC connecté via HDMI.
		Vidéo	Signal d'un appareil vidéo connecté via HDMI.
	Rétentiond'image	Marche	Affi che automatiquement des rapides motifs mobiles toutes les 1 seconde pour éviter la rétention d'image sur l'écran.
		Arrêt	La Rétention d'image est arrêt.
	Rotation OSD	Paysage	ffi chage en Mode Paysage
		Portrait	Affi chage en Mode Portrait
	Boîte info OSD	Marche	Lors de changement de la source d'entrée du signal ou de la résolution, une information adéquate sur la source d'entrée actuelle et la résolution choisie s'affi chera sur l'écran.
		Arrêt	La Boîte info OSD est arrêt.
	Contrasteadaptif	Marche	Augmente le contraste d'image pour des scènes sombres.
		Arrêt	La Contraste adaptif est arrêt.

*1 Entrée VGA uniquement.
Pour les meilleurs résultats, utilisez Réglage automatique avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 31.
*2 Entrées YPbPr, HDMI(Video) et DisplayPort(Video) uniquement.

Paramètre Setting
Ajustement Problème / Option Touche correspondante
Avancé Advanced	Capteur lum. ambiante	Marche	La luminosité de l'image s'ajustera automatiquement au fur et à mesure du changement de la lumière ambiante.
		Arrêt	La Capteur lum. ambiante est arrêt.
	Opening Logo	Marche	Le logo IIYAMA est affi ché lorsque le monitor est allumé.
		Arrêt	Le logo IIYAMA n'apparaît plus lorsque le moniteur est allumé.
Information Information	Date/Nom de modèle/Numéro de série/Durée de marche/SVersion logicielle/Version réseau/Adresse IP*10NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.
Rétablir tout All Reset	Annuler	Retourne au Menu.
	OK	Les données préréglées à l'usine sont restaurées.

* L'adresse IP s'affi che uniquement lorsque l'ordinateur est connecté au réseau LAN.

AJUSTEMENTS DE L'ÉCRAN

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.

■ Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimaliser le scintillement et ajuster la netteté afi n d'adapter l'affi chage au type d'ordinateur que vous utilisez.
- Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1920 x 1080, mais ne peut pas afficher les meilleurs résultats à moins de 1920 x 1080 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale.
■ L'affi chage de texte ou des lignes sera fl ou ou irrégulier en épaisseur quand l'image est étirée, ce qui est dû au processus de l'élargissement de l'écran.
Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur plutôt qu'avec les logiciels ou les outils de l'ordinateur.
■ Procédez aux ajustements après au moins 30 minutes de travail du moniteur.
■ Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisée.
■ L'ajustement automatique peut ne pas fonctionner correctement quand l'image affi chée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la Position, de la Fréquence d'horloge et l'Phase, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadrée correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affi chage en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment eff ectuer les réglages sous Windows 95/98/2000/Me/XP/Vista/7/8.

① Affi chez l'image à la résolution optimale.

② Ouvrez le Test.bmp (mire d'ajustement de l'écran) comme papier peint.

NOTEZ

■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est conçu pour une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous Microsoft® PLUS! 95/98, annulez le paramètre « Etirer le papier peint du bureau à la taille de l'écran ».

[Mire d'ajustement]

③ Ajustez le réglage automatique.
④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsque l'écran est fl ou ou scintille, ou bien l'image n'est pas cadrée correctement après un ajustement automatique.
⑤ Ajustez la Position V de l'image de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.


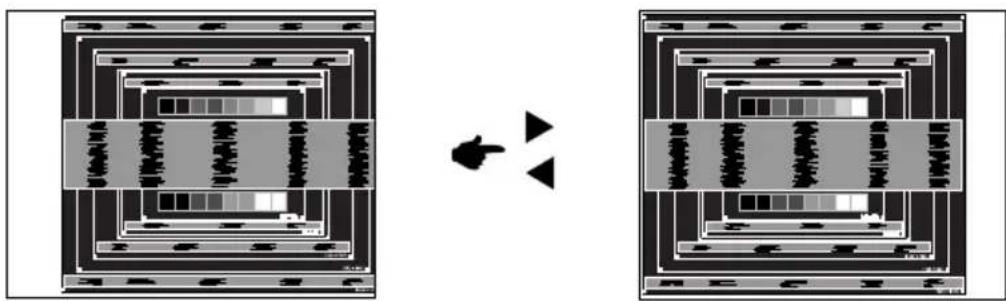

⑥ 1) Ajustez la Position H de l'image de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

2) Etirez le côté droit de l'écran vers le bord droit de l'écran en réglant la Fréquence d'horloge.

NOTEZ

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant l'ajustement de la Fréquence d'horloge, revenez aux étapes 1) et 2).
■ Une autre manière de faire le réglage de la Fréquence d'horloge est d'ajuster les motifs zébrés verticaux de la mire.
■ L'image peut scintiller pendant l'ajustement de la Fréquence d'horloge, la Position H de l'image et la Position V de l'image.
■ Dans le cas où l'image serait plus grande ou plus petite que la zone d'affi chage après le réglage de la Fréquence d'horloge, répétez les étapes à partir de l'étape ③.

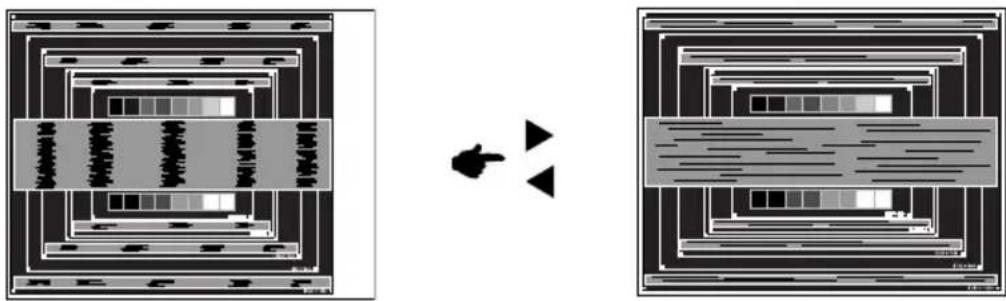

⑦ Ajustez la Phase e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d'ajustement.

En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, répétez les étapes ⑥ et car l'ajustement de la Fréquence d'horloge peut ne pas avoir été eff ectué correctement. Si le scintillement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60 Hz) et reprenez les réglages à partir de l'étape ③.

■ Réglez la Position H de l'image si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la Fréquence d'horloge et de la Phase.

Une fois les réglages terminés, remettez votre papier peint favori.

SYSTÈME D'ÉCONOMIE D'ÉNERGIE

Le système d'économie d'énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est confi gurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette confi guration.

■ Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir. À partir du mode économie d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

NOTEZ

■ Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afi n d'éviter toute consommation inutile d'électricité.
Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ÉCONOMIE D'ÉNERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Eff ectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affi che pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème Contrôle

1 L'image n'apparaît pas.	□Le câble d'alimentation est-il correctement branché ?
	□L'interrupteur marche-arrêt est-il sur ON ?
	□Vérifi er à l'aide d'un autre appareil que la prise secteur fonctionne.
	□Si l'économiseur d'écran est activé, toucher la souris ou l'écran.
	□Augmenter le Contraste et/ou la Luminosite.
	□L'ordinateur est-il allumé ?
	□Le câble de signal est-il correctement ranché ?
	□Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
	□Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.
2 L'écran n'est pas synchronisé.	□Le câble de signal est-il correctement branché ?
	□Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
	□Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?
3 L'écran n'est pas centré.	□Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
4 L'écran est trop lumineux ou trop sombre.	□Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?
5 L'écran tremble.	□La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?
	□Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
6 Pas de son.	□L'équipement audio (Ordinateur etc.) est en marche.
	□Le câble audio est connecté correctement.
	□Augmentez le volume.
	□Le Muet est OFF.
	□Le niveau de sortie de l'équipement audio est dans les spécifi cations du moniteur.
7 Le son est trop fort ou trop faible.	□Le niveau de sortie de l'équipement audio est dans les spécifi cations du moniteur.
8 L'audition d'un bruit parasite.	□Le câble audio est connecté correctement.
9 L'écran tactile ne répond pas.	□Avez-vous verifi é que le câble USB est bien connecté à sa fi che ?
	□Avez-vous verifi é que le pilote est bien installé ?
10 Aucune action au toucher (pas de changement de position)	□Avez-vous verifié que la fonction de calibration a été installée convenablement ?

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur.

Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifi cations, sans préavis.

CARACTÉRISTIQUES TECHNIQUES : ProLite TH4664MIS-B1 / ProLite TH4664MIS-B1AG

Modèle ProLite TH4664MIS-B1 ProLite TH4664MIS-B1AG
Ecran Tactile	Système d'affi chage	IR Touch 6points
	La transmission de la lumière	91%	88%
	Dûreté	7H
	Epaisseur	3mm
	Système de Communication	Transfert par sortie série USB
Catégorie de taille		46"
Panneau LCD	La technologie des panneaux	VA
	Taille	Diagonale: 46" (116,8cm)
	Taille du point	0,53025 mm H × 0,53025 mm V
	Luminosité	500cd/m2 (Typique: sans écran tactile)
	Rapport de contraste	4000 : 1 (Typique: sans écran tactile)
	Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique)
	Temps de réponse	6.5ms (Typique)
Couleurs affi chées		Environ 16,7M
Fréquence de synchronisation		Analogique : Horizontale : 30,0-83,0 kHz, Verticale : 50-76 HzDigital: Horizontale : 30,0-83,0 kHz, Verticale : 50-76 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches, HDMI, DisplayPort
Connecteur d'entrée (vidéo)		Prise BNC, S-video
Connecteur d'entrée audio Prise mini, RCA(L/R)
Connecteur d'entrée composan		RCA(Vidéo/L/R)
LAN		RJ45
Port Série		RS-232C In/Out
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI, DisplayPort
Signal d'entrée audio		0,5 Vrms maximum
Connecteur Sortie		Mini VGA(D-sub) 15 broches
Connecteur Sortie vidéo		Prise BNC
Connecteur Sortie audio		RCA(L/R)
Haut-parleurs		Interne: 12Wx2 (haut-parleurs stéréo), Externe (haut-parleurs prise): 12Wx2
Taille d'écran maximale 1018		08 mm L × 572,67 mm H / 40,1" L × 22,5" H
Alimentation 100-240 VAC, 50/60 Hz, 3,4 A
Puissance absorbée*		132W typique, Mode d'économie d'énergie : 0,5 W maximumClasse d'effi cacité énergétique: B
Dimensions / Poids net		1065,5 × 621,0 × 102,0mm / 41,9 × 24,4 × 4,0 " (L×H×P)28,0kg / 61,7lbs
Conditions de fonctionnement		Utilisation : Température Humidité Stockage : Temperatur Humidité	0 à 40°C / 32 à 104°F85% (sans condensation)-20 à 60°C / 4 à 140°F85% (sans condensation)
Homologation		CB, CE, CU, TÜV-Bauart

NOTEZ * Périphériques USB / l'équipement audio ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES :

ProLite TH4664MIS-B2 / ProLite TH4664MIS-B2AG

Modèle ProLite TH4664MIS-B2 ProLite TH4664MIS-B2AG
Ecran Tactile	Système d'affi chage	IR Touch 10points
	La transmission de la lumière	91%	88%
	Dûreté	7H
	Epaisseur	3mm
	Système de Communication	Transfert par sortie série USB
Catégorie de taille		46"
Panneau LCD	La technologie des panneaux	VA
	Taille	Diagonale: 46" (116,8cm)
	Taille du point	0,53025 mm H × 0,53025 mm V
	Luminosité	500cd/m^2 (Typique: sans écran tactile)
	Rapport de contraste	4000 : 1 (Typique: sans écran tactile)
	Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique)
	Temps de réponse	6.5ms (Typique)
Couleurs affi chées		Environ 16,7M
Fréquence de synchronisation		Analogique : Horizontale : 30,0-83,0 kHz, Verticale : 50-76 HzDigital: Horizontale : 30,0-83,0 kHz, Verticale : 50-76 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches, HDMI, DisplayPort
Connecteur d'entrée (vidéo)		Prise BNC, S-video
Connecteur d'entrée audio Prise mini, RCA(L/R)
Connecteur d'entrée composan		RCA(Vidéo/L/R)
LAN		RJ45
Port Série		RS-232C In/Out
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI, DisplayPort
Signal d'entrée audio		0,5 Vrms maximum
Connecteur Sortie		Mini VGA(D-sub) 15 broches
Connecteur Sortie vidéo		Prise BNC
Connecteur Sortie audio		RCA(L/R)
Haut-parleurs		Interne: 12Wx2 (haut-parleurs stéréo), Externe (haut-parleurs prise): 12Wx2
Taille d'écran maximale 1018,08 mm L × 572,67 mm H / 40,1" L × 22,5" H
Alimentation 100-240 VAC, 50/60 Hz, 3,4 A
Puissance absorbée*		136W typique, Mode d'économie d'énergie : 0,5 W maximumClasse d'effi cacité énergétique: B
Dimensions / Poids net		1079,5 × 634,0 × 100,0mm / 42,5 × 25,0 × 3,9" (L×H×P)28,9kg / 63,7lbs
Conditions de fonctionnement		Utilisation : Température Humidité Stockage : Temperatur Humidité	0 à 40°C / 32 à 104°F85% (sans condensation)-20 à 60°C / 4 à 140°F85% (sans condensation)
Homologation		CB, CE, CU, TÜV-Bauart

NOTEZ

* Périphériques USB / l'équipement audio ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite LH4664S

Catégorie de taille		46"
Panneau LCD	La technologie des panneaux	VA
	Taille	Diagonale: 46" (116,8cm)
	Taille du point	0,53025 mm H × 0,53025 mm V
	Luminosité	500cd/m^2 (Typique)
	Rapport de contraste	4000 : 1 (Typique)
	Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique)
	Temps de réponse	6.5ms (Typique)
Couleurs affi chées Environ 16,7M
Fréquence de synchronisation		Analogique : Horizontale : 30,0-83,0 kHz, Verticale : 50-76 HzDigital: Horizontale : 30,0-83,0 kHz, Verticale : 50-76 Hz
Résolution maximale 1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini VGA(D-sub) 15 broches, DVI-D 24 broches, HDMI, DisplayPort
Connecteur d'entrée (vidéo)		Prise BNC, S-video
Connecteur d'entrée audio Prise mini, RCA(L/R)
Connecteur d'entrée composan		RCA(Vidéo/L/R)
LAN		RJ45
Port Série		RS-232C In/Out
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogique : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI, DisplayPort
Signal d'entrée audio 0,5 Vrms maximum
Connecteur Sortie		Mini VGA(D-sub) 15 broches
Connecteur Sortie vidéo		Prise BNC
Connecteur Sortie audio		RCA(L/R)
Haut-parleurs		Interne: 12Wx2 (haut-parleurs stéréo), Externe (haut-parleurs prise): 12Wx2
Taille d'écran maximale 1018		08 mm L × 572,67 mm H / 40,1" L × 22,5" H
Alimentation		100-240 VAC, 50/60 Hz, 3,4 A
Puissance absorbée*		132W typique, Mode d'économie d'énergie : 0,5 W maximumClasse d'effi cacité énergétique: B
Dimensions / Poids net 1051,0 × 605,5 × 84,0mm / 41,4 × 23,8 × 3,3" (L×H×P)22,0kg / 48,5lbs
Conditions de fonctionnement		Utilisation : Température Humidité Stockage : Temperatur Humidité
Homologation		CB, CE, CU, TÜV-Bauart

NOTEZ * Périphériques l'équipement audio ne sont pas connectés.

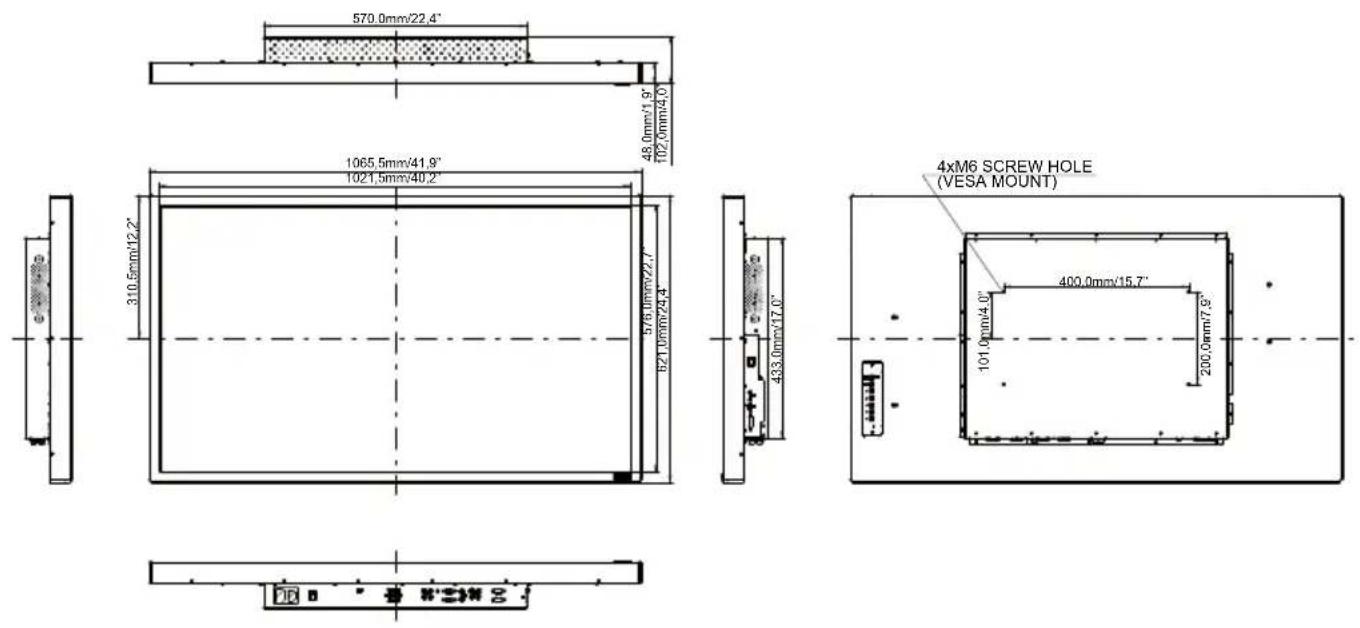

DIMENSIONS : ProLite TH4664MIS-B1 / ProLite TH4664MIS-B1AG

DIMENSIONS : ProLite TH4664MIS-B2 / ProLite TH4664MIS-B2AG

FRÉQUENCES DE SYNCHRONISATION

Timing

fH(kHz)

fV(Hz)

Dot clock (MHz)

VGA

DVI

DisplayPort

HDMI

YPbPr

AV

S-Video

VESA

VGA 640x480

31.469

59.940 25.175

○

○

○

○

37.861

72.809 31.500

○

○

○

○

37.500

75.000 31.500

○

○

○

○

SVGA 800x600

37.879

60.317 40.000

○

○

○

○

46.875

75.000 49.500

○

○

○

○

XGA 1024x768

48.363

60.004 65.000

○

○

○

○

60.023

75.029 78.750

○

○

○

○

1280x768 47.776 59.8

70 79.500

○

○

○

○

WXGA 1280x800 RB

49.306

59.910 71.000

○

○

○

○

WXGA 1280x800 49.7

702 59810

83.500

○

○

○

○

1280x960 60.000 60.0

00 108.000

○

○

○

○

SXGA 1280x1024 63.9

981 60.020

108.000

○

○

○

○

1360x768 47.712 60.0

20 85.500

○

○

○

○

1366x768 47.712 59.7

700 85.500

○

○

○

○

1400x1050 65.317 59

980 121.750

○

○

○

UXGA 1600x1200 75.000 60.000 162.000

○

○

○

○

1680x1050 RB 64.674

59.880

119.000

○

○

○

○

WSXGA 1680x1050 65.290 59.950 146.250

○

○

○

○

FHD 1920x1080

67.500

60.000 148.500

○

○

○

○

IBM

720x400

31.467

70.080 28.320

○

○

○

○

CEA-861

1280x720 45.000 60.000

74.250

○

○

○

○

MAC

640x480

35.000

66.670 30.240

○

○

○

○

832x624

49.722

74.550 57.280

○

○

○

○

1024x768 60.241 74.9

30 80.000

○

○

○

○

1152x870

68.681

75.060 100.000

○

○

○

○

SD

NTSC-M

15.734

59.940 13.500

○

○

○

NTSC-J

15.734

59.940 13.500

○

○

○

PAL-BDGHI

15.734

59.940 13.500

○

○

○

480i

60Hz

15.734

59.940 13.500

○

○

576i

50Hz

15.625

50.000 13.500

○

○

480p

60Hz

31.469

59.940 27.000

○

○

○

○

576p

50Hz

31.250

50.000 27.000

○

○

○

○

HD

720p

25Hz

18.750

25.000 74.250

○

○

○

○

30Hz

22.500

30.000 74.250

○

○

○

○

50Hz

37.500

50.000 74.250

○

○

○

○

60Hz

45.000

60.000 74.250

○

○

○

○

1080i

50Hz

28.125

50.000 74.250

○

○

○

○

60Hz

33.750

60.000 74.250

○

○

○

○

1080p

24Hz

27.000

24.000 74.250

○

○

○

○

25Hz

28.125

25.000 74.250

○

○

○

○

30Hz

33.750

30.000 74.250

○

○

○

○

50Hz

56.250

50.000 148.500

○

○

○

○

60Hz

67.500

60.000 148.500

○

○

○

○

24Psf 27.000 24.000 74.250

○

○

25Psf 28.125 25.000 74.250

○

○

* Signifi e la possibilité de synchronisation.

TABLEAU D'ÉCRAN PAP
