Type de produit	Amplificateur 2 canaux
Marque	Rockford Fosgate
Modèle	P400X2
Puissance de sortie RMS	100 W x 2 (4 Ω), 200 W x 2 (2 Ω)
Puissance de sortie maximale	400 W
Nombre de canaux	2
Impédance d'entrée	20 kΩ
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	> 100 dB
Taux de distorsion harmonique totale	< 0,05 %
Tension d'alimentation	12 V DC (véhicule)
Dimensions (L x l x h)	45 x 200 x 300 mm (environ)
Poids	2,5 kg (environ)
Matériau du boîtier	Aluminium avec dissipation thermique
Entrées	RCA stéréo
Sorties	Borniers pour haut-parleurs
Filtres	Passe-haut/passe-bas variables
Fonctions	Gain réglable, télécommande de gain optionnelle
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les liquides.
Sécurité	Fusible intégré, protection contre courts-circuits et surchauffe
Pièces détachées et réparabilité	Fusibles, capuchons de borniers, télécommande. Réparation par professionnel recommandée.

FOIRE AUX QUESTIONS - P400X2 Rockford Fosgate

Comment brancher l'amplificateur P400X2 ?

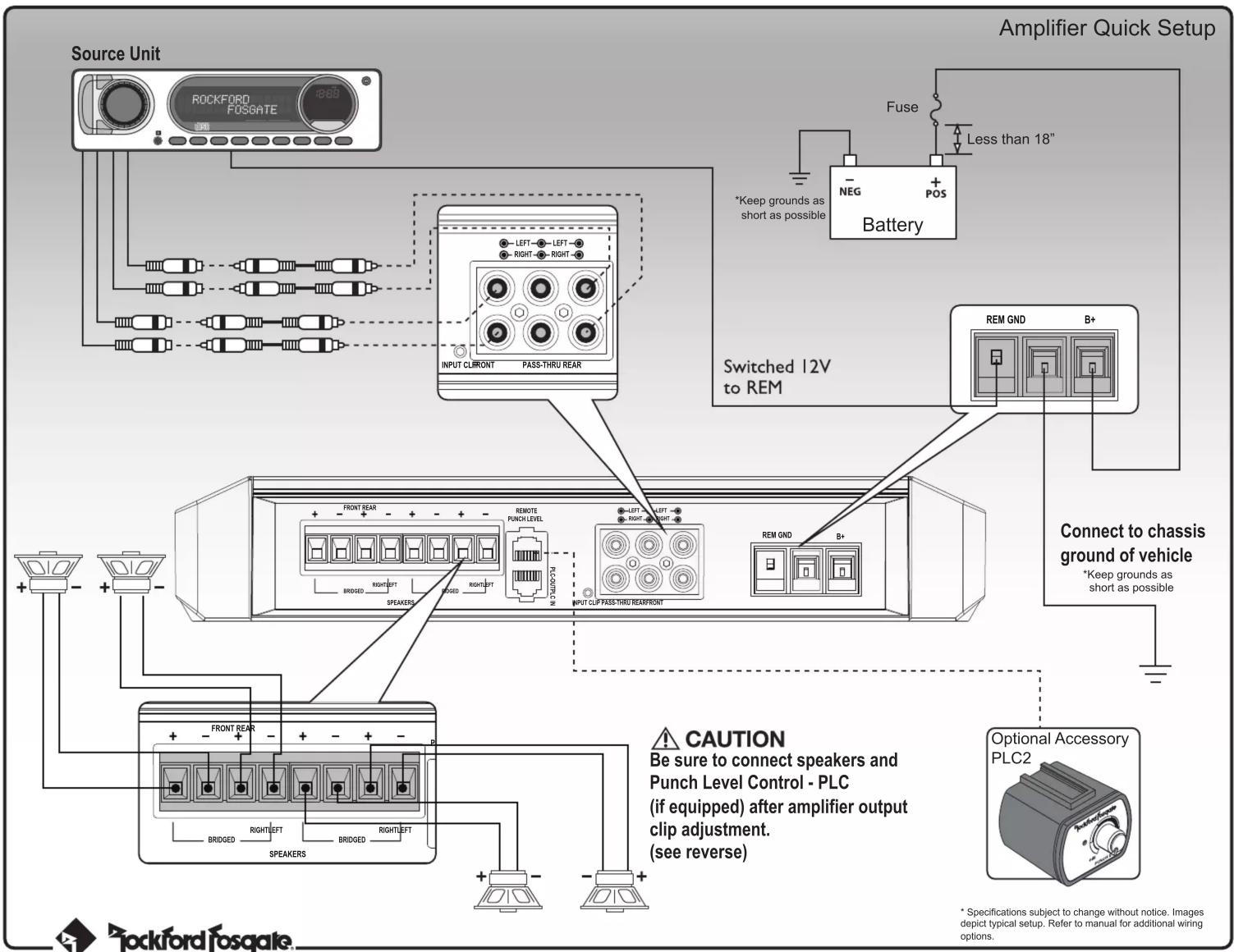

Connectez l'alimentation (+12V) via un fusible, la masse (GND) à un point de masse propre, et le fil de télécommande (REM) à la sortie antenne de l'autoradio. Branchez les RCA aux sorties préamplifiées de l'autoradio. Reliez les haut-parleurs aux borniers en respectant les polarités.

Quelle est la puissance RMS réelle de l'amplificateur ?

Le P400X2 délivre 100 W RMS par canal sous 4 ohms et 200 W RMS par canal sous 2 ohms, pour une puissance totale maximale de 400 W.

Puis-je utiliser cet amplificateur avec un subwoofer ?

Oui, en mode ponté (bridgé) vous obtenez 400 W RMS sous 4 ohms sur un seul canal, idéal pour alimenter un subwoofer.

À quoi sert le filtre passe-haut ?

Le filtre passe-haut coupe les fréquences basses (inférieures à un seuil réglable) afin de protéger les haut-parleurs médium/aigus. Il est utile lorsque vous n'utilisez pas de caisson de basses.

Comment régler le gain de l'amplificateur ?

Mettez le volume de l'autoradio à 75-80% de son maximum, puis ajustez le gain (rotule GAIN) jusqu'à entendre une légère distorsion, puis réduisez légèrement. Utilisez un oscilloscope ou une appli de réglage si possible.

Que faire si l'amplificateur surchauffe ?

Vérifiez que l'impédance des haut-parleurs n'est pas trop basse (minimum 2 ohms par canal), améliorez la ventilation, et assurez-vous que le signal d'entrée n'est pas trop élevé. L'amplificateur se protège automatiquement en cas de surchauffe.

L'amplificateur est-il stable en 1 ohm ?

Non, le P400X2 est stable en 2 ohms par canal et en 4 ohms en ponté. Une charge de 1 ohm peut endommager l'amplificateur.

Quelle taille de câble d'alimentation utiliser ?

Pour une installation standard, utilisez un câble d'alimentation de calibre 4 AWG (environ 21 mm²) pour des longueurs jusqu'à 5 mètres. Un diamètre trop faible peut provoquer des chutes de tension.

Comment installer le câble de télécommande ?

Connectez le fil REM (télécommande) à la sortie de commande d'antenne de l'autoradio ou à un interrupteur 12 V allumé avec le contact. Sans ce signal, l'amplificateur ne s'allume pas.

L'amplificateur s'allume mais aucun son, pourquoi ?

Vérifiez les branchements RCA, les réglages de l'autoradio (source, balance), l'état du fusible, et que les haut-parleurs ne sont pas en court-circuit. Testez avec une autre source si possible.

MODE D'EMPLOI P400X2 Rockford Fosgate

Step 1 - Input

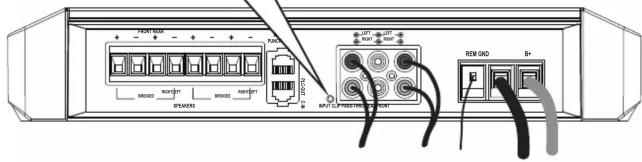

Input Clip Indicator Setup

Be sure to disconnect all speakers

from the amplifier.

CAUTION

Failure to comply may cause damage

to connected components and/or

amplifier.

Step 2 - Input

Turn on the source unit with volume set to zero.

Step 3 - Input

Adjust the Bass & Treble levels on the source unit to flat.

Amplifier Clip Indicator Setup

Step 4 - Input

Play test tone* or music CD for setup.

Note: Use the 40Hz @ 0dB tone (Track 5) for mono amplifier applications or the 1kHz @ 0dB tone (Track 7) for multi-channel amplifier applications. Be sure your x-over is switched to the appropriate filter setting.

*Test tones available at https://rftech.custhelp.com/app/answers/de-

tail/a_id/1126/ Scroll to the bottom of the page and download your preferred

Step 5 - Input

Increase the source unit volume until the Input Clip Indicator illuminates red.

Note: Input Clip can be viewed remotely with optional PLC2.

Step 6 - Input

Decrease the source unit volume slightly until the light turns completely off. This establishes your maximum source unit volume for adjusting the Output Clip Indicator.

Note: Some source units will not clip.

Step 7 - Output

Be sure to disconnect Punch Level Control - PLC (if equipped) from the amplifier.

Step 8 - Output

Output Clip Indicator Setup

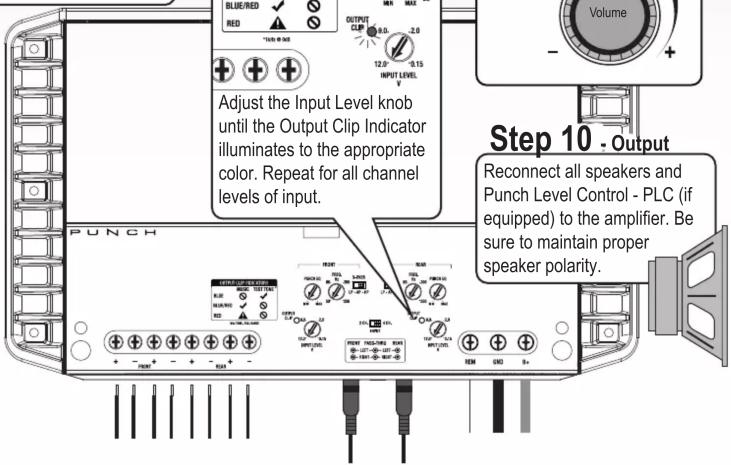

Adjust the Input Level knob until the Output Clip Indicator illuminates to the appropriate color. Repeat for all channel levels of input.

Step 9 - Output

Turn the source unit volume down.

Step 10 - Output

Reconnect all speakers and Punch Level Control - PLC (if equipped) to the amplifier. Be sure to maintain proper speaker polarity.
