MODE D'EMPLOI Espace (2017) RENAULT

Notice d'utilisation

RENAULT

RENAULT préconise ELF

Partenaires dans la haute technologie automobile, Elf et Renault associent leur expertise sur les circuits comme à la ville. Cette collaboration de longue date vous permet de disposer d'une gamme de lubrifiants parfaitement adaptés à votre Renault. La protection durable et les performances optimales de votre moteur sont assurées. Vidanges ou appoints, pour connaître le lubrifiant ELF homologué le mieux adapté à votre véhicule, bénéficiez du conseil de votre représentant Renault ou référez-vous au document d'entretien du véhicule.

www.lubricants.elf.com

Une marque de TOTAL

Bienvenue à bord de votre véhicule

Cette notice d'utilisation et d'entretien réunit à votre intention les informations qui vous permettront :

• de bien connaître votre véhicule et, par là même, de bénéficier pleinement, et dans les meilleures conditions d'utilisation, de toutes les fonctionnalités et de tous les perfectionnements techniques dont il est doté.
• de maintenir son fonctionnement optimum par la simple mais rigoureuse observation des conseils d'entretien.
• de faire face, sans perte de temps excessive, aux opérations qui ne requièrent pas l'intervention d'un spécialiste.

Les quelques instants que vous consacrerez à la lecture de cette notice seront très largement compensés par les enseignements que vous en tirerez, les fonctionnalités et les nouveautés techniques que vous y découvrirez. Si certains points restaient encore obscurs, les techniciens de notre Réseau se feraient un plaisir de vous fournir tout renseignement complémentaire.

Pour vous aider dans la lecture de cette notice vous trouverez le symbole suivant :

Pour indiquer une notion de risque, de danger ou une consigne de sécurité.

La description des modèles, déclinés dans cette notice, a été établie à partir des caractéristiques techniques connues à la date de conception de ce document. La notice regroupe l'ensemble des équipements (de série ou optionnels) existant pour ces modèles, leur présence dans le véhicule dépend de la version, des options choisies et du pays de commercialisation.

De même, certains équipements devant apparaître en cours d'année peuvent être décrits dans ce document.

Enfin, dans toute la notice, lorsqu'il est fait référence au Représentant de la marque il s'agit d'un Représentant RENAULT.

Bonne route au volant de votre véhicule.

Traduit du français. Reproduction ou traduction, même partielle, interdite sans autorisation écrite du constructeur du véhicule.

S O M M A I R E

Chapitres

Faites connaissance avec votre véhicule ......

1

La conduite ....

2

Votre confort ....

3

Entretien

4

Conseils pratiques ....

5

Caractéristiques techniques ....

6

Index alphabétique ....

7

Chapitre 1 : Faites connaissance avec votre véhicule

Carte RENAULT : généralités, utilisation.... 1.2

Verrouillage, déverrouillage des portes 1.8

Ouverture et fermeture des portes 1.11

Condamnation automatique des ouvrants en roulage.... 1.14

Appuis-tête — Sièges 1.15

Ceintures de sécurité.... 1.23

Dispositifs de retenue complémentaires : 1.27

aux ceintures avant 1.27

aux ceintures arrière 1.31

de protection latérale 1.32

Rétroviseurs 1.34

Sécurité enfants : généralités 1.37

choix de la fixation du siège enfant 1.40

Installation du siège enfant, généralités.... 1.43

Siège enfant : fixation par ceinture de sécurité ou par système isofix 1.45

désactivation-activation de l'airbag passager avant. 1.57

Poste de conduite 1.60

Tableau de bord. 1.62

ordinateur de bord 1.72

menu de personnalisation des réglages du véhicule 1.82

Heure et température extérieure 1.83

Volant de direction.... 1.84

Direction assistée 1.85

Avertisseurs sonores et lumineux 1.86

Éclairages et signalisations extérieurs 1.87

Essuie-vitre, lave-vitre avant 1.92

Essuie-vitre, lave-vitre arrière 1.98

Réservoir carburant (remplissage carburant) 1.100

1.1

CARTE RENAULT : généralités (1/2)

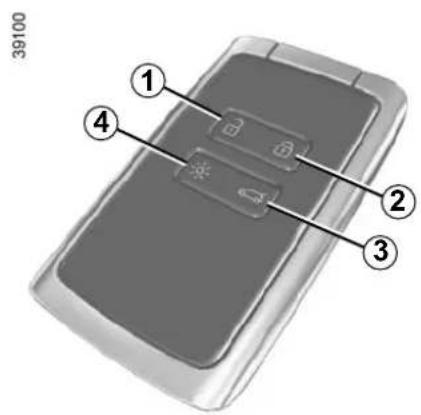

1 Déverrouillage de tous les ouvrants.
2 Verrouillage de tous les ouvrants.
3 Verrouillage/déverrouillage du coffre et, suivant véhicule, ouverture/fermeture automatique du hayon (reportez-vous au paragraphe « Hayon motorisé » en chapitre 3.
4 Allumage à distance de l'éclairage.

La carte RENAULT permet :

• le verrouillage/déverrouillage des ouvrants (portes, coffre) et de la trappe à carburant (reportez-vous aux pages suivantes);
• l'allumage de l'éclairage à distance du véhicule (reportez-vous aux pages suivantes) ;
• la fermeture automatique à distance des vitres électriques et, suivant véhicules, du toit ouvrant, reportez-vous aux paragraphes « Lève-vitres électriques » et « Toit ouvrant électrique » en chapitre 3 ;
• le démarrage du moteur, reportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2.

Autonomie

Assurez-vous d'avoir une pile en bon état, du bon modèle et introduite correctement. Sa durée de vie est d'environ deux ans : remplacez-la lorsque le message « pile carte faible » apparaît au tableau de bord (reportez-vous au paragraphe « Carte RENAULT : pile » en chapitre 5).

Champ d'action de la carte RENAULT

Il varie selon l'environnement : attention aux manipulations de la carte RENAULT pouvant verrouiller ou déver rouiller le véhicule par appuis involontaires sur les boutons.

Pile déchargée, vous pouvez toujours verrouiller/déverrouiller et démarrer le véhicule. Reportez-vous aux paragraphes « Verrouillage, déverrouillage des portes » en chapitre 1 et « Démarrage, arrêt du moteur » en chapitre 2.

CARTE RENAULT : généralités (2/2)

Fonction « éclairage à distance »

Un appui sur le bouton 4 allume les feux de croisement et l'éclairage intérieur pendant environ 20 secondes. Cela permet, par exemple, de repérer de loin le véhicule stationné dans un parking.

Nota : un nouvel appui sur le bouton 4 éteint l'éclairage.

Conseil

N'approchez pas la carte d'une source de chaleur, de froid ou d'humidité.

Ne rangez pas la carte RENAULT dans un lieu où elle pourrait être tordue, voire même détériorée involontairement : ceci est le cas, par exemple, lorsqu'on s'assoit sur la carte rangée dans une poche arrière de vêtement.

Remplacement, besoin d'une carte RENAULT supplémentaire

En cas de perte, ou si vous désirez une autre carte RENAULT, adressez-vous exclusivement à un Représentant de la marque.

En cas de remplacement d'une carte RENAULT, il sera nécessaire d'amener le véhicule et toutes ses cartes RENAULT chez un Représentant de la marque pour réinitialiser l'ensemble.

Vous avez la possibilité d'utiliser jusqu'à quatre cartes RENAULT par véhicule.

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.

De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

RISQUE DE MORT OU BLESSURES GRAVES.

CARTE RENAULT « MAINS LIBRES » : utilisation (1/4)

Vous disposez de deux modes de verrouillage/déverrouillage du véhicule :

• la carte RENAULT en « mains libres » ;
• la carte RENAULT en télécommande.

Ne rangez pas la carte RENAULT dans un lieu où elle pourrait être en contact avec d'autres équipements électroniques (ordinateur, téléphone...) qui peuvent perturber le fonctionnement.

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.

De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

RISQUE DE MORT OU BLESSURES GRAVES.

Utilisation de la carte en « mains libres »

Le mode « mains libres » permet le verrouillage/déverrouillage sans action sur les boutons de la carte RENAULT lorsque celle-ci est présente dans la zone d'accès 1.

Nota : Il est possible de désactiver l'accès « mains libres » depuis l'écran multifonctions (reportez-vous à la notice de l'équipement).

CARTE RENAULT « MAINS LIBRES » : utilisation (2/4)

Déverrouillage « mains libres »

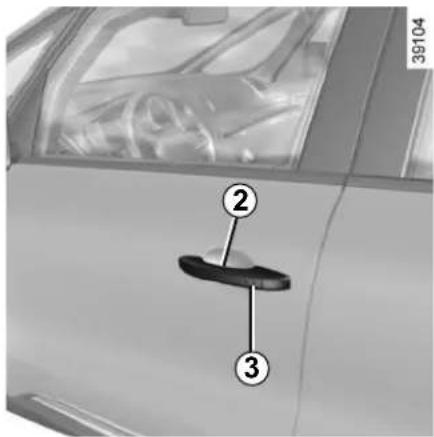

Carte RENAULT dans la zone 1, passez la main derrière une poignée 2 : le véhicule se déverrouille.

Le déverrouillage est visualisé par un clignotement des feux de détresse.

Un appui sur le bouton 4 déverrouille tout le véhicule et entre-ouvre le coffre ou, pour les véhicules équipés d'un hayon motorisé, ouvre complètement le coffre.

Verrouillage « mains libres » à l'éloignement

Carte RENAULT sur vous, portes et coffre fermés, éloignez-vous du véhicule : il se verrouille automatiquement dès que vous sortez de la zone d'accès.

Nota : la distance à laquelle se verrouille le véhicule dépend de l'environnement.

Le verrouillage est visualisé par un clignotement des feux de détresse suivi d'un allumage fixe d'environ quatre secondes et confirmé par un signal sonore.

Verrouillage « mains libres » à l'aide du capteur 3

Si vous souhaitez verrouiller votre véhicule et que la carte doit rester à proximité, portes et coffre fermés, passez le doigt sur le capteur 3 de la poignée de porte conducteur. Le véhicule se verrouille.

Nota : la présence d'une carte RENAULT est obligatoire dans la zone d'accès 1 du véhicule pour permettre le verrouillage par le capteur.

Particularités liées au verrouillage

Après un verrouillage par contact avec le capteur 3, il faut attendre environ 3 secondes pour pouvoir déverrouiller le véhicule. Durant ces 3 secondes, il est possible de s'assurer du bon verrouillage en actionnant les poignées de portes.

Si une porte est ouverte ou mal fermée :

- lors du verrouillage à l'aide du capteur 3 il y a un verrouillage/déverrouillage rapide du véhicule sans clignotement des feux de détresse ;

- lors de l'éloignement, il n'y a pas de verrouillage du véhicule.

CARTE RENAULT « MAINS LIBRES » : utilisation (3/4)

Particularités liées au verrouillage (suite)

Au-delà de 15 minutes environ, carte RENAULT dans la zone de détection, le verrouillage à l'éloignement du véhicule est désactivé.

Le verrouillage du véhicule ne peut se faire si une carte est dans la zone 7.

Après déverrouillage par appui sur le bouton de la carte RENAULT sans ouverture d'un ouvrant, le verrouillage « mains libres » à l'éloignement est désactivé.

Utilisation de la carte en télécommande

Déverrouillage à l'aide de la carte RENAULT

Pressez le bouton 5. Le déverrouillage est visualisé par un clignotement des feux de détresse.

Verrouillage à l'aide de la carte RENAULT

Portes et coffre fermés, appuyez sur le bouton 6 : le véhicule se verrouille. Le verrouillage est visualisé par deux clignotements des feux de détresse.

Nota : la distance maximale à laquelle se verrouille le véhicule dépend de l'environnement.

Particularités

Le verrouillage du véhicule ne peut se faire si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide du véhicule sans clignotement des feux de détresse.

Moteur tournant, les boutons de la carte sont désactivés.

CARTE RENAULT « MAINS LIBRES » : utilisation (4/4)

Moteur démarré, si après avoir ouvert et fermé une porte, la carte n'est plus dans la zone 7, le message « carte non détectée » vous alerte que la carte n'est plus dans le véhicule. Cela permet d'éviter par exemple de partir après avoir déposé un passager avec la carte sur lui.

L'alerte disparaît lorsque la carte est de nouveau détectée.

Verrouillage/déverrouillage du coffre seul

Pour les véhicules non équipés d'un hayon motorisé, pressez le bouton 8 pour verrouiller/déverrouiller uniquement le coffre.

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.

De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

RISQUE DE MORT OU BLESSURES GRAVES.

VERROUILLAGE, DÉVERROUILLAGE DES PORTES (1/3)

Cas de non fonctionnement de la carte RENAULT

Dans certains cas, la carte RENAULT peut ne pas fonctionner :

• usure de la pile de la carte RENAULT, batterie déchargée...
• utilisation d'appareils fonctionnant sur la même fréquence que la carte (téléphone portable...);
• véhicule situé dans une zone à forts rayonnements électromagnétiques.

Il est possible alors :

• d'utiliser la clé intégrée à la carte ;
• de verrouiller manuellement chacune des portes ;
• d'utiliser la commande de verrouillage/déverrouillage des portes de l'intérieur (reportez-vous aux pages suivantes).

Clé intégrée à la carte

La clé intégrée 2 sert à verrouiller ou déverrouiller la porte avant gauche lorsque la carte RENAULT ne peut pas fonctionner.

Accès à la clé 2

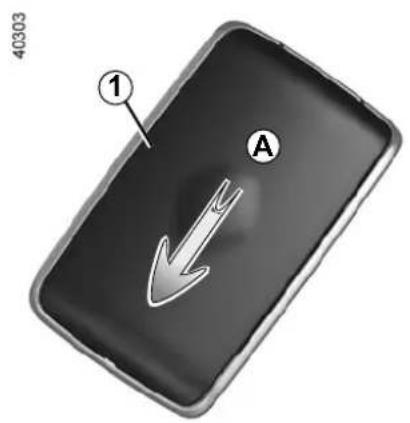

Faites coulisser la coque arrière 1 vers le bas en exerçant une pression sur la zone A.

Utilisation de la clé intégrée à la carte RENAULT

• Insérez l'embout de la clé 2 dans l'encoche 3 en bas du cache A de la porte gauche ;
• effectuez un mouvement vers le haut pour ôter le cache B ;
• introduisez la clé 2 dans la serrure et verrouillez ou déverrouillez la porte avant gauche.

Une fois entré dans le véhicule, replacez la clé intégrée dans son logement dans la carte RENAULT.

Verrouillage manuel des portes

Porte ouverte, faites pivoter la vis 4 (à l'aide de l'embout de la clé) et fermez la porte.

Celle-ci est désormais verrouillée de l'extérieur.

L'ouverture ne pourra alors se faire que de l'intérieur du véhicule ou par la clé pour la porte avant gauche.

VERROUILLAGE, DÉVERROUILLAGE DES PORTES (3/3)

Commande de verrouillage/ Déverrouillage de l'intérieur

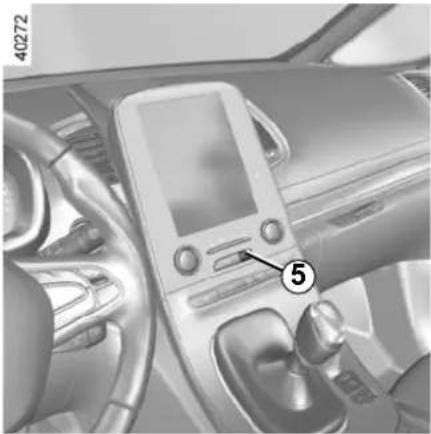

Le contacteur 5 commande simultanément les portes, le coffre et la trappe à carburant.

Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/dé-verrouillage rapide des ouvrants.

En cas de transport d'objet avec le coffre ouvert, vous pouvez tout de même verrouiller les autres ouvrants : moteur arrêté, exercez un appui de plus de cinq secondes sur le contacteur 5 pour verrouiller les autres ouvrants.

Verrouillage des ouvrants sans la carte RENAULT

Cas, par exemple, d'une pile déchargée, d'un non-fonctionnement temporaire de la carte RENAULT...

Moteur arrêté, un ouvrant (porte ou coffre) ouvert, exercez un appui de plus de cinq secondes sur le contacteur 5.

À la fermeture de la porte, tous les ouvrants seront verrouillés.

Le déverrouillage de l'extérieur du véhicule ne sera possible qu'avec la carte RENAULT située dans la zone d'accès au véhicule ou à l'aide de la clé intégrée à la carte RENAULT.

Témoin d'état de verrouillage des ouvrants

Carte RENAULT dans l'habitacle et après appui sur le bouton START, le témoin intégré au contacteur 5 vous informe de l'état de verrouillage des ouvrants :

• témoin allumé, les ouvrants sont verrouillés;
• témoin éteint, les ouvrants sont déverrouillés.

Lorsque vous verrouillez les portes de l'extérieur, le témoin reste allumé puis s'éteint.

Ne quittez jamais votre véhi cule en laissant une carte RENAULT à l'intérieur.

Responsabilité du conducteur

Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l'accès des secouristes dans l'habitable en cas d'urgence.

OUVERTURE ET FERMETURE DES PORTES (1/3)

Ouverture de l'extérieur

Portes déverrouillées ou carte RENAULT sur vous, saisissez la poignée 1 et tirez vers vous.

Ouverture de l'intérieur

Tirez la poignée 2.

Alarme sonore d'oubli d'éclairage

À l'ouverture d'une porte, et si la ma-nette d'éclairage est activée en position autre que AUTO, une alarme sonore se déclenche pour vous signaler que les feux sont restés allumés alors que le contact moteur est coupé.

Par mesure de sécurité, les manœuvres d'ouverture/fermeture ne doivent se faire que véhicule à l'arrêt.

OUVERTURE ET FERMETURE DES PORTES (2/3)

Alarme d'oubli de fermeture d'un ouvrant

À l'arrêt, contact mis, le témoin 3 s'allume au tableau de bord accompagné du témoin 4 indiquant le ou les ouvrants (porte, coffre) ouverts ou mal fermés.

Lorsque le véhicule atteint 20 km/h environ, un témoin indique le ou les ouvrants (porte ou coffre) ouverts ou mal fermés, accompagné du message « coffre ouvert » ou « porte ouverte » et un signal sonore retentit pendant 40 secondes environ ou jusqu'à la fermeture du ou des ouvrants.

OUVERTURE ET FERMETURE DES PORTES (3/3)

Sécurité enfants

Appuyez sur le contacteur 5 pour interdire ou autoriser l'ouverture des portes arrière et des lève-vitres arrière électriques depuis l'intérieur.

L'allumage du témoin intégré au contacteur indique la condamnation.

Anomalies de fonctionnement

En cas de défaillance du système :

• un signal sonore retentit ;
• le message « sécurité enfants à contrôler » s'affiche au tableau de bord;
  – le témoin intégré ne s'allume pas.

Consultez un Représentant de la marque.

Par mesure de sécurité, les manœuvres d'ouverture/fermeture ne doivent se faire que véhicule à l'arrêt.

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.

De plus, par temps chaud et/ou en- soleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

RISQUE DE MORT OU BLESSURES GRAVES.

CONDAMNATION AUTOMATIQUE DES OUVRANTS EN ROULAGE

Principe de fonctionnement

Après démarrage du véhicule, le système condamne automatiquement les ouvrants dès que vous atteignez environ 10 km/h.

La décondamnation se fait :

• par appui sur le contacteur 2 de décondamnation des portes ;
• à l'arrêt, par ouverture d'une porte avant depuis l'intérieur du véhicule.

Nota : s'il y a ouverture/fermeture d'une porte, celle-ci se verrouille de nouveau automatiquement lorsque le véhicule atteint environ 10 km/h.

Activation/Désactivation de la fonction

Pour l'activer : véhicule à l'arrêt et moteur tournant appuyez sur le contacteur 2 jusqu'à entendre un signal sonore.

Pour la désactiver : véhicule à l'arrêt et moteur tournant appuyez sur le contacteur 2 jusqu'à entendre deux signaux sonores.

Vous pouvez aussi désactiver/activer la fonction depuis le menu de l'écran multifonctions 1 (Reportez-vous au paragraphe « Menu de personnalisation des réglages du véhicule » en chapitre 1, fonction « Blocage automatique des portes en roulant »).

Responsabilité du conducteur

Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l'accès des secouristes dans l'habitable en cas d'urgence.

Anomalie de fonctionnement

Si vous constatez une anomalie de fonctionnement (pas de condamnation automatique, le voyant intégré au contacteur 2 ne s'allume pas à la condamnation des ouvrants...), assurez-vous que la condamnation n'a pas été désactivée par erreur et vérifiez la bonne fermeture de tous les ouvrants. S'ils sont bien fermés et que le problème persiste, adressez-vous à un Représentant de la marque.

APPUIS-TÊTE AVANT

Pour monter l'appui-tête

Tirez l'appui-tête vers le haut jusqu'à la hauteur désirée.

Pour descendre l'appui-tête

Appuyez sur le bouton 2 et accompagnez l'appui-tête dans sa descente jusqu'à la hauteur désirée.

Pour régler l'inclinaison

Suivant véhicule, écartez ou rapprochez la partie A jusqu'au confort désiré.

Pour régler les maintiens latéraux B

Suivant véhicule, vous pouvez régler les parties B indépendamment jusqu'au confort désiré.

Pour enlever l'appui-tête

Montez-le dans sa position la plus haute (inclinez le dossier vers l'arrière si nécessaire). Appuyez sur le bouton 2 et levez-le jusqu'à le libérer.

Pour remettre l'appui-tête

Veillez à la propreté des tiges d'appui-tête 3.

Introduisez les tiges de l'appui-tête dans les fourreaux 1 (inclinez le dossier vers l'arrière si nécessaire).

Enfoncez l'appui-tête jusqu'à son blocage puis appuyez sur le bouton 2 et enfoncez l'appui-tête au maximum.

Vérifiez le bon verrouillage de l'appui-tête.

L'appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement : le haut

de l'appui-tête doit se situer le plus proche possible du sommet de la tête et la distance entre la tête et la partie A doit être minimale.

SIÈGES AVANT À COMMANDES MANUELLES (1/2)

Pour avancer ou reculer le siège

Levez la poignée 1 pour déverrouiller. À la position choisie, relâchez la poignée et assurez-vous du bon verrouillage.

Pour monter ou descendre l'assise du siège

Manceuvrez le levier 2 autant de fois que nécessaire vers le haut ou vers le bas.

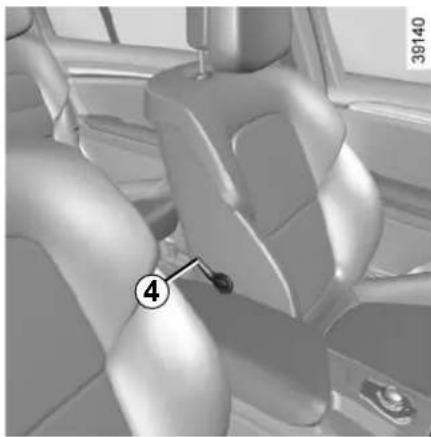

Pour incliner le dossier

Levez la poignée 3 et inclinez le dossier jusqu'à la position désirée. À la position choisie, relâchez la poignée et assurez-vous du bon verrouillage.

Pour régler le siège au niveau des lombaires

Abaissez la manette 4 pour accentuer le soutien et levez-la pour l'atténuer.

SIÈGES AVANT À COMMANDES MANUELLES (2/2)

• un premier appui sur le contacteur 5 du siège désiré active le système en position de chauffage élevée. Les deux témoins intégrés au contacteur sont allumés ;
• un second appui diminue le chauffage à sa position basse. Un seul témoin intégré est allumé ;
• un troisième appui éteint le chauffage.

Anomalie de fonctionnement

Lorsqu'une anomalie de fonctionnement est détectée, les témoins intégrés au contacteur 5 du siège concerné clignotent.

Consultez un représentant de la marque.

Pour des raisons de sécurité, effectuez ces réglages voiture à l'arrêt.

Pour ne pas gêner l'efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière.

Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation.

SIÈGE AVANT À COMMANDES ÉLECTRIQUES (1/2)

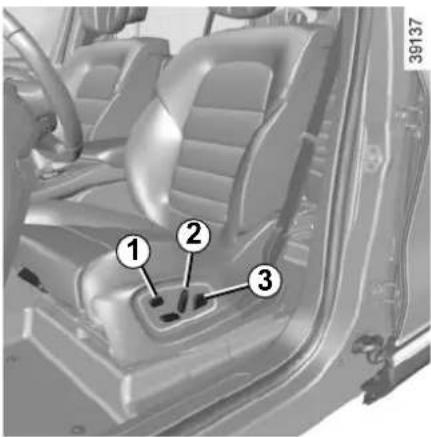

Pour les véhicules qui en sont équipés, le contacteur 1 permet d'accéder au menu sièges de l'écran multifonctions (reportez-vous en pages suivantes).

Réglage du dossier

Pour incliner le dossier, actionnez le haut du contacteur 2 vers l'avant ou l'arrière.

Réglage du siège conducteur au niveau des lombaires

Actionnez le contacteur 3 vers l'avant, l'arrière, le haut ou le bas.

Veillez au bon verrouillage des dossiers des sièges.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.

Veillez au bon verrouillage des dossiers des sièges.

Pour ne pas gêner l'efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière.

Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation.

SIÈGE AVANT À COMMANDES ÉLECTRIQUES (2/2)

Pour avancer ou reculer l'assise

Actionnez le contacteur 4 vers l'avant ou vers l'arrière.

Pour rehausser ou abaisser l'assise

Actionnez l'arrière du contacteur 4 vers le haut ou vers le bas.

Pour incliner l'assise

(suivant véhicule)

Actionnez l'avant du contacteur 4 vers le haut ou vers le bas.

Ajustement de la longueur d'assise

Levez la poignée 5 pour déverrouiller. À la position choisie, relâchez la poignée et assurez-vous du bon verrouillage.

• un premier appui sur le contacteur 6 du siège désiré active le système en position de chauffage élevée. Les deux témoins intégrés au contacteur sont allumés ;
• un second appui diminue le chauffage à sa position basse. Un seul témoin intégré est allumé ;
• un troisième appui éteint le chauffage.

SIÈGES AVANT : Fonctionnalités (1/3)

Depuis l'écran multifonctions, vous pouvez accéder, suivant véhicule, à plusieurs fonctionnalités des sièges.

Pour les véhicules qui en sont équipés, le contacteur 1 permet l'accès direct au menu siège de l'écran multifonctions.

Pour plus d'explications, reportez-vous à la notice de l'équipement multimédia.

Massage

Vous pouvez activer la fonction massage des sièges conducteur ou passager avant.

Depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Sièges » puis « Massage ».

Naviguez dans le menu « Conducteur » ou « Passager » pour :

• sélectionner le type de massage (Tonique, Relaxant ou Lombaires) ;
• régler l'intensité (+ ou -) ;
• régler la vitesse (+ ou -) ;
• réinitialiser les paramètres sélectionnés. Appuyez en 2 puis sur «Réinitialiser ;
• activer/désactiver le siège massant (ON ou OFF).

Nota : le mode sélectionné dans le menu « Multi-Sense » peut influer sur la configuration du massage (reportez-vous au paragraphe « Multi-Sense » en chapitre 3).

SIÈGES AVANT : Fonctionnalités (2/3)

Réglages

Depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Sièges » puis « Réglages ».

Vous pouvez activer ou désactiver les éléments suivants :

• facilité d'accès du conducteur ;
• réglage de courtoisie pour le passager ;
• retour visuel du mouvement en cours.

Facilité d'accès du conducteur

Appuyez sur « ON » ou « OFF » pour activer ou désactiver cette fonction.

Quand cette fonction est activée, le siège recule automatiquement lorsque le conducteur quitte le véhicule et il reprend sa position à l'appui sur le bouton de démarrage.

Réglage de courtoisie pour le passager

Appuyez sur « ON » ou « OFF » pour activer ou désactiver cette fonction.

Quand cette fonction est activée, le conducteur peut régler le siège du passager à l'aide des contacteurs 3, 4 et 5.

SIÈGES AVANT : Fonctionnalités (3/3)

Position

Il est possible de mémoriser la position de conduite du siège conducteur.

La position de conduite regroupe les réglages de l'assise, du dossier et des rétroviseurs extérieurs.

La mémorisation et le rappel de la position de conduite par appui sur les boutons, sont possibles :

• carte RENAULT « mains-libres détectée;
• à l'ouverture de la porte conducteur.

Mémorisation de la position de conduite

• réglez le siège conducteur à l'aide des contacteurs 3, 4 et 5 (reportez-vous en page précédente) ;
• réglez les rétroviseurs extérieurs ;
• depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Sièges », « Réglages » puis « Position » et sélectionnez « Enregistrer ».

Les positions des rétroviseurs extérieurs en marche avant, en marche arrière et du siège conducteur sont alors mémorisées.

39285

Rappel de la position de conduite

Véhicule à l'arrêt, depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Sièges », « Réglages » puis « Position », sélectionnez « Rappeler » et confirmez.

Nota : le rappel de la position de conduite mémorisée est interrompu s'il y a appui sur l'un des boutons de réglage du siège durant le rappel.

En roulage, il n'est pas possible de procéder à un rappel de position de conduite.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.

CEINTURES DE SÉCURITÉ (1/3)

Pour assurer votre sécurité, portez votre ceinture de sécurité lors de tous vos déplacements. De plus, vous devez vous conformer à la législation locale du pays où vous vous trouvez.

Pour la bonne efficacité des ceintures arrière, assurez-vous du verrouillage des sièges arrière. Reportez-vous aux paragraphes « fonctionnalités des sièges arrière » et « réglages des sièges arrière » en chapitre 3.

Des ceintures de sécurité mal ajustées ou vrillées risquent de causer des blessures en cas d'accident.

Utilisez une ceinture de sécurité pour une seule personne, enfant ou adulte.

Même les femmes enceintes doivent porter leur ceinture. Dans ce cas, veillez à ce que la sangle de bassin n'exerce pas une pression trop importante sur le bas-ventre sans créer de jeu supplémentaire.

Avant de démarrer, procédez d'abord au réglage de la position de conduite, puis, pour tous les occupants, à l'ajustement de la ceinture de sécurité pour obtenir la meilleure protection.

Réglage de la position de conduite

- Asseyez-vous bien au fond de votre siège (après avoir retiré votre manteau, blouson...). C'est essentiel pour le positionnement correct du dos ;

- réglez l'avancée du siège en fonction du pédalier. Votre siège doit être reculé au maximum compatible avec l'enfoncement complet de la pédale d'embrayage. Le dossier doit être réglé de manière à ce que les bras restent légèrement pliés ;

- réglez la position de votre appuitête. Pour un maximum de sécurité, la distance entre votre tête et l'appuitête doit être minimale ;

- réglez la hauteur d'assise. Ce réglage permet d'optimiser votre vision de conduite ;

- réglez la position du volant.

Ajustement des ceintures de sécurité

Tenez-vous bien appuyé contre le dossier.

La sangle de thorax 1 doit être rapprochée le plus possible de la base du cou, sans toutefois porter sur ce dernier.

La sangle de bassin 2 doit être portée à plat sur les cuisses et contre le bassin.

La ceinture doit porter le plus directement possible sur le corps. Ex. : évitez les vêtements trop épais, les objets intercalés...

Déroulez la sangle lentement et sans à-coups et assurez l'encliquetage du pêne 3 dans le boîtier 5 (vérifiez le ver-rouillage en tirant sur le pêne 3).

En cas de blocage de la sangle, effectuez un large retour en arrière et déroulez à nouveau.

Si votre ceinture est complètement bloquée, tirez lentement, mais fortement la sangle, pour en extraire environ 3 cm. Laissez-la se rembobiner seule puis déroulez à nouveau.

Si le problème persiste, consultez un Représentant de la marque.

Témoin d'alerte de non-port de la ceinture conducteur et, suivant véhicule, du passager avant Il s'allume sur le rétroviseur intérieur au démarrage moteur puis, si la ceinture conducteur ou passager avant (lorsque le siège est occupé) n'est pas bouclée et que le véhicule atteint environ 20 km/h, il clignote et un signal sonore retentit pendant environ 120 secondes.

Nota : un objet posé sur l'assise passager peut dans certains cas, déclencher le témoin.

Alerte de non-port de ceinture arrière (suivant véhicule)

Le témoin s'allume au tableau de bord accompagné du visuel 6 pendant environ 30 secondes à chaque démarrage du véhicule, ouverture d'une porte ou bouclage/débouclage d'une ceinture arrière.

Assurez-vous que les passagers arrière sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur les sièges arrière.

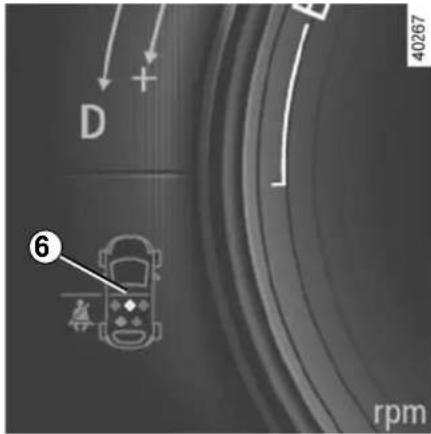

Sur le visuel 6 :

• repère en vert : ceinture bouclée ;
• repère en rouge : ceinture non bouclée.

Déverrouillage

Pressez le bouton 4, la ceinture est rappelée par l'enrouleur. Accompagnez-la.

CEINTURES DE SÉCURITÉ (3/3)

Réglage en hauteur des ceintures avant

Utilisez le bouton 7 pour régler la hauteur de la ceinture de telle sorte que la sangle de thorax passe comme indiqué précédemment. Appuyez sur le bouton 7 et montez ou descendez la ceinture. Une fois le réglage effectué, assurez-vous du bon verrouillage.

Les informations suivantes concernent les ceintures avant et arrière du véhicule.

- Aucune modification ne doit être apportée aux éléments du système de retenue montés d'origine : ceintures et sièges ainsi que leurs fixations. Pour des cas particuliers (ex : installation d'un siège enfant), consultez un Représentant de la marque.

• N'utilisez pas de dispositifs permettant d'introduire du jeu dans les sangles (exemples : pince à linge, clip...) : car une ceinture de sécurité portée trop lâche risque de provoquer des blessures en cas d'accident.
• Ne faites jamais passer la sangle de thorax sous votre bras, ni derrière votre dos.
• N'utilisez pas la même ceinture pour plus d'une personne et n'attachez jamais un bébé ou un enfant sur vos genoux avec votre ceinture.
• La ceinture ne doit pas être vrillée.
• À la suite d'un accident, faites vérifier et si nécessaire remplacer les ceintures. De même, faites remplacer votre ceinture si celle-ci présente une dégradation.
• Veillez à insérer le pêne de la ceinture dans le boîtier approprié.
• Veillez à ne pas intercaler d'objet dans la zone du boîtier de verrouillage de la ceinture qui pourrait gêner son bon fonctionnement.
• Lors de la mise en place de la banquette arrière, veillez à bien repositionner les ceintures de sécurité et les boucles de façon à pouvoir les utiliser correctement.
• Assurez-vous du bon positionnement du boîtier de verrouillage (il ne doit pas être caché, écrasé, plaqué... par des personnes ou des objets).

CEINTURES DE SÉCURITÉ ARRIÈRE

Sièges arrière latéraux de deuxième rangée

Déroulez lentement la sangle 1.

Encliquetez le pêne coulissant 2 dans le boîtier rouge 3 correspondant.

Fonctionnalités des sièges arrière

Reportez-vous au paragraphe « fonctionnalités des sièges arrière » en chapitre 3.

Siège arrière central de deuxième rangée

Déroulez lentement la sangle 5 de son logement 4.

Encliquetez le pêne 9 dans le boîtier de verrouillage noir 8.

Encliquetez le dernier pêne coulissant 6 dans le boîtier rouge 7.

Pour ranger la ceinture, accompagnez celle-ci dans le logement 4 et rangez les deux pênes dans leur emplacement respectif A et B.

Sièges arrière de troisième rangée (versions 7 places)

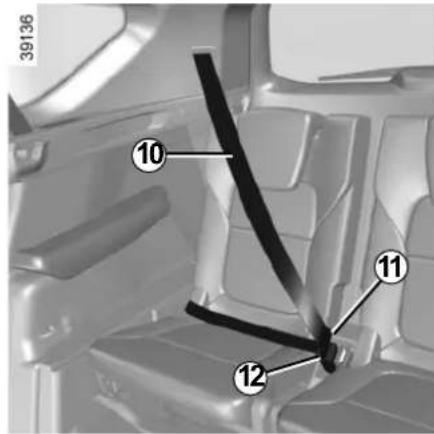

Déroulez lentement la sangle 10.

Encliquetez le pêne 11 dans le boîtier noir correspondant 12.

Vérifiez le bon positionnement et le bon fonctionnement des ceintures de sécurité arrière après chaque

manipulation des sièges arrière.

DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT (1/4)

Suivant véhicule, ils peuvent être constitués de :

• prétensionneurs d'enrouleur de ceinture de sécurité ;
• prétensionneurs de ceinture ventrale;
• limiteurs d'effort de thorax ;
• airbags frontaux conducteur et passager.

Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l'occasion de chocs frontaux.

Suivant le niveau de violence du choc, le système peut déclencher :

• le blocage de la ceinture de sécurité ;
• le prétensionneur de l'enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture) ;
• le prétensionneur de ceinture ventrale pour plaquer l'occupant sur son siège;
• l'airbag frontal.

Les prétensionneurs servent à plaquer la ceinture contre le corps, à plaquer l'occupant sur son siège et à augmenter ainsi son efficacité.

Contact mis, lors d'un choc de type frontal important et suivant la violence du choc, le système peut déclencher :

• le prétensionneur de l'enrouleur de ceinture de sécurité 1 qui rétracte instantanément la ceinture ;
• le prétensionneur de ventrale 2 sur les sièges avant.

- À la suite d'un accident, faites vérifier l'ensemble des moyens de retenue.

- Toute intervention sur le système complet (prétensionneurs, airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite.

• Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les prétensionneurs et airbags.
• Le contrôle des caractéristiques électriques de l'allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté.
• Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l'élimination du générateur de gaz des prétensionneurs et airbags.

DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT (2/4)

Limiteur d'effort

À partir d'un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.

Airbags conducteur et passager

Il équipe les places avant côté conducteur et passager.

Un marquage « airbag » sur le volant, la planche de bord (zone de l'airbag A) et, suivant véhicule, une vignette en partie inférieure du pare-brise rappelle la présence de cet équipement.

Chaque système airbag est composé de :

- un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ;

- un boîtier électronique de surveillance du système commandant l'allumeur électrique du générateur de gaz ;

- des capteurs déportés ;

- un témoin de contrôle unique au tableau de bord.

Le système d'airbag utilise un principe pyrotechnique, ce qui explique qu'à son déploiement, il produit de la

chaleur, libère de la fumée (ce qui n'est pas le signe d'un départ d'incendie) et génère un bruit de détonation. Le déploiement de l'airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau ou autres désagréments.

DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT (3/4)

Le système n'est opérationnel que contact mis.

Lors d'un choc violent de type frontal, les airbags se gonflent rapidement, permettant ainsi d'amortir l'impact de la tête et du thorax du conducteur sur le volant et du passager sur la planche de bord ; puis ils se dégonflent immédiatement après le choc afin d'éviter toute entrave pour quitter le véhicule.

Anomalies de fonctionnement

Ce témoin s'allume au démar- oteur puis s'éteint après trois se- s environ.

S'il ne s'allume pas à la mise sous contact ou s'il reste allumé, il signale une défaillance du système.

Consultez au plus tôt un Représentant de la marque.

Tout retard dans cette démarche peut signifier une perte dans l'efficacité de la protection.

DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT (4/4)

Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.

Avertissements concernant l'airbag conducteur

- Ne modifier ni le volant, ni son coussin.

- Tout recouvrement du coussin du volant est interdit.

• Ne fixer aucun objet (épinglette, logo, montre, support de téléphone...) sur le coussin.
• Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau de la marque).
• Ne pas conduire trop près du volant : adopter une position de conduite avec les bras légèrement pliés (voir paragraphe « Réglage de la position de conduite » dans le chapitre 1). Cela assurera un espace suffisant pour un déploiement et une efficacité correcte du sac.

Avertissements concernant l'airbag passager

• Ne pas coller ni fixer d'objets (épinglettes, logo, montre, support de téléphone...) sur la planche de bord dans la zone de l'airbag.
• Ne rien interposer entre la planche et l'occupant (animal, parapluie, canne, paquets...).
• Ne pas poser les pieds sur la planche de bord ou le siège, car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête...) de la planche.
• Réactivez les dispositifs complémentaires à la ceinture passager avant dès que vous retirez un siège enfant, pour assurer la protection du passager en cas de choc.

IL EST INTERDIT D'INSTALLER UN SIÈGE ENFANT DOS À LA ROUTE SUR LE SIÈGE PASSAGER AVANT TANT QUE LES DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE PASSAGER AVANT NE SONT PAS DÉSACTIVÉS.

(reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1)

DISPOSITIFS COMPLÉMENTAIRES AUX CEINTURES ARRIÈRE

Limiteur d'effort

À partir d'un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.

- À la suite d'un accident, faites vérifier l'ensemble des moyens de retenue.

- Toute intervention sur le système complet (airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite.

- Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les airbags.

DISPOSITIFS DE PROTECTION LATÉRALE

Airbags latéraux

Il s'agit d'un airbag équipant les places avant qui se déploie sur le côté du siège (côté portière) afin de protéger les occupants en cas de choc latéral violent.

Airbags rideaux

Il s'agit d'un airbag équipant chaque côté supérieur du véhicule et qui se déploie le long des vitres latérales des portes avant et arrière afin de protéger les occupants en cas de choc latéral violent.

Suivant véhicule, un marquage sur le pare-brise vous rappelle la présence de moyens de retenues complémentaires (airbags, prétensionneurs...) dans l'habitacle.

Avertissement concernant l'airbag latéral

- Monte de housses : les sièges équipés d'airbag nécessitent des housses spécifiques à votre véhicule. Consultez un Représentant de la marque pour savoir si de telles housses sont disponibles. L'utilisation de autre housse (ou de housses spécifiques à un autre véhicule) pourrait affir le bon fonctionnement de ces airbags et porter atteinte à votre sécurité.

• À l'avant, ne pas placer d'accessoire, d'objet ou même un animal entre le dossier, la portière et les habillages intérieurs. Ne pas également couvrir le dossier du siège d'objets tels que vêtements ou accessoires. Cela pourrait affecter le bon fonctionnement de l'airbag ou provoquer des blessures lors de son déploiement.
• Tout démontage ou toute modification du siège et des habillages intérieurs est interdit sauf par le personnel habilité du Réseau de la marque.

DISPOSITIFS DE RETENUE COMPLÉMENTAIRES

Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.

L'airbag est conçu pour compléter l'action de la ceinture de sécurité, et l'airbag et la ceinture de sécurité constituent des éléments indissociables du même système de protection. Il est donc impératif de porter la ceinture de sécurité en permanence, le non-port de la ceinture de sécurité exposant les occupants à des blessures aggravées en cas d'accident, et pouvant également aggraver les risques de blessures à la surface de la peau, qui sont inhérents au déploie- le l'airbag lui-même.

Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de choc arrière même violent n'est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres... peuvent provoquer le déclenchement de ces systèmes.

• Toute intervention ou modification sur le système complet airbag (airbags, prétensionneurs, boîtier électronique, câblage...) est rigoureusement interdite (sauf par le personnel qualifié du Réseau de la marque).
• Pour préserver le bon fonctionnement et pour éviter tout déclenchement intempestif, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur un système airbag.
• Par mesure de sécurité, faites vérifier le système airbag lorsque le véhicule a été l'objet d'un accident, d'un vol ou d'une tentative de vol.
• Lors du prêt ou de la revente du véhicule, informez de ces conditions le nouvel acquéreur en lui remettant la présente notice d'utilisation et d'entretien.
• Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l'élimination du (des) générateur(s) de gaz.

RÉTROVISEURS (1/3)

Rétroviseurs extérieurs

Réglage

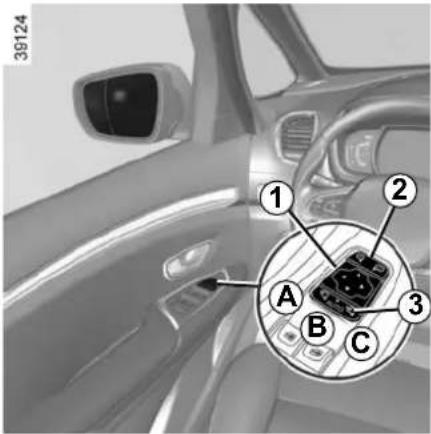

Sélectionnez le rétroviseur à l'aide du contacteur 2, puis avec le bouton 1, réglez-le jusqu'à la position souhaitée.

Rétroviseurs dégivrants

Le dégivrage est assuré conjointement avec celui de la lunette arrière.

Reportez-vous au paragraphe « Climatisation automatique » en chapitre 3.

Rétroviseurs rabattables

Le rabattement des rétroviseurs au verrouillage du véhicule est automatique (contacteur 3 en position B).

Dans tous les cas, vous pouvez forcer le rabattement (contacteur 3 en position C) ou le déploiement (contacteur 3 en position A) des rétroviseurs.

Le mode automatique est alors désactivé. Pour le réactiver, positionnez le contacteur 3 en B.

Les objets observés dans les miroirs des rétroviseurs sont en réalité plus proches qu'ils ne le paraissent. Pour

votre sécurité, prenez-le en compte pour apprécier correctement la distance avant toute manœuvre.

Fonction d'accueil et au revoir

Depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Réglages utilisateur », « Accueil extérieur » et activez ou désactivez la fonction (ON ou OFF).

Suivant le choix sélectionné, les rétroviseurs se déploieront :

• à la mise sous contact suivante (fonction désactivée) ;
• à la détection de la carte RENAULT ou au déverrouillage du véhicule (fonction activée).

Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.

RÉTROVISEURS (2/3)

Rétroviseurs inclinables en marche arrière

Pour les véhicules équipés du siège conducteur avec mémorisation, vous pouvez opter pour un réglage spécifique des rétroviseurs en marche arrière et en mémoriser la position.

Véhicule à l'arrêt et marche arrière engagée, sélectionnez le rétroviseur à l'aide du contacteur 2 puis, avec le bouton 1, réglez-le jusqu'à la position souhaitée.

Mémorisation des réglages

• Réglez les rétroviseurs extérieurs (voir paragraphes précédents) ;
• depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Sièges », « Réglages » puis « Position » et sélectionnez « Enregistrer ».

Les positions des rétroviseurs extérieurs en marche avant, en marche arrière et du siège conducteur sont alors simultanément mémorisées.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.

Rappel de la position mémorisée

Depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Sièges », « Réglages » puis « Position » et sélectionnez « Rappeler ».

Les positions des rétroviseurs extérieurs en marche avant, en marche arrière et des sièges avant sont rappelées.

Retour position de conduite

Le passage de la position marche arrière à la position marche avant se fait :

• 9 secondes environ après le retrait de la marche arrière lorsque la vitesse est inférieure à 10 km/h ;
• marche avant engagée lorsque la vitesse est supérieure à 10 km/h ;
• lorsque le moteur est à l'arrêt ;
• lorsque le contacteur 2 est en position neutre.

RÉTROVISEURS (3/3)

Cas particulier :

Lorsque le rétroviseur a été déployé ou rabattu manuellement, il est possible de le réinitialiser à une position d'usage. Pour cela, positionnez le contacteur 3 en C. Un claquement mécanique du bloc rétroviseur se fait entendre.

Si ce n'est pas correct, positionnez le contacteur 3 en A et ensuite positionner le contacteur 3 en C, jusqu'au claquement mécanique du rétroviseur.

Rétroviseur intérieur

Le rétroviseur 4 fonce automatiquement lorsque vous êtes suivi par un véhicule éclairé ou en cas de forte luminosité.

Les informations concernant l'activation ou la désactivation de l'airbag passager avant s'affichent dans le rétroviseur intérieur (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1).

SÉCURITÉ ENFANTS : généralités (1/2)

Transport d'enfant

Conformez-vous à la législation locale du pays où vous vous trouvez.

L'enfant, comme l'adulte, doit être assis correctement et attaché quel que soit le trajet. Vous êtes responsable des enfants que vous transportez.

L'enfant n'est pas un adulte en miniature. Il est exposé à des risques de blessures spécifiques car ses muscles et ses os sont en pleine croissance. La ceinture de sécurité seule n'est pas adaptée à son transport. Utilisez le siège enfant approprié et faites-en un usage correct.

Pour empêcher l'ouverture des portières, utilisez le dispositif « Sécurité enfants » (reportez-vous au para- « Ouverture et fermeture tes » en chapitre 1).

Un choc à 50 km/h représente une chute de 10 mètres. Ne pas attacher un enfant équivaut à le laisser jouer sur un balcon au quatrième étage sans balustrade !

Ne tenez jamais un enfant dans vos bras. En cas d'accident, vous ne le retiendrez pas même si vous êtes attachés.

Si votre véhicule a été impliqué dans un accident de la route, changez le siège enfant et faites vérifier les ceintures et les ancrages ISOFIX.

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.

De plus, par temps chaud et/ou en- soleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

RISQUE DE MORT OU BLESSURES GRAVES.

SÉCURITÉ ENFANTS : généralités (2/2)

Utilisation d'un siège enfant

Le niveau de protection offert par le siège enfant dépend de sa capacité à retenir votre enfant et de son installation. Une mauvaise installation compromet la protection de l'enfant en cas de freinage brutal ou de choc.

Avant d'acheter un siège enfant, vérifiez qu'il est conforme à la réglementation du pays où vous vous trouvez et qu'il se monte dans votre véhicule. Consultez un Représentant de la marque afin de connaître les sièges recommandés pour votre véhicule.

Avant de monter un siège enfant, lisez sa notice et respectez les instructions. En cas de difficultés lors de l'installation, contactez le fabricant de l'équipement. Conservez la notice avec le siège.

Montrez l'exemple en bouclant votre ceinture et apprenez à votre enfant : - à s'attacher correctement, - à monter et descendre du côté opposé au trafic.

N'utilisez pas de siège enfant d'occasion ou dépourvu de notice d'utilisation.

Veillez à ce qu'aucun objet, dans ou à proximité du siège enfant, ne gène son installation.

Ne laissez jamais un enfant sans surveillance dans le véhicule.

Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté. Évitez les vêtements trop épais qui introduisent du jeu avec les sangles.

Ne laissez pas votre enfant passer la tête ou les bras par la fenêtre.

Vérifiez que l'enfant conserve une posture correcte pendant tout le trajet, notamment lorsqu'il dort.

SÉCURITÉ ENFANTS : choix du siège enfant

Sièges enfant dos à la route

La tête du bébé est, en proportion, plus lourde que celle de l'adulte et son cou est très fragile. Transportez l'enfant le plus longtemps possible dans cette position (jusqu'à l'âge de 2 ans minimum). Elle maintient la tête et le cou.

Choisissez un siège enveloppant pour une meilleure protection latérale et changez-le dès que la tête de l'enfant dépasse de la coque.

Sièges enfant face à la route

La tête et l'abdomen des enfants sont les parties à protéger en priorité. Un siège enfant face à la route solidement fixé au véhicule réduit les risques d'impact de la tête. Transportez votre enfant dans un siège face route avec harnais tant que sa taille le permet.

Choisissez un siège enveloppant pour une meilleure protection latérale.

Dès 15 kg ou 4 ans l'enfant peut voyager sur un rehausseur qui permet d'adapter la ceinture de sécurité à sa morphologie. L'assise du rehausseur doit être munie de guides positionnant la ceinture sur les cuisses de l'enfant et non sur le ventre. Un dossier réglable en hauteur et équipé d'un guide sangle est conseillé pour placer la ceinture au milieu de l'épaule. Elle ne doit jamais être sur le cou ou sur le bras.

Choisissez un siège enveloppant pour une meilleure protection latérale.

SÉCURITÉ ENFANTS : choix de la fixation du siège enfant (1/3)

Il existe deux systèmes de fixation des sièges enfant : la ceinture de sécurité ou le système ISOFIX.

Fixation par ceinture

La ceinture de sécurité doit être ajustée pour assurer sa fonction en cas de freinage brutal ou de choc.

Respectez les trajets de sangle indiqués par le fabricant du siège enfant.

Vérifiez toujours le bouclage de la ceinture de sécurité en tirant dessus puis tendez-la au maximum en appuyant sur le siège enfant.

Vérifiez le bon maintien du siège en exerçant un mouvement gauche/droite et avant/arrière : le siège doit rester solidement fixé.

Vérifiez que le siège enfant n'est pas installé de travers et qu'il ne repose pas contre une vitre.

N'utilisez pas de siège enfant qui risque de déverrouiller la ceinture qui le retient : la base du siège ne

doit pas reposer sur le pêne et/ou la boucle de la ceinture de sécurité.

La ceinture de sécurité ne doit jamais être relâchée ou vrillée. Ne la faites jamais passer sous le bras ni derdos.

Vérifiez que la ceinture ne soit pas endommagée par des arêtes vives. Si la ceinture de sécurité ne fonctionne pas normalement, elle ne peut pas protéger l'enfant. Consultez un Représentant de la marque. N'utilisez pas cette place tant que la ceinture n'est pas réparée.

SÉCURITÉ ENFANTS : choix de la fixation du siège enfant (2/3)

Fixation par système ISOFIX

Les sièges enfants ISOFIX autorisés sont homologués suivant la réglementation en vigueur dans un des quatre cas suivants :

• universel ISOFIX 3 points face à la route;
• semi-universel ISOFIX 2 points ;
• spécifique ;

• i-Size qui disposent :

• soit d'une sangle qui s'attache sur le troisième anneau de la place concernée ;

• soit d'une jambe de force qui repose sur le plancher du véhicule, compatible avec la place homologuée i-Size, dont le rôle est d'empêcher le siège enfant de basculer en cas de collision.

Pour ces trois derniers, vérifiez que votre siège enfant peut être installé en consultant la liste des véhicules compatibles.

Attachez le siège enfant avec les verrous ISOFIX lorsqu'il en est équipé. Le système ISOFIX assure un montage facile, rapide et sûr.

Le système ISOFIX est constitué de 2 anneaux et, dans certains cas, d'un troisième anneau.

Aucune modification ne doit être apportée aux éléments du système monté d'origine : ceintures, ISOFIX et

sièges ainsi que leurs fixations.

Avant d'utiliser un siège enfant ISOFIX que vous avez acquis pour un autre véhicule, assurez-vous

que son installation est autorisée. Consultez la liste des véhicules pouvant recevoir le siège auprès du fabricant de l'équipement.

SÉCURITÉ ENFANTS : choix de la fixation du siège enfant (3/3)

Fixation par système ISOFIX (suite)

Les deux anneaux 1 sont situés entre le dossier et l'assise du siège et sont repérés par un marquage.

Pour faciliter la mise en place et le ver- rouillage de votre siège enfant sur les anneaux 1, utilisez les guides d'accès 2 du siège enfant.

Le troisième anneau 3, 4 ou 5 est utilisé pour attacher la sangle supérieure de certains sièges ISOFIX.

Les anneaux sont situés sur les dossiers des sièges arrière et sont repérés par le symbole 🚫.

Dans tous les cas, fixez le crochet de la sangle sur l'anneau correspondant (3 et 5 pour les places arrière latérales et 4 pour la place arrière centrale) et placez le siège du véhicule dans la position souhaitée.

Tendez la sangle pour que le dossier du siège enfant soit en contact avec le dossier du siège du véhicule.

Assurez-vous que le dossier du siège enfant face à la route soit en contact avec le dossier du siège du véhi-

cule. Dans ce cas, le siège enfant ne repose pas toujours sur l'assise du siège du véhicule.

Les ancrages ISOFIX ont été exclusivement mis au point pour les sièges enfant avec système ISOFIX. Ne fixez jamais d'autres sièges enfant, ni de ceinture ou autres objets à ces ancrages. Assurez-vous que rien ne gène au niveau des points d'ancrage.

Si le véhicule a été impliqué dans un accident de la route, faites vérifier les ancrages ISOFIX et changez votre siège enfant.

Fixez impérativement la sangle du siège enfant sur l'anneau correspondant.

Vous ne devez pas vous servir d'un autre point de fixation.

SÉCURITÉ ENFANTS : installation du siège enfant, généralités (1/2)

Certaines places ne sont pas autorisées à l'installation d'un siège enfant. Le schéma en page suivante vous indique où fixer un siège enfant.

Montez le siège enfant de préférence sur un siège arrière.

Assurez-vous que le siège enfant ou les pieds de l'enfant ne gênent pas le bon verrouillage du siège avant. Reportez-vous au paragraphe « Siège avant » en chapitre 1.

Assurez-vous que l'installation du siège enfant dans le véhicule ne risque pas de le déverrouiller de son embase.

Si vous devez enlever l'appui-tête, assurez-vous qu'il est bien rangé afin qu'il ne se transforme pas en projectile en cas de freinage brutal ou de choc.

Fixez toujours le siège enfant au véhicule même non utilisé afin qu'il ne se transforme pas en projectile en cas de freinage brutal ou de choc.

Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d'utiliser un autre siège enfant, vérifiez auprès du fabricant qu'il se monte.

En place avant

Le transport d'enfant en place passager avant est spécifique à chaque pays. Consultez la législation en vigueur et suivez les indications du schéma en page suivante.

Avant d'installer un siège enfant à cette place (si autorisé) :

• baissez la ceinture de sécurité au maximum;
  – reculez le siège au maximum ;
• inclinez légèrement le dossier par rapport à la verticale (25° environ) ;
• pour les véhicules qui en sont équipés, remontez l'assise du siège au maximum.

Dans tous les cas, remontez au maximum l'appui-tête du siège afin que celui-ci n'interfère pas avec le siège enfant (reportez-vous au paragraphe « Appuis-tête avant » en chapitre 1).

Après l'installation du siège enfant, si nécessaire, le siège peut être avancé (afin de laisser la place suffisante aux places arrière pour des passagers ou d'autres sièges enfants). Pour un siège enfant dos route ne pas aller au contact de la planche de bord ou en position maximum avancée.

Ne modifiez plus les autres réglages après l'installation du siège enfant.

RISQUE DE MORT OU DE BLESSURES GRAVES

avant d'installer un siège enfant dos route à cette érifiez que l'airbag est bien vé (reportez-vous au para- « Sécurité enfants : désac- l'activation airbag passager en chapitre 1).

SÉCURITÉ ENFANTS : installation du siège enfant, généralités (2/2)

En place arrière

Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à la porte.

Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.

Pour la sécurité de l'enfant face à la route :

• reculez le siège où vous installez l'enfant le plus possible ;
• avancez le siège qui est devant l'enfant et redressez-en le dossier afin d'éviter le contact entre le siège et les jambes de l'enfant.

Assurez-vous que le siège enfant ou les pieds de l'enfant ne gênent pas le bon verrouillage du siège situé

en avant. Reportez-vous aux paragraphes « Siège avant » en chapitre 1 ou « Fonctionnalité des sièges arrière » en chapitre 3.

Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant (reportez-vous au paragraphe « Appuis-tête arrière » en chapitre 3). Si nécessaire, placez le siège du véhicule dans la position la plus reculée. Ces actions doivent être faites avant de placer le siège enfant. Vérifiez que le siège enfant est appuyé sur le dossier du siège du véhicule.

Un siège enfant avec jambe de force ne doit jamais être installé en place arrière centrale.

RISQUE DE MORT OU BLESSURES GRAVES.

Pour les véhicules équipés de sept places, un siège enfant avec jambe de force ne doit jamais être installé

sur les sièges arrière de troisième rangée.

Pour les véhicules équipés de sept places, il est nécessaire d'avancer les sièges arrière de deuxième rangée avant d'installer un enfant sur les sièges arrière de troisième rangée.

Lors de l'installation d'un siège enfant (rehausse Groupe 2 ou 3), vérifiez le bon fonctionnement (en-

roulement) de la ceinture : reportez-vous au paragraphe « Ceintures de sécurité arrière » en chapitre 1. Si besoin, adaptez la position du siège du véhicule.

Le plancher de votre véhicule dispose d'espaces de rangement. Avant d'installer un siège enfant avec jambe

de force, assurez-vous que ce siège peut y être installé en consultant la liste des véhicules compatibles fournie avec le siège enfant.

Risque de blessure grave en cas de freinage brusque ou d'accident.

SIÈGES ENFANT : fixation par ceinture de sécurité (1/6) Visuel d'installation version cinq places

39288

RISQUE DE MORT OU DE BLESSURES GRAVES :

avant d'installer un siège enfant sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1).

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le

bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Vérifiez l'état de l'airbag avant ler un passager ou un siège

Place interdisant l'installation d'un siège enfant.

Siège enfant fixé à l'aide de la cein-ture

Place autorisant la fixation einture d'un siège homologué versel ».

SIÈGES ENFANT : fixation par ceinture de sécurité (2/6)

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

Version cinq places
Type de siège enfant	Poids de l'enfant	Place avant passager (1)	Places arrière latérales	Place arrière centrale
Nacelle transversale Groupe 0	< à 10 kg X U (2) X
Coque dos route Groupes 0 ou 0 +	< à 10 kg et < à 13 kg U (5)	U (3) U (3)
Coque/siège dos route Groupes 0 + et 1	< à 13 kg et 9 à 18 kg U (5)	U (3) U (3)
Siège face route Groupe 1	9 à 18 kg X U (3) (4) U (3)	(4)
Rehausseur Groupes 2 et 3	15 à 25 kg et 22 à 36 kg X	U (3) (4) U (3) (4)

(1) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1).

SIÈGES ENFANT : fixation par ceinture de sécurité (3/6)

X = Place non autorisée à l'installation d'un siège enfant de ce type.

U = Place autorisant la fixation par ceinture d'un siège du commerce homologué « Universel »; vérifiez qu'il se monte.

(2) Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à celui de la porte.
(3) Si nécessaire placez le siège du véhicule dans la position la plus reculée. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant.
(4) Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant. Reportez-vous au paragraphe « Appuis-tête arrières » en chapitre 3. Avancez le siège qui est devant l'enfant, redressez le dossier afin d'éviter le contact entre le siège et les jambes de l'enfant.
(5) Placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ).

SIÈGES ENFANT : fixation par ceinture de sécurité (4/6)

Le tableau ci-dessous reprend les mêmes informations que le visuel des pages suivantes afin de respecter la réglementation en vigueur.

Version sept places
Type de siège enfant	Poids de l'enfant	Place avant passager (1)	Places arrière latérales de rang 2	Place arrière centrale de rang 2	Place arrière de rang 3 (5)
Nacelle transversale Groupe 0	< à 10 kg X U (2) X U
Coque dos route Groupes 0 ou 0 +	< à 10 kg et < à 13 kg U (6) U (3) U (3) U
Coque/siège dos route Groupes 0 + et 1	< à 13 kg et 9 à 18 kg U (6) U (3) U (3) U
Siège face route Groupe 1	9 à 18 kg X U (3) (4) U (3) (4) U
Rehausseur Groupes 2 et 3	15 à 25 kg et 22 à 36 kg X U (3) (4) U (3) (4) U

(1) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d'installer un siège enfant sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1).

SIÈGES ENFANT : fixation par ceinture de sécurité (5/6)

X = Place non autorisée à l'installation d'un siège enfant de ce type.

U = Place autorisant la fixation par ceinture d'un siège du commerce homologué « Universel »; vérifiez qu'il se monte.

(2) Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à celui de la porte.
(3) Si nécessaire placez le siège du véhicule dans la position la plus reculée. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant.
(4) Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant. Reportez-vous au paragraphe « Appuis-tête arrière » en chapitre 3. Avancez le siège qui est devant l'enfant, redressez le dossier afin d'éviter le contact entre le siège et les jambes de l'enfant.
(5) Avancez au maximum le(s) siège(s) situé(s) devant l'enfant installé au troisième rang.
(6) Placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25° environ).

SIÈGES ENFANT : fixation par ceinture de sécurité (6/6) Visuel d'installation version sept places

39289

RISQUE DE MORT OU DE BLESSURES GRAVES :

avant d'installer un siège enfant sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1).

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le

bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Vérifiez l'état de l'airbag avant ler un passager ou un siège

Place interdisant l'installation d'un siège enfant.

Siège enfant fixé à l'aide de la cein-ture

Place autorisant la fixation einture d'un siège homologué versel ».

SIÈGES ENFANT : fixation par système isofix (1/6) Visuel d'installation version cinq places

40407

Place interdisant l'installation d'un siège enfant de ce type.

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le

bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Siège enfant fixé à l'aide de la fixation ISOFIX

Place autorisant la fixation d'un enfant ISOFIX.

Les places arrière sont équipées ancrage autorisant la fixation d'un enfant face à la route ISOFIX uni-Les ancrages sont situés sur les r'ars des sièges arrière.

La taille d'un siège enfant ISOFIX est repérée par une lettre :

• A, B et B1 : pour les sièges face route du groupe 1 (de 9 à 18 kg) ;
• C et D : coques ou sièges dos route du groupe 0+ (inférieur à 13 kg) ou du groupe 1 (de 9 à 18 kg) ;
• E : coques dos route du groupe 0 (inférieur à 10 kg) ou 0 + (inférieur à 13 kg) ;
• F et G : nacelles du groupe 0 (inférieur à 10 kg).

SIÈGES ENFANT : fixation par système isofix (2/6)

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

Version cinq places
Type de siège enfant	Poids de l'enfant	Taille du siège ISOFIX	Place avant passager	Places arrière latérales	Place arrière centrale
Nacelle transversale Groupe 0	< à 10 kg F, G X X	X
Coque dos route Groupes 0 ou 0 +	< à 10 kg et < à 13 kg	E X IL (1) IL (1)
Coque/siège dos route Groupes 0 + et 1	< à 13 kg et 9 à 18 kg	C, D X IL (1) IL (1)
Siège face route Groupe 1	9 à 18 kg A, B, B'	X IUF - IL (1) (2)	IUF - IL (1) (2)
Rehausseur Groupes 2 et 3	15 à 25 kg et 22 à 36 kg		X IUF - IL (1) (2)	IUF - IL (1) (2)

SIÈGES ENFANT : fixation par système isofix (3/6)

X = Place non autorisée à l'installation d'un siège enfant ISOFIX.

IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d'un siège enfant homologué « Universel/semi-universel ou spécifique à un véhicule » ; vérifiez qu'il se monte.

i-U = Convient pour les dispositifs de retenue i-Size de la catégorie «universelle» faisant face vers l'avant et faisant face vers l'arrière.

(1) Si nécessaire placez le siège du véhicule dans la position la plus reculée. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant.
(2) Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant. Reportez-vous au paragraphe « Appuis-tête arrière » en chapitre 3. Avancez le siège qui est devant l'enfant, redressez le dossier afin d'éviter le contact entre le siège et les jambes de l'enfant.

SIÈGES ENFANT : fixation par système isofix (4/6)

Le tableau ci-dessous reprend les mêmes informations que le visuel des pages suivantes afin de respecter la réglementation en vigueur.

Version sept places
Type de siège enfant	Poids de l'enfant	Taille du siège ISOFIX	Place avant passager	Places arrière latérales de rang 2	Place arrière centrale de rang 2	Place arrière centrale de rang 3 (3)
Nacelle transversale Groupe 0	< à 10 kg F, G X X X
Coque dos route Groupes 0 ou 0 +	< à 10 kg et < à 13 kg	E X IL (1)	IL (1) X
Coque/siège dos route Groupes 0 + et 1	< à 13 kg et 9 à 18 kg	C, D X IL (1)	IL (1) X
Siège face route Groupe 1	9 à 18 kg A, B, B1	X IUF - IL (1) (2)	IUF - IL (1) (2)	X
Rehausseur Groupes 2 et 3	15 à 25 kg et 22 à 36 kg		X IUF - IL (1) (2)	IUF - IL (1) (2)	X

SIÈGES ENFANT : fixation par système isofix (5/6)

X = Place non autorisée à l'installation d'un siège enfant ISOFIX.

IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation par attache ISOFIX d'un siège enfant homologué « Universel/semi-universel ou spécifique à un véhicule » ; vérifiez qu'il se monte.

i-U = Convient pour les dispositifs de retenue i-Size de la catégorie «universelle» faisant face vers l'avant et faisant face vers l'arrière.

(1) Si nécessaire, placez le siège du véhicule dans la position la plus reculée. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant.
(2) Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant. Reportez-vous au paragraphe « Appuis-tête arrière » en chapitre 3. Avancez le siège qui est devant l'enfant, redressez le dossier afin d'éviter le contact entre le siège et les jambes de l'enfant.
(3) Avancez au maximum le(s) siège(s) situé(s) devant l'enfant installé au troisième rang.

SIÈGES ENFANT : fixation par système isofix (6/6) Visuel d'installation version sept places

40408

Place interdisant l'installation d'un siège enfant de ce type.

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le

bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Siège enfant fixé à l'aide de la fixation ISOFIX

Place autorisant la fixation d'un enfant ISOFIX.

Les places arrière sont équipées ancrage autorisant la fixation d'un enfant face à la route ISOFIX uni-Les ancrages sont situés sur les r'ars des sièges arrière.

La taille d'un siège enfant ISOFIX est repérée par une lettre :

• A, B et B1 : pour les sièges face route du groupe 1 (de 9 à 18 kg) ;
• C et D : coques ou sièges dos route du groupe 0+ (inférieur à 13 kg) ou du groupe 1 (de 9 à 18 kg) ;
• E : coques dos route du groupe 0 (inférieur à 10 kg) ou 0 + (inférieur à 13 kg) ;
• F et G : nacelles du groupe 0 (inférieur à 10 kg).

SÉCURITÉ ENFANTS : désactivation-activation airbag passager avant (1/3)

Désactivation airbag passager avant

Pour pouvoir installer un siège enfant sur le siège passager avant, vous devez impérativement désactiver l'airbag passager.

Pour désactiver l'airbag : véhicule à l'arrêt, poussez et tournez le verrou 1 sur la position OFF.

Contact mis, vérifiez impérativement

que le témoin est bien allumé au rétroviseur 2.

Ce voyant reste allumé en permanence pour vous confirmer que vous pouvez installer un siège enfant.

L'activation ou la désactivation de l'airbag passager avant doit se faire véhicule à l'arrêt.

En cas de manipulation véhi-

cule roulant, les témoins

et

s'allument.

Pour retrouver l'état de l'airbag conforme à la position du verrou, coupez le contact puis remettez-le.

DANGER

Du fait de l'incompatibilité entre le déploiement de l'airbag passager avant et

le positionnement d'un siège enfant dos à la route, NE JAMAIS installer de système de retenue pour enfant faisant face vers l'arrière sur un siège protégé par un AIRBAG frontal ACTIVE. Cela peut provoquer la MORT de l'ENFANT ou le BLESSER GRAVEMENT.

SÉCURITÉ ENFANTS : désactivation-activation airbag passager avant (2/3)

DANGER

Du fait de l'incompatibilité entre le déploiement de l'airbag passager avant et le positionnement d'un siège enfant dos à la route, NE JAMAIS installer de système de retenue pour enfant faisant face vers l'arrière sur un siège protégé par un AIRBAG frontal ACTIVE. Cela peut provoquer la MORT de l'ENFANT ou le BLESSER GRAVEMENT.

Les marquages sur la planche de bord et les étiquettes A sur chaque côté du pare-soleil passager 3 (à l'exemple de l'étiquette ci-dessus), vous rappellent ces instructions.

SÉCURITÉ ENFANTS : désactivation-activation airbag passager avant (3/3)

Activation airbag passager avant

Dès que vous enlevez le siège enfant du siège passager avant, réactivez l'airbag afin d'assurer la protection du passager avant en cas de choc.

Pour réactiver les airbags : véhicule à l'arrêt, contact non mis, poussez et tournez le verrou 1 sur la position ON. Contact mis, vérifiez impérativement

que le témoin est éteint et que le témoin s'allume sur le rétroviseur 2 pendant environ 1 minute après chaque démarrage.

Les dispositifs complémentaires à la ceinture de sécurité passager avant sont activés.

Anomalies de fonctionnement

En cas d'anomalie du système activation/désactivation d'airbags passager avant, l'installation d'un siège enfant dos à la route sur le siège avant est interdite.

L'installation de tout autre passager n'est pas recommandée.

Consultez au plus tôt un Représentant de la marque.

L'activation ou la désactivation de l'airbag passager avant doit se faire véhicule à l'arrêt.

En cas de manipulation véhicule roulant, les témoins et s'allument.

Pour retrouver l'état de l'airbag conforme à la position du verrou, coupez le contact puis remettez-le.

La présence des équipements décrits ci-après DÉPEND DE LA VERSION DU VÉHICULE ET DU PAYS.

1 Aérateur latéral.

2 Frise de désembuage de vitre latérale.

3 Manette de :

– feux indicateur de direction ;

- éclairage extérieur ;

– feux de brouillard arrière.

4 Emplacement Airbag conducteur, avertisseur sonore.

5 Tableau de bord.

6 Afficheur tête haute.

7 Commandes :

• de défilement des informations de l'ordinateur de bord et du menu de personnalisation des réglages du véhicule,
• à distance de la radio, système de navigation.

8 Manette d'essuie-vitre/lave-vitre du pare-brise et de la vitre arrière.

9 Aérateurs centraux.

10 Frise de désembuage du pare-brise.

11 Écran tactile multifonctions.

12 Commandes écran multifonctions :
- activation/désactivation de l'écran ;
- volume ;
- menu d'accueil ;
- menu Aides à la conduite ;
- paramètres.

13 Commandes de chauffage ou de climatisation.

14 Contacteurs de :

– feux de détresse,

- condamnation électrique des portes.

15 Emplacement Airbag passager.

16 Tiroir de rangement.

17 Commandes de :

— sièges chauffants avant,

- activation/désactivation du mode ECO,

- activation/désactivation du stationnement assisté,

- activation/désactivation de la fonction Stop and Start.

18 Vide-poche.

19 Commande du frein de parking assisté.

20 Commande générale du régulateur/limiteur de vitesse.

21 Commande centrale multifonction et Multi-Sense.

22 Levier de vitesses de boîte de vitesses mécanique.

23 Levier de vitesses de boîte de vitesses automatique.

24 Bouton de démarrage/arrêt du moteur.

25 Commande de réglage en hauteur et en profondeur du volant.

26 Commandes du régulateur/limiteur de vitesse et du régulateur de vitesse adaptatif.

27 Commande de déverrouillage du capot moteur.

28 Commande d'ouverture/fermeture du hayon motorisé.

TÉMOINS LUMINEUX (1/6)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Tableau de bord A : Il s'éclaire à l'ouverture de la porte conducteur.

L'allumage de certains témoins est accompagné d'un message.

Le témoin nécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non respect de cette préconisation risque d'entraîner un endommagement du véhicule.

Témoin des feux de position

Témoin des feux de route

Témoin des feux de croise- ment

Témoin de feux de brouillard arrière

Témoin des feux de route automatiques

Reportez-vous au paragraphe « Éclairages et signalisations extérieurs » en chapitre 1.

Le témoin STOP vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec

les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

Témoin des feux indicateurs de direction gauche

Témoin des feux indicateurs de direction droit

Témoin d'alerte mini carburant

Il s'allume en orange à la mise sous contact ou au démarrage du moteur puis s'éteint après quelques secondes. S'il devient orange en roulage accompagné d'un signal sonore, faites le plein dès que possible. Il vous reste alors environ 50 km d'autonomie.

L'absence de retour visuel ou sonore indique une défaillance du tableau de bord. Cela impose un arrêt et compatible avec les ans de circulation. Assurezée la bonne immobilisation picule et faites appel à un étant de la marque.

TÉMOINS LUMINEUX (2/6)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Témoin d'arrêt impératif

STOP Il s'allume à la mise sous contact ou au démarrage du moteur puis s'éteint dès que le moteur tourne. Il s'allume conjointement à d'autres témoins et/ou messages, et est accompagné d'un signal sonore.

Il vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas.

Faites appel à un Représentant de la marque.

Témoin d'incident sur circuit de freinage

Il s'allume à la mise sous contact ou au démarrage du moteur puis s'éteint après quelques secondes.

S'il s'allume au freinage, accompagné du témoin STOP et d'un signal sonore, c'est l'indice d'une baisse de niveau dans les circuits ou d'un incident sur le système de freinage. Arrêtez-vous et faites appel à un Représentant de la marque.

Témoin de charge de batterie

Il s'allume à la mise sous contact ou au démarrage du moteur puis s'éteint après quelques secondes.

S'il s'allume sur route accompagné du témoin STOP et d'un signal sonore, cela indique une surcharge ou une décharge du circuit électrique.

Arrêtez-vous et faites appel à un Représentant de la marque.

Témoin de pression d'huile

Il s'allume à la mise sous

contact ou au démarrage du moteur puis s'éteint après quelques secondes.

S'il s'allume sur route, accompagné du témoin STOP et d'un signal sonore, arrêtez-vous impérativement et coupez le contact.

Vérifiez le niveau d'huile. Si le niveau est normal, cela provient d'une autre cause. Faites appel à un Représentant de la marque.

Témoin de direction à assistance variable

Il s'allume à la mise sous contact ou au démarrage du moteur puis s'éteint après quelques secondes.

S'il s'allume en roulant accompagné du témoin STOP, cela indique une défaillance du système.

Faites appel à un Représentant de la marque.

TÉMOINS LUMINEUX (3/6)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Témoin du freinage actif d'urgence

Reportez-vous au paragraphe « Dispositifs de correction et d'assistance à la conduite » en chapitre 2.

Témoin de contrôle du système antipollution

Pour les véhicules qui en sont équipés, il s'allume au démarrage moteur et, suivant véhicule à la coupure du contact alors que le véhicule est en phase de veille moteur (Reportez-vous au paragraphe « Fonction Stop and Start » en chapitre 2) puis il s'éteint.

• S'il s'allume de façon continue, consultez au plus tôt un Représentant de la marque ;
• s'il clignote, réduisez le régime moteur jusqu'à disparition du clignotement. Consultez au plus tôt un Représentant de la marque.

Reportez-vous au paragraphe « Conseils : antipollution, économies de carburant, conduite » en chapitre 2.

Témoin de mode ECO

Il s'allume quand le mode ECO est enclenché.

Reportez-vous au paragraphe « Eco conduite » en chapitre 2.

Témoin antiblocage des roues

Il s'allume à la mise sous contact ou au démarrage du moteur puis s'éteint après quelques secondes.

S'il s'allume en roulant, il signale une défaillance du système d'antiblocage des roues.

Le système de freinage est alors assuré comme sur un véhicule non équipé du système ABS. Consultez rapidement un Représentant de la marque.

Témoin d'alerte de température du liquide de refroidis-

Il s'allume en rouge à la mise sous contact ou au démarrage du moteur.

S'il devient rouge, arrêtez-vous et laissez tourner le moteur au ralenti une ou deux minutes.

La température doit s'abaisser. Sinon arrêtez le moteur. Laissez-le refroidir avant de vérifier le liquide de refroidissement.

Faites appel à un Représentant de la marque.

TÉMOINS LUMINEUX (4/6)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Témoin de préchauffage (version diesel)

Contact mis, il doit s'allumer. Il indique que les bougies de préchauffage sont en fonctionnement.

Il s'éteint quand le préchauffage est obtenu. Le moteur peut démarrer.

Témoins de porte(s) ouverte(s)

Alerte de non-port de ceinture arrière (suivant véhicule)

Le témoin s'allume accompagné, suivant véhicule, d'un témoin indiquant le nombre de ceintures bouclées au tableau de bord pendant environ 30 secondes à chaque démarrage du véhicule, ouverture d'une porte ou bouclage/débouclage d'une ceinture arrière. Assurez-vous que les passagers arrière sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur les sièges arrière.

Indicateur de changement de vitesse

Ils s'allument pour vous conseiller de passer un rapport supérieur (flèche vers le haut) ou inférieur (flèche vers le bas).

Reportez-vous au paragraphe « Conseils de conduite, Eco conduite » en chapitre 2.

Témoin de stationnement assisté

Reportez-vous au paragraphe « Stationnement assisté » en chapitre 2.

Témoin d'Airbag

Il s'allume au tableau de bord

à la mise sous contact ou au démarrage du moteur puis s'éteint après quelques secondes.

S'il ne s'allume pas à la mise sous contact ou s'il s'allume moteur tournant, il signale une défaillance du système.

Consultez au plus tôt un Représentant de la marque.

Témoin de pied sur la pédale de frein

Il s'allume lorsqu'un appui sur la pédale de frein est requis. Reportez-vous au paragraphe « Boîte de vitesses automatique » en chapitre 2.

Reportez-vous au paragraphe « Conseils de conduite, Eco conduite » en chapitre 2.

Témoin de serrage du frein de parking assisté

Reportez-vous au paragraphe « Frein de parking assisté » en chapitre 2.

TÉMOINS LUMINEUX (5/6)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Témoin d'alerte de non-port des ceintures passagers ar-

rière.

Il s'allume pendant 30 secondes environ à chaque démarrage du véhicule, ouverture d'une porte ou bouclage/débouclage d'une ceinture arrière. Reportez-vous au paragraphe « Ceintures de sécurité » en chapitre 1

Témoin de mise en veille du moteur

Reportez-vous au paragraphe « Fonction Stop and Start » en chapitre 2.

Témoin de non-disponibilité de mise en veille du moteur

Reportez-vous au paragraphe « Fonction Stop and Start » en chapitre 2.

Témoins du limiteur de

vites se, du régulateur de vitesse et du régulateur de vitesse adaptatif

Reportez-vous aux paragraphes « Limiteur de vites se », « Régu lateur de vitesse » et « Régulateur de vitesse adaptatif » en chapitre 2.

Système de surveillance de pression des pneumatiques

Reportez-vous au paragra phe « Système de surveillance de pression des pneumatiques » en chapitre 2.

Témoin du freinage actif d'urgence

Reportez-vous au paragraphe « Dispositifs de correction et d'assistance à la conduite » en chapitre 2.

Témoin d'alerte

Il s'allume à la mise sous

contact ou au démarrage du moteur puis s'éteint dès que le moteur tourne. Il peut s'allumer conjointement à d'autres témoins et/ou messages au tableau de bord.

Il nécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non respect de cette préconisation risque d'entraîner un endommagement du véhicule.

Témoin de contrôle dynamique de conduite (ESC) et e antipatinage

Il s'allume à la mise sous contact ou au démarrage du moteur puis s'éteint après quelques secondes.

Il existe plusieurs cas d'allumage du témoin : reportez-vous au paragraphe « Dispositifs de correction et d'assistance à la conduite » en chapitre 2.

TÉMOINS LUMINEUX (6/6)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Sur le rétroviseur B

Airbag passager ON

Reportez-vous au paragraphe

« Sécurité enfants : désactivation/activation airbag passager avant » en chapitre 1.

Airbag passager OFF

Reportez-vous au paragraphe

« Sécurité enfants : désactivation/activation airbag passager avant » en chapitre 1.

Témoin d'alerte de non-port de la ceinture conducteur et,

suivant véhicule, de la ceinture pas- sager avant.

Il s'allume dans le rétroviseur à la mise du contact puis, si la ceinture conducteur ou passager avant (lorsque le siège est occupé) n'est pas bouclée, dès que le véhicule atteint environ 20 km/h, il clignote et un signal sonore retentit pendant environ 120 secondes.

Nota : un objet posé sur l'assise passager peut déclencher le témoin d'alerte.

AFFICHEURS ET INDICATEURS (1/4)

Vous pouvez personnaliser votre tableau de bord avec un contenu et des couleurs différentes selon votre choix.

Depuis l'écran multifonctions, sélectionnez :

• l'un des modes du Multi-Sense. Reportez-vous au paragraphe « Multi-Sense » en chapitre 3 ;
• le menu « Système » puis « Profil utilisateur ». Reportez-vous à la notice de l'équipement.

Compte-tours 1 (graduations x 1 000)

Indicateur de vitesse 2

Il s'affiche différement selon la personnalisation choisie au tableau de bord.

Alarme sonore de survitesse

Suivant véhicule et pays, une alarme sonore retentit pendant environ 10 secondes toutes les 40 secondes, tant que le véhicule dépasse 120 km/h.

Indicateur de style de conduite 3

Reportez-vous au paragraphe « ECO conduite » en chapitre 2.

Ordinateur de bord

Reportez-vous au paragraphe « Ordinateur de bord » en chapitre 1.

AFFICHEURS ET INDICATEURS (2/4)

Alerte niveau d'huile moteur minimum

Au démarrage moteur, l'afficheur au tableau de bord A vous alerte lorsque le niveau d'huile minimum est atteint. Reportez-vous au paragraphe « Niveau huile moteur » en chapitre 4.

À la première alerte, vous pouvez la faire disparaître en appuyant sur le contacteur 4 « OK ».

Les alertes suivantes disparaîtront automatiquement au bout de 30 secondes environ.

Indicateur de température du liquide de refroidissement 5

En marche normale, l'indicateur 5 doit se situer avant la zone B. Il peut s'en approcher en cas d'utilisation « intensive ». Il n'y a alerte que si le témoin STOP s'allume accompagné d'un message au tableau de bord et d'un signal sonore.

Indicateur de niveau de carburant 6

Si le niveau est au minimum, le témoin intégré à l'indicateur s'affiche en orange accompagné d'un signal sonore. Faites le plein rapidement.

AFFICHEURS ET INDICATEURS (3/4)

Afficheur tête haute 7

L'afficheur reprend des informations de conduite et de navigation du tableau de bord et de l'écran multifonctions.

Lorsque le véhicule en est équipé, il se déploie au démarrage du moteur et se rétracte à la coupure du moteur.

Ne forcez pas manuellement l'ouverture/fermeture de l'afficheur tête haute.

Vous pouvez régler certains paramètres depuis l'écran multifonctions moteur tournant, accédez au menu « Système », « Affichage » puis « Affichage tête haute ».

Réglage de la hauteur des informations sur l'afficheur

En fonction de votre position de conduite, vous pouvez monter ou descendre les informations sur l'afficheur.

Réglage de la luminosité de l'afficheur

Vous pouvez régler la luminosité (mode jour ou mode nuit)

- automatiquement : la luminosité varie en fonction de lumière extérieur.

- manuellement : la luminosité bas-cule automatiquement avec l'allu-mage/extinction des feux.

Dans les deux cas, le mode jour varie en fonction de la luminosité extérieure.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.

La bonne visibilité des informations peut être affectée par :

• la position du siège ;
• la présence d'objet placé sur l'afficheur déployé ;
• la polarisation de certains verres de lunettes ;
• des conditions météorologiques extrêmes (pluie, neige, très fort ensoleillement...).

En cas d'informations contradictoires entre le tableau et l'afficheur tête haute/écran multifonctions.

référez-vous aux informations affichées au tableau de bord.

AFFICHEURS ET INDICATEURS (4/4)

Anomalies de fonctionnement

En cas de dysfonctionnement (l'afficheur ne se déploie pas au démarrage du moteur ou l'afficheur se rétracte, moteur tournant, suite à un choc d'un objet avec l'afficheur), effectuez :

- un arrêt/démarrage du moteur ;

ou

- depuis l'écran multifonctions, une modification des réglages de déploiement de l'afficheur.

Si le problème persiste, consultez un Représentant de la marque.

Ecran multifonctions B

Reportez-vous à la notice de l'équipement ou aux chapitres des fonctions concernées.

Afficheur déployé ou rétracté, aucun objet ne doit être placé sur celui-ci ou dans son rangement.

N'utilisez pas de produits solvants, détergents ou de chiffon abrasif pour nettoyer l'afficheur.

Utilisez uniquement des lingettes microfibres.

ORDINATEUR DE BORD : généralités (1/2)

Ordinateur de bord 1

Suivant véhicule, il regroupe les fonctions suivantes :

• distance parcourue ;
• paramètres de voyage ;
• messages d'information ;
• messages d'anomalie de fonctionnement (associés au témoin );
• les messages d'alerte (associés au témoin STOP);

Toutes ces fonctions sont décrites en pages suivantes.

Touches de sélection de l'affichage 2

Faites défiler les informations suivantes par appuis successifs et brefs sur le bouton 2 (l'affichage dépend du style d'affichage du tableau de bord choisi, de l'équipement du véhicule et du pays):

a) navigation;
b) audio ;
c) boussole ;
d) puissance moteur ;
e) téléphone (reportez-vous au paragraphe « Equipement multimédia » en chapitre 3).

Touches de sélection de l'affichage 3

Faites défiler les informations suivantes par appuis successifs et brefs sur le bouton 3 (l'affichage dépend de l'équipement du véhicule et du pays) :

a) totalisateur général et partiel de distance parcourue ;
b) paramètres de voyage :

- consommation moyenne ;

- consommation instantanée ;

- autonomie prévisible ;

- distance parcourue ;

- vitesse moyenne ;

c) autonomie de révision ;
d) réinitialisation de la pression des pneumatiques;
e) journal de bord, défilement des messages d'information et d'anomalie de fonctionnement.

ORDINATEUR DE BORD : généralités (2/2)

Mise à zéro du totalisateur partiel

L'affichage sélectionné sur « totalisateur partiel », appuyez sur la touche OK 4 jusqu'à la mise à zéro du totalisateur.

Mise à zéro des paramètres de voyage (Top Départ)

L'affichage sélectionné sur l'un des para mètres de voyage, appuyez sur la touche OK 4 jusqu'à la mise à zéro de l'affichage.

Interprétation de certaines valeurs affichées après un Top Départ

Les valeurs de consommation moyenne et de vitesse moyenne sont de plus en plus stables et significatives à mesure que la distance parcourue depuis le dernier Top Départ est importante.

La consommation moyenne peut diminuer quand :

• le véhicule sort d'une phase d'accélération;
• le moteur atteint sa température de fonctionnement (Top Départ : moteur froid) ;
• vous passez d'une circulation urbaine à une circulation routière.

Mise à zéro automatique des paramètres de voyage

La mise à zéro est automatique lors du dépassement de la capacité d'un des paramètres.

ORDINATEUR DE BORD : paramètres de voyage (1/5)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Exemples de sélection Interprétation de l'affichage sélectionné
	a) Totalisateur général et partiel.
	b) Paramètres de voyage :Carburant utilisé.Carburant consommé depuis le dernier Top Départ.
	Consommation moyenne depuis le dernier Top Départ.La valeur est affichée après avoir parcouru au moins 400 mètres depuis le dernier Top Départ.
	Consommation instantanée.Valeur affichée après avoir atteint une vitesse de 30 km/h.

ORDINATEUR DE BORD : paramètres de voyage (2/5)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Exemples de sélection Interprétation de l'affichage sélectionné
Autonomie 541 km	b) Paramètres de voyage (suite) : Autonomie prévisible avec le carburant restant.Valeur affichée après avoir parcouru 400 mètres.
Distance♀..[IMAGE] 522 km	Distance parcourue depuis le dernier Top Départ.
Moyenne♀..[IMAGE] 123.4 km/H	Vitesse moyenne depuis le dernier Top Départ.Valeur affichée après avoir parcouru 400 mètres.

ORDINATEUR DE BORD : paramètres de voyage (3/5)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Exemples de sélection			Interprétation de l'affichage sélectionné
Ordinateur de bord avec le message autonomie de révision
			c) Autonomie de révision ou de vidange.Autonomie de révisionContact mis, moteur non-démarré et l'affichage sélectionné sur « Autonomie de révision », appuyez sur la touche OK pendant environ 5 secondes pour afficher l'autonomie de révision (distance ou temps jusqu'à la prochaine révision). Lorsque l'autonomie arrive proche du terme, plusieurs cas se présentent:– autonomie inférieure à 1 500 km ou un mois : le message « prévoir révision » s'affiche accompagné du terme le plus proche (distance ou temps);– autonomie égale à 0 km ou date de révision atteinte : le message « Faire révision » s'affiche accompagné du témoinLe véhicule nécessite alors une révision le plus rapidement possible.
Autonomie de révision		Révision dans30 000 Kms / 12 mois
		Prévoir révision sous300 Kms / 24 jours
		Faire révision
Réinitialisation: pour réinitialiser l'autonomie de révision, appuyez environ 10 secondes sans interruption sur la touche 2 jusqu'à l'affichage fixe de l'autonomie de révision.Nota: si une révision est faite sans vidange moteur, alors il faut réinitialiser uniquement l'autonomie de révision. Dans le cas d'une vidange moteur, il faut réinitialiser à la fois l'autonomie de révision et de vidange.

ORDINATEUR DE BORD : paramètres de voyage (4/5)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

Exemples de sélection			Interprétation de l'affichage sélectionné
Ordinateur de bord avec le message autonomie de révision (suite)
			c) Autonomie de révision ou de vidange.Autonomie de vidangeContact mis, moteur non-démarré et l'affichage sélectionné sur « Autonomie de révision », appuyez sur la touche OK pendant environ 5 secondes pour afficher l'autonomie de révision puis, appuyez la touche 2 pour visualiser l'autonomie de vidange (distance ou temps jusqu'à la prochaine révision). Lorsque l'autonomie arrive proche du terme, plusieurs cas se présentent:– autonomie inférieure à 1 500 km ou un mois : le message « prévoir révision » s'affiche accompagné du terme le plus proche (distance ou temps);– autonomie égale à 0 km ou date de vidange atteinte : le message « Faire révision » s'affiche accompagné du témoin [IMAGE].Le véhicule nécessite alors une vidange le plus rapidement possible.
Autonomie de révision		Vidange dans 30 000 Kms / 24 mois
		Prévoir révision sous 300 Kms / 24 jours
		Faire révision
Suivant véhicule, l'autonomie de vidange s'adapte au style de conduite (roulage fréquent à des vitesses faibles, porte-à-porte, roulage prolongé au ralenti, traction d'une remorque...). La distance restant à parcourir jusqu'à la prochaine vidange peut donc dans certains cas diminuer plus vite que la distance réellement parcourue.Réinitialisation: pour réinitialiser l'autonomie de révision, appuyez environ 10 secondes sans interruption sur la touche 2 jusqu'à l'affichage fixe de l'autonomie de vidange.Nota: si une révision est faite sans vidange moteur, alors il faut réinitialiser uniquement l'autonomie de révision. Dans le cas d'une vidange moteur, il faut réinitialiser à la fois l'autonomie de révision et de vidange.

ORDINATEUR DE BORD : paramètres de voyage (5/5)

L'affichage des informations décrites ci-après DÉPEND DE L'ÉQUIPEMENT DU VÉHICULE ET DU PAYS

Exemples de sélection Interprétation de l'affichage sélectionné
+ Pression des pneus	d) Réinitialisation de la pression des pneumatiques Reportez-vous au paragraphe « Système de surveillance de pression des pneumatiques » en chapitre 2. e) Journal de bord. Affichage successif : - des messages d'informations (airbag passager OFF...); - des messages d'anomalies de fonctionnement (injection à contrôler...).

ORDINATEUR DE BORD : messages d'information

Ils peuvent aider à la mise en route du véhicule ou vous informer d'un choix ou d'un état de conduite. Des exemples de messages d'information sont donnés ci-après.

Exemples de messages Interprétation de l'affichage sélectionné
« frein de parking serré »	Indique que le frein de parking est serré.
« test des fonctions sous contrôle »	S'affiche, contact mis, lorsque le véhicule s'autocontrôle.
« tourner volant + start »	Tournez légèrement le volant pendant l'appui sur le bouton de démarrage du véhicule pour déver-rouiller la colonne de direction.
« direction non verrouillée »	Indique que la colonne de direction n'a pas été bloquée.

ORDINATEUR DE BORD : messages d'anomalies de fonctionnement

Ils apparaissent avec le témoin et nécessitent un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non-respect de cette préconisation risque d'entraîner un endommagement du véhicule.

Ils disparaissent par un appui sur la touche de sélection de l'affichage ou au bout de quelques secondes et sont mémorisés dans le journal de bord. Le témoin reste allumé. Des exemples de messages d'anomalies de fonctionnement sont donnés ci-après.

Exemples de messages Interprétation de l'affichage sélectionné
« filtre gazole à purger »	Indique une présence d'eau dans le filtre à gazole, consultez au plus tôt un Représentant de la marque.
« éclairage à contrôler » Indique une défaillance des projecteurs.
« véhicule à contrôler »	Indique une défaillance d'un des capteurs des pédales, du système de gestion de la batterie ou d'un capteur du niveau d'huile.
« airbag à contrôler »	Indique une défaillance des systèmes de retenue complémentaire aux cein-tures. En cas d'accident, ils risquent de ne pas se déclencher.
« antipollution à contrôler »	Indique une défaillance dans le système de dépollution du véhicule.

ORDINATEUR DE BORD : messages d'alerte

Ils apparaissent avec le témoin STOP et vous imposent pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez votre moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

Des exemples de messages d'alerte sont donnés ci-après. Nota : les messages apparaissent sur l'afficheur soit isolément, soit en alternance (lorsqu'il y a plusieurs messages à afficher), ils peuvent être accompagnés d'un voyant et/ou d'un signal sonore.

Exemples de messages Interprétation de l'affichage sélectionné
« risque casse moteur »	Indique une défaillance de l'injection, une surchauffe du moteur du véhicule ou un problème grave au niveau du moteur.
« panne de la direction » ou « risque blocage de la direction »	Indique un problème sur la direction ou indique un problème sur les 4 roues directrices.
« panne du système de freinage » ou « immobiliser le véhicule »	Indique un problème sur le système de freinage. Serrez manuellement le frein de parking assisté et assurez-vous de l'immobilisation du véhicule à l'aide d'une cale.
« panne électrique DANGER »	Indique un problème dans le circuit de charge de la batterie du véhicule (alternateur...).
« crevaison » Indique une crevaison sur la roue signalée au tableau de bord.

MENU DE PERSONNALISATION DES RÉGLAGES DU VÉHICULE

Cette fonction, intégrée à l'écran multifonctions 1, permet, suivant l'équipement du véhicule, l'activation/désactivation et le réglage de certaines fonctions du véhicule.

Accès au menu de personnalisation des réglages du véhicule

Véhicule à l'arrêt, depuis l'écran multifonctions 1, sélectionnez le menu « Véhicule », « Réglages utilisateur » pour accéder aux différents réglages.

Sélection des réglages

Sélectionnez la fonction à modifier :

a) Blocage portes en roulant ;
b) Ouvrir/fermer en mains libres ;
c) Volume des clignotants;
d) Son accueil intérieur ;
e) Accueil extérieur ;
f) Plafonnier mode auto;
g) Essuyage arrière en marche arrière ;
h) Indicateur style de conduite.

Suivant la fonction, sélectionnez « ON » ou « OFF » pour l'activer ou la désactiver, et « + » ou « - » pour régler le volume des clignotants.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.

HEURE ET TEMPÉRATURE EXTÉRIEURE

L'affichage de l'heure et de la température extérieure se situe sur l'écran multifonctions 1

Reportez-vous à la notice de l'équipement.

Indicateur de température extérieure

Particularité :

Lorsque la température extérieure est comprise, entre -3°C et +3°C , les caractères °C clignotent (signalisation de risque de verglas).

Indicateur de température extérieure

La formation de verglas étant liée à l'exposition climatique, l'hygrométrie locale et la température, l'indication de température extérieure ne peut suffire à elle seule pour détecter le verglas.

En cas de rupture de l'alimentation électrique (batterie débranchée, fil d'alimentation coupé...), l'horloge se remet à l'heure automatiquement après quelques minutes dès lors que le système est capable de recevoir les informations GPS.

VOLANT DE DIRECTION

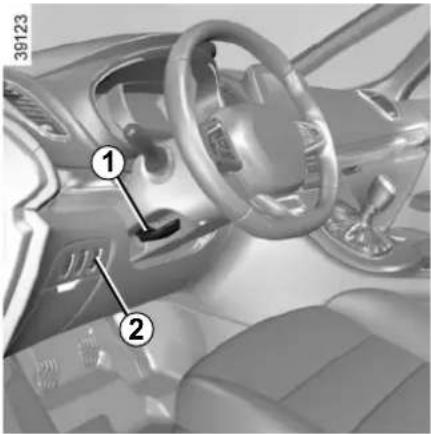

Réglage en hauteur et en profondeur du volant

Abaissez le levier 1 et positionnez le volant dans la position désirée.

Ensuite, relevez le levier à fond et au-delà du point dur pour bloquer le volant.

Assurez-vous du bon verrouillage du volant.

Pour des raisons de sécurité, effectuez ce réglage voiture à l'arrêt.

Chauffage du volant (suivant véhicule)

Cette fonction assure le chauffage du volant de direction sur les zones 3 et 4.

Principe de fonctionnement

Une fois la température atteinte, la fonction régule la température des zones chauffées pendant 30 minutes environ puis s'arrête automatiquement.

Activation de la fonction

Contact mis, appuyez sur le contacteur 2, le témoin intégré au contacteur s'allume.

Désactivation de la fonction

- En automatique :

La fonction s'arrête automatiquement après la phase de régulation d'environ 30 minutes. Le témoin intégré au contacteur 2 reste allumé.

Nota : après un arrêt automatique de la fonction, pour relancer celle-ci appuyez deux fois sur le contacteur 2.

Sans nouvel appui sur le contacteur 2, la fonction se réactivera à la prochaine mise sous contact.

- En manuel :

Pour désactiver la fonction pendant la phase de régulation, appuyez sur le contacteur 2. Le témoin intégré au contacteur 2 s'éteint.

DIRECTION ASSISTÉE

Direction assistée

Direction à assistance variable

La direction à assistance variable est dotée d'un système à gestion électronique qui adapte le niveau d'assistance en fonction de la vitesse du véhicule.

La direction est plus douce en manœuvre de parking (pour plus de confort) alors que l'effort augmente progressivement avec l'accroissement de la vitesse (pour une meilleure sécurité à grande vitesse).

Particularité du Stop and Start

À la mise en veille du moteur, l'assistance de direction n'est plus opérationnelle. Elle revient à son état d'origine dès le redémarrage du moteur ou dès que la vitesse est supérieure à 1 km/h environ (descente, pente...).

Moteur en veille, l'assistance de direction n'est plus opérationnelle.

Nota : l'assistance de direction dépend du mode sélectionné dans le menu « Multi-Sense » (reportez-vous au paragraphe « Multi-Sense » en chapitre 3.

Ne maintenez pas la direction braquée à fond, en butée à l'arrêt.

Moteur à l'arrêt ou en cas de panne du système, il est toujours possible de tourner le volant. L'effort à fournir sera plus important.

Ne coupez jamais le moteur dans une descente et, de manière générale, en roulant (suppression de l'ance).

AVERTISSEURS SONORES ET LUMINEUX

Appuyez sur le coussin du volant A pour actionner l'avertisseur sonore.

Avertisseur lumineux

Pour obtenir un appel lumineux, tirez la manette 1 vers vous.

Feux indicateurs de direction

Manœuvrez la manette 1 dans le plan du volant et dans le sens où vous allez tourner le volant.

Mode impulsionnel

En conduite, les manœuvres du volant peuvent être insuffisantes pour ramener automatiquement la manette à son point de départ.

Dans ce cas, amenez brièvement la manette 1 en position intermédiaire puis relâchez-la : la manette revient à son point de départ et le feu indicateur clignote trois fois.

Appuyez sur le contacteur 2.

Ce dispositif actionne simultanément les quatre feux clignotants et les répé- titeurs latéraux. Il n'est à utiliser qu'en cas de danger pour avertir les autres automobilistes que vous êtes contraint à vous arrêter dans un endroit anormal voire interdit ou dans des conditions de conduite ou de circulation particulières.

Suivant véhicule, en cas de très forte décélération, les feux de détresse peuvent s'allumer automatiquement. Vous pouvez les éteindre en appuyant sur le contacteur 2.

ÉCLAIRAGES ET SIGNALISATIONS EXTÉRIEURS (1/5)

Tournez la bague 3 jusqu'à l'apparition du symbole en face du repère 2. Ce témoin s'allume au tableau de bord.

Avant de prendre la route la nuit : vérifiez le bon fonctionnement de l'équipement électrique. De manière gé-

nérale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, objets transportés...).

Feux de route

Feux de croisement allumés, poussez la manette 1. Ce témoin s'allume sur le tableau de bord.

Pour revenir en position feux de croisement, tirez la manette 1 vers vous.

Feux de croisement

Fonctionnement manuel

Tournez la bague 3 jusqu'à l'apparition du symbole en face du repère 2. Ce témoin s'allume au tableau de bord.

Fonctionnement automatique

Tournez la bague 3 jusqu'à l'apparition du symbole AUTO en face du repère 2 : moteur tournant, les feux de croisement s'allument ou s'éteignent automatiquement en fonction de la luminosité extérieure, sans action sur la manette 1.

En mode AUTO, feux de route allumés, il reste toujours possible de passer en feux de croisement en tirant la manette 1 vers soi.

ÉCLAIRAGES ET SIGNALISATIONS EXTÉRIEURS (2/5)

Feux de route automatiques

Suivant véhicule, ce système allume et éteint les feux de route automatiquement. Il utilise une caméra située derrière le rétroviseur intérieur pour détecter les véhicules suivis et les véhicules venant en sens inverse.

Les feux de route s'allument automatiquement si :

• la luminosité extérieure est faible ;
• aucun autre véhicule, ni éclairage n'est détecté ;
• la vitesse du véhicule est supérieure à environ 40 km/h.

Si une des conditions ci-dessus n'est pas remplie, le système repasse en feux de croisement.

Le système « feux de route automatiques » ne peut, en aucun cas, remplacer la vigilance et la responsabilité

du conducteur quant à l'éclairage du véhicule et de son adaptation aux conditions de luminosités, de visibilité et de circulation.

Le système peut être perturbé dans certaines conditions, notamment :

• les conditions climatiques extrêmes (pluie, neige, brouillard...);
• pare-brise ou caméra obstruée ;
• lorsqu'un véhicule suivi ou de face possède un éclairage peu visible ou masqué ;
• mauvais réglage des feux avant ;
• systèmes réfléchissants ;
• ...

Véhicules équipés d'un système de navigation

Depuis l'écran multifonctions 4, sélectionnez le menu « Véhicule », « Aides à la conduite », « Feux de route automatiques » puis choisissez « ON » ou « OFF ».

ÉCLAIRAGES ET SIGNALISATIONS EXTÉRIEURS (3/5)

Véhicules non équipés d'un système de navigation

• Véhicule à l'arrêt, faites un appui long sur le contacteur 5 OK pour accéder au menu de réglage ;

• faites des appuis successifs sur la commande 6 vers le haut ou vers le bas jusqu'au menu « Aides à la conduite ». Appuyez sur le contacteur 5 OK ;

• faites des appuis successifs sur la commande 6 vers le haut ou vers le bas jusqu'au menu « Feux de route automatiques » et appuyez sur le contacteur 5 OK ;

• appuyez de nouveau sur le contacteur 5 OK pour activer ou désactiver la fonction.

Pour activer les feux de route automatiques :

• tournez la bague 3 jusqu'à l'apparition du symbole AUTO en face du repère 2 ;
• poussez sur la manette 1.

Le témoin Ⓔ s'allume au tableau de bord.

Pour désactiver les feux de route automatiques :

• tirez la manette 1 vers vous ;
• ou, tournez la bague 3 dans une autre position que AUTO.

Le témoin s'éteint au tableau de bord.

Nota : veillez à ce que le pare-brise ne soit pas occulté (saletés, boue, neige, buée...).

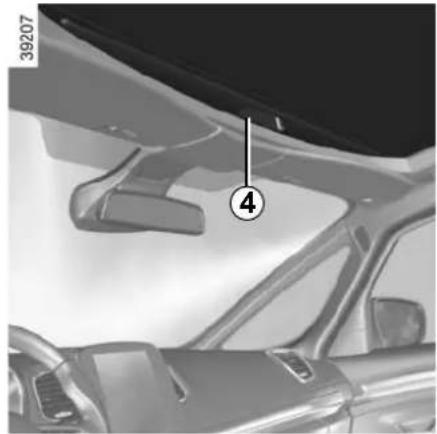

Anomalie de fonctionnement

Lorsque le message « Automatisme feux à contrôler » apparaît au tableau de bord, le système est désactivé. Consultez un Représentant de la marque.

À chaque démarrage du moteur, tirez puis repousser la manette 1 pour réactiver le système.

ÉCLAIRAGES ET SIGNALISATIONS EXTÉRIEURS (4/5)

Fonction allumage des feux de jour

Les feux de jour avant s'allument automatiquement sans action sur la manette 1 au démarrage du moteur et s'éteignent à l'arrêt du moteur.

L'utilisation, de nuit, d'un système de navigation portable dans la zone du pare-brise située sous la caméra

est susceptible de perturber le fonctionnement du système « feux de route automatiques » (risque de reflets sur le pare-brise).

Anomalie de fonctionnement

Lorsque le message « éclairage à contrôler » accompagné du témoin s'affiche et que le

témoin clignote au tableau de bord, cela indique une défaillance de l'éclairage. Consultez un Représentant de la marque.

Extinction des feux

Il y a deux possibilités :

• manuellement, amenez la bague 3 en position 0;
• automatiquement, les feux s'éteignent après l'arrêt du moteur, à l'ouverture de la porte conducteur ou au verrouillage du véhicule. Dans ce cas, au démarrage moteur suivant, les feux se rallumeront dans la position de la bague 3.

Alarme sonore d'oubli d'éclairage

Une alarme sonore se déclenche à l'ouverture de la porte conducteur pour vous signaler que les feux sont restés allumés.

Réglage de la hauteur des faisceaux

Le réglage des projecteurs est automatique suivant la charge du véhicule.

Fonction « éclairage extérieur d'accompagnement »

Cette fonction permet d'allumer momentanément les feux de croisement (pour éclairer l'ouverture d'un portail...).

Moteur arrêté et feux éteints, la bague 3 en position 0 ou AUTO, tirez la manette 1 vers vous : les feux de croisement s'allument pendant environ trente secondes. Pour prolonger cette durée, tirez la manette jusqu'à quatre fois (temps total limité à deux minutes). Le message « éclairage pendant __ » accompagné du temps d'allumage s'affiche au tableau de bord. Vous pouvez ensuite verrouiller votre véhicule.

Pour arrêter l'éclairage avant l'arrêt automatique, tournez la bague 3 dans une position quelconque puis ramenez-la en position AUTO.

ÉCLAIRAGES ET SIGNALISATIONS EXTÉRIEURS (5/5)

39141

Fonction accueil et au revoir (suivant véhicule)

Lorsque la fonction est activée, les feux s'allument automatiquement à la détection de la carte RENAULT ou au déverrouillage du véhicule.

Ils s'éteignent automatiquement :

• une minute environ après leur allumage ;
• au démarrage du moteur en fonction de la position de la manette d'éclairage ;

ou

- au verrouillage du véhicule.

Éclairage d'accueil sous les rétroviseurs extérieurs

Fonction activée, les éclaireurs situés sous les rétroviseurs extérieurs s'allument automatiquement à la détection de la carte RENAULT, au déverrouillage du véhicule ou à l'ouverture d'une porte.

Ils s'éteignent automatiquement :

• une minute environ après leur allumage ;
• au démarrage du moteur ; ou
• au verrouillage du véhicule.

Activation/désactivation des fonctions

Depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Réglages utilisateur » puis « Accueil extérieur ». Choisissez « ON » ou « OFF » pour activer ou désactiver la fonction.

Feux de brouillard arrière

Tournez l'anneau central 7 de la ma-nette jusqu'à l'apparition du symbole en face du repère 2, puis relâchez.

Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s'allume alors au tableau de bord.

N'oubliez pas d'interrompre le fonctionnement de ces feux quand il n'y a plus nécessité pour ne pas gêner les autres usagers.

Extinction

Faites de nouveau pivoter l'anneau 7 pour amener le repère 2 face au symbole correspondant aux feux de brouillard que vous voulez éteindre. Le témoin correspondant s'éteint au tableau de bord.

L'extinction de l'éclairage extérieur entraîne l'extinction des feux de brouillard arrière.

Par temps de brouillard, de neige ou en cas de transport d'objet dépassant du toit, l'allumage automatique des feux n'est pas systématique.

L'allumage des feux de brouillard reste sous le contrôle du conducteur : les témoins au tableau de bord vous informent sur leur allumage (témoin allumé) ou leur extinction (témoin éteint).

ESSUIE - VITRE, LAVE - VITRE AVANT (1/6)

Véhicule équipé d'essuie- vitre avant intermittent

A balayage unique
Une impulsion brève provoque un aller retour des essuie-vitres.
B arrêt
C balayage intermittent
Entre deux balayages, les balais s'arrêtent pendant plusieurs secondes. Il est possible de modifier le temps entre les balayages en tournant la bague 2.
D balayage continu lent
E balayage continu rapide

Particularité

En roulage, tout arrêt du véhicule réduit l'allure du balayage. D'une vitesse continue rapide, vous passez à une vitesse continue lente. Dès que le véhicule roule, l'essuyage revient à la vitesse sélectionnée d'origine. Toute action sur la manette 1 est prioritaire et annule donc l'automatisme.

Les positions A, C et D sont accessibles contact mis. La position E est accessible moteur tournant uniquement.

Surveillez l'état des balais d'essuie-vitre. Leur durée de vie dépend de vous :

• ils doivent rester propres : nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l'eau savonneuse ;
• ne les utilisez pas lorsque le pare-brise ou la lunette arrière est sec ;
• décollez-les du pare-brise ou de la lunette arrière lorsqu'ils n'ont pas fonctionné depuis longtemps.

Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans.

Avant d'utiliser l'essuie-vitre arrière, assurez-vous qu'aucun objet transporté ne gène la course du balai.

Ne vous servez pas du bras d'essuie-vitre pour ouvrir ou fermer la porte de coffre.

ESSUIE - VITRE, LAVE - VITRE AVANT (2/6)

Véhicule équipé d'essuie-vitre avant avec capteur de pluie

Le capteur de pluie se situe sur le pare-brise, devant le rétroviseur intérieur.

A balayage unique

Une impulsion brève provoque un aller retour des essuie-vitres.

B arrêt

C fonction essuyage automatique

Cette position sélectionnée, le système détecte l'arrivée d'eau sur pare-brise et déclenche des balayages à la vitesse d'essuyage adaptée. Il est possible de modifier le seuil de déclenchement et le temps entre les balayages en tournant la bague 2 :

• F : sensibilité minimum
• G : sensibilité maximum

Plus la sensibilité est élevée, plus les essuie-glaces réagissent rapidement et la fréquence de balayage augmente.

Lors de l'activation de l'essuyage automatique ou lors de l'augmentation de sensibilité, un aller retour est effectué.

Nota :

• le capteur de pluie a uniquement une fonction d'assistance. En cas de visibilité réduite, le conducteur doit activer manuellement son essuie-vitre. Lorsqu'il y a du brouillard ou lors de chutes de neige, l'essuyage automatique n'est pas systématique et reste sous votre contrôle ;
• en cas de température négative, l'essuyage automatique n'est pas actif au démarrage du véhicule. Il s'active automatiquement dès que le véhicule dépasse un seuil de vitesse (8 km/h environ) ;
• n'activez pas l'essuyage automatique par temps sec ;
• dégivrez complètement le pare-brise avant d'activer l'essuyage automatique.

ESSUIE - VITRE, LAVE - VITRE AVANT (3/6)

Anomalie de fonctionnement

En cas de dysfonctionnement du balayage automatique, l'essuie-vitre fonctionne en balayage intermittent. Faites appel à un Représentant de la marque.

Le fonctionnement du capteur de pluie peut-être perturbé en cas de :

• balais d'essuie-vitre détériorés; un voile d'eau ou des traces laissées par un balai sur la zone de détection du capteur peut augmenter le temps de réaction de l'essuie-vitre automatique ou augmenter la fréquence de balayage ;
• pare-brise présentant un éclat ou une fissure au niveau du capteur, ou pare-brise encrassé par de la poussière, des saletés, des insectes, du givre, l'utilisation de cires de lavage et de produits hydrophobes; l'essuie-vitre automatique sera moins sensible, voire ne réagira pas.

D balayage continu lent
E balayage continu rapide

Les positions A et D sont accessibles contact mis. Les positions C et E sont accessibles moteur tournant uniquement.

Particularité

En roulage, tout arrêt du véhicule réduit l'allure du balayage. D'une vitesse continue rapide, vous passez à une vitesse continue lente. Dès que le véhicule roule, l'essuyage revient à la vitesse sélectionnée d'origine.

Toute action sur la manette 1 est prioritaire et annule donc l'automatisme.

Précautions

• En cas de gel, vérifiez, avant la première mise en marche de l'essuie-vitre, si les balais ne sont pas collés. Si vous actionnez l'essuie-vitre alors que les balais sont bloqués par le gel, vous risquez d'endommager aussi bien le balai que le moteur d'essuie-vitre.
• N'actionnez pas les essuie-vitre sur vitre sèche, cela entraîne l'usure ou la détérioration prématurée des balais.

ESSUIE - VITRE, LAVE - VITRE AVANT (4/6)

Position particulière de l'essuyage avant (position service)

Cette position permet de lever les balais pour pouvoir les écarter du pare-brise.

Elle peut être utile :

• nettoyer les balais ;
• dégager les balais du pare-brise par temps hivernal ;
• remplacer les balais (reportez-vous au paragraphe «Balais d'essuie-vitre» en chapitre 5).

Contact mis, moteur à l'arrêt, abaissez complètement la manette d'essuie-vitre (position balayage continu rapide), les balais s'arrêtent dans une position dégagée du capot.

Pour ramener les balais en position, assurez-vous que les balais ont bien été rabattus sur le pare-brise puis, ramenez la manette sur la position B (arrêt), contact mis.

Avant de mettre le contact, rabattez les essuie-vitre sur le pare-brise sinon il y a un risque d'endommagement du capot ou des essuie-vitres lors de la mise en marche des essuie-vitres.

Nota

Lorsque les essuie-vitres ne sont plus alimentés, 1 minute au moins après la condamnation du véhicule, il est possible de déplacer manuellement les balais. Ne forcez pas le déplacement des bras du balai sinon il y a risque de dégradation du moteur essuie-vitre, des bras et des balais.

Après intervention, pour repositionner correctement les balais, assurez-vous que les balais reposent sur le pare-brise, mettez le contact et actionnez la commande d'essuyage.

Le balai côté conducteur doit toujours être au dessus du balai passager. Si ce n'est pas le cas, un aller-retour de l'essuie-vitre sera effectué dès lors que la vitesse du véhicule sera supérieure à 7 km/h environ.

En cas d'obstacles présents sur le pare-brise (saletés, neige, gel...), dégagez le pare-brise (y compris la zone centrale située derrière le rétroviseur intérieur) et la lunette arrière avant de mettre en route les essuie-vitres (risque d'échauffement du moteur).

Si un obstacle empêche le mouvement d'un balai, celui-ci peut s'arrêter. Retirez l'obstacle et réactiver l'essuie-vitre avec la manette d'essuyage.

Avant toute action sur le pare-brise (lavage du véhicule, dégivrage, nettoyage du pare-brise...) ramenez

la manette 1 en position B (arrêt).

Risque de blessures et/ou de détériorations.

ESSUIE -VITRE, LAVE -VITRE AVANT (5/6)

Lave-vitre

Contact mis, tirez la manette 1 puis relâchez.

Une action brève déclenche, en plus du lave-vitre, un aller-retour des essuie-vitres.

Une action prolongée déclenche, en plus du lave-vitre, trois aller-retours suivis, après quelques secondes, d'un quatrième.

Nota

Par température négative, le liquide de lave-vitres risque de geler sur le pare-brise et de réduire la visibilité. Chauffez le pare-brise à l'aide de la commande de désembuage avant de le nettoyer.

Lors des interventions sous le capot moteur, assurez-vous que la ma-nette d'essuie-vitres est en

position B (arrêt).

Risque de blessures.

ESSUIE - VITRE, LAVE - VITRE AVANT (6/6)

Lave-projecteurs

Projecteurs allumés

Pour les véhicules qui en sont équipés, moteur tournant, maintenez la manette 1 tirée vers vous environ 2 secondes, vous actionnez les lave-projecteurs en même temps que le lave-vitre.

Les lave-projecteurs sont aussi activées après trois actions prolongées sur la commande de lave-vitre avant.

Nota :

Pour assurer un bon fonctionnement du lave-projecteur en période hivernale, retirer la neige des enjoliveurs de gicleurs et dégeler les enjoliveurs de gicleurs à l'aide d'un aérosol dégivrant.

Il est toutefois recommandé d'éliminer à intervalles réguliers les salissures adhérant fortement à la vitre des projecteurs.

Lorsque vous atteignez le niveau minimum de liquide de lave-vitre, le circuit de lave-projecteur peut se désamorcer.

Faites le plein de liquide de lave-vitre puis actionnez-le, moteur tournant, pour le réamorcer.

Lors des interventions sous le capot moteur, assurez-vous que la ma-nette d'essuie-vitres est en

position B (arrêt).

Risque de blessures.

ESSUIE -VITRE, LAVE -VITRE ARRIÈRE (1/2)

Essuie-vitre arrière

Contact mis, faites pivoter l'an-

neau 3 de la manette 1 jusqu'à amener le symbole en face du point de repère 2

• arrêt ;
• balayage intermittent.

Entre deux balayages, les balais s'arrêtent pendant plusieurs secondes. La fréquence de balayage varie en fonction de la vitesse du véhicule ;

- balayage continu lent.

Pour arrêter le fonctionnement, faites pivoter de nouveau l'anneau 3.

Nota

Lors d'un lavage sous un portique de lavage, ramenez l'anneau 3 de la manette 1 en position arrêt afin de désactiver l'essuyage automatique.

Respectez les préconisations d'usage.

Avant toute action sur la vitre arrière (lavage du véhicule, dégivrage, nettoyage...) ramenez la manette 1 en position arrêt.

Risque de blessures et/ou de détériorations.

Surveillez l'état des balais d'essuie-vitre. Leur durée de vie dépend de vous :

• ils doivent rester propres : nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l'eau savonneuse ;
• ne les utilisez pas lorsque le pare-brise ou la lunette arrière est sec ;
• décollez-les du pare-brise ou de la lunette arrière lorsqu'ils n'ont pas fonctionné depuis longtemps.

Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans.

Avant d'utiliser l'essuie-vitre arrière, assurez-vous qu'aucun objet transporté ne gène la course du balai.

Ne vous servez pas du bras d'essuie-vitre pour ouvrir ou fermer la porte de coffre.

ESSUIE -VITRE, LAVE -VITRE ARRIÈRE (2/2)

Activation/désactivation de l'essuie-vitre arrière

Le passage en marche arrière déclenche l'essuyage arrière en balayage intermittent (si les essuie-vitres avant fonctionnent). Lorsque votre véhicule est équipé d'un menu de personnalisation des réglages du véhicule, vous pouvez choisir d'activer ou de désactiver la fonction. Pour cela, reportez-vous au paragraphe « Menu de personnalisation des réglages du véhicule » en chapitre 1, fonction « Essuyage arrière en marche arrière ».

Pour les véhicules non équipés d'un menu de personnalisation des réglages, faites désactiver la fonction par un Représentant de la marque.

En cas d'obstacles présents sur la vitre arrière (saletés, neige...), l'essuie-vitre essaie de balayer tous les obstacles. Si un obstacle empêche le mouvement du balai, celui-ci peut s'arrêter. Retirez l'obstacle, attendez environ 30 secondes et réactiver l'essuie-vitre avec la manette d'essuyage.

Précautions

• En cas de gel, vérifiez, avant la première mise en marche de l'essuie-vitre, si les balais ne sont pas collés. Si vous actionnez l'essuie-vitre alors que le balai est bloqué par le gel, vous risquez d'endommager aussi bien le balai que le moteur d'essuie-vitre.
• N'actionnez pas les essuie-vitre sur vitre sèche, cela entraîne l'usure ou la détérioration prématurée des balais.

39142

Essuie/lave lunette arrière

Contact mis, poussez la manette 1 de façon prolongée puis relâchez-la.

Une action prolongée déclenche, en plus du lave-lunette, trois aller-retours de l'essuie-vitre arrière suivis, après quelques secondes, d'un quatrième.

Capacité utilisable du réservoir : 58 litres environ.

Véhicule déverrouillé, pour ouvrir le portillon 1, appuyez sur la zone A. puis relâchez. Le portillon 1 s'entre-ouvre.

Le clapet 2 est intégré au conduit de remplissage.

Pour le remplissage reportez-vous au paragraphe « remplissage carburant ».

Pour fermer, repoussez le portillon avec la main jusqu'en butée.

Qualité du carburant

Utilisez un carburant de bonne qualité respectant les normes en vigueur particulières à chaque pays et impérativement conformes aux indications portées sur l'étiquette située sur le portillon 1. Reportez-vous au paragraphe « Caractéristiques moteurs » en chapitre 6.

Ne jamais appuyer avec les doigts sur le clapet 2.

Ne pas laver la zone de remplissage au nettoyeur

haute pression.

Versions Diesel

Utilisez impérativement du gazole conforme aux indications portées sur l'étiquette située à l'intérieur du portillon 1.

Versions essence

Utilisez impérativement de l'essence sans plomb. L'Indice d'Octane (RON) doit être conforme aux indications portées sur l'étiquette située sur le portillon 1. Reportez-vous aux « Caractéristiques moteurs » en chapitre 6.

Ne pas mélanger d'essence (sans plomb ou E85) au gazole, même en faible quantité.

Ne pas utiliser de carburant à base d'éthanol si votre véhicule n'y est pas adapté.

Ne pas rajouter d'additif au carburant, vous risquez d'endommager le moteur.

Remplissage carburant

Introduisez le pistolet pour repousser le clapet 2 et amenez-le jusqu'en butée avant de le déclencher pour remplir le réservoir (risque d'éclaboussures).

Maintenez-le dans cette position pendant toute l'opération de remplissage.

À la suite du premier arrêt automatique en fin de remplissage, il est possible de faire au maximum deux autres déclenchements afin de préserver un volume d'expansion.

Lors du remplissage, veillez à ce qu'il n'y ait pas de pénétration d'eau. Le clapet 2 et son pourtour doivent rester propres.

Versions essence

L'utilisation d'essence au plomb endommagerait les dispositifs de dépollution et pourrait aboutir à une perte de la garantie.

Afin d'empêcher un remplissage avec de l'essence plombée, la goulotte de remplissage du réservoir d'essence comporte un étranglement muni d'un système de sécurité qui ne doit permettre d'utiliser qu'un pistolet distribuant de l'essence sans plomb (à la pompe).

Véhicule équipé de la fonction Stop and Start

Pour un remplissage carburant, le moteur doit être arrêté (et non pas mis en veille) : arrêtez impérativement le moteur par un appui sur le bouton d'arrêt du moteur 3 (reportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2).

Carte RENAULT dans l'habitacle, appuyez sur le bouton de démarrage 3 sans action sur les pédales. Attendez quelques minutes avant de démarrer. Ceci permet le réamorçage du circuit carburant. Si le moteur ne démarre pas, répétez la procédure.

Si le moteur ne démarre toujours pas après plusieurs tentatives, faites appel à un Représentant de la marque.

Toute intervention ou modification sur le système d'alimentation carburant (boîtiers électroniques, câ-

blages, circuit carburant, injecteurs, capots de protection...) est rigoureusement interdite en raison des risques qu'elle peut présenter pour votre sécurité (sauf par le personnel qualifié du Réseau de la marque).

Odeur persistante de carburant

En cas d'apparition d'une odeur persistante de carburant, veuillez :

• procéder à l'arrêt du véhicule compatible avec les conditions de circulation et couper le contact ;
• enclencher le signal de détresse et faire descendre tous les occupants du véhicule et les tenir éloignés de la zone de circulation ;
• faire appel à un représentant de la marque.

Chapitre 2 : La conduite

(conseils d'utilisation liés à l'économie et à l'environnement)

Rodage 2.2

Démarrage - Arrêt du moteur. 2.3

Fonction Stop and Start. 2.6

Particularité des versions essence 2.10

Particularités des versions diesel 2.11

Levier de vitesses 2.12

Frein de parking assisté 2.13

Conseils de conduite, Eco conduite 2.16

Conseils entretien et antipollution 2.21

Environnement 2.22

Système de surveillance de pression des pneumatiques 2.23

Dispositifs de correction et d'assistance à la conduite 2.26

Alerte de sortie de voie 2.38

Avertisseur d'angle mort 2.41

Alerte distances de sécurité 2.44

Limiteur de vitesse.... 2.46

Alerte de survitesse.... 2.49

Régulateur de vitesse 2.52

Régulateur de vitesse adaptatif.... 2.56

Aide au parking 2.63

Caméra de recul 2.67

Stationnement assisté 2.69

Suspensions à amortissement piloté.... 2.73

Boîte de vitesses automatique 2.74

2.1

RODAGE

Version essence

Jusqu'à 1 000 km, ne dépassez pas 130 km/h sur le rapport le plus élevé ou 3 000 à 3 500 tr/mn.

Ce n'est qu'après 3000 km environ que votre véhicule donnera toutes ses performances.

Périodicité des révisions : reportez-vous au document d'entretien de votre véhicule.

Version diesel

Jusqu'à 1 500 km, ne dépassez pas 2 500 tr/mn. Après ce kilométrage vous pourrez rouler plus vite mais ce n'est qu'après 6 000 km environ que votre véhicule donnera toutes ses performances.

Pendant la période de rodage, n'accélérez pas fortement tant que le moteur est froid, ne faites pas non plus tourner trop vite le moteur.

Périodicité des révisions : reportez-vous au document d'entretien de votre véhicule.

DÉMARRAGE, ARRÊT DU MOTEUR (1/3)

La carte RENAULT doit être dans la zone de détection 1.

Pour démarrer :

• véhicules à boîte de vitesses automatique, positionnez le levier en position P, appuyez sur la pédale de frein et appuyez sur le bouton 2;
• véhicules à boîte de vitesses manuelle, appuyez sur la pédale de frein ou d'embrayage et appuyez sur le bouton 2. Si une vitesse est engagée, seul l'appui sur la pédale d'embrayage permettra le démarrage.

39277

• Si l'une des conditions de démarrage n'est pas appliquée, le message « appuyer frein + START » ou « deprayer + START » ou « mettre sur P » s'affiche au tableau de bord ;
• dans certains cas, il sera nécessaire de manœuvrer le volant tout en appuyant sur le bouton de démarrage 1 pour aider au déverrouillage de la colonne de direction, le message « tourner volant + START » vous en avertit.

Démarrage « mains libres » coffre ouvert

Dans ce cas, la carte RENAULT ne doit pas se situer dans le coffre afin d'éviter tout risque de perte.

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.

De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

RISQUE DE MORT OU BLESSURES GRAVES.

DÉMARRAGE, ARRÊT DU MOTEUR (2/3)

Fonction accessoires (mise sous contact)

Dès que vous accédez à votre véhicule, vous pouvez disposer de certaines fonctionnalités (radio, navigation, essuyage...).

Pour disposer des autres fonctionnalités, carte RENAULT dans l'habitacle, appuyez sur le bouton 2 sans appui sur les pédales.

Anomalie de fonctionnement

Dans certains cas, la carte RENAULT « mains libres » peut ne pas fonctionner :

• usure de la pile de la carte RENAULT...
• proximité avec un appareil fonctionnant sur la même fréquence (écran, téléphone portable, jeux vidéo...);
• véhicule situé dans une zone à forts rayonnements électromagnétiques.

Le message « Approcher carte du bouton START » apparaît au tableau de bord.

Appuyez sur la pédale de frein ou d'embrayage, puis placez la carte RENAULT 3 (côté logo) en contact avec le bouton de démarrage 2 pendant environ 2 secondes. Appuyez sur le bouton 2 pour démarrer le véhicule. Le message s'éteint.

DÉMARRAGE, ARRÊT DU MOTEUR (3/3)

Conditions d'arrêt du moteur

Véhicule à l'arrêt, carte RENAULT dans le véhicule, appuyez sur le bouton 2 : le moteur s'arrête. La colonne de direction se verrouille à l'ouverture de la porte conducteur ou au verrouillage du véhicule.

Pour les véhicules avec boîte de vitesses automatique, la position parking P est activée automatiquement.

Si la carte RENAULT n'est plus dans l'habitacle lorsque vous demandez l'arrêt moteur, le message « carte absente faire appui long » apparaît au tableau de bord : appuyez plus de deux secondes sur le bouton 2. Si la carte n'est plus dans l'habitacle, assurez vous de pouvoir la récupérer avant de procéder à l'appui long, sans carte RENAULT vous ne pourrez plus redémarrer.

Moteur arrêté, les accessoires (radio...) utilisés à ce moment continuent de fonctionner pendant 10 minutes environ.

À l'ouverture de la porte conducteur, les accessoires arrêtent de fonctionner.

Ne coupez jamais le contact avant l'arrêt complet du véhicule, l'arrêt du moteur entraîne la suppression des assistances : freins, direction... et des dispositifs de sécurité passive tels que airbags, prétensionneurs.

Lorsque vous quittez votre véhicule, en particulier carte RENAULT sur vous, assurez-vous que le moteur arrêté.

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes.

De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

RISQUE DE MORT OU BLESSURES GRAVES.

Ce système permet de diminuer la consommation de carburant et l'émission de gaz à effet de serre. Au démarrage du véhicule, le système est activé automatiquement. En roulage le système stoppe le moteur (mise en veille) lors d'un arrêt du véhicule (embouteillage, arrêt à un feu...).

Conditions de mise en veille

Le véhicule a roulé depuis son dernier arrêt.

Pour les véhicules équipés de boîte de vitesses automatique :

• la boîte est en position D, M ou N ; et
• la pédale de frein est appuyée (suffisamment fort) ;

et

• la pédale d'accélérateur n'est pas appuyée ;
  et
• la vitesse est nulle pendant 1 seconde environ.

La mise en veille moteur est maintenue si la position P est engagée, ou si la position N est engagée avec frein de parking serré, pédale de frein relâchée.

Pour les véhicules équipés de boîte de vitesses manuelle :

• la boîte de vitesses est en position neutre (point mort) ;
  et
• la pédale d'embrayage est relâchée.

Si le témoin clignote celui-ci vous indique que la pédale d'embrayage n'est pas assez relachée ; t

- la vitesse du véhicule est inférieure à environ 3 km/h.

Pour tous les véhicules :

Le témoin apparaît fixe au tableau de bord pour vous avertir de la mise en veille du moteur.

Les équipements du véhicule restent en fonction pendant la durée d'arrêt du moteur.

En cas de calage moteur, si le système est en fonction, le fait d'appuyer à fond sur la pédale d'embrayage redémarre le moteur.

Avant de quitter le véhicule, la coupure du contact par appui sur le bouton d'arrêt du moteur est impéraportez-vous au paragraphe arrage, arrêt du moteur »).

Ne laissez pas rouler votre véhicule lorsque le moteur est en veille (le

témoin A est allumé au tableau de bord).

Dans le cas d'une mise en veille du moteur, le frein de parking assisté (suivant véhicule) ne se serre pas au- uement.

Moteur en veille, l'assistance de direction n'est plus opérationnelle.

Moteur en veille, l'assistance de freinage n'est plus opérationnelle.

Empêcher la mise en veille du moteur

Dans certaines situations, comme l'insertion dans un carrefour, il est possible de garder le moteur tournant en vue d'un démarrage rapide.

Boîte de vitesses automatique :

Maintenez le véhicule immobilisé avec peu d'effort sur la pédale de frein

Boîte de vitesses manuelle :

Maintenez la pédale d'embrayage enfoncée

Sortie de veille moteur

Pour boîte de vitesses automatique :

• la pédale de frein est relâchée, position D ou M engagée ou,
• la pédale de frein est relâchée, position N engagée et frein de parking desserré ou,
• la pédale de frein est à nouveau appuyée, position P engagée, ou position N engagée avec frein de parking serré ou,
• la position R est engagée ou,
• la pédale d'accélérateur est appuyée ou,
• en mode manuel le levier de vitesses est actionné vers + ou -.

Pour boîte de vitesses manuelle :

• vitesse au neutre et pédale d'embrayage légèrement enfoncée ou,
• vitesse engagée et pédale d'embrayage totalement enfoncée.

Particularité : Suivant véhicule, si vous coupez le contact alors que le moteur

est en veille, le témoin s'affiche quelques secondes au tableau de bord.

Pour un remplissage carburant, le moteur doit être arrêté (et non pas mis en veille) : arrêtez impérativement le moteur par un appui sur le bouton d'arrêt du moteur (reportez-vous au paragraphe « Démarrage, arrêt du moteur »).

Conditions de non mise en veille du moteur

Certaines conditions ne permettent pas au système la mise en veille du moteur, notamment :

• la marche arrière a été enclenchée ;
• le capot moteur est non verrouillé ;
• la porte conducteur n'est pas fermée ;
• la ceinture conducteur n'est pas bouclée ;
• la température extérieure est trop basse ou trop élevée (inférieure à environ 0°C ou supérieure à environ 30°C);
• la batterie n'est pas suffisamment chargée ;
• la différence de température intérieure du véhicule avec celle de consigne de la climatisation automatique est trop importante ;

• l'aide au parking est en cours de fonctionnement ;

• la pente est supérieure à environ 12% pour les véhicules équipés d'une boîte de vitesses automatique ;

• la fonction « voir clair » est activée (reportez-vous au paragraphe « climatisation automatique » en chapitre 3) ;
• la température moteur est insuffisante ;
• le système de dépollution est en cours de régénération ; ou
  一 ...

Le témoin apparaît au tableau de bord et vous avertit de la non-disponibilité de la mise en veille du moteur.

Désactivez la fonction Stop and Start pour toute intervention dans le compartiment moteur.

Cas particulier des véhicules équipés d'une carte RENAULT

Moteur mis en veille (embouteillage, arrêt à un feu...), si le conducteur déboucle sa ceinture et ouvre la porte conducteur, ou se lève de son siège, le contact se coupe.

Le frein de parking assisté se serre automatiquement.

Pour redémarrer et réactiver le système Stop and Start appuyez sur le bouton de démarrage (reportez-vous au paragraphe « Démarrage, arrêt moteur » en chapitre 2).

Particularité de redémarrage automatique du moteur

Sous certaines conditions, le moteur peut redémarrer sans intervention pour garantir votre sécurité et votre confort.

Cela peut se produire notamment lorsque :

• la température extérieure est trop basse ou trop élevée (inférieure à environ 0°C ou supérieure à environ 30°C);
• la fonction « voir clair » est activée (reportez-vous au paragraphe « climatisation automatique » en chapitre 3) ;
• la batterie n'est pas suffisamment chargée ;
• la vitesse du véhicule est supérieure à 5 km/h (en descente...);
• appuis répétés sur la pédale de frein ou besoin du système de freinage ;
• ...

Désactivation, activation de la fonction

Appuyez sur le contacteur 1 pour désactiver la fonction. Le message « Stop & Start désactivé » apparaît au tableau de bord et le témoin intégré 2 au contacteur s'allume.

Un nouvel appui réactive le système. Le message « Stop & Start activé » apparaît au tableau de bord et le témoin intégré 2 au contacteur 1 s'éteint.

Particularité : moteur en veille, un appui sur le contacteur 1 redémarre automatiquement le moteur.

Le système se réactive automatiquement à chaque démarrage volontaire du véhicule par appui sur le bouton de démarrage (reportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2).

Anomalies de fonctionnement

Lorsque le message « Stop & Start à contrôler » apparaît au tableau de bord, accompagné de l'allumage du témoin intégré 2 au contacteur 1, le système est désactivé.

Consultez un Représentant de la marque.

Avant de quitter le véhicule, la coupure du contact par appui sur le bouton d'arrêt du moteur est impéra-

tive (reportez-vous au paragraphe « Démarrage, arrêt du moteur »).

PARTICULARITÉS DES VERSIONS ESSENCE

Des conditions de fonctionnement de votre véhicule telles que :

• roulage prolongé avec témoin mini carburant allumé ;
• utilisation d'essence plombée ;
• utilisation d'additifs pour lubrifiants ou carburant non agréés.

Ou des anomalies de fonctionnement telles que :

• système d'allumage défectueux ou panne d'essence ou bougie débranchée se traduisant par des ratés d'allumage et des à-coups au cours de la conduite ;
• perte de puissance,

provoquent un échauffement excessif du pot catalytique, en diminuent l'efficacité, peuvent amener sa destruction et entraîner des dommages thermiques sur le véhicule.

Si vous constatez les anomalies de fonctionnement ci-dessus, faites effectuer par un Représentant de la marque les réparations nécessaires au plus vite.

En présentant régulièrement votre véhicule à un Représentant de la marque suivant les périodicités préconisées dans le document d'entretien, vous éviterez ces incidents.

Problème de démarrage

Pour éviter d'endommager votre pot catalytique, n'insistez pas dans la tentative de démarrage (en utilisant votre démarreur, ou en poussant ou tirant votre véhicule) sans avoir identifié et traité la cause de la défaillance.

Ne stationnez pas et ne faites pas tourner le moteur dans des endroits où des substances ou des maté- riaux combustibles tels que l'herbe ou des feuilles peuvent venir en contact avec un système d'échappement chaud.

PARTICULARITÉS DES VERSIONS DIESEL

Régime moteur diesel

Les moteurs diesel comportent un équipement d'injection qui ne permet aucun dépassement de régime moteur quelle que soit la vitesse engagée.

Si le message « antipollution à contrô- ler » s'affiche accompagné des té-

moins et , consultez rapidement un Représentant de la marque.

En roulage, suivant la qualité du carburant utilisé, des fumées blanches peuvent exceptionnellement apparaître.

Cela est dû au nettoyage automatique du filtre à particules et est sans conséquence sur le comportement du véhicule.

Précautions hivernales

Pour éviter tout incident par temps de gel :

• veillez à ce que votre batterie soit toujours bien chargée,
• veillez à ne jamais laisser le niveau de gazole trop baisser dans le réservoir afin d'éviter la condensation de vapeur d'eau s'accumulant dans le fond du réservoir.

Ne stationnez pas et ne faites pas tourner le moteur dans des endroits où des substances ou des maté-

riaux combustibles tels que l'herbe ou des feuilles peuvent venir en contact avec un système d'échappement chaud.

LEVIER DE VITESSES

Passage en marche arrière

Véhicules à boîte de vitesses manuelle : suivez la grille dessinée sur le pommeau 1 et, suivant véhicule, soulevez l'anneau contre le pommeau pour pouvoir passer la marche arrière.

Véhicules à boîte de vitesses automatique : reportez-vous au paragraphe « Boîte de vitesses automatique » en chapitre 2.

Les feux de recul s'allument dès l'enclenchement de la marche arrière, contact mis.

En cas de choc sur le soubassement du véhicule lors d'une manoeuvre (exemple : contact avec

une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d'un essieu...).

Afin d'éviter tout risque d'accident, faites contrôler votre véhicule par un Représentant de la marque.

Fonctionnement assisté

Le frein de parking assisté assure l'immobilisation du véhicule lors de l'arrêt du moteur par appui sur le bouton de démarrage/arrêt du moteur 1.

Dans tous les autres cas, par exemple, le calage moteur ou la mise en veille du moteur du fait de la fonction Stop and Start (reportez-vous au paragraphe « Fonction Stop and Start » en chapitre 2), le frein de parking assisté ne se serre pas automatiquement. Le mode manuel doit alors être utilisé.

Pour certains pays, la fonction serrage assisté n'est pas activée. Reportez-vous au paragraphe « Fonctionnement manuel ».

Le serrage du frein de parking assisté est confirmé par le message « frein de parking serré » et le témoin (P) au tableau de bord et par l'allumage du témoin 3 sur le contacteur 2.

Suite à l'arrêt moteur, le témoin 3 s'éteint quelques minutes après le serrage du frein de parking assisté et le témoin (P) s'éteint au verrouillage du véhicule.

Nota

Pour vous indiquer que le frein de parking assisté est desserré, un signal sonore retentit et le message « serrer le frein de parking » apparaît au tableau de bord :

• moteur tournant : à l'ouverture de la porte conducteur ;
• moteur à l'arrêt (en cas de calage moteur par exemple) : à l'ouverture d'une porte avant.

Dans ce cas, tirez puis relâchez le contacteur 2 pour serrer le frein de parking assisté.

Desserrage assisté du frein de parking

Le desserrage se fait dès le démarrage du véhicule en accélérant.

Avant de quitter le véhicule, vérifiez le serrage effectif du frein de parking assisté. Le serrage est visualisé par l'allumage du témoin 3 sur le contacteur 2 et du témoin (P) au tableau de bord jusqu'au ver- rouillage des portes.

Fonctionnement manuel

Vous pouvez commander manuellement le frein de parking assisté.

Serrage du frein de parking assisté

Tirez le contacteur 2. Le témoin 3 et le

témoin (P) au tableau de bord s'al-lument.

Desserrage du frein de parking assisté

Contact mis, appuyez sur la pédale de frein puis appuyez sur le contacteur 2 :

le témoin 3 et le témoin (P) s'éteignent.

Pour actionner manuellement le frein de parking assisté (arrêt à un feu rouge, arrêt moteur tournant...) : tirez et relâchez le contacteur 2. Le desserrage est automatique dès le redémarrage du véhicule.

Cas particuliers

Pour stationner sur plan incliné ou avec une remorque par exemple, tirez le contacteur 2 pendant quelques secondes pour obtenir le freinage maximum.

Pour stationner frein de parking assisté desserré (risque de gel par exemple) :

- moteur tournant, tout en maintenant appuyé simultanément la pédale de frein et le contacteur 2, arrêtez le moteur par appui sur le bouton de démarrage/arrêt moteur 1; - une vitesse ou position P engagée, relâchez la pédale de frein et le contacteur 2.

Pour les véhicules équipés de la fonction Stop and Start, moteur en veille, le frein de parking assisté est actionné automatiquement si le conducteur déboucle sa ceinture ou ouvre la porte conducteur ou se lève de son siège.

Particularité liée à la fonction Stop and Start : en cas de débouclage de la ceinture de sécurité conducteur avant que le moteur n'entre en veille du fait de la fonction Stop and Start, assurez-vous du bon serrage du

frein de parking : l'allumage du témoin (P) au tableau de bord vous le confirme. Risque de perte d'immobilisation.

En cas de message « Panne électrique DANGER » ou « Batterie à contrôler », actionnez manuellement

le frein de parking assisté en tirant sur le contacteur 2 (ou positionnez le levier de vitesses en P pour les boîtes de vitesses automatiques) avant d'arrêter le moteur.

Risque de perte d'immobilisation du véhicule.

Faites appel à un Représentant de la marque.

L'absence de retour visuel ou sonore indique une défaillance du tableau de bord. Cela vous impose un amédiat compatible avec lesons de circulation. Assurez- le la bonne immobilisation vicule et faites appel à un ventant de la marque.

Versions avec boîte de vitesses automatique

Porte conducteur ouverte ou mal fermée et moteur tournant, pour des raisons de sécurité, le desserrage automatique est désactivé (ceci afin d'éviter que le véhicule roule tout seul sans conducteur). Le message « desserrer manuellement » apparaît au tableau de bord lorsque le conducteur appuie sur la pédale d'accélérateur.

Ne sortez jamais de votre véhicule sans remettre le levier de sélection sur P. En effet, véhicule à l'arrêt, tournant avec une vitesse, si vous accélérez, le véhiut se mettre en mouvement.

Risque d'accident.

Anomalies de fonctionnement

- En cas d'anomalie, le témoin s'allume au tableau de bord accompagné du message « frein de parking à contrôler » et dans certains

cas du témoin

Consultez rapidement un Représentant de la marque.

- En cas de défaillance du frein de parking assisté, le témoin STOP s'allume accompagné du message « panne du système de freinage », d'un signal sonore et dans certains

cas du témoin

Cela impose un arrêt immédiat et compatible avec la circulation.

Il est alors impératif d'immobiliser le véhicule en engageant la première vitesse (boîtes de vitesses méca-

niques) ou la position P (boîtes de vitesses automatiques). Si la pente le justifie, calez le véhicule.

CONSEILS DE CONDUITE, ECO CONDUITE (1/5)

La consommation de carburant est homologuée conformément à une méthode standard et réglementaire. Identique pour tous les constructeurs, elle permet de comparer les véhicules entre eux. La consommation en usage réel dépend des conditions d'utilisation du véhicule, des équipements et du style de conduite. Pour optimiser la consommation, référez-vous aux conseils ci-après.

Suivant véhicule, vous disposez de différentes fonctions pouvant vous aider à réduire votre consommation de carburant :

• le compte-tours ;
• indicateur de changement de vitesse ;
• l'indicateur de style de conduite ;
• le bilan trajet et les éco-conseils via l'écran multifonctions ;
• le mode ECO.

Lorsque le véhicule en est équipé, le système de navigation complète ces informations.

Au tableau de bord

L'affichage des informations peut être organisé et personnalisé en fonction du style de personnalisation du tableau de bord sélectionné à partir de l'écran multifonctions.

Le compte-tour avec zone ECO 1

Une conduite dans la zone ECO permet la plupart du temps d'optimiser la consommation de carburant.

Indicateur de changement de vitesse 2

Suivant véhicule, afin d'optimiser la consommation, un témoin au tableau de bord vous informe du meilleur moment pour engager le rapport supérieur ou le rapport inférieur :

engagez le rapport supérieur ;
engagez le rapport inférieur.

Si vous suivez régulièrement cet indicateur, vous baissez la consommation en carburant du véhicule.

CONSEILS DE CONDUITE, ECO CONDUITE (2/5)

Indicateur de style de conduite 3

Il vous informe en temps réel sur le style de conduite adopté. Vous êtes averti par l'indicateur 3.

Plus le nombre de feuilles de l'indicateur 3 est important et plus votre conduite est souple et économique.

Si vous suivez régulièrement cet indicateur, vous baissez la consommation du véhicule.

Pour activer/désactiver l'indicateur de style de conduite, consultez la notice d'utilisation du système multimédia.

Sur l'écran multifonctions

Bilan trajet

À la coupure du moteur, l'affichage « Bilan trajet » sur l'écran 4 donne les informations relatives à votre dernier trajet.

Il indique :

• la consommation moyenne ;
• le nombre de kilomètres parcourus ;
• le nombre de kilomètres gagnés. Ils correspondent à une conduite sans consommation de carburant (décélération et/ou pied levé de la pédale d'accélérateur).

Une note globale de 0 à 100 s'affiche vous permettant d'évaluer votre performance d'éco-conducteur. Plus la note est élevée, plus votre consommation de carburant est basse. Des éco-conseils vous sont donnés afin d'améliorer votre performance.

La mémorisation de vos trajets préférés vous permettra de comparer vos performances entre elles et avec celles des autres utilisateurs du véhicule. Pour plus d'information, consultez la notice d'utilisation du système multimédia.

CONSEILS DE CONDUITE, ECO CONDUITE (3/5)

Mode ECO

Le mode ECO est une fonction qui optimise la consommation de carburant. Elle agit sur certains éléments consommateurs du véhicule (chauffage, climatisation, assistance de direction...) et sur certaines actions de conduite (ac-célération, passage de vitesses, régulation de vitesses, décélération...).

Activation de la fonction

La fonction peut être activée :

• par appui sur le contacteur 4.
• par la commande centrale 5 (reportez-vous au paragraphe « Multi-Sense » en chapitre 3);
• depuis le menu de navigation de l'écran multimédia (reportez-vous à la notice multimédia).

Le témoin ECO s'affiche au tableau de bord pour confirmer l'activation.

En conduite, il est possible de quitter temporairement le mode ECO pour retrouver les performances du moteur.

Pour cela, enfoncez franchement et à fond la pédale d'accélérateur.

Le mode ECO se réactive dès que vous relâchez la pression sur la pédale d'accélérateur.

Désactivation de la fonction

Appuyez sur le contacteur 4.

Le témoin ECO s'éteint au tableau de bord pour confirmer la désactivation.

CONSEILS DE CONDUITE, ECO CONDUITE (4/5)

Conseils de conduite et ECO conduite

Comportement

• Plutôt que de faire chauffer le moteur à l'arrêt, conduisez avec ménagement jusqu'à ce qu'il ait atteint sa température normale.
• La vitesse coûte cher.

• La conduite dynamique avec des accélérations et décélérations importantes et fréquentes coûte cher en carburant par rapport au gain de temps gagné.

• Ne poussez pas le régime moteur sur les rapports intermédiaires. Utilisez donc toujours le rapport le plus élevé possible.

• Évitez les accélérations brutales.
• Freinez le moins possible. En appréciant suffisamment à l'avance obstacle ou virage, il vous suffira de relever le pied.
• En côte, plutôt que d'essayer de maintenir votre vitesse, n'accélérez pas plus qu'en terrain plat : gardez de préférence la même position de pied sur l'accélérateur.
• Double débrayage et coup d'accélérateur avant l'arrêt du moteur sont devenus inutiles sur les véhicules modernes.

- Intempéries, routes inondées :

Ne roulez pas sur une chaussée si la hauteur de l'eau dépasse le bord inférieur des jantes.

Gêne à la conduite

Côté conducteur, n'utiliser impérativement que des surtapis adaptés au véhicule, s'accrochant aux éléments préinstallés et vérifier régulièrement leur fixation. Ne pas superposer plusieurs tapis.

Risque de coïncement des pé- dales

CONSEILS DE CONDUITE, ECO CONDUITE (5/5)

Pneumatiques

• Une pression insuffisante augmente la consommation.
• Privilégiez la pression à vitesse la plus élevée ou la pression préconisée pour optimiser la consommation de carburant indiquée sur le chant de porte côté conducteur (reportez-vous au paragraphe « Pressions de gonflage des pneumatiques » en chapitre 4).
• L'usage de pneumatiques non préconisés peut augmenter la consommation.

Conseils d'utilisation

• Privilégiez le Mode ECO.
• L'électricité « c'est du pétrole », éteignez tout appareil électrique lorsqu'il n'est plus vraiment utile. Mais (sécurité d'abord), gardez vos feux allumés dès que la visibilité l'exige (voir et être vu).
• Utilisez plutôt les aérateurs. Rouler vitres ouvertes entraîne à 100 km/h : +4 % de consommation.
• Évitez le plein de carburant à ras bord, cela évite tout débordement.

- Pour les véhicules équipés du conditionnement d'air, il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant son utilisation. Pour les véhicules équipés d'un conditionnement d'air sans mode automatique, arrêtez le système lorsque vous n'en avez plus l'utilité.

Conseils pour minimiser la consommation et donc aider à préserver l'environnement :

Si le véhicule est resté stationné en pleine chaleur ou en plein soleil, pensez à l'aérer quelques minutes pour chasser l'air chaud avant de démarrer.

• Ne conservez pas une galerie de toit vide.
• Pour le transport des objets volumineux, utilisez plutôt une remorque.
• Pour le trajet avec une caravane, pensez à utiliser un déflecteur agréé et n'oubliez pas de le régler.
• Évitez l'utilisation en « porte-à-porte », (trajets courts, entrecoupés d'arrêts prolongés), le moteur n'atteint jamais sa température idéale.

CONSEILS ENTRETIEN ET ANTIPOLLUTION

Votre véhicule respecte les critères de recyclage et de valorisation des véhicules hors d'usage, qui entreront en vigueur en 2015.

Certaines pièces de votre véhicule ont donc été conçues en vue de leur recyclage ultérieur.

Ces pièces sont facilement démon- tables afin d'être récupérées et retrait- ées dans les filières de recyclage.

De plus, de par sa conception, ses réglages d'origine, sa consommation modérée, votre véhicule est conforme aux réglementations antipollution en vigueur. Il participe activement à la réduction d'émission de gaz polluants et aux économies d'énergie. Mais le niveau d'émission de gaz polluants et de consommation de votre véhicule dépend aussi de vous. Veillez à son bon entretien et à sa bonne utilisation.

Entretien

Il est important de noter que le non-respect des réglementations antipollution peut conduire le propriétaire du véhicule à des poursuites.

De plus, le remplacement des pièces du moteur, du système d'alimentation et de l'échappement, par des pièces autres que celles d'origine préconisées par le constructeur modifie la conformité de votre véhicule aux réglementations antipollution.

Faites effectuer chez un Représentant de la marque les réglages et contrôles de votre véhicule, conformément aux instructions contenues dans le programme d'entretien : il dispose de tous les moyens matériels permettant de garantir les réglages d'origine de votre véhicule.

Réglages moteur

- Bougies : les conditions optimales de consommation, de rendement et de performances imposent de respecter rigoureusement les spécifications établies par nos Bureaux d'Études.

En cas de remplacement de bougies, utilisez les marques, types et écartements spécifiés pour votre moteur. Pour cela consultez un Représentant de la marque.

• Filtre à air, filtre à carburant : une cartouche encrassée diminue le rendement. Il faut la remplacer.
• Allumage et ralenti : ne nécessitent aucun réglage.

Contrôle des gaz d'échappement

Le système de contrôle des gaz d'échappement permet de détecter les anomalies de fonctionnement dans le dispositif de dépollution du véhicule.

Ces anomalies peuvent entraîner des dégagements de substances nocives ou des dommages mécaniques.

Ce témoin au tableau de bord indique les éventuelles

défaillances du système :

Il s'allume à la mise sous contact puis s'éteint au démarrage moteur.

• S'il s'allume de façon continue, consultez au plus tôt un Représentant de la marque ;
• s'il clignote, réduisez le régime moteur jusqu'à disparition du clignotement. Consultez au plus tôt un Représentant de la marque.

ENVIRONNEMENT

Votre véhicule a été conçu avec la volonté de respecter l'environnement tout le long de sa durée de vie : lors de sa fabrication, pendant son utilisation et enfin pour sa fin de vie.

Cet engagement se traduit par la signature eco² du constructeur.

Fabrication

La fabrication de votre véhicule s'effectue dans un site industriel appliquant des démarches de progrès sur la réduction des impacts environnementaux vis-à-vis des riverains et de la nature (réduction des consommations d'eau et d'énergie, des nuisances visuelles et sonores, des rejets atmosphériques et aqueux, tri et valorisation des déchets).

Émissions

Dans la phase d'utilisation, votre véhicule a été conçu de manière à émettre moins d'émission de gaz à effet de serre (CO2), et donc à moins consommer (ex : 140 g/km équivaut à 5,3 l/100km pour un véhicule Diesel).

De plus, les véhicules sont équipés de systèmes de dépollution tels que le pot catalytique, la sonde lambda, le filtre à charbon actif (ce dernier empêche le rejet à l'air libre des vapeurs d'essence en provenance du réservoir)...

Pour certains véhicules diesel, ce système est complété par un filtre à particules permettant de réduire les émissions de particules de suies.

Contribuez vous aussi au respect de l'environnement

- Les pièces usées et remplacées lors de l'entretien courant de votre véhicule (batterie, filtre à huile, filtre à air, piles...) et les bidons d'huile (vides ou remplis d'huile usagée) doivent être déposés auprès des organismes spécialisés.

• Le véhicule hors d'usage doit être remis à des centres agréés afin d'assurer son recyclage.
• Dans tous les cas, respectez les lois locales.

Recyclage

Votre véhicule est recyclable à 85% et valorisable à 95%.

Pour atteindre ces objectifs, de nombreuses pièces du véhicule ont été conçues de manière à permettre leur recyclage. Les architectures et les matières ont été particulièrement étudiées afin de faciliter le démontage de ces composants et leur retraitement dans des filières spécifiques.

Dans le but de préserver les ressources en matières premières, ce véhicule intègre en particulier de nombreuses pièces en matières plastiques recyclées ou en matières renouvelables (matières végétales ou animales telles que coton ou laine respectivement).

SYSTÈME DE SURVEILLANCE DE PRESSION DES PNEUMATIQUES (1/3)

Lorsque le véhicule en est équipé, ce système surveille la pression de gon- flage des pneumatiques.

Principe de fonctionnement

Chaque roue (sauf la roue de secours) comporte un capteur dans la valve de gonflage qui mesure périodiquement la pression du pneumatique.

Le système affiche au tableau de bord 1 les pressions courantes, et alerte le conducteur en cas de pression insuffisante.

Réinitialisation de la valeur de référence de la pression des pneumatiques

Elle doit s'effectuer :

• lorsque la pression de référence des pneumatiques doit être modifiée pour être adaptée aux conditions d'usage (à vide, en charge, conduite sur autoroute...);
• après une permutation de roue (cette pratique étant toutefois déconseillée);
• après un changement de roue.

Elle doit toujours se faire après vérification à froid des pressions de gonflage des quatre pneumatiques.

Les pressions de gonflage doivent correspondre à l'usage courant du véhicule (à vide, en charge, conduite sur autoroute...).

La réinitialisation peut être aussi réalisée depuis l'écran multifonctions 3. Sélectionnez le menu « Véhicule », « Pression des pneus ».

Procédure de réinitialisation

Contact mis :

• faites des appuis courts sur la commande 2 pour sélectionner l'affichage des pressions de pneumatiques et la fonction « Pression des pneus » ;
• faites un appui long (environ 3 secondes) sur la commande 2 pour lancer l'initialisation. Le clignotement des pneumatiques suivi des messages « Apprentissage PP lancé » puis « Localisation pneus en cours » indiquent que la demande de réinitialisation de la valeur de référence de la pression des pneumatiques est bien prise en compte.

La réinitialisation peut prendre plusieurs minutes de conduite.

Si la réinitialisation est suivie de trajets courts, le message « Localisation pneus en cours » peut rester affiché après plusieurs redémarrages successifs.

Nota

La valeur de la pression de référence ne peut pas être inférieure à celle préconisée et indiquée sur le chant de porte.

SYSTÈME DE SURVEILLANCE DE PRESSION DES PNEUMATIQUES (2/3)

L'afficheur 1 et le témoin 4 au tableau de bord vous informent des éventuelles anomalies de gonflage (roue dégonflée, roue crevée, système hors service...).

Le témoin STOP vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les ns de circulation.

« Pression pneus à réajuster »

Une roue B apparaît en orange accompagnée du témoin 4 fixe et du message « Pression pneus à réajuster ».

Ils indiquent qu'une roue est dégonflée. Contrôlez et réajustez si nécessaire, les pressions des quatre roues à froid.

Le témoin 4 s'éteint après quelques minutes de roulage.

« Crevaison »

Une roue B apparaît en rouge accom-

pagnée du témoin 4 fixe, du message « Crevaison » et d'un signal sonore.

Ce message est accompagné du témoin STOP.

Ils indiquent que la roue concernée est crevée ou fortement sous-gonflée. Remplacez-la ou faites appel à un Représentant de la marque si elle est crevée. Refaites la pression des pneumatiques si la roue est dégonflée.

« Capteurs pneus à contrôler »

Une roue A disparaît accompagnée du témoin 4 clignotant plusieurs secondes puis fixe et du message « Capteurs pneus à contrôler ».

Ce message est accompagné du témoin 📄. Ils indiquent qu'au moins une roue est non équipée de capteurs (roue de secours par exemple). Dans les autres cas, faites appel à un Représentant de la marque.

La perte soudaine de pression d'un pneumatique (éclatement d'un pneumatique...) peut ne pas être détectée par le système.

SYSTÈME DE SURVEILLANCE DE PRESSION DES PNEUMATIQUES (3/3)

« Localisation pneus échec »

Le message « Localisation pneus échec » apparaît pendant la conduite si une ou plusieurs roues ont été équipées de capteurs non préconisés par la marque.

Consultez un Représentant de la marque.

Réajustement de la pression des pneumatiques

Les pressions doivent être ajustées à froid (reportez-vous à l'étiquette située sur le chant de porte conducteur). Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques à froid, il faut majorer les pressions préconisées de 0,2 à 0,3 bar (3 PSI).

Il est impératif de ne jamais dégonfler un pneumatique chaud.

Remplacement roues/pneus

Ce système nécessite des équipements spécifiques (roues, pneumatiques, enjoliveurs...). Reportez-vous au paragraphe « Pneumatiques » en chapitre 5

Consultez un Représentant de la marque pour le remplacement des pneumatiques et pour connaître les accessoires compatibles avec le système et disponibles dans le réseau de la marque : l'utilisation de tout autre accessoire pourrait affecter le bon fonctionnement du système.

Roue de secours

Lorsque le véhicule en est équipé, la roue de secours ne possède pas de capteur. Lorsqu'elle est montée sur le

véhicule, le témoin 4 clignote plusieurs secondes puis s'allume fixe accompagné du témoin et le message « Capteurs pneus à contrôler » apparaît au tableau de bord.

Aérosols répare-pneu et kit de gonflage

Du fait de la spécificité des valves, n'utilisez que des équipements homologués par le réseau de la marque. Reportez-vous au paragraphe « Kit de gonflage des pneumatiques » en chapitre 5.

Changement de roue

Le système pouvant prendre plusieurs minutes suivant le roulage, pour une

bonne prise en compte des positions de roues et des pressions, vérifiez la pression des pneumatiques après toute intervention.

Cette fonction est une aide supplémentaire à la conduite.

Cependant, la fonction n'intervient pas à la place du conducteur. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur. Vérifiez la pression des pneumatiques, y compris la roue de secours, une fois par mois.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (1/12)

• ABS (antiblocage des roues) ;
• ESC (contrôle dynamique de conduite) avec contrôle du sous-virage et système antipatinage ;
• assistance au freinage d'urgence ;
• antipatinage avancé ;
• freinage actif d'urgence ;
• assistance de conduite avec une remorque ;
• aide au démarrage en côte ;
• roues arrière directrices.

D'autres systèmes d'aides à la conduite sont décrits en pages suivantes.

Ces fonctions sont des aides supplémentaires en cas de conduite critique pour permettre d'adapter le

comportement du véhicule à la volonté de conduite.

Les fonctions n'interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).

ABS (antiblocage des roues)

Lors d'un freinage intensif, l'ABS permet d'éviter le blocage des roues donc de maîtriser la distance d'arrêt et de conserver le contrôle du véhicule.

Dans ces conditions, des manœuvres d'évitement en freinant sont alors possibles. De plus, ce système permet d'optimiser les distances d'arrêt notamment sur sol peu adhérent (sol mouillé...).

Chaque mise en œuvre du dispositif se manifeste par un tremblement de la pédale de frein. L'ABS ne permet en aucun cas d'améliorer les performances « physiques » liées à l'adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules...).

En cas d'urgence, il est recommandé d'appliquer sur la pédale une pression forte et continue. Il n'est pas nécessaire d'agir par pressions successives (pompage). L'ABS modulera l'effort appliqué dans le système de freinage.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (2/12)

Anomalies de fonctionnement :

- et allumés au tableau de bord accompagnés des messages « ABS à contrôler », « système freinage à contrôler » et « ESC à contrôler » : cela indique que l'ABS, l'ESC et l'aide au freinage d'urgence sont désactivés. Le freinage est toujours assuré;

- (ABS), (1), 2, et STOP allumés au tableau de bord accompagnés du message « Panne système de freinage » : cela indique une défaillance des dispositifs de freinage.

Dans les deux cas, consultez un Représentant de la marque.

Le témoin STOP vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec

les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

Votre freinage est partiellement assuré. Toutefois, il est dangereux de freiner brusquement et ceci vous

impose un arrêt impératif et immédiat compatible avec les conditions de circulation. Faites appel à un Représentant de la marque.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (3/12)

Contrôle dynamique de conduite ESC avec contrôle de sous-virage et système antipatinage

Contrôle dynamique de conduite ESC

Ce système aide à conserver le contrôle du véhicule dans les situations « critiques » de conduite (évitement d'un obstacle, perte d'adhérence dans un virage...).

Principe de fonctionnement

Un capteur au volant permet de connaître la trajectoire de conduite voulue par le conducteur.

D'autres capteurs répartis dans le véhicule mesurent sa trajectoire réelle.

Le système compare la volonté du conducteur à la trajectoire réelle du véhicule et corrige cette dernière, si nécessaire, en agissant sur le freinage de certaines roues et/ou sur la puissance du moteur, en cas de déclenchement

du système le témoin 📌 clignote au tableau de bord.

Contrôle de sous-virage

Ce système optimise l'action de l'ESC dans le cas d'un sous-virage prononcé (perte d'adhérence du train avant).

Système antipatinage

Ce système aide à limiter le patinage des roues motrices et à contrôler le véhicule dans les situations de démarrages, d'accélérations ou de décélérations.

Principe de fonctionnement

À l'aide de capteurs de roues, le système mesure et compare, à chaque instant, la vitesse des roues motrices et décèle leur emballement. Si une roue tend à patiner, le système freine celle-ci jusqu'à ce que la motricité redevienne compatible avec le niveau d'adhérence sous la roue.

Le système agit aussi sur le régime moteur selon l'adhérence disponible sous les roues, indépendamment de l'action exercée sur la pédale d'accélérateur.

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le message « ESC à contrôler », le témoin

et le témoin s'affichent au tableau de bord.

Dans ce cas, l'ESC et le système anti-patinage sont désactivés. Faites appel à un Représentant de la Marque.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (4/12)

Assistance au freinage d'urgence

C'est un système complémentaire à l'ABS qui aide à réduire les distances d'arrêt du véhicule.

Principe de fonctionnement

Le système permet de détecter une situation de freinage d'urgence. Dans ce cas, l'assistance de freinage développe instantanément sa puissance maximum et peut déclencher la régulation ABS.

Le freinage ABS est maintenu tant que la pédale de frein n'est pas relâchée.

Allumage des feux de détresse

Suivant véhicule, ceux-ci peuvent s'allumer en cas de forte décélération.

Anticipation du freinage

Suivant véhicule, lorsque vous relâchez rapidement la pédale d'accélérateur, le système anticipe le freinage afin de diminuer les distances d'arrêt.

Cas particuliers

Lors de l'utilisation du régulateur de vitesse :

- si vous utilisez la pédale d'accélérateur, lorsque vous la relâcherez le système peut se déclencher ;

- si vous n'utilisez pas la pédale d'accélérateur, le système ne se déclenchera pas.

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le message « système freinage à contrôler » s'affiche au tableau de bord accompagné du témoin.

Consultez un Représentant de la marque.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (5/12)

Antipatinage avancé (contrôle d'adhérence)

Lorsque le véhicule en est équipé, le contrôle d'adhérence permet de faciliter le contrôle du véhicule sur des routes en conditions d'adhérence réduite (sol meuble...).

Ces fonctions sont des aides supplémentaires en cas de conduite critique pour permettre d'adapter le

comportement du véhicule à la volonté de conduite.

Les fonctions n'interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).

Activation, désactivation du système

Depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Aides à la conduite », « Anti-patinage avancé » puis choisissez le mode :

« Auto »

Le message « Anti-patinage avancé auto » s'allume 15 secondes environ au tableau de bord.

Cette position permet une utilisation optimale dans des conditions de route normales (sèche, humide, faible neige...).

« Expert »

Cette position permet une utilisation optimale dans des conditions de sol meuble (boue, sable, feuilles mortes...). Le mode « Expert » utilise les fonctions du système antipatinage.

Le système bascule automatiquement en mode « Auto » au-delà de 40 km/h environ et le message « Anti-patinage avancé auto » s'allume 15 secondes environ au tableau de bord.

Nota : le mode par défaut du système est le mode « Auto ».

Pneumatiques

Lorsqu'il y a nécessité de les remplacer, il ne faut monter sur votre véhicule

que des pneumatiques de même marque, dimension, type et structure.

Ils doivent : soit être identiques à ceux d'origine, soit correspondre à ceux préconisés par un Représentant de la marque.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (6/12)

Freinage actif d'urgence

À l'aide du radar 1, le système détermine la distance qui le sépare du véhicule qui le précède et alerte le conducteur s'il existe un risque de collision frontale. Il peut volontairement freiner le véhicule pour limiter les dommages d'une collision.

Nota : veillez à ce que le radar 1 ne soit pas occulté (saletés, boue, neige...).

Fonctionnement

En roulage (vitesse comprise entre 30 et 150 km/h), lorsqu'il y a un risque de collision avec le véhicule qui le précède, l'indicateur 2 s'affiche en rouge au tableau de bord et, suivant véhicule, sur l'afficheur tête haute, accompagné d'un signal sonore.

Si le conducteur appuie sur la pédale de frein et que le système détecte toujours un risque de collision, la force de freinage est accentuée.

Si le conducteur ne réagit pas suite à l'alerte et que la collision devient imminente, le système actionne le freinage.

Le système ne détecte que les véhicules roulant dans le même sens de circulation. Le système peut notamment ne pas détecter les motocyclistes en raison de la difficulté à prévoir leur trajectoire.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (7/12)

Activation, désactivation du système

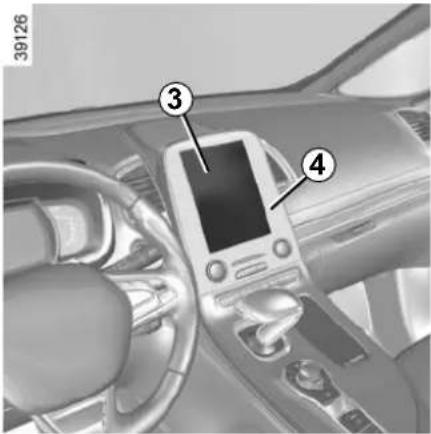

Depuis l'écran multifonctions 3, sélectionnez le menu « Véhicule », « Aides à la conduite », « Freinage actif » puis choisissez « ON » ou « OFF ».

A la désactivation du système, le

témoin s'allume au tableau de bord.

Le système se réactive à chaque remise sous contact du véhicule.

Conditions d'inhibition du système

Le système ne peut pas s'activer : - lorsque le levier de boîte de vitesses est en position neutre ou point mort ; - lorsque le frein de parking est activé ; - dans un virage.

Vous pouvez accéder directement au menu « Aides à la conduite »

depuis la touche 4 /iʌ

Anomalie de fonctionnement

Lorsque le système détecte une anoma-

lie de fonctionnement, le témoin s'allume au tableau de bord accompagné du message « Freinage actif déconnecté ».

Il y a deux possibilités :

• Le système est momentanément perturbé (par exemple : radar occulté par des saletés, boue, neige...) dans ce cas, stationnez le véhicule et arrêtez le moteur. Nettoyez la zone du radar. Au prochain démarrage du moteur, le témoin et le message s'éteignent ;
• Si ce n'est pas le cas, cela peut provenir d'une autre cause, consultez un Représentant de la marque.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (8/12)

Freinage actif d'urgence

Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Interventions/réparations du système

• En cas de choc, l'alignement du radar peut être modifié et ses prestations peuvent en être affectées. Désactivez la fonction, consultez un Représentant de la marque.
• Toute intervention dans la zone de localisation du radar (remplacement, réparation, retouche peinture...) doit être effectuée par un professionnel qualifié.
• La monte d'accessoires pouvant occulter le radar est interdite (pare-bufle...).

Seul un Représentant de la marque est habilité à intervenir sur le système.

Cas de perturbations du système

Certaines conditions peuvent perturber ou dégrader le fonctionnement du système tel que :

• un environnement complexe (pont métallique...);
• de mauvaises conditions climatiques (neige, grêle, verglas...).

Risque de freinage intempestif.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (9/12)

Freinage actif d'urgence

Limitation du fonctionnement du système

- Le système ne réagit que sur les véhicules mobiles ou ayant été vus mobiles.

• Un véhicule circulant en sens inverse ne déclenche aucune alerte ni aucune action sur le fonctionnement du système.
• La zone du radar doit rester propre et exempte de toutes modifications pour garantir le bon fonctionnement du système.
• Le système peut ne pas réagir sur les véhicules de petit gabarit tels que les motos, vélos, aussi efficacement que sur les autres véhicules.

Désactivation de la fonction

Vous devez désactiver la fonction si :

• les feux de stop ne fonctionnent pas ;
• l'avant du véhicule a subit un choc ou une dégradation ;
• le véhicule est remorqué (dépannage).

Interruption de la fonction

Vous pouvez interrompre le freinage actif à tout moment par un appui rapide sur la pédale d'accélérateur ou un coup de volant dans une manoeuvre d'évitement.

En cas de comportement anormal du système, désactivez-le et consultez un Représentant de la marque.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (10/12)

Assistance de conduite avec une remorque

Ce système aide à conserver le contrôle du véhicule dans le cas d'une utilisation avec une remorque. Il détecte les oscillations provoquées par la traction d'une remorque dans des conditions particulières de conduite.

Conditions de fonctionnement

• La fonction doit être activée par un Représentant de la marque ;
• l'attelage doit être agréé par un Représentant de la marque ;
• le câblage doit être agréé par un Représentant de la marque ;
• l'attelage doit être branché au véhicule.

Principe de fonctionnement

La fonction stabilise le véhicule par :

• un freinage asymétrique des roues avant pour réduire les oscillations provoquées par la remorque ;
• un freinage des quatre roues et une limitation du couple moteur pour réduire la vitesse du véhicule jusqu'à l'arrêt des oscillations.

Le témoin clignote au tableau de bord pour vous en informer.

Lorsque le câblage d'attelage est occupé, mais sans qu'une remorque ne soit attelée (porte-vélo, porte

bagage avec éclairage...), la fonction peut agir dans des conditions de conduite particulière type orniérage.

Risque de décélération du véhicule.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (11/12)

Aide au démarrage en côte

En fonction de l'inclinaison de la pente, ce dispositif vous assiste lors d'un démarrage en côte. Il empêche le véhicule de reculer, en intervenant sur le serrage automatique des freins, lorsque le conducteur lève le pied de la pédale de frein pour actionner l'accélérateur.

Fonctionnement du système

Il fonctionne uniquement lorsque le levier de vitesses est en position autre que le point mort (position autre que N ou P pour les boîtes de vitesses automatiques) et que le véhicule est à l'arrêt complet (appui sur la pédale de frein). Le système retient le véhicule environ 2 secondes. Ensuite, les freins se desserrent (le véhicule roule en fonction de la pente).

Le système d'aide au dé-marrage en côte ne peut totalement empêcher le véhicule de reculer dans tous

les cas (très fortes déclivités...).

Le conducteur peut dans tous les cas actionner la pédale de frein et ainsi empêcher le véhicule de reculer.

L'aide au démarrage en côte ne doit pas être utilisée pour un arrêt prolongé : utilisez la pédale de frein.

Cette fonction n'est pas conçue pour immobiliser le véhicule de manière permanente.

Si nécessaire, utilisez la pédale de frein pour arrêter le véhicule.

Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents et/ou en pente.

Risques de blessures graves.

DISPOSITIFS DE CORRECTION ET D'ASSISTANCE À LA CONDUITE (12/12)

A
39297

Roues arrière directrices

Pour les véhicules qui en sont équipés, ce système permet, lorsque le véhicule roule, d'orienter les roues arrière en fonction des conditions de conduite : à basse vitesse ce système privilégie la maniabilité, à vitesse plus élevée il optimise la stabilité.

Lors de roulage à petite vitesse, les roues arrière s'orientent dans le sens inverse des roues avant (figure A) afin d'améliorer la maniabilité du véhicule. Ceci est utile lors de roulages urbains, sur route sinueuse, en manœuvre sur un parking...

B
39298

Lors de roulage à vitesse plus élevée, les roues arrière s'orientent dans le même sens que les roues avant (figure B) afin d'optimiser la stabilité du véhicule. Ceci est utile lors d'un changement de voie, lors de la prise de virage...

Nota : La configuration du système (agilité...) dépend du mode sélectionné dans le menu « Multi-Sense » (reportez-vous au paragraphe « Multi-Sense » en chapitre 3).

Anomalies de fonctionnement

• Si le témoin accompagné du message « Direction à contrôler » s'affiche au tableau de bord : consultez un Représentant de la marque.
• Si le témoin STOP accompagné du message « Panne de la direction » s'affiche au tableau de bord, cela indique une défaillance du système.

STOP vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation. Faites

appel à un Représentant de la marque.

En cas de choc sur le soubasse-ment du véhicule (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (déformation d'un essieu).

Afin d'éviter tout risque d'accident, faites contrôler votre véhicule par un Représentant de la marque.

ALERTE DE SORTIE DE VOIE (1/3)

Cette fonction avertit le conducteur en cas de franchissement involontaire d'une ligne continue ou discontinue. Cette fonction utilise une caméra fixée sur le pare-brise derrière le rétroviseur.

Pour les véhicules qui en sont équipés, certaines informations sont rappelées sur l'afficheur tête haute.

Cette fonction est une aide supplémentaire à la conduite en cas de franchissement involontaire de ligne continue ou discontinue. Cependant, la fonction n'intervient pas à la place du conducteur. En effet, la fonction peut être perturbée dans certaines conditions, notamment :

• Mauvaise visibilité (pluie, neige, brouillard, pare-brise sale, soleil rasant de face, lignes partiellement effacées...);
• route avec des virages serrés ;
• suivi d'un véhicule proche dans la même voie ;
• marquages au sol usés, peu contrastés ou très espacés les uns des autres ;
• route étroite ;
• ...

Dans ce cas, les indicateurs de visibilité des lignes restent non colorés au tableau de bord pour indiquer que la fonction n'est pas prête à alerter (lignes non détectées).

La fonction ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manoeuvres.

ALERTE DE SORTIE DE VOIE (2/3)

Depuis l'écran multifonctions 1 : sélectionnez « Véhicule », « Aides à la conduite », « Alerte sortie de voie » puis choisissez « ON » ou « OFF ».

Fonction activée, les indicateurs de visibilité 3 des lignes gauche et droite s'affichent en gris au tableau de bord.

Vous pouvez accéder directement au menu « Aides à la conduite »

depuis la touche 2

La fonction est prête à alerter si :

• la vitesse est supérieure à environ 70 km/h ;
  et
• des lignes sont détectées et les indicateurs de visibilité 3 sont de couleur verte.

La fonction entre en alerte si une ligne est franchie sans activation des indicateurs de changement de direction. La fonction alerte le conducteur au moyen d'un signal sonore et l'indicateur de la ligne latérale franchie passe en rouge au tableau de bord.

Conditions de non-activation des alertes

• Indicateurs de direction activés ou ayant été activés moins de 4 secondes environ avant le franchissement de la ligne ;
• Franchissement très rapide de ligne ;
• Roulage en continu sur une ligne ;
• En courbes, la fonction autorise à couper légèrement un virage ;
• ...

ALERTE DE SORTIE DE VOIE (3/3)

Depuis l'écran multifonctions 1, selectionnez « Véhicule », « Aides à la conduite », « Réglages alerte sortie de voie » puis dans :

• volume : réglez le volume sonore de l'alerte, pour cela sélectionnez un des cinq niveaux ;
• sensibilité : réglez le niveau de sensibilité de la détection des lignes, pour cela sélectionnez :
• « faible » ligne détectée au franchissement ;
• « moyenne » ligne détectée en approche ;
• « élevée » ligne détectée à proximité.

Anomalie de fonctionnement

En cas de dysfonctionnement, un message « Alerte sortie de voie à contrôler » s'affiche au tableau de bord, et les indicateurs de visibilité des lignes gauche et droite disparaissent au tableau de bord.

Consultez un Représentant de la marque.

AVERTISSEUR D'ANGLE MORT (1/3)

Ce système informe le conducteur lorsqu'un autre véhicule se trouve dans le périmètre de détection A.

Ce système fonctionne lorsque le véhicule roule à une vitesse située entre 30 km/h et 140 km/h environ.

Cette fonction utilise des capteurs 1 installés de chaque côté des parechocs avant et arrière.

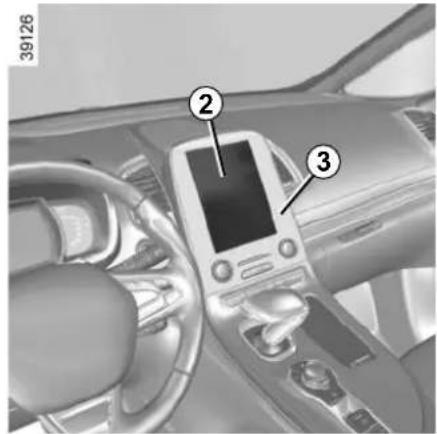

Depuis l'écran multifonctions 2, sélectionnez le menu « Véhicule », « Aides à la conduite », « Alerte angle mort » puis choisissez « ON » ou « OFF ».

Au démarrage du moteur, le système retrouve le dernier état avant la coupure de contact.

Vous pouvez acceder directement au menu « Aides à la conduite »

depuis la touche 3

Veillez à ce que les capteurs ne soient pas occultés (saletés, boue, neige...).

Si l'un des capteurs est occulté, le message « Angle mort nettoyer capteur » s'affiche au tableau de bord. nettoyez les capteurs.

AVERTISSEUR D'ANGLE MORT (2/3)

L'indicateur 4 se situe sur chacun des rétroviseur 5.

Nota : nettoyez régulièrement les miroirs de rétroviseur 5 pour visualiser les indicateurs 4.

④ 39460

La fonction alerte ;

• lorsque la vitesse du véhicule se situe entre 30 km/h et 140 km/h ;
• lorsqu'un véhicule se trouve dans la zone d'angle mort et se déplace dans la même direction que votre véhicule.

Si le véhicule dépasse un autre véhicule, l'indicateur 4 s'activera uniquement si le véhicule dépassé se trouve dans l'angle mort pendant plus d'une seconde.

Affichage B

La fonction est activée et ne détecte aucun véhicule.

Affichage C

Premier avertissement : l'indicateur 4 signale qu'un véhicule est détecté dans la zone d'angle mort.

Affichage D

Indicateur de direction activé, l'indicateur 4 clignote lorsque la fonction détecte un véhicule dans zone d'angle mort du côté où vous allez tourner le volant. Si vous désactivez l'indicateur de direction, il passe au premier avertissement (affichage C).

Nota : La capacité de détection du système suit une largeur de voie standard et, si vous conduisez sur une voie étroite, il peut détecter un véhicule situé sur une autre voie.

AVERTISSEUR D'ANGLE MORT (3/3)

B

Conditions de non-fonctionnement

• Si l'objet n'est pas en mouvement ;
• si le trafic est dense ;
• en conduite sur une route en virage ;
• si les capteurs avant et arrière détectent un objet en même temps (ex. : long camion).

- ...

Anomalies de fonctionnement

Si le système détecte un défaut, le message « Alerte angle mort à contrôler » s'affiche au tableau de bord. Faites appel à un Représentant de la Marque.

Nota : au démarrage du moteur, l'indicateur 4, affichage B, clignote 3 fois. Cette situation est normale.

- La capacité de détection du système suit une largeur de voie standard.

Si vous conduisez sur une voie large, le système peut ne pas détecter un véhicule dans l'angle mort.

- En cas d'exposition à de fortes ondes électromagnétiques (sous des lignes à haute tension...) ou de conditions météorologique très mauvaises (forte pluie, neige,...), le système peut être momentanément perturbé. Restez vigilant aux conditions de circulation.

Risque d'accident.

En raison de la présence de capteurs dans les boucliers, toute intervention (réparation, remplacement, le peinture ...) doit être effecter un professionnel qualifié.

Cette fonction est une aide supplémentaire qui indique qu'un autre véhicule se trouve dans la zone d'angle votre véhicule.

Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors de la conduite.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu'il n'y ait pas d'obstacles mobiles (tels qu'un enfant, un animal, une poussette, un vélo...) ou un obstacle trop petit ou trop fin (pierre, piquet...) dans la zone d'angle mort lors de la manœuvre.

ALERTE DISTANCES DE SÉCURITÉ (1/2)

A l'aide du radar 1, cette fonction avertit le conducteur de l'intervalle de temps qui le sépare du véhicule qui le précède afin de respecter les distances de sécurité entre les 2 véhicules.

Nota : veillez à ce que le radar 1 ne soit pas occulté (saletés, boue, neige...).

La fonction est active lorsque le véhicule roule à une vitesse située entre 30 et 200 km/h environ.

Au démarrage du moteur, la fonction conserve le même état que lors de la dernière coupure moteur.

Activation/désactivation de la fonction

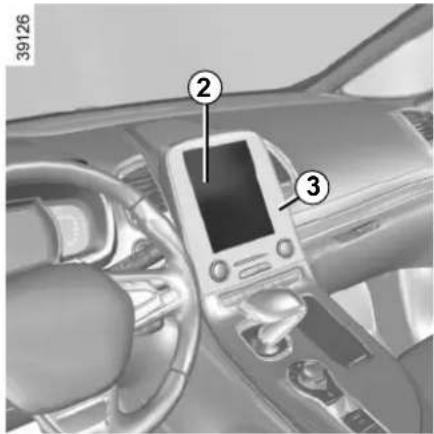

Depuis l'écran multifonction 2, sélectionnez le menu « Véhicule », « Aides à la conduite », « Alerte distance » puis choisissez « ON » ou « OFF ».

Vous pouvez accéder directement au menu « Aides à la conduite »

depuis la touche 3

Cette fonction est une aide supplémentaire à la conduite. Cependant, cette fonction ne remplace, en

aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

ALERTE DISTANCES DE SÉCURITÉ (2/2)

Fonctionnement

À l'activation de la fonction, l'indicateur 4, vous avertit de la distance qui vous sépare du véhicule qui vous précède.

• A (gris) : fonction non opérationnelle ;
• A (vert) : aucun véhicule détecté ;

• B (vert) : l'intervalle de temps est supérieur ou égal à 2 secondes environ (distance entre les deux véhicules adaptée à votre vitesse) ;

• C (orange) : l'intervalle de temps est compris entre 1 et 2 secondes environ (distance entre les deux véhicules insuffisante) ;

• D (rouge) : l'intervalle de temps est inférieur ou égal à 1 seconde environ (distance entre les deux véhicules très insuffisante).

Lorsque l'intervalle entre les 2 véhicules est inférieur à 0,5 seconde environ, le témoin 4 clignote au tableau de bord. Dans certaines conditions, l'intervalle de temps peut ne pas être affiché :

• dans un virage ;
• lors d'un changement de voie ;
• lorsque le véhicule précédent est suffisamment loin ou hors de portée du capteur.

Pour les véhicules qui en sont équipés, certaines informations sont rappelées sur l'afficheur tête haute.

La fonction est indisponible lorsque le régulateur de vitesse adaptatif est activé.

La mesure est affichée à titre d'information : le système n'a aucune action sur le véhicule.

La fonction n'est pas conçue pour être utilisée dans des conditions urbaines ni dans le cadre d'une conduite dynamique (virages, accélérations, freinages brusques...), mais lorsque les conditions de roulage sont stabilisées.

La fonction n'agit pas sur le système de freinage.

La zone du radar doit rester propre et exempte de toutes modifications pour garantir le bon fonctionnement du système.

Toute intervention dans la zone de localisation du radar (remplacement, réparation, retouche peinture...) doit être effectuée par un professionnel qualifié.

LIMITEUR DE VITESSE (1/3)

Le limiteur de vitesse est une fonction qui vous aide à ne pas dépasser une vitesse de roulage que vous aurez choisie, appelée vitesse limitée.

Vous pouvez, si vous le désirez, associer au limiteur de vitesse, la fonction « Alerte de survitesse » (reportez-vous au paragraphe « Alerte de survitesse » en chapitre 2).

Commandes

1 Contacteur général Marche/Arrêt.
2 Commande de :

a activation, mémorisation et variation croissante de la vitesse limitée (+);

b variation décroissante de la vitesse limitée (-).

3 Activation avec rappel de la vitesse limitée mémorisée (R).
4 Mise en veille de la fonction (avec mémorisation de la vitesse limitée) (O).

Mise en service

Pressez le contacteur 1, côté Ⓑ. Le témoin Ⓤ s'allume en orange et le message « Limiteur » apparaît au tableau de bord accompagné de tirets pour indiquer que la fonction limiteur de vitesse est en service et en attente de l'enregistrement d'une vitesse de limitation.

Pour enregistrer la vitesse courante, pressez le contacteur 2 côté a (+) : la vitesse limitée remplace les tirets.

La vitesse minimum enregistrée sera de 30 km/h.

LIMITEUR DE VITESSE (2/3)

Conduite

Lorsqu'une vitesse limitée est mémo-risée, tant que cette vitesse n'est pas atteinte, la conduite est similaire à celle d'un véhicule non équipé d'un limiteur de vitesse.

Dès que vous atteignez la vitesse enregistrée, toute action sur la pédale d'accélérateur ne permettra pas le dépassement de la vitesse programmée sauf en cas de besoin (voir paragraphe « Dépassement de la vitesse limitée »).

Variation de la vitesse limitée

Vous pouvez faire varier la vitesse limitée en agissant par appuis successifs sur le contacteur 2 :

• côté a (+) pour augmenter la vitesse ;
• côté b (-) pour diminuer la vitesse.

La fonction limiteur de vitesse n'agit en aucun cas sur le système de freinage.

Dépassement de la vitesse limitée

À tout moment, il est possible de dépasser la vitesse limitée, pour cela : enfoncez franchement et à fond la pédale d'accélérateur (au-delà du « point dur »).

Durant le temps de dépassement, la vitesse limitée clignote en rouge au tableau de bord.

Ensuite, relâchez la pédale d'accélérateur : la fonction limiteur de vitesse revient dès que vous atteignez une vitesse inférieure à la vitesse mémorisée.

Impossibilité pour la fonction de tenir la vitesse limitée

En cas de forte descente, la vitesse limitée ne peut être maintenue par le système : la vitesse mémorisée clignote en rouge au tableau de bord et un signal sonore retentit à intervalle régulier pour vous en informer.

Mise en veille de la fonction

La fonction limiteur de vitesse est mise en veille lorsque vous agissez sur le contacteur 4 (O). Dans ce cas, la vitesse limitée reste mémorisée et le message « en mémoire » accompagné de la vitesse mémorisée apparaît au tableau de bord.

Rappel de la vitesse limitée

Si une vitesse est mémorisée, il est possible de la rappeler par appui sur le contacteur 3 (R).

Arrêt de la fonction

La fonction limiteur de vitesse est interrompue lorsque vous agissez sur le contacteur 1, dans ce cas il n'y a plus de vitesse mémorisée. L'extinction du témoin orange Ⓐ au tableau de bord confirme l'arrêt de la fonction.

Lorsque le limiteur est mis en veille, un appui sur le côté a (+) du contacteur 2 réactive la fonction sans tenir compte de la vitesse mémorisée : c'est la vitesse à laquelle roule le véhicule qui est prise en compte.

ALERTE DE SURVITESSE (1/3)

L'alerte de survitesse avec reconnaissance des panneaux de signalisation informe le conducteur du dépassement de la limitation de vitesse sur la portion de route sur laquelle il se trouve.

Principe de fonctionnement

Le système détecte les panneaux de limitation de vitesse sur le bord de la route et affiche la limitation de vitesse. Il utilise principalement les informations provenant de la caméra 1 fixée sur le pare-brise derrière le rétroviseur.

Nota : Veillez à ce que le pare-brise ne soit pas occulté (saletés, glace, neige...).

Le système utilise également les informations d'autres systèmes du véhicule (GPS de navigation...).

Lorsque le limiteur de vitesse est actif, il vous est possible d'adapter la consigne de limitation à la vitesse affichée par le système.

En cas de dépassement de la vitesse limitée, l'affichage du panneau est modifié (les caractères passent en rouge ou le cercle autour du panneau clignote) pour vous en informer.

Pour les véhicules qui en sont équipés, certaines informations sont rappelées sur l'afficheur tête haute.

Situations particulières

• Lorsque le véhicule circule dans un pays où les unités de vitesse sont différentes de celles du véhicule, le système affiche le panneau de limitation de vitesse dans l'unité du pays ainsi que la conversion de la vitesse limitée dans l'unité du tableau de bord du véhicule.
• Pour les pays réduisant la vitesse limitée par temps de pluie sur certains types de route, le système peut modifier la vitesse limitée après plusieurs secondes d'essuyage du pare-brise.
• Le système ne prend pas en compte les limitations exceptionnelles comme par exemple les jours de pic de pollution.

ALERTE DE SURVITESSE (2/3)

Activation/désactivation du système

Depuis l'écran multifonctions 2, sélectionnez le menu « Véhicule », « Aides à la conduite », « Réglages alerte vitesse », « Alerte vitesse » puis choisissez « ON » ou « OFF ».

Fonction activée et suivant la législation locale, vous pouvez activer les « zones de vigilance accrue ». Le système vous avertira de la distance qui vous sépare de cette zone puis tant que vous circulerez dans cette zone.

Vous pouvez accéder directement au menu « Aides à la conduite »

depuis la touche 3 /i\

Variation de la vitesse limitée

Si la consigne du limiteur de vitesse est différente de la valeur de la vitesse détectée, faites un appui long sur le contacteur 4 :

• côté a (+) pour augmenter la vitesse de consigne jusqu'à la vitesse détectée ;
• côté b (-) pour diminuer la vitesse de consigne jusqu'à la vitesse détectée.

Anomalie de fonctionnement

Le système peut ne pas détecter la limitation de vitesse si :

• le pare-brise n'est pas propre ;
• la caméra est éblouie par le soleil ;
• la visibilité est insuffisante (nuit, brouillard...);
• les panneaux sont illisibles (neige...) ou masqués (par un autre véhicule ou par des arbres) ;
• les informations issues d'un système de navigation ne sont pas à jour.

Cette fonction est une aide supplémentaire à la conduite. Cependant, cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Le conducteur doit toujours adapter sa vitesse aux conditions de circulation indépendamment des indications du système.

Le système permet de détecter les panneaux de limitation de vitesse maximale et ne détecte pas les autres panneaux de la circulation.

Le conducteur ne doit cependant pas ignorer les panneaux qui ne seraient pas détectés par le système et doit se conformer en priorité aux panneaux de la circulation et aux consignes du Code de la route.

En cas de mauvaise visibilité (brouillard, neige, givre...), le système peut ne pas indiquer au conducteur la limitation adéquate.

Le conducteur doit toujours adapter sa vitesse aux conditions de la circulation indépendamment des indications du système.

RÉGULATEUR DE VITESSE (1/4)

Le régulateur de vitesse est une fonction qui vous aide à maintenir votre vitesse de roulage à une valeur constante que vous aurez choisie, appelée vitesse de régulation.

Cette vitesse de régulation est réglable de façon continue à partir de 30 km/ h.

La fonction régulateur de vitesse n'agit en aucun cas sur le système de freinage.

Commandes

1 Contacteur général Marche/Arrêt.
2 Commande de :

a activation, mémorisation et variation croissante de la vitesse de régulation (+) ;

b variation décroissante de la vitesse de régulation (-).

3 Activation avec rappel de la vitesse de régulation mémorisée (R).
4 Mise en veille de la fonction (avec mémorisation de la vitesse de régulation) (O).

Cette fonction est une aide supplémentaire à la conduite. Cependant, la fonction n'intervient pas à

la place du conducteur. Elle ne peut donc, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance (soyez toujours prêt à freiner en toutes circonstances), ni la responsabilité du conducteur. Le régulateur de vitesse ne doit pas être utilisé lorsque la circulation est dense, sur route sinueuse ou glissante (verglas, aquaplanage, gravillons) et lorsque les conditions météorologiques sont défavorables (brouillard, pluie, vent latéral...).

Risque d'accident.

RÉGULATEUR DE VITESSE (2/4)

Pressez le contacteur 1, côté Ⓤ.

Le témoin Ⓤ s'allume en vert et le message « Régulateur » apparaît au tableau de bord accompagné de tirets pour indiquer que la fonction régulateur est en service et en attente de l'enregistrement d'une vitesse de régulation.

Mise en régulation de vitesse

À vitesse stabilisée (supérieure à 30 km/h environ), pressez le contacteur 2 côté a (+) : la fonction est activée et la vitesse courante est mé-morisée.

La vitesse de régulation remplace les tirets et la fonction régulation est confirmée par l'affichage en vert de la vitesse de régulation et du message « Régulateur » en plus du témoin ⁶ .

Si vous essayez d'activer la fonction en dessous de 30 km/h, le message « Vitesse invalide » s'affiche et la fonction reste inactive.

Lorsqu'une vitesse de régulation est mémorisée et que la régulation est acti vée, votre pied peut être enlevé de la pédale d'accélérateur.

Attention, vous devez garder les pieds à proximité des pédales pour être prêt à intervenir en cas d'urgence.

RÉGULATEUR DE VITESSE (3/4)

Variation de la vitesse de régulation

Vous pouvez faire varier la vitesse de régulation en agissant par appuis successifs sur le contacteur 2 :

• côté a (+) pour augmenter la vitesse ;
• côté b (-) pour diminuer la vitesse.

La fonction régulateur de vitesse n'agit en aucun cas sur le système de freinage.

Dépassement de la vitesse de régulation

À tout moment, il est possible de dépasser la vitesse de régulation en agissant sur la pédale d'accélérateur. Durant le temps de dépassement, la vitesse de régulation s'affiche en rouge et clignote au tableau de bord.

Ensuite, relâchez la pédale d'accélérateur : après quelques secondes, le véhicule reprend automatiquement la vitesse de régulation initiale.

Impossibilité pour la fonction de tenir la vitesse de régulation

En cas de forte descente, la vitesse de régulation ne peut être maintenue par le système : la vitesse mémorisée s'affiche en rouge et clignote au tableau de bord pour vous en informer.

RÉGULATEUR DE VITESSE (4/4)

Mise en veille de la fonction

La fonction est mise en veille lorsque vous agissez sur :

• le contacteur 4 (O) ;
• la pédale de frein ;
• la pédale d'embrayage ou le passage en position neutre pour les véhicules à boîte de vitesses automatique.

Dans les trois cas, la vitesse de régulation reste mémorisée et le message « en mémoire » accompagné de cette vitesse apparaît au tableau de bord.

La mise en veille est confirmée par l'affichage en gris de la vitesse de régulation et du message « en mémoire ».

Rappel de la vitesse de régulation

Si une vitesse est mémorisée, il est possible de la rappeler, après vous être assuré que les conditions de circulation sont adaptées (trafic, état de la chaussée, conditions météorologiques...). Appuyez sur le contacteur 3 (R) si la vitesse du véhicule est supérieure à 30 km/h.

Lors du rappel de la vitesse mémorisée, l'activation du régulateur est confirmée par l'affichage en vert de la vitesse de régulation et du message « Régulateur ».

Nota : si la vitesse précédemment enregistrée est beaucoup plus élevée que la vitesse courante, le véhicule accélérera fortement jusqu'à ce seuil.

Lorsque la fonction régulateur est mise en veille, un appui sur le côté a (+) du contacteur 2 réactive la fonction régulateur sans tenir compte de la vitesse mémorisée : c'est la vitesse à laquelle roule le véhicule qui est prise en compte.

Arrêt de la fonction

La fonction régulateur de vitesse est interrompue lorsque vous agissez sur le contacteur 1, dans ce cas il n'y a plus de vitesse mémorisée. L'extinction du témoin vert (6) et du message associé au tableau de bord confirme l'arrêt de la fonction.

La mise en veille ou l'arrêt de la fonction régulateur de vitesse n'entraîne pas de diminution rapide de la vi-

tesse : il vous faut freiner par appui sur la pédale de frein.

RÉGULATEUR DE VITESSE ADAPTATIF (1/7)

Lorsque les conditions de circulation le permettent (grand axe fluide ou autoroute) le régulateur de vitesse adaptatif vous donne la possibilité de maintenir une vitesse choisie, appelée vitesse de régulation, réglable de 50 km/h à 150 km/h tout en gardant une distance de suivi avec le véhicule qui vous précède sur la même voie de circulation.

La portée du radar est de 120 mètres.

Nota : le conducteur devra tenir compte de la vitesse maximale autorisée prévue par la législation du pays dans lequel circule le véhicule.

Nota : le régulateur de vitesse adaptatif peut freiner le véhicule jusqu'à un tiers de la capacité de freinage. Suivant la situation, le conducteur peut avoir à freiner plus fort.

Pour les véhicules qui en sont équipés, certaines informations sont rappelées sur l'afficheur tête haute.

Cette fonction est une aide supplémentaire à la conduite. Cette fonction n'intervient pas à la place lecteur.

Elle ne peut donc, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance (soyez toujours prêt à freiner en toutes circonstances), ni la responsabilité du conducteur.

Le régulateur de vitesse adaptatif ne doit pas être utilisé lorsque la circulation est dense, sur route sinueuse ou glissante (verglas, aquaplanage, gravillons) et lorsque les conditions météorologiques sont défavorables (brouillard, pluie, vent latéral...).

Risque d'accident.

Localisation du radar

Veillez à ce que le radar 1 ne soit pas occulté (saletés, boue, neige...).

RÉGULATEUR DE VITESSE ADAPTATIF (2/7)

Commandes

5 Contacteur général Marche/Arrêt.
2 Commande de :

a activation, mémorisation et variation croissante de la vitesse de régulation (+) ;

b variation décroissante de la vitesse de régulation (-).

3 Activation avec rappel de la vitesse de régulation mémorisée (R).
4 Mise en veille de la fonction (avec mémorisation de la vitesse de régulation) (O).
6 Réglage de la distance de suivi.

Pressez le contacteur 5. Le témoin s'allume en vert et le message « Régulateur adaptatif » apparaît au tableau de bord accompagné de tirets pour indiquer que la fonction est en service et en attente de l'enregistrement d'une vitesse de régulation.

Mise en régulation de vitesse

À vitesse stabilisée (supérieure à 50 km/h environ), pressez le contacteur 2 côté a (+) : la fonction est activée et la vitesse courante est mé-morisée.

La vitesse de régulation remplace les tirets et la fonction régulation est confirmée par l'affichage en vert de la vitesse de régulation et du message « Régulateur adaptatif » en plus du témoin.

Si vous essayez d'activer la fonction en dessous de 50 km/h ou au dessus de 150 km/h, le message « Vitesse invalide » s'affiche et la fonction reste inactive.

Réglage de la distance de suivi

Des pressions successives sur le contacteur 6 permettent de régler la distance de suivi.

RÉGULATEUR DE VITESSE ADAPTATIF (3/7)

Conduite

Lorsqu'une vitesse de régulation est mémorisée et que la régulation est acti vée, votre pied peut être enlevé de la pédale d'accélérateur.

Lorsqu'une distance de suivi est mémorisée et qu'un véhicule circulant plus lentement que le vôtre est détecté par le système sur votre voie de circulation, votre véhicule freine (les feux de stop s'allument) et adapte sa vitesse sur celle du véhicule suivi en respectant la distance de suivi que vous avez préalablement sélectionnée.

Dépassement

Quand votre vitesse est inférieure à votre vitesse de régulation, si vous souhaitez effectuer un dépassement, l'activation du clignotant procure une accélération facilitant la manoeuvre de dépassement.

Attention, vous devez garder les pieds à proximité des pédales pour être prêt à intervenir en cas d'urgence.

Variation de la vitesse de régulation

Vous pouvez faire varier la vitesse de régulation en agissant par appuis successifs sur le contacteur 2 :

- côté a (+) pour augmenter la vitesse ;

- côté b (-) pour diminuer la vitesse.

Variation de la distance de suivi

À tout moment, il est possible de varier la distance de suivi du véhicule qui vous précède en agissant par appuis successifs sur le contacteur 6.

Les barres de suivi horizontales apparaissant au tableau de bord indiquent la distance de suivi sélectionnée :

• une barre pour une distance courte (correspondant à un temps de suivi de une seconde environ) ;
• deux barres pour une distance moyenne ;
• trois barres pour une distance longue (correspondant à un temps de suivi de deux secondes environ).

Le choix de cette distance doit être adapté en fonction du trafic, des législations du pays dans lequel circule le véhicule et des conditions climatiques.

Lorsqu'un véhicule est détecté par le système sur votre voie de circulation, une silhouette A d'un véhicule apparaît au-dessus des barres de suivi.

RÉGULATEUR DE VITESSE ADAPTATIF (4/7)

Dépassement de la vitesse de régulation

A tout moment, il est possible de dépasser la vitesse de régulation en agissant sur la pédale d'accélérateur. Durant le temps de dépassement, la vitesse de régulation ainsi que les barres de suivi s'affichent en rouge et la vitesse de régulation clignotent au tableau de bord : la fonction contrôle de distance n'est plus assurée.

Ensuite, relâchez la pédale d'accélérateur : la régulation de vitesse et de distance reprend automatiquement sauf dans les cas de mise en veille de la fonction.

Mise en veille de la fonction

La fonction est mise en veille lorsque :

• vous agissez sur le contacteur 4 (O) ;
• vous agissez sur la pédale de frein ;
• vous agissez sur la pédale d'embrayage ;
• vous agissez sur le levier de vitesse ;
• la vitesse du véhicule est inférieure à 40 km/h ou supérieure à 160 km/h ;
• certains dispositifs de correction et d'assistance à la conduite se déclenchent (ABS, ESC...).

Dans les deux derniers cas, le message « Régul. adaptatif déconnecté » s'affiche au tableau de bord lors de la mise en veille de la fonction.

La mise en veille est confirmée par l'affichage en gris de la vitesse de régulation et du message « Régulateur adaptatif ».

Rappel de la vitesse de régulation

Si une vitesse est mémorisée, il est possible de la rappeler, après vous être assuré que les conditions de circulation sont adaptées (trafic, état de la chaussée, conditions météorologiques...). Appuyez sur le contacteur 3 (R) si la vitesse du véhicule est supérieure à 50 km/h environ.

Lors du rappel de la vitesse mémorisée, l'activation du régulateur est confirmée par l'affichage en vert de la vitesse de régulation et du message « Régulateur adaptatif ».

Lorsque la fonction régulateur est mise en veille, un appui sur contacteur 2 côté a (+) réactive la fonction régulateur sans tenir compte de la vitesse mémorisée : c'est la vitesse à laquelle roule le véhicule qui est prise en compte.

RÉGULATEUR DE VITESSE ADAPTATIF (5/7)

Nota : si la vitesse précédemment enregistrée est beaucoup plus élevée que la vitesse courante, le véhicule accélérera jusqu'à ce seuil.

Dans certaines situations (arrivée sur un véhicule roulant beaucoup moins vite, changement de voie rapide des véhicules vous précédant...), le système peut ne pas avoir le temps de réagir et pourra émettre un signal sonore associé à l'alerte A lors de situation nécessitant l'attention du conducteur, ou à l'alerte B lors de situation nécessitant une action immédiate du conducteur

Réagissez en conséquence et exécutez les manoeuvres appropriées.

Attention, vous devez garder les pieds à proximité des pédales pour être prêt à intervenir en cas d'urgence.

39461

Arrêt de la fonction

La fonction régulateur de vitesse est interrompue lorsque vous agissez sur le contacteur 5, dans ce cas il n'y a plus de vitesse mémorisée. L'extinction du témoin vert et du message « Régulateur adaptatif » au tableau de bord confirme l'arrêt de la fonction.

La mise en veille ou l'arrêt de la fonction régulateur de vitesse n'entraîne pas de diminution rapide de la vi-

tesse : il vous faut freiner par appui sur la pédale de frein.

RÉGULATEUR DE VITESSE ADAPTATIF (6/7)

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le

témoin s'allume au tableau de bord accompagné du message « Régulateur à contrôler ».

Il y a deux possibilités :

• le système est momentanément perturbé (par exemple : radar occulté par des saletés, boue, neige...). Dans ce cas, stationnez le véhicule et arrêtez le moteur. Nettoyez la zone du radar. Au prochain démarrage du moteur, le témoin et le message s'éteignent.
• Si ce n'est pas le cas, cela peut provenir d'une autre cause. Consultez un Représentant de la marque.

Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Le conducteur doit toujours adapter sa vitesse aux conditions de la circulation indépendamment des indications du système.

Le système ne doit en aucun cas être assimilé à un détecteur d'obstacle ou un système anti-collision.

Interventions/réparations du système

• En cas de choc, l'alignement du radar peut être modifié et ses prestations peuvent en être affectées. Désactivez la fonction, consultez un Représentant de la marque.
• Toute intervention dans la zone de localisation du radar (remplacement, réparation, retouche peinture...) doit être effectuée par un professionnel qualifié.

Cas de perturbation du système

Dans un environnement complexe (pont métallique...), le système peut être perturbé.

Risque de freinage intempestif.

RÉGULATEUR DE VITESSE ADAPTATIF (7/7)

Limitation du fonctionnement du système

• Un véhicule circulant en sens inverse ne déclenche aucune alerte ni aucune action sur le fonctionnement du système.
• La zone du radar doit rester propre et exempte de toutes modifications pour garantir le bon fonctionnement du système.
• Les obstacles fixes (véhicules arrêtés, bouchons, barrières de péage...), ou se déplaçant à faible vitesse ou de petits gabarits (motos, vélos, piétons...) peuvent ne pas être pris en compte par le système.
• Un véhicule s'insérant dans la même voie de circulation ne sera pris en compte qu'une fois entré dans la zone de détection. Des freinages brusques ou tardifs peuvent alors avoir lieu.
• A l'entrée d'un virage et en courbe, le radar peut ne plus détecter temporairement le véhicule précédent, ce qui peut provoquer une accélération.
• À la sortie d'un virage, la détection du véhicule précédé peut être perturbée ou retardée. Des freinages brusques ou tardifs peuvent alors avoir lieu.
• Un véhicule plus lent roulant sur une voie adjacente peut être détecté et provoquer un ralentissement si l'un des deux véhicules circule trop près de la voie de l'autre.
• Le système se désactive en dessous de 40 km/h environ, il est impératif de réagir en conséquence.
• Les variations brusques de situation ne sont pas prises en compte instantanément par le système, le conducteur doit rester vigilant à tout moment et en toutes circonstances.

Désactivation de la fonction

Vous devez désactiver la fonction si :

• les feux de stop ne fonctionnent pas ;
• l'avant du véhicule a subi un choc ou une dégradation ;
• le véhicule est remorqué (dépannage) ;
  – la circulation est dense ;
• le véhicule circule dans un tunnel ;
• le véhicule circule sur route sinueuse ;

- le véhicule circule sur route glissante ou dans de mauvaises conditions climatiques (brouillard, neige, pluie, vent latéral...).

En cas de comportement anormal du système, désactivez-le et consultez un Représentant de la marque.

Principe de fonctionnement

Des détecteurs à ultrasons, implantés dans le bouclier du véhicule, « mesurent » la distance entre le véhicule et un obstacle.

Cette mesure se traduit par des signaux sonores dont la fréquence augmente avec le rapprochement de l'obstacle, jusqu'à devenir un son continu lorsque l'obstacle se situe à environ 20 ou 30 centimètres du véhicule.

Le système détecte des obstacles à l'avant, à l'arrière et sur les côtés du véhicule.

Le système d'aide au parking n'est activé que lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ.

Le système d'aide au parking ne tient pas compte des systèmes d'attelage, de portage...

Veillez à ce que les détecteurs ultrasons indiqués par les flèches 1 ne soient pas occultés (saletés, boue, neige...).

Cette fonction est une aide supplémentaire qui indique, par le biais des signaux so-nores, la distance entre le

véhicule et un obstacle lors d'une manœuvre.

Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu'il n'y ait pas d'obstacles mobiles, trop petits ou trop fins (tels qu'un enfant, un animal, une poussette, un vélo, pierre, piquet...) dans la zone d'angle mort lors de la manoeuvre.

Nota : l'affichage 2 permet de visualiser l'environnement du véhicule en complétant les signaux sonores.

Il est nécessaire de parcourir quelques mètres avant que la détection latérale soit active.

Lorsque toutes les zones ont un fond grisé, l'ensemble du contour du véhicule est surveillé :

• A : analyse de l'environnement autour du véhicule en cours ;
• B : analyse de l'environnement autour du véhicule effectuée

La plupart des objets se trouvant à proximité de l'avant, de l'arrière et des côtés du véhicule sont détectés.

Selon la distance de l'obstacle, la fréquence du signal sonore sera plus élevée en approche jusqu'à devenir continu vers 20 cm pour un obstacle sur les côtés et 30 cm pour un obstacle à l'avant ou à l'arrière. Les zones vertes, orange et rouges s'afficheront sur l'afficheur C.

Détection d'obstacles sur le côté

Suivant l'orientation des roues, le système détermine la trajectoire du véhicule et vous avertit du risque ou non de collision avec un obstacle 3 situé sur le côté du véhicule.

Lorsqu'un obstacle situé sur le côté est détecté :

• s'il y a un risque de collision, des signaux sonores retentissent avec une fréquence de plus en plus élevée à l'approche de l'obstacle jusqu'à devenir continue. Les zones vertes, orange et rouges s'afficheront sur l'afficheur D ;
• s'il n'existe aucun risque de collision, aucun signal ne sera émis à l'approche de l'obstacle. Les zones vertes, orange et rouges s'afficheront en hachurées sur l'afficheur D .

Nota : en cas de modification de trajectoire pendant une manoeuvre, un risque de collision avec un obstacle peut être signalé tardivement.

En cas de choc sur le soubassement du véhicule lors d'une manoeuvre (exemple : contact avec une

borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d'un essieu).

Afin d'éviter tout risque d'accident, faites contrôler votre véhicule par un Représentant de la marque.

Vous pouvez régler certains paramètres depuis l'écran multifonctions 4. Reportez-vous à la notice d'utilisation de l'équipement pour plus d'informations.

Sélectionnez « Véhicule », « Aide au parking », « Détection d'obstacle ».

Volume sonore de l'aide au parking

Réglez le volume de l'aide au parking en appuyant sur + ou -.

Son du système

Permet de choisir, parmi 3 choix, le son du système.

Désactivation du son du système

Activez ou désactivez le son de l'aide au parking.

Nota : Si vous désactivez le son, vous ne serez plus alerté à l'approche d'un obstacle par des signaux sonores.

Désactivation du système

Activez ou désactivez l'aide au parking.

Lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ, certaines sources de bruit (moto, camion, marteau-piqueur...) peuvent déclencher les signaux sonores de l'aide au parking.

Désactivation automatique de l'aide au parking

Le système se désactive :

• lorsque la vitesse du véhicule est supérieure à 10 km/h environ ;
• suivant véhicule, lorsque le véhicule est à l'arrêt plus de cinq secondes environ et qu'un obstacle est détecté (cas par exemple d'un embouteillage...);
• lorsque vous êtes au point mort avec une boîte de vitesses manuelle, ou en position N ou P avec une boîte de vitesses automatique.

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, un signal sonore retentit à chaque passage de la marche arrière pendant environ 3 secondes accompagnées du message « Aide au parking à contrôler » au tableau de bord. Consultez un Représentant de la marque.

CAMÉRA DE RECUL (1/2)

Au passage de la marche arrière, la caméra 1 située sur le hayon transmet une vue de l'environnement arrière du véhicule sur l'écran multifonctions 2 accompagné d'un ou de deux gabarits 3 et 4 (fixe et mobile).

Ce système s'utilise d'abord à l'aide d'un ou de plusieurs gabarits (mobile pour la trajectoire, fixe pour la distance). Lorsque la zone rouge est atteinte, aidez-vous de la représentation du bouclier pour vous arrêter précisément.

Le gabarit fixe est constitué de repères de couleurs A, B et C indiquant la distance derrière le véhicule :

• A (rouge) à environ 30 centimètres du véhicule ;
• B (jaune) à environ 70 centimètres du véhicule ;
• C (vert) à environ 150 centimètres du véhicule.

Ce gabarit reste fixe et indique la trajectoire du véhicule si les roues sont en ligne avec le véhicule.

Gabarit mobile 4

Il est représenté en bleu sur l'écran multifonctions 2. Il indique la trajectoire du véhicule en fonction de la position du volant.

Particularité

Veillez à ce que la caméra ne soit pas occultée (saletés, boue, neige...).

CAMÉRA DE RECUL (2/2)

Activation, désactivation de la caméra de recul

Depuis l'écran multifonctions 2, sélectionnez « Véhicule », « Réglages », « Aide au stationnement », puis « Caméra de recul ». Activez ou désactivez la caméra de recul et validez votre choix.

Vous pouvez également régler les paramètres de l'image de la caméra (luminosité, contraste...).

L'écran représente une image inversée comme dans un rétroviseur.

Les gabarits sont une représentation projetée sur sol plat, cette information est à ignorer lorsqu'elle se superpose à un objet vertical ou posé au sol.

Les objets qui apparaissent sur le bord de l'écran peuvent être déformés.

En cas de trop forte luminosité (neige, véhicule au soleil...), la vision de la caméra peut être perturbée.

Lorsque le coffre est ouvert ou mal fermé, le message « coffre ouvert » apparaît et l'affichage caméra disparaît.

Cette fonction est une aide supplémentaire. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la stabilité du conducteur.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu'il n'y ait pas d'obstacles mobiles (tels qu'un enfant, un animal, une poussette, un vélo...) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin...) lors de la manœuvre.

C'est une fonction qui vous assiste dans la manoeuvre de stationnement.

Retirez les mains du volant, vous ne contrôlez que les pédales et le levier de vitesse.

A tout moment vous pouvez reprendre le contrôle en actionnant le volant.

Véhicule à l'arrêt, ou roulant à moins de 30km/h environ, appuyez sur le contacteur 1. Le témoin intégré au contacteur 1 s'allume et l'écran 2 apparaît sur l'écran multifonctions.

39527

Veillez à ce que les détecteurs ultrasons indiqués par les flèches 3 ne soient pas occultés (saletés, boue, neige...).

Choix de la manœuvre

Le système peut réaliser quatre types de manœuvres :

• stationnement du véhicule dans une place en créneau ;
• stationnement du véhicule dans une place en bataille ;
• stationnement du véhicule dans une place en épi ;
• sortie de stationnement du véhicule d'une place en créneau.

Depuis l'écran multifonctions, sélectionnez la manœuvre à effectuer.

Nota : Au démarrage du véhicule, ou après une manœuvre en créneau réussie à l'aide du système, la manœuvre par défaut proposée par le système est l'aide à la sortie de place en créneau. Dans les autres cas, la manœuvre par défaut est paramétrable depuis l'écran multifonctions.

Fonctionnement

Stationnement

Tant que la vitesse du véhicule est inférieure à 30 km/h environ, le système cherche les places de stationnement disponibles des deux côtés du véhicule.

Lorsqu'une place est détectée, elle s'affiche sur l'écran multifonctions, repérée par la petite lettre « P ». Conduisez doucement, feux indicateurs activés du côté de la place, jusqu'à l'apparition du message « stop » accompagné d'un signal sonore.

La place est alors repérée sur l'écran multifonctions par la grande lettre « P ».

• Arrêtez le véhicule ;
• engagez la marche arrière.

Le témoin P s'allume au tableau de bord accompagné d'un signal sonore.

• lâchez le volant ;
• suivez les instructions du système qui apparaissent sur l'écran multifonctions.

Votre vitesse ne doit pas dépasser les 7 km/h environ.

L'extinction du témoin au tableau de bord accompagné d'un signal sonore vous avertit de la fin de la manœuvre.

Sortie de stationnement d'une place en créneau

• Sélectionnez le mode « sortie de créneau » ;
• actionnez l'indicateur de direction du côté vers le quel vous souhaitez sortir le véhicule :
• effectuez un appui long sur le contacteur 1 (2 secondes environ).

Le témoin P s'allume au tableau de bord accompagné d'un signal sonore.

• lâchez le volant ;
• effectuez des manœuvres en avant et en arrière en vous aidant des alertes du système d'aide au parking.

Votre vitesse ne doit pas dépasser les 7 km/h environ.

Une fois en position pour sortir du stationnement, le système vous avertira de la fin de la manoeuvre.

L'extinction du témoin au tableau de bord accompagné d'un signal sonore vous avertit de la fin de la manœuvre.

Suspension de la manœuvre

La manœuvre est suspendue dans les cas suivants :

• vous prenez le volant ;
• une porte ou le coffre s'ouvre ;
• le véhicule est arrêté depuis trop longtemps ;
• un obstacle sur la trajectoire empêche la fin de la manœuvre ;
• le moteur s'arrête.

L'extinction du témoin au tableau de bord accompagné d'un signal sonore vous avertit de la suspension de la manoeuvre. Puis pour reprendre la manoeuvre, faites un appui long sur le contacteur d'activation du système.

au

Dans ce cas, le motif de l'interruption s'affiche sur l'écran multifonctions.

Assurez-vous :

• d'avoir lâché le volant et ;
• que toutes les portes et le coffre sont fermés et ;
• qu'aucun obstacle n'est sur la trajectoire et ;
• que le moteur est démarré.

Annulation de la manœuvre

La manoeuvre est interrompue dans les cas suivants :

• par appui sur le contacteur d'activation du système ;
• la vitesse du véhicule a dépassé 7 km/h ;
• Vous avez effectué plus de 10 mouvements avant/arrière en manœuvre ;
• les capteurs d'aide au parking sont sales ou obstrués :
• les roues du véhicule ont patiné.

L'extinction du témoin au tableau de bord accompagnée d'un signal sonore vous avertit de la fin de la manoeuvre.

Cette fonction est une aide supplémentaire à la conduite. Cependant, cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Veillez à ce que la manoeuvre reste conforme aux règles de circulation en vigueur dans les voies empruntées.

• Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu'il n'y ait pas d'obstacles mobiles (tels qu'un enfant, un animal, une poussette, un vélo...) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin...) à proximité du véhicule lors de la manoeuvre.
• Le système peut ne pas détecter des objets situés dans les angles morts des capteurs.
• Pendant les phases de manoeuvre, le Volant peut tourner rapidement : ne pas mettre les mains à l'intérieur, et veiller à ce que rien ne se prenne dedans.
• Effectuez toujours un contrôle visuel pour vérifier que la place de parking proposée par le système est toujours disponible et sans obstacle.
• Le système doit être désactivé lorsque que vous tractez une remorque.

SUSPENSIONS À AMORTISSEMENT PILOTÉ

La suspension à amortissement piloté permet d'adapter automatiquement la suspension aux conditions de conduite et à votre style de conduite.

Choix du mode prédéfini

A partir du menu de l'écran multifonctions 1 vous pouvez choisir un mode prédéfini de conduite.

La configuration de l'amortissement dépend du mode sélectionné dans le Menu « Multi-Sense » (reportez-vous au paragraphe « Multi-Sense » en chapitre 3).

Anomalie de fonctionnement

En cas d'anomalie de fonctionnement le système bascule automatiquement sur le mode « Neutral » du « Multi-Sense ».

Si le message « Amort. piloté à contrôler » s'affiche au tableau de bord, consultez un représentant de la marque.

BOÎTE DE VITESSES AUTOMATIQUE (1/6)

A

Grille A de la position du sélecteur de vitesse 3

1 : position repos du sélecteur
2 : bouton P : parking
R : marche arrière
N : neutre (point mort, stationnement)
D : mode automatique
+ : Passage manuel rapport supérieur
- : Passage manuel rapport inférieur

B

Grille B au tableau de bord

• Le rapport engagé est signalé dans une zone 5 ;
• Les fonctions disponibles sont dans la couleur d'ambiance choisie par le conducteur ;
• Les fonctions non disponibles apparaissent grisées, à l'exception de la position P 4 qui disparaît de la grille au-dessus d'environ 3km/h.

BOÎTE DE VITESSES AUTOMATIQUE (2/6)

Véhicule à l'arrêt, moteur tournant ou contact mis, appuyez sur le bouton 2 pour engager la position P. Le témoin du bouton 2 s'allume en orange une fois la position Parking de la boîte de vitesse engagée.

Vérifiez que le témoin P au tableau de bord et le témoin intégré au bouton 2 sont bien activés avant de quitter

le véhicule.

Risque de perte d'immobilisation du véhicule.

Pour désengager la position P (bouton 2)

Véhicule à l'arrêt, moteur tournant, appuyez sur la pédale de frein et déplacez le sélecteur sur la position souhaitée R, N ou D.

Si la pédale de frein n'est pas enfoncée, le message « Appuyer frein » et le témoin (✗) s'affichent au tableau de bord.

Lorsque la position R ou D est désengagée, N est affiché au tableau de bord et le témoin du bouton 2 s'éteint.

Nota

• Lorsque le conducteur ouvre sa porte pour quitter le véhicule alors que la position P n'est pas engagée, un signal sonore retentit et le message « P non engagé » s'affiche au tableau de bord.
• Le témoin (2) est allumé chaque fois qu'il est nécessaire d'appuyer sur la pédale de frein pour changer la position de la boîte de vitesse automatique.

Pour engager le point mort

Véhicule à l'arrêt, moteur tournant, appuyez sur la pédale de frein et déplacez le sélecteur 3 vers la gauche :

- maintenez-le environ 1 seconde dans cette position jusqu'à l'affichage du N en blanc au tableau de bord puis relâchez-le ;

ou

- relâchez-le immédiatement.

Nota : Lorsque le rapport engagé est sur R ou D, l'appui sur la pédale de frein n'est pas nécessaire pour engager la position N.

En cas de message « Boîte vitesses à contrôler », « Position P BVA défaillante » ou « Panne élec-

trique DANGER » ou en cas de défaillance de la batterie, immobilisez le véhicule à l'aide du frein de parking assisté.

BOÎTE DE VITESSES AUTOMATIQUE (3/6)

Conduite en mode automatique

Véhicule à l'arrêt, moteur tournant, position P, N ou R, appuyez sur la pédale de frein et déplacez le sélecteur vers la gauche puis vers l'arrière, relâchez-le.

Si l'une des conditions n'est pas appliquée, D clignote pendant environ 5 secondes et le message « Appuyer frein » s'affiche au tableau de bord pendant environ 15 secondes.

Dans la majorité des conditions de circulation rencontrées, vous n'aurez plus à toucher à votre levier : les vitesses passeront toutes seules, au bon moment, au régime convenable du moteur, car l'automatisme tient compte de la charge du véhicule, du profil de la route et du style de conduite choisi.

Nota : Moteur tournant, véhicule roulant entre 0 et 10 km/h environ, position N ou R, il n'est pas nécessaire d'appuyer sur la pédale de frein pour engager la position D. Cela est utile lors des manœuvres parking nécessitant plusieurs marches avant puis marches arrière alternées.

Conduite économique

Sur route, laissez toujours le levier en position D, la pédale d'accélérateur étant maintenue peu enfoncée, les rapports passeront automatiquement à un régime moteur plus bas.

Accélérations et dépassements

Enfoncez franchement et à fond la pédale d'accélérateur (jusqu'à dépasser le point dur de la pédale).

Il est aussi possible de rétrograder ponctuellement en vue d'un dépassement en poussant le sélecteur vers la position " -".

Pour engager la marche arrière

Véhicule à l'arrêt, Moteur tournant, position P, N, ou D, appuyez sur la pédale de frein et déplacez le sélecteur vers la gauche puis vers l'avant, le relâchez.

Si la pédale de frein n'est pas appuyée, alors, un signal sonore retentit, l'affichage de la position R clignote pendant environ 5 secondes dans la grille affichée au tableau de bord et un message « Appuyer frein » s'affiche environ 15 secondes.

Nota : Moteur tournant, véhicule roulant entre 0 et 10 km/h environ, position N, ou D, il n'est pas nécessaire d'appuyer sur la pédale de frein pour engager R. Cela est utile lors des manœuvres parking nécessitant plusieurs marches avant puis marches arrière alternées.

BOÎTE DE VITESSES AUTOMATIQUE (4/6)

Conduite en mode manuel

Conduite en mode manuel temporaire

Le mode manuel temporaire ne peut être sélectionné que lorsque le mode automatique D a été préalablement engagé et que la vitesse du véhicule est supérieure à environ 10km/h.

Une fois D engagé, déplacez le sélecteur 3 :

• vers l'arrière +, pour demander un rapport supérieur ;
• vers l'avant -, pour demander un rétrogradage.

Le rapport de vitesse engagé apparaît à droite de D au tableau de bord.

Cas particuliers

Dans certains cas de conduite (ex : protection du moteur, mise en action du contrôle dynamique de conduite : ESC...) l'automatisme peut imposer de lui-même le rapport.

Le rapport demandé sera maintenu un temps déterminé par l'automatisme en fonction de la pente et du type de conduite du conducteur.

L'automatisme reprendra la main une fois ce temps écoulé et pourra alors déclencher un changement de rapport automatique.

De même, pour éviter des « fausses manœuvres », le changement de rapport peut être refusé par l'automatisme : dans ce cas l'affichage du rapport + ou - clignote quelques secondes pour vous en avertir accompagnée d'un signal sonore.

Conduite en mode manuel permanent

Le mode Manuel permanent ne peut être sélectionné que lorsque le mode automatique D a été préalablement engagé et que la vitesse du véhicule est supérieure à environ 10km/h.

Une fois D engagé, déplacez et maintenez le sélecteur 3 environ 1 seconde :

• vers l'arrière +, pour demander un rapport supérieur ;
• vers l'avant -, pour demander un rétrogradage.

39446

Le rapport de vitesse engagé apparaît tout d'abord à droite de D au tableau de bord, puis M suivi du rapport engagé apparaissent ensuite sous + une fois le mode Manuel permanent activé.

Pour sortir du mode Manuel permanent et revenir au mode automatique, déplacez le sélecteur vers D.

Toute autre demande d'engager un rapport de boîte disponible, Pou R ou N fait sortir du mode Manuel permanent.

BOÎTE DE VITESSES AUTOMATIQUE (5/6)

Cas particuliers

Dans certains cas de conduite (ex: protection du moteur) le changement de rapport pourra se faire automatiquement en cas de risque de surrégime ou à l'approche d'un sous régime. Le mode Manuel permanent reste toutefois enclenché. De même, pour éviter des fausses manœuvres, la boîte de vitesses peut interdire le changement de rapport : dans ce cas l'affichage du rapport + ou – demandé clignote quelques secondes pour vous en avertir.

Stationnement du véhicule

À l'arrêt du moteur par appui sur le bouton d'arrêt du moteur, la position P est engagée automatiquement ainsi que le frein de parking assisté pour les véhicules qui en sont équipé. P est affiché au tableau de bord et le témoin du bouton P s'allume.

Cas particuliers

La position P étant automatiquement engagée à l'arrêt moteur, il est parfois nécessaire de mettre le véhicule en position N pour certaines stations de lavage par exemple.

La position N peut être engagée avant d'avoir ouvert la porte conducteur et maximum environ 25 secondes après l'arrêt moteur.

Après ce délai ou après avoir ouvert la porte conducteur, il sera nécessaire de remettre le contact pour pouvoir désengager la position P.

En cas de perte d'informations au tableau de bord, arrêter et immobiliser le véhicule à l'aide du frein assisté ou du bouton P.

Moteur tournant, boîte de vitesse automatique en D ou R ou N ou M et sans le pied sur le frein, les messages « P non engagé » et « Mettre sur P » sont affichés au tableau de bord dès l'ouverture porte conducteur.

Moteur arrêté, boîte de vitesse automatique en N (point mort), le message « P non engagé » est affiché au tableau de bord.

Ne jamais quitter le véhicule moteur tournant sans avoir préalablement engagé la position Parking P.

Particularité liée à la fonction Stop and Start : en cas de débouclage de la ceinture de sécurité conducteur avant que le moteur n'entre en veille du fait de la fonction Stop and Start, assurez-vous du bon engagement de la position P. L'allumage du témoin P au tableau de bord vous le confirme. Risque de perte d'immobilisation.

BOÎTE DE VITESSES AUTOMATIQUE (6/6)

Situations exceptionnelles

• Si le profil de la route et sa sinuosité ne permettent pas de se maintenir en mode automatique (ex : en montagne), il est conseillé de passer en mode manuel temporaire ou permanent.
  Ceci afin d'éviter des passages de vitesses successifs voulus par l'automatisme en montée, et d'obtenir davantage de freinage moteur en cas de longues descentes.
• Par temps très froid, pour éviter de caler le moteur, attendez quelques instants avant de quitter la position P ou N et d'engager le levier en D ou R.

Par temps très froid, le système peut interdire le passage des rapports en mode manuel le temps que la boîte de vitesses atteigne la bonne température.

Anomalie de fonctionnement

• En roulant, si le message « Boîte vitesses à contrôler » apparaît au tableau de bord, il indique une défaillance.
  Consultez au plus tôt un Représentant de la marque.
• En roulant, si le message « Boîte de vitesses surchauffe » apparaît au tableau de bord, arrêtez-vous pour laisser refroidir la boîte de vitesses.
  Consultez au plus tôt un Représentant de la marque.
• Dépannage d'un véhicule à boîte automatique, reportez-vous au paragraphe « Remorquage » en chapitre 5.

En cas de choc sur le soubassement du véhicule lors d'une manoeuvre (exemple : contact avec une

borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d'un essieu).

Afin d'éviter tout risque d'accident, faites contrôler votre véhicule par un Représentant de la marque.

Chapitre 3 : Votre confort

Multi-Sense 3.2

Aérateurs.... 3.4

Climatisation automatique 3.7

Climatisation additionnelle.... 3.12

Air conditionné : informations et conseils d'utilisation 3.14

Fonctions qualité de l'air extérieur et désodorisation 3.15

Lève-vitres électriques. 3.16

Toit ouvrant électrique 3.18

Toit en verre fixe 3.20

Éclairage intérieur 3.21

Rangements/aménagements habitacle.... 3.24

Prise accessoires 3.29

Cendrier 3.29

Allume-cigares.... 3.29

Appuis-tête - Sièges arrière. 3.30

Coffre à bagages.... 3.36

Hayon motorisé 3.37

Cache-bagages.... 3.42

Rangements, aménagements coffre à bagages 3.43

Transport d'objets dans le coffre 3.44

Transport d'objets : 3.45

attelage 3.45

Filet de séparation.... 3.46

Barres de toit 3.48

Équipements multimédia 3.49

3.1

MULTI-SENSE (1/2)

Le système Multi-Sense permet de choisir entre cinq modes agissant, suivant véhicule, sur la conduite, l'ambiance lumineuse, le confort et la sonorité moteur :

• les modes Comfort, Neutral, Eco et Sport sont prédéfinis et associés à des ambiances lumineuses et une sonorité moteur paramétrables;
• le mode Perso est entièrement paramétrable.

Les modes de conduite agissent sur :

• l'assistance de direction ;
• la suspension à amortissement piloté ;
• les quatre roues directrices ;
• la réactivité du moteur et de la boîte de vitesses ;
  – le confort thermique.

Ils agissent aussi sur :

• l'éclairage de l'habitacle et du tableau de bord :
• les informations au tableau de bord et sur l'écran multifonctions ;
• la sonorité moteur ;
  – le siège massant.

Après chaque démarrage, le véhicule reprend le mode en cours lors du dernier arrêt.

39522

Mode Comfort

Ce mode privilégie la souplesse de la suspension et de la direction. L'ambiance intérieure est feutrée.

Mode Neutral

Mode par défaut, le mode Neutral sélectionne les réglages d'usine du véhicule.

Mode Eco

Le mode Eco est axé sur l'économie d'énergie et le respect de l'environnement. La suspension et la direction sont souples, la gestion du moteur et de la boîte de vitesses permet de réduire la consommation. La climatisation est gérée au juste nécessaire.

Reportez-vous au paragraphe « Conseils de conduite, Eco conduite » en chapitre 2.

Dans tous les modes, il est possible de modifier la couleur de l'ambiance lumineuse ainsi que le format des informations affichées au tableau de bord et sur l'afficheur multifonctions. Vous pouvez également réinitialiser les réglages par défaut.

MULTI-SENSE (2/2)

Mode Sport

Ce mode autorise une réactivité accrue du moteur et de la boîte de vitesse. les suspensions sont raffermies et la direction plus ferme.

Mode Perso

Ce mode vous permet de configurer manuellement la conduite, l'ambiance lumineuse et, suivant véhicule, le confort et la sonorité moteur.

Arrêt du moteur en mode Sport ou en mode Perso avec réglage moteur en mode Sport

Lorsque vous redémarrez le véhicule, un message vous demande si vous voulez rester avec un réglage moteur en mode Sport.

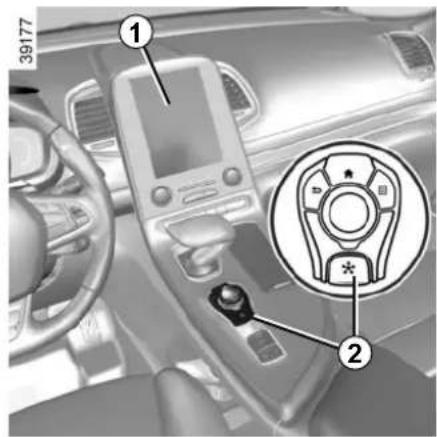

Vous pouvez accéder au Multi-Sense :
- depuis l'écran multifonctions 1. Sélectionnez le menu « Véhicule » puis « Multi-Sense » ;
- par le contacteur 2 ;
- par le bouton Eco 3 qui lance automatiquement le mode Eco et ouvre le menu « Multi-Sense » sur l'écran multifonctions 1 pendant quelques secondes.

Suivant véhicule, une fois le menu « Multi-Sense » affiché sur l'écran multifonctions 1, des appuis sur le contacteur 2 vous permettront de basculer entre les deux modes préférentiels que vous aurez selectionnés. Reportez-vous à la notice de l'équipement.

AÉRATEURS : sorties d'air (1/3)

1 aérateur latéral gauche
2 frises de désembuage pare-brise
3 aérateurs centraux
4 frises de désembuage vitre latérale
5 aérateur latéral droit

6 aérateur passagers 2ème rangée
7 aérateur passagers 3ème rangée
8 sorties chauffage pieds des occupants

9 Commande de la climatisation additionnelle
10 écran multifonctions

AÉRATEURS : sorties d'air (2/3)

Droite/gauche : tournez la molette 2. Pour assurer la fermeture complète, tournez au delà du point dur.

Haut/bas : baissez ou levez les cur- seurs 1.

Contre des mauvaises odeurs dans votre véhicule, n'utilisez que des systèmes conçus à cet effet. Consultez un Représentant de la marque.

Ne rien introduire dans le circuit de ventilation du véhicule (par exemple en cas de mauvaise odeur...).

Risque de dégradation ou d'incendie.

AÉRATEURS : sorties d'air (3/3)

Places arrière 2ème rang

Orientation droite/gauche

Manœuvrez l'aérateur 4.

Orientation haut/bas

Manceuvrez le curseur 3.

Places arrière 3ème rang

Orientation droite/gauche

Manœuvrez l'aérateur 6.

Orientation avant/arrière

Manœuvrez le curseur 5.

CLIMATISATION AUTOMATIQUE (1/5)

Les commandes

Faites un appui dans la zone 14 pour accéder aux commandes de l'écran multifonctions 1. La présence des commandes décrites ci-après dépend de la version du véhicule.

2 et 7 Réglage de température de consigne côté gauche et droit.
3 Dégivrage/désembuage de la lunette arrière et, suivant véhicule, des rétroviseurs.
4, 8, 9 et 10 Modes automatiques.
5 Recyclage de l'air.
6 Fonction « voir clair ».

11 et 18 Vitesses de ventilation.
12 Répartition de l'air dans l'habitable.
13 Affichage des températures côté gauche et droit.
14 Zone d'affichage des réglages de la climatisation.
15 Fonction « DUAL ».
16 Fonction «Recyclage automatique».
17 Air conditionné.
19 Arrêt du système.

Certaines touches disposent d'un témoin qui indiquent l'état de la fonction.

Mode automatique

La climatisation automatique est un système garantissant (à l'exception des cas d'utilisation extrêmes) le confort ambiant dans l'habitacle et le maintien d'un bon niveau de visibilité tout en optimisant la consommation Le système agit sur la vitesse de ventilation, la répartition d'air, le recyclage d'air, la mise en route ou l'arrêt du conditionnement d'air et la température de l'air.

Ce mode est composé de trois programmes au choix :

NORMAL : optimisation de l'atteinte du niveau de confort choisi en fonction des conditions extérieures. Appuyez sur le bouton 4 ou sur la touche 9.

SOFT : permet d'atteindre le niveau de confort souhaité de manière plus douce et silencieuse. Appuyez sur la touche 8.

FAST : permet d'accentuer le débit d'air diffusé dans l'habitacle. Ce mode est en particulier conseillé pour optimiser le confort aux places arrière. Appuyez sur la touche 10.

CLIMATISATION AUTOMATIQUE (2/5)

Modification de la vitesse de ventilation

En mode automatique, le système gère la vitesse de ventilation la mieux adaptée pour atteindre et maintenir le confort.

Vous pouvez toujours ajuster la vitesse de ventilation en appuyant sur les touches 11 ou 18 ou en faisant glisser votre doigt dans la zone A.

Réglage de la température

Il existe deux types de réglages :
- réglage uniforme de l'habitacle ;
- réglage en fonction DUAL pour régler indépendamment les côtés gauche et droit.

Réglage uniforme de l'habitacle

Agissez sur la commande 7.

Réglage en fonction DUAL

Appuyez sur la touche 15 pour l'activer. Agissez sur la commande 7 pour régler le côté gauche et la commande 2 pour le côté droit.

Nota : La configuration de la climatisation dépend du mode sélectionné dans le menu « Multi-Sense » (reportez-vous au paragraphe « Multi-Sense » en chapitre 3).

Les valeurs de température affichées traduisent un niveau de confort.

Lors du démarrage du véhicule, le fait d'augmenter ou de diminuer la valeur affichée ne permet en aucun cas d'atteindre plus rapidement le niveau de confort. Le système optimise toujours la descente ou la montée en température (la ventilation ne démarre pas instantanément en vitesse maximale : elle augmente progressivement) cela peut durer de quelques secondes à plusieurs minutes.

D'une façon générale, sauf gène particulière, les aérateurs de planche de bord doivent rester constamment ouverts.

CLIMATISATION AUTOMATIQUE (3/5)

Fonction « voir clair »

Cette fonction permet un dégivrage et désembuage rapide du pare-brise et de la lunette arrière, des vitres latérales avant et des rétroviseurs extérieurs (suivant véhicule). Elle impose la mise en service automatique du conditionnement d'air et du dégivrage de la lunette arrière et, suivant véhicule, du dégivrage électrique de pare-brise.

Appuyez sur le bouton 6, le témoin intégré s'allume.

Pour arrêter le fonctionnement de la lunette arrière dégivrante, appuyez sur le bouton 3, le témoin intégré s'éteint.

Pour modifier la vitesse de ventilation : appuyez sur les touches 11 ou 18 ou faites glisser votre doigt dans la zone A.

Pour sortir de cette fonction, appuyez soit :

• sur le bouton 4 ;
• de nouveau sur le bouton 6 ;
• sur l'une des touches 8, 9 ou 10.

CLIMATISATION AUTOMATIQUE (4/5)

Mise en service ou arrêt de l'air conditionné

En mode automatique, le système gère la mise en route ou l'arrêt de l'air conditionné en fonction des conditions climatiques extérieures.

Appuyez sur la touche 17 pour :

• activer volontairement l'air conditionné (un témoin en zone 14 s'allume).
• désactiver volontairement l'air conditionné (le témoin en zone 14 s'éteint)

Appuyez sur la touche 19 pour activer ou désactiver le système (le témoin de fonctionnement de la touche 19 vous informe de l'état du système).

Dégivrage-désembuage de la lunette arrière

Appuyez sur le bouton 3, le témoin intégré s'allume. Cette fonction permet un désembuage rapide de la lunette arrière et des rétroviseurs dégivrant (pour les véhicules qui en sont équipés).

Pour sortir de cette fonction, appuyez de nouveau sur le bouton 3. À défaut, le désembuage s'arrête automatiquement.

Utilisez de préférence un des programmes automatiques NORMAL, SOFT ou FAST.

En mode automatique (témoin du bouton 4 allumé), toutes les fonctions de la climatisation sont contrôlées par le système.

Vous pouvez toujours modifier le choix du système, dans ce cas, le témoin du bouton 4 s'éteint.

Pour revenir en mode automatique, appuyez sur un des programmes NORMAL 8, SOFT 9 ou FAST 10 ou le bouton 4.

CLIMATISATION AUTOMATIQUE (5/5)

Modification de la répartition de l'air dans l'habitacle

Appuyez sur les touches 12 pour choisir les répartions recherchées (un témoin s'affiche en zone 14) :

Le flux d'air est principalement dirigé vers les frises de

désembuage de pare-brise et les frises de désembuage latérales avant.

Le flux d'air est principalement dirigé vers les aérateurs de la de bord.

Le flux d'air est principalement dirigé vers les pieds des

occupants.

Cette fonction est gérée automatiquement, mais vous pouvez aussi l'activer manuellement.

Nota :

• pendant le recyclage, l'air est pris dans l'habitacle et il est recyclé sans admission d'air extérieur ;
• le recyclage d'air permet de s'isoler de l'ambiance extérieure (circulation en zone polluée...) et de refroidir plus rapidement la température de l'habitable.

Utilisation automatique

Appuyez sur la touche 16 (un témoin s'affiche en zone 14).

Utilisation manuelle

Un appui sur le bouton 5 permet de forcer le recyclage de l'air.

L'utilisation prolongée de cette position peut entraîner des odeurs dues au non-renouvellement de l'air, ainsi qu'une formation de buée sur les vitres.

Il est donc conseillé de repasser en mode automatique en appuyant de nouveau sur la touche 16 ou le bouton 5 dès que le recyclage d'air n'est plus nécessaire.

Pour sortir de cette fonction, appuyez de nouveau sur la touche 16 ou le bouton 5.

Le désembuage/dégivrage reste dans tous les cas prioritaire sur le recyclage de l'air.

La climatisation additionnelle alimente les aérateurs 3 de troisième rangée pour contribuer au confort thermique des deuxième et troisième rangées.

Elle agit uniquement sur le débit d'air froid pulsé dans l'habitacle.

Elle peut être activée ou désactivée par les touches depuis l'écran multifonctions 1, ou par le tableau de commandes arrière 2.

L'utilisation de l'air conditionné permet :

• d'abaisser la température à l'intérieur de l'habitacle ;
• d'éliminer la buée plus rapidement.

Mise en service ou arrêt

Depuis l'écran multifonctions, appuyez sur la touche 4.

Mode AUTO

Appuyez sur la touche 6. Le système gère la vitesse de ventilation la mieux adaptée pour atteindre et maintenir le confort.

Mode OFF

Appuyez sur la touche 5 pour désactiver la fonction.

Nota : Pour ces deux modes la commande arrière 2 est verrouillée et le témoin 9 s'allume pour vous en avertir.

Appuyez sur la touche 7 pour l'activer. La commande arrière 2 est alors fonctionnelle et le témoin 9 est éteint.

Depuis le tableau de commandes arrière 2 amenez le repère 8 sur :

AUTO : Tournez la commande sur 11. Permet l'optimisation de l'atteinte du niveau de confort.

FAST : Tournez la commande sur 10. Permet d'accentuer l'action du système pour atteindre rapidement le niveau de confort souhaité.

OFF : Tournez la commande sur 12. Permet la désactivation de la climatisation additionnelle.

Réglage de la vitesse de ventilation

Tournez la commande 2 pour amener le repère 8 sur la zone A.

AIR CONDITIONNÉ : informations et conseils d'utilisation

Conseils d'utilisations

Dans certains cas, (air conditionné arrêté, recyclage d'air activé, vitesse de ventilation nulle ou faible...) vous pouvez constater l'apparition de buée sur les vitres et le pare-brise du véhicule.

En cas de buée, utilisez la fonction « voir clair » pour l'éliminer puis privilégiez l'usage de l'air conditionné en mode automatique pour éviter sa formation.

Véhicules équipés du mode ECO : lorsqu'il est actionné, le mode ECO peut diminuer les performances de l'air conditionné automatique. Reportez-vous au paragraphe « Conseils de conduite, Eco conduite » en chapitre 2.

Ne rien introduire dans le circuit de ventilation du véhicule (par exemple en cas de mauvaise odeur...).

Risque de dégradation ou d'incendie.

Consommation

Il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant l'utilisation du conditionnement d'air.

Pour les véhicules équipés de l'air conditionné sans mode automatique, arrêtez le système lorsque vous n'en avez plus l'utilité.

Conseils pour minimiser la consommation et donc aider à préserver l'environnement

Roulez aérateurs ouverts et vitres fermées.

Si le véhicule est resté stationné en pleine chaleur ou en plein soleil, pensez à l'aérer quelques minutes pour chasser l'air chaud avant de démarrer.

Entretien

Consultez le document d'entretien de votre véhicule pour connaître les périodicités de contrôle.

Anomalies de fonctionnement

D'une manière générale, en cas d'anomalie de fonctionnement, consultez un Représentant de la marque.

- Baisse d'efficacité au niveau du dégivrage, du désembuage ou de l'air conditionné.

Cela peut provenir de l'encrasse-ment de la cartouche du filtre habi-tacle.

- Non-production d'air froid.

Vérifiez le bon positionnement des commandes et le bon état des fusibles. Sinon arrêtez le système.

Présence d'eau sous le véhicule

Après utilisation prolongée de l'air conditionné, il est normal de constater une présence d'eau provenant de la condensation sous le véhicule.

N'ouvrez pas le circuit de fluide frigorigène. Celui-ci est dangereux pour les yeux et pour la peau.

FONCTION QUALITÉ DE L'AIR EXTÉRIEUR ET DÉSODORISATION

Air conditionné en fonctionnement, depuis l'écran A, sélectionnez « Menu », « Véhicule », « Take care ».

Qualité de l'air extérieur

La qualité de l'air est signalée par le graphique sur l'écran multifonction.

Trois couleurs indiquent le niveau de qualité de l'air (du plus pur au plus pollué):

1 (bleu)
2 (gris clair)
3 (gris)

40140

Fonction désodorisation

Elle permet de réduire les mauvaises odeurs présente dans l'habitacle.

Cycle désodorisant

• ON : aide à réduire plus rapidement la mauvaise odeur dans l'habitacle ;
• OFF : arrêt de la fonction.

Nota

La fonction est temporisée. Elle s'arrête automatiquement après quelques minutes.

Pour plus d'information, reportez-vous à la notice multimédia.

LÈVE-VITRES ÉLECTRIQUES (1/2)

Ces systèmes fonctionnent :

• moteur tournant ;
• après coupure moteur jusqu'à l'ouverture d'une porte avant (limité à environ 12 minutes) ;
• moteur arrêté, portes avant fermées, après appui sur le bouton de démarrage.

Appuyez ou tirez sur le contacteur d'une vitre pour la baisser ou la relever jusqu'à la hauteur désirée : les vitres arrière ne descendent pas complètement.

Sécurité occupants arrière

Le conducteur peut interdire le fonctionnement des lève-vitres arrière et des portes arrière en appuyant sur le contacteur 4. Un message de confirmation s'affiche au tableau de bord.

Responsabilité du conducteur

Ne quittez jamais votre véhicule, clé ou carte RENAULT à l'intérieur en y laissant un enfant, un adulte non autonome ou un animal, même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d'autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. En cas de coïncement d'une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné.

Risque de blessures graves.

De la place conducteur agissez sur le contacteur :

1 pour le côté conducteur ;
2 pour le côté passager avant ;
3 et 5 pour les passagers arrière.

Des places passagers agissez sur le contacteur 6.

Évitez de poser un objet en appui sur une vitre entrouverte : risque d'endommagement du lève-vitre.

LÈVE-VITRES ÉLECTRIQUES (2/2)

Mode impulsionnel

Ce mode s'ajoute au fonctionnement des lève-vitres électriques décrit précédemment.

Appuyez ou tirez à fond et brièvement sur le contacteur d'une vitre : la vitre se relève ou s'abaisse complètement. Une action sur le contacteur arrête le fonctionnement de la vitre.

Nota : lorsqu'une vitre rencontre une résistance en fin de course (branche d'arbre...) elle s'arrête puis redescend de quelques centimètres.

Fermeture à distance des vitres

(véhicules avec quatre lève-vitres électriques impulsionnels).

Au verrouillage des portes de l'extérieur si vous exercez deux impulsions rapprochées sur le bouton de verrouillage de la carte RENAULT, ou de la porte conducteur en mode mains libres, toutes les vitres se ferment automatiquement et, suivant véhicule, le toit ouvrant.

Il est recommandé de n'actionner le système que si l'utilisateur voit bien le véhicule et que personne n'est à l'intérieur.

Lors de la fermeture des vitres, assurez-vous qu'aucune partie du corps (bras, mains, doigts...) ne dé-

passe du véhicule.

Risque de blessures graves.

Anomalies de fonctionnement

En cas de non-fonctionnement de la fermeture d'une vitre, le système bascule en mode non impulsionnel : tirez sur le contacteur concerné jusqu'à fermeture complète de la vitre, maintenez le contacteur ( toujours côté fermeture) pendant une seconde environ puis faites descendre et remonter complètement la vitre pour réinitialiser le système.

Si besoin, adressez-vous à un Représentant de la marque.

Pour faire coulisser le rideau 1

Contact mis :

• ouverture complète : amenez le repère 3 du bouton 2 vers la position A. Les points intermédiaires correspondent à des positions d'ouvertures progressives du rideau ;
• fermeture : ramenez le repère 3 du bouton 2 en position 0.

Pour faire coulisser le toit ouvrant

Contact mis :

• ouverture : amenez le repère 3 du bouton 2 vers la position B, suivant l'ouverture désirée. Les points intermédiaires correspondent à des positions d'ouverture progressives ;
• fermeture : amenez le repère 3 du bouton 2 en position A.

Le passage de la position 0 directement à la position B entraîne l'ouverture simultanée du rideau et du toit.

Particularités

Un appui sur le bouton 2 permet de positionner automatiquement le rideau en fonction de l'ouverture du toit ouvrant. Un appui sur le bouton 2 lorsque le toit et le rideau ont la même position d'ouverture, permet une ouverture complète du rideau.

Responsabilité du conducteur

Ne quittez jamais votre véhicule, clé ou carte

RENAULT à l'intérieur en y laissant un enfant, un adulte non autonome ou un animal, même pour une courte durée.

En effet, celui-ci pourrait se mettre en danger ou mettre en danger d'autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple le toit-ouvrant ou en verrouillant les portes.

En cas de coïncement, inversez aussitôt le sens de la course en tournant le bouton 2 tout à droite (position B).

Risque de blessures graves.

Précautions d'utilisation

- Véhicule avec barres de toit chargées.

De manière générale, lorsque le toit est chargé, il est déconseillé de manœuvrer le toit ouvrant.

Avant de manipuler le toit ouvrant, vérifiez les objets et/ou accessoires (porte-vélos, coffre de toit...) montés sur les barres de toit : ils doivent être bien disposés et arrimés et leur encombrement ne doit pas empêcher le bon fonctionnement du toit ouvrant.

Adressez-vous à un Représentant de la marque pour connaître les adaptations possibles ;

• veillez à ce que le toit ouvrant soit bien fermé lorsque vous quittez votre véhicule ;
• nettoyez tous les trois mois le joint d'étanchéité à l'aide des produits sélectionnés par nos Services techniques;
• n'ouvrez pas le toit ouvrant immédiatement après passage sous la pluie ou après avoir lavé votre véhicule.

Fermeture à distance du toit ouvrant

(suivant véhicule)

Si vous exercez deux impulsions rapprochées sur le bouton de verrouillage de la carte RENAULT, les vitres et le toit ouvrant se ferment automatiquement.

Il est recommandé de n'actionner le système que si l'utilisateur voit bien le véhicule et que personne n'est à l'intérieur.

Lors de la fermeture du toit ouvrant, assurez-vous qu'aucune partie du corps (bras, mains, doigts...) ne

dépasse du véhicule.

Risque de blessures graves.

Particularités

Votre véhicule est équipé d'un limiteur d'effort : lorsque la vitre du toit rencontre une résistance en fin de course (bras, branche d'arbre...) elle s'arrête puis recule de quelques centimètres.

Après une fermeture à distance du toit ouvrant, un appui sur le bouton 2 permet de retrouver la position sélectionnée avant fermeture.

TOIT OUVRANT ÉLECTRIQUE (3/3)/TOIT EN VERRE FIXE

Anomalie de fonctionnement

• Si le toit ouvrant refuse de se refermer, tournez le contacteur 2 en position B, pour ouvrir le toit, puis tournez le contacteur 2 en position en 0 jusqu'à la fermeture complète du toit.
• Si le rideau refuse de se refermer, tournez le contacteur 2 en position A, pour ouvrir le rideau, puis tournez le contacteur 2 en position en 0 jusqu'à la fermeture complète du rideau.

Si le blocage persiste, maintenez le contacteur 2 appuyé jusqu'à sa fermeture complète.

Consultez un Représentant de la marque.

Appuyez sur le haut de la poignée 4.

Fermeture du rideau

Tirez la poignée 4 jusqu'à l'encliqueter dans le verrou.

En cas de mise en travers du rideau durant l'ouverture ou la fermeture, effectuez une fermeture complète puis une ouverture complète du rideau.

ÉCLAIRAGE INTÉRIEUR (1/2)

Appuyez sur l'interrupteur 1, vous obtenez :

• un éclairage permanent ;
• une extinction immédiate.

Le déverrouillage et l'ouverture des portes ou du coffre entraînent l'éclairage temporisé des spots de lecture et des éclaireurs.

Depuis l'écran multifonctions, il est possible de désactiver/activer l'allumage des plafonniers à l'ouverture des portes ou du coffre. Pour cela, reportez-vous au paragraphe « Menu de personnalisation des réglages du véhicules » en chapitre 1.

ÉCLAIRAGE INTÉRIEUR (2/2)

Éclaireurs de portes

L'éclaireur 2 s'allume à l'ouverture de la porte.

Éclaireur de tiroir de rangement

L'éclaireur 3 s'allume à l'ouverture du tiroir de rangement.

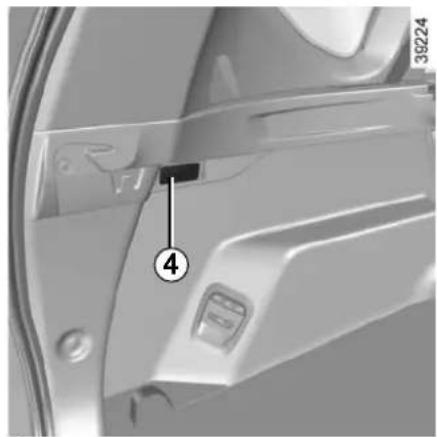

Éclaireurs de coffre

L'éclaireur 4 s'allume à l'ouverture du coffre.

PARE-SOLEIL, STORES

Abaissez le pare-soleil 1 sur le pare-brise ou déclippez-le et abaissez-le sur la vitre latérale.

Miroir de courtoisie

Levez le couvercle 2.

L'éclairage 3 est automatique.

En roulage, veillez à refermer le couvercle du miroir de courtoisie. Risque de blessures.

Stores pare-soleil latéraux

Tirez vers le haut le pare-soleil à l'aide de la languette 4 jusqu'à venir engager les crochets 5 dans leurs logements (assurez-vous du bon encliquetage des crochets).

RANGEMENTS, AMÉNAGEMENTS HABITACLE (1/5)

Vide-poches de portes 1

Il peut recevoir une bouteille de 1,5 litre.

Vide-poches de planche de bord 2

Tiroir de rangement passager 3

Pour ouvrir, passez le doigt sur la zone 4, il s'ouvre par lui même. En cas de forte pente assistez l'ouverture du tiroir en tirant sur la poignée 5. Il peut accueillir des documents de format A4. Il est ventilé et réfrigéré.

Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet, en cas de freinage

brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation.

Veillez à ce qu'aucun objet dur, lourd ou pointu ne soit placé dans les rangements « ouverts » de manière à ce

qu'il ne puisse pas être projeté sur les occupants lors d'un virage ou d'un freinage brusque.

Charge admise dans le tiroir de rangement passager : 6 kg uniformément répartis.

En roulage, veillez à refermer le tiroir de rangement. Risque de blessures.

RANGEMENTS, AMÉNAGEMENTS HABITACLE (2/5)

Porte-gobelets 6 et 9

Vide-poches 7

Vide-poches 8 et 10

Rangement central 11

Coulissez le rideau 12 pour ouvrir le rangement.

Lors de la prise de virage, d'accélération ou de freinage, veillez à ce que le récipient maintenu à l'aide du porte-canettes ne déborde pas.

Risque de brûlures si le liquide est chaud et/ou d'écoulement.

RANGEMENTS, AMÉNAGEMENTS HABITACLE (3/5)

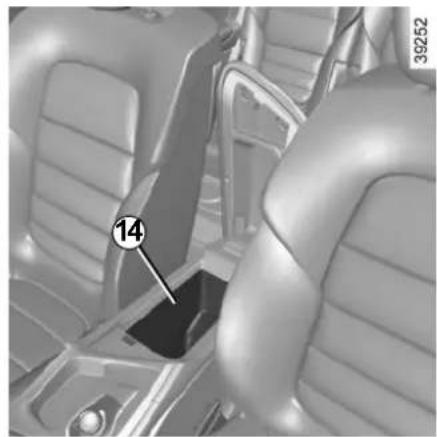

Soulevez l'accoudoir 13.

Poignée de maintien 15

Elle sert à se maintenir en roulage.

Ne l'utilisez pas pour monter dans le véhicule ou en descendre.

Crochets porte-vêtements 16

RANGEMENTS, AMÉNAGEMENTS HABITACLE (4/5)

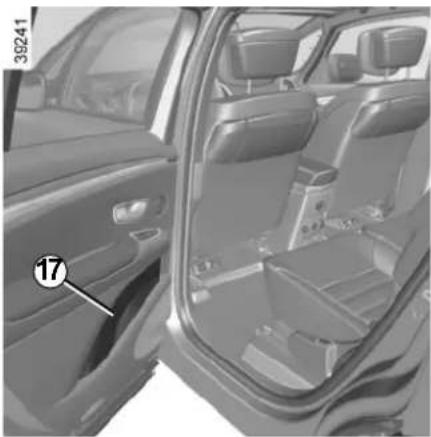

Vide-poches de porte arrière 17

Tiroir de rangement 18 sous console centrale

Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet, en cas de freinage

brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation.

Veillez à ce qu'aucun objet dur, lourd ou pointu ne soit placé dans les rangements « ouverts » de manière à ce

qu'il ne puisse pas être projeté sur les occupants lors d'un virage ou d'un freinage brusque.

RANGEMENTS, AMÉNAGEMENTS HABITACLE (5/5)

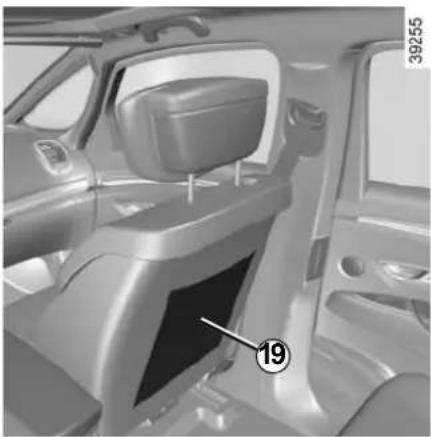

Poches de rangements sièges avant 19

Trappe aux pieds passager arrière droit 21

Cet emplacement accueille le bloc outils. Reportez-vous au paragraphe « Outils » en chapitre 5.

CENDRIER, ALLUME-CIGARES, PRISE ACCESSOIRES

Emplacement cendrier 1

Allume-cigares 2

Contact mis, enfoncez l'allume cigares 2, il revient de lui-même avec un petit déclic dès qu'il est incandes cent. Tirez-le. Après usage, replacez-le sans l'enfoncer à fond.

Si votre véhicule n'est pas équipé d'un allume-cigares et d'un cendrier, vous pouvez vous les procurer chez un Représentant de la marque.

Vous pouvez utiliser l'une des prises 2. Elles sont prévues pour le branchement d'accessoires agréés par les Services techniques de la marque.

Ne branchez que des accessoires d'une puissance maximale de 120 Watts (tension 12V).

Lorsque plusieurs prises accessoires sont utilisées en même temps, la puissance totale des accessoires branchés ne doit pas dépasser 180 Watts.

Risque d'incendie.

APPUIS-TÊTE ARRIÈRE

Position d'utilisation

Montez l'appui-tête au maximum puis descendez-le jusqu'au blocage.

Pour l'enlever

Appuyez sur la ou les languettes 1 puis sortez l'appui-tête.

Pour le remettre en place

Introduisez les tiges dans les fourreaux, appuyez sur la languette 1 et descendez l'appui-tête.

Pour régler l'inclinaison

Suivant véhicule, écartez ou rapprochez la partie A jusqu'au confort désiré.

Pour régler les maintiens latéraux

Suivant véhicule, vous pouvez régler les parties B indépendamment jusqu'au confort désiré.

Position de rangement de l'appui-tête central 2

Appuyez sur la languette 1 et abaissez complètement l'appui-tête.

La position de l'appui-tête complètement abaissée est une position de rangement : elle ne doit pas être utilisée lorsqu'un passager est assis.

L'appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement. Le haut pui- tête doit se situer le plus possible du sommet de la

Les places arrière sont constituées de sièges indépendants.

Pour avancer ou reculer les sièges

Levez le levier 1 pour déverrouiller. À la position choisie, relâchez le levier et assurez-vous du bon verrouillage du siège.

Pour incliner le dossier

Soulevez la poignée 2 et inclinez le dossier jusqu'à la position désirée.

Relâchez la poignée 2 et assurez-vous du bon verrouillage du dossier.

Pour rabattre le siège (position plancher plat)

Abaisser l'appui-tête 4 et soulevez la poignée 2 pour rabattre le siège. Assurez-vous du bon verrouillage du siège.

Pour relever le siège

Saisissez le dossier du siège, relevez-le et assurez-vous de son bon verrouillage.

Pour des raisons de sécurité, effectuez ces manipulations véhicule à l'arrêt.

Sièges chauffants

(suivant véhicule)

Places latérales uniquement

Contact mis :

• un premier appui sur le contacteur 3 du siège désiré active le système en position de chauffage élevée. Les deux témoins intégrés au contacteur sont allumés ;
• un second appui diminue le chauffage à sa position basse. Un seul témoin intégré est allumé ;
• un troisième appui éteint le chauffage.

Anomalie de fonctionnement

Lorsqu'une anomalie de fonctionnement est détectée les témoins intégrés au contacteur 3 du siège concerné clignotent.

Consultez un représentant de la marque.

SIÈGES ARRIÈRE (2/5)

Pour accéder aux sièges arrière de troisième rangée

• Soulevez la poignée 5 ;
• accompagnez le siège vers l'avant jusqu'à son verrouillage ;
• installez-vous sur le siège arrière de troisième rangée ;
• saisissez le dossier du siège de deuxième rangée et rabbatez-le ;
  – assurez-vous du bon verrouillage du siège.

Pour déplier un siège de troisième rangée

• Accedez aux sièges de troisième rangée;
• placez la ceinture dans le crochet 6 pour éviter toute détérioration de celle-ci;
• saisissez le dossier du siège, relevez-le et assurez-vous de son bon verrouillage.

Avant de basculer un siège de deuxième rangée vers l'avant, assurez-vous que le siège n'est pas en position plancher plat.

Lors des manœuvres des sièges arrière, assurez- vous que rien ne vient gêner les ancrages (parties

du corps, animal, gravier, chiffon, jouets...).

Pendant la manipulation des sièges arrière :

- veillez à ce que personne ne soit à proximité des par-en mouvement ;

- veillez à préserver un espace suffisant autour du siège ;

- veillez à ce que rien n'encombre la partie réservée au rangement du siège dans le coffre ;

Pour des raisons de sécurité, effectuez ces manipulations véhicule à l'arrêt.

Pour rabattre automatiquement les sièges (position plancher plat)

Les sièges arrière se déverrouillent électriquement pour se rabattre afin d'obtenir un plancher plat.

Vous disposez de deux modes pour manœuvrer les sièges :

• depuis le coffre par la commande 7 ;
• depuis l'écran multifonctions 8.

Conditions d'utilisation

Véhicule à l'arrêt et ceintures arrière déverrouillées :

• depuis la commande 7, porte de coffre ouverte ;
• depuis l'écran multifonctions 8, moteur tournant.

Nota

Toute manœuvre de déverrouillage pour le rabattement des sièges nécessite au préalable que les tablettes au dos des sièges avant soient rabattues.

Inhibition de la fonction

• Moteur tournant, une ceinture verrouillée inhibe la fonction du siège associé.
• Lorsque le véhicule est en mouvement, les 2 commandes sont désactivées.

Depuis la commande 7

Suivant véhicule, contacteurs de rabattement de :

A la place arrière latérale gauche de deuxième rangée.
B la place arrière centrale de deuxième rangée.
C la place arrière latérale droit de deuxième rangée.
D la place arrière droit de troisième rangée.
E la place arrière gauche de troisième rangée.
F la totalité des places.

8

39523

Depuis l'écran multifonctions 8

Véhicule arrêté, sélectionnez le menu « Véhicule », « Sièges » puis « Modularité One-touch ».

Appuyez sur le siège que vous souhaitez rabattre ou la totalité des sièges et confirmez.

Rencontre d'un obstacle

Lorsque le siège, pendant son déplacement, rencontre un obstacle, le mouvement se stoppe de lui-même. Vous devez alors le rabattre manuellement après avoir déplacé l'obstacle.

Anomalie de fonctionnement

Lorsque toutes les conditions d'utilisation sont remplies et que le rabattement ne se fait pas, contactez un Représentant de la marque.

Lors des manœuvres des sièges arrière, assurez- vous que rien ne vient gêner les ancrages (parties du corps, animal, gravier, chiffon, jouets...).

Restriction d'utilisation

Il est interdit de rouler avec un dossier ou un siège rabattu en siège arrière de deuxième rangée alors qu'un passager occupe le siège arrière de troisième rangée.

Pour des raisons de sécurité, effectuez ces réglages véhicule à l'arrêt.

Lors des manœuvres des sièges arrière, assurez-vous que rien ne vient gêner les ancrages du corps, animal, gravier, jouets...).

Lors de la remise en place du dossier, assurez -vous du bon verrouillage du dossier.

Dans le cas d'utilisation de housses de sièges, veillez à ce qu'elles ne gênent pas le ver-rouillage du dossier.

Veillez à bien positionner les cein- tures.

Repositionnez les appuis-tête.

COFFRE À BAGAGES

Pressez le bouton 1 et soulevez la porte de coffre.

Pour fermer

Abaissez la porte de coffre en vous aidant, dans un premier temps, de la poignée intérieure 2.

Commandes électriques

Reportez vous au paragraphe « Hayon motorisé » en chapitre 3.

Ouverture manuelle de l'intérieur

En cas d'impossibilité de déverrouillage du coffre, il est possible de le faire manuellement de l'intérieur :

• accédez au coffre en basculant le(s) siège(s) arrière ;
• déclippez et retirez la trappe d'accès de la serrure 3 ;

• faites coulisser vers la droite la languette 5 pour un véhicule à hayon manuel ou la languette 4 pour un véhicule à hayon motorisé.
• poussez la porte de coffre pour l'ouvrir ;

Il est interdit de fixer tout dispositif de portage (portevélo, coffre à bagages...) en appui sur la porte de

coffre. Pour l'installation d'un dispositif de portage sur votre véhicule, adressez-vous à un Représentant de la marque.

HAYON MOTORISÉ (1/5)

Lorsque le véhicule en est équipé, le hayon se verrouille et déverrouille en même temps que les portes.

Vous disposez des modes suivant pour manoeuvrer le hayon :

• par la carte RENAULT en utilisation télécommande ;
• par les commandes sur le hayon ;
• par la commande sur la planche de bord ;
• suivant véhicule, par la fonction « mains libres ».

Pendant l'ouverture/fermeture du hayon, veillez à ce que rien ne vienne gêner la manoeuvre.

Conditions d'utilisation

• Immobilisez le véhicule.
• En cas de gel/neige pouvant empêcher l'ouverture du hayon, retirez impérativement le gel/neige pour libérer le hayon.
• En cas de déchargement de la batterie ou de son changement, le hayon doit être fermé (manuellement si nécessaire) pour retrouver la motorisation du hayon.

Lors de l'ouverture/fermeture du hayon, assurez-vous que personne ne soit à proximité des parties en ment.

Risques de blessures.

Ouverture/fermeture

L'activation de l'ouverture ou la fermeture du hayon motorisé par appui sur la commande de la planche de bord ou à l'aide de la carte est identifiée par trois signaux sonores, juste avant que le hayon commence son mouvement.

Pour éviter d'endommager le système de hayon, ne forcez pas manuellement le hayon pour qu'il s'ouvre ou se ferme lorsque celui-ci est en mouvement.

HAYON MOTORISÉ (2/5)

Par la carte Renault en utilisation télécommande

Contact coupé, faites un appui long sur le contacteur 1 de la carte RENAULT.

Par la commande extérieure d'ouverture du hayon

Pressez la commande 2.

39278

Par la commande intérieure de fermeture du hayon

Pressez la commande 3.

Par mesure de sécurité, les manoeuvres d'ouverture/fermeture ne doivent se faire que véhicule à l'arrêt.

Risques de blessures.

Désactivez la fonction « mains libres » avant de :

- passer le véhicule sous un portique de lavage ;

- laver le véhicule manuellement ;

- manipuler la roue de secours ou l'attelage ;

- ...

Risque d'ouverture involontaire du hayon pouvant entraîner des blessures.

Par la commande sur la planche de bord

Faites un appui long sur le contacteur 4.

Par la fonction « mains libres »

La fonction « mains libres » permet d'accéder au coffre les mains chargées. Assurez-vous que la carte RENAULT se trouve à 1 mètre environ dans la zone centrale du bouclier arrière du véhicule (zone B). Contact coupé, positionnez-vous à une distance de 45 cm environ du bouclier arrière du véhicule et effectuez un mouvement avant/arrière avec votre pied dans la zone A.

Le capteur détecte l'approche puis l'éloignement de votre pied et déclenche l'ouverture ou la fermeture du hayon.

Ne conservez pas le pied en l'air. Effectuez le mouvement sans interruption et sans toucher le bouclier arrière.

Nota : hayon ouvert, après détection d'une commande de fermeture, celui-ci attend environ 3 secondes avant d'enclencher sa fermeture (un signal sonore est émis toutes les secondes).

Activation/désactivation de la fonction « mains libres »

Depuis l'écran multifonctions, sélectionnez le menu « Véhicule », « Réglages utilisateur » puis « Ouvrir/Fermer en mains libres ». Sélectionnez « ON » ou « OFF » pour activer ou désactiver la fonction.

Particularités d'utilisation de la fonction « mains libres »

• La fonction « mains libres » n'est plus disponible après plusieurs jours d'inactivité du véhicule ou après 15 minutes environ si le véhicule est déverrouillé. Pour la réactiver, utilisez le bouton de déverrouillage de la carte RENAULT.
• La fonction « mains libres » n'est disponible que véhicule à l'arrêt, moteur arrêté (et non mis en veille par la fonction Stop and start).
• La fonction « mains libres » peut ne pas fonctionner si le véhicule est équipé d'un attelage ou est situé dans une zone à forts rayonnements électromagnétiques.

HAYON MOTORISÉ (4/5)

Arrêt de la manoeuvre du hayon

Il est possible à tout moment d'arrêter le mouvement du hayon motorisé par un appui court sur l'une des commandes. En fonction de la position d'ouverture, le hayon peut cependant continuer à s'ouvrir manuellement.

Si le hayon s'est arrêté en position intérmédiaire, au prochain appui, le mouvement du hayon sera à l'inverse du mouvement précédant l'arrêt.

Mode manuel

Après un arrêt du hayon, vous pouvez si vous le désirez le manoeuvrer manuellement.

Vous pouvez à tout moment, reprendre la manoeuvre automatiquement par appui sur l'une des commandes.

Détection d'obstacle

Lorsque le hayon rencontre un obstacle (présence d'un objet ou d'une personne) durant sa manoeuvre, celui-ci s'arrête. En fonction de la position d'ouverture, le hayon peut cependant continuer à s'ouvrir manuellement.

Appuyez sur une commande d'ouverture/fermeture du hayon pour reprendre le mouvement du hayon dans le même sens qu'avant la rencontre de l'obstacle.

La détection d'obstacle est une aide à l'ouverture/ fermeture du hayon, elle ne remplace en aucun cas la vigilance ni la responsabilité de l'utilisateur.

Limitation de l'angle d'ouverture du hayon

Vous pouvez régler la hauteur maximum d'ouverture du hayon. Il s'arrêtera systématiquement à la position choisie :

• ouvrez le hayon jusqu'à une position intermédiaire ;
• ajustez manuellement le hayon jusqu'à la position choisie ;
• appuyez plus de 3 secondes sur la commande 3 du hayon motorisé pour mémoriser la position.

Deux signaux sonores retentissent pour vous avertir de la bonne prise en compte.

HAYON MOTORISÉ (5/5)

Précautions d'utilisation

• Avant toute ouverture/fermeture du hayon, assurez-vous que l'espace environnant soit suffisant, pour permettre le déploiement du hayon. Sinon, arrêtez le mouvement du hayon avec la commande extérieure du hayon et maintenez le hayon en position avec la main (le hayon peut continuer à s'ouvrir manuellement).
• Si le hayon est en mouvement et qu'un démarrage moteur a lieu, le mouvement s'arrête quelques secondes puis reprend.
• Limitez les arrêts manuels répétés durant le mouvement automatique du hayon (risque d'endommagement du système du hayon).
• Le système « mains libres » peut être momentanément perturbé lorsque l'un des capteurs intégrés à l'arrière du bouclier est occulté (saletés, boue, neige, sel d'épan-dage...). Nettoyez les capteurs. Si le problème persiste, consultez un Représentant de la marque.

Anomalies de fonctionnement

Si vous actionnez le hayon motorisé de façon continue pendant environ une minute (enchaînement d'ouvertures et de fermetures), celui-ci se bloque pour éviter une surchauffe et le fonctionnement revient à la normale après environ une minute.

Le hayon motorisé ne fonctionne pas si la batterie est faiblement chargée. Dans ce cas, faites fonctionner le hayon motorisé moteur démarré.

Dans des conditions climatiques très froides, l'ouverture ou la fermeture automatique peut ne pas fonctionner si les joints du hayon sont gelés.

Il est interdit de fixer tout dispositif de portage (portevélo, coffre à bagages...) en appui sur la porte de coffre.

Pour l'installation d'un dispositif de portage sur votre véhicule, adressez-vous à un Représentant de la marque.

Nota : dans des conditions climatiques très froides, l'ouverture automatique peut ne pas fonctionner si les joints de la porte sont gelés.

Responsabilité du conducteur lors du stationnement ou arrêt du véhicule

Ne quittez jamais votre véhicule, en laissant un enfant, un adulte non autonome ou un animal même pour une courte durée à l'intérieur du véhicule ou à l'arrière du hayon.

En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres, le hayon motorisé ou encore en verrouillant les portes.

RISQUE DE MORT OU BLESSURES GRAVES.

CACHE-BAGAGES

Pour enrouler la partie souple du cache-bagages

Tirez légèrement la poignée 1 pour dégager les pions de leurs points de fixation situés de chaque côté du coffre.

Accompagnez le mouvement d'enroulement du cache-bagages 2.

Dépose du cache-bagages

Faites pivoter les extrémités du cache -bagages 2 et déposez-le.

Repose du cache-bagages

Positionnez le cache-bagages dans les logements 3.

Ne placez aucun objet lourd ou dur sur le cache-bagages. En cas de freinage brusque ou d'accident ils seront susceptibles de mettre en danger les occupants du véhicule.

Rangement du cache- bagages

Version sans climatisation additionnelle

Soulevez le faux plancher de coffre 4 et positionnez l'enrouleur du cache-bagages 2 dans les logements 5.

Version avec climatisation additionnelle

Positionnez l'enrouleur du cache-bagages 2 dans les logements 5.

RANGEMENTS, AMÉNAGEMENTS COFFRE À BAGAGES

Masse maximum par crochet : 5 kg.

Rangement sous faux plancher de coffre

Suivant véhicule, pour y accéder, relevez le faux plancher de coffre 5 à l'aide de la poignée 2.

Le faux plancher peut être fixé avec le crochet 4 dans le logement 3.

TRANSPORT D'OBJETS DANS LE COFFRE

Placez toujours les objets transportés de façon à ce que leur plus grande dimension soit en appui contre le dossier du siège arrière, ce qui est le cas pour les chargements usuels (exemple A) ou contre les dossiers des sièges avant B lorsque les dossiers des sièges arrière sont rabattus.

Si vous devez poser des objets sur le dossier rabattu, il est impératif de retirer les appuis-tête avant de rabattre le dossier de manière à plaquer le plus possible le dossier contre l'assise.

Positionnez toujours les objets les plus lourds directement sur le plancher. Utilisez, lorsque le véhicule en est équipé, les points d'arrimage situés sur le plancher du coffre. Le chargement doit être fait de manière à ce qu'aucun objet ne puisse être projeté en avant sur les occupants lors d'un freinage brusque. Bouclez les ceintures de sécurité des places arrière même lorsqu'il n'y a pas d'occupant.

Les crochets 1 situés à chaque coin du coffre permettent d'arrimer le chargement.

Placez toujours les objets transportés de façon à ce que les plus lourds soient en appui contre le dossier de du siège arrère.

TRANSPORT D'OBJETS : attelage

Charge admise sur le point d'attelage, masse maxi. remorque freinée et non freinée : reportez-vous au chapitre 6, paragraphe « Masses ».

Choix et montage de l'attelage

Masse maximum de l'attelage : 32 kg

Pour le montage et les conditions d'utilisation, consultez la notice de montage de l'équipement. Il est conseillé de garder cette notice avec les autres documents de bord.

Si la boule d'attelage masque la plaque d'immatriculation ou le(s) feu(x) de brouillard arrière du véhicule, vous devez la retirer lorsque vous ne tractez pas.

Dans tous les cas, veillez à respecter les lois locales.

Véhicule équipé d'un hayon motorisé avec « mains libres »

Désactivez la fonction « mains libres » avant de laver le véhicule manuellement ou de manipuler la roue de secours ou l'attelage.

Risque d'ouverture ou de fermeture involontaire du hayon pouvant entrainer des blessures.

FILET DE SÉPARATION DE BAGAGES (1/2)

Suivant véhicule, il est utile lors du transport d'animaux ou de bagages pour les isoler de la partie passager.

Il peut être positionné :

• derrière les sièges arrière A;
• derrière les sièges avant B.

Le filet de séparation de bagages est prévu pour retenir une masse maximum de 10 kg.

Risques de blessures.

Pose du filet de séparation derrière les sièges avant

À l'intérieur du véhicule de chaque côté :

• levez le cache 1 pour accéder aux points d'ancrage servant de fixation supérieure du filet ;
• introduisez la tringle supérieure du filet 2 dans les points d'ancrage ;

• fixez les deux crochets 5 des sangles 3 du filet sur les ancrages 4
• réglez la sangle 3 du filet de manière à ce qu'il soit bien tendu.

N'installez pas le filet de séparation de bagages à cette position lorsqu'un passager occupe un siège arrière

FILET DE SÉPARATION DE BAGAGES (2/2)

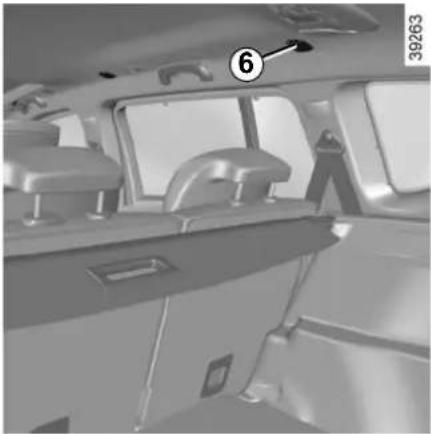

Pose du filet de séparation derrière les sièges arrière

(derrière les sièges arrière de deuxième rangée en version 7 places)

À l'intérieur du véhicule, de chaque côté :

• avancez les sièges de deuxième rangée au maximum ;
• levez le cache 6 pour accéder au rail servant de fixation supérieure du filet;
• introduisez la tringle supérieure 7 du filet dans le rail ;

• fixez le crochet 11 de la sangle du filet dans les ancrages 10;
• réglez la sangle 9 du filet de manière à ce qu'elle soit bien tendue ;
• réglez la position des sièges de deuxième rangée : veillez à ce que les dossiers des sièges ne viennent pas toucher le filet de séparation.

Nota : la découpe 8 doit se trouver du côté du passage de sangle de la ceinture centrale.

BARRES DE TOIT

Accès aux points de fixation

Ouvrez les portes, pour accéder aux points de fixation 1.

Précautions d'utilisation

Manipulation de la porte de coffre

Avant de manipuler la porte de coffre, vérifiez les objets et/ou accessoires (porte-vélos, coffre de toit...) montés sur les barres de toit : ils doivent être bien disposés et arrimés, et leur encombre-ment ne doit pas empêcher le bon fonctionnement de la porte de coffre.

Pour le choix de l'équipement adapté à votre véhicule, nous vous conseillons de consulter votre Représentant de la marque.

Pour le montage des barres et les conditions d'utilisation, consultez la notice de montage de l'équipement. Il est conseillé de garder cette notice avec les autres documents de bord.

Charge admise sur la galerie de toit : reportez-vous au paragraphe « Masses » en chapitre 6.

Il est interdit de fixer tout dispositif de portage (portevélo, coffre à bagages...) en appui sur la porte de

coffre. Pour l'installation d'un dispositif de portage sur votre véhicule, adressez-vous à un Représentant de la marque.

ÉQUIPEMENT MULTIMÉDIA (1/2)

Systèmes multimédias

1 Afficheur tactile multimédia ;
2 Commande centrale ;
3 Commandes sous volant ;
4 Commandes au volant ;
5 Micro.

Commande intégrée de téléphone mains libres

Pour les véhicules qui en sont équipés, utilisez les commandes du volant 4.

Consultez la notice de l'équipement pour en connaître le fonctionnement.

Utilisation du téléphone

Nous vous rappelons la nécessité de respecter la législation en vigueur avant l'utilisation de ce type eil.

Vous pouvez utiliser les prises USB ou le lecteur de carte SD pour accéder au contenu multimédia de vos accessoires et la mise à jour du système (reportez-vous à la notice de l'équipement).

Les différentes sources sont selec- tionnables via l'écran multifonctions et depuis les commandes sous volant.

Les prises USB permettent également de recharger des accessoires agréés par les Services techniques de la marque et dont la puissance ne doit pas dépasser 12 Watts (tension 5 V) par prise.

La prise JACK permet d'écouter de l'audio à l'aide d'un câble auxiliaire.

Prises multimédia 7

Les prises USB permettent uniquement de recharger des accessoires agréés par les Services techniques de la marque et dont la puissance ne doit pas dépasser 12 Watts (tension 5 V) par prise.

La prise JACK permet d'écouter de l'audio à l'aide d'un câble auxiliaire.

Ne branchez que des accessoires d'une puissance maximale de 12 Watts.

Risque d'incendie.

Chapitre 4 : Entretien

Capot moteur.... 4.2

Niveau huile moteur : généralités 4.4

Niveau huile moteur : appoint remplissage 4.5

Vidange moteur 4.6

Niveaux : 4.7

liquide de refroidissement moteur 4.7

liquide de frein 4.8

réservoir lave-vitres/lave-projecteurs 4.9

Filtres 4.9

Batterie 4.10

Pression de gonflage des pneumatiques 4.12

Entretien de la carrosserie.... 4.14

Entretien des garnitures intérieures. 4.16

4.1

CAPOT MOTEUR (1/2)

Pour ouvrir, tirez la manette 1, située du côté gauche de la planche de bord.

Déverrouillage de sécurité du capot

Pour déverrouiller, poussez la languette 3 en même temps que vous soulevez le capot.

Ouverture du capot

Levez le capot, accompagnez-le, il est maintenu à l'aide de deux vérins 2.

Avant toute intervention dans le compartiment moteur, coupez impérativement le contact par appui

sur le bouton d'arrêt du moteur (reportez-vous au paragraphe « démarrage, arrêt du moteur » en chapitre 2).

Éviter de s'appuyer sur le capot moteur : risque de fermeture involontaire du capot.

Lors des interventions sous le capot moteur, assu rez-vous que la ma-nette d'essuie-vitres est en

position arrêt.

Risque de blessures.

Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus le motoventilateur peut se

mettre en route à tout instant.

Risque de blessures.

CAPOT MOTEUR (2/2)

Fermeture du capot

Vérifiez que rien n'a été oublié dans le compartiment moteur.

Pour refermer le capot, prenez le capot par le milieu et accompagnez-le jusqu'à 30 cm de la position fermée, puis lâchez-le. Il se verrouille de lui-même par l'effet de son poids.

Après toute intervention dans le compartiment moteur, assurez-vous de ne rien oublier (chiffon, )

En effet, ceux-ci peuvent endommager le moteur ou entraîner un incendie.

S'assurer du bon ver-rouillage du capot.

S'assurer que rien ne vient gêner l'ancrage de ver- e (gravier, chiffon...).

Lors d'un choc, même léger contre la calandre ou le capot, faites contrôler au plus vite le système

de verrouillage de capot par un Représentant de la marque.

NIVEAU HUILE MOTEUR : généralités

Un moteur consomme de l'huile pour le graissage et le refroidissement des pièces en mouvement et il est normal de faire des appoints d'huile entre deux vidanges.

Toutefois, si après la période de rodage, les apports étaient supérieurs à 0,5 litre pour 1 000 km, consultez un Représentant de la marque.

Périodicité : vérifiez périodiquement votre niveau d'huile et, en tout cas, avant chaque grand voyage sous peine de risquer de détériorer votre moteur.

Lecture du niveau d'huile

La lecture doit être faite sur sol horizontal et après un arrêt prolongé du moteur.

Pour connaître le niveau d'huile exact et s'assurer que le niveau maximum n'est pas dépassé (risque d'endommagement du moteur), il est impératif d'utiliser la jauge. Reportez-vous en pages suivantes.

L'afficheur au tableau de bord alerte uniquement lorsque le niveau d'huile est au minimum.

• sortez la jauge et essuyez-la avec un chiffon propre et non pelucheux ;
• enfoncez la jauge jusqu'en butée (pour les véhicules équipés du « bouchon-jauge » C, vissez complètement le bouchon) ;
• sortez la jauge de nouveau ;
• lisez le niveau : il ne doit jamais descendre en dessous du « mini » A ni dépasser le « maxi » B.

Une fois le niveau lu, veillez à enfoncer la jauge jusqu'en butée ou à visser complètement le bouchon-jauge.

Afin d'éviter les éclaboussures, nous vous conseillons d'utiliser un entonnoir lors de l'appoint/remplissage d'huile

Dépassement du niveau maximum d'huile moteur

Il ne faut en aucun cas dépasser le niveau maximum

de remplissage B : risque d'endommagement du moteur et du cataly-seur.

Si le niveau maxi est dépassé ne démarrez pas votre véhicule et faites appel à un Représentant de la marque.

Avant toute intervention dans le compartiment moteur, coupez impérativement le contact par appui

sur le bouton d'arrêt du moteur (reportez-vous au paragraphe « démarrage, arrêt du moteur » en chapitre 2).

NIVEAU HUILE MOTEUR : appoint, remplissage (1/2)

Appoint/Remplissage

Le véhicule doit être sur sol horizontal, moteur arrêté et froid (par exemple : avant le premier démarrage de la journée).

Ne dépassez pas le niveau « maxi » et n'oubliez pas de remettre le bouchon 1 et la jauge 2.

• Dévissez le bouchon 1;
• rétablissez le niveau (pour information la capacité entre le « mini » et le « maxi » de la jauge 2 est de 1,5 à 2 litres suivant moteur) ;
• attendez 20 minutes environ pour permettre l'écoulement de l'huile ;
• vérifiez le niveau à l'aide de la jauge 2 (comme expliqué précédemment).

Une fois le niveau lu, veillez à enfoncer la jauge jusqu'en butée ou à visser complètement le bouchon-jauge.

Avant toute intervention dans le compartiment moteur, coupez impérativement le contact par appui sur le bouton d'arrêt du moteur (reportez-vous au paragraphe « démarrage, arrêt du moteur » en chapitre 2).

NIVEAU HUILE MOTEUR : appoint, remplissage (2/2)/VIDANGE MOTEUR

Vidange moteur

Périodicité : reportez-vous au document d'entretien de votre véhicule.

Capacité de vidange

Reportez-vous au document d'entre- tien de votre véhicule ou consultez un Représentant de la marque.

Vérifiez toujours le niveau d'huile moteur à l'aide de la jauge comme expliqué précédemment (il ne doit jamais être en dessous du mini, ni au-dessus du maxi de la jauge).

Dépassement du niveau maximum d'huile moteur

Il ne faut en aucun cas dé- passer le niveau maximum

de remplissage : risque d'endommagement du moteur et du cataly-seur.

Si le niveau maxi est dépassé ne démarrez pas votre véhicule et faites appel à un Représentant de la marque.

Qualité d'huile moteur

Reportez-vous au document d'entre- tien de votre véhicule.

Lors des interventions sous le capot moteur, assu rez-vous que la ma-nette d'essuie-vitres est en

position arrêt.

Risque de blessures.

En cas de baisse anormale ou répé tée du niveau, consultez un Représentant de la marque.

Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus le motoventilateur peut se

mettre en route à tout instant.

Risque de blessures.

Remplissage : attention lorsque vous faites l'ap-point, veillez à ce qu'il ne tombe pas d'huile sur les

pièces du moteur, risque d'incendie. N'oubliez pas de refermer correctement le bouchon sinon, risque d'incendie par projection d'huile sur les pièces chaudes du moteur.

Ne faites pas tourner le moteur dans un local fermé : les gaz d'échappement sont toxiques.

Vidange moteur : si vous réalisez la vidange moteur chaud, attention aux risques de brûlures dues à ment de l'huile.

NIVEAUX (1/3)

Liquide de refroidissement

Moteur à l'arrêt et sur sol horizontal, le niveau à froid doit se situer entre les repères « MINI » et « MAXI » indiqués sur le bocal de liquide de refroidissement 1.

Complétez ce niveau à froid avant qu'il n'atteigne le repère « MINI ».

Périodicité du contrôle de niveau

Vérifiez votre niveau de liquide de refroidissement régulièrement (le moteur est susceptible de subir de graves détériorations par manque de liquide de refroidissement).

Si un apport est nécessaire, n'utilisez que les produits agréés par nos Services Techniques qui vous assurent :

• une protection antigel ;
• une protection anticorrosion du circuit de refroidissement.

En cas de baisse anormale ou répétée du niveau, consultez un Représentant de la marque.

Aucune intervention ne doit être effectuée sur le circuit de refroidissement lorsque le moteur est chaud.

Risque de brûlures.

Périodicité de remplacement

Reportez-vous au document d'entre- tien de votre véhicule.

Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus le motoventilateur peut se en route à tout instant.

Risque de blessures.

Avant toute intervention dans le compartiment moteur, coupez impérativement le contact par appui

sur le bouton d'arrêt du moteur (reportez-vous au paragraphe « démarrage, arrêt du moteur » en chapitre 2).

NIVEAUX (2/3)

Il est à contrôler souvent et, en tout cas, chaque fois que vous sentez une différence même légère de l'efficacité de freinage.

Le contrôle du niveau se fait moteur à l'arrêt et sur sol horizontal.

Niveau 2

Le niveau baisse normalement en même temps que l'usure des garnitures, mais il ne doit jamais descendre en dessous de la cote d'alerte « MINI ».

Si vous souhaitez vérifier par vous-même l'état de l'usure des disques et des tambours procurez-vous le document expliquant la méthode de contrôle disponible dans le réseau de la marque ou sur le site internet du constructeur.

Remplissage

Toute intervention sur le circuit hydraulique doit entraîner le remplacement du liquide par un spécialiste.

Utilisez obligatoirement un liquide agréé par nos Services Techniques (et prélevé d'un bidon scellé).

Périodicité de remplacement

Reportez-vous au document d'entre- tien de votre véhicule.

Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus le motoventilateur peut se

mettre en route à tout instant.

Risque de blessures.

Avant toute intervention dans le compartiment moteur, coupez impérativement le contact par appui

sur le bouton d'arrêt du moteur (reportez-vous au paragraphe « démarrage, arrêt du moteur » en chapitre 2).

NIVEAUX (3/3)/FILTRES

Réservoir lave-vitres/Lave-projecteurs

Remplissage

Ouvrez le bouchon 3, remplissez jusqu'à voir le liquide, refermez le bou- chon.

Nota : vérifiez régulièrement le niveau du réservoir en effectuant un appoint de liquide avant d'effectuer un trajet.

Liquide

Produit lave-vitres. En hiver, utilisez un produit antigel. Utilisez des produits préconisés par un Représentant de la marque.

Nota : ne pas utiliser d'eau pure (risques de détérioration de la pompe d'amorçage, dépôts de calcaire sur la pompe et les gicleurs).

NOTA

Suivant véhicule, pour connaître le niveau de liquide, ouvrez le bouchon 3 et sortez la jauge.

Filtres

Le remplacement des éléments filtrants (filtre à air, filtre habitacle, filtre à gazole...) est prévu dans les opérations d'entretien de votre véhicule.

Périodicité de remplacement des éléments filtrants : reportez-vous au document d'entretien de votre véhicule.

BATTERIE (1/2)

La batterie 1 ne nécessite pas d'entretien. Vous ne devez ni l'ouvrir, ni effectuer d'ajout de liquide.

Manceuvrez la batterie avec précaution car elle contient de l'acide sulfurique qui ne doit pas entrer en contact avec les yeux ou la peau. Si un tel contact survient, rincez abondamment à l'eau. Si besoin, consultez un médecin.

Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d'explosion.

Suivant véhicule, un système vérifie en continue l'état de charge de la batterie. Si celle-ci diminue, le message « batterie faible démarrer moteur » s'affiche au tableau de bord. Dans ce cas, démarrez le moteur et le message au tableau de bord disparaît.

L'état de charge de votre batterie peut diminuer surtout si vous utilisez votre véhicule :

• sur de petits parcours ;
• en roulage urbain ;
• lorsque la température baisse ;
• après utilisation prolongée d'éléments consommateurs (radio...) moteur arrêté.

Avant toute intervention dans le compartiment moteur, coupez impérativement le contact par appui outon d'arrêt du moteur (re-vous au paragraphe « dé-e, arrêt du moteur » en cha-

Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus, le motoventilateur peut se en route à tout instant.

Risque de blessures.

BATTERIE (2/2)

Respectez les indications portées sur la batterie :

• 2 Flamme nue interdite et défense de fumer ;
• 3 protection obligatoire de la vue ;
• 4 tenir éloigné des enfants ;
• 5 matières explosives ;
• 6 se reporter à la notice ;
• 7 matières corrosives.

Remplacement de la batterie

Cette opération étant complexe, nous vous conseillons de faire appel à un Représentant de la marque.

La batterie étant spécifique, veillez à la remplacer par une batterie équivalente. Consultez un

Représentant de la marque.

PRESSIONS DE GONFLAGE DES PNEUMATIQUES (1/2)

Étiquette A

Pour la lire ouvrez la porte conducteur. Les pressions de gonflage doivent être vérifiées sur pneumatiques froids.

Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.

B : dimension des pneumatiques équipant le véhicule.
C : pression de gonflage des pneumatiques avant.
D : pression de gonflage des pneumatiques arrière.
E : dimension de la roue de secours.
F : pression de gonflage de la roue de secours.

Véhicule équipé d'un système de surveillance de pression des pneumatiques

En cas de sous-gonflage ( crevaison,

sous-gonflage...) le voyant s'allume au tableau de bord, reportez-vous au paragraphe « Système de surveillance de pression des pneumatiques » en chapitre 2.

Véhicule utilisé à pleine charge (Masse Maxi Autorisée en Charge) et tractant une remorque

La vitesse maximale doit être limitée à 100 km/h et la pression des pneumatiques augmentée de 0,2 bar.

Reportez-vous au paragraphe « Masses » du chapitre 6.

Risque d'éclatement des pneumatiques.

PRESSIONS DE GONFLAGE DES PNEUMATIQUES (2/2)

Sécurité pneumatique et monte de chaînes : Reportez-vous au paragraphe « Pneumatiques » du chapitre 5 pour connaître les conditions d'entretien et, suivant les versions, les conditions de monte de chaînes du véhicule.

Pour votre sécurité et le respect de la législation en vigueur.

Lorsqu'il y a nécessité de les remplacer, il ne faut monter sur votre véhicule que des pneumatiques de même marque, dimension, type et structure sur un même essieu.

Ils doivent : soit avoir une capacité de charge et une capacité de vitesse au moins égale aux pneumatiques d'origine, soit correspondre à ceux préconisés par un Représentant de la marque.

Le non-respect de ces instructions peut mettre en cause votre sécurité et invalider la conformité de votre véhicule.

Risque de perte de contrôle du véhicule.

ENTRETIEN DE LA CARROSSERIE (1/2)

Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d'entretenir l'extérieur du véhicule régulièrement.

Votre véhicule bénéficie des techniques anticorrosion performantes. Il n'en demeure pas moins soumis à l'action de différents paramètres.

Agents atmosphériques corrosifs

• pollution atmosphérique (villes et zones industrielles),
  – salinité de l'atmosphère (zones maritimes surtout par temps chaud),
• conditions climatiques saisonnières et hygrométriques (sel répandu sur la chaussée en hiver, eau de nettoyage des rues...).

Incidents de circulation

Actions abrasives

Poussière atmosphérique, sable, boue, gravillons projetés par d'autres véhicules...

Un minimum de précautions s'impose pour vous assurer contre ces risques.

Ce qu'il ne faut pas faire

Dégraisser ou nettoyer les éléments mécaniques (ex. : compartiment moteur), dessous de caisse, pièces avec charnières (ex. : intérieur des portes) et plastiques extérieurs peints (ex. : pare-chocs) à l'aide d'appareils de nettoyage haute pression ou de pulvérisations de produits non homologués par nos services techniques. Cela pourrait provoquer des risques d'oxydation ou de mauvais fonctionnement.

Laver le véhicule en plein soleil ou lorsqu'il gèle.

Gratter la boue ou des salissures sans les détremper.

Laisser s'accumuler les souillures extérieures.

Laisser la rouille se développer à partir de blessures accidentelles.

Enlever des taches avec des solvants, non sélectionnés par nos services, qui peuvent attaquer la peinture.

Rouler dans la neige et la boue sans laver le véhicule, particulièrement les passages de roues et le dessous de caisse.

Ce qu'il faut faire

Lavez fréquemment votre véhicule, moteur arrêté, avec des shampooings sélectionnés par nos services (jamais de produits abrasifs). Rincez au préalable abondamment au jet :

• les retombées résineuses des arbres ou les pollutions industrielles ;
• la boue qui forme des amalgames humides dans les passages de roue et le dessous de caisse ;
• la fiente d'oiseaux qui produit une réaction chimique avec la peinture amenant à une action décolorante rapide pouvant aller jusqu'au décollement de la peinture ;

Il est impératif de laver immédiatement le véhicule pour enlever ces taches, car il sera impossible de les faire disparaître par un lustrage ;

- le sel, surtout dans les passages de roues et le dessous de caisse, après roulage dans des régions où des fondants chimiques ont été répandus.

Retirez régulièrement les retombées végétales (résine, feuilles...) du véhicule.

ENTRETIEN DE LA CARROSSERIE (2/2)

Respectez les lois locales en ce qui concerne le lavage des véhicules (ex. : ne pas laver son véhicule sur la voie publique).

Respectez l'espacement des véhicules en cas de roulage sur route gravillonnée pour éviter de blesser votre peinture.

Effectuez ou faites effectuer rapidement les retouches en cas de blessure de la peinture pour éviter la propagation de la corrosion.

N'oubliez pas les visites périodiques, dans le cas où votre véhicule bénéficie d'une garantie anticorrosion. Reportez-vous au document d'entretien.

Au cas où il a été nécessaire de nettoyer des éléments mécaniques, charnières... Il est impératif de les protéger de nouveau par pulvérisation de produits homologués par nos Services Techniques.

Nous avons sélectionné des produits spéciaux pour l'entretien que vous trouverez dans les boutiques de la marque.

Particularité véhicules avec peinture mate

Ce type de peinture recquiert certaines précautions.

Ce qu'il ne faut pas faire

• utiliser des produits à base de cire (lustrage) ;
• frotter de manière intensive ;
• passer le véhicule sous un portique de lavage ;
• laver le véhicule avec un appareil à haute pression ;
• coller des autocollants sur la peinture (risque de marquage).

Ce qu'il faut faire

Lavez à l'eau abondamment, et à la main, le véhicule à l'aide d'un chiffon doux, d'une éponge douce...

Passage sous un portique de lavage

Ramenez la manette des essuie-vitres en position Arrêt (reportez-vous au paragraphe « Essuie-vitre, lave-vitre avant » en chapitre 1). Vérifiez la fixation des équipements extérieurs, projecteurs additionnels, rétroviseurs et prenez soin de fixer avec un adhésif les balais d'essuie-vitres.

Déposez le fouet d'antenne radio si le véhicule en possède un.

Pensez à retirer l'adhésif et remettre l'antenne une fois le lavage terminé.

Nettoyage des projecteurs

Les projecteurs étant équipés de «glaces» plastiques, utilisez un chiffon doux ou du coton. Si cela est insuffisant, imbibez-le légèrement d'eau savonneuse puis rincez toujours avec un chiffon doux ou coton.

Terminez en essuyant délicatement avec un chiffon sec doux.

L'emploi de produits à base d'alcool est à proscrire.

ENTRETIEN DES GARNITURES INTÉRIEURES (1/2)

Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d'entretenir l'intérieur du véhicule régulièrement.

Une tâche doit toujours être traitée rapidement.

Quelle que soit la nature de la tâche, utilisez de l'eau savonneuse froide (éventuellement tiède) à base de savon naturel.

L'emploi de détergents (liquide pour vaisselle, produit en poudre, produits à base d'alcool...) est à proscrire.

Utilisez un chiffon doux.

Rincez et en absorbez l'excédent.

Vitres d'instrumentation

(ex. : tableau de bord, montre, afficheur température extérieure, afficheur radio, afficheur multimédia ou multifonctions...)

Utilisez un chiffon doux ou du coton.

Si cela est insuffisant, utilisez un chiffon doux (ou coton) légèrement imbibé d'eau savonneuse puis rincez avec un chiffon doux ou coton légèrement imbibé d'eau.

Terminez en essuyant délicatement avec un chiffon sec doux.

L'emploi de produits à base d'alcool et/ou l'aspersion directe d'un liquide est à proscrire.

Ceintures de sécurité

Elles doivent être tenues propres.

Utilisez soit les produits sélectionnés par nos services techniques (Boutique de la marque) soit de l'eau tiède savonneuse avec une éponge et séchez avec un chiffon sec.

L'emploi de détergents ou teinture est à proscrire.

Textiles (sièges, habillage de portes...)

Dépoussièrez régulièrement les textiles.

Tâche liquide

Utilisez l'eau savonneuse.

Absorbez ou tamponnez légèrement (ne jamais frotter) à l'aide du chiffon doux, rincez et absorbez l'excédent.

Tâche solide ou pâteuse

Retirez immédiatement et avec précaution l'excédent de matière solide ou pâteuse avec une spatule (en allant des bords vers le centre afin d'éviter d'étaler la tâche).

Nettoyez comme indiqué pour une tâche liquide.

Particularité des bonbons, chewing-gums

Posez un glaçon sur la tâche afin de la cristalliser puis procédez comme indiqué pour une tâche solide.

Pour tout conseil d'entretien intérieur et/ou de résultat non satisfaisant, consultez le Représentant de la marque.

ENTRETIEN DES GARNITURES INTÉRIEURES (2/2)

Démontage/remontage d'équipements amovibles montés d'origine dans le véhicule

Si vous devez retirer des équipements amovibles pour nettoyer l'habitacle (par exemple des surtapis), veillez toujours à les réinstaller correctement et du bon côté (le surtapis conducteur doit être remonté coté conducteur...) et de les maintenir par les éléments livrés avec l'équipement (par exemple, le surtapis conducteur doit toujours être maintenu à l'aide d'éléments de fixation préinstallés).

Dans tous les cas, véhicule à l'arrêt, vérifiez que rien ne vient gêner la conduite (obstacle dans l'enfoncement des pédales, coïncement du talon par le surtapis...).

Ce qu'il ne faut pas faire

Il est fortement déconseillé de positionner des objets au niveau des aérateurs tels que désodorisant, parfum... qui pourraient endommager l'habillage de la planche de bord.

Il est fortement déconseillé d'utiliser un appareil de nettoyage haute pression ou de pulvérisation à l'inté-

rieur de l'habitacle : sans précaution d'usage, cela pourrait nuire, entre autres, au bon fonctionnement des composants électriques ou électroniques présents dans le véhicule.

Chapitre 5 : Conseils pratiques

Crevaison / Roue de secours 5.2

Kit de gonflage des pneumatiques 5.5

Outils 5.8

Enjoliveur - roue 5.9

Changement de roue.... 5.10

Pneumatiques (sécurité pneumatiques, roues, utilisation hivernale) 5.12

Projecteurs avant (remplacement des lampes).... 5.15

Feux arrière (remplacement des lampes) 5.16

Répétiteurs latéraux (remplacement des lampes).... 5.18

Éclairage intérieur (remplacement des lampes) 5.19

Fusibles 5.21

Batterie 5.23

Carte RENAULT : pile 5.25

Accessoires 5.26

Essuie-vitres (remplacement des balais). 5.27

Remorquage 5.29

Anneau de remorquage.... 5.30

Anomalies de fonctionnement 5.31

5.1

Suivant véhicule, vous disposez d'un kit de gonflage des pneumatiques ou d'une roue de secours (reportez-vous aux pages suivantes).

Particularité

La fonction « système de surveillance de pression des pneumatiques » ne contrôle pas la roue de secours (la roue remplacée par la roue de secours disparaît de l'afficheur au tableau de bord).

Reportez-vous au paragraphe « Système de surveillance de pression des pneumatiques » en chapitre 2.

En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d'un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez.

Désactivez la fonction « mains libres » avant de laver le véhicule manuellement ou de manipuler la roue de secours ou l'attelage.

Risque d'ouverture ou de fermeture involontaire du hayon pouvant entrainer des blessures.

Si la roue de secours a été conservée pendant de nombreuses années, faites vérifier par votre garagiste qu'elle reste appropriée et peut être utilisée sans danger.

Véhicules équipés d'une roue de secours d'une taille inférieure aux quatre autres roues :

• Ne montez jamais plus d'une roue de secours sur un même véhicule.
• La roue crevée étant plus large que la roue de secours, la hauteur de garde au sol du véhicule s'en trouve réduite.
• Remplacez au plus tôt la roue de secours par une roue de même dimension que celle d'origine.
• Durant l'utilisation, qui doit être temporaire, la vitesse de roulage ne doit pas dépasser la vitesse indiquée sur l'étiquette située sur la roue.
• Le montage de cette roue peut modifier le comportement habituel de votre véhicule. Évitez les accélérations ou décélérations brutales et réduisez votre vitesse en virage.
• Si vous devez utiliser des chaînes à neige, montez la roue de secours sur l'essieu arrière et vérifiez les pressions de gonflage.

Elle est située sous le véhicule.

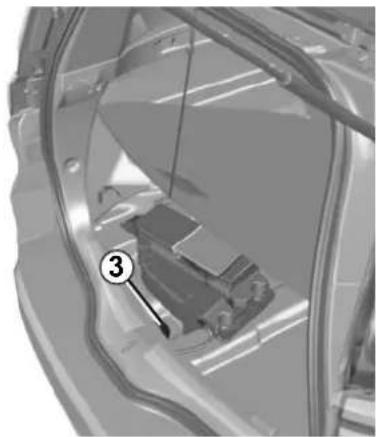

Depuis le coffre :

• pour les véhicules équipés d'un amplificateur, dévissez les trois vis de fixation 1 puis déplacez l'amplificateur 2 pour accéder au cache 3 ;
• soulevez le cache 3 ;
• retirez l'obturateur ;

39450

• utilisez exclusivement la clé de roue 4 (l'usage d'autres outils pourrait endommager le mécanisme) pour dérouler le câble de maintien, la roue descend jusqu'au sol ;
• de l'extérieur du véhicule, mettez la roue debout, faites passer le câble et l'élément 5 à travers la jante et libérez ainsi la roue.

Pour réinstaller la roue

Pour effectuer cette opération, le câble doit être déroulé.

Positionnez la roue debout, valve vers vous. Faites passer le câble et l'élément 5 à travers la jante. Couchez la roue valve 6 vers le sol.

Depuis le coffre, serrez la vis au maximum de manière à enrouler le câble de maintien de la roue en veillant à ce que la roue reste horizontale et le câble tendu.

Repositionnez l'obturateur puis le cache 3.

Pour les véhicules équipés d'un amplificateur, replacez l'amplificateur 2. Vissez les trois vis 1.

La roue crevée étant plus large que la roue de secours, lorsque vous placez la roue crevée en lieu et place de la roue de secours, la hauteur de garde au sol du véhicule s'en trouve réduite. Pour éviter toute détérioration, roulez prudemment sur les passages surélevés et lors des entes de trottoir. Durant l'utilisation, qui doit être temporaire, la vitesse de ge ne doit pas dépasser la vitesse indiquée sur l'étiquette située sur la Remplacez au plus tôt la roue de secours par une roue de même dimenque celle d'origine.

KIT DE GONFLAGE DES PNEUMATIQUES (1/3)

32788

Le kit répare les pneumatiques endommagés sur la bande de roulement A par des objets de moins de 4 millimètres. Il ne répare pas tous les types de crevaisons comme les coupures de plus de 4 millimètres, les entailles sur le flanc B du pneumatique...

Assurez-vous aussi que votre jante est en bon état.

Ne retirez pas le corps étranger à l'origine de la crevaison si celui-ci est toujours dans le pneumatique.

N'utilisez pas le kit de gon- flage si le pneu est abîmé à la suite d'un roulage avec un pneu crevé.

Contrôlez donc soigneusement les flancs des pneus avant toute intervention.

De même, rouler avec des pneumatiques dégonflés, voire même à plat (ou crevés) peut nuire à la sécurité et s'avérer être non réparable.

Cette réparation est temporaire

Un pneumatique ayant subi une cre- vaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste dans les plus brefs délais.

Lors du remplacement d'un pneumatique réparé à l'aide de ce kit, vous devez en avertir le spécialiste.

Lors du roulage, une vibration peut être ressentie du fait de la présence du produit dans le pneumatique.

Le kit est homologué uniquement pour gonfler les pneumatiques du véhicule équipé d'origine de ce kit.

En aucun cas, il ne doit servir à gonfler les pneumatiques d'un autre véhicule, ou tout autre objet gonflable (bouée, bateau...).

Évitez les projections sur la peau lors des manipulations de la bouteille liquide de réparation. Si toutefois des gouttelettes s'échappent, rincez abondamment.

Ne laissez pas le kit de réparation à la portée des enfants.

Ne jetez pas la bouteille vide dans la nature. Remettez-la à votre Représentant de la marque ou à un organisme chargé de sa récupération.

La bouteille a une durée de vie limitée indiquée sur son étiquette. Vérifiez la date de péremption.

Rendez-vous chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.

KIT DE GONFLAGE DES PNEUMATIQUES (2/3)

En cas de crevaison, utilisez le kit situé dans la trappe 1 aux pieds du passager arrière droit de deuxième rangée.

En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route présence de votre véhicule au d'un triangle de présignali-ou autres dispositifs prescrits législation locale du pays où nous trouvez.

Moteur tournant, frein de parking serré,

• déroulez le tuyau de la bouteille ;
• branchez le tuyau 4 du compresseur à l'arrivée de la bouteille 9 ;
• suivant véhicule, connectez ou vissez la bouteille 9 sur le compresseur au niveau de l'empreinte 8 de bouteille ;
• dévissez le bouchon de valve de la roue concernée et vissez-y l'embout de gonflage de la bouteille 2;

• déconnectez tout accessoire précédement branché sur les prises accessoires du véhicule ;

• branchez l'embout 3 impérativement dans une prise accessoires du véhicule;

• appuyez sur l'interrupteur 5 pour gonfler le pneumatique à la pression préconisée (reportez-vous au paragraphe « Pression de gonflage des pneumatiques » en chapitre 4) ;
• après 15 minutes maximum, arrêtez le gonflage pour lire la pression (sur le manomètre 6).
  Nota : pendant que la bouteille se vide (environ 30 secondes), le manomètre 6 indique brièvement une pression jusqu'à 6 bars, ensuite la pression chute.
• ajustez la pression : pour l'augmenter, continuez le gonflage avec le kit, pour la diminuer, appuyez sur le bouton 7.

Avant d'utiliser le kit, garez le véhicule de façon à être suffisamment éloigné de la zone de circulation, enclen-

chez le signal de détresse et serrez le frein de parking, faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.

KIT DE GONFLAGE DES PNEUMATIQUES (3/3)

Si une pression minimum de 1,8 bar n'est pas atteinte après 15 minutes, la réparation n'est pas possible, ne prenez pas la route, faites appel à un Représentant de la marque.

Aucun objet ne doit se trouver aux pieds du conducteur : en effet en cas de freinage brusque, ces objets

risquent de glisser sous le pédalier et d'empêcher son utilisation.

Une fois le pneumatique correctement gonflé, retirez le kit : dévissez lente-ment l'embout de gonflage 2 de manière à éviter la projection de produit et stockez la bouteille dans un emballage plastique pour éviter l'écoulement du produit.

• Collez l'étiquette de préconisation de conduite sur un emplacement visible par le conducteur sur la planche de bord.
• Rangez le kit.
• À la fin de la première opération de gonflage, le pneu fuira toujours, il est impératif de réaliser un roulage pour colmater le trou.
• Démarrez sans délai et roulez entre 20 et 60 km/h de manière à répartir le produit uniformément dans le pneu et après 3 kilomètres de roulage, arrêtez-vous pour contrôler la pression.
• Si la pression est supérieure à 1,3 bar, mais inférieure à celle préconisée, réajustez-la (reportez-vous à l'étiquette collée sur le chant de porte conducteur), sinon faites appel à un Représentant de la marque : la réparation n'est pas possible.

Précaution d'utilisation du kit

Le kit ne doit pas fonctionner plus de 15 minutes consécutives.

Attention, un bouchon de valve manquant ou mal vissé peut nuire à l'étanchéité des pneumatiques et vier des pertes de pression.

Ayez toujours des bouchons de valve identiques à ceux d'origine et entièrement vissés.

Après une réparation à l'aide du kit, il ne faut pas parcourir plus de 200 km. De plus, réduisez votre

vites se et, dans tous les cas, ne dépassez pas 80 km/h. L'étiquette que vous devrez coller sur un emplacement visible sur la planche de bord vous le rappelle.

Suivant pays ou législation locale, un pneumatique réparé à l'aide du kit de gonflage des pneumatiques devra être remplacé.

OUTILS (1/2)

Rangement du bloc à outils

Le bloc à outils est situé dans la trappe 1 aux pieds du passager de deuxième rangée côté droit.

Pour la remise en place, repositionnez les outils dans son logement et repliez complètement le cric. Vérifiez le bon positionnement de l'ensemble (risque de bruit).

La présence des outils dépend du véhicule.

Clé de roue 2

Permet le blocage/déblocage des vis de roue (à l'aide de l'embout B).

Permet d'enrouler/dérouler le câble de maintien de la roue de secours (à l'aide de l'embout A).

Cric 3

Repliez-le correctement avant de le remettre dans son logement (veillez à bien repositionner la manivelle 4).

Clé d'enjoliveur 5

Permet de retirer les enjoliveurs de roue.

Anneau de remorquage 6

Reportez-vous au paragraphe « Remorquage » en chapitre 5.

Guide vis 7

Permet de visser/dévisser les vis de roues pour les véhicules équipés de jantes en aluminium.

OUTILS (2/2)/ENJOLIVEUR

Ne laissez jamais les outils pêle-mêle dans le véhicule : risque de projections lors d'un freinage. Après utilisation, veillez à bien replacer les outils dans leur support puis positionnez-le correctement dans son logement : risque de blessures.

Lorsque des vis de roue sont livrées, utilisez ces vis exclusivement pour la roue de secours : reportez-vous à l'étiquette située sur la roue de secours.

Le cric est destiné au changement de roue. En aucun cas, il ne doit être utilisé pour procéder à une réparation ou pour accéder au-dessous du véhicule.

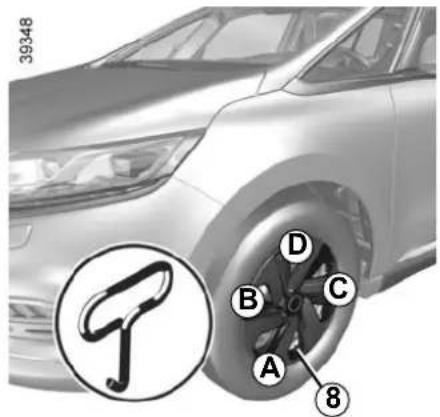

Enjoliveur

Déposez-le à l'aide de la clé d'enjoliveur 5 en engageant le crochet dans l'encoche prévue à proximité de la valve 8 (pour attraper le clip métallique).

Pour remettre l'enjoliveur, orientez-le par rapport à la valve 8. Enfoncez les crochets de maintien en commençant par le côté valve A puis B et C et terminez par le côté opposé à la valve D.

Nota : en cas d'utilisation de vis antivol, Reportez-vous au paragraphe « Changement de roue ».

CHANGEMENT DE ROUE (1/2)

Enclenchez le signal de dé- tresse.

Garez le véhicule à l'écart de la circulation sur un sol horizontal, non glissant et résistant.

Serrez le frein de parking et engagez une vitesse (première ou marche arrière ou en position P pour les boîtes de vitesses automatiques).

Faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.

Véhicules équipés du cric et de la clé de roue

Si nécessaire, déposez l'enjoliveur.

Débloquez les vis de la roue à l'aide de la clé de roue 2. Positionnez-la de façon à pouvoir appuyer dessus.

Ouvrez la porte la plus proche de la roue concernée pour repérer la flèche 1 indiquant la localisation de l'appui-cric 3.

Lorsque le véhicule n'est pas équipé du cric, de la clé de roue..., vous pouvez vous en procurer chez un Représentant de la marque.

En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route présence de votre véhicule au d'un triangle de présignali-à autres dispositifs prescrits législation locale du pays où us trouvez.

Présentez le cric 4 horizontalement, la tête du cric doit être positionnée impérativement dans l'appui-cric 3.

Fermez la porte.

Commencez à visser le cric à la main pour placer convenablement sa semelle (légèrement rentrée sous le véhicule).

CHANGEMENT DE ROUE (2/2)

Donnez quelques tours de manivelle jusqu'à décoller la roue du sol.

Démontez les vis et retirez la roue.

Mettez la roue de secours en place sur le moyeu central et tournez-la pour faire coïncider les trous de fixation de la roue et du moyeu.

Lorsque des vis sont livrées avec la roue de secours, utilisez ces vis exclusivement pour la roue de secours. Serrez les vis en vous assurant du bon placage de la roue sur son moyeu et dévissez le cric.

Roue au sol, serrez les vis fortement, et faites contrôler le serrage et la pression de gonflage de la roue de secours le plus rapidement possible.

Vis antivol

Si vous utilisez des vis antivol, placez ces vis au plus près de la valve (risque d'impossibilité de montage de l'enjoliveur de roue).

En cas de crevaison, remplacez la roue le plus rapidement possible.

Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste.

PNEUMATIQUES (1/3)

Les pneumatiques constituent le seul contact entre le véhicule et la route, il est donc essentiel de les tenir en bon état.

Vous devez impérativement vous conformer aux règles locales prévues par le code de la route.

Pour votre sécurité et le respect de la législation en vigueur.

Lorsqu'il y a nécessité de les remplacer, il ne faut monter sur votre véhicule que des pneumatiques de mêmes marque, dimension, type et structure sur un même essieu.

Ils doivent : soit avoir une capacité de charge et une capacité de vitesse au moins égale aux pneumatiques d'origine, soit correspondre à ceux préconisés par un Représentant de la marque.

Le non-respect de ces instructions peut mettre en cause votre sécurité et invalider la conformité de votre véhicule.

Risque de perte de contrôle du véhicule.

Entretien des pneumatiques

Les pneumatiques doivent être en bon état et leurs sculptures doivent présenter un relief suffisant ; les pneumatiques agréés par nos Services Techniques comportent des témoins d'usure 1 qui sont constitués de bossages-témoins incorporés dans l'épaisseur de la bande de roulement.

Lorsque le relief des sculptures a été érodé jusqu'au niveau des bossages-témoins, ceux-ci deviennent visibles 2 : il est alors nécessaire de remplacer vos pneumatiques, car la profondeur des sculptures n'est, au plus, que de 1,6 mm et ceci entraîne une mauvaise adhérence sur les routes mouillées.

Un véhicule surchargé, de longs parcours sur autoroute plus particulièrement par fortes chaleurs, une conduite habituelle sur de mauvais chemins concourent à des détériorations plus rapides des pneumatiques et influent sur la sécurité.

Des incidents de conduite, tels que « coups de trottoir », risquent d'endommager les pneumatiques et les

jantes, ainsi que d'entraîner des dé-réglages du train avant ou arrière. Dans ce cas, faites vérifier leur état par un Représentant de la marque.

PNEUMATIQUES (2/3)

Pressions de gonflage

Respectez les pressions de gonflage (y compris la roue de secours), vérifiez-les au moins une fois par mois et avant chaque grand voyage (reportez-vous à l'étiquette collée sur le chant de porte conducteur).

Des pressions insuffisantes entraînent une usure prématurée et des échauffements anormaux

des pneumatiques avec toutes les conséquences que cela comporte sur le plan de la sécurité :

• mauvaise tenue de route,
• risque d'éclatement ou de perte de la bande de roulement.

La pression de gonflage dépend de la charge et de la vitesse d'utilisation. Ajustez les pressions en fonction des conditions d'utilisation (reportez-vous à l'étiquette collée sur le chant de porte conducteur).

Les pressions doivent être vérifiées à froid : ne tenez pas compte des pressions supérieures qui seraient atteintes par temps chaud ou après un parcours effectué à vive allure.

Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI).

Il est impératif de ne jamais dégonfler un pneumatique chaud.

Particularité

Suivant véhicule, vous disposez d'un adaptateur à positionner sur la valve avant de faire l'appoint d'air.

Attention, un bouchon de valve manquant ou mal vissé peut nuire à l'étanchéité des pneumatiques et vier des pertes de pression.

Ayez toujours des bouchons de valve identiques à ceux d'origine et entièrement vissés.

Véhicule équipé d'un système de surveillance de pression des pneumatiques

En cas de sous-gonflage ( crevaison,

sous-gonflage, ...) le voyant

s'allume au tableau de bord, reportez-vous au paragraphe « Système de surveillance de pression des pneumatiques » en chapitre 2.

Roue de secours

Reportez-vous aux paragraphes « Crevaison » et « Changement de roue » en chapitre 5.

PNEUMATIQUES (3/3)

Remplacement des pneumatiques

Pour des raisons de sécurité, cette opération doit être confiée exclusivement à un spécialiste.

Une monte différente de pneumatiques peut modifier :

• la conformité de votre véhicule aux réglementations en vigueur ;
• son comportement en virages ;
• la lourdeur de la direction ;
• la monte de chaînes.

Changement de roue

Le système de surveillance de la pression des pneumatiques pouvant

prendre plusieurs minutes suivant le roulage, pour une bonne prise en compte des positions de roues et des pressions, vérifiez la pression des pneumatiques après toute intervention.

Utilisation hivernale

Chânes

Pour des raisons de sécurité, il est formellement interdit de monter des chaînes sur l'essieu arrière.

Toute monte de pneumatiques de taille supérieure à celle d'origine peut rendre impossible le chaînage.

Pneus « neiges » ou « thermogommes »

Nous vous conseillons d'équiper les quatre roues afin de préserver le plus possible les qualités d'adhérence de votre véhicule.

Attention : ces pneumatiques comportent parfois un sens de roulage et un indice de vitesse maxi qui peut être inférieur à la vitesse maxi de votre véhicule.

La monte de chaînes n'est possible qu'avec des pneumatiques de taille identique à ceux montés

d'origine sur votre véhicule.

Pneus cloutés

Ce type d'équipement n'est utilisable que durant une période limitée et déterminée par la législation locale. Il est nécessaire de respecter la vitesse imposée par la réglementation en vigueur.

Ces pneus doivent équiper les deux roues de l'essieu avant au minimum.

Dans tous les cas nous vous recommandons de consulter un Représentant de la marque qui saura vous conseiller sur le choix de l'équipement le mieux adapté à votre véhicule.

Les roues 19" et supérieures sont non chaînables.

Si vous désirez utiliser des des équipements spécifiques, consultez un Représentant de la marque.

PROJECTEURS AVANT : remplacement des lampes

Feux de jour/de position 1

Consultez un Représentant de la marque.

Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus, le motoventilateur peut se

mettre en route à tout instant.

Risque de blessures.

Feux de route 2

Consultez un Représentant de la marque.

Feux de croisement 3

Consultez un Représentant de la marque.

Feux indicateur de direction

Vous pouvez remplacer cette ampoule. Toutefois, nous vous conseillons de la faire remplacer par un Représentant de la marque si la manipulation vous semble difficile.

Accéder au porte-lampe 4 en passant par le dessous du véhicule, puis dévissez-le pour le déclipper. Remplacez la lampe.

Type de lampe : PY21W.

Nettoyage des projecteurs

Utilisez un chiffon doux. Si cela est insuffisant, imbibez-le légèrement d'eau savonneuse puis rincez.

Terminez en essuyant délicatement avec un chiffon sec doux.

L'emploi de produits à base d'alcool est à proscrire.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

FEUX ARRIÈRE ET LATÉRAUX : remplacement des lampes (1/3)

Feux de position, feux de stop et indicateurs de direction 1

Consultez un Représentant de la marque.

Depuis le coffre, déclippez le cache situé sur la garniture intérieure de porte de coffre.

À l'aide d'un outil de type tournevis, dévissez l'écrou 2 pour démonter le feu, puis changer la lampe.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Depuis l'extérieur du véhicule, tirez sur le bloc-feux pour le déposer puis dévissez le porte-lampe 3 d'un quart de tour.

Remplacez la lampe.

Type de lampe : W5W.

Remontage

Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage.

FEUX ARRIÈRE ET LATÉRAUX : remplacement des lampes (2/3)

Accédez au porte-lampe 4 en passant par le dessous du véhicule, puis dévissez-le en tournant vers le centre du véhicule.

Type de lampe : P21W.

Troisième feu stop 5

Consultez un Représentant de la marque.

Éclaireurs plaque d'immatriculation à lampe 6 (suivant véhicule)

Déclippez l'éclaireur 6 en pressant la languette 7.

Retirez le couvercle de l'éclaireur pour accéder à la lampe.

Type de lampe : navette C5W.

FEUX ARRIÈRE ET LATÉRAUX : remplacement des lampes (3/3)

Éclaireurs plaque d'immatriculation à LED 8 (suivant véhicule)

Consultez un Représentant de la marque.

Répétiteurs latéraux 9

Consultez un Représentant de la marque.

ÉCLAIRAGE INTÉRIEUR : remplacement des lampes (1/2)

Consultez un Représentant de la marque.

Éclaireurs de portes avant et arrière 2

Déclippez (à l'aide d'un outil type tournevis plat) l'éclaireur de porte 2.

Tournez d'un quart de tour le portelampe et sortez la lampe.

Type de lampe : W5W.

ÉCLAIRAGE INTÉRIEUR : remplacement des lampes (2/2)

Éclaireurs de coffre 3

Déclippez (à l'aide d'un outil type tournevis plat) l'éclaireur 3 en pressant sur les languettes de chaque côté de l'éclaireur.

Déconnectez l'éclaireur.

Appuyez sur la languette 5 pour dégager le diffuseur 7 et accéder à la lampe 6.

Type de lampe : W5W.

Éclaireur tiroir de rangement passager 4

Déclippez (à l'aide d'un outil type tournevis plat) l'éclaireur 4 en pressant sur les languettes de chaque côté de l'éclaireur.

Déconnectez l'éclaireur.

Appuyez sur la languette 5 pour dégager le diffuseur 7 et accéder à la lampe 6.

Type de lampe : W5W.

Eclairage d'ambiance

Consultez un Représentant de la marque.

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

FUSIBLES (1/2)

Compartiment à fusibles

En cas de non-fonctionnement d'un appareil électrique, vérifiez l'état des fusibles.

Ouvrez la trappe A. Appuyez sur le bas du clip 1 et tirez simultanément sur la trappe A pour la retirer et accéder aux fusibles.

Suivant la législation ou par précaution :

procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles de rechange.

Pour repérer les fusibles, aidez-vous de l'étiquette d'affectation des fusibles située dans le rangement A.

Le remplacement de certains fusibles nécessite l'intervention d'un professionnel qualifié, ces fusibles ne figurent pas sur l'étiquette.

N'intervenez que sur les fusibles représentés sur l'étiquette.

Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même am- que celui d'origine.

Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement.

Débrochez le fusible à l'aide de la pince 1, située en dessous des fusibles.

Pour le sortir de la pince, glissez-le latéralement.

Il est recommandé de ne pas utiliser les emplacements fusibles libres.

FUSIBLES (2/2)

Affectation des fusibles

(la présence des fusibles dépend du niveau d'équipement du véhicule)

Symbole	Affectation Symbole Affectation
	Lave-vitres	SED	Non utilisé
	Prises accessoires troisième rangée, prise accessoires coffre		Prise attelage
	Allume-cigares avant, prise accessoires avant et arrière deuxième rangée	DIAG	Prise diagnostic, alarme sonore
	Non utilisé		Avertisseur sonore
	Dégivrage des rétroviseurs		Tableau de bord, éclairage des commandes de planche de bord
	Feux de Stop, unité centrale habitacle		Suspensions à amortissement piloté
	Frein de parking		Essuie-vitre avant
	Amplificateur additionnel		Feux indicateurs de direction, feux de détresse
	Radio, écran multifonctions, prises accessoires multimédia, commande de frein de parking		Prises USB arrière sur console
	Unité centrale habitacle, essuie-vitre arrière, feux de brouillard arrière		Non utilisé
	Condamnation des ouvrants, commande ouverture et fermeture du hayon

BATTERIE : dépannage (1/2)

Pour éviter tout risque d'étincelle

• Assurez-vous que les
  « consommateurs d'énergie (plafonniers...) soient coupés avant de débrancher ou de rebrancher une batterie ;
• lors de la charge, arrêtez le chargeur avant de connecter ou de déconnecter la batterie ;
• ne posez pas d'objet métallique sur la batterie pour ne pas créer de court-circuit entre les bornes ;
• attendez au moins une minute après une coupure moteur pour débrancher une batterie ;
• veillez à bien rebrancher les bornes d'une batterie après remontage.

Avant toute intervention dans le compartiment moteur, coupez impérativement le contact

par appui sur le bouton d'arrêt du moteur (reportez-vous au paragraphe « démarrage, arrêt du moteur » en chapitre 2).

Branchement d'un chargeur

Le chargeur doit être compatible avec une batterie de tension nominale de 12 volts.

Ne débranchez pas la batterie quand le moteur tourne. Conformez-vous aux instructions d'utilisation données par le fournisseur du chargeur de batterie que vous employez.

Certaines batteries peuvent présenter des spécificités en terme de recharge, prenez conseil auprès de représentant de la marque.

Évitez tout risque d'étincelle qui pourrait entraîner immédiatement une explosion et procédez au chargement dans un local bien aéré. Risque de blessures graves.

Manœuvrez la batterie avec précaution car elle contient de l'acide sulfurique qui ne doit pas entrer en

contact avec les yeux ou la peau. Si un tel contact survient, rincez abondamment à l'eau. Si besoin, consultez un médecin.

Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d'explosion.

Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant.

Risque de blessures.

BATTERIE : dépannage (2/2)

Démarrage avec la batterie d'un autre véhicule

Pour démarrer, si vous devez utiliser la batterie d'un autre véhicule, procurez-vous des câbles électriques appropriés (section importante) chez un Représentant de la marque ou, si vous possédez déjà des câbles de démarrage, assurez-vous de leur bon état.

Les deux batteries doivent avoir une tension nominale identique : 12 volts. La batterie fournissant le courant doit avoir une capacité (ampère-heure, Ah) au moins égale à la batterie déchargée.

Assurez-vous qu'aucun contact n'existe entre les deux véhicules (risque de court-circuit lors de la liaison des pôles positifs) et que la batterie déchargée est bien branchée. Coupez le contact de votre véhicule.

Démarrez le moteur du véhicule four- nissant le courant et adoptez un régime moyen.

Soulevez le cache rouge du boîtier 1 situé derrière la batterie.

Fixez le câble positif A sur le support 3 (+) situé sous le cache du boîtier 1, puis sur la borne 5 (+) de la batterie fournissant le courant.

Fixez le câble négatif B sur la borne 4 (−) de la batterie fournissant le courant puis sur le câble métallique 2 (−).

Démarrez le moteur, dès qu'il tourne, débranchez les câbles A et B dans l'ordre inverse (2 - 4 - 5 - 3).

Vérifiez qu'il n'existe aucun contact entre les câbles A et B, et que le câble positif A n'est pas en contact élément métallique du véhirnissant le courant.

Risque de blessures et/ou d'endommagement du véhicule.

CARTE RENAULT : pile

Remplacement de la pile

Lorsque le message « Pile carte faible » apparaît au tableau de bord, remplacez la pile de la carte RENAULT :

• faites coulisser la coque arrière 1 vers le bas en exerçant une pression sur la zone A ;
• retirez le cache 2 de la pile ;
  – retirez la pile en appuyant d'un côté et en soulevant de l'autre ;
• remplacez-la en respectant la polarité et le modèle inscrit dans le couvercle.

Au remontage, procédez en sens inverse, puis appuyez quatre fois, à proximité du véhicule, sur l'un des boutons de la carte : au démarrage suivant, le message disparaît.

Nota : lors du remplacement de pile, ne touchez pas au circuit électronique et aux contacts situés dans la carte RENAULT.

Les piles sont disponibles chez un Représentant de la marque, leur durée de vie est de deux ans environ. Veillez à l'absence de trace d'encre sur la pile : risque de mauvais contact électrique.

Anomalie de fonctionnement

Si la pile est trop faible pour assurer le fonctionnement, vous pouvez tout de même démarrer et verrouiller/déverrouiller le véhicule (reportez-vous au paragraphe « Verrouillage et déverrouillage des ouvrants » en chapitre 1).

Ne jetez pas vos piles usagées dans la nature, remettez-les à un organisme chargé de la collecte et du recyclage des piles.

ACCESSOIRES

Accessoires électriques et électroniques

Avant d'installer ce type d'accessoire (en particulier pour les émetteurs/récepteurs : bande de fréquences, niveau de puissance, position de l'antenne...), assurez-vous que celui-ci est compatible avec votre véhicule. Prenez conseil auprès d'un Représentant de la marque.

Ne branchez que des accessoires d'une puissance maximale de 120 Watts. Risque d'incendie. Lorsque plusieurs prises accessoires sont utilisées en même temps, la puissance totale des accessoires branchés ne doit pas dépasser 180 Watts.

Toute intervention sur le circuit électrique du véhicule ne peut être réalisée que par un Représentant de la marque car un branchement incorrect pourrait entraîner la détérioration de l'installation électrique et/ou des organes qui y sont connectés.

En cas de montage ultérieur d'équipement électrique assurez-vous que l'installation est bien protégée par un fusible. Faites-vous préciser l'ampérage et la localisation de ce fusible.

Utilisation de la prise diagnostic

L'usage d'accessoires électroniques sur la prise diagnostic peut engendrer de graves perturbations sur les systèmes électroniques du véhicule. Pour votre sécurité nous vous conseillons de n'utiliser que des accessoires électroniques agréés par le constructeur, consultez un Représentant de la marque. Risque d'accidents graves.

Utilisation d'appareils émetteurs/récepteurs (téléphones, appareils CB).

Les téléphones et appareils CB équipés d'antenne intégrée peuvent créer des interférences avec les systèmes électroniques équipant le véhicule d'origine, il est recommandé de n'utiliser que des appareils avec antenne extérieure. Par ailleurs, nous vous rappelons la nécessité de respecter la législation en vigueur concernant l'utilisation de ces appareils.

Montage ultérieur d'accessoires

Si vous souhaitez faire installer des accessoires sur le véhicule : consultez un Représentant de la marque. De plus, afin d'assurer le bon fonctionnement de votre véhicule et d'éviter tout risque de nature à porter atteinte à votre sécurité, nous vous conseillons d'utiliser des accessoires spécifiés, adaptés à votre véhicule et qui seuls sont garantis par le constructeur.

Si vous utilisez une canne antivol, fixez-la uniquement sur la pédale de frein.

Gêne à la conduite

Côté conducteur, n'utilisez impérativement que des surtapis adaptés au véhicule, s'accrochant aux éléments préinstallés et vérifiez régulièrement leur fixation. Ne superposez pas plusieurs tapis. Risque de coïncement des pédales.

BALAIS D'ESSUIE-VITRES : remplacement (1/2)

Balais d'essuie-vitre avant 1

Contact mis, moteur à l'arrêt, abaissez complètement la manette d'essuie-vitre : les balais s'arrêtent dans une position dégagée du capot. Soulevez le bras d'essuie-vitre 3, appuyez sur le bouton 2 pour libérer le balai.

Remontage

Faites glisser le balai sur le bras jusqu'au clippage. Assurez-vous de son bon verrouillage. Abaissez le bras du balai d'essuie-vitre avec précaution.

Contact mis, ramenez la manette d'essuie-vitre en position arrêt. Le balai côté conducteur doit toujours être au dessus du balai passager. Si ce n'est pas le cas, un aller-retour de l'essuie-vitre sera effectué dès lors que la vitesse du véhicule sera supérieure à 7 km/h environ.

Nota : Avant de redémarrer votre véhicule, rabattez les balais d'essuie-vitre sur le pare-brise, pour éviter tout risque d'endommagement du capot ou des essuie-vitre.

- Par temps de gel assurez-vous que les balais d'essuie -vitre ne sont pas immobilisés par le (risque d'échauffement du sur ou d'endommagement balais).

- Surveillez l'état des balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans.

Durant le changement du balai, lorsque celui-ci est retiré, veillez à ne pas laisser le bras retomber sur la vitre : risque de casser la vitre.

BALAIS D'ESSUIE-VITRES : remplacement (2/2)

Balai d'essuie-vitre arrière 4

La manette en position arrêt (désactivée) :

• soulevez le bras d'essuie-vitre 5;
• faites pivoter le balai 4 (mouvement A) jusqu'à le déclipper ;
• dégagez le balai en tirant sur celui-ci.

Remontage

Pour remonter le balai d'essuie-vitre, procédez dans le sens inverse. Assurez-vous du bon verrouillage du balai.

Surveillez l'état des balais d'essuie-vitre.

• nettoyez les balais, le pare-brise et la lunette arrière régulièrement avec de l'eau savonneuse ;
• ne les utilisez pas lorsque le pare-brise ou la lunette arrière sont secs ;
• décollez-les du pare-brise ou de la lunette arrière lorsqu'ils n'ont pas fonctionné depuis longtemps.

Avant de changer le balai d'essui-vitre arrière, assurez-vous que la manette est en position

arrêt (désactivée).

Risque de blessures.

REMORQUAGE : dépannage (1/2)

Avant tout remorquage, positionnez la boite de vitesses en position neutre, déverrouillez la colonne de direction, puis desserrez le frein de parking.

Pour les véhicules équipés d'une boite de vitesses automatique, en cas d'impossibilité de passer le levier de vitesses en position N, faites appel à un représentant de la marque.

Déverrouillage de la colonne de direction

Appuyez deux secondes environ sur le bouton de démarrage du moteur sans appui sur les pédales.

La colonne se déverrouille, les fonctions accessoires sont alimentées : vous pouvez utiliser l'éclairage du véhicule (feux de direction, de stop...). La nuit le véhicule doit être éclairé.

Remorquage terminé, exercez deux impulsions sur le bouton de démarrage du moteur (risque de décharge de la batterie)..

Il est impératif de respecter la réglementation en vigueur sur le remorquage. Si vous êtes le véhicule tractant, ne dépassez pas le poids remorquable de votre véhicule (reportez-vous au paragraphe « Masses » en chapitre 6).

Remorquage d'un véhicule à boîte automatique

Transportez le véhicule posé sur un plateau ou remorquez-le roues avant soulevées.

Exceptionnellement, vous pouvez le remorquer les quatre roues au sol, en marche avant uniquement, avec le levier en position neutre N et sur un parcours maximum de 80 km et à une vitesse maxi de 25 km/h.

REMORQUAGE : dépannage (2/2)

Utilisez exclusivement les points de remorquage avant 1 et arrière 4 (jamais les tubes de transmission ou toute autre partie du véhicule). Ces points de remorquage ne peuvent être utilisés qu'en traction, en aucun cas ils ne doivent servir pour soulever directement ou indirectement le véhicule.

Moteur arrêté, les assistances de direction et de freinage ne sont plus opérationnelles.

Accès aux points de remorquage

Point de remorquage avant

Appuyez sur la zone A et maintenez la pression tout en tirant sur la zone B pour ouvrir la trappe 2.

Point de remorquage arrière

Appuyez sur la zone C, puis relâchez pour ouvrir la trappe 5.

Vissez l'anneau de remorquage 3 au maximum : dans un premier temps, à la main jusqu'en butée, puis terminez en bloquant à l'aide de la clé de roue.

Utilisez exclusivement l'anneau de remorquage 3 et la clé de roue située dans la trappe sous pieds du passager arrière droit de deuxième rangée (reportez-vous au paragraphe « bloc outils » en chapitre 5).

- Utilisez une barre de remorquage rigide. En cas d'utilisation de corde ou de câble (lorsque la législation prise), le véhicule tracté doit apte au freinage.

• Il ne faut pas remorquer un véhicule dont l'aptitude au roulage est altérée.
• Évitez les à-coups à l'accélération et au freinage qui pourraient endommager le véhicule.
• Dans tous les cas, il est conseillé de ne pas dépasser 50 km/h.

Ne laissez jamais les outils pêle-mêle dans le véhicule : risque de projections lors d'un freinage.

ANOMALIES DE FONCTIONNEMENT (1/6)

Utilisation de la carte RENAULT CAUSES POSSIBLES QUE FAIRE

La carte RENAULT ne fonctionne pas pour déverrouiller ou verrouiller les portes.	Pile de la carte usée. Remplacez la pile.	Vous pouvez toujours verrouiller/déverrouiller et démarrer votre véhicule (reportez-vous aux paragraphes « Verrouillage, déverrouillage des ouvrants » en chapitre 1 et « Démarrage, arrêt du moteur » en chapitre 2).
	Utilisation d'appareils fonctionnant sur la même fréquence que la carte (téléphone portable...).	Arrêtez l'utilisation des appareils ou utilisez la clé intégrée (reportez-vous au paragraphe « Verrouillage, déverrouillage des ouvrants » en chapitre 1).
	Véhicule situé dans une zone à forts rayonnements électromagnétiques. Batterie du véhicule déchargée.	Utilisez la clé intégrée à la carte ( reportez-vous au paragraphe « Verrouillage, déverrouillage des ouvrants » en chapitre 1).
	Le message « Approcher carte du bouton START » apparaît au tableau de bord.	Approchez la carte du bouton de démarrage jusqu'à l'extinction du message au tableau de bord puis appuyez sur le même bouton dans les 2 secondes environ suivant l'extinction du message.

ANOMALIES DE FONCTIONNEMENT (2/6)

Vous actionnez le démarreur CAUSES POSSIBLES QUE FAIRE

Les témoins de tableau de bord faiblis-sent ou ne s'allument pas, le démarreur ne tourne pas.	Cosses de batterie mal serrées, débranchées ou oxydées.	Resserrez-les, rebranchez-les ou nettoyez-les si elles sont oxydées.
	Batterie déchargée ou hors d'usage.	Branchez une autre batterie sur la batterie défaillante. Reportez-vous au paragraphe « Batterie : dépannage » en chapitre 5 ou remplacez la batterie si nécessaire.Ne poussez pas le véhicule si la colonne de direction est verrouillée.
	Circuit défectueux. Consultez un Représentant de la marque.
Le moteur ne veut pas démarrer. Conditions de démarrage non remplies.		Reportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2.
		La carte RENAULT « mainsReportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2.

Le moteur refuse de s'arrêter. Carte non détectée. Faites un appui long sur le bouton de démarrage.

Problème électronique. Appuyez cinq fois rapidement sur le bouton de démarrage.

La colonne de direction reste ver- Volant bloqué. Manceuvrez le volant tout en appuyant sur le rouillée. bouton de démarrage du moteur (reportez-vous au paragraphe « Démarrage, arrêt du moteur » en chapitre 2).

Circuit défectueux. Consultez un Représentant de la marque.

ANOMALIES DE FONCTIONNEMENT (3/6)

Vibrations. Pneumatiques mal gonflés ou mal équilibrés ou endommagés.	Vérifiez la pression des pneumatiques ; si ce n'est pas la cause, faites vérifier leur état par un Représentant de la marque.
Fumée blanche à l'échappement. Version diesel, ceci n'est pas obligatoirement une anomalie, la fumée peut provenir de la régénération du filtre à particules.	Reportez-vous au paragraphe « Particularité des versions diesel » en chapitre 2.
Fumée sous capot moteur. Court-circuit ou fuite du circuit de refroidissement.	Arrêtez-vous, coupez le contact, éloignez-vous du véhicule et faites appel à un Représentant de la marque.

Le témoin de pression d'huile s'allume :

en virage ou au freinage Le niveau est trop bas. Ajoutez de l'huile moteur (reportez-vous

au paragraphe « Niveau huile moteur : appoint, remplissage » en chapitre 4).

tarde à s'éteindre ou reste allumé à l'accélération

Manque de pression d'huile. Arrêtez-vous : faites appel à un Représentant de la marque.

ANOMALIES DE FONCTIONNEMENT (4/6)

La direction devient dure. Surchauffe de l'assistance. Consultez un Représentant de la marque.

Le moteur chauffe. L'indicateur de température de liquide de refroidissement se situe dans la zone d'alerte et le témoin STOP s'allume.

Panne du motoventilateur. Stoppez le véhicule, arrêtez le moteur et faites appel à un Représentant de la marque.

Fuites de liquide de refroidissement. Vérifiez le bocal de liquide de refroidissement : il doit contenir du liquide. S'il n'en contient pas, consultez un Représentant de la marque le plus tôt possible.

Bouillonnement dans le bocal de liquide de refroidissement.

Panne mécanique : joint de culasse détérioré.

Arrêtez le moteur. Faites appel à un Représentant de la marque.

Radiateur : Dans le cas d'un important manque de liquide de refroidissement n'oubliez pas qu'il ne faut jamais faire le plein avec du liquide de refroidissement froid lorsque le moteur est très chaud. Après toute intervention sur le véhicule ayant nécessité la vidange, même partielle, du circuit de refroidissement, ce dernier doit être rempli d'un mélange neuf convenablement dosé. Nous vous rappelons qu'il est impératif de n'utiliser qu'un produit sélectionné par vices techniques.

ANOMALIES DE FONCTIONNEMENT (5/6)

Appareillage électrique CAUSES POSSIBLES QUE FAIRE

L'essuie-vitre ne fonctionne pas. Balais d'essuie-vitres collés. Décollez les balais avant d'utiliser l'essuie-vitre.Circuit électrique défectueux. Consultez un Représentant de la marque.Fusible endommagé. Remplacez le fusible, reportez-vous au paragraphe « Fusibles ».
L'essuie-vitre ne s'arrête plus. Commandes électriques défec-tueuses.		Consultez un Représentant de la marque.
Fréquence plus rapide des feux cli-gnotants.	Ampoule grillée. Reportez-vous aux paragraphes« Projecteurs avant : remplacement des lampes » en chapitre 5.
Les feux clignotants ne fonctionnent plus.	Circuit électrique ou commande dé-fectueux.Fusible endommagé. Remplacez le fusible, reportez-vous au paragraphe « Fusibles ».
Les projecteurs ne s'allument ou ne s'éteignent plus.	Circuit électrique ou commande dé-fectueux.Fusible endommagé. Remplacez le fusible, reportez-vous au paragraphe « Fusibles ».

ANOMALIES DE FONCTIONNEMENT (6/6)

Appareillage électrique CAUSES POSSIBLES QUE FAIRE

Traces de condensation dans les feux.	La présence de trace de condensation peut être un phénomène naturel lié aux variations de température.Dans ce cas, les traces disparaîtront progressivement lors de l’utilisation des feux.
L’allumage du témoin de non-port des ceintures avant est incohérent avec l’état de bouclage des ceintures.	Un objet est intercalé entre le plancher et le siège et gêne le fonctionnement du capteur.	Retirez tout objet placé sous les sièges avant.

Chapitre 6 : Caractéristiques techniques

Plaques d'identification véhicule 6.2

Plaques d'identification moteur 6.3

Dimensions 6.4

Caractéristiques moteurs.... 6.5

Masses 6.6

Charge remorquable 6.6

Pièces de rechange et réparations 6.7

Justificatifs d'entretien 6.8

Contrôle anticorrosion 6.14

6.1

PLAQUES D'IDENTIFICATION VÉHICULE

Les indications figurant sur la plaque constructeur sont à rappeler dans toutes vos lettres ou commandes.

La présence et l'emplacement des informations dépendent du véhicule.

Plaque constructeur A

1 Nom du constructeur.
2 Numéro de conception communautaire ou numéro d'homologation.
3 Numéro d'identification. Suivant véhicule, cette information est rappelée sur le marquage B.

4 MMAC (Masse Maximum Autorisée en Charge).
5 MTR (Masse Totale Roulante : véhicule en charge avec remorque).
6 MMTA (Masse Maximum Totale Autorisée) essieu avant.
7 MMTA essieu arrière.
8 Réservé aux inscriptions partenariat ou complémentaires.
9 Émission échappement Diesel.
10 Référence peinture (code couleur).

PLAQUES D'IDENTIFICATION MOTEUR

Les indications figurant sur la plaque moteur ou l'étiquette A sont à rappeler dans toutes vos lettres ou commandes.

(emplacement différent suivant motorisation)

1 Type du moteur.
2 Indice du moteur.
3 Numéro du moteur.

DIMENSIONS (en mètres)

1,677*

Versions 1.6 Tce 1.6 dCi
Type moteur(voir plaque moteur)	M5M Turbo R9M
Cylindrée (cm3) 1618 1598
Type de carburantIndice d’octane	Carburant sans plomb impérativement, d’indice d’octane tel que précisé sur l’étiquette située dans la trappe à carburant.	GazoleL’étiquette située dans la trappe à carburant vous indique les carburants autorisés.
Bougies N’utilisez	que les bougies spécifiées pour le moteur de votre véhicule.Leur type doit être indiqué sur une étiquette collée dans le compartiment moteur, sinon consultez un Représentant de la marque.Le montage de bougies non spécifiées peut entraîner la détérioration de votre moteur.	-

MASSES (en kg)

Les masses indiquées sont celles d'un véhicule de base et sans options : elles varient en fonction de l'équipement de votre véhicule. Consultez un Représentant de la marque.

Masse Maximum Autorisée en Charge (MMAC)Masse Totale Roulante (MTR)Masse Maximum Totale Autorisée (MMTA)	Masses indiquées sur la plaque constructeur (reportez-vous au paragraphe « Plaques d'identification » en chapitre 6)
Masse Remorque Freinée* s'obtient par calcul : MTR - MMAC
Masse Remorque non Freinée* 750
Charge admise sur le point d'attelage* 80
Charge admise sur le toit avec le dispositif de portage 80 kg (y compris dispositif de portage)

* Charge remorquable (Remorquage de caravane, bateau, ...)

Le remorquage est interdit lorsque le calcul MTR - MMAC est égal à zéro ou lorsque la MTR est égale à zéro (ou n'est pas renseignée) sur la plaque constructeur.

• Il est important de respecter les conditions de remorquage admises par la législation locale et, notamment, celles définies par le code de la route. Pour toute adaptation d'attelage adressez-vous à votre Représentant de la marque.
• Dans le cas d'un véhicule attelé, la masse totale roulante (véhicule + remorque) ne doit jamais être dépassée. Cependant est toléré :

- un dépassement de la MMTA arrière dans la limite de 15 %,

- un dépassement de la MMAC dans la limite de 10 % ou 100 kg (à la première de ces deux limites atteinte).

Dans les deux cas, la vitesse maximum de l'ensemble roulant ne doit pas dépasser 100 km/h et la pression des pneumatiques doit être augmentée de 0,2 bar (3 PSI).

- Le rendement moteur et l'aptitude en côte diminuant avec l'altitude, vous devez réduire la masse totale roulante de 10 % à 1 000 mètres, puis 10 % supplémentaires à chaque palier de 1 000 mètres.

PIÈCES DE RECHANGE ET RÉPARATIONS

Les pièces de rechange d'origine sont conçues sur la base d'un cahier des charges très strict et font l'objet de tests spécifiques. De ce fait, elles ont un niveau de qualité au moins équivalent à celles qui sont montées sur les véhicules neufs.

En utilisant systématiquement les pièces de rechange d'origine, vous avez l'assurance de préserver les performances de votre véhicule. En outre, les réparations effectuées dans le Réseau de la marque avec des pièces de rechange d'origine sont garanties selon les conditions données au dos de l'ordre de réparation.

JUSTIFICATIFS D'ENTRETIEN (1/6)

VIN : ....

Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision ▢............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique

JUSTIFICATIFS D'ENTRETIEN (2/6)

VIN : ....

Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision ▢............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique

JUSTIFICATIFS D'ENTRETIEN (3/6)

VIN : ....

Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision ▢............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique

JUSTIFICATIFS D'ENTRETIEN (4/6)

VIN : ....

Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision ▢............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique

JUSTIFICATIFS D'ENTRETIEN (5/6)

VIN : ....

Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision ▢............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique

JUSTIFICATIFS D'ENTRETIEN (6/6)

VIN : ....

Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision □............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique
Date : Km : N° de facture : Commentaires/divers
Type d'intervention : TamponRévision ▢............ □
Contrôle anticorrosion :OK □ Non OK* □*Voir page spécifique

CONTRÔLE ANTICORROSION (1/5)

Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.

VIN : ....

Réparation pour corrosion à effectuer :		Tampon
Date de réparation :
Réparation à effectuer :		Tampon
Date de réparation :
Réparation à effectuer :		Tampon
Date de réparation :

CONTRÔLE ANTICORROSION (2/5)

Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.

VIN :

Réparation pour corrosion à effectuer :

Tampon

Date de réparation :

Réparation à effectuer :

Tampon

Date de réparation :

Réparation à effectuer :

Tampon

Date de réparation :

CONTRÔLE ANTICORROSION (3/5)

Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.

VIN : ....

Réparation pour corrosion à effectuer :		Tampon
Date de réparation :
Réparation à effectuer :		Tampon
Date de réparation :
Réparation à effectuer :		Tampon
Date de réparation :

CONTRÔLE ANTICORROSION (4/5)

Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.

VIN : ....

Réparation pour corrosion à effectuer :		Tampon
Date de réparation :
Réparation à effectuer :		Tampon
Date de réparation :
Réparation à effectuer :		Tampon
Date de réparation :

CONTRÔLE ANTICORROSION (5/5)

Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous.

VIN : ....

Réparation pour corrosion à effectuer :		Tampon
Date de réparation :
Réparation à effectuer :		Tampon
Date de réparation :
Réparation à effectuer :		Tampon
Date de réparation :

INDEX ALPHABÉTIQUE (1/6)

A

ABS 2.26 → 2.37

accessoires.... 5.26

accoudoir avant....3.26

aérateurs ....3.4 → 3.6

afficheur....1.60 → 1.69, 3.49

afficheur multifonctions ....1.66 → 1.69

afficheur tête haute 1.66 → 1.69

aide au démarrage en côte....2.26 → 2.37, 2.35

aide au parking 2.63 → 2.66

aide au parking : stationnement assisté .....2.63 → 2.66, 2.69 → 2.72

aides à la conduite....2.26 → 2.72

air conditionné ....3.7 → 3.14

airbag....1.27 → 1.33 activation airbags passager avant .... 1.57 désactivation airbag passager avant .... 1.55

alarme sonore.... 1.11, 1.85, 1.88

alerte de sortie de voie ....2.38 → 2.40

alerte de survitesse ....1.66, 2.49 → 2.51

alerte distances de sécurité 2.44 – 2.45

allume-cigares 3.29

aménagements....3.24 → 3.28

amortisseurs 2.73

ampoules remplacement....5.15 → 5.18

angle mort : avertisseur ....2.41 → 2.43

anneaux d'arrimage 3.44, 3.47

anneaux de remorquage 5.29 - 5.30

anomalies de fonctionnement....5.31 → 5.36

antipatinage....2.26 → 2.37

antipollution conseils....2.21

appareils de contrôle 1.70 - 1.71

appel

lumineux 1.85

sonore....1.85

appuis-tête....3.30

assistance à la conduite ....2.26 → 2.72

assistance au freinage d'urgence ....2.26 → 2.37

assistance de conduite avec une remorque 2.35

assistance de direction 1.34

attelage montage....3.45

avertisseur d'angle mort ....2.41 → 2.43

avertisseur sonore 1.85

avertisseurs lumineux 1.85

B

balais d'essuie-vitres 5.27 - 5.28

barres de toit.... 3.48

batterie.... 4.10 – 4.11 dépannage .... 5.23 – 5.24

bloc-outils 5.8 - 5.9

boîte de vitesses automatique (utilisation) .....2.74 → 2.79

bouton de démarrage/arrêt moteur....2.3 → 2.5

C

cache-bagages 3.42

caméra de recul 2.67 - 2.68

capacité du réservoir carburant ....1.99 → 1.101

capot moteur.... 4.2 - 4.3

caractéristiques moteurs 6.5

caractéristiques techniques ....6.4 → 6.7

caravanage 3.44 - 3.45, 6.6

carburant

capacité 1.99

conseils d'économie ....2.16 → 2.20

consommation 2.16 → 2.20

qualité ....1.99 → 1.101

INDEX ALPHABÉTIQUE (2/6)

remplissage 1.99 → 1.101

carte RENAULT

pile 5.25

utilisation....1.2 → 1.7

catalyseur 2.10 - 2.11

ceintures de sécurité .....1.23 → 1.25, 1.27 → 1.30, 1.33

cendrier.... 3.29

changement de lampes ....5.15 → 5.18

changement de roue.... 5.10 – 5.11

changement de vitesses 2.12, 2.74 → 2.79

charges remorquables 6.6

chauffage....3.7 → 3.11

clé d'enjoliveur 5.8 – 5.9

clé de roue 5.8

clé de secours 1.2 - 1.3

clignotants 1.85, 5.15

climatisation 3.13 - 3.14

climatisation additionnelle.... 3.12 – 3.13

coffre à bagages ....3.36 → 3.41, 3.43 – 3.44

commande intégrée de téléphone mains-libres..... 3.49 – 3.50

commandes 1.58 - 1.59

condamnation automatique des ouvrants en roulage ..... 1.14

condamnation des portes ....1.8 → 1.10, 1.14

conditionnement d'air ....3.7 → 3.14

conduite...2.2 → 2.5, 2.10 → 2.20, 2.23 → 2.37, 2.46 → 2.48,

2.52 → 2.66, 2.74 → 2.79

conduite avec remorque : assistance 2.35

conseils antipollution 2.21

conseils de conduite ....2.16 → 2.20

consommation de carburant ....2.16 → 2.20

contrôle anticorrosion ....6.14 → 6.18

contrôle d'adhérence 2.30

contrôle dynamique de conduite : ESC ....2.26 → 2.37

coussin gonflable

airbag....1.33

crevaison 5.2 → 5.4, 5.8 → 5.11

cric 5.8 - 5.9

D

décondamnation des portes ....1.8 → 1.10

dégivrage/désembuage de lunette arrière 3.11

dégivrage/désembuage de pare-brise 3.11

démarrage moteur 2.3 → 2.5

désactivation airbag passager avant 1.55

détection de panneaux : alerte de survitesse .....2.49 → 2.51

dimensions 6.4

direction assistée 1.34

dispositifs complémentaires de retenue ....1.27 → 1.30

dispositifs de retenue complémentaires 1.33

protection latérale 1.32

aux ceintures arrière ....1.27 → 1.31

dispositifs de retenue enfants .....1.35 – 1.36, 1.38 → 1.42

distances de sécurité 2.44 – 2.45

E

éclairage :

extérieur....1.3, 1.86 → 1.90

intérieur 3.21 - 3.22, 5.19 - 5.20

tableau de bord 1.86

éclairage extérieur d'accompagnement.... 1.89

ECO conduite 2.16 → 2.20

économies de carburant ....2.16 → 2.20

écran

affichages de navigation 1.67, 3.49 – 3.50

écran escamotable 1.68

écran navigation 1.67, 3.49 – 3.50

écran multifonctions....1.66 → 1.69

enfants 1.35 - 1.36, 1.36

enfants (sécurité).... 1.2, 1.13, 3.16

enjoliveurs 5.9

entretien.... 2.21

INDEX ALPHABÉTIQUE (3/6)

entretien : carrosserie .... 4.14 – 4.15
garnitures intérieures 4.16 - 4.17
mécanique ....4.2 - 4.3, 6.8 → 6.13
environnement....2.22
équipements multimédia.... 3.49 – 3.50
ESC : Contrôle dynamique de conduite .....2.26 → 2.37
essuie-vitre/lave-vitre.... 1.97 – 1.98
essuie-vitres balais 5.27 – 5.28

F fermeture des portes ....1.8 → 1.13

feux de jour 1.88

feux : de brouillard .... 1.90, 5.16
de croisement 1.86, 5.15
de détresse 1.85
de direction 1.85, 5.15 - 5.16
de plaque d'immatriculation 5.18
de position 1.86, 5.16
de recul 5.16
de route 1.87 - 1.88, 5.15
de stop 5.16

filet de séparation 3.46 - 3.47

filtre à gazole 4.9

filtre : à air ...... 4.9

à huile 4.9

habitacle 4.9

fonction Stop and Start 2.6 → 2.9

frein à main 2.13

frein de parking assisté....2.13 → 2.15

freinage actif d'urgence 2.31

freinage d'urgence 2.26 → 2.37

fusibles 5.21 - 5.22

G galerie barres de toit 3.48

garnitures intérieures entretien .... 4.16 – 4.17

gonflage des pneumatiques .....2.23 → 2.25, 4.12 – 4.13, 4.13

H hayon....3.36 → 3.41

hayon motorisé ....3.37 → 3.41

heure 1.81

huile moteur ....4.4 → 4.6

I incidents anomalies de fonctionnement ....5.31 → 5.36

indicateurs : de direction ..... 1.85, 5.16 de tableau de bord ..... 1.60 → 1.71 de température extérieure ..... 1.81

Isofix....1.49 → 1.54

J justificatifs d'entretien ....6.8 → 6.13

K kit de gonflage des pneumatiques ....5.5 → 5.7 klaxon ....1.85

L lampes remplacement....5.15 → 5.18

lavage 4.14 - 4.15

lave-projecteurs....1.95

INDEX ALPHABÉTIQUE (4/6)

lave-vitres 1.97 - 1.98, 4.9

levage du véhicule changement de roue 5.10 - 5.11

lève-vitres 3.16 – 3.17

levier de sélection de boîte automatique ....2.74 → 2.79

levier de vitesses 2.12

limiteur de vitesse ....2.46 → 2.48

liquide de freins 4.8

liquide de refroidissement.... 4.7

M manivelle .... 5.8 – 5.9

marche arrière passage ....2.12, 2.74 → 2.79

masses 6.6

menu de personnalisation des réglages du véhicule...... 1.80

messages au tableau de bord ....1.72 → 1.79

miroirs de courtoisie 3.23

mise en route du moteur....2.3 → 2.5

mise sous contact du véhicule.... 2.4

mode ECO 2.18

montre 1.81

moteur caractéristiques....6.5

multimédia (équipement) 3.49 – 3.50

Multi-Sense.... 3.2 - 3.3

N navigation .... 3.49 – 3.50

nettoyage : intérieur véhicule .... 4.16 – 4.17

niveau d'huile moteur 4.5 - 4.6

niveau de carburant 1.66

niveaux : huile moteur .... 4.4 liquide de frein .... 4.8

liquide de refroidissement 4.7

réservoir lave-vitre 4.9

O ordinateur de bord ....1.60 → 1.65, 1.70 → 1.79 ouverture des portes....1.8 → 1.13

P pare-soleil .... 3.23 particularité des véhicules diesel .... 2.11 particularité des véhicules essence .... 2.10 peinture

entretien .... 4.14 – 4.15 personnalisation des réglages du véhicule.... 1.80

pièces de rechange 6.7

pile carte RENAULT 5.25

plafonnier 3.21 - 3.22, 5.19 - 5.20

plage arrière .... 3.42 planche de bord .... 1.58 – 1.59

pneumatiques.....2.20, 2.23 → 2.25, 4.12 – 4.13, 5.12 → 5.14

poignée de maintien .... 3.26 porte de coffre .... 3.36 → 3.41

porte de coffre motorisée ....3.37 → 3.41

portes....1.11 → 1.14

position de conduite réglages....1.23

poste de conduite ....1.58 → 1.65

pression des pneumatiques.....2.23 → 2.25, 4.12 – 4.13, 5.13

prétensionneurs de ceintures de sécurité....1.27 → 1.30

prise accessoires .... 3.29, 3.50 projecteurs

avant 5.15

remplacement des lampes 5.15

protection anticorrosion 4.14

INDEX ALPHABÉTIQUE (5/6)

R

radar de recul 2.63 → 2.66

radio.... 3.49 – 3.50

rangements....3.24 → 3.28, 3.43

réamorçage carburant 1.100

réglage des sièges avant.... 1.16 – 1.17

réglage électrique de la hauteur des faisceaux 1.90

réglage position de conduite.... 1.23

réglages personnalisés du véhicule 1.80

régulateur - limiteur de vitesse .....2.46 → 2.48, 2.52 → 2.55

régulateur de vitesse ....2.46 → 2.48, 2.52 → 2.55

régulateur de vitesse à contrôle de distance .....2.56 → 2.62

régulateur de vitesse adaptatif ....2.56 → 2.62

régulation de la température....3.7 → 3.11

remorque : assistance de conduite.... 2.35

remorquage

attelage 3.45

conduite 2.35

dépannage 5.29 – 5.30

répétiteurs latéraux

remplacement des lampes 5.18

réservoir

lave-vitres 4.9

liquide de freins 4.8

liquide de refroidissement 4.7

réservoir carburant

capacité 1.99 → 1.101

retenue complémentaire aux ceintures ....1.31 → 1.33

retenue enfants....1.35 – 1.36, 1.38 → 1.54

rétroviseurs....1.82 → 1.84

rideaux pare-soleil 3.23

rodage 2.2

roue de secours ....5.2 → 5.4

roues (sécurité)....5.12 → 5.14

roues arrière directrices ....2.26 → 2.37, 2.37

s

sécurité enfants .....1.2, 1.13, 1.35 – 1.36, 1.38 → 1.54, 3.16

siège avant

conducteur à mémorisation 1.22

sièges arrière

fonctionnalités....3.31 → 3.35

sièges avant

à commandes électriques 1.18 – 1.19

à commandes manuelles 1.16

réglage 1.16 - 1.17

sièges enfants ....1.35 – 1.36, 1.38 → 1.54

signal danger 1.85 - 1.86

signalisation éclairage ....1.86 → 1.90

spots d'éclairage.... 3.21 - 3.22

stationnement assisté ....2.63 → 2.66, 2.69 → 2.72

suspension à amortissement piloté 2.73

système antiblocage des roues : ABS .....2.26 → 2.37

système de navigation 3.49 - 3.50

système de retenue enfants .....1.35 – 1.36, 1.38 → 1.54

système de surveillance de pression des pneumatiques .....

2.23 → 2.25

T

tableau de bord....1.60 → 1.79, 1.86

téléphone 3.49 – 3.50

témoins de contrôle .....1.60 → 1.65, 1.70 → 1.79

température extérieure 1.81

toit en verre fixe 3.20

toit ouvrant ....3.18 → 3.20

transport d'enfants ....1.35 - 1.36, 1.38 → 1.54

transport d'objets

dans le coffre 3.44

filet de séparation 3.46 - 3.47

INDEX ALPHABÉTIQUE (6/6)

V

ventilation 3.7 → 3.13, 3.13

verrouillage des portes .... 1.2 → 1.7, 1.11 → 1.14

vidange moteur 4.4, 4.6

vide-poches 3.24 → 3.28

volant de direction réglage....1.34

W

warning....1.85
