MRV-M500 - Recepteur ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur mono marin / recepteur
Marque	Alpine
Modèle	MRV-M500
Puissance de sortie RMS	500 W x 1 @ 2 ohms ; 300 W x 1 @ 4 ohms
Puissance de crête	1000 W
Impédance d'entrée	10 kOhms
Réponse en fréquence	20 Hz - 200 Hz
Filtre passe-bas	Variable 50-200 Hz
Filtre subsonique	15 Hz fixe
Gain d'entrée	Variable 0,2 V - 8 V
Alimentation	12 V DC (batterie véhicule)
Consommation électrique	60 A max
Dimensions (L x l x H)	335 x 216 x 56 mm
Poids	2,5 kg
Matériau du châssis	Aluminium anodisé
Protection intégrée	Protection thermique, court-circuit, surtension
Entrées audio	Entrée RCA stéréo (une paire)
Bornes de sortie haut-parleur	Une sortie mono 4 ohms / 2 ohms
Entrée de télécommande	Port de télécommande filaire (optionnelle)
Indice d'étanchéité	Marin (résistant à l'humidité et aux embruns)
Couleur	Noir
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Débrancher la batterie avant toute installation. Fixer solidement.
Pièces détachées et réparabilité	Contacter un centre agréé Alpine pour les réparations. Fusible interne remplaçable.
Informations générales	Amplificateur monobloc pour caisson de basses en environnement marin ou automobile.

FOIRE AUX QUESTIONS - MRV-M500 ALPINE

Quelle est la puissance de l'Alpine MRV-M500 ?

La puissance RMS est de 500 watts sous 2 ohms et 300 watts sous 4 ohms. La puissance de crête atteint 1000 watts.

L'Alpine MRV-M500 est-il adapté à un usage marin ?

Oui, il est spécialement conçu pour résister à l'humidité et aux embruns, avec un châssis en aluminium anodisé et des protections adaptées.

Comment brancher l'amplificateur sur une batterie ?

Utilisez un câble d'alimentation de calibre adapté (4 AWG recommandé). Connectez le fil rouge à la borne positive de la batterie via un fusible, et le fil noir à la masse du véhicule.

Quel type de caisson de basses puis-je utiliser avec cet amplificateur ?

Un caisson de basses d'impédance 2 ou 4 ohms, capable de supporter jusqu'à 500 watts RMS. Le MRV-M500 est un amplificateur mono conçu pour un seul caisson.

Comment régler le gain d'entrée ?

Le gain se règle via un potentiomètre rotatif. Démarrez avec le gain au minimum, puis augmentez progressivement jusqu'à obtenir le niveau souhaité sans distorsion.

L'amplificateur dispose-t-il d'un filtre passe-bas ?

Oui, un filtre passe-bas variable de 50 à 200 Hz est intégré, idéal pour les caissons de basses. Vous pouvez ajuster la fréquence de coupure selon vos préférences.

Que faire si l'amplificateur s'éteint en cours d'utilisation ?

Cela peut être dû à une protection thermique ou un court-circuit. Vérifiez la ventilation, l'impédance des enceintes et le câblage. Laissez refroidir l'appareil avant de le remettre sous tension.

Puis-je utiliser l'Alpine MRV-M500 avec une autoradio d'origine ?

Oui, à condition que l'autoradio dispose de sorties RCA. Si ce n'est pas le cas, vous pouvez utiliser un adaptateur haut-niveau (convertisseur de ligne).

Comment nettoyer l'amplificateur ?

Débranchez l'appareil et nettoyez le châssis avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité excessive.

Où puis-je trouver des pièces détachées ou faire réparer mon amplificateur ?

Contactez un centre de service agréé Alpine. Le fusible interne est remplaçable (valeur indiquée sur le porte-fusible). Pour toute autre réparation, adressez-vous à un professionnel.

MODE D'EMPLOI MRV-M500 ALPINE

RÉGLAGES DE COMMUTATEUR 12

DIAGRAMMES DU SYSTÈME 14

SPÉCIFICATIONS....19

SOINS PRATIQUES ...... 20

ÍNDICE

ADVERTENCIA....1

PRUDENCIA 3

INSTALACIÓN....4

• Vis autotaraudeuse (M4 × 20) ....4
• Cache-bornes ....1 JEU
• Connecteur d'entrée de haut-parleur ....1

Introduction :

Prière de lire attentivement ce MODE D'EMPLOI pour se familiariser avec chaque commande et fonction. Chez Alpine, nous espérons que le nouveau MRV-MS00/MRV-F300 donnera de nombreuses années de plaisir d'écoute.
En cas de problèmes lors de l'installation du MRV-M500/MRV-F300, prière de contacter le revendeur agréé d'ALPINE.
PRÉCAUTION : Ces commandes sont utilisées pour la syntonisation du système. Prière de contacter le revendeur agréé pour le réglage.

ACCESORIOS

AVERTISSEMENT	Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voire la mort.
ATTENTION	Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.

⚠ AVERTISSEMENT

N'ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE DÉTOURNER VOTRE ATTENTION DE LA CONDUITE DU VÉHICULE. Les fonctions requérant une attention prolongée ne doivent être exploitées qu'à l'arrêt complet du véhicule. Toujours arrêter le véhicule à un endroit sûr avant d'activer ces fonctions. Il y a risque de provoquer un accident.

GARDER LE VOLUME À FAIBLE NIVEAU DE MANIÈRE À POUVOIR ENTENDRE LES BRUITS EXTÉRIEURS PENDANT LA CONDUITE. Des niveaux de volume excessifs qui couvrent les sirênes des ambulances ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux et provoquer un accident. UN NIVEAU DE VOLUME TROP ÉLÉVÉ À L'INTÉRIEUR DU VÉHICULE PEUT ÉGALEMENT AVOIR DES EFFETS IRRÉVERSIBLES SUR VOTRE AUDITION.

NE PAS DÉSASSEMBLER NI MODIFIER L'APPAREIL. Il y a risque d'accident, d'incendie ou de choc électrique.

UTILISER CET APPAREIL POUR DES APPLICATIONS MOBILES DE 12 V. Toute utilisation autre que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure.

UTILISER DES FUSIBLES DE L'AMPÉRAGE APPROPRIÉ. Il y a risque d'incendie ou de décharge électrique.

NE PAS OBSTRUER LES SORTIES D'AIR NI LES PANNEAUX DU RADIATEUR. Une surchauffe interne peut se produire et provoquer un incendie.

EFFECTUER CORRECTEMENT LES CONNEXIONS. Il y a risque de blessures ou de dommages à l'appareil.

A UTILISER UNIQUEMENT SUR DES VOITURES À MASSE NÉGATIVE DE 12 VOLTS. (Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.

AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE DE LA BORNE NÉGATIVE DE LA BATTERIE. Il y a risque de choc électrique ou de blessure par courts-circuits.

NE PAS COINCER LES CÂBLES AVEC DES OBJETS VOISINS.

Positionner les câbles conformément au manuel de manière à éviter toute obstruction en cours de conduite. Les câbles qui obstruent ou dépassent à des endroits tels que le volant, le levier de changement de vitesses, la pédale de frein, etc., peuvent s'avérer extrêmement dangereux.

NE PAS DÉNUDER LES CÂBLES ÉLECTRIQUES. Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant et, partant, d'incendie ou de choc électrique.

NE PAS ENDOMMAGER DE CONDUITES NI DE CÂBLES LORS DU FORAGE DES TROUS. Lors du forage de trous dans le châssis en vue de l'installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entraîner un incendie.

NE PAS UTILISER DES ÉCROUS NI DES BOULONS DU CIRCUIT DE FREINAGE OU DE DIRECTION POUR LES CONNEXIONS DE MASSE Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.

GARDER LES PETITS OBJETS COMME LES PILES HORS DE PORTÉE DES ENFANTS. L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.

INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLÈME. Le non-respect de cette précaution peut entraîner des blessures ou endommager l'appareil. Retourner l'appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.

FAIRE INSTALLER LE CÂBLAGE ET L'APPAREIL PAR DES EXPERTS. Le câblage et l'installation de cet appareil requiert des compétences techniques et de l'expérience. Pour garantir la sécurité, faire procéder à l'installation de cet appareil par le distributeur qui vous l'a vendu.

UTILISER LES ACCESSOIRES SPÉCIFIES ET LES INSTALLER CORRECTEMENT. Utiliser uniquement les accessoires spécifiés. L'utilisation d'autres composants que les composants spécifiés peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.

FAIRE CHEMINER LE CÂBLAGE DE MANIERE À NE PAS LE COINCER CONTRE UNÉ ARÊTE MÉTALLIQUE. Faire cheminer les câbles à l'écart des pièces mobiles (comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-cloison en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l'orifice.

PRUDENCIA

NE PAS INSTALLER À DES ENDROITS TRÈS HUMIDES OU POUSSIÈREUX. Eviter d'installer l'appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance.

En raison de la sortie de puissance élevée du MRV-M500/MRV-F300, une forte chaleur est produite pendant le fonctionnement de l'amplificateur. Pour cette raison, l'amplificateur doit être monté dans un endroit permettant une bonne ventilation, tel que le coffre. Pour ce qui concerne les différentes positions d'installation, contacter un concessionnaire Alpine.

1. Apposer l'amplificateur contre la surface d'installation pour marquer les repères des quatre vis.
2. Vérifier qu'il n'y a pas d'objets derrière la surface pouvant être abîmés lorsque les trous soient percés.
3. Percer les trous pour les vis.
4. Positionner le MRV-M500/MRV-F300 par dessus les trous et fixer avec les quatre vis auto-taraudées.

REMARQUE :

- Pour raccorder correctement le fil de mise à la terre, utilisez la vis déjà fixée sur la partie métallique du véhicule (signalée (★)), ou un point métallique propre. Assurez-vous que ce point est une bonne mise à la terre en vérifiant la continuité à la borne de la batterie (-). Connectez tous les équipements au même point de mise à la terre en veillant à maintenir le fil aussi court que possible. Ces procédures vous aideront à éliminer le bruit.

① Vis auto-taraudées (M4 x 20)
② Conducteur de mise à la terre
③ Châssis
④ Trous

INSTALACIÓN

Fixez les cache-bornes (fournis) après avoir vérifié que les raccordements ont été correctement effectués et que l'appareil fonctionne correctement. La fixation des cache-bornes améliore l'aspect de l'appareil.

Comment fixer les cache-bornes: Fixez les cache-bornes à l'appareil principal. (Fig.2)

⑤ Cache-bornes

ATTENTION

Ne transportez pas et ne soulevez pas l'unité par les cache-bornes.

Avant d'effectuer les connexions, vérifier que tous les composants audio sont hors tension. Raccordez le fil de la batterie provenant de l'amplificateur directement à la borne positive (+) de la batterie du véhicule avec le fusible en ligne approprié (voir la section concernant le fil de la batterie). Ne raccordez pas ce fil au boîtier à fusibles du véhicule.

CONEXIONES

Pour éviter que des bruits extérieurs interfèrent avec le système audio.

• Installez l'appareil et acheminez les câbles à au moins 10 cm (3-15/16") de distance du faisceau de câbles de la voiture.
• Eloignez les câbles d'alimentation de la batterie le plus possible des autres câbles.
• Raccordez bien le fil de terre à un point métallique apparent (enlevez la couche de peinture ou de graisse si nécessaire) du châssis de la voiture.
• Si vous rajoutez un filtre antiparasites en option, raccordez-le le plus loin possible de l'appareil. Contactez votre revendeur Alpine pour plus de détails sur les divers filtres antiparasites disponibles.
• Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.

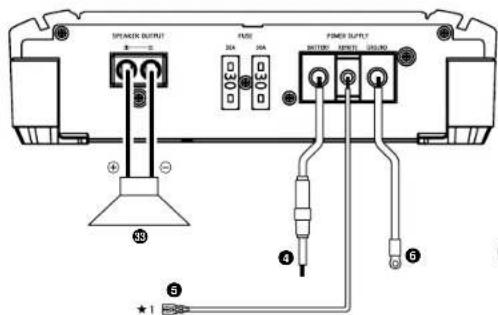

① Bornes de sortie du haut-parleur

- Les bornes de sortie de haut-parleur de cet appareil sont des bornes d'insertion.

Veillez à effectuer correctement les raccordements aux bornes de sortie correspondantes et à respecter les polarités par rapport aux autres haut-parleurs du système. Raccordez la borne de sortie positive à la borne positive du haut-parleur, et la borne négative à la borne négative. Ne raccordez pas la borne négative du haut-parleur (−) au châssis du véhicule.

Pour le MRV-M500

• L'entrée est stéréo, mais la sortie est monaurale.
- Dans certaines installations, il est peut-être souhaitable d'inverser la polarité du caisson de graves pour optimiser les performances des graves.

Pour le MRV-F300

En mode ponte, connecter la sortie positive gauche sur la borne positive du haut-parleur et la sortie negative droite sur la borne negative du haut-parleur. Ne pas utiliser les bornes haut-parleur (−) a la fois pour les canaux droit et gauche. Ne pas connecter ce cable sur le chassis du vehicule.

Pour l'entree, utiliser un adaptateur en forme de Y (vendu séparement) en cas de connexion en pont des sorties. (Se reporter a « Connexions pontees », page 15)

REMARQUE :

- Jamais connecter les conducteurs de haut-parleur ensemble ou sur la terre du châssis.

② Fusible

MRV-M500 30A x2

MRV-F300 40A

UTILISER DES FUSIBLES DE L'AMPERAGE APPROPRIE.

Il y a risque d'incendie ou de décharge électrique.

③ Borne d'alimentation électrique

④ Conducteur de la batterie (vendu séparément)

Veillez à ajouter un fusible en ligne au fil de la batterie aussi près que possible de la borne positive (+) de la batterie. Ce fusible protégera le système électrique de votre véhicule en cas de court-circuit. Consultez le tableau ci-dessous pour connaître l'ampérage approprié du fusible, ainsi que les exigences minimales en matière de jauge d'épaisseur à fils.

MRV-M500 ....Fusible de 60 A, 4AWG/21mm² MRV-F300 ....Fusible de 40 A, 8AWG/8mm²

⑤ Conducteur de mise sous tension télé-commandée (vendu séparément)

Raccordez ce fil au fil de mise sous tension télécommandée (déclencheur positif, (+) 12V seulement) de votre unité principale. Si la mise sous tension télécommandée n'est pas disponible, voir la section Liste de vérification des connexions à la page 11 pour connaître les méthodes alternatives.

REMARQUE:

- Si vous utilisez le signal de niveau d'entrée de haut-parleur provenant de l'unité principale, la connexion du fil de mise sous tension télécommandée n'est pas nécessaire, car le signal est détecté automatiquement.

⑥ Conducteur de mise à la terre (vendu séparément)

Connecter ce conducteur sur un endroit propre et métallique du châssis du véhicule. Vérifier la mise à la terre en contrôlant le passage de courant continu entre ce point et la borne négative (−) de la batterie du véhicule. Mettez à la terre tous les composants audio au même point sur le châssis afin d'éviter les boucles de terre en veillant à maintenir le fil aussi court que possible. La jauge d'épaisseur à fils minimale requise pour ce raccordement est la suivante:

MRV-M500 4AWG/21mm²

⑦ Connecteur d'entrée de niveau de haut-parleur

Ces fils d'entrée permettent d'utiliser des unités principales non équipées de sorties de préamplificateur. Si vous n'utilisez pas des connecteurs d'entrée de ligne RCA, vous devez connecter ces câbles aux conducteurs de sortie de hautparleur de l'unité principale. Le MRV-M500/MRV-F300 accepte entrée à partir d'unités principales de haute puissance ou de puissance normale. REMARQUE:

- Pour le réglage « Système d'entrée de niveau de haut-parleur », il n'est pas nécessaire de raccorder le fil de mise sous tension télécommandée grâce à la fonction « REVEIL AUTOMATIQUE » de ce produit. Il est néanmoins possible que la fonction « REVEIL AUTOMATIQUE » ne soit pas disponible en fonction de la source du signal. Connecter alors le conducteur de mise sous tension télécommandée à un cordon d'alimentation entrant (alimentation des accessoires) en position ACC.

⑧ Conducteurs d'entrée de haut-parleur

Ces conducteurs sont des conducteurs d'entrée pour utilisation avec unités principales non équipées de sorties de préamplificateur. Si vous n'utilisez pas des connecteurs d'entrée de ligne RCA, vous devez connecter ces câbles aux conducteurs de sortie de hautparleur de l'unité principale. Le MRV-M500/MRV-F300 accepte entrée à partir d'unités principales de haute puissance ou de puissance normale.

⑨ Haut-parleur avant gauche (Blanc (+))
⑩ Haut-parleur avant gauche (Blanc/Noir (−))
⑪ Haut-parleur avant droit (Gris (+))
⑫ Haut-parleur avant droit (Gris/Noir (−))

⑬ Haut-parleur arrière gauche (Vert (+))
⑭ Haut-parleur arrière gauche (Vert/Noir (−))
15 Haut-parleur arrière droit (Violet (+))
16 Haut-parleur arrière droit (Violet/Noir (−))
17 Prises d'entrée RCA

Connector ces prises aux conducteurs de sortie de ligne de l'unité principale en utilisant les câbles d'extension RCA (vendus séparément). Vérifier que les connexions de canal sont correctes: gauche/vers la gauche et droite/vers la droite.

REMARQUE:

- Utiliser les entrées de niveau de ligne RCA ou de niveau de haut-parleur. Jamais les connecter à la fois.

13 Prises de sortie de préamplificateur (MRV-M500 uniquement)

La sortie du niveau de ligne se fait par ces prises. Cette sortie est idéale pour brancher un second amplificateur de sousgraves. Il s'agit d'une sortie à gamme de fréquences étendue et qui par conséquent n'est pas affectée par le répartiteur.

19 Unité de commande des graves à distance (MRV-M500 uniquement) (en option)

Raccordez l'unité de commande des graves à distance (vendue séparément) pour régler à distance le niveau de sortie. Cette opération ne remplace pas le réglage du niveau de gain entre l'amplificateur et l'unité principale.

À propos des câbles d'alimentation

Si la longueur du câble d'alimentation et du câble de mise à la terre est supérieure à 1 m ou si vous raccordez plusieurs amplificateurs, vous devez utiliser un raccord de tuyauterie multiple. Voir ci-dessous pour les recommandations concernant la jauge d'épaisseur à fils en vue du raccordement du raccord de tuyauterie multiple à la batterie ou à la terre (en fonction de la longueur nécessaire):

MRV-M500....2AWG(33mm ^-1 ) ou 1/0AWG (53mm ^-1 ) MRV-F300....4AWG (21mm ^-1 ) ou 2AWG (33mm ^-1 )

Veillez à installer un fusible en ligne de l'ampérage correct sur le câble d'alimentation le plus près possible de la bome positive de la batterie.

PRUDENCIA

Précautions avec les connexions des fils conducteurs

Lorsque vous utilisez des câbles conducteurs d'autres fabricants (câble d'alimentation), utilisez les vis fournies pour simplifier la connexion.

Faire correctement les connexions en se référant à la description suivante.

Si vous avez des doutes, contactez votre revendeur.

Lead end side of the product/ Côté extrémité du conducteur du produit/ Extremo del conductor del producto

Fig. 6

Fig. 7

1. Check the wire size.

NOTES:

1. Vérifier le calibre des fils.

REMARQUES :

- Taille du fil requise (fil de la batterie, fil de terre) :

MRV-M500....4AWG/21mm ^2

- Si le calibre des fils utilisés est inconnu, se renseigner auprès du revendeur.

1. Retirer l'isolation des bouts des fils de connexion de 7 - 10mm (9/32" - 3/8"). (Fig. 6)

REMARQUES :

• Si la longueur des conducteurs avec l'isolation retirée est trop courte, une connexion incorrecte risque de se produire et cela peut provoquer une panne de fonctionnement ou l'interruption du son.

• D'autre part, si la longueur du conducteur est trop longue, un court-circuit électrique risque de se produire.

• Fixez le conducteur avec la vis (fournie) de la borne de raccordement. (Fig. 7) Avant de faire cette connexion, utiliser la gaine rétrécissable isolante afin de couvrir les câbles dénudés dépassant la borne.

REMARQUES :

• Utiliser uniquement les vis fournies.
- Par mesure de sécurité, connecter les fils de la batterie en dernier.
- Pour éviter le débranchement des conducteurs ou de faire tomber l'appareil, ne pas saisir les conducteurs lors du transport de l'appareil.

Prière de vérifier les points énumérés ci-dessous concernant l'unité principale: (Fig. 8)

Conducteur de mise sous tension télé-commandée

a. L'unité principale n'a pas de conducteur de mise sous tension télécommandée ou d'antenne électrique.
b. Le conducteur d'antenne électrique de l'unité principale est seulement activé lorsque la radio est allumée (désactivé en mode cassette ou CD).
c. Le conducteur d'antenne électrique de l'unité principale est une sortie de niveau logique (+) 5V, déclencheur négatif (de type mise à la terre) ou ne peut pas supporter (+) 12V lors de la connexion à un autre équipement en plus de l'antenne électrique du véhicule.

Si un des points ci-dessus se présente, le conducteur de mise sous tension télécommandée du MRV-M500/MRV-F300 doit être connecté à une source d'alimentation commutée (allumage) du véhicule. S'assurer d'utiliser un fusible de 3A le plus près que possible de la prise d'allumage. En utilisant cette méthode de connexion, le MRV-M500/MRV-F300 est mis sous tension et restera allumé aussi longtemps que le commutateur d'allumage restera activé.

Si ceci est inacceptable, en plus du fusible de 3A mentionné ci-dessus, un commutateur SPST (commutateur-disjoncteur unipolaire) doit être installé en ligne dans le conducteur de mise sous tension du MRV-M500/MRV-F300.

Ce commutateur est ensuite utilisé pour mettre sous (et hors) tension le MRV-M500/MRV-F300. Pour cette raison, prière de s'assurer que ce commutateur est accessible au conducteur.

S'assurer que le commutateur est désactivé quand le véhicule est arrêté. Autrement, l'amplificateur restera activé et videra la batterie.

① Bleu/Blanc
② Antenne électrique
③ Conducteur de mise sous tension télécommandée
④ Aux conducteurs de mise sous tension télécommandée d'autres composants Alpine
⑤ Commutateur SPST (optionnel)
⑥ Fusible (3A)
⑦ Aussi près que possible de la prise d'allumage du véhicule
⑧ Source d'allumage

RÉGLAGES DE COMMUTATEUR

REMARQUE:

- Avant de procéder au réglage de chaque commutateur sélecteur, mettre hors tension et insérer un petit toumevis, etc. perpendiculairement au commutateur.

AJUSTES DEL INTERRUPTOR

NOTA:

20 Contrôle de réglage de gain d'entrée

Régler le gain d'entrée du MRV-M500/MRV-F300 à la position minimale. En utilisant un CD dynamique comme source, augmenter le volume de l'unité principale jusqu'à ce que le son de sortie s'altère. Puis, réduire le volume d'un pas (ou jusqu'à ce que le son de sortie ne soit pas altéré). Maintenant, augmenter le gain de l'amplificateur jusqu'à ce que le son des haut-parleurs devienne altéré. Réduire le gain petit à petit, jusqu'à ce que le son ne soit pas altéré pour obtenir un réglage de gain optimum.

21 Bouton de réglage de la fréquence de transfert (MRV-M500 : LP FILTER)

Utiliser cette commande pour régler la fréquence de transfert sur une valeur comprise entre 50 et 400 Hz.

22 Bouton d'ajustement des graves EQ (MRV-M500 uniquement)

Ajoutez un amplificateur de basses fréquences de 50 Hz réglé sur +12 dB pour ajuster la réponse des graves.

23 Commutateur sélecteur de mode de transfert (MRV-F300 uniquement)

a) Réglez-le en position « OFF » lorsque vous utilisez l'amplificateur pour piloter des haut-parleurs à gamme étendue ou lors de l'utilisation d'un répartiteur électronique externe.

La bande entière sortira aux haut-parleurs sans que les fréquences basses ou hautes soient coupées.

b) Règler sur la position « HP » lorsque l'amplificateur est utilisé pour exciter un système de haut-parleur d'aigus/bande moyenne. Les fréquences inférieures au point de recouvrement sont coupées à raison de 12 dB par octave.

REMARQUE :

- Dans ce cas, le niveau d'alimentation maximal de l'égaliseur des basses fréquences est réduit.

c) Régler sur « LP » lorsque l'amplificateur est utilisé pour exciter un haut-parleur de sous-graves. Les fréquences supérieures au point de recouvrement sont coupées à raison de 12 dB par octave.

24 Interrupteur sélecteur des graves EQ (3/4 can.) (MRV-F300

uniquement)

Mettre sur la position « ON » lors de l'utilisation pour exciter un haut-parleur de sous-graves.

La fréquence central est 50Hz.

25 Indicateur d'alimentation

Allumé lors de la mise en marche.

Eteint lors de l'extinction.

Couleur de l'indication	État Solution
Bleu Le circuit	de l'amplificateur est normal.
Rouge (clignotant)	La température de fonctionnement est élevée.	Faites baisser la température intérieure du véhicule à une niveau normal. L'indicateur passe au bleu.
Rose Le circuit	de l'amplificateur présente une anomalie. Un court-circuit électrique s'est produit ou le courant d'alimentation est trop élevé.	Eteignez la source d'alimentation, puis éliminez la cause du problème. Mettez l'unité sous tension, puis vérifiez que l'indicateur passe au bleu. S'il reste rouge, mettez l'unité hors tension et consultez votre revendeur.
	La température de fonctionnement est trop élevée.	Faites baisser la température intérieure du véhicule à une niveau normal. L'indicateur passe au rouge (clignotant).
	La tension d'alimentation est trop élevée.	Utilisez la tension d'alimentation appropriée. L'indicateur passe au bleu.

26 Adaptateur en forme de « Y » (vendu séparément)
27 Câble de rallonge RCA (vendu séparément)
20 Sortie avant
29 Sortie arrière
30 Sortie du haut-parleur de sous-graves
31 Haut-parleurs avant
③2 Haut-parleurs arrière
33 Haut-parleur de sous-graves
34 Unité principale, etc.

Système de 2 haut-parleurs + caisson de basses

2 Speaker System Système de 2 haut-parleurs Sistema de 2 altavoces

Conseils importants lors de la mise en pont d'un amplificateur

REMARQUE :

Le système présente une faible puissance en cas d'utilisation d'un seul canal d'entrée. L'adaptateur Y n'est pas requis en cas d'utilisation d'une sortie de ligne ou d'un couple stéréo/mono pour piloter les deux entrées de l'amplificateur ponté.

26 Adaptateur en forme de « Y » (vendu séparément)
27 Câble de rallonge RCA (vendu séparément)
23 Sortie avant
29 Sortie arrière
30 Sortie du haut-parleur de sous-graves
31 Haut-parleurs avant
32 Haut-parleurs arrière
33 Haut-parleur de sous-graves
34 Unité principale, etc.

26 Adaptateur en forme de « Y » (vendu séparément)

27 Câble de rallonge RCA (vendu séparément)

23 Sortie avant

29 Sortie arrière

30 Sortie du haut-parleur de sous-graves

31 Haut-parleurs avant

32 Haut-parleurs arrière

33 Haut-parleur de sous-graves

34 Unité principale, etc.

Système d'entrée de niveau de haut-parleur Sistema de entrada de nivel de altavoz

MRV-M500

★1 Pour le réglage « Système d'entrée de niveau de haut-parleur », il n'est pas nécessaire de raccorder le fil de mise sous tension télécommandée grâce à la fonction « REVEIL AUTOMATIQUE » de ce produit. Il est néanmoins possible que la fonction « REVEIL AUTOMATIQUE » ne soit pas disponible en fonction de la source du signal. Connecter alors le conducteur de mise sous tension télécommandée à un cordon d'alimentation entrant (alimentation des accessoires) en position ACC.
★2 Utiliser les entrées de niveau de ligne RCA ou de niveau de haut-parleur. Jamais les connecter à la fois.

- Seule l'entrée de niveau de haut-parleur du canal gauche/droit est requise. Vous pouvez néanmoins raccorder tous les fils d'entrée de haut-parleur (FL/FR/RL/RR) pour éviter l'absence de signaux lors du réglage de l'équilibreur de l'unité principale.

NOTA:

26 Adaptateur en forme de « Y » (vendu séparément)

27 Câble de rallonge RCA (vendu séparément)

26 Sortie avant

29 Sortie arrière

30 Sortie du haut-parleur de sous-graves

31 Haut-parleurs avant

32 Haut-parleurs arrière

33 Haut-parleur de sous-graves

34 Unité principale, etc.

★1 Pour le réglage « Système d'entrée de niveau de haut-parleur », il n'est pas nécessaire de raccorder le fil de mise sous tension télécommandée grâce à la fonction « REVEIL AUTOMATIQUE » de ce produit. Il est néanmoins possible que la fonction « REVEIL AUTOMATIQUE » ne soit pas disponible en fonction de la source du signal. Connecter alors le conducteur de mise sous tension télécommandée à un cordon d'alimentation entrant (alimentation des accessoires) en position ACC.
★2 Si vous raccordez simultanément les fils d'entrée de haut-parleur et les entrées RCA, ne raccordez pas le même nombre respectif de canaux d'entrée de haut-parleur et de canaux d'entrée RCA. Veillez à effectuer le raccordement sur différents canaux d'entrée.

26 Adaptateur en forme de « Y » (vendu séparément)
27 Câble de rallonge RCA (vendu séparément)
23 Sortie avant
29 Sortie arrière
30 Sortie du haut-parleur de sous-graves
31 Haut-parleurs avant
32 Haut-parleurs arrière
33 Haut-parleur de sous-graves
34 Unité principale, etc.

		MRV-M500 MRV-F300
Performances
Sortie de l'alimentation	Par canalRéf: 40, 14,4V	300WRMS x 1	50WRMS x 4
	Par canalRéf: 20, 14,4V	500WRMS x 1	75WRMS x 4
DHT+N	Réf: 10W sous 40 ≤0,02%	≤0,03%
	Réf: 10W sous 20 ≤0,03%	≤0,05%
	Réf: puissance nominale sous 40	<0,2% <0,08%
	Réf: puissance nominale sous 20	≤0,3% ≤0,7%
Rapport S/B	IHF A-wtd + AES-17Réf: 1W sous 40	>85dB >8 dB
	IHF A-wtd + AES-17Réf: puissance nominale sous 40	>105dB >98dB
Réponse de fréquence	Réf: 1W sous 40	7Hz-400Hz(+0/-3dB)	20Hz-20kHz(+0/-1dB)
Facteur d'amortissement	Réf: 10W sous 40 à 100Hz	>750 >90

ESPECIFICACIONES

		MRV-M500 MRV-F300
Rendimiento
Salida de alimentacion	Por canalRef: 40, 14,4V	300WRMS x 1	50WRMS x 4
	Por canalRef: 20, 14,4V	500WRMS x 1	75WRMS x 4
THD+N	Ref: 10W en 40 ≤0,02% ≤0,03%
	Ref: 10W en 20 ≤0,03% ≤0,05%
	Ref: potenda nominal en 40	≤0,2% ≤0,08%
	Ref: potenda nominal en 20	≤0,3% ≤0,1%
Relacion S/R	IHF A ponderada + AES-17Ref: 1W en 40	>85dB >81dB
	IHF A ponderada + AES-17Ref: potenda nominal en 40	>105dB >98dB
Respuesta de frecuencia	Ref: 1W en 40	7Hz-400Hz (+0/-3dB)	20Hz-20kHz (+0/-1dB)
Factor de atenuacion	Ref: 10W en 40 a 100Hz >750 >90

Contrôle
Sensibilité d'entrée	Entrée RCARéf: puissance nominale sous 4Ω		0,15-4,0V 0,2	4,0V
	Entrée de niveau de haut-parleurRéf: puissance nominale sous 4Ω		0,4-10V 0,5	10V
Transfert	Filtre passe-haut/filtre passe-bas variable		LPF 50Hz-400Hz(-24dB/oct.)	50Hz-400Hz(-12dB/oct.)
Égaliseur	Égaliseur de graves (fc=50Hz)		0 à +12dB(Variable)	CH-3/t:0 à +12dB(Selectable)
Niveau distant*	Atténuation linéaire*RUX-KNOB en option requis		0 à -20dB -
Général
Sortie du préamplificateur	Transfert entrée Ch1/7, en mémoire tampon		4V max -
Impédance d'entrée >10kΩ >10kΩ
Dimensions	Largeur	Ensemble	200mm(7-7/8")	200mm(7-7/8")
		Dissipateur thermique uniquement	165mm(6-1/2")	165mm(6-1/2")
	Hauteur		55mm(2-3/16")	55mm(2-3/16")
	Profondeur		200mm(7-7/8")	200mm(7-7/8")
Poids 1,8kg 1,7kg

REMARQUE :
- Les spécifications et la conception sont sujettes à des modifications sans préavis.

Control
Sensibilidad de entrada	Entrada RCARef: potencia nominal en 40.		0,15-4,0V 0,2	4,0V
	Entrada de nivel de altavozRef: potencia nominal en 40.		0,4-10V 0,5	10V
Crossover HPF/LPT	variable		LPF 50Hz-400Hz(-24dB/oct.)	50Hz-400Hz(-12dB/oct.)
Eualizador	Bass EO (fc=50Hz)		0 a +12dB(Variable)	CH-3/4:0 a +12dB(Selectable)
Nivel rematu*	Atenuación lineal*Requiere RUX-KNOB optional		0 a -20dB -
General
Salida de preamplificación	Transmisión de entrada Ch 1/2, con búfer		4V max -
Impedancia de entrada			>10kΩ >10kΩ
Dimensiones	Ancho	Generales	200mm(7-7/8")	200mm(7-7/8")
		Solo disipador térmico	165mm(6-1/2")	165mm(6-1/2")
	Altura		55mm(2-3/16")	55mm(2-3/16")
	Profundidad		200mm(7-7/8")	200mm(7-7/8")
Peso			1,8kg 1,7kg

Cet amplificateur a été testé et est conforme aux limites des dispositifs informatiques de catégorie B, conformément aux règlements du FCC, section 15, sous-section J. Ce matériel produit et utilise des hautes fréquences radio et doit être installé et utilisé conformément aux directives du fabricant.

NUMERO DE SERIE:

Enregistrer le numéro de série de l'appareil dans l'espace prévu ici et le conserver en permanence. La plaque de numéro de série est située à l'arrière de l'appareil.

Pour les clients Européens

Pour plus de détails sur la garantie, consulter votre revendeur.

Pour les clients d'autres pays

AVIS IMPORTANT

Pour les clients qui achéteraient ce produit en dehors des pays autres que les États Unis d'Amérique et du Canada et dont cette notice est comprise dans le carton, prière de contacter votre revendeur pour plus d'informations concernant la garantie.

CUIDADOS PRÁCTICOS

♦ AVISO IMPORTANTE
