MODE D'EMPLOI MODENA CHAUDIERE INVICTA
Poèle MODENA chaudiere
Référence 6171 44
Notice particulière d'utilisation et d'installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil
Caractéristiques suivant EN 13240 :
| Puisance nominale | 11 kW |
| dont puissance sur l'eau | 7 kW |
| dont puissance émise dans la pièce | 4 kW |
| Rendement | 72 % |
| Taux de CO% | 0.44 % |
| T° fumées | 327 °C |
| Mode de fonctionnement | Continu et Intermittent |
| Combustible recommends | Bois / bûches de 50 cm |
| Débit massique des fumées | 9.8 g/s |
| L'appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l'effet de la chaleur. Si le cas se présente, placer l'appareil sur une sole carrelée ou une plaque métallique refléchissante pour protégger le sol contre le risque de températures élevées. Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 40 cmDistance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm | |


| Masse de l'appareil | 170 kg | ||
| Raccordement au conduit de fumée par la buse située sur le dessus et à l'arrêtre de l'appareil | diamètre 150 mm | ||
| Longueur maximale des buches | 55 cm - Chargement façade | ||

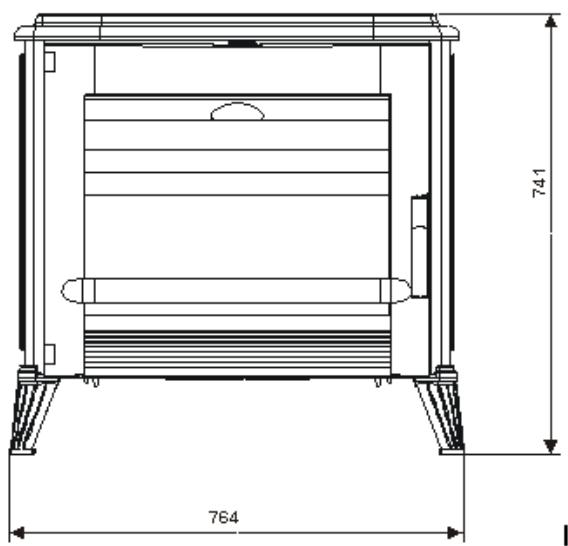

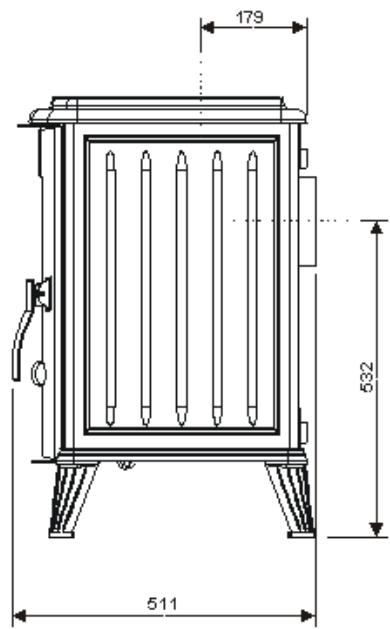

| Encombrement | h 736 mm | lg 764 mm | prof 444 mm |
| Dimensions de la porte | h 559 mm | lg 650 mm | |
| Vision du feu | h 380 mm | lg 527 mm | |
| Plaque signalétique | rivétée à l'arrêtre du cendrier | ||
| Pression maximale d'utilisation | 2 bars | ||
| Température maximale d'utilisation | 90°C | ||
| Raccordement pour le réseau de chauffage | X 2 pique 1” M (26/34) | ||

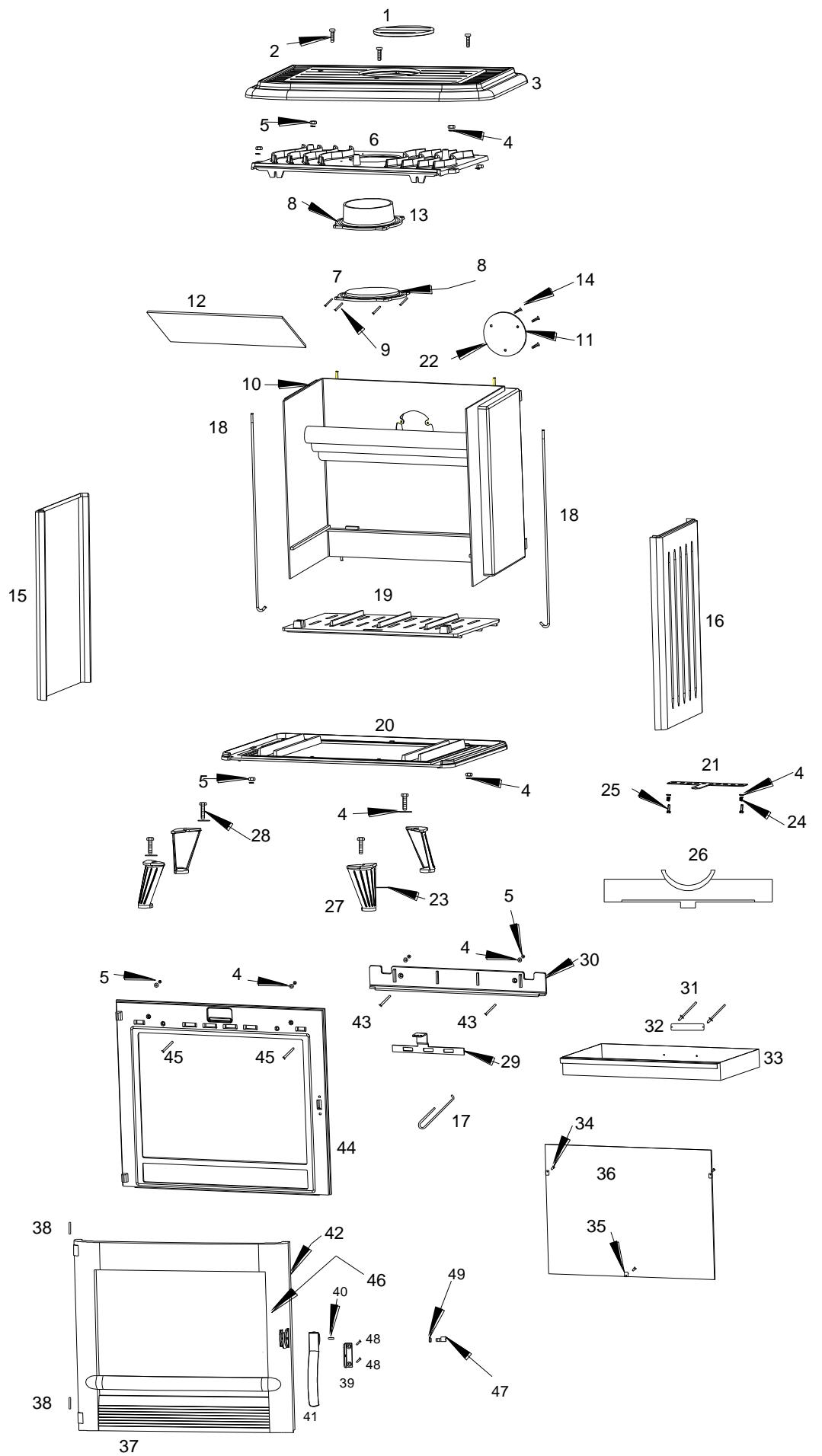

| Repère | Nbr | Désignation | Référence |
| 1 | 1 | Tampon | FB61 0375 |
| 2 | 3 | Vis bombée hexagonale creuse de 6x40 | AV 8686400 |
| 3 | 1 | Dessus | FB61 0374 |
| 4 | 12 | Rondelles de 6 | AV 4100060 |
| 5 | 10 | Ecrous Ø 6 | AV 7100060 |
| 6 | 1 | Avaloir | FB61 0354 |
| 7 | 1 | Tampon de buse | FB61 0272 |
| 8 | 2 | Joint thermocorde Ø5 de 0,566 mètres | AI 303005 |
| 9 | 4 | Vis à tête faisée pozy de 6x20 | AV 8656200 |
| 10 | 1 | Bouilleur | AT 610119A |
| 11 | 1 | Tampon tôle | AT 610124 |
| 12 | 1 | Déflecteur | FB61 0240 |
| 13 | 1 | Buse Ø150mm | FB61 0271 |
| 14 | 3 | Vis tête cylindrique, emprière hexagonale creuse de 6x10 | AV 8666100 |
| 15 | 1 | Côté extérieur gauche | FB61 0373 |
| 16 | 1 | Côté extérieur droit | FB61 0372 |
| 17 | 1 | Main froide | AS 800255 |
| 18 | 2 | Tirants | AS 610100A |
| 19 | 1 | Grille | FB61 0355 |
| 20 | 1 | Socle | FB61 0350 |
| 21 | 1 | Registre dendrier | AT 700171A |
| 22 | 1 | Joint plat autocollant de 7x3 de 0.421 mètres | KAI 010080 |
| 23 | 4 | Rondelles de 8 | AV 4100080 |
| 24 | 2 | Ressorts registre dendrier | AS 700230A |
| 25 | 2 | Vis à tête hexagonale de 6x20 | AV 8406200 |
| 26 | 1 | Chenet | FB61 0377 |
| 27 | 4 | Pieds | FB61 0371 |
| 28 | 4 | Vis à tête hexagonale de 8x20 | AV 840820 |
| 29 | 1 | Registre d'air secondaire | AT 610133A |
| 30 | 1 | Guide d'air | FB61 0363 |
| 31 | 2 | Rivets de 3x8 | AV 5203080 |
| 32 | 1 | Plaque signalétique | PS 617544 |
| 33 | 1 | Tiroir dendrier | AT 610101A |
| 34 | 3 | Vis à tête cylindrique pozy de 4x8 | AV 8644080 |
| 35 | 3 | Attaches de vitre | AS 700262 |
| 36 | 1 | Vitre | AX 606174 |
| 37 | 1 | Porte | FB61 0370 |
| 38 | 2 | Goupille cannelée 6x40 | AV 6306400 |
| 39 | 1 | Support d'excentrique | AT 610162A |
| 40 | 1 | Goupille cannelée de 6x20 | AV 6306200 |
| 41 | 1 | Poignée de porte | FB61 0376 |
| 42 | 1 | Joint thermocorde Ø8 de 2,1 mètres | AI 303008 |
| 43 | 2 | Vis faisée hexagonale creuse de 6x30 | AV 8636300 |
| 44 | 1 | Façade | FB61 0351 |
| 45 | 2 | Vis faisée hexagonale creuse de 6x40 | AV 8636400 |
| 46 | 1 | Joint plat autocollant de 7x3 de 1.854 mètres | KAI 010080 |
| 47 | 1 | Axe excentrique | AS 700263B |
| 48 | 2 | Vis à tête faisée de 6x10 | AV 8606100 |
| 49 | 1 | Ecrou bas Ø6 | AV 7130060 |
En complément de ce document, consulter attentivement les notices « D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » et « SPECIFICATION PARTICULARIERE POUR LES APPAREILS AVEC BOUILLEUR INTEGRE » qui sont toute deux fournies avec l'appareil.
Précaution au moment de la mise en service.
Pendant les premières utilisations de l'appareil, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.
Fonctionnement intermittent et continu
Le fonctionnement "Intermittent" nécessite un rechargement tous les 34 d'heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l'environnement.
L'appareil peut également assurer un fonctionnement «Continu» quand les contraintes de l'interruittance ne peuvent être respectées ou qu'une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d'une durée de 10 heures est possible.
- Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil.
Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui, par la même occasion, seront réservées (sans trop obstruer les trous de passage d'air).
Puissance Nominale: elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4kg, sous forme de 2 buches de bois dur, renouvelée toutes les 45 minutes, avec le réglage d'allure ouvert au maximum. En "Continu" la charge est portée à 14kg en 3 buches, pour un renouvellement toutes les 3 heures.
Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des buches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.
Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en gardant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 14kg constituée de 2 buches de bois dur, en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, sur tout le pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
- alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
- privilégier une utilisation avec de petites charges.
Organes de reglages
Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Registre de réglage d'allure : Situé en façade du cendrier, ce registre est utilisé pour modifier l'allure de l'appareil entre allure normale et combustion lente. La position « froid », combustion lente, est obtenue en fermant complètement le registre de réglage d'allure.
- Registre d'air secondaire : Ce registre, situé au-dessus de l'appareil, doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre. L'action de fermeture de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont commandés (voir ci-avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'appareil.

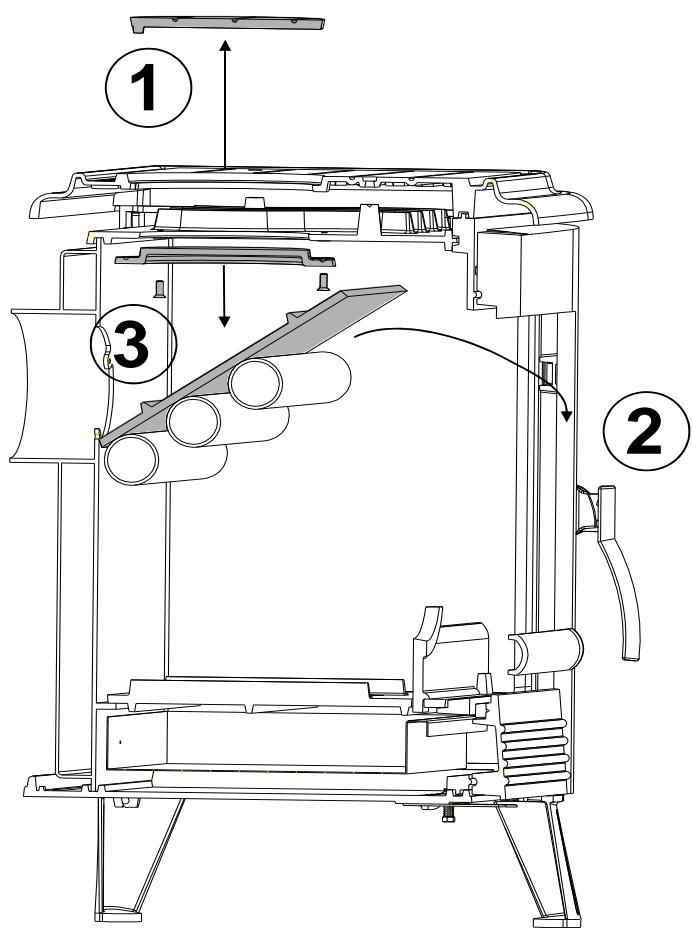

Montage de BUSE DEPART vertical
1 ENLEVER LE TAMPON EXTERIEUR 2 SORTIR LE DEFLECTEUR EN LE GLISSANT VERS L'AVANT 3 DEVISSER LES 4 VIS ET RETIRER LE TAMPON INTERIEUR

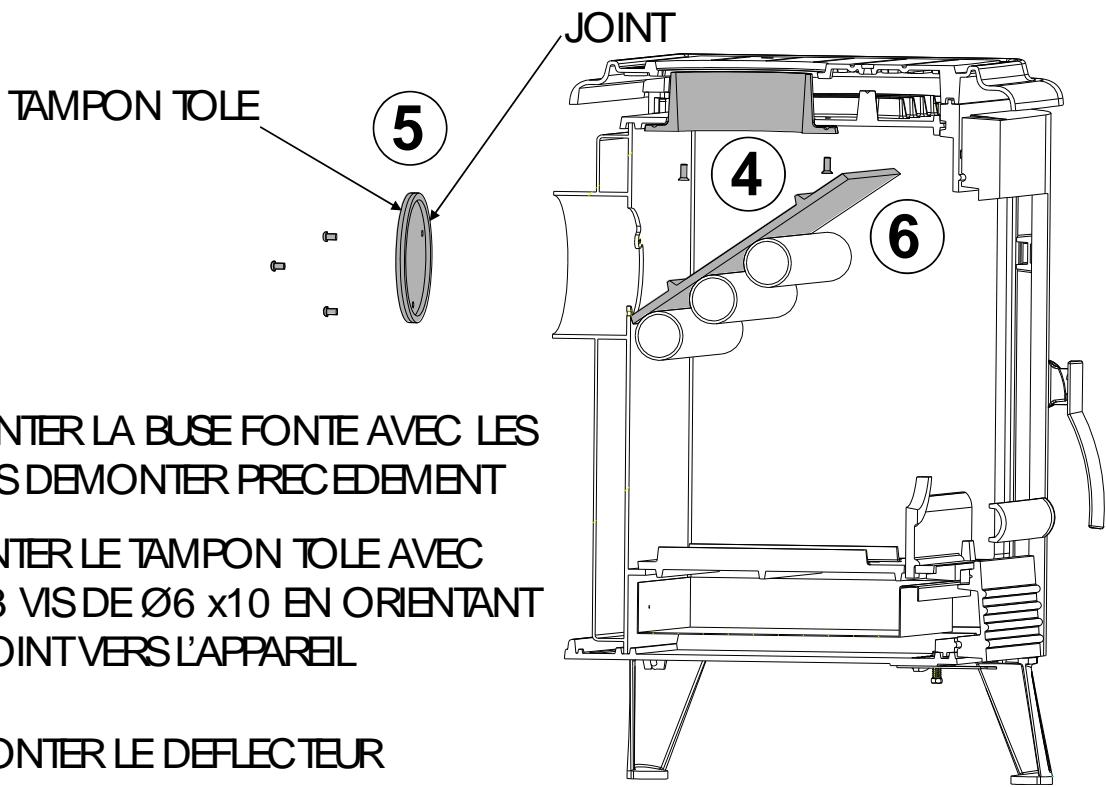

4 MONTER LA BUSE FONTE AVEC LES 4 VIS DEMONTER PRECEDEMENT 5 MONTER LE TAMPON TOLE AVEC LES3 VISDE 06 x10 EN ORIENTANT LE JOINTVERS L'APPAREL 6 REMONTER LE DEFLECTEUR
