Type de produit	Moniteur tactile PCAP
Marque	Iiyama
Modèle	ProLite T2252MSC
Taille de l'écran	22 pouces (55,9 cm)
Résolution native	1920 x 1080 (Full HD)
Technologie de dalle	TN, rétroéclairage LED
Rapport de contraste	1000:1 typique
Luminosité	225 cd/m²
Temps de réponse	5 ms
Angle de vision	170° horizontal, 160° vertical
Touch	Capacitif projeté, 10 points
Entrées vidéo	VGA, DVI-D, HDMI
Port USB	USB 2.0 (pour le tactile)
Haut-parleurs intégrés	Oui, 2 x 2 W
Dimensions (avec socle)	524 x 392 x 210 mm
Poids (avec socle)	5,8 kg
Alimentation	100-240 V, 50/60 Hz, 0,8 A
Consommation typique	28 W
Fonctionnalités principales	Écran tactile multitouch, inclinaison réglable, haut-parleurs intégrés, verrou Kensington
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Verrou de sécurité Kensington intégré
Pièces détachées et réparabilité	Disponibilité limitée, contacter le SAV Iiyama
Informations générales	Garantie 3 ans, compatible Windows, Linux, Android

FOIRE AUX QUESTIONS - ProLite T2252MSC IIYAMA

Comment nettoyer l'écran tactile du ProLite T2252MSC ?

Utilisez un chiffon doux légèrement humide (eau claire) et essuyez délicatement. Évitez tout produit chimique ou abrasif qui pourrait endommager le revêtement tactile.

Le moniteur prend-il en charge le multi-touch ?

Oui, le ProLite T2252MSC supporte jusqu'à 10 points de contact simultanés grâce à sa technologie capacitive projetée.

Comment activer les haut-parleurs intégrés ?

Les haut-parleurs sont automatiquement actifs lorsque vous connectez une source audio via HDMI ou DVI-D (avec adaptateur audio). Vérifiez le volume dans les paramètres OSD.

Quelle est la résolution maximale supportée ?

La résolution native est de 1920 x 1080 (Full HD) avec un taux de rafraîchissement de 60 Hz.

Puis-je utiliser le moniteur avec un Mac ou un Linux ?

Oui, il est compatible avec la plupart des systèmes d'exploitation. Pour le tactile sous Linux, des pilotes supplémentaires peuvent être nécessaires.

Le moniteur est-il livré avec un câble USB pour le tactile ?

Oui, un câble USB 2.0 est fourni dans la boîte pour connecter la fonction tactile à votre ordinateur.

Comment régler l'inclinaison de l'écran ?

Tenez le moniteur des deux mains et inclinez-le doucement vers l'avant ou l'arrière. La plage d'inclinaison est de -5° à +22°.

Où trouver le numéro de série ?

Le numéro de série est situé sur une étiquette au dos du moniteur, près des ports d'entrée.

Que faire si l'écran reste noir ?

Vérifiez la connexion du câble d'alimentation et de la source vidéo. Assurez-vous que le moniteur est allumé (témoin LED bleu). Si le problème persiste, testez avec un autre câble.

Le moniteur dispose-t-il d'un verrou Kensington ?

Oui, un emplacement pour verrou Kensington est intégré à l'arrière du moniteur pour sécuriser l'appareil.

MODE D'EMPLOI ProLite T2252MSC IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

FRANÇAIS

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

Modèle No. : PL2252M

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.com.

• Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
  ■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
  ■ Numéro d'enregistrement EPREL
  T2252MSC-B2 : 1556636, T2252MSC-W2 : 1556648, T2252MSC-B2AG : 2152716

TABLE DES MATIERES

POUR VOTRE SECURITE....1

CONSIGNES DE SECURITE....1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) ..3

SERVICE CLIENT....3

ENTRETIEN 4

AVANT D'UTILISER LE MONITEUR....5

FONCTIONS ....5

VÉRIFICATION DU CONTENU DE L'EMBALLAGE ....5

INSTALLATION 6

CARACTÉRISTIQUES TECHNIQUES :

ProLite T2252MSC-B2 / ProLite T2252MSC-W2 25

CARACTÉRISTIQUES TECHNIQUES : ProLite T2252MSC-B2AG ..26

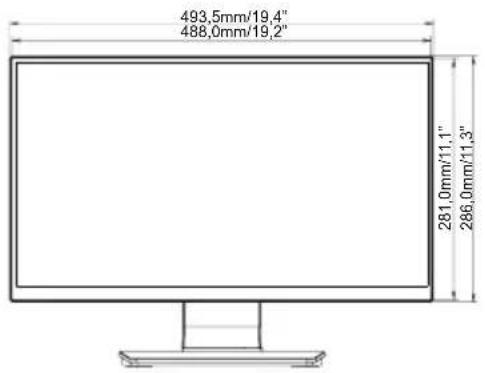

DIMENSIONS....27

FRÉQUENCES DE SYNCHRONISATION....27

POUR VOTRE SECURITE

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama.

Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrière du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

N'UTILISEZ PAS D'ALCOOL OU DE DÉSINFECTANTS SUR LE MONITEUR

Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface du panneau tactile et détériorer les composants.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.

SERVICE CLIENT

NOTEZ

■ Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTISSEMENT

■ Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

ATTENTION

■ Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface du panneau tactile et détériorer les composants.
■ Pour éviter d'endommager le moniteur (panneau tactile, boîtier, bornes de connexion) ou les accessoires, n'utilisez jamais les solvants puissants ou les lingettes de nettoyage suivants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface du panneau tactile et détériorer les composants.

Benzine	Eau hypochloreuse
Diluant	Solvants acides ou alcalins
Alcool	Cire
Eau de Javel	Abrasifs
Peroxyde	Nettoyant pour matériel de bureau
Acétone	Nettoyant pour vitres
Chlorure de méthylène	Papier de soie
Toluène	Mouchoir humide
Ammoniaque	Chiffon chimique
Solution d'hypochlorite de sodium (Eau de Javel)	Papier de nettoyage etc.

NOTEZ

■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau tactile.
■ Ne laissez pas le panneau tactile mouillé. Si des gouttelettes d'eau ou d'autres liquides se déposent sur l'écran, essuyez-le immédiatement avec un chiffon doux et sec. Si l'eau reste sur le panneau tactile, il risque de se décolorer ou de se tacher. De plus, si de l'humidité pénètre à l'intérieur du moniteur, cela peut l'endommager.
■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Entretien régulier

Essuyez délicatement le boîtier avec un chiffon doux, sec et propre. Si votre moniteur est particulièrement sale, imbibez le chiffon d'un détergent doux dilué dans de l'eau, essorez-le bien, puis éliminez la saleté. Essuyez ensuite immédiatement avec un chiffon doux et sec.

Désinfection à l'alcool

La désinfection à l'alcool peut provoquer une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface du panneau tactile et détériorer les composants. Nous vous recommandons plutôt de vous désinfecter les mains à distance de l'écran, avant et après son utilisation.

Si vous devez absolument désinfecter le moniteur avec de l'alcool, veuillez d'abord prendre connaissance des avertissements et des attentions mentionnés ci-dessus. Évitez également les désinfections fréquentes à l'alcool.

AVANT D'UTILISER LE MONITEUR

FONCTIONS

Résolutions prises en charge jusqu'à 1920 × 1080
Contraste élevé 1000:1 (Typique), Fonction Contr. avancé disponible / Luminosité 225cd/m² (Typique: Avec Ecran tactile) : ProLite T2252MSC-B2 / ProLite T2252MSC-W2
Contraste élevé 1000:1 (Typique), Fonction Contr. avancé disponible / Luminosité 215cd/m² (Typique: Avec Ecran tactile) : ProLite T2252MSC-B2AG
Réducteur de la lumière bleue
Lissage numérique des caractères
Haut-parleurs stéréo
2 haut-parleurs stéréo 1 W
Système de Veille
Conforme au standard de montage VESA (100 mm x 100 mm)
- Trou clé pour verrouillage de sécurité
Verre avec revêtement anti-reflets : ProLite T2252MSC-B2AG

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

■ Câble d'alimentation*

■ Câble HDMI

Câble USB

■ Pied avec une vis

■ Socle du pied avec une vis

■ Tournevis

■ Guide de sécurité

■ Guide de démarrage rapide

ATTENTION

Toutes les garanties sont annulées en cas de problèmes ou de dommages causés par un câble d'alimentation non fourni par iiyama.

Un câble secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75 mm² doit être utilisé.

INSTALLATION

ATTENTION

■ Avant d'installer, assurez-vous que le mur, le plafond ou bureau-bras est assez solide pour supporter le poids de l'écran et les accessoires de montage.

< MONTAGE MURAL >

ATTENTION

■ Quand vous faites du montage mural, tenant compte de l'épaisseur de la base de montage, serrer les vis M4 (4 pièces) avec un tournevis équipé d'une longueur de 7 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l'intérieur du moniteur.

[ROTATION DE L' IMAGE]

Il est conçu pour afficher vos contenus en mode paysage.

Disponible

Pas disponible

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② En tenant le moniteur enfoncez le Pied jusqu'à puis serrer avec la vis et du tournevis fournis pour assembler le Pied et le moniteur.

③ Utilisez le vis de pouce fourni avec le moniteur pour fixer le socle ave le pied du Pied.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Desserrez la «vis à pouce» pour retirer le Socle du Pied du Pied.
③ Desserrez la vis avec le tournevis fourni pour retirer le Pied.

COMMANDES ET CONNECTEURS

① Voyant d'alimentation

NOTEZ

Bleu : Fonctionnement normal

Orange : Mode veille

② Manette

A droite / Menu / Enter [▶]

A gauche / Entrée / Sortir [◀]

Haut [ ▲]

Bas [▼]

③ Commutateur d'alimentation(⏻)
④ Haut-parleurs
⑤ Trou clé pour verrouillage de sécurité

NOTEZ

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑥ Prise Casque (EARPHONE)

NOTEZ

Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

⑦ Connecteur de HDMI (HDMI)
⑧ Connecteur de DisplayPort (DP)
⑨ Connecteur USB en aval (USB3,2 Gen 1: 5Gbps, 5V, 900mA)
⑩ Connecteur USB en aval (USB3,2 Gen 1: 5Gbps, 5V, 900mA)
⑪ Connecteur USB en amont (USB)
⑫ Connecteur d'alimentation secteur( ∼ : Courant alternative) (AC POWER IN)

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Brancher l'ordinateur au moniteur à l'aide le câble USB.
④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120 / 240V, 20A (maximum).
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Le matériel connectable de Type A doit être connecté à la Prise de Terre.
■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile.
■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

[Exemple de connexion]


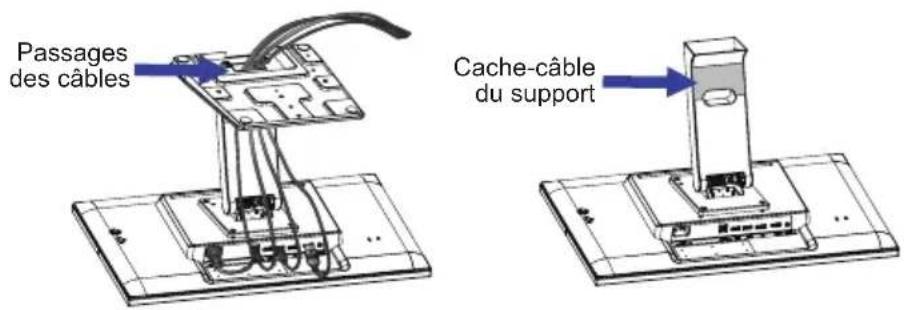

[ Rassemblez les câble ]

Cnnectez les câbles and faites les passer au travers des trous spécifiquement découpés. Le retrait du cache-câble du col de support facilite le passage.

MISE EN ROUTE DE L'ORDINATEUR

■ Fréquences du signal

Passez aux fréquences souhaités détails à la page 27 "FRÉQUENCES DE SYNCHRONISATION".

■ Systèmes d'exploitation compatibles tactile

	Souris Digitaliseur Les gestes*
Windows8/8.1/10/11	×	○	○
Windows7	×	○	○
Windows Vista	×	○	×
Windows XP	○	×	×
Mac OS/OS X	×	×	×
Linux	△	×	×
Android	×	×	×
Les fonctions	ClickCopieDouble click	ScintillementAperçu visuel	DigitaliseurAppuyer et taper, Rotation, Zoom avant/ arrière

Autres versions du système d'exploitation qui ne figurent pas ici ne sont pas supportées.

: Compatible : Non compatible

: Dépend de la prise en charge de Linux à partir de la version du système d'exploitation

* Les gestes peuvent être supportées par des applications spécifiques.

■ Appuyez sur Paramètres d'entrée en mode double écran.

① Connectez d'abord le moniteur principal à l'ordinateur.

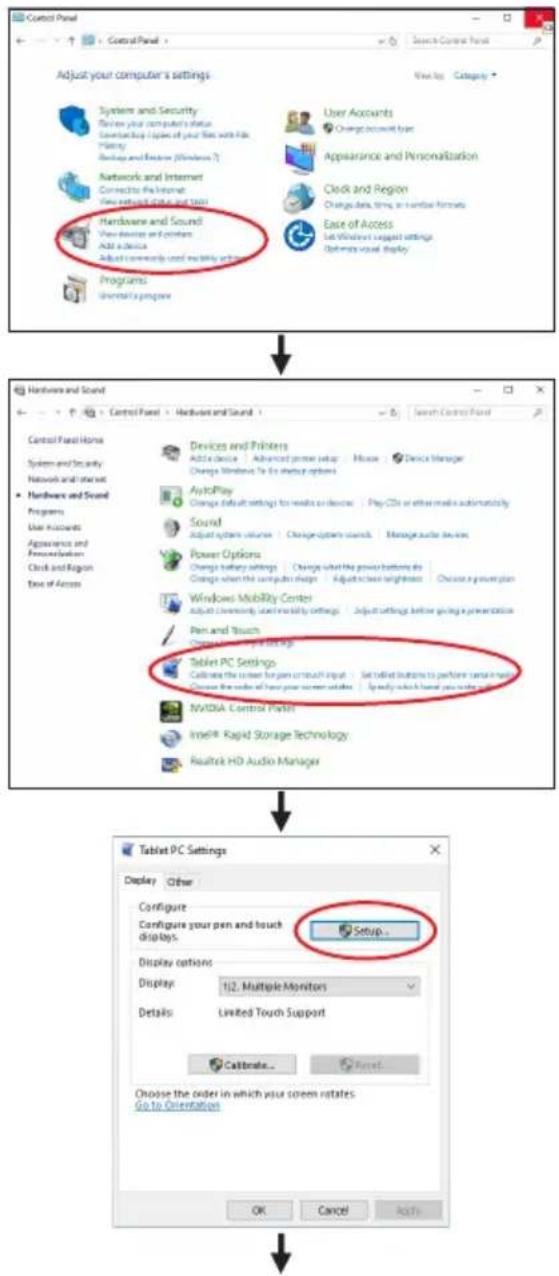

Définissez le Panneau de configuration > Matériel et audio > Paramètres du Tablet PC > Affichage > Configuration.

Le message suivant apparaîtra à l'écran. Veuillez suivre les instructions.

② Après le réglage du premier moniteur, connectez un deuxième moniteur et effectuez la configuration de la même manière que pour le premier.

NOTEZ

Les moniteurs fonctionnent en mode double écran, le contrôle tactile n'est pas pris en charge sur deux moniteurs en même temps.

Le contrôle tactile ne peut être effectué que sur un seul moniteur.

RÉGLAGE DE L'ANGLE DE VISION

■ Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le socle pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
■ Vous pouvez régler l'angle du moniteur jusqu'à 90° vers le haut et 5° vers le bas.

NOTEZ

■ Ne pas toucher l'écran d'affichage au changement d'angle. Cela pourrait endommager ou casser l'écran.
■ Une attention particulière est recquise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.

UTILISATION DU MONITEUR

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 27 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous.

① Inclinez la manette▶ pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant la manette ◀.

② Sélectionnez la page de menu où se trouve l'icône de l'ajustement désiré. Inclinez la manette ▶ En inclinant la manette ⚠ pour mettre en surbrillance l'icône du réglage souhaité.
③ Inclinez la manette ▶ à nouveau. En inclinant la manette ▲ pour effectuer les ajustements ou réglages appropriés.
④ Inclinez la manette ▶ puis inclinez-la ◀ our quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale OSD, sélectionnez l'élément OSD d'image du Menu, inclinez la manette ▶ Puis, sélectionnez Position V. en inclinant la manette ◀ ▶ Inclinez la manette ▶ à nouveau. En inclinant la manette ▲ / ▼ pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.

Inclinez la manette et enfin inclinez-la pour finir et les modifications sont enregistrées en mémoire.

NOTEZ

■ Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Interruption OSD. Inclinez la manette ◀ peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
■ Tous les ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

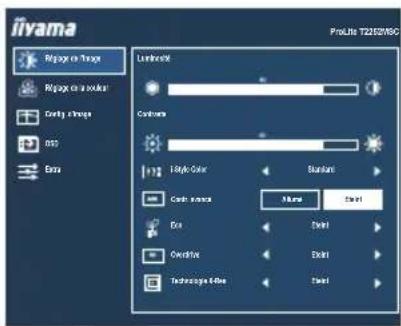

MENU DES PARAMÈTRES DE RÉGLAGE

Réglage de l'image Picture Adjust

Ajustement	Problème / Option		Manette
Luminosité *1,2Brightness	Trop sombreTrop clair
Contraste *1Contrast	Trop terneTrop intense
i-Style Color *1,2,3i-Style Color	EteintOff	Revenir aux réglages de base en ajustant les couleurs, hormis la couleur i-Style.
	StandardStandard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Jeux Game	Pour l'environnement de jeu de PC.
	Cinéma Cinema	Pour l'environnement de film et de vidéo.
	Paysage Scenery	Pour l'affichage d'images de paysage en extérieur.
	TexteText	Pour l'édition de texte et l'affichage en environnement de traitement de texte.
Contr. avancé *1Adv. Contrast		Augmentation du Réglage de Ratio de Contraste.Al
	Eteint Off	Ratio de Contraste Typique.
NOTEZ La fonction Contr. avancé ajuste la luminosité de l'image et augmente la ratio de contraste durant les phases d'images animées.La Contraste, Luminosité, i-Style Color, Eco, Gamma et Temp. Couleur (Color Temp.) ne peuvent pas être ajustés et sélectionnés lorsque la fonction Contr. avancé est activée.
Eco *1DirectEco
	Eteint Off Normal
	Mode1 Mode1	La luminosité du back-light (Retro éclairage) est réduite.
	Mode2 Mode2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode1.
	Mode3 Mode3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode2.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.

- Eco : Inclinez la manette ▲orsque le Menu n'est pas affiché.

Réglage de l'imagePicture Adjust
Ajustement	Problème / Option	Manette
Overdrive *4Overdrive	Eteint Off / 1 / 2 / 3 / 4 / 5Il améliorera le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides.Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.
Technologie X-ResX-Res Technology	Eteint Off	Normal
	Léger Soft	Rehausser les contours de l'image.
	Moyen Middle	Améliore le bord de l'image plus que l'option Léger.
	Poussé Hard	Améliore le bord de l'image plus que l'option Moyen.

*1 La disponibilité de chaque élément dépend de l'élément qui est activé. Voir page 19 Matrice de corrélation de fonctions pour plus de détails.

*2 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux.

*3 i-Style Color est désactivés lorsque Réd. de lum. bleue a été sélectionné.

*4 Quand l'Overdrive est activé, un certain niveau de conservation d'image sera causé.

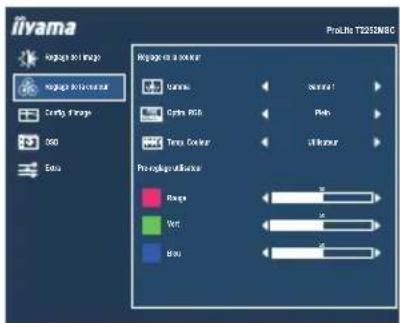

Réglage de la couleur \*¹ Color Settings

Ajustement		Problème / Option		Manette
Gamma *2Gamma		Gamma1 Gamma 1	Fort contraste
		Gamma2 Gamma 2	Normal
		Gamma3 Gamma 3	Sombre
Optim. RGBRGB Range		Plein Full	Pour l'affichage de couleurs en pleine échelle
		Mimite Limited	Pour l'affichage de couleurs en échelle limitée
Temp. Couleur *2Color Temp.		Utilisateur User	Rouge	Trop faible [YXC6]
			Vert
			Bleu
		Froides Cool	Couleur froide
		Normal Normal	Couleur normale
		Chaudes Warm	Couleur chaude

*1 La Réglage de la couleur (Color Settings) sont désactivés lorsque Réd. de lum. bleue a été sélectionné.

*² La disponibilité de chaque éléments dépend de l'éléments qui est activé. Voir page 19 Matrice de corrélation de fonctions pour plus de détails.

Config. d'imageImage Settings
Ajustement	Problème / OptionManette
Réglage du mode Vidéo *1Video Mode Adjust	Plein écran Full	Extension de l'affichage.
	Format Aspect	Extension de proportion d'affichage
Réd. de lum. bleu *2Blue Light Reducer	Eteint Off	Normal
	Mode1 Mode1	La lumière bleu est réduite.
	Mode2 Mode2	La lumière bleu est réduite plus que dans le Mode 1.
	Mode3 Mode3	La lumière bleu est réduite plus que dans le Mode 2.
Aigu ou Doux *1Sharp and Soft	1 2 3 4 5 6Vous pouvez changer la qualité de l'image de 1 à 6 (Nette à Lisse). Inclinez la manette pour changer la qualité de l'image dans l'ordre croissant. Inclinez la manette pour changer la qualité de l'image dans l'ordre décroissant.

*1 Une image peut apparaître au centre de l'écran avec un format de 4:3, 5:4 ou 16:10 Lorsque la résolution vidéo d'entrée est 4:3, 5:4 ou 16:10.

Lorsque la mise à l'échelle de l'affichage est préservée ou que le mode de mise à l'échelle ou l'option de mise à l'échelle est sélectionné sur le GPU, cette fonction est activée.

*² Le Réd. de lum. bleu ne peut pas être activé si les fonctions i-Style Color, Contr. avancé ou Eco est activées.

Ajustement	Problème / Option Manette
Position H.OSD Horizontal Position	OSD trop à gaucheOSD trop à droite
Position V.OSD Vertical Position	OSD trop basseOSD trop haute
Délai affichage OSDOSD Time	Vous pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes.
Arrière plan OSDOSD Background	Allumé On	Le fond d'OSD est rendu transparent.
	Eteint Off	Renvoyez le fond d'OSD.
LangueLanguage	English	Anglais	Česky	Tchéque
	Français	Français	Italiano Italien
	Deutsch	Allemand	Русский	Russe
	Nederlands	Néerlandais	日本語	Japonais
	Polski	Polonais
Afficher les informationsDisplay Information	Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

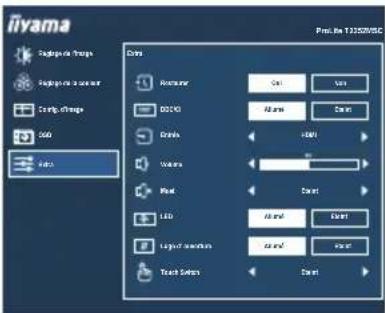

ExtraExtra
Ajustement	Problème / Option Manette
RestaurerReset	Oui Yes	Les données préréglées à l'usine sont restaurées.
	Non No	Retourne au Menu.
DDC/CIDDC/CI	Allumé On	Le DDC/CI est activé.
	Eteint Off	Le DDC/CI est éteint.
EntréeSignal Select	Auto Auto Choisir l'Entree du Signal automatiquement.
		Sélectionnez l'entrée Digital (HDMI). HDMI
		Sélectionnez l'entrée Digital (DisplayPort). DisplayPo
NOTEZ Lorsque vous sélectionnez le mode "Auto", une seule source disponible sera validé automatiquement.La source d'entrée est fixe, non choisie automatiquement si HDMI et DisplayPort qui sont choisis.
Volume Volume Direct	Trop faibleTrop fort
Muet Mute Direct	Allumé	Désactive le son temporairement.
	Eteint	Retourne le volume sonore au niveau précédent.
LED LED	Allumé On	La Voyant d'alimentation est allumée.
	Eteint Off	La Voyant d'alimentation est éteinte.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.
Logo d' ouverture Opening Logo	Allumé On	Le logo IIYAMA est affiché lorsque le monitor est allumé.
	Eteint Off	Le logo IIYAMA n'apparaît plus lorsque le moniteur est allumé.
Touch Switch * Touch Switch	Eteint Off	Contact normal (avec les mains libres ou un stylet de pointage)
	Glove	Contact avec main gantée (Epaisseur du support + 2mm)

* Veuillez allumer l'appareil et régler le Touch Switch (commutateur tactile) quand l'installation du Moniteur est terminée.

La mise sous tension et si vous réglez le Touch Switch (commutateur tactile) avant l'installation du moniteur, cela peut entrainer un mauvais alignement, voire un mauvais fonctionnement de la calibration tactile.

Les gants compatibles sont des gants en latex conducteur.

Le nombre maximum de points de contact varie en fonction du mode sélectionné.

Points de contact max.
Eteint(Normal) 10
Glove 10

Direct

Vous pouvez passer les éléments du menu et afficher directement les réglages de et/ou la mise à l'échelle de l'écran par la manipulation suivante.

- Volume : Inclinez la manette ▼ lorsque le Menu n'est pas affiché.

- Muet : Inclinaison et maintien de la manette ▼ pendant 2 secondes successivement lorsque le Menu n'est pas affiché.

Muet et Rétablir le son s'enclenchent en inclinant la manette .

- Entrée : Appuyez sur la touche ◀ lorsque le menu n'apparaît pas à l'écran, il va alors s'afficher.

Inclinaison et maintien de la manette ▶ pendant environ 3 secondes lorsque le menu n'est pas affiché pour verrouiller / déverrouiller la fonction de blocage OSD.

Inclinaison et maintien de la manette ◀ pendant environ 3 secondes lorsque le menu n'est pas affiché pour verrouiller / déverrouiller la fonction de blocage POWER.

■ Matrice de corrélation de fonctions

Élément sélectionnéÉlément activé	Réglage de l'image Couleur
	Contraste	Luminosité	i-Style Color	Contr. avancé	Eco Gamma Couleur
i-Style Color	- - -	-					√
Contr. avancé	--	-		-	-	-
Eco	√	-	√	√		√	√

√ : Disponible

- : Indisponible

SYSTÈME VEILLE

Ce produit dispose de la fonction veille. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Il existe un mode veille disponible comme décrit ci-dessous. La fonction de veille, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

■ Mode veille

Quand le signal vidéo de l'ordinateur sont inactifs, le moniteur entre en mode veille, ce qui réduit la consommation électrique à moins de 1,5W*. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode veille, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

* Lorsque les périphériques USB ne sont pas connectés.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème Contrôle

① L'image n'apparaît pas.

(Le voyant □ Le câble d'alimentation est-il correctement branché ?
d'alimentation ne □ L'interrupteur marche-arrêt est-il sur ON ?
s'allume pas) □ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
(Le voyant □ Si l'économiseur d'écran est activé, toucher la souris ou l'écran.
d'alimentation □ Augmenter le Contraste et/ou la Luminosite.
est bleu) □ L'ordinateur est-il allumé ?
□ Le câble de signal est-il correctement ranché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
(Le voyant □ Si le moniteur est en mode veille, toucher la souris ou l'écran.
d'alimentation □ L'ordinateur est-il allumé ?
est orange) □ Le câble de signal est-il correctement branché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

② L'écran n'est pas □ Le câble de signal est-il correctement branché ?
synchronisé. □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
③ L'écran n'est pas centré. □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
④ L'écran est trop lumineux ou trop □ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs dumoniteur ?
⑤ L'écran tremble. □ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
⑥ Pas de son. □ L'équipement audio (Ordinateur etc.) est en marche.

□ Le câble audio est connecté correctement.

□ Augmentez le volume.

□ Le Muet est OFF.

□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

Problème Contrôle

⑦ Le son est trop fort □Le niveau de sortie de l'équipement audio est dans les spécifications du ou trop faible. moniteur.
⑧ L'audition d'un bruit parasite. □ Le câble audio est connecté correctement.
⑨ L'écran tactile ne □Avez-vous verifié que le câble USB est bien connecté à sa fiche ? répond pas. □Avez-vous verifié que le pilote est bien installé ?
⑩ Aucune action au □Avez-vous verifié que la fonction de calibration a été installée toucher (pas de convenablement ? changement de position)

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur.

Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifications, sans préavis.

CARACTÉRISTIQUES TECHNIQUES : ProLite T2252MSC-B2 / ProLite T2252MSC-W2

Ecran Tactile	Système d'affichage	Technologie capacitive projetée 10pt Tactile
	La transmission de la lumière	90%
	Système de Communication	USB
Catégorie de taille 21,45"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 21,45" (54,5cm)
	Taille du point 0,2493 mm H × 0,241 mm V
	Luminosité	250cd/m2 (Typique: Sans écran tactile),225cd/m2 (Typique: Avec Ecran tactile),215cd/m2 (Par défaut / Économie d'énergie, Avec Ecran tactile)
	Rapport de contraste	1000 : 1 (Typique: Avec Ecran tactile), Fonction Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	Temps de réponse 14ms (Typique), 5ms (Gris au Gris)*1
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation Horizontale : 30,0-83,0 kHz, Verticale : 55-76 Hz
Résolution Native 1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée 1920 × 1080 60Hz
Connecteur d'entrée HDMI, DisplayPort
Signal vidéo en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Nombre de ports USBTaille du connecteur		1 Montante – Gamme B2 Descendante – Gamme A
Prise Casque*2		Prise mini 3,5 mm (stéréo)
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 478,656 mm L × 260,28 mm H / 18,8" L × 10,2" H
Alimentation		100-240 VAC, 50/60 Hz, 0,7 A
Puissance absorbée*3		11W typique,Mode veille : 1,5W maximum, Mode éteint : 0,3W maximum
Dimensions / Poids net		496,5 × 361,5 × 239,5mm / 19,4" × 14,2" × 9,4" (L×H×P)4,5kg / 9,9lbs
Angle d'inclinaison Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température Humidité 5 à 35°C / 41 à 95°F10 à 80% (sans condensation)Stockage : Température Humidité -20 à 60°C / -4 à 140°F5 à 85% (sans condensation)
Homologation		CE, UKCA, TÜV-Bauart, cTÜVus, EAC

NOTEZ

*1 Wenn Over Drive est réglé sur "5".
*² Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*3 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite T2252MSC-B2AG

Ecran Tactile	Système d'affichage	Technologie capacitive projetée 10pt Tactile
	La transmission de la lumière	86%
	Système de Communication	USB
Catégorie de taille 21,45"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 21,45" (54,5cm)
	Taille du point 0,2493	mm H × 0,241 mm V
	Luminosité	250cd/m2 (Typique: Sans écran tactile),215cd/m2 (Typique: Avec Ecran tactile),155cd/m2 (Par défaut / Économie d'énergie, Avec Ecran tactile)
	Rapport de contraste	1000 : 1 (Typique: Avec Ecran tactile), Fonction Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	Temps de réponse 14ms (Typique), 5ms (Gris au Gris)*1
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation Horizontale : 30,0-83,0 kHz, Verticale : 55-76 Hz
Résolution Native 1920 × 1080, 2,1 Mégapixel
Résolution Maximum Supportée 1920 × 1080 60Hz
Connecteur d'entrée HDMI, DisplayPort
Signal vidéo en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Nombre de ports USBTaille du connecteur		1 Montante – Gamme B2 Descendante – Gamme A
Prise Casque*2		Prise mini 3,5 mm (stéréo)
Haut-parleurs 1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale 478,656		mm L × 260,28 mm H / 18,8" L × 10,2" H
Alimentation		100-240 VAC, 50/60 Hz, 0,7 A
Puissance absorbée*3		13W typique,Mode veille : 1,5W maximum, Mode éteint : 0,3W maximum
Dimensions / Poids net		496,5 × 361,5 × 239,5mm / 19,4" × 14,2" × 9,4" (L×H×P)4,5kg / 9,9lbs
Angle d'inclinaison Haut: 90 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température Humidité 5 à 35°C / 41 à 95°FStockage : Température Humidité 10 à 80% (sans condensation)-20 à 60°C / -4 à 140°F5 à 85% (sans condensation)
Homologation		CE, UKCA, TÜV-Bauart, cTÜVus, EAC

NOTEZ

*1 Wenn Over Drive est réglé sur "5".
*² Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*3 Lorsque les périphériques USB ne sont pas connectés.

DIMENSIONS

FRÉQUENCES DE SYNCHRONISATION

Mode video	Fréquence horizontale	Fréquence verticale	Horloge à points
640 × 480	31,469kHz 59,	940Hz 25,175MHz
	37,500kHz 75,	000Hz 31,500MHz
	37,861kHz 72,	809Hz 31,500MHz
800 × 600	35,156kHz 56,	250Hz 36,000MHz
	37,879kHz 60,	317Hz 40,000MHz
	46,875kHz 75,	000Hz 49,500MHz
1024 × 768	48,363kHz 60,	004Hz 65,000MHz
	56,476kHz 70,	069Hz 75,000MHz
	60,023kHz 75,	029Hz 78,750MHz
1280 × 1024	63,981kHz 60,	020Hz 108,000MHz
	79,976kHz 75,	025Hz 135,000MHz
1440 × 900 55,	935kHz 59,887Hz	106,500MHz
1680 × 1050 65,	290kHz 60,000Hz	146,250MHz
1920 × 1080 66,	590kHz 59,930Hz	138,500MHz
