TVIP41560 - Caméra de surveillance ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP intérieure/extérieure
Résolution maximale	1920 x 1080 pixels (Full HD)
Angle de vue	90° (horizontal)
Vision nocturne	Oui, jusqu'à 30 mètres avec LED infrarouge
Dimensions (L x H x P)	70 x 120 x 70 mm
Poids	250 g
Alimentation	12 V CC via adaptateur secteur (inclus) ou PoE (Power over Ethernet)
Connectivité	Ethernet RJ45 10/100 Mbps, Wi-Fi 802.11 b/g/n
Stockage	Carte microSD jusqu'à 128 Go, enregistrement sur NAS ou cloud
Fonctions principales	Détection de mouvement, alerte email, enregistrement programmé, audio bidirectionnel
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Cryptage SSL/TLS, authentification utilisateur, pare-feu intégré
Pièces détachées et réparabilité	Adaptateur secteur, câble Ethernet, kit de montage disponibles en option
Indice de protection	IP65 (résistant à la pluie et à la poussière)
Température de fonctionnement	-20°C à +50°C
Garantie	2 ans
Contenu de l'emballage	Caméra, adaptateur secteur, câble Ethernet, kit de montage, guide de démarrage rapide
Marque	Abus
Modèle	TVIP41560
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - TVIP41560 ABUS

Comment installer la caméra TVIP41560 ?

Pour installer la caméra, fixez le support au mur à l'aide des chevilles fournies. Branchez l'adaptateur secteur ou utilisez le PoE. Connectez le câble Ethernet à votre routeur. Suivez le guide de démarrage rapide pour configurer l'adresse IP.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez le bouton Reset situé sur la caméra enfoncé pendant 10 secondes. Les voyants clignoteront et la caméra redémarrera avec les paramètres par défaut.

Quelle application utiliser pour visualiser la caméra ?

Utilisez l'application Abus Link Station ou tout logiciel compatible ONVIF. Vous pouvez aussi accéder via un navigateur web en entrant l'adresse IP de la caméra.

Comment configurer la détection de mouvement ?

Dans l'interface de la caméra, allez dans Paramètres > Détection de mouvement. Activez la fonction et dessinez les zones de détection. Vous pouvez régler la sensibilité et les actions (alerte email, enregistrement).

La caméra supporte-t-elle le WiFi ?

Oui, la TVIP41560 dispose du WiFi 802.11 b/g/n. Pour l'utiliser, connectez d'abord la caméra par câble Ethernet, puis configurez le WiFi dans les paramètres réseau.

Comment enregistrer les vidéos ?

Vous pouvez insérer une carte microSD (jusqu'à 128 Go) pour l'enregistrement local. Configurez l'enregistrement continu ou sur détection de mouvement. Vous pouvez aussi utiliser un NAS ou un service cloud.

Que faire si l'image est floue ?

Nettoyez la lentille avec un chiffon doux. Vérifiez la mise au point en tournant la bague autour de l'objectif si votre modèle le permet. Assurez-vous que la caméra n'est pas obstruée.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site Abus. Dans l'interface de la caméra, allez dans Paramètres > Maintenance > Mise à jour firmware. Sélectionnez le fichier et suivez les instructions.

La caméra est-elle résistante aux intempéries ?

Oui, la TVIP41560 possède un indice de protection IP65, ce qui la rend résistante à la pluie et à la poussière. Elle peut être installée en extérieur.

Quelles sont les langues disponibles dans l'interface ?

L'interface de la caméra prend en charge plusieurs langues : français, anglais, allemand, espagnol, italien, néerlandais, etc. Vous pouvez changer la langue dans les paramètres.

MODE D'EMPLOI TVIP41560 ABUS

Manuel d'utilisateur

Vous trouverez les questions les plus fréquemment posées (FAQ) et des remarques importantes sur ce produit ainsi que d'autres produits sur notre site Internet.

www.abus.com

Introduction

Chère cliente, cher client,

Nous vous remercions d'avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

L'enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée ci-dessus.

La société ABUS Security-Center GmbH décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisateur sans préavis.

ABUS Security-Center ne peut être tenu responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

	Le pictogramme représentant un éclair dans un triangle indique un danger pour la santé, par exemple une décharge électrique.
	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel, d'instructions importantes devant être impérativement respectées.
	Ce pictogramme indique la présence de conseils et de remarques spécifiques relatives à l'utilisation.

Énumérations

1. ...2. ...	Énumérations avec ordre particulier dans le texte ou dans l'avertissement.
... ...	Énumérations sans ordre particulier dans le texte ou dans l'avertissement.

Utilisation conforme

Utilisez l'appareil exclusivement aux fins pour lesquelles il a été construit et conçu ! Toute autre utilisation est considérée comme non conforme.

Ce matériel est conçu exclusivement pour les applications suivantes :

- La caméra extérieure WLAN HD 720p permet une surveillance efficace. La caméra est conçue pour une installation en intérieur ou en extérieur. Les LED infrarouges permettent une surveillance de jour comme de nuit à une distance de 10 mètres maximum.

Grâce à l'indice de protection IP66, elle peut être utilisée en extérieur comme en intérieur.

Consignes de sécurité importantes

Généralités

Avant la première utilisation du matériel, lisez attentivement les indications, et plus particulièrement les avertissements, même si vous êtes autorisé à utiliser des appareils électroniques.

	En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !
	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque !

Conservez ce manuel en lieu sûr pour pouvoir vous y référer ultérieurement.

Si vous revendez ou donnez l'appareil, remettez également le présent manuel.

Les consignes de sécurité et les mises en garde suivantes sont destinées à vous protéger ainsi que l'appareil. Veuillez lire attentivement les points suivants :

Alimentation électrique

• N'utilisez cet appareil qu'avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité.
• Déconnectez l'appareil du réseau électrique avant toute intervention de maintenance ou d'installation.
• Afin de complètement débrancher l'appareil du réseau, la fiche doit être retirée de la prise.
• Afin de prévenir tout danger d'incendie, il convient de débrancher la fiche de l'appareil de la prise en cas de non-utilisation prolongée.

• Avant une tempête et/ou un orage avec risque d'éclair, débranchez l'appareil du réseau électrique ou branchez l'appareil à une ASI.
• Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

Câble

• Saisissez tous les câbles au niveau de la fiche et ne tirez jamais sur le câble.
• Ne saisissez jamais le câble électrique avec des mains mouillées, car vous risqueriez un court-circuit ou une décharge électrique.
• Ne posez ni appareil, ni partie de meuble ou autres objets lourds sur le câble et veillez à ce que celui-ci ne soit pas plié, surtout au niveau de la fiche et des broches de raccordement.
• Ne faites jamais de nœud avec le câble et ne l'attachez jamais à d'autres câbles.
• Tous les câbles doivent être installés de manière à ce qu'ils ne gênent personne et que personne ne marche dessus.
• Un câble électrique peut engendrer un incendie ou une électrocution. Contrôlez de temps à autre le câble électrique.
• Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.
• N'utilisez pas d'adaptateur ou de rallonge qui ne satisfont pas aux normes de sécurité en vigueur et n'intervenez pas au niveau du câble électrique ou réseau.

À propos des enfants

• Ne pas laisser les appareils électriques entre les mains des enfants ! Ne laissez jamais les enfants utiliser des appareils électriques sans surveillance. Les enfants ne peuvent pas toujours identifier les dangers. Les petites parties peuvent mettre leur vie en danger si elles sont ingérées.
  • Veuillez aussi garder les enfants à l'écart de l'emballage. Risque d'asphyxie !
• Cet appareil n'est pas conçu pour les enfants. En cas d'utilisation non conforme, les ressorts peuvent sauter et provoquer des blessures chez les enfants (par ex. au niveau des yeux).

Surveillance

• Il se peut que, dans certains pays, la mise en service de systèmes de surveillance soit interdite par la loi ou réglementée.
• Préalablement à la mise en service du système, l'utilisateur est tenu de s'assurer que la surveillance a lieu dans le respect des dispositions légales applicables.

Lieu d'installation/Environnement d'exploitation

Température et humidité de l'air requises pour le fonctionnement :

-20 °C à 50 °C, maximum 95 % d'humidité relative.

Veillez aux points suivants :

• ne jamais directement exposer l'appareil à des sources de chaleur (par ex. les chauffages) ;
• éviter l'exposition directe du capteur d'images aux rayons du soleil ou à une source de lumière artificielle puissante ;
• ne pas poser l'appareil à proximité de champs magnétiques (par ex. des haut-parleurs) ;
• ne pas poser sur ou à côté de l'appareil des sources d'inflammation non protégées (par ex. des bougies) ;
• éviter le contact avec des liquides corrosifs ;
• éviter toute immersion de l'appareil ;
• ne pas insérer de corps étrangers dans l'appareil ;
• ne pas exposer l'appareil à d'importantes fluctuations de températures, sinon l'humidité peut se condenser et provoquer des courts-circuits ;
• ne pas exposer à des secousses ou des vibrations importantes.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Les emballages et les accessoires liés sont recyclables et doivent toujours être confiés au recyclage.

Nous vous recommandons ce qui suit :

jeter les parties d'emballage en papier, carton, carton ondulé ou plastique dans les collecteurs prévus à cet effet.

S'il n'y en a pas dans votre zone de résidence, vous pouvez jeter ces matériaux avec les déchets ménagers.

Avertissement

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Mise en service

- Avant la première mise en service, respecter toutes les consignes de sécurité et d'utilisation !

AvertissementAvant d'installer l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du réseau et du circuit basse tension.

AvertissementToute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Maintenance et entretien

Des travaux de maintenance sont nécessaires lorsque l'appareil est endommagé (par exemple lorsque la fiche, le câble ou le boîtier est endommagé, en cas de pénétration de liquide ou d'objets à l'intérieur de l'appareil, d'exposition à la pluie ou à l'humidité, ou s'il ne fonctionne pas correctement, ou encore après une chute).

Maintenance

• Si vous constatez un dégagement de fumée, des bruits ou une odeur inhabituelle, éteignez immédiatement l'appareil et débranchez la prise secteur. Dans ces cas, l'appareil ne doit plus être utilisé tant qu'un spécialiste n'a pas procédé à un contrôle.
• Confiez tous les travaux de maintenance à un spécialiste qualifié.

Nettoyage

• Nettoyez le boîtier de l'appareil uniquement à l'aide d'un chiffon humide.
• N'utilisez pas de solvants, d'alcool, de diluants, etc., ni aucune des substances suivantes :
• eau salée, insecticides, solvants à base de chlore ou d'acides, ammoniac, poudre à récurer.
• Frottez doucement avec un chiffon en coton sur la surface, jusqu'à ce que cette dernière soit entièrement sèche.

L'appareil fonctionne sous une tension dangereuse. Débranchez l'appareil du réseau pour effectuer les travaux de maintenance (nettoyage, etc.) !

Sommaire

1. Étendue de la livraison.... 147

1.1. TVIP41560.... 147
1.2. TVIP61560.... 147

2. Description de la caméra....148

2.1. TVIP41560....148
2.2. TVIP61560.... 149

3. Description des raccordements.... 149

4. Montage/Installation 150

4.1. TVIP41560 150

4.1.1. Montage de la caméra.... 150
4.1.2. Orientation de la caméra 151

4.2. TVIP61560.... 151

4.2.1. Montage de la caméra.... 151
4.2.2. Orientation de la caméra 152

5. Première mise en service 153

6. Premier accès à la caméra réseau.... 154

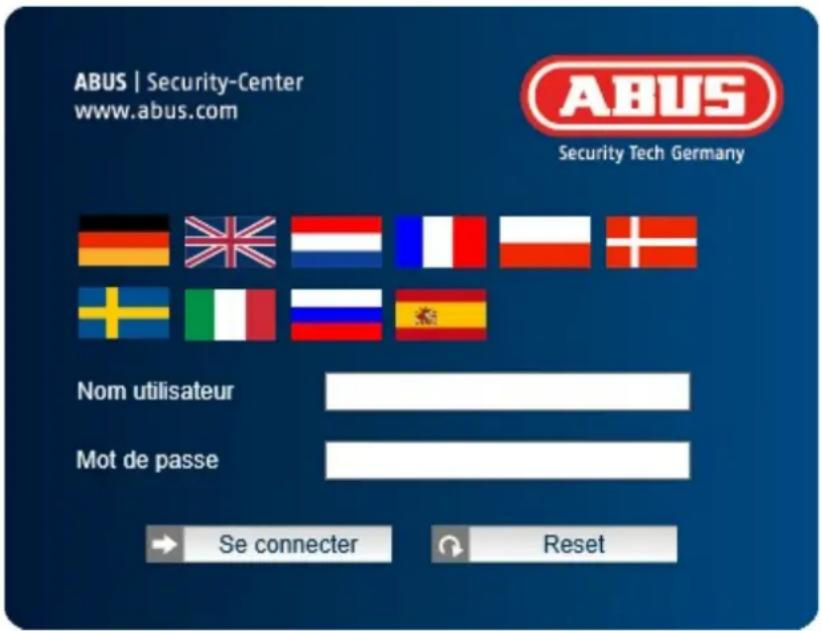

7. Saisie du mot de passe 155

8. Fonctions utilisateur.... 156

8.1. Barre de menu.... 156
8.2. Visualisation en temps réel....157
8.3. Commande vidéo....157

9. Lecture....158

10. Configuration 159

10.1. Configuration locale 159
10.2. Configuration de base.... 161
10.3. Configuration avancée.... 162

10.3.1. Système.... 162

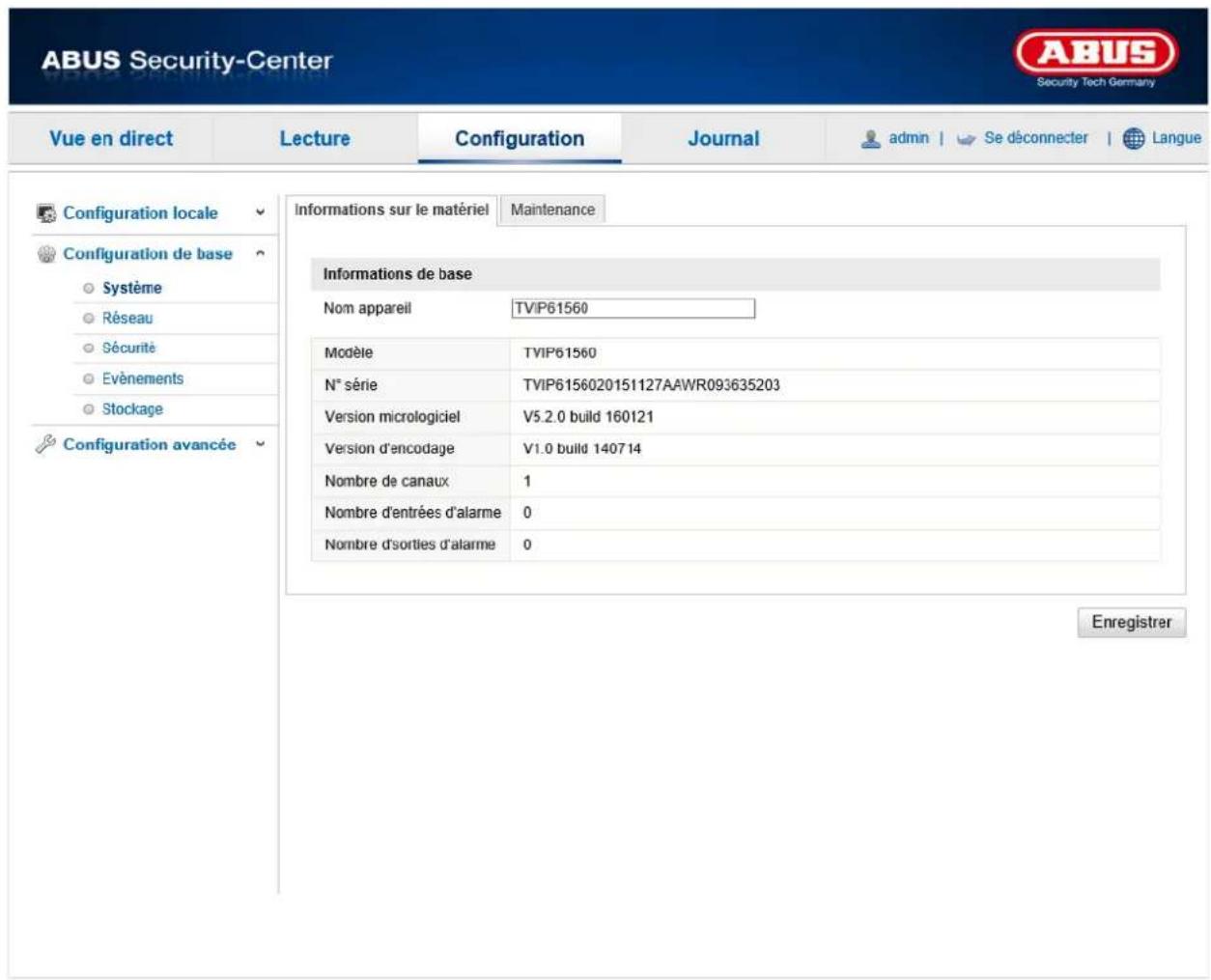

10.3.1.1. Informations sur l'appareil 163
10.3.1.2. Réglages de l'heure.... 164
10.3.1.3. Maintenance 165
10.3.1.4. Heure d'été 166

10.3.2. Réseau 167

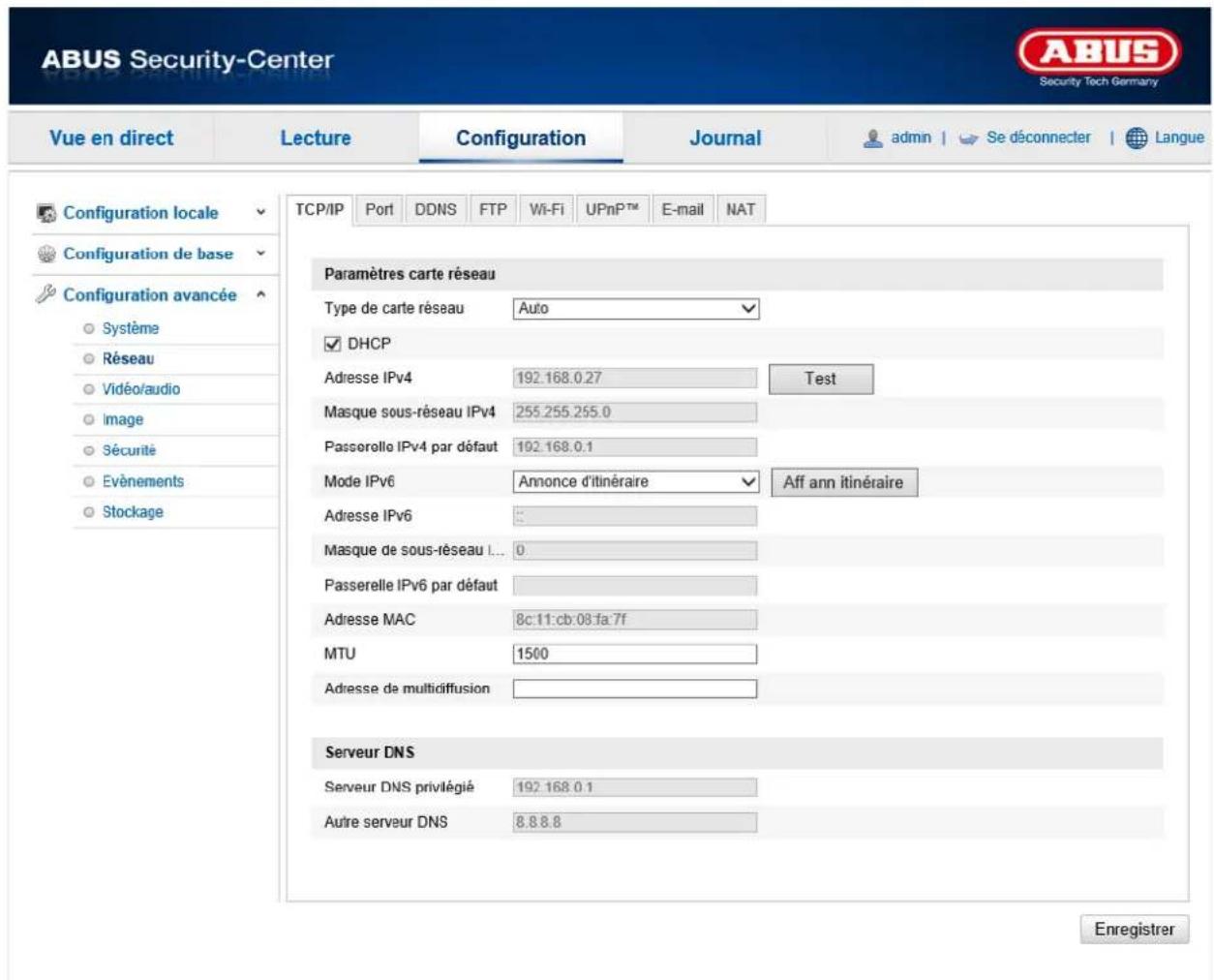

10.3.2.1. TCP/IP 168
10.3.2.2. Port 170
10.3.2.3. DDNS.... 171
10.3.2.4.FTP 173
10.3.2.5.Wi-Fi 174
10.3.2.6. UPnP ^TM 176
10.3.2.7. E-mail.... 177

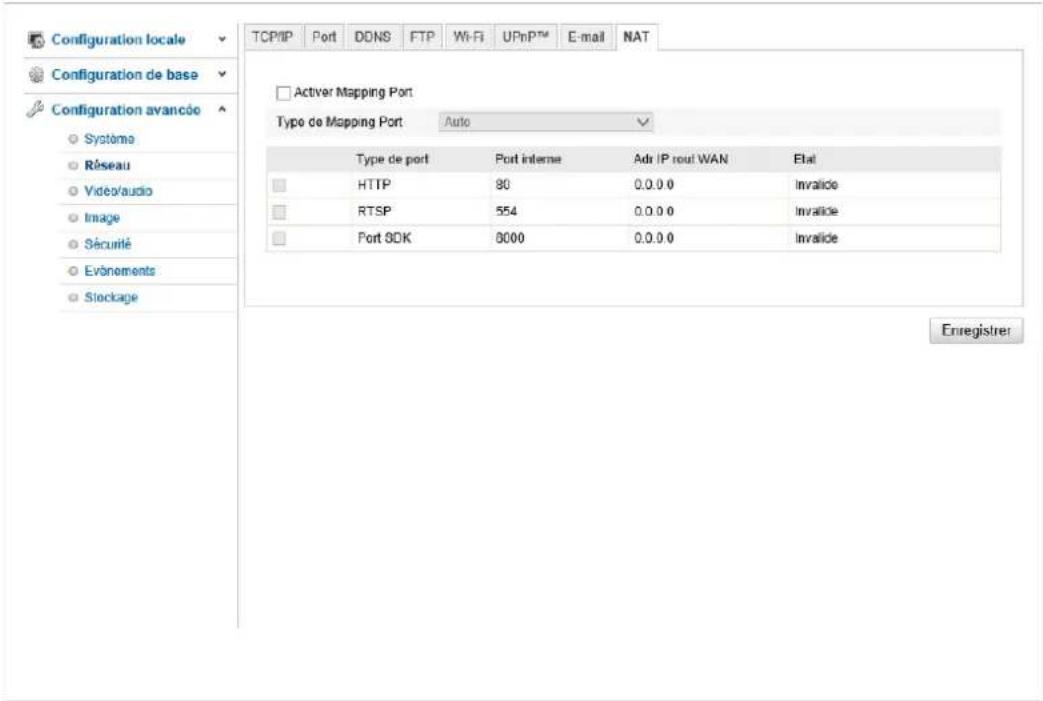

10.3.2.8. NAT 179

10.3.3. Vidéo/audio.... 180

Français

10.3.3.1. Vidéo.... 181

10.3.4. Image 183

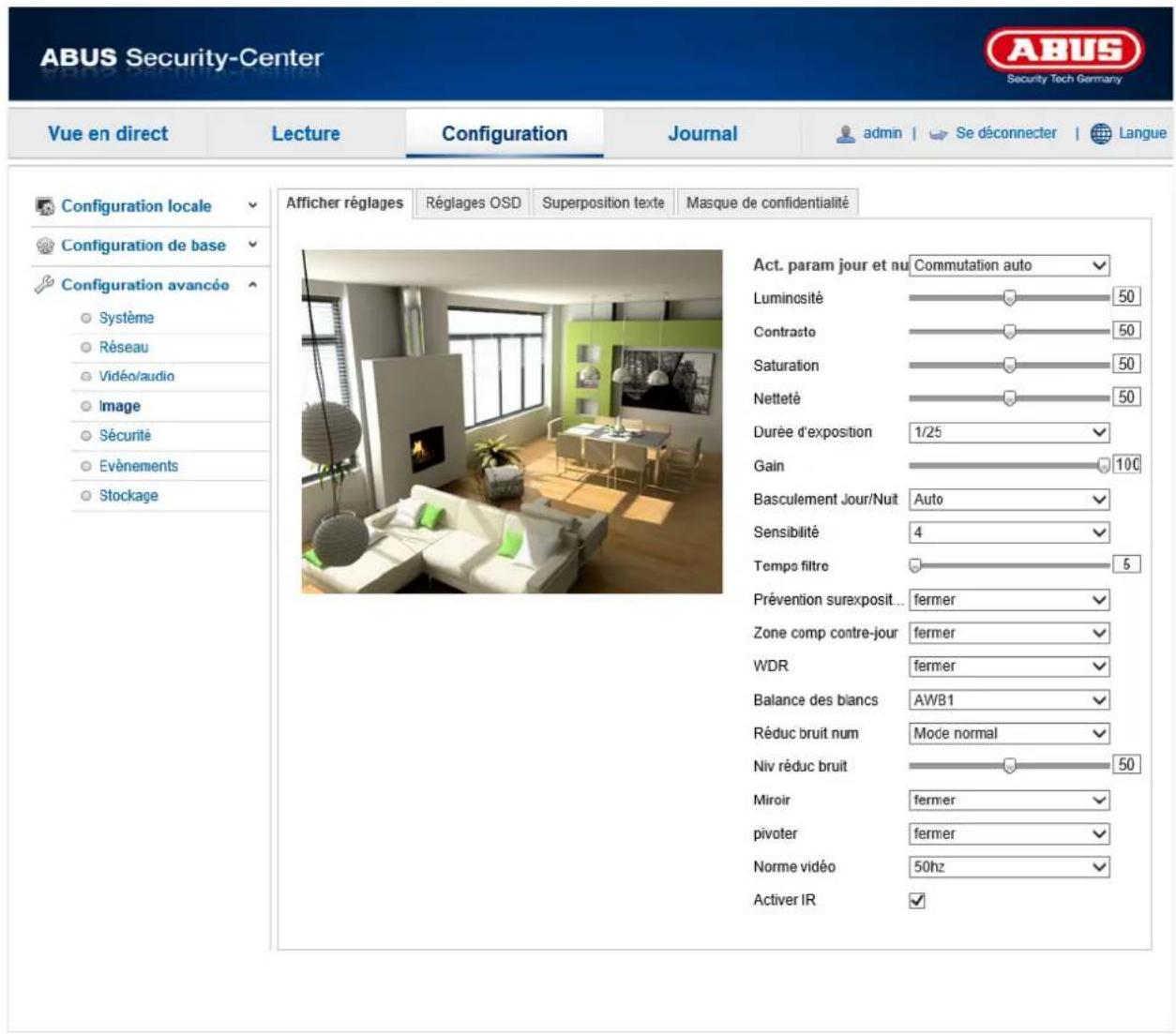

10.3.4.1. Réglages de l'affichage 184

10.3.4.2. Réglages d'affichage à l'écran 187

10.3.4.3. Superposition de texte.... 188

10.3.4.4. Exclusion zones privées 189

10.3.5. Sécurité.... 190

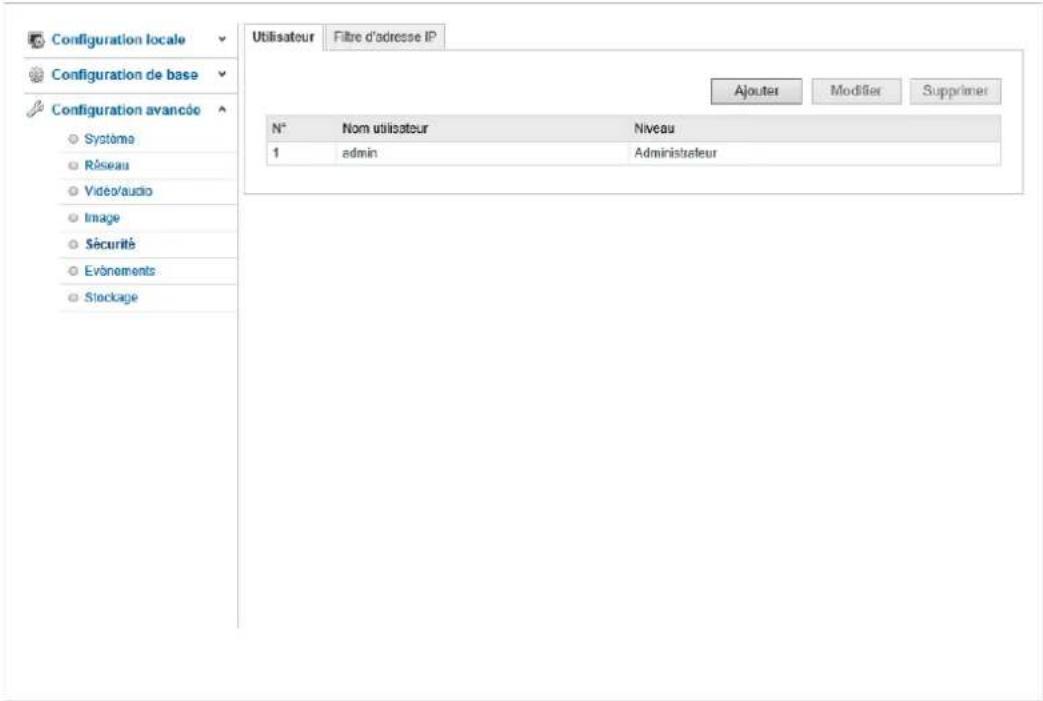

10.3.5.1. Utilisateur.... 191

10.3.5.2. Filtre d'adresse IP 192

10.3.6. Événements.... 193

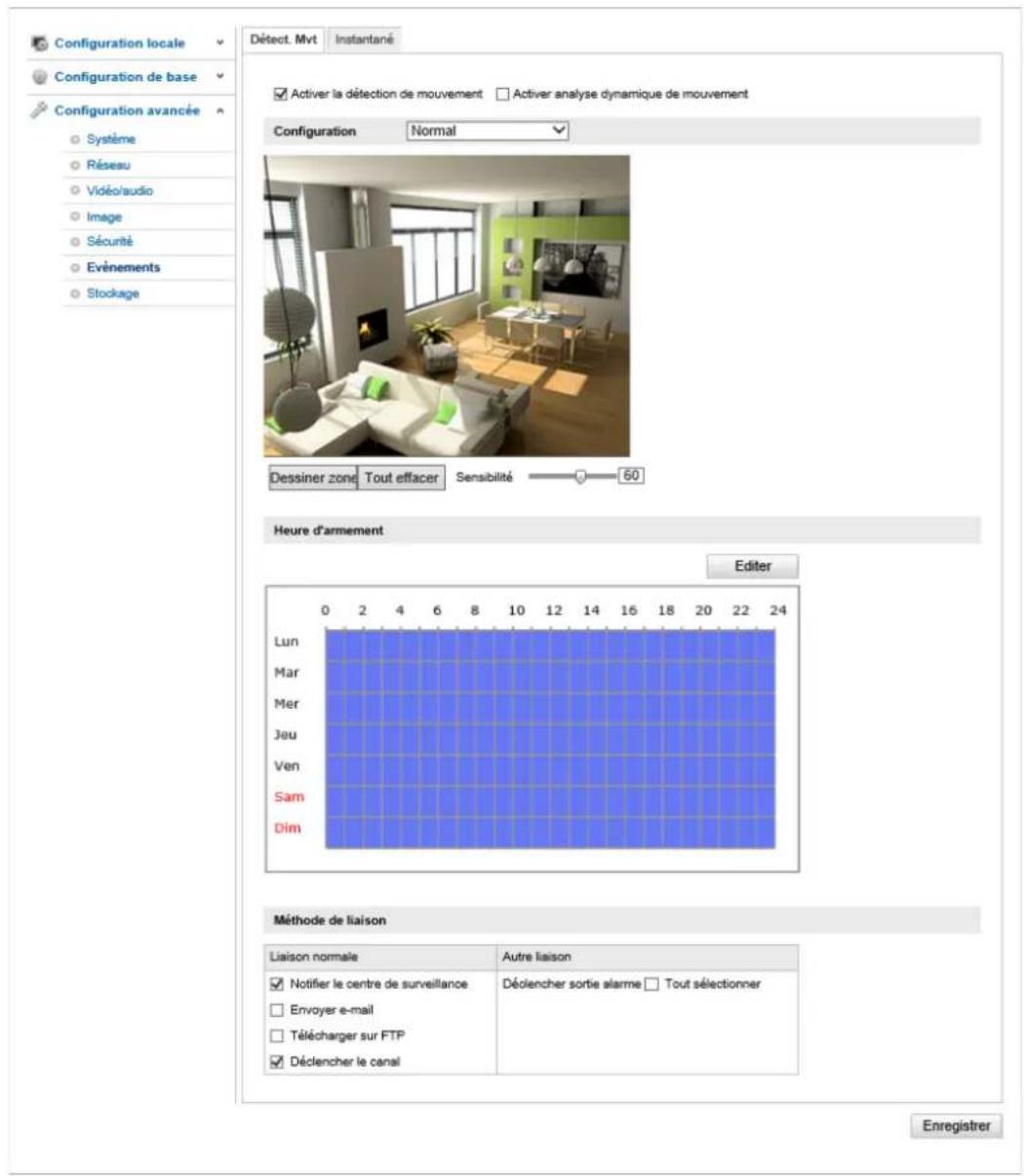

10.3.6.1. Détect. Mvt.... 194

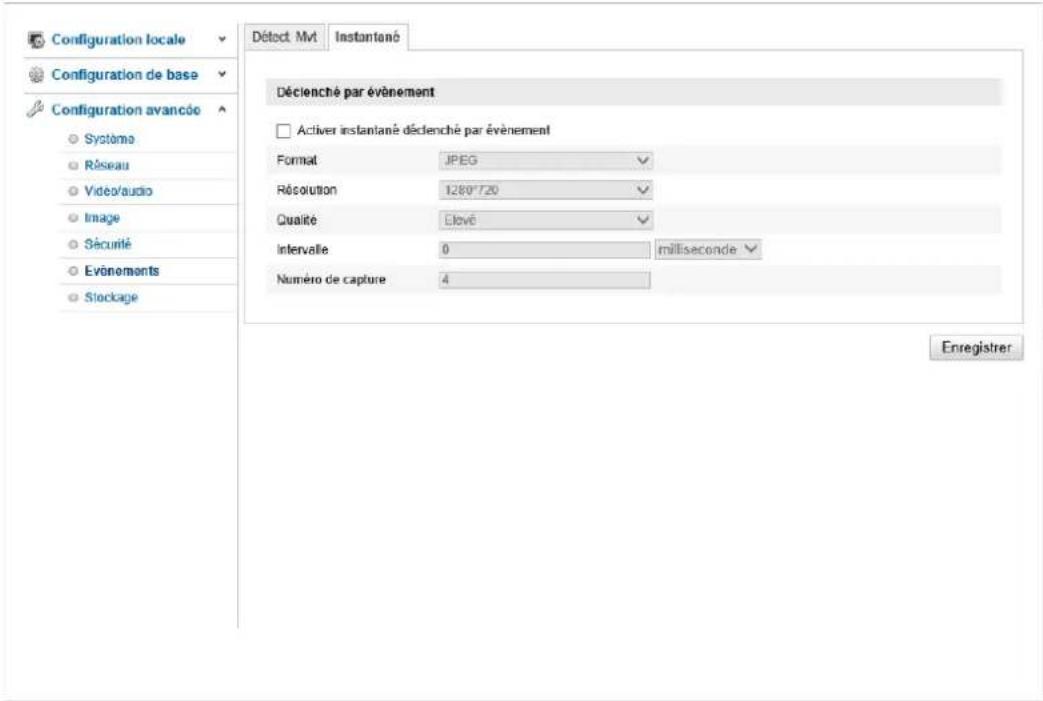

10.3.6.2. Instantané déclenché par événement 197

10.3.7. Enregistrement 198

10.3.7.1. Enregistrer le calendrier .... 199

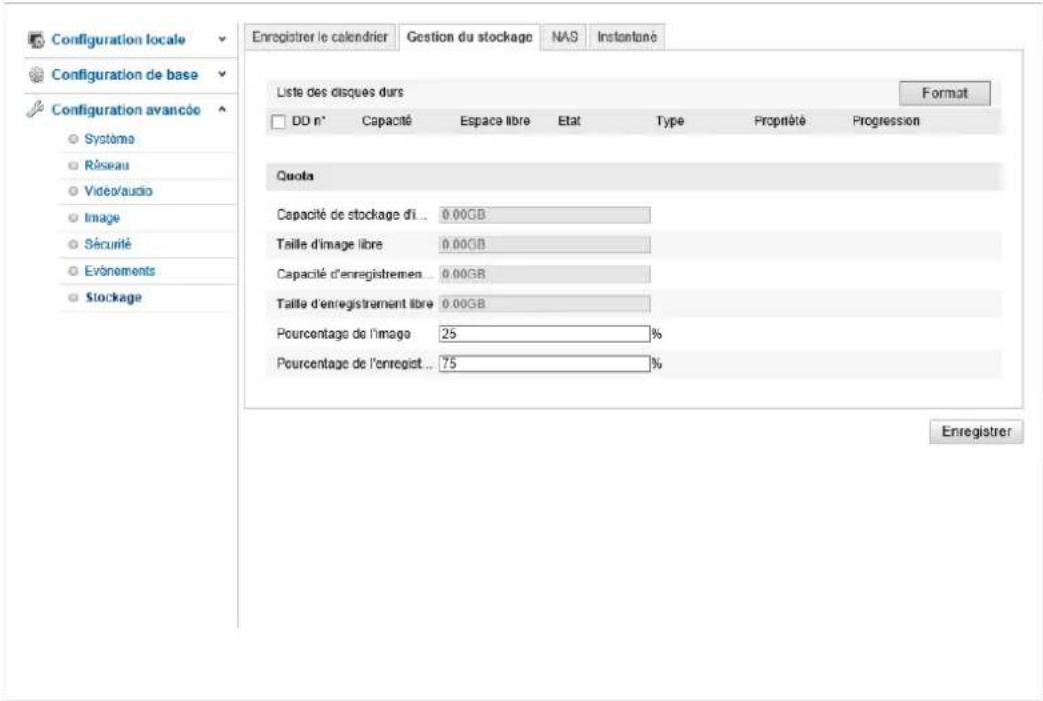

10.3.7.2. Gestion de mémoire 201

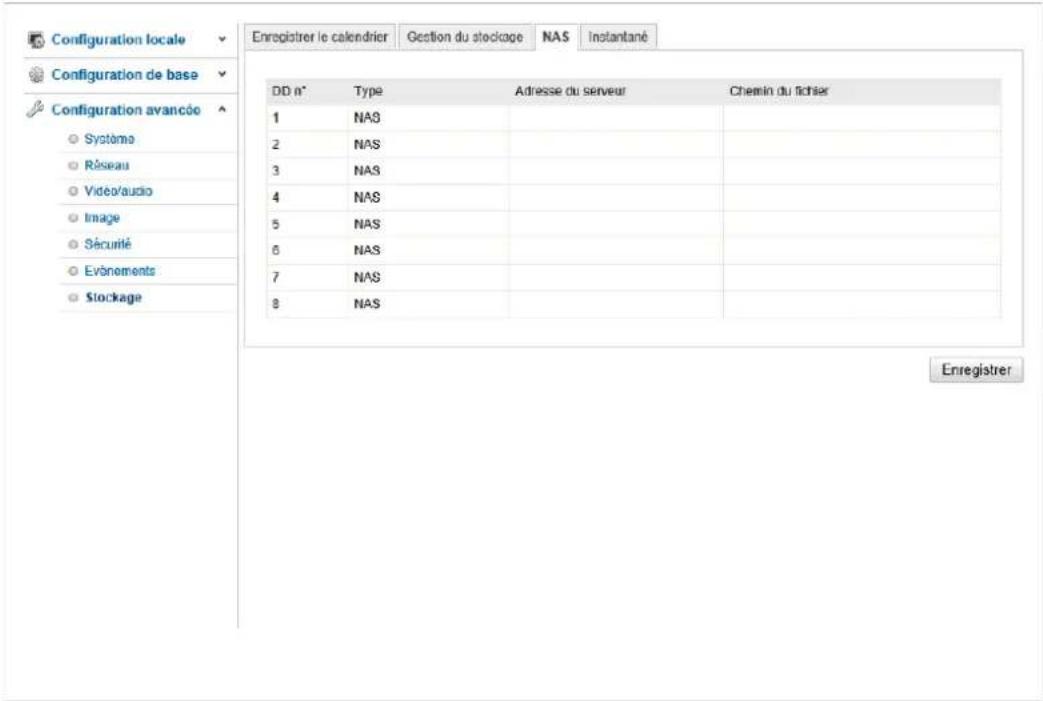

10.3.7.3. NAS 202

10.3.7.4. Instantané programmé ..... 203

1. Protocole....204

2. Caractéristiques techniques 205

3. Élimination....206

4. Remarques concernant la licence GPL....206

1. Étendue de la livraison

1.1. TVIP41560

Caméra Dôme Extérieure WiFi HD 720p

EU, AU, UK

Bloc d'alimentation
Câble réseau 1 m

Matériel d'installation

Guide de démarrage rapide

CD

1.2. TVIP61560

Caméra Extérieure WiFi HD 720p

EU, AU, UK

Bloc d'alimentation
Câble réseau 1 m

Matériel d'installation

Guide de démarrage rapide

CD

2. Description de la caméra

2.1. TVIP41560

n°	Description
1	Socle
2	LED IR
3	Photodétecteur pour commutation jour/nuit
4	Objectif
5	Touche WPS/Reset et logement de carte microSD à l'intérieur

Réinitialisation : (valable pour TVIP41560 et TVIP61560)Pour réinitialiser la caméra aux réglages d’usine, débranchez d’abord la caméra du secteur. Maintenez la touche WPS/Reset appuyée et mettez de nouveau la caméra sous tension. Continuez à maintenir la touche WPS/Reset appuyée pendant 15 secondes avant de la relâcher.

2.2. TVIP61560

n°	Description
1	Socle
2	Touche WPS/Reset et logement de carte microSD à l'intérieur
3	Objectif
4	Photodétecteur pour commutation jour/nuit
5	LED IR
6	Pare-soleil

3. Description des raccordements

n°	Description
1	Connecteur d'alimentation 12 V CC (fiche ronde 5,5 x 2,1 mm)
2	Connexion réseau (RJ45, compatible PoE)La connexion réseau comporte un clapet pouvant être utilisé au besoin. Ce clapet offre une protection supplémentaire contre l'humidité. Lorsque le clapet est utilisé, il est nécessaire de ne brancher le câble réseau dans la prise réseau qu'après l'avoir fait passer par le clapet (sertissage). Les raccords (dont le connecteur d'alimentation) peuvent également être protégés à l'aide de ruban isolant.

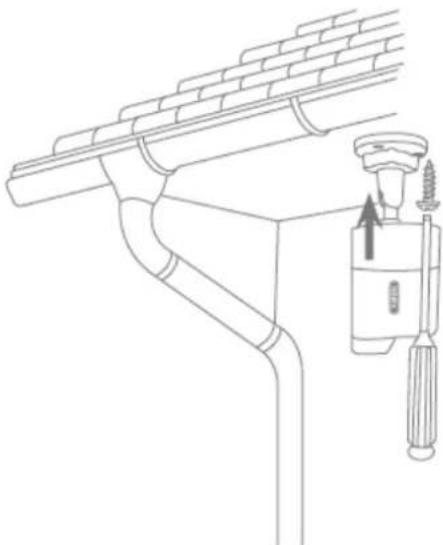

4.1.1. Montage de la caméra

ATTENTION!

Pendant le montage, la caméra doit être coupée de l'alimentation secteur.

Desserrez les vis de fixation de la coupole de caméra et retirez-les. Utilisez le gabarit de perçage fourni pour percer les trous de fixation. Fixez le socle à l'aide des vis et des chevilles fournies.

Revissez ensuite la coupole de caméra sur la caméra à l'aide des vis de fixation. Réglez auparavant l'orientation de la caméra.

4.1.2. Orientation de la caméra

Enlevez dans un premier temps le cache noir de la coupole. Desserrez les vis latérales du support pour pouvoir orienter l'objectif.

L'orientation de la caméra peut être effectuée sur 3 axes.

Réglage de l'angle de pivotement

Pivotement: 0^ - 355^

Réglage de l'angle d'inclinaison.

Inclinaison : 0° – 65°

Réglage de l'angle de rotation :

Rotation : 0° - 360°

N'oubliez pas de resserrer ensuite les vis.

4.2. TVIP61560

4.2.1. Montage de la caméra

ATTENTION!

Pendant le montage, la caméra doit être coupée de l'alimentation secteur.

Utilisez

le gabarit de perçage fourni pour percer les trous de fixation.

Fixez le socle à l'aide des vis et des chevilles fournies.

4.2.2. Orientation de la caméra

L'orientation de la caméra peut être effectuée sur 3 axes.

Pivotement : 0 - 360°

Desserrez la molette (1) afin de régler l'orientation horizontale.

Inclinaison : 0° – 90°

Desserrez la vis (2) afin de régler l'orientation verticale.

Rotation : 0° - 360°

Desserrez la vis (3) afin de régler la rotation de l'image de la caméra.

N'oubliez pas de resserrer ensuite les vis.

5. Première mise en service

La caméra réseau reconnaît automatiquement si une connexion directe doit être établie entre l'ordinateur et la caméra. L'utilisation d'un câble réseau croisé n'est pas nécessaire. Vous pouvez utiliser le câble patch fourni pour la connexion directe de première mise en service.

Connexion directe de la caméra réseau à un PC/ordinateur portable

1. Veillez à utiliser un câble réseau de type Cat5.
2. Connectez le câble à l'interface Ethernet du PC/de l'ordinateur portable et de la caméra réseau.
3. Branchez l'alimentation électrique de la caméra réseau.
4. Configurez l'interface réseau de votre PC/ordinateur portable sur l'adresse IP 192.168.0.2 et la passerelle par défaut sur 192.168.0.1.
5. Poursuivez au point 8 pour achever la configuration initiale et établir la connexion à la caméra réseau.

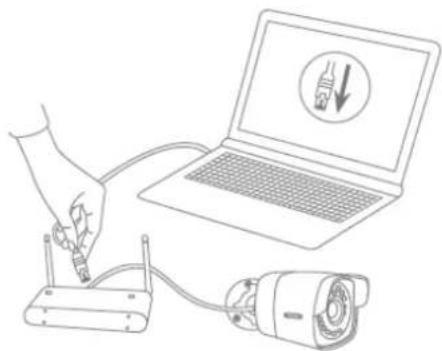

Connexion de la caméra réseau à un routeur/commutateur

1. Veillez à utiliser un câble réseau de type Cat5 pour la mise en réseau.
2. Connectez le PC/l'ordinateur portable au routeur/commutateur.
3. Connectez la caméra réseau au routeur/commutateur.
4. Branchez l'alimentation électrique de la caméra réseau.
5. Si votre réseau dispose d'un serveur de noms (DHCP), réglez l'interface réseau de votre PC/ordinateur portable sur « Affecter automatiquement adresse IP ».
6. Si vous n'avez pas de serveur de noms (DHCP), configurez l'interface réseau de votre PC/ordinateur portable sur 192.168.0.2 et la passerelle par défaut sur 192.168.0.1.
7. Poursuivez au point 8 pour achever la configuration initiale et établir la connexion à la caméra réseau.

6. Premier accès à la caméra réseau

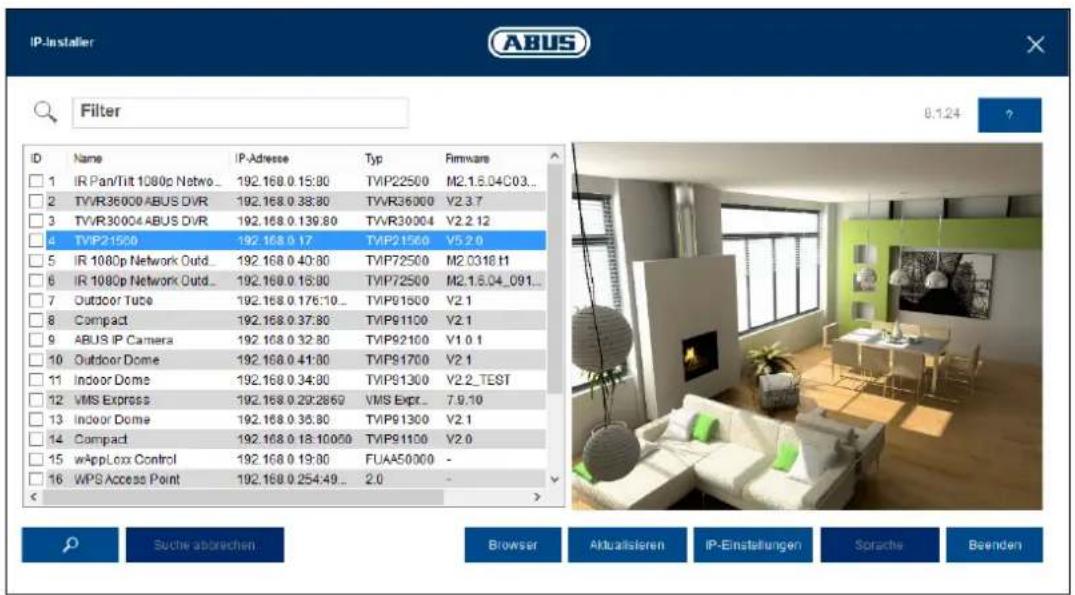

Le premier accès à la caméra réseau s'effectue avec l'IP Installer ABUS.

Une fois que l'assistant a démarré, il détecte toutes les caméras réseau ABUS et tous les serveurs vidéo disponibles sur votre réseau.

Le programme se trouve sur le CD-ROM qui vous a été fourni. Installez le programme sur votre système PC et exécutez-le.

Si votre réseau dispose d'un serveur DHCP, l'attribution de l'adresse IP s'effectue automatiquement pour votre PC/ordinateur portable, il en est de même pour la caméra réseau.

Si vous ne disposez pas d'un serveur DHCP, la caméra réseau sélectionne automatiquement l'adresse IP suivante : 192.168.0.100.

Votre système PC doit se trouver dans le même sous-réseau IP afin qu'une communication puisse être établie avec la caméra réseau (adresse IP du PC : p. ex. 192.168.0.2).

La caméra réseau est réglée sur « DHCP » par défaut. Si vous n'utilisez pas de serveur DHCP au sein de votre réseau, nous vous recommandons, après le premier accès à la caméra réseau, de placer l'adresse IP manuellement sur une valeur fixe.

7. Saisie du mot de passe

Un mot de passe administrateur est attribué à la caméra réseau par défaut. Pour des raisons de sécurité, l'administrateur doit immédiatement définir un nouveau mot de passe. Après l'enregistrement de ce nouveau mot de passe administrateur, le nom d'utilisateur et le mot de passe seront demandés à chaque utilisation.

Le compte administrateur est défini par défaut comme suit : nom d'utilisateur « admin » et mot de passe « 12345 ». Lors de chaque accès à la caméra réseau, le navigateur affiche une fenêtre d'authentication et invite à entrer le nom d'utilisateur et le mot de passe. Si vous n'avez plus accès à vos réglages individuels pour le compte administrateur, veuillez vous adresser à notre assistance technique.

Veuillez procéder de la façon suivante pour entrer le nom d'utilisateur et le mot de passe :

Ouvrez l'Internet Explorer et entrez l'adresse IP de la caméra (p. ex.: « http://192.168.0.100 »).

Une fenêtre d'authentication apparaît :

-> La connexion à la caméra réseau est alors établie et le système visualise un flux vidéo.

8. Fonctions utilisateur

Ouvrez la page de démarrage de la caméra réseau. L'interface est composée de la façon suivante :

8.1. Barre de menu

En cliquant sur l'onglet correspondant, sélectionnez « Affichage en temps réel », « Lecture », « Configuration » ou « Protocole ».

Bouton Description
admin	Affichage de l’utilisateur connecté
Abmelden	Déconnexion de l’utilisateur
Sprache	Sélection de la langue souhaitée

8.2. Visualisation en temps réel

Vous pouvez passer à l'affichage plein écran en double-cliquant.

Bouton Description
	Activer la vue 4:3
	Activer la vue 16:9
	Afficher la taille d'origine
	Adapter automatiquement la vue au navigateur
Sub-Stream Main Stream	Sélectionner le type de streaming pour l'affichage en temps réel

8.3. Commande vidéo

Bouton	Description
	Désactiver l'affichage en temps réel
	Activer l'affichage en temps réel
	Image instantanée (enregistrement momentané)
	Démarrer/arrêter l'enregistrement manuel
	Allumer/éteindre le zoom numérique

9. Lecture

Dans l'onglet « Lecture », vous pouvez lire les données enregistrées de la carte microSD ou du lecteur réseau. Sélectionnez dans le calendrier le jour souhaité et cliquez sur « Rechercher ». Les enregistrements du jour sélectionné sont affichés dans la barre de temps. Le marquage couleur indique l'événement de l'enregistrement.

Sous l'heure de lecture, vous pouvez régler l'heure de l'enregistrement souhaité.

10. Configuration

Les réglages effectués dans les différents menus s'appliquent uniquement une fois le bouton « Enregistrer » appuyé. En règle générale, vous trouvez le bouton « Enregistrer » en bas à droite de chaque onglet de menu.

10.1. Configuration locale

Le menu « Configuration locale » vous permet de procéder aux réglages pour les chemins d'accès aux fichiers d'enregistrement et les instantanés.

Paramètres d'affichage en temps réel

Protocole

Sélectionnez ici le protocole selon lequel la caméra envoie des données au réseau.

Performances d'affichage en temps réel

Sélectionnez ici la priorité lors de l'affichage dans le navigateur. La temporisation la plus faible offre un meilleur flux d'image, le mode Auto offre une meilleure qualité d'image.

Règles

Affichage de toutes les animations dans l'image en temps réel (par ex. cadre en cas de détection de mouvement). Ces animations sont également sauvegardées dans l'enregistreur.

Format d'image

Sélectionnez le format de compression lors de la sauvegarde d'images simples via l'interface en temps réel du navigateur.

Réglages du fichier d'enregistrement

redond. Taille du fichier

Sélectionnez la taille des séquences vidéo lors de la sauvegarde de vidéos via l'interface en temps réel du navigateur.

Enregistrer l'enreg. sous

Sélectionnez le chemin pour l'enregistrement vidéo.

Enregistrer les téléchargements sous

Sélectionnez le chemin pour les fichiers vidéo téléchargés depuis la carte SD.

Réglages d'image/rognage

Instantané d'affichage Enregistrer sous

Sélectionnez le chemin pour la sauvegarde d'images via l'interface en temps réel du navigateur.

Instantané lors de la lecture

Sélectionnez le chemin pour la sauvegarde d'images pendant la lecture.

Enregistrer les clips sous

Sélectionnez le chemin pour la sauvegarde de clips vidéo pendant la lecture.

10.2. Configuration de base

Dans la configuration de base, vous trouverez tous les points pertinents pour configurer votre caméra pour l'utilisation dans le réseau, la détection de mouvement, l'enregistrement sur carte SD et l'envoi d'e-mails.

Vous trouverez tous les réglages de la « Configuration de base » au menu « Configuration avancée ». Veuillez à ce propos tenir compte de la colonne « Disponible en » dans les descriptions de la « Configuration avancée ».

10.3. Configuration avancée

10.3.1. Système

Menu	Description	Disponible en mode
Informations sur l'appareil	Affichage des informations de l'appareil	Configuration de base,Configuration avancée
Réglages de l'heure	Configuration de l'indication de l'heure	Configuration avancée
Maintenance	Configuration de la maintenance du système	Configuration de base,Configuration avancée
Heure d'été	Configuration du passage automatique à l'heure d'été	Configuration avancée

10.3.1.1. Informations sur l'appareil

Informations de base

Nom appareil :

Vous pouvez ici attribuer un nom d'appareil à la caméra. Cliquez sur « Enregistrer » pour le mémoriser.

Modèle :

Affichage du numéro du modèle

Numéro de série :

Affichage du numéro de série

Version firmware :

Affichage de la version du firmware

Version cod. :

Affichage de la version de codage

Nombre de canaux :

Affichage du nombre de canaux

Nombre d'entrées d'alarme :

Affichage des entrées d'alarme

Nombre de sorties d'alarme :

Affichage des sorties d'alarme

10.3.1.2. Réglages de l'heure

Fuseau horaire

Sélection du fuseau horaire (GMT)

Synch. heure

NTP

À l'aide du Network Time Protocol (NTP), il est possible de synchroniser l'heure de la caméra avec un serveur de temps.

Activez NTP pour utiliser la fonction.

Adresse du serveur

Adresse IP du serveur NTP.

Port NTP

Numéro de port réseau du service NTP (par défaut : port 123)

Intervalle

L'intervalle en minutes pour la synchronisation de l'heure est indiqué ici.

Cliquez sur « Test » pour démarrer un test de fonctionnement.

Sync. temp. manuelle

Heure de l'appareil

Affichage de l'heure de l'appareil

Réglage de l'heure

Affichage de l'heure actuelle à l'aide du réglage du fuseau horaire.

Cliquez sur « Synchronisation avec heure de l'ordinateur » pour reprendre l'heure de l'appareil.

10.3.1.3. Maintenance

Redémarrage

Cliquez sur « Redémarrage » pour redémarrer l'appareil.

Par défaut

Restaurer

Cliquez sur « Restaurer » pour restaurer les réglages par défaut de tous les paramètres, sauf des paramètres IP.

Par défaut

Sélectionnez ce point pour restaurer les réglages par défaut de tous les paramètres.

Importer fichier config.

Fichier de config.

Sélectionnez ici le chemin d'accès au fichier pour importer un fichier de configuration.

État

Affichage de l'état de l'importation

Exporter fichier de configuration

Cliquez sur Exporter pour exporter un fichier de configuration.

Mettre à niveau à distance

Firmware

Sélectionnez le chemin pour actualiser le micrologiciel de la caméra.

État

Affichage de l'état de la mise à niveau.

10.3.1.4. Heure d'été

Heure d'été

Activer DST

Sélectionnez « DST » pour adapter automatiquement l'heure du système à l'heure d'été.

Heure de début

Déterminez le moment du passage à l'heure d'été.

Heure de fin

Déterminez le moment du passage à l'heure d'hiver.

DST Bias

Réglez ici le décalage horaire en minutes.

10.3.2. Réseau

Menu	Description	Disponible en mode
TCP/IP	Réglages des données TCP/IP Configuration de base,Configuration avancée
Port	Réglages des ports utilisés	Configuration avancée
DDNS	Réglages des données DDNS Configuration avancée
FTP	Réglages du serveur FTP	Configuration avancée
Wi-Fi	Réglages des données d'accès WLAN Configuration de base,Configuration avancée
UPnPTM	Réglages des données UPnP Configuration avancée
E-mail	Réglages des données d'e-mail	Configuration de base,Configuration avancée
NAT	Réglages des données NAT	Configuration avancée

10.3.2.1. TCP/IP

Réglages NIC

Vous devez configurer correctement les réglages TCP/IP pour pouvoir utiliser la caméra via un réseau.

DHCP

Si un serveur DHCP est disponible, cliquez sur DHCP pour reprendre automatiquement une adresse IP et d'autres réglages réseau. Les données sont reprises automatiquement du serveur et ne peuvent pas être modifiées manuellement.

Si aucun serveur DHCP n'est disponible, remplissez les données suivantes manuellement.

Adresse IPv4

Réglage de l'adresse IP pour la caméra

Masque de sous-réseau IPv4

Réglage manuel du masque de sous-réseau pour la caméra

Passerelle IPv4 par défaut

Réglage du routeur par défaut pour la caméra

Mode IPv6

Manuel : configuration manuelle des données IPv6

DHCP : les données de connexion IPv6 sont fournies par le serveur DHCP.

Annonce d'itinéraire : les données de connexion IPv6 sont fournies par le serveur DHCP (routeur) en combinaison avec le fournisseur d'accès Internet ISP (Internet Service Provider).

Adresse IPv6

Affichage de l'adresse IPv6. Le mode IPv6 « Manuel » permet de configurer l'adresse.

Masque de sous-réseau IPv6

Affichage du masque de sous-réseau IPv6.

Passerelle par défaut IPv6

Affichage de la passerelle par défaut IPv6 (routeur par défaut)

Adresse MAC

L'adresse hardware IPv4 de la caméra s'affiche ici. Vous ne pouvez pas la modifier.

MTU

Réglage de l'unité de transmission. Sélectionnez une valeur comprise entre 500 et 9676. Le réglage par défaut est 1500.

Serveur DNS

Serveur DNS privilégié

Des réglages du serveur DNS sont nécessaires pour certaines applications (p. ex. envoi d'e-mail). Entrez ici l'adresse du serveur DNS privilégié.

Autre serveur DNS

Ce serveur DNS de secours est utilisé au cas où le serveur DNS privilégié serait inaccessible. Veuillez enregistrer ici l'adresse du serveur de secours.

10.3.2.2. Port

Si vous souhaitez avoir un accès externe à la caméra, les ports suivants doivent être configurés.

Port HTTP

Le port par défaut assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la partition de 1024 à 65535. Si plusieurs caméras se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port HTTP unique.

Port RTSP

Le port par défaut assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la partition de 1024 à 65535. Si plusieurs caméras se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port RTSP unique.

Port HTTPS

Le port par défaut assigné au protocole HTTPS est le port 443.

Port SDK (port de commande)

Le port par défaut assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Ce port peut également se voir attribuer une valeur dans la partition de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voie attribuer son propre port SDK et que ce port ne soit pas déjà attribué par ailleurs.

10.3.2.3. DDNS

Activer DDNS

Active ou désactive la fonction DDNS.

Type DDNS

Sélectionnez le type de DDNS. Vous avez le choix entre « DynDNS » et « ABUS DDNS ».

Adresse du serveur

Sélectionnez un fournisseur DDNS. Vous devez disposer d'un accès auprès de ce fournisseur DDNS (p. ex. www.dyndns.org).

Si vous avez choisi « ABUS DDNS » comme type de DDNS, l'adresse du serveur est proposée automatiquement.

Domaine

Saisissez le nom du domaine (host service) enregistré, (par ex. macaméralP.dyndns.org).

Port

Indiquez ici le port pour la redirection de port.

Nom d'utilisateur

Identifiant de votre compte DDNS

Mot de passe

Mot de passe de votre compte DDNS

Confirmer

La confirmation de votre mot de passe est obligatoire.

ABUS DDNS

1. Pour pouvoir utiliser la fonction DDNS ABUS, vous devez auparavant configurer un compte sur www.abus-server.com. Pour ce faire, tenez compte de la FAQ présentée sur le site Internet.
2. Activez la case « Activer DDNS » et sélectionnez ensuite le type DDNS « ABUS DDNS »
3. Reprenez vos données en cliquant sur « Enregistrer ». L'adresse IP de votre connexion Internet est alors actualisée toutes les minutes sur le serveur.

Une redirection de tous les ports concernés (au moins RTSP + HTTP) doit être configurée dans le routeur pour que l'accès DynDNS via un routeur fonctionne.

10.3.2.4. FTP

Adresse du serveur

Saisissez ici l'adresse IP ou le nom d'hôte du serveur FTP sur lequel les images doivent être chargées.

Port

Saisissez ici le port de votre serveur FTP. En règle générale, le port 21 ou le port 20 sont utilisés.

Nom d'utilisateur

Saisissez ici le nom d'utilisateur. Veillez à ce que l'utilisateur dispose des droits nécessaires pour le serveur FTP.

Mot de passe

Saisissez ici le mot de passe de l'utilisateur.

Confirmer

Confirmez le mot de passe en le saisissant une nouvelle fois.

Structure de répertoire

Adaptez ici le chemin d'enregistrement sur le serveur FTP.

Charger type

Cochez cette case pour charger une image sur le serveur FTP en cas d'événement.

Veillez à ce que le serveur FTP soit sélectionné uniquement pour l'instantané déclenché par événement (voir Événements - Instantané).

10.3.2.5. Wi-Fi

Les réglages suivants doivent avoir été effectués pour établir une connexion sans fil entre la caméra et le routeur.

Liste Wi-Fi

Cliquez sur « Rechercher » pour afficher les réseaux sans fil accessibles à proximité.

Veuillez noter que les réseaux cachés n'apparaissent pas dans la liste !

Wi-Fi

SSID

Spécifiez ici le nom du réseau.

Mode réseau

Vous avez ici le choix entre Manage et Ad-Hoc.

Utilisez Manage pour les routeurs domestiques ou les points d'accès habituels.

Mode sécurité

Sélectionnez ici le type de codage de votre réseau.

Type de codage :

Sélectionnez ici le type de codage du réseau.

Clé 1

Saisissez ici la clé réseau (mot de passe) donnant accès au réseau.

Réglages NIC

Vous devez configurer correctement les réglages TCP/IP pour pouvoir utiliser la caméra via un réseau. Vous configurez ici les réglages pour la connexion WiFi.

DHCP

Si un serveur DHCP est disponible, cliquez sur DHCP pour reprendre automatiquement une adresse IP et d'autres réglages réseau. Les données sont reprises automatiquement du serveur et ne peuvent pas être modifiées manuellement.

Si aucun serveur DHCP n'est disponible, remplissez les données suivantes manuellement.

Adresse IPv4

Réglage de l'adresse IP pour la caméra

Masque de sous-réseau IPv4

Réglage manuel du masque de sous-réseau pour la caméra

Passerelle IPv4 par défaut

Réglage du routeur par défaut pour la caméra

WPS

La fonction WPS permet d'établir facilement la connexion sans fil de la caméra avec un routeur domestique ou un point d'accès, quand ceux-ci prennent en charge cette fonction.

Activer WPS

Activez la fonction permettant d'utiliser une connexion WPS.

Code PIN

Le code PIN est requis pour l'établissement de la connexion. Celui-ci est réglé par défaut sur 12345678. Cliquez sur « Générer » pour créer un nouveau code.

Connexion PBC

Si votre routeur possède une touche WPS, activez cette fonction.

1. Appuyez d'abord sur la touche WPS du routeur.
2. Cliquez sur « Connector » dans les deux minutes qui suivent.
3. La connexion WLAN entre la caméra et le routeur est établie peu de temps après.

Code PIN du routeur

Vous pouvez établir manuellement ici une connexion WPS en saisissant le SSID et le code PIN du routeur.

SSID : saisissez le SSID du réseau souhaité.

Code PIN du routeur : saisissez le code PIN routeur. Respectez le manuel d'utilisateur du fabricant du routeur pour extraire le code PIN WPS.

10.3.2.6. UPnP ^TM

La fonction UPnP (Universal Plug and Play) permet une commande confortable des appareils dans un réseau IP. La caméra réseau apparaît ainsi p. ex. comme périphérique réseau dans l'environnement réseau Windows.

Activer UPnP

Activez ou désactivez la fonction UPnP

Surnom

Affichage de l'adresse MAC de la caméra

10.3.2.7. E-mail

Vous avez ici la possibilité de procéder aux réglages pour l'envoi d'e-mails.

Expéditeur

Expéditeur

Indiquez ici le nom qui doit s'afficher comme expéditeur.

Adresse de l'expéditeur

Saisissez ici l'adresse e-mail de l'expéditeur.

Serveur SMTP

Saisissez ici l'adresse IP du serveur SMTP ou le nom d'hôte. (p. ex. smtp.gmail.com)

Port SMTP

Saisissez ici le port SMTP. Celui-ci est configuré sur 587 par défaut.

Activer SSL

Cochez la fonction SSL si le serveur SMTP l'exige.

Intervalle

Réglez ici l'intervalle entre les envois d'e-mails avec image en pièce jointe.

Image en pièce jointe

Activez cette fonction si vous souhaitez que des images soient jointes à l'e-mail en cas d'alarme.

Authentication

Si le serveur e-mail utilisé exige une authentication, activez cette fonction pour pouvoir vous connecter au serveur grâce à l'authentication.

Le nom d'utilisateur et le mot de passe ne peuvent être saisis qu'après activation de cette fonction.

Nom d'utilisateur

Entrez le nom d'utilisateur de votre compte e-mail.

Mot de passe

Saisissez le mot de passe du compte e-mail.

Confirmer

Confirmez en saisissant à nouveau le mot de passe.

Destinataire

Destinataire1 / Destinataire2 / Destinataire3

Indiquez le nom du destinataire.

Adresse destinataire1 / Adresse destinataire2 / Adresse destinataire3

Indiquez ici l'adresse e-mail de la personne à avertir.

Cliquez sur « Test » pour envoyer un e-mail d'essai.

Test

Cliquez sur le bouton « Test » pour envoyer un message test. Si cela ne fonctionne pas, assurez-vous d'avoir effectué les bons réglages.

Veuillez noter que chez certains fournisseurs de services de messagerie, des réglages doivent être effectués sur votre compte e-mail avant de pouvoir envoyer des e-mails.

Contactez pour cela votre fournisseur de services de messagerie.

10.3.2.8. NAT

Activer mappage de port

L'Universal Plug and Play (UPnP) pour la redirection de port est activé dans ce menu. Si votre routeur supporte le protocole UPnP, cette option permet d'activer automatiquement la redirection de port.

Mode mappage de port

Indiquez ici si vous souhaitez effectuer la redirection de port automatiquement ou manuellement.

Nom de protocole :

HTTP

Le port par défaut assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la partition de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voie attribuer son propre port HTTP et que ce port ne soit pas déjà attribué par ailleurs.

RTSP

Le port par défaut assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la partition de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voie attribuer son propre port RTSP et que ce port ne soit pas déjà attribué par ailleurs.

SDK (port de commande)

Le port par défaut assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Ce port peut également se voir attribuer une valeur dans la partition de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voie attribuer son propre port SDK et que ce port ne soit pas déjà attribué par ailleurs.

Port externe

Vous ne pouvez modifier manuellement les ports que si « Type de port de mappage » a été mis sur réglage manuel.

Adresse IP externe

Affichage de l'adresse IP externe pour un accès mobile.

État

Indique si le port externe est valide ou non valide.

10.3.3. Vidéo/audio

Menu	Description	Disponible en mode
Vidéo	Réglages pour la lecture vidéo	Configuration avancée

10.3.3.1. Vidéo

Type de flux

Sélectionnez le type de flux de la caméra que vous souhaitez régler. Sélectionnez « Flux principal (normal) » pour l'enregistrement et l'affichage en temps réel avec une bonne largeur de bande. Sélectionnez « Sous-flux » pour l'affichage en temps réel avec une largeur de bande limitée.

Type de vidéo

Réglez ici le type de vidéo pour le flux sélectionné.

Résolution

Réglez ici la résolution des données vidéo. Selon le modèle de caméra, vous avez le choix entre 1280*720p et 1280*960.

Type de débit binaire

Indique le débit binaire du flux vidéo. La qualité vidéo peut être plus ou moins bonne en fonction de l'intensité des mouvements. Vous avez le choix entre un débit binaire constant ou variable.

Débit binaire max.

Le débit binaire du flux vidéo est fixé sur une certaine valeur. Réglez le débit binaire max. entre 32 et 16384 Kbps. Une valeur supérieure correspond à une qualité vidéo supérieure, mais nécessite une largeur de bande plus importante et ainsi plus d'espace mémoire.

Qualité vidéo

Vous ne pouvez sélectionner ce menu que si vous avez choisi un débit binaire variable. Réglez ici la qualité des données vidéo. La qualité vidéo peut être plus ou moins bonne en fonction de l'intensité des mouvements. Vous avez le choix entre six qualités vidéo différentes, « Minimum », « Plus faible », « Faible », « Moyenne », « Plus élevée » ou « Maximum ».

Taux d'images

Indique la fréquence d'images en images par seconde.

Compression vidéo

Sélectionnez un standard pour le codage vidéo. Vous avez le choix entre H.264 et MJPEG.

Profil

Sélectionnez ici le type de profil du codec vidéo. Un profil est normé et définit les paramètres à utiliser pour l'encodage.

Intervalle d'images I-Frame

Sélectionnez la fréquence à laquelle un I-Frame (uniquement pour H.264) doit être envoyé. Plus la fréquence d'envoi d'un I-Frame (plein écran) est élevée, meilleure est la qualité vidéo, mais la bande passante nécessaire est aussi plus importante.

SVC

Si le SVC est activé, l'image en direct est adaptée à la largeur de bande disponible correspondante de l'utilisateur.

10.3.4. Image

Menu	Description	Disponible en mode
Réglages de l'affichage	Réglage des paramètres de l'affichage Configuration avancée
Réglages d'affichage à l'écran	Réglage du format de la date et de l'heure	Configuration avancée
Superposition texte	Ajout de champs de texte Configuration avancée
Masquage des zones privées	Ajout de masques de zones privées Configuration avancée

10.3.4.1. Réglages de l'affichage

Ce menu vous permet de procéder aux réglages de la qualité d'image de la caméra, notamment de la luminosité, de la netteté, du contraste, etc.

Remarque :

les paramètres des réglages de l'affichage peuvent varier selon le modèle.

Commutation jour/nuit

Vous avez ici le choix entre la commutation jour/nuit automatique et la commutation temporisée. Avec cette option, vous devez enregistrer une heure de début et une heure de fin pour le mode jour. Les réglages suivants peuvent être effectués individuellement pour le mode jour ou nuit.

Luminosité

Réglage de la luminosité des images. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Contraste

Réglage du contraste. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Saturation

Réglage de la saturation des images. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Tonalité

Réglage de la nuance. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Netteté

Réglage de la netteté des images. Une valeur de netteté plus élevée peut augmenter le bruit d'image. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Durée d'exposition

Réglage de la durée d'exposition max. Ce réglage est indépendant du mode Iris.

Commutation Jour/Nuit

La commutation Jour/Nuit propose les options Auto, Jour, Nuit, Programmation et Déclenchement par entrée d'alarme.

Auto

Selon les conditions lumineuses ambiantes, la caméra commute automatiquement entre le mode de jour et le mode de nuit. La sensibilité peut être réglée entre 0 et 7, 7 étant le niveau de sensibilité le plus élevé.

Tag/Nacht-Umsch.

Empfindl.

Jour

Dans ce mode, la caméra fournit uniquement des images en couleur.

Remarque :

Utilisez ce mode uniquement en cas de luminosité constante.

Nuit

Dans ce mode, la caméra fournit uniquement des images en noir et blanc.

Remarque :

Utilisez ce mode uniquement en cas de faible luminosité.

Planning

Avec ce mode, vous pouvez régler une heure de début et une heure de fin pour le mode jour. En dehors du délai réglé, la caméra commute en mode noir et blanc.

Déclenchement par entrée d'alarme

La caméra est déclenchée par l'entrée d'alarme et commute en mode couleur ou noir et blanc lors d'une modification d'état.

État

Sélectionnez Nuit pour que la caméra commute en mode noir et blanc en cas de déclenchement de l'entrée d'alarme. Sélectionnez Jour si la caméra doit commuter en mode couleur en cas de déclenchement de l'entrée d'alarme.

Sensibilité

Réglage du seuil de déclenchement de la commutation jour/nuit automatique (0 à 7). Plus le seuil est bas, plus la luminosité déclenchant le passage en mode de nuit est faible.

Temps de filtrage

Configuration d'un délai entre l'identification d'une commutation nécessaire et l'action de commutation.

Protection contre la surexposition

Lorsque cette fonction est activée, l'intensité lumineuse infrarouge est réduite automatiquement si les objets sont trop près. Cela permet d'éviter que l'objet soit surexposé.

Zone BLC (compensation contre-jour)

La compensation de contre-jour permet de représenter plus clairement des objets devant un arrière-plan clair. L'exposition des objets est corrigée, mais l'arrière-plan est flou.

WDR

À l'aide de la fonction WDR, la caméra peut fournir des images claires, même avec un contre-jour défavorable. Si, à l'image, il existe aussi bien des zones très claires que des zones très sombres, le niveau de luminosité de l'ensemble de l'image est compensé afin de fournir une image nette et détaillée.

Cochez la case pour activer ou désactiver la fonction WDR. Augmentez le Wide Dynamic Level pour renforcer la fonction WDR.

Balance des blancs

Permet de sélectionner l'environnement lumineux du lieu dans lequel se situe la caméra. Vous avez le choix entre les options suivantes : « AWB1 », « Verrouillé WB », « Ampoule », « Lumière chaude », « Lumière naturelle », « Lampe fluorescente ».

AWB1

En mode AWB1, la caméra maintient automatiquement la balance des couleurs, en fonction de la température actuelle des couleurs.

Verrouillé WB

La balance des blancs est effectuée une seule fois et sauvegardée.

Autres

Utilisez les autres options de balance des blancs pour ajuster la fonction à l'éclairage ambiant (ampoule, lumière chaude, lumière naturelle, lampe fluorescente).

Niv. réduc. bruit

Réglez ici le niveau de réduction du bruit.

Miroir

Lorsque la fonction miroir est activée, l'image est inversée horizontalement.

Tourner

Lorsque la fonction pivoter est activée, l'image est tournée verticalement.

Norme vidéo

Réglage de la fréquence d'exposition 50 Hz : la fréquence du réseau est prédéfinie sur 50 Hz 60Hz : la fréquence du réseau est prédéfinie sur 60 Hz

Activer lumière IR

Activez la lumière IR ou la désactivez en permanence.

10.3.4.2. Réglages d'affichage à l'écran

Ce menu vous permet de sélectionner le format de la date et de l'heure qui doit s'afficher dans l'image en temps réel.

Afficher nom

Cochez cette case si vous souhaitez afficher le nom de la caméra.

Afficher date

Cochez cette case si vous souhaitez afficher la date sur l'image de la caméra.

Afficher semaine

Cochez cette case si vous souhaitez afficher le jour de la semaine.

Nom de caméra

Indiquez ici le nom de la caméra qui doit s'afficher sur l'image.

Format de l'heure

Indiquez ici si vous souhaitez afficher l'heure au format 24 heures ou 12 heures.

Format de date

Sélectionnez ici le format pour l'affichage de la date.

$$ (J = \text { jour }, M = \text { mois }, A = a n) $$

Mode d'affichage

Vous pouvez sélectionner ici le type d'affichage des éléments indiqués.

Vous avez le choix entre les options suivantes : « Transparent et clignotant », « Transparent et fixe », « Opaque et clignotant », « Opaque et fixe »

Taille d'affichage à l'écran

La taille d'affichage à l'écran peut être réglée ici. Options : 16x16, 32x32, 48x48, 64x64, Auto. Lorsque l'option Auto est sélectionnée, la taille varie en fonction de la résolution configurée. Le réglage de la taille d'affichage à l'écran peut uniquement être appliqué au premier flux vidéo (flux principal).

10.3.4.3. Superposition de texte

Vous avez la possibilité d'afficher jusqu'à quatre textes à l'image de la caméra, la longueur maximale est de 45 caractères. Pour afficher le texte, veuillez cocher la case.

La touche de la souris permet de décaler la fenêtre de texte.

10.3.4.4. Exclusion zones privées

À l'aide des zones privées, vous pouvez couvrir certaines zones de l'affichage en temps réel afin d'éviter que ces zones ne soient enregistrées ou ne puissent être observées dans l'image en direct. Jusqu'à 4 zones privées rectangulaires peuvent être définis dans l'image vidéo.

Procédez de la manière suivante pour configurer une zone privée. Activez la case « Activer zone privée ». Cochez la case « Surface » pour ajouter une zone privée. Vous pouvez alors marquer une zone sur l'image à l'aide de la souris. Vous pouvez ensuite marquer 3 surfaces supplémentaires. Le bouton « Tout supprimer » permet de supprimer toutes les zones privées configurées.

10.3.5. Sécurité

Menu	Description	Disponible en mode
Utilisateur	Administration des utilisateurs	Configuration de base,Configuration avancée
Filtre d’adresse IP	Filtrage des adresses IP permettant l’accès à la caméra	Configuration avancée

10.3.5.1. Utilisateur

Ce menu permet d'ajouter, de modifier ou de supprimer des utilisateurs.

Cliquez sur « Ajouter » ou « Modifier » pour ajouter ou éditer un utilisateur.

Une nouvelle fenêtre comportant les données et les autorisations s'affiche.

Nom d'utilisateur

Vous pouvez attribuer ici le nom d'utilisateur qui doit être saisi pour accéder à la caméra.

Niveau

Vous pouvez sélectionner ici un type d'utilisateur personnalisé pour l'identifiant.

Vous avez le choix entre deux niveaux prédéfinis : opérateur ou utilisateur.

En tant qu'opérateur, vous disposez des fonctions à distance suivantes : Affichage en temps réel, Commande PTZ, Enregistrement manuel, Lecture, Audio deux voies, Recherche / Consultation de l'état de travail.

En tant qu'utilisateur, vous disposez des fonctions à distance suivantes : Lecture, Recherche / Consultation de l'état de travail.

Cochez la case souhaitée pour ajouter d'autres fonctions.

Mot de passe

Vous pouvez attribuer ici le mot de passe que l'utilisateur devra saisir pour avoir accès à la caméra.

Confirmer

Confirmez le mot de passe en le saisissant une nouvelle fois.

10.3.5.2. Filtre d'adresse IP

Activer le filtre d'adresse IP

Cochez cette case pour activer la fonction de filtrage.

Type de filtre d'adresse IP

Autorisé : les adresses IP définies en dessous permettent l'accès à la caméra.

Interdit : les adresses IP définies en dessous sont bloquées. L'adresse IP est saisie au format xxx.xxx.xxx.xxx.

10.3.6. Événements

Menu	Description	Disponible en mode
Détect. Mvt	Réglage de la détection de mouvement.	Configuration de baseConfiguration avancée
Instantané	Réglage de l’instantané déclenché par événement	Configuration avancée

10.3.6.1. Détect. Mvt

Activer la détection de mouvement

Cochez la case pour activer la détection de mouvement

Activer l'analyse de mouvement dynamique

Cochez cette case pour mettre en avant une détection de mouvement au moyen d'un cadre vert. Pour cela, les règles doivent également être activées dans les réglages locaux.

Configuration

Sélectionnez entre le mode Normal ou Expert.

Normal

Réglages de zone

Cliquez sur le bouton « Surface » pour sélectionner une zone. Par défaut, toute la zone est sélectionnée. Cliquez sur « Tout supprimer » pour annuler le marquage. Déplacez alors la souris sur la zone souhaitée. Cliquez sur le bouton « Arrêter le tracé » pour reprendre la zone.

Sensibilité

Réglez la sensibilité à l'aide de la barre de sélection. Plus vous réglez une valeur élevée, plus la sensibilité de la détection de mouvement est élevée. Dans le mode Normal, la sensibilité est fixée aux valeurs 0, 20, 40, 60, 80 et 100.

Expert

Réglages de commutation jour/nuit

Choisissez parmi Aucune commutation, Commutation automatique et Commutation temporisée. Pour la Commutation automatique et la Commutation temporisée, vous disposez de réglages pour le jour et la nuit qui se basent soit sur le mode jour et nuit de la caméra (Commutation automatique) soit sur le planning enregistré (Commutation temporisée).

Zone

Sélectionnez la zone souhaitée. Vous pouvez définir individuellement jusqu'à 8 zones. Cliquez sur le bouton « Surface » pour définir une surface pour la zone. Déplacez alors la souris sur la zone souhaitée. Cliquez sur le bouton « Arrêter le tracé » pour reprendre la zone.

Sensibilité

Réglez la sensibilité à l'aide de la barre de sélection. Plus vous réglez une valeur élevée, plus la sensibilité de la détection de mouvement est élevée.

Proportionnalité de bâtiment dans la zone

Réglez ici le pourcentage nécessaire pour un déclenchement dans la zone.

Heure d'activation

Cliquez sur « Modifier » pour enregistrer une programmation pour l'enregistrement commandé par détection de mouvement.

Une nouvelle fenêtre s'affiche dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quelles heures l'enregistrement commandé par détection de mouvement doit avoir lieu.

Sélectionnez alors un jour de la semaine pour l'enregistrement commandé par détection de mouvement. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une détection de mouvement sur toute la journée.

Cochez la case « Tout sélectionner » pour reprendre la détection de mouvement pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier la détection de mouvement sur d'autres jours de la semaine.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler. Veuillez reprendre les réglages effectués en cliquant sur « Enregistrer ».

Méthode de liaison

Notification CMS :

Notification CMS

Envoyer e-mail :

activez cette case pour recevoir un e-mail de notification.

Télécharger sur FTP :

l'instantané déclenché par un événement est envoyé en cas de détection de mouvement.

Déclencher le canal :

active l'enregistrement sur la carte microSD interne.

Autres liaisons

Deux entrées/sorties d'alarme sont disponibles pour cette caméra.

10.3.6.2. Instantané déclenché par événement

Déclenché par événement

Activer instantané déclenché par événement

Activez cette fonction pour enregistrer des images déclenchées par événement.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Réglez ici l'intervalle entre deux images enregistrées.

Numéro de capture

Réglez ici le nombre d'images à enregistrer lors d'un événement.

10.3.7. Enregistrement

Menu	Description	Disponible en mode
Programmation d'enregistrement	Configuration d'un enregistrement programmé	Configuration de base, Configuration avancée
Gestion de mémoire	Gestion de la carte SD, lecteurs réseau	Configuration avancée
NAS	Réglages des lecteurs réseau Configuration avancée
Instantané	Réglages de l'instantané déclenché par événement	Configuration avancée

10.3.7.1. Enregistrer le calendrier

Vous pouvez effectuer ici la configuration pour les enregistrements programmés ou déclenchés par événement afin de les enregistrer sur la carte SD ou sur un lecteur réseau.

Préenregistrement

Réglez ici la durée d'enregistrement des données image avant un événement.

Après enregistrement

Réglez ici la durée d'enregistrement des données image après un événement.

Écraser

Choisissez si les données doivent être écrasées lorsque le support de données est plein.

Flux d'enregistrement

Sélectionnez ici le flux à utiliser pour l'enregistrement sur le support de données.

Activer la programmation d'enregistrement

Activez le planning pour enregistrer la programmation souhaitée.

Cliquez sur « Modifier » pour enregistrer la programmation. Une nouvelle fenêtre s'affiche.

Sélectionnez alors un jour de la semaine pour la configuration de l'enregistrement. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une surveillance sur toute la journée.

Cochez la case « Tout sélectionner » pour reprendre les réglages pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier les réglages sur d'autres jours de la semaine.

Sous Type d'enreg., sélectionnez le mode d'enregistrement pour l'intervalle de temps souhaité. Vous avez le

choix entre les types d'enregistrement suivants :

Normal : Enregistrement en continu

Détect. Mvt : enregistrement déclenché par un mouvement

Mvt | Alarme : enregistrement déclenché par un mouvement ou par l'entrée d'alarme. La caméra filme soit après une détection de mouvement, soit après un déclenchement de l'entrée d'alarme.

Mvt et al. : enregistrement déclenché par un mouvement et par l'entrée d'alarme. La caméra filme uniquement si un mouvement est détecté et que l'entrée d'alarme se déclenche en même temps.

Autre alarme : enregistrement déclenché par le capteur PIR

Veuillez noter que la détection de mouvement doit être activée et configurée.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

10.3.7.2. Gestion de mémoire

Vous pouvez formater ici la carte microSD ou les lecteurs réseau utilisés et afficher les propriétés.

Pourcentage d'image

Indiquez ici le pourcentage que les images instantanées doivent occuper.

Pourcentage d'enregistrement

Indiquez ici le pourcentage que les enregistrements doivent occuper.

Veuillez formater la carte SD ou le lecteur réseau avant sa première utilisation !

10.3.7.3. NAS

Configurez ici l'enregistrement des clichés sur jusqu'à 8 appareils NAS. Cliquez sur une ligne pour indiquer l'adresse du serveur, le chemin d'accès au fichier, le type de serveur, le nom d'utilisateur et le mot de passe.

Adresse du serveur

Saisissez ici l'adresse IP ou le nom de l'hôte de votre NAS ou de votre lecteur réseau.

Chemin d'accès au fichier

Indiquez ici le chemin d'accès au fichier dans lequel les données sont enregistrées.

Type de montage

NFS

Lors de l'utilisation de NFS, veuillez vérifier dans les réglages du dossier de votre NAS ou du lecteur réseau que l'adresse IP de la caméra dispose des droits de lecture et d'écriture nécessaires.

SMB/CIFS

Saisissez ici le nom d'utilisateur et le mot de passe pour la connexion à votre NAS ou lecteur réseau. Assurez-vous que l'utilisateur dispose des droits de lecture et d'écriture nécessaires pour l'emplacement de mémorisation.

10.3.7.4. Instantané programmé

Vous pouvez effectuer ici la configuration pour les instantanés déclenchés par événement afin de les enregistrer sur la carte microSD ou sur le lecteur réseau.

Écoulement du temps

Activer synchronisation instantané

Activez cette fonction pour enregistrer des images à certains intervalles.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Réglez ici l'intervalle entre deux images enregistrées.

Planning

Cliquez sur Éditer, pour configurer le planning pour l'instantané programmé.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

11. Protocole

Les paramètres de la caméra comme l'alarme, les exceptions, le fonctionnement et les informations peuvent être enregistrés dans des fichiers journaux. Les fichiers peuvent être exportés au besoin.

1. Cliquez sur « Protocole » dans la barre de menu pour ouvrir la boîte de dialogue de recherche.
2. Déterminez les critères de recherche, y compris le type principal, le sous-type, l'heure de début et l'heure de fin.
3. Cliquez sur « Rechercher » pour rechercher les fichiers journaux. Les fichiers de protocole correspondants s'affichent dans la boîte de dialogue Protocole.

4. Cliquez sur « Enregistrer protocole » pour exporter les fichiers journaux et les enregistrer sur votre ordinateur.

5. Caractéristiques techniques

Numéro du modèle	TVIP41560	TVIP61560
Dimensions (L x l x h)	∅111 x 82 mm	145 x 61 x 60 mm
Alarme	E-mail
Raccordements	1x RJ45, 1x CC
Nombre de flux parallèles	2
Modes de résolution	Flux principal : 1 280 x 960, 1 280 x 720, 704 x 576, 640 x 480Sous-flux : 704 x 576, 640 x 480, 352 x 288, 320 x 240
Détection de mouvement	Oui
Enregistreur d'images	1/3" capteur Progressive Scan CMOS
Éléments d'image (effectifs)	1 280 x 960 pixels
Superposition d'images	Date, nom de caméra, zones privées
Taux d'images	25 fps
Distance focale	4,0 mm @ F2.0
Gamme dynamique (WDR)	WDR numérique
Réglage de l'obturateur électronique	1/3 - 1/100000 s
Compensation de contre-jour	BLC, DWDR
Accès simultané au réseau	Oui
Angle de visée horizontal	73,1°	73,1°
Portée IR	10 m
Type de caméra	Caméra extérieure jour/nuit	Caméra dôme d'extérieur jour/nuit
Résolution maximale à taux d'images	1 280 x 960 à 25 fps
Température de fonctionnement max.	50 °C
Humidité de l'air max.	95 %
Température de fonctionnement min.	- 20 °C
Luminosité minimale (couleur)	0,1 lux @(F1.2, AGC activé)
Luminosité minimale (noir et blanc)	0 lux
Bande passante réseau vidéo	32 kBit/s - 8 Mbit/s
Connexion réseau LAN	RJ-45 Ethernet 10/100 Base-T
Connexion réseau WLAN	IEEE802.11b, 802.11g, 802.11n
Protocoles caméras réseau	TCP/IP, ICMP, HTTP, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, 802.1X, IPv6, Bonjour
ONVIF	Profil S
Zones privées	Oui (4)
Élimination des bruits parasites	3D DNR
Indice de protection IP	66
Alimentation électrique	12 V CC (+/-10 %), PoE (802.3af )
Support de stockage	Carte micro SD (jusqu'à 64 Go)
Langue notice	DE, UK, FR, NL, DK, ES, IT, PL, SWE
Langue OSD	DE, UK, FR, NL, DK, ES, IT, PL, SWE
Consommation de courant	580 mA max.
Commutation jour/nuit	Filtre IR électromécanique pivotant (ICR)
Navigateurs supportés	Mozilla Firefox, Safari ou Internet Explorer 6.x et versions suivantes
Logiciels pris en charge	ABUS VMS Express, IPCam App (iOS/Android)
Cryptage	WEP 64/128 bit, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Compression vidéo	H.264, MJPEG
Balance des blancs	AWB
Certifications	CE, RoHS, REACH

13. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l'élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l'environnement.

14. Remarques concernant la licence GPL

Nous souhaitons attirer votre attention sur le fait que les Caméras Réseau de Vidéosurveillance TVIP41560/TVIP61560 comprennent, entre autres, le logiciel Open Source qui est exclusivement protégé par une licence GNU General Public License (GPL). Pour vous assurer que votre utilisation des programmes est conforme à la licence GPL, reportez-vous aux conditions de cette licence.
