TVS-EC1580MU - Serveur QNAP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur NAS (Network Attached Storage)
Marque	QNAP
Modele	TVS-EC1580MU
Format	Rack 2U
Dimensions (L x P x H)	520 x 430 x 88 mm
Poids (sans disques)	Environ 15 kg
Processeur	Intel Xeon E3-1245 v5 (4 coeurs, 3.5 GHz)
Memoire vive	16 Go DDR4 ECC (extensible jusqu'a 64 Go)
Nombre de baies	15 baies SATA 6 Gb/s (hot-swappable)
Alimentation	2 x 550 W redondants
Connectivite reseau	2 x 10GbE SFP+, 4 x Gigabit LAN
Fonctions principales	Stockage, virtualisation, sauvegarde, serveur multimedia, surveillance IP
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; eviter les liquides ; maintenir la ventilation degagee
Securite	Chiffrement AES-NI, pare-feu, controle d'acces utilisateur
Pieces detachees et reparabilite	Disques durs hot-swappable, memoire RAM extensible, alimentations redondantes
Systeme d'exploitation	QTS 5.0 ou superieur
Garantie	2 ans constructeur (extensible)
Nombre de ventilateurs	3 x 80 mm
Ports USB	2 x USB 3.2 Gen 2, 2 x USB 2.0
Consommation electrique	Environ 150 W (selon configuration)

FOIRE AUX QUESTIONS - TVS-EC1580MU QNAP

Comment installer mon serveur QNAP TVS-EC1580MU ?

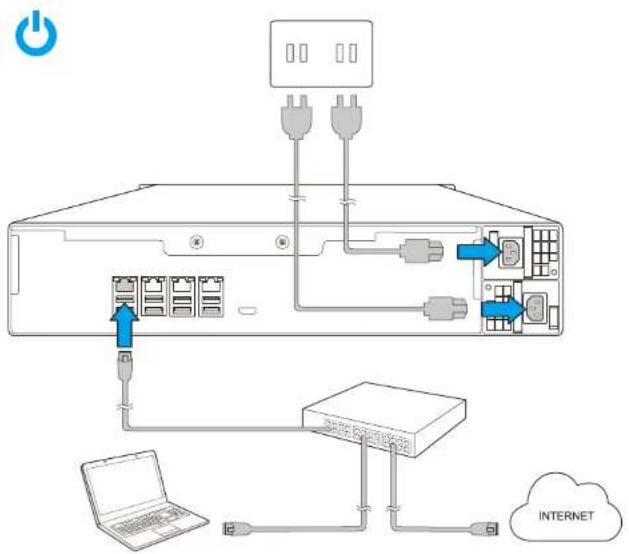

Installez les disques durs dans les baies, connectez l'alimentation et le reseau, puis allumez. Accedez via l'interface Web a l'adresse IP par defaut (obtenue via DHCP). Suivez l'assistant de configuration initiale dans QTS.

Quels types de disques durs sont compatibles ?

Le TVS-EC1580MU accepte les disques SATA 6 Gb/s de format 3,5 pouces ou 2,5 pouces (avec adaptateur). Il supporte les disques durs HDD et SSD. Pour des performances optimales, utilisez des disques NAS certifies.

Comment configurer le RAID ?

Dans l'interface QTS, allez dans 'Stockage et instantanes' > 'Gestion du stockage'. Creez un groupe RAID en selectionnant les disques et le niveau RAID souhaite (RAID 0, 1, 5, 6, 10, etc.). Validez et attendez la synchronisation.

Comment acceder a distance a mon serveur ?

Activez le service myQNAPcloud dans QTS pour un acces externe securise. Vous pouvez aussi configurer un VPN ou utiliser le port forwarding. Assurez-vous que le pare-feu autorise les connexions.

Comment mettre a jour le firmware ?

Dans QTS, allez dans 'Panneau de configuration' > 'Mise a jour du firmware'. Cliquez sur 'Rechercher les mises a jour' puis installez la derniere version. Redemarrez le serveur si necessaire.

Que faire si le voyant est rouge ?

Un voyant rouge indique generalement une panne de disque dur ou une surchauffe. Verifiez les alertes dans 'Notifications' de QTS. Remplacez le disque defectueux ou nettoyez les ventilateurs pour resoudre le probleme.

Comment reinitialiser le mot de passe administrateur ?

Utilisez le bouton de reinitialisation a l'arriere du serveur (maintenez 3 secondes). Cela restaure le mot de passe par defaut (admin/admin) sans affecter les donnees. Apres, changez le mot de passe dans QTS.

Comment etendre la capacite de stockage ?

Ajoutez des disques durs dans les baies libres ou connectez une expansion QNAP via eSATA ou Thunderbolt. Vous pouvez aussi remplacer des disques par des modeles de plus grande capacite et reconstruire le RAID.

Prise en charge des SSD NVMe ?

Le TVS-EC1580MU ne possede pas d'emplacements M.2 internes. Utilisez des SSD SATA dans les baies pour le cache via Qtier, ou branchez un adaptateur PCIe NVMe si disponible (optionnel).

Comment connecter a un reseau 10GbE ?

Utilisez les ports SFP+ avec des modules optiques ou des cables directs en cuivre. Configurez les interfaces dans QTS > 'Reseau et virtual switch' > 'Interfaces'. Assurez-vous que votre switch supporte le 10GbE.

MODE D'EMPLOI TVS-EC1580MU QNAP

QNAP

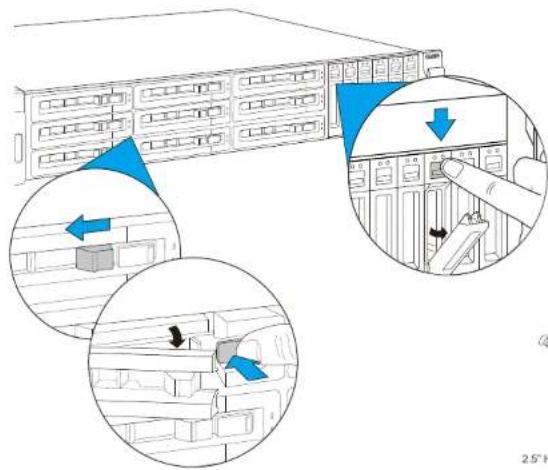

Quick Installation Guide

且 3.5" HDD 且 2.5" HDD

①

②

3.5" HDD

③

do. Alle Taten auf der Festplatte werden vor der initialisierung gelöscht.
Toutes its données sur le disque seront les accessés lors de l'initialisation ou disque dur.
⑧ Tulli i dati presenti svattenza (ancela durante l'obtivazione dei dei
Todos los datos del disco serán barrados con la inicialización del disco duro
ml. Alle gegevens worden gewist tijdens initialisatie van de schrijven.
©. All data kommer all raderas när hårdtissen ini, interna
⑩ Перейдите на страницу start.gnap.com и вводите «Облачный ключ»

② 所有磁媒上的资料都被查被危险。
所有硬盘上的数据都将会被清除。
(3) ハードディスクを初期化するとハードディスク上の全てのデータが削除されます。
tr. Sürkrudefed fium veriert, gem finanlarum grial ter vlinerek.
hi) Keresse fel a start. snap.com oldalt es acja meg a "Cloud Key"-t
Všechné data na disčich budou smazana y důsledku iniziel zace
pl Podczas inicjaci wszystkie zapisane na dyskach dane zostana usumięte

All the drive data will be cleared upon hard drive initialization.

HDD/SSD

http://www.qnap.com/compatibility

myQNAPcloud

Go to start.qnap.com and enter the "Cloud Key"

de	Rufen Sie start.qnap.com auf und geben Sie den "Cloud Key" ein	Oder scannen Sie den nachstehenden QR-Code mit Ihrem iPhone, iPad, Android
fr	Allez sur start.qnap.com et entrez la "Cloud Key"	Ou vous pouvez scanner le Code QR suivant avec votre iPhone, iPad ou Android
it	Accedere a start.qnap.com e inserire la "Cloud Key"	Oppure scansionare il Codice QR qui sotto con iPhone. iPad, Android
es	Vaya a start.qnap.com e introduzca la "Cloud Key"	O puede escanear el siguiente Código QR con su iPhone, iPad o Android
nl	Ga naar start.qnap.com en voer de "Cloud Key" in	Of scan met uw iPhone, iPad of Android de onderstaande QR-code
sv	Ga till start.qnap.com och ange din "Cloud Key"	Du kan också skanna nedanstäende QR-kod med din iPhone, iPad eller Android
fi	Siliry osolteeseen start.qnap.com ja syötä "Cloud Key"	Tai vois skannata alla olevan QR-koodin iphonella, iPadilla tai Androidilla
dg	Ga till start.qnap.com og indlast din "Cloud Key"	Du kan også scanne nedenstäende QR-kode med din iPhone, iPad eller Android
ng	Ga till start.qnap.com og skriv inn "Cloud Key"	Eller du kan skanne QR-koden under med iPhone, iPad eller Android
pt	Va para start.qnap.com e digite a "Cloud key"	Ou você pode digitalizar o Código QR abaixo com seu iPhone, iPad, Android Market
ru	Переюрие на страницу start.qnap.com и аэдите "Cloud Key"	Так же можно отсканировать QR-код мобильным телефоном
zh	請至 start.qnap.com,並輸入"Cloud Key"	或使用 iPhone、iPad 或 Android 装置扫描下方 QR Code
cr	请前往 start.qnap.com 并輸入“云密切”	或者,可以使用您的 iPhone、iPad 或安卓装置扫描下方的密码
ja	start.qnap.comに追み「Cloud Key」を入力します	または iPhone、iPad、Android で以下のQRコードをスキャンできます
ko	start.qnap.com으로 이동하여 "Cloud Key" 름 입력합니다	모든 iPhone, iPad, Android로 QR 코드를 스كنbid도 됩니다
th	"up" start.qnap.com 주관 Dim "Cloud Key"	หรือض耐磨สตุการ QR ได้ลักษณ์ลําด้วย iPhone, iPad, Android ร้อย
tr	start.qnap.com adresine gidin ve "Cloud Key" bilgisini girin	Isterseniz iPhone, iPad, Android aygı pruninga aşağıdaki QR Kodunu da taratabilirsiniz
hu	Keresse fel a start.qnap.com oldall és adja meg a "Cloud Key"	Vagy szkennelje be iPhone, iPad, Android eszközével az alábbi QR kádot
cs	Navětivte adresu start.qnap.com a zadejte kilč "Cloud Key"	Nebo múzete svým telefonem iPhone, iPad, nebo Android naskenovat niže uvedený kod QR
pl	Przejdž do strony start.qnap.com i kliknji "Cloud Key"	Lub zeekanuj poniższy kod QR telefonem iPhone, iPad, Android.

docs.qnap.com www.qnap.com/support23765-RS
