Type de produit	Tiroir chauffant
Marque	Electrolux
Modèle	WS290SP
Dimensions (L x P x H)	596 x 550 x 140 mm
Poids net	25 kg
Capacité	28 L
Alimentation	230 V, 50 Hz
Puissance	600 W
Température réglable	30 °C à 80 °C
Fonctions	Maintien au chaud, décongélation, service à vaisselle
Type d'installation	Encastrable
Matériau	Acier inoxydable
Porte	Coulissante
Commandes	Électroniques à affichage LED
Niveau sonore	< 45 dB
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux
Sécurité	Arrêt automatique, verrouillage enfant
Pièces détachées et réparabilité	Disponibles auprès du service après-vente Electrolux
Garantie	2 ans

FOIRE AUX QUESTIONS - WS290SP ELECTROLUX

Comment installer le tiroir chauffant Electrolux WS290SP ?

L'installation doit être réalisée par un professionnel qualifié. L'appareil est conçu pour être encastré sous un plan de travail. Respectez les dimensions du gabarit fourni dans la notice. Assurez-vous que la ventilation est adéquate.

Quels types de plats puis-je placer dans le tiroir chauffant ?

Utilisez des plats allant au four, en verre, céramique ou métal. Évitez les contenants en plastique non résistants à la chaleur. Les assiettes peuvent être placées pour le service à vaisselle.

Comment régler la température sur le WS290SP ?

Utilisez les touches + et - pour ajuster la température entre 30 °C et 80 °C. L'affichage LED indique la température réglée. Une fois la température atteinte, le voyant s'éteint.

Puis-je utiliser le tiroir chauffant pour décongeler des aliments ?

Oui, réglez une température basse (30-40 °C) pour une décongélation douce. Placez les aliments dans un plat adapté. Le temps de décongélation varie selon la taille et l'épaisseur.

Comment nettoyer le tiroir chauffant Electrolux ?

Débranchez l'appareil. Nettoyez l'intérieur avec un chiffon humide et un détergent doux. Ne pas utiliser de produits abrasifs. La porte coulissante peut être démontée pour un nettoyage en profondeur (voir notice).

Que faire si le tiroir chauffant ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique et le fusible. Assurez-vous que la température réglée est supérieure à la température ambiante. Si le problème persiste, contactez le service après-vente Electrolux.

Puis-je mettre de la vaisselle dans le tiroir chauffant pour la réchauffer ?

Oui, la fonction service à vaisselle permet de réchauffer les assiettes et les plats de service. Réglez une température de 50-60 °C et placez la vaisselle à l'intérieur quelques minutes avant de servir.

Le tiroir chauffant consomme-t-il beaucoup d'énergie ?

Avec une puissance de 600 W, la consommation est modérée. Le maintien au chaud consomme moins d'énergie qu'un four. Utilisez la fonction arrêt automatique pour économiser l'énergie.

Y a-t-il un verrouillage enfant sur le WS290SP ?

Oui, maintenez la touche Verrouillage enfoncée pendant 3 secondes pour activer la sécurité enfants. Les touches sont alors désactivées jusqu'à la désactivation du verrou.

Où trouver les pièces de rechange pour le tiroir chauffant Electrolux ?

Les pièces de rechange sont disponibles auprès du service après-vente Electrolux et sur le site officiel. Utilisez le numéro de modèle WS290SP pour identifier les pièces compatibles.

MODE D'EMPLOI WS290SP ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.elective.com

14 FRANÇAIS

INSTRUCTIONS D'INSTALLATION

AVANT L'INSTALLATION

Vérifiez que la tension d'alimentation

de l'appareil, indiquée sur la plaque des caractéristiques, correspond à celle de votre installation.

Ouvrez le tiroir et retirez tous les accessoires ainsi que le matériel d'emballage.

Attention I Le devant du chauffe-vaisselle peut être enveloppé d'une pellicule de protection. Retirez

soigneusement cette pellicule avant la première utilisation.

Vérifiez que le chauffe-vaisselle n'est pas endommagé. Assurez-vous que le tiroir s'ouvre et se ferme correctement. En cas de détérioration, appelez le Service d'assistance technique.

Attention : la prise de courant doit rester facilement accessible en dehors de la niche de l'apparell.

indiquées en millimètres dans les croquis présentés dans les dernières pages. Procédez de la façon suivante :

1. Placez le chauffe-vaisselle sur l'étagère et poussez-le vers le fond de façon à ce qu'il soit bien centré et bord à bord avec l'avant du meuble.
2. Assurez-vous que la structure du chauffe-vaisselle est bien à niveau et bien stable sur l'étagère.
3. Ouvrez le tiroir pour fixer le chauffe-vaisselle sur les côtés du meuble avec les vis fournies.

BRANCHEMENT

ÉLECTRIQUE

L'installation électrique doit être réalisée par un électricien qualifié et respecter la législation en vigueur.

Avant de brancher le chauffe-vaisselle sur secteur, assurez-vous que la tension et la fréquence du secteur correspond à ceux indiqués sur la plaque signalétique se trouvant à l'intérieur du bloc chauffant.

Le branchement électrique s'effectue vouc un interrunteur omnirotaire

FRANÇAIS 15

de dommages provoqués par des personnes, des animaux ou des objets

lorsque les instructions d'installation ne sont pas respectées.

Avant de brancher l'appareil, comparez-en les données (tension et fréquen-ce) indiquées sur la plaque des caractéristi-ques avec celles de votre réseau électrique. Elles doivent correspondre, pour éviter tout problème. En cas de doute, appelez un électricien.

ATTENTION!

Si la prise de l'appareil doit être changée, l'installation et le branchement doivent être effectués par un technicien. Adressez-vous à un électricien attitré qui respecte les normes de sécurité. La responsabilité du fabricant n'est pas engagée pour des dommages provenant d'une erreur de montage ou de branchement.

modifications des composants électriques ou mécaniques peuvent constituer un danger pour la sécurité de l'utilisateur et perturber le bon fonctionnement de l'appareil.

ATTENTION!

Les réparations et entretiens, tout particulièrement sur les pièces sous tension, ne peuvent être effectués que par des techniciens agréés par le fabricant. Le fabricant et les revendeurs déclinent toute responsabilité pour d'éventuels dommages, causés aux personnes, aux animaux ou aux biens, qui découlent de réparations ou entretiens effectués par des personnes non autorisées.

ATTENTION!

PRÉCAUTIONS PENDANT L'UTILISATION

• Votre appareil est aux normes de sécurité en vigueur. Une utilisation inadéquate peut constituer un danger pour l'utilisateur.
• Avant la première utilisation, lisez avec attention les instructions d'utilisation. Vous vous protégez et évitez ainsi tout problème.
• Selon la température et le temps de fonctionnement sélectionnés, la température à l'intérieur de l'appareil peut monter jusqu'à 80 °C. Utilisez des gants de cuisine pour vous protéger les mains quand vous retirez la vaisselle de l'intérieur du chauffe-vaisselle.
• Faites particulièrement attention aux enfants. Ne les laissez pas s'approcher de l'appareil. S'il est mis en marche par inadvertance, il chauffera et peut provoquer des brûlures graves.
• Les enfants ne peuvent utiliser l'appareil hors la présence d'un adulte que s'ils ont reçu des instructions leur permettant de le faire en toute sécurité et d'identifier

doivent pas être rangés dans le chauffe-vaisselle. Si l'appareil est mis en marche, ils peuvent fondre ou brûler. Danger d'Incendie.

• N'utilisez pas votre appareil comme chauffage de maison. Les hautes températures peuvent mettre le feu à des objets facilement inflammables situés près de l'appareil.
• N'utilisez pas d'appareils de nettoyage à haute pression ou qui projettent de la vapeur. La vapeur peut atteindre les composants électriques et provoquer un court-circuit. La pression de la vapeur peut aussi endommager durablement la surface de l'appareil et ses composants.
• Quand vous cessez définitivement d'utiliser l'appareil, à la fin de sa vie utile, débranchez-le du réseau et éliminez le câble électrique pour éviter le danger que les enfants s'en servent pour s'amuser.
• Ne pas faire chauffer, dans l'appareil, de contenant fermé (ex. Conserves). La surpression

DESCRIPTION DE L'APPAREIL

Touche de sélection des fonctions

Bouton Marche/Arrêt

Voyant de contrôle

Poignée

Revêtement antidérapant

TABLEAU DE COMMANDES

Le tableau de commandes comporte un séleceteur de fonction et un bouton marche/arrêt. Le tableau de commandes n'est visible que lorsque le tirroir est ouvert.

Votre appareil est équipé d'un système de circulation d'air chaud. Un ventilateur distribue la chaleur, générée par une résistance électrique, dans tout l'intérieur de l'appareil. Le thermostat permet de définir et de contrôler la température souhaitée pour la vaisselle.

La circulation de l'air chaud fait que la vaisselle est chauffée rapidement et uniformément. La résistance ainsi que le ventilateur sont protégés par une grille métallique. La base du tiroir est équipée d'un revêtement antidérapant pour empêcher la vaisselle de glisser quand vous ouvrez ou fermez le tiroir.

18 FRANÇAIS

UTILISATION

AVANT LA PREMIERE UTILISATION

Avant d'utiliser l'appareil pour la première fois, vous devez en laver l'intérieur et l'extérieur en suivant les indications sur le nettoyage figurant au chapitre « Nettoyage et entretien ». Ensuite, chauffez le chauffe-vaisselle pendant au moins 2 heures en tournant le sélecteur de température sur la position maximum (consultez le chapitre « Sélectionner la température »).

Veillez à aérer correctement la cuisine. Les pièces de l'appareil sont protégées par un produit spécial qui peut éventuellement, lors de la première mise en marche, dégager une odeur et un peu de fumée qui disparaissent très vite. Ni l'une ni l'autre ne constituent une anomalie de fonctionnement de l'appareil.

PRINCIPE D'UTILISATION

Pour utiliser le chauffe-vaisselle, procédez de la façon suivante : 1. Placez la vaisselle dans le trois

Dès que la température sélectionnée est atteinte, le chauffage s'éteint. Il se rallume automatiquement si la température redescend.

GAMME DE TEMPERATURES

°C	Fonction
30 °C	Dégivrage
40°C - 50°C	Levage de la pâte Chauffage de tasses/verres
60°C - 70°C	Préchauffer la vaisselle Garder au chaud les plats
80 °C	Cuisson à basse température (seulement pour certain modèle)

PRECHAUFFER LA VAISSELLE 60°-70°C

Le délai de préchaufface dépend de

Charge	Temps (min)
Vaisselle pour 6 personnes	30 – 35
Vaisselle pour 8 personnes	30 – 40
Vaisselle pour 12 personnes	35 – 45

La pratique vous aidera à sélectionner les temps appropriés à votre vaisselle.

GARDER AU CHAUD LES PLATS 60-70°C

ATTENTION:

Chauffer le plat pendant 15 minutes afin de vous assurer que la température nécessaire soit atteinte. Présenter les mets chauffés dans les plats préchauffés. Conseil : disposer les plats dans l'appareil dès la période de préchauffage.

CUISSON A BASSE TEMPERATURE 80°C

Cuisson à basse température : ce mode de cuisson convient particulièrement bien à la viande qui a besoin de cuir pendant un certain temps à de faibles températures. La durée de cuisson est définie en fonction du poids de la viande. Utiliser des plats en verre, en porcelaine ou en céramique.

Préparation :

• Chauffer l'appareil avec les plats à 80°C pendant une dizaine de minutes.
• Faire cuire la viande dans une poêle avec un peu de matière grasse et disposer ensuite sur le plat préchauffé avant de la mettre dans le tiroir chauffant. La température définie est toujours de 80°C

TABLEAU : CUISSON À BASSE TEMPERATURE
(RÉFÉRENCES)

Utilisation	Poids	Préparation sur le plan de cuisson	Temps de cuisson
Boeuf
Bleu	1 kg	2 minutes sur chaque côté	1 heure
Saignant	1 kg	3 minutes sur chaque côté	1 heure et 15 minutes
à point	1 kg	3 minutes sur chaque côté	1 heure et 45 minutes
bien cuit	1 kg	3 minutes sur chaque côté	2 heure et 15 minutes à 2 heures et 30 minutes
Rosbif	1 kg	3 minutes sur chaque côté	3 heures saignant4 heures et demi heures rosé
Veau
Filet	1 kg	2 minutes sur chaque côté	1 heure et 45 minutes à 2 heures
Carré	1 kg	3 minutes sur chaque côté.	2 heures à 2 heures et 30 minutes
Gloot	1 kg	3 minutes sur chaque côté.	2 heures à 2 heures

CAPACITÉ DE CHARGE

La capacité de charge dépend des dimensions des articles de vaisselle:

WS 140 / 16	WS 200 / 21	WS 290
Service de 6 personnes	Service de 8 personnes	Service de 12 personnes
6 assiettes de 24 cm	8 assiettes de 24 cm	12 assiettes de 24 cm
6 bols de 10 cm	8 bols de 10 cm	12 bols de 10 cm
1 plat de 19 cm	1 plat de 19 cm	1 plat de 19 cm
1 plat de 17 cm	1 plat de 17 cm	1 plat de 17 cm
1 plat de 32 cm	2 plats de 32 cm	2 plats de 32 cm
ou	ou	ou
20 plats de 28 cm	30 plats de 28 cm	40 plats de 28 cm
ou	ou	ou
80 tasses à café	120 tasses à café	160 tasses à café
ou	ou	ou
40 tasses à thé	60 tasses à thé	80 tasses à thé
ou	ou	ou

22 FRANÇAIS

NETTOYAGE ET ENTRETIEN

Le nettoyage est l'unique entretien normalement nécessaire.

! ATTENTION!

Le nettoyage doit être effectué quand le chauffe-vaisselle est débranché de l'alimentation électrique. Retirez la prise du mur ou débranchez le circuit d'alimentation du chauffe-vaisselle. N'utilisez pas de produits de nettoyage agressifs ou abrasifs, ni frottoirs ni objets pointus qui peuvent provoquer des rayures. N'utilisez pas d'apparels de nettoyage à haute pression ou qui projetent de la vapeur.

PARTIE AVANT DE

L'APPAREIL ET TABLEAU DE COMMANDES

Il suffit de nettoyer la chauffe-vaisselle avec un chiffon humide. S'il est très sale, ajoutez quelques gouttes de produit vaisselle à l'eau de lavage. Essuyez ensuite les surfaces avec un chiffon sec.

Les chauffe-vaisselle dont l'avant est en aluminium peuvent être nettoyés avec un produit léger pour les vitres et un chiffon doux qui ne laisse pas de fibres. Nettoyez dans le sens horizontal sans appuyer car l'aluminium est un métal mou qui se raye ou se coupe facilement.

INTERIEUR DU CHAUFFE-VAISSELLE

Nettoyez régulièrement l'intérieur du chauffe-vaisselle avec un chiffon humide. S'il est très sale, ajoutez quelques gouttes de produit vaisselle dans l'eau de lavage.

Nettoyez ensuite les surfaces avec un chiffon sec.

Évitez de faire entrer de l'eau dans les orifices par où circule l'air.

Attendez que votre chauffe-vaisseille soit bien sec avant de le réutiliser.

REVÊTEMENT

ANTIDÉRAPANT

Vous pouvez retirer le revêtement

FRANÇAIS 23

QUE FAIRE EN CAS DE MAUVAIS FONCTIONNEMENT?

ATTENTION!

Seuls des techniciens spécialisées sont à même d'effectuer les réparations, de quelque type que ce soit. Toute réparation effectuée par des personnes non agréées par le fabricant est dangereuse.

Avant d'appeler l'assistance technique, vérifiez les cas suivants :

• La vaiselle ne chauffe pas suffisamment ? Vérifiez les points suivants :
• L'appareil est bien branché et en marche.
• Vous avez sélectionné la température adéquate.
• Les orifices par où circule l'air sont obstrués par de la vaisselle.
• La vaisselle a chauffé pendant un temps suffisant ?

• Le temps de chauffage dépend de divers facteurs, en particulier :

• Matière et épaisseur de la vais selle.

• Quantité de vaisselle.
• Rangement et disposition de la vaiselle.

- La vaisselle ne chauffe pas ? Vérifiez les points suivants:

• Le ventilateur fonctionne (il fait du bruit). C'est peut-être alors la résistance qui est en panne ; si le ventilateur ne fait pas de bruit, c'est lui qui doit être en panne.
• Les plombs ont sauté ou le tableau électrique a disjoncté.

• La vaisselle est trop chaude ?

Le sélecteur de température ne marche pas correctement.

- La température ne peut plus être paramétrée.

La fonction de réglage de la température est défectueuse.

• L'interrupteur marche/arret ne s'allume pas ?

Le pilote de l'interrupteur a fondu.

PROTECTION DE L'ENVIRONEMENT

24 ITALIANO

INDICE

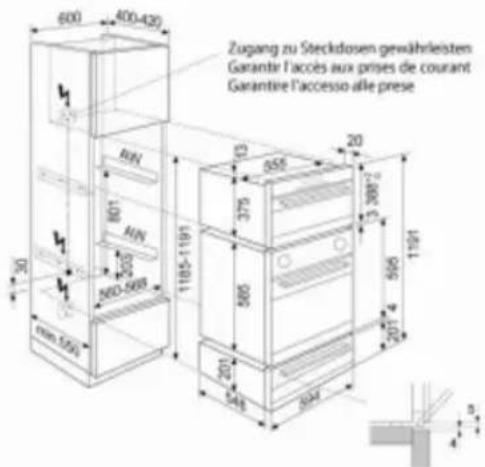

Garantir l'accès aux prises de courant

Longueur du câble de raccordement à partir de la sortie de mur min. 120 cm.

Longueur du câble de raccordement à partir de la sortie de mur min. 120 cm.

EB... mit/avec/con WS200

EBC..., mit/avec/con EB..., WS200

Longueur du câble de raccordement à partir de la sortie de mur min. 120 cm.

WS21 Wärmeschublade mit EBC.../ Tiroir chauffant avec EBC.../Cassetto sealdwärande con EBC - 55cm

WS21 Wärmeschublade/ Tiroir chauffant/ Cassetto scaldavivande SMS

WS16 Wärmeschublade mit/ Tiroir chauffant avec / Cassetto scaldavivande con EBK... 55 cm

Anschlusskabel ab Wandaustritt sollte min. 120 cm betragen. Longueur du câble de raccordement à partir de la sortie de mur min. 120 cm. La lunghezza del cavo d'allacciamento dall'uscita dalla parete dovrebbe ammontare a min. 120 cm.

KUNDENDIENST

Electrolux

Servicestellen

5506 Magenwil/Zürich

Industriestr. 10

9000 St. Gallen

Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d'une facture, d'un bon de garantie ou d'un justificatif d'achat). Notre garantie couvre les frais de mains d'œuvres et de déplacement, ainsi que les pièces de rechange.

Les conditions de garantie ne sont pas valables en cas d'intervention d'un tiers non autorisé, de l'emploi de pièces de rechange non originales, d'erreurs de maniement ou d'installation dues à l'inobser-vation du mode d'emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

Garanzia
