TEW-755AP - Point d'accès TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil
Marque	TRENDnet
Modèle	TEW-755AP
Normes Wi-Fi	IEEE 802.11a/b/g/n/ac
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal	Jusqu'à 300 Mbit/s (2,4 GHz) + 867 Mbit/s (5 GHz)
Antennes	2 antennes internes
Ports	1 port Gigabit Ethernet (PoE)
Alimentation	PoE 802.3af ou adaptateur secteur 12 V DC, 1 A
Dimensions	140 x 95 x 27 mm
Poids	210 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Gestion	Interface web, SNMP, Telnet
Sécurité	WEP, WPA/WPA2-PSK, WPA3, filtrage MAC
VLAN	802.1Q VLAN tagging
Multi-SSID	Jusqu'à 8 SSID
Mode pont / répéteur	Oui (WDS)
Entretien	Nettoyer avec un chiffon doux et sec, éviter les liquides
Pièces détachées	Disponibles auprès du service après-vente (adaptateur, antennes)

FOIRE AUX QUESTIONS - TEW-755AP TRENDNET

Comment réinitialiser le TRENDnet TEW-755AP ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton Reset à l'arrière pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'appareil redémarrera avec les paramètres d'usine.

Quelle est l'adresse IP par défaut pour accéder à l'interface web ?

L'adresse IP par défaut est 192.168.10.100. Connectez-vous via un navigateur avec le nom d'utilisateur admin et le mot de passe admin.

Comment configurer le TEW-755AP en répéteur ?

Dans l'interface web, allez dans Wireless > WDS et activez le mode Répéteur. Saisissez l'adresse MAC du point d'accès principal et sélectionnez le cryptage approprié.

Le TEW-755AP supporte-t-il le PoE ?

Oui, il supporte l'alimentation via PoE 802.3af. Vous pouvez utiliser un switch PoE ou un injecteur PoE pour l'alimenter sans adaptateur secteur.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site TRENDnet. Dans l'interface web, allez dans Administration > Firmware Upgrade, choisissez le fichier et cliquez sur Upgrade. Ne coupez pas l'alimentation pendant la mise à jour.

Quels sont les voyants lumineux et leur signification ?

Le voyant Power s'allume en vert lorsque l'appareil est sous tension. Le voyant LAN indique une connexion réseau active. Les voyants 2.4G et 5G clignotent lors du trafic sans fil.

Comment sécuriser mon réseau Wi-Fi avec le TEW-755AP ?

Dans Wireless > Security, sélectionnez WPA3 (ou WPA2 si les clients ne supportent pas WPA3). Définissez une phrase de passe forte et désactivez le WPS pour plus de sécurité.

Puis-je utiliser plusieurs SSID ?

Oui, le TEW-755AP supporte jusqu'à 8 SSID. Dans Wireless > Multi-SSID, créez des réseaux distincts avec des paramètres de sécurité différents.

Comment monter le point d'accès au mur ?

Utilisez les trous de montage au dos de l'appareil. Fixez les vis fournies au mur, puis encliquetez l'appareil sur les vis. Assurez-vous que les antennes ne sont pas obstruées.

Que faire si je ne parviens pas à accéder à l'interface web ?

Vérifiez que votre ordinateur est sur le même sous-réseau (adresse IP 192.168.10.x). Essayez de réinitialiser l'appareil et désactivez temporairement votre pare-feu. Si le problème persiste, contactez le support TRENDnet.

MODE D'EMPLOI TEW-755AP TRENDNET

1. Avant de commencer
2. Installation via le navigateur
3. Fixation de l'appareil

1. Avant de commencer

Contenu de l'emballage

• TEW-755AP
  • 1 câble réseau de 1,50 m. (5 pieds)
  • CD-ROM (Guide de l'utilisateur)
  • Guide d'installation rapide
  • Adaptateur secteur (12V DC, 1A)
• Plaque de fixation

Configuration minimale

• Un ordinateur avec un port réseau et un navigateur
• Un switch ou un routeur réseau avec un port réseau disponible

Utilisateurs Mac:

Veuillez consulter le Guide de l'utilisateur pour configurer manuellement le point d'accès.

2. Installation via le navigateur

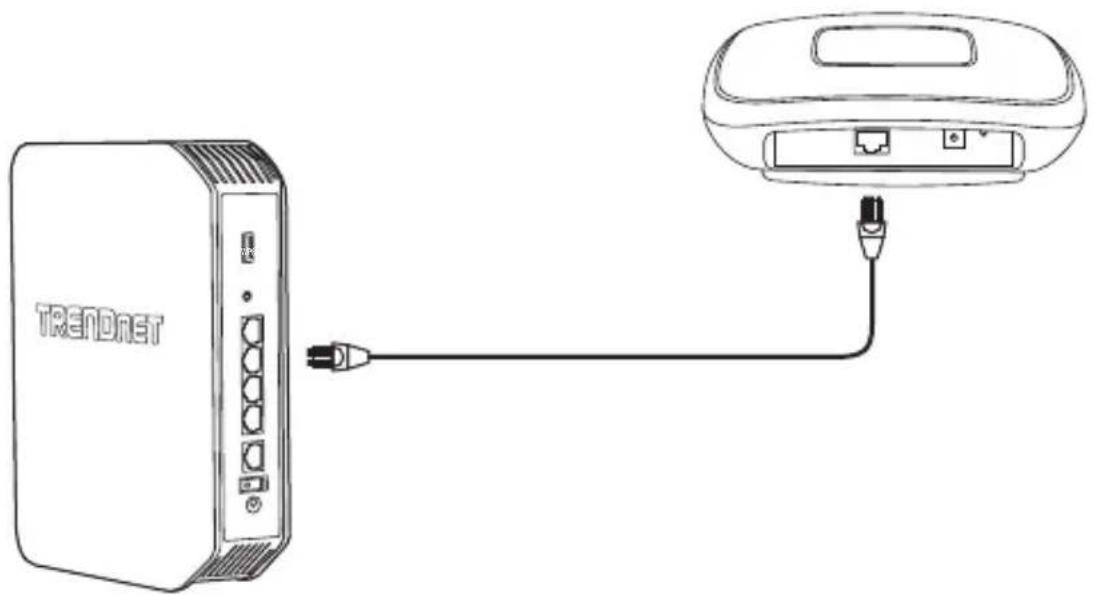

1. Connectez le TEW-755AP à votre switch. Vous pouvez également connecter l'appareil directement à un port réseau de votre ordinateur. Si vous le connectez à un switch, assurez-vous que votre ordinateur est connecté au même réseau.

1. Si vous connectez votre TEW-755AP à un switch PoE, l'appareil s'allumera automatiquement. Si vous le connectez à un ordinateur, ou à un switch non PoE, vous devrez utiliser l'adaptateur secteur fourni.
2. Pour utiliser l'adaptateur secteur, branchez ce dernier au TEW-755AP, et branchez-le ensuite à une prise de courant. Attentez 60 secondes et vérifiez ensuite que les LED indiquant l'état, se trouvant à l'avant de l'appareil, sont bien allumés. Votre point d'accès TEW-755AP est à présent activé. L'appareil est préconfiguré pour se connecter automatiquement à votre réseau, donc aucune installation supplémentaire n'est nécessaire pour l'utiliser.
3. Pour votre sécurité, chaque TEW-755AP est fournit précrypté avec un nom WiFi (SSID) et une clé WiFi exclusifs. Vous trouverez le SSID et la clé WiFi de votre appareil sur l'étiquette blanche se trouvant sur l'appareil. Utilisez ces informations pour vous connecter au point d'accès TEW-755AP. Si le TEW-755AP est réinitialisé, le SSID et la clé WiFi seront également réinitialisés aux références par défaut se trouvant sur l'étiquette blanche.

1. Insérez le CD fourni dans votre ordinateur et sélectionnez AP Utility (Utilitaire PA) dans le menu.
   Remarque: Le Utilitaire de PA ne fonctionne que sur les ordinateurs tournant sous Windows. Veuillez visiter TRENDnet.com pour obtenir une liste complète des systèmes d'exploitation supportés.
2. Sélectionnez votre périphérique dans le menu déroulant ou cliquez sur le bouton Discover (Découvrir) pour situer votre périphérique.

1. Sélectionnez votre périphérique en cochant la case se trouvant à côté de votre TEW-755AP et cliquez sur Device Settings (Paramètres du périphérique).

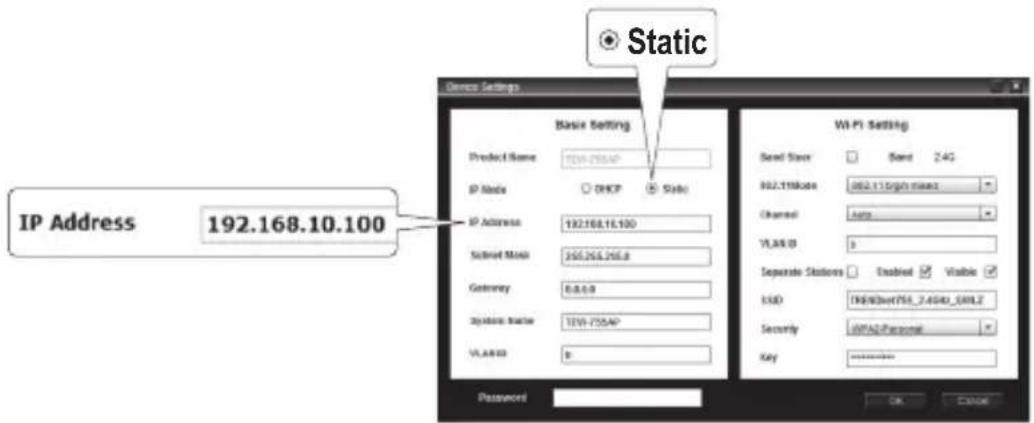

1. La page des paramètres de l'appareil vous montrera les paramètres de base de votre réseau WiFi. Si votre réseau nécessite une adresse IP statique, sélectionnez la case d'option Statique et indiquez vos paramètres. Si vous n'êtes pas certain, laissez Mode IP du paramètre de base DHCP.

1. Pour configurer votre réseau WiFi, indiquez vos paramètres. Le mot de passe est votre mot de passe WiFi actuel. Le mot de passe par défaut se trouve sur l'étiquette blanche au bas du TEW-755AP.

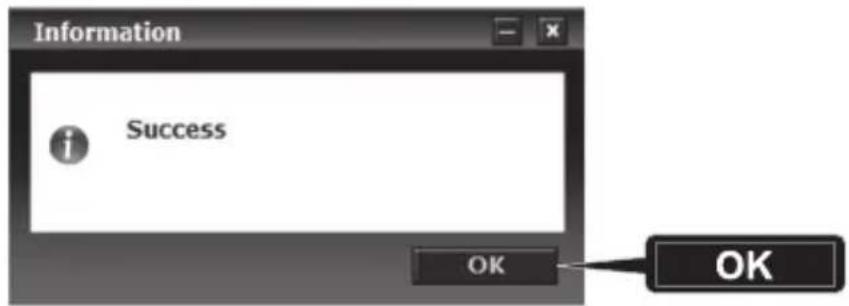

1. Lorsque vous avez terminé, indiquez le mot de passe de l'interface de gestion de votre TEW-755AP (PAS votre clé WiFi) et cliquez sur OK pour enregistrer vos modifications. Si c'est la première fois que vous avez accès au service, ou si l'appareil a été réinitialisé, le mot de passe par défaut est admin.L'utilitaire enregistrera vos paramètres.

1. Lorsque votre réseau WiFi a été configuré, vérifiez la connexion en vous identifiant sur votre réseau WiFi TEW-755AP. Si vous arrivez à vous connecter sans problème, votre configuration est terminée.

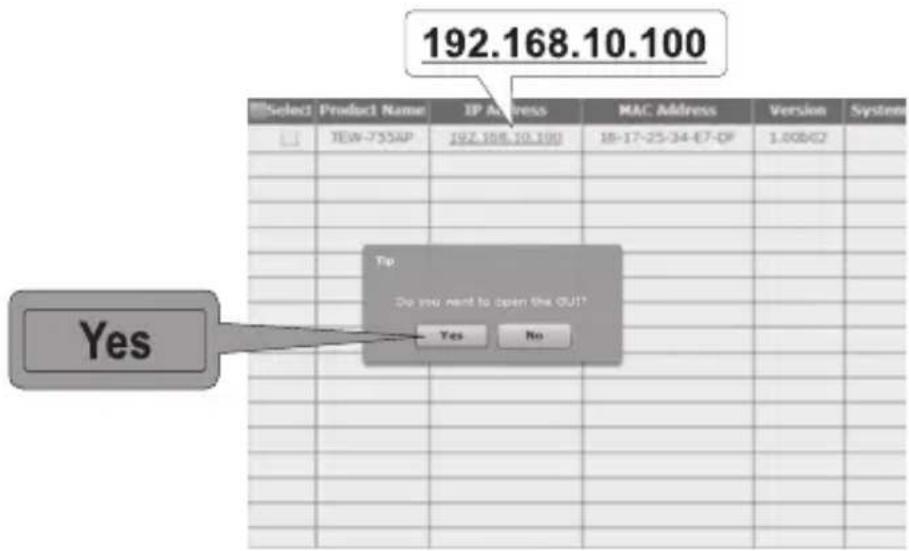

2. Pour accéder aux paramètres avancés de l'appareil, lancez l'utilitaire de PA (Utilitaire de PA), trouvez votre TEW-755AP, cliquez sur l'adresse IP et sélectionnez Oui pour configurer votre appareil.

1. Ceci lancera votre navigateur par défaut et le dirigera automatiquement les paramètres avancés de votre TEW-755AP.

2. Sur l'écran d'identification, indiquez votre nom d'utilisateur et votre mot de passe. S'il s'agit de la première fois que vous accédez à l'appareil ou si le TEW-755AP a été réinitialisé, les références d'identification par défaut seront:

Nom d'utilisateur: admin

Mot de passe: admin

1. Sélectionnez la langue désirée et cliquez sur Login pour poursuivre.

2. L'écran de statut affichera des informations à propos de votre point d'accès TEW-755AP et les réseaux WiFi de l'appareil.

1. Pour plus d'informations sur les paramètres et les fonctions avancées, veuillez consulter le Guide de l'utilisateur.

3. Fixation de l'appareil

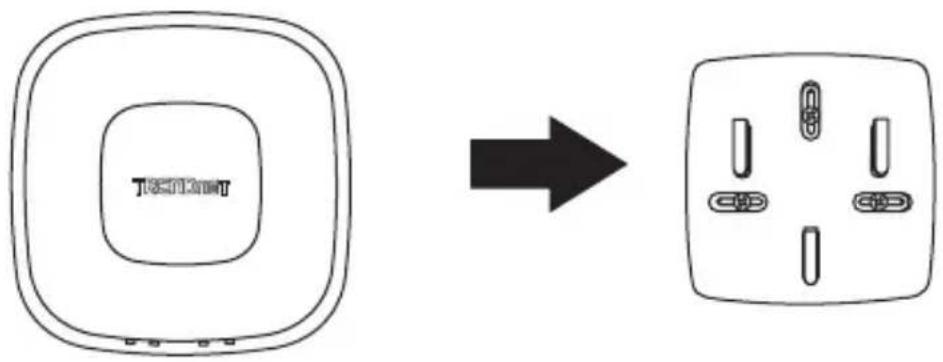

1. Enlevez la plaque de fixation du TEW-755AP.

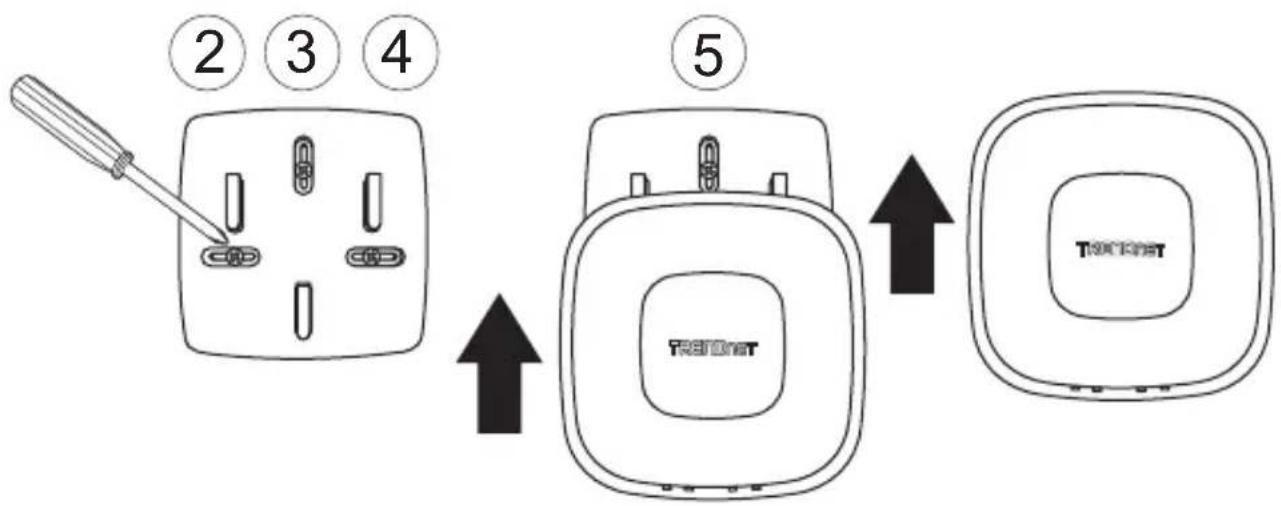

1. Positionnez la plaque de fixation sur le mur ou le plafond où l'appareil se trouvera et marquez l'emplacement des trous pour les vis. Assurez-vous que l'appareil dispose de suffisamment d'espace pour coulisser dans la plaque de fixation et pour en sortir. S'il ne s'agit pas d'une installation PoE, assurez-vous que l'emplacement de la fixation se trouve à proximité d'une prise de courant.
2. A l'aide d'une perceuse, forez les trous des vis que vous aurez préalablement indiqués et insérez les ancrages muraux en plastique dans les trous.
3. Fixez la plaque de montage en utilisant les vis fournies avec l'appareil.
4. Installez le TEW-755AP sur la plaque de fixation et attachez le câble réseau (PoE). S'il ne s'agit pas d'une installation PoE, connectez l'adaptateur secteur.

Manufacturer's Nom et Adre

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Nom du produit: Point d'accès N300 PoE

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité

EN 60950-1: 2006 + A11: 2009; + A1: 2010 + A12: 2011 + A2: 2013

CEM

EN 301 489-1 V1.9.2: 09-2011

EN 301 489-17 V2.2.1:09-2012

EN 55032: 2012 + AC: 2013

EN 55024: 2010

Spectre radio et santé

EN 300 328 V1.9.1: 02-2015

EN 62311: 2008

Efficiency énergétique

Réglement (CE) N° 1275/2008, N° 278/2009, N° 801/2013

Ce produit est conforme à la directives suivante.

Directives:

Directive Basse Tension 2014/35/UE

Directive CEM 2014/30/UE

Directive écoconception 2009/125/CE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 14 Mars, 2017

Nom: Sonny Su
