DA 6296 W EXT - Hotte aspirante MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte îlot
Marque	Miele
Modèle	DA 6296 W EXT
Largeur	90 cm
Dimensions (L x P x H)	898 x 620 x 880-1165 mm
Poids net	28 kg
Alimentation électrique	230 V, 50 Hz
Puissance moteur	290 W
Classe énergétique	A+
Niveau sonore max	65 dB(A)
Débit d'air max	750 m³/h
Type de commande	Électronique tactile
Fonctions principales	Con@ctivity 3.0, éclairage LED, commande à distance, détection de saturation du filtre
Éclairage	LED, 3 intensités
Filtres métalliques	Lavables au lave-vaisselle
Filtre à charbon	Optionnel, type DKF 18-1
Entretien et nettoyage	Filtres métalliques lavables, surfaces en inox nettoyables avec produit adapté
Sécurité	Arrêt automatique, protection moteur
Pièces détachées	Disponibles auprès du service Miele
Réparabilité	Indice de réparabilité 8.5/10
Garantie	2 ans
Pays de fabrication	Allemagne

FOIRE AUX QUESTIONS - DA 6296 W EXT MIELE

Comment installer la hotte Miele DA 6296 W EXT ?

L'installation doit être réalisée par un professionnel agréé. La hotte se fixe au plafond par un kit de suspension fourni. Respectez une distance minimale de 65 cm entre la hotte et la table de cuisson électrique (75 cm pour gaz). Consultez la notice pour les schémas de montage.

Comment nettoyer les filtres métalliques ?

Retirez les filtres métalliques et lavez-les au lave-vaisselle à 65 °C. Séchez-les avant de les remettre. Il est recommandé de les nettoyer tous les 2 à 3 mois selon l'utilisation.

La hotte ne fonctionne pas, que faire ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Assurez-vous que le filtre à charbon n'est pas saturé. Si le panneau tactile ne répond pas, réinitialisez la hotte en débranchant 1 minute. Si le problème persiste, contactez le service après-vente Miele.

Comment remplacer le filtre à charbon ?

Le filtre à charbon (réf. DKF 18-1) se place derrière les filtres métalliques. Il doit être remplacé tous les 6 à 12 mois selon l'utilisation. Ouvrez les clips, insérez le nouveau filtre et refermez.

La hotte est bruyante, est-ce normal ?

Le niveau sonore varie de 45 à 65 dB selon la vitesse. Un bruit anormal peut provenir d'un filtre obstrué, d'un défaut d'installation ou d'une pièce desserrée. Nettoyez les filtres et vérifiez les fixations.

Comment utiliser la fonction Con@ctivity 3.0 ?

La hotte se connecte à votre table de cuisson compatible via Bluetooth. La hotte ajuste automatiquement la puissance en fonction de la cuisson. Activez la fonction dans les réglages de la hotte et appairez avec la table de cuisson.

Peut-on utiliser la hotte en mode recyclage ?

Oui, avec un filtre à charbon actif en option. Le mode recyclage nécessite de sortir l'air par le haut. Installez le kit de recyclage si votre modèle est prévu pour.

Comment allumer l'éclairage LED ?

Appuyez sur la touche éclairage du panneau tactile. Vous pouvez régler l'intensité en maintenant la touche enfoncée.

Où trouver les pièces détachées pour cette hotte ?

Les pièces détachées sont disponibles sur le site Miele ou auprès des revendeurs agréés. Utilisez le numéro de modèle DA 6296 W EXT pour identifier les pièces.

Quelle est la durée de vie de la hotte ?

Une hotte Miele bien entretenue peut durer 15 à 20 ans. Remplacez les filtres régulièrement et effectuez un entretien annuel pour prolonger sa durée de vie.

MODE D'EMPLOI DA 6296 W EXT MIELE

Mode d'emploi et instructions de montage Hotte aspirante

Veuillez lire impérativement le mode d'emploi et les instructions de montage avant l'installation et la mise en service de l'appareil. Vous éviterez ainsi de vous blesser et d'endommager votre appareil.

Prescriptions de sécurité et mises en garde.... 4

Votre contribution à la protection de l'environnement.... 13

Description du fonctionnement....14

Fonction Con@ctivity 2.0 15

Schéma descriptif de la hotte aspirante.... 16

Commande (fonctionnement automatique).... 18

Cuisiner avec la fonction Con@ctivity 2.0 (fonctionnement automatique)...... 18

Interrompre momentanément le fonctionnement automatique .... 20

Retour au fonctionnement automatique 20

Commande (fonctionnement manuel)....21

Cuisiner sans fonction Con@ctivity 2.0 (fonctionnement manuel).... 21

Enclenchement du ventilateur 21

Sélection du niveau de puissance 21

Sélectionner l'arrêt différé.... 21

Déclenchement du ventilateur 21

Enclenchement/déclenchement de l'éclairage du plan de cuisson.... 22

Powermanagement (gestion de l'électricité).... 22

Commande (fonctionnement automatique et manuel).... 23

Eclairage du bandeau en verre 23

Enclenchement de l'éclairage du bandeau en verre.... 23

Changement de couleur de l'éclairage du bandeau en verre.... 23

Enregistrer une couleur d'ambiance.... 23

Arrêt de l'éclairage du bandeau en verre.... 23

Compteur d'heures de fonctionnement.... 24

Modification du compteur des filtres à graisses.... 24

Activer/modifier le compteur des filtres à charbons actifs 25

Affichage du compteur d'heures de fonctionnement 25

Conseils d'économie d'énergie 26

Nettoyage et entretien....27

Caisson 27

Remarques concernant le bandeau en verre.... 28

Filtres à graisses 28

Filtre à charbons actifs.... 30

Remise à zéro du compteur du filtre à charbons actifs.... 31

Éliminer le filtre à charbons actifs.... 31

Service après-vente et garantie 32

Emplacement de la plaque signalétique.... 32

Montage 33

Avant le montage 33

Retirer le film de protection.... 33

Notice de montage 33

Démontage 33

Matériel de montage.... 34

Dimensions de l'appareil.... 36

Distance entre plan de cuisson et hotte aspirante (S) 37

Conseils de montage 38

Gabarit de perçage pour le montage mural.... 38

Conduite d'évacuation.... 39

Piège à eau condensée.... 40

Réducteur de bruit 40

Branchement électrique 42

Activer la fonction Con@ctivity 2.0....43

Installation du stick Con@ctivity 2.0 43

Activer la fonction Con@ctivity 2.0 43

Activer sur la hotte.... 43

Activer sur le plan de cuisson.... 44

Échec de l'activation.... 44

Désactiver Con@ctivity 2.0 44

Caractéristiques techniques 45

Déclaration de conformité.... 45

Cette hotte aspirante répond aux réglementations de sécurité en vigueur. Toute utilisation non conforme peut toutefois causer des dommages aux personnes et aux biens.

Avant d'utiliser la hotte aspirante pour la première fois, lisez attentivement le mode d'emploi et les instructions de montage. Ils contiennent des conseils importants en matière de sécurité, de montage, d'utilisation et d'entretien de la hotte aspirante. Vous éviterez ainsi de vous blesser et d'endommager la hotte aspirante. Miele n'est pas responsable des dommages provoqués par le non-respect de ces prescriptions de sécurité et mises en garde.

Conservez le mode d'emploi et les instructions de montage et remettez-les à tout nouveau détenteur de l'appareil !

Utilisation conforme aux dispositions

Cette hotte aspirante est destinée à être utilisée dans un cadre domestique ou présentant des caractéristiques similaires. Cette hotte aspirante n'est pas conçue pour être utilisée à l'extérieur. Utilisez la hotte uniquement dans le cadre domestique pour aspirer et nettoyer les fumées générées par la cuisson d'aliments. Tout autre type d'utilisation est interdit.

Toute personne qui, pour des raisons d'incapacité physique, sensorielle ou mentale, ou bien de par son inexpérience ou ignorance, n'est pas apte à se servir de cette hotte aspirante en toute sécurité, ne doit pas l'utiliser sans la supervision ou les instructions d'une personne responsable.

Ces personnes sont autorisées à utiliser cette hotte aspirante sans surveillance uniquement si son fonctionnement leur a été expliqué de telle sorte qu'elles puissent la manipuler en toute sécurité. Elles doivent être capables de reconnaître et de comprendre les dangers que présente une erreur de manipulation.

En présence d'enfants dans le ménage

Les enfants de moins de huit ans doivent être tenus à distance de la hotte aspirante, à moins qu'ils ne soient sous surveillance constante. Les enfants de plus de huit ans sont autorisés à utiliser cette hotte aspirante sans surveillance uniquement si son fonctionnement leur a été expliqué de telle sorte qu'ils puissent la manipuler en toute sécurité. Les enfants doivent être capables de reconnaître et de comprendre les dangers que présente une erreur de manipulation. Les enfants ne doivent jamais nettoyer ou entretenir la hotte aspirante sans surveillance. Surveillez toujours les enfants qui se trouvent à proximité de la hotte aspirante. Ne laissez jamais les enfants jouer avec la hotte aspirante. Risque d'asphyxie ! Par jeu, les enfants risquent de s'asphyxier en s'enroulant dans les matériaux d'emballage (p. ex. avec les films plastiques) ou en se les enfilant sur la tête. Rangez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Des travaux d'installation, de maintenance ou des réparations non conformes peuvent entraîner des risques importants pour l'utilisateur. Les travaux d'installation et d'entretien et les réparations ne doivent être effectués que par des spécialistes agréés par Miele.

Une hotte aspirante endommagée peut présenter des risques pour votre sécurité. Vérifiez qu'elle ne présente aucun dommage visible. Ne mettez jamais en service une hotte aspirante endommagée.

La sécurité électrique de cette hotte aspirante n'est assurée que si elle est raccordée à une terre de protection installée dans les règles de l'art. Ce préalable revêt une importance fondamentale. En cas de doute, faites vérifier l'installation électrique par un électricien professionnel.

Le fonctionnement fiable et en toute sécurité de la hotte aspirante est uniquement garanti lorsque cette dernière est raccordée au réseau électrique publique.

Afin que l'appareil ne s'endommage pas, les données de branchement (tension et fréquence) figurant sur la plaque signalétique de la hotte aspirante doivent impérativement concorder avec celles offertes par le secteur électrique. Comparez-les avant de le brancher. En cas de doute, renseignez-vous auprès d'un électricien professionnel.

Les prises multiples ou les rallonges n'assurent pas la sécurité nécessaire (risque d'incendie). Ne raccordez pas la hotte aspirante au réseau électrique par ce moyen.

Pour les hottes aspirantes conçues pour fonctionner avec un ventilateur externe (uniquement les modèles de la série ...EXT), la connexion entre les deux unités s'effectue au moyen des connecteurs enfichables, par le biais du câble de raccordement.

Ces appareils ne doivent être combinés qu'avec un ventilateur externe de la marque Miele.

La hotte aspirante ne doit être utilisée qu'une fois installée afin d'en garantir le bon fonctionnement. Cette hotte aspirante ne doit pas être utilisée à un emplacement non stationnaire (p. ex. à bord d'un bateau). Tout contact avec des connexions sous tension et toute modification de l'agencement électrique et mécanique peuvent vous mettre en danger et risquent de perturber le bon fonctionnement de l'appareil.

Ouvrez le caisson uniquement comme indiqué dans les instructions de montage et de nettoyage. N'ouvrez jamais d'autres parties du caisson.

Seules les pièces d'origine sont garanties par Miele comme répondant entièrement aux exigences de sécurité en vigueur. Les pièces défectueuses ne doivent être remplacées que par de telles pièces. Un câble d'alimentation abîmé doit uniquement être remplacé par un technicien qualifié. Lors de travaux d'installation, de maintenance et de réparations, il faut que la hotte aspirante soit déconnectée du secteur. Vous n'aurez débranché votre appareil du secteur que si :

– le disjoncteur de l'installation domestique est éteint, ou – le fusible de l'installation domestique est entièrement dévissé et sorti de son logement, ou – la fiche de la prise secteur (le cas échéant) est débranchée. Pour ce faire, ne tirez pas sur le câble, mais sur la fiche.

Utilisation simultanée de la hotte aspirante et d'un foyer dépendant de l'air ambiant

⚠️ Risque d'intoxication lié aux gaz de combustion !

Il convient de faire particulièrement attention en cas d'utilisation simultanée de la hotte aspirante et d'un foyer dépendant de l'air ambiant se trouvant dans la même pièce ou reliés au même système d'aération.

On considère comme foyers les dispositifs de chauffage au gaz, au fuel, au bois, au charbon, les circulateurs chauffants, les chauffe-eau, les plans de cuisson, les fours, les cuisinières qui consomment l'air de la pièce et dont les fumées sont conduites vers l'extérieur par une installation d'évacuation (cheminée par exemple).

La hotte aspire l'air dans la pièce où elle est installée et dans les pièces voisines. Ceci vaut pour :

• le mode d'évacuation,
• le mode d'évacuation avec ventilateur externe,
• le fonctionnement en circuit fermé avec boîtier de recyclage de l'air situé en dehors de la pièce.

Une amenée d'air insuffisante entraîne une dépression. L'amenée d'air au foyer étant insuffisante pour la combustion, celle-ci en est affectée.

Des gaz de combustion toxiques provenant de la cheminée ou du puits d'évacuation risquent de pénétrer dans les locaux d'habitation.

Danger de mort !

En cas d'utilisation simultanée de la hotte aspirante et de foyers dépendant de l'air ambiant se trouvant dans la pièce ou reliés au système d'aération, une exploitation sans danger est possible en respectant une dépression de 4 Pa (0,04 mbar) au maximum, ce qui permet d'éviter toute aspiration en retour à partir des cheminées d'évacuation des autres foyers.

Vous pouvez l'assurer en ménageant des ouvertures non obturables, par exemple dans les portes ou les fenêtres, permettant une amenée d'air suffisante pour la combustion. Ce faisant, veillez à ce que l'ouverture soit assez grande. Les conduites d'aération dans la maçonnerie n'assurent en général pas à elles seules une amenée d'air suffisante.

Lors de l'évaluation, il convient de toujours tenir compte de l'ensemble du système d'aération des locaux. Consultez votre maître ramoneur.

Si la hotte aspirante fonctionne en circuit fermé et que l'air est renvoyé dans la cuisine, l'utilisation simultanée d'un foyer dépendant de l'air ambiant ne présente aucun inconvénient.

Utilisation conforme

▶ Ne cuisinez jamais sur une flamme vive sous la hotte aspirante. Il est, par exemple, interdit de flamber ou de faire griller des aliments. Une fois enclenchée, la hotte aspirerait les flammes dans le filtre, qui pourrait prendre feu du fait des graisses accumulées.

En cas d'utilisation d'un brûleur à gaz, un fort dégagement de chaleur de la flamme peut endommager la hotte aspirante.

- Ne laissez jamais un brûleur à gaz allumé si aucun récipient n'est posé dessus. Éteignez le brûleur à gaz lorsque vous retirez le récipient de cuisson, ne serait-ce qu'un instant.

- Sélectionnez une casserole dont le fond convient à la taille du brûleur.

- Réglez la flamme de telle sorte qu'elle ne dépasse en aucun cas du récipient de cuisson.

- Ne faites pas chauffer les récipients de manière excessive (lorsque vous cuisinez avec un wok, par exemple).

L'eau condensée peut provoquer la formation de corrosion sur la hotte aspirante.

Enclenchez toujours la hotte aspirante dès que vous utilisez un plan de cuisson pour éviter que l'eau condensée ne s'accumule.

Les huiles et les graisses surchauffées peuvent s'enflammer et mettre le feu à la hotte.

Lorsque vous cuisinez avec de l'huile ou des matières grasses, ne laissez pas les casseroles, les poêles ou la friteuse sans surveillance. La cuisson sur un gril électrique doit par ailleurs se faire sous étroite surveillance.

Les dépôts de graisse et les salissures perturbent le bon fonctionnement de l'appareil.

N'utilisez jamais votre hotte aspirante sans filtre à graisses pour bien nettoyer les fumées de cuisson.

Il existe un risque d'incendie, lorsque le nettoyage n'est pas effectué selon les indications de ce mode d'emploi.

Lorsque vous cuisinez, tenez compte du fait que la hotte peut chauffer fortement en raison de la chaleur provenant du plan de cuisson.

Ne touchez pas le caisson ni les filtres à graisses tant que la hotte n'a pas refroidi.

Montage conforme

Vérifiez dans les indications du fabricant de votre appareil de cuisson que le fonctionnement d'une hotte aspirante au-dessus de celui-ci est possible.

Cette hotte aspirante ne doit pas être installée au-dessus d'un fourneau à combustible solide.

Une distance trop faible entre l'appareil de cuisson et la hotte aspirante peut entraîner un endommagement de la hotte.

Si le fabricant ne recommande pas de distance de sécurité plus importante, respectez la distance entre l'appareil de cuisson et le bord inférieur de la hotte aspirante indiquée au chapitre "Montage".

Si plusieurs appareils de cuisson exigeant des distances de sécurité différentes doivent être utilisés sous la hotte, choisissez la distance de sécurité la plus grande.

▶ Tenir compte des indications au chapitre "Montage" pour fixer la hotte aspirante.

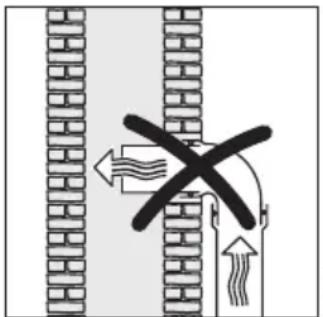

La pose de la conduite d'évacuation d'air ne doit être effectuée qu'à l'aide de tuyaux ou de flexibles en matériau non inflammable. Ceux-ci sont disponibles dans le commerce spécialisé ou auprès du service après-vente. L'air expulsé ne doit pas être amené dans une cheminée à fumée ou à évacuation en service, ni dans une conduite servant à la ventilation d'un foyer dans le local d'installation. Si l'évacuation se fait par une cheminée ou une conduite d'évacuation hors service, il y a lieu de respecter les prescriptions légales en vigueur.

Nettoyage et entretien

La vapeur provenant d'un nettoyeur à vapeur peut atteindre des pièces électroconductrices et provoquer un court-circuit. Pour nettoyer l'appareil, n'utilisez jamais de nettoyeur à vapeur.

Accessoires

N'utilisez que des accessoires d'origine Miele. Si d'autres pièces sont rajoutées ou montées, les prétentions à la garantie et/ou fondées sur la responsabilité du fait du produit deviennent caduques.

Élimination de l'emballage de transport

Les emballages ont pour fonction de protéger votre appareil des dommages dus au transport. Les matériaux d'emballage ont été sélectionnés d'après des critères d'écologie et de facilité d'élimination. Ils sont donc recyclables.

Le recyclage de l'emballage dans le circuit des matériaux économise des matières premières et réduit le volume des déchets. Votre agent reprend l'emballage sur place.

Élimination de l'appareil usagé

Les appareils électriques et électroniques usagés contiennent encore de précieux matériaux. Mais ils contiennent aussi des substances toxiques dont l'utilisation s'est avérée nécessaire pour le fonctionnement et la sécurité de l'appareil. Déposées avec les ordures ménagères, ou traitées de manière inadéquate, ces substances risquent de nuire à la santé de l'homme et à l'environnement. N'éliminez donc en aucun cas votre appareil usagé avec les ordures ménagères ou les déchets encombrants.

Utilisez plutôt les points de collecte de votre commune dédiés à la récupération et à la valorisation des appareils électriques et électroniques usagés. Pour de plus amples informations, contactez votre revendeur.

Veillez, en attendant l'évacuation de l'appareil, à tenir celui-ci hors de portée des enfants.

En fonction du modèle de votre hotte aspirante, les modes de fonctionnement suivants sont possibles :

Mode d'évacuation d'air

L'air aspiré est épuré par les filtres à graisses, puis évacué vers l'extérieur du bâtiment.

Clapet antiretour

Dans le système d'évacuation, le clapet antiretour permet d'éviter qu'un échange d'air se produise par inadvertance entre le local et l'extérieur lorsque la hotte aspirante ne fonctionne pas.

Il est fermé quand la hotte ne fonctionne pas.

Une fois l'appareil enclenché, le clapet antiretour s'ouvre afin que l'air vicié puisse être évacué sans encombre vers l'extérieur.

Un clapet antiretour est joint à la hotte pour le cas où votre système d'évacuation n'en disposerait pas. Il s'installe dans le raccord de sortie d'air du bloc moteur.

Fonctionnement en circuit fermé

(jeu d'adaptation et filtre à charbons actifs disponibles comme accessoires en option, voir "Caractéristiques techniques")

L'air aspiré est épuré par les filtres à graisses, puis par un filtre à charbons actifs. L'air est ensuite renvoyé dans la cuisine.

Fonctionnement avec ventilateur externe

(Hottes aspirantes de la série ...EXT)

Dans le cas d'une hotte aspirante conçue pour fonctionner avec un ventilateur externe, un ventilateur d'aspiration Miele doit être installé à l'extérieur de la pièce, à l'emplacement de votre choix. Celui-ci est relié à la hotte par un câble de commande et commandé par Con@ctivity 2.0 ou par les éléments de commande de la hotte aspirante.

Fonction Con@ctivity 2.0

Commande automatique

Cette hotte aspirante est équipée d'un module de communication. Il permet de commander automatiquement la hotte aspirante selon l'état opérationnel du plan de cuisson électrique autonome de Miele.

La condition préalable à la communication entre les appareils est que le plan de cuisson soit équipé du stick Con@ctivity 2.0 ① correspondant.

Vérifiez dans la notice de montage du stick Con@ctivity 2.0 si le raccordement à votre plan de cuisson est possible.

Afin de pouvoir utiliser la fonction Con@ctivity 2.0, une liaison radio doit être établie entre le plan de cuisson et la hotte aspirante (voir "Activer la fonction Con@ctivity 2.0").

Le plan de cuisson transmet les informations sur son état de fonctionnement par ondes radio à la hotte aspirante.

• Lorsque le plan de cuisson est enclenché, l'éclairage de la hotte aspirante et l'aspiration sont activés après un bref délai.
• Pendant la cuisson, la hotte aspirante choisit le niveau de puissance le plus approprié en fonction du nombre de zones de cuisson enclenchées et des niveaux de puissance sélectionnés.
• Une fois la cuisson terminée, le ventilateur et l'éclairage du plan de cuisson fonctionnent encore un certain temps, puis s'éteignent automatiquement.

Pour des informations détaillées sur le fonctionnement, consultez le chapitre "Commande".

Schéma descriptif de la hotte aspirante

① Télescope ② Cheminée ③ Écran anti-buées ④ Éléments de commande ⑤ Filtres à graisses ⑥ Sortie de l'air recyclé (uniquement en mode circuit fermé) ⑦ Éclairage du bandeau en verre ⑧ Éclairage du plan de cuisson ⑨ Filtre à charbons actifs (accessoire disponible en option pour le fonctionnement en circuit fermé) ⑩ Touche Marche/Arrêt de l'éclairage du bandeau en verre ⑪ Touche de l'éclairage du plan de cuisson ⑫ Touche Marche/Arrêt du ventilateur ⑬ Touches de réglage de la puissance du ventilateur ⑭ Touche de la fonction Arrêt différé ⑮ Touche du compteur d'heures de fonctionnement ⑯ Touche de changement de couleur

Lorsque la fonction Con@ctivity 2.0 est activée, la hotte aspirante fonctionne toujours en mode automatique (voir "Activer la fonction Con@ctivity 2.0").

Pour commander la hotte aspirante manuellement, voir "Cuisiner sans fonction Con@ctivity 2.0".

Cuisiner avec la fonction Con@ctivity 2.0 (fonctionnement automatique)

■ Enclenchez une zone de cuisson au niveau de puissance de votre choix.

L'éclairage de la hotte aspirante s'active.

Après quelques secondes, le ventilateur s'enclenche, d'abord brièvement à la vitesse 2, puis rapidement à la vitesse 1.

Pendant la cuisson, la hotte aspirante choisit automatiquement le niveau de puissance.

C'est la puissance totale du plan de cuisson qui est prise en compte, à savoir le nombre de zones de cuisson activées et les niveaux de puissance sélectionnés.

■ Si vous sélectionnez un niveau de puissance plus élevé ou que vous activez plusieurs zones de cuisson, la hotte aspirante passe également à un niveau de puissance supérieur. ■ Si vous réduisez la puissance sur le plan de cuisson ou la zone de cuisson, le niveau de puissance du ventilateur de la hotte aspirante est également adapté.

Exemples pour les niveaux de puissance 1 à 4

Temps de réaction

La hotte aspirante réagit avec un certain délai et prend ainsi en compte le fait que la modification du niveau de puissance au niveau du plan de cuisson n'entraîne pas d'augmentation ou de réduction immédiate des vapeurs de cuisson.

Comme le plan de cuisson envoie les informations à intervalle régulier à la hotte, ceci peut entraîner un léger délai de réaction.

La réaction a lieu au bout de quelques secondes ou minutes.

Rôtissage

■ lorsque vous enclenchez le plan de cuisson au niveau de puissance le plus élevé, par exemple pour faire chauffer une poêle et que vous repassez à un niveau de puissance plus faible en l'espace d'env. 60 à 90 secondes*, la hotte aspirante reconnaît qu'il s'agit d'un rôtissage. (*60 secondes à 5 minutes sur un plan de cuisson Highlight).

La hotte s'enclenche et passe au niveau de puissance 3 après que le niveau de puissance a été réduit au niveau du plan de cuisson et reste à ce niveau de puissance pendant environ 5 minutes.

Ensuite le niveau de puissance est de nouveau sélectionné par la fonction Con@ctivity.

- Vous pouvez également anticiper et sélectionner manuellement un autre niveau de puissance.

Arrêt

■ Arrêtez toutes les zones de cuisson.

La vitesse d'aspiration est graduellement réduite pendant les minutes qui suivent puis le ventilateur est arrêté.

L'air de la cuisine sera ainsi débarrassé des fumées et odeurs résiduelles.

• L'aspiration passe immédiatement du niveau intensif à la vitesse 3.
• De la vitesse 3, l'aspiration redescend ensuite à la vitesse 2 au bout d'1 minute.
• Puis elle passe de la vitesse 2 à la vitesse 1 au bout de 2 minutes.
• Après 2 minutes à la vitesse 1, le ventilateur s'arrête.
• Après 30 secondes supplémentaires, l'éclairage est arrêté. La cuisson est terminée.

Interrompre momentanément le fonctionnement automatique

Vous pouvez quitter le fonctionnement automatique momentanément pendant la cuisson si vous :

■ sélectionnez un autre niveau de puissance manuellement, ou ■ arrêtez la hotte aspirante manuellement, ou ■ activez la fonction Arrêt différé de la hotte aspirante. Le ventilateur s'arrête après le délai de départ différé sélectionné. L'éclairage reste activé.

La hotte aspirante peut maintenant être commandée manuellement (voir "Cuisiner sans fonction Con@ctivity 2.0").

Retour au fonctionnement automatique

La hotte aspirante retourne au fonctionnement automatique, lorsque :

■ après sélection manuelle d'un niveau de puissance vous ne faites aucun réglage au niveau de la hotte pendant 5 minutes, ■ le niveau de puissance choisi manuellement correspond de nouveau au niveau de puissance automatique, ■ le ventilateur de la hotte aspirante et le plan de cuisson sont restés éteints 30 secondes minimum. Au prochain démarrage du plan de cuisson, le fonctionnement automatique reprend. ■ Si vous souhaitez commander la hotte aspirante manuellement pendant toute une cuisson, activez le ventilateur de la hotte avant de mettre en marche le plan de cuisson. Si après la cuisson la hotte aspirante et le plan de cuisson sont restés arrêtés pendant 30 secondes minimum, le fonctionnement automatique recommence à la mise en marche suivante du plan de cuisson.

Cuisiner sans fonction Con@ctivity 2.0 (fonctionnement manuel)

La hotte aspirante peut être utilisée manuellement dans les cas suivants :

– la fonction Con@ctivity 2.0 n'est pas activée, - vous avez désactivé momentanément la fonction Con@ctivity 2.0 (voir "Interrompre momentanément le fonctionnement automatique").

Enclenchement du ventilateur

■ Pressez la touche Marche/Arrêt ①.

Le ventilateur passe au niveau 2. Le symbole ① et le 2 de l'indicateur du niveau de puissance s'allument.

Sélection du niveau de puissance

En cas de dégagement léger voire prononcé de fumées de cuisson et d'odeurs, vous pouvez sélectionner les niveaux de puissance 1 à 3.

Pour des opérations de courte durée dégageant de fortes odeurs et buées, quand vous faites revenir de la viande par exemple, choisissez le niveau intensif IS.

■ Sélectionnez un niveau de puissance plus faible avec la touche "—" ou plus important avec la touche "+".

Désactiver le niveau intensif

Si le Powermanagement est activé (pré-programmé), le moteur repasse automatiquement à la puissance 3 au bout de 5 minutes.

Sélectionner l'arrêt différé

Il est recommandé de laisser le ventilateur en marche encore quelques minutes une fois la cuisson terminée. Cela permettra d'évacuer les buées et les odeurs de cuisson et d'épurer ainsi l'air de votre cuisine.

La fonction Arrêt différé offre la possibilité de régler le ventilateur de sorte qu'il s'arrête automatiquement au bout d'un certain temps, selon la durée présélectionnée.

■ Une fois la cuisson terminée, laissez le ventilateur enclenché et pressez la touche de la fonction Arrêt différé 5 ♣ 15.

• 1 fois : le ventilateur se déclenche au bout de 5 minutes (5 est allumé).
• 2 fois : le ventilateur se déclenche au bout de 15 minutes (15 est allumé).
• Si vous pressez de nouveau la touche de la fonction Arrêt différé 5 ¹⁵ , le ventilateur reste enclenché (5 ¹⁵ s'éteint).

Déclenchement du ventilateur

■ Déclenchez le ventilateur à l'aide de la touche Marche/Arrêt ①.

Le symbole ① s'éteint.

Enclenchement/déclenchement de l'éclairage du plan de cuisson

Vous pouvez enclencher ou déclencher l'éclairage du plan de cuisson indépendamment du ventilateur.

Appuyez sur la touche de l'éclairage ⚙️.

Si l'éclairage est enclenché, le symbole ♀ s'allume.

Powermanagement (gestion de l'électricité)

La hotte aspirante est dotée d'un système de gestion de l'électricité (Powermanagement). Il sert à économiser de l'énergie. Il permet au ventilateur de diminuer sa vitesse d'aspiration automatiquement et que l'éclairage soit désactivé.

• Si la vitesse intensive du ventilateur est sélectionnée, le moteur passe automatiquement à la vitesse 3 au bout de 5 minutes.
• Les niveaux de puissance 3, 2 et 1 sont rétrogradés d'un cran au bout de 2 heures puis arrêtés graduellement par étapes de 30 minutes.
• S'il est enclenché, l'éclairage du plan de cuisson sera automatiquement déclenché au bout de 12 heures.

Mise en marche/Arrêt de la fonction Powermanagement

Vous pouvez désactiver le Powermanagement.

Gardez cependant à l'esprit que votre consommation énergétique peut augmenter en conséquence.

Déclenchez le ventilateur et l'éclairage. Appuyez sur la touche de la fonction Arrêt différé 5 ♗15 pendant environ 10 secondes, jusqu'à ce que l'indicateur 1 du niveau de puissance du ventilateur s'allume.

Appuyez ensuite successivement

- la touche de l'éclairage ⚙️,

- la touche "—", puis de nouveau

- la touche de l'éclairage ⚙️.

Si la fonction Powermanagement est activée, les indicateurs 1 et IS restent allumés en continu.

Si elle est désactivée, les indicateurs 1 et IS clignotent.

■ Pressez la touche "—" pour arrêter la fonction Powermanagement.

Les indicateurs 1 et IS clignotent.

■ Pour enclencher l'appareil, pressez la touche "+".

Les voyants 1 et IS restent allumés en permanence.

■ Validez l'opération avec la touche Arrêt différé 5 ♣15.

Toutes les lampes s'éteignent.

Si la validation n'intervient pas en l'espace de 4 minutes, le réglage précédent est conservé.

Éclairage du bandeau en verre

Enclenchement de l'éclairage du bandeau en verre

Vous pouvez enclencher ou déclencher l'éclairage du bandeau en verre indépendamment du ventilateur et de l'éclairage du plan de cuisson.

■ Le fait de presser la touche de l'éclairage du bandeau en verre active le rétro-éclairage du bandeau.

Changement de couleur de l'éclairage du bandeau en verre

Vous pouvez changer la couleur de l'éclairage comme vous le souhaitez.

Le blanc est préréglé.

■ Enclenchez l'éclairage du bandeau en verre. ■ Vous pouvez activer successivement les six couleurs réglées en usine en pressant plusieurs fois la touche de changement de couleur.

1. blanc
2. vert
3. rouge
4. bleu
5. transition rapide des couleurs

Transition fluide, continue des couleurs. Toutes les couleurs défilent en l'espace d'une minute. Au début, le symbole de la touche clignote rapidement.

1. transition lente des couleurs

Même fonction que 5, mais en l'espace de 15 minutes. Au début, le symbole de la touche clignote lentement.

Enregistrer une couleur d'ambiance

Vous avez la possibilité d'enregistrer la couleur de votre choix.

■ Sélectionnez la transition rapide ou lente des couleurs (réglage 5 ou 6). ■ Dès l'apparition de la couleur de votre choix, pressez la touche de changement de couleur et maintenez-la enfoncée jusqu'à ce que l'éclairage du bandeau clignote trois fois.

Cette couleur est maintenant enregistrée en tant que réglage supplémentaire 7.

Vous pouvez la sélectionner à tout moment jusqu'à ce que vous la remplaciez par une autre couleur, qui s'enregistre de la même manière.

Arrêt de l'éclairage du bandeau en verre

■ Appuyez sur la touche de l'éclairage du bandeau en verre.

L'éclairage s'éteint avec un léger délai.

La prochaine fois que l'éclairage du bandeau en verre sera enclenché, la couleur choisie en dernier parmi les réglages 1 à 7 sera automatiquement sélectionnée.

Compteur d'heures de fonctionnement

L'appareil mémorise la durée de fonctionnement de la hotte aspirante.

Le compteur d'heures de fonctionnement indique que les filtres doivent être nettoyés soit en allumant le symbole filtre à graisses ⚙️ soit en allumant le symbole filtre à charbon ⚙️. Pour plus d'informations sur le nettoyage et le changement des filtres et la remise à zéro du compteur d'heures de fonctionnement : voir chapitre "Nettoyage et entretien".

Modification du compteur des filtres à graisses

Vous pouvez adapter le compteur d'heures de fonctionnement à vos habitudes culinaires.

L'intervalle entre les nettoyages est réglé en usine sur 30 heures.

• Si vous faites souvent rôtir ou frire, il est préférable de le réduire à 20 heures.
• Même si vous ne cuisinez qu'occasionnellement, il est préférable de choisir un intervalle de nettoyage court. Ceci permet d'éviter que les graisses accumulées se solidifient et rendent ainsi le nettoyage plus difficile.
• Un intervalle plus long, de 40 ou 50 heures, est approprié si vous cuisinez régulièrement avec très peu de matière grasse.

Déclenchez le ventilateur à l'aide de la touche Marche/Arrêt ①.

Pressez simultanément la touche de la fonction Arrêt différé 5 ♣ 15 et celle du compteur d'heures de fonctionnement ⚙️.

Le symbole des filtres à graisses Ⓧ de la touche du compteur d'heures de fonctionnement et l'un des indicateurs de niveau de puissance du ventilateur clignotent.

Les indicateurs 1 à 15 indiquent la durée réglée :

Indicateur 1...... 20 heures

Indicateur 2.... 30 heures

Indicateur 3...... 40 heures

Indicateur 15...... 50 heures

Sélectionnez une durée plus courte en pressant le symbole "—" ou une durée plus longue en pressant le symbole "+". Confirmez avec la touche du compteur d'heures de fonctionnement.

Toutes les lampes s'éteignent.

Si la validation n'intervient pas en l'espace de 4 minutes, le réglage précédent est conservé.

Activer/modifier le compteur des filtres à charbons actifs

L'utilisation du filtre à charbons actifs est indispensable lorsque l'appareil fonctionne en circuit fermé.

Le compteur des filtres à charbons actifs doit être activé et le temps de fonctionnement doit être réglé en fonction de vos habitudes culinaires.

Déclenchez le ventilateur à l'aide de la touche Marche/Arrêt ①. Pressez simultanément le symbole "+" et la touche du compteur d'heures de fonctionnement ⚙️.

Le symbole du filtre à charbons actifs de la touche du compteur et l'un des indicateurs de niveau de puissance du ventilateur clignotent.

Les indicateurs 1 à 5 indiquent la durée réglée :

Indicateur 1...... 120 heures Indicateur 2...... 180 heures Indicateur 3...... 240 heures Indicateur 5...... désactivé

■ Sélectionnez une durée plus courte en pressant le symbole "-" ou une durée plus longue en pressant le symbole "+".

■ Confirmez avec la touche du compteur d'heures de fonctionnement.

Tous les voyants s'éteignent.

Si la validation n'intervient pas en l'espace de 4 minutes, le réglage précédent est conservé.

Affichage du compteur d'heures de fonctionnement

Vous pouvez afficher le pourcentage de temps déjà écoulé avant l'expiration de la durée de fonctionnement présélectionnée.

■ Enclenchez le ventilateur à l'aide de la touche Marche/Arrêt ①. ■ Pressez la touche du compteur d'heures de fonctionnement ⚙️ et maintenez-la enfoncée - une fois, pour connaître la durée de fonctionnement des filtres à graisses. Le symbole des filtres à graisses ⚙ s'allume. – deux fois pour le filtre à charbons actifs. Le symbole du filtre à charbons actifs ⚙️ s'allume.

Simultanément, un ou plusieurs indicateurs de niveau de puissance du ventilateur clignotent.

Le nombre d'indicateurs clignotants indique, en pourcentage, le nombre d'heures de fonctionnement écoulées.

Indicateur 1 25 % Indicateurs 1 et 2 .... 50 % Indicateurs 1 à 3 .... 75 % Indicateurs 1 à 5 .... 100 %

Lors de l'arrêt de la hotte aspirante ou en cas de panne de courant, le nombre d'heures de fonctionnement écoulées reste mémorisé.

Cette hotte aspirante, économe en énergie, fonctionne de manière très efficace. Les mesures suivantes participent à une utilisation économique :

• Lors de la cuisson, veillez à bien aérer votre cuisine. Si l'amenée d'air est insuffisante en mode d'évacuation, la hotte aspirante ne fonctionne pas de manière efficace et des bruits de fonctionnement se font entendre.
• Cuisinez à puissance réduite sur votre plan de cuisson. En effet, lorsqu'il y a peu de vapeurs de cuisson, le niveau de puissance de la hotte aspirante peut rester faible et la consommation énergétique est plus basse.
• Utilisez la fonction Con@ctivity. La hotte aspirante s'allume puis s'éteint automatiquement. Elle sélectionne le niveau de puissance optimal selon la situation de cuisson et veille ainsi à une consommation énergétique réduite.
• Si vous commandez la hotte manuellement, respectez ce qui suit :

- Vérifiez sur la hotte aspirante le niveau de puissance sélectionné. La plupart du temps, un niveau de puissance faible est suffisant. Utilisez le niveau intensif seulement lorsque cela s'avère nécessaire.

- En cas de fort dégagement de vapeurs de cuisson, enclenchez la puissance maximale de la hotte aspirante suffisamment tôt. Ce sera plus efficace que d'essayer de disperser les vapeurs de cuisson en rallongeant la durée de fonctionnement de la hotte aspirante.

- Pensez à éteindre la hotte aspirante une fois la cuisson terminée. Si une fois la cuisson terminée, l'air de la cuisine doit encore être renouvelé, du fait de la présence de buées et d'odeurs résiduelles, vous pouvez utiliser la fonction d'arrêt différé de la hotte aspirante. Le ventilateur s'éteindra automatiquement au terme de la durée sélectionnée.

- Nettoyez ou remplacez les filtres régulièrement. Des filtres fortement encrassés réduisent la puissance d'aspiration, augmentent le risque d'incendie et vont à l'encontre de bonnes pratiques d'hygiène.

Caisson

Généralités

Les surfaces et les éléments de commande sont sensibles aux rayures et aux coupures.

Respectez donc les conseils de nettoyage figurant ci-dessous.

■ Ne nettoyez les surfaces et les éléments de commande qu'avec une éponge douce et une solution d'eau chaude à base de liquide vaisselle.

Faites attention à ce que l'eau ne pénètre pas dans la hotte aspirante.

Passez uniquement un chiffon humide, en particulier au niveau des éléments de commande.

■ Séchez ensuite les surfaces avec un chiffon doux.

N'employez pas

– les détergents à base de soude, d'acide, de chlore ou de solvant,

– les produits de nettoyage abrasifs comme la poudre ou la crème à récurer, les éponges abrasives comme les grattoirs ou les éponges usagées contenant encore des restes de produit abrasif.

Remarques concernant les surfaces en inox

(ne s'appliquent pas aux touches de commande !)

• Vous pouvez nettoyer les surfaces en inox avec un produit non abrasif pour l'inox. ■ Pour éviter que les surfaces ne se ressalissent rapidement, nous vous recommandons d'utiliser un produit d'entretien pour inox (disponible auprès de Miele).

Appliquez ce produit avec un chiffon doux, sur toute la surface et en petite quantité.

Remarques concernant les caissons aux couleurs émaillées

(fabrication spéciale)

■ Respectez les conseils généraux d'entretien figurant dans ce chapitre.

Tenez compte du fait qu'il est impossible, lors du nettoyage, d'éviter l'apparition de très légères rayures sur la surface. En fonction de l'éclairage de la cuisine, ces rayures minimes peuvent affecter l'aspect de l'appareil.

Remarques concernant les éléments de commande

Ne laissez pas les salissures s'incruster.

Les éléments de commande peuvent se décolorer ou changer d'aspect.

Pensez donc à enlever les salissures immédiatement.

■ Respectez les conseils généraux d'entretien figurant dans ce chapitre.

Ne pas nettoyer les éléments de commande avec un produit de nettoyage pour l'inox.

Remarques concernant le bandeau en verre

- Vous pouvez également nettoyer le bandeau en verre avec un produit d'entretien pour le verre disponible dans le commerce.

Filtres à graisses

Les filtres à graisses métalliques réutilisables de l'appareil retiennent les particules solides des fumées de cuisson (graisses, poussières, etc.) et empêchent tout encrassement de la hotte aspirante.

Un filtre trop chargé de graisse présente un risque d'incendie !

Intervalle de nettoyage

Il est recommandé de nettoyer les filtres à graisses toutes les 3 à 4 semaines, car à la longue, les graisses collectées durcissent, ce qui rend le nettoyage plus difficile.

Le compteur d'heures de fonctionnement signale, par l'allumage du symbole des filtres à graisses ⚙, que les filtres à graisses doivent être nettoyés.

- Vous pouvez adapter l'intervalle du compteur d'heures de fonctionnement à vos habitudes culinaires (voir chapitre "Commande").

Extraction des filtres à graisses

Lorsque vous le manipulez, le filtre à graisses peut tomber.

Ceci pourrait abîmer le filtre et le plan de cuisson.

Tenez fermement le filtre à graisses lorsque vous le manipulez.

Ouvrez le verrouillage du filtre à graisses, faites basculer le filtre vers le bas, à un angle d'environ 45°, décrochez-le et retirez-le.

Nettoyage manuel des filtres à graisses

Nettoyez les filtres à graisses avec une brosse à vaisselle dans de l'eau chaude additionnée de liquide vaisselle doux. N'utilisez pas de liquide vaisselle concentré.

Produits de nettoyage à ne pas utiliser

Certains produits de nettoyage peuvent endommager la surface des filtres s'ils sont utilisés régulièrement.

N'utilisez pas :

– de détergents anticalcaires, - de poudre ou crème à récurer, - de produits multi-usages agressifs ou de sprays dégraissants, - de décapants pour four.

Lavage des filtres à graisses au lave-vaisselle

Disposez les filtres à graisses verticalement ou inclinés dans le panier inférieur. Vérifiez que le bras de lavage peut tourner. Utilisez votre détergent pour lave-vaisselle habituel. Sélectionnez un programme avec une température de lavage située entre 50 °C et 65 °C.

Lors du nettoyage des filtres à graisses au lave-vaisselle, une décoloration permanente de la surface intérieure des filtres peut se produire en fonction du détergent utilisé. Cette décoloration n'a aucune incidence sur le fonctionnement des filtres.

Après le nettoyage

Après avoir nettoyé les filtres à graisses, posez-les sur une surface absorbante pour les faire sécher. Après avoir retiré les filtres à graisses, nettoyez également les parties du caisson qui sont accessibles afin d'enlever les dépôts de graisse. Vous éliminerez ainsi les risques d'incendie.

Remettez les filtres à graisses en place. Ce faisant, veillez à ce que le verrouillage soit orienté vers le bas.

Si les filtres à graisses ont été remis en sens inverse, déverrouillez-les en glissant un petit tournevis dans l'évidement.

Remise à zéro du compteur des filtres à graisses

Le compteur des filtres à graisses doit être remis à zéro après le nettoyage.

Pour ce faire, alors que le ventilateur est enclenché, pressez la touche du compteur ⚙️ pendant env. 3 secondes, jusqu'à ce que seul l'indicateur 1 clignote encore.

Le symbole des filtres à graisses ⚙ s'éteint.

Si vous nettoyez les filtres à graisses avant que le nombre d'heures de fonctionnement prévues ne soit écoulé :

Pressez la touche du compteur 📍 pendant env. 6 secondes, jusqu'à ce que seul l'indicateur 1 clignote encore.

Filtre à charbons actifs

En fonctionnement en circuit fermé, un filtre à charbons actifs est utilisé en plus des filtres à graisses. Celui-ci retient les odeurs.

Il est placé dans l'écran anti-buées, au-dessus des filtres à graisses.

Vous pouvez vous procurer un filtre à charbons actifs dans un commerce spécialisé ou auprès du service après-vente Miele. Pour le type et la désignation, consultez le chapitre "Caractéristiques techniques".

Mise en place / démontage du filtre à charbons actifs

Pour installer ou remplacer le filtre à charbons actifs, vous devez retirer les filtres à graisses comme décrit ci-dessus. Sortez le filtre à charbons actifs de son emballage.

Enfilez la partie arrière du filtre dans le cadre d'aspiration, puis relevez sa partie avant et appuyez pour encliqueter le filtre dans le cadre.

Remettez les filtres à graisses en place.

Lors de la première mise en place, activez le compteur d'heures de fonctionnement (voir chapitre "Commande").

Intervalle de remplacement

■ Remplacez toujours le filtre à charbons actifs lorsque les substances odorantes ne sont plus suffisamment retenues.

Il devrait être changé au plus tard tous les 6 mois.

Le compteur d'heures de fonctionnement vous rappelle de changer régulièrement le filtre à charbons actifs en allumant le symbole du filtre à charbons actifs.

Il faut avoir activé le compteur du filtre à charbons actifs à cet effet (voir chapitre "Commande").

Remise à zéro du compteur du filtre à charbons actifs

Le compteur d'heures de fonctionnement doit être remis à zéro après le remplacement.

■ Pour ce faire, alors que le ventilateur est enclenché, pressez deux fois la touche du compteur et maintenez-la enfoncée pendant env. 3 secondes, jusqu'à ce que seul l'indicateur 1 clignote encore. Le symbole du filtre à charbons actifs s'éteint.

Si vous remplacez le filtre à charbons actifs avant que les heures de fonctionnement prévues ne soient écoulées :

■ Pressez deux fois la touche du compteur et maintenez-la enfoncée pendant env. 6 secondes, jusqu'à ce que seul l'indicateur 1 clignote encore.

Éliminer le filtre à charbons actifs

- Vous pouvez éliminer le filtre à charbons actifs avec les ordures ménagères.

En cas de dérangements auxquels vous n'arrivez pas à remédier vous-même, veuillez vous adresser à votre revendeur Miele ou au service après-vente Miele.

Vous trouverez le numéro de téléphone du service après-vente à la fin de ce mode d'emploi.

Veuillez toujours indiquer la désignation du modèle et le numéro de fabrication de votre appareil au service après-vente.

Ces deux indications se trouvent sur la plaque signalétique.

Emplacement de la plaque signalétique

Pour trouver la plaque signalétique, démontez les filtres à graisses.

Conditions et période de garantie

La garantie est de 2 ans.

Pour de plus amples informations, veuillez consulter les conditions de garantie fournies.

Avant le montage

⚠️ Avant de procéder au montage, lire les informations de ce chapitre et le chapitre "Prescriptions de sécurité et mises en garde".

Retirer le film de protection

Pour protéger l'appareil contre les dégâts susceptibles de survenir durant le transport, les différentes pièces du caisson sont recouvertes d'un film de protection.

■ Veuillez retirer le film de protection avant de procéder au montage des éléments. Il suffit de tirer dessus.

Notice de montage

Les différentes étapes du montage sont décrites sur la notice de montage ci-jointe.

Démontage

Pour démonter la hotte, procédez comme décrit sur le schéma de montage, dans le sens inverse. Pour faciliter le retrait de la cheminée, un levier est fourni avec l'appareil.

Défaites les deux vis de fixation de la cheminée.

Insérez le levier fourni entre la cheminée et le télescope.

Sortez la cheminée de ses clips de blocage.

Matériel de montage

① 3 protections de montage pour le montage de la cheminée ② 1 manchon d'évacuation pour une conduite d'évacuation ∅ de 150 mm ③ 1 embout de réduction pour une conduite d'évacuation ∅ de 125 mm ④ 1 clapet antiretour à intégrer dans le raccord de sortie d'air du bloc moteur (ne s'applique pas au fonctionnement en circuit fermé) ⑤ Tôle de fixation murale télescopique pour fixer la hotte aspirante au mur ⑥ Jeu d'adaptation au fonctionnement en circuit fermé comprenant manchon de déviation, tube en aluminium et colliers de serrage (non fournis avec l'appareil, accessoires en option, voir "Caractéristiques techniques")

6 vis 5 x 60 mm et 6 chevilles 8 x 50 mm pour fixer la hotte aspirante au mur

Les vis et les tampons conviennent pour des murs en béton. En présence d'autres types de construction, utilisez la méthode de fixation appropriée. Veillez à ce que le mur présente une capacité portante suffisante.

2 écrous M 6 avec denture de blocage pour la fixation de l'appareil

2 vis 3,9 x 7,5 mm pour fixer la cheminée

1 levier pour le démontage de la cheminée

Notice de montage

Dimensions de l'appareil

Le croquis n'est pas à l'échelle.

① Évacuation ② Circuit fermé ③ En circuit fermé, sortie d'air montée en direction du haut ④⑤ Emplacement d'installation (en circuit fermé uniquement ④). Mur et/ou plafond pour la percée pour l'évacuation d'air, le montage de la prise de courant et, pour les appareils de la série ...EXT, pour le passage du câble de raccordement au ventilateur externe. Le fonctionnement en circuit fermé ne nécessite qu'une prise de courant.

Raccord d'évacuation d'air ∅ 150 mm, avec embout de réduction ∅ 125 mm.

Distance entre plan de cuisson et hotte aspirante (S)

Lorsque vous choisissez la distance entre l'appareil de cuisson et le bord inférieur de la hotte, tenez compte des indications du fabricant de l'appareil de cuisson.

S'il ne prescrit pas de distance plus importante, les distances de sécurité suivantes doivent être respectées.

Consultez également le chapitre "Prescriptions de sécurité et mises en garde".

Appareil de cuisson Distance S minimum
Cuisinière électrique 450 mm
Gril électrique et friteuse électrique 650 mm
Plan de cuisson au gaz à plusieurs foyers:puissance totale maximale ≤ 12,6 kW, sans brûleur>4,5 kW	650 mm
Plan de cuisson au gaz à plusieurs foyers:puissance totale maximale >12,6 kW et ≤ 21,6 kW,sans brûleur >4,8 kW	760 mm
Plan de cuisson au gaz à plusieurs foyers:puissance totale maximale >21,6 kW,ou l'un des brûleurs >4,8 kW	impossible
Foyer de gaz unique avec une puissance ≤ 6 kW 650 mm
Foyer de gaz unique avec une puissance >6 kW et≤ 8,1 kW	760 mm
Foyer de gaz unique avec une puissance >8,1 kW impossible

Conseils de montage

- Pour pouvoir cuisiner facilement et sans risque sous la hotte aspirante, il est recommandé de respecter également un écart d'au moins 650 mm au-dessus d'un plan de cuisson électrique.

- Lorsque vous déterminez la hauteur de montage, tenez compte de la taille des utilisateurs. Ils doivent pouvoir se servir du plan de cuisson et utiliser la hotte de manière optimale.

- Notez que lorsque la distance entre la hotte aspirante et le plan de cuisson est importante, les fumées de cuisson s'évacuent moins bien.

- Pour une évacuation optimale des fumées de cuisson, veillez à ce que la hotte aspirante recouvre bien le plan de cuisson. La hotte aspirante doit être centrée au-dessus du plan de cuisson, et non décalée sur le côté.

- Si possible, le plan de cuisson doit être de préférence plus étroit que la hotte. Le plan de cuisson doit présenter la même largeur, maximum.

- L'emplacement de montage doit être facilement accessible. La hotte aspirante doit être facilement accessible et démontable au cas où une réparation serait nécessaire. Veuillez en tenir compte lors de l'agencement des meubles de cuisine, étagères, éléments de plafond et de décoration autour de la hotte aspirante.

Gabarit de perçage pour le montage mural

Pour effectuer les perçages, servez-vous du gabarit de perçage joint.

Si le mur doit être percé à l'avance, les cotes d'espacement des perçages sont indiquées ici (vis ∅ 5 mm).

⚠️ Il peut y avoir risque d'intoxication, tout particulièrement en cas d'utilisation simultanée de la hotte aspirante et d'un foyer dépendant de l'air ambiant !

Consultez impérativement le chapitre "Prescriptions de sécurité et mises en garde".

En cas de doute, faites-vous confirmer par votre maître ramoneur que le fonctionnement de la hotte aspirante est sans danger.

N'utilisez comme conduite d'évacuation que des tuyaux à surface lisse ou des flexibles en matériau non inflammable. En cas de fonctionnement avec un ventilateur extérieur, la conduite d'évacuation doit être suffisamment rigide. Le ventilateur extérieur peut en effet générer une dépression qui déforme la conduite d'évacuation. Pour obtenir une puissance d'aspiration maximale et un faible niveau sonore, il convient d'observer les points suivants : - Le diamètre de la conduite d'évacuation ne doit pas être inférieur à 150 mm. - Si vous utilisez des conduits d'évacuation d'air plats, la section de ces derniers ne devrait pas être inférieure à celle du manchon d'évacuation. - Dans la mesure du possible, la conduite doit être courte et rectiligne. - N'utilisez que des coudes de grand rayon.

• La conduite d'évacuation ne doit être ni coudée ni pincée.
• Veillez à ce que tous les raccords soient étanches et bien en place.

Tout obstacle au flux d'air limite le débit d'air et augmente le bruit de fonctionnement.

Si l'évacuation se fait à l'air libre, il est recommandé d'installer un caisson mural télescopique ou une traversée de toit (accessoire disponible en option).

Si l'évacuation se fait dans une cheminée d'évacuation, le manchon d'introduction doit être posé dans le sens du flux d'air. En cas de pose horizontale de la conduite d'évacuation, une pente minimale de 1 cm par mètre linéaire doit être assurée. Vous éviterez ainsi que de l'eau condensée puisse s'écouler dans la hotte aspirante. Si la conduite d'évacuation passe par des locaux froids, sous le toit, etc., il peut se produire une forte baisse de température en certains endroits, avec les risques de suintage et de condensation que cela comporte. Il est donc nécessaire d'isoler le conduit d'évacuation en conséquence.

Piège à eau condensée

Outre l'isolation adéquate de la conduite d'évacuation, il est recommandé d'installer un piège à eau condensée chargé de capter et d'évaporer l'éventuelle condensation.

Ce dispositif est disponible dans le commerce spécialisé pour une conduite d'évacuation de 125 mm ou de 150 mm de diamètre.

Le piège à eau condensée doit être installé verticalement, le plus près possible du raccord de sortie d'air de la hotte aspirante.

La flèche montre la direction de l'évacuation.

Sur les hottes aspirantes prévues pour être raccordées à un ventilateur externe (modèles de la série ...EXT), le piège à eau condensée est intégré à l'appareil.

Réducteur de bruit

Il est possible d'installer un réducteur de bruit dans la conduite d'évacuation (accessoire en option). Il sert à réduire encore le niveau sonore de l'appareil.

Mode d'évacuation d'air

Le réducteur de bruit réduit aussi bien les bruits du ventilateur transmis à l'extérieur que ceux provenant de l'extérieur par la conduite d'évacuation (p. ex. les bruits de la rue). Pour ce faire, le réducteur de bruit doit être placé le plus près possible de la sortie d'air ①.

Fonctionnement en circuit fermé

Le réducteur de bruit est positionné entre le raccord de sortie d'air et le manchon de déviation ②. Vérifier que l'espace nécessaire au montage est disponible.

Mode d'évacuation avec ventilateur externe

Pour réduire les bruits de ventilation dans la cuisine, le réducteur de bruit doit être positionné, si possible, devant le ventilateur externe ③, et en cas de conduite d'évacuation longue, sur le raccord de sortie d'air de la hotte ④. En cas de ventilateur externe monté dans la maison, il est possible de réduire le bruit de ventilation sortant vers l'extérieur en intégrant un réducteur de bruit derrière le ventilateur externe ⑤.

Votre hotte aspirante ne doit être raccordée qu'à une prise AC 230 V ~ 50 Hz conforme aux normes en vigueur et installée dans les règles de l'art.

L'installation électrique doit satisfaire aux prescriptions en vigueur.

Pour renforcer la sécurité, il est recommandé de connecter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA.

Un branchement par l'intermédiaire d'une prise est recommandé, car cela simplifie les travaux du service après-vente. Veuillez vous assurer que la prise reste accessible lorsque l'appareil est intégré.

Si la prise n'est plus accessible une fois l'appareil intégré, un dispositif sectionneur omnipolaire doit être prévu côté installation. Ce sectionneur peut être un interrupteur présentant une ouverture des contacts d'au moins 3 mm. En font partie les interrupteurs LS, les fusibles et les disjoncteurs (EN 60335).

Les données de raccordement nécessaires se trouvent sur la plaque signalétique visible (voir chapitre "Service après-vente et garantie"). Vérifiez que ces indications correspondent bien à la tension et à la fréquence du réseau électrique.

Installation du stick Con@ctivity 2.0

Afin de pouvoir utiliser la fonction Con@ctivity 2.0, le plan de cuisson doit être équipé du stick Con@ctivity 2.0.

Pour l'installation, consultez la notice de montage du stick Con@ctivity 2.0.

Activer la fonction Con@ctivity 2.0

Afin de pouvoir utiliser la fonction Con@ctivity 2.0, la liaison radio entre le plan de cuisson et la hotte aspirante doit être activée.

Les deux appareils doivent être installés et prêts à fonctionner.

La liaison radio doit être activée simultanément au niveau de la hotte et du plan de cuisson. L'activation sur la hotte aspirante est décrite ci-après.

L'activation sur le plan de cuisson est décrite dans le mode d'emploi fourni. Lisez d'abord attentivement les informations.

Lancez d'abord l'activation sur la hotte, puis sur le plan de cuisson.

Activer sur la hotte

Le plan de cuisson et la hotte aspirante doivent être éteints. Pressez la touche de la fonction Arrêt différé 5 ♗15 pendant environ 10 secondes, jusqu'à ce que l'indicateur 1 du niveau de puissance du ventilateur s'allume. Pressez ensuite successivement

• la touche "—",
• la touche "+",
• puis la touche de l'éclairage ⚙.

La hotte aspirante se trouve maintenant en mode connexion/déconnexion.

S'il n'y a pas encore de liaison radio, les témoins lumineux 2 et 3 clignotent en même temps.

Si la commande à distance est déjà activée, les témoins lumineux 2 et 3 s'allument en continu (Con@ctivity 2.0 est déjà activé ou une commande à distance est connectée).

Pour activer la fonction Con@ctivity 2.0, appuyez sur la touche "+". La recherche d'une liaison radio démarre. Démarrez l'activation sur le plan de cuisson pendant ce temps.

Activer sur le plan de cuisson

Pendant que la hotte aspirante cherche la liaison radio, démarrez l'activation de la table de cuisson. Vous trouverez des informations à ce sujet dans le mode d'emploi du plan de cuisson. Lorsque le plan de cuisson indique que la liaison radio a été établie avec succès, confirmez l'activation de la hotte aspirante en effleurant la touche de la fonction Arrêt différé 5. Tous les témoins lumineux s'éteignent. Validez l'activation du plan de cuisson.

Vous pouvez à présent utiliser la fonction Con@ctivity 2.0.

Si vous ne confirmez pas l'activation dans les 4 minutes, elle n'a pas lieu.

L'activation ne doit être effectuée qu'une fois. Si les appareils sont hors tension pendant un laps de temps, par exemple à cause d'une panne de courant, l'activation est maintenue.

Échec de l'activation

Si la liaison radio ne peut pas être établie malgré l'activation de la hotte aspirante et du plan de cuisson, les deux appareils doivent d'abord être désactivés puis réactivés.

La désactivation sur la hotte aspirante a lieu de la même manière que l'activation. En mode connexion/déconnexion, sélectionnez la touche "—" au lieu de la touche "+". Respectez les instructions du mode d'emploi correspondant pour désactiver le plan de cuisson.

N'oubliez pas que lorsque vous désactivez la liaison radio, la commande à distance est également désactivée et doit être réactivée.

Moteur du ventilateur* 200 W
Eclairage du plan de cuisson 3 x 3 W
Eclairage du bandeau en verre 10 W
Puissance totale de raccordement* 219 W
Tension du réseau, fréquence AC 230 V, 50 Hz
Fusible 10 A
Longueur du câble d'alimentation secteur 1,5 m
Poids
DA 6296 W 27 kg
DA 6296 W EXT 24 kg

La puissance de raccordement et le débit d'air en évacuation des hottes aspirantes de type ...EXT dépendent du ventilateur externe raccordé. Longueur du câble d'alimentation vers le ventilateur externe 1,9 m. Fonctionnement en circuit fermé avec jeu d'adaptation DUW 20 et filtre à charbons actifs DKF 12 (accessoires disponibles en option).

Déclaration de conformité

Miele déclare par la présente que les hottes aspirantes figurant sur la couverture sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Vous pouvez vous procurer la déclaration de conformité intégrale à l'adresse indiquée au verso.

Fiche relative aux hottes domestiques

selon règlement délégué (UE) N° 65/2014 et règlement (UE) N°66/2014

MIELE
Identification du modèle DA 6296 W
Consommation énergétique annuelle (AEC hood ) 72,1 kWh par an
Classe d'efficacité énergétique
A+ (la plus grande efficacité) à F (la plus faible efficacité) B
Indice d'efficacité énergétique (EEI hood ) 69,8
Efficacité de dynamique des fluides (FDE hood ) 22,5
Classe d'efficacité de dynamique des fluides
A (la plus grande efficacité) à G (la plus faible efficacité) C
Efficacité lumineuse (LE hood ) 55,6 lx/W
Classe d'efficacité lumineuse
A (la plus grande efficacité) à G (la plus faible efficacité) A
Degré de séparation des graisses 95,1 %
Classe pour le degré de séparation des graisses
A (la plus grande efficacité) à G (la plus faible efficacité) A
Volume d'air optimal mesuré	366,4 m 3 /h
Débit d'air (vitesse minimale)	200 m 3 /h
Débit d'air (vitesse maximale)	400 m 3 /h
Débit d'air (niveau intensif ou rapide)	640 m 3 /h
Débit d'air max. (Q max )	640 m 3 /h
Pression d'air optimale mesurée 334 Pa
Emissions sonores pondérées A (vitesse minimale) 40 dB
Emissions sonores pondérées A (vitesse maximale) 53 dB
Emissions sonores pondérées A (niveau intensif ou rapide) 65 dB
Puissance d'entrée électrique optimale mesurée 151,0 W
Puissance en mode OFF (P o )	W
Consommation énergétique pondérée en marche (P s ) 0,15 W
Puissance nominale du système d'éclairage	9,0 W
Intensité lumineuse moyenne du système d'éclairage sur la surface de cuisson	500 lx
Facteur de prolongation	1,2

Fiche relative aux hottes domestiques

selon règlement délégué (UE) N° 65/2014 et règlement (UE) N°66/2014

MIELE
Identification du modèle DA 6296 W EXT
Consommation énergétique annuelle (AEC hood ) 6,6 kWh par an
Classe d'efficacité énergétique
A+ (la plus grande efficacité) à F (la plus faible efficacité) A+
Indice d'efficacité énergétique (EEI hood ) 32,4
Efficacité de dynamique des fluides (FDE hood )
Classe d'efficacité de dynamique des fluides
A (la plus grande efficacité) à G (la plus faible efficacité) -
Efficacité lumineuse (LE hood ) 55,6 lx/W
Classe d'efficacité lumineuse
A (la plus grande efficacité) à G (la plus faible efficacité) A
Degré de séparation des graisses %
Classe pour le degré de séparation des graisses
A (la plus grande efficacité) à G (la plus faible efficacité) -
Volume d'air optimal mesuré	m 3 /h
Débit d'air (vitesse minimale)	m 3 /h
Débit d'air (vitesse maximale)	m 3 /h
Débit d'air (niveau intensif ou rapide)	m 3 /h
Débit d'air max. (Q max )	m 3 /h
Pression d'air optimale mesurée Pa
Emissions sonores pondérées A (vitesse minimale) dB
Emissions sonores pondérées A (vitesse maximale) 0 dB
Emissions sonores pondérées A (niveau intensif ou rapide) dB
Puissance d'entrée électrique optimale mesurée W
Puissance en mode OFF (P o )	W
Consommation énergétique pondérée en marche (P s ) 0,15 W
Puissance nominale du système d'éclairage	9,0 W
Intensité lumineuse moyenne du système d'éclairage sur la surface de cuisson	500 lx
Facteur de prolongation

Miele AG

Téléphone : 0800 800 222, fax : [phone]

E-mail : [e-mail]

Internet : www.miele.ch

Miele SA

Sous-Riette 23, 1023 Crissier

Téléphone : 0800 800 222, fax : [phone]

E-mail : [e-mail]

Internet : www.miele.ch

Allemagne

Miele & Cie. KG
