X464UNS - Moniteur NEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur professionnel LCD
Marque	NEC
Modèle	X464UNS
Taille de l'écran	46 pouces (117 cm) en diagonale
Résolution	1920 x 1080 pixels (Full HD)
Dimensions (sans pied)	1052 x 599 x 78 mm (L x H x P)
Poids (sans pied)	Environ 25 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	150 W (typique), moins de 1 W en veille
Entrées vidéo	HDMI, DVI-D, VGA, DisplayPort, Composite
Fonctions principales	Affichage réseau, contrôle à distance RS232, fonction d'image dans l'image, matrice d'écrans multiples
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas ouvrir le boîtier, débrancher avant nettoyage, utiliser une prise mise à la terre.
Pièces détachées et réparabilité	Télécommande, câble d'alimentation, câble HDMI, manuel d'utilisation. Réparation par un technicien agréé.
Informations générales	Moniteur professionnel NEC conçu pour une utilisation intensive en affichage dynamique.

FOIRE AUX QUESTIONS - X464UNS NEC

Quelle résolution maximale est prise en charge par le NEC X464UNS ?

Le NEC X464UNS supporte une résolution maximale de 1920x1080 pixels (Full HD) en format 16:9.

Comment connecter un ordinateur au moniteur ?

Vous pouvez connecter un ordinateur via les ports HDMI, DVI-D, VGA ou DisplayPort. Utilisez le câble approprié et sélectionnez la source d'entrée correspondante dans le menu.

Le moniteur peut-il être monté au mur ?

Oui, le NEC X464UNS est compatible avec une fixation murale VESA (standard 400x400 mm). Utilisez un kit de montage adapté au poids de l'écran.

Comment régler la luminosité et le contraste ?

Utilisez les boutons situés sur le moniteur ou la télécommande pour accéder au menu OSD. Naviguez jusqu'aux réglages d'image pour ajuster luminosité, contraste et autres paramètres.

Que faire si l'écran reste noir ?

Vérifiez que le câble d'alimentation est branché et que le moniteur est allumé. Assurez-vous que la source d'entrée est correcte et que le câble vidéo est bien connecté. Testez avec un autre appareil si possible.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et sec (microfibre) pour enlever la poussière. Pour les taches, humidifiez légèrement le chiffon avec de l'eau distillée. N'utilisez jamais de produits chimiques, alcool ou nettoyants abrasifs.

Le moniteur dispose-t-il de haut-parleurs intégrés ?

Le NEC X464UNS n'est pas équipé de haut-parleurs intégrés. Vous devez utiliser des enceintes externes ou un système audio séparé.

Comment utiliser la fonction d'affichage multiple (multi-écran) ?

Connectez plusieurs moniteurs via les ports RS232 ou LAN. Utilisez le logiciel NEC ou la télécommande pour configurer la matrice et définir l'ordre des écrans. Consultez le manuel pour les schémas de connexion.

Quelle est la consommation électrique en veille ?

En mode veille, la consommation est inférieure à 1 watt, ce qui permet de respecter les normes d'économie d'énergie.

Où trouver le manuel d'utilisation complet ?

Le manuel d'utilisation complet est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF pour le modèle NEC X464UNS.

MODE D'EMPLOI X464UNS NEC

Écran à large format

Manuel d'utilisation

MultiSync X464UN MultiSync X464UNS MultiSync X464UNV MultiSync X554UN MultiSync X554UNS MultiSync X554UNV

Le nom du modèle est indiqué sur l'étiquette située à l'arrière du moniteur.

Déclaration de conformité .... Français-1

Informations importantes.... Français-2

AVERTISSEMENT.... Français-2

ATTENTION...... Français-2

Consignes de sécurité, d'entretien, et conseils d'utilisation ...... Français-3

Sommaire ...... Français-4

Installation ...... Français-5

Fixation des accessoires de montage.... Français-6

Noms et fonctions des pièces ...... Français-8

Panneau de commande.... Français-8

Panneau des connexions ...... Français-9

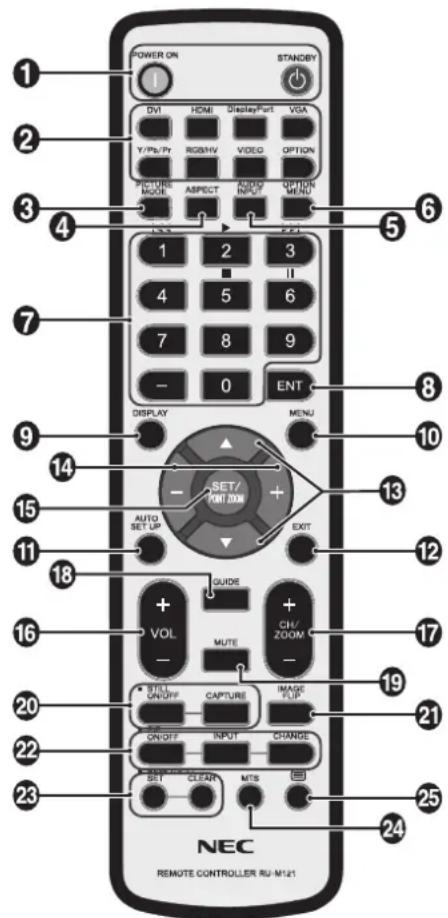

Télécommande sans fil (en option).... Français-10

Distance d'utilisation de la télécommande en option.... Français-11

Configuration ...... Français-12

Connexions ...... Français-14

Schéma de câblage ...... Français-14

Connexion à un PC.... Français-15

Connexion d'un lecteur DVD ou d'un ordinateur avec une sortie HDMI ...... Français-15

Connexion d'un ordinateur avec DisplayPort.... Français-15

Fonctionnement de base.... Français-16

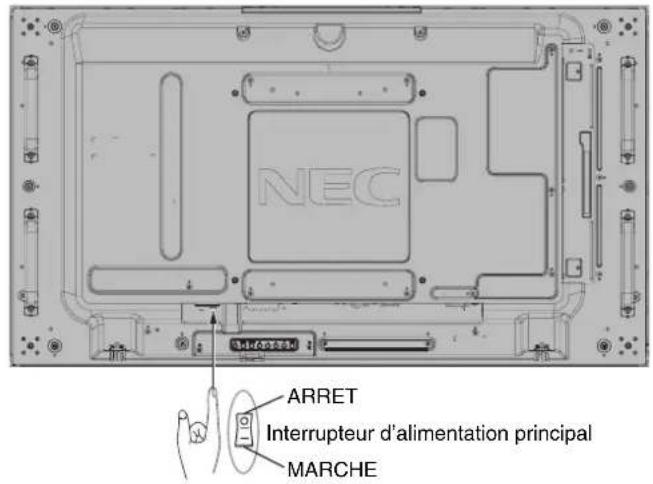

Modes MARCHE et ARRET...... Français-16

Indicateur d'alimentation.... Français-17

Paramètres d'origine.... Français-17

Gestion de l'énergie.... Français-17

Sélection d'une source vidéo.... Français-17

Aspect de l'image ...... Français-17

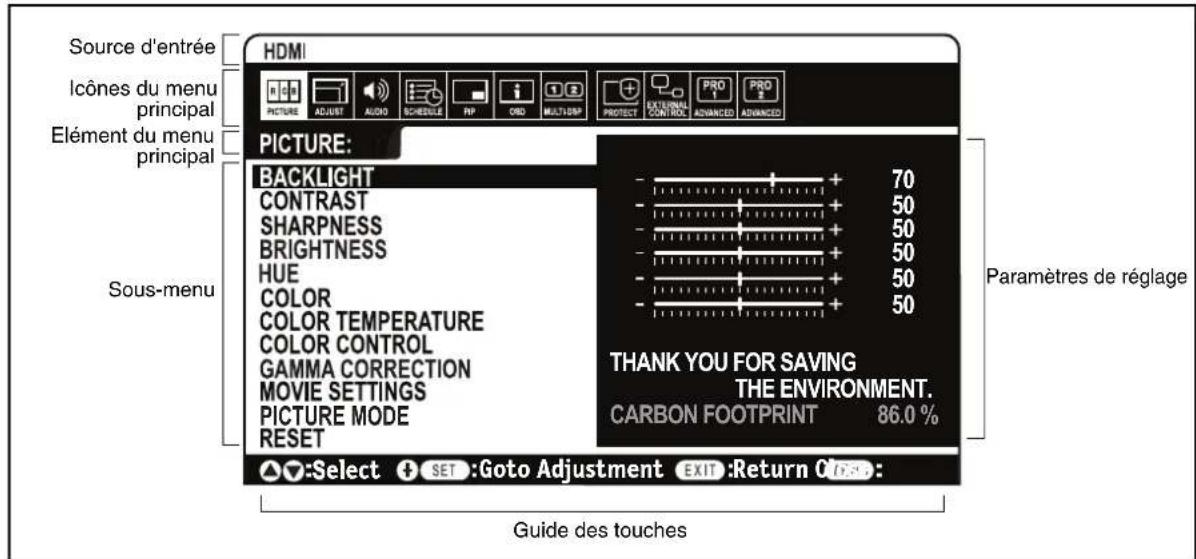

OSD (On-Screen-Display) ...... Français-18

Mode Image.... Français-18

Fonction de la télécommande.... Français-31

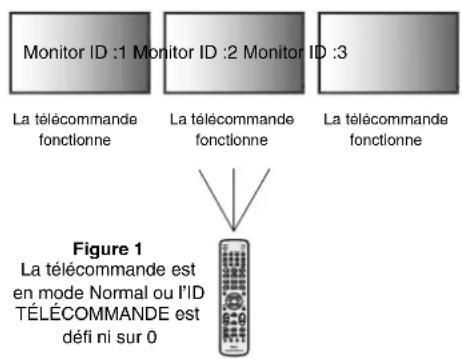

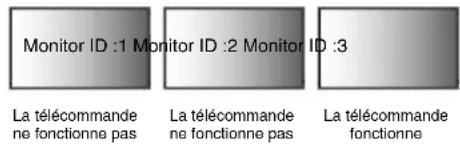

Connexion de plusieurs moniteurs.... Français-32

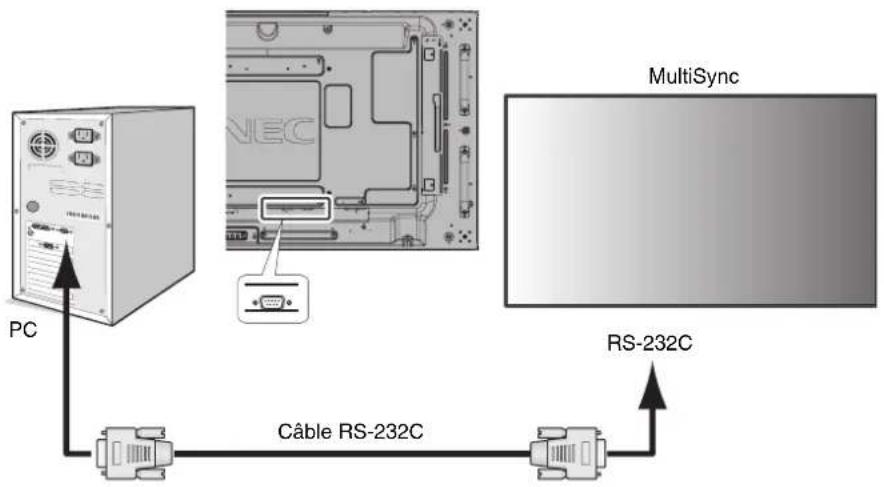

Contrôle à distance du moniteur via une interface RS-232C .... Français-33

Contrôle du moniteur LCD via la commande LAN .... Français-35

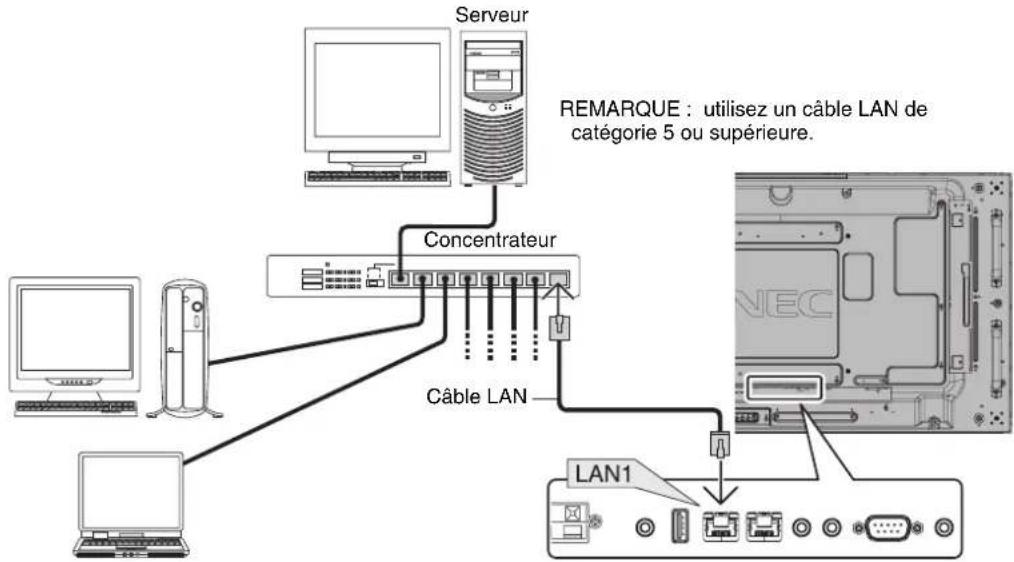

Connexion à un réseau.... Français-35

Paramètres réseau via un navigateur HTTP.... Français-35

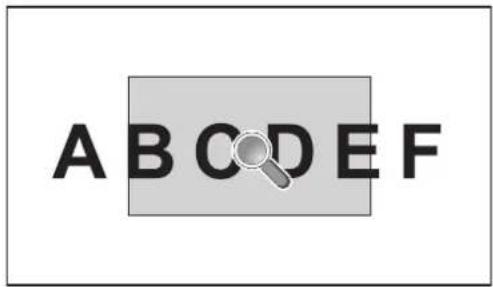

POINT ZOOM.... Français-44

PREUVE DE LECTURE.... Français-44

INTELLIGENT WIRELESS DATA.... Français-45

Caractéristiques .... Français-46

Résolution des problèmes.... Français-47

Caractéristiques - X464UN.... Français-48

Caractéristiques - X464UNS ....... Français-49

Caractéristiques - X464UNV ...... Français-50

Caractéristiques - X554UN.... Français-51

Caractéristiques - X554UNS ....... Français-52

Caractéristiques - X554UNV ...... Français-53

Brochage....Français-54

Informations du fabricant sur le recyclage et l'énergie .... Français-55

Informations de la FCC

1. Utilisez les câbles indiqués et fournis avec cet écran afin d'éviter toute interférence avec la réception radio ou télévision.
   (1) Utilisez le cordon d'alimentation fourni ou un équivalent pour assurer la conformité FCC.
   (2) Veuillez utiliser un câble de signal vidéo blindé de haute qualité.
   L'utilisation d'autres types de câbles et d'adaptateurs peut provoquer des interférences avec la réception radio et télévision.
2. Cet appareil a été testé et déclaré conforme aux limites d'un appareil numérique de classe A, conformément à la section 15 de la réglementation FCC. L'objectif de ces normes est de fournir une protection raisonnable contre toute interférence nuisible dans un environnement commercial. Cet équipement génère, utilise et peut émettre des fréquences radio. S'il n'est pas installé et utilisé selon le manuel d'instruction, il peut provoquer des interférences nuisibles avec les communications radio. Le fonctionnement de cet équipement dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas l'utilisateur sera tenu de prendre à sa charge tous les frais afférents pour y remédier.

Si nécessaire, l'utilisateur doit contacter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de plus amples informations. L'utilisateur peut profiter du livret suivant, préparé par la Commission fédérale des communications : « Comment identifier et résoudre les problèmes d'interférences radio-TV ». Ce livret est disponible au bureau des publications du gouvernement américain, Washington, D.C., 20402, N° d'article 004-000-00345-4.

Windows est une marque déposée de Microsoft Corporation.

NEC est une marque déposée de NEC Corporation.

OmniColor est une marque déposée de NEC Display Solutions Europe GmbH dans les pays de

l'Union Européenne et en Suisse.

DisplayPort et le logo de conformité DisplayPort sont des marques commerciales qui sont la propriété de la

Tous les autres noms de marques et de produits sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs.

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, le logo HDMI et High-Defi nition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux Etats-Unis et dans d'autres pays.

Trademark PJLink est une marque commerciale qui s'applique aux droits en termes de marques au Japon, aux Etats-Unis et dans d'autres pays et régions.

CRESTRON et ROOMVIEW sont des marques déposées de Crestron Electronics, Inc. aux Etats-Unis et dans d'autres pays.

Licences logicielles GPL/LGPL

Ce produit inclut des logiciels sous licence de GNU General Public License (GPL), GNU Lesser General Public License (LGPL), et autres.

Pour plus d'informations sur chaque logiciel, consultez le fichier « readme.pdf » situé dans le dossier « about GPL&LGPL » sur le CD-ROM fourni.

Informations importantes

AVERTISSEMENT

POUR EVITER LES RISQUES D'INCENDIE OU D'ELECTROCUTION, N'EXPOSEZ PAS L'APPAREIL A LA PLUIE OU A L'HUMIDITE. DE MEME, N'UTILISEZ PAS LA PRISE POLARISEE DE CET APPAREIL AVEC UNE RALLONGE OU D'AUTRES PRISES SI ELLES NE PEUVENT ETRE TOTALEMENT ENFONCEES.

N'OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS A HAUTE TENSION.

CONFIEZ TOUS LES TRAVAUX DE DEPANNAGE A UN PERSONNEL TECHNIQUE QUALIFIE.

ATTENTION

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, VÉRIFIEZ QUE LE CORDON D'ALIMENTATION EST BIEN DÉBRANCHÉ DE LA PRISE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE L'APPAREIL, DÉCONNECTEZ LE CORDON D'ALIMENTATION DE LA PRISE SECTEUR. NE PAS ENLEVER LE COUVERCLE (OU L'ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffi sante pour provoquer une électrocution. Il est donc dangereux d'établir le moindre contact avec une pièce située à l'intérieur de cet appareil.

Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil sont fournis avec celui-ci. Ils doivent donc être lus attentivement pour éviter tout problème.

ATTENTION : Utilisez le cordon d'alimentation fourni avec le moniteur comme indiqué dans le tableau ci-dessous. Si le cordon d'alimentation n'a pas été livré avec cet équipement, veuillez contacter votre fournisseur. Dans tous les autres cas, utilisez un cordon d'alimentation conforme aux normes de sécurité et à la tension en vigueur dans votre pays.

Type de prise Amérique du Nord	Europe continentale	Royaume-Uni Chine Japon
Forme de prise
Région	Etats-Unis/Canada	Europe (sauf Royaume-Uni)	Royaume-Uni Chine Japon
Tension	120* 230 230 220 100

* Pour utiliser le moniteur MultiSync avec son alimentation 125-240 V CA, utilisez un cordon d'alimentation qui correspond à la tension d'alimentation de la prise de courant alternatif utilisée.

REMARQUE : La maintenance de ce produit peut s'effectuer uniquement dans le pays d'achat.

• L'utilisation principale prévue de ce produit est en tant qu'équipement technique d'information dans un bureau ou un environnement domestique.
• Le produit est destiné à être connecté à un ordinateur et n'est pas destiné à l'affichage des signaux de diffusion de télévision.

Avertissement

Ce produit appartient à la classe A. Dans un environnement domestique, ce produit est susceptible de provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre les mesures adéquates.

Consignes de sécurité, d'entretien, et conseils d'utilisation

POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR MULTI-FONCTIONS :

• N'OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l'utilisateur et l'ouverture ou la dépose des capots peuvent vous exposer à des risques d'électrocution ou autres. Confi ez toutes les interventions de dépannage à un personnel technique qualifié.
• Ne renversez pas de liquides dans le moniteur et ne l'utilisez pas près d'une source d'eau.
• N'introduisez pas d'objets de quelque nature que ce soit dans les fentes du boîtier car ceux-ci pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil.
• Ne placez pas d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.
• Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car si le moniteur tombe, il peut être sérieusement endommagé.
• Ne montez pas ce produit la surface vers le haut, vers le bas ou à l'envers pendant une période prolongée car cela pourrait endommager l'écran de manière permanente.
• Le cordon d'alimentation utilisé doit être agréé et en conformité avec les normes de sécurité de votre pays. (Le type H05VV-F 3G 0,7 mm² doit être utilisé en Europe).
• Au Royaume-Uni, utilisez avec ce moniteur un cordon d'alimentation approuvé BS avec une prise moulée équipée d'un fusible noir (13 A).
• Ne placez aucun objet sur le moniteur et ne l'utilisez pas en extérieur.
• Ne pliez pas, ne pincez pas et n'endommagez pas le cordon d'alimentation.
• Manipulez le moniteur avec précaution en cas de bris de verre.
• N'obstruez pas les aérations du moniteur.
• N'utilisez pas votre moniteur par de hautes températures, dans des endroits humides, poussièreux ou huileux.
• Si le moniteur est cassé ou si du verre est brisé, ne touchez pas le cristal liquide, et manipulez le moniteur avec précaution.
• Prévoyez une aération suffi sante autour du moniteur pour que la chaleur puisse se dissiper correctement. N'obstruez pas les ouvertures de ventilation et ne placez pas le moniteur près d'un radiateur ou d'une autre source de chaleur. Ne posez rien sur le moniteur.
• La prise du cordon d'alimentation est le moyen principal de débrancher le système de l'alimentation électrique. Le moniteur doit être installé à proximité d'une prise de courant facilement accessible.
• Evitez de déplacer ou de monter ce produit en attachant une corde ou un câble à la poignée de derrière. N'utilisez pas la poignée de derrière pour monter ou fi xer ce produit. Cela pourrait entraîner une chute et causer des blessures.
• Manipulez avec soin lors du transport. Conservez l'emballage pour le transport.
• En cas d'utilisation continue du ventilateur, nous vous recommandons d'essuyer les orifi ces au moins une fois par mois.
• Veuillez nettoyer au moins une fois par an les trous situés à l'arrière du boîtier pour évacuer la saleté et la poussière, afi n d'assurer la fi abilité de l'ensemble.
• Lorsque vous utilisez un câble LAN, ne le connectez pas à un périphérique avec câblage dont la tension pourrait être trop élevée.
• N'utilisez pas le moniteur dans des conditions de température et d'humidité changeant rapidement ou évitez l'air froid de la climatisation car cela pourrait raccourcir la durée de vie du moniteur ou causer de la condensation. En cas de condensation, débranchez le moniteur jusqu'à ce qu'il n'y ait plus de condensation.

Connexion à un téléviseur\*

• Le système de distribution des câbles doit être mis à la terre en accord avec ANSI/NFPA 70, NEC (National Electrical Code), en particulier la Section 820.93, « Grounding of Outer Conductive Shield of a Coaxial Cable » (Mise à la terre du blindage conducteur externe d'un câble coaxial).
• L'écran du câble coaxial est destiné à être connecté à la terre dans l'installation du bâtiment.

Débranchez immédiatement le moniteur de la prise murale et confi ez la réparation à du personnel qualifi é dans les cas suivants :

• Si le cordon d'alimentation ou la prise est endommagé(e).
• Si du liquide a été renversé ou si des objets sont tombés à l'intérieur du moniteur.
• Si le moniteur a été exposé à la pluie ou à de l'eau.
• Si le moniteur est tombé ou si le boîtier est endommagé.
• Si vous remarquez des dommages structurels comme des fi ssures ou un déséquilibre anormal.
• Si le moniteur ne fonctionne pas normalement en suivant les directives d'utilisation.

Conseils d'utilisation

• Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes.
• Reposez vos yeux régulièrement en regardant un objet situé à au moins 1,6 mètre. Clignez souvent des yeux.
• Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les refl ets et l'éblouissement.
• Nettoyez le moniteur LCD avec un chiffon sans peluches et non abrasif. N'utilisez pas de solution de nettoyage ou de nettoyant pour vitres !
• Réglez les commandes de luminosité, de contraste et de netteté du moniteur pour améliorer la lisibilité.
• Évitez d'affi cher des motifs fi xes sur l'écran pendant de longues périodes pour éviter la rémanence (persistence de l'image).
• Consultez régulièrement un ophtalmologiste.

Ergonomie

Pour obtenir l'ergonomie maximale, nous recommandons ce qui suit :

• Utilisez les commandes de taille et de position préprogrammées avec des signaux standard.
• Utilisez le réglage couleur préprogrammé.
• Utilisez des signaux non entrelacés.
• N'utilisez pas du bleu primaire sur un fond sombre car cela rend la lecture diffi cile et peut occasionner une fatigue oculaire par un contraste insuffi sant.

Nettoyage de l'écran à cristaux liquides (LCD)

• Essuyez l'écran à cristaux liquides avec précaution à l'aide d'un chiffon doux pour nettoyer toute trace de poussière ou de saleté.
• Ne frottez pas l'écran LCD avec une matière rugueuse.
  • N'exercez aucune pression sur l'écran LCD.
• N'utilisez pas de nettoyant à base d'alcool sous peine d'endommager ou de décolorer la surface LCD.

Nettoyage du boîtier

• Débranchez le système d'alimentation électrique.
• Essuyez délicatement le boîtier avec un chiffon doux.
• Pour nettoyer le boîtier, imbibez le chiffon avec un détergent neutre et de l'eau, essuyez le boîtier et séchez avec un chiffon sec.

REMARQUE : N'utilisez PAS de diluant au benzène, détergent alcalin, détergent à base d'alcool, nettoyant pour vitres, cire, vernis, lessive ou insecticide. Le boîtier ne doit pas être au contact de matières en caoutchouc ou en vinyle pendant une période de temps prolongée. Ces types de liquides et de matériaux peuvent abîmer, fi ssurer ou écailler la peinture.

* Le produit que vous avez acheté peut ne pas être équipé de cette fonction.

La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants :

• Moniteur LCD
• Cordon d'alimentation ^1 h*
- Câble de signal vidéo (câble DisplayPort)
- Câble LAN
• Manuel d'installation

• Fixation x 1 (X464UN/X464UNS/X464UNV)/x 3 (X554UN/X554UNS/X554UNV)
• Vis avec rondelle (M4 x 10) x 1 (X464UN/X464UNS/X464UNV)/x 3 (X554UN/X554UNS/X554UNV)
• Vis à oreilles pour le support facultatif x 2* ^2
• CD-ROM

Câble de signal vidéo (câble DisplayPort)

Cordon d'alimentation ^*1

Manuel d'installation

Vis à oreilles pour le support facultatif x 2*2

* N'oubliez pas de conserver la boîte et le matériel d'emballage d'origine pour le cas où vous seriez amené à transporter ou à expédier le moniteur.
*1 Le type et le nombre de cordons d'alimentation inclus dépendent de l'endroit où le moniteur LCD est expédié. Lorsque plusieurs cordons d'alimentation sont inclus, utilisez celui conforme aux normes de sécurité et à la tension en vigueur dans votre pays.
*2 Pour X554UN/X554UNS/X554UNV uniquement.

Options :

• Montage mural
• Support
• Kit de la télécommande (télécommande et capteur)
• Kit pour couvrir le cadre

Cet appareil ne peut être utilisé ou installé sans le support ou d'autres accessoires de montage. Il est fortement recommandé de demander l'aide d'un technicien NEC qualifi é et autorisé afi n d'assurer une installation appropriée. La non-observation des normes NEC des procédures de montage peut endommager le matériel ou blesser l'utilisateur ou l'installateur. La garantie du produit ne couvre pas les dommages causés par une installation incorrecte. La non-observation de ces directives peut annuler la garantie.

Montage

NE montez PAS le moniteur vous-même. Demandez l'aide du revendeur. Il est fortement recommandé de demander l'aide d'un technicien qualifié afi n d'assurer une installation correcte. Inspectez l'emplacement de montage de l'unité. Le montage mural ou sur plafond reste sous l'entière responsabilité du client. Tous les types de murs ou de plafonds ne sont pas aptes à supporter le poids de l'unité. La garantie du produit ne couvre pas les dommages causés par une installation incorrecte, la transformation de l'unité ou les catastrophes naturelles. La non-observation de ces directives peut annuler la garantie.

NE bloquez PAS les ouvertures de ventilation avec des accessoires de montage ou autre.

Pour assurer une installation sûre, utilisez au moins deux fi xations pour monter l'unité. Montez l'unité à son emplacement défi nitif.

Prenez note des points suivants lors du montage mural ou sur plafond

• Tout accessoire de montage non approuvé par NEC doit répondre aux exigences de la méthode de montage compatible VESA (FDMIv1).
• NEC recommande l'utilisation d'interfaces de montage conformes à la norme UL1678 en Amérique du Nord.

- X464UN/X464UNS/X464UNV : NEC recommande fortement l'utilisation de vis de taille M6 (de 10-12 mm et d'une longueur égale à la largeur du support et de la rondelle). Vérifi ez la profondeur du trou de montage requis si vous utilise des vis plus longues que 10-1 (Force de serrage recommande diamètre du trou du support d

- X554UN/X554UNS/X554UNV : NEC recommande fortement l'utilisation de vis de taille M6 (de 10-14 mm et d'une longueur égale à la largeur du support et de la rondelle). Vérifi ez la profondeur du trou de montage requis si vous utilisez des vis plus longues que 10-14 mm. (Force de serrage recommandée : 470 - 635 N•cm). Le diamètre du trou du support doit être inférieur à φ 8,5 mm.

- Avant de procéder au montage, inspectez l'emplacement choisi afi n de vous assurer qu'il est assez solide pour supporter le poids de l'unité et que l'unité elle-même ne risque pas d'être endommagée.

- Reportez-vous aux instructions fournies avec le matériel de montage pour des informations détaillées.

- Assurez-vous qu'il n'y a pas d'espace entre le moniteur et le support.

- En cas d'utilisation au sein d'un mur d'images pendant une période plus longue, les écrans peuvent légèrement s'élargir en raison des changements de température. Nous vous recommandons donc de conserver un espace de plus d'un millimètre entre les bords des écrans adjacents.

Orientation

- Lorsque vous utilisez l'écran en position portrait, le moniteur doit être tourné dans le sens des aiguilles d'une montre, de sorte que le côté gauche se trouve vers le haut et le côté droit vers le bas. Cela permet une ventilation appropriée et prolonge la durée de vie du moniteur. Une mauvaise ventilation peut réduire la durée de vie du moniteur.

Emplacement de montage

- Le mur ou le plafond doit être assez solide pour supporter le poids du moniteur et des accessoires de montage.

- N'installez PAS le moniteur à un emplacement où il pourrait être endommagé par une porte.

- N'installez PAS le moniteur dans des zones où l'unité peut être sujette à de fortes vibrations et exposée à la poussière.

- NE l'installez PAS à proximité de l'entrée de la source d'alimentation dans le bâtiment.

- N'installez pas le moniteur à portée de main d'utilisateurs malveillants éventuels qui pourraient se suspendre à l'écran ou au support de montage.

- En cas de montage dans une zone encastrée, contre un mur par exemple, laissez un espace de 100 mm entre le moniteur et le mur afi n d'assurer une bonne circulation d'air.

- Laissez assez d'espace ou installez un système d'air conditionné autour du moniteur, de manière à ce que la chaleur soit correctement dissipée autour de l'appareil et de son support.

Montage sur plafond

- Assurez-vous que le plafond est assez solide pour supporter le poids de l'unité et du support de montage à long terme et de manière à résister aux tremblements de terre, vibrations inattendues et autres forces extérieures inopportunes.

- Assurez-vous que l'unité est reliée à une structure de plafond solide, telle qu'une poutre de soutien par exemple. Fixez le moniteur à l'aide de boulons, de rondelles de blocage, de la rondelle plate et de l'écrou fournis.

- NE montez PAS le moniteur sur des murs ou plafonds sans structure interne. N'utilisez PAS de vis à bois ou de vis d'ancrage. NE montez PAS l'unité sur des boiseries ou des ornements.

Maintenance

- Vérifi ez régulièrement que toutes les vis sont bien serrées et vérifi ez l'absence d'écarts, de distorsions ou d'autres problèmes qui peuvent survenir sur le support de montage. Si vous détectez un problème, confi ez le dépannage à du personnel qualifi é uniquement.

- Vérifi ez régulièrement que l'emplacement de montage ne présente aucun signe d'endommagement ou de faiblesse qui peuvent survenir au fi I du temps.

Fixation des accessoires de montage

Le moniteur est conçu pour une utilisation avec le système de montage VESA.

1. Fixation des accessoires de montage

Faites attention de ne pas faire basculer le moniteur lors de la fixation des accessoires.

Pour accessoires de montage NEC uniquement*1

Les accessoires de montage peuvent être fi xés au moniteur quand l'écran se trouve face vers le bas. Pour éviter d'endommager la surface de l'écran, placez la feuille de protection sur la table en dessous de l'écran LCD. La feuille de protection entourait l'écran dans l'emballage d'origine. Assurez-vous que rien sur la table ne peut endommager le moniteur.

Tout accessoire de montage non conforme aux directives NEC ou non approuvé par NEC doit répondre aux exigences de la méthode de montage compatible VESA.

*1 : X464UN/X464UNV : WM-46UN-L2 ou WM-46UN-P. X464UNS : WM-46UN-L3 ou WM-46UN-P2. X554UN/X554UNS/X554UNV : WM-55UN-L ou WM-55UN-P.

2. Utilisation de la carte des options

1. Eteignez l'interrupteur d'alimentation principal.
2. Retirez la poignée.*
3. Retirez le couvercle du logement en dévissant les vis (Figure 1).
4. Insérez la carte des options dans le moniteur. Fixez le couvercle du logement à l'aide des vis retirées
5. Fixez la poignée.*2

REMARQUE : pour connaître les cartes des options disponibles, veuillez contacter votre fournisseur.

N'utilisez pas une force excessive pour manipuler la carte des options avant de la fi xer avec les vis.

*2 : Pour X464UN/X464UNS/X464UNV uniquement.

3. Installation et retrait du support plateau facultatif

ATTENTION : L'installation et le retrait du support nécessite au moins deux personnes.

Pour l'installation, suivez les instructions incluses avec le support ou le support de montage. N'utilisez que les équipements recommandés par le fabricant.

REMARQUE : pour le X464UN/X464UNS/X464UNV, utilisez UNIQUEMENT les vis à oreilles incluses avec le support plateau facultatif. Pour le X554UN/X554UNS/X554UNV, utilisez UNIQUEMENT les vis à oreilles incluses avec le moniteur.

Lorsque vous installez le moniteur LCD, manipulez-le avec soin pour éviter tout pincement des doigts.

REMARQUE : installez le support de façon à placer les longues extrémités des pieds vers l'avant. Utilisez le modèle ST-322 pour le X464UN/X464UNS/X464UNV et ST-5220 pour le X554UN/X554UNS/X554UNV.

4. Ventilation

Si vous installez le moniteur dans un lieu fermé ou encastré, laissez un espace suffi sont entre le moniteur et les parois environnantes pour permettre à la chaleur de se disperser, comme illustré ci-dessous.

Laissez assez d'espace ou installez un système d'air conditionné autour du moniteur, de manière à ce que la chaleur soit correctement dissipée autour de l'appareil et de son support, particulièrement lorsque vous utilisez les moniteurs pour plusieurs écrans.

5. Basculement

En cas d'utilisation de l'écran avec le support plateau facultatif, fi xez le moniteur LCD au mur à l'aide d'un cordon ou d'une chaîne qui supporte son poids afi n d'en éviter la chute. Fixez le cordon ou la chaîne au moniteur à l'aide des fi xations et des vis fournies.

Pour le X464UN/X464UNS/X464UNV, les fi xations et les vis sont incluses avec le support plateau facultatif.

* : X554UN/X554UNS/X554UNV
*1 : X464UN/X464UNS/X464UNV

Avant de fi xer le moniteur LCD au mur, assurez-vous que le mur peut supporter le poids du moniteur.

Assurez-vous de retirer le cordon ou la chaîne du mur avant de déplacer le moniteur LCD.

X464UNS, X554UNS et X554UNV uniquement :

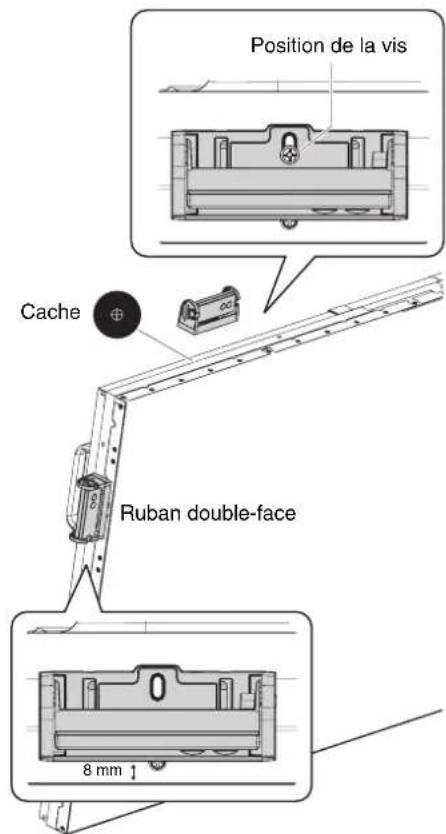

Installation d'un capteur facultatif

Fixation par vis : retirez le cache situé sur la face que vous souhaitez fi xer, puis attachez le capteur à l'aide de la vis fournie.

Fixation par ruban double-face : positionnez le capteur à votre gré, sur n'importe quel côté du moniteur.

REMARQUE : si vous l'installez sur la gauche ou au-dessus du moniteur, veillez à respecter les instructions de sécurité ci-dessous.

Installation sur la gauche ou au-dessus du moniteur

Fixation par vis : positionnez le capteur au plus près de la face arrière.

Fixation par ruban double-face : positionnez le capteur à au moins 8 mm du bord avant.

Noms et fonctions des pièces

Panneau de commande

Allume et éteint l'appareil. Reportez-vous également à la page 16.

② Bouton MUTE (MUET)

Coupe ou rétablit le son.

Joue, dans le menu OSD, le rôle de bouton SET/POINT ZOOM (navigue entre [DVI], [DPORT], [HDMI], [VGA] ou [Y/Pb/Pr], [SCART]*, [VIDEO]*, [S-VIDEO]*, [HDMI2]*, [HDMI3]*, [RGB/HV]* ou [Y/Pb/Pr2]*). Il s'agit d'entrées disponibles uniquement, avec le nom tel que défi ni en usine.

4 Bouton PLUS (+)

Joue, dans le menu OSD, le rôle de bouton (+) pour augmenter le réglage.

Augmente le niveau de sortie audio lorsque le menu OSD est désactivé.

5 Bouton MOINS (-)

Joue, dans le menu OSD, le rôle du bouton (-) permettant de diminuer le réglage. Diminue le niveau de sortie audio lorsque le menu OSD est désactivé.

6 Bouton HAUT (▲)

Réactive le menu OSD lorsque celui-ci est désactivé. Joue, dans le menu OSD, le rôle de bouton ▲ pour déplacer vers le haut la zone en surbrillance et sélectionner les éléments de réglage.

⑦ Bouton BAS (▼)

Réactive le menu OSD lorsque celui-ci est désactivé. Joue, dans le menu OSD, le rôle de bouton ▼ pour déplacer vers le bas la zone en surbrillance et sélectionner les éléments de réglage.

8 Bouton EXIT (QUITTER)

Réactive le menu OSD lorsque celui-ci est désactivé. Joue, dans le menu OSD, le rôle de bouton EXIT pour aller au menu précédent.

9 Capteur de la télécommande et indicateur d'alimentation

Reçoit le signal de la télécommande (lorsqu'on utilise la télécommande sans fi I). Reportez-vous également à la page 11. Vert fi xe lorsque le moniteur LCD est en mode actif ^* . Rouge fi xe lorsque le moniteur LCD est en mode ARRET. Orange fi xe lorsque le moniteur est en mode économie d'énergie. Les lumières verte et orange clignotent alternativement en position veille lorsque la fonction « PARAM. CALENDRIER » est activée. Quand une panne d'un composant est détectée dans le moniteur, l'indicateur clignote en rouge. * Si « ARRET » est sélectionné dans « INDICATEUR D'ALIMENTATION » (voir page 25), la DEL ne s'allumera pas lorsque le moniteur LCD est en mode actif.

Mode de verrouillage des touches de commande

Cette commande bloque totalement l'accès à toutes les fonctions de commande. Pour activer le verrouillage des touches de commande, enfoncez en même temps les boutons ▼ et ▲ pendant plus de 3 secondes. Pour revenir en mode utilisateur, enfoncez en même temps les boutons ▼ et ▲ pendant plus de 3 secondes.

* : cette fonction dépend de la carte des options utilisée.

Panneau des connexions

① Prise AC IN

Se connecte au cordon d'alimentation fourni avec le moniteur.

② Interrupteur Main Power

Interrupteur Marche/Arrêt pour activer/désactiver l'alimentation principale.

③ CONNEXION HAUT-PARLEUR EXTERNE

Permet d'émettre le signal audio provenant de la prise AUDIO 1, DPORT et HDMI. La connexion rouge est positive (+). La connexion noire est négative (-).

REMARQUE : ce terminal de haut-parleur est conçu pour un haut-parleur 15 W + 15 W (8 ohms).

4 AUDIO OUT

Permet d'émettre le signal audio provenant de ENTREE AUDIO 1, 2, DPORT et HDMI vers un appareil externe (récepteur stéréo, amplifi cateur, etc.).

* Il n'est pas possible de connecter un haut-parleur à ce connecteur.

⑤ Service port

Cet emplacement USB est réservé aux mises à niveau logicielles à venir.

6 Port LAN (RJ-45)

Connexion LAN. Voir les pages 32 et 35.

REMARQUE : la priorité d'utilisation doit être attribuée à LAN1.

⑦ AUDIO IN 1, 2

Pour recevoir le signal audio provenant d'un matériel externe, ordinateur ou lecteur de DVD.

Connecte l'entrée RS-232C d'un équipement externe comme un PC afi n de contrôler les fonctions RS-232C.

9 REMOTE IN

Utilisez la télécommande fi laire en option en la connectant à votre moniteur.

REMARQUE : N'utilisez cette prise que sur indication explicite.

10 VGA IN (mini D-Sub 15 broches)

Pour recevoir les signaux RGB analogiques provenant d'un micro-ordinateur ou d'un autre matériel RGB. Cette entrée peut être utilisée avec une source RGB ou COMPONENT. Sélectionnez le type de signal dans PARAMETRE TERMINAL. Voir page 28.

REMARQUE : si vous utilisez ce connecteur pour une source COMPONENT, veuillez utiliser un câble de signal adapté. Si vous avez des questions, adressez-vous à votre fournisseur.

11 Connecteurs DisplayPort

Connecteur IN : Permet de recevoir les signaux DisplayPort. Connecteur OUT : pour la sortie du signal qui est affi ché. Voir page 25, REGLAGE SORTIE VIDEO.

Pour la sortie du signal qui est affi ché comme image principale lorsque le mode IMAGE DANS IMAGE est sélectionné. Voir page 11.

12 HDMI IN

Pour recevoir des signaux numériques HDMI.

13 DVI IN (DVI-D)

Pour recevoir des signaux RVB numériques provenant d'un ordinateur ou d'un périphérique HDTV disposant d'une sortie RVB numérique.

* Cette prise ne reconnaît pas les signaux analogiques.

14 Emplacement de la carte des options

Des accessoires type emplacement 2 et emplacement 3 sont disponibles. Contactez votre fournisseur pour des informations détaillées.

REMARQUE : pour connaître les cartes des options disponibles, veuillez contacter votre fournisseur.

15 Capteur de la télécommande, CAPTEUR DE LUMIÈRE AMBIANTE et CAPTEUR HUMAIN

Reçoit le signal provenant de la télécommande.

Détecte le niveau de lumière ambiante, ce qui permet au moniteur d'ajuster automatiquement la luminosité pour un affi chage plus agréable. Ne placez rien sur ce capteur. Voir page 19.

Détecte toute présence humaine devant le moniteur. Voir page 46.

16 Kensington Lock

Destiné à garantir la sécurité et la protection contre le vol.

17 Capteur de données sans fi l intelligent

Capteur pour la communication sans fi l des informations et paramètres du moniteur.

18 Plaque signalétique

Télécommande sans fi I (en option)

① Bouton POWER (ALIM)

Allume et met en veille l'appareil.

Permet de sélectionner le signal d'entrée.

DVI : DVI

HDMI : HDMI, HDMI2* 2, HDMI3*2

DisplayPort : DPORT

VGA : VGA

Y/Pb/Pr : Y/Pb/Pr, SCART* 2, Y/Pb/Pr2*2

RGB/HV*2: RGB/HV

OPTION : dépend de la connexion

Sélectionne le mode image : [HIGHBRIGHT], [STANDARD],

[sRGB], [CINEMA], [CUSTOM1], [CUSTOM2]. Voir page 18.

HIGHBRIGHT : pour des images animées telles que sur DVD.

STANDARD : pour les images.

sRGB : pour les images de texte.

CINEMA : pour les fi lms.

CUSTOM1 et CUSTOM2 : pour activer la fonction de variation auto. Voir page 29.

4 Bouton ASPECT

Sélectionne l'aspect de l'image : [PLEIN], [LARGE],

[DYNAMIQUE], [1:1], [ZOOM] et [NORMAL]. Voir page 17.

5 Bouton AUDIO INPUT (ENTREE AUDIO)

Sélectionne la source d'entrée audio [IN1], [IN2], [IN3]*2, [OPTION]*2, [HDMI], [DPORT], [HDMI2]*2, [HDMI3]*2.

6 Bouton OPTION MENU\*1

7 PAVE NUMERIQUE

Appuyez sur les boutons pour défi nir et modifi er les mots de passe, changer de canal et défi nir l'ID TELECOMMANDE.

8 Bouton ENT\*1

Affi che/masque les informations OSD. Voir page 18.

10 Bouton MENU

Affi che/masque le mode menu.

Permet d'entrer dans le menu d'installation automatique. Voir page 20.

12 Bouton EXIT (QUITTER)

Retourne au menu précédent du menu OSD.

13 Bouton HAUT/BAS (▲)▼

Joue, dans le menu OSD, le rôle du bouton ▲▼ pour déplacer vers le haut ou le bas la zone en surbrillance et sélectionner les éléments de réglage.

Ecran de petite taille que le mode « PIP » déplace vers le haut ou vers le bas.

14 Bouton MOINS/PLUS (-/+)

Augmente ou diminue le niveau de réglage dans les paramètres du menu OSD.

Sur petit écran, avec le mode « Image dans image » défi ni, déplacement vers la gauche ou la droite, et augmentation ou diminution de la taille.

15 Bouton SET/POINT ZOOM

Permet de sélectionner l'élément souhaité. Active la fonction POINT ZOOM lorsque le menu OSD n'est pas affi ché.

16 Bouton AUGMENTATION/DIMINUTION DU VOLUME (VOL +/-)

Augmente ou diminue le volume de la sortie audio.

17 Bouton AUGMENTATION/DIMINUTION CH/ZOOM (CH/ZOOM +1/-)\*

Augmente ou diminue le niveau POINT ZOOM.

18 Bouton GUIDE\*1

19 Bouton MUTE (MUET)

Coupe ou rétablit le son.

20 Bouton STILL (FIXE)

Bouton ON/OFF : Active/désactive le mode image fi xe. Bouton STILL CAPTURE : capture des images fi xes.

REMARQUE : Cette fonction est déverrouillée lors de l'activation de la fonction ROTATION IMG.

21 Bouton IMAGE FLIP

Permet de naviguer entre TOURNER H, TOURNER V, ROTAT 180 et NUL. Voir page 21.

Bouton INPUT : Sélectionne le signal « image dans l'image ».

Bouton CHANGE : remplace l'image de l'écran par l'image principale et la sous-image.

REMARQUE : Permet de modifi er la taille de la sous-image en appuyant sur le bouton SET/POINT ZOOM en mode PIP.

Image principale	Connexlons	Sous-Image						Sortie DP*5
		DPORT*2	DVI	HDMI	VGA	Y/Pb/Pr	OPTION
DPORT	DisplayPort	Non	Oui	Oui	Oui	Oui	Oui	DPORT
DVI	DVI-D	Oui	Non	Oui	Oui	Oui	Oui	DVI
HDMI	HDMI	Oui	Oui	Non	Oui	Oui	Oui	HDMI
VGA	D-Sub*4	Oui	Oui	Oui	Non	Non	Oui	-
Y/Pb/Pr		Oui	Oui	Oui	Non	Non	Oui	-
OPTION	Option	Oui	Oui	Oui	Oui	Oui	Non	OPTION

*3 : lorsque REGLAGE SORTIE VIDEO est ACTIVE, DPORT ne peut pas être sélectionné comme sous-image.
*4 : si VGA ou Y/Pb/Pr est sélectionné comme image principale, le réglage sortie DP est désactivé même lorsque REGLAGE SORTIE VIDEO est ACTIVE.
*5 : la sortie DP ne peut émettre un signal de sortie que lorsque REGLAGE SORTIE VIDEO est ACTIVE.

23 Bouton REMOTE ID

Active la fonction ID TELECOMMANDE.

24 Bouton MTS\*1

25 Bouton 1

Active le sous-titre codé.

REMARQUE : entrées VIDEO*2, S-VIDEO*2 uniquement.

*1 : l'action de ce bouton dépend de la carte des options utilisée. Consultez la documentation de la carte des options pour plus d'informations.
*2 : cette fonction dépend de la carte des options utilisée.

Distance d'utilisation de la télécommande en option

Pendant le réglage des boutons, pointez la partie supérieure de la télécommande en direction du capteur à distance de l'unité du kit facultatif de la télécommande.

Utilisez la télécommande à une distance d'environ 7 m du capteur ou à un angle horizontal et vertical de 30° à une distance d'environ 3,5 m.

Attention : La télécommande risque de ne pas fonctionner lorsque le capteur est exposé à la lumière du jour ou à un éclairage direct, ou lorsqu'un objet s'interpose entre la télécommande et lui.

Manipulation de la télécommande

• Evitez de soumettre la télécommande à des chocs violents.
• Evitez d'asperger la télécommande avec de l'eau ou d'autres liquides. Essuyez immédiatement la télécommande si elle a pris l'humidité.
• Evitez de l'exposer à la chaleur et à la vapeur.
• Excepté pour mettre en place les piles, n'ouvrez pas la télécommande.

1. Choix de l'emplacement du moniteur

ATTENTION : l'installation du moniteur LCD doit être effectuée par un technicien qualifié. Prenez contact avec votre revendeur pour plus d'informations.

ATTENTION : IL FAUT AU MOINS DEUX PERSONNES POUR DEPLACER OU INSTALLER LE MONITEUR. La non-observation de ces précautions risque de provoquer des blessures en cas de chute du moniteur.

ATTENTION : ne montez pas et ne faites pas fonctionner le moniteur à l'envers, face vers le haut ou face vers le bas.

ATTENTION : cet écran LCD est équipé d'un capteur de température et d'un ventilateur, y compris un ventilateur pour la carte des options. Si la température du moniteur LCD devient trop élevée, le ventilateur de refroidissement se met en marche automatiquement. Le ventilateur de la carte des options est actif, même si la température est inférieure à la température de fonctionnement normale pour le refroidissement de la carte des options. Si le moniteur LCD surchauffe alors que le ventilateur de refroidissement fonctionne, un avertissement « Attention » s'affi che. Dans ce cas, cessez d'utiliser le moniteur et laissez-le refroidir. L'utilisation du ventilateur de refroidissement réduit la probabilité d'une panne prématurée du circuit et permet de réduire la dégradation de l'image et la « persistance d'image ». En cas d'utilisation du moniteur LCD dans une zone fermée ou si le moniteur est recouvert d'un écran protecteur, vérifi ez la température interne du moniteur à l'aide de la commande « STATUT DE LA CHALEUR » sur l'OSD (voir page 26). Si la température est supérieure à la température de fonctionnement normale, allumez le ventilateur de refroidissement en le mettant en position MARCHE dans le menu CONTROLE VENTILATEUR dans l'OSD (voir page 26).

IMPORTANT : Etalez en dessous du moniteur la feuille de protection qui l'entourait dans la boîte, de manière à éviter les rayures du panneau.

2. Installation des piles de la télécommande (en option)

La télécommande est alimentée par deux piles AAA de 1,5 V. Pour installer ou changer les piles :

A. Appuyez sur le couvercle et faites-le glisser pour l'ouvrir.
B. Alignez les piles à l'intérieur du boîtier en respectant les indications (+) et (-).
C. Remettez le couvercle en place.

ATTENTION : Une mauvaise utilisation des piles peut provoquer des fuites ou un éclatement.

NEC recommande d'utiliser les piles comme suit :

• Placez les piles « AAA » en faisant correspondre les signes (+) et (-) sur chaque pile avec ceux gravés à l'intérieur du boîtier.
• Ne mélangez pas des piles de marques différentes.
• Ne mélangez pas des piles neuves avec des piles anciennes. Cela peut entraîner une fuite des piles ou diminuer leur durée de vie.
• Enlevez les piles déchargées pour éviter une fuite de l'acide des piles dans le boîtier.
• Ne touchez pas l'acide des piles qui peut être nocif pour la peau.

REMARQUE : Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.

3. Connexion de matériel externe (voir pages 14 et 15)

• Pour protéger le matériel externe, mettez-le hors tension avant d'effectuer des branchements.
• Consultez la documentation accompagnant ce matériel pour plus d'informations.

REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d'un matériel externe, car cela risquerait d'entraîner une perte de l'image du moniteur.

4. Branchement du cordon d'alimentation fourni avec le moniteur

• L'équipement doit être installé à proximité d'une prise électrique facile d'accès.
• Fixez le cordon d'alimentation au moniteur LCD en attachant la vis et la fixation.
• Enfoncez complètement l'extrémité du cordon dans la prise. Une connexion lâche peut entraîner une dégradation de l'image.

REMARQUE : veuillez vous reporter à la section « Consignes de sécurité et d'entretien » de ce manuel pour le choix d'un cordon d'alimentation CA adapté.

5. Mise sous tension de tous les matériels externes connectés au moniteur

Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier d'abord.

6. Fonctionnement de l'équipement externe connecté au moniteur

Affi chez le signal de la source d'entrée désirée.

7. Réglage du son

Réglez le volume lorsque c'est nécessaire.

8. Réglage de l'écran (voir pages 20 et 21)

Réglez l'affi chage de l'écran si nécessaire.

9. Réglage de l'image (Voir page 20)

Réglez l'image (rétroéclairage ou contraste) si nécessaire.

10. Réglages recommandés

Pour réduire le risque de « persistance d'image », réglez les éléments suivants selon l'application utilisée :

« ECONOMISEUR ECRAN », « COULEUR BORDURE

COTE » (voir page 26), « DATE ET HEURE »,

« PARAM. CALENDRIER » (voir page 22).

Il est également recommandé que le paramètre

« CONTROLE VENTILATEUR » (voir page 26) soit en également en position ACTIVE.

REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d'un matériel externe, car cela risquerait d'entraîner une perte de l'image du moniteur.

REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible.

Avant d'effectuer les branchements :

* Tout d'abord, mettez hors tension tous les périphériques reliés et effectuez les connexions.
* Consultez le guide utilisateur fourni avec chaque périphérique.

Schéma de câblage

* : Il n'est possible de connecter en guirlande qu'un nombre limité de moniteurs.

Matériel connecté	Connexion du terminal	Paramètres en mode Terminal	Nom du signal d'entrée	Connexion du terminal audio	Bouton Input de la télécommande
AV	DisplayPort BRUT/ETEND.*1		DP DPORT	DisplayPort
	DVI (DVI-D) DVI-HD DVI ENTREE AUDIO1/2 DVI
	HDMI BRUT/ETEND.*1		HDMI HDMI HDMI
	VGA (D-Sub)	D-SUB MODE RGB	VGA	ENTREE AUDIO1/2	RGB/HV
	VGA (D-Sub)	D-SUB MODE COMPONENT	COMPONENT	ENTREE AUDIO1/2	Y/Pb/Pr
	Option	BRUT/ETEND.*1	OPTION	OPTION OPTION
PC	DisplayPort BRUT/ETEND.*1		DP DPORT	DisplayPort
	DVI (DVI-D) DVI-PC	DVI ENTREE AUDIO1/2 DVI
	HDMI BRUT/ETEND.*1		HDMI HDMI HDMI
	VGA (D-Sub)	-	VGA	ENTREE AUDIO1/2	RGB/HV
	Option	BRUT/ETEND.*1	OPTION	OPTION OPTION

*1 : dépend du type de signal.

Connexion à un PC

La connexion d'un PC à votre moniteur vous permettra d'affi cher l'image présente sur l'écran de votre micro-ordinateur. Il est possible que certaines cartes graphiques ne permettent pas d'affi cher correctement une image.

Le moniteur ajuste automatiquement la fréquence du signal par défaut usine afi n d'affi cher une image de bonne qualité.

Résolution	Fréquence de numérisation Rémques
	Horizontale Verticale
640 x 480 31,5 kHz 60 Hz
800 x 600 37,9 kHz 60 Hz
1024 x 768 48 4 kHz 60 Hz
1280 x 768 48 kHz 60 Hz
1360 x 768 48 kHz 60 Hz
1280 x 1024 64 kHz 60 Hz
1600 x 1200 75 kHz 60 Hz Image compressée
1920 x 1080 67,5 kHz 60 Hz Résolution recommandée

- Si vous utilisez un Macintosh PowerBook, désactivez sa fonction de recopie vidéo.

Vous trouverez dans le manuel fourni avec votre Macintosh des informations détaillées concernant les spécifi cations requises pour la sortie vidéo et l'identifi cation et la confi guration particulières du moniteur et de l'image.

• En entrée, des signaux TMDS conformes à la norme DVI.
• Pour maintenir la qualité de l'affi chage, utilisez un câble conforme aux normes DVI.

Connexion d'un lecteur DVD ou d'un ordinateur avec une sortie HDMI

• Utilisez un câble HDMI portant le logo HDMI.
• Le signal peut prendre un certain temps avant d'apparaître.
• Certaines cartes graphiques ou certains pilotes peuvent ne pas permettre d'affi cher correctement une image.
• Si vous utilisez un ordinateur avec une sortie HDMI, réglez la fonction SURBALAYAGE sur ARRET (voir page 28).

Connexion d'un ordinateur avec DisplayPort

• Utilisez un câble DisplayPort avec le logo de conformité.
• Le signal peut prendre un certain temps avant d'apparaître.
• Lors du raccordement d'un câble DisplayPort à un composant équipé d'un adaptateur de conversion de signaux, il est possible qu'aucune image n'apparaisse.
• Choisissez un câble DisplayPort équipé d'un dispositif de verrouillage. Lorsque vous retirez le câble, appuyez sur le bouton du dessus pour le déverrouiller.

Modes MARCHE et ARRET

L'indicateur d'alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension.

REMARQUE : L'interrupteur principal d'alimentation doit être sur MARCHE afin d'allumer le moniteur à l'aide de la télécommande ou du bouton d'alimentation.

Indicateur d'alimentation

Mode Voyant indicateur d’état
Position MARCHE Vert*	1
Hors tension et VEILLE AUTO (fonction d’économie d’énergie)Consommation d’énergie inférieure à 0,5 W*2	Rouge
Economie d’alimentation « ECO ALIM AUTO »Consommation d’énergie inférieure à 2,5 W	Orange
Veille quand « PARAM.CALENDRIER » est activé	Les lumières orange et verte clignotent alternativement
Diagnostic (détection d’une panne) Rouge clignotant (voir Dépannage page 47)
*1 Si « ARRET » est sélectionné dans « INDICATEUR ALIM » (page 25), la DEL ne s’allumera pas lorsque le moniteur LCD est en mode actif.*2 Sans option, avec les paramètres d’usine.

Paramètres d'origine

Les fenêtres ALIM LAN (page 27) et ÉCONOMIE

D'ÉNERGIE (page 26) s'affi chent lors du premier démarrage.

Les paramètres correspondants doivent uniquement être défi nis lors de la confi guration initiale.

Ces fenêtres apparaissent également si vous procédez à une réinitialisation des paramètres d'origine.

Si l'option ALIM LAN est activée et que l'option ÉCONOMIE D'ÉNERGIE ne l'est pas après une réinitialisation des paramètres d'origine, la fenêtre ne s'affi che pas lors du prochain démarrage.

Gestion de l'énergie

Le moniteur LCD est conforme aux fonctionnalités DPM de gestion de l'énergie des moniteurs approuvées par le VESA. La fonction de gestion de l'énergie est une fonction qui réduit automatiquement la consommation du courant électrique par l'écran au bout d'un certain temps d'inutilisation du clavier ou de la souris.

La fonction de gestion de l'énergie de votre nouvel écran a été défi nie sur le mode VEILLE AUTO. Ceci permet au moniteur de passer en mode d'économie d'énergie lorsqu'il ne reçoit aucun signal. Cette fonction peut permettre d'allonger la durée de vie du moniteur et de réduire sa consommation électrique.

REMARQUE : en fonction de l'ordinateur et de la carte graphique utilisée, il est possible que cette fonction ne soit pas exécutable.

REMARQUE : le moniteur passe automatiquement en mode ARRET une fois le signal perdu.

Sélection d'une source vidéo\*4

Pour visualiser une source vidéo :

Utilisez le bouton d'entrée pour défi nir [VIDEO], [S-VIDEO].

A l'aide du menu SYSTEME DE COULEUR, choisissez votre format vidéo : [AUTO], [NTSC], [PAL], [SECAM], [PAL60] ou [4.43NTSC].

Aspect de l'image

DVI, VGA, RGV/HV ^* , DPORT

FULL 1:1 ZOOM NORMAL

HDMI, Y/Pb/Pr, SCART ^4 , VIDEO ^4 , S-VIDEO ^4 , HDMI2 ^4 , HDMI3 ^4 , Y/Pb/Pr2 ^4

FULL-WIDE DYNAMIC 1:1 ZOOM-NORMAL →

Format de l'image	Affi chage non modifi ^a	Sélection recommandée pour l'aspect de l'image*3
4:3		NORMAL
		DYNAMIC (DYNAMIQUE)
Réduire		FULL (PLEIN)
Boîte aux lettres		WIDE (LARGE)

*3 Les zones grises indiquent les parties de l'écran non utilisées.

NORMAL : Affi che le format tel que transmis par la source.

FULL (PLEIN) : L'intégralité de l'écran est occupée.

WIDE (LARGE) : Etend le signal « boîte aux lettres » 16:9 sur la totalité de l'écran.

DYNAMIC (DYNAMIQUE) : Etend les images 4:3 sur la totalité de l'écran sans linéarité. Certaines zones d'image externes seront tronquées suite à l'expansion.

1:1 : Affi che l'image au format de pixel 1 par 1.

ZOOM

L'image peut être étendue au-delà de la zone d'affi chage active.

L'image en dehors de la zone d'affi chage active ne sera pas affi chée.

*4 : cette fonction dépend de la carte des options utilisée.

Les informations OSD fournissent des informations telles que : la source d'entrée, la taille de l'image, etc. Appuyez sur le bouton DISPLAY (AFFICHAGE) de la télécommande pour affi cher les informations OSD.

Mode Image

DVI, VGA, RGB/HV*, DPORT STANDARD → sRGB → CUSTOM1 → CUSTOM2 → HIGHBRIGHT

HDMI, Y/Pb/Pr, SCART*, VIDEO*, S-VIDEO*, HDMI2*, HDMI3*, Y/Pb/Pr2* STANDARD → CINEMA → CUSTOM1 → CUSTOM2 → HighbRIGHT

* : cette fonction dépend de la carte des options utilisée.

REMARQUE : selon le modèle ou l'équipement facultatif, certaines fonctions peuvent ne pas être disponibles.

    subgraph Télécommande
        E["Appuyez sur les boutons HAUT ou BAS pour sélectionner."] --> F["Appuyez sur le bouton INPUT pour faire votre choix."]
        G["Appuyez sur les boutons HAUT ou BAS, PLUS ou MOINS pour sélectionner."] --> H["Appuyez sur les boutons HAUT ou BAS, PLUS ou MOINS pour sélectionner."]
    end

    subgraph Panneau de commande
        I["Appuyez sur les boutons HAUT ou BAS, PLUS ou MOINS pour sélectionner."] --> J["Appuyez sur les boutons HAUT ou BAS, PLUS ou MOINS pour sélectionner."]
    end

    subgraph Ecran OSD
        K["Backlight"] --> L["THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0%"]
        M["Contrast"] --> N["BACKLIGHT"] --> O["THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0%"]
        P["Sharpness"] --> Q["Contrast"] --> R["THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0%"]
        S["Brightness"] --> T["Contrast"] --> U["THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0%"]
        V["Hue"] --> W["Contrast"] --> X["BRIGHTNESS"] --> Y["Hue"]
        Z["COLOR"] --> AA["Contrast"] --> AB["BRIGHTNESS"] --> AC["HUE"]
        AD["COLOR TEMPERATURE"] --> AE["Contrast"] --> AF["BRIGHTNESS"] --> AG["HUE"]
        AH["COLOR CONTROL"] --> AI["Contrast"] --> AJ["BRIGHTNESS"] --> AK["HUE"]
        AL["GAMMA CORRECTION"] --> AM["Contrast"] --> AN["BRIGHTNESS"] --> AO["HUE"]
        AP["MOVIE SETTINGS"] --> AQ["Contrast"] --> AR["BRIGHTNESS"] --> AS["HUE"]
        AT["PICTURE MODE"] --> AU["Contrast"] --> AV["BRIGHTNESS"] --> AW["HUE"]
        AX["RESET"] --> AY["Contrast"] --> AZ["BRIGHTNESS"] --> BA["HUE"]
    end

Paramètre Par défaut

RetroECLAIR.		Règle la luminosité globale de l'image et de l'arrière-plan. Appuyez sur + ou - pour procéder à des réglages. REMARQUE : lorsque MODE1 ou MODE2 est sélectionné sous CAPT LUM PIEC, cette fonction ne peut pas être modifiée.	En fonction de la destination
CONTRASTE Règle la luminosité de l'image en fonction du signal d'entrée. Appuyez sur + ou - pour procéder à des réglages. REMARQUE : lorsque sRGB est sélectionné pour le mode image, vous ne pouvez pas modifiér cette fonction.			50
NETTETE Ajuste la netteté de l'image. Appuyez sur + ou - pour procéder à des réglages. 50*			^2
LUMINOSITE Règle la luminosité de l'image en fonction du fond. Appuyez sur + ou - pour procéder à des réglages. REMARQUE : lorsque sRGB est sélectionné pour le mode image, vous ne pouvez pas modifiér cette fonction.			50
TEINTE Règle la teinte de l'écran. Appuyez sur + ou - pour procéder à des réglages. REMARQUE : lorsque sRGB est sélectionné pour le mode image, vous ne pouvez pas modifiér cette fonction.			50
COULEUR Règle la profondeur de couleur de l'écran. Appuyez sur + ou - pour procéder à des réglages. REMARQUE : lorsque sRGB est sélectionné pour le mode image, vous ne pouvez pas modifiér cette fonction.			50^x2
TEMPERATURE COULEURS		Règle la température des couleurs de tout l'écran. Une température des couleurs basse donne une teinte rougeâtre à l'écran. Une température des couleurs élevée donne une teinte bleuâtre à l'écran. Pour affi ner le réglage de la TEMPERATURE, vous pouvez ajuster les niveaux R/V/B du point blanc. Pour ce faire, le paramètre TEMP COULEUR doit être défi ni sur AU CHOIX. REMARQUE : lorsque sRGB est sélectionné pour le mode image, la valeur prédéfi nie 6500k est utilisée donc vous ne pouvez pas la modifiér. lorsque le mode PROGRAMMABLE1, PROGRAMMABLE2 ou PROGRAMMABLE3 est sélectionné pour CORRECTION GAMMA, cette fonction ne peut pas être modifiérée.	10000K
CONTROLE COULEURS Règle la teinte du rouge, du jaune, du vert, du cyan, du bleu et du magenta. REMARQUE : lorsque sRGB est sélectionné pour le mode image, vous ne pouvez pas modifiér cette fonction. lorsque l'ENTREE2 de SUPER est sélectionnée sous MODIFICATION ENTREE et affi chée, cette fonction ne peut pas être modifiérée.			0
CORRECTION GAMMA Sélectionnez un affi chage gamma pour une meilleure qualité d'image. REMARQUE : lorsque sRGB est sélectionné pour le mode image, vous ne pouvez pas modifiér cette fonction.			PROGRAMMABLE1 (sauf le paramètre sRGB)
	NATIF La correction gamma est traitée par l'écran LCD.
	2,2 Affi chage gamma typique pour une utilisation avec un PC.
	2,4 Adapté à la vidéo (DVD, etc.)
	S GAMMA Gamma spécial pour certains types de fi lms. Accentue les parties foncées et diminue les parties claires de l'image (S-Curve).
	SIM. DICOM Courbe GSDF DICOM simulée pour le type LCD.
	PROGRAMMABLE1, 2, 3	Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC facultatif.
PARAM. FILM REMARQUE : lorsque l'ENTREE2 de SUPER est sélectionnée sous MODIFICATION ENTREE et affi chée, cette fonction ne peut pas être modifiérée.
	REDUCTION DU BRUIT*1 Entrées SCAIT, VIDEO, S-VIDEO uniquement	Règle la réduction du bruit. Appuyez sur + ou - pour procéder à des réglages.	0^x2
	TELECINEMA entrées HDMI, Y/PbPr SCART*, VIDEO*, S-VIDEO*, HDMI2*, HDMI3*, Y/PbPr2* uniquement	Détecte automatiquement la durée d'image source pour une qualité optimale.	AUTO*2
	CONTRASTE ADAPT entrées HDMI, Y/PbPr SCART*, VIDEO*, S-VIDEO*, HDMI2*, HDMI3*, Y/PbPr2* uniquement	Défi nit le niveau de réglage pour le contraste dynamique.	ARRET
MODE IMAGE		Sélectionne le mode image : [HIGHBRIGHT], [STANDARD], [sRGB], [CINEMA], [CUSTOM1] ou [CUSTOM2]. Voir page 18.	En fonction de la destination
REINITIALISER		Réinitialise les paramètres suivants dans le menu IMAGE pour revenir aux paramètres usine : RETROECLAIR., CONTRASTE, NETTETE, LUMINOSITE, TEINTE, COULEUR, TEMPERATURE COULEURS, CONTROLE COULEURS, CORRECTION GAMMA, PARAM. FILM.	-
REGLER
INSTALLATION AUTO. Entrées VGA, RGB/HV* uniquement		Règle automatiquement la taille de l'écran, la position horizontale, la position verticale, l'horloge, la phase et le niveau de blanc.	-
REGLAGE AUTO. Entrées VGA, RGB/HV* uniquement		La position horizontale, la position verticale et la phase sont réglées automatiquement dès la détection de la nouvelle fréquence.	ARRET
POSITION H. Toutes les entrées à l'exception de l'entrée DVI, HDMI, DPORT		Contrôle la position horizontale de l'image dans la zone d'affi chage du LCD. Appuyez sur + pour un déplacement vers la droite. Appuyez sur - pour un déplacement vers la gauche.	-
POSITION V. Toutes les entrées à l'exception de l'entrée DVI, HDMI, DPORT		Contrôle la position verticale de l'image dans la zone d'affi chage du LCD. Appuyez sur + pour un déplacement vers le haut. Appuyez sur - pour un déplacement vers le bas.	-
HORLOGE Entrées VGA, RGB/HV* uniquement		Appuyez sur le bouton + pour élargir l'image vers la droite de l'écran. Appuyez sur le bouton - pour rétrécir l'image sur la gauche.	-

*1 : cette fonction dépend de la carte des options utilisée.
*2 : dépend du signal d'entrée.

PHASEEntrées VGA, RGB/HV*, Y/PxPr, SCART*, Y/PxPr2* uniquement			Règle le « bruit » visuel sur l'image. -
RESOLUTION H.Entrées VGA, RGB/HV* uniquement			Règle la taille horizontale de l'image. -
RESOLUTION V.Entrées VGA, RGB/HV* uniquement			Règle la taille verticale de l'image. -
RESOLUTION EN ENTREEEntrées VGA, RGB/HV* uniquement			En cas de problème de détection du signal, cette fonction oblige le moniteur à affi cher le signal à la résolution désirée. Après la sélection, exécutez INSTALLATION AUTO. si nécessaire.Si aucun problème n'est détecté, la seule option disponible sera « AUTO ».	AUTO
ASPECT Sélectionne le rapport du format de l'image de l'écran.REMARQUE : lorsque ASPECT est défi ni sur DYNAMIQUE, LARGE ou ZOOM, l'image passe en mode PLEIN, puis la fonction ROTATION IMG s'applique.Lorsque ASPECT est défi ni sur DYNAMIQUE ou ZOOM, l'image passe en mode PLEIN, puis la fonction TILE MATRIX s'applique. Après TILE MATRIX, le réglage ASPECT retourne sur le mode ASPECT précédent ou le réglage ASPECT doit être défi ni durant TILE MATRIX.Lorsque ASPECT est défi ni sur DYNAMIQUE ou ZOOM, l'image passe en mode PLEIN, puis la fonction POINT ZOOM s'applique. Après POINT ZOOM, le réglage ASPECT retourne sur le mode ASPECT précédent. Lorsque le réglage ASPECT est modifi é pendant l'application de POINT ZOOM, DYNAMIQUE et ZOOM passe en mode image PLEIN.	PLEIN
	NORMAL Affi che le format tel que transmis par la source. -
	PLEIN L'intégralité de l'écran est occupée. -
	LARGE Etend le signal « boîte aux lettres » 16:9 sur la totalité de l'écran. -
	DYNAMIQUE Etend les images 4:3 sur la totalité de l'écran sans linéarité. Certaines zones d'image externes seront tronquées suite à l'expansion. TILE MATRIX devient incorrect.			-
	1:1 Affi che l'image au format de pixel 1 par 1 (Si la résolution en entrée est supérieure à 1920 x 1080,l'image sera réduite pour correspondre à l'écran). TILE MATRIX devient incorrect.			-
	ZOOM L'image peut être agrandie/réduite.REMARQUE : l'image agrandie en dehors de la zone d'affi chage active ne sera pas affi chée. L'image réduite peut connaître une dégradation.			-
	ZOOM	Maintient le rapport du format lors du zoom.		-
	HZOOM	Zoom horizontal.
	VZOOM	Zoom vertical.
	H POS	Position horizontale.
	V POS	Position verticale.
ROTATION IMG		REMARQUE : la fonction SURBALAYAGE est désactivée lorsque la fonction ROTATION IMG est sélectionnée.lorsque ASPECT est défi ni sur DYNAMIQUE, LARGE ou ZOOM, l'image passe en mode PLEIN, puis la fonction ROTATION IMG s'applique.Lors de la sélection de ROTATION IMG, à l'exception de NUL, les fonctions suivantes sont disponibles : MODE PIP, TILE MATRIX, SUPER dans MODIFICATION ENTREE, STILL, POINT ZOOM.		-
	ROTATION IMG	Affi che l'image inversée, droite-gauche, haut-bas ou rotation.Appuyez sur + ou sur - pour opérer une sélection.		NUL
	NUL	Mode normal.	AB	-
	TOURNER H	L'image est inversée, droite-gauche.	BA	-
	TOURNER V	L'image est inversée, haut-bas.	VB	-
	ROTAT 180	L'image effectue une rotation de 180 degrés.	VB	-
	TOURNER OSD	Détermine la direction d'affi chage OSD.Si « MARCHE » est sélectionné, l'OSD est inversé, selon l'image.		ARRET
REINITIALISER		Réinitialise les paramètres « REGLER » sur les réglages d'usine de l'OSD.		-
AUDIO
VOLUME		Augmente ou diminue le volume de la sortie audio.		40
BALANCE		Permet de sélectionner « STEREO » ou « MONO » pour la sortie audio.Si vous sélectionnez « STEREO », réglez la balance du volume G/D.Appuyez sur le bouton + pour déplacer le curseur du son stéréo vers la droite.Appuyez sur le bouton - pour déplacer l'image du son stéréo vers la gauche.		CENTRE,STEREO
AIGUS		Pour accentuer ou réduire le son hautes fréquences.Appuyez sur le bouton + pour augmenter les aigus.Appuyez sur le bouton - pour diminuer les aigus.		0

*1 : cette fonction dépend de la carte des options utilisée.

GRAVES Pour accentuer ou réduire le son basses fréquences. Appuyez sur le bouton + pour augmenter les graves. Appuyez sur le bouton - pour diminuer les graves.			0
SURROUND Son surround arifi ciel. REMARQUE : la sortie audio est désactivée lorsque cette fonction est activée.			ARRET
AUDIO IDI Sélectionne la source audio Image dans image. AUDIO PRC.
SORTIE LIGNE Sélectionnez « VARIABLE » pour contrôler le niveau de sortie de ligne avec le bouton VOLUME. REMARQUE : la sortie audio est désactivée lorsque cette fonction est activée.			FIXE
ENTREE AUDIO Sélectionne la source d'entrée audio [IN1], [IN2], [IN3]* 1, [OPTION]*1, [HDMI], [DPORT], [HDMI2]*1, [HDMI3]*1.			Dépend du signal d'entrée
DUREE AUDIO Permet de défi nir la durée d'attente pour la sortie du son. La DELAY TIME (DUREE AUDIO) peut être défi nie sur une valeur comprise entre 0 et 100 millisecondes. Le réglage « ON » (MAR) active cette fonction.			ON, 37 MSEC. (MAR, 37 ms)
REINITIALISER Réinitialise les options « AUDIO » sur les paramètres d'usine, sauf pour le VOLUME. -
CALENDRIER
PROGRAMMATEUR ARRET Met le moniteur hors tension après une période de temps déterminée. La durée possible est comprise entre 1 et 24 heures.			ARRET
PARAM. CALENDRIER Créé un calendrier de travail à utiliser par le moniteur. -
LISTE CALENDRIER Liste des calendriers. -
DATE ET HEURE Définit la date, l'heure et la région pour l'heure d'été. La date et l'heure doivent être définies pour que la fonctionnalité « CALENDRIER » s'active. Voir page 30.
	ANNEE	Confi gure l'année pour l'horloge en temps réel.	-
	MOIS Confi gure le mois pour l'horloge en temps réel.	-
	JOUR	Confi gure le jour pour l'horloge en temps réel.	-
	HEURE	Confi gure l'heure pour l'horloge en temps réel.	-
HEURE D'ETE Active ou désactive l'heure d'été.			ARRET
REINITIALISER Réinitialise les paramètres suivants dans le menu CALENDRIER pour revenir aux paramètres usine : PROGRAMMATEUR ARRET, PARAM. CALENDRIER.			-
IMAGE DANS IMAGE
MAINTENIR MODE PIP	Permet au moniteur de rester en mode « PIP » et « MESSAGE TEXTE » après la mise hors tension. Quand le moniteur est remis sous tension, PIP et MESSAGE TEXTE s'affichent sans avoir à entrer dans l'OSD.		ARRET
MODE PIP	Sélectionne le mode Image dans image. REMARQUE : Cette fonction est déverrouillée lors de l'activation de la fonction ROTATION IMG, sauf pour NUL.		ARRET
	ARRET	Mode normal.
	PIP	Mode Image dans image.
	POP	Mode Image hors image.
	COTE A COTE - FORMAT	Mode Côte à côte (écran divisé) avec le format maintenu.
	COTE A COTE - PLEIN ECRAN	Mode Côte à côte (écran divisé) avec plein écran.
ENTREE SUB	Permet de sélectionner le signal d'entrée de la sous-image.		Dépend du signal d'entrée
TAILLE IDI	Détermine la taille de la sous-image insérée en mode Image dans image (PIP). Appuyez sur le bouton SET/POINT ZOOM pour régler. Appuyez sur + ou sur CH+ pour développer. Appuyez sur - ou CH- pour réduire. Vous pouvez aussi changer la taille de la sous-image en appuyant sur le bouton SET/POINT ZOOM lorsque la sous-image est affi chée.		37
POSITION PIP	Détermine l'endroit de l'écran où la fonction PIP s'affiche.		X = 95, Y = 92
ASPECT	Sélectionne l'aspect de la sous-image : [PLEIN], [NORMAL] et [LARGE]. Voir page 17.		PLEIN

*1 : cette fonction dépend de la carte des options utilisée.

MESSAGE TEXTE ARRET
	MODE Active le message texte et vous permet de défi nir la direction horizontale ou verticale.
	POSITION Permet de sélectionner l'emplacement du message texte à l'écran.
	TAILLE Détermine la taille du message texte par rapport à la taille globale de l'écran.
	FUSIONNER Permet de défi nir la transparence du message texte (0 : transparent, 100 : opaque).
	DETECTION Active la détection automatique du message texte.
	FONDRE Active le fondu du message texte.
REINITIALISER Réinitialise les options PIP sur leurs paramètres d'usine, sauf ASPECT et ENTREE SUB. -
OSD
LANGUE Sélectionnez la langue de l'OSD. ENGLISH (en			fonction de la destination)
	ENGLISH
	DEUTSCH
	FRANÇAIS
	ITALIANO
	ESPAÑOL
	SVENSKA
	PYCCKIЙ
	中文
	日本語
DUREE AFFICHAGE MENU Eteint l'OSD après une période d'inactivité. Les durées prédéfi nies s'échelonnent de 10 à 240 secondes.			30 SEC.
POSITION DE L'OSD Détermine l'endroit de l'écran où l'OSD s'affi che.			X = 128, Y = 225
	HAUT
	BAS
	DROITE
	GAUCHE
INFORMATION OSD		Choisissez si vous voulez afficher ou masquer les informations OSD. Les informations OSD seront affi chées quand le signal ou la source d'entrée change. Les informations OSD affi chent un message d'avertissement lorsqu'il n'y a pas de signal ou quand le signal est hors de portée. Un intervalle de 3 à 10 secondes est disponible pour l'affi chage des informations OSD.	MAR, 3 SEC.
INFOS MONITEUR		Indique le nom du modèle et les numéros de série de votre moniteur, ainsi que la version du microprogramme.ECONOMIES EN CARBONE : Affi che les économies en carbone estimées en kg-CO2. Le facteur d'économie de carbone dans le calcul est basé sur l'OCDE (édition 2008).UTILISAT. DE CARBONE Affiche les informations d'utilisation de carbone estimées en kg-CO2. Il s'agit d'une estimation arithmétique, et non d'une valeur de mesure réelle. L'estimation est effectuée sans aucune option.	-
TRANSPARENCE OSD		Défi nit la transparence de l'OSD.	ARRET
ROTATION DE L'OSD		Détermine la direction de l'affichage OSD : paysage ou portrait.	PAYSAGE
	PAYSAGE	Affi che l'OSD en mode paysage.
	PORTRAIT	Affi che l'OSD en mode portrait.
NOM D'ENTREE		Vous pouvez créer un nom pour l'ENTREE utilisée.Max.: 8 caractères, y compris les espaces, les lettres de A à Z, les chiffres de 0 à 9 et les symboles.	-
MEMO		Définit un titre et un message via le serveur HTTP. Voir page 43.	-
REINITIALISER Réinitialise les paramètres suivants dans le menu OSD pour revenir aux paramètres usine : DUREE AFFICHAGE MENU, POSITION DE L'OSD, INFORMATIONS OSD, TRANSPARENCE OSD.			-
AFFICHAGES MULTIPLES
CONTROLE ID Défi nit le numéro ID du moniteur sur un chiffre compris entre 1 et 100, et l’ID de groupe sur une lettre comprise entre A et J. ECR DETECTES indique le nombre de moniteurs en chaîne sur le LAN.REMARQUE : plusieurs choix sont disponibles pour l’identifi ant du groupe.			1
	RÉGL. ID/IP AUTO Lorsque	l’option OUI est sélectionnée, la fenêtre RÉGL. ID/IP AUTO s’affi che.Ne connectez pas d’équipements réseau entre les moniteurs reliés via LAN.
	RÉGLAGE ÉLÉMENT	Sélectionnez l’un des éléments suivants : [IDENT. DU MONITEUR], [ADRESSE IP] ou [ID et IP]. IDENT. DU MONITEUR
	DÉMAR RÉGL ID/IP Lorsque l’option OUI est défi nie, l’élément sélectionné dans la section RÉGLAGE ÉLÉMENT est paramétré.
	IDENT. DU MONITEUR	Lorsque l’option OUI est défi nie, les ID de moniteurs sont paramétrés automatiquement sur tous les moniteurs.
	ADRESSE IP Défi nissez les trois premiers octets dans l’ADRESSE DE BASE.Le quatrième octet est automatiquement défi ni sur la valeur 1. Celle-ci s’adapte ensuite au nombre de moniteurs connectés via LAN.La section ADRESSE DE BASE s’affi che lorsque l’option ADRESSE IP ou ID et IP est sélectionnée dans la fenêtre RÉGLAGE ÉLÉMENT.
	ID et IP	Indiquez un IDENT. DU MONITEUR et une ADRESSE IP.
	ECR DETECTES Cette	section s’affi che après la sélection de l’option RÉGLAGE ÉLÉMENT, et la défi nition de l’option DÉMAR RÉGL ID/IP sur OUI.Le nombre de moniteurs auquel un IDENT. DU MONITEUR est indiqué.Si le numéro indiqué diffère du nombre réel de moniteurs auquel un IDENT. DU MONITEUR a été attribué, sélectionnez RÉESSA pour procéder à un nouveau comptage.Sélectionnez OK lorsque la mention FINI! s’affi che. Si l’option OK n’est pas sélectionnée, les paramètres défi nis seront considérés comme non valides et ne seront pas appliqués.
	RÉINI ID/IP AUTO Lorsque	l’option RÉINIT est sélectionnée, la fenêtre RÉINI ID/IP AUTO s’affi che.
	RÉINIT. ÉLÉMENT Sélectionnez l’un des éléments suivants : [IDENT. DU MONITEUR], [ADRESSE IP] ou [ID et IP]. IDENT. DU MONITEUR		MONITEUR
	DÉMAR RÉIN ID/IP Lorsque l’option OUI est défi nie, les paramètres par défaut de l’élément sélectionné dans la section RÉINIT. ÉLÉMENT sont rétablis.Lorsque les paramètres par défaut sont rétablis, la mention FINI! s’affi che.Une fois l’option DÉMAR RÉIN ID/IP activée, l’ID de moniteur et l’adresse IP de chaque moniteur deviennent distincts, même si tous les moniteurs sont connectés via LAN.REMARQUE : lorsque le nombre de moniteurs connectés via LAN est modifié, sélectionnez le même élément que celui sélectionné dans la fenêtre RÉGLAGE ÉLÉMENT, puis utilisez l’option RÉINI ID/IP AUTO.
	TRNSFRT COMMANDE Lorsque l’option MAR est défi nie, la commande concernée est envoyée sur tous les autres moniteurs connectés via LAN.REMARQUE : l’option MAR doit être défi nie sur tous les moniteurs connectés via LAN. Lors de l’utilisation de cette fonction en mode veille ou en mode d’économie d’énergie, l’option ALIM LAN doit être défi nie sur MAR.N’éteignez pas les moniteurs lorsque les fonctions RÉGL. ID/IP AUTO ou RÉINI ID/IP AUTO sont en cours d’activation.		MAR
REGLAGE VERROUILL IR Empêche que le moniteur soit contrôlé par une télécommande sans fi I.Lorsque le réglage ACTIVATE (ACTIVER) est sélectionné, tous les paramètres sont activés.REMARQUE : REGLAGE VERROUILL IR est une fonction uniquement applicable aux boutons de la télécommande sans fi I. Cette fonction ne verrouille pas l’accès aux boutons situés à l’arrière du moniteur. Pour revenir à un fonctionnement normal, appuyez sur le bouton « AFFICHAGE » de la télécommande pendant 5 secondes.			UNLOCK (DEVER)
	MODE SELECT (SELECT MODE)	Sélectionne le mode UNLOCK (DEVER), ALL LOCK ou CUSTOM LOCK.
	UNLOCK (DEVER) Tous les boutons de la télécommande fonctionnent normalement.
	ALL LOCK	Verrouille tous les boutons de la télécommande.
	CUSTOM LOCK	Sélectionne les boutons à verrouiller parmi POWER (ALIM), VOLUME et INPUT (ENTREE).A l’exception des paramètres CUSTOM LOCK, les autres boutons de la télécommande sont verrouillés.POWER (ALIM) : lorsque le réglage LOCK (VERROUILLE) est sélectionné, le bouton POWER (ALIM) est verrouillé.Lorsque le réglage UNLOCK (DEVER) est sélectionné, le volume minimum et maximum est défi ni entre VOL.0 et VOL.100.Le bouton VOLUME (+) et le bouton VOLUME (-) ne fonctionnent que dans la plage volume minimum-volume maximum défi nie.Lorsque le réglage LOCK (VERROUILLE) est sélectionné, le bouton VOLUME (+) et le bouton VOLUME (-) sont verrouillés.lorsque le réglage UNLOCK (DEVER) est sélectionné, choisissez trois boutons à déverrouiller parmi DVI, DisplayPort, VGA, HDMI, Y/Pb/Pr, VIDEO*, S-VIDEO*, OPTION*1.Les boutons non sélectionnés sont verrouillés. Lorsque le réglage LOCK (VERROUILLE) est sélectionné, tous les boutons INPUT (ENTREE) sont verrouillés.

*1 : cette fonction dépend de la carte des options utilisée.

TILE MATRIX (MATRICE MOSAÏQUE)			Permet d'agrandir une image et de l'affi cher sur plusieurs écrans (jusqu'à 100) par un amplifi cateur de distribution.REMARQUE : une résolution basse ne convient pas pour la mosaïque sur plusieurs moniteurs. Vous pouvez ne pas utiliser d'amplifi cateur de distribution avec un nombre d'écrans inférieur. Cette fonction est déverrouillée lors de l'activation de la fonction ROTATION IMG, sauf pour NUL. Les options Dynamique et Zoom ne fonctionnent pas si la fonctionnalité Tile Matrix est activée.Si « DYNAMIQUE » ou « ZOOM » est sélectionné pour ASPECT lors de l'exécution de TILE MATRIX, le réglage sera appliqué une fois la fonction TILE MATRIX terminée.
	ECRANS H Nombre de moniteurs disposés horizontalement. 1
	ECRANS V Nombre de moniteurs disposés verticalement. 1
	POSITION Sélectionnez la section de l'image en mosaïque à affi cher sur le moniteur. 1
	TILE COMP (COMP. MOSAÏQUE)		Allume la fonctionnalité TILE COMP (COMP. MOSAÏQUE). NON
	ACTIV. TILE MATRIX Active la matrice mosaïque. NON
	FRAME COMP Défi nit la fréquence de l'image en mosaïque à affi cher sur le moniteur. Un nombre élevé a une grande influ uence sur l'image affi chée.REMARQUE : Si la fonction FRAME COMP est défi nie sur AUTO ou MANUEL, la fonction BALAYAGE V INVERSE n'est pas disponible.L'image peut être déformée lorsque l'alimentation est allumée ou les paramètres modifi és.			AUCUN
	AUCUN FRAME COMP	n'est pas disponible.
	AUTO Défi nit automatiquement la fréquence d'affi chage sur la direction verticale pour tous les moniteurs.
	MANUEL	Défi nit la fréquence d'affi chage pour le moniteur individuel.
	BALAYAGE V INVERSE ^4	Direction inverse du balayage d'image. La direction normale du balayage est de haut en bas.REMARQUE : Si la fonction BALAYAGE V INVERSE est défi nie sur AUTO ou MANUEL, la fonction FRAME COMP n'est pas disponible.		AUCUN
	AUCUN BALAYAGE V	INVERSE n'est pas disponible.
	AUTO Défi nit automatiquement la direction de balayage d'image calculé pour tous les moniteurs.
	MANUEL	Défi nit la direction du balayage pour le moniteur individuel.
	NE PAS INV.	Définit la direction du balayage normal et retarde la fréquence de l'image d'affichage d'une image.
	INVERSER	Direction de balayage inverse pour le moniteur individuel.
TILE MATRIX MEM		Lorsque « ENTREE » est sélectionné, le paramètre TILE MATRIX est appliqué à chaque entrée de signal.		COMMUN
AUTO TILE MATRIX SETUP		Permet le réglage automatique de plusieurs écrans grâce à la saisie du nombre de moniteurs organisés horizontalement et verticalement sur le moniteur principal. Les paramètres suivants sont défi nis automatiquement : IDENT DU MONITEUR, TILE MATRIX, TILE MATRIX MEM, Signal d'entrée, REGLAGE SORTIE VIDEO, DisplayPort dans PARAMETRE TERMINAL.REMARQUE : tous les moniteurs en chaîne sur le LAN doivent être allumés. Lors de l'exécution de cette fonction en mode veille ou en mode d'économie d'énergie, la fonction « ALIM LAN » doit être défi nie sur MARCHE. La fonction ID AUTO sera exécutée automatiquement. Lorsque vous utilisez cette fonction, il est recommandé que les moniteurs soient reliés par un câble DisplayPort.Exemple d'une installation via LAN :Moniteur principalECRANS H 3 ECRANS V 3		DESACTIVER
DELAI MISE SOUS TENSION		Règle le délai du passage du mode « veille » au mode « sous tension ».
	DUREE ATTENTE	Le « DELAI MISE SOUS TENSION » peut être défini entre 0 et 50 secondes.		0 SEC.
	LIEN ID	Lorsque « MARCHE » est sélectionné, la durée d'attente est liée à l'ID du moniteur. Ceci prend plus de temps en cas de nombre d'ID élevé.		ARRET
REGLAGE SORTIE VIDEO		Active la sortie de signal depuis DPORT. Voir aussi la page28 « DisplayPort » sous PARAMETRE TERMINAL.REMARQUE : si VGA ou Y/Pb/Pr est sélectionné pour l'image principale, il n'y aura aucune sortie de DPORT. Lorsque cette fonction est défi nie sur MARCHE, DPORT ne peut pas être sélectionné comme sous-image. Lorsque cette fonction est défi nie sur MARCHE, MODIFICATION ENTREE est limitée à NORMAL ou RAPIDE. Lorsque cette fonction est défi nie sur MARCHE et que DPORT est sélectionné pour l'image principale, le bouton PIP CHANGE de la télécommande (voir page 11) est désactivé.		MAR
INDICATEUR ALIM		Active ou désactive la DEL située à l'arrière du moniteur.Si « ARRET » est sélectionné, la DEL ne s'allumera pas lorsque le moniteur LCD est en mode actif.		MAR

*1 : sauf pour X464UNS/X554UNS/X554UNV.

REGLAGE COPIE Dans une		connexion en guirlande, sélectionnez les catégories du menu OSD à copier vers un autre moniteur.REMARQUE : lorsque vous utilisez cette fonction, les moniteurs doivent être connectés en guirlande sur le LAN. Cette fonction réinitialise les paramètres par défaut lorsque l'appareil est éteint. La limite de cette fonction dépend du câble utilisé.	NON
	DEBUT COPIE Sélectionne	OUI et appuyez sur le bouton SET pour commencer à copier.
	TOUTES ENTREES Tous	es paramètres des terminaux d'entrée sont copiés lorsque vous sélectionnez cet élément.Par défaut, cette case est désactivée.
REINITIALISER Réinitialise les options « AFFICHAGES MULTIPLES » sur les paramètres d'usine, sauf pour DELAI MISE SOUS TENSION et REGLAGE SORTIE VIDEO.			-
PROTECTION AFFICHAGE
ECONOMIE D'ENERGIE Défi		nit le temps d'attente du moniteur avant de passer en mode économie d'énergie après une perte de signal.REMARQUE : lors d'une connexion DVI, il est possible que la carte graphique n'interrompe pas l'envoi de données numériques, même si l'image a disparu. Si cela se produit, le moniteur ne passe pas en mode de gestion de l'énergie. Le paramètre ECONOMIE D'ENERGIE est désactivé lorsque AUTO OFF ou AU CHOIX est sélectionné sous CAPT HUMAIN.	VEILLE AUTO
	ECO ALIM AUTO Le moniteur	passe automatiquement en mode ARRET une fois le signal perdu.Le moniteur repasse en mode normal lorsque le signal redémarre.	-
	VEILLE AUTO Le moniteur	passe automatiquement en mode ARRET une fois le signal perdu.Appuyez sur le bouton d'alimentation pour revenir en mode normal.	-
	DESACTIVER Le moniteur	ne passe pas en mode ARRET lorsque le signal est perdu. -
STATUT DE LA CHALEUR Affi che le statut du VENTILATEUR, du RETROECLAIR. et de la TEMPERATURE. -
CONTROLE VENTILATEUR Le ventilateur de refroidissement réduit la température de l'écran pour éviter qu'il ne surchauffe.Si vous avez sélectionné « AUTO », vous pouvez régler la température de départ du ventilateur, ainsi que sa vitesse.			AUTO,RAPIDE
ECONOMISEUR ECRAN Utilisez la fonction ECONOMISEUR ECRAN pour réduire les risques de persistance de l'image.
	GAMMA L'affi chage gamma	a est modifi é et fi xé quand MARCHE est sélectionné.ARRET
	RETROECLAIR.	La luminosité du rétroéclairage baisse lorsque ce paramètre est activé.REMARQUE : ne sélectionnez pas cette fonction lorsque le paramètre CAPT LUM PIEC est défi ni sur MODE1 ou MODE2.	ARRET
	MOUVEMENT	L'image de l'écran est légèrement agrandie et se déplace dans 4 directions (HAUT, BAS, DROITE, GAUCHE) à des intervalles déterminés pas l'utilisateur. Vous pouvez défi nir la durée d'intervalle et le ratio de zoom.Cette fonction est désactivé si PIP, STILL,MESSAGE TEXTE ou TILE MATRIX sont activés.	ARRET
COULEUR BORDURE COTE		Règle la couleur des bordures latérales quand une image 4:3 est affi chée.La barre s'éclaircit quand vous appuyez sur le bouton +.La barre s'assombrit quand vous appuyez sur le bouton -.	15
MODIF MOT DE PASSE		Permet la modification du mot de passe de sécurité. Le mot de passe défini en usine est 0000.	-
SECURITE		Verrouille le mot de passe de sécurité.VERROUILLAGE AU DÉMARRAGE : le mot de passe de sécurité est requis lorsque vous allumez le moniteur.VERROUILLAGE DE COMMANDE : le mot de passe de sécurité est requis lorsque vous utilisez le bouton de commande ou lié à la télécommande.VERROUILLAGE COMPLET : le mot de passe de sécurité est requis lorsque vous allumez le moniteur, et utilisez le bouton de commande ou lié à la télécommande.	ARRET
REINITIALISER Réinitialise les paramètres suivants dans le menu PROTECTION AFFICHAGE pour revenir aux paramètres usine : ECONOMIE D'ENERGIE, CONTROLE VENTILATEUR, ECONOMISEUR ECRAN, COULEUR BORDURE COTE.			-
COMMANDE EXTERNE
REGLAGE ADRESSE IP		REMARQUE : lors de la modification du REGLAGE LAN, vous devez attendre plusieurs secondes avant que le nouveau REGLAGE LAN soit appliqué.
	REGLAGE IP	Activez cette option pour assigner automatiquement une adresse IP au moniteur à partir de votre serveur DHCP. La désactivation de cette option vous permet d'enregistrer l'adresse IP ou le masque de sous-réseau obtenu auprès de votre administrateur réseau.REMARQUE : contactez l'administrateur de votre réseau pour obtenir l'adresse IP si « AUTO » est sélectionné pour [REGLAGE IP].	AUTO
	ADRESSE IP	Définissez l'adresse IP du réseau connecté au moniteur lorsque « MANUEL » est sélectionné pour [REGLAGE IP].	192.168.0.10
	MASQUE SUBNET	Définissez le numéro de masque de sous-réseau du réseau connecté au moniteur lorsque « MANUEL » est sélectionné pour [REGLAGE IP].	255.255.255.0
	PASSERELLE PAR DEFAULTDNS A défi nir pour l'ADRESSE IP du serveur DNS. AUTO : Assignez automatiquement une adresse IP pour le serveur DNS connecté au moniteur. MANUEL : Défi nissez l'adresse IP pour le serveur DNS connecté au moniteur.	Défi nissez la passerelle par défaut du réseau connecté au moniteur lorsque « MANUEL » est sélectionné pour [REGLAGE IP].REMARQUE : pour supprimer le paramètre, défi nissez-la sur [0.0.0.0].AUTO	0.0.0.0
	DNS PRINCIPAL	Défi nissez les paramètres DNS principaux du réseau connecté au moniteur. REMARQUE : pour supprimer le paramètre, défi nissez-la sur [0.0.0.0].
	DNS SECONDAIRE Défi nissez les paramètres DNS secondaires du réseau connecté au moniteur. REMARQUE : pour supprimer le paramètre, défi nissez-la sur [0.0.0.0].	0.0.0.0
ADRESSE MAC Affi che l'ADRESSE MAC. -
ALIM LAN Sélectionne le mode de fonctionnement LAN. Lorsque « MARCHE » est sélectionné, cela permet d'alimenter le LAN en mode d'économie d'énergie ou en mode veille. REMARQUE : pour l'activation de « ID AUTO » ou de « AUTO TILE MATRIX SETUP », cette fonction doit être défi nie sur MARCHE.		ARRET
DDC/CI ACTIVER/DESACTIVER : ACTIVE ou DESACTIVE le contrôle et la communication bidirectionnelle du moniteur.		ACTIVER
PING Confi rmez la réponse en communiquant avec l'adresse IP prédéfi nie. 192.168.0.10		NON
REINIT. ADRESSE IP Réinitialise le paramètre REGLAGE ADRESSE IP sur les réglages d'usine. NON
REINITIALISER Réinitialise les paramètres suivants dans le menu COMMANDE EXTERNE pour revenir aux paramètres d'usine : DDC/CI.		-
OPTION AVANCEE1
ENTREE DETECTEE Sélectionne la méthode de détection de l'entrée utilisée par le moniteur quand plus de deux appareils sont connectés. REMARQUE : lorsque SUPER est sélectionné sous MODIFICATION ENTREE, vous ne pouvez pas modifi er cette fonction.		PAS DE PRIORITE
	PAS DE PRIORITE Le moniteur ne recherche pas d'autres ports d'entrée vidéo.
	1ER DETECTE*2 S'il n'existe pas de signal d'entrée vidéo, le moniteur recherche un signal vidéo sur l'autre port d'entrée vidéo. Si le signal vidéo est présent sur l'autre port, le moniteur bascule automatiquement le port d'entrée vidéo vers la nouvelle source vidéo détectée. Le moniteur ne recherchera pas d'autre signal vidéo tant que la source vidéo actuelle sera présente.
	DERNIER DETECTE*2 Si le moniteur affi che un signal de la source actuelle et qu'une nouvelle source vidéo lui est fournie, le moniteur bascule automatiquement vers cette nouvelle source vidéo. S'il n'existe pas de signal d'entrée vidéo, le moniteur recherche un signal vidéo sur l'autre port d'entrée vidéo. Si le signal vidéo est présent sur l'autre port, le moniteur bascule automatiquement le port d'entrée vidéo vers la nouvelle source vidéo détectée.
	DETECTION VIDEO Les entrées Y/Pb/Pr, Y/Pb/Pr2*1, SCART*1, VIDEO*1 ou S-VIDEO*1 ont la priorité sur DVI, VGA, RGB/HV*1. Lorsque le signal d'entrée Y/Pb/Pr, Y/Pb/Pr2*, SCART*1, VIDEO*1 ou S-VIDEO*1 est présent, le moniteur change et conserve l'entrée Y/Pb/Pr, Y/Pb/Pr2*, SCART*1, VIDEO*1 ou S-VIDEO*1.
	DETECTION PERSO Défi nit la priorité des signaux d'entrée. Lorsque DETECTION PERSO est sélectionné, le moniteur recherche uniquement les entrées répertoriées. REMARQUE : il est possible de donner la priorité au signal d'entrée uniquement dans la section PRIORITÉ3, sauf avec l'option PC avec logement 2.
COMP CABLE LONG (Entrée analogique uniquement)		Compense manuellement la dégradation de l'image causée par l'utilisation d'un câble long.
	MARCHE/ARRET MARCHE : active cette fonction. ARRET : désactive cette fonction.	ARRET
	CRETE SOG Règle la sensibilité des signaux d'entrée Sync On Green. Règle le niveau de tranche lors de la séparation de la synchronisation d'une entrée de signal Synchro sur le vert. Appuyez sur « GAUCHE » ou « DROITE » pour effectuer votre sélection.	0
	GAIN Règle la valeur de gain.	0
	POSITION R-H. Règle la position de la composante rouge de l'image.	0
	POSITION G-H. Règle la position de la composante verte de l'image.	0
	POSITION B-H. Règle la position de la composante bleue de l'image.	0
	FIN SYNC Sélectionne la résistance à l'interruption pour correspondre à l'impédance du câble.	FORT
MODIFICATION ENTREE		Définit la vitesse de modification de l'entrée. Lorsque « SUPER » est sélectionné, permet de commuter la haute vitesse entre les deux signaux défi nis. REMARQUE : lorsque « RAPIDE » est sélectionné, l'image peut être déformée lorsque le signal d'entrée est modifié. La fonction « SUPER » est déverrouillée lors de l'activation de la fonction ROTATION IMG, sauf pour NUL. Choisissez cette fonction après avoir défi ni toutes les options de réglage de l'entrée.	NORMAL

*1 : cette fonction dépend de la carte des options utilisée.
*2 : uniquement pour l'entrée DVI, DPORT, VGA, RGB/HV ^1 , HDMI, HDMI2 ^1 , HDMI3 ^*1 .

PARAMETRE TERMINAL
	MODE DVI Permet de sélectionner le type d'équipement DVI-D connecté à l'entrée DVI.Si vous utilisez du matériel informatique ou un lecteur DVD nécessitant une authentifi cation HDCP, choisissez l'option DVI-HD.Si vous utilisez du matériel informatique ne nécessitant aucune authentifi cation HDCP, choisissez l'option DVI-PC.		DVI-HD
	D-SUB MODE(MODE D-SUB)	Sélectionne le type de signal associé avec l'entrée D-SUB.RGB : entrée analogique (R, G, B, H, V)COMPONENT : Component (Y, Cb/Pb, Cr/Pr)	RGB
	MODE BNC*1	Sélectionne le type d'équipement connecté à l'entrée BNC.RGB : Entrée analogique.COMPONENT : Composant.	RGB
	MODE SCART*1	Mode d'entrée pour les appareils utilisant des prises Péritel. ARRET
	DisplayPort Sélectionne le mode DisplayPort [1.1a] ou [1.2].[1.2] doit être sélectionné en cas d'utilisation de Multi-Stream Transport.*2		1.1a
	SIGNAL HDMI BRUT : désactive la fonction agrandie.ETEND. : augmente le contraste de l'image et la visibilité des détails dans les zones sombres et claires.		Dépend du signal d'entrée
DESENTRELACE Sélectionnela fonction de conversion IP (entrelacé vers progressif).REMARQUE : pour l'entrée DVI, « DVI-HD » doit être activé dans le menu du mode DVI. lorsque l'ENTREE2 de SUPER est sélectionnée sous MODIFICATION ENTREE et affi chée, cette fonction ne peut pas être modifiée.			MAR
	MAR Convertit les signaux entrelacés en signaux progressifs. Ce paramètre est le paramètre par défaut.
	ARRET Désactive la conversion IP. Ce paramètre convient le mieux aux fi lms mais augmente le risque de rétention d'image.
SYSTEME DE COULEUR*1Entrées VIDEO, S-VIDEO uniquement.		Le système de couleur sélectionné dépend du format vidéo du signal d'entrée. AUTO
	AUTO	ment le paramètre Système de couleur en fonction du signal d'entrée.
	NTSC Choisit automatique
	PAL
	SECAM
	4.43 NTSC
	PAL-60
SURBALAYAGEEntrées HDMI, Y/YBIP, SCART, VIDEO*1S-VIDEO*, HDMI2*1 HDMI3*1 uniquement		Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur affi chage de l'image.	MAR
	MAR La taille de l'image est supérieure à la taille pouvant être affi chée. Le bord de l'image apparaît coupé.L'écran affi che environ 95 % de l'image.
	ARRET La taille de l'image reste dans la zone d'affi chage. L'écran affi che toute l'image.REMARQUE : si vous utilisez un ordinateur avec une sortie HDMI, défi nissez sur « ARRET ».
REGLAGE OPTION Vous pouvez défi nir ce paramètre lorsque l'accessoire de carte des options est connecté au moniteur.Contactez votre fournisseur pour obtenir des informations détaillées sur les accessoires de l'emplacement de carte des options.			-
	ALIM OPTION Permet au moniteur d'alimenter le logement pour la carte des options en mode d'économie d'énergie ou en veille.REMARQUE : cette fonction doit être défi nie sur MARCHE lors de l'utilisation de la gestion d'économie d'énergie avec le logement 2 type option.		ARRET
	AUDIO Cette fonction est disponible pour l'option type logement 2. Sélection du signal d'entrée sonore selon les spécifi cations de l'option type logement 2. Pour activer la fonction DIGITAL, sélectionnez OPTION pour le signal d'entrée et OPTION pour ENTREE AUDIO.REMARQUE : la fonction DIGITAL n'est activée que si OPTION est sélectionné pour le signal d'entrée et OPTION pour ENTREE AUDIO.		ANALOG
	INTERNAL PC(PC INTERNE)	La fonction est disponible pour un emplacement de PC type 2.
	OFF WARNING(AVERTISSEMENT ARRET)	Si ALIM OPTION est défi ni sur ARRET, un message d'avertissement s'affi che lorsque le moniteur est mis hors tension.REMARQUE : le message d'avertissement ne s'affi che pas lorsque le moniteur est mis hors tension avec le paramètre PROGRAMMATEUR ARRET ou le paramètre CALENDRIER.	ARRET
	AUTO OFF(AUTO DESACTIVE)	L'alimentation du moniteur est automatiquement défi nie sur « ARRET » lorsque le PC connecté est en ARRET ou lorsque le moniteur est en mode d'économie d'énergie.REMARQUE : l'alimentation du moniteur n'est pas automatiquement défi nie sur « MARCHE » lorsque le PC connecté est en MARCHE.	ARRET
	START UP PC(DEMARRER PC)	Lorsque ce paramètre est activé, le PC connecté démarre.	NON
	FORCE QUIT(FORCER QUITTER)	Lorsque ce paramètre est activé, le PC est éteint de force.Utilisez uniquement cette fonction lorsque le système d'exploitation ne peut pas être arrêté manuellement.	NON

*1 : cette fonction dépend de la carte des options utilisée.
*2 : le transport multi-flux nécessite d'utiliser la carte graphique correspondante. Contactez votre fournisseur pour en savoir plus sur les limites applicables à cette fonction.

120 Hz (non réglable) -
PANNEAU TACTILE (non réglable) -
REINITIALISER Réinitialise les paramètres suivants dans le menu OPTION AVANCEE pour revenir aux paramètres d'usine : ENTREE DETECTEE (sauf la priorité des signaux d'entrée), MODIFICATION ENTREE (sauf pour ENTREE1 et ENTREE2), PARAMETRE TERMINAL, DESENTRELACE, SYSTEME DE COULEUR, SURBALAYAGE, AUDIO sous REGLAGE OPTION.			-
OPTION AVANCEE2
VARIATION AUTO Règle automatiquement le rétroéclairage de l'écran LCD en fonction de la quantité de lumière ambiante.			-
	LUMINOSITE AUTO Entrées DPORT, DVI, VGA, RGB/HV* uniquement	Règle le niveau de luminosité selon le signal en entrée.REMARQUE : ne sélectionnez pas cette fonction lorsque le paramètre CAPT LUM PIEC est défi ni sur MODE1 ou MODE2.	ARRET
	CAPT LUM PIEC*2	Il est possible d'augmenter ou de diminuer le rétroéclairage de l'écran LCD selon la luminosité ambiante de la pièce. Si la pièce est lumineuse, le moniteur se règle en conséquence. Si la pièce est sombre, le moniteur ajuste également la gradation d'intensité. L'objectif de cette fonction est de rendre le visionnage plus agréable à l'œil selon les conditions de luminosité.REMARQUE : lorsque CAPT LUM PIEC est défi ni sur MODE1 ou MODE2, les fonctions RETROECLAIR., LUMINOSITE AUTO et RETROECLAIR. sous ECONOMISEUR ECRAN sont désactivées.Ne couvrez pas le capteur de lumière de la pièce lorsque vous utilisez le MODE1 ou le MODE2.Réglage AMBIENTCAPT LUM PIEC dans l'OSD, sélectionnez MODE1 ou MODE2, et défi nissez la LIMITE MAX, LUMINOSITE et OBSCURITE pour chaque mode.LIMITE MAX : il s'agit du niveau maximum de rétroéclairage que vous défi nissez.LUMINOSITE : il s'agit du niveau de rétroéclairage sur lequel le moniteur se règle lorsque la luminosité ambiante est au plus haut.OBSCURITE : il s'agit du niveau de rétroéclairage sur lequel le moniteur se règle lorsque la luminosité ambiante est au plus bas.Lorsque la fonction CAPT LUM PIEC est activée, le niveau de rétroéclairage de l'écran s'adapte automatiquement aux conditions de luminosité de la pièce (voir la fi gure ci-dessous).Niveau de RETROECLAIR.défi ni sur lequel se règle le moniteur lorsque le niveau de luminosité ambiante estbas.Ofcondition de luminosité de la piècesombre lumineuxValeur du rétroéclairage de l'écran en mode MODE1Valeur du rétroéclairage de l'écran en mode MODE2LIMITE MAX : le niveau RETROECLAIR. est limité au niveau que vous avez défi ni.OBSCURITE : niveau de RETROECLAIR. défi ni sur lequel se règle le moniteur lorsque le niveau de luminosité ambiante est bas.LUMINOSITE : Niveau de RETROECLAIR. défi ni sur lequel se règle le moniteur lorsque le niveau de luminosité ambiante est élevé.	ARRET
	CAPT HUMAIN*2	Le CAPT HUMAIN offre trois réglages :REMARQUE : Le paramètre ECONOMIE D'ENERGIE est désactivé lorsque AUTO OFF ou AU CHOIX est sélectionné sous CAPT HUMAIN.	DESACTIVER
	ETEINDRE Aucune détection humaine. -
	AUTO OFF(AUTO DESACTIVE)	A l'heure prédéfi nie, si aucune personne n'est détectée, les fonctions RETROECLAIR et VOLUME passent automatiquement en mode ARRET. Lorsqu'une personne s'approche du moniteur de nouveau, celui-ci revient automatiquement en mode normal.	-
	AU CHOIX Les fonctions RETROECLAIR et VOLUME passent automatiquement sur la valeur défi nie si aucune personne n'est détectée. Lorsqu'une personne s'approche du moniteur, celui-ci revient automatiquement en mode normal et affi che le signal d'entrée sélectionné dans SELECT ENTREE.		-
INTELLI. WIRELESS DATA Sélectionnez « MARCHE » pour activer la fonction INTELLIGENT WIRELESS DATA (voir page 45).Un mot de passe est requis pour utiliser la fonction.			MAR
REINITIALISER Réinitialise les paramètres « OPTION AVANCEE2 » sur les réglages d'usine, sauf pour INTELLI.WIRELESS DATA.			-
PREREGLAGE USINE Tous les réglages par défaut sont restaurés.REMARQUE : vous pouvez réinitialiser l'ensemble des éléments associés aux écrans connectés en chaîne. Veillez à ne pas réinitialiser tous les éléments par accident.			-

*1 : cette fonction dépend de la carte des options utilisée.
*2 : cette fonction n'est disponible que si l'unité de contrôle optionnelle est connectée.

REMARQUE 1 : CREATION D'UN CALENDRIER

La fonction Calendrier permet d'allumer et d'éteindre l'écran à des heures différentes. Il est possible de programmer jusqu'à sept calendriers différents.

Pour programmer le calendrier :

1. Entrez dans le menu CALENDRIER. Mettez en surbrillance la fonction PARAM. CALENDRIER en utilisant les boutons haut et bas. Appuyez sur SET/POINT ZOOM ou sur le bouton + pour entrer dans le menu Paramètres. Mettez en surbrillance le numéro de calendrier désiré, puis appuyez sur SET/POINT ZOOM. La case en regard du numéro devient jaune. Le calendrier peut maintenant être programmé.
2. Utilisez la flèche vers le bas pour sélectionner les heures définissant le début de la tranche horaire. Utilisez les boutons + et – pour définir l'heure. Utilisez les boutons haut et bas pour mettre en surbrillance les minutes. Utilisez les boutons + et – pour définir les minutes. Définissez l'heure d'arrêt de la même manière.

3. Utilisez les flèches haut et bas pour mettre ENTREE en surbrillance. Utilisez les boutons + et - pour choisir la source d'entrée. Utilisez les flèches haut et bas pour mettre en surbrillance MODE IMG. Utilisez les boutons + et - pour choisir le mode image.

4. Utilisez le bouton bas pour sélectionner un jour d'activation pour le calendrier. Appuyez sur le bouton SET/POINT ZOOM pour activer. Si le calendrier doit être activé tous les jours, choisissez CHAQUE JOUR et appuyez sur le bouton SET/POINT ZOOM. Le cercle situé à côté de CHAQUE JOUR devient jaune. Si vous souhaitez un calendrier hebdomadaire, choisissez les jours de la semaine à l'aide des boutons haut et bas puis appuyez sur SET/POINT ZOOM pour sélectionner. Mettez ensuite en surbrillance l'option CHAQUE SEM. puis appuyez sur SET/POINT ZOOM.

5. Une fois un calendrier programmé, les calendriers restants peuvent être défi nis. Appuyez sur MENU pour quitter l'OSD ou appuyez sur EXIT pour revenir au menu précédent.

REMARQUE : Si les calendriers se chevauchent, le calendrier ayant le plus grand numéro sera prioritaire sur le calendrier ayant le plus petit numéro. Par exemple, le calendrier n°7 est prioritaire par rapport au calendrier n°1.

Si l'entrée ou le mode image sélectionné n'est pas disponible, l'entrée ou le mode image désactivé s'affi che en rouge.

REMARQUE 2 : PERSISTANCE DE L'IMAGE

Il est possible que la technologie LCD subisse le phénomène de persistance de l'image. La persistance de l'image se manifeste lorsqu'une image résiduelle ou « fantôme » d'une image précédemment affichée reste visible sur l'écran. Contrairement aux moniteurs à tube cathodique, la persistance de l'image sur les moniteurs LCD n'est pas permanente, mais l'on doit éviter d'afficher des images fixes pendant une longue période de temps.

Pour remédier à la persistance de l'image, mettez le moniteur hors tension pendant une durée égale à celle de l'affichage de l'image précédemment affichée. Par exemple, si une image est restée affichée sur l'écran pendant une heure et qu'il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l'image.

Comme pour tous les équipements d'affichage personnels, NEC DISPLAY SOLUTIONS vous recommande d'afficher des images ou d'utiliser un économiseur d'écran animé(es) à intervalles réguliers chaque fois que l'écran est en veille ou d'éteindre le moniteur lorsqu'il n'est pas utilisé.

Définissez les fonctions « ECONOMISEUR ECRAN », « DATE ET HEURE » et « PARAM. CALENDRIER » pour réduire davantage le risque de persistance d'image.

Durée de vie prolongée de l'affi chage

Image résiduelle sur l'écran LCD

Au bout de plusieurs heures d'utilisation en continu, l'électrode à l'intérieur de l'écran LCD est susceptible de rester chargée électriquement une fois l'écran éteint. De ce fait, il est possible que vous observiez une image résiduelle ou « fantôme » de la dernière image affichée (Persistence de l'image)

La persistance de l'image n'est pas permanente. En revanche, l'affichage en continu d'une image fixe peut occasionner une accumulation permanente d'impuretés ioniques à l'intérieur de l'écran LCD pouvant occasionner l'apparition d'une image résiduelle permanente (image résiduelle).

Recommendations

Afin de retarder l'apparition d'images résiduelles et de prolonger la durée de vie de votre écran LCD, conformez-vous aux recommandations suivantes :

1. Les images fixes ne doivent pas être affichées pendant une longue période. Modifiez les images fixes à de courts intervalles.
2. Lorsque vous ne l'utilisez pas, éteignez le moniteur avec la télécommande ou utilisez les fonctions Gestion de l'énergie ou Calendrier.

3. Des températures environnementales plus basses prolongent la durée de vie du moniteur.
   Si une surface de protection (verre, acrylique) est installée sur la surface de l'écran LCD, si l'écran LCD est installé dans un endroit clos, si les moniteurs sont superposés, utilisez les capteurs de température dans le moniteur.
   Pour réduire la température environnementale, utilisez le ventilateur, l'économiseur d'écran et une luminosité faible.

4. Utilisez le mode « Economiseur d'écran » du moniteur.

FONCTION ID TELECOMMANDE

ID TELECOMMANDE

La télécommande facultative peut être utilisée pour contrôler jusqu'à 100 moniteurs MultiSync individuels à l'aide du mode ID TELECOMMANDE. Le mode ID TELECOMMANDE fonctionne en association avec le mode Ident. du moniteur, permettant de contrôler jusqu'à 100 moniteurs MultiSync individuels. Par exemple : si plusieurs moniteurs sont utilisés dans la même zone, une télécommande en mode normal enverrait des signaux à chaque moniteur en même temps (voir Figure 1). La télécommande en mode ID TELECOMMANDE s'utilise sur un seul moniteur du groupe (voir Figure 2).

POUR DEFINIR L'ID TELECOMMANDE

En maintenant enfoncé le bouton REMOTE ID SET de la télécommande, utilisez le PAVE NUMERIQUE pour entrer l'ID Moniteur (1-100) de l'écran à contrôler via la télécommande. La télécommande peut ensuite être utilisée pour faire fonctionner le moniteur ayant ce numéro d'ID Moniteur spécifi que.

Quand 0 est sélectionné ou quand la télécommande est en mode normal, tous les moniteurs sont activés.

POUR DEFINIR/REINITIALISER LE MODE DE LA TELECOMMANDE

Mode ID : pour entrer dans le mode ID, appuyez sur le bouton REMOTE ID SET et maintenez-le enfoncé pendant 2 secondes.

Mode Normal : pour revenir au mode Normal, appuyez sur le bouton REMOTE ID CLEAR et maintenez-le enfoncé pendant 2 secondes.

Pour que cette fonctionnalité marche correctement, un numéro d'identifi cation du moniteur doit être attribué à l'écran. Le numéro d'identifi cation du moniteur peut être attribué dans le menu AFFICHAGES MULTIPLES de l'OSD (voir page 24).

Dirigez la télécommande vers le capteur distant du moniteur souhaité et appuyez sur le bouton REMOTE ID SET. Le numéro IDENT. DU MONITEUR s'affi che sur l'écran lorsque votre télécommande est en mode ID.

Vous devez posséder une télécommande facultative pour cette fonction.

Utilisez la télécommande pour faire fonctionner un moniteur ayant un numéro IDENT. DU MONITEUR spécifi que qui lui est attribué.

1. Spécifiez le numéro IDENT. DU MONITEUR pour l'écran (voir page 23). Le numéro IDENT. DU MONITEUR peut être compris entre 1 et 100. Ce numéro IDENT. DU MONITEUR permet à la télécommande de faire fonctionner ce moniteur spécifique sans affecter les autres moniteurs.
2. Sur la télécommande, appuyez sur le bouton REMOTE ID SET et maintenez-le enfoncé pendant que vous utilisez le clavier pour entrer le numéro ID TELECOMMANDE (1-100). Le numéro de l'ID TELECOMMANDE doit correspondre au numéro IDENT. DU MONITEUR de l'écran à contrôler. Choisissez « 0 » pour contrôler simultanément tous les écrans dans le champ de la télécommande.
3. Dirigez la télécommande vers le capteur distant du moniteur souhaité et appuyez sur le bouton REMOTE ID SET. Le numéro IDENT. DU MONITEUR s'affi che en rouge sur l'écran.
   Si l'ID TELECOMMANDE est « 0 », tous les écrans dans le champ de la télécommande affichent en rouge leur numéro IDENT. DU MONITEUR respectif.
   Si le numéro IDENT. DU MONITEUR s'affiche en blanc sur l'écran, les numéros IDENT. DU MONITEUR et ID TELECOMMANDE ne sont pas identiques.

REMARQUE : Le numéro ID GROUPE ne peut pas être défi ni avec la télécommande.

Connexion de plusieurs moniteurs

Vous pouvez contrôler plusieurs moniteurs en utilisant une connexion en guirlande RS-232C, REMOTE IN ou LAN.

REMARQUE : Il n'est possible de connecter en guirlande qu'un nombre limité de moniteurs.

En cas de défi nition manuelle du numéro ID ou de contrôle via le numéro ID spécifié é, exécutez auparavant la fonction ID AUTO (voir page 24).

Moniteur principal Moniteurs secondaires
Connexions Connexions ENTREE SORTIE ENTREE SORTIE
RS-232C	LAN2 LAN1	LAN2REMOTE IN
LAN1

Connexion

Contrôle à distance du moniteur via une interface RS-232C

Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d'une connexion RS-232C.

Les fonctions pouvant être contrôlées par un PC sont :

• La mise sous/hors tension.
- La commutation entre les signaux d'entrée.
• La mise sous/hors tension du son.

Connexion

Moniteur LCD + PC

REMARQUE : Vous aurez besoin d'un adaptateur port série 25 broches si votre PC ne dispose pas d'un autre connecteur port série. Prenez contact avec votre revendeur.

Pour l'assignation des broches, voir la page 54 « 2) Entrée/sortie RS-232C ».

Pour contrôler un moniteur, utilisez la télécommande. Les instructions pour les commandes de contrôle se trouvent sur le CD fourni avec l'écran. Le fi chier s'appelle « External_control.pdf ».

1) Interface

PROTOCOLE RS-232C
DEBIT 9 600 [bps]
LONGUEUR DES DONNEES 8	[bits]
BIT DE PARITE NUL
BIT D'ARRET 1 [bit]
CONTROLE DE FLUX NUL

Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.

Le câble de type inversé (câble modem nul) (non inclus) doit être utilisé pour les commandes RS-232C.

2) Diagramme des commandes de contrôle
Pour les autres commandes, voir le fi chier « External_Control.pdf » sur le CD-ROM.

Fonction (ID moniteur = 1) Données code
Position MARCHE 01 30 41 30 41 30 43 02 43 32 30 3	3 44 36 30 30 30 31 03 73 0d
Position ARRET 01 30 41 30 41 30 43 02 43 32 30 33	44 36 30 30 30 34 03 76 0d
Sélectionner une source d'entrée DisplayPort 01 30 41	30 45 30 41 02 30 30 36 30 30 30 30 46 03 04 0d
Sélectionner source d'entrée DVI 01 30 41 30 45 30 41	02 30 30 36 30 30 30 30 33 03 71 0d
Sélectionner source d'entrée VGA 01 30 41 30 45 30 4	41 02 30 30 36 30 30 30 30 31 03 73 0d
Sélectionner source d'entrée HDMI 01 30 41 30 45 30	41 02 30 30 36 30 30 30 31 31 03 72 0d
Sélectionner une source d'entrée Y/Pb/Pr 01 30 41 30	45 30 41 02 30 30 36 30 30 30 30 43 03 01 0d
Sélectionner source d'entrée VIDEO 01 30 41 30 45 30	41 02 30 30 36 30 30 30 30 35 03 77 0d
Sélectionner source d'entrée S-VIDEO 01 30 41 30 45	30 41 02 30 30 36 30 30 30 30 37 03 75 0d
Sélectionner source d'entrée OPTION 01 30 41 30 45	30 41 02 30 30 36 30 30 30 30 44 03 06 0d
Sourdine son activée 01 30 41 30 45 30 41 02 30 30 38	44 30 30 30 31 03 09 0d
Sourdine son désactivée	01 30 41 30 45 30 41 02 30 30 38 44 30 30 30 32 03 0a 0d

Contrôle du moniteur LCD via la commande LAN

Connexion à un réseau

En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres de notification par e-mail grâce à une fonction de serveur HTTP.

Pour utiliser une connexion LAN, vous devez attribuer une adresse IP.

Exemple de connexion LAN :

Paramètres réseau via un navigateur HTTP

Présentation

La connexion du moniteur à un réseau permet de contrôler le moniteur à partir d'un ordinateur du réseau.

Pour contrôler le moniteur dans un navigateur Web, une application exclusive doit être installée sur votre ordinateur.

L'adresse IP et le masque de sous-réseau du moniteur peuvent être défi nis à l'écran Paramètres réseau du navigateur grâce à la fonction de serveur HTTP. Veillez à utiliser Microsoft Internet Explorer 7.0 ou une version supérieure pour votre navigateur Web.

(Cet appareil utilise JavaScript et des cookies, et le navigateur doit être configuré pour accepter ces fonctions. Le paramétrage dépend de la version du navigateur. Reportez-vous aux fichiers d'aide et à la documentation fournie avec votre logiciel.)

Pour accéder à la fonction de serveur HTTP, démarrez le navigateur Web sur l'ordinateur connecté au moniteur via le réseau et entrez l'URL ci-dessous.

Paramètre réseau

http:///index.html

ASTUCE : l'adresse IP par défaut est automatiquement assignée au moniteur.

L'application exclusive peut être téléchargée depuis notre site Web.

REMARQUE : si l'écran MONITOR NETWORK SETTINGS (PARAMETRES RESEAU MONITEUR) ne s'affiche pas dans le navigateur Web, appuyez sur les touches Ctrl+F5 pour actualiser le navigateur Web (ou nettoyez le cache).

L'affi chage ou la réponse aux boutons peut être ralentie, ou le fonctionnement peut ne pas être accepté, selon les paramètres de votre réseau. Dans ce cas, adressez-vous à votre administrateur réseau.

Il est possible que le moniteur LCD ne réponde pas si vous appuyez plusieurs fois et rapidement sur les boutons. Dans ce cas, patientez puis répétez l'opération. Si vous ne recevez toujours aucune réponse, éteignez puis rallumez le moniteur.

Pour contrôler un moniteur, utilisez la télécommande. Voir « Diagramme des commandes de contrôle » (page 34).

Préparation avant l'utilisation

Connectez le moniteur à un câble LAN disponible en vente avant de commencer à effectuer des opérations dans le navigateur.

Il est possible que les opérations dans le navigateur utilisant un serveur proxy ne soient pas permises en fonction du type de serveur proxy et des paramètres. Bien que le type de serveur proxy soit un facteur important, il est possible que des éléments définis ne soient pas affichés en fonction de l'efficacité du cache. Dans ce cas, le contenu défini dans le navigateur ne se reflète pas lors du fonctionnement. Nous vous déconseillons l'utilisation d'un serveur proxy, sauf si aucun autre n'est disponible.

Confi guration de l'adresse pour les opérations via un navigateur

Le nom d'hôte peut être utilisé dans les cas suivants :

Si le nom d'hôte correspondant à l'adresse IP du moniteur a été enregistré sur le serveur de nom de domaine (DNS) par l'administrateur réseau, vous pouvez alors accéder aux paramètres réseau de l'écran via ce nom d'hôte enregistré avec un navigateur compatible.

Si le nom d'hôte correspondant à l'adresse IP du moniteur a été configuré dans le fichier « HOSTS » de l'ordinateur utilisé, vous pouvez alors accéder aux paramètres réseau de l'écran via ce nom d'hôte enregistré avec un navigateur compatible.

Exemple 1 : lorsque le nom d'hôte du moniteur a été défini sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu'adresse ou dans la colonne de l'URL.

Exemple 2 : lorsque l'adresse IP du moniteur est 192.168.73.1, vous pouvez accéder aux paramètres de notifi cation par e-mail en entrant http://192.168.73.1/index.html en tant qu'adresse ou dans la colonne de l'URL.

Opération

Accédez à l'adresse suivante pour affi cher HOME. Cliquez sur chaque lien situé à gauche de la page HOME.

http:///index.html

TELECOMMANDE

Activez pour un contrôle équivalent à celui avec la touche de la télécommande.

Menu OSD

Activez pour défi nir le menu OSD suivant.

IMAGE, REGLER, AUDIO, CALENDRIER, PIP, OSD, AFFICHAGES MULTIPLES, PROTECTION AFFICHAGE, CONTROLE EXTERNE, OPTION AVANCEE1, OPTION AVANCEE2.

REMARQUE : fonction des boutons indiqués sur les pages des paramètres.

[APPLY] : application de vos paramètres.

[CANCEL] : revenir aux paramètres précédents.

REMARQUE : la fonction CANCEL est désactivée si vous cliquez sur APPLY.

[RELOAD] : recharger les paramètres.

[RESET] : réinitialiser les paramètres d'origine.

Paramètre réseau

Cliquez sur « NETWORK » situé à gauche de la page HOME.

IP SETTING(REGLAGE IP)	Pour régler l’ADRESSE IP.AUTO : Assigner automatiquement une adresse IP.MANUEL : Défi nir l’adresse IP du réseau connecté au moniteur.REMARQUE : contactez l’administrateur de votre réseau pour obtenir l’adresse IP si [AUTO] est sélectionné pour [REGLAGE IP].
IP ADDRESS(ADRESSE IP)	Défi nissez l’adresse IP du réseau connecté au moniteur lorsque [MANUEL] est sélectionné pour [REGLAGE IP].
SUBNET MASK(MASQUE SUBNET)	Défi nissez le numéro de masque de sous-réseau du réseau connecté au moniteur lorsque [MANUEL] est sélectionné pour [REGLAGE IP].
DEFAULT GATEWAY(PASSERELLE PAR DEFAULT)	Défi nissez la passerelle par défaut du réseau connecté au moniteur lorsque [MANUEL] est sélectionné pour [REGLAGE IP].REMARQUE : pour supprimer le paramètre, défi nissez-la sur [0.0.0.0].
DNS A défi nir pour l’ADRESSE IP du serveur DNS.AUTO : Assignez automatiquement une adresse IP pour le serveur DNS connecté au moniteur.MANUEL : Défi nissez l’adresse IP pour le serveur DNS connecté au moniteur.
PRIMARY DNS(DNS PRINCIPAL)	Défi nissez les paramètres DNS principaux du réseau connecté au moniteur.REMARQUE : pour supprimer le paramètre, défi nissez-la sur [0.0.0.0].
SECONDARY DNS(DNS SECONDAIRE)	Défi nissez les paramètres DNS secondaires du réseau connecté au moniteur.REMARQUE : pour supprimer le paramètre, défi nissez-la sur [0.0.0.0].

REMARQUE : les paramètres suivants reviennent sur leurs valeurs d'usine lorsque « REINIT ADRESSE IP » est sélectionné par une COMMANDE EXTERNE de l'OSD :

[REGLAGE IP] : AUTO, [ADRESSE IP] : 192.168.0.10, [MASQUE SUBNET] : 255.255.255.0, [DNS] : AUTO [PASSERELLE PAR DEFAULT], [DNS PRINCIPAL] et [DNS SECONDAIRE] sont vides.

Paramètre e-mail

Cliquez sur « MAIL » situé à gauche de la page HOME.

Cette option permet d'envoyer à l'ordinateur un message d'erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notifi cation avec le message d'erreur est envoyée lorsqu'une erreur se produit sur le moniteur.

ALERT MAIL (NOTIFICATION PAR E-MAIL)	Sélectionnez [ENABLE] pour activer la fonction Notifi cation par e-mail.Sélectionnez [DISABLE] pour désactiver la fonction Notifi cation par e-mail.
STATUS MESSAGE (MESSAGE ETAT)	Sélectionnez [ENABLE] pour activer la fonction MESSAGE ETAT.Sélectionnez [DISABLE] pour désactiver la fonction MESSAGE ETAT.
SENDER'S ADDRESS (ADRESSE DE L'EXPÉDITEUR)	Saisissez l'adresse de l'expéditeur. Vous pouvez utiliser jusqu'à 60 caractères alphanumériques et symboles.
SMTP SERVER (SERVEUR SMTP)	Entrez le nom du serveur SMTP à connecter au moniteur.Vous pouvez utiliser jusqu'à 60 caractères alphanumériques.
RECIPIENT'S ADDRESS 1 TO 3 (ADRESSES 1 À 3 DU DESTINATAIRE)	Entrez l'adresse du destinataire. Vous pouvez utiliser jusqu'à 60 caractères alphanumériques et symboles.
AUTHENTICATION METHOD (MÉTHODE D'AUTHENTICATION)	Cela permet de sélectionner la méthode d'authentifi cation pour la transmission des e-mails.
POP3 SERVER (SERVEUR POP3)	Ceci indique l'adresse du serveur POP3 utilisée lors de l'authentifi cation de l'e-mail.
USER NAME (NOM D'UTILISATEUR)	Défi nit le nom d'utilisateur pour la connexion au serveur d'authentifi cation lorsque l'authentifi cation est requise pour la transmission de l'e-mail. Vous pouvez utiliser jusqu'à 60 caractères alphanumériques.
PASSWORD (MOT DE PASSE)	Défi nit le mot de passe pour la connexion au serveur d'authentifi cation lorsque l'authentifi cation est requise pour la transmission de l'e-mail. Vous pouvez utiliser jusqu'à 60 caractères alphanumériques.
TEST MAIL (E-MAIL TEST) Cli	Iquez sur ce bouton pour envoyer un e-mail test et vérifi er si vos paramètres sont corrects.

REMARQUE : • Si vous exécutez un test, il est possible que vous ne receviez pas la notification.

Dans ce cas, vérifi ez que les paramètres réseau sont corrects.

- Si une adresse erronée a été entrée pour le test, il est possible que vous ne receviez pas la notifi cation.

Dans ce cas, vérifi ez que l'adresse du destinataire est correcte.

ASTUCE : les paramètres de notification par e-mail ne seront pas affectés même lorsque la fonction [RESET] est exécutée à partir du menu.

Pour obtenir le Diagramme des commandes de contrôle, voir le fi chier « External_Control.pdf » sur le CD-ROM.

Liste de messages d'erreur et d'alertes

Numéro d'erreur* Code erreur	Message de l'alerte par e-mail	Explication Mesures
70h ~ 7Fh	L'alimentation du moniteur ne fonctionne pas normalement.	Alimentation anormale en mode de veille Contactez votre fournisseur.
80h ~ Fh Le ventilateur s'est arrêté Fonctionnement du ventilateur anormal Contactez votre fournisseur.
90h ~ 9Fh	L'unité de rétroéclairage du moniteur ne fonctionne pas normalement.	Rétroéclairage anormal Contactez votre fournisseur.
A0h ~ AFh Le moniteur a surchauffé. Température anormale Contactez votre fournisseur.
A2h		Le CAPTEUR a atteint la température indiquée par l'utilisateur.*condition : PROTECTION AFFICHAGE - CONTROLE VENTILATEUR - VENTILATEUR = AUTO	Confirmez les paramètres dans l'OSD (PROTECTION AFFICHAGE - CONTROLE VENTILATEUR).
B0h ~ BFh	Le moniteur ne reçoit pas le signal d'entrée.	Pas de signal Reportez-vous au paragraphe « Pas d'image » de la section Dépannage.
D0h	La capacité restante du journal d'erreur a diminué.	La taille de la mémoire du journal Preuve de lecture est 1 heure supplémentaire.	Obtenez un journal avec la commande externe PD. Voir page 44.
E0h ~ EFh Erreur système sur le moniteur. Erreur système. Contactez votre fournisseur.

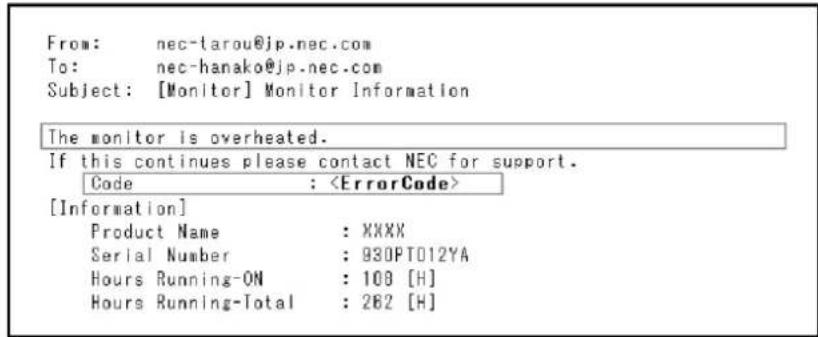

Exemple : les exemples suivants font partie des alertes par e-mail informant d'une température anormale du moniteur.

Exemple : les exemples suivants font partie de l'e-mail test envoyé par le navigateur.

Cliquez sur « SNMP » situé à gauche de la page HOME.

Cette fonction permet d'obtenir l'état et de contrôler un moniteur via le réseau.

Version :

SNMP v1 Texte brut authentifi é par nom de communauté, pas de renvoi de message de confi rmation de Trap. SNMP v2c Texte brut authentifi é par nom de communauté, renvoi de message de confi rmation de Trap.

Nom communauté :

Le paramètre défaut pour le nom de communauté est « public ». Il est en lecture seule. Vous pouvez défi nir des noms de communautés pour 3 paramètres maximum.

Trap :

Envoi d'un message d'erreur à l'adresse spécifiée lorsqu'une erreur se produit sur le moniteur.

Case à cocher Explication Code d'erreur
Temperature (Température) Température anormale 0xA0, 0xA1, 0xA2
Fan (Ventilateur) Fonctionnement du ventilateur anormal 0x80, 0x81
Power (Alimentation) Fonctionnement de l'alimentation anormal 0x70, 0x71, 0x72, 0x78
Inverter/Backlight (Inversion/Rétroéclairage) Fonctionnement de l'inversion/du rétroéclairage anormal	0x90, 0x91
No Signal (Pas de signal) Pas de signal 0xB0
PROOF OF PLAY (PREUVE DE LECTURE)	Réduire le stockage du journal	0xD0
System Error (Erreur système)	Erreur système	0xE0

Paramètre AMX

Cliquez sur « AMX » situé à gauche de la page HOME.

AMX BEACON Activer/désactiver pour la détection de AMX Device Discovery lors de la connexion à un réseau pris en charge par le système de contrôle NetLinx d'AMX.ASTUCE:Lors de l'utilisation d'un appareil prenant en charge AMX Device Discovery, le système de contrôle AMX NetLinx reconnaît l'appareil et télécharge le module Device Discovery approprié à partir d'un serveur AMX.La sélection du réglage [ENABLE] (ACTIVER) permet de détecter le périphérique avec AMX Device Discovery.La sélection du réglage [DISABLE] (DESACTIVER) ne permet pas de détecter le périphérique avec AMX Device Discovery.

Paramètre CRESTRON

Cliquez sur « CRESTRON » situé à gauche de la page HOME.

Le moniteur prend en charge CRESTRON ROOMVIEW, qui permet de gérer et de contrôler à partir d'un ordinateur ou d'un contrôleur plusieurs appareils connectés sur le réseau.

Pour plus d'informations, visitez le site http://www.crestron.com

ROOMVIEW ROOMVIEW	pour la gestion à partir de l’ordinateur.MARCHE : active ROOMVIEW.ARRET : désactive ROOMVIEW.
CRESTRONCONTROL	CRESTRON CONTROL pour la gestion à partir du contrôleur.MARCHE : active CRESTRON CONTROL.ARRET : désactive CRESTRON CONTROL.
CONTROLLER IPADDRESS (ADRESSEIP CONTROLEUR)	Défi nir l’adresse IP du SERVEUR CRESTRON.
IP ID (ID IP) Défi nir l’ID de l’adresse IP du SERVEUR CRESTRON.

ASTUCE : les paramètres CRESTRON ne sont requis que pour l'utilisation de CRESTRON ROOMVIEW.

Pour plus d'informations, visitez le site http://www.crestron.com

Paramètre Name (Nom)

Cliquez sur « NAME » situé à gauche de la page HOME.

MONITOR NAME(NOM DU MONITEUR)	Défi nissez un nom pour le moniteur. Le nom doit compter 16 caractères maximum. La valeur par défaut est le nom du modèle.
HOST NAME(NOM D'HÔTE)	Entrez le nom d'hôte du réseau connecté au moniteur.Vous pouvez utiliser jusqu'à 15 caractères alphanumériques.
DOMAIN NAME(NOM DE DOMAINE)	Entrez le nom de domaine du réseau connecté au moniteur.Vous pouvez utiliser jusqu'à 60 caractères alphanumériques.

Paramètre Network Password (Mot de passe réseau)

Cliquez sur « NETWORK PASSWORD » situé à gauche de la page HOME.

PJLink PASSWORD(MOT DE PASSE PJLink)	Défi nissez un mot de passe pour PJLink*. Le mot de passe doit compter 32 caractères maximum.N'oubliez pas le mot de passe. Si vous l'oubliez, contactez votre fournisseur.
HTTP PASSWORD(MOT DE PASSE HTTP)	Défi nissez un mot de passe pour le serveur HTTP. Le mot de passe doit compter 10 caractères maximum.
HTTP PASSWORD ENABLE (MOT DE PASSE HTTP ACTIVER)	Le MOT DE PASSE HTTP est requis pour la connexion au serveur HTTP.Défi nir un nom de moniteur sous la forme USER NAME (NOM D'UTILISATEUR) lors de la saisie du mot de passe.

*Définition de PJLink
PJLink est une normalisation de protocole utilisée pour contrôler les périphériques de différents fabricants. Ce protocole standard a été établi par la JBMIA (Japan Business Machine and Information System Industries Association) en 2005.
Le périphérique prend en charge toutes les commandes du protocole PJlink Classe 1.
La confi guration de PJLink ne sera pas affectée même lorsque la fonction [RESET] est exécutée à partir du menu.

Informations Liste PD

Cliquez sur « PD LIST » situé à gauche de la page HOME.

Affi che la liste des ID et adresses IP de plusieurs moniteurs connectés en guirlande.

Seul le moniteur principal peut affi cher la liste.

Paramètre Memo

Cliquez sur « MEMO » situé à gauche de la page HOME.

Défi nissez un titre et un message.

TITLE (TITRE) Le titre	doit compter 24 caractères maximum.
MESSAGE Le message	doit compter 240 caractères maximum.
MEMO PASSWORD (MOT DE PASSE MEMO)	« 0000 » est le paramètre par défaut.
MEMO PASSWORD ENABLE (ACTIVER MOT DE PASSE MEMO)	Le MOT DE PASSE MEMO est requis lors de la définition de MEMO.

L'utilisation du bouton « SET/POINT ZOOM » de la télécommande permet d'agrandir une partie d'image.

Appuyez sur le bouton CH+/- pour faire un zoom vers le haut ou le bas. L'image peut être agrandie entre 1 et 10 fois.

1 Appuyez sur le bouton [SET/POINT ZOOM] de la télécommande. Une icône en forme de loupe s'affi che.
2 Déplacez l'icône en forme de loupe avec le bouton [ ▲] [▼]+ [-].
3 Appuyez sur [CH+] pour faire un zoom avant. Appuyez sur [CH-] pour faire un zoom arrière.
4 Appuyez sur [SET/POINT ZOOM] pour effacer l'icône.
5 Appuyez sur [EXIT] pour revenir à la taille normale.
6 Appuyez sur [MENU] pour affi cher le menu OSD.

REMARQUE : • L'image peut être déformée avec l'utilisation de cette fonction.

• Cette fonction ne fonctionne pas si elle est défi nie sur IDI, POP, PBP, TILE MATRIX, ECONOMISEUR ECRAN, SUPER sous MODIFICATION ENTREE, ROTATION IMG.
• Lors de la sélection de DYNAMIQUE ou ZOOM dans ASPECT, l'image passe en mode PLEIN, puis POINT ZOOM. Après POINT ZOOM, le réglage ASPECT retourne sur le mode ASPECT précédent. Lorsque le réglage ASPECT est modifi é pendant l'application de POINT ZOOM, DYNAMIQUE et ZOOM passe en mode image PLEIN.
  • L'icône en forme de loupe ne bouge pas.
• POINT ZOOM est déverrouillée après la modification du signal d'entrée ou la mise hors tension.
• POINT ZOOM est déverrouillée lors de la définition de ROTATION IMG ou la modification du paramètre ASPECT durant POINT ZOOM.

PREUVE DE LECTURE

Cette fonction permet d'envoyer un message pour obtenir l'état actuel du moniteur grâce à une auto-vérifi cation.

Vérifi er élément Message
1	ENTREE	DVI, VGA, Y/Pb/Pr, HDMI, DPORT, HDMI2*, HDMI3*, RGB/HV*, Y/Pb/Pr2*, SCART*, VIDEO*, S-VIDEO*, OPTION*
2	Résolution ex. (H)1920, (V)1080, (H)1360, (V)768 ou Pas de signal ou Signal incorrect
3	ENTREE AUDIO IN1,	IN2, IN3*, HDMI, DPORT, HDMI2*, HDMI3*, OPTION (analogique)*, OPTION (numérique)*
4	Signal audio Entré audio ou Pas d'audio ou N/A (IN1, IN2, IN3*, OPTION (analogique*)
5	Image Image normale	ou Pas d'image
6	Sortie audio Audio normal ou Pas d'audio
7	Durée cumulée	(heure)/(minutes)/(secondes)

* : cette fonction dépend de la carte des options utilisée.

Exemple :

① HDMI
② 1920 x 1080
③ HDMI
④ Entrée audio
⑤ Image normale
⑥ Audio normal
⑦ 0h/0m/0s

REMARQUE : pour la fonction Preuve de lecture, voir le fichier « External_Control.pdf » sur le CD-ROM.

Cette fonction permet d'obtenir les données sur l'état du moniteur par communication sans fil, même lorsque le moniteur est éteint.

Vous pouvez défi nir cette fonction avec certains menus de l'OSD.

REMARQUE : position du capteur : voir page 9.

Contactez votre fournisseur pour des informations détaillées.

Nom fonction Nom élément Lecture/Ecriture
Setting read and write function (Défi nition de la fonction lecture et écriture)	INPUT TYPE (TYPE D'ENTREE) R/W
	PICTURE (IMAGE) R/W
	ADJUST (REGLER) R/W
	AUDIO R/W
	SCHEDULE (CALENDRIER) R/W
	PIP R/W
	OSD R/W
	MULTI DISPLAY (AFFICHAGES MULTIPLES) R/W
	DISPLAY PROTECTION (PROTECTION AFFICHAGE) R/W
	EXTERNAL CONTROL (COMMANDE EXTERNE) R/W
	ADVANCED OPTION1 (OPTION AVANCEE1)	R/W
	ADVANCED OPTION2 (OPTION AVANCEE2)	R/W
	FACTORY RESET (PREREGLAGE USINE)	R/W
Display information (Informations affi chage)	MODEL NAME (NOM DU MODELE)	Lecture seule
	SERIAL NUMBER (N° DE SERIE)	Lecture seule
	MANUFACTURED DATE (DATE DE FABRICATION)	Lecture seule
	FIRMWARE1	Lecture seule
	FIRMWARE2	Lecture seule
	MAC ADDRESS (ADRESSE MAC)	Lecture seule
All data for service (Toutes les données du service)		Lecture seule

Bord ultra fin : fournit une solution optimale pour un environnement avec mosaïques.

Encombrement réduit : offre la solution idéale pour les environnements avec une qualité d'image supérieure.

Systèmes de contrôle des couleurs : permet de régler les couleurs à l'écran et de personnaliser la précision des couleurs de votre moniteur selon diverses normes.

OmniColor : combine un contrôle des couleurs sur six axes et la norme sRGB. Le contrôle des couleurs sur six axes permet le réglage des couleurs via six axes (R, V, B, C, M et J) au lieu des trois axes (R, V et B) précédemment utilisables. La norme sRGB dote le moniteur d'un profil de couleurs uniforme. Elle permet que les couleurs affichées sur le moniteur soient identiques à celles imprimées (avec un système d'exploitation et une imprimante couleur compatibles sRGB). Vous pouvez ainsi régler les couleurs à l'écran et personnaliser la précision des couleurs de votre moniteur selon diverses normes.

Contrôle des couleurs sRGB : nouveau standard de gestion optimisée des couleurs qui permet la correspondance des couleurs sur les écrans d'ordinateurs et sur d'autres périphériques. La norme sRGB, basée sur l'espace calibré des couleurs, permet une représentation optimale des couleurs et une compatibilité descendante avec les autres normes de couleur habituelles.

Commandes OSD (On-Screen-Display) : permettent de régler facilement et rapidement tous les éléments de votre image d'écran à l'aide de menus en ligne, simples à utiliser.

Plug and Play : la solution Microsoft® avec le système d'exploitation Windows® facilite la confi guration et l'installation en obtenant les données techniques du moniteur (comme le format et les résolutions d'écran acceptés), optimisant ainsi automatiquement les performances d'affi chage.

Système IPM (Intelligent Power Manager – Gestionnaire d'énergie intelligent) : fournit des méthodes d'économie d'énergie novatrices qui permettent au moniteur de passer à un niveau de consommation d'énergie plus faible lorsqu'il est allumé sans être utilisé, économisant ainsi deux tiers des coûts de consommation d'énergie, réduisant les émissions et diminuant les coûts de conditionnement d'air du lieu de travail.

Capacité FullScan™ (balayage complet) : permet d'utiliser la totalité de la surface de l'écran dans la plupart des résolutions, augmentant ainsi de façon signifi cative la taille de l'image.

Interface de montage à la norme VESA (FDMIv1) : permet de fixer le moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l'utilisation d'une interface de montage en conformité avec les normes nord-américaines TÜV-GS et/ou UL1678.

DVI-D : le sous-ensemble tout numérique de DVI validé par le groupe de travail sur l'affichage numérique (DDWG) pour les connexions numériques entre ordinateurs et écrans. L'analogique n'est pas pris en charge par les connecteurs DVI-D qui sont des connecteurs purement numériques. Il s'agit d'une connexion purement numérique basée sur DVI ; un adaptateur simple suffit donc à assurer la compatibilité entre les connecteurs DVI-D et d'autres connecteurs numériques eux aussi basés sur la norme DVI tels les connecteurs DFP et P&D. L'interface DVI de cet écran prend en charge HDCP.

TILE MATRIX, TILE COMP : affiche avec précision une image sur plusieurs écrans en compensant la largeur des bords.

ZOOM : étend/réduit la taille de l'image horizontalement et verticalement.

Auto-diagnostic : lorsqu'une erreur interne se produit, un statut de panne est indiqué.

HDCP (High-bandwidth Digital Content Protection, Protection des contenus numériques haute définition) : HDCP est un système qui empêche la copie illégale de données vidéo envoyées via DVI (Digital Visual Interface). Si vous n'arrivez pas à afficher du contenu via l'entrée DVI, cela ne veut pas dire que l'écran ne fonctionne pas correctement. Avec la mise en place du système HDCP, il peut arriver qu'un contenu soit protégé et qu'il ne s'affiche pas, conformément à la décision ou à l'intention de la communauté HDCP (Digital Content Protection, LLC).

Logement pour la carte des options : vous pouvez utiliser une carte d'options. Contactez votre fournisseur pour des informations détaillées.

Pas d'image

• Le câble vidéo doit être connecté complètement à la carte graphique et à l'ordinateur.
• La carte graphique doit être entièrement insérée dans son logement.
• Le bouton d'alimentation principal doit être dans la position MARCHE.
• Les interrupteurs d'alimentation du moniteur et de l'ordinateur doivent être sur la position MARCHE.
• Vérifi ez qu'un mode d'affi chage autorisé a bien été sélectionné pour la carte graphique ou le système utilisé (veuillez consulter le manuel de votre carte graphique ou de votre système pour modifi er le mode graphique).
• Vérifi ez la compatibilité et les paramètres recommandés de votre moniteur et de votre carte graphique.
• Vérifi ez que le connecteur du câble de signal vidéo ne comporte aucune broche tordue ou enfoncée.
• Le moniteur passe automatiquement en mode ARRET une fois le signal perdu. Appuyez sur le bouton d'alimentation.

Le bouton d'alimentation ne répond pas

• Débranchez le cordon d'alimentation du moniteur de la prise secteur pour éteindre et ainsi réinitialiser le moniteur.
• Vérifi ez le bouton d'alimentation principal situé à l'arrière du moniteur.
• Si votre lecteur DVD ou matériel informatique est connecté à l'entrée DVI, activez l'option MODE DVI.

Image neigeuse, écran noir en cas de connexion DVI

- Si votre lecteur DVD ou matériel informatique est connecté à l'entrée DVI, activez l'option MODE DVI.

Persistence de l'image

- Il est possible que la technologie LCD connaisse un phénomène appelé persistance de l'image. La persistance de l'image se manifeste lorsqu'une image résiduelle ou « fantôme » d'une image précédemment affi chée reste visible sur l'écran. Contrairement aux moniteurs à tube cathodique, la persistance de l'image sur les moniteurs LCD n'est pas permanente, mais l'on doit éviter d'affi cher des images fi xes pendant une longue période de temps. Pour remédier à la persistance de l'image, mettez le moniteur hors tension pendant une durée égale à celle de l'affi chage de l'image précédemment affi chée. Par exemple, si une image est restée affi chée sur l'écran pendant une heure et qu'il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l'image.

REMARQUE : Comme pour tous les équipements d'affi chage personnels, NEC DISPLAY SOLUTIONS vous recommande d'affi cher des images ou d'utiliser un économiseur d'écran animé(es) à intervalles réguliers chaque fois que l'écran est en veille ou d'éteindre le moniteur lorsqu'il n'est pas utilisé.

L'image défi le, est fl oue ou moirée.

• Vérifi ez que le câble vidéo est correctement connecté à l'ordinateur.
• Utilisez les touches de réglage d'image OSD pour mettre au point et régler l'affi chage en augmentant ou en diminuant la valeur de fi nesse. Après un changement de mode d'affi chage, les paramètres de réglage d'image OSD peuvent nécessiter un réajustement.
• Vérifi ez la compatibilité et les paramètres recommandés de votre moniteur et de votre carte graphique.
• Si votre texte est altéré, passez en mode vidéo non entrelacé et utilisez un taux de rafraîchissement de 60 Hz.
• L'image peut être déformée lorsque l'alimentation est allumée ou les paramètres modifi és.

L'image du signal composant est verdâtre

- Vérifi ez si la prise d'entrée Y/Pb/Pr est bien sélectionnée.

Le voyant sur le moniteur n'est pas allumé (aucune couleur, verte ou orange, n'est visible)

• Vérifi ez que l'interrupteur d'alimentation est enfoncé et que le cordon d'alimentation est branché.
• Le bouton d'alimentation principal doit être dans la position MARCHE.
• Assurez-vous que l'ordinateur n'est pas en mode d'économie d'énergie (actionnez le clavier ou bougez la souris).
• Vérifi ez que l'option de l'indicateur d'alimentation de l'OSD est défi nie sur MARCHE.

Le voyant rouge sur le moniteur clignote

• Il est possible qu'une panne se soit produite. Contactez votre revendeur NEC DISPLAY SOLUTIONS autorisé.
• Si le moniteur s'éteint pour cause de température interne supérieure à la température normale lors du fonctionnement, le VOYANT clignote en ROUGE six fois. Allumez de nouveau le moniteur après avoir vérifié é que la température interne a été réduite et correspond à la température normale en fonctionnement.

L'image n'est pas à la bonne taille

• Utilisez les touches de réglage d'image OSD pour augmenter ou diminuer la trame.
• Vérifi ez qu'un mode d'affi chage autorisé a bien été sélectionné pour la carte graphique ou le système utilisé (veuillez consulter le manuel de votre carte graphique ou de votre système pour modifi er le mode graphique).

La résolution choisie ne s'affi che pas correctement

- Utilisez le mode d'affi chage OSD pour entrer dans le menu Informations et vérifi ez que la bonne résolution a bien été sélectionnée. Sinon, choisissez l'option correspondante.

Pas de son

• Vérifi ez que le câble audio est branché correctement.
• Vérifi ez que la sourdine n'est pas activée.
• Vérifi ez que le volume n'est pas réglé au minimum.
• Vérifi ez si l'ordinateur prend en charge un signal audio via DisplayPort. En cas de doute, contactez le fabricant de l'ordinateur.
  • Vérifi ez si SURROUND est activé.

La télécommande ne répond pas

• Vérifi ez l'état des piles de la télécommande.
• Vérifi ez que les piles sont correctement insérées.
• Vérifi ez que la télécommande est bien dirigée vers le capteur du moniteur.
  • Vérifi ez l'état de REGLAGE VERROUILL IR.
• La télécommande risque de ne pas fonctionner lorsque le capteur est exposé à la lumière du jour ou à un éclairage direct ou lorsqu'un objet s'interpose entre la télécommande et lui.

La fonction CALENDRIER/PROGRAMMATEUR ARRET ne fonctionne pas correctement

• La fonction CALENDRIER est désactivée lorsque PROGRAMMATEUR ARRET est défini.
• Si la fonction « PROGRAMMATEUR ARRET » est activée et que le moniteur LCD n'est plus alimenté à cause d'une interruption inattendue de l'alimentation, cette fonction sera réinitialisée.

Image neigeuse, son faible sur le téléviseur

- Vérifi ez la connexion de l'antenne/du câble. Utilisez un nouveau câble si nécessaire.

Interférences sur le téléviseur

- Vérifi ez les composants pour le blindage, éloignez-les du moniteur si nécessaire.

La commande RS-232C ou LAN n'est pas disponible

- Vérifi ez la connexion du câble RS-232C ou LAN.

Caractéristiques - X464UN

Spécifi cations du produit

Module LCD			46"/1 168 mm diagonalPas:0,530 mmRésolution:1 920 x 1 080Couleur:Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée)Luminosité:700 cd/m2(Max.) à 25 °CRapport de contraste:3500:1Angle de visualisation:89° (typ) @ CR>10
Fréquence Horizontale:Verticale:15,625/15,734 kHz, 31,5 kHz - 91,1 kHz50 - 85 Hz (entrée analogique)24 - 85 Hz (entrée numérique)
Horloge de pixels Analogique:13,5 MHz, 25 MHz - 195 MHzNumérique:25 MHz - 165 MHz (DVI), 25 MHz - 300 MHz (HDMI/DisplayPort)
Dimension visible 1018,1 x 572,7 mm
Signal d'entrée
DVI DVI-D 24 broches RGB		numérique	DVI (HDCP)VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*,1, 1920X1080 (60 Hz), 1080p, 1080i
DisplayPort Connecteur DisplayPort		RGB numérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*,1, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 3840x2160 (30 Hz/24 Hz)*1,*4
VGA*2	Mini D-sub 15 broches	RGB analogique	0,7 Vp-p/75 ohmVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*,1, WUXGA60*,1, 1920X1080 (60 Hz)
		Sync Séparé : niveau TTL (pos./nég.)Sync. composite sur vidéo verte : 0,3 V p-p nég.
HDMI Connecteur HDMI YUV		numériqueRGB numérique	HDMMVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*,1, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz, 3840x2160 (30 Hz/24 Hz/25 Hz)*1,*4, 4096x2160 (24 Hz)*1,*4
Y/Pb/Pr*2	Mini D-sub 15 broches	Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohmHDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz
Signal de sortie
DisplayPort Connecteur DisplayPort		RGB numérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3.
AUDIO
Entrée AUDIO	Mini jack STEREO Audio analogique		Stéréo G/D 0,5 V rms
	Connecteur HDMI Audio numérique		PCM 32, 44,1, 48 KHz (16/20/24 bits)
	Connecteur DisplayPort	Audio numérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
Sortie AUDIO	Mini jack STEREO Audio analogique		Stéréo G/D 0,5 V rms
Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)
Commande Entrée RS-232C :LAN :DJ-45 10/100 BASE-TRemote IN :Mini jack stéréo 3,5 Φ
Port de service			Port de service USB pour la maintenance
Alimentation			3,0 - 1,2 A à 100 - 240 V CA 50/60 Hz
Environnement de fonctionnement Température*3:Humidité :20 - 80 % (sans condensation)Altitude :0 - 3000 m (la luminosité peut diminuer selon l'altitude)
Environnement de stockage Température :-20 - 60 °C / -4 - 140 °FHumidité :10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C
Dimensions			1024,0 (L) x 578,6 (H) x 99,7 (P) mm / 40,3 (L) x 22,8 (H) x 3,9 (P) pouces
Poids			23,0 kg (50,7 livres)
Interface de montage compatible VESA			300 x 300 mm (M6, 4 trous)
Gestion de l'énergie			VESA DPM
Plug & Play			VESA DDC2Bi, DDC/Cl, DisplayPort
Alimentation pour emplacement OPTION type 2			16 V/3,6 A
Accessoires			Manuel de l'utilisateur, cordon d'alimentation, câble de signal vidéo (câble DisplayPort vers DisplayPort), câble LAN, 1 fixation, 1 vis, CD-ROM

REMARQUE : les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.
*1 : Image compressée.
*2 : Terminal usuel.
*3 : Si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.
*4: Le texte affiché peut être flou.

Caractéristiques - X464UNS

Spécifi cations du produit

Module LCD			46"/1 168 mm diagonalPas:0,530 mmRésolution:1 920 x 1 080Couleur:Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée)Luminosité:700 cd/m2(Max.) à 25 °CRapport de contraste:3500:1Angle de visualisation:89° (typ) @ CR>10
Fréquence Horizontale:			15,625/15,734 kHz, 31,5 kHz - 91,1 kHzVerticale:50 - 85 Hz (entrée analogique)24 - 85 Hz (entrée numérique)
Horloge de pixels Analogique: 13,5 MHz, 25 MHz - 195 MHzNumérique: 25 MHz - 165 MHz (DVI), 25 MHz - 300 MHz (HDMI/DisplayPort)
Dimension visible 1018,1 x 572,7 mm
Signal d'entrée
DVI DVI-D 24 broches RGB		numérique	DVI (HDCP)VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, 1920X1080 (60 Hz), 1080p, 1080i
DisplayPort Connecteur DisplayPort		RGB numérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*, WUXGA60*1, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 3840x2160 (30 Hz/24 Hz)*1,*4
VGA*2	Mini D-sub 15 broches	RGB analogique	0,7 Vp-p/75 ohmVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*, WUXGA60*1, 1920X1080 (60 Hz)
		Sync Séparé : niveau TTL (pos./nég.)Sync. composite sur vidéo verte : 0,3 V p-p nég.
HDMI Connecteur HDMI YUV		numériqueRGB numérique	HDMMVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*, WUXGA60*, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz, 3840x2160 (30 Hz/24 Hz/25 Hz)*1,*4, 4096x2160 (24 Hz)*1,*4
Y/Pb/Pr*2	Mini D-sub 15 broches	Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohmHDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz
Signal de sortie
DisplayPort Connecteur DisplayPort		RGB numérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3.
AUDIO
Entrée AUDIO	Mini jack STEREO Audio analogique		Stéréo G/D 0,5 V rms
	Connecteur HDMI Audio numérique		PCM 32, 44,1, 48 KHz (16/20/24 bits)
	Connecteur DisplayPort	Audio numérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
Sortie AUDIO	Mini jack STEREO Audio analogique		Stéréo G/D 0,5 V rms
Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)
Commande Entrée RS-232C :LAN : RJ-45 10/100 BASE-TRemote IN : Mini jack stéréo 3,5 Φ
Port de service			Port de service USB pour la maintenance
Alimentation			3,0 - 1,2 A à 100 - 240 V CA 50/60 Hz
Environnement de fonctionnement Température*3:Humidité : 0 - 40 °C / 32 - 104 °FHumidité : 20 - 80 % (sans condensation)Altitude : 0 - 3000 m (la luminosité peut diminuer selon l'altitude)
Environnement de stockage Température : -20 - 60 °C / -4 - 140 °FHumidité : 10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C
Dimensions			1022,0 (L) x 576,6 (H) x 101,3 (P) mm / 40,2 (L) x 22,7 (H) x 4,0 (P) pouces
Poids			20,4 kg (45,0 livres)
Interface de montage compatible VESA			300 x 300 mm (M6, 4 trous)
Gestion de l'énergie			VESA DPM
Plug & Play			VESA DDC2Bi, DDC/Cl, DisplayPort
Alimentation pour emplacement OPTION type 2			16 V/3,6 A
Accessoires			Manuel de l'utilisateur, cordon d'alimentation, câble de signal vidéo (câble DisplayPort vers DisplayPort), câble LAN, 1 fixation, 1 vis, CD-ROM

REMARQUE : les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.
*1 : Image compressée.
*2 : Terminal usuel.
*3 : Si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.
*4 : Le texte affiché peut être flou.

Caractéristiques - X464UNV

Spécifi cations du produit

Module LCD				46"/1 168 mm diagonalPas:0,530 mmRésolution:1 920 x 1 080Couleur:Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée)Luminosité:500 cd/m2(Max.) à 25 °CRapport de contraste:3500:1Angle de visualisation:89° (typ) @ CR>10
Fréquence Horizontale:Verticale:15,625/15,734 kHz, 31,5 kHz - 91,1 kHz50 - 85 Hz (entrée analogique)24 - 85 Hz (entrée numérique)
Horloge de pixels Analogique:13,5 MHz, 25 MHz - 195 MHzNumérique:25 MHz - 165 MHz (DVI), 25 MHz - 300 MHz (HDMI/DisplayPort)
Dimension visible 1018,1 x 572,7 mm
Signal d'entrée
	DVI DVI-D 24 broches RGB		numérique	DVI (HDCP)VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, 1920X1080 (60 Hz), 1080p, 1080i
	DisplayPort	Connecteur DisplayPort	RGB numérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, WUXGA60*1, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 3840x2160 (30 Hz/24 Hz)*1, *4
	VGA*2	Mini D-sub 15 broches	RGB analogique	0,7 Vp-p/75 ohmVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, WUXGA60*1, 1920X1080 (60 Hz)
			Sync Séparé : niveau TTL (pos./nég.)Sync. composite sur vidéo verte : 0,3 V p-p nég.
	HDMI Connecteur HDMI YUV		numériqueRGB numérique	HDMMVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, WUXGA60*1, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480 p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz, 3840x2160 (30 Hz/24 Hz/25 Hz)*1, *4, 4096x2160 (24 Hz)*1, *4
	Y/Pb/Pr*2	Mini D-sub 15 broches	Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohmHDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz
Signal de sortie
	DisplayPort	Connecteur DisplayPort	RGB numérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3.
AUDIO
	Entrée AUDIO	Mini jack STEREO Audio	analogique	Stéréo G/D 0,5 V rms
		Connecteur HDMI Audio	numérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
		Connecteur DisplayPort	Audio numérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
	Sortie AUDIO	Mini jack STEREO Audio	analogique	Stéréo G/D 0,5 V rms
Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)
Commande Entrée RS-232C:LAN:DJ-45 10/100 BASE-TRemote IN:Mini jack stéréo 3,5 Φ
Port de service				Port de service USB pour la maintenance
Alimentation				2,6 - 1,1 A à 100 - 240 V CA 50/60 Hz
Environnement de fonctionnement		Température*:Humidité:Altitude:		0 - 40 °C / 32 - 104 °FHumidité:20 - 80 % (sans condensation)0 - 3000 m (la luminosité peut diminuer selon l'altitude)
Environnement de stockage		Température:Humidité:		-20 - 60 °C / -4 - 140 °FHumidité:10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C
Dimensions				1024,0 (L) x 578,6 (H) x 117,3 (P) mm / 40,3 (L) x 22,8 (H) x 4,6 (P) pouces
Poids				22,8 kg (50,3 livres)
Interface de montage compatible VESA				300 x 300 mm (M6, 4 trous)
Gestion de l'énergie				VESA DPM
Plug & Play				VESA DDC2Bi, DDC/Cl, DisplayPort
Alimentation pour emplacement OPTION type 2				16 V/3,6 A
Accessoires				Manuel de l'utilisateur, cordon d'alimentation, câble de signal vidéo (câble DisplayPort vers DisplayPort), câble LAN, 1 fixation, 1 vis, CD-ROM

REMARQUE : les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.
*1 : Image compressée.
*2 : Terminal usuel.
*3 : Si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.
*4 : Le texte affiché peut être flou.

Caractéristiques - X554UN

Spécifi cations du produit

Module LCD			55"/1388 mm diagonalPas:0,630 mmRésolution:1 920 x 1 080Couleur:Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée)Luminosité:700 cd/m2(Max.) à 25 °CRapport de contraste:3500:1Angle de visualisation:89° (typ) @ CR>10
Fréquence Horizontale:Verticale:15,625/15,734 kHz, 31,5 kHz - 91,1 kHz50 - 85 Hz (entrée analogique)24 - 85 Hz (entrée numérique)
Horloge de pixels Analogique:13,5 MHz, 25 MHz - 195 MHzNumérique:25 MHz - 165 MHz (DVI), 25 MHz - 300 MHz (HDMI/DisplayPort)
Dimension visible 1209,6 x 680,4 mm
Signal d'entrée
	DVI DVI-D 24 broches RGB	numérique	DVI (HDCP)VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*, 1920X1080 (60 Hz), 1080p, 1080i
	DisplayPort Connecteur DisplayPort	RGBnumérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*, WUXGA60*, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 3840x2160 (30 Hz/24 Hz)*1,*4
	VGA*2Mini D-sub 15 broches RGB	analogique	0,7 Vp-p/75 ohmVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*, WUXGA60*, 1920X1080 (60 Hz)
		Sync Séparé:niveau TTL (pos./nég.)Sync. composite sur vidéo verte:0,3 V p-p nég.
	HDMI Connecteur HDMI YUV	numériqueRGBnumérique	HDMMVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*, WUXGA60*, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 6 0 Hz, 576i à 50 Hz, 480i à 60 Hz, 3840x2160 (30 Hz/24 Hz/25 Hz)*1,*4, 4096x2160 (24 Hz)*1,*4
	Y/Pb/Pr*2Mini D-sub 15 broches Composant Y:1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr):0,7 Vp-p/75 ohmHDTV/DVD:1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz
Signal de sortie
	DisplayPort Connecteur DisplayPort	RGBnumérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3.
AUDIO
	Entrée AUDIOMini jack STEREO Audiobanalogique	Stéréo G/D 0,5 V rms
	Connecteur HDMI Audionumérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
	Connecteur DisplayPortAudio numérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
	Sortie AUDIOMini jack STEREO Audiobanalogique	Stéréo G/D 0,5 V rms
Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)
Commande Entrée RS-232C:LAN:DJ-45 10/100 BASE-TRemote IN:Mini jack stéréo 3,5 Φ
Port de service		Port de service USB pour la maintenance
Alimentation		3,8 - 1,6 A à 100 - 240 V CA 50/60 Hz
Environnement de fonctionnement Température*:Humidité:20 - 80 % (sans condensation)Altitude:0 - 3000 m (la luminosité peut diminuer selon l'allitude)		0 - 40 °C / 32 - 104 °F
Environnement de stockage Température:Humidité:-20 - 60 °C / -4 - 140 °FHumidité:10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C
Dimensions		1215,3 (L) x 686,1 (H) x 99,6 (P) mm / 47,8 (L) x 27,0 (H) x 3,9 (P) pouces
Poids		29,2 kg (64,4 livres)
Interface de montage compatible VESA		400 x 400 mm (M6, 4 trous)
Gestion de l'énergie		VESA DPM
Plug & Play		VESA DDC2Bi, DDC/Cl, DisplayPort
Alimentation pour emplacement OPTION type 2		16 V/3,6 A
Accessoires		Manuel de l'utilisateur, cordon d'alimentation, câble de signal vidéo (câble DisplayPort vers DisplayPort), câble LAN, 3 fixations, 3 vis, CD-ROM, 2 vis à oreilles pour support facultatif

REMARQUE : les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.
*1 : Image compressée.
*2 : Terminal usuel.
*3 : Si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.
*4 : Le texte affiché peut être flou.

Caractéristiques - X554UNS

Spécifi cations du produit

Module LCD			55"/1388 mm diagonalPas:0,630 mmRésolution:1 920 x 1 080Couleur:Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée)Luminosité:700 cd/m2(Max.) à 25 °CRapport de contraste:3500:1Angle de visualisation:89° (typ) @ CR>10
Fréquence Horizontale:Verticale:15,625/15,734 kHz, 31,5 kHz - 91,1 kHz50 - 85 Hz (entrée analogique)24 - 85 Hz (entrée numérique)
Horloge de pixels Analogique: 13,5 MHz, 25 MHz - 195 MHzNumérique: 25 MHz - 165 MHz (DVI), 25 MHz - 300 MHz (HDMI/DisplayPort)
Dimension visible 1209,6 x 680,4 mm
Signal d'entrée
	DVI DVI-D 24 broches RGB	numérique	DVI (HDCP)VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, 1920X1080 (60 Hz), 1080p, 1080i
	DisplayPort Connecteur DisplayPort	RGB numérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, WUXGA60*1, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 3840x2160 (30 Hz/24 Hz)*1,*4
	VGA*2Mini D-sub 15 broches RGB	analogique	0,7 Vp-p/75 ohmVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, WUXGA60*1, 1920X1080 (60 Hz)
		Sync Séparé : niveau TTL (pos./nég.)Sync. composite sur vidéo verte : 0,3 V p-p nég.
	HDMI Connecteur HDMI YUV	numériqueRGBnumérique	HDMMVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, WUXGA60*1, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480 p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz, 3840x2160 (30 Hz/24 Hz/25 Hz)*1,*4, 4096x2160 (24 Hz)*1,*4
	Y/Pb/Pr*2Mini D-sub 15 broches Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohmHDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz
Signal de sortie
	DisplayPort Connecteur DisplayPort	RGBnumérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3.
AUDIO
	Entrée AUDIOMini jack STEREO Audio analogiqueStéréo G/D 0,5 V rms
		Connecteur HDMI Audio numérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
		Connecteur DisplayPortAudio numérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
	Sortie AUDIOMini jack STEREO Audio analogiqueStéréo G/D 0,5 V rms
Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)
Commande Entrée RS-232C :LAN :D-sub 9 brochesRJ-45 10/100 BASE-TRemote IN :Mini jack stéréo 3,5 Φ
Port de servicePort de service USB pour la maintenance
Alimentation3,8 - 1,6 A à 100 - 240 V CA 50/60 Hz
Environnement de fonctionnement Température* :0 - 40 °C / 32 - 104 °FHumidité :20 - 80 % (sans condensation)Altitude :0 - 3000 m (la luminosité peut diminuer selon l'altitude)
Environnement de stockageTempérature :-20 - 60 °C / -4 - 140 °FHumidité :10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C
Dimensions1213,5 (L) x 684,3 (H) x 100,4 (P) mm / 47,8 (L) x 26,9 (H) x 4,0 (P) pouces
Poids27,9 kg (61,5 livres)
Interface de montage compatible VESA400 x 400 mm (M6, 4 trous)
Gestion de l'énergieVESA DPM
Plug & PlayVESA DDC2Bi, DDC/Cl, DisplayPort
Alimentation pour emplacement OPTION type 216 V/3,6 A
AccessoiresManuel de l'utilisateur, cordon d'alimentation, câble de signal vidéo (câble DisplayPort vers DisplayPort), câble LAN, 3 fixations, 3 vis, CD-ROM, 2 vis à oreilles pour support facultatif

REMARQUE : les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.
*1 : Image compressée.
*2 : Terminal usuel.
*3 : Si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.
*4: Le texte affiché peut être flou.

Caractéristiques - X554UNV

Spécifi cations du produit

Module LCD			55"/1388 mm diagonalPas:0,630 mmRésolution:1 920 x 1 080Couleur:Plus de 16 millions de couleurs (en fonction de la carte graphique utilisée)Luminosité:500 cd/m2(Max.) à 25 °CRapport de contraste:3500:1Angle de visualisation:89° (typ) @ CR>10
Fréquence Horizontale:Verticale:15,625/15,734 kHz, 31,5 kHz - 91,1 kHz50 - 85 Hz (entrée analogique)24 - 85 Hz (entrée numérique)
Horloge de pixels Analogique: 13,5 MHz, 25 MHz - 195 MHzNumérique: 25 MHz - 165 MHz (DVI), 25 MHz - 300 MHz (HDMI/DisplayPort)
Dimension visible 1209,6 x 680,4 mm
Signal d'entrée
	DVI DVI-D 24 broches RGB	numérique	DVI (HDCP)VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, 1920X1080 (60 Hz), 1080p, 1080i
	DisplayPort Connecteur DisplayPort	RGBnumérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, WUXGA60*1, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 3840x2160 (30 Hz/24 Hz)*1,*4
	VGA*2 Mini D-sub 15 broches RGB	analogique	0,7 Vp-p/75 ohmVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, WUXGA60*1, 1920X1080 (60 Hz)
		Sync Séparé : niveau TTL (pos./nég.)Sync. composite sur vidéo verte : 0,3 V p-p nég.
	HDMI Connecteur HDMI YUV	numériqueRGBnumérique	HDMMVGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*1, WUXGA60*1, 1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480 p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz, 3840x2160 (30 Hz/24 Hz/25 Hz)*1,*4, 4096x2160 (24 Hz)*1,*4
	Y/Pb/Pr*2 Mini D-sub 15 broches Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohmHDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz
Signal de sortie
	DisplayPort Connecteur DisplayPort	RGBnumérique	DisplayPort est conforme à la norme V1.2, applicable à HDCP V1.3.
AUDIO
	Entrée AUDIO Mini jack STEREO Audio analogique	analogique	Stéréo G/D 0,5 V rms
	Connecteur HDMI Audio numérique	numérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
	Connecteur DisplayPort Audio numérique	Audio numérique	PCM 32, 44,1, 48 KHz (16/20/24 bits)
	Sortie AUDIO Mini jack STEREO Audio analogique	analogique	Stéréo G/D 0,5 V rms
Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)
Commande Entrée RS-232C :LAN :D-sub 9 brochesRJ-45 10/100 BASE-TRemote IN :Mini jack stéréo 3,5 Φ
Port de service			Port de service USB pour la maintenance
Alimentation			3,8 - 1,6 A à 100 - 240 V CA 50/60 Hz
Environnement de fonctionnement Température* :0 - 40 °C / 32 - 104 °FHumidité :20 - 80 % (sans condensation)Altitude :0 - 3000 m (la luminosité peut diminuer selon l'altitude)
Environnement de stockage Température :-20 - 60 °C / -4 - 140 °FHumidité :10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C
Dimensions			1213,5 (L) x 684,3 (H) x 100,4 (P) mm / 47,8 (L) x 26,9 (H) x 4,0 (P) pouces
Poids			25,9 kg (57,1 livres)
Interface de montage compatible VESA			400 x 400 mm (M6, 4 trous)
Gestion de l'énergie			VESA DPM
Plug & Play			VESA DDC2Bi, DDC/Cl, DisplayPort
Alimentation pour emplacement OPTION type 2			16 V/3,6 A
Accessoires			Manuel de l'utilisateur, cordon d'alimentation, câble de signal vidéo (câble DisplayPort vers DisplayPort), câble LAN, 3 fixations, 3 vis, CD-ROM, 2 vis à oreilles pour support facultatif

REMARQUE : les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.
*1 : Image compressée.
*2 : Terminal usuel.
*3 : Si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.
*4 : Le texte affiché peut être flou.

1) Entrées multiples analogiques (MiniDsub15 broches) : VGA, Y/Pb/Pr

N° de broche Nom
1 Rouge, Y/Pb/Pr_Pr
2 Vert, Y/Pb/Pr_Y
3 Bleu, Y/Pb/Pr_Pb
4 GND
5 DDC-GND
6 Rouge-GND
7 Vert-GND
8 Bleu-GND
9 +5 V (DDC)
10	GND
11	NC
12	DDC-SDA
13	H-SYNC
14	V-SYNC
15	DDC-SCL

2) Entrée/sortie RS-232C

N° de broche	Nom
1	NC
2 RXD
3 TXD
4	NC
5 GND
6	NC
7	NC
8	NC
9	NC

Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.

Informations du fabricant sur le recyclage et l'énergie

NEC DISPLAY SOLUTIONS s'engage fermement à protéger l'environnement et considère le recyclage comme l'une des priorités de l'entreprise en œuvrant pour minimiser les effets nuisibles sur l'environnement. Nous nous engageons à développer des produits qui respectent l'environnement et nous nous efforçons constamment d'aider à la définition et au respect des normes indépendantes les plus récentes émanant d'agences telles que l'ISO (International Organisation for Standardization) et la TCO (Swedish Trades Union).

Elimination des produits NEC usagés

Le but du recyclage est d'améliorer l'environnement en réutilisant, en mettant à niveau, en reconditionnant ou en récupérant le matériel. Des sites de recyclage spécialisés s'assurent que les composants nocifs pour l'environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l'environnement lorsqu'il est arrivé en fin de vie.

Toutes les informations requises concernant l'élimination du produit ainsi que les informations spécifiques à chaque pays concernant les sites de recyclage sont disponibles sur les sites Web suivants :

http://www.nec-display-solutions.com/greencompany/ (en Europe),

http://www.nec-display.com (au Japon) ou

http://www.necdisplay.com (aux Etats-Unis).

Economie d'énergie

Ce moniteur possède une capacité d'économie d'énergie avancée. Lorsqu'un signal DPM (Display Power Management) est envoyé au moniteur, le mode Économie d'énergie est activé. Le moniteur passe en mode unique Économie d'énergie.

Mode Consommation d’énergie Couleur du voyant
Fonctionnement normal*1, *2	Environ 120 W (X464UN)Environ 120 W (X464UNS)Environ 90 W (X464UNV)Environ 150 W (X554UN)Environ 150 W (X554UNS)Environ 125 W (X554UNV)	Vert
Mode d’économie d’énergie (ÉCONOMIE D’ÉNERGIE AUTO)	Inférieure à 2,5 W Orange
Mode d’économie d’énergie*1 (VEILLE AUTO) Inférieure	à 0,5 W Rouge
Hors tension Inférieure à 0,5 W Rouge

*1 : sans option, avec les paramètres d'usine.
*2 : en fonction de la destination.

Pour obtenir des informations supplémentaires, rendez-vous aux adresses suivantes :

http://www.necdisplay.com/ (aux Etats-Unis)

http://www.nec-display-solutions.com/ (en Europe)

http://www.nec-display.com/global/index.html (monde entier)

Marque WEEE (Directive européenne 2012/19/UE)

Au sein de

La législation en vigueur dans tous les états membres de l'Union Européenne exige que tous les déchets électriques et électroniques portant le symbole ci-contre (à gauche) ne soient pas mélangés au reste des déchets ménagers lors de leur élimination. Ceci inclut notamment les moniteurs et accessoires électriques, tels que les câbles-signaux et les cordons d'alimentation. Lorsque vous devez vous débarrasser de vos produits d'affi chage NEC, veuillez suivre les recommandations des autorités locales ou demander conseil auprès du revendeur qui vous a vendu le produit en question. Vous devez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant.

Ce symbole présent sur les produits électriques et électroniques ne s'applique qu'aux membres actuels de l'Union Européenne.

En dehors de l'Union Européenne

Si vous souhaitez vous débarrasser de produits électriques ou électroniques usagés en dehors de l'Union Européenne, veuillez contacter les autorités locales concernées pour respecter les modes de traitement acceptés.
