MOBILE SCAN MS-01 - Scanner mobile HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scanner mobile portatif
Marque / Modèle	Hyundai Mobile Scan MS-01
Alimentation	2 piles alcaline AA (non fournies)
Mémoire externe	Carte microSD jusqu'à 32 Go (non fournie)
Résolution	300 x 300 dpi (basse) ou 600 x 600 dpi (haute)
Mode couleur	Couleur ou monochrome (Noir & Blanc)
Format de fichier	JPEG
Interface	USB 2.0 haute vitesse (câble fourni)
Largeur de scan	8,27 pouces (210 mm)
Longueur de scan maximale	50 pouces (1270 mm) en 300 dpi, 25 pouces (635 mm) en 600 dpi
Vitesse de numérisation (A4)	Haute résolution couleur : 13 s, Mono : 6 s ; Basse résolution couleur : 3 s, Mono : 2 s
Capacité de stockage (carte 1 Go)	600 dpi couleur : ~220 photos, Mono : ~290 ; 300 dpi couleur : ~780, Mono : ~1280
Écran	LCD d'état
Voyants	Vert (prêt pour scan), Rouge (erreur / survitesse)
Mise hors tension automatique	3 minutes d'inactivité
Dimensions (estimées)	Environ 260 x 30 x 30 mm
Poids (avec piles)	Environ 200 g
Compatibilité système	Windows 7/Vista/XP, Mac OS 10.4 ou supérieur (pilote gratuit, installation non requise)
Nettoyage	Chiffon doux et sec pour la vitre du scanner
Sécurité	Ne pas forcer la carte microSD, respecter le sens d'insertion
Réparabilité / Pièces détachées	Piles AA remplaçables par l'utilisateur

FOIRE AUX QUESTIONS - MOBILE SCAN MS-01 HYUNDAI

Comment installer les piles dans le scanner Hyundai MS-01 ?

Ouvrez le capot de la batterie à l'arrière de l'appareil. Insérez 2 piles alcaline AA en respectant la polarité. Refermez le capot et allumez le scanner en maintenant la touche Power enfoncée pendant 2 secondes.

Pourquoi mon scanner ne s'allume-t-il pas ?

Vérifiez que les piles sont correctement installées et qu'elles sont neuves. Si le problème persiste, remplacez les piles par deux piles alcaline AA neuves.

Comment formater une carte microSD pour le scanner ?

Insérez la carte dans le logement, allumez le scanner, puis appuyez sur la touche Formater. 'F' s'affiche à l'écran. Appuyez sur Power/Scan pour lancer le formatage. Le voyant de la carte clignote pendant l'opération.

Quelle résolution choisir pour numériser un document ?

Utilisez 300 dpi pour des documents texte simples (plus rapide) et 600 dpi pour des photos ou documents nécessitant une haute qualité. Appuyez sur la touche DPI pour basculer.

Comment numériser un document avec le scanner mobile ?

Placez le scanner au début du document. Appuyez une fois sur le bouton Scan (Power/Scan). Faites glisser le scanner régulièrement sur le document. Appuyez à nouveau sur Scan pour arrêter. Le voyant vert clignote pendant la numérisation.

Que faire si le voyant rouge (ERR) s'allume pendant la numérisation ?

Le voyant rouge indique une vitesse de scan trop élevée. Appuyez sur la touche Power/Scan pour réinitialiser, puis recommencez en déplaçant le scanner plus lentement.

Comment transférer les photos scannées vers un ordinateur ?

Connectez le scanner à l'ordinateur via le câble USB fourni. L'appareil est reconnu comme un disque amovible (pilote non requis). Ouvrez le dossier et copiez les fichiers JPEG.

L'ordinateur ne reconnaît pas le scanner, que faire ?

Vérifiez que le câble USB est bien branché. Si le problème persiste, redémarrez l'ordinateur ou essayez un autre port USB. Le scanner doit être allumé.

Les photos numérisées sont floues, comment améliorer la qualité ?

Nettoyez la vitre du scanner avec un chiffon doux et sec. Assurez-vous également de glisser le scanner à vitesse constante et d'utiliser la résolution 600 dpi pour plus de netteté.

Combien de temps dure l'autonomie des piles ?

L'autonomie dépend de l'utilisation, mais des piles alcaline AA neuves permettent de numériser plusieurs dizaines de documents. Le scanner s'éteint automatiquement après 3 minutes d'inactivité pour économiser les piles.

MODE D'EMPLOI MOBILE SCAN MS-01 HYUNDAI

1. Principales caractéristiques

Sélection du scan Couleur / Monochrome (Mono) Sélection du scan 600/300 dpi Enregistrement direct du fichier. JPG vers la carte microSD Supporte la carte microSD jusqu'à 32Go Pilote gratuite à télécharger pour Windows 7 / Vista / XP et Mac OS10.4 ou supérieur (branchement direct, installation du pilote non requise)

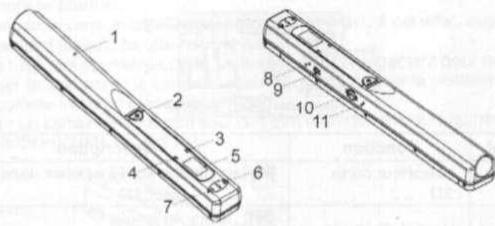

2. Parties fonctionnelles

	Pioce	Fonction
1	Capot de la batterie	Pour 2 piles alcaline de type AA
2	Power/Scan	Power On/ Off: Appuyer et maintainir cette touche enfoncée pendant 2 secondes pourmettre l'appareil sous tension et hors tension. En mode Mise sous tension, appuyer sur cette touche pour démarrer le scan, appuyer encore une fois sur cette touche pour arrêté
3	le voyage DEL Erreur	Survitesse : Voyant rouge activé
4	Voyant Scan	Prét pour le scan : Voyant vert activé
5	Ecran LCD	Affichage du statut du scan
6	Résolution	Sélection Résolution haute(600dpi)/Résolution basse(300dpi) ; L'odore du mode Résolution basse/haute s'affiche sur
7	C/BW	Délection Color/Mono scan, Color/Mono mode, l'odore apparait sur l'écran
8	Réglage de l'heure	Appuyer pour acceder au mode Réglage de l'heure
9	Interface USB	Télécharger des photos vers un ordinateur avec le cable USB fourni.
10	Logement de la carte SD	Emplacement de stockage de la carte MicroSD.
11	Touche Formater	Appuyer sur cette touche pour formater la carte microSD.

3. Description des icônes d'état

Élement	Fonction	Description
1	Indicateur carte SD	SD Les photos sont stockées dans la carte microSD
2	Voyant de la pile	Batterie pleine Batterie vide
3	Indicateur d'effet	Couleur ou Mono
4	Indicateur du compteur	Indique les fichiers scannés présents dans la carte microSD
5	Résolution sélectionnée	Haute : 600 dpi / Basse : 300 dpi

4.1 Installation de la batterie

1. Ouvrir le capot.
2. Insérer 2 piles alcaline AA dans le compartiment prévu à cet effet.
3. Allumer le scanner en appuyant sur la touche [POWER] pendant 2 secondes.

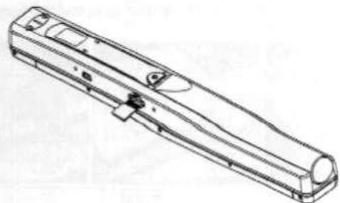

4.2 Insertion d'une carte mémoire microsd (non comprise)

Vous nevez introduire une carte microSD (nonfournie) pour enregistrer et stocker vos photos. Pour introduire cette carte :

1. Eteindre le scanner.
2. Introduire la carte microSD dans le logement prévu à cet effet, appuyer doucement jusqu'à ce que la carte s'enclenche.

Remarque: Ne pas pousser la carte en forçant dans le logement pour ne pas endommager le scanner ni la carte mémoire microSD. Aligner la position de la carte microSD (comme indiqué) et réessayer.

Remarque: La carte mémoire microSD doit être formatée avant la numérisation. Se reporter aux instructions suivantes.

4.3 Réglage de l'heure

1. Appuyer sur [TIME SET] pour accéder au mode Réglage de l'heure
2. L'écran affiche 1 XX, appuyer sur les touches (C/WB & DPI) pour faire avancer ou reculer la sélection des nombres
3. Appuyer sur la touche (SCAN) pour confirmer le réglage
4. L'écran passe au mode de réglage suivant dans l'ordre suivant

1 XX année 2 XX mois 3 XX date 4 XX heure 5 XX minute

1. Une fois toutes les informations définies, appuyer encore une fois sur la touche (TIME SET) pour quitter

4.4 Formatage de la carte mémoire microSD

1. Introduire une nouvelle carte microSD dans le scanner, puis mettre le scanner sous tension.
2. Appuyer sur la touche Formater dans le mode Formater. "F" apparait sur l'écran.
3. Appuyer sur la touche Power/Scan pour lancer le formatage de la carte microSD.
4. Le voyant de la carte SD clignote jusqu'à la fin du formatage.

4.5 Configuration de la résolution

Appuyer sur la touche [DPI] pour sélectionner Sélection haute/basse.

L'icône de la Résolution basse/haute s'affiche sur l'écran.

4.6 Configuration du mode scan

Appuyer sur la touche [C/BW] pour sélectionner le mode Color/Mono.

L'icone Color/Mono s'affiche sur l'écran.

4.7 Comment faire une numérisation

Tenir fermement le document par une main.

Placer le scanner sur la position de démarrage du scan.

Tenir fermement le scanner et appuyer une fois sur la touche Scan.

Faire glisser rapidement le scanner et ne pas bouger la main afin d'obtenir la meilleure qualité d'image.

Appuyez encore sur le bouton Scan pour arrêter la numérisation.

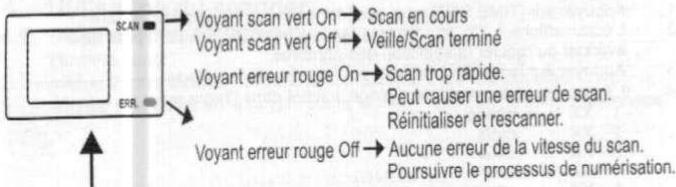

1. Voyants d'indication

• La numérisation va DÉMARRER lorsqu'on appuie sur le bouton (FONAN) Pour APPETER la numérisation, réannuiver sur le bouton /SCAN

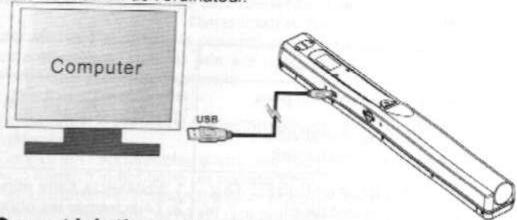

6. Connexion à l'ordinateur

Vous pouvez également brancher votre scanner à votre ordinateur et visionner les photos sur l'écran de l'ordinateur.

1. Caractéristiques techniques

Capteur d'images	Capteur d'image contact couleur A4
Nombre de capteurs	5136 points (1er~5104 points dispos)
Résolution	Basse résolution : 300x300 dpi(par défaut)Haute résolution: 600x600 dpi
Numérisation maximum vitesse pour les documents au format A4	Haute résolution couleur: 13 secondesHaute résolution Mono: 6,0 secondesBasse résolution couleur : 3,0 secondesBasse résolution Mono : 2,0 secondes
Capacité (basée sur une carte microSD 1Go. Scan fisier format A4, la quantité de scans dépend de la complexité du contenu)	600dpi couleur: 220 Photos(Min.)
	600dpi mono: 290 Photos(Min.)
	300dpi couleur: 780 Photos(Min.)
	300dpi mono: 1280 Photos(Min.)
Largeur du scan	8.27"
Longueur du scan	300DPI: 50"(Max), 600DPI: 25"(Max)
Format de fichier	JPEG
LCD	Affichage du statut du scan
Mise hors tension automatique	3 Minutes
Port USB	USB 2.0 haute vitesse
Mémoire externe	carte microSD
Piles standards	2 piles alcaline AA

1. Configuration minimale du système

Système d'exploitation Unité centrale	Windows 7 / Vista / XP et Mac OS 10.4 ou supérieur (branchement direct installation du pilote non renouche) Pentium II ou supérieur
RAM	64Mo
Interface	Port USB

9. Dépannage

Problème	Cause	Solution
Impossiblen d'allumer le scanner	1. Alimentation piles faibles.2. Piles introduites incorrectement	Remplacer ou installer les piles correctement
Impossiblen d'enregistrer les photos en les scannant	1. La carte MicroSD n'est pas installée2. La memoivre est pleine3. La carte microSD n'est pas correctement formatée	1. Installer la carte microSD2. Télécharger les photos du scanner vers l'ordinateur pour creer une memoivre de stockage3. Se reporter à la section 4.3
L'ordinateur ne reconnait pas votre scanner lorsqu'il est connecté. (vous ne trouvez pas le disque amovible)	Echec de la connexion.	Vénfier tous les raccordements des cables. Redémarrer l'ordinateur si nécessaire
La durée de vie des piles est très courte	Type de piles incorrect	Remplacer par 2 piles alcaline neuves de type AA
Photos floues	L'objet du scanner est sale	Nettoyer l'objet avec un chiffon doux
Le voyant ERR s'allume pendant la numérique d'un doc	La vitesse du scan est trop élevé	Appuyer sur la touche Power/Scan pour réinitialiser et rescanner le doc
