| Marque | Saivod |
| Modèle | LS 1265 D |
| Type de produit | Lave-linge frontal |
| Capacité de lavage | 12 kg |
| Vitesse d'essorage maximale | 1200 tours/min |
| Classe énergétique | A+++ |
| Consommation d'eau annuelle | 11000 L |
| Niveau sonore (lavage) | 52 dB(A) |
| Niveau sonore (essorage) | 76 dB(A) |
| Dimensions (L x P x H) | 60 x 54 x 85 cm |
| Poids net | 75 kg |
| Alimentation | 220-240 V, 50 Hz |
| Programmes de lavage | Coton, Synthétique, Délicat, Rapide (15 min), Laine, Rinçage+Essorage, Vidange |
| Fonctions spéciales | Départ différé, Sécurité enfants, Protection contre les fuites, Nettoyage cuve |
| Entretien et nettoyage | Nettoyage régulier du filtre, de la pompe et du joint de porte |
| Sécurité | Verrouillage enfant, système anti-débordement |
| Pièces détachées | Disponibles sur le site officiel Saivod |
| Réparabilité | Indice de réparabilité : 7,8/10 |
| Nombre de programmes | 15 |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - LS 1265 D Saivod
Questions des utilisateurs sur LS 1265 D Saivod
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-linge au format PDF gratuitement ! Retrouvez votre notice LS 1265 D - Saivod et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LS 1265 D de la marque Saivod.
MODE D'EMPLOI LS 1265 D Saivod
Nous vous remercions d'avoir choisi l'un œ nos produits.
Nous vous prions de bien vouloir lire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil. Les instructions relatives à l'emploi comprennent un grand nombre dindications utiles concernant le fonctionnement, outre aux détails techniques de la machine à laver le linge qui vous aideront à optimiser l'emploi de celle-ci.
En cas de vente ou de cession de la machine à laver le linge, il ne faut pas oublier de remettre également au nouvel utilisateur le manueld'instructions pour l'emploi.
TABLE DES MATIÈRES
REMARQUES ET CONSEILS POUR L'UTILISATEUR 16 17
DESCRIPTION DE LA MACHINE 17
INSTALLATION DE LA MACHINE 18-20
• Déballage et déblocage de la machine 18
• Nivellement de la machine à laverle linge 19
- Connexion à l'installation hydraulique 19
- Branchement à l'installation électrique 20
EMPLOI DE LA MACHINE À LAVER LE LINGE 20-22
• Avertissements avant l'emploi 20
• Utilisation des détergents 21
• Comment éliminer certains types de taches 22
• Symboles internationaux pour le traitement des vêtements 22
ENTRETIEN 23-24
- Nettoyage de la machine à laver le linge 23
- Nettoyage du filtre 23
• Solution des problèmes 24
MODÈLE:
NUMÉRO DE SÉRIE:
DATE D'ACHAT::
Cet appareil devra être utilisé en tant que machine à laver le linge pour usage domestique ; tout autre emploi doit être considéré impropre et, par conséquent, dangereux.
Toute modification ou tentative d'altération de l'appareil peuvent être dangereuses pour l'utilisateur et risquent d'endommager la machine à laver le linge.
Étant donné le poids considérable de la machine, il faut respecter des normes particulières en termes de sécurité, pendant le déplacement de celle-ci.
L'emploi de la machine est interdit aux enfants sans surveillance.
Toute modification de l'installation hydraulique ou électrique doit être effectuée par des techniciens autorisés.
Lors du positionnement de l'appareil, s'assurer que le câble d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle.
Avant la mise en service de la machine à la- ver le linge, retirer tout l'emballage et le blo- cage utilisé pour le transport (vis de protec- tion). Dans le cas contraire, aussi bien la machine que la pièce de votre habitation pourraient être sérieusement endommagées.
Si l'appareil doit être installé sur une surface de moquette. il faudra s'assurer que, entre la machine à la- ver le linge et le sol, l'air circule librement.
▼ La machine à laver le linge ne doit pas être
surchargée.
Pendant le fonctionnement de l'appareil, éviter le contact avec l'eau qui sort du tuyau d'évacuation, étant donné que la température de celle-ci pourrait être élevée ; en outre, éviter le contact avec le verre du hublot car, pendant le lavage, il a tendance à se réchauffer.
Laver exclusivement des tissus destinés au lavage à la machine. En cas de doutes, il est possible de contrôler les indications du producteur reportées sur les étiquettes des vêtements (voir "Symboles pour le traitement des vêtements").
Avant d'introduire les vêtements dans la machine à laver le linge, il faut contrôler que toutes les poches soient parfaitement vides. Les objets durs et pointus (par exemple : pièces de monnaie, épingles, clous, vis ou cailloux) sons susceptibles de provoquer de graves dommages.
Il n'est pas possible de laver à la machine les vêtements tachés de substances contenant de l'essence. Si les taches ont été éliminées avec des produits vaporisés, avant d'introduire les vêtements dans la machine à laver le linge, il faudra attendre la vaporisation totale desdites substances de la surface des tissus.
▼ Ne pas utiliser des détergents pour le lavage à la main, étant donné que la mousse serait
Ne pas introduire ou sortir la fiche de la prise de courant avec les mains mouillées.
La machine à laver le linge doit être branchée à une prise de courant équipée de mise à la terre et qui soit conforme aux exigences relatives à la sécurité.
Il est interdit de brancher la machine à laver le linge à la prise électrique en utilisant des rallonges ou des fiches multiples
L'appareil ne doit pas être exposé aux agents atmosphériques.
On peut ouvrir la machine à laver le linge uniquement lorsque la del ou l'afficheur indique la fin du cycle. Pour certains modèles, cette situation est signalée par le clignotement de la touche départ.
Lorsque l'on effectue les opérations de révision ou de nettoyage, ne pas oublier de débrancher l'appareil de la prise de courant électrique.
Si l'on souhaite débranché la machine à laver le linge de la prise de couant, il ne faut pas tirer e câble électrique mais intervenir sur la fiche.
Après avoir terminé chaque lavage, nous conseillons de retirer la ficho de courant électrique et de fermer le robinet de l'eau.
trop abondante et qu'elle risquerait d'endommager les parties internes.
Après avoir terminé le lavage de tapis, couvertures ou de tout autre tissu à fibres longues, il ne faudra pas oublier de contrôer le filtre et, si nécessaire, de le nettoyer.
Nous conseillons de laisser le hublot ouvert après la fin du cycle de lavage.
Il ne faut pas essayer de réparer l'appareil par soimême, étant donné que les réparations effecuées par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.
Les réparations de cet appareil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pièces de rechange originales.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher
toute conséquence nuisible pour l'environnement et la santé de l'homme. Le symbole présens sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
LA SOCIÉTÉ PRODUCTRICE DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES DE SÉCURITÉ ET DES INSTRUCTIONS RELATIVES À L'EMPLOI
DESCRIPTION DE LA MACHINE
La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez.
La structure a été réalisée en panneaux de tôle traités et vernis de façon à ce que ses qualités esthétiques puissent rester inaltérées au cours du temps.
Le moteur et toutes les pièces en mouvement ont été conçus et réalisés de façon à ce que la machine soit extrêmement silencieuse.
Le tambour en acier inoxydable est ample et facilement accessible, afin de garantir une meilleure qualité du lavage et une plus longue durée de vie du linge.
Le tableau de commandes permet d'utiliser aisément tous les types de lavage et de séchage souhaités (voir tableau de commandes et tableau programmes).
Le hublot très ample facilite les opérations de chargement et de déchargement du linge.
La très grande stabilité est obtenue grâce à la recherche constante de la part des techniciens en termes d'équilibre des masses en mouvement.

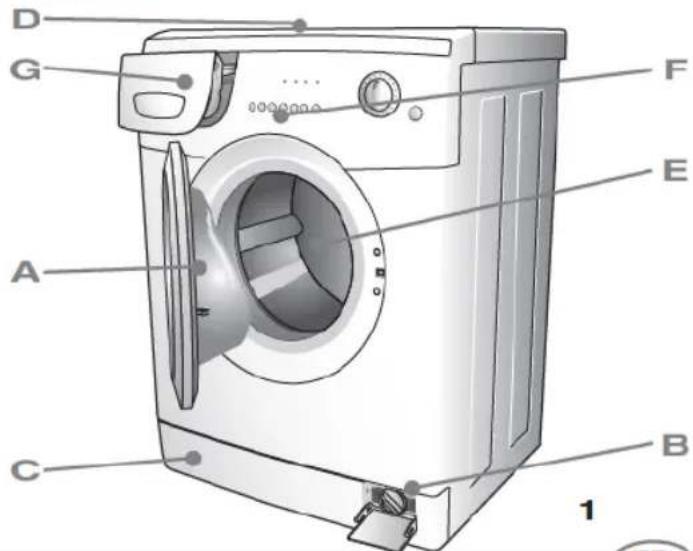

A - Hublot
B - Filtre
C - Pieds réglables
D - Couvercle supérieur
E - Tambour
F - Tableau de commandes
G - Tiroir détergent
L'installation doit être effectuée par un personnel professionnellement qualifié, conformément aux instructions du constructeur, étant donné qu'une installation erronée est susceptible de provoquer des dommages aux choses et des lésions aux personnes.
Il est possible d'installer la machine en tout lieu, à condition que la température ambiante ne soit pas inférieure à 3°C et que les câbles ou tuyaux qui se trouvent à l'arrière de la machine ne soient pas écrasés.

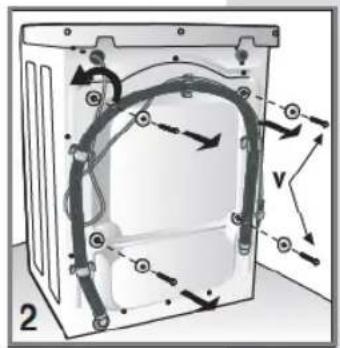

Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 entretoises avec vis. Avant de mettre la machine en fonction, retirer les entretoises et les vis de blocage, récupérer es vis et les entretoises pour tout déplacement éventuel de la machine.
Boucher les trous au moyen des bouchons spéciaux fournis à cet effet que vous trouverez à l'intérieur de l'enveloppe contenant les documents.
REMARQUE : Si les entretoises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.
Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entretoises avec vis. Avant de mettre la machine en fonction, il faut retirer les vis de blocage à l'aide d'une clé.
Introduire un tournevis dans les trous et intervenir comme indiqué dans la figure, afin de pouvoir récupérer les 4 entretoises en plastique.
REMARQUE : Si les entretoises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupéer, puis remonter le panneau.
Après avoir choisi l'emplacement approprié, régler correctement le plan de la machine à l'aide des pieds réglables (Fig. 6). Faire particulièrement attention au choix de la position, au nivellement de la machine à laver le linge et à la sécurité des contre-écrous.
Si le nivellement ne sera pas effectué correctement, la machine à laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages.
Si la machine est placée sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.
Il est déconseillé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0°C.
CONNEXION HYDRAULIQUE
La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars.)
Avant d'effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantité d'eau pour éliminer toute trace d'impuretés des tuyaux, telles que sable et rouille (cette opération est extrêmement importante si la machine a laver le linge est restée inutilisée pendant longtemps ou si elle est connectée à une nouvelle conduite de l'eau).
Le tuyau d'alimentation de l'eau doit être connecté à la prise d'eau froide avec goulotte filetée 3/4".
REMARQUE: Dans les machines à laver le linge électroniques équipées de double électrovanne (eau chaudeet froide), connecter le tuyau rouge au robinet de l'eau chaude et l'autre tuyau au robinel de l'eau froide. En cas d'impossibilité d'emploi d'un robinet de l'eau chaude, les deux tuyaux devront être connectés à celui de l'eau froide, moyennant le raccord spécialement prévu, fourni avec la machine (voir fig. 8)
Positionner le petit filtre garniture fourni avec la machine à laver le linge entre le robinet et le tuyai, puis visser à fond manuellement (fig. 7-8).
▼ Visser le tuyau d'alimentation sur la machine à laver le linge (fig. 9).
REMARQUE: Utiliser le nouveau tuyau fourni avec la machine.

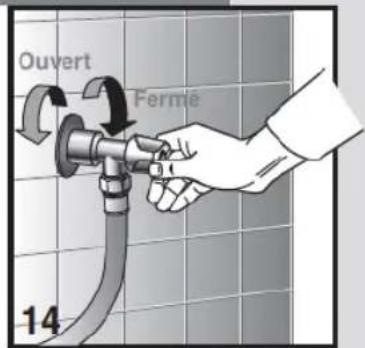

Pendant le lavage, la prise d'alimentation de l'eau doit être totalement ouverte.

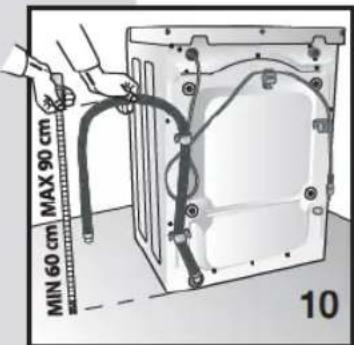

Le tuyau d'évacuation de l'eau doit être à une hauteur comprise entre 60 cm. et 90 cm. (fig. 10).
Si l'évacuation de l'eau est prévue directement dans la conduite d'évacuation, l'extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm.
Il est important de ne pas connecter hermétiquement le tuyau de la machine à la conduite d'évacuation, pour éviter de remplir le siphon d'air et, par conséquent, de provoquer la sortie de l'eau.

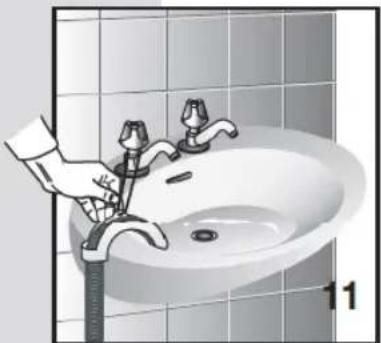

Si l'eau doit être évacuée dans le lavabo ou dans une autre zone d'évacuation, l'extrémité libre du tuyau doit être préalablement renforcée, en correspondance du point de pliage, avec un crochet approprié, fourni avec la machine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de façon à ce que le tuyau ne tombe pas (fig. 11). L'écoulement du lavabo doit être propre, afin que l'eau puisse être évacuée librement.
BRANCHEMENT ÉLECTRIQUE
S'assurer que la tension électrique, indiquée dans les données techniques de la plaquette placée sur le côté interne du volet filtie, corresponde à celle du réseau électrique (fig. 12).
Le disjoncteur différentiel, les câbles électriques et la prise du réseau doivent posséder des paramètres permettant de supporte: la charge maximum indiquée sur la plaquette.
Après l'installation, il faut que ce soit un interrupteur bipolaire à garantir l'accès et la coupure de l'alimentation depuis le réseau.

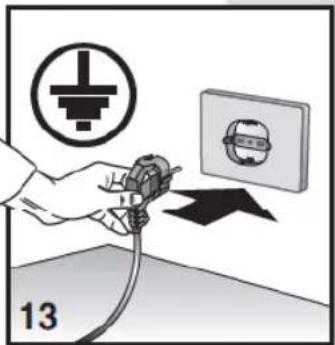

La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Dans le cas contraire, le producteur décline toutes responsabilité en cas d'accident (fig. 13).
Si la prise dans laquelle la fiche est insérée ne fonctionne pas, ou si elle n'est pas appropriée, il faudra la faire remplacer par un électricien qualifié.
Il est interdit de brancher la machine à laver le lirge au réseau par le biais d'éléments indirects tels que rallonges et prises multiples.
Pendant l'entretien, la fiche de la machine à laver le linge doit être déconnectée de la source de courant.
▼ Ne pas introduire ou retirer la fiche de la prise avec les mains mouillées.
Si le câble d'alimentation est endommagé, contacterle centre du service après-vente technique spécialisé.
Pocitionnor l'apparoil de façon à oo quo lo câble d'climentation soit facilomont accessible, afin qu'il soit possible de le déconnecter, si nécessaire.
EMPLOI DE LA MACHINE À LAVER LE LINGE
AVERTISSEMENTS AVANT L'EMPLOI

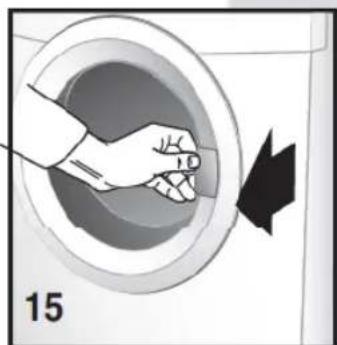

Attention: Avant le premier lavage du linge, il est souhaitable d'effectuer un cycle de lavage rapide, sans linge.
Cette opération permet de vérifier le fonctionnement de la machine à la- ver le linge et de nettoyer le tambour.
Lors de chaque lavage, s'assurer que:
les connexions hydrauliques soient correctes, le tuyau d'évacuation soit positionné correctement (voir connexion hydraulique) e: que le robinet soit ouvert (fig. 14).
▼ avec les mains parfaitement sèches, introduire la fche dans la prise de courant.
partager le linge en fonction du type de tissu (voir éliquetage des pièces d'habillement).
veiller à ce que dans les poches des vêtements il n'y ait aucun objet susceptible d'endommager le linge, la machine ou le filtre.
La machine à laver le linge est équipée d'un secteur pour détergent à trois cuvettes:
I cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1);
II cuvette pour détergent en poudre pour le lavage normal (2);
cuvette pour adoucissant, parfums or apprêt (3);
Utiliser un détergent peu mousseux et l'adoucissant (si nécessaire) indiqué pour les machines à laver le linge automatiques. Pour les dosages, suivre les indications reportées sur l'emballage.
REMARQUE : Des quantités trop élevées de détergent peuvent générer une mousse trop abondante et influencer négativement le résultat du lavage. Des quantités trop faibles peuvent donner lieu à des résultats de lavage insatisfaisants.
REMARQUE : Lorsque l'on remplit le tiroir du détergent, il est important que le produit ne soit pas introduit dans le secteur de l'adoucissant ; en effet, dans ce cas le rincage aurait lieu avec de la mousse et les tissus pourraient rester tacrés de blanc. Vice-versa, si l'adoucissant devait entrer dans le secteur du détergent, il réduirait l'efficacité de ce dernier.
REMARQUE: Lorsque l'on utilise le détergent liquide (recommandé pour les programmes sans prélavage), insérer le récipient spécial (si prévu) dans la cuvette intermédiaire "2" (de la façon illustrée ci-contre), puis versor le détorgont liquico juequ'au niveau maximum indiqué.
▼ fermer le tiroir du détergent avant de commencer le lavage.
Attention! Ne pas retirer le tiroir détergent pendant le fonctionnement de la machine, étant donné que de l'eau pourrait sortir de celle-ci.
COMMENT ÉLIMINER CERTAINES TACHES
Il existe des taches qui ne peuvent pas être éliminées des vêtements uniquement avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la pièce, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d'éviter la formation d'auréoles. Nous allons indiquer ci-après différents systèmes pour éliminer les taches.
CIRE: Gratter la cire avec une lame non tranchante, de façon à ne pas endommager le tissu, puis repasser le tissu en interposant une feuille de papier de soie entre le fer à repasser et le vêtement taché.
STYLO À BILLE ET FEUTRES: tamponner à l'aide d'un chiffon doux imbibé d'alcool éthylique. Veiller à ne pas élargir la tache.
HUMIDITÉ ET MOISISSURE: si le tissu supporte bien l'emploi d'eau de Javel, effectuer le cycle de lavage en ajoutant l'eau de Javel. Dans le cas contraire, il faut mouiller la partie sale avoo do l'oau oxygónéo à 10 volumoc puic laisser agir pendant 10 ou 15 minutes.
BRÛLURES LÉGÈRES AVEC FER À REPASSER: suivre les instructions indiquées pour la moisissure et l'humidité.
ROUILLE: utiliser des produits antirouille en suivant attentivement les indications fournies par le producteur, reportées sur l'emballage.
CHEWING-GUM: traiter le tissu avec des glaçons, trotter le plus possible, puis traiter le tissu avec un chiffon en coton imbibé d'acétone.
▼ VERNIS: ne jamais laisser sécher le vernis. Il faut traiter la zone sale avec le solvant indi-
qué sur l'emballage du vernis (par exemple : eau, essence de térébenthine, trichloréthylène, etc.), savonner puis rincer.
ROUGE À LÈVRES: les taches sur le coton ou sur la laine peuvent être éliminées en tamponnant le tissu avec un chiffon imbibé d'éther. Par contre, pour la soie, il faut utiliser du trichloréthylène.
▼ VERNIS À ONGLES: poser le côté taché du vêtement sur une feuille de papier buvard puis humecter le revers du tissu avec de l'acétone, en ayant soin de changer fréquemment la feuille de papier buvard qui se trouve sous la tache. Repeter cette opération jusqu'à ce que la tache soit totalement éliminée.
DéPÔTS d'HUILE OU GOUDRON: étaler sur la tache un peu de beurre frais, laisser reposer puis laver avec de l'essence de térébenthine.
HERBE: savonner délicatement, traiter avec un produit à base d'eau de Javel diluée. Pour les tissus en laine, l'alcool à 90% peut également donner de bons résultats.
SANG: mettre le tissu à tremper dans l'eau froide avec du sel, puis laver avec du savon pour lessive.
SYMBOLES INTERNATIONAUX POUR LETRAITEMENT DES VÊTEMENTS
Avant de mettre les vêtements dans la machine à laver et de sélectionner le programme correspondant, nous conseillons d'examiner les symboles reportés sur les étiquettes du producteur. Le tableau ci-après peut se révéler utile pour la lecture des symboles.
| Lavage normal | Repasser jusqu'à 200° max. | Séchage avec vêtement suspendu | ||
| Lavage délicat | Repasser jusqu'à 150° max. | Faire sécher accroché | ||
| Laver à 95°C max. | Repasser jusqu'à 100° max. | Séchage sur portemanteau | ||
| Laver à 60°C max. | Ne pas repassei | Sécher dans une machine sèche-linge à température normale | ||
| Laver à 40°C max. | Nettoyage à sec avec solvant | |||
| Laver à 30°C max. | Nettoyage à sec exclusivement avec essence, alcool pur et R113 | Sécher dans une machine sèche-linge à température réduite | ||
| Laver à la main | Nettoyage à sec exclusivement avec perchlorate éthylique, essence, alcool pur, R111 et R113. | Ne pas sécher au moyen d'une machine sèche-linge | ||
| Ne pas laver avec eau | Séchage avec vêtement étendu | |||
| Blancnissage a reau froide | ||||
| Ne pas blanchir |
NETTOYAGE DE LA MACHINE À LAVER LE LINGE
La machine à laver le linge a été conçue afin de réduire au minimum l'entretien. Il est toutefois important de ne pas oublier de la nettoyer régulièrement.
Avant le nettoyage, s'assurer que l'appareil soit débranché du réseau électrique et que l'alimentation de l'eau soit fermée.
La structure externe et les parties en plastique de la machine à laver le linge doivent être nettoyées uniquement au moyen d'un chiffon doux humide.

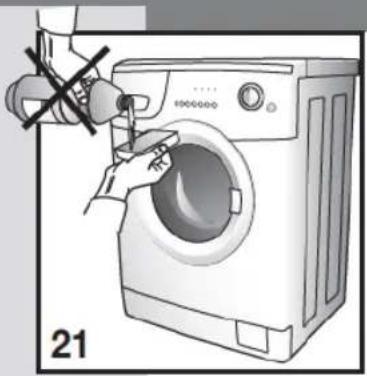

ATTENTION!! Pour le nettoyage de la machine, il ne faut absolument pas utiliser des substances chimiques, produits abrasifs, alcool, savon, essence ou tout autre type de solvant, étant donné que leur emploi est susceptible d'endommager la machine. (fig.21)
Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutcrouc puissent sécher.

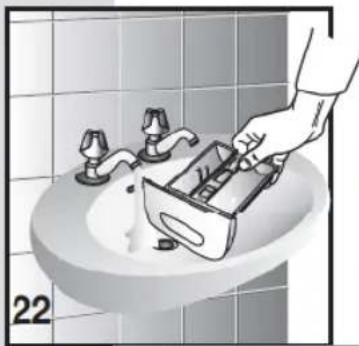

Laver périodiquement les cuvettes des détergents. Dans ce but, sortir le secteur des detergents puis rincer ce dernier sous l'eau courante (fig.22).
Ensuite, remettre en place le secteur des détergents.
COMMENT SOFTIR LE COMPARTIMENT DÉTERGENTS
ouvrir le compartiment détergents;
appuyer avec la main gauche sur l'inscription «PUSH» et, avec l'autre main, enlever le tiroir en le tirant vers so-même. (fig. 23)
ATTENTION!! Avant de commencer les opérations décrites ci-dessous, s'assurer que la machine à laver le linge soit vide. Ne pas retirer le filtre pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d'eau.

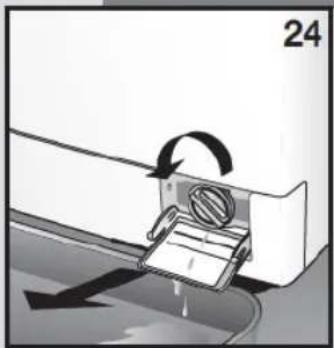

Mettre un chiffon sous le filtre ou bien une assiette pour recueillir l'eau qui est restée à l'intérieur dudit filtre. Ouvrir le volet du filtre, dévisser et retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d'une montre. (fig.24/25).
Le filtre doit être nettoyé périodiquement.
Rincer le filtre à l'eau courante et éliminer toute trace de résidus. Revisser le filtre dans le sens des aiguilles d'une montre, en s'assurant qu'il soit fermé hermétiquement.
Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause ne soit pas l'une de celles inciquées ci-après. Pour certains modèles, les anomalies sont mises en évidence par un code, à la fin du cycle.
Code: E:00 Effectuer les contrôles indiqués dans le paragraphe marqué par *
E:01 Effectuer les contrôles indiqués dans le paragraphe marqué par **
E:02 Anomalie technique "Contacter le service après-vente"
E:03 Anomalie technique "Contacter le service après-vente"
Si la machine à laver le linge ne fonctionne pas (les voyants de contrôle ne sont pas allumés) (Afficheur éteint)
• s'assurer que:
1) Le réseau électrique soit alimenté
2) La fiche soit insérée correctement dans la prise du courant
3) Ila touche Marche/Arrêt soit enfoncée ou, si elle n'est pas prévue, que la manette pour la sélection des programmes soit positionnée sur un programme.
Si la machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés) (Affichour allumé)*
• s'assurer que:
1) Le programme ait été sélectionné
2) Le hublot soit fermé correctement
3) La touche "Démarrage" ait été appuyée (pour les modèles électroniques uniquement)
4) Vérifier les indications suivantes "Si la machine ne charge pas l'eau"
Si la machine ne charge pas l'eau*
- contrôler que:
1) Il y ait de l'eau dans les conduites
2) Le tuyau de vidange soit connecté à la machine à laver le linge
3) Le robinet de l'alimentation de l'eau soit ouvert
4) Le filtre ne soit pas obstrué. Si nécessaire, effectuer le nettoyage de celui-ci, en débranchant l'appareil du réseau électrique.
Si la machine à laver le linge charge et décharge de l'eau continuellement**:
- contrôler que:
1) Le tuyau de vidange se trouve à la bonne hauteur (60-90 cm.)
2) L'extrémité du tuyau de vidange ne soit pas immergée dans l'eau
La machine à laver le linge n'effectue pas la vidange de l'eau ni l'essorage**:
- contrôler que:
1) Le tuyau de vidange soit connecté correctement
2) Le tuyau de vidange ne soit pas plié
3) Le filtre de vidange ne soit pas fermé
4) La fonction de suppression de l'essorage n'ait pas été sélectionnée
5) La fonction stop avec eau n'ait pas été sélectionnée.
Si la machine vibre et fait du bruit
- s'assurer que:
1) Toutes les protections pour le transport aient été retirées.
2) La machine à laver le linge soit parfaitement nivelée
3) Le linge volumineux tel que les draps, les nappes, etc. ne soit pas concentré dans une seule partie du tambour
Si le hublot ne s'ouvre pas
- s'assurer que:
1) Le cycle de lavage soit terminé.
2) La fonction stop avec eau n'ait pas été sélectionnée (automatique pour certains modèles).
Si l'essorage du linge n'est pas suffisant
• s'assurer que:
1) Le linge ait été réparti de façon uniforme dans le tambour
2) La vitesse d'essorage correcte ait été choisie
Si la machine à laver le linge se bloque pendant le lavage
• s'assurer que:
1) Le courant ne manque pas
Si une quantité excessive de détergent reste dans la cuve
• s'assurer que:
1) Le robinet d'alimentation de l'eau soit ouvert
2) Le filtre qui se trouve entre le robinet et le tuyau alimentation soit propre
Si, après le lavage, le linge n'est pas propre
• s'assurer que:
1) Le tambour n'ait pas été chargé excessivement
2) Une quantité correcte de détergent ait été utilisée
3) le programme de lavage correspondant ait été choisi
Si le linge a rétréci ou bien a déteint
• s'assurer que:
1) Le programme de lavage correct ait été choisi
2) La température de lavage correcte ait été sélectionnée
Si la machine à laver le linge n'effectue pas le sécrage (uniquement pour les modèles de machines à laver séchantes)
• s'assurer que:
1) Le robinet d'alimentation de l'eau soit ouvert
2) Le filtre de vidange soit propre
3) La machine à laver soit en marche (voyant de contrôle ou afficheur allumé)
4) Le programme de séchage soit sélectionné
5) Le temps de séchage ait été programmé
Si, après l'exécution des fonctions qui ont été décrites, l'apparei ne fonctionne toujours pas correctement, signaler le défaut au centre du service après-vente technique autorise le plus proche. Nous vous remercions de bien vouloir indiquer le modèle, le numéro de serie et le type de panne. Les données relatives à l'appareil sont reportées dans le tableau d'information qui se trouve sur le volet du filte. Ces informations permettent à l'opérateur du service après-vente technique de se procurer les pièces détachées nécessaires et, par conséquent, elles garantissent une exécution rapide et efficace de la réparation.
Estimado Cliente,
B Afficheur
C Touches fonctions optionnelles
2 Touche de sélection essorage
7 Touche démarrage
1 Touche retardement démarrage
P Manette pour la sélection des programmes et des températures
EMPLOI DE LA MACHINE À LAVER LE LINGE
CYCLE DE LAVAGE:
(en exécutant ces opérations, la machine à laver le linge effectuera le cycle de lavage programmé)
- Ouvrir le hublot (voir paragraphe emploi de la machine à laver le linge).
- Charger le linge dans le tambour et refermer soigneusement le hublot.
Attention : Il est interdit de surcharger la machine à laver. Nous déconseillons de laver des pièces qui absorbent une grande quantité d'eau, par exemple : tapis.
- Verser dans les bacs correspondants le détergent en poudre peu mousseux et l'assouplissant pour machines à laver le linge automatiques (voir chapitre "EMPLOI DES DÉTERGENTS").
- Fermer le compartiment des détergents en faisant attention à ce qu'il ne soit pas retiré pendant le fonctionnement de la machine à laver le linge, étant donné que l'eau pourrait sortir de celle-ci.
- Tourner la manette de sélection des programmes (P) en choisissant le programme et la température souhaités, en fonction du type de tissu devant être lavé (voir : "TABLEAUX DES PROGRAMMES"), puis appuyer sur la touche démarrage (7) pour faire commencer le cycle.
REMARQUE : en sélectionnant la manette, sur l'afficheur apparaîtra automatiquement la durée du cycle choisi, exprimée en minutes, et le symbole correspondant à la phase au cours de laquelle commencera le lavage.
Pendant l'exécution du programme ce symbole changera, pour indiquer la phase de lavage en cours, jusqu'à arriver à l'affichage de END, indiquant la fin du programme.
- Choisir la vitesse d'essorage souhaitée, en appuyant sur la touche (2) (voir "ESSORAGE VARIABLE").
- Sélectionner les touches (C) avec les fonctions devant être utilisées (voir "FONCTIONS OPTIONNELLES"). Les touches qui ont été appuyées s'allumeront et le temps indiqué sur l'afficheur sera différent, selon les fonctions programmées.
- Appuyer, si on le souhaite, sur la touche (1) (voir "RETARDEMENT DÉMARRAGE").
- Appuyer sur la touche (7) pour commencer le cycle de lavage.
- Une fois le lavage terminé, amenez le sélecteur de programmes sur la position arrêt.
- Ouvrir le hublot et retirer le linge.
- Avec les mains parfaitement sèches, débrancher la prise de la machine à laver le linge du réseau électrique.
- Fermer le robinet d'alimentation de l'eau.
ESSORAGE VARIABLE
La machine dispose d'un ample choix de types d'essorage qui peuvent être sélectionnés avant le lancement du programme. Pour modifier l'essorage, il suffit tout simplement d'appuyer sur la touche (2) jusqu'à obtenir la valeur souhaitée (fig. 1) ; si l'on souhaite exclure l'essorage, appuyer sur la touche tant que le symbole de l'essorage en question et "00" restent visualisés sur l'afficheur (fig. 2).
Fig. 2
REMARQUE : la vitesse maximum d'essorage varie en fonction du modèle et elle correspond à celle qui est indiquée sur l'afficheur de la machine. La vitesse d'essorage maximum pouvant être sélectionnée pour chaque programme est celle qui s'allumera automatiquement au moment de la sélection du programme qui a été choisi.
6 EMPLOI DE LA MACHINE À LAVER LE LINGE
AFFICHEUR ET DURÉE DU CYCLE DE LAVAGE
Pour chaque programme sélectionné au moyen de la manette (P), sur l'afficheur apparaîtra la vitesse d'essorage correspondante, la phase de lavage et la durée du cycle ; ledit temps diminuera jusqu'à arriver à zéro lorsque le programme termine ; maintenant, sur l'afficheur apparaîtra "END". À ce point, il sera possible de sortir le linge.
REMARQUE: Dans les programmes "Coton", la durée du cycle de lavage indiquée initialement par l'afficheur est purement indicative, étant donné qu'elle peut être influencée par différents facteurs, tels que : la température et la pression à l'entrée de l'eau ainsi que la quantité de linge chargée dans le tambour. Pendant le lavage, l'électronique de la machine modifiera automatiquement le temps nécessaire pour le cycle programmé en fonction de ces facteurs, obtenant ainsi la meilleure performance avec le temps le plus réduit.
La machine est équipée d'une fonction qui permet de retarder le lavage jusqu'à 16 heures maximum, chaque fois que l'on appuie sur la touche (1) sur l'afficheur apparaîtra le nombre d'heures de 1... à 16 qui s'écoulent avant que la machine commence le cycle de lavage (par exemple H.3 indique que le démarrage du cycle de lavage aura lieu dans trois heures). Après avoir appuyé sur la touche 7, la machine à laver le linge commencera automatiquement le cycle de lavage, après avoir attendu pendant le nombre d'heures programmées.
TOUCHE DÉMARRAGE
Après avoir effectué toutes les opérations décrites aux points allant de 1 à 10 du paragraphe "CYCLE DE LAVAGE", en appuyant sur cette touche la machine à laver le linge commencera le cycle de lavage. Lorsque l'on appuie sur la touche, celle-ci s'allume après 2-3 secondes, pour indiquer que le programme a commencé.
"STOP" SUR LE SÉLECTEUR DE PROGRAMMES
La fonction de stop est celle d'effectuer la remise à l'état initial de la machine à laver le linge. Si, pour quelque raison que ce soit, pendant un cycle de lavage on souhaite modifier ce dernier, ou si l'on décide d'ajouter du linge dans un deuxième temps à l'intérieur de la machine, il suffit tout simplement de positionner la manette du sélecteur de programmes sur la position de "STOP", la touche "START" s'éteint, puis de résélectionner la manette sur le nouveau programme que l'on souhaite exécuter et appuyer sur la touche "START".
REMARQUE : après avoir effectué cette opération, contrôler la présence du détergent dans les bacs spécialement prévus et, éventuellement, ajouter du détergent.
Attention!! nous conseillons d'utiliser cette fonction uniquement si cela est strictement nécessaire et seulement à condition que le programme dont il faut effectuer la remise à l'état initial soit commencé depuis 3 minutes maximum. Avant de pouvoir ouvrir le hublot après une remise à l'état initial, il faut attendre pendant 2 minutes pour son déblocage.
Si on sélectionne l'une des touches reportées ci-dessous, elle s'allumera. Alors que, si on s'aperçoit que la touche a été sélectionnée par erreur ou si l'on change d'avis, pour désélectionner l'option, il faut appuyer à nouveau sur la touche correspondante.
PRÉLAVAGE
En appuyant sur cette touche on obtient un prélavage court avec une température maximum de 40°C pendant une durée de 10 minutes environ. Il est possible d'utiliser cette fonction uniquement avec les programmes "COTON, SYNTHÉTIQUES et DAILY"; la touche 3 s'allume.
REMARQUE: Si l'on utilise cette fonction, le détergent doit être versé également dans la cuvette spécialement prévue pour le prélavage.
LAVAGE ENERGIQUE
En appuyant sur cette touche la machine effectuera un lavage à la température programmée mais pendant un laps de temps plus long. La touche est active avec les programmes "COTON" et "SYNTHÉTIQUES".
RINÇAGE SUPPLÉMENTAIRE
La machine à laver le linge a été réalisée de façon à ce que la consommation d'eau soit réduite au minimum. Pour les zones dans lesquelles l'eau est très douce, ou si l'on constate la présence de résidus éventuels de détergent à la fin du cycle, en appuyant sur cette touche la machine effectuera un rinçage supplémentaire.
ANTIFROISSAGE
En appuyant sur cette touche, à la fin du cycle de lavage le linge à l'intérieur de la machine à laver le linge continue à tourner pendant trente minutes en réduisant le froissement de celui-ci. Avec cette fonction l'essorage de service est de 800 tours. La fonction n'est pas active pour le programme "LAINE".
REMARQUE: l'emploi des fonctions optionnelles est lié au type de programme choisi, raison pour laquelle si la fonction n'est pas autorisée par le programme, il ne sera pas possible de valider la touche (voir TABLEAU DES PROGRAMMES).
EXPLICATION DES SYMBOLES SUR L'AFFICHEUR
Depuis l'afficheur il est possible de vérifier l'état d'avancement du programme choisi. Au terme du cycle de lavage, tous les symboles s'éteignent et END apparaît.
La machine est en train d'effectuer le prélavage.
La machine est en train d'effectuer le lavage principal.
La machine est en train d'effectuer les rinçages.
La machine est en train d'effectuer l'essorage.
TABLEAUX DES PROGRAMMES
| MANETTE DE SÉLECTION DES PROGRAMMES | TEMPÉRATURE DE SERVICE | ÉTIQUE-TAGES | TYPES DE TISSU | Compartiments détergent | TOUCHES VALIDÉES | |||
| COTON | 90° |  | Tissus blancs en coton très sales, avec taches même de nature organique. |  | ● | ● | ● | ● |
| COTON | 75° |  | Pour draps, chemises, nappes, serviettes en tissus résistants très sales. |  | ● | ● | ● | ● |
| COTON * | 60° |  | Pour chemises, nappes, serviettes en tissus résistants normalement sales. |  | ● | ● | ● | ● |
| COTON | 40° |  | Tissus blancs et colorés résistants très sales. |  | ● | ● | ● | ● |
| COTON | 30° |  | Tissus avec couleurs délicates, linge légèrement sale. |  | ● | ● | ● | ● |
| SYNTHÉTIQUES | 60° |  | Tissus synthétiques avec couleurs résistantes très sales. |  | ● | ● | ● | ● |
| SYNTHÉTIQUES | 40° |  | Tissus synthétiques avec couleurs délicates peu sales. |  | ● | ● | ● | ● |
| SYNTHÉTIQUES | 30° |  | Tissus synthétiques avec couleurs délicates peu sales. |  | ● | ● | ● | ● |
| DÉLICATS | 40° |  | Tissus en coton délicat, viscose et mixtes délicats. |  | ○ | ○ | ○ | ● |
| DÉLICATS | 30° |  | Tissus en coton délicat, viscose et mixtes délicats. |  | ○ | ○ | ○ | ● |
| LAINE ** | 40° |  | Tissus en laine lavables à la machine. |  | ○ | ○ | ○ | ○ |
| LAINE | 30° |  | Tissus en laine lavables à la machine. |  | ○ | ○ | ○ | ○ |
FONCTION VALIDÉE
FONCTION NON VALIDÉE
Programme de référence pour le classement énergétique, conformément à la norme EN 60456
Avec Touche Énergique programmée.
| MANETTE DE SÉLECTION DES PROGRAMMES | TEMPÉRATURE DE SERVICE | ÉTIQUE-TAGES | TYPES DE TISSU | Compar-timents détergent | TOUCHES VALIDÉES | |||
| LAINE | FROID | — | Tissus en laine lavables à la machine. |  | ○ | ○ | ○ | ○ |
| LAVAGE À LA MAIN | 30° |  | Tissus lavables à la main. |  | ○ | ○ | ○ | ○ |
| LAVAGE RAPIDE | 35° |  | Tissus en coton délicat, viscose et mixtes délicats peu sales, durée environ 35/40 min. |  | ○ | ○ | ○ | ○ |
| JOURNALIER | 40° |  | Tissus en coton délicat, colorés délicats légèrement sales, utilisés quotidiennement. |  | ● | ○ | ● | ● |
| LAVAGE À FROID | FROID |  | Tissus délicats. |  | ○ | ○ | ● | ● |
| RINÇAGES | — |  | Pour rincer et rafraîchir le linge. |  | ○ | ○ | ● | ○ |
| VIDANGE ET ESSORAGE | — |  | Vidange et essorage final. |  | ○ | ○ | ○ | ● |
FONCTION VALIDÉE
FONCTION NON VALIDÉE
** Programme de référence pour laine
TECHNOLOGIE "EASY LOGIC"
La machine à laver le linge électronique est équipée d'un système "EASY LOGIC" qui reconnaît automatiquement la quantité de linge inséré, réglant ainsi par conséquent les litres d'eau devant être utilisée et réduisant proportionnellement le temps de lavage, pour obtenir une épargne en termes d'eau, de temps et d'énergie. Si la quantité de linge devant être lavé est inférieure à la charge maximum conseillée (voir tableau des caractéristiques techniques), la quantité d'eau utilisée pour le lavage sera réduite dans la proportion de 2 litres pour chaque kg. de linge en moins. En cas de lavages à demi-charge ou inférieurs, la machine effectuera automatiquement un rinçage en moins par rapport à ceux prévus. REMARQUE : La fonction "EASY LOGIC" est active uniquement pour les programmes coton.
CARACTÉRISTIQUES TECHNIQUES
| MODÈLE → | LS 1265 D | |
| Dimensions: | Largeur cm.: | 59.5 |
| Hauteur cm.: | 85.5 | |
| Profondeur cm.: | 55.0 | |
| Charge maximum conseillée pendant le lavage : | 6.0 Kg | |
| 4.0 Kg | ||
| 3.0 Kg | ||
| 1.5 Kg | ||
| Essorage max: (tours/min.) | 1200 | |
| Pression de l'eau | min. 0,05 MPa - max. 1 MPa | |
| Puissance max absorbée/Branchement électrique | voir plaquette des caractéristiques | |
- TABLE DES MATIÈRES
- DESCRIPTION DE LA MACHINE
- CONNEXION HYDRAULIQUE
- REMARQUE: Utiliser le nouveau tuyau fourni avec la machine.
- BRANCHEMENT ÉLECTRIQUE
- EMPLOI DE LA MACHINE À LAVER LE LINGE
- AVERTISSEMENTS AVANT L'EMPLOI
- COMMENT ÉLIMINER CERTAINES TACHES
- SYMBOLES INTERNATIONAUX POUR LETRAITEMENT DES VÊTEMENTS
- NETTOYAGE DE LA MACHINE À LAVER LE LINGE
- COMMENT SOFTIR LE COMPARTIMENT DÉTERGENTS
- Estimado Cliente,
- CYCLE DE LAVAGE:
- ESSORAGE VARIABLE
- EMPLOI DE LA MACHINE À LAVER LE LINGE
- AFFICHEUR ET DURÉE DU CYCLE DE LAVAGE
- TOUCHE DÉMARRAGE
- "STOP" SUR LE SÉLECTEUR DE PROGRAMMES
- PRÉLAVAGE
- LAVAGE ENERGIQUE
- RINÇAGE SUPPLÉMENTAIRE
- ANTIFROISSAGE
- EXPLICATION DES SYMBOLES SUR L'AFFICHEUR
- TECHNOLOGIE "EASY LOGIC"
Marque : Saivod
Modèle : LS 1265 D
Catégorie : Lave-linge
