EcoTec plus VHR 34/5-5 l - Chaudière VAILLANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière gaz à condensation
Marque	Vaillant
Modèle	EcoTec plus VHR 34/5-5 l
Dimensions (L x H x P)	440 x 720 x 340 mm
Poids	32 kg
Alimentation électrique	230 V / 50 Hz
Alimentation gaz	Gaz naturel (G20/G25) ou propane (G31)
Puissance nominale chauffage	34 kW
Puissance nominale ECS	34 kW
Rendement énergétique saisonnier	Jusqu'à 94 % (selon réglages)
Fonctions principales	Chauffage central et production d'eau chaude sanitaire instantanée
Régulation	Électronique intégrée, compatible avec régulation d'ambiance Vaillant
Affichage	Écran numérique avec informations de fonctionnement et codes erreur
Classe énergétique	A (selon directive ErP)
Entretien et nettoyage	Entretien annuel obligatoire par un professionnel agréé
Sécurité	Protection anti-surchauffe, anti-gel, sécurité manque d'eau, sécurité flamme
Pièces détachées et réparabilité	Pièces disponibles via le réseau Vaillant pendant au moins 10 ans
Garantie	2 ans (pièces et main-d'œuvre)
Informations générales	Chaudière murale à condensation, idéale pour maisons individuelles et petits collectifs

FOIRE AUX QUESTIONS - EcoTec plus VHR 34/5-5 l VAILLANT

Comment rallumer la chaudière après une coupure de gaz ?

Appuyez sur la touche Reset (effacement) située sur le panneau de commande pendant 2 secondes. Si l'erreur persiste, vérifiez que l'arrivée de gaz est ouverte et contactez un professionnel.

Que signifie le code erreur F.28 ?

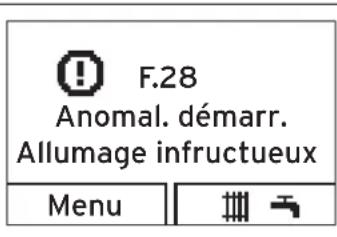

Le code F.28 indique un défaut d'allumage : la chaudière ne détecte pas de flamme. Vérifiez l'alimentation en gaz et la position du robinet gaz. Si le problème continue, faites appel à un installateur.

Comment purger mes radiateurs avec cette chaudière ?

Éteignez la chaudière et attendez qu'elle refroidisse. Ouvrez la vanne de purge des radiateurs avec une clé adaptée jusqu'à ce que l'eau s'écoule sans bulles d'air. Refermez-la. Remettez la chaudière en marche et vérifiez la pression (doit être entre 1 et 1,5 bar).

Quel est le niveau de pression d'eau idéal ?

La pression du circuit de chauffage doit être comprise entre 1 et 1,5 bar à froid. Si elle descend en dessous de 0,8 bar, remplissez le circuit via le robinet de remplissage.

Comment remettre de l'eau dans le circuit de chauffage ?

Utilisez le robinet de remplissage (souvent situé sous la chaudière). Ouvrez-le doucement jusqu'à ce que le manomètre atteigne 1,2 bar, puis refermez. Purgez les radiateurs si nécessaire.

Pourquoi ma chaudière s'arrête-t-elle souvent ?

Cela peut être dû à un manque d'eau (pression trop basse), une obstruction de la ventilation, ou un défaut de la sonde de température. Vérifiez la pression et les codes erreur. Si le problème persiste, contactez un professionnel.

Quelle température de chauffage recommander pour économiser l'énergie ?

Pour un compromis confort-économie, réglez la température de départ à 50-60 °C en hiver modéré, et 40 °C pour le plancher chauffant. Utilisez un thermostat d'ambiance pour optimiser.

Comment régler la température de l'eau chaude sanitaire ?

Tournez la molette ou utilisez les touches +/- de l'interface pour régler la température de l'ECS (eau chaude sanitaire) entre 40 et 65 °C. Une température de 55 °C est recommandée.

Faut-il un entretien annuel pour cette chaudière ?

Oui, l'entretien annuel est obligatoire pour les chaudières à gaz. Il doit être réalisé par un professionnel qualifié. Cela garantit la sécurité, le rendement et la durée de vie de l'appareil.

Puis-je installer un thermostat connecté avec ce modèle ?

Oui, la chaudière est compatible avec les thermostats d'ambiance Vaillant, y compris les modèles connectés comme le Vaillant sensoCOMFORT. Consultez la notice pour le raccordement.

MODE D'EMPLOI EcoTec plus VHR 34/5-5 l VAILLANT

Appareil de chauffage au gaz mural à condensation

FR

Sommaire

1 Sécurité.... 3

1.1 Mises en garde relatives aux opérations.... 3

1.2 Consignes générales de sécurité .... 3

1.3 Utilisation conforme de l'appareil.... 5

1.4 Identification CE.... 6

2 Remarques relatives à la documentation...... 7

2.1 Respect des documents applicables 7

2.2 Conservation des documents 7

2.3 Validité de la notice.... 7

3 Description de l'appareil.... 7

3.1 Numéro de série 7

3.2 Structure de l'appareil.... 7

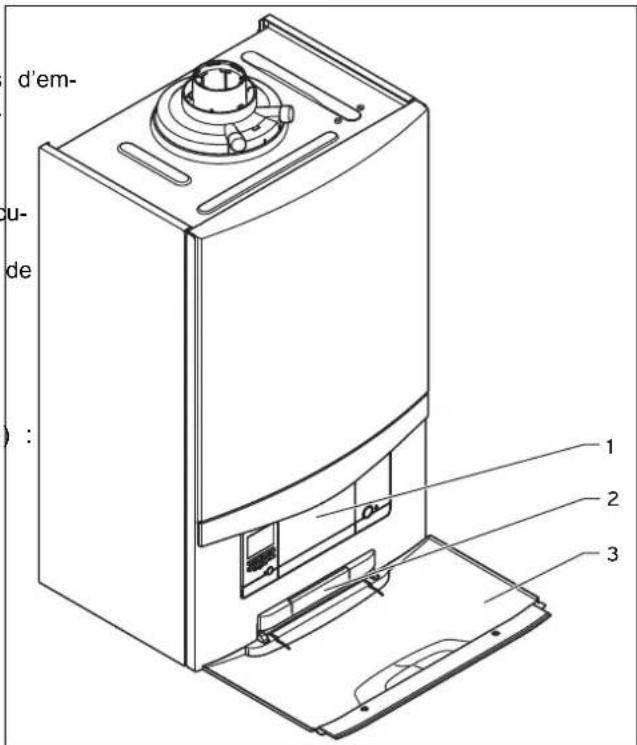

3.3 Ouverture du volet avant 7

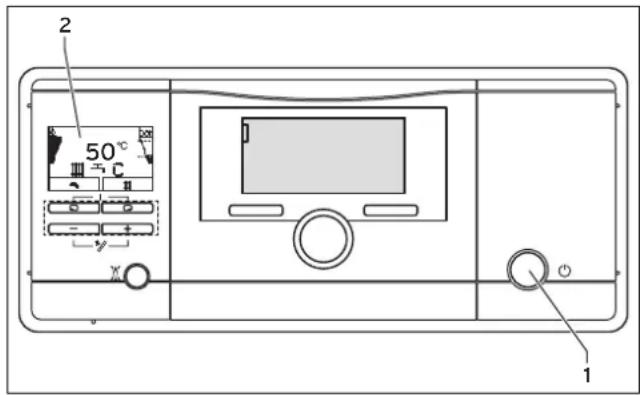

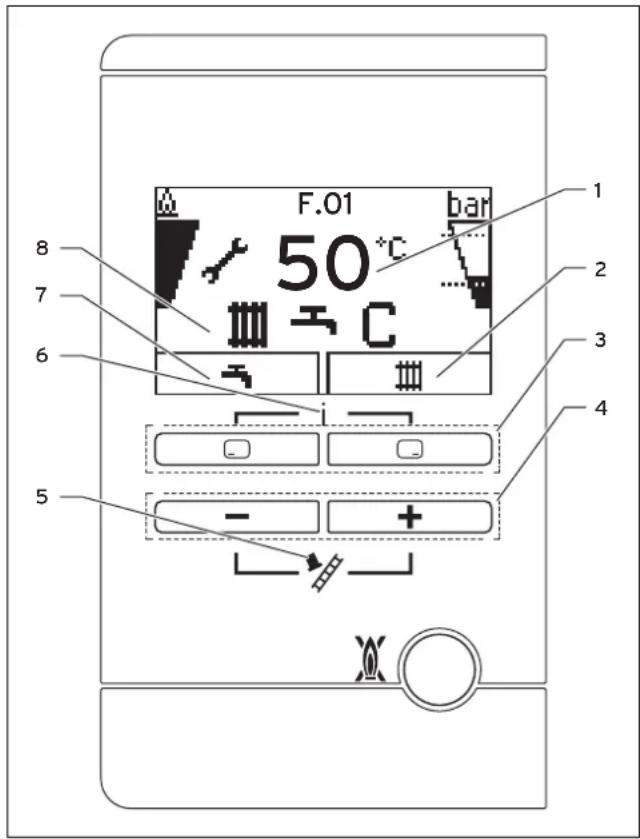

3.4 Vue d'ensemble des éléments de commande..... 7

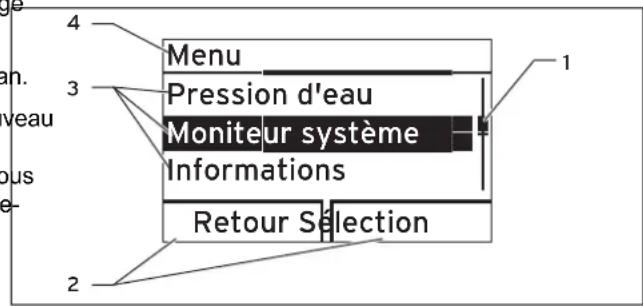

3.5 Système d'information et d'analyse numérique (DIA) 8

4 Utilisation 9

4.1 Concept de commande 9

4.2 Affichage de base.... 9

4.3 Niveaux de commande.... 9

5 Fonctionnement.... 10

5.1 Choix de l'emplacement 10

5.2 Mise en service de l'appareil 10

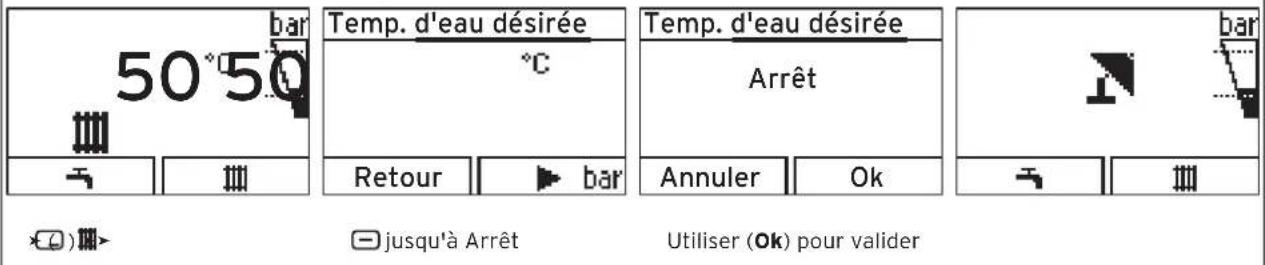

5.3 Réglage de la température de départ du chauffage.... 11

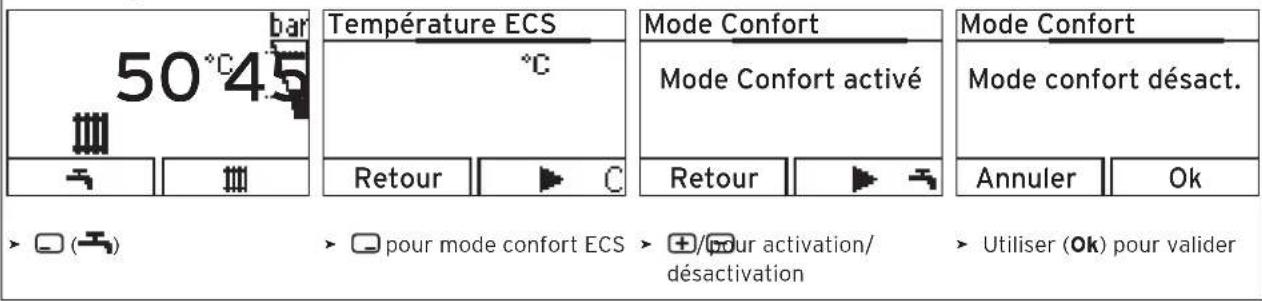

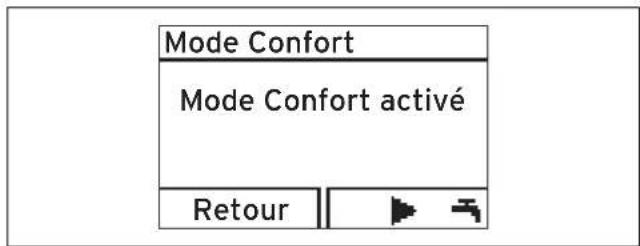

5.4 Réglage de la production d'eau chaude.... 11

5.5 Désactivation des fonctions de l'appareil ..... 12

5.6 Protection de l'installation de chauffage contre le gel 13

5.7 Relevé des messages de maintenance.... 13

6 Dépannage 13

6.1 Relevé des messages d'erreur.... 13

6.2 Identification et résolution des défauts ..... 13

6.3 Résolution des problèmes d'allumage.... 13

7 Fonctions auxiliaires.... 14

7.1 Fonctions du menu 14

7.2 Réglage de la langue.... 14

8 Entretien et maintenance.... 14

8.1 Conclusion d'un contrat de maintenance ..... 14

8.2 Entretien de l'appareil.... 15

8.3 Contrôle de la conduite d'écoulement des condensats et de l'entonnoir d'évacuation ..... 15

9 Mise hors service.... 15

9.1 Mise hors service définitive de l'appareil ..... 15

10 Recyclage et mise au rebut 15

10.1 Mise au rebut de l'emballage.... 15

10.2 Mise au rebut de l'appareil et des accessoires .... 15

11 Garantie et service après-vente 15

11.1 Garantie.... 15

11.2 Service après-vente.... 15

Annexe 16

A Vue d'ensemble de la structure des menus .... 16

B Détection et élimination des dérangements 17

C Notice d'emploi succincte 18

Index 19

1 Sécurité

1.1 Mises en garde relatives aux opérations

Classification des mises en garde liées aux manipulations

Les mises en garde relatives aux manipulations sont graduées à l'aide de symboles associés à des mots-indicateurs, qui signalent le niveau de gravité du risque encouru.

Symboles d'avertissement et mots-indicateurs

Danger!

Danger de mort immédiat ou risque de blessures graves

Danger!

Danger de mort par électrocution

Avertissement !

Risque de blessures légères

Attention!

Risque de dommages matériels ou de menaces pour l'environnement

1.2 Consignes générales de sécurité

1.2.1 Installation par un installateur spécialisé uniquement

Seul un installateur spécialisé est habilité à procéder à l'installation, l'inspection, la maintenance et la réparation de l'appareil ou au réglage du gaz.

1.2.2 Risques en cas d'erreur de manipulation

Toute erreur de manipulation peut se tradu par une situation à risque imprévisible.

▶ Lisez attentivement cette notice.
Pour toute opération au niveau de l'appareil, vous devez vous conformer aux avertissements et aux consignes générales de sécurité.
- Conformez-vous à toutes les prescriptions en vigueur lorsque vous manipulez l'appareil.

1.2.3 Danger de mort en cas de fuite de gaz

Il peut y avoir une fuite de gaz en cas d'erreur d'installation, de dommages, d'erreur de manipulation ou de local de montage inadapté, avec les risques d'intoxication et d'explosion que cela suppose.

En cas d'odeur de gaz dans les bâtiments :

- Évitez les pièces où règne une odeur de gaz.

▶ Si possible, ouvrez les portes et les fenêtres en grand pour créer des courants d'air.

Évitez les flammes nues (par ex. briquet ou allumettes).

▶ Ne fumez pas.

N'utilisez surtout pas d'interrupteur électrique, fiche de secteur, sonnette, téléphone ou autre interphone dans le bâtiment.

- Fermez le dispositif d'arrêt du compteur à gaz ou le dispositif de coupure principal.

- Si possible, fermez le robinet d'arrêt du gaz de l'appareil.

- Prévenez les habitants en les appelant ou en frappant à leur porte.

▶ Quittez le bâtiment.

- En cas de fuite audible du gaz, quittez immédiatement le bâtiment et empêchez toute personne d'entrer.

- Prévenez la police et les pompiers dès que vous avez quitté le bâtiment.

Prévenez le service d'urgence du fournisseur de gaz avec un téléphone situé hors du bâtiment.

1.2.4 Danger de mort en cas d'obturation ou de fuite des conduites des gaz d'échappement

Je cas d'erreur d'installation, de dom-mages, de manipulation ou de local de montage inadapté, il peut y avoir une fuite de gaz d'échappement, avec les risques d'intoxication que cela suppose.

Il est interdit d'apporter des modifications à l'installation des gaz d'échappement dans son ensemble.

En cas d'odeur de gaz d'échappement dans les bâtiments :

• Ouvrez les portes et les fenêtres en grand pour créer des courants d'air.
  ► Éteignez l'appareil.
  er-Contactez votre société d'installation spécialisée.

1 Sécurité

1.2.5 Danger de mort en cas de fonctionnement avec l'habillage avant démonté

En cas de défaut d'étanchéité au niveau de l'appareil, il peut y avoir une fuite de gaz, avec les risques d'intoxication que cela suppose.

- N'utilisez pas l'appareil lorsque l'habillag avant n'est pas en place.

1.2.6 Danger de mort du fait des substances explosives et facilement inflammables

Risques de déflagration en cas de formation d'un mélange d'air et de gaz facilement in flammable.

N'entreposez/n'utilisez pas de produits explosifs ou facilement inflammables (par ex. essence, papier, peinture etc.) dans pièce de montage de l'appareil.

1.2.7 Danger de mort en cas d'omission de dispositif de sécurité

Tout dispositif de sécurité manquant (par ex. soupape de sécurité, vase d'expansion) peut entraîner des brûlures mortelles ou d'autres blessures graves, notamment en cas d'explosion.

- Demandez à l'installateur spécialisé de vous montrer l'emplacement et le fonctionnement des dispositifs de sécurité.

1.2.8 Risques d'ébouillantement avec l'eau chaude

Les points de puisage de l'eau chaude présentent un risque d'ébouillantement si la température de l'eau est supérieure à 60 °C. Les enfants en bas âge et les personnes âgées peuvent également encourir un péril, même avec des températures plus faibles.

- Sélectionnez la température de sorte qu'elle ne présente de danger pour personne.

1.2.9 Risques de dommages matériels en cas d'entartrage sous l'effet d'une température excessive de l'eau chaude

Conditions: VUW

Les appareils de production d'eau chaude sont exposés à un risque d'entartrage si la déureté de l'eau est supérieure à 3,57 mol/m³.

▶ Ne réglez pas la température de l'eau chaude à plus de 50 °C.

1.2.10 Modifications dans l'environnement immédiat de l'appareil

Toute modification dans l'environnement immédiat de l'appareil risque de présenter un danger pour la santé ou la vie de l'utilisateur ou d'un tiers, mais aussi de provoquer des dommages au niveau de l'appareil ou d'autres biens matériels.

• Vous ne devez en aucun cas désactiver les dispositifs de sécurité.

• Ne manipulez aucun dispositif de sécurité. Ne détériorez pas et ne retirez jamais les composants scellés de l'appareil. Seuls des installateurs agréés et le Service - Après-Vente sont autorisés à modifier des composants scellés.
  ▶ N'effectuez aucune modification :

• au niveau de l'appareil

• au niveau des conduites d'arrivée de gaz, d'air, d'eau et des câbles électriques
• au niveau de l'installation des gaz d'échappement

- au niveau du système d'évacuation des condensats

• au niveau de la soupape de sécurité
• au niveau des conduites d'évacuation
• au niveau des éléments de construction ayant une incidence sur la sécurité de fonctionnement de l'appareil

1.2.11 Risques de dommages sous l'effet du gel en cas de température ambiante insuffisante

Si la température ambiante réglée est insuffisante dans certaines pièces, certaines parties de l'installation de chauffage risquent de subir des dommages sous l'effet du gel.

▶ Il est impératif de se conformer aux consignes de protection antigel (→ page 13).

1.2.12 Risques de dommages sous l'effet du gel en cas de coupure d'alimentation

Certaines parties de l'installation de chauffage risquent d'être endommagées par le gel en cas de coupure de l'alimentation électrique.

- Demandez conseil à votre installateur spécialisé pour l'installation d'un groupe électrogène si vous souhaitez que votre appareil reste opérationnel en cas de coupure d'alimentation.

1.2.13 Dommages sous l'effet du gel en cas d'arrêt de l'appareil

Le produit risque de subir des dommages cas de désactivation des dispositifs de protection antigel. Les dispositifs de protection antigel ne sont actifs qu'à partir du moment où l'appareil est raccordé au secteur et so tension.

▶ Ne débranchez pas l'appareil du secteu
- Laissez l'interrupteur Marche/arrêt en po tion « Marche ».
▶ Laissez le robinet d'arrêt du gaz ouvert

1.2.14 Risques de corrosion en présence de produits chimiques dans l'air de combustion ou l'air ambiant

Les aérosols, les solvants, les détergents chlorés, les peintures, les colles, les produits ammoniaqués, les poussières et autre risquent, dans des conditions défavorables, de provoquer un phénomène de corrosion niveau de l'appareil et de la sortie des ga brûlés.

• Il est interdit d'utiliser ou d'entreposer des aérosols, solvants, détergents chlorés, L'u peintures, colles etc. à proximité de l'ap-pareil.
  En cas d'utilisation de l'appareil dans des locaux professionnels, par ex. salon de _ coiffure, atelier de peinture, de menuiserie ou entreprise de nettoyage, utilisez un local de montage distinct, de sorte que l'a de combustion qui alimente l'appareil soit bien exempt de produits chimiques.

1.2.15 Risques de blessures et de dommages matériels en cas de maintenance ou de réparation négligée ou non conforme !

Une maintenance négligée ou non conforme peut altérer la sécurité de fonctionnement de l'appareil.

• Sollicitez immédiatement une intervention en cas d'anomalie ou de dommages présentant un risque pour la sécurité.
  ▶ Ne tentez jamais d'effectuer vous-même pé-des travaux de maintenance ou de réparation de votre appareil.
  Confiez ces tâches à un installateur agréé.
  Conformez-vous aux intervalles de maintenance prescrits.

1.3 Utilisation conforme de l'appareil

Une utilisation incorrecte ou non conforme en peut présenter un danger pour la vie et la santé de l'utilisateur ou d'un tiers, mais aussi endommager l'appareil et d'autres biens mat- teriels.

Cet appareil n'est pas prévu pour des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou intellectuelles sont limitées, ou ne disposant pas de l'expérience ou des connaissances nécessaires, à moins qu'elles ne l'utilisent sous la surveillance d'une personne responsable de leur sécurité ou qu'elles aient reçu des instructions de sa part pour utiliser l'appareil.

Veillez à ne pas laisser les enfants sans surveillance, car ils ne doivent en aucun cas jouer avec l'appareil.

Cet appareil est un générateur de chaleur spécialement conçu pour les installations de chauffage central à eau chaude fonctionnant en circuit fermé et la production d'eau chaude.

L'utilisation conforme de l'appareil suppose : - le respect des notices d'utilisation, d'installation et de maintenance de l'appareil ainsi des que des autres éléments de l'installation - le respect de toutes les conditions d'inspection et de maintenance qui figurent dans les notices. l'air Toute utilisation autre que celle décrite dans la présente notice ou au-delà du cadre stipulé

1 Sécurité

dans la notice sera considérée comme non conforme.

Toute utilisation directement commerciale et industrielle sera également considérée comme non conforme.

L'utilisation de l'appareil dans des véhicules, par exemple mobil-home ou camping-car, est considérée comme non conforme.

Ne sont pas considérées comme des véhicules les unités installées définitivement à demeure (dépourvues de roues).

Le marquage CE atteste que les

appareils sont conformes aux exigences élémentaires des directives applicables, conformément à la plaque signalétique.

La déclaration de conformité est disponible chez le fabricant.

2 Remarques relatives à la documentation

2.1 Respect des documents applicables

Il est impératif de se conformer à toutes les notices ploi qui accompagnent les composants de l'installation.

2.2 Conservation des documents

- Conservez cette notice ainsi que tous les autres documents applicables en vue d'une utilisation ultérieure, mais veillez à ne pas les laisser sur ou à l'intérieur de l'appareil.

2.3 Validité de la notice

Cette notice s'applique exclusivement aux appareils de chauffage suivants (désignés par la mention « appareil ») :

Modèles et références d'articles ecoTEC plus

VU FR 146/5-5	0010011669
VU FR 256/5-5	0010011670
VU FR 356/5-5	0010015182
VUW FR 306/5-5	0010011672
VUW FR 306/5-5 C	0010015183
VUW FR 306/5-5 C (propane)	0010011673
VUW FR 346/5-5	0010011674
VUW FR 346/5-5 C	0010015184
VUW FR 346/5-5 C (propane)	0010011675

La référence d'article de l'appareil figure dans le numéro de série (→ page 7). 3.3

3 Description de l'appareil

3.1 Numéro de série

La chaîne comprise entre les 7e et 16e caractères du numéro de série correspond à la référence d'article.

Le numéro de série se trouve sur une plaque située sous volet avant, en bas de l'appareil, dans une pochette plastique. Vous pouvez aussi le faire apparaître à l'écran, en sélectionnant l'option « Afficher le numéro de série et la référence article » (→ page 14).

3.2 Structure de l'appareil

Vue avant

1 Eléments de commande

3 Volet avant

2 Plaque avec numéro de série à l'arrière

3.3 Ouverture du volet avant

1. Mettez la main dans la poignée encastrée du volet avant.
2. Tirez le volet avant vers le bas.

3.4 Vue d'ensemble des éléments de commande

1 Touche Marche/arrêt

2 Régulation intégrée (option)

Système d'information et d'analyse numérique (DIA) composé des éléments suivants :

3 Touche de réinitialisation

5 Affichage

4 Touches de commande

3 Description de l'appareil

3.5 Système d'information et d'analyse numérique (DIA)

Cet appareil est équipé d'un système d'information et d'an lyse numérique (système DIA). Ce système indique l'état de service de l'appareil et aide à remédier aux anomalies de fonctionnement.

L'écran s'allume lorsque

• vous allumez l'appareil ou
• vous appuyez sur une touche du système DIA alors qu' l'appareil est sous tension. La pression sur une touche ne déclenche donc aucune fonction dans un premier temps.

L'écran s'éteint au bout d'une minute si aucune touche actionnée.

Éléments de commande du système DIA

1 Température de départ du chauffage actuelle, pression de remplissage de l'installation de chauffage, mode de fonctionnement, code d'erreur ou informations complémentaires
2 Fonction actuelle de la touche de sélection droite
3 Touches de sélection gauche et droite

4 Touches et +
5 Mode Ramonage (réservé au ramoneur uniquement !)
6 Accès au menu des informations complémentaires
7 Fonction actuelle de la touche de sélection gauche
8 Mode de fonctionnement actif

3.5.1 Symboles affichés

Symbole	Signification Explication
[RWAV]	Fonctionnement correct du brûleur	Brûleur en marche

Symbole	Signification Explication
[TWHX]	Taux de modulation momentané du brûleur
que	Pression de remplissage momentanée de l'installation de chauffage Les pointillés délimitent la plage admissible.	– Affichage fixe : pression de remplissage dans la plage admissible.– Affichage clignotant : pression de remplissage en dehors de la plage admissible.
	Mode chauffage actif –	Affichage fixe : demande de chaleur en mode chauffage– Affichage clignotant : brûleur en marche en mode chauffage
	Production d'eau chaude active	– Affichage fixe : mode de puisage, avant que le brûleur soit en marche– Affichage clignotant : brûleur en marche en mode de puisage
	Mode de chauffage actif (VCW uniquement)	– Affichage fixe : mode de chauffage actif– Affichage clignotant : mode de chauffage actif, brûleur en marche
	Maintenance requise Informations relatives aux messages de maintenance du « moniteur système »
	Mode été actifMode chauffage désactivé
	Temps de coupure du brûleur actif	Prévention des alternances marche/arrêt trop fréquentes (pour augmenter la longévité de l'appareil).
FX	Défaut dans l'appareil	Apparaît à la place de l'affichage de base, avec texte en clair explicatif le cas échéant.

4 Utilisation

4.1 Concept de commande

L'appareil s'utilise à l'aide des touches de sélection et des touches Plus/Moins.

Les deux touches de sélection sont des touches dites programmables, qui peuvent être affectées à diverses fonctions.

Si, depuis l'« affichage de base » (→ page 9) par exemple, vous appuyez sur la touche de sélection gauche, la fonction actuelle bascule de (température ECS) à Retour. L'affi

Si vous appuyez sur :

• vous accédez directement au réglage de la température de l'eau chaude sanitaire
• vous annulez la modification de la valeur de réglage l'activation du mode de fonctionnement
• vous accédez au niveau de sélection immédiatement supérieur dans le menu.

Si vous appuyez sur :

• vous accédez directement au réglage de la température de départ du chauffage, à la pression de remplissage l'installation de chauffage ou à l'activation du mode d'chauffage
• vous validez une valeur de réglage ou vous activez mode de fonctionnement
• vous accédez au niveau de sélection immédiatement inférieur dans le menu.

Si vous appuyez simultanément

- vous accédez au menu (→ page 14).

Si vous appuyez sur ou

• vous parcourez les différentes entrées du menu,
• vous augmentez ou vous réduisez la valeur de réglage sélectionnée.

Les valeurs réglables clignotent systématiquement à l'écrah.

Toute modification d'une valeur doit être validée. Le nouveau réglage n'est enregistré qu'après validation. La touche permet d'interrompre une opération à tout moment. Si vous n'actionnez aucune touche pendant 15 minutes, l'écran revient à l'affichage de base.

Un objet sélectionné, et donc mis en surbrillance, apparaît en lettres claires sur fond sombre.

4.2 Affichage de base

L'affichage de base de l'écran indique l'état de service actuel de l'appareil. Si vous appuyez sur une touche de sélection, la fonction activée apparaît à l'écran.
Les fonctions disponibles varient selon qu'il y a un régulateur raccordé à l'appareil ou non.
Pour revenir à l'affichage de base :

• appuyez sur pour quitter le niveau de sélection
• n'actionnez aucune touche pendant plus de 15 minutes.

En présence d'une anomalie, l'affichage de base cède la place à un message d'erreur.

4.3 Niveaux de commande

L'appareil présente deux niveaux de commande. un

Le niveau de commande destiné à l'utilisateur donne accès aux principales informations et possibilités de réglage n'exigeant pas de connaissances préalables spéciales.

Le niveau de commande pour l'installateur spécialisé nécessite des connaissances bien spécifiques. C'est pourquoi il est protégé par un code d'accès. Il permet à l'installateur de définir les paramètres propres à l'installation.

4.3.1 Structure du menu

1 Barre de défilement (uniquement si tous les éléments de la liste ne peuvent pas figurer simultanément à l'écran)

2 Fonction actuelle des touches de sélection droite et gauche (fonction de touche programmable)
3 Éléments de liste du niveau de sélection
4 Nom du niveau de sélection

Le menu se compose de deux niveaux de sélection.

Remarque

Le chemin qui figure au début d'une section indique comment accéder à la fonction en question, par ex. Menu → Informations → Contact.

Vous trouverez une vue d'ensemble de la structure des nus dans l'annexe à la notice d'utilisation (→ page 16).

512.3 Contrôle de la pression de remplissage de l'installation de chauffage

5 Fonctionnement

5.1 Choix de l'emplacement

5.1.1 Habillage de type armoire

L'habillage de type armoire de l'appareil est soumis à des prescriptions particulières.

Si vous souhaitez monter une protection de type armoire pour votre appareil, adressez-vous à une société d'installation agréée. Ne procédez en aucun cas vous-même à l'habillage de votre appareil.

5.2 Mise en service de l'appareil

5.2.1 Ouverture des dispositifs d'arrêt

1. L'installateur spécialisé qui a procédé à l'installation de l'appareil peut vous montrer l'emplacement et le fonctionnement des dispositifs d'arrêt.
2. Ouvrez le robinet d'arrêt du gaz à fond.
3. Assurez-vous que les robinets de maintenance pour le départ et le retour de l'installation de chauffage sont bien ouverts le cas échéant.

Conditions: VUW

▶ Ouvrez le robinet d'arrêt d'eau froide. Vous pouvez aussi ouvrir un robinet d'eau chaude pour vérifier qu'il y a bien de l'eau qui s'écoule.

5.2.2 Mise en marche de l'appareil

▶ Appuyez sur la touche Marche/arrêt (1).

Une fois l'appareil allumé, l'écran (2) fait apparaître l'« affichage de base » (→ page 9).

Remarque

Pour que l'installation ne puisse pas fonctionner avec une quantité d'eau trop faible et par conséquent éviter les éventuels dommages que cela peut entraîner, l'appareil est équipé d'un capteur de pression et d'un indicateur numérique de la pression.

Pour un fonctionnement irréprochable de l'installation de chauffage, la pression de remplissage à froid doit être comprise entre 0,1 MPa et 0,2 MPa (1,0 bar et 2,0 bar). Elle doit donc être située entre les deux lignes en pointillés du diagramme en barres.

Si l'installation de chauffage alimente plusieurs étages, il peut s'avérer nécessaire d'établir une pression de remplissage supérieure. Demandez conseil à votre installateur spécialisé.

Remarque

Si la pression descend en dessous de 0,08 MPa (0,8 bar), le diagramme en barres de droite et la pression de remplissage actuelle se mettent à clignoter.

Le symbole/s'affiche également au bout d'une minute env.

Si la pression de remplissage de l'installation de chauffage descend en dessous de 0,05 MPa (0,5 bar), l'appareil s'éteint. L'écran affiche alternativement le message d'erreur F.22 et la pression de remplissage actuelle.

1 Pression de remplissage actuelle
2 Pression de remplissage maximale

1. Appuyez deux fois sur la touche.

L'écran affiche alors la valeur de la pression de remplissage actuelle (1) ainsi que la pression de remplissage minimale (3) et maximale (2).

1. Si la pression de remplissage est trop basse, ajoutez de l'eau.
   Dès que vous avez ajouté suffisamment d'eau, ce message disparaît automatiquement au bout de 20 secondes environ.
2. En cas de chute de pression fréquente, essayez de déterminer l'origine des fuites d'eau de chauffage et d'y remédier. Contactez pour cela votre installateur spécialisé.

5.2.4 Remplissage de l'installation de chauffage

1. Validez la modification avec (Ok).

Attention!

Risques de dommages si l'eau de chauffage est très calcaire, corrosive ou qu'elle contient des produits chimiques !

Une eau du robinet inadaptée risque d'endommager les joints et les membranes, de boucher les composants hydrauliques, aussi bien dans l'appareil que dans l'installation de chauffage, ou encore de provoquer des bruits.

• Vous devez systématiquement utiliser une eau de chauffage adaptée pour l'installation de chauffage.
  En cas de doute, demandez conseil à votre installateur spécialisé.

Remarque

Il est possible que l'installateur spécialisé ait plafonné la température maximale que vous pouvez régler.

5.3.2 Réglage de la température de départ de chauffage (avec régulateur)

Si l'appareil de chauffage est équipé d'un régulateur barométrique à sonde extérieure ou d'un régulateur de température ambiante, vous devez régler l'appareil de chauffage sur la température de départ de chauffage maximale, voir Réglage de la température de départ du chauffage (sans régulateur raccordé) (→ page 11).

◀ La température de départ de chauffage effective est modulée automatiquement par le régulateur.

1. Demandez à un installateur spécialisé où se trouve le robinet de remplissage.
2. Raccordez le robinet de remplissage à la source d'alimentation en eau de chauffage, comme vous l'a indiqué l'installateur spécialisé.
3. Ouvrez tous les robinets des radiateurs (robinets thermostatiques) de l'installation de chauffage.
4. Ouvrez la source d'alimentation en eau de chauffage.
5. Ouvrez lentement le robinet de remplissage.
6. Remplissez l'installation d'eau jusqu'à ce que la pression de remplissage requise soit atteinte.
7. Fermez la source d'alimentation en eau de chauffage.
8. Purgez tous les radiateurs.
9. Ensuite, contrôlez la pression de remplissage indiquée à l'écran.
10. Ajoutez de l'eau si nécessaire.
11. Fermez le robinet de remplissage.
12. Retournez à l'« affichage de base » (→ page 9).

5.3 Réglage de la température de départ du chauffage

5.3.1 Réglage de la température de départ du chauffage (sans régulateur)

Remarque

Si l'appareil n'est pas raccordé à un régulateur externe ou interne, procédez comme suit pour régler la température de départ du chauffage.

e5.4 Réglage de la production d'eau chaude

5.4.1 Réglage de la température d'eau chaude

1. Appuyez sur la touche (###).

◀ La température désirée pour l'eau chaude sanitaire qui a été réglée clignote à l'écran.

1. Modifiez la température d'eau chaude avec ou +

2. Validez la modification avec (Ok).

Remarque

En présence d'un régulateur raccordé à l'installation, réglez la température d'eau chaude sanitaire de l'appareil de chauffage sur la température maximale, afin de pouvoir régler la température de l'eau chaude par le biais du régulateur. Réglez la température souhaitée d'Eau chaude sanitaire au niveau du régulateur.

5.4.2 Activation et désactivation du mode confort ECS

Pour: VUW

Remarque

Le mode confort ECS permet d'obtenir immédiatement de l'eau chaude à la température souhaitée, sans attendre qu'elle monte en température.

1. Appuyez sur la touche (III)

La valeur désirée pour la température de départ du chauffage apparaît à l'écran.

1. Modifiez la température de départ du chauffage avec

- ou +.

1. Appuyez sur la touche( ).
2. Appuyez sur la touche ▼ C

La mention Mode Confort activé ou Mode Confort désact. clignote à l'écran.

1. Pour activer ou désactiver le mode Confort, utilisez la touche ☐u . +

2. Validez la modification avec (Ok).

Si le mode Confort a été activé, le symbole « » apparaît dans l'affichage de base. Si le mode Confort a été désactivé, le symbole « » disparaît ² de l'affichage de base.

5.4.3 Activation du ballon à stratification

Pour: VUW avec ballon d'eau chaude sanitaire actoSTOR

Pour pouvoir activer un autre ballon à stratification actoSTOR, il faut d'abord activer la charge du ballon au niveau de l'appareil.

Le symbole apparaît à l'écran.

▶ Réglez la température de l'eau chaude sanitaire.

Conditions: Charge du ballon activée

- Température d'eau chaude: 50 ... 65 °C

Danger! Risques de brûlures!

Les produits disposent d'une fonction antilégionellose automatique : lorsque la température dans le ballon à stratification est inférieure à 50 °C pendant plus de 24 heures, température du ballon est brièvement portée à 70 °C.

▶ Tenez compte du fait que l'eau peut alors être très chaude lors du puisage.

5.5 Désactivation des fonctions de l'appareil

5.5.1 Arrêt de la production d'eau chaude

Pour: VU avec ballon

1. Pour désactiver la charge du ballon tout en laissant le mode de chauffage actif, appuyez sur 📞.

La température d'eau chaude sanitaire qui a été réglée clignote à l'écran.

1. Utilisez pour régler la température de l'eau chaude sanitaire sur Arrêt ECS.

2. Validez la modification avec Ok.

La charge du ballon est alors désactivée. Seule la fonction de protection antigel du ballon reste active.

5.5.2 Désactivation du mode de chauffage (mode Été)

1. Pour couper le chauffage en été tout en laissant la production d'eau chaude activée, appuyez sur).

La valeur de température de départ du chauffage apparaît à l'écran.

Utilisez pour régler la température de départ du chauffage sur Arrêt.

Validez la modification avec (Ok).

Le mode de chauffage est alors désactivé. Le symbole apparaît à l'écran.

5.5.3 Mise hors service provisoire de l'appareil

Attention! Risques de dommages matériels sous l'effet du gel!

Les dispositifs de protection antigel et de surveillance ne fonctionnent que si l'appareil est raccordé au secteur, qu'il est bien allumé (touche Marche/arrêt) et que le robinet d'arrêt du gaz est ouvert.

Une mise hors service provisoire de l'appareil ne peut être effectuée qu'en l'absence de risque de gel.

Si vous souhaitez désactiver la fonction « Protection tilégionellose », demandez conseil à votre installateur spécialisé.
Si vous voulez désactiver la charge du ballon, désactivez le mode confort ECS, « Activation et désactivation du mode confort ECS (→ page 11) ».

Conditions: Charge du ballon désactivée

- Température d'eau chaude: 35 ... 65 °C

Le ballon n'est pas maintenu à température. L'appareil se met en marche en cas de puisage d'eau chaude et fait alors office de chauffe-eau instantané.

Pour éteindre l'appareil, appuyez sur la touche Marche/arrêt.

Lorsque le produit s'arrête, l'écran s'éteint.

En cas d'absence prolongée (par ex. vacances), il convient de fermer également le robinet d'arrêt du gaz et le robinet d'arrêt d'eau froide si l'appareil est de type « combiné » (VUW, VUI).

5.6 Protection de l'installation de chauffage contre le gel

5.6.1 Fonction de protection antigel

Attention !

Risques de dommages matériels sous l'effet du gel !

La fonction de protection antigel ne peut par garantir une circulation dans toute l'installation de chauffage. Certaines parties de l'installation de chauffage peuvent donc être exposées au gel et subir des dommages.

En cas d'absence par temps froid, veillez à ce que l'installation de chauffage reste en service et que les pièces soient suffisamment chauffées.

Remarque

Pour que les dispositifs de protection contre le gel restent opérationnels, vous devez utiliser le régulateur pour allumer et éteindre l'appareil, si votre installation est équipée d'un régulateur.

6 Dépannage

6.1 Relevé des messages d'erreur

Les messages d'erreur sont prioritaires sur tous les autres affichages et se substituent à l'affichage de base à l'écran. Si plusieurs défauts surviennent simultanément, ils s'affichent en alternance pendant deux secondes.

pas Si votre appareil affiche un message d'erreur, adressez-vous à un installateur spécialisé.

Pour obtenir des informations plus détaillées sur l'état de votre appareil, utilisez le « moniteur système » (→ page 14).

6.2 Identification et résolution des défauts

En cas de problème de fonctionnement de l'appareil, vous pouvez contrôler vous-même certains points à l'aide du tableau en annexe.

Détection et élimination des dérangements (→ page 17)

Si l'appareil ne fonctionne pas correctement alors que vous avez contrôlé les points indiqués dans le tableau, contactez un installateur spécialisé pour qu'il remédie au défaut.

6.3 Résolution des problèmes d'allumage

Si la température de départ du chauffage descend en deçà de 5 °C alors que la touche Marche/arrêt est en position Marche, l'appareil se déclenche et chauffe l'eau qui circule, aussi bien au niveau du chauffage que de la production d'eau chaude (le cas échéant) jusqu'à ce qu'elle atteigne une température de 30 °C environ.

5.6.2 Vidange de l'installation de chauffage

En cas d'arrêt particulièrement prolongé, il est possible de protéger l'installation de chauffage et l'appareil du gel en S vidangeant intégralement.

Pour cela, adressez-vous à un installateur spécialisé.

Siede brûleur ne s'allume pas au bout de cinq tentatives, l'appareil ne démarre pas et se met en mode de défaut. Le défaut est signalé à l'écran par le biais du code d'erreur F.28 ou F.29.

Il faut réinitialiser l'appareil manuellement pour qu'il relance un allumage automatique.

▶ Vérifiez que le robinet d'arrêt du gaz est bien ouvert.
Pour réinitialiser l'appareil, appuyez sur la touche de réinitialisation.

onne Si le problème d'allumage n'est pas résolu au bout de trois tentatives de réinitialisation, adressez-vous à un installateur spécialisé.

5.7 Relevé des messages de maintenance

Le symbole apparaît à l'écran lorsqu'une visite de maintenance est nécessaire.

Pour cela, adressez-vous à un installateur spécialisé.

L'appareil n'est pas en mode de défaut et fonction normalement.

▶ Si la pression d'eau se met à clignoter simultanément, suffit d'ajouter de l'eau.
Pour obtenir des informations plus détaillées sur ce qui a provoqué l'apparition du symbole de maintenance, utilisez le « moniteur système » (→ page 14).

7 Fonctions auxiliaires

7 Fonctions auxiliaires

7.1 Fonctions du menu

7.1.1 Pression de remplissage de l'installation de chauffage

Menu → Pression d'eau

Il est possible d'afficher précisément la pression de remplissage ainsi que les pressions de remplissage minimale et maximale admissibles.

7.1.2 Moniteur système (codes d'état)

Menu → Moniteur système

Le moniteur système permet de consulter l'état actuel de l'appareil.

Code d'état	Signification
	Affichages en mode de chauffage
S.00 Mode chauffage Aucune demande
S.02 Mode chauffage Démar. de la pompe
S.03 Mode chauffage Allumage du brûleur
S.04 Mode chauffage Brûleur allumé
S.06 Mode chauffage Réduc. de la ventil.
S.07 Mode chauffage Circulation
S.08 Chauffage Temps restant xx min
	Affichages en mode ECS
S.10	Demande d'eau chaude sanitaire du capteur a turbine
S.14 Mode ECS Brûleur allumé
	Affichage en mode Ballon
S.20 Demande eau chaude
S.22 Mode ECS Pompe en marche
S.24 Mode ECS Brûleur allumé
	Cas particuliers
S.31	Pas de demande Mode Été
S.34 Mode chauffage Protection antigel
S.40 Mode Confort Protection active

7.1.3 Contact de l'installateur spécialisé

Menu → Informations → Coordonnées

Cette option permet de relever le numéro de téléphone l'installateur spécialisé, à condition qu'il l'ait paramétré au moment de l'installation.

7.1.4 Numéro de série et référence d'article

Menu → Informations → Numéro de série

Cette option permet de relever le numéro de série de reil.

La référence d'article figure à la deuxième ligne.

7.1.5 Réglage du contraste de l'écran

Menu → Informations → Contraste écran

Utilisez cette option pour régler le contraste et optimiser la lisibilité de l'écran.

7.1.6 Reset compt. brûleur (réinitialisation du temps de coupure du brûleur)

Menu → RAZ temps coupure

L'installateur spécialisé se sert de cette fonction dans le cadre de la maintenance.

7.1.7 Activation de l'accès technicien

Attention!

Risques de dommages matériels en cas d'erreur de manipulation !

Tout réglage incorrect au niveau réservé à l'installateur (Accès technicien) risque de provoquer des dommages au niveau de l'installation de chauffage.

Seuls les installateurs spécialisés sont habilités à utiliser le niveau « Accès technicien ».

7.2 Réglage de la langue

Pour changer la langue :

• Pressez et maintenez les touches ☐ et +en même temps.
• Appuyez aussi brièvement sur la touche de réinitialisation.
• Maintenez les touches et énoncées jusqu'à ce que l'écran fasse apparaître l'affichage de réglage de la langue.
  ▶ Sélectionnez la langue de votre choix avec
  ▶ Validez avec (Ok).
  Une fois la langue correctement réglée, validez une nouvelle fois avec (Ok).

Remarque

Si vous réglez la mauvaise langue par erreur, procédez comme indiqué ci-dessus pour la rectifier. Faites défiler les options avec ou + jusqu'à ce que la langue qui convient apparaisse.

8 Entretien et maintenance

8.1 Conclusion d'un contrat de maintenance de

Seules une inspection annuelle et une maintenance bisannuelle, réalisées dans les règles de l'art par un installateur spécialisé, permettent de garantir la disponibilité et la sécurité, la fiabilité et la longévité de l'appareil.

Une maintenance régulière garantit un rendement optimal et un fonctionnement économique de l'appareil.

appa- Nous vous recommandons de conclure un contrat d'entretien et de maintenance.

8.2 Entretien de l'appareil

Attention!

Risques de dommages matériels sous l'effet de détergents inadaptés !

Un détergent inadapté risque d'endommage l'habillage, les éléments de robinetterie ou éléments de commande.

N'utilisez pas d'aérosol, de produit ab de produit vaisselle, de détergent solva ou chloré.

Nettoyez l'habillage de votre appareil à l'aide d'un humecté d'eau savonneuse.

8.3 Contrôle de la conduite d'écoulement des condensats et de l'entonnoir d'évacuation

1. Vérifiez régulièrement que la conduite d'écoulement des condensats et l'entonnoir d'évacuation ne présentent pas de problème visible ou perceptible au cher.
2. En cas de problème, faites intervenir un installateur spécialisé, qui se chargera de rétablir un écoulement normal.

9 Mise hors service

9.1 Mise hors service définitive de l'appareil

▶ Confiez la mise hors service définitive de l'appareil installateur spécialisé.

10 Recyclage et mise au rebut

10.1 Mise au rebut de l'emballage

Confiez la mise au rebut de l'emballage à l'installateur cialisé qui a installé l'appareil.

10.2 Mise au rebut de l'appareil et des accessoires

L'appareil et ses accessoires ne doivent pas être jetés avec les déchets ménagers.
▶ Assurez-vous que l'appareil et tous les accessoires sont bien mis au rebut dans les règles.
▶ Conformez-vous à toutes les prescriptions en vigueur.

11 Garantie et service après-vente

11.1 Garantie

Dans l'intérêt des utilisateurs et eu égard à la technicité de ses produits, Vaillant recommande que leur installation, leur mise en service et leur entretien soient réalisés par des professionnels qualifiés, en conformité avec les règles de l'art, les normes en vigueur et les instructions émises par Vaillant.

Les produits Vaillant peuvent faire l'objet d'une garantie commerciale particulière dont les conditions sont définies dans une documentation spécifique le cas échéant. En tout état de cause, ils sont soumis aux garanties prévues par la loi à l'exception des cas où leur défaillance trouverait son origine dans des causes qui leurs sont extérieures, en ce compris notamment :

• défaut d'installation, de réglage, de mise en service ou de maintenance, notamment lorsque ces opérations n'ont pas été réalisées par un professionnel qualifié, dans le respect des règles de l'art ou des recommandations émise par Vaillant (notamment dans la documentation ou- technique mise à disposition des utilisateurs ou des professionnels)
• caractéristiques techniques inadaptées aux normes ap- t applicables dans la région d'installation ;
• défaut d'entretien ;
• défaillance de l'installation ou des appareils auxquels les produits Vaillant sont raccordés ;
• conditions de transport ou de stockage inappropriées ;
• usage anormal des produits ou des installations auxquelles ils sont reliés ;

à un existence d'un environnement inapproprié au fonctionnement normal des produits, en ce compris : caractéristiques de la tension d'alimentation électrique, nature ou pression de l'eau utilisée, embouage, gel, protections inadaptées, etc. ;

- cas de force majeure tels que définis par la Loi et les Tribunaux français.

11.2 Service après-vente

Les coordonnées de notre service après-vente sont indiquées au verso ou sur le site vaillant.fr.

Annexe

A Vue d'ensemble de la structure des menus

    H["Pression d'eau\n1,0 bar\n0,8 3,0\nRetour"] --> I["S.00\nMode chauffage\nAucune demande\nRetour"]
    I --> J["Informations\nContact\nNuméro de série\nContraste écran\nRetour Selection"]
    J --> K["Informations\nContact\nNuméro de série\nContraste écran\nRetour Selection"]
    K --> L["Informations\nContact\nNuméro de série\nContraste écran\nRetour Selection"]
    L --> M["Reset compt. brûleur\nValeur actuelle\n0 min\nRetour"]

    N["Contact\n0219118\nRetour"] --> O["Numéro de série\n21 10 43\n0010011621\n0001000033NO\nRetour"]
    O --> P["Contraste écran\n20\nAnnuler Off"]

B Détection et élimination des dérangements

Problème Cause possible	Action corrective
Pas d'eau chaude, pas de chauffage ; l'appareil ne se met pas en marche	Robinet d'arrêt du gaz du bâtiment fermé Ouvrir	le robinet d'arrêt du gaz du bâtiment.
	Alimentation électrique de l'habitation coupée Réactiver l'alimentation électrique de l'habitation.
	Touche Marche/arrêt de l'appareil désactivée Activier l'appareil en actionnant la toucheMarche/arrêt.
	Température de départ du chauffage insuffisante (réglage), chauffage réglé sur « arrêt » et/ou température d'eau chaude sanitaire insuffisante (réglage)	Régler la température de départ du chauffage à la valeur souhaitée et/ou régler la température de l'eau chaude sanitaire à la valeur souhaitée.
	Pression de remplissage de l'installation de chauffage insuffisante	Ajouter de l'eau dans l'installation de chauffage.
	Présence d'air dans l'installation de chauffage Purger les radiateurs.En cas de problème récurrent : contacter un installateur spécialisé.
	Problème d'allumage Appuyer sur la touche de réinitialisation.En cas de problème récurrent : contacter un installateur spécialisé.
Mode ECS qui fonctionne normalement, chauffage qui ne se met pas en marche	Pas de demande de chaleur par le biais du réguléur	Centrôler le programme horaire du régulateur et le rectifier si nécessaire.Vérifier la température ambiante et rectifier la température ambiante désirée si nécessaire(« notice d'utilisation du régulateur »).

C Notice d'emploi succincte

Désactivation du mode chauffage (mode Été)

Réglage de la température de chauffage (activation du mode chauffage)

Réglage de la température d'eau chaude

Activation/désactivation du mode confort ECS

Index

A

Affichage de base.... 9Mise hors tension ....12

Appareil Mode confort ECS.... 11

Entretien 15 Mode de chauffage (appareil combiné)

Mise au rebut.... 15 Désactivation .... 12

Mise hors service définitive ....15Mode Été .... 12

Mise hors tension.... 12Moniteur système .... 14

mise sous tension.... 10N

Réinitialisation....13 Nettoyage.... 15

B

Ballon à stratification Installateur spécialisé 9 Activation 12 Utilisateur 9

C Numéro de série....7, 14

Charge du ballon....12 0

Codes d'état 14 Odeur de gaz 3

Conduite d'évacuation des condensats Odeur de gaz d'échappement.... 3-4 Contrôle ....15 P

Contact de l'installateur spécialisé.... Préparation Contrat de maintenance.... 14 Arrêt .... 12

D Pression de l'installation.... 10 Dépannage.... 13 Pression de remplissage Dispositifs d'arrêt.... 12 Affichage numérique.... 14

Documents .... 7 Pression de remplissage de l'installation de chauffage E Affichage....10 Entonnoir d'évacuation Problème d'allumage.... 13

Contrôle .....15 R Entretien .....15 Référence d'article ..... 7, 14 É Réglage de la langue .....14

Écran 7–8 Réglage du contraste de l'écran.... 14 Affichage de base.... 9Régulateur.... 11 Symboles affichés.... 8 Réparation.... 3

Éléments de commande.... 7-8S État de l'appareil.... 14Symboles....8 F Système DIA .... 8

Fonction de protection antigel ....T3 G Température d'eau chaude Gel Réglage ....11 Protection de l'installation de chauffage contre le gel ... Risques de brûlures....4

H Température de départ de chauffage Habillage avant démonté....4 Réglage (avec régulateur) ....11 I Température de départ du chauffage....13 Inspection.... 3 Réglage (sans régulateur) ....11

Installation .... 3 Temps de coupure du brûleur .... 14 Installation de chauffage V

Affichage de la pression de remplissage.... Volet avant ....7 Remplissage.... 11 Vidange.... 13

L

Légionelles 12

M

Maintenance.... 3, 14 Manque d'eau.... 10 Marquage CE .... 6

Menu

Structure 9

Message d'erreur .... 13 Message d'entretien .... 13

Mise au rebut Emballage....15

0020152378_01 29.04.2013

VAILLANT GROUP FRANCE

Téléphone 01 49 74 11 11 Fax [phone]

Assistance technique 08 26 27 03 03 (0,15 EUR TTC/min) Ligne Particuliers 09 74 75 74 75 (0,022 EUR

TTC/min + 0,09 EUR TTC de mise en relation)

www.vaillant.fr

Toute reproduction totale ou partielle de la présente notice nécessite l'autorisation écrite du fabricant.
