Type de produit	Boîtier PC moyen tour
Marque	Antec
Modèle	Two Hundred V2
Facteur de forme	Moyen tour (Mid Tower)
Dimensions (L x H x P)	200 x 445 x 480 mm
Poids	5,5 kg
Matériau	Acier SECC et plastique ABS
Couleur	Noir
Alimentation incluse	Non
Type d'alimentation supportée	ATX PS2 (en option)
Format de carte mère	ATX, Micro-ATX, Mini-ITX
Emplacements 5,25"	3
Emplacements 3,5" / 2,5"	6 internes (3,5") + 1 externe (3,5") / 2,5" via adaptateur
Ports avant	2 x USB 2.0, 1 x écouteurs, 1 x microphone
Ventilation avant	2 x 120 mm (en option)
Ventilation arrière	1 x 120 mm (inclus)
Ventilation supplémentaire	Emplacement latéral pour 1 x 120 mm (en option)
Filtre à poussière	Avant et alimentation amovibles
Fonctionnalités supplémentaires	Montage sans outil pour disques 3,5"
Entretien	Nettoyer avec un chiffon doux non pelucheux
Sécurité	Suivre les précautions de montage, déconnecter l'alimentation avant toute manipulation
Pièces détachées et réparabilité	Disponibles sur le site Antec : ventilateurs, panneaux, pieds
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - Two Hundred V2 ANTEC

Quelles cartes mères sont compatibles avec l'Antec Two Hundred V2 ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX.

Combien de disques durs peut-on installer ?

Il dispose de 3 emplacements 5,25" et 6 emplacements internes 3,5" (compatibles 2,5" avec adaptateur).

Le boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez en acheter une séparément au format ATX PS2.

Quels sont les ports disponibles en façade ?

La face avant propose 2 ports USB 2.0, une prise écouteurs et une prise microphone.

Combien de ventilateurs sont préinstallés ?

Un ventilateur arrière de 120 mm est inclus. Vous pouvez ajouter deux ventilateurs avant (120 mm) et un latéral (120 mm).

Quelles sont les dimensions exactes du boîtier ?

Il mesure 200 mm de large, 445 mm de haut et 480 mm de profondeur.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux non pelucheux légèrement humide. N'utilisez pas de produits abrasifs ou de solvants.

Le boîtier dispose-t-il de filtres à poussière ?

Oui, il y a des filtres amovibles pour l'alimentation et la face avant.

Puis-je installer un watercooling ?

Le boîtier ne dispose pas de support natif pour watercooling. Un radiateur fin (120 mm) peut être monté à l'arrière si l'espace le permet.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles sur le site officiel d'Antec : ventilateurs, panneaux, pieds, etc.

MODE D'EMPLOI Two Hundred V2 ANTEC

MANUEL DE L'UTILISATEUR

TABLE DES MATIÈRES

INTRODUCTION

1.1 Spécifications du boîtier.... 3 1.2 Schéma 3

GUIDE D'INSTALLATION DU MATÉRIEL

2.1 Installation 4 2.2 Installation du bloc d'alimentation .... 4 2.3 Gestion des câbles 5 2.4 Installation de la carte mère.... 5 2.5 Installation de l'unité 3,5 pouces interne ...... 6 2.6 Boîtier de disque dur à chargement frontal SATA 6 2.7 Installation de l'unité 5,25 pouces externe 7 2.8 Installation de l'unité 2,5 pouces interne .... 7

ORGANISATION DES PORTS D'E/S AVANT

3.3 Connecteurs des interrupteurs et des voyants DEL.... 9

3.4 Recâblage des connexions de la barre de contact de la carte mère ..... 9

SYSTÈME DE REFROIDISSEMENT

4.1 Ventilateurs TwoCool™ 10 4.2 Ventilateurs en option.... 11 4.3 Filtres à air lavables 12

TWO HUNDRED: MANUEL DE L'UTILISATEUR

Antec améliore et perfectionne constamment ses produits afin de vous garantir une qualité optimale. Il se peut que votre nouveau boîtier soit légèrement différent par rapport aux descriptions de ce manuel. Cela n'est pas un défaut mais simplement une amélioration du produit. À la date de publication, toutes les caractéristiques, les descriptions et les illustrations de ce manuel sont correctes.

Avis de non-responsabilité

Ce manuel est un guide pour les boîtiers informatiques Antec. Pour des instructions plus complètes en ce qui concerne l'installation de la carte mère et des périphériques, veuillez consulter les manuels utilisateurs fournis avec ces composants.

Le Two Hundred est fourni sans bloc d'alimentation. Assurez-vous que vous avez choisi un bloc d'alimentation compatible avec les composants de votre ordinateur et doté d'un faisceau de câbles assez long pour brancher votre carte mère et les périphériques. Nous recommandons nos gammes de blocs d'alimentation Earthwatts, TruePower, ou Signature qui répondent aux dernières exigences ATX et qui se distinguent par leur excellente compatibilité et par leur grande capacité en termes d'économie d'énergie.

Bien que nous ayons fait tout notre possible pour éviter la présence de bords coupants sur votre boîtier Antec, nous vous recommandons vivement de prendre le temps et les précautions nécessaires lorsque vous travaillez avec ce dernier. Évitez tout geste brusque ou négligent. Veuillez respecter les précautions fondamentales.

Ce manuel ne traite pas de l'installation de la CPU, de la RAM ou des cartes d'extension. Veuillez consulter le manuel de la carte mère pour les instructions de montage et de dépannage correspondantes. Avant de continuer, veuillez contrôler le manuel de votre refroidisseur de CPU pour savoir s'il y a des mesures à prendre avant d'installer votre carte mère. Veuillez poser votre boîtier sur une surface plate et stable quand vous installez du matériel informatique.

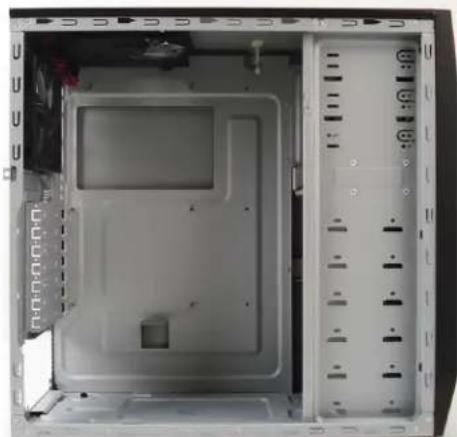

1.1 Spécifications du boîtier

Type de boîtier	Boîtiers Mi-tour de jeu
Couleur	Noir
Dimensions	450mm (H) x 200mm (P) x 470mm (L)17,7" (H) x 7,9" (P) x 18,5" (L)
Poids	13,9 livres / 6,3 kg
Refroidissement	1 ventilateur supérieur TwoCoolTM 140mm spécial1 ventilateur arrière TwoCoolTM 120mm2 ventilateurs avant 120mm pour lecteurs de disque dur (en option)1 ventilateur latéral 120mm pour cartes graphiques (en option)
Baies de lecteur	10 baies de lecteur:- 3 x 5,25" baies externe- 1 boîtier de disque dur SATA externe 2,5" remplaçable à chaud et à chargement frontal- 6 x 3,5" baies interne- 1 x 2,5" SSD baie interne
Logements d'extension	8
Taille de carte mère	Mini-ITX, microATX, Standard ATX
Panneau E/S avant	2 ports USB 2.0Entrée et sortie AC' 97 / HD Audio

1. Ventilateur arrière TwoCool™ 120mm
2. Ventilateur supérieur TwoCool™ 140mm
3. Ventilateurs de 120mm (facultatifs) à l'avant
4. Filtre à air lavable
5. Montant de la carte mère
6. Montant du bloc d'alimentation
7. 5,25" baies
8. 3,5" baies
9. Boîtier de disque dur SATA externe 2,5"
10. Trous de fixation pour le système de refroidissement CPU
11. Panneau entrée/sortie avant

1. Posez le boîtier à la verticale sur une surface plane et stable, la partie arrière face à vous.
2. Commencez par démonter les panneaux latéraux : dévissez les vis sur la partie arrière du boîtier. Saisissez chaque panneau par le haut et le bas et faites-le glisser vers l'arrière du boîtier jusqu'à le détacher du châssis.
3. Pour démonter la façade, repérez l'emplacement des trois pattes en plastique, situées sur le côté gauche, qui servent à fixer la façade au châssis. Abaissez les pattes pour ouvrir la façade. Ouvrez cette dernière sur environ 47°, puis soulevez-la délicatement: elle se détache facilement du châssis. Posez-la dans un endroit sûr.

Remarque: N'utilisez pas vos ongles pour écarter ou soulever les panneaux.

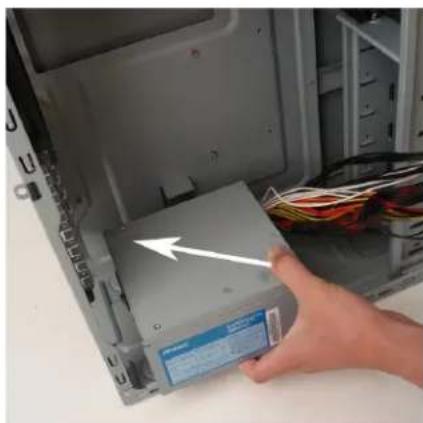

1. Une fois le boîtier en position droite, poser le bloc d'alimentation sur les quatre coussinets en silicone situés en bas du boîtier.

Remarque: Il sera nécessaire de monter les blocs d'alimentation de façon à ce que le ventilateur de la PSU se trouve face au haut du boîtier. Le Two Hundred est doté d'orifices de montage permettant d'installer les blocs d'alimentation à configuration standard avec le haut en haut ou le haut en bas.

1. Pousser le bloc d'alimentation vers le fond du boîtier et aligner les orifices de montage.
2. Fixer le bloc d'alimentation au boîtier à l'aide des vis fournies.

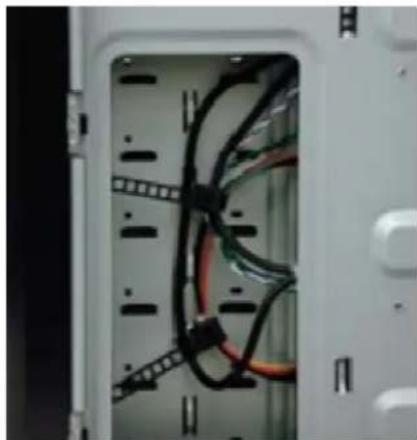

2.3 GESTION DES CÂBLES

Derrière le panier d'unités 3,7" se trouve un compartiment de rangement pour câbles.

1. Ouvrez le panneau droit comme décrit à la section 2.1.
2. Repérez l'emplacement du compartiment de rangement avec attaches pour câbles, situé derrière la paroi du panier d'unités 3,7".
3. Rangez-y les câbles dont vous ne vous servez pas. Ainsi, ils n'empêcheront pas l'air de circuler dans le boîtier, ce qui améliorera le refroidissement.
4. Fixez les câbles à l'aide des attaches fournies.

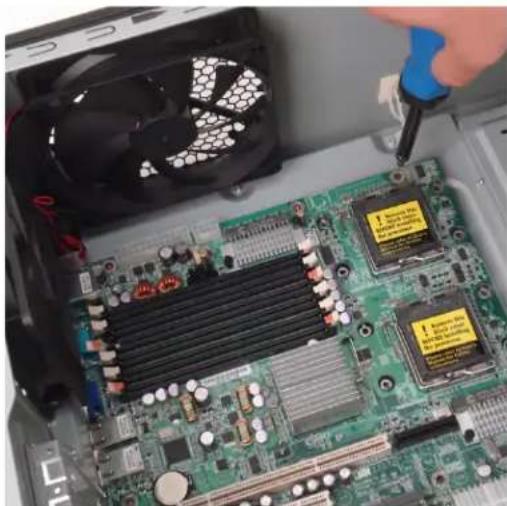

1. Couchez le boîtier en tournant le côté ouvert vers le haut. Vous devez voir le panier d'unités et le bloc d'alimentation.
2. Assurez-vous que le panneau E/S est adapté à votre carte mère. S'il ne l'est pas, contactez le fabricant de votre carte mère pour vous procurer le panneau E/S adéquat.
3. Alignez la carte mère sur les trous des espaceurs, repérez ceux qui sont le mieux alignés et mémorisez leur emplacement. Les cartes mères ne correspondent pas toutes aux trous de vis fournis : cela est normal et n'a aucune incidence sur le fonctionnement du système.
4. Soulevez et retirez la carte mère.
5. Installez les espaceurs au bon endroit et remettez la carte mère en place.
6. Fixez la carte mère aux espaceurs à l'aide des vis cruciformes fournies.

Remarque : Le Two Hundred est fourni avec un plateau pour carte mère doté d'une découpe sur l'UC qui vous permet de changer de radiateur d'unité centrale sans avoir à démonter la carte mère.

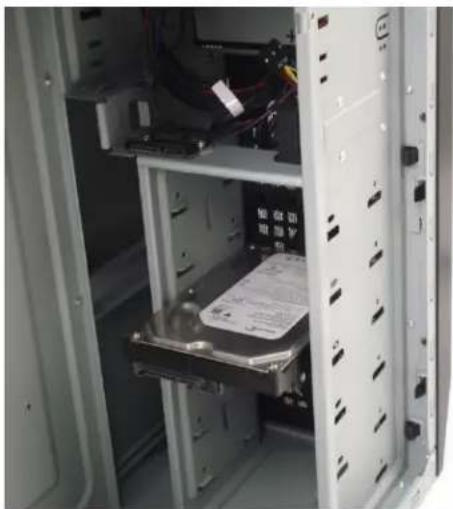

2.5 INSTALLATION D'UNE UNITÉ 3,5" INTERNE

Le Two Hundred peut accueillir jusqu'à six disques durs 3,7". Avant de commencer, démontez les panneaux latéraux et la façade du boîtier comme indiqué à la section 2.1. Derrière la façade, vous trouverez un panier pouvant accueillir jusqu'à deux ventilateurs.

1. Appuyez sur les deux clips de fixation pour libérer le panier pour ventilateur, puis faites-le basculer et détachez-le du châssis.
2. Insérez l'unité 3,7" dans l'emplacement prévu à cet effet à l'avant du boîtier, jusqu'à ce que les trous de montage soient alignés avec ceux prévus pour les vis.
3. Fixez l'unité à l'aide des vis fournies.
4. Montez toutes les autres unités 3,7" de la même façon.
5. Branchez les câbles d'alimentation et de données appropriés au(x) unité(s).
6. Remettez le panier pour ventilateur en place.

Ce boîtier est fourni avec un boîtier de disque dur 3,7" SATA intégré et accessible de l'extérieur, qui permet de charger/décharger votre disque dur sans arrêter votre ordinateur.

Remarque: Avant de pouvoir utiliser la fonction de remplacement à chaud, vous devez installer tous les pilotes associés, fournis avec votre carte mère, et activer la fonction «AHCI» du BIOS.

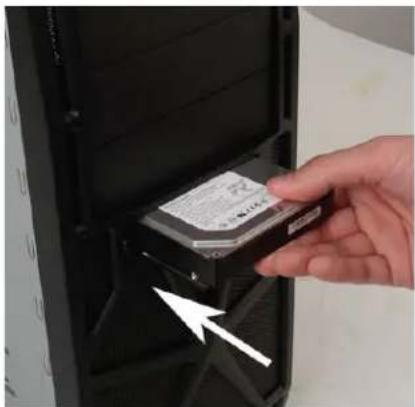

Chargement:

1. Alignez votre disque dur SATA avec la baie d'unités, connecteur face au boîtier.
2. Insérez le disque dur dans la baie jusqu'à ce qu'il s'emboîte.

Déchargement:

1. Vérifiez que votre disque dur n'est pas en cours d'utilisation.
2. Appuyez sur le bouton de déverrouillage à gauche de la baie, puis sortez le disque dur de son logement.

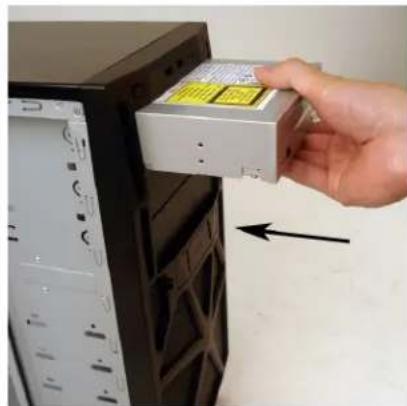

Trois baies d'unités 5,25" sont accessibles de l'extérieur. Avant de commencer, démontez les panneaux latéraux et la façade du boîtier comme indiqué à la section 2.1.

1. Pour retirer le couvercle de la baie, appuyez en son milieu pour le détacher de la façade.
2. Insérez votre unité 5,25" dans la baie en façade.
3. Vissez l'unité dans l'emplacement à l'aide des vis fournies.
4. Montez toutes les autres unités 5.25" de la même façon.
5. Branchez les câbles d'alimentation et de données appropriés au(x) unité(s).

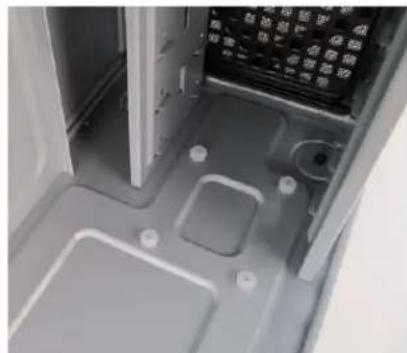

En bas de votre boîtier sont présents des orifices d'assemblage conçus pour prendre en charge un périphérique SSD 2.5". Avant de commencer, retirez les deux panneaux latéraux et la lunette avant comme indiqué en détail à la section 2.1.

1. Retirez les quatre rondelles de silicone de la boîte à outils. Placez-les dans les quatre orifices à la base du boîtier en bas de l'espace réservé à la baie de lecteurs. Il est conseillé de les installer avec la partie épaisse des rondelles orientée face à la partie intérieure du boîtier.
2. Posez votre périphérique 2.5" sur les rondelles, en veillant à aligner les orifices des vis du périphérique avec les rondelles.
3. Fixez le périphérique sur le boîtier à l'aide des vis prévues à cet effet.
4. Branchez les câbles d'alimentation et de données sur votre périphérique.

Remarque : ne serrez pas trop les vis du plateau du lecteur interne 3.5". Toute compression des vis contre les rondelles en silicone réduit leur durée de vie et atténue leur pouvoir d'isolation des vibrations. Serrez les vis jusqu'à sentir une résistance, puis arrêtez.

BRANCHEMENT DES PORTS D'E/S AVANT

3.1 USB 2.0

Branchez le câble USB du panneau d'E/S avant sur la borne de la barrette de contact USB de votre carte mère. Consultez le manuel de la carte mère pour vérifier que la disposition correspond au tableau ci-dessous :

Broche	Nom du signal	Broche	Nom du signal
1	Alimentation USB 1	2	Alimentation USB 2
3	Signal négatif 1	4	Signal négatif 2
5	Signal positif 1	6	Signal positif 2
7	Masse 1	8	Masse 2
9	Clé (sans connexion)	10	Broche videnon utilisée

3.2 PORTS AC'97 / HD AUDIO

Un connecteur AC' 97 à 10 broches standard Intel® et un connecteur HDA (High Definition Audio) à 10 broches Intel® sont reliés au panneau avant du boîtier.

Broche	Nom du signal (HDA)	Broche	Nom du signal (AC'97)
1	MIC2 G	1	Entrée MICRO
2	MASSE, CANAL A	2	MASSE
3	MIC2 D	3	Alimentation MIC
4	SOURCE TENSION CANAL A	4	Pas de connexion
5	AVANT D	5	Sortie de ligne (D)
6	MIC2_JD (détection de jack)	6	Sortie de ligne (D)
7	CAPTEUR ES_AVNT	7	Pas de connexion
8	Clé (sans broche)	8	Clé (sans broche)
9	AVANT-G	9	Sortie de ligne (G)
10	LIGNE2_JD	10	Sortie de ligne (G)

Vous pouvez brancher l'un ou l'autre sur votre carte mère, selon le modèle. Recherchez les connecteurs audio internes de la carte mère ou de la carte son et branchez le câble audio correspondant. Vérifiez les positions des broches dans le manuel de la carte mère ou de la carte son. Même si votre système prend en charge les deux normes audio, vous ne pouvez utiliser qu'un seul connecteur.

3.3 CONNECTEURS DES INTERRUPTEURS ET DES VOYANTS DEL

Des fils de sortie de voyants DEL et d'interrupteurs sont reliés au panneau avant pour la mise sous tension, la réinitialisation et les voyants d'activité DEL du disque dur. Branchez-les aux connecteurs correspondants sur votre carte mère. Consultez le manuel de votre carte mère pour connaître l'emplacement des broches spécifiques sur la barrette de contact.

Pour les voyants DEL, les fils de couleur sont positifs (+). Les fils blancs ou noirs sont négatifs (-). Si le voyant DEL ne s'allume pas à la mise sous tension du système, inversez les fils. Pour plus d'informations sur le branchement des DEL sur votre carte mère, consultez le manuel de cette dernière.

Remarque : La polarité (pôles positif et négatif) est sans importance pour les interrupteurs.

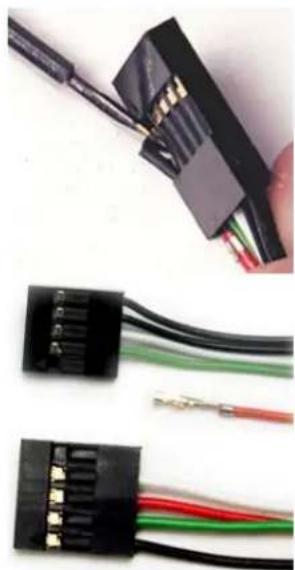

3.5 RECÂBLAGE DES CONNEXIONS DE LA BARRE DE CONTACT DE LA CARTE MÈRE

Vous pouvez être amené parfois à reconfigurer les sorties de broches d'un connecteur de la carte mère. Il peut s'agir, par exemple, du connecteur USB, de l'entrée audio ou d'un autre connecteur du panneau avant tel que celui du bouton de mise sous tension.

Avant toute intervention, consultez le manuel de votre carte mère ou le site Web de son fabricant pour vous assurer de la disposition des broches nécessaires pour votre connecteur. Nous vous recommandons vivement de dresser un schéma annoté avant de commencer afin de pouvoir restaurer la disposition initiale en cas de problème.

1. Déterminez quels fils vous devez retirer pour recâbler votre fiche selon les sorties de contacts USB sur votre carte mère (reportez-vous au manuel de la carte mère). En procédant un connecteur à la fois, utilisez un tout petit tournevis à lame plate ou un outil similaire pour soulever la languette noire située à côté des plots dorés (carrés). Vous pourrez ainsi plus facilement sortir les broches de la fiche USB.
2. Tout en veillant à ne pas endommager les fils, les connecteurs ou les broches, retirez délicatement la broche du connecteur. Répétez cette procédure pour chaque fil à changer.
3. Tout en veillant à ne pas endommager les fils, les connecteurs ou les broches, réinsérez délicatement la broche dans le logement approprié du connecteur, puis rabattez la languette noire que vous avez soulevée à l'étape 1. Répétez cette procédure pour chaque fil à déplacer.

Ventilateur TwoCool™ à l'arrière : un ventilateur TwoCool™ de 120 x 25 mm est préinstallé à l'arrière, de manière à évacuer l'air hors du boîtier. Ce ventilateur est équipé d'un interrupteur qui vous permet de choisir la vitesse la mieux adaptée à vos besoins. Par défaut, le ventilateur est réglé sur la vitesse la plus basse.

Ventilateur TwoCool™ 120 mm : spécifications

Taille : 120 x 25 mm

Tension nominale : 12 V

Tension de fonctionnement : 10,8 V \~ 13,2 V

Vitesse (tr/min.)	Courant d'entrée	Circulation d'air Pression statique Niveau	sonore	Puissance d'entrée
Élevée 1500	0,30 A (max.)	1,434 m3/min.	1,212mm- H2O	27,9 dBA 3,6W
Basse 900	0,18 A	0.0843 m3/min.	0.486mm- H2O	16,9 dBA 2,16W

Ventilateur d'évacuation TwoCool™ dans la partie supérieure : le boîtier intègre, dans sa partie supérieure, un ventilateur de 140 mm installé de manière à évacuer l'air hors du boîtier. Ce ventilateur est équipé d'un interrupteur qui vous permet de choisir la vitesse la mieux adaptée à vos besoins. Par défaut, le ventilateur est réglé sur la vitesse la plus basse.

Ventilateur TwoCool™ 150 mm : spécifications

Taille : 120 x 25 mm

Tension nominale : 12 V

Tension de fonctionnement : 10,8 V \~ 13,2 V

Vitesse (tr/min.)	Courant d'entrée	Circulation d'air Pression statique Niveau	sonore	Puissance d'entrée
Élevée 1200	0,30 A (max.)	1,7 m3 /min.	0,8mm-H2O	26 dBA 3,6W
Faible 800	0,2 A 0,95 m3 /min.	0,28mm-H2O	21,8 dBA 2,4W

Remarque : la tension minimale requise pour démarrer un ventilateur TwoCool™ standard est de 7 V. Nous recommandons aux utilisateurs de choisir la vitesse de ventilation élevée s'ils envisagent de brancher le ventilateur à un dispositif de commande de ventilateur ou au connecteur « Fan-Only » qui équipe certains blocs d'alimentation Antec. Un dispositif de commande du ventilateur est conçu pour réguler la vitesse du ventilateur en variant la tension qui l'alimente, avec des valeurs minimales comprises entre 4,7 V et 7 V. Si vous branchez à un dispositif de commande un ventilateur TwoCool™ réglé à basse vitesse, le ventilateur risque de ne pas démarrer parce que la tension déjà basse du dispositif de commande sera réduite à moins de 7 V par le circuit électrique du TwoCool™.

5.2 Ventilateurs en option

Trois ventilateurs de 120 mm sont proposés en option : un ventilateur à installer sur le côté gauche et deux ventilateurs à installer à l'avant du panier pour disques durs. Nous vous recommandons d'utiliser des ventilateurs Antec de 120 mm à plusieurs vitesses réglés sur la vitesse minimale. Ces ventilateurs doivent être installés de manière à souffler l'air à l'intérieur du boîtier.

Ventilateur latéral : il permet de refroidir les cartes graphiques et doit être installé de manière à souffler l'air à l'intérieur du boîtier.

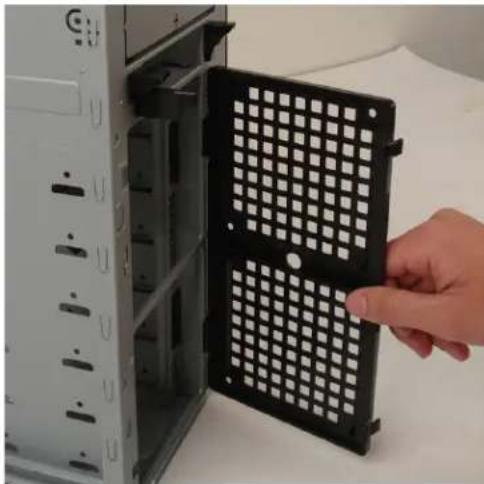

Ventilateurs à l'avant : vous pouvez installer deux ventilateurs de 120 mm dans les paniers prévus à cet effet à l'avant des baies pour disques durs. Pour installer les ventilateurs à l'avant :

1. Retirez la façade comme indiqué à la section 2.6.
2. Appuyez sur les pattes à gauche du panier de ventilateur noir et tirez sur ce dernier. Il se détache facilement du châssis.
3. Vissez le ventilateur de 120 mm au panier à l'aide des vis fournies. Installez le ventilateur de manière à souffler l'air à l'intérieur du boîtier.
4. Pour rattacher le panier de ventilateur au châssis, insérez le côté droit dans les encoches correspondantes à l'avant du boîtier, puis imprimez un mouvement de rotation au panier jusqu'à ce qu'il s'emboîte.

Il sera nécessaire de temps en temps de nettoyer les filtres à air installés. Ne pas laver le filtre à air peut provoquer des températures de système élevées et d'éventuels problèmes de stabilité. Nous vous recommandons de vérifier le filtre à air au moins une fois par mois au départ. La fréquence dépendra des conditions ambiantes et de l'utilisation du système. Les utilisateurs qui font travailler leur système 24 heures sur 24, 7 jours sur 7 devront contrôler leurs filtres plus souvent que les personnes qui n'utilisent pas leur système tous les jours.

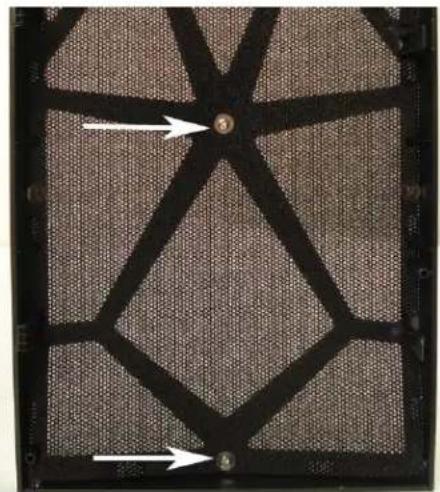

Filtre à air à l'avant : un filtre à air est situé derrière la façade.

Pour retirer le filtre :

1. Retirez la façade comme indiqué à la section 2.1.
2. Retirez la vis située au centre de la façade pour démonter le filtre à air.

Tél : [phone]

Fax : [phone]

Assistance Clientèle : États-Unis et Canada

1-800-22ANTEC

© Copyright 2009 Antec, Inc. Tous droits réservés.

Toutes les marques déposées sont la propriété exclusive de leurs détenteurs respectifs. La reproduction intégrale ou partielle de ce manuel sans autorisation écrite est strictement interdite.
