Type de produit	Alimentation sans coupure (UPS) en ligne double conversion
Marque	Eaton
Modèle	Powerware 9155-30-N-0
Puissance nominale	30 kVA / 27 kW
Tension d'entrée	Triphasé 400 V (380/400/415 V)
Plage de tension d'entrée	305 à 477 V (sans décharge batterie)
Fréquence d'entrée	45 à 65 Hz
Tension de sortie	Triphasé 400 V, réglable
Régulation de tension de sortie	± 1 %
Fréquence de sortie	50/60 Hz ± 0,1 % (mode batterie)
Facteur de puissance de sortie	0,9
Forme d'onde	Sinusoïdale, distorsion < 2 %
Type de batterie	Plomb-acide étanche, sans entretien
Autonomie typique	Environ 10 minutes à pleine charge (avec batteries internes)
Temps de charge des batteries	Moins de 4 heures à 90 %
Dimensions (L × P × H)	800 × 800 × 1400 mm
Poids	Environ 300 kg (avec batteries)
Raccordement	Bornier pour câble (entrée/sortie/bypass)
Protection	Parafoudre, protection contre les surcharges, court-circuit, surchauffe
Interface de communication	RS-232, USB, contacts secs, slot pour carte SNMP en option
Bruit acoustique	Environ 55 dBA à 1 mètre
Température de fonctionnement	0 à 40 °C
Humidité relative	0 à 95 % sans condensation
Normes	CE, IEC 62040-3
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - Powerware 9155-30-N-0 EATON

Comment installer mon Eaton Powerware 9155-30-N-0 ?

L'installation doit être réalisée par un électricien qualifié. L'UPS doit être installé dans un local ventilé, à l'abri de l'humidité et des poussières. Assurez-vous que le circuit d'alimentation est protégé par un disjoncteur adapté (400 V triphasé). Raccordez les câbles d'entrée, de sortie et de bypass conformément au schéma fourni dans la notice.

Comment remplacer les batteries de l'UPS ?

Le remplacement des batteries doit être effectué par un technicien agréé. Coupez l'UPS et isolez-le du réseau. Ouvrez le panneau avant, débranchez les connecteurs des batteries, retirez les anciennes et installez les nouvelles en respectant la polarité. Refermez le panneau et remettez l'UPS sous tension. Les batteries sont de type plomb-acide étanche, sans entretien.

Que faire si l'UPS émet des bips continus ?

Des bips continus indiquent généralement une panne ou une surcharge. Vérifiez le voyant ou l'écran LCD : si le voyant est rouge, l'UPS est en défaut. Consultez le tableau des codes d'erreur dans la notice. Dans la plupart des cas, il s'agit d'une batterie défectueuse ou d'une surcharge. Réduisez la charge connectée ou contactez le support technique.

Quelle est l'autonomie de l'UPS à pleine charge ?

L'autonomie à pleine charge (30 kVA) est d'environ 10 minutes avec les batteries internes. Cette durée peut varier selon la température ambiante, l'âge des batteries et le facteur de puissance de la charge. Pour une autonomie supérieure, des armoires de batteries externes peuvent être ajoutées.

Comment entretenir mon UPS Powerware 9155 ?

L'entretien courant consiste à vérifier le bon état de l'onduleur, nettoyer les grilles de ventilation avec un aspirateur, et inspecter visuellement les batteries (pas de gonflement ni de fuite). Un test mensuel en mode batterie est recommandé. Faites réaliser un contrôle annuel par un technicien qualifié.

Puis-je brancher mon UPS sur une prise domestique ?

Non, cet UPS est conçu pour une alimentation triphasée 400 V et nécessite un raccordement professionnel. Ne pas le brancher sur une prise monophasée standard. L'installation doit être effectuée par un électricien.

Comment réinitialiser l'UPS après une alarme ?

Si l'UPS s'est arrêté sur défaut, coupez l'interrupteur d'entrée et attendez 30 secondes. Rebranchez l'alimentation, puis appuyez sur le bouton 'ON' pendant 2 secondes. Si l'alarme persiste, consultez le code d'erreur sur l'écran et reportez-vous à la notice ou contactez le SAV.

Quels types de charges peuvent être connectés ?

Cet UPS peut alimenter tout équipement sensible : serveurs, commutateurs réseau, équipements médicaux, etc. La puissance totale ne doit pas dépasser 30 kVA (27 kW). Les charges à fort courant d'appel (imprimantes laser) doivent être évitées sur la sortie de l'UPS.

Où trouver les pièces détachées pour cet UPS ?

Les pièces détachées (ventilateurs, cartes électroniques, batteries) sont disponibles auprès des revendeurs agréés Eaton. Contactez le service client Eaton avec le numéro de série de l'appareil. Pour les réparations sous garantie, adressez-vous à un centre de service agréé.

L'UPS est-il compatible avec un groupe électrogène ?

Oui, l'Eaton Powerware 9155 est compatible avec la plupart des groupes électrogènes. Assurez-vous que le groupe fournit une tension et une fréquence stables. Il est recommandé de respecter un temps de stabilisation avant de basculer sur le groupe. Consultez la notice pour les réglages de paramètres.

MODE D'EMPLOI Powerware 9155-30-N-0 EATON

Guide de l'Utilisateur

ASI 20 - 30 kVA,

Sortie monophasée 230 V 50/60 Hz

Entrée triphasée

Le contenu de ce manuel est soumis à la réglementation sur les droits réservés (Copyright) et toute reproduction (même des extraits) est interdite à moins que l'éditeur ait donné son autorisation à cet effet.

Nous nous sommes efforcés de garantir la précision des informations qui se trouvent dans ce manuel, mais nous n'acceptons aucune responsabilité en cas d'erreur ou d'omission. Nous nous réservons le droit d'effectuer des modifications.

Guide de l'Utilisateur ASI 20 - 30 kVA, Sortie monophasée 230 V 50/60 Hz Entrée triphasée

1026743 révision B

1. Consignes de sécurité....5

Public 5

Marquage CE....5

Précautions pour l'utilisateur....6

Environnement 6

Demandes de renseignements....6

2. Introduction 7

Description du système 7

Caractéristique : Technologie à redresseur actif....7

Caractéristique : Gestion de batterie avancée (ABM) ^TM 8

Caractéristique : Technologie Hot Sync ^® 8

Configuration du système de base....9

3. Installation mécanique....10

Contrôle de livraison 10

Déballage et inspection visuelle 10

4. Planification avant installation 12

5. Installation de l'onduleur....13

Bypass manuel de maintenance (MBS)....15

Armoire batterie externe optionnelle 15

Baies de batterie....15

6. Installation électrique....16

Câbles d'alimentation et fusibles de protection....17

Procédure de câblage 18

La procédure d'installation : 18

"ISOLER L'ONDULEUR (ASI) AVANT DE TRAVAILLER SUR CE CIRCUIT." 18

Procédure d'Installation de l'Armoire Batterie Externe (EBC) 21

7. Logiciel et communication.... 22

Câbles de communication....22

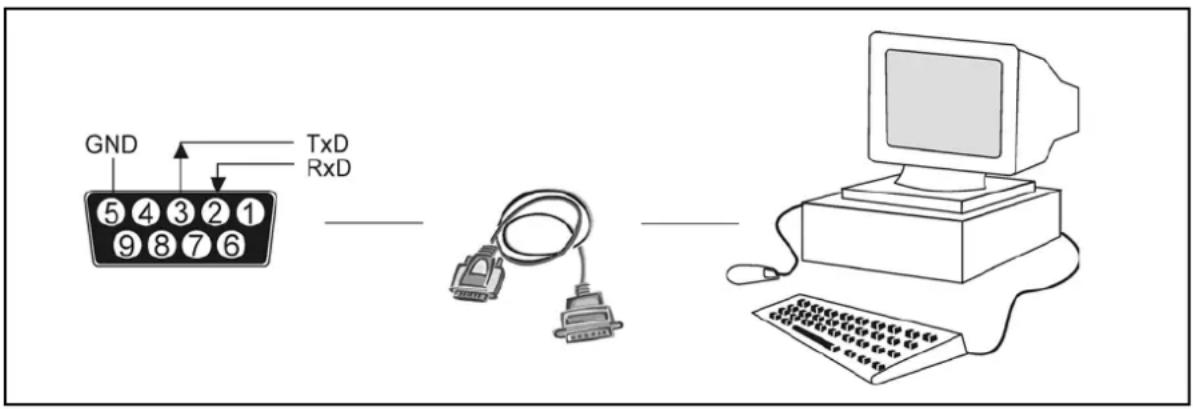

Connexion au port série RS-232 standard (X53) 23

Logiciel LanSafe 23

Connexions de contrôle externe 24

Arrêt d'Urgence à distance (EPO) 24

Sorties de relais....25

Entrées programmables 25

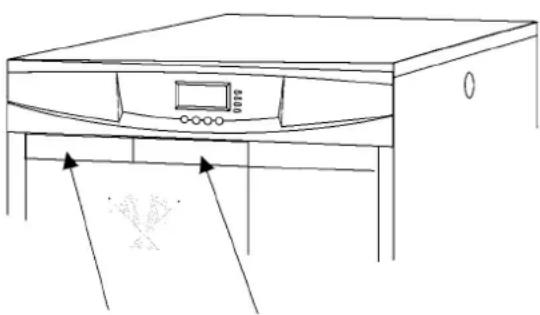

Communication XSlot 26

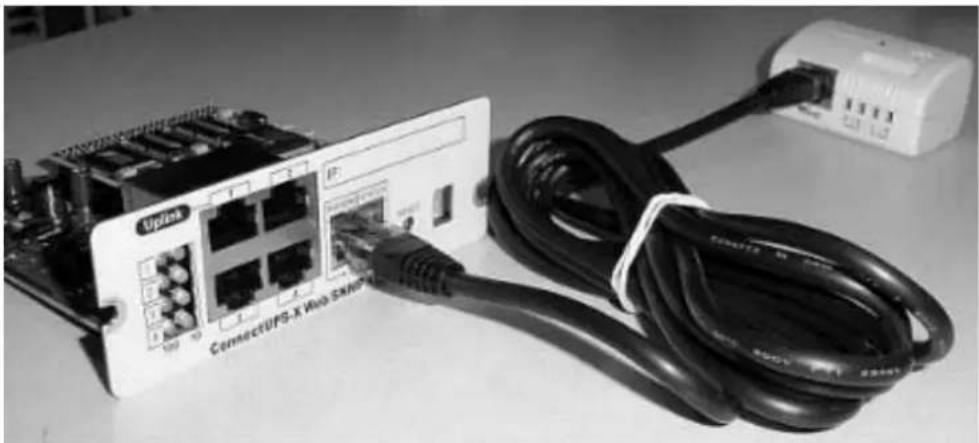

Module SNMP/Web (optionnel)....27

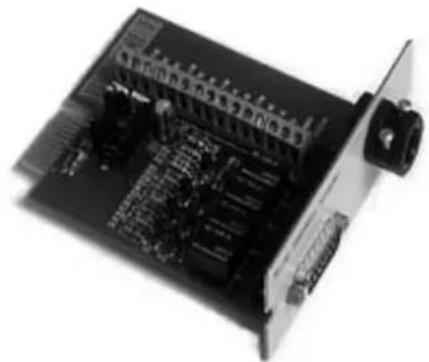

Module relais AS/400 (optionnel)....27

Module port série (optionnel)....28

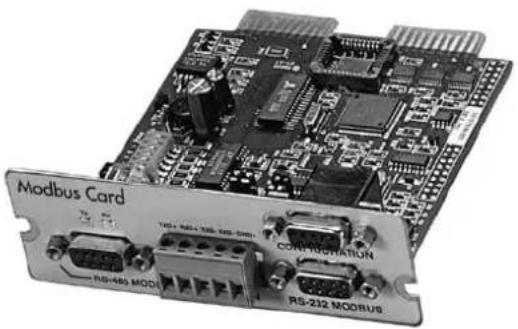

Module Modus/Jbus (optionnel)....28

8. Utilisation......29

Fonctions d'affichage....29

Réglages Utilisateur .... 30

Choix de langue....31

Utilisation des sorties relais....31

Démarrage normal....32

Démarrage sur batterie....33

Démarrage après arrêt d'urgence à distance (EPO) 33

Arrêt 33

9. Entretien 34

Périodicité d'entretien....34

Batteries 35

Ventilateur de refroidissement.... 35

Indicateurs à LED 35

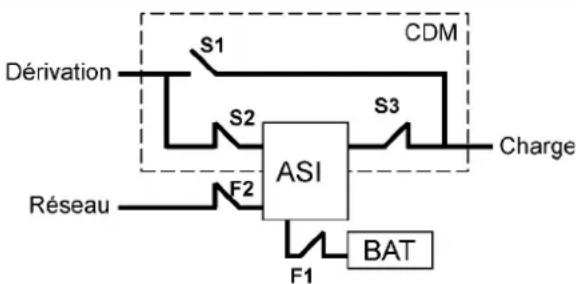

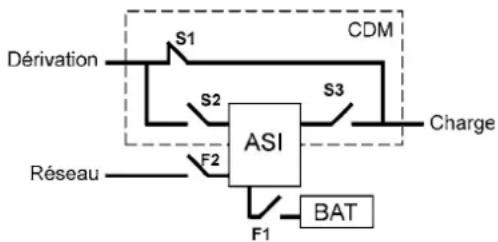

Fonctionnement du bypass manuel de maintenance (MBS)....36

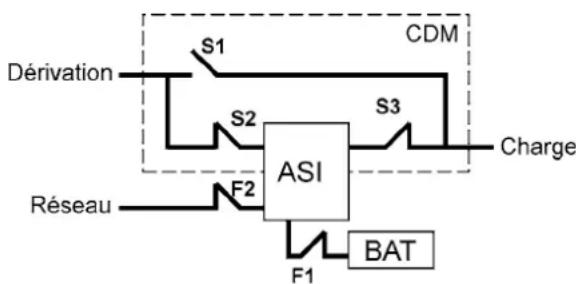

Basculer l'ASI du mode normal au mode bypass manuel 36

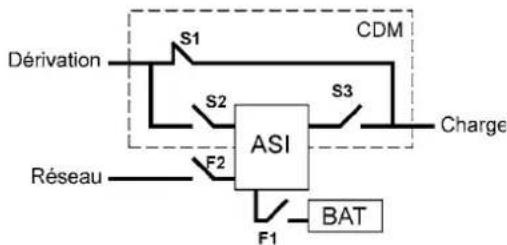

Repasser l'ASI du mode bypass de maintenance au mode normal 37

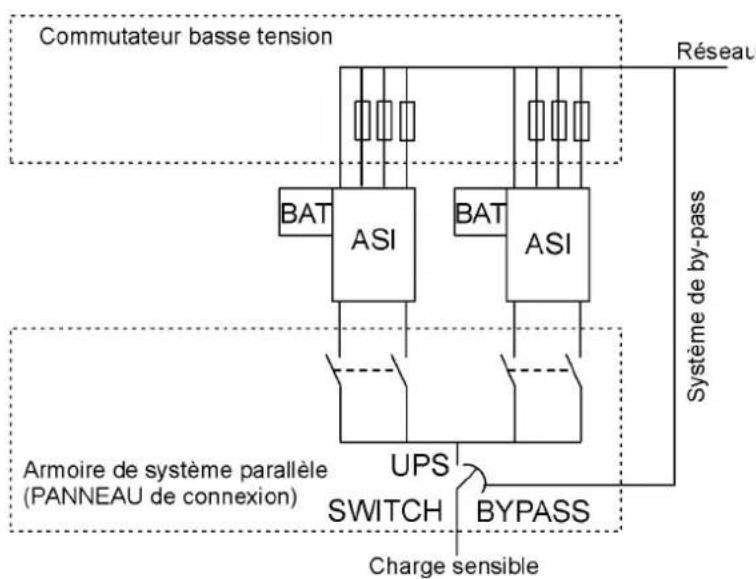

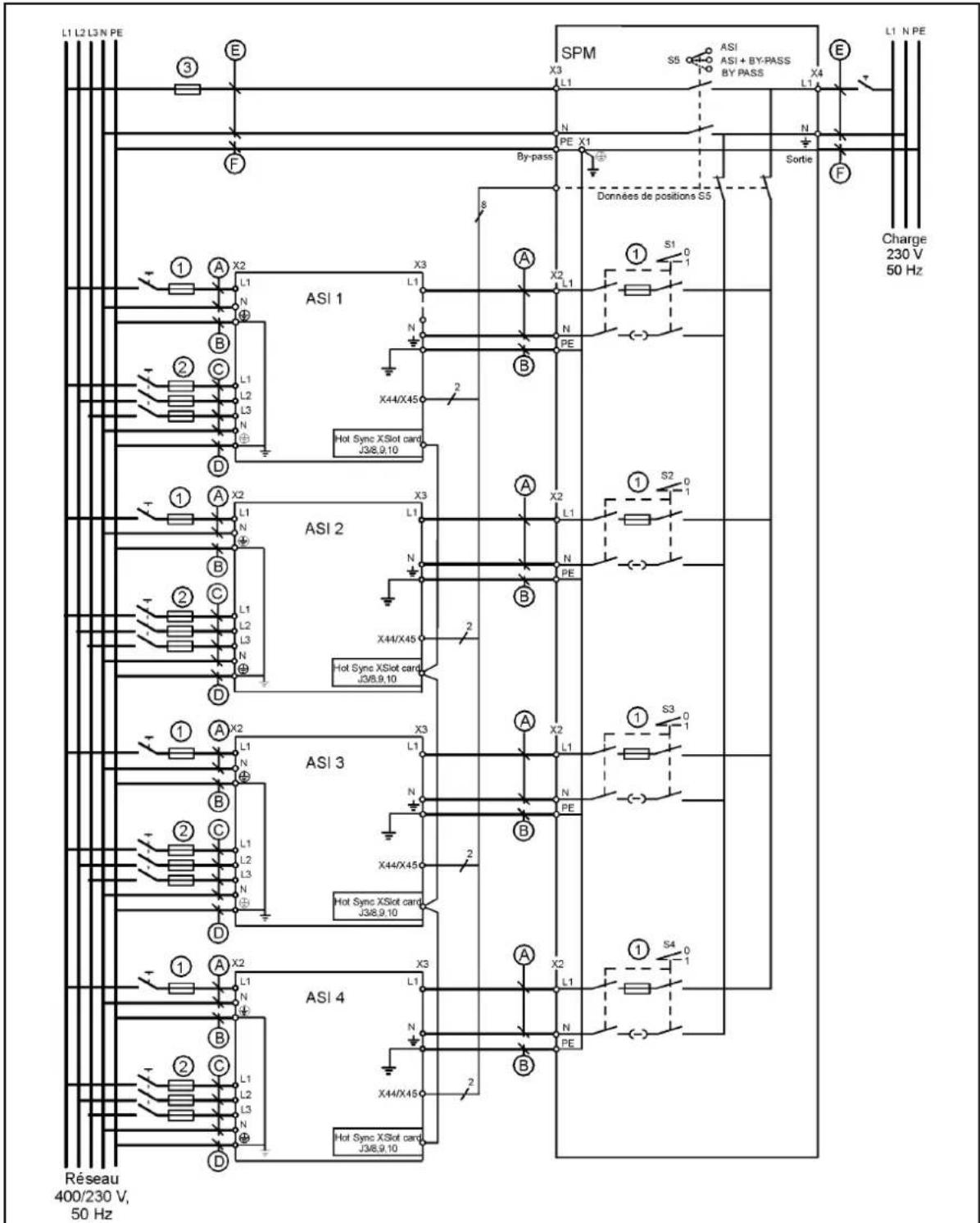

10. Systèmes parallèles....39

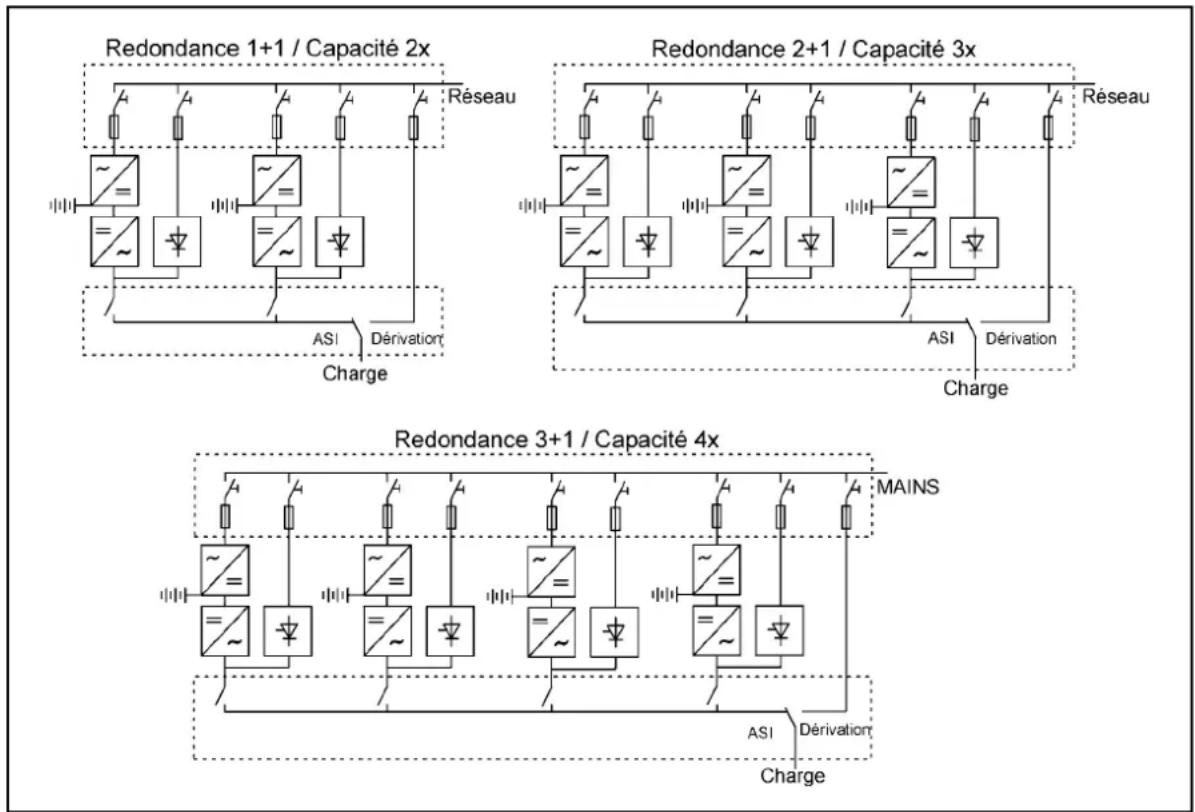

Vue d'ensemble....39

Contacts MBS auxiliaires 42

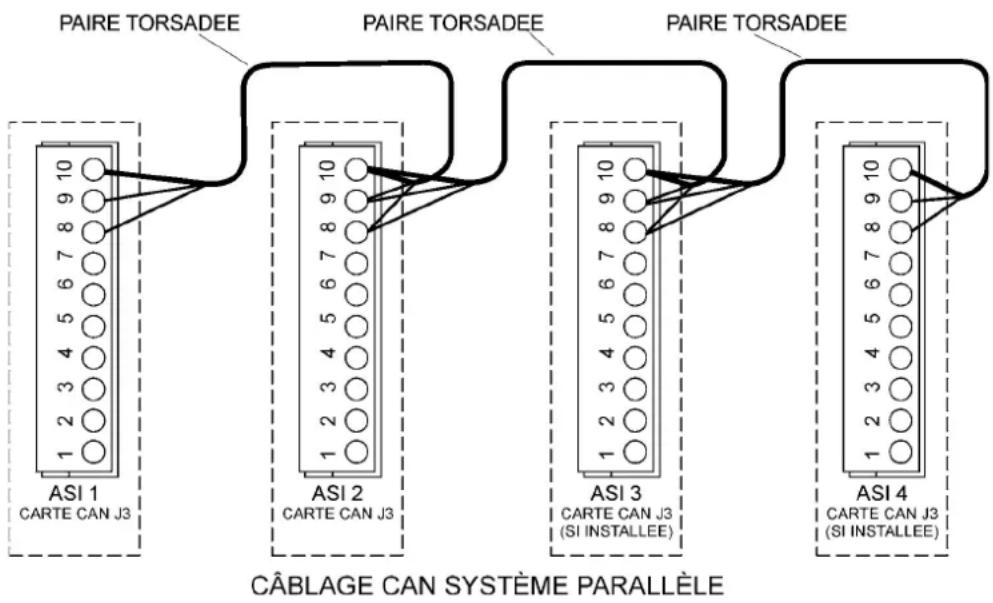

Carte Hot Sync : installation et câblage 43

Mise en marche et utilisation 45

Procédure de mise en marche....45

Procédure d'arrêt 47

Solutions locales de panneau de liaison....48

11. Recyclage des ASI usagées....48

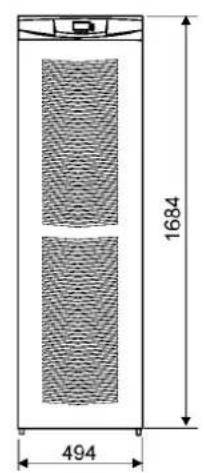

12. Dimensions....49

13. Spécifications techniques....50

Normes 50

Environnement....50

Conception mécanique .... 50

Caractéristiques....50

Entrée AC....51

Circuit DC 51

Sortie AC 51

14. Garantie....52

1. Consignes de sécurité

L'ASI (Alimentation Statique Ininterruptible) fonctionne à partir du réseau électrique, d'une batterie ou d'une source bypass. Elle contient des composants qui présentent des courants forts et des tensions élevées. Connecté à la terre, son cabinet est de classe IP20 contre les chocs électriques et les corps étrangers. Cependant, seul un personnel qualifié est autorisé à l'installer et à l'entretenir.

Avertissement !

Toute intervention à l'intérieur de l'ASI doit être effectuée par un technicien du fabricant ou par un agent agréé par lui.

Ne manipulez jamais l'intérieur de l'ASI lorsqu'elle fonctionne sur réseau ou sur batterie. Utilisez l'option bypass manuel mécanique s'il est installé. N'oubliez pas d'ouvrir le disjoncteur de la batterie. Assurez vous toujours qu'il n'y a pas de tensions dangereuses en utilisant un multimètre.

Public

Le présent manuel est rédigé à l'intention des personnes qui planifient l'installation de l'ASI, l'installent, la mettent en service, l'utilisent ou l'entretiennent. Ce manuel donne des directives pour vérifier la livraison, l'installation et la mise en service de l'ASI.

Le lecteur doit connaître les bases de l'électricité, du câblage, des composants électriques et des symboles électriques.

Attention!

Lire le manuel avant toute opération ou manipulation sur l'ASI.

Marquage CE

Ce produit porte le marquage CE conformément aux directives Européennes suivantes :

• Directive LV (Sécurité) 73/23/CEE et 93/68/CEE
• Directive CEM 89/336/CEE, 93/68/CEE et 92/31/EEC

Les déclarations de conformité avec les normes relatives aux ASI et les directives EN 62040-1-1 (Sécurité) et EN 50091-2 (CEM) sont disponibles sur le site Web (http://www.powerware.com).

Précautions pour l'utilisateur

Les seules opérations permises à l'utilisateur sont :

• Démarrage et arrêt de l'ASI, mise en service excluse.
• Utilisation de l'écran LCD et du bypass de maintenance (MBS)
• Utilisation des modules de communication optionnels et de leurs logiciels.

L'utilisateur doit suivre les précautions d'utilisation et n'exécuter que les opérations décrites. Tout écart par rapport aux instructions serait dangereux pour lui ou pourrait provoquer l'arrêt de la protection de la charge.

Avertissement !

Il est interdit à l'utilisateur de dévisser toute vis à l'exclusion des plaques de communication et de la plaque de verrouillage du MBS. Il pourrait être fatal de ne pas tenir compte des dangers électriques

Environnement

L'ASI doit être installée conformément aux recommandations de ce manuel. En aucun cas l'ASI ne devra être installée dans une pièce fermée, en présence de gaz inflammables, ou dans un environnement hors des spécifications contenues dans ce manuel.

Une quantité excessive de poussière dans l'environnement de l'ASI peut endommager ou entraîner le dysfonctionnement de l'appareil. L'ASI doit toujours être protégée contre les intempéries. La température de service recommandée est de +15 à +25°C.

Demandes de renseignements

Pour toute requête concernant l'ASI et l'armoire batterie, adressez vous à l'agence de votre région ou à un agent local agréé par le fabricant. Veuillez vous munir de la référence et du numéro de série de votre équipement.

2. Introduction

Le produit décrit dans le présent manuel est une ASI sans transformateur. C'est un système monophasé, de technologie on-line double conversion. Elle fournit une alimentation alternative propre et sans interruption, destinée à protéger les équipements du client contre l'ensemble des neuf problèmes électriques possibles.

Description du système

Les ASI sont utilisées pour protéger les équipements sensibles et éviter la perte d'informations précieuses. Elles réduisent au minimum l'indisponibilité des systèmes, ainsi que les effets néfastes sur l'équipement de production par suite de problèmes d'alimentation imprévus.

L'ASI contrôle en continu l'alimentation électrique à l'entrée et élimine toute surtension transitoire, pointe, affaissement, et autre irrégularité du courant électrique. En cas de coupure du réseau, les batteries fournissent l'alimentation de secours qui assure la continuité du fonctionnement.

L'ASI est logée dans des armoires individuelles autonomes. Les armoires possèdent des plaques de sécurité derrière les portes pour la protection contre les tensions dangereuses.

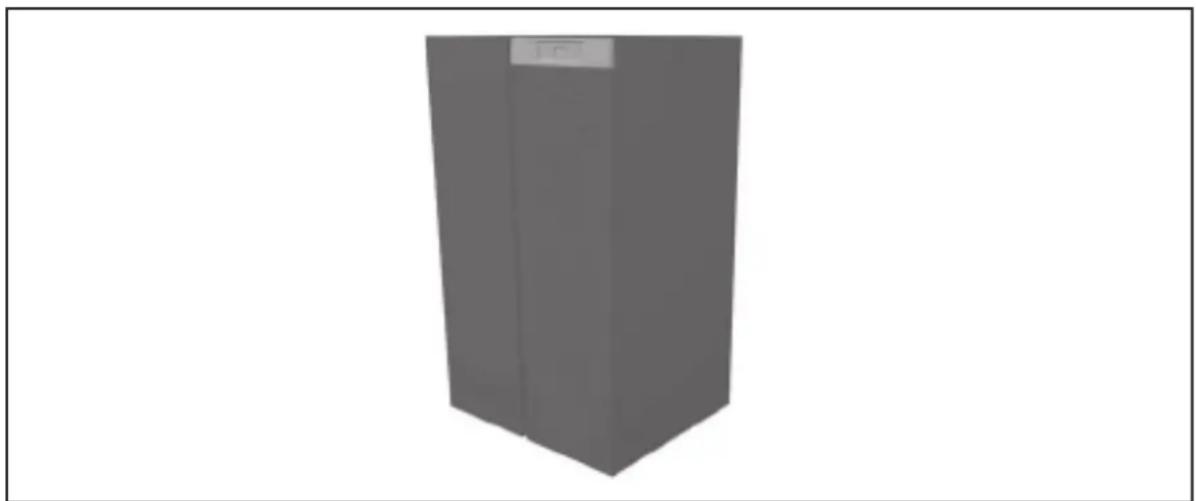

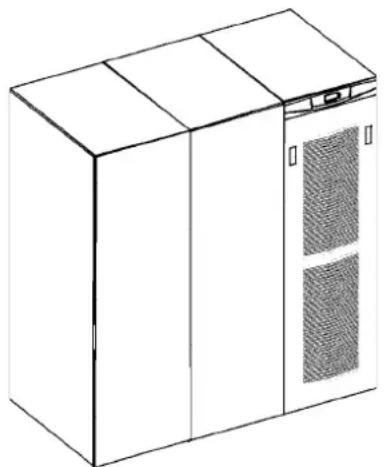

Figure 1 Armoire ASI 20-30 kVA, 50/60 Hz (sortie monophasée), avec armoire à batterie externe.

Caractéristique : Technologie à redresseur actif

Les filtres d'entrée THD traditionnels ne sont plus nécessaires avec cette ASI. La technologie évoluée de son redresseur intégré permet d'obtenir une entrée sinusoidale parfaite avec un facteur de puissance d'entrée de 0.99 et un taux d'harmonique inférieur à 5 % THD(i). Cela résulte en un fonctionnement global plus fiable et à un dimensionnement moindre des groupes électrogènes et des transformateurs amont car les pertes dans les bobinages sont réduites à un minimum.

Grâce à son redresseur actif, le secteur voit l'ASI comme une résistance pure. Ainsi, le facteur de puissance d'entrée élevé minimise les coûts de câblage et de fusibles grâce à l'absence de consommation de courant réactif.

Un faible taux d'harmonique apporte les avantages suivants :

• Pas de pertes supplémentaires dans les câbles et les fils
- Pas d'échauffement excessif des transformateurs et générateurs abrégeant leur durée de vie
• Pas de dysfonctionnement parasite au niveau des disjoncteurs
- Pas de fonctionnement ératique des ordinateurs, des écrans et des équipements électroniques, etc.
- Pas de résonance avec les condensateurs de correction du facteur de puissance.

Caractéristique : Gestion de batterie avancée (ABM)™

L'ABM surveille l'état de la batterie et ne la charge que lorsqu'elle en a besoin. C'est la clé de la longévité de la batterie. L'ABM garantit aussi que la charge ne subira pas de coupure d'alimentation à cause d'une batterie défectueuse.

La cause principale du vieillissement d'une batterie est la corrosion interne produite par le courant qui la traverse. Le courant passe à travers la batterie lorsqu'elle se recharge et se décharge. En ce qui concerne la décharge, il n'y a pas grand-chose à faire car elle dépend du nombre de coupures de courant.

L'ABM est un dispositif très précieux car, la plupart du temps, la batterie n'a pas besoin d'être rechargée. La charge est commandée et lancée aux occasions suivantes :

• Lorsque l'ASI est mise en marche
• Après 18 jours sans charge
• Si la tension cellule passe sous le niveau de tension prédéterminé.

Par conséquent, la fonction de l'ABM est de prolonger considérablement la durée de vie de la batterie par rapport au système traditionnel qui utilise la technologie dite de charge d'entretien. Cela signifie que le courant ne traverse pas les batteries constamment et ne provoque pas de corrosion. Dans une ASI on-line traditionnelle, l'onduleur génère un courant d'ondulation aux batteries, ce qui occasionne la corrosion.

Caractéristique : Technologie Hot Sync®

L'ASI incorpore une technologie de mise en parallèle brevetée (U.S. #5,745,365), appelée Hot Sync, qui permet d'obtenir une redondance de type N+X sans introduire de point de dysfonctionnement unique. Les produits utilisant la technologie Hot Sync sont entièrement autonomes et la seule chose qu'ils partagent est le bus de puissance en sortie.

Hot Sync est un progiciel 100 % mathématique qui le rend plus fiable que les techniques de parallélisme traditionnelles. Hot Sync étant une fonction interne toujours active, les modules ASI peuvent fonctionner en présence ou en absence de redondance.

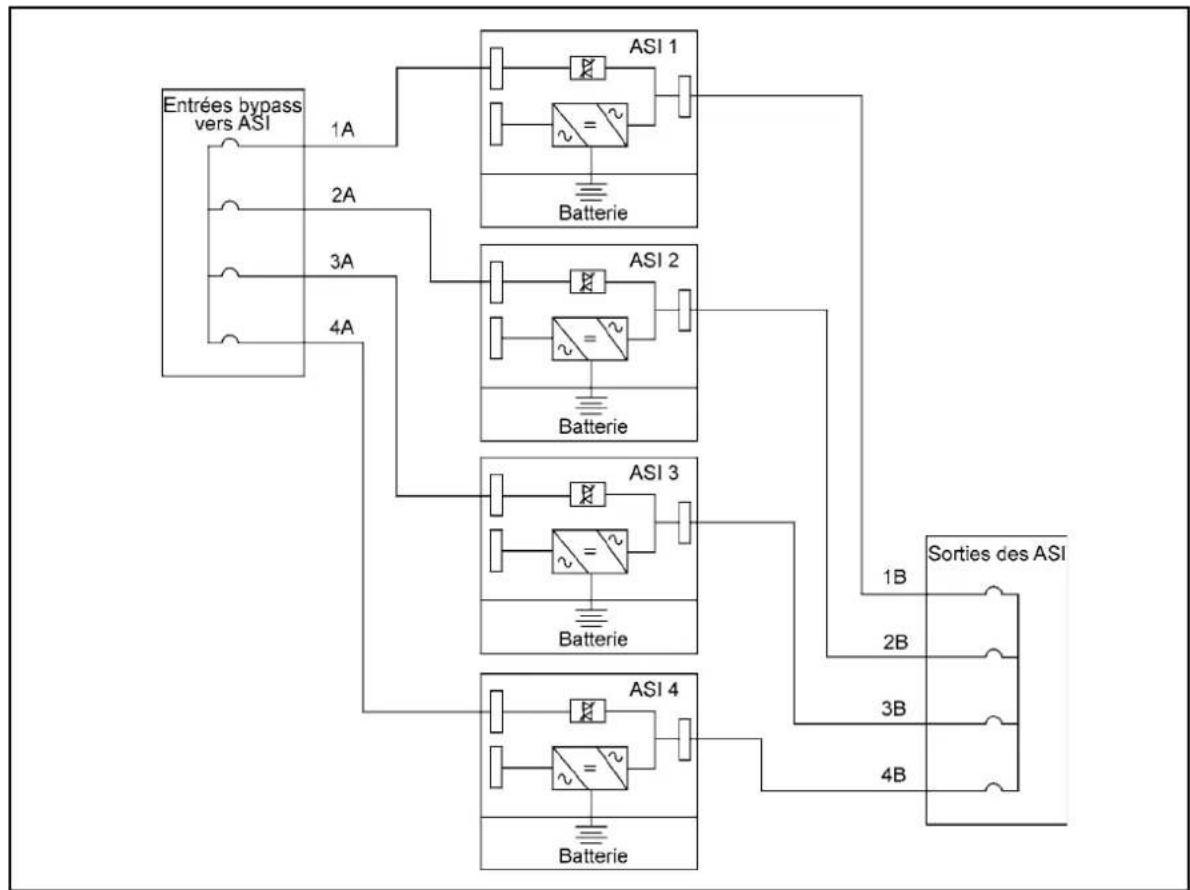

Un système ASI parallèle signifie que l'on relie ensemble deux ou plusieurs ASI de telle sorte que, dans le cas peu probable où l'un d'eux tombe en panne, l'autre peut automatiquement assumer la totalité de la charge. Traditionnellement, une configuration à redondance parallèle est réalisée en ayant une relation de type maître – esclave entre les ASI. Le « maître » donne des commandes individuellement à toutes les unités « esclaves ». Malheureusement, si le maître ou la communication avec les systèmes esclaves sont défaillants, c'est le système global qui tombe en panne (c'est que l'on l'on désigne par « point de défaillance unique »).

La technologie Hot Sync™ a été mise au point pour atteindre le plus haut degré de disponibilité possible et pour garantir à 100% la protection de la charge. Sa conception numérique élimine le point de défaillance unique inhérent aux architectures parallèles traditionnelles, et augmente de façon exponentielle la fiabilité du système global.

Hot Sync permet la connexion en parallèle jusqu'à quatre ASI. Aucune logique maîtresse vulnérable n'est présente dans cette conception brevetée. La charge est partagée automatiquement, sans d'autre opération que d'intégrer les cartes Hot Sync dans les ASI.

Configuration du système de base

Les configurations de base des ASI sont les suivantes

• Système ASI autonome :

• Armoire ASI avec 0 à 4 rangées de batteries 20-30 kVA
• Autonomie avec batteries internes 20 kVA : jusqu'à 31 minutes 30 kVA : jusqu'à 20 minutes
• Armoire à batterie externe Pour les autonomies plus longues
• Affichage LCD pour faciliter la configuration Standard
• Ecran distant Optionnel

• Système ASI parallèle

- Mise en parallèle jusqu'à 4 unités

Figure 2 Configuration d'ASI avec deux Armoires de Batteries Externes.

Des accessoires optionnels (cartes de communication, par exemple) peuvent améliorer la configuration de l'ASI.

3. Installation mécanique.

L'ASI et ses accessoires sont livrés sur une palette spécialement conçue pour faciliter son transport à l'aide d'un chariot élévateur ou d'un transpalette manuel. Veillez à toujours maintenir l'ASI en position verticale et à ne pas faire tomber l'appareil. Ne superposez pas les palettes en raison des batteries à haute énergie et du poids de l'appareil.

Contrôle de livraison

L'ASI est livrée avec les éléments suivants :

• Un sac en plastique contenant :
Un guide d'installation rapide, sur papier, en plusieurs langues (à venir)
Le guide de l'utilisateur, sur papier, multilingue
Le guide de l'utilisateur, sur CD-ROM, en plusieurs langues (à venir)
Des étiquettes de mise en garde
Logiciels, sur CD-ROM, en anglais
Un câble de communication série RS-232

• Les documents de livraison.

Déballage et inspection visuelle

Vérifiez bien qu'il n'y a aucune trace de dommages dus à l'expédition. L'indicateur 'Tip&Tel' se trouvant à l'extérieur du paquet est intact si l'appareil a été transporté à la verticale.

Attention!

Toute réclamation concernant les dommages dus à l'expédition doit être effectuée immédiatement et le transporteur doit être informé dans les 7 jours à compter de la réception de l'appareil. Le matériel d'emballage devra être stocké pour être expertisé plus en profondeur.

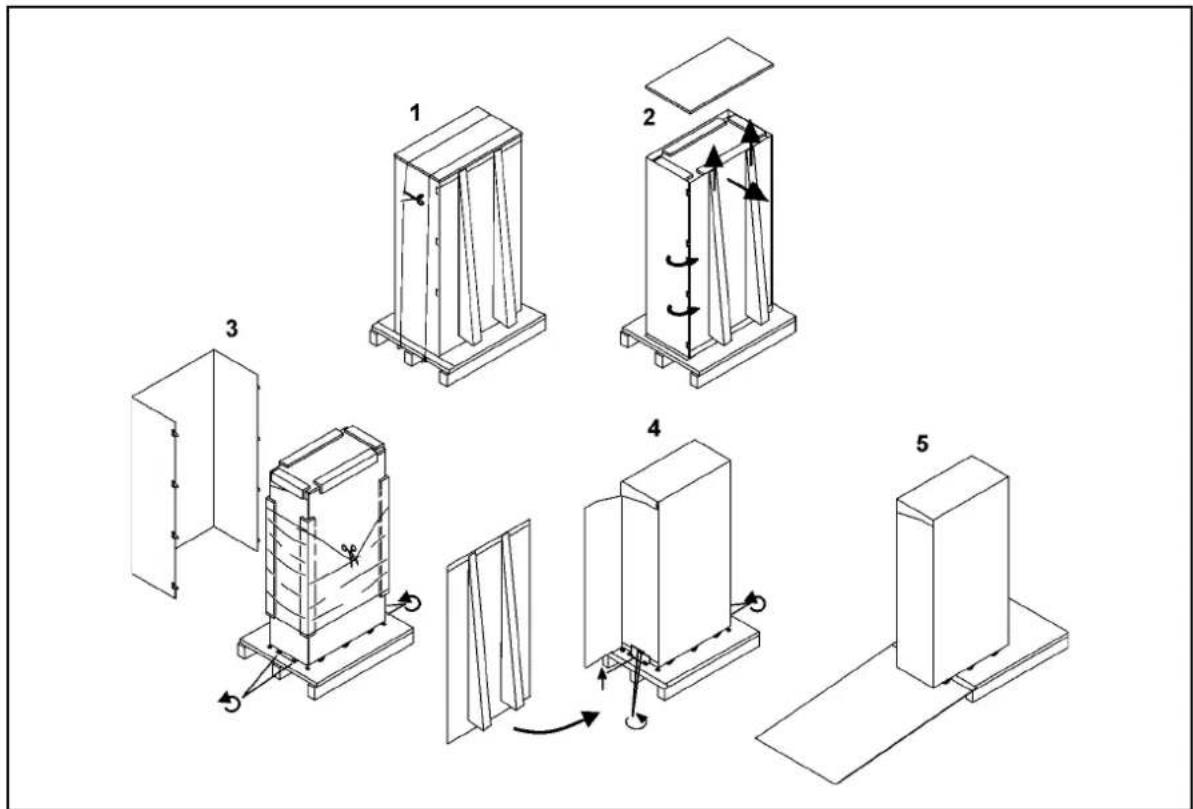

Déballer l'équipement en retirant les matériaux de conditionnement et d'expédition. Faire une inspection visuelle et vérifier que l'indicateur intérieur «Drop&Tell» est intact. Retirer l'équipement de la palette et s'assurer que la surface au sol est suffisamment solide pour rouler un poids considérable.

Figure 3 Déchargement de l'équipement de la palette.

Vérifiez l'étiquette de l'ASI afin de vous assurer qu'il s'agit bien de l'unité correcte. L'étiquette comprend des caractéristiques nominales, le marquage CE, un code de modèle, une référence et un numéro de série. Le numéro de série est important lorsque vous demandez des renseignements et permet de distinguer l'appareil des autres.

4. Planification avant installation

L'équipement doit être installé en position verticale. Il exige un débattement à l'avant et à l'arrière pour faciliter la circulation d'air de refroidissement. L'entretien et la maintenance exigent un dégagement de 500 mm du côté droit. Tout l'air de refroidissement entre sur le devant et sort à l'arrière. Le dégagement minimum requis est de 250 mm à l'arrière et de 600 mm à l'avant.

Il est nécessaire de prévoir l'aération de la pièce de l'ASI. Une quantité suffisante d'air de refroidissement est nécessaire pour garder la température de la pièce à un niveau souhaité :

• Une augmentation température d'un maximum de +5°C exige une circulation d'air de 600 m³ pour 1 kW de pertes.
• Une augmentation température d'un maximum de +10°C exige une circulation d'air de 300 m³ pour 1 kW de pertes.

Une température ambiante de 15 à 25 degrés Celsius est recommandée pour une grande longévité de l'ASI et des batteries. L'air de refroidissement qui entre dans l'ASI ne doit pas dépasser +40°C. Eviter d'exposer l'ASI à aux températures élevées et à l'humidité.

La matière du sol doit être ininflammable et suffisamment résistante pour supporter la lourde charge. L'ASI a 4 pieds de mise à niveau qui doivent être utilisés pour finaliser l'installation. Le diamètre d'un seul pied de mise à niveau est de 29 mm.

Description Poids Charge	ponctuelle Ghaarge distribuée Note
	20-30 kVA 20-30 kVA 20-30 kVA
ASI sans Batterie 200 kg	7.57 kg/cm ^2		531 kg/m ^2	Pas de batterie installée
ASI+1 Batterie	300 kg	11.35 kg/cm ^2	797 kg/m ^2	1 ligne de batterie installée
ASI+2 Batteries	400 kg	15.14 kg/m ^2	1063 kg/m ^2	2 lignes de batteries installées
ASI+3 Batteries	500 kg	18.92 kg/cm ^2	1328 kg/m ^2	3 lignes de batteries installées
ASI+4 Batteries	600 kg	22.71 kg/cm ^2	1594 kg/m ^2	4 lignes de batteries installées
Batterie Extérieure 0	150 kg	5.67 kg/cm ^2	401 kg/m ^2	Aucune batterie installée
Batterie Extérieure 1	510 kg	19.29 kg/cm ^2	1362 kg/m ^2	1 ligne de batteries installée
Batterie Extérieure 2	870 kg	32.90 kg/cm ^2	2323 kg/m ^2	2 lignes de batteries installées

Tableau 1 Le sol doit pouvoir supporter ces charges.

5. Installation de l'onduleur

La distance nécessaire entre les ASI est de 10 millimètres. Ceci s'applique également aux armoires batteries optionnelles qui doivent être installées à côté du cabinet ASI Il est recommandé d'installer l'armoire batterie à gauche de l'ASI.

Figure 4 Cabinet ASI et batterie externe.

Attention!

Les armoires ASI peuvent tomber si les supports d'expédition n'ont pas été utilisés. Il est indispensable d'utiliser les supports d'expédition à l'avant et à l'arrière pour fixer l'armoire ASI au sol.

La famille ASI a plusieurs armoires à batterie et configurations possibles selon le temps d'autonomie demandé et la qualité des batteries.

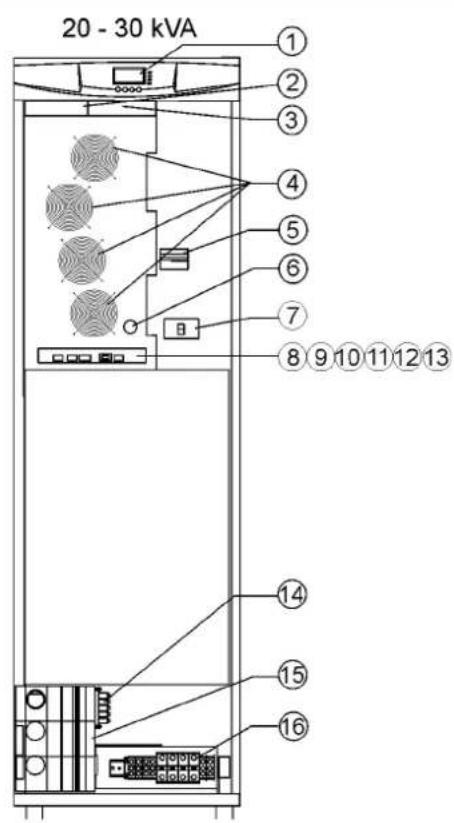

Figure 5 Agencement du 20-30 kVA: 1: Ecran LCD Graphique ; 2: Emplacement de communication XSlot-1 ; 3: Emplacement de communication XSlot-2; 4: Ventilateurs ; 5: Disjoncteur d'entrée redresseur; 6: Bouton de démarrage batterie ; 7: Disjoncteur batterie ; 8-13: Connecteurs de communication ; 14: Borne de mise à la terre ; 15: Bypass manuel de maintenance (MBS) ; 16: Bornes de câble d'alimentation

Bypass manuel de maintenance (MBS)

Le bypass manuel de maintenance (MBS) doit être monté en bas de l'armoire ASI. Il peut être commandé installé d'usine.

Armoire batterie externe optionnelle

Il est recommandé d'installer les armoires batteries externes à côté de l'ASI, de préférence à sa gauche. Vérifier avant l'installation que les valeurs de tension des batteries données sur la plaque de type de l'ASI et sur les armoires batteries externes sont les mêmes. Les câbles sont fournis avec l'armoire batterie externe.

Avertissement !

L'ASI contient des tensions continues élevées. Les connexions entre l'ASI et les armoires doivent être effectuées par une personne qualifiée. L'armoire batterie est électriquement connectée en parallèle avec les batteries internes de l'ASI.

Avertissement !

A cause de ce branchement en parallèle, il faut toujours déconnecter la batterie interne avant d'intervenir sur les bornes des batteries externes.

Baies de batterie

Les baies de batteries externes seront dimensionnées de façon à tenir compte de la chute de tension dans le câble. Pour obtenir l'assistance nécessaire, veuillez contacter le bureau local ou l'agent agréé par le fabricant.

6. Installation électrique

Le client doit fournir le câblage pour raccorder l'ASI à la source d'électricité locale. La procédure d'installation électrique est décrite dans le texte suivant. L'inspection de l'installation et la mise en service initiale de l'ASI et de l'armoire batterie supplémentaire doivent être effectuées par du personnel d'entretien qualifié agréé par le fabricant.

Avertissement !

Le non respect des instructions peut entraîner des blessures physiques, la mort, la dégradation de l'ASI ou des équipements protégés.

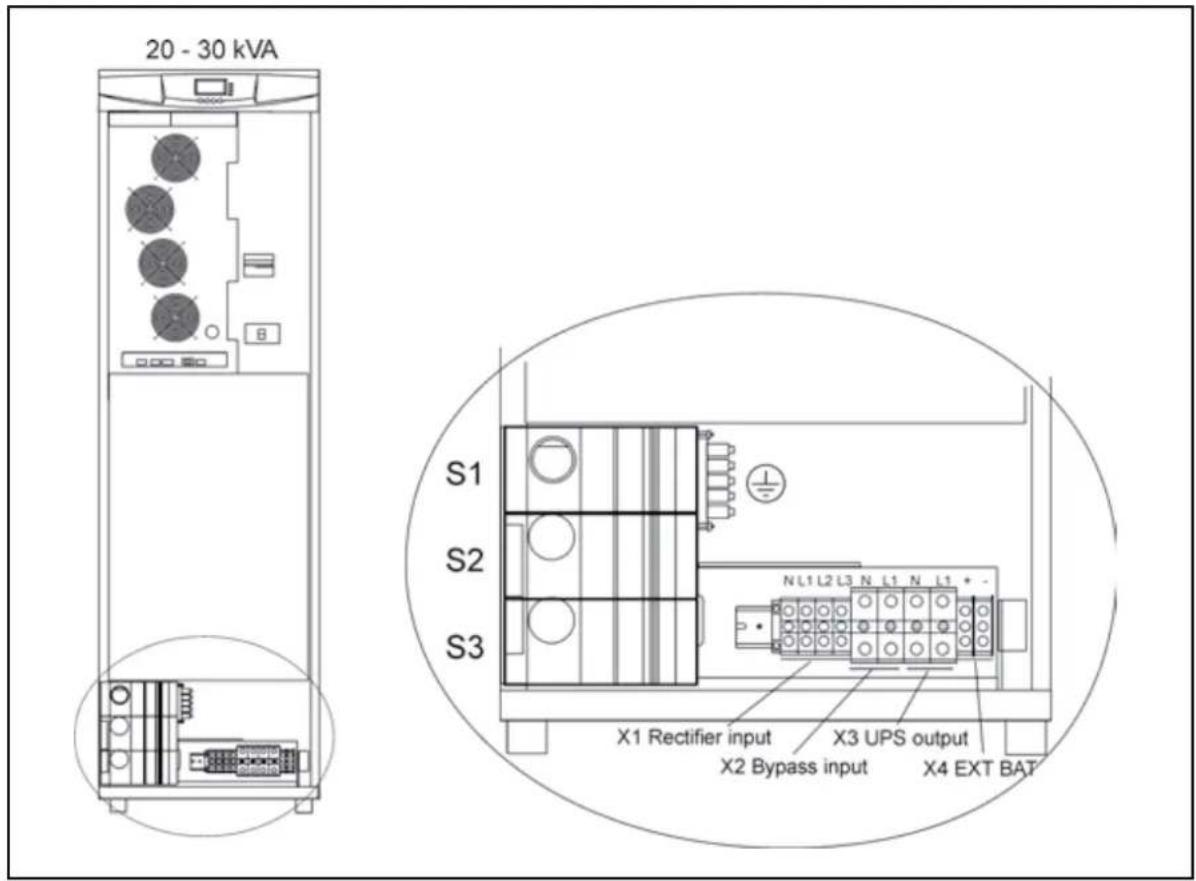

Figure 6 Position des bornes d'alimentation. S1: Bypass manuel de maintenance ; S2: Bypass statique ; X3: Commutateur de sortie ASI. Vérifier que le disjoncteur batterie est ouvert débrancher toutes les branches de batterie internes avant de se servir de la borne X4.

Voici les connexions électriques nécessaires à l'ASI :

• Triphasé (L1, L2, L3), Neutre (N) et terre de protection (PE) pour l'entrée du redresseur (Note: N est seulement un point de connexion ouvert)
• Monophasé (L1), Neutre (N) et tare de protection (PE) pour l'entrée bypass (N est commun pour les entrées redresseur et bypass)
  • Monophasé (L1), Neutre (N) et tère de protection (PE) pour la sortie de l'ASI
• Connexions Plus (+), moins (-) et terre de protection (PE) pour les batteries externes

Attention !

Le redresseur a besoin du neutre pour fonctionner. Il est relié en interne dep connecteur bypass jusqu'au redresseur.

Câbles d'alimentation et fusibles de protection

Utilisez toujours des câbles en cuivre sur les bornes avec un couple d'environ 1,5 Nm. La section du câble en cuivre est basée sur des câbles multiconducteurs passant dans des conduits sur le mur ou le sol (procédure d'installation C), une température ambiante de 25°C, un isolement en PVC, une température de surface jusqu'à 70°C. Les câbles de plusieurs ASI peuvent être installés en parallèle.

Les normes SFS 6000-5-52 (2002) et IEC 60364-5-52 (2001-08) "Installations électriques des bâtiments" avec conducteur neutre de 1.7 x le nominal pour les charges informatiques sont utilisées comme guide de dimensionnement. Pour toutes les autres conditions, les câbles seront dimensionnés conformément aux réglementations de sécurité locales concernant l'environnement d'installation, les tensions et courants appropriés de l'ASI.

Les fusibles sont calibrés en accord avec les règles de sécurité locales, les tensions d'entrée et des courants nominaux de l'ASI. Ainsi, vous protégez les câbles d'entrée et de bypass avec des fusibles gG (gL) ou des disjoncteurs de type B-C-D contre les surcharges et les court circuits.

Pour toute assistance concernant le calibrage des fusibles ou des sections de câbles, contactez votre agent ou notre bureau local. Veuillez vous référer au tableau ci-dessous sur les calibrages recommandés pour les câbles et les fusibles.

Puissance de l'ASI		Entrée By-pass Charge						Terre Batterie
		Fusibles	Câble	Fusibles	Câble/L1-N	Câble/L1-N	I nom	Câble	Câble	Fusibles
20 kVA		3x35 A	4x10 mm ^2	100 A	35 mm ^2	35 mm ^2	87,0 A	16 mm ^2	16 mm ^2	2x125 A
30 kVA		3x50 A	4x10 mm ^2	160 A	70 mm ^2	70 mm ^2	130,4 A	35 mm ^2	16 mm ^2	2x125 A
Maximum			4x35 mm ^2		95 mm ^2	95 mm ^2		35 mm ^2	35 mm ^2

Tableau 2 Section des câbles et calibres des fusibles pour les différentes puissances de l'ASI avec procédure d'installation C

Procédure de câblage

Les bornes des câbles de puissance se trouvent en bas de l'ASI. Le personnel d'entretien est responsable d'une installation électrique correcte.

La procédure d'installation :

1. Déposer le couvercle en bas ou à l'arrière de l'armoire ASI pour acheminer les câbles d'entrée et de sortie. Se référer au plan dimensionnel pour repérer son emplacement à l'arrière de l'ASI.
2. Acheminer les câbles par le trou qui se trouve en bas ou à l'arrière de l'ASI. Si un espace d'installation plus grand est nécessaire, on pourra retirer provisoirement le plateau batterie inférieur.
3. Raccorder les conducteurs des câbles d'entrée bypass et redresseur aux bornes qui conviennent.
4. Raccorder les conducteurs du câble de charge aux bornes qui conviennent.
5. Raccorder les conducteurs d'un câble d'armoire batterie externe aux bornes batterie externe +, - et PE. Vérifier la bonne polarité. Voir aussi la section de procédure d'installation de l'armoire batterie externe (EBC).

Avertissement !

Il faut toujours déconnecter la batterie interne avant d'intervenir sur les bornes des batteries externes.

Les consignes de sécurité IEC/EN 62040-1 exigent la mise en place par l'utilisateur d'une étiquette de vigilance sur tous les dispositifs de coupure de l'alimentation principale situés à distance de l'ASI. L'étiquette devra porter la mention suivante (ou un équivalent) :

"ISOLER L'ONDULEUR (ASI) AVANT DE TRAVAILLER SUR CE CIRCUIT."

Un dispositif de déconnexion facile d'accès est incorporé au câblage du bâtiment comme le montrent les schémas de câblage.

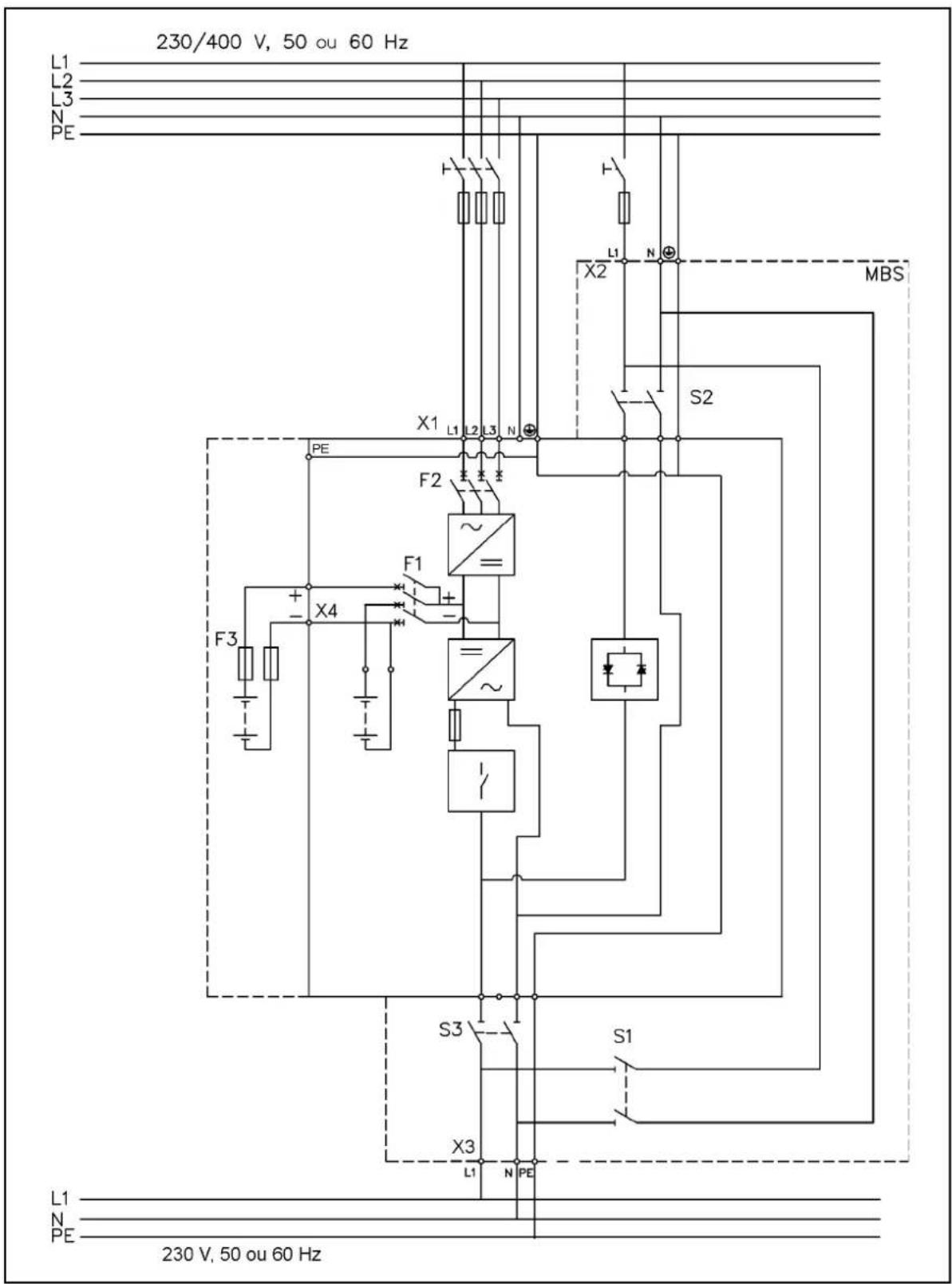

Figure 7 Câblage de l'ASI modèle N avec bypass manuel (MBS) intégré.

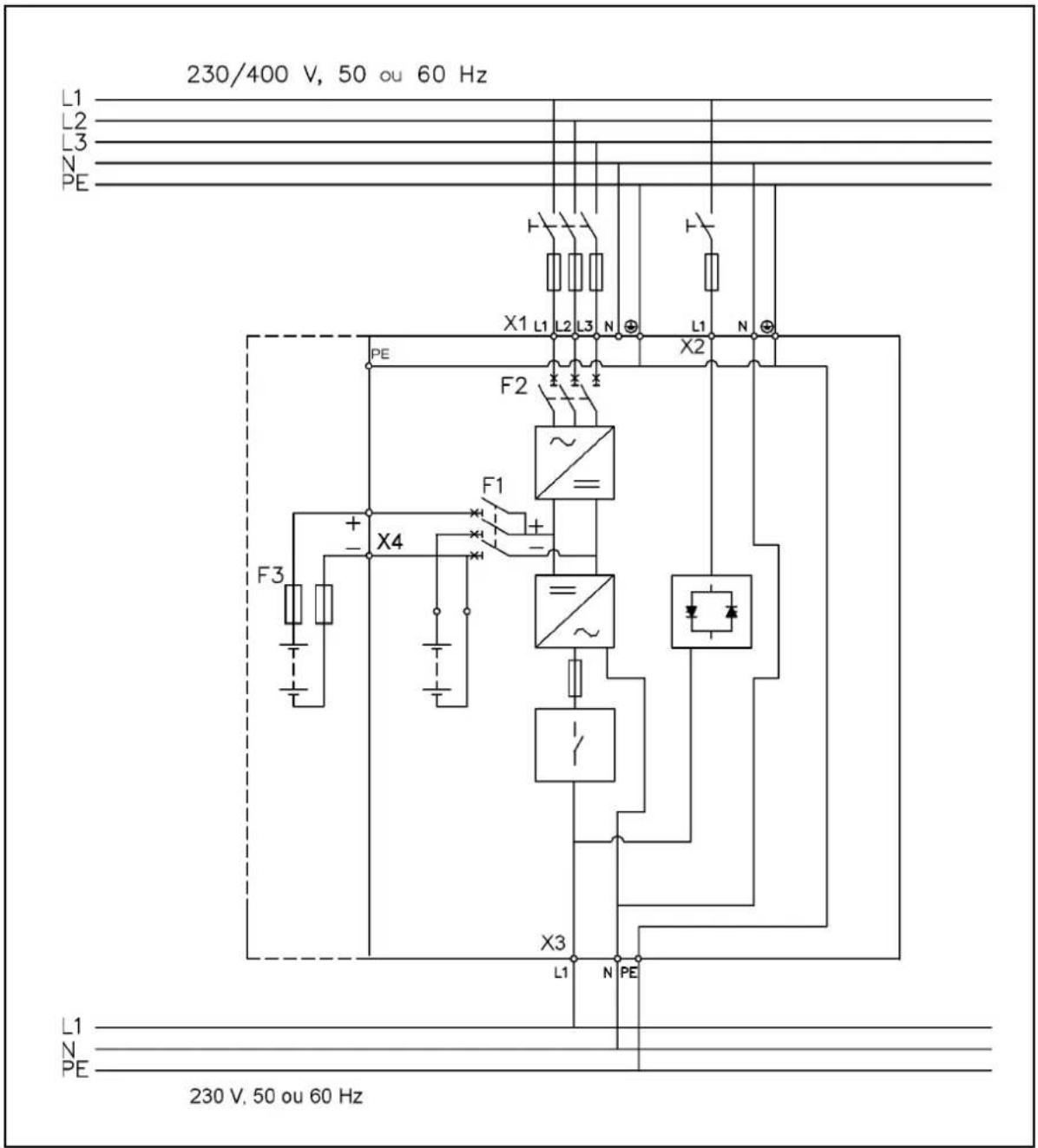

Figure 8 Câblage de l'ASI modèle N

Procédure d'Installation de l'Armoire Batterie Externe (EBC)

La procédure d'installation est la suivante :

1. Il est recommandé de placer l'Armoire Batterie Externe (EBC) du côté gauche de l'unité ASI.
2. La distance nécessaire minimum entre l'ASI et l'EBC est de 10 millimètres ; il s'agit également de la distance nécessaire entre deux EBC.
3. Placez l'interrupteur batterie F1 de l'ASI en position OFF.
4. Avant de connecter les câbles à l'EBC, déconnecter l'un des câbles (+ ou -) de chaque branche de batterie EBC et retirer les fusibles de la partie supérieure de l'armoire. Pour plus de prudence, vérifier que la tension aux bornes est nulle.

Avertissement !

Tourner le disjoncteur de batterie F1 de l'ASI en position ARRET (OFF) et vérifier que la tension aux bornes X4 est nulle avant toute intervention sur ce connecteur.

1. Quand tous les EBC sont connectés en parallèle, vérifier que la tension aux bornes (X4) est nulle et connecter les câbles au bornier X4 de l'ASI.
2. Après installation, replacer les fusibles en position d'origine, reconnecter les branches de batteries déconnectées, vérifier que les plaques déposées sont remises dans les bonnes positions et tourner le disjoncteur F1 sur la position MARCHE (ON).
3. Enfin, changer le nombre de branches batteries à partir de l'écran LCD depuis les Réglages Utilisateur. REGLAGES -> REGLAGES UTILISATEUR -> NOMBRE DE BRANCHES BATTERIES.

7. Logiciel et communication

Le CD-ROM fourni avec l'ASI contient les logiciels et la documentation. Les options de communication comprennent les adaptateurs Web / SNMP pour les environnements réseau, une carte modem pour la surveillance à distance 24h / 7j, une carte ModBus / Jbus pour l'intégration dans un système de gestion technique de bâtiment, des cartes d'interface relais pour une utilisation de type industrielle et des cartes séries RS-232.

Câbles de communication

Il est recommandé d'installer les câbles de communication et les câbles d'alimentation sur des plateaux séparés. Lorsque les câbles de communication croisent les câbles d'alimentation, assurez-vous qu'ils forment un angle proche de 90 degrés.

Tous les câbles de communication devront de préférence être blindés. Si le blindage doit être mis à la terre, ne le connecter qu'a une seule extrémité.

La procédure de connexion des câbles de communication est la suivante :

1. Déposer la porte en ouvrant les verrous et en soulevant la porte pour la faire sortir de sa position d'origine.
2. Localisez le connecteur de communication ou le module X-slot où vous souhaitez installer le câble de communication.

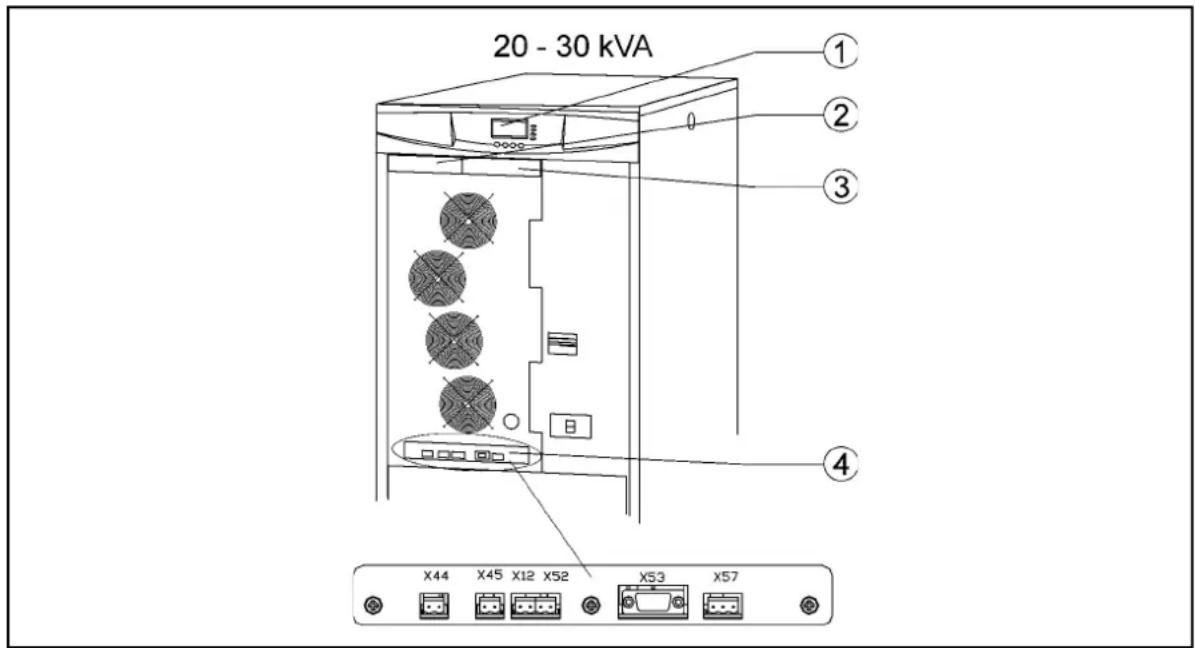

Figure 9 Position des connecteurs de communication et de l'affichage LCD : 1: écran LCD graphique ; 2: Emplacement de communication XSlot-1; 3: Emplacement de communication XSlot-2 ; 4: Entrées de signaux (X44 &X45) ; Arrêt d'urgence à distance (EPO) (NC (X12) & NO (X52)) ; RS-232 (X53) ; Sortie de relais (X57).

Connexion au port série RS-232 standard (X53)

Le port série RS-232 utilise un connecteur femelle D-sub à 9 broches. Il doit être utilisé avec le câble livré pour une connexion à un ordinateur ou à un modem externe. Les données sont transmises à l'aide du protocole XCP qui comprend les informations sur l'état et les mesures de l'ASI. Le port RS-232 a le format suivant :

• Vitesse de communication 19200 bps*
• 8 bits de données
- Sans parité
• 1 bit d'arrêt
- Sans handshake

*La vitesse de communication peut être changée par le menu de l'écran LCD.

Figure 10 Identification des broches du port série

Logiciel LanSafe

En cas de coupure électrique prolongée, le logiciel LanSafe arrête automatiquement les ordinateurs et les équipements réseaux. Il fournit surveillance de base, journal d'enregistrement, avertissements et événements. Le logiciel est intégré gratuitement au CD Rom.

La procédure de connexion pour l'interface série RS-232 est la suivante :

1. Connectez une extrémité du câble de communication RS-232 à l'ordinateur.
2. Connectez l'autre extrémité du câble de communication RS-232 à l'interface série de l'ASI.
3. Lancez l'installation logicielle (CD Rom) sur l'ordinateur.

Attention !

Si la communication échoue, choisissez le débit correct en baud à partir de l'écran LCD. Veuillez vous référer aux manuels optionnels du logiciel pour les réglages appropriés du débit en baud.

Connexions de contrôle externe

L'ASI possède une interface d'entrées / sorties qui permet une communication directe avec votre système informatique. Elle est située derrière la face avant de l'ASI.

Les broches d'entrées / sorties sont isolées les unes des autres. Elles sont connectées à la masse par l'intermédiaire de résistances individuelles de 1 MΩ.

X44

2	- polarité	entrée de signal 1(programmable)
1	+ polarité

X45

2	- polarité	entrée de signal 2(programmable)
1	+ polarité

X12

2	- polarité	arrêt d'urgence
1	+ polarité	(normalement ouvert)

X52

2	- polarité	arrêt d'urgence
1	+ polarité	(normalement fermé)

X57

3	RO1 point commun
2	RO1 normalement fermé
1	RO1 normalement ouvert

Figure 11 Connexions du câble de contrôles externes à l'ASI.

Attention !

Faites attention à la polarité si vous utilisez un dispositif à semi-conducteur. Utiliser de préférence un relais ou un autre dispositif mécanique.

Arrêt d'Urgence à distance (EPO)

Cette entrée est utilisée pour couper l'ASI à distance en cas d'urgence. Il existe deux modes d'opération : normalement fermé sur X52 et normalement ouvert sur X12.

Attention !

L'EPO ne déconnecte pas forcément l'alimentation électrique de la charge lorsque l'ASI est en mode bypass interne ou externe. La déconnexion de l'alimentation bypass doit se faire par un commutateur de déconnexion séparé situé dans le coffret électrique.

Quand les broches 1 et 2 de X52 ne sont plus en court circuit (relais ouvert), l'ASI s'arrête immédiatement. Afin de refaire fonctionner l'ASI : fermer le contact entre les broches 1 et 2 du connecteur X52 et redémarrer l'ASI manuellement. Les deux broches doivent être en court-circuit pour que l'ASI fonctionne (la résistance maximum entre 1 et 2 doit être de 10 ohm). L'EPO ne doit être connecté galvaniquement à aucun circuit d'alimentation.

Si l'on préfère connecter l'EPO à X12, c'est le fermeture du contact entre les broches 1 et 2 qui provoque l'arrêt de l'ASI.

Sorties de relais

Pour indiquer des alarmes à distance, L'ASI comporte une sortie relais programmable à contacts secs sur le connecteur X57. Les valeurs nominales maximum sont de 30 VAC 1 A ou 60 VCC 0,2 A. Des sorties de relais supplémentaires (4) peuvent être ajoutées avec le module de relais AS/400 compatible XSlot. Pour de plus amples renseignements, voir la section «Utilisation des sorties de relais».

Avertissement !

Les contacts de relais ne doivent pas être directement connectés au réseau électrique. Une isolation renforcée vis à vis du réseau électrique est fortement exigée.

Entrées programmables

L'ASI comporte deux entrées programmables (X44, X45). Il est recommandé d'utiliser des relais secs. Les broches doivent être court-circuitées (résistance maximum de 10 ohm) afin d'activer l'entrée spécifique.

Attention!

Attention à la polarité si vous utilisez un semiconducteur.

Les réglages par défaut et programmables pour le signal d'entrée sont :

a) Fonction bypass inactif
Si cette fonction est active, le transfert automatique au bypass statique est bloqué.
b) Fonction chargeur éteint
Si cette fonction est active, le chargement des batteries est désactivé. En cas de coupure du réseau électrique, la décharge des batteries est permise.
c) Fonction mise en route et arrêt à distance
Si cette fonction est active, la sortie de l'ASI se coupe indépendamment du mode de fonctionnement.
La source auxiliaire, le ventilateur, les communications et le chargeur batterie resteront en service. Le redémarrage s'effectue immédiatement lorsque cette fonction est inactive.
d) Requête mode bypass
Si cette fonction est active, l'ASI passe en mode bypass si la tension, la fréquence et la synchronisation de la source bypass sont correctes.
e) Requête mode normal
Si cette fonction est active, l'ASI passe en fonctionnement normal (onduleur) si les conditions de l'EPO ou d'alarme le permettent.

f) Bypass forcé
Si cette fonction est active, l'ASI passe automatiquement en mode bypass quel que soit l'état de la source bypass.
g) Etat disjoncteur de batterie externe
Si cette fonction est active, l'ASI sait que les batteries sont déconnectées.
h) Alarmes bâtiment 1-6
Cette fonction peut être activée séparément ou simultanément avec d'autres alarmes bâtiment.
i) Non utilisé (par défaut)
j) Fonction arrêt
Si cette fonction est active, l'ASI s'arrête immédiatement.
k) Fonction arrêt différé
Si cette fonction est active, l'ASI s'arrête après un délai spécifié par l'utilisateur. Le redémarrage s'effectue immédiatement lorsque la fonction est inactive.
I) Fonction Normale / bypass
Si cette fonction est active, l'ASI passe en mode bypass si la source bypass est correcte.
Si cette fonction est inactive, l'ASI passe en mode onduleur si possible.
m) Transformateur de sortie en surchauffe
Si actif, l'ASI s'arrête après un délai spécifié par l'utilisateur.
n) Transformateur d'entrée en surchauffe, sans bypass
Si actif, l'ASI passe sur batteries ou s'arrête, après un délai d'une minute, si elles sont indisponibles.
o) Transformateur d'entrée en surchauffe, avec bypass
Si actif, l'ASI passe sur batteries ou sur bypass après un délai d'une minute.

Communication XSlot

Les modules XSlot permettent à l'ASI de communiquer dans une multitude d'environnements en réseau et avec différents types d'équipements. L'ASI comporte deux (2) emplacements XSlot libres.

L'ASI peut supporter deux types de communications conformément au tableau ci-dessous.

	Indépendant Multiplexé
Configuration XSlot-1 XSlot-2 Std. port RS-232
Par défaut #1 Tout module XSlot Tout module XSlot Inutilisé
Par défaut #2 Tout module XSlot Module à relais Disponible
Par défaut #3 Tout module XSlot Inutilisé Disponible
Par défaut #4 Tout module XSlot Carte Hot Sync Disponible

Tableau 3 Configuration de modules de type XSlot pour communication ASI.

Module SNMP/Web (optionnel)

Ce module permet d'arrêter et de surveiller à distance les équipements protégés. Il peut être connecté à un réseau Ethernet en paires torsadées (10/100BaseT) grâce à un connecteur RJ45.

Il possède un concentrateur intégré (hub) qui permet de connecter au réseau (3) trois équipements supplémentaires. De plus, il est possible de lui connecter la sonde d'environnement optionnelle (EMP) pour prendre en compte l'humidité, la température, la détection de fumée et la sécurité.

Figure 13 Connectez le module SNMP/Web de l'ASI et la sonde d'environnement (EMP)

Module relais AS/400 (optionnel)

Ce module fournit une interface de type relais sec pour les applications industrielles AS/400.

Les contacts relais supportent 1 A, 30 Vac ou 200 mA, 60 Vdc, et disposent d'une isolation galvanique qui les protège des autres circuits de l'ASI.

Module port série (optionnel)

Afin d'établir la communication entre l'ASI et un ordinateur, connectez votre ordinateur au port de communication de l'ASI à l'aide du câble de communication fourni.

Lorsque le câble de communication est installé, le logiciel d'arrêt/supervision peut échanger des données avec l'ASI. Le logiciel interroge l'ASI pour obtenir des informations détaillées sur l'environnement électrique. En cas de coupure électrique, le logiciel commence la sauvegarde de toutes les données et effectue une procédure d'arrêt séquentiel.

Module Modus/Jbus (optionnel)

Le module Modbus/Jbus permet la surveillance et l'intégration à des logiciels de gestion de bâtiment tels que Wonderware. Il est caractérisé par une communication fiable et continue à travers des ports DB9 isolés (RS485/RS232) ou des barrettes de connexion (RS485).

L'ASI dispose d'un écran LCD (afficheur à cristaux liquides) graphique à 4 boutons et rétroéclairé. Il fournit des informations importantes concernant l'unité elle-même, la charge, les événements, les mesures et les réglages. L'écran LCD rétroéclairé s'allume en appuyant sur l'un des boutons. L'éclairage de l'écran se coupe automatiquement après une période d'inactivité de 15 minutes.

Fonctions d'affichage

Après 15 minutes d'inactivité l'ASI affiche, par défaut, l'écran de démarrage sélectionnable :

1. Logo en fond d'écran (nom du produit)
2. Synoptique (Voir réglages utilisateur sur l'écran LCD)

Le bouton droit fera apparaître le texte à l'écran. Le défilement du menu se fait grâce aux boutons ↑↓ de l'écran LCD. La structure du menu apparaît dans le tableau ci-dessous. Il existe de petites différences dans la structure du menu entre les modes ASI unique et ASI en parallèle.

Mode ASI parallèle	Mode ASI unique	Menu principal Sous menu Fonctions
x x ET	AT ASI ->
x	x	RAPPORT D'EVENEMENTS	-> Notification / Alarme
x x MESURES			SYSTEME PARALLELE	Unité en parallèle 1...4 kW / Puissance totale kW
			SORTIE	Tension / Courant / Fréquence / Puissance
			BATTERIE	Tension / Courant / Autonomie
			ENTREE	Tension / Courant / Fréquence
			BYPASS	Tension / Fréquence
x x	CONTROLE		->	Passer sur bypass / Test de batterie / Test d'affichag/ RAZ de l'état d'erreur
x x	REGLAGES		REGLAGES UTILISATEUR	Date / Contraste de l'écran / Changement de langue / Configuration relais / Entrées des signaux / Configuration des ports série / Paramètres fonctionnement parallèle / Ecran de démarrage / Mot de passe de l'utilisateur / Alarmes audibles / Méthode de charge de la batterie / + liste de réglages standard.
			REGLAGES SERVICE	Ajustement des paramètres / Ajustement des événements / Rétablissement de la configuration / Effacement de l'historique / + Réglages des paramètres modem
x	x	IDENTIFICATION	->	Type ASI / N° de pièce / N° de série / Révisions
	x	METTRE L'A.S.I. EN MARCHE	-> -
	x	ARRETER L'A.S.I.
x		MISE EN MARCHE SYSTEME
x		ARRETER L'A.S.I.
x		ARRETER LE SYSTEME

Tableau 4 Menu de fonctions d'affichage.

Réglages Utilisateur

L'ASI dispose de réglages typiques configurables par l'utilisateur. Il est à noter que certains des paramètres deviennent effectifs au redémarrage de l'ASI. Les paramétrages utilisateur peuvent être configurés par le panneau avant. Sélectionner : REGLAGES -> REGLAGES UTILISATEUR.

Description	Réglages disponibles Réglage par défaut
Général:
Ajustement des contrastes d'affichage +/ - Moyen
Langue d'affichage [anglais], [espagnol], [français], [allemand] anglais
Date et heure [xxxx-xx-xx] 0001-01-01
Alarmes audibles [Son Normal], [Désactivée] Son Normale
Ecran normal d'affichage [logo], [synoptique] Nom de produit
Mot de passe pour réglages par l'utilisateur	[Non nécessaire], [Installé]	Non nécessaire
Valeurs nominales:
Tension de sortie nominale	[380], [400], [415]	400 Volts
Fréquence de sortie nominale	[50 Hz], [60 Hz]	50 Hz
Limite de courant de phase du redresseur	Par pas de 1 Amp	56 A
Communication :
Commandes de contrôle	[Activé], [Désactivé]	Désactivé
Vitesse de communication	[1200], [2400], [9600], [19200]	19200 bps.
Fonction de sortie relais standard	[ASI ON / OK], [Configuration personnelle], [Batterie basse],[Système sur bypass], [Système sur batterie]	ASI ON / OK
Fonction d'entrée du signal #1-2	[Vide], [Voir entrées de signal]	Vide
Arrêt à distance, délai d'arrêt à distance avec fonction de redémarrage.	Par pas de 1 sec	120 sec
Fonction de sortie du relais 1-4	[Rien], [Voir entrées du signal]	:#1: sur batterie #2:batterie faible #3: ASI on / ok#4: sur bypass
Signal d'entrée X-slot (Longue pause via Rx)		Rien
Délai d'activation du signal d'arrêt avant que le signal ne soit accepté.	Par pas de 1 sec	5 sec
Bypass et synchronisation :
Utilisation du bypass	[Activé], [Désactivé]	Activé
Demande synchro lors du transfert sur bypass	[Nécessaire], [Non nécessaire]	Non nécessaire
Transfert sur bypass si surcharge	[Immédiatement], [après délai]	Immédiatement
Activation de la synchronisation	[Activé], [Désactivé]	Activé
Tolérance de tension bypass (limite haute)	+1 % ... +20 %, par pas de 1%	+10 %
Tolérance de tension bypass (limite basse)	-1 % ... -20 %, par pas de 1%	à 15 %
Fenêtre de synchronisation	0,5 ... 3,0 Hz, par pas de 0,1 Hz	±2,0 Hz
Vitesse de balayage (hors mode parallèle)	0.1 ... 3, Hz, par pas de 0,1 Hz / s	0,2 Hz / s
Information sur la batterie et réglages :
Désactivation du cycle de charge ABM [Activée], [Désactivée] Activée
Compensation de charge en température [Activée], [Désactivée] Activée
Réglage de la puissance de la batterie Par pas de 1 Watts / cellule 24 Watts / cellule
Nombre de chaines de 32 batteries 0 (pas de batterie), séries 1, 2, 3, 4... 1
Niveau d’alarme de batterie faible : Par pas de 0,01 V / cellule 1,88 V / cellule
Test automatique de la batterie [Activé], [Désactivé] Activé
Courant de charge maximum Par pas de 0,1 A [max. 25 Amps] 6 Amps
Sortie activée, délai avant d’activer la sortie	[Désactivé], [délai fixé, par pas de 1 sec]	0 sec.
Sortie désactivée, délai avant de couper la sortie batterie	[Désactivé], [délai fixé, par pas de 1 sec]	Désactivé
Préférences de l’utilisateur :
Action prioritaire si coupure à l’entrée redresseur	[Sur la batterie, [Sur bypass]	Sur la batterie
Défaut de câblage sur le site avec mauvaise connexion de neutre	[Activée], [Désactivée] Activée
Stratégie de puissance	[Standard], [Haut rendement]	Standard
Réglages parallèles :
Numéro d’ASI en parallèle	[Module unitaire], [Module No. 1], [Module No. 2], [Module No. 3], Module No. 4]	Module unitaire
Mode de fonctionnement parallèle	[Mode redondant], [Mode capacitif]	Mode redondant
Synchronisation	[Activée], [Désactivée] Activée
Démarrage auto étalonnage
XCP parallèle	[Système], [Module]	Système
Nombre minimum de modules devant supporter la charge	[0], [1], [2], [3], [4]	2

Tableau 5 Réglages utilisateur par l'écran LCD.

Choix de langue

En appuyant et en maintenant le premier bouton de gauche enfoncé pendant environ 5 secondes, vous sélectionnerez le menu des langues. Cela est possible à partir de tout menu d'écran.

Le microprogramme standard a quatre langues principales : anglais, espagnol, français et allemand. D'autres langues peuvent être proposées (chinois, grec, russe, etc...).

Utilisation des sorties relais

Les sorties relais peuvent être utilisées pour indiquer les alarmes à distance.

Chaque relais dispose de quatre réglages préprogrammés standard pour les alarmes :

• sur bypass, ASI ok, batterie faible, sur batterie

Un des réglages standard de relais est "custom" (personnaliser) ; il peut être personnalisé par l'utilisateur.

La procédure de sélection des alarmes personnalisées est la suivante :

1. Appuyez sur n'importe quelle touche du panneau de contrôle pour activer les fonctions de l'écran LCD.
2. Sélectionnez d'abord "REGLAGES" puis "REGLAGES UTILISATEUR" et enfin "CONFIGURATION RELAIS" à partir du menu.
3. Sélectionnez le relais à configurer.
4. Sélectionnez "VIDE" pour effacer les réglages précédents.
5. Sélectionnez "PERSONNALISER" (custom) et activez les alarmes nécessaires avec le bouton de droite.
6. Après la sélection, appuyez sur le bouton "OK".
7. Enfin, vérifiez que les alarmes de l'ASI fonctionnent correctement.

Démarrage normal

Vérifiez l'installation mécanique et électrique de l'ASI avant le démarrage. Parcourez la liste de contrôle suivante avec une autre personne.

Vérification

□ Lire le manuel de sécurité fourni avant de travailler sur l'unité.
□ L'unité est fixée mécaniquement selon les règles
□ Les conditions d'environnement sont dans les spécifications.
□ L'air de refroidissement circulera librement.
□ L'ASI est correctement mis à la terre.
□ Les tensions d'entrée et de bypass correspondent à la tension nominale de l'ASI.
□ Les connexions d'entrée, du bypass, de la batterie et de la sortie sont correctes.
□ Les fusibles et sectionneurs d'entrée et de bypass appropriés sont installés.
□ Les câbles utilisés sont de la bonne section.
□ Les connexions de contrôle externe à l'intérieur de l'ASI sont correctes.
Il n'existe pas d'outils, d'objets étrangers ni de poussière à l'intérieur de l'ASI provenant de l'installation.
□ Les couvercles sont en place.
□ Le bypass de maintenance optionnel (MBS) est, par défaut, placé dans la position UPS (ASI).

Vous êtes alors prêt à procéder au démarrage de l'ASI :

1. Mettre en MARCHE (ON) le disjoncteur de batterie (F1 BATTERY) et le disjoncteur / commutateur d'entrée (F2 SECTEUR).
2. L'ASI entre en mode veille et commence à charger les batteries. Le refroidissement est assuré par les trois ventilateurs situés en partie supérieure. La sortie est hors tension en mode veille.
3. Appuyez sur une touche du panneau de contrôle pour activer l'écran LCD
4. Choisissez "METTRE L'A.S.I. EN MARCHE" (Voir : Fonctions d'affichage)
5. Appuyez et maintenez le bouton ← enfoncé pendant 2 sec. Il se produit un bruit de cliquetis pendant que l'on maintient le bouton.

L'ASI vérifie ses fonctions internes, se synchronise avec le bypass et commence à alimenter la charge. La LED verte clignote en cas d'avertissement actif. En fonctionnement normal, la LED verte est constamment allumée si aucun nouvel avertissement tel que « non-synchronisation » ou autre avis similaire n'apparaît.

Vérifier la tension de sortie à partir du menu MESURES de l'écran LCD. S'il y a une tension en sortie, l'ASI alimente la charge.

Démarrage sur batterie

L'ASI démarrera sur batterie si le réseau électrique n'est pas disponible. Dans ce mode, le disjoncteur batterie doit être fermé. Le bouton de démarrage batterie (situé à gauche de ce disjoncteur) doit être pressé jusqu'à ce que l'écran s'allume et le démarrage activé depuis l'écran LCD.

Démarrage après arrêt d'urgence à distance (EPO)

1. Trouver la cause de l'arrêt
2. Vérifier qu'il n'y a pas de risque à redémarrer l'ASI et fermer l'EPO.
3. Suivre la check-list de démarrage et la procédure normale.

Arrêt

La procédure d'arrêt à partir de l'écran LCD est la suivante :

1. Appuyer sur n'importe quelle touche du tableau de commande pour valider les fonctions de l'écran LCD.
2. Sélectionner «ARRETER L'A.S.I.» dans le menu LCD (voir : Fonctions d'affichage)
3. Appuyer et maintenir le bouton ↓ pendant 5 secondes. Il y aura un bruit d'indication pendant que l'on maintient le bouton.
4. ASI entre dans un mode d'attente et continue à charger les batteries. Le refroissement est assuré par les trois ventilateurs situés en partie supérieure. La sortie est sans tension dans le mode d'attente.
5. Appuyer et maintenir le bouton ↩ pendant 5 secondes. Il y aura un signal sonore pendant que l'on maintient le bouton.
6. L'ASI effectuera une routine d'arrêt.
7. Tourner le disjoncteur batterie (F1) et le disjoncteur d'entrée (F2) en position OFF pour finaliser la procédure d'arrêt.

Attention!

Le comportement est différent si l'ASI est éteinte depuis l'entrée programmable ou par l'intermédiaire des cartes de communication. Si les disjoncteurs d'entrée et de la batterie sont laissés sur ON, l'ASI se mettra en mode veille et commencera à charger les batteries, avec un ventilateur de refroidissement en fonctionnement. La sortie est hors-tension, en mode veille.

9. Entretien

Toutes les opérations à l'intérieur de l'unité doivent être exclusivement effectuées par un personnel agréé par le fabricant.

La procédure de dépannage permet de diagnostiquer facilement un dysfonctionnement de l'ASI. L'opérateur doit utiliser cette procédure en cas d'alarme active indiquée sur l'écran ASI. Le service d'entretien doit être contacté si cette alarme est anormale et affichée sous forme de code de service.

Contactez le service de réparation si vous n'arrivez pas à résoudre le problème.

Ecran LCD Description	Action
Surcharge	La charge connectée nécessite plus de puissance que l'ASI ne peut produire. L'ASI est passée en mode bypass	Coupez la charge la moins essentielle connectée à l'ASI. L'ASI doit revenir en fonctionnement normal une fois le niveau de charge acceptable.
Echec test de batterie	Vos batteries sont jugées défectueuses.	Les batteries doivent être remplacées et vous devez contacter l'agence locale ou le représentant de votre fabricant d'ASI.
Batterie basse	l'ASI, en mode batterie, va s'arrêter en raison de la faible tension de la batterie.	Effectuez immédiatement un arrêt contrôlé de la charge protégée pour éviter la perte de données.
Sur la batterie 'ASI fonctionne sur batterie.		Enregistrez vos données et effectuez un arrêt contrôlé de la charge.
Température excessive	Surchauffe de l'ASI détectée.	Vérifiez que les ventilateurs sont opérationnels et que les aérateurs ne sont pas obstrués. Veillez à ce que la température ambiante ne soit pas excessive.

Tableau 6 Alarmes types affichées sur l'écran LCD de l'ASI.

Périodicité d'entretien

L'ASI exige très peu de maintenance s'il est installé dans un environnement approprié. Pour pouvoir assurer la disponibilité maximum de l'ASI, le fabricant recommande de souscrire un contrat d'entretien auprès d'un fournisseur local agréé.

Maintenance Intervalle d'entretien

Changement des batteries 3 à 5 ans

Test des batteries Environ 18 mois

Changement des ventilateurs Environ 5 ans

Tableau 7 Entretiens de routine recommandés par le fabricant.

Batteries

L'état des batteries est crucial pour le fonctionnement. L'ASI indiquera via des alarmes sonores et visuelles si la capacité du banc de batteries a diminué. L'ASI contrôle en permanence l'état de la batterie grâce à la fonction ABM et à des tests automatiques.

L'entretien des batteries doit être effectué ou surveillé par du personnel ayant les connaissances nécessaires. Lors du remplacement des batteries, utilisez le même type et le même nombre de batteries.

ATTENTION RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACCE PAR UN TYPE DE BATTERIE INCORRECT. GEREZ LA BATTERIE USAGEE SELON LES INSTRUCTIONS.

Attention!

Ne jetez pas les batteries dans le feu. Les batteries pourraient exploser. N'ouvrez ni ne déformez les batteries. L'électrolyte qu'elles contiennent est dangereux pour la peau et les yeux.

Ventilateur de refroidissement

La durée de vie du ventilateur de refroidissement de l'ASI est d'environ 60 000 heures de fonctionnement. La durée de vie réelle dépend de la température et de l'environnement ambiants.

L'accroissement du bruit émis par les roulements du ventilateur peut être le signe d'une future panne. Le remplacement du ventilateur est recommandé lorsque ce symptôme apparaît.

Indicateurs à LED

L'ASI dispose de (4) LED indiquant le statut.

Symbole graphique	LED Description Note
	Vert Fonctionnement normal		Clignote lorsqu’un nouveau message d’avertissement est émis
	Jaune 1 L’ASI est en mode batterie
	Jaune 2 L’ASI est en mode bypass
	Rouge L’ASI a une alarme active		Clignote lorsque l’alarme n’est pas réglée et est toujours active.

Tableau 8 Description des indicateurs à LED.

Fonctionnement du bypass manuel de maintenance (MBS)

Le bypass de maintenance peut être optionnel ou installé en standard suivant la configuration commandée. La manipulation du MBS est réservée aux personnes formées, connaissant le comportement et les fonctions de l'ASI. Le schéma électrique complet avec MBS est présenté dans la partie installation du manuel.

Le MBS se situe en bas de l'ASI à proximité des bornes de puissance.

Attention!

Le MBS est constitué de trois interrupteurs et une incompréhension de la séquence appropriée peut couper la charge critique.

Figure 16 Les positions normales des trois interrupteurs du MBS.

Basculer l'ASI du mode normal au mode bypass manuel

La procédure pour faire passer l'ASI sur bypass manuel est décrite ci-dessous.

Figure 17 Configuration du MBS lors du fonctionnement normal (l'ASI alimente la charge)

Transfert sans rupture du mode normal au mode bypass manuel :

1. La position normale de départ doit être la suivante :

NO

ON

OFF

1. Utiliser l'écran LCD pour mettre l'ASI en mode bypass statique interne. Sélectionner : CONTROLE -> PASSER EN MODE BYPASS. Ne pas oublier de vérifier le transfert avant de passer au stade suivant.
2. Déposer la plaque de verrouillage des commutateurs S1-S2-S3.
3. Mettre S1 sur ON pour dériver l'ASI:

	NO	NO
NO	NO	NO

1. Mettre S3 sur OFF pour déconnecter la sortie de l'ASI :

ON

ON

OFF

1. Utiliser l'écran LCD pour arrêter l'ASI.
2. Mettre les disjoncteurs de batterie F1 et d'entrée F2 sur OFF.
3. Mettre S2 sur OFF pour déconnecter l'entrée bypass de l'ASI :

ON

OFF

OFF

1. Remonter la plaque de verrouillage des commutateurs S1-3
2. L'ASI est maintenant en mode bypass de maintenance, voir ci-dessous :

Repasser l'ASI du mode bypass de maintenance au mode normal

La procédure pour faire revenir l'ASI au mode normal est décrite ci-dessous.

Figure 18 Figure 18 Position des trois commutateurs MBS en mode bypass de maintenance.

Transfert sans rupture du mode bypass de maintenance au mode normal :

1. La position de départ doit être la suivante :

1. Mettre le commutateur S2 sur ON pour connecter l'entrée bypass à l'ASI :

1. Mettre les disjoncteurs de batterie F1 et d'entrée F2 sur ON

2. Utiliser l'écran LCD pour «Allumer l'ASI» et attendre qu'elle ait entièrement démarré.

- S'assurer que l'ASI n'affiche pas d'alarme ou d'avertissement avec la LED verte allumée. - On peut vérifier la tension de sortie de l'écran de mesure du LCD.

1. Utiliser l'écran LCD pour faire passer l'ASI en mode bypass statique interne. Ne pas oublier de vérifier le transfert avant de passer à l'étape suivante.

2. Mettre S3 sur ON pour connecter la sortie de l'ASI à la charge :

1. Mettre S1 sur OFF pour déconnecter la sortie bypass :

1. Utiliser l'écran LCD pour transférer l'ASI au mode normal. Sélectionner : CONTROLE PASSER EN MODE NORMAL.

2. L'ASI est maintenant en mode normal, voir ci-dessous :

10. Systèmes parallèles

Vue d'ensemble

Les configurations ASI parallèles sont des systèmes redondants et/ou capacitifs. La redondance améliore la fiabilité du système, alors que la capacité permet d'obtenir un maximum de puissance en sortie.

Un paramètre, introduit à partir de l'écran LCD, permet de sélectionner mode redondantou mode capacitif. Il est important de noter que le mode influe sur la puissance totale du système et sur sa fiabilité.

Les ASI du système parallèle partagent de façon égale la charge grâce à la technologie Hot Sync®. Les sorties des ASI peuvent être connectées en parallèle dans une armoire de liaison (SPM). Cette armoire contient les commutateurs de maintenance obligatoires. Un tableau de distribution basse tension fait par le client peut aussi être utilisé en lieu et place du SPM. Dans un système à redondant, les commutateurs de maintenance permettent d'intervenir sur un ASI. Dans le système capacitif, il faut avoir un commutateur de bypass commun pour effectuer la maintenance ou l'entretien sans danger pour la sécurité.

Figure 19 Configurations parallèles avec les ASI.

Des ASI supplémentaires peuvent étendre la capacité et la redondance. Cette mise à jour doit être effectuée par le personnel d'entretien du fabricant ou par l'un de ses agents agréés.

Figure 20 Exemple de schémas de câblage de systèmes parallèles

Module ASI	Entrée Bypass X2 Entrée Redresseur X1
	Câble A Câble B Fusible 1 Câble C Câble D Fusible 2
20 kVA 35 mm	^2	16 mm^2	100 A 10 mm	^2	10 mm^2	35 A
30 kVA 70 mm	^2	35 mm^2	160 A 10 mm	^2	10 mm^2	50 A
SPM	Bypass Système
	Câble E Câble F Fusible 3
40 kVA 95 mm	^2		50 mm^2		200 A
60 kVA 120 mm	^2		70 mm^2		315 A
80 kVA 2x95 mm	^2		2x50 mm^2		400 A
90 kVA 2x150 mm	^2		2x70 mm^2		500 A
120 kVA	2x185 mm^2		2x95 mm^2		630 A

Tableau 9 Sections de câbles et calibres de fusibles minimum pour les différents systèmes parallèles avec procédure d'installation C

Attention !

Des fusibles de protection doivent être utilisés pour le câblage de la charge si le SPM du constructeur (ou similaire) n'est pas utilisé.

Pour avoir un partage de charge correct en mode bypass statique, la longueur des câbles doit être conforme à la règle suivante (voir figure ci-dessous) :

Longueur totale de 1A + 1B = Longueur totale de 2A + 2B

= Longueur totale de 3A + 3B
= Longueur totale de 4A + 4B

Cette règle a une tolérance d'environ ± 10 % pour les longueurs de fils d'entrée et sortie. Si l'on installe que deux modules ASI (redondants), cette exigence n'est plus valable car chaque ASI est capable de supporter la charge totale. Cependant, cela empêcherait tout extension future.

La longueur recommandée des câbles B est de 2 m ou plus.

Figure 21 Schéma de du bypass et longueur des câbles

Contacts MBS auxiliaires

Ces contacts auxiliaires permettent de faire connaître aux ASI la position des contacts du bypass manuel du SPM, élément indispensable avant de mettre le système en service. Suivre la procédure ci-dessous :

1. Déposer la porte de l'ASI.
2. Connecter les câbles à la borne d'entrée programmable X44 ou X45 de chaque ASI.
3. Raccorder les câbles de communication aux bornes 1 et 2 du SPM pour le module ASI No. 1 et aux bornes 3 et 4 pour l'ASI No. 2, et ainsi de suite

Attention!

Les câbles d'entrée de signal doivent être connectés à tous les onduleurs ASI lorsqu'ils sont utilisés.

Avant de continuer, voir la procédure de démarrage.

1. Démarrer le ou les ASI.

2. Appuyer sur n'importe quelle touche du tableau de commande de l'ASI pour valider les fonctions de l'écran LCD.

3. Sélectionner d'abord "REGLAGES", puis «REGLAGES UTILISATEUR» et finalement «SIGNAL SUR ENTREES» du menu LCD.
4. Sélectionner «ENTREE 1» (X44) ou «ENTREE 2» (X45).
5. Naviguer dans le menu et sélectionner FORCER BYPASS".
6. Vérifier finalement que toutes les connexions ont été faites correctement et tester le fonctionnement du commutateur bypass. Vérifier aussi sur l'ASI qu'il passe en mode bypass.

Carte Hot Sync : installation et câblage

Pour permettre l'utilisation en parallèle, toutes les ASI du système doivent avoir une carte Hot Sync (voir figure ci-dessous) installée dans un emplacement XSlot à l'avant de l'ASI (voir chapitre Communication XSlot).

Borne J3 Nom Description
1 Alarm Alarmme ASI programmable		Actionnée par la fermeture d'un contact sec à distance.
2 Alarm Rtn
3 Alarm Relay NC Contact normal		ement fermé. S'ouvre quand l'ASI est sur bypass.
4 Alarm Relay Com Point commun		contact bypass
5 Alarm Relay NO Contact normale		ement ouvert. Se ferme quand l'ASI est sur bypass.
6 TX	Connexions	avec Panneau de Contrôle à Distance (RPM), Module d'Interface Relais (RIM) ou Module de Supervision (SCM).
7	TX
8 CAN L	Entrée CAN	(N Computer Area Network) pour fonctionnement en parallèle
9 CAN H
10	Shield	Blindage

Figure 22 Carte Hot Sync et connecteur d'interface

Le câblage de la carte Hot Sync doit être réalisé avec une paire torsadée blindée (STP) de 40 m maximum. Le blindage est connecté à la broche 10 aux 2 extrémités du câble. Attention à ne pas mélanger les polarités entre les ASI.

Câblage du connecteur
De la carte CAN ASI 1 Vers la carte CAN UPS 2 Vers la carte CAN UPS 3 (si installée)		Vers la carte CAN UPS 4 (si installée)
J3-8 (L) J3-8 (L) J3-8 (L)	J3-8 (L)
J3-9 (H) J3-9 (H) J3-9 (H)	J3-9 (H)

Figure 23 Câblage de communication

Attention!

La carte Hot Sync a une résistance de terminaison intégrée, validée par un cavalier J7. Par défaut, cette résistance n'est pas connectée et le cavalier est placé entre les broches 2 et 3 de J3. Mettre le cavalier J7 de la première et de la dernière carte Hot Sync entre les broches 1 et 2 pour connecter la résistance

Figure 24 Position du cavalier : Résistance validée : BROCHE 1 et BROCHE 2 connectées, Pas de résistance : BROCHE 2 et BROCHE 3 connectées (position par défaut).

Mise en marche et utilisation

Procédure de mise en marche

Attention!

Avant de mettre le système en route, s'assurer que l'installation des ASI a été réalisée convenablement et qu'elles sont bien connectées à la terre, ainsi que le SPM. Vérifier que les cartes Hot Sync sont bien installées et que la ligne de communication entre les ASI est correctement connectée.

Lorsque l'installation est terminée correctement, la procédure de démarrage peut commencer.

Attention!

Si l'on change un paramètre sur une ASI, on doit aussi le faire sur toutes les autres.

Mener la procédure suivante pour chaque ASI que vous souhaitez avoir dans le système.

1. Mettre les disjoncteurs d'entrée et batterie sur ON, ainsi que les interrupteurs de sortie pour chaque module sur le SPM. S'assurer que le bypass de maintenance n'est pas fermé.
2. L'ASI entre en mode stand-by et commence à charger les batteries. Le ventilateur tourne. La sortie n'est pas alimentée
3. Appuyer sur n'importe quelle touche du panneau de contrôle pour valider les fonctions de l'écran LCD
4. Choisir le numéro de l'ASI dans le système : Module N°1, Module N°2, Module N°3 ou Module N°4. Sélectionner : REGLAGES → REGLAGES UTILISATEUR → PARAMETRES MISE EN PARALLELE → N° MODULE EN PARALLELE
5. Sélectionner le nombre minimum d'ASI devant supporter la charge : o à 4 Sélectionner : REGLAGES → REGLAGES UTILISATEUR → PARALLELE MISE EN PARALLELE → NOMBRE MINIMUM DE MODULES REQUIS

Le point 6. doit être effectué sur un seul système :

1. Revenir au menu principal et choisir METTRE LE SYSTEME EN MARCHE

Tous les onduleurs vont vérifier leurs fonctions internes, se synchroniser sur le bypass et commencer à alimenter la charge.

Note

Après le premier démarrage, le partage de charge du système doit être calibré. Avant de commencer cette calibration, le système doit être connecté à une charge.

1. Sélectionner : REGLAGES → REGLAGES UTILISATEUR → PARALLELE MISE EN PARALLELE → COMMENCER AUTO CALIBRATION

Commutateur bypass

Le commutateur bypass est utilisé pour dériver le système parallèle pendant la maintenance ou l'entretien. L'utilisation du commutateur ne provoque aucune rupture de tension de sortie, si la tension d'entrée et la fréquence sont dans les tolérances et le système synchronisé sur le réseau électrique d'entrée.

Dans l'exemple de schéma de câblage de systèmes parallèles, cette armoire comprend un commutateur bypass mécanique S5 (type «fermeture avant ouverture») et quatre commutateurs de maintenance S1, S2, S3 et S4 pour déconnecter les sorties des ASI pendant la maintenance ou l'entretien.

Le commutateur a les positions suivantes :

'I' ou position normale 'ASI', la charge est alimentée par les ASI.

'I'+'Il' ou position 'ASI+BYPASS', la charge est alimentée en parallèle par les ASI (mode bypass interne) et par le réseau bypass.

'Il' ou position 'BYPASS', les ASI sont dérivées et la charge est alimentée par le réseau bypass

Si le commutateur bypass doit être utilisé, il est recommandé de vérifier que le réseau bypass est connecté et présent dans l'armoire SPM. Le commutateur n'est utilisé que dans de rares occasions. La procédure est la suivante :

1. Vérifier que l'alarme «bipasse non disponible» n'est pas active dans les ASI. (Appuyer sur le bouton de menu, choisir l'affichage d'état onduleur ASI).
2. Utiliser l'écran LCD pour mettre les ASI en mode bypass interne. Sélectionner : COMMANDE -> PASSER EN MODE BYPASS
3. Vérifier le transfert avant de passer à l'étape suivante.
4. Tourner le commutateur bypass de maintenance en position BYPASS.

Avertissement !

L'utilisation du commutateur bypass de maintenance provoquera une rupture de la tension de sortie si la tension d'entrée ou la fréquence n'est pas correcte et si le système ASI n'est pas synchronisé au secteur.

La procédure suivante provoque le retour au mode normal :

1. S'assurer que les ASI ont été démarrées conformément au chapitre «Procédure de démarrage».
2. Vérifier que les LED UPS ON et BYPASS sont allumées sur le panneau frontal.
3. S'assurer que les commutateurs S1...S4 du SPM sont en position 'ON'.
4. Mettre le commutateur bypass S5 en position 'UPS' (ASI).
5. Utiliser le L'écran LCD pour mettre les ASI en mode normal. Sélectionner : COMMANDE -> PASSER EN MODE NORMAL
6. Vérifier le transfert en constatant que la LED bypass jaune est éteinte.

Figure 25. Commutateur bypass de l'armoire SPM optionnelle

Procédure d'arrêt

Lorsque le système fonctionne et que les onduleurs ASI supportent la charge, il y a deux façons différentes d'effectuer un arrêt. L'utilisateur peut choisir, soit d'arrêter l'ensemble du système soit un seul ASI.

1. Sélectionner ARRETER LE SYSTEME dans le menu principal. Toutes les ASI du système passeront en mode d'attente.
2. Sélectionner ARRETER L'ASI. Seule l'ASI sélectionnée passera en mode d'attente.

Pour sélectionner 1 ou 2, le bouton ↓ doit être maintenu appuyé pendant 5 secondes.

Lorsque l'ASI est en mode d'attente, elle continue de charger ses batteries et utilise ses ventilateurs de refroidissement. Le mode d'attente permet un redémarrage rapide. Si certaines ou toutes les ASI du système doivent être complètement arrêtées, passer au point 3.

1. Sélectionner ARRETER L'ASI, appuyer et maintenir le bouton pendant 5 secondes. Il y aura un bruit d'indication pendant qu'on maintient le bouton appuyé.
2. L'ASI fera une routine d'arrêt.
3. Mettre les disjoncteurs d'entrée et de batterie sur OFF pour finaliser la procédure d'arrêt.

Solutions locales de panneau de liaison

Les schémas de câblage interne des armoires de liaison peuvent être utilisés comme référence pour la conception des panneaux fabriqués localement.

Les configurations onduleurs ASI parallèles exigent un panneau «tie» à la sortie du système. Il doit faciliter les commutateurs d'entretien pour chaque sortie de module ASI. Le commutateur bipasse de système est optionnel mais il est utile lors de la maintenance du système ASI parallèle tout entier. Il est recommandé de se procurer l'armoire, les câbles, les barres bus, les bornes, fusibles, commutateurs et disjoncteurs dans le marché local.

11. Recyclage des ASI usagées

Avant d'éliminer l'ASI ou son armoire batteries, toutes les batteries doivent être déposées. L'élimination des batteries ne peut être faite que par le personnel d'entretien agréé, à cause de la tension et du courant élevés.

Ne pas jeter les déchets d'équipements électriques ou électroniques à la poubelle. Pour s'en débarrasser correctement, prendre contact avec votre centre local de collecte/recyclage ou de déchets dangereux et suivre la législation locale.

Ces symboles présents sur le produit signifient :

Utiliser des centres de collecte appropriés, satisfaisant à la législation locale, pour traiter les déchets d'équipements électriques et électroniques.

AVERTISSEMENT!

MATERIAUX DANGEREUX. Il est possible que les batteries contiennent des HAUTES TENSIONS ainsi que des substances CAUSTIQUES, TOXIQUES et INFLAMMABLES. Les batteries risquent de provoquer des blessures graves ou mortelles et d'endommager le matériel si elles sont utilisées incorrectement. NE PAS JETER de batteries ou des matériaux batterie dans les déchets publics. Suivre TOUTES les réglementations locales en vigueur en matière de stockage, manipulation et mise au rebut des batteries et matériaux batterie.

12. Dimensions

Figure 27 Dimensions de l'armoire batterie externe

13. Spécifications techniques

Normes

ASI 20 kVA 30 kVA
Sécurité IEC 62040-1-1, EN 62040-1-1 et EN 60950
CEM EN 50091-2
Produit IEC 62040-3 et EN 62040-3

Environnement

ASI 20 kVA 30 kVA
Température ambiante de 0 à +40°C (électronique), de 15 à +25°C (batteries)
Humidité relative de 0 à 95 %, aucune condensation n'est permise
Altitude <1000 m au-dessus du niveau de la mer
Vibrations IEC 68-2-6 ; max. 0,3 mm (de 2 à 9 Hz), maxi. 1 m/s2 (de 9 à 200 Hz) sinusoidale

Conception mécanique

ASI 20 kVA 30 kVA
Dimensions
- Largeur	494 mm
- Profondeur	762 mm
- Hauteur	1684 mm
Poids
- Sans batterie	200 kg
- 36 batteries	300 kg
- 72 batteries	400 kg
- 108 batteries	500 kg
- 144 batteries	600 kg
Couleur RAL 9005 noir

Caractéristiques

9155 20 kVA 30 kVA
Rendement- charge nominale	Jusqu'à 93 %	Jusqu'à 93 %
Dissipation calorifique	<1600 W	<1900 W
Autonomie- charge pf 0,7-(+ 25°C amb.)	5 min (36 bat 9Ah)13 min (72 bat 9Ah)22 min (108 bat 9Ah)31 min (144 bat 9Ah)	-7 min (72 bat 9Ah)13 min (108 bat 9Ah)20 min (144 bat 9Ah)
Bruit (ISO 7779)	50 - 53 dB(A) en fonction de la charge	50 - 53 dB(A) en fonction de la charge

Entrée AC

9155 20 kVA 30 kVA
Entrée du redresseur 3 phases + N
Entrée bypass 1 phases + N
Tolérance de tension 340 à 440 Volts sans utiliser de batterie
Fréquence 45 à 65 Hz
Facteur de puissance 0,99
Distorsion d'entrée < 5 % THD(I)
Courant d'entrée nominal	29 A 43 A

Circuit DC

9155 20 kVA 30 kVA
Gestion batterie Gestion de batterie avancée (ABM)
Tension nominale 432 Volts
Quantité de batteries	36 par branche
Tension de floating	2.30 VPC
Type de batterie	VRLA 12 Volts
Tension de coupure	1.75 VPC
Charge batterie	6 A (par défaut), sélectionnable par l'utilisateur

Sortie AC

9155	20 kVA	30 kVA
Puissance active	18 kW	27 kW
Nombre de phases	1-phases + N
Fréquence	50 Hz ou 60 Hz, sélectionnable par l'utilisateur
Tension	220, 230 ou 240 Volts, sélectionnable par l'utilisateur
Capacité de court-circuit	300 A < 300 ms
Capacité de surcharge	10 min > 100 – 110 % de charge1 min > 110 – 125 % de charge5 sec > 125 – 150 % de charge300 ms > 150 % de charge
Capacité de surcharge (secteur disponible)	60 min > 100 – 110 % de charge10 min > 110 – 125 % de charge1 min > 125 – 150 % de charge

14. Garantie

Le produit est garanti contre les défauts de conception, de matériel et de fabrication pendant une période de douze (12) mois à compter de la date d'achat. Le bureau local ou le distributeur peut faire varier la période de garantie ci-dessus et se référer aux règles locales de responsabilité telles qu'elles sont définies dans le contrat d'achat.

Le fabricant de l'ASI n'est pas responsable :

• d'un coût résultant d'un défaut si l'installation, la mise en service, la réparation, ou les conditions d'environnement ne satisfont pas aux exigences stipulées dans la documentation fournie avec l'unité ;
• d'un équipement ayant subit une mauvaise utilisation, une négligence ou un accident ;
• d'un équipement constitué de pièces fournies ou concues par l'acheteur.

En aucun cas le fabricant, ses fournisseurs ou ses sous-traitants ne pourront être tenus comme responsables de tous les dommages, pertes et pénalités de type particulier, indirect, accidentel ou indirect.

Les données, informations et spécifications techniques sont valides au moment de l'impression de ce manuel. Le fabricant se réserve le droit de procéder à des modifications sans avertissement préalable.
