Ellipse MAX 600 IEC - Alimentation sans coupure EATON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation sans coupure (UPS)
Marque	Eaton
Modèle	Ellipse MAX 600 IEC
Puissance apparente	600 VA
Puissance active	360 W
Tension d'entrée nominale	230 V
Tension de sortie nominale	230 V
Nombre de prises de sortie	4 prises IEC
Autonomie typique (à pleine charge)	Environ 5 minutes
Technologie de batterie	Plomb-acide scellée, sans entretien
Protection contre les surtensions	Oui, avec parasurtenseur intégré
Régulation automatique de tension (AVR)	Oui, stabilisation de la tension
Alarme sonore	Oui, en cas de surcharge ou batterie faible
Interface de communication	Port USB (pour gestion via logiciel)
Dimensions (L × P × H)	300 × 150 × 200 mm
Poids net	5,5 kg
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas ouvrir l'appareil. Risque de choc électrique. Confier toute intervention à un technicien agréé.
Pièces détachées et réparabilité	Batterie de rechange disponible (référence : contactez le SAV Eaton). Réparation par technicien certifié.
Garantie	2 ans

FOIRE AUX QUESTIONS - Ellipse MAX 600 IEC EATON

Que faire si l'alarme sonore retentit en continu ?

L'alarme peut indiquer une surcharge ou une batterie faible. Débranchez les appareils non essentiels et laissez l'UPS se recharger. Si l'alarme persiste, vérifiez l'état de la batterie.

Comment remplacer la batterie de l'Ellipse MAX 600 IEC ?

Débranchez l'UPS et ouvrez le compartiment batterie (situé en façade ou en dessous). Déconnectez les cosses, retirez l'ancienne batterie et installez la nouvelle en respectant la polarité. Refermez et rebranchez. Attention : utilisez uniquement une batterie de rechange agréée Eaton.

Que signifie le voyant rouge allumé fixe ?

Un voyant rouge fixe indique généralement une anomalie interne (surcharge, défaut batterie, court-circuit). Consultez la notice pour le code exact et contactez le support Eaton si nécessaire.

Puis-je brancher une imprimante laser sur cet UPS ?

Oui, mais attention : les imprimantes laser peuvent consommer des pics de courant élevés. Vérifiez que la puissance totale ne dépasse pas 360 W (600 VA). Il est préférable de brancher l'imprimante seule sur l'UPS.

Combien de temps puis-je faire fonctionner mon PC sur cet UPS ?

Avec un PC de bureau classique (200 W), l'autonomie est d'environ 10 à 15 minutes. Cela varie selon la charge. Utilisez le logiciel Eaton pour estimer précisément l'autonomie.

L'UPS émet un bruit léger en fonctionnement normal, est-ce normal ?

Oui, un léger ronflement est normal à cause du transformateur et du ventilateur. Si le bruit devient fort ou strident, vérifiez qu'il n'y a pas de surcharge ou de problème de ventilation.

Comment tester le bon fonctionnement de l'UPS ?

Branchez l'UPS sur secteur et connectez un appareil. Appuyez sur le bouton test (si présent) ou débranchez la prise secteur : l'UPS doit passer sur batterie sans coupure. L'alarme peut retentir brièvement.

Quels câbles de communication sont nécessaires pour la gestion PC ?

L'UPS est équipé d'un port USB. Utilisez un câble USB-A vers USB-B (type imprimante). Installez le logiciel Eaton (téléchargeable sur le site) pour surveiller l'état et configurer des arrêts automatiques.

Puis-je utiliser l'UPS sans le brancher au secteur ?

Non, l'UPS doit être branché au secteur pour charger sa batterie et fournir une alimentation de secours. Il ne peut pas fonctionner uniquement sur batterie sans secteur.

Où trouver la notice complète au format PDF ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notice-facile.com en recherchant 'Eaton Ellipse MAX 600 IEC'. Une version traduite peut être demandée sur la page.

MODE D'EMPLOI Ellipse MAX 600 IEC EATON

The battery elements must be replaced exclusively by qualified personnel (risk of electrocution) Les éléments batterie ne peuvent être remplacés que par du personnel qualifié (risque d'électrocution)

▶ Attention : lors du raccordement des batteries, une inversion des polarités + (rouge) et - (noir) provoque la destruction de l'appareil.

Conditions d'utilisation

- Cet appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, Vidéo, à l'exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...). - L'ASI peut être installée en position horizontale, verticale, ou en Rack 2U (kit optionnel).

Raccordement de l'ASI

▶ Raccorder l'ASI ① au réseau électrique sur une prise murale avec terre, à l'aide du cordon ② fourni pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC/UNIVERSEL (voir figure A).

▶ Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par la batterie ⑨ et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères.

Les autres appareils (imprimante, scanner, fax...) peuvent être branchés sur les prises filtrées et protégées contre les surtensions ⑧ (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant.

▶ Liaison Modem Internet / réseau facultative : la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour celà, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure C (cordon ③ non fourni).

▶ Liaison COM facultative : les appareils disposant de prises de communication (COM) peuvent être raccordés à l'ordinateur via le cordon spécifique USB ou série ⑥ fourni.

Les logiciels disponibles sur le CD-Rom ⑦ (ou téléchargeables sur le site web www.eaton.com) peuvent être installés afin de contrôler l'ASI et l'alimentation électrique de l'ordinateur (voir figures D et F).

- Suivre la procédure affichée. - Procéder également à l'enregistrement de la carte de garantie sur le site web www.eaton.com (voir figure G).

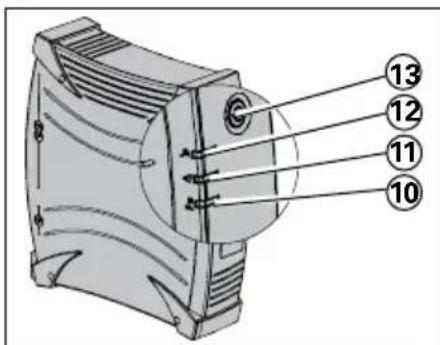

Utilisation

⑧: prises filtrées.
⑨: prises secourues par batterie.
⑩ : Voyant allumé, protection anti-surtensions active sur toutes les prises.
⑪: Voyant allumé, défaut de l'ASI.
12: Voyant allumé, surcharge en sortie des prises secourues.
13 : Bouton de mise en service ou d'arrêt des prises secourues.
⑭ : Disjoncteur de protection.

▶ Charge batterie : l'ASI charge sa batterie dès qu'elle est connectée au réseau électrique quel que soit l'état du bouton 13. A la première utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique.

Mise en marche de l'ASI : appuyer sur le bouton 13 environ 1 seconde.

Prises filtrées ⑧ non secourues : les appareils raccordés sur ces prises sont alimentés dès que le câble d'entrée ② est branché sur une prise murale. Le bouton ⑬ ne les commande pas.

Prises secourues ⑨ : les appareils raccordés sur ces prises sont alimentés dès que le bouton ⑬ est allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton ⑬ clignotant).

▶ Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton ⑬ clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche. En mode silence (voir § ajustements), l'alarme sonore émet un bip au passage sur batterie.

▶ Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.

Par souci d'économie d'énergie, le bouton 13 peut être utilisé pour couper l'alimentation électrique des appareils raccordés sur les prises secourues.

Parafoudre : toutes les prises, secourues ou non, en bénéficient quel que soit l'état du bouton 13.

Arrêt des prises secourues ⑨ : appuyer plus de 2 secondes sur le bouton ⑬.

Rebut et sécurité batterie

▶ Attention : la durée de vie de la batterie décroît de moitié tous les 10 °C au-dessus de 25 °C.

Les éléments batterie ne peuvent être remplacés que par du personnel qualifié (risque d'électrocution) et par des éléments autorisés par EATON afin de garantir le bon fonctionnement de l'appareil.

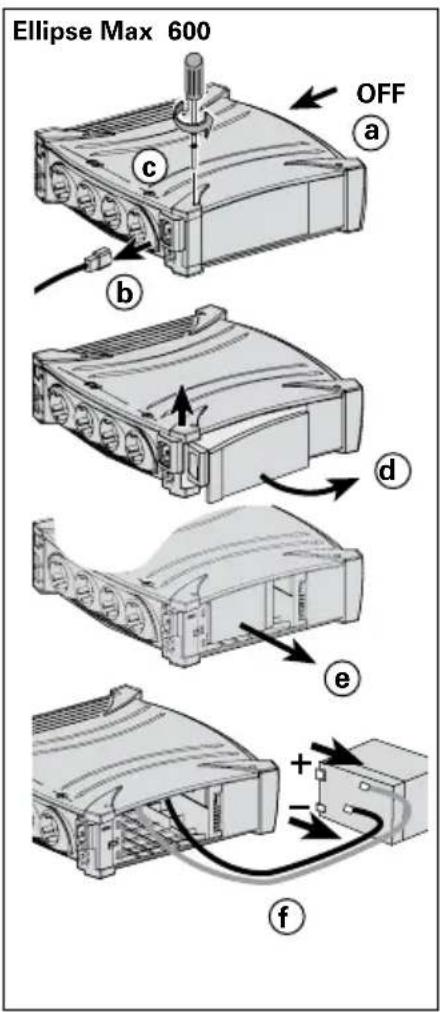

▶ Le rebut de la batterie doit être réalisé conformément à la législation en vigueur. Pour extraire les éléments batterie, arrêter l'appareil (bouton 13 éteint), débrancher le cordon d'alimentation, et procéder comme suit : voir "Battery change" page 4.

▶ Attention : lors du raccordement des éléments batterie, une inversion des polarités + (rouge) et - (noir) provoque la destruction de l'appareil.

Dépannage (Pour toute information, consulter le site www.eaton.com ou notre Service Après-Vente)

	Symptôme Diagnostic Remède
1	Les prises secourues 9 ne sont pas alimentées.	Le bouton 13 n'est pas allumé.	Appuyer sur le bouton 13 et vérifier qu'il s'est allumé en vert.
2	Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.	Les appareils ne sont pas raccordés sur les prises secourues 9.	Raccorder ces appareils sur les prises secourues 9.
3	Le réseau électrique est présent mais l'ASI fonctionne sur sa batterie.	Le disjoncteur 14 placé sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	Débrancher l'appareil en cause en sortie et réarmer le disjoncteur 14 en appuyant sur son bouton.
4	Les prises filtrées 8 ne sont pas alimentées.	La prise murale n'est pas alimentée.Le disjoncteur 14 placé sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	Rétablir l'alimentation de la prise murale.Débrancher l'appareil en cause en sortie et réarmer le disjoncteur 14 en appuyant sur son bouton.
5	Le bouton vert 13 clignote fréquemment et l'alarme sonore fonctionne.	L'ASI fonctionne fréquemment sur batterie car le courant fourni par la prise murale est de mauvaise qualité.	Faire vérifier l'installation électrique par un professionnel ou changer de prise.
6	Le voyant rouge 12 est allumé et l'alarme sonore émet un signal toutes les 30 secondes.	L'ASI subit une surcharge sur les prises secourues 9.	Débrancher l'appareil en cause des prises secourues 9.
7	Le voyant rouge 11 est allumé et l'alarme sonore émet un signal toutes les 30 secondes.	L'ASI a subit un défaut. Les prises secourues 9 ne sont plus alimentées.	Faire appel au service après vente.
8	Le voyant vert 10 est éteint et les prises 8 sont alimentées.	La protection contre les surtensions n'est plus assurée.	Faire appel au service après vente.
9	La ligne téléphonique est perturbée ou l'accès du modem est impossible.	La protection contre les surtensions de la ligne téléphonique n'est plus assurée.	Débrancher la ligne téléphonique de la prise murale.Faire appel au service après vente.
10	Le voyant rouge 11 clignote.	La batterie a atteint sa fin de vie.	Faire remplacer la batterie.

Personnalisation avancée de votre ASI :

Sensibilité aux variations du réseau électrique d'entrée			Alarme sonore
A utiliser uniquement en cas de fréquents passages sur batterie de l'ASI du fait de variations importantes de la tension du réseau électrique d'entrée.Accès au mode de programmation : appareil à l'arrêt, maintenir le bouton 13 appuyé pendant 6 s et le relâcher après l'allumage des voyants 11 12 13 .Affichage des 3 plages possibles de tension suivant l'état des voyants 11 et 12 :			Possibilité de désactiver l'alarme sonore lorsque l'ASI fonctionne sur batterie.Accès au mode de programmation : appareil à l'arrêt, maintenir le bouton 13 appuyé pendant 11 s et le relâcher au fonctionnement de l'alarme sonore.Obtention des 2 modes possibles de l'alarme sonore :
Mode normal (configuration usine) :réseau d'entrée compris entre 165V et 285V	Mode étendu bas :réseau d'entrée compris entre 150V et 285V	Mode étendu bas et haut :réseau d'entrée compris entre 175V et 285V	Mode normal (configuration usine) :l'ASI émet un bip toutes les 10 s en fonctionnement sur batterie.	Mode silence:l'ASI émet un seul bip au passage sur batterie puis reste silencieuse.
Changement de mode par appuis successifs sur le bouton 13 .Mémorisation du mode après 10 s sans appui.			Mode normal activé :programmation par un bip continu.Changement de mode par appuis successifs sur le bouton 13 .Mémorisation du mode après 5 s sans appui.
