C 103 - Haut-parleur JAMO - Notice d'utilisation et mode d'emploi gratuit

Marque	Jamo
Modèle	C 103
Type de produit	Enceinte bibliothèque (bookshelf)
Catégorie	Haut-parleur passif
Configuration	2 voies
Dimensions (L x H x P)	175 x 310 x 230 mm
Poids unitaire	5 kg
Alimentation	Passive (aucune, amplificateur externe requis)
Impédance nominale	8 ohms
Puissance admissible (RMS)	80 W
Sensibilité	90 dB (2,83 V/1 m)
Réponse en fréquence	45 Hz – 20 kHz
Woofer	15 cm (6,5 pouces)
Tweeter	2,5 cm (1 pouce) à dôme souple
Matériau du boîtier	MDF avec finition vinyle ou laquée
Grille de protection	Amovible (noire)
Connectique	Bornes à vis (bi-câblage possible)
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Utiliser uniquement avec un ampli adapté à l'impédance. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Disponibles auprès du service après-vente Jamo (haut-parleurs, grilles, borniers).
Usage recommandé	Audio domestique, hi-fi stéréo ou home-cinéma (en surround)

FOIRE AUX QUESTIONS - C 103 JAMO

Quelle est l'impédance de l'enceinte Jamo C 103 ?

L'impédance nominale est de 8 ohms. Assurez-vous que votre amplificateur est compatible.

Quelle puissance d'amplification est recommandée ?

Une puissance d'amplification comprise entre 20 et 120 W par canal est recommandée pour un fonctionnement optimal.

Puis-je bi-câbler ou bi-amplifier l'enceinte Jamo C 103 ?

Oui, les borniers sont conçus pour le bi-câblage (retrait des ponts). Pour la bi-amplification, suivez les instructions de votre ampli.

Comment nettoyer l'enceinte Jamo C 103 ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier et la grille. Évitez tout produit liquide ou abrasif.

Quelle est la réponse en fréquence de la Jamo C 103 ?

Elle couvre de 45 Hz à 20 kHz, offrant des basses correctes pour une enceinte bibliothèque.

L'enceinte Jamo C 103 peut-elle être utilisée comme enceinte centrale ?

Non, c'est une enceinte bibliothèque conçue pour les voies principales ou surround. Pour une centrale, préférez un modèle dédié.

Quels câbles utiliser pour connecter l'enceinte ?

Utilisez du câble enceinte de 2,5 mm² minimum pour des distances normales. Dénudez les extrémités et serrez dans les bornes.

Comment retirer la grille de protection ?

La grille est maintenue par des picots en plastique. Tirez délicatement sur les bords pour la déclipser.

Que faire en cas de distorsion du son ?

Vérifiez que l'ampli n'est pas en surcharge (puissance trop élevée) et que les connexions sont solides. Réduisez le volume.

Où trouver des pièces de rechange pour la Jamo C 103 ?

Contactez le service après-vente Jamo ou recherchez des revendeurs agréés pour les haut-parleurs et grilles.

MODE D'EMPLOI C 103 JAMO

USER MANUAL

Jamo®

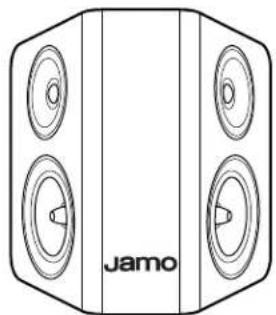

CONCERT 10 SERIES

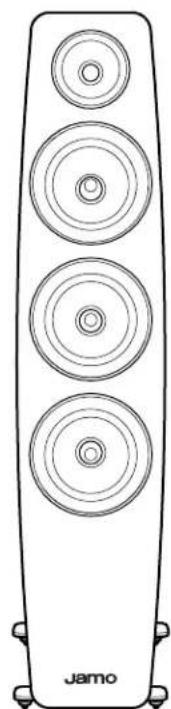

Line drawing of a Jamo audio amplifier with four concentric circles and a base (no text or symbols on the speaker body)

Line drawing of a Jamo audio speaker with two concentric circles (no text or symbols)

Line drawing of a three-tiered Jamo audio amplifier with concentric circles and a central speaker (no text or symbols on the device itself)

Line drawing of a Jamo audio jack with four speakers and a central logo (no text or symbols on the device itself)

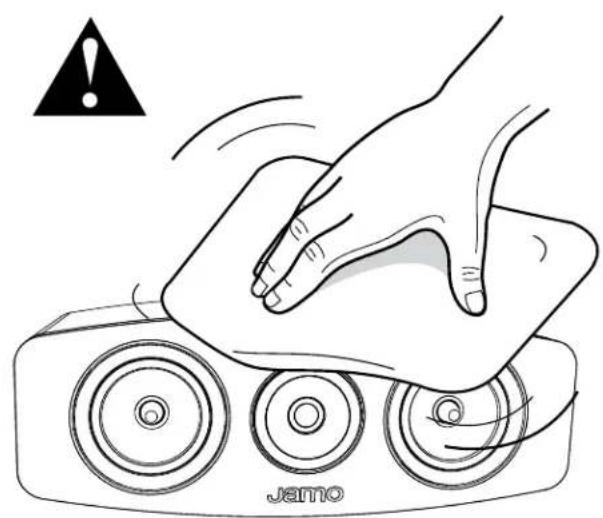

CARE AND CLEANING

ENTRETIEN ET NETTOYAGE • CUIDADO Y LIMPIEZA • PFLEGE UND REINIGUNG • CURA E PULIZIA • CUIDADOS E LIMPEZA • 保养与清洁

Simple line drawing of a spray can with two crossed diagonal lines (no text or symbols)

Simple line drawing of a faucet spraying water with two crossed lines (no text or symbols)

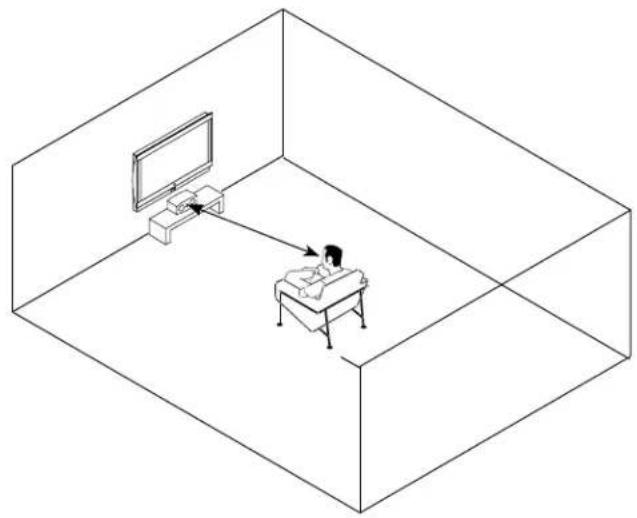

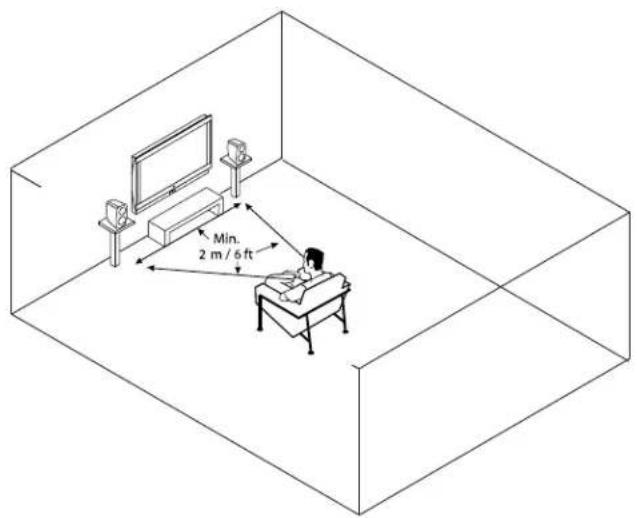

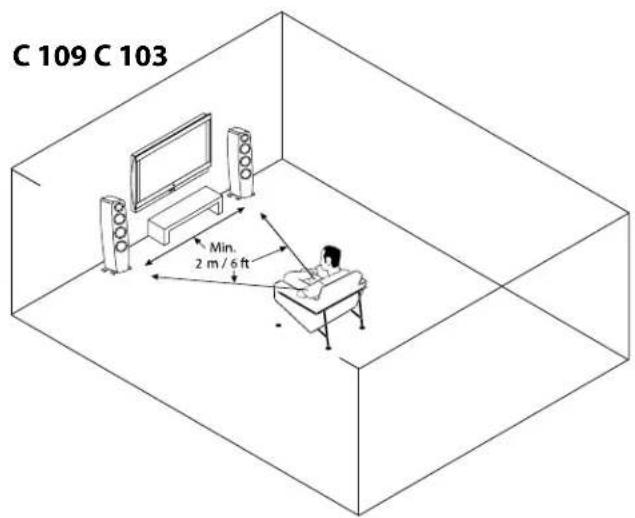

PLACEMENT

POSITIONNEMENT · UBICACIÓN · PLATZIERUNG · COLLOCAZIONE · POSIÇÃO · 布置

Isometric line drawing of a person sitting at a desk facing a TV in a room (no text or symbols)

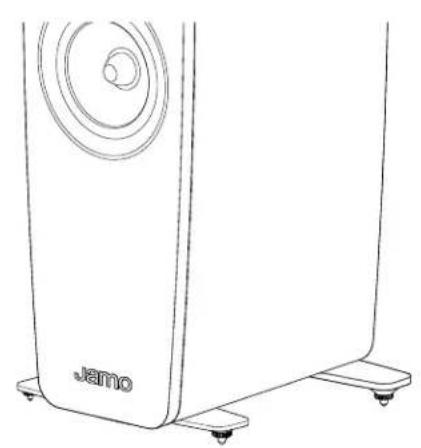

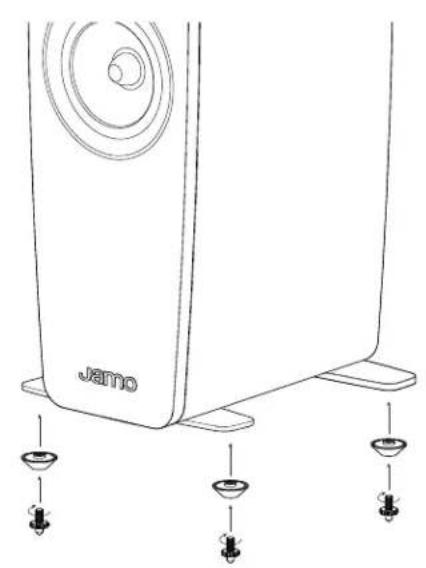

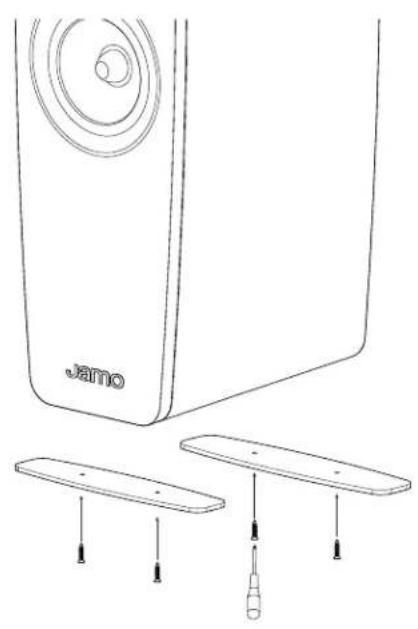

SETUP

INSTALLATION · CONFIGURACIÓN · INSTALLATION · APPRONTAMENTO · INSTALAÇÃO · 设置

C 109

Line drawing of a Jamo speaker tower with four small speakers below (no text or symbols on the device itself)

Line drawing of a Jamo speaker tower with circular head and base mount (no text or symbols on the device itself)

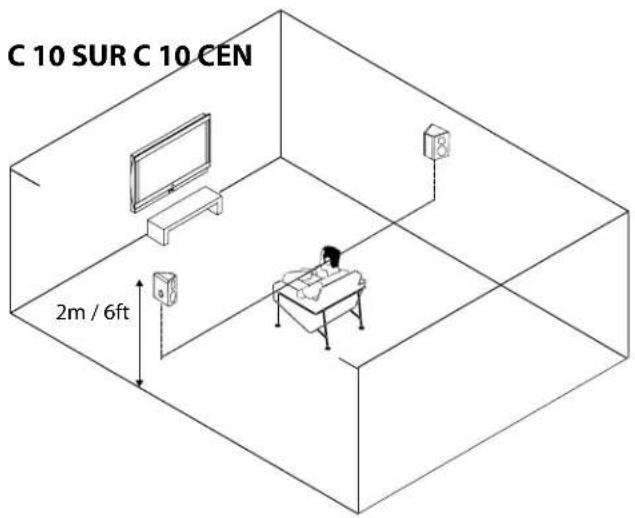

C 10 SUR

SETUP

INSTALLATION · CONFIGURACIÓN · INSTALLATION · APPRONTAMENTO · INSTALAÇÃO · 设置

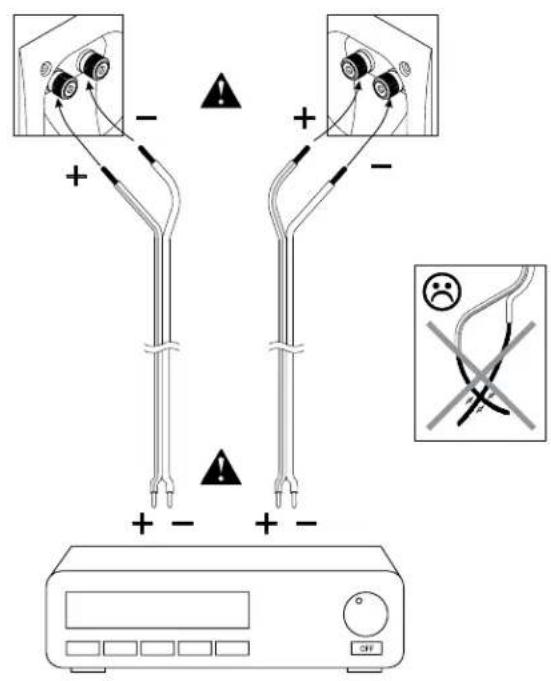

SETUP A SINGLE WIRING

CONFIGURATION A - CÂBLAGE SIMPLE

CONFIGURACIÓN A - CABLEADO SIMPLE

ANSCHLUSSOPTION A - EINZELVERDRAHTUNG

CONFIGURAZIONE A - CABLAGGIO SINGOLO

INSTALAÇÃO A - FIAÇÃO SIMPLES

设置A-单线连接

SETUP B BI-WIRING

CONFIGURATION B - BI-CÂBLAGE

CONFIGURACIÓN B - CABLEADO DOBLE

ANSCHLUSSOPTION B - DOPPELVERDRAHTUNG

CONFIGURAZIONE B - CABLAGGIO DOPPIO

INSTALAÇÃO B - FIAÇÃO DUPLA

设置B-双线连接

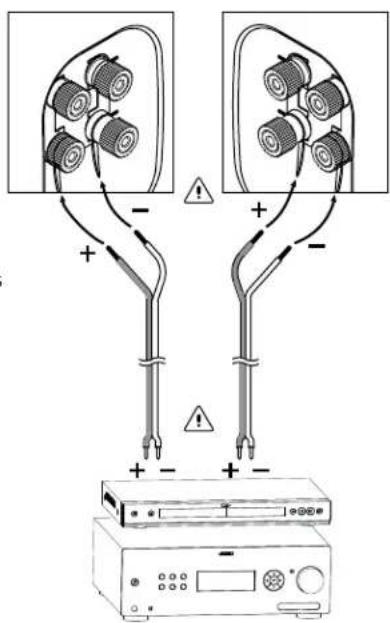

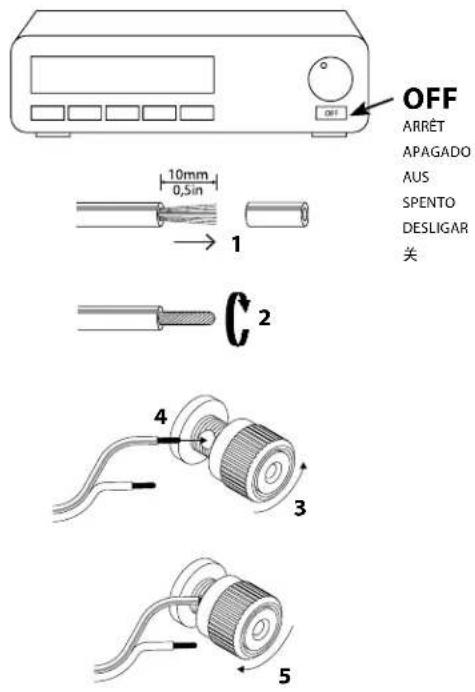

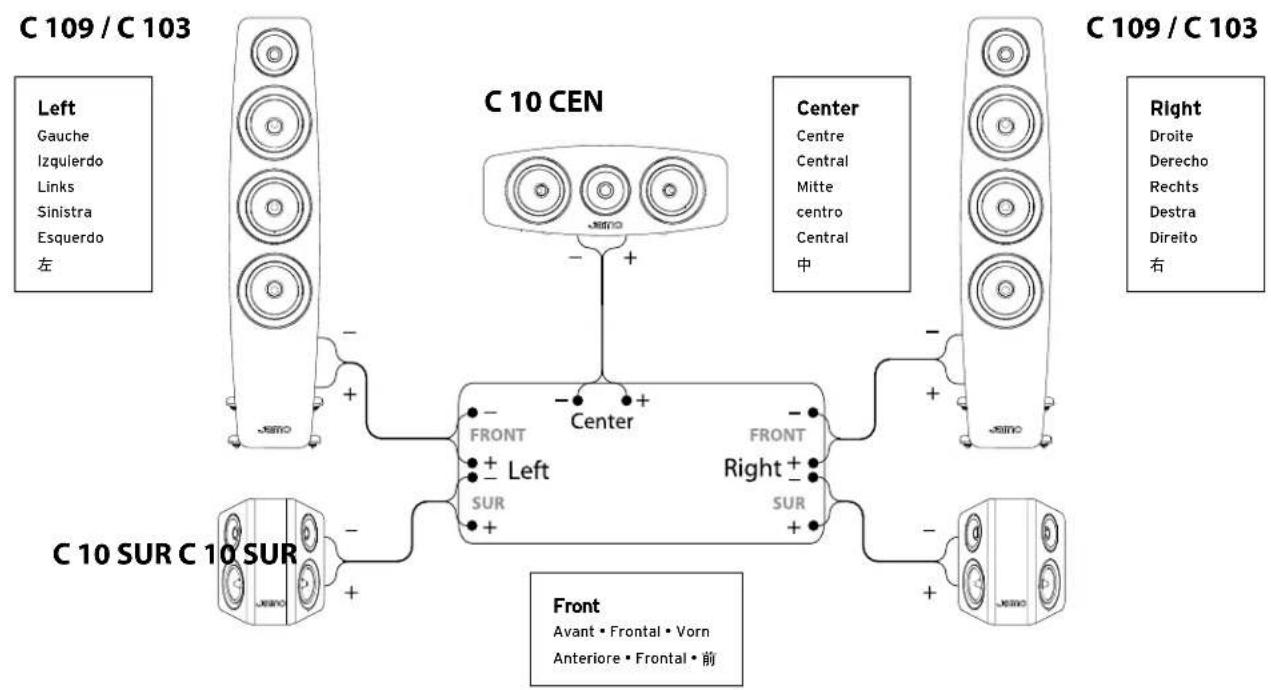

CONNECTIONS

BRANCHEMENTS • CONEXIONES • ANSCHLÜSSE • CONNESSIONI • CONEXÕES • 连接

Jamo®

jamo.com

©2014 Klipsch Group, Inc. All Rights Reserved

Jamo is a trademark of Klipsch Group, Inc., registered in the US and other countries.

Engineered by Klipsch Group, Inc., USA, Product of China

A Wholly-Owned Subsidiary of VOXX International Corporation

1-800-554-7724 · 3502 Woodview Trace, Indianapolis, IN USA 46268-1104
