E Series E1715S - Moniteur DELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Marque	Dell
Modèle	E Series E1715S
Taille de l'écran	17 pouces (43,18 cm)
Résolution native	1280 x 1024 (SXGA)
Type de dalle	TN (Twisted Nematic)
Connectivité	1 x VGA, 1 x DVI-D
Dimensions (avec pied)	37,5 x 28,2 x 5,5 cm (L x H x P)
Poids net	3,5 kg
Consommation électrique typique	20 W
Alimentation	100-240 V AC, 50/60 Hz
Fonctions principales	Ajustement de l'inclinaison, affichage OSD, gestion des couleurs
Angle de vision horizontal/vertical	170° / 160°
Temps de réponse	5 ms (gris à gris)
Taux de rafraîchissement maximal	60 Hz
Couleurs affichables	16,7 millions
Montage VESA	Oui, 100 x 100 mm
Haut-parleurs intégrés	Non
Garantie constructeur	3 ans (pièces et main-d'œuvre)
Entretien	Dépoussiérer avec un chiffon doux et sec
Nettoyage	Utiliser un produit nettoyant spécial écran appliqué sur un chiffon doux
Sécurité	Verrouillage Kensington pour antivol
Pièces détachées et réparabilité	Disponibilité limitée ; contacter le support Dell pour les pièces
Informations générales	Moniteur professionnel entrée de gamme, idéal pour bureautique

FOIRE AUX QUESTIONS - E Series E1715S DELL

Quelle est la résolution native recommandée pour le Dell E1715S ?

La résolution native recommandée est de 1280 x 1024 (SXGA). Utilisez cette résolution pour un affichage optimal.

Quels câbles sont fournis avec le moniteur ?

Le moniteur est livré avec un câble VGA et un câble d'alimentation. Le câble DVI-D peut être acheté séparément.

Comment installer le moniteur Dell E1715S ?

Fixez le support au moniteur, branchez le câble d'alimentation et le câble vidéo (VGA ou DVI), puis allumez l'appareil. Le système d'exploitation détectera automatiquement le moniteur.

Comment nettoyer l'écran du Dell E1715S sans l'endommager ?

Utilisez un chiffon doux et légèrement humide avec un produit nettoyant spécial écran. N'appliquez jamais de liquide directement sur l'écran.

Comment ajuster les paramètres d'affichage comme la luminosité et le contraste ?

Appuyez sur les touches de fonction situées sur le cadre inférieur pour ouvrir le menu OSD. Utilisez les flèches pour naviguer et ajuster la luminosité, le contraste et d'autres paramètres.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que le câble d'alimentation est branché et que le moniteur est allumé. Assurez-vous que le câble vidéo est correctement connecté à l'ordinateur. Testez avec un autre câble ou un autre port si possible.

Quelle est la consommation électrique en veille ?

En mode veille, la consommation électrique est inférieure à 0,5 W.

Puis-je monter le Dell E1715S sur un bras articulé ?

Oui, le moniteur est compatible avec la norme VESA 100 x 100 mm. Retirez le pied pour accéder aux trous de montage.

Le Dell E1715S est-il compatible avec un Mac ?

Oui, il est compatible avec les Mac équipés d'une sortie VGA ou DVI. Un adaptateur peut être nécessaire selon le modèle de Mac.

Quelle est la durée de la garantie et que couvre-t-elle ?

La garantie constructeur est de 3 ans (pièces et main-d'œuvre). Elle couvre les défauts de fabrication. Les dommages accidentels ne sont pas inclus.

MODE D'EMPLOI E Series E1715S DELL

Guide de l'utilisateur

Dell E1715S

Modèle n° : E1715S

Modèle réglementaire : E1715Sc

REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre moniteur.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque potentiel de dommage matériel ou de perte de données si les instructions ne sont pas suivies.

ATTENTION : Une MISE EN GARDE indique un risque potentiel de dommage matériel, de blessure corporelle ou de décès.

© 2014 Dell Inc. Tous droits réservés.

Les informations contenues dans ce document peuvent être modifiées sans notification préalable. Toute reproduction de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.

Les marques commerciales utilisées dans ce texte : Dell et le logo DELL sont des marques commerciales de Dell Inc. Microsoft et Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays. ENERGY STAR est une marque déposée de l'Agence américaine de protection de l'environnement. En tant que partenaire d'ENERGY STAR, Dell Inc. a déterminé que ce produit est conforme aux directives d'ENERGY STAR pour son efficacité énergétique.

D'autres marques commerciales et appellations commerciales peuvent être utilisées dans ce document pour faire référence soit aux entités revendiquant les marques et les appellations soit à leurs produits Dell Inc. désavoue tout intérêt propriétaire dans les marques commerciales et appellations commerciales autres que les siennes.

2014 – 02 Rév. A00

Table des matières

Guide de l'utilisateur du Gestionnaire d'affichage Dell 6

Aperçu 6

Utiliser la boîte de dialogue Réglages rapides . . . . . . . 6

Régler les fonctions basiques d'affichage ..... 7

Assigner des Modes prédéfinis à des applications ..... 7

Appliquer les fonctionnalités d'économie d'énergie . . . . 9

À propos de votre moniteur .... 10

Contenu de l'emballage....10

Fonctions du produit .....11

Identification des pièces et des contrôles ..... 12

Spécifications du moniteur 14

Modes de gestion d'énergie ..... 14

Assignations des broches 16

Spécifications de l'écran plat 18

Spécifications de la résolution ..... 19

Spécifications électriques 19

Modes d'affichage préréglés. 20

Caractéristiques physiques 20

Caractéristiques environnementales. 21

Qualité du moniteur LCD et politique de pixel ..... 22

Instructions d'entretien 22

Entretien de votre moniteur 22

Installation du moniteur .... 24

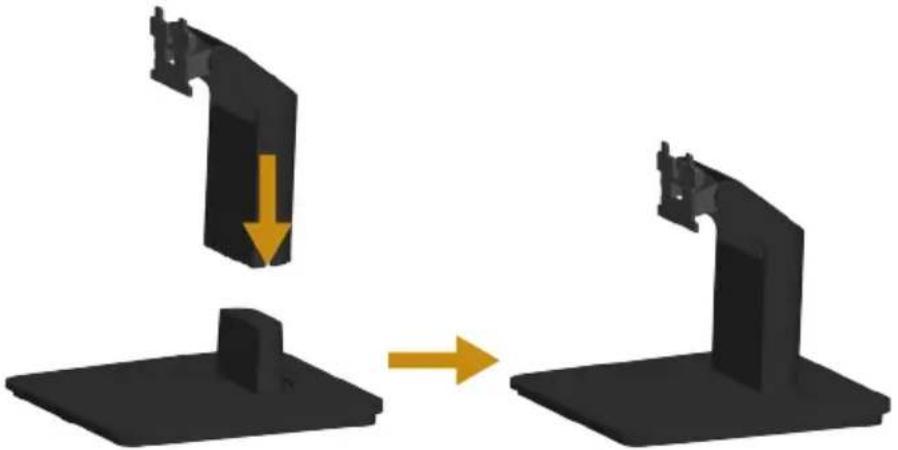

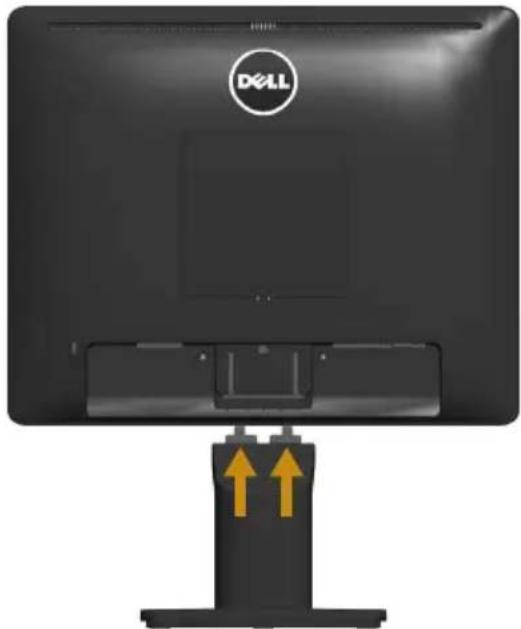

Attacher le socle 24

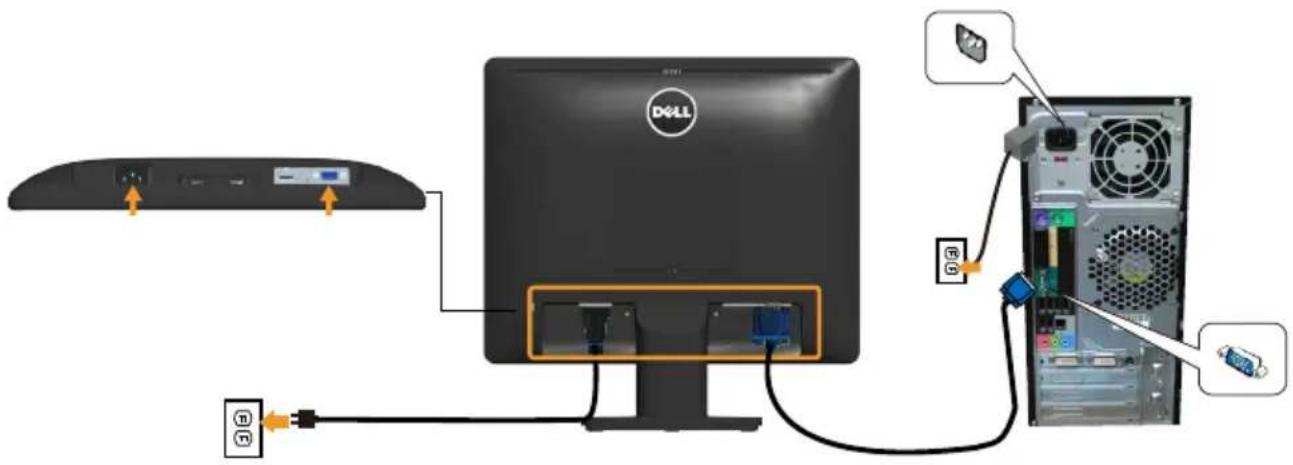

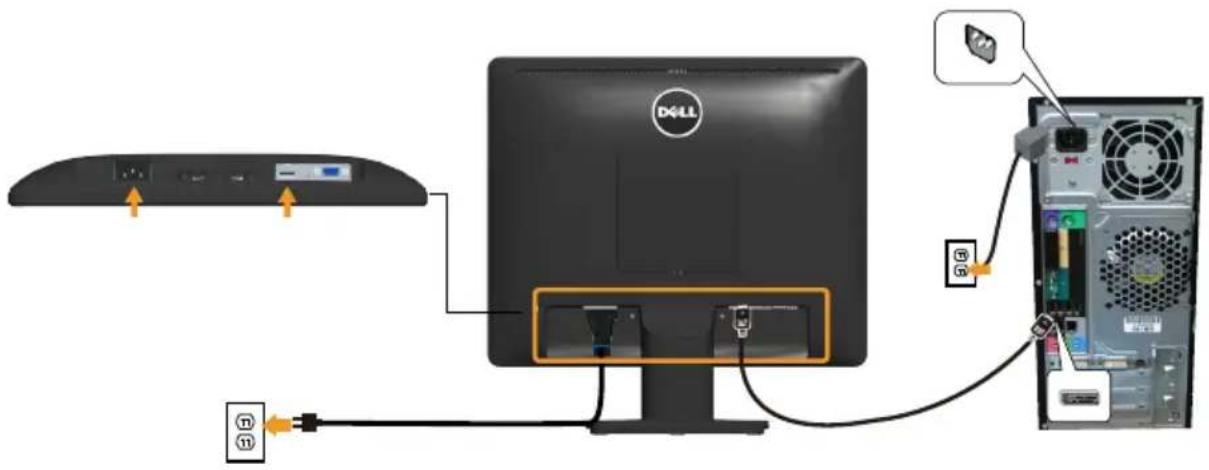

Connector votre moniteur 25

Branchement du câble VGA bleu ..... 25

Branchement du câble noir DP 25

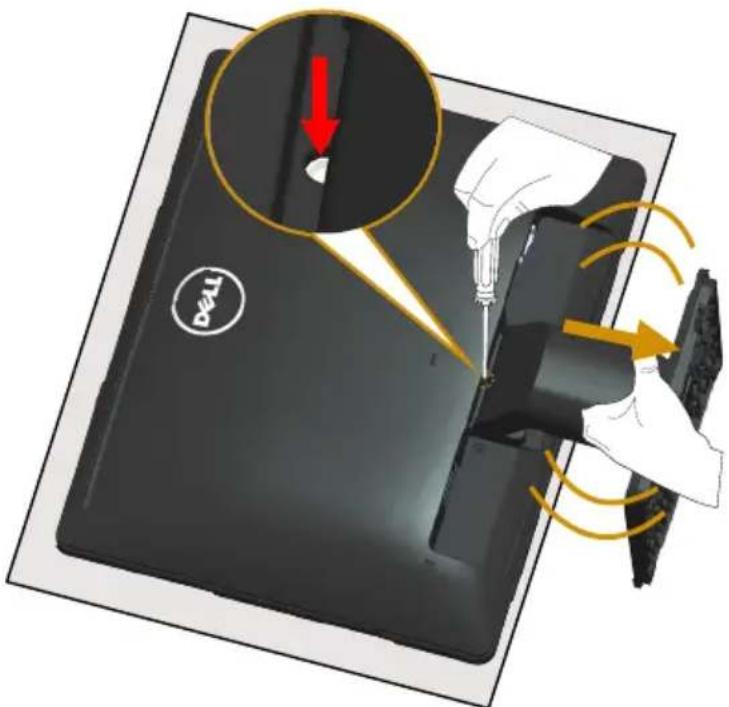

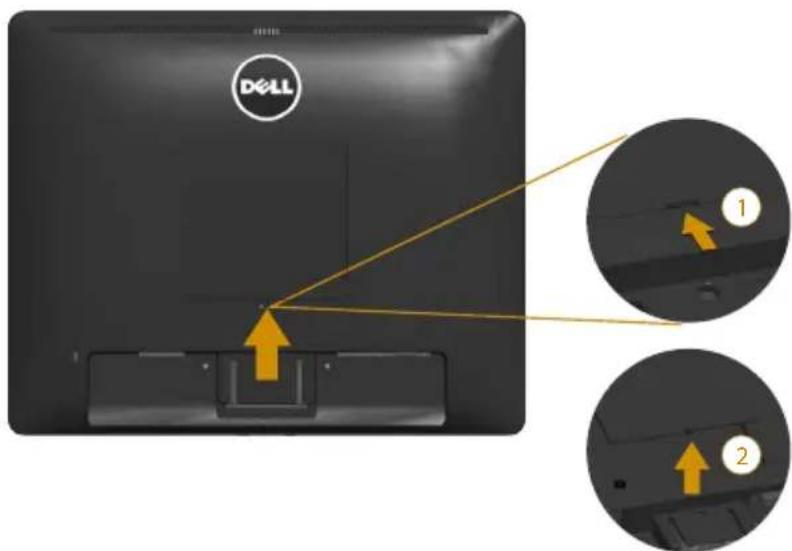

Enlever la base du moniteur 26

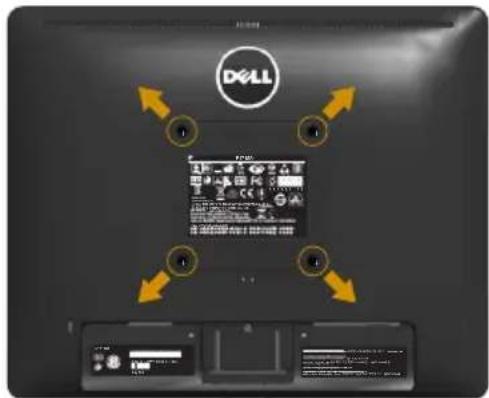

Montage mural (optionnel) 27

Utilisation du moniteur .... 28

Allumer le moniteur 28

Utiliser les touches de contrôle du panneau frontal . . . 28

Touches du panneau frontal. 29

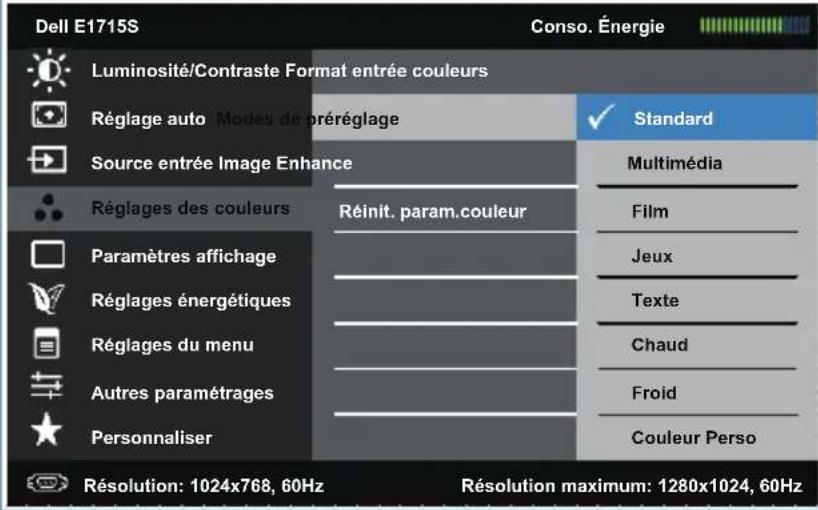

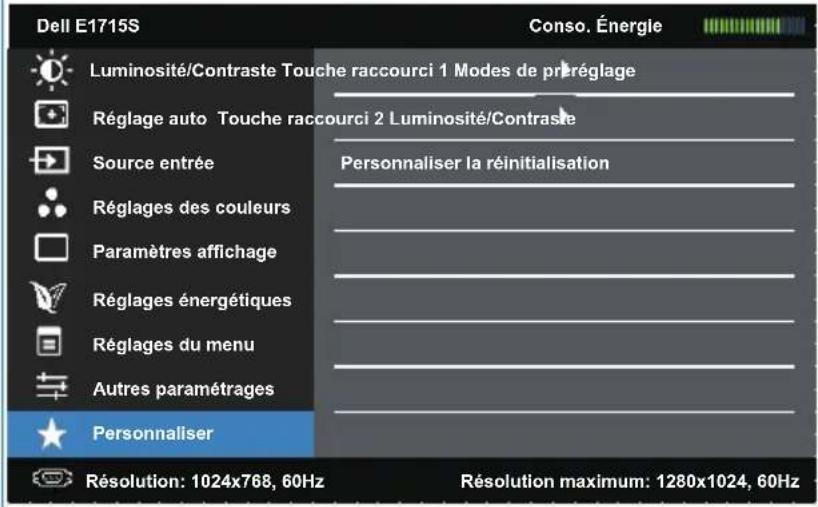

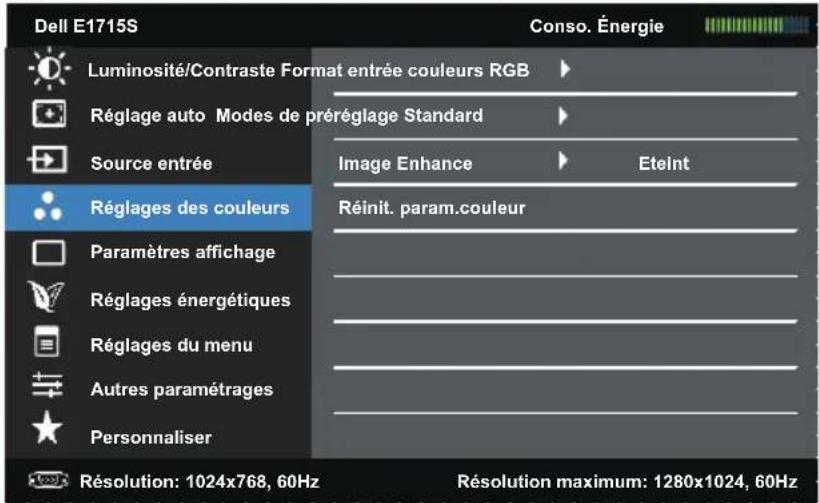

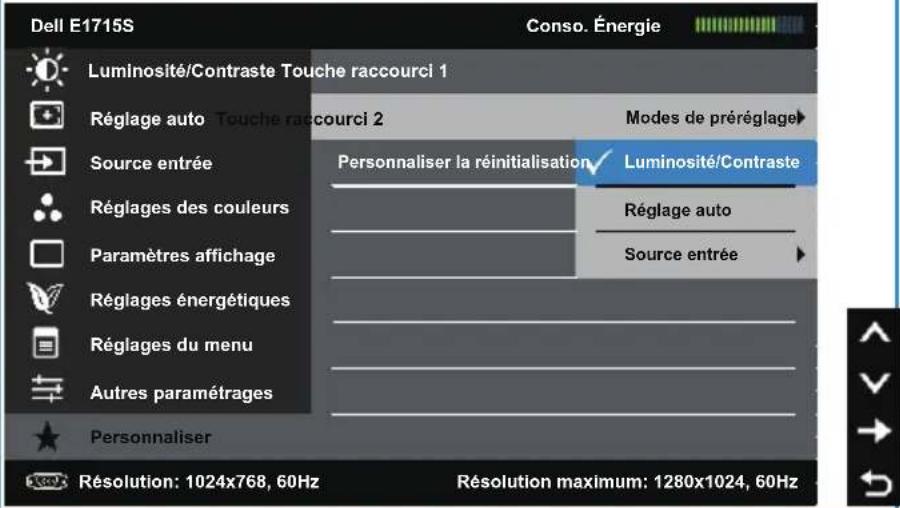

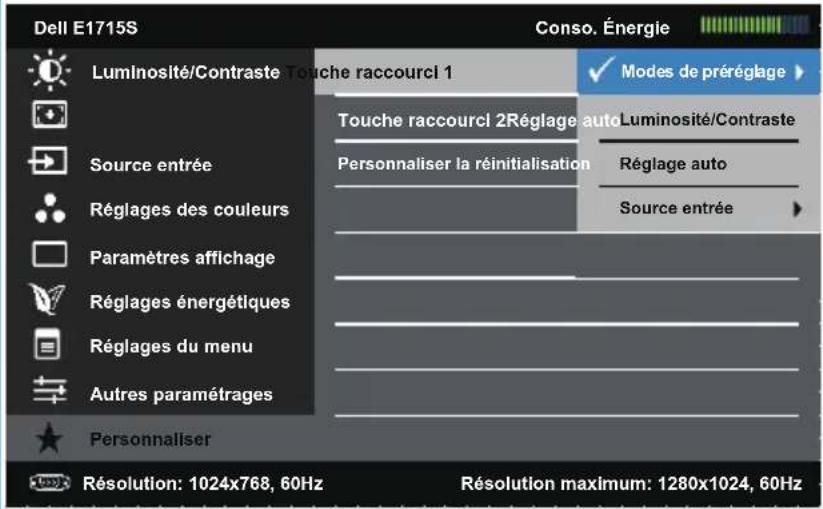

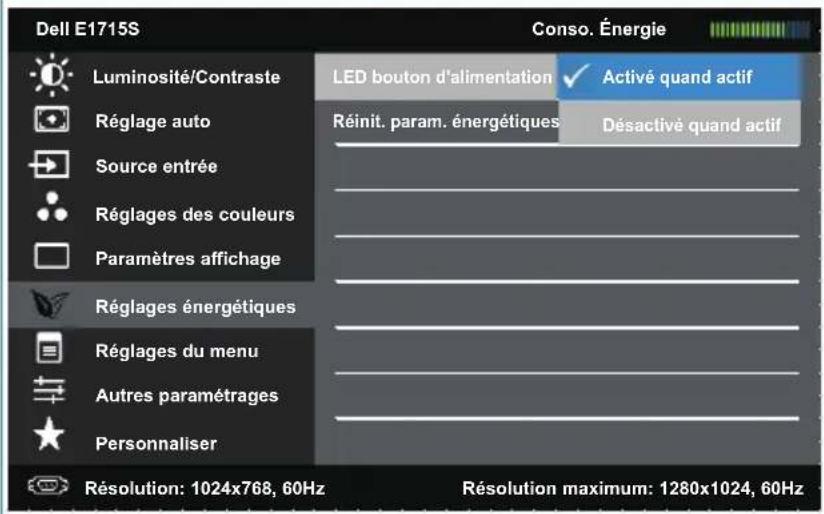

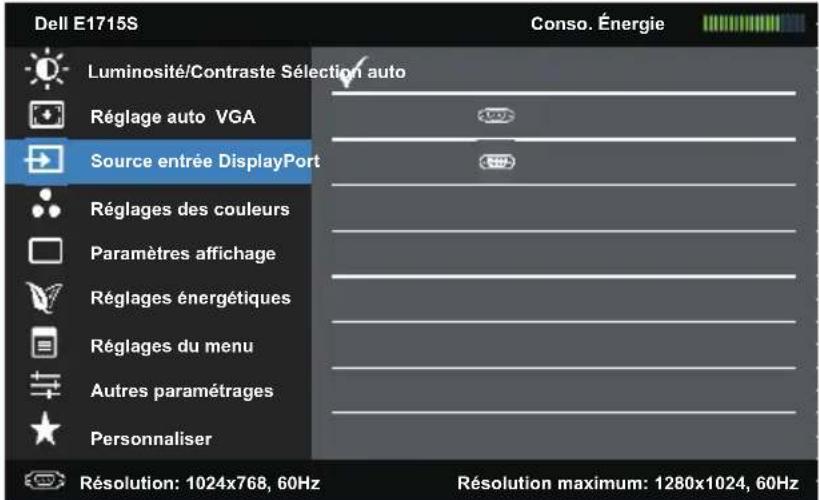

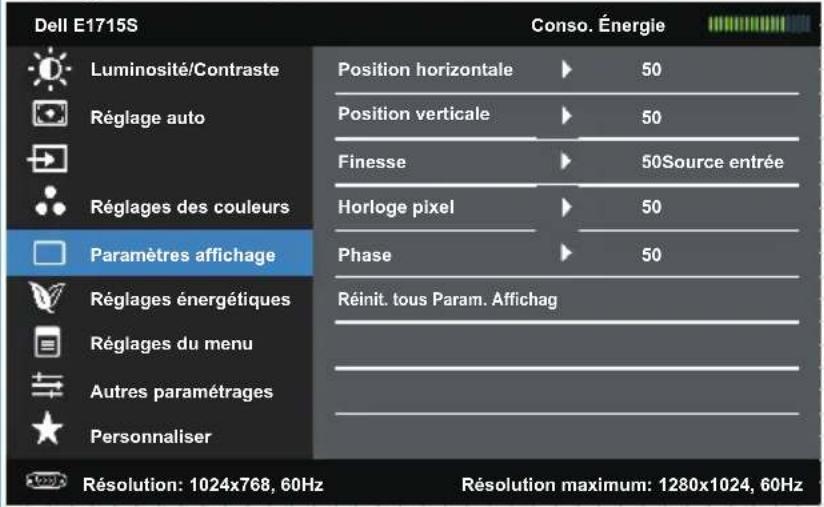

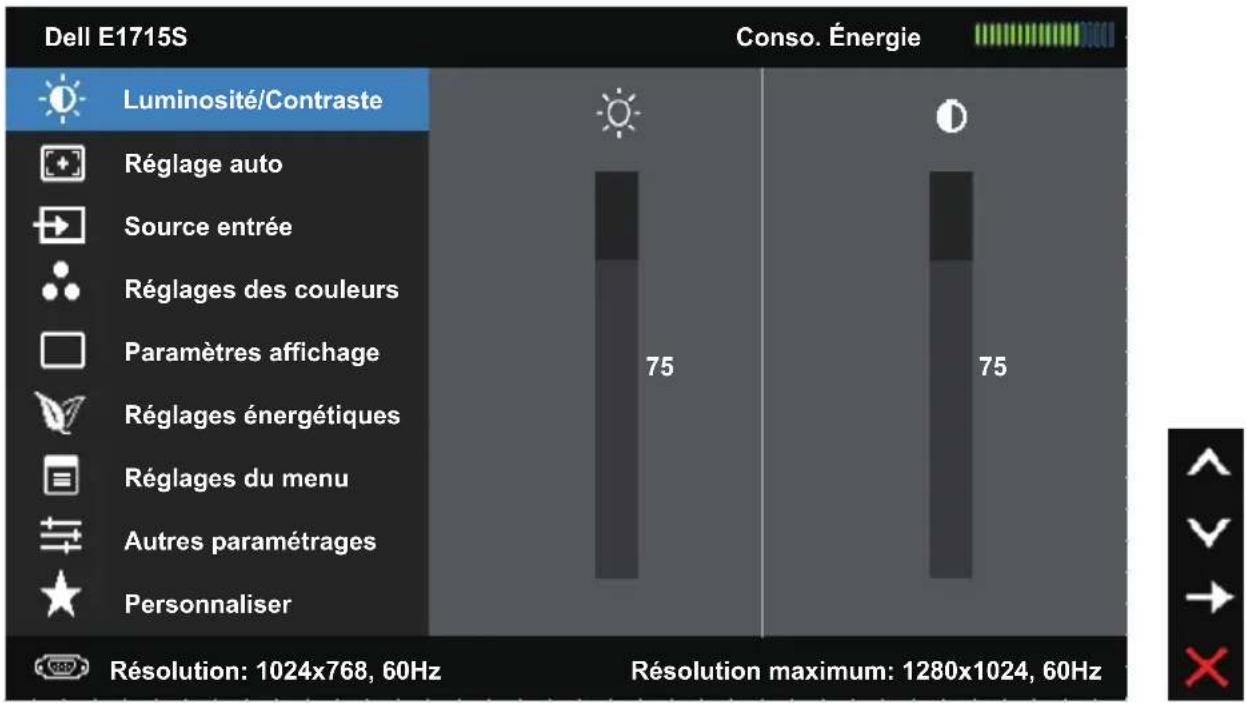

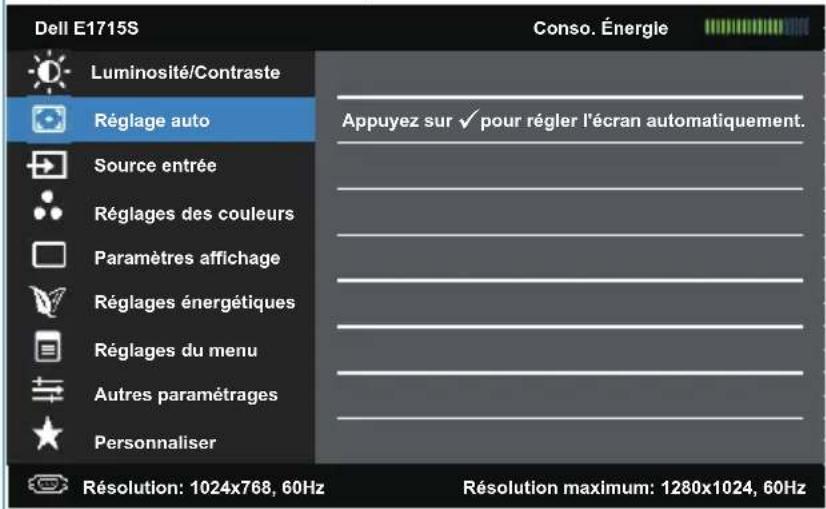

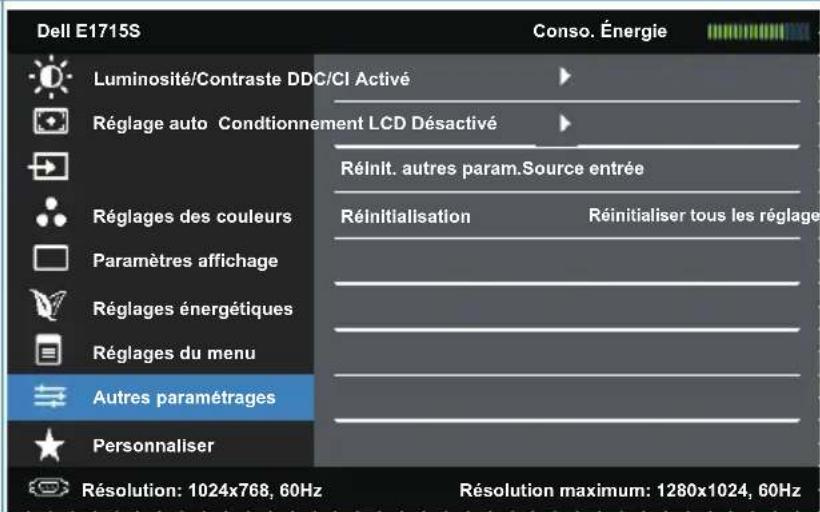

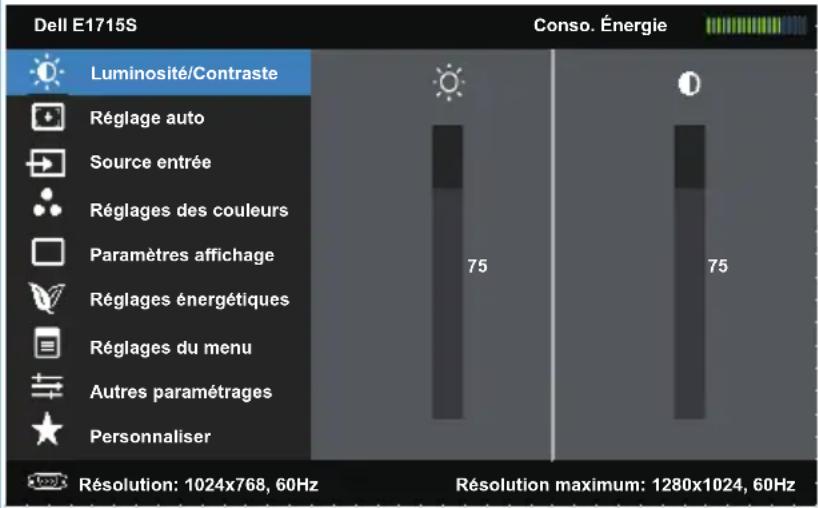

Utiliser le menu à l'écran (OSD) 30

Accéder au Menu Système....30

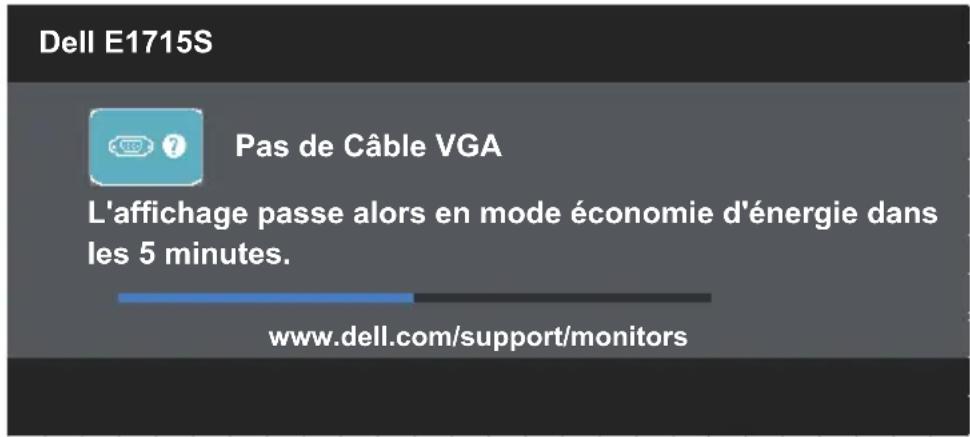

Messages de l'OSD 43

Régler la résolution au maximum 45

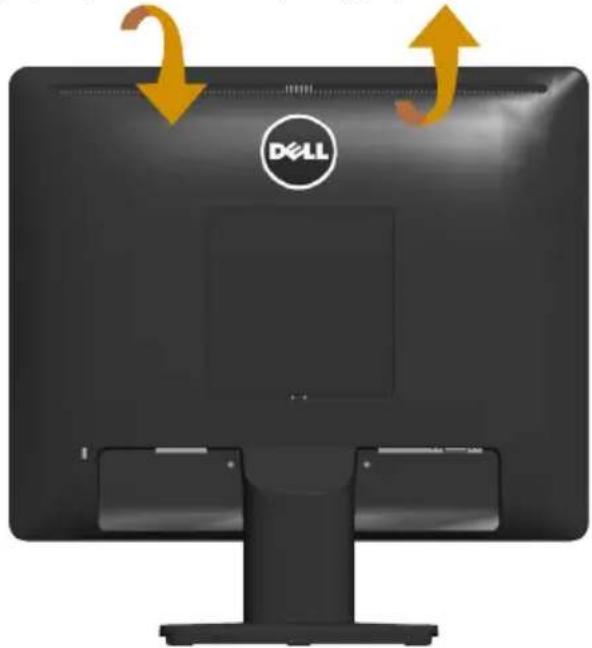

Utiliser la fonction Inclinaison 46

Guide de dépannage....47

Test automatique 47

Diagnostiques intégrés 48

Problèmes généraux 49

Problèmes spécifiques au produit 52

Annexe 53

Règlement de la FCC (États-Unis uniquement) et autres informations réglementaires 53

Contacter Dell 53

Installation de votre moniteur .... 54

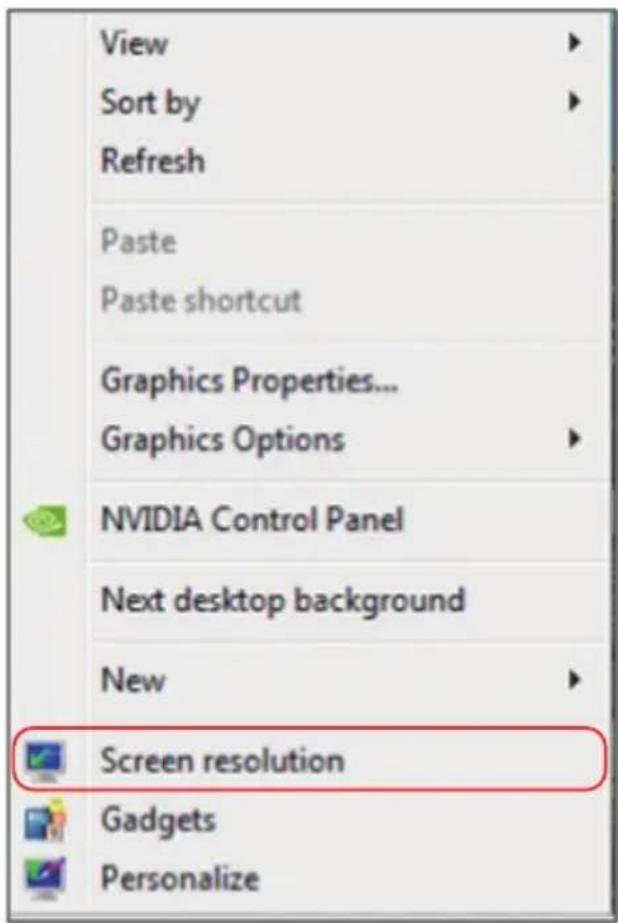

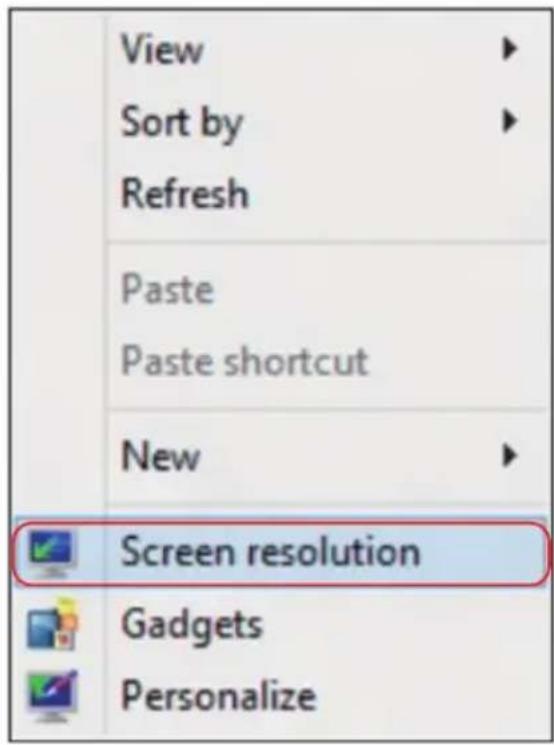

Réglage de la résolution d'affichage sur 1280 x 1024 (maximum) 54

Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec accès à l'Internet. 55

Si vous n'avez pas un ordinateur de bureau, un ordinateur portable ou une carte graphique Dell. 55

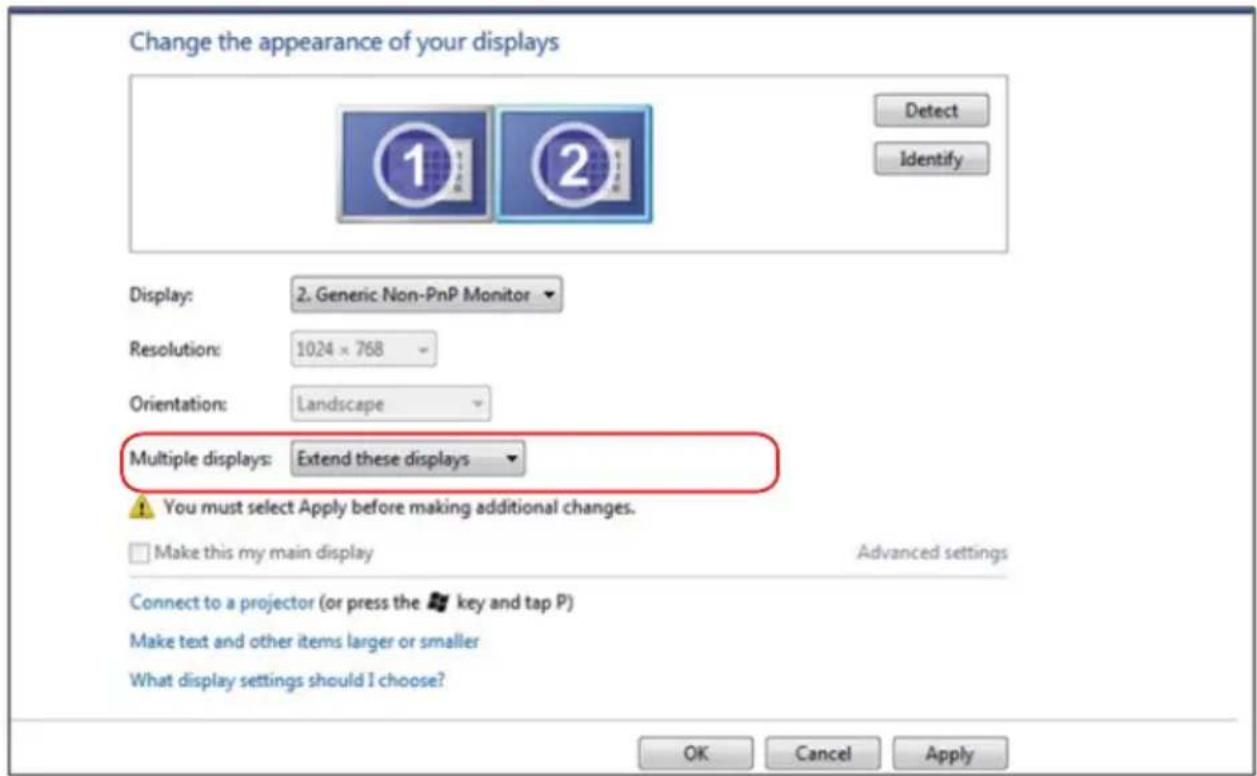

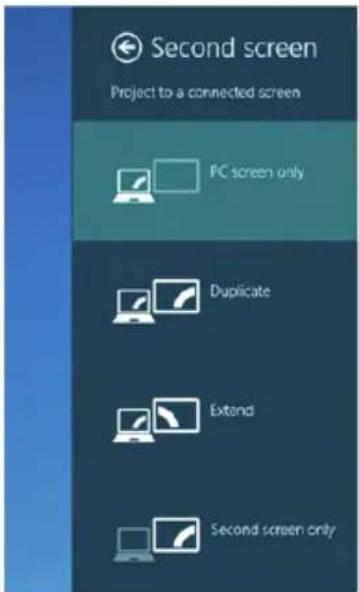

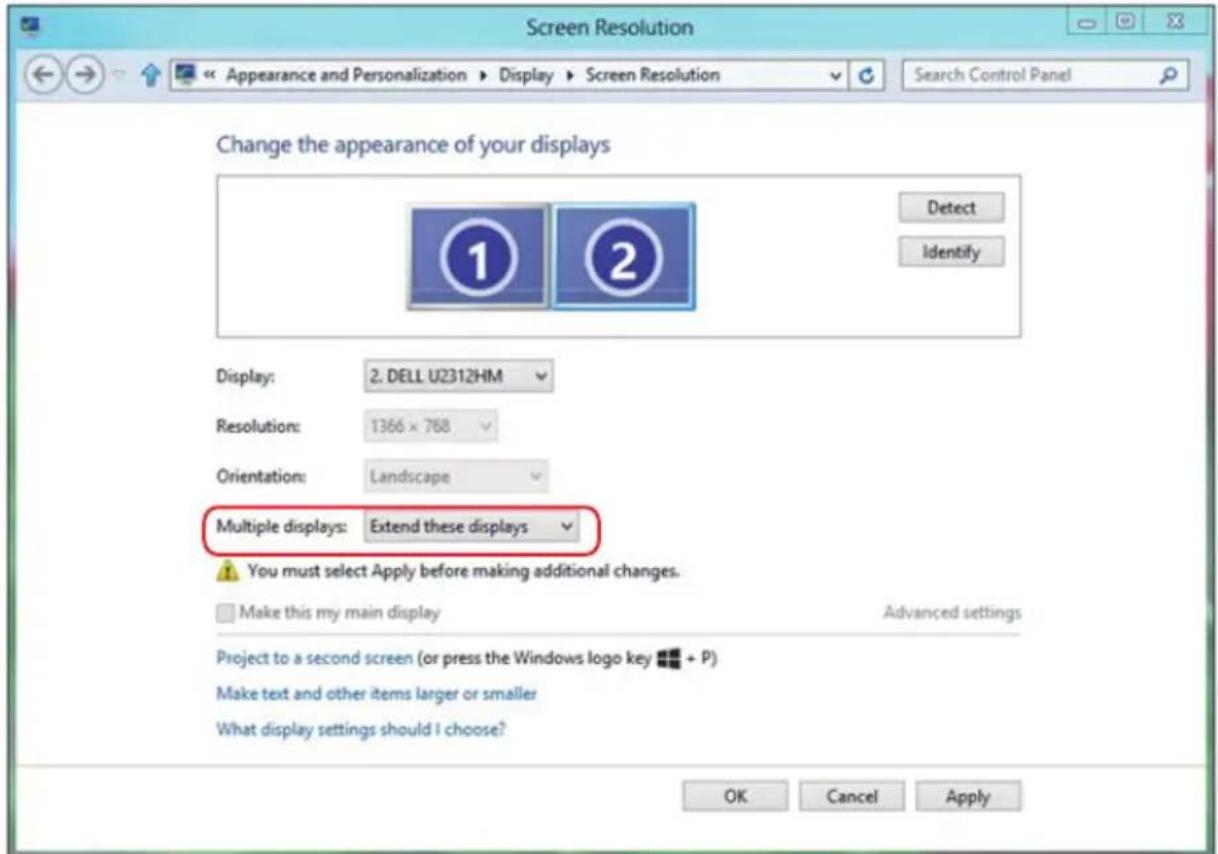

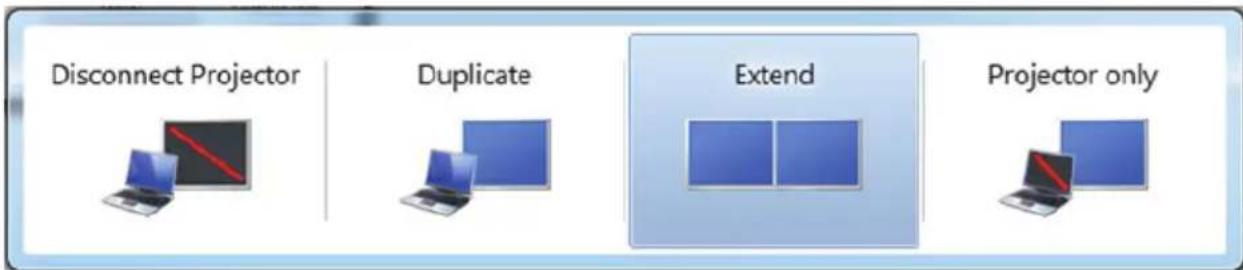

Procédures pour définir deux moniteurs dans Windows 7 ou Windows 8/Windows 8.1 ..... 56

Dans Windows 7....56

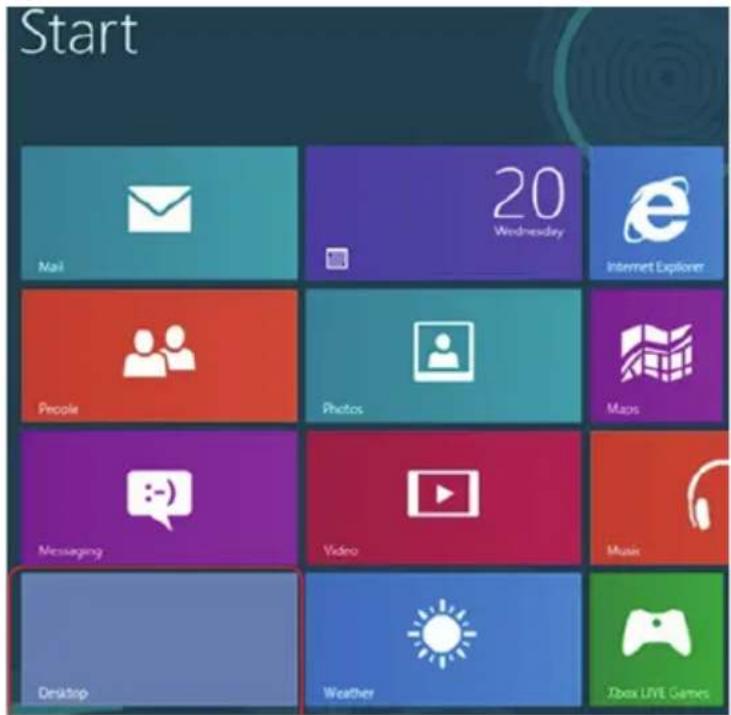

Dans Windows 8/Windows 8.1 ..... 58

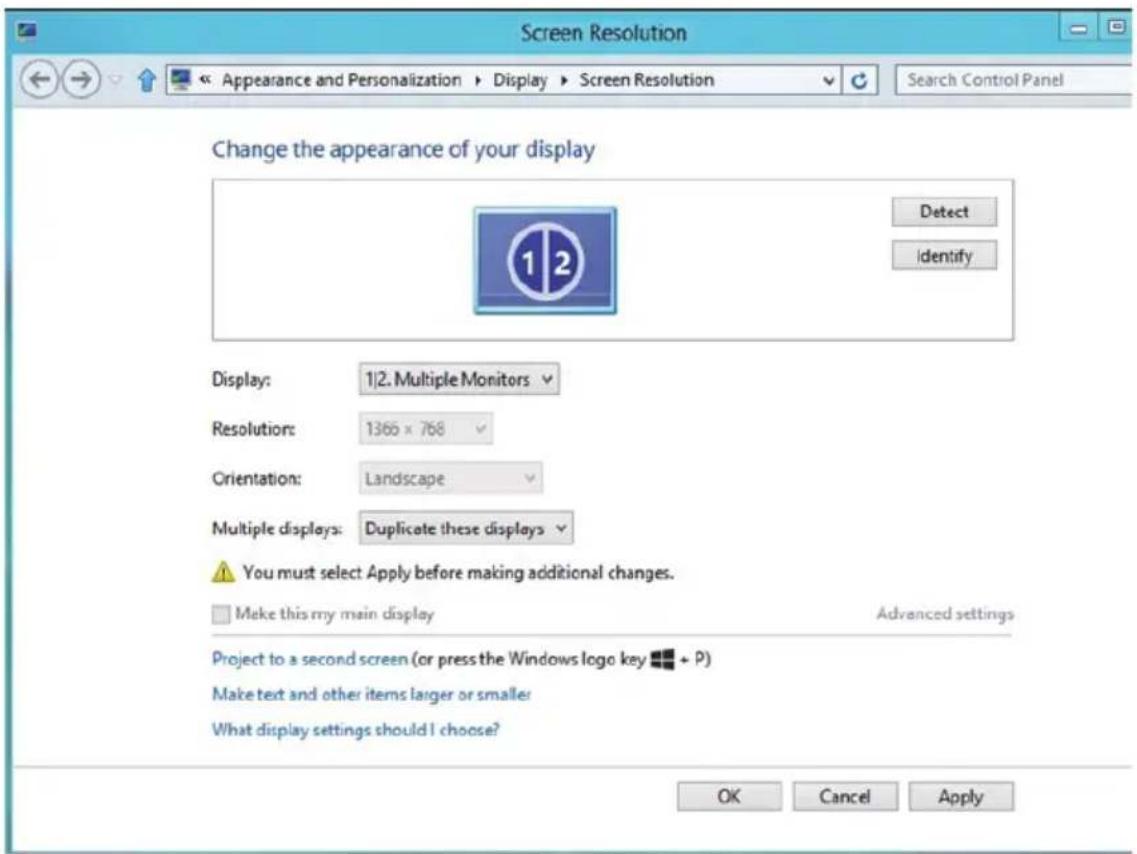

Paramétrer les Réglages de l'affichage pour de multiples moniteurs 60

Guide de l'utilisateur du Gestionnaire d'affichage Dell

Aperçu

Le Gestionnaire d'affichage Dell est une application pour Windows utilisée pour gérer un moniteur ou un groupe de moniteurs. Elle permet de régler manuellement l'image affichée, d'attribution des réglages automatiques, d'utiliser la gestion de l'énergie, de tourner l'image et d'autres caractéristiques sur certains modèles Dell. Une fois installé, le Gestionnaire d'affichage Dell sera lancé à chaque démarrage du système et son icône apparaîtra dans la zone de notification. Des informations sur les moniteurs connectés au système sont toujours disponibles lorsque vous mettez le pointeur de la souris au-dessus de l'icône de la zone de notification.

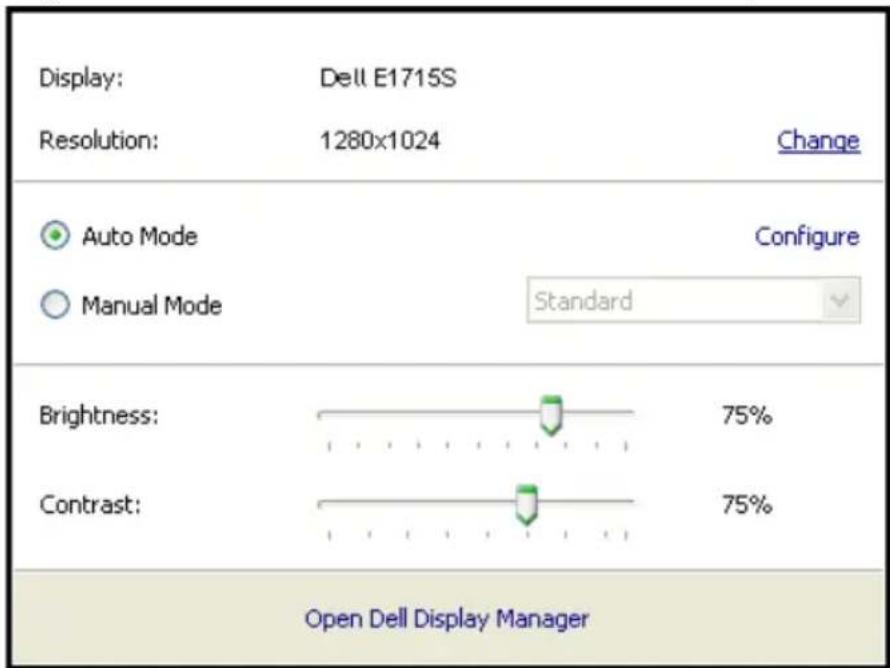

Utiliser la boîte de dialogue Réglages rapides

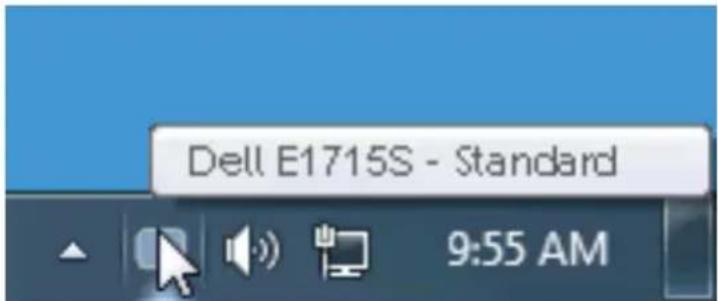

Cliquez sur l'icône Gestionnaire d'affichage Dell dans la zone de notification pour ouvrir la boîte de dialogue Réglages rapides. Lorsque plusieurs modèles supportés par Dell sont connectés au système, un moniteur cible spécifique peut être sélectionné en utilisant le menu fourni. La boîte de dialogue Réglages rapides permet de régler facilement la luminosité et le contraste de l'écran, les Modes prédéfinis peuvent être sélectionnés manuellement ou réglés sur Mode auto, et la résolution d'écran peut être changée.

La boîte de dialogue Réglages rapides permet aussi d'accéder à l'interface d'utilisateur avancée du Gestionnaire d'affichage Dell, qui permet de régler les Fonctions basiques, de configurer le Mode auto et d'accéder à d'autres fonctions.

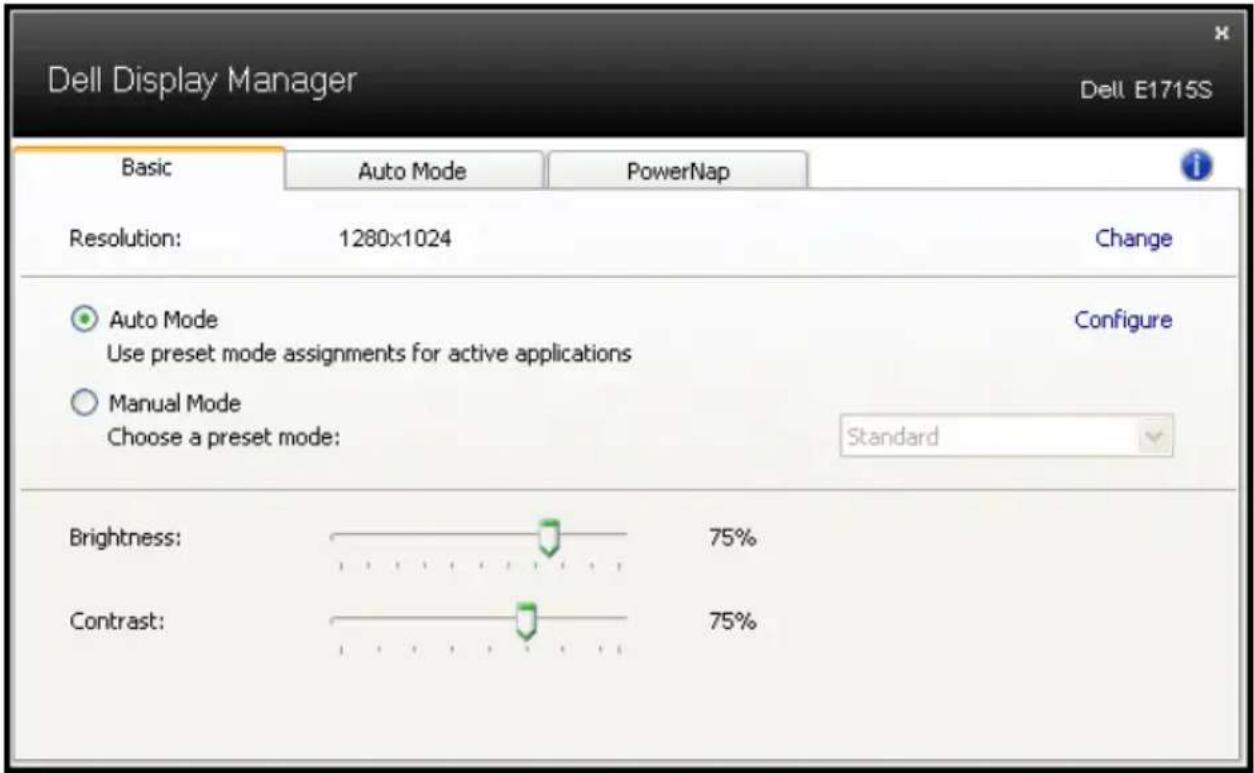

Régler les fonctions basiques d'affichage

Un Mode prédéfini pour le moniteur sélectionné peut être appliqué manuellement en utilisant le menu de l'onglet Basique. Vous pouvez aussi activer le Mode auto. Le Mode auto provoque l'application automatique de votre Mode prédéfini préféré lorsque des applications spécifiques sont actives. Un message s'affiche pendant quelques instants sur l'écran et affiche le Mode prédéfini à chaque fois qu'il change.

La Luminosité et le Contraste du moniteur sélectionné peuvent aussi être réglés directement à partir de l'onglet Basique.

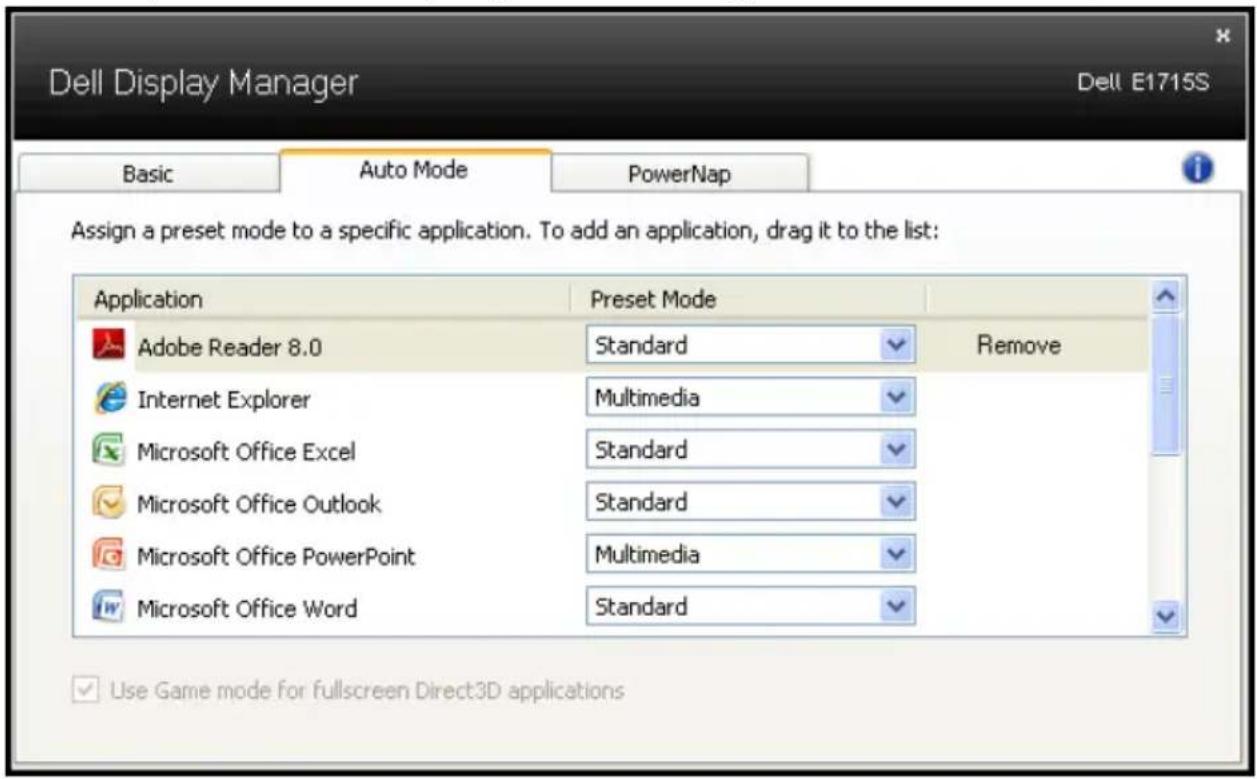

Assigner des Modes prédéfinis à des applications

L'onglet Mode auto vous permet d'associer un Mode prédéfini spécifique à une application spécifique, et de l'appliquer automatiquement. Lorsque le Mode auto est activé, le Gestionnaire d'affichage Dell changera automatiquement au Mode prédéfini correspondant chaque fois que l'application associée est activée. Le Mode prédéfini assigné à une application spécifique peut être le même sur chaque moniteur connecté, ou il peut varier d'un moniteur à l'autre.

Le Gestionnaire d'affichage Dell est préconfiguré pour de nombreuses applications populaires. Pour ajouter une nouvelle application à la liste d'assignation, il vous suffit de faire glisser l'application depuis le bureau, le menu Démarrer de Windows ou ailleurs, et de la déposer sur la liste actuelle.

REMARQUE : Les affectations de Mode prédéfini visant des fichiers batch, des scripts et des programmes de chargement, ainsi que des fichiers non exécutables tels que des archives zip ou des fichiers compressés, ne sont pas prises en charge et ne marcheront pas.

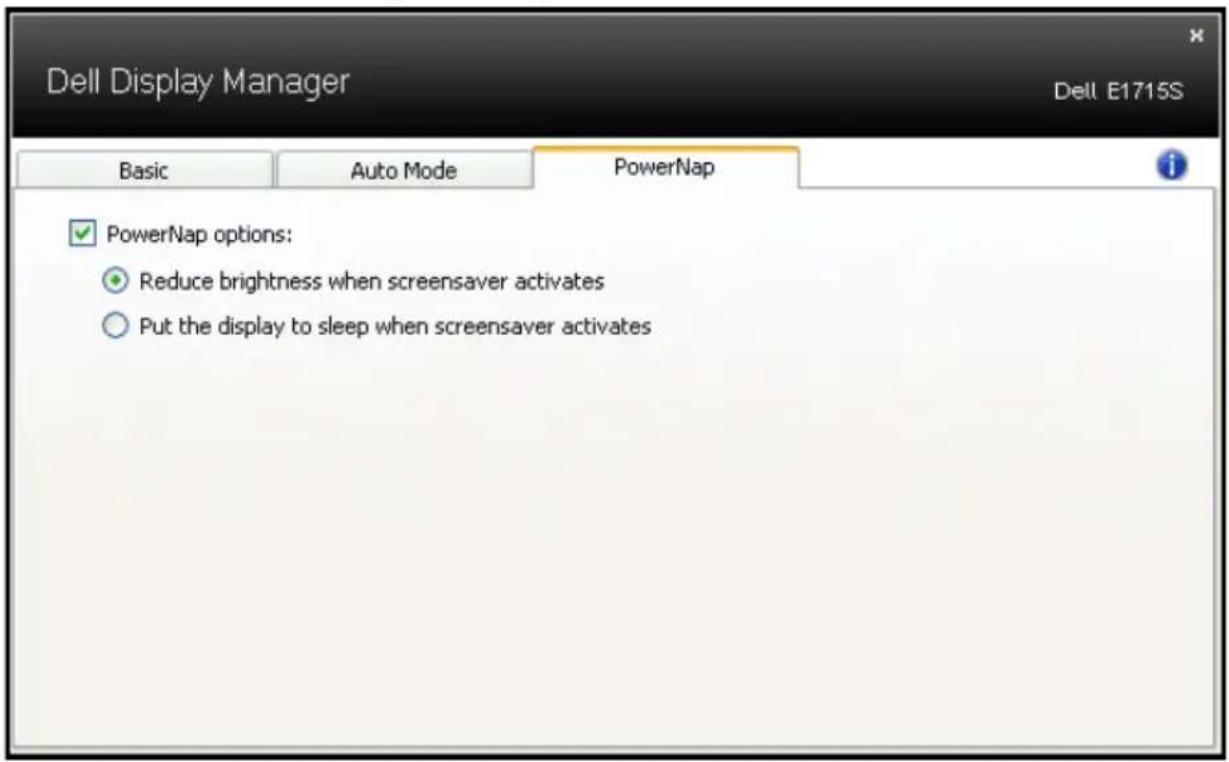

Appliquer les fonctionnalités d'économie d'énergie

Sur les modèles Dell qui le supporte, l'onglet PowerNap sera disponible pour fournir des options d'économie d'énergie. Lorsque l'économiseur d'écran s'active, la Luminosité du moniteur peut automatiquement être réglée au niveau minimum ou le moniteur peut être mis en sommeil afin d'économiser davantage d'énergie.

À propos de votre moniteur

Contenu de l'emballage

Votre moniteur vient avec tous les éléments énumérés ci-dessous. Assurez-vous d'avoir tous les éléments et utilisez Contacter Dell s'il manque quelque chose.

REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis avec votre moniteur. Certaines fonctionnalités ou accessoires peuvent ne pas être disponibles dans certains pays.

	• Moniteur
	• Colonne de support
	• Base
	• Couvercle de vis VESATM
	• Cordon d'alimentation (varie en fonction du pays)
	• Câble VGA
	• Disque avec Pilotes et Documentation• Guide d'installation rapide• Guide d'information du produit

Fonctions du produit

Le moniteur Dell E1715S à écran plat a une matrice active, un transistor en couche mince (TFT) et un écran à cristaux liquides. Les principales caractéristiques du moniteur sont les suivantes :

• taille diagonale d'image visible 43,2 cm (17 pouces), résolution 1280 x 1024, plus support plein écran pour les résolutions inférieures.
  • Moniteur à rétroéclairage par DEL
• Capacité de réglage d'inclinaison.
• Une gamme de solutions de montage avec des orifices de fixation à écartement de 100 mm VESA (Video Electronics Standards Association) et socle amovible.
• Capacité Plug and Play si votre système la prend en charge.
• Menu de réglage OSD (affichage à l'écran) pour une facilité de configuration et l'optimisation de l'écran.
• Le CD logiciel et de documentation inclut un fichier d'information (INF), un fichier de correspondance des couleurs d'image (ICM) et une documentation sur le produit.
  • Logiciel Gestionnaire d'affichage de Dell
• Conformité avec ENERGY STAR.
  • Fente de verrouillage de sécurité.
• Capacité de gestion des biens.
  CECP
  • Conformité avec RoHS.
• EPEAT Gold
  • Conformité avec TCO

Identification des pièces et des contrôles

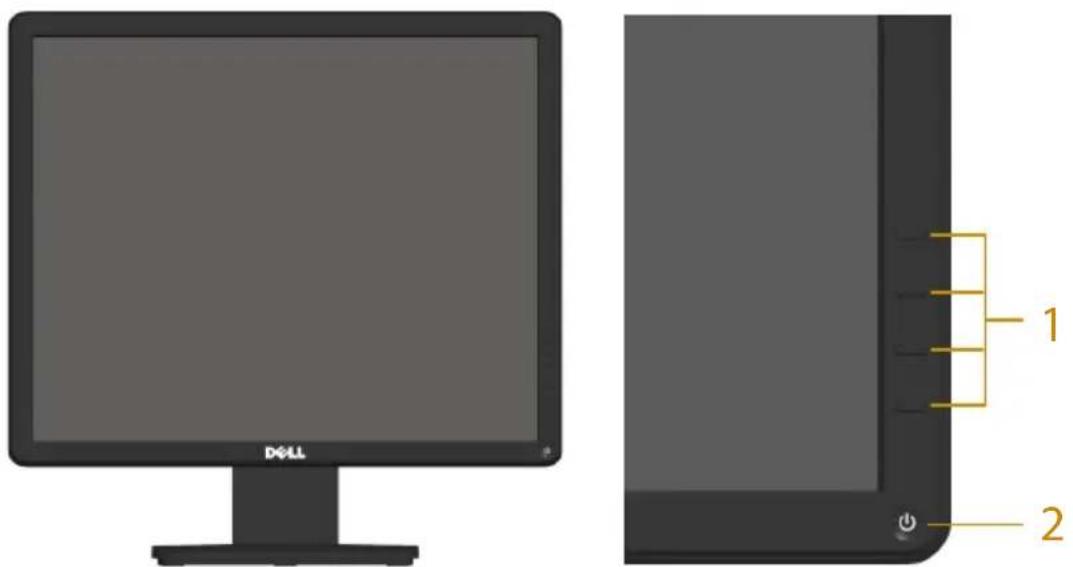

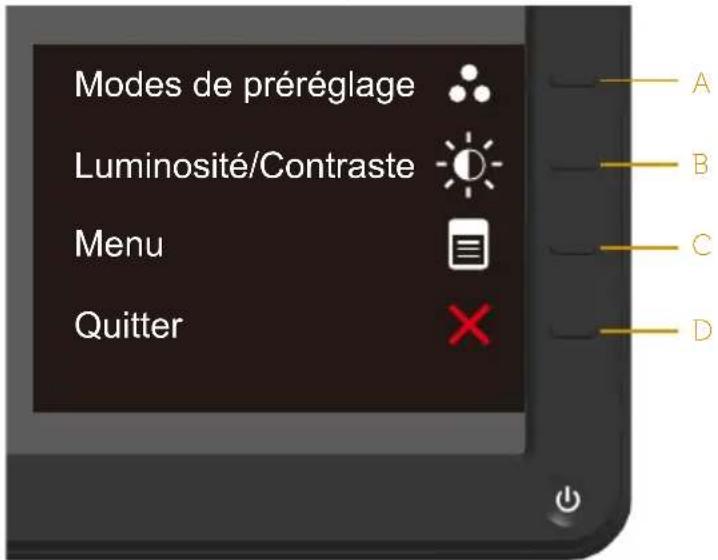

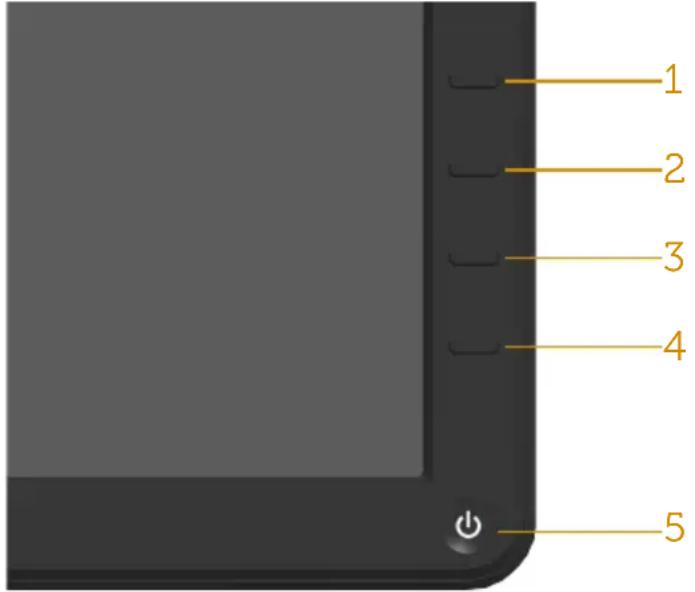

Vue de devant

1. Boutons de fonction (pour plus d'informations, voir Utilisation du moniteur)
2. Bouton d'alimentation Marche/Arrêt (avec voyant DEL)

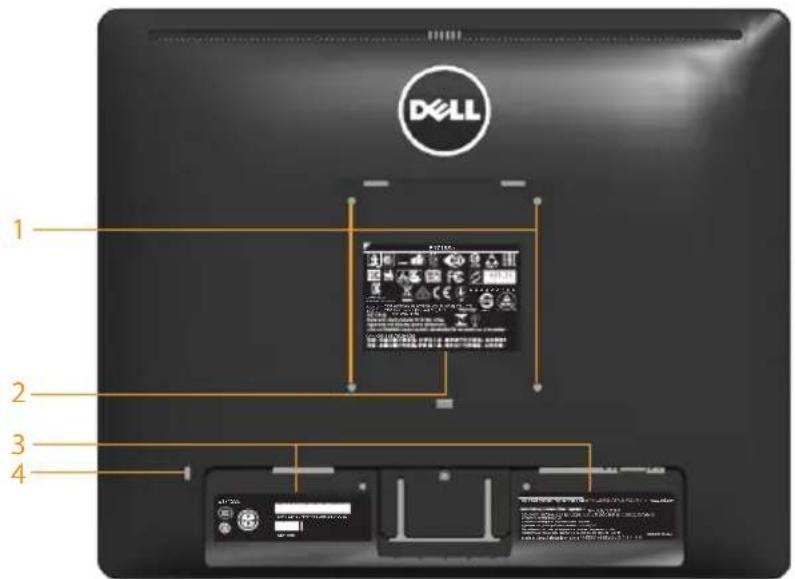

Vue de derrière

Nom Description Utilisation
1 Trous de montage VESA (100 mm)	Pour installer le moniteur.
2 Étiquette réglementaire Liste les certifications réglementaires.
3 Étiquette réglementaire Liste les certifications réglementaires.
4 Fente de verrouillage de sécurité	Utilisez un verrou de sécurité avec cette fente pour attacher/sécuriser votre moniteur.

Vue de coté

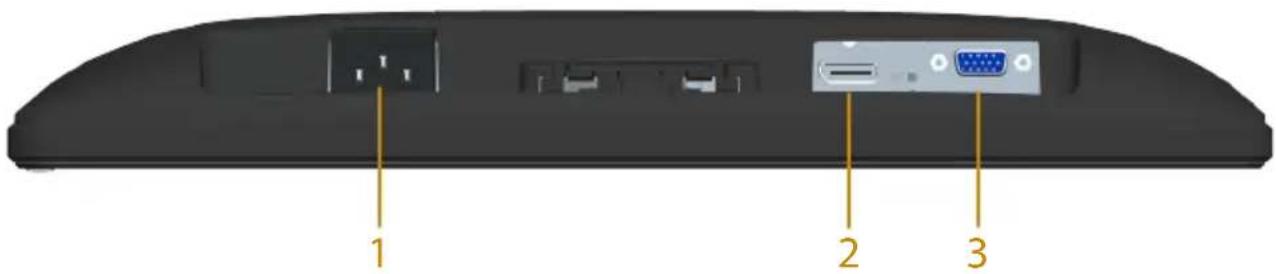

Vue de dessous
E1715S :

Nom	Description Utilisation
1	Connecteur d'alimentation CA	Pour brancher le cordon d'alimentation du moniteur.
2	Connecteur DP Pour conn	necter votre ordinateur au moniteur en utilisant un câble DP (optionnel).
3	Connecteur VGA Pour con	necter votre ordinateur au moniteur en utilisant un câble VGA.

Spécifications du moniteur

Les sections suivantes vous donnent des informations sur les divers modes de gestion de l'alimentation et les affectations de broches pour les différents connecteurs de votre moniteur.

Modes de gestion d'énergie

Si vous avez une carte graphique compatible DPMS VESA ou un logiciel installé sur votre PC, le moniteur peut automatiquement réduire sa consommation électrique lorsqu'il n'est pas utilisé. On parle alors de Mode d'économie d'énergie. Si l'ordinateur détecte une entrée depuis le clavier, la souris ou d'autres périphériques, le moniteur se "réveillera" automatiquement. Le tableau suivant affiche la consommation électrique et les signaux de cette fonctionnalité d'économie d'énergie automatique :

E1715S :

Modes VESA	Sync. horizontale	Sync. verticale	Vidéo	Indicateur d'alimentation	Consommation électrique
Fonctionnement normal	Activer	Activer Activier	Blanc	15 W (Maximum)	**11 W (Typique)
Mode Arrêt-Actif	Inactif	Inactif Vide Blanc		incandescent	Moins de 0,5 W
Arrêt -- Arrêt					Moins de 0,5 W *

L'OSD fonctionnera uniquement en mode de fonctionnement normal. Quand vous appuyez dans le mode Arrêt-Actif sur un bouton quelconque sauf celui de l'alimentation, les messages suivants seront affichés :

Dell E1715S

Il n'y a pas de signal venant de votre ordinateur. Appuyez sur une touche du clavier ou déplacez la souris pour le réveiller. S'il n'y a pas d'affichage, appuyez le bouton du moniteur pour sélectionner la source d'entrée correcte sur le menu à l'écran.

Activez l'ordinateur et le moniteur pour avoir accès à l'OSD.

REMARQUE : Le moniteur Dell E1715S est conforme à la norme ENERGY STAR®.

* La consommation électrique nulle en mode ARRET ne peut être obtenue qu'en débranchant le cordon principal du moniteur.
** Consommation électrique maximale avec luminance et contraste max.

Assignations des broches

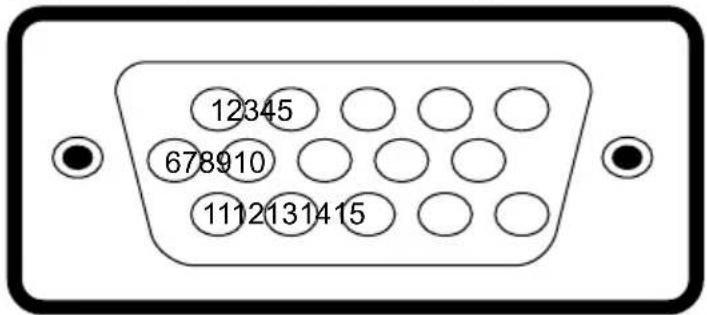

Connecteur D-sub 15-broches

Numéro de broche	Côté Moniteur du câble de signal latéral 15 broches
1 Vidéo	Rouge
2 Vidéo	Vert
3 Vidéo	Bleu
4 MASSE
5 Test auto
6 MASSE-R
7 MASSE-V
8 MASSE-B
9 DDC +5 V
10 MASSE-sync
11 MASSE
12 Données DDC
13 Sync H
14 Sync V
15 Horloge DDC

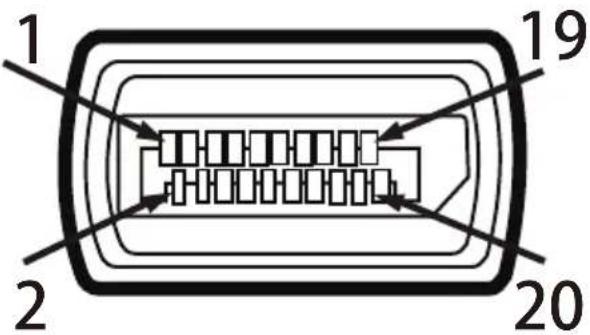

Connecteur de port d'affichage

Numéro de broche	Côté à 20 broches du câble de signal connecté
1 ML0 (p) -
2 MASSE
3 ML0 (n)
4 ML1 (p)
5 MASSE
6 ML1 (r)
7 ML2 (p)
8 MASSE
9 ML2 (n)
10 ML3 (p)
11 MASSE
12 ML3 (n)
13 MASSE
14 MASSE
15 AUX (p)
16 MASSE
17 AUX (n)
18 HPD
19 Re-PWR
20 ALIM

Capacité Plug and Play

Vous pouvez installer ce moniteur avec n'importe système compatible Plug and Play. Ce moniteur fournit automatiquement à l'ordinateur ses données d'identification d'affichage étendues (Extended Display Identification Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à ce que le système puisse effectuer automatiquement la configuration et optimiser les paramètres du moniteur. La plupart des installations de moniteur sont automatiques. Vous pouvez sélectionner différents paramètres si requis.

Spécifications de l'écran plat

Numéro du modèle Moniteur	Dell E1715S
Type d'écran Matrice active - LCD TFT
Type d'affichage TN
Dimensions d'image visibles :Diagonale 43,20 cm (17 pouces)Horizontale 337,92 mm (13,30 pouces)Verticale 270,33 mm (10,64 pouces)Zone 91349,91 mm	^2 (141,59 pouces ^2 )
Taille des pixels 0,264 mm
Angle de vue :Horizontale 170° typiqueVerticale 160° typique
Sortie Luminance 250 cd/m ^2 (typique)
Rapport de contraste 1000 à 1 (typique)
Revêtement de la surface Antireflet avec revêtement dur 3H
Rétroéclairage Système à barre d'éclairage LED
Temps de réponse 5 ms typique	(noir à blanc)
Profondeur des couleurs 16,77 millions de couleurs
Gamme de couleurs	85 % (typique) **

** La gamme de couleurs (typique) du [E1715S] est basée sur les normes des tests CIE1976 (85 %) et CIE1931 (72 %).

Spécifications de la résolution

Numéro du modèle Moniteur	Dell E1715S
Fréquence de balayageHorizontale 30 kHz à 81 kHz (automatique)Verticale 56 Hz à 76 Hz (automatique)
Résolution optimale préréglée 1280 x 1024 à 60 Hz

Spécifications électriques

Numéro du modèle	Moniteur Dell E1715S
Signaux d'entrée vidéo	RVB Analogique : 0,7 Volts +/-5 %, impédance d'entrée 75 ohm
Signaux d'entrée de synchronisation	Synchronisations horizontale et verticale séparées, Niveau TTL sans polarité, SOG (SYNC Composite sur Vert)
Voltage d'entrée CA / fréquence / courant	100 VCA à 240 VCA/50 Hz ou 60 Hz + 3 Hz/1,5 A (Max.)
Courant d'appel 120 V	30 A (Max.)240 V : 60 A (Max.)

Modes d'affichage préréglés

Le tableau suivant énumère les modes préréglés pour lesquels Dell garantit la taille et le centrage de l'image :

E1715S :

Mode d'affichage	Horizontale Fréquence (kHz)	Verticale Fréquence (Hz)	Horloge de pixel (MHz)	Polarité de synchronisation (Horizontale/ Verticale)
VESA, 720 x 400	31,5 70,1 28,3 -/+
VESA, 640 x 480	31,5 59,9 25,2 -/-
VESA, 640 x 480	37,5 75,0 31,5 -/-
VESA, 800 x 600	37,9	60,3	40,0	+/+
VESA, 800 x 600	46,9 75,0	49,5 +/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768	60,0	75,0	78,8	+/+
VESA, 1152 x 864	67,5 75,0	108,0	+/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0	+/+

Caractéristiques physiques

Le tableau suivant énumère les caractéristiques physiques du moniteur :

Numéro de modèle	Moniteur Dell E1715S
Type de connecteur	D-subminiature, connecteur bleuDisplayPort, connecteur noir
Type du câble de signal	Analogique : Détachable, D-Sub, 15 brochesSupport d'entrée de signal DP 1.2, 20-broches, optionnel
Dimensions : (avec le socle)
Hauteur	389,5 mm (15,33 pouces)
Largeur	374,5 mm (14,74 pouces)
Profondeur	165,5 mm (6,52 pouces)
Dimensions : (sans le socle)
Hauteur	306,9 mm (12,08 pouces)
Largeur	374,5 mm (14,74 pouces)
Profondeur	46,5 mm (1,83 pouces)
Dimensions de la base :HauteurLargeur 180,5 mm (7,11 pouces)Profondeur	149,0 mm (5,87 pouces)pouces)165,5 mm (6,52 pouces)
Poids :Poids avec l'emballage 3,75 kg (8 Poids avec l'ensemble du socle et câbles	24 livres)2,68 kg (5,90 livres)
Poids sans ensemble base (En cas de montage mural ou de montage VESA - sans câbles)	2,08 kg (4,85 livres)
Poids de l'ensemble du socle 0,34 kg (0,75 livres)

Caractéristiques environnementales

Le tableau suivant énumère les conditions environnementales pour votre moniteur :

Numéro de modèle Moniteur	Dell E1715S
TempératureFonctionnementA l'arrêt	0°C à 40°C (32°F à 104°F)Stockage : -20°C à 60°C (-4°F à 140°F)Livraison : -20°C à 60°C (-4°F à 140°F)
HumiditéFonctionnementA l'arrêt	10 % à 80 % (sans condensation)Stockage : 5 % à 90 % (sans condensation)Livraison : 5 % à 90 % (sans condensation)
AltitudeFonctionnementA l'arrêt	5 000 m (16 387 pieds) max12 191 m (40 000 pieds) max
Dissipation thermique 75,09 BTU/	heure (maximum)61,43 BTU/heure (typique)

Qualité du moniteur LCD et politique de pixel

Pendant le processus de fabrication de ce moniteur LCD, il n'est pas anormal que un ou plusieurs pixels deviennent fixe et ne puissent plus changer. Le résultat visible est un pixel fixe qui reste affiché comme un minuscule point noir ou un point éclairé sans couleur, Lorsque un pixel reste allumé tout le temps, celui-ci est connu sous le nom "point lumineux". Lorsqu'un pixel reste noir tout le temps, celui-ci est connu sous le nom "point noir".

Dans la plupart des cas, il est difficile de voir ces pixels fixes et ceux-ci ne devraient pas affecter la qualité ou la fonctionnalité de l'écran. Un écran avec entre 1 et 5 pixels fixes est considéré normal et standard. Pour toute information, visitez le site de support de Dell :

Instructions d'entretien

Entretien de votre moniteur

△ AVERTISSEMENT : Lisez et suivez les Instructions de sécurité avant de nettoyer le moniteur.
△ AVERTISSEMENT : Avant de nettoyer le moniteur, débranchez son cordon d'alimentation de la prise murale.

Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur :

• Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau. Si possible, utilisez un tissu de nettoyage spécial écran ou une solution adaptée au revêtement anti-statique. Ne pas utiliser de produits à base de benzène, un diluant, de l'ammoniaque, des nettoyants abrasifs ou des produits à base d'air comprimé.
• Utilisez un chiffon légèrement humidifié et tiède pour nettoyer les parties en matière plastique. Evitez d'utiliser toutes sortes de détergents car certains peuvent laisser un film trouble sur les parties plastiques.
• Si vous remarquez la présence de poudres blanches lors du déballage de votre moniteur, éliminez-les à l'aide d'un chiffon. Cette poudre blanche est produite pendant le transport du moniteur.
• Manipulez votre moniteur avec soin car les plastiques de couleur foncée peuvent rayer et laisser des marques de rayures blanches plus facilement que les moniteurs de couleur claire.

• Pour aider à maintenir une meilleure qualité d'image sur votre moniteur, utiliser un économiseur d'écran qui change dynamiquement et veuillez éteindre votre moniteur quand vous ne l'utilisez pas.

• La prise secteur doit être installé prêt de l'équipement, et de façon accessible.

• Le moniteur est équipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à la terre.

Installation du moniteur

Attacher le socle

REMARQUE : La base est détachée lorsque le moniteur est livré depuis l'usine.

1. Assembler le socle de support sur la base.

a. Placez le moniteur sur une surface plane et stable.

b. Faites glisser le corps de la base du moniteur dans la bonne direction vers le bas de l'arrière jusqu'à ce que la base s'enclenche en position.

1. Attacher la base de support au moniteur :

a. Placez le moniteur sur un chiffon doux ou un coussin près du bord d'un bureau.

b. Alignez l'ensemble de la base de support avec les rainures du moniteur.

c. Insérez le support dans le moniteur jusqu'à ce qu'il s'enclenche en position.

Connector votre moniteur

ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, suivez les Instructions de sécurité.

Pour connecter votre moniteur à l'ordinateur:

1. Éteignez votre ordinateur et débranchez son cordon d'alimentation.
2. Branchez le câble noir (DP numérique) ou bleu (VGA Analogique) du connecteur d'affichage sur le port vidéo correspondant situé à l'arrière de votre ordinateur. Ne pas utiliser les deux câbles en même temps. Les deux câbles peuvent être utilisés en même temps seulement s'ils sont branchés sur deux ordinateurs différents avec des systèmes vidéo appropriés.

Branchement du câble VGA bleu

Branchement du câble noir DP

Remarque : Les illustrations ne sont qu'à titre indicatif seulement. L'apparence de l'ordinateur peut varier.

Enlever la base du moniteur

Après avoir placé l'écran du moniteur sur un chiffon doux ou un coussin, suivez les étapes ci-dessous pour enlever le socle :

1. Utilisez un tournevis long pour enfoncer et maintenir l'onglet de relâchement situé dans un trou juste au-dessus de la socle.

2. Lorsque l'onglet de relâchement est enfoncé, retirez le socle du moniteur doucement.

Montage mural (optionnel)

figure 1

figure 2

(Dimension des vis : M4 x 10 mm).

Référez-vous aux instructions fournies avec le kit de montage de la base compatible VESA.

1. Placez l'écran du moniteur sur un chiffon doux ou un coussin sur une table plane stable.
2. Enlevez le socle.
3. Enlevez le couvercle VESA™ (figure 1)
4. Utilisez un tournevis pour enlever les quatre vis tenant le couvercle en plastique. (figure 2)
5. Attachez les crochets de fixation du kit de montage mural à l'écran LCD.
6. Installez l'écran LCD sur le mur en suivant les instructions fournies avec le kit de montage du socle.

REMARQUE : A utiliser seulement avec un support de montage mural listé UL avec une capacité de poids/charge minimale de 9,00 kg.

Utilisation du moniteur

Allumer le moniteur

Appuyez sur le bouton pour allumer le moniteur.

Utiliser les touches de contrôle du panneau frontal

Utilisez les boutons situées sur le devant du moniteur pour régler les paramètres de l'image.

Touches du panneau frontal		Description
A	Modes préréglés	Utilisez la touche des modes Préréglés pour choisir à partir d'une liste des modes de couleurs préréglés.Voir Utiliser le menu de l'écran (OSD).
B	Luminosité/Contraste	Utilisez la touche Luminosité / Contraste pour accéder directement au menu de réglage « Luminosité » et « Contraste ».
C	Menu	Utilisez la touche Menu pour ouvrir le menu de l'écran (OSD).
D	Quitter	Utilisez la touche Quitter pour fermer le menu de l'écran (OSD) dans n'importe quel menu ou sous-menu.

Touches du panneau frontal

Touches du panneau frontal		Description
A	Haut	Utilisez la touche Haut pour ajuster (augmenter la valeur) des éléments du menu OSD.
B	Bas	Utilisez la touche Bas pour ajuster (baisser la valeur) des éléments du menu OSD.
C	OK	Utilisez la touche OK pour confirmer votre sélection.
D	Retour	Utilisez la touche Retour pour retourner au menu précédent.

Utiliser le menu à l'écran (OSD)

Accéder au Menu Système

REMARQUE : Si vous modifiez les réglages et si ensuite vous ouvrez un autre menu ou si vous quittez le menu OSD, le moniteur enregistre automatiquement les modifications. Si vous attendez que le menu OSD disparaisse après avoir effectué un réglage, vos réglages seront également enregistrés.

1. Appuyez sur le bouton pour ouvrir le menu OSD et afficher le menu principal.

Menu principal

1. Appuyez sur les boutons et pour vous déplacer entre les différentes options du Menu. Lorsque vous allez d'une icône à une autre, le nom de l'option est mis en surbrillance.

2. Pour sélectionner l'élément en surbrillance dans le menu, appuyez à nouveau sur le bouton →

3. Appuyez sur les boutons et pour sélectionner le paramètre désiré.

4. Appuyez sur le bouton pour afficher la barre de réglage puis utiliser les boutons et pour effectuer les modifications en fonction des indicateurs dans le menu.

5. Appuyez sur le bouton ⬆ pour retourner au menu précédent sans confirmer le réglage ou appuyez sur √ pour confirmer et retourner au menu précédent.

Le tableau suivant décrit toutes les options du menu OSD et leurs fonctions.

Icône	Menu et Sous-Menus	Description
	Utilisation d'énergie	Ce compteur indique le niveau d'énergie utilisé en temps réel par le moniteur.
	Luminosité/Contraste	Utilisez le menu Luminosité et Contraste pour régler la luminosité/le contraste.
	Luminosité	Pour régler la luminosité ou la luminance du rétro-éclairage.Appuyez sur la touche pour augmenter la luminosité et appuyez sur la touche pour baisser la luminosité (min 0 ~ max 100).
	Contraste	Pour régler le contraste ou le degré de différence entre les points sombres et les points lumineux sur le moniteur. Réglez d'abord la luminosité, puis réglez le contraste seulement si un réglage supplémentaire est nécessaire. Appuyez sur la touche pour augmenter le contraste et appuyez sur la touche pour baisser le contraste (min 0 ~ max 100).

Réglage auto

Utilisez cette touche pour utiliser la fonction de réglage et d'ajustement automatique.

Le message suivant s'affichera sur un écran noir lorsque le moniteur est en train de se régler automatiquement sur le signal vidéo reçu :

Ajustement Auto en Cours...

Réglage auto permet au moniteur de se régler automatiquement sur le signal vidéo reçu. Après avoir utilisé la fonction Réglage auto, vous pouvez régler votre moniteur plus précisément en utilisant les contrôles Horloge de pixels (gros réglage) et Phase (Réglage précis) dans Réglages de l'affichage.

REMARQUE : La fonction Réglage auto n'est pas active lorsque vous appuyez sur le bouton alors qu'il n'y a aucun signal d'entrée vidéo actif ou de câbles branchés.

Cette option n'est disponible que lorsque vous utilisez le connecteur analogique (VGA).

	Source entrée	Utilisez le menu Source entrée pour choisir entre les différents signaux vidéo qui peuvent être connectés à votre moniteur.
	Sélection auto	Appuyez sur Sélection auto pour rechercher les signaux d'entrée disponibles.
	VGA	Sélectionnez l'entrée VGA lors de l'utilisation du connecteur analogique (VGA). Appuyez sur pour sélectionner la source d'entrée VGA.
	DisplayPort	Sélectionnez l'entrée DisplayPort lors de l'utilisation du connecteur DisplayPort (DP). Appuyez sur pour sélectionner la source d'entrée Port d'affichage.
	Réglages des couleurs	Utilisez le menu Réglages des couleurs pour ajuster les réglages des couleurs du moniteur.
	Format entrée couleurs	Permet de régler le mode d'entrée vidéo sur :RGB: Sélectionnez cette option si votre moniteur est connecté à un ordinateur ou un lecteur de DVD avec un adaptateur HDMI à DVI.YPbPr: Sélectionnez cette option si votre lecteur de DVD supporte seulement la sortie YPbPr.

Modes des préréglés

Permet de choisir à partir d'une liste des modes de couleur préréglés.

• Standard : Charge les réglages de couleur par défaut du moniteur. Ce mode est le mode préré-glé par défaut.
• Multimédia: Charge les réglages de couleur idéals pour les applications multimédia.
• Film: Charge les réglages de couleur idéaux pour les applications vidéo.
• Jeux: Charge les réglages de couleur idéaux pour les applications de jeux.
• Texte : Charge les réglages de couleur idéals pour les bureaux.
• Chaud : Augmente la température des couleurs. L'écran apparaîtra plus 'chaud' avec une teinte rougeâtre/jaunâtre.
• Froid : Baisse la température des couleurs. L'écran apparaîtra plus 'froid' avec une teinte bleuâtre.
• CouleurPerso: Pour régler manuellement la température des couleurs. Appuyez sur les touches et pour ajuster les valeurs Rouge, Vert et Bleu et créer votre propre mode de couleur personnalisé.

	Teinte	Permet d'ajuster la teinte des images vidéo vers le vert ou le violet. Ceci est utilisé pour ajuster la couleur de peau comme désiré. Utilisez ⚠(pour augmenter la teinte verte) ou ⚡pour augmenter la teinte violette) pour effectuer le réglage (min 0 ~ max 100, réglage par défaut 50). [REMARQUE: Seulement disponible dans les modes personnalisés Jeux ou Film.
	Saturation	Permet d'ajuster la saturation des couleurs de l'image vidéo. Utilisez ⚠(pour augmenter l'apparence monochrome) ou ⚡(pour augmenter l'apparence des couleurs) pour effectuer le réglage (min 0 ~ max 100, réglage par défaut 50).
	Amélioration d'image	La fonction permet d'améliorer les contours de l'image. [REMARQUE: Seulement disponible dans les modes personnalisés Standard, Multimédia, Film ou Jeux. Cette option sera grisée si le mode personnalisé n'est pas l'un ce ces quatre.
	Réinitialiser les Réglages de couleurParamètres affichage	Réinitialise les réglages de couleur de votre moniteur aux valeurs d'usine par défaut.Utilisez le menu Paramètres affichage pour ajuster les réglages d'affichage du moniteur.
		[DBHW]
	Position horizontale	Utilisez les boutons et pour déplacer l'image vers la gauche ou la droite. Le minimum est '0' (-). Le maximum est '100' (+).
	Position verticale	Utilisez les boutons et pour déplacer l'image vers le haut ou le bas. Le minimum est '0' (-). Le maximum est '100' (+).
	Finesse	Cette fonction peut rendre l'image plus nette ou douce. Utilisez les boutons ou pour régler la netteté de '0' à '100'.
	Horloge pixel	Les paramètres Phase et Horloge de pixel permettent de régler plus précisément votre moniteur en fonction de vos préférences. Utilisez les boutons et pour régler la meilleure qualité d'image.
	Phase	Si vous n'avez pas obtenu un résultat satisfaisant en utilisant le réglage de la phase, effectuez le réglage de l'Horloge de pixel (grossier) puis réglez de nouveau la Phase (fin). REMARQUE :Les ajustements Phase et Horloge de pixel ne sont disponibles que pour l'entrée « VGA ».
	Réinit. tous Param. AffichageRéglages énergétiques	Sélectionnez cette option pour restaurer les réglages d'affichage par défaut.
	LED bouton d'alimentation	Vous permet de régler pour que le voyant LED d'alimentation soit allumé ou éteint lorsque utilisé pour économiser de l'énergie.
	Réinit. param. énergétiquesRéglages du menu	Sélectionnez cette option pour restaurer les Réglages de l'énergie par défaut.Sélectionnez cette option pour ajuster les réglages de l'OSD, tels que la langue du menu OSD, la durée d'affichage du menu sur l'écran, et ainsi de suite.
	Langue	Permet de régler la langue d'affichage du menu OSD sur l'une des huit langues suivantes : Anglais, Espagnol, Français, Allemand, Portugais, Russe, Chinois simplifié ou Japonais.
	Transparence	Permet de régler la transparence du menu OSD, d'opaque à transparent.
	Minuterie	Permet de régler la durée d'affichage du menu OSD après le dernier appui sur une touche du moniteur.Utilisez les touches et pour ajuster le curseur en incrément de 1 secondes, de 5 à 60 secondes.
	Verrou	Permet de contrôler l'accès utilisateur aux réglages.Lorsque Verrouillé est sélectionné, aucun réglage utilisateur n'est autorisé. Toutes les touches seront verrouillées à l'exception de la touche [IMAGE].REMARQUE:Lorsque le menu OSD est verrouillé, appuyez sur la touche Menu pour aller directement au menu de réglage de l'OSD, avec 'Verrouiller OSD' sélectionné. Appuyez et maintenez enfoncée la touche [IMAGE] pendant 10 secondes pour déverrouiller et permettre à l'utilisateur d'accéder à tous les paramètres réglables.
	Réinit. param. du menu	Sélectionnez cette option pour restaurer les réglages de menu par défaut.

Autres réglages

DDC/CI

L'interface DDC/CI (Display Data Channel/Command Interface) vous permet d'utiliser un logiciel sur votre ordinateur pour ajuster les réglages d'affichage du moniteur comme la luminosité, la balance des couleurs, etc. Activer (défaut) : Pour optimiser les performances de votre moniteur et faciliter l'utilisation. Désactiver : Pour désactiver l'option DDC/CI ; le message suivant s'affiche sur l'écran.

	Traitement LCD	Cette fonction aidera à réduire les cas mineurs de rétention d'image.Si une image reste affichée sur l'écran, utilisez Traitement LCD pour éliminer l'effet de rétention d'image. La fonction de traitement LCD peut prendre longtemps. La fonction de traitement LCD ne peut pas résoudre les problèmes de rétention d'image sévères.[6x5T] REMARQUE: Utilisez seulement la fonction de traitement LCD lorsque vous avez des problèmes de rétention d'image.Le message d'avertissement suivant s'affichera lorsque vous sélectionnez "Activer" traitement LCD.Dell E1715SCette fonction permet de réduire les cas de rémanence mineurs.En fonction du niveau de rémamence, le programme peut prendre une certaine durée.Voulez-vous continuez?
	Réinitialiser les Autres réglages	Sélectionnez cette option pour restaurer les autres réglages par défaut, tels que DDC/Cl.
	Réglages d'usine	Pour réinitialiser tous les réglages du menu OSD sur les valeurs d'usine par défaut.

Personnaliser

Sélectionnez cette option pour pouvoir définir deux touches de raccourci.

Touche raccourci 1

L'utilisateur peut choisir l'un des modes « Modes prédéfinis », « Luminosité/Contraste », « Réglage auto », « Source d'entrée » et l'utiliser avec une touche de raccourci.

	Touche raccourci 2	L’utilisateur peut choisir l’un des modes « Modes prédéfinis », « Luminosité/Contraste », « Réglage auto », « Source d’entrée » et l’utiliser avec une touche de raccourci.
	Personnaliser la réinitialisation	Permet de restaurer les réglages par défaut des boutons de raccourci.

Messages de l'OSD

Lorsque le moniteur n'est pas compatible avec un certain mode de résolution, vous verrez le message suivant s'afficher :

E1715S :

Dell E1715S

La synchronisation d'entrée actuelle n'est pas prise en charge par l'affichage du moniteur. Veuillez changer votre synchronisation d'entrée en 1280x1024, 60Hz ou en toute autre synchronisation mentionnée par le moniteur selon les caractéristiques du moniteur.

Cela signifie que l'écran ne peut pas se synchroniser avec le signal reçu depuis l'ordinateur. Voir pour connaître les limites des fréquences Horizontales et Verticales acceptables par ce moniteur. Le mode recommandé est 1280 x 1024.

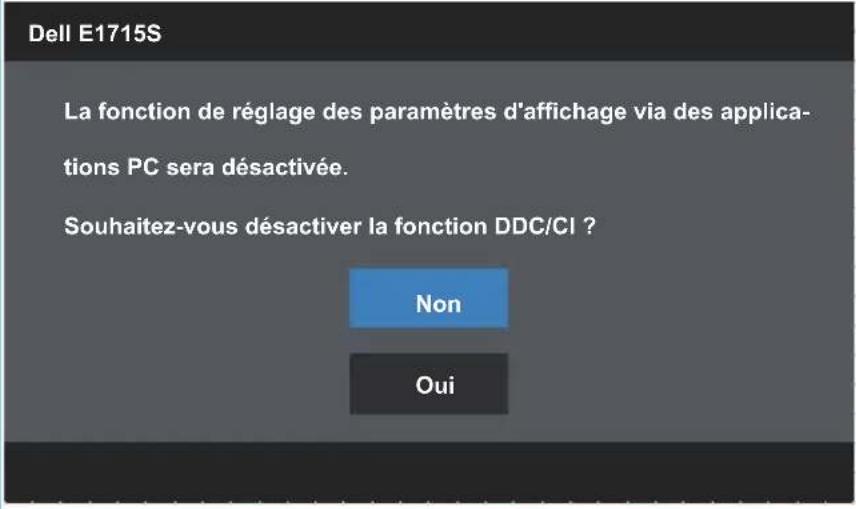

Vous verrez le message suivant avant que la fonction DDC/CI ne soit désactivée.

Dell E1715S

La fonction de réglage des paramètres d'affichage via des applications PC sera désactivée.

Souhaitez-vous désactiver la fonction DDC/CI ?

Non

Oui

Quand le moniteur entre en mode d'économie d'énergie, le message suivant s'affiche :

Dell E1715S

Entrée en économiser puissance.

Activer l'ordinateur et réveiller le moniteur pour avoir accès à l'OSD.

Si vous appuyez sur n'importe quel bouton autre que le bouton d'alimentation, un des messages suivants s'affichera, en fonction de l'entrée sélectionnée :

Dell E1715S

Il n'y a pas de signal venant de votre ordinateur. Appuyez sur une touche du clavier ou déplacez la souris pour le réveiller. S'il n'y a pas d'affichage, appuyez le bouton du moniteur pour sélectionner la source d'entrée correcte sur le menu à l'écran.

Si le câble VGA ou DP n'est pas branché, une boîte de dialogue flottante s'affichera, indiquée ci-dessous. Le moniteur entrera en Mode d'économie d'énergie dans 5 minutes s'il reste inutilisé.

Dell E1715S

Pas de Câble VGA

L'affichage passe alors en mode économie d'énergie dans les 5 minutes.

Voir Solution des problèmes pour plus d'informations.

Régler la résolution au maximum

Pour régler le moniteur sur la résolution maximale :

Windows 7, Windows 8/Windows 8.1:

1. Dans Windows 8/Windows 8.1 uniquement, sélectionnez le pavé Bureau pour passer au bureau classique.
2. Cliquez avec le bouton droit sur le Bureau et cliquez sur Résolution d'écran.
3. Cliquez sur la liste déroulante de la résolution d'écran et sélectionnez 1280 x 1024.
4. Cliquez sur OK.

Si vous ne voyez pas l'option 1280 x 1024, vous avez peut-être besoin de mettre à jour votre pilote graphique. Selon votre ordinateur, utilisez l'une des méthodes suivantes :

Si vous avez un ordinateur de bureau ou portable Dell :

- Allez sur le site www.dell.com/support, saisissez l'ID de service, et téléchargez le dernier pilote pour votre carte graphique.

Si vous n'utilisez pas un ordinateur Dell (portable ou de bureau) :

• Allez sur le site de support de votre ordinateur et téléchargez les derniers pilotes graphiques.
• Allez sur le site de support de votre carte et téléchargez les derniers pilotes graphiques.

Utiliser la fonction Inclinaison

Inclinaison

Avec l'ensemble de la base, vous pouvez incliner le moniteur pour obtenir un angle de vue plus confortable.

21° typique (maximum 22°) 5° typique (maximum 5.5°)

REMARQUE : La base est détachée lorsque le moniteur est livré depuis l'usine.

Guide de dépannage

ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, suivez les Instructions de sécurité.

Test automatique

Votre écran dispose d'une fonction de test automatique qui vous permet de vérifier s'il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l'écran du moniteur reste éteint, utilisez la fonction de test automatique du moniteur en suivant ces étapes :

1. Éteignez votre ordinateur et votre moniteur.
2. Débranchez le câble vidéo à l'arrière de l'ordinateur. Pour garantir le bon fonctionnement du test automatique, débranchez les câbles vidéo à l'arrière de l'ordinateur.
3. Allumez le moniteur.

La boîte de dialogue flottante doit apparaître à l'écran (sur un arrière-plan noir) si le moniteur ne peut pas détecter un signal vidéo mais s'il fonctionne correctement. En mode de test automatique, le témoin d'alimentation LED reste en blanc. De plus, en fonction de l'entrée sélectionnée, l'une des boîtes de dialogue illustrées ci-dessous défilera continuellement sur l'écran.

1. Cette boîte de dialogue apparaîtra également lors du fonctionnement habituel du système en cas de déconnexion ou de dommages du câble vidéo. Le moniteur entrera en Mode d'économie d'énergie dans 5 minutes s'il reste inutilisé.
2. Eteignez votre moniteur et reconnectez le câble vidéo; puis rallumez votre ordinateur ainsi que votre moniteur.

Si l'écran de votre moniteur n'affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur; votre moniteur fonctionne correctement.

Diagnostiques intégrés

Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l'anomalie d'écran que vous avez est un problème inhérent avec votre moniteur, ou avec votre ordinateur et carte graphique.

REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché et le moniteur est en mode de test automatique.

Pour exécuter le diagnostic intégré :

1. Assurez-vous que l'écran est propre (pas de particules de poussière sur la surface de l'écran).
2. Débranchez le câble vidéo à l'arrière de l'ordinateur ou du moniteur. Le moniteur alors va dans le mode de test automatique.
3. Appuyez et maintenez enfoncé le Bouton 1 et le Bouton 4 du panneau frontal, simultanément pendant 2 secondes. Un écran gris apparaît.
4. Examinez soigneusement l'écran pour des anomalies.
5. Appuyez de nouveau sur le Bouton 4 du panneau avant. La couleur de l'écran change à rouge.
6. Examinez l'écran pour des anomalies quelconques.
7. Répétez les étapes 5 et 6 pour examiner l'écran avec les couleurs vertes, bleues, noires, blanches.

Le test est terminé quand l'écran blanc apparaît. Pour quitter, appuyez de nouveau sur le Bouton 4.

Si vous ne détectez pas d'anomalies quelconques lors de l'utilisation de l'outil de diagnostic intégré, le moniteur fonctionne correctement.

Vérifiez la carte vidéo et l'ordinateur.

Problèmes généraux

Le tableau suivant contient des informations générales sur les problèmes les plus courants avec le moniteur et des solutions.

Symptômes courants	Description du problème	Solutions possibles
Pas de vidéo / Voyant DEL d'alimentation éteint	Pas d'image • Vérifiez l'intégrité de la connexion du câble vidéo entre l'ordinateur et le moniteur et qu'elle est correctement faite.• Vérifiez que la prise électrique utilisée fonctionne correctement en branchant un autre appareil électrique dessus.• Vérifiez que le bouton d'alimentation a bien été appuyé.• Cochez l'option du bouton DEL dans Réglages d'énergie dans le menu OSD.
Pas de vidéo / Voyant DEL d'alimentation allumé	Pas d'image ou pas de luminosité	• Augmentez la luminosité et le contraste via l'OSD.• Utilisez la fonction de test automatique du moniteur.• Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.• Vérifiez que la bonne source a été sélectionnée via le menu Source d'entrée Sélection.• Exécutez le diagnostic intégré.
Mauvaise mise au point	L'image est floue, trouble ou voilée.	• Utilisez l'OSD pour utiliser la fonction Réglage auto.• Ajustez la Phase et l'Horloge de pixel via l'OSD.• Enlevez les câbles de rallonge vidéo.• Réinitialisez le moniteur pour restaurer les Réglages d'usine.
Vidéo tremblante/ vacillante	Image comportant des vagues ou un léger mouvement	• Utilisez l'OSD pour utiliser la fonction Réglage auto.• Ajustez la Phase et l'Horloge de pixel via l'OSD.• Réinitialisez le moniteur pour restaurer les Réglages d'usine.• Vérifiez les facteurs environnementaux.• Déplacez le moniteur et testez-le dans une autre pièce.
Pixels manquants	L'écran LCD possède des points.	• Éteignez et rallumez l'écran.• Les pixels qui sont éteints d'une manière permanente sont un défaut naturel de la technologie LCD.Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell :www.dell.com/support/monitors.
Pixels allumés en permanence	L'écran LCD possède des points lumineux.	Éteignez et rallumez l'écran.Les pixels qui sont éteints d'une manière permanente sont un défaut naturel de la technologie LCD.Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell:www.dell.com/support/monitors.
Problèmes de luminosité	Image trop terne ou trop lumineuse	Réinitialisez le moniteur pour restaurer les Réglages d'usine.Utilisez l'OSD pour utiliser la fonction Réglage auto.Ajustez la luminosité et le contraste via l'OSD.
Distorsion géométrique	Image mal centrée	Réinitialisez le moniteur pour restaurer les Réglages d'usine.Utilisez l'OSD pour utiliser la fonction Réglage auto.Ajustez la luminosité et le contraste via l'OSD.REMARQUE:Lorsque vous utilisez 'DP', les réglages de positionnement ne sont pas disponibles.
Lignes horizontales et verticales	L'écran affiche une ou plusieurs lignes	Réinitialisez le moniteur pour restaurer les Réglages d'usine.Utilisez l'OSD pour utiliser la fonction Réglage auto.Ajustez la Phase et l'Horloge de pixel via l'OSD.Utilisez la fonction de test automatique du moniteur pour déterminer si de telles lignes apparaissent également dans le mode de test automatique.Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.REMARQUE:Lorsque vous utilisez 'DVI-D', les réglages de l'Horloge de pixel et de la Phase ne sont pas disponibles.
Problèmes de synchronisation	L'écran est brouillé ou semble découpé en pièces.	Réinitialisez le moniteur pour restaurer les Réglages d'usine.Utilisez l'OSD pour utiliser la fonction Réglage auto.Ajustez la Phase et l'Horloge de pixel via l'OSD.Utilisez la fonction de test automatique du moniteur pour déterminer si l'écran brouillé apparaît également dans le mode de test automatique.Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.Redémarrez l'ordinateur en mode de sécurité.
Problèmes liés à la sécurité	Signes visibles de fumée ou d'étincelles	N'effectuez aucun dépannage.Contactez immédiatement Dell.
Problèmes intermittents	Mauvais fonctionnement marche/arrêt du moniteur	Vérifiez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite.Réinitialisez le moniteur pour restaurer les Réglages d'usine.Utilisez la fonction de test automatique du moniteur pour déterminer si le problème intermittent se produit dans le mode de test automatique.
Couleur absente	Couleur absente de l'image	Utilisez la fonction de test automatique du moniteur.Vérifiez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite.Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.
Mauvaise couleur	La couleur de l'image est incorrecte	Changez le mode de couleur dans l'OSD Réglages de couleur sur 'Graphiques' ou 'Vidéo' en fonction de l'application.Essayez des Modes de couleur prédéfinis différents dans l'OSD Réglages de couleur.Ajustez la valeur R/V/B dans l'OSD Réglages de couleur si la Gestion des couleurs est désactivée.Changez le Format de couleur d'entrée sur RVB PC ou YPbPr dans l'OSD Réglages avancés.
Rétention d'image à partir d'une image statique qui a été affichée pendant une longue période sur le moniteur.	Une ombre faible à partir d'une image statique apparaît sur l'écran	Utilisez la fonction Économie d'énergie pour éteindre le moniteur chaque fois que vous ne l'utilisez plus (pour plus d'informations, voir Modes de gestion d'énergie.Vous pouvez également utiliser un économiseur d'écran qui change dynamiquement.Utilisez seulement la fonction "Traitement LCD" dans "Autres réglages" lorsque vous avez des problèmes de rétention d'image.

Problèmes spécifiques au produit

Symptômes spécifiques	Description du problème	Solutions possibles
L'image de l'écran est trop petite.	L'image est centrée sur l'écran mais ne remplie pas la surface entière visible	Réinitialisez le moniteur pour restaurer les Réglages d'usine.
Impossible de régler le moniteur avec les boutons du panneau frontal.	L'OSD n'apparaît pas à l'écran.	Éteignez le moniteur, débranchez le cordon d'alimentation puis rebranchez-le et rallumez le moniteur.
Pas de signal d'entrée lorsque les contrôles de l'utilisateur sont utilisés.	Pas d'image, le voyant DEL est en blanc.Lorsque vous appuyez sur la touche "haut", "bas" ou "Menu", le message "Aucun signal d'entrée" s'affiche.	Vérifiez la source de signal.Vérifiez que l'ordinateur n'est pas en mode Economie d'énergie en déplaçant la souris ou en appuyant sur n'importe quelle touche du clavier.Vérifiez que le câble de signal est correctement branché.Rebranchez-le si nécessaire.Redémarrez l'ordinateur ou le lecteur vidéo.
L'image ne remplit pas l'écran entier.	L'image n'est pas aussi longue ou aussi large que l'écran.	Exécutez le diagnostic intégré.

REMARQUE : Lorsque vous choisissez le mode DP, la fonction Réglage auto n'est pas disponible.

Annexe

⚠️ ATTENTION : L'utilisation de contrôles, des réglages ou des procédures autres que ceux spécifiés dans la présente documentation risquent de vous exposer à des chocs, des électrocutions et/ou des dangers mécaniques.

Pour plus d'informations sur les instructions de sécurité, voir le Guide d'information du produit.

Règlement de la FCC (États-Unis uniquement) et autres informations réglementaires

Pour le règlement de la FCC et les autres informations réglementaires, référez-vous au site Internet pour la conformité à la réglementation : www.dell.com/regulatory_compliance.

Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation est permise sujette aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer des interférences nuisibles.
(2) Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Contacter Dell

Pour les clients aux États-Unis, appelez le 800-WWW-DELL (800-999-3355).

REMARQUE : Si vous n'avez pas de connexion Internet active, vous pouvez trouver les informations pour nous contacter sur votre facture d'achat, votre bordereau d'emballage, votre relevé ou le catalogue des produits Dell.

Dell offre plusieurs options de services et d'assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.

Pour accéder au support en ligne pour le moniteur :

Pour contacter Dell pour les ventes, l'assistance technique, ou les questions de service à la clientèle :

1. Visitez www.dell.com/support
2. Vérifiez votre pays ou région dans le menu déroulant Choisir un Pays/Région en haut à gauche de la page.
3. Cliquez sur Contactez-nous en haut à gauche de la page.
4. Sélectionnez le lien du service ou de l'assistance requise.
5. Choisissez la méthode pour contacter Dell qui vous convient le mieux.

Installation de votre moniteur

Réglage de la résolution d'affichage sur 1280 x 1024 (maximum)

Pour un fonctionnement optimal du moniteur lors de l'utilisation des systèmes d'exploitation Microsoft Windows, réglez la résolution d'affichage sur 1280 x 1024 pixels en suivant les étapes suivantes :

Dans Windows 7, Windows 8/Windows 8.1:

1. Dans Windows 8/Windows 8.1 uniquement, sélectionnez le pavé Bureau pour passer au bureau classique.
2. Cliquez avec le bouton droit sur le Bureau et cliquez sur Résolution d'écran.
3. Cliquez sur la liste déroulante de la résolution d'écran et sélectionnez 1280 x 1024.
4. Cliquez sur OK.

Si vous ne voyez pas l'option 1280 x 1024, vous avez peut-être besoin de mettre à jour votre pilote graphique. Veuillez choisir le scénario ci-dessous qui décrit le mieux le système d'ordinateur que vous utilisez, et suivez les instructions fournies

1: Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec accès à l'Internet
2: Si vous n'avez pas un ordinateur de bureau, un ordinateur portable ou une carte graphique Dell

Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec accès à l'Internet

1. Allez sur le site http://www.dell.com/support, saisissez l'identifiant de dépannage, et téléchargez le dernier pilote pour votre carte graphique
2. Après avoir installé les pilotes pour votre carte graphique, essayez de re-régler la résolution sur 1280 x 1024.

REMARQUE : Si vous ne pouvez toujours pas régler la résolution sur 1280 x 1024, veuillez contacter Dell pour plus d'informations sur les cartes graphiques compatibles avec ces résolutions.

Si vous n'avez pas un ordinateur de bureau, un ordinateur portable ou une carte graphique Dell

Dans Windows 7, Windows 8/Windows 8.1:

1. Dans Windows 8/Windows 8.1 uniquement, sélectionnez le pavé Bureau pour passer au bureau classique.
2. Cliquez avec le bouton droit sur le Bureau et cliquez sur Personnalisation.
3. Cliquez sur Modifier les réglages d'affichage.
4. Cliquez sur Réglages avancés.
5. Identifiez le fournisseur de votre carte graphique à partir de la description en haut de la fenêtre (par exemple NVIDIA, ATI, Intel etc.).
6. Référez-vous au site Internet du fournisseur du fournisseur de votre carte graphique pour un pilote mis à niveau (par exemple, http://www. ATI.com OU http://www.NVIDIA.com).
7. Après avoir installé les pilotes pour votre carte graphique, essayez de re-régler la résolution sur 1280 x 1024.

REMARQUE : Si vous ne pouvez régler la résolution sur 1280 x 1024, veuillez contacter le fabricant de votre ordinateur ou acheter une carte graphique qui prend en charge la résolution vidéo de 1280 x 1024.

Procédures pour définir deux moniteurs dans Windows 7 ou Windows 8/Windows 8.1

Dans Windows 7

Connectez le(s) moniteur(s) externe(s) à votre ordinateur de bureau ou portable à l'aide d'un câble vidéo (VGA, DVI, DP, HDMI etc.) et suivez n'importe laquelle des méthodes d'installation ci-dessous.

Méthode 1 : En utilisant le raccourci clavier "Win+P"

1. • P la touche Windows logo + P sur votre clavier.
2. Tout en maintenant enfoncée la touche Windows logo, appuyez sur P pour basculer entre les différentes sélections d'affichage.

Méthode 2 : En utilisant le menu "Résolution d'écran"

1. Cliquez avec le bouton droit sur le Bureau et cliquez sur Résolution d'écran.

1. Cliquez sur Affichages multiples pour choisir une sélection d'affichage. Si vous ne voyez pas le moniteur additionnel listé, cliquez sur Détecter.

- Il vous faudra peut-être redémarrer votre système et répéter les étapes 1 à 3 si le système ne détecte pas le moniteur ajouté.

Connectez le(s) moniteur(s) externe(s) à votre ordinateur de bureau ou portable à l'aide d'un câble vidéo (VGA, DVI, DP, HDMI etc.) et suivez n'importe laquelle des méthodes d'installation ci-dessous.

Méthode 1 : En utilisant le raccourci clavier "Win+P"

1. Appuyez sur la touche Windows logo + P sur votre clavier.
2. Tout en maintenant enfoncée la touche Windows logo, appuyez sur P pour basculer entre les différentes sélections d'affichage.

Méthode 2 : En utilisant le menu "Résolution d'écran"

1. Dans l'écran Démarrer, sélectionnez le pavé Bureau pour passer au bureau Windows classique.

1. Cliquez avec le bouton droit sur le Bureau et cliquez sur Résolution d'écran.

1. Cliquez sur Affichages multiples pour choisir une sélection d'affichage. Si vous ne voyez pas le moniteur additionnel listé, cliquez sur Détecter.

- Il vous faudra peut-être redémarrer votre système et répéter les étapes 1 à 3 si le système ne détecte pas le moniteur ajouté.

Paramétrer les Réglages de l'affichage pour de multiples moniteurs

Après installation du/des moniteur(s) externe(s), les utilisateurs peuvent sélectionner le style d'affichage désiré dans le menu Affichages multiples : Dupliqué, Étendu, Afficher le Bureau dessus.

- Dupliquer ces affichages : Dupliquer le même écran sur deux moniteurs avec la même résolution, le choix étant basé sur le moniteur avec la plus basse résolution.

Dans Windows 8/Windows 8.1

- Étendre ces affichages : Cette option est recommandée lorsqu'un moniteur externe est connecté à un ordinateur de bureau, et chaque moniteur peut afficher différents écrans indépendamment afin d'améliorer la commodité pour l'utilisateur. La position relative des écrans peut être définie ici, par exemple le moniteur 1 peut être paramétré pour être à gauche du moniteur 2 ou l'inverse. Cela dépend de la position physique du moniteur LCD par rapport à l'ordinateur portable. La ligne horizontale affichée sur les deux moniteurs peut être basée sur l'ordinateur portable ou le moniteur externe. Toutes ces options sont réglables et, la seule chose que doit faire l'utilisateur, c'est faire glisser l'écran principal sur le moniteur étendu.

Dans Windows 7

- Afficher le bureau seulement sur... : Afficher le statut d'un moniteur particulier. Cette option est généralement choisie lorsque l'ordinateur portable est utilisé en tant que PC de façon à ce que l'utilisateur puisse profiter d'un moniteur externe de grande taille. La plupart des ordinateurs portables actuels prennent en charge les résolutions les plus courantes. Comme indiqué dans le dessin ci-dessus, la résolution du moniteur de l'ordinateur portable est de seulement 1280 x 800 mais, après branchement d'un moniteur LCD externe de 27", les utilisateurs peuvent améliorer immédiatement le confort visuel avec la qualité 1920 x 1080 Full HD.

Dans Windows 7
