Mini Rearview CAM22 - Caméra de surveillance BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance embarquée (rétroviseur)
Marque	Boss
Modèle	Mini Rearview CAM22
Dimensions (approx.)	10 x 3 x 2 cm
Poids	100 g
Alimentation	12 V CC via câble d'alimentation
Résolution d'enregistrement	720p (HD)
Angle de vue	140° (grand angle)
Vision nocturne	Oui, infrarouge intégré
Détection de mouvement	Oui
Enregistrement en boucle	Oui
Stockage	Carte microSD (non incluse, jusqu'à 32 Go)
Écran	Intégré (rétroviseur) 4,3 pouces
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Installation sécurisée sur pare-brise. Utiliser les fixations fournies.
Pièces détachées et réparabilité	Câble d'alimentation et support disponibles. Réparation en centre agréé.

FOIRE AUX QUESTIONS - Mini Rearview CAM22 BOSS

Comment installer la caméra Mini Rearview CAM22 ?

Fixez le support sur le pare-brise à l'aide de la ventouse ou du ruban adhésif double face fourni. Branchez le câble d'alimentation sur l'allume-cigare (12 V). Ajustez l'angle de la caméra pour une vue optimale de la route.

Quel type de carte mémoire utiliser ?

Utilisez une carte microSD de classe 10 ou supérieure, jusqu'à 32 Go. Insérez-la dans le logement prévu à cet effet. Formatez la carte dans l'appareil avant la première utilisation.

Comment activer la vision nocturne ?

La vision nocturne s'active automatiquement lorsque la luminosité est faible. Les LED infrarouges s'allument pour éclairer la scène. Vous pouvez désactiver cette fonction dans les paramètres si nécessaire.

L'enregistrement en boucle efface-t-il les anciennes vidéos ?

Oui, l'enregistrement en boucle écrase automatiquement les fichiers les plus anciens lorsque la carte est pleine. Les vidéos protégées (verrouillées) ne sont pas effacées.

Comment visionner les vidéos enregistrées ?

Vous pouvez visionner les vidéos directement sur l'écran de la caméra via le menu de lecture. Vous pouvez également retirer la carte microSD et la lire sur un ordinateur avec un adaptateur.

Que faire si la caméra ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur l'allume-cigare et que la prise est sous tension. Essayez un autre adaptateur 12 V si possible. Si le problème persiste, contactez le support technique.

La détection de mouvement fonctionne-t-elle à l'arrêt ?

Oui, la détection de mouvement est active même lorsque le véhicule est à l'arrêt (si la caméra est alimentée en continu). Elle déclenche l'enregistrement lorsqu'un mouvement est détecté dans le champ de vision.

Puis-je utiliser la caméra comme rétroviseur normal ?

Oui, la Mini Rearview CAM22 se fixe sur le rétroviseur existant ou le remplace. Lorsqu'elle est éteinte, elle reflète comme un miroir classique. En marche, l'écran affiche la vue de la caméra arrière.

Comment protéger une vidéo contre l'effacement ?

Pendant la lecture d'une vidéo, appuyez sur le bouton de verrouillage (souvent représenté par un cadenas) pour protéger le fichier. Les vidéos verrouillées ne seront pas supprimées lors de l'enregistrement en boucle.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également le demander par email en choisissant votre langue.

MODE D'EMPLOI Mini Rearview CAM22 BOSS

142*100mm

Specifications

Images sensors:	☐PC1030 ☐MT9V136 ☐PC3030
Power upply:	DC9V - 15V
Lens Angle(Deg.):	170°
TV System:	PAL/NTSC
Video Output:	1.0vp-p,75ohm
S/N Ratio:	≥48dB
IP rating:	IP68
Operating Temperature(Deg.C):	-30 °C +70 RH95%MAX. )
White Balance: Auto
Minimum illumination:	0.5Lux
AGC:	Auto
Resolution(TV Lines):	☐420 480 ☐
Electronic shutter	1/60(NTSC) 1/50(PAL)1/10,000second
Effective pixels:	656*492
The above parameters can ba modified without separate notification

Mini Rear-view Flush Mount Camera

Model : CAM22

User Manual

Thank you for choosing Boss Audio.

DO NOT FULLY RELY ON THE REVERSE CAMERA WHEN BACKING UP, know your surroundings before backing.

Installation

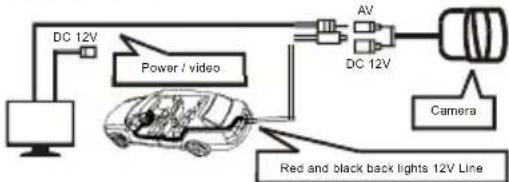

1. Wire connection

Complete all of the required connections in the way that make all the lines hided in the car.

2. Installation

The camera can be installed in the following way: Flush-mount (see diagram 1)

Flush-mount: Install by drilling a hole on the rear bumper.

Attention: The camera switch is controlled by the reverse gear shift.

Simple Troubleshooting Guide

The following checklist might help to solve the problems which you meet when using the unit. Please double check and make sure if the connection and the procedure of the operation is done properly before using the checklist .below

Problem	Cause/Solution
No Image.	Please check if the power cable is well connected.Please make sure good connection between the video in and the monitor.Please check if reverse gear is in place.Please make sure correct setup of monitor.
Image Blurring	Please check if there is water stain or dust on the camera.Please make sure cleaness of the camera lens.
Image Shaking	Please adjust and fix-up
Image Slanting	Please adjust the bracket of camera

Note:

If any of the problems persist after check list had been made, consult your nearest service dealer. Never attempt to disassemble your unit by yourself.
