Type de produit	Alimentation PC
Marque	Antec
Modèle	HCP-1000 Platinum
Puissance nominale	1000 W
Certification	80 PLUS Platinum, rendement jusqu'à 94 %
Connecteurs modulaires	Oui, avec connecteur 20+8 broches pour carte mère
Normes conformes	ATX12V v2.32 et EPS12V v2.92
Entrée universelle	100~240 Vca, détection automatique
PFC active	Oui
Protections intégrées	OCP, OVP, UVP, SCP, OPP, OTP, SIP, NLO, BOP
Connecteurs fournis	1 × 24 broches (20+8), 1 × 8 broches ATX12V/EPS12V (4+4), 1 × 8 broches EPS12V, 1 × 16 broches (2 × 6+2 PCI-E), 2 × 8 broches (6+2 PCI-E), 3 × Molex + FDD, 3 × SATA, 1 × Molex, 1 × OC Link™
Garantie	7 ans
Entretien	Pas de fusible remplaçable ; débrancher le secteur après un défaut
Sécurité	Circuits de protection de niveau industriel (OCP, OVP, etc.)
Pièces détachées / réparabilité	Câbles modulaires inclus ; utiliser uniquement les câbles fournis
Informations générales	Service support 24h/7j, site web : antec.com
Fonctionnalité spéciale	OC Link™ pour connecter deux alimentations HCP Platinum

FOIRE AUX QUESTIONS - HCP-1000 Platinum ANTEC

Quelle est la puissance totale du HCP-1000 Platinum ?

Le HCP-1000 Platinum délivre une puissance nominale de 1000 W.

Quelles certifications énergétiques possède cette alimentation ?

Elle est certifiée 80 PLUS Platinum, avec un rendement pouvant atteindre 94 %.

Quels types de connecteurs modulaires sont disponibles ?

L'alimentation est entièrement modulable avec des connecteurs 5 broches et 16 broches. Elle inclut notamment 1 connecteur principal 24 broches (20+8), 2 connecteurs CPU (4+4 et 8 broches), 3 connecteurs PCI-E (2×6+2), des connecteurs SATA, Molex et un câble OC Link™.

Comment installer le système OC Link™ pour deux alimentations ?

Branchez le câble OC Link™ aux deux blocs d'alimentation Antec HCP Platinum. Allumez ensuite les deux alimentations avec l'interrupteur I/O en position 'I'. Le système totalise la puissance des deux unités.

Quelles protections de sécurité sont intégrées ?

Le bloc est protégé contre les surintensités (OCP), les surtensions (OVP), les sous-tensions (UVP), les courts-circuits (SCP), les surcharges (OPP), les températures élevées (OTP), les surtensions transitoires (SIP), l'absence de charge (NLO) et les chutes de tension (BOP).

Cette alimentation est-elle compatible avec les normes ATX et EPS ?

Oui, elle est conforme aux spécifications ATX12V v2.32 et EPS12V v2.92.

Comment brancher les câbles modulaires ?

Utilisez uniquement les câbles fournis avec l'alimentation. Connectez les câbles aux jacks 5-pin ou 16-pin à l'arrière du bloc. Pour la carte mère, utilisez le connecteur 20+8 broches. Pour le CPU, utilisez le connecteur 8 broches (4+4) ou 8 broches EPS.

Que faire si l'alimentation se verrouille en protection ?

Éliminez la cause du défaut, puis mettez le bloc hors tension (interrupteur I/O sur 'O') et rebranchez pour rétablir le fonctionnement normal. Il n'y a pas de fusible remplaçable.

Quelle est la plage de tension d'entrée supportée ?

L'alimentation accepte une entrée universelle de 100 à 240 Vca avec détection automatique, sans sélecteur de tension.

Quelle est la durée de garantie du HCP-1000 Platinum ?

Antec offre une garantie de 7 ans et un service support 24h/7j.

MODE D'EMPLOI HCP-1000 Platinum ANTEC

La série Antec High Current Pro Planum est le meilleur sur le marché pour les alimentaons. High Current Pro Planum est totalement modulable avec un connecteur de 20+8 broches pour vos besoins d'aujourd'hui et de demain. En ulisant une alimentaon avec le label 80 PLUS® PLATINUM & ErP Lot 6: 2013, garanssant un rendement d'énergie jusqu'à 94%, vous pourrez réduire votre facture de 25% comparé aux autres alimentaons sur le marché. Le connecteur HCP Planum à 16 broches crée un nouveau niveau de exibilité en doublant la connecivité modulable, permet le support de deux connecteurs à 8 broches ainsi que pour des connecteurs de 10, 12, 14 ou 16 broches. Le HCP-1000 Planum dispose d'une garane de 7 ans et d'un service support équivalent à sa durée de vie et ce 24h/7j.

NORMES ET CARACTERISTIQUES

Le bloc d'alimentaon HCP-1000 Planum est conforme aux spécicaons ATX12V v2.32 et EPS12V v2.92. Le bloc d'alimentaon HCP-1000 Planum est doté d'une entrée universelle capable de détecter automaquement le branchement du bloc d'alimentaon à une prise secteur de 100\~240Vc.a., sans qu'il soit nécessaire d'uliser de sélecteur de tension. Ce bloc d'alimentaon a également une PFC acve, qui améliore la valeur de facteur de puissance du bloc d'alimentaon en modiant la forme de l'onde de courant d'entrée et contribue donc à la transmission sur le réseau d'alimentaon.

PROTECTION SYSTEME

Une variété de circuits de sécurité de niveau industriel vous permera de protéger votre ordinateur: Protecon contre les surintensités (OCP), Protecon contre les surtensions (OVP), Protecon contre les soustensions (UVP), Protecon par court-circuit (SCP), Protecon contre les surcharges (OPP), Protecon contre les températures trop élevées (OTP), Protecon contre les surtensions transitoires (SIP), Aucune opéraon de chargement (NLO) & Protecon chute de tension (BOP). Parfois, le bloc d'alimentaon se verrouille dans un état protégé. Cela signie qu'il vous faudra éliminer l'erreur et mere le bloc d'alimentaon hors tension pour rétablir le fonconnement normal. Il n'existe aucun fusible remplaçable dans votre bloc d'alimentaon HCP-1000 Planum.

CONNECTEURS MODULAIRES

6 jacks 5-pin noir et 5 jacks 16-pin noir à l'arrière de votre alimentaon HCP-1000 Planum. Ces prises sont réservées au branchement des câbles oponnels livrés avec l'alimentaon.

Aenon : Ne connectez que les câbles fournis avec cee alimentaon HCP-1000 Planum. D'autres câbles pourraient se révéler incompables !

Connecteur carte mère 20+8 broches

Vous pouvez connecter 1 ou 2 câbles modulaires 8 broches à n'importe quel connecteur 16 broches

Installaon du système OC Link™

Branchez le câble de liaison inclus OC Link™ à deux blocs d'alimentaons Antec HCP Planum. Vous pouvez uliser n'importe quelle combinaison de modèles tels que 850 + 1300 + 1000 ou 1300. Vous pouvez connecter n'importe quel élément du système, soit l'alimentaon sans restricons. Veuillez lire le chapitre "INSTALLATION" pour vous aider. Veuillez enclencher le bouton "I / O" des deux alimentaons et appuyer sur "I" (On). Il sut d'allumer le système une fois la conguraon terminée.

HCP Planum OC LinkTM		MAX
PSU # 1	PSU # 2	Output	+12V comb.	PCI-E
850W	850W	1700W	142A	12
850W	1000W	1850W	154A	12
850W	1300W	2150W	179A	16
1000W	1000W	2000W	167A	12
1000W	1300W	2300W	192A	16
1300W	1300W	2600W	217A	20

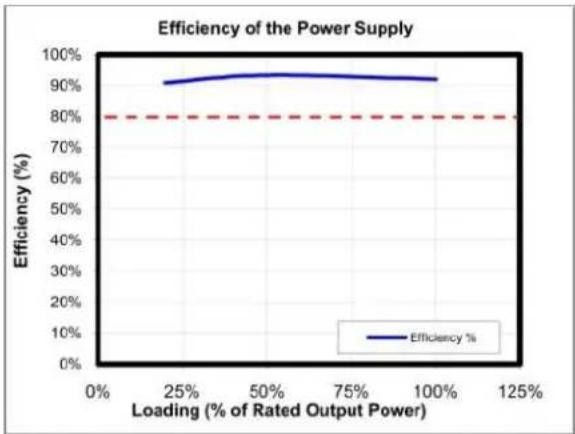

La cercaon 80 PLUS® est la norme indépendante la plus largement reconnue en maère de rendement énergéque des alimentaons. Une alimentaon cerée 80 PLUS® consomme moins d'énergie et dégage moins de chaleur. Résultat: elle refroidit plus vite, elle fonconne plus discrètement et elle dure plus longtemps. La cercaon 80 PLUS® PLATINUM signie que le bloc d'alimentaon HCP-1000 Planum est au moins 89 % écoénergéque pour un large éventail de charges de fonconnement. Conséquence pour vous : un abaissement des coûts d'ulisaon et une contribuon à la protecon de l'environnement.

Pour en savoir plus sur la capacité de sore et la régulaon des diérentes tensions, voir le tableau 1.

TABLEAU 1

Tension	Charge maximale	Équilibrage de charges	Tension d'ondulation (p-p)
+12V1	40A	±3%	< 50 mV
+12V2	40A	±3%	< 50 mV
+12V3	40A	±3%	< 50 mV
+12V4	40A	±3%	< 50 mV
+3.3V	25A	±5%	< 30 mV
+5V	18A	±5%	< 50 mV
-12V	0.5A	±10%	< 120 mV
+5Vsb	3A	±3%	< 40 mV

TABLEAU 2

Quanté de câbles	Connecteurs		Connecteur	Descripon
1		X 1	20 broches & 8 broches	Connecteur principal 24 broches
1		X 1	8 broches	8(4+4) broches ATX12V/EPS12V
1		X 1	8 broches	8 broches EPS12V
1		X 2	16 broches	8(6+2) broches PCI-E
2		X 2	8 broches	8(6+2) broches PCI-E
1		X 3	5 broches	Molex + FDD
		X 1
3		X 3	5 broches	SATA
1		X 3	5 broches	Molex
1		X 2	2 broches	OC LinkTM

INSTALLATION

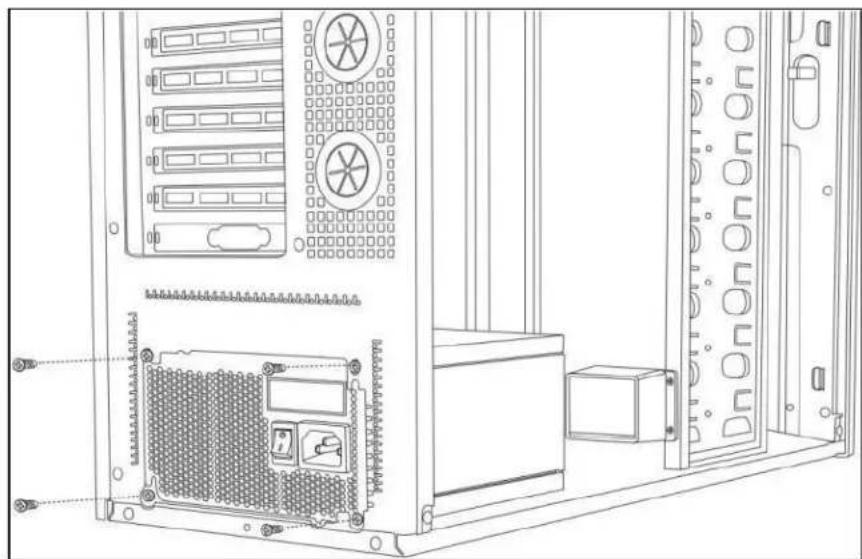

Installez le bloc d'alimentaon dans le haut ou le bas de votre boîer à l'aide des quatre vices fournies. Consultez le guide de l'ulisateur de votre boîer si vous n'êtes pas sûr(e) de l'endroit où le bloc d'alimentaon doit être installé.

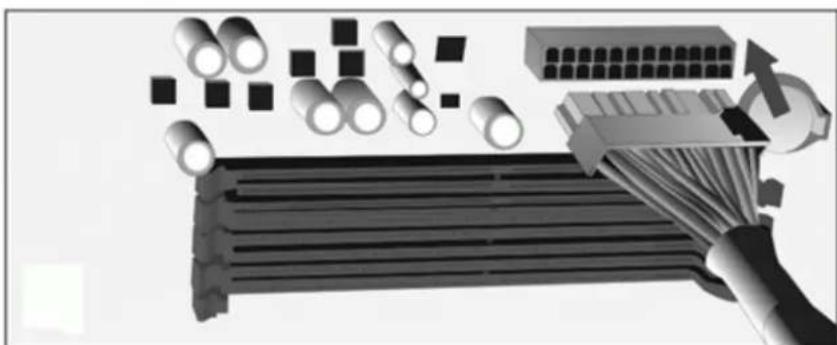

Branchez le connecteur d'alimentaon secteur à 24 broches sur la carte mère.

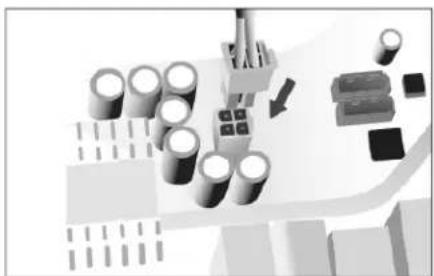

Branchez le connecteur à 4+4 ou 8 broches de l'UC. Si la carte mère dispose d'une prise à 8 broches avec certaines ouvertures bouchées, nous vous recommandons de rerer les capuchons et d'uliser le connecteur à 8 broches.

Remarque : pour des instrucons spéciques, consultez également le manuel de l'ulisateur de la carte mère.

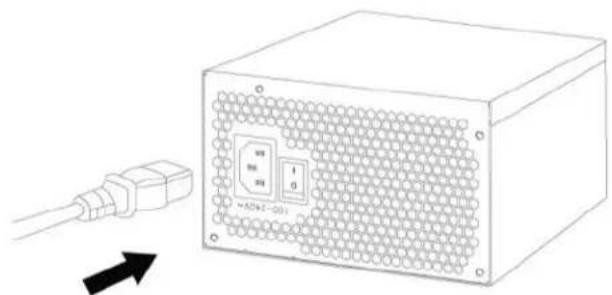

Branchez le cordon d'alimentaon secteur sur la prise secteur (c. a.) du bloc d'alimentaon. Veillez à uliser le cordon haute résistance fourni avec le bloc d'alimentaon.

Les cartes graphiques PCI-E ont des alimentaons variées. Pour certaines, un seul connecteur à 6 broches est susant ; en outre, les connecteurs rigides sont ulisés de préférence. Certaines cartes très puissantes requièrent plusieurs connecteurs, notamment le connecteur avancé PCI-E à 8 broches. Le connecteur PCI-E à 8 broches du bloc d'alimentaon peut être utilisé comme connecteur à 6 ou 8 broches.

Les unités de disque dur, les lecteurs opques (CD/DVD/BluRay™) et autres accessoires ulisent soit l'ancien connecteur Molex à 4 broches soit le connecteur SATA à 15 broches plus récent. Les connecteurs Molex à 4 broches comprennent quatre ls : deux noirs, un jaune et un rouge. Le connecteur SATA possède un l d'alimentaon orange en plus.

Une fois toutes les connexions eectuées et vériées, meez l'interrupteur du bloc d'alimentaon en posion de marche « | ». Vous pouvez à présent mere l'ordinateur sous tension.
