Type de produit	Système home cinéma
Marque	Samsung
Modèle	HT-AS700
Dimensions (L x H x P)	430 x 65 x 300 mm
Poids	3,5 kg
Alimentation	120-240 V, 50/60 Hz
Consommation électrique	45 W (en fonctionnement), 0,5 W (veille)
Fonctions principales	Lecteur DVD, radio FM, USB, entrée audio numérique optique et coaxiale, sortie HDMI, fonction Karaoké
Formats audio pris en charge	Dolby Digital, DTS, MP3, WMA
Formats vidéo pris en charge	DivX, XviD, MPEG-4
Puissance de sortie	1000 W (RMS, total)
Nombre de canaux	5.1
Connectivité	HDMI, composante, composite, entrée audio analogique, USB, sortie caisson de basses
Accessoires inclus	Télécommande, câbles audio/vidéo, câble d'alimentation, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants ou produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ou à la chaleur excessive. Débrancher avant tout nettoyage.
Pièces détachées et réparabilité	Pièces disponibles (télécommande, câbles, fusible). Réparation par centre agréé Samsung.
Informations générales	Système home cinéma Samsung HT-AS700. Notice d'utilisation disponible en PDF.

FOIRE AUX QUESTIONS - HT-AS700 SAMSUNG

Comment brancher le Samsung HT-AS700 à ma télévision ?

Utilisez un câble HDMI pour relier la sortie HDMI OUT du système à l'entrée HDMI de votre téléviseur. Vous pouvez également utiliser une connexion composante ou composite selon les entrées disponibles.

Puis-je lire des fichiers USB sur le HT-AS700 ?

Oui, branchez une clé USB ou un disque dur externe formaté en FAT32 sur le port USB avant. Le système lit les fichiers audio (MP3, WMA) et vidéo (DivX, XviD).

Comment régler le volume du caisson de basses ?

Appuyez sur la touche BASS de la télécommande, puis utilisez les touches VOL + ou VOL - pour ajuster le niveau du caisson de basses.

Que faire si le système ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que la prise secteur fonctionne. Si le problème persiste, essayez de débrancher l'appareil pendant 30 secondes, puis rebranchez-le.

Comment passer en mode radio FM ?

Appuyez sur la touche FUNCTION de la télécommande ou du panneau avant jusqu'à afficher FM sur l'écran. Utilisez les touches TUNING pour rechercher les stations.

Puis-je connecter un microphone pour le Karaoké ?

Oui, le HT-AS700 dispose d'une entrée microphone MIC à l'avant. Branchez un microphone et appuyez sur KARAOKE pour activer le mode.

Comment effectuer une réinitialisation d'usine ?

Éteignez l'appareil, maintenez enfoncées les touches STOP et POWER simultanément pendant 5 secondes. L'écran indique INIT et l'appareil redémarre.

Quels formats de disques puis-je lire ?

Le système lit les DVD, DVD-R/RW, CD, CD-R/RW, et les DVD±R/RW. Il ne lit pas les Blu-ray ni les HD DVD.

Comment connecter un appareil externe via l'entrée audio numérique ?

Utilisez un câble optique ou coaxial pour relier la sortie numérique de votre appareil (ex: console de jeux) à l'entrée DIGITAL AUDIO IN correspondante à l'arrière.

L'image ne s'affiche pas à l'écran, que faire ?

Vérifiez que la source d'entrée sur votre téléviseur est correcte (HDMI, etc.). Assurez-vous que le système est allumé et que le câble vidéo est bien connecté. Essayez un autre câble si nécessaire.

MODE D'EMPLOI HT-AS700 SAMSUNG

Ce symbole avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil.

Ce symbole avertit l'utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

AVERTISSEMENT : Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

PRÉCAUTIONS : Afin d'empêcher le choc électrique, assurez-vous de placer la large lame dans la fente la plus large et insérez-la complètement.

Assurez-vous que l'alimentation secteur de votre maison corresponde bien à celle indiquée sur l'étiquette d'identification collée au dos de votre appareil. Installez celui-ci à plat, sur un support adapté (mobilier), en lui laissant suffisamment d'espace libre pour une bonne ventilation (7 à 10 cm). Assurez-vous que les fentes de ventilation ne soient pas recouvertes. Ne placez pas d'autres appareils ni des appareils lourds sur votre lecteur DVD. Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. Avant de déplacer le lecteur, assurez-vous que le tiroir à disque est vide. Ce lecteur DVD est concu pour un usage continu. Le placer en mode veille n'interrompt pas son alimentation électrique. Pour séparer complètement le lecteur du secteur, il doit être déconnecté en le débranchant, ce qui est conseillé si vous ne l'utilisez pas pendant un certain temps.

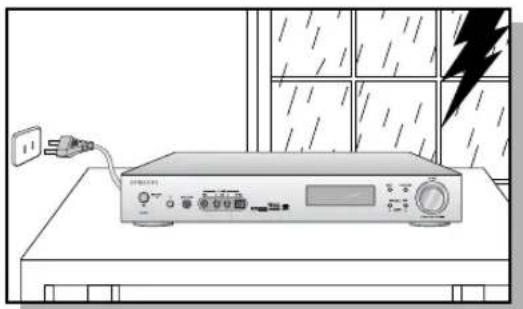

En cas d'absence prolongée ou d'orage, il est conseillé de débrancher l'appareil de sa prise de courant.

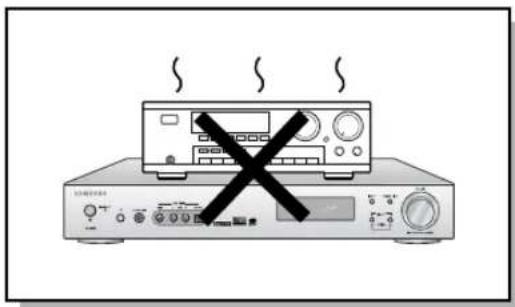

Ne placer pas l'appareil près de sources de chaleur importantes. Elles peuvent causer la surchauffe et la mauvaise fonctionnement de l'unité.

Protegéz le lecteur de l'humidité et de la chaleur excessive (cheminée), ainsi que de tout équipement créant de puissants champs magnétiques ou électriques (haut-parleurs). Déconnectez le câble d'alimentation du secteur si le lecteur fonctionne mal. Votre lecteur n'est pas concu pour une utilisation industrielle, mais pour une utilisation familiale. L'usage de ce produit est destiné à des fins purement privées. Copier ou télécharger des fichiers musicaux à des fins de commercialisation ou pour tout autre but lucratif constitue ou pourrait constituer une violation au Code de la propriété Intellectuelle. exclusion de garantie : dans la mesure permise par la loi, toute déclaration ou toute garantie de non-contrefacon de droits d'auteurs ou de tous autres droits de propriété intellectuelle resultant de l'utilisation du produit dans des conditions autres que celles visées ci-dessus est exclue. Condensation : Si votre appareil et/ou des disques onl passé un certain temps dans une température ambiante froide, par ex. pendant un transport en hiver, attendez environ 2 heures qu'ils aient atteint la température ambiante afin d'éviter des dégâts sérieux.

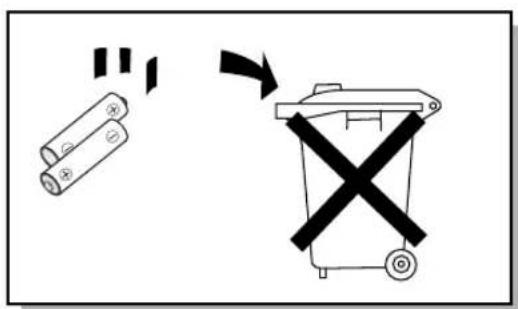

La pile utilisée dans cet appareil contient des produits chimiques nuisibles à l'environnement. Ne jetez pas les piles avec les déchets domestiques. Nous recommandons que le remplacement des piles soient effectué par un technicien.

▶▶ Qu'est ce qu'un récepteur AV ?

Cela correspond à un amplificateur exclusif cinéma maison qui amplifie le signal audio du lecteur DVD et CD comme étant un élément clé du cinéma maison.

▶ Voyons à présent la différence entre un amplificateur général et un récepteur AV !

Amplificateur général	Récepteur AV
2 canaux (enceinte gauche et droite)	Canaux multiples (5,1 canaux par défaut)
Lit principalement de la musique	Lit du son vidéo et musical de façon réaliste. Dispose
Il ne s'agit pas d'un décodeur	Dispose d'un décodeur
Ne lit pas différents types de formats sonores	Lecture de différents types de formats sonores y compris Dolby Digital et DTSPlusieurs connecteurs entrée/sortiePas de bruit en utilisant le type de signal numérique

Dolby Pro Logic II x

Dolby Pro Logic II x est une nouvelle méthode de décodage du signal audio de canaux multiples qui améliore le Dolby Pro Logic existant.

DTS 96/24

DTS est le format ambiophonique qui utilise les sons multi-canaux de 5,1 canaux de 96KHz/24bit sans perte de qualité d'image du DVD. De plus, il peut reproduire la matrice 6,1 du signal décodeur DTS 96/24.

DOLBY DIGITAL EX

Il n'améliore pas uniquement la capacité d'expression de l'espace du canal ambiophonique de manière significative mais utilise également la localisation sonore à l'arrière selon la reproduction du champ sonore à 6,1 canaux y compris le canal central arrière.

Fabriqué sous licence de Dolby Laboratories.

"Dolby", "ProLogic" et le symbole double D sont des marques de commerce de Dolby Laboratories. ©'uvres confidentielles non publiées (c)1992-1997 Dolby Laboratories. Tous droits réservés.

DTS (Digital Theater Systems)

DTS lit un son de 5,1 canaux en lisant le son du disque DVD et CD comme un système sonore ambiophonique.

DTS-ES

DTS-ES est le format ambiophonique qui utilise le type ambiophonique à 6,1 canaux tout en préservant une compatibilité élevée en réponse au format sonore numérique DTS existant.

Il s'agit du dernier format sonore numérique qui maximise la qualité de l'espace et une expérience ambiophonique 360 en ajoutant des canaux centraux arrières.

DTS NEO:6

Il reproduit la source sonore stéréo analogique ou PCM numérique à 6,1 canaux en utilisant la matrice numérique haute précision DTS uniquement.

Ce produit est fabriqué avec la collaboration technique de Digital Theater Systems, Inc., [ICON] est la marque de commerce déposée de Digital Theater Systems. (c)1996 Digital Theater Systems, Inc. Tous droits réservés.

Table des Matières

PREPARATION

Avertissement....1
Précautions....2
Fonctions....3
Table des Matières 4
Description 5

CONNECTIVITE

Connexion Des Enceintes 9
Connexion de Composants Externes 11
Connecting the FM Antenna....14
Avant D'utiliser le Récepteur AV....15

FONCTIONNEMENT

Sélection de L'entrée du Composant Extern 16
Parametrer L'enceinte ....17
Paramétrage de L'enceint 19
Configuration de la Compression DRC (Compression de la plage dynamique)....21
Configuration du Test de Tonalité 22
Paramétrer le Niveau de L'enceint ....25

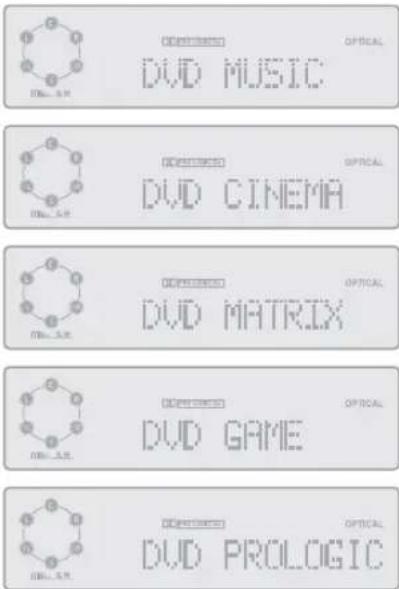

Mode Dolby Pro Logic II x 27
Effet Dolby Pro Logic II x 29
Mode NEO:6....31
Mode SFE....33
Mode EX/ES 35
Mode Stereo 37

FONCTIONNEMENT RADIO

Ecouter la Radio....39
Préréglage Des Station 40
Tuner RDS & RDS EON 41

DIVERS

Fonctions Pratiques....43
Commande du Téléviseur Avec la Télécomml....45
Fonctionnement du Magnétoscope (DVD) Avec la Télécomman....47
Avant D'appeler le Dépannag....49
Spécifications 51

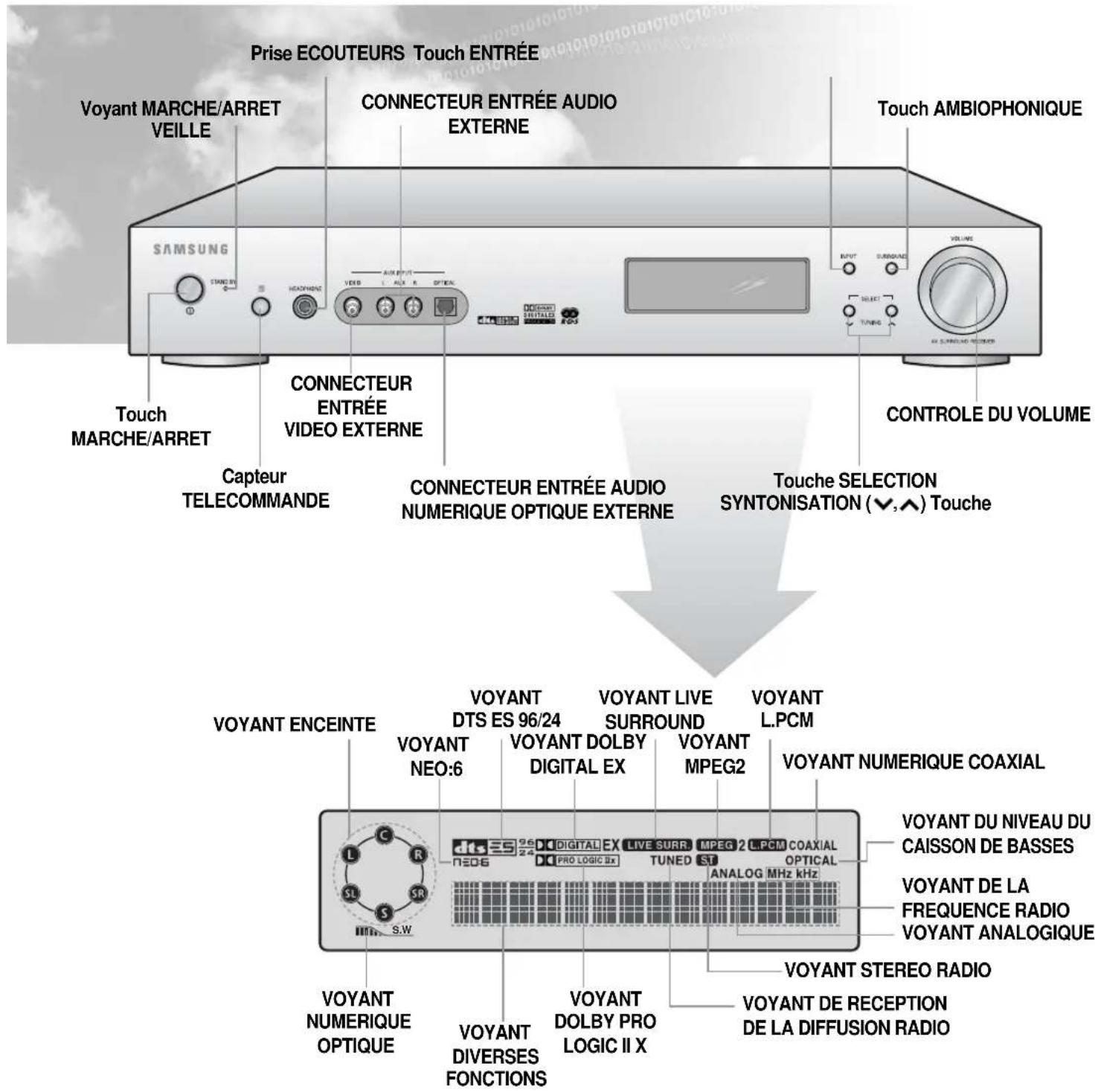

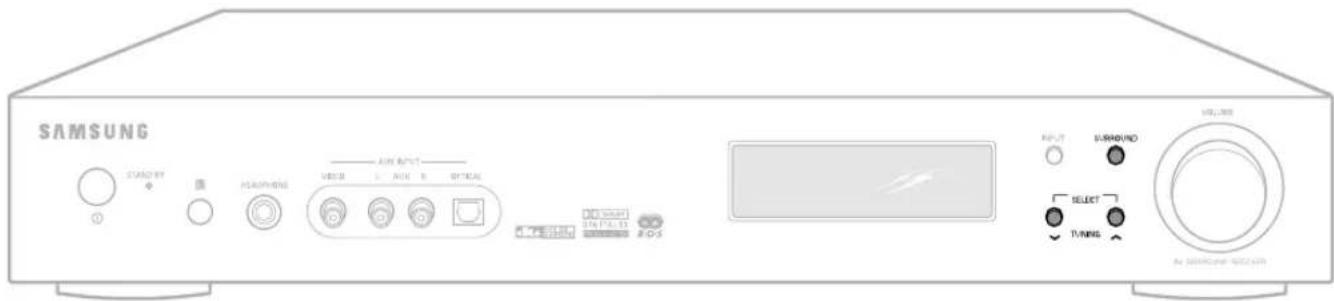

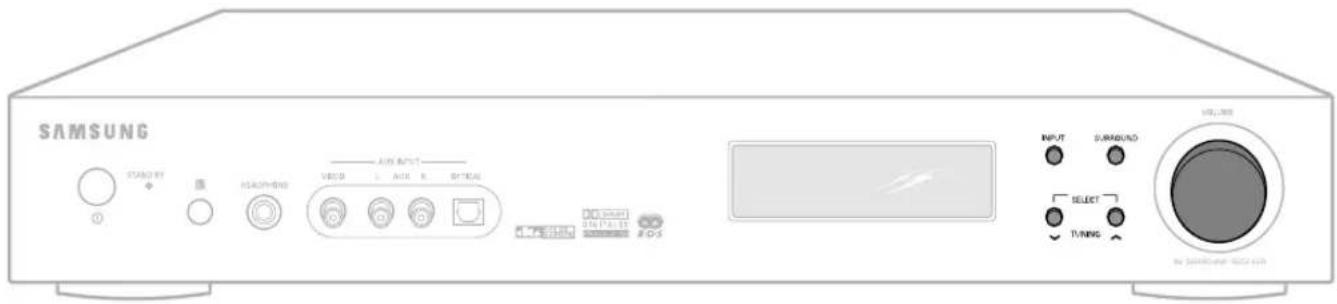

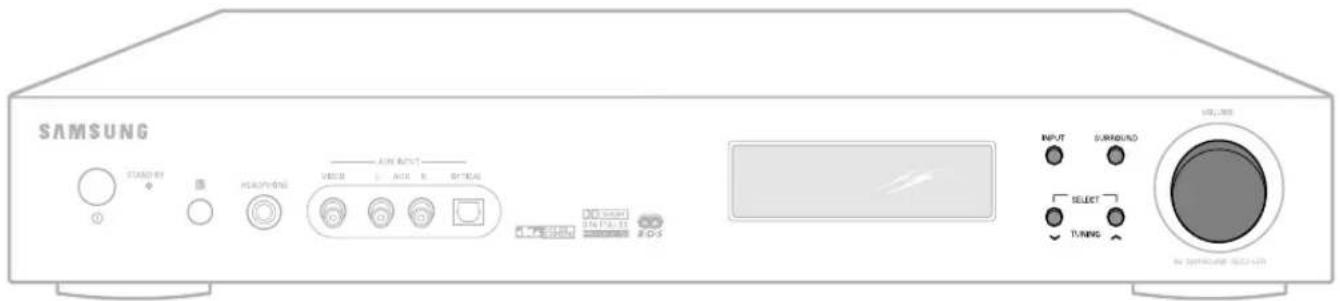

[Panneau avant]

[Panneau arrière]

Accessories

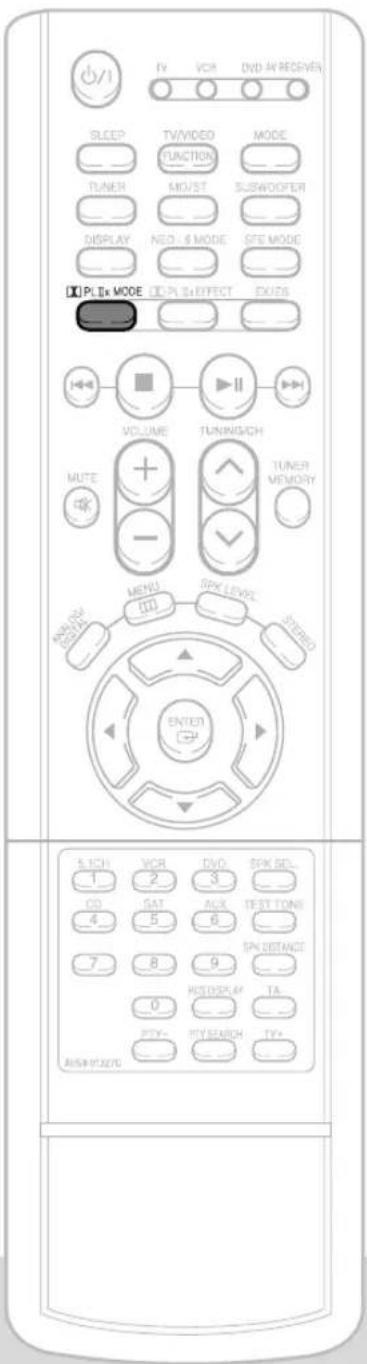

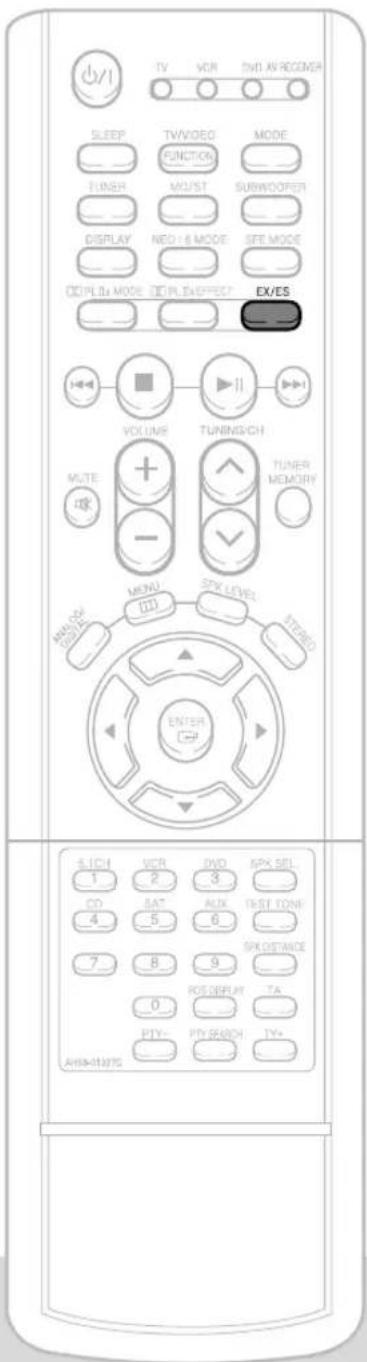

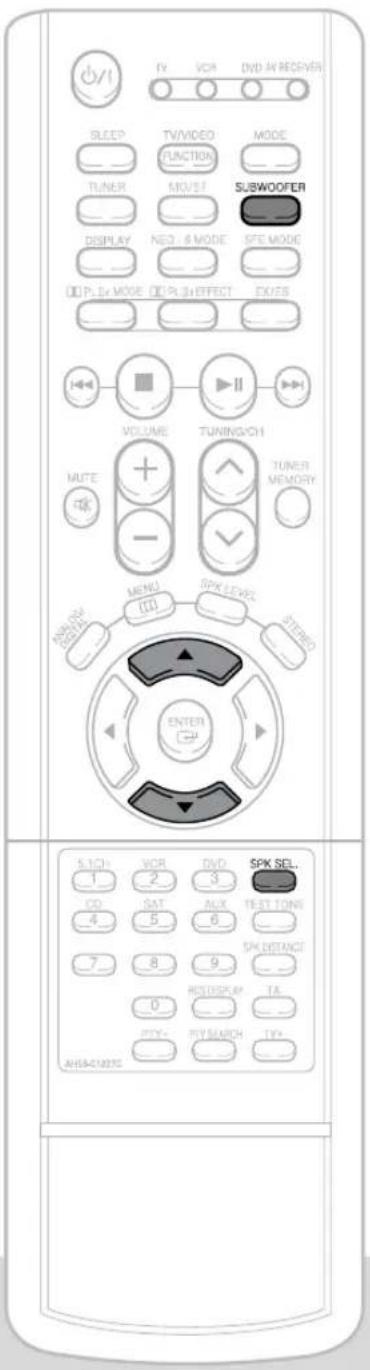

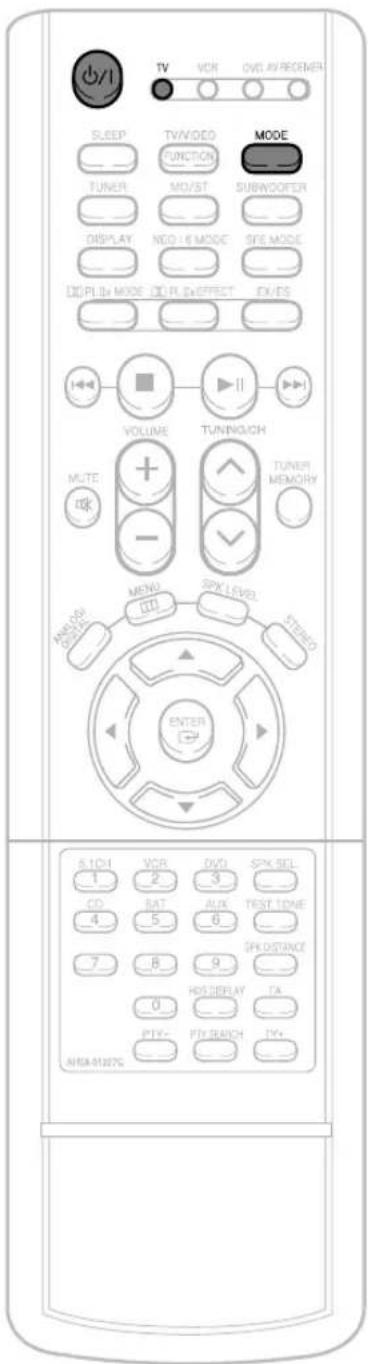

[Télécommande]

Touche MARCHE/ARRET ToucheTV/ VIDEO, FONCTION Touche Sommeil Touche SYNTONISEUR Touche NEO : 6 Touche DISPLAY DOPLIX TOUCHE MODE

Touche LECTURE PERIPHERIQUE EXTERNE

Touche Mute Touche CONTROLE DU VOLUME Touche MENU Touche ANALOGIQUE/NUMERIQUE

Touche de Sélection de Fonction Directe Touches numériques (0\~9)

Voyant TV Voyant VCR AV Receiver Indicator Voyant DVD Touche MODE Touche MO/ST Touche CAISSON DE BASSES Touche MODE SFE Touche EX/ES DOPLIX Touche EFFET

Touche MEMOIRE SYNTONISEUR

Touche SYNTONISEUR/CANAL

Touche NIVEAU ENCEINTE

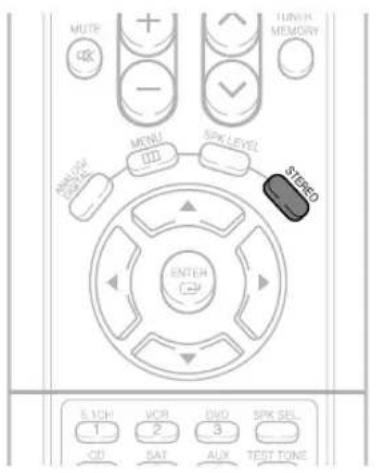

Touche STEREO

Touche DEPLACER/SELECTIONNER

Touche PARAMETRER ENCEINTE Touche TONALITE D'ESSAI Touche DISTANCE ENCEINTE Touche Sélection RDS

Insérez les piles de la télécommande

1

Retirez le cache piles à l'arrière de la télécommande en appuyant vers le bas et en faisant glisser le cache en direction de la flèche.

Insérez deux piles 1.5V AAA, en prenant soin de bien respecter la polarité (+ et -).

Suivez ces instructions pour éviter toute fuite ou fissure des piles :

• Placez les piles dans la télécommande en respectant la polarité : (+) à (+) et (−) à (−).
• Utilisez des piles de type correct. Des piles similaires peuvent avoir une tension différente.
• Remplacez toujours les deux piles en même temps.
  • N'exposez pas les piles à la chaleur ou à une flamme.

Gamme de fonctionnement de la télécommande

La télécommande peut être utilisée jusqu'à environ 7 mètres/23 pieds en ligne droite. Elle peut aussi fonctionner avec un angle horizontal de 30° à partir du capteur de la télécommande.

Pour ouvrir le couvercle de la télécommande, poussez à l'endroit indiqué, puis faites glisser le couvercle vers le bas.

Connexion Des Enceintes

Assurez-vous d'éteindre et de débrancher la prise avant de déplacer ou d'installer le produit.

Position du récepteur AV

- Placez un récepteur AV sur le socle prévu à cet effet ou sous le téléviseur.

Enceinte avant

• Réglez l'angle des enceintes avant gauche et droite de manière à ce qu'elles forment un angle de 30° vers la gauche et vers la droite à partir de la position d'écoute.
• Placez les enceintes de manière à ce que leur haut-parleurs d'aigus soient à la même hauteur que votre oreille.
• Alignez la face avant des enceintes avant avec la partie avant de l'enceinte centrale ou placez-les légèrement en avant de l'enceinte centrale.

Enceinte centrale

• Il est conseillé de l'installer à la même hauteur que les enceintes avant.
• Vous pouvez également l'installer directement au-dessus ou en-dessous du téléviseur.

Caisson de basses

• La position du caisson de basses n'est pas aussi critique. Placez-le à l'endroit de votre choix.
• En règle générale, l'appareil est placé à un angle près des haut-parleurs avant.

Enceinte arrière

• Placez les enceintes arrière gauche et droite à l'intervalle des enceintes avant gauche et droite.
• Si vous n'avez pas assez de place, placez-les l'une en face de l'autre.
• Placez-les à environ 70 cm - 1 m au-dessus de votre oreille, légèrement inclinées vers le bas.
  * Contrairement aux enceintes avant et centrale, les enceintes arrière sont principalement utilisées pour gérer les effets sonores. Vous n'entendrez pas de son en sortir systématiquement.

Enceinte centrale arrière

• Si vous placez 1'enceinte centrale arrière, placez-la de manière à ce qu'elle soit vers l'avant à partir de l'arrière de la personne qui écoute.
• Placez l'enceinte arrière de 70 cm à 1 m environ au dessus des enceintes arrière, légèrement inclinée vers le bas.

Avertissement !

Lorsque vous placez l'enceinte au mur, assurez-vous de la fixer correctement afin qu'elle ne tombe pas.

▶▶ Branchement du câble de l'enceinte avant

1 Tournez et desserrez le connecteur de l'enceinte.

2 Insérez le câble noir dans la borne noire (-) et le câble gris dans la borne grise (+).

3 Tournez et serrez le connecteur de l'enceinte.

▶▶ Branchement du câble de l'enceinte centrale/arrière

1 Appuyez sur la languette du connecteur de l'enceinte.

2 Insérez le câble noir dans la borne noire (-) et le câble gris dans la borne grise (+).

Avertissement !

• Ne touchez jamais les bornes de l'enceinte lorsque l'appareil est allumé. Cela pourrait provoquer un choc électrique.
• Assurez-vous d'avoir respecté les polarités (+ et -).

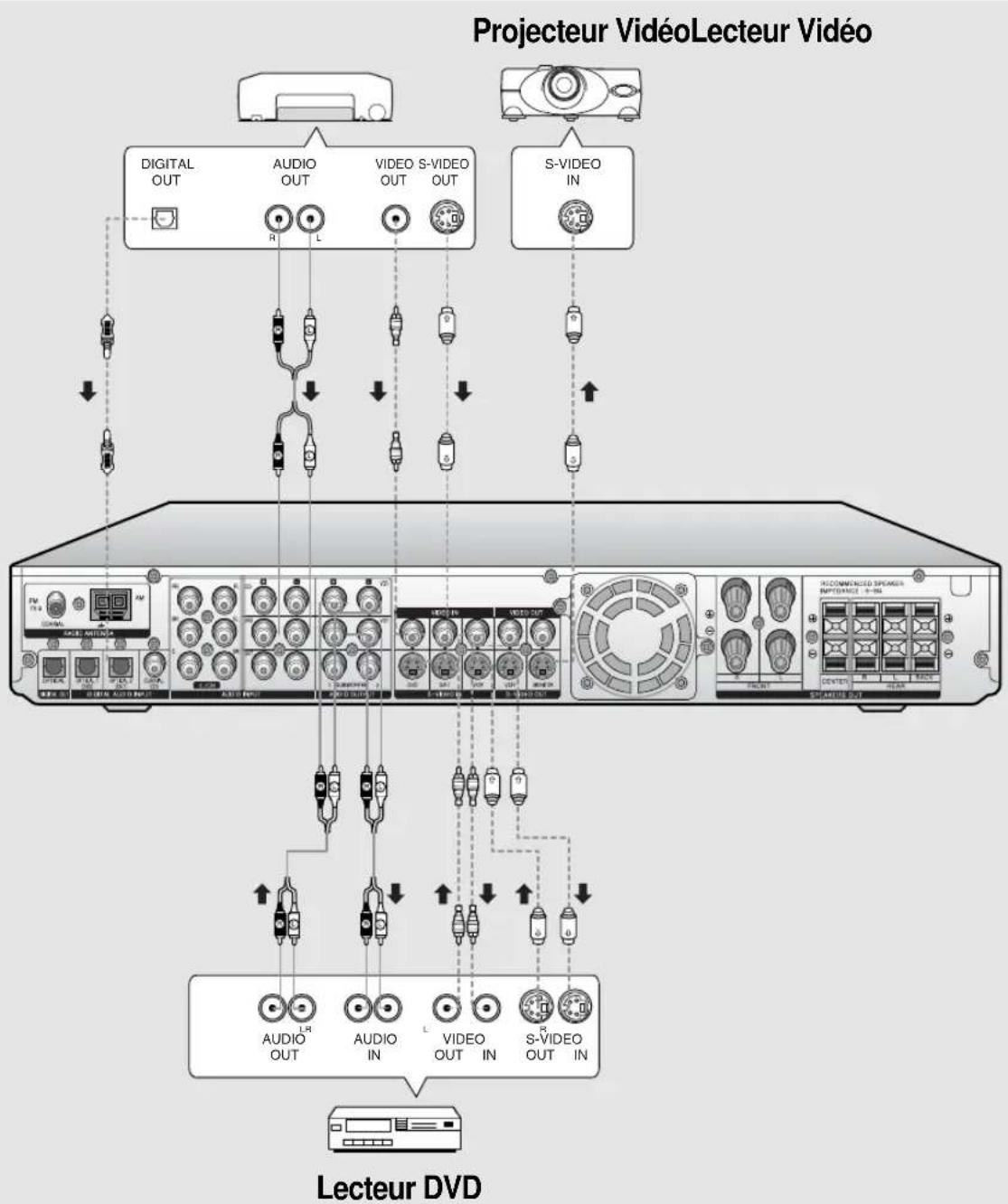

Branchement d'un composant vidéo

Assurez-vous d'éteindre et de débrancher la prise avant de déplacer ou d'installer le produit.

Avertissement !

- Débranchez la prise d'alimentation de la prise si vous n'utilisez pas cette unité pendant une longue période.

TV Lecteur MD

Remarque

• Si le connecteur de sortie audio du composant externe est uniquement 1, branchez le connecteur de sortie audio ou le composant externe sur l'un des connecteurs d'entrée audio (droite ou gauche) de l'unité principale.
• Branchez le câble rouge du câble audio sur le connecteur rouge et le câble blanc sur le connecteur blanc.
• Lorsque vous branchez le connecteur d'entrée vidéo du composant externe sur le connecteur de sortie vidéo de l'unité principale, branchez le connecteur d'entrée vidéo du composant externe sur le connecteur de sortie vidéo ou le connecteur de sortie S-Video.

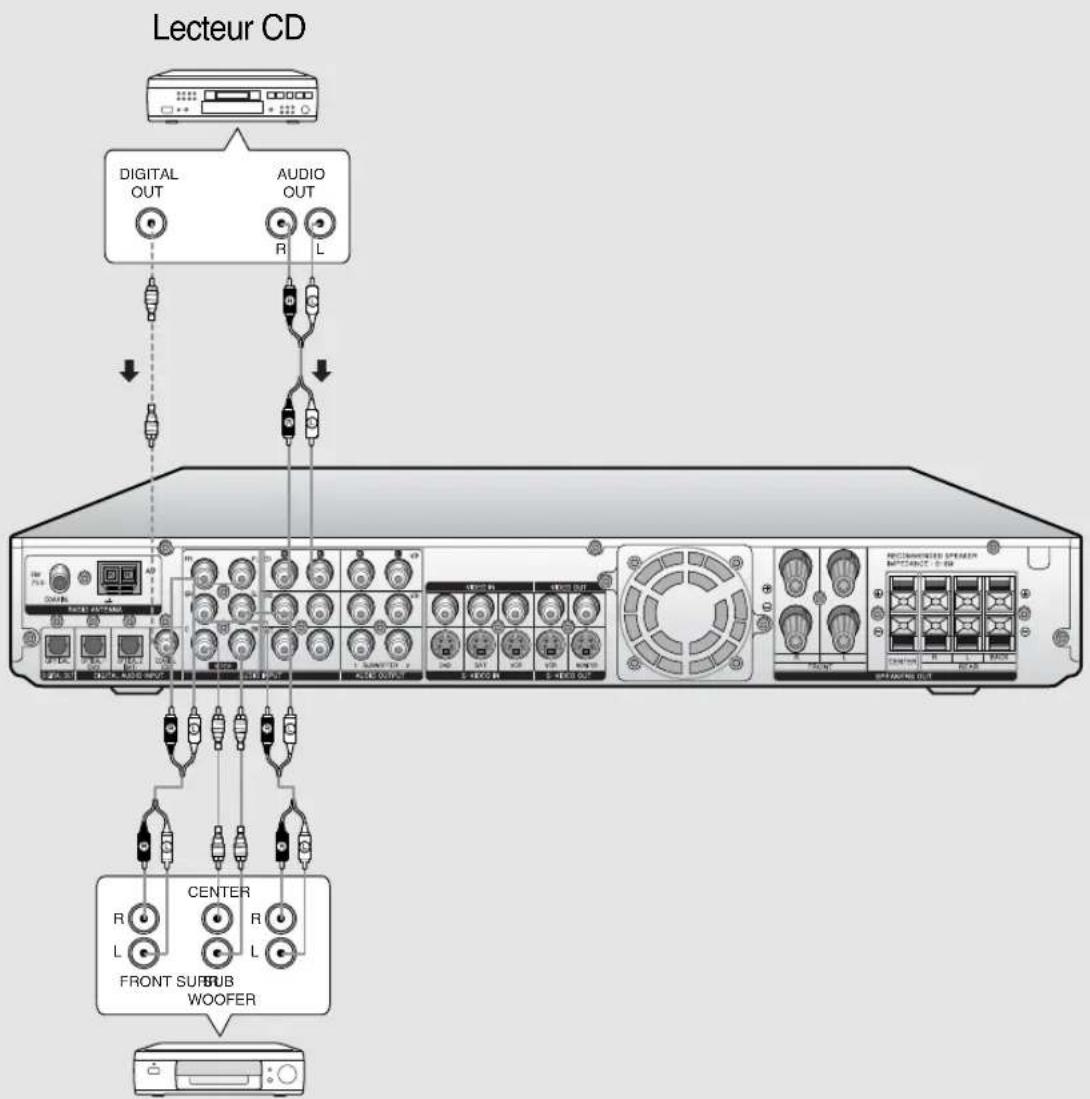

Branchement du composant audio/ 5,1 canaux

Assurez-vous d'éteindre et de débrancher la prise avant de déplacer ou d'installer le produit.

Lecteur DVD ou 5,1 canaux

Connexion des antennes

Connexion de l'antenne FM

1. Connectez provisoirement l'antenne FM fournie à la prise FM 75ΩCOAXIALE.
2. Déplacez lentement le câble de l'antenne jusqu'à ce que vous trouviez un emplacement permettant une bonne réception. Fixez-le ensuite sur un mur ou une autre surface rigide.

Connexion de l'antenne-cadre AM

1. Connectez l'antenne-cadre AM fournie aux prises AM et ### .
2. Si la réception est mauvaise, connectez un fil extérieur recouvert de vinyle à la prise AM. (Laissez l'antenne-cadre AM connectée).

VENTILATEUR DE REFROIDISSEMENT

Le ventilateur de refroidissement dissipe la chaleur générée à l'intérieur de l'appareil de manière à ce qu'il puisse fonctionner correctement. Le ventilateur de refroidissement se déclenche automatiquement pour faire entrer de l'air frais dans l'appareil.

Pour des raisons de sécurité, veuillez respecter attentivement ce qui suit.

• Assurez-vous qu'il y ait une ventilation suffisante. Une mauvaise ventilation peut entraîner un échauffement excessif et endommager l'appareil.
• Ne bloquez pas le ventilateur de refroidissement ni les trous de ventilation. (S'ils sont bloqués par un journal ou un tissu, la chaleur risque d'augmenter à l'intérieur de l'appareil ce qui risque de provoquer un incendie.)

Mettre sous tension/hors tension

UNITE PRINCIPALE

1 Branchez la prise d'alimentation à la prise murale.

2 Appuyez sur la touche POWER () de l'unité principale.

• L'unité est mise sous tension ou hors tension.

TELECOMMANDE

Appuyez sur la touche POWER () de la télécommande lorsque l'unité principale est sous tension.

• L'unité est mise sous tension ou hors tension.

- Cette unité ne sera pas mise sous tension ou hors tension si vous appuyez sur la touche POWER ( ⏻/l) de la télécommande lorsque l'unité principale est éteinte.

- Lorsque vous éteignez l'appareil en appuyant sur la touche POWER ( ) de la télécommande, cette unité passe en mode veille. Pour éteindre complètement l'appareil, appuyez sur la touche POWER ( ) de l'unité principale. Le voyant veille s'éteint.

Fonctions de la télécommande dédiée.

Vous pouvez faire fonctionner le téléviseur, le magnétoscope, le DVD et le récepteur AV avec une seule télécommande.

TELECOMMANDE

Appuyez sur la touche MODE

- Chaque fois que vous appuyez sur cette touche, cela sélectionne et fait clignoter tour a tour le voyant TV → le voyant VCR → le voyant DVD → le voyant récepteur AV.

- Vous pouvez faire fonctionner le téléviseur une fois que le voyant TV a clignoté. Vous pouvez faire fonctionner le magnétoscope une fois que le voyant VCR a clignoté. Vous pouvez faire fonctionner le DVD une fois que le voyant DVD a clignoté. Vous pouvez faire fonctionner le récepteur AV une fois que le voyant AV Receiver a clignoté.

- Le fonctionnement de base de la télécommande est paramétré sur la base des produits Samsung. Reportez-vous page 45\~48 pour obtenir plus de détails concernant la méthode de fonctionnement.

Pour parametrer la fonction menu du composant externe Appuyez sur la touche MENU.

- Les écrans de paramétrage du menu du téléviseur, magnétoscope et lecteur DVD apparaissent.

Sélection de L'entrée du Composant

Externe

Pour sélectionner la fonction

TELECOMMANDE

Méthode 1 Appuyez sur la touche FUNCTION.

Appuyez sur la touche FUNCTION.

- Chaque fois que vous appuyez sur cette touche, 5,1CAN MULTI CAN → CD → DVD → SAT → VCR → AUX → FM → AM sont sélectionnés tour à tour.

Méthode 2 Appuyez sur la touche de sélection DIRECT FUNCTION.

- Vous pouvez sélectionner directement 5,1CAN, VCR, DVD, CD, SAT, ou AUX.

UNITE PRINCIPALE

Appuyez sur la touche INPUT.

- Chaque fois que vous appuyez sur cette touche, 5,1CAN MULTI CAN → CD → DVD → SAT → VCR → AUX → FM → AM sont sélectionnés tour à tour.

- Lorsque vous sélectionnez le composant externe audio (composant externe sans connecteur de sortie Vidéo), l'image du composant externe vidéo (composant externe avec connecteur de sortie vidéo) utilisée en dernier apparaît sur l'écran du téléviseur.

- Vous pouvez regarder l'image du composant externe vidéo tout en écoutant le son du composant externe audio.

Pour sélectionner l'entrée analogique/numérique

Vous pouvez écouter le son en canaux analogiques 2 ou en canal Dolby Digital 5,1 avec cette unité.

TELECOMMANDE

Appuyez sur la touche ANALOG/DIGITAL.

- Pour la fonction DVD, SAT, AUX ANALOG et OPTICAL (1, 2, 3) seront sélectionnés de manière répétée.

- Pour la fonction CD ANALOG et COAXIAL seront sélectionnés de manière répétée.

Remarque

- Vous pouvez profiter de l'effet Dolby Digital uniquement si vous branchez le connecteur de sortie audio du composant audio externe sur le connecteur d'entrée audio numérique optique/coaxial de l'unité principale.

Avertissement !

• Vous ne pouvez gérer cette fonction qu'avec la télécommande.
• Cette fonction est sélectionnée en analogique uniquement pour la fonction VCR et elle ne fonctionnera pas pour la fonction 5,1CAN MULTI CAN.

Paramétrer L'enceinte

Assurez-vous d'éteindre et de débrancher la prise avant de déplacer ou d'installer le produit. Les sorties de signal et les réponses de fréquence des enceintes sont réglées automatiquement selon la configuration des enceintes et en fonction des enceintes utilisées.

TELECOMMANDE

1 Appuyez sur la touche SPK SEL. pour sélectionner l'enceinte que vous souhaitez.

- Chaque fois que vous appuyez sur cette touche, F.SPK → C.SPK → S.SPK → SB SPK → SW SPK → CROVR → SPK MODE OFF sont sélectionnés tour à tour.

2 Appuyez sur la touche ▲▼ pour paramétrer l'enceinte comme vous le souhaitez.
3 Renouvez les étapes 1 et 2 pour paramétrer l'enceinte.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou appuyez sur la touche SPK SEL. de la télécommande pour sélectionner SPK MODE OFF.

Pour utiliser la touche SUBWOOFER de la télécommande Appuyez sur la touche SUBWOOFER.

• Chaque fois que vous appuyez sur cette touche, SW SPK : YES, SW SPK : NO sont sélectionnés tour à tour.
• Si vous lisez en stéréo 2 Canaux, sélectionnez 'YES' pour utiliser le caisson de basses et 'NO' pour ne pas l'utiliser.

Avertissement !

• Si F.SPK est paramétré sur 'SMALL', SW SPK est réglé sur 'YES'.
• Si S.SPK est paramétré sur 'NONE', SB SPK est réglé sur 'NONE'.
• Vous ne pouvez pas utiliser le mode Speaker Setup avec la fonction 5,1CAN MULTI CAN.

UNITE PRINCIPALE

1 Appuyez sur la touche SURROUND et maintenez-la enfoncée pendant environ 5 secondes.
- "SETUP MODE" s'affiche et l'appareil passe en mode Setup.
2 Appuyez une fois sur la touche INPUT. "SPEAKER SETUP" s'affiche.
3 Appuyez sur la touche SURROUND pour sélectionner l'enceinte que vous souhaitez.
- Chaque fois que vous appuyez sur cette touche, F.SPK → C.SPK → S.SPK → SB SPK → SW SPK → CROVR sont sélectionnés tour à tour.
4 Appuyez sur la touche SELECT (▼, ∧) pour paramétrer l'enceinte comme vous le souhaitez.
5 Renouvez les étapes 3 et 4 pour paramétrer l'enceinte.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou tournez le CONTROLE DU VOLUME de l'unité principale. "SETUP MODE OFF" s'affiche et l'appareil quitte le mode Setup.

Paramétrage de l'enceinte

• F.SPK (Avant) : GRANDE, PETITE
• C.SPK (Centre) : GRANDE, PETITE, AUCUNE
• S.SPK (Arrière) : GRANDE, PETITE, AUCUNE
• SB SPK (Centrale arrière) : GRANDE, PETITE, AUCUNE
• SW SPK (Caisson de basses) : OUI, NON
• CROVR (Frequency de transition): 40, 60, 80, 100, 120, 150, 200Hz

• GRANDE : A sélectionner lorsque vous utilisez une grande enceinte. Vous pouvez écouter des gammes complètes de son, des graves aux aigus.
• PETITE : A sélectionner lorsque vous utilisez une petite enceinte. Les basses inférieures à 100 ^2 ne seront pas émises par toutes les enceintes, uniquement par le caisson de basses.
• REMARQUE : A sélectionner lorsque vous n'utilisez pas d'enceinte.
  • OUI : A sélectionner lorsque vous utilisez le caisson de basses si vous lisez en stéréo 2 canaux.
• NON : A sélectionner lorsque vous n'utilisez pas de caisson de basses si vous lisez en stéréo 2 canaux.
• CROVR: Sélectionnez la fréquence de transition en fonction de la taille de l'enceinte branchée lorsque vous utilisez le caisson de basses. Sélectionnez 40Hz pour enceinte de 16cm, sélectionnez 60Hz pour 14cm, 80Hz pour 12cm, 100Hz pour 10cm, 12Hz pour 8cm, 150Hz pour 6cm et 200Hz pour 4cm.

Paramétrage de L'enceinte

TELECOMMANDE

1 Appuyez sur la touche SPEAKER DISTANCE pour sélectionner l'enceinte que vous souhaitez.
- Chaque fois que vous appuyez sur cette touche, F.L → CEN → F.R → S.R → S.B → S.L → S.W → DISTANCE OFF seront sélectionnés tour à tour.
2 Appuyez sur la touche ▲▼ pour paramétrer la distance de l'enceinte.
- Pour l'enceinte AG, CEN, AD, CB, vous pouvez paramétrer la distance de l'enceinte par rapport à la position d'écoute entre 0,0\~1,5m à l'intervalle de 0,3m.
- Pour l'enceinte SR, SB, SL, vous pouvez paramétrer la distance de l'enceinte par rapport à la position d'écoute entre 0,0\~4,5m à l'intervalle de 0,3m.
3 Renouvez les étapes 1 et 2 pour paramétrer la distance de l'enceinte.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou appuyez sur la touche SPEAKER DISTANCE de la télécommande pour sélectionner DISTANCE OFF.

Remarque

- Si la position d'écoute est au-déla de la plage du paramétrage de la distance de l'enceinte lorsque vous placez l'enceinte, parametrez la distance de l'enceinte au maximum.

UNITE PRINCIPALE

1 Appuyez sur la touche SURROUND et maintenez-la enfoncée pendant environ 5 secondes

- "SETUP MODE" s'affiche et l'appareil passe en mode Setup.

2 Appuyez 2 fois sur la touche INPUT.

- "DISTANCE SETUP" s'affiche.

3 Appuyez sur la touche SURROUND pour sélectionner l'enceinte que vous souhaitez.

- Chaque fois que vous appuyez sur cette touche, F.L → CEN → F.R → S.R → S.B → S.L → S.W seront sélectionnés tour à tour.

4 Appuyez sur la touche SELECT(▼, ∧) pour paramétrer la distance de l'enceinte.

- Pour l'enceinte AG, CEN, AD, CB, vous pouvez paramétrer la distance de l'enceinte par rapport à la position d'écoute entre 0,0\~1,5m à l'intervalle de 0,3m. - Pour l'enceinte SR, SB, SL, vous pouvez paramétrer la distance de l'enceinte par rapport à la position d'écoute entre 0,0\~4,5m à l'intervalle de 0,3m.

5 Renouvelez les étapes 3 et 4 pour paramétrer la distance de l'enceinte.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou tournez le CONTROLE DU VOLUME de l'unité principale. "SETUP MODE OFF" s'affiche et l'appareil quitte le mode Setup.

Paramétrer la distance de l'enceinte

Paramétrez la distance de l'enceinte à la position d'écoute à l'intervalle de 0,3m.

• F.L (Avant gauche) : 0ft 0,0m \~ 5ft 1,5m
• CEN (Centre) : 0ft 0,0m \~ 5ft 1,5m
• F.R (Avant droite) : 0ft 0,0m \~ 5ft 1,5m
• S.R (Arrière droite) : 0ft 0,0m \~ 15ft 4,5m
• S.B (Arrière centre): 0ft 0,0m \~ 15ft 4,5m
• S.L (Arrière gauche): 0ft 0,0m \~ 15ft 4,5m

(Compression de la Plage Dynamique)

Vous pouvez utiliser cette fonction pour profiter d'un son Dolby Digital lorsque vous regardez un film à faible volume la nuit.

1 Appuyez sur la touche SURROUND et maintenez-la enfoncée pendant environ 5 secondes.

- "SETUP MODE" s'affiche et l'appareil passe en mode Setup.

2 Appuyez 3 fois sur la touche INPUT.

- "DRC SETUP" s'affiche.

3 Appuyez sur la touche SURROUND pour paramétrer DRC.

- Chaque fois que vous appuyez sur cette touche, DRC : STD → DRC : MIN → DRC : MAX seront sélectionnés tour à tour.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou tournez le CONTROLE DU VOLUME de l'unité principale.

"SETUP MODE OFF" s'affiche et l'appareil quitte le mode Setup.

Paramétrage de DRC

• STD : Paramétrez l'effet DRC sur standard.
  • MAX : Paramétrez l'effet DRC au maximum.
  • MIN : Paramétrez l'effet DRC au minimum.

Avertissement !

- Cette fonction ne fonctionne que sur l'unité principale.

Configuration du Test de Tonalité

Utilisez la tonalité d'essai pour vérifier l'état de branchement de l'enceinte, le defaut de l'enceinte ou pour régler le niveau.

Pour émettre automatiquement la tonalité d'essai

1 Appuyez sur la touche TEST TONE.

• La tonalité d'essai est automatiquement émise comme suit F.L → CEN → F.R → S.R → S.B → S.L → S.W.
- Lors de l'émission de la tonalité d'essai, appuyez sur la touche ▲▼ pour régler le niveau de sortie de l'enceinte de -10 à +10 dB par étape de 1.

Pour arrêter la tonalité d'essai

• Appuyez à nouveau sur la touche TEST TONE.

Avertissement !

- Vous ne pouvez pas utiliser la tonalité d'essai avec la fonction 5,1 MULTI CAN.

Configuration du Test de Tonalité

Utilisez la tonalité d'essai pour vérifier l'état de branchement de l'enceinte, le défaut de l'enceinte ou pour régler le niveau.

Pour émettre automatiquement la tonalité d'essai

UNITE PRINCIPALE

1 Appuyez sur la touche SURROUND et maintenez-la enfoncée pendant environ 5 secondes.
- "SETUP MODE" s'affiche et l'appareil passe en mode Setup.
2 Appuyez 4 fois sur la touche INPUT.
- "TEST-T AUTO" s'affiche.
3 Appuyez sur la touche SURROUND.
- La tonalité d'essai est automatiquement émise comme suit F.L → CEN → F.R → S.R → S.B → S.L → S.W.
- Lors de l'émission de la tonalité d'essai, appuyez sur la touche SELECT (▼,▲) pour régler le niveau de sortie de l'enceinte de -10 à +10 dB par étape de 1.

Pour arrêter la tonalité d'essai

Méthode 1) Appuyez 2 fois sur la touche INPUT.

• "TEST-T OFF" s'affiche et la tonalité d'essai s'arrête.
  Méthode 2) Tournez le CONTROLE DU VOLUME.
• "SETUP MODE OFF" s'affiche et la tonalité d'essai s'arrête.

Pour émettre manuellement la tonalité d'essai

1 Appuyez sur la touche SURROUND et maintenez-la enfoncée pendant environ 5 secondes.

- "SETUP MODE" s'affiche et l'appareil passe en mode Setup.

2 Appuyez 5 fois sur la touche INPUT.

- "TEST-T MANU" s'affiche.

3 Appuyez sur la touche SURROUND.

- Chaque fois que vous appuyez sur cette touche, F.L → CEN → F.R → S.R → S.B → S.L → S.W seront sélectionnés tour à tour.

4 Appuyez sur la touche SELECT(∨, ∧) pour paramétrer la tonalité d'essai comme vous le souhaitez.

- Vous pouvez régler le niveau de sortie de l'enceinte de -10 à +10dB par étape de 1.

Pour arrêter la tonalité d'essai

Méthode 1) Appuyez 1 fois sur la touche INPUT.

- "TEST-T OFF" s'affiche et le signal d'essai s'arrête.

Méthode 2) Tournez le CONTROLE DU VOLUME.

- "SETUP MODE OFF" s'affiche et la tonalité d'essai s'arrête.

Emission de la tonalité d'essai

• F.L (Avant gauche) : -10 \~ +10dB
· CEN (Centre) : -10 \~ +10dB
• F.R (Àvant droite) : -10 \~ +10dB
• S.R (Arrière droite) : -10 \~ +10dB
• S.B (Arrière centre): -10 \~ +10dB
• S.L (Arrière gauche): -10 \~ +10dB
• S.W (Caisson de basses): -10 \~ +10dB

Avertissement !

- Vous ne pouvez pas utiliser la tonalité d'essai avec la fonction 5,1 MULTI CAN.

Paramétrer le Niveau de L'enceinte

Vous pouvez paramétrer la balance et le niveau des enceintes

Télécommande

1 Appuyez sur la touche SPK SEL. pour sélectionner l'enceinte que vous souhaitez.
- Chaque fois que vous appuyez sur cette touche, F.L → CEN → F.R → S.R → S.B → S.L → S.W → SPK LEVEL OFF seront sélectionnés tour à tour.
2 Appuyez sur la touche ▲▼ pour paramétrer le niveau d'enceinte que vous souhaitez.
- Vous pouvez le régler de -10 à +10dB par étape de 1.
• Le son est plus faible à -10dB et plus fort à +10dB.
- La valeur de paramétrage par défaut est 00dB.
3 Renouvez les étapes 1 et 2 pour effectuer le paramétrage.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou appuyez sur la touche SPK LEVEL de la télécommande pour sélectionner SPK LEVEL OFF.

UNITE PRINCIPALE

1 Appuyez sur la touche SURROUND et maintenez-la enfoncée pendant environ 5 secondes.

- "SETUP MODE" s'affiche et l'appareil passe en mode Setup.

2 Appuyez 7 fois sur la touche INPUT.

- "LEVEL SETUP" s'affiche.

3 Appuyez sur la touche SURROUND.

- Chaque fois que vous appuyez sur cette touche, F.L → CEN → F.R → S.R → S.B → S.L → S.W seront sélectionnés tour à tour.

4 Appuyez sur la touche SELECT(∨, ∧)pour paramétrer le niveau d'enceinte que vous souhaitez.

- Vous pouvez le régler de -10 à +10dB par étape de 1.

- Le son est plus faible à -10dB et plus fort à +10dB.

• La valeur de paramétrage par défaut est 00dB

5 Renouvez les étapes 3 et 4 pour effectuer le paramétrage.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou tournez le CONTROLE DU VOLUME de l'unité principale. "SETUP MODE OFF" s'affiche et l'appareil quitte le menu Setup.

Paramétrage du niveau de l'enceinte

• F.L (Avant gauche) : -10 \~ +10dB
• CEN (Centre) : -10 \~ +10dB
• F.R (Avant droite) : -10 \~ +10dB
• S.R (Arrière droite) : -10 \~ +10dB
• S.B (Arrière centre): -10 \~ +10dB
• S.L (Arrière gauche): -10 \~ +10dB
• S.W (Caisson de basses): -10 \~ +10dB

Vous pouvez découvrir le son ambiophonique indépendamment du type de mélange stéréo en rendant le son Dolby Surround existant semblable à l'ambiophonique 5,1 Canaux.

TELECOMMANDE

1 Appuyez sur la touche MODE. ☐ PL IIx

- Chaque fois que vous appuyez sur cette touche, MUSIC → CINEMA → MATRIX → GAME → PROLOGIC seront sélectionnés tour à tour.

Pour quitter le mode Setup

- Attendez environ 5 secondes.

Remarque

- Le son est émis par certaines enceintes uniquement si vous branchez le composant externe sur le connecteur d'entrée audio (ou R) de l'unité principale.

1 Appuyez rapidement sur la touche SURROUND pour sélectionner le mode "DPL II x"

- Chaque fois que vous appuyez sur cette touche, DPL IIx → NEO:6 → SFE → STEREO seront sélectionnés tour à tour.

2 Appuyez sur la touche SELECT ( )▼,^

• Chaque fois que vous appuyez sur la touche SELECT ( ) MUSIC → CINEMA → MATRIX → GAME → PROLOGIC seront sélectionnés tour à tour.
• Chaque fois que vous appuyez sur la touche SELECT ( √) PROLOGIC → GAME → MATRIX → CINEMA → MUSIC seront sélectionnés tour à tour.

Pour quitter le mode Setup

- Attendez environ 5 secondes.

Mode Dolby Pro Logic II x

• MUSIC : Offre un son ambiophonique à 5,1 canaux à une source stéréo numérique, analogique ou existante telle que CD, CASSETTE, FM, TV et VC Stéréo.
  • CINEMA : Offre un son ambiophonique à 5,1 canaux à une piste sonore de film stéréo codé en Dolby Surround.
• MATRIX : Vous pouvez ressentir le son ambiophonique à 5,1 canaux en profitant de l'espace sonore.
• GAME : Lorsque vous jouez à un jeu, vous pouvez en profiter avec un effet sonore identique à la realite.
• PROLOGIC : Décode (ambiophonique 3/1) la piste sonore de la musique stéréo codée en Dolby Surround sur Dolby Pro Logic.

Avertissement !

• Vous ne pouvez pas utiliser le mode Dolby Pro Logic II x pour un signal multi canal codé en Dolby Digital et DTS.
• Vous ne pouvez pas utiliser le mode Dolby Pro Logic II x avec la fonction 5,1 multi canaux.
• Pro Logic fonctionne uniquement pour les signaux audio PCM avec une fréquence d'échantillonnage de 32KHz, 44KHz ou 48KHz.
• Le son n'est pas émis par l'enceinte centrale arrière si le signal audio PCM n'est pas en stéréo mais en mono.

Cette fonction n'est disponible qu'en mode Dolby PRO LOGIC II X MUSIC.

TELECOMMANDE

1 Appuyez sur la touche ☐☐ PLⅡx MODE pour sélectionner le mode 'MUSIC'.

2 Appuyez sur la touche ☐☐ PLⅡx EFFECT. Chaque fois que vous appuyez sur cette touche, C-WIDTH → DIMENSION → PANORAMA.

3 Appuyez sur la touche ▲▼ pour sélectionner l'effet Dolby Pro Logic Ilx que vous souhaitez.

• C-WIDTH: Vous pouvez paramétrer de 0 à 7.
• DIMENSION : Vous pouvez paramétrer de 0 à 7.
• PANORAMA: Vous pouvez le paramétrer sur ON ou OFF.

4 Renouvelez les étapes 2 et 3 pour paramétrer l'effet Dolby Pro Logic IIx.

Pour quitter le mode Setup

- Attendez environ 5 secondes.

UNITE PRINCIPALE

1 Appuyez sur la touche SURROUND et maintenez-la enfoncée pendant environ 5 secondes.

- "SETUP MODE" s'affiche et l'appareil passe en mode Setup.

2 Appuyez 8 fois sur la touche INPUT.

- "DPL II x MODE" s'affiche.

3 Appuyez sur la touche SURROUND.

- Chaque fois que vous appuyez sur cette touche, DIMENSION → PANORAMA → C-WIDTH seront sélectionnés tour à tour.

4 Appuyez sur la touche SELECT( √, ∧) pour pour sélectionner l'effet Dolby Pro Logic Ilx que vous souhaitez.

Renouvelez les étapes 3 et 4 pour paramétrer l'effet Dolby 5 Pro Logic llx.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou tournez le CONTROLE DU VOLUME de l'unité principale. "SETUP MODE OFF" s'affiche et l'appareil quitte le mode Setup.

Effet Dolby Pro Logic II x

• C-WIDTH : Le son sera émis par l'enceinte centrale uniquement.
L'enceinte avant gauche et avant droite offre un effet de champ sonore uniquement. De plus, des sons sont émis à des volumes différents de l'enceinte avant gauche, avant droite et centrale.
- DIMENSION : Réglez la balance sonore si le son n'est pas équilibré au niveau de l'enceinte avant ou arrière.
- PANORAMA : Donne l'effet d'expansion et de couverture du son des enceintes avant gauche et avant droite aux deux murs.

Vous pouvez lire un son à 2 canaux en 6,1 canaux à 360 degrés en écoutant de la musique ou en regardant un film.

Avertissement !

• NEO:6 Mode can be used in multi channel signal encoded to Dolby Digital or DTS.
• Pro Logic fonctionne uniquement pour les signaux audio PCM avec une fréquence d'échantillonnage de 32KHz, 44KHz ou 48KHz

TELECOMMANDE

1 Appuyez sur la touche MODE NEO:6.

- Chaque fois que vous appuyez sur cette touche, MUSIC → CINEMA seront sélectionnés tour à tour.

Pour quitter le mode Setup

- Attendez environ 5 secondes.

NEO : Mode 6

Ce mode décode des signaux de 2 canaux en décodeur de matrice numérique haute précision.

• MUSIC : Le mode MUSIC NEO:6 est utilisé comme optimisé pour la musique selon le signal lu.
• CINEMA : Le mode CINEMA NEO:6 est utilisé comme optimisé pour un film selon le signal lu.

UNITE PRINCIPALE

1 Appuyez rapidement sur la touche SURROUND pour sélectionner le mode "NEO :6".

- Chaque fois que vous appuyez sur cette touche, DPL II x → NEO:6 → SFE → STEREO seront sélectionnés tour à tour.

2 Appuyez sur la touche SELECT(∨, ∧)

- Chaque fois que vous appuyez sur cette touche, MUSIC → CINEMA seront sélectionnés tour à tour.

Pour paramétrer une image sonore de l'enceinte centrale

Si le téléviseur (ou l'écran) est installé en hauteur, vous pouvez sentir la balance du son et de l'image en augmentant l'image sonore de l'enceinte centrale.

1 Appuyez sur la touche SURROUND et maintenez-la enfoncée pendant environ 5 secondes.

- "SETUP MODE" s'affiche et l'appareil passe en mode Setup.

2 Appuyez 9 fois sur la touche INPUT.

- "NEO:6 MODE" s'affiche.

3 Appuyez sur la touche SURROUND.

• "CEN-IMG" s'affiche.

4 Appuyez sur la touche SELECT(▼, ∧) pour paramétrer l'image sonore que vous souhaitez.

- Vous pouvez paramétrer l'image sonore de 0 à 5.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou toumez le CONTROLE DU VOLUME de l'unité principale. "SETUP MODE OFF" s'affiche et l'appareil quitte le mode Setup.

Avertissement !

- Vous pouvez utiliser cette fonction pour paramétrer l'image sonore de l'enceinte centrale uniquement sur l'unité principale.

Se rapporte au son unique existant à un emplacement spécifique et que vous pouvez vivre comme en réalité.

TELECOMMANDE

1 Appuyez sur la touche MODE SEF

- Chaque fois que vous appuyez sur cette touche, LIVE → ROCK → CLASSIC → JAZZ → MIDNIGHT → HALL → CINEMA → CHURCH seront sélectionnés tour à tour.

Pour quitter le mode Setup

- Attendez environ 5 secondes.

UNITE PRINCIPALE

1 Appuyez rapidement sur la touche SURROUND pour sélectionner le mode "SFE".

- Chaque fois que vous appuyez sur cette touche, DPL II x → NEO:6 → SFE → STEREO seront sélectionnés tour à tour.

2 Appuyez sur la touche SELECT(∨, ∧)

- Chaque fois que vous appuyez sur la touche Select ( ^▲ ), LIVE → ROCK → CLASSIC → JAZZ → MIDNIGHT → HALL → CINEMA → CHURCH seront sélectionnés tour à tour.

- Chaque fois que vous appuyez sur la touche Select ( √ ), CHURCH → CINEMA → HALL → MIDNIGHT → JAZZ → CLASSIC → ROCK → LIVE seront sélectionnés tour à tour.

Pour quitter le mode Setup

- Attendez environ 5 secondes.

Mode SFE

• LIVE, ROCK, CLASSIC, JAZZ : Selectionnez le genre adapté pour la musique parmi Live, Rock, Classic et Jazz pour écouter de la musique.
• MIDNIGHT : Met l'accent sur les basses lorsque vous écoutez de la musique à minuit.
  • HALL : De la musique claire comme dans une salle de concert.
  • CINEMA : Profitez du son comme si vous étiez au cinéma.
• CHURCH : Profitez d'un son magnifique comme dans une église.

Ce mode vous permet d'écouter un son de la source codée Dolby Digital-EX, DTS-ES telle qu'un DVD, en son ambiophonique à 6,1 canaux. Cette fonction fonctionne avec la source Dolby Digital 5,1 canaux et ne fonctionne pas avec la source à 2 canaux LPCM et Dolby Digital.

TELECOMMANDE

Appuyez sur la touche EX/ES

- Chaque fois que vous appuyez sur cette touche, EX/ES AUTO → EX/ES ON → EX/ES OFF seront sélectionnés tour à tour.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou appuyez sur la touche EX/ES de la télécommande pour sélectionner EX/ES : OFF.

Mode EX/ES

• AUTO : Un son en 7,1 canaux (ou 6,1 canaux) sera lu en 7,1 canaux (ou 6,1 canaux) et un son en 5,1 canaux sera automatiquement converti et émis en 5,1 canaux.
• ON : Un son en 5,1 canaux sera converti et émis en 7,1 canaux (ou 6,1 canaux).
• OFF : Un son en 7,1 canaux (ou 6,1 canaux) sera converti et émis en 5,1 canaux.

UNITE PRINCIPALE

Méthode

1 Appuyez sur la touche SURROUND et maintenez-la enfoncée pendant environ 5 secondes.

- "SETUP MODE" s'affiche et l'appareil passe en mode Setup.

2 Appuyez 10 fois sur la touche INPUT.

- "EX/ES SETUP" s'affiche.

3 Appuyez sur la touche SURROUND.

- Chaque fois que vous appuyez sur cette touche, SW SPK : AUTO → EX/ES : ON → EX/ES : OFF seront sélectionnés tour à tour.

Pour quitter le mode Setup

- Attendez environ 5 secondes ou tournez le CONTROLE DU VOLUME de l'unité principale. "SETUP MODE OFF" s'affiche et l'appareil quitte le mode Setup.

Dolby Digital - EX

Une piste sonore d'un film codée avec Dolby Digital EX peut lire le canal central arrière ajouté lors du mixage du programme. Le canal central arrière offre une image fine, en profondeur et réaliste.

Avertissement !

• Vous ne pouvez pas utiliser Dolby Digital-EX dans le système sans enceinte centrale arrière.
• Vous devez le paramétrer en mode EX/ES lors de la lecture d'un disque codé en Dolby Digital-EX 6.1 canaux.
• Certains disques codés avec Dolby Digital-EX ne comportent pas le signal d'identification. Dans ce cas, paramétrez EX/ES sur ON.

DTS-ES (Discrete 6.1, Matrix 6.1)

Le canal central arrière est ajouté au canal DTS 5,1 canaux et améliore le sens de direction et d'espace du son. Etant donné que le decodeur DTS-ES est intégré dans l'unité principale, vous pouvez lire le disque codé avec DTS-ES Discrete et DTS-ES Matrix. DTS-ES Discrete 6.1 peut enregistrer le son de tous les canaux y compris numériquement le canal central arrière et lire le son enregistré comme ils sont.

Avertissement !

- Vous ne pouvez pas utiliser DTS-ES dans le système sans enceinte centrale arrière.

Vous pouvez sélectionner ce mode lorsque vous écoutez le son par l'enceinte avant gauche, l'enceinte avant droite et le caisson de basses.

TELECOMMANDE UNITE PRINCIPALE

Appuyez sur la touche STEREO.

- "STEREO" s'affiche et le mode Stereo est sélectionné.

Appuyez rapidement sur la touche SURROUND pour sélectionner le mode "STEREO".

- Chaque fois que vous appuyez sur cette touche, DPL Ilx → NEO:6 → SFE → STEREO seront sélectionnés tour à tour.

Pour quitter le mode Setup

- Attendez environ 5 secondes.

Pour quitter le mode Setup

- Attendez environ 5 secondes.

Remarque

- Lorsque le signal PCM et Stéréo analogique sont présents, le canal gauche/droit est lu en mode Stereo.

Avertissement !

• 96KHz PCM n'est pas lu en mode Stereo.

Pour le mode Surround et le signal d'entree

Mode Surround	Signal d'entrée	Décodage	Canal de sortie					Affichage de l'information
			LR	C	SLSR	SB	SuW	Affichage du format du signal	Etat du canal
DOLBY (MUSIC, CINEMA, MATRIX, GAME, PROLOGIC)	Dolby D Surr. EX Dolby Digital 5.1		O	O	O	-	O	DIGITAL L, C, R, SL, SR, S, SW
	Dolby D (5.1ch) Dolby Digital 5.1		O	O	O	-	O	DIGITAL L, C, R, SL, SR, SW
	Dolby D (2ch) Pro Logic II x		O	O	O		O	DIGITAL L, R
	Dolby D (2ch Surr) Pro Logic II x		O	O	O		O	DIGITAL L, R, S
	L.PCM (Audio) Pro Logic II x		O	O	O		O	L.PCM L, R
	Analog Pro Logic II x		O	O	O		O	ANALOG -
NEO:6 (MUSIC, CINEMA)	DTS-ES DTS 5.1		O	O	O		O	dts, ES	L, C, R, SL, SR, S, SW
	DTS 96/24 DTS 96/24		O	O	O		-	DTS 96/24	L, C, R, SL, SR, SW
	DTS (5.1)	DTS 5.1	O	O	O		-	dts	L, C, R, SL, SR, SW
	L.PCM (Audio) Neo:6		O	O	O	O	-	L.PCM	L, R
	Analog Neo:6		O	O	O	O	-	ANALOG -
	Dolby D (2ch) Neo:6		O	O	O	O	-	DIGITAL L, R
	Dolby D (2ch Surr) Neo:6		O	O	O	O	-	DIGITAL L, R, S
SFE	Dolby Surr. EX SFE		-	-	-	-	-	DIGITAL L, C, R, SL, SR, S, SW
	Dolby D (5.1ch) SFE		-	-	-	-	-	DIGITAL L, C, R, SL, SR, SW
	Dolby D (2ch) SFE		O	O	O		O	DIGITAL L, R
	Dolby D (2ch Surr) SFE		O	O	O		O	DIGITAL L, R, S
	DTS-ES SFE		-	-	-	-	-	dts, ES	L, C, R, SL, SR, S, SW
	DTS (5.1ch)	SFE	-	-	-	-	-	d t s	L, C, R, SL, SR, SW
	L.PCM (Audio) SFE		O	O	O		O	L.PCM L, R
	Analog SFE		O	O	O		O	ANALOG -
EX/ES	Dolby D Surr. EX Dolby Digital EX		O	O	O		O	DIGITAL L, C, R, SL, SR, S, SW
	Dolby D (5.1ch) Dolby Digital EX		O	O	O		O	DIGITAL L, C, R, SL, SR, SW
	DTS-ES DTS-ES		O	O	O		O	dts, ES	L, C, R, SL, SR, S, SW
	DTS (5.1ch)	DTS-ES	O	O	O		O	dts	L, C, R, SL, SR, SW
STEREO	Dolby Surr. EX Stereo		O	-	-	-	O	DIGITAL L, C, R, SL, SR, S, SW
	Dolby D (5.1ch) Stereo		O	-	-	-	O	DIGITAL L, C, R, SL, SR, SW
	Dolby D (2ch) Stereo		O	-	-		-	DIGITAL L, R,
	Dolby D (2ch Surr) Stereo		O	-	-		-	DIGITAL L, R, S
	DTS-ES Stereo		O	-	-	-	O	dts, ES	L, C, R, SL, SR, S, SW
	DTS 96/24 Stereo		O	-	-	-	O	dts 96/24	L, C, R, SL, SR, SW
	DTS (5.1ch)	Stereo	O	-	-	-	O	dts	L, C, R, SL, SR, SW
	L.PCM (Audio) Stereo		O	-	-		-	L.PCM L, R
	L.PCM 96KHz	Stereo	O	-	-		-	L.PCM L, R
	Analog Stereo		O	-	-		-	ANALOG -

G/D : Enceinte avant (Gauche/Droite) C : Enceinte centrale SL/SR : nceinte arrière (Gauche/Droite) S : Enceinte centrale arrière SW : Caisson de basses

Avertissement !

• Un signal Dolby Digital à 2 canaux dispose de Dolby Digital Pro Logic. Le paramétrage de l'enceinte est sur GRANDE, PETITE ou OUI.
• S'il n'y a pas de signal ambiophonique sur le disque DVD, le son ne sera pas émis par l'enceinte arrière gauche, l'enceinte arrière droite, l'enceinte centrale et le caisson de basses.

Vous pouvez écouter la bande choisie (stations FM, AM) en utilisant la syntonisation manuelle ou automatique.

TELECOMMANDE UNITE PRINCIPALE

1 Appuyez sur la touche TUNER.

- Chaque fois que vous appuyez sur cette touche, FM → AM sont sélectionnés de manière répétée.

2 Selectionnez la fréquence.

• Auto Station 1:

1) Appuyez sur la touche ENTER pour sélectionner PRESET.

2) Appuyez sur la touche TUNING/CH(▼, ∧ ) pour sélectionner la fréquence préréglée.

• Auto Station 2:

1) Appuyez sur la touche ENTER pour sélectionner MANUAL.

2) Appuyez sur la touche TUNING/CH( √, ∧ ) et maintenez-la enfoncée pour régler automatiquement la fréquence.

• Station Manuelle:

1) Appuyez sur la touche ENTER pour sélectionner MANUAL

2) Appuyez rapidement sur la touche TUNING/CH( √, ∧) pour augmenter ou diminuer la fréquence pas à pas.

1 Appuyez sur la touche INPUT pour sélectionner FM ou AM.

2 Sélectionnez la fréquence.

• Auto Station:

Appuyez sur la touche TUNING/CH( √, ∧ ) et maintenez-la enfoncée pour régler automatiquement la fréquence.

- Station Manuelle:

Appuyez rapidement sur la touche TUNING/CH (▼, ∧) pour augmenter ou diminuer la fréquence pas à pas.

Pour écouter en Mono/Stereo

Appuyez sur la touche MO/ST.

• Chaque fois que vous appuyez sur cette touche, STEREO, MONO seront sélectionnés tour à tour.
• Si vous sélectionnez MONO dans la zone avec une réception faible, vous pouvez écouter une diffusion claire sans bruit.
• Cette fonction fonctionne uniquement avec la télécommande.

Préréglage Des Stations

Vous pouvez prérégler 30 stations y compris la diffusion FM et AM.

TELECOMMANDE

Ex) Si vous préréglez la station FM 89,1 en 2 canaux

1 Appuyez sur la touche TUNER. • Chaque fois que vous appuyez sur cette touche, FM → AM seront sélectionnés tour à tour.

2 Appuyez sur la touche Select puis sur la touche TUNING/CH(▼, ∧) pour sélectionner 89,1.

- Reportez-vous à l'étape 2, page 39, pour effectuer le réglage automatiquement et manuellement.

3 Appuyez sur la touche TUNER MEMORY.

• Le numéro de syntonisation clignote sur l'affichage.

4 Appuyez sur la touche TUNING/CH(▼, ∧) pour sélectionner 2 canaux.

- Vous pouvez sélectionner de 1 à 30 canaux.

5 Appuyez sur la touche TUNER MEMORY.

- Le numéro de syntonisation disparaît et la station 89,1 est préréglée en 2 canaux.

6 Pour prérégler d'autres stations, renouvez les étapes 2 a 5.

Pour écouter une station préréglée

- Appuyez sur la touche Select de la télécommande pour sélectionner PRESET et appuyez sur la touche TUNING/CH( √, ∧ ).

Recours au RDS (système de radiocommunication de données) en vue de capter des programmes radio diffusés en FM

La norme RDS permet aux stations FM de diffuser des signaux de radiofréquence complémentaires aux signaux ordinaires. Par exemple, les stations diffusent leur nom, ainsi que des informations sur le type d'émission diffusée, tel qu'une émission de sports, de musique, etc.

Lorsque vous écoutez une station FM prestataire du service RDS, le témoin RDS s'allume à l'écran de votre unité.

• Descriptions des fonctions RDS

1. PTY (Program type) : Affiche le type du programme actuellement diffusé.
2. PS NAME (Program Service Name) : Affiche le nom de la station et il est composé de 8 caractères.
3. RT (Radio Text) : Décode le texte transmis par une station (s'il y en a un) et il est composé au maximum de 64 caractères.
4. CT (Clock Time) : Décode l'horaire transmis par la fréquence FM.
5. Certaines stations ne transmettent pas d'informations PTY, RT ou CT et donc elles ne seront pas affichées dans tous les cas.
6. TA (Traffic Announcement) : Indique que la recherche de stations diffusant des annonces d'informations sur la circulation routière est en cours.

Remarque

• La fonctionnalité RDS n'est pas disponible pour les émissions AM.
• Il se peut que la fonctionnalité RDS ne fonctionne pas correctement si les signaux diffusés par la station radio sont faibles.

Quelles informations les signaux RDS vous fournissent-ils?

Les signaux RDS que les stations radio diffusent sont affichés à l'écran de votre unité.

Affichage les signaux RDS

Appuyez sur la touche AFFICHAGE RDS pendant vous écoutez une station FM. Chaque fois que vous appuyez sur la touche, vous faites défiler à l'écran les symboles suivants :

PS (Service des programmes) : Quand vous recherchez des stations, "PS" apparaît à l'écran, suivi du nom des stations. Si vous ne recevez aucun signal, "NO PS" est affiché.

RT (Texte radio) : Quand vous recherchez des stations, "RT" apparaît à l'écran, suivi du message diffusé par la station en cours. Si vous ne recevez aucun signal, "NO PS" est affiché.

Frequency (fréquence) : Radiofréquence de la station sélectionnée (services non-RDS seulement).

À propos des caractères

Tous les codes PS et ainsi que les messages RT, sont affichés en lettres majuscules.

• L'écran n'est pas programmé pour faire une distinction entre les minuscules et les majuscules.
• L'écran ne prend pas en charge les lettres comportant des signes diacritiques. Par exemple. "A" peut représenter À, Â, Ä, Á, À ou Â.

Remarque

- Si la recherche est interrompue, "PS" et "RT" n'apparaissent pas à l'écran.

PTY(Type de programme)Recherch

L'avantage du service RDS est de vous offrir, entre autres, la possibilité de rechercher une émission particulière à partir d'une liste de canaux prémémorisés au moyen des codes PTY.

Recherche d'une émission au moyen des codes PTY

Avant de commencer, n'oubliez pas...		Affichage	Type du programme
		NEWS	• Actualités incluant un compte rendu et un débat
		AFFAIRS	• Différent sujet incluant un incident en cours, un documentaire, un débat et une analyse.
		INFO	• Informations incluant les poids et mesures, les prévisions, des rapports, des informations médicales, différents sujets concernant les consommateurs, etc...
		SPORT	• Informations sportives
		EDUCATE	• Éducation
		DRAMA	• Dramatique et série/feuilleton radiophonique, etc...
		CULTURE	• Culture nationale ou régionale incluant les problèmes religieux, science sociale, langue, théâtre, etc...
		SCIENCE	• Sciences naturelle et technologique
		VARIED	• Autres, discours, programme de divertissements (Quiz, jeux), interview, comédie, jeu satirique, etc...
1	Appuyez sur PTY SEARCH pendant que vous écoutez une station FM.	POP M	• Musique pop
		ROCK M	• Musique rock
		M.O.R.M	• Musique contemporaine actuelle considérée comme étant "facile à écouter".
2	Appuyez sur PTY + ou PTY – jusqu'à ce que le code PTY souhaité apparaisse sur l'affichage.	LIGHT M	• Musique classique & instrumentale et chants
		CLASSIC	• Grande musique classique - orchestration, musique instrumentale et de chambre & opéra
	• L'écran affiche les codes PTY décrits en regard.	OTHER M	• Autres musiques - jazz, Rythm & Blues musique country, etc...
		WEATHER	• Météo
		FINANCE	• Finance
		CHILDREN	• Programmes pour enfants
		SOCIAL A	• Affaires socials
		RELIGION	• Religion
		PHONE IN	• Nouvelles
		TRAVEL	• Voyages
		LEISURE	• Loisirs
		JAZZ	• Musique Jazz
		COUNTRY	• Musique Country
		NATION M	• Musique nationale
		OLDIES	• Musique du passé
		FOLK M	• Musique Folk
		DOCUMENT	• Documentaires

Fonction Sleep timer

Vous pouvez régler l'heure à laquelle le lecteur DVD s'éteindra automatiquement.

TELECOMMANDE

Appuyez sur la touche SLEEP.

• SOMMEIL : OFF → 15 → 30 → 45 → 60 → 90 → 120MIN seront sélectionnés tour à tour.

Pour verifier la minuterie sommeil Appuyez sur la touche SLEEP.

• La durée restante avant l'arrêt de l'unité s'affiche.
• Si vous appuyez à nouveau sur la touche, vous revenez à ce que vous aviez réglé avant.

Pour annuler la minuterie sommeil

- Appuyez sur la touche SLEEP jusqu'à SLEEP : OFF s'affiche.

Fonction Mute

Cette fonction est pratique lorsque quelqu'un sonne à la porte ou lorsque vous recevez un appel téléphonique.

TELECOMMANDE

Appuyez sur la touche Return.

• MUTE s'affiche.

Pour rétablir le son

Appuyez à nouveau sur la touche MUTE.

- MUTE disparaît et le son est rétabli.

Avertissement !

- La fonction Sleep, Mute, Display Off fonctionne uniquement avec la télécommande.

Activer/Désactiver l'affichage

Vous pouvez désactiver l'affichage lorsque vous allez vous coucher.

TELECOMMANDE

Appuyez sur la touche DISPLAY OFF.

- Chaque fois que vous appuyez sur cette touche, l'affichage est activé ou désactivé.

Utiliser des écouteurs

Utilisez des écouteurs (non fournis) pour une écoute individuelle.

Branchez le casque à la prise casque et écoutez la musique.

Remarque

Ne réglez pas le volume à un niveau trop élevé lorsque vous utilisez un casque. Cela risque d'endommager votre audition.

Commande du Téléviseur Avec la Télécommande

Appuyez sur la touche MODE pour allumer le voyant TV sur la télécommande.

2 Appuyez sur la touche POWER(⏻/ı) pour allumer le téléviseur.

Orientez la télécommande vers le téléviseur.

4 En gardant la touche POWER(⏻/) enfoncée, composez le code correspondant à la marque de votre téléviseur.

- Si le code correspond au code du téléviseur, celui-ci s'éteint. - S'il y a plus d'un code répertorié dans le tableau, entrez en un seul à la fois afin de déterminer lequel fonctionne.

Exemple : Pour un téléviseur Samsung En gardant la touche POWER enfoncée, entrez les chiffres suivants à l'aide des touches numériques 00, 01, 02, 03, 04 et 05.

Si le téléviseur est allumé ou éteint lorsque vous appuyez sur la touche marche/arrêt, le paramétrage est terminé.

- Vous pouvez vous servir des touches TV POWER, VOLUME, CHANNEL ainsi que des touches numériques (0\~9).

Remarque

• Il se peut que la télécommande ne fonctionne pas avec certaines marques de téléviseurs. Il se peut également que certains fonctionnements ne soient pas possibles avec votre marque de téléviseur.
• Si vous ne configurez pas la télécommande avec le code de la marque de votre téléviseur, elle fonctionnera par défaut avec un téléviseur Samsung.

Liste de Codes des Marques de Téléviseurs

	Numéro de code Marque Numéro de code Marque Numéro de code Marque
ADMIRAL(M.WARDS)	056,057,058	LUXMAN	018	SYLVANIA	018,040,048,054,059,060,062
AMARK001,015		LXI(SEARS)	019,054,056,059,060,062,063,065,071
ANAM001,002,003	004,005,006,007,008,009,010,011,012,013,014			SYMPHONIC061,095,096
		MAGNAVOX	015,017,018,048,054,059,060,062,072,089	TATUNG	006
				TECHWOOD	018
AOC001,018,040,048		MARANTZ	040,054	TEKNIKA	003,015,018,025
BELL&HOWELL(M.WARDS)	057,058,081	MATSUI	054	TMK018,040
BROCSONIC059,060		MGA	018,040	TOSHIBA	019,057,063,071,101
CANDLE 018		MITSUBISHIMGA	018,040,054,059,060,075,101		107,109,110,111,113
CETRONIC 003				VIDTECH	018
CITIZEN003,018,025		MTC 018		VIDECH	059,060,069
CINEMA 097		NEC018,019,020,040,059,060		WARDS	015,017,018,040,048,054,060,064
CLASSIC 003
CONCERTO 018		NIKEI	003	YAMAHA 018
CONTEC 046		ONKING	003	YORK	040
CORONADO 015		ONWA 003		YUPITERU	003
CRAIG003,005,061,082,083,084		PANASONIC006,007,008,009,054,066,067,073,074		ZENITH	058,079
				ZONDA	001
CROSLEX 062		PENNEY	018	DONGYANG	003,054
CROWN 003		PHILCO003,015,017,018,048,054,059,062,069,090		LOWE	054
CURTISMATES059,061,063				FINLUX	054,109,114
CXC 003		PHILIPS	015,017,018,040,048	YOKO 054
DAEWOO	002,003,004,015,016,017,018,019,020,021,022,023,024,025,026,027,028,029,030,032,034,035,036,040,048,059,090,099,100		054,062,072,112,114,117,118	LOEWE OPTA	054,114
				PHONOLA	054,112,114
		PIONEER	063,066,080,091	RADIOLA	054,112
		PORTLAND	015,018,059	SCHNEIDER 054
		PROTON	040	AKAI	103
		QUASAR006,066,067		GRUNDIG	108,109,113,119,120,121
DAYTRON	040	RADIO SHACK	017,048,056,060,061,075
DYNASTY	003			BLAUPUNKT	108
EMERSON	003,015,040,046,059,061,064,082,083,084,085	RCA/PROSCAN	018,059,067,076,077	SIEMENS	108
			078,092,093,094	CGE 113
		REALISTIC	003,019	IMPERIAL	113
FISHER	019,065,103	SAMPO	040	MIVAR 113
FUNAI	003	SAMSUNG	000,015,016,017,040,043,046,047,048,049,054,059,060,098	SABA	114
FUTURETECH	003			BANG&OLUFSEN	114
GENERAL ELECTRIC(GE)	006,040,056,059,066,067,068			BRIONVEGA	114
		SANYO	019,061,065,101,102,103,104	FORMENTI 114
HALL MARK	040			METZ	114
HITACHI	015,018,050,059,069	SCOTT	003,040,060,061	WEGA	114
INKEL 045		SEARS	015,018,019	RADIOMARELLI	114
JC PENNY 056,059	067,086	SHARP	015,057,064,101,105,106,115	SINGER 114
JVC	070			SINUDYNE	114
KTV	059,061,087,088	SIGNATURE2000(M.WARDS)	057,058	TELEFUNKEN	116
KEC	003,015,040	SONY	050,051,052,053,055,101
KMC	015
LG(GOLDSTAR)	001,015,016,017,037,038,039,040,041,042,043,044,054,086	SOUNDESIGN	003,040
		SPECTRICON	001
		SSS	018

Fonctionnement du Magnétoscope (DVD) Avec la Télécommande

1 Appuyez sur la touche MODE pour allumer le voyant VCR de la télécommande.

- Si vous faites fonctionner le DVD, appuyez sur la touche Device Select pour que le voyant du DVD sur la télécommande s'allume.

2 Appuyez sur la touche POWER(⏻/ı) pour allumer le magnétoscope (DVD).

3 Orientez la télécommande en direction du magnétoscope (DVD).

4 Tout en maintenant la touche POWER(⏻/ı) enfoncée, saisissez le code correspondant à la marque de votre magnétoscope (DVD).

- Si le code correspond à celui du magnétoscope (DVD), le magnétoscope (DVD) s'éteint.

- S'il y a plus d'un code répertorié dans le tableau pour votre magnétoscope (DVD), saisissez-en un à la fois pour déterminer lequel fonctionne.

Ex) Pour un magnétoscope (DVD) 'Samsung'

Tout en maintenant la touche POWER enfoncée, utilisez les touches numériques pour saisir 00, 32\~45, 87 et 88.

5 Si le magnétoscope (DVD) est allumé ou éteint lorsque vous appuyez sur la touche marche/arrêt de la télécommande, le paramétrage est terminé.

- Vous pouvez utiliser VCR (DVD) POWER, VOLUME, PLAY, PAUSE, STOP, SKIP et les touches numériques (0\~9).

Remarque

• Il se peut que la télécommande ne fonctionne pas sur certains modèles de magnétoscopes (DVD). Il se peut également que certaines opérations ne soient pas possibles selon la marque de votre magnétoscope (DVD).
• Si vous ne paramétrez pas la télécommande avec le code de votre marque de magnétoscope (DVD), la télécommande fonctionne par défaut avec un magnétoscope (DVD) Samsung.

Liste de Codes des Marques de Magnétoscopes

Marque Numéro de code Marque Numéro de code Marque Numéro de code
ADMIRAL(M.WARDS)	043,106	MEI	001,033	TASHIRO	050
AWIA044,045,046		MEMOREX	001,025,033,054,091,100	TATUNG	047,052,092
AKAI088,089,090				TEAC	044,047,052,092
ANAM001,002,003	004,005,033	MINOLTA	020,021,062	TECHNICS	001,033,049,091
		MITSUBISHIMGA	068,069,070,101,102	TEKNIKA 001	,025,033
AOC 091		MTC 072		TOSHIBA	006,051
AUDIO DYNAMIC	019,047,092	MULTITECH	044,057,069	TOTEVISION	025,072
BELL&HOWELL(NYHIDS)	048,093	NEC	019,047,052,057,092	TAEKWANG	087
BROKSONIC 092	,094,095	OLYMPIC	049,091	UNITECH	072
CANON 001	,033,049,091	OPTIMUS 101		VECTORRESEARCH	019
CAPEHART 011		ORION	103	VIDEO CONCEPTS	019
CITIZEN 050		PANASONIC	001,004,033,049,067,091,107	VIDEOSONIC	072
CRAIG 050	,072,096			WARDS	001,020,031,032,033,043,050,054,072,100,105,106,109
CRITERION 051		PENNEY	019,020,072
CURTISMATHES	001,031,032,033,044,091	PENTAX	001,020,021,033,062
		PHILCO 001	,033,046,049,091,094	YAMAHA 019	,047,048,052,092
DAEWOO 006	,007,008,009,010,011,012,013,014,015,016,017,018,046,051,091			ZENITH 019	,047,048,052,092
		PHILIPS	001,030,033,049,050,066,091	Liste de codes des marques de DVD
		PILOT 025
DAYTRON 011		PIONEER	049
DBX 019	,047,052,092	PORTLAND 011			Numéro de code Mar
EMERSON 025	,031,032,044,046,094,095,097,098,099	QUASAR 001	,033,049,067,091,107,108	DENON 003	,032
FISHER 009	,048,053,054,055,100	RICO	036	DOONOON	019
		RCA/PROSCAN	001,020,021,031,032,033,049,051,062,066,070,091,104	DMTECH	017
FUNAI	044			FISHER 002
GENERAL ELECTRICGE	001,031,032,033,056,091			GE	006
		REALISTIC	001,009,025,033	HARMANKARDON	012
GO VIDEO	059,060,061	044,048,054,091,101,105		JVC	010,013
HARMANKARDON	019			KENWOOD	008
HITACHI	020,021,049,054,062,100	SAMSUNG 000	,006,031,032,057,058,071,072,073,074,075,076,077,078,079,080,081	LG	001
				MAGNAVOX	004
HQ	051			MITSUBISHI	005,016
INSTANT REPLAY	001,033,049,091			ONKYO 004	,014
JCL	001,033	SANYO	008,009,046,048,050,054,058,093,100	OPTIMUS 011
JCP	025			PANASONIC	021
JC PENNY	047,048,052,062,091,092	SANSUI 092		PROSCAN	006
		SCOTT	006,051,054,057,069,070,100,101	PHILIPS	004,023
JVC	001,033,047,052,063,064,065,092			PIONEER	007,011,022,025
		SEARS	020,021,025	RCA	006
KENWOOD	047,050,052,092	SHARP	043,105,106	SAMSUNG 000	,027
LG(GOLDSTAR)	019,020,021,022,023,024,025,026,027,028,029,030,050	SINGER 096		SANYO	002
		SIGNATURE(200N/MWARDS)	043,044,054,10Q,106	SONY	015,020
		SHINTOM 096		THETA DIGITAL	011
LXI(SEARS)	020,025,044,048,050,053,054,055,062,100	SONY	034,035,036,037,038,039,040,041,042,082,083,084,085,086	TOSHIBA	004,018
				YAMAHA 009, 033
MAGIN	072			ZENITH 004, 024
MAGNAVOX	001,031,032,033,049,066,067,091	STS	020	TAEGWANG	026
		SYLVANIA 001	,033,044,049,066,091	PS2	028
MARANTZ	001,019,033,047,052,092,110			X-BOX	029
		SYMPHONIC	044	APEX	030
MARTA	025,050	TANDY	009	MARANTZ	031

Liste de codes des marques de DVD

Probléme

Verifier Solution

Impossible de l'allumer.	Est-ce que le cordon d'alimentation est branché dans la prise de courant?	Branchez la prise d'alimentation à la prise murale.
Il ne fonctionne pas lorsque l'on appuie sur la touche.	L'air n'est-il pas trop sec et provoque de l'électrostatique?	Debranchez la prise et branchez-la à nouveau.
Pas de son.	L'enceinte et le composant externe sont-ils branchés correctement?La fonction Mute fonctionne t-elle?Le volume est-il paramétré au minimum?Le paramétrage de l'enceinte est-il sur NONE?	Branchez-la correctement.Appuyez sur la touche Mute pour annuler la fonction.Réglez le volume.Reportez-vous page 17~18 pour sélectionner GRANDE, PETITE ou OUI.
L'image n'apparaît pas lorsque la fonction est sélectionnée.	Le composant externe est-il branché correctement?	Branchez-la correctement.
La télécommande ne fonctionne pas.	Les piles sont-elles vides?La distance entre la télécommande et l'unité principale est-elle correcte?	Remplacez-la par une nouvelle pile.Faites fonctionner à une courte distance.
Le son de chaque périphérique est modifie lors de la lecture stéréo.	L'enceinte gauche/droite ou le code d'entrée/sortie gauche/droite sont-ils branchés correctement?	Vérifiez le canal gauche/droit et branchez-le correctement.
Impossible de recevoir la diffusion.	L'antenne AM ou FM est-elle branchée correctement?	Branchez l'antenne correctement.Si l'intensité de l'entrée du connecteur de l'antenne est faible, installez l'antenne FM à un endroit où la réception est bonne.
Il n'y a pas de son au niveau de l'enceinte arrière.	L'enceinte arrière est-elle branchée correctement?L'enceinte S.(Arrière) est-elle paramétrée sur NONE dans la paramétrage des enceintes?Le mode Surround est-il sélectionné sur Stéréo?	Reportez-vous page 17~18 pour la brancher correctement.Reportez-vous page 17~18 pour sélectionner GRANDE ou PETITE.Reportez-vous page 27~38 pour sélectionner un autre mode Surround.
Il n'y a pas de son au niveau de l'enceinte centrale.	L'enceinte centrale est-elle branchée correctement?L'enceinte C.(Centrale) est-elle parametree sur NONE dans la paramétrage des enceintes?Le mode Surround est-il sélectionné sur Stéréo?	Reportez-vous page 9~10 pour la brancher correctement.Reportez-vous page 17~18 pour sélectionner GRANDE ou PETITE.Reportez-vous page 27~38 pour sélectionner un autre mode Surround.

Probléme

Verifier

Solution

Il n'y a pas de son au niveau de l'enceinte centrale arrière.	L'enceinte centrale arrière est-elle branchée correctement?L'enceinte SB.(Centrale arrière) est-elle paramétrée sur NONE dans la paramétrage des enceintes?Le mode Surround est-il sélectionné sur EX/ES?	Reportez-vous page 9~10 pour la brancher correctement.Reportez-vous page 17~18 pour sélectionner GRANDE ou PETITE.Reportez-vous page 35~36 pour sélectionner le mode Surround sur EX/ES.
Impossible de sélectionner le mode EX/ES.	L'enceinte SB.(Centrale arrière) est-elle paramétrée sur NONE dans la paramétrage des enceintes?Le signal d'entrée est-il sélectionné correctement?	Reportez-vous page 17~18 pour sélectionner GRANDE ou PETITE.Utilisez un composant externe à 5,1 canaux.
Impossible de sélectionner le mode Dolby Pro Logic II x.	Le signal d'entrée est-il sélectionné correctement?	Sélectionnez Dolby Digital 2 canaux, PCM et un signal d'entrée analogique.
Impossible de sélectionner le mode NEO:6.	Le signal d'entrée est-il sélectionné correctement?	Utilisez un signal d'entrée analogique et PCM.
Il n'y a pas de son lors de la lecture de DVD et CD codés en DTS.	L'entrée analogique est-elle sélectionnée?	Verifiez si le composant externe numérique est branché correctement et reportez-vous page 19 pour sélectionner l'entrée numérique.

▶▶ Fonction de protection du produit

Circuit de protection CC

- Si du CC est émis au niveau du connecteur de sortie, le circuit de protection CC fonctionne automatiquement pour protéger l'enceinte.

Protection thermique

- La fonction de protection fonctionne si l'unité principale ou le transformateur de puissance est en surchauffe.

"PROTECTION"

s'affiche lorsque cette fonction est activée.

• Si la borne de l'enceinte est en court-circuit
• Si le cable de l'enceinte est en court-circuit

S'il n'y a aucun problème lorsque vous le rallumez après l'avoir éteint, la marque PROTECTION disparaît et l'unité fonctionne normalement.

Remarque

- Si PROTECTION s'affiche, vérifiez si la borne de l'enceinte est en court-circuit et allumez ensuite le périphérique.

GÉNÉRAL	Source d'alimentation	230V, 50 Hz
	Consommation en veille	0,9 W
	Consommation	110W
	Poids	4,65 kg
	Dimensions (I x H x P)	430 x 65 x 350 mm
	Gamme de température de fonctionnement	+5°C~+35°C
	Gamme d'humidité de fonctionnement	10%~75%
SYNTONIS EUR FM	Réponse de fréquence	87,5~108,0 MHz
	Sensibilité utilisable	12dBf
	Rapport signal sur bruit	MONO/STEREO 55/55 dB
	Distorsion	MONO/STEREO 0,3/0,8%
	Séparation stéréo	30 dB
	Niveau de sortie syntoniseur	1 kHz, 75 kHz Dev
SYNTONIS EUR AM	Réponse de fréquence	522~1611 kHz
	Rapport signal sur bruit	40 dB
	Sensibilité utilisable	60 dB×V/m (Antenne cadre)
	Distorsion	2% (MOD : 80%)
AMPLIFICAT-EUR	Sortie assignée	(20 Hz~20 kHz/THD = 1%)
	Enceinte avant (Gauche + Droite)	6Ω 90 W/CH
	Enceinte centrale	6 Ω 90W/CH
	Enceinte arrière (Gauche + Droite)	6 Ω 90W/CH
	Enceinte centrale arrière	6 Ω 90W/CH
	Sensibilité d'entrée/Impédance	450mV/47kΩ
	Rapport signal sur bruit (Entrée analogique/5,1CH Entrée analogique)	80dB
	Séparation (1 kHz)	60dB
RÉPONSE DE FRÉQUENCE	Entrée analogique/5,1CH Entrée analogique	20 Hz~20 kHz (±3 dB)
	Entrée numérique/96 kHz PCM	20 Hz~44 kHz (±3 dB)
SORTIE VIDÉO	TV Format	NTSC/PAL
	Niveau d'entrée/Impédance	1Vp-p/75 Ω
	Niveau de sortie/Impédance	1Vp-p/75 Ω
	Réponse de fréquence vidéo	5 Hz à 10 MHz (-3 dB)
	Réponse de fréquence vidéo component	5 Hz à 40 MHz (-3 dB)
	Rapport signal sur bruit	60dB

* Rapport signal sur bruit, distorsion, séparation et sensibilité utilisable sont basés sur la mesure en utilisant le filtre AES-17.

Haut-parleur	Haut-parleur avant/arrière/enceinte centrale	Haut-parleur central	Haut-parleur Subwoofer
	Impédance	6Ω x 5	6Ω
	Entrée nominale	90W	90W
	Entrée maximale	180W	180W
	Dimensions (L x H x P)	91 x 135 x 98.5 mm	200 x 107 x 100 mm
	Poids	0,9 Kg	1,0 Kg

Contact SAMSUNG WORLD WIDE

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Region	Country	Customer Care Center	Web Site
North America	CANADA 1-800-SAMSUNG (7267864) www.samsung.com/ca
	MEXICO 01-800-SAMSUNG (7267864) www.samsung.com/mx
	U.S.A 1-800-SAMSUNG (7267864) www.samsung.com
Latin America	ARGENTINE 0800-333-3733 www.samsung.com/ar
	BRAZIL 0800-124-421 www.samsung.com/br
	CHILE 800-726-7864(SAMSUNG) www.samsung.com/cl
	COSTA RICA 0-800-507-7267 www.samsung.com/latin
	ECUADOR	1-800-10-7267	www.samsung.com/latin
	EL SALVADOR	800-6225	www.samsung.com/latin
	GUATEMALA	1-800-299-0013 www.samsung.com/latin
	JAMAICA 1-800-234-7267 www.samsung.com/latin
	PANAMA	800-7267	www.samsung.com/latin
	PUERTO RICO	1-800-682-3180 www.samsung.com/latin
	REP. DOMINICA	1-800-751-2676 www.samsung.com/latin
	TRINIDAD & TOBAGO	1-800-7267-864 www.samsung.com/latin
	VENEZUELA	1-800-100-5303 www.samsung.com/latin
Europe	BELGIUM	02 201 2418	www.samsung.com/be
	CZECH REPUBLIC	844 000 844	www.samsung.com/cz
	DENMARK	38 322 887	www.samsung.com/dk
	FINLAND	09 693 79 554	www.samsung.com/fi
	FRANCE	08 25 08 65 65 (0,15€/Min)	www.samsung.com/fr
	GERMANY	01805 - 121213 (€ 0,12/Min)	www.samsung.de
	HUNGARY	06 40 985 985 www.samsung.com/hu
	ITALIA 199 153 153 www.samsung.com/it
	LUXEMBURG	02 261 03 710 www.samsung.lu
	NETHERLANDS	0900 20 200 88 (€ 0.10/Min)	www.samsung.com/nl
	NORWAY 231 627 22 www.samsung.com/no
	POLAND	0 801 801 881	www.samsung.com/pl
	PORTUGAL	80 8 200 128	www.samsung.com/pt
	SLOVAKIA	0850 123 989	www.samsung.com/sk
	SPAIN	902 10 11 30	www.samsung.com/es
	SWEDEN	08 585 367 87	www.samsung.com/se
	U.K	0870 242 0303 www.samsung.com/uk
CIS	RUSSIA	8-800-200-0400 www.samsung.ru
	UKRAINE	8-800-502-0000 www.samsung.com/ur
Asia Pacific	AUSTRALIA	1300 362 603	www.samsung.com/au
	CHINA	800-810-5858, 010- 6475 1880	www.samsung.com.cn
	HONG KONG	2862 6001	www.samsung.com/hk
	INDIA	3030 82821600 1100 11	www.samsung.com/in
	INDONESIA	0800-112-8888	www.samsung.com/id
	JAPAN	0120-327-527 www.samsung.com/jp
	MALAYSIA	1800-88-9999 www.samsung.com/my
	PHILIPPINES	1800-10-SAMSUNG (7267864)	www.samsung.com/ph
	SINGAPORE	1800-SAMSUNG (7267864)	www.samsung.com/sg
	THAILAND	1800-29-323202-689-3232	www.samsung.com/th
Middle East & Africa	TAIWAN	0800-329-999 www.samsung.com/tw
	VIETNAM	1 800 588 889	www.samsung.com/vn
	SOUTH AFRICA	0860 7267864 (SAMSUNG)	www.samsung.com/za
	U.A.E 800SAMSUNG (7267864) www.samsung.com/mea
