Type de produit	Système home cinéma
Marque	Samsung
Modèle	HT-X30
Dimensions (L x H x P)	430 x 65 x 300 mm
Poids	3,2 kg
Alimentation	100-240 V, 50/60 Hz
Consommation électrique	45 W
Formats audio pris en charge	Dolby Digital, DTS, MP3, WMA
Formats vidéo pris en charge	DVD, VCD, DivX, XviD, MPEG4
Lecture USB	Oui, port USB avant
Tuner FM	Oui, avec RDS
Connectivité	HDMI, composite, audio numérique optique, coaxial
Puissance de sortie	300 W RMS (5.1 canaux)
Hauts-parleurs	5 satellites + caisson de basses
Entretien et nettoyage	Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Classe II, ne pas exposer à l'humidité
Pièces détachées et réparabilité	Contacter le service client Samsung ou un centre agréé

FOIRE AUX QUESTIONS - HT-X30 SAMSUNG

Comment connecter le système HT-X30 à ma télévision ?

Utilisez un câble HDMI (recommandé) ou un câble composite (jaune, blanc, rouge). Branchez une extrémité sur la sortie HDMI OUT du système et l'autre sur une entrée HDMI de votre téléviseur. Sélectionnez ensuite la source HDMI correspondante sur votre TV.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous que l'interrupteur d'alimentation à l'arrière de l'appareil est en position ON. Si le problème persiste, contactez le service client Samsung.

Comment réinitialiser le système aux paramètres d'usine ?

Éteignez l'appareil, puis maintenez enfoncée la touche STOP (⏹) pendant environ 5 secondes tout en rallumant l'appareil. Le message 'RESET' s'affichera à l'écran. Relâchez la touche pour confirmer.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles : insérez des piles neuves en respectant la polarité (+/-). Pointez la télécommande vers le capteur avant de l'appareil. Éliminez toute obstruction entre la télécommande et le capteur. Si le problème continue, réinitialisez la télécommande en retirant les piles et en appuyant sur chaque touche pendant 3 secondes.

Aucun son ne sort des enceintes, comment résoudre ?

Vérifiez que les enceintes sont correctement connectées aux bornes correspondantes (avant, central, surround, caisson). Assurez-vous que le volume n'est pas réglé sur 0 ou en mode muet. Vérifiez le réglage des canaux dans le menu audio. Si vous utilisez une source externe, testez une autre source (USB, radio) pour isoler le problème.

Puis-je lire des fichiers vidéo depuis une clé USB ?

Oui, branchez une clé USB formatée en FAT32 ou NTFS sur le port USB avant de l'appareil. Utilisez la touche SOURCE pour sélectionner USB. Le système lit les formats vidéo suivants : DivX, XviD, MPEG4, et audio : MP3, WMA. Attention, les fichiers protégés par DRM peuvent ne pas être lus.

Comment régler la balance des haut-parleurs ?

Appuyez sur la touche SETUP de la télécommande, naviguez jusqu'à 'Audio' ou 'Speaker Setup'. Vous pouvez ajuster le niveau de chaque canal (avant gauche/droit, central, surround, caisson) de -6 dB à +6 dB. Utilisez les touches fléchées pour sélectionner et les touches +/- pour modifier.

Le système affiche 'NO DISC', que dois-je faire ?

Assurez-vous que le disque est inséré correctement, face imprimée vers le haut. Nettoyez le disque avec un chiffon doux du centre vers les bords. Vérifiez que le disque n'est pas rayé et qu'il est compatible (DVD, CD, etc.). Si le problème persiste, le laser peut être encrassé : utilisez un disque de nettoyage spécial.

Comment obtenir des pièces détachées pour le HT-X30 ?

Contactez le service après-vente Samsung ou un centre de réparation agréé. Vous pouvez également consulter le site web Samsung pour trouver des revendeurs de pièces. Ayez le numéro de série de l'appareil à portée de main.

Le son est déformé à fort volume, que faire ?

Réduisez le volume général. Vérifiez que les enceintes ne sont pas endommagées et que les câbles sont bien connectés. Activez la fonction Dynamic Range Control (DRC) dans le menu audio pour limiter les variations de volume. Évitez de pousser le volume au maximum pendant de longues périodes.

MODE D'EMPLOI HT-X30 SAMSUNG

Avertissements Précautions

POUR ÉVITER LES RISOUES DE CHOC ÉLECTRIQUE, NE DEMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES REPARABLES PAR L'UTILISATEUR; S'ADRESSER À UN SERVICE APRÉSVENTE DUALIFIÉ.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1

Ce symbole avertit l'utilisateur de la présence d'une tension dangereuse à l'Intérieur de l'apoarel.

Ce symbole avertit l'utilisateur de la présence de directives importantes dans la documentation accompagnant cet apparel.

APPAREIL LASER DE CLASSE 1

Ce lecteur de disque compact est classé dans la catégorie des appareils LASER DE CLASSE 1.

Une utilisation de cet appareil autre que celle précisée dans ce manuel pourrait entraîner un risque d'exposition à des radialions dangereuses.

MISE EN GARDE : IL PEUT SE PRODUIRE UNE ÉMISSION LASER INVISIBLE LORSQUE LE DISPOSITIF DE SÉCURITÉ EST DÉFECTUEUX OU QU'IL A ÉTÉ RENDU INUTILISABLE, ÉVITEZ L'EXPOSITION DIRECTE AU FAISCEAU.

AVERTISSEMENT : Alin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

MISE EN GARDE : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la lige large dans la fente large.

• Cet appareil doit toujours être branche à une prise avec mise à la terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale, de ce fait il est nécessaire que la prise principale soit facile d'accès.

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en

fin de vie avec les autres dechels menagers. L'elimination investition des déchets peuvent nette motivation à l'environnement ou à la partie

humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable

Vous favonserez ainsi la réutilisation durable des ressources matérielles.

Les participants sont invités à contracter le distributioneur leur ayant virkido le produit ou à se renseigner auprès de leur mante pour savoir ou et comment les peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant

l'environnement

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Assurez-vous que l'alimentation c.a. de votre maison correspond bien à celle indiquée sur l'éliquets d'identification collée au des de votre appareil. Insteliez celai-ci à plat, sur un esportir adapté (mobilier), en lui laissant suffisamment d'espace libre pour une bonne séparation (7 à 10 cm). Assurez-vous que les fantes de ventilation ne sont pas recouvertes. Ne placez pas d'autres apérateis ni des appareils lourds sur votre lecteur DVD. Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. Vériliez que le plateau de chargement de disque ont vids avant de cléploer le lecteur. Ce lecteur DVD est concu pour un usage continu. Mettre le lecteur DVD en mode veille n'interrampt pas son alimentation électrique. Pour lester complètement le lecteur de la source d'alimentation, il doit être déconnecté en le débranchant, ce qui est conseillé si vous ne fullisez pas pendant un certain temps.

En cas d'orage, débranchez l'appareil de la prise de courant. Les surensions causées par la toudre peuvent endommager l'appareil.

La prise d'alimentation fait office de système de déconnexion, elle doit donc rester disponible en permanence.

No placez pas l'appareil près de sources de chaleur ou directement au soleil. Cela peut causer la surchaufe et le mauvais fonctionnement de l'unité.

Prélogée le lecteur de l'humidre (vasse) et de la chœur excessive (cheminés), ainsi que de tout équipement créant de puistants champs magnériques ou électricues (hout-parleurs). Déconnectez le câde d'alimentation si la lecteur fonctionne mal. Voire lecteur n'est pas conçu pour une utilisation industrielle, mais pour une utilisation fentiale. Il peut y avoir un prénomène de condensation si votre lecteur ou du disque ont été entrepouées dans un endroit où la température est basse. Si vous transportez le lecteur greciant d'hiver, allendez environ 2 heures, jusqu'à ce que l'appareil ait allent la température de la pièce, avant toute utilisation.

Les piles utilisées avec cet appareil contienrent des produits chimiques néfastes pour l'environnement. Ne jetez pas les piles avec les déchets domestiques.

Caractéristiques Table des matières

Lecture multidisque et Syntoniseur FM

Le HT-X30/HT-TX35 réunit le confort d'une lecture multidisque, y compris DVD-AUDIO, DVD-VIDEO, CD, CD MP3, WMA-CD, DivX, CD-R/RW et DVD-R/RW et un syntonisateur FM de qualité, le tout en un seul lecteur.

Compatible DVD-Audio

Essayez la performance audio de qualité très élevée du DVD-Audio. Le convertisseur numérique-analogique 24-bit/192kHz incorporé permet à ce lecteur de fournir un son d'une qualité exceptionnelle en termes de gamme d'amplification, de résolution de niveau faible et de détails de haute fréquence.

Prise en charge de la fonction HOTE USB

Vous pouvez connecter des périphériques de stockage USB (lecteur MP3, mémoire flash USB, etc.) contenant des fichiers musicaux et des images téléchargés à partir d'un ordinateur, écouter de la musique et visionner des images.

Dolby Pro Logic II

Dolby Pro Logic II est une nouvelle forme de technologie de décodage de signaux audio multi-voles qui améliore l'actuel système Dolby Pro Logic.

DTS (Digital Theater Systems)

DTS est un format de compression audio développé par Digital Theater Systems Inc. Il offre un son de canal 5.1 à pleine fréquence.

Fonction économiseur d'écran du téléviseur

Si l'unité principale reste inactive pendant 3 minutes, le logo Samsung apparaît sur l'écran du téléviseur. Le HT-X30/HT-TX35 passe automatiquement en mode économie d'énergie après 20 minutes en mode économiseur d'écran.

Fonction économie d'énergie

Le HT-X30/HT-TX35 se ferme automatiquement après 20 minutes en mode arrêt.

Écran du téléviseur personnalisé

Le HT-X30/HT-TX35 vous permet de sélectionner votre image préférée au cours de la lecture JPEG ou DVD et la met en fond d'écran.

Fonction Anynet+ (HDMI-CEC)

La fonction Anynet+ permet de faire fonctionner l'unité principale à l'aide d'une télécommande de téléviseur Samsung. Il suffit pour cela de relier votre Home Theater à un téléviseur SAMSUNG à l'aide d'un câble HDMI. (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.)

PRÉPARATION

Avertissements 2
Précautions....3
Caractéristiques....4
Remarques sur les disques....6
Description......8

CONNEXIONS

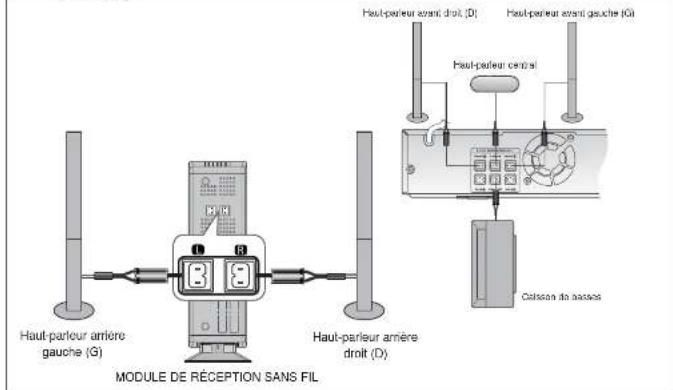

Connexion des enceintes ....12
Installation des enceintes 14
Brancher l'amplificateur/récepteur sans fil....15

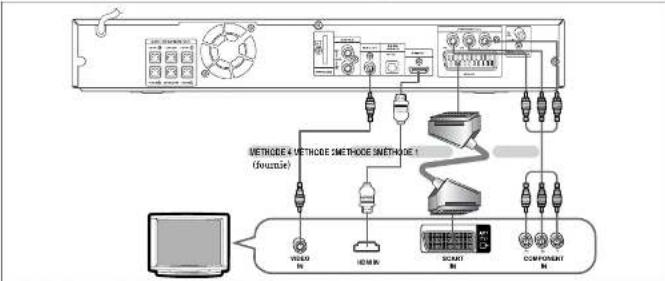

Branchement de la sortie vidéo au téléviseur .....18
Fonction HDMI....19
Branchement d'un périphérique audio externe .....20
Connexion de l'antenne FM 22

FONCTIONNEMENT

Avant de lire le manuel d'utilisation....23
Avant d'utiliser votre système home cinéma....24
Lecture des disques .... 25 Lecture de CD-MR7/NMA .... 28
Lecture de fichier JPEG 27
Lecture DivX 28
Utilisation de la fonction Lecture ....30
Vérification de la durée résiduelle 31
Lecture rapide 31
Lecture lente 31

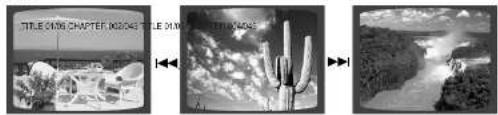

Sauter des Scènes/Chansons 32
Répetition de lecture....33
Pour sélectionner le mode Repiction de
lecture dans l'écran d'informations du disque......33
Repetition de lecture A-B 34
Function Step 34
Fonction Angle ....30 Fonction Team / Umpediment du l'argent ....25
Fondien 271954, 35
For example, we
Bogas de avigazion 26
Econcling de sélection de la larque audio .... 37
Fenction de sélection de la langue des sous-litres...37
Passer directement à une scène ou une chanson ..38
Utilisation du menu du disque....39
Utilisation du menu du titre 39
Lecture de fichiers multimédia à l'aide de la
function USB HOST (HOTE USB)....40

CONFIGURATION

Paramètres 42
Configuration de la langue....42
Configuration du type de l'écran du téléviseur .....43
Configuration du contrôle parental
(Niveau de classement) 44
Configuration du mot de passe....44
Paramétrer le papier peint ....45
Pour sélectionner l'un des trois papiers points
que vous avez créés....45
Mode Lecture de disque audio DVD....46
Enregistrement DivX (R)....46
Configuration du mode des enceintes .....46
Configuration du temps de retard 47
Configuration du test de tonalité....48
Configuration audio....49
Configuration de la compression DRC
(Compression de la plage dynamique) ....50
Paramétrage AV SYNC....50
Paramétrage de l'Interface HDMI audio....51
Fonction Champ sonore (DSP)/EQ 52
Mode Dolby Pro Logic II....53
Effet Dolby Pro Logic II....54

DIVERS

Ecouter la radio 55
Tuner RDS & RDS EON 57
Fonctions praliques 59
Commande du téléviseur avec la télécommande .....60
Déparnage 62
Précautions dans la manipulation et la
conservation des disques....64
Liste de coda des langues....65
Liste de produits avec fonction Lecture USB....66
Caractéristiques....67

Remarques sur les disques

DVD (Digital Versatile Disc) offre des images et des sons fantastiques, grâce au son ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous pouvez maintenant profiter de ces effets pleins de réalisme chez vous comme si vous étiez au cinéma ou dans une salle de concert.

Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque ne sera pas lu. Le numéro de région de ce lecteur est indiqué sur le panneau arrière du lecteur. (Votre lecteur DVD ne pourra lire que des DVD ayant le même code de région.)

Disques lisibles

Type de disque	Marque (Logo)	Signaux emregistrés	Taille du disque	Durée maximale de lecture
DVD-AUDIO DVD-VIDEO		Audio + Video	12cm	Environ 240 minutes (une face)Environ 480 minutes (daux faces)Environ 80 minutes (une face)Environ 160 minutes (daux faces)
			8cm
AUDIO-CD		Audio	12cm	74 min.
			8cm	20 min.
Dvx		Audio + Video	12cm	74 min.
			8cm	20 min.

N'utilisez pas les types de disques suivants!

• Les disques LD, CD-G, CD-I, CD-ROM et DVD-ROM ne peuvent être lus avec ce lecteur. Si vous utilisez ce type de disques, un message (Erreur format disque) s'affiche sur l'écran du téléviseur.
• Des disques DVD achetés à l'étranger pourraient ne pas fonctionner sur ce lecteur. Si vous utilisez ce type de disques, un message s'affliche sur l'écran du téléviseur.

Protection contre la copie

• De nombreux disques DVD sont protégés contre la copie. Ainsi, vous avez seulement la possibilité de brancher votre lecteur DVD directement sur la télévision et non pas sur le magnétoscope. Si vous le connectez à un magnétoscope, vous n'obtiendrez que des images déformées par le système de protection des disques DVD.
• Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont protégés par des brevuls américains et des procédés de contrôle de la propriété de Macrovision Corporation et d'autres compagnies. L'utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l'usage domestique ou aux utilisations strictement définies par Macrovision Corporation. Les modifications techniques ou le démontage sont interdits.

Format d'enregistrement de disque

Ce produit ne prend pas en charge les fichiers multimédias sécurisés (DRM).

Disques CD-R

• Suivant le périphérique utilisé pour la gravure du disque (Graveur de CD ou PC) et l'état du disque, Il est possible que certains CD-R ne puissent pas être lus.
• Utilisez un disque CD-R de 650Mo/74 minutes. Si possible, n'utilisez pas de disque CD-R d'une taille supérieure à 700Mo/80 minutes étant donné qu'il risque de ne pas être lu.
• Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.
• Seuls les CD-R correctement peuvent être lus en totalité. Si la session est fermée mais que le disque reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.

Disques CD-R MP3

• Souls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliel peuvent être lus.
• Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (./=+).
• Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur à 128Kbps.
• Seuls les fichiers ayant l'extension peuvent être lus.
• Seuls les disques multisessions peuvent être lus. SiI y a un segment vide sur le disque Multisession, le disque ne sera lu que jusqu'au segment vide.
• Si le disque n'est pas ferme, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistres ne soient pas lus.
• Pour des fichiers codés en format débit binaire variable (VBR - Variable Bit Rate), c'est-à-dire des fichiers codés à la fois à un débit élevé et un débit bas (par exemple 32Kbps - 320Kbps), il est possible que le son saute au cours de la lecture.
• Un maximum de 500 pistes peuvent être lues par CD.
• Un maximum de 300 dossiers peuvent être lus par CD.

Disques CD-R JPEG

• Seuls les fichiers ayant l'extension peuvent être lus.
  • Si le disque n'est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas jus.
• Seuls les disques contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.
• Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (./=+).
• Seul un disque multisessions peut être lu. S'il y a un segment vide sur le disque multisessions, le disque ne sera lu que jusqu'au segment vide.
• Vous pouvez enregistrer jusqu'à 9 999 Images sur un CD.
• Lorsque vous lisez un CD de photos Kodak/Fujl, seuls les fichlers JPEG qui se trouvent dans le dossier photo peuvent être jus.
• Il est possible que les disques de photos autres que Kodak/Fuji Picture solent plus longs au démarrage de la lecture ou ne soient pas lus du tout.

DVD-R/RW, CD-R/RW, disques DivX

• Ce produit ne prend en charge que les formats d'encodage autorisés par DivX Networks, Inc. Ainsi, il est possible qu'un fichier DivX créé par l'utilisateur ne puisse pas être lu.
• Toute mise à jour du logiciel avec des formals non pris en charge est impossible. (Ex.: QPEL, GMC, résolutions supérieures à 800 x 600 pixels, etc.)
• Les sections comportant un taux dimages élevé ne pourront peut-être pas être lues pendant la lecture d'un fichier DivX.
• Pour toute information complémentaire sur les formats autorisés par DivX Networks, Inc., visiter le site www.divxnetworks.net.

Description

Panneau avant Panneau arrière

Ecran d'affichage

Accessoires

Description (suite)

Télécommande

1. Touche DVD RECEIVER
2. Touche T
3. Touche TV/VIDEO
4. Touche POWER
5. Touches numériques (0–9)
6. Touche REMAIN (RESTANT)
7. Touche STEP
8. Touche Tuning Presel/CD Skip
   (Syntonisation programmée/Saut CD)
9. Touche VOLUME
10. Touche MENU
11. Touche AUDIO
12. Touche DII EFFECT
13. Touchd#L II MODE
14. Touche TUNER MEMORY,
    Touche SD (définition standard) HD (haute définition)
15. Touche ZOOM
16. Touche SLEEP
17. Touche SLOW, MO/ST
18. Touche EZ VIEW, NT/PAL
19. DVD Touche DVD
    TUNER Touche TUNER
    USB AUX Touche USB, AUX
20. Touche OPEN/CLOSE
21. Touche DIMMER
22. Touches de sélection du mode RDS
23. Touche COMPONENT SEL
24. Touche VIDEO SEL.
25. Touche CANCEI
26. Touche REPEAT
27. Touche Play/Pause (Lecture/Pause)
    ■ Touche Stop
    ⊕ 🏠 Touche SEARCH (RECHERCHE)
28. Touche TUNING/CH
29. Touche MUTE
30. Touche RETURN
31. Curseur/Touche Entrée
32. Touche SUBTITLE
33. Touche EXIT
34. Touche DSP/EQ
35. Touche INFO
36. Touche SOUND EDIT
37. Touche DIGEST
38. Touche TEST TONE
39. Touche SLIDE MODE
40. Touche LOGO

Insérez les piles de la télécommande

1 Retirez la protection de la batterie en suivant la direction de la flèche.
2 Insérez deux piles 1.5V AAA, en prenant soin de bien respecter la polarité (+ et -).
3 Replacez le cache piles.

Suivez ces instructions pour éviter toute fuite ou lissure des piles :

• Placez les piles dans la télécommande en respectant la polarité. (+) à (+) et (−) à (−),
  • Utilisez des piles du bon type. Des piles d'apparence similaire peuvent avoir une tension différente
  • Bampleez toujours les deux piles en même temps
  • N'exposez pas les piles à la chaleur ou à une flamme.

Portée de la télécommande

La télécommande peut être utilisée jusqu'à environ 7 mètres/23 pieds en ligne droite.

Elle peut aussi fonctionner avec un angle horizontal de 30° à partir du capteur de l'appareil.

Connexion des enceintes

Avant de déplacer ou d'installer le produit, vérifiez qu'il est éteint et débranché.

HT-X30

Emplacement du lecteur DVD

- Ploaz-le sur un meuble, une étagère ou dans la meuble sous le téléviseur.

Enceintes avant L R

• Placez les enceintes en avant de votre position d'écours, de manière à ce qu'elles soient dirigées vers vous et inclinées vers l'intérieur (environ 45").
• Placez les enceintes de manière à ce que leur haut-parleur d'aigus scient à la même hauteur que votre oreille.
• Alignez la face avant des enceintes avant avec la partie avant de l'enceinte centrale ou pleosz-les légèrement en avant de l'enceinte centrale.

Enceinte centrale ©

• Il est conseillé de l'installer à la même hauteur que les enceintes avant.
• Vous pouvez également l'installer directement au-dessus ou an-dessous du téléviseur.

Sélection de la position d'écoute

La position d'écoute devrait se situer à une distance d'environ 2 fois et demi à 3 fois la taille de l'écran du téléviseur.

Exemple : Pour des téléviseurs 32° 2 à 2,4 m (6 à 8 pieds) Pour des télévisours 55° 3,5 à 4 m (11 à 13 pieds)

Enceintes arrière SL SR

• Placez ces enceintes derrière votre position d'écoute.
• Si l'espace disponible est insuffisant, placez ces haut-parieurs l'un en face de l'autre.
• Placez-les à environ 60 – 90 cm (2 à 3 pieds) au-dessus de votre oreille, légèrement inclinées vers le bas.
  * Contrairement aux enceintes avant et centrale, les enceintes arrière sont principalement utilisées pour gérer les effels soires. Vous n'entendrez pas de son en sortir systémaliquement.

Caisson de basses

- La position du caisson de basses n'est pas aussi critique. Placez-le à l'endroit de votre choix.

HT-TX35

Connexion des enceintes

①

②

1 Faites pression et tenez le levier en position ouverte.
2 Insérez le câble noir dans la borne noire (−) et le câble rouge dans la borne rouge (+) puis relâchez l'ergot.
3 Branchez les jacks de connexion à l'arrière du lecteur DVD. Assurez-vous que les couleurs des bornes des enceintes correspondent aux couleurs des jacks de connexion.

• Ne laissez pas les enfants jouer avec les enceintes. Ils pourraient être blessés si une enceinle tombait.
• Lorsque vous branchez les câbles sur les enceintes, assurez-vous de respecter la polarité (+/-).
• Maintenez le caisson de basses (Subwoofer) hors de la portée des enfants afin d'empêcher ces derniers de mettre les coûgts ou des substances étrangères dans l'évent (ouverture) du caisson de basses.
• Ne pas suspendre le caisson de basse sur le mur par le trou.

- Si vous placez une enceinte à proximité de votre ensemble téléviseur, il se peut qu'il y ait une distorsion au niveau de la couleur de l'écran en raison du champ magnétique généré par l'enceinte. Dans ce cas, éloignez l'enceinte.

Installation des enceintes

Installation de l'enceinte sur son support (de type colonne)

1 Retournez le SUPPORT en le mettant la tête en bas et fixez-le sur sa BASE.
2 Insérez les vis (A) dans les deux trous surmontés par une flèche et vissez-les à l'aide d'un toumevis en tournant dans le sens des aiguilles d'une montre (cf. Illustration).
3 Tournez la vis fournie (B) dans le sens des aiguilles d'une montre et placez-la dans un trou à l'arrière du SUPPORT d'encelinte.
4 Posez l'ENCEINTE sur le support ainsi constitué.
5 Insérez la vis (B) dans le trou situé à l'arrière de l'enceinte et vissez-la à l'aide d'un tournevis en tournant dans le sens des aiguilles d'une montre (cf. illustration).
6 Votre enceinte est maintenant correctement assemblée.
• Assurez-vous que l'encaine soit installée sur une surface plane et stable. Dans le cas contraire, elle risque de basculer très facilement.

Installation de l'enceinte sur son support (de type demi-colonne)

1 Posez l'ENCEINTE sur son SUPPORT.
2 Insérez la vis (B) dans le trou situé à l'arrière de l'enceinte et vissez-la à l'aide d'un tournevis en tournant dans le sens des aiguilles d'une montre (cf. illustration).
3 Votre ENCEINTE est maintenant correctement assemblée.

Brancher l'amplificateur/récepteur sans fil

Pour connecter les haut-parieurs amière à l'aide de la technologie sans-fil, il est nécessaire de faire l'acquisition d'un amplificateur/récepteur sans fil et d'une carte TX auprès de votre fournisseur.

Instructions si vous avez acheté le module de réception sans fil (réf. SWA-3000) proposé en option

HT-X30

HT-TX35

Brancher l'amplificateur/récepteur sans fil (suite)

1 Branchez les enceintes avant et centrales ainsi que le caisson de basses sur l'unité principale en suivant les instructions données en pages 12 à 14.
2 Après avoir vérifié que l'unité principale est bien éteinte, insérez la carte TX dans le port de lecture de carte TX (WIRELESS) situé à l'arrière de l'apparell.
■ Tenez la carte TX de manière à ce que le côté inciné soit vers le bas et insérez-la.
■ La carte TX permet la communication entre l'appareil principal et le récepteur sans fil.
3 Branchez les haut-parleurs gauche et droit dans l'amplificateur/récepteur sans fil.
4 Branchez l'alimentation de l'amplificateur/récepteur sans fil dans la prise murale et allumez-le en appuyant sur le touche .

• N'insérez pas une autre carte que la carte TX conçue pour ce produit.

Le produit pourrait être endommage ou la carte difficile à retirer.
• N'insérez pas la carte TX à l'envers ou dans le mauvais sens.
- Insérez la carte TX quand le module est éteint. Insérez la carte quand le module est allumé peut être à l'origine de problèmes.
- Si la carte TX est inserée, le son n'est pas émis par les connecteurs de l'enceinte arrière de l'unité principale.

Réinitialisation de la communication sans fil

Réinitialisez le système en cas d'erreur de communication ou si la diode bleue Link (Lien) située sur le récepteur sans fil ne s'allume pas et que le message clignote sur l'écran de l'unité principale. Pour réinitialiser le système, l'unité principale et le module de réception sans fil (SMA-3000) doivent être en mode verille

1 Eteignez l'unité principale et maintenez la touche REMAIN de la télécommande enfoncée pendant 5 secondes.

- Le voyant STANDBY (VEILLE) de la façade du module de réception sans fil clignols.

2 Mettez le module de réception sans fil sous tension et, à l'aide de la pointe d'un stylo à bille ou d'une pince à épiler, appuyez 2 ou 3 fois sur la touche RESET située à l'arrière de l'appareil.

- Le voyant STANDBY (VEILLE) de la façade du module de réception sans fil clignote deux fois.

3 Mettez l'unité principale sous tension.

• Le voyant Link du module de réception sans fil s'alume lorsque la configuration est terminée.
• Si l'appareil reste en mode veille, répétez les étapes 1 à 3 ci-dessus.

- Une fois la configuration ou module de réception sans fil terminée, aucun signal audio ne provient ou connecteur de sortie de l'enceinle arrière situé au clos de l'unité principale.

• L'antenne de réception sans fil est intégrée dans le module de réception sans fil. Maintenez l'appareil à l'abri de l'humione.
• Pour des performances d'écoute optimales, vérifiez que la zone située autour du module de réception sans fil est dégagee.
• Les haul-parleurs arrière sans fil n'émetront du son qu'en mode DVD 5.1-CH ou Dolby Pro Logic II.
• En mode 2-CH, aucun son ne sera émis par les haut-parleurs arrière.

- Placez le module de réception sans fil à l'arrière de la position d'écoute. Si le module est trop près de l'unité principale, des interruptions de son peuvent se produire à cause d'interférences.

• Si vous utilisez un appareil tel qu'un four à micro-ondes, une carte LAN sans fil, un équipement Bluetooth ou tout autre appareil utilisant la même fréquence (2,4 GHz) à proximité du système, des interruptions de son peuvent se produire à cause des interférences.
• La distance de transmission des ondes radio est d'environ 10 mètres, mais elle peut varier en fonction de l'environnement. Si un mur en béton ou une paroi métallique se trouve entre l'unite principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal.

Branchement de la sortie vidéo au téléviseur

Choisissez l'une des quatre méthodes de branchement du téléviseur proposées.

MÉTHODE 1 : HDMI ..... (Qualité Supérieure)

Rellez la prise de sortie HDMI (HDMI OUT) située à l'arrière de l'unité principale à la prise d'entrée HDMI (HDMI IN) de votre téléviseur à l'aide d'un câble HDMI (non fourni).

MÉTHODE 2 : Vidéo composante ..... (Meilleure qualité)

Si votre téléviseur est équipé d'entrées vidéo composante, branchez un câble vidéo composante (non fourni) entre les prises de sortie vidéo composante (Pr. Pb et Y) situées à l'arrière de l'unite principale et les prises correspondantes de votre téléviseur.

Fonction COMPONENT SELECT (SÉLECTION COMPOSANTE)

1. Après avoir vérifié que l'unité principale est bien éteinte, maintenez la touche COMPONENT SEL de la télécommande enfoncée pendant 5 secondes.

• et s'affichent.

1. Appuyez rapidement sur la touche COMPONENT SEL, afin de sélectionner et configurer l'unité principale en mode COMPONENT.

MÉTHODE 3 : Prise péritel..... (Meilleure qualité)

Si votre téléviseur est équipé d'une prise PÉRITEL, reliez la prise AV OUT (SORTIE AV) située à l'arrière de l'unité principale à la prise SCART IN (ENTRÉE PÉRITEL) de votre téléviseur à l'aide d'un câble Péritel (non fourni).

1. Lorsque l'appareil est éteint, appuyez sur la touche COMPONENT SEL, de la télécommande et maintenez-la enfoncée pendant plus de 5 secondes.

• el s'affichent.

1. Appuyez rapidement sur la touche COMPONENT SEL, afin de sélectionner et configurer le mode SCART.

Function VIDEO SELECT (SÉLECTION VIDÉO)

Maintenez la touche VIDEO SEL. (SÉL. VIDÉO) de la télécommande enfoncée pendant au moins 5 secondes.

- ou apparaît alors sur l'afficheur. Appuyez alors brièvement sur la touche VIDEO SEL. (SÉL. VIDÉO) pour sélectionner ou [RVB].

• Si votre téléviseur est équipé d'une prise Péritel (entrée RVB), appuyez sur la touche VIDEO SEL. (SÉL. VIDÉO) pour sélectionner le mode RGB [RVB]. L'utilisation d'un câble Péritel permettra d'obtenir une meilleure qualité d'image.

- Si votre téléviseur ne dispose pas de prise Pénitel (entrée RVB), appuyez sur la touche VIDEO SEL. (SÉL. VIDEO) pour sélectionner le mode COMPOSITE.

MÉTHODE 4 : Vidéo composite .... Bonne Qualité

Reliez la prise VIDEO OUT (SORTIE VIDÉO) située à l'arrière de l'unité principale à la prise VIDEO IN (ENTRÉE VIDÉO) de votre téléviseur à l'aide du câble vidéo fourni.

- Ce produit utilise le mode Interlace scan [Balayage entrelacé] (5761, 4801) pour la sortie composante. - En reliant un téléviseur Samsung à l'unité principale à l'aide d'un câble HDMI, vous pourrez faire fonctionner votre Home Theater à l'aide de la télécommande du téléviseur. (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+ (HDMI-CEC).)

- Vérifiez la présence du logo _ynet^* (ce dernier indique que votre téléviseur prend cette fonction en charge).

Fonction HDMI

Sélection de la résolution

Cette fonction permet à l'utilisateur de selectionner la résolution de l'image pour la sortie HDMI.

En mode stop, pressez et restez appuyé sur le touche SD/HD (Standard Definition/ High Definition) sur la télécommande.

- Les résolutions disponibles pour les sorties HDMI sont 576p (480p), 720p et 1080l. - La résolution en mode SD (définition standard) est de 576p (480p) et la résolution en mode HD (haute définition) est de 720p/1080l.

Qu'est-ce que la HDMI (Interface multimédia à haute definition)? Ce dispositif transmet les signaux vidéo du DVD sous forme de signaux numériques sans avoir besoin de les convertir en signaux analogiques. Vous pouvez obtenir des Images numériques plus précises en branchant la vidéo au téléviseur à l'aide d'un câble de connexion HDMI.

- Si la télévision ne fournit pas une résolution équivalente à celle configurée, vous riscuez de ne pas pouvoir voir l'image correctement.

- Lorsqu'un téléviseur HDMI est connecté, les signaux composite et component vidéo ne sont pas émis. - Reportez-vous au manuel d'utilisation de votre téléviseur pour plus d'informations sur la manière de sélectionner la source d'entrée vidéo du téléviseur.

Utilisation de la fonction Anynet+(HDMI-CEC)

La fonction Anynet+ vous permet de contrôler d'autres appareils Samsung grâce à la télécommande de votre téléviseur Samsung. La fonction Anynet + peut être utilisée en reliant ce système Home Theater à un téléviseur SAMSUNG à l'aide d'un câble HDMI. (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+).

Avec Anynet+

Vous pouvez faire fonctionner col appareil, allumer votre téléviseur ou regarder un film en appuyant sur la touche PLAY (LECTURE) de la télécommande de votre téléviseur Samsung.

1 Branchez l'unité principale du système Home Theater à un téléviseur Samsung à l'aide d'un câble HDMI (cf. page 18).

2 Activez la fonction Anynet+ sur votre téléviseur

(consultez le manuel d'utilisation de votre téléviseur pour toute information complémentaire).

- Vous pouvez faire fonctionner le Home Theater à l'aide de la télécommande de votre téléviseur. (Touches TV disponibles : ⏻, Ⓛ, ⚠️, ⏱️, ▲, ▼ et ◀, touches ▶, touches Ⓓ - Ⓔ)

Si vous sélectionnez le téléviseur

Réglez la fonction Anynet+(HDMI-CEC) sur (Marche) sur votre téléviseur. • «Receiver : On» : vous nommé découvr des organisateurs audin sur voie Hame Thaiver

- : vous permet d'écouter des enregistrements audio sur votre téléviseur

Si vous sélectionnez le Home Theater

Sélectionnez le paramètre et, le cas échéant, sélectionnez l'option de votre choix pour chacun des éléments ci-dessous.

• : Si Anynet+[HDMI-CEC] est activé et que vous sélectionnez View TV, le home cinéma passe automatiquement en mode DIGITAL IN.
  • : vous permet d'accéder au menu Home Theater.
• : vous permet d'atticher les informations de lecture du disque inséré dans le Home Theater.
• : vous permet d'écouter des enregistrements audio sur votre Home Theater
• : vous permet d'écouter des enregistrements audio sur votre télévisour.

- Si vous souhaitez écouter le son de votre téléviseur via votre système Home Theater, vous clèvrez brancher un câble optique. - Si Anynet+ (HDMI-CEC) est activé et que vous éteignez l'unité principale, votre téléviseur s'éteint également. - Anynet+ (HDMI-CEC) fonctionne uniquement en mode DVD.

Branchement d'un périphérique audio externe

AUX1 : panneau avant AUX2 : panneau arrière

AUX1 : branchement d'un périphérique externe analogique

Périphériques émettant des signaux analogiques (lecteur MP3, par exemple)

1 Reliez la prise AUX IN 1 (Audio) de votre Home Theater à la prise Audio Out (Sortie audio) du périphérique externe analogique.
2 Appuyez sur la touche AUX de la télécommande pour sélectionner l'entrée .

- Vous pouvez également utiliser le touche FUNCTION (FONCTION) de l'unité principale.

Les différents modes disponibles défilient comme suit : DVD/CD → DIGITAL IN → AUX 1 → AUX 2 → USB → FM.

AUX2 : branchement d'un périphérique externe analogique

Périphériques émettant des signaux analogiques (magnéloscope, par exemple)

1 Reliez la prise AUX IN 2 (Audio) de votre Home Theater à la prise Audio Out (Sortie audio) du périphérique externe analogique.
- Veillez à bien respecter les codes couleurs utilisés pour les connecteurs.
2 Appuyez sur la touche AUX de la télécommande pour sélectionner l'entrée .

- Vous pouvez également utiliser le touche FUNCTION de l'unité principale.

Les différents modes disponibles défilent comme suit : DVD/CD → DIGITAL IN → AUX 1 → AUX 2 → USB → FM.

- Vous avez la possibilité de relier la prise

OPTICAL : panneau arrière

OPTICAL : Branchement d'un périphérique numérique externe

Péniphériques émettant des signaux numériques (décodeur, par exemple)

1 Connectez l'entrée numérique (OPTICAL) à la sortie numérique sur le composant numérique externe.
2 Appuyez sur la touche AUX de la télécommande pour sélectionner l'entrée .

- Vous pouvez également utiliser le touche FUNCTION de l'unité principale.

Les différents modes disponibles défilent comme suit : DVD/CD > DIGITAL IN > AUX 1 > AUX 2 > USB > FM.

Connexion de l'antenne FM

1 Connectez l'antenne FM fournie à la borne COAXIAL FM 75Ω.
2 Déplacez lentement le câble de l'antenne jusqu'à ce que vous trouviez un emplacement permettant une bonne réception. Fixez-le ensuite sur un mur ou une autre surface rigide.

- Cet appareil ne reçoit pas les émissions en AM.

Ventilateur de refroidissement

Le ventilateur de retroidissement joumit l'air trois dont l'appareil a besoin pour ne pas surchauller.

Pour des raisons de sécurité, veuillez respecter attentivement ce qui suit.

• Vérilisz que l'appareil est bien ventilé. Une mauvaise ventilation peut entraîner un échaufiement excessif et endommager l'appareil.
• N'obstruez pas le ventilateur de refroidissement ni les orifices de ventilation
  (S'ils sont bloqués par un journal ou un tissu, la chaleur risque d'augmenter à l'intérieur de l'appareil ce qui risque de provoquer un incendie.)

Avant de lire le manuel d'utilisation

Assurez-vous de comprendre la signification des termes suivants avant de lire le manuel d'utilisation.

Icônes utilisées dans ce manuel

Icône Terme Définition
	DVD Indique une fonction disponible avec un DVD ou un DVD-RV/DVD-RW enregistré en mode vidéo, puis finalisé.
	CD Indique une fonction disponible avec un CD de données (CD-R ou CD-RW).
	MP3 Indique une fonction disponible avec un CD-R/-RW.
	JPEG Indique une fonction disponible avec un CD-R/-RW.
	DivX Indique une fonction disponible avec un support enregistré au format MPEG4 (DVD à RW , CD-R ou CD-RW).
	Avertissement Indique qu'une fonction n'est pas disponible ou qu'un paramétrage a peut-être été annulé.
	Remarque Indique un conseil ou une instruction permettant d'utiliser chaque fonction de manière optimale.

• Les instructions du présent manuel indiquées par le symbole "DVD ( [IMAGE] )"s'appliquent aux disques de type DVD-VIDÉO, DVD-AUDIO et DVD-RI-RW enregistrés en mode vidéo, puis finalisés. Lorsqu'un type de DVD particulier est mentionné, cela est indiqué séparément.
• Un DVD-R/-RW qui n'a pas été enregistré correctement au format DVD Vidéo ne pourra pas être lu

Avant d'utiliser votre système home cinéma

Comment faire fonctionner votre téléviseur Samsung et home cinéma avec la télécommande du HT-X30/HT-TX35

La télécommande de votre DVD Home Theater peut être utilisée pour faire fonctionner un téléviseur Samsung.

1 Branchez le cordon d'alimentation de l'unité principale dans une prise murale CA. - Avant de brancher votre système sur la prise murale, vous devez vérifier le réglage de la tension (FACULTATIF). Si la tension de la prise murale ne correspond pas au réglage indiqué à l'arrière de l'apparaill, vous risquez d'endommager gravement votre système.
2 Appuyez sur le touche TV pour sélectionner le mode TV.
3 Appuyez sur le touche POWER (Alimentation) pour allumer votre téléviseur Samsung à l'aide de la télécommande.
4 Sélectionnez mode VIDEO en appuyant sur la touche TV/VIDEO.

5 Appuyez sur la touche DVD RECEIVER pour passer en mode DVD RECEIVER et utiliser le système "DVD Home Theater".
6 Appuyez sur le touche FUNCTION de l'appareil ou sur la touche DVD de la télécommande pour sélectionner le mode DVD/CD.

Sélection du format vidéo

Appuyez sur la touche NT/PAL de la télécommande et maintenez-la enfoncée pendant plus de 5 secondes lorsque l'appareil est éteint.

■ Le format vidéo est régé par défaut sur .
- ou s'affichant À ce moment, appuyez rapidement sur la touche NT/PAL pour sélectionner entre et .
- Chaque pays a une norme de format vidéo différent.
- Pour une lecture normale, le format vidéo du cisque doit être identique au format vidéo de votre téléviseur.

Lecture des disques

1 Appuyez sur le touche OPEN/CLOSE pour ouvrir le plateau de chargement de disque.
2 Chargez un disque dans l'unité principale.

- Pour ce faire, posez délicalement un discue sur le plateau de chargement en veillant à ce que l'étiquette du discue soit orientée vers le haut.

3 Appuyez de nouveau sur le touche OPEN/CLOSE pour refermer le plateau de chargement.
- La lecture du disque commence automatiquement.

Pour arrêter la lecture, appuyez sur la touche STOP (■).

• Si vous appuyez une fois sur cette touche, apparaît sur l'écran et l'endroit où la lecture a été interrompoue est conservé en mémoire.
  Il suffit alors d'appuyer sur la touche PLAY/PAUSE (▶) ou sur la touche ENTER pour reprendre la lecture à l'endroit ou elle a été interrompue. (Cette fonction n'est disponible qu'avec les DVD.)
• Si vous appuyez deux fois sur cette touche, apparaît sur l'écran. La lecture reprend alors depuis le début si vous appuyez sur la touche PLAY/PAUSE (▶)

Pour interrompre temporairement la lecture, appuyez sur le touche PLAY/PAUSE (▶) en cours de lecture.

- Appuyez de nouveau sur le touche PLAY/PAUSE (▶) pour reprendre la lecture normalement.

• Selon le contenu du disque, il se peut que l'écran initial soit différent.
• Aucun disque "piraté" ne doit être lu sur cet appareil. Dans le cas contraire, il s'agit d'une violation des recommandations relatives au CSS (Content Scrambling System : une sorte de système de protection contre la copie).

Lecture de CD MP3/WMA

Les CD de données (CD-R, CD-RW) encodés au format MP3/WMA peuvent être lus.

1 Posez le disque MP3/WMA sur le plateau de chargement.
• L'écran du menu MP3/WMA apparaît et la lecture démarre.
- Selon le disque MP3/WMA, l'aspect du menu peut être différent.
- Les documents WMA-DRM ne peuvent pas être jus.
2 En mode Stop, sélectionnez l'album ▲, et appuyez ensuite sur la touche ENTER.
• Utilisez la touche à pour sélectionner la piste.
3 Pour changer d'album, utilisez la touche ▲, pour sélectionner un autre album puis appuyez sur la touche ENTER.
- Pour sélectionner un autre album et une autre piste, répétez les élapes 2 et 3 ci-dessus.
4 Appuyez sur la touche STOP (■) pour arrêter la lecture.

Pour lire un fichier dans l'écran du menu,

- Appuyez sur le touche ▲, ▼, ◀, ▶ lorsque l'appareil est en mode stop puis sélectionnez l'icône désirée dans la partie supérieure du menu.

Pour lire les fichiers musicaux uniquement, choisissez l'ône
Pour voir les fichiers images uniquement, choisissez l'ône
Pour voir les documents vidéo uniquement, choisissez ficône
Pour choisir tous les fichiers, choisissez l'icône HII.

Lecture de fichier JPEG

Les images prises avec un appareil numérique ou un caméscope, ou des fichiers JPEG sur un PC peuvent être enregistrées sur un CD et luos ensuite avec ce locateur DVD.

Mode Diaporama

1 Posez le disque JPEG sur le plateau de chargement.
- La lecture commence automatiquement. Chaque image s'affiche pendant 5 secondes avant de laisser la place à la suivante.
2 Appuyez sur la touche SLIDE MODE.
- Chaque lois que vous appuyez sur cette touche, la transition se fait dans l'ordre suivant : SLIDE SHOW MODE : 1\~5 > SLIDE SHOW MODE : RANDOM > SLIDE SHOW MODE : NONE
Appuyez sur l'acêter au diaporama suivant.
- Chaque fois que vous appuyez sur cette touche, le diaporama avance ou recule.

Fonction Digest (Abrégé)

Vous pouvez voir 9 images JPEG sur l'écran du téléviseur.

1 Appuyez sur la touche DIGEST au cours de la lecture.

- Les fichiers JPEG seront affichés dans 9 fenêtres.

2 Appuyez sur,▲, pour sélectionner l'image que vous souhaitez et appuyez ensuite sur la touche ENTER.

- L'image sélectionnée est lue pendant 5 secondes avant que la suivante apparaisse.

Pour voir l'image précédente ou suivante avec 9 fenêtres, appuyez sur

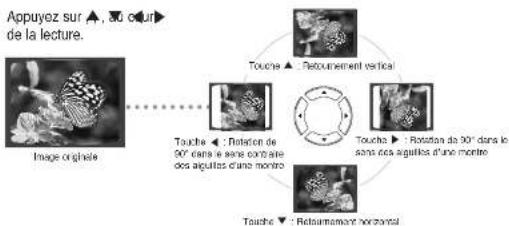

Fonction Rotation/Retournement

- Les résolutions maximales prises en charge par ce produit sont 5120 x 3480 (ou 19,0 MPixel) pour les fichiers JPEG standard et 2048 x 1696 (ou 3,0 MPixel) pour les fichiers images progressives. - Si un fichier JPEG est la lorsque la résolution de la sortie HDMI est de 720p/1080c. Le mode passe automatiquement en mode 576p (480p).

Lecture DivX

Les fonctions décrites dans cette page concernent la lecture de disques DivX.

Au cours de la lecture, appuyez sur la touche

• Permet d'accéder au fichier suivant lorsque vous appuyez sur la touche, il y a plus de 2 fichiers sur le discus.
• Permat d'accéder au fichier précédent lorsque vous appuyez sur la touche !◀◀ y a plus de 2 fichiers sur le disque.

Lecture accélérée

Pour lire un disque à une vitesse supérieure, appuyez sur •••pendant la lecture.
- Chaque fois que vous appuyez sur un de ces deux touches, la vitesse de lecture change selon les critères ci-dessous : 2x → 4x → 8x → 32x → Normal.

Fonction Passer 5 minutes

Au cours de la lecture, appuyez sur la touche ◀

• Chaque pression sur ce touche permet de faire avancer la lecture de 5 minutes.
• Chaque pression sur ce louche permet de faire reculer la lecture de 5 minutes.

Fonction Zoom

1 Appuyez sur la touche ZOOM.
- Chaque fois que vous appuyez sur cette touche, votre sélection change entre et .

2 Appuyez sur les touches, pour alle dans la partie que vous souhaitez agrandir.

• Le tichler DivX ne peut être zoome qu'en mode ZOOM X2

- Les fichiers DivX ont des extensions de fichiers. Avi, mais tous les fichiers .Avi ne sont pas des fichiers DivX et ne sont donc pas tous compatibles avec ce lecteur.

Affichage audio

Appuyez sur la touche AUDIO.

• Si le disque comporte plusieurs pistes sonores, vous avez la possibilité de basculer entre elles.
• Chaque fois que vous appuyez sur cette touche, votre sélection change entre

et < 0 >

• < [m] > s'affiche lorsqu'une langue est prise en charge par le disque.

Affichage des sous-titres

Appuyez sur la louche SUBTITLE.

- Chaque fois que vous appuyez sur cette touche, votre sélection change entre et .

• Si le disque ne comporte qu'un fichier de sous-litres, il sera lu automatiquement.
• Voir numéro 2 (Fondien sous-litres) ci-dessous pour obtenir plus d'informations sur l'utilisation des sous-litres avec les disques DivX.

Si le disque contient plusieurs fichiers de sous-titres

Si le disque contient plusieurs fichiers de sous-titres, les sous-titres par défaut ne correspondront pas forcément au film que vous souhaitez visionner. Vous devrez alors sélectionner la langue des sous-titres en procédant comme suit :

1 En mode Stop, appuyez sur la touche ▲, ▼ pour sélectionner la langue de sous-titres désirée (sur l'écran du téléviseur, puis appuyez sur la touche ENTER.
2 La lecture du film se déroule normalement dès que vous avez sélectionné le fichier DivX de votre choix sur l'écran du téléviseur.

DivX (Digital internet video eXpress)

Le DivX est un format de fichier vidéo développé par Microsoft et basé sur la technologie de compression MPEG4. Ce format permet la diffusion en temps réel de données audio et vidéo sur Internet. Le MPEG4 est utilise pour l'encodage vidéo et le MP3 pour l'encodage audio. Ainsi, les utilisateurs peuvent visionner un film en bénéficiant d'une image et d'un son proches de la qualité DVD.

Formats pris en charge

Ce produit ne prend en charge que les formats multimédias suivants. Si ni le format audio, ni le format vidéo ne sont pris en charge. l'utilisateur pourra rencontrer des problèmes tels que des images coupées ou une absence de son.

Formats vidéo pris en charge

Format AVI	WMV
Versions prises en charge	DivX3.11~DivX5.1, XviD	V1/V2/V3/V7

Formats audio pris en charge

Format	MP3	WMA	AC3	DTS
Débit binaire	80~384 Ko/s	56~128 Ko/s	128~384 Ko/s	1.5Mbps
Fréquence d'échantillonnage	44,1 kHz		44,1/48 kHz	44.1kHz

• Les documents DivX, y compris les documents audio et vidéo, créés en format DTS peuvent seulement prendre en charge des débits jusqu'à 6Mbps.
• Ratio d'affichage : la résolution DivX par défaut est de 640 x 480 pixels (4:3), mais ce produit prend en charge des résolutions pouvant atteindre 800X600 pixels (16:9). Les résolutions d'écran supérieures à 800 ne sont pas prises en charge.

• Lorsque vous lisez un disque dont la fréquence d'échantillonnage est supérieure à 48 kHz ou 320 Kols, l'image peut trembler pendant la lecture.

• Fonction Caption (Légende)

- Vous devez avoir un minimum d'expérience de l'extraction et de l'édition vidéo pour pouvoir utiliser cette fonction correctement.

- Pour utiliser la fonction Légende, enregistrez le fichier légende (*.smi) sous le même nom de fichier que le fichier DivX (*.avl) et placez-le dans le même dossier.

Exemple. Racine Samsung 007CD1.avi

Samsung_007CD1.smi

- Le nom de flicier peut comporter jusqu'à 60 caractères alphanumeriques ou jusqu'à 30 caractères aslatiques (caractères de 2 octels comme en coréen ou en chinois, par exemple).

Utilisation de la fonction Lecture

Affichage des informations du disque

Vous pouvez voir les informations de lecture du disque sur l'écran du téléviseur.

Appuyez sur la touche INFO.
- Chaque fois que vous appuyez sur cette touche, vous passez d'un ailichage à l'autre dans l'ordre suivant

Les informations ne sont plus affichées à l'écran

Les informations ne sont plus affichées à l'écran

Les informations ne sont plus affichées à l'écran

- Selon le disque, l'écran des informations du disque peut se présenter de manière différente. - Selon le disque vous pouvez également sélectionner DTS, DOLBY DIGITAL, ou PRO LOGIC.

apparait sur l'écran du téléviseur !

L'affichage de ce symbole sur l'écran du téléviseur à la suite de l'utilisation de touches de fonctions indique que l'opération demandée est impossible lorsque le disque est en cours de lecture.

Affichage à l'écran

DVD Affichage DVD
DVD AUDIO Affichage DVD-AUDIO
CD Affichage CD

Attichage TITRE

Allichage CHAPITRE

© Alfichage PISTE (FICHIER)

Allichage GROUP

Affichage TEMPS ÉCOULE

Aflichage RÉPÉTITION DE LECTURE

Affichage LANGUE AUDIO

Aflichage SOUS-TITRES

LR Affichage STEREO (G/D)

DOLBY Allchage DOLBY DIGITAL

Affichage ANGLE

Vérification de la durée résiduelle

Appuyez sur la touche REMAIN.

- Pour vérifier la durée totale et la durée résiduelle d'un titre ou d'un chapitre en cours de lecture.

Chaque fois que vous appuyez sur la touche Remain

Appuyez sur la touche ◀◀▶▶

- Chaque fois que vous appuyez sur la touche pendant la lecture, la vitesse de celle-ci changera comme suit :

2X→4X→8X→32X→PLAY

Au cours de la lecture rapide d'un CD ou d'un CD MP3, vous entendez le son uniquement à une vitasse 2x et non pas à 4x, 8x et 32x.

Lecture lente

Appuyez sur la touche SLOW.

- Chaque fois que vous appuyez sur cette touche au cours de la lecture, la vitesse de lecture change dans l'ordre suivant :

1/2→1/4→1/8→1/2→1/4→1/8→PLAY

1/2 · 4 · 1/8 · PLA

Aucun son n'est émis pendant la lecture lente.

• La lecture tente à l'envers ne fonctionne pas avec les DivX

Utilisation de la fonction Lecture (suite)

Sauter des Scènes/Chansons

Appuyez sur la touche

• Chaque fois que vous appuyez sur ce touche pendant la lecture, vous lancez le chapitre, la piste ou la ministère d'échéant ou président.
• Il est impossible de sauler un chapitre de manière consécutive.

Répétition de lecture

La répétition de lecture vous permet de répéter un chapitre, un titre, une piste (chanson) ou un répertoire (fichier MP3).

Appuyez sur la louche REPEAT.

- Chaque fois que vous appuyez sur cette touche au cours de la lecture, le mode de répétition de lecture change dans l'ordre suivant :

Options de la répétition de lecture

CHAPITRE : Lil de manière répétée le chapitre sélectionné.

TITRE : Lit de manière répétée le titre sélectionné.

GROUPE : Lit de manière répétés la groupe sélectionne.

ALÉATOIRE : Joue les pîles de manière aléatoire.

(Une piste déjà lue peut être lue à nouveau.)

PISTE : Lit de manière répétée la piste sélectionnée.

DIR : Lit de manière répétée toutes les pistes contenues dans le dossier sélectionné.

DISQUE : Lit de manière répétée l'ensemble ou discue.

OFF : Annule la répétition de lecture.

Pour sélectionner le mode Répétition de lecture dans l'écran d'informations du disque

1 Appuyez deux fois sur la touche INFO.
2 Appuyez sur pour aller à l'affichage RÉPÉTITION DE LECTURE ( ).
3 Appuyez sur pour sélectionner le mode souhaité de Répétition de lecture.
■ Pour sélectionner un autre album ou une autre piste, répétez les étapes 2 et 3 décrilles ci-dessus.
4 Appuyez sur la touche ENTER.

- Les disques enregistrés au format DivX, MP3 ou JPEG ne permettent pas de sélectionner la fonction Repeat Play [Répétition de la lecture] à partir de l'écran d'informations.

Utilisation de la fonction Lecture (suite)

Répétition de lecture A-B

Vous pouvez lire de manière répétée une section d'un DVD.

1 Appuyez deux fois sur la touche INFO.
2 Appuyez sur ▶ la flèche pour aller à l'affichage REPETITION DE LECTURE (CP).
3 Appuyez sur les touches ▲, ▼ pour sélectionner puis appuyez sur la touche ENTER au début du segment souhaité.
- Lorsque vous appuyez sur la touche ENTER, la position sélectionnée est mémorisée.

4 Appuyez sur la touche ENTER à la fin du segment souhaité. - Le segment indiqué sera répété.

Pour revenir à la lecture normale, appuyez sur les touches ▲, ▼ pour sélectionner ⬇ OFF.

- La fonction A-B Repeat (Répétition A-B) n'est pas disponible avec les disques enregistrés au format DivX, MP3 ou JPEG.

Fonction Step

Appuyez sur la touche STEP.

- L'image avance d'une image chaque fois que vous appuyez sur cette touche au cours de la lecture.

- Aucun son n'est émis pendant la lecture du film.

Fonction Angle

Cette fonction vous permet de voir la même scène sous des angles différents.

1 Appuyez sur la touche INFO.
2 Appuyez sur pour aller à l'affichage ANGLE ().
3 Appuyez sur les touches ▲,▼ ou les touches numériques pour sélectionner l'angle que vous souhaitez.
- Chaque lois que vous appuyez sur cette touche, vous passez d'un angle à l'autre dans l'ordro suivant :

- La fonction Angle est active uniquement avec les disques sur lesquels plusieurs angles ont été enregistrés.

Fonction Zoom (Agrandissement de l'écran)

Cette fonction vous permet d'agrandir une partie de l'image affichée.

1 Appuyez sur la touche ZOOM
2 Appuyez sur ▲, ▼, ◀; ▶ pour aller dans la partie que vous souhaitez agrandir.
3 Appuyez sur la touche ENTER.
- Chaque fois que vous appuyez sur cette touche, vous passez d'un niveau à l'autre dans l'ordre suivant :
ZOOM X 1.5 , ZOOM X 2 , ZOOM X 3 , ZOOM OFF

- Lors de la lecture d'un disque enregistré au format DivX, la taille de l'écran double

Utilisation de la fonction Lecture (suite)

Fonction EZ VIEW

Appuyez sur la touche EZ VIEW.

- Chaque fois que vous appuyez sur cette touche, la fonction zoom passe de On à Off et Inversement - Lorsque vous passez un lim en format grand écran, vous pouvez enlever les bandes noires en haut et en bas de l'écran en appuyant sur la touche EZ VIEW.

- Cette fonction ne fonctionne pas si le DVD est enregistré dans un format angle multi-camera. - Il se peut que les bandes noires ne disparaissent pas car certains DVD ont un rapport intégré en mode vertical et horizontal. - Cette fonction n'est pas applicable pour les disques DvX. - Durant le fonctionnement de EZ View. Il se peut que certains côtés gauche et droit scent légèrement coupas.

Groupe Bonus

Certains disques DVD-Audio disposent d'un groupe 'bonus' extra qui nécessite un numéro à 4 chiffres pour y accéder. Voir l'omballage du disque pour plus de détails et pour connaître ce numéro.

Lorsque vous lisez un disque DVD-Audio qui dispose d'un groupe bonus, l'écran de saisie du numéro apparaît automatiquement.

- Si vous éjectez le cisque, éteignez l'appareil, ou débranchez le lecteur, vous devrez saisir à nouveau le numéro.

Pages de navigation

Lors de la lecture, appuyez sur la touche 📁 la télécommande.

• Vous pouvez sélectionner l'image que vous souhaitez sur un disque DVD AUDIO contervant des Images fixes.
• Avec certains disques, selon leur fabrication, il se peut que vous ne puissiez pas sélectionner d'images.

Fonction de sélection de la langue audio

1 Appuyez deux fois sur la touche INFO.
2 Appuyez sur ▲,▼ ou sur les touches numériques pour sélectionner la langue audio que vous souhaitez.
- Selon le nombre de langues sur un disque DVD, une autre langue audie (ANGLAIS, ESPAGNOL, FRANCAIS, etc.) est sélectionnée chaque fois que vous appuyez sur la touche.

Fonction de sélection de la langue des sous-titres

1 Appuyez deux fois sur la touche INFO.
2 Appuyez sur ▶ pour aller à l'affichage SUBTITLE (☐).
3 Appuyez sur 📄 sur les touches numériques pour sélectionner la langue que vous souhaitez pour les sous-litres.

• Pour utiliser cette fonction, vous pouvez également appuyez sur les touches AUDIO ou SUB-TITLE (SOUS-TITRES) de la télécommande.
- Seien le disque, il est possible que les fondians langue audio et sous-fères ne soient pas disponibles.

Utilisation de la fonction Lecture (suite)

Passer directement à une scène ou une chanson

1 Appuyez sur la touche INFO.
2 Appuyez sur ▲,▼ ou les touches numériques pour sélectionner le titre ou la piste que vous souhaitez et appuyez (ρ) ensuite sur la touche ENTER.
3 Appuyez sur ◀,▶ pour aller à l'affichage Chapitre ( ⚙)
4 Appuyez sur ▲, ▼ ou les touches numériques pour sélectionner le chapitre que vous souhaitez et appuyez ensuite sur la touche ENTER.
5 Appuyez sur les touches ◀,▶ pour aller à l'affichage de la durée ( Ⓞ
6 Appuyez sur les touches numériques pour sélectionner le moment souhaité et appuyez ensuite sur ENTER.

Appuyez sur les touches numériques.

• Le fichier sélectionné sera 1u.
• Il est impossible d'utiliser la touche ▲,▼ pour déplacer le curseur vers un dossier pendant la lecture d'un disque MP3 ou JPEG. Pour déplacer le curseur vers un dossier, appuyez sur STOP (■) puis sur ▲,▼.

- Vous pouvez presser le télécommande pour acceder directement au titre, au chapitre ou à la piste que vous souhaitez. - Selon le disque, il se peut que vous ne puissiez pas acceder au titre ou au moment sélectionne.

Utilisation du menu du disque

Vous pouvez utiliser les menus pour la langue audio, la langue des sous-titres, le profil, etc. Le contenu du menu DVD diffère d'un disque à l'autre.

1 En mode Stop, appuyez sur la touche MENU.
2 Appuyez sur ▲,▼ pour aller à et appuyez ensuite sur la touche ENTER.
- Lorsque vous sélectionnez le menu du disque qui n'est pas supporté par le disque, le message apparaît à l'écran.
3 Appuyez sur ▲,▼,◀,▶ pour sélectionner l'élément souhaite.
4 Appuyez sur la touche ENTER.

Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

• L'affichage du menu du disque peut être différent selon le disque.

Utilisation du menu du titre

Pour des DVD contenant plusieurs titres, vous pouvez voir le titre de chaque film. La disponibilité de cette fonction peut varier en fonction du disque utilisé:

1 En mode Stop, appuyez sur la touche MENU.
2 Appuyez sur ▲,▼ pour aller au
