R150WN1X1T - Routeur StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil
Marque	StarTech.com
Modèle	R150WN1X1T
Norme Wi-Fi	IEEE 802.11n (150 Mbps)
Bande de fréquence	2,4 GHz
Ports	1 port WAN 10/100 Mbps, 4 ports LAN 10/100 Mbps
Antennes	1 antenne externe
Dimensions	Environ 120 x 90 x 30 mm
Poids	Environ 150 g
Alimentation	Adaptateur secteur 5 V / 1 A
Sécurité	WEP, WPA, WPA2
Fonctions principales	Mode routeur, répéteur, point d'accès
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 à 80 % sans condensation
Réparabilité	Pièces détachées non disponibles, appareil non réparable
Contenu de l'emballage	Routeur, adaptateur secteur, câble Ethernet, guide d'installation

FOIRE AUX QUESTIONS - R150WN1X1T StarTech.com

Comment configurer le routeur StarTech.com R150WN1X1T ?

Branchez le routeur à votre modem via le port WAN, puis connectez-vous en WiFi ou par câble. Ouvrez un navigateur et saisissez l'adresse IP par défaut 192.168.1.1. Utilisez les identifiants admin/admin (par défaut) et suivez l'assistant de configuration.

Que faire si le voyant WiFi ne s'allume pas ?

Vérifiez que le routeur est sous tension et que l'adaptateur secteur fonctionne. Essayez de redémarrer le routeur en débranchant puis rebranchant l'alimentation. Si le problème persiste, effectuez une réinitialisation d'usine en maintenant le bouton Reset enfoncé pendant 10 secondes.

Comment réinitialiser le routeur aux paramètres d'usine ?

Localisez le bouton Reset à l'arrière du routeur. Utilisez un trombone déplié pour appuyer et maintenir enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez, le routeur redémarrera avec les paramètres par défaut.

Quels sont les paramètres par défaut du routeur ?

Adresse IP : 192.168.1.1, nom d'utilisateur : admin, mot de passe : admin. Le SSID par défaut est généralement NETGEAR ou STAR-XXXX (présent sur l'étiquette). Pas de mot de passe WiFi par défaut (réseau ouvert).

Comment changer le mot de passe WiFi ?

Connectez-vous à l'interface d'administration (192.168.1.1). Allez dans Wireless Settings ou Sécurité sans fil. Sous SSID, vous pouvez modifier le nom. Sous Clé de sécurité, saisissez un nouveau mot de passe (minimum 8 caractères) et appliquez les modifications.

Puis-je utiliser ce routeur comme répéteur ?

Oui, le StarTech.com R150WN1X1T prend en charge le mode Répéteur. Accédez à l'interface d'administration, cherchez l'option Mode de fonctionnement et sélectionnez Répéteur. Suivez les instructions pour sélectionner le réseau WiFi à étendre.

Le routeur ne détecte pas la connexion Internet, que faire ?

Vérifiez que le câble Ethernet est correctement branché entre le modem et le port WAN du routeur. Assurez-vous que le modem est allumé et connecté. Dans l'interface, allez dans WAN ou Internet et choisissez le type de connexion (DHCP automatique, PPPoE, etc.) selon votre fournisseur d'accès.

Comment mettre à jour le firmware du routeur ?

Téléchargez le dernier firmware depuis le site de StarTech.com (recherchez le modèle R150WN1X1T). Connectez-vous à l'interface d'administration, allez dans Administration > Mise à jour firmware. Sélectionnez le fichier téléchargé et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant l'opération.

Est-ce que ce routeur est compatible avec les box ADSL ?

Oui, le routeur peut être utilisé derrière une box ADSL. Il suffit de connecter le câble Ethernet de la box au port WAN du routeur. Configurez la box en mode bridge ou laissez le routeur en mode DHCP pour éviter les conflits d'adresse IP.

Comment sécuriser mon réseau WiFi ?

Activez le chiffrement WPA2-AES dans les paramètres sans fil. Changez le mot de passe WiFi par défaut, désactivez le SSID broadcast si nécessaire, et activez le filtrage MAC pour n'autoriser que vos appareils. Pensez aussi à changer le mot de passe administrateur.

MODE D'EMPLOI R150WN1X1T StarTech.com

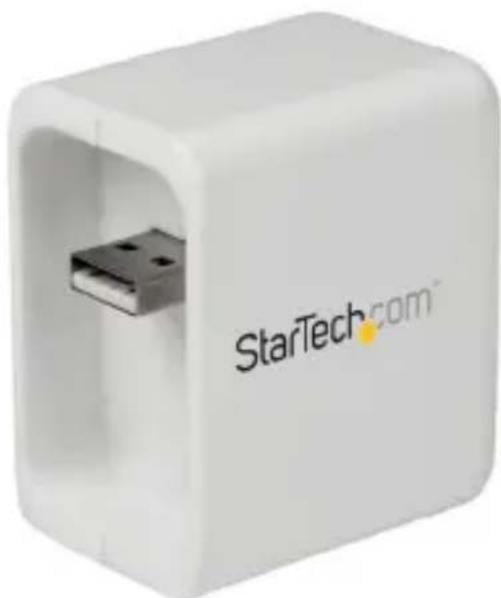

Routeur de voyage sans fil pour iPad® - Alimenté par USB avec Port de Charge

R150WN1X1T

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Présentation du produit......1

Témoin d'activité....2

Bouton Rétablir 2

Installation 2

Paramètres par défaut....2

Installation du Matériel....2

Interface Web....3

Spécifications......6

Informations sur la Garantie ....7

Introduction

Contenu de l'Emballage

• 1x Routeur de voyage
• 1x Câble d'extension USB
• 1x Mode d'emploi

Configuration Requise

• Un Chargeur iPad ou autre adaptateur d'alimentation USB / Port de Charge.
• une connexion (réseau) par câble.

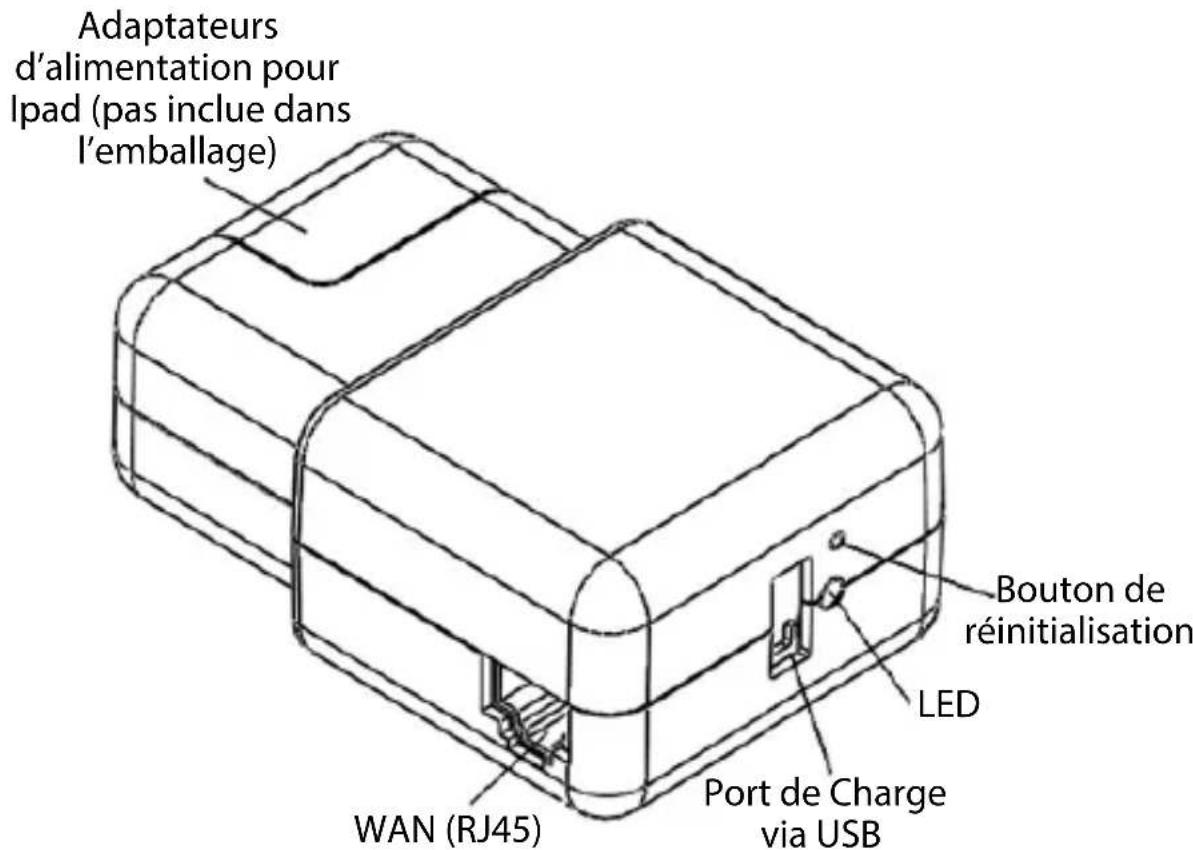

Présentation du produit

Témoin d'activité

Voyant alimentation (vert)	Le point d'accès est allumé
WiFi (rouge)	Le WiFi est opérationnel

Bouton Rétablir

Pour réinitialiser l'appareil aux paramètres d'usine :

1. Assurez-vous que le point d'accès est connecté à une source d'alimentation.
2. Appuyez et maintenez, pendant 3 secondes, le bouton de réinitialisation (la Témoin d'activité Wifi de couleur rouge, s'éteint), puis relâchez-le.

Installation

Paramètres par défaut

SSID : ComWi_xxxxxx

Adresse IP : 10.10.1.1

Installation du Matériel

1. En bas du point d'accès, connectez un câble Ethernet au port WAN (avec l'autre extrémité connectée à la prise murale / interrupteur de de l'hôtel).
2. Sur votre adaptateur iPad, faites glisser le point d'accès et branchez le dans une prise murale ou utiliser le câble d'extension USB (inclus dans l'emballage), pour alimenter l'appareil via un port USB disponible / autre chargeur secteur USB.
3. Connectez vos périphériques sans fil / iPad au SSID "ComWi_xxxxxx" et ouvrez votre navigateur Web pour accéder à Internet.

REMARQUE : S'il est nécessaire d'un mot de passe ou de dispose d'une connexion de portail captive pour accéder à Internet de votre hôtel, contacter la réception pour obtenir cette information.

Interface Web

Une fois connecté au SSID "ComWi_xxxxxx", vous êtes capable de configurer les paramètres de sécurité de la connexion Wi-Fi et régler les paramètres / modes de fonctionnement à l'aide d'un navigateur Web standard. L'assistant d'installation vous guidera, à travers la configuration minimale requise, pour configurer et sécuriser votre point d'accès.

REMARQUE : Pour éviter les accès non autorisés ou des modifications sur votre configuration, nous vous recommandons de sécuriser votre point d'accès sans fil, dans les lieux publics.

1. Ouvrez votre navigateur web désirée et entrez http://10.10.1.1/ dans la barre d'adresse.
2. Sélectionnez le Operation Mode (mode de fonctionnement) qui convient à votre application (par défaut : Gateway (Passerelle)), puis cliquez sur Next (Suivant).

1. Si vous souhaitez modifier l'adresse IP par défaut de l'appareil R150WN1X1T, taper ici, une nouvelle adresse IP ou cliquez sur Next (Suivant).

LAN Interface Setup

1. Sélectionnez votre WAN interface setting (paramètre d'interface WAN) comme DHCP (par défaut), PPPoE, PPTP ou L2TP, puis cliquez sur Next (suivant).

WAN Interface Setup

1. Configurez vos Wi-Fi settings (paramètres de connexion Wi-Fi) comme vous désirez, puis cliquez sur Next (Suivant).

1. Choisissez votre chiffrement désiré et créer une clé pour l'accès sécurisé, puis cliquez sur Next (Suivant).

1. Pour restreindre l'accès à l'interface web de votre point d'accès, il est également recommandé de configurer un mot de passe. Pour faire celui-là, allez sur de la colonne de gauche de la page Web et sélectionnez Management (Gestion), puis, Password (Mot de passe).

Configuration d'antenne 1x1:1 (TxR:S)
Interface Hôte Ethernet sans fil
Normes prises en charge	IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.3, IEEE 802.3u
Connecteurs externes	1x Rj-45 Femelle1x USB A (4 broches) Femelle
Ports internes 1x USB A (4 broches) Mâle
Types de connecteur 1x Sans fil N (IEEE 802.11n)
Caractéristiques de sécurité	Chiffrement des données WEPChiffrement des données WPA
Distance max. 10 m
Modulation	DSSS (BPSK/QPSK/CCK), OFDM (BPSK/QPSK/16QAM/64QAM)
Gammes de Fréquences 2.4 ~ 2.4835 GHz
Réseaux compatibles 10/100 Mb/s
Vitesse max. de transfert de données 150 Mb/s
Couleur Blanc
Dimensions 35 x 47 x 55 mm
Poids du produit 335g
Type de boîtier Plastique
Témoins d'activité 1x Statut d'alimentation / WiFi
Humidité	Humidité relative de 0~90 % (sans condensation)
Température de fonctionnement 0°C vers 55°C
Température de stockage -20°C vers 55°C

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
