SMART ST V3 - GPS / Système de navigation NAVMAN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	GPS de navigation portable
Caractéristiques techniques principales	Écran tactile de 5 pouces, résolution 800 x 480 pixels, cartographie préchargée
Alimentation électrique	Alimentation par batterie rechargeable, câble USB inclus
Dimensions approximatives	130 mm x 80 mm x 20 mm
Poids	200 grammes
Compatibilités	Compatible avec les mises à jour de cartes via Wi-Fi
Type de batterie	Batterie lithium-ion
Tension	5 V
Puissance	Consommation d'énergie faible, autonomie jusqu'à 4 heures
Fonctions principales	Navigation GPS, guidage vocal, alertes de vitesse, points d'intérêt
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Informations générales	Vérifiez la compatibilité des cartes avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - SMART ST V3 NAVMAN

Comment mettre à jour la carte de mon NAVMAN SMART ST V3 ?

Pour mettre à jour la carte, connectez votre appareil à votre ordinateur, ouvrez le logiciel Navman Fresh, et suivez les instructions pour télécharger et installer les mises à jour disponibles.

Que faire si mon appareil ne s'allume pas ?

Vérifiez que votre appareil est chargé. Essayez de le connecter à une source d'alimentation et attendez quelques minutes. Si cela ne fonctionne pas, réinitialisez l'appareil en appuyant sur le bouton de réinitialisation.

Comment réinitialiser mon NAVMAN SMART ST V3 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu 'Paramètres', sélectionnez 'Système', puis 'Réinitialiser' et confirmez l'action. Notez que cela effacera toutes vos données personnelles.

Pourquoi mon GPS ne capte-t-il pas le signal satellite ?

Assurez-vous d'être dans un endroit dégagé, loin des obstructions comme les grands bâtiments ou les arbres. Si le problème persiste, essayez de redémarrer l'appareil.

Comment changer la langue de mon appareil ?

Allez dans le menu 'Paramètres', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste disponible.

Que faire si l'écran tactile ne répond pas ?

Essayez de redémarrer l'appareil. Si cela ne fonctionne pas, vérifiez s'il y a des obstructions sur l'écran. Un nettoyage doux peut également aider.

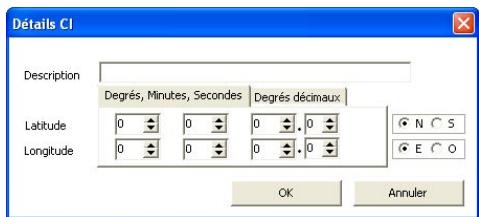

Comment ajouter des points d'intérêt (POI) sur mon NAVMAN SMART ST V3 ?

Accédez au menu 'Navigation', sélectionnez 'Ajouter un POI', puis suivez les instructions à l'écran pour entrer les détails de votre point d'intérêt.

Mon appareil indique une vitesse incorrecte, que faire ?

Vérifiez que votre appareil est correctement calibré. Si le problème persiste, essayez de réinitialiser les paramètres de vitesse dans le menu 'Paramètres'.

Puis-je utiliser mon NAVMAN SMART ST V3 à l'étranger ?

Oui, mais assurez-vous que les cartes de la région que vous visitez sont installées sur votre appareil. Vous pourriez également avoir besoin de vérifier les paramètres de compatibilité réseau.

Comment contacter le support technique en cas de problème ?

Vous pouvez contacter le support technique de Navman via leur site web officiel ou appeler leur ligne d'assistance clientèle pour obtenir de l'aide.

MODE D'EMPLOI SMART ST V3 NAVMAN

Manuel d'utilisation

Table des matières

1. Introduction 5
2. Installation de SmartST 6
3. SmartST Desktop 7
4. Installation de cartes routières à l'aide de SmartST Desktop 8
5. Demarrage de SmartST 9
6. Commandes du SmartST 10
7. Ecran du menu principal 11
8. Etat du GPS. 11
9. Configuration de la destination 13

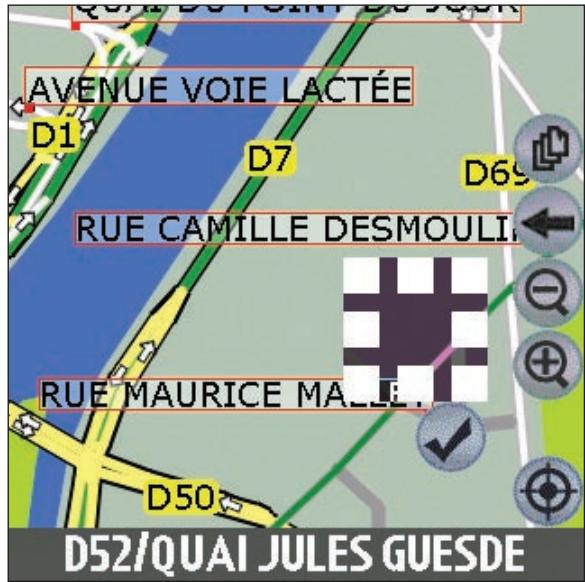

10. Eviter une zone 18
11. Visualisation de votre itinétaire 19
12. Menu déroulant de l'écran de consultation de la carte..24
13. Demonstration d'itinéraire 25

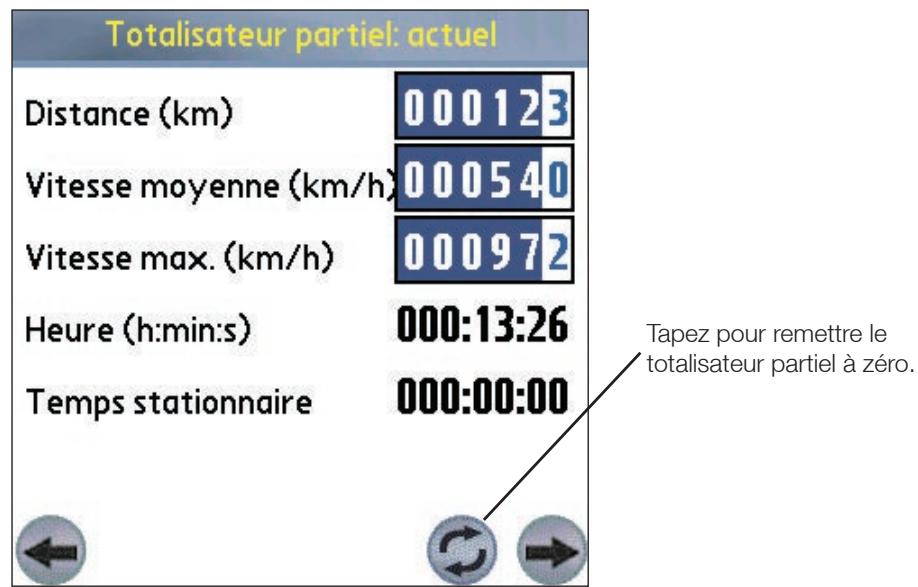

14. Totalisateur partiel 26

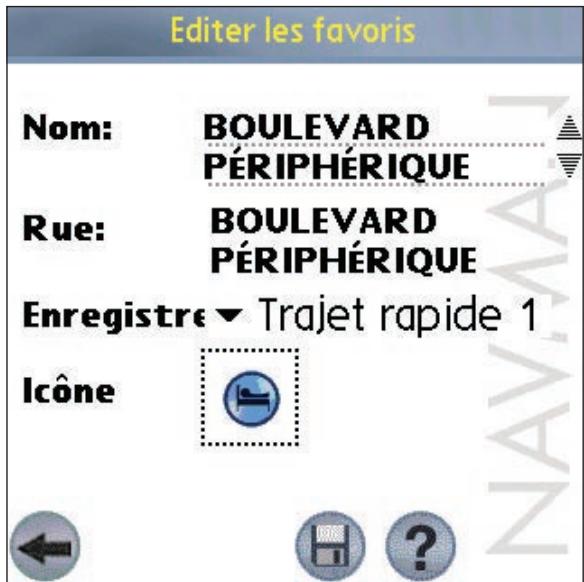

15. Favoris et trajets rapides 27
16. Paramètres 29
17. Fonctions avancées du SmartST Desktop............35
18. Navigation continentale continue 37
19. Amélioration de la performance 38
20. Accessoires 38
21. Service d'assistance technique....40

1. Introduction

Que vous voyageez frequently dans votre propre pays, ou souhaitiez vous rendre à l'étranger, SmartST™ vous fournir les instructions nécessaires pour parvenir à votre destination. Plus besoin d'emmener de cartes avec vous ou de demander votre chemin.

Le système mondial de positionnement (GPS) est disponible gratuitement, a tout moment, avec une précision allant jusqu'à 5m. Les cartes de SmartST sont jusqu'à détailler les numeros de rue ; elles contiennent également des centres d'intérêt (POI) - tels que des logements, gares ou encore aeroports.

Le present manuel a pour but de vous aider a installer SmartST, apprendre comment l'utiliser efficacement et en toute sécurité, et a découvert toutes les options disponibles.

GPS et signaux GPS

Le Système mondial de positionnement (GPS) consiste en un réseau de satellites qui transmet des informations très précises sur l'heure et la position dans le monde entier. Les récepteurs GPS sont conçus pour détecter les signaux émis par ces satellites et déterminer votre position exacte d'après ces informations.

Les satellites GPS orientent la terre à une distance d'environ 20.000 km. Alors qu'un récepteur GPS peut détecter des signaux provenant d'un maximum de 12 satellites en même temps, trois seulement suffisant à communiquer la position bidimensionnelle ou "fixe" (latitude et longitude) requise pour les systèmes de navigation embarquée. Les données GPS sont disponibles gratuitement pour tous les utilisateurs.

SmartST est conçu pour utiliser les données GPS afin de localiser votre position actuelle et calculer le trajet le plus approprié vers la destination de votrechioix grâce aux cartes routières disponibles. SmartST vous emmène jusqu'à votre destination au moyen d'un guidage vocal et de commandes visuelles, utilisant le flot continu de données GPS pour retrouverer votre position.

Notice de sécurité

Lors de l'utilisation de votre ordinateur de poche dans un vehicule, il vous appartient de placer, de fixer et d'utiliser celui-ci de manière à ne pas provoquer d'accidents, de blessures ou de dommages. L'utiliseur de ce produit est entièrement responsable du respect des règles de sécurité au volant.

Il vous appeartient d'observer les consignes de sécurité ci-dessous à tout moment :

• Ne manipuéz pas SmartST lorsque vous âtes au volant.
• N'installé pas votre récepteur GPS ou votre ordinateur de poche d'une manière qui pourrait interférer avec le fonctionnement d'airbags ou d'autres équipements de sécurité du vehicule.
• N'utilisez pas et ne manipulez votre récepteur GPS ou votre ordinateur de poche lorsque ces apparèils sont chauds, laissez-les d'abord refroidir à l'abri du soleil.

Navman décline toute responsabilité quant à l'utilisation de ce produit d'une manière susceptible de causeurs accidents ou dommages, ou d'enfreindre la loi.

2. Installation de SmartST

Pour commencer, installez SmartST Desktop sur votre ordinateur. Installez et enregistrez ensuite SmartST sur votre ordinateur de poche, puis activez et téléchargez les cartes routières dont vous avez besoin à partir de SmartST Desktop. Une connexion à Internet est nécessaire pour terminer le processus d'activation.

Note : Les utilisateurs de Windows® XP® devont s'assurer que XP® Service Pack 1 ou une version plus récente de ce programme est installé avant de proceder à l'installation de SmartST Desktop.

1. Fermez tous les programmes en cours d'exécution sur votre ordinateur.
2. Branchez le lecteur de carte mémoire (fourni) sur le port USB de votre ordinateur.

Note : Les utilisateurs de Sony® CLIÉ™ peuvent utiliser MS Import ou Data Import (importation de données) à la place du lecteur de carte mémoire.

1. Introduisez le CD SmartST dans le lecteur CD-ROM de votre ordinateur. Le programme d'installation SmartST Desktop démarre automatiquement.

2. Si vous ordinateur ne lance pas automatiquement le CD, démarrez manuellement l'installation : Démarrer > Exécuter. Tapez d:\setupSSP_PALM.exe, d'était la dette correspondant à votre lecteur CD-ROM. Cliquez sur OK.

3. Suivez les instructions qui s'affichent à l'écran pour installer SmartST Desktop.

4. Sélectionnez la langue de votre choix pour SmartST Desktop lorsque cela vous sera demandé.

5. Lisez et acceptez l'accord de licence lorsque cela vous sera demandé. N'hésitez pas à contacter Navman si vous avez des questions.
6. Sélectionnez un dossier de destination lorsque cela vous sera demandé.
7. Sélectionnez votre compte d'utilisateur Palm lorsque cela vous sera demandé.

8. Effectuez une opération HotSync® lorsque cela vous sera demandé.

9. SmartST Desktop s'ouvre. Suivez les instructions pour vous inscire en ligne et activer SmartST sur toute ordinateur de poche.

10. Lisez et acceptez la déclaration de confidentialité lorsque cela vous sera demandé.

11. Vous devrez saisir vos coordonnées pour que Navman puisse vous avertir lorsque de nouvelles mises à jour sont disponibles.
12. Entrez l'Application Key (clé d'application) de votre SmartST.
13. Voitr ordinateur se connecte alors à Internet et activate l'Application Key de votre SmartST.

Vousetes prét à installer des cartes routières sur votre ordinateur de poche.

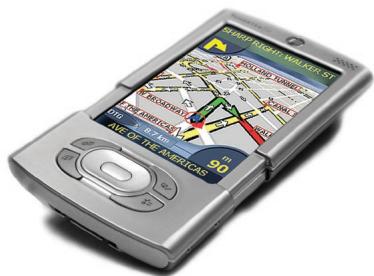

Renseignements supplémentaires concernant Tungsten™ T3

SmartST supporte un écran à haute définition, disponible pour les utilisateurs de l'ordinateur de poche Tungsten T3.

Deux fichiers supplémentaires doivent être installés pour permettre un affichage plein écran sur le Tungsten T3 :

1. Installez SmartST en suivant les instructions ci-dessus.
2. Démarrez l'installation rapide de Palm.
3. Cliquez sur Ajouter et allez chercher le dossier suivant : C:\Program Files\Navman\Navman SmartST Desktop Version 3 for Palm\T3_Large_Screen_Support

la dette C: correspondant au périhérique sur lequel SmartST Professional a été installé.

1. Sélectionnez les deux fichiers suivants en appuyant sur la touche CTRL et en maintainant celle-ci appuyée tout en cliquant sur ces deux fichiers :

AppSlipRotate.prc et
- StatusBarLib.prc

Avertissement - Ces deux fichiers doivent être installés en même temps. S'ils ne sont pas tous deux installés au cours de la même opération HotSync® (voir étape n^0 6), il se peut que vous Tungsten T3 soit automatiquement réinitialisé, ce qui provoquerait la perte des données.

1. Cliquez sur Ouvrir.

Les fichiers sont maintainant dans la section Ordinateur de poche de l'installation rapide de Palm.

1. Effectuez une opération HotSync pour installer les fichiers Sélectionnés sur votre Tungsten T3.
2. Suivez les instructions qui s'affichent sur l'écran de votre ordinateur de poche.

Vouss pouvez Maintenant visualiser SmartST en mode plein ecran en tapant sur. Reportez-vous a la documentation sur le Tungsten T3 pour plus de renseignements.

3. SmartST Desktop

SmartST Desktop sort à gérer des cartes routières par le biais de votre ordinateur de poche, à obtenir des mises à jour de logiciels, à gérer les centres d'intérêt (POI) personnalisés et à installer des Basemaps.

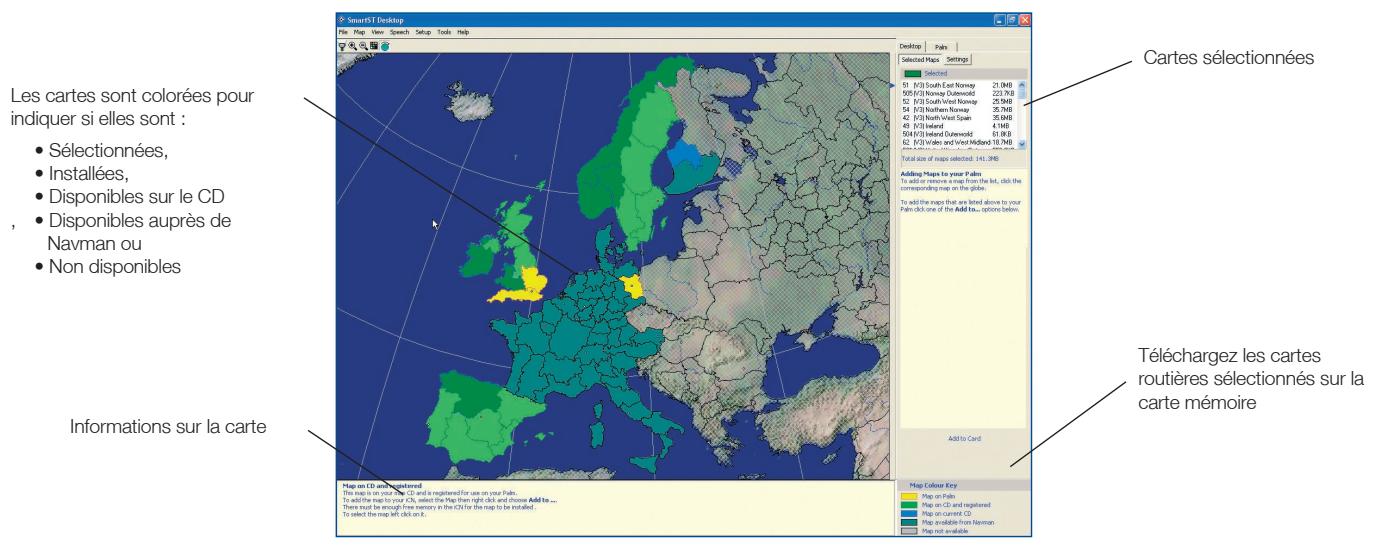

Accès à SmartST Desktop

Une fois le SmartST Desktop installé, vous pouvez y acceder à partir du menu Démarrer :

Démarrer > Programmes > Navman > SmartST Desktop

Mise à jour de SmartST

Nous you conseillons de consulter regulierement le site Internet de Navman pour les mises a jour des versions de SmartST que you utilisez :

Note : Seules les mises à niveau de l'application SmartST sont disponibles sur le site Internet de Navman. Les mises à niveau de cartes routières sont disponibles auprès de votre revendeur Navman.

1. Ouvrez SmartST Desktop : Démarrer > Programmes > Navman > SmartST Desktop
2. Suivez toutes les instructions qui s'affichent sur l'écran jusqu'à la dernière. SmartST Desktop s'affiche.
3. Dans le menu Configuration, Sélectionnez Mise à jour du logiciel puis Recherche de mises à jour sur Internet.

Votre ordinateur se connecte alors à Internet et affiche le site Internet de Navman.

1. Téléchargez la mise à jour de votre région sur votre ordinateur si celle-ci est disponible.
2. Dans le menu Configuration, Sélectionnez Mise à jour du logiciel puis Recherche de mises à jour sur l'ordinateur portable.

Suivez les instructions pourmettreà jourvoireSmartST.

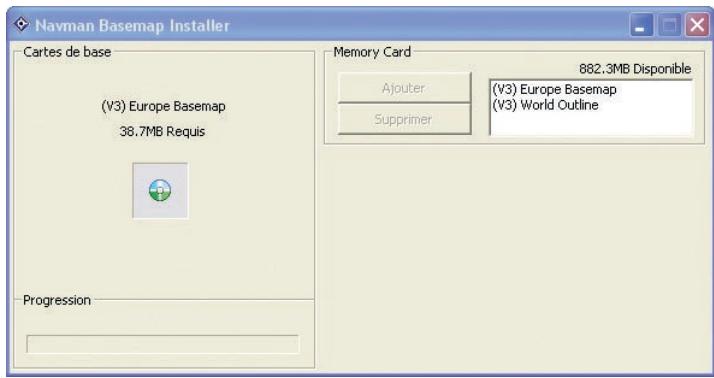

4. Installation de cartes routières à l'aide de SmartST Desktop

SmartST est fourni avec une Map Product Key (clé de produit de carte routière) qui vous permet d'installer une carte routière. Pour obtenir des cartes supplémentaires, il vous faut d'abord acheter une Map Product Key supplémentaire auprès de votre revendeur Navman.

Servez-vous de SmartST Desktop pour activer votre Map Product Key et installer la carte routière dont vous avez besoin.

Installation et activation de cartes routières sur votre ordinateur de.POche

1. Introduisez une carte mémoire dans votre lecteur de carte mémoire.
2. Branchez Your ordinateur de poche à sauter ordinateur à l'aide d'un cable USB, d'un socle de synchronisation ou d'un autre dispositif qui vous aurait eté remis en même temps que sauter ordinateur de poche.
3. Activez une opération HotSync® entre votre ordinateur et votre ordinateur de poche.
4. Une fois l'opération HotSync operation terminée, ouvrez SmartST Desktop :

Démarrer > Programmes > Navman > SmartST Desktop.

1. Suívez les instructions

2. SmartST Desktop s'ouvre.

3. Introduisez un CD de cartes routières SmartST dans le lecteur CD-ROM de votre ordinateur. Les cartes routières disponibles s'affichent.

Note : SmartST supporte des cartes routieres de SmartST version 1.30 ou plus récente.

1. Cliquez sur la carte que vous pouze installer sur votre ordinateur de poche. Les cartes représentent des zones de population et non pas des régions politiques comme des comités ou des états. Il se peut que vous ayez besoin d'instructor plusieurs cartes pour couvrir la zone géographique souhaïée.

2. Si vous avez déjà activé une Map Product Key (clé de produit de carte) ou si vous ordinateur de poche contenait une Map Product Key activée, la carte changera de couleur pour indiquer qu'elle a été selectionnée. Passez à l' étape numéro 10.

3. Suivez les instructions d'installation de la Map Product Key.

4. Saisissez votre Map Product Key.

5. Voiture ordinateur se connecte alors à Internet et active votre Map Product Key.
6. Vous devrez saisir oumettre à jour vos coordonnées pour que Navman puisse vous avertir lorsquedouvelles mises à jour sont disponibles.

7. Voitr ordinateur se connecte à nouveau à Internet et confirme l'activation de votre Map Product Key.

8. Cliquez sur la carte que vous pouze installer sur votre ordinateur de poche. La carte change de couleur pour indiquer qu'elle a eté sélectionnée La carte est répertoriée dans la section Sélectionné de l'onglet de cartes sélectionnées.

9. Si vous avez une autre Map Product Key à activer, passez à l' étape numéro 7.

10. Cliquez sur la touche Ajouter à la Carte pour installer toutes les cartes routières contenues dans la section Selectionné de l'onglet Cartes routières sélectionnées sur le bureau sur votre lecteur de carte mémoire.

11. Une fois l'installation des cartes routières terminées, retirez la carte mémoire du lecteur de carte mémoire et introduisez-là dans votre ordinateur de poche.

Suppression de cartes routières de votre ordinateur de poche

1. Introduisez la carte mémoire dans votre lecteur de carte mémoire.
2. Ouvrez SmartST Desktop : Démarrer > Programmes > Navman > SmartST Desktop.
3. Ouvrez la section Cartes routières sur le Palm : Onglet Palm > Cartes routières sur le Palm.
4. Cliquez sur la carte routiere que vous souhaitez supprimer et selectionnee Supprimer de Palm dans le menu deroulant.

5. Démarrage de SmartST

Vouas ave manenant installe SmartST Desktop sur voire ordinateur, SmartST sur voire ordinateur de poche, tautes les cartes routières requises sur voire carte routière, et assemblé votre recepteur GPS dans voire vehicule si nécessaire.
Voues 3es prat a demarrer SmartST et a etablir une connexion entre voire ordinateur de poche et le recepteur GPS.

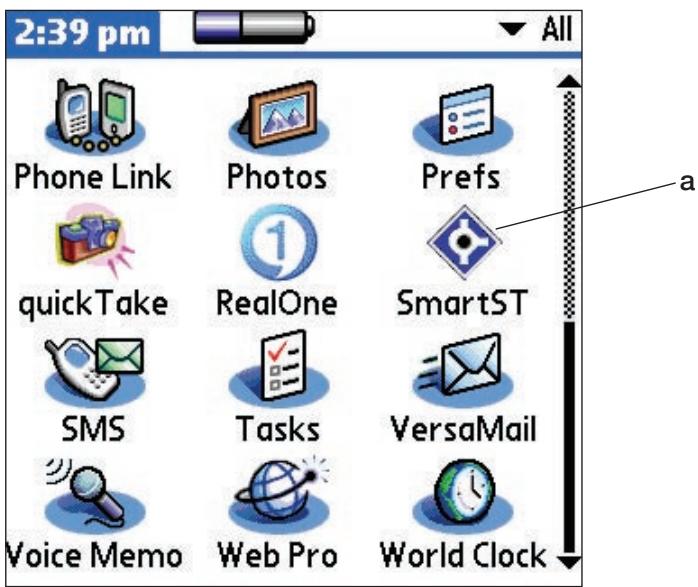

1. Sur la page d'accueil de l'ordinateur de poche, tapez sur l'icone SmartST (a).

1. L'écran de Note réglementaire s'affiche. Lisez la note réglementaire et tapez sur Accepter pour confirmer que vous avez compris.

2. Le Tutoriel s'affiche. Tapez sur le bouton pour passer d'un écran à l'autre.

3. Pour ne pas afficher le Tutorials, Sélectionnez la case à cocher Afficher le tutoriel au démarrage.

4. L'écran du Menu principal s'ouvre.

You're maintenant prêt à obtenir des coordonnées GPS.

6. Commandes du SmartST

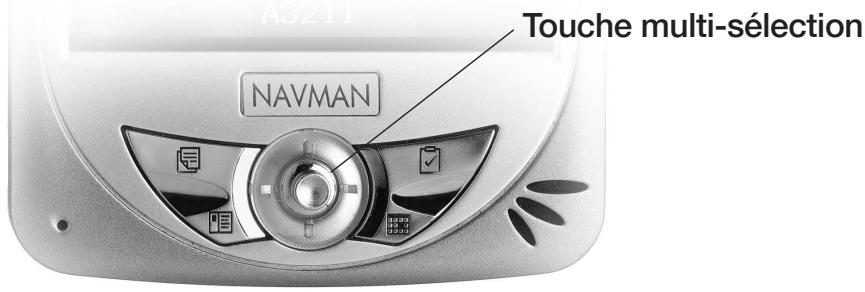

Navigation

Des icones s'affichent sur les écrans affichant la carte, la carte en 3D, l'instruction suivante et la liste des tournants lorsque vous naviguez entre les écrans. De plus, sur les ordinateurs munis de touches multi-sélection à deux ou à 5 directions, la navigation peut s'effectuer grâce à ces commandes à bascule. Reportez-vous au manuel de votre ordinateur de poche pour vérifier si ce dernier est muni d'une touche à bascule.

Icône	Touché à bascule	Description
	Droite	Fait défilier les écrons de navigation une fois qu'un trajet a été calculé : • Ecran de consultation de la carte. • Ecran de carte en 3D. • Ecran d'instruction suivante. • Ecran de visualisation de la liste des tournants.
	Gauche	Permet d'ouvrir l'écran du menu principal.
	Haut	Sur l'écran de consultation de la carte, cette touche vous permet de faire un zoom avant pour afficher une portion moindre mais plus détaillée de la carte. Sur l'écran de consultation de la carte en 3D, le bouton d'information régle sur Angle, cette touche vous permit d'augmenter l'angle de prise de vue.
	Bas	Sur l'écran de consultation de la carte, cette touche vous permit de faire un zoom arrière pour afficher une portion plus étendue mais moins détaillée de la carte. Sur l'écran de carte en 3D, le bouton d'information régle sur Angle, cette touche vous permit de réduire l'angle de prise de vue.

Ecran tactile

A l'aide du stylet, naviguez sur l'écran tactile du Pocket PC, utilisez les options du menu principal,CHOISSE des destinations et configurez I'etat du GPS. Reportez-vous au manuel de I'ordinateur de poche pour plus de renseignements sur l'utilisation du stylet sur I'écran tactile.

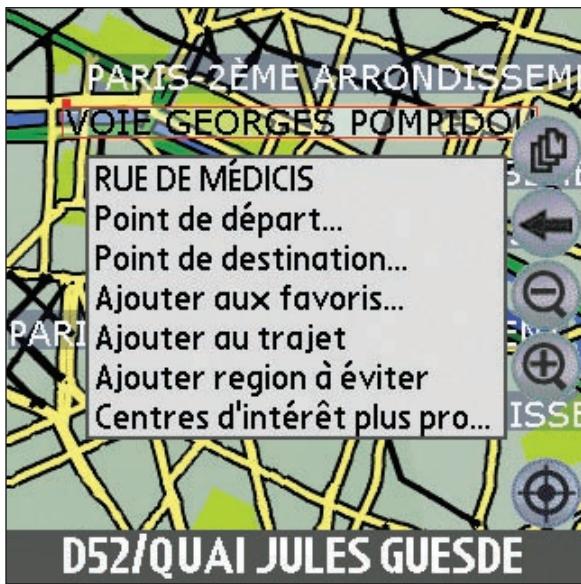

Tapez sur l'écran affichant la carte à l'aide du stylet et maintenez ce dernier enforcé pour activer le menu contextualuel de la carte. Plus de renseignements sur le menu contextualuel de la carte en page 24.

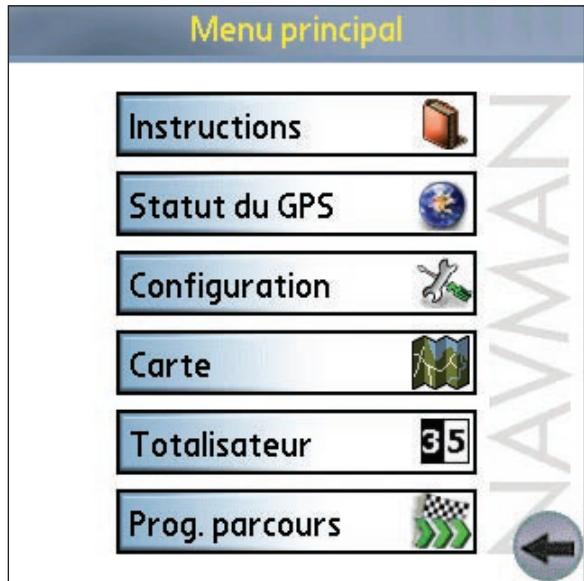

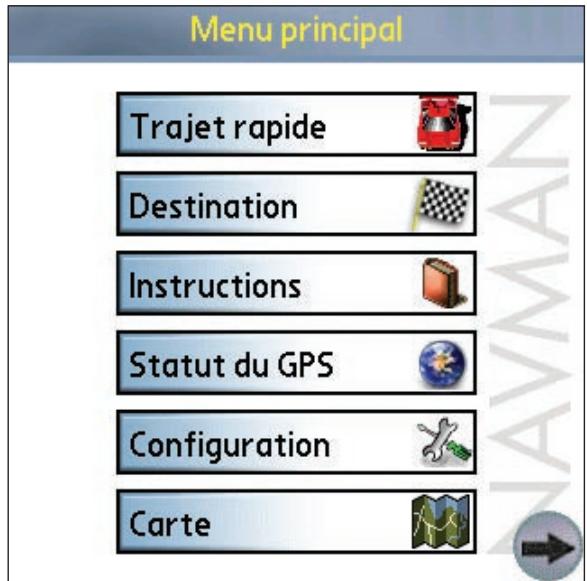

7. Ecran du menu principal

L'écran du menu principal vous donne accès à toutes les fonctions de SmartST y compris celles vous permettant de vous rendre à une destination.

1. Tapez sur à partir de l'écran de carte pour ouvrir l'écran du menu principal.
2. Tapez sur pour afficher des options supplémentaires du menu principal.

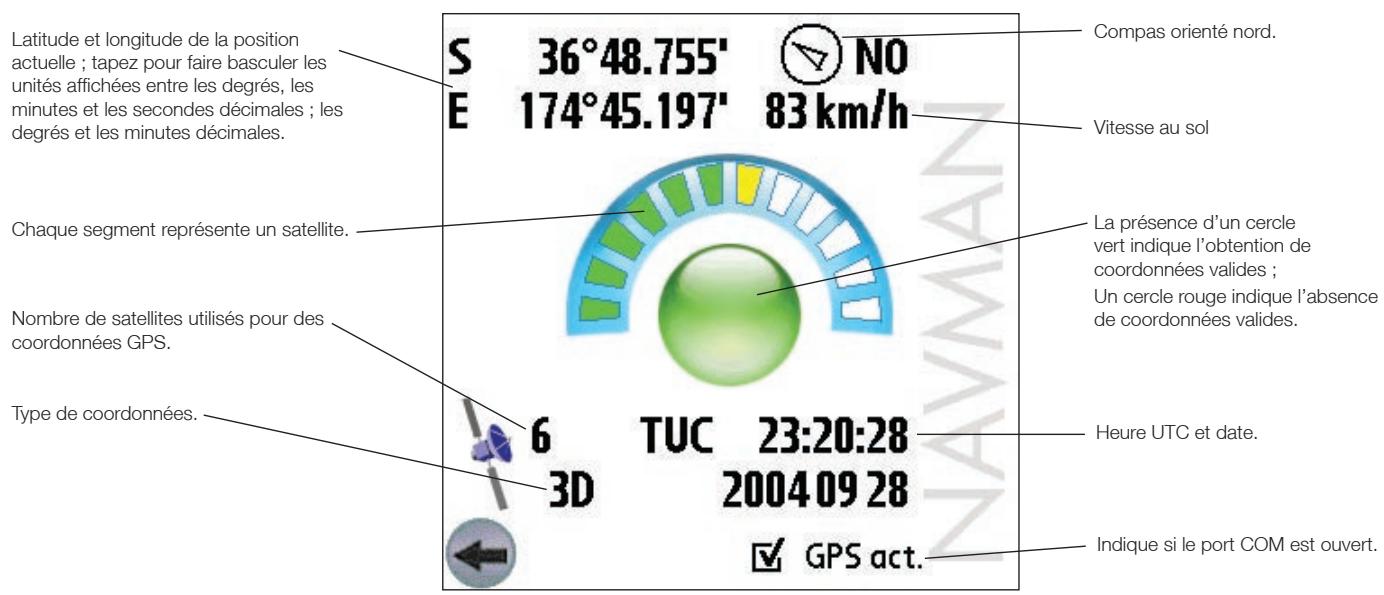

8. Etat du GPS

Les signaux sont transmis par les satellites du système mondial de positionnement (GPS) en orbite autour de la terre. Cet écran affiche une représentation visuelle des informations reçues. La latitude et la longitude sont affichées avec un compas orienté vers le nord, le cap en degrés et la vitesse au sol. Les satellites disponibles sont affichés sous forme de segments.

A partir du menu principal, tapez sur Statut du GPS. L'écran d'etat du GPS s'affiche :

• Segment jaune - un satellite est repéré mais il n'est pas utilisé pour déterminer votre position.
• Segment rouge - un satellite est utilisé àfin de déterminer des coordonnées bi-dimensionnelles (2D).
• Segment vert - un satellite est utilisé afin de déterminer des coordonnées tri-dimensionnelles (3D).

Le cercle sous les segments du satellite est vert en présence de coordonnées valides (2D ou 3D) et rouge lorsqu'il n'y a pas de coordonnées disponibles.

Meme si des coordonnées en 2D suffisent a maintainir une position valide, elles sont plus précises en 3D.

Obtention de coordonnées GPS

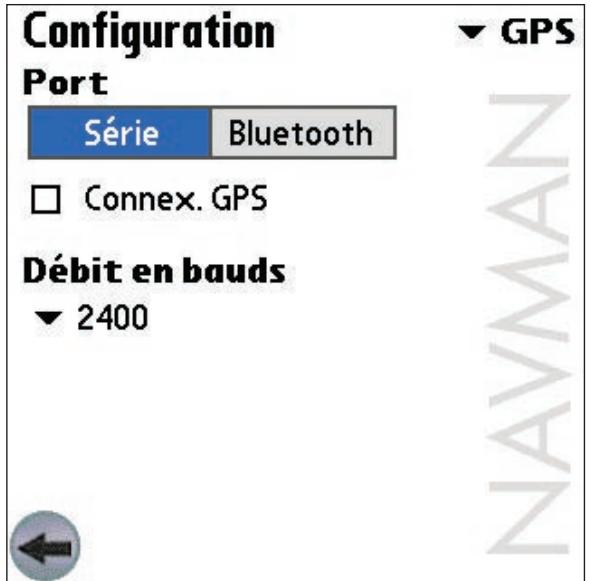

Pour les récepteurs GPS de série

1. Dans le menu principal, tapez sur Configuration. L'écran de Configuration s'affiche.
2. Tapez sur dans l'angle supérieur gauche puis selectionnez GPS dans la case déroulante. L'écran Configuration GPS s'ouvre.
3. Tapez sur Série dans la section Port.
4. Reportez-vous aux instructions fournies avec votre récepteur GPS pour sélectionner le début en bauds.
5. Tapez sur pour revenir au menu principal.
6. Tapez sur puis sur Statut du GPS pour ouvrir l'écran État du GPS.
7. Tapez sur GPS activé la case à cocher pour ouvrir le port COM. Voitre ordinateur de poche obtient alors des coordonnées GPS. Une vue dégagée du ciel est nécessaire pour cela.

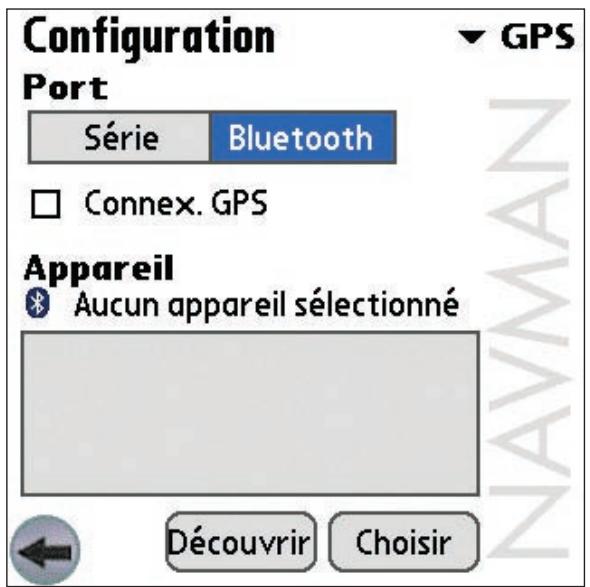

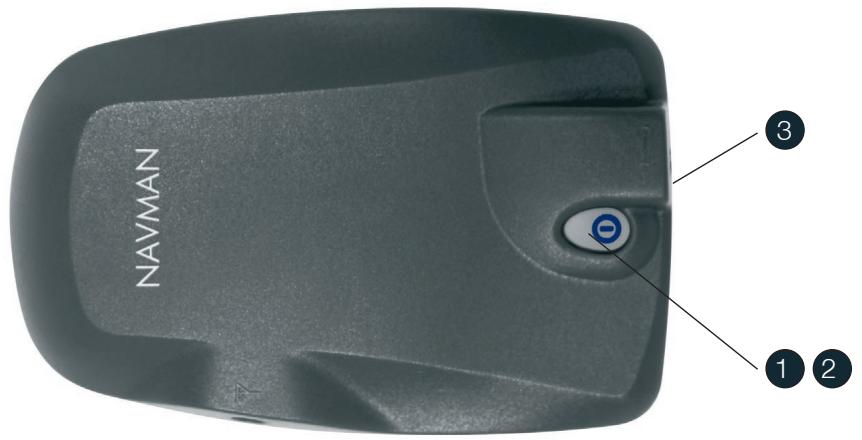

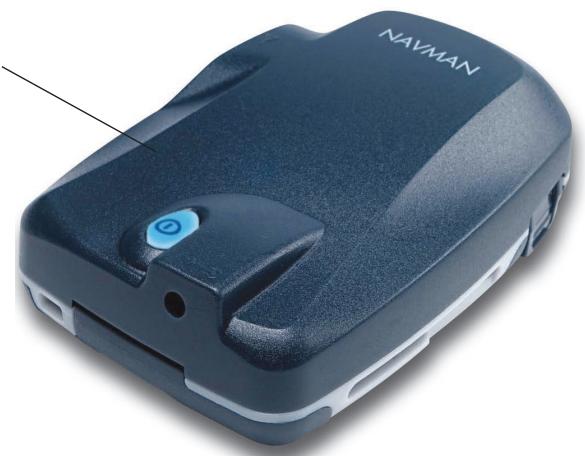

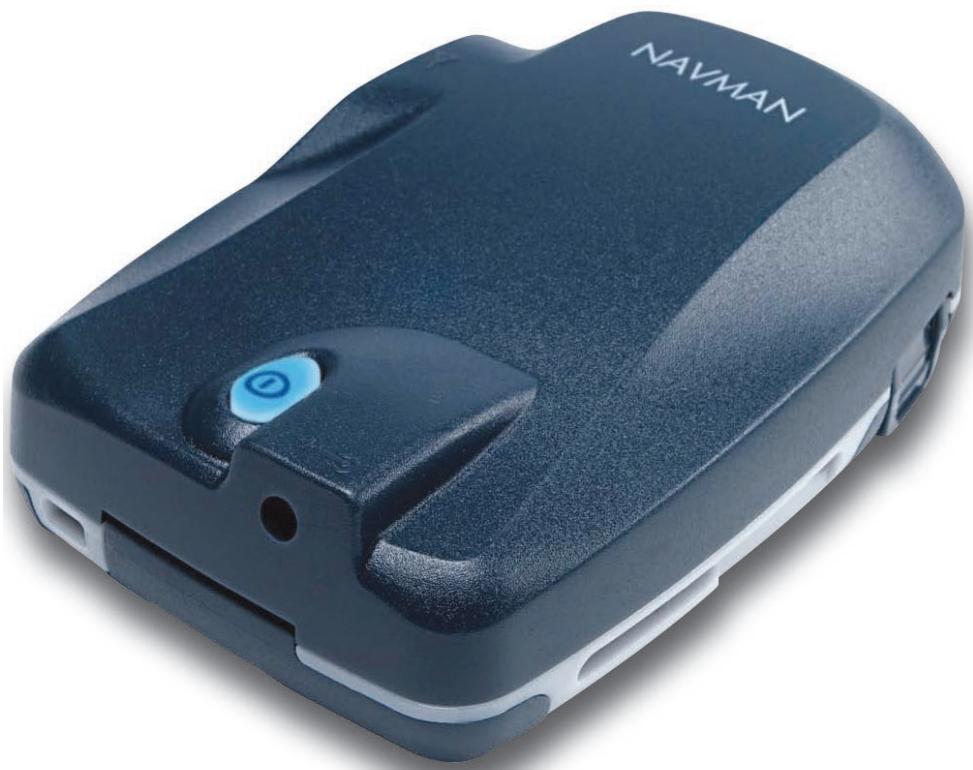

Pour les récepteurs GPS Bluetooth

1. Dans le menu principal, tapez sur Configuration. L'écran de configuration s'affiche.
2. Tapez sur dans l'angle supérieur droit puis selectionnez GPS dans la case déroulante. L'écran Configuration GPS s'ouvre.
3. Tapez sur Bluetooth dans la section Port.
4. Pour relier l'ordinateur de poche à votre récepteur GPS, tapez sur Découvrir. L'ordinateur de poche recherche alors des dispositifs Bluetooth actifs.
5. Sélectionnez le nom de votre récepteur GPS dans la section Dispositif et tapez sur Sélectionnez. Notre ordinateur de poche obtient alors des coordonnées GPS. Une vue dégagée du ciel est nécessaire pour cela.
6. Tapez sur pour revenir au menu principal.
7. Tapez sur puis sur Statut du GPS pour ouvrir l'écran État du GPS.
8. Tapez sur GPS activé la case à cocher pour ouvrir le port COM. Voitre ordinateur de poche obtient alors des coordonnées GPS. Une vue dégagée du ciel est nécessaire pour cela.

Messages d'etat du GPS

Les messages d'etat du GPS s'affichent sur les écrans affichtant la carte et la carte en 3D.

Ces messages donnent des renseignements sur I'etat de la connexion du recepteur GPS.

Le tableau suivant explique la signification de ces messages et suggere des actions à exécuter.

Message de statut	Signification	Action proposée
Attente du GPS	Les coordonnées GPS n' ont pas encore etétablies.	Vérifiez que la case à cocher sur l'écran État du GPS est sélectionnée et que le récepteur GPS a une vue dégagée du ciel. Si vous étés dans un vehicule avec des vitres athermiques (réfléchissant la chaleur), il vous faudra acheter une antennene extérieure GPS (vendue séparément).
Perte du signal GPS	Les coordonnées GPS ont été perdues.	Vérifiez que le récepteur GPS a une vue dégagée du ciel.
Pas de message GPS	Votre position GPS est valide et des données GPS sont reçues.	Aucune action nécessaire. Vous pouvez vous rendre à votre destination.

9. Configuration de la destination

Avant d'entamerVote trajet,youdevez preciser une destination pour queSmartSTpuisseplanifiervotretitineraire.

Note : Selon le pays dans lequel vous vous rendez, il se peut qu'un ou plusieurs champs ne soient pas disponibles lors duchioix de la destination.

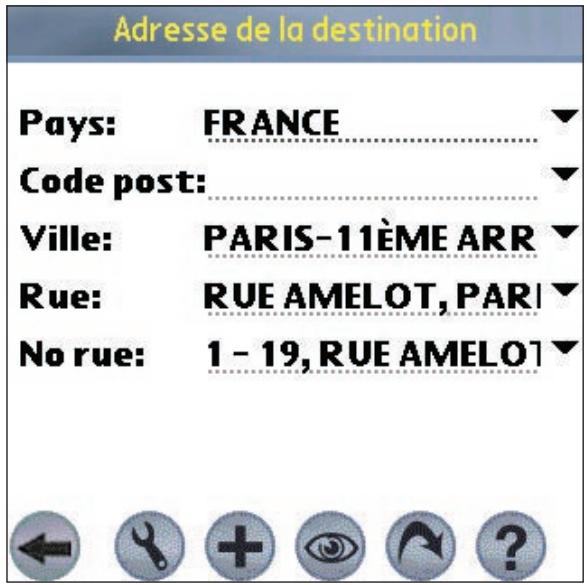

Vers une adresse

1. A partir du menu principal, tapez sur Destination puis sur Adresse. L'écran Adresse de la destination s'ouvre.

1. Sélectionnez un pays dans la case déroulante Pays.

2. Tapez sur l'adresse de destination pour la sélectionner :

3. Pour sélectionner un code postal, tapez jusqu'à cinq des caractères composant ce code postal dans la case Code post. Sélectionnez le code postal dans la liste qui s'affiche.

Note : Lorsque vous vous rendez au Royaume-Uni, entrez les espaces du code postal mais pas ses deux dernières lettres.

• Pour selectionner une zone, tapez sur le nom d'un emplacement géographique tel qu'une ville, un état ou un comte dans la case Ville. Sélectionnéz la zone dans la liste qui s'affiche.
• Pour sélectionner une rue, tapez le nom de la rue dans la case Rue. Sélectionnez la rue dans la liste qui s'affiche.

• Pour sélectionner un numéro de rue, tapez ce numéro dans la case N° rue. Sélectionnez la rue dans la liste qui s'affiche.

• Effectuez l'une des opérations suivantes :

• Pour calculer et afficher l'itinétaire jusqu'à l'adresse可以选择, tapez sur L'écran de carte en 3D s'ouvre.

• Pour afficher l'adresse sans calculer l'itinéraire, tapez sur . L'écran de carte s'ouvre.
• Pour ajouter l'adresse dans les favors, tapez sur .

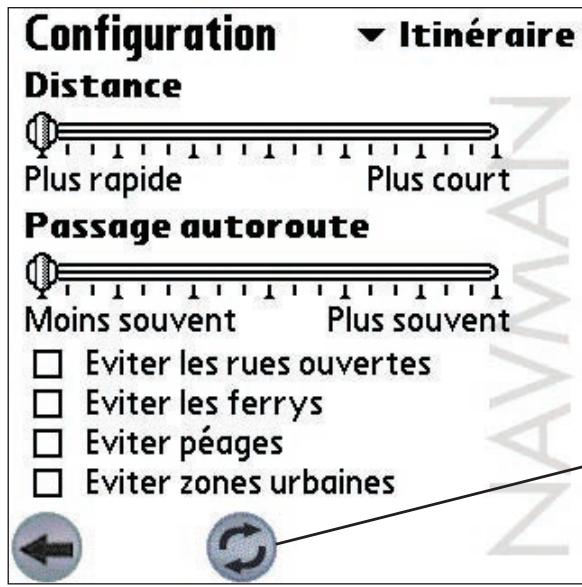

• Pour configurer les paramètres d'acheminement, tapez sur . L'écran Configuration acheminement s'ouvre.

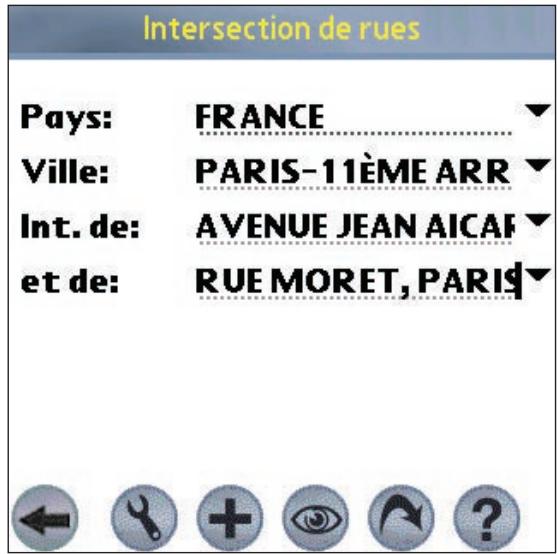

Vers l'intersection de deux rues

1. A partir du menu principal, tapez sur Destination puis sur Intersection. L'écran Intersection de rues s'ouvre.

1. Sélectionnez un pays dans la case déroulante Pays.

2. Tapez sur l'adresse de destination pour la seLECTIONner :

3. Pour sélectionner une zone, tapez sur le nom d'un emplacement géographique tel qu'une ville, un état ou un comté dans la case Ville. Sélectionnéz la zone dans la liste qui s'affiche.

4. Tapez le nom d'une des rues formant une intersection dans la case Int. de. Sélectionnez la rue dans la liste qui s'affiche.

5. Tapez sur la case et de. Une liste de rues formant une intersection avec la rue précisé dans la case Int. de s'affiche. Sélectionnez une rue dans la liste qui s'affiche.

6. Effectuez l'une des opérations suivantes :

7. Pour calculer et afficher l'itinétaire jusqu'à l'intersection, tapez sur . L'écran de carte en 3D s'ouvre.

8. Pour afficher l'adresse sans calculator l'itinéraire, tapez sur . L'écran de carte s'ouvre.
9. Pour ajouter l'intersection aux favors, tapez sur .
10. Pour configurer les paramètres d'acheminement, tapez sur . L'écran Configuration acheminement s'ouvre.

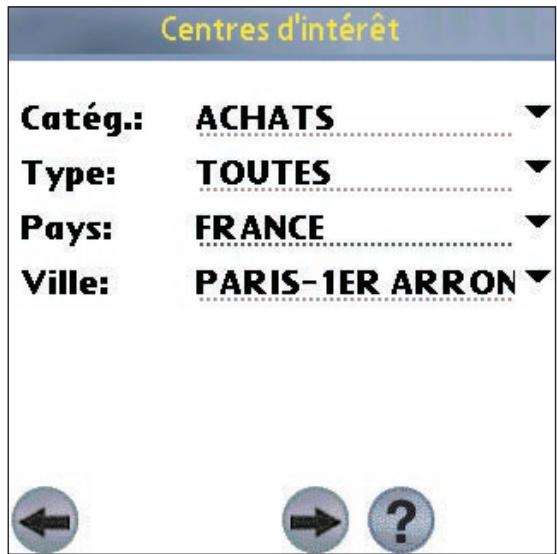

Vers un centre d'intérêt (POI)

Un centre d'intérêt peut être un sitequelconque,un endroit caractéristique,un lieu mémorable ou un établissement public.Les centres d'intérêt sont mémorisés par catégories,notamment parcs et musées.Les POI peuvent être affichés sous forme d'icones sur une carte.

Note : Vous pouvez également vous rendre à un POI en passant par le menu contextuel de la carte. Voir p 24.

1. A partir du menu principal, tapez sur Destination puis sur Centres d'int. L'écran Centres d'intérêt s'ouvre.

1. Tapez sur les critères de recherche du POI pour en selectionner un :

2. Sélectionnez une catégorie de centres d'intérêt dans la case déroulante Catég.

3. Sélectionnez une catégorie de POI dans la case déroulante Type.
4. Sélectionnez un Pays dans la case déroulante pays.

5. Tapez sur le nom d'un emplacement géographique tel qu'une ville, un état ou un comité dans la case Ville. Sélectionnez la zone dans la liste qui s'affiche.

6. Tapez sur pour ouvrir l'écran Résultats des centres d'intérêt affichant les résultats de votre recherche.

7. Sélectionnez un centre d'intérêt dans de la liste des résultats de la recherche. Seuls les 100 premiers résultats s'affichent.

8. Si la liste est longue, tapez le début du POI dans la case Nom. La liste des POI sera réduite pour correspondre à votre recherche.

9. Effectuez l'une des opérations suivantes :

10. Pour calculer et afficher l'itinétaire jusqu'àu centre d'intérêt, tapez sur . L'écran carte en 3D s'ouvre.

11. Pour afficher l'adresse sans calculator l'itinéraire, tapez sur . L'écran de carte s'ouvre.
12. Pour ajouter un centre d'intérêt aux favors, tapez sur .
13. Pour afficher des informations sur un centre d'intérêt, tapez sur i. L'écran Information sur les centres d'intérêt s'affiche.

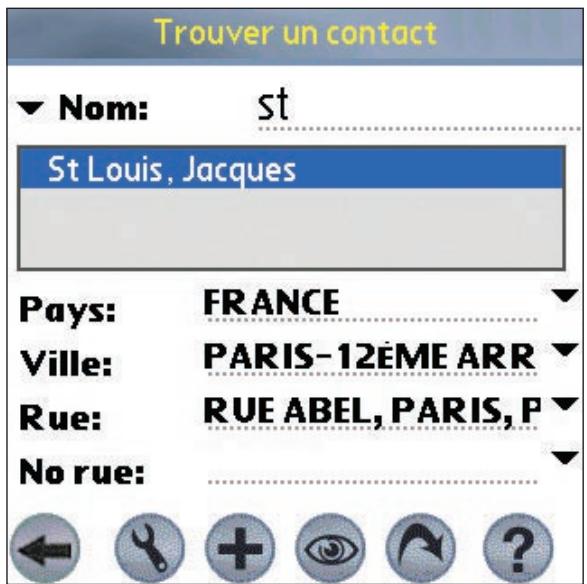

Se rendre à une destination en utilisant les contacts Palm

Les adresses méorises dans la base de données de contacts sur voite Palm neuvent etre utilisées pour déterminer une destination. L'adresse du contact doit pouvoir s'appliquer a une carte routiere déjà installee.

1. A partir du menu principal, tapez sur Destination puis Contacts. L'écran Trouver un contact s'ouvre.

1. Tapez le nom de famille de votre contact dans la case Nom. Sélectionnez le nom du contact dans la liste qui s'affiche. L'adresse s'affiche automatiquement en-dessous.

2. Confirmez que les renseignements corrects sont affichés. Tapez sur

3. Si les coordonnées du contact sont incorrectes, elles s'affichent en rouge. Il se peut qu'une adresse correcte sur l'ordinateur de poche ne corresponde pas exactement à la base de données de SmartST. Dans ce cas, tapez sur à droite des cases déroulantes de Rue, Ville ou Pays. Une liste contenant les différentes options doivent s'afficher. Dans le cas contraire, tapez l'adresse ou Sélectionnez-la dans la liste qui s'affiche.

4. Effectuez l'une des opérations suivantes :

5. Pour calculer et afficher l'itinétaire jusqu'à l'adressee choisis, tapez sur . L'écran carte en 3D s'ouvre.

6. Pour afficher l'adresse sans calculer l'itinétaire, tapez sur . L'écran affichtant la carte s'ouvre.
7. Pour configurer les paramètres d'acheminement, tapez sur . L'écran Configuration acheminement s'ouvre.

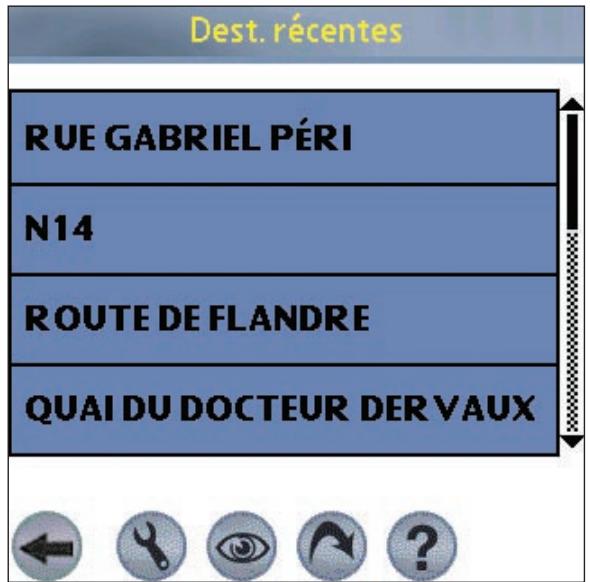

Vers une destination récente

Les 20 derniers itinéraires utilisés sont mémorisés dans les destinations récentes.

1. A partir du menu principal, tapez sur Destination puis Récente. L'écran Dest. récentes s'ouvre.

1. Sélectionnez une destination à partir de la liste.

2. Effectuez l'une des opérations suivantes :

3. Pour calculer et afficher l'itinétaire jusqu'à la destination réçente, tapez sur L'écran de carte en 3D s'ouvre.

4. Pour afficher l'adresse sans calculator l'itinéraire, tapez sur . L'écran de carte s'ouvre.
5. Pour configurer les paramètres d'acheminement, tapez sur . L'écran Configuration acheminement s'ouvre.

Points de destination multiples grâce à la programmation du trajet

Vouss pouvez utiliser la fonction Programmation du trajet pour selectionner de multiples points de destination pour votre trajet. SmartST calculue un itinétaire en passant par chacun de ces points dans l'ordre désiré. Les points de destination peuvent être ajoutés en passant par l'écran Prog. parcours ou en selectionnant Ajouter au trajet dans le menu contextual de la carte. jusqu'à 16 points de destination peuvent être ajoutés pour chaque voyage.

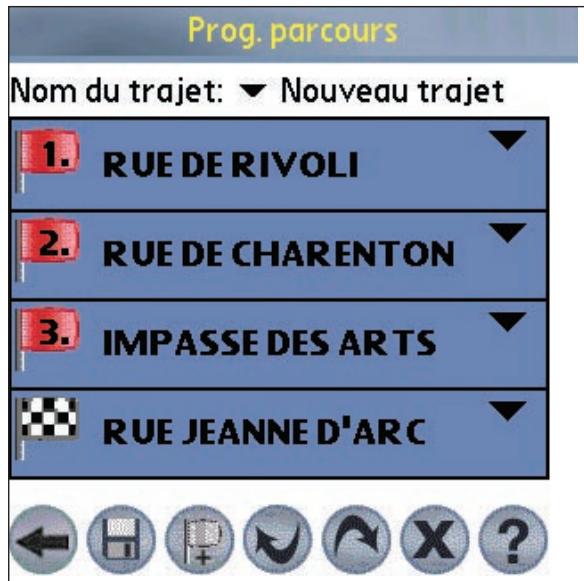

Créer un trajet

1. Dans le menu principal, tapez sur Prog. parcours. L'écran Prog. parcours s'affiche.

1. Tapez sur pour ajouter un point de destination. L'écran de destination s'ouvre.

2. Tapez sur Adresse. L'écran Adresse de destination s'ouvre.
   Note : Vous pouze également ajouter des points de destination en utilisant les intersections, les centres d'intérêt, les favoris, la base de données de contacts de votre Palm ou encore les destinations récentes.

3. Sélectionnez un pays dans la case déroulante correspondante.

4. Tapez sur l'adresse de destination pour la sélectionner :

5. Pour selectionner un code postal, tapez jusqu'à cinq des caractères composant ce code postal dans la case correspondante. Sélectionnez le code postal dans la liste qui s'affiche.

Note : Lorsque vous vous rendez au Royaume-Uni, entrez les espaces du code postal mais pas ses deux dernières lettres.

• Pour sélectionner une zone, tapez sur le nom d'un emplacement géographique tel qu'une ville, un état ou un comité dans la case Ville. Sélectionnéz la zone dans la liste qui s'affiche.
• Pour sélectionner une rue, tapez son nom dans la case Rue. Sélectionnez la rue dans la liste qui s'affiche.

• Pour sélectionner un numéro de rue, tapeze ce numéro dans la case n° maison. Sélectionnez la rue dans la liste qui s'affiche.

• Tapez sur . Le point de destination s'ajoute à votre trajet. L'écran de programmation du trajet s'affiche.

• Pour ajouter un autre point de destination, passez à l' étape numéro 2.

• Pour organiser le trajet, tapez sur à droite du point en question. Le menu contextual de Programmation du trajet s'affiche.

• Pour déplacer un point vers le haut, Sélectionnez Déplacer vers le haut.

• Pour déplacer un point vers le bas, Sélectionnez Déplacer vers le bas.
• Pour supprimer un point, Sélectionnez Supprimer.
• Pour supprimer tous les points, Sélectionnéz Effacer tout.

• Pour sauter tous les points de destination qui precedent, Sélectionnez Passer à.

• Pour enregistrer le trajet sur votre ordinateur de poche ou carte mémoire :

Tapez sur 日 L'écran Nom du trajet s'affiche.
- Entrez un nom pour le trajet dans la case Nom du trajet.
- Tapez sur puis sur . L'écran de Programmation du trajet s'affiche.

1. Tapez sur . L'écran carte en 3D s'ouvre. SmartST calcule et affiche le trajet.

Chargement d'un trajet

1. Dans le menu principal, tapez sur Programmation du trajet. L'écran Programmation du trajet s'affiche.
2. Tapez sur et selectionnee le trajet a charger a partir de la case déroulante.
3. Tapez sur . L'écran carte en 3D s'ouvre. SmartST calcule et affiche le trajet.

Utilisation de l'écran de consultation de la carte ou de la carte en 3D pour programmer un itinéraire

Vouss pouze directemt programmer un itineraire a partir de l'ecran de consultation de la carte ou de la carte en 3D en utilisant le menu contextual de la carte. Pour plus de renseignements sur le menu contextual de la carte, reportez-vous a la page 24.

1. Dans le menu principal, tapez sur Carte.

2. Faites défilier la carte en faisant glisser le stylet et en le relevant ensuite de l'écran. Recommencez jusqu'à ce que votre destination soit visible.

3. Faites un zoom avant ou arrière pour localiser votre destination, en utilisant ⑧ pour faire un zoom avant et ⑨ pour un zoo arrière.

4. Tapez sur l'icone représentant la rue ou le POI de votre destination et maintenez celle-ci enforcée. Le menu contextuel de la carte s'affiche.

5. Sélectionnez Se rendre à dans le menu contextuel de la carte. SmartST calculé et affiche l'itinétaire jusqu'à votre destination.

10. Eviter une zone

SmartST peut calculer un itinéraire en évitant une zone spécifique sur la carte. Vous pouvez ajouter jusqu'à dix zones à éviter. Les zones à éviter sont marquées en gris.

Ajouter une zone à éviter

1. Dans le menu principal, tapez sur Carte.
2. Tapez sur les zones que vous souhaitez éviter et maintenez-les enforcées.
3. Sélectionnez Ajouter zone à éviter dans le menu contextuel de la carte. La zone à éviter s'affiche.

1. Ajustez la taille et la position qui correspondent à la zone à éviter.

2. Pour positionner la zone à éviter, tapez sur cette zone et faites-la glisser dans la zone que vous souhaitez éviter.

3. Pour dimensionner la zone à éviter, tapez sur les cases de dimensions et faites-les glisser jusqu'à la dimension requise.

4. Tapez sur sous la zone à éviter pour l'activer.

Supprimer une zone à éviter

1. Dans le menu principal, tapez sur Carte.
2. Tapez sur la zone à éviter que vous souhaitez supprimer et maintenez-la enforcée.
3. Sélectionnez Supprimer zone à éviter dans le menu contextuel de la carte. La zone à éviter est supprimée.

Supprimer toutes les zones à éviter

1. Dans le menu principal, tapez sur Carte.
2. Tapez sur l'écran Carte et appuyez en dehors d'une zone à éviter.
3. Sélectionnez Effacer les zones à éviter dans le menu contextuel de la carte. Toutes les zones à éviter sont supprimées.

11. Visualisation de votre itinétaire

Une fois qu'un itinéraire a été calculé, il existe plusieurs manières de l'afficher. Naviguez entre les écrans en tapant sur

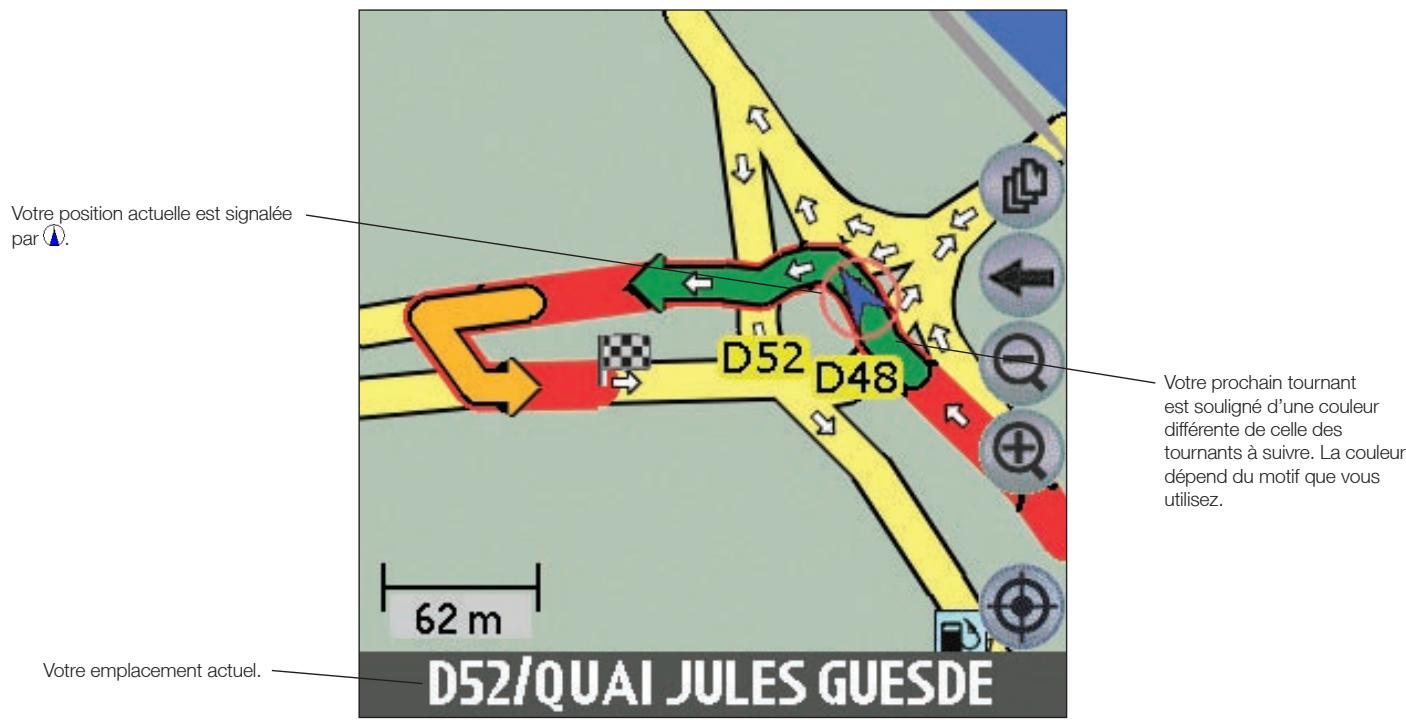

Ecran de consultation de la carte

L'écran affichant la carte est toujours orienté vers le Nord et montre votre position actuelle ainsi que les noms des rues qui l'entourent. Si un itinéraire a été calculé, il est mis en surbrillance, ainsi que les tournants à prendre.

• Pour visualiser l'écran de carte, tapez soit sur pour faire défilier les écrans jusqu'à ce que l'écran affichant la carte s'affiche, ou bien tapez sur Carte dans le menu principal.
• Faites un zoom avant ou arrière en tapant sur @ pour faire un zoom avant et @ pour un zoom arrière.
• Naviguez à l'intérieur de la carte en faisant glisser le stylet le long de l'écran.
• Tapez et maintenez enforcé pour acceder au menu contextual de la carte.

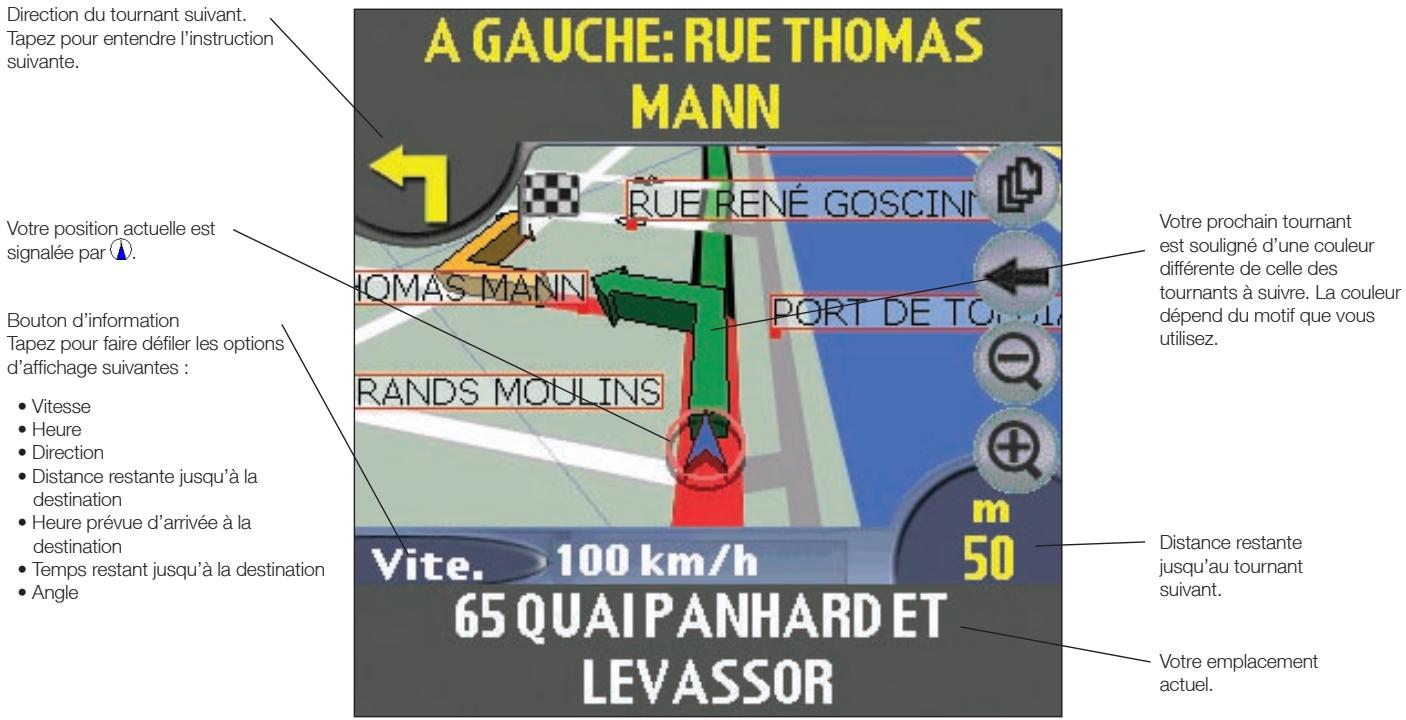

Ecran de carte en 3D

L'écran de carte en 3D s'affiche lorsqu'un itinéraire est calculé ; il est orienté dans la direction suivie par le trajet, avec un niveau d'horizon ajustable.

• Pour visualiser l'écran de carte en 3D, tapez soit sur pour faire défilier les écans jusqu'à ce que l'écran de carte en 3D s'affiche, ou bien sur Carte dans le menu principal.
• Faites un zoom avant ou arrière en tapant sur @ pour faire un zoom avant et @ pour un zoom arrière.
• Changez l'angle de prise de vue en utilisant @ pour réduire l'angle et @ pour l'augmenter lorsque le bouton d'information est réglé sur Angle.
• Tapez et maintenez enforcé pour acceder au menu contextualuel de la carte.

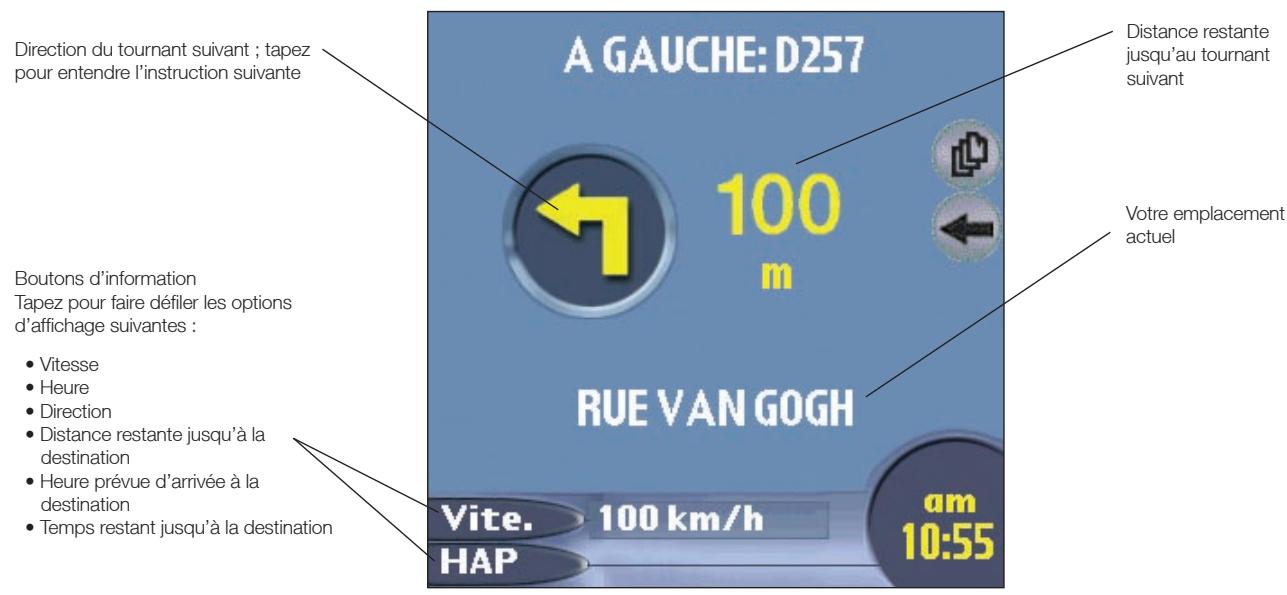

Ecran d'instruction suivante

L'écran d'instruction suivante affiche les informations dont vous avez besoin pour le tournant suivant, la direction à prendre et le temps restant jusqu'à ce tournant.

• Pour visualiser l'écran affichant l'instruction suivante, tapez soit sur pour faire défilier les écrans jusqu'à ce que l'écran Instruction suivante s'affiche, ou sur Carte dans le menu principal.

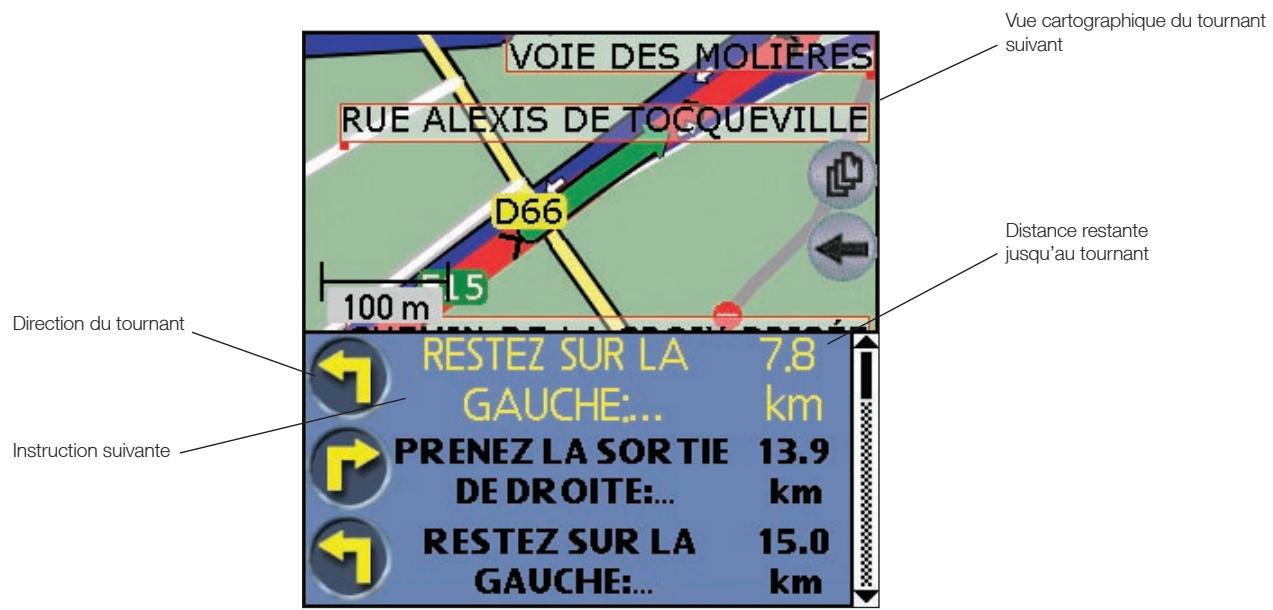

Ecran de visualisation de la liste des tournants

L'écran de visualisation de la liste des tournants affiche une visualisation cartographique du prochain tournant dans la partie supérieure de l'écran et une liste des tournant restants jusqu'à votre destination dans la partie inférieure de l'écran. Chaque distance indiquée dans la colonne de croite représenté la distance entre votre emplacement actuel et ce tournant. Le tournant suivant est mis en évidence.

• Pour visualiser l'écran Affichage de la liste des tournants, tapez soit sur pour faire défiler les écrans jusqu'à ce que l'écran Affichage de la liste des tournants s'affiche, ou bien sur Carte dans le menu principal.
• Faites défilier la liste des instructions vers le haut ou vers le bas à l'aide de la barre de défilament.

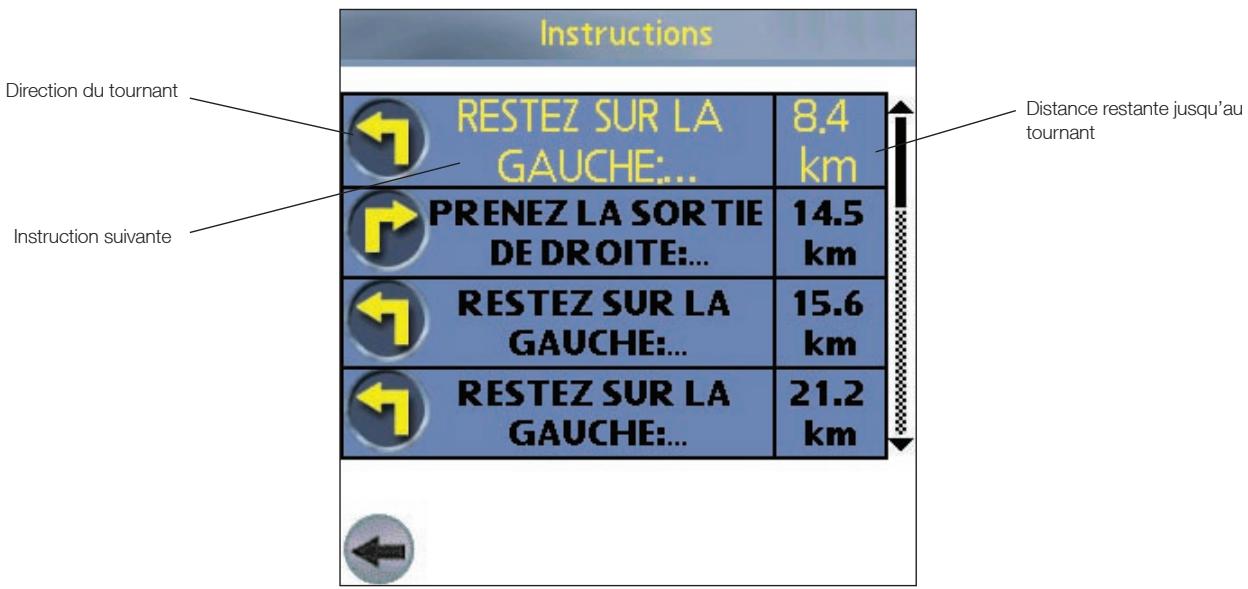

Ecran affichant la liste des tournants

Cet écran affiche la liste des tournants qui vous séparent de votre destination avec la direction du tournant, le nom de la rue et la distance restante jusqu'àu tournant. Chaque distance indiquée dans la colonne de droite représenté la distance entre votre emplacement actuel et ce tournant. Le tournant suivant est mis en évidence.

• Pour afficher l'écran Instructions des tournants, tapez sur Instructions dans le menu principal.

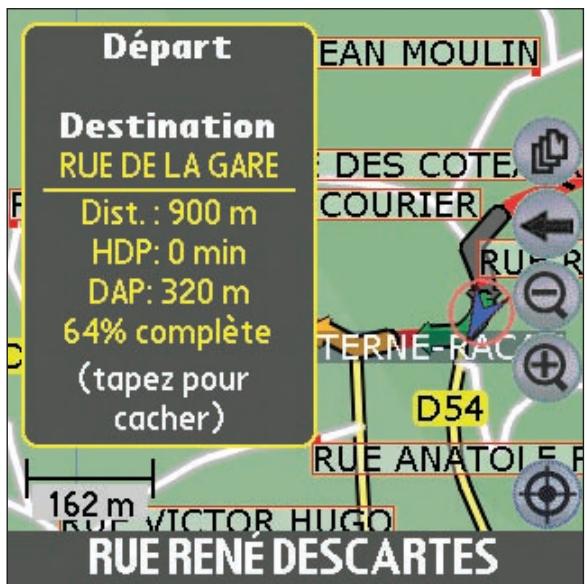

Visualisation du résumé de l'itinétaire

Un résumé de l'itinéraire calculé peut être affché sur l'écran de carte ou de carte en 3D.

Le résumé de l'itinétaire comprend :

La rue de départ.
- La rue de destination.
- La distance totale du trajet.
- Le temps restant jusqu'à la destination
- La distance restante jusqu'à la destination.
- Le pourcentage déjà parcouru (mesuré au moyen de la distance).

Pour afficher le résumé de l'itinéraire:

1. Tapez et restez appuyé sur l'écran de carte ou de carte en 3D.
2. Sélectionnez Résumé itinéraire dans le menu contextuel de la carte. Le résumé de l'itinéraire s'affiche.

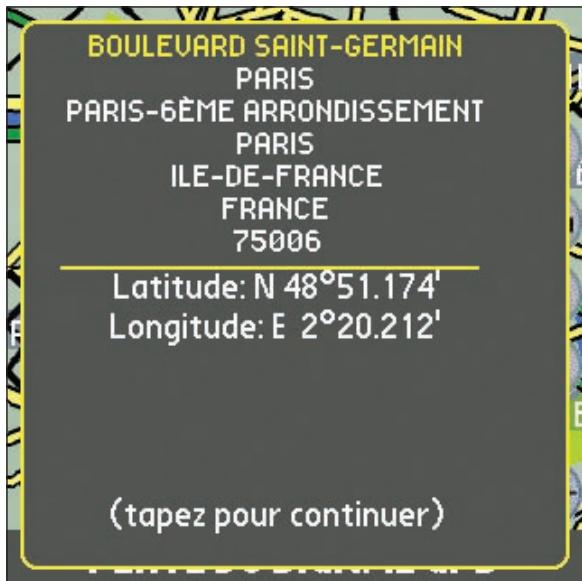

Visualisation du résumé de l'emplacement

Un résumé de l'emplacement peut être affiché sur les écrans de carte ou de carte en 3D.

Le résumé de l'emplacement comprend :

• Nom de la rue, du POI, favori ou Trajet rapide.
• Description de l'emplacement.
• Latitude et longitude de l'emplacement.

Pour afficher le résumé de l'emplacement :

1. Tapez et restez appuyé sur l'écran de carte ou de carte en 3D.
2. Sélectionnez le nom de l'emplacement en haut du menu contextual de la carte. Le résumé de l'emplacement s'affiche.

Recalculate automatique Back-On-Track™

Cette fonction permet de recalculator vous itinéraire si vous prenez le mauvais tournant. Le symbole de reroutage s'affiche sur les écrans de carte en 3D et d'instruction suivante pendant que le trajet est calculé à nouveau.

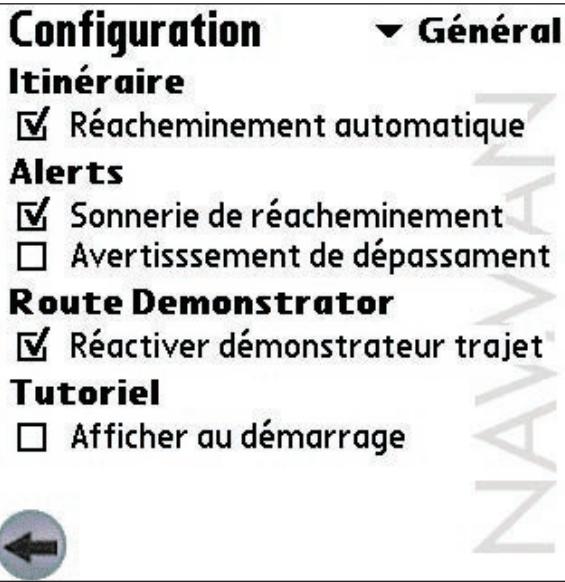

Le recalcul automatique peut être configuré sur l'écran des paramètres de l'itinéraire.

12. Menu contextuel de l'écran-carte

Le menu contextual de l'écran-carte peut être affché sur les écans de carte ou de carte en 3D en tapping sur un point de l'écran et en maintainant celui-ci enforcé.

Note : Les options disponibles peuvent varier.

Option du menu	Description
Emplacement	Nom de la rue, du POI, du favori ou du trajet rapide.A sélectionner pour afficher le résumé de l'emplacement.
Point de départ...	Configure le point sélectionné comme votre point de départ.
Point de destination...	Configure le point sélectionné comme votre point de destination.SmartST calculé et affiche l'itinéraire jusqu'à votre destination.
Ajouter aux+favors...	Ajoute les points sélectionnés à vos+favors.
Ajouter au trajet	Ajoute les points sélectionnés à vos points de destination.
Déviation d'itinéraire	Recalcule votre itinéraire pour éviter les 1, 2, 5 ou 10 kilomètres ou miles à suivre.
Ajouter region à éviter*	Ajoute une zone à éviter que vous pourrez ensuite dimensionner et localiser.
Supprimer une zone à éviter*	Supprime la zone à éviter sélectionnée.
Effacer les zones à éviter*	Supprime toutes les zones à éviter.
Résumé d'itinéraire	Affiche le résumé de l'itinéraire.
Démonstration d'itinéraire	Active l'affichage d'itinéraire qui montre le chemin depuis votre position actuelle ou point de départ jusqu'à votre destination.
Annuler la démonstration	Annule la démonstration de l'itinéraire.
Annulation d'itinéraire	Annule votre itinéraire actuel.
Centres d'intérêt plus proches	Ouvre l'écran Centres d'intérêt. Sert à sélectionner le centre d'intérêt vers lequel vous souhaitez vous rendre.

• Ecran de consultation de la carte uniquement.

13. Demonstration d'itinéraire

La démonstration de l'itinéraire vous permet de :

• Visualiser préalablement un itinétaire.
• Programme et visualiser un itinétaire sans coordonnées GPS, par exemple si vous étés à l'intérieur d'un batiment.

Première étape. Sélection d'un point de départ.

Si des coordonnées GPS sont obtenues, il n'est pas nécessaire de selectionner de point de départ, à moins que l'itinéraire affché débute à un autre endroit.

1. Trouvez votre point de départ en faisant défilier la carte à l'aide du stylet.
2. Tapez sur l'icone représentant la rue ou le POI correspondant à votre emplacement et maintenez cette-ci enfonnée.
3. Sélectionnez Configurer comme point de départ dans le menu contextuel de la carte.

Deuxieme etape. Selection d'un point de destination.

1. Trouvez votre point de destination en faisant défilier la carte à l'aide du stylet.
2. Tapez sur l'icone représentant la rue ou le POI de votre destination et maintenez celle-ci enforcée.
3. Sélectionnez Se rendre à dans le menu contextuel de la carte. L'écran de la carte en 3D s'affiche.

Troisième étape. Activation de la démonstration de l'itinéraire.

1. Dans le menu principal, tapez sur Carte.
2. Tapez sur l'écran affichant la carte et restez appuyé.

3. Sélectionnez Démonstration de l'itinétaire dans le menu contextuel de la carte. Le simulator d'itinétaire démarre le trajet.

4. Si vous avez coché la case Recommencer la démonstration d'itinéaire sur l'écran de configuration générale, l'itinéaire recommencerà à s'afficher jusqu'à ce que vous le stoppiez.

Pour désactiver l'affichage d'itinétaire

1. Tapez sur l'écran de carte et restez appuyé.
2. Sélectionnez Annuler démonstration dans le menu contextuel de la carte.

14. Totalisateur partiel

L'écran Totalisateur partiel: actuel sert à visualiser la distance parcourue, la vitesse moyenne, la vitesse maximale, la durée et le temps stationnaire pour votre trajet actuel.

• Dans le menu principal, tapez sur Totalisateur. L'écran Totalisateur partiel: actuel s'ouvre.

L'écran Totalisateur partiel: Totaux sert à visualiser la distance parcourue, la vitesse moyenne, la vitesse maximale, la durée et le temps stationnaire pour tous les trajets effectuels jusqu'à présent ou jusqu'à la première remise à zéro du totalisateur partiel.

• Sur l'écran Totalisateur partiel: actuel, tapez sur . L'écran Totalisateur partiel: Totaux s'ouvre.

Tapez sur pour afficher à nouveau l'écran Totalisateur partiel: actuel.

15. Favoris et Trajets rapides

Les favorsis seront à acceder à des destinations utilisées régulierement sans avoir à enter à nouveau les informations.
Vouss都可以 acceder aux favorsi a partir de l'ecran Lste des favorsis.

Vouss pouez enregistrer vos trois favors les plus fréquemment utilisés sous forme de trajets rapide. Recourir aux trajets rapides est la manière la plus simple et rapide de configurer votre destination. Vous pouze y acceder à partir de l'écran Trajet rapide ou du menu contextualuel de carte sur les écrans de carte ou de carte en 3D.

Enregistrement d'un favori

1. Dans le menu principal, tapez sur Destination puis Adresse.
   Note : Vous pouvez également ajouter une intersection ou un centre d'intérêt à vos+favoris.
2. Sélectionnez un pays dans la case déroulante correspondante.

3. Tapez sur l'adresse de destination pour la seLECTIONner :

4. Pour sélectionner une zone, tapez sur le nom d'un emplacement géographique tel qu'une ville, un état ou un comité dans la case Ville. Sélectionnéz la zone dans la liste qui s'affiche.

5. Pour sélectionner une rue, tapez le nom de la rue dans la case Rue. Sélectionnez la rue dans la liste qui s'affiche.

6. Pour sélectionner un numéro de rue, tapez ce numéro dans la case N° maison. Sélectionnez un numéro dans la liste qui s'affiche.

7. Tapez sur . Le favorsi est enregistré avec le nom de la rue correspondante.

1. Dans le menu principal, tapez sur Destination puis sur Favoris.
2. Sélectionnez le favors à transformer en trajet rapide.
3. Tapez sur ①. L'écran Editor favorsi s'affiche.
4. Dans la case Enregistrer sous, selectionnez un trajet rapide pour enregistrer ce favori.
5. Tapez sur pour enregistrer le trajet rapide. L'écran de la liste des favors s'affiche.

Modifier un favori ou un trajet rapide

1. Dans le menu principal, tapez sur Destination puis Favoris.
2. Sélectionnéz le favors à modifier.
3. Tapez sur ①. L'écran Editor les favors s'affiche.

1. Dans la case Nom, tapez un nom pour le trajet rapide.
2. Pour changer l'icone qui s'affiche sur les écrons de carte et de carte en 3D :

a. Tapez sur l'icône Icône. Une liste d'icones s'affiche.
b. Tapez sur l'icone que vous souhaitez pour représentier le favori.

1. Tapez sur pour enregistrer le trajet rapide. L'écran de la liste des favors s'affiche.

Utilisation des trajets rapides

1. Dans le menu principal, tapez sur Trajet rapide.
2. Tapez sur la destination déjà enregistrée comme trajet rapide. L'écran de carte en 3D s'ouvre. SmartST calcul et affiche l'itinéraire jusqu'àu trajet rapide.

Utilisation des favoris

1. Dans le menu principal, tapez sur Destination puis Favoris.

2. Sélectionnez un favori dans la liste.

3. Sélectionnez une option parmi les suivantes :

4. • Affiche l'écran de configuration de l'acheminement.
5. Ouvre l'écran Editor favori pour modifier le favori.
6. - Permet de supprimer le favorsi.
7. Affiche le favors sur l'écran de consultation de la carte.
8. Calcule l'itinéraire jusqu'àu favorsi et affiche celui-ci sur la carte en 3D.

16. Paramètres

You pouez modifier les parametes suivants selon vos préférences :

Configuration générale

1. Dans le menu principal, tapez sur Configuration. L'écran Configuration s'affiche. Tapez sur dans l'angle supérieur droit puis selectionnez Général dans la case déroulante. L'écran Configuration - Général s'ouvre.

1. Modifie les paramètres selon vos préférences :

2. Pour activer la fonction de recalcul automatique lorsque vous prenez un mauvais tournant, cochez la case Reacheminement automatique.

3. Pour activer un signal sonore lorsque le recalcul automatique Back-on-Track™ est activé, sélectionnez la case Sonnerie de réacheminement.
4. Pour activer un averissement sonore lorsque vous conduisez au-delà d'une certaine vitesse, Sélectionnez la case Avertissement de dépassement. Tapez ensuite sur et Sélectionnez la vitesse au-delà de laquelle l'avoitissement sonore se mettra en route.
5. Pour activer la démonstration d'itinétaire en continu, cochez la case Réactiver démonstrateur trajet.

6. Pour afficher le tutorial de SmartST à chaque fois que vous démarrez SmartST, cochez la case Afficher au démarrage.

7. Tapez sur pour revenir à l'écran du menu principal.

Paramètres GPS

Pour les récepteurs GPS de série

1. Dans le menu principal, tapez sur Configuration. L'écran de configuration s'affiche.
2. Tapez sur en haut à droite de l'écran puis Sélectionnez GPS dans la case déroulante. L'écran Configuration GPS s'ouvre.

1. Tapez sur Série dans la section Port.
2. Reportez-vous aux instructions fournies avec votre recepteur GPS pour selectionner le Débit en bauds.
3. Tapez sur pour revenir au menu principal.

Pour les récepteurs GPS Bluetooth

1. Dans le menu principal, tapez sur Configuration. L'écrande configuration s'affiche.
2. Tapez sur dans l'angle supérieur droit puis selectionnez GPS dans la case déroulante. L'écran Configuration GPS s'ouvre.

1. Tapez sur Bluetooth dans la section Port.

2. Pour relier l'ordinateur de poche à votre récepteur GPS, tapez sur Découvrir. L'ordinateur de poche recherche alors des dispositifs Bluetooth actifs.

3. Sélectionnez le nom de votre récepteur GPS dans la section Appareil et tapez sur Choiser. Voitre ordinateur de poche obtient alors des coordonnées GPS. Une vue dégagée du ciel est nécessaire pour cela.
4. Tapez sur pour revenir au menu principal.

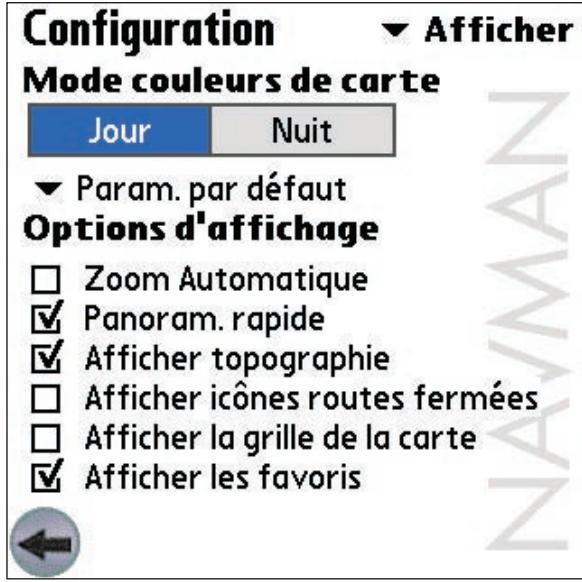

Paramètres d'affichage

1. Dans le menu principal, tapez sur Configuration. L'écran Configuration s'affiche. Tapez sur en haut à droite de l'écran puis sélectionnez Afficher dans la case déroulante. L'écran Configuration - Afficher s'ouvre.

1. Modifie les paramètres selon vos préférences :

2. Pour obtenir un contraste plus clair ou plus foncé à l'écran, Sélectionnez Jour ou Nuit dans la section Mode couleurs de carte.

3. Pour changer la combinaison de couleurs de l'écran de carte, tapez sur dans la section Mode couleurs de carte et sélectionnez votre combinaison préféree dans la case déroulante.
4. Pour activer le zoom automatique lorsque vous vous rendez à votre destination, cochez la case zoom Automatique. Si l'écran de carte ou de carte en 3D est sélectionné, il fera automatiquement un zoom avant ou arrêté selon votre vitesse pour la meilleure vue possible de votre trajet.
5. Pour activer le mode panoramique rapide, Sélectionnez la case Panoram. rapide. L'option panoramique rapide accélère le panoramique de la carte lors de la visualisation ou de l'élaboration d'un itinéraire sur une zone vaste ou à haute densité.
6. Pour afficher une carte topographique sur l'écran de carte, cochez la case Afficher topographie.
7. Pour afficher les iconônes Interdit sur les routes bloquées sur l'écran affichtant la carte, cochez la case Afficher iconônes routes fermées routes interdites.
8. Pour afficher les axes sur l'écran de la carte, cochez la case Afficher la grille de la carte.

9. Pour afficher les iconônes favorites sur l'écran de la carte, cochez la case Afficher les favorsis.

10. Tapez sur pour revenir à l'écran du menu principal.

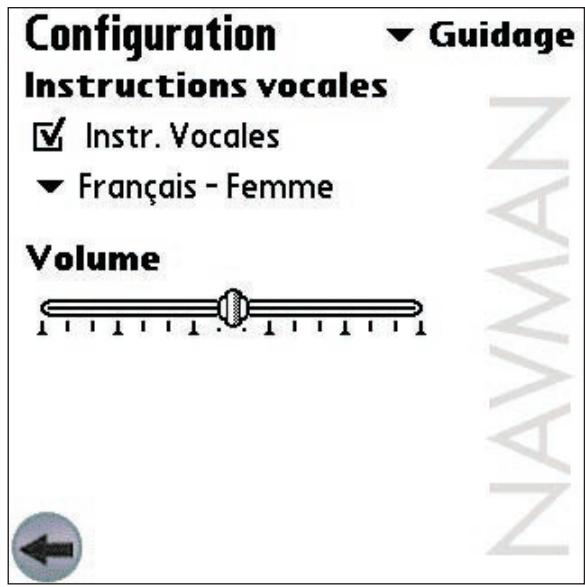

Paramètres de guidage

1. Dans le menu principal, tapez sur Configuration. L'écrande configuration s'ouvre. Tapez sur dans l'angle supérieur droit puis Sélectionnez Guidage dans la case déroulante. L'écran Configuration guidage s'ouvre.

1. Modifie les paramètres selon vos préférences :

2. Pour activer le guidage vocal pendant la navigation, cochez la case Instructions vocales.

3. Pour changer le mode vocal utilisé lors du guidage vocal pendant la navigation, tapez sur et seLECTIONnez votre mode vocal préfééré dans la case déroulante dans la section Instructions Vocales.

4. Tapez sur pour revenir à l'écran du menu principal.

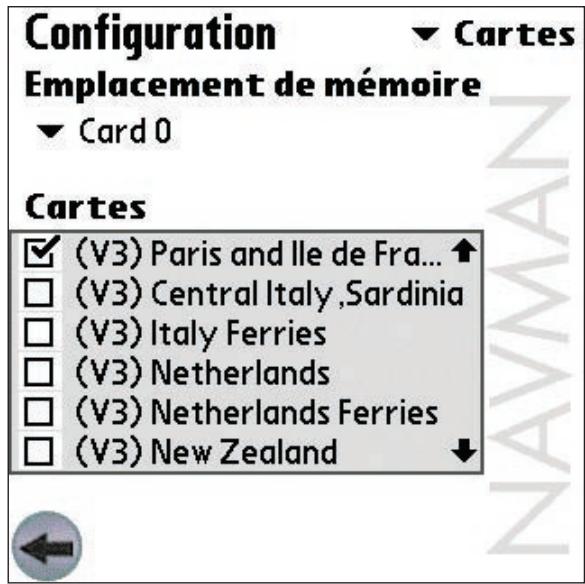

Paramètres de Cartes activées

L'écran des paramètres de Cartes activées vous permet de préciser quelles cartes disponibles doivent être utilisées. SmartST utilise de la mémoire de programme pour enregistrer les régions cartographiques, c'est pourquoi il est conseilé de ne selectionner que les cartes dont vous avez besoin à ce moment-là.

1. Dans le menu principal, tapez sur Configuration. L'écran de configuration s'affiche. Tapez sur▼ dans l'angle supérieur droit puis sélectionnez Cartes dans la case déroulante. L'écran Configuration cartes s'ouvre.

1. Tapez sur et maintenez cette touche enforcée pour selectionnez un emplacement mémoire à partir de la case déroulante pour afficher une liste des cartes installées à cet endroit.
2. Cochez ou découvertes les cases adéquates jusqu'à ce que seules les cartes que vous souhaitez utiliser seront sélectionnées.
3. Tapez sur pour revenir au menu principal.

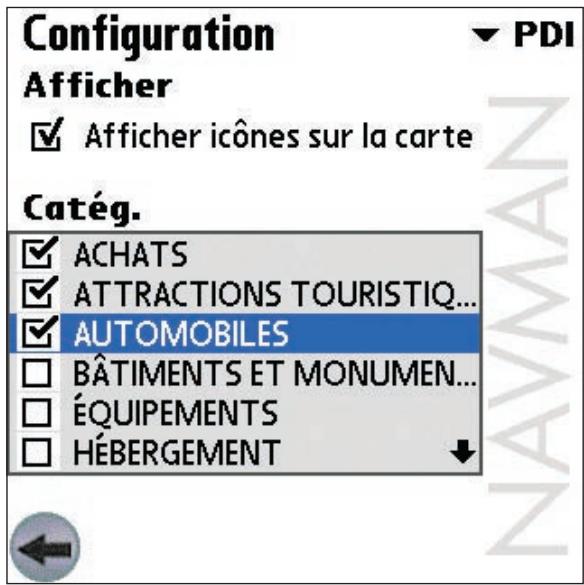

Paramètres de centres d'intérêt (POI)

Les centres d'intérêt (POI) dans une région donnée sont regroupés par catégories. Cette fonction vous permet de selectionner uniquement les catégories dont vous avez besoin. Par exemple, si seuls les lieux de divertissement vous interèssent, vous pouvez désactiver les autres catégories de POI telles que les établissements financiers.

1. Dans le menu principal, tapez sur Configuration. L'écran de configuration s'affiche. Tapez sur dans l'angle supérieur droit puis Sélectionnéz PDI dans la case déroulante. L'écran Configuration POI s'ouvre.

1. Pour activer les centres d'intérêt affichés sur l'écran de carte, cochez la case Afficher les iconônes sur la carte.
2. Cochez ou découvertes les cases dans la section Catég. jusqu'à ce que seules les catégories de POI que vous souhaitez voir sur l'écran seront mentionnées.
3. Tapez sur pour revenir au menu principal.

Paramètres de centres d'intérêt (POI) actifs

Les POI actifs sont des centres d'intérêt personnalisés qui sontannoncés lorsqu vous vous en approchez d'assez près. Les centres d'intérêt personnalisés peuvent être ajoutés à partir de l'Editeur de centers d'intérêt SmartST Desktop.

1. Dans le menu principal, tapez sur Configuration. L'écran de Configuration s'affiche. Tapez sur dans l'angle supérieur droit puis selectionnez POI actifs dans la case déroulante. L'écran Configuration POI actifs s'ouvre.
2. Cochez la case du centre d'intérêt personnelisé que vous souhaitez configurer dans la liste Type.

3. Modifiez les paramètres pour le POI sélectionné selon vos préférences :

4. A partir de la case Distance, Sélectionnéz àquelle distance du centre d'intérêt vous pouze afficher l'ajretissement visuel ou entendre le signal sonore.

5. Pour activer un averissement visuel lorsque vous vous rapprochez d'un POI, cochez la case Avertissement visuel.

6. Pour activer un signal sonore - type carillon - lorsque vous vous rapprochez d'un POI, cochez la case Avertissement sonore.

7. Tapez sur pour revenir au menu principal.

Configuration de l'itinéraire

1. Dans le menu principal, tapez sur Configuration. L'écran de configuration s'affiche. Tapez sur dans l'angle supérieur droit puis selectionné Itinétaire dans la case déroulante. L'écran Configuration itinétaire s'ouvre.

Tapez pour remettre les paramètres sur cet écran à l'objet initial.

1. Modifie les paramètres selon vos préférences :

2. Déplacez la case de défilament Distance vers Plus court pour que SmartST donne plus d'importance à la distance la plus courte lors du calcul d'itinétaire. Déplacez la case de défilament Distance vers Plus rapide pour que SmartST donne plus d'importance au chemin le plus rapide lors du calcul d'itinétaire.

3. Déplacez la case de défilament Passage autoroute vers Moins souvent pour que SmartST évite de passer par l'autoroute le plus possible lors du calcul d'itinétaire. Déplacez la case de défilament Passage autoroute vers Plus souvent pour que SmartST utilise l'autoroute à chaque fois que c'est possible lors du calcul d'itinétaire.
4. Pour ne pas inclure de piste dans l'itinéraire calculé, cochez la case Eviter les rues ouvertes.
5. Pour ne pas inclure de ferry dans l'itinéraire calculé, cochez la case Eviter les ferrys.
6. Pour ne pas inclure de péage dans l'itinétaire calculé, cochez la case Eviter péages.

7. Pour ne pas inclure de zone urbaine dans l'itinéraire calculé, cochez la case Eviter zones urbaines.

8. Tapez sur pour revenir au menu principal.

17. Fonctions avancées du SmartST Desktop

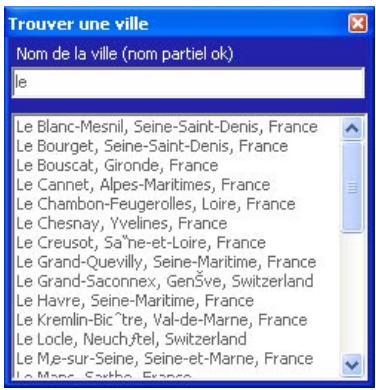

Trouver une ville

Pour trouver une ville et vérifierquelle région doit être installée :

1. Cliquez Trouver ville à partir du menu carte. La fenêtre Trouver une ville s'ouvre.
2. Tapez le nom de la ville dans la case Nom de ville. La liste des villes disponibles est réduite pour correspondre à votre recherche.
3. Double-cliquez sur le nom de la ville souhaitee. La carte va se déplacer jusqu'à se centrer sur la ville可以选择.

Couleurs et textures de carte

Pour acceder à la section Couleurs Bureau : Onglet Bureau > Paramétres > Couleurs.

Régler la configuration pour changer l'aspect de la carte.

Configuration des couleurs	Description
Carte routrière sur Palm	Contrôle les couleurs de carte.
	Affiche : • la couleur des bords de la carte, • la couleur de la carte, • la largeur des bords de la carte.
	Règle la largeur des bords de la carte.
	Contrôle l'affichage de la carte : • couleur unie, • pas de couleur, • texture quadrillée.
Afficher la texture du globe	Contrôle les caractéristiques géographiques qui s'affichent sur la carte. Celles-ci ne sont visibles que si la carte n'a ni couleurs ni quadrillage.

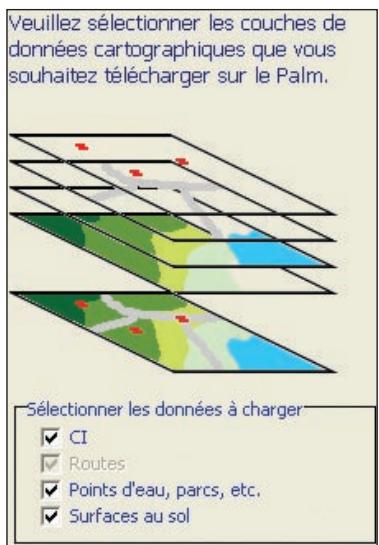

Couches de cartes

Pour garder de l'espace sur votre ordinateur de poche et sur la carte mémoire, vous pouvez sélectionner des couches de cartes à installer.

Les couches que vous pouvez selectionner sont les suivantes :

• Centres d'intérêt (POI).
• Points d'eau, parcs.
• Surface au sol.

Pour acceder à la section Couches de carte : Onglet Bureau > Paramètres > Couches.

Sélectionnez ou supprimez chaque case à cocher pour indiquer les couches que vous souhaitez installer pour chaque carte.

Editeur de centres d'intérêt (POI)

Vouss pouvez ajouter des centres d'intérêt (POI) personnalisés à l'aide de l'éditeur de centres d'intérêt. Les POI personnalisés peuvent être configurés pour être annunciés lorsque vous vous en approchez d'assez ){pres, sur l'écran Paramètres des POI actifs.

Première étape. Créer un fichier de POI personnalisés.

1. Créez un nouveau fichier de POI.

2. Sur le menu Carte, cliquez sur POI. La fenetre Editeur de POI s'ouvre.

3. Sur le menu Fichier de l'Editeur de POI, cliquez sur Nouveau Fichier texte. La fenêtre Nom de fichier de POI s'ouvre.

4. Saisissez un nom pour le fichier dans la case Nom de fichier puis cliquez sur OK. Le nom de fichier peut etre composé d'un maximum de huit caractères, sans espace.

5. Ajoutez un POI au fichier de POI.

6. Dans le menu Editor, cliquer sur Nouveau. La fenêtre Détails POI s'ouvre.

7. Entrez une description du POI dans la case de description.
8. Sur l'onglet des degrés/minutes/seconds, tapez ou sélectionné le degré, la minute ou la seconde de la longitude du POI dans les cases Longitude.

9. Sur l'onglet des degrés/minutes/seconds, tapez ou sélectionnez le degré, la minute ou la seconde de la longitude du POI dans les cases Latitude.

10. Recommence l'etape numero 2 jusqu'à ce que tous les centres d'intérêt aient été ajoutés au fichier de POI.

11. Dans le menu Fichier, cliquez sur Enregistrer. Le fichier de POI est enregistré.

Deuxieme etape. Enregistrer un centre d'intérêt personnelisé sur votre ordinateur de poche.

1. Dans le menu Fichier, cliquez sur Enregistrer sur l'appareil. La fenetre Options des POI s'ouvre.

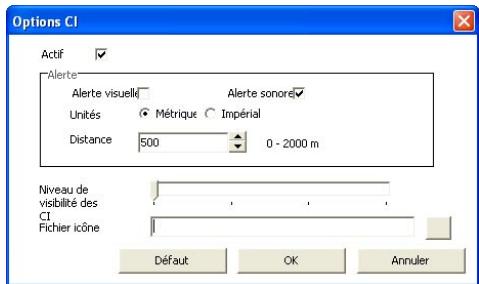

2. Modifie les paramètres selon vos préférences :

3. Pour activer le POI, cochez la case Actif. Si vous n'activez pas les POI, vous pourrez uniquement configurer les paramétres d'importance et de fichiers d'icones.

4. Pour activer un averissement visuel lorsque vous vous rapprochez d'un POI, cochez la case Alerte visuelle.
5. Pour activer un signal sonore - type carillon - lorsque vous vous rapprochez d'un centre d'intérêt, cochez la case Alerte sonore.
6. Pour changer les unités de distance pour ce centre d'intérêt, Sélectionnez l'options système métrique ou impérial.
7. A partir de la case Distance, Sélectionnéz la distance à partir de laquelle vous pouze afficher l'advertissement visuel ou entendre le signal sonore pour le centre d'intérêt.
8. Déplacez la case de défilament du niveau d'importance du centre d'intérêt vers la gauche ou vers la droite pour donner la priorité à un POI lorsque deux ou plus se trouvent dans une même zone.

9. Tapez le chemin d'accès au fjichier icône représentant le centre d'intérêt dans la case de fjichier icône, ou sélectionné celui-ci à partir de votre unité locale ou de réseau en cliquant sur où puis en scélectionnant le fjichier et en appuyant sur Ouvrir. Le fjichier doit être un image bitmap (fichier d'extension .BMP) avec une taille minimale de 6x6 pixels et un Tmaxale de 32x32 pixels.

10. Cliquez sur OK et suive les instructions. Le fichier de POI est enregistré sur l'ordinateur de poche.

11. Si vous souhaitez changer le nom du fichier, modifierEZ celui-ci dans la case Nom de fichier de la fenetre Nom de fichier de POI puis cliquez sur OK. Le nom de fichier peut etre composé d'un maximum de huit caractères, sans espace.

Suppression d'un fichier de POI personnalisés sur votre ordinateur de poche

1. Sur le menu de l'appareil, cliquez sur Gestion des fichiers de POI. La fenetre Gestion des fichiers de POI s'ouvre et affiche la liste des fichiers de centres d'intérêt personalisés installés sur votre ordinateur de poche.
2. Cliquez sur le nom de fichier ou sur la taille du fichier de centre d'intérêt à supprimer.
3. Cliquez sur Supprimer. Le fichier est supprimé de la liste mais pas encore effacé.
4. Pour supprimer plus d'un fichier, passez à l' étape numéro 2.
5. Cliquez sur OK et acceptez les modifications. Le ou les fichier(s) selectionnés sont supprimés.

18. Navigation continentale continue*

Vouss pouvez facilement naviguer entre les cartes installées sans avoir besoin d'installer toutes les cartes en chemin, et ceci en utilisant une Basemap. Une Basemap est une carte recouvrant une zone etendue comme par exemple l'Europe de l'ouest ou les Etats-Unis ; elle contient les routes principales qui reliert les différentes villes. Vous pouvez selectionner une route ou un POI sur la Basemap comme votre point de départ ou votre destination.

Basemaps (cartes de base) :

• elles contiennent les jonctions routes et ferry d'importance nationale et internationale,
• elles utilisent moins de mémoire que si on installait des cartes détaillées équivalentes,
• elles ne prenrent pas en compte les petites routes et ont un niveau limite de details géographiques.

Vou puez ajouter et supprimer des Basemaps à l'aide du programme d'installation de Basemaps.

• Les Basemaps ne sont pas nécessaires à la navigation en Australie ou en Nouvelle-Zélande

Installation de la Basemap

1. Brancher l'assistant personnel à votre ordinateur.

2. Branchez votre ordinateur de poche à votre ordinateur à l'aide de Microsoft® ActiveSync® 3.5 ou d'une version plus récente.

3. Fermez tous les programmes en cours d'exécution sur votre ordinateur.

4. Ouvrez SmartST Desktop si celui-ci n'est pas deja ouvert : Démarrer > Programmes > Navman > SmartST Desktop.

5. Dans le menu Carte, cliquez sur Basemaps. La fenetre Basemap Installer s'ouvre.

1. Sélectionnez la Basemap à installer.
2. Cliquez sur Ajouter pour installer la Basemap sur le lecteur de carte mémoire.

Activation de la Basemap

1. Dans le menu principal, tapez sur Configuration, puis sur l'onglet Cartes. L'écran de Paramétres de cartes activées s'ouvre.
2. Sélectionnez un emplacement de mémoire dans la case déroulante d'emplacement pour afficher la liste des cartes installés sur chaque emplacement.
3. Sélectionnez la case de la Basemap dont vous avez besoin.
4. Tapez sur pour accepter les modifications et ouvrir l'écran affichant la Carte.

Suppression d'une Basemap

1. Brancher l'assistant personnel à votre ordinateur.

2. Branchez votre ordinateur de poche à votre ordinateur à l'aide de Microsoft® ActiveSync® 3.5 ou d'une version plus récente.

3. Fermez tous les programmes en cours d'exécution sur votre ordinateur.

4. Ouvrez SmartST Desktop si celui-ci n'est pas deja ouvert : Démarrer > Programmes > Navman > SmartST Desktop.

5. Dans le menu Carte, cliquez sur Basemaps. La fenetre Basemap Installer s'ouvre.
6. Sélectionnez la Basemap à supprimer.

19. Amélioration de la performance

Réduction du nombre de cartes actives

SmartST utilise de la mémoire de programme pour enregistrer les cartes, c'est pourquoi il est conseillé de ne citer que les cartes dont vous avez besoin à ce moment-là. L'écran des paramètres de Cartes activées vous permet de préciser quelles cartes disponibles doivent être utilisées. Reportez-vous à lapage 32 pourplus de renseignements.

20. Accessoires

Les accessoires suivants sont disponibles pour votre assistant personnel :

Antenne extérieure

Cette antenné est utilisé pour les vehicules équipés d'un pare-brise chauffant et pour améliorer le signal GPS dans les régions de faible signal.

Lecteur de carte mémoire

ll se raccorde à l'ordinateur et vous permet de télécharger des cartes routières sur des cartes mémoire SD ou MMC. Telecharger des cartes routières sur une carte mémoire peut être plus rapide avec le lecteur de carte mémoire qu'avacronte ordinateur de poche.

Licence d'utilisation du logiciel

IMPORTANT - Veuillez dire attentivement

NAVMAN (LE CONCEDANT DE LICENCE) EST DISPOSE A VOUS (LE CLIENT) DELIVRER LE LOGICIEL SMARTST (LE LOGICIEL), UNIQUÉMENT SI VOUS ACCEPTEZ TOUTES LES CONDITIONS DE CETTE LICENCE. VEUILLEZ LIRE ATTENTIVÉMENT LES CONDITIONS. EN UTILISANT LE LOGICIEL, VOUS ACCEPTÉT TOUTES LES CLAUSES ET CONDITIONS DU PRESENT CONTRAT.

SIOVUS N'ACCEPTEZ PAS LES CONDITIONS DU PRESENT CONTRAT, N'INSTALLEZ NI N'UTILISEZ CE LOGICIEL ET RENVOYEZ AU PLUS TOT CE PRODUIT AINSI QUE TOUT EMBALLAGE ECRIT AU REPRESENTANT DU CONCEDANT DE LICENCE. AINSI TOUT MONTANT QUE VOUS AUREZ PAYE VOUS SERA REMBOURSSE (EXCEPTE LES FRAIS DE LIVRAISON ET DE MANUTENTION.)

1. Le concédant de licence octroi au Client une licence d'exploitation non exclusive : (a) une copie du Logiciel sur l'un des assistants personnels du Client ; et (b) le matériel d'accompagnement, y compris tout manuel contenu dans le Logiciel (le Matériel), conformément aux conditions générales du present Contrat.
2. Lorsque le Client utilise le Logiciel sur un assistant personnel ou tout autre apparemil (l'Apparemil), le Client doit placer, fixer et utiliser l'assistant personnel de maniere à ne pas provoquer d'accidents, de blessures ou de dommages, et de façon à ne pas obstruer la visibilité du Client. Le Client est entierement responsable du respect des règes de sécurité au volant et ne doit pas faire fonctionner le Logiciel pendant qu'il conduit.
3. Les droits d'auteur et tous autres droits de propriété intellectuelle concernant le Logiciel et Matériel (y compris toute amélioration et modification) demeureront la propriété du Concédant de licence. Le Client s'engage à ne pas luer, luer à bail, réproduire, traduire, adapter, modifier ou réaliser des interventions d'ingénieirie inverse sur le Logiciel ou Matériel ni à le communier à toute personne autre que celles prévues par les conditions du present Contrat.
4. Le Client s'engage à ne pas copier le Logiciel ou Matériel, à l'exception d'une copie du Logiciel dans la mesure où cette copie est nécessaire à des fins de sauvegarde pour le Client lui-même.
5. A l'exception de la garantie fournie par le concedant de licence pour le produit, qui comprend le Logiciel, le concedant de licence exclut expressement, autant qu'il lui est permis par la loi, toute representation ou garantie expresses ou implicite et notamment toute garantie d'aptitude à la commercialisation ou d'adaptation à un usage particulier.
6. Le concédant de licence ne sera enaucn cas responsable, conformément au droit de la responsabilité civile, au contrat ou autre, de toute perte ou dommage indirect ou immateriel, y compris toute perte de profit causée de quelque maniere que ce soit suite à l'utilisation ou à l'impossibilité d'utilisation du Logiciel.
   Si l'une des limitations, exclusions ou responsabilités contenues dans ce Contrat est considérée comme non valide pour qu'elle raison que ce soit et que le Concédant de licence devient responsable d'une perte ou dommage qui seraient exclus dans d'autres circonstances, cette responsabilité sera limitee au montant total versé par le Client pour le Logiciel.
7. Le Concédant de licence pourra résilier la présente Licence avec effet immédiat en cas de manquement à n'importe laquelle de ses obligations par le Client, conformément au présent Contrat. A la résolution du présent Contrat, le Client devra immédiatement restituer au Représentant du Concédant de Licence ou détruire la totalité des copies du Logiciel et du Matériel en la possession du Client possède sous quelles forme que ce soit.

Limitation de garantie

IMPORTANT : Les conditions générales ci-après peuvent varier d'un pays à l'autre. Veuillez consulter le revendeur Navman de la zone où vous avez acheté le produit.

Logiciel

Navman garantit que (a) le logiciel fonctionne correctement et en conformite avec la documentation d'accompagnement pendant une période de quatre-vingt-dix jours à compter de la date d'achat, et (b) le Support Technique fourni par Navman ou ses Centres de Services agrées, s'engageant à faire tous les efforts commercialement raisonnables pour résoudre tout problème. Certains pays, états et juridictions n'autorisent pas la limitation des garanties tacites ou de leur durée, auquel cas la limitation de 90 jours désrite ci-dessus ne s'applique pas à votre cas.

Responsibilité limitee

Autant qu'il lui est permis par la loi, Navman ne sera enaucun cas responsable, qu'il s'agisse d'un delit civil (négligence), du contrat ou d'autres dommages, y compris toute perte de profit, dommage indirect, immateriel ou particulier, perte ou blessure de quelque nature que ce soit sur toute personne ou toute autre personne. Sauf disposition expressément contraire du present contrat, Navman se désiste de toute autre garantie expresse ou tacite, y compris les garanties implicites concernant la qualite loyale et marchande et le fait que ces produits convenient a I'usage specifie qu'il est envisaged en faire. Si I'une des limitations, exclusions ou responsabilités contenues dans cette garantie est consideree comme non valide pour chaque raison que ce soit et que Navman devient responsable d'une perte ou dommage qui seraient exclus dans d'autres circonstances, cette responsabilité sera limite au montant total versé par Vous pour le produit.

Service d'assistance technique

Support technique Nouvelle-Zélande :

Navman NZ Ltd

13-17 Kawana Street

Northcote

Auckland

Nouvelle-Zélande

Numero de téléphone : 0800 GONAVMAN

Support techniqueEtats-Unis et Canada :

Navman USA Limited

27142 Burbank

Numero de téléphone : 866-9-NAVMAN

[e-mail]

www.navmanusa.com

Numero de téléphone : [phone]

© 2004 Navman NZ Limited. Navman est une marque déposée de Navman NZ Limited. Tous droits réservés.

Microsoft® Windows® 98, ME, 2000 et XP, Microsoft® Internet Explorer sont des marques déposées de Microsoft Corporation.

SmartST™, Drive-Away™ et Back-On-Track™ sont des marques déposées de Navman NZ Limited. Tous droits réservés.

Palm OS® et HotSync® sont des marques déposées de Palm Inc. et ses'affliés.

Tungsten® T3 est une marque déposée appartenant à ou dont la licence revient exclusivement à palmOne, Inc. Bluetooth est une marque déposée de Bluetooth SIG, Inc. Les marques déposées Bluetooth apparlient à Bluetooth SIG, Inc. USA.

Acrobat Reader® est une marque déposée de Adobe Systems Incorporated. Tous droits réservés.

Toutes les autres marques déposées et inscriptions sont la propriété de leurs propriétaires respectifs.

Publié en Nouvelle-Zélande

MN000302A

Récepteur GPS Bluetooth

4100 / 4420 / 4470

Manuel d'utilisation

Table des matieres

1. Introduction 3
2. Fonctions du récepteur GPS Bluetooth 4
3. Branchement de l'appareil à votre PDA 6
4. Installation du récepteur GPS Bluetooth dans le vehicule......... 7
   5 Batteries. 10
   6 Accessoires en options 11
5. Service d'assistance technique 13

1. Introduction

Que vous voyageez frequently dans vos propres pays, ou souhaitiez vous rendre à l'étranger, cet apparéil vous permet de localiser votre position grâce au système de positionnement mondial (GPS) avec une précision de 5m, 95% du temps.

Le récepteur GPS Bluetooth contient les éléments suivants :

• Une antenné GPS pour receivevoir des signaux des satellites GPS,
• Un micro-ordonateur international pour calculer la position du récepteur sur la terre et
• Un lien Bluetooth™ pour transmettre la position GPS à votre PDA (assistant personnel) dans un rayon de moins de 10m.

A bord d'un vehicule, le recepteur GPS Bluetooth peut se placer soit sur le tableau de bord, soit sur la lunette arrriere, la où il a une vue dégagée du ciel et peut receivevoir facilement des signaux GPS.

GPS et signaux GPS

Le Système mondial de positionnement (GPS) consiste en un réseau de satellites qui transmet des informations très précises sur l'heure et la position dans le monde entier. Les récepteurs GPS sont conçus pour détecter les signaux émis par ces satellites et déterminer votre position exacte d'après ces informations.

Les satellites GPSorbient la terre a une distance d'environ 20.000 km.Alors qu'un recepteur GPS peut detecter des signaux provenant d'un maximum de 12 satellites en meme temps, trois seulement suffisent a communiquer la position bidimensionnelle ou "fixe" (latitude et longitude) requise pour les systèmes de navigation embarquée. Les données GPS sont disponibles gratuitement pour tous les utilisateurs.

Le récepteur GPS Bluetooth envoie à votre PDA toutes les informations sur la position du GPS, qui peuvent ensuite être utilisées par le logiciel tiers pour représentier votre position sur une carte routière et vous mener jusqu'à votre destination.

Notice de sécurité

Lors de l'utilisation du récepteur GPS Bluetooth dans un vehicule, il vous appartient de placer, de fixer et d'utiliser celui-ci de manière à ne pas provoquer d'accidents, de blessures ou de dommages. Il vous appartient entièrement, et à vous seul(e), de respecter les règles de sécurité au volant, de dire attentivement, d'assimiler et de respecter scrupuleusement les instructions de montage et d'installation dans le vehicule, en vous conformant aux règles de fonctionnement applicables à chaque pays dans lequel vous utilisez l'appareil.

Il vous appeartient d'observer les consignes de sécurité ci-dessous à tout moment :

• Ne manipulez pas l'appareil lorsque vous estes au volant et ne le place pas dans une position susceptible d'obstruer la visibilité du conducteur
• N'installez pas l'appareil d'une maniere qui pourrait interférer avec le fonctionnement d'airbags ou d'autres équipements de sécurité du vehicule
• Ne laisses pas l'appareil en vue lorsque le vehicule est stationné pour des périodes prolongées,URTout en plein soleil
• N'utilisez pas et ne manipulez pas le récepteur GPS Bluetooth lorsqu'il est chaud, laissez-le d'abord refroidir à l'abri du soleil.

Navman décline toute responsabilité quant à l'utilisation de ce produit d'une manière susceptible de cause accidents ou dommages, ou d'enfreindre la loi.

2. Fonctions du récepteur GPS Bluetooth

Nous vous recommendons de vous familiariser avec le fonctionnement de base du récepteur GPS Bluetooth :

Eléments principaux

	Elément	Description
1	Bouton marche/ arrêt	Mise en marche : Restez appuyé pendant deux secondes puis relâchéz. Arrêt : Restez appuyé pendant deux secondes puis relâchéz. Le récepteur GPS Bluetooth s'éteint automatiquement trois minutes après la fin ou la perte de connexion.
2	Témoin lumineux	Le témoin lumineux est intégré au bouton marche /arrêt. Off (étéint) : Le récepteur GPS Bluetooth est éteint. La lumière clignote une fois toutes les 1,5 secondes : Le récepteur est branché au PDA par le biais de Bluetooth. Lumières clignotant par deux fois toutes les 1,5 secondes : Le récepteur n'est pas branché au PDA par le biais de Bluetooth. Lumières bleue : La tension de la batterie est bonne. Lumières rouge : La tension de la batterie est faible. Les batteries doivent être changées.
3	Prise pour adaptateur secteur externe	Si le chargeur allume-cigare est branché, le récepteur GPS Bluetooth utilisera une source d'alimentation externe et non pas les batteries internes. Note : L'adaptateur secteur externe ne permet pas de recharger les batteries internes.

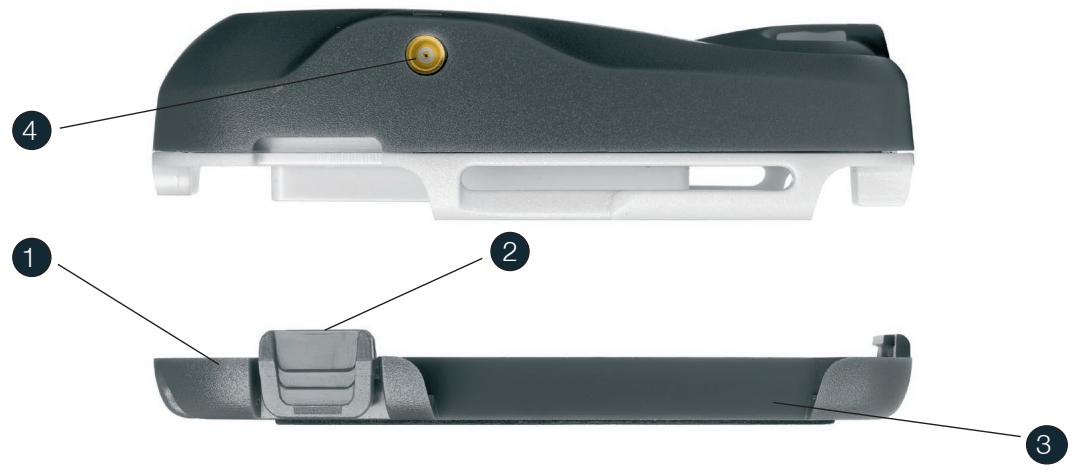

Éléments latéraux

	Elément	Description
1	Couvercle des batteries	Il constitue la base du récepteur GPS Bluetooth et protège les batteries internes. Pour le retirer, appuyez sur les deux attaches laterales tout en éloignant le couvercle de l'unité principale.
2	Attaché latérale	Permet de maintainir le couvercle des batteries en place.
3	Coussinet anti-glissant	Le coussinet anti-glissant empêche le récepteur de glisser lorsqu'il n'est pas sur son socle.
4	Prise de l'antenne GPS extérieure MCX	Si une ANTENNE GPS extérieure est branchée, le récepteur GPS Bluetooth utilisera cette-ci et non pas l'antenne interieure.

Caracteristiques techniques

Propriété/article	Description
Taille	95 x 62 x 26 mm (3,7 x 2,4 x 1 int.)
Poids	223g sans les batteries
Coffret	Plastique stabilisé aux UV
Batteries internes	3 batteries alcalines AAA fournies
Source d'alimentation externe (en option)	5 V DC, pivot central positif
Température de fonctionnement	-10 à +60°C
Interface	• Bluetooth™ Classe 3 • Version 1.1 SPP (Profil port série) • Rayon de 10m sans obstruction • NMEA 0183 v.2.20, GPGGA, GPGSA, GPRMC et GPGSV • Débit en baux : 57600
Antenne GPS	25 x 25 x 4 mm (1 x 1 x 0,2 int.) piece céricamique
Récepteur GPS	• Jeu de puce SiRF faible puissance • 12 canaux en parallèle, sélection automatique
Temps d'obtention initial de coordonnées GPS	• Surchauffe au démarrage -8 secondes en général • Démarrage à chaud -38 secondes en général • Démarrage à froid -45 secondes en général

3. Branchement du récepteur GPS Bluetooth à votre PDA

Pour étabir une connexion GPS entre votre PDA et le récepteur GPS Bluetooth, procédez aux étapes suivantes:

1. Allumez le récepteur GPS Bluetooth.

2. Appuyez sur la touche Marche/arrêt pendant quelques secondes.

3. Le bouton marche/arrêt va émettre une lumière bleue clignotant deux fois toutes les 1,5 secondes pour indiquer qu'il n'est pas branché à un autre apparéil Bluetooth.

Bouton marche/arrêt

1. AllumezVotePDA.

2. Mettez le Bluetooth en marche sur votre PDA et branchez-le au récepteur GPS Bluetooth.

3. Assurez-vous que levoyant du récepteur GPS Bluetooth continue à clignoter. Le récepteur s'éteindra au bout de trois minutes si aucune connexion Bluetooth n'est établie.

4. Mettez le Bluetooth en marche sur votre PDA et établissez la connexion avec le récepteur GPS Bluetooth en suivant les instructions contenues dans la documentation fournie avec votre PDA ou votre carte Bluetooth.
5. Si l'on vous demande de saisir un mot de passer ou un nombre d'identification personnel (PIN), entrez celui-ci de la manière suivante :

Nom de l'appareil	Mot de passer/PIN de l'appareil
NAVMAN GPS ONE	NAVMAN
NAVMAN BT GPS	1234

• Une fois la connexion établie entre votre PDA et le récepteur GPS Bluetooth, la lumière du récepteur clignotera une seule fois toutes les 1,5 secondes.

• Pocket PC uniquely — Déterminéz le port COM Bluetooth.

Identifie le port COM sortant utilise pour creer une connexion de port de series entre voite PDA et le recepteur GPS Bluetooth en suivant les instructions containes dans la documentation fournie avec voite PDA ou voite carte Bluetooth.
- Precisez le port COM sortant sur toute logiciel tiers pour receivevoir les données GPS à partir du récepteur GPS Bluetooth. Note : Pour les utilisateurs de Navman™ SmartST™, le port COM est précisé sur l'écran d'etat du GPS. Veuillez vous reporter au manuel d'utilisation de SmartST pour plus de renseignements.

You're a maintenant prêt à obtenir des coordonnées GPS.

Obtention de coordonnées GPS

Le terme "coordonnées GPS" sert à déscriè l'obtention d'informations par votre récepteur GPS Bluetooth à partir de trois satellites GPS ou plus, lui permettant de calculer leur position. Vous pouvez contrôler la puissance du signal GPS grâce à votre logiciel tiers.

Note : Pour les utilisateurs de Navman SmartST, l'etat du GPS peut être contrôle sur l'écran d'etat du GPS. Veuillez vous reporter au manuel d'utilisation de SmartST pour plus de renseignements.

Lorsque you allumez your recepteur GPS Bluetooth, l'obtention initiale de coordonnées GPS peut prendre plusieurs minutes. You pouvez réduire ce temps d'attente de la manière suivante :

• En positionnant le récepteur conformément aux recommandations du chapitre 4.
• En restant immobile jusqu'à ce que le récepteur GPS Bluetooth obtienne des coordonnées GPS.

4. Positionnement du récepteur GPS Bluetooth dans un vehicule

Suivez les instructions suivantes pour désir une position adequate pour votre recepteur GPS Bluetooth

• Le récepteur doit avoir une vue dégagée du ciel et de l'horizon.
• Il ne doit pas obstruer la visibilité du conducteur ni interférer avec le fonctionnement du vehicule ou desquipements de sécurité du vehicule
• Le recepteur doit être accessible, de manière à pouvoir atteindre le bouton marche/arrêt et replacer les batteries sans problème.
• Evitez de placer le récepteur après d'une source de chaleur, de brouillage ou de bruit électrique.
• Evitez les emplacements sujets à des secousses ou des vibrations excessives.
• Le récepteur doit se couver dans un rayon de 10m de votre PDA.
• Le récepteur n'était pas étanché, il doit rester à l'abri de l'humidité (condensation incluse.)

Note : Si vous Vehicle est équipé d'un pare-brise athermie (réfléchissant la chaleur) ou chauffant, il vous faudra acheter une antennene extreme Navman pour que vous réceputeur GPS Bluetooth puisse receivevoir des signaux à l'intérieur du vehicule. Voir p 11.

Le récepteur GPS Bluetooth et votre PDA doivent être assemblés séparément dans votre vehicule. Suivez attentivement les instructions suivantes pour une bonne installation. A des fins de sécurité et afin d'éviter toute surchauffe, ne pas laisser le récepteur GPS Bluetooth ou votre PDA sur le tableau de bord ou sur le pare-brise lorsque le vehicule est laissé sans surveillance, tout particulièrement sous un soleil fort.

Positionnement de votre récepteur

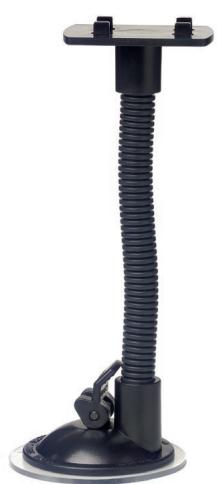

Option n°1 : Montage de la ventouse sur le pare-brise

Vouss pouvez placer le recepteur GPS Bluetooth dans votre vehicule, sur le pare-brise ou la lunette, à l'aide de la ventouse et du socle correspondants.

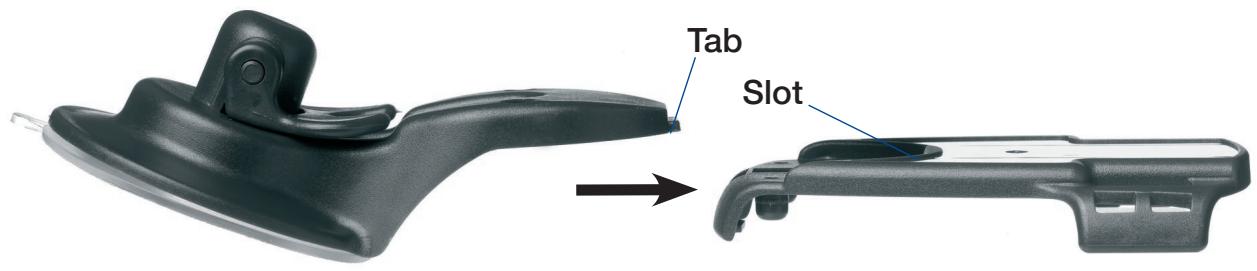

1. Introduisez l'attache de la ventouse pour pare-brise dans la fente du socle du recepteur.

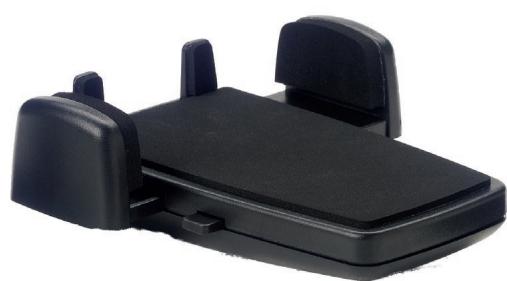

1. Fixez le socle du récepteur à la ventouse pour pare-brise à l'aide des deux vis fournies.
2. Trouvez une position adequate dans voire vehicule pour assembler le recepteur GPS Bluetooth.
3. A l'aide du tampon imprégné d'alcool, nettoyez la zone de la vitre où vous allez fixer la ventouse. Ne pas toucher une fois nettoyée.
4. Ne touche pas la surface creuse de la ventouse. Appuyez la ventouse fermement contre la vitre puis tirez la manette vers l'extérieur.
5. Faites glisser le récepteur GPS Bluetooth dans son socle.

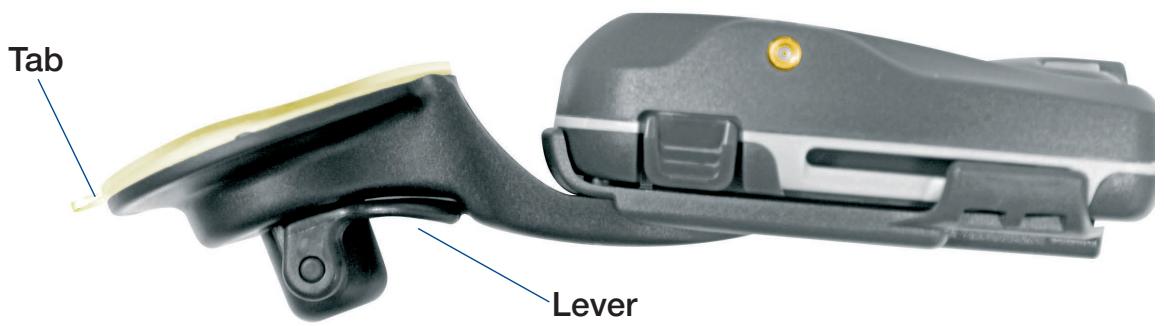

Pour retirer la ventouse du pare-brise ou de la lunette arrriere, poussez la manette vers le bas et vers la vitre puis relevez delicatement l'attache sur le bord de la ventouse

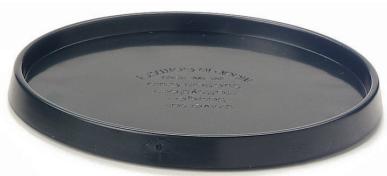

Option n°2 : Assemblage de la surface de montage sur le tableau de bord (définitif)

Vouss pouvez fixer le recepteur GPS Bluetooth au tableau de bord à l'aide du socle et de la surface de montage : Avertissement : Cette solution est permanente et laissera une marque sur votre tableau de bord si vous essayez de l'enlever.

1. Retirez l'une des couches de support de la surface de montage du récepteur.
2. Fixez la partie adhésive de la surface de montage sous le socle du récepteur.
3. Trouvez une position adequate dans voire vehicule pour assembler le recepteur GPS Bluetooth.
4. A l'aide du tampon imprégné d'alcool, nettoyez la zone du tableau de bord où vous allez fixer le support. Ne pas toucher une fois nettoyée.
5. Retirez la deuxième couche de support de la surface de montage.
6. Appuyez fermement le socle contre le tableau de bord pendant 30 secondes.
7. Faites glisser le récepteur GPS Bluetooth dans son socle.

Positionnement de votre PDA

Option n°1 : Montage de la ventouse sur le pare-brise

VoussoupiezplacerePDA surlepare-brisedevoe rvehiculea l'aide de laventouse(schema n^1) et du socle (schema n2) correspondants:

1. Fixez le socle du PDA à la ventouse du pare-brise en insérant les quatre attaches à l'extrémité du manche de la ventouse dans les quatre fentes du socle. Assurez-vous que la flèche Fermer sur la ventouse est dirigée vers l'extrémité supérieure du socle.
2. Trouvez une position convenable sur votre pare-brise pour votre PDA, qui laissera une nette visibilité au conducteur.

Avertissement : N'installez pas l'appareil d'une manière qui pourrait interférer avec le fonctionnement d'airbags ou d'autres équipements de sécurité du vehicule.

1. A l'aide du tampon imprégné d'alcool, nettoyez la zone de la vitre où vous allez fixer la ventouse. Ne pas toucher une fois nettoyée.
2. Ne touche pas la surface creuse de la ventouse. Appuyez la ventouse fermement contre le pare-brise puis poussez la manette vers la vitre.
3. Placez votre PDA sur le socle correspondant.
4. Pressez fermement les bras lateraux du support pour que votre PDA soit bien calé.
5. Courbez le manche de la ventouse pour que le PDA soit bien visible par le conducteur.

Pour enlever la ventouse du pare-brise, tirez le levier en l'éloignant de la vitre puis souveze doucement l'attaché sur le côté de la ventouse.

Scheme n°1

Scheme n°2

Option n°2 : Assemblage du disque de montage sur le tableau de bord (définitif)

Vouss pouvez placerVote PDA sur le pare-brise a I'aide de la ventouse (schema n°1), du socle PDA (schema n°2) et du disque de montage du PDA (schema n°3.)

Avertissement : Cette solution est permanente - le disque de montage ne pourrait pas etre retire une fois fixe et laissera une marque sur le tableau de bord si onessaie de l'enlever de force.

1. Fixez le socle du PDA à la ventouse du pare-brise en insérant les quatre attaches à l'extrémité du manche de la ventouse dans les quatre fentes du socle. Assurez-vous que la flèche Fermer sur la ventouse est dirigée vers l'extrémité supérieure du socle.
2. Trouvez une position convenable sur votre tableau de bord pour votre PDA, qui laissera une nette visibilité au conducteur.

Avertissement : N'installez pas l'appareil d'une maniere qui pourrait interférer avec le fonctionnement d'airbags ou d'autres équipements de sécurité du vehicule.

1. A l'aide du tampon imprégné d'alcool, nettoyez la zone du tableau de bord où vous allez fixer le disque. Ne pas toucher une fois nettoyée.
2. Retirez le support du disque de montage.
3. Appuyez fermement le disque contre le tableau de bord pendant 30 secondes.
4. Insérez la ventouse dans le disque de montage puis poussez le levier vers le bas.
5. Placez votre PDA sur le socle correspondant.
6. Pressez fermement les bras lateraux du support pour que votre PDA soit bien calé.
7. Courbez le manche de la ventouse pour que le PDA soit bien visible par le conducteur.

Pour enlever la ventouse du disque de montage, tirez le levier vers le haut puis soulevez doucement l'attache sur le côté de la ventouse.

Scheme n°3

Branchement du récepteur GPS Bluetooth grâce à l'adaptateur de courant du vehicule

Vouss pouvez brancher le recepteur GPS Bluetooth à l'intérieur d'un vehicule grâce à l'adaptateur de courant. Si l'adaptateur de courant du vehicule est branché, le recepteur s'alimentera sur la source d'alimentation externe et non pas sur les batteries internes.

1. Reliez la plus petite extrémité de l'adaptateur de courant du vehicule à la prise de l'adaptateur externe sur le récepteur GPS Bluetooth.
2. Retirez l'allume-cigare de son emplacement.
3. Branchez l'extrémité la plus large de l'adaptateur dans la prise de l'allume-cigare.

5. Batteries

Il n'est pas nécessaire d'enlever les batteries lors de l'utilisation de l'adaptateur de courant du vehicule. Pour gagner du temps lors de l'obtention de coordonnées GPS, assurez-vous que les trois batteries AAA sont dans le récepteur GPS Bluetooth en permanence.

La durée de vie d'une batterie est de 30 heures ; les résultats varient toute fois selon le type de batterie et l'utilisation qui en est faite.

Remplacement des batteries

Lorsque le bouton de marche/arrêt devient rouge, remplacez les batteries du récepteur GPS Bluetooth.

Les batteries doivent être remplacées de la manière suivante :

1. Retirez le couvercle des batteries en appuyant sur les attaches des deux côtés tout en ouvrant le couvercle en le faisant glisser en dehors de l'unité principale.

1. Enlevez les anciennes batteries et introduizez trois nouvelles piles sèches AAA rechargeables ou alcalines.
2. Remettez le couvercle batteries en introduisant le clip dans la fente inférieure de l'unité principale et en le remettant dans les fentes correspondantes en appuyant.

6. Accessoires en option

Antenne extérieure

Si vous vécuule est équipé d'un pare-brise athermique (réfléchissant la chaleur) ou chauffant, l'émission des signaux GPS sera réduite, voirebloquée.

Une antenné extérieur vous garantit un signal GPS suffisant. L'antenne se fixe à l'extérieur du vehicule à l'aide d'un aimant, habituèlement sur le toit. Le cable de l'antenne se branche sur la prise de l'antenne GPS extérieur MCX. Vous pouvez faire passer le cable à travers l'ouverture de la portière.

L'antenne extérieure est disponible auprès de votre revendeur Navman.

Accord de garantie

IMPORTANT : Les conditions générales ci-après peuvent varier d'un pays à l'autre. Veuillez consulter le revendeur Navman de la zone où vous ave acheté le produit.

Matériel : Navman garantit que ses produits sont exempts de tout défaut matériel ou de fabrication dans des conditions normales d'utilisation, pendant une période d'un an à dater de la date d'achat (la période de garantie) par le propriétaire (Vous.) En cas de réclamations relatives à cette garantie, vous devrez ramener le produit dans l'établissement où vous l'avez acheté ou dans un centre de services/agree par Navman (Centre de Services.) Vous devrezprésenter le ticket de caisse comme preuve d'achat. Vous étés le seul responsable concernant tous frais d'expédition, fret, assurance et emballage correct pour éviter toute cassependant le transport. Navman pourra, à son gré, réparer ou replacer tout produit défectieux ou ses composants sans que cela engage de frais de votre part pour les pieces et la main-d'œuvre. Le produit ou composant de remplacement prendra le statut du produit ou composant original pour la garantie. Ceci constitue votre recours exclusif en cas de produits défectieux.

Limitations : Cette garantie ne s'applique pas aux produits ayant subi des dommages ou ayant ete rendus defectueux ; (a) suite a une installation incorrecte, une utilisation inadqueate, une mauvaise manipulation ou application, accident, abus ou autres causes externes ; (b) suite a des opérations autres que les caractéristiques d'usage decrites dans la documentation du produit ; (c) suite a des modifications ou des services effectués par un tiers autre que Navman ou ses Centres de Services agrees.

Responsabilité limitée : Autant qu'il lui est permis par la loi, Navman ne sera enaucun cas responsable, qu'il s'agisse d'un délit civil (négligence), du contrat ou d'autres dommages, y compris toute perte de profit, dommage indirect, immateriel ou particulier, perte ou blessure de quelque nature que ce soit sur votre personne ou toute autre personne. Sauf disposition expressément contraire du present contrat, Navman se désiste de toute autre garantie expresse ou tacite, y compris les garanties implicites concernant la qualité loyale et marchande et le fait que ces produits convenennent à l'usage spécifique qu'il est envisagé d'en faire. Si I'une des limitations, exclusions ou responsabilités contenues dans cette garantie est considérée comme non valide pour celui raison que ce soit et que Navman devient responsable d'une perte ou dommage qui seraient exclus dans d'autres circonstances, cette responsabilité sera limitée au montant total versé par Vous pour le produit.

Déclaration FCC

Cet équipement a été testé et reconnu comme étant conforme aux limites imposées à un dispositif numérique de classe B, suivant la section 15 du Règlement du FCC. Ces limites sont conçues afin d'offrir une protection raisonnable contre tout brouillage préjudiciable dans tout établissement normal. Cet équipement produit, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer un brouillage préjudiciable aux radiocommunications. Il n'y a cependant aucune garantie que le brouillage ne se produit pas dans un établissement particulier. En cas de brouillage préjudiciable sur une réception radio ou télévision causé par cet équipement, ce qui peut se produit en éteignant et allumant l'équipment, nous encourageons l'utilisateur à essayer de corriger ce brouillage à l'aide d'une ou de plusieurs mesures parmi les suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Eloigner l'équipment du récepteur.
• Brancher l'équipement à la sortie d'un circuit autre que celui auquel le récepteur est branché.
• S'adresser au revendeur ou à un technicien experimenté pour obtenir de l'aide.
• Servez-vous d'un cable blindé lorsque vous branchez un périhérique aux portes série.

ATTENTION : Tout changement ou modification n'ayant pas ete expressement approuve par la partie responsable de la conformite pourait entrainer l'annulation de I'autorite de I'utiliser sur le fonctionnement de I'equipement.

Compatibilité support

Le fonctionnement de l'appareil est soumis aux conditions suivantes : (1) Cet apparéil ne doit pas provoquer d'interférences et (2) cet apparéil doit supporter toutes les interférences, y compris celles susceptibles de provoquer le fonctionnement non désiré de l'appareil

Compatibilité electromagnétique

• CE (Europe): EN301489, 300328-2
  E-mark (Europe) : Annexe VII et Viii 95/54/EC
  FCC (Etats-Unis) : Pièce 15 Classe B, 15,247, 15,35, 15,209
  C-tick (Australie) : AS/NZS 3548
• MIC (Corée) : R-LARN-03-0450

Conformité sécurité

• UL60950,EN60950.
• Exigences EN50371 SAR
• Directive FCC SAR

Compatibilité NMEA

NMEA 0183 Version 2,20
- Communication à 57600 bauds

Respect de l'environnement

Non résistant à l'eau

Service d'assistance technique

Support technique

Nouvelle-Zélande :

Navman NZ Ltd

13-17 Kawana Street

Northcote

Auckland

Nouvelle-Zélande

Numéro de téléphone : 0800 GONAVMAN

Etats-Unis et Canada :

Navman USA Limited

27142 Burbank

Etats-Unis d'Amérique

Numero de téléphone : 866-9-NAVMAN

[e-mail]

www.navmanusa.com

Support technique

Europe :

Numero de téléphone : [phone]

© 2004 Navman NZ Limited. Navman est une marque déposée de Navman NZ Limited. Tous droits réservés.

Microsoft® Windows® 98, ME, 2000 ou XP, Microsoft® Internet Explorer sont des marques déposées de Microsoft Corporation.

SmartST est une marque déposée de Navman NZ Limited. Tous droits réservés.

Bluetooth est une marque déposée de Bluetooth SIG, Inc. Les marques déposées Bluetooth apparienment à Bluetooth SIG, Inc. USA.

Acrobat Reader® est une marque déposée de Adobe Systems Incorporated. Tous droits réservés.

Toutes les autres marques déposées et inscriptions sont la propriété de leurs propriétaires respectifs.

Publié en Nouvelle-Zélande

MN000385A/LF000183A
