Type de produit	Thermostat d'ambiance programmable
Marque	Siemens
Modèle	RDJ10RF
Alimentation	2 piles AA (1,5 V)
Type de pile	Alcaline, non rechargeable
Dimensions (L x H x P)	85 x 85 x 30 mm
Poids	150 g (sans piles)
Plage de température de consigne	5 °C à 35 °C
Précision de mesure	± 0,5 °C
Affichage	Écran LCD numérique
Type de programmation	Journalière ou hebdomadaire
Nombre de programmes	4 périodes par jour
Fonctions principales	Programmation horaire, mode manuel, mode hors gel, détection de fenêtre ouverte
Communication RF	868 MHz, portée jusqu'à 100 m en champ libre
Montage	Mural sur boîtier d'encastrement ou par vis et chevilles
Indice de protection	IP20
Classe de protection	II (double isolation)
Température de fonctionnement	0 °C à 45 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Piles	Durée de vie estimée : 2 ans
Pièces détachées et réparabilité	Piles disponibles dans le commerce. Pour toute autre réparation, contacter le SAV Siemens.
Garantie	2 ans

FOIRE AUX QUESTIONS - RDJ10RF SIEMENS

Comment installer le thermostat RDJ10RF ?

Fixez le support mural à l'aide des vis fournies, insérez les piles AA, puis clipsez le thermostat sur le support. Suivez les schémas de la notice pour le câblage si nécessaire.

Quelle est la procédure pour appairer le thermostat avec un récepteur ?

Mettez le récepteur en mode appairage (voir sa notice), puis sur le thermostat, appuyez sur le bouton 'Pair' pendant 3 secondes. La liaison est confirmée par un voyant.

Comment régler la programmation hebdomadaire ?

Accédez au menu 'Programme' en appuyant sur la touche 'Mode'. Utilisez les flèches pour régler les 4 périodes par jour (réveil, absence, retour, nuit) et validez avec 'OK'.

Que signifie l'icône 'fenêtre ouverte' ?

L'icône indique que le thermostat détecte une chute brutale de température (par exemple due à une fenêtre ouverte) et coupe le chauffage pendant 30 minutes pour économiser l'énergie.

Comment remplacer les piles du RDJ10RF ?

Tirez délicatement le thermostat hors de son socle. Ouvrez le compartiment à piles au dos, retirez les piles usagées et insérez deux piles AA neuves en respectant la polarité.

Pourquoi l'écran affiche-t-il 'Erreur' ?

Cela peut provenir d'une perte de liaison RF, de piles faibles ou d'un défaut de capteur. Vérifiez les piles, réinitialisez le thermostat en retirant les piles 10 secondes, et réappairez si nécessaire.

Quelle est la portée de la communication radio ?

La portée est d'environ 100 mètres en champ libre. Les murs et obstacles réduisent la portée ; il est recommandé de ne pas dépasser 30 mètres en intérieur.

Puis utiliser le thermostat sans programmation, en mode manuel ?

Oui, appuyez sur 'Mode' jusqu'à sélectionner 'Manuel'. Utilisez les flèches pour régler la température souhaitée. Le thermostat maintiendra cette température en continu.

Comment activer le mode hors gel ?

En mode 'Manuel', maintenez la flèche 'Bas' enfoncée jusqu'à ce que l'icône de flocon apparaisse. La température de consigne passe automatiquement à 5 °C.

Où puis-je télécharger la notice complète ?

Rendez-vous sur notice-facile.com et recherchez 'Siemens RDJ10RF'. Vous pourrez télécharger gratuitement la notice au format PDF.

MODE D'EMPLOI RDJ10RF SIEMENS

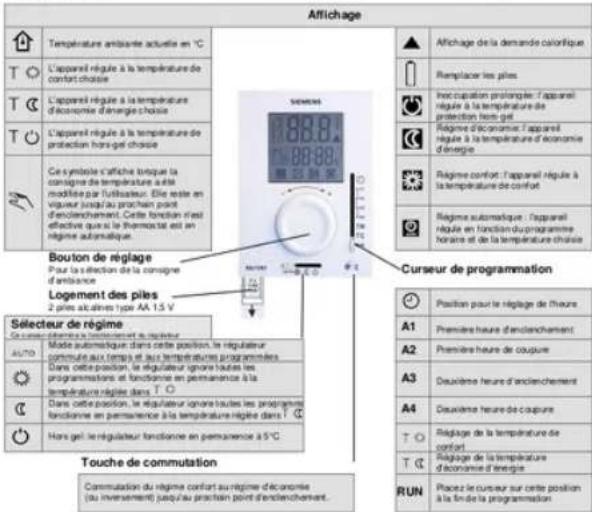

Le RDJ10RF/SET se compose d'un régulateur de température sans fIRDJ10RF et d'un récepteur RCR10433. Le RDJ10RF vous permet de choisir la température ambiante désirée (setpoint) à l'heure que vous voulez. L'unité comporte un bouton de réglage organamique pour l'aciliter le réglage de température.

Introduction

Ce mode d'emploi vous aide à régler rapidement votre régulateur d'emploi RD (10)

Table des matières

Mise en service

Premier demandage

Comment réifier Deuvre de début (ON) et de fin (OFF)

Comment régler la température de confort (ON)

Comment régler la température économique (ORF)

Industries de construction pour la Siemens BCR108E SET

(version sans 5 ouquement)

Consells d'économie d'énergie

Mise en service

• Ces les bandes équantes noires des deux

prem tourneim. Vertriez que le support de pi

• En l'absence des piles, insuérer 2 piles, alcalistes

AA dans le logement

Premier démarrage

to 00.0 Urine fois les butterflies en place, tous les

100 00s symbiosis s'attachiert à l'écran pendant environ

■出信表

Réglage de l'heure

1. Déplacer le curvreur vertical à la position

(No text)

1. L'heure actueriel chyrome;
2. Tourner le bouton de rédège dans le sens

[Non-Text]

anthoraire - pour décréments (heure, 2)

(1)

dans le centre nature 4 pour monothèseur Davon

Modification provisoire de la consigne

1. La température programmés courative peut

etre changée temporalement lorsque le

SELECTOR DE MOTA D'ÉPARATION ET EN PUBLI AUTO et le selecteur de programmation en

to 2011

position RUN.

1. Tézimer réglement de bocrant de réglage pour affirées individuer environnementes

courante, dans le pays antif horaire pour

buis sur la température, ou horaire pour

laugementer, Geller nouvelle température est

Le výmbloie de main est affiché lorsque cette

fonction est active.

	Réglage de la première heure d'enclenchement 1. Amenise le cursour de programmation en position A1. 2. Le réglage de la première heure d'enclenchement clignote. 3. Tournez le bouton vers la gauche pour reculer l'heure, vers la droite pour lavance. 4. Une fois l'heure de d'enclenchement régile, places le cursour sur une position quelconque pour valider le réglage.	Remplacer les piles 1. Prépanne deux nouvelles piles auxaines de type AA, 1,5 V. 2. Dans la minute qui suit - entrayer le support de piles, remplacé les andermes piles par les nouvelles et replacee le support dans saposition initiale. Les anciennes valeurs doivent être vérifiées! 3. Recyclées les piles usuglies conformément aux prescriptions environnementales.
	Réglage de la première heure de coupure 1. Amenise le cursour de programmation en position A2. 2. Le réglage de la première heure de coupure clignote. 3. Tournez le bouton vers la gauche pour reculer l'heure, vers la droite pour lavance. 4. Une fois l'heure de coupure régile, places le cursour sur une position quelconque pour valider le réglage.
	Réglage de la deuxième heure d'enclenchement 1. Amenise le cursour de programmation en position A3. 2. Le réglage de la deuxième heure de coupure clignote. 3. Tournez le bouton vers la gauche pour reculer l'heure, vers la droite pour lavance. 4. Une fois l'heure de d'enclenchement régile, places le cursour sur une position quelconque pour valider le réglage.
	Réglage de la deuxième heure de coupure 1. Amenise le cursour de programmation en position A4. 2. Le réglage de la deuxième heure de coupure clignote. 3. Tournez le bouton vers la gauche pour reculer l'heure, vers la droite pour lavance. 4. Une fois l'heure de d'enclenchement régile, places le cursour sur une position quelconque pour valider le réglage.
	Les heures d'enclenchement et de coupure sont mutuellement reliées. Si l'on ressee de modifier une heure d'enclenchement en la régient plus tard que l'heure d'enclenchement suivante, cette dernière est automatiquement avancée (ou recuée).
	Réglage de la température de confort 1. Amenise le cursour de programmation en position TO. 2. Le réglage de la température de confort clignote. 3. Tournez le bouton vers la gauche pour abaisser la température de confort, vers la droite pour afgmenter. 4. Une fois la température de confort régile, places le cursour sur une position quelconque pour valider le réglage.
	Réglage de la température d'économie d'énergie 1. Amenise le cursour de programmation en position T G. Le réglage de la température d'énergie clignote. 2. Tournez le bouton vers la gauche pour abaisser la température d'économie, vers la droite pour afgmenter. 3. Une fois la température d'économie régile, places le cursour sur une position quelconque pour valider le réglage.
