Type de produit	Projecteur DLP
Résolution native	1280 x 800 (WXGA)
Luminosité	3300 ANSI lumens
Contraste	15 000:1
Durée de vie de la lampe	5000 h (Normal) / 6000 h (Eco)
Alimentation	100 – 240 V CA, 50/60 Hz
Consommation électrique	290 W (Normal) / < 0,5 W (Veille)
Haut-parleur intégré	1 x 2 W mono
Entrées vidéo	HDMI, 2 x VGA (D-Sub), S-Vidéo, Composite
Entrées audio	2 x Jack 3,5 mm
Sorties	1 x VGA (moniteur), 1 x Jack 3,5 mm audio
Connectivité	RS-232, RJ45 (LAN), USB Type B, 12V trigger
Correction trapézoïdale	Verticale, +/- 40°
Zoom	1,1x manuel
Dimensions (L x P x H)	335 x 250 x 110 mm
Poids	2,7 kg
Fonctionnalités spéciales	3D ready, CEC, gestion réseau, mot de passe, DynamicEco
Niveau sonore	32 dB (Normal) / 28 dB (Eco)
Température de fonctionnement	0 °C à 40 °C
Entretien	Nettoyer avec un chiffon doux et sec ; remplacer la lampe après usage intensif

FOIRE AUX QUESTIONS - PJD6543w VIEWSONIC

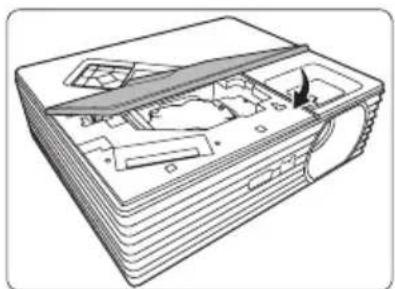

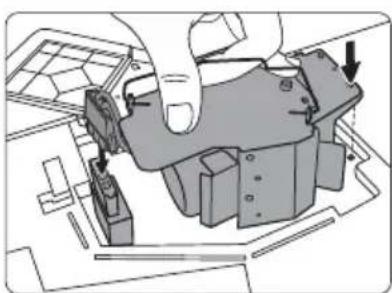

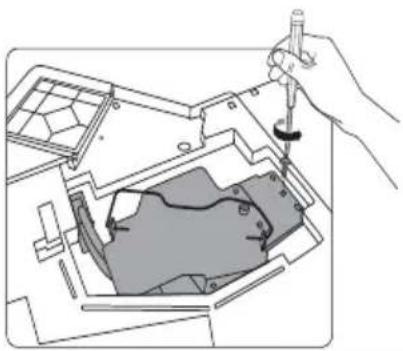

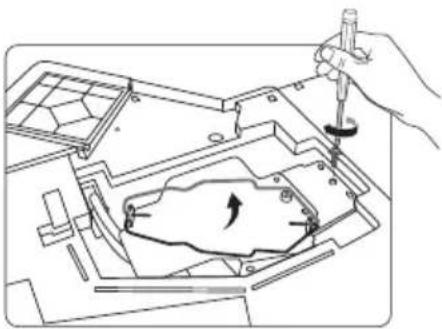

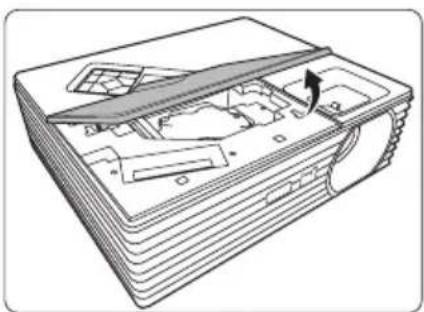

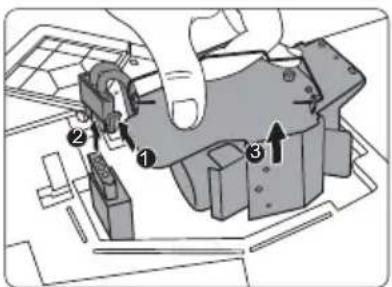

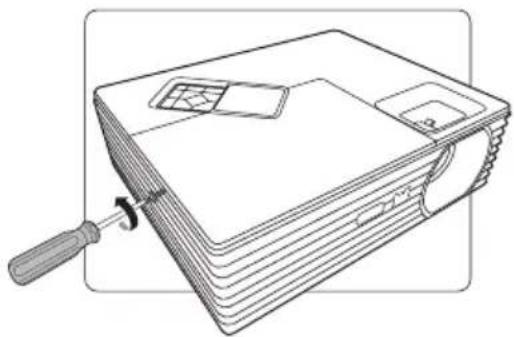

Comment remplacer la lampe du projecteur ?

Éteignez le projecteur et débranchez-le. Attendez au moins 45 minutes qu'il refroidisse. Retirez le couvercle de la lampe, dévissez l'ancienne lampe, remplacez-la par une neuve, puis refermez le couvercle. Réinitialisez le compteur de la lampe dans le menu CONFIG. SYSTÈME : avancée.

Comment activer l'affichage 3D ?

Assurez-vous que la source 3D est compatible. Allez dans le menu AFFICHAGE > 3D et sélectionnez le mode 3D approprié (Auto, Frame Sequential, etc.). Vous aurez besoin de lunettes 3D actives compatibles avec le projecteur.

Comment connecter un ordinateur portable au projecteur ?

Utilisez un câble VGA pour relier la sortie de l'ordinateur à l'une des entrées COMPUTER IN 1 ou 2. Si nécessaire, appuyez sur la touche de fonction de l'ordinateur (souvent FN + F3) pour activer la sortie externe.

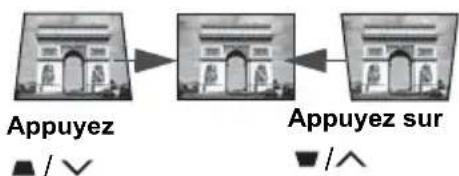

Comment corriger une image déformée (trapèze) ?

Appuyez sur la touche Trapèze du projecteur ou de la télécommande. Utilisez les flèches haut/bas pour redresser l'image. Vous pouvez aussi le faire via le menu AFFICHAGE > Trapèze.

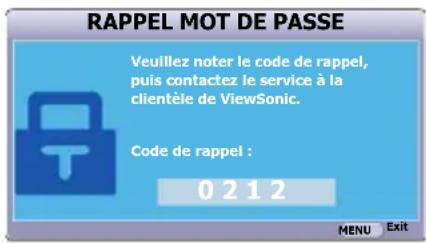

J'ai oublié le mot de passe de verrouillage, que faire ?

Dans le menu CONFIG. SYSTÈME : avancée > Param. de sécurité, choisissez Modifier MP. Appuyez sur AUTO pendant 3 secondes pour obtenir un code de déverrouillage. Notez ce code et contactez le service d'assistance ViewSonic.

Comment réduire la consommation d'énergie ?

Activez le mode Économique dans le menu CONFIG. SYSTÈME : avancée > Mode lampe. Utilisez également la touche DynamicEco de la télécommande pour réduire la puissance de la lampe jusqu'à 30%.

Comment nettoyer le projecteur ?

Débranchez le projecteur. Utilisez un chiffon doux et sec pour nettoyer le boîtier. Si nécessaire, vous pouvez nettoyer la lentille avec un chiffon pour lentilles. Ne jamais utiliser de produits liquides ou abrasifs.

Quelle est la distance de projection recommandée pour un écran de 100 pouces ?

Pour un format 16:10 avec un écran de 100 pouces, la distance de projection est d'environ 3,23 à 3,55 m (selon le zoom). Consultez le tableau des dimensions dans le manuel pour des valeurs précises.

Comment utiliser la télécommande comme souris ?

Connectez le projecteur à l'ordinateur via un câble USB. Appuyez sur la touche Mouse de la télécommande. Utilisez les flèches pour déplacer le curseur, appuyez sur la touche de clic gauche ou droit. Pour revenir en mode normal, rappuyez sur Mouse.

L'image projetée est floue, que faire ?

Vérifiez que la distance de projection est correcte. Ajustez la mise au point à l'aide de la molette de mise au point sur l'objectif. Assurez-vous que la résolution de la source est adaptée. Nettoyez la lentille si elle est sale.

MODE D'EMPLOI PJD6543w VIEWSONIC

Guide de l'Utilisateur

N° de modèle: VS14931/VS14933/VS14934

Conformité

FCC

Ce périphérique est conforme avec la partie 15 des règles FCC, à savoir les deux règles suivantes : (1) ce périphérique ne cause pas d'interférence nocive (2) ce périphérique doit accepter toute interférence reçue, y comprises celles pouvant causer des défaillances.

Cet équipement a été testé et a été déclaré conforme dans les limites d'un périphérique numérique de Classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour établir des protections raisonnables contre les interférences nocives dans une installation domestique. Cet équipement génère, use et peut émettre des ondes dur des fréquences radio et, si non installé et utilisé conformément aux instructions, peut causer des interférences avec les communications radio. Cependant, il n'est pas garanti qu'une interférence ne puisse arriver au sein d'une installation particulière. Si cet équipement cause des interférences avec la réception radio ou télévision, ce qui peut être déterminé en allumant/éteignant l'équipement, l'utilisateur est encouragé à essayer de résoudre le problème en essayant ces différentes mesures :

• Changer l'orientation ou la position de l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement dans une prise située sur un circuit différent de celui du récepteur.
• Consulter le vendeur ou un technicien qualifié radio/TV.

Attention : Tout changement ou modification qui n'est pas expressément approuvée par un tiers non responsable de la mise en conformité peut annuler votre droit d'utiliser l'équipement.

Pour le Canada

CAN ICES-3(B)/NMB-3(B)

Conformité CE pour les pays européens.

Cet appareil est conforme avec la Directive de l'EMC 2004/108/EC et la Directive Basses Tensions 2006/95/EC.

Les informations suivantes sont seulement à destination des Etats membres de l'UE :

La marque est conforme avec la Directive 2002/96/EC (WEEE : Waste Electrical and Electronic Equipment).

La marque recommande de ne PAS jeter l'équipement, incluant des batteries ou accumulateurs usagés, en tant qu'ordure ménagère non triée. Utilisez plutôt le système disponible de retour et de collecte.

Si les batteries, accumulateurs et piles boutons incluses dans cet équipement affiches les Hg, Cd ou Pb, cela signifie que la batterie contient a une conteneur en métaux lourds de plus de 0,0005% en Mercure ou plus de 0,002% en Cadmium ou encore plus de 0,004% en Plomb.

Informations importantes liées à la sécurité

1. Lisez ces instructions.
2. Gardez ces instructions.
3. Faites attention à tous les avertissements.

4. Suivez toutes les instructions.

5. Ne pas utiliser l'unité près de l'eau.

6. Nettoyer avec un tissu doux et sec.

7. Ne pas bloquer les sorties de ventilation. Installer l'unité en accord avec les instructions du fabricant.

8. Ne pas installer à côté d'une source de chaleur telle qu'un radiateur, une pompe à chaleur, des plaques chauffantes ou tout autre équipement (incluant les amplificateurs) qui produisent de la chaleur.

9. Ne sous-estimez pas la protection offerte par la prise de terre ou polarisée. Une prise polarisée possède deux lames, l'une étant plus large que l'autre. Une prise de terre possède trois lames et un troisième élément relié à la terre. La lame large et le troisième élément sont là pour votre sécurité. Si la prise fournie ne rentre pas dans votre prise murale, consultez un électricien pour faire remplacer la prise obsolète.

10. Protégez le cordon d'alimentation des passages ou des pincements, surtout au niveau des prises. Veillez à avoir accès aux points d'entrée/sortie et si possible ayez la prise près du périphérique pour plus de facilité.

11. Utilisez uniquement des périphériques/accessoires spécifiés par le fabricant.

12. Utilisez uniquement avec le chariot, stand, trépied, support ou table spécifiée par le fabricant ou vendue avec l'unité. Quand un chariot est utilisé, attention lorsque vous le déplacez à ne pas trébucher et vous blesser.

1. Débranchez l'unité si elle restera inutilisée pendant une longue période.

2. Faites appel à du personnel qualifié en cas de réparations nécessaires tel que pour une alimentation ou un cordon électrique endommagé, si un liquide a été renversé sur l'unité, si celle-ci a été exposée à la pluie ou la moisissure, si l'unité ne fonctionne pas normalement ou est tombée.

Conformité RoHS2

Ce produit a été conçu et fabriqué en accord avec la Directive 2011/65/EU du Parlement européen et le Conseil de limitation de l'utilisation de certaines substances dangereuses au sein d'un équipement électrique ou électronique (Directive RoHS2) et a pour but d'être conforme avec les valeurs de concentration maximale requises par le Comité d'Adaptation Européen (TAC) comme indiqué ci-dessous :

Substance	Concentration maximum demandée	Concentration réelle
Plomb (Pb) 0,1% < 0,1%
Mercure (Hg) 0,1% < 0,1%
Cadmium (Cd) 0,01% < 0,01%
Chrome hexa valent ( Cr^6+ ) 0,1% < 0,1%
Diphényles poly bromés (PBB) 0,1% < 0,1%
Éthers di phényliques poly bromés (PBDE) 0,1% < 0,1%

Certains composants des produits énoncés ci-dessous sont exemptés dans l'annexe III des directives RoHS2 comme indiqué ci-dessous :

Exemples de composants exemptés :

1. Mercure dans les lampes fluorescentes à cathode froide et lampes fluorescentes à électrodes externes (CCFL et EEFL) pour des buts spécifiques ne dépassant pas (par lampe) :

(1) Longueur courte ( ≤ 500 mm): maximum 3,5 mg par lampe.
(2) Longueur moyenne (>500 mm and ≤1.500 mm): maximum 5 mg par lampe.
(3) Longueur élevée(>1.500 mm): maximum 13 mg par lampe.

1. Plomb dans le verre des tubes cathodiques.
2. Le plomb dans le verre des tubes fluorescents ne dépasse pas 0,2 % du poids.
3. Plomb en tant qu'élément d'alliage de l'aluminium jusqu'à 0,4 % du poids.
4. L'alliage de cuivre contient jusqu'à 4 % de plomb.
5. Soudures à haute température (les alliages basés sur le plomb contiennent du plomb à 85 % ou plus).
6. Composants électriques et électroniques contenant du plomb dans le verre ou des porcelaines. (appareils piézoélectriques ou dans un composant de matrice de verre ou de céramique).

Droit d'auteur

Copyright © ViewSonic® Corporation, 2013. Tous droits réservés.

Macintosh et Power Macintosh sont des marques commerciales enregistrées par Apple Inc.

Microsoft, Windows, Windows NT et le logo sont des marques commerciales enregistrées par Microsoft Corporation aux Etats-Unis et autres pays.

ViewSonic, le logo aux trois oiseaux, OnView, ViewMatch et ViewMeter sont des marques commerciales enregistrées par ViewSonic Corporation.

VESA est une marque commerciale enregistrée par Video Electronics Standards Association. DPMS et DDC sont des marques commerciales enregistrées par VESA.

PS/2, VGA et XGA sont des marques commerciales enregistrées par International Business Machines Corporation.

Avertissement : ViewSonic Corporation ne peut être tenue pour responsable des erreurs techniques ou éditoriales contenues dans ce guide ni des incidents ou dommages résultant de l'utilisation du manuel ni des performances ou utilisation du produit.

Afin de toujours s'améliorer, ViewSonic Corporation se garde le droit de changer les spécifications techniques sans avertissement. Les informations dans ce document peuvent changer sans avertissement.

Ce document ne peut ni totalement ni en partie être copié, reproduit ou transmis par aucun moyen ou pour aucune raison sans accord écrit préalable de ViewSonic Corporation.

Enregistrement du produit

Pour vos besoins futurs et pour recevoir des informations produit supplémentaires lorsqu'elles sont disponibles, vous pouvez enregistrer votre produit sur Internet à l'adresse suivante : www.viewsonic.com. Le CD-ROM ViewSonic® Wizard fournit aussi un formulaire d'enregistrement imprimable que vous pouvez nous envoyer par courrier ou Fax.

Pour vos archives

Nom du produit : PJD6235/PJD6245/PJD6543w

ViewSonic DLP Projector

Numéro du modèle : VS14931/VS14933/VS14934

Numéro du document : PJD6235/PJD6245/PJD6543w_UG_FRN Rev. 1B 05-14-13

Numéro de série : ____

Date d'achat : ____

Elimination du produit en fin de vie

La lampe de ce produit contient du mercure qui peut représenter un danger pour vous et pour l'environnement. Veuillez faire attention et mettre le produit au rebut dans le respect des lois locales ou nationales en vigueur.

ViewSonic respecte l'environnement et fait des efforts allant dans le sens d'un environnement de travail et de vie écologiques. Merci d'oeuvrer aussi pour une informatique plus intelligente et plus écologique. Pour en savoir plus, veuillez visiter le site web de ViewSonic.

Etats-Unis et Canada: http://www.viewsonic.com/company/green/recycle-program/

Consignes de sécurité importantes......2

Introduction......4

Caractéristiques du projecteur......4

Contenu de l'emballage ....5

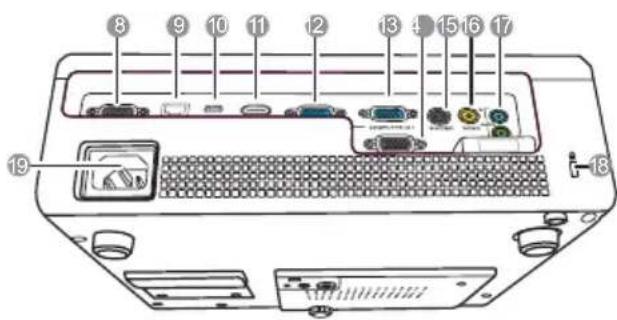

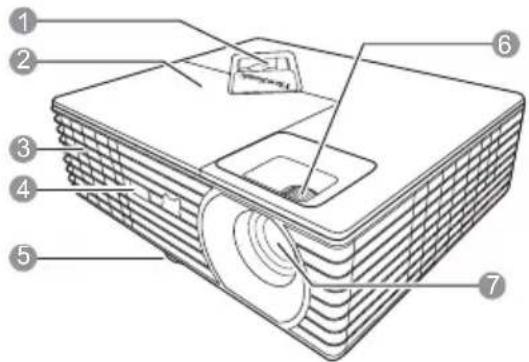

Vue extérieure du projecteur......6

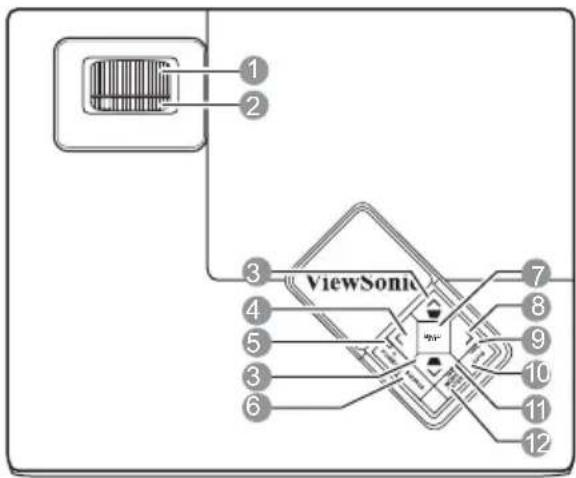

Commandes et fonctions....7

Positionnement du projecteur......12

Choix de l'emplacement .....12

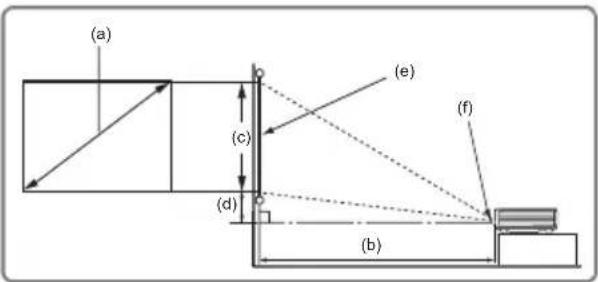

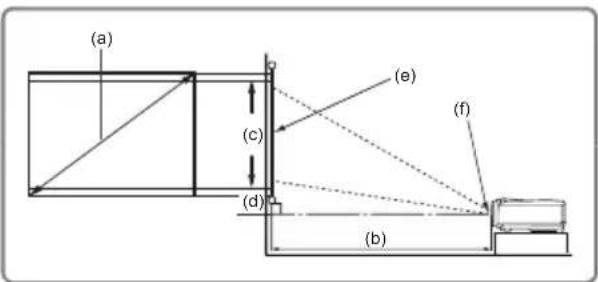

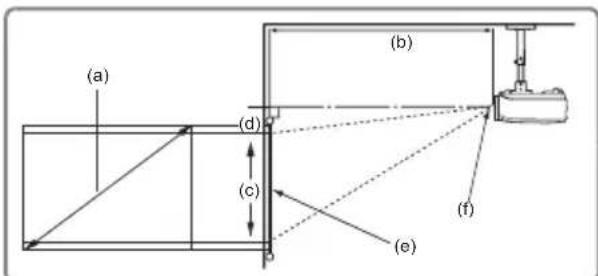

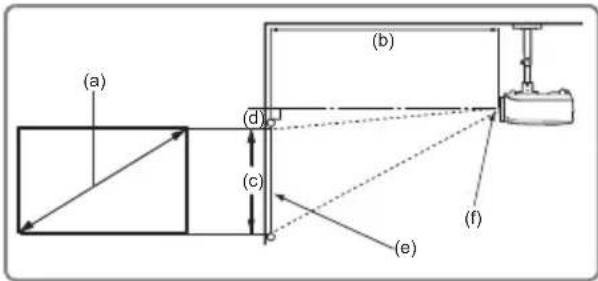

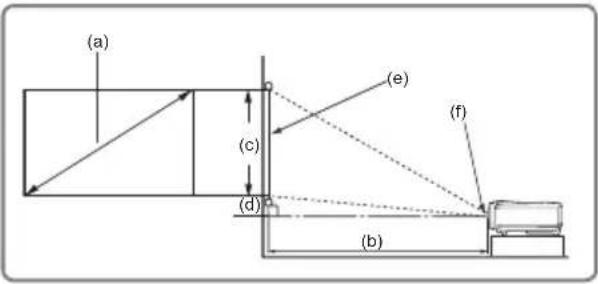

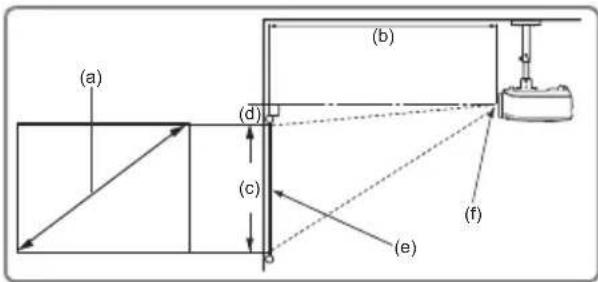

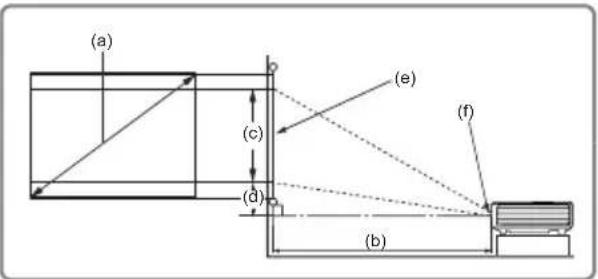

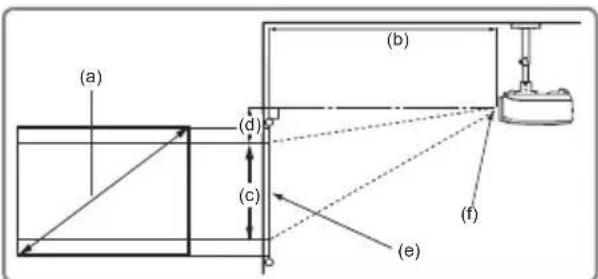

Dimensions de projection ...... 13

Connexion ....15

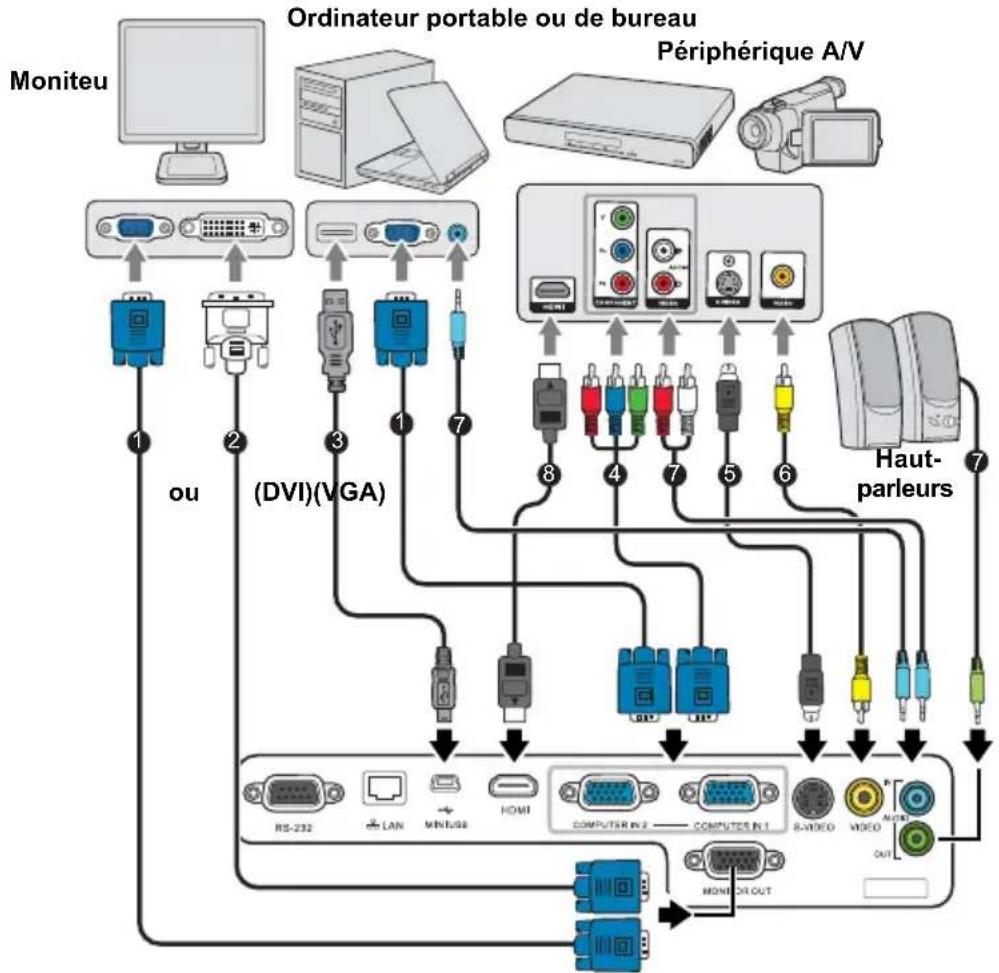

Connexion d'un ordinateur ou d'un moniteur ....16

Connexion d'appareils vidéo composantes....17

Fonctionnement......20

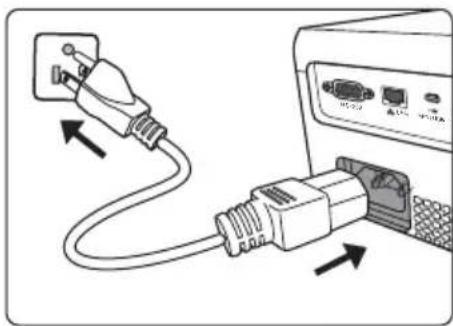

Mise en marche du projecteur......20

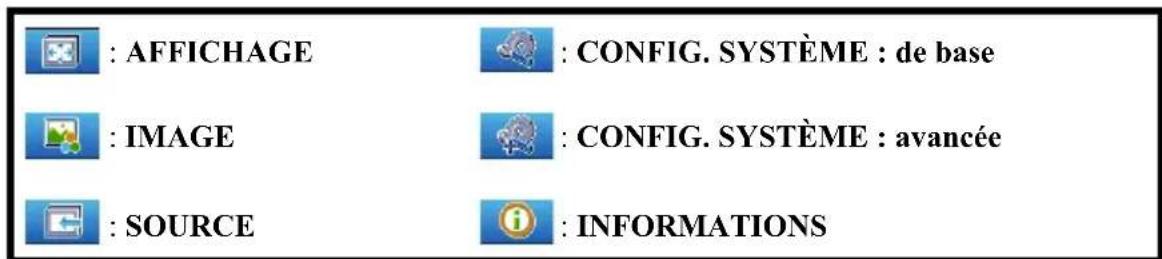

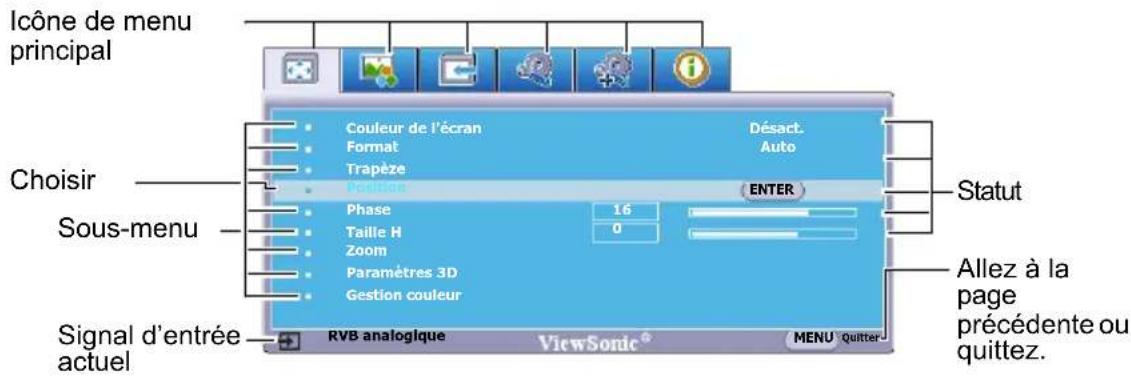

Utilisation des menus......21

Utilisation de la fonction de mot de passe ....22

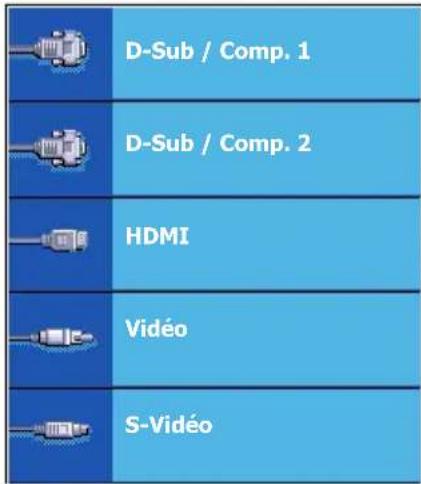

Changement de signal d'entrée......25

Ajustement de l'image projetée ..... 26

Agrandir et rechercher des détails.....28

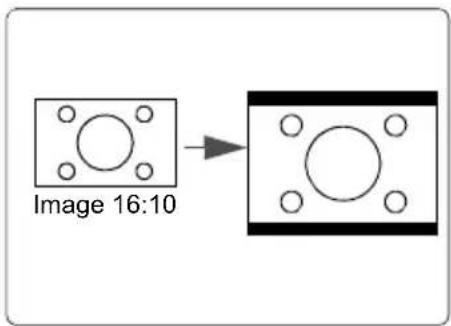

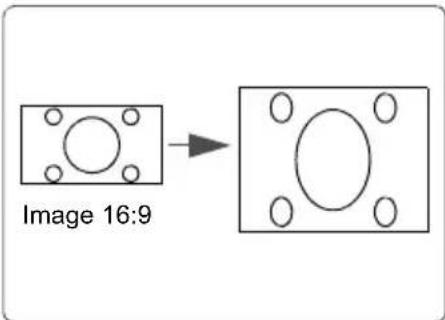

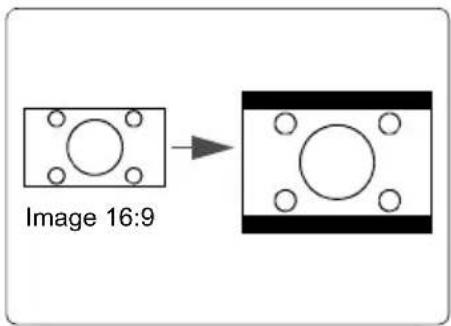

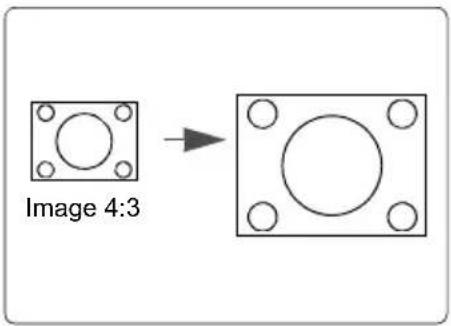

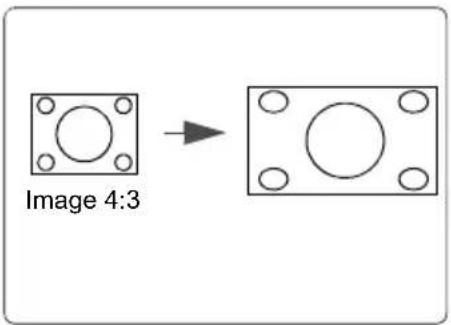

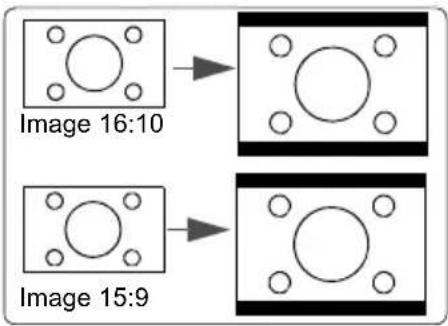

Sélection du format......28

Optimisation de l'image......31

Réglage du minuteur de présentation. 35

Masquage de l'image ....37

Touches de contrôle du verrouillage.. 37

Arrêt sur image ....37

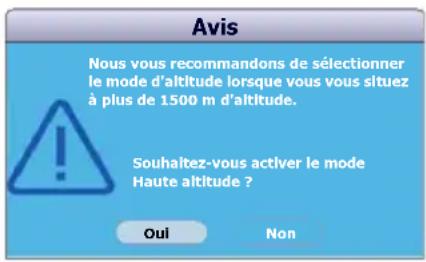

Fonctionnement en altitude...... 38

Utiliser la fonction CEC ...... 38

Utiliser les fonctions 3D...... 39

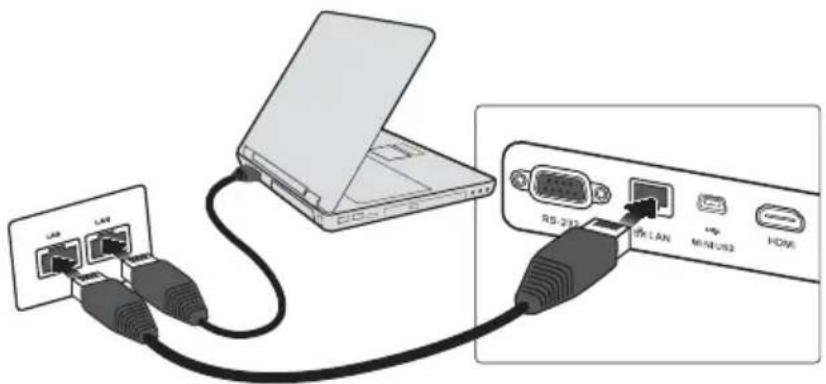

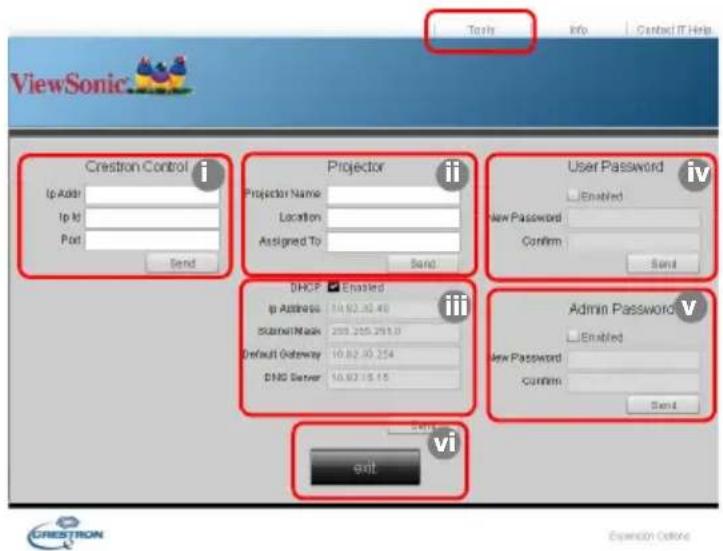

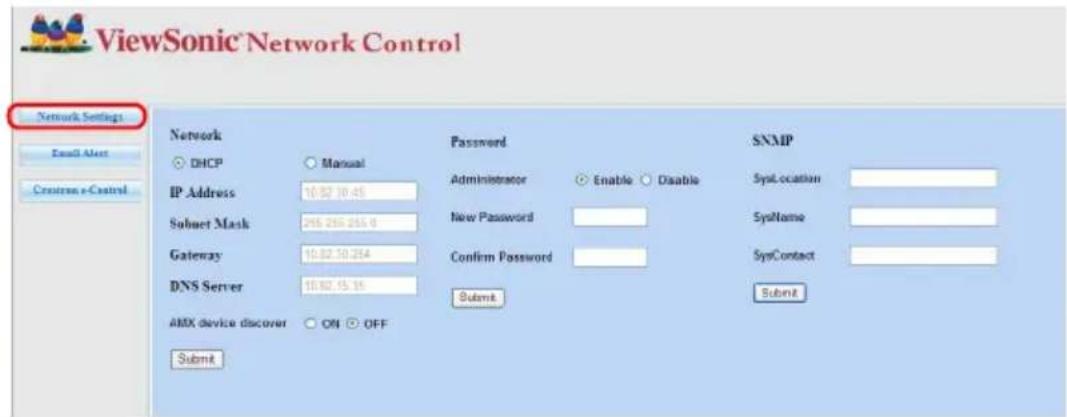

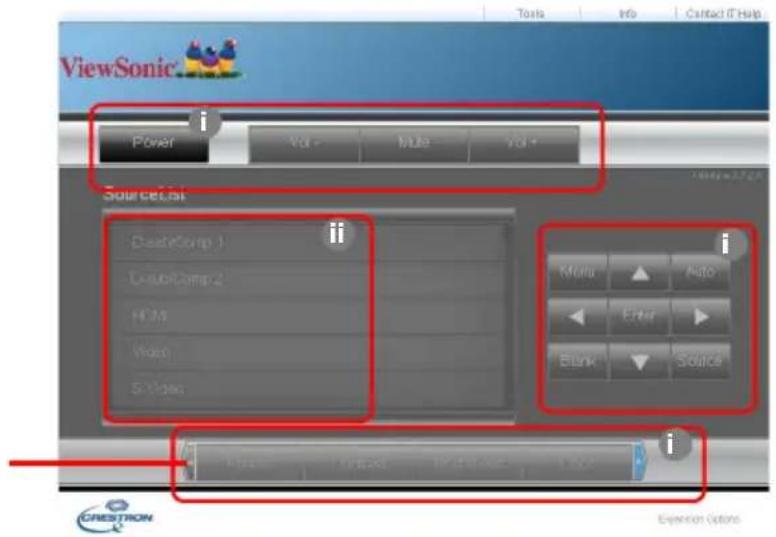

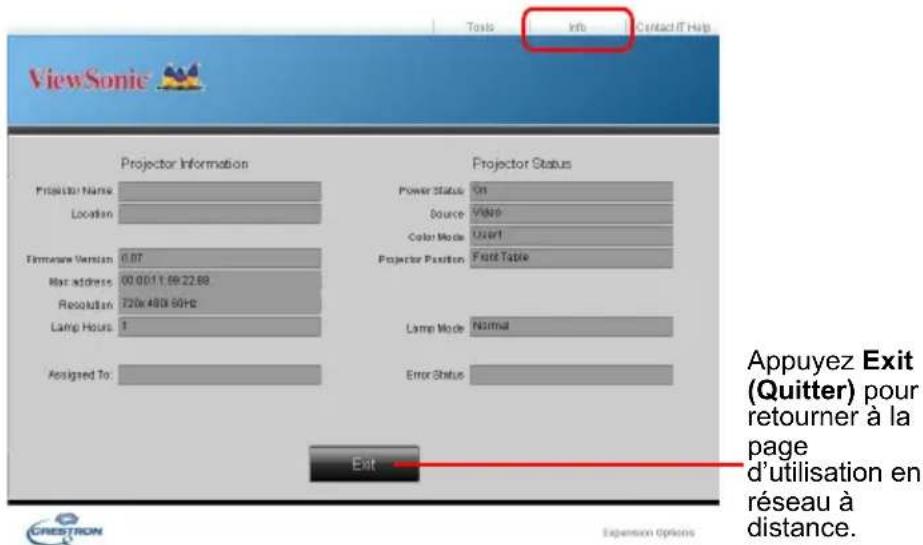

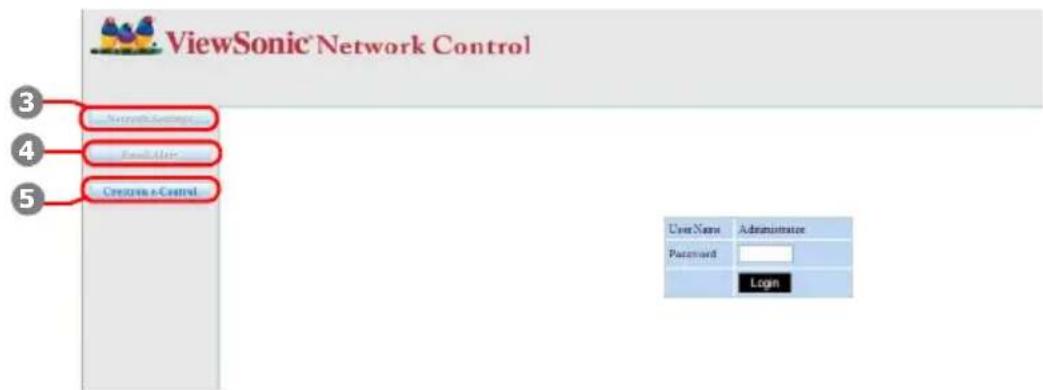

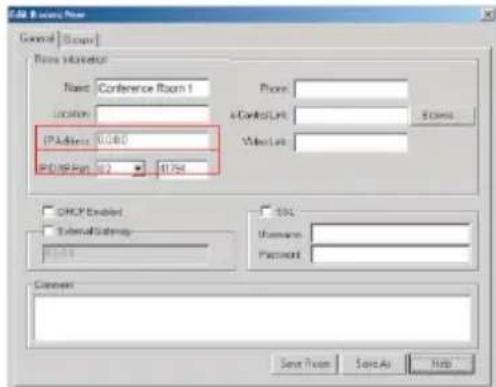

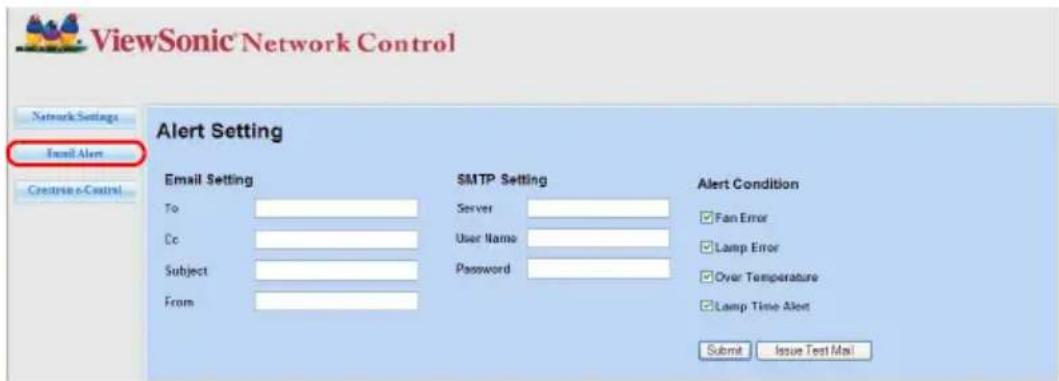

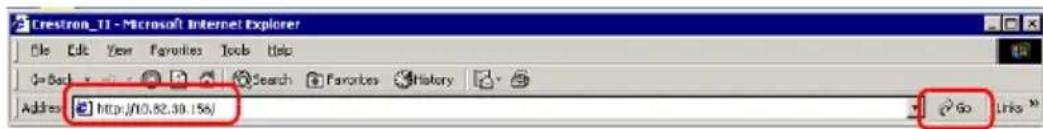

Contrôler le projecteur dans un environnement réseau.... 40

Utilisation du projecteur en mode veille .... 47

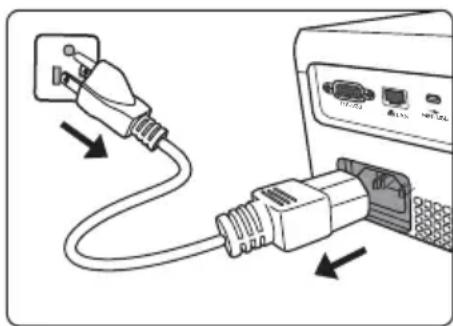

Arrêt du projecteur.... 47

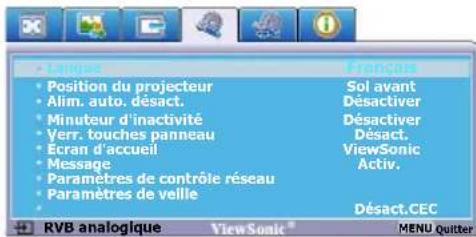

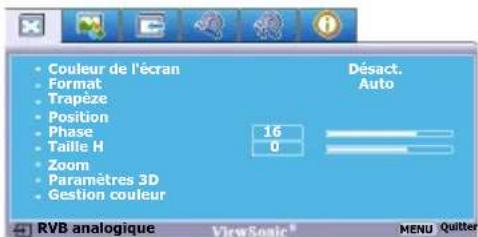

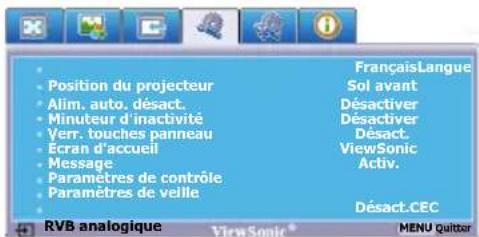

Utilisation des menus.... 48

Entretien ....57

Entretien du projecteur 57

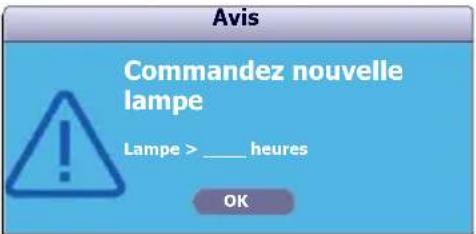

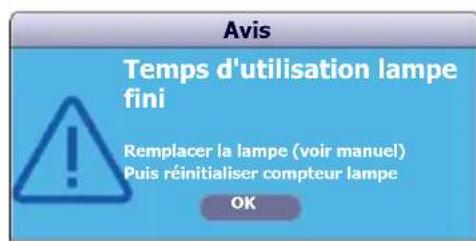

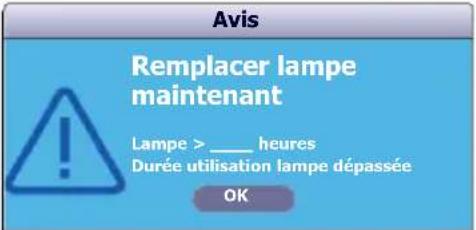

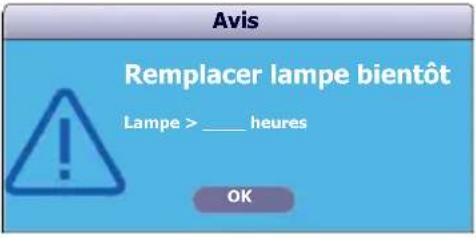

Informations relatives à la lampe...... 58

Dépannage ......64

Caractéristiques ......65

Caractéristiques du projecteur ...... 65

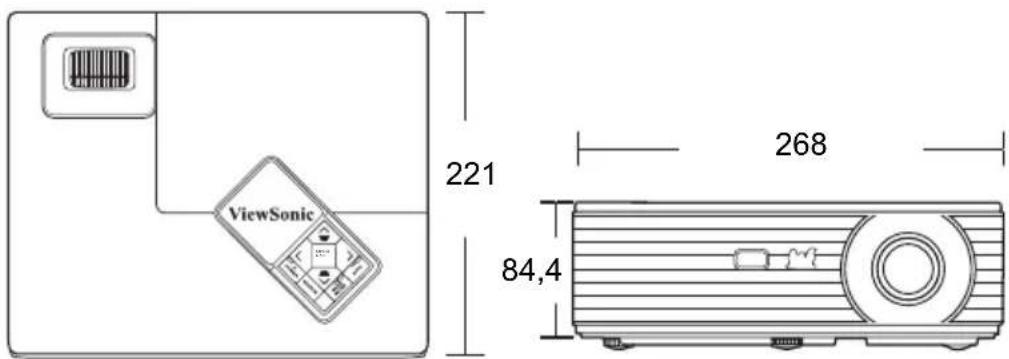

Dimensions 67

Configuration de montage au plafond 67

Fréquences de fonctionnement ...... 68

Informations de copyright ....71

Annexe....72

Table de commande IR.... 72

Tableau des réponse RJ45 74

Tableau de commande RS232...... 74

Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d'équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit.

Consignes de sécurité

1. Veuillez lire le présent manuel avant d'utiliser l'appareil pour la première fois. Conservez-le pour toute consultation ultérieure.

2. Ne regardez pas directement l'objectif de projection lorsque l'appareil est en cours d'utilisation. L'intensité du faisceau lumineux pourrait entraîner des lésions oculaires.

3. Confiez les opérations d'entretien et de réparation à un technicien qualifié.

4. N'oubliez pas d'ouvrir l'obturateur ni de retirer le couvercle de l'objectif lorsque la lampe du projecteur est allumée.

5. Dans certains pays, la tension d'alimentation n'est PAS stable. Ce projecteur est conçu pour fonctionner en toute sécurité à une tension située entre 100 et 240 volts CA. Cependant, une panne n'est pas exclue en cas de hausse ou de baisse de tension de l'ordre de ±10 volts. Dans les zones où l'alimentation secteur peut fluctuer ou s'interrompre, il est conseillé de relier votre projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS).

6. Évitez de placer des objets devant l'objectif de projection lorsque le projecteur est en cours d'utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie. Pour éteindre la lampe temporairement, appuyez sur le bouton BLANK du projecteur ou de la télécommande.

7. La lampe atteint une température très élevée lorsque l'appareil est en cours d'utilisation. Attendez que le projecteur ait refroidi (environ 45 minutes) avant de retirer la lampe pour la remplacer.

8. N'utilisez pas la lampe au-delà de sa durée de vie nominale. Une utilisation excessive des lampes pourrait entraîner leur éclatement.

9. Ne remplacez jamais la lampe ni aucun composant électronique tant que le projecteur n'est pas débranché.

10. Ne posez pas cet appareil sur un chariot, un support ou une table instable. Il risquerait de tomber et d'être sérieusement endommagé.

11. N'essayez en aucun cas de démonter l'appareil. Un courant de haute tension circule à l'intérieur de votre appareil. Tout contact avec certaines pièces peut présenter un danger de mort. La seule pièce susceptible d'être manipulée par l'utilisateur est la lampe, elle-même protégée par un couvercle amovible. Vous ne devez en aucun cas démonter ou retirer quelque autre protection que ce soit. Ne confiez les opérations d'entretien et de réparation qu'à un technicien qualifié.

12. Évitez de placer le projecteur dans l'un des environnements ci-dessous.

13. Espace réduit ou peu ventilé. L'appareil doit être placé à une distance minimale de 50 cm des murs; l'air doit pouvoir circuler librement autour du projecteur.

14. Emplacements soumis à des températures trop élevées, par exemple dans une voiture aux vitres fermées.

15. Emplacements soumis à un taux d'humidité excessif, poussiéreux ou enfumés risquant de détériorer les composants optiques, de réduire la durée de vie de l'appareil ou d'assombrir l'image.

16. Emplacements situés à proximité d'une alarme incendie
17. Emplacements dont la température ambiante dépasse 40°C / 104°F.

18. Lieux où l'altitude excède 3000 mètres (10000 pieds).

19. N'obstruez pas les orifices de ventilation. Une importante obstruction des orifices de ventilation peut entraîner une surchauffe du projecteur qui risque alors de prendre feu.

20. Ne placez pas le projecteur sur une couverture, de la literie ou toute autre surface souple.

21. Ne recouvrez pas le projecteur avec un chiffon ni aucun autre élément.

22. Ne placez pas de produits inflammables à proximité du projecteur.

23. Placez toujours le projecteur sur une surface plane et horizontale avant de l'utiliser.

- Ne mettez pas l'appareil sous tension lorsqu'il est placé sur une surface inclinée à plus de 10 degrés sur la gauche ou la droite ou à plus de 15 degrés vers l'avant ou l'arrière. Une inclinaison trop importante du projecteur peut être à l'origine de dysfonctionnements, voire d'une détérioration de la lampe.

1. Ne posez pas le projecteur sur le flanc. Il risque de basculer et de blesser quelqu'un ou encore de subir de sérieux dommages.
2. Ne vous appuyez pas sur le projecteur et n'y placez aucun objet. Une charge trop élevée risque non seulement d'endommager le projecteur, mais également d'être à l'origine d'accidents et de blessures corporelles.
3. Ne placez pas de liquides sur le projecteur, ni à proximité. Tout déversement pourrait être à l'origine d'une panne. Si le projecteur devait être mouillé, débranchez-le de la prise secteur et contactez votre service d'assistance local pour une réparation.
4. Cet appareil peut afficher des images renversées pour des configurations de montage au plafond.

Pour garantir une installation fiable du projecteur, veuillez utiliser le kit de montage au plafond certifié.

1. De l'air chaud et une odeur particulière peuvent s'échapper de la grille de ventilation lorsque le projecteur est sous tension. Il s'agit d'un phénomène normal et non d'une défaillance.
2. N'utilisez pas la barre de sécurité pour le transport ou l'installation. Elle doit être utilisée avec un câble antivol disponible dans le commerce.

Instructions de sécurité pour la fixation de votre projecteur au plafond

Si vous avez l'intention de fixer votre projecteur au plafond, nous vous recommandons fortement d'utiliser le kit de montage au plafond spécialement conçu pour le projecteur, et de vous assurer qu'il est correctement installé.

Si vous utilisez un kit de montage au plafond inapproprié, il existe un risque de sécurité lié à l'éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés.

Vous pouvez acheter un kit de montage au plafond pour votre projecteur à l'endroit où vous avez acheté ce dernier. Nous recommandons d'acheter également un câble de sécurité compatible avec un verrou Kensington et de l'attacher à la fois à la fente de verrouillage Kensington du projecteur et à la base du support de fixation au plafond. Il contribuerait à retenir le projecteur au cas où son attachement au support de montage au plafond venait à se desserrer.

Caractéristiques du projecteur

D'une convivialité sans pareille, ce projecteur à moteur optique hautes performances garantit une projection fiable en toute simplicité.

Il présente les caractéristiques suivantes.

• Fonctions PC dynamique et Film dynamique qui ajustent la consommation électrique de la lampe selon la luminosité de l'image projetée.
• Fonction DynamicEco Timer qui diminue la consommation d'énergie de la lampe jusqu'à 30% lorsque aucun signal d'entrée peut être détecté pendant une période de temps définie.

- Minuteur de présentation pour un meilleur contrôle du temps pendant les présentations

- Paramètre réseau permettant la gestion de l'état du projecteur depuis un ordinateur distant

- Prend en charge l'affichage 3D

- Gestion des couleurs permettant des ajustements de couleurs à votre goût

- Consommation inférieure à 0,5W quand le mode économie énergie est activé.

- Correction de la couleur de l'écran qui permet la projection sur des surfaces de différents coloris prédéfinis

- Recherche auto rapide qui accélère le processus de détection du signal

- Modes couleur et référence qui offrent des choix pour différents types de projection

- Fonction d'arrêt rapide sélectionnable

- Réglage automatique d'une simple pression pour optimiser la qualité de l'image

- Correction trapézoïdale numérique pour redonner aux images déformées un aspect normal

- Commande de réglage de la gestion des couleurs pour l'affichage de données ou vidéo

- Capacité d'affichage de 1,07 milliards de couleurs

- Menus d'affichage à l'écran multilingues

- Choix entre le mode normal et le mode d'économie d'énergie pour réduire la consommation d'énergie

- Composant de compatibilité HDTV (YP bPr)

- Fonction HDMI CEC (Consumer Electronics Control) permettant une mise sous/hors tension synchronisée du projecteur et d'un appareil compatible CEC connecté à l'entrée HDMI du projecteur

- La luminosité apparente de l'image projetée varie selon l'éclairage ambiant et les réglages de contraste/luminosité du signal sélectionné. Elle est proportionnelle à la distance de projection.

- La luminosité de la lampe décroît avec le temps et varie en fonction des fabricants. Ce phénomène est tout à fait normal.

Contenu de l'emballage

Déballez le colis avec précaution et vérifiez qu'il contient tous les éléments mentionnés ci-dessous. Si l'un de ces éléments fait défaut, contactez votre revendeur.

Accessoires fournis

Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés.

Projector (Projecteur) Cordon d'alimentation Câble VGA

DVD du manuel d'utilisation multilingue

Guide de démarrage rapide Télécommande et piles

Accessoires disponibles en option

1. Lampe de rechange
2. Sacoche de transport souple
3. Adaptateur VGA-composantes

Vue extérieure du projecteur

Face avant / supérieure

Face arrière/inférieure

1. Tableau de commande externe (Voir "Projecteur" à la page 7 pour plus d'informations.)
2. Couvercle de la lampe
3. Système de ventilation (sortie d'air chaud)
4. Capteur à infrarouge avant

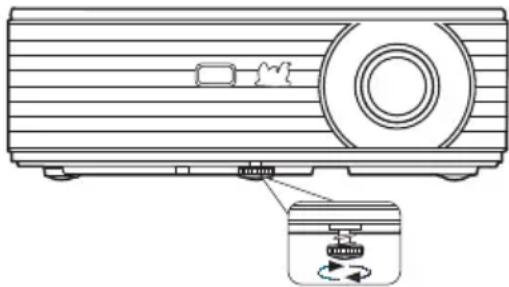

5. Pied de réglage
6. Molettes de mise au point et de zoom
7. Lentille de projection
8. Port de commande RS-232
9. Port d'entrée réseau RJ45
10. Port USB de type B
11. Port HDMI
12. Entrée 2 de signal RVB (PC)/vidéo composantes (YPbPr/YCbCr)
13. Entrée 1 de signal RVB (PC)/vidéo composantes (YPbPr/YCbCr)
14. Sortie de signal RVB
15. Entrée S-Vidéo
16. Entrée vidéo
17. Entrée de signal audio Sortie de signal audio
18. Fente pour cadenas antivol Kensington
19. Prise du cordon d'alimentation secteur

Avertissement

• CET APPAREIL DOIT ÊTRE MIS À LA TERRE.

- Lors De l'installation de l'unité, incorporez un dispositif de déconnexion facile accessible dans le câblage fixe, ou connectez la prise d'alimentation à une prise secteur facilement accessible à proximité de l'unité. En cas de problème pendant l'utilisation de l'unité, activez le dispositif de déconnexion pour interrompre l'alimentation, ou déconnectez la prise d'alimentation.

Commandes et fonctions

Projecteur

1. Molette de mise au point

Règle la mise au point de l'image projetée.

2. Molette de zoom

Permet de régler la taille de l'image.

3. Touches Trapèze/Flèches (/ Hout,

■ / √ B a s )

Permet de corriger manuellement la déformation des images due à l'angle de projection.

4. Gauche/Blank

Masque l'image à l'écran.

5. POWER (Voyant de l'alimentation)

S'allume ou clignote lorsque le projecteur est en cours d'utilisation.

POWER

Permet de faire basculer le projecteur entre les modes veille et activé.

6. SOURCE

Affiche la barre de sélection de la source.

7. MENU/EXIT

Permet d'activer l'affichage des menus à l'écran. Retourne au menu précédent de l'affichage des menus à l'écran, quitte et enregistre les paramètres de menu.

8. Droite

Active le verrouillage des touches du panneau.

Lorsque l'affichage des menus à l'écran est activé, les touches 3, 4 et 8 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

9. LAMP (Voyant de la lampe)

Indique l'état de la lampe. S'allume ou clignote lorsqu'un problème se produit au niveau de la lampe.

10. AUTO

Détermine automatiquement le meilleur paramétrage pour l'image projetée.

11. TEMP (Voyant d'avertissement de surchauffe)

S'allume en rouge lorsque la température du projecteur est trop élevée.

12. MODE/ENTER

Sélectionne un mode de configuration de l'image disponible.

Active l'élément sélectionné dans le menu à l'écran.

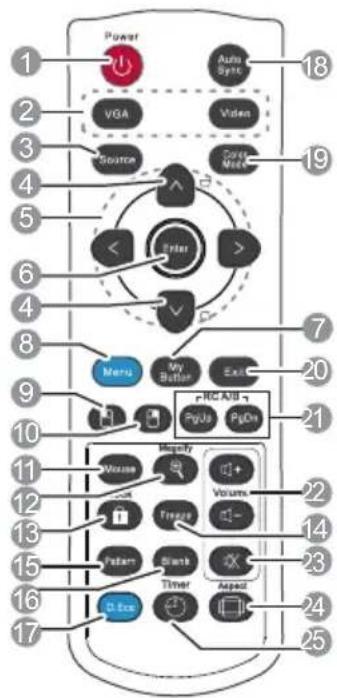

Télécommande

Pour utiliser les touches souris de la télécommande (Page Up, Page Down,

et voir "Utilisation de la télécommande comme souris" à la page 10 pour des détails.

1. POWER

Permet de faire basculer le projecteur entre les modes veille et activé.

2. Touches de sélection de la source (VGA/Video)

Sélectionne une source d'entrée pour l'affichage.

VGA

Sélectionne la source d'entrée D-Sub / Comp. 1 ou D-Sub / Comp. 2 pour l'affichage.

Video

Sélectionne la source d'entrée Vidéo (HDMI/Vidéo/S-Video) pour l'affichage.

3. Source

Affiche la barre de sélection de la source.

4. Touches Trapèze (/)

Permet de corriger manuellement la déformation des images due à l'angle de projection.

5. /

Sélectionne les différentes options et effectue les réglages nécessaires.

6. Enter

Active l'élément sélectionné dans le menu à l'écran.

7. My Button

Permet à l'utilisateur de définir une touche de raccourci sur la télécommande, et l'élément de fonction est sélectionné dans le menu OSD.

8. Menu

Permet d'activer l'affichage des menus à l'écran.

9.

Effectue la même fonction que le bouton gauche de la souris quand le mode souris est activé.

10.

Effectue la même fonction que le bouton droit de la souris quand le mode souris est activé.

11. Mouse

Permute entre les modes souris et normal.

Page Up, Page Down, ☐, ☐ : actif après l'appui sur Mouse. Une icône apparaît à l'écran pour indiquer l'activation du mode souris.

12. Magnify

Affiche la barre de zoom qui agrandit ou réduit la taille de l'image projetée.

13. Lock

Active ou désactive le verrouillage des touches du panneau.

14. Freeze

Met en pause l'image projetée.

15. Pattern

Affiche le motif de test intégré.

16. Blank

Masque l'image à l'écran.

17. DynamicEco ^TM

Diminue la consommation d'énergie de la lampe jusqu'à 30%.

- Il faut du temps pour lancer cette fonction. Assurez-vous que le projecteur est allumé depuis plus de 4 minutes.

Si le projecteur est repris en utilisant la fonction Redémarre Smart, cette fonction peut être exécutée immédiatement.

- Après 30 minutes d'utilisation continue en D.Eco mode (mode D.Eco), le projecteur basculera en mode normal pendant 5 minutes avant de repasser en D.Eco mode (mode D.Eco).

18. Auto Sync

Détermine automatiquement le meilleur paramétrage pour l'image projetée.

19. Color Mode

Sélectionne un mode de configuration de l'image disponible.

20. Exit

Retourne au menu précédent de l'affichage des menus à l'écran, quitte et enregistre les paramètres de menu.

21. PgUp (Page Up)/PgDn (Page Down)

Pilote votre logiciel d'affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint) quand le mode souris est activé.

22. Touches Volume (+, -)

Augmente ou réduit le niveau du volume.

23.

Permet de basculer le son du projecteur entre les modes veille et activé.

24. Aspect

Sélectionne le format d'affichage.

25. Timer

Affiche le menu des réglages du minuteur de présentation.

Code de la télécommande

Deux différents codes de la télécommande peuvent être affectés au projecteur peut être attribué, A ou B. Lorsque plusieurs projecteurs adjacents sont en opération dans le même temps, la permutation des codes de contrôle à distance peut éviter les interférences provenant d'autres télécommandes. Réglez le code de télécommande pour le projecteur d'abord, avant de changer celui de la télécommande.

Pour permuter le code pour le projecteur, sélectionnez A ou B dans le menu CONFIG. SYSTÈME : avancée > Code de télécommande.

Pour permuter le code pour la télécommande, appuyez sur les boutons PgUp et PgDn sur la télécommande en même temps pendant 5 secondes ou plus. Le code initial est réglé sur A.

Si des codes différents sont réglés sur le projecteur et la télécommande, il n'y aura pas de réponse de la télécommande. Quand cela arrive, permutez le code de la télécommande à nouveau.

Utilisation de la télécommande comme souris

La possibilité de contrôler votre ordinateur avec la télécommande vous donne plus de flexibilité lorsque vous faites des présentations.

1. Connectez votre projecteur à un PC ou un ordinateur portable à l'aide d'un câble USB avant d'utiliser la télécommande en remplacement de la souris de votre ordinateur. Voir "Connexion à un ordinateur" à la page 16 pour plus d'informations.
2. Réglez le signal d'entrée sur D-Sub / Comp. 1, D-Sub / Comp. 2.
3. Appuyez sur Mouse sur la télécommande pour passer du mode normal au mode souris. Une icône apparaît à l'écran pour indiquer l'activation du mode souris.

4. Effectuez les commandes souhaitées de la souris sur votre télécommande.

5. Pour déplacer le curseur à l'écran, appuyez sur //〈.∧∨〉

6. Pour un clic-gauche, appuyez sur .
7. Pour un clic-droit, appuyez sur .
8. Pour piloter votre logiciel d'affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint) appuyez sur PgUp/PgDn.
9. Pour retourner au mode normal, appuyez sur Mouse à nouveau ou d'autres touches, à l'exception des touches multifonctions en rapport avec la souris.

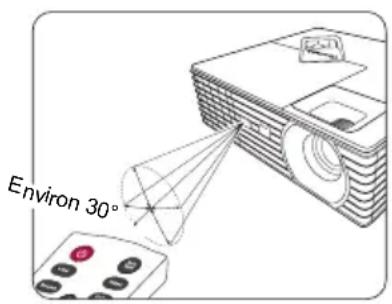

Portée efficace de la télécommande

L'infrarouge (IR) de la télécommande se trouve à l'avant du projecteur. La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et le capteur ne doit pas dépasser 8 mètres.

Assurez-vous qu'aucun obstacle susceptible de bloquer le rayon infrarouge n'est interposé entre la télécommande et le capteur infrarouge du projecteur.

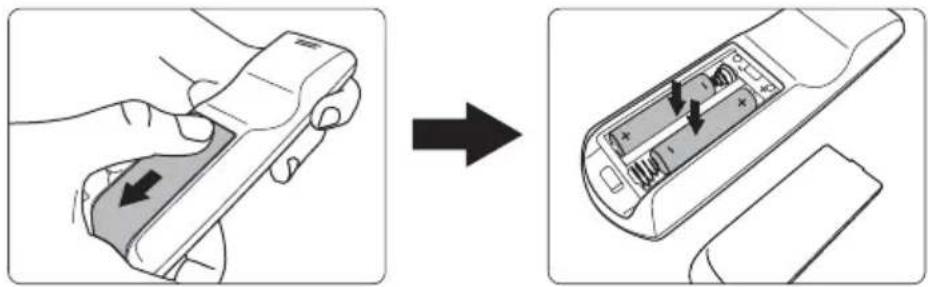

Remplacement des piles de la télécommande

1. Pour accéder aux piles, retournez la télécommande. Appuyez sur le loquet situé sur le couvercle et faites-le glisser en direction de la flèche, comme illustré. Le couvercle se détache.

2. Retirez les piles (si nécessaire) et installez deux piles de type AAA/LR03 en respectant la polarité des piles, comme indiqué dans le compartiment. Le pôle positif (+) doit être placé du côté positif et le pôle négatif (-) du côté négatif.

3. Remettez le couvercle en place en l'alignant sur la base et en le faisant glisser vers le bas. Vous entendrez un déclic lorsque le couvercle est en place.

- N'exposez pas la télécommande et les piles à des environnements où les températures sont élevées et où le taux d'humidité est excessif, comme une cuisine, une salle de bain, un sauna, une véranda ou une voiture fermée.

- Remplacez toujours la pile par une pile du même type ou de type équivalent recommandé par le fabricant.

- Mettez les piles usagées au rebut conformément aux instructions du fabricant et aux réglementations environnementales en vigueur dans votre région.

- Ne jetez jamais de piles dans le feu. Il existe un danger d'explosion.

- Si les piles sont épuisées ou si vous n'utilisez pas la télécommande pendant une période prolongée, retirez les piles pour éviter tout risque de dommage dû à une fuite éventuelle.

Choix de l'emplacement

Vous pouvez choisir l'emplacement du projecteur en fonction de la disposition de la pièce ou de vos préférences. Tenez compte de la taille et de l'emplacement de votre écran, de l'emplacement d'une prise de courant adéquate, ainsi que de la disposition et de la distance entre le projecteur et les autres appareils.

Votre projecteur a été conçu pour être installé de quatre manières différentes :

1. Sol avant

Sélectionnez ce positionnement lorsque le projecteur est placé près du sol devant l'écran. Il s'agit du positionnement le plus courant lorsqu'une installation rapide et une bonne portabilité sont souhaitées.

Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l'envers devant l'écran.

Procurez-vous le kit de montage au plafond chez votre revendeur afin de fixer votre projecteur au plafond.

Sélectionnez Plafond avant dans le menu CONFIG. SYSTÈME : de base > Position du projecteur après avoir allumé le projecteur.

Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l'envers derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial ainsi que le kit de montage au plafond.

Sélectionnez Plafond arr. dans le menu CONFIG. SYSTÈME : de base > Position du projecteur après avoir allumé le projecteur.

Sélectionnez ce positionnement lorsque le projecteur est placé près du sol derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial.

Sélectionnez Sol arrière dans le menu CONFIG. SYSTÈME : de base > Position du projecteur après avoir allumé le projecteur.

Dimensions de projection

Reportez-vous aux "Dimensions" à la page 67 pour le centre des dimensions de l'objectif de ce projecteur avant de calculer la position appropriée.

L'« écran » mentionné ci-dessous se réfère à l'écran de projection qui est généralement composé d'une surface et d'une structure de soutien

PJD6235/PJD6245

• Image 4:3 sur un écran 4:3

• Image 16:9 sur un écran 4:3

(e) : Écran
(f) : Centre de l'objectif

(a) Taille de l'écran [pouce (m)]		Image 4:3 sur un écran 4:3 Image 16					9 sur un écran 4:3
		(b) Distance de projection [m (pouce)]		(c) Hauteur de l'image [cm (pouce)]	(d) Décalage vertical [cm (pouce)]	(b) Distance de projection [m (pouce)]		(c) Hauteur de l'image [cm (pouce)]	(d) Décalage vertical [cm (pouce)]
		min. max.	min. max.
30 (0,8) 1,		1 (45)	1,2 (49)	46 (18)	5 (1,8)	1,1 (45)	1,2 (49)	34 (14)	10,3 (4,1)
40 (1,0) 1,		5 (59)	1,7 (65)	61 (24)	6 (2,4)	1,5 (59)	1,7 (65)	46 (18)	13,7 (5,4)
50 (1,3)		1,9 (74)	2,1 (82)	76 (30)	8 (3,0)	1,9 (74)	2,1 (82)	57 (23)	17,1 (6,8)
60 (1,5)		2,3 (89)	2,5 (98)	91 (36)	9 (3,6)	2,3 (89)	2,5 (98)	69 (27)	20,6 (8,1)
70 (1,8)		2,6 (104)	2,9 (114)	107 (42)	11 (4,2)	2,6 (104)	2,9 (114)	80 (32)	24,0 (9,5)
80 (2,0)		3,0 (119)	3,3 (131)	122 (48)	12 (4,8)	3,0 (119)	3,3 (131)	91 (36)	27,4 (10,8)
90 (2,3)		3,4 (134)	3,7 (147)	137 (54)	14 (5,4)	3,4 (134)	3,7 (147)	103 (41)	30,9 (12,2)
100 (2,5)		3,8 (149)	4,2 (163)	152 (60)	15 (6,0)	3,8 (149)	4,2 (163)	114 (45)	34,3 (13,5)
120 (3,0)		4,5 (178)	5,0 (196)	183 (72)	18 (7,2)	4,5 (178)	5,0 (196)	137 (54)	41,1 (16,2)
150 (3,8)		5,7 (223)	6,2 (245)	229 (90)	23 (9,0)	5,7 (223)	6,2 (245)	171 (68)	51,4 (20,3)
200 (5,1)		7,5 (297)	8,3 (327)	305 (120)	30 (12,0)	7,5 (297)	8,3 (327)	229 (90)	68,6 (27,0)
250 (6,4)		9,4 (371)	10,4 (409)	381 (150)	38 (15,0)	9,4 (371)	10,4 (409)	286 (113)	85,7 (33,8)
300 (7,6)		11,3 (446)	12,5 (490)	457 (180)	46 (18,0)	11,3 (446)	12,5 (490)	343 (135)	102,9 (40,5)

PJD6543w

• Image 16:10 sur un écran 16:10

• Image 16:10 sur un écran 4:3

(e) : Écran
(f) : Centre de l'objectif

(a) Taille de l'écran [pouce (m)]	Image 16:10 sur un écran 16:10 Image				16:10 sur un écran 4:3
	(b) Distance de projection [m (pouce)]		(c) Hauteur de l'image [cm (pouce)]	(d) Décalage vertical [cm (pouce)]	(b) Distance de projection [m (pouce)]		(c) Hauteur de l'image [cm (pouce)]	(d) Décalage vertical [cm (pouce)]
	min. max.	min. max.
30 (0,8) 0	97 (38) 1,06	(42) 40 (16)	0 (0,0) 0,91	(36) 1,00 (40)	38 (15)	3,8 (1,5)
40 (1,0) 1	29 (51) 1,42	(56) 54 (21)	0 (0,0) 1,22	(48) 1,34 (53)	51 (20)	5,1 (2,0)
50 (1,3) 1	61 (64) 1,77	(70) 67 (26)	0 (0,0) 1,52	(60) 1,67 (66)	64 (25)	6,4 (2,5)
60 (1,5) 1	94 (76) 2,13	(84) 81 (32)	0 (0,0) 1,83	(72) 2,01 (79)	76 (30)	7,6 (3,0)
70 (1,8) 2	26 (89) 2,48	(98) 94 (37)	0 (0,0) 2,13	(84) 2,34 (92)	89 (35)	8,9 (3,5)
80 (2,0)	2,58 (102)	2,84 (112)	108 (42)	0 (0,0)	2,43 (96)	2,68 (105)	102 (40)	10,2 (4,0)
90 (2,3)	2,90 (114)	3,19 (126)	121 (48)	0 (0,0)	2,74 (108)	3,01 (119)	114 (45)	11,4 (4,5)
100 (2,5)	3,23 (127)	3,55 (140)	135 (53)	0 (0,0)	3,04 (120)	3,35 (132)	127 (50)	12,7 (5,0)
120 (3,0)	3,87 (152)	4,26 (168)	162 (64)	0 (0,0)	3,65 (144)	4,02 (158)	152 (60)	15,2 (6,0)
150 (3,8)	4,84 (191)	5,32 (210)	202 (79)	0 (0,0)	4,56 (180)	5,02 (198)	191 (75)	19,1 (7,5)
200 (5,1)	6,45 (254)	7,10 (279)	269 (106)	0 (0,0)	6,09 (240)	6,70 (264)	254 (100)	25,4 (10,0)
250 (6,4)	8,06 (318)	8,87 (349)	337 (132)	0 (0,0)	7,61 (300)	8,37 (329)	318 (125)	31,8 (12,5)
300 (7,6)	9,68 (381)	10,65 (419)	404 (159)	0 (0,0)	9,13 (359)	10,04 (395)	381 (150)	38,1 (15,0)

Une tolérance de 3% s'applique à ces chiffres en raison des variations des composants optiques. Si vous avez l'intention d'installer le projecteur de façon permanente, nous vous recommandons de tester physiquement la taille et la distance de projection à l'emplacement précis d'installation du projecteur avant de l'installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. Cela vous aidera à déterminer la position de montage exacte la mieux adaptée à l'emplacement de votre installation.

Pour connecter la source d'un signal au projecteur, procédez comme suit :

1. Mettez préalablement tous les appareils hors tension.
2. Utilisez les câbles appropriés pour chaque source.
3. Branchez les câbles correctement.

- Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir "Contenu de l'emballage" à la page 5). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en électronique.

• Les illustrations de connexion ci-dessous sont pour référence seulement. Les prises de connexion arrière disponible sur le projecteur varient selon le modèle de projecteur.
• Pour des méthodes de connexion détaillées, voir les pages 16-19.

1. Câble VGA
2. Câble VGA vers DVI-A
3. Câble USB

4. Câble adaptateur pour vidéo composantes vers VGA (D-Sub)

5. Câble S-Vidéo

6. Câble vidéo
7. Câble audio
8. Câble HDMI

Connexion d'un ordinateur ou d'un moniteur

Connexion à un ordinateur

Le projecteur est équipé de deux prises d'entrée VGA qui vous permettent de les connecter à des ordinateurs compatibles IBM® et Macintosh®. Un adaptateur Mac est nécessaire si vous souhaitez connecter le projecteur à un ordinateur Macintosh.

Pour connecter le projecteur à un ordinateur notebook ou de bureau :

1. Connectez une extrémité du câble VGA fourni à la sortie D-Sub de l'ordinateur.
2. Connectez l'autre extrémité du câble VGA à la prise de signal COMPUTER IN 1 ou COMPUTER IN 2 du projecteur.
3. Si vous souhaitez utiliser les fonctions de pagination à distance, connectez l'extrémité large d'un câble USB au port USB de l'ordinateur et l'extrémité plus fine à la prise MINI USB du projecteur. Voir "Utilisation de la télécommande comme souris" à la page 10 pour plus d'informations.

De nombreux ordinateurs portables n'activent pas automatiquement leur port vidéo externe lorsqu'ils sont connectés à un projecteur. Pour activer ou désactiver l'affichage externe, vous pouvez généralement utiliser la combinaison de touches FN + F3 ou CRT/LCD. Sur votre ordinateur portable, recherchez la touche de fonction CRT/LCD ou une touche de fonction portant un symbole de moniteur. Appuyez simultanément sur la touche FN et la touche illustrée. Consultez le manuel de l'utilisateur de votre ordinateur portable pour connaître la combinaison de touches exacte.

Connexion d'un moniteur

Si vous souhaitez visualiser un gros plan de votre présentation sur un moniteur en plus de l'écran, vous pouvez connecter la sortie de signal MONITOR OUT du projecteur à un moniteur externe avec un câble VGA en suivant les instructions ci-dessous.

Pour connecter le projecteur à un moniteur :

1. Connectez le projecteur à un ordinateur comme décrit à "Connexion à un ordinateur" à la page 16.
2. Munissez-vous d'un câble VGA (un seul vous est fourni) et connectez une extrémité à la prise d'entrée D-Sub du moniteur vidéo.

Ou si votre moniteur est équipé d'une entrée DVI., prenez un câble VGA vers DVI-A et connectez l'extrémité DVI du câble à l'entrée DVI du moniteur vidéo.

1. Connectez l'autre extrémité du câble à la prise MONITOR OUT du projecteur.

- La sortie MONITOR OUT ne fonctionne que lors d'une connexion COMPUTER IN 1 au niveau du projecteur.

- Pour utiliser cette méthode de connexion lorsque le projecteur est en mode veille, activez la fonction Sortie VGA active sous le menu CONFIG. SYSTÈME : de base > Paramètres de veille.

Connexion d'appareils vidéo composantes

Vous pouvez connecter votre projecteur à plusieurs appareils vidéo composantes équipés des prises de sortie suivantes :

• HDMI
- Component Video
• S - V i d é o
• Vidéo (composite)

Il suffit de connecter le projecteur à un appareil vidéo en utilisant l'une des méthodes de connexion citées ci-dessus. Chacune fournit une qualité vidéo différente. Le choix de la méthode dépend surtout de la disponibilité des prises pour le projecteur et l'appareil vidéo, comme décrit ci-dessous :

Meilleure qualité vidéo

La meilleure méthode de connexion vidéo est HDMI. Si votre appareil vidéo est équipé d'une prise HDMI, vous pouvez bénéficier d'une vidéo de qualité numérique sans compression.

Reportez-vous à la section "Connexion à un appareil HDMI" à la page 18 qui contient la procédure de connexion du projecteur à un appareil vidéo HDMI ainsi que d'autres informations.

Si aucun appareil HDMI n'est disponible, le signal vidéo optimal suivant est la vidéo composantes (à ne pas confondre avec vidéo composite). Les tuners TV numérique et les lecteurs de DVD sont équipés de sorties vidéo composantes. Si ces dernières sont disponibles sur vos appareils, elles doivent être préférées à la vidéo composite comme méthode de connexion.

Reportez-vous à la section "Connexion d'un appareil vidéo composantes" à la page 18 pour plus d'informations concernant la connexion du projecteur à un appareil vidéo composantes.

Meilleure qualité vidéo

La méthode S-Veridéo fournit une meilleure qualité vidéo analogique que la vidéo composite standard. Si votre appareil vidéo composantes est doté de prises vidéo composite et S-Veridéo, sélectionnez ce dernier.

Reportez-vous à la section "Connexion d'un périphérique S-Vidéo" à la page 19 pour plus d'informations concernant la connexion du projecteur à un appareil S-Vidéo.

Moins bonne qualité vidéo

La vidéo composite est une vidéo analogique qui fournira, à partir du projecteur, des résultats corrects mais loin d'être optimaux. Parmi les méthodes décrites, c'est donc celle qui correspond à la moindre qualité vidéo.

Reportez-vous à la section "Connexion d'un périphérique vidéo composite" à la page 19 pour plus d'informations concernant la connexion du projecteur à un appareil vidéo composite.

Connexion du son

Le projecteur est équipé d'un haut-parleur mono intégré, conçu pour offrir une fonction sonore de base, afin d'accompagner les présentations professionnelles uniquement. Ils ne sont pas conçus ni prévus pour la reproduction sonore stéréo, contrairement à d'autres applications telles que le Home Cinéma. Toute entrée audio stéréo (le cas échéant) est mixée dans une sortie audio mono commune, par l'intermédiaire du haut-parleur du projecteur.

Si vous le souhaitez, vous pouvez utiliser le haut-parleur du projecteur (mono mixte) pendant les présentations ou brancher des haut-parleurs amplifiés sur la prise Audio Out du projecteur. Le signal de la sortie audio est mono mixte. Il se règle via les paramètres Volume et Muet.

Si vous possédez un système audio indépendant, il est recommandé d'y connecter la sortie audio de votre périphérique vidéo composantes, plutôt qu'à la sortie audio mono du projecteur.

Connexion à un appareil HDMI

Utilisez un câble HDMI lors de la connexion entre le projecteur et des appareils HDMI.

Pour connecter le projecteur à un appareil HDMI :

1. Prenez un câble HDMI et connectez une extrémité au port de sortie HDMI de l'appareil vidéo.
2. Connectez l'autre extrémité du câble au port d'entrée HDMI du projecteur.

• Dans le cas peu probable où vous connectez le projecteur à un lecteur DVD via l'entrée HDMI du projecteur et l'image projetée affiche les mauvaises couleurs, veuillez changer l'espace couleur en YUV. Voir "Changer les paramètres d'entrée HDMI" à la page 25 pour plus d'informations.
• Le projecteur n'est étudié que pour les sons mono mixtes, même si une sortie audio/stéréo est branchée. Voir "Connexion du son" à la page 17 pour plus d'informations.

Connexion d'un appareil vidéo composantes

Examinez votre appareil vidéo composantes pour déterminer s'il est équipé d'une série d'interfaces de sortie vidéo composantes inutilisées :

• Si c'est le cas, vous pouvez continuer à suivre cette procédure.
• Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.

Pour connecter le projecteur à un périphérique vidéo composantes :

1. Munissez-vous d'un câble adaptateur VGA (D-Sub) vers Composantes et connectez l'extrémité dotée de 3 connecteurs de type RCA aux sorties vidéo composantes du périphérique vidéo. Effectuez les branchements en fonction des couleurs ; vert/vert, bleu/bleu, rouge/rouge.
2. Connectez l'autre extrémité du câble adaptateur VGA (D-Sub) vers Composantes (doté d'un connecteur de type D-Sub) à la prise COMPUTER IN 1 ou COMPUTER IN 2 du projecteur.

• Le projecteur n'est étudié que pour les sons mono mixtes, même si une sortie audio/stéréo est branchée. Voir "Connexion du son" à la page 17 pour plus d'informations.
• Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifiez que le périphérique vidéo est sous tension et fonctionne correctement. Vérifiez également que les câbles de signal sont bien connectés.

Adaptateur VGA-composantes (ViewSonic réf : CB-00008906)

Connexion d'un périphérique S-Vidéo

Examinez votre périphérique vidéo pour déterminer s'il est équipé d'une sortie S-Verdeo inutilisée :

• Si c'est le cas, vous pouvez continuer à suivre cette procédure.
• Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.

Pour connecter le projecteur à un périphérique S-Viséo :

1. Prenez un câble S-Viséo et connectez une extrémité à la sortie S-Viséo de l'appareil vidéo.
2. Connectez l'autre extrémité du câble S-Viséo à la prise S-VIDEO du projecteur.

- Le projecteur n'est étudié que pour les sons mono mixtes, même si une sortie audio/stéréo est branchée. Voir "Connexion du son" à la page 17 pour plus d'informations.

• Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifiez que le périphérique vidéo est sous tension et fonctionne correctement. Vérifiez également que les câbles de signal sont bien connectés.
• Si vous avez déjà établi une connexion vidéo composantes entre le projecteur et ce périphérique S-Verdeo à l'aide de connexions vidéo composantes, vous n'avez pas besoin d'établir de connexion S-Verdeo, puisque cela ferait une seconde connexion inutile et de moins bonne qualité. Voir "Connexion d'appareils vidéo composantes" à la page 17 pour plus d'informations.

Connexion d'un périphérique vidéo composite

Examinez votre périphérique vidéo pour déterminer s'il est équipé d'une série de sorties vidéo composite inutilisées :

• Si c'est le cas, vous pouvez continuer à suivre cette procédure.
• Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.

Pour connecter le projecteur à un périphérique vidéo composite :

1. Prenez un câble vidéo et connectez une extrémité à la sortie vidéo composite de l'appareil vidéo.
2. Connectez l'autre extrémité du câble Vidéo à la prise VIDEO du projecteur.

- Le projecteur n'est étudié que pour les sons mono mixtes, même si une sortie audio/stéréo est branchée. Voir "Connexion du son" à la page 17 pour plus d'informations.

• Si l'image vidéo sélectionnée ne s'affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifiez que le périphérique vidéo est sous tension et fonctionne correctement. Vérifiez également que les câbles de signal sont bien connectés.
• Vous devez connecter le projecteur à ce périphérique à l'aide d'une connexion vidéo composite uniquement si aucune entrée vidéo composantes ou S-Veréo n'est disponible. Voir "Connexion d'appareils vidéo composantes" à la page 17 pour plus d'informations.

Mise en marche du projecteur

1. Branchez le cordon d'alimentation au projecteur et à une prise murale. Allumez l'interrupteur de la prise murale (le cas échéant).

2. Appuyez sur le bouton POWER du projecteur ou de la télécommande pour démarrer le projecteur. Le POWER (Voyant de l'alimentation) reste bleu quand le projecteur est sous tension.

Tournez la molette de mise au point pour améliorer la netteté de l'image, si nécessaire.

- Si le projecteur est encore chaud en raison d'une activité précédente, le ventilateur fonctionnera pendant 60 secondes environ avant que la lampe ne s'allume.

- Pour prolonger la vie de la lampe, lorsque vous allumez le projecteur, attendez au moins 5 minutes avant de l'éteindre.

1. Si le projecteur est activé pour la première fois, sélectionnez la langue des menus en suivant les instructions à l'écran.

2. Mettez tous les appareils connectés sous tension.

3. Le projecteur commence à rechercher des signaux d'entrée. Le signal d'entrée en cours d'analyse apparaît dans le coin supérieur gauche de l'écran. Lorsque le projecteur ne détecte pas de signal valide, le message 'Aucun signal' continuera à être affiché jusqu'à ce qu'un signal d'entrée soit détecté.

Vous pouvez également appuyer sur le bouton SOURCE du projecteur ou de la télécommande pour sélectionner le signal d'entrée à afficher. Voir "Changement de signal d'entrée" à la page 25 pour plus d'informations.

Si la fréquence ou la résolution du signal se situe en dehors de limites acceptées par le projecteur, le message 'Hors gamme' s'affiche sur un écran vierge. Sélectionnez un signal d'entrée compatible avec la résolution du projecteur ou sélectionnez une valeur inférieure pour le signal d'entrée. Voir "Fréquences de fonctionnement" à la page 68 pour plus d'informations.

Utilisation des menus

Le projecteur offre une fonction d'affichage des menus à l'écran permettant d'effectuer différents réglages et paramétrages.

Les captures du menu OSD ci-dessous sont à titre indicatif uniquement et peuvent différer de l'apparence réelle.

Vous trouverez ci-dessous une vue d'ensemble du menu.

Pour utiliser les menus à l'écran, veuillez d'abord sélectionner votre langue.

1. Appuyez le bouton MENU/EXIT du projecteur ou Menu de la télécommande pour activer le menu à l'écran.

1. Appuyez sur pour choisir Langue et appuyez sur < > pour sélectionner une langue préférée.

1. Utilisez / pour choisir le menu CONFIG. SYSTÈME : de base.

1. Appuyez MENU/EXIT deux fois* sur le projecteur ou sur Exit sur la télécommande pour quitter et enregistrer les réglages.

*Après avoir appuyé une première fois, vous retrouvez le menu principal et le menu à l'écran se referme lorsque vous appuyez une seconde fois.

Utilisation de la fonction de mot de passe

À des fins de sécurité, le projecteur est doté d'une fonction de protection par mot de passe afin d'empêcher toute utilisation non autorisée. Le mot de passe peut être défini via le menu à l'écran. Pour plus d'informations sur l'utilisation du menu à l'écran, reportez-vous à "Utilisation des menus" à la page 21.

Il serait gênant d'activer la fonction de mot de passe et d'oublier ensuite votre mot de passe. Imprimez ce manuel d'utilisation (si nécessaire) et notez-y le mot de passe choisi, puis conservez-le dans un endroit sûr pour utilisation ultérieure.

Définition d'un mot de passe

1. Ouvrez le menu à l'écran et accédez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité. Appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande. La page Param. de sécurité est affichée.
2. Choisissez Verrou alimentation et sélectionnez Activ. en appuyant sur / .
3. Comme illustré ci-contre, les quatre touches fléchées ( <, ) représentent respectivement 4 chiffres (1, 2, 3, 4). En fonction du mot de passe que vous souhaitez définir, appuyez sur les touches fléchées pour entrer les six chiffres du mot de passe.
4. Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe.

Une fois le mot de passe défini, le menu à l'écran revient à la page Param. de sécurité.

1. Pour quitter le menu OSD, appuyez le bouton MENU/EXIT du projecteur ou Exit de la télécommande.

• Une fois le mot de passe défini, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passe correct à chaque démarrage.
• Les chiffres saisis seront affichés à l'écran sous la forme d'astérisques. Notez le mot de passe choisi dans ce manuel d'utilisation de manière à pouvoir le retrouver facilement.

Mot de passe : ____ ____ ____

Conservez ce manuel d'utilisation dans un endroit sûr.

Oubli du mot de passe

Si la fonction de mot de passe est activée, vous serez invité à entrer les six chiffres du mot de passe à chaque mise sous tension du projecteur. Si vous entrez un mot de passez incorrect, le message d'erreur illustré à droite est affiché pendant trois secondes, suivi du message

'SAISIE MOT DE PASSE'. Pour réessayer, entrez un

autre mot de passe à six chiffres. Si vous n'aviez pas noté le mot de passe dans ce manuel d'utilisation et que vous ne vous en souvenez plus, vous pouvez suivre la procédure de rappel de mot de passe. Voir "Procédure de rappel de mot de passe" à la page 23 pour plus d'informations.

Si vous entrez un mot de passe incorrect 5 fois de suite, le projecteur s'éteint automatiquement au bout de quelques secondes.

Procédure de rappel de mot de passe

1. Ouvrez le menu à l'écran et accédez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité > Modifier MP.
2. Appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande. Le message 'SAISIE MOT DE PASSE ACTUEL' est affiché.
3. Maintenez enfoncé le bouton AUTO du projecteur ou Auto Sync de la télécommande pendant 3 secondes. Le projecteur affiche un code à l'écran.
4. Notez le numéro et éteignez votre projecteur.
5. Contactez le service d'assistance local pour le déchiffrer. Vous devrez peut-être fournir une preuve d'achat pour garantir que vous êtes autorisé à utiliser le projecteur.

Modification du mot de passe

1. Ouvrez le menu à l'écran et accédez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité > Modifier MP.
2. Appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande. Le message ‘SAISIE MOT DE PASSE ACTUEL’ est affiché.

3. Entrez l'ancien mot de passe.

4. S'il est correct, un message 'SAISIR UN NOUVEAU MOT DE PASSE' est affiché.

5. S'il n'est pas correct, un message d'erreur est affiché pendant trois secondes, suivi du message 'SAISIE MOT DE PASSE ACTUEL' pour vous permettre de réessayer. Vous pouvez soit appuyer sur MENU/EXIT sur le projecteur ou Exit sur la télécommande pour annuler la modification, soit essayer un autre mot de passe.

6. Entrez un nouveau mot de passe.

7. Confirmez le nouveau mot de passe en entrant à nouveau le nouveau mot de passe.
8. Vous venez d'attribuer un nouveau mot de passe au projecteur. N'oubliez pas d'entrer ce nouveau mot de passe au prochain démarrage du projecteur.
9. Pour quitter le menu OSD, appuyez le bouton MENU/EXIT du projecteur ou Exit de la télécommande.

Les chiffres saisis seront affichés à l'écran sous la forme d'astérisques. Notez le mot de passe choisi dans ce manuel d'utilisation de manière à pouvoir le retrouver facilement.

Mot de passe : ____ ____ ____

Conservez ce manuel d'utilisation dans un endroit sûr.

Désactivation de la fonction de mot de passe

Pour désactiver la protection par mot de passe, retournez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité > Verrou alimentation après l'ouverture du système de menus à l'écran. Sélectionnez Désact. en appuyant </>. Le message 'SAISIE MOT DE PASSE' est affiché. Entrez le mot de passe actuel.

• S'il est correct, le menu à l'écran retourne à la page Param. de sécurité où figure le mot 'Désact.' au niveau de Verrou alimentation. Vous n'aurez pas besoin d'entrer le mot de passe la prochaine fois que vous mettez le projecteur sous tension.
• S'il n'est pas correct, un message d'erreur est affiché pendant trois secondes, suivi du message 'SAISIE MOT DE PASSE' pour vous permettre de réessayer. Vous pouvez soit appuyer sur MENU/EXIT sur le projecteur ou Exit sur la télécommande pour annuler la modification, soit essayer un autre mot de passe.

Bien que la fonction de mot de passe soit désactivée, vous devez conserver le mot de passe à portée de main au cas où vous auriez besoin de réactiver la fonction de mot de passe.

Changement de signal d'entrée

Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu'un plein écran à la fois.

Assurez-vous que la fonction Recherche auto rapide du menu SOURCE est réglée sur Activ. si vous souhaitez que le projecteur recherche automatiquement les signaux.

Vous pouvez également sélectionner le signal souhaité en appuyant une des touches de sélection de la source sur la télécommande ou en vous déplaçant parmi les signaux d'entrée disponibles.

1. Appuyez sur le bouton SOURCE du projecteur ou de la télécommande. Une barre de sélection de la source est affichée.
2. Appuyez sur / jusqu'à la sélection du signal souhaité et appuyez sur MODE/ENTER sur le projecteur ou sur Enter sur la télécommande.

Une fois le signal détecté, les informations concernant la source sélectionnée sont affichées sur l'écran pendant quelques secondes. Si

plusieurs appareils sont connectés au projecteur, répétez les étapes 1-2 pour rechercher un autre signal.

• Le niveau de luminosité de l'image projetée change en fonction des différents signaux d'entrée. Les présentations informatiques de données (graphiques), utilisant le plus souvent des images statiques, sont généralement plus lumineuses que la vidéo, qui utilise plutôt des images animées (films).
• Le type de signal d'entrée détermine les options disponibles pour le Mode couleur. Voir "Sélection d'un mode d'image" à la page 31 pour plus d'informations.
• Veuillez consulter "Caractéristiques du projecteur" à la page 65 pour la résolution d'affichage native de ce projecteur. Pour les meilleurs résultats d'affichage de l'image, sélectionnez et utilisez un signal d'entrée avec cette résolution. Toute autre résolution sera adaptée par le projecteur en fonction du réglage du format, ce qui peut causer des distorsions de l'image ou une perte de clarté de l'image. Voir "Sélection du format" à la page 28 pour plus d'informations.

Changer les paramètres d'entrée HDMI

Dans le cas peu probable où vous connectez le projecteur à un appareil (comme un lecteur DVD ou Blu-ray) via l'entrée HDMI du projecteur et l'image projetée affiche les mauvaises couleurs, veuillez changer l'espace de couleur à un espace approprié qui correspond à la configuration de l'espace de couleur de l'appareil de sortie.

Pour ce faire :

1. Ouvrez le menu à l'écran et accédez au menu SOURCE.

2. Appuyez √ pour choisir Format HDMI et appuyez < / > pour sélectionner un espace de couleur approprié en fonction du paramètre d'espace de couleur de l'appareil de sortie sélectionné.

3. RGB: Définit l'espace de couleur sur RVB.
   • YUV: Définit l'espace de couleur sur YUV.

- Auto: Règle le projecteur pour détecter la configuration de l'espace de couleur du signal d'entrée automatiquement.

1. Appuyez pour choisir Plage HDMI et appuyez / pour sélectionner une plage de couleur HDMI approprié en fonction du paramètre de plage de couleur de l'appareil de sortie sélectionné.

2. Améliorée: Définit la plage de couleur HDMI sur 0 - 255.

3. Normal: Définit la plage de couleur HDMI sur 15 - 235.

• Cette fonction n'est disponible que lorsque le port d'entrée HDMI est utilisé.
• Consultez la documentation de l'appareil pour des informations sur la configuration de l'espace de couleur.

Ajustement de l'image projetée

Ajustement de l'angle de projection

Le projecteur est pourvu d'un pied de réglage. Il change la hauteur de l'image et l'angle de projection vertical. Vissez le pied de réglage pour ajuster l'angle jusqu'à ce que l'image soit positionnée où vous le souhaitez.

Si le projecteur ne se trouve pas sur une surface plane ou si l'écran et le projecteur ne sont pas perpendiculaires, l'image projetée présente une distorsion trapézoïdale. Pour corriger cela, voir

"Correction trapézoïdale" à la page 27 pour plus d'informations.

Ne regardez pas directement l'objectif du projecteur lorsque la lampe est allumée. La lumière de la lampe peut provoquer des dommages oculaires.

Réglage automatique de l'image

Il peut être nécessaire d'optimiser la qualité de l'image. Pour ce faire, appuyez sur AUTO sur le projecteur ou Auto Sync sur la télécommande. En 3 secondes, la fonction de réglage automatique intelligent intégrée règle les valeurs de fréquence et l'horloge pour optimiser la qualité d'image.

Les informations concernant la source sélectionnée s'affichent dans le coin supérieur gauche de l'écran pendant 3 secondes.

• Pendant que la fonction AUTO procède aux réglages, l'écran reste vierge.
• Cette fonction n'est disponible que lorsqu'un signal PC (RVB analogique) est sélectionné.

Réglage fin de la netteté de l'image

1. Réglez la taille de l'image projetée à l'aide de la molette de zoom.

2. Si nécessaire, réglez la netteté de l'image à l'aide de la molette de mise au point.

Correction trapézoïdale

La distorsion trapézoïdale correspond au fait qu'une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C'est le cas lorsque le projecteur n'est pas perpendiculaire à l'écran.

Pour corriger ce problème, vous devez non seulement ajuster la hauteur du projecteur, mais devrez le faire manuellement en suivant l'une des étapes suivantes.

• Utilisation de la télécommande

Appuyez sur 🚙 sur le projecteur ou la télécommande pour afficher la page de correction trapézoïdale. Appuyez sur ▼ pour corriger la distorsion trapézoïdale en haut de l'image.

Appuyez sur pour corriger la distorsion trapézoïdale en bas de l'image.

- Utilisation des menus à l'écran

1. Appuyez sur le bouton MENU/EXIT du projecteur ou Menu de la télécommande, puis appuyez sur ✗ jusqu'à la sélection du menu AFFICHAGE.

2. Appuyez sur √ pour choisir Trapèze et appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande. La page de correction du Trapèze est affichée.

3. Appuyez sur pour corriger la distorsion trapézoïdale en haut de l'image ou appuyez su pour corriger la distorsion trapézoïdale en bas de l'image.

Agrandir et rechercher des détails

Si vous souhaitez afficher plus de détails concernant l'image projetée, agrandissez-la. Utilisez les touches de direction pour vous déplacer dans l'image.

- Utilisation de la télécommande

1. Appuyez sur Magnify sur la télécommande pour afficher la barre de Zoom.
2. Appuyez plusieurs fois sur pour agrandir l'image à une taille souhaitée.
3. Pour vous déplacer dans l'image, appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande pour passer en mode de défilement et appuyez sur les touches de direction ( , ) pour vous déplacer dans l'image.
4. Pour réduire la taille de l'image, appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande pour retourner à la fonction de zoom avant/arrière, et appuyez sur AUTO/Auto Sync pour rétablir l'image à sa taille initiale. Vous pouvez également appuyer plusieurs fois sur jusqu'à rétablir sa taille initiale.

- Utilisation des menus à l'écran

1. Appuyez sur le bouton MENU/EXIT du projecteur ou Menu de la télécommande, puis appuyez sur < / > jusqu'à la sélection du menu AFFICHAGE.
2. Appuyez sur √ pour choisir Zoom et appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande. La barre de Zoom est affichée.
3. Répétez les étapes 2-4 dans la section Utilisation de la télécommande ci-dessus.

• Il n'est possible de se déplacer dans l'image qu'après qu'elle soit agrandie. Vous pouvez encore agrandir l'image lors de la recherche de détails.
• Les images ne peuvent être agrandies que jusqu'à 120% lorsque le format est Large ou Anamorphosé.

Sélection du format

Le format correspond au rapport entre la largeur de l'image et sa hauteur. Le format de la plupart des téléviseurs analogiques et ordinateurs est de 4:3 et le format des téléviseurs numériques et des DVD est généralement de 16:9.

Le traitement numérique du signal permet aux périphériques d'affichage numérique tels que ce projecteur d'agrandir l'image et de la mettre à l'échelle de manière dynamique, en lui donnant un format différent de celui du signal d'entrée.

Pour modifier le format de l'image projetée (quel que soit l'aspect de la source) :

- Utilisation de la télécommande

1. Appuyez Aspect pour afficher le paramètre actuel.

2. Appuyez plusieurs fois sur Aspect pour sélectionner le format adapté au format du signal vidéo et à vos besoins d'affichage.

- Utilisation des menus à l'écran

1. Appuyez sur le bouton MENU/EXIT du projecteur ou Menu de la télécommande, puis appuyez sur < / > jusqu'à la sélection du menu AFFICHAGE.
2. Appuyez sur √ pour choisir Format.
3. Appuyez plusieurs fois sur / pour sélectionner le format adapté au format du signal vidéo et à vos besoins d'affichage.

À propos du format

Dans les illustrations ci-dessous, les parties noires correspondent aux zones inactives et les parties blanches aux zones actives. Les menus à l'écran peuvent être affichés sur ces zones noires non utilisées.

1. Auto : Met une image à l'échelle

proportionnellement pour qu'elle soit adaptée à la résolution native dans sa largeur horizontale. Cette option est recommandée pour les images qui ne sont pas en 4:3 ou 16:9 et si vous souhaitez tirer parti au maximum de l'écran sans modifier le rapport hauteur/largeur de l'image.

1. 4:3 : Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 4:3. Cette option est recommandée pour les images 4:3, telles que les images des écrans d'ordinateur, des téléviseurs à définition standard et des DVD avec un rapport 4:3, ce qui permet de conserver le rapport lors de l'affichage.

1. 16:9 : Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 16:9. Cette option est recommandée pour les images auxquelles le rapport hauteur/ largeur 16:9 est déjà appliqué, telles que les images des téléviseurs haute définition, ce qui permet de conserver le rapport lors de l'affichage.

1. 16:10 (PJD6543w seulement) : Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 16:10. Cette option est recommandée pour les images auxquelles le format 16:10 est déjà appliqué, ce qui permet de conserver le format lors de l'affichage.

1. Large (PJD6543w seulement) : Met une image de format 4:3 à l'échelle verticalement et horizontalement de manière non-linéaire, pour qu'elle remplisse l'écran avec un format 16:9.

6. Anamorphosé (PJD6235/PJD6245

seulement) : Met une image de format 16:9 à l'échelle verticalement et horizontalement de manière non-linéaire, pour qu'elle remplisse l'écran avec un format 4:3.

Optimisation de l'image

Sélection d'un mode d'image

Le projecteur comporte plusieurs modes d'image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d'exploitation et au type d'image du signal d'entrée.

Pour sélectionner le mode souhaité, suivez l'une des procédures suivantes.

• Appuyez plusieurs fois sur MODE/ENTER le projecteur ou Color Mode sur la télécommande jusqu'à sélectionner le mode souhaité.
• Allez au menu IMAGE > Mode couleur et appuyez sur </> pour sélectionner un mode désiré.

Modes d'image pour différents types de signaux

Vous avez le choix entre plusieurs modes d'image en fonction du type de signal.

Signaux d'entrée PC : D-Sub / Comp. 1/2 (RVB analogique)

1. Mode Luminosité max.: Optimise la luminosité de l'image projetée. Ce mode est adapté aux environnements où une grande luminosité est requise, comme les pièces bien éclairées.
2. Mode PC : Conçu pour les présentations dans un environnement en lumière du jour afin de s'adapter aux couleurs des ordinateurs de bureau et portables.
3. Mode ViewMatch : Bascule entre la performance de luminosité élevée ou la performance de couleur précise.
4. Mode Film : Ce mode est adapté pour les films et clips vidéo hauts en couleur issus d'appareils photos ou de vidéos numériques par l'intermédiaire de l'entrée du PC, pour un meilleur affichage dans les environnements obscurs (peu éclairés).
5. Mode PC dynamique : Conçu pour les présentations dans un environnement en lumière du jour afin de s'adapter aux couleurs des ordinateurs de bureau et portables. En outre, le projecteur optimisera la qualité d'image en utilisant la fonction PC dynamique en accord avec le contenu projeté.

Il faut du temps pour lancer cette fonction. Assurez-vous que le projecteur est allumé depuis plus de 4 minutes.

Si le projecteur est repris en utilisant la fonction Redémarre Smart, cette fonction peut être exécutée immédiatement.

1. Mode Film dynamique : Ce mode est adapté pour les films et clips vidéo hauts en couleur issus d'appareils photos ou de vidéos numériques par l'intermédiaire de l'entrée du PC, pour un meilleur affichage dans les environnements obscurs (peu éclairés). En outre, le projecteur optimisera la qualité d'image en utilisant la fonction Film dynamique en accord avec le contenu projeté.

Il faut du temps pour lancer cette fonction. Assurez-vous que le projecteur est allumé depuis plus de 4 minutes.

Si le projecteur est repris en utilisant la fonction Redémarre Smart, cette fonction peut être exécutée immédiatement.

1. Mode Util. 1/Mode Util. 2 : Rappelle les paramètres personnalisés en fonction des modes d'image actuellement disponibles. Voir "Configuration du Mode Util. 1/Mode Util. 2" à la page 32 pour plus d'informations.

Signaux d'entrée vidéo : S-Viséo, Vidéo, D-Sub / Comp. 1/2 (YPbPr) / HDMI

1. Mode Luminosité max.: Optimisé pour un affichage en plein jour, avec une luminosité ambiante de niveau salle de séjour.
2. Mode Jeux : Adapté à tous types de médias de divertissement, y compris les jeux et les films.
3. Mode ViewMatch : Bascule entre la performance de luminosité élevée ou la performance de couleur précise.
4. Mode Film : Ce mode est recommandé pour la projection de films sombres ou de films DVD dans un environnement de home cinéma ou de salon obscur (peu éclairé).
5. Mode Film dynamique : Ce mode est recommandé pour la projection de films sombres ou de films DVD dans un environnement de home cinéma ou de salon obscur (peu éclairé). En outre, le projecteur optimisera la qualité d'image en utilisant la fonction Film dynamique en accord avec le contenu projeté.

Il faut du temps pour lancer cette fonction. Assurez-vous que le projecteur est allumé depuis plus de 4 minutes.

Si le projecteur est repris en utilisant la fonction Redémarre Smart, cette fonction peut être exécutée immédiatement.

1. Mode Util. 1/Mode Util. 2 : Rappelle les paramètres personnalisés en fonction des modes d'image actuellement disponibles. Voir "Configuration du Mode Util. 1/Mode Util. 2" à la page 32 pour plus d'informations.

Configuration du Mode Util. 1/Mode Util. 2

Vous avez le choix entre deux modes définissables par l'utilisateur si les modes d'image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l'un des modes d'image (mis à part Mode Util. 1/Mode Util. 2) comme point de départ et personnaliser les paramètres.

1. Appuyez sur MENU/EXIT sur le projecteur ou Menu sur la télécommande pour ouvrir le menu à l'écran.
2. Allez au menu IMAGE > Mode couleur.
3. Appuyez sur < / > pour sélectionner Mode Util. 1 ou Mode Util. 2.
4. Appuyez sur pour choisir Mode référence.

Cette fonction n'est disponible que lorsque le Mode Util. 1 ou Mode Util. 2 est sélectionné dans le sous menu Mode couleur.

1. Appuyez sur / pour sélectionner le mode d'image le plus adapté à vos besoins.
2. Appuyez sur pour sélectionner une option du menu à modifier et ajustez la valeur au moyen de . Voir Réglage précis de la qualité de l'image dans les modes utilisateur ci-dessous pour plus d'informations.
3. Une fois tous les réglages terminés, choisissez Enregistrer param. et appuyez sur MODE/ENTER sur le projecteur ou sur Enter sur la télécommande pour stocker les réglages.
4. Le message de confirmation ‘Param. enregistrés’ est affiché.

Utiliser Couleur de l'écran

Lorsque vous projetez sur une surface colorées, telle qu'un mur peint qui peut ne pas être blanc, la fonction Couleur de l'écran peut aider à corriger les couleurs de l'image projetée pour éviter des différences de couleurs possibles entre l'image source et l'image projetée.

Pour utiliser cette fonction, accédez au menu AFFICHAGE > Couleur de l'écran et appuyez sur < pour sélectionner une couleur la plus proche de la surface de projection.

Vous pouvez choisir parmi plusieurs couleurs précalibrées : Tableau blanc, Tableau vert et Tableau noir.

Cette fonction n'est disponible que lorsqu'un signal d'entrée de type PC est sélectionné.

Réglage précis de la qualité de l'image dans les modes utilisateur

En fonction du type de signal sélectionné, des fonctions définissables par l'utilisateur sont disponibles lorsque le Mode Util. 1 ou Mode Util. 2 est sélectionné. Vous pouvez ajuster ces fonctions selon vos besoins.

Quand vous avez fini d'effectuer les ajustements, n'oubliez pas d'aller au menu IMAGE > Enregistrer param. et d'appuyer sur MODE/ENTER pour enregistrer vos paramètres.

Ajustement de Luminosité

Sélectionnez le menu IMAGE > Luminosité et appuyez sur < / >.

Plus la valeur est élevée, plus l'image est lumineuse. Inversement, plus elle est faible, plus l'image est sombre. Réglez cette option pour que les zones noires de l'image restent noires et que les détails présents dans les zones sombres restent visibles.

Sélectionnez le menu IMAGE > Contraste et appuyez sur < / >.

Plus la valeur est élevée, plus l'image est contrastée. Utilisez le contraste pour configurer le niveau de blanc après avoir ajusté le paramètre Luminosité, afin d'adapter l'image au type de support que vous souhaitez afficher et à votre environnement.

Ajustement de Couleur

Sélectionnez le menu IMAGE > Couleur et appuyez sur < / >.

Une valeur inférieure donne des couleurs moins saturées. Si le réglage est trop élevé, les couleurs de l'image seront trop vives, ce qui donnera un aspect irréaliste à l'image.

Ajustement de Teinte

Sélectionnez le menu IMAGE > Teinte et appuyez sur < / > .

Plus la valeur est élevée, plus l'image tire vers le rouge. Plus la valeur est faible, plus l'image tire vers le vert.

Ajustement de Netteté

Sélectionnez le menu IMAGE > Netteté et appuyez sur < / >.

Plus la valeur est élevée, plus l'image est nette. Plus la valeur est faible, plus l'image est floue.

Ajustement de Brilliant Color

Sélectionnez le menu IMAGE > Brilliant Color et appuyez sur </>.

Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l'image projetée. Elle permet une augmentation de luminosité de plus 50% dans les images en demi teintes qui sont communes dans les scènes vidéo et naturelles, pour que le projecteur reproduise les images en couleurs réalistes et vraies. Si vous préférez des images avec cette qualité, sélectionnez Activ. Si vous n'en avez pas besoin, sélectionnez Désact.

Quand Désact. est sélectionné, la fonction Température des couleurs n'est pas disponible.

Sélectionnez une Température des couleurs

Sélectionnez le menu IMAGE > Température des couleurs et appuyez sur / .

Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné.

1. T1 : Avec la température de couleurs la plus élevée, T1 donne à l'image une teinte plus bleutée que les autres réglages.
2. T2 : Le blanc des images tire vers le bleu.
3. T3 : Préserve la couleur normale des blancs.
4. T4 : Le blanc des images tire vers le rouge.

*À propos des températures des couleurs :

Beaucoup de teintes sont considérées comme des blancs pour une multitude de raisons. La température des couleurs est un moyen courant de représenter la couleur blanche. Une couleur blanche avec une faible température des couleurs semble tirer vers le rouge. Par contre, une couleur blanche dont la température des couleurs est élevée tire davantage vers le bleu.

Gestion couleur

La gestion des couleurs ne devrait être considérée que dans les installations permanentes avec des niveaux d'éclairage contrôlés, telles que les salles de conseil, les amphithéâtres ou les salles de cinéma à la maison. La gestion des couleurs fournit un ajustement précis des couleurs pour permettre une meilleure reproduction des couleurs, si nécessaire.

Si vous acheté un disque de test contenant différents modèles de test des couleurs, il peut être utilisé pour contrôler la présentation des couleurs sur les moniteurs, les téléviseurs, les projecteurs, etc. Vous pouvez projeter une des images du disque sur l'écran et accéder au menu Gestion couleur pour effectuer les ajustements.

Pour ajuster les paramètres :

1. Allez au menu AFFICHAGE et choisissez Gestion couleur.
2. Appuyez sur MODE/ENTERsur le projecteur ou Enter sur la télécommande et la page Gestion couleur est affichée.

3. Choisissez Couleur primaire et appuyez sur < / > pour sélectionner une couleur parmi Rouge, Jaune, Vert, Cyan, Bleu ou Magenta.

4. Appuyez √ pour choisir Nuance et appuyez sur </> pour sélectionner sa plage. Une augmentation des valeurs donnera des couleurs composées d'une plus grande proportion des deux couleurs adjacentes.

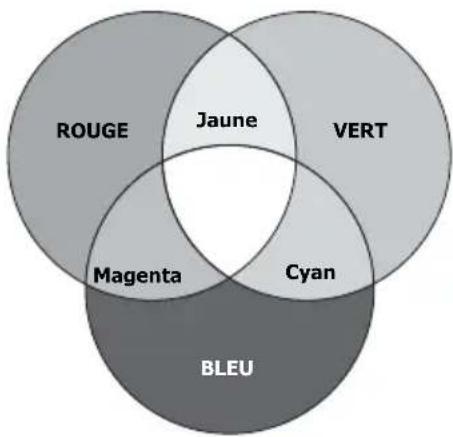

Veuillez vous reporter à l'illustration à droite pour connaître l'interrelation des couleurs. Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seul le rouge pur de l'image projetée sera sélectionné. L'augmentation des valeurs inclura le rouge proche du jaune et le rouge proche du magenta.

1. Appuyez sur pour choisir Saturation et ajustez ses valeurs selon vos préférences en appuyant sur ✗. Chaque ajustement apporté se reflétera immédiatement dans l'image.

Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seule la saturation du rouge pur sera affectée.

Saturation est la quantité de cette couleur dans une image vidéo. Une valeur inférieure donne des couleurs moins saturées ; une valeur de « 0 » supprime cette couleur complètement de l'image. Si la saturation est trop élevée, cette couleur sera trop vive et irréaliste.

1. Appuyez √ pour choisir Gain et ajustez ses valeurs selon vos préférences en appuyant sur ✗. Le niveau de contraste de la couleur primaire sélectionnée sera affecté. Chaque ajustement apporté se reflétera immédiatement dans l'image.

2. Répétez les étapes 3 à 6 pour les autres ajustements des couleurs.

3. Assurez-vous d'avoir effectué tous les ajustements souhaités.

4. Appuyez sur MENU/EXIT sur le projecteur ou Exit sur la télécommande pour quitter et enregistrer les paramètres.

Réglage du minuteur de présentation

Le minuteur de présentation permet d'indiquer à l'écran la durée d'une présentation afin de vous permettre de mieux gérer votre temps. Suivez les étapes ci-dessous pour utiliser cette fonction :

1. Appuyez sur Timer sur la télécommande pour accéder au menu Minuteur de présentation ou allez au menu CONFIG. SYSTÈME : avancée > Minuteur de présentation et appuyez sur MODE/ENTER pour afficher la page Minuteur de présentation.

2. Choisissez Intervalle du minuteur et décidez l'intervalle du minuteur en appuyant sur ✗. Le délai peut être compris entre 1 et 5 minutes par paliers de 1 minute par paliers de 5 minutes et entre 5 et 240 minutes par paliers de 5 minutes par paliers de 5 minutes.

Si le minuteur est déjà activé, il redémarrera à chaque fois que vous redéfinissez Intervalle du minuteur.

1. Appuyez sur √ pour choisir Affichage du compteur et choisissez si vous souhaitez afficher le minuteur à l'écran en appuyant < >.

Sélection Description
Toujours	Affiche le minuteur à l’écran pendant toute la durée de la présentation.
1 min/2 min/3 min	Affiche le minuteur à l’écran durant la dernière ou les 1/2/3 dernières minute(s).
Jamais	Masque le minuteur pendant toute la durée de la présentation.

1. Appuyez sur √ pour choisir Position du minuteur et définissez la position du minuteur en appuyant sur < >.

Coin sup. Gauche Coin inf. gauche → Coin sup. Droit Coin inf. Droit

1. Appuyez sur √ pour choisir Mode de calcul du minuteur et définissez le mode de calcul du minuteur en appuyant sur <.>

Sélection Description Vers l'avant Avance en augmentant de 0 à l'heure prédéfinie. Vers l'arrière Décroit en comptant à rebours de l'heure prédéfinie à 0.

1. Appuyez sur √ pour choisir Fonction de rappel sonore et décidez si vous souhaitez activer la fonction de rappel sonore en appuyant sur ✗. Si vous sélectionnez Activ., un double bip sera entendu aux 30 dernières secondes vers l'arrière ou l'avant, et un triple bip sera émis lorsque le minuteur expire.

2. Pour activer le minuteur de présentation, appuyez sur et appuyez sur / pour < > choisir Début du compte et appuyez sur MODE/ENTER.

3. Un message de confirmation s'affiche. Choisissez Oui et appuyez sur MODE/ENTER sur le projecteur ou sur la télécommande pour confirmer. Le message « Le minuteur est activé » s'affichera à l'écran. Le compte débute quand le minuteur est activé.

Pour annuler le minuteur, procédez comme suit :

1. Allez au menu CONFIG. SYSTÈME : avancée > Minuteur de présentation et choisissez Désact. Appuyez sur MODE/ENTER. Un message de confirmation s'affiche.

2. Choisissez Oui et appuyez sur MODE/ENTER pour confirmer. Le message « Le minuteur est désactivé » s'affichera à l'écran.

Masquage de l'image

Pour attirer l'attention du public sur le présentateur, vous pouvez utiliser « sur le projecteur ou Blank sur la télécommande pour masquer l'image à l'écran. Pour restaurer l'image, appuyez sur n'importe quelle touche du projecteur ou de la télécommande. Lorsque l'image est masquée, le message « BLANK » s'affiche dans le coin inférieur droit de l'écran.

Vous pouvez définir un délai dans le menu CONFIG. SYSTÈME : de base > Minuteur d'inactivité pour permettre au projecteur de renvoyer l'image automatiquement après une période pendant laquelle aucune action n'est effectuée sur l'écran vide.

Notez qu'une fois que vous avez appuyé sur Blank, le projecteur passe automatiquement en mode Économique.

ATTENTION

Évitez de placer des objets devant la lentille de projection lorsque le projecteur est en cours d'utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie.

Touches de contrôle du verrouillage

Avec le verrouillage des touches du projecteur, vous pouvez éviter que les paramètres de votre projecteur soient modifiés accidentellement (par des enfants, par exemple). Lorsque Verr. touches panneau est activé, aucune touche du projecteur ne fonctionnera à l'exception de POWER.

1. Appuyez sur > sur le projecteur ou Lock 📄 sur la télécommande ou allez au menu CONFIG. SYSTÈME : de base > Verr. touches panneau, et sélectionnez Activ. en appuyant sur ✗ sur le projecteur ou la télécommande.
2. Un message de confirmation est affiché. Sélectionnez Oui pour confirmer.

Pour déverrouiller les touches du panneau, maintenez énoncé sur le projecteur ou Lock Sur la télécommande pendant 3 secondes.

Vous pouvez également utiliser la télécommande pour accéder au menu CONFIG.

SYSTÈME : de base > Verr. touches panneau et appuyer sur < / > pour sélectionner Désact.

• Lorsque le verrouillage des touches du panneau est activé, les touches de la télécommande sont toujours fonctionnelles.
• Si vous appuyez POWER pour éteindre le projecteur sans désactiver le verrouillage des touches du panneau, celui-ci sera toujours activé lors de la prochaine mise sous tension du projecteur.

Arrêt sur image

Appuyez Freeze sur la télécommande pour figer l'image. Le mot ‘FREEZE’ sera affiché dans le coin supérieur gauche de l’écran. Pour annuler la fonction, appuyez sur n’importe quelle touche du projecteur ou de la télécommande.

Même si l'image est figée à l'écran, la lecture des images se poursuit sur le magnétoscope ou autre appareil. Si les appareils connectés ont une sortie audio active, vous entendez toujours le son même lorsque l'image est figée.

Fonctionnement en altitude

Il est recommandé d'utiliser le Mode Haute altitude lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température entre 0°C et 35°C.

ATTENTION

N'utilisez pas le Mode Haute altitude si votre altitude est entre 0 m et 1500 m et la température est entre 0°C et 35°C. Le projecteur sera trop refroidi si vous activez ce mode dans cette condition.

Pour activer le Mode Haute altitude :

1. Appuyez sur le bouton MENU/EXIT du projecteur ou Menu de la télécommande, puis appuyez sur ✗ jusqu'à la sélection du menu CONFIG. SYSTÈME : avancée.

2. Appuyez pour choisir Mode Haute altitude et appuyez × pour sélectionner Activ. Un message de confirmation est affiché.

1. Sélectionnez Oui et appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande.

Si vous sélectionnez le « Mode Haute altitude », le niveau de bruit de fonctionnement peut être plus élevé en raison de la vitesse de ventilation nécessaire pour améliorer le système de refroidissement et les performances du projecteur.

Si vous utilisez votre projecteur dans des conditions extrêmes autres que celles mentionnées ci-dessus, il est possible que celui-ci s'éteigne automatiquement afin d'éviter une surchauffe. Dans ce cas, vous pouvez résoudre le problème en sélectionnant le Mode Haute altitude. Cependant, il n'est pas garanti que le projecteur fonctionne correctement dans tous les environnements difficiles ou extrêmes.

Utiliser la fonction CEC

Ce projecteur prend en charge la fonction CEC (Consumer Electronics Control) pour une mise sous/hors tension synchronisée via la connexion HDMI. Autrement dit, si un appareil qui prend également en charge la fonction CEC est connecté à l'entrée HDMI du projecteur, lorsque le projecteur est éteint, l'appareil connecté sera également éteint automatiquement. Lorsque l'appareil connecté est allumé, le projecteur s'allumera automatiquement.

Pour activer la function CEC :

1. Appuyez sur MENU/EXIT sur le projecteur ou Menu sur la télécommande pour ouvrir le menu à l'écran.
2. Allez au menu CONFIG. SYSTÈME : de base > CEC.
3. Appuyez / pour sélectionner Activ.

• Pour que la fonction CEC fonctionne correctement, assurez-vous que l'appareil est correctement connecté à l'entrée HDMI du projecteur via un câble HDMI, et sque a fonction CEC est activée.
• Selon l'appareil connecté, la fonction CEC peut ne pas fonctionner.

Utiliser les fonctions 3D

Ce projecteur comporte une fonction 3D qui vous permet d'apprécier les films, les vidéos et les événements sportifs en 3D, d'une manière plus réaliste en présentant la profondeur des images. Une paire de lunettes 3D est nécessaire pour voir les images en 3D.

Si le signal 3D est entré depuis un appareil compatible HDMI 1.4a, le projecteur détecte le signal pour les informations Sync 3D et une fois détecté, il projette les images au format 3D automatiquement. Dans d'autres cas, il peut être nécessaire de sélectionner manuellement un format Sync 3D pour que le projecteur projette les images 3D images correctement.

Pour sélectionner un format Sync 3D :

1. Appuyez sur le bouton MENU/EXIT du projecteur ou Menu de la télécommande, puis appuyez sur < / > jusqu'à la sélection du menu AFFICHAGE.
2. Appuyez sur √ pour choisir Paramètres 3D et appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande.
3. Appuyez sur √ pour choisir Sync 3D et appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande.
4. Appuyez sur √ pour sélectionner un réglage Sync 3D en fonction du tableau ci-dessous puis appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande pour confirmer.

Quand la fonction Sync 3D est activée :

- Le niveau de luminosité de l'image projetée diminuera.

- Le Mode couleur ne peut pas être ajusté.

- Le Zoom ne peut agrandir les images qu'à des tailles limitées.

Si vous constatez l'inversion de la profondeur de l'image 3D, définissez la fonction Inverser sync 3D sur « Inverser » pour corriger le problème.

Contrôler le projecteur dans un environnement réseau

Le projecteur prend en charge le logiciel Crestron®. Avec les réglages corrects pour le menu Paramètres de contrôle réseau, vous pouvez gérer le projecteur depuis un ordinateur avec un navigateur Web quand l'ordinateur et le projecteur sont correctement connectés au même réseau local.

(Un exemple de connexion)

Configurer les Paramètres de contrôle réseau

Si vous êtes dans un environnement DHCP :

1. Prenez un câble RJ45 et connectez une extrémité à la prise d'entrée réseau RJ45 du projecteur et l'autre extrémité au port RJ45.

2. Appuyez sur le bouton MENU/EXIT du projecteur ou Menu de la télécommande, puis appuyez sur « jusqu'à la sélection du menu CONFIG. SYSTÈME : de base.

3. Appuyez sur √ pour choisir Paramètres de contrôle réseau et appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande. La page Paramètres de contrôle réseau est affichée.

4. Appuyez √ pour choisir DHCP et appuyez </> pour sélectionner Activ.

5. Appuyez sur √ pour choisir Appliquer et appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande.

6. Veuillez attendre environ 15 à 20 secondes, puis accédez à la page Paramètres de contrôle réseau à nouveau. Les réglages Adresse IP du projecteur, Masque de sous-réseau, Passerelle par défaut, et Serveur DNS s'afficheront. Notez l'adresse IP affichée à la ligne Adresse IP du projecteur.

- Si l'Adresse IP du projecteur n'apparaît toujours pas, contactez votre administrateur réseau.

- Si les câbles RJ45 ne sont pas correctement connectés, les réglages Adresse IP du projecteur, Masque de sous-réseau, Passerelle par défaut et Serveur DNS afficheront 0.0.0.0. Assurez-vous que les câbles sont correctement connectés et effectuez les procédures ci-dessous à nouveau.

- Si vous n'avez pas besoin de connecter au projecteur en mode veille, réglez Économie Énergie sur Désact.

Si vous êtes dans un environnement non-DHCP :

1. Répétez les étapes 1-3 ci-dessus.
2. Appuyez √ pour choisir DHCP et appuyez </> pour sélectionner Désact.
3. Contactez votre administrateur informatique pour des informations sur les paramètres Adresse IP du projecteur, Masque de sous-réseau, Passerelle par défaut, et Serveur DNS.

4. Appuyez pour sélectionner l'élément que vous souhaitez modifier et appuyez MODE/ENTER sur le projecteur ou Enter sur la télécommande.

5. Appuyez sur / pour déplacer le curseur puis appuyez sur / pour entrer la valeur.

6. Pour enregistrer les réglages, appuyez sur Enter sur le projecteur ou MODE/ENTER sur la télécommande. Si vous ne voulez pas enregistrer les réglages, appuyez MENU/EXIT le projecteur ou Menu sur la télécommande.

7. Appuyez sur √ pour choisir Appliquer et appuyez sur MODE/ENTER sur le projecteur ou Enter sur la télécommande.

- Si les câbles RJ45 ne sont pas correctement connectés, les réglages Adresse IP du projecteur, Masque de sous-réseau, Passerelle par défaut et Serveur DNS afficheront 0.0.0.0. Assurez-vous que les câbles sont correctement connectés et effectuez les procédures ci-dessous à nouveau.

- Si vous souhaitez connecter au projecteur en mode veille, assurez-vous d'avoir sélectionné RJ45 et obtenu l'Adresse IP du projecteur, Masque de sous-réseau, Passerelle par défaut, et les informations de Serveur DNS quand le projecteur est sous tension.

Contrôler le projecteur via un navigateur Web

Lorsque vous avez l'adresse IP pour le projecteur et le projecteur est allumé ou en mode veille, vous pouvez utiliser n'importe quel ordinateur qui est sur le même réseau local pour contrôler le projecteur.

- Si vous utilisez Microsoft Internet Explorer, assurez-vous que c'est la version 7.0 ou supérieure.

- Les captures d'écran dans ce manuel sont à titre indicatif uniquement et peuvent différer de l'apparence réelle.

1. Entrez l'adresse du projecteur dans la barre d'adresse de votre navigateur et appuyez sur Enter.

1. La page principale du Contrôle réseau apparaît.

Accéder à la page Network Settings (Paramètres réseau) ou Email Alert (E-mail d'alerte) nécessite le mot de passe administrateur. Le mot de passe par défaut est « 0000 ».

1. Cette page vous permet d'apporter des ajustements aux paramètres AMX et SNMP.

Dans la rangée découverte d'appareil AMX, quand ON (ACTIV.) est sélectionné, le projecteur peut être détecté par les contrôleurs d'AMX connectés au même réseau. Pour les détails sur AMX Device Discovery (Découverte d'appareil AMX), visitez le site Web AMX sur http://www.amx.com/.

1. Si votre projecteur est connecté à un réseau qui prend en charge le protocole SMTP, vous pouvez le configurer pour qu'il vous alerte par e-mail sur les événements importants.

1. La page Crestron (e-Control) affiche l'interface utilisateur Crestron e-Control. Voir "À propos de Crestron e-Control®" à la page 44 pour plus d'informations.

Veuillez prêter attention à la limite de la longueur de saisie (y compris espaces et autres touches de ponctuation) dans la liste ci-dessous :

Élément de catégorie		Longueur de saisie	Nombre maximal de caractères
Network Settings (Paramètres réseau)	Network (Réseau)	DHCP/Manual (DHCP/Manuel)	(N/D)
		IP Address (Adresse IP)	XXX.XXX.XXX.XXX
		Subnet Mask (Masque de sous-réseau)	XXX.XXX.XXX.XXX
		Gateway (Passerelle) X	XXX.XXX.XXX.XXX
		DNS Server (Serveur DNS)	XXX.XXX.XXX.XXX
		AMX device discovery (Découverte d'appareil AMX)	(N/D)
	Password (Mot de passe)	Administrator (Administrateur)	(N/D)
		New Password (Nouveau mot de passe)	4
		Confirm Password (Confirmer mot de passe)	4
	SNMP	SysLocation 22
		SysName 22
		SysContact 22
Email Alert (E-mail d'alerte)	Email Setting (Paramètre de messagerie)	To (À) 40
		Cc 40
		Subject (Objet) 30
		From (De) 40
	SMTP Setting (Paramètre SMTP)	Server (Serveur) 30
		User Name (Non d'utilisateur)	40
		Password (Mot de passe)	14
	Alert Condition (Condition d'alerte)	Fan Error (Erreur ventilateur)	(N/D)
		Lamp Error (Erreur lampe)	(N/D)
		Over Temperature (Surchauffe)	(N/D)
		Lamp Time Alert (Alerte durée lampe)	(N/D)
		Submit (Envoyer) (N/D)
		Issue Test Mail (Émettre message d'alerte)	(N/D)

/ > < \$ % + \ ' " sont interdits.

À propos de Crestron e-Control®

1. La page Crestron e-Control ^ offre de nombreuses touches virtuelles pour contrôler le projecteur ou ajuster les images projetées.

Vous pouvez appuyer sur < / > pour révéler plus de boutons.

i. Ces boutons fonctionnent de la même manière que ceux sur les menus à l'écran ou la télécommande. Voir "2. Menu IMAGE" à la page 52 et "Projecteur" à la page 7 pour plus d'informations.

ii. Pour changer de signal d'entrée, cliquez sur le signal souhaité.

• Le bouton Menu peut également être utilisé pour retourner au menu précédent de l'affichage des menus à l'écran, quitter et enregistrer les paramètres de menu.
• La liste des sources varie selon les connecteurs disponibles sur le projecteur.

• Lorsque vous utilisez le tableau de commande du projecteur ou la télécommande pour changer les réglages du menu OSD, cela peut prendre un certain temps pour que le navigateur web synchronise ces modifications avec le projecteur.

• La page des outils permet de gérer le projecteur, de configurer les paramètres de contrôle réseau et l'accès sécurisé de l'utilisation en réseau à distance sur ce projecteur.

i. Cette section n'est utilisée qu'avec le système de contrôle Crestron. Veuillez contacter Creston ou consultez sont manuel d'utilisation pour des information de configuration.

ii. Vous pouvez nommer le projecteur, et garder en mémoire son emplacement et la personne qui en la charge.
iii. Vous pouvez ajuster les Paramètres de contrôle réseau.
iv. Une fois définis, l'accès à l'utilisation en réseau à distance sur ce projecteur est protégé par mot de passe.
v. Une fois définis, l'accès la page des outils est protégé par mot de passe.

• Pour éviter des erreurs, n'entrez que des lettres et des chiffres sur la page des outils.
• Après avoir effectué les ajustements, appuyez sur le bouton Envoyer et les données seront enregistrées pour le projecteur.

vi. Appuyez Quitter pour retourner à la page d'utilisation en réseau à distance. Veuillez prêter attention à la limite de la longueur de saisie (y compris espaces et autres touches de ponctuation) dans la liste ci-dessous :

Élément de catégorie Longueur de saisie		Nombre maximal de caractères
Crestron Control(Contrôle Crestron)	IP Address (Address IP) 16
	IP ID (ID IP) 4
	Port 5
Projector (Projecteur)	Projector Name(Nom du projecteur)	32
	Location (Localisation) 32
	Assigned To (Affecté à) 32
Network Configuration(Configuration réseau)	DHCP (Enabled (activé))	(N/D)
	IP Address (Address IP) 16
	Subnet Mask (Masque de sous-réseau)	16
	Default Gateway(Passerelle par défaut)	16
	DNS Server (Serveur DNS)	16
User Password(Mot de passe utilisateur)	Enabled (Activé)	(N/D)
	New Password (Nouveau mot de passe)	26
	Confirm (Confirmer)	26
Admin Password(Mot de passe admin)	Enabled (Activé)	(N/D)
	New Password (Nouveau mot de passe)	26
	Confirm (Confirmer)	26

1. La page des infos affiche les informations et l'état de ce projecteur.

1. Après avoir appuyé le bouton « Contacter l'aide informatique », la fenêtre SERVICE D'ASSISTANCE apparaîtra dans le coin supérieur droit de l'écran. Vous pourrez envoyer des messages aux administrateurs/utilisateurs du logiciel RoomView™ qui sont connectés au même réseau local.

Pour plus d'informations, visitez http://www.crestron.com et www.crestron.com/getroomview.

\*\*Crestron RoomView

Sur la page « Éditer la salle », entrez l'adresse IP (ou le nom d'hôte) comme indiqué sur le menu à l'écran, et « 02 » pour IPID, « 41794 » pour le port de contrôle réservé de Crestron.

À propos du réglage de Crestron RoomView™ et de la méthode de commande, veuillez accéder au site Web ci-dessous pour obtenir Guide d'utilisation de RoomView™ et plus d'informations :

Ce projecteur est conforme à PJLink™, SNMP V.1, AMX ou Xpanel V1.10. Pour plus de détails, veuillez suivre son guide d'utilisation ou site Web respectivement pour contrôler et gérer les projecteurs.

Utilisation du projecteur en mode veille

Certaines des fonctions du projecteur sont disponibles en mode veille (branché mais pas allumé). Pour utiliser ces fonctions, assurez-vous d'avoir activé les menus correspondants sous CONFIG. SYSTÈME : de base > Paramètres de veille, et que les connexions des câbles sont correctes. Pour des méthodes de connexion, voir le chapitre Connexion.

Économie Énergie

Consommation inférieure à 0,5 W quand le mode Économie Énergie est activé.

Quand Économie Énergie est sur Activ., la fonction réseau n'est pas disponible quand le projecteur est en mode veille.

Sortie VGA active

La sélection Activ. produit un signal VGA quand les prises COMPUTER IN 1 et COMPUTER OUT sont correctement connectées aux périphérique. Le projecteur ne transmet que le signal reçu de COMPUTER IN 1.

Sortie audio active

La sélection Activ. produit un signal audio quand les prises AUDIO IN et AUDIO OUT sont correctement connectées aux périphérique.

Arrêt rapide

Sélectionner Activ. active la fonction et le projecteur n'accèdera pas au processus de refroidissement après avoir été arrêté. Sélectionner Désact. désactive la fonction et le projecteur accèdera normalement au processus de refroidissement après avoir été arrêté.

- Si vous essayez de redémarrer le projecteur immédiatement après l'avoir éteint, il peut ne pas se rallumer normalement et recommencera sa procédure de refroidissement.

- Quand Désact. est sélectionné, la fonction Redémarre Smart sera désactivée automatiquement.

Arrêt du projecteur

1. Appuyez sur POWER et un message de confirmation est affiché.

Si vous n'y répondez pas en quelques secondes, le message disparaît.

1. Appuyez une seconde fois sur le bouton

POWER.

1. Débranchez le cordon d'alimentation de la prise murale si vous ne comptez pas utiliser le projecteur pendant longtemps.

• Le projecteur ne peut pas être utilisé tant que le cycle de refroidissement n'est pas terminé, et ce, afin de protéger la lampe.
• Pour réduire le temps de refroidissement, vous pouvez également activer la fonction Arrêt rapide. Voir "Arrêt rapide" à la page 47 pour plus d'informations.
• Ne débranchez pas le cordon d'alimentation avant que la mise hors tension du projecteur soit totalement terminée.

Utilisation des menus

Système de menus

Notez que les menus à l'écran varient en fonction du type de signal sélectionné.

Les options des menus ne sont disponibles que lorsque le projecteur détecte au moins un signal valide. S'il n'y a pas d'équipement connecté au projecteur ou qu'aucun signal n'est détecté, seules certaines options sont accessibles.

Menu principal	Sous-menu Options
1.AFFICHAGE	Couleur de l'écran		Désact./Tableau noir/Tableauvert/Tableau blanc
	Format		Auto/4:3/16:9/16:10 (PJD6543w seulement)/Large (PJD6543w seulement)/Anamorphosé (PJD6235/PJD6245 seulement)
	Trapèze
	Position
	Phase
	Taille H
	Zoom
	Paramètres 3D	Sync 3D	Auto/Désact./FrameSequential/Combinaisontrame/Haut-bas/Côte à côte
		Inverser sync 3D Désactiver/Inverser
	Gestion couleur	Couleur primaire	R/V/B/C/M/J
		Nuance
		Saturation
		Gain
2.IMAGE	Mode couleur	Source PC : Luminosité max./PC/ViewMatch/Film/PC dynamique/Film dynamique/Mode Util. 1/Mode Util. 2Sources vidéo : Luminosité max./Jeux/ViewMatch/Film/Film dynamique/Mode Util. 1/Mode Util. 2
	Mode référence	Source PC : Luminosité max./PC/ViewMatch/Film/PC dynamique/Film dynamiqueSources vidéo : Luminosité max./Jeux/ViewMatch/Film/Film dynamique
	Luminosité
	Contraste
	Couleur
	Teinte
	Netteté
	Brilliant Color Activ./Désact.
	Température des couleurs T1/T2/T3/T4
	Enregistrer param.
3. SOURCE	Recherche auto rapide Désact./Activ.
	Format HDMI RGB/YUV/Auto
	Plage HDMI Améliorée/Normal
	DynamicEco Timer	Désactiver/5 min/10 min/15 min/30 min
	Redémarre Smart Désact./Activ.
	Motif Désact./01/02/03/04/05
	Mon bouton	Projection (Position du projecteur)/Sync 3D/Modelampe/DCR/Sous-titrage/Arrêt auto. (Alim. auto.désact.)/Message/Couleur de l'écran/CEC/Rechercheauto (Recherche auto rapide)/Infos
4. CONFIG. SYSTÈME : de base	Langue Sélection multilingue de l'OSD
	Position du projecteur	Sol avant/Sol arrière/Plafondarr./Plafond avant
	Alim. auto.désact.	Désactiver/5 min/10 min/20min/30 min/40 min/50 min/60min
	Timer	Minuteur d'inactivité Désactiver/5 min/10 min/15min/20 min/25 min/30 min
		Minuteur Désact./30 min/1 h/2 h/3 h/4 h/8 h/12 h
	Verr. touches panneau Activ./Désact.
	Écran d'accueil Noir/Bleu/ViewSonic/Désact.
	Message Activ./Désact.
	Paramètres de contrôle réseau	DHCP Activ./Désact.
		Adresse IP duprojecteur
		Masque de sous-réseau
		Passerelle par défaut
		Serveur DNS
		Appliquer
	Paramètres de veille	Économie Énergie Activ./Désact.
		Sortie VGA active Activ./Désact.
		Sortie audio active Activ./Désact.
		Arrêt rapide Activ./Désact.
	CEC	Activ./Désact.

Menu principal	Sous-menu Options
5. CONFIG. SYSTÈME : avancée	Mode Haute altitude Activ./Désact.
	DCR Activ./Désact.
	Param. audio	Muet Activ./Désact.
		Volume
	Réglages des menus	Durée aff. des menus	5 sec/10 sec/15 sec/20 sec/25 sec/30 sec
		Position des menus	Centre/Coin sup. gauche/ Coin sup. droit/Coin inf. gauche/Coin inf. droit
	Sous-titrage	Activer Ss-tit. codé Activ./Désact.
		Version Ss-tit. SS-T1/SS-T2/SS-T3/SS-T4
	Param. lampe	Mode lampe Normal/Économique
		Réinit. compteur lampe
		Équivalent heure lampe
	Minuteur de présentation	Intervalle du minuteur 1 à 240 minutes
		Affichage du compteur	Toujours/1 min/2 min/3 min/Jamais
		Position du minuteur	Coin sup. Gauche/Coin inf. Gauche/Coin sup. Droit/Coin inf. Droit
		Mode de calcul du minuteur	Vers l'arrière/Vers l'avant
		Fonction de rappel sonore	Activ./Désact.
		Début du compte/Désact.
	Param. de sécurité	Modifier MP
		Verrou alimentation Activ./Désact.
	Code de télécommande A/B
	Rétablir les paramètres	Rétablir tous les param.	Réinit./Annul.
		Réinit. réglage des couleurs
6. INFORMATIONS	État système actuel		• Source• Mode couleur• Résolution• Système de couleurs• Équivalent heure lampe• Adresse MAC

Description de chaque menu

Fonction Description
1. Menu AFFICHAGE	Couleur de l'écran	Corrige la couleur de l'image projetée si le support de projection n'est pas blanc. Voir "Utiliser Couleur de l'écran" à la page 33 pour plus d'informations.
	Format	Plusieurs options permettent de définir le format de l'image en fonction de votre source de signal d'entrée. Voir "Sélection du format" à la page 28 pour plus d'informations.
	Trapèze	Corrige la distorsion trapézoïdale. Voir "Correction trapézoïdale" à la page 27 pour plus d'informations.
	Position	Affiche la page de réglage de la position. Pour déplacer l'image projetée, utilisez les touches fléchées. Les valeurs indiquées dans la partie inférieure de la page changent à chaque fois que vous appuyez sur une touche jusqu'à ce qu'elles atteignent leur maximum ou minimum.
	Phase	Ajuste la phase de l'horloge pour réduire la distorsion de l'image.
	Taille H	Règle la largeur horizontale de l'image.
	Zoom	Agrandit ou réduit l'image projetée. Voir "Agrandir et rechercher des détails" à la page 28 pour plus d'informations.
	Paramètres 3D	Voir "Utiliser les fonctions 3D" à la page 39 pour plus d'informations.
	Gestion couleur	Voir "Gestion couleur" à la page 34 pour plus d'informations.
Fonction Description		tion
2. Menu IMAGE	Mode couleur	Les modes d’image prédéfinis vous permettent d’optimiser le réglage de l’image en fonction du type de programme que vous souhaitez projeter. Voir "Sélection d’un mode d’image" à la page 31 pour plus d’informations.
	Mode référence	Sélectionne un mode d’image adapté à vos besoins en ce qui concerne la qualité de l’image et règle l’image en fonction des sélections répertoriées un peu plus bas sur la même page. Voir "Configuration du Mode Util. 1/Mode Util. 2" à la page 32 pour plus d’informations.
	Luminosité	Règle la luminosité de l’image. Voir "Ajustement de Luminosité" à la page 33 pour plus d’informations.
	Contraste	Ajuste la gradation entre les zones sombres et claires de l’image. Voir "Ajustement de Contraste" à la page 33 pour plus d’informations.
	Couleur	Ajuste le niveau de saturation des couleurs (c’est-à-dire la quantité de chaque couleur dans une image vidéo). Voir "Ajustement de Couleur" à la page 33 pour plus d’informations.
	Teinte	Règle les teintes des couleurs rouge et verte de l’image. Voir "Ajustement de Teinte" à la page 33 pour plus d’informations.La fonction n’est disponible que lorsque Vidéo ou S-Vidéo avec le système NTSC est utilisé.
	Netteté	Ajuste l’image pour qu’elle s’affiche de façon plus nette ou plus floue. Voir "Ajustement de Netteté" à la page 34 pour plus d’informations.
	Brilliant Color	Ajuste le niveau de blanc tout en conservant la présentation correcte des couleurs. Voir "Ajustement de Brilliant Color" à la page 34 pour plus d’informations.
	Température des couleurs	Voir "Sélectionnez une Température des couleurs" à la page 34 pour plus d’informations.
	Enregistrer param.	Enregistre les paramètres pour le mode Mode Util. 1 ou Mode Util. 2.
Fonction Description
3. Menu SOURCE	Recherche auto rapide	Voir "Changement de signal d'entrée" à la page 25 pour plus d'informations.
	Format HDMI	Voir "Changer les paramètres d'entrée HDMI" à la page 25 pour plus d'informations.
	Plage HDMI
	DynamicEco Timer	Permet au projecteur de diminuer la consommation électrique automatiquement si aucun signal d'entrée n'est détecté après un certain temps.Il faut du temps pour lancer cette fonction. Assurez-vous que le projecteur est allumé depuis plus de 4 minutes.
	Redémarre Smart	La sélection de Activ. permet de redémarrer le projecteur immédiatement dans les 150 secondes après l'avoir éteint. Après 150 secondes, si le projecteur n'est pas allumé de nouveau, il entrera directement en mode veille.Il faut du temps pour lancer cette fonction. Assurez-vous que le projecteur est allumé depuis plus de 4 minutes.Si le projecteur est repris en utilisant la fonction Redémarre Smart, cette fonction peut être exécutée immédiatement.Quand Activ. est sélectionné, la fonction Arrêt rapide sera réglée automatiquement sur « Activ. ».
	Motif	Le projecteur peut afficher plusieurs motifs de test. Il vous aide à ajuster la taille et la mise au point de l'image et vérifier que l'image projetée n'a pas de distorsion.
	Mon bouton	Définit une touche spéciale sur la télécommande.
Fonction Description
4. Menu CONFIG. SYSTÈME : de base	Langue	Règle la langue des menus à l’écran. Voir "Utilisation des menus" à la page 21 pour plus d'informations.
	Position du projecteur	Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l'associer à un ou plusieurs miroirs. Voir "Choix de l'emplacement" à la page 12 pour plus d'informations.
	Alim. auto. désact.	Permet au projecteur de s'éteindre automatiquement si aucun signal d'entrée n'est détecté après un certain temps. Voir "Paramètre Alim. auto. désact." à la page 58 pour plus d'informations.
	Timer	Minuteur d'inactivitéPermet de définir la durée d'inactivité de l'affichage lorsque la fonction Durée inact. est activée. Une fois la durée écoulée, l'image réapparaît à l'écran. Voir "Masquage de l'image" à la page 37 pour plus d'informations.MinuteurPermet au projecteur de s'éteindre automatiquement après un certain temps si le signal d'entrée est présent ou non.
	Verr. touches panneau	Désactive ou active toutes les fonctions des touches du tableau, à l'exception de POWER sur le projecteur et des touches sur la télécommande. Voir "Touches de contrôle du verrouillage" à la page 37 pour plus d'informations.
	Écran d'accueil	Permet de sélectionner le logo à afficher lors de la phase de démarrage du projecteur.
	Message	Sélectionnez Activ. pour afficher les informations actuelles à l'écran quand le projecteur détecte ou recherche un signal.
	Paramètres de contrôle réseau	Voir "Contrôler le projecteur dans un environnement réseau" à la page 40 pour plus d'informations.
	Paramètres de veille	Voir "Utilisation du projecteur en mode veille" à la page 47 pour plus d'informations.
	CEC	Voir "Utiliser la fonction CEC" à la page 38 pour plus d'informations.
5. Menu CONFIG. SYSTÈME : avancée	Mode Haute altitude	Ce mode convient à l’utilisation du projecteur dans des zones de haute altitude. Voir "Fonctionnement en altitude" à la page 38 pour plus d’informations.
	DCR	Active ou désactive la fonction DCR (Dynamic Contrast Ratio - taux de contraste dynamique). La sélectionActiv. active la fonction et le projecteur basculera automatiquement le mode de la lampe entre normal et économique modes selon l’entrée d’image détectée.Cette fonction n’est disponible que lorsqu’une source PC est utilisée.Après avoir activé DCR, le changement fréquent du mode de la lampe peut réduire la vie de la lampe et le niveau de bruit variera pendant le fonctionnement.
	Param. audio	Les réglages du son effectués comme suit auront effet sur le haut-parleur du projecteur. Assurez-vous d’avoir établi les connexions appropriées aux prises de sortie/entrée audio du projecteur. Voir "Connexion" à la page 15 pour plus de détails.MuetDésactive le son reçu deAUDIO IN.VolumeRègle le niveau de son reçu deAUDIO IN.
	Réglages des menus	Durée aff. des menusDétermine le temps d’attente avant la désactivation de l’affichage du menu à l’écran lorsque vous n’actionnez aucune touche. La durée est comprise entre 5 et 30 secondes (par paliers de 5 secondes).Position des menusPermet d’activer l’affichage des menus à l’écran.
	Sous-titrage	Activer Ss-tit. codéActive la fonction en sélectionnantActiv. lorsque le signal d’entrée sélectionné comporte du sous-titrage.Sous-titrage: Un affichage à l’écran du dialogue, des commentaires et des effets sonores des émissions de télévision et vidéos qui sont sous-titrées.Cette fonction n’est disponible que lorsqu’un signal d’entrée vidéo composite ou S-vidéo est sélectionné et format de système est NTSC.Version Ss-tit.Sélectionne le mode de sous-titrage préféré. Pour afficher le sous-titrage, sélectionnez SS-T1, SS-T2, SS-T3 ou SS-T4 (SS-T1 affiche le sous-titrage dans la langue principale de votre région).
Fonction Description
5. Menu CONFIG. SYSTÈME : avancée	Param. lampe	Mode lampeVoir "Régler Mode lampe en Économique" à la page 58 pour plus d'informations.Réinit. compteur lampeVoir "Réinitialiser le compteur de la lampe" à la page 62 pour plus d'informations.Équivalent heure lampeVoir "Familiarisation avec les heures de la lampe" à la page 58 pour plus d'informations sur le calcul du nombre d'heures de la lampe.
	Minuteur de présentation	Permet de rappeler au présentateur la durée de la présentation afin qu'il puisse la respecter. Voir "Réglage du minuteur de présentation" à la page 35 pour plus d'informations.
	Param. de sécurité	Voir "Utilisation de la fonction de mot de passe" à la page 22 pour plus d'informations.
	Code de télécommande	Voir "Code de la télécommande" à la page 9 pour plus d'informations.
	Rétablir les paramètres	Rétablir tous les param.Rétablit les paramètres par défaut.Les paramètres suivants sont conservés : Trapèze, Langue, Position du projecteur, Mode Haute altitude, Param. de sécurité, Code de télécommande.Réinit. réglage des couleursRétablit les paramètres de couleur par défaut.
6. Menu INFORMATIONS	État système actuel	SourceIndique la source actuelle du signal.Mode couleurIndique le mode sélectionné dans le menu IMAGE.RésolutionIndique la résolution native du signal d'entrée.Système de couleursIndique le format du système vidéo : NTSC, PAL, SECAM ou RVB. Équivalent heure lampeAffiche le nombre d'heures d'utilisation de la lampe.Adresse MACAffiche l'Adresse MAC de votre projecteur.Adresse MAC est l'acronyme de Media Access ControlAddress, qui est une adresse de couche physique utilisée pour identifier de manière unique un nœud de réseau.

Entretien du projecteur

Votre projecteur ne nécessite que peu d'entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille.

La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d'autres pièces doivent être remplacées.

Nettoyage de la lentille

Nettoyez la lentille dès que vous remarquez que sa surface est sale ou poussiéreuse.

• Utilisez une bombe d'air comprimé pour ôter la poussière.
• Si la lentille est sale, utilisez du papier lentille ou humidifiez un chiffon doux de produit nettoyant pour lentille et frottez légèrement la surface.

ATTENTION

N'utilisez jamais de matériaux abrasifs.

Nettoyage du boîtier du projecteur

Avant de nettoyer le boîtier, mettez le projecteur hors tension de la manière indiquée à "Arrêt du projecteur" à la page 47, puis débranchez le cordon d'alimentation.

• Pour ôter la poussière ou la saleté, utilisez un chiffon doux et sans peluches.
• Pour ôter les tâches tenaces, humidifiez un chiffon doux à l'aide d'eau et d'un détergent au pH neutre. Ensuite, frottez le boîtier.

ATTENTION

À éviter : cire, alcool, benzène, dissolvant ou tout autre détergent chimique. Ces produits pourraient endommager le boîtier.

Entreposage du projecteur

Si vous devez entreposer votre projecteur pour une longue durée, veuillez suivre les instructions ci-dessous :

• Assurez-vous que la température et l'humidité de l'emplacement d'entreposage sont conformes aux valeurs recommandées pour l'appareil. Veuillez vous reporter à "Caractéristiques" à la page 65 ou consulter votre revendeur sur la portée.
• Rentrez les pieds de réglage.
• Retirez la pile de la télécommande.
• Placez le projecteur dans son emballage d'origine ou équivalent.

Transport du projecteur

Pour le transport du projecteur, il est recommandé d'utiliser l'emballage d'origine ou un emballage équivalent.

Informations relatives à la lampe

Familiarisation avec les heures de la lampe

Lorsque le projecteur fonctionne, la durée d'utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré.

Pour obtenir les informations d'heures de la lampe :

1. Appuyez sur le bouton MENU/EXIT du projecteur ou Menu de la télécommande, puis appuyez sur ✗ jusqu'à la sélection du menu CONFIG. SYSTÈME : avancée.
2. Appuyez sur √ pour choisir Param. lampe et appuyez sur MODE/ENTER sur le projecteur ou ENTER sur la télécommande. La page Param. lampe est affichée.
3. Vous verrez les informations Équivalent heure lampe sur le menu.
4. Pour quitter le menu, appuyez MENU/EXIT sur le projecteur ou Exit sur la télécommande.

Vous pouvez également obtenir les informations d'heures de la lampe sur le menu INFORMATIONS.

Augmenter la durée de vie de la lampe

La lampe de projection est un consommable. Pour avoir une durée de vie de la lampe aussi longue que possible, vous pouvez effectuer les réglages suivants via le menu à l'écran.

Régler Mode lampe en Économique

L'utilisation du mode Économique réduit le bruit de l'appareil et sa consommation de 20%. Lorsque le mode Économique est activé, l'émission lumineuse est réduite, ce qui crée des images plus sombres.

Régler le projecteur en mode Économique étend également la durée de fonctionnement de la lampe. Pour régler le mode Économique, allez au menu CONFIG. SYSTÈME :

avancée > Param. lampe > Mode lampe et appuyez sur < / > .

Paramètre Alim. auto. désact.

Cette fonction permet au projecteur de s'éteindre automatiquement si aucune source d'entrée n'est détectée après un certain temps pour éviter une utilisation inutile de la lampe.

Pour régler le mode Alim. auto. désact., allez au menu CONFIG. SYSTÈME : de base >

Alim. auto. désact. et appuyez sur ✘. Si les délais prédéfinis ne sont pas adaptés à votre présentation, sélectionnez Désactiver. Le projecteur ne s'éteindra pas automatiquement pendant une certaine période.

Quand remplacer la lampe

Lorsque le LAMP (Voyant de la lampe) est rouge ou qu'un message conseillant de remplacer la lampe s'affiche, installez une nouvelle lampe ou consultez votre revendeur. L'utilisation d'une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion.

ATTENTION

Lorsque la lampe est trop chaude, le LAMP (Voyant de la lampe) et le TEMP (Voyant d'avertissement de surchauffe) s'allument. Mettez le projecteur hors tension et laissez-le refroidir pendant 45 minutes. Si le voyant de la lampe ou de la température reste allumé à la mise sous tension du projecteur, consultez votre revendeur. Voir "Voyants" à la page 63 pour plus d'informations.

Les messages d'avertissement suivants s'affichent pour vous rappeler de remplacer la lampe.

Statut Message
Pour un résultat optimal, installez une nouvelle lampe. Si je projecteur fonctionne généralement en mode Économique (voir "Régler Mode lampe en Économique" à la page 58), il peut continuer à fonctionner jusqu'à ce que l'avertissement d'heures de lampe suivant apparaisse.
Vous devriez remplacer la lampe pour éviter que le projecteur ne s'éteigne si celle-ci arrive en fin de vie.
Il est conseillé de remplacer la lampe lorsqu'elle a atteint cette durée de vie. La lampe est un consommable. La luminosité de la lampe diminue sur la durée. Ce phénomène est tout à fait normal. La lampe peut être remplacée dès que vous remarquez une diminution significative de la luminosité. Si la lampe n'a pas été remplacée avant, vous devez le faire quand vous lirez ce message.
La lampe DOIT être remplacée pour que le projecteur puisse fonctionner correctement.

Remplacement de la lampe

Pour préparer une nouvelle lampe, contactez votre revendeur et dites-lui le numéro de type de lampe.

Numéro de type : RLC-078 (PJD6235/PJD6245)

Numéro de type : RLC-085 (PJD6543w)

AVERTISSEMENT

Hg – La lampe contient du mercure. Traiter en accord avec les lois locales de mise au rebut. Voir www.lamprecycle.org

• Faites attention aux morceaux de verre lors du remplacement de la lampe.
• Veuillez porter des lunettes de protection et des gants lors de l'installation suspendue.
• Pour éviter tout risque d'électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d'alimentation avant de procéder au remplacement de la lampe.

- Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe.

- Pour éviter de vous blesser les doigts et d'endommager les composants internes, procédez avec précaution lors du retrait des débris de verre de la lampe. Avant de remplacez la lampe, nettoyez le compartiment de la lampe, et mettez le matériel de nettoyage au rebut. Faites attention aux bords acérés dans le compartiment de la lampe. Lavez vos mains après le remplacement de la lampe.

- Seules les lampes certifiées ViewSonic sont testées avec ce projecteur. L'utilisation d'autres pause un risque d'électrocution et d'incendie.

1. Mettez le projecteur hors tension et débranchez-le de la prise murale. Si la lampe est chaude, laissez-la refroidir pendant 45 minutes pour éviter de vous brûler.

2. Desserrez les vis qui fixent le couvercle de la lampe sur les deux côtés du projecteur jusqu'à ce que le couvercle de la lampe se desserre.

1. Retirez le couvercle de la lampe du projecteur.

AVERTISSEMENT

• Refermez toujours le couvercle de la lampe avant de mettre l'appareil sous tension.
• N'introduisez pas vos doigts entre la lampe et le projecteur. Les bords acérés à l'intérieur du projecteur pourraient vous blesser.

Retirez et jetez le film de protection de la lampe.

1. Desserrez la vis qui tient la lampe en place.

1. Débranchez le connecteur du fil de la lampe du projecteur, puis soulevez la poignée pour qu'elle se lève. Tirez doucement sur la poignée pour retirer la lampe du projecteur.

• Si vous tirez trop vite, la lampe pourrait casser et du verre pourrait tomber dans le projecteur.
• Conservez la lampe hors de portée des enfants et à l'écart de tout risque d'éclaboussure d'eau et de toute source inflammable.

• N'introduisez pas vos mains à l'intérieur du projecteur après avoir retiré la lampe. Vous risqueriez de toucher des composants optiques du boîtier et du même coup de provoquer une irrégularité des couleurs ou une distorsion de l'image projetée.

• Insérez la nouvelle lampe dans son compartiment en vous assurant qu'elle tient bien dans le projecteur. Branchez le connecteur du fil de la nouvelle lampe au projecteur.

• Une vis mal serrée peut être à l'origine d'une mauvaise connexion, susceptible d'entraîner des dysfonctionnements au niveau du projecteur.

• Ne serrez pas la vis excessivement.

• Assurez-vous que la poignée est correctement remise en place de manière horizontale.

1. Placez le film de protection fourni avec la nouvelle lampe sur le compartiment de la lampe.

2. Replacez le couvercle de la lampe sur le projecteur.

1. Serrez les vis qui fixent le couvercle de la lampe.

ATTENTION

- Une vis mal serrée peut être à l'origine d'une mauvaise connexion, susceptible d'entraîner des dysfonctionnements au niveau du projecteur.

- Ne serrez pas les vis excessivement.

1. Redémarrez le projecteur.

ATTENTION

Refermez toujours le couvercle de la lampe avant de mettre l'appareil sous tension.

Réinitialiser le compteur de la lampe

1. Après le logo de démarrage, ouvrez le menu à l'écran.

2. Allez au menu CONFIG. SYSTÈME : avancée > Param. lampe. Appuyez sur MODE/ENTER sur le projecteur ou ENTER sur la télécommande. La page Param. lampe est affichée.

3. Appuyez sur pour choisir Réinit. compteur lampe et appuyez sur MODE/ ENTER sur le projecteur ou ENTER sur la télécommande. Un message d'avertissement est affiché pour vous demander si vous souhaiter réinitialiser le compteur de la lampe.

4. Sélectionnez Réinit. et appuyez sur MODE/ENTER sur le projecteur ou ENTER sur la télécommande. Le compteur de la lampe sera réinitialisé à '0'.

! ATTENTION

Ne le réinitialisez pas si la lampe n'est pas nouvelle ou si elle n'a pas été remplacée ; cela risquerait d'endommager la lampe.

Voyants

Voyant État et description
POWER	TEMP LAMP
Événements - alimentation
Bleu Clignotant	Désact.	Désact.	Mode veille
Bleu Désact.	Désact.		Mise en marche
Bleu Désact.	Désact.		Fonctionnement normal
Bleu Clignotant	Désact.	Désact.	Refroidissement de mise hors tension normale
Événements - lampe
Bleu Clignotant	Désact.	Rouge	60 secondes de refroidissement sont nécessaires au projecteur.
Désact.	Désact.	Rouge	Le projecteur s'est éteint automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'éteindre. En pareil cas, contactez votre revendeur.
Bleu Désact.	Rouge		Échec de démarrage CW (30sec)
Événements thermiques
Désact.	Rouge Désact.		Le projecteur s'est éteint automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'éteindre. En pareil cas, contactez votre revendeur.
Désact.	Rouge Rouge
Violet Rouge	Rouge

⑦ Le projecteur ne s'allume pas.

Origine Solution
Le cordon d'alimentation n'alimente pas l'appareil en électricité.	Insérez le cordon d'alimentation dans la prise CA située à l'arrière du projecteur et branchez-le sur la prise secteur. Si la prise secteur est dotée d'un interrupteur, assurez-vous que celui-ci est activé.
Nouvelle tentative de mise sous tension du projecteur durant la phase de refroidissement.	Attendez que la phase de refroidissement soit terminée.

? Pas d'image

Origine Solution
La source vidéo n'est pas sous tension ou est mal connectée.	Mettez la source vidéo sous tension et vérifiez si le câble de signal est bien connecté.
Le projecteur n'est pas connecté correctement au signal d'entrée.	Vérifiez son raccordement.
Le signal d'entrée n'a pas été sélectionné correctement.	Sélectionnez le bon signal d'entrée à l'aide de la touche SOURCE du projecteur ou de la télécommande.

? Image brouillée

Origine Solution
L’objectif de projection n’est pas correctement réglé.	Réglez la mise au point de l’objectif à l’aide de la molette correspondante.
Le projecteur et l’écran ne sont pas alignés correctement.	Ajustez l’angle de projection, l’orientation, et si nécessaire, la hauteur du projecteur.

⑦ La télécommande ne fonctionne pas

Origine Solution
Les piles sont usées. Remplacez-les.
Il y a un obstacle entre la télécommande et l’appareil.	Retirez l’obstacle.
Vous vous tenez trop loin du projecteur.	Tenez-vous à moins de 8 mètres du projecteur.

Caractéristiques du projecteur

• Toutes les caractéristiques peuvent être modifiées sans notification préalable.
• Tous les modèles peuvent être achetés dans votre région.

Général
Nom de produit Projecteur	DLP
Optique
Résolution PJD6235/PJD6245:1024 x 768 XGAPJD6543w:1280 x 800 WXGA
Système d'affichage 1-CHIP DMD
Lampe Lampe 190 W
Caractéristiques électriques
Alimentation 100 à 240 V	CA, 50-60 Hz (Automatique)
Consommation 250 W (max) ; < 0,5 W (veille)
Caractéristiques mécaniques
Poids 2,1 Kg (4,63 lb)
Prise d'entrée
Entrée ordinateur
Entrée RVB 2 connecteur D-Sub 15 broches (femelle)
Entrée signal vidéo
S-VIDEO 1 port mini DIN à 4 broches
VIDEO 1 prise RCA
Entrée de signal SD/HDTVAnalogique – Numérique –	D-Sub <-> 3 prises RCA composantes(via entrée RVB)I x HDMI V1.4a
Entrée de signal audio 1 prise audio PC
Terminaux de sortie
Sortie RVB 1 connecteur	D-Sub 15 broches (femelle)
Sortie de signal audio 1 prise audio PC
Haut-parleur 1 x 2 watts
Prise de contrôle
Contrôle série RS-232 1 à Réseau RJ45 x 1	9 broches
Contrôle série USB Type mini B
Récepteur IR x 1 (avant)
Caractéristiques environnementales
Température de fonctionnement	0°C à 40°C, au niveau de la mer
Humidité relative en fonctionnement	10%–90% (sans condensation)
Altitude de fonctionnement	0 à 1499 m, de 5°C à 35°CDe 1500 à 3000 m à 5°C à 25°C (avec Mode Haute altitude activé)

Dimensions

268 mm (L) × 84,4 mm (H) × 221 mm (P) (À l'exclusion d'extrusions)

Configuration de montage au plafond

☐ Vis de montage au plafond : M4 x 8 (L max. = 8 mm)

Unité : mm

Fréquences de fonctionnement

Fréquences de fonctionnement pour l'entrée PC

Résolution Mode		Fréquence verticale (Hz)	Fréquence horizontale (kHz)	Fréquence des pixels (MHz)
720 x 400 720x4	00_70 70,087 31,469	28,3221
640 x 480	VGA_60**	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
800 x 600	SVGA_60**	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
	SVGA_120* (Reduce Blanking)	119,854 77,425	83,000
1024 x 768	XGA_60**	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
	XGA_120* (Reduce Blanking)	119,989 97,551	115,500
1280x720 1280x	720_120*	120	90,000	148,500
1280 x 800	WXGA_60** 59,810	49,702 83,500
	WXGA_75	74,934 62,795	106,500
	WXGA_85	84,880 71,554	122,500
1280 x 1024	SXGA_60**	60,020	63,981	108,000
	SXGA_75 75,025	79,976 135,000
	SXGA_85 85,024	91,146 157,500
1280 x 960	1280 x 960_60**	60,000	60,000	108
1400X1050	SXGA+_60**	59,978 65,317	121,750
1600x1200	UXGA**	60,000	75,000	162,000
640x480 à 67Hz	MAC13	66,667 35,000	30,240
832x624 à 75Hz	MAC16	74,546 49,722	57,280
1152x870 à 75Hz	MAC21	75,06	68,68	100,00

- *Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel..
- **Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel., Hautbas et Côte-à-côte.

Fréquences de fonctionnement pour l'entrée YPbPr composantes

Fréquence Résolution		Fréquence horizontale (kHz)	Fréquence verticale (Hz)	Fréquence d'horloge des points (MHz)
480i* 720 x	480 15,73 59,94 1	3,5
480p* 720 x	480 31,47 59,94 2	7
576i* 720 x	576 15,63 50 13,5
576p* 720 x	576 31,25 50 27
720/50p 1280 x	720 37,5 50 74,25
720/60p 1280 x	720 45,00 60 74,25
1080/50i	1920 x 1080	28,13 50 74,25
1080/60i	1920 x 1080	33,75 60 74,25
1080/50P	1920 x 1080	56,25 50 148,5
1080/60P	1920 x 1080 67,5 60 148,5

*Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel..

Fréquences de fonctionnement pour les entrées Vidéo et S-Vidéo

Mode vidéo	Fréquence horizontale (kHz)	Fréquence verticale (Hz)	Fréquence de la sous-porteuse couleur (MHz)
NTSC*	15,73	60	3,58
PAL*	15,63	50	4,43
SECAM*	15,63	50 4,25 ou 4,41
PAL-M*	15,73	60	3,58
PAL-N* 15,63	50	3,58
PAL-60*	15,73	60	4,43
NTSC4.43*	15,73	60	4,43

*Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel..

Fréquences de fonctionnement pour l'entrée HDMI

Mode Vidéo : Résolution		Fréquence horizontale (kHz)	Fréquence verticale (Hz)	Fréquence d'horloge des points (MHz)
480i* 720 (1440) x 480	15,73	59,94	27
480p*****	720 x 480	31,47	59,94	27
576i* 720 (1440) x 576	15,63	50 27
576p*****	720 x 576	31,25	50	27
720/50p***	1280 x 720	37,5	50	74,25
720/60p***	1280 x 720	45,00	60	74,25
1080/50i****	1920 x 1080	28,13	50	74,25
1080/60i****	1920 x 1080	33,75	60	74,25
1080/24P** 1920 x 1080	27	24	74,25
1080/50P 1920 x 1080	56,25	50	148,5
1080/60P 1920 x 1080	67 5	60	148,5

• *Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel..

• **Fréquences de fonctionnement pour le signal 3D avec formats Combi trame et Haut-bas.

• ***Fréquences de fonctionnement pour le signal 3D avec formats Trame séquentiel., Combi trame et Haut-bas.

• ****Fréquences de fonctionnement pour le signal 3D avec format Côte-à-côte.
• *****Fréquences de fonctionnement pour le signal 3D avec formats Trame séquentiel. et Haut-bas.

Résolution Mode		Fréquence verticale (Hz)	Fréquence horizontale (kHz)	Fréquence des pixels (MHz)
720 x 400 720x	400_70 70,087 31,469	28,3221
640 x 480	VGA_60**	59,940	31,469	25,175
	VGA_72	72,809	37,861	31,500
	VGA_75	75,000	37,500	31,500
	VGA_85	85,008	43,269	36,000
800 x 600	SVGA_60**	60,317	37,879	40,000
	SVGA_72	72,188	48,077	50,000
	SVGA_75	75,000	46,875	49,500
	SVGA_85	85,061	53,674	56,250
	SVGA_120* (Reduce Blanking)	119,854 77,425	83,000
1024 x 768	XGA_60**	60,004	48,363	65,000
	XGA_70	70,069	56,476	75,000
	XGA_75	75,029	60,023	78,750
	XGA_85	84,997	68,667	94,500
	XGA_120* (Reduce Blanking)	119,989 97,551	115,500
1280x720 1280x720_120* 120		90,000 148	500
1280 x 800	WXGA_60** 59,810	49,702 83,500
	WXGA_75 74,934	62,795 106,500
	WXGA_85 84,880	71,554 122,500
1280 x 1024	SXGA_60**	60,020	63,981	108,000
	SXGA_75 75,025	79,976 135,000
	SXGA_85 85,024	91,146 157,500
1280 x 960	1280 x 960_60**	60,000	60,000	108
1400X1050	SXGA+_60**	59,978 65,317	121,750
1600x1200	UXGA**	60,000	75,000	162,000
640x480 à 67Hz	MAC13	66,667 35,000	30,240
832x624 à 75Hz	MAC16	74,546 49,722	57,280
1152x870 à 75Hz	MAC21	75,06	68,68	100,00

• *Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel..
• **Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel., Hautbas et Côte-à-côte.

Copyright

Copyright 2012. Tous droits réservés. Aucune partie du présent document ne peut être reproduite, transmise, transcrite, stockée dans un système d'archivage et traduite dans une langue ou dans un langage informatique, sous quelque forme ou par quelque moyen que ce soit (électronique, mécanique, magnétique, optique, chimique, manuel ou autre), sans l'autorisation écrite préalable de ViewSonic Corporation.

Clause de non-responsabilité

ViewSonic Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d'adéquation à un usage particulier. Par ailleurs ViewSonic Corporation se réserve le droit de réviser le présent document et d'y apporter des modifications à tout moment sans notification préalable.

*DLP et Digital Micromirror Device (DMD) sont des marques commerciales de Texas Instruments. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

Table de commande IR

Code A

Touche Format Octet1 Octet2 Octet3 Octet4
Power NEC 83 F4 17 E8
Auto Sync NEC 83 F4 08 F7
VGA NEC 83 F4 41 BE
Video NEC 83 F4 52 AD
Source NEC 83 F4 04 FB
Color Mode NEC 83 F4 10 EF
Haut / Touches + NEC 83 F4 0B F4
Gauche NEC 83 F4 0E F1
Enter NEC 83 F4 15 EA
Droite NEC 83 F4 0F F0
Bas / Touches - NEC 83 F4 0C F3
Menu NEC 83 F4 30 CF
My Button	NEC	83	F4	56	A9
Exit	NEC 83 F4 28 D7
Souris gauche	NEC 83 F4 36 C9
Souris droite	NEC 83 F4 37 C8
PgUp NEC 83 F4 05 FA
PgDn NEC 83 F4 06 F9
Mouse	NEC 83 F4 31		CE
Magnify	NEC 83 F4 32		CD
Volume + NEC 83 F4 82 7D
Volume - NEC 83 F4 83 7C
Verr. touches panneau	NEC	83	F4	57	A8
Freeze NEC 83 F4 03 FC
Pattern	NEC 83 F4 55 AA
Blank NEC 83 F4 07 F8
Muet	NEC 83 F4 14		EB
DynamicEcoTM	NEC 83 F4 2B		D4
Timer	NEC	83	F4	27	D8
Aspect	NEC 83 F4 13		EC

Code B

Touche Format Octet1 Octet2 Octet3 Octet4
Power NEC	83 F4 60	9F
Auto Sync NEC	83 F4 63	9C
VGA NEC	83 F4 64	9B
Video NEC	83 F4 66	99
Source NEC	83 F4 7D	82
Color Mode NEC	83 F4 9E	61
Haut / Touches +	NEC 83	F4 67 98
Gauche NEC	83 F4 69	96
Enter NEC	83 F4 6B	94
Droite NEC	83 F4 6A	95
Bas / Touches -	NEC 83	F4 68 97
Menu NEC	83 F4 6C	93
My Button NEC	83 F4 6D	92
Exit	NEC 83	F4 6E 91
Souris gauche	NEC 83	F4 38 C7
Souris droite	NEC 83	F4 39 C6
PgUp NEC	83 F4 5C	A3
PgDn NEC	83 F4 5D	A2
Mouse	NEC 83	F4 9B 64
Magnify NEC	83 F4 99	66
Volume + NEC	83 F4 5A	A5
Volume -	NEC 83	F4 5B A4
Verr. touches panneau	NEC 83	F4 5E A1
Freeze	NEC 83	F4 61 9E
Pattern NEC	83 F4 7E	81
Blank NEC	83 F4 62	9D
Muet	NEC 83	F4 9D 62
DynamicEcoTM	NEC 83	F4 7F 80
Timer NEC	83 F4 9C	63
Aspect	NEC 83	F4 9A 65

Tableau des réponse RJ45

Statut Réponse Code de réponse
Écriture	Normal => ACK 0x03 0x14 0x00 0x00 0x00 0x14
	Incorrect => ERROR ACK 0x00 0x14 0x00 0x00 0x00 0x14
	Délai (>100ms) N/D

Statut Code de réponse
Lecture	BYTE0	BYTE1	BYTE2	BYTE3	BYTE4	BYTE5	BYTE6	TE7~N BYTE	EN+1
	0x05	0x14	0x00	LSB	MSB	0x00	0x00	Données	Somme de contrôle
	Ex1. Lire statut d'alimentation : 0x05 0x14 0x00 0x03 0x00 0x00 0x00 0x01 0x18								= Activ.
	Ex2. Lire luminosité : 0x05 0x14 0x00 0x04 0x00 0x00 0x00 0x32 0x00 0x4A								= 50
	Ex3. Lire heures lampes : 0x05 0x14 0x00 0x06 0x00 0x00 0x00 0x28 0x00 0x00 0x00 0x42								= 40

- Les commandes RJ45 ne peuvent être reçues que via le port TCP 4661.

- Veuillez consulter le tableau de commande RS232 ci-dessous pour les commandes.

Tableau de commande RS232

Broche	Description	Broche	Description
1	NC	2	RX
3	TX	4	NC
5	GND	6	NC
7	RTSZ	8	CTSZ
9	NC

Protocole RS-232
Débit en bauds	115200 bps (par défaut)
Longueur de données	8 bit
Vérification de la parité	Aucun
Bit d'arrêt	1 bit
Contrôle de flux	Aucun

Fonction	Statut	Action	cmd
Alimentation	Écriture	Allumer	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x00 0x00 0x5D
		Éteindre	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x01 0x00 0x5E
	Lecture	État d'alimentation (allumé/éteint)	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x00 0x5E
Réinit.	Exécuter		0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x02 0x00 0x5F
Réinit. réglage des couleurs	Exécuter 0x06 0x14		0x00 0x04 0x00 0x34 0x11 0x2A 0x00 0x87
Écran d'accueil	Écriture	Écran d'accueil noir	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67
		Écran d'accueil bleu	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68
		Écran d'accueil ViewSonic	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69
		Écran d'accueil désactivé	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B
	Lecture	État de l'écran de veille	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A 0x68
Arrêt rapide	Écriture	Arrêt rapide désactivé	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x00 0x68
		Arrêt rapide activé	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0B 0x01 0x69
	Lecture	Arrêt rapide activé	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0B 0x69
Mode Haute altitude	Écriture	Mode Haute altitude désactivé	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x00 0x69
		Mode Haute altitude activé	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0C 0x01 0x6A
	Lecture	État Mode Haute altitude	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0C 0x6A
Mode lampe	Écriture	Mode lampe Normal	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x00 0x6D
		Mode lampe Économique	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x01 0x6E
	Lecture	État Mode lampe	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E
Message	Écriture	Message désactivé	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84
		Message activé	0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85
	Lecture	État du message	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 0x85
Position du projecteur	Écriture	Sol avant 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E
		Sol arrière 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F
		Plafond arr. 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60
		Plafond avant 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61
	Lecture	État de la position du projecteur	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F
Sync 3D	Écriture	Désact. 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x00 0x7E
		Auto 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x01 0x7F
		Frame Sequential	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x02 0x80
		Combinaison trame	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x03 0x81
		Haut-bas 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x04 0x82
		Côte à côte 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x20 0x05 0x83
	Lecture État sync 3D 0x07		0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x20 0x7F
Inverser sync 3D	Écriture	Désact. 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F
		Activ. 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80
	Lecture	État inverser sync 3D	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 0x80
Contraste	Écriture	Diminution du contraste	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60
		Augmentation du contraste	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61
	Lecture	Taux de contraste	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x02 0x61
Luminosité	Écriture	Diminution de la luminosité	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 0x61
		Augmentation de la luminosité	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 0x62
	Lecture Luminosité 0x07 0x	14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x03 0x62
Format d'image	Écriture	Format auto 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62
		Format 4:3 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64
		Format 16:9 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65
		Format d'image 16:10	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66
		Format Large/Anamorphosé	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x06 0x68
	Lecture Format d'image 0x07	0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x04 0x63
Réglage auto Exécuter 0x06 0x14 0x00 0x04		0x00 0x34 0x12 0x05 0x00 0x63
Position horizontale	Écriture	Position horizontale décalée à droite	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x01 0x65
		Position horizontale décalée à gauche	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x06 0x00 0x64
	Lecture	Position horizontale	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x00 0x5F
Position verticale	Écriture	Position verticale décalée en haut	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x00 0x65
		Position verticale décalée en bas	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x07 0x01 0x66
	Lecture	lecture Position verticale	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x07 0x66
Température des couleurs	Écriture	Température des couleursT1	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 0x66
		Température des couleursT2	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 0x67
		Température des couleursT3	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x02 0x68
		Température des couleursT4	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 0x69
	Lecture	État de la température des couleurs	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x08 0x67
Vide	Écriture	Vide activé 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68
		Vide désactivé 0x06	0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67
	Lecture État vide 0x07 0x14		0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 0x68
Trapèze- vertical	Écriture	Diminuer 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68
		Augmenter 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69
	Lecture État du trapèze 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A 0x69
Mode couleur	Écriture	Luminosité max.
		Film 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69
		Mode Util. 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x02 0x6B
		Mode Util. 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x03 0x6C
		PC / Jeux 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D
		ViewMatch 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x05 0x6E
		PC dynamique 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x06 0x6F
		Film dynamique 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x07 0x70
	Lecture	État du mode prédéfini
Couleur primaire	Écriture	Couleur primaire R
		Couleur primaire V
		Couleur primaire B
		Couleur primaire C
		Couleur primaire M
		Couleur primaire J
	Lecture	État de la couleur primaire
Nuance	Écriture	Diminution de la teinte
		Augmentation de la teinte
	Lecture Nuance 0x07 0x14	0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x70
Saturation	Écriture	Diminution de la saturation
		Augmentation de la saturation
	Lecture Saturation 0x07 0x14	0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x11 0x71
Gain	Écriture	Diminution du gain
		Augmentation du gain
	Lecture Gain 0x07 0x14 0x00	0x05 0x00 0x34 0x00 0x00 0x12 0x13 0x72
Arrêt sur image	Écriture	Arrêt sur image activé
		Arrêt sur image désactivé
	Lecture	État d'arrêt sur image

Entrée source	Écriture	Source d'entrée VGA	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60
		Source d'entrée VGA2	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 0x68
		Source d'entrée Composite	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x05 0x65
		Source d'entrée SVIDEO	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x06 0x66
		Source d'entrée HDMI	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63
	Lecture Source 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x01 0x61
Recherche auto rapide	Écriture	Recherche auto rapide activée	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x01 0x62
		Recherche auto rapide désactivée	0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x02 0x00 0x61
	Lecture	État de recherche auto rapide	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x13 0x02 0x62
Format HDMI	Écriture	RGB 0x06	0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85
		YUV 0x06	0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86
		Auto 0x06	0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87
	Lecture	État de format HDMI	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86
Plage HDMI	Écriture	Améliorée 0x06	0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86
		Normal 0x06	0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x01 0x87
	Lecture	État de plage HDMI	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x29 0x87
Muet	Écriture	Muet activé 0x06	0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61
		Muet désactivé 0x06	0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60
	Lecture État muet 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 0x61
Volume	Écriture	Augmenter le volume	0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61
		Diminuer le volume	0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x02 0x00 0x62
	Lecture Volume 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64
Langue	Écriture	ENGLISH	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61
		FRANÇAIS	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62
		DEUTSCH	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63
		ITALIANO	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64
		ESPAÑOL	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65
		PYCCKINÍ	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66
		繁體中文	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67
		简体中文	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x07 0x68
		日本語	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x08 0x69
		한국어	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x09 0x6A
		Svenska	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0a 0x6B
		Nederlands	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0b 0x6C
		Türkçe	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0c 0x6D
		Čeština	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E
		Português	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F
		Insunna	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70
		Polski	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71
		Suomi	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x11 0x72
		العربية	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x12 0x73
		Indonesian	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x13 0x74
		हिन्दी	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x14 0x75
	Lecture Langue 0x07 0x14		0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x00 0x62
Durée lampe	Écriture	Réinitialiser la durée d'utilisation de la lampe	0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 0x62
	Lecture	Durée d'utilisation de la lampe	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 0x01 0x63
État d'erreur Lecture		Statut d'erreur de lecture	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x0D 0x66
CEC	Écriture	Désact. 0x06	0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88
		Activ. 0x06	0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89
	Lecture État CEC 0x07 0x14		0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B 0x89
Brilliant Color	Écriture	Brilliant Color désactivé	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D
		Brilliant Color activé	0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E
	Lecture	État de Brilliant Color	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0F 0x6E
Code de la télécommande	Écriture	Code A de la télécommande	0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0
		Code B de la télécommande	0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1
	Lecture	État du code de la télécommande	0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x0C 0x048 0xA1

Service clientèle

Pour une aide technique ou un service sur le produit, veuillez voir le tableau ci-dessous ou contacter votre revendeur.

Note : Vous aurez besoin du numéro de série du produit.

Pays / Région Site Internet		T= TéléphoneF= Fax	Courrier électronique
France et autres pays francophones en Europe	www.viewsoniceurope.com/fr/	www.viewsoniceurope.com/fr/support/call-desk/	[e-mail]
Canada www.viewsonic.com		T (Numéro vert)= 1-866-463-4775T= 1-424-233-2533F= 1-909-468-3757	[e-mail]
Suisse www.viewsoniceurope.com/de/		www.viewsoniceurope.com/de/support/call-desk/	[e-mail]
Belgique (Français)	www.viewsoniceurope.com/fr/	www.viewsoniceurope.com/fr/support/call-desk/	[e-mail]
Luxembourg (Français)	www.viewsoniceurope.com/fr/	www.viewsoniceurope.com/fr/support/call-desk/	[e-mail]

Garantie Limitée

ViewSonic® Projecteur

Ce que la garantie couvre:

ViewSonic garantit que son produit est sans défaut tant au niveau du matériel que de la main-d'oeuvre sous utilisation normale et durant la période de garantie. Si le produit est défectueux au niveau du matériel ou de la main-d'oeuvre durant la période de garantie, ViewSonic, à sa discrétion, aura le choix de réparer ou changer le produit avec un autre produit similaire. Le produit ou les parties de rechange peuvent inclure des parties ou composants refrabriqués ou refourbis.

Garantie limitée générale de trois (3) ans

Soumise à la garantie limitée de un (1) an telle que définie ci-dessous. Pour l'Amérique du Nord et du Sud : Trois (3) ans de garantie pour toutes les pièces à l'exclusion de la lampe, trois (3) ans de garantie pour la main-d'œuvre et un (1) an de garantie pour la lampe originale, à compter de la date de l'achat d'origine.

Autres régions ou pays : Veuillez vérifier auprès de votre revendeur local ou du bureau local de ViewSonic pour obtenir les informations sur la garantie.

Garantie limitée de un (1) an pour usage intensif :

Dans les cas d'usage intensif, à savoir pour une utilisation du projecteur durant plus de quatorze (14) heures par jour en moyenne, pour l'Amérique du Nord et du Sud : Un (1) an de garantie pour toutes les pièces à l'exclusion de la lampe, un (1) an de garantie pour la main-d'œuvre et quatre-vingt-dix (90) jours de garantie pour la lampe originale, à compter de la date de l'achat d'origine. Pour l'Europe : Un (1) an de garantie pour toutes les pièces à l'exclusion de la lampe, un (1) an de garantie pour la main-d'œuvre et quatre-vingt-dix (90) jours de garantie pour la lampe originale, à compter de la date de l'achat d'origine.

Autres régions ou pays : Veuillez vérifier auprès de votre revendeur local ou du bureau local de ViewSonic pour obtenir les informations sur la garantie.

Garantie de la lampe soumise à des conditions, à vérification et à approbation. S'applique uniquement à la lampe installée par le fabricant. Toutes les lampes achetées séparément sont garanties pour une période de 90 jours.

Qui est protégé par la garantie :

Cette garantie est offerte seulement au premier acheteur de l'appareil.

Qu'est-ce qui n'est pas couvert par la garantie :

1. Tout produit sur lequel le numéro de série a été effacé, modifié ou retiré.
2. Tout dommage, détérioration ou problème de fonctionnement résultant :

a. D'un accident, d'un abus, d'une mauvaise utilisation, d'une négligence, d'un incendie, d'un contact avec de l'eau, d'un orage électrique ou de toute autre calamité naturelle, d'un mauvais entretien, d'une modification non autorisée de l'appareil ou du non-respect des instructions fournies avec le produit.
b. D'un usage en dehors des spécifications du produit.
c. D'un usage du produit dans un autre but que celui prévu pour le produit ou dans des conditions anormales d'utilisation.
d. D'une réparation ou d'une tentative de réparation par une personne non autorisée par View-Sonic.
e. De dommages suite à l'expédition du produit.
f. De la désinstallation ou de l'installation du produit.
g. De causes externes au produit, telles que des fluctuations du courant électrique ou d'une panne de courant.
h. De l'usage d'accessoires ou de pièces non conformes aux spécifications de ViewSonic.
i. De l'usure normale.
j. De toute autre cause non reliée à un défaut de l'appareil.

1. Frais de service liés à la désinstallation, à l'installation et à la configuration

Comment obtneir un service:

1. Pour des informations concernant l'obtention d'un service sous Garantie, veuillez contacter l'Aide à la Clientele de ViewSonic (veuillez consulter la page "Aide à la Clientele"). Vous aurez besoin de fournir le numéro de série de votre produit.
2. Pour obtenir un service de Garantie, vous devrez fournir (a) le ticket d'achat original, (b) votre nom, (c) votre adresse, (d) une description du problème et (e) le numéro de série du produit.
3. Expédiez le produit avec les frais d'envoi prépayés dans l'emballage original à un centre de réparation autorisé de ViewSonic service ou directement à ViewSonic.
4. Pour des informations supplémentaires ou sur le nom du centre de réparation de ViewSonic, veuillez contacter ViewSonic.

Limite des garanties implicites:

Aucune garantie implicite ou expresse n'est faite, qui s'étende au-dela de la description contenue dans ce document y compris une garantie implicite de commerciabilité ou de conformité à un objectif particulier.

Exclusion des dommages:

La responsabilité de ViewSonic est limitée au cout d'une réparation ou d'un changement du produit. ViewSonic ne sera pas responsable pour:

1. Tout dommage à la propriété causée par tout défaut dans le produit, les dommages en relation avec une incommodité, une perte d'utilisation du produit, une perte de temps, une perte de profits, une perte d'opportunité commerciale, une perte de clientele, une interférence dans les relations commerciales ou toute autre perte commerciale, même si averti de la possibilité de tels dommages.
2. Tout autre dommage, accidentels, conséquentiels ou autres.
3. Tout plainte contre le consommateur par toute autre partie.

Effet de la loi locale:

Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits qui varient selon les autorités locale. Certaines gouvernances locales n'autorisent pas les limitations des garanties implicites et / ou n'autorisent pas l'exclusion des dommages fortuits ou consécutifs, les limitations et exclusions susmentionnées peuvent donc ne pas s'appliquer à vous le cas échéant.

Ventes Hors U.S.A. et Canada:

Pour des informations sur la Garantie et les services sur les produits ViewSonic vendus hors des U.S.A. et du Canada, veuillez contacter ViewSonic ou votre vendeur ViewSonic local.

La période de garantie pour ce produit en Chine Continentale (Hong Kong, Macao et Taiwan Exclus) est sujette aux termes et conditions de la Carte de Garantie pour Entretien.

Pour les utilisateurs en Europe et en Russie, les informations détaillées concernant la garantie sont disponibles sur notre site web à l'adresse suivante www.viewsoniceurope.com sous la rubrique Support/Warranty Information.
