Type de produit	Super graveur multi-DVD interne
Marque	LG
Modèle	GH24NS90
Interface	Serial ATA (SATA)
Facteur de forme	Baie de 5,25 pouces (12,34 cm)
Dimensions (approx.)	148 x 42 x 170 mm
Poids (approx.)	0,7 kg
Alimentation	Prise +5 V / +12 V
Formats de disques pris en charge	CD-R, CD-RW, DVD-R, DVD-RW, DVD+R, DVD+RW, DVD±R DL, DVD-RAM
Vitesse d'écriture maximale	DVD±R 24x (avec médias compatibles)
Mémoire tampon	Intégrée pour prévenir les erreurs
Fonction d'éjection manuelle	Oui, par trou d'éjection d'urgence
Systèmes d'exploitation compatibles	Windows 7, Vista (X86/X64), XP (SP2), DirectX 9.0 ou ultérieur
Configuration minimale requise	CPU Pentium IV 3,2 GHz, RAM 512 Mo, espace disque 20 Go, carte mère compatible SATA
Classe laser	Classe 1 (produit laser)
Code régional DVD	Zone II, modifiable jusqu'à 5 fois
Température de fonctionnement	Éviter les environnements humides, poussiéreux, vibrations, lumière directe
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec. Ne pas utiliser de solvants. Éviter la pénétration de liquides.
Sécurité	Ne pas ouvrir le boîtier (rayonnement laser invisible). Ne pas exposer à la pluie ou à l'humidité. Utiliser uniquement en position horizontale.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente en cas de problème.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com.

FOIRE AUX QUESTIONS - GH24NS90 LG

Comment installer le graveur GH24NS90 dans mon ordinateur ?

Coupez l'alimentation de l'ordinateur, ouvrez le boîtier, insérez le graveur dans une baie 5,25 pouces libre, fixez-le avec les vis fournies, connectez le câble SATA à la carte mère et le câble d'alimentation. Consultez le manuel de l'ordinateur pour plus de détails.

Quels types de disques puis-je utiliser avec ce graveur ?

Ce graveur prend en charge les formats CD-R, CD-RW, DVD-R, DVD-RW, DVD+R, DVD+RW, DVD±R double couche et DVD-RAM.

Pourquoi mon ordinateur ne reconnaît-il pas le graveur ?

Vérifiez que le câble SATA est bien connecté, que l'alimentation est branchée, et que le graveur est détecté dans le gestionnaire de périphériques. Sous Windows, allez dans Panneau de configuration > Gestionnaire de périphériques > DVD/CD-ROM.

Comment éjecter manuellement un disque si l'éjection automatique ne fonctionne pas ?

Insérez une tige fine (trombone redressé) dans le trou d'éjection d'urgence situé au-dessus du bouton d'éjection. Poussez doucement pour ouvrir le plateau.

Quels sont les systèmes d'exploitation compatibles ?

Le graveur est compatible avec Windows 7, Windows Vista (X86 et X64) et Windows XP (Home Edition, Professional, Media Center) avec Service Pack 2 et DirectX 9.0 ou ultérieur.

Puis-je utiliser des disques CD-RW ultra vitesse ?

Oui, mais uniquement si le disque porte le logo Compact Disc ReWritable Ultra Speed. Les disques sans ce logo peuvent entraîner une perte de données.

Que faire si mon graveur ne parvient pas à graver un DVD ?

Vérifiez que le disque n'est pas rayé ou poussiéreux, que l'espace est suffisant, que l'écran de veille n'est pas actif, et que le logiciel de gravure est compatible. Essayez un autre disque de marque préconisée (Mitsubishi, Verbatim, etc.).

Comment changer le code régional du graveur ?

Le code régional peut être modifié jusqu'à 5 fois via le logiciel de lecture DVD. Pour un DVD zone II, le graveur est réglé par défaut. Après 5 changements, le code est verrouillé définitivement.

Est-il sûr de laisser le graveur fonctionner en position verticale ?

Il est recommandé d'utiliser le graveur en position horizontale pour éviter tout dysfonctionnement. Une position verticale peut entraîner des problèmes de lecture ou d'écriture.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger en recherchant le modèle LG GH24NS90.

MODE D'EMPLOI GH24NS90 LG

Super graveur multi-DVD

Guide de l' utilisateur

Veuillez lire avec attention la totalité de ce guide afin de pouvoir maîtriser toutes les possibilités de ce produit.

ATTENTION: Le faisceau laser utilisé dans ce Super graveur multi-DVD est dangereux pour les yeux. Ne pas tenter d'ouvrir le couvercle. Ne déposer ni la façade, ni le panneau arrière (risque d'électrocution). Aucun élément interne n'est réparable par l'utilisateur. L'utilisation de commandes ainsi que l'exécution de procédures autres que celles spécifiées dans le présent guide risque de provoquer une dangereuse exposition aux radiations.

AVERTISSEMENT : Ne pas exposer ce matériel à la pluie ou à l'humidité (risques d'incendie et d'électrocution).

ATTENTION : RADIATION LASER INVISIBLE LORSQUE L'APPAREIL EST OUVERT. EVITER TOUTE EXPOSITION AU FAISCEAU LASER.

CLASSE 1

PRODUIT LASER

Sommaire

Précautions importantes ....1

Particularités ....2

Environnement système ....2

Implantation et fonctions des commandes ....3

Mise en place du lecteur/graveur ....4

Périphériques ....6

Utilisation des disques ....7

Dépannage 8

Précautions importantes

Les instructions ci-dessous doivent être observées lors de toute manipulation du lecteur/graveur comme des disques.

• Le fabricant du présent équipement décline toute responsabilité en cas de perte de données ou de dommages directs ou indirects imputables à une installation ou à une manipulation non appropriée.
• Le fabricant décline toute responsabilité en cas de dommages directs ou indirects dus à l'utilisation ou à un mauvais fonctionnement du présent produit.
• Etablissez une copie de sauvegarde de toutes les données importantes afin de ne risquer aucune perte.
• Eviter les emplacements soumis aux contraintes suivantes :
• hygrométrie élevée, haute température, excès de poussière, vibrations mécaniques, rayonnement solaire direct. Il est préférable d'utiliser ce lecteur/graveur en position horizontale.
• Ne pas déplacer brusquement le lecteur/graveur d'un endroit froid à un endroit chaud ni augmenter brutalement la température de la pièce : la condensation ainsi générée risque de provoquer une anomalie de fonctionnement.
• Ne pas omettre de retirer le disque avant tout déplacement du lecteur/graveur : le disque pourrait subir des dommages, entraînant ainsi une perte de données.
• Veiller à prévenir toute pénétration d'objets ou de liquides dans le lecteur/graveur. Si un corps étranger a pénétré, s'adresser au concessionnaire ayant vendu le périphérique.
• Ne pas couper l'alimentation électrique pendant le fonctionnement du lecteur/graveur.

■ Microsoft® et Windows® sont des marques déposées par Microsoft Corporation aux Etats-Unis ainsi que dans d'autres pays.
■ Les raisons sociales d'entreprise et les désignations de produit mentionnées dans le présent guide sont des marques commerciales ou des marques déposées de leurs titulaires respectifs.

Particularités

• Interface Serial ATA
• Touche de chargement et d'éjection du disque par plateau motorisé. (Le disc peut aussi être éjecter manuellement).
• Combiné CD-R/RW, DVD-R/RW, DVD-R DL, DVD+R/RW, DVD+R DL, DVD-RAM (les 3 fonctions sont inclues en un seul lecteur).
• Compatible avec les DVD-Video Zone II.
• Mémoire Tampon afin de prévenir les erreurs ou les manques à la lecture (Technologie).

Environnement système

Ordinateur

Cet appareil est compatible avec les environnements système présentés ci-dessous.

Impératifs système	CPU	Carte mère compatible SATA (Recommandé PC Pentium IV 3.2 GHz minimum)
	RAM	Recommandé 512 Mo minimum
VGA Card RAM		128 Mo minimum
Disque du		Espace disque : 20 Go minimum. (L’espace disque nécessaire à l’écriture dépend du volume de données.)
Interface		Serial ATA
Emplacement pour lecteur/graveur		Baie de 12,34 cm (5,25-inch) pouces.
Alimentation		Prise +5 V/+12 V nécessaire.
Système d’exploitation		Windows 7, Windows Vista(X86, X64), Windows XP(Home edition/Professional/Media Center Edition) avec SP2, Direct X 9.0 ou plus récente.
Disques CD-R, CD-RW, DVD-R, DVD-RW, DVD+R, DVD+RW, DVD±R DL, DVD-RAM		CD-R préconisés : LG, Mitsubishi Kagaku Media, Verbatim, Taiyo Yuden ou TDKCD-RW préconisés : Ricoh, Mitsubishi Kagaku Media, VerbatimDVD-R préconisés : Mitsubishi Kagaku Media, VerbatimDVD-RW préconisés : Mitsubishi Kagaku Media, VerbatimDVD+R préconisés : Mitsubishi Kagaku Media, VerbatimDVD+RW préconisés : Mitsubishi Kagaku Media, VerbatimDVD-RAM préconisés : Maxell, PanasonicDVD+R DL préconisés : Mitsubishi Kagaku Media, VerbatimDVD-R DL préconisés : Mitsubishi Kagaku Media, Verbatim

* Des problèmes de compatibilité dans les fonctions lecture et écriture peuvent se produire avec certains disque selon l'origine de fabrication du disque.
* Pour des médias de soutien de DVD±R 24x: Mitsubishi Kagaku Media.
* Sur les médias conditionnez ou une partie de l'enviroment de l'utilisateur la vitesse maximum parfois ne pourrait pas être garantie.

Dans certains cas, il est impossible de lire sur d'autres lecteurs* les CD-R et les CD-RW gravés avec ce lecteur/graveur de CD-R/RW. Ces disques doivent être lus avec le type de lecteur ayant exécuté la gravure.

* Les disques gravés avec ce lecteur/graveur de CD-R/CD-RW sont susceptibles de ne pas être lisibles avec les lecteurs de CD-ROM dépourvus de la compatibilité multilecture (compatibilité UDF).

Les CD-ROM compatibles multilecture (UDF) sont les suivants:

1. CD-ROM capables de lire en basse réflexion.
2. CD-ROM gérant l'écriture par paquets.

* Remarque: Certains logiciels, (en particuliers ceux comprenant la fonction vidéo playback), exigent un PC vraiment performant en vue d'atteindre de bons résultats. Afin que ce Super graveur multi-DVD lise les disques DVD vidéo, en les retranscrivant sur votre moniteur, grâce à une carte MPEG séparée, vous avez besoin soit d'un disque séparé (ou une carte MPEG ou MPEG, décodage réalisé par votre carte vidéo), soit d'un logiciel séparé que vous installerez.

Implantation et fonctions des commandes

Façade

1. Plateau de chargement
2. Trou d'ejection d'urgence
3. Touche d'arrêt/éjection
4. Témoins d'activité

Panneau arrière

Mise en place du lecteur/graveur

Veuillez noter les points ci-dessous avant de mettre le lecteur/ graveur en place.

■ Les éléments suivants sont nécessaires :

• Tournevis correspondant aux vis de fixation du lecteur/graveur.
• Manuel de l'ordinateur, pour l'implantation du contrôleur SATA.

■ Couper l'alimentation de tous les périphériques ainsi que celle de l'unité centrale puis débrancher les cordons d'alimentation des prises secteur.

■ Décharger l'électricité statique, en touchant le capot de l'unité centrale par exemple.

Dépose du capot de l'unité centrale

Veiller à ce que tous les périphériques ainsi que l'unité centrale soient hors tension puis retirer le capot en procédant selon les indications du manuel fourni avec l'ordinateur.

Remarque : Les angles contondants présents à l'intérieur de l'unité centrale sont susceptibles d'infliger des blessures.

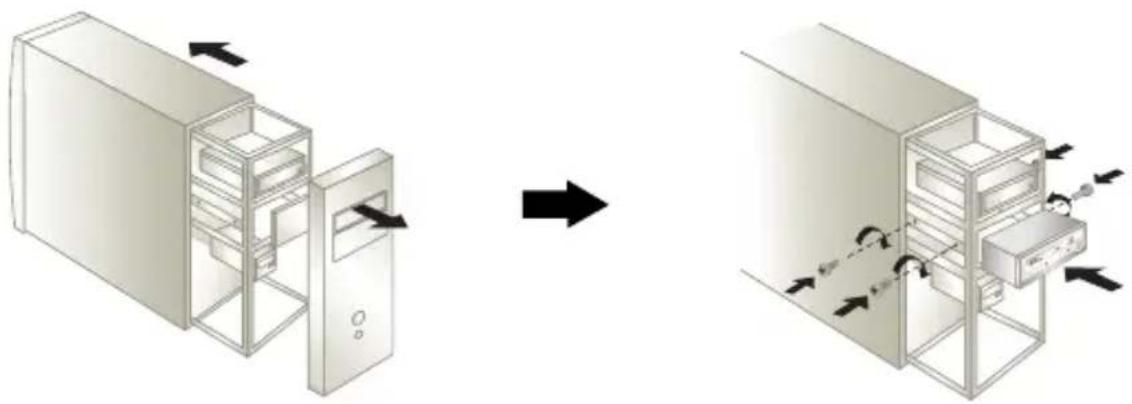

Montage du lecteur/ graveur

1. Déposer le panneau de la baie de 5,25 pouces de l'unité centrale en procédant selon les indications du manuel fourni avec l'ordinateur.
2. Introduire le lecteur/graveur dans la baie. Ne pas comprimer excessivement les câbles internes de l'unité centrale.
3. Immobiliser le lecteur/graveur à l'aide des vis fournies. Si le volume derrière le lecteur/ graveur est insuffisant, connecter le câble SATA ainsi que les autres câbles avant de fixer le périphérique.

Remarque : les présentes instructions d'installation n'ont qu'une valeur générique. Si le PC utilisé semble différent, il convient de consulter les instructions de son manuel quant à l'installation de périphériques.

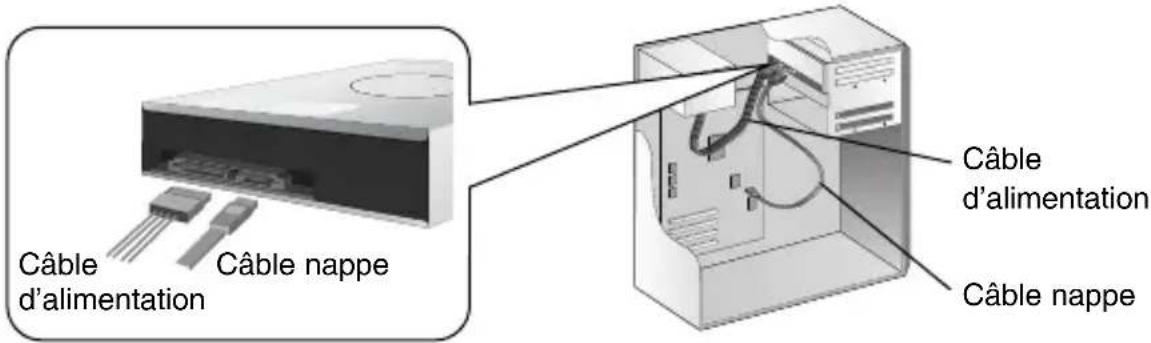

Connection PC

Le Super graveur multi-DVD se connecte à la carte mère de l'ordinateur principal en utilisant un câble d'interface SATA.

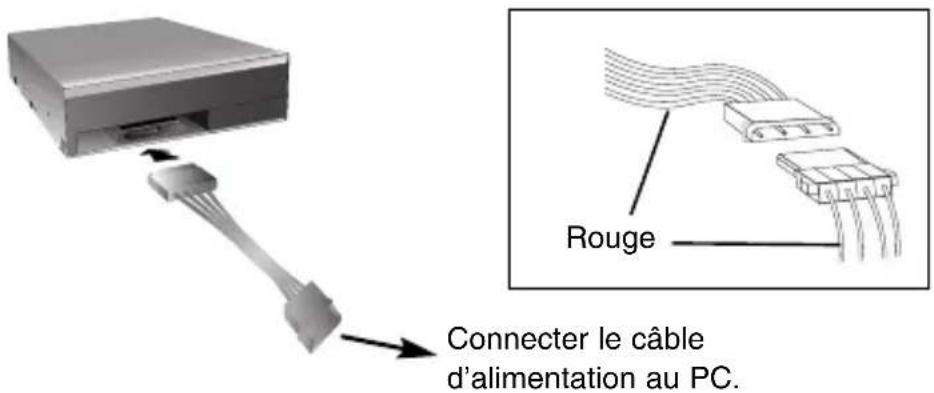

Connection du câble d'alimentation SATA

Relier le câble d'alimentation de façon à ce que la projection du connecteur du câble soit à gauche. Faite attention ne pas connecter à l'envers

Remarque : Une mauvaise connexion peut endommager le disque et annuler la garantie. Généralement, la prise d'alimentation peut se connecter d'une seule façon.

Connection de la nappe SATA

Connector la nappe. Faite attention de ne pas connecter à l'envers.

Connector la prise SATA à la carte mère du PC.

Périphériques

Aucune procédure spécifique d'installation de périphérique n'est nécessaire sous Windows XP(Home edition/Professional)/Vista/Windows 7.

Pour des vos l'information, consultent s'il vous plaît les sites Internet suivants: http://www.lgservice.com

Pour Windows XP/Vista

Contrôler les points suivants, dont le fonctionnement normal du périphérique dépend :

- Le périphérique doit apparaître sous : Windows XP : [panneau de configuration]-[système]-[matériel]-[gestionnaire de périphériques]-[DVD/CD-ROM]. Windows Vista : [panneau de configuration]-[gestionnaire de périphériques]-[DVD/CD-ROM].

- La mention 32 bits doit être affichée sous : [panneau de configuration/système/performances]

■ Contrôler les éléments suivants si l'ordinateur ne reconnaît pas le périphérique :

- Si l'indicateur apparaît en regard du contrôleur IDE sous [panneau de configuration/ système/gestionnaire de périphériques/contrôleurs de disque dur], contacter le fabricant du PC ou celui de la carte mère afin d'obtenir le pilote de contrôleur IDE approprié.

■ Depuis le panneau de configuration, exécuter [Ajout de périphérique] afin de laisser Windows effectuer une tentative de recherche du nouveau périphérique.

Logiciel

Installez le logiciel approprié de gravure CD avant d'utiliser le produit.

* Il est recommandé de désinstaller tout autre logiciel de gravure présent sur votre ordinateur pour éviter tout problème de compatibilité. Une fois cette application installée, vous pouvez, si vous le souhaitez, réinstaller les logiciels précédents. Nous vous recommandons d'utiliser le produit avec la dernière version du logiciel car beaucoup de problèmes sont résolus par une mise à jour du logiciel.

AVERTISSEMENT: Seules les unités qui affichent le logo Compact Disc ReWritable Ultra Speed (Disque compact réinscriptible à ultra vitesse), peuvent graver ou effacer les disques CD-RW Ultra Vitesse.

Un disque CD-RW Ultra Vitesse est identifiable par la présence du même logo Compact Disc ReWritable Ultra Speed (Disque compact réinscriptible à ultra vitesse) sur l'étiquette ou sur le boîtier.

Toute tentative de graver des supports CD-RW ultra vitesse qui N'affichent PAS le logo Compact Disc ReWritable Ultra Speed pourrait provoquer la perte de données.

Utilisation des disques

Ne coller aucune étiquette sur les CD-ROM, CD-R et CD-RW. De telles étiquettes risquent en effet non seulement de provoquer des erreurs de lecture et écriture, mais également d'endommager le disque dur et de causer une perte de données.

Sur cette unité, les disques tournent à très haute vitesse! N'UTILISEZ PAS de disques endommagés, brisés ou voilés. Les composants optiques de l'unité pourraient être endommagés si le disque se brise.

N'UTILISEZ PAS de disques hors normes. Ceux-ci pourraient ne pas fonctionner ou ne pas enregistrer convenablement les données.

Ejection manuelle

Ce lecteur/graveur est doté d'une fonction permettant l'éjection manuelle du CD, par exemple en cas de défaillance ou de coupure de l'alimentation.

La procédure d'éjection manuelle est la suivante.

Remarque: cette fonction ne doit être utilisée qu'en cas de besoin absolu.

1) Couper l'alimentation électrique.
2) Enfoncer une tige fine (grand trombone redressé, par exemple) dans le petit orifice situé au-dessus de la touche d'arrêt/éjection. La trappe s'ouvre et le plateau sort partiellement.
3) Tirer sur la trappe afin de la sortir complètement puis saisir le plateau entre le pouce et l'index et tirer délicatement.

Remarque : cette fonction de secours ne doit être utilisée qu'en cas de besoin absolu.

Un recours trop fréquent à l'éjection manuelle provoquerait une défaillance.

Dépannage

Avant de contacter le S.A.V.

Vérifier les éléments de la liste ci-dessous avant de contacter le S.A.V.

• Lecteur/graveur non alimenté

• L'alimentation interne de l'unité centrale est-elle connectée ?
• Le connecteur d'alimentation du lecteur/graveur est-il bien fixé ?

• Démarrage du système impossible

• Les câbles SATA sont-ils bien connectés ?
• La longueur totale du câble SATA est de 50cm ou moins ?
• Tous les connecteurs sont-ils bien fixés ?
  Tout ballottement d'éléments internes risque de relâcher les connexions.

- Lecture ou enregistrement impossible

• Tous les éléments internes du système (UC, disque etc.) sont-ils conformes ?
• Le CD ou DVD est-il poussiéreux ou rayé ?
• Y a-t-il eu déclenchement de l'écran de veille ou d'une autre application pendant l'écriture sur le CD ?
• L'espace libre du CD, DVD et DVD-RAM est-il suffisant ?
• L'anomalie d'écriture persiste-t-elle avec le test de simulation ?
• La face active du CD est-elle bien orientée dans le plateau (étiquette vers le haut) ?
• Le périphérique ou le CD a-t-il été déplacé d'un endroit froid à un emplacement où la température est élevée ? (Il est possible que la condensation se soit accumulée dans le périphérique ou à la surface du disque.)

Préparez le contact avec le S.A.V., qui est susceptible de poser de nombreuses questions relatives au système, à son environnement et à la nature du problème (Que s'est-il passé ? Quand ? Pendant combien de temps ? Quels ont-été les événements ? Des messages d'erreur ont-ils été affichés ? etc.)

* Remarque:

Depuis que ce produit est compatible avec Region Playback Control Phase 2, une certaine carte décodeur MPEG ou un logiciel sans code régional peuvent entraîner la non lecture des disques DVD-ROM. Ce Super graveur multi-DVD vous permet de changer le code regional 5 fois seulement.

* L'aspect et les caractéristiques de ce périphérique peuvent faire l'objet de modifications sans préavis.
