Informations produit

Marque : THEBEN

Modèle : RAM 709

Catégorie : Thermostat d’ambiance

Type de thermostat	Thermostat d'ambiance
Plage de température	+5 °C à +30 °C
Tension nominale	230 V~ 50-60 Hz
Écart de commutation dynamique env.	1 K
Raccordement	2 à 4 conducteurs selon modèle
Contacts de commutation	1 contact à ouverture ou fermeture
Courant nominal à 230 V~	10 (4) A
Fonction principale	Régulation de température ambiante avec réduction thermique
Réglage	Réglage mécanique ou électronique selon modèle
Commande	Marche/Arrêt ou inverseur selon modèle
Voyant de contrôle	Présent sur certains modèles
Compatibilité	Compatible avec régulation centralisée/individuelle
Dimensions (L x H x P)	Environ 75 x 72 x 28 mm
Montage	Montage mural
Poids	Environ 80 g
Normes	Conforme EN 60730-1 et EN 60529 (IP30)

FOIRE AUX QUESTIONS - RAM 709 THEBEN

Comment réinitialiser le THEBEN RAM 709 ?

Pour réinitialiser le THEBEN RAM 709, débranchez-le de l'alimentation pendant 10 secondes, puis rebranchez-le. Cela rétablira les paramètres d'usine.

Pourquoi le THEBEN RAM 709 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la minuterie sur le THEBEN RAM 709 ?

Pour régler la minuterie, utilisez les boutons de configuration sur le panneau avant. Suivez les instructions dans le manuel pour définir la durée souhaitée.

Le THEBEN RAM 709 fonctionne-t-il avec des ampoules LED ?

Oui, le THEBEN RAM 709 est compatible avec les ampoules LED, mais assurez-vous que les ampoules sont conçues pour fonctionner avec des variateurs.

Comment savoir si le THEBEN RAM 709 est en mode de détection ?

Lorsque l'appareil est en mode de détection, le voyant LED clignote. Consultez le manuel pour plus de détails sur les différents modes.

Que faire si le THEBEN RAM 709 ne détecte pas de mouvement ?

Assurez-vous que l'appareil est installé dans un endroit approprié et que rien n'obstrue le capteur. Vérifiez également les paramètres de sensibilité.

Le THEBEN RAM 709 peut-il être utilisé à l'extérieur ?

Oui, le THEBEN RAM 709 peut être utilisé à l'extérieur, mais il doit être installé dans un endroit protégé des intempéries.

Quelle est la plage de température de fonctionnement du THEBEN RAM 709 ?

Le THEBEN RAM 709 fonctionne normalement dans une plage de température de -20 °C à +40 °C.

Comment vérifier si le THEBEN RAM 709 est en panne ?

Vérifiez si le voyant LED s'allume. Si ce n'est pas le cas, testez l'alimentation électrique et inspectez les connexions.

Téléchargez la notice de votre Thermostat d’ambiance au format PDF gratuitement ! Retrouvez votre notice RAM 709 - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RAM 709 de la marque THEBEN.

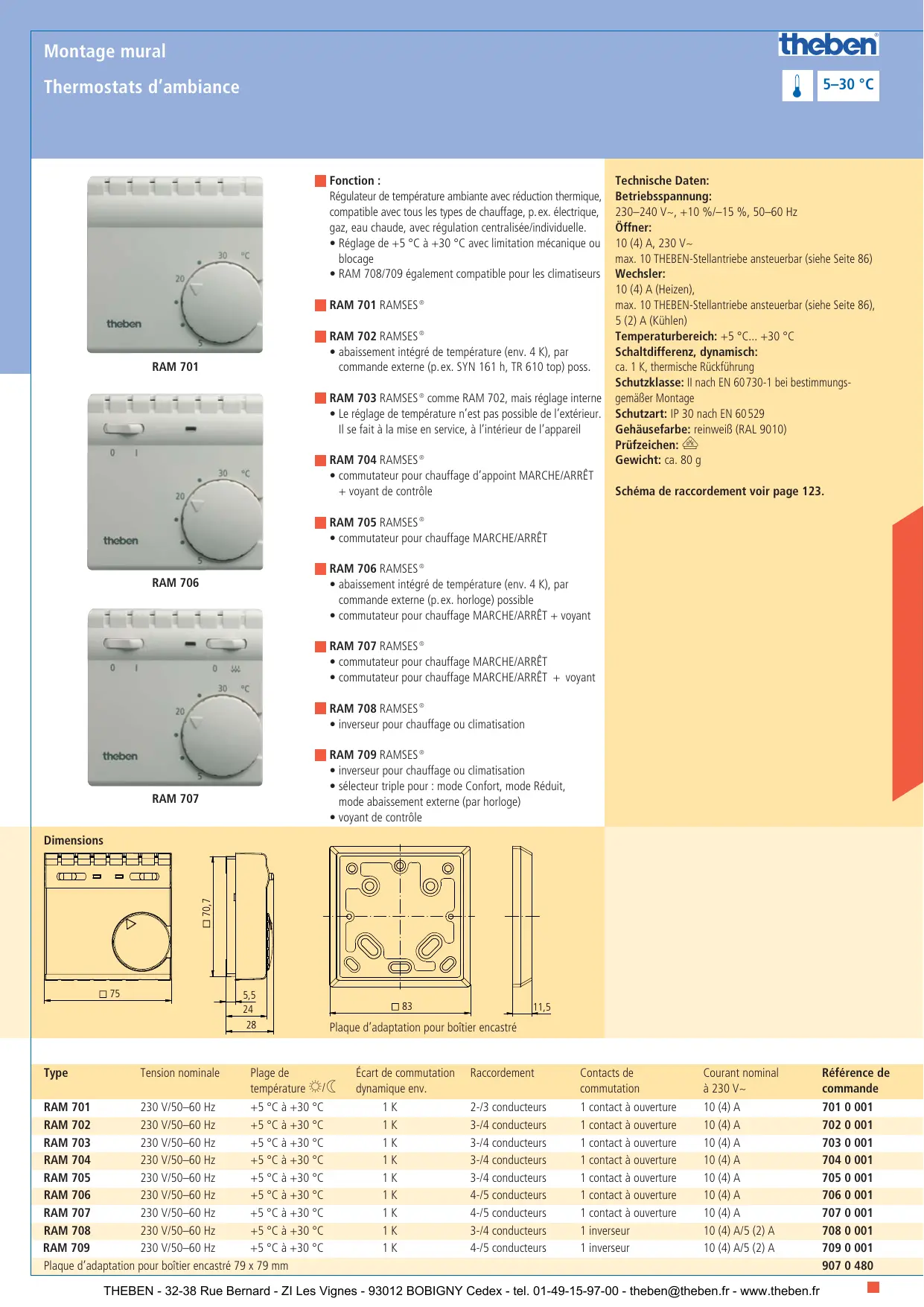

MODE D'EMPLOI RAM 709 THEBEN

M Fonction : Régulateur de température ambiante avec réduction thermique, compatible avec tous les types de chauffage, p.ex. électrique, gez, eau chaude, avec régulation centralisée/individuelle. Réglage de +5 °C à +30 °C avec limitation mécanique ou blocage «RAM 708/709 également compatible pour les climatiseurs RAM 701 RAMSES®

+ abaissement intégré de température (env. 4 K), par commande externe (p.ex. SYN 161 h, TR 610 top) poss. I RAM 703 RAMSES® comme RAM 702, mais réglage interne + Le réglage de température n'est pas possible de l'extérieur. Ilse fait à la mise en service, à l'intérieur de l'appareil

+ commutateur pour chauffage d'appoint MARCHE/ARRÊT + voyant de contrôle

+ commutateur pour chauffage MARCHE/ARRÉT

+ abaissement intégré de température (env. 4 K), par commande externe (p.ex. horloge) possible + commutateur pour chauffage MARCHE/ARRÊT + voyant

+ commutateur pour chauffage MARCHE/ARRÉT + commutateur pour chauffage MARCHE/ARRÊT + voyant

(1,5 Plaque d'adaptation pour boîtier encastré Type Tension nominale Plage de Écart de commutation Raccordement Contacts de Courant nominal Référence de température 2#/C dynamique env. commutation à230V- commande RAM 701 230 V/50-60 Hz +5 °C à +30 °C 1K 2-13 conducteurs 1 contact à ouverture 10(4)A 701 0 001 RAM 702 230 V/50-60 Hz +5 °C à +30 °C 1K 3-/4 conducteurs 1 contact à ouverture 10(4)A 702 0 001 RAM 703 230 V/50-60 Hz +5 °C à +30 °C 1K 3-/4 conducteurs 1 contact à ouverture 10(4)A 703 0 001 RAM 704 230 V/50-60 Hz +5 °C à +30 °C 1K 3-/4 conducteurs 1 contact à ouverture 10(4)A 704 0 001 RAM 705 230 V/50-60 Hz +5 °C à +30 °C 1K 3-/4 conducteurs 1 contact à ouverture 10(4)A 705 0 001 RAM 706 230 V/50-60 Hz +5 °C à +30 °C 1K 4-15 conducteurs 1 contact à ouverture 10(4)A 706 0 001 RAM 707 230 V/50-60 Hz +5 °C à +30 °C 1K 4/5 conducteurs 1 contact à ouverture 10(4)A 707 0 001 RAM 708 230 V/50-60 Hz +5 °C à +30 °C 1K 3-/4 conducteurs 1 inverseur 10 (4) AIS (2) A 708 0 001 RAM 709 230 V/50-60 Hz +5 °C à +30 °C 1K 4/5 conducteurs 1 inverseur 10 (4) 15 (2) A 709 0 001 Plaque d'adaptation pour boîtier encastré 79 x 79 mm 907 0 480 THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@thebenfr - www.theben.fr LI
