| Type de thermostat | Thermostat d'ambiance |
| Plage de température | +5 °C à +30 °C |
| Tension nominale | 230 V, 50-60 Hz |
| Courant nominal | 10 (4) A |
| Nombre de conducteurs | 2 à 5 conducteurs selon modèle |
| Écart de commutation dynamique | 1 K |
| Fonction principale | Régulation de température ambiante avec réduction thermique |
| Modes disponibles | Chauffage, climatisation, marche/arrêt, abaissement intégré |
| Affichage | Voyant de contrôle |
| Montage | Montage mural |
| Dimensions (L x H x P) | 75 x 72 x 28 mm |
| Compatibilité | Compatible avec régulation centralisée/individuelle |
| Protection | Classe II, IP20 |
| Poids | Environ 80 g |
| Normes | Conforme EN 60730-1 |
| Température de fonctionnement | +5 °C à +30 °C |
| Type de contact | Contact à ouverture ou fermeture selon modèle |
| Réglage | Réglage mécanique ou électronique selon modèle |
FOIRE AUX QUESTIONS - RAM 708 THEBEN
Téléchargez la notice de votre Thermostat d’ambiance au format PDF gratuitement ! Retrouvez votre notice RAM 708 - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RAM 708 de la marque THEBEN.
MODE D'EMPLOI RAM 708 THEBEN

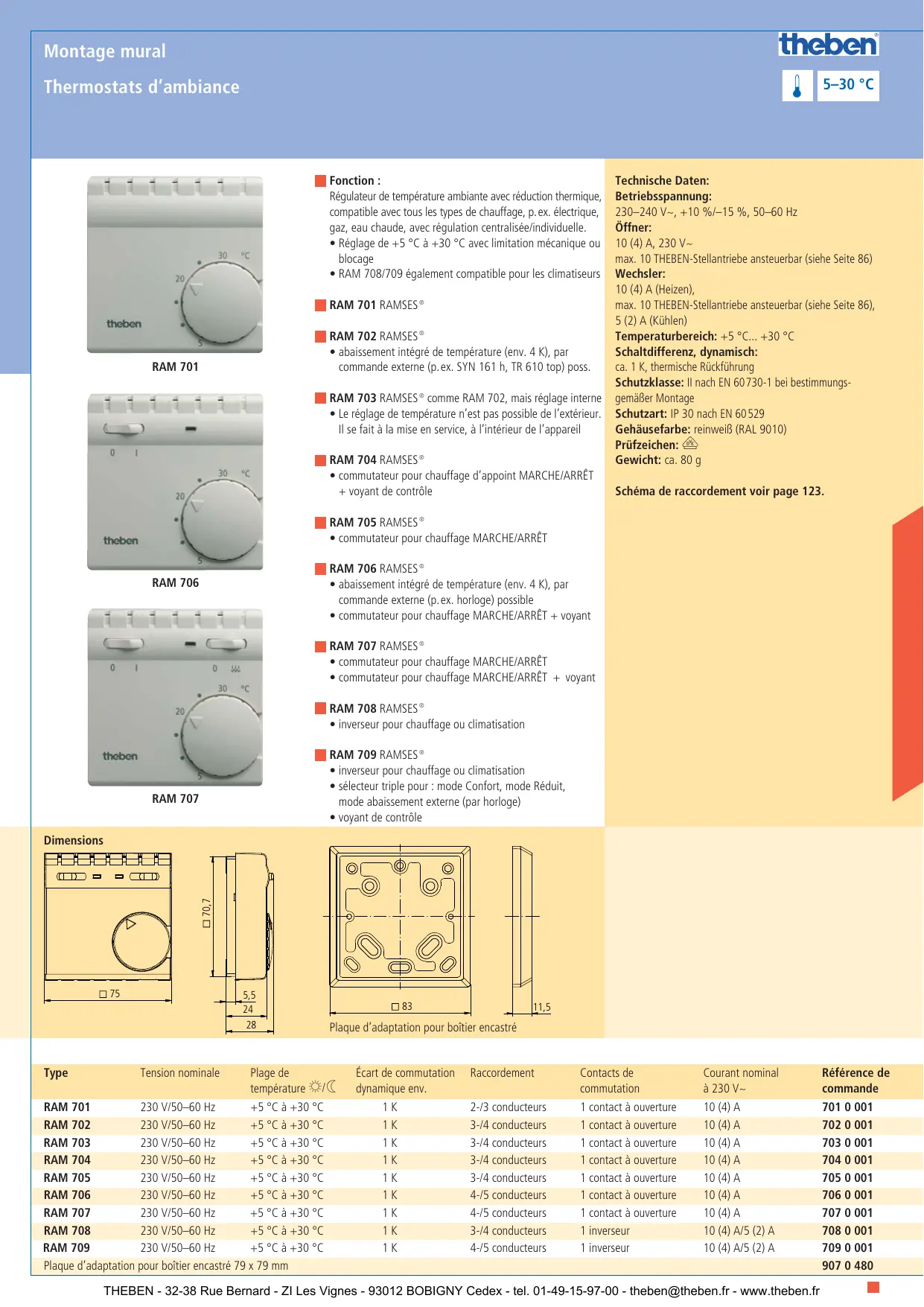

Montage mural 5–30 °C Thermostats d’ambiance Fonction : Régulateur de température ambiante avec réduction thermique, compatible avec tous les types de chauffage, p.ex. électrique, gaz, eau chaude, avec régulation centralisée/individuelle.
- Réglage de +5 °C à +30 °C avec limitation mécanique ou blocage
- RAM 708/709 également compatible pour les climatiseurs RAM 701 RAMSES ® RAM 702 RAMSES ®
- abaissement intégré de température (env. 4 K), par commande externe (p.ex. SYN 161 h, TR 610 top) poss. RAM 701 RAM 703 RAMSES ® comme RAM 702, mais réglage interne
- Le réglage de température n’est pas possible de l’extérieur. Il se fait à la mise en service, à l’intérieur de l’appareil RAM 704 RAMSES ®
- commutateur pour chauffage d’appoint MARCHE/ARRÊT + voyant de contrôle Technische Daten: Betriebsspannung: 230–240 V~, +10 %/–15 %, 50–60 Hz Öffner: 10 (4) A, 230 V~ max. 10 THEBEN-Stellantriebe ansteuerbar (siehe Seite 86) Wechsler: 10 (4) A (Heizen), max. 10 THEBEN-Stellantriebe ansteuerbar (siehe Seite 86), 5 (2) A (Kühlen) Temperaturbereich: +5 °C... +30 °C Schaltdifferenz, dynamisch: ca. 1 K, thermische Rückführung Schutzklasse: II nach EN 60730-1 bei bestimmungsgemäßer Montage Schutzart: IP 30 nach EN 60529 Gehäusefarbe: reinweiß (RAL 9010) Prüfzeichen: V Gewicht: ca. 80 g Schéma de raccordement voir page 123. RAM 705 RAMSES ®
- commutateur pour chauffage MARCHE/ARRÊT RAM 706 RAMSES ®
- abaissement intégré de température (env. 4 K), par commande externe (p.ex. horloge) possible
- commutateur pour chauffage MARCHE/ARRÊT + voyant RAM 706 RAM 707 RAMSES ®
- commutateur pour chauffage MARCHE/ARRÊT
- commutateur pour chauffage MARCHE/ARRÊT + voyant RAM 708 RAMSES ®
- inverseur pour chauffage ou climatisation RAM 709 RAMSES ®
- inverseur pour chauffage ou climatisation
- sélecteur triple pour : mode Confort, mode Réduit, mode abaissement externe (par horloge)
- voyant de contrôle RAM 707 70,7 Dimensions
Plaque d’adaptation pour boîtier encastré Plage de température r/m RAM 701 230 V/50–60 Hz +5 °C à +30 °C RAM 702 230 V/50–60 Hz +5 °C à +30 °C RAM 703 230 V/50–60 Hz +5 °C à +30 °C RAM 704 230 V/50–60 Hz +5 °C à +30 °C RAM 705 230 V/50–60 Hz +5 °C à +30 °C RAM 706 230 V/50–60 Hz +5 °C à +30 °C RAM 707 230 V/50–60 Hz +5 °C à +30 °C RAM 708 230 V/50–60 Hz +5 °C à +30 °C RAM 709 230 V/50–60 Hz +5 °C à +30 °C Plaque d’adaptation pour boîtier encastré 79 x 79 mm 11,5 Écart de commutation dynamique env.
Raccordement Contacts de commutation Courant nominal à 230 V~ Référence de commande 2-/3 conducteurs 3-/4 conducteurs 3-/4 conducteurs 3-/4 conducteurs 3-/4 conducteurs 4-/5 conducteurs 4-/5 conducteurs 3-/4 conducteurs 4-/5 conducteurs 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 inverseur 1 inverseur 10 (4) A 10 (4) A 10 (4) A 10 (4) A 10 (4) A 10 (4) A 10 (4) A 10 (4) A/5 (2) A 10 (4) A/5 (2) A
