Informations produit

Marque : THEBEN

Modèle : RAM 705

Catégorie : Thermostat d’ambiance

Type de régulation	Température ambiante avec réduction thermique
Plage de température	+5 °C à +30 °C
Tension nominale	230 V, 50-60 Hz
Consommation électrique	10 (4) A, 230 V
Nombre de conducteurs	2 à 4 conducteurs selon modèle
Type de commutation	1 contact à ouverture ou fermeture, ou inverseur
Fonctions principales	Réglage manuel, commutateur marche/arrêt, voyant de contrôle
Modes supplémentaires	Réglage réduit, mode hors gel, climatisation (selon modèle)
Montage	Montage mural
Dimensions (L x H x P)	75 x 72 x 28 mm (environ)
Indice de protection	IP20
Température de fonctionnement	+5 °C à +30 °C
Normes	EN 60730-1, EN 60529, EN 60335-1
Poids	Environ 80 g
Type de raccordement	Bornier à vis
Utilisation	Chauffage et climatisation (selon modèle)

FOIRE AUX QUESTIONS - RAM 705 THEBEN

Comment réinitialiser le THEBEN RAM 705 ?

Pour réinitialiser le THEBEN RAM 705, appuyez et maintenez le bouton de réinitialisation pendant environ 5 secondes jusqu'à ce que l'indicateur lumineux clignote.

Que faire si le THEBEN RAM 705 ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché. Assurez-vous que l'alimentation électrique est fonctionnelle et qu'aucun fusible n'est grillé.

Comment régler le temps de commutation sur le THEBEN RAM 705 ?

Pour régler le temps de commutation, utilisez le bouton de réglage pour sélectionner la durée souhaitée, puis confirmez en appuyant sur le bouton de validation.

Le THEBEN RAM 705 fonctionne-t-il avec des ampoules LED ?

Oui, le THEBEN RAM 705 est compatible avec les ampoules LED, mais il est recommandé de vérifier la puissance et les spécifications de l'ampoule.

Comment savoir si le THEBEN RAM 705 est en mode automatique ?

L'indicateur lumineux clignote lentement lorsque l'appareil est en mode automatique. Si l'indicateur est constant, l'appareil est en mode manuel.

Que faire si le THEBEN RAM 705 ne réagit pas aux réglages ?

Assurez-vous que l'appareil est en mode de configuration et que vous suivez correctement les étapes de réglage. Si le problème persiste, essayez de le réinitialiser.

Le THEBEN RAM 705 est-il étanche ?

Non, le THEBEN RAM 705 n'est pas étanche. Il doit être installé dans un endroit sec et protégé de l'humidité.

Comment connecter le THEBEN RAM 705 à un système domotique ?

Pour connecter le THEBEN RAM 705 à un système domotique, consultez le manuel d'utilisation pour les instructions spécifiques concernant la compatibilité et le câblage.

Téléchargez la notice de votre Thermostat d’ambiance au format PDF gratuitement ! Retrouvez votre notice RAM 705 - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RAM 705 de la marque THEBEN.

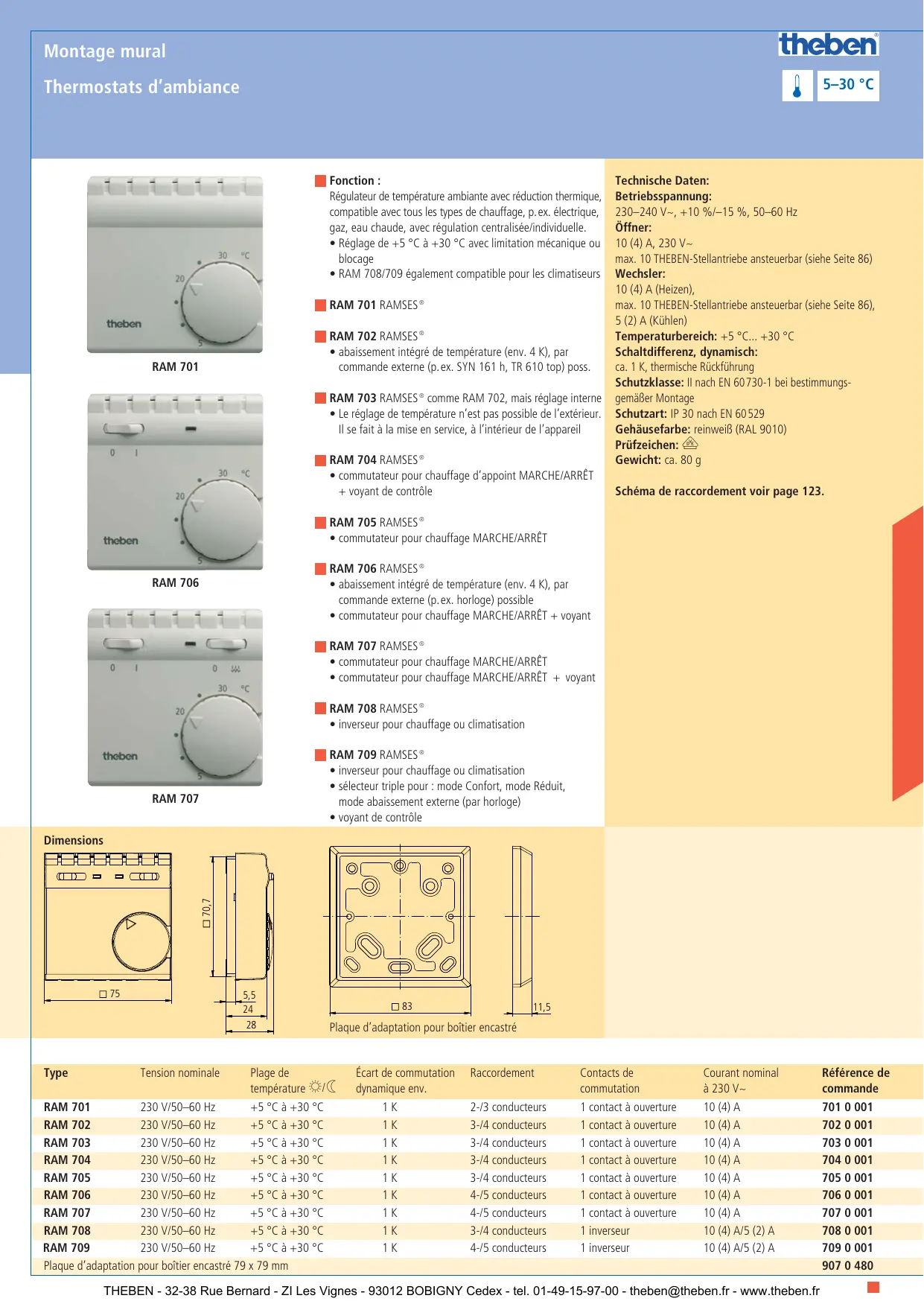

MODE D'EMPLOI RAM 705 THEBEN

Montage mural 5–30 °C Thermostats d’ambiance Fonction : Régulateur de température ambiante avec réduction thermique, compatible avec tous les types de chauffage, p.ex. électrique, gaz, eau chaude, avec régulation centralisée/individuelle.

Réglage de +5 °C à +30 °C avec limitation mécanique ou blocage
RAM 708/709 également compatible pour les climatiseurs RAM 701 RAMSES ® RAM 702 RAMSES ®
abaissement intégré de température (env. 4 K), par commande externe (p.ex. SYN 161 h, TR 610 top) poss. RAM 701 RAM 703 RAMSES ® comme RAM 702, mais réglage interne
Le réglage de température n’est pas possible de l’extérieur. Il se fait à la mise en service, à l’intérieur de l’appareil RAM 704 RAMSES ®
commutateur pour chauffage d’appoint MARCHE/ARRÊT + voyant de contrôle Technische Daten: Betriebsspannung: 230–240 V~, +10 %/–15 %, 50–60 Hz Öffner: 10 (4) A, 230 V~ max. 10 THEBEN-Stellantriebe ansteuerbar (siehe Seite 86) Wechsler: 10 (4) A (Heizen), max. 10 THEBEN-Stellantriebe ansteuerbar (siehe Seite 86), 5 (2) A (Kühlen) Temperaturbereich: +5 °C... +30 °C Schaltdifferenz, dynamisch: ca. 1 K, thermische Rückführung Schutzklasse: II nach EN 60730-1 bei bestimmungsgemäßer Montage Schutzart: IP 30 nach EN 60529 Gehäusefarbe: reinweiß (RAL 9010) Prüfzeichen: V Gewicht: ca. 80 g Schéma de raccordement voir page 123. RAM 705 RAMSES ®
commutateur pour chauffage MARCHE/ARRÊT RAM 706 RAMSES ®
abaissement intégré de température (env. 4 K), par commande externe (p.ex. horloge) possible
commutateur pour chauffage MARCHE/ARRÊT + voyant RAM 706 RAM 707 RAMSES ®
commutateur pour chauffage MARCHE/ARRÊT
commutateur pour chauffage MARCHE/ARRÊT + voyant RAM 708 RAMSES ®
inverseur pour chauffage ou climatisation RAM 709 RAMSES ®
inverseur pour chauffage ou climatisation
sélecteur triple pour : mode Confort, mode Réduit, mode abaissement externe (par horloge)
voyant de contrôle RAM 707 70,7 Dimensions

Plaque d’adaptation pour boîtier encastré Plage de température r/m RAM 701 230 V/50–60 Hz +5 °C à +30 °C RAM 702 230 V/50–60 Hz +5 °C à +30 °C RAM 703 230 V/50–60 Hz +5 °C à +30 °C RAM 704 230 V/50–60 Hz +5 °C à +30 °C RAM 705 230 V/50–60 Hz +5 °C à +30 °C RAM 706 230 V/50–60 Hz +5 °C à +30 °C RAM 707 230 V/50–60 Hz +5 °C à +30 °C RAM 708 230 V/50–60 Hz +5 °C à +30 °C RAM 709 230 V/50–60 Hz +5 °C à +30 °C Plaque d’adaptation pour boîtier encastré 79 x 79 mm 11,5 Écart de commutation dynamique env.

Raccordement Contacts de commutation Courant nominal à 230 V~ Référence de commande 2-/3 conducteurs 3-/4 conducteurs 3-/4 conducteurs 3-/4 conducteurs 3-/4 conducteurs 4-/5 conducteurs 4-/5 conducteurs 3-/4 conducteurs 4-/5 conducteurs 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 contact à ouverture 1 inverseur 1 inverseur 10 (4) A 10 (4) A 10 (4) A 10 (4) A 10 (4) A 10 (4) A 10 (4) A 10 (4) A/5 (2) A 10 (4) A/5 (2) A
