RAM 210-4 - Thermostat électronique modulaire THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique modulaire
Marque	THEBEN
Modèle	RAM 210-4
Référence	210 0 004
Largeur (modules)	3 modules (52,5 mm)
Alimentation	230 V ±10 %, 50/60 Hz
Consommation propre	max. 2,5 VA
Plage de réglage	-5 °C ... +35 °C
Différentiel	±0,3 K
Réduction de température	Deux niveaux : réduit (0-20 K) et hors gel (0-20 K)
Type de capteur	Externe CTN 1000 Ω à 25 °C
Précision du capteur	±0,2 °C
Contact	Inverseur nul de potentiel, largeur d'ouverture < 3 mm (μ)
Pouvoir de coupure	6 (3) A / 230 V, cos φ = 1
Matériau de contact	AgCdO
Indice de protection	IP 20 (montage conforme)
Classe de protection	II (EN 60 730-1, montage conforme)
Régulation	Classe B
Température ambiante admissible	-10 °C à +50 °C
Afficheur	Oui
Boîtier	Résistant aux hautes températures, classement au feu V0
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Pièces détachées	Sonde externe CTN (réf. sur demande)

FOIRE AUX QUESTIONS - RAM 210-4 THEBEN

Comment installer le thermostat RAM 210-4 ?

Installez le thermostat sur un rail DIN (3 modules). Raccordez l'alimentation 230 V ±10 % au bornier prévu. Connectez le capteur externe CTN (1000 Ω à 25 °C) aux bornes appropriées. Assurez-vous que le montage respecte l'indice de protection IP 20 et la classe II.

Quelle est la plage de température réglable ?

La plage de réglage est de -5 °C à +35 °C. Pour d'autres plages, contactez le fabricant.

Comment utiliser la fonction de réduction de température ?

Le thermostat offre deux niveaux de réduction : réduit (réglable de 0 à 20 K) et hors gel (réglable de 0 à 20 K). Ils peuvent être activés par horloge, contact externe, etc.

Quel type de capteur externe est compatible ?

Le thermostat nécessite un capteur externe CTN de 1000 Ω à 25 °C (précision ±0,2 °C). La longueur maximale de câble est de 50 m.

Le thermostat dispose-t-il d'un afficheur ?

Oui, le modèle RAM 210-4 est équipé d'un afficheur intégré pour visualiser la température et les réglages.

Quelle est la capacité de coupure du contact ?

Le contact inverseur peut couper 6 A (3 A) sous 230 V avec cos φ = 1. La largeur d'ouverture est inférieure à 3 mm.

Comment nettoyer le thermostat ?

Utilisez un chiffon sec et non abrasif pour nettoyer le boîtier. Évitez les produits chimiques ou l'humidité.

Quels sont les indices de protection et de sécurité ?

Indice de protection IP 20 (montage conforme), classe de protection II (double isolation) selon EN 60 730-1.

Le thermostat peut-il être utilisé pour le chauffage au sol ?

Oui, selon la sonde utilisée, il peut contrôler la température ambiante, de dalle ou extérieure. La plage -5 °C à +35 °C est adaptée.

Où trouver des pièces détachées comme la sonde ?

Contactez le fabricant THEBEN ou un distributeur agréé pour commander une sonde externe CTN (référence sur demande).

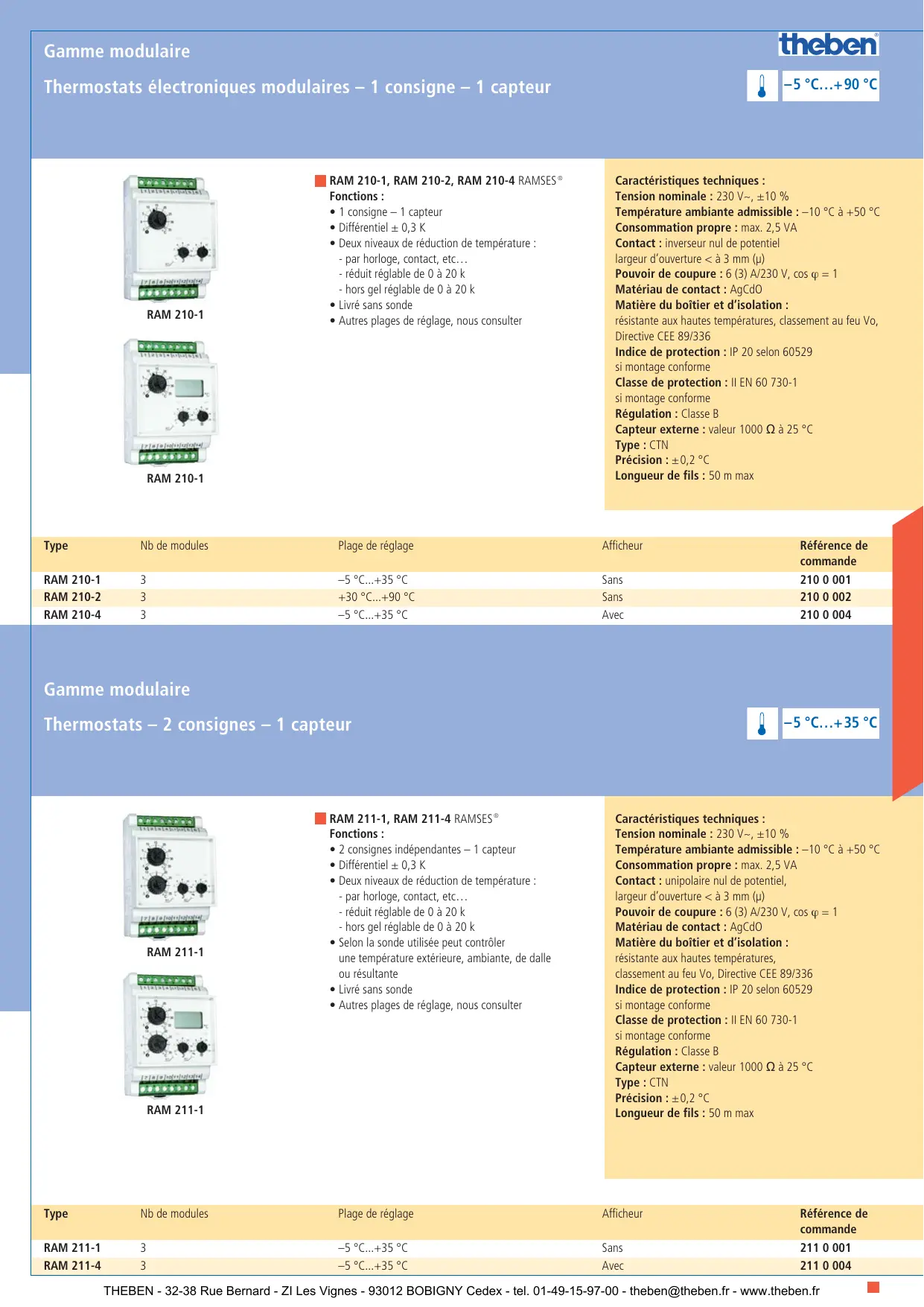

MODE D'EMPLOI RAM 210-4 THEBEN

• 1 consigne - 1 capteur
• Différentiel ± 0,3K
• Deux niveaux de réduction de température :
• par horloge, contact, etc...
• réduit régulable de 0 à 20 k

-hors gel réglable de 0 à 20 k

Livre sans sonde - Autres plages de réglage, nous consulter

Caracteristiques techniques

Tension nominale : 230 V, ±10 %

Température ambiantе admissible: -10^ à + 50^

Consommation propre : max. 2,5 VA

Contact: inverseur nul de potentiel

largeur d'ouverture < 3mm ()

Pouvoir de coupure: 6 (3) A/230 V, cos = 1

Matériau de contact : AgCdO

Matière du boîtier et d'isolation :

résistante aux hautes températures, classement au feu Vo, Directive CEE 89/336

Indices de protection : IP 20 selon 60529

si montage conforme

Classe de protection : II EN 60 730-1

si montage conforme

Régulation : Classe B

Capteur externe : valeur 1000 Ω à 25 °C

Type: CTN

Précision: ± 0,2^

Longueur de fils : 50 m max

Type	Nb de modules	Plage de réglage	Afficheur	Référence de commande
RAM 210-1	3	-5 °C...+35 °C	Sans	210 0 001
RAM 210-2	3	+30 °C...+90 °C	Sans	210 0 002
RAM 210-4	3	-5 °C...+35 °C	Avec	210 0 004

Thermostats - 2 consignes - 1 capteur

-5°C...+35°C

RAM 211-1

RAM 211-1

Fonctions :

• 2 consignes indépendantes - 1 capteur
• Différentiel ± 0,3K
• Deux niveaux de réduction de température :
• par horloge, contact, etc..
• réduit réglage 0 à 20 k

-hors gel réglable de 0 à 20 k

• Selon la sonde utilisée peut contrôler une température extérieure, ambience, de dalle ou résultat
• Livre sans sonde
• Autres plages de réglage, nous consulter

Caractéristiques techniques

Tension nominale: 230V,± 10%

Température ambiante admissible: -10^ à +50^

Consommation propre : max. 2,5 VA

Contact: unipolaire nul de potentiel, largeur d'ouverture < 3 mm (μ)

Pouvoir de coupure: 6 (3) A/230 V, cos φ = 1

Matériau de contact: AgCdO

Matière du boîtier et d'isolation :

résistante aux hautes températures,

Classement au feu VO, Directive CEE 89/336

Indices de protection : IP 20 selon 60529

si montage conforme

Classe de protection : II EN 60 730-1

si montage conforme

Régulation : Classe B

Capteur externe : valeur 1000 Ω à 25 °C

Type: CTN

Précision: ± 0,2^

Longueur de fils: 50m max

Type	Nb de modules	Plage de réglage	Afficheur	Référence de commande
RAM 211-1	3	-5 °C...+35 °C	Sans	211 0 001
RAM 211-4	3	-5 °C...+35 °C	Avec	211 0 004
